Мансардные окна как установить: Как установить мансардные окна своими руками. Советы от Леруа Мерлен в Москве.

Как устанавливать мансардные окна: основные ошибки

Правильно установить мансардное окно – задача, требующая грамотного подхода. Чтобы избежать собственных ошибок, учимся на чужих.

На фото:

1Неправильное расположение окна. Решая вопрос, как устанавливать окна, найдите правильное место на крыше: вдали от труб, стыков, примыкающих стен. Все внутренние углы кровли зимой задерживают снег, а в непогоду — влагу. Если вокруг рамы будет скапливаться вода, никакая изоляция не выдержит. В крайнем случае, когда сложный рельеф кровли не позволяет выбрать ровное место, проложите по периметру окна нагревательный кабель антиобледенения. Или придется систематически очищать окна от снега.

2Неправильное расположение откосов и батарей. У обычных окон в квартире откосы располагаются под прямым углом к плоскости окна. Многие совершают ошибку,выводя таким же образом откосы в мансардных окнах. Для того чтобы окно омывалось потоком теплого воздуха, нижний откос нужно делать перпендикулярно полу, а верхний — параллельно. Под окном необходимо установить радиаторы, иначе на нем будет скапливаться конденсат.

На фото: Пароизоляционный фартук от компании Velux.

3Плохая тепло- и пароизоляция. Как установить окно в мансарде, чтобы избежать протечек? Понадобится паро- и теплоизоляция. Для решения первой задачи недопустимы никакие повреждения — щели, разрывы, проколы, иначе влажный воздух проникнет под слой защиты и превратится в конденсат. Пароизоляция окна должна герметично соединяться с пароизоляцией кровли. То же и с теплоизоляцией: если не будет герметичности, образуется мостик холода, собирающий конденсат. Следует обратить внимание и на толщину и количество контуров утепления по периметру рамы и под откосами. Недостаточное количество утеплителя приведет к промерзанию окна.

4Отклонения в геометрии окна. Криво смонтированные окна в мансарде непременно протекут. Окно необходимо выставлять в плоскости крыши и тщательно выравнивать положение створки относительно рамы. При перекосах образуются щели в уплотнителе, куда может затекать вода. Через них же будет выходить теплый воздух, образуя наледь на окне. Особенно опасны такие ошибки для окон с электроприводом. При неаккуратном монтаже створка может вообще не открыться.

На фото: вентиляционный клапана V40P от компании FAKRO.

5Плохая вентиляция мансарды. Отсутствие приточно-вытяжной вентиляции в мансарде почти всегда приводит к обледенению окон. Обычно такие окна оборудованы вентиляционным клапаном, втягивающим воздух с улицы. Если в помещении отсутствует вытяжка, через клапан на улицу пойдет теплый воздух, поэтому с внешней стороны на нем будет намерзать лед. Невозможно организовать грамотную вентиляцию в помещении? Хотя бы регулярно его проветривайте.

6Неправильное соединение оклада с кровлей. Как вставить окно, чтобы не потекли стыки? Обратите внимание на соединение оклада с кровлей. Между кровельным материалом и окладом необходимо оставлять зазор, для стекания воды. Поэтому кровлю монтируют внахлест на бортик оклада, а не наоборот.

7Некачественное водоотведение. Перед тем как ставить окна, подумайте о водоотведении, чтобы потоки воды с крыши не скапливались у рам. Если несколько окон находятся рядом, между ними необходимо проложить водоотводящий желоб. Он герметично соединяется с окладами и не перекрывается кровельным материалом. Нужно позаботиться и о том, чтобы вода, просочившаяся под кровлю или выпавшая в виде конденсата, не затекала в стык крыши и окна. Для этого над окном в скат монтируют желоб, отводящий воду в межстропильную зону. Чтобы собрать влагу, стекающую по гидроизоляции, пленку разрезают и также заводят в желоб.

На фото:

В статье использованы изображения: fakro.ru, velux.ru

Подробная инструкция по монтажу и отделке мансардных окон своими руками

Мансардный этаж можно сделать из обычного чердака, но для этого потребуется установка мансардных окон, так как без них помещение не будет освещенным, его нельзя будет проветривать, и использовать как жилое. Необязательно отдавать большие деньги за работу: всегда можно справиться с ней самостоятельно, если знать основные принципы.

к содержанию ↑

Какие нужно провести расчеты?

Прежде чем поставить мансардное окно, нужно правильно рассчитать его размеры, выбрать подходящую модель, иначе вы попросту зря потратите деньги, и окно вам не подойдет. Выбирать конструкцию нужно, прежде всего, опираясь на то, из какого материала сделана ваша кровля. Нужно продумать, в каком месте будет находиться окно, под каким углом. Обычно площадь окна вычисляют, исходя из площади помещения: на каждые 10 м² пола должно приходиться хотя бы 1 м² остекления.

Стоит учесть, что, чем выше находится проем под мансардное окно, тем больше он будет давать света. Не стоит располагать окно уж слишком высоко: им будет не удобно пользоваться. Исключением считается только крыша, угол наклона сторон которой составляет 15-20º.

Если кровля имеет круглые скаты, лучше всего будут смотреться и давать хорошее освещение окна, установленные на 1-1,40 м от пола. Допустимо ставить окно ниже, например, на 80 см от нижней поверхности, однако это эстетически не всегда уместно. Если оно будет находиться выше 1,9 м, им будет неудобно пользоваться. Ставить одно большое окно или несколько маленьких – уже личный выбор владельца помещения, стоит заметить, что, чем больше окон и чем больше их площадь, тем более светлым будет пространство мансардного помещения.

к содержанию ↑

Начало работ, инструменты

Если вы хотите установить мансардные окна, монтаж своими руками вполне возможен. Придется действовать согласно инструкции:

• В первую очередь необходимо подготовить оконный проем, затем установить раму.
• Обустроить гидро- и теплоизоляцию.
• Соорудить дренажную систему.
• Установить оклад.
• Вставить стеклопакет.
• Установить пароизоляцию.
• Смонтировать откосы.

Для проведения работ потребуется иметь следующие инструменты:

• Шуруповерт или небольшая дрель.
• Набор саморезов, гвозди.
• Брус и деревянные рейки.
• Строительный уровень.
• Циркулярная пила.
• Материалы для изоляции.

к содержанию ↑

Как монтировать?

Перед тем как установить мансардное окно своими руками, нужно выбрать подходящее для него место, разметить его под проведение подготовительных работ. После того как площадь будет очерчена, нужно проделать при помощи дрели отверстия в кровельном материале. Делается это с внутренней стороны крыши. Отверстия нужны, чтобы материал можно было прорезать, не повредив остальные его части. Отверстие проделывают при помощи циркулярной пилы, надрез нужно сделать сначала по диагонали, вырезав треугольники, и их аккуратно вытаскивают и получают проем. Резать по контуру нельзя: можно повредить кровельный материал.

Расстояние от нижней линии окна до линии кровельного покрытия

После того как проем для мансардного окна сформирован, можно проходит к следующему этапу монтажа – установке рамы. Стоит заметить, что разбирать кровлю не потребуется. Исключением является фальцевая кровля, в ней материал придется демонтировать.

Устройство проема в существующей мансарде

к содержанию ↑

Как ставить и регулировать раму?

Перед тем как вставить мансардное окно, нужно вытащить стеклопакет. Это не только облегчит задачу, так как без него рама весит намного меньше, но и сделает работу более безопасной. Стеклопакет вставляется после окончания всех работ. Для начала закрепляют кронштейны, находящиеся в нежней части конструкции. Их нужно закрепить надежно, верхние же не следует затягивать окончательно. Они должны держать, но быть расслабленными: это нужно для того, чтобы раму можно было отрегулировать.

Вам потребуется строительный уровень: измерьте им вставленную раму. Если она перекошена, ее выравнивают с помощью пластиковых уголков, которые продаются в комплекте с окном. После того как вы убедитесь, что рама стоит ровно, шурупы всех креплений можно затягивать до конца.

к содержанию ↑

Подготовка изоляции и дренажа

Монтаж мансардных окон – это несколько более сложный процесс, чем установка обычного изделия, так как конструкция находится в кровле, ей требуется надежная паро- и гидроизоляция, в противном случае в помещение будет попадать вода. Материалы обычно фиксируют при помощи строительного степлера.

Для того чтобы отводить лишнюю влагу, используют дренажный желоб. Его располагают в верхней части рамы, для этого в облицовке придется удалить два куска, которые будут соответствовать размеру желоба. После этого потребуется отрезать материал для гидроизоляции. Под обрез аккуратно заводят желоб и крепят его на обрешетку. Чтобы не пострадала герметичность, деталь располагают под углом.

Установка гидроизоляционного фартука

к содержанию ↑

Как монтировать оклад?

Правильная установка мансардных окон предусматривают монтаж специального оклада. Применяться может один из трех типов конструкции, выбирают его в зависимости от того, какой тип кровли на вашей крыше. Различают следующие варианты:

• Фальцевый, если кровельное покрытие плоское.
• Специальный для крыши, крытой любым волнистым материалом. Чаще всего при заказе окна у компании производителя такой оклад входит в комплект. Нужно только указать, какая у вас крыша.

С обоими типами оклада работать нужно одинаково, поэтому не придется ломать голову, как установить мансардные окна, если у вас не плоская кровля. Оклад устанавливается следующим образом:

• Сначала закрепляют его нижнюю часть. При этом нужно сделать так, чтобы гидроизоляция фартуком выходила не только за пределы рамы, но и кровельного материала.
• Дальше работают с боковыми сторонами. Края следует укладывать на оконную раму.

Установщики мансардных окон, как правило, закрепляют оклад к обрешетке рамы, после этого внешнюю часть конструкции закрывают утеплителем. Использовать можно любой. Чаще всего утеплитель и крепления нигде искать не приходится, так как они продаются вместе с окном, и требуется просто собрать и установить конструкцию.

Перед установкой обязательно проверяйте каждую деталь, иногда производители кладут детали не того размера или чего-то недостает. Некоторые запчасти могут быть сломаны при перевозке. Решить эти проблемы нужно еще до установки окна. Монтаж стеклопакета желательно проводить после того, как проведены все внутренние работы или стекло рекомендуется защитить при помощи пленки.

После того как оклад закреплен, можно браться за установку стеклопакета.

к содержанию ↑

Как установить стекло?

После того как окно установлено, нужно вставить в раму стеклопакет, который был снят до проведения всех работ. Для этого потребуется вставить его в раму, закрепить при помощи штапиков и уплотнителей, обычно к окну прилагается инструкция. Процесс установки стеклопакета может отличаться, если производитель предусмотрел иной способ. Монтировать стеклопакет нужно последним, так как есть риск разбить его в ходе проведения работ. Наличие стекла на раме может мешать совершать какие-либо действия.

Монтаж стеклопакета желательно проводить после того, как проведены все внутренние работы или стекло рекомендуется защитить при помощи пленки.

к содержанию ↑

Внутренняя отделка

Важно не просто правильно установить мансардное окно, но и выполнить соответствующую отделку. Если не сделать облицовку и соответствующим образом не утеплить ее изнутри, окно может быть холодным, в помещении начнет образовываться конденсат, а тепло – уходить на улицу. Для борьбы с этими явлениями применяют герметик, утеплитель и облицовку; какую выбрать – личное дело владельца помещения.

Довольно часто производитель предлагает пластиковые детали вместе с окном. Это недорогой и простой способ решения проблемы. Пластиковые карнизы закроют стыки, придадут интерьеру завершенный вид, не позволят сквозняку попасть в помещение. Можно использовать с этой же цель гипсокартон, вагонку.

Отделка и утепление мансардного окна

к содержанию ↑

Как правильно утеплить окно?

Очень важно, чтобы утепление конструкции было выполнено правильно. Некоторые строители применяют монтажную пену и утеплитель не используют, однако такой подход не совсем верен, так как материал в зимнее время сужается, а в летнее расширяется, поэтому конструкция может покоситься.

Наиболее удобным утеплителем для мансардного окна послужит минеральная вата. Она легко отрывается и устанавливается на свое место. Не стоит размещать под окнами мансарды отопительные приборы. В отличие от обычного окна, мансардное наклонено, поэтому из-за поднимающегося теплого воздуха на нем будет образовываться конденсат.

Вывод: зная, как устанавливаются мансардные окна, можно выполнить данную процедуру самостоятельно, значительно сэкономив бюджет. Процедура несложная и требует лишь четкого соблюдения инструкции.

Установка мансардных окон своими руками

В последнее время все большей популярности набирает строительство домов с мансардным этажом, что позволяет максимально экономно использовать полезную площадь. В пространстве мансарды обустраивают спальни, кабинеты, детские комнаты, а также кухни, санузлы и гардеробные. При больших площадях мансарды окна во фронтонах доме не способны обеспечить достаточное освещение пространства. Решить эту проблему сможет установка мансардных окон в скат крыши. Специалисты утверждают, что правильно подобранное и установленное мансардное окно пропускает на 40% больше света. К тому же, улучшается проветривание помещения. Да и сама мансарда смотрится эстетичнее, привлекательнее. Многих домовладельцев интересует вопрос, как установить мансардное окно. Оговоримся сразу, дело это непростое и весьма ответственное. От правильности установки будет зависеть герметичность крыши. Поэтому если не хотите сюрпризов в виде протечек окна или проникновения холодного воздуха, лучше обратитесь за установкой к сертифицированным специалистам, имеющим обширный опыт. Если же по каким-то причинам Вы не можете или не хотите привлекать профессионалов, постарайтесь четко следовать инструкции производителя окон. В рамках данной статьи мы расскажем, как подобрать окна, и общую технологию их установки.

1. Виды мансардных окон
2. Устройство мансардных окон
3. Установка мансардных окон своими руками
4. Установка мансардного окна: видео-инструкция

Виды мансардных окон

На мансардном этаже можно установить окна различных видов. Самый простой – вертикальные окна, которые мало чем отличаются от обычных окон фронтального остекления. Они устанавливаются либо во фронтоне дома, либо в скате крыши в специальной выносной конструкции, ее еще называют домиком или скворечником. Такие окна смотрятся эстетично, оживляют внешний вид крыши, но пропускают мало света.

Наклонные мансардные окна – современный вызов стихиям природы. Они монтируются вровень со скатом крыши, пропускают на 30 – 40 % больше солнечного света и отличаются конструкцией, материалом и способом открывания.

Для производства мансардных окон используется высококачественная древесина, ПВХ – профиль  или алюминий. Деревянные окна рекомендуется устанавливать в спальнях, кабинетах и других помещениях с нормальным уровнем влажности. А вот в санузлах и кухнях лучше установить пластиковые окна, так как они более устойчивы к влажности, плесени и агрессивным средам.

Конструкция мансардного окна может иметь некоторые особенности, согласно которых и производится их классификация:

• Стандартные окна прямоугольной или квадратной формы. Используются чаще всего, состоят из рамы и створки или глухого стеклопакета. Кстати, мансардные окна с глухим стеклопакетом выпускаются только под заказ, а вот окнами с поворотными створками в разных модификациях рынок насыщен.

• Балконные окна представляют собой конструкцию из наклонного окна в скате крыши и вертикального окна под ним и иногда даже сбоку. Оба окна открываются: наклонное – вверх, а нижнее вертикальное в сторону (как обычное) или вниз. Это позволяет выходить на балкон.

• Нижний элемент под наклонным окном. Это глухое окошко под открывающейся створкой. Подобная конструкция используется в том случае, если высоты ската не хватает для того, чтобы установить два окна: одно над другим, а одно окно не достаточно освещает пространство.
• Надставки – верхний элемент. Как правило, это декоративный элемент над наклонным окном, имеющий округлую или треугольную форму. Используется для более гармоничного сочетания.

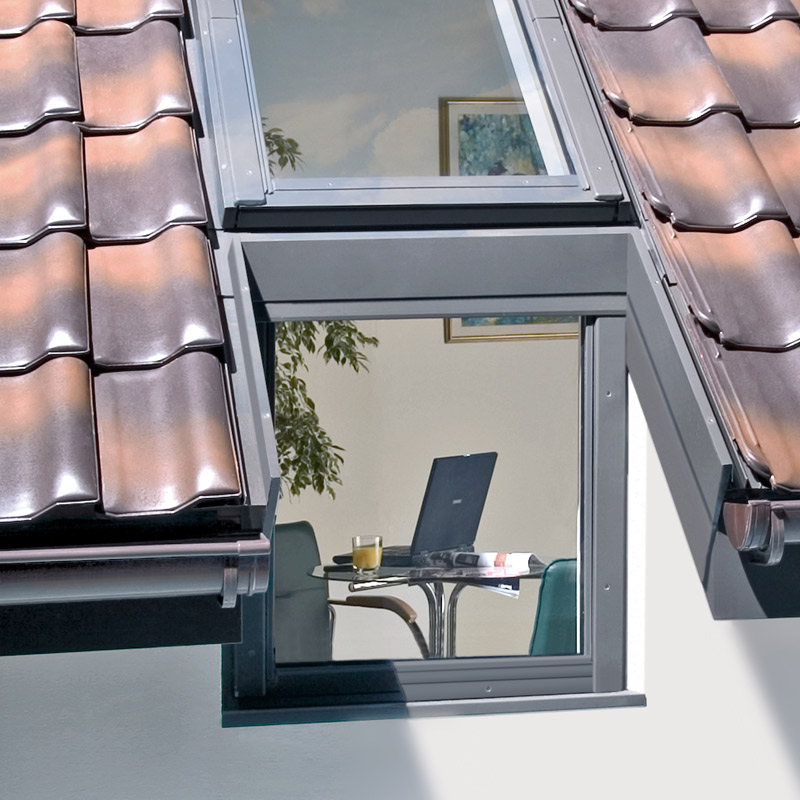

• Карнизные окна устанавливаются в том случае, если в мансарде высокий пристенок, не позволяющий нормально смотреть в наклонное окно. Тогда под окном устанавливается вертикальное окно, которое тоже открывается. Подобная конструкция позволяет обозревать пейзаж в мансардном окне, как в обычном.

• Световой туннель у нас пока используется редко, но он тоже имеет место быть. Устанавливается в месте ската, которое не имеет прямого контакта с помещением, например, чердак. От окна идет светоотражающий туннель, чаще всего труба, ведущий в место, которое нужно осветить. Здесь устанавливается плафон, равномерно рассеивающий свет.

Все типы мансардных окон изготавливаются на специально оборудованных заводах и испытываются на прочность в специальных установках. Качественные материалы, высокая технологичность, фурнитура, обеспечивающая поворот и открывание, но не допускающая протечек, все это гарантирует функциональность и безопасность. Да, стоимость таких окон немаленькая, но и делать мансардные окна своими руками не стоит. Они не смогут обеспечить должный комфорт и герметичность.

По способу открывания мансардные окна делятся на:

• С центральной осью поворота створки. Могут прокручиваться на 180°, что позволяет легко мыть наружное стекло.

• С приподнятой осью поворота. Ось располагается примерно на расстоянии 2/3 от низа окна.

• С комбинированной осью поворота. Включают в себя и центральную, и приподнятую ось. Верхняя ось позволяет открывать окно наружу до угла 45°, а центральная прокручивать полностью.

• С боковой осью поворота. Открываются как обычные окна, их еще называют мансардными люками, потому что они используются для выхода на крышу.
• С нижней осью поворота выпускаются только створки для балконных окон. Они открываются вперед.

• С дистанционным управлением. В высоких мансардах, где нет возможности открыть окно вручную используют пульт ДУ, работающий от электросети. В таком случае перед тем, как сделать мансардное окно, необходимо подвести к месту установки отдельную линию.

При выборе мансардного окна следует руководствоваться конструкцией крыши, удобством использования окна и параметрами мансардного помещения. Например, высота мансарды и угол наклона ската крыши влияет на то, на какой высоте необходимо установить окно, и какой обзор оно будет предоставлять.

Устройство мансардных окон

Мансардное окно представляет собой непростую конструкцию, ведь его придется эксплуатировать в сложных условиях: дождь, ветер, град, снег, да еще и расположение под углом. Чтобы обеспечить прочность окна, производители используют специальное сверхпрочное стекло, способное выдержать большое давление.

Мансардное окно состоит из рамы и створки, а также фурнитуры, позволяющей поворачивать створку в разные положения и фиксировать ее. В створке находится стеклопакет, заполненный инертным газом.

Но помимо этого в комплект входит также гидроизоляционный и пароизоляционный фартуки, дренажный желоб, чтобы избежать протечек, теплоизоляция, так необходимая в нашем суровом климате, и защитный оклад, защищающий элементы окна от повреждений и направляющий воду вниз, на кровельный материал, а также внутренние откосы.

Стоимость установки мансардного окна во многом зависит от объема работ, которые придется выполнить, и от наличия тех или иных элементов в комплекте.

Перед тем как заказать мансардное окно, следует посоветоваться с профессионалом, правильно подобрать к нему оклад в зависимости от типа кровли и аксессуары для защиты от солнца летом, ролставни, ролшторы и другое.

Установка мансардных окон своими руками

Еще раз повторимся, что лучше заказывать установку мансардных окон у сертифицированных специалистов, чтобы потом не было мучительно больно. Если же Вы хотите поручить это задание кровельщикам или строительной бригаде, возводящей у Вас дом, спросите у них, делали ли они это раньше. Бывает часто, что строители, не имея опыта, берутся за мансардные окна, а потом приходится все переделывать.

Сертифицированные специалисты, координаты которых Вы можете узнать у представителей производителя окон, сделают все добротно, соблюдая технологию. На установку мансардных окон цена зависит от того, покрыта ли уже крыша кровельным материалом, закончены ли все кровельные работы или только находятся на стадии строительства. Если кровельный материал еще не уложен, внутренние работы не выполнены, установка будет дешевле.

Ну а если уж Вы решились все сделать самостоятельно, ниже расписана общая для разных производителей технология установки мансардных окон.

Выбор мансардного окна и места для установки

Размер мансардного окна выбирается с учетом площади мансарды и расстояния между стропилами. Лучше, если окно будет установлено между стропилами, без изменения конструкции.

Согласно общим правилам, окно должно быть по площади не менее 10% от площади мансарды. Ширина окна должна быть на 4 – 6 см меньше расстояния между стропилами. Если у Вас слишком маленькое расстояние, например, 60 см, а окно необходимо большое, установите два окна рядом, в соседних секциях между стропилами.

Важно! Два окна дают всегда больше света, чем одно большое.

Высота расположения окна зависит от угла наклона ската крыши и от места расположения ручки на окне. Так на крутых крышах окна лучше располагать внизу, а на пологих – наоборот – вверху. Оптимальная высота мансардного окна 80 – 130 см от пола. Если ручка на окне располагается вверху, окно устанавливают на высоте 100 – 110 см, а если внизу – 120 – 130 см. Более конкретно на высоту окна влияет тип кровельного материала. Например, если это керамическая черепица, ее нельзя подрезать, окно необходимо располагать строго над рядом черепицы. А если материал листовой, в нем можно вырезать отверстие в любом месте.

Важно! Не забудьте предусмотреть, что для того, чтобы обезопасить мансардное окно от обледенения, запотевания и появления конденсата, под ним необходимо установить прибор отопления.

Тип открывания мансардного окна выбирайте, исходя из удобства эксплуатации.

После того как определились с количеством окон, их размерами и местом расположения, обозначьте эти места изнутри мансарды.

Правильно подберите оклад для мансардного окна. Несмотря на то, что все мансардные окна кажутся примерно одинаковыми, все же у каждого производителя есть свои особенности, разная комплектация. Подбирайте все аксессуары одного производителя одной линейки (это будет указано на маркировке), предварительно обсудите с менеджером по телефону, уточните, то ли Вы заказываете, получится ли комплект, или что-то к чему-то не подойдет.

Подготовка места для установки мансардного окна

Рассмотрим вариант, когда крыша уже готова, но внутренней отделки нет. В таком случае на гидроизоляционной пленке изнутри помещения намечаем расположение окна. Расстояние по бокам должно быть 2 – 3 см от стропил справа и слева. Монтироваться окно будет на стропила и на нижний монтажный брус. Намечаем нижнее расположение окна, отступаем 9 см для профилированных кровельных материалов или 4 – 6 см для плоских. Отмечаем верхнюю точку окна и откладываем еще 9 – 15 см вверх.

Вырезаем гидроизоляционный материал, оставляя запас в 20 см со всех сторон. Оставшееся полотно пока что заворачиваем внутрь мансарды. Снимаем кровельное покрытие или вырезаем.

Срезаем обрешетку, отступив от стропил 2 см.

Далее внизу окна прибиваем монтажный брус, толщиной не менее 50 мм, на расстоянии 8 – 10 см от обрешетки. Выставляем его горизонтально строго по уровню. Расстояние зависит от типа кровельного материала.

Нижний край гидроизоляции крепим степлером к монтажному брусу. Верхний край – к верхней обрешетке. Боковые вытягиваем наружу.

Установка рамы (коробки): регулировка, выравнивание

В комплекте поставки Вы найдете инструкцию по установке мансардных окон конкретно Вашего производителя. Следуйте ей. Дело в том, что окна отличаются. В одних крепежные кронштейны прямоугольные и крепятся только к стропилам, в других они угольные и крепятся и к стропилам, и к обрешетке. И самое главное, они крепятся к раме окна в разном положении. Поэтому так важно этот вопрос обсудить с менеджером компании.

Установка мансардных окон Велюкс, Fakro, Roto и других хоть и схожа в общих положениях, но сильно отличается в частностях.

Например, на окнах Fakro, на раме есть канавки с пометками V и N, обозначающие глубину посадки окна. Она зависит от типа кровельного материала и оклада.

Для удобства монтажа створку придется снять. Как это сделать, будет указано в инструкции к Вашему окну. Также если на окне установлен оклад, его тоже снимаем. Оставляем голую раму.

На раму устанавливаем крепежные кронштейны в предназначенные для этого места. Затем на верхнюю часть рамы надеваем теплоизоляцию (минеральную вату) и закрепляем степлером.

Внизу окна теплоизоляцию укладываем на монтажный брус и затем устанавливаем раму в проем, придавливаем утеплитель к брусу.

Нижние кронштейны закрепляем крепко, а верхние не до конца, нам еще придется слегка подровнять раму. Устанавливаем створку на место, закрываем и смотрим, есть ли перекос. Регулируем его с помощью верхнего крепления. Нам важно, чтобы окно стояло идеально ровно, створка прилегала со всех сторон одинаково, и зазор был одинаковым. В дальнейшем это исправить уже не получится.

После регулировки затягиваем все крепления крепко, также и боковые к стропилам. У разных производителей они выполнены по-разному. Крепим боковую гидроизоляцию к раме окна, обрезая лишнее. Далее укладываем в боковые проемы утеплитель.

Установка гидроизоляции вокруг мансардного окна

В комплекте с мансардным окном всегда идет изоляционный фартук. По желанию можете использовать самодельный, из собственноручно купленного материала.

Вверху над будущим окном вырезаем с обеих сторон кусок обрешетки, равный ширине дренажного желоба. Подрезаем в этом месте, посередине, гидроизоляционную пленку. Заводим под нее дренажный желоб и устанавливаем в промежуток между обрешеткой. Таким образом, вода сверху будет стекать с гидроизоляции в желоб, а не на окно.

Разворачиваем фартук и укладываем его вокруг окна так, чтобы обезопасить конструкцию и крышу от протечек. Закрепляем степлером к раме, монтажному брусу, стропилам и верхней обрешетке, заводим края под обрешетку. Верхний край фартука заводим под дренажный желоб.

Далее можно вернуть ряд кровельного материала внизу окна на место.

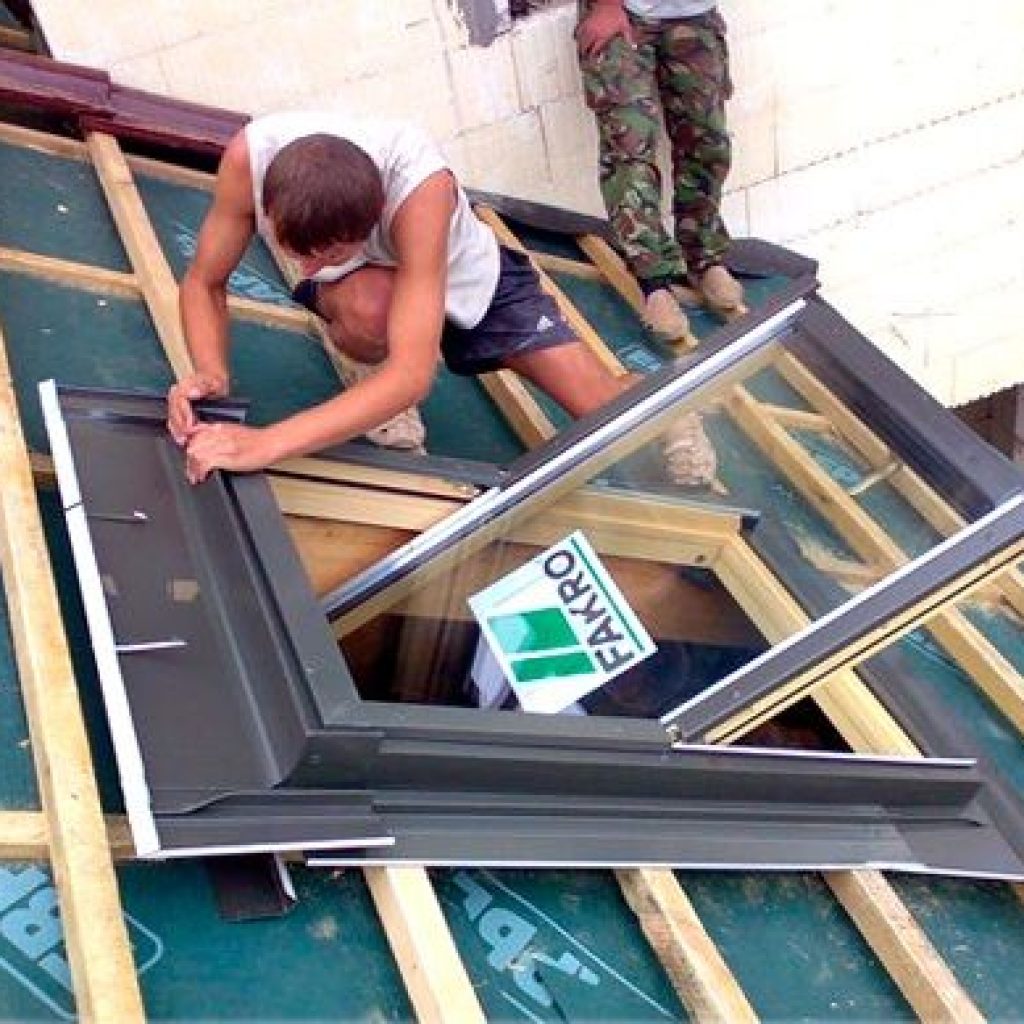

Установка оклада мансардного окна

Монтаж оклада начинается снизу вверх. Первым делом устанавливаем нижний гофрированный фартук, затем боковые части, верхнюю, а в последнюю очередь накладки на окно.

У окладов разных производителей есть свои особенности монтажа, поэтому следуйте инструкции. Например, у окон Roto есть специальный резиновый уплотнитель на раме, под который заводится и фиксируется оклад. Так обеспечивается исключительная герметичность. А вот у окон Fakro такого уплотнителя нет, оклад крепится непосредственно к раме, а сверху накрывается дополнительными элементами оклада, которые скрывают место соединения рамы и оклада.

Тщательно стыкуем все части оклада и закрепляем их к раме и обрешетке.

Нижний фартук крепим сверху к кровельному материалу.

В последнюю очередь для монтажа кровельного материала на оклад крепим специальный элемент, к которому вплотную будет прилегать кровельный материал.

Все, можно вешать створку и снимать защитное покрытие. Мансардное окно готово. В заключение хотелось бы отметить, что для герметизации стыков между рамой и проемом ни в коем случае нельзя использовать монтажную пену, только специальные герметики. А внутри мансарды необходимо установить откосы, нижний обязательно вертикально, а верхний – горизонтально. Так будет обеспечиваться наилучшая циркуляция горячего воздуха, идущего от радиатора отопления. Омываясь теплым воздухом, окно не будет запотевать. И не забудьте про утепление откосов.
