Масляная печь из газового баллона: как сделать печку на отработанном масле, масляная печь, котел на отработке

Содержание

как сделать печку на отработанном масле, масляная печь, котел на отработке


Содержание:


Многие предприятия в процессе хозяйственной деятельности используют различные виды масел – моторное, трансмиссионное, трансформаторное и даже растительное, которые после переработки необходимо куда-то девать. Такая отработка может стать отличным видом топлива, если использовать ее в специальной печи. Да и предприятиям проще отдать или дешево продать потребителям отработанное масло, чем заниматься его утилизацией. В данной статье речь пойдет о том, каковы разновидности и преимущества применения печей на отработке, и как их сделать своими руками.


Достоинства и недостатки применения отработки для отопления


Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.


Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.


Среди преимуществ отработки можно назвать:

  • отсутствие копоти и гари во время сжигания;
  • пожарная безопасность – сгорают только пары, а не само отработанное масло;
  • удобство в использовании.



Есть у этого топлива и ряд недостатков, в частности:

  • Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
  • По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
  • При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.

Разновидности котлов и печей на отработанном масле


Наибольшим спросом пользуются печи на отработке с пиролизным типом горения и турбо-горелки. Пиролизные печи имеют две камеры. В первой камере происходит разогрев масла и его разложение на компоненты при дефиците воздуха. Образовавшиеся пары перемещаются во вторую камеру, где при полноценном доступе кислорода сгорают, выделяя много тепловой энергии. Регулируя подачу кислорода в камеру, можно контролировать температуру пиролиза. Такие печи нуждаются в периодической чистке, а поддержание нужной температуры в автоматическом режиме невозможно.


Что касается турбо-горелок, то они работают, как дизельные двигатели. В камеру сгорания впрыскивается масло, выделяются пары и загораются. Однако такой тип котлов крайне чувствителен к чистоте масла, к тому же, оно должно быть предварительно разогрето.



В зависимости от конструкции, печи на отработке могут быть:

  • с капельной подачей масла;
  • с поддувом;
  • сделанные из газового баллона.

Печи из газовых баллонов


Самая простая конструкция у печи на отработанном масле из газового баллона. Применять можно и углеродные или кислородные баллоны. Их главное достоинство в большой толщине стенки, которая обеспечивает конструкции долговечность.


Рассчитана такая печь на обогрев помещения площадью до 90 м2. При желании, к отопительному котлу можно подключить водяной контур. Нагнетание воздуха не понадобится, а масло будет самопроизвольно стекать в котел. Высота корпуса котла должна соответствовать высоте пламени, чтобы котел не перегревался в процессе работы.



Чтобы изготовить масляную печь из газового баллона, понадобятся:

  • дымовые трубы внутренним сечением от 10 см, стенками до 2 мм толщины и длиной от 4 метров;
  • топливный бак емкостью 8-15 литров;
  • трубы для горелки;
  • металлические уголки;
  • сварка с набором электродов;
  • дрель и сверла;
  • болгарка;
  • надфиль;
  • рулетка и уровень.

Технология сборки


Понадобится стандартный баллон без швов на 50 л со стенками, толщиной не более 1,5 см. Металл большей толщины просто не сможет качественно прогреться, чтобы масло начало испаряться. Внутри камеры сгорания температура будет достигать 600 ℃.


Чтобы избавиться от постороннего запаха, баллон нужно несколько раз промыть. После этого его доверху наполняют водой и устанавливают в емкость или зарывают в землю, чтобы устойчиво зафиксировать.


С помощью болгарки срезают верхнюю часть баллона. После начала резки из него начнет вытекать вода. Когда она опустится до уровня надреза, можно продолжать работу. Нижняя часть будет камерой сгорания печки на отработке из газового баллона, а верхняя – станет крышкой.



Снизу к баллону приваривают ножки из уголков 20 см длины и ставят его вертикально. От верхнего края нижней части баллона следует отступить 10-15 см и сваркой вырезать отверстие для трубы, сечением 5-8 см. Длина этого отрезка может составлять 2-4 метра. Его вставляют в отверстие в баллоне и приваривают параллельно полу.


В качестве дымохода можно использовать трубу с тонкими стенками, длиной от 4 метров, которая должна быть расположена строго вертикально. В этой трубе нужно сделать небольшое окошко с заслонкой, чтобы можно было контролировать доступ кислорода в печь на масле из газового баллона.

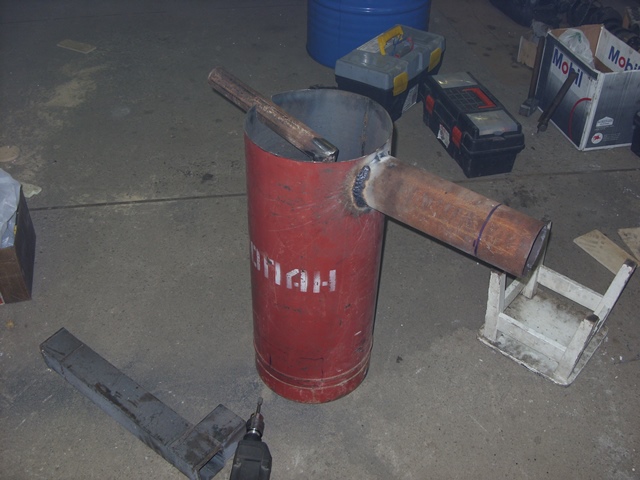

В дымовой трубе также прорезают отверстие сечением 5-8 см, чтобы состыковать ее с отрезком трубы, уже приваренным к баллону. Отверстие должно быть на высоте примерно 1 м от пола.



Снизу баллона от места сварки отступают 10 см и сваркой прорезают дырочку сечением 2-3 мм. Далее с отступом в 5 мм нужно проделать еще 9 отверстий вверх, так что последняя будет на высоте 50 см от дна.


Сквозь верхнюю крышку в котел на отработке из газового баллона будет заливаться масло, поэтому в этой части нужно сделать отверстие 5-8 см диаметром.


Обратите внимание, что в печке на отработанном масле из газового баллона должна применяться только очищенная обработка, поскольку топливо низкого качества с примесями и спиртами может спровоцировать взрыв.


Если вы хотите иметь возможность подогреть на печи еду или воду, можно на верхней крышке баллона приварить небольшую квадратную или прямоугольную платформу из листа стали. Кроме того, такой поднос можно прикрепить и к трубе, расположенной параллельно полу.

Порядок эксплуатации


Баллон заполняют отработкой на 2/3, поджигают лист бумаги, помещают его поверх масла и закрывают крышку печи. Как только температура внутри печи достигнет нужных значений, масло начнет испаряться, а пары воспламенятся.



Обратите внимание, что по технике безопасности нельзя ни в коем случае добавлять топливо в работающую печь. Кроме того, легкогорючие материалы, такие как бензин и керосин, применять в таком агрегате тоже запрещено.


Когда топливо прогорит, а печь остынет, из нее удаляются остатки, а с крышки счищается сажа, постучав по ней.

Создание котла из листовой стали


Печи на отработке, изготовленные из стальных листов, пользуются спросом среди потребителей. Их достоинства в компактных размерах (70×50×35), небольшой массе, а также возможности подключения к отопительной системе дома. К тому же, такие конструкции вполне работоспособны в условиях отрицательных температур. На поверхности печи можно разогревать или готовить еду.



Для работы подготавливаются следующие расходники и инструментарий:

  • листовая сталь – 2 листа по 4 и 6 мм толщиной;
  • дымовая труба длиной от 4 м, внутренним сечением 10 мм, стенками 4-5 мм толщиной;
  • стальная, медная или жестяная труба для горелки;
  • 4 металлических уголка высотой 20 см;
  • сварочный аппарат с электродами;
  • болгарка;
  • напильник, молоток;
  • рулетка, уровень;
  • чертежи.

Порядок изготовления печи из листов стали


Прежде всего, нужно подобрать подходящий детальный чертеж с размерами. Согласно ему изготавливают заготовки для печи.


Элементы емкости для топлива изготавливают из стали толщиной 4 мм, а вот крышку резервуара и дно топливной камеры нужно делать из 6 мм стали.


Стальной лист укладывают на плоскую поверхность, наносят на него разметку и болгаркой вырезают детали нужного размера. Окалину и наплывы счищают надфилем.


Из стали 4 мм толщины вырезают полоску 115 мм ширины, которую на станке сгибают в трубу сечением 34-34,5 см. Концы листа заваривают сваркой – это будет труба резервуара с маслом.



Крышку для емкости с маслом (круг сечением 34,5 см) вырезают из такой же стали. Эту крышку нужно приварить к трубе. Кроме того, на нее приваривают 4 ножки из уголков.


Полоску шириной в 6 см вырезают из стали 6 мм толщины. Эту полоску скручивают в кольцо сечением 35,2 см. Из той же стали вырезают круг такого же диаметра, как и кольцо (35,2 см). В центре круга прорезают отверстие сечением 10 см для дымовой трубы. Отступив от него 4 см, вырезают еще одно отверстие, сечением 5-6 см для заливки масла. Подготовленный круг приваривают к кольцу. Это будет бак для заливки масла.


Из стали 6 мм толщины вырезают еще один круг сечением 35,2 см. Отступив немного от края круга, нужно прорезать отверстие 10 см в диаметре. Между центром круга и центральной точкой отверстия должно быть около 11 см. В это отверстие будет вставляться патрубок для стыковки с дымоходом.


Патрубок делают из 10 см трубы, его длина составляет 13 см.


Далее нужно вырезать прямоугольную пластину 7 см в ширину и 33 см в длину из 6 мм стали. Она послужит перегородкой. Пластину приваривают внутри кольца сечением 35,2 см поближе к отверстию для патрубка. После этого в отверстие вставляют выхлопной патрубок 13 см в высоту.


Следующий шаг – изготовление горелки. На трубе в нижней части нужно проделать 48 отверстий 9 мм в диаметре, расположив их в 6 рядов по 8 штук в каждом с отступом между ними в 6 см.



Эту трубу вставляют в крышку резервуара для масла, которую вырезали из 4 мм стали. Важно удостовериться, что труба стоит ровно и плотно. Если потребуется, подогнать уровень можно болгаркой и напильником. После этого детали сваривают между собой, а швы зачищают.


В бак для заливки масла вставляют выхлопной патрубок 16 см длины.


Теперь верхнюю и нижнюю части резервуара можно соединить, но не сваривать – просто вставив друг в друга. Для прочности поверх емкости надевают уплотнительное кольцо сечением 35,4 см. Уровень поможет проверить горизонтальность конструкции и точность состыковки деталей.


Далее приваривают трубу горелки к баку для заливки масла. С другой стороны к ней нужно приварить конструкцию, соединенную кольцом. Прежде чем начинать сварку, стоит проверить уровни и правильность монтажа элементов. Поверх отверстия для заливки масла нужно приделать круглую задвижку.


Труба 4 м в длину послужит дымоходом. За пределами дома дымоход должен быть расположен только вертикально, чтобы в него не задувал ветер.


Обратите внимание, что в горизонтальной плоскости монтировать дымоход нельзя. При условии, что дымоход слишком длинный, его можно зафиксировать кронштейнами или стальными отводами.

Как пользоваться печью


Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.


После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.



Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

  • устанавливать агрегат нужно подальше от сквозняков;
  • недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества;
  • со всех сторон печи должно быть около 50 см зазора;
  • важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку;
  • дымоход должен быть герметично соединен с агрегатом;
  • топливом для такой печи может быть только техническое масло.


Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.


Обратите внимание, что горящую печь без надзора оставлять нельзя.


Печь на отработанном масле из баллона своими руками

Если требуется самостоятельно изготовить печь, достаточно взять использованный баллон из-под газа, кислорода или углерода. Толщина стенок такого резервуара вполне подойдет для создания долговечного отопительного прибора, способного обогреть помещение площадью до 90 кв. м. Изготовленная подобным образом конструкция может быть также переоборудована для подключения к системе водяного отопления.

Особенности печей из газового баллона

Для поддержания горения в самодельном отопительном устройстве не нужно создавать условия, при которых бы воздух подавался принудительно. В то же время с целью предотвращения аварийной ситуации и обеспечения безопасного нагревания баллона водяной контур необходимо установить на уровне высоты источника горения, расположенного внутри агрегата.

Изготавливаем печь из баллона своими руками

Многие домашние умельцы наверняка могут посоветовать вам несколько способов создания из пустого баллона эффективного отопительного прибора. Мы же рассмотрим только один вариант.

Прежде чем приступить к творческому процессу, рекомендуем заранее приобрести все необходимые инструменты и материалы. Итак, вам потребуются:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • пустой отработанный баллон объемом 50 л из-под газа либо другого летучего вещества; главное, чтобы толщина стенок резервуара составляла не более 15 мм; в противном случае это может привести к замедлению процессов нагревания прибора и испарения отработки; кипение масла происходит при показателях, достигающих 300 °C; в связи с этим температура в камере сгорания повышается до 600 °C;
  • трубы для дымоходов толщиной до 3 мм;
  • трубы для обустройства горелки;
  • стальные листы, из которых будет изготовлена емкость для топлива;
  • металлические уголки для ножек агрегата.

Подготовив все необходимое, предлагаем приступить непосредственно к процессу создания отопительного прибора:

  1. Тщательная промывка баллона обеспечит отсутствие запаха газа, так называемого одоранта.
  2. Ровно поставить отметки для среза получится, если емкость доверху наполнить водой или наполовину закопать в землю.
  3. С помощью болгарки по отмеченным линиям необходимо произвести срез верха баллона.
  4. К нижней части резервуара, которая будет использоваться в качестве камеры горения, следует приварить ножки, заранее вырезанные из металлических уголков.
  5. От верхней точки баллона, установленного в вертикальном положении, следует отмерять 13 см, затем вырезать отверстие для вытяжки.
  6. В образованный проем нужно вставить четырехметровую ровную дымоходную трубу диаметром 10 см и просверлить в ней отверстие, которое необходимо прикрыть пластиной. Это нужно для обеспечения контроля притока воздуха.
  7. Отступив 10 см от того места, где проводилась сварка, требуется выполнить сверление дрелью. Для этого нужно взять режущий инструмент толщиной 3 мм. Через промежуток в полсантиметра выполняются еще 10-12 отверстий. Последнее сверление нужно произвести на расстоянии не выше 50 см от сварных элементов.
  8. Для горизонтальной вставки трубы диаметром до 7 см нужно вырезать проем и прикрепить дымоход с помощью специального аппарата.
  9. В верхней отрезанной части баллона делается отверстие для заливки предварительно очищенного масла. Здесь же устраивается поднос, на котором можно будет подогреть кружку воды.

Вот и все, печь на отработанном масле из баллона готова к использованию. В процессе эксплуатации агрегата не забывайте о правилах пожарной безопасности.

Помните, что неочищенное масло может стать причиной возникновения аварийной ситуации. Не следует использовать керосин или добавлять жидкое топливо во время работы печи. Заполнение маслом должно происходить всего лишь на 2/3 части резервуара.

Похожие статьи:

Печь из пропанового баллона своими руками

Буржуйка — небольшая самодельная металлическая печь, получившая массовое распространение в первой половине 20 века. Позже, с появлением централизованного отопления, ее популярность упала. Вторая волна ее массового использования приходилась на годы великой-отечественной войны, а третья — на 90-е годы того же века, для отопления дачных построек. Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом своем виде, без переделок они неэкономичны: «жрут» топливо, как буржуи, а перестаешь их «кормить», быстро остывают. Самый простой в изготовлении вариант — буржуйка из газового баллона. Корпус уже готов, нужно только вырезать отверстия для закладки топлива и зольника, да приделать к ним дверцы, приварить ножки и дымовую трубу (диаметр 150 мм и не меньше).

Буржуйка из вертикально поставленного газового баллона: несложная конструкция, малые затраты, быстрый прогрев

Баллон в такой печке можно ставить вертикально или горизонтально. Разогревается она быстро, но и остывает тоже сразу после того, как гореть топливо перестало. Тем не менее, для того, чтобы быстро вывести гараж или дачу из минусовой температуры или протопить в осенне/весеннюю непогоду — отличный вариант.

Какой баллон взять для печки?

Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

Самодельная печка из газового баллона, поставленного горизонтально

Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.

Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.

Важно! Работая с баллонами из под газа, соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.

Из чего и как делать дверцы

Дверцы для буржуйки можно купить литые. Понадобится небольшой высоты на поддувало и большего размера — для закладки топлива. Есть готовые блоки — поточная дверца с поддувальной в одной конструкции. В этом случае в вырезанное по размерам отверстие приваривается сваренная по размерам рама из уголков, к ней уже болтами крепится литье. Чтобы не задувало из щелей, по периметру выреза под дверцу наваривается небольшой бортик — 1-2 см полоса металла.

Как прикрепить чугунную дверцу буржуйки к газовому баллону

Можно дверцы не покупать, а использовать вырезанный кусок баллонной стенки. Тогда вам понадобятся какие-то петли или детали, из заменяющие. С петлями понятно: размечаете места, привариваете. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепи.

Петли на дверке можно сделать из нескольких звеньев стальной цепи

К такой дверке нужно будет приварить еще защелку.

С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи, разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольника

Готовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Вариант установки колосников в буржуйке из газового баллона

В этом видео рассказано о том, как сделать печь из газового баллона своими руками — колосники выполнены из арматуры.

Улучшаем теплоотдачу

Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.

Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.

Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход

Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Такая буржуйка из газового баллона будет быстрее прогревать помещение

Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.

Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней

Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).

В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение

Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.

Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры

Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.

Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения

Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона. Обратите внимание на нестандартное крепление дверки.

Этот блестящий лист улучшает обогрев помещения

Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.

Прошли те времена, когда печь буржуйка использовалась для отопления жилых помещений и дач. Сегодня такими приборами обогреваются разве что гаражи и подсобные помещения.

Оптимальный вариант для изготовления своими руками

Основным недостатком классической буржуйки является ее низкая экономичность, которая выражается в значительном потреблении топлива и быстром остывании после его перегорания. Поэтому в настоящее время применяются ее переделанные варианты. Один из самых популярных способов, как сделать печь из газового баллона – использовать для этого старый газовый баллон. Его размеры бывают разными: миниатюрные модели на 5 литров в этом случае вряд ли подойдут, так как печка будет обладать ограниченными нагревающими способностями.

Что касается баллонов на 12 и 27 литра, то мощности изготовленного из них обогревателя хватает на обслуживание помещений малой площади. Такие приборы в состоянии выдать не более 2-7 кВт тепла: их иногда применяют в качестве походных печек. Чтобы изготовить стационарную буржуйку из газового баллона для гаража или дачи – рекомендуется использовать емкости на 50 литров, высотой 85 и диаметром 30 см. Толщины стенок здесь вполне достаточно, чтобы загружать любое топливо. При этом вес баллона позволяет работать с ним в одиночку.

Также существует вариант с промышленными газовыми резервуарами на 40 литров: при приблизительно одинаковом объеме они обладают меньшим диаметром (25 см), большей высотой и более толстыми стенками. Оперировать баллоном из-под фреона намного сложнее – он и длиннее, и тяжелее бытовой 50-литровой емкости. При наличии соответствующего оборудования его можно укоротить до 70 см: изготовленная таким образом буржуйка будет иметь более толстые стенки. Как результат, на ее разогрев будет уходить больше времени и топлива, однако и остывать печка будет куда дольше.

Изготовление дверец для буржуйки из газового баллона

Существует несколько вариантов обустройства дверец для печи из газового баллона:

  • Готовые изделия литого типа. В продаже имеются готовые модульные конструкции, состоящие из поддувальной и поточной дверцы. Чтобы встроить такой модуль в самодельную печку, в корпусе баллона необходимо вырезать соответствующую по размерам нишу, оснастив ее рамой из сваренных уголков. Литая конструкция крепится на каркас болтами. Герметизация выреза под дверцу осуществляется при помощи небольшого бортика (металлической полосы шириной 10-20 мм), навариваемого на всю протяженность корпуса.
  • Самодельная конструкция. Для экономии средств вместо покупной дверцы иногда используют самодельную конструкцию, изготовленную из вырезанного куска стенки. В этом случае потребуется также наличие петлей. Простейший вариант – купить готовые навесы, и приварить их на поверхность печи из газового баллона своими руками. Народные умельцы изготавливают самодельные петли, используя для этого звенья толстой цепи.

Приступая к работе по изготовлению печки из газового баллона своими руками, важно позаботиться о технике безопасности. Внутри старого изделия может оставаться горючее вещество в жидком или газообразном состоянии: поэтому перед тем, как резать или варить металлическую емкость, снимают редуктор и полностью стравливают остатки газа. Для верности рекомендуется заполнить внутренность баллона водой, и дать ему выстояться на протяжении месяца.

Нужен ли колосник для печи

Наиболее простые чертежи печи из газового баллона своими руками не содержат в себе колосника. В первую очередь это характерно для небольших вертикальных буржуек, внутри которых слишком мало места для дополнительных отделений. Такой вариант печки состоит из корпуса на ножках, одной дверцы и верхнего патрубка для коммутации дымохода. Чтобы повысить уровень теплоотдачи прибора, его стенки с наружной стороны дополнительно оснащаются наваренными стальными полосами. Верхняя часть, кроме дымохода, имеет еще один вырез: если установить на нем крышку, получится удобная плитка для готовки пищи и нагревания воды.

В тех случаях, когда наличие колосника необходимо, горизонтально расположенный баллон внизу дополняется поддоном для накопления золы. Вертикальные модели печки из газового баллона длительного горения более удобны для установки колосника, так как места в них намного больше. Для этого в самой емкости размещается сетка из толстых арматурных прутков: готовые чугунные изделия нужных размеров практически не встречаются. Недостатками подобных конструкций является их быстрое перегорание и сложность ремонта: для этого необходимо старую арматуру вырезать, а новую приварить. Более удобный вариант – приварить внутри печи из пропанового баллона фрагменты толстого уголка или арматуры в качестве подставки: на нее впоследствии монтируется отдельно сваренный колосник.

Способы улучшения теплоотдачи печки из пропанового баллона

Как уже говорилось выше, главным недостатком печи для гаража из газового баллона является ее слабая тепловая эффективность, т. к. значительная часть полученного при горении тепла попросту уходит наружу через дымоход вместе с газами.

Улучшить теплоотдачу самодельной печки можно несколькими способами:

  • Применить дожиг дымовых газов. В этом случае конструкция буржуйки будет напоминать печь «бубафоня» или «слобожанка». Это даст возможность на порядок увеличить КПД прибора.
  • Удлинить дымоходную трубу. При этом часть тепла, выходящего наружу, остается внутри помещения. Для этого трубе сообщается ломанная конфигурация, без горизонтальных участков и отрицательных углов.
  • Использовать дымовой патрубок. На горизонтально расположенный корпус печки из газового баллона на дровах наваривается еще один баллон в вертикальном положении: он будет выполнять роль дымового патрубка. Улучшение теплоотдачи печки здесь достигается благодаря увеличению площади обогревающей поверхности. Условием для того, чтобы избежать попадания дыма в помещение, является наличие хорошей тяги.
  • Обустройство каменки. Такой прием широко применяется в банях, где для дополнительного аккумулирования тепла используется бут. Металлический дымоход оснащается сеткой, в которую и засыпаются камни для отбирания тепла у трубы и передачи его в помещение. При этом на разогрев камней уйдет некоторое время: до этого воздух будет нагреваться с некоторым замедлением. Зато в дальнейшем поверхность трубы не будет обжигать, а нагретые камни будут равномерно обогревать окружающее пространство. Даже после перегорания дров накопленное тепло будет еще некоторое время поддерживать комфортную температуру в помещении.

Подбирая камни для засыпки, рекомендуется отдавать предпочтение круглым речным образцам: желательно, чтобы они имели однородную окраску без всяких вкраплений. Камни другого типа могут быть даже опасными, разрываясь при нагревании, или выделяя вредные для здоровья вещества.

Варианты увеличения скорости нагревания помещения

Для того, чтобы быстрее поднять температуру в комнате, где установлена печка из баллона пропана, можно применить следующие приспособления:

  1. Обычный вентилятор. Его монтируют таким образом, чтобы нагнетаемый воздух обдувал корпус и печную трубу. Народные умельцы нередко идут дальше, оснащая верхнюю часть корпуса баллона сквозными трубами, вваривая их в предварительно оформленные отверстия. На одной из сторон импровизированных каналов устанавливается вентилятор термостойкого типа, способный поддерживать несколько скоростных режимов: это дает возможность регулировать температуру выходящего из труб воздуха.
  2. Вентиляционные отверстия в корпусе. В этом случае дополнительная активизация воздушных потоков осуществляется без применения вентилятора. Чтобы этого добиться, печь из газового баллона на дровах дополнительно «одевают» в специальный корпус, в поверхности которого имеется серия отверстий в верхней и нижней области. Через нижние зазоры происходит засасывание холодного воздуха, который обычно скапливается в районе пола. Обдувая раскаленный корпус, воздушные потоки постепенно нагреваются и выходят через верхние щели в окружающее пространство. Примерно такой же принцип работы применяется в печах «Булерьян» и обогревателях для саун.

Из газового баллона может изготовить простейший котел водяного отопления. Для этого вокруг готовой пиролизной печи из газового баллона обустраивается водяная рубашка: из нее нагретый теплоноситель по трубам подается внутрь батарей. Подобная система обязательно должна иметь расширительный бачок, установленный выше буржуйки и радиаторов. Благодаря ему компенсируются скачки внутреннего давления в отопительном контуре из-за расширения нагревающейся воды. Так как речь идет о примитивном котле без всякой регулировки, случаи закипания воды внутри системы будут происходить довольно часто. Объем расширительной емкости – не менее 10% от общего литража.

Изготовление печи буржуйки из газового баллона своими руками является не очень сложной процедурой. Во время эксплуатации готового прибора следует учитывать тот факт, что температура его корпуса может достигать значительных показателей: это накладывает дополнительные требования к пожарной безопасности обогреваемого помещения.

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т. п.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок.
Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку.
Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража.

Варианты газовых баллонов

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Печка на отработке своими руками: чертежи, видео и фото

Автор aquatic На чтение 7 мин. Просмотров 10.1k. Обновлено

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

  • в результате горения машинного масла не образуется копоть и гарь;
  • прибор пожаробезопасен, так как горит не само масло, а его пары;
  • сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

  • перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
  • отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

  • конструкции из металлической трубы или газового баллона;
  • устройства с дополнительной подачей воздуха;
  • отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

  • Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
  • Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
  • Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

  • Не рекомендуется заливать печь водой для погашения пламени.

Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

  • первую камеру с отверстием для воздуха и доливания топлива;
  • вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
  • третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

  • сварочный аппарат для дуговой сварки;
  • дрель, рулетка, строительный уровень, болгарка;
  • трубы для дымохода и горелки;
  • баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

  • К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
  • Корпус разрезается в соответствии со схемой.
  • Высверливается вход для радиатора, и устанавливаются труба.
  • Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки

Чертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

  • Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
  • Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
  • Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Печка на отработке своими руками менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.

Печь из маленького газового баллона своими руками

Печь из газового баллона

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок.
Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку.
Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража.

Варианты газовых баллонов

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать.

Понадобится листовой материал из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Этап №1 – выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки – емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть эту статью.

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Этап №2 – изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально.

Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса.

Переднюю стенку изготавливают из металлического листа следующим образом:

  1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
  2. По разметке следует вырезать круглую деталь.
  3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
  4. Вырезать отверстия по разметке.
  5. Изготовить дверцы.
  6. Приварить к передней стенке петли, запоры и навесить дверцы.
  7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы – для загрузки и поддувала – делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность.

Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник – выполнимая задача.

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала.

Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении. Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Этап №3 – изготовление дверцы и зольника

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант – это покупка готовых конструкций из литого металла.

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую – для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично.

В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Маленькая буржуйка с варочной плоскостью из газового баллона

Материалы и инструменты, которые использовал автор:

Список материалов:
— газовый баллон;
— прямоугольные профильные трубы;
— листовая сталь;
— болты и гайки;
— дверные петли;
— жаростойкая краска;
— уголок;
— асбестовый шнур;
— чугунные печные колосники.

Процесс изготовления печи:

Предупреждение!
Будьте крайне осторожны при работе с газовыми баллонами, остатки газа при резке приводят к взрыву баллона!
Есть масса методов, как обезопасить себя от взрыва, баллон можно заполнить водой и начать резку в таком состоянии. Поскольку в баллоне будет воду, объемного взрыва не произойдет. Также некоторые мастера промывают баллоны с моющими средствами, несколько раз сливая воду, и воду желательно заливать теплую. Также есть такой метод, как обжиг баллона на костре, но этот метод опасен.

Шаг первый. Вход, выход и ножки
Обезвредив баллон, можно приступать к резке, для начала отрезаем горловину, это будет дверка. Если у вас баллон большой, его можно укоротить, вырезав нужный кусок. Затем аккуратно при помощи болгарки прорезаем отверстие под дымовой патрубок. Отверстие можно и прожечь сварочным аппаратом, а если вам жалко электрода, использует графитные стержни из батареек. Ими на малом токе можно довольно успешно прожигать толстую сталь. Диаметр дымового патрубка у автора составляет 150 мм.

Хорошо и герметично привариваем патрубок к корпусу печи. В завершении привариваем к корпусу ножки, в качестве которых подойдут круглые или квадратные трубы.

Шаг четвертый. Дверка
Можно завешивать дверку, автор установил ее на крепкие дверные петли. Также автор позаботился о том, чтобы дверь закрывалась герметично. К дверке было приварено кольцо из профильной трубы, у которой автор срезал одну из стенок. В итоге получилась канавка, в которую автор уложил асбестовый шнур. Конечно, герметизация печи это хорошо, но не забывайте, что асбест при нагревании выделяет токсичные газы.

Также делаем надежную задвижку для печи, которая будет прижимать дверку к корпусу.

Шаг шестой. Испытания
Печь готова, устанавливаем дымовую трубу и разжигаем дрова. Первое время лучше дать печи обгореть на улице, чтобы сгорела краска и грязь. Ну а далее зачищаем печь металлической щеткой и можно красить сталь жаростойкой краской. Учтите, что без краски печь будет активно ржаветь вследствие частого нагрева и охлаждения.

В итоге у автора получилась отличная маленькая печь, возле которой он не замерзнет и сможет приготовить поесть. Надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Печь из газового баллона своими руками

В зимнее время часто используют печи-буржуйки. Есть несколько способов создания печи из газового баллона, при этом используются различные материалы и средства.

Горизонтальное устройство используют для приготовления еды и отопления небольших помещений. Вертикальную буржуйку устанавливают в гаражах, подсобных помещениях и небольших постройках.

Выбор баллона и материалов

Корпус для печи изготавливают из старого пустого газового баллона. Для эффектной работы и высокой теплоотдачи конструкции нужно определиться с размерами ёмкости. Маленькую комнатку можно обогреть, используя пятилитровый баллон. Небольшие печки с маленькой мощностью сооружают из ёмкости размерами от 12 до 30 литров.

У промышленной (объёмом 40 л) толстые стенки, а диаметр внутренней поверхности слишком маленький для закладки достаточного количества топлива. Оптимальный вариант — пропановая 50-литровая ёмкость высотой 85 см и диаметром 30 см.

Баллон перед работой тщательно подготавливают:

  • откручивают вентиль и оставляют ёмкость на сутки для выхода остатков газа;
  • затем переворачивают её и сливают конденсат в ненужную посудину;
  • баллон наполняют водой, держат её несколько часов;
  • выливают воду.

Баллон для изготовления печи нужно тщательно очистить

Оставшийся пропан обязательно выводят из ёмкости, иначе при сварке баллон может взорваться. Дополнительно необходимо подготовить некоторые материалы и инструменты:

  • трубу для дымоотвода;
  • стальные листы толщиной не менее 3 мм;
  • арматурные пруты;
  • металлические уголки;
  • плоскогубцы, зубило и молоток;
  • аппарат для сварки;
  • шлифовальная машинка;
  • дрель со свёрлами.

Из стали делают дверцы для печи, арматура необходима для создания колосников. Если нет возможности сделать эти детали для печки из газового баллона своими руками, то можно купить готовые элементы в специализированных магазинах.

В этом видео подробнее о буржуйке из баллона:

Основные разновидности печи

Вертикальную печку изготавливают чаще, так как она занимает мало места и имеет аккуратный внешний вид.

Горизонтальная конструкция ценится из-за значительной площади варочной поверхности. Размеры зольника и отверстия для закладки дров в любом устройстве — 10×20 и 20×30 см соответственно. Их разметку наносят как на чертежи, так и на сам баллон — так легче вырезать. Места расположения отверстий выбирают произвольно, зависимо от типа печки.

С помощью такой печки можно обогревать помещение и даже готовить еду на улице

Дымоход изготавливают из стальной трубы, нарезая её разными отрезками и сваривая их между собой. Дополнительно нужно утеплить его минеральной ватой и фольгой. Использовать готовую буржуйку можно внутри помещения или снаружи. Если печка используется для приготовления еды на улице, то достаточно прикрепить невысокую трубу для выхода дыма.

Вертикальная буржуйка

Для создания вертикальной печи из пропанового баллона его ставят вертикально. Необходимо срезать горловину, маркером нарисовать разметку зольника, дымохода и топки. Отверстия вырезают шлифовальной машинкой или резаком. Арматурные пруты режут одинаковыми кусками, формируя колосники. Их приваривают к корпусу параллельными рядами или змейкой. Крепят петли для дверей, из стального листа или чугуна вырезают дверцы. К ним приваривают задвижной механизм или щеколды.

Варочная поверхность необходима в том случае, если на печи будут готовить пищу или нагревать воду. Для её создания нужно вырезать из металла подходящую по размеру деталь и приварить её к верхней части баллона. После этого все стыки и швы проверяют на герметичность и прочность, зачищают и шлифуют их.

Вертикальная печь пользуется большей популярностью, так как она занимает меньше места

Отверстие для дымохода должно располагаться вверху баллона или сбоку, иногда труба проходит через центральный проём. В боковой части сначала крепят колено, затем сам дымоотвод. Через трубу наружу выходит дым и продукты горения. К нижней части баллона крепят металлическую подставку или прочные ножки. Дополнительно можно подготовить фундамент для буржуйки.

Горизонтальная конструкция

На первом этапе нужно создать прочную подставку. Её изготавливают из металла, приваривают ножки, а затем и корпус готовой печки. Маркером на баллоне намечают места поддувала, дымохода и отверстия для топлива. Проёмы вырезают зубилом, шлифовальным аппаратом или резаком. Дрелью сверлят отверстия в нижней части корпуса. Сверху крепят короб-зольник, его делают из крепкого жаропрочного металла. К проёму приваривают заслонку, которая будет выполнять функции поддувала.

Дверцу заготавливают из вырезанной части баллона. Её необходимо обварить и прикрепить к корпусу с помощью петель. Хотя можно сделать чугунную дверь со щеколдой и приварить её. Дымовая труба должна выходить из верхней задней части буржуйки. Сверху корпуса укладывают и закрепляют стальной лист для создания плоской варочной поверхности.

Для горизонтальной печки понадобится больше места — это основной ее минус

В магазине можно приобрести готовые конфорки, вырезать в стали под них отверстие и закрепить. Так можно сделать печку из газового баллона горизонтального расположения, но она занимает много места.

Рекомендации мастерам

При изготовлении печи из баллона своими руками нужно учитывать несколько нюансов. Необходимо придерживаться основных рекомендаций и правил работы:

  • дымоход должен состоять из ломаных отрезков, так как через короткую трубу быстро уйдёт все тепло;
  • топливо может быть любым — уголь, дрова, древесные отходы, бытовой мусор;
  • коэффициент полезного действия увеличивается с увеличением длины дымохода, только нужно избегать прямых и направленных вниз отрезков;
  • теплоотдача повышается в том случае, если внутрь основного корпуса поместить ещё одну ёмкость, но меньших размеров. Так можно увеличить тягу и исключить попадание дыма в помещение.

В домашних условиях можно сделать печь из газового баллона для отопления небольших помещений. Это экономичная конструкция, позволяющая за несколько часов обогреть маленький дачный домик или быстро приготовить пищу.

Подробнее о печке на дровах из газового баллона:

Как сделать эффективную печь из старого газового баллона

Оптимизация расходов на отопление загородного дома является весьма актуальной задачей для его владельца: что использовать в качестве топлива, какой тепловой агрегат является лучшим. Весьма популярны самодельные печи из газовых баллонов, позволяющие использовать очень дешёвое, порой просто бросовое топливо. В таком случае расходы на отопление минимальны.

Изготовление теплового агрегата своими руками из баллона

Рачительный хозяин тщательно утепляет свой дом, стремясь сократить расходы на его отопление. Кроме того, существует ряд объектов, которые нужно обогревать периодически: мастерские, гаражи, хозяйственные постройки. Необходимо регулярно отапливать теплицы или зимние сады.

Поэтому домашние мастера постоянно разрабатывают и внедряют дополнительные тепловые агрегаты самых различных конструкций. Наиболее популярными являются изделия из газовых баллонов. Поводом к тому служит удобная форма и практически идеальные пропорции и характеристики материала.

Коэффициент полезного действия печей из баллонов достигает 85–90%, что является очень высоким показателем в сравнении с самодельными печами других форм. Округлая форма идеально подходит для интенсивного пиролиза топлива и позволяет устраивать отверстия для выхода дыма и подачи кислорода в зону горения с наименьшими затратами.

Простая и эффективная печь из газового баллона прослужит долго

Что представляет собой печь из баллона

Классическим представителем тепловых агрегатов из старого баллона является всем известная «буржуйка». Такое название она получила за свою необычайную прожорливость, потребляя большое количество топлива. Но её основное преимущество состоит в быстром розжиге и нагреве. Это особенно важно в экстремальных ситуациях, когда по каким-либо причинам останавливается работа основного отопления.

В конструкции такой печи баллоны могут находиться как в вертикальном, так и в горизонтальном положении. Теплоотдача происходит через поверхность печи и её можно значительно увеличить, наварив на поверхность металлические рёбра. Кроме того, можно утилизировать тепло дымовых газов, пропуская их через трубу, врезанную в ёмкость с водой. Воду, нагретую таким способом, используют в контуре отопления или применяют в хозяйстве через бойлер косвенного нагрева.

Особое место в отопительных приборах из баллонов занимают пиролизные печи. Пиролиз — это термическое разложение топлива, происходящее с минимальным доступом кислорода. При температуре более 300 градусов топливо в печи не просто сгорает в процессе окисления, а разлагается на газовые фракции, дающие при воспламенении более высокие температуры.

Фотогалерея: виды печей с корпусом из баллона

Какие баллоны можно использовать

Для изготовления корпуса печи пригоден не всякий газовый баллон. Например, не рекомендуется применять баллоны из композитных материалов. Несмотря на свою прочность, композит плохо переносит высокие температуры.

Ёмкость в 5 литров не может служить корпусом печи в связи с малыми размерами, но из неё с успехом делают ёмкости для жидкого топлива.

Можно использовать баллоны объёмом 12 и 27 литров. Из них получаются прекрасные тепловые агрегаты мощностью 2–3 киловатта и 5–7 киловатт соответственно.

Чаще всего корпусы печей изготавливают из баллонов ёмкостью 50 литров. Его размеры — диаметр 30 сантиметров и высота 85 — оптимальны для устройства теплового агрегата. Печь такого объёма способна качественно обогревать небольшой загородный дом.

Баллон из-под пропана объёмом 50 литров лучше всего подойдёт для корпуса самодельной печи

Кислородные баллоны для печей используются редко. Соотношение размеров не совсем удобно для устройства топки, а значительная высота делает такой агрегат неустойчивым.

Виды печей длительного горения из газового баллона

Существует множество вариантов изготовления печей из баллонов. Каждый домашний мастер вносит в них свои изменения, соответствующие возможностям и пониманию процесса. При этом наибольшей популярностью пользуются пиролизные печи длительного горения. В таких конструкциях время сгорания топочного материала варьируется от 12 часов до суток и более, что позволяет значительно сократить расход топлива.

Печи с конической укладкой топлива

Популярным видом пиролизных печей является конструкция с конической укладкой топлива. В такой печи по оси топки от колосниковой решётки устанавливается штырь. На него при загрузке надевается деревянный или жестяной конус основанием кверху. Заполнение топки производится сверху опилками, стружками или щепой. При этом топочный материал нужно хорошо утрамбовывать, чтобы закладка была максимально плотной.

Когда топливо загружено, конус нужно вытащить, а крышку закрыть. Розжиг топлива производится через поддувало небольшим количеством щепок или таблеткой сухого горючего. Как только топливо хорошо разгорится, дверку поддувала нужно прикрыть, ограничивая поступление воздуха в топку. Дальше топливо просто тлеет, но этого достаточно для достижения температуры пиролиза. Дым отводится через патрубок в верхней части корпуса. При такой конструкции также используются «самоварные» водогрейные баки для системы радиаторного отопления или нагрева воды в бойлере косвенного нагрева. В качестве ёмкости для нагрева удобно использовать газовый или кислородный баллон, пропуская трубу дымохода по оси сосуда. В верхней части вваривается штуцер для горячей воды, в нижней — для обратки. Циркуляция происходит естественным образом без применения насоса, что делает систему отопления энергетически независимой.

Время горения одной закладки составляет 12–16 часов.

Опилки должны быть утрамбованы максимально плотно

Пиролизные печи на жидком топливе

Для этих тепловых агрегатов применяются такие виды топлива, как дизель, солярка или отработанное масло. Применение других энергоносителей считается экзотикой из-за высокой стоимости.

Рассмотрим вариант использования в качестве топлива отработанного масла. Для изготовления простейшей печи необходимо:

  1. В верхней части баллона установить трубу диаметром порядка 100 миллиметров.
  2. В стенках трубы нужно просверлить около 30 отверстий диаметром 10 миллиметров.
  3. На дно баллона поместить ёмкость чашеобразной формы диаметром 120–140 миллиметров с бортиками высотой 25–30 миллиметров.
  4. К ёмкости через стенку баллона подводится трубка диаметром 10 миллиметров с маслом и регулятором подачи топлива.
  5. Отвод продуктов сгорания производится через боковой патрубок в верхней части корпуса.

Розжиг холодной печи производится в следующем порядке:

  1. Открыть краник на топливном баке и налить в чашу отработанного масла примерно до середины стенок.
  2. Поверх масла нужно налить до 50 грамм бензина. Имея меньшую плотность, он останется на поверхности.
  3. Зажечь бензин. При повышении температуры масло закипает и начинает выделять пары, которые также воспламеняются. Потоком воздуха пламя затягивает в перфорированную трубу.
  4. При дальнейшем повышении температуры происходит пиролиз топлива, интенсивность горения возрастает. Дымовые газы при этом удаляются через верхнюю камеру по боковому патрубку. Температура в камере сгорания такова, что труба разогревается докрасна, а от неё быстро разогревается корпус печи.
  5. При этих обстоятельствах желательно частично охладить печные газы в дымоходе, используя ёмкость для нагрева воды самоварного типа.

При всех положительных качествах такого теплового агрегата, включая простоту конструкции и дешевизну топлива, имеется существенный недостаток. В помещении, где работает такая печь, постоянно присутствует запах сжигаемых нефтепродуктов. Поэтому конструкцию нужно выносить за пределы жилого или производственного помещения.

Старый баллон и отработанное масло эффективно обогреют дом

Видео: печь на отработанном масле из газового баллона

Печи длительного горения на твёрдом топливе

В твердотопливных приборах для получения тепла используются следующие виды топлива:

  • дрова;
  • отходы деревообрабатывающего производства в виде опилок, стружек, обрезков, щепы;
  • торф;
  • каменный уголь.

Известны случаи использования для отопления отработавших шин после их измельчения.

Одной из самых популярных конструкций такого типа по праву считается самодельная печь со смешным названием «бубафоня». Её можно изготовить с минимальными затратами труда и материалов. Основой для изготовления является корпус из газового баллона ёмкостью 50 литров.

Топливом для такого агрегата может служить технологическая щепа, измельчённые остатки веток и сучьев, опилки и стружки. Требование к нему единственное — влажность не должна превышать 12%, что соответствует нормам для топлива дровяных печей. Длительность горения одной закладки составляет от 14 до 24 часов в зависимости от плотности её укладки. Топливо разжигается после установки груза и крышки. Рёбра на грузе образуют каналы для воздуха, позволяя топливу гореть и разлагаться на пиролизные газы. Газы поступают в верхнюю камеру, где сгорают при высокой температуре.

По мере сгорания топлива поршень опускается вниз

Пиролизная печь медленного горения «бубафоня»

Невозможно описать или просто перечислить все конструкции печей, которые можно изготовить из баллонов, но целесообразно подробно рассмотреть конструкцию «бубафоня». Такая модель может быть изготовлена в домашних условиях своими руками.

Безопасность

Прежде чем описать конструкцию печи и технологию её изготовления, обратим внимание на вопросы безопасности. Речь пойдёт о подготовке самого баллона к обработке. Несмотря на плотную структуру, внутренняя поверхность металла испещрена сетью микроскопических трещин. При длительной эксплуатации ёмкости по прямому назначению внутри этих дефектов скапливается немалое количество газового конденсата и его осадков. Такая субстанция может быть взрывоопасной и ни в коем случае не является полезной для здоровья. Перед началом работы с баллоном нужно заполнить его водой и дать отстояться 2–3 суток. Операцию лучше производить вдали от дома. Когда будет производиться слив жидкости, станут понятными причины такой рекомендации — она обладает крайне неприятным и сильным запахом.

Видео: как безопасно разобрать газовый баллон

Инструменты и материалы для изготовления печи «бубафоня»

Чтобы сделать такой тепловой агрегат своими руками, понадобятся:

Таблица: потребные материалы и инструменты
Наименование Назначение Примечания
Баллон для корпуса печи Изготовление основного изделия б/у
Пруток стальной диаметром 10 мм Изготовление ручек на крышку и корпус печи Из отходов
Уголки 45х45, любой профиль, обрезки труб Для опорных ножек Из отходов
Болгарка Нарезка заготовок деталей, разделка баллона при изготовлении корпуса
Лист стальной толщиной 6–10 миллиметров Изготовление блина
Полоса стальная 40х4 миллиметра Изготовление опорных рёбер
Цемент, песок, гравий и шамотный кирпич Изготовление опорного основания печи
Прутки арматурные Армирование фундамента
Мастерок, лопата, ёмкость для затворения раствора Заливка фундамента
Аппарат сварочный для работы с чёрными металлами и электроды к нему Выполнение сварных соединений при сборке печи Возможна аренда
Электродрель не менее 0,7 кВт, набор свёрл по металлу Сверление отверстий
Измерительный инструмент Проведение измерений и разметка
Уголок слесарный Позиционирование деталей при сборке, контроль качества
Кернер Разметка отверстий
Напильники плоский и полукруглый Удаление острых кромок и заусенцев, подгонка размеров
Маркер чёрный Производство разметки
Средства индивидуальной защиты Очки, маска сварщика, щиток лицевой, рукавицы, перчатки, специальная обувь, ветошь.

Кроме перечисленного выше, понадобятся некоторые инструменты из стандартного слесарного набора: молоток, плоскогубцы и прочее.

Порядок изготовления печи «бубафоня»

Преимущество такой модели состоит в том, что корпус из баллона подвергается наименьшему вмешательству. Порядок изготовления печи «бубафоня» следующий:

  1. Отделить головную купольную часть баллона с помощью болгарки.
  2. Выполнить в ней отверстие по оси диаметром порядка 80 миллиметров. Поскольку впоследствии купольная часть будет использоваться как крышка, к ней нужно приварить две ручки из прутка. Крышку придётся снимать при каждой загрузке топлива.

Срезанная верхушка баллона — деталь для изготовления крышки

Рёбра на блине обеспечивают поступление воздуха для пиролиза топлива

Отвод для дымовых газов и заслонка для перекрытия подачи воздуха

Порядок укладки топлива и розжига печи

Последовательность действий при этом следующая:

  1. Подготовка топлива состоит в измельчении крупных фрагментов до состояния технологической щепы (5х20 мм) и смешивании её с опилками и стружками.
  2. Засыпать топливо в топку; при этом необходимо утрамбовывать его, добиваясь наибольшей плотности массы.
  3. Поверхность топливной закладки слегка смочить жидкостью для розжига.
  4. Установить поршень в корпус печи блином вниз, полностью открыть заслонку на трубе.
  5. Закрыть крышку.
  6. Для розжига топлива взять небольшую ветошь, смоченную в жидкости для розжига, и опустить её в трубу. Если просто бросить туда спичку, она потухнет по пути.

Печь из газового баллона

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок.
Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку.
Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража.

Варианты газовых баллонов

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Масляная печь для гаража своими руками

Для обогрева «автодома» существует множество готовых отопительных приспособлений. Изделие от производителя стоит немалых денег, поэтому собственник гаража часто решает создать агрегатсвоими руками. В качестве недорогого и весьма эффективного средства подойдет масляная печь.

Принцип действия

Масляная печь — принцип работы

Самодельная печь на масле работает на загрязненном и тяжело горящем топливе сложного состава. Более тяжелые компоненты расщепляются (пиролиз) и под действием кислорода догорают. В итоге пламенное расщепление становится саморегулирующимся и самоподдерживающимся процессом. Нагретые пары топлива запускают механизм пиролиза, в конечном итоге сгорает все топливо.

Почему масляная печь в гараж востребована:

  • прибор работает на «отработке», поэтому цена топлива весьма низкая;
  • конструкция предельно простая, поэтому стандартный агрегат функционирует без капельницы и форсунки;
  • печка изготавливается быстро своими руками.

Типовой масляной прибор для гаража состоит из двух емкостей, которые соединяются перфорированным шлангом. Нижняя полость является топочным отсеком, в верхнюю часть которого через сконструированную крышку заливается топливо. Закрытие и открытие крышки помогает регулировать поступления кислорода в прибор, что важно для получения продуктивности обогрева гаража.

Верхняя емкость и перфорированная соединительная труба являются нагревательными элементами печки. На верхнюю плоскость изделия своими руками приваривается патрубок, на который фиксируется оцинкованный вытяжной шланг.

Чтобы емкости не прогорали, изготавливайте колбы из толстого листового железа. Конструкцию нельзя делать полностью герметичной, так как верхняя часть снимается для удаления копоти.

Масляная печь капельного типа из подручных материалов

Масляная печь

Данная печка конструируется из двух полостей, в которых топливо сгорается дважды. В первом отсеке под действием горения отработанных масел выделяются внушительные объемы горючих паров. Во втором отсеке поступившие пары смешиваются с кислородом. Запущенный процесс во второй емкости сопровождается обильным выделением тепла.

Прибор своими руками капельного типа сопровождается горением топлива на предельно высоких температурах, поэтому с особой серьезностью отнеситесь к месту расположения печки в гараже.

Условия нормальной работы конструкции капельного типа:

  1. В первый резервуар обязательно монтируется заслонка, чтобы предотвратить чрезмерное попадание кислорода.
  2. Во второй резервуар наоборот должно поступать большее количество кислорода. Для этого в соединительной трубе проделывается много отверстий с сантиметровым диаметром.

Полезные дополнения в печь на масле капельного типа

Агрегат станет многофункциональным, если его подключить к системе отопления гаража: устанавливается в общую систему бак для нагрева воды, затем подключается «обратка». Полезный механизм своими руками обогреет гараж и нагреет воду. Данная масляная печь легко демонтируется и имеет компактную форму.
Дымоход высотой четыре метра лишается горизонтальных участков. Конструкция изготавливается таким образом, чтобы легко добраться до внутренних полостей трубы для ее чистки.

Мини-печь на масле

Мини-печь на масле

Прибор вести всего 10 кг и работает на нефтешламе и отработке. Толщина стальных пластин для корпуса составляет 4 мм. Из верхушки и донышка газового баллона делаются своими руками резервуары, что очень удобно, так как требуется всего один прочный сварочный шов.

Мини-печь на масле имеет ряд конструктивных особенностей:

  1. Расширенная воронка камеры сгорания помогает задерживать топливовоздушную смесь, горючее месится дольше.
  2. Длина дымоходного пути не превышает 3,5 метра, иначе тяга вытянет горючий состав наружу до его полного сгорания.
  3. Сектор дожигания не делится и является верхней воронкой камеры сгорания. Узкий канал перед входом в дымоходную систему помогает задерживать газ и способствует его полному догоранию.

С наддувом масляная печь

Наддув увеличивает тепловую мощность и КПД изделия. Однако, наддув просто так нельзя встроить. Если дуть в топочный отсек, происходит разбалансировка системы горения.

Поддув эффективно использовать для усиления тяги. Дымоход изготавливается с изломами: от основания шланга по всей стене идет горизонтальная труба, затем дымоход принимает вертикальное положение. Такой прием без переплат не нарушает режим работы масляного агрегата в гараже.

Как сделать печь на масле с поддувом с усиленной тягой?

В качестве эжекторного наддува подойдет любой вентилятор малой мощности. Диаметр горловины эжектора превышает диаметр дымоотводного пути на 40 %.

Между эжектором и вентилятором монтируется клапан-хлопушка с возвратной пружиной слабого действия. В противном случае после прекращения работы эжекторного наддува дымовые пары пойдут обратно в помещение.

Воздушное отопление для масляной печки

Когда агрегат не утеплен и сделан из тонкостенного металла, прогрев гаража осуществится неравномерно. Часто в готовом механизме приваривают к сектору дожигания железные ребра, однако, общая система работы полностью нарушится, так как дожигатель будет остывать больше допустимой нормы.

Решается проблема простым способом: на расстоянии двух метров комнатный вентилятор обдувает печь. Нагрев извне препятствует образованию скачков по ходу газов. Потоки теплого воздуха дополнительно прогреют помещение гаража.

Сделанная из газового баллона масляная печь

Масляная печь из газового баллона

  • болгаркой срезаем верх баллона, данный фрагмент с прикрепленным вентилем станет печной крышкой;
  • нижняя часть металлической формы станет камерой. К ней привариваются «ножки»;
  • в верхнем периметре отпиленного нижнего фрагмента баллона с небольшим отступом делаем отверстие для вытяжной трубы. В сделанный проем вставляется вертикально тонкостенная труба и приваривается;
  • в дымоходном шланге делается отверстие для регулирования подачи воздуха, которое прикрывается пластиной. В корпусе проделываются на одинаковом расстоянии небольшие отверстия;
  • к зафиксированной трубе приваривается еще один металлический шланг параллельно полу;
  • в верхнем отрезном периметре баллона проделывается шестисантиметровое отверстие для подачи топлива.

В систему подается только очищенное масло.

В верхней части конструкции к крышке или на трубе (параллельной полу) приваривается стальной квадрат, который в горячем состоянии сварит кашу или нагреет воду в кружке.

Уход за печью на отработке

Если был длительный простой механизма, резервуары обогревательного прибора очищаются от грязи, сливается топливо. Если агрегат выходит из строя, достаточно хорошо прочистить все ходы.

Нижняя полость периодически забивается коксом из-за пыльности гаража и низкого качества топлива. В данном случае прекращается подача масла. Следите, чтобы топливо выгорало до конца. Черный дым из трубы является сигналом, что чудо-печка эксплуатируется на пределе своих возможностей. Немедленно очищается дымоход от копоти и сажи и понижается нагрузка на агрегат.

Принцип запуска механизма

  1. Заливается масло в прибор, затем горящий лист бумаги ложится поверх масла и заслонка закрывается.
  2. Довольно быстро температура внутри камеры повышается, масляные пары самовозгораются. В процессе работы нельзя дополнительно подливать масло в огонь.
  3. В конце печь полностью очищается. Постучав крышкой о баллон, скопившаяся сажа отслоится от верней снимаемой части печки.




печка за несколько часов. Реактивная печь из газового баллона Буржуйка из газового баллона вертикальная

Чтобы изготовить буржуйку из газового баллона, не нужно затрачивать много финансовых средств
Экономичная печка из баллона из-под пропана не обойдется слишком дорого. Главное составить правильные чертежи. А материалом для работы послужат подручные средства. Так старый баллон, металлические листы, арматура и трубы – это весь комплект необходимых изделий.

    • Эффективность использования печи из газового баллона в гараж
    • Принцип работы буржуйки из газового баллона на дровах
    • Виды печек из газового баллона на дровах
    • Печка из газового баллона своими руками: подготовительные работы
    • Буржуйка из газового баллона своими руками: технология монтажа
    • Оборудование дымохода для котла из газового баллона
    • Как сделать печь из газового баллона (видео)
    • Примеры буржуйки из газовых баллонов (фото)

Буржуйка из газового котла позволяет медленнее сжигать тепло, перерабатывая все топливо. При этом можно контролировать подачу воздуха и процесс горения с помощью специальной заслонки. Так увеличивается КПД и длительность горения. Именно поэтому самодельные печи используются в гаражах, теплицах, банях, мастерских.

С помощью печи из газового баллона можно легко обогреть небольшой гараж

Преимущества печи:

  1. Простая сборка. Выполнить постройку можно быстро и легко.
  2. Независимое топливо. Котел не нуждается в электричестве, только твердое топливо. При этом вид твердого топлива не имеет значение.
  3. Небольшие размеры позволяют разместить конструкцию в любом уголке дома.
  4. Легкое использование. Механизм простой, дрова горят долго и не требуют постоянного контроля.

Но для работы печи потребуется хорошая вентиляция, иначе не возникнет нужно тяги. Теплоемкость конструкции также не радует. Это обусловлено небольшой площадью котла.

Повысить теплоемкость можно, оборудовав рубашку.

Для печи нужно использовать только сухие бревна. Из минусов отмечают сложности очистки конструкции от сажи и золы. Но недостатков меньше достоинств. При этом оборудование печи не обойдется дорого.

Принцип работы буржуйки из газового баллона на дровах

Конструкция из газового баллона представляет собой систему длительного горения. Она состоит их трех главных элементов: топки, дымохода и поддувала. Последнее представляет собой специальный канал, который находится в нижней части печки. Поддувало подает воздух в топку, контролируя горение. Эта часть оборудована дверкой для контроля подачи кислорода. Кроме этого в поддувале скапливается сажа.

Над поддувалом находится топка. Этот элемент используется для сгорания топлива. Воздух в камеру попадает через решетку, которая соединена с поддувалом. Топка оборудована дверкой. Так в буржуйку загружают дрова.

Разжигание печи происходит при открытых дверях топки и закрытых поддувала. Несгоревшие части проваливаются сквозь решетку или вылетают через дымоход.

Дымоход представляет собой вытяжную трубу, через которую выходят остатки продуктов горения. В дымоходе устанавливается специальная вьюшка – заслонка. Она используется для перекрытия дымохода. Благодаря ей можно замедлить процесс горения и увеличить КПД.

Главные принципы работы буржуйки:

  1. Поддувало транспортирует воздух в топку;
  2. В загрузочной камере выполняется горение дров или угля;
  3. Продукты горения устраняются через дымоход;
  4. Контролировать интенсивность горения можно с помощью заслонки;
  5. Дрова помещаются в топку через специальную дверку в теле печи.

Вырезать необходимые отверстия в газовом баллоне можно с помощью болгарки

Поддувало и топка считаются основными элементами и монтируются непосредственно в корпусе газового баллона. Дымоход может быть размещенным отдельно. Принцип работы достаточно простой, осталось разобраться, как грамотно сконструировать буржуйку.

Виды печек из газового баллона на дровах

Буржуйки разделяют за способ установки на вертикальную и горизонтальную. Каждая разновидность имеет свои особенности монтажа, преимущества и недостатки. Важно детально изучить каждый вариант.

Нюансы монтажа горизонтальной печи:

  1. На сооружение такой буржуйки требуется меньше времени;
  2. Печь устанавливается на металлический лист, чтобы не возникло пожароопасных ситуаций.

Вертикальная конструкция отличается компактностью. Ее можно разместить в углу, она не займет много места. Баллон устанавливается краником вниз, поэтому конструкция имеет свои отличия. Дверца у вертикальной буржуйки находится внизу. Потребуется меньшее количество стали для оборудования подложки.

Печка из газового баллона своими руками: подготовительные работы

Для создания печь с металлического баллона на дровах потребуется воспользоваться сваркой. Именно поэтому следует заранее выбрать помещение для работы. Это должна быть хорошо проветриваемая комната с надежной проводкой и постоянным доступом к электричеству.

Сразу стоит приготовить весь инструментарий для работы. Потребуется сварочный аппарат и болгарка.

Печку из газового баллона следует устанавливать таким образом, чтобы она не соприкасалась с обшивкой помещения

Процесс выполнения буржуйки может длиться несколько дней. Будет лучше, если помещение с крышей. Приветствуется хорошая звукоизоляция, ведь во время работы бывает шумно, а это не порадует соседей.

Материалы для создания буржуйки:

  1. Корпус. Можно сделать из старого пропанового котла. Лучше всего выбирать крупный баллон на 50 л.
  2. В некоторых случаях печь может оборудоваться ножками. Для этого подойдут отрезки трубы, арматуры, металлического профиля.
  3. С обрезков арматуры можно сделать ручки буржуйки. Похожая ручка будет находиться на крышке топки.
  4. Дверцу можно выполнить своими руками или купить готовую из литого материала. Для печки потребуется 2 дверцы: на топку и поддувало. Первая должна быть больше.

Отдельно стоит уделить время подготовке баллона. Для начала с емкости потребуется стравить пропан. Операцию проводят на открытом воздухе. Краник подачи открывают и ждут, пока прекратиться шипение.

Дальше потребуется промыть баллон. Главное избавиться от неприятного запаха, который используется поставщиком для определения протечки. Для промывки используют отбеливатель, а затем конструкцию промывают водой.

Буржуйка из газового баллона своими руками: технология монтажа

Для начала подготавливается емкость для печи. Следует взять баллон размером 50 л. После этого потребуется определиться с конструкцией буржуйки: вертикальной и горизонтальной.

Как сделать печь горизонтального типа:

  1. Сначала с баллона срезается верхняя часть с краником.
  2. На емкость приваривают 4 ножки. Корпус должен быть размещен горизонтально.
  3. В верхней части баллона оборудуется дымоходное отверстие. На круглую дыру наваривается согнутый воротник из стального жгута размером 5 см.
  4. Во внутреннем пространстве устанавливают решетку на расстоянии четвертой части его диаметра. Для этого в стенке баллона просверливают отверстия.
  5. Дальше делается отверстие для дверцы и приваривается гайка с шаровым вентилем.

Готовая печь монтируется в гараж или другое помещение на специальный стальной лист. Материала должно хватать, чтобы занять пространство на 50 см больше от дверцы. Вертикальная конструкция имеет свои особенности, но подготовительные работы одинаковые.

Перед тем как выполнять установку буржуйки из газового баллона, следует посмотреть обучающее видео

Отверстие под вентиль в вертикальных печах делают на 10 см больше. Далее оборудуется воротник на дымоход. Поддувало устанавливают на расстоянии 5-10 см от низа. Выше оборудуют топку. Между загрузочным бункером и поддувалом устанавливают решетки. В окончание устанавливают ручки на дверцы.

Оборудование дымохода для котла из газового баллона

Для работы печки потребуется оборудовать хорошую тягу. Для этого дымоход монтируется на определенной высоте. Это место находится над краем решетки. Также потребуется оборудовать место для сбора влаги. Также потребуется сделать отвод тепла от дымохода.

Методы отвода тепла:

  1. Проводят монтаж горизонтального участка, соблюдая уклон 35 градусов. Дальше дымоход потребуется повернуть вверх и вывести на улицу. На канал устанавливают теплообменник.
  2. Теплый воздух может перенести труба, которая выходят из печи под наклоном. Так увеличивает показатель КПД и длительность горения.

Оборудовав на печи водяную рубашку можно значительно увеличить полезные свойства конструкции. Все особенности и нюансы монтажа можно рассмотреть на специальных чертежах. При этом теплообменник можно оборудовать и на корпусе.

Циркуляция воды в рубашке происходит в принудительном плане с использованием насоса.

При этом диаметр теплообменника должен быть больше диаметра дымохода. Открытые торцы труб придется заварить. Когда вода проходит через рубашку, то нагревается и отдает тепло комнате.

Как сделать печь из газового баллона (видео)

Печь из кислородного или газового баллона представляет собой достаточно простую конструкцию. Собрать такую буржуйку можно своими силами. Главное запастись сварочным аппаратом и болгаркой. Выполнять установку следует, опираясь на расчеты и чертежи.

Примеры буржуйки из газовых баллонов (фото)

Отапливать всевозможные техпомещения, частные гаражи, небольшие автомастерские можно при помощи различных агрегатов. При желании простейшую конструкцию для нагрева нежилых объектов реально сделать самому, используя старый баллон из-под газа.


Печка из газового баллона – простая и эффективная

Сейчас нестандартные отопительные приспособления, сделанные своими руками, применяются многими домашними умельцами. Одним из самых интересных, простых в изготовлении, надежных и дешевых в эксплуатации является самодельный агрегат, использующий в качестве топлива отработанное масло. Его можно буквально за пару часов соорудить из газового баллона. Такой котел имеет простую конструкцию и принцип работы.

Печка на отработке, сооруженная из газового баллона располагает двумя отсеками. В них происходит сжигание топлива. Причем такой процесс выполняется дважды. Сначала наблюдается прямое сгорание отработанного масла (в первом отсеке). Это приводит к появлению паров горючей смеси. Они отправляются во второе отделение самодельного котла. Там происходит их соединение с воздухом, в результате чего появляется горючий высококонцентрированный состав. При его сжигании образуется огромное количество тепла, которое способно обогреть достаточно большую площадь помещения.

Агрегаты из газового баллона обладают множеством достоинств. Стоимость их сборки и эксплуатации минимальная. Вы можете использовать любой старый газовый баллон, который валяется где-нибудь в гараже не один десяток лет. А отработку несложно приобрести в ближайшем автосервисе. Стоит она копейки. Здесь главное не применять чересчур загрязненное масло, так как в этом случае показатель полезного действия печки снизится, а сложность ее обслуживания (чистки) увеличится.

Другие преимущества котлов на отработке:

  • Безотказная конструкция. В готовом агрегате, по сути, нечему ломаться.
  • Полная автономность. Не нужно подключать печь к электрической сети либо иным источникам энергии.
  • Малый расход горючего. Агрегат, сделанный из баллона на 50 л, потребляет за час не более 2 л отработанного масла.
  • Отсутствие копоти и гари, неприятного запаха при эксплуатации устройства.
  • Универсальность. Интересующие нас печи подходят для любых нежилых объектов, будь то автогараж, хозяйственное либо производственное помещение, частный парник либо теплица.

Немаловажно и то, что печь из баллона прекращает свою работу сразу же после сгорания топлива (прекращения его подачи в отсек для сжигания).

Недостатки агрегатов на отработке – важно знать!

Мы подробно рассказали о плюсах применения самодельных котлов, функционирующих на отработанном масле. Не забудем рассказать и о недостатках подобных конструкций. Прежде всего, они считаются пожароопасными. Печи из баллонов имеют открытые отверстия, через которые огонь может за считанные секунды распространиться по отапливаемому объекту. Этот факт обуславливает необходимость постоянного контроля работы агрегата. Бросать его без присмотра, когда отработка подается в печь, категорически запрещено.

Следующий минус конструкции – объективно сильный шум. Агрегат работает по-настоящему громко. Далеко не каждый человек готов терпеть такие неудобства. Также после каждого использования печи ее топочные камеры приходится очищать. Аналогичную процедуру нужно выполнять и с дымоходом. Он является обязательной частью самодельного котла на отработанном масле. Дымоход, кстати сказать, приходится делать достаточно высоким (не менее 4 м). Если соорудить дымовой тракт меньших размеров, риск отравления угарными газами повышается в несколько раз.

Масло, предназначенное для сжигания в печи, необходимо хранить в специальных условиях. Его нельзя оставлять под солнечными лучами. Также запрещено хранить его при отрицательных температурах. Отработка замерзает даже при незначительных минусах и становится абсолютно бесполезной. После размораживания использовать ее в качестве горючего нельзя.

С маслом связан и еще один серьезный недостаток описываемых печек. Отработку требуется в обязательном порядке очищать. Если применять неочищенное масло, форсунки агрегата быстро засорятся. Это вполне может стать причиной взрыва баллона. Некоторые домашние умельцы говорят, что их самодельные отопительные котлы работают на неочищенной отработке. Возможно, агрегат и сможет обогревать помещение на таком масле. Но вот эффективность его работы, поверьте, будет минимальной.

Элементы простой самодельной печи – из чего будем делать?

Все чертежи, по которым можно на отработке, примерно одинаковы. Ниже мы приводим схему простого отопительного агрегата. Именно по ней мы и будем изготавливать самодельное устройство.

На чертеже показаны все элементы нашего котла. Основу конструкции составляет газовый баллон (позиция 1). Печь также снабжается:

  • Трубой с перфорацией (2). Она выполняет функцию приспособления для отвода сгорающих газов. Толщина стенок трубы должна равняться 4–5 мм, сечение – 10 см.
  • Еще одно трубой из стали (3) с параметрами, указанными выше. Она играет роль теплообменника.
  • Стальным листом (4), который служит перегородкой между двумя отсеками конструкции (в одном масло сгорает, во втором испаряется).
  • Козырьком из металла (5). Лучше всего делать его из 4-мллиметровой по толщине стали. Козырек обеспечивает максимальную эффективность подогрева трубы.
  • Чашей испарителя (6). Этот элемент проще всего изготовить из тормозного диска с любого легкового автомобиля.
  • Полудюймовой водопроводной трубой (8). По ней в камеру сгорания подается отработанное масло. Этот процесс контролируется посредством шарового сантехнического крана (9), используемого как вентиль.
  • Маслобаком (11). Он представляет собой специальную емкость для хранения топлива. Под бак желательно приспособить любой ненужный баллон, который оснащен игольчатым встроенным вентилем.

Также в конструкции печи имеется канальный вентилятор (13), соединительный элемент – муфта (7), завихритель воздуха (12), свариваемого из равнополочных уголков (ширина полки – 5 см) и приспособления для подачи горючего (10). В качестве последнего допускается использовать подходящую трубу (гибкую) из огнеупорного материала либо прочный шланг.

Сооружаем котел из баллона на 50 л – справится любой народный умелец!

Подготавливаем все нужные детали и приступаем к сборке печки на отработке. Перед началом основных работ следует полностью освободить баллон от имеющегося в нем конденсата и остатков газа. Совет. Проверить качество выполненной работы просто. Намажьте выход вентиля (отверстие на его конце) концентрированным составом, используемым для мытья посуды, либо обычным мылом. Откройте краник. Если в баллоне не осталось конденсата и газа, на выходном отверстии не будут появляться пузырьки пены. Это означает, что вы все сделали правильно.

Демонтируем вентиль с баллона. Если у вас емкость из-под газа с несъемным краником, придется повозиться. Электродрелью сверлим отверстие в днище. А затем выкручиваем вентиль. Обратите внимание! Специалисты советуют выполнять эту операцию очень аккуратно. Даже если вы уверены, что весь горючий состав вышел из баллона, все равно присутствует некоторая вероятность взрыва емкости. Не прижимаете электроинструмент с чрезмерным усилием. Еще лучше – поливайте сверло обыкновенной водой в процессе проделывания дыры в днище. Тогда риск взрыва будет нулевым. После демонтажа вентиля наполняем баллон водой до верха и ждем пару минут, пока она вся не выйдет.

Теперь вырезаем на газовом баллоне два окошка. Высота первого (нижнего) – 20 см, второго (верхнего) – 40. Ширина проемов – треть от сечения используемого баллона. Между вырезанными окошками должна остаться перемычка. Ее высота – 5–7 см. Мы получили полноценный отсек для горения топлива. В нее, к слову, при желании можно закладывать даже уголь и дрова.

Следующий шаг – изготовление приспособления, которое станет отделять теплообменник от камеры сжигания масла. Разделитель мы сделаем из стального 4-миллиметрового по толщине листа. Вырезаем из него круг диаметром, соответствующим сечению 50-литровой газовой емкости. Это еще не все. В центральной части сделанной заготовки снова вырезаем круг (необходим для монтажа горелки). Его диаметр – 10 см.

Саму горелку изготавливаем из трубы высотой 20 и сечением 10 мм. В готовом изделии необходимо будет сделать перфорацию – просверлить несколько 1,5–2-сантиметровых отверстий. С последних обязательно удаляются все заусенцы. Если не выполнить зачистку, копоть в процессе эксплуатации печи будет постоянно оседать на отверстия. Это станет причиной сужения их сечения, что с течением времени приведет к существенному снижению эффективности функционирования самодельного отопительного агрегата.

Надеваем на сделанную по всем правилам горелку мембрану. Строго по центру привариваете последнюю. Затем устанавливаете в баллон всю заготовку и надежно соединяете ее сваркой по периметру. Совет. Трубу можно приварить по нижней части разделителя камер. Тогда появится возможность загружать в печку специальные гранулы и брикеты, а также опилки и иное твердое топливо.

Вторая часть работ – доводим отопительное устройство до ума

Чашу испарителя делаем из тормозного диска или из любого металлического изделия с высоким показателем жаростойкости. Выбирайте материал, который не боится повышенных температур и их резких перепадов. После этого завариваем крышку и дно. Не забудьте оставить проем, в который будет заливаться отработка. Желательно немного усовершенствовать эту часть печи. Упростить процесс заливки топлива несложно. Достаточно приварить под 40-градусным углом невысокую трубку к крышке, а потом обрезать конец трубного изделия, чтобы получить своеобразный носик. Через него наполнять будет ощутимо легче.

Если установить на трубу шаровой вентиль, агрегат станет намного безопаснее в эксплуатации. При возникновении каких-либо проблем с баком вы сможете быстро перекрыть подачу отработанного масла.

Теплообменник сооружаем из 10-сантиметровой по сечению трубы. В корпус отопительного устройства помещаем ее четко по горизонтали. На торец теплообменника рекомендуется дополнительно смонтировать металлический экран (привариваем лист стали к трубе). За счет этого приспособления показатель нагрева системы и ее полезного действия ощутимо увеличится.

Печь готова. Нужно только подсоединить к ней дымоход. Берем трубу длиной 4–6 м. В нижней ее части вырезаем отверстие сечением около 6 см. Привариваем к нему кусок (2–2,5 м) еще одной трубы. Она по отношению к напольной поверхности располагается параллельно. Осталось приварить вертикальную часть дымохода, монтируемую снаружи помещения, к короткой трубе.

Совет. Сделайте на короткой дымоотводящей трубе еще одно 6–7-сантиметровое отверстие и прикройте его металлической пластиной. Такое нехитрое приспособление позволит настраивать интенсивность, с которой воздух будет заходить в печь. А это в свою очередь даст возможность регулировать скорость сгорания отработки. Также нужно приварить железные ножки к нижней части сделанной нами печки. Их легко изготовить из металлических уголков.

Особенности эксплуатации печей-баллонов на отработке – безопасность прежде всего!

Мы уже отмечали, что интересующая нас конструкция, используемая для обогрева нежилых объектов, относится к группе пожароопасного оборудования. Если вы не хотите столкнуться с серьезными проблемами при использовании самодельного котла на отработке, придерживайтесь следующих правил:

  • В помещении, где стоит агрегат, не должно быть сквозняков. Свободно гуляющий по объекту ветер может стать причиной того, что огонь вырвется из печи через имеющиеся отверстия.
  • Стационарный котел из газового баллона необходимо устанавливать исключительно на металлические плиты, бетонное либо цементное основание.
  • После работы печь обязательно чистится. Сам баллон следует очищать после каждого сеанса протопки. Из дымохода сажу и копоть удаляйте хотя бы раз в 5–7 суток. Если печка активно используется каждый день, дымоотводящий тракт также нужно чистить ежедневно.
  • Все конструкции, изделия, материалы, предметы, которые склонны к быстрому воспламенению, обязаны располагаться от печи на дистанции не менее 4–5 м.

Последняя рекомендация. Не наливайте отработанное масло в отсек для сгорания под завязку. Максимально допустимо заполнение этой камеры – 2/3 от ее объема. При правильной эксплуатации агрегат на отработке, сделанный из газового баллона, будет служить вам долго и эффективно.

Настоящий домашний мастер должен знать, как сделать печь буржуйку своими руками из газового баллона. Такая печь согреет в лютый мороз и поможет приготовить пищу на дачном участке, где нет магистрального газа. Это не так уж и мало.

Свернуть


Какой баллон лучше использовать?

Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:

  • небольшая масса;
  • достаточный объем для получения оптимальной мощности;
  • достаточный размер для горения любого топлива.

Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.

Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:

  • В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
  • После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
  • Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
  • После этого воду сливаем.

Время эффективной работы буржуйки — 2-4 часа.

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

  • Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники. Сюда загружают дрова и производят розжиг.
  • Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
  • Чтобы увеличить греющую поверхность используют дополнительные ребра..
  • Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м 2 . Это может быть склад, сарай, теплица или гараж. Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Материалов также немного:

  • электроды
  • отрезные круги
  • 2 газовых баллона на 50 литров
  • лист толщиной 2 мм
  • арматура диаметром 20 мм
  • прочие

Пошаговая инструкция

Схема трехходовой буржуйки

  • Делаем заготовки из метала по чертежу выше.
  • Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
  • Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
  • Изготовьте колосниковую решетку.
  • Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
  • Изготовляем дверцы. Уплотняем все места примыкания.
  • Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
  • Приварите один баллон к другому, приварите дымоход.
  • Приварите дополнительные ребра для увеличения площади нагрева.

Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров, нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

  • Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
  • Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
  • Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м 2 полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

  • электроды
  • отрезные круги
  • 1 газовый баллон на 24 литра
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • труба диаметр 57 мм
  • труба диаметр 20 мм
  • прочие

Потребуются те же инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Пошаговая инструкция

Схема двухкамерной пиролизной буржуйки

Ваши действия должны быть такими:

Как правильно установить буржуйку и дымоход?

Чтобы баллонная печь работала правильно и КПД был максимальным, важно грамотно провести установку. В противном случае, возможно задымление холодного помещения. Также должны быть соблюдены все пожарные нормы и правила техники безопасности.

Требования по установке:

  • Любые сгораемые предметы должны находиться не ближе полуметра от печки. Расстояния до несгораемых предметов не нормируются.
  • Если вы отапливаете теплицу, не ставьте печь близко к стеклу и растениям.
  • Деревянное покрытие пола нужно застелить металлическим листом. Со стороны топки застилают также пятачок размеров 50х70 см.
  • Если стены выполнены из дерева, стоит защитить их несгораемым материалом.
  • Буржуйку ставят на высоте 200 мм.
  • Направьте на буржуйку вентилятор. Дополнительный поток воздуха за счет конвекции увеличит КПД.
  • Своевременно очищайте поддувало от золы.
  • Утеплите дымоход. Это значительно уменьшит теплопотери печки из газового баллона в гараже.

Пробная топка

После того, как буржуйка сделана, нужно испытать ее в деле. Первая топка покажет все дефекты. Печь обязательно нужно протопить до покраски. Испытание проводят в следующем порядке:

  • Разжигаем печь с небольшим количеством топлива. Первый этап длится 30-40 минут.
  • Если дыма нигде не видно, в следующий раз делаем полную закладку и протапливаем печь. Наша цель состоит в том, чтобы выгорела старая краска.

Если где-то проникает дым, эти места нужно загерметизировать. После испытания, печь необходимо покрыть термостойкой краской.

Вывод

Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:

  • Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
  • Компактна. Можно использовать в стесненных условиях.
  • Используются подручные материалы и элементарная конструкция.
  • Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
  • Не требует изготовления фундамента.

К минусам можно отнести:

  • Довольно низкий КПД
  • Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
  • Необходимость постоянной чистки.
  • Печь из газового баллона на дровах быстро остывает.
  • Использовать в качестве источника постоянного отопления нерентабельно.

Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ.

При установке буржуйки важно строго соблюдать требования пожарной безопасности.

Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов.

Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.

←Предыдущая статья

Следующая статья →

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

Преимущества капельницы:

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Отопительные приборы используется не только в жилых, но и в производственных помещениях. Модификаций их существует великое множество, ведь в мастерских обычно условия не затейливые. Поэтому в них устанавливают все что доступно и экономично – от буржуек до технически продуманных отопительных систем.
Сегодня мы предлагаем к рассмотрению одну из наиболее интересных моделей печей. Печь-ракета или реактивная печь принципиально отличается от других высокой степенью нагрева и конвекции корпуса, который сделан либо из кирпичей (каменная печь), либо из толстостенного металла. Этот отопительный прибор обустраивают водяным контуром, подключают к радиаторам и получают практически полноценную экономичную систему отопления.
Наш вариант реактивной печи автор самоделки предлагает сделать из пустого пропанового баллона. Небольшая модернизация, минимум деталей и перед вами отличный вариант отопительной печи для производственной мастерской!

Принцип работы печи

Печь состоит из топливника, прогреваемой емкости и дымохода. Топливник сделан в форме загнутой трубы, в которой горение дров происходит в нижней его части. Горячий воздух поднимается по вертикальной трубе, расположенной по центру прогреваемой емкости, которая в нашем случае сделана из газового баллона. Поднимаясь вверх, горячий воздух нагревает стенки емкости, а постепенно остывая, выходит низом через дымоход, который и создает конвекцию воздуха и тягу в печи.

Материалы:

  • Газовый баллон из-под пропана;
  • Квадратная труба, сваренная из парных уголков;
  • Металлический уголок 50х50х5 мм;
  • Круглая труба для дымохода с поворотными коленами;
  • Вспомогательные металлические элементы: пластины, обрезки уголков, заглушки.

Инструменты:

  • Для резки металла: инверторный плазменный резак или болгарка с зачистным и отрезным дисками;
  • Сварочный аппарат;
  • Металлический прямой уголок, рулетка, маркер для разметки;
  • Пузырьковый уровень, молоток, щетка по металлу.

Изготовление печки-ракеты

Прежде чем браться за работу необходимо помнить, что газовые баллоны чрезвычайно огне- и взрывоопасны. Их необходимо тщательно промыть водой, отстоянной на время в баллоне, поскольку даже небольшие остатки сжиженного газа при резке могут привести к взрыву емкости.

Готовим баллон

Бытовой баллон из-под пропана состоит из горловины, обечайки и днища. Обычно его располагают вертикально, так что запорная арматура остается на самом видном месте в центре баллона. От нее необходимо избавится, слегка пристукнув молотком.

Открутив штуцер рожковым ключом наполняем баллон водой, чтобы смыть остатки сжиженного газа. Оставляем отстоятся воду на некоторое время, и затем аккуратно опрокинув емкость сливаем ее. Даже после таких мер переносим баллон аккуратно на место обработки. Используя плазменный резак, отрезаем днище баллона.

Нарезаем трубы и обвариваем топливник

Следующим этапом кроим металлические уголки по размеру загрузочной камеры, топки и воздуховода. Нарезаем их болгаркой или плазменным резаком, и провариваем каждую из них по ребрам.
Соединения будут расположены под разными углами. Размеры этих элементов следующие:

  • Вертикальный воздуховод – 900 мм;
  • Горизонтальная топка – 500 мм;
  • Фидер или загрузочная камера – 400 мм.

Топка с воздуховодом соединены перпендикулярно. Обрезаем концы этих труб на ус под 45 градусов, и провариваем со всех сторон трубы. Так как металл в процессе сварки нагревается свыше 1500 градусов Цельсия, его может повести. Поэтому не лишним будет проверить точность соединения металлическим уголком.

Расположение загрузочной камеры будет наклонным, поэтому патрубок фидера необходимо обрезать под углом меньше 45 градусов. Выставляем его на топливной трубе в нескольких сантиметрах от края топки, где впоследствии будет расположен зольник. По разметке сечения трубы делаем прорезь в месте соединения элементов, и провариваем его по месту.

Топливник должен быть выставлен ровно, и надежно закреплен. Подпорой ему будет служить небольшой отрезок уголка, из которого и делались трубы. Обрезаем его точно в размер, и выставляем на днище баллона, проверяя идентичность ровной линии между плоскостями баллона металлическим уголком.

Провариваем топливник, усиливая вертикальную трубу воздуховода металлическими пластинами или уголками. Размечаем посадочное место для него на стенке баллона, и делаем прорезь плазмой или болгаркой. Чем точнее будет вырезанная выемка, тем проще ее затем обваривать.

Выставляем топливник так, чтобы вертикальная труба внутри баллона располагалась строго по центру. Обвариваем сварочным аппаратом днище и патрубок топки.

Заглушить отверстие на верхушке баллона поможет обычный болт или подобный кусок металла. Вставляем его в отверстие, и привариваем к баллону. Зачистить шов можно шлифовальным диском и болгаркой.

Недостатки мазута — грязная правда раскрыта

Примечание редактора: этот пост написал бывший нефтяник, который предпочитает оставаться анонимным. Здесь все правда.

Ежегодно миллионы домашних хозяйств в США сжигают мазут для отопления домов, чтобы согреться в зимний период. Я пишу это сообщение в блоге, чтобы рассказать вам, почему вам следует остановиться.

Кто я? Я почти 10 лет проработал техником-нефтяником в компании HVAC, расположенной в «нижнем штате» Нью-Йорка.Это около десяти лет, потраченных на обслуживание тысяч печей и котлов. Я испачкал руки — в прямом и переносном смысле.

Топливная промышленность известна своей «грязью» и старомодностью. Последней реальной инновацией в технологии сжигания (т. Е. Сжигания топлива для получения тепла) была разработка горелки с удержанием пламени в 1960-х годах. Похоже, что за последние 50 с лишним лет технологии изменили каждую отрасль , за исключением нефти . Рассмотрим 2-дневную доставку, смартфоны, интернет .И это не значит, что домовладельцы не заметили, насколько устарели их системы отопления. Подавляющее большинство клиентов, с которыми я общался, жаловались на свою масляную печь. Они просто не чувствовали, что у них есть выбор.

Теперь вы можете подумать: что не так с маслом? Помимо стоимости (дорого) и воздействия на окружающую среду (плохо), это еще не лучший способ обогреть дом. Ниже представлены некоторые из основных недостатков мазута, которые я видел воочию.

3 Недостатки мазута

Частое обслуживание системы

Жидкотопливные котлы требуют частого обслуживания, поскольку мазут нестабилен.
Топочный мазут простаивает в резервуаре для хранения топлива в перерывах между поставками масла. Со временем он загрязняется водой и бактериями, пока не превращается в густой ил.

Этот отстой попадает из масляного бака в топливные магистрали, фильтр и, в конечном итоге, в саму горелку, в результате чего тепло гаснет (и требует посещения сервисной службы). К сожалению, постоянное техническое обслуживание — единственный способ предотвратить засорение этих критических компонентов шламом. Обычно это означает посещение или два в год с единственной целью замены всех фильтрующих элементов, фильтров насоса и форсунок горелки, чтобы обеспечить работу вашей системы в отопительный сезон.

Утечки масла

Подземные и внешние масляные резервуары имеют тенденцию ржаветь и гнить, потому что они постоянно подвергаются воздействию агрессивных элементов. Я почти постоянно получал жалобы клиентов и обращения в службу поддержки по поводу утечек масла.

Вы знаете признаки — пустой резервуар на 550 галлонов, большой участок мертвой травы на лужайке, непреодолимый запах масла. К сожалению, эти индикаторы обычно были единственным способом узнать, произошла ли утечка в подземном резервуаре, и к тому времени было уже слишком поздно.

Утечка масла — худший кошмар каждого домовладельца, потому что двор нужно выкопать, масляный бак снять и заменить, а почву починить — и все это по непомерно высокой цене. Что еще вы собираетесь сделать , кроме , чтобы оплатить счет?

Другими источниками утечки масла внутри дома являются разорванные маслопроводы и прокладки фильтров. Это может привести к тому, что вокруг вашего подвала скопится что угодно, от небольшой лужицы масла до галлонов. Возможный материальный ущерб невообразим.Даже после тщательной уборки в вашем доме будет запах паров масла.

Поставки нефти

Допустим, ваша печь или котел работает именно так, как задумано. Ваш масляный бак все еще должен быть заполнен, чтобы он работал. К сожалению, я знаю, что автоматическая подача топлива часто приходит слишком поздно, из-за чего тепло гаснет тогда, когда оно больше всего необходимо — в разгар зимы. Что еще хуже, после того, как масляный бак опустеет, всегда необходимо вызвать сервисную службу для заполнения системы.Прилежный техник обязательно заменит и вышеупомянутые фильтрующие элементы. В противном случае они, скорее всего, забьются свежевымешанным осадком и илом со дна масляного бака. А если ваш техник забудет заменить эти компоненты? Вы можете рассчитывать на еще один сервисный визит ( и еще один счет за обслуживание ).

Какая альтернатива маслу?

Мазут никто не любит. Он грязный, неэффективный и может нанести ущерб вашему дому.К счастью, существуют альтернативы отопления , и они набирают популярность. Обратите внимание на такие варианты, как природный газ, воздушные тепловые насосы и геотермальные системы. Я оптимистично отношусь к геотермальным системам, потому что они прямо противоположны системам на нефтяной основе.

  • Они используют энергию земли для обогрева и охлаждения, а не горения.
  • Они не требуют особого ухода и служат долго.
  • Нет риска утечки или разлива.
  • Они сверхэффективны.
  • Они экономят домовладельцам кучу денег на счетах за электроэнергию (и посещениях для обслуживания).

Взять у реформированного нефтяника. Масляное отопление сегодня, по сути, такое же, как и в 1960 году. Начинайте отопление, как будто это будущее, потому что так оно и есть.

Геотермальная энергия подходит не всем. Нажмите кнопку ниже, чтобы узнать, подходит ли это вам.

Газ или мазут: что лучше?

Фото: earth911.com

В условиях, когда температура здесь, на северо-востоке страны, опускается до однозначных цифр, а во многих других местах ниже 0 ° F, дрожащие домовладельцы обсуждают эффективность и стоимость отопления дома, и дебаты неизбежно сосредоточиваются вокруг вопрос, что лучше, газ или нефть?

Некоторые люди клянутся масляным теплом.Другие с таким же энтузиазмом относятся к природному газу. У меня есть опыт работы с обоими типами печей: в нашем доме используется газ, а у моих родственников есть масляная печь. Для тех, кто рассматривает новую печь, вот несколько плюсов и минусов ваших вариантов.

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

КПД печи

Первое, на что следует обратить внимание при покупке печи, — это рейтинг КПД, обычно называемый годовой эффективностью использования топлива (AFUE).Рейтинг измеряет эффективность сгорания машины, где более высокий рейтинг означает более высокую эффективность.

Большинство новых нефтяных печей имеют рейтинг AFUE от 80% до 90%, в то время как их газовые аналоги имеют рейтинг от 89% до 98%. Хотя газовые печи более эффективны, чем масляные печи, такая эффективность имеет свою цену: газовые печи обычно стоят на 10-25% выше, чем масляные печи того же размера. Все новые печи значительно более эффективны, чем их аналоги, созданные десять или более лет назад, некоторые — на 30%.

Таблица рейтингов AFUE: чем выше рейтинг, тем больше экономия энергии.

Расходы на топливо

Однако в отношении затрат на топливо преимущество смещается в пользу газа. Управление энергетической информации США прогнозирует, что в среднем домохозяйство потратит на отопление этой зимой (с октября 2012 г. по март 2013 г.) следующие суммы:

  • Природный газ — 690 долларов США на одно домохозяйство, что на 13,3% больше, чем в предыдущую зиму
  • Мазут — 2558 долларов на семью, 22.Увеличение на 5%
  • Пропан (Средний Запад) — 1448 долларов США на семью, снижение на 5,9%
  • Электроэнергия — 964 долларов США на семью, увеличение на 7,3%

Хотя цены на нефть более волатильны и зависят от капризов мировых поставок и спрос, производство природного газа сосредоточено в США и Канаде, что обеспечивает более стабильное предложение. Возможно, из-за этой разницы около 50% американских домов сегодня отапливаются газом по сравнению с примерно 8% домов с масляным отоплением.

Вот некоторые плюсы и минусы каждого типа печей:

Нефтяная печь Trane XV80

Нефтяные печи

  • Нефтяное оборудование обеспечивает больше тепла на БТЕ, чем другие источники тепла, но Требуется резервуар для хранения на месте и должно быть доставлено масло.
  • Масляные печи регулярно и легко обслуживаются компанией-поставщиком (требуется контракт на обслуживание), но обслуживание более обширное из-за грязи и накопления сажи — дымоходы необходимо чистить, а масляные фильтры нужно часто менять.
  • Масляные печи стоят меньше, чем газовые, но КПД ниже, а цены на топливо выше, чем с газовыми системами.

Газовая печь Carrier Infinity

Газовые печи

  • Печи, работающие на природном газе, имеют более высокую тепловую эффективность и меньшие затраты на топливо, но ваш дом должен находиться в районе, где есть доступ к газу.
  • Печи требуют очень небольшого обслуживания (не требуется контракт на обслуживание), но газ дает меньше тепла на БТЕ, чем нефть.
  • Печи тише и чище, но стоят дороже, чем печи на жидком топливе.

Независимо от того, какой тип источника тепла вы предпочитаете, обратитесь к квалифицированному и уважаемому подрядчику HVAC и получите несколько оценок, прежде чем делать какие-либо крупные инвестиции в свой дом. Часто домовладельцам, обновляющим свои системы, доступны государственные и частные скидки или финансовые льготы, поэтому обязательно изучите все свои варианты , прежде чем покупать .

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Новичок в масляной печи? Что вам нужно знать

Вы переезжаете в дом с масляной системой отопления? Вы не знакомы с тем, как на самом деле работает масляная печь и что вам нужно делать для ее обслуживания? Следующая информация даст вам общее представление о вашей системе на жидком топливе, чтобы вы могли максимизировать ее эффективность и поддерживать ее в оптимальном рабочем состоянии в течение долгой холодной зимы.

Как работает масляная печь?

Цикл нагрева для печи, работающей на жидком топливе, начинается, когда термостат определяет падение температуры и необходимость выработки тепла.Это вызывает активацию двигателя горелки, который забирает топочный мазут из резервуара для хранения. Резервуар может быть расположен над землей внутри или снаружи вашего дома или, возможно, закопан под землей. Масло смешивается с соответствующим количеством воздуха, в то время как трансформатор зажигания одновременно генерирует искру. При прохождении через сопло масло распадается и испаряется, что позволяет ему воспламениться от искры.

После короткой задержки, позволяющей теплообменнику прогреться, электродвигатель вентилятора печи втягивает воздух, который нагревается при прохождении через теплообменник.Затем нагретый воздух направляется через систему воздуховодов, которая распределяет его по всему дому. Как только в вашем доме достигается желаемая температура, двигатель горелки обесточивается, и поток топочного мазута прекращается.

Поддержание заполнения масляного бака зимой

Если вы привыкли к системе отопления, работающей на природном газе, возможно, самая большая проблема, с которой вы столкнетесь, — это необходимость поддерживать резервуар для хранения масла должным образом заполненным. Как правило, вы можете рассчитывать сжигать около трех галлонов мазута в день (100 галлонов в месяц) в пиковые зимние месяцы, декабрь, январь и февраль.Обычно это количество, необходимое для обогрева вашего дома в остальное время года. Знание емкости вашего масляного бака является важным фактором при определении того, как часто вы можете рассчитывать на его пополнение. Например, если у вас есть резервуар на 275 галлонов, вам, вероятно, придется пополнять резервуар хотя бы один раз за зиму.

Многие домовладельцы обращаются к услугам автозаполнения, чтобы убедиться, что в середине зимы у них не закончится топочный мазут. Система автозаполнения включает использование сложного компьютерного программного обеспечения, которое позволяет поставщику печного топлива отслеживать потребление топлива и более точно прогнозировать, когда потребуется доливка бака.Это избавляет вас от необходимости постоянно контролировать датчики вашего бака, чтобы определить, сколько топлива у вас под рукой. Вам также не придется беспокоиться о необходимости срочных поставок — и связанных с ними дополнительных расходах.

Проверьте местные цены и график доставки в Интернете. Нет контрактов. Никаких обязательств. Никогда!

Техническое обслуживание масляных печей

Существует несколько основных этапов технического обслуживания масляной печи, которые необходимы для правильной работы вашего агрегата.Поставщик топочного мазута должен ежегодно направлять к вам на дому специалиста для проверки ремня вентилятора агрегата, смазки фитингов электродвигателя нагнетателя и очистки сопла горелки. Вам также следует самостоятельно выполнить профилактическое обслуживание. К ним относятся:

• Проверка признаков черной сажи, которая указывает на то, что ваша печь сжигает слишком много масла
• Удаление пыли вокруг печи
• Замена воздушного фильтра так часто, как рекомендовано производителем

Свяжитесь с Smart Touch Energy для более ценная информация о владельцах масляных печей.

Нефтегазовые печи | Griffith Energy Services, Inc.

Газовые печи

Газовые печи предназначены для сжигания пропана или природного газа. Старые модели было относительно легко преобразовать между двумя разными типами газа, но современные газовые печи предназначены для сжигания определенного топлива. Природный газ обычно поставляется по трубопроводу, который проходит через большие районы, а пропан транспортируется грузовиками и хранится на месте в стальных резервуарах. Если учесть количество выделяемого тепла, природный газ, как правило, дешевле пропана, но пропан обеспечивает более чистое горение.

Газовые печи характеризуются включением следующих общих компонентов:

  • Теплообменник: Устройство из нержавеющей стали или алюминия, состоящее из специально спроектированных полых камер, которые обеспечивают теплопередачу между горелкой и устройством обработки воздуха.
  • Горелка: Специально разработанный узел, используемый для контролируемого сжигания газа и воздуха с целью выработки тепла.
  • Вентиляция: Система труб с двойными стенками, используемая для забора свежего воздуха в топку для сжигания и вывода отработанного газа на улицу.
  • Система зажигания: В современных печах не используется стоячий пилот. Системы прерывистого пилотного или прямого искрового зажигания более безопасны и надежны.

Цикл нагрева в газовой печи запускается через реле, которое включает нагнетательный вентилятор. Когда поток воздуха достигает заданного порога, открывается клапан и выпускает определенное количество газа, который впоследствии воспламеняется. Газ нагревает теплообменник до тех пор, пока не сработает вентилятор, втягивая нагретый воздух по поверхности и проталкивая его через воздуховоды здания.

Масляные печи

С точки зрения процесса горения масляная печь во многих отношениях похожа на своего газового аналога. Хотя обе системы включают теплообменник, нагнетатель, воспламенитель и горелку, процесс, используемый для выработки тепла, существенно отличается.

Так как масло является жидкостью, оно перекачивается из резервуара для хранения в печь, где оно превращается в мелкодисперсный туман с помощью системы распыления под высоким давлением. Когда масло попадает в специально разработанную камеру сгорания, оно смешивается с воздухом и воспламеняется от электрической искры.Камера продолжает нагреваться, и энергия поглощается теплообменником, а отработанный газ выводится через дымоход. Воздуходувка нагнетает теплый воздух через систему распределения до тех пор, пока не будет удовлетворен запрос термостата.

Какая печь мне подходит?

Решение о покупке печи, предназначенной для работы на конкретном топливе, должно основываться на конструкции, которая отражает бюджет покупателя, ожидания по комфорту и эффективности. При оценке нефтегазовых печей важно сравнить их характеристики и преимущества.

Рейтинг эффективности: Все печи оценены в соответствии со стандартом годовой эффективности использования топлива, который был разработан, чтобы помочь потребителям сравнивать различные марки и модели печей. По сути, рейтинг AFUE передает процент топлива, которое доставляется в виде полезного тепла. Газовые печи могут включать двигатель с регулируемой скоростью и регулирующий газовый клапан для достижения КПД до 97,3 AFUE.

В масляной печи используется двигатель с регулируемой скоростью, обеспечивающий рейтинг AFUE 85.9. В целом, газовая печь более эффективна по сравнению с нефтяной печью сравнимой цены, в первую очередь из-за более высокой скорости передачи энергии в теплообменнике. Однако важно проверить местные цены на топливо, чтобы провести прямое сравнение эксплуатационных затрат. Хотя природный газ и пропан обычно дешевле топочного мазута, в некоторых районах страны с высоким спросом на мазут цены намного ниже.

Техническое обслуживание: Все оборудование HVAC необходимо регулярно обслуживать для обеспечения непрерывной работоспособности, но масляные печи требуют особенно интенсивного технического обслуживания.Накопление остатков печного топлива может засорить форсунки распылителей и значительно снизить эффективность. Газовые печи также нуждаются в ежегодном обслуживании, но требования к обслуживанию не такие большие. Детали для обеих систем легко доступны и конкурентоспособны по стоимости, но замена узла горелки на масляной печи обходится дороже, чем на газовой печи с аналогичной мощностью.

Безопасность: Как нефтяные, так и газовые печи очень безопасны и включают ряд резервных механизмов для предотвращения катастрофического отказа.Помещения с работающей печью всегда должны хорошо проветриваться, а прибор необходимо периодически проверять на герметичность. Независимо от выбора топлива каждое здание должно быть оборудовано детектором угарного газа.

Выбор подходящей печи

Современные центральные печи предлагают исключительный комфорт, бесшумную работу и максимальную эффективность. Griffith Energy Services предлагает полную линейку газовых и масляных печей, рассчитанных на любой бюджет и потребности в отоплении.

Поиск печи подходящего размера

Помимо выбора между газовыми и газовыми печами, вам также потребуется выбрать подходящий размер для вашей системы. Наши обученные специалисты могут помочь вам выполнить ручной расчет J в вашем доме, чтобы определить, насколько большой должна быть ваша печь.

Если вы приобрели дом с уже установленной печью, вы можете рассмотреть возможность ручного расчета J, даже если ваша текущая печь работает хорошо. Если размер системы меньше или больше, вы обнаружите, что замена ее на модель подходящего размера дает много преимуществ.

Слишком большая печь будет часто включаться и выключаться, но при этом оставлять холодные точки в дальней части дома. Слишком частая езда на велосипеде вызывает дополнительный износ установки, что приводит к увеличению потребности в ремонте и сокращению срока службы.

Если ваша печь слишком мала, она будет работать постоянно, но редко достигает желаемого уровня комфорта. Это также приводит к чрезмерному износу компонентов, увеличению количества ремонтов и сокращению срока службы системы отопления.

Как обслуживать печь

Установив идеальную печь, важно правильно за ней ухаживать.Интеллектуальные процедуры технического обслуживания теперь продлят срок службы вашей печи и снизят ваши счета за коммунальные услуги. Проверяйте фильтр печи один раз в месяц на предмет скопления пыли и при необходимости заменяйте его. Меняйте фильтр на новый не реже одного раза в три месяца.

Планируйте профессиональное обслуживание печи с одним из наших технических специалистов ежегодно. Лучшее время для этого — осень, перед началом отопительного сезона. Регулярные настройки позволяют поддерживать правильную калибровку и чистку вашей печи.

Отремонтировать или заменить? Что лучше всего подходит для вашей печи

Вам интересно, пришло ли время для новой печи или вам просто нужна новая деталь? Наши специалисты могут оценить проблему.Мы можем помочь как с обычным ремонтом, так и с полной заменой, работая с вами, чтобы убедиться, что вы найдете решение, которое соответствует вашему бюджету и соответствует вашим потребностям в комфорте.

В чем разница между нефтегазовыми печами? — Sobieski Services

При инвестировании в новую печь важно знать как можно больше о топливе, которое будет производить тепло. Наиболее распространенные варианты топки на топливе — нефть и газ. Следующая информация даст вам краткое представление о различиях между масляными и газовыми печами и поможет вам сузить выбор системы отопления.

Характеристики топлива

Природный газ — очень распространенный вид топлива, который обычно легко доступен через подключение к линии подачи газа. Таким образом, у вас всегда есть доступ к природному газу, пока оплачиваются счета за коммунальные услуги. Природный газ легко воспламеняется, но уже много лет безопасно используется в качестве топлива для отопления.

Нефть, иногда называемая жидким топливом, также широко распространена, но обычно необходимо заказывать необходимое количество масла. Чаще всего масло хранится в резервуаре в вашем здании или рядом с ним, и вам нужно следить за количеством масла в резервуаре, чтобы убедиться, что оно не закончилось.Мазут не является легковоспламеняющимся, его необходимо распылить и смешать с воздухом, прежде чем его можно будет сжигать для получения тепла.

КПД

КПД печи указывается годовой эффективностью использования топлива агрегатом или рейтингом AFUE. Более высокие числа AFUE указывают на большую эффективность. Рейтинги AFUE показывают, какая часть энергии сжигаемого в печи топлива превращается в полезное тепло. Например, значение AFUE, равное 90, означает, что 90 процентов эффективности топлива уходит на тепло, а остальные 10 процентов теряются.

Вы можете найти высокоэффективные печи, сжигающие как природный газ, так и мазут. В целом нефть производит больше британских тепловых единиц (БТЕ), чем газ, но газ считается более эффективным.

Стоимость

При первоначальной покупке масляная печь, вероятно, будет стоить меньше, чем газовая. Модели с более высокой эффективностью обоих типов обычно будут стоить больше, чем модели с более низким рейтингом эффективности. Однако преимущества печи на природном газе обычно перевешивают преимущества печи на жидком топливе, что делает ее лучшим выбором между ними.

Что касается затрат на топливо, то цены на нефть могут значительно колебаться даже в течение отопительного сезона. Напротив, цены на природный газ (и мировые поставки), как правило, остаются относительно стабильными. Если общая стоимость нефтепродуктов останется низкой, то цены на мазут, скорее всего, будут следовать этой тенденции. Однако высокие цены на нефть могут отражаться на ценах на мазут. Газовые печи обычно предпочитают из-за относительной стабильности цен на топливо.

Безопасность

Поскольку природный газ является легковоспламеняющимся веществом, существуют проблемы безопасности, связанные с газовой печью, которую вам не нужно решать с помощью газовой печи.Утечки газа могут создать ситуацию, в которой могут возникнуть пожары или взрывы, если у газа есть шанс воспламениться. Сам по себе мазут не представляет такой опасности. Газовые печи должны устанавливаться профессионально, чтобы обеспечить учет и учет всех необходимых факторов безопасности.

Утечки газа и мазута могут быть опасными и требуют особого внимания для ремонта и очистки. Поскольку сжигаются и газ, и нефть, они создают потенциально вредные побочные продукты, в частности, оксид углерода.Топливные печи обоих типов должны иметь надлежащую вентиляцию, чтобы обеспечить безопасный отвод угарного газа и других продуктов выхлопа на улицу.

Техническое обслуживание

Как газовые, так и масляные печи требуют регулярного профилактического обслуживания, чтобы поддерживать их работу в наилучшем состоянии. Однако масляные печи обычно требуют большего внимания. Например, топочные камеры масляных печей нуждаются в регулярной очистке от сажи и других материалов. Поскольку газ горит намного чище, чем масло, газовая печь требует меньшего обслуживания такого типа.

Наша цель — помочь обучить наших клиентов сантехнике, HVACR, противопожарной защите и системам сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о выборе между нефтегазовой печью и просмотра проектов, над которыми мы работали, посетите наш веб-сайт!

Изображение предоставлено: «Adam Ciesielski / FreeImages.com»

Как система масляного отопления обогревает ваш дом?

Распространенные мифы о жидком топливе:

  1. Окружающая среда : Большинство людей думают, что масляное отопление хуже для окружающей среды, чем другие системы отопления, но это не так.Мазут горит намного чище благодаря новым технологиям, и это одна из лучших систем обогрева окружающей среды.
  2. Цена : мазутные системы дешевле и служат в два раза дольше, чем другие системы отопления, поэтому вложения окупаются. Вы сэкономите 5% стоимости топлива, используя масляный обогреватель.
  3. Срок службы : Мазутные системы служат примерно на 30 лет дольше, чем пропан и природный газ, которые служат примерно 11-14 лет.
  4. Безопасность : Существует распространенное заблуждение, что топочный мазут небезопасен, и это совершенно неверно.В натуральном виде он очень безопасен, как и дизельное топливо. При правильном хранении топочный мазут не представляет угрозы взрыва, или не должно быть повода для беспокойства.

Как работает масляное тепло

Есть три способа обогрева вашего дома масляными системами отопления; к ним относятся вентиляционные отверстия, плинтусы или радиаторы. Это работает так: если ваш термостат опускается ниже определенной температуры, ваш обогреватель получает сигнал о начале обогрева вашего дома.

Когда масло нагревается, оно перемещается из бака к горелке через насос и превращается в теплый туман, смешанный с воздухом.Смесь топлива и воздуха поступает в горелку, где создает пламя в камере сгорания.

Масло нагревает воздух или воду, которая нагревает ваш дом, в зависимости от типа вашей системы отопления.

Вы можете выбрать один из двух типов отопительных систем:

Вы можете выбрать между топкой и котлом. Между ними есть различия, но их объединяет то, что чем новее модель, тем эффективнее она работает.

Печь:

Современные печи с минимальной эффективностью работают лучше и эффективнее по сравнению со старыми атмосферными моделями.Вентилятор забирает отработанный воздух через теплообменник.

Когда вы топите печь на масле, лучше всего подходят более новые конденсационные печи. Эти печи позволяют меньше тепла уходить наружу, и вместо того, чтобы сразу выпустить горячий выхлоп, они сначала охлаждают газы. Таким образом, водяной пар конденсируется, и выхлопные газы выходят наружу через пластиковую трубу сбоку.

Бойлер:

Гидравлические бойлеры нагревают воду, и вода проходит по дому, нагревая все через радиаторы или плинтусы — охлажденные жидкости возвращаются в бойлер для повторного нагрева.

Другой тип мазутной системы — паровой котел. Они встречаются реже, но после закипания воды пар проходит через ее систему и нагревается через радиаторы.

Главное отличие топок от котлов в том, что в топках для обогрева дома используется воздух, а в котлах — вода; это аналогичный процесс, когда нагретое масло сохраняет систему в тепле, так что холодный воздух или холодная вода могут циркулировать для повторного нагрева.

И в печах, и в котлах для обогрева используется масло, которое запускается в камере сгорания, где масло превращается в пламя.Затем теплообменник нагревает газы или воду, которые проходят через систему.

Техническое обслуживание системы масляного отопления

Система масляного нагревателя, как и другие нагреватели, требует технического обслуживания, чтобы убедиться, что все работает правильно и эффективно. Во-первых, вы должны очистить термостат до начала отопительного сезона, потому что он помогает регулировать температуру в вашем доме.

Если вы обслуживаете воздуходувку и элементы дымовой трубы вашей масляной системы отопления, они контролируют работу горелки и помогают удалять частицы и другой мусор, которые могут замедлить работу вашего обогревателя.

Есть несколько задач, которые вы можете выполнить, но было бы здорово вызвать специалиста и убедиться, что все в порядке до начала зимы. Посмотрите наши услуги HVAC сегодня и услуги печи, которые обеспечивают ежегодную чистку, необходимую для вашей системы отопления.

Экологические преимущества

Системы масляного обогрева производят чистое тепло, а в новых системах почти нулевой уровень дыма и мусора от горения в вашем доме или выброса в воздух. EPA заявляет, что масляные горелки являются одним из самых чистых источников горения.

Хранение масляных резервуаров не представляет угрозы для вашего здоровья или окружающей среды, а резервуары, за которыми правильно ухаживают, могут прослужить многие десятилетия. Топочный мазут не токсичен; он не содержит канцерогенов и поддается биологическому разложению.

Экологические преимущества — отличный повод инвестировать в систему подогрева масла. Они не только более рентабельны и служат долгое время, но и помогают окружающей среде, поскольку они почти не выделяют в воздух дым и мусор.

Позвоните нам, чтобы начать работу

Если вы думаете о покупке новой системы отопления, теперь вы знаете все преимущества и принципы работы масляной системы отопления.Современные системы лучше для окружающей среды и в конечном итоге сэкономят вам деньги.

Важно, чтобы ваша система отопления была проверена профессионалом, чтобы убедиться, что она работает должным образом, до наступления холодных зимних месяцев. Мы здесь, чтобы помочь вам чувствовать себя комфортно, зная, что ваша система отопления работает и не выйдет из строя в самый нужный момент.

Проверьте свою систему отопления или запланируйте ее очистку сегодня!

Рекомендации по техническому обслуживанию масляных печей

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ МАСЛЯНОЙ ПЕЧИ

Печи, работающие на жидком топливе, нуждаются в большем обслуживании, чем газовые печи, из-за накопления сажи и грязи, которые естественным образом возникают в моделях, работающих на жидком топливе.Ваша масляная печь должна очищаться и проверяться дважды за отопительный сезон и обслуживаться профессионалом каждую осень.

Вот 3 вещи, которые вы можете сделать в перерывах между приемами на профессиональный осмотр, чтобы убедиться, что ваше устройство работает без сбоев. Однако, если вам неудобно работать с двигателем масляной печи или рядом с ним, вы всегда можете позвонить своему специалисту Trane Comfort Specialist ™ и снизить риск ошибки или повреждения вашего устройства.

1. ПОСМОТРЕТЬ
Обратите внимание на следы черной сажи вокруг печи. Сажа вне печи может означать, что установка сжигает больше, чем масло. Вы также должны смотреть на дым, идущий из дымохода, пока топка горит; черный дым может указывать на то, что масло сгорает не полностью.

2. СЛУШАЙТЕ
Прислушайтесь к любым необычным звукам вибрации или дребезжания, исходящим от воздуходувки печи. Если вы заметили какой-либо из этих признаков, обратитесь к местному специалисту Trane Comfort Specialist ™.

3.ЗАМЕНА
Не забывайте менять воздушный фильтр в печи так часто, как рекомендовано в руководстве оператора, или чаще, если у вас есть домашние животные.

В рамках визита по техническому обслуживанию масляной печи вы можете ожидать, что специалист Trane Comfort Specialist ™ выполнит те же задачи, что и во время проверки газовой печи, но также включит эти дополнительные шаги. Поскольку рабочие части нефтяного топлива подключены к горючему топливу, мы рекомендуем поручить эти проверки обученным специалистам в области систем отопления, вентиляции и кондиционирования воздуха, чтобы избежать любого шанса повреждения.

  • Проверить масляную горелку.
  • Очистить теплообменник.
  • Осмотрите и замените масляную форсунку.
  • Заменить масляный фильтр.
  • Проверить датчик пламени.
  • Очистить вентилятор горелки.
  • Проверить показания вакуума.
  • Масло двигателя, если применимо.
  • Проверить топливопроводы на герметичность.

КАК ОЧИСТИТЬ МАСЛЯННУЮ ПЕЧЬ

  1. Выключите печь, включая газовую линию, и подождите, пока она остынет.
  2. Затем с помощью пылесоса с насадкой для длинного шланга удалите пыль вокруг печи. Удаление этой пыли может помочь уменьшить количество аллергенов в воздухе и предотвратить циркуляцию сгоревших частиц пыли по дому.
  3. Очистить полости горелки и нагнетателя вакуумированием.
  4. Сдуть пыль с пилота. Используйте соломинку, чтобы направить воздух точно в нужное место, и убедитесь, что пилот выключен.

ЗАМЕНА ФИЛЬТРА МАСЛЯНОЙ ПЕЧИ

Уход за фильтром — одна из самых важных вещей, которые вы можете сделать для своей масляной печи.По мере того, как система циркулирует воздух, она фильтрует воздух в вашем доме и удаляет излишки влаги, чтобы контролировать влажность.

Для наилучшей работы мы рекомендуем чистить или менять масляный фильтр не реже двух раз в год. Очистите или замените фильтр один раз перед первым использованием обогревателя осенью или зимой, а затем еще раз в середине отопительного сезона.

Сначала выясните, где находится фильтр в вашей системе, а затем выполните следующие действия. Если у вас есть какие-либо вопросы, обратитесь к местному дилеру Trane.

  • Отключите подачу масла и электричество.
  • Снимите основание фильтра.
  • Очистите основание канистры фильтра.
  • Вставьте новый фильтр. Убедитесь, что уплотнительное кольцо, закрывающее соединение между верхом и основанием, надежно.
  • Удалите лишний воздух из фильтра. Ослабьте спускной винт.
  • Включить подачу масла. Проверьте наличие пузырьков воздуха или зазоров.
  • Включите питание вашей масляной печи.

ПРОБЛЕМЫ МАСЛЯНОЙ ПЕЧИ?

Вот несколько распространенных проблем и быстрых решений, которые можно попробовать, если ваша печь не работает должным образом.

Проблема: Масляная печь не включается.
Решение: Убедитесь, что ваш термостат настроен на нагрев (особенно, если он используется впервые).

Проблема: Низкий расход воздуха.
Решение: Проверьте фильтры. Они могут быть засорены, и их необходимо заменить или очистить.

Проблема: Шумная масляная печь.
Решение: Проверьте, не ослаблена ли панель доступа или ремень без смазки.

Чтобы получить еще больше советов по поиску и устранению неисправностей печи, ознакомьтесь с нашим руководством по поиску и устранению неисправностей в масляных печах и этими ответами на типичные проблемы с нагревом.

ПРОФИЛЬНЫЕ СОВЕТЫ ПО ПРЕДОТВРАЩЕНИЮ НЕДОСТАТОЧНОЙ РАБОТЫ МАСЛЯНОЙ ПЕЧИ

  • Запланируйте плановые профилактические осмотры.
  • Регулярно меняйте фильтры.
  • Очищайте воздуховоды каждые два года.
  • Установить программируемый термостат.
