Мауэрлат в строительстве что это: Мауэрлат — Что это такое, из чего изготавливают — Комплексный ремонт квартир, домов, офисов, магазинов в Ульяновске

Содержание

Мауэрлат — Что это такое, из чего изготавливают

Что такое мауэрлат?

В словаре строительных терминов говорится: «мауэрлат — брус, служащий опорой наслонных деревянных стропил. и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Располагается на верхнем внутреннем обрезе стен.»

То есть нагрузка от веса крыши через мауэрлат равномерно распределяется на стены здания.

Из чего его изготавливают?

Как правило, мауэрлат изготавливают из бруса сечением 150х150 мм или досок сечением 50х150 мм, которые сбиваются по три штуки для получения сечения 150х150 мм.

Реже используется брус сечением 100х100 мм или 200х200 мм.

Крайне редко ( при установке металлических стропил) изготавливается из металлопроката.

Во многом сечение зависит от того как много весят кровельные материалы. В том случае если строительство дома своими руками ведется с использованием ондулина можно использовать брус минимально допустимого сечения.

Какие работы необходимо выполнить до установки на деревянные стены?

При установке на стену дома, выполненную из дерева, под верхние бревна стены необходимо заложить вязальную проволоку. С ее помощью мауэрлат будет крепиться к стене. Длина выступающих концов проволоки должна быть в 2 раза больше чем высота бревен, под которые подложена проволока и мауэрлата вместе взятых.

Этот способ надежен, веками использовался нашими предками. Однако есть более современный способ крепления – при помощи металлических анкерных болтов.

Для того чтобы закрепить мауэрлат ими до его укладки в бревнах стены следует просверлить отверстия для пропуска анкерных болтом. В нижней части отверстия необходимо сделать выборку для того чтобы головка болта не выступала над поверхностью бревна. В мауэрлате также необходимо выполнить отверстия для пропуска болтов.

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Для надежного крепления необходимо изготовить армопояс. Он представляет собой монолитную железобетонную стяжку. По сути армопояс служит фундаментом для мауэрлата.

Работы выполняются в следующей последовательности:

Устанавливается деревянная опалубка. Как правило, высота опалубки составляет250- 300 мм.
В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо перевязать их. Сделать это можно вбив в стену небольшие куски арматуры. Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над верхним срезом стены на 50 -100 мм.
Заливается бетон.
Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Совет. Для того чтобы иметь шпильки необходимого вам размера следует покупать длинные шпильки (длиной от 1 метра и больше) и нарезать в необходимый размер.

Через 5 дней можно укладывать мауэрлат. Это правило продиктовано тем, что при нормальной температуре и влажности цементосодержащие смеси набирают 50 процентов прочности и способны воспринимать прилагаемые к ним нагрузки без разрушения.

Инструкция по укладке мауэрлата?

Последовательность операций такова:

Брус выкладывается по периметру здания. В случае если длина отдельных брусов меньше чем длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал. Пленки Ондутис прекрасно для этого подойдут.
Проверяется правильность « геометрии». Для этого необходимо проверить равность длин диагоналей. Пренебрегать этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В таком случае ремонт крыши неизбежен.

Совет. Самый простой способ проверки – при помощи веревки или лески. В этом случае нет необходимости замерять расстояния. Достаточно просто зафиксировать длину диагонали и сравнить ее с другой.

Закрепить между собой углы мауэрлата.
Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее просверлить отверстия в частях мауэрлата. Затяжку следует проводить в 2 приема.

Мауэрлат является фундаментом крыши. Тот, кто ведет строительство дома своими руками, должен отнестись к его креплению ответственно. Иначе ремонт крыши придется проводить на следующий сезон после ее монтажа.

Мауэрлат: узнайте что это такое, где применяется и зачем он нужен

Каждый элемент в конструкции здания выполняет определенные функции. Крыша дома, имеющая большой вес, оказывает давление на стены, которое увеличивается под весом снега зимой или в регионах с сильными ветрами. Для равномерного распределения нагрузки от стропильной системы по всему периметру здания используется мауэрлат.

Что это такое?

Мауэрлат представляет собой массивную балку, укладываемую по верху стены здания (см. изображение). Основным предназначением этого элемента является крепление стропильных ног к стенам и распределение нагрузки, оказываемой всей конструкцией крыши.

Чаще всего выполняется из хвойных пород древесины. Только в тех случаях, когда каркас кровли выполнен из металлического профиля, могут быть использованы различные виды стального проката. Например, двутавровая балка или швеллер.

Для деревянного варианта используется брус толщиной и шириной не менее 100 мм. В некоторых случаях может быть уложено бревно такого же диаметра, у которого срубается один кант для более плотного прилегания к поверхности.

В бревенчатых домах роль мауэрлата выполняет последний венец.

Вместо монолитного бруса нередко устанавливается мауэрлат, набранный из нескольких слоев досок, которые должны иметь необходимую ширину. Достоинством этого варианта является простота наращивания по длине, когда это необходимо.

Особенности расчета основы стропильной системы

При выполнении расчетов учитываются такие показатели:

длина периметра стен дома;

конструкция крыши;

материал, из которого выполнены стропила;

вид кровельного покрытия;

условия окружающей среды.

Первый параметр определяет общую длину бруса. Для классической, двухскатной крыши, где стропила опираются на две противоположных стены, укладка мауэрлата выполняется только по этим стенам.

Для кровли сложной конфигурации, стропила которой могут опираться на все стены дома, необходима укладка мауэрлата по всему периметру.

Брус, укладываемый на стены, должен соответствовать определенным критериям. Ключевым является вес, поскольку и сам мауэрлат оказывает довольно сильное давление на стены. Для расчета необходимо знать объем используемого бруса и плотность материала, из которого он выполнен.

Считаем объем

Применяется простая формула, известная из школьного курса геометрии.

V = SL, где S — площадь, L — длина, V – объем

Считаем вес

Вес мауэрлата вычисляется по его объему и плотности материала, из которого он изготовлен. Формула, с помощью которой выполняется необходимый расчет, имеет следующий вид:

m = rV, где m – масса, r – плотность, V – объем бруса.

Узнаем плотность

Плотность материала определяется по специальным таблицам. Чем выше процентное содержание влаги, тем материал плотнее и тяжелее.

Установка и крепление

Способы крепления мауэрлата выбираются в зависимости от материала стен. При укладке бруса на кирпич, камень или пеноблоки всех типов необходимо предварительно оборудовать армопояс, представляющий собой монолитную бетонную заливку, расположенную по всему верху стены.

Армопояс также обеспечивает сейсмическую защиту стен. Для большей прочности в объем армопояса закладывается арматура. К армопоясу мауэрлат крепится анкерами, шпильками, проволокой или скобами.

Для монтажа анкерами брус укладывается на место, и в нем просверливаются отверстия необходимого диаметра. Сверление выполняется с обязательным заглублением в бетон. После этого забиваются анкера, и мауэрлат притягивается к поверхности.

Однако крепление на анкера встречается намного реже, чем монтаж с применением закладных шпилек.

Шпильки устанавливаются предварительно при заливке армопояса. Располагаются они на расстоянии полуметра или одного метра друг от друга. Для более надежной фиксации в монолите бетона к каждой шпильке приваривается квадратная лапа из листового железа.

К стенам из кирпича мауэрлат может быть прикреплен как указанными способами, так и с помощью проволоки или стальных скоб.

При проведении кладки стен в третий или четвертый от верха ряд поперек кладки вставляется стальная проволока достаточной толщины, концы которой выводятся с обеих сторон стены. Их длина должна быть достаточной для последующей обвязки бруса мауэрлата.

Количество вязок обычно выбирается равным количеству стропил. Наибольшая прочность такого крепления обеспечивается стягиванием при помощи лома или любого похожего инструмента.

Для крепления скобами в третий или четвертый сверху ряд кирпичной кладки в нужных местах вместо кирпичей закладываются деревянные вставки. Основным элементом крепления служат стальные скобы такой длины, чтобы их острия попадали точно в середину деревянных закладок и мауэрлата. После укладки и выравнивания скобу забиваются с помощью кувалды.

При любом варианте крепления мауэрлат должен укладываться с таким расчетом, чтобы его край, смотрящий наружу, отходил не менее чем на 5 см от края стены.

Заключение

Мауэрлат – это устойчивая конструкция, которая уложена по периметру стен и служит основой для крепления стропил.

Чаще всего используется древесина. Учитывая условия эксплуатации и слабость этого материала, для увеличения службы и надежности конструкции рекомендована обработка антисептиками или любыми защитными составами.

В регионах с повышенной снежной и ветровой нагрузкой используют комплексно несколько способов крепления, которые мы обсуждали в этой статье.

Что такое мауэрлат в строительстве крыши —

Как правильно положить мауэрлат для крыши – устройство на практике

Система стропил представляет собой тяжелую конструкцию и по этой причине ей требуется высокопрочная и надежная основа. Именно такая функция возложена на мауэрлат для крыши. Что же собой представляет этот элемент кровли?

Назначение мауэрлата

Для кровельных систем с коньком строится каркас из стропил с упором их ног на стены зданий. В итоге на стены оказывают воздействие несколько векторов прилагаемой силы –от места соединения стропил и от массы конструкции. Выпавший зимой снег повышает распирающую нагрузку, что является для несущих ограждений испытанием на прочность.

Чтобы избежать разрушения стен системой стропил, применяется обвязка их верхней кромки. Для этой цели задействуют брус, имеющий большое сечение, получивший название мауэрлат. Этот элемент можно делать из древесины или стали. Обычно материал для бруса под мауэрлат выбирают c учетом того, из чего обустроена стропильная конструкция.

Главное условие монтажа — неразрывность обвязки или создание при состыковке надежных и прочных мест соединений. Этот элемент конструкции служит для распределения нагрузки, идущей от каждой из ног стропил, на значительный участок стены, поэтому нужно знать, как соединить мауэрлат правильно.

Также этот элемент используют для укрепления кровли, если она обладает повышенной парусностью. Потребность в укладке мауэрлата отсутствует лишь в каркасных постройках или бревенчатых срубах, поскольку там его функция возложена на верхний венец.

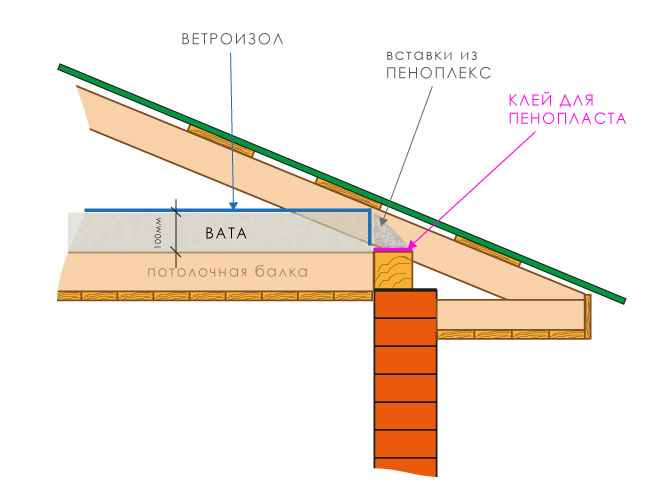

Правила обустройства основы под стропила

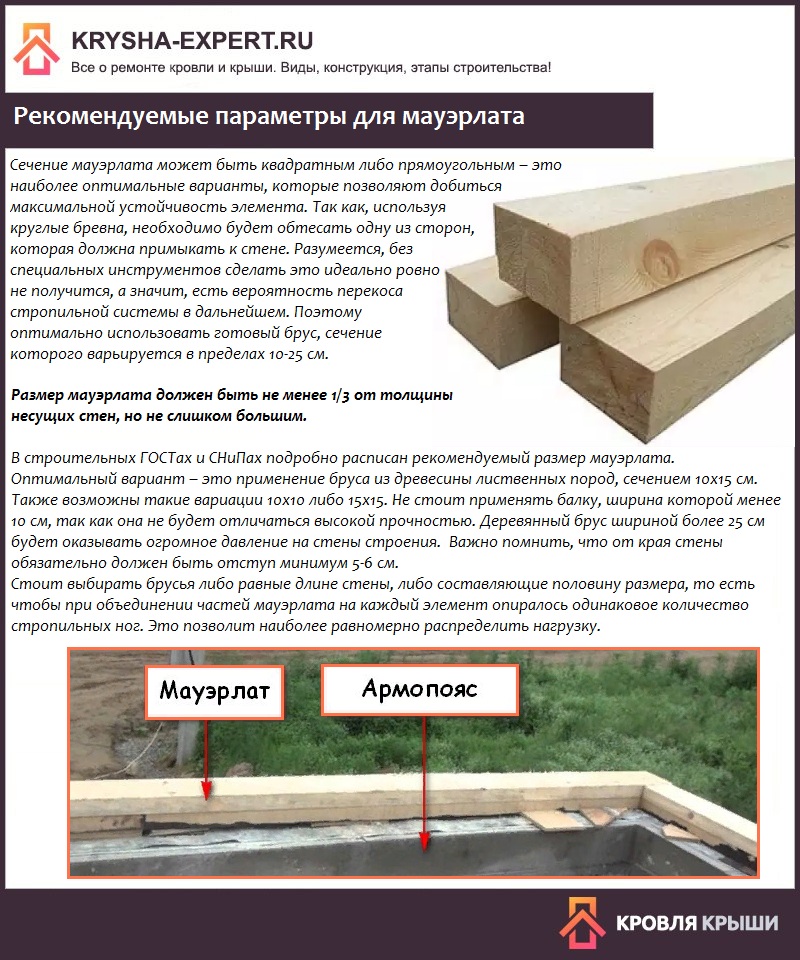

Основной характеристикой мауэрлата считаются его размеры. Идеальным выбором будет непрерывная балка, но когда состыковка нескольких частей неизбежна, существует правило: они должны иметь одинаковую длину и максимальную протяженность. Монтировать мауэрлат следует вдоль внутренней кромки стенок или посередине, но не вдоль наружного края.

Кроме этого, нужно учитывать сечение балки, поскольку она без проблем должна продолжительное время выдерживать немаленький вес стропил и кровельного пирога. Достаточно будет деревянного бруса, толщина которого равна трети этого же параметра у кладки несущих стен. При использовании металлической балки эта величина может быть немного тоньше.

Оптимальной шириной стенки деревянного мауэрлата считается размер в пределах 15 –20 сантиметров. Если он меньше, то элемент не всегда способен выдержать вес стропильной системы. В том случае, когда ширина больше, на несущую стенку будет оказываться повышенная нагрузка. В небольших по площади домах в качестве мауэрлата допускается использование балок сечением 10х10 сантиметров.

Для легких построек разрешается применение нескольких досок. Их укладывают друг на друга и соединяют болтами. При этом толщина пиломатериалов не может быть меньше 3 сантиметров, а ширина -10 сантиметров.

Немаловажный момент: балку выбирают абсолютно ровную, без сучков, рассохшихся участков и трещин, чтобы не приходилось решать проблему, как выровнять мауэрлат. Наличие вышеперечисленных дефектов влияет на надежность фиксации данного элемента к стене, либо ног стропил к брусу, так как место прилегания может совпасть с выемкой или сучком. От воздействия сырости деревянный элемент пропитывают особыми составами или обматывают рубероидом и обмазывают дегтем или смолой.

Зачем нужен армированный пояс

Дело в том, что не всегда кирпичная кладка в состоянии выдерживать нагрузку кровельной конструкции, особенно, если имеется желание теплоизолировать крышу. Чтобы в стене не образовались трещины, необходимо сделать армирование из бетонного раствора и специальной сетки.

Обычно при приготовлении строительного состава используется:

1 часть цемента;
3 части мелкого щебня;
1,5 части песка;
вода (как правило, 1 часть).

В результате соединения всех компонентов должен получиться густой, с тягучей консистенцией раствор.

Дальше поступают следующим образом:

На кромки несущих стен устанавливают опалубку высотой 20–25 сантиметров и шириной в соответствии с толщиной кладки.
Из узких полосок нарезанной сетки создают для закладки внутрь каркас так, чтобы каждый слой был укреплен на перемычках с промежутком 2–3 сантиметра один от другого. Шаг между перемычками нужно делать не меньше 25 сантиметров, чтобы не допустить провисания сетки. Непосредственно к каркасу через такие же одинаковые промежутки вязальной проволокой крепят анкерные болты.
В опалубку выливают бетонный раствор, при этом верхняя часть пояса должна быть погруженной не меньше, чем на 3 сантиметра. Важно, чтобы смеси хватило для заливки всей опалубки. В стенах, возведенных из газобетона, в верхнем ряду блоков вырубают перемычки и таким способом получают желоб для заливки.

Преимущества процесса армирования:

Стены становятся прочнее, что важно при сейсмической активности или усадке грунта.
Бетонная обвязка по верхней кромке позволяет подравнять стены относительно горизонта, что положительно отражается на монтажных работах и последующей эксплуатации системы стропил.
Такое обустройство основания для мауэрлата считается самым надежным и делающим привязку к стенам жесткой.
Нагрузка, оказываемая стропильными ногами на кирпичную кладку, распределяется более равномерно.

Способы фиксации обвязки под стропила на крыше

Необходимо знать, как правильно положить мауэрлат, и прочно его закрепить.

Имеется несколько способов, как это сделать:

Наиболее простой вариант – это предварительно вмонтировать в кладку из кирпичей вязальную проволоку на уровне не менее 4-го шва от верха стены. Ее закрепляют на армирующей сетке. Два конца проволоки выводят наружу прямо вверх либо сквозь ряды, либо по обе стороны стены. Их длины должно хватить для скручивания поверх балки, лишнее следует отрезать. Под проволоку в мауэрлате сверлят отверстия с шагом примерно 30 сантиметров.
Другой вариант – применение анкерных болтов, но при условии наличия армирующего пояса. Эти крепежные элементы фиксируют на специальной сетке или арматуре, а потом заливают бетоном так, чтобы наружные концы с резьбой имели достаточную длину. Когда раствор высохнет, прикладывают брус и наносят разметку под отверстия. Важно, чтобы места нахождения крепежей не совпали с расположением ног стропил.
Третий способ – применение строительных шпилек, представляющих собой металлические прутки, согнутые в форме буквы Г и имеющие на конце длинной части резьбу. У некоторых изделий вместо короткой части имеется небольшая наваренная пластина размером 5х5 сантиметров. Шпильку нужно поместить в шов либо пластиной, либо загнутым отрезком на глубину, равную нескольким рядам. Длинный конец прутка должен выступать настолько, чтобы после монтажа мауэрлата свободными оставались 2–3 сантиметра резьбы. Когда балка уложена, насаживают шайбу, после чего закручивают гайку. Шаг установки шпилек – около 30 сантиметров.

Порядок монтажа мауэрлата на стены — как закрепить правильно

Сначала следует запроектировать конструкцию основания под подстропильную балку. Обычно это кладка, выполненная из строительных блоков. Она должна быть выше минимум на три ряда, чем брус чердачного перекрытия или мансарды. Кроме этого можно создать армирующий пояс. Прежде, как закрепить мауэрлат, нужно подождать 2 недели, пока бетон не наберет прочность.

Можно также уложить данный элемент вровень с проектируемой высотой перекрытия чердака, тогда кирпичную кладку прекращают, не завершив 3-х рядов. Далее укладывают лишь внешний ряд кирпичей. Что касается внутреннего ряда, то по нему через одинаковые промежутки чередуют строительный камень и деревянные закладки. Можно между блоками вставить шпильки, фиксируя их основания в растворе шва.

Затем укладывают лишь внешний ряд, размещая кирпичи в шахматном порядке относительно нижнего ряда. Мауэрлат помещают внутри и закрепляют при помощи гаек на шпильках или прибивая скобами к деревянным закладкам. В завершение работы выкладывают последний ряд.

Гидроизоляция

Нужно не забывать о гидроизоляции. Для этого, вне зависимости от способов монтажа и видов мауэрлата под балку на основание из кирпичной кладки или армирующего пояса помещают специальный слой, не проводящий влагу. Объясняется такая необходимость тем, что и бетон, и блоки хорошо впитывают влагу, и она продолжительное время испаряется из толщи стройматериала.

Для устройства гидроизоляции используют специальные пленки. Брус из дерева в обязательном порядке несколько раз пропитывают грунтующим составом, закрывающим полости, имеющиеся между волокнами. Чтобы под изолирующим слоем не оставались щели, его плотно прикрепляют на основе с применением битумной мастики.

Когда используют в строительстве крыши мауэрлаты, после завершения их монтажа на них начинают крепить кровельную конструкцию. Стропильные ноги устанавливают одним из двух способов: жестко или применяя скользящий крепеж.

Первым вариантом пользуются при условии, что коньковая балка, расположенная в средней части мансарды или чердака имеет дополнительные опорные стойки или там находится перегородка. Фиксируют стропила в этом случае уголками или путем создания паза в основаниях ног. Его размер не может превышать 1/3 длины опорного торца стропил. Также пазы делают в мауэрлате, когда жесткую фиксацию выполняют скобами.

Скользящий способ задействуют для висящей кровельной конструкции. Подобное соединение — это шарнирный крепеж, состоящий из двух пластин, одну из них закрепляют на стропилах, а вторую – на мауэрлате. Данный метод применяют в срубах.

Как правильно установить мауэрлат

Что такое мауэрлат

То есть нагрузка от веса крыши через мауэрлат равномерно распределяется на стены здания.

Из чего изготавливают

Реже используется брус сечением 100х100 мм или 200х200 мм.

Крайне редко ( при установке металлических стропил) изготавливается из металлопроката.

Какие работы необходимо выполнить до установки на деревянные стены

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита

Работы выполняются в следующей последовательности:

Устанавливается деревянная опалубка. Как правило, высота опалубки составляет250- 300 мм.
В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо перевязать их. Сделать это можно вбив в стену небольшие куски арматуры. Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над верхним срезом стены на 50 -100 мм.
Заливается бетон.
Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Инструкция по укладке

Последовательность операций такова:

Брус выкладывается по периметру здания. В случае если длина отдельных брусов меньше чем длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал. Пленки Ондутис прекрасно для этого подойдут.
Проверяется правильность « геометрии». Для этого необходимо проверить равность длин диагоналей. Пренебрегать этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В таком случае ремонт крыши неизбежен.

Закрепить между собой углы мауэрлата.
Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее просверлить отверстия в частях мауэрлата. Затяжку следует проводить в 2 приема.

Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

деревянного бруса;
двутавровой балки;
металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

без армопояса;
монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

Измеряют расстояние между противолежащими частями мауэрлата.
Полученную величину делят пополам и отмечают середину пролета.
Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

южная и северная стороны дома;
части постройки, находящиеся постоянно в тени и на солнце;
сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

скоб;
скрещивающихся гвоздей в мауэрлате;
фиксирующих стальных пластин;
вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

ширина минимум 10 сантиметров;
отступ бруса от края стены – минимум 5 сантиметров;
оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
расстояние между брусьями должно быть равномерным на всем протяжении конструкции.

Что такое мауэрлат, зачем он нужен

Мауэрлат — это деревянный брус, который укладывается на наружные стены здания (постройки) по длинным сторонам здания или его периметру. Назначение мауэрлата — это передача и распределение нагрузки от веса крыши, снеговой и ветровой нагрузки от стропил или балок перекрытий на стены строения. Мауэрлат — основа стропильной конструкции. Строительство любой крыши начинается с установки мауэрлата. Исключением является возведение крыши деревянного сруба, бревенчатого, брусового дома. Да и здесь в качестве мауэрлата используется верхний венец брёвен, либо верхний брус. В качестве мауэрлата чаще всего используется брус 150х100 или 150х150. Укладывать его лучше заподлицо с внутренней поверхностью стены дома. А снаружи не будет лишним сделать для мауэрлата защитное заграждение из кирпичной кладки или просто облицевать. Не забываем делать гидроизоляцию для защиты дерева. Двух слоёв рубероида будет достаточно. Крепится брус (мауэрлат) к стенам крепежными элементами. К деревянным балкам перекрытия — гвоздями или скобой. В кирпичную стену анкер-болтами или арматурой. Способов крепления мауэрлата много, главная задача обеспечить надежность такого крепления, мауэрлат является фундаментом кровли и должен обеспечить равномерную нагрузку кровли на несущие стены.

Способы крепления мауэрлата

Существует множество различных способов крепления мауэрлата к стенам, рассмотрим основные из них:

1 способ: в кирпичную кладку на два три ряда ниже верха стены вмуровываются деревянные бруски (пробки) и мауэрлат крепится к ним при помощи скоб.

2 способ: при строительстве стен из ячеистых блоков (пенобетон, газосиликат и т.п.) необходимо в верхнем ряду кладки смонтировать армопояс под мауэрлат. При заливке этого пояса в его арматуру закладываются резьбовые шпильки. Затем в мауэрлатных брусьях сверлят отверстия под эти шпильки и брусья устанавливаются на них, после чего притягиваются к стене гайками с шайбами. Шпильки можно использовать диаметром 12-14 мм. Устанавливать их надо через 1,5-2 метра, не реже.

3 способ: похож на второй способ, при строительстве кирпичных стен шпильки вмуровываются непосредственно в кирпичную кладку на глубину минимум в 3 ряда кирпичей. Как вариант, можно использовать закрепленные в кладке шпильки и металлические распорные дюбеля. Мауэрлат соединяется по длине в накладку, а не встык, используя множественные точки соединения. Углы должны быть связаны надежно металлическими уголками, скобами и пластинами.

4 способ: в кирпичную кладку также на 4-5 ряда ниже верха стены вкладывается толстая (3-4 мм) стальная проволока, концы которой выходят наружу и внутрь и имеют длину достаточную, чтобы обвязать мауэрлат. Часто при установки мауэрлата необходимо сращивать брусья. Делается это с зарезкой брусьев в пол-дерева и скреплением их либо болтами либо гвоздями.

Армопояс под мауэлат

Наверное самый распространенный и самый надежный способ крепления мауэрлата — это крепление с помощью армопояса залитого в верхнем ряду кладки.

Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15), либо изготовление бетона на строительной площадке. Цемент М400, песок и щебень, берутся в соотношении 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешиваются. Важно, чтобы бетон в опалубку заливался непрерывно, а не частями. Чтобы удалить из смеси воздушные пузырьки, после заливки бетонную смесь следует провибрировать или интенсивно протыкать бетон по всей длине пояса обрезком арматуры.

Размеры армопояса под мауэрлат

Обычно ширина армопояса под мауэрлат выбирается приближенной или равной ширине стен, но не менее 250 мм на 250 мм. При возведении стен из газобетона последний ряд выкладывают из специальных U-образных блоков, которые сами по себе являются опалубкой для заливки бетона. В случае если стены возведены из кирпича, внешнюю опалубку сооружают выстраивают в полкирпича, а внутреннюю из досок.

При сооружении армопояса следует учесть то, что он должен быть непрерывным и проходить по периметру внешних стен.

Металлический каркас армопояса

Металлический каркас состоит из:

— продольной части — 4 прутков арматуры диаметром не менее 12 мм.

— Поперечной части — прутков арматуры или проволоки 8 мм в диаметре. Они должны скреплять продольную арматуру с шагом не более 25 см. В поперечном сечении такой каркас чаще всего представляет квадрат, реже прямоугольник. Чтобы не изготавливать такой каркас самому, можно воспользоваться услугами предприятий, которые сваривают любые каркасы методом точечной контактной сварки.

При укладке арматурного каркаса, следует учесть то, что минимальная толщина бетона от арматуры должна составлять не менее 5 см, это легко делается с помощью подставок из битого кирпича или деревянных брусков. Самое лучшее решение — применить специальные пластмассовые подставки нужной высоты, которые можно приобрести на строительных рынках.

Все части каркаса должны заходить друг на друга с нахлестом не менее 200 мм. Места нахлеста скрепляются вязальной проволокой. В дальнейшем, при заливке бетона такой каркас будет вести себя так, как будто это монолитная конструкция.

Установка закладных резьбовых шпилек

После установки опалубки надо установить резьбовые шпильки, к которым впоследствии будет крепиться мауэрлат. Для этого приобретаются резьбовые шпильки диаметром 12 мм, большие шайбы и гайки. Шпильки должны быть такой длины, чтобы нижним концом они надежно крепились к каркасу, а верхний конец выступал бы на 40—50 мм над мауэрлатом.

Между двумя ногами стропил обязательно должна быть не менее одной шпильки. Максимальное расстояние между креплениями 0,8-1 метр. Каждую шпильку крепят при помощи вязальной проволоки к арматурному каркасу.

Для чего нужен мауэрлат и что это такое?

Не будет преувеличением утверждение: именно крыша делает обиталище человека домом. Существует немало строительных приемов устроения крыши, но для России с ее снегами и дождями наиболее актуальной является остроконечная конструкция. Неважно, на два или четыре ската, главное — чтобы снег и дождь благополучно с нее удалялись естественным путем.

На конструкцию из стропил, обрешетки и кровельного материала действует множество сил. Задержавшийся снег давит всей массой, ветер старается ее оторвать. Чтобы у вашего дома не «поехала» крыша, существует испытанный временем строительный прием – устройство мауэрлата.

Мауэрлат – что это такое и всегда ли он нужен? Фото

У строителей, как и у большинства профессионалов, множество хитрых словечек, нередко вводящих в ступор простых обывателей. О том, что такое «цоколь», известно почти всем. А вот что такое мауэрлат и для чего он нужен — немногим. Итак, откроем вам тайну: мауэрлат — это то, на что опирается крыша, точнее — вся её стропильная система. Фактически это основание, фундамент крыши, который объединяет все ее элементы в единую конструкцию.

Мауэрлат выполняет две функции:

Компенсирует распирающее усилие от стропил.
Удерживает крышу на стене.

Если на крыше есть снег, особенно подтаявший, то сила тяжести, им порожденная, ослабляется на величину синуса угла ската крыши. Кроме уменьшения воспринимаемой нагрузки, скат изменяет и направление силы, действующей на него. Оно становится не вертикальным, а направленным немного в сторону, наружу. Это и есть распирающее усилие.

Его величина может быть столь значительна, что если стена сложена из дискретного материала (кирпича, газобетонных блоков, бетонных панелей), то закрепленное прямо на ней стропильное дерево может разрушить кладку. Решением проблемы является закрепление по верхнему краю стены длинной балки – мауэрлата. К ней и крепится стропильная система крыши. Для надежности мауэрлат укладывается по всему периметру верхнего края капитальной стены, образуя прочную раму.

Скат крыши, кроме уменьшения давящего усилия, еще и уменьшает и парусность кровли. Однако не настолько, чтобы быть абсолютно уверенным, что крышу не унесет порывом ветра. Для компенсации отрывающего усилия мауэрлат должен быть прочно закреплен на стене.

Мауэрлат устраивается как отдельная конструкция только в домах, капитальные стены которых сложены из кирпича, газобетонных блоков, бутового камня, самана и прочего «дискретного» строительного материала. В деревянных домах мауэрлатом может быть последний венец, особо прочно закрепленный на предыдущих. Нет необходимости устраивать такую особую конструкцию и в каркасных домах.

А в этой статье рассказывается о том, как крепить стропила к мауэрлату.

Как правильно устроить?

Для устройства мауэрлата надо использовать балки, сечение которых равно трети толщины капитальной стены. Обычно для этого подходит брус сечением 150 или 200 мм. Толще брать не стоит, поскольку это дополнительная нагрузка на стену, а поднимать на большую высоту брусья такого сечения достаточно тяжело.

Если балки мауэрлата стыкуются, то длина каждой части должна быть максимально большой. Для иллюстрации этого можно привести следующий пример: стандартная длина любого пиломатериала 6 метров. Если стена, на которую будут опираться стропила, имеет длину 8 метров, то для мауэрлата надо брать две балки по 4 метра. Использование шестиметрового бруса и двухметрового «отпилка» будет ошибкой.

Балка мауэрлата укладывается по внутреннему краю капитальной стены или ровно по осевой линии. Иначе вам не удастся надежно ее закрепить. В местах соединения с поперечной балкой делается запил «в полдерева», просверливается отверстие и забивается шкант. Угол соединения закрепляется строительной скобой. Забивать ее надо так, чтобы образовалась гипотенуза равнобедренного прямоугольного треугольника.

Как закрепить на стене?

Чтобы мауэрлат держался надежно, надо все крепежные элементы размещать в толще кладки капитальной стены. Проще всего укрепить в кладке длинные скобы из мягкой стальной проволоки. Она обхватывает мауэрлат, плотно закручивается, а остатки – загибаются. Закрепленные в кладке болты надежнее, но размечать и сверлить отверстия в балке – занятие долгое и кропотливое.

Закрепить мауэрлат можно строительными скобами, если в кладке под ним установить деревянные вкладыши (отпилки брусьев). Устанавливать их надо так, чтобы скоба забивалась в торец, иначе есть риск, что вкладыш лопнет.

Мауэрлат можно сделать из трех досок шириной 150 мм и толщиной 50 мм. Первая из них крепится анкерным винтом, две последующие – приколачивают сверху гвоздями длиной 150 мм. Этот способ удобен тем, что доски легче поднять на высоту. Кроме того, анкерный болт можно устанавливать уже в готовую кладку, например, в том случае, если монтаж кровли производится уже вами лично или другой строительной бригадой, а предыдущие строители крепежа не устанавливали.

А тут статья про крепление мауэрлата к газобетону.

Что такое мауэрлат, зачем он нужен, и как его крепить

Снег, наледь, ветер, кровельное покрытие — все это сильно нагружает крышу дома. Даже в средней полосе России суммарная нагрузка на кровлю достигает внушительных 250 кг/м², не говоря уже о северных регионах. Зимой только снега на крыше наметает несколько тонн, а на кровлях больших частных домов может лежать снеговая шапка массой больше десяти тонн. И стропильная система должна не только выдержать эту нагрузку сама, но и равномерно распределить ее на стены дома. Главную роль в этом распределении играют два элемента: мауэрлат и стропильные ноги.

Если человека, который не слышал о стропилах — «ребрах» крыши — найти очень сложно, то мауэрлат — это неизвестный большинству элемент стропильной системы. Отсюда и ошибки при работе с ним, вплоть до крепления стропильных ног непосредственно к стене. Поэтому строите ли вы дом сами или просто хотите проконтролировать строительную бригаду, если вы дошли до этапа возведения стропильной системы, вам нужно понимать, что такое мауэрлат и какие функции он выполняет, а также разбираться в способах его крепления к стене. Обо всем этом мы и расскажем в статье. А еще — об основных ошибках, которые допускают при монтаже мауэрлата, чтобы вы могли их избежать или вовремя исправить.

Но начнем с основ. Итак, мауэрлат: что это такое и для чего он нужен.

Мауэрлат — это опорный элемент стропильной системы, который принимает нагрузку от стропил и передает ее через стены на фундамент. В домах из дерева его называют маточным бревном или брусом, поскольку роль опорной конструкции часто выполняет верхний венец здания. Еще от строителей иногда можно услышать искаженное «мурлат» — это сленговое название, которое обычно используют жители южных регионов.

Монтаж стропильной системы начинается с укладки мауэрлата — он служит основанием для стропил. Жесткое крепление мауэрлата к стенам превращает точечную нагрузку от стропильных ног в распределенную. В результате немаленький вес крыши давит не на отдельные участки, а на всю верхнюю поверхность стены. На фото ниже наглядно показан мауэрлат: что это и как работает.

Зачем нужен мауэрлат

Прочитав определение, что такое мауэрлат в строительстве крыши, можно сходу назвать главную задачу, которую решает этот элемент стропильной системы. Это сбор точечной нагрузки от стропильных ног и ее равномерное распределение по всей длине стен дома. Но распределение нагрузки — не единственная функция мауэрлата.

Так, мауэрлат связывает стропила в одну конструкцию. Это особенно важно для висячей стропильной системы, где нет конька. Без мауэрлата каркас крыши просто развалится на несколько треугольников, которые будут работать по отдельности. Со всеми вытекающими из этого последствиями в виде невысокой прочности и устойчивости конструкции.

Третья функция мауэрлата — это фиксация крыши дома и противостояние ветровой нагрузке. Воздушные потоки, которые упираются в стену дома, поднимаются и создают усилие, направленное на подъем или опрокидывание крыши, в зависимости от ее формы и угла наклона скатов. Мауэрлат препятствует срыву крыши, связывая ее в единую систему со стенами дома.

В наслонной стропильной системе мауэрлат нужен для компенсации распирающей нагрузки от стропил. Если в висячей стропильной системе эту функцию берут на себя затяжка и ригель, то в наслонной только мауэрлат мешает стропилам сложиться под собственным весом и общей массой кровельного пирога и снеговой нагрузки.

Как действует нагрузка на стропила и мауэрлат

Еще мауэрлат — это ровная опора для стропил, которую можно выставить строго горизонтально по всей длине, даже если верхняя поверхность стены не выведена в плоскость. Конечно, исправить совсем уж сильные дефекты кладки все равно придется, но небольшая неровность поверхности допустима.

Если упростить и попробовать свести все функции мауэрлата к одной, то можно сказать, что это фундамент крыши. Поэтому как дом нельзя построить без хоть какого-нибудь фундамента, так и в основании любой кровли должен лежать мауэрлат.

Из чего делают мауэрлат

В большинстве случаев мауэрлат делают из цельного соснового бруса или 2-3 досок, сколоченных вместе. Можно использовать и оцилиндрованное бревно, срезанное с одной стороны так, чтобы оно плотно прилегало к поверхности стены.

Если у дома металлическая стропильная система, то мауэрлат делают из двутавровой балки, швеллера или профильной трубы. Но в этом случае обязательно нужно сделать расчет нагрузок от металлических ферм, чтобы правильно подобрать сечение.

Длина и сечение мауэрлата

Мауэрлат укладывают по всей длине стены. У домов с четырехскатными и шатровыми крышами его соединяют в раму, опоясывающую все здание. Соединенный в один контур мауэрлат — это то, что делает такие кровли прочными и устойчивыми. У домов с двускатными и односкатными крышами два бруса мауэрлата укладывают на противоположные стены и, как правило, не соединяют. Но пологие кровли в регионах со средней и высокой снеговой нагрузкой, а также крыши большой площади могут укреплять двумя дополнительными брусьями на фронтонных стенах, чтобы получить всю ту же раму.

Какой брус и доски используют для изготовления мауэрлата

Сечение мауэрлата рассчитывается при проектировании стропильной системы. При строительстве частных домов его, чаще всего, делают из бруса 150×150 мм или 150×200 мм. Небольшие кровли могут опираться на брус 100×150 мм. Максимальное сечение деревянного мауэрлата для частных домов — 200×200 мм. Такой брус используют при строительстве крыш просторных коттеджей, а также для кровель среднего размера с пологими скатами. Брус большего сечения будет сам по себе сильно нагружать стены здания. К тому же есть правило: ширина большей стороны бруса мауэрлата не должна быть меньше 1/3 и больше 2/3 толщины стены. Не говоря уже о том, что даже брус 200×200 мм сложно поднять и уложить на стену, а подъем мауэрлата большего сечения и вовсе становится нетривиальной задачей.

Если мауэрлат сборный, то его делают из досок толщиной не менее 50 мм. Обычно это доски 150×50 мм, поскольку из них получается мауэрлат квадратного сечения. Крепят сборный мауэрлат так, чтобы доски лежали на стене стопкой, а не стояли на ней торцом.

Требования к материалам

Мауэрлат должен выдерживать внушительную нагрузку, которая для небольших домов достигает 4-7 тонн, а для больших коттеджей часто превышает 10 тонн. Конечно, такой вес лежит на скатах не постоянно, а только снежной зимой, но это не сильно облегчает задачу. Учитывая величину нагрузки, к материалам для мауэрлата предъявляются жесткие требования:

Пиломатериалы должны быть тщательно просушены. По ГОСТ 20850-2014 влажность дерева не должна превышать 12%. Еще лучше, если влажность будет меньше 8%. Недосушенный брус под нагрузкой может деформироваться и растрескаться. Особенно опасно винтовое коробление, когда брус как бы закручивается вокруг своей оси. Это ставит под угрозу несущую способность всей стропильной системы.
Можно использовать только брус или доски без пороков древесины. Обзол, трещины, сучки, участки, пораженные гнилью, болезнями или мицелием грибов недопустимы. Длина сросшихся (здоровых) сучков не должна превышать 2/3 сечения бруса, иначе в этой точке мауэрлат будет хуже работать на сжатие/растяжение, что может привести к появлению трещин.
Дерево должно быть обработано антисептиком и огнезащитным составом. Оптимальна обработка погружением бруса или досок в ванну с раствором, поскольку так пропитка равномерно проникнет глубоко в структуру древесины по всей ее длине. Если пропитанная погружным способом древесина недоступна, балку мауэрлата обрабатывают вручную, нанося антисептик и антипирен валиком или распыляя раствор краскопультом. При этом важно следить, чтобы дерево было покрыто защитным составом полностью, без непрокрашенных участков.
Желательно, чтобы мауэрлат был цельным. Если бруса нужной длины нет, допустимо его сращивание при двух условиях. Во-первых, стык должен быть примерно посередине стены, нельзя сращивать мауэрлат возле углов дома. Во-вторых, части мауэрлата соединяются только врубкой вполдерева, монтаж встык недопустим.
При использовании металлопроката он должен быть без каверн, дефектов сварки и ржавчины. После монтажа металлических ферм необходимо зачистить сварные швы и покрыть металл грунтовкой в два слоя, а после — краской.

При строительстве временных сооружений требования к пиломатериалам не такие жесткие. Допустим обзол и более высокая влажность древесины, брус обычно не обрабатывают антисептиками. Но это только если строение действительно временное — за 2-3 года даже при таком мауэрлате со стропильной системой ничего страшного не произойдет.

Мауэрлат укладывают по центру или ближе к внутреннему краю стены. Перед укладкой на торец стены нужно положить обычный рубероид или подобные гидроизоляционные материалы, например, стеклоизол. Это нужно, чтобы дерево не вбирало влагу от стен дома.

Способ крепления мауэрлата зависит от материала стен:

Если стены сделаны из хрупких материалов: ячеистых бетонных блоков (газобетона, пенобетона), шлакоблоков, ракушечника, то мауэрлат крепится к армопоясу.
К стенам из кирпича и бетона мауэрлат крепится напрямую.

Один из способов монтажа мауэрлата показан на видео:

При большой расчетной нагрузке на стены армопояс заливается также и на кирпичных стенах.

Крепление мауэрлата к кирпичным и бетонным стенам

Способов крепления мауэрлата к стенам много — только распространенных методов как минимум пять:

крепление анкерами;
расклинивание;
монтаж на закладные;
крепление к деревянным закладным;
обвязка проволокой.

Независимо от метода, количество креплений должно быть равно или больше количества стропил. Крепится мауэрлат примерно через равные промежутки по всей длине.

Крепление мауэрлата анкерными болтами

Самый простой и быстрый метод крепления. Мауэрлат укладывают на стену и выравнивают его. С помощью перфоратора в опорном брусе и стене под ним просверливают отверстия. В отверстие в стене вбивают распорную втулку, после чего мауэрлат фиксируют болтом. Анкерное крепление очень надежно, но болт должен заходить в стену на большую глубину.

Установка методом расклинивания

Еще один простой способ крепления мауэрлата, но подходит он только для относительно небольших домов, ширина и длина которых:

не более 8 м, если здание построено в средней полосе России и в северных регионах;
не более 10 м для южных территорий.

Как и в случае с анкерным креплением, опорный брус укладывают на место, выравнивают и в нем насквозь, заходя сверлом в стену, делают отверстия перфоратором. Сверло должно погрузиться в стену не менее чем на 50% толщины мауэрлата. Проверить глубину можно длинной бамбуковой шпажкой.

В готовое отверстие забивают кусок арматуры того же диаметра, что и сверло. Арматура должна плотно заходить в брус и стену, важно забить ее до конца. После этого арматуру расклинивают в деревянной балке. Для этого между ней и стенкой отверстия вбивают металлический клин либо ввинчивают с противоположных сторон арматуры два самореза. Обычно используют саморез с буром 4,8×45 мм, но подходят любые шурупы примерно такой же длины и диаметром 4-6 мм.

Монтаж мауэрлата на закладные штыри

У этого способа крепления есть две разновидности.

Способ попроще — крепление на резьбовую шпильку, зафиксированную дюбелями. Как и в предыдущих случаях, мауэрлат укладывают на место и в нем делают сквозные отверстия, уходящие в стену. Далее брус отодвигают и в отверстия в стене вбивают пластиковые дюбели. После этого мауэрлат нужно вернуть на место. Дальше нужна комбинированная шпилька: одна ее сторона должна быть с разряженной резьбой и острием, как у самореза, а другая — стандартная, под болт. Стороной-саморезом шпильку ввинчивают в дюбель и накручивают на нее гайку с другой стороны. В результате брус фиксируется торцом стены и гайкой по вертикали, и осью шпильки по горизонтали. Важно хорошо затянуть соединение, чтобы мауэрлат не мог двигаться по стержню шпильки.

Схема монтажа мауэрлата на металлические закладные

Второй метод — использование закладной, которую можно сделать из шпильки или арматуры диаметром не менее 10 мм.

Независимо от выбранной закладной, ее нижний край должен быть либо загнут, образуя своеобразную кочергу с плечом 250 мм и более, либо к нему нужно приварить стальную пластину. За 3-4 ряда до окончания кладки стены делается разметка под мауэрлат. Закладные нужно разместить так, чтобы вертикальные стержни выступали точно по осевой линии опорного бруса. При кладке Г-образный выступ или края пластины должны быть посередине кирпичей или других блочных строительных материалов. Они ни в коем случае не должны размещаться рядом со швом или прямо под ним, иначе закладные может просто вырвать из стены.

Монтаж мауэрлата на закладные шпильки

Когда кладка стен завершена, на стержни закладных укладывают брус. Для этого в нем делают отверстия диаметром чуть больше диаметра закладной. Это нужно, чтобы мауэрлат можно было без особых сложностей надеть на стержни. После укладки бруса его окончательно закрепляют:

На шпильку просто навинчивают гайки и плотно зажимают.
Арматура должна выступать над брусом как минимум на 250 мм. Ее загибают на мауэрлат так, чтобы стержень плотно прилегал к дереву. После этого арматуру дополнительно фиксируют скобой или загнутым кровельным гвоздем.

При небольшой расчетной нагрузке на кровлю этот способ крепления можно использовать и для ячеистых бетонов, если нет возможности сделать армопояс.

Крепление к деревянным закладным

Для этого способа монтажа нужно сделать деревянные закладные, размеры которых будут полностью повторять габариты строительных блоков, например, кирпичей. Дальше их нужно замуровать в кладку:

в предпоследнем ряде кладки стены;
непосредственно под опорным брусом с внутреннего края стены;
рядом с мауэрлатом по центру стены.

Три варианта крепления мауэрлата на деревянные закладные

Последние два варианта возможны, только если на стене делают специальный карман для укладки опорного бруса. Если кладка выводится в ровное основание, то закладные вмуровывают только на ряд ниже мауэрлата.

Крепление мауэрлата к стене скобами к деревянным закладным

К деревянным закладным брус крепится кровельными скобами.

Обвязка мауэрлата проволокой

Для этого способа крепления используют стальную проволоку-катанку сечением минимум 6 мм. Как и закладную, ее вмуровывают на три ряда ниже мауэрлата, при этом концы проволоки выпускают по обе стороны стены. Проволока должна быть достаточно длинной, чтобы можно было обернуть ее концы вокруг мауэрлата и привязать его к стене. Концы проволоки скручивают сначала вручную, затем затягивают любым тонким металлическим стержнем: куском арматуры, ломом. Этот метод крепления мауэрлата наглядно показан на фото:

При помощи проволоки мауэрлат можно крепить к ячеистому бетону без армопояса, но только при небольшой расчетной нагрузке на кровлю.

Крепление мауэрлата к стенам на армопояс

Армопояс — армированная монолитная лента из бетона, которая нужна для усиления стен из легких пористых материалов. Внутри армопояса устанавливают закладные элементы, которые нужны для крепления мауэрлата. Обычно это шпильки или арматурные стержни. Расположение креплений нужно точно рассчитать. В идеале они должны быть ровно посередине прогонов между стропилами.

Схема монтажа мауэрлата на армопояс

Процесс крепления мауэрлата на армопояс состоит из двух этапов: бетонных работ и укладки опорного бревна. Заливка армопояса выполняется в шесть шагов:

Верх стены тщательно зачищают от грязи и остатков раствора.
Устанавливают съемную опалубку из выбракованных пиломатериалов, OSB-плиты, фанеры. Допустимы специальные U-блоки из ячеистого бетона.
По периметру пояса укладывают арматуру из прутьев 10-12 мм, связывая ее в объемную конструкцию из четырех стержней. Арматурный каркас устанавливают так, чтобы он не касался опалубки и был приподнят на 10-15 мм над уровнем кладки и на такое же расстояние не доставал до верхнего уровня будущего пояса. Для этого каркас снизу устанавливают на специальные подставки.
Закладные элементы прикрепляют к арматуре вязальной проволокой или приваривают и устанавливают по уровню строго вертикально. Высота шпильки рассчитывается так, чтобы она выступала на 30-40 мм над уже установленным мауэрлатом. Арматура должна выступать на 250 мм.
Резьбу на шпильках заматывают малярным скотчем, чтобы ее не забила бетонная смесь.
Бетон заливают в опалубку и уплотняют.

После заливки бетон должен «отдохнуть» примерно две недели. Это время нужно, чтобы он набрал прочность. Перед установкой мауэрлата поверх армопояса желательно сделать бетонную стяжку, чтобы выровнять его поверхность.

Чтобы установить опорный брус, его нужно сначала разметить. Проще всего сделать разметку, уложив мауэрлат вплотную к закладным. Затем нужно провести по ним линию и отметить на ней точку, где будет проходить стержень закладной. После этого в мауэрлате сверлят отверстия и надевают его на штыри. Дальше брус либо притягивают гайками, либо крепят, загибая арматуру. Через несколько дней гайки нужно проверить, при необходимости подтянуть и зафиксировать контргайками.

6 критичных ошибок, которые допускают при монтаже мауэрлата

Даже если для монтажа стропильной системы вы нанимаете профессиональных кровельщиков, лучше изучить хотя бы основные ошибки, которые могут допустить мастера при выполнении работ. Так вы будете знать, на что смотреть и что проверять. К сожалению, учитывая уровень большинства современных строителей, даже бригада с хорошими отзывами и многочисленными дипломами может нарушить технологию и выполнить работу с явными, иногда критичными дефектами. В их числе:

Вырубки и запилы на мауэрлате. Их делают, чтобы зафиксировать стропила. Это грубейшая ошибка, которая может привести к обрушению крыши. Мауэрлат — опорная конструкция, которая держит весь вес крыши, ее ни в коем случае нельзя ослаблять.
Покупка и укладка пиломатериалов без проверки. Поверили продавцу на слово и купили брус для мауэрлата, не выбирая его лично? С очень большой вероятностью вам привезут балку с серьезными пороками древесины с расчетом, что вы в них не разбираетесь, не проверите или просто не захотите тратить время и деньги на обратную доставку и покупку нового бруса. Всегда отбирайте пиломатериалы лично, внимательно следите за их погрузкой и по возможности сопровождайте груз. Либо поручите это доверенному лицу (не прорабу!).
Укладка некалиброванного бруса. Размеры калиброванных пиломатериалов всегда соответствуют заявленным и одинаковы по всей длине. Если пиломатериалы некалиброванные, то вместо мауэрлата 150×150 мм вы вполне можете получить брус сечением 140×160 мм, причем его толщина в начале и в конце балки может быть разной. В результате выставить стропила в одну плоскость будет очень и очень сложно. Не говоря уже о снижении прочности конструкции, если сечение бруса меньше заявленного.
Монтаж мауэрлата на ячеистый бетон анкерами или шпильками. К сожалению, довольно распространенное явление, которое во многих случаях даже нельзя отнести к ошибке: строители делают это специально, поскольку изготовление армопояса — трудоемкий процесс. Особенно часто так делают при большой толщине стены, на которой не будут видны трещины и сколы на внутренних блоках газобетона.
Укладка мауэрлата на неровную основу. Идеальная кладка в плоскость встречается редко, поэтому верх стены под мауэрлат лучше подготовить — выровнять стяжкой. Если уложить мауэрлат на неровное основание, то перекос скажется и на распределении нагрузок, и на сложности устройства остальной стропильной системы.
Монтаж мауэрлата без гидроизоляции. Некоторые строители считают, что гидрофобная обработка бруса заменяет барьерную гидроизоляцию. Это не так. Гидрофобные покрытия помогают от конденсата или случайного попадания капель дождя, но особо не препятствуют набору деревом влаги от стен дома.

Важно проверить качество монтажа мауэрлата до установки остальной стропильной системы, чтобы потом не пришлось ее разбирать для устранения дефектов.

Мауэрлат — ключевой элемент стропильной системы, на который опираются стропила. Опорная балка равномерно распределяет нагрузку по стене, компенсирует распирающее усилие от стропил, связывает стропила в один каркас, а крышу — в единую конструкцию со стенами дома.

Обычно мауэрлат делают из деревянных досок или бруса сечением 150×150 мм или 200×200 мм, но могут использовать и стальные балки, если стропильная система сделана из металла. Пиломатериалы для мауэрлата должны быть сухими, без пороков, пропитанными антисептиком и огнезащитным составом. Желательно использовать цельный брус либо соединять его по центру стены.

К стенам из ячеистого бетона мауэрлат крепят на армопояс. К стенам из других материалов его можно крепить напрямую анкерами, винтовыми шпильками, проволокой, на металлические или деревянные закладные, расклиниванием. При креплении важно не делать вырубки на мауэрлате и не забывать о слое гидроизоляции, которую нужно уложить на стену перед монтажом на нее опорного бруса.

Что такое мауэрлат в строительстве крыши

Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?

Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону. Ведь на самом деле идеально подогнать все стены по высоте в процессе строительства практически невозможно.

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:

Однако, основным показателем, который лежит в основе расчета, является тип крыши.

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Надежной защитой строения от воздействия осадков является крыша, состоящая из кровли и стропильных балок опорной конструкции. Независимо от количества скатов крыши, воспринимающей снеговые и ветровые нагрузки, важно обеспечить ее прочное крепление к стенам здания. Для решения этой задачи предназначен мауэрлат, представляющий собой опорную балку из древесины или металла. Она располагается по внешнему периметру капитальных стен здания, обеспечивает пропорциональное распределение усилий, которые передаются на стены здания от крыши.

Не все сталкивались со специальным строительным термином. Многим имеют понятие о фундаменте и цоколе, но затрудняются дать правильный ответ на вопросы, что представляет собой мауэрлат для крыши, и каково его он предназначение. Рассмотрим, как сделать его самостоятельно и правильно закрепить к стенам здания.

Мауэрлат является одним из элементов стропильной системы кровли дома

Расположенная по контуру строения опорная конструкция, к которой крепятся балки потолка и стропила перекрытия – это и есть мауэрлат. Он является связующим элементом между крышей здания и капитальными стенами, объединяет в замкнутую силовую и жесткую конструкцию все опорные элементы крыши. Учитывая массу крыши и влияние внешних факторов, требует ответственного подхода при изготовлении.

Фиксация мауэрлата по периметру несущей части стены может осуществляться следующими методами:

Мауэрлат должен быть связан в общую жесткую раму по всему периметру сооружения

Задумываясь, как лучше зафиксировать мауэрлат для крыши, ориентируйтесь на следующее критерии:

Для чего нужен мауэрлат и что это такое?

Мауэрлат – что это такое и всегда ли он нужен? Фото

Мауэрлат выполняет две функции:

Компенсирует распирающее усилие от стропил.
Удерживает крышу на стене.

А в этой статье рассказывается о том, как крепить стропила к мауэрлату.

Как правильно устроить?

Как закрепить на стене?

А тут статья про крепление мауэрлата к газобетону.

Мауэрлат в строительстве. Применение. Особенности расчета. Установка и крепление.

Оглавление:

Что это такое?

Мауэрлат представляет собой массивную балку, укладываемую по верху стены здания (см. изображение). Основным предназначением этого элемента является крепление стропильных ног к стенам и распределение нагрузки, оказываемой всей конструкцией крыши.

В бревенчатых домах роль мауэрлата выполняет последний венец.

Особенности расчета основы стропильной системы

При выполнении расчетов учитываются такие показатели:

длина периметра стен дома;

материал, из которого выполнены стропила;

вид кровельного покрытия;

условия окружающей среды.

Считаем объем

Применяется простая формула, известная из школьного курса геометрии.

V = SL, где S – площадь, L – длина, V – объем

Считаем вес

m = rV, где m – масса, r – плотность, V – объем бруса.

Узнаем плотность

Установка и крепление

Армопояс также обеспечивает сейсмическую защиту стен. Для большей прочности в объем армопояса закладывается арматура. К армопоясу мауэрлат крепится анкерами, шпильками, проволокой или скобами.

Однако крепление на анкера встречается намного реже, чем монтаж с применением закладных шпилек.

Количество вязок обычно выбирается равным количеству стропил. Наибольшая прочность такого крепления обеспечивается стягиванием при помощи лома или любого похожего инструмента.

Заключение

Мауэрлат – это устойчивая конструкция, которая уложена по периметру стен и служит основой для крепления стропил.

Как правильно установить мауэрлат?

Что такое мауэрлат?

В словаре строительных терминов говорится: «мауэрлат – брус, служащий опорой наслонных деревянных стропил. и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Располагается на верхнем внутреннем обрезе стен.»

То есть нагрузка от веса крыши через мауэрлат равномерно распределяется на стены здания.

Из чего его изготавливают?

Реже используется брус сечением 100х100 мм или 200х200 мм.

Крайне редко ( при установке металлических стропил) изготавливается из металлопроката.

Какие работы необходимо выполнить до установки на деревянные стены?

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Работы выполняются в следующей последовательности:

Устанавливается деревянная опалубка. Как правило, высота опалубки составляет250- 300 мм.
В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо перевязать их. Сделать это можно вбив в стену небольшие куски арматуры. Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над верхним срезом стены на 50 -100 мм.
Заливается бетон.
Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Инструкция по укладке мауэрлата?

Последовательность операций такова:

Брус выкладывается по периметру здания. В случае если длина отдельных брусов меньше чем длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал. Пленки Ондутис прекрасно для этого подойдут.
Проверяется правильность « геометрии». Для этого необходимо проверить равность длин диагоналей. Пренебрегать этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В таком случае ремонт крыши неизбежен.

Закрепить между собой углы мауэрлата.
Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее просверлить отверстия в частях мауэрлата. Затяжку следует проводить в 2 приема.

Мауэрлат: понятие, особенности, как сделать

Крыша – неотъемлемая часть любого здания. Она выполнена в виде пространственной конструкции, включающей стропильную решетку с закрепленной кровлей. Кровли отличаются уклоном, а также количеством скатов. Крыши обеспечивают защиту строений от осадков, подвержены нагрузкам от порывов ветра и давлению снежного покрова. Обязательным элементом конструкции является мауэрлат, предназначенный для жесткой фиксации крыши и равномерного распределения нагрузок. К его конструкции, размерам и методу крепления к стенам предъявляется комплекс требований. Рассмотрим их подробно.

Мауэрлат – что это?

Профессиональные строители в своей терминологии часто употребляют слово «мауэрлат», говоря о силовой раме, расположенной по верхнему контуру несущих стен строения. Начинающих мастеров и домашних умельцев, которые не сталкивались с решением серьезных строительных задач, может поставить в тупик вопрос о ее назначении, размерах, а также способах установки. Разберемся детально.

Мауэрлат – это демпферный элемент в виде опорной рамы.

Она располагается по наружной стороне торцевой плоскости капитальных стен, и изготавливаются из следующих материалов:

стального проката;
деревянных брусьев.

Мауэрлат связывает в замкнутый силовой контур фермы кровли с коробкой здания, равномерно распределяет нагрузки по периметру стен, а также прочно соединяет фермы кровли со стенами.

Стропильная система является довольно тяжелой конструкцией, которой нужна прочная основа

Главное назначение опорной конструкции:

прочная фиксация элементов кровельной фермы к капитальным стенам;
уменьшение величины распорных нагрузок, передаваемых коробке строения;
равномерное распределение усилий от стропил на верхнюю плоскость стен;
компенсация локально действующих нагрузок в местах соединения элементов.

На верхний ярус кладки действуют различные нагрузки:

направленные под углом распорные усилия стропил крыши, пытающиеся вызвать разрушение коробки строения;
вертикально направленные нагрузки от веса кровли и массы находящегося на ней снежного покрова.

Силовая конструкция воспринимает нагрузки, обеспечивая целостность кладки и надежную фиксацию крыши. Особенно актуален мауэрлат для крыши, опирающейся на кирпичные, газобетонные и пеноблочные стены.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

квадратного;
прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

10х10 см – для небольших строений;
10х15 см – для крыш двускатного типа;
15х15 см – для нагруженных стропильных ферм;
25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

размера коробки строения;
конструктивных особенностей кровли;
массы кровельной системы;
материала стропил;
климатических условий эксплуатации;
наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры

Мауэрлат для крыши – как производится фиксация стропильных балок

Соединение стропил с опорными брусьями производится различными способами. Используются следующие материалы:

уголки из металла. Они привинчиваются саморезами с противоположных сторон стропил, и обеспечивают надежное соединение с силовой рамой;
отожженная проволока. С помощью мягкой стальной проволоки диаметром 6 мм легко скрутить соединяемые элементы стропильной конструкции;
изогнутые скобы. Крепеж имеет п-образную конфигурацию. Фиксация выполняется молотком путем забивания скобы в опорный брус и стропило;
стальные пластины. Обеспечивают надежное соединение металлических стропил. Привинчиваются с помощью резьбовых шпилек или саморезов;
специальные кронштейны. Используются покупные и самодельные кронштейны из металла толщиной 2–2,5 мм. Крепятся анкерами или саморезами;
лента для монтажа. Она позволяет обеспечить повышенную жесткость соединения. Не ослабляет силовую конструкцию в местах крепления.

Подходящий способ соединения выбирают индивидуально, с учетом конструктивных особенностей строения и используемых материалов.

Монтаж мауэрлата

Необходимые инструменты и применяемые материалы

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

болгарка с кругами для работы по стали и древесине;
шуруповерт или электрическая дрель с комплектом сверл;
ножовка по древесине для выполнения соединительных пазов;
молоток;
строительный уровень и рулетка для контрольных замеров;
плоскогубцы.

Перечень применяемых материалов:

брусья из высушенной древесины;
материал для гидроизоляции;
крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

гвоздями;
саморезами;
шурупами;
отожженной проволокой;
анкерными болтами;
резьбовыми шпильками;
стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить

Как зафиксировать на стене мауэрлат для крыши

Используются различные способы крепления мауэрлата по контуру верхнего яруса коробки:

стальной проволокой. Для повышения надежности крепления проволока сечением 5–6 мм многократно скручивается и крепится в глубине кладки. После застывания связующего раствора, применяемого для возведения стен, выступающие части проволочной петли запускаются в отверстия рамы и тщательно перекручиваются. В местах крепления связок брус прочно прижимается к верхней плоскости коробки. Важно правильно подобрать длину проволоки, достаточную для полного охвата бруса. Достоинства проволочного соединения – дешевизна и легкость фиксации;
металлическими анкерами. Они крепятся к стальному каркасу до заливки армопояса бетонным раствором. После застывания бетона балка насаживается на резьбовые части анкеров через отверстия соответствующего диаметра. Важно правильно разметить координаты крепежных элементов для совпадений отверстий с анкерным креплением. Фиксация брусья осуществляется путем закручивания гаек. Преимущества анкерного способа соединения – повышенная надежность. Недостаток – увеличенный, по сравнению с проволочным креплением, уровень затрат;
специальными шпильками. Они изогнуты под прямым углом и имеют на одной стороне резьбу. Загнутый конец с гладкой поверхностью длиной 40–45 см крепится в кладке при ее возведении. Верх резьбовой части шпильки находится на расстоянии 30–40 см от верхнего края капитальной стены. Длина тела шпильки позволяет закрепить брус благодаря выступанию резьбовой части над уровнем рамы на 30–40 мм. Способ фиксации похож на метод соединения с использованием анкеров. При бетонировании резьбовых шпилек в кладке следует защитить резьбовую часть от засорения.

До начала работ по креплению опорного бруса уложите на опорную поверхность несущих стен гидроизоляционное покрытие.

В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки

Особенности жесткой фиксации

Метод жесткой фиксации стропил к брусьям опорной рамы применяют при установке крыши на капитальных строениях, возведенных из кирпича или бетонных блоков. Особенность жесткой фиксации – предотвращение любого смещения стропильной рамы.

Осуществляйте жесткую фиксацию следующим путем:

Подготовьте посадочную площадку в месте соединения балок.
Совместите балки кровельной фермы с опорным брусом по седлообразному пазу.
Зафиксируйте стропила гвоздями, забив их под углом с разных сторон.

При выполнении соединительного паза обратите внимание на отсутствие перекосов и ровную поверхность посадочного места. Стальные уголки, привинченные саморезами с противоположных сторон стропильных элементов, повысят надежность соединения.

Шарнирный метод крепления

В условиях переменной температуры и колебаний влажности стены деревянного здания всегда деформируются. Шарнирный способ крепления предотвращает перекос кровли при усадке стен дома. Скользящий метод фиксации используется на бревенчатых строениях или коробках домов, изготовленных из сборных щитов. При опускании стены положение крыши остается постоянным, благодаря возможности скольжения крепежного узла. Технология используется в районах с влажным климатом, а также на проблемных почвах.

Монтаж мауэрлата на стену

Используются следующие разновидности шарнирного крепежа:

открытая конструкция. Включает направляющие пластины, прикрепленные к стропильным балкам, а также уголки, привинченные саморезами к мауэрлату. Узел открытого типа имеет степень свободы, позволяющую смещаться соединенным элементам в интервале от 6 до 16 см;
закрытый узел. Соединительный блок закрытой конструкции не разбирается и устанавливается в собранном виде. Принцип его функционирования аналогичен работе открытого крепления. Величина хода соединяемых элементов обусловлена конструкцией закрытого крепления.

Для функционирования крепежа скользящей инструкции следует обратить внимание на ряд моментов:

расположение стропил, крайняя часть которых должна выходить за контур коробки здания;
равную длину стропильных балок, значительно сокращающую время на подгонку и монтаж;
параллельность стропил, благодаря которой предотвращается заклинивание скользящего крепления.

Правильная геометрия фермы крыши обеспечивает безотказное функционирование скользящего механизма.

Как сделать мауэрлат своими силами

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов.

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Заключение

Руководствуясь рекомендациями профессиональных строителей, можно своими силами изготовить, надежно смонтировать, а также соединить со стропильными балками опорную раму. Это ответственная часть конструкции здания, обеспечивающая надежность фиксации крыши и равномерно распределяющая нагрузки по периметру несущих стен. Желательно использовать цельные куски древесины необходимой длины или стальной профиль, не сращивая балки рамы из отдельных частей. Правильно смонтированная конструкция сможет эксплуатироваться на протяжении длительного времени.

что это? Подробное описание функций и монтажа этого элемента кровли

Практически в каждом руководстве по строительству, особенно если оно посвящено процессу возведения какого-либо строения, обязательно упоминается такой элемент конструкции, как мауэрлат. Что это такое и обязательно ли он нужен?

Любая постройка, независимо от ее предназначения, по определению должна иметь крышу. Как правило, она обустраивается скатной, так как при таком ее исполнении можно особо не заботиться об отводе воды с кровли, а под ней расположить чердачное или мансардное помещение, что обязательно делается при строительстве домов, предназначенных для проживания.

Но прежде чем соорудить так называемый кровельный «пирог», необходимо возвести «скелет», соответствующую конструкцию, на которой и будут крепиться все используемые материалы (для паро-, гидро-, теплоизоляции, поверхностной отделки). Она называется системой стропил. И тут возникает естественный вопрос – на чем и каким образом ее зафиксировать. Ведь без закрепления стропильных «ног» на стенах постройки крыша держаться не будет, ее буквально «ветром сдует».

Ответ простой – фиксация производится на верхних обрезах стен, расположенных по периметру (наружных). Но в качестве материала, применяемого для монтажа стропильной системы, используется древесина (в основном, толстая доска). И вот тут возникают 2 сложности.

Во-первых, как надежно скрепить «дерево» со стенами, ведь они могут быть различными – из плит ж/б, кирпича, блоков ячеистых бетонов?

Во-вторых, как сделать, чтобы крыша стояла «ровно», а не с некоторым уклоном в какую-либо сторону? Ведь в процессе строительства невозможно добиться идеальной подгонки всех стен по высоте так, чтобы их верхние срезы лежали строго в одной плоскости.

[box type=”info” ]Именно поэтому на их торцы обязательно укладывается мауэрлат. Он представляет собой бревно или брус, который фиксируется по периметру здания сверху.[/box]

Ну а скрепить «дерево» с «деревом» не так уж и сложно. Исходя из этого, становится понятно, что мауэрлат необходимо устанавливать во всех случаях, за исключением возведения зданий из древесины (бруса, бревна), так как у них верхний венец уже играет роль данного элемента конструкции.

Как правило, в качестве заготовок для мауэрлата используется все-таки брус, а не бревно. С ним работать гораздо легче, так как он имеет профиль прямоугольный (реже – квадратный) и помещается на срезах стен достаточно удобно и устойчиво. В зависимости от их толщины его профиль может быть от 80 х 100 до 150 х 150. Если перепад по высоте между стенами значительный (бывает и такое), то вместо того, чтобы укладывать толстый слой стяжки, можно взять заготовку другого сечения.

Кстати, раствор укладывается не только с целью «подровнять» срезы по высоте. В нем надежно фиксируются элементы крепления брусьев к конструкции строения (штыри из металла).

Данной информации вполне достаточно, чтобы понять, зачем нужен опорный брус/мауэрлат. А вот как правильно его установить, можно узнать из этой статьи.

ПРАВАЯ конструкция фермы | Своими руками

Стропильная система — важнейший элемент постройки, от которого зависит как надежность и долговечность дома, так и его архитектурный облик. Задача стропил — выдержать нагрузку от рубероида, снега, ветра и передать ее на стены и внутренние опоры конструкции. Справиться с этой задачей может только правильно спроектированная и смонтированная стропильная конструкция.

Стропильная система — атрибут скатной кровли, как утепленной (при холодном чердаке), так и утепленной (чердак).Стропила являются несущей конструкцией, поэтому так важно не допускать их деформации или разрушения в процессе эксплуатации. Основным условием их надежности является монтаж по проекту, выполненному квалифицированным инженером-конструктором.

В проекте учтены все возможные нагрузки на систему (собственный вес кровли, снег и ветер, характерные для климатической зоны, в которой ведется строительство), а также ряд других факторов: геометрия, размеры, уклон кровли; размер безопорных пролетов стропил; возможность установки внутренних опор и др.Кстати, форма крыши. Специалисты единодушны во мнении: неоправданное усложнение геометрии кровли (под внешний вид здания) снижает ее надежность и чревато появлением протечек и других проблем.

См. Также: Стропильная система крыши

ПОЛОСНЫЕ НОГИ

В большинстве случаев стропильная система изготавливается из дерева из хвойных пород древесины не ниже 2 сорта, без дефектов, с влажностью 18-22%.Древесину обязательно обрабатывают био- и антипиренами, по возможности дважды — до и после устройства стропил. Вторая обработка нужна для того, чтобы не осталось незащищенных участков в результате порезов, зарубок и т. Д. Когда проектом кровли предусматриваются безопорные пролеты значительной длины, стропильная система может быть выполнена полностью или частично из стальных элементов ( Двутавры, швеллеры, уголки и др.), Соединенные сваркой.

Чаще всего поверх металлического каркаса устанавливаются деревянные стропила, между которыми укладывается теплоизоляция, предотвращающая промерзание металлической конструкции.Слой утеплителя необходимо сделать очень качественно, иначе на каркасе может появиться конденсат, из-за которого металл начнет ржаветь. Чтобы избежать подобных проблем, нежелательно устанавливать металлический элемент так, чтобы он переходил из теплой гостиной на улицу. К недостаткам металлической стропильной системы можно отнести серьезный вес и сложность монтажа.

Другой вариант устройства длинных безопорных пролетов — из клееного бруса, LVL-балок и других пиломатериалов, обладающих высокой несущей способностью.Их минус — немалая цена.

Рассмотрим подробнее традиционную стропильную систему — из обычного дерева. Основным элементом системы являются стропила, устанавливаемые по откосу. Нижняя часть ножки опирается на мауэрлат — деревянную балку (или бревно в случае бревенчатых домов), которую устанавливают поверх внешней стены здания. Верхняя часть стропил опирается либо на прогон конька (балку), либо на торец стропильной ноги с противоположного ската.Если кровля не утеплена, поверх стропил засыпается сплошная или ступенчатая обрешетка, и к ней крепится рубероид. Если кровля утеплена, то сначала к стропилам крепится контррешетка, а уже потом обрешетка.

Стропильные системы бывают навесными или слоистыми. В первом случае конструкция поддерживается только двумя внешними стенами, без промежуточных опор. В этом случае на стены возникает значительное разрывное давление, для уменьшения которого обычно предусматривают горизонтальные затяжки (ригели) — деревянные балки, соединяющие стропила с соседних откосов.

Затяжки выставляются на расчетную высоту. Подвесные стропила достаточно сложно монтировать, поэтому проектировщики по возможности предусматривают многоуровневые системы. Для их устройства требуется одна или несколько внутренних несущих стен или опор. Затем нижние концы стропил упираются в наружные стены, а в средней части — на внутренние стены или опоры, за счет чего снижается разрывное давление на наружные стены. Нагрузка от средней части стропил передается на основание за счет вертикальных подкосов и наклонных балок (подкосов), установленных поверх мощной горизонтальной балки, называемой кладкой.

Для усиления многослойной системы также можно использовать горизонтальную затяжку.

Самый распространенный материал для изготовления стропил длиной до 4 м — это доска сечением 50 × 200 мм.

Высота 200 мм была выбрана во многом из соображений удобства устройства мансардной крыши, ведь в средней полосе России необходимая толщина теплоизоляционного слоя, укладываемого в пространство между стропилами, составляет всего 200 мм.Стропильная ножка длиной более 4 м, как правило, выполняется из доски сечением 100 × 200 мм. В долинах и гребнях, где происходит схождение двух откосов, устанавливают диагональную (наклонную) стропильную ногу (к которой будут стыковаться основные стропила под углом).

Носовая ножка должна выдерживать серьезную нагрузку, поэтому обычно ее делают из доски с увеличенным сечением (например, 150 × 250 мм), а также предусматривают под ней опорную стойку. В продаже есть доски длиной до 6 м.Если нужны стропила большей длины, то чаще всего приходится сращивать две доски в единую балку.

Это можно сделать разными способами. Часто практикуется метод «косого пропила»: концы стыкуемых досок срезают под определенным углом, затем кладут один на другой и прочно скрепляют болтом (обычно диаметром 12 мм) или деревянным. доски по бокам стропил, которые фиксируются гвоздями и 2-4 болтами (в результате каждый болт стягивает вместе три элемента: две доски и расположенную между ними ножку).Стропила монтируются с расчетным шагом. Обычно это 580-590 мм, что обусловлено не только несущей способностью такой конструкции крыши, но и необходимостью жестко закрепить между стропилами теплоизоляционные плиты, стандартная ширина которых составляет 600 мм. Чтобы плиты держались плотно, шаг стропил должен быть немного меньше их ширины.

Что запугал Пилат?

Чаще всего деревянные элементы стропильной системы распиливают бензопилой, бензиновой или электрической.Бензин более востребован кровельщиками из-за его независимости от электросети. Ведь стропильная система часто возводится на этапе, когда электричество в дом еще не подключено. Кроме того, бензопилы более мощные (например, модель Redverg RD-GC38-14), а значит, легче и быстрее распиливать толстые брусья (бывает, что сечение стропил достигает 200 × 200 мм).

В то же время электрические цепные пилы менее шумны и вибрируют, поэтому успешно используются на объектах, где их можно подключить к электросети.Недостаточная точность пропила цепной пилы, являющаяся минусом этого инструмента, в данном случае не играет большой роли, так как зазор между элементами стропильной системы может достигать 3-5 мм (в зависимости от конструктивного блока). Тем не менее, оператор должен иметь серьезный опыт работы с пилой, так как некоторые узлы стропильной системы все же требуют очень точной подгонки элементов.

Речь идет в первую очередь о местах примыкания стропил к балке ендовы или коньку. Вам нужно будет сделать косые пропилы, а оператор должен иметь навыки, чтобы качественно выполнить эту работу.Для косых резов рекомендуется использовать только новую или хорошо заточенную цепь, иначе она сойдет с нужной траектории, и рез будет неточным. По словам кровельщика, в среднем одной цепи хватает не более чем на одну кровлю средней площади. Потом его нужно либо поменять на новый, либо заточить. Добавим, что альтернативой электрической цепной пиле может стать двухстолярная пила (пила-аллигатор), но это менее распространенный инструмент.

Ссылка по теме: Строительство стропил, кровля и кровля

СБОРКА ПОЛОСНОЙ СИСТЕМЫ В ЕДИНОМ ЦЕЛОМ

Для соединения деревянных элементов стропил используют различные металлические крепежи.Изначально конструкция фиксируется («накручивается») гвоздями длиной 100-200 мм. Однако жесткое соединение несущих элементов кровли осуществляется шпильками (болтами) в сочетании с гайками и широкими шайбами. Чаще всего используются шпильки диаметром 12 мм. Для установки шпильки необходимо просверлить отверстие в деревянных балках. Обычно просверливается мощным сверлом или легким перфоратором, который в патроне SDS-plus через переходник

на обычные хвостовики устанавливается патрон: сверла по дереву не имеют хвостовиков для системы SDS.Отверстия выполняются спиральными (винтовые) сверлами большого диаметра (для 12-й шпильки — диаметром соответственно 12 мм) с шестигранным хвостовиком во избежание проворачивания их в патроне. Длина сверл, необходимых для монтажа стропильной системы, обычно составляет от 100 до 250 мм, но может потребоваться более длинное оборудование. После затяжки болтов гайками выступающие части шпилек срезаются, как правило, угловой шлифовальной машиной с металлическим диском. Еще одна застежка — фасонные детали (пластины, уголки и т. Д.).) из оцинкованной листовой стали, обычно толщиной 2 мм. Так, для некоторых соединений деревянных балок под углом 90 ° друг к другу используются пластины Т-образной формы. Еще один вариант таких соединений — уголки.

С помощью прямых пластин можно скрепить две детали в одной плоскости (например, брус, уложенный ребром на край стойки). Крепление самих металлических деталей к дереву осуществляется гвоздями или саморезами (обычно длиной 40-50 мм), в последнем случае используют отвертку (саморезы осторожно затянуть сложно с помощью высокоскоростная дрель).Поскольку вкручивать саморезы необходимо как на большой высоте, так и в труднодоступных местах, работать с аккумуляторными моделями инструмента намного удобнее. Количество гвоздей / шурупов на пластину зависит от ее размера и формы. Например, уголок прикручивается 10-14 саморезами по 5-7 с каждой стороны. Некоторые специалисты не рекомендуют использовать саморезы с конической потайной головкой, так как они имеют относительно небольшую площадь основания и крепеж недостаточно надежен.По мнению этих специалистов, лучше использовать саморезы с пресс-шайбой (то есть с полусферической головкой, под которой находится пресс-шайба).

МАУЭРЛАТ. КОНЕК, КАРНИЗНЫЙ СВИЕС

Нижний конец стропильных ног опирается на мауэрлат, уложенный поверх ограждающей стены. Его сечение определяется исходя из расчета, но чаще всего используется брус сечением 100 × 150 или 150 × 150 мм. Основание под мауэрлат должно иметь высокую прочность.Если стены здания выполнены из материалов с относительно невысокой несущей способностью (блоки из пенобетона или газобетона, пористая керамика), необходимо их укрепить железобетонным поясом (армопоясом). Между лентой и мауэрлатом обычно предусматривается отрезная гидроизоляция — обычно рулонный битум или полимерный битум: это защита от проникновения влаги в древесину из конструкции стены. Технология крепления мауэрлата к стене бывает разной.

Иногда его закрепляют анкерными болтами (шпильками) диаметром 12-18 мм, которые закладываются в армопояс при заливке бетона.Затем в отверстиях просверливания мауэрлата надеть на шпильки, подтянув к основанию гайками с широкими шайбами. Но чаще всего при креплении мауэрлата у них нет закладных деталей, делая крепление на месте. Для этого в каменной (кирпич, пенопласт, пенопласт) стеновой перфоратор сверлом по бетону просверлите отверстие, в котором либо анкерный болт с двойным болтом (диаметр 14-18 мм), либо цангу (16-18 мм) с нажимается булавка. На них нанизать мауэрлат с заранее проделанными отверстиями и натянуть гайками с шайбами к стене.

Шаг штифтов, анкерных болтов или выступов определяется расчетом, но обычно он составляет 60-100 см. Технология опирания стропил на мауэрлат тоже разная. Часто в стропильной ноге вырезается так называемая «пятка» (не более 1/3 от высоты ноги), за счет чего стропила крепится на мауэрлат. Можно сделать в самом мауэрлате паз и установить в него стропило.

Есть и другие способы.

Чтобы плотно притянуть стропила к мауэрлату, обычно используют металлические уголки, закрепленные гвоздями или саморезами.Специалисты рекомендуют крепить уголок к стропильной ноге рваными гвоздями, а к мауэрлату — болтами с шестигранной головкой, имеющими резьбу по дереву.

Кроме того, стропильные ноги необходимо дополнительно «привязать» к конструкции постройки. Для этого предусматривают обвязку проволокой: под мауэрлат в стене просверливают отверстие перфоратором, кувалдой пробивают арматуру диаметром 12-14 мм, привязав к ней стропила проволочной скруткой. Добавим, что бревна и бревенчатые дома используются в качестве мауэрлата, чтобы служить балками или бревнами верхнего венца.Учитывая осадку бревенчатых конструкций, к мауэрлату крепится «сплав» стропил: они соединяются с помощью специальных металлических пластин, которые способны перемещаться относительно друг друга в плоскости пандуса.

Верхний конец стропильных ног чаще всего опирается на коньковый прогон — это очень мощная балка (или две парные доски), сечение которых достигает 200 × 250 мм. Если же такой балке не хватает проектной прочности, то прогон выполняется из клееного бруса или металлического бруса.Прогон устанавливается на фронтоне и, по возможности, на внутренних несущих стенах здания.

К поясу стропила крепят механически (к тому же часто в ножке врезается небольшой угол, высота не более 50 мм, для более жесткой опоры). В некоторых случаях верхний конец стропил соединяют с верхними концами стропил с противоположного ската (например, если крыша имеет шатровую форму, то есть фронтоны отсутствуют). При этом для усиления конструкции оба стропила дополнительно тем или иным образом соединяют, в частности, горизонтальными деревянными подкладками, закрепленными шпильками.

Важной частью кровли является карнизный свес, защищающий фасад здания от атмосферных осадков. Стандартное значение его вылета за внешнюю стену — 600 мм. Желательно устраивать свес за счет выпуска стропильных ног. Это сохранит целостность стропил и тем самым не снизит несущую способность конструкции.

Однако зачастую такое решение невозможно: например, при большом уклоне крыши, толстых наружных стенах и т. Д.Затем стропила стыкуются на мауэрлат, а свес устраивается из кобылок сечением обычно 50 × 100 мм, прибиваемых к вершине стропил — с одной или двух сторон от нее (второй вариант — предпочтительно). Обычно к каждой кобылке прикрепляют еще две доски — горизонтальную и вертикальную, упирающиеся в переднюю стенку (все вместе они образуют треугольник), а к концам кобылки прибивают лобовое стекло, которое жестко связывает их в единую конструкцию — все это обеспечивает жесткость конструкции.

Ссылка по теме: Скатные крыши — формы и конструкции

КОММЕНТАРИЙ СПЕЦИАЛИСТА-КРОВЛЯ

Чем сложнее форма мансардной крыши, тем больше сложностей возникает при проектировании и установке конструкции кровли для нее. В результате больше затрат на строительство. Ведь возведение такой кровли предполагает либо использование очень мощных, дорогих и трудных для переноски несущих элементов (например, длинных безопорных балок из клееной древесины или металла).

Или установка большого количества стоек и других опор, а это затрудняет размещение полноценной жилой площади под крышей. Поэтому желательно, чтобы мансардная крыша имела простую форму. — тогда можно избежать многих проблем.

Если заказчик настаивает на строительстве кровли сложной геометрии, перекрытие мансардного этажа желательно усилить, сделав его из железобетонных плит или монолитного железобетона.В этом случае в любом месте перекрытия можно установить так называемую скамью — балку, на которую будут опираться стойки, поддерживающие определенные элементы кровли, например, диагональные шпунтовые или долинные стропильные ноги. Перекрытия по деревянным балкам зачастую не позволяют разместить такую лежанку в нужном месте.

Система рельсов — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Крепим Мауэрлат до стенки плода, все способы. Как прикрепить мауэрлат к газобетонной стене Как установить мауэрлат на газобетонную стену

Для правильного монтажа и монтажа стропильной системы кровли, грамотного распределения больших нагрузок на постройку строители прибегают к использованию важного элемента — мауэрлата.Мауэрлат — это деревянное или металлическое крепление, которое закрепляется в верхней части стен. При этом он должен быть надежно закреплен.

Если строители применяют стропила из металла, то нужен мауэрлат из диодавы. Он крепится к стене из газобетона без армопояша и выполняет две функции:

распределяет нагрузки, которые передаются на стены конструкции;
металлический мауэрлат нападает на сплавные элементы кровли.

Подбор строительных материалов

При изготовлении деревянного мауэлалята используют бруски.При этом крепление специалисты советуют производить из лиственных деревьев, обработанных специальными антисептическими средствами. Бруски следует ставить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить с помощью гвоздей. Это поможет сделать прочную, прочную деревянную конструкцию. Важно, чтобы его размер был меньше ширины стены из газобетона. Планка должна быть закреплена на внутренней поверхности таким образом, чтобы между внешним срезом и креплением оставался промежуток в пять сантиметров.Иногда строители используют кирпич в качестве защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо обеспечить между стенами и брусками гидроизоляцию.

Варианты крепления

Существуют способы, с помощью которых можно безопасно закрепить Маурилалат на пенобетоне. Необходимо, чтобы крепление было зафиксировано максимально надежно, это поможет избежать смещения крыши. В строительстве принято фиксировать элемент с помощью следующих средств:

Гидроизоляция при установке

Между мауэрлатом и стеной конструкции необходима гидроизоляция.Для этого можно использовать полиэтилен, строительные материалы в рулонах или современные средства гидроизоляции. Такая работа крайне важна при строительстве здания, иначе жидкость, способная разрушить мауэрлат, может конденсироваться в области соприкосновения материалов. Защита от проникновения влаги — это этап отключения установки.

Нюансы монтажных работ

Основание используется как основание от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать прочную деревянную конструкцию по периметру поверхности стены.В этом случае нужно сделать деревянные бруски в единый мауэрлат с замком. Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, вы рассчитаете расположение и количество элементов, можете приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, обеспечив утепление пространства между мауэрлатом и бетонной кладкой. Важно помнить, что на участках соприкосновения деревянных брусков и бетонной поверхности возникает колесиков из дерева.Гидроизоляционные строительные материалы, уложенные под конструкцию мауэрлата, позволят избежать разрушительного воздействия влаги. Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать раннероид или более дорогие средства.

Кроме того, следует учитывать, что при установке шпильки или анкера нужно проделывать отверстия в поверхности из газобетона. Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня невозможно установить точно в вертикальном положении, особенно в жидкой бетонной смеси.Поэтому для начала необходимо определить, где будут располагаться болты, и насколько далеко они будут отклоняться от бетона. Для этого специалисты используют плоскую деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть другие. После этого строители переносят точки прямо на брус, по отмеченным точкам просверливают отверстия. Затем следует сделать отверстия на закрепленных болтах и затянуть гайками деревянную планку.С металлической проволокой работать намного проще. Для этого в брузе просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

В заготовленные лунки рабочие проделывают металлическую проволоку, закручивая наконечники.

Закрепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных брусков, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным скреплением, Мауролалат должен подготовить основу. Арматурный пояс — обязательное условие при устройстве кровли, если стены выполнены из газобетона или другого подобного материала.

Железобетонная обвязка полагает, что предупреждает обжатие газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Включение арматурного ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

соорудить опалубку по периметру дома. ФРОНТОНЫ обработать обязательно;
U-образных блоков образуют железобетонный пояс;
из арматуры толщиной 10 мм собрать каркас. Арматуру необходимо выполнить 4 см;
для жесткого крепления мауэрлотаты на газобетон с интервалом в 1м, установлены шпильки. Их диаметр — 14мм;
блоков заливают бетон марки М-200;
через неделю можно снимать детали опалубки и крепления Maurolat.

Важно : На этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и место соединения с армирующим поясом следует расположить в разных местах. Убедитесь, что количество стропильных ног и разливов одинаково.

Заготовка деревянной конструкции

Brux обработано перед укладкой антисептиком Древесина предотвращает гниение.Бревно или брусок 100х100 мм или 150х150 мм обматывают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не применяется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин. Влажность должна соответствовать строительным нормам.

Если проявитель использует «сырую» древесину, необходимо предусмотреть регулировочную гайку .

Данная операция производится 1 раз в год в течение 5 лет.В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней подтягивать гайку вверх придется все меньше и меньше.

На этом фото визуально можно увидеть один из способов крепления мауэрлата на стены из газобетона.

Как прикрепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой. Форма анкеров: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 — 1.2 мес.

Крепеж механический

Процедура :

дюбелей вставляются в подготовленные отверстия;
крепеж шурупов;
зубцов гарпуна плотно вдавлены в газобетон;
поверхность расширяется;
конструкция надежно закреплена.

Отличный вариант Установки Maurelala на газобетоне имеют только один недостаток — высокую стоимость. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить Маурилалат к газобетону.

Установка Maurolat

Другой способ крепления мауэрлата в газобетонных стенах. Нужна капсула с химикатом . Стоимость его намного ниже — 150 рублей. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Финишный этап

После монтажа мауэрлата на газобетон установка стропильной конструкции .Есть два пути.

Первый вариант

в досках, они заменены на 1/3 глубины доски;
гвоздей и металлических уголков позволят надежно закрепить стропила;
гвоздей (2шт.) Поперечина забивается с бортов;
сверху забивается дополнительный гвоздь;

Крепежные уголки

окончательно фиксируют стык.

Второй вариант

в рафиле, не проводилось;
снизу, специальная опорная планка, упирающаяся в мауэрлат;
гвоздей забито как в первый раз.

Контрольный стержень имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Крепление вяжущего бруса возможно только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления Maurolalat к стене из топливобетона используйте анкер со специальными дюбелями или химический метод монтажа. Обязательно выполнить Теплоизоляция армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит закрепить Маурилалат и создать прочную стропильную конструкцию.

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычная застежка не устоит в пористом материале. Это особенно важно при установке массивных деталей. Существует несколько вариантов монтажа, позволяющих прикрепить мауэрлат к газобетону без Армопоя.

Назначение мауэрлата

Одним из основных несущих конструктивных элементов конструкции является Маурилалат.Он отвечает за распределение нагрузки от всех элементов кровли: утеплителя, стропильной системы, внутренней стороны коньков, кровли. Его ценность соизмерима с важностью фундамента для здания.

Нагрузки очень большие. Кровельные ставки имеют выдержку перпендикулярно стенам. Ветер и снежный покров усиливают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона.Поэтому необходимо распределить эффект по всей длине конструкции. С этой задачей хорошо справляется брус, упираясь в торцевую часть стены и плотно к ней прислонившись.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы. Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с застежками.

Для мауэрлата выбирается брус деревянный размером от 100х100 до 150х200 мм.Этот элемент должен быть в два раза толще стропильной стопы. Ширина подбирается по толщине стены. Между краем бруса и краем стены с двух сторон лучше оставить до 50 мм. Такое расположение защитит мауэрлат от погодных условий и согреет его.

Если сделать этот элемент из бревен, установка стропильных ног и крепление к основанию может усложниться. Потребуются определенные столярные навыки.Это обязательно отобранная качественная древесина высшего сорта, без выступающих сучков, кривизны, следов гниения и трещин.

Лучший выбор — древесный материал Но не всегда его можно найти. В качестве альтернативы используйте тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В этом случае Маурилалат изготавливают из стали (зарубежной или швеллерной).

Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, его роль будет играть верхний ряд стеновых конструкций.Бетонные постройки менее подвержены точечной нагрузке, поэтому могут обойтись и без опорной надстройки для крыши, если перекрытие крепится к выступающим балкам.
№

Для крепления мауэрлата к керамизитоблокам без армопояса применяется замкнутая схема, предполагающая конструкцию каркаса, охватывающего здание по периметру. Эта конструкция самая надежная. Если фронтоны из газобетона, то выполнить каркасную схему кладки не получится.В этом случае нужно обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов монтажа Maurolalat имеет свои достоинства и недостатки. Существует несколько ситуаций , в которых можно обойтись без армирования и использовать альтернативные типы крепления:

Снижение давления обеспечивается за счет использования стропила подвесного типа, надежно фиксируемого с натяжкой с горизонтальным расположением. Наклонные стропила с опорой конька, имеющие шарнирное звено, также могут снизить нагрузку.

С помощью проволоки

Самый простой вариант в основном применяется при строительстве кирпичных стен. Между 4-5 между верхними рядами прокладывают пучки стальной проволоки, содержащие 3-4 жилы диаметром 3 мм. Их концы должны выходить на обе стороны стены. Освобождения проволоки должно хватить, чтобы покрыть брус мауэрлата, затягивая и закручивая петлю. Проволочные балки и последующие соединения следует располагать между парами стропил.

После подготовки стены необходимо разложить гидроизоляцию на ее конце.Брус укладывается поверх конструкции и уровней. Далее из проволоки создается петля и затягивается с монтажом. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

Укладка балок под газобетонные блоки производится перед двумя последними рядами. Это комплексный и более твердый кирпич, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

На анкерах и дюбелях

Газобетон — довольно хрупкий материал, поэтому при завинчивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы.Для качественной фиксации потребуются анкеры максимальной длины — 300-500 мм. Стоят такие застежки достаточно дорого. Установка Мауролалата с помощью анкеров включает в себя несколько этапов:

Увеличивать короткие участки бруса можно с помощью фиксаторов типа «в полтере» и «в лапу». Их нужно будет закрепить шпилькой или якорем. Углы совмещаются одинаково, для лучшей фиксации их можно усилить стальными скобами.

Для стыковки на стене лучше использовать штанги такой же длины.

С помощью химических анкеров

Химические анкеры — это новый способ крепления Maurolat к стене из пенобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Чтобы купить надежный материал, лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, Kew, Fischer, Tecseal, Technox.

Химические анкеры отличаются способом применения. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов.При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании в отверстие шпильки или анкера, состав покрывает все свободное пространство, включая нити. Замерзание происходит через 25-45 минут в зависимости от температуры воздуха. Это крепление надежно фиксирует материал и выдерживает большие нагрузки.

Альтернативный вид — полимерная смесь в тубах или картриджах, распределяемая пистолетом-дозатором (в некоторых случаях обычные модели герметиков и «жидких гвоздей»). Установка приставки в газобетон осуществляется в следующие этапы:

Химические анкеры для установки мауэрлата на газобетон обладают рядом преимуществ:

Материал имеет ряд недостатков:

Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит, и большое количество композита.
Химические анкеры не выдерживают высоких температур. Но нагрев более 100 градусов — большая редкость для мауэрлата, поэтому минус не существенный.

Применение закладных шпилек

Крепить мауэрлат на газобетон без армопоя можно с помощью шпилек, которые открываются от стены и удаляются друг от друга на нужное расстояние. Расположение хранимых креплений следует отметить на планке. Для этого сверху укладывают Маурилалат и слегка прижимают. Концы застежек оставят следы на материале.

Затем штырями устремляется гидроизоляционная лента, накладывается брус с подготовленными отверстиями.Концы шпилек герметизируются и стягиваются гайками. Мауэрлат получается плотно прижатым к стене.

Для закручивания шпилек при возведении стены необходимо просверлить отверстие в углублении глубиной 500 мм и диаметром больше штифта на 3-4 мм. Для заливки канала используется кладочный клей. Композитная масса вводит пятку до упора и оставляется до полного высыхания.

Другой вариант растраты — их приварка к металлическим пластинам в перпендикулярном положении.Полоски укладываются в шов перед клеммами из газосиликата. Они обеспечивают фиксацию шпилек и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитоблоков имеют богатую форму, чтобы избежать деформации из-за толщины металлических пластин.

В конструкции небольшого дома из газоблоков с простой скатной крышей нет особой необходимости заливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к пенобетону без Армопоя.Технология удешевляет время, строительство происходит быстрее, но не получается проще, так как такой способ крепления мауэрлата непосредственно на стене требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояша

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический способ, с укладкой арматуры и лентой бетонирования. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратном закреплении деревянного бруса без Армопоя не составит большого труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без Армопоя:

В конструкции каркаса крыши стропила не должна создавать дополнительную режущую нагрузку на верхний край крыши. стены;
Здание и крыша в первую очередь ориентированы на землю, поэтому потоки ветра создают минимальное давление на кровельные стержни;
Наклон крыши выбран достаточно большим, чтобы зимой сильный снежный покров выдавил стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без Армопоя нужно выбрать до того, как будут выложены стены. Необходимо принять решение до того, как будут размещены последние три ряда блоков. Именно на уровне третьего-сверху рядов уложен предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона.

Ситуация со стропилами станет более понятной, если посмотреть на схему ниже.

Подвесные рафтинговые балки после установки и выравнивания на коньке и мауэрлате обязательно соединяются-затягиваются горизонтальными бруспетами.

Если балка рукава находится на лыжной трассе с помощью шарнира, то пятку стропила, которая опирается на поверхность мауэрлалата, необходимо закрепить на скользящей резиновой смеси. В противном случае под тяжестью кровли деревянный брус свалится с поверхности.

Веские аргументы против Армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство Армопояша решит все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне непрочного газобетона. Поэтому нельзя переносить на стены из газобетона приемы и технологии Армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях.

Принципиальных возражений против Аропояша всего два:

Во-первых, при любой схеме производителя аропояза можно закрепить только верхний ряд газобетона, поэтому крыша тоже имеет ограничения, как в тот случай, когда этого ремня нет.Бетонный каркас хорошо перераспределяет нагрузку подвеса, но все усилия от Армопояса приходится только на верхний ряд газобетона, отсюда и появление трещин на верхнем крае стен;
Поддерживать Маурилалат на Аропоясе — значит создавать огромные проблемы с мостом холода в той части крыши, где пенобетон хуже всего. Даже укладка слоя утеплителя из ЭППС помогает слабо, нужно искать способы устроить производство по удалению конденсата из Армопояса.

Третий аргумент против бетона связан с затратами. Сводка царской ленты оставит сумму около трети части сметы на возведение фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что скрепить мауэрлат и каркас крыши на мауэрлат, жестко связанный армоуставами бетона, намного проще. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без Армопоя, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояша

Существует несколько надежных и проверенных способов, позволяющих надежно закрепить брус мауэрлант на пенобетонных стенах. Рекомендуемые варианты:

Использование разливов с закладными элементами;
Укладка древесины стальной отожженной проволокой;
Схемы, позволяющие закрепить пиломатериал химией;
Использование пайки.

К сведению! Помимо перечисленных вариантов, закрепите Маурилалат с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояш Анкеры

Это единственный способ, от использования которого нужно сразу отказаться, без Армопояса лучше не рисковать.

Анкерное крепление отлично работает на Армопоясе из бетона, кирпича, шлакоблока, но из-за небольшой площади поверхности контактной втулки крепеж может вырвать из корпуса газобетона первый сильный ветер .

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, на каждую из которых придется нанести дорогостоящий клеевой состав.Стоимость такого крепежа будет не меньше, чем стоимость традиционных армуров, а пользы для бетона практически нет.

Шпилька крепления

Самый простой способ построить здание из газобетона без армирующего пояса для закрепления деревянного бруса с помощью закладного элемента и шпильки с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В этом способе вложения есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо нанести намеченные линии установки будущего резьбового крепления Maurolat. Обычно просто наносят на стены вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приваренной гайкой М16. Оставшиеся ряды газобетона выкладываются на стенах в обычном порядке.

Для того, чтобы закрепить стойки в стене потребуется:

Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плит, уложенных в газобетон, обычно необходимо просверлить коричневый до метра глубины;
Вкрутите стержень с резьбой в гайку с пластиной;
Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и выставить в отверстии;
После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через день можно наносить мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант монтажа мауэрлата на газобетон без армирования приведен на видео

Монтаж мауэрлата на дерзкий

Понятно, что не всегда предусмотрительно закладывать плиты в стены из газобетона, а горизонтально прошить шуртен до застежки просто невозможно.Если ящик из газобетона имеет небольшие размеры, то партия мауэрлата без Армопояса может быть столярной, с применением пайки.

Технология практически ничем не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центровочные отверстия, брус обыкновенными самозатяжками высовывается на поверхность стен. Это позволяет правильно выровнять и бороться с мауэрлатом до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается каучукоид, после чего можно просушить 25-30 мм отверстия под дубовую пайку на глубину 70-80 см.Осталось залить клеем и закрепить стержни. У стержней срезаются верхушки, столярный саморез вклинивается внутрь, позволяя разделить раструбы и тем самым жестко закрепить мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если вспомнить, что большинство брусчаток собирают с помощью пайки.

Крепление химическими анкерами

Относительно новый метод позволяет закрепить брус или доску практически в любом месте стены из газобетона.Для удержания в Мауролалате используются резьбовые анкеры, но они заворачиваются не в корпус из газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Сделайте предварительную разметку на стенах точек, в которых планируется строительство бруса. Далее демонтируются доски мауэрлата, а в газобетоне просверливаются отверстия для устройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр пробковой полости был не менее 35 мм.

Полость под заливкой самонаклоняющейся смолы вырезается специальным приспособлением. Наклонный фрезер представляет собой сверло с загнутым под углом 15 ° на режущей кромке. Насадка устанавливается на сверло и последовательно в несколько проходов просверливается полость под трубку конической формы.

Перед закреплением анкера отверстие продувается воздухом. Вы можете использовать ручной насос для накачки шин или любое подобное устройство. Далее на отверстия необходимо закрепить пластиковую насадку, через которую шприц давится смолой, смешанной с отвердителем.

Через 10 минут необходимо завершить анкерный болт, выровнять его по вертикали и временно закрепить до окончательного затвердевания пластика. Перед установкой анкера нужно тщательно очистить от пыли и обезжирить растворителем. Еще час мауэрлат можно закрепить на газобетоне. Достоинством химических анкеров является простота технологии и высокая надежность крепления без использования Армопояса. Минусом остается дороговизна самонаклоняющейся смолы и невозможность закрепить мауэрлат при температуре ниже 15 o C.

Крепление Маурилалата к газобетонной проволоке

Для крепления Маурилалата к стенам из газобетона не потребуются дорогостоящие материалы или специальные инструменты. Достаточно иметь электрическую дверцу с длинным сверлом с насадкой, ножницами для резки проволоки и строительным стержнем диаметром 5 мм. Иногда его дополнительно используют с проволокой толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона кладут другие мастера, а расположение арматуры неизвестно, также будет нелишним воспользоваться ручным прибором для поиска скрытой проводки.

Достоинством этого метода является исключительная простота процесса. Чтобы закрепить планку Mauerlalat на стене, достаточно соединить проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к установке, вам необходимо решить две задачи. Во-первых, необходимо будет сразу установить на стены толстый и очень тяжелый брус и сразить отдельные детали мауэрлата за один проход.

Во-вторых, нужно будет выбрать линию и расположение отверстий для сверления.Лучшим вариантом считается просверливание отверстий ниже уровня укладки последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед закреплением Маурилалата отрежьте провод и зажгите, чтобы он стал более мягким и пластичным. Материал пропускается в отверстие и накручивается на угловой край мауролалата путем монтажа, оставшиеся усы срезаются ножницами.

Некоторые мастера перед креплением бруса надевают проволочную спиральную пружину, намотанную из кусков прутьев толщиной 2 мм.Самодельная труба вставляется в просверленное отверстие в газобетоне, чтобы избежать резания материала стены при сильном натяжении крепежа. Метод не гарантирует стопроцентной сохранности газобетона при неправильной балансировке стропила, но и не дает проволочной оплетке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочных бетонных арматур, то особое внимание нужно уделить правильной и равномерной затяжке гаек на пятках или анкерах.Обычно застежки заворачивают на ключ, соблюдая правило диагонали. То есть каждая следующая точка для гаек должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа, каким именно крепить мауэрлат к газобетону без Армопоя, необходимо производить с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом будет застежка на проволоку, для небольшого дачного участка на даче можно использовать химнкенер или шпильки.Двухэтажные дома лучше строить армирующими арматурами из стального проката.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия проектных мер стены просто разрушатся. Правильно выполненное крепление подразумевает закладку Армопояса, этот этап пропускать не рекомендуется. В случае невозможности его организации мауэрлат идет прямо со стеной и фиксируется с помощью проволоки, анкеров, шпилек или копильонов.Способ определяется заранее, при отсутствии опыта этот вид строительных работ лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления Мауролалата к газобетону: заливка монолитного ж / б пояса по периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки.Наличие Армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона в один этаж, применении тяжелых кровельных материалов, сложной формы кровли.

Стандартная инструкция по его закладке включает в себя следующие шаги:

Подготовительный: расчет крепежа и выбор промежутка между ними. Основным ориентиром является схема размещения стропила: при равном количестве точек крепления к мауэрлату не должно совпадать с точками закручивания.
Укладка П-образных блоков поверх последнего ряда по периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
Сборка арматурного каркаса из стержней толщиной 10 мм. На этом этапе происходит укладка шпилек для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с вязальной проволокой к основным рядам. Особое внимание уделяется углам, в этих местах металлические стержни прогибаются на длину не меньше ширины ремня.Аналогичные действия повторяются по периметру несущих стен, включая фасадные и перегородки.
Устройство изоляционной прослойки из уплотненного пенополистирола. Он расположен ближе к внешнему краю стены из газобетона.
Заливка внутренней полости бетоном со степенью хранения не ниже М200, герметизация, удаление излишков и тщательное выравнивание верхнего слоя. Полиэтиленовое покрытие и стандартный влажный уход в первые дни.

Можно приступить к следующему этапу привязки стен мауэрлата к стенам из газобетона. Все опалубочные конструкции снимаются (используются при заливке монолитной железобетонной подушки по периметру и ширине, такое исполнение характерно для кирпичной кладки, но иногда применяется для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, маркируются 2 слоя гидроизоляции, этот этап невозможен.На обработанных антисептиками и антипиренами и хорошо просушенной деревянной планке обозначены точки крепления. Проще всего это сделать, приложив его к Армопоясу поверх шпилек и ударив кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к топливобетонной стене и затянуть гайками или шайбами.

Завершающие этапы работы выполнить сложно, сил потребуется минимум 2 человека.Помимо капитальных стен Армопояс монтируется на любые секции, в основе которых лежат элементы кровли (например, стойки для коньков или подстилки). При отсутствии опыта стоит просмотреть видеоинструкцию по теме «Как исправить мауэрлат». Если вам необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии Армопояса?

Укладка монолитной ленты не всегда возможна, в некоторых случаях прибегают к другим методам расточки бруса. Проще всего зафиксировать на 3-4 ряда до верха стальной проволокой между блоками. Его длина подбирается с учетом сечения мауэрлата: при складывании должно хватить на обхват и скручивание. Шаг зависит от расстояния между быстрыми конструкциями.К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий насадка мауэрлата подходит также для резьбовых шпилек из оцинкованной или нержавеющей стали. Их монтируют в кладку на 1-2 ряда до верхнего края, минимально допустимая величина пучков таких изделий в стену из газобетона — в 2 раза больше высоты блока. Стандартная длина улицы — в пределах 1 м, диаметр — от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление мауэрлата деревянными прутьями возможно как при бронировании Армопояса, так и без него. Они обработаны антисептиками и хорошо просушены длинными пробками. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант — их закладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается в вкручивании раскладных дюбелей сечением в пределах 12-14 мм в газобетон. Второй — использовать химические анкеры (капсульные или в виде трубки с составами на основе полимерных смол). Минимальная глубина прокладываемой ямы — 2 ряда кладки.

Основное преимущество Анчоровки — это возможность фиксации Мауролалате без сложных организационных мероприятий в процессе кладки газоблоков, достаточно просто провести самостоятельно.Тем не менее, наилучшие результаты наблюдаются в самой фиксированной технике, то есть либо закладываемой одновременно с армопоясом, либо фиксируемой с помощью химических составов (в последнем случае сварочные работы запрещены рядом с составами). К минусам метода можно отнести высокую стоимость: из всех технологий приставка без якоря Армопояс будет стоить дороже всего, и чем надежнее, тем выше будут затраты на результат.

К нарушениям технологии монтажа мауэрлата своими руками относят:

Отсутствие водонепроницаемого слоя между брусом и верхом стены.Предпочтение отдается современной битумно-полимерной мастике, бюджетный вариант — каучукоид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции — 2.
Посадка мауэрлата, не обработанного антисептиками (контактная сторона остается незащищенной) или использование не сухой древесины.
Установка анкеров или сливов под углом, соединение ненадежное.
Неправильно подобранная фурнитура для каркаса, отсутствие нахлеста (рекомендуемый минимум, при необходимости продолжение стержней — 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые стойки для обеспечения необходимые 5 см).

При использовании необработанного дерева мауэрлат фиксируют гайкой, периодически проверяют надежность креплений, при необходимости подтягивают. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью использованную и установленную штангу практически не нужно подтягивать, ее осмотр проводится во избежание.

Крепеж для кровельных систем. Технология крепления стропил к мауэрлату. Как соединить части стропильной системы

Для того, чтобы постройка крыши была надежной, требуется очень прочная кровельная система, которая является несущей конструкцией крыши.Крепление соединений отдельных элементов влияет как на сохранность кровли, так и на ее характеристики. Обязательным условием для прочной крыши является правильная установка силовой плиты. Если при строительстве стропильной системы ошибиться, то в этом случае все может привести к преждевременному разрушению кровли дома. Именно поэтому очень важно соблюдать правила и требования СНиП, регламентирующих устройство крыш.

Что такое силовая пластина?

Мауэрлат — это так называемый фундамент для устройства кровли.Это связано с тем, что он позволяет не только надежно закрепить стропила, но и равномерно распределить вес всей конструкции по периметру стен здания. Крепление стропил может осуществляться разными способами, однако следует учитывать, что при неправильной установке возникает перекос.

Мауэрлат монтируется непосредственно под сами стропила. Для этого используйте либо брус, либо бревно с обрезной стороной. Таким образом стропила к силовой плите позволяют равномерно распределить нагрузку на верхнюю часть стен дома.Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки. Сейсмические явления временные, и постоянное давление веса кровельной конструкции на опору.

Для качественного монтажа стропил необходимо приобретать только качественный крепеж. Все запилы должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать различные подложки и подушечки. Все это нарушает крепление стропил к силовой плите.Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок. Все крепления стропил к силовой плите выполняются исключительно с помощью металлических пластин, скоб, гвоздей и болтов. Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлат.

Правила монтажа стропил

Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к преждевременному разрушению или перекосу кровли.Вот основные из них:

Все стропила необходимо монтировать исключительно на металлические уголки или плиты. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все крепления начинают все глубже проникать в структуру дерева. Поэтому приобретать эти тарелки нужно заранее.
Что касается монтажа бруса, то лучше использовать специальные анкерные крепления и болты вместо шурупов и гвоздей.
Перед тем, как непосредственно прикрепить стропила к мауэрлату, необходимо залить специальные седла, которые в дальнейшем обеспечат плотное соединение деревянных элементов между собой.
Чтобы файлы выглядели одинаково, примените шаблоны. В том случае, если угол наклона откосов разный, то шаблоны соответственно нужно сделать разными для каждого из откосов. В среднем глубина запила должна составлять ширины стропильной ноги. Если под рукой нет шаблонов, придется постоянно снимать мерки и следить за правильностью составления файлов.
При установке необходимо использовать исключительно качественный крепеж.На материалах нельзя экономить, так как в дальнейшем это приведет к тому, что конструкция кровли не будет долговечной. Запилы для стропил нужно делать очень аккуратно, без спешки, чтобы не использовать вставки и другие дополнительные элементы.
При строительстве деревянного дома применяется раздвижное крепление. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящей застежки используются специальные «горки». В этом случае их использование обязательно.

Все крепления должны быть очень прочными, чтобы выдерживать нагрузки даже самых сильных ветров. Иначе ураган сможет пробить крышу.

Способы крепления стропил

Всего существует два основных метода крепления: жесткий и скользящий.

Жесткий — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, так как в этом случае необходимо, чтобы ножка очень плотно садилась на основание.В этом типе крепления не должно быть никаких усилий: скольжение, скручивание, поворот и т. Д. Для достижения такого эффекта можно выполнить одно из следующих действий:

сделать пропил на стропиле;
ударная планка на стропиле.

Чтобы выполнить надрез мауэрлата, сначала необходимо сделать надрез на каждой ножке фермы по шаблону. Затем каждое стропило вставляется в мауэрлат с помощью седла и фиксируется гвоздями. Этот метод используется в любом строительстве и обеспечивает жесткое соединение.

Что касается второго способа, то его выполнение осуществляется с помощью метровой планки, которую пришивают к стропильной ноге. Для крепления используются металлические уголки, которые не позволяют линиям смещаться в разные стороны.

Раздвижные — такие приставки используются в тех случаях, когда дом строится из бруса или бревен, то есть при строительстве дома из дерева. Впоследствии дерево меняет свои физические свойства, оно начинает усыхать и сохнуть. Вся конструкция здания начинает оседать.Стропила тоже имеют свойство давать усадку, поэтому в этом случае сделать прочный крепеж не получится.

Во избежание деформации здания крепление стропил обеспечивается свободным перемещением.

Сегодня производители крепежа выпускают для этих целей специальные изделия — санки. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.

Материалы и инструменты для крепления

металлические уголки;
скобок;
стяжки проволочные;
древесина;
стропил;
болтов с гайками;
лобзик;
отвертки;
дрель;

Ключ

Как сделать своими руками стропильную пару

Всего используются три основных метода:

Соединение встык. По этой схеме верхняя часть ножки фермы срезается под тем же углом, что и откос. После этого они подключаются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные ногти.
По гребню бега. Этот метод аналогичен предыдущему.Отличается только тем, что в этом способе есть коньковая балка. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит тем, кто планирует сделать из мансарды еще одну утепленную комнату. Главное преимущество этого метода в том, что для строительства не требуется шаблон.
Перекрытие. При таком способе верхний стык стропильных ног перекрывается нижним.

Как крепить стропила к мауэрлату

Используя описанную ниже схему последовательного монтажа, можно будет закрепить стропила к силовой плите. Последовательность:

Для начала нужно поставить мауэрлат сам. Это брус, который послужит опорой для всей конструкции стропил. Мауэрлат необходимо укладывать поверх стен на бетонный пояс. Шпильки изготавливаются из оцинкованного металла с шагом 120 см. Диаметр шпилек 10 мм.
Если вы планируете делать отапливаемый чердак, то под мауэрлат делается слой теплоизоляции.
Балку необходимо поставить возле шпилек, после чего нужно определиться с местами для сверления отверстий. Мауэрлат надевается на шпильки, при этом выступ должен оставаться на уровне 20-30 мм. С помощью гаек с шайбами большого размера фиксируется мауэрлат.
После установки мауэрлата можно приступать к креплению стропил к опорной балке. Он фиксируется скобами и скобами из оцинкованной стали.
Таким же образом соединяются стропила с коньковой балкой.

Для соединения используются шпильки

: для ондулина — диаметром 8 мм, для цементно-песчаной кровли — 10-12 мм.

При установке кровельной системы важным этапом является прикрепление отдельных элементов к стропильным ногам и фиксация стропил к прогонам, силовой плите или балкам. В чертеже проекта должны быть указаны типы соединений для каждого узла конструкции, а задача установщика — правильно прочитать чертеж и выполнить все соединения согласно рекомендациям проекта.Казалось бы, все просто: подкладка крепче — и будет счастье. Однако на практике все несколько сложнее. Существуют разные типы сопряжений: жесткие защемления, ползуны с разной степенью свободы и т. Д. Для каждой стропильной системы используются различные комбинации таких сопряжений, причем каждый тип определяется расчетом сил, то есть реальной механикой, и неэффективен.

Стропильная система должна отлично выдерживать нагрузку от кровельного материала, а также ветровую и снеговую нагрузку.

Типы и конструкции основных несущих элементов кровли

Стропила, или стропильная основа, является основным поддерживающим элементом крыши, непосредственно воспринимающим нагрузку, создаваемую весом кровельного пирога, атмосферными осадками и ветром, и передающая эта нагрузка с помощью подстропильных конструкций на стены здания.

Для удобства рассмотрим типы стропил на примере двускатной крыши. Механика — не самый простой предмет для понимания на основе поверхностных знаний; поэтому лучше говорить о простых структурах, которые можно легко представить, используя пространственное воображение и элементарную логику.

Итак, стропила бывают двух основных типов — наслонные и навесные.

Подвесные стропила и виды их соединений

Подвесные стропила имеют две точки опоры — внешние стены конструкции. Вверху эти стропила соединяются, упираясь друг в друга. В результате на стропильные ноги действует сжимающая и изгибающая сила, и система стремится «разойтись». Поэтому подвесные стропила, как правило, имеют меньшую затяжку, связывающую концы стропильных брусьев и направленную на расширение подъемную силу.Часто роль нижней подтяжки играет балка потолка, концы которой могут быть вынесены за пределы стен, а могут и не выполняться.

Как видите, конструкция подвесных стропил представляет собой ферму треугольной формы.

Треугольные стропильные фермы эффективно снимают предел прочности на разрыв

В зависимости от угла наклона стропил и размера пролета между опорными стенами ферму можно усилить дополнительными подкосами, ригелями, прогонами и стойками.Фермы обычно собирают частично или полностью по шаблону на земле или временном настиле прямо на крыше и монтируют на стены.

Соединение подвесных конструкций с нижним натяжением

Как было показано, висячие стропила имеют тенденцию расходиться, поэтому в месте крепления стопы к стяжке или балке стропила будет стремиться соскользнуть по поверхности затяжки в направление силы. Чтобы избежать этого скольжения, необходимо упереть конец стропильной стопы.Для этих целей используются следующие типы соединений: зуб

с упором;
зуб шип;
фокус на конце затяжки.

В зависимости от угла наклона подошвы фермы используются одинарные или двойные зубцы. Для предотвращения горизонтального смещения ножки по оси балки соединение можно производить шипом и проушиной.

Одиночный зуб используется, если уклон крыши по отношению к горизонтали равен или превышает 35 °.

В пятке балки фермы вырезается как бы клин, на конце которого на нижней плоскости делается шип. В затяжке соответственно стоит гнездо или упор с ушком. Глубина гнезда составляет примерно 1/3 — 1/4 толщины балки фермы. Не допускается большая глубина пропила во избежание расшатывания балки.

На конце стропила делается одинарный зуб с шипами.

Во избежание выкрашивания торца балки под действием давления стропильной ноги резец раструба выполняют на расстоянии 250-400 мм от внешнего края балки.Такое соединение называется одиночным зубом с упором и шипом, оно предотвращает скольжение и скольжение стропильной стопы по балке в направлении ее продольной оси, а также предотвращает смещение стропил из стороны в сторону в направлении крепления. в горизонтальной плоскости перпендикулярно продольной оси балки.

В случае скатной кровли с углом наклона скатов относительно горизонтали менее 35 ° используется стык с увеличенной площадью трения стропильной ноги и длинной балки и увеличенная площадь опоры этих элементов.Для этих целей используют двойной зуб с шипом или без него.

Для двойного зуба с шипом в балке вырезаются два упора, а в крайнем упоре вырезается шип, а в крайнем зубе вырезается соответствующая проушина, точно подогнанная под размер шипа. стропильная стопа. Геометрия этих элементов должна максимально точно совпадать, чтобы обеспечить необходимое трение.

Для упора стропильной ноги используйте соединение двойным зубом с шипом

Глубина врезки чаще всего используется одинаковая для обоих зубцов.Если зубцы различаются, то, как правило, вставку проводят на глубину 1/3 толщины балки для первого зуба и 1/2 толщины для второго.

Иногда для крепления стропил используют метод крепления ножек к концу балки. При таком соединении в стропилах врезается зуб-упор таким образом, чтобы крайняя плоскость зуба лежала на краю плоскости прижимной доски, а другая его плоскость опиралась на специально сделанную затяжную выемку.Для соединения с концом затяжки глубина прорези составляет 1/3 толщины балки затяжки, а зуб следует вырезать как можно дальше от края стопы.

Подвесные стропила и типовые соединения для них

Подвесные стропила устанавливаются в домах, имеющих одну или несколько несущих промежуточных стен. В этом случае на верхний край стены — цокольный этаж укладывается деревянный брус, в который упираются вертикальные столбы. На эти стойки ставят прогон, как правило, коньковый.Если промежуточная стена находится не по середине, то балку можно сместить относительно конька. Такое смещение не должно превышать одного метра для крыш с пролетом до 14 м.

Подвесные стропила устанавливаются в домах с опорами колонн или с несущей стеной посередине

В случае среднего расположения стены коньковая балка служит опорой для стропильных ног, которые теперь не полагаются только на внешних стенах, но и на внутренней.Для такой конструкции не всегда необходимо наличие нижней затяжки, так как на стропила действует только сила прогиба. Такая система называется недалёкой.

Важно! Для негерметичной системы должно выполняться следующее правило: изгибающееся, не имеющее решающего значения стропило имеет одну неподвижную, но свободно вращающуюся опору и одну подвижную и свободно вращающуюся опору.

Существует три варианта крепления стропил, соответствующих данному правилу:

Жесткое соединение в коньке и мобильное — к силовой плите.Это наиболее распространенное соединение для двускатных крыш с подвесными стропилами. Верх стропильной ноги прижимается к балке или к противоположной ноге и закрепляется деревянной косынкой, MPW или гвоздем. Также используются болтовые соединения. Нижний конец стропила прикрепляют к мауэрлату гибкой металлической пластиной, забитым вертикально гвоздем или двумя боковыми гвоздями, вбитыми наискосок через стропило в мауэрлат.

Сдвижная ответная часть внизу и жесткая в коньке не дает подъема

Также можно закрепить стропильную ногу с помощью уголков, прибитых с двух сторон доски, но тогда гвозди не забиваются. стропило.Стык должен быть ползуном, поэтому балки нельзя крепить большим количеством гвоздей или шурупов, иначе конструкция превратится в распорку.

Придавите стропильную систему к стенам, при этом между ножками будут сделаны перекручивания проволоки и вбитые молотки в стену. Если эту функцию передать уголкам, которые крепят стропила к мауэрлату, то конструкция, опять же, станет распоркой.

Жесткое крепление к мауэрлату и мобильное — к коньку.Для реализации такой схемы низ стропильной ноги опирается на мауэрлат подшитой опорной планкой длиной до 1 метра, либо в стропильном брусе делается распи-зуб, которым стропила опирается на мауэрлат.

На верхнем конце стойки делают горизонтальную прорезь со скосом, глубина которой не должна превышать 1/4 высоты стропильного бруса. Фаска делается так, чтобы обрезка не препятствовала изгибу стропила, потому что в противном случае срез может упасть боковой щекой в балку балки, и система превратится в распорку.Обшивка по длине не должна превышать высоту сечения балки фермы, а длина ее скошенной части должна быть не менее половины высоты сечения стропила.

Таким образом, мы получаем двускатную кровельную систему, в которой стропила неплотно укладываются на коньковую балку и крепятся к ней по принципу раздвижной опоры, при этом стропильные ноги между собой не скрепляются. Следовательно, теперь двускатную крышу можно рассматривать как две наклонные односкатные системы, примыкающие друг к другу высокой частью.

Важно отметить, что подшивка опоры ящиками или срез верхней части стропила должны быть строго горизонтальными, иначе система сразу же покажет тягу при малейшем отклонении. Из-за сложности выполнения верхнего крепления такая схема для двускатных крыш практически не применяется, к тому же отсутствие расширения силовой плиты при прогибе стропил под нагрузкой чревато раскрытием конькового узла. кровельной системы.

Жесткое раздавливание конька и подвижное скольжение мауэрлата. При таком стыке максимальный изгибающий момент приходится на коньковую опору, и стропильные ноги получают разгрузку. При таком соединении можно получить большую несущую способность балок фермы, но при этом больше нагружает коньковый узел, поэтому может потребоваться дополнительный расчет этого узла.

Очевидно, что во всех трех вариантах крепления мы использовали одну опору, допускающую скольжение и поворот, и одну, допускающую только поворот.Эти крепежи сегодня производятся с использованием монтажных пластин, так как они значительно снижают трудоемкость работы. Можно использовать традиционные скобы, гвозди и деревянные стволы.

Крепеж и элементы

В целях повышения надежности места крепления стропил фиксируются болтами и хомутами, сами узлы крепятся на совершенный костыль, забитый или замурованный стальной катанкой или металлической полосой.

Также для осуществления крепежа и соединения элементов стропильной системы используют различные деревянные и металлические приспособления — анкерные крепления.

Это:

деревянные — косынки, брусья, короткие ножки для создания шипа, пластины для создания шканта;

Деревянные косынки часто используются для крепления элементов стропильной системы.

металл — каретки и ползунки, зубчатые пластины, уголки, перфоленты, болты, хомуты, петли, скобы, накладки, гвозди, анкеры и др.

Уголки, пластины и зажимы — обычные стропила для крепления

Сдвижные ответные части удобно создавать с помощью специальных креплений для ферм.

Крепление для раздвижного соединения

Такие крепления (раздвижные) особенно актуальны для деревянных и каркасных домов, так как они «дышат» в процессе эксплуатации, т.е. меняют свою геометрию в зависимости от влажности и температуры. Понятно, что если кровельная система жестко закреплена и лишена возможности выравнивать движение частей дома, крыша может просто не выдержать нагрузки и обрушиться.

Выбор определенных соединений, определение степеней их свободы, а также пределы этой свободы должны производиться только компетентным инженером или архитектором.Установку и соединение можно доверить только профессионалу, так как от точности геометрии и подгонки деталей друг к другу напрямую зависит уровень надежности кровельной системы, а значит, и уровень вашего комфорта.

Крепление стропил к мауэрлату — один из важнейших моментов при строительстве дома, в частности при устройстве кровли.

Вся сложная кровельная система опирается на мауэрлат, который является ее фундаментом, так называемым фундаментом всей кровли.

Это мауэрлат, который защищает несущие стены от деформаций, связанных с давлением кровли, равномерно распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются основными конструктивными элементами кровли.

Основные узлы примыкания стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для монтажа кровельной системы.

Сюда входят:

уголки — используются, когда нужно плотно установить стропила на мауэрлат.Способен сделать крепление более устойчивым. Плюс в том, что в деревянных деталях не нужно делать пропилов — уголки фиксируются гвоздями «ерш» или шурупами;
кронштейны — изготовлены из оцинкованной стали. Монтаж осуществляется без запила по дереву, кронштейны крепятся анкерами, гвоздями или шурупами;

Лента монтажная перфорированная

— служит для дополнительной фиксации стыка, придавая прочности кровельной системе. Для монтажа требуются шурупы или гвозди;

Крепеж

ЛК, «горки» — используются для защиты кровли от деформации при проседании грунта и усадке здания;
болты с гайками, гвозди, стяжки, саморезы, некоторые другие элементы.

Вся фурнитура должна быть качественной и надежной — на этом не стоит экономить.

Необходимо исключить использование различных прокладок, которые со временем могут деформироваться и выпадать.

Стропильная конструкция состоит из мауэрлата, эндова, стропильной опоры, коньковых перегородок, прогонов, обрешетки.

Для того, чтобы понять, как все компоненты связаны между собой, необходимо определить, какие бывают места стыковки мауэрлата и стропил.

Для начала монтируется мауэрлат на оси стены. Есть несколько способов связать себя.

Первый способ подходит при установке кровли большой площади. Для этого по периметру стены наливают армопояс, в которые сразу вставляются металлические штыри.

В этом случае силовая плита будет прикреплена к стене с помощью штифтов, которые проходят через балку и устанавливаются.

При использовании второго метода пластина питания крепится к стене с помощью проволоки.Для этого уложите его между слоями кирпича (за 3-4 ряда до окончания кладки).

В этом случае можно крепить стропильную проволоку прямо к стене. Однако такое соединение может нарушить целостность стены.

Если узел крепится к балке, то в стропиле вырезается «зуб с шипом», а в балке с этим гнездом следует вырезать упор для шипа.

Резка производится на расстоянии 0,2 — 0,5 м, начиная с свисающей части балки.Одиночный «зуб» сделан с шипом, не допускающим смещения в стороны.

В случае плоской кровли, если степень наклона меньше 30 °, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одна часть стропил должна быть обрезана под таким же углом, что и уклон крыши, а затем необходимо упереться в соответствующее стропило с обратной стороны (они должны быть обрезаны поровну).

Подрезку углов желательно делать по трафарету. Для фиксации обычно используют 2-4 гвоздя. Место стыка фиксируют, поместив на него пластину из дерева или металла.

Монтаж на коньковой балке аналогичен предыдущему креплению. Отличие заключается в том, что между срезанными под углом стропилами закрепляют коньковый брус. Этот вид узла сложен, по этой причине в строительстве практически не используется.

Перекрытие — самый популярный способ, хотя и похожий на первый.Основное отличие в том, что стык делается не встык, а внахлест. Стропила соединяются боковыми разрезами. Привлекайте их гвоздями, болтами или булавками.

Схемы и способы крепления стропил к силовой плите

Монтаж стропил — один из важнейших моментов при строительстве кровли. От способа крепления опорных балок будет зависеть состояние кровли при различных обстоятельствах (снегопад, проливные дожди, перепады температур).

Жесткая схема крепления

Для односкатных и двускатных крыш применяется жесткая схема монтажа стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на узлы подключения. В процессе эксплуатации кровли минимизируются возможные смещения и деформации кровельной системы.

Высокая прочность основана на использовании металлических уголков. Дополнительно рекомендуется закрепить брус к основанию с двух сторон специальными уголками — это поможет предотвратить поперечные смещения.

Монтаж стропильной системы выполняется под прямым углом, в этом случае необходимо задать конструкции определенный уклон, закрепив ее боковыми гвоздями.По жесткой схеме часто используют анкер и проволоку.

Вариант раздвижного крепления

Всем известно, что дерево при высокой влажности расширяется, а в жаркую и сухую погоду дает усадку.

По этой причине чаще используется в строительстве деревянных домов не жесткой, а раздвижной схемы.

При использовании данной схемы крепления в некоторых случаях фермы могут двигаться в нужном направлении. Для применения этого крепления подходит вариант двускатной крыши.

Для данной схемы существует несколько видов крепления. Итак, на стропильной ноге нужно сделать углубление, предварительно закрепив мауэрлат и брус, затем закрепить все гвозди.

Причем делать так, чтобы гвоздь прошел через пучок и плотно сел у основания.

Другой вид фиксации может быть выполнен с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «слайд».

Несмотря на то, что схема называется раздвижной, все элементы конструкции надежно скреплены между собой, но при необходимости равномерно смещены.

Применение данной схемы крепления связано с тем, что со временем земля смещается и фундамент проседает — это приводит к нарушению конструкции кровли.

Раздвижная схема позволяет избежать ненужных изменений и разрушения конструкции крыши.

Как крепить стропила к мауэрлату? Это зависит от расположения несущих стен. Способы крепления стропил к мауэрлату делятся на наслонные и висячие. Толкатели в свою очередь делятся на проставки и бесспорные.

Гнутый способ крепления стропил

Использование неоспоримого приспособления для стропильных ног снижает нагрузку на опорные стены. На заранее закрепленных затяжках находятся вертикальные стойки, которые будут точками опоры. Этот способ подходит для одно- и двускатной кровли, имеющей несущую стену.

Узел, поддерживающий стропила к мауэрлату, редко делают навесным (раздвижным). При использовании в шарнирах подвижных петель конструкцию крыши можно опустить на несколько сантиметров.

Это свойство очень пригодится в первые годы после окончания строительства, так как со временем новостройка дает сквозняк.

Если вместе с несущими стенами крыша не меняет своего положения, стены здания могут подвергнуться деформации или разрушению. Этого не произойдет, если стропила крепятся под наклоном.

При использовании анкерных креплений дистанционной системы требуются крепежи жесткого типа без использования петель.

В этой конструкции все стыки выполняются благодаря опорной балке. Получается, что верх прикрепленного стропила опирается на верхнюю часть соответствующего стропила с другой стороны.

Как исправить стропила в этом случае? Крепление к желаемому мауэрлату следует проводить к стене.

Для этого подойдет жесткий каркас, закрепленный на стене анкерами или скобами, в углах которого нужно установить специальные уголки.

Такая конструкция подходит, если нужно установить крышу для небольшого дома.Для больших зданий силовые плиты устанавливают в специальные бетонные желоба с анкерным креплением. Основная нагрузка в такой системе приходится на желоб, который используется при строительстве шлакоблочных построек.

Схема подвесного крепления

Стропила подвесные предназначены для использования при строительстве зданий без несущих стен внутри. Точками опоры в этом случае выступают только внешние несущие стены.

Застежка данной конструкции осуществляется узлом жесткого типа.Другие варианты не подходят, так как крепление стропил с силовой плитой к стенам — единственная опора для всей одно- или двускатной крыши.

Стропила, установка которых проходила висячим способом, имеют сильную горизонтальную нагрузку на стены.

Для снижения давления используют затяжку (болты). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепив ко всем балкам, болтами соберите стропила вместе.

Невозможно построить крышу с подвесными стропилами без затяжек.

Некоторые важные нюансы

нужно использовать только качественные материалы. Экономить на этом не стоит, так как долговечность кровли и безопасность обитателей дома напрямую зависят от надежности постройки. Небрежность при установке кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
все работы нужно выполнять очень аккуратно, недопустимо использование различных прокладок;
не рекомендуется использовать установку стропил без силовой плиты, так как может быть риск перекоса и нарушения целостности стен дома;
наиболее подходящий метод — скользящий способ крепления, который позволит избежать деформации стропильной системы в случае проседания грунта.

К обустройству кровли дома нужно подходить очень серьезно — не стоит торопиться, выполняя крепление стропил к силовой плите.

Перед началом строительных работ ферменная конструкция должна иметь четкий проект, необходимо сразу выделить все места стыковочных узлов.

Требуется достаточное количество всех крепежных элементов хорошего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции и безопасность людей в доме. Безграмотная работа может привести к постепенному опусканию стропильных ног, деформации кровли и даже обрушению отдельных элементов на прилегающую территорию здания.

Как изготовить крепление: основные правила

Создание надежного соединения стропил с мауэрлатом — задача достаточно сложная, но при определенных условиях вполне выполнимая.

Крепление соединительных деталей к стропилам и силовой плите необходимо производить качественно и прочно.
В местах соприкосновения с мауэрлатом прорезь должна быть максимально точной, чтобы обеспечить надежное соединение. Допускается использование различных дополнительных элементов (например, накладок), которые со временем могут деформироваться, вылетать и т. Д.
При креплении стропил на мауэрлат, в процессе крепления к другим стропилам, используются раскосы, пристройки, другие детали, металлические уголки, пластины, шпильки, болты, специально разработанные кронштейны.На современном строительном рынке представлен широчайший выбор кровельных креплений для различных типов соединений.
При использовании болтов и гаек необходимо использовать шайбы или металлические пластины, чтобы предотвратить попадание гайки в древесный материал. Их можно заменить обрезками фанеры.

Крепление стропил только саморезами или гвоздями допустимо только на ограниченный период времени — при установке стропил. Затем их необходимо заменить креплением с помощью уголков, пластин, болтов.
Для деревянных построек применяется метод скользящего крепления к брусу мауэрлата или верхнему бревну.
Чтобы при усадке стен ножки фермы могли скользить по стене, используются специальные детали — «санки». Они востребованы, особенно при мягкой кровле или когда кровля — дорогая черепица.
Перед креплением стропила необходимо вшить «седло» в стропило нижнего крепления в месте стыка стропила с мауэрлатом.

Такая мера обеспечит надежное прилегание мауэрлата к поверхности. В основном для такого действия предварительно выполняется выкройка, после чего делают прорези по всем стропилам под одинаковым углом крыш на всех скатах. В случае разных углов отличия касаются и прорези под силовой плитой для стропильных брусьев каждого из скатов. Как правило, глубина запила составляет не более ширины стропила.

Для крепления стропил к силовой плите для обеспечения устойчивости кровли к сильным порывам ветра и выдерживания нагрузки веса конструкции крыши на силовую плиту необходимо использовать специальные уголки на основе стали.Аналогичным образом создаются сборки для укладки стропил на так называемый вертикальный стул.
Крепление стропил друг к другу в прогоне конька осуществляется встык, для крепления используются стальные пластины.
На других участках крепления стропил друг к другу (например, на диагональном стропиле) также требуется точная сварка элементов для максимально плотного прилегания. Крепится также при помощи уголков или пластин (выбор конкретного крепежа определяется местом соединения) и закручиванием болтами.

Способы создания пары фермы для коньков

Есть три основных метода бега по гребню.

Первое — стыковое. Его суть заключается в обрезке верхней части стропильной ноги под углом, равном углу наклона ската, с последующим соединением ее парой, также обработанной аналогичным способом. Лучший способ получить такое же крепление стропил — это использование готового шаблона. В этом случае для фиксации используйте длинные ногти.
Второй вариант — крепление стропила к коньковой балке.Он вспоминает первый метод. Отличие заключается в наличии у этого метода коньковых балок. В результате получилась довольно прочная конструкция. В некоторых случаях возникает необходимость использования дополнительных опор, наличие которых значительно снижает функциональность мансардного помещения. Естественно, что использование такой технологии нецелесообразно при планировании утепления и устройства жилого помещения в чердачном помещении.

Достоинством этого метода является отсутствие необходимости использовать шаблон и возможность установки балок прямо на месте.Опорой верхней части стропила служит коньковая балка, а нижней — силовая плита.

Третий способ — соединение стропил внахлест. Метод похож на описанный выше. Отличие в том, что в этом случае перекрывается верхний стык стропил. Полученный состав обладает значительной прочностью, так как площадь соприкосновения стропил увеличивается, а используемые шпильки проходят через два элемента одновременно.

Монтаж нижних концов стропил

Способ крепления нижних концов стропил определяется типом конструкции.

В случае деревянного строительства верхняя обвязка стен может служить опорой, но с пеноблоками и газоблоками этот метод не подходит. Суть проблемы — необходимость прикрепления стропил к силовой плите, так как брусчатка не может удерживать стропила.

Если основа стен — пеноблоки, это создает определенные условия, при которых традиционно применяемые методы не работают должным образом. Например, можно руками выдернуть из блока гвоздь длиной 10 см — по этой причине скручивания не получается.Кроме того, необходимо учитывать наличие значительного давления в горизонтальной плоскости.

Если используются кладочные материалы, одним из наиболее эффективных решений является создание армпояса, благодаря которому можно не изобретать новых способов крепления стропил. Как правило, армированный пояс располагается вверху стены. железобетонная конструкция. Его ширина равна толщине стены, а высота обычно составляет 200 мм.

Заливка требует опалубки: как правило, она выполняется из досок, соединенных стяжками. Перед началом заливки в опалубку соберите анкерные болты или шпильки. Их расположение должно быть строго вертикальным. Они служат крепежом для бруса, монтаж которого осуществляется после того, как бетон приобретет необходимую прочность. Помимо строго вертикального расположения шипов необходимо следить, чтобы длина шага не превышала 150 см. При использовании крепежа меньшего диаметра он не обеспечит необходимой степени надежности и изгиба.

Метод крепления стропил к силовой плите — самый популярный способ крепления их нижнего сечения. Работы следует выполнять с особой тщательностью, ведь от прочности стыков зависит долговечность конструкции. Для выполнения такого соединения требуется устройство выреза в стропильных ногах, чтобы их можно было носить на силовой плите.

Это действие требуется для надежной установки стропил — в противном случае увеличивается вероятность соскальзывания с плоской грани бруса.

В мауэрлате можно сделать ответную выемку. Этот момент определяется тем, из какой породы дерева изготовлен брус. В случае, когда основой элемента будет древесина твердых пород, достаточно будет создать прорезь. Действуя с прорезью в ножке фермы, он образует устойчивый замок.

Процесс крепления стропил к мауэрлату из хвойных деревьев выполняется без щели, так как ее наличие снизит надежность конструкции.

Основные способы крепления к балкам

Для крепления фермы к балкам применяют два основных метода.

Самый простой вариант — прикрепить стропило к балке с последующим закреплением конструкции гвоздями, однако кровля, созданная таким способом, не будет отличаться надежностью. Она может устроиться на небольшом домике или беседке. Для монтажа крыши дома требуется высокая надежность конструкции.

Для предотвращения скольжения деталей друг о друга при креплении стропил к балкам перекрытия используются специальные соединения:

зуб шип;
упор в конечной части балки;
зуб с упором.

Соединение выполняется с использованием одного или двух зубцов. Конкретный выбор определяется углом наклона откосов. Надежность конструкции можно повысить за счет использования металлических уголков.

Выполнение пропила с одним зубом целесообразно, если крыша достаточно крутая — в том случае, если уклон ската превышает 35 градусов. На пятке фермы устраивают зуб с шипом, а в балке делают упор с гнездом под шип. Глубина гнезда будет составлять 1/4 или 1/3 толщины балки.Глубину необходимо обязательно выдерживать в указанном диапазоне — это необходимо для предотвращения ослабления конструкции.

Стропила крепить к балке с отступом 25-40 см от края — соблюдение этого требования предотвратит скалывание конца балки под давлением стропильных ног.

На одиночном зубе можно обойтись без использования шипа, но необходимо предотвратить поперечный срез стропила.

При угле наклона менее 35 градусов стойки монтируют таким образом, чтобы площадь контакта увеличивалась за счет перекрытия с балкой — словом, за счет увеличения опорной стойки.В этом случае используются следующие способы крепления:

упор с шипом или без шипа;
в двух шипах;
в 2 два шипа в замке.

С упором со штифтом (без него) предлагается использовать шип с упором только для одного зуба, а также использование отдельного упора для второго зуба. В стропильной ноге необходимо вырубить проушину с заданными характеристиками. В такой ситуации стропила крепят к балкам перекрытия с прорезью, глубина которой составляет треть толщины балки.При разной глубине заделки зубов рекомендуется использовать следующие значения:

для первого — 1/3;
для второго — 1/2.

Менее популярный способ — крепление стропильных балок к концу затяжки. Для этого в ножке фермы вырезается режущий зуб, одна плоскость которого должна приходиться на самый конец балки, а вторая плоскость должна упираться в образовавшуюся щель. Его глубина должна быть больше 1/3 от общей толщины балки, а сам упор должен осуществляться как можно дальше от края.

Надежность соединения можно повысить, применив стропильные болты или хомуты, а затем прикрепив всю конструкцию к стене здания, точнее, к предварительно смонтированному анкерному костылю. Используются железные полосы или проволочные петли.

Виды крепежа для крепления стропила к силовой плите

Для крепления стропил к силовой плите используются различные типы креплений и вырезов (вставок).

Для металлических стропил используется крепеж:

уголки;
болтов с гайками;
стяжки проволочные;
тарелок;

Саморезы

;

Крепеж

ЛК;

Кронштейны

wB;
различных видов уголков КР;
Лента монтажная перфорированная ТМ.

Использование крепежа ЛК целесообразно при необходимости соединения стропил с силовой плитой, а также других элементов стропильной системы. Крепление к дереву осуществляется аналогично креплению скобами. Исключение составляют анкерные болты.

Для крепления стропил к силовой плите рекомендуется использовать кронштейны WB. Вставка на стропило не выполняется, что позволяет избежать ослабления его несущей способности. Для изготовления кронштейнов используется оцинкованный металл толщиной 2 мм, а крепление производится болтами, гвоздями или шурупами.

Если вы ищете информацию, ознакомьтесь с рекомендациями специалистов на нашем сайте.
Какие достоинства и недостатки медной кровли можно узнать.

Использование уголков КД, различных его модификаций в конструкции стропильной системы усиливает участки крепления стропил к силовой плите. Углы не только придают дополнительную прочность стыкам элементов кровли, но и улучшают несущие характеристики всей конструкции.Как и в случае использования других металлических креплений, в этом случае также нет необходимости встраивать углы в конструкцию, тем самым сохраняя необходимый уровень несущих способностей стропил. Углы закрепляются шурупами или гвоздями с выступами в виде ерша.

Перфорированная монтажная лента при использовании стропильной системы устройства для увеличения прочности узлов соединения. Применяется:

для обеспечения более надежного крепления плиты и стропил;
для крепления дополнительных частей стропильной системы, обеспечивающих прочность и жесткость всей системы.

Для крепления перфорированной ленты необходимо использовать гвозди или шурупы. Его использование не приводит к ослаблению несущих конструкций, так как не нарушает их целостность.

Процесс крепления к силовой плите

Конкретный тип стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого соединения, в других — раздвижного.

Достоинства жесткого крепления — абсолютная неподвижность конструкции и отсутствие вероятности поворотов, смещений, перекручивания элементов.Это достигается двумя способами:

за счет использования уголков с притачной балкой;
путем создания на ножке фермы седла с последующей фиксацией соединения скобами, гвоздями, проволокой.

В первом варианте стропила крепятся к мауэрлату с помощью опорной балки. Стропильные ноги плотно упираются в линию давления. Это становится возможным в результате использования скобового бруса размером до 100 см. Затем для предотвращения бокового смещения выполняется фиксация.Для этого используйте металлические уголки.

Первый способ крепления сегодня используется нечасто. В последнее время растет популярность второго метода, при котором для крепления используются гвозди, вбитые под углом друг к другу. Внутри материала их скрещивают, после чего в вертикальном направлении забивают третий гвоздь. Полученные в результате такой завивки узлы отличаются повышенной прочностью.

Как в первом, так и во втором случае дополнительная фиксация осуществляется с помощью катанки.

В некоторых случаях необходимо выполнить раздвижной тип крепления стропила к стойке. Для раздвижного монтажа используются специальные уголки. Они позволяют плавно перемещать один из элементов в двух направлениях, поэтому отлично подходят для обеспечения безопасного перемещения.

Для нанесения таких деталей необходимо предпринять несколько шагов:

промыть и смонтировать стропильную ногу на мауэрлат;
для соединения элементов с помощью специальных уголков.

В большинстве случаев раздвижной тип соединения применяется для деревянных построек, подверженных определенной усадке в процессе эксплуатации. При использовании жесткого крепления усадка может привести к нарушению геометрии конструкции, повреждению стен или конструкции крыши. Использование скользящих соединений позволяет избежать этих эффектов.

НАХОДКИ:

Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции.
Чтобы создать безопасное крепление, необходимо соблюдать определенные правила.
Фермы пары ферм создаются тремя способами: расщеплением, прикреплением ферм к коньковой балке и соединением внахлест.
Способ крепления нижних концов фермы определяется типом конструкции.
Крепление стропил к мауэрлату — самый популярный способ крепления их нижней части.
Для крепления к балкам применяют два основных способа.
При креплении стропил к мауэрлату используются разные виды застежек и прорезей (вставок).
Тип стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого стыка, в других более подходит раздвижной.

Видеоинструкция как крепить стропила к силовой плите.

Чтобы кровля имела высокую прочность и надежность, необходимо уделить особое внимание. Помимо правильно выполненных расчетов и чертежей немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Помимо нагрузки атмосферных осадков стропила должны выдерживать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при выборе крепежа.

Стропильная система представляет собой пространственную конструкцию, состоящую из следующих элементов:

мауэрлат;
стропильных ног;
эндовый;
балок коньковых;
пробегов;
ящик.

Чтобы понять, как все части стропильной системы крепятся друг к другу, нужно разобраться, из каких узлов она состоит, какие крепежи используются в каждом случае и какие они есть. При сборке несущей конструкции крыши используются крепежи, как стальные, так и деревянные.

Основные узлы, соединяющие стропильную систему

Перед тем, как соединить мауэрлат и стропильную ногу, первую нужно будет прочно прикрепить к стене. Мауэрлат — это толстый брус (15х15), уложенный по оси стены и параллельно коньку бруса, на который опираются стропильные ноги. Функции, возложенные на этот элемент несущей конструкции, заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры.Другими словами, основа всей кровли — это мауэрлат. Его укладывают по оси стены и крепят к ней. В этом случае есть несколько способов подключения.

Метод первый. При устройстве кровли большой площади по всей длине стены заливается армированный пояс, где в резьбу М12 сразу вставляются металлические шпильки через каждые 2 м. и шайбы. При небольшой площади кровли, где нет большой нагрузки на стену, обходятся без силовой плиты и стропила крепятся непосредственно к имитируемым в процессе кладки шпилькам.

Второй способ. Еще один очень доступный способ сделать стропильную систему устойчивой — это прикрепить силовую плиту к стене с помощью провода. Для этого потребуется 3 ряда до конца кладки, чтобы проложить середину проволоки между рядами кирпича. Его длины должно быть достаточно, чтобы прикрепить силовую пластину к стене. Также можно обойтись без силовой плиты и прикрепить стропило прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность.

Схема крепления подошвы фермы к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и типа стропил, которые могут быть подвесными или нейлоновыми.

Жестко-скользящее соединение нижней части стропил с силовой плитой

Узлы подключения в этом случае будут деревянными и могут иметь несколько типов:

Зуб, имеющий только упор.
Зуб с шипом и упором.
Упор прямо в луч.

Однозубая фреза используется для кровли с большим углом наклона, когда угол между мауэрлатом и основанием фермы превышает 35º. Для этого нужно в ножке фермы вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Использование шипа позволяет избежать бокового смещения стропила. Фреза с двумя зубьями используется для монтажа более пологих крыш. Последний метод встречается крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяют на металлическое, так как это позволяет не только получить большую надежность, но и значительно сократить работы по его установке.Поэтому металлические анкерные болты, кронштейны, пластины, зажимы, петли и различные углы используются в качестве дополнительных креплений.

Самый распространенный метод жесткого соединения — это забивание гвоздей с боков под углом в силовую пластину. Таким образом, внутри него происходит внутреннее скрещивание. Далее для окончательной фиксации компаунда вертикально вбивают третий гвоздь. Еще один способ предотвратить боковое смещение подошвы фермы — закрепить ее по бокам металлическими уголками.

Схема накатки стропил в нижней части применяется для домов из оцилиндрованного бревна или бруса. Так как во время эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т.е. здание дает усадку.

Схема жесткого крепления в данном случае недопустима, так как такие движения могут привести к разрушению стены. Это означает, что точки крепления требуют подвижности. В таких случаях используются специальные шарнирные соединения, которые называются салазками или уголками с продолговатым отверстием для крепежа.Раздвижная ответная часть в этом креплении достигает двух уровней свободы за счет свободного движения одного из элементов застежки.

Узловое коньковое соединение

Стропильная система конькового соединения может быть получена тремя способами: встык, внахлест и коньковая балка.

Приклад. Верхнюю часть стропильной ноги необходимо обрезать под углом, равным уклону крыши. Противоположная нога тоже регулируется под соответствующий угол, но наклонена в другую сторону. Затем они соединяются между собой в верхней точке с помощью гвоздя, который следует забить в конец стропил с захватом противоположного конца.Помимо гвоздей, для более прочного стыка стыков используют специальные пластины. В качестве такого крепежа может выступать как деревянная доска толщиной 30 мм, так и металлическая удерживающая двусторонняя вагонка. Для его установки используются болты или гвозди.

Следующие два метода будут похожи на первый, но будут иметь небольшую разницу. При наложении внахлест верхние части стропильной ноги будут соединяться между собой своими сторонами. Последний вариант выполняется путем соединения каждого стропила непосредственно с коньковой балкой.В этом случае в качестве крепежа используются резьбовые стержни с шайбами и болтами.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам необходимо будет установить необходимое количество диагональных связок. Наличие подкоса и подкоса (подстропила) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка подкоса осуществляется путем помещения верхней части внутрь, а нижней частью она упирается в основную балку перекрытия.Стойка помогает снизить нагрузку на стропила по центру. Его установка осуществляется под углом 45º. Несъемное диагональное соединение с помощью хомутов, уголков, пластин.

Виды и особенности металлических креплений для стропил

Если раньше в качестве крепежа мастера использовали деревянные элементы (бруски, накладки, дюбеля, металлические скобы, деревянные штифты, клинья), то теперь такие способы уступают более современным видам. На строительном рынке представлен широкий ассортимент металлических крепежей, которые теперь стали намного прочнее и позволяют значительно упростить процесс.В технологии изготовления этих элементов используется металл, толщина которого варьируется от 1,5 … 3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам по сравнению с любым другим материалом. К тому же крепежи стропил имеют любые размеры и позволяют проводить процесс с большой точностью.

Металлические крепления стропил, которые можно перфорировать и гвоздить, включают:

лента монтажная перфорированная;
уголков;
тарелок;
балочная опора;
опора штанги;
стяжка проволочная;

Саморезы

;
болтов с гайками;
уголков КР;

Кронштейны

wB;
ЛК крепеж.

Использование перфорированных изделий позволяет достаточно прочно соединяться со всеми частями системы и обеспечивать хорошую жесткость и прочность под любым углом. Для них характерно наличие набора отверстий под болты, саморезы и шурупы, с помощью которых они крепятся к дереву. Размер изделия регулируется обрезкой до нужной длины и ширины.

Также крепеж может быть гвоздем. Однако использование этого типа возможно только в заводских условиях методом резки, изгибающего конусообразную деталь.Эта операция проводится на специальных машинах под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающих риск поломки болтовых соединений при естественной тяге конструкции. Крепление осуществляется без использования специального оборудования саморезами и гвоздями.

Кронштейны

WB предназначены для крепления консоли опорной балки при устройстве деревянных перекрытий в домах из оцилиндрованного бревна или бруса. В этом случае обвязка на стропильной ноге не производится, что не ослабляет ее несущую способность.Соединение осуществляется с помощью анкерных болтов, гвоздей или шурупов.

Крепеж стропил ЛК применим в том месте, где требуется соединить стропила и балки. Он имеет те же преимущества, что и крепеж WB, но процесс осуществляется только саморезами или гвоздями. Применяется при строительстве деревянных домов.

Крепежные элементы в стропильной системе играют огромную роль. От него зависит прочность и долговечность всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

Крыша бани своими руками: устройство, конструкция, утеплитель, фото

Устройство кровельной бани

Крыша бани своими руками

Прежде чем приступить к технологии строительства кровли для бани, своими руками разобрались с элементами каркаса кровли, а также с основными условиями, которые используют кровельщики.

Устройство кровельной бани

Основное назначение рамы — выдерживать собственный вес, вес кровельного материала, а также вес снега, дождя и аксессуаров (например, модульных солнечных батарей или спутниковой антенны).Именно поэтому важными показателями являются прочность и устойчивость рамы.

Каркас кровли любого здания состоит из мауэрлата, стропильных ферм, обшивки и рубероида.

Мауэрлат — это деревянная балка, предназначенная для соединения основания короба (кузова) с каркасом крыши. Именно с создания мауэрлата начинается монтаж каркаса кровельной ванны. Если помещение выполнено с каркасом, верхним венцом может служить мауэрлат, если баня из бетонных блоков или кирпича, мауэрлат укладывается на наполнитель гидроизоляционного материала.Крепление мауэрлата к стенам осуществляется с помощью длинных анкеров. Перед тем, как установить мауэрлат на стену, необходимо вырезать специальное отверстие для крепления конструкции стропил. Главное требование при установке мауэрлата заключается в его идеальном горизонтальном положении, т.к. это будет зависеть от качества крепления каркаса крыши к построенному кузову.

Мауэрлат

Следующий элемент каркасной конструкции кровли — ферма . Назначение фермы — равномерное распределение нагрузки по кровле.Существует несколько форм стропильных ферм, о них мы поговорим чуть позже. Ферма состоит из деревянных досок, родственных. Основной элемент фермы — стропила, к которым крепятся опорные элементы. Что касается последних, то к ним относятся перекладины, стяжки, распорки и перемычки, предназначенные для усиления конструкции стропильных ферм.

Ферма

Обрешетка каркаса крыша бани в порядке, можно было бы провести качественное крепление рубероида к стропилам.Обрешетка представлена в виде деревянных брусков и досок, приклеенных к сетке. Количество и размер ячеек этой сетки рассчитывается исходя из того, каким материалом покрыта крыша. Например, для перекрытия кровли рубероидом пустого места быть не должно (максимум 1-сантиметровая щель), а чтобы закрыть крышу из профнастила Хамам, можно создать обрешетку с шириной ячеи в 0,5 метра.

Обшивка каркаса кровельной ванны

Рубероид Крыша бани выбирается по желанию собственника постройки.Самыми популярными материалами для кровли ванн являются профнастил, металл, шиферный рубероид. Каждый из этих материалов имеет свои особенности и требования к монтажу угла наклона кровли. Например, рубероид — крыша с углом наклона 5 градусов, профнастил — 8, металл около 30, шифер 20.

Баня металлическая

Двускатная крыша для бани

: Двускатная крыша для бани

: Двускатная крыша для проекта бани

Чаще всего монтаж двускатной крыши для бани проводится, если хозяин собирается делать бани на чердаке.

Есть два способа установки стропил при создании двускатной крыши:

Стропила подвесные. Прикрепите стропила одним концом к конструкции кузова, второй конец закрепите между двумя противоположными стропилами (как показано на рисунке).
Стропила наклонная. Конструкция наклонных стропил более устойчива, т.к. стропила дополнительно удерживаются на стойке, расположенной по центру. Пример установки наклонных стропил вы можете увидеть на проекте:
Как установить стропила

Конструкция двускатной крыши популярнее, чем сарай, т.к.В этом случае угол наклона кровли будет более острым, что предотвратит образование снежных наметов в кровельном материале. Двускатная крыша представляет собой серию идентичных по размеру и форме равнобедренных треугольников, установленных в одном месте по всей длине кровли. Вверху деревянного треугольника стропила называются конскими, поперечная деревянная балка под вершиной треугольника — болтом. Ригель предназначен для усиления конструкции двускатной кровли. Чем меньше будет шаг при установке стропильных ферм, тем устойчивее будет конструкция крыши бани.Обратите внимание, что стропильные фермы проходят по поверхности земли, а затем подаются на крышу. Крепление стропильных ферм к корпусу бани осуществляется после того, как будут потолочные балки (потолок бани можно сделать позже). Чтобы было проще создать одинаковые деревянные треугольники, мастера-кровельщики прибегают к специальной заготовке.

Устройство двускатной кровли выглядит следующим образом:

Мауэрлат крепится к стене
Созданная ферма
На противоположных концах крыши есть две стропильные фермы.Для крепления стропил к мауэрлату используйте шурупы типа «рябчик».
Для обеспечения устойчивости несъемных стропильных ферм конструкция дополнительно усилена специальными распорками.
Между крайними стропилами на уровне конька натянута веревка, которая покажет точное место установки оставшихся стропильных ферм (что бы шло гладко, в одну линию)
Трос закрепляется на других фермах аналогично

Односкатная крыша для бани

Монтаж односкатной кровли для бани — мероприятие менее популярное, т.к.в этом случае угол наклона кровли будет более пологим, что приведет к образованию снежных неметов на крыше бань. Очень часто под тяжестью снега крыша начинает деформироваться и ломаться.

Дизайн односкатной кровли Вы можете увидеть в этом проекте:

: Односкатная крыша для бани

: Односкатная крыша для проекта бани

Как видите, опоры кровельной балки разной высоты опираются на стену ванны и удерживают весь каркас крыши.Чем больше разница в высоте между опорами, тем круче будет угол односкатной крыши для бани. Учтите, что установка скатной крыши обойдется намного дешевле, чем установка крутой крыши.

Рекомендуемый угол односкатной крыши должен составлять от 20 до 30 градусов.

Как и в случае с двускатной крышей, каркасная односкатная крыша для бани монтируется на мауэрлат. Кронштейн должен быть выполнен с использованием металлических уголков и медной проволоки. Шаг установки ферм должен составлять около 0,6 метра.Для защиты наружных стен бани от дождя рекомендуется делать стропила вне бокса бани на расстоянии от 0,3 до 0,5 метра.

Подробнее о строительстве односкатной и двускатной крыши бани своими руками вы можете посмотреть в подробных видео-уроках:

Технология строительства односкатной кровли

http://youtu.be/kX7aFQz8aNI

Устройство двускатной крыши бани

Монтаж кровельной системы бани своими руками

После того, как будет смонтирован каркас кровельной ванны, необходимо провести гидро-, паро- и кровельную изоляцию.

Мероприятия по гидроизоляции, пароизоляции и теплоизоляции кровельных бань

Паро- и гидроизоляция кровель

: Паро- и гидроизоляция кровли баней пленкой

: Схема паро- и гидроизоляции крыши из пленки для ванны

Изначально следует обратить внимание на то, что каркас крыши должен быть сделан из хорошо высушенного бруса.Кроме того, деревянные балки и доски необходимо вручную вскрыть антисептиками, которые предотвратят гниение древесины и увеличат срок ее службы.

Для паро- и гидроизоляции кровли бани рекомендуется использовать рубероид (для гидроизоляции), мембранную пленку. Кровельный материал крепится к стропилам в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от проникновения.

Что касается мембранной пленки, то это хороший теплоизоляционный и гидроизоляционный материал.Для того, чтобы пленка эффективно эксплуатировалась, ее необходимо уложить на стропила и зафиксировать строительной лентой. Полосы мембранной пленки не должны быть шире 15 см. Каждую новую полосу следует укладывать внахлест на предыдущую. Обращаем ваше внимание, что натягивать пленку к стропилам запрещено, это может привести к повреждению в результате деформации пиломатериала (расширение, сужение) при нагреве и охлаждении (жаркое лето).

Теплоизоляция ванн

: Утепление кровли ванны пеной

: Утепление кровли ванны минеральной ватой.

Говоря об утеплении кровли бани, нужно обратить внимание на некоторые важные нюансы этого мероприятия:

Для утепления кровли бань рекомендуется минеральная вата.Он не горит, прочен и хорошо держит тепло.
Не рекомендуется использовать пенопласт для утепления крыши бани своими руками, т.к. этот материал при нагревании выделяет вредные вещества.
Слой изоляции должен быть не менее 10 см.
Поверх утеплителя укладывается утеплитель, затем рубероид

Что бы вы более наглядно узнали, как утеплить крышу бани своими руками, предоставляем вам соответствующий видеоурок:

Вариант утеплительной ванны крыши 1

http: // youtu.be / SNiTAWK1n3I

Вариант 2 утеплителя крыши

http://youtu.be/xQONVF46Khk

Вариант 3 утеплительной ванны крыши

Вот и все, я хотел бы рассказать вам про постройку кровли бани своими руками! Надеюсь, что эта статья принесла вам много новых знаний!

Стропильная система полушатровой кровли — Полувальмовая кровля

Стропильная система полускатной крыши: достоинства и недостатки

Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах.Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли.Данная модификация позволила расширить список преимуществ такими функциями:

Чердак.

Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

Противодействие ураганным порывам ветра.

Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму.Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

Кастомизация дизайна под индивидуальные требования.

В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

Сложность монтажных работ.

Данная конструкция не относится к группе наиболее сложно построенных вариантов. Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю.Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

Процесс сборки каркаса этого типа крыши

Несмотря на то, что стропильная система полушатровой кровли состоит из двух частей, относящихся к разным типам крыш, монтаж ее каркаса не так уж и сложен. Этот процесс выглядит следующим образом:

По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс.В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут фиксироваться основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила. В противном случае прочность конструкции будет ослаблена.
Далее надеваем выступающие металлические прутья мауэрлата.Отдельные сегменты соединяются друг с другом методом шип-паз.
Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
После фиксации конькового прогона приступают к установке боковых наклонных брусьев.Их верхние края упираются в прогон, а нижние — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).
Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями. По нижним краям вырезаются пазы, после чего окончательно фиксируются с помощью металлических уголков.
После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов. Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

Последний завершающий этап возведения кровли включает работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами. Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) — на более крутых склонах.

Конструктивные и монтажные особенности — Советы по ремонту

В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной. Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой кровли.

Крыша полускатная для жилого дома

У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую.Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

односкатная двускатная крыша;
полускатная четырехскатная крыша.

Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полушатровой кровли: фото красивых домов

Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а более мелкие скаты имеют форму треугольников. В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности пандуса, образуя своеобразную «снежную шапку». Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полаватровой крыши:

наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

Полезный совет!

Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Из недостатков крохи полубедра стоит отметить:

наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
процесс укладки кровли также приобретает определенные сложности.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

Мансардная крыша полускатная

Мансардная крыша — это конструкция, имеющая две вершины в форме срезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие достоинства и недостатки:

повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
низкий профиль обеспечивает повышенную устойчивость к вибрации;
из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
необходимо учитывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Как устроена стропильная система полушатровой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

стропильная система, которая служит основанием для удержания всех элементов;
Мауэрлат — балка опорная нижняя для стропил;
материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

Схема полавальтовой кровли и стропильной системы

Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полвальтовая крыша за счет этого этапа более прочная.

Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полускатной крыши: основы установки

Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также выносные опоры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

За счет этого повышается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, пора приступать к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы фермы.

Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полушатровой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система получилась надежной и полноценно функционировала на протяжении многих лет, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.
Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет количество стропильных ног, необходимое для отделки одного ската крыши заданной длины.
Если всю длину ската поделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике погрешности допустимы, в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полаватровой крыши своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж полушатровой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть в чердак.

В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

Выбор кровельного материала для полушатровой кровли

Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец — достаточно стойкий кровельный материал.

Для полушатровой кровли этот материал не подходит по двум причинам:

такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы — небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

Металл — лучший вариант по соотношению цены и качества

Из недостатков этого материала можно выделить целостность листов, отделка которых для полаватровой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

легкий материал;
огнестойкость и водонепроницаемость;
огромный выбор цветовых и стилистических решений;
устойчивость к плесени и гниению.

Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

Такое покрытие отлично подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень немалый вес.

Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли — керамическая черепица

Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

легкий вес;
простота транспортировки и укладки;
длительный срок службы;
устойчивость к коррозионным повреждениям;
большой выбор оттенков.

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.К тому же укладка профнастила на полускатную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

Стропильная система и покрытие

Полуаватная кровля, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать аналогичную крышу?

Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Для определения площади второй фигуры нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение нужно умножить на 2. Если сложить эти значения, можно получить площадь крыши.

Вернуться к содержанию

Существующие типы стропильных систем полускатной крыши

Схема полушатровой крыши представлена на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

По типу шатровой кровли делятся на:

Голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым расположены небольшие треугольные фронтоны.

Голландское кровельное строительство

Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

Рисунок 1.Схема поливальтовой крыши.

Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В этом варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — на конце коньковой планки.
К основному мауэрлату и коньку крепят обычные стропила боковых откосов.
Стропила крепятся наклонными опорами.

Наиболее подходящей породой для стропильной системы полукровельной кровли является сосна.

Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Наиболее подходящая порода дерева — сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

Далее необходимо будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу такого типа?

Рисунок 2. Схема конструкции датской кровли.

Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

Строительство по датскому проекту — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

Для установки датской стропильной системы вам потребуются такие элементы:

Рейки
штанга коньковая;
стропильные ноги набедренные, обыкновенные и угловые;
опорных досок;
шпренгелей;
затяжек.

Монтаж этих элементов выполняется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена на рис. 2.

В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и прикрепляется к стропилам боковые пандусы.Внизу элементы будут опираться на мауэрлат.

Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

Стропильная система полускатной крыши

Стропильная система полушатровой крыши: подробная инструкция по монтажу

Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половина прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

Достоинства и недостатки полаватровой крыши:

При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
Сложнее убирать, проводить плановый ремонт;
Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
Главное достоинство этой конструкции — прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
Благодаря низкому профилю такая крыша обладает хорошей виброустойчивостью.

Как накачать полубедро

Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
Измерьте размер общих стропил и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона кровли.
Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
Отметить вдоль стены места, где будут располагаться стропила;
Расположите стропила по периметру крыши, установите конек на желаемой высоте;
С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
Далее нужно соорудить кровельный пирог.

Крыша полускатная — СМД своими руками

Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем показать свои расчеты, чертежи и схемы специалисту перед началом работ, он поможет проверить правильность и правильность их выполнения.

Расчет кровли

Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

Для расчета диагоналей бедра необходимо использовать следующее уравнение:

e = b / (2 cosa)

Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

d = (h4 + (b / 2) 2 + (b / 2) 2) 2

Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Как накрыть крышу

Устройство половинчатой крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но лучше всего использовать кровельное покрытие для покрытия. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

Такая архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

Шатровая крыша: стропильная система

Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить мансардные окна.

Три вида четырехскатных крыш.

Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

Ферма скатной крыши

Чтобы понять, из каких элементов состоит кровельная система вальмовой кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее строительства, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

Элемент, соединяющий балку конька с углом постройки, называется стропилами.
Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
Есть стропильные ноги, которые упираются верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

Шатровая крыша (стропильная система) — довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли — схема ее не проста.

На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

Ферма полускатная

Полувальмовая крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самое сложное сооружение из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

Стропила подвесные или многослойные, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.
Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
В полушатровой стропильной системе имеются также укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и упираются своими верхними торцами на наклонные наклонные стропила.

Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием, в которое входят укороченные центральные элементы. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

Процесс сборки полускатной крыши выглядит следующим образом:

Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
Затем на него укладывают центральные стропила.
Далее, накосные элементы.
После чего установка дырки.
И последними будут установлены пауки на всех пандусах.

Ферменная конструкция крыши

Стропильная система крыши — самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
Кровати представляют собой мауэрлат, устанавливаемый внутри конструкции крыши. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
Прогоны — это турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
Шпренгели — это опорные столбы из бревен, брусьев или двойных досок.

Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

Устройство и расчет стропильной системы полускатной кровли

Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

Торт кровельный

Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

Обрешетка монтируется прямо на контррешетку и укладывается кровля.

Расчет каркаса двускатной полускатной крыши

Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики рубероида, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

Затем на смонтированные шпильки надеть балку мауэрлата и закрепить шайбами и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена кладочным или навесным вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

Стропила различаются акцентом на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. Кроме того, этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

Правила установки и монтажа

Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

ферма установки;

№

отсутствие упора на фронтоне позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
место стыка конька и подкоса снабжено сложным трехплоскостным разрезом;
крепление на установленных участках укороченных стропильных ног с основных откосов, а также стропил с полувальмовой части;
усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

После крепления поперечных балок процесс монтажа стропильного каркаса завершается и необходимо оборудовать кровельный пирог.

Обобщить

Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

Несмотря на то, что поливальтовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

Двухскатная крыша: стропильная система и конструкция

Двухскатная двускатная крыша — это не только красиво с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

Варианты полускатной крыши

При выборе кровельного материала и угла наклона скатов полаватровой кровли, в первую очередь, принимается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

Следующим фактором, влияющим на уклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное помещение как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

Стропильная система

Единственный недостаток полаватровой кровли — сложность стропильной конструкции, которая включает, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно несложной операции — строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

Пирог с двускатной крышей

Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

Односкатная крыша для каркасной бани.Технология выполнения одинарной крыши для ванной комнаты. Строительство двухуровневой кровли.

Баня S. single Roof — Популярный вариант для личного общения. Такое здание можно построить без лишних финансовых затрат. Но чтобы баня хорошо сохраняла тепло и могла прослужить не один десяток лет, важно внимательно отнестись к выбору материалов для строительства и технологии монтажа.

Одна коньковая баня

Преимущества одиночной бани для бани

Если к кровле нет особых требований, помимо надежности, долговечности и способности сохранять тепло, единая конструкция — лучший вариант. К преимуществам бани с одинарной крышей можно отнести :

Простота установки. Со строительством справится даже человек, не занимавшийся данным видом работ. Достаточно иметь хотя бы базовые навыки работы с инструментом и небольшие знания в области устройства кровли. Соорудить компактную баню с такой крышей можно самостоятельно.
Маленький бюджет. Строительство однослойной кровли обойдется в 1,5-2 раза дешевле, чем устройство двухскатной кровли для конструкции одной площади.Это связано с тем, что требуется заметно меньше качественного пиломатериала на строповочную систему, материалов для монтажа утепленного кровельного пирога.
Прочность и надежность. Если правильно спроектировать и смонтировать крышу, она способна долгие годы выдерживать атмосферную нагрузку.
Практичность. Вариант с одной крышей — отличное решение для бани, пристроенной к дому. Терраса или веранда бани тоже удачно окажется под такой крышей — не обязательно монтировать сложную стропильную конструкцию с ненужными прилегающими участками.

Проект ванны с верандой

Основные характеристики единой конструкции

Single Roof имеет чрезвычайно простую конструкцию. Конек представляет собой плоскость четырехугольной формы с гладкой поверхностью, расположенную под углом к горизонту из-за разницы высот между опорами.

Для изготовления одинарной кровли бани стропильная система конька должна открываться на конструкциях, расположенных на разной высоте. Это можно сделать несколькими способами. :

Возведены стены разной высоты.Прямо на них монтируется мауэлалат, который будет опираться на стропила.
Стены выбраны одинаковой высоты. К одной из стен прикреплены вертикальные стойки с перекладиной, которая служит опорой для верхнего края стропила. Нижний конец стропила прикрепляют к мауэрлату на второй стене. Такая конструкция дешевле, так как позволяет сэкономить на дорогостоящем материале стен, но в этом случае пространство трусов требует усиленной теплоизоляции.
Комбинированный вариант.Применяется, если проектом предусмотрено устройство корневой террасы вместо угловой части прямоугольного среза или сбоку от него. В этом случае часть мауэрлата (опорная балка) выносится за стену и опирается на стойку соответствующей высоты.
С дополнительной подставкой. Если терраса или веранда расположены вдоль высокой стены, стропила опираются на мауэрлат на обеих стенах, а дополнительно — на опорную балку, установленную на стойках. Это позволит «козырьку» динамика над террасой или верандой выдерживать нагрузки.

Принцип устройства меловой системы одинарной кровли определяется на этапе проектирования бани .

Конструкция каркаса

Угол наклона

Уклон склона зависит от климатических особенностей региона, так как нагрузка от атмосферных осадков влияет на требования к прочностным характеристикам стропильной системы (чем меньше шаг стропила, тем прочнее конструкция, но увеличивает ее вес и стоимость пиломатериалов). .

Рекомендуемый угол наклона односкатной крыши Он составляет 20-30 градусов для регионов с небольшой снеговой и дождевой нагрузкой. Для климата со снежными зимами оптимальные параметры уклона 30-45 градусов. В этом случае вода легко перекатывается с крышей, а скопившийся снег выходит наружу под собственным весом.

Примечание! Чем меньше угол наклона кровли, тем ровнее должна быть гладкость рубероида. Это предотвратит скопление влаги в местах крепления и примыкания.Застойная влага может спровоцировать повреждение кровли и крепежа. Это значительно сократит срок службы кровли.

Углы наклона кровли и рубероид

Поскольку угол наклона зависит от высоты опор, его следует учитывать при составлении проекта Бани, особенно если решено построить стену разной высоты. Отрегулировать конструкцию стены сложнее, чем высоту опорных стоек.

Теплоизоляция кровли

Для бани актуален вопрос теплоизоляции кровельного пирога, так как именно через крышу идет основная часть тепла от конструкции.Чтобы парилка долго не остывала, а в гостиной и пред-трибадах даже в зимнее время было комфортно, необходимо хорошо продумать утеплитель.

Есть два основных варианта, как утеплить ванну :

В бане использовать только в летний период Крыша может одновременно служить потолку. Она утеплена, качественная пароизоляция, теплоотражающий фольгированный материал смонтирован и обшит вагонкой.
В бане, рассчитанном на круглогодичную эксплуатацию, перекрытие должно монтироваться, а утепляться листовым или рулонным материалом или утепляться проточным способом.

Если зимой использовать баню с утепленным кровельным скат-потолком, придется сжигать большое количество дров, чтобы компенсировать повышенные тепловые потери. В качестве теплоизолятора желательно использовать волокнистую плиту или рулонный материал, устойчивый к возгоранию — минеральную или каменную вату. Но необходимо обеспечить качественное испарение, так как влага, накапливаясь в теплоизоляторе, ухудшает его показатели теплозащиты.

Утепление нахлеста из минеральной ваты

Утепление нахлеста — более простой и дешевый вариант, если использовать глазурные материалы — шлак, мнется, вермикулит.К преимуществам промасливаемых материалов можно отнести доступную стоимость и ограничивающую простоту укладки. Для бани рекомендуется использовать снег из негорючих материалов.

Дизайн

Проект ванны на одинарный столик можно изготовить самостоятельно. Строительные проекты легко найти в Интернете — наиболее удобно выбрать подходящий вариант и адаптировать его к существующим условиям. Если нет опыта строительства, желательно обратить внимание на проекты, максимально простые в реализации.

На стадии проектирования требуется :

определяет количество, размеры и назначение помещений, их взаимное расположение;
рассчитать оптимальную высоту стен;
спроектировать конструкцию кровли с учетом угла наклона и выбранного кровельного материала;
выбрать материалы для крепления бревна и кровли;
определиться с материалами для внешней и внутренней отделки;
рассчитать фундамент исходя из общей нагрузки на основание.

План ванны

Необходимо подготовить чертежи с указанием всех размеров. Важно внимательно отнестись к установке каждой сборки рафтинг-системы на баню и выбрать оптимальную технологию.

Если вы впервые возьмете на себя строительство кровли, крепления ее каркаса, то полезно иметь на глазах подробные пояснительные чертежи правильного крепления стропильных ног.

Баня односкатная своими руками

Подбираем материалы для монтажа конструкции.Они должны обладать достаточной прочностью, чтобы крыша выдерживала расчетные нагрузки.

Maurylalat. Горизонтальные опоры для стропильных ног, которые крепятся на стену или стойку, лучше всего делать из бруса хвойных пород сечением не менее 150х150 мм.
Стропила. Прекрасный вариант — это доски из сосны или древесины плотных пород сечением 50х150 мм — такие размеры позволяют монтировать утеплитель, толщина которого составляет 150 мм.Длина стропила рассчитывается с учетом длины сцен за пределами опорных конструкций.
Obsek. Поперечные связи, соединяющие стропила между собой, добавляют каркасу жесткости, помогают распределять нагрузку на строительные конструкции и фундамент, служат кровельным покрытием кровли. Для разреженных прижимов, стоек толщиной 30-40 мм, для сплошной обрешетки (необходимо для некоторых кровельных материалов или при выборе минимального угла наклона конька) — влагостойкая фанера, плиты OSB, доски.
Крыша. Рекомендуются легкие материалы, которые можно монтировать даже в одиночку — битумный шифер (ондулин) или гибкую плитку, профнастил, металлочерепицу. Рубероид традиционно используется в качестве гидроизоляции.

Варианты крепления стропил к мауэрлату

Пиломатериал должен быть сухим, без деформаций (изгибов, скручиваний), без дефектов древесины в виде свищей и сучков, влияющих на несущую способность элементов. Нарезав элементы по размеру, их следует качественно обработать средством для огнеупорной обработки дважды.

Монтажные работы

Рассматривая, как сделать односкатную крышу, следует обратить внимание на последовательность действий и технологию работ:

Если стены имеют одинаковую высоту, возведение кровли начинается с установки на одну из них стоек и закрепления опорной планки на расчетной высоте. Все соединения выполняются словом кнутри с дополнительной фиксацией металлическими скобами или забивками на уголках гвоздей.
На стены разной высоты укладывается брус, который будет выполнять функции мауэрлата.Этот предмет необходим для бревенчатого бана, а также, если стены возводятся из кирпича, пеноблока и других материалов. Стены из штучных материалов требуют устройства пояса из монолитного бетона со смешанными шпильками крепления и гидроизоляции из Мауролата с двойным слоем каучукоида. В стенках бруса функцию мауэрлата выполняет верхний венец.
Стропильные ноги. Если длины досок недостаточно для перекрытия пролета, применяют составные стропила из шпунтованных досок.В рапиде сделайте специальные пропилы для установки на Маурилалат. Первые стропильные ноги, подогнанные по месту, удобно использовать в качестве шаблона для изготовления нужного количества стропильных ног по проекту. Элементы к мауэрлату крепятся гвоздями, металлическими зубчатыми пластинами, дополнительно фиксируются проволочными скобами.
Гидроизоляционный материал (полосы, с клеевым слоем 100-120 мм) укладывается поверх стропильных ног и крепится к стропилам с продольными счетами контр-обрешетки.

№

Перпендикулярно контр-обрешетке монтируется решетчатая решетка с шагом по проекту или сплошной настил. Зазор между обрешеткой и гидроизоляцией обеспечивает циркуляцию воздуха в куске кровли, благодаря чему деревянный каркас долго не гниет.

Консервация кровли — завершающий и самый сложный этап строительства бани. Здесь важно правильно выбрать правильный угол наклона, длину мойки, продумать конфигурацию стропильной системы.Многое зависит от типа кровли: конструкция воздуховода более функциональна, но монтировать одинарную проще. Конечно, для этого можно нанять специалистов, но крыша для бани своими руками обойдется дешевле.

Одинарная крыша монтируется в основном на небольшие размеры. Одну из стен делают выше 2-3 рядов, что позволяет укладывать перекрывающие балки под нужным углом. Для уменьшения нагрузки на перекрытие угол наклона должен быть не менее 20 градусов.В регионах, где выпадает много снега, уклон еще круче — до 45 градусов.

Для возведения односкатной кровли потребуется:

прочный брус сечением 60х80мм;
балок перекрытия;
доски 250х30 мм;
гидробарическая мембрана;
изоляция;
кровельный;
гвоздей и самоотверженность;
молоток;
ножовка по металлу;

Грунтовка антисептическая

;
строительный этаж.

Шаг 1. Крепление мауэрлата

Мауэрлатом называют несущую планку, укладываемую на стены по периметру бани. Предназначен для связки стен и стропильной системы. В деревянных банях роль мауэрлата выполняет верхний ряд бревна, и его необходимо устанавливать отдельно для построек из кирпича или блоков. Создавать балки на стене можно с помощью стальной проволоки, анкерных болтов или строительной щепы. Третий вариант считается наиболее удобным для односкатных крыш.

В верхние ряды кладки закладывают строительные шпильки на расстоянии 60-70 см. Делать это нужно аккуратно, чтобы не размазать ниточным раствором. Резьбовая часть должна возвышаться над мауэрлатом примерно на 3 см, а нижняя часть углубляется в стену на 45 см. Рубероид нарезается полосами по ширине стены и кладется сверху, расчесывая на пятки. Затем брус также кладут на острие и ударяют молотком, чтобы отметить. Для нот просверливают отверстия, надевают балку на шпильки и закручивают гайки на резьбу.

Шаг 2. Монтаж потолочных балок

В мауэрлате прорезают пазы под балки перекрытия через каждые 60-70 см. После укладки балок их концы должны выходить за внешние стены бани не менее 30 см. Перекрытия, одновременно являющиеся стропильными, крепятся к мауэрлату гвоздями или проволокой. При установке следует внимательно следить за балками, лежащими в одной плоскости. По окончании работ деревянные элементы грунтуются антисептическим составом.

Шаг 3. Утепление и гидроизоляция кровли

Низ перекрытия балки обшивают досками, после чего продолжают устройство кровли. На стропила закрепляют пароизоляционную пленку, укладывая материал уса и соединяя стыки скотчем. Следующий слой утеплен. Плиточный утеплитель удобнее использовать, но можно и рулонный. Между стропилами плотно укладывается утеплитель, снимаются все щели и отверстия, а сверху закрепляется гидробарьер.Также накладывается плечо, швы прилипают к скотчу по всей длине.

Шаг 4. Монтаж кровли

Прутки и доски для ящиков обработаны антисептиком и просушены. Далее набиваются бруски на стропила прямо через гидроизоляцию, а затем полученный каркас из досок. В зависимости от типа кровли зазоры между досками могут быть разной ширины — от 1 до 15 см. Когда обречение будет готово, можно приступать к монтажу финишного покрытия — шифера, профлиста, плитки или другого.Листовую крышу закрепить саморезами со специальными прокладками, не дающими влаге проникнуть через отверстия.

Строительство костяной кровли

Для просторной ванны подойдет многометровая крыша. На чердаке можно хранить и сушить банные веники, что тоже очень удобно. Сплав костяной кровли собирается в нескольких техниках, а основные элементы изготавливаются на Земле.

В процессе строительства кровли потребуется:

Шаг 1.Монтаж потолочных балок

В мауэрлате или верхнем клине бревенчатая хижина прокачивает пазы под балки перекрытия. Расстояние между пазами — 1 м, глубина выреза — около 7-9 см. Обработанные и просушенные антисептиком балки вставляются в пазы по краю и закрепляются гвоздями. Можно сделать потолочные перекрытия с выступом для стен, но тогда потребуется дополнительный уплотнитель в местах подгонки к мауэрлату.

Шаг 2. Сборка стропильной фермы

Двускатная крыша образуют несколько идентичных треугольных конструкций, которые принято называть фермами.Каждая ферма состоит из двух брусьев одинаковой длины — стропильных ног, баз и перемычек — Ригель. Элементы фермы крепятся на специальные саморезы. Доска обрезная 50х100 мм используется для цоколя и стропильных ног; При этом длина стропила равна 280 см, а длина основания на 50-60 см больше.

Края досок обрезаются под углом 40-45 градусов, просверливают отверстия под саморезы в местах соединения и плотно склеивают доски между собой. Ставки от стыка сплавляются примерно на полметра, в планке прорезаны пазы.На концах риглеля также делают прямоугольные участки, с помощью которых перемычка плотно вставляется в стропильные ноги. В полях риглеля саморезы закручиваем шурупы на щетку. Точно так же собирают остальную ферму.

Должны быть сразу видны две фермы, которые будут расположены над боковинами, а на Земле так будет удобнее. Брус 50х50 мм оголенный до колхоза в виде горизонтальных перемычек через каждые 30-40 см, концы подрезаны под углом. Дополнительно усилить конструкцию двумя бараками по диагонали.Теперь обшиваем вертикальными досками, оставляя припуск от нижнего края 2,5 см. Можно поступить наоборот: бруски каркаса прибиваются вертикально, а доски обшивки фиксируются горизонтально. В обшивке второй колхозы нужно заняться дверью.

Шаг 3. Установка фермы

Готовые фермы поднимают наверх и устанавливают балки перекрытия. Во-первых, они фиксируются временными распорками из бруса, выровненного по вертикали. Сначала устанавливаются крайние фермы: в основании просверливаются несколько сквозных отверстий и прикручиваются стропила к мауэрлату.Чтобы удобнее было следить за расположением фермы по вертикали, нужно привязать отвес к перекату. После монтажа конструкция дополнительно усиливается корпусами — прочными балками, один конец которых опирается на несущую планку на стене, а второй — в рафальный уровень на уровне ригеля.

После монтажа и укрепления крайних стропил продолжаются остальные фермы. Выставляются по уровню и фиксируются временными подкосами; Между соседними стропилами расстояние равно 1 м.Когда все части стропильной системы установлены, их соединяют козырьком. Для этого используются 2 длинные доски, оголенные до балок по верху с обеих сторон крыши.

Шаг 4. Установка ящиков

Для обрешетки желательно брать доски такой длины, чтобы они полностью перекрывали крышу и выступали за края фермы на 20 см. Если использовать короткие доски и стыковать их на стропилах, прочность кровли снизится.Ширина зазоров между досками зависит от типа кровли и может составлять от 1 до 50 см. Доски голые до склеивания гвоздями. В месте расположения дымохода проделайте отверстие соответствующих параметров и вокруг него прочную обрешетку. Далее идет заливка гидроизоляции мембраны: пленка крепится степлером к доскам, укладывая полосы материала с шагом 5-10 см. Вокруг отверстия для дымохода край пленки должен быть немного внутрь.

Шаг 5.Монтаж кровли

Рядом с пленкой питает бруски 50х50 мм для встречного иска. Предварительно пропитайте их антисептиком и хорошо просушите. Встречный иск производит укладку покрытия, начиная от карниза. Для бани можно использовать любую кровлю — от мягкой черепицы до профнастила. Кровельный материал закрепляют по инструкции с учетом умывальников. Для дымохода прорезать покрытие отверстия, а после монтажа наружной трубы заделать стыки битумной мастикой или специальным клеем и закрыть фартуком.

Как утеплить крышу бани

После установки кровельного покрытия кровлю изнутри тщательно утепляют. Поскольку стропила уже были укреплены антисептиком, повторно обрабатывать их не обязательно. Между балками плиты утеплителя ставят как можно ближе, стараясь не слишком сжимать и не подталкивать края материала. При деформации свойства утеплителя заметно снижаются. Промежутки и швы между плитами и стропилами по углам рекомендуется продуть пенопластом.

Отдельное внимание стоит уделить утеплению фронтонов. Сначала их заселяют изнутри гидроизоляционной пленкой, затем закрепляют бруски обрешетки. Можно использовать для этих целей и алюминиевые профили. Следующим слоем идет утеплитель, а затем закрепляем испарение. На стыках стержней и фронтонов пароизоляционная пленка укладывается наской и тонкой скотчем. При необходимости внутреннюю поверхность крыши можно увидеть вагонкой, обычными досками или фанерой.

Для большинства ванн идеальный вариант крыши — это простая конструкция с одним столом.

Одинарная крыша для бани — самый простой и дешевый вариант

Если площадь кровли не превышает 15 м 2, то устройство такой кровли несложно и недорого. Это самый бюджетный вариант. При увеличении площади кровли стоимость значительно увеличивается за счет дополнительных опор и балок, которые в данном случае используются.

Удерживая площадь крыши, не забудьте добавить длину подошвы.

При строительстве крыши бани важно правильно выбрать угол ската. Это зависит от региона и количества осадков, характерных для этого района. Если зона степи и осадков немного, уклон кровли может быть небольшим, порядка 8-20 °. Для регионов со значительными осадками эта величина намного выше: 30-45 °. В этом случае крыша получится довольно крутой, что поспособствует своевременному выпадению снега.

Большую роль при выборе угла наклона играет тип рубероида:

При использовании профнастила он может быть от 8 до 20 градусов.
Для металлочерепицы — не менее 25 °.
При использовании бегунка минимальный наклон конька может составлять всего 5 °.

Наклон кровли создается из-за разницы в высоте стен. После выбора его величины одну из стен нужно сделать повыше, чтобы обеспечить нужный угол.

Не менее важную роль в устройстве кровли играет правильно подобранный вид. Устройство утепления кровли зависит от предполагаемого использования бани.Если вы планируете запарить круг, вам понадобится отклонение перекрытия чердака с его последующим утеплением. Если речь идет о летней бане, то крыша одновременно будет выполнять функции потолка. В этом случае утепляется только конек. Этот вариант самый дешевый, но в холодное время года пользоваться такой баней сложно из-за быстрой потери тепла: на поддержание температуры приходится много тратиться на дрова.

Если необходимо перекрытие мансарды, под него подготавливают балки.Их размер и сечение зависят от ширины ванны и типа (в основном веса) выбранного рубероида: чем шире размер ванны и тяжелее рубероид, тем большие сечения бруса нужно использовать. Шаг, с которым балки мансардного потолка обычно составляет 0,6-1,0 метра. Но из опыта строителей следует, что оптимальное расстояние равно ширине утеплителя: без отходов и не тратить время на подгонку и герметизацию.

После завершения монтажа мансардного перекрытия приступают к изготовлению стропильной системы.Расстояние между стропилами составляет от 0,6 м до 1,2 м. Выбор этого значения зависит от типа (веса) рубероида и количества осадков, выпадающих в вашем регионе. Чем больше осадков и тяжелее рубероид, тем меньше шаг. Если вы решили или керамическую плитку, я выбираю наименьшее расстояние между стропилами, так как асбестоцементно-глиняный лист плитки довольно тяжелый материал.

В отдельных случаях балки чердачного перекрытия и балки стропильной системы располагаются в одном месте, скрепляя между собой специальные П-образные кронштейны (если нет готовых кронштейнов, их можно сделать из стержней арматуры. , толщиной не менее 8 мм).Иногда в качестве крепежа используются арматурные штифты или деревянные шипы, которые вбиваются в просверленные отверстия.

Крыши для одинарных столов могут отличаться. В других вариантах используется следующий способ расположения элементов крыши (см. Рисунки ниже).

Если баня состоит из бруса или бревен, верхний венец может служить опорой для балок. Для конструкций из камня поверх верхнего слоя кирпича / камня укладывают брус или бревно-махеллат, служащий для связи конструкции стропил и строительной коробки.Перед укладкой мауэрлата стены покрывают слоем гидроизоляции.

В верхнем венце или мауэрлате вырезают специальные сквозные отверстия для крепления балок, затем вставляют концы балок. Глубина проема составляет примерно половину высоты бревна / бруса. В том месте, где балки соприкасаются с короной / мауэрлатом, оборачивают каучукоидом (концы балок нельзя осилить, так как это способствует гниению). Для разгрузки стропил, придания конструкции большей жесткости и для подстраховки, кроме собственно стропил, используют дополнительные элементы: подкосы, перемычки, стяжки.

После завершения монтажа кровельного каркаса необходимо смонтировать обрешетку для крепления рубероида. Шаг вала зависит от типа рубероида:

Для, либо необходима сплошная обшивка, которая чаще всего выполняется из листовых материалов (осп, влагостойкая фанера и др.).
Под листом кровельных материалов выполняют разреженную обрешетку. Его шаг зависит от размера листов. Обычно для такой обрешетки используется необрезная доска толщиной 25-40 мм, а ГРМ 50 * 120 мм (шаг 0.8-1,0 метра) принимается за волновой шифер.
При использовании тяжелых кровельных материалов или большом количестве атмосферных осадков некоторые элементы обрешетки можно заменить металлическими профилями, выдерживающими определенный шаг.

Важно!
Не забудьте все элементы кровельной системы Обработайте антисептическими составами (трос тоже).

Укладка рубероида

Упор рубероида нужен с нижней точки кровли.Для обеспечения герметичности обязательно соблюдайте требуемую длину спинки и используйте соответствующие крепления. Также под рубероид необходимо проложить слой гидроизоляционного материала.

Рулонные кровельные материалы монтируются на сплошную обрешетку не менее 3-х слоев (их нужно склеивать).

Монтаж мягкой кровли Начинаем с нижней точки. Сначала на прочную обрешетку с предварительно нагретой мастикой приклеивают слой пергамина или промывают так, чтобы листы нахлестывались не менее 10-12 см (их прибивают специальными гвоздями для кровли).Следующий этап — с помощью той же мастики приклеиваем рулонный рубероид. Все пузырьки воздуха аккуратно удалены. В самой нижней точке материал начинается за край кровли на 15-20 см и прибивается ко дну обрешетки.

Подробнее о том, как сделать рулонную крышу читайте в статье «». Об устройстве кровли из металлочерепицы написано в статье

Устройство кровли — безусловно, очень ответственный этап строительства. Все нужно делать аккуратно и аккуратно, соблюдая все необходимые припуски и перекрытия.

Проекты ванн с одной крышей

Одинарную крышу можно поставить на любой проект. Другое дело, что это не всегда оправдано: иногда необходимо сделать большой перепад по высоте, чтобы обеспечить необходимый угол наклона. И довольно часто возведение одной из стен на такой высоте обходится дороже, чем двойная кровля. Так что в каждом случае нужно учитывать, что вам будет выгоднее.

Бани проект 6 * 4 со встроенной террасой

В этой планировке много комнат небольшого размера.Сам Баньян занимает площадь 24 кв.м, под одной крышей с ним и на одном фундаменте есть терраса.

Общая занимаемая площадь на плане 10 * 4 = 40 кв. м.

Если вы планируете баню — с высокими температурами и без веников, такую планировку можно оставить. Если баня русская, то размеров парилки точно не хватит: должна быть хотя бы одна «лежащая» полка, а ее минимальные размеры — 2.2 * 0,8 м, который уже занимает 1,76 кв. м. И полки не становятся длины в предложенной раскладке. Для русской бани исходят из других правил: парилка делается больше, а масла меньше. Ниже еще один вариант. В нем осталась без изменений терраса, изменилась планировка остальных помещений: исчез санузел, появился демонтажный тамбур, необходимый при зимнем использовании, перегородка перенесена между комнатой отдыха и функциональным помещением.

Возможны другие многочисленные варианты. Пока вы не заложите фундамент, вы можете менять и перемещать стены, как вам кажется более правильным (на бумаге). Подойдя к какому-нибудь варианту, который вас устроит по всем параметрам, можно приступать к разметке фундамента. При планировке не забудьте учесть толщину стен и утеплителя: они «съедают» много площади (особенно для парилки).

Бани пр. 5 * 5

Если баню посещают зимой, то при таком расположении комнат (см. Фото ниже) придется продумать систему комнат отдыха: она остается неизменной.Если уменьшить стирку (обычно стоит душ и магазин, поэтому большие квадраты не нужны), а веранду сделать короче, то лечить плиту можно из комнаты отдыха. В этом случае белье нагревается за счет тепла от пары или за счет тепла от бака с водой. В стирке будет очень тепло, если вода будет нагреваться отдельной деревянной титановой: она и комната, и вода будут нагреваться.

Проект ванны Маленькие 3 * 4 санузла под односторонней крышей

Спланируйте обычное дело в зависимости от того, какую ванну вы хотите.Если такое обострение, то парилка (вверху слева) может быть маленькой, если русская баня — исходить из размеров полки (полок) и расположения топки. В принципе, начинать нужно от топки, а планировать и планировать планируется от нее и стропильной системы (чтобы стропила не переходили через трубу).

Project Bani 5 * 9 с односторонней крышей и навесом для станка 3 * 9

Кровля одинарная и над ванной и над пакетом.Крыша над паркингом начинается на одном уровне с невысокой стеной.

В этом проекте под баню отведено место погремушки, но решена проблема парковки машины. Если у вас есть гараж для машины, навес легко превратить в террасу — открытую или закрытую — по вашему выбору. .

Уклон односкатной кровли выполняется в зависимости от снеговой и ветровой нагрузки в районе строительства. В регионах со значительным количеством снега кровля выполняется более острой, с углом наклона 15 градусов для улучшения условий вывоза и уборки снега.В районах с сильным ветром, наоборот, кровля становится прочнее.

Конструкция односкатной ванны

Конструкция такой крыши предельно проста. Наклон создается за счет разницы в высоте двух противоположных стен. В этом случае крышу можно сделать как с мансардой, так и без нее. В первом случае кровля одновременно служит перемычкой и требует вяжущего и утеплителя изнутри. Если в бане с цельной крышей делается чердак, то для устройства потолка дополнительно размещаются горизонтальные балки перекрытия.

Сама кровля опирается на стропила, которые ставятся прямо на стены бани в специально вырезанные пазы. Стропила защипывают с шагом 0,6-1,2 метра, сверху на стропила кладут прорезь, это гидроизоляция и кровля.

Крышу без чердака обычно выполняют в небольших летних банях с длиной конька не более 3-х метров. При длине конька более 4 метров необходимо установить под стропила дополнительные опоры, опираясь нижним концом на балки перекрытия.

Кровля односкатной бани может быть:

Прокат: глассизол, каучуконоид, мягкая кровля;
Лист профилированный: профнастил или металлочерепица;
Ондулин.

Шифер I. Листовой металл Для покрытия одинарной крыши его выбирают редко, так как они имеют значительный вес и перетягивают конструкцию крыши.

При утеплении кровли обычно используются волокнистые негорючие материалы: камень или минеральная вата в виде плит или рулонов.Причем, если кровля делается без чердака, утепляйте саму кровлю, при выполнении чердака целесообразнее утеплять потолок бани.

Необходимые материалы и инструменты

Перед возведением кровли необходимо выполнить чертеж в масштабе, а по структуре конструкции определить разницу высот противоположных стен бани, угол наклона, угол наклона. длину конька и в зависимости от найденных размеров рассчитать материал.

Для выполнения одинарной кровли потребуется:

Доска обрезная толщиной 40-60 мм для выполнения стропил и балок перекрытий;
Доска или фанера влагостойкая для выполнения разреженной или цельной обрешетки;
Гидроизоляция кровли;
Кровля;
Доска разделочная для потолочного покрытия;
Пленка гидрокарбонатная с металлизированным покрытием;
Волокнистый утеплитель: минеральная, стеклянная или базальтовая вата;
Инструмент: электроловик, отвертка, нож, рулетка, молоток, строительный степлер.

Также нужен антисептик для покрытия деревянных конструкций, Так как баня — это помещение с повышенной влажностью, и срок службы необработанной древесины значительно ниже.

Технология для ванн с одной крышей

Одинарная крыша бани — это экономичная и простая в эксплуатации конструкция, но если есть необходимость в мансардном этаже, такая конструкция неудобна, и крышу лучше сделать двухстворчатой или мансардной.

Здравствуйте, уважаемые читатели блога самого Самыча, сегодня мы поговорим о самом оптимальном варианте кровли — одинарной кровле для бани.В прошлой статье мы обсудили вопросы, а также посчитали оптимальную ванну. Если вы не читали, рекомендую ознакомиться.

Я пришел к выводу, что одинарная крыша — лучший вариант для бани малых и средних размеров. Несмотря на множество достоинств, я выбрал для своей бани двойную крышу. Почему я так решил, расскажу в конце статьи.

Пример бани с одним скатом

До тех пор, пока положительные стороны одинарной крыши:

Простота .Быстрый и легкий способ укладки. Не нужно ничего придумывать, разница в высоте объясняется разной высотой стен.
Масса . Односторонняя крыша имеет значительно меньший вес, поэтому не требует возведения мощных несущих стен и сложных креплений для сплава.
Цена руб. Один из фискальных вариантов кровли, требует значительно меньше строительных материалов.
Материалы . Для устройства одностоловой кровли подойдут практически любые виды кровли и вы сможете выбрать наиболее оптимальный вариант.
Удобство . Планируете баню под одной крышей с домом? Односкатная крыша — наиболее практичный вариант. Прочтите эту же тему — «».

Фото Пристройка для ванны с козырьком в дом

К сожалению, у этого типа кровли есть свои минусы. Под такой крышей не получится сделать чердачное помещение большого размера, да и где угодно. Так же, как и на односторонней крыше, собирается много снега, поэтому необходимо своевременно его убирать. Минусы, которые нашли наши читатели, вы можете прочитать в конце статьи.

Совет опытного строителя
. Используйте монолитную крышу только в том случае, если вы планируете пристроить к дому баню. Во всех остальных случаях рекомендую делать двойную крышу.

Устройство крыши для одного вагона

Сама конструкция крыши проста и понятна. Для придания ската крыши две противоположные стены делают разной по высоте. Иногда, если стены уже возведены и имеют одинаковую высоту, можно поднять одну из стен на необходимый уровень с помощью специальных деревянных стоек.Такой вариант подходит для каркасной ванночки и для распила.

Как я уже сказал, монолитную крышу можно сделать как с мансардой, так и без. Естественно, что полноценный чердак там рухнет, т.к. оптимальный уклон составляет 20-30 процентов, а это обстоятельство существенно уменьшает размеры мансарды. Если чердак не планируется, то односкатная крыша обслуживает не только крышу, но и потолок бани. Из этого следует, что крыша должна быть такой.

Кровля в деталях

Если планируется мансарда, то проводятся стандартные работы по утеплению кровли, для крыши требуется чуть больший уклон, что позволяет увеличить полезную площадь мансардного помещения.На стены укладываются специальные направляющие из бруса, которые послужат основой будущего потолка. Как в бане читайте ссылку.

Оптимальный угол наклона кровли 20-30%. Такой угол не позволит снегу ложиться на поверхность крыши.

При возведении кровли используются специальные деревянные направляющие (стропила), которые укладываются на стены бани с шагом 0,5 — 1 метр. В свою очередь сушка прибивается к стропилам, на которые непосредственно укладывается рубероид.

Прежде чем приступить к возведению кровли, необходимо знать несколько нюансов:

Важно! Если в бане не планируется устройство мансарды, крыша может стать потолком бани, но только при одном условии — длина крыши не должна быть более 4 метров. Если длина крыши больше, то необходимо установить из бруса горизонтальные направляющие, которые будут опираться на крышу бани посередине. Это связано с чрезмерным весом кровли и без дополнительных опор крыша будет вести себя и деформироваться.А представьте, если на вашу крышу упадет 400 мм снега? Без дополнительных опор ваша крыша будет по центру как карточный домик. Из этого можно сделать вывод — если длина кровли больше 4 метров, то требуется установка внутренних вертикальных опор, что уже подразумевает создание мансарды.
В качестве кровли лучше всего использовать легкие виды материалов: ондулин, рубероид, мягкую черепицу. Менее подходят тяжелые типы крыш, такие как шифер или листовой металл.
Если делать чердак, то рациональная баня.Если баня планируется без чердака, утепляют крышу.
Обязательно поделитесь статьей — «»

Вот основные моменты, которые вы хотите знать. Переходим к технологии строительства.

Монтаж на крышу своими руками

Прежде чем приступить к строительству, необходимо подготовить необходимые материалы. Основа всей конструкции — деревянные щетки и рубероид. Давайте разберемся, какие строительные материалы нам понадобятся для строительства.

Препарат

Мауэрлат.. Для начала разберемся, что это за зверь? Маурилалат — это основа кровельной системы, а точнее ее нижняя часть, которая проходит по периметру стен. Именно на мауэрлат крепится брус, называемый стропилами. Для этих целей лучше всего подойдет брус, сечением 15х15 и более сантиметров. Дерево следует предварительно обработать специальным антисептиком или кровельной мастикой.
Рафила . Это именно та часть кровли, на которую будет укладываться рубероид.Важно помнить, что на стропило ляжет вся тяжесть рубероида, а также тяжесть того, что ляжет на этот рубероид 🙂 Поэтому используются качественные доски без трещин и отверстий, сечением до не менее 5х15 сантиметров. Длина стропила должна быть с запасом, не забываем учитывать размер козырьков. На стропилах следует сделать специальные пазы под маэраб. Монтаж Мауролата и стропил осуществляется при помощи гвоздей или металлических уголков.
Окейхет . Светильник ставится на стропила перпендикулярно их направлению. Устанавливая обрешетку учитывайте особенности рубероида, если он гибкий, например, мягкая черепица, то можно и цельную фанеру. Если используется, например, ондулин, то будет довольно обычная стойка обрешетки.

Маурилалат, схема расположения на стене и схема в разрезе

Обсудили основные моменты подготовки к строительству.А теперь переходим к делу и узнаем, как сделать крышу своими руками.

Дом

Мы подготовили все необходимые материалы и осталось решить, в какой последовательности начинать возведение кровли. В этом примере мы рассмотрим пример небольшой бани (до 4 метров), для которой не будут возводиться горизонтальные опоры и в которой планируется мансарда, поэтому будет выполнена. Если вас интересует строительство цельной кровли для ванной, пишите в комментариях, обязательно добавим материал.Итак, по баллам:

Устройство и установка стропильной системы полувальмовой кровли. Полуавесная голландская крыша

Чтобы лучше понять, что представляет собой полувальмовая крыша, вы можете представить конструкцию, которая выглядит как нечто среднее между вальмовой версией и простым двускатным крылом.

Отличает полуобедренную конструкцию от остального трапециевидного фронтона.

Существует множество характеристик такой конструкции, на которые следует обратить внимание и разобраться в них, прежде чем приступать к установке.

В основном для чердаков возводят полубедренную конструкцию. Крыша может быть двускатной и шатровой, у которых имеется соответствующее количество срезанных треугольных граней. Расположение таких вырезов — над торцевыми стенками .

Это то, что отличает половину бедра от аналогичной конструкции бедра. Скаты крыши расположены симметрично относительно осевых балок и имеют одинаковые углы наклона.

Если рассматривать такую конструкцию с положительной стороны, то можно выделить следующие моменты:

Высокая водонепроницаемость обеспечивается за счет наличия в конструкции откосов, расположенных со всех сторон;
Повышенный уровень защиты от атмосферных осадков создается за счет наличия карнизов вальмовых свесов;
Пространство мансардного этажа увеличено на , благодаря полушатровой конструкции;
Половина может быть установлена в климатической зоне, которая характеризуется экстремальными погодными условиями. Она очень прочная ;
Внешний вид полушатровой конструкции очень эффектный и красивый … По конструкции подходит для каркасных домов, расположенных как в черте города, так и за городом;
Конструкция хорошо противостоит вибрациям за счет наличия низкого профиля в кровельной системе.

О недостатках можно сказать следующее:

Крупное оснащение стропильной системы и всей конструкции крыши различными конструктивными элементами создает множество трудностей в процессе строительства и монтажа кровли;
Полубедренная конструкция требует больших материальных затрат требует достаточно большого количества;
Кровля и довольно сложно обустроить ;

Самостоятельно спроектировать такую разновидность непросто, все зависит от конструкции стропильной системы.Эта система отличается массой отличий от обычных двускатных и скатных крыш.

Полувальмовая крыша: фото внизу.

Дом с полушатровой крышей

Каркасный дом с полускатной крышей

Полувальмовая кровля: стропильная система

Стропильная система намного сложнее, чем вальмовый тип кровли, она представлена трапециями и различными многоугольниками, к тому же сами вальмы также имеют разную форму.

Из видового разнообразия полубедра представлены:

Голландский сорт — представлен вальмовым вырезом снизу, а от острия карниза идет фронтон трапециевидной формы;
Датский сорт — оформлен в обратном порядке, от карниза располагается трапециевидное бедро, над которым монтируются небольшие треугольные фронтоны.

Для такой кровли существует два типа стропильных систем, в зависимости от того, какие стропила используются при возведении конструкции:

Раздвижной … Этот вид стропильных ног опирается не только на конек и мауэрлат, но и на промежуточные опорные элементы. Такими опорами могут быть стены или столбы, которые при установке располагаются на балках перекрытия.
Тип подвеса … Этот тип стропил не имеет промежуточных опорных элементов.

Перечисленные элементы образуют стропильную систему:

Стропила обыкновенная … Имеют опору на брус мауэрлата и расположенный перпендикулярно к ним конек. Конструкция аналогична конструкции традиционной двускатной разновидности крыши … Их длина — это расстояние от коньковой балки до стены конструкции.
Диагональные стропила … Такие элементы образуют полубальто, иначе их называют угловыми стропилами. Схематично их можно представить в виде граней равнобедренного треугольника в конструкции крыши. В других стропильных системах, например в бедре или бедре , аналогичный элемент имеет самый длинный , в этом случае диагонально расположенные стропильные ноги могут быть короче половины общей длины пандуса.
Народники … Иначе их называют полуножками или короткими стропилами. Требуется для соединения диагональных стропил к мауэрлату .
Опора … Расположена на каждой балке крыши в стропильной системе слоистой типа .
Конек (брус) … Место, где сходятся все стропильные ноги обоих откосов в их вершинах. Вдоль этого элемента прикреплена цельная обрешетка для усиления прочности этой части конструкции .
Вспомогательные элементы … Любые элементы, которые служат для увеличения прочности и надежности всей системы … Они могут быть представлены подкосами, поперечинами, досками, раскосами и т. Д.

ВНИМАНИЕ!

Для увеличения прочности стропильной системы в нее монтируют специальные стяжки, соединяющие элементы, расположенные на противоположных сторонах. Монтаж дополнительных стяжек выполняется заподлицо с перекрытиями или на уровне середины стропильных балок.

Схема ферменной системы

Торт кровельный

К любой кровли, независимо от ее типа , бывает не один слой материала, а несколько .

Это решение позволяет придать крыше все необходимые характеристики и свойства для комфортной жизни.

Состав и строение кровельной совы могут различаться в зависимости от ее назначения и разновидности.

Что касается полубальца, то такой кровельный пирог представлен следующими слоями :

Материалы для внутренней отделки;
Обрешетка;
Пароизоляционный материал;
Прилавок-гриль;
Изоляционный материал;
Гидроизоляция;
Система вентиляции;
Рубероид.

Каждый материал в «пироге» кровли предназначен для выполнения определенных функций, многое зависит от правильного монтажа такой системы .

Все материалы должны быть правильно подобраны в соответствии с индивидуальными характеристиками и параметрами конструкции.

Кровельный пирог укладывается одинаково на всех типах крыш, сначала устанавливается обрешетка, на которую впоследствии поочередно крепятся материалы.

Пирог кровельный

Процесс возведения полушатровой кровли

Лучше весь процесс строительства разбить на несколько отдельных этапов, понимая суть которых строительство пройдет легко и без ошибок.

Этапы процесса :

Конструкция мауэрлата … Процесс конструирования этой части системы может быть или не быть похож на процесс конструирования традиционного каркаса. Во втором случае монтаж осуществляется таким образом, чтобы брус располагался заподлицо с внешними стенами (их внутренней частью), в центре несущих стен и на одном уровне со стенами фронтона (также их внутренняя поверхность).
Укладка балок перекрытия … Балка расположена перпендикулярно балкам мауэрлата основных несущих стен … Если в такой конструкции есть слабое место при их соединении, то она размещается над несущей стеной.
Установка опор … Стойки, расположенные на краю , имеют решающее значение для длины основных секций крыши … Рядные стойки размещаются на одинаковом расстоянии для равномерного распределения нагрузки на крышу. Перед тем как приступить к креплению, их вертикальное положение проверяется с помощью отвеса или более точного лазерного прибора.После того, как крепление выполнено, стойки дополняют на время с помощью вспомогательных черенков.
Установка стропил … Этот этап выполняется стандартным способом, по технологии слоистых и навесных стропил. Этот этап не представляет особой сложности.
Установка диагональных стропил … Для изготовления и установки диагональных стропил проводится ряд специфических действий, обеспечивающих высокую точность выполняемого процесса.

Стропила

Установка мауэрлата

Схема установки диагональных стропил :

Вначале устанавливают доску обрезной , которая располагается заподлицо с фронтоном мауэрлата (его внешней стороной). Параметры размеров доски обычно составляют 50х150 мм. Его временно прибивают гвоздями, чтобы зафиксировать положение и не уронить. Эта часть конструкции необходима для точных измерений положения надреза..
Далее используют доску произвольных размеров, которую укладывают на 3-4 обычные стропила параллельно ходу конька. Точность горизонтального положения проверяют с помощью уровня или рулетки. После этого доску подтягивают к заколоченному ранее отрезку. На пересечении будет точка, в которой должен проходить будущий горизонтальный разрез .
Доска размером 50х200мм отпилена таким образом, чтобы получился диагональный элемент. Для этого сначала нанесите его на верхний край фермы … Этот процесс лучше всего выполнять вместе, чтобы можно было одновременно удерживать доску и наносить маркировку. На внешней части, которая обращена в сторону полубедра, наметьте линию, идущую по оси в центре.
Далее измеряют значение верхнего среза , которое необходимо для точности при вычислении нижнего узла. Измеренное расстояние наносится в верхнем направлении вдоль мауэрлата в четырех точках , которые повторяют контур стропила в 3D.
Последний этап изготовления — выполнение пропилов в отмеченных местах … Если не было ошибок и ошибок в процессе, то можно сразу сделать оставшиеся диагональные стропила .
Перед установкой боковых стропил необходимо снять обшивку вспомогательной доски с фронтона мауэрлата … Изготовленные стропила устанавливаются в нужных местах и фиксируются металлическими скобами, уголками или гвоздями. Снизу лучше всего крепить уголками .

Изготовление и установка бедренных ножек … Расстояние, на которое стропильная ножка должна подниматься относительно ее нижней части , обязательно измерьте, а результат отложите в сторону от верха конька и также запишите. С этого момента натягивают шнурок, по которому направляют в дальнейшем процессе установки стропил в центральной части конструкции.

Для установки опоры полубедренной конструкции необходимо:

Измерьте угол b, который находится между шнурком и опорной стойкой … Лучше измерять транспортиром или скосом.
Измерьте угол f между диагональными элементами … Такой замер позволит правильно определить значение угла, под которым пятки запиливаются сверху, стачивая два края. Таким образом, после установки стропила плотно войдет в сборку.
Используя доску с параметрами 50х150 мм, делают пропил под углом b , после чего обтачивают доску до получения выступа, параметры которого будут равны углу f.
Очень важно каждый раз примерять полученные элементы , чтобы не допустить ошибок и погрешностей.
Установка этого элемента выполняется поверх шнурков , чтобы можно было измерить высоту, на которую обрабатываемая деталь поднимается над гребневым узлом.
Результирующий параметр перемещается на вниз, чтобы определить глубину резания дна. Это значение измеряется только в вертикальной плоскости, после чего проводится горизонтальная линия.Это линия, по которой будет разрезана нижняя часть узла.
После этого размечаем линию разреза снизу … Для определения этой точки с помощью рулетки откладываем параметр ширины карниза и от этой точки опускаем вертикаль, пересекающую заготовку бедра стропила.
После того, как были сняты все указанные замеры, не спешите приступать к установке стропильной ноги … Получившийся элемент представляет собой шаблон для изготовления наручников.
Человек сделан аналогично , но распил бруса только с одной стороны на величину угла, равную f / 2. В нижнем узле все тоже просто — все проходящие линии расположены симметрично .. После завершения изготовления наручников все имеющиеся элементы фиксируются стандартным способом.

Завершение строительства … Когда стропильная система готова, последний шаг — зашить карниз и построить обшивку для укладки материалов для кровельного пирога.После завершения укладки всех необходимых слоев относительно индивидуальной конструкции крыши монтируется кровельное покрытие.

Заключение

Несмотря на сложность конструкции полувальмы, разобравшись в сути процесса, вы легко справитесь с задачей возведения такой кровли. Самое сложное в процессе монтажа — это оборудовать торцевые части кровельной системы, поэтому начинать разбираться в процессе стоит именно с этих этапов.

В контакте с

Опытные мастера и дизайнеры кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается самой совершенной и в то же время сложной в изготовлении. Его основа была изобретена и внедрена триста лет назад в очень влажном и снежном климате побережья Балтийского моря, что наложило определенный отпечаток на конструкцию каркаса полувальмовой крыши.

Устройство полувальмовой кровли

Половальце — небольшой скат или сектор крыши, расположенный между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полубедра используются два варианта компоновки:

В последнем случае между гребнем и верхним краем полубедра остается вертикальный участок фронтона, который практически всегда оборудована вентиляционным или слуховым окном для мансарды.

Достоинства и недостатки полувальмовой крыши

Большинство людей находят внешний вид и конструкцию этого типа кровли весьма привлекательными. Полувальмовая, фото, выглядит элегантнее и современнее старых прямоугольных двускатных и даже шатровых крыш.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, крыша с полускатной крышей изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный выдержать климат с большим количеством туманов, дождя и снега, частыми заморозками и регулярным обледенением крыши и фасадов.

Поэтому в полувальмовой крыше изначально заложены некоторые конструктивные особенности для борьбы с влагой:

Дополнительные пандусы отлично защищали верхнюю часть фронтона, примыкающую к коньку, от проникновения воды, конденсирующего тумана и проливных дождей с ветром. ;
Использование полубедра позволило снизить давление воздушного потока на фронтоны в условиях сильного ветра;
Использование полувальмовой конструкции вместо полноценной шатровой кровли позволило уменьшить продольные размеры здания.

На первый взгляд, для современных реалий это не так уж важно, но до недавнего времени укороченный полувальмовый скат крыши был решением проблемы в очень плотной городской застройке. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская черепица или полукатная крыша давно стали классикой архитектуры.

Важно! Полубедра эффективно отражают напор ветра.

Если попытаться заменить полускатную крышу двускатной, с плоскими фронтонами, то последний испытает нагрузку в несколько сотен килограммов, что может привести к выдавливанию облицовки стен при сильном ветре.

Недостатки полубаткой крыши

Помимо лаконичного дизайна и хорошей адаптации к плохим погодным условиям, у этого типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально каркасы полувальмовой крыши были очень высокими. В современных конструкциях высоту конька определяет заказчик. Но даже при небольшой монтажной высоте коньковой балки монтаж полувальмовой крыши намного сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Второй существенный недостаток — увеличение количества швов и линий стыковки сопряженных откосов. В полушатровой крыше их меньше, чем в шатровой или в классических четырехскатных схемах, но все же список мест потенциальных протечек воды больше, чем в двухскатной системе.

Поэтому на верхних полубатках крыш часто устанавливают дополнительные навесы, отражающие часть потоков дождевой воды и защищающие фронтоны и стены под ними от намокания.

Для шатровых крыш дизайнеры нашли другое решение. Вместо козырьков выдвинули две боковые наклонные плоскости, в результате под их защитой оказалось окно и верхний край с упорной планкой.

Схема стропильной системы полувальмовой крыши

В простейшем варианте конструкция крыши с прикрепленными к стропильному каркасу половинами шатров имеет четырехскатную схему.

Например, если посмотреть на чертеж полувальмовой крыши с нижним расположением полувальм, становится понятно, как формируется система опор стропильных балок:

Стропила полувальмы Вальмовые крыши делятся на две группы — обычные и вальмовые.Первые укладываются на боковые скаты крыши, вторые образуют половинки вальм;
Центральная часть стропильного каркаса выполняется так же, как и в случае с обычной двускатной крышей, длина конька составляет примерно 2/3 расстояния между боковыми стенками;
Форма и высота ската будущего полубарабанного ската формируется вальмовыми стропилами;
Полубедра набираются из многослойных стропил, упирающихся в основание в мауэрлат, и с верхней полки на перекладине с вставкой.

Для схем с верхним полубедренным расположением стропильная система образована вальмовой балкой, установленной между коньком и горизонтальной поперечной балкой.

В этом случае свесы фронтонов удлиняются на расстояние, равное шагу обычных стропил.

Разновидности полувальмовой кровли

В современном строительстве можно встретить довольно большое количество различных модификаций полувальмовой кровли, они активно используются для различных схем чердаков и жилых мансард, одно и то же. полу- и двухэтажные корпуса с балконами и открытыми площадками для отдыха.Все они основаны на двух классических типах — датской и голландской схеме с полувальтовым стропильным каркасом.

Голландская полувальмовая

Этот тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним полувальбом.

Обычно голландский вариант возведения полубортовых откосов применяется для полутораэтажных домов, стропильные системы которых выполнены с длинными откосами, расположенными под большим углом наклона.

Использование полубедра позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить балкон или окна, построенные на фронтоне здания, от дождя.

Голландский метод устройства полувальмовой крыши позволяет надежно изолировать верхнюю часть мансарды от мансарды или жилого подкровельного пространства. Один из вариантов голландской схемы полувальмовой кровли показан на видео

Голландские стропильные системы идеально подходят для оборудования чердаков с покатой крышей, загородных домов и загородных коттеджей.

Датская полувальмовая крыша

Классический вариант стропильной системы с нижним полубальтовым расположением. Голландские модели, несмотря на всю простоту и доступность изготовления двускатной крыши, менее распространены, чем датские, поскольку рассчитаны на достаточно большие стропильные конструкции. Только в последние 10-15 лет, при активном строительстве двух- и трехэтажных усадеб, голландские системы стали не менее популярными.

Датские полубастовые фермы можно использовать практически в любых зданиях, от трехэтажных особняков до небольших одноэтажных построек.В условиях очень влажного и холодного климата в Дании полубедренные системы обязательно строили с ломаными спусками, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом — до 70 °, нижние свесы и полубатки располагались с наклоном всего 20 °. В результате получилась крыша, очень напоминающая остроконечную средневековую шляпу, одинаково удобную как в снег, так и в дождь. В таком доме хозяева жили в основном на втором этаже, на первом была плита и кухня, на чердаке и в подкровельном пространстве хранилась утварь и припасы.

Долгое время датские крыши с ломаной крышей оставались визитной карточкой Копенгагена. Современные полушатровые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датская полувальмовая стропильная система выбирается только как альтернатива шатровой или обычной шатровой кровле.

Такая конструкция дает возможность оборудовать пару мансардных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмовой конструкции кровли

Расчет площади поверхности проводится на основе школьного курса планиметрии. Условно кровельное покрытие можно рассматривать как две пары геометрических фигур. Для датской системы это будут две большие и две маленькие трапеции основных спусков и полубедра соответственно.

Чтобы найти площадь основного откоса, необходимо продольную длину откоса умножить на половину суммы горизонтальных длин конька и расстояния между крайними точками по линии карниза.По этой же формуле рассчитывается площадь полубедра. Расстояние от перекладины до карниза умножается на полусумму длин перекладины и линии фронтона. Осталось только сложить два квадрата и умножить на два.

Как сделать полавальтовую крышу своими руками

Основная сложность выполнения данного вида работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко совпадают с что требуется на строительной площадке.Все равно на месте придется своими руками настроить все детали стропильной системы.

Совет! При расчете заготовок для сборки и монтажа полувальмовой крыши размеры всех деталей берутся с положительным допуском 5%.

Менее точные размеры достигаются на специализированных линиях промышленного производства кровельных каркасов. При этом все детали каркаса полувальмовой крыши получаются практически точно по чертежу, а несущую систему можно собрать как конструктор.

Начало монтажа стропильной системы

Монтаж полубальтового каркаса начинается с конькового прогона. В центре потолка ровно по средней линии крыши устанавливаются две вертикальные стойки, на которые крепится коньковая планка. Чтобы каркас не деформировался и не отклонялся от исходного положения, система фиксируется временными распорками и подкосами.

Следующим шагом является установка двух пар стропильных балок на собранный каркас конька, по две на каждом конце горизонтальной поперечины конька.Основание рамы закреплено и усилено распорками и распорками.

Сборка полубедра

Для формирования плоскости полубедра необходимо установить опорную поперечину или перекладину. Его прикрепляют к вертикальной стойке, удерживающей коньковый брус, и временно прострочивают обычными стропилами. Следующим этапом является вырезание и установка вальмовых стропил. Это самый сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и вырезать опорные плоскости балок.Выровняв самолет, можно капитально отремонтировать транец.

Остальные стропила полувальмового ската вырезают и размещают по результатам замера габаритов каждой балки. На последнем этапе укладываются обычные стропила, сшивается обрешетка, укладывается пароизоляция и кровля.

Одно из самых «узких» мест полувальмовых крыш связано с расположением зоны примыкания верхнего края кровли к вертикальной поверхности фронтона.Именно в этом месте чаще всего течет дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это позволяет повысить жесткость линии стыка и предотвратить отрыв планки упора от стены.

Полушатровые крыши — один из самых интересных вариантов, заимствованных из архитектуры Северной Европы. Их обтекаемая форма легко адаптируется к порывам ветра. Укороченные треугольные откосы позволяют значительно расширить границы полезного чердачного пространства без размещения на стенах массивной кровельной конструкции.

Стильно смотрится на зданиях любой этажности и назначения. Единственный недостаток — сложная технология строительства. Однако тот, кто знает, как устроена стропильная система полувальмовой крыши, без проблем справится с работой.

Полувагонное «семейство» нельзя безоговорочно отнести к классу четырехскатных. Более того, он явно служил материнской базой для развития. Скорее, это совокупность сооружений с двумя и четырьмя откосами, возведение которых предопределяет использование обоих способов строительства.

Полувальмовая категория отличается от шатровой родительской тем, что характерный треугольный элемент шатровых крыш укорачивается. К нему примыкает часть вертикального фронтона каменного дома или аналогичный фронтон деревянной конструкции. Укороченное бедро естественно расположено под углом к указанным фронтонным стенам. Угол между ними может быть выпуклым или вогнутым, а половина бедра располагается сверху или снизу.

По форме и расположению конструктивных элементов полускатные крыши делятся на два основных типа:

Голландский. Крыша трапециевидного полушата, занимающая нижнюю часть ската фронтона. К верхнему основанию трапеции примыкает вертикальный треугольник, вместе с которым они чаще всего образуют вогнутый угол, реже — выпуклый. Треугольник может быть сплошным или иметь слуховой проход.
датский. Крыша с треугольным полушатком, занимающая верхнюю часть концевого сегмента. Основание треугольника опирается на вертикальный трапециевидный фронтон, вместе они образуют выпуклый угол. Датский вариант очень похож на обычную вальмовую крышу, только ее торцевые скаты короче.

На основе двух основных разновидностей было разработано множество вариаций на полубедренную тему. Среди них не только конструкции, различающиеся высотой, величиной откосов, углом наклона, формой элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть здания, у которых укороченный вальм только с одного конца или с одной стороны.

Во всех конструктивных сочетаниях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е.е. подвесной или слоистый метод. Подвесные стропила устанавливают, если у оборудуемой коробки нет внутренней несущей стены или нет возможности установить опоры для конькового прогона. Наклонная же техника реализуется при наличии надежной опоры или может быть предусмотрена для верхних пяток стропильных ног сегмента двускатной крыши. Нижняя пятка стропил обоих типов должна опираться на мауэрлат, на верхний венец каркаса, заменяющего его, или на балки перекрытия.

Вне зависимости от количества вариантов проекта, конструкция стропильной системы основана на одном из основных полубедренных способов или на их комбинированном применении. Разобравшись с ними, вы сможете понять, как применить датские или голландские технологии в обустройстве собственного дома и как совместить привычную покатую часть крыши с укороченными вальмами.

Голландская стропильная система

Конструкция сооружения с трапециевидным коротким бедром и треугольным фронтоном над ним мало чем отличается от традиционного четырехскатного сооружения.Правда, по схеме стропильной системы полувальмовой кровли голландского типа она не похожа на запечатанный почтовый конверт. Это больше похоже на разделенный пополам прямоугольник с трапециями по краям торцевых сторон. Правда, перед этапом строительства коротких откосов все работы проводятся одинаково.

Базовый процесс построения

Сначала устанавливаются опоры для прокладки конькового прогона. Вместо отдельных опорных стоек можно использовать каркас, верхняя сторона которого будет служить прогоном для будущей крыши.Затем устанавливаются обычные стропильные ноги. Технологические отличия начинаются с установки диагональных ножек и манжет голландского полубедра. Ведь они обязаны образовывать плоскость укороченного пятиугольного ската, а не полноценного треугольного вальма, как в стандартных шатровых крышах.

Поставленная цель достигается установкой горизонтальной перемычки-шпильки, к углам которой диагональные стропила соединяются пропилом. Часть клиньев, расположенных в центре будущего откоса, закрепляют по обе стороны от прилива гвоздями или уголками.Остальные балки монтируются обычным способом: сверху к диагональному стропилу, снизу к мауэрлату или балке перекрытия.

№

Для обеспечения жесткости в районе полубедра участки соединения перемычки с обычными стропилами усилены подкосами. Крайние стропильные фермы с двух сторон складываются вдвое. Места крепления перемычки к стойке и к стропилам дополнительно укрепляют короткими заглушками — кусками доски, прибиваемыми снизу. Они предотвратят деформацию конструкции при превышении нагрузки.

Треугольная часть фронтона, возвышающаяся над укороченным бедром, обшивается доской или листовым материалом. Однако разумные хозяева устраивают небольшие окна вертикальным треугольником для потока естественного света и вентиляции.

Фото-подборка познакомит вас с распространенными типами голландских кровель полушатровой разновидности и формами стропильных систем:

Смесь Голландии с Данией

Как обычно, базовая голландская версия стала основой для разработки множества модификаций.Согласно одной из них, место треугольника фронтона занимает полубедра аналогичной конфигурации. Имея пятиугольный укороченный наклон, он образует скорее выпуклый, чем вогнутый угол. Следует отметить, что вогнутые углы встречаются и в ряде архитектурных решений. В плане схема похожа на обычный конверт, но проекция тазобедренных компонентов другая.

Отличие в алгоритме построения. На этапах возведения двускатной части кровли работы выполняются по слоистой или навесной технологии.Затем для создания характерного излома, прежде всего, перед крайней обыкновенной фермой, монтируется ее укороченный аналог, а по ее углам уже прикрепляются диагонали. Далее все делается по вышеприведенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. По датской методике строится только верхний треугольник бедра.

Ферма крыши датского типа

Датский сорт не менее интересен, чем его голландский «друг», но во главе стропильной системы стоит немного другой образ.Фактически, оба типа крыш можно устроить из двух ярусов, уложенных друг на друга. Он построен таким образом, что вполне подходит, если в чердачном помещении планируется разместить чердак. Однако сломанный метод значительно дороже и хлопотнее, чем метод полубедра, с которым стоит ознакомиться.

Построение датской крыши, шаг за шагом

Мы уже выяснили, что короткое датское бедро имеет треугольную форму, а прилегающий к нему фронтон — трапециевидный.В плане крыша очень похожа на вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед постройкой крайне желательно обзавестись достойным проектом и произвести расчеты элементов стропильного каркаса. Трудиться с расчетами размеров каждого элемента утомительно. По заверениям опытных кровельщиков, достаточно рассчитать самую длинную часть системы. Остальные элементы могут быть равного или немного меньшего сечения.

Устройство коньковой части рамы

Возведение полувальмового каркаса начинается по общим для всех крыш правил с устройства мауэрлата. На нее должны опираться пятки частных и бедренных стропильных ног. Стоит отметить, что опора будет осуществляться на разных уровнях, ведь верхние плоскости несущих стен и фронтонов находятся на неодинаковой высоте.

Строительство первой очереди стропильной системы осуществляется в четыре этапа:

Мауэрлат строительный.В описанном примере он не будет напоминать традиционный деревянный каркас. Штанга для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2 — по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью стен фронтона.
Укладка балок перекрытия. Выполняется перпендикулярно балкам мауэрлата основных несущих стен. Если необходимо соединить две балки, то место слабого соединения должно быть расположено над несущей внутренней стеной.
Установка опор коньковой балки на внутренней стене. Концевые опоры определяют длину основной секции крыши. Расстояние между стойками ряда должно быть одинаковым, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение подкосов временно дополняют вспомогательными укосинами.
Монтаж обычных стропильных ног основной части откосов, для которых используется традиционный.

Изображения балок перекрытия не показаны на рисунках в примере, поскольку это может нарушить принцип процесса. На самом деле должно быть совпадение.

Установка диагональных стропил

Диагональные датские стропила соединяют край конька с углами фронтонов. Для их изготовления и монтажа проводится ряд специфических действий, позволяющих выполнять работы с достаточной точностью:

Заподлицо с внешней плоскостью мауэрлата фронтона устанавливается кусок доски размером 50 × 150 мм.Его следует временно прибить парой гвоздей, чтобы он не сдвинулся и не упал при последующей примерке. Обрезка нужна для разметки положения среза одним махом без лишних манипуляций при примерке.
Доска произвольных размеров кладется на 3-4 обычные стропила так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразной реперной точки контролируется измерениями рулеткой или лазерным уровнемером. Далее нужно подтянуть доску до ранее прибитого сегмента.Пересечение доски и отрезка укажет точку, по которой проведена горизонтальная линия предстоящего реза.
Диагональный элемент стропильной системы изготавливается из доски 50х200мм. По традиции в первую очередь производится примерка. Доску следует прикладывать к верху внешней фермы, а обшивку — к углу. Лучше работать вместе: один держит заготовку, другой размечает.
С внешней стороны, т.е. повернутой к полуобедренной части, четко проведена горизонтальная линия вдоль центральной оси сбоку заготовки.
С учетом того, что зеркальный элемент будет плотно прилегать к изготавливаемому стропилу, на внутренней стороне пропила в плоскости отмечается линия. Можно, конечно, не сразу учитывать плоский срез, а фактически исправить обе диагональные заготовки позже. Мастеру удобнее определиться с местом.
Измеряется величина верхнего среза. Отмеренное расстояние нужно отложить внизу для точного рисования нижнего узла.В примере это 26 см.
Полученные в результате замеров 26 см откладываются от мауэрлата фронтона в четырех точках, повторяя воображаемый трехмерный контур стропильной доски.
На твердом грунте сделаны все отмеченные надрезы — диагональная ножка готова. Если не было особых изъянов в конструкции короба и кладке мауэрлата, можно сразу сделать вторую стропилину из такой же полубатки.

Перед установкой диагональных стропил мауэрлат фронтона освобождается от обшивки вспомогательной доски.Готовые стропильные ноги перемещаются на свое место и надежно фиксируются. Для крепления верхней пятки подходят гвозди, внизу лучше использовать уголки.

Изготовление и установка бедра

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного замера. Результат следует отложить в сторону от вершины гребня и отметить. От найденной таким образом точки натягивают шнурок до середины фронтона.Он послужит ориентиром при изготовлении и установке центральных вальмовых стропил.

Для установки центральной ножки полубедра необходимо:

Измерьте угол β между шнурком и опорной стойкой с помощью небольшого строительного гониометра. Это поможет вам точно проследить линию верхнего среза.
Измерьте угол φ между диагональными элементами. На верхней пятке нужно сточить два края в виде фаски для плотного прилегания к узлу.
Доска подходящей длины сечением 50 × 150 мм сначала распиливается под углом β, затем распил затачивается с двух сторон так, чтобы на конце получился угловой выступ со значением φ.
Заготовку нужно примерить еще раз. Его устанавливают прямо над натянутым шнурком, чтобы отмерить высоту заготовки над гребневым узлом.
Результат переносится вниз, чтобы определить глубину нижнего среза. В показанном примере это 6 см. Их укладывают строго вертикально, от получившейся точки проводят горизонтальную линию.Линии для распиловки резов нижнего агрегата готовы.
Сразу после разметки разреза отмечается линия нижнего разреза. Для этого необходимо с помощью рулетки отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовых стропил.
После выполнения всех запланированных разрезов бедренная ножка не прикрепляется сразу, а используется как шаблон для изготовления жен.

Народники для заливки откосов вальмы выполняются без отклонения от изученной методики, но с учетом реальных размеров и специфики установки.Верхний срез подрезан только с одной стороны под углом, равным φ / 2. С нижним узлом все просто — все линии, если они проложены правильно, должны быть симметричными. По окончании обработки заготовок все элементы бедра устанавливаются и крепятся как обычные собратья.

Аналогичные действия проводятся при изготовлении и установке основных скатов. Для формирования нижних разрезов используется один из элементов бедра. Для верхнего среза сначала проводится линия под углом β, затем она заостряется с нужной стороны под углом, полученным расчетом по формуле 90º-φ / 2.

Среди этапов подготовки:

Установка двускатной кобылки, образующей концевой свес. Они крепятся оцинкованными металлическими уголками к крайним пандусам основных откосов, опираясь на вырубки на наклонных участках укороченного фронтона. Шаг установки кобыл примерно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязательно должна быть гидроизоляционная прокладка. Нет смысла использовать дорогой полимерный или битумно-полимерный материал.Под кобылку можно положить кусочки рубероида или несколько слоев пергамина.
Установка ветрового борта по периметру кровли. Работа начинается с прикрепления доски 50 × 150 мм к фронтальному и главному свесам. Длина доски для оформления фронтальных карнизов определяется по проекту, и корректируется по факту. Рулеткой или шнурком от диагональной стропильной ноги нужно провести прямую линию до ветровой доски фронтона.Затем необходимо проверить будущее положение диагональных стропил по отношению к углу ветровой обшивки с указаниями проекта. Ветровые доски, расположенные под углом, прилегающие к кобылке, сначала примеряются и подпиливаются, затем прикрепляются.
Диагональные элементы застроены доской одинакового размера. Сегменты трита сращиваются с дюймовым сегментом.

Стропильный каркас датского типа готов. Осталось подшить карнизы и соорудить обрешетку в соответствии с техническими особенностями укладываемого покрытия на крышу.

Принцип устройства стропильных систем для крыш с укороченными вальмами не прост, но понятен. Сложность заключается только в устройстве торцевых частей, а правила и особенности их построения мы описали максимально подробно. Теперь необходимо применить полученную информацию на практике: потренироваться в строительстве самостоятельно или проконтролировать наемный коллектив.

Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка.Чаще всего будущие домовладельцы выбирают, как они говорят, всем сердцем, принимая решения, основываясь на том, что им нравится, а что нет. Возможно, поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.

В ответ на запросы клиентов архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетичностью, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом.В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

Особенности конструкции

Конструкцию полувальмовой крыши нельзя назвать простой ни по конструкции, ни по установке своими руками, так как это коктейль положительных качеств простого двускатного и вальмового,. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет элементов бедра, срезающих вершину треугольника.Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

Обтекаемая форма. За счет отсутствия острых углов полувальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
Рациональное использование чердачного помещения. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
Высокая изменчивость. Изменяя угол наклона откосов, архитекторы создают крыши с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полускатная крыша выглядит новым словом в частном строительстве.

Возможные трудности

Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам.Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок. При подготовке и установке вы можете столкнуться со следующими трудностями:

Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, потребуется больше рубероида и дерева для стропильной системы, что скажется на стоимости работ.
Высокий уровень сложности работы.Множество дополнительных опорных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится. Для начала работы потребуются расчеты и чертежи.
Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь кровельного материала, требует усиленного фундамента, способного выдерживать такие нагрузки.

Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна.Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки, и сумеете выставить напоказ знание терминов перед мастерами.

Как уже было сказано, стропильная система с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши.Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной крыши, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре. Также они снабжены концами фронтонов, которые несут нагрузку от тазобедренных элементов.
Стеллажи. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку в зависимости от типа стропильной системы.
Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
Стропила наклонные. Диагональная стропильная ножка, простирающаяся от конька до угла здания. Они длиннее рядовых и должны выдерживать большие нагрузки, так как на них опираются жены. Поэтому для их изготовления сечение бруса складывают вдвое или скрепляют две доски, используемые для обычного стропила.
Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой на мауэрлат, уложенные на внешние несущие стены. Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
Полуоножки. Укороченные стропила, прикрепленные к диагонали вверху, а внизу к мауэрлату.
Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего здания стропильная система может существенно отличаться. Есть два типа:

Специалисты по кровле советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

Последовательность установки

Возведение полувальмовой крыши — сложный кропотливый процесс, доверить который можно только профессионалам.Устанавливают крышу в следующей последовательности:

После завершения внешних работ переходят к внутренним. Для. Для того чтобы мансардное помещение можно было использовать как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом. Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

Видеоинструкция

Полувальмовая кровля, стропильная система которой сложна, относится к разряду вальмовых конструкций.В нем бедра не устанавливаются на всю высоту ската. Сегодня этот вариант кровли используется довольно часто, так как она имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

Как рассчитать такую крышу?

Определить площадь крыши очень просто. Для этого нужно разделить крышу на несколько форм.

При расчете голландского дизайна нужно разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно рассчитать, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно суммы оснований умножить на высоту и произведение разделить на 2. Далее нужно сложить полученные значения и умножить их на 2. Так как в результате можно получить площадь откосов.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников.Площадь первой фигуры следует рассчитывать, как описано выше. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2. Далее сложите значения площадей первой фигуры и нескольких треугольников. В результате можно получить площадь откоса. Полученное значение нужно умножить на 2.

Вернуться к содержанию

Существующие виды стропильных систем для полускатных крыш

Схема односкатной крыши представлена на рис.1. Изделие имеет сложную структуру. Трапеции в этом случае будут заменены многоугольниками.

По типу вальм крыши можно разделить на:

Голландский. В нижней части шатровая отделка, и фронтон в виде трапеции переходит в свес карниза.
датский. Выполняется в обратном порядке. От карниза идет бедро в виде трапеции, а над ним устанавливаются небольшие треугольные фронтоны.

Вернуться к содержанию

Голландская конструкция крыши

Под потолком мансарды есть мансарда, в которой окна будут обеспечивать вентиляцию.Эти элементы необходимо установить на фронтонах.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой вальмовой крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги разного типа, упоры, подкосы и шренгели.

Монтаж — дело непростое, поэтому первым делом нужно составить проект кровли и произвести расчеты. Стропильную систему полувальмовой кровли следует возводить следующим образом:

Рисунок 1.Схема полавальтовой крыши.

Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Этот блок используется для привязки стен к крыше здания. Он распределит нагрузку со стропильных ног на верх частного дома. Крепление мауэрлата осуществляется с помощью гаек, которые накручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые откосы. На вальмовых спусках он устанавливается на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150х50 мм.
Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части крыши. Его следует разместить между откосами. Элемент нужен для крепления стропил.
В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длину которых можно изменять в зависимости от конструкции. Наклонные стропильные ноги монтируются от углов постройки до конца конькового прогона. Они выдержат максимальную нагрузку.

№

Крепежные элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — к торцевой части коньковой планки.
К основному мауэрлату и коньковому прогону крепят обычные стропильные ноги боковых откосов.
Народные стропильные ноги фиксируются сосковыми.

Наиболее подходящей породой дерева для стропильной системы полувальмовой кровли является сосна.

Если было решено построить полавальтовую крышу самостоятельно, то следует взять на себя ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150х50 мм.Наиболее подходящая порода древесины — сосна. Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы избежать деформации устройства при дальнейшей эксплуатации. Дополнительно потребуется обработка древесины антимикробным составом.

Если пролеты большие, необходимо укрепить систему упорами. Стропильные ноги в большинстве случаев укрепляют фермами.

Раскосы и опоры — это дополнительные стержни, поддерживающие элементы основной конструкции.

Мауэрлат — Что это такое, из чего изготавливают

Что такое мауэрлат?

Из чего его изготавливают?

Какие работы необходимо выполнить до установки на деревянные стены?

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Инструкция по укладке мауэрлата?

Мауэрлат: узнайте что это такое, где применяется и зачем он нужен

Что это такое?

Особенности расчета основы стропильной системы

Считаем объем

Считаем вес

Узнаем плотность

Установка и крепление

Заключение

Что такое мауэрлат в строительстве крыши —

Как правильно положить мауэрлат для крыши – устройство на практике

Назначение мауэрлата

Правила обустройства основы под стропила

Зачем нужен армированный пояс

Способы фиксации обвязки под стропила на крыше

Порядок монтажа мауэрлата на стены — как закрепить правильно

Гидроизоляция

Как правильно установить мауэрлат

Что такое мауэрлат

Из чего изготавливают

Какие работы необходимо выполнить до установки на деревянные стены

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита

Инструкция по укладке

Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления

Что это такое

Материалы для изготовления мауэрлата

Способы укладки мауэрлата на стены

Подготовка к созданию армированного пояса

Порядок крепления мауэрлата для двускатной крыши

Обустройство армированного пояса

Как правильно класть мурлат на стены

Популярные методы крепления стропил

Жесткий вариант фиксации стропил к мауэрлату

Скользящее (шарнирное) крепление

Расчет мауэрлата

Что такое мауэрлат, зачем он нужен

Способы крепления мауэрлата

Армопояс под мауэлат

Для чего нужен мауэрлат и что это такое?

Мауэрлат – что это такое и всегда ли он нужен? Фото

Как правильно устроить?

Как закрепить на стене?

Что такое мауэрлат, зачем он нужен, и как его крепить

Зачем нужен мауэрлат

Из чего делают мауэрлат

Длина и сечение мауэрлата

Требования к материалам

Крепление мауэрлата к кирпичным и бетонным стенам

Крепление мауэрлата анкерными болтами

Установка методом расклинивания

Монтаж мауэрлата на закладные штыри

Крепление к деревянным закладным

Обвязка мауэрлата проволокой

Крепление мауэрлата к стенам на армопояс

6 критичных ошибок, которые допускают при монтаже мауэрлата

Что такое мауэрлат в строительстве крыши

Для чего нужен мауэрлат и что это такое?

Мауэрлат – что это такое и всегда ли он нужен? Фото

Как правильно устроить?

Как закрепить на стене?

Мауэрлат в строительстве. Применение. Особенности расчета. Установка и крепление.

Что это такое?

Особенности расчета основы стропильной системы

Считаем объем

Считаем вес

Узнаем плотность

Установка и крепление

Заключение

Как правильно установить мауэрлат?

Что такое мауэрлат?

Из чего его изготавливают?

Какие работы необходимо выполнить до установки на деревянные стены?

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Инструкция по укладке мауэрлата?

Мауэрлат: понятие, особенности, как сделать
