Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы «против»

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы «за»

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

однотрубная или двухтрубная система отопления?

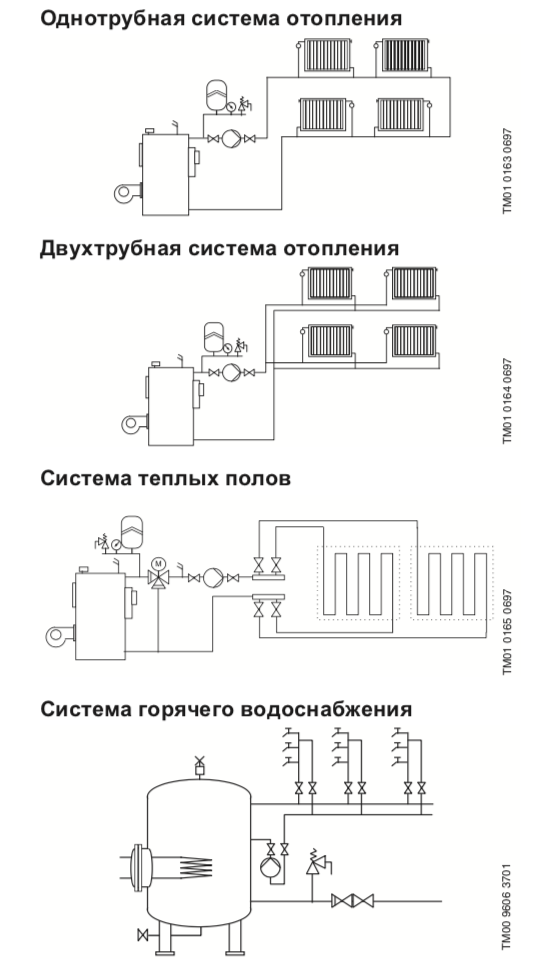

Для теплоснабжения жилых помещений применяют две основных разновидности систем отопления: однотрубную и двухтрубную. Первый вариант работает от одного магистрального стояка, а второй действует за счёт двух ответвлений трубопровода. Но даже не беря в расчёт тип постройки, для которой их применяют, нужно учитывать алгоритм действий системы и подходящую вариацию конструкции. В критерии характеристик может входить и регулировка температур, и подача обогрева, и другое. Давайте сравним два вида систем и разберемся в каком случае какой вид необходимо использовать.

Однотрубная система отопления

В зданиях многоэтажного типа у однотрубной системы отопления теплоноситель движется на самый верхний этаж, а к нисходящей магистрали в определённой последовательности подключены все соответствующие отопительные приборы и устройства. При этом весь верхний уровень здания будет обогреваться гораздо сильнее, чем нижние уровни. К примеру, это довольно частая практика, встречающаяся в многоэтажных постройках советского времени. В таких домах повышенное тепло в верхней части и наиболее холодная атмосфера в нижней. Зато для частных жилых помещений это не играет особого значения, ведь при работе данного вида отопления, обогрев распространяется более равномерно и не так контрастно за счёт малого количества этажей. Это может быть наиболее эффективным принципом действия и лучшим решением для домов такого типа.

Подвиды

Самыми распространёнными подвидами однотрубной системы отопления являются следующие:

  • Ленинградка: это система обогревательных устройств, таких, как панели, радиаторы, конвертеры и др. Где за основную подачу тепла отвечает котёл. Радиаторы закрепляют вдоль стен по периметру жилого здания. Транспортируемые внутри жидкости (смесь антифриза или вода) могут свободно циркулировать по трубопроводу. Главные особенности данного вида однотрубной системы заключаются в простоте и выгоде. Обычно такие трубы изготавливают из доступных и лёгких материалов и их легко установить. При этом классическая Ленинградка, как правило, задействована в небольших сооружениях. Тут стоит принять во внимание факт того, что в недавнем времени появились различные инновационные технологии, с помощью которых её можно усовершенствовать и существенно дополнить функционал.
  • Паук: так систему теплоснабжения называют из-за формы: в центре (или близко к нему) крепится главный котёл, а от него расходятся ответвления в разных направлениях. Теплоноситель в этом случае движется вверх. На второй трубе он останавливается на середине и опускается книзу. Затем охлаждается и проходит в обратном направлении. Единственный минус в том, что необходимы уклоны на нижних уровнях. А большой плюс – такое отопление работает бесперебойно.

Преимущества

Из основных достоинств однотрубной системы отопления выделяют то, что благодаря повышенному давлению жидкости, нормализуется её циркуляция. А также и ряд следующих преимуществ.

  • Устойчивость гидродинамических качеств
  • Простота эксплуатации и монтажа
  • Выгодное приобретение за счёт доступных материалов
  • Требуется закрепление только одной магистрали

Конечно, при этом есть и перечень особенностей, таких как взаимодействие и зависимость всех элементов друг от друга. А также повышенное гидродинамическое сопротивление, сложность в устранении ошибок. К недостаткам же относится ограниченное число всех отопительных приборов, подсоединяемых к одному стояку и высокие потери тепла.

Двухтрубная система

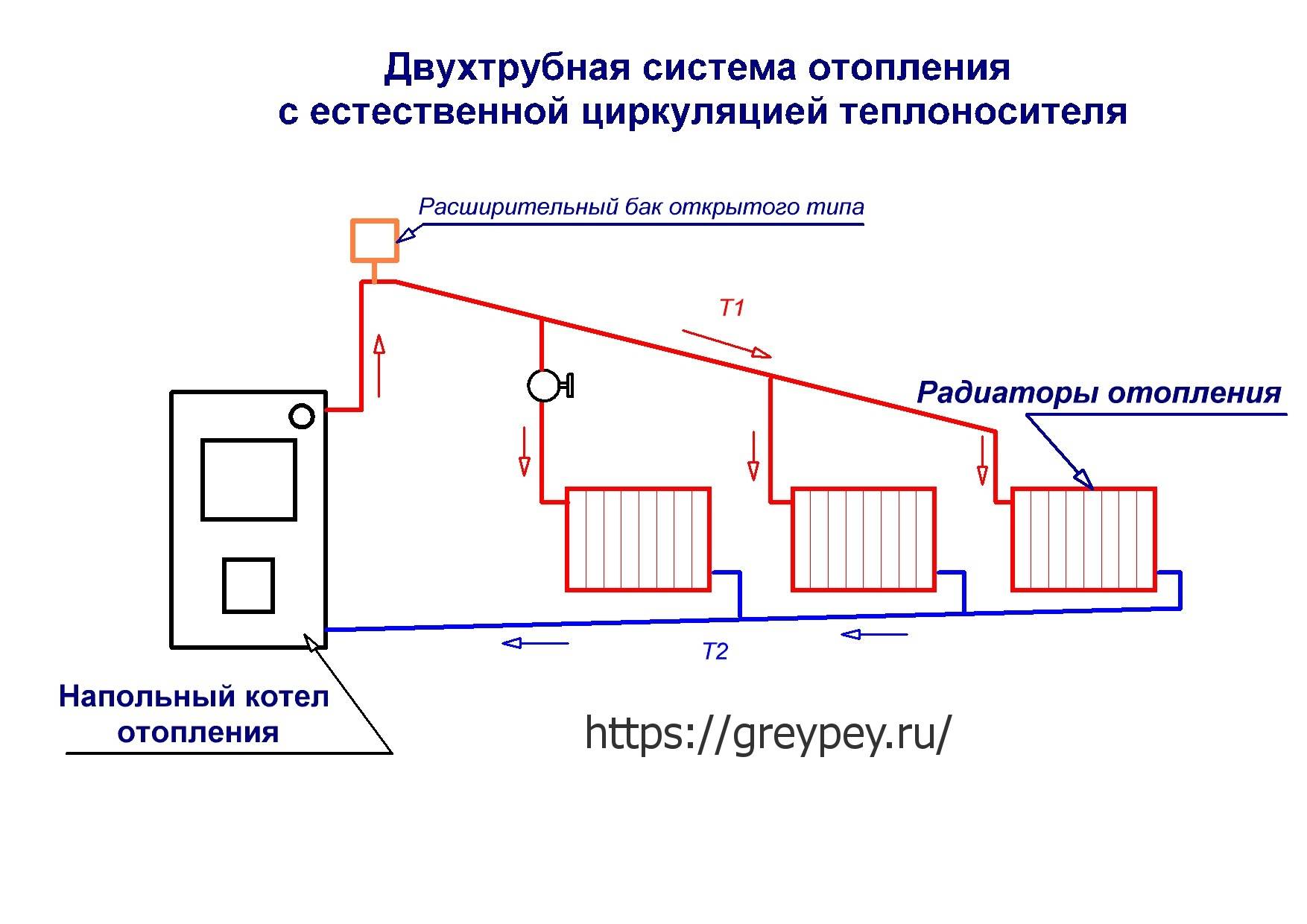

При двухтрубной отопительной системе жидкость в ней движется от нагревателя по направлению к радиаторам, а затем в обратном порядке. По одному из ответвлений транспортируется горячий поток, а по второму идёт охлаждённая жидкость в котёл от радиатора.

При этом такие виды конструкций разделяют на два типа: закрытые или открытые. Это зависит от расширительного бака. При современных технологиях используют мембранные баки. Они на официальном уровне признаны безопасными и экологически безвредными.

Подвиды

Существуют подвиды двухтрубной системы отопления по методу соединения её элементов.

  • Вертикальная: там, где радиаторы подсоединяют к стояку вертикального положения. Это позволяет установить сопряжение со стояком для каждого этажа в отдельности. При этом воздушные пробки при использовании будут отсутствовать. Основное отличие подразумевает более высокие затраты.
  • Горизонтальная двухтрубная система бывает, как с нижней, так и с верхней разводкой. Применяют в основном для одноэтажных жилых помещений с большим метражом. Ведущим фрагментом здесь является горизонтально проложенный трубопровод. В данном случае стояки лучше всего будет поставить на лестничной клетке или в зоне коридоров.
  • Лучевая система – это инновационная технология, которая равномерно и сбалансированно распределяет горячие потоки воды через коллектор. Обогрев дома регулируют повышением температуры воды и её скоростью движения.

Преимущества

Двухтрубная система отопления не нуждается в увеличении количества секционных отделов для радиаторов (с целью повысить объёмы теплоносителей), поэтому считается весьма удобным и эргономичным. Также выделяют следующие плюсы и достоинства.

  • Изначальная установка регуляторов температуры для радиаторов позволяет следить за оптимальным уровнем обогрева в каждом помещении здания.
  • Специальная коллекторная система для разводки труб обеспечивает независимый рабочий процесс звеньев всей цепи.
  • Возможна врезка батарей даже непосредственно после процедуры сборки главной линии.
  • Данную систему можно продлевать в любом направлении (вертикальном или горизонтальном) при необходимости.
  • Лёгкое устранение неисправностей.

Из ряда основных тонкостей и отличительный характеристик выделяют также и то, что фрагменты цепи подключают именно параллельно, а не в чёткой последовательности друг за другом. Если постройку расширяют, то трубопровод продлевать не требуется. При этом двухтрубная установку будет менее уязвима и восприимчива к процессу размораживания.

Но к списку главных недостатков и минусов относят более сложную схему устройства и финансовую сторону затрат. Однако в холодные времена года компромиссом является хорошая сосредоточенность и распределение тепла.

Монтаж и обслуживание

Монтаж у двух перечисленных типов систем отопления существенно отличается. В однотрубной системе отопления все выглядит весьма просто. Тяни трубу, соблюдай уклоны, по пути соединяй радиаторы и все будет весьма работоспособно. У двухтрубной системы тянуть надо уже две трубы: отдельно подачу и обратку.

В комплектацию системы обогрева с наличием одного магистрального стояка входят отопительные устройства, которые оснащены мощными характеристиками и свойствами, если говорить о прочности и долговечности. Все они должны быть изначально рассчитаны на высокие показатели давления и температуры. После всех этапов подсоединения однотрубной системы производят подключение всех необходимых элементов по определённо заданной схеме. Для развоздушивания радиаторов устанавливают краны Маевского. Затем производят опрессовку и пробный запуск.

У трубопровода двухтрубной системы отопления применяют полноценный набор действий для качественного и надёжного обслуживания в дальнейшем. После этого проводят балансировку и регулировку, настраивают все рабочие параметры. Для этого используют специальные фрагменты – патрубки, которые потом размещают в самой верхней и самой нижней возможной точке всего теплопровода. Это необходимо для сброса воздуха и для слива жидкости. Излишний воздух батарей должен выпускаться через специальные краны/клапаны. С помощью насоса в определённую ёмкость поступает доля воздуха для регулирования показателя нагрузки. Регуляторы особого назначения обеспечивают настройку системы подачи обогрева, уменьшив напор на выбранную батарею. Распределение давления формируется в зависимости от балансировки показателей между первой и последней батареями.

Двухтрубная или однотрубная разводка. Что лучше?

При выборе конечной системы отопления: однотрубной или двухтрубной, следует определить критерии, которые стоят в приоритете. Если наблюдаются проблемы со светом, основной вид топлива уголь, ограничены финансы, то целесообразней будет рассмотреть однотрубную систему отопления.

Современные двухтрубные системы отопления работают только с насосами. Они дороже в монтаже. Значительным плюсом является возможность точного покомнатного регулирования температуры при помощи термостатов или термоголовок. За счет всех этих возможностей двухтрубные системы гораздо экономичнее однотрубных. И связано это в первую очередь за счет грамотного распределения тепла и отсутствия неэффективных растрат энергоносителя.

Как итог можно сказать, что любому современному дому пора смотреть в сторону двухтрубных экономичных систем отопления.

Читайте так же:

Двухтрубная или однотрубная система отопления

Главная

Какую систему отопления выбрать двухтрубную или однотрубную

Практически перед каждым владельцем частного дома, встает вопрос:
«Двухтрубную или однотрубную систему отопления выбрать?»

Опишем основные плюсы и минусы той и другой системы, а затем дадим свои рекомендации.

Однотрубная система отопления — система, при которой функцию подачи и отвода теплоносителя играет одна труба.

Плюсы однотрубной системы:

  • для подачи теплоносителя используется одна труба вместо двух. Это прямая экономия ваших средств по стоимости труб, фитингов и работ по монтажу.
  • фактически не требует никакой регулировки отдельных веток и стояков.
  • имеет меньший объем теплоносителя. В случае использования антифриза это опять же прямая экономия ваших средств.
  • повышенная гидравлическая устойчивость данной системы.
  • в случае необходимости слива системы этот процесс ускоряет и не приводит к излишнему объему воды в сливной яме, т.к. имеет меньший объем теплоносителя.
  • сроки монтажа меньше, чем в двухтрубной системе.
  • при наличии готового (рассчитанного) проекта с исполнительными схемами и указанными диаметрами не требует высокой квалификации монтажников.

Минусы однотрубной системы:

  • повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
  • по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.

Двухтрубная система отопления — система, при которой для подачи и отвода теплоносителя используется две трубы.

Плюсы двухтрубной системы:

  • на вход каждого радиатора приходит теплоноситель с температурой, равной фактически котловой (потери тепла по пути, если трубы утеплены по нормативам, незначительны). Значит это меньший размер отопительного прибора и, следовательно, экономия средств.
  • менее уязвима к разморозке всей системы (пояснение смотрите в конце статьи).
  • позволяет оперативно находить недостатки и ошибки, допущенные в процессе монтажа, и без менее серьезных последствий (чем в случае с однотрубной системой) исправлять их.
  • менее чувствительна к ошибкам, допущенным на стадии проектирования.

Минусы двухтрубной системы.

Минусов такая система практически не имеет, за исключением стоимости и срока монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью эксплуатации этой системы.

Наши рекомендации.

Рассмотрев плюсы и минусы описанных систем, вы можете принять свое решение в пользу того или иного варианта.

Мы же со всем знанием дела настоятельно рекомендуем остановить свой выбор на двухтрубной системе.

Помимо, указанных выше положительных особенностей этой схемы, приведем еще одно соображение в качестве обоснования своей рекомендации.

Представьте, что перед вами выбор: нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь — надежность, удобство эксплуатации и ремонта. Какую выберите вы?

Предположим, вы берете ту, где лампочки подключены последовательно. Что же происходит, когда перегорает одна лампочка? Цепь разрывается. Вся гирлянда перестает работать.

А что можно сказать о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных приборов?

Кто искал такую лампочку, знает, сколько это занимает времени.

Какое отношение этот пример имеет к системе отопления? Самое прямое.

Выше мы говорили, что однотрубная система наиболее уязвима в отношении разморозки всей системы. Все отопительные приборы «сидят» на одной трубе. И хотя технически было бы неправильно говорить о том, что они включены последовательно (если конечно это не разновидность однотрубной системы — проточная система). Все же подумайте, что бы произошло, если бы хотя бы 1 см или 0,5 см воды в этой трубе перемерзло (особенно уязвимы пороги входных дверей или неплотности в швах кирпича, особенно когда на трубах или в стенах нет утеплителя)?

Правильно. «Встала» бы вся система. И постепенно она вся замерзла бы.

А что можно сказать о поиске замерзшего участка трубы? Поверьте — это практически невозможно!

А теперь возьмем гирлянду с параллельно включенными лампочками. Что происходит, когда одна или две перегорают?

Другие продолжают гореть. А легко ли найти ту лампочку, которая перегорела? Конечно. Все горят, а она — нет!

Точно также и в двухтрубной системе. Если все же так случилось, что труба, идущая к одному радиатору, замерзла, то это не значит, что перестанут работать другие.

А легко ли найти радиатор и соответственно место, где случилась авария? Да. Достаточно лишь потрогать рукой, и все станет ясно.

Разве это не мощный фактор в пользу выбора двухтрубной системы?

Задаваясь вопросом: «Двухтрубную или однотрубную систему отопления нужно выбирать?», не колеблясь, остановите свой выбор на двухтрубной системе отопления и вы никогда не пожалеете о своем выборе!

Однотрубное или двухтрубное отопление дома: сравнительный анализ от Альтер Эйр

Немецкая компания Vaillant уже много лет занимается производством продукции для отопления, вентиляции, охлаждения и горячего водоснабжения, предлагая клиентам экологичные, энергоэффективные и надежные товары. Среди них — газовые котлы и колонки, электрокотлы, электрические водонагреватели, дымоходы, датчики температуры. Продукция бренда совместила в себе высокую функциональность, интересный дизайн и простоту управления, транслируя к тому же заботу об окружающей среде.

Protherm — известный бренд, занимающийся производством отопительного оборудования: конденсационных, газовых, электрических котлов, водонагревателей и терморегуляторов. Отопительные системы, созданные на базе технических решений Protherm, отличаются высоким качеством, энергоэффективностью и умеренной ценой. У нас вы можете ознакомиться с ассортиментом бренда, а наши специалисты помогут подобрать наиболее выгодное решение.

Viessmann — немецкая компания-производитель систем отопления: твердотопливных котлов, котлов на биогазе, водонагревателей, тепловых насосов. Начала свою деятельность еще в 1917 г. и сейчас продолжает внедрять инновационные технологии в производство отопительных и холодильных систем. Оборудование Viessmann — это высокая энергоэффективность, безупречное качество и надежность. Это тот бренд, который мы всегда рекомендуем клиентам.

Японский бренд Daikin — признанный лидер рынка климатической техники. Компания не только производит исключительно качественные системы вентиляции, кондиционирования и отопления, но и занимается разработкой инновационных решений, которые регулярно внедряет в свое производство. Альтер Эйр является официальным представителем Daikin в Украине, предлагая широкий ассортимент климатических систем, профессиональный монтаж и качественный сервис.

MAICO — всемирно известный немецкий бренд, производящий вентиляционное оборудование. Его продукция отличается инновационностью, высокой технологичностью и абсолютным качеством каждой детали. Имеет награды за отличный дизайн. Компания предлагает широкий ассортимент вентиляторов, вентиляционных установок и других решений в области вентиляции для квартир, домов и промышленных объектов.

Однотрубная или двухтрубная система отопления, плюсы и минусы, отличие

Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы. Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.

Плюсы и минусы однотрубной системы

Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками. Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.

Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так. Ниже мы поясним почему.

Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения. Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций. А это повышение стоимости.

Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе. Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32. Это второе повышение стоимости.

Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.

Вывод. Однотрубная система сложна. Нужно очень хорошо просчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей. Тогда она будет работать эффективно и надежно. Утверждение о дешевизне «ленинградки» весьма спорно, особенно когда решено собрать схему из металлопластиковых труб, вы просто разоритесь на фитингах. Металл и ППР обойдутся дешевле.

Плюсы и минусы двухтрубной системы

Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке. То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:

  • распределение воды по всем радиаторам с одинаковой температурой;
  • соответственно, количество секций не нужно наращивать;
  • осуществлять регулирование и автоматизацию всей системы гораздо проще;
  • диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.

Что касается недостатков, то заслуживающий внимания всего один. Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов. Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:

Вывод. Преимущество двухтрубной системы отопления – в ее простоте. Хозяин небольшого дома, правильно определивший мощность батарей, может наугад сделать разводку трубой DN20, а подводки сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от применяемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.

Как переделать однотрубную систему отопления в двухтрубную?

Поскольку различие между однотрубной и двухтрубной системами состоит в разделении двух потоков, то технически выполнить переделку достаточно просто. Надо вдоль существующей магистрали проложить второй трубопровод, чей диаметр можно взять на 1 размер меньше. Конец старого коллектора надо отрезать около последнего прибора и заглушить, оставшийся участок до котла – присоединить к новой трубе.

Получится схема с попутным движением воды, только выходящий из батарей теплоноситель нужно направить в новую магистраль. Для этого один подводящий участок каждого радиатора придется переподключить со старого коллектора на новый, как показано на схеме:

Надо понимать, что в процессе переделки можно столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить отверстие в стене или перекрытии и так далее. Поэтому, прежде чем начинать подобную реконструкцию, надо хорошо все продумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.

Заключение

В сфере частного домостроительства преимущества двухтрубной системы отопления над однотрубной очевидны. Но и последняя не сдает своих позиций, поскольку имеет много поклонников. В любом случае выбор остается за вами.

Радиаторы для однотрубной системы отопления

Однотрубная система отопления дома представляет собой замкнутый контур, по которому осуществляется движение теплоносителя. Такая конструкция не предусматривает наличие магистрали обратного действия для перемещения остывшей рабочей среды. Она востребована при монтаже отопления и в частном доме с одним или двумя этажами, и в многоквартирных жилых зданиях.

Особенности отопительной сети

Общая схема однотрубной системы отопления включает котел или тепловой узел, трубопровод, батареи, трубопроводную арматуру и другие виды оборудования. Циркуляция теплоносителя по контуру бывает:

  • Естественной. В этом случае перемещение рабочей среды осуществляется за счет разницы плотности горячей и остывшей воды. Естественная циркуляция возможна в системах с уклоном от 5 до 7 см на 1 м трубопровода.
  • Принудительной. Движение теплоносителя происходит за счет циркуляционного насоса, установленного перед входом в котел в обратной части контура. Принудительная циркуляция может также осуществляться под воздействием созданного извне перепада давления.

Однотрубная отопительная система может быть открытой или закрытой. Первый вариант предполагает наличие расширительного бака открытого типа, который устанавливается в верхней точке сети обогрева.

Закрытая система более эффективна: в ней исключен контакт теплоносителя с окружающей средой и насыщение кислородом, что позволяет предотвратить появление коррозии. Для удаления излишков воздуха ТМ Ogint предлагает большой выбор воздухоотводчиков, в том числе Кран Маевского собственной разработки.

Виды и характеристики схем отопления

Однотрубная разводка бывает горизонтальной или вертикальной. Они отличаются способом монтажа, нюансами конструкции и сферой применения. Горизонтальная разводка выполняется при монтаже отопления в помещениях большой площади и одноэтажных домах. Для ее прокладки необходимо минимальное количество труб, а подключение батарей осуществляется последовательно. При горизонтальной разводке с нижней или верхней подачей теплоносителя можно скрыть коммуникации под напольным покрытием или за подвесным потолком.

Главные ее недостатки — невозможность регулировать теплоотдачу отопительных приборов, в результате чего комнаты в здании из-за постепенного охлаждения теплоносителя прогреваются неравномерно. Кроме того, отопительные сети с горизонтальной разводкой склонны к появлению воздушных пробок. Для устранения недочетов системы следует использовать радиаторы ТМ Ogint, укомплектованные терморегуляторами и термостатическими клапанами. Удаление излишков воздуха можно выполнять с помощью крана Маевского с колпачком или под отвертку и других воздухоотводчиков.

Однотрубная вертикальная разводка может использоваться при прокладке коммуникаций в двухэтажных домах и трехэтажных зданиях. Ее отличительная черта — наличие стояка, по которому происходит подача теплоносителя на второй этаж. Каждая труба, входящая на этаж, оснащается регулирующей арматурой для контроля подачи рабочей среды. В зависимости от конструкции схема вертикальной отопительной системы может быть:

  • С верхней разводкой. В этом случае прокладка трубопровода осуществляется через помещение чердака или под потолком, а для регулировки давления в сети устанавливается расширительный бак.
  • С нижней разводкой. Монтаж магистрали для транспортировки теплоносителя происходит в подвале, что упрощает обслуживание системы и снижает потери тепла.

Вертикальная разводка применяется и для организации сети обогрева квартир в домах с центральным отоплением.

Преимущества и недостатки

При выборе схемы для монтажа отопительной сети следует учесть особенности здания и отдать предпочтение варианту, который обеспечит создание комфортных условий в помещениях с минимальными затратами. Какая схема отопления самая лучшая?

Чтобы правильно выбрать, нужно оценить плюсы и минусы однотрубной системы и сравнить ее параметры с двухтрубной конструкцией.

К преимуществам схемы без обратной магистрали относятся:

  • экономия при покупке материалов, поскольку проектная длина труб будет значительно меньше, чем у двухтрубной системы;
  • возможность монтажа отопительных котлов, использующих для нагрева рабочей среды разные виды топлива;
  • простота монтажа.

Недостатками стандартной однотрубной схемы являются сложность регулирования степени нагрева отдельных радиаторов и необходимость отключения всей системы в случае ремонта. В отличие от нее двухтрубная система отопления позволяет устранять неисправности батареи без вмешательства в работу остальной сети.

Для адаптации однотрубной схемы к современным условиям ТМ Ogint предлагает следующие устройства:

Трубопроводная арматура позволяет устранить недочеты проточной однотрубной схемы и делает ее более эффективной и удобной в обслуживании и эксплуатации.

Модификация однотрубной схемы отопления. «Ленинградка»

Ярким примером использования клапанов и других видов арматуры является однотрубная система отопления «Ленинградка», которая применяется и для частных коттеджей, и для многоквартирных домов. Она сочетает экономичный расход материалов с оптимальным использованием тепловой энергии в контурах большой протяженности. Главные отличия «Ленинградки»:

  • установка на входе и выходе радиатора запорной арматуры, в качестве которой могут служить отсекающие клапаны Ogint;
  • наличие байпасов — перемычек, соединяющих вход и выход батарей.

Чтобы обеспечить хорошую циркуляцию теплоносителя, трубы для монтажа байпасов должны быть меньше по диаметру, чем магистрали для соединения радиаторов. Монтаж термостатических клапанов Ogint при прокладке однотрубной системы «Ленинградка» позволит регулировать температуру в помещении и снизить затраты на обогрев.

Для эффективной работы водяного отопления следует тщательно выбирать не только схему, но и комплектующие элементы. Особое внимание нужно уделить радиаторам, которые покупают с учетом параметров жилья и технических характеристик отопительной сети. Для автономной системы обогрева в частном доме ТМ Ogint предлагает чугунные и алюминиевые батареи. В многоэтажных домах с централизованным отоплением велика вероятность гидравлического удара, а теплоноситель не отличается хорошим качеством. Поэтому для таких систем оптимальным вариантом будут биметаллические или чугунные радиаторы.

Тупиковая система отопления схема для частного дома однотрубная и двухтрубная

Двухтрубная схема остается наиболее популярной при монтаже систем отопления и применяется намного чаще, чем однотрубная. Она может быть реализована различными способами, а именно путем монтажа системы с попутным или тупиковым движением теплоносителя. Рассмотрим особенности тупиковой или встречной системы отопления.

Принцип работы

Тупиковая схема отопления является наиболее распространенной схемой. Ее принципиальным отличием от попутной системы является то, что движение теплоносителя по подающей и обратной магистрали осуществляется в разных направлениях.

Поток горячего теплоносителя движется по подающей магистрали от котла по направлению к радиаторной системе. Теплоноситель заходит в радиатор, отдает свое тепло и выводится в обратную магистраль, по которой движется сразу в обратном направлении — к котлу.

Чаще всего двухтрубная тупиковая система отопления работает при обогреве частного дома с использованием принудительной циркуляции теплоносителя с нижней разводкой. Такая схема дает возможность использовать трубы меньшего диаметра, значительно уменьшает инертность системы. Кроме того, она является применимой даже при значительной протяженности трубопроводов.

В то же время, тупиковая схема позволяет реализовать и самотечную систему с верхней разводкой. Такие системы выбирают, главным образом, за их энергонезависимость. В подключении к электросети нет необходимости, поскольку не используется циркуляционный насос.

Виды тупиковых систем отопления

В зависимости от организации разводки трубопровода различают два вида тупиковых систем отопления:

В первом случае трубопроводы подающей и обратной магистралей располагаются горизонтально. Для них применяются трубы одинаковых диаметров и монтажные компоненты общих типоразмеров. Это существенно упрощает ведение работ по монтажу системы отопления в частном доме.

Горизонтальная схема позволяет поддерживать почти одинаковую температуру во всех радиаторах. Однако ее недостатком является повышенная сложность балансировки отдельных радиаторов при значительной протяженности трубопроводов системы отопления.

Вертикальная система применяется в тех случаях, когда необходимо отапливать двухэтажный дом. В данном случае трубопроводная система разделяется на две ветви. Первая ветвь проводится по первому этажу здания. Вторая ветвь выводится на второй этаж через вертикальный стояк. Тупиковые системы отопления этого типа являются более сложными.

Для их стабильной и устойчивой работы требуется соблюдение ряда условий:

  • количество отопительных приборов на каждом из этажей не должно превышать 10 штук;
  • должен выполняться точный расчет диаметров трубопроводов;
  • на каждом из этажей должен предусматриваться монтаж балансировочных вентилей с автоматической регулировкой давления;
  • при монтаже вертикальной тупиковой системы исключается движение теплоносителя самотеком — обязательно должен использоваться циркуляционный насос.

При монтаже тупиковой системы любого типа ключевое значение имеет не только точный расчет и квалифицированное выполнение работ, но и правильный выбор радиаторов и комплектующих.

Радиаторы Ogint отличаются не только высокой тепловой эффективностью и надежностью, но и отличными гидравлическими характеристиками. Также наша компания предлагает и функциональные монтажные элементы. Это позволяет создавать эффективные и стабильно работающие тупиковые системы отопления горизонтального и вертикального типа.

Преимущества и недостатки по сравнению с системами попутного типа

Тупиковая система считается менее прогрессивной, по сравнению с системой с попутным движением теплоносителя. В то же время она пользуется большей популярностью благодаря своей простоте.

Система с попутным движением теплоносителя превосходит тупиковую в гидравлическом плане. В ней движение теплоносителя по подающей и обратной магистрали осуществляется в одном направлении. Поэтому в обеих магистралях вода преодолевает одинаковое расстояние. За счет этого обеспечивается оптимальная сбалансированность системы отопления. При условии использования в системе одинаковых по мощности и типоразмеру радиаторов расчет будет максимально простым, а сама система не требует для балансировки монтажа радиаторных клапанов, которые приходится использовать в тупиковой системе. Однако в попутных системах необходимо учитывать наличие так называемых «точек равного давления» в двух контурах. Если подключить радиатор к магистрали в такой точке, то вода в него не пойдет. В тупиковых системах такой проблемы не существует.

Еще один недостаток встречной схемы заключается в том, что последний радиатор в ней является тупиковым. В нем напор теплоносителя будет меньше, что сказывается на тепловой эффективности. Потери приходится компенсировать добавлением дополнительных секций либо же установкой на каждый радиатор регуляторов.

Главным плюсом системы отопления с тупиковым движением теплоносителя является ее простота. Параллельные участки трубопровода, а также фасонные части имеют один диаметр. Благодаря этому упрощается и удешевляется монтаж системы. Кроме того, для тупиковой системы характерна меньшая протяженность трубопроводов, что также дает ощутимую экономию при монтаже.

Учитывая существующие преимущества и недостатки, а также их соотношение, тупиковые системы заслужили широкую популярность. Особенно активно они применяются для отопления сравнительно небольших частных домов, где не требуется монтаж сложной разветвленной системы.

Радиаторы для тупиковой системы отопления:

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В двухтрубных паровых установках пар поступает от котла к радиаторам через впускной патрубок. Как только пар конденсируется, он возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию вентиляционного отверстия, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но обеспечивает удержание пара внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел.Наши в стандартной комплектации поставляются с одним.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Однотрубная система, используемая в старых системах центрального отопления.

Недавно мы завершили полный проект центрального отопления, который включал трубопровод радиатора. Это довольно распространенная практика при новом строительстве или ремонте, но эта работа заменила существующую систему отопления. Это необычно, потому что при замене центрального отопления в большинстве случаев могут использоваться существующие трубопроводы, при условии, что они находятся в надлежащем состоянии. Итак, почему мы это сделали? Итак, оригинальные трубопроводы проходили в однотрубной системе и не подходят для современных герметичных систем.

Что такое однотрубная система?

Чтобы ответить на этот вопрос, начнем с котла. Вода внутри нагревается и перекачивается в радиаторы. Однотрубная система направляет перекачиваемую воду к каждому радиатору по очереди и возвращает воду из последнего радиатора на ходу.Ранние примеры этого требовали намного большего диаметра трубопровода в начале системы, чтобы гарантировать, что последние радиаторы получают немного тепла. Это неизбежно приведет к очень несбалансированной системе, где радиаторы, ближайшие к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Байпасы

Однотрубная система была улучшена за счет добавления байпаса на каждый радиатор. Вместо того, чтобы вода протекала через один радиатор к другому, байпас обеспечивает перекачиваемой воде два пути.С помощью радиаторных клапанов они могли уравновесить каждый радиатор в зависимости от того, в какую точку системы поступала горячая вода. Чем ближе радиатор расположен к котлу, тем больше ограничительная установка радиаторных клапанов. Поступая так, он будет направлять больше горячей воды к самому дальнему радиатору, прежде чем вода потеряет слишком много тепла. Эта система работала намного лучше, однако недостатки все же были.

Ограничения однотрубной системы

Ключевой проблемой являются потери тепла.В небольшой системе это может быть незначительным, особенно если все трубопроводы изолированы и участок трубопровода не имеет большого количества изгибов. Но для более крупных систем это ахиллесова пята из одной трубы. Независимо от того, что вы делаете для уменьшения теплопотерь или улучшения циркуляции, в большой однотрубной системе будет наблюдаться чрезмерная разница температур. Это привело к созданию двух трубопроводных систем, которые мы используем сегодня.

Двухтрубная система

Двухтрубная система обеспечивает каждый радиатор подающей и обратной трубой. Они подключаются к большему потоку и возврату центрального отопления.В радиаторах используются клапаны для их балансировки в зависимости от положения потока, обеспечивая нагрев всех радиаторов. Размеры основной подающей и обратной труб подбираются в зависимости от того, как далеко вода должна пройти. Все радиаторы отходят от основных труб трубопроводами одинакового размера. Дополнительные функции, такие как термостаты зонального нагрева и термостатические радиаторные клапаны, повышают эффективность этих систем.

Ознакомьтесь с нашей работой, которая потребовала перепуска всей трубы здесь

Преимущества двухтрубной системы при установке печи

Для максимальной эффективности и эффективности нагрева, а также для длительного срока службы предпочтительнее использовать двухтрубную систему. высокопроизводительных печей с рейтингом AFUE 90% и более.Стандартные печи забирают воздух для процесса горения в агрегат изнутри дома, используя одну трубу для отвода дыма на улицу. И наоборот, высокоэффективная печь предлагает возможность подавать наружный воздух в герметичную камеру сгорания через одну трубу, а дымовые газы выводить через другую отдельную трубу. В двухтрубной системе воздух для горения не забирается из помещения.

3 Преимущества двухтрубной системы

Установка двухтрубной системы с высокоэффективной печью позволяет оптимально выполнять функции нагрева и охлаждения вашей печи и сохранять качество воздуха во время изменений температуры.Двухтрубная система забирает свежий воздух снаружи, а не из дома.

Ваша печь не должна работать так тяжело

Когда воздух из помещения втягивается из дома в топку для сжигания, перепад давления, который создается внутри дома, означает, что холодный наружный воздух всасывается в дом через множество мелких структурных трещин и щелей. Такое проникновение более холодного наружного воздуха заставляет печь работать более интенсивно и работать более длительные циклы для поддержания желаемой температуры.Растет потребление энергии и растут эксплуатационные расходы. Попадание в дом нефильтрованного наружного воздуха также может ухудшить качество воздуха в помещении.

Повысьте энергоэффективность вашего дома

Перепад давления, вызванный однотрубной установкой, также означает, что вентиляция других топливных приборов в доме менее эффективна. Тяга дымохода камина может ухудшиться, так как воздух втягивается через дымоход вниз. Выхлопные газы водонагревателя могут быть втянуты обратно в дом через вентиляционную трубу.

Улучшение качества воздуха в помещении

Некоторые важные компоненты печи, такие как теплообменник и горелки, сделаны из металлов, которые подвержены коррозии из-за паров, часто присутствующих в воздухе помещений. В процессе сгорания эти химические следы от моющих средств, чистящих средств и других аэрозольных продуктов могут вызвать коррозию этих компонентов, снижая долговечность и срок службы. Вообще говоря, свежий наружный воздух, всасываемый через специальную трубу в двухтрубной системе, не содержит этих коррозионных паров, поэтому дорогостоящие компоненты печи не подвергаются риску.

Чтобы узнать больше о преимуществах установки двухтрубной системы с высокоэффективной печью, свяжитесь с профессионалами Arpi’s Industries.

Плохие методы работы с двухтрубным паром

Посмотрите внимательно на две картинки на этой странице. Увидели что-то необычное? Что это за радиаторы? Вы смотрите на два трубчатых радиатора. Посмотрите на впускное отверстие для пара с одной стороны и конденсатоотводчик с другой. По кругу расположены однотрубные дефлекторы парового радиатора. Теперь никогда не делай этого! Кто-то этим пытался решить проблему.Но все, что они сделали, — это создали будущую проблему. Возможно, это даже помогло их первоначальной проблеме. Все, что они делали, — это лечили симптом, а не устраняли проблему.

Если двухтрубный сифон радиатора не закрывается, он не может выпускать воздух из радиатора, когда пар толкает его. Воздух остается в радиаторе, и пар не может попасть внутрь. То, что у вас осталось, — это холодный радиатор. Итак, что делает какой-нибудь придурок, это добавляет к радиатору однотрубное вентиляционное отверстие. И знаешь, что? Это так глупо, что работать.Это работает, потому что теперь воздух может выходить наружу. Но вот что только что натворил придурок.

Не удалось закрыть ловушку, верно? Итак, теперь в радиаторе конденсируется пар. Куда это идет? Как насчет заполнения радиатора! Теперь произойдет одно из двух событий. Радиатор будет заполняться водой до тех пор, пока не перестанет нагреваться. Домовладелец вызывает сантехника, который выключает котел, поднимается по лестнице к радиатору и собирается снять крышку с сифона, чтобы заменить вышедшую из строя движущуюся часть.Это паровая система, поэтому при выключенных котлах в радиаторе не должно быть воды. Он снимает крышку и окунается в пять или шесть галлонов воды. И, конечно же, в комнате будет белый ковер и она будет на втором этаже, так что вода может разрушить потолок на первом этаже, проливаясь через отверстие, которое использует труба. Довольно ментальная картина, да? Все потому, что какой-то рывок поставил воздухоотводчик однотрубного радиатора на двухтрубный радиатор. Вот еще один сценарий. Радиатор начинает заполняться водой.Котел говорит: «Эй, у меня заканчивается вода». Так включается устройство подачи воды и подает воду в бойлер. Затем система отключается. Вода в этом радиаторе может просочиться обратно через эту плохую ловушку и теперь медленно вызывает затопление бойлера. Вы продолжаете сливать лишнюю воду из бойлера. Вы все время гадаете, откуда берется вода. Вы, наконец, звоните своему сантехнику, который заменяет автомат для подачи воды, потому что он считает, что оно, должно быть, испортилось. Вы платите ему, и проблема возвращается. Итак, теперь у вас нет денег на кормушку, вы злитесь на своего сантехника, вы ненавидите свой котел, и у вас все еще есть проблема.Все потому, что какой-то придурок поставил однотрубный дефлектор на двухтрубный радиатор. Но эй, радиатор нагрелся, не так ли?

Можно разместить вентиляционное отверстие в любом месте на стороне подачи системы по вашему желанию. Можно надеть на стояк к радиатору, прямо перед клапаном. Это нормально. Но не ставьте его на двухтрубный радиатор. Радиатор должен иметь воздушную пробку, если сифон не закрывается. Думайте об этом как о способе радиаторов сказать: «У МЕНЯ ПЛОХАЯ ЛОВУШКА — ИСПОЛЬЗУЙТЕ МЕНЯ».

Преимущество двухтрубных систем с прямым возвратом

В сфере отопления есть две категории жидкостных трубопроводов: однотрубные и двухтрубные с прямым возвратом.Однотрубная система вызывает в воображении образы паровых радиаторов, которые можно было увидеть в старых многоквартирных домах. Они обычно используются в небольших жилых, коммерческих и промышленных зданиях и основаны на системе самотечной циркуляции. С другой стороны, двухтрубные системы с прямым возвратом могут быть как насосными, так и самотечными и подходят для зданий любого размера.

Двухтрубная гидронная система с прямым возвратом имеет значительные преимущества перед однотрубной системой. В однотрубной системе одна труба идет от одного радиатора к другому, а затем обратно к котлу и течет по кругу. Циркуляция горячей воды, основанная на силе тяжести, имеет тенденцию терять тепловой импульс по мере продвижения по контуру. По сути, первая квартира в контуре будет очень теплой, тогда как последняя квартира на обратном пути к котлу будет морозной из-за падения температуры воды.

Двухтрубные гидравлические системы с прямым возвратом имеют трубопровод для подачи и возврата. Его преимущество перед однотрубной системой состоит в том, что горячая вода одновременно направляется непосредственно к каждому терминалу радиатора.По обратному контуру проходит охлажденная вода, которая циркулировала от терминала обратно к насосу и котлу для повторного нагрева. Этот тип схемы может вызвать дисбаланс дифференциального давления из-за того, что длина трубы короче между клеммами, ближайшими к насосу, и длиннее на противоположной стороне схемы. Следовательно, ручные балансировочные клапаны с расходомером Вентури необходимы для поддержания равномерного напорного потока. Двухтрубные системы с прямым возвратом требуют меньше времени для нагрева, чем однотрубные системы, и обеспечивают равномерное распределение по всему зданию.

Это сообщение любезно предоставлено Flow-Pac LLC. Мы выражаем им искреннюю признательность. Пожалуйста, свяжитесь с г-ном HVAC, если вы хотите стать приглашенным писателем.

1

Высокоэффективные печи; Что вам нужно: двухтрубная вентиляция или одна труба? — Проницательность водопровода, отопления и охлаждения

С середины 1980-х годов популярность высокоэффективных печей выросла отчасти из-за требований правительства по снижению стоимости энергии и выбросов парниковых газов.

Ранние модели высокоэффективных печей требовали, чтобы печь имела как выхлоп, так и единственный воздухозаборник для горения в качестве требования к установке.Поздние модели, начиная с 90-х годов и до настоящего времени, допускают, чтобы топка имела либо однотрубную вытяжку, либо двухтрубную систему, описанную выше.

Добавление воздухозаборника для горения в систему не улучшает эффективность печи и не снижает эффективность, когда она не используется, однако эффективность дома будет улучшена за счет двух трубопроводов в системе, и мы объясним ниже как плюсы, так и минусы. .

Что такое выпускное отверстие?

Во многом как выхлопное отверстие в вашей машине, выхлопное отверстие в печи удаляет вредные продукты сгорания (оксид углерода) из печи и выводит их наружу, где они разбавляются открытым воздухом.

Что такое вентиляционное отверстие для горения?

Опять же, как и воздухозаборник двигателя вашего автомобиля, топке нужен воздух для сжигания природного газа и пропан для правильного и эффективного сжигания. Таким образом, эта труба позволяет внешнему воздуху проходить в печь для использования в процессе сгорания.

Можно ли установить приточную вентиляцию?

Все вентиляционные отверстия (вытяжные или всасывающие) требуют от производителя или нормативных требований расстояния от окон, дверей, воздухозаборников и выхлопных газов до других устройств и т.Это повлияет на решение использовать или не использовать двухтрубную систему вентиляции в первую очередь. Большинство домашних печей могут довольно легко «вытягивать» вентиляционные отверстия, но иногда требования к установке «входных» вентиляционных отверстий не могут быть выполнены, это обычное явление для многих городских домов и рядных жилых домов, где есть только одна или две внешние стены и многие предметы уже выматывают внешне.

Природа «приточного» вентиляционного отверстия означает, что он перемещает воздух из одного места в топку, поэтому этот воздух не может быть токсичным или взрывоопасным. Он должен находиться вдали от газовых счетчиков, выхлопных газов автомобилей и других устройств сжигания ископаемых — лишь некоторые из них. Это требование ваш подрядчик по отоплению рассмотрит, чтобы определить, возможен ли двухтрубный отвод.

Наконец, мы переходим к Pro и Con

Итак, вы можете использовать двухтрубную систему, «но если она не влияет на работу печи, то почему дополнительные расходы и еще одно отверстие в стене?» — спросите вы?

Pro

  1. Более надежная система. Использование свободного свежего воздуха снаружи гарантирует, что печь получает хороший чистый воздух для горения и помогает обеспечить хорошее пламя. Было доказано, что обнаружение пламени с помощью стержней пламени остается более чистым при использовании двухтрубной системы. (В некоторых домах с однотрубной вентиляцией обрастание стержней пламени может происходить более одного раза в сезон, что означает увеличение времени простоя и досадных отключений)
  2. Более эффективный дом. При использовании двухтрубной системы воздух, используемый для сжигания, является свободным, в однотрубной системе вы используете воздух из внутренних помещений дома, и он должен быть заменен воздухом, поступающим в дом (воздухообмен) через щели, окна и двери. и т.д., это более прохладный неочищенный воздух с низкой влажностью, который теперь необходимо нагреть.При использовании двух труб воздух, поступающий в дом, не нужно заменять воздухом, выходящим из выхлопной трубы. Сохранение более теплого воздуха и меньшие затраты.
  3. A Более высокий уровень влажности. Меньший воздухообмен из двухтрубной системы означает, что в здание поступает меньше холодного воздуха с низкой влажностью, сохраняя при этом более высокий уровень влажности.

Con’s

  1. Еще одно отверстие в стене. Да, хотите верьте, хотите нет, многие люди ненавидят видеть больше вещей, торчащих из их дома, и когда вентиляционные отверстия расположены в видимой области, они могут быть неприглядными.
  2. Более холодный подвал. Благодаря двухтрубной системе воздухообмена в подвальном помещении меньше. Это часто может сделать подвал более прохладным. Простое решение — добавить дополнительный сезонный возвратный воздух, но это добавляет некоторые затраты. По нашему опыту, это не слишком распространенная проблема, но она возникла и должна обсуждаться как часть процесса.
  3. Несвежий воздух. Это то место, где меньший воздухообмен снова попадает в дом, потому что в доме происходит меньше воздухообмена в час по сравнению с однотрубной системой, иногда воздух в доме может казаться «душным» из-за нехватки свежего воздуха.Балансом этого является установка вентилятора с рекуперацией тепла (HRV), опять же, это случается нечасто, но его следует обсуждать в некоторых новых домах, в которых уже есть высокая герметичность.
  4. Заблокировано вентиляционное отверстие. Поскольку мы сейчас используем воздухозаборник, эта труба может быть заблокирована снегом, вредителями или детскими играми. В отличие от одинарной вентилируемой системы, где это редко становится проблемой, воздухозаборник должен быть установлен на высоте минимум 12 дюймов выше ожидаемой высоты снега для вашего района, здесь, в Ниагаре, 9-10 дюймов, поэтому приток воздуха должен быть минимальным. На высоте 22 дюйма над уровнем земли даже на такой высоте может сыграть роль метель.В большинстве водозаборных отверстий установлены экраны, предотвращающие проникновение большинства вредителей, но в некоторых случаях могут быть обнаружены шершневые гнезда. Когда экран либо не установлен, либо выпал, либо установлен рядом с печью, дети могут помещать мелкие предметы в вентиляционное отверстие, да, бывает, что мы вытащили все виды вещей из вентиляционных отверстий.

Наш вывод: мы считаем, что золотой стандарт — всегда устанавливать двухтрубную систему, когда это возможно.

Связанные

Две трубы vs.Четырехтрубные системы отопления / охлаждения — UA

Сравнение двухтрубных систем отопления / охлаждения с четырьмя трубками

Университет Алабамы имеет два различных типа систем циркуляции воды; двухтрубные системы и четырехтрубные системы. Эти системы обеспечивают отопление и охлаждение зданий на территории кампуса. Двухтрубная система менее гибкая, чем четырехтрубная. При смене сезона двухтрубную систему необходимо переключить из режима охлаждения в режим нагрева или наоборот. Всегда существует вероятность того, что необычные погодные условия могут вызвать некоторый дискомфорт у пассажиров. С другой стороны, четырехтрубная система имеет подающий и возвратный трубопровод. Четырехтрубные системы могут подавать тепло в одно помещение и охлаждать другое.

В целом, многие здания на территории кампуса имеют двухтрубную систему. В течение года отдел технического обслуживания помещений и отдел энергоменеджмента постоянно обсуждают оптимальное время для запуска систем отопления кампуса. Помещения выполняют переключение системы на основе приоритетов, установленных для (1) обеспечения комфорта студентам, проживающим в университетских корпусах, (2) поддержания необходимой температуры для защиты оборудования и выполняемых исследований, и (3) обслуживания наибольшего количества людей и занятий.

Нет точного графика переключения системы; он основан на нескольких различных критериях. Учитываются долгосрочные прогнозы погоды, количество солнечного света и холодный ветер. Помните, что переключение между охлаждением и нагревом занимает пару дней. Поэтому мы должны выбрать подходящее время, когда у вас будут оптимальные условия на территории кампуса. Большинство опрошенных заявили, что они предпочли бы быть холодными, чем горячими. Чтобы чувствовать себя комфортно в эти дни с изменяющимися погодными условиями, одевайтесь в соответствии с сезоном и погодой.Носите несколько слоев одежды, чтобы вы могли адаптироваться к различным условиям в классе или на работе и при этом чувствовать себя комфортно.

University Facility постарается максимально удовлетворить потребности каждого здания с учетом политики университета и внешних факторов. Пожалуйста, свяжитесь с вашим представителем здания, если вы хотите поменять здание. Представитель здания оценит все потребности здания и будет работать с Energy Management, чтобы наилучшим образом обслужить большинство жителей здания.На предприятиях не хватает людей, чтобы менять здания с обогрева на охлаждение, поэтому после переключения здания оно не будет переключено обратно до следующего сезонного изменения.

К зданиям с двумя трубами относятся Морган-холл, здания Вудс-Квер, Малый зал и Могилы. Четырехтрубные здания включают Центр Фергюсона, Студенческие службы, Бевилл, Библиотеку Бруно и Здание Блаунта.

Паровая установка Комер

Большинство зданий на территории кампуса отапливаются зимой за счет циркуляции горячей воды по зданию и охлаждаются летом за счет циркуляции охлажденной воды по всему зданию.Обозначение с двумя или четырьмя трубами относится к типу распределительной системы, по которой вода проходит через здание. Большинство зданий на территории кампуса получают горячую воду от паровой установки кампуса, расположенной в Би-Би-Комере.

Паровая установка работает только в зимние месяцы, поэтому в некоторые здания в прохладный осенний день может быть недоступна горячая вода. Пар вырабатывается в больших котлах, работающих на природном газе, и пар используется для нагрева воды, которая циркулирует по зданию для отопления.На запуск паровой установки может уйти от десяти до двенадцати часов.

Операционные и финансовые цели оправдывают отсрочку запуска паровой электростанции Comer как можно дольше без ущерба для комфорта.
