Что такое перфоратор и как он устроен

Конструктивно перфоратор похож на дрель, однако главное его отличие в том, что он наделен усиленной ударной функцией. Ударная функция нужна для того, чтобы не просто сверлить, но еще и бурить отверстия в прочных материалах, как бетон, железобетон, кирпич и т. п. Справляется со своим главным назначением инструмент лучшим образом. Достигается за счет специального механизма, который называется ударным. Этот ударный механизм испытывает большие нагрузки, поэтому необходимость проведения ремонта перфоратора своими руками возникает в зависимости от частоты его эксплуатации.

Реализуется ударный механизм за счет использования в устройстве инструмента так называемого «пьяного подшипника», который создает толчки, передающиеся на поршень. Этот поршень в свою очередь выступает в роли ударного молотка, который бьет по штоку или бойку, соединенному с рабочей насадкой, закрепленной в патроне. Детальная схема устройства перфоратора изображена на фото ниже, на основании которой становится понятно, как устроена ударная система инструмента.

Кроме ударных движений, создаваемых за счет непрямого вращения подшипника, для бурения отверстий инструментом также требуется совершение вращательных движений. Реализуется эта опция за счет редукторного узла, представленного в виде пары прямых шестерней. Вращательные и ударные движения создаются за счет вращения вала мощного электродвигателя.

Именно за счет того, что в конструкции инструмента применяется мощный ударный механизм, его можно применять не только для бурения отверстий в бетонных, железобетонных и асфальтных конструкциях, но еще и выполнять такие манипуляции, как долбление, разрушение, удаление керамической плитки и т.п. Этот инструмент еще также называют разрушительным, однако это не делает его вечным.

Приходит время, когда ломаются узлы и механизмы электроинструмента, что требует необходимости проведения ремонта, стоимость которого в сервисных центрах приличная. Выполнение ремонта перфораторов — это не трудная процедура, как может показаться первоначально, и для успешной ее реализации понадобится не только знать устройство и конструкцию инструмента, но еще и принцип работы.

Виды перфораторов и их конструктивные отличия

Перед тем, как ремонтировать перфоратор своими руками, необходимо разобраться с разновидностями этих инструментов. Перфораторы выпускают двух видов:

1. Прямые, дрелеобразные или пистолетные — все эти названия относятся к перфораторам, которые визуально похожи на дрель. В конструкции прямых агрегатов двигатель расположен горизонтально, то есть в одной оси с направлением вращения патрона. Задача редуктора заключается лишь в передаче усилия от электродвигателя к исполнительному механизму. Главное отличие пистолетного устройства от дрели по внешнему виду в том, что на перфораторе имеется переключатель режимов работы, как показано на фото ниже
2. Бочковые — это специальный тип перфораторов, в которых электродвигатель расположен в вертикальном виде. Принцип работы такого типа инструмента аналогичен с прямыми, а различие заключается лишь в том, что редуктор не только передает усилие от вала двигателя на рабочий элемент, но еще и изменяет его направление. Конструкция бочкового перфоратора показана на фото ниже

Если прямые перфораторы классифицируются по предназначению на бытовые и профессиональные, то бочковые агрегаты предназначены исключительно для выполнения сложных работ. Они обладают большим запасом мощности, поэтому применяются они исключительно профессионалами для выполнения работ любой сложности.

Многие не понимают, чем еще отличаются бочковые агрегаты от прямых, кроме расположения двигателей. Главным отличием, и оно же основное достоинство в том, что бочковые модели имеют более совершенную систему охлаждения и смазки, представленную в виде емкости, куда заливается жидкое смазочное вещество. Это означает, что у бочковых приборов выше срок службы, и поэтому ломаются они реже.

Это интересно! В конструкции прямых перфораторов смазка обеспечивается за счет применения густых смазочных веществ, которыми обрабатываются передаточные узлы — шестерни. Более подробно о смазке перфораторов можно узнать в этом материале.

Бочковые перфораторы хотя и более совершенны, однако их главный недостаток заключается в их габаритах. Они не только имеют массивные размеры, но еще и весят в 2 раза больше, чем прямые агрегаты. Как пистолетные, так и бочковые перфораторы со временем эксплуатации ломаются, что приводит к необходимости проведения ремонтных работ. Чтобы отремонтировать инструмент, нет необходимости обращаться в специализированные сервисные центры. Ведь ремонт перфоратора можно выполнить своими руками быстро и легко.

Принцип работы перфоратора

Рассмотрим принцип работы рассматриваемых агрегатов, что позволит упростить процесс поиска неисправностей. Для бочковых и прямых агрегатов принцип работы одинаков, несмотря на их отличительные конструктивные параметры. Работают все перфораторы по такому принципу:

1. В действие приводится электродвигатель, мощность которого зависит от модели инструмента. Для этого вилку инструмента нужно подключить в розетку, и нажать на кнопку «Пуск»
2. Вал электродвигателя соединен с редукторным узлом. Это обеспечивает передачу крутящего момента от вала на рабочий механизм инструмента, то есть патрон
3. К валу якоря электромотора крепится не только шестерня для передачи крутящего момента, но еще и «пьяный подшипник», вращение которого позволяет одновременно создавать ударные действия
4. В конструкции бочковых агрегатов вместо «пьяного подшипника» используется коленчатый вал, который соединен с поршнем и шестерней. При вращении шестерни, вал приводит в движение поршень, который создает возвратно-поступательные движения, воздействуя при этом на ударник или боек. Однако все зависит от модели перфоратора, так как некоторые производители выпускают бочковые агрегаты, которые имеют аналогичное устройство ударного механизма с пистолетными. Схема устройства такого агрегата показана ниже
5. В итоге в действие приводится патрон инструмента, в механизме фиксации которого располагаются сменные насадки — буры, лопатки, зубило и т.п.

Инструментом не только создаются вращательные движения, но еще и ударные, за счет которых и выполняются тяжелые виды работ с бетонными и железобетонными конструкциями. Имея представление о том, как устроен перфоратор, а также как он работает, не трудно будет взяться за его ремонт, выполнить который можно в домашних условиях.

Какие виды неисправностей возникают на перфораторах

Если не работает перфоратор, то сразу бросаться разбирать его не следует. Не нужно также торопиться покупать новый электроинструмент. Действовать нужно по порядку. Для начала не помешает выяснить, какие виды неисправностей чаще всего встречаются на перфораторах, что поможет упростить не только ремонт, но и выявление причины поломки.

Чаще всего причинами поломок является износ деталей. Если детали качественные, то эксплуатационный срок они имеют большой, а в случае с низкокачественными комплектующими, как на бытовых агрегатах, приходится прибегать к ремонту перфоратора своими руками достаточно часто. Именно поэтому бытовые перфораторы не рекомендуется эксплуатировать часто и долго, иначе неизбежна необходимость его ремонта в ближайшее время.

Устройство перфоратора показывает, что в агрегате происходит превращение электрической энергии в механическую, которая используется для выполнения полезных действий. Разделить условно инструмент можно на две части:

• Электрическую
• Механическую

Собственно и поломки также делятся на электрические и механические. К частым признакам механических неисправностей перфораторов относятся:

1. При нажатии пусковой кнопки издаются признаки работы мотора, но при этом исполнительный механизм стоит на месте
2. В патроне инструмента заклинивает рабочая насадка — бур, зубило, лопатка, коронка и т.п.
3. Невозможно установить насадку в патрон
4. При включении агрегата возникают посторонние шумы
5. Не переключаются режимы работы
6. Вытекает смазка

Выявить неисправности механической части перфоратора намного легче, чем электрические. Это связано с тем, что пользователь видит признаки поломки, что на 90% упрощает процедуру проведения ремонта. К частым неисправностям электрической части перфоратора относятся:

1. При нажатии на кнопку «Пуск» отсутствуют признаки функционирования мотора
2. Усиливается искрение щеток при работе, а также возникают признаки ощущения гари
3. При работе инструмента возникает дым
4. При нажатии кнопки возникает попеременное включение и отключение мотора

Практически во всех случаях неисправностей перфоратора, для проведения его ремонта своими руками понадобится его разобрать. Сделать это не трудно, но и торопиться не следует. Ведь часто неработоспособность инструмента может возникнуть по причине отсутствия электроэнергии в розетке. Поэтому немаловажно начинать ремонт перфоратора своими руками по инструкции.

Ремонт электрической части перфоратора диагностика поломок и их устранение

Чаще всего, как показывает практика, поломки перфоратора возникают в электрической части, поэтому именно с нее и нужно начинать диагностику. Если же инструмент работает, но при этом трещит, гудит или издает прочие звуки, то поломку нужно искать в электрической части, поэтому сразу рекомендуется пропустить пункт о ремонте электрической части и перейти к устранению поломок в механике.

Диагностика электрической части зависит от того, какая конкретно возникла поломка — прибор не подает признаков жизни или он работает, но при этом искрит, дымит или периодически отключается. Итак, чтобы починить перфоратор без сторонней помощи, необходимо соблюдать инструкцию. Рассмотрим основные виды поломок и способы их устранения.

Двигатель не включается и не подает признаков жизни

Самая распространенная поломка, когда инструмент не включается. Причинами могут выступать разные факторы — от отсутствия электроэнергии в розетке до поломки электродвигателя. Но начинать искать причину нужно от меньшего к большему, а не наоборот. Сразу разбирать перфоратор, если он не подает признаков жизни нецелесообразно, так как способствовать этому могут такие виды неисправностей, как описано ниже.

Отсутствует напряжение в сети

Банально, но именно в 15% случаев такие виды поломок возникают по этой причине. Вы работаете, и вдруг инструмент перестает подавать признаки жизни. Проверьте сразу наличие электрического напряжения в помещении. Даже если включаются лампочки в комнате, то это еще не означает, что все исправно. Возможно, во время бурения или работы перфоратора вы зацепили провод в стене, которым запитана розетка. Еще при продолжительной работе мог перегреться кабель, и выбить «автомат» на счетчике. В большинстве случаев розетки и освещение в помещениях запитываются от разных автоматов, то признак наличия света в комнате не означает, что все в порядке.

Чтобы убедиться в наличии напряжения в сети, необходимо воспользоваться индикаторной отверткой или мультиметром. Лучше взять в руки мультиметр, и установив его в режим измерения переменного напряжения свыше 220 В, вставить щупы в отверстия розетки. Если электричество в розетке имеется, и его показатели соответствуют норме (не ниже 190В и не выше 250В), то переходим к следующему этапу проверки.

Повреждение сетевого провода

На электромотор инструмента ток поступает по сетевому проводу, длина которого зависит от производителя, выпускающего перфоратор. При работе инструментом можно повредить не только кабель в стене, но и сетевой провод. И это может быть не обязательно рабочая насадка инструмента, но еще и передавливание провода дверью или другими предметами, инструментами и материалами.

Выявить неисправность провода можно следующим способом — визуально осмотреть его на предмет наличия дефектов в виде передавливания, повреждений и оплавления. Если признаки наличия дефектов отсутствуют, то рано бить в барабаны. Жила могла истончиться, поэтому для выявления 100-процентной исправности сетевого провода, понадобится его прозвонить.

Для прозвонки сетевого провода понадобится разобрать перфоратор. Если точнее, то разбирать нужно не весь инструмент, а только его рукоятку. После этого установить тестер в режим прозвонки, и прикасаясь одним щупом к выводу на вилке, а вторым к жиле провода (подключенной к кнопке), произвести проверку. Звуковой сигнал означает, что жила в порядке. Аналогично проделать процедуру для второй жилы. Если обе жилы прозваниваются, тогда понадобится произвести более серьезный ремонт перфоратора своими руками.

Ремонт кнопки перфоратора и диагностика ее неисправности

Что представляет собой кнопка на перфораторе (ее еще называют выключатель) — это часть электрической схемы, которая отвечает за подачу тока на электромотор, то есть за включение и отключение самого инструмента. Если сломалась кнопка на перфораторе, то ее можно попытаться отремонтировать. Однако опыт показывает, что попытки ремонта заводят мастеров в тупик, и итог таковых попыток один — покупка новой кнопки. Только не спешите покупать кнопку на перфоратор, так как не всегда она является слабым звеном.

Если механически она не подает признаков поломки, то вероятность ее неисправности 50%. Если при нажатии на кнопку возникает ощущение ее неисправности, что проявляется по таким признакам, как заедание, заклинивание, несрабатывание или необходимость приложить большие усилия, чтобы ее нажать, то подтвердить ее поломку поможет только прозвонка. Для этого также понадобится мультиметр, которым нужно осуществить прозвонку контактов.

Стоит учитывать, что в зависимости от модели перфораторов, пусковые кнопки могут отличаться. Причем отличие не только в конструкции, но и в функционале. Профессиональные модели перфораторов оснащаются пусковыми кнопками без регулятора оборотов, но с рычагом для переключения направления вращения патрона — реверс. Бытовые перфораторы, которые также часто заменяют дрели, оснащаются дополнительно регуляторами оборотов, что позволяет проводить работы с соответствующей скоростью вращения патрона, например, когда нужно сверлить дерерообрабатывающий материал.

В зависимости от модели перфоратора, кнопку можно разобрать и почистить ее контакты. Однако если она подклинивает, то лучше сразу ее заменить. Удостовериться, что проблема неработоспособности инструмента именно в кнопке, поможет мультиметр, установленный в режим прозвонки. Включаем режим прозвонки, и касаемся обоими щупами к соответствующим клеммам кнопки перфоратора. При этом курок на кнопке нужно нажать. Если издается соответствующий звуковой сигнал при нажатии курка, то кнопка исправна, а если нет, то ее нужно заменить.

Это интересно! Щупы от мультиметра нужно подключать к клеммам кнопки, куда подсоединены провода, идущие на вилку и конденсатор. Это очень важно, так как подключение мультиметра к контактам, куда подведен сетевой провод, ничего не даст.

Ниже приведена схема подключения кнопки на перфораторе с реверсом без регулятора. Эта схема будет полезна не только для прозвонки кнопки, но и для тех, кто не запомнил расположение проводов, при замене выключателя.

Если вы разобрали перфоратор и не знаете, куда подключать щупы для прозвонки, то необходимо найти провода, которые идут на питание и конденсатор. Не имеет значения, перфоратор, какой марки у вас сломался Bosch, Makita или другие, в любом случае, принцип проверки одинаков. Для извлечения проводов из контактов выключателя, на некоторых моделях перфораторов понадобится воспользоваться тонкой проволочкой или шилом. Шило вставляется в тонкое отверстие возле контакта, куда входит провод и извлекаете его.

Если хотите, чтобы новая кнопка прослужила намного дольше, рекомендуется покупать оригинального образца. Ниже на видео показан ремонт кнопки перфоратора и ее замена своими руками.

Как отремонтировать перфоратор при истирании щеток

Если на перфораторе стерлись графитовые щетки, которые предназначены для передачи тока на коллектор, соединенный с обмоткой якоря. Принцип работы электрических двигателей заключается в создании магнитного поля статором, что способствует приводу в движение подвижной части — якоря или ротора.

Со временем щетки графитовые на перфораторе стираются, что является абсолютно нормальным. При их истирании происходит снижение качества контакта, поэтому если возникает сильное искрение, которое видно через вентиляционные отверстия в корпусе перфоратора, а также при обнаружении запаха гари и дыма, необходимо заменить щетки. Эти элементы не ремонтируются, так как они относятся к категории расходных материалов. Если они износились, тогда понадобится замена щеток электродвигателя. Меняются щетки достаточно просто, для чего необходимо их вынуть из щеточного узла, предварительно выкрутив саморезы, отсоединить провода питания, которые идут от кнопки, а затем в последовательности обратной снятию установить новые.

Определить неисправность и непригодность щеток для дальнейшего применения можно путем измерения их длины рабочей части. Если длина графитового основания менее 8 мм, значит, элементы нуждаются в замене. После замены, перфоратор будет работать как новый. Процесс замены щеток на бочковом перфораторе Einhell описан в видео материале.

Неисправности регулятора оборотов

Далеко не на всех моделях перфораторов имеется регулятор оборотов. Располагается это устройство обычно в конструкции кнопочного механизма. Если в конструкции вашего инструмента имеется регулятор оборотов вращения патрона, который вышел из строя, то ремонту он не подлежит, поэтому его следует заменить.

Выявить неисправность регулятора поможет такой признак, как отсутствие изменения скорости вращения патрона. Еще неисправность регулятора может быть причиной полной неработоспособности инструмента.

Неисправности электромотора перфоратора

Сердцем любого электроинструмента является коллекторный электродвигатель, который преобразует энергию электрическую в механическую. Если все описанные выше действия по диагностике и ремонту выполнены, а перфоратор при этом не работает, значит, требуется ремонт электродвигателя перфоратора. Это один из самых сложных элементов инструмента, который требует особенного подхода. Поломки этого узла можно разделить на две части — неисправности в роторе и статоре.

Если поломался якорь электродвигателя диагностика и ремонт

Начинать диагностику ротора (якоря) нужно с проверки состояния коллектора — это пластины или ламели, за счет которых происходит протекание тока через щетки. Для начала нужно осмотреть состояние этих ламелей, которые не должны иметь признаки нагара и почернений. Если нагар имеется, то возможно причина неработоспособности именно в нем. Очистку нагара рекомендуется выполнять самой мелкой бумажной наждачкой. Для контрольной очистки необходимо взять вату со спиртом, и тщательно прочистить каждую пластину.

После прочистки коллектора и замены щеток нужно проверить, работает ли перфоратор или нет. Если такой ремонт перфоратора не дает положительных результатов, тогда понадобится вооружиться мультиметром, и провести проверку пригодности якоря.

Причинами поломок якоря электроинструмента являются:

• Нарушение изоляции обмотки, что ведет к увеличению сопротивления
• Нарушение целостности обмотки или обрыв
• Расслоение стального сердечника

Процесс проверки исправности якоря электродвигателя заключается в выполнении следующих действий:

1. При помощи мультиметра измерить сопротивление якоря, касаясь поочередно одним щупом к каждой пластине коллектора, а вторым к сердечнику. Если прибор ничего не показывает, значит, изоляция обмотки на корпус стального сердечника не нарушена. Если на какой-либо пластине прибор показывает величину, то это означает, что ротор нуждается в перемотке
2. Проверяется сопротивление между каждой пластиной, установив мультиметр в режим измерения сопротивления. Сопротивление между всеми пластинами должно быть одинаковым, а если оно сильно отличается, то якорь нуждается в замене обмотки
3. Проверка межвиткового замыкания, но для этого понадобится специальный прибор с индикатором

Заменить обмотку на якоре своими руками в домашних условиях практически невозможно, поэтому понадобится помощь специалистов. Практика показывает, что замена обмотки целесообразна только в случае, если у вас дорогостоящий перфоратор, покупка нового якоря на который обойдется в круглую сумму. Если же перфоратор из недорогих, то проще купить новый ротор и заменить его самостоятельно, чем сдавать на ремонт в сервис. Принцип проверки исправности ротора на всех электроинструментах одинаков, поэтому подробное описание проверочных работ на исправность якоря описано на примере болгарок.

Неисправности статора на перфораторе как выявить и устранить

Статор — это неподвижная часть электродвигателя, которая также состоит из стального основания, на котором намотана медная обмотка. Статор является магнитом, за счет которого происходит воздействие на ротор, тем самым приводя его в движение. Чтобы удостоверить в исправности или неисправности статора перфоратора, понадобится также взять мультиметр в руки, и провести некоторые несложные манипуляции:

1. Проверяется наличие сопротивления между обмотками статора и сердечником. Дотрагиваемся щупом до вывода обмоток, а вторым к сердечнику. Отсутствие сопротивления говорит об исправности устройства
2. Каждым щупом нужно касаться поочередно к соответствующим выводам обмотки. Сопротивление в каждой обмотке должно быть примерно одинаковым, а при большом разбеге, можно делать вывод о нарушении изоляции
3. Визуальный осмотр статора позволит также сделать заключение о его пригодности. При наличии признаков расслоения стальных пластин понадобится произвести его замену. Если повреждена только обмотка, то статор можно отремонтировать. Однако для этого его понадобится сдать в сервисный центр для перемотки

Стоит также отметить, что перфораторы оснащаются мощными электродвигателями с большим моментом, поэтому проблемы с выходом из строя «сердца» инструмента встречаются крайне редко. Если это происходит, то причиной тому является ненадлежащая эксплуатация инструмента, например, бытовыми перфораторами нельзя долго работать. Еще причиной может послужить неправильное хранение, когда инструмент лежит во влажном помещении. В любом случае, факторов, которые могут послужить причиной выхода из строя мотора, достаточно, поэтому только после того, как будет выявлена конкретная поломка, понадобится принять решение о ее устранении.

Ремонт механической части перфоратора диагностика поломок и их устранение

При поломках в механической части перфоратора понадобится также разобрать инструмент, чтобы выявить дефекты. Механические поломки обнаружить намного проще, так как они слышны или видны после разборки.

В механической части перфоратора выделяют три основных узла, которые нуждаются в ремонте:

1. Редуктор — чтобы выявить поломку этого узла, понадобится разобрать инструмент, а затем осмотреть механизм. Если это бочковый перфоратор, то предварительно нужно слить масло. Визуально можно выявить такие дефекты редуктора, как слизывание зубьев шестерней, неисправность пьяного подшипника, нарушение целостности ударника. Ремонт редуктора перфоратора в отличие от электромотора, можно выполнить своими руками
2. Патрон — это еще один узел, который при ненадлежащем уходе может выйти из строя. Часто поломки патрона связаны с засорением ее внутренней части. Устранить неисправности патрона на перфораторе можно после разборки этого узла. Если внутренние детали повреждены, то патрон нужно заменить
3. Переключатель режимов — это полезная опция, которая предназначена для того, чтобы иметь возможность эксплуатировать инструмент не только для бурения, но и сверления

Все эти узлы рано или поздно ломаются, и чтобы не сдавать инструмент в сервисный центр, рекомендуется выполнить ремонт перфоратора своими руками.

Ремонт редуктора или если перфоратор не работает в режиме ударного молотка

Если перфоратор при включении режима ударного действия не бурит, а сверлит, то есть не работает ударная функция, то причинами этому могут служить такие факторы, как неисправность плавающего подшипника (разрушение внутренней обоймы) и нарушение целостности штока (бойка). Выявить такую поломку издалека без демонтажа пластикового корпуса невозможно, поэтому разбирается перфоратор (его механическая часть), и осматривается внутренняя конструкция механизма.

Как заменить пьяный подшипник на перфораторе

Если из строя вышел плавающий подшипник (на прямых) или коленвал (на бочковых) агрегатах, то их следует заменить. Если же причиной неработоспособности перфоратора является шток или боек, который с течением времени изнашивается, то его также следует заменить. Процесс демонтажа пьяного подшипника выполняется достаточно просто. Для этого извлекается фиксирующая П-образная скоба при помощи отвертки, после чего подшипник можно извлечь рукой.

При замене плавающего подшипника понадобится выполнить качественную очистку всех внутренних деталей.

Как отремонтировать ударный боек и собрать его на место

Поломка ударного бойка на перфораторах — это распространенная неисправность, устранить которую можно самостоятельно, если знать, как правильно разобрать конструкцию редукторного узла. Если необходимо отремонтировать или заменить ударник (он же боек), то процесс его извлечения из растровой трубы выполняется следующим способом:

1. В растровой втулке найти два отверстия, в которых видна часть стопорного кольца
2. При помощи отвертки поддеть стопорное кольцо в обоих отверстиях
3. Из растровой втулки выпадет боек. Если он не выпадает, то отвертку вставляем в противоположное отверстие, и подталкиваем его

В итоге получаем боек, который состоит из некоторых деталей, в том числе и уплотнительных манжет, которые рекомендуется заменить на новые.

Часто в бойке выходит из строя ударный болт, который необходимо заменить.

После его замены необходимо собрать детали и установить механизм на место внутрь растровой трубы, предварительно смазав каждый элемент. Фиксация ударного бойка осуществляется стопорным кольцом, которое устанавливается путем вдавливания отверткой.

Как выполняется снятие и замена перекосных подшипников и ударных бойков на перфораторах, подробно показано в видео материале.

В любом случае, если вы меняете детали, то одновременно с ними нужно полностью заменить смазку, очистив весь механизм и корпус механической части от старой выработки. Если этого не сделать, то ремонт с высокой долей вероятности, придется повторить, так как в смазке содержится много металлической пыли и осколков.

Если перестал вращаться патрон как отремонтировать

Перед тем, как отремонтировать перфоратор, понадобится для начала выявить причину поломки. К примеру, если не крутится рабочий орган или патрон, то причиной тому может служить шестеренчатый механизм. Момент от вала двигателя на промежуточный вал инструмента не передается по причине истирания зубьев на шестернях, поэтому патрон не вращается.

Еще патрон может не вращаться по причине заклинивания редукторного узла. Если откололась часть зуба шестерни, то ее могло зажать внутри вращающихся элементов, что приводит к заклиниванию. Если заклинил редуктор, то это будет слышно. Двигатель будет гудеть, но при этом инструмент не будет работать. Устранить такую поломку поможет разборка инструмента и удаление застрявших деталей.

Если в патроне не держится бур и постоянно выпадает

Если при установке в патрон инструмента бура или других насадок, происходит их выпадение, то причиной этому является несоблюдение правил эксплуатации агрегата. Работать инструментом, в котором не держится бур и другие насадки, не только трудно, но еще и опасно.

Если не держится патрон, то причиной этого является его износ или поломка. Чтобы устранить такой вид поломки, понадобится разобрать патрон и выявить причину. Причинами же могут быть следующие факторы:

• Деформация фиксирующих шариков для перфораторов с типом патрона SDS plus и ролики для SDS max
• Выработка ограничительного кольца
• Проседание фиксирующей пружины

Заменив изношенную деталь, патрон снова начинает работать исправно. Как разобрать патрон перфоратора и отремонтировать его, показано на примере инструмента марки ДИОЛД sds max на видео ниже.

Не держится патрон в перфораторе причины и ремонт

Кроме того, что в патроне не держатся насадки, встречаются такие ситуации, когда бур слетает вместе с патроном. Это также не приятное явление, которому имеется свое объяснение. Причиной такой поломки является износ крепления корпуса, которым фиксируется элемент. Корпус патрона крепится за счет стопорного кольца, насаженного на конце растровой втулки.

Как только нарушается целостность стопорного кольца, то при работе рассыпается весь патрон со всеми составными деталями — защитный чехол, шарики, ролики, пружинки и т. п. Отремонтировать перфоратор своими руками при слетающем патроне не трудно. Для этого нужно расположить все элементы на свои места, а затем зафиксировать все при помощи нового стопорного кольца. Для установки стопорного кольца понадобится воспользоваться специальными устройствами — круглогубцами.

Как заменить подшипники на перфораторе и их смазка

На перфораторе имеется не только «пьяный» подшипник, но и обычные шариковые подшипники, на которых центрируется якорь электродвигателя. Подшипники, которые обеспечивают вращение вала якоря, нуждаются в регулярной смазке. Перекосный подшипник также должен быть в смазке, иначе это может ускорить его износ. При установке буров и других насадок нужно смазывать их хвостовики, что позволит продлить срок службы составных частей патрона, среди которых имеются и фиксирующие шарики или ролики, в зависимости от типа патрона.

Чтобы демонтировать подшипники для их замены, понадобится воспользоваться специальным инструментом, который называется съемник. Установка новых подшипников выполняется путем использования соответствующего размера трубки и молотка. При монтаже новых устройств нужно также учитывать один фактор — они не должны быть перекошены относительно вала ротора. Как меняется пьяный подшипник, уже известно. На бочковых перфораторах вместо пьяного подшипника может быть установлен коленвал, который имеет больший ресурс, по сравнению с аналогом на прямых агрегатах.

Это интересно! Если сравнить стоимость бочковых моделей с ударными механизмами – пьяным подшипником и коленвалом, то последние стоят дороже, что связано с их эффективностью и надежностью. Однако это не значит, что модели с плавающими подшипниками не эффективны. Они имеют несколько меньший ресурс, однако также обладают высокой эффективностью ударной работы.

Как правильно разобрать редуктор на перфораторе и отремонтировать его

Чтобы произвести диагностику редуктора, а также его ремонт на перфораторе, понадобится для начала его разобрать. Как это правильно делать, рассмотрим далее. Первоначально необходимо выкрутить все винты, удерживающие пластиковую крышку корпуса, а также демонтировать патрон. После этого редуктор с корпусом разводятся в разные стороны до появления между ними щели. Чтобы снять переключатель режимов, его нужно сначала перевести в режим «удар со сверлением», а затем демонтировать. Для этого нужно прижать переключатель к корпусу и сместить его немного ниже режима удара со сверлением, после чего потянуть на себя.

Вслед за переключателем, можно снять пластиковую крышку корпуса, под которой располагается редуктор или же вынуть механизм из основания корпуса. Все зависит от модели перфоратора, которого проводится ремонт. После проведения ремонта редуктора на перфораторе, понадобится собрать его на место, предварительно обработав смазочными материалами. Смазки должно быть в достаточном количестве, чтобы исключить вероятность работы механизма в условиях без смазывающих веществ.

Как ремонтировать бочковой перфоратор

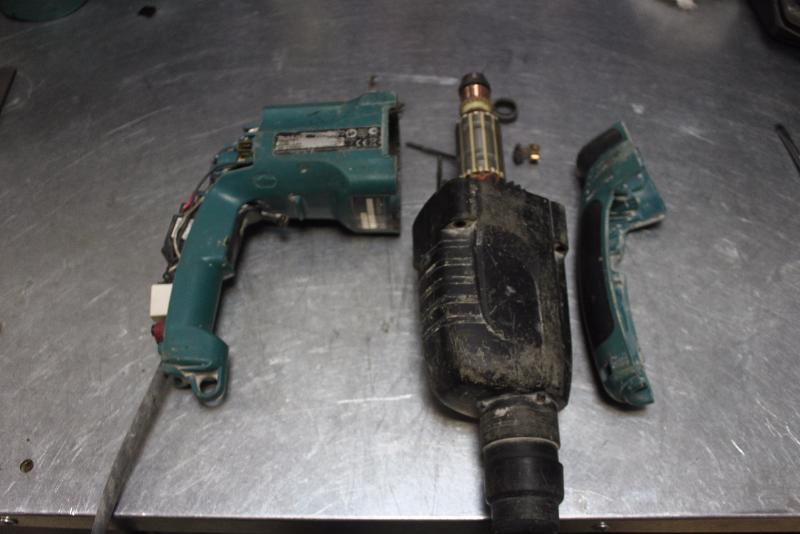

Разборка перфоратора не представляет никаких трудностей, однако процесс демонтажа отличается в зависимости от вида инструмента. К примеру, ремонт бочкового перфоратора начинается со слива масла из специальной емкости, в то время как на пистолетных устройствах такие устройства отсутствуют.

Процесс разборки бочкового перфоратора начинается с того, что демонтируется пластиковая крышка, которая находится сверху. Для доступа к электрической части понадобится снять пластиковую крышку в нижней части. Принцип ремонта электрической и механической частей перфоратора бочкового типа аналогичен прямым устройствам.

На бочковых перфораторах вместо перекосных подшипников применяются кривошипно-шатунные механизмы. Однако в конструкции таковых агрегатов используются скользящие подшипники, расположенные на кулачке колеса совместно с эксцентриком. Все эти механизмы работают в жидкой смазке, количество которой должно быть в достатке. Если смазки недостаточно или она давно не менялась, повышается вероятность выхода из строя кривошипно-шатунного механизма перфоратора.

Если на бочковом перфораторе сломался боек, то есть ударный режим не работает или замечается, что сила удара значительно ослабла, то необходимо произвести его ремонт или замену. Принцип ремонта бочкового перфоратора для замены бойка состоит в следующем:

1. Для начала нужно отсоединить ствол от корпуса агрегата. Для этого демонтируется патрон, а затем, когда механизм будет извлечен, понадобится из ствола извлечь поршень. Для этого нужно постучать по стволу (не сильно), пока поршень не выпадет
2. Чтобы добраться до бойка, понадобится снять подшипник, предварительно извлекая стопорное кольцо
3. После того, как подшипник будет демонтирован, понадобится снять шарики. Когда три шарика будет извлечены, можно извлечь растровую трубку
4. На растровой трубке также есть шарики, которые нужно также извлечь. После их снятия, нужно не перепутать их с теми, которые установлены в стволе и фиксируют растровую втулку
5. Как только шарики из растровой втулки будут демонтированы (они меньшего диаметра), понадобится вытолкнуть отверткой или другим тонким инструментом боек наружу для его замены. На фото ниже показан внешний вид бойка бочкового перфоратора

Если он исправен, как на фото, то необходимо заменить уплотнители и смазать его. Если он поврежден, тогда его следует заменить полностью.

Это интересно! Бочковые агрегаты не имеют в конструкции механизма функции сверления, как это присуще для пистолетных устройств. Это означает, что профессиональные бочковые агрегаты используются исключительно для тяжелых работ, как долбежка и бурение. Кроме того, в конструкции таковых агрегатов применяются только патроны под насадки с типом хвостовиков SDS-max.

Как правильно пользоваться и ухаживать за перфоратором чтобы часто не ремонтировать

Сколько прослужит электроинструмент, все зависит от того, как правильно он эксплуатируется и хранится. Даже если это профессиональный инструмент популярных марок DeWalt, Makita, Metabo, Bosch, Хитачи и другие, то это вовсе не значит, что их можно нагружать по полной. Любой даже самый качественный и дорогой инструмент имеет свой определенный ресурс, который во многом зависит от характера эксплуатации и хранения.

Хотите продлить срок службы только что купленного перфоратора, тогда уже с первых дней нужно соблюдать ряд следующих рекомендаций:

1. Перед тем, как воспользоваться инструментом, необходимо проверить его техническое состояние визуально
2. Использовать агрегат только для тех работ, которых он предназначен. Если в назначении отсутствует опция сверления, то пытаться просверлить отверстие ударной функцией в металле или дереве не стоит, так как у вас это не только не получится, но еще и сломается инструмент
3. Перед установкой бура и прочих насадок в патрон нужно обязательно наносить смазку на хвостовую часть. Это продлит срок службы не только инструмента, но и используемых насадок
4. После окончания работ очищать перфоратор от пыли и мусора, а еще лучше, используя компрессор и продувочный пистолет, выполнять очистку инструмента сжатым воздухом
5. Не хранить инструмент во влажных помещениях, так как в конструкции рабочих механизмов скапливается влага, которая не только разрушает металл, но еще и может стать причиной короткого замыкания при включении инструмента в розетку

Это простейшие правила, которые помогут продлить срок службы инструмента до 5-10 лет в зависимости от частоты его применения. Кроме электрических, есть еще аккумуляторные модели перфораторов, ремонт которых практически аналогичный. Конструктивно аккумуляторные устройства похожи на бочковые агрегаты, только дополнительно они оснащены автономными аккумуляторами.

В целом следует отметить, что если известна конструкция устройства и принцип работы, то любой ремонт перфоратора своими руками разных марок выполнить не составит большого труда. Трудности лишь возникают в основном по части электрики, однако используя вышеизложенный материал, любые поломки можно легко и быстро устранить.

Публикации по теме

Ремонт перфоратора своими руками

Эксплуатация даже самых дорогих электроинструментов приводит к тому, что возникают разного рода поломки. Перфоратор не является исключением, поэтому при первых признаках поломки необходимо прибегнуть к проведению ремонтных работ. О том, как выполнить ремонт перфоратора своими руками, знают далеко не многие мастера своего дела, ведь работать инструментом — это одно, а разбираться в конструкции и принципе действия — это совсем другое.

Коротко о перфораторе

Перфоратором называется разновидность электроинструмента, главным назначением которого является работа с бетоном и прочими аналогичными материалами. Главное отличие перфоратора от дрели в том, что этот инструмент обладает ударной функцией, за счет которой и происходит разрушение бетонных поверхностей. Перфораторы бывают двух типов — прямые или пистолетные и бочковые. Прямые считаются наиболее популярными, так как они дешевле, проще в эксплуатации, а также имеют разные режимы работы. Бочковые относятся к категории профессиональные агрегатов, которые имеют не более двух режимов, а также предназначены для работы насадками с хвостовиками типа SDS max. В материале рассмотрим, как выполнить ремонт прямого перфоратора самостоятельно, и что собой представляет этот процесс.

Ударная опция на прямом перфораторе достигается за счет присутствия в конструкции специального механизма. Это редукторный узел, состоящий из пары шестерней, а также специальной конструкции подшипника, который прозвали «пьяным». Такое название этот подшипник получил по причине своей функции — при вращении вала, на котором насажена деталь, происходит его перекосное вращение. Такое вращение позволяет достичь возникновения ударных движений.

Рано или поздно возникают разные поломки в устройстве перфоратора. Эти поломки делятся на два типа — электрические и механические. Причинами их возникновения являются такие факторы:

1. Выработка — все детали имеют свой ресурс, поэтому если инструмент эксплуатируется длительное время, то возникновением поломок — это нормальная ситуация
2. Качество — все зависит от того, какие комплектующие применяются при сборке электроинструмента. Бытовые агрегаты собирают из комплектующих деталей низкого качества, поэтому они стоят недорого, а эксплуатировать их можно исключительно по необходимости. Профессиональные модели собирают из качественных запчастей, однако постоянные нагрузки приводят к тому, что эти комплектующие выходят из строя
3. Эксплуатация — немаловажную роль играет и правильность применения перфоратора. Даже если в электроинструменте имеется режим сверления, то это не значит, что перфоратор можно нагружать этой опцией
4. Хранение — мало кто задумывается о том, что правильность хранения также влияет на ресурс инструмента, поэтому хранить инструмент во влажных или запыленных помещениях не рекомендуется

Если перфоратор сломался, значит необходимо выполнить его ремонт. Как это сделать правильно, многие не знают, что совершенно нормально. Не каждый день приходится ремонтировать перфораторы, а нести инструмент в сервисный центр — это значит б Ёольшие затраты. Попытаться отремонтировать перфоратор можно самостоятельно, так как конструкция инструмента не имеет никаких замысловатых механизмов. Требуется просто соблюдать инструкцию по ремонту, что позволит в итоге достичь положительного результата. Кстати, если нужны запчасти для перфоратора, то в Украине купить их можно в интернет магазине «Цилиндр». На ресурсе этой интернет площадки собраны не только разные виды электроинструмента, но еще запчасти и комплектующие. В зависимости от того, что конкретно вышло из строя на перфораторе, необходимо выбирать соответствующие запчасти и менять их.

Поломки в перфораторе — что ломается чаще всего и как их выявить самостоятельно

Ремонт перфоратора самостоятельно нужно начинать с выявления причины поломки. Причем для этого не обязательно начинать с разборки инструмента. Устройство перфоратора основывается на двух основных узлах — это электродвигатель, мощность которого составляет от 650 Вт и редукторный узел. Это самые основные элементы электроинструмента, износ и поломка которых влечет за собой дорогостоящий ремонт. Однако кроме этих механизмов, на перфораторе из строя могут выйти:

1. Повредиться сетевой провод
2. Неисправность кнопки — в зависимости от ее устройства, также ломается регулятор оборотов и реверс
3. Истирание коллекторных щеток
4. Неисправность патрона
5. Заклинивание переключателя режимов работы или не работает соответствующий режим

Поломки в электрической части инструмента выявить намного трудней, чем в механических узлах, поэтому рекомендуется уделить особое внимание выявлению причин неисправностей. При поломках в механике возникают соответствующие признаки, которые можно услышать — скрип, треск или гул инструмента при нажатии кнопки «Пуск». При поломках в электрике прямого перфоратора, диагностировать их порой можно только с применением специализированных приборов — тестер, мультиметр. В 80% случаев удается выявить поломки перфоратора самостоятельно по первым признакам. Более подробно о том, как выполнить ремонт перфоратора своими руками, выясним далее в подробностях.

Неисправности в электрической части инструмента

Перед тем, как проводить ремонт перфоратора, нужно разобраться, как он разбирается. Конструкция электроинструмента построена так, что защитный корпус состоит из двух частей — электрическая, в которую входит рукоятка и электромотор, а также механическая, где расположен редукторный узел инструмента. О том, как разобрать перфоратор, знают не многие, потому как этот инструмент из строя выходит крайне редко. Однако если это и случилось, тогда не спешите его разбирать. Ремонт нужно выполнять строго по порядку. Если инструмент не подает никаких признаков жизни, значит причина поломки в электрической части. Далее рассмотрим пошагово, как выявить и устранить те или иные виды поломок на ударном электроинструменте.

Проверяем наличие питания в розетке

Факт есть фактом, если перфоратор не включается, то ремонт его нужно начинать с проверки наличия напряжения в сети. Почему может отсутствовать напряжение в розетке, каждый понимает — это может быть отключение питания на трансформаторе, а может, выбил автоматический выключатель, так как при работе инструментом нагрелся провод, и сработала защита. Еще причиной отсутствия напряжения в розетке может быть повреждение питающего провода при работе перфоратором. В общем, выявить такую неисправность очень просто:

1. Проверить автоматический выключатель или пробки
2. Воспользоваться индикаторной отверткой
3. Использовать мультиметр

Если в розетке есть напряжение, тогда следующий этап предусматривает проведение проверки исправности сетевого шнура.

Неисправность сетевого кабеля

Он может быть перебит при проведении ремонта. Не исключено, что в кабеле нарушилась целостность жилы, и поэтому инструмент не работает. Выявить такую поломку можно такими методами:

• Визуальный осмотр на предмет наличия повреждений изоляции
• Осмотреть вилку перфоратора
• Воспользоваться прозвонкой для выявления неисправности — для этого понадобится снять крышку корпуса, закрывающей электрическую часть, и прозвонить каждую жилу провода

Выявить неисправность не составляет большого труда. Если причина поломки в сетевом шнуре, тогда понадобится его заменить.

Неисправность кнопки на перфораторе

С неисправностью кнопки владельцы инструмента встречаются намного чаще, поэтому как ее отремонтировать, желает узнать каждый. Починить кнопку электроинструмента практически невозможно, так как состоит она из контактных пластин и пружинок. Если кнопка имеет встроенную плату для регулировки оборотов, то на плате может перегореть элемент электроники, который можно выявить при наличии опыта в электротехнике. Если вы ни разу не держали паяльник в руках, тогда рекомендуется купить новую кнопку на перфоратор такого же вида, и заменить ее. Приобрести кнопку соответствующего размера можно в интернет-магазине Цилиндр, где есть много моделей для всех видов электроинструмента.

Проверить кнопку на исправность поможет только мультиметр. Обычно выявить неисправность кнопки можно и без дополнительных приборов, так как механизм срабатывания начинает клинить, а фиксатор при этом не нажимается. Еще может заклинить переключатель реверса, который обычно находится рядом с кнопкой включения. Если неисправен механизм реверса, то его надо также заменить вместе с выключателем.

Это интересно! Если хотите, чтобы кнопка на перфораторе прослужила долго, нужно приобретать оригинальные модели для соответствующих марок электроинструментов. Отыскать оригинальные кнопки на перфораторы можно в интернет магазине «Цилиндр».

Как заменить щетки на перфораторе при их истирании

Щеточный узел в конструкции перфоратора обеспечивает передачу электрического тока на якорь электродвигателя, тем самым приводя его в движение. Щетки трутся по коллекторному узлу, и при этом происходит их истирание. Заменять их необходимо сразу, как только обнаруживаются такие признаки:

• Сильное искрение, обнаружить которое можно через вентиляционные решетки корпуса
• Возникновение запаха дыма при работе инструментом
• Перфоратор работает с перебоями

Чтобы удостовериться в том, что перфоратор действительно нуждается в замене щеток электродвигателя, понадобится измерить их длину. Если длина щетки менее 8 мм, значит, детали подлежат замене. Причем менять их нужно парно, так как истираются они также равномерно. Как выполняется замена щеток на перфораторе? Для этого необходимо вынуть устройства из щеточного узла, а затем отсоединить провода питания от клемм. Вместо стертых щеток необходимо установить аналогичной конструкции детали.

Проверяется исправность работы перфоратора — после установки новых щеток инструмент будет работать четко, без перебоев и искрения. Допускается лишь незначительное искрение, поэтому после замены, удостоверьтесь в том, что электроинструмент работает исправно.

Неисправность электромотора перфоратора

Для чего в конструкции перфоратора установлен электродвигатель, каждый знает без необходимости описания. Однако коллекторный электромотор, который состоит из якоря и статора, также с течением времени может выйти из строя. Чтобы выявить поломку электромотора, необходимо выполнить ряд некоторых манипуляций, которые позволяет произвести ремонт или замену электромотора. Как проверить исправность ротора и статора электромотора перфоратора, выясним далее.

1. Проверка исправности якоря или ротора — первоначально производится визуальный осмотр коллекторных пластин. Наличие нагара на медных пластинах недопустимо, и если такие признаки имеются, то их нужно устранить. Далее при помощи мультиметра нужно проверить исправность обмотки ротора. Для того сначала нужно мультиметр установить в режим проверки сопротивления, а затем одним щупом коснуться стального сердечника, а вторым поочередно проверить каждую коллекторную пластину. Прибор не должен показывать значения, и если возникают соответствующие показатели, значит, нарушена изоляция. Еще понадобится произвести проверку сопротивления между пластинами коллектора. Сопротивление между ними должно быть примерно одинаковым. Если якорь неисправен, то его можно отремонтировать путем замены обмотки в сервисном центре или же купить новый. Рекомендуется купить новый якорь в интернет магазине Цилиндр, где вы найдете большой выбор устройств для всех моделей перфораторов
2. Проверка исправности статора — чаще всего из строя выходит якорь, однако может и повредиться обмотка на статоре (неподвижном основании). Для этого понадобится мультиметром измерить сопротивление между обмотками и сердечником, а также между всеми выводами обмотки статора. Обычно говорить о неисправности статора говорит такой признак, как наличие нагара на обмотке и сердечнике

Как и якорь электродвигателя, статор также подлежит замене и ремонту. Произвести ремонт статора и ротора в домашних условиях возможно при соответствующем навыке и познаниях. Если навыков и познаний в этом деле нет, тогда есть два варианта:

• Сдать в ремонт — что обойдется примерно столько же, как и купить новую деталь
• Приобрести новый якорь и статор в интернет магазине Цилиндр, где действуют низкие цены

Спешить покупать новый мотор на перфоратор не стоит, так как для начала нужно 100-процентно убедиться в том, что конкретно вышло из строя.

Неисправности механической части перфоратора

Выявить дефекты в механической части намного проще, так как после разборки инструмента, их можно определить визуально. В механической части рассматриваемого электроинструмента могут возникнуть поломки в следующих узлах:

• Редуктор — на пистолетном перфораторе он состоит из шестерней и «пьяного» подшипника
• Патрон — это исполнительный орган, в котором фиксируются рабочие насадки. Патрон может заклинить или из него выпадают насадки
• Переключатель режимов — устройство, позволяющее включить на инструменте опцию сверления, сверления с ударом и отбойный молоток

Как отремонтировать перфоратор, если из строя вышли соответствующие узлы в механической части? Для начала понадобится разборка перфоратора, что выполняется путем вывинчивания крепежных элементов. Количество крепежей зависит от модели электроинструмента. Достоинство перфоратора перед дрелью в том, что в зависимости от вида поломки, можно разобрать механическую или электрическую часть.

Как отремонтировать редуктор на перфораторе

Ремонт редуктора перфоратора нужно начинать с визуального осмотра. Если инструмент не работает в ударном режиме, то высока вероятность того, что из строя вышел «пьяный» подшипник. Отремонтировать редукторный узел с таким видом неисправности не составит труда, так как для этого изначально понадобится очистить механизм от старой смазки.

Это интересно! Очищать от смазки нужно все детали, механизмы и узлы инструмента. Делается это для того, чтобы исключить вероятность попадания металлической пыли и остатков деталей во вращающиеся узлы.

Принцип замены «пьяного» подшипника заключается в выполнении следующих действий:

1. Для начала нужно вытащить фиксирующую скобу при помощи отвертки, а затем извлечь вышедший из строя элемент
2. Заменить сломавшуюся деталь, установив ее на место
3. Установить редуктор на место в порядке обратном снятию

Процесс ремонта не трудный, а перед тем, как собрать инструмент, нужно тщательно смазать все детали и узлы электроинструмента. Причем рекомендуется применять специальную смазку для редукторов перфораторов, отказавшись от затеи применения солидола или литола.

Ремонт ударного бойка

Еще причиной отсутствия ударного режима работы на пистолетном перфораторе может быть поломка ударного бойка. В этом случае ремонтировать нужно растровую втулку (ствол), внутри которой и располагаются соответствующие составляющие. Принцип такого ремонт заключается в строгом соблюдении последовательности действий. Чтобы иметь представление о том, как ремонтировать ударный механизм электроинструмента, рассмотрим эту процедуру последовательно.

1. Ремонту подлежит растровая втулка, внутри которой расположен боек
2. Через соответствующие отверстия в растровой втулке поддеть стопорное кольцо и извлечь его
3. Из втулки выдавить боек
4. Произвести его осмотр и необходимый ремонт
5. Новые запчасти к перфоратору можно купить в Цилиндре

После такого ремонта нужно собрать все детали на место в порядке обратном снятию. После проведения ремонта не забывайте вносить смазку. Ее количество должно быть избыточным, чем недостаточное, иначе вскоре к ремонту придется вернуться повторно.

Не вращается патрон

Если перестал вращаться патрон перфоратора, то причиной могут служить следующие факторы:

1. Заклинил редуктор — причиной такого последствия является попадание между шестерней металлической стружки или отколовшихся металлических деталей
2. Слизывание зубьев шестерней
3. Неисправность электромотора

Устранить поломку можно только в том случае, если будет выявлена точная причина неисправности. Если заклинил редуктор, то выявить неисправность будет не трудно, так как будет возникать соответствующий гул, шум и треск. Понадобится разобрать соответствующий узел или механизм, выявить поломку и устранить ее.

Если из патрона выпадает бур

Часто приходится сталкиваться с ситуацией, когда из патрона выпадают рабочие насадки. Работать таким перфоратором достаточно трудно и не безопасно. Причинами того, что в патроне не фиксируется насадка, могут быть:

1. Разрушились фиксирующие шарики в патроне. Причем на патронах типа sds plus применяются шарики, а на sds max ролики
2. Выработалось ограничительное кольцо. Для устранения неисправности понадобится заменить деталь
3. Просела фиксирующая пружина — понадобится заменить сломавшуюся деталь

В любом случае, успех запланированного ремонта на 70% зависит от выявления точной причины поломки. Если при неработоспособности перфоратора меняется двигатель, то это неправильно, так как причина может заключаться непосредственно в кнопке или щетках. Только при грамотном подходе к ремонту, отремонтировать перфоратор прямого типа своими руками не составит большого труда.

Как продлить срок службы инструмента

Ремонтировать электроинструменты придется рано или поздно, и чтобы продлить срок службы, понадобится обеспечить правильный уход, хранение и эксплуатацию. Для этого имеются общие рекомендации, которые обязательно помогут каждому пользователю увеличить срок службы перфоратора, причем не только профессионального, но и бытового назначения.

1. Начинать пользоваться инструментом можно только после проверки его технического состояния
2. Применять инструмент исключительно для таких работ, которых он предназначен с завода
3. Перед закреплением буров и других насадок вносить соответствующее количество смазки на хвостовики
4. Очищать инструмент от пыли и мусора после завершения работ
5. Не хранить перфоратор во влажном помещении

Как видно из инструкции, отремонтировать перфоратор своими руками вовсе не трудно. Для этого подготовьте рабочее место, обеспечьте его достаточным количеством света. До начала работ нужно подготовить необходимые расходные материалы и приборы для проверки исправности узлов и механизмов. Покупать соответствующие запчасти для ремонта нужно после того, как будет выявлена точная причина поломки. Инструкция по ремонту всегда поможет быстро отремонтировать перфоратор, а интернет магазин Цилиндр всегда обезопасит вас необходимыми запчастями и комплектующими, чтобы произвести соответствующий ремонт.

Ремонт перфоратора своими руками: схема, инструкция

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Ремонт перфоратора

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Устройство перфоратора

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

• устройство не выполняет свои основные функции – сверление и бурение;
• заедание бура в патроне;
• насадка не устанавливается в патроне;
• посторонние шумы при работе устройства.

Схема перфоратора

В электрике чаще всего проявляются следующие дефекты:

• не работает двигатель;
• излишнее искрение щеток;
• появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Замена редуктора

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

• При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
• Недопустима работа электроперфоратора в холостом режиме.
• Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
• При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
• Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Детали перфоратора

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена кнопки включения

Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Замена подшипника

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

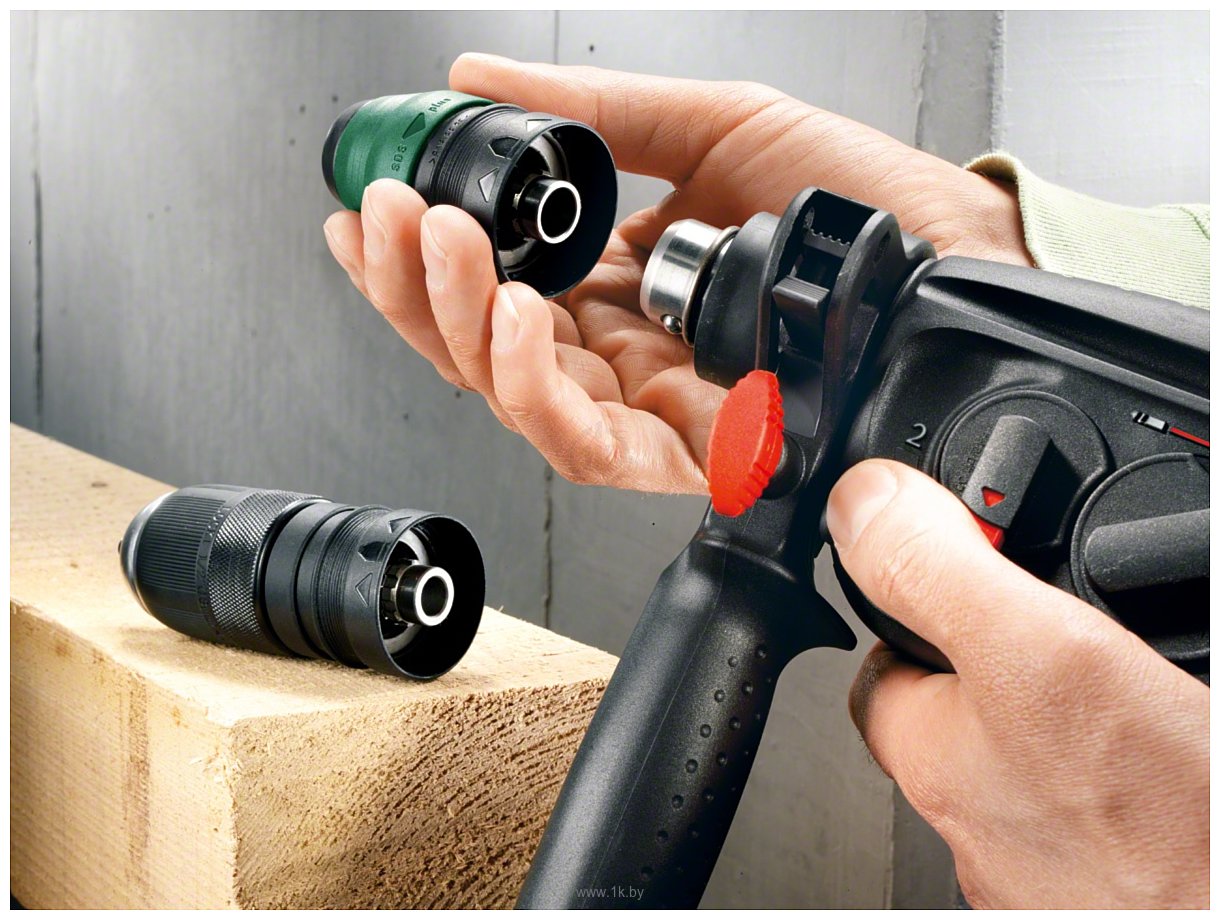

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Как отремонтировать перфоратор, если он перестал работать. Выясняем причины поломок инструмента

Строительная сфера ежедневно развивается и пополняется новыми инструментами. Уже на протяжении нескольких лет в топе электроинструментов оказываться перфоратор. По сути, это обычная дрель, которая оснащена ударным эффектом. Ежедневно каждый второй работник сталкивается с неисправностями.

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

• Повышенный износ рабочего элемента;
• Появление трещин на ручке и корпусе;
• У аккумуляторных моделей батареи недолговечны;
• Частые перегибы провода у электрических моделей;
• Неполадки ударного механизма и его взаимодействия с обычным;
• Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

• Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
• Стопорный ролик перестал фиксировать большую шестерню вала;
• Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Важно! В момент замены на место старого устанавливайте идентичный новый аналог.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

• Короткое замыкание, которое привело к сгоранию ротора или статора;
• Полный износ угольных электрощеток;
• Держатели щеток ослабли и не держат их;
• Выгорели ламели на коллекторе;
• Оборвалась обмотка на роторе или статоре;
• Поломка аккумулятора;
• Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Перфоратор пробуксовывает

Причина этому – ослабленная муфта. Достаточно подтянуть ее или же произвести замену.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Перфоратор не крутит под нагрузкой

Скорее всего, нагрузка не соответствует дозволенной норме, в результате чего возникает данный дефект.

Устройство перфоратора, схема сборки и список запчастей

Инструмент состоит из однофазного двигателя и ротора. За вращательные движения отвечает шестерня, расположенная на вале якоря. Между ними имеются подшипники, один из которых «пьяный», именно он передает движения на работающие детали.

Ремонт перфоратора бочкового

Данная процедура не отличается от ремонта обычного перфоратора. Стоит учесть, что двигатель и вал расположены вертикально.

Как починить перфоратор своими руками

Процедура ремонта в домашних условиях является оптимальным решением и обойдется дешевле, чем услуги сервисных центров. Ремонт инструмента стоит дорого и не факт, что попадется добросовестный мастер. Прежде чем задуматься, как сделать перфоратор, стоит обзавестись необходимыми инструментами, запастись теоретическими знаниями, как разобрать и собрать перфоратор. После окончания ремонта запустите в щадящем режиме.

Заключение

Независимо от приобретенной модели, принцип устранения неполадок практически идентичен и не требует особых навыков. Отремонтировать своими руками – более чем реально!

что делать, если перестал бить, как разобрать, поменять патрон и так далее + видео

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

• сверление. Перфоратор работает в режиме дрели;

• сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

• отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

• электрический. Подключение к сети или работа от аккумулятора;

  Перфоратор с аккумулятором

• пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

  Пневматический перфоратор

• бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

  Бензиновый перфоратор-молот

Классификация по массе:

• лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

• средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

• тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

Типы патронов, используемых в перфораторах:

• SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

• SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

• простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;

  Простой перфоратор

• бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.

  Бочковой перфоратор

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

1. Сетевой шнур.

2. Кнопка включения.

3. Двигатель.

4. Редуктор.

5. Ударный механизм.

6. Патрон.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

• ударный механизм с качающимся подшипником;

  Механизм с качающимся подшипником

• кривошипно-шатунный ударный механизм.

  Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

   Разобранный патрон

2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

   Шарикв пазу втулки

3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

• зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
• зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

   Переключатель в режиме удара

2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
3. Потяните на себя, подденьте отвёрткой и снимите.

   Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

1. Открутите и снимите заднюю крышку.
2. Открутите болты крепления сетевого шнура.
3. Извлеките кнопку и провода из своих пазов.

   Провода перфоратора

4. Отсоедините провода от статора.
5. Открутите болты щёткодержателей и извлеките щётки.
6. Очистьте корпус от пыли.
7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
9. Извлеките воздухозаборник из корпуса электрики.
10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

   Растровая втулка и пьяный подшипник

2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
3. Из пьяного подшипника выньте промежуточный вал.
4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

   Снятие косозубой шестестерни

5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

   Снятие прямозубой шестерни

6. Втулку снимите с гильзы.

   Растровая втулка, снятая с гильзы

7. Гильзу извлеките из алюминиевого корпуса.
8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

   Гильза с бойком

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
3. Растровую втулку соедините с гильзой.
4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.

   Редуктор после чистки и смазки

5. На собранный узел наденьте пластиковый корпус редуктора.
6. Вставьте ротор в редуктор.
7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.

   Отверстие, в которое вставить отвёртку

9. Поставьте щётки на место.
10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.

    Надеваем заднюю крышку

11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.

    Установка переключателя режимов

12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
13. Соберите патрон в обратной последовательности.

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
3. Проверьте контакты реверса.
4. Соедините щупы со щётками для проверки контакта через якорь.
5. Соедините щупы с проводами статора и прозвоните их.
6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

• поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

  Проверка целостности обмотки якоря

• определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;

• то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

  Определения замыкания обмотки с корпусом ротора

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

• поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

• проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Неисправности и их причины

Частые неисправности перфоратора:

• не включается. Проверить электрическую цепь;
• перфоратор не бьёт. Поломка в ударном механизме;
• инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
• бур вылетает, не держится. Неисправность патрона или растровой втулки;
• искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
• искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
• перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
• перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
2. Провода необходимо зачистить и залудить.
3. Возьмите старую кнопку и купите аналогичную.
4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

Замена кнопки с помощью шила

Замена щёток

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

1. Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.

   Отогните пружинки, прижимающие щётки

2. Открутите щёткодержатели. Извлеките щётки.
3. Очистьте щёткодержатели от пыли и нагара. Намотайте тряпочку на отвёртку и смочите спиртом. Нагар счищается надфилем. Щётка должна легко ходить в щёткодержателе, тогда она будет хорошо прижиматься пружиной.
4. Вставьте новые щётки. Поверните пружинки, чтобы они прижали щётки.

Замена и подключение статора

1. Извлеките статор из корпуса электрики. На его место поставьте новый.
2. Вкрутите крепёжные болты.
3. Установите воздухозаборник.
4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

1. Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
2. Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
3. Выньте игольчатый подшипник.
4. Извлеките шестерёнку и пружину.
5. Снимите с пружины пластиковую центровку.
6. Замените негодные запчасти.
7. Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
8. Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
9. Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
10. Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.

    Пьяный подшипник с промвалом в сборе

11. Алюминиевый корпус смажьте. Вставьте в него подшипник так, чтобы направляющая центровка села на штырёк в корпусе.
12. Пьяный подшипник не надо сразу утапливать вглубь корпуса, так как на его рычаг будет надеваться втулка от гильзы.

    Пьяный подшипник с втулкой от гильзы

13. В гильзу вставьте приводимую втулку. Гильзу опустите в корпус редуктора и вставьте рычаг наружного кольца подшипника в отверстие втулки.
14. Надавите на подшипник. Зафиксируйте его скобкой. Используйте плоскую отвёртку в качестве рычага при установке скобы.

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

1. В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.

   Растровая втулка

2. Достаньте кольцо и вытряхните из втулки ударный болт.

   Дефект ударного механизма

3. Разберите его на детали и проверьте их целостность. Износившиеся детали замените на новые.

   Ударный болт

4. Очистьте растровую втулку изнутри и снаружи. Смажьте её и болт.
5. Вставьте сначала собранный ударный болт, потом стопорное кольцо. Возьмите большую плоскую отвёртку, надавите на кольцо до щелчка. Теперь надо проверить, как оно закрепилось. Вставьте плоскую отвёртку в узкое отверстие втулки и несильно постучите молотком, как по зубилу. Кольцо должно остаться на месте.

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Изношенная и новая гильза с бойком

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

   Открутите заглушки

2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

   Извлеките щётки

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

   Растровая втулка с бойком

2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
3. Сначала выйдет боёк, потом втулка.

Как извлечь из бочкового перфоратора боёк и растровую втулку

Из-за неисправного бойка перфоратор перестаёт бить.

Ремонт бочкового перфоратора

Правильная эксплуатация и уход за перфоратором

Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

• перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;

• после работы очистьте патрон и оснастку;

• при работе с бетоном через каждые 2 см вынимайте бур;

• если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;

• при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;

• регулярно проводите полный разбор инструмента для чистки и смазки.

Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

Ремонт Перфоратора — HYUNDAI

Ремонт Перфоратора.

Перфоратор – это мощный профессиональный инструмент. Перфоратор используется при строительных и отделочных работах, во время ремонта и монтажа конструкций.

Экстремальная среда, в которой преимущественно находится перфоратор, является его главным врагом. Как и любой сложный механизм он также состоит из большого числа подвижных частей. Они склонны к трению, перегреву, выходу из строя из-за низкого качества и неправильной эксплуатации. Рассмотрим типичные неисправности перфоратора и советы по ремонту.

Причины поломки перфоратора

Любой перфоратор состоит из электродвигателя, редуктора, патрона и ударного механизма. Эти детали наименее подвержены износу, поэтому основные причины его поломки – внешние, такие как пыль и мелкая стружка.

Для разных режимов работы с разными материалами требуются свои меры защиты. Профилактической мерой при сверлении потолка, например, станет надетая на корпус половинка детского резинового мяча.

Пыль, которая находится в воздухе, попадает на статор и изнашивает его. Кроме того, перфоратор рассчитан на работу в нескольких режимах: вращение, бой, вращение с боем. Механизм их переключения нередко выходит из строя. Еще одним уязвимым местом и потенциальной причиной поломок является патрон, в который вставляют сверла и буры.

Не работает перфоратор

Типичными неисправностями перфоратора являются следующие:

•    не включается кнопка «пуск»,

•    снизилась мощность перфоратора,

•    увеличилась вибрация, усилился шум двигателя,

•    появилось искрение и запах гари,

•    износился боек перфоратора.

Как разобрать перфоратор?

Чтобы определить и устранить неисправность, перфоратор следует разобрать. Последовательность разборки обычно сводится к нескольким действиям:

• снимите резиновый наконечник, кольцевую пружину, кожух муфты, фиксирующей бур,
• удалите фиксирующий шарик,
• поверните переключатель режимов работы в крайнее положение, нажмите на фиксирующую кнопку и демонтируйте ручку переключателя,
• снимите заднюю накладку на ручку, извлеките щетки двигателя,
• открутите винты в районе бура и снимите корпус инструмента,
• открутите винты, фиксирующие статор и снимите ротор электродвигателя.

Что нужно, чтобы разобрать перфоратор?

Для ремонта даже такого сложного устройства как перфоратор, потребуется лишь несколько инструментов и материалов. Например, мультиметр или тестер, набор гаечных ключей и отверток, спирт, ветошь, перочинный нож, изолента и смазка.

Какие детали перфоратора чаще всего выходят из строя?

Большинство деталей, подверженных поломке и выходу из строя в перфораторе, проще сразу заменить на новые. Уязвимыми деталями являются:

• механизм кнопки включения,
• подшипники,
• питающий кабель,
• щетки,
• статор,
• якорь.

Починка перфоратора

Если перфоратор не включается, можно начать проверку с кнопки «Пуск». Для начала, отключим перфоратор от сети. Снимаем защитный кожух, чтобы добраться до контактов выключателя и прозваниваем всю цепь. Попутно проверяем провода на обрыв (чаще всего у вилки и непосредственно на участке примыкания к инструменту). Если контакты кнопки в порядке, скорее всего проблема в двигателе.

Если запаха гари нет, обмотки не повреждены, а ротор свободно вращается, значит, изношены щетки. Щеток всегда две, они выполнены из металлографита. Пружинками они прижимаются к коллектору, а в процессе работы стираются и становятся короче. Их давление на коллектор снижается, ухудшается контакт и двигатель перестает нормально работать.

Извлеките щетки и осмотрите их. Проверьте, как они располагаются в держателе, если слишком перекошены, значит, износились. Иногда на них наносят специальную краску, чтобы было видно, что щетку пора менять. Приобретайте новую щетку подходящую только для данной модели электродвигателя.

Если щетки в порядке, дело плохо – поврежден статор или якорь. Их обмотка может быть повреждена следующим образом: обрыв, межвитковый электрический пробой, пробой «на корпус». На данном этапе ремонт лучше передоверить специалистам.

Падение мощности обычно также в первую очередь связано с износом щеток. Если они в порядке – вышел из строя якорь.

Если перфоратор стал усиленно вибрировать, вырываясь из рук, или шумит громче обычного, дело может быть в редукторе. Возможно, износились подшипники, нарушился баланс деталей, перекосились шестерни или образовался люфт. Потребуется либо самостоятельная замена подшипников, либо балансировка, либо замена шестерен.

Сильное искрение и запах гари свидетельствует о поломке якоря, которое повлечет дорогостоящий ремонт.

Боек толкает бур, вращаясь между поршнем и хвостовиком. Чем сильнее вы вжимаете перфоратор в стену, тем чаще происходит удар. Из-за уменьшения хода сила удара становится меньше. Это и выводит из строя боек. Его можно заменить на новый.

Как избежать поломок перфоратора?

Регулярная смазка перфоратора (в соответствии с руководством по эксплуатации) должна стать вашей хорошей привычкой. Если не смазывать бур, то из строя быстро выйдут уплотнительные кольца, потом ударник, а затем и все остальное.

Вставляя бур в зажим также наносите на его хвостовик немного смазки. Самый простой вариант – литол, но лучше использовать рекомендованную производителем смазку.

Если на перфораторе появились потеки масла, то ему требуется серьезное сервисное обслуживание. Кстати, потеки обычно свидетельствуют об износе сальников (уплотнительных колец).

Не давите сильно на перфоратор (это не дрель) и не вдавливайте его в стену, берегите от пыли, влаги и перегрева.

Вернуться на главную сервисного центра.

Ремонт перфораторов с выездом — цена в Москве, сколько стоит и где починить перфоратор на YouDo

Иногда у соседа сверху может сломаться перфоратор. И это хорошо. Особенно перед выходными. Но если перфоратор сломался у вас, или вы заметили перебои в работе, то ничего хорошего в этом нет. Возникает справедливый вопрос, как починить перфоратор, и какова стоимость ремонта.

Начнем с того, что строительный электроинструмент хоть и отличается повышенной прочностью и рассчитан на высокие нагрузки, поломки возможны. Выйти из строя у оборудования с таким количеством движущихся узлов может либо электрическая часть, либо механическая.

Прежде чем что-то ремонтировать, нужно постараться уберечь механизм от поломки. Длительная работа без перерывов, а также значительные нагрузки приводят к тому, что двигатель перегревается и сгорает, не спасет даже защитная система. Чтобы избежать поломок, выбирайте модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ, осуществляйте своевременное профилактическое обслуживание, при поломке проведите диагностику. Результат последней дает четкое понимание о сложности и стоимости ремонта перфоратора. И желательно диагностировать неисправный инструмент у специалиста, который сделает все быстро, качественно и с гарантией.

Немедленно остановите работу перфоратора в следующих случаях:
• перфоратор работает нестабильно;
• снижается работоспособность;
• инструмент издает непривычные звуки;
• в процессе работы вы почувствовали от перфоратора запах гари.

Эксплуатировать такой перфоратор дальше нельзя. Покупать новый дорого. Оптимальное решение — отремонтировать инструмент. Перед тем как приступать к устранению неисправностей перфоратора самому, надо реально оценить свои возможности, почитать инструкцию и внимательно осмотреть инструмент. Если уверены — попробуйте сами, если сомневаетесь, то лучше обратиться к специалисту. Оборудование достаточно сложно устроено, поэтому требует профессионального подхода.

Чтобы не испытывать все эти трудности и не тратить время и деньги зря, найдите специалиста на YouDo. Анкет много, цену назначаете вы, поэтому мастер найдется обязательно. Он поможет починить перфоратор быстро и качественно.

Исправить залипание декоративных дыроколов для бумаги

Устранение застревания декоративного дырокола для бумаги

Ель / Лесли Шеперд

Иногда, если вы использовали детализированный дырокол для слишком толстых или гибких материалов, дырокол начинает прилипать или не режет должным образом. Если это случится с вами, вы можете починить перфорацию или это пустая трата времени?

Повышение плавности движения дыроколов для бумаги

Если ваша проблема заключается в перфораторе для бумаги, который работает с некоторыми материалами, но тускнеет на одной части разреза, попробуйте сначала эти советы, чтобы штампы для бумаги работали плавно.

• Иногда «заточки» пуансона на алюминиевой фольге, очень мелкой наждачной бумаге или бумаге для заточки достаточно, чтобы настроить лезвия пуансона для более равномерного разрезания бумаги.
• Пробив вощеную бумагу или обработанный силиконом пергамент для выпечки, можно добавить смазку (воск или силикон) на поверхности пуансона, чтобы предотвратить его прилипание.
• Также поможет содержание пуансонов в чистоте, удаление остатков бумаги щеткой и обработка поверхностей среза с помощью таких продуктов, как Cutter Glide.

Что стоит попробовать, если пуансон полностью застрял

• Положите дырокол в морозильную камеру. Металл некоторых пуансонов при остывании сжимается настолько, что позволяет пуансону высвободиться, чтобы вы могли удалить все, что застряло. Это лучше всего подходит для ударов с довольно простыми очертаниями. Это может не сработать для сложных ударов. Оставьте пуансон в морозильной камере на несколько часов, чтобы посмотреть, можно ли так отклеить его.
• Используйте проникающее масло. Проникающие масла, такие как WD-40, могут удалять восковые или липкие наросты, которые могут препятствовать возвращению пуансона в его обычное положение.Распылите немного на поверхность пуансона, чтобы он проник сквозь режущие поверхности. Дайте пуансону постоять около часа на тыльной стороне, чтобы масло проникло сквозь металлические слои. Попробуйте снова обработать перфоратор, чтобы высвободить его. Удалите излишки масла и несколько раз проткните обычную бумагу для принтера, чтобы убедиться, что на дыроколе нет следов масла, которые могут испортить бумажный проект.
• Разобрать пуансон. Это крайний вариант, но при осторожности вы можете восстановить поврежденный перфоратор.Следуйте инструкциям по разборке пуансона, устранению проблем и повторной сборке пуансона.

Как снять крышку пуансона

Язычок на дыроколе помогает удерживать крышку на месте над дыроколом.

Ель / Лесли Шеперд

Чтобы попытаться отремонтировать дырокол для бумаги, который не освободится способами, описанными в предыдущем шаге, вам, возможно, придется разобрать дырокол. Для этого внимательно проверьте края пуансона, где пластиковая крышка встречается с металлическим основанием.Обычно вы можете увидеть небольшую металлическую вкладку. Этот язычок помогает удерживать металлическое основание на крышке.

Надев защитные очки на случай, если пружина вырвется из пуансона, осторожно с помощью отвертки с тонким лезвием осторожно отодвиньте пластиковую крышку от основания в области выступа. Не нужно прилагать много усилий. Если вы поместите пластиковую крышку в нужное место, она легко снимется.

Как разделить удар

Пуансон для бумаги с покрытием собирается путем установки основания на плоской поверхности, установки пружины, а затем вставки скользящего пуансона в основание.Подвижная крышка пуансона надевается на центровочный столб, затем устанавливается последняя крышка.

Ель / Лесли Шеперд

После снятия крышки с декоративного дырокола у вас останутся детали, которые вы видите на этой фотографии. Будет базовая пластина, которая удерживает бумагу и направляет движущийся пуансон, возвратная пружина, которая позволяет пуансону отскочить назад, когда вы отпускаете удерживание или нажимаете на пуансон, движущаяся головка пуансона, крышка для движущихся частей пуансона. дырокол и чехол для закрытия всех рабочих механизмов и защиты рук.

Чтобы начать восстанавливать пуансон, снимите пружину и пластмассовые детали и попытайтесь удалить все кусочки бумаги, застрявшие в губках пуансона. Используйте пинцет, будьте осторожны, чтобы не изменить форму лезвий пуансона, и держите пальцы подальше от любых острых поверхностей.

Разделите части

Части дырокола для бумаги в разобранном виде включают в себя общую крышку, подвижную крышку пуансона, основание, скользящий пуансон и пружину.

Ель / Лесли Шеперд

Если пуансон для бумаги не высвободился при удалении остатков от предыдущих работ по резке, возможно, вам придется нанести на металлические поверхности проникающее масло, такое как WD-40.Подождите не менее часа, чтобы проникающее масло просочилось в металлические части пуансона, затем осторожно освободите движущуюся часть пуансона от основания.

Удаление шероховатых поверхностей или заусенцев

С разобранным дыроколом для бумаги проверьте все режущие кромки на наличие мелких дефектов и зашлифуйте или отпилите их тонкими напильниками.

Ель / Лесли Шеперд

Разобрав пуансон для бумаги, вы можете проверить края основания и лезвия пуансона, чтобы увидеть, есть ли на лезвии или основе какие-либо шероховатые участки металла, которые вызывают прилипание пуансона.Пуансоны обрабатываются с очень высоким допуском, поэтому они должны точно проходить через основание, чтобы вырезать бумажный дизайн. Небольшая шероховатость на краях лезвия или на участках основания, через которые проходят лезвия, может привести к заеданию лезвия и заеданию дырокола даже на обычной бумаге для принтера.

Примечание. Пуансоны для рукоделия, особенно сложные, не предназначены для прорезания легкой карты. Более сложные перфорации могут работать только с более легкой бумагой для принтера.Получите советы по бумаге для печати миниатюр и узнайте, какой вес бумаги различается, и как хранить ее, чтобы она не застряла в принтере. Эта же информация пригодится при работе с декоративными дыроколом для бумаги.

Если у пуансона неровные края: Если вы видите неровные края на режущих частях пуансона или видите кусочки металла, которые могут вызвать заедание пуансона, используйте очень мелкую наждачную бумагу (зернистость 600 или мельче) или тонкий напильник, чтобы удалить излишки металла или отпилить его.Не обрабатывайте острые края напильником или наждачной бумагой, подпиливайте только стороны режущих лезвий, чтобы удалить шероховатости. Обработка краев пилкой или шлифованием приведет к потускнению лезвия.

Как собрать дырокол

Подвижная крышка дырокола для бумаги обычно имеет пространство для совмещения конструкции крышки с механизмом дырокола.

Ель / Лесли Шеперд

Чтобы собрать декоративный пуансон для бумаги, сначала убедитесь, что все рабочие поверхности чистые, и обработайте поверхности средством, например, средством для скольжения резака, чтобы лезвия работали плавно.Убедитесь, что лезвие плавно входит в основание. Возможно, вам придется повернуть некоторые выкройки, чтобы получить правильную посадку. Лезвие должно легко проходить через основание и снова легко скользить вверх.

Если лезвие правильно входит в основание, снимите режущее лезвие с основания и установите на место пружину, а затем лезвие. Совместите пластиковую крышку, которая надевается на лезвие, с любыми метками совмещения (см. Фото на этой странице). Это гарантирует, что вы будете знать, в каком направлении выстраивается ваш дизайн, когда вы собираетесь пробивать бумагу.Если возможно, протестируйте режущие поверхности на листе бумаги, стараясь держать пальцы подальше от режущих лезвий и пружины. Наконец, когда вы убедитесь, что пуансон работает нормально, установите крышку на место и надавите на язычок, который удерживает ее на месте.

Dent Fix Corporation® DF-516PF — Пробойник 5/16 «и плоскогубцы для фланцев

Общая информация о гарантии

Гарантийный сертификат ограниченной гарантии. Корпорация Dent Fix Corporation гарантирует отсутствие в этом продукте дефектов материалов и изготовления в течение 90 дней с даты первоначальной покупки.Если в этот период возникнут какие-либо проблемы, примите во внимание следующее:

Претензии по гарантии на новый продукт: Товар считается новым, если он находится в состоянии, пригодном для перепродажи. Перепродажа означает, что вы готовы забрать инструмент как новый, если компания отремонтирует и переупаковывает инструмент для вас. Dent Fix Corporation не будет добавлять его обратно в свой склад. Решение о том, ремонтировать или заменять продукт, принимается исключительно компанией Dent Fix Corporation.

Претензии по гарантии на подержанный продукт: Товар считается использованным, если он использовался более 1 недели и больше не подлежит перепродаже.Решение о ремонте или замене продукта принимается исключительно корпорацией Dent Fix Corporation.

Пневматические инструменты: На все пневматические инструменты Dent Fix Corporation дается 1 год гарантии от производственных дефектов. Злоупотребления со стороны клиента, такие как отсутствие надлежащего обслуживания, и причиненный им ущерб не покрываются гарантией.

Расходные материалы: Любой предмет, который по своей природе или дизайну изнашивается, изнашивается или постоянно изменяется в результате использования, считается расходным материалом.Сверла являются расходным материалом и поэтому не несут каких-либо явных или подразумеваемых гарантий. Пользователь может выполнить несколько процедур, чтобы продлить срок службы сверла, но в конечном итоге сверло сломается или затупится. Техник должен гарантировать правильное использование.

Продукты с особыми гарантиями:

DF-1 Сварщик шпилек: срок службы — патрон скользящего молотка и трансформатор; 5 год — Курковый выключатель.

DF-505 «Макси»: 5 лет на внутренние компоненты.

DF-601 Устройство защиты от перенапряжения: Срок службы — верните для замены, если красный L.E.D. не горит.

DF-900W Сварщик шпилек Aluspot: 5 лет — внутренние компоненты.

DF-SPR67 Клепальный заклепочник: 1 год — внутренние компоненты.

Гарантия не распространяется, если: ремонт необходим из-за естественного износа; инструмент подвергся злоупотреблению, неправильному использованию или ненадлежащему обслуживанию; внесены изменения в инструмент.

Ни при каких обстоятельствах Dent Fix не несет ответственности за любой косвенный, случайный или косвенный ущерб, возникший в результате продажи или использования продукта.Этот отказ от ответственности распространяется как во время, так и после истечения срока гарантии.
Dent Fix не несет ответственности за любые подразумеваемые гарантии, включая подразумеваемые гарантии «коммерческой пригодности» и «пригодности для определенной цели», по истечении срока действия данной гарантии.

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, поэтому указанное выше ограничение может не относиться к вам.

Dent Fix Equipment DF-MP050DT Перфорационная головка

Dent Fix Equipment DF-MP050DT Головка пробойника — глубокая горловина

Головка пробойника глубокая (DF-MP050DT) для пневматического дырокола DF-MP050K.

Глубина до центра отверстия 8,0 мм: 1,5 дюйма.

ВНИМАНИЕ: рак и вред репродуктивной системе — www.P65Warnings.ca.gov

ГАРАНТИЙНАЯ ПОЛИТИКА

Гарантийные претензии к бывшему в употреблении продукту: Продукт считается использованным, если он использовался более 1 недели и больше не подлежит перепродаже.Все претензии по гарантии на использованные изделия должны быть возвращены в компанию Dent Fix с предоплатой доставки. Все использованные продукты будут отремонтированы или заменены и возвращены вам с помощью обычной предоплаты за доставку. Ускоренные возвратные посылки отправляются в счет фрахта. Отремонтировать или заменить — по нашему собственному усмотрению.

Пневматические инструменты: На все наши пневматические инструменты дается 1-летняя гарантия от производственных дефектов. Злоупотребления со стороны клиента, такие как отсутствие надлежащего обслуживания, и причиненный им ущерб не покрываются гарантией.

Расходные материалы: Любой предмет, который по своей природе или дизайну изнашивается, изнашивается или постоянно изменяется в результате использования, считается расходным материалом. Сверла являются расходным материалом и поэтому не несут каких-либо явных или подразумеваемых гарантий. Пользователь может выполнить несколько процедур, чтобы продлить срок службы сверла, но в конечном итоге сверло сломается или затупится. Техник должен гарантировать правильное использование.

Товаров с особыми гарантиями:

DF-1 Сварщик шпилек: срок службы — патрон скользящего молотка и трансформатор.5 год — Курковый выключатель.

DF-505 «Макси»: 5 лет на внутренние компоненты.

DF-601 Устройство защиты от перенапряжения: на весь срок службы — верните для замены, если красный L.E.D. не горит.

DF-900W Сварщик шпилек Aluspot: 5 лет — внутренние компоненты.

DF-SPR67 Заклепочный станок с самонарезанием: 1 год — Внутренние компоненты.

DF-EZN1 & DF-EZN1G EZ Сварочные аппараты для азотной сварки — 5 лет — Внутренние компоненты.

Чтобы бесплатно продлить эту гарантию до одного года (365 дней), просто заполните гарантийный талон на продукт Dent Fix (предоставляется по запросу — info @ dentfix.com) и верните его нам в течение 90 дней с момента покупки. Могут применяться другие гарантии, пожалуйста, проверьте свой лист продукта для получения дополнительной информации. Настоящая гарантия не применяется, если: ремонт был произведен или попытка ремонта была произведена без помощи или в авторизованном ремонтном центре Dent Fix; ремонт необходим из-за естественного износа; инструмент подвергся злоупотреблению, неправильному использованию или ненадлежащему обслуживанию; внесены изменения в инструмент.

Ни при каких обстоятельствах DENT FIX не несет ответственности за любой косвенный, случайный или косвенный ущерб, возникший в результате продажи или использования продукта.Этот отказ от ответственности распространяется как во время, так и после истечения срока гарантии.

DENT FIX не несет ответственности за любые подразумеваемые гарантии, в том числе подразумеваемые гарантии «коммерческой пригодности» и «пригодности для определенной цели», по истечении срока данной гарантии.

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, поэтому указанное выше ограничение может не относиться к вам.

вместе с этим часто покупают

Выберите параметры для всех выбранных продуктов

Dent Fix DF-8 Пробойник 1/4 «

Заявление об удовлетворенности клиентов JB Tools: Хотя JB tools не является «авторизованным» перепродавцем всей продаваемой продукции, JB Tools поддерживает все продукты, которые она продает, и предлагает своим клиентам 100% гарантию удовлетворения .Чтобы обеспечить удовлетворение потребностей клиентов, JB Tools строго соблюдает политику возврата и предлагает своим клиентам заменяемые продукты в зависимости от наличия продукта или полного возмещения (за вычетом затрат на обратную доставку) по выбору клиента. Поскольку JB Tools является независимым перепродавцом, JB Tools может предлагать продаваемые продукты по наиболее конкурентоспособным ценам, что приводит к существенной экономии средств, передаваемой непосредственно клиентам JB Tools. JB Tools гордится тем, что является надежным интернет-магазином, на которого его клиенты могут положиться, предлагая качественную продукцию по разумным ценам.Приверженность JB Tools к удовлетворению потребностей клиентов не имеет себе равных, поэтому JB Tools предлагает своим клиентам лучшую в своем классе программу гарантии для всех своих клиентов на все продукты, продаваемые JB Tools. Если клиент JB Tools считает, что продукт, приобретенный у JB Tools, имеет дефектное состояние и / или неисправность, клиенты JB Tools могут быть уверены, что JB Tools будет работать со своими клиентами, чтобы обеспечить решение проблем в соответствии с JB Tools. Гарантийная программа, к которой вы можете перейти, нажав здесь.

Заявление об ограничении ответственности: JB Tools не позиционирует себя как производитель, филиал производителя или «авторизованный» дистрибьютор этого продукта. Приобретая этот продукт у JB Tools, покупателям не могут быть гарантированы какие-либо предоставляемые производителем услуги, предлагаемые производителем этого продукта (включая любое обучение или техническую поддержку, которые могут быть доступны в противном случае). Кроме того, при покупке этого продукта у JB Tools гарантия производителя, если таковая имеется, потенциально связанная с продуктом, может не выполняться производителем.JB Tools предоставляет этот отказ от ответственности, чтобы исключить вероятность путаницы, которая может ненадлежащим образом повлиять на ваше решение о покупке этого или любого другого продукта у JB Tools, а также для гарантии отсутствия путаницы в отношении наличия какой-либо аффилированности между JB Tools и производителем. этого продукта. Однако клиенты JB Tools могут быть уверены, что JB Tools выполняет свою гарантийную программу 100% времени. Кроме того, в связи с гарантией удовлетворенности JB Tools, JB Tools соответствует цене и / или всем рекламным акциям, связанным с ее продуктами.

Как отремонтировать пробойник для трех отверстий

Покупка канцелярских принадлежностей для малого бизнеса, как правило, приводит к увеличению затрат в конце года. Хотя ремонт некоторых принадлежностей кажется обременительным, выброс нескольких долларов обойдется вам еще дороже. Потратив время на осмотр сломанных расходных материалов, таких как дырокол для трех отверстий, вы часто обнаружите, что его можно отремонтировать. Перфорирование нескольких листов бумаги за один раз может привести к застреванию дырокола. Регулярно удаляя лишние пуансоны, надежно прикрепляя нижний держатель пуансона и проверяя правильность работы витых пружин, пуансон с тремя отверстиями прослужит дольше, чем ожидалось.

Ремонт застрявших катушек

Переверните дырокол с тремя отверстиями, чтобы увидеть механизм дырокола. Обычно это три стальных цилиндрических ствола с кожухом змеевика. Катушка действует как подпрыгивающая доска, когда удар нанесен и выпущен.

Медленно нажмите на дырокол с тремя отверстиями с одним листом макулатуры и посмотрите, что делает каждая катушка. Если ствол не вставлен в катушку или если какая-либо из гильз ствола расшаталась, пуансон перестанет работать.

Снимите нижний держатель пуансона. Обычно он имеет форму пластиковой крышки, которая накладывается на дырокол. Убедитесь, что вы удалили это в мусорное ведро. Скорее всего, внутри держателя несколько дыроколов.

Отвинтите каждый держатель пластин кожуха ствола. Скорее всего, вам понадобится отвертка с крестообразным шлицем. Не теряйте винты.

Сложите бумажное полотенце или старую тряпку пополам. Нанесите тонкий слой силиконового спрея WD-40 на бумажное полотенце.

Протрите бумажным полотенцем катушки и цилиндр, чтобы удары были гладкими.Вытрите излишки спрея, чтобы не испачкать бумагу во время перфорации. Высушите на воздухе рекомендованное время.

Снова вставьте незакрепленные стволы в катушки. Замените винты и затяните отверткой.

Ремонт застрявших отверстий для перфорации

Повторите раздел 1, шаг 3.

Осторожно вставьте небольшую отвертку с плоской головкой в ​​отверстие для перфорации. Не вставляйте отвертку полностью, чтобы не повредить ее.

Поднимите дыроколы для застрявшей бумаги.Чрезмерное количество дыроколов забьет дырокол и помешает работе дырокола.

Замените нижний держатель дырокола перед перфорацией дыроколом для трех отверстий. Во избежание повреждения перфоратора не превышайте рекомендованный для вашей марки максимум листа.

Головоломка с контрольной перфокартой: как исправить HRA Machine

Загадка с перфокартой Control — это то, с чем вы столкнетесь во время миссии Old Boys Club, где есть машина HRA, которую нужно починить.Если вы не знаете, что делаете, вы можете в конечном итоге разочарованно застрять, поскольку неясно, как вы подойдете к решению этой проблемы, если вам не удастся ее разобраться. То же самое можно сказать и о большей части игры, если честно, поскольку Control — это совсем не просто.

В любом случае, мы рассматриваем именно эту головоломку с контрольной перфокартой, поэтому, если вам нужна рука, чтобы пройти через нее, то вы попали в нужное место. Это включает в себя сбор вышеупомянутых перфокарт со всего лаборатории, а затем их вставку в правильные терминалы.Если вам интересно, как решить головоломку с перфокартой с помощью Control HRA Machine, продолжайте читать, чтобы найти объяснение и решение.

Контрольные наконечники | Прохождение управления | Объекты управления мощностью | Контрольные пасхальные яйца

Решение головоломки с контрольной перфокартой

(Изображение предоставлено 505 Games)

Хорошо, вы добрались до лаборатории HRA и решили предыдущую головоломку с кубом.Теперь вам нужно починить HRA Machine, что включает в себя сбор пяти перфокарт Control, разбросанных по лаборатории — простая часть — затем сопоставление перфокарт с пронумерованными терминалами — немного более сложная часть. Взгляните на список ниже, где найти пять перфокарт:

1. На полу у дверного проема к лестнице, ведущей наверх
2. На первом этаже, на столе слева, когда вы входите в зал. лаборатория
3. На углу коричневого стола на первом этаже
4. На белом поле справа на первом этаже
5. Наверху на маленькой стене у окна с видом на главную лабораторию

Изображение ниже есть решение, для которого перфокарты подходят к какому терминалу.Каждое число — это терминал, в который должна входить перфокарта. Если вам просто нужна подсказка, чтобы попытаться выяснить это для себя, обратите внимание на доски вокруг лаборатории. Они предоставляют контекстные подсказки относительно того, что и куда идет.

(Изображение предоставлено 505 Games)

Введите эти контрольные перфокарты в соответствующие терминалы и вуаля! Машина HRA будет исправлена, и вы сможете прогрессировать.

Я пробил дыру в гипсокартоне. Есть ли простое решение?

Это действительно должно произойти в какой-то момент.Кто-то слишком сильно стучит в дверь, проталкивая дверную ручку сквозь стену, и внезапно получается очень уродливая дыра.

Нееет!

Поврежденный гипсокартон выглядит ужасно.

Что делать разочарованному домовладельцу?

Ну, если хочешь полегче, можешь повесить на него картинку или наклеить какой-нибудь изолент. Вы можете воткнуть в отверстие небольшой кусок гипсокартона. Или, может быть, залейте глазурью или зубной пастой и надейтесь, что, когда она затвердеет, никто не заметит.

Эти варианты просты, но выглядят не очень профессионально.

Ремонт гипсокартона своими руками

Если отверстие небольшое, то можно:

1. Купите набор для заплат для гипсокартона, шпатель, нож для клейкой ленты, наждачную бумагу различной зернистости, малярную кисть / валик, отвертку, дверной упор и тряпку.
2. Нанесите сетку на отверстие.
3. Замазать сетку шпатлевкой для гипсокартона с помощью шпателя или скотча.
4. Дождитесь высыхания герметика.
5. Отшлифовать территорию.
6. При необходимости нанесите еще один слой гипсокартона.
7. Подождите, пока он высохнет.
8. Отшлифовать территорию.
9. Зашлифуйте заново наждачной бумагой с более мелким зерном.
10. Очистите пол от пыли.
11. Положите тряпку.
12. Покрасьте гладкую, сухую смесь грунтовкой.
13. Надеюсь, что у вас все еще есть подходящая краска в хорошем состоянии, чтобы закрасить грунтовку или пойти в строительный магазин, чтобы купить небольшую банку с краской, подходящей к краске на ваших стенах.
14. Закрасьте область.
15. Подождите, пока он высохнет.
16. Покрасьте еще один слой.
17. Подождите, пока он высохнет.
18. Удалите всю краску, пролившуюся на пол, при помощи тряпки.
19. Установите дверной упор, чтобы такого больше не повторилось! (Вам может понадобиться по одному за каждой дверью в доме.

И вот так!

Если не задействован угловой борт стены, тогда это будет намного сложнее. Или, если это большое отверстие, вам понадобится специальная пила, чтобы вырезать новый кусок гипсокартона, чтобы он поместился в отверстие, и ленту для гипсокартона, чтобы удерживать его на месте, затем вы можете продолжить шаги 3-18.Вам также могут понадобиться шурупы для гипсокартона, чтобы прикрутить более крупный кусок гипсокартона к стойкам в стене. И, возможно, вам понадобится универсальный нож, который поможет вырезать любые нужные фигурки. Конечно, вам также нужно будет убедиться, что за местом, которое вам нужно исправить, нет электропроводки.

Не твоя чашка чая?

Отличные новости! Если этот проект звучит ошеломляюще, или у вас просто нет времени, терпения или желания справиться с этим беспорядком самостоятельно, есть еще один вариант, с помощью которого намного проще отремонтировать отверстие, проделанное дверной ручкой в ​​гипсокартоне.

Просто вызовите мастера на все руки!

К счастью, для такой небольшой работы вам не нужен подрядчик по гипсокартону или генеральный подрядчик. Сэкономьте деньги, наняв вместо этого местного мастера.

Самое замечательное в найме разнорабочего заключается в том, что если вы найдете уважаемый бизнес разнорабочего, вы сэкономите много времени, нервотрепки и раздражения. Вам даже не придется заниматься беспорядком или уборкой. Вам просто нужен мастер, чтобы залатать гипсокартон, и тогда вы сможете вернуться к своему безупречно выглядящему дому.

Когда вы найдете мастера, которому вы можете доверять, вы можете позволить ему (или ей) составить ваш список проектов по благоустройству дома, чтобы вам не пришлось беспокоиться о том, чтобы тратить все свое свободное время на проекты.

Имейте в виду, что некоторые компании-разнорабочие взимают фиксированную плату за определенную работу. Остальные — почасовая оплата. Так что посоветуйтесь с вашим конкретным мастером по ремонту гипсокартона, прежде чем вы согласитесь, чтобы они сделали эту работу. Было бы здорово получить вашу цитату заранее в письменной форме.
