Как работает беспроводная зарядка для телефона: это не магия

В последние годы беспроводная зарядка смартфонов находит все больше поклонников. На рынке присутствует уже более 500 моделей различных устройств, поддерживающих этот способ. Возможно, вы уже много лет используете его, если у вас есть электрическая зубная щетка: просто положите ее на док-станцию — она начнет заряжаться.

Принцип зарядки вашего смартфона или умных часов тот же. Очень практично, не нужно подключать кабель. Но что такое беспроводная зарядка и как она работает?

Секрет в электромагнитной индукции

Как энергия может передаваться от одного предмета к другому? Беспроводная зарядка работает по принципу электромагнитной индукции. Впервые это явление было описано в 1831 году Майклом Фарадеем, который обнаружил, что если источник магнитного поля перемещать через катушку, в ней появится электрический ток. Майкл Фарадей нашел зависимость между электричеством и магнетизмом.

Как работает электромагнитная индукция, легко объяснить, выполнив следующий эксперимент:

Возьмите магнит с холодильника.

Подсоедините лампочку к простой медной катушке.

Перемещайте магнит вперед и назад внутри катушки.

Лампа начнет загораться!

Почему загорелась лампочка? Проводя магнитом внутри катушки, вы изменяли создаваемое им магнитное поле. Эти колебания ощущались катушкой, в которой возникал индуктированный ток.

Как устроена беспроводная зарядка

По сути, беспроводная зарядка вашего смартфона или другого устройства работает так же, как мы видели в эксперименте с лампочкой. Конечно, здесь нет движущегося магнита, но есть индукционная катушка, по которой идет высокочастотный переменный ток.

Этот ток генерирует изменения в магнитном поле. Данная часть системы беспроводной зарядки называется «катушка-передатчик». Часть, расположенная внутри вашего телефона, называется «катушка-приемник», и по ней проходит ток так же, как по катушке в опыте.

Безопасна ли беспроводная зарядка?

Магнетизм всегда воспринимается как нечто сродни магии, ведь магнитные поля невозможно увидеть. Чтобы построить эффективную беспроводную систему зарядки, необходимо сконцентрировать магнитное поле вокруг катушки-передатчика.

Данный эффект достигается с помощью специальных материалов — ферритов, которые проводят магнитное поле намного лучше воздуха. Следовательно, магнитному полю проще проходить через феррит, а не искать другие пути распространения. Таким образом, за пределами зарядки магнитное поле практически отсутствует, а сама она вполне безопасна.

Быстро или медленно?

Можно ли зарядить устройство с помощью беспроводной зарядки так же быстро, как через провод? Беспроводная зарядная система мощностью 5 Вт сможет зарядить устройство со скоростью, эквивалентной проводной зарядке, работающей под напряжением в 5В и с силой тока в 1А.

Последние разработки в области бесконтактной зарядки могут это делать еще быстрее: на телефон можно подавать до 15 Вт. Это значительно сокращает время зарядки, беспроводная быстрая зарядка становится все более популярной.

Какой смартфон можно зарядить без проводов?

Сегодня на рынке представлено более 500 моделей устройств с поддержкой беспроводной зарядки.

Последние модели Apple имеют эту функцию. Samsung и Nokia также интегрировали ее уже несколько лет назад. Также поддерживают технологию беспроводной зарядки компании, входящие в Wireless Power Consortium. Более подробно о моделях с поддержкой зарядки без проводов читайте в другой нашей статье.

Недостатки беспроводной зарядки

Если проводные зарядные устройства просто-напросто исчезают между циклами зарядки, то при пользовании бесконтактной зарядкой пользователь сталкивается с другими недостатками.

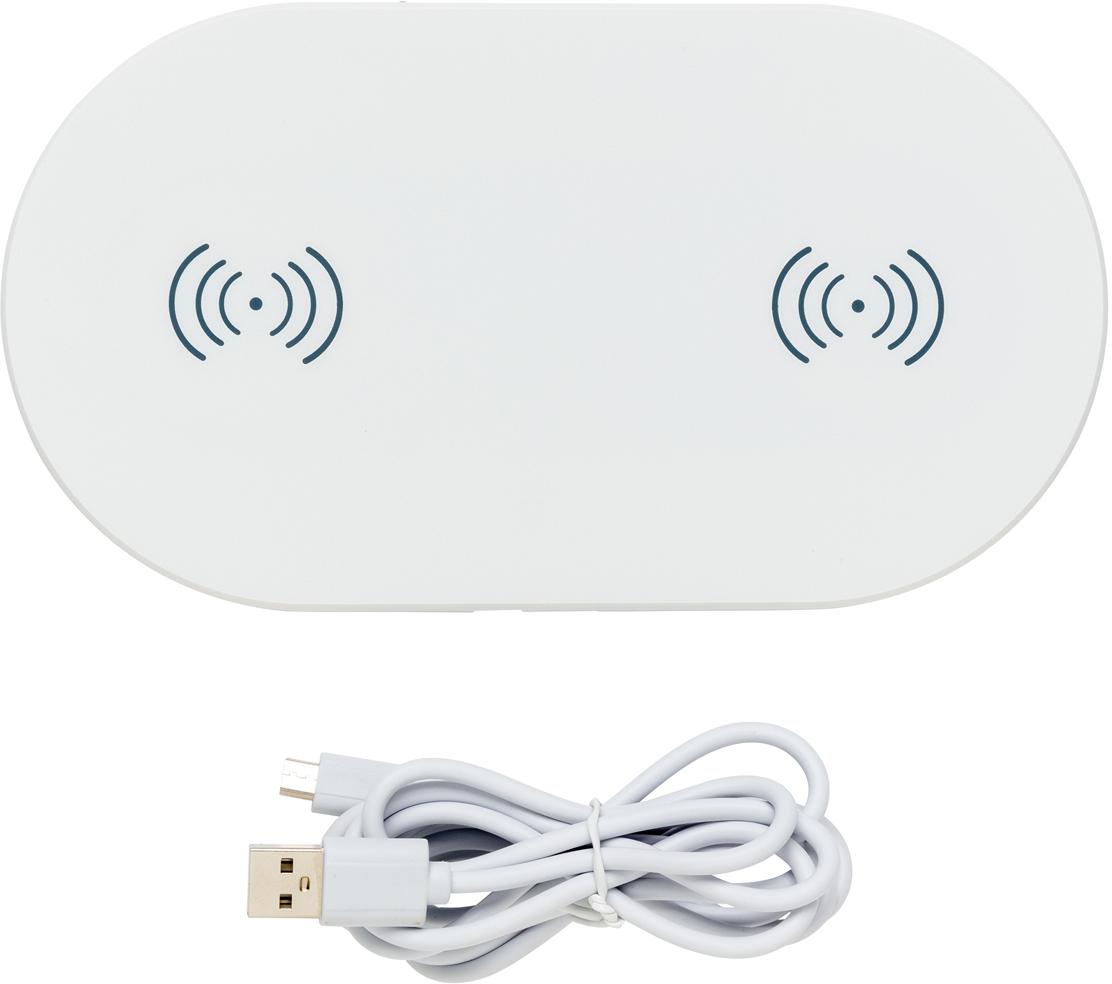

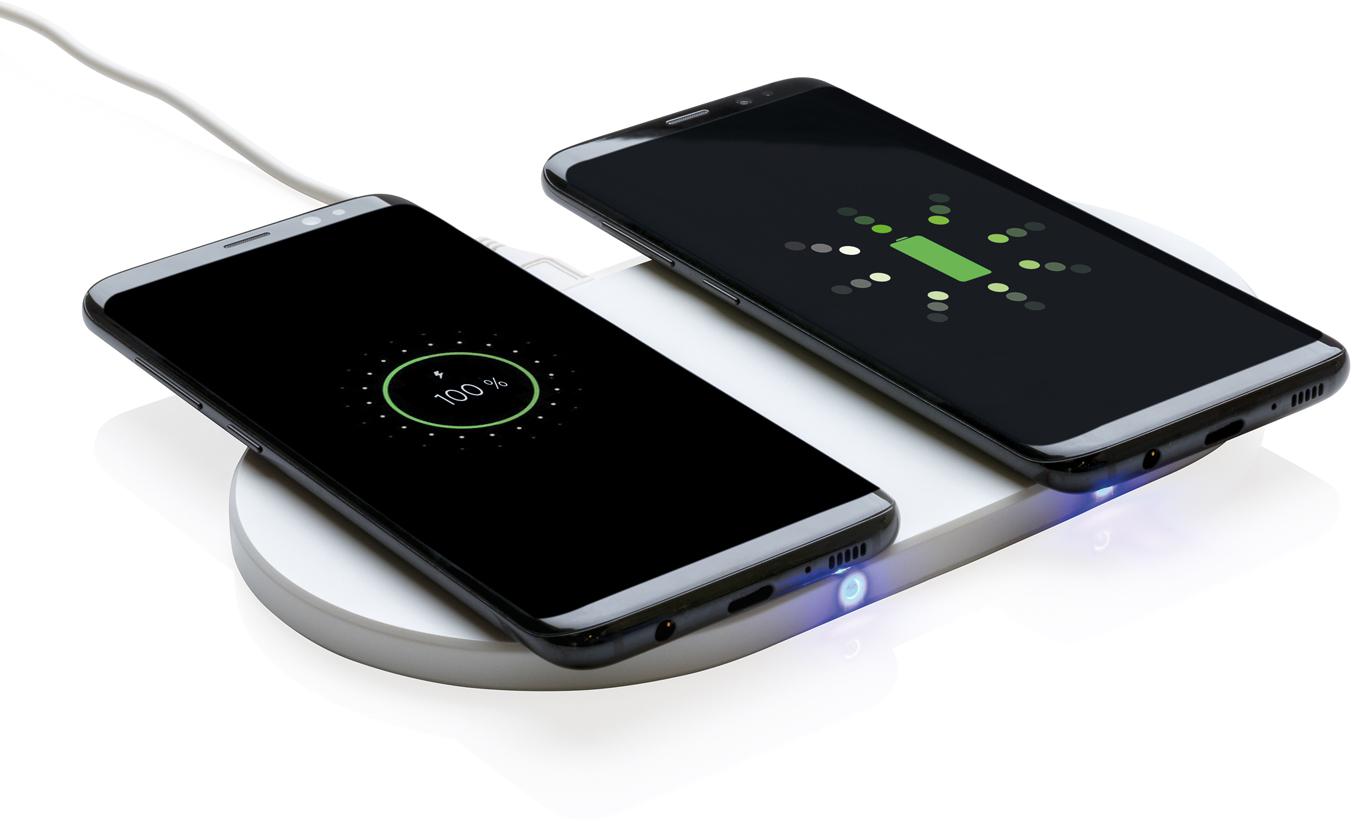

В зависимости от размера поверхности зарядки можно заряжать два и более устройств одновременно, но такие зарядные устройства более дороги.

Зарядка может осуществляться дистанционно, но все же необходимо находиться рядом с зарядкой — не относить устройство дальше, чем на 4см.

Времени дистанционная зарядка занимает все же больше, чем контактный метод, так как электричество «теряется». Поэтому лучше держать телефон только на пластине зарядного устройства.

Будущее беспроводной зарядки

В настоящее время максимальная мощность беспроводной зарядки составляет 15 Вт, поэтому такие устройства предназначены исключительно для смартфонов, камер и умных часов. Wireless Power Consortium, однако, работает над улучшением технологии Qi, чтобы с ее помощью можно было заряжать устройства с более емкими батареями, например, компьютеры или электромобили.

Такая технология уже существует, она находится в фазе испытаний и рыночной адаптации. Она была разработана компанией WiTricity и работает на основе технологии магнитного резонанса. По сути, происходит то же, что и при зарядке Qi, но на большем расстоянии. Поскольку наиболее крупный рынок электрокаров сегодня в Китае, то и сотрудничает производитель в основном с этой страной.

Читайте также:

Фото: компании-производители

Как работает беспроводная зарядка смартфона?

Сейчас все чаще и чаще слышу про беспроводную зарядку. Четыре месяца назад, когда искал себе новую машину, видел Киа «Спортедж» со встроенной такой зарядкой. Еще подумал, вот на кого это рассчитано, на единиц? Казалось, что для этого надо иметь какую то крутую модель телефона или какое то дорогое оборудование. Но оказывается и мой телефон средней стоимости поддерживает эту технологию. Задумался, я же совсем не знаю принципов, как это работает. Мне казалось, что эта технология еще достаточно «далеко» от обывателя, а оно уже вот рядом и совсем доступно.

Давайте разберемся чуть подробнее …

Оказывается, принцип работы беспроводного зарядного устройства очень прост — достаточно поместить гаджет на специальную панель, чтобы он зарядился. В основе аксессуара лежит принцип работы индукционной катушки.

Беспроводные зубные щетки длительное время уже используют беспроводную зарядку. Технологию традиционно сопровождали проблемы низкой эффективности и медленной зарядки, но они были не критическим недостатком для зубной щетки или электрической бритвы, которые вы используете только в течение нескольких минут каждый день. Использование индуктивной зарядки является более безопасным, с той точки зрения, что нету провода, и он не замкнет, и вы случайно не дотронетесь мокрыми руками к участкам с плохой изоляцией.

Такой способ передачи энергии становится очень популярной в последнее время. В 2015 году всемирно популярный бренд начал продавать мебель, в которую будет встроен модуль беспроводной зарядки. Сегодня все флагманские модели смартфонов поддерживают Qi.

Ожидается, что в скором времени трансмиттеры или, другими словами, модули можно будет найти в аэропортах, ресторанах, кинотеатрах, фастфудах, торговых центрах, что позволит осуществлять зарядку телефонов и планшетов в любое время. На самом деле это облегчит жизнь юзерам мобильных гаджетов. Мы входим в новую эру, где совсем необязательно носить с собой повсюду проводные зарядные устройства для всех девайсов, которыми мы пользуемся.

Стандарт беспроводного питания называется Qi. В русской транскрипции слово произносится как «Ци». Такое имя стандарт носит в честь термина восточной философии и означает поток энергии. Он разработан Консорциумом беспроводной электромагнитной энергии WPC. Эта организация объединяет мировых производителей электроники и ставит перед собой важную задачу — стандартизировать процесс зарядки гаджетов индукционным методом. В ближайшем будущем все девайсы можно будет заряжать без подключения к сети. Это невероятно удобно. Каждый из нас хотя бы раз сталкивался с ситуацией, когда разряжается смартфон. Приходится в срочном порядке искать выход. В скором времени модули беспроводной зарядки появятся во всех общественных местах, а также дома у каждого юзера.

В домашних условиях можно просто расположить модуль в удобном месте, и он никогда не потеряется, в отличие от проводной «зарядки». Достаточно просто поместить на него гаджет, немного подождать, пока пополнится ёмкость аккумулятора. Принцип работы беспроводной «зарядки» основан на свойствах индукционной катушки передавать электрический ток. В школьном курсе физики нас учили, что при подключении индукционной катушки к источнику питания в ней возникает магнитное поле перпендикулярно виткам катушки. Таким образом, если расположить две катушки в радиусе действия магнитного поля и при этом подключить одну из них к источнику питания, то во второй катушке появится напряжение. При этом важно учитывать тот факт, что две индукционные катушки ни в коем случае не должны соприкасаться между собой. Такой простой принцип положен в работу беспроводных зарядных устройств, поддерживающих технологию Qi.

Существует две разновидности стандарта Qi. Первая предполагает зарядку при низкой мощности — 5 ватт, а вторая — при высокой мощности — 120 ватт. Qi высокой мощности сейчас не выпускается производителями в силу объективных факторов. С помощью Qi на 120 ватт можно выполнить зарядку ноутбука. Qi на 5 ватт используют для пополнения ёмкости аккумулятора планшетных компьютеров и телефонов. Следует отметить, что для планшета и смартфона необходима различная сила тока. Беспроводное зарядное устройство для телефона создаёт силу тока в 1 ампер, а для планшетного компьютера — 2 ампера. При выборе аксессуара обязательно обращайте внимание на такие характеристики.

Современное беспроводное зарядное устройство состоит из двух компонентов. Один из них встроен непосредственно в гаджет, который поддерживает Qi и называется ресивером беспроводной зарядки. По сути, он является приёмником, который проводит электрический ток к аккумулятору. Второй компонент называют трансмиттером. Если подразумевается покупка беспроводной «зарядки», речь идёт именно о трансмиттере. Они бывают самых разных форм и размеров. В основном распространены круглые и прямоугольные передатчики.

Чтобы лучше понять, как работает беспроводная зарядка, следует учесть, что магнитное поле способно передавать не только электрический ток, но и данные о байтах и битах, что учли разработчики стандарта Qi. Взаимодействие между катушками будет возникать только в тот момент, когда гаджет со встроенным трансмиттером будет находиться поблизости от передатчика. Если аксессуар для зарядки гаджета будет функционировать в фоновом режиме, то посылаемый каждые 0,4 секунды передатчиком импульс не будет изменять напряжение в катушке, встроенной в трансмиттер. Можно сделать вывод, что современный аксессуар умеет распознавать, в каком режиме функционировать. Как только поблизости на расстоянии нескольких сантиметров окажется смартфон, напряжение в индукционной катушке резко снизится, и устройство перейдёт в режим активной работы. Как только аккумулятор смартфона будет заряжен, соответствующий сигнал переведёт зарядное устройство в фоновый режим. Можно сделать вывод, что современные беспроводные аксессуары для пополнения ёмкости батареи являются энергоэффективными.

Еще больше графиков и формул смотрите ВОТ ТУТ.

Некоторые пользователи ошибочно полагают, что функция беспроводной зарядки Qi может нанести вред здоровью. Дело в том, что магнитное излучение не является ионизирующим. По своему влиянию на организм оно похоже на сигнал мобильной связи, сигнал Wi-Fi, радиосигнал. При этом сигнал мобильной сети, который поступает с вышки, является более сильным и имеет непрерывный характер, в то время, как электромагнитное излучение пропадает сразу после зарядки батареи смартфона. Мощность беспроводных зарядных устройств составляет 5 ватт. Её недостаточно чтобы оказать воздействие на человеческий организм. О негативном воздействии можно говорить лишь в том случае, когда мощность таких девайсов будет равняться 120 ваттам. Но подобные модели не выпускаются в промышленных масштабах. Этим объясняется отсутствие беспроводных зарядных устройств для ноутбуков. Важно знать, что технология беспроводного заряда аккумулятора давно используется во многих моделях электробритв и электрических зубных щёток, что в очередной раз доказывает её безопасность.

Перспективы

Данная индуктивная зарядка может быть удобна, но малый радиус действия является проблемой. Это разительно уменьшает удобство пользования данной технологией Изменится ли это? Может быть. Было проведено много исследований потенциала беспроводной зарядки и в различных технологиях были успехи в радиусе действия. Лазеры, микроволновые печи и более мощные варианты индуктивной зарядки смогли достичь больших расстояниях передачи. Недостатки препятствуют распространенное это слишком мощное излучение выше сказанных технологий. Можете обжечься или еще чего хуже. Трудно сказать, кто возьмет пальму первенства на этом рынке. Первым кандидатом, является Apple, потому что компания запатентовала устройство, которое может якобы заряжать на расстоянии до одного метра. Беспроводной Консорциум питания также постоянно ищет лучшие варианты. А тут еще Intel, которая недавно объявила, что она работает над интегрированной технологией магнитных устройств, которые будут помещены в ноутбук и раздавать питание на близлежащие смартфоны и периферийные устройства.

[источники]
источники
http://www.russianelectronics.ru/leader-r/review/doc/70732/
http://protabletpc.ru/accessories/besprovodnoe-zaryadnoe-ustrojstvo.html
http://texhepl.ru/chto-takoe-besprovodnaja-zarjadka-i-kak-ona-rabotaet/

Еще несколько интересных технологий: вот например Прозрачный бетон, а вот Гигантские аудиокассеты из Японии и Прозрачный алюминий. А вы видели когда нибудь Лазерную бритву или Компьютер в аквариуме?

Беспроводная зарядка. Как она работает на практике / Хабр

У меня свой магазин разных беспроводных зарядных устройств. За год работы в этой области я успел разобраться в характеристиках работы устройств, различиях, проблемных областях зарядок и прочитать очень много статей, в которых пишут не разобравшись в тематике.

В этой и следующих статьях хочу рассказать, на какой стадии развития находятся беспроводные зарядные устройства. Напишу про технические характеристики и измерения. После прочтения статей вы сможете понять, что сейчас представляют беспроводные зарядки, чем они отличаются и как они развиваются. Про саму технологию беспроводной передачи заряда уже написано несколько статей, поэтому повторяться не буду.

Это не рекламные описания и статьи, цель которых продать нужную модель. Я хочу рассказать о текущем положении дел, чтобы каждый смог понять различия между ними. Также напишу о новых разработках и кейсах, как развивают технологию.

Главный стандарт беспроводных зарядных устройств

Qi — главный стандарт беспроводной передачи энергии. Он активно используется всеми производителями мобильных телефонов и зарядных устройств. На данный момент есть три основных показателя мощности зарядок:

1. 5W

2. 7,5W

3. 10W

Для сравнения такую мощность выдают проводные зарядки:

1. Стандартный зарядный блок для iPhone — 5W

2. Зарядный блок для iPad — 10W

3. Quick Charge 3 — 18W

У беспроводных зарядных устройств КПД ниже из-за передачи энергии по воздуху. Тестирования показывают, что телефон принимает из 5W только 4,2W (КПД 85%), при 10W — 9,1W (КПД около 90%).

Что это на фото?

На фотографиях измеритель силы тока и напряжения, который принимает телефон от беспроводной зарядки. Это устройство показывает сколько телефон принимает заряда от беспроводной зарядки.

Быстрая беспроводная зарядка

Почему-то принято называть быстрой беспроводной зарядкой устройства с мощностью выше 5W. Я с этим не согласен, так как уже начинают продавать устройства на 15W, а прототипы выдают уже 20W — 60W (но об этом потом). Поэтому чисто маркетинговая добавка «быстрая» совсем потеряет свой смысл и какие-либо критерии. Я бы называл их просто по максимально выдаваемой мощности (напр. беспроводная зарядка 10W).

Нужно понимать, что есть несколько типов зарядки. Разные модели телефонов поддерживают разные стандарты.

Зарядку 5W поддерживают все телефоны со встроенным модулем зарядки. Также такую мощность можно получить используя приемник беспроводной зарядки (с этой пластиной телефон без беспроводной зарядки можно заряжать на ней).

Зарядку 7,5W сейчас поддерживают модели iPhone (все новее 8 модели).

Зарядку 10W поддерживают флагманы Samsung (от S7 и от Note 5), Huawei Mate 20 Pro.

Если зарядка выдает только 10W, то 7,5W для iPhone она может не выдавать. И наоборот. В случаях неправильного подбора беспроводной зарядки и модели телефона зарядка будет идти с мощностью 5W.

Чем подключать к розетке

Беспроводное зарядное устройство должно быть подключено к розетке. Для каждого типа нужно использовать мощные зарядные блоки. Минимальная требуемая мощность — это 10W (5V/2A). Использовать что-то с меньшим выходом можно, но это будет мучением, а не удобным пользованием.

Для зарядки на повышенной мощности 7,5W и 10W нужно использовать зарядные блоки с функциями Quick Charge 3 и аналоги. Это необходимость, без которой беспроводная зарядка просто не сможет выдавать повышенную мощность.

В следующих статьях расскажу про нагрев зарядок, разные виды/функционалы и про новые разработки, которые будут воплощать в жизнь в течение 1-2 лет.

принцип работы, как пользоваться, как устроена

Автор Акум Эксперт На чтение 7 мин Просмотров 145 Опубликовано 02.12.2019

Беспроводная зарядка для мобильных устройств – относительно новая функция передачи энергии на расстояние, способная избавить владельца гаджета от проблем с запутанными, порванными или сгоревшими проводами. С каждым годом число поклонников бесконтактных приборов постоянно растёт. К сожалению, не все мобильные устройства могут поддерживать бесконтактную зарядку, но существует испытанный способ обхода такого ограничения.

Ниже будет детально рассмотрено, как работают устройства беспроводной зарядки, особенности конструкции приборов, существующие стандарты, способы передачи энергии, а также преимущества и недостатки новейшей технологии.

Беспроводная зарядка смартфонов

Что это такое

Сначала выясним, что такое беспроводная зарядка. В общем смысле это прибор, работа которого базируется на технологии передачи энергии бесконтактным способом, т. е. без провода, основанной на явлении электромагнитной индукции. Конструктивно она состоит из приёмника, расположенного на заряжаемом устройстве, и передатчика — зарядной станции. Сейчас используют преимущественно в носимой электронике типа смартфонов и умных часов. Но ведутся разработки, связанные с передачей большей мощности, например, чтобы заряжать электромобили.

Как устроена беспроводная зарядка

Возможность передачи электрической энергии на расстояние была практически доказана ещё Николой Тесла на Всемирной выставке 1893 года, проходившей в Чикаго. Однако стремительное развитие началось лишь в XXI веке. Толчком к этому послужило массовое распространение аккумуляторных гаджетов.

Катушка внутри зарядной станции

Как отмечалось ранее, работа беспроводных зарядных устройств базируется на принципе передачи электроэнергии с помощью электромагнитной индукции. Из чего же состоит система? Она содержит катушки приёмника и передатчика: они индуктивно соединены между собой. Катушки плоские намотаны концентричными кольцами — в зарядной станции выполняется обычно проводом. А в гаджете может быть катушка на ферритовом основании, выполненная печатными проводниками, либо катушка с тонким проводом.

Приёмник беспроводной зарядки в разобранном виде

Когда переменный ток подаётся на первичную катушку, вокруг неё появляется электромагнитное поле. Под его действием в обмотке приёмника индуцируется электродвижущая сила, за счёт которой возникает ток, заряжающий аккумулятор гаджета.

Схема работы беспроводных зарядных устройств

Принцип работы

Чтобы пользоваться бесконтактным зарядным устройством, гаджет должен быть оборудован индукционными катушками. По этой причине такая зарядка не работает со всеми моделями смартфонов и планшетов.

Как было написано выше, система бесконтактной передачи энергии включает две катушки, связанные электромагнитным полем, которое свободно проникает сквозь воздушный зазор. При этом пластиковые, деревянные и другие неметаллические материалы не будут препятствием. Чтобы лучше понимать, как работает беспроводная зарядка для телефона, просмотрите этапы передачи и преобразования энергии:

Входящее сетевое напряжение превращается в высокочастотный переменный ток.
Электронная схема передатчика подаёт ток на первичную катушку – индуцируется магнитное поле.
В работу включается приёмная катушка. Под действием магнитного поля генерируется переменный ток.
Управляющая схема превращает ток в постоянное напряжение, от которого заряжаются аккумуляторы мобильных устройств.

Для эффективной зарядки необходимо точное расположение приёмника и передатчика относительно друг друга. Правильная схема размещения устройств обычно находится в инструкции по эксплуатации или руководстве пользователя.

«Важно! Несмотря на активное развитие технологии беспроводных зарядок, компании не могут добиться высокого КПД устройств. У многих моделей этот показатель не превышает 80 % (а чаще и 60 %), по сравнению с 90-95 % у проводных аналогов.»

Какие есть стандарты беспроводной зарядки

Первенство в разработке бесконтактных зарядок принадлежит компании Wireless Power Consortium (WPC), начавшей работу над стандартом QI ещё в 2008 году. С корпорацией сотрудничает много известных брендов – Xiaomi, Huawei, LG, Sony, Asus, Motorola и Nokia. Смартфоны Apple, а также модели линейки Galaxy S от Samsung используют стандарт WPC. Компания постоянно модернизирует выпускаемые продукты – последние модели приёмников, поддерживающие Qi 1.2, демонстрировали эффективную зарядку на расстоянии 45 мм.

Любая установка, работающая по стандарту Qi, представляет собой магнитно-индукционную станцию. Установка передаёт электрическую энергию на расстояние, применяя частоту переменного тока в 100-200 кГц. Чтобы зарядить гаджет от такого прибора, он должен поддерживать определённый диапазон её частот. Ведущая особенность этих устройств – магнитное поле свободно проходит через неметаллические материалы, включая пластик, стекло и кожу. Использовать беспроводную зарядку на смартфоне с металлической задней панелью или чехлом не получится.

Беспроводная зарядка QI Fantasy

Рассмотрим другие стандарты, которые внедряют на телефонах и других гаджетах:

PMA, разработанный компанией Power Matters Alliance. Был распространён в США. Продвижением продукта занимались телекоммуникационный гигант AT&T и сеть кофеен Starbucks (встраивали устройства для передачи энергии прямо в столики своих заведений). В 2015 г. компания вошла в состав AirFuel Alliance, который производит альтернативные приборы для беспроводного восстановления энергии – магнитно-резонансные станции.
Rezence от компании Alliance For Wireless Power (A4WP). До 2015 г. – конкурент QI и PMA, сотрудничавший с корпорациями Intel, Qualcomm, Samsung Electronics. В настоящее время – член альянса AirFuel, который обещает пользователям принципиально новые зарядные станции. Сейчас разработки внедряют в некоторые устройства и аксессуары, число которых сравнительно мало – https://airfuel.org/wireless-power/products/.

С каждым годом число устройств, поддерживающих бесконтактное восстановление энергии, неуклонно растёт. По этой причине становится актуальным вопрос, как точно определить, поддерживает ли телефон беспроводное восстановление заряда? Ответ есть на официальном сайте или в технической документации модели.

Как пользоваться беспроводной зарядкой для телефона

Рассмотрим, как правильно подключиться к беспроводной зарядке типа wireless charger сразу после покупки:

Требуется подключить прибор к питающей сети через адаптер или USB-порт компьютера. Устройство будет оповещать звуковым или световым сигналом о готовности к работе.
Поместите гаджет в центр платформы, если иное расположение не предусмотрено инструкцией производителя. Если смартфон не отреагировал на это действие, скорее всего, на устройстве необходимо включить функцию беспроводной зарядки.

Оказывается, всё достаточно просто – зарядить под силу даже неподготовленному пользователю.

При покупке нового устройства требуется посмотреть на его мощность. Этот показатель меняется в пределах от 5 до 20 Вт у разных производителей и зависит от назначения прибора.

В процессе работы беспроводной зарядки устройство разогревается сильнее обычного. Чтобы избежать негативных последствий перегрева, требуется обеспечить нормальный приток воздуха к прибору для естественного охлаждения. Не стоит заряжать его в чехле, препятствующему нормальной циркуляции воздуха.

Плюсы и минусы технологии беспроводной зарядки

К ведущим преимуществам рссматриваемых приборов относятся:

Отсутствие проводов сохраняет целостность зарядного разъёма.
Не потребуется искать соответствующий кабель.
Процесс зарядки начинается после установки устройства на платформу.
Очень удобно заряжать сразу даже несколько гаджетов, находящихся в разных комнатах: достаточно поместить смартфон на панель — и процесс восстановления энергии продолжится.

Недостатками оказываются медленная скорость зарядки и достаточно высокая цена, по сравнению с классическими проводными приборами. Кроме того, далеко не все модели поддерживают стандарты бесконтактной зарядки, что вынуждает дополнительно приобретать универсальный приёмник.

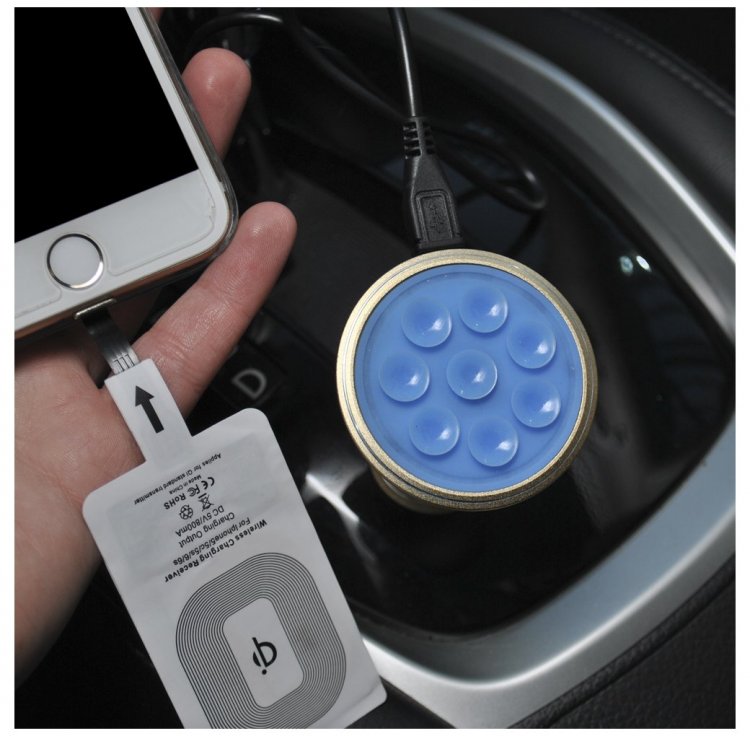

Универсальный приёмник

У пользователей появляется вопрос, насколько будут безопасны для здоровья устройства бесконтактного восстановления энергии. Дело в том, что электромагнитное излучение относится к неионизирующему типу, поэтому не может нанести вред здоровью. Пока никто не представил доказательств того, что предложенные устройства несут какую-либо угрозу.

У беспроводных технологий большое будущее – ведутся исследования по повышению мощности и увеличению дальности устройств. В перспективе ожидаем установки, чтобы заряжать емкие батареи, наподобие тех, которые устанавливают в электромобилях.

Что нужно знать о беспроводной зарядке – Архив

О чем речь

Есть несколько технологий передачи электричества по воздуху, в том числе с помощью лазера, звуковой волны и прочих интересных способов. Но коммерческой из них пока можно назвать лишь одну — использование электромагнитной индукции, посредством которой передавать энергию пытались еще Фарадей и Тесла. Самый распространенный на сегодня стандарт индуктивной зарядки уже лет семь разрабатывается организацией Wireless Power Consortium. Стандарт этот называется китайским словом Qi — произносится как «chee» по-английски или как «ци» в русской традиции перевода. Его официально поддерживают практически все производители мобильников, начиная с телефонов Samsung, Sony, Lumia, заканчивая маленькими компаниями, чьи названия никому ни о чем не говорят. Зарядными станциями, соответствующими этому стандарту, в течение года обещают оборудовать некоторые американские аэропорты, британские «Макдоналдсы» и «Старбаксы», и это, как становится понятно, только начало списка. К нему же можно отнести новую икеевскую мебель и лампы со встроенными зарядными панелями — их начнут продавать в Европе в этом месяце. Даже Apple, которая, как всегда, стоит немного в стороне и официально Qi не поддерживает, в своих часах, похоже, все-таки придерживается принципов WPC.

Как это работает

Беспроводная зарядка по технологии WPC предполагает наличие в телефоне и зарядном устройстве индукционных катушек: одна выступает в роли приемника, другая — в роли передатчика электричества. Когда зарядку подключают к электросети, в ней возникает напряжение, а вокруг ее катушки-передатчика — магнитное поле. Когда в это поле попадает телефон, электромагнитные волны в его катушке-приемнике преобразуются в электричество — батарея телефона начинает заряжается. Стандарт Qi подразумевает, что для полноценной передачи энергии расстояние между устройствами не должно превышать 3–5 сантиметров. То есть они должны практически касаться друг друга. Поэтому большинство нынешних индукционных зарядок представляют собой небольшие панели, на которые необходимо класть телефон. При этом их КПД составляет около 75–80% — чуть меньше, чем у проводных зарядок.

В чем плюсы и минусы

Если говорить о рядовом пользователе, у индуктивной зарядки есть только одно существенное преимущество. Она освобождает от необходимости подсоединять кабель к телефону (плееру, камере, часам и прочим небольшим устройствам). И хотя ее называют беспроводной, собственно от провода она не освобождает, поскольку он нужен для подключения зарядной панели к розетке. У этих панелей есть и другие недостатки: они немного дороже и в среднем заряжают в полтора-два раза медленнее.

Здесь и далее предметы IKEA с технологией беспроводной подзарядки мобильных устройств
1/4

Опасна ли беспроводная зарядка

Это, наверное, самый популярный вопрос, который задают Wireless Power Consortium, и производители мобильных, разумеется, отвечают, что это безопасно. В этом же пытаются всех убедить производители электробритв и зубных электрощеток — для их подзарядки тот же индукционный принцип уже применятся давно. Но стоит иметь в виду, что электромагнитные волны, благодаря которым передают энергию беспроводные панели, относятся к спектру так называемого неионизирующего (и оттого безопасного в отличие, скажем, от рентгеновского) излучения. Электромагнитные волны того же спектра служат для передачи сигнала радиостанций, сотовых вышек, вайфай-роутеров. Например, сигнал мобильного телефона передается постоянно и на куда большие расстояния, но для работы его приемника достаточно небольшой мощности (в пределах 1–2 ватт). Максимальная мощность беспроводных панелей стандарта Qi существенно выше — 5 ватт. Но они (пока) работают на крайне малых расстояниях, к тому же автоматически отключаются (а значит — прекращают излучать волны), если устройство зарядилось.

В любом случае убедительных доказательств того, что беспроводная зарядка стандарта Qi (как и сигнал сотовой связи) может угрожать здоровью, никто еще не представил. Впрочем, Wireless Power Consortium работает и над более мощными беспроводными чарджерами (до 120 ватт), способными заряжать ноутбуки. Но с этими устройствами пока осторожничают, и никто их, кажется, не выпускает.

Какие устройства поддерживают беспроводную зарядку Qi

Узнать об этом можно в поиске на сайте WPC. При этом стоит помнить, что для осуществления беспроводной зарядки вам потребуется две вещи: приемник и передатчик энергии. Одни телефоны (и носимые устройства) уже имеют встроенные зарядные модули, они же приемники; к ним остается только подобрать беспроводную панель, она же передатчик. Другие телефоны — все айфоны, к примеру, — эту технологию пока не поддерживают. К ним, помимо панели, придется купить еще и специальный чехол или насадку с зарядным модулем, который подключается к смартфону через привычный разъем для зарядки.

Примеры беспроводных зарядок

Samsung Wireless Charging Pad

Последнее изобретение «Самсунга», которое хвалят за способность заряжать телефон вне зависимости от его положения на зарядной панели. Чарджер поддерживает не только стандарт WPC, но и технологии конкурирующих и менее известных организаций AW4P и PMA. Это означает, что, скорее всего, для него будет не важно, какой у вас телефон. Если имеется модуль беспроводной подзарядки, все должно работать. Также в ролике производителя обещают, что этот Wireless Charging Pad может зарядить батарею Galaxy на 60%, пока вы будете петь песню (но это, надо думать, просто реклама).

PowerBot

Бестселлер и, судя по отзывам, лучшая беспроводная панель на «Амазоне». Совместим с приемниками стандарта Qi. К нему прилагается micro-USB-провод (значит, его можно подключить к ноутбуку или портативному аккумулятору). Довольно надежная и недорогая модель.

Cota

Самое, наверно, захватывающее обещание последних лет — передатчик размером с хлебницу, который позволяет заряжать телефоны, умные часы и браслеты, пульты или геймпады на расстоянии до 10 метров. Это уже в большей степени беспроводная технология, освобождающая от возни с зарядным устройством. Не важно, лежит ли телефон на столе или в кармане: как только он разрядится и окажется в радиусе действия передатчика, тот начнет его заряжать. Впрочем, заряжаемое устройство должно быть снабжено специальным приемником Cota. Начать поставки этих приемников производителям устройств разработчики обещают в конце года.

iQi Wireless Charging Receiver

Напоследок пример того, как обстоят дела с беспроводной зарядкой телефонов Apple. Поскольку айфоны технологию пока не поддерживают, на помощь приходят костыли в виде чехлов, насадок и прочих аксессуаров. Например, чехлы Duracell за 120 долларов, которые сама Apple рекомендует в своем магазине. Но самое удивительное приспособление того же назначения — карта-приемник iQi, которую подключают через разъем Lightning и прячут под обычным чехлом телефона. Проект, успешно собравший средства на краудфандинговой платформе Indiegogo, сейчас можно найти на «Амазоне» (хотя все же лучше, наверное, попробовать дождаться седьмого или восьмого айфона: у того или другого, по слухам, будет свой встроенный приемник для беспроводной зарядки).

Как работает беспроводное зарядное устройство для телефона

Чего ожидать всем нам через несколько лет, сложно предугадать, поскольку технический прогресс развивается невероятно быстро, шагая не семимильными шагами, а мчась с невероятной скоростью. В умах инженеров рождаются фантастические идеи, которые спустя небольшой промежуток времени становятся явью. Заряжать телефоны, исключив любые провода, в настоящее время вполне реально. Однако многие пользователи до сих пор не могут никак разобраться, как работает беспроводное зарядное устройство для телефона, считая, что такие манипуляции находятся в одном ряду с фантастическими деяниями.

Зарядить смартфон теперь можно и с помощью беспроводного устройства.

Если вам надоело распутывать шнуры каждый раз, когда возникает необходимость в зарядке вашего смартфона, значит, вам действительно полезно рассмотреть альтернативную разновидность передачи энергии. Чтобы осознанно подходить к такому процессу, исключив любые сомнения, полезно понимать, в чём заключается принцип непосредственной работы беспроводной зарядки.

Функционирование альтернативной подзарядки

Услышав впервые, что существует беспроводная зарядка для телефона, многие владельцы смартфонов начинают самостоятельно фантазировать, убеждая самих себя в том, что раздача энергии будет происходить на любом расстоянии. Конечно же, это невероятное заблуждение. Ни в коем случае нельзя беспроводное зарядное устройство для телефона сравнивать с Wi-Fi.

Пытаясь разобраться, как работает беспроводная зарядка, нелишним будет ознакомиться с дополнительной информацией, из которой станет понятно, что зарядка, исключающая применение проводов, является разновидностью магнитно-индукционной зарядки.

Если вы решились обзавестись беспроводной зарядкой, начать её активно использовать, вам совсем не помешает вникнуть в принцип работы беспроводной зарядки для телефона.

Технология беспроводной передачи энергии

Учёные находятся в активном поиске инновационных технологий, расширяющих возможности пользователей, ориентированных на постоянное применение современных гаджетов. В частности, современные исследователи готовы заявить, что электричество можно успешно раздавать, применяя лазер, звуковые волны и многие другие физические явления. Однако большинство таких технологий пока что находятся в стадии активной разработки.

Среди них имеется одна технология, которая уже в настоящий момент активно используется и с огромным успехом применяется в коммерческих целях. Именно передача электричества при помощи электромагнитной индукции легла в основу современных инновационных разработок, позволивших практически реализовать принцип беспроводной зарядки для телефона.

В любой технической сфере существуют определённые стандарты, учитывать которые важно при изобретении или совершенствовании устройств, направленных на поддержание работоспособности современных гаджетов.

Компанией Wireless Power Consortium был ещё семь лет назад разработан стандарт, ориентированный на передачу электричества беспроводным способом. Этот стандарт именуют китайским словом Qi.

Большинство производителей смартфонов не только активно приветствуют такой уникальный стандарт, ориентированный на зарядку гаджета без использования проводов, но и применяют стандарт Qi при производстве своей продукции.

По этой причине, находясь на автовокзалах, железнодорожных вокзалах, аэропортах экономически развитых стран мира, человек получает возможность заряжать свой смартфон, не обременяя себя поисками свободных розеток. В таких многолюдных местах устанавливают специальные зарядные станции, разрешая всем нуждающимся пользоваться беспроводной зарядкой.

Как работает зарядка без проводов

Если разобраться, как работает беспроводная зарядка для телефона, становится понятно, что для обеспечения контакта получающего и излучающего устройств их оснащают специальными индукционными катушками. Безусловно, как бы вы ни пытались подзарядить ваш мобильный телефон старого образца, находясь в непосредственной близости к такой раздающей станции, у вас ничего не получится, поскольку гаджет не был непосредственно оснащён производителем такими катушками.

Принцип действия беспроводной зарядки телефона заключается в образовании магнитного поля. В частности, после подключения зарядной станции к электросети индукционные катушки, находящиеся в ней, создают магнитное поле. Если в это магнитное поле попадает устройство, которое поддерживает стандарт Qi, оно начинает активно поглощать электромагнитные волны, а затем при помощи встроенной индукционной катушки преобразовывать их в энергию, обеспечивая уверенный процесс зарядки аккумуляторной батареи.

Немаловажно понимать, как пользоваться беспроводной зарядкой. Полагать, что можно заряжать смартфон, находясь на приличном расстоянии от зарядной станции, нельзя. Рекомендуется размещать разрядившийся гаджет на расстоянии, не превышающем пять сантиметров.

Даже если вы водрузите смартфон непосредственно на само беспроводное зарядное устройство, то коэффициент полезного действия такой зарядки будет составлять около 80%. Конечно, тот, кто привык получать максимум полезного из осуществляемых манипуляций, легко заметит, что зарядка телефона при помощи провода всё-таки имеет более высокое КПД.

Если провести практический эксперимент и вычислить, насколько отличается время зарядки при использовании традиционной и альтернативной зарядки, станет ясно, что для полной зарядки батареи при использовании беспроводных технологий, придётся рассчитывать на дополнительное время, составляющее около одного часа.

Качественные характеристики устройства

Если вы изучили вопрос, как пользоваться беспроводной зарядкой для телефона, совсем не мешает ещё ознакомиться с его преимуществами и недостатками, его влиянием на здоровье человека. Вооружившись такими знаниями, принимать окончательное решение будет гораздо проще.

Преимущества и недостатки

Главным преимуществом является то, что к самому смартфону не придётся вам больше подсоединять провода, которые часто теряются, перекручиваются, попадают в лапы домашних питомцев, поэтому серьёзно повреждаются.

К сожалению, полностью забыть о проводах всё-таки не получится. Провода исключаются только относительно смартфона, а вот само зарядное устройство всё равно подсоединяется к розетке при помощи проводов и электрической вилки.

Ещё одним недостатком, способным вызвать разочарование у приобретателя, является достаточная продолжительность зарядки мобильного устройства.

Если же вы решились приобрести такое инновационное устройство, придётся настроиться ещё и на то, что стоимость беспроводной зарядки в несколько раз выше, чем проводного аналога.

Влияние на здоровье

Каждый работающий механизм излучает электромагнитные волны. Современного человека, заботящегося о состоянии своего здоровья, волнует вопрос, насколько вредны такие излучения, исключается ли риск возникновения патологических изменений в организме при нахождении в непосредственной близости с работающим беспроводным зарядным устройством.

Тревога вполне понятна, поскольку в средствах массовой информации время от времени возникают статьи, в которых акцентируют внимание читателя на опасности, что провоцируют современные технические средства. Однако специалисты уверяют, что это не более чем мифы, поскольку опасность для здоровья человека полностью исключается.

ВАЖНО. Электромагнитные волны, участвующие в процессе беспроводной зарядки, сопровождаются низкой частотой, поэтому исключается какое-либо негативное воздействие на человека.

Такие же волны ежедневно проходят через человека, но при этом технический прогресс к этому не имеет никакого отношения. Точно такие волны по силе и частоте излучает солнце.

Кроме этого, важно понимать, что вряд ли кто-то станет постоянно стоять возле зарядного устройства на протяжении всего цикла его работы. По этой причине инженеры, врачи и прочие специалисты уверенно опровергают миф относительно вреда ЗУ для здоровья человека.

Разновидности беспроводных ЗУ

Ознакомившись с преимуществами и недостатками зарядных устройств, исключающих применение проводов, у многих пользователей возникает активное желание, невзирая на высокую стоимость, всё-таки стать его обладателем.

В настоящее время производители готовы предложить уже несколько вариантов таких устройств, поэтому перед осуществлением покупки, полезно разобраться в их отличительных особенностях, чтобы понять, какую модель можно по праву считать лучшей.

Как работает беспроводная зарядка и аккумулятор?

Как работает беспроводная зарядка?

Мобильные телефоны и другие устройства с момента их появления за очень короткое время прошли несколько этапов своего развития, с ними вместе эволюционировали аксессуары. В настоящее время многие пользователи задаются вопросом, а как работает беспроводная зарядка? Такие изделия появились уже довольно давно и получают все большее распространение среди пользователей.

В связи с этим предлагаем краткий обзор путей развития технологий, обеспечивающих зарядку смартфонов, планшетов и ноутбуков без подключения через кабель. Для лучшего понимания вопроса в статье рассматривается принцип действия таких устройств, а также описания действующих стандартов и существующие ограничения по использованию упомянутых приспособлений.

История разработки и развития стандартов

Десятилетие назад один из производителей представил мобильный телефон PalmPre, в конструкции которого были применены революционные технические решения. В этом электронном устройстве впервые был реализован принцип беспроводной зарядки. Гаджет был презентован как телефон будущего, но проект оказался не слишком удачным и не принес ожидаемых финансовых результатов. Компания изготовитель вынуждена была его закрыть.

Вместе с тем история зарядных устройств без кабеля для телефонов, ноутбуков и планшетов не завершилась. Развитие этой прорывной технологии можно условно разделить на несколько этапов:

За год до выпуска первого мобильного, заряжаемого без подключения через кабель, в 2008 году был создан открытый консорциум, занявшийся вопросами разработки нормативной документации.
В сентябре 2010 года один из ведущих специалистов упомянутого объединения Метью Броерсма представил первую версию спецификации. Согласно последней были сертифицированы первые модели для iPhone и Blackberry.
В 2015 году мебельный бренд IKEA начал выпуск мебели со встроенными модулями.

На текущий момент все больше производителей электронных девайсов внедряют новейшие технологии в своей продукции. Помимо продажи этих аксессуаров пользователям в развитых странах они стали устанавливаться в кафе, аэропортах, торгово-развлекательных центрах. Это позволяет без проблем подзаряжать оснащенный соответствующим модулем смартфон, что стимулирует рост их продаж.

Беспроводная зарядка Baseus Smart 3 в 1

Принцип действия

Процесс выглядит очень просто: сотовый размещается на специальной панели и единственным его внешним признаком зачастую служит оживший индикатор на дисплее. Принцип работы беспроводной зарядки заключается в использовании явления индуктивности. При пропускании тока через катушку вокруг нее возникает магнитное поле, перпендикулярно к которому образуется электрическое поле. Последнее генерирует ток в соответствующих контурах гаджета.

Технология индукционной зарядки планшетов и смартфонов несколько сложнее и имеет ряд особенностей, главным из которых является наличие обратной связи. Данная технология работает следующим образом:

Описываемое изделие, подключенное к сети, находится в состоянии ожидания. Как только к нему подносят гаджет на расстояние менее 4 см, оно переходит в активный режим.
Пока девайс работает в фоновом режиме, он каждые 0,4 с излучает импульс, позволяющий контролировать процесс. По мере накопления энергии напряжение постепенно снижается.
Как только аккумулятор девайса будет полностью заряжен трансмиттер, автоматически переходит в фоновый режим. На экране гаджета высвечивается соответствующее сообщение.

Обратная связь между приемными и передающими компонентами позволяет снизить расход электроэнергии до минимального. Этим не только обеспечивается их экономичность, но и оптимальный режим для аккумуляторной батареи смартфона, планшета или ноутбука.

Ультратонкое беспроводное ЗУ Baseus Card Ultra-thin

Состав и конструкция

Описываемое изделие представляет собой комплекс из двух модулей приемного и передающего, взаимодействующих друг с другом по заданному алгоритму. Собственно такой аппарат, называемый трансмиттером, состоит из трех частей:

Индукционная катушка с определенным числом витков, намотанная из изолированного медного провода расчетного сечения.
Электронная схема управления, обеспечивающая работу компонентов в разных режимах.
Корпус из диэлектрического материала: полимер или композит, обычно имеет вид плоской коробки круглой или прямоугольной формы с разъемом для подключения сетевого адаптера.

Приемный модуль встраивается в сотовый, планшет или ноутбук. Основной его частью является катушка индуктивности, размещенная у задней стенки корпуса. Из приведенного выше описания принципа действия беспроводного зарядного устройства становится понятно, как работает приемная его часть. В витках провода наводятся токи, которые через контроллер подаются на аккумуляторную батарею. Данный электронный компонент дополнительно следит за нагревом катушки, чтобы избежать опасных для гаджета температурных режимов.

Автомобильный держатель для телефона с беспроводной зарядкой

Основные разновидности стандартов QI и их характеристики

Разработкой спецификаций занимается упомянутый ранее открытый консорциум WPC (Wireless Power Consortium). В качестве названия стандарта QI выбрано одно из фундаментальных понятий китайской философии «ЦИ», обозначающее жизненную энергию. Объединение разрабатывает и внедряет нормативы и требования к индукционным трансмиттерам и ресиверам.

На сайте Консорциума сейчас доступна спецификация в версии 1.2.4, существенно доработанная и имеющая следующие отличия от более ранних модификаций:

Увеличенная до 15 Вт мощность передающих и принимающих контуров.
Улучшение температурных и временных параметров смартфонов.
Повышенная чувствительность электронных модулей, что увеличивает расстояние обнаружения заряжаемых девайсов.
Введен дополнительный идентификатор для приемных модулей с уникальным кодом.

Знание спецификаций QI позволяет лучше понять, как работает беспроводное зарядное устройство для смартфонов и какие виды спецификаций используются в данный момент. На сегодняшний день существуют три их варианта, различающихся по излучаемой мощности:

Низкая: от 0 до 5 Вт.
Средняя: не более 10 Вт.
Высокая: от 10 до 15 Вт.

Индукционные зарядные, применяемые для мобильных телефонов рассчитываются на силу тока в 1 А, а для планшетных компьютеров – 2 А. По состоянию дел на сегодня действуют все существующие версии спецификаций: 1.0; 1.1 и 1.2. При этом последние версии технических нормативов доступны только для членов Консорциума.

Power Bank cо встроенным беспроводным ЗУ

Правила использования

Применение таких аксессуаров позволяет избежать проблем с кабелями, а также повреждений разъемов из-за перекоса. О том, как использовать беспроводную зарядку и делать это правильно, можно узнать из прилагаемой инструкции. На самом деле все просто:

Передающий модуль подключается к бытовой сети при помощи мощного адаптера с током не менее 1 или 2 А.
Размещается аксессуар на столе или в любом удобном для вас месте.
На нее сверху укладывается заряжаемый гаджет, на экране которых с началом процесса появляется соответствующее системное сообщение.

По достижении максимальных показателей батареи аксессуар автоматически отключается и гаджет можно использовать по назначению. При этом следует понимать, что при индукции происходят значительные потери энергии, а значит процесс ее накопления в АКБ более длительный в сравнении с обычными проводными аксессуарами.

Разобравшись, как работает беспроводная зарядка для телефона, пользователь сможет самостоятельно выбрать наиболее подходящую ее модель. Сотрудники нашего интернет-магазина готовы оказать вам помощь в этом вопросе и бесплатно проконсультировать об особенностях действующих версий стандартов QI.

Объяснение беспроводной зарядки

: как это работает и что нужно знать

Беспроводная зарядка существует уже довольно давно. Если у вас есть флагманский смартфон, выпущенный в течение последних трех лет, скорее всего, он поддерживает беспроводную зарядку. Эта функция также присутствует на некоторых устройствах среднего класса и снова появляется в новостях благодаря iPhone SE (2020), а также OnePlus 8 Pro. Это еще не все, беспроводная зарядка также используется для зарядки некоторых носимых устройств и некоторых настоящих беспроводных наушников.Фактически, вы даже можете заряжать небольшие устройства по беспроводной сети от аккумулятора вашего телефона. Итак, позвольте мне объяснить, что такое беспроводная зарядка, как она работает, и все остальное, что вам нужно знать.

Нужно просто положить совместимое устройство на площадку для беспроводной зарядки, и устройство начнет заряжаться. Это может быть чрезвычайно удобно, поскольку отпадает необходимость в кабелях. Независимо от того, есть ли у вас iPhone или Android-смартфон, стандарт идентичен и не зависит от порта в нижней части вашего устройства.

Прежде чем я объясню, как работает беспроводная зарядка, я хотел бы добавить, что когда эта концепция стала популярной, существовало два стандарта зарядки. Ци (произносится как «чи») был стандартом WPC (Консорциум беспроводного питания), а PMA продвигался альянсом Power Matters Alliance. Оба основаны на индуктивной зарядке, но Qi широко используется производителями электроники и теперь является стандартом де-факто, поэтому вам не нужно беспокоиться о совместимости.

Как работает беспроводная зарядка? Он использует электромагнитную индукцию для беспроводной передачи энергии между беспроводным зарядным устройством и устройством, которое можно заряжать по беспроводной сети.Для упрощения в беспроводном зарядном устройстве есть одна катушка, а в приемнике — другая.

Фото предоставлено: Belkin

Итак, вот что происходит, когда вы кладете смартфон, поддерживающий беспроводную зарядку, на подставку для беспроводной зарядки. Беспроводное зарядное устройство посылает сигнал со своей катушки, который улавливается катушкой приемника в смартфоне. Как только это произойдет, вы обычно увидите, что светодиод на беспроводном зарядном устройстве загорается или меняет цвет, указывая на зарядку.

Подушка для беспроводной зарядки имеет катушку, которая обычно сделана из меди и плотно намотана. Он используется как средство передачи энергии от этого беспроводного зарядного устройства. Когда через катушку проходит ток, она создает переменное магнитное поле. Смартфон с возможностью беспроводной зарядки имеет приемник с медной катушкой. Это улавливает переменное магнитное поле и индуцирует ток, который затем передается через выпрямитель мощности на аккумулятор смартфона для его зарядки.

Для беспроводной зарядки необходимо, чтобы две катушки были выровнены для передачи энергии, поэтому размещение устройства на зарядной площадке имеет решающее значение. Для устройств, которые можно заряжать только по беспроводной сети, таких как Apple Watch Series 5 (Обзор) и Samsung Galaxy Watch Active 2 4G (Обзор), устройство и его беспроводное зарядное устройство имеют магниты, которые выравнивают и защищают устройство для беспроводной зарядки.

Производители аксессуаров начали разрабатывать зарядные устройства с более чем одной катушкой для лучшего покрытия, а также для возможности заряжать более одного устройства по беспроводной сети одновременно.Эти беспроводные зарядные устройства бывают различных форм и размеров и изготовлены из нескользящих материалов. Вы получаете зарядные панели, которые лежат на столе, а также подставки, которые позволяют телефону располагаться под углом, чтобы можно было видеть дисплей. У Samsung и Google есть беспроводные зарядные устройства для своих продуктов, но благодаря стандарту Qi они также совместимы со многими другими продуктами. Apple также анонсировала собственное беспроводное зарядное устройство AirPower, которое должно было работать с несколькими устройствами одновременно, но оно не увидело свет.

Некоторые беспроводные зарядные устройства также поддерживают несколько устройств.
Фото предоставлено: Samsung

Беспроводная зарядка удобна, но она медленная и не очень эффективная по сравнению с использованием кабеля. Еще один недостаток — беспроводная зарядка нагревается. Это оттолкнуло производителей от создания быстрых беспроводных зарядных устройств, которые могли бы конкурировать со съемными зарядными устройствами, которые мы используем в настоящее время.

Oppo и OnePlus недавно изменили это, запустив стандарты беспроводных зарядных устройств AirVooC и Warp Charge 30 соответственно.AirVooC был запущен с Oppo Ace 2, а OnePlus выпустил зарядное устройство с OnePlus 8 Pro. У этих зарядных устройств есть внутренние вентиляторы для их охлаждения, и они будут работать на максимальной скорости только с совместимыми устройствами соответствующих производителей.

А теперь обратная беспроводная зарядка. Концепция очень похожа на беспроводную зарядку, но в данном случае это смартфон, который использует собственный заряд аккумулятора для беспроводной зарядки другого устройства. Катушка в смартфоне используется в качестве передатчика для зарядки небольших устройств, таких как беспроводные наушники или трекер активности. Очень немногие смартфоны поддерживают обратную беспроводную зарядку. Некоторые из самых популярных — это смартфоны серии Samsung Galaxy S10, Galaxy S20 и Galaxy Note 10. Обратная беспроводная зарядка также является медленной и относительно неэффективной, и мы рекомендуем использовать ее только тогда, когда это действительно необходимо.

Вот как работает беспроводная зарядка по сравнению с традиционной зарядкой. Вы хотите использовать беспроводную зарядку на своем следующем телефоне или все в порядке? Дайте нам знать об этом в комментариях.

В 2020 году WhatsApp получит потрясающую функцию, которую ждет каждый индиец? Samsung Galaxy S20 в Индии? Мы обсуждали это в Orbital, нашем еженедельном технологическом подкасте, на который вы можете подписаться через Apple Podcasts или RSS, загрузить выпуск или просто нажать кнопку воспроизведения ниже.

Объяснение беспроводной зарядки: что это такое и как она работает?

Беспроводная зарядка существует с конца 19 века, когда пионер электричества Никола Тесла продемонстрировал магнитно-резонансную связь — способность передавать электричество по воздуху путем создания магнитного поля между двумя цепями, передатчиком и приемником.

Но около 100 лет это была технология, не имевшая большого практического применения, за исключением, пожалуй, нескольких моделей электрических зубных щеток.

Сегодня используется почти полдюжины технологий беспроводной зарядки, и все они направлены на то, чтобы отрезать все провода от смартфонов и ноутбуков до кухонной техники и автомобилей.

Беспроводная зарядка набирает обороты в здравоохранении, автомобилестроении и обрабатывающей промышленности, потому что она предлагает обещание повышенной мобильности и достижений, которые могут позволить крошечным устройствам Интернета вещей (IoT) получать питание на расстоянии многих футов от зарядного устройства.

Оссия

Плата беспроводной зарядки, используемая для технологии Ossia Cota RF, которая может передавать энергию на расстояние более 15 футов.

Самые популярные беспроводные технологии, используемые в настоящее время, основаны на электромагнитном поле между двумя медными катушками, что значительно ограничивает расстояние между устройством и зарядной площадкой. Этот тип зарядки Apple встроила в iPhone 8 и iPhone X.

Как работает беспроводная зарядка

Вообще говоря, по словам Дэвида Грина, менеджера по исследованиям IHS Markit, существует три типа беспроводной зарядки. Существуют зарядные площадки, в которых используется сильносвязанная электромагнитная индукционная или безызлучательная зарядка; зарядные чаши или зарядные устройства сквозного типа, которые используют слабосвязанный или радиационный электромагнитный резонансный заряд, который может передавать заряд в несколько сантиметров; и несвязанная радиочастотная (RF) беспроводная зарядка, которая обеспечивает возможность непрерывной зарядки на расстоянии многих футов.

Как сильносвязанная индукционная, так и слабосвязанная резонансная зарядка работают по одному и тому же физическому принципу: изменяющееся во времени магнитное поле индуцирует ток в замкнутом контуре провода.

Икеа

Линейка беспроводных зарядных устройств Ikea, включающая площадку, способную заряжать три устройства одновременно (в центре).

Это работает следующим образом: магнитная рамочная антенна (медная катушка) используется для создания колеблющегося магнитного поля, которое может создавать ток в одной или нескольких приемных антеннах.Если соответствующая емкость добавлена так, чтобы контуры резонировали на одной и той же частоте, количество наведенного тока в приемниках увеличивается. Это резонансная индукционная зарядка или магнитный резонанс; он обеспечивает передачу энергии на большие расстояния между передатчиком и приемником и повышает эффективность. Размер катушки также влияет на расстояние передачи энергии. Чем больше катушка или чем больше катушек, тем большее расстояние может пройти заряд.

Например, в случае подушек для беспроводной зарядки смартфонов медные катушки имеют диаметр всего несколько дюймов, что сильно ограничивает расстояние, на которое может эффективно передаваться мощность.

Но чем больше размер катушек, тем больше энергии можно передавать по беспроводной сети. Эту тактику компания WiTricity, созданная на основе исследований в Массачусетском технологическом институте десять лет назад, помогла первооткрывателю. Он лицензирует слабосвязанные резонансные технологии для всего, от автомобилей и ветряных турбин до робототехники.

В 2007 году профессор физики Массачусетского технологического института Марин Солячич доказал, что может передавать электричество на расстояние до двух метров; в то время эффективность передачи энергии на таком расстоянии составляла лишь 40%, а это означало, что 60% мощности терялось при преобразовании.Позднее в том же году Солячич основал WiTricity, чтобы коммерциализировать эту технологию, и с тех пор ее эффективность передачи энергии значительно выросла.

В автомобильной зарядной системе WiTricity большие медные катушки — более 25 сантиметров в диаметре для приемников — обеспечивают эффективную передачу энергии на расстояние до 25 сантиметров. По словам технического директора WiTricity Морриса Кеслера, использование резонанса обеспечивает передачу высоких уровней мощности (до 11 кВт) и высокую эффективность (более 92% от конца до конца).WiTricity также добавляет конденсаторы в проводящую петлю, что увеличивает количество энергии, которое может быть захвачено и использовано для зарядки аккумулятора.

Система предназначена не только для автомобилей: в прошлом году японский производитель робототехники Daihen Corp. начал поставки беспроводной системы передачи энергии на основе технологии WiTricity для транспортных средств с автоматическим управлением (AGV). Автомобили AGV, оснащенные системой беспроводной зарядки Daihen D-Broad, могут просто подъехать к зарядной зоне, чтобы включиться, а затем приступить к своим складским обязанностям.

Хотя зарядка на расстоянии имеет большой потенциал, публичное лицо беспроводной зарядки до сих пор оставалось зарядными подушками.

IHS Markit

«С точки зрения прогресса и готовности отрасли, зарядные колодки поставляются в больших объемах с 2015 года; зарядные чаши / зарядные устройства со сквозной поверхностью действительно только запускаются в этом году; и зарядка по комнате, вероятно, все еще по крайней мере год вдали от коммерческой реальности больших объемов — хотя новые продукты Energous показывают, что этот метод работает в очень короткие сроки, например. g., пара сантиметров «, — сказал Грин.

В 2016 году было поставлено чуть более 200 миллионов устройств с беспроводной зарядкой, причем почти все из них используют ту или иную форму индуктивного типа (зарядная панель).

В сентябре Apple наконец выбрал сторону после того, как многие годы отставал от других производителей мобильных телефонов, приняв стандарт Qi от WPC, тот же, который Samsung и другие производители смартфонов Android используют в течение как минимум двух лет.

Первый класс беспроводных зарядных устройств для мобильных устройств появился на рынке шести или так много лет назад; они использовали плотно связанную или индуктивную зарядку, которая требует, чтобы пользователи помещали смартфон в точное положение на планшете, чтобы он мог заряжаться.

«На мой взгляд, точное выравнивание для зарядки не избавит вас от лишних усилий от простого подключения к электросети», — сказал Бенджамин Фрис, главный аналитик Navigant Research.

В то время как первые пользователи и технические специалисты покупали индукционную зарядку, другие этого не делали, сказал Фрис.

Белкин / IDG
Беспроводная зарядная панель BoosUp

Belkin похожа на другие в том, что она содержит зарядку медного передатчика, набор микросхем для управления мощностью, подаваемой на устройство, и технологию обнаружения посторонних предметов, чтобы гарантировать, что объекты, которые не должны получать заряд, этого не делают.

В сентябре 2012 года Nokia 920 стал первым коммерчески доступным смартфоном со встроенной функцией беспроводной зарядки на основе спецификации Qi.

Битва стандартов беспроводной зарядки

В течение нескольких лет существовало три конкурирующих группы стандартов беспроводной зарядки, сосредоточенных на спецификациях индуктивной и резонансной зарядки: Alliance for Wireless Power (A4WP), Power Matters Alliance (PMA) и Консорциум Wireless Power Consortium (WPC). Список из 296 членов последнего включает Apple, Google, Verizon и целый ряд производителей электроники.

Компания WPC создала самый популярный из стандартов беспроводной зарядки — Qi (произносится как «чи»), который обеспечивает индуктивную зарядку или зарядку с помощью контактных площадок, а также электромагнитно-резонансную индуктивную зарядку на короткие расстояния (1,5 см или меньше). Стандарт Qi используется Apple.

Яблоко

Apple Watch, выпущенные в 2015 году, используют индуктивный кабель для беспроводной зарядки, который по-прежнему требует привязки устройства к шнуру.

PMA и его спецификация для индуктивной зарядки Powermat достигли успеха благодаря пилотной технологии беспроводной зарядки в кафе и аэропортах.Starbucks, например, начала выпускать беспроводные зарядные устройства в 2014 году.

Из-за конкурирующих стандартов поддержка мобильных устройств оставалась фрагментированной, и большинству мобильных устройств требовался адаптивный чехол для беспроводной зарядки.

В 2015 году A4WP и PMA решили объединиться и сформировать AirFuel Alliance, в который сейчас входят 110 членов, включая Dell, Duracell, Samsung и Qualcomm.

PMA / Starbucks

В 2014 году Starbucks объявила о развертывании беспроводной зарядки на основе спецификации Powermat для своих клиентов в США.S. почти в 8000 кафе.

Как часть AirFuel Alliance, Duracell Powermat утверждает, что у нее есть более 1500 точек зарядки в США, а благодаря партнерству PowerMat PowerKiss — 1000 точек зарядки в европейских аэропортах, отелях и кафе. AirFuel также анонсировала беспроводную зарядку в некоторых ресторанах McDonald’s. По словам Фреаса, это один из способов, которым беспроводная зарядка может получить более широкое распространение.

AirFuel фокусируется на электромагнитном резонансе, а RF

AirFuel фокусируется на двух технологиях зарядки: электромагнитно-резонансной и радиочастотной, которая дает возможность перемещаться по пространству и при этом сохранять заряд вашего мобильного устройства.

«Мы увидели четкие рыночные индикаторы, которые резонируют, и радиочастотное излучение — лучший вариант. Обе технологии предлагают явные преимущества с точки зрения пространственной свободы, простоты использования и простоты установки — важные факторы в создании рыночной стоимости и удовлетворенности клиентов, «сказал официальный представитель AirFuel Шарен Сантоски. «И мы считаем, что резонансная технология — лучшая технология, позволяющая в ближайшем будущем широко развернуть общественную инфраструктуру».

В результате, по словам Сантоски, все большее количество кафе, ресторанов и аэропортов развертывают станции беспроводной зарядки с резонансным диапазоном.«Тайвань, как и Китай, вкладывают большие средства», — сказал Сантоски.

AirFuel недавно объявила о проекте с метро в аэропорту Таоюань, по которому в поездах и станциях будут установлены резонансные зарядные устройства. А производитель мебели Order Furniture создал новую линейку мебели с резонансным эффектом.

«Если он есть в каждом ресторане и кафе, люди с большей вероятностью воспользуются им и получат зарядку дома», — сказал Фрис.

Большинство этих проектов по-прежнему являются лишь пилотными программами, сказал Фрис, добавив, что потребители и предприятия с меньшей вероятностью захотят использовать жестко связанную зарядку и с большей вероятностью выберут слабосвязанную резонансную зарядку. просто уронить телефон, планшет или ноутбук на рабочий стол и зарядить.

WiTricity и беспроводная зарядка в транспортных средствах

В июле Dell выпустила ноутбук Latitude с резонансной беспроводной зарядкой от WiTricity, компании из Уотертауна, штат Массачусетс, которая лицензирует технологию, первоначально разработанную в Массачусетском технологическом институте (MIT). Беспроводное зарядное устройство Dell обеспечивает мощность зарядки до 30 Вт, поэтому ноутбук Latitude будет заряжаться с той же скоростью, что и при подключении к розетке.

WiTricity

Новый ноутбук Dell Latitude 7285 2-в-1 и подставка для беспроводной зарядки.

Но основное внимание WiTricity уделяется автомобильной промышленности. По словам генерального директора WiTricity Алекса Грузена, компания, которая является частью AirFuel Alliance, ожидает, что ряд производителей электромобилей объявят о беспроводной зарядке для своих автомобилей.

Электромагнитно-резонансная технология компании позволяет передавать энергию на расстояние до девяти дюймов от зарядной площадки. Это позволит электромобилям заряжаться, просто припарковавшись на большой зарядной площадке.

Например, Mercedes-Benz в этом году выпустит подключаемые гибридные седаны S550e с возможностью использования технологии WiTricity; S550e можно просто припарковать над площадкой, и они начнут заряжаться даже более эффективно, чем если бы он был подключен к электросети.

Беспроводное питание Constortium

Около 50 моделей автомобилей теперь предлагают в салоне беспроводную зарядку на основе Qi.

Приложение для электромобилей специально предназначено для электромагнитной резонансной зарядки, сказал Кеслер. Это связано с тем, что автомобилю не нужен зарядный кабель, а беспроводная зарядная площадка подает электричество более эффективно, чем кабель. (В проводных системах зарядки используется электроника для преобразования переменного тока в постоянный и регулирования потока энергии, снижая эффективность примерно до 86%, — сказал Кеслер.)

«Наша беспроводная зарядка может иметь эффективность 93% от начала до конца — от стены до того, что доставляется в аккумулятор», — сказал Кеслер.

Беспроводная зарядка на расстоянии

В этом месяце Apple удивила некоторых отраслевых наблюдателей, купив PowerByProxi, новозеландскую компанию, разрабатывающую технологию слабосвязанной резонансной зарядки, которая также основана на спецификации Qi.

PowerbyProxi была основана в 2007 году предпринимателем Фэди Мишрики как дочернее предприятие Оклендского университета.PowerByProxi продемонстрировала зарядные устройства и емкости, в которые можно одновременно помещать и заряжать несколько устройств.

Компания из Окленда начала продавать крупномасштабные системы для строительства, телекоммуникаций, обороны и сельского хозяйства. Одним из таких продуктов является беспроводная система управления ветряными турбинами.

PowerByProxi, член Руководящего комитета WPC, также уменьшил свою технологию и поместил ее в аккумуляторные батареи AA, устраняя необходимость встраивать технологию непосредственно в устройства.Беспроводная технология занимает около 10% высоты батареи AA.

Apple могла бы использовать технологию PowerByProxi, чтобы расширить область применения беспроводной зарядки, помимо смартфонов, используя ее, например, для зарядки пультов дистанционного управления телевизора, периферийных устройств компьютера или любого количества устройств, требующих аккумуляторов.

В то время как наиболее заметное использование технологии беспроводной зарядки было в зарядных устройствах для мобильных устройств, эта технология также проникает во все, от складских роботов до крошечных устройств Интернета вещей, которые в противном случае должны были бы подключаться или питаться от сменных батарей.

Как работает беспроводная зарядка? Все, что вам нужно знать

Беспроводные зарядные устройства создают магнитное поле, которое ваш телефон, часы или другое устройство поглощает для получения энергии.
Когда вы помещаете устройство на площадку для беспроводной зарядки, небольшая катушка в устройстве принимает и собирает энергию магнитного поля и использует ее для питания аккумулятора.
Беспроводная зарядка — это простой способ зарядить телефон, но в настоящее время эта технология имеет несколько недостатков — например, она обычно медленнее, чем при использовании кабеля для зарядки.
Посетите техническую библиотеку Business Insider, чтобы узнать больше .

Батареи

для смартфонов служат недолго, а зарядные кабели, которые могут сломаться через несколько месяцев использования, могут раздражать.

Беспроводная зарядка может быть удобной альтернативой — вы просто устанавливаете ее и забываете. Но как именно это работает?

Хотя беспроводная зарядка может показаться недавним изобретением, ее истоки восходят более чем 100 лет назад к известному сербско-американскому изобретателю Николе Тесла.

В этом руководстве мы расскажем вам больше о том, как работает беспроводная зарядка и какие зарядные устройства являются лучшими.

Как работает беспроводная зарядка

В конце 1800-х годов Никола Тесла успешно передавал электричество по воздуху. Он использовал процесс, называемый резонансно-индуктивной связью, который работает путем создания магнитного поля между передатчиком (который посылает электричество) и приемником (который принимает электричество) для питания лампочек в своей лаборатории в Нью-Йорке.

Несколько лет спустя он запатентовал катушку Тесла — башню с катушкой наверху, стреляющую электрическими разрядами. У Теслы были гораздо более грандиозные представления о беспроводной электросети, но эти мечты так и не были реализованы.

Тот же основной принцип индуктивной зарядки применим и к беспроводной зарядке смартфона.

Электромагнитная катушка, индукционная катушка в зарядной базе, создает магнитное поле и, по сути, является антенной для передачи поля энергии. Вторая катушка меньшего размера в телефоне принимает и собирает энергию, а ее схема преобразует ее обратно в полезную энергию для аккумулятора.

Устройства, поддерживающие беспроводную зарядку, могут делать это, потому что у них внутри правильные катушки.

Загг

За последние годы технология беспроводной зарядки прошла долгий путь: скорость зарядки увеличилась, и многие дизайнеры объединили свои технологии в соответствии со стандартом Qi (произносится как «Chee»), чтобы продукты работали с телефонами разных марок и моделей.

Не только телефоны используют технологию беспроводной зарядки; медицинские имплантаты, такие как кардиостимуляторы, также можно заряжать без проводов.

Недостатки беспроводной зарядки

У беспроводной зарядки есть свои недостатки. Проводная зарядка быстрее и эффективнее, но чем дальше приемник от передатчика, тем меньше энергии он получит от магнитного поля. Телефонам нужно столько энергии, что расстояние зарядки составляет всего несколько миллиметров.

Джозия Хестер, доцент кафедры компьютерной инженерии Северо-Западного университета в Чикаго, сказал, что чем больше катушка, тем больше энергии она может излучать, но это было бы не очень эффективно. Поле наиболее сильное в его центре.

«Это поле исчезает очень быстро», — сказал он. «У него все еще есть немного энергии после двух сантиметров, пяти сантиметров. На 10 это просто ничего. Если бы у вас была катушка размером с рабочий стол, вы, вероятно, могли бы держать ее на фут над столом, но вы» буду использовать много энергии.Это большая проблема беспроводной зарядки в целом. Исследование пытается повысить эффективность зарядки или сделать наши телефоны более энергоэффективными ».

Вам нужно будет поместить свой телефон или другие устройства прямо на подставку для беспроводной зарядки, чтобы получить от нее питание.Килито Чан / Getty Images

Хотя это ограничивает беспроводную зарядку для телефонов, которые потребляют много энергии, это не так сложно для небольших устройств, таких как метки радиочастотной идентификации (RFID), которые потребляют меньше энергии. По словам Хестер, разница в энергии между ними, если рассматривать их с точки зрения массы, похожа на африканского слона и муравья.

«Беспроводная зарядка и энергоэффективность вычислений растут, поэтому мы пользуемся преимуществами этих двух вещей одновременно», — сказал он. «То, что я мог бы сделать для того же количества энергии 20 лет назад, я мог бы сделать гораздо больше сейчас, поэтому вам не понадобится такая большая батарея».

Другими словами, хотя беспроводные зарядные устройства сейчас относительно слабы, они будут становиться лучше с каждым годом.

Как выбрать беспроводное зарядное устройство

Сопутствующие

Лучшие зарядные устройства для беспроводных телефонов 2020 года

На рынке представлено множество беспроводных зарядных устройств по разным ценам и разным уровням качества.

Участник Business Insider Саймон Хилл недавно оценил несколько своих фаворитов после тестирования около 40 из них.

Хилл пишет, что Moshi Otto Q ($ 39,95) является лучшим зарядным устройством на рынке. Зарядное устройство имеет элегантный дизайн, хорошо смотрится на столешнице или боковом столике и заряжается на максимальной скорости. Снизу также есть резиновая прокладка, которая не дает ему поскользнуться при случайном ударе. Устройство также имеет функцию обнаружения посторонних предметов и выключится, если между ним и вашим устройством окажется металлический предмет — это защитит ваши устройства от повреждений.
Подставка для быстрой беспроводной зарядки RAVPower (16,98 долларов США) — отличный бюджетный вариант. Хотя он не такой красивый, как Moshi Otto Q, он по-прежнему обеспечивает максимальную скорость зарядки, обнаружение посторонних предметов и резиновую прокладку для предотвращения скольжения. Но если у вас толстый чехол или PopSocket, этого зарядного устройства может быть недостаточно для вас.
Самый роскошный вариант — это не зарядная панель, а вертикальная подставка для зарядки Bezalel Altair (64,98 доллара США). Прочная и вырезанная из алюминия подставка будет заряжать ваш телефон в портретном или ландшафтном режиме.Bezalel Altair также может заряжаться через футляры толщиной до 5 мм, но, к сожалению, не обнаруживает посторонние предметы во время зарядки.

Что такое беспроводная зарядка и нужна ли она? | Смартфоны

Новые iPhone X и iPhone 8 впервые в смартфоне Apple поддерживают беспроводную зарядку — но что это такое, как это работает и стоит ли использовать?

Как заряжать телефон без проводов?

Беспроводная зарядка означает, как следует из названия, вам больше не нужно подключать кабель к смартфону для его зарядки.Достаточно просто положить его лицевой стороной вверх на специальный коврик или стол, чтобы начать зарядку аккумулятора вашего смартфона, будь то iPhone X, iPhone 8, Samsung Galaxy S8 или любое количество различных смартфонов, поддерживающих беспроводную зарядку.

Что мне нужно?

Вам нужны две вещи. Первый — это смартфон, поддерживающий беспроводную зарядку, или чехол, который можно надеть, чтобы добавить беспроводную зарядку, если он не встроен.

Второй — беспроводное зарядное устройство. Эти маленькие шайбы или коврики бывают разных форм и размеров, от больших вещей, похожих на коврики для мыши, до маленьких дисков, встроенных в мебель, и доступны примерно от 10 фунтов стерлингов.

Это быстрее?

Samsung Galaxy S8 на беспроводном зарядном устройстве. Фотография: Samsung

В большинстве случаев беспроводная зарядка происходит медленнее, чем зарядка по кабелю для смартфонов с технологией быстрой зарядки, таких как Galaxy S8.

Некоторые беспроводные зарядные устройства работают быстрее, чем другие, с современными зарядными устройствами повышенной мощности, способными полностью зарядить смартфон с большой батареей примерно за два часа. Обычно они оцениваются по мощности, с обычными зарядными устройствами на 5 Вт и 10 Вт, или по выходной силе тока, с беспроводными зарядными устройствами 1 А при 5 В, сопоставимыми со стандартным зарядным устройством с USB-кабелем на 1 А, таким как тот, который поставляется с iPhone 7.

Что такое беспроводная зарядка Qi?

В индустрии беспроводной зарядки существует пара конкурирующих стандартов, разработанных для портативных гаджетов, таких как смартфоны. Большинство смартфонов поддерживают стандарты Qi консорциума Wireless Power Consortium и стандарты PMA или AirFuel Alliance, что означает, что они будут работать с большинством доступных зарядных устройств.

Qi быстро становится самым популярным стандартом беспроводной зарядки, который используется Apple для своих новых iPhone 8 и iPhone X.

Как это работает?

Беспроводная зарядка работает путем передачи энергии от зарядного устройства к приемнику на задней панели телефона посредством электромагнитной индукции.Зарядное устройство использует индукционную катушку для создания переменного электромагнитного поля, которое катушка приемника в телефоне преобразует обратно в электричество, которое подается в аккумулятор.

Приставной столик Ikea для беспроводной зарядки. Фотография: Ikea

Обычно они должны быть в непосредственной близости друг от друга и правильно выровнены друг над другом, хотя заданная ориентация обычно не требуется.

Перезаряжаемые зубные щетки и другие аксессуары для ванных комнат используют индукционную зарядку с 1990-х годов.

Что, кроме iPhone 8 и X, поддерживает?

Беспроводная зарядка встроена в смартфоны с момента выхода Palm Pre в 2009 году, при этом некоторые телефоны Nokia Lumia с ОС Windows, такие как 820 и 920, получили поддержку беспроводной зарядки в 2012 году. Google Nexus 4 также поддерживает беспроводную зарядку, а Samsung поддерживает беспроводную зарядку. в своей линейке Galaxy S с S4 2013 года.

Различные умные часы, включая Apple Watch, Moto 360 и LG Watch Style, можно заряжать только по беспроводной сети, в то время как некоторые планшеты, такие как Nexus 7, поддерживают беспроводную зарядку.

Некоторые ноутбуки также можно заряжать по беспроводной сети, но они обычно несовместимы с технологиями и стандартами, используемыми для зарядки небольших гаджетов.

Телефон нагревается?

Да, большинство телефонов и некоторые зарядные устройства немного нагреваются на тыльной стороне, где происходит беспроводная зарядка.

Смартфоны обычно немного нагреваются при зарядке через кабель, поэтому в большинстве случаев разница невелика, и беспокоиться не о чем.

Если он начинает сильно нагреваться, это может быть проблема с аккумулятором, как в случае с пожароопасным Galaxy Note 7 от Samsung.

Есть ли минусы?

Самым большим недостатком является то, что беспроводная зарядка не может быть выполнена через металл с помощью современных технологий. Это означает, что большинство смартфонов с беспроводной зарядкой имеют пластиковую или стеклянную заднюю панель, что делает их более хрупкими.

Он также может не работать в толстых корпусах, хотя обычно работает в тонких пластиковых корпусах, в зависимости от телефона и зарядного устройства.

Будет ли беспроводная зарядка иметь большое значение?

Новое беспроводное зарядное устройство AirPower от Apple.Фотография: Джош Эдельсон / AFP / Getty Images

Хотя стандарты беспроводной зарядки постоянно менялись, теперь, когда большинство устройств поддерживают несколько стандартов или, по крайней мере, Qi, беспроводная зарядка, вероятно, станет стандартной частью смартфонов в ближайшем будущем. будущее. Принятие Apple Qi, вероятно, сделает его основным стандартом в будущем.

Нужно ли мне покупать беспроводное зарядное устройство Apple для iPhone 8 или беспроводное зарядное устройство Samsung для Galaxy S8?

Короткий ответ — нет.Если зарядное устройство соответствует стандарту беспроводной зарядки, поддерживаемому вашим смартфоном, вы можете использовать любое беспроводное зарядное устройство.

Беспроводное зарядное устройство Apple AirPower может заряжать более одного устройства Apple одновременно, включая Apple Watch и AirPods, с его новым чехлом для беспроводной зарядки.

Как использовать беспроводное зарядное устройство

Когда вы впервые подключаете телефон к беспроводной зарядке, это может показаться волшебством, но на самом деле эта технология насчитывает 130 лет.

➡

Вы любите крутые технологии.И мы тоже. Давайте вместе поработаем над этим.

Однако, несмотря на свою долгую историю, эта технология только сейчас становится повсеместной. Фактически, по данным Allied Market Research, к 2027 году рынок беспроводной энергии превысит 40 миллиардов долларов.

Итак, как работает эта научно-фантастическая технология и почему она внезапно появилась повсюду?

Первая история

Это современная иллюстрация эксперимента Фарадея с магнитной индукцией, описанного в учебнике по электричеству 1892 года.

Музей истории компьютеров

Беспроводная зарядка для смартфонов на самом деле не новость. Он даже старше, чем Ford Model T.

В 1831 году английский физик Майкл Фарадей впервые обнаружил лежащие в основе магнитные и электрические идеи, которые привели к индукционной зарядке, которая передает энергию по беспроводной сети между двумя приемниками.

Он описал свой эксперимент, который произвел «электрический ток с помощью обычных магнитов», в серии лекций 1831 года в Королевском обществе в Лондоне.Фарадей использовал жидкую батарею, чтобы пропустить электрический ток через небольшую катушку. Затем, когда он прошел через большую катушку, магнитное поле изменилось — и возникло мгновенное напряжение.

Джон Попугай / Stocktrek Images Getty Images

Кроме того, есть Никола Тесла, который был одержим идеей передачи электричества без проводов. Он использовал основные принципы Фарадея, чтобы сначала продемонстрировать способность передавать энергию по воздуху.В конце 19 века он создал магнитное поле между двумя цепями, передатчиком и приемником.

Если вы представляете что-то прямо из Prestige , вы не за горами.

Отправляйтесь в обсерваторию Гриффита в Лос-Анджелесе, и вы сможете увидеть эту историю в действии. Прототип катушки Теслы демонстрируется там с 1937 года. В демонстрации он питает неоновую вывеску без каких-либо проводов — и это именно то, что происходит внутри вашего смартфона, когда вы кладете его на беспроводное зарядное устройство.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Как работает беспроводная зарядка?

Ранние ученые, возможно, и открыли беспроводную зарядку, но не смогли найти для нее много практических применений — по крайней мере, поначалу. До смартфонов, умных часов и электромобилей большинство приложений для беспроводной зарядки сводилось к … электрическим зубным щеткам.

С 1990-х годов компании по уходу за полостью рта встраивают беспроводные зарядные устройства прямо в подставки для электрических зубных щеток. Седаны BMW и iPhone используют ту же концепцию, что и эти зубные щетки, чтобы поймать немного беспроводной энергии: индуктивная зарядка.

Индуктивная зарядка передает энергию от зарядного устройства к приемнику на задней панели телефона посредством электромагнитной индукции. Внутри зарядной площадки находится индукционная катушка, которая создает колеблющееся электромагнитное поле. Катушка приемника в смартфоне помогает преобразовать это магнитное поле обратно в электричество для зарядки аккумулятора, как это сделал Тесла еще в 1800-х годах со своим массивным передатчиком и приемником, только меньшего размера.

➡️ Любимые вещи:

Лучшие беспроводные зарядные устройства

Подставка для беспроводной зарядки Anker 10 Вт (КУПИТЬ В AMAZON)
Беспроводная зарядная панель Samsung Fast Charge (ПОКУПКА В AMAZON)
Native Union Dock Marquetry (ПОКУПКА В AMAZON )
Беспроводное автомобильное зарядное устройство KENU Airbase (КУПИТЬ В AMAZON)

Чем больше катушки внутри зарядного устройства, тем дальше вы можете переместить свой телефон, ноутбук или другое устройство. Существует два основных стандарта беспроводной зарядки, и большинство смартфонов поддерживают оба:

📲 Стандарт Qi консорциума Wireless Power Consortium (произносится как «чи»): в основном используется для смартфонов, этот стандарт также применяется к другим потребительским устройствам.По данным консорциума, в настоящее время на рынке представлено около 3700 Qi-сертифицированных продуктов, каждая из которых может поддерживать мощность от 5 до 15 Вт.

📲 Резонансный стандарт AirFuel Alliance: Последний стандарт позволяет пользователям заряжать с расстояния 50 миллиметров, а это означает, что нет необходимости идеально согласовывать ваше устройство с зарядным устройством, что дает вам свободу использовать свой телефон во время зарядки. Этот стандарт также поддерживает одновременную зарядку нескольких устройств, например умных часов и смартфона.

Взгляд в будущее

Беспроводная зарядка не получила широкого распространения в большинстве приложений, поскольку существуют ограничения на то, насколько далеко устройство может находиться от зарядной площадки. Но такие компании, как WiTricity, основанные исследователями из Массачусетского технологического института в Бостоне, сосредоточены на создании электрической зарядки, которая действительно практична для использования в реальном мире.

Генеральный директор WiTricity Моррис Кеслер сказал NPR, что он представляет себе будущее, в котором беспроводная зарядка станет повсеместным явлением.

«Вы заезжаете на электромобиле в гараж, где на полу лежат подставки для беспроводной зарядки», — сказал он. «Вы открываете дверь в дом и бросаете свой мобильный телефон на кухонный стол, где в столешницу встроена технология беспроводной зарядки».

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Между тем, в 2017 году ученые Disney Research показали, что беспроводная зарядка под открытым небом возможна. Это означает, что вы можете заряжать свой телефон, когда приемник находится в комнате, точно так же, как ваш ноутбук может использовать сигнал Wi-Fi по воздуху, не удерживая его за кабель Ethernet.

Disney называет это «квазистатическим резонансным резонансом», и он позволяет таким конструкциям, как шкафы, генерировать квазистатические магнитные поля, которые «безопасно доставляют киловатты мощности к мобильным приемникам, находящимся практически в любом месте.«

Tesla будет гордиться.

Стоит ли использовать беспроводную зарядку?

Беспроводная зарядка потребляет больше энергии, чем обычная зарядка, что означает немного более высокие счета за электроэнергию.

Возникает вопрос: что могут сделать компании, чтобы уменьшить эту потерю энергии? Консорциум Wireless Power Consortium утверждает, что 30 процентов энергии, теряемой в среднем во время каждой зарядки, может составляют меньше пенсов на ваших счетах.

Однако экологические издержки все еще растут. Хотя смартфону для зарядки может потребоваться всего 5 Вт, сегодня используется около 1 миллиарда телефонов. Если каждый из них использовал какое-либо беспроводное зарядное устройство, это вырастет до 1,13 триллиона ватт энергии, что означает чистую потерю 225 миллиардов ватт энергии в год.

Эта потраченная впустую энергия производит около 100 000 метрических тонн загрязнения углекислым газом в год, согласно данным из отчета Комиссии по энергетике Калифорнии за 2012 год.Вместо этого он мог бы обеспечить энергией 35 000 домов.

Но послушайте, по крайней мере, вам больше никогда не придется искать другой кабель для зарядки.

🎥 Смотри:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Что такое беспроводная зарядка и как она работает?

Беспроводная зарядка, такая как технология зарядки Qi, которую используют многие телефоны Android, не является новой технологией.Моя электрическая бритва Panasonic использовала ее много лет назад, и большинство из нас видели зубные щетки, которые заряжаются по беспроводной сети в подставке. И, конечно же, мы не можем забыть Palm и то, как она принесла в массы беспроводную зарядку с помощью Touchstone. Теперь, когда ограничения по размеру, стоимости и эффективности немного снизились, установка беспроводной зарядки в что-то вроде телефона или часов Android имеет больше смысла.

Мы получаем больше, чем несколько вопросов о беспроводной зарядке и о том, как она работает, поэтому давайте уделим несколько минут и поговорим об основах; что это такое, как это работает и почему вы захотите использовать его при следующей покупке Android.

Подробнее: Лучшие подставки для беспроводной зарядки для Galaxy S8

Что такое беспроводная зарядка?

Беспроводная зарядка — это не волшебство — вам все равно нужен провод. Разница в том, что провод подключается к зарядной базе, а не к телефону, поэтому вы можете просто поставить Android на зарядное устройство, и все заработает, не подключая ничего к телефону. Зарядная база может быть практически любой формы и размера и даже может быть в виде приборной панели вашего автомобиля или цоколя лампы от IKEA.Пока вы можете найти нужное место на задней панели Android в нужном месте на основании зарядного устройства, оно будет работать.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Хорошим примером может служить база для беспроводной зарядки на рабочем столе. Когда вы не пользуетесь телефоном, вы устанавливаете его на зарядное устройство. Когда вам нужно воспользоваться телефоном, возьмите его, и он зарядится. Беспроводная зарядка не такая быстрая, как быстрая зарядка, но она проста, и вы, скорее всего, будете использовать ее, чтобы зарядить свой телефон в течение дня (в нашем примере).Вот где преимущество беспроводной зарядки — простота использования.

Как работает беспроводная зарядка?

В беспроводной зарядке используются две резонансные индуктивные связи для передачи маломощных сигналов между двумя устройствами. Они специально разработаны для передачи электричества, не касаясь друг друга, как при обычном проводном соединении. Базовая станция, которая подключается к стене через собственный источник питания, имеет катушку передатчика, а ваш телефон имеет катушку приемника. Базовая станция регулярно отправляет сигнал, и когда катушка приемника приближается достаточно близко, в сигнале происходит изменение резонанса (базовая станция меняет амплитуду своих колебаний — она вибрирует быстрее).Затем форма сигнала модулируется (изменяется, чтобы катушка в телефоне знала, что идет питание), и начинается индукционная зарядка.

Беспроводная зарядка использует ту же электрическую теорию, что и генератор: механическая энергия создает электрическую энергию.

Индуктивная зарядка использует эти две специально разработанные электромагнитные катушки для создания магнитного поля между двумя устройствами. Это сложный процесс, который позволяет магнитному полю производить электричество за счет разности потенциалов и колебаний.Колебания — это синхронизированные повторяющиеся колебания, и в случае электромагнитной катушки вы можете думать о них как о вибрации.

Катушка в вашем устройстве Android также подключена к цепи зарядки аккумулятора, и ваша батарея заряжается с помощью энергии, индуцированной магнитным полем.

Электромагнитная индукция — это действительно круто, и основы таковы, что если вы перемещаете электропроводящий материал, например катушку или обмотку, в присутствии магнитного поля вы заставляете течь электроны.Такие вещи, как газовый генератор, также «создают» электричество, используя механическую энергию для создания ЭДС (электродвижущей силы). Электромагнитная индукция также используется в трансформаторах и устройствах измерения тока.

Беспроводная зарядка не очень эффективна, но становится все лучше с каждой версией стандарта.

Также создается избыточное тепло, и отчасти поэтому беспроводная зарядка не самый эффективный способ передачи энергии от стены к батарее.По этой же причине зарядка телефона с помощью планшета Qi занимает больше времени, чем подключение его к стене. Хотя в новых методах и материалах используются более высокие частоты и более тонкие катушки, чем в прошлых версиях, беспроводная зарядка по-прежнему менее эффективна и более затратна, чем стандартная зарядка по проводу. Так будет и в обозримом будущем.

Для упрощения:

В вашем Android-устройстве и зарядном устройстве есть специальные электрические катушки.
Когда две катушки подходят достаточно близко, они используют магнетизм для создания небольших колебаний (вибраций) в катушке, и катушка внутри вашего телефона создает ЭДС.
Этот ЭДС передает небольшое количество энергии через зарядную цепь в вашем телефоне и заряжает аккумулятор.
Он стоит дороже и требует больше времени для зарядки, чем если бы вы подключили телефон к розетке, а также выделяет больше тепла, потому что это менее эффективно, чем подключение проводов традиционным способом.
Закон индукции Фарадея потрясающий, а уравнение Максвелла – Фарадея похоже на математический шоколад: сладкий и декадентский. Беспроводная зарядка тоже хороша, когда вы ее используете.

Несколько слов о Powermat

Qi — не единственный стандарт беспроводной зарядки. Другие стандарты, такие как Powermat, используются для создания решений для беспроводной зарядки. Они используют другой стандарт, чем ци, но наука, лежащая в их основе, одинакова. Powermat в партнерстве с такими компаниями, как AT&T и Starbucks, предоставляет базовые станции в общественных местах, а использование специального футляра или зарядного блока, прикрепленного к вашему телефону, позволяет вам заряжать по беспроводной сети. Они также являются партнерами General Motors и работают над внедрением в автомобили встроенных баз беспроводной зарядки.

Powermat делает действительно отличные вещи (в любом случае, отлично, если вы инженер-электрик), и некоторые утверждают, что это стандарт лучше . В любом случае ци более распространена.

Хотя одна и та же основная электрическая теория применима как к Powermat, так и к Qi, разные стандарты означают, что они несовместимы. Ваш телефон с поддержкой Qi не будет заряжаться от базы Powermat, потому что отправляемые и получаемые сигналы отличаются. Если у вас есть оборудование Powermat, убедитесь, что вы покупаете больше оборудования Powermat, чтобы все работало.

Есть исключения, например, телефоны Samsung Galaxy, которые включают стандарты , Qi и Powermat.

Зачем мне нужна беспроводная зарядка в моем следующем телефоне?

Теперь, когда у нас есть общепринятый стандарт — мы говорим здесь о стандарте Qi — мы должны помнить, что любое зарядное устройство Qi будет работать с любым устройством , сертифицированным Qi. Это означает, что зарядное устройство, которое вы покупаете, будь то китайское устройство без марочного знака от Amazon за 6 долларов или фирменное устройство, такое как Samsung или Zens, будет работать с устройством, которое у вас есть сейчас, и с любыми устройствами, которые вы купите в будущем.

Вы не пользуетесь беспроводной зарядкой, потому что она «лучше». Вы пользуетесь им, потому что так удобнее. Гораздо больше.

Добавьте к этому фактор удобства — и пока вы не купите пару зарядных устройств Qi и не поместите их в те места, где вы, вероятно, будете устанавливать свой телефон, вы не сможете понять, насколько это удобно. Зарядное устройство Qi может быть у вас на столе, на столе в гостиной, одно в машине и одно на прикроватной тумбочке. У вашего Galaxy S8 почти никогда не будет заряда менее 50%.Не потому, что у Galaxy S8 хорошее время автономной работы, или потому, что зарядные устройства Qi работают «лучше», а потому, что когда их нет в руке, они заряжаются.

Конечно, есть начальная стоимость покупки зарядных баз, но они довольно дешевые — примерно столько же, сколько хорошая настенная бородавка и USB-кабель. По мере того, как все больше и больше портативных устройств и смартфонов переходят на стандарт Qi, все больше и больше устройств смогут использовать зарядные устройства.

Беспроводная зарядка не заставляет ваш телефон работать иначе, но может изменить способ его использования.

Обновление , сентябрь 2017 г .: Разъяснил некоторые аспекты теории электричества и убедился, что представлены последние версии стандарта Qi.

Основной

Подпишитесь на информационный бюллетень Modern Dad!

Обратите внимание на механизм ци, который я использую!

🦝🦝

Обзор: Биомутант — это история о потраченном впустую потенциале

Biomutant оказывается уничтоженным из-за собственных амбиций. Есть несколько аспектов, которыми можно насладиться под гадостью, особенно дизайн и настройка мира, но суть игры требует большой работы.

The Ultimate Guide to Wireless Charging

Когда в 2012 году беспроводная зарядка впервые попала в массовые устройства, шумиха в СМИ была огромной. Технические писатели пообещали читателям, что они смогут выбросить свои коллекции несоответствующих кабелей и адаптеров. Чтобы зарядить, вы положите свой телефон на стол, миску или стол, проходя мимо — как по волшебству.

Несмотря на то, что оставалось еще кое-что исправить, технология беспроводной зарядки продолжала развиваться. Сегодня можно с уверенностью сказать, что появилась удобная и эффективная беспроводная зарядка — и она становится все лучше и лучше.

Был ли первоначальный ажиотаж вокруг технологии оправданным? Поскольку все больше потребителей открывают для себя легкость и простоту беспроводной зарядки, похоже, что ответ — да.

История беспроводной индуктивной зарядки

Желание использовать беспроводную связь не ново. Люди пытались передавать энергию без проводов, пока это находило практическое применение.

Вот краткая хронология первых лет беспроводной передачи энергии:

Несмотря на этот прогресс, существенные препятствия на пути к эффективной беспроводной передаче оставались.Поскольку практических приложений не было найдено, в следующие 100 лет технология продвинулась вперед. Но бум мобильных устройств в начале 21 века побудил исследователей вернуться к беспроводной зарядке.

Этот огромный новый рынок беспроводной зарядки стимулировал прогресс, но он также породил конфликты — и головную боль для потребителей. В течение нескольких лет, начиная с 2006 года, за доминирование боролись различные стандарты беспроводной зарядки.

К ним относятся стандарт Powermat (принятый крупными игроками, такими как General Motors, Starbucks и Delta Airlines) и стандарт Qi Консорциума Wireless Power Consortium (WPC) (впервые поддержанный такими техническими гигантами, как Samsung, Google и Verizon).

В этот период беспроводная зарядка не оправдала своих обещаний по упрощению использования мобильных устройств. Большинство брендов смартфонов поддерживают только один стандарт беспроводной зарядки (за заметным исключением Samsung). Это часто приводило к тому, что потребители не могли использовать станции беспроводной зарядки без адаптивного футляра для своего устройства.

К 2018 году стандарт Qi победил. Семейство Apple iPhone 8 было первым поколением телефонов Apple с поддержкой беспроводной зарядки, а остальное уже история.Вступление Powermat в WPC и широкое распространение стандарта Qi положили конец войнам беспроводной зарядки.

Наконец, беспроводная зарядка стала практичной благодаря тому, что все придерживаются единого стандарта.

Сегодня почти все беспроводные зарядные устройства используют Qi, а большинство мобильных устройств поддерживают беспроводную зарядку Qi. Стеклянные задние панели, которыми оснащены многие новые смартфоны, отражают огромный спрос на беспроводную зарядку (металлические задние панели влияют на эффективность зарядки).

В будущем мы можем ожидать, что беспроводная зарядка выйдет далеко за рамки смартфонов.Вскоре ноутбуки, кухонная техника и даже электромобили смогут поддерживать беспроводную зарядку.

«Сегодня почти все беспроводные зарядные устройства используют Qi, а большинство мобильных устройств поддерживают беспроводную зарядку Qi».

Как работает беспроводная зарядка?

Беспроводная зарядка работает по принципу электромагнитной индукции. Тот же принцип лежит в основе тех индукционных плит, которые существуют уже много лет.

Зарядное устройство и приемное устройство содержат катушки беспроводной зарядки.Передающая катушка находится в зарядной площадке. Приемная катушка расположена на задней панели телефона и подключена к аккумулятору.

Передающая катушка преобразует электричество и излучает переменное электромагнитное поле. Когда приемная катушка находится внутри этого поля, она превращает энергию в электрический ток, который отправляется в батарею.

Эволюция Ци

Стандарт ци (произносится как «чи») назван в честь китайской концепции потока жизненной энергии через все живые существа.

Установленный WPC стандарт Qi определяет различные характеристики мощности, которые соответствуют количеству энергии, протекающей между зарядным устройством и устройством. Qi также включает в себя спецификацию передачи данных, которая позволяет устройству запрашивать оптимальное количество энергии от беспроводного зарядного устройства.

Спецификация Baseline Power Profile (BPP) поддерживает выходную мощность до 5 Вт . Спецификация Extended Power Profile (EPP) поддерживает до 15 Вт .И BPP, и EPP используются для зарядки мобильных устройств, но EPP более продвинутый благодаря поддержке быстрой зарядки. Чтобы получить более подробное объяснение, ознакомьтесь с нашей статьей в блоге.

Стандарт Qi также включает спецификацию средней мощности, которая в настоящее время обеспечивает 30-65 Вт (ожидается, что в конечном итоге будет поддерживаться до 200 Вт). Эта спецификация используется для более крупных устройств, таких как кухонная техника, роботы-пылесосы, электроинструменты и дроны.

Быстрая зарядка с Qi

Разница между BPP и EPP может показаться технической, но она существенно влияет на качество беспроводной зарядки.Все продукты для беспроводной зарядки мобильных устройств используют либо BPP (максимум 5 Вт), либо EPP (максимум 15 Вт), и вы можете подумать, что, поскольку зарядные устройства EPP могут выдавать больше мощности, покупка зарядного устройства EPP автоматически приведет к более быстрой зарядке. Но это не всегда так.

Способность вашего мобильного устройства получать электроэнергию является ограничивающим фактором, когда дело касается скорости зарядки. Ваше устройство должно иметь мощность 7 Вт , чтобы иметь возможность быстрой беспроводной зарядки, независимо от того, какое зарядное устройство вы используете.

Способность вашего телефона получать выходную мощность предопределена производителем. Вот характеристики нескольких крупных брендов:

Apple: 7,5 Вт
Sony: 11 Вт
LG: 10 Вт
Google: 12 Вт *
Samsung: 9 Вт **

Зарядка 12 Вт для устройств Pixel 5

** Компания Samsung требует, чтобы беспроводные зарядные устройства прошли дополнительную сертификацию Samsung Proprietary Power Delivery Extension (PPDE), чтобы обеспечить мощность выше 5 Вт.Зарядные устройства EPP, не сертифицированные в соответствии с этим расширением, будут заряжаться только при мощности BPP при использовании с телефонами Samsung. Узнайте больше о телефонах Samsung, поддерживающих беспроводную зарядку Qi.

«Ваше устройство должно иметь мощность 7 Вт , чтобы иметь возможность быстрой беспроводной зарядки, независимо от того, какое зарядное устройство вы используете».

Даже если ваш телефон и зарядное устройство поддерживают быструю беспроводную зарядку, выбор неправильных аксессуаров может замедлить работу. И ваш кабель, и сетевой адаптер должны иметь достаточно энергии для быстрой зарядки.Например, если у вас есть зарядная панель на 10 Вт, подключенная к настенному зарядному устройству на 5 Вт, ваше устройство будет заряжаться только при 5 Вт, поэтому вы не получите преимуществ быстрой зарядки.

Убедитесь, что ваше устройство, кабель и настенное зарядное устройство поддерживают достаточно энергии для быстрой беспроводной зарядки. Вот пример настройки, которая будет работать:

Зарядное устройство USB-C (10 Вт)
Кабель USB-C — USB-C
Зарядная панель (10 Вт)

Каковы основные преимущества беспроводной зарядки?

Меньше беспорядка

Основное преимущество беспроводной зарядки прямо в названии — беспроводная.Беспроводная зарядка избавляет от лишних проводов. Единственный кабель, который вам понадобится, — это кабель питания зарядной панели.

Более простая зарядка

Беспроводная зарядка также избавляет от необходимости подключать кабель к телефону. Вы когда-нибудь подключали свой телефон к розетке и через несколько часов обнаруживали, что кабельное соединение небезопасно, а ваш телефон все еще мертв? Беспроводная зарядка устраняет эту проблему. Просто поместите телефон на зарядную панель, и он сразу же начнет заряжаться.

Увеличенный срок службы устройства

Отсутствие повторяющихся подключений и отсоединений кабеля означает меньший износ порта зарядки телефона. Поскольку порт зарядки является частой причиной отказа мобильных устройств, ваш телефон может прослужить дольше.

Нет проблем с совместимостью кабелей

Отсутствие зарядных кабелей также означает, что вы можете распрощаться с вечной проблемой технических энтузиастов — несовпадением разъемов. Больше не нужно беспокоиться о том, что под рукой нет кабеля Lightning, USB-C или Micro USB.Все устройства Qi работают со всеми зарядными устройствами Qi.

Меньше электронных отходов

Преимущества уменьшения электронного беспорядка выходят далеко за рамки вашего личного порядка. Отсутствие в настоящее время единого стандарта проводной зарядки приводит к огромному количеству ненужных электронных отходов. Широкое распространение беспроводной зарядки может помочь решить эту проблему.

В настоящее время большинство устройств Android используют порты USB-C, в то время как устройства Apple используют только разъем Lightning. Это означает, что для перехода с Android на Apple или наоборот вам понадобятся новые кабели для зарядки (и, возможно, новые адаптеры).К сожалению, ваши старые кабели и адаптеры, скорее всего, попадут на свалку.

Зарядные кабели могут быть небольшими, но проблема электронных отходов — нет.

В январе 2020 года Европейский парламент проголосовал за новые правила, устанавливающие универсальный стандарт зарядки для производителей телефонов в Европейском союзе. ЕС утверждает, что согласование стандарта общих зарядных устройств положит конец беспорядку в зарядных устройствах и 50 миллионам метрических тонн электронных отходов ежегодно (16,6 кг на душу населения).

Беспроводная зарядка идет впереди всех, когда речь идет о сокращении электронных отходов. Беспроводная зарядка Qi уже достигла универсального стандарта зарядки. Apple, Android и Google поддерживают стандарт Qi, что делает его самым надежным стандартом зарядки на сегодняшний день.

Продукты для безопасной зарядки

По мере того, как все больше пользователей переходят на беспроводную зарядку, становятся очевидными дополнительные преимущества стандартизированных зарядных устройств. Качество зарядных устройств на рынке должно вырасти, и будет продаваться меньше поддельных зарядных устройств.Это гарантирует более высокий уровень безопасности для пользователей по всему миру.

6 мифов о беспроводной зарядке

Несмотря на усовершенствования, беспроводная зарядка вызывает опасения у многих. Большинство из этих опасений — пережитки старых времен беспроводной зарядки, когда стандарты не были столь совершенны.

Вот некоторые из самых распространенных опровергнутых мифов и заблуждений.

1. Медленная беспроводная зарядка

Это заблуждение может быть связано с 5 Вт днями беспроводной зарядки.Тогда это определенно было медленным. Но современные подставки для быстрой беспроводной зарядки могут обеспечить мощность 10 или даже 15 Вт, что так же быстро или даже быстрее, чем проводная зарядка.

2. Беспроводная зарядка неэффективна

Преобразование электрического тока в электромагнитное поле и обратно не вызывает значительных потерь эффективности. Вы можете восстановить до 80% потребляемой мощности при беспроводной зарядке, но убедитесь, что ваше беспроводное зарядное устройство имеет эффективную конструкцию катушки. В дешевых несертифицированных беспроводных зарядных устройствах используются некачественные материалы и компоненты, которые могут снизить эффективность.

3. Беспроводная зарядка опасна

Некоторые люди думают, что энергия, передаваемая по беспроводной сети, может быть опасной для вашего тела. Однако магнитная индукция работает только на очень коротких расстояниях. На расстоянии всего 4 см вы полностью защищены от любого потенциального воздействия излучения, а зарядные устройства не излучают постоянно электромагнитное излучение. Зарядные устройства с сертификатом Qi не будут создавать магнитное поле зарядки, если телефон не находится на планшете.

4. Беспроводная зарядка может привести к перегреву аккумулятора телефона

При любой зарядке (как проводной, так и беспроводной) выделяется некоторое количество тепла, но надежная электротехника может поддерживать уровень тепла на достаточно низком уровне, чтобы предотвратить повреждение аккумулятора.Вот почему так важно покупать беспроводные зарядные устройства от известных брендов. Узнайте, почему технология Moshi Q-coil обеспечивает охлаждение вашего устройства и была признана «самым быстрым беспроводным зарядным устройством» в мире.

5. Частая беспроводная зарядка сокращает время автономной работы телефона

Зарядка в целом не влияет на срок службы батареи, а беспроводная зарядка может быть более безопасной, чем некоторые кабели для быстрой зарядки. Беспроводные зарядные устройства Qi используют более низкий ток по сравнению с проводной зарядкой, что создает более стабильный сценарий зарядки.Беспроводные зарядные устройства также позволяют легко заряжать аккумулятор в течение дня. Установив телефон на ближайшую зарядную площадку, когда он не используется, вы можете предотвратить падение заряда ниже 50%, что может увеличить общий срок службы вашей батареи.

6. Беспроводная зарядка в течение ночи может повредить ваш телефон

Для многих наиболее удобное время для зарядки — ночь. Однако некоторые опасаются, что зарядка во время сна может привести к перезарядке и потенциальному повреждению аккумулятора.К счастью, нам не о чем беспокоиться. Аккумуляторы смартфонов имеют систему контроля заряда, которая отключает аккумулятор от зарядного устройства, как только аккумулятор заряжен на 100%. Независимо от того, как долго телефон находится на зарядном устройстве, он остается на отключенном токе зарядки без риска перезарядки. Это касается как беспроводной, так и проводной зарядки.

Будущее беспроводной зарядки

У беспроводной зарядки впереди смелое светлое будущее.Все больше и больше производителей включают поддержку Qi в свои телефоны, а производители периферийных устройств добавляют зарядку Qi для большего количества устройств.

Беспроводная зарядка смартфона, вероятно, станет еще проще по мере развития технологий зарядки. Такие производители, как Google и Samsung, теперь поддерживают обратную беспроводную зарядку на некоторых моделях, что позволяет телефонам заряжать по беспроводной сети другие телефоны и небольшие устройства, такие как наушники.

Сама зарядная панель может быть переделана.Некоторые устройства, такие как мониторы и коврики для мыши, теперь имеют встроенную беспроводную зарядку. Новые аксессуары, такие как серия SnapTo от Moshi, оснащены функцией беспроводной зарядки, встроенной прямо в крепление. Даже производители мебели участвуют в этом процессе, создавая столы и парты с поддержкой Qi. Это именно та инновация, которая так взволновала людей, когда беспроводная зарядка впервые появилась на рынке.

Хотите знать, когда более крупные устройства перережут шнур? Это уже происходит.

В июне 2017 года Dell выпустила первый в мире ноутбук, который может заряжаться по беспроводной сети с помощью технологии магнитно-резонансной зарядки.Вы можете ожидать, что в ближайшие несколько лет все больше производителей будут выпускать ноутбуки с поддержкой беспроводной зарядки.

Устали искать место рядом с розеткой для Instant Pot, рисоварки или кухонного комбайна? Скоро тебе это не понадобится. Грядущий стандарт Ki Cordless Kitchen от WPC обеспечит беспроводную доставку кухонной техники до 2200 Вт.

Когда дело доходит до беспроводной зарядки, будущее наконец-то настало. Сейчас самое подходящее время для внедрения этой многообещающей технологии.

Подробнее: Q-coil Technology

Модуль беспроводной зарядки Q-coil

Moshi отличается многослойной конструкцией радиатора для улучшенного пассивного охлаждения. В отличие от дешевых беспроводных зарядных устройств, изготовленных из компонентов начального уровня, зарядные устройства Q-coil остаются прохладными даже во время быстрой зарядки.

Вот некоторые из высококачественных компонентов и материалов, которые делают это возможным:

В нашем модуле зарядной катушки используется медный провод высокой чистоты и высококачественный ферритовый лист для повышения эффективности зарядки и снижения температуры.
Преобразователи постоянного тока в постоянный ток с низким сопротивлением повышают эффективность преобразования и регулируют температуру печатной платы.
Специальный многослойный радиатор отводит тепловую энергию зарядного устройства вниз, уменьшая теплопередачу между зарядным устройством и телефоном.
Встроенные схемы защиты от перенапряжения, перегрузки по току и перегрева делают процесс зарядки более безопасным.

Сертификация

Qi гарантирует совместимость, надежность и безопасность зарядки.

Как работает беспроводная зарядка для телефона: это не магия

Секрет в электромагнитной индукции

Как устроена беспроводная зарядка

Безопасна ли беспроводная зарядка?

Быстро или медленно?

Какой смартфон можно зарядить без проводов?

Недостатки беспроводной зарядки

Будущее беспроводной зарядки

Как работает беспроводная зарядка смартфона?

Беспроводная зарядка. Как она работает на практике / Хабр

Главный стандарт беспроводных зарядных устройств

Быстрая беспроводная зарядка

Чем подключать к розетке

принцип работы, как пользоваться, как устроена

Что это такое

Как устроена беспроводная зарядка

Принцип работы

Какие есть стандарты беспроводной зарядки

Как пользоваться беспроводной зарядкой для телефона

Плюсы и минусы технологии беспроводной зарядки

Что нужно знать о беспроводной зарядке – Архив

О чем речь

Как это работает

В чем плюсы и минусы

Опасна ли беспроводная зарядка

Какие устройства поддерживают беспроводную зарядку Qi

Примеры беспроводных зарядок

Samsung Wireless Charging Pad

PowerBot

Cota

iQi Wireless Charging Receiver

Как работает беспроводное зарядное устройство для телефона

Функционирование альтернативной подзарядки

Технология беспроводной передачи энергии

Как работает зарядка без проводов

Качественные характеристики устройства

Преимущества и недостатки

Влияние на здоровье

Разновидности беспроводных ЗУ

Популярные зарядки

Как работает беспроводная зарядка и аккумулятор?

Как работает беспроводная зарядка?

История разработки и развития стандартов

Принцип действия

Состав и конструкция

Основные разновидности стандартов QI и их характеристики

Правила использования

: как это работает и что нужно знать

Объяснение беспроводной зарядки: что это такое и как она работает?

Как работает беспроводная зарядка

Битва стандартов беспроводной зарядки

AirFuel фокусируется на электромагнитном резонансе, а RF

WiTricity и беспроводная зарядка в транспортных средствах

Беспроводная зарядка на расстоянии

Как работает беспроводная зарядка? Все, что вам нужно знать

Что такое беспроводная зарядка и нужна ли она? | Смартфоны

Как заряжать телефон без проводов?

Что мне нужно?

Это быстрее?

Что такое беспроводная зарядка Qi?

Как это работает?

Что, кроме iPhone 8 и X, поддерживает?

Телефон нагревается?

Есть ли минусы?

Будет ли беспроводная зарядка иметь большое значение?

Нужно ли мне покупать беспроводное зарядное устройство Apple для iPhone 8 или беспроводное зарядное устройство Samsung для Galaxy S8?

Как использовать беспроводное зарядное устройство

➡

Первая история

Как работает беспроводная зарядка?

➡️ Любимые вещи:

Взгляд в будущее

🎥 Смотри:

Что такое беспроводная зарядка и как она работает?

Что такое беспроводная зарядка?

Как работает беспроводная зарядка?

Несколько слов о Powermat

Зачем мне нужна беспроводная зарядка в моем следующем телефоне?

Основной

Подпишитесь на информационный бюллетень Modern Dad!
