Профнастил обрешетка: Обрешетка под профнастил: выбор шага и монтаж

Содержание

Обрешетка кровли из профнастила — как сделать обрешетку под профнастил

Кровельное покрытие профнастил, как и любое другое нуждается в качественной обрешетке. Именно на нее накладывается функция выдержать нагрузку профилированных листов и распределить ее равномерно по всей крыше. Главное требование к обрешетке она должна быть крепкой.

Обрешетка крыши под профнастил может быть собрана из досок или брусков. Разберемся более подробно о каждом этапе работы.

Расчет обрешетки

Прежде чем приступить к монтажу деревянной обрешетки под профнастил необходимо правильно рассчитать ее шаг. Строительные нормы, которые необходимо учесть при расчетах, указаны в СНиПе.

Если кровля имеет минимальный уклон, то необходимо установить сплошную обрешетку. В зависимости от толщины металла и характеристик покрытия шаг может быть увеличен до 40 см. Если уклон кровли средний деревянные доски устанавливаются на расстоянии от 30 до 50 см. Если крыша имеет большой уклон шаг обрешетки под профнастил выбирается максимальный – 300 см.

Сегодня выпускают профнастил отличающийся более высокой жесткостью. Для данного покрытия разрешается обрешетка с шагом в 400 см, при угле наклона кровли не менее 8 0.

На шаг обрешетки влияет и высота профнастила. Для частного строительства рекомендуется использовать материал с волной в 35 мм. В таком случае шаг может быть увеличен до 40 см. Если материал ниже, то обрешетка должна быть более плотной или сплошной. Соблюдая эти правила вы получите основание, обеспечивающее крышу нужной жесткостью.

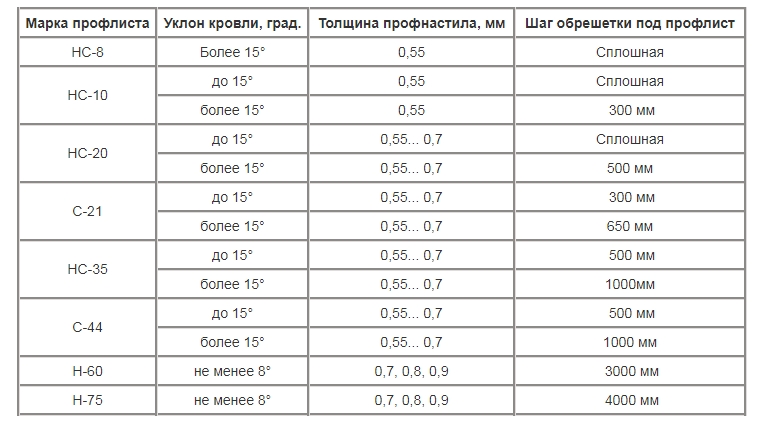

Таблица зависимости типа обрешетки от марки профнастила и его толщины

Монтаж обрешетки под профнастил

Вся работа состоит из следующих этапов.

  1. Расчет необходимого древесного материала.
    Чтобы избежать лишних материальных трат расчет нужного количество бруса необходимо произвести как можно точнее. Для этого измеряется длина и ширина кровельного ската. Затем каждое значение делится на шаг обрешетки. В результате получится количество необходимых метров пиломатериала. К полученным результатам нужно добавить метры, которые пойдут для дополнительную обрешетку для коньков, вентиляционных и дымоходных выходов, слуховых окон т.д.

  2. Заказ и покупка доски.

    Обрешетка кровли из профнастила прослужит долго, если собрана из качественного леса. Для работы подойдет материал качественно просушенный, не имеющий трещин и повреждений. Подходящими породами дерева являются ель и сосна.

  3. Обработка древесины антисептиками.

    Любая обрешетка будет эксплуатироваться в условиях повышенной влажности, поэтому антисептическое покрытие обязательно. Это защитит от влаги и образования грибка. По правилам пожарной безопасности брусья должны быть обработаны и антипиренами. Сегодня можно приобрести состав который будет выполнять одновременно две эти функции. Рекомендуем проводить обработку до сборки обрешетки.

  4. Непосредственный монтаж.

    Обрешетка для профнастила на крышу монтируется непосредственно на пароизоляционный и гидроизоляционный слой. Вначале расположение брусьев необходимо разметить, а затем провести установку верхних элементов возле конька и поперечных брусьев внизу. Крепятся деревянный каркас с помощью гвоздей. Длина гвоздей должна быть в три раза больше, чем толщина доски обрешетки. Только при таком подходе крепление выдержит ветровые нагрузки.Основание под обрешеткой может быть и бетонным, в этом случае крепление осуществляется дюбелями.

Обращаем внимание что основная доска (та которая крепится в нижней части параллельно карнизу) должна иметь толщину больше остальных. Толщины доски выбирается в зависимости от высоты волны профнастила и его толщины. Данные доски защитят кровли от сильного ветра.

После того как основные элементы собраны по торцевой части устанавливают ветровые доски. Их уровень будет выше. Следующий монтаж продолжается снизу вверх. Все работы рекомендуется проводить в сухую погоду. При намокании древесный материал более подвержен деформированию.

Как сделать обрешетку под профнастил по старой кровле

Никаких особых отличий в данной работе от выше описанной нет. Но нужно отметить что многие не добросовестные кровельщики, желая больше заработать могут обманывать заказчиков. Для примера могут требовать убрать рубероид, ссылая на то что под профнастилом не будет свободного движения воздуха. Но профнастил материал который за счет своей конструкции (наличие волн) обеспечит крыше необходимую циркуляцию воздушных потоков.

Обрешетка односкатной крыши под профнастил и ее особенности

Односкатная кровля – самая простой вид крыш. Для монтажа обрешетки используют бруски сечением 3*10 или 3*7 см. Шаг – 25 см. Если кровля имеет угол наклона менее 10 градусов, то потребуется сплошная обрешетка. В случае с односкатной кровлей для ее монтажа допускается использовать OSB плиты.

О том, как сделать обрешетку под профнастил более наглядно можно узнать из видео ниже.

Добавить комментарий

Обрешетка крыши под профнастил — как правильно сделать?Стройкод

Профлист популярен у строителей частных домов благодаря его небольшому весу и высокой прочности. Жесткость покрытия отличается в зависимости от толщины металла, конфигурации профиля, ширины гофры. Шаг обрешетки крыши под профнастил определяется несколькими факторами:

  • марка покрытия;
  • угол наклона скатов;
  • эксплуатационные нагрузки.

Высокий профиль выдерживает более значительную нагрузку, чем низкий.

Обрешётка крыши под профнастил обустраивается при помощи деревянных досок (брусьев), которые укладываются вплотную друг к другу, либо на определенном расстоянии перпендикулярно стропилам. Такая конструкция равномерно распределяет внешние нагрузки по зданию. Создается она непосредственно при возведении стропильных систем. Монтаж деревянных досок и брусьев производят при помощи саморезов, гвоздей, дюбелей, скоб.

С чего начать?

В первую очередь необходимо определить шаг решетки для вашего конкретного случая. Лучший помощник в этом деле — СНиП, в котором указаны требования к расстоянию между досками (брусьями) исходя из угла наклона крыши.

Расчет шага обрешетки для крыши из профнастила

При минимальном уклоне (до 15 градусов) в большинстве случаев необходима сплошная основа. Скаты под углом 15-30 градусов предполагают шаг от 300 до 650 мм. При большем уклоне расстояние между брусьями может доходить до 1000 мм.

Марки листа с повышенной жесткостью могут крепиться на решетку с большим шагом — до 4000 мм, даже если угол наклона не превышает 8 градусов.

Получить точные данные вы можете в документации производителя вашего профлиста, которая не может противоречить СНиП.

Высота и толщина листового профиля также имеет значение. Например, профнастил с высотой профиля 35 мм толщиной листа 0,6-0,7 мм устанавливают на решетку с шагом до 1,5 метров. Такая кровля держит нагрузку до 600 кг на квадратный метр, что удобно для очистки и ремонта крыши.

Кровля из профнастила с высоким профилем

При использовании листа с высотой профиля 21 мм и меньше, шаг должен быть небольшим, либо решетку стоит сделать сплошной. Тонкий лист не рассчитан на высокую нагрузку, для избежания деформации ему нужна прочная основа.

Обратите внимание! При обустройстве сплошной обрешетки необходимо оставлять зазор между досками — не менее 10 мм. Это нужно, чтобы предотвратить деформацию кровли в случае, если древесина разбухнет от влаги.

Готовим материал каркаса

Когда вы разобрались с шагом, вычислите ширину и длину ската. Так вы сможете установить количество требуемого для строительства пиломатериала. Важно учесть, что для повышения прочности настила у карниза и конька надо смонтировать по две доски. Возле вентиляционных коробов, печных труб и слуховых окон кровлю следует усилить. К результату вычислений по пиломатериалу добавьте еще 10% для возможной подгонки.

Для обустройства обрешетки на крышу под профнастил обычно используют брус сечением 50х50 мм. Пиломатериал должен быть хорошо просушен. Лучшие породы дерева: ель, сосна, ольха и бук. Обязательно добейтесь прямолинейности поверхностей!

Схема обрешетки для профлиста

Поскольку крыша будет подвергаться воздействию повышенной влажности, существует опасность повреждения древесины грибком и микроорганизмами. Предотвратить гниение материала можно при помощи антисептиков. Нужна ему и противопожарная обработка.Воспользовавшись современными составами огнебиозащиты древесины, вы можете совместить два этих действия.

Обработке можно подвергнуть готовую конструкцию, но для большей эффективности стоит заранее нанести защитный состав на элементы по отдельности.

Монтируем крепление

Решив сделать обрешетку под профнастил, изучите структуру скатной кровли. Поверх стропил уложите гидроизоляцию из рубероида или предназначенной для этих целей водоотталкивающей мембраны. Крыша должна хорошо вентилироваться, поэтому набейте поверх гидроизолирующего материала деревянные бруски сечением 50х50 мм. Такие элементы называют контробрешеткой, они создают необходимый зазор для вентиляции. Непосредственно обрешетка крепится именно к ним.

Бруски устанавливают параллельно карнизу, они должны располагаться строго горизонтально. Вы можете упростить монтаж, закрепив по краям ската натянутую веревку, но лучше использовать деревянный шаблон. Конструкцию прикрепляют к брускам контробрешетки при помощи металлических скоб, гвоздей и саморезов. На бетонном основании она фиксируется с использованием дюбелей.

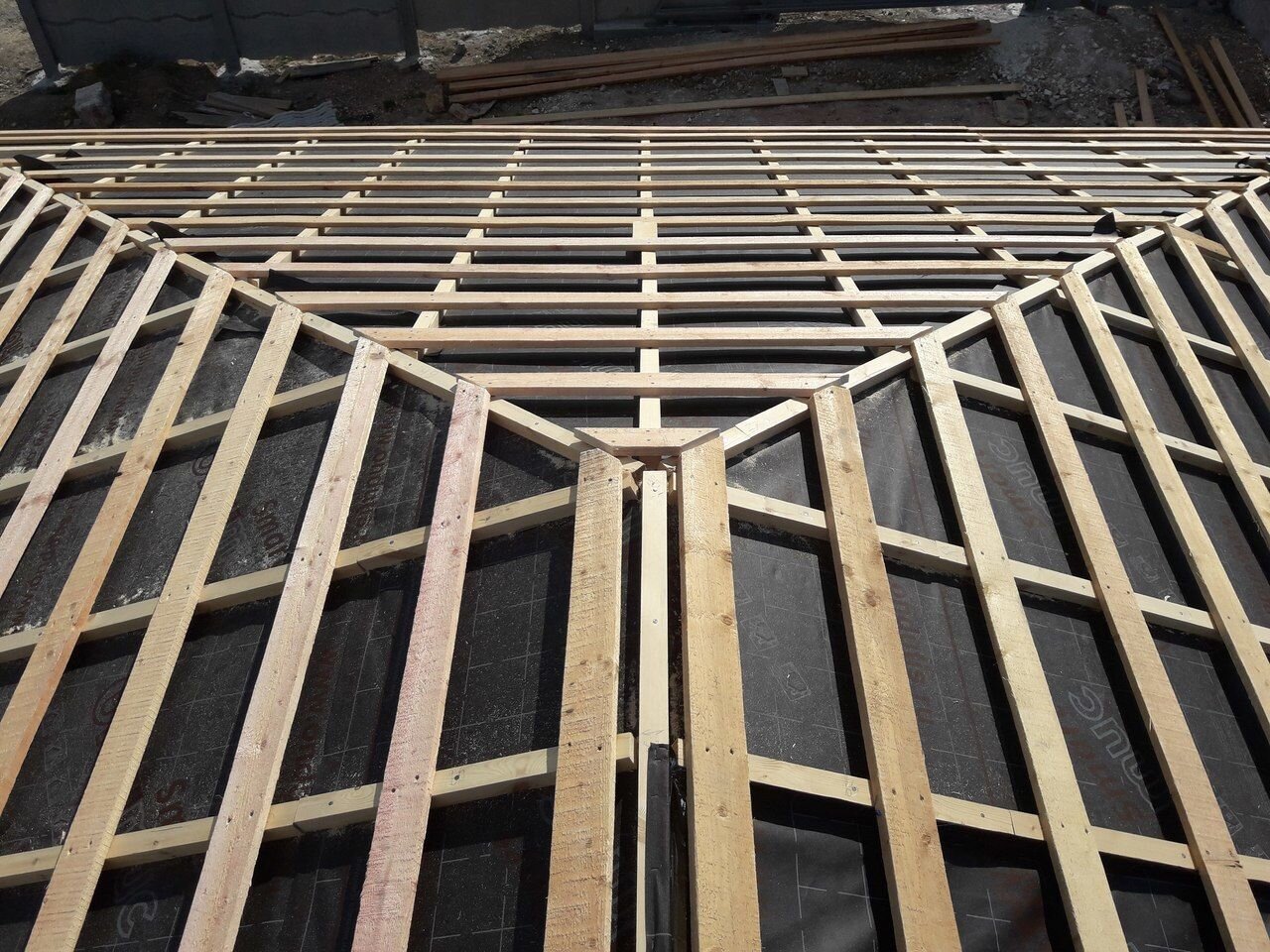

Монтаж обрешетки под профилированный лист

Главная доска обрешетки монтируется в нижней части ската, параллельно карнизу. Толщина ее выбирается на основе высоты профиля листа и длины крепежа, она должна быть больше, чем у остальных элементов конструкции. На торцах ската следует установить ветровые заграждения, возвышающиеся над остальными элементами на высоту профиля стальных листов.

Далее монтаж обрешетки для профнастила продолжается в сторону конька. Каждый брусок прикрепляют к стропилу одним гвоздем. Чтобы прикрепить к стропилине доску, нужны два гвоздя — в верхний и нижний край. Это позволит избежать выворачивания элементов и деформации кровли из-за высокой нагрузки. Стыковка элементов по длине осуществляется на стропиле, каждый из концов закрепляется скобами или гвоздями.

Возводить кровлю рекомендуется в сухую погоду, непосредственно перед укладкой кровельного материала. Так вы сможете избежать намокания досок или брусьев, а также их деформации из-за избытка влаги. Следуя рекомендациям производителя профлиста и СНиП, вы построите над своим домом качественную и надежную кровлю.

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:
— Прочность
— Универсальность
— Долговечность
— Легкость
— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

  • Для гофрированного листа марки С20 обрешетка должна быть сплошной
  • С35 — шаг не более 30 сантиметров
  • С10 — сплошная обрешетка
  • С21 — стандартная, с шагом 30 см
  • С44 — подходит разреженная основа

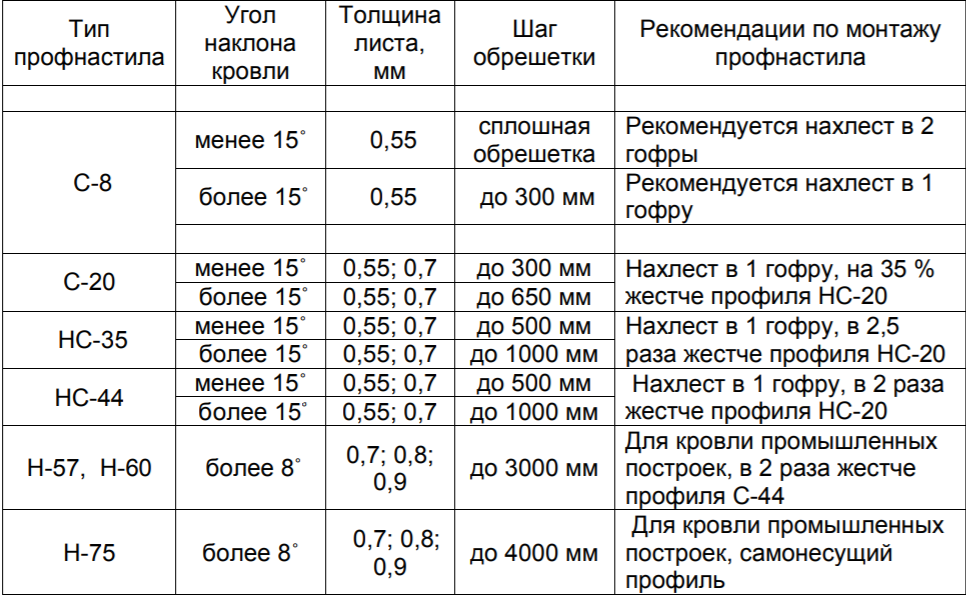

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

Видео-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.


Обрешетка под профнастил

Прочность крыши из профнастила обеспечивается правильным подходом к выбору самого кровельного материала и правильно собранной стропильной системы, частью которой является обрешетка. И если при подборе профнастила приходится обращать внимание на толщину листа и размеры волны, то с обрешеткой все обстоит совершенно по-другому.

Во-первых, обрешетка – это система деревянных брусов или досок, расположенных перпендикулярно стропильным ногам, к которым они и крепятся гвоздями или саморезами.

Во-вторых, сами элементы обрешетки могут крепиться к деревянным, металлическим стропилам или устанавливаться на бетонное основание крыши, которое располагается под углом. К металлическим профилям обрешетка под профнастил крепится обычно при помощи вязальной проволоки.

Расчет и проектирование обрешетки под профнастил

Любой строительный процесс начинается с подбора и расчета необходимого материала. Это в полной мере относится и к обрешетке. Все дело в том, что профнастил – листовой кровельный материал, под которое нужно надежное основание. А так как профилированный лист имеет разную толщину, то есть, под нагрузками некоторые из них могут прогибаться, то и обрешетка под каждый вариант будет разной в плане расстояния между элементами.

К тому же многое будет зависеть и от угла наклона ската крыши. Специалисты утверждают, что чем больше уклон, тем меньше нагрузки, имеется в основном в виду снеговые, хотя ветровые, наоборот, увеличиваются. Поэтому стоит предельно внимательно отнестись к этим двум показателям. Вот некоторая зависимость всех трех значений, которые включены в свод норм и правил.

Если угол наклона кровельной системы имеет 15°, то для ее покрытия может быть использовано несколько типов профнастила.

  • С8 толщиною листа 0,5 мм. В этом случае придется сооружать сплошную обрешетку, то есть, без зазоров, доски должны быть прижаты друг к другу.
  • То же самое относится и к марке С10 и С20 толщиною 0,5 мм.
  • А вот С21 толщиною 0,5-0,7 мм может быть уложен на обрешетку, которая устанавливается с зазором между элементами до 30 см.
  • С такими же параметрами НС35 можно укладывать на обрешетку с зазором до 50 см.

Если угол наклона ската крыши превышает 15°, то здесь совершенно другие параметры конструкции обрешетки.

  • С10 с шагом обрешетки до 30 см.
  • С20 уже до 50 см.
  • С21 до 65 см.
  • НС35 до одного метра.

А вот такие мощные виды профнастила, как Н60 и Н75 с толщиною листа 0,7-0,9 мм, могут быть использованы в качестве покрытия крыши с углом наклона до 8°. И при этом шаг обрешетки под профнастил может быть установлен в первом случае до 3 м, во втором до 4 м.

Из всего вышесказанного можно сделать вывод, что, начиная проектирование кровельной системы здания, необходимо в первую очередь определиться с кровельным материалом, в нашем случае с профнастилом. Выбирается толщина профилированного листа, а также размеры волны. При этом обязательно учитывается угол наклона скатов кровли. Правда, необходимо отметить, что производители профнастилов в сопроводительной документации обязательно указывают условия монтажа конкретной модели. Рекомендации от производителя достаточно просты – производить расчет обрешетки только в соответствии с условиями и параметрами, которые указываются в сопроводительных документах. Кстати, они полностью соответствуют нормам и требованиям СНиП.

В частном домостроении, например, чаще всего выбирается профнастил с высотою гребня 35 мм и толщиною листа 0,7 мм. Это считается оптимальный вариант. Именно такой профнастил может монтироваться на обрешетку с шагом между ее элементами – 1,5 м. То есть, это приличная экономия на деревянных стройматериалах и возможность соорудить достаточно прочную кровельную конструкцию. Расчеты говорят о том, что такая крыша может выдержать нагрузку в 600 кг/м². Это приличный показатель, говорящий о том, что по такой крыше можно безбоязненно ходить. Правда, стоит профнастил с такими размерными показателями дорож

Обрешетка крыши под профнастил: расчет шага, устройство, материалы

В последние годы профнастил благодаря красивому внешнему виду, высокой прочности, небольшому весу, умеренной цене и лёгкости укладки стал весьма популярным среди частных застройщиков. Но вместе с тем монтаж профилированных листов имеет свои нюансы, которые желательно знать, тем более, когда сооружение крыши планируется делать самостоятельно. Особенно это касается обрешётки, на которую крепится укрывной материал, поскольку качество крепежа непосредственно влияет на жёсткость покрытия и срок его службы.

Обрешётка под профнастил

Возведение крыши — цикл работ, от которых зависит не только долголетие всего здания и комфортность проживания в нём, но и безопасность обитателей. Поэтому методы и технология строительства жёстко регламентируются нормативными документами, ключевыми из которых являются СП 17.13330.2011 — актуализированная редакция сборника II-26–76 «Кровли» и СП 20.13330.2016 «Нагрузки и воздействия» — дополненный и отредактированный вариант предписаний 2.01.07–85*.

Согласно строительным нормам профнастил можно укладывать на любых по форме крышах. И всё же для жилых зданий рекомендуется выдерживать минимальный уклон скатов от 12°. На более пологих конструкциях (6–12°) строительные эксперты советуют монтировать водонепроницаемый слой под листами, хотя при покрытии из профнастила наличие его не является обязательным, или же делать герметизацию поперечных и продольных соединений гофрированных плит.

Строительные нормативы не ограничивают конфигурацию кровель под профнастил, но оговаривают минимальный уклон — от 12°

Обрешётка — один из элементов кровельного пирога — основа для покрытия, которая может быть в виде металлических прогонов либо деревянных досок и брусков, уложенных сплошным настилом или же с определённым шагом, обусловленным типом профиля и уклоном кровли. При набивке обрешётки большое значение имеет правильный расчёт сечения материалов в зависимости от предполагаемых нагрузок соответственно СП 20.13330.2016.

Высота и толщина профиля, уклон и размеры крыши, а также климатические воздействия влияют на выбор материала для обрешётки — металл или дерево

Обрешётка выполняет ряд важных функций:

  • предотвращает провисание кровли;
  • перераспределяет и равномерно передаёт на стропила нагрузки;
  • обеспечивает прочность кровельной конструкции;
  • повышает несущую способность крыши, а также её тепло-, звуко- и гидроизоляционные свойства.

Но помимо ключевых обязанностей, обрешётка вместе с торцевыми комплектующими деталями играет ещё одну значимую роль — регулирующую, благодаря чему можно откорректировать небольшие отклонения в геометрии скатов, возникшие при монтаже стропильной системы. В связи с этим после сборки стропильного каркаса перед укладкой кровельного пирога обязательно нужно сделать контрольный замер скатов по диагоналям. В случае расхождений с проектными значениями отбить на скатах фигуру с приемлемыми допусками и уже относительно неё вести разметку.

Регулирующая роль обрешётки даёт возможность исправить отклонения в геометрии скатов с проектными значениями

Видео: определение геометрии скатов

Конструктивно обрешётка под профилированные листы бывает:

  • однослойной;
  • двухслойной.

А по создаваемой поверхности:

  • сплошной;
  • разреженной (пошаговой).

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Обычно используется однослойная разреженная обрешётка, которая сложнее в монтаже, но не утяжеляет конструкцию и даёт возможность сэкономить на материалах. Сплошная обрешётка (с зазорами 1–2 см) набивается под профиль с невысоким гофром, вокруг мансардных окон, вентиляционных и дымоходных труб, пожарных люков и в прочих местах, где необходима дополнительная жёсткость основания.

Двухслойная обрешётка состоит из несущих брусьев, набитых к стропильным ногам параллельно коньковому хребту (нижний слой) и верхнего слоя из тёса, ОСБ плит, фанеры, обрезных или шпунтованных досок, уложенных перпендикулярно или под углом 45° относительно первого слоя и прикреплённых к нему. Обычно такой тип обрешётки собирают в целях экономии пиломатериалов при обустройстве кровельной конструкции с большим шагом стропил или же когда нужно выровнять погрешности при возведении стропильного каркаса.

При большом давлении на кровлю обустраивают двойную комбинированную обрешётку, где нижним слоем выступает металлическая конструкция, а верхним — древесина, фанера или стружечные плиты, что позволяет создать прочную основу под профнастил.

Комбинированная конструкция из металла и древесины создаёт прочную основу, способную выдержать большие нагрузки

Выбор обрешётки зависит от толщины металлопрофиля, высоты волны, формы крыши, уклона кровли и качества обработки покрытия. Поэтому кроме нормативных документов, немаловажно при выборе руководствоваться инструкцией производителей профлистов, где указаны специальные требования к монтажу выпускаемой продукции.

Видео: мансардная крыша — утепление и монтаж обрешётки

Выбор материала

Несущая способность обрешётки определяет материал, из которого она будет изготовлена — древесина либо металл. Металлическая обрешётка, как правило, используется на больших по площади кровлях с малым уклоном или в тех климатических регионах, где на крышу воздействуют чрезвычайно большие нагрузки. Прогоны делают согласно сборнику 31–10–97 из швеллера, трубы квадратного, круглого или овального сечения, уголка и других погонажей.

Металлическая основа под профнастил обладает большой несущей способностью при сравнительно малом весе

Металлическая обрешётка имеет бесспорные преимущества, среди которых:

  • высокий уровень пожаробезопасности и неподверженность гниению;
  • максимальная открытость;
  • безупречная гладкость, что положительно сказывается на прочности крепления кровельного покрытия.

Но, несмотря на это, в частном малоэтажном строительстве предпочтение отдают традиционно дереву, используя обычно хвойные пиломатериалы — брус или бруски, обрезные и необрезные доски. Универсальной, и поэтому чаще других используемой, считается обрезная доска сечением 32х100 мм — прочная, качественная и приемлемой стоимости. Более дешёвые доски 22х100 или 25х100 мм, к сожалению, недостаточно прочные, оттого их применяют для строительства простых лёгких конструкций при шаге стропил до 600 мм. Брус 25х50, 32х50, 50х50 мм и т. д. используют при возведении сложных конфигураций с множеством декоративных фрагментов. Благодаря своей твёрдости он предохранит кровлю от прогибов и деформации из-за повышенных нагрузок на скаты.

Для набивки обрешётки под профнастил лучше всего подходит брус, а также обрезная и необрезная доска

Реже работают со шпунтованными — для сплошного основания — и калиброванными — для разреженной конструкции — досками. Они, бесспорно, красивые, хорошо обработанные, с чётко выдержанными размерами, в результате чего при сортировке практически нет отходов, но очень дорогие. Такие доски в основном используют для покрытия полов строящегося дома.

Штунтованные и колиброванные доски, несмотря на высокое качество обработки, для набивки обрешётки применяются редко в силу их высокой стоимости

С древесиной работать привычнее, проще, к тому же она дешевле металла, а при правильном подборе и соответствующей шлифовке деревянная обрешётка способна прослужить не меньше, чем всё строение.

Для сплошного настила применяют фанеру, OSB-3, OSB-4 и прочие влагостойкие листовые материалы. Каркас собирается, безусловно, очень быстро, но в пересчёте на 1 м² цена доски получается почти вдвое ниже, чем стружечных плит и в три раза меньше влагостойкой фанеры. Поэтому есть смысл и для сплошной обрешётки тоже использовать древесину — надёжнее, выгоднее и качественнее.

Обрезные или шпунтованные доски, а также стружечные плиты или фанера укладываются быстро, с минимальным количеством швов и создают идеально ровное сплошное основание

Как обеспечить несущую способность обрешётки и выбрать правильное сечение пиломатериалов или металлопроката, рассмотрим на конкретном примере. Строим дом, к примеру, в Вологде. Мансардная крыша покрыта профнастилом марки С-21 толщиной 0,5 мм. Обрешётка из сосны, стропильный шаг 1,0 м, уклон крыши 35°. Предварительно примем сечение бруса для обрешётки 25х50 мм (b — ширина 50, h — толщина 25) и шаг установки 300 мм (0,3 м).

Таблица: оптимальный шаг деревянной обрешётки под профнастил

Марка профнастила Уклон кровли, град. Толщина листа, мм Шаг обрешётки, мм
С-8 не менее 15° 0,5 сплошная
С-10 до 15° 0,5 сплошная
более 15° 0,5 до 300
С-20 до 15° 0,5; 0,7 сплошная
более 15° 0,5; 0,7 до 500
С-21 до 15° 0,5; 0,7 до 300
более 15° 0,5; 0,7 до 650
НС-35 до 15° 0,5; 0,7 до 500
более 15° 0,5; 0,7 до 1000
Н-60 не менее 8° 0,7; 0,8; 0,9 до 3000
Н-75 не менее 8° 0,7; 0,8; 0,9 до 4000
Примечание: в регионах с сильными частыми ветрами необходимо уменьшать шаг обрешётки вплоть до сокращения вдвое.
  1. Ищем тригонометрические значения угла наклона по таблице Брадиса → sin 35° = 0,574; cos 35° = 0,819.
    1. Определяем снеговую нагрузку, рассчитывая значение µ, а также используя данные карты веса снегового покрова по регионам → S = µ х Sg → 0,033 х (60 — 35) х 224 кг/м² = 184,8 кг/м². Примечание: согласно СНиП 2.01.07–85*
      • если угол наклона α ≤ 30°, то µ принимают за 1;
      • когда α ≥ 60°, тогда µ = 0;
      • при 30° < α < 60 µ вычисляют по формуле 0,033 х (60 — α).

        Снеговая нагрузка на обрешётку рассчитывается исходя из нормативных значений, а также веса снегового покрова для конкретного региона

  2. Ветровая нагрузка в расчёте прочности обрешётки согласно СНиП 2–25–80 не учитывается.
  3. Вес профнастила С-21 равен 5,4 кг/м² и собственный вес выбранной обрешётки → (0,05 х0,025 х 5000) : 0,3 = 20,8 кг/м², где 5000 — плотность сосны в пересчёте на погонный метр.
  4. Общий итог представим в виде таблицы.

Таблица: сбор нагрузок на обрешётку

Вид нагрузок qн, кг/м² yf q, кг/м²
Кровля из профнастила 5,4 1,1 5,9
Собственный вес обрешётки 20,8 1,1 22,9
Итого 26,2 28,8
Снеговая нагрузка 184,8 1,4 258,7
Общая нагрузка 211,0 287,5

После заполнения таблицы продолжаем расчёт. Доски обрешётки должны перекрывать максимум 2 пролёта, то есть 5 стропильных ног. Проверим прочность выбранных досок, которые будут набиваться между двумя стропилами, поскольку расчёт пролётов намного сложнее, а результат окажется приблизительно таким же:

  1. С выбранным шагом обрешётки 0,3 м и углом наклона 35° нормативная нагрузка на доски равна → qn = общая нагрузка х шаг обрешётки х cos 35° = 287,5 х 0,3 х 0,819 = 70,638 кг/м, а расчётная нагрузка qr = общая нагрузка х шаг обрешётки х sin 35° = 287,5 х 0,3 0,574 = 49,508кг/м.
  2. Тогда значение поперечного изгибающего момента для расчёта прочности Mz = 70,638 х 0,95² : 8 = 7,969 кг/м = 796,9 кг/см, а продольного, то есть изгиба доски относительно оси у → My = 49,508 х 0,95² : 8 = 5,585 кг/м = 558,5 кг/см. Где 0,95 — коэффициент надёжности, регламентированный в сборнике 20.13330.2016; показатель 8 — количество досок обрешётки, приходящееся на одну стропильную ногу — принят нами условно, но рассчитывается по формуле → длину одного стропила делят на суммарное значение ширины доски/бруса для обрешётки и выбранного шага.
  3. Сопротивление поперечного сечения обрешётки составит → Wz = bh² : 6 = 5 х 2,5² : 6 = 5,208 см³ и продольного сечения Wy = hb² : 6 = 10,417 см³, где b — ширина бруса, h — толщина бруса. Примечание: использованы формулы по СП 64.13330.2011 для простых геометрических фигур, в нашем случае для прямоугольника, поскольку брус 25х50 имеет прямоугольное сечение.

    Для расчёта сопротивления сечения бруса 25х50 мм используем формулы для прямоугольной фигуры

  4. Проверяем, соблюдены ли условия прочности выбранного бруса соответственно нагрузкам по формуле → Mz : Wz + My : Wy ≤ R, где R — нормативный показатель сопротивления для древесины I сорта = 140 кг/см², II сорта 130 кг/см², III сорта 85 кг/см² согласно СП 64.13330.2011 таб. 3 → 796,9 : 5,208 + 558,5 : 10,417 = 153,01 + 53,61 = 206,62 кг/см², что больше R даже для древесины I сорта. То есть, выбранное сечение бруса маленькое, обрешётка из него не выдержит предполагаемые нагрузки. В таком случае нужно увеличить сечение и рассчитать заново, что и сделаем.
  5. Увеличиваем сечение бруса с 25х50 на 50х50 мм. Значения qn, qr, Mz и My остаются прежними, рассчитываем лишь Wz и Wy, которые будут равны между собой, поскольку брус 50х50 мм имеет квадратное сечение. Итак, Wz и Wy = толщина или ширина бруса в кубе : 6 = 5³ : 6 = 20,833 см³.
  6. Делаем проверку → 796,9 : 20,833 + 558,5 : 20,833 = 38,25 + 26,81 = 65,06 кг/см² ≤ 85 кг/см² для древесины III сорта.
  7. Учитывая то, что древесина всё-таки недешёвое удовольствие, рассчитаем промежуточный вариант — с использованием бруса сечением 32х50 мм. Имеем Mz = 796,9 кг/см и My = 558,5 кг/см, Wz для прямоугольного сечения = 5 х 3,2² : 6 = 8,533 см³ и Wy = 3,2 х 5² : 6 = 13,333 см³. Тогда → 796,9 : 8,533 + 558,5 : 13,333 = 135,28 кг/см² ≤ 140 кг/см², то есть в этом случае придётся использовать только древесину I сорта, для которой значение R = 140 кг/ см².
  8. Делаем вывод: для нашего примера подходит брус 50х50 мм I, II и III сорта или же 32Х50 мм только I сорта. Какой выгодней приобрести, решает сам застройщик исходя из своих возможностей.

Мы рассмотрели принцип расчёта прочности обрешётки согласно выбранному сечению. Это сложный, но необходимый расчёт, чтобы сразу же подобрать максимально прочный материал для обрешётки, способной выдержать оказанные на неё воздействия.

Кроме этого, желательно сделать дополнительные расчёты на прогиб пиломатериалов, воспользовавшись СНиП 2–25–80 «Деревянные конструкции» п. 6 «Балки, настилы, прогоны». Хотя нормативом 2.01.07–85 прогиб чердачных конструкций неограничен, поэтому при обустройстве холодных чердаков с непродолжительным нахождением там людей нет никакого смысла проводить дополнительные расчёты, тем более что они требуют инженерных знаний.

А вот проверить доски на прогиб при сооружении тёплых мансардных крыш можно старым «дедовским» методом, который ещё никого не подводил — прибить между двух стропил доску и встать на неё. Если прогиба не будет, значит, сечение выбрано правильно. Единственное условие — в эксперименте должен участвовать человек среднего телосложения, который не боится открытых пространств и высоты.

Деревянные конструкции, равно как и металлические, должны хорошо проветриваться, быть достаточно открытыми и доступными во всех частях здания для осмотра, ремонта и периодической защитной обработки.

Открытый доступ к обрешётке обеспечит возможность для ремонта и защитной обработки

Грамотно рассчитанное сечение пиломатериалов поможет избежать многих проблем, таких как:

  • ослабленное крепление укрывного материала, что неизбежно приведёт к протечкам;
  • скопление конденсата из-за плохой вентиляции подкровельного пространства и, как следствие, гниение утеплителя и порча всех звеньев конструкции;
  • затруднение или невозможность установки доборных и фасонных элементов.

В связи с этим бездумно экономить на материалах для стропильной системы и обрешётки не стоит. Однако уменьшить расходы на сооружение несущей и ограждающей системы всё-таки можно, если:

  • приобрести материалы в период межсезонья, когда поставщики предлагают хорошие скидки;
  • закупить необходимые материалы для кровли оптом;
  • взять древесину более низкого сорта, а затем подвергнуть её тщательной рассортировке и дальнейшей обработке — подрезке, выторцовке сучков и шлифовке;
  • заготовить древесину самому, оформив разрешительные документы в местных органах самоуправления и лесничестве;
  • наряду с типовыми размерами, выбрать короткие погонажные изделия, которые гораздо дешевле;
  • сделать закупку материалов непосредственно у производителей, а не через посредников, что даст возможность выгадать на стоимости и свести к минимуму бракованную продукцию.

Видео: правильная обрешётка крыши

Расчёт пиломатериалов

Для возведения крыши хорошо бы иметь на руках проектно-сметную документацию с готовыми замерами, расчётами и количеством нужных материалов, что поможет избежать лишних затрат. Однако далеко не все застройщики обращаются к проектировщикам ввиду немалой стоимости их услуг. Поэтому после выбранного сечения и установленного шага следует провести необходимые замеры самостоятельно и отразить их на сделанном вручную эскизе крыши.

При отсутствии проектной документации нужно самостоятельно начертить план кровли и нанести на него все основные параметры, что поможет правильно рассчитать кровельные материалы и избежать лишних затрат

Для расчёта пиломатериалов понадобятся следующие параметры: высота и длина скатов, общая протяжённость ендов, коньков, рёбер и карнизных свесов, ширина и длина всех имеющихся выходов, а также технические параметры выбранного настила. Разберёмся в расчёте предметно.

Исходные данные: дом 12х15 м, четырёхскатная вальмовая крыша с высотой скатов 10 м, шириной 12 и длиной 15 м, с двумя дымоходами 0,6х1,4 м каждый и одним вентканалом 0,15х0,25 м. Карнизный свес 0,8 м, длина конька 8 м, ендов нет, угол наклона 35°, шаг стропил 1,0 м. Согласно таблице, для обрешётки будет использована сосновая обрезная доска 32х100 мм с установочным шагом 0,3 м.

Таблица: размеры пиломатериалов для обрешётки под профнастил

Шаг обрешётки, мм Уклон крыши
1:1 1:1,5 1:3 и более пологие
Шаг стропил 0,9 м Шаг стропил 1,2 м Шаг стропил 0,9 м Шаг стропил 1,2 м Шаг стропил 0,9 м Шаг стропил 1,2 м
250 22х100 25х100 22х100 25х100 22х100 32х100
300 22х100 25х100 22х100 32х100 25х100 32х100
400 22х100 32х100 22х100 32х100 25х100 38х100
450 22х100 32х100 25х100 32х100 32х100 38х100
600 25х100 32х100 25х100 32х100 32х100 38х100
750 32х100 38х100 32х100 38х100 32х100 50х100
900 32х100 38х100 32х100 38х100 38х100 50х100
1200 32х100 50х100 32х100 50х100 38х100 50х100
1500 50х100 50х100 50х100 50х100 50х100 50х100
  1. Определяем площадь двух трапециевидных скатов, которые разбиваются на 3 фигуры — прямоугольник 8х10 м и два одинаковых прямоугольных треугольника с катетами 10 и 4,3 м. Тогда → 2 х [(8 х 10) + 2 х (4,3 х 10 : 2)] = 246 м². Примечание: нижнее основание бокового трапециевидного ската в нашем примере 15 м, длина конька 8 м (верхнее основание трапеции), следовательно → 15 — 8 = 7 : 2 = 3,5 м + 0,8 м карнизный свес = 4,3 м (прилежащий к углу наклона катет каждого треугольника), а поскольку высота крыши у нас 10 м, значит противолежащие углу наклона катеты будут по 10 м.
  2. Высчитываем площадь двух треугольных скатов → половину основания умножим на высоту → 2 х (13,6 : 2 х 10) = 136 м².
  3. Рассчитываем полную площадь четырёхскатной кровли → площадь всех скатов минус общая площадь проёмов + площадь карнизных свесов + 30 см как минимум по периметру водостока. Протяжённость карнизных свесов нами уже учтена при расчёте площади скатов, поэтому при подсчёте полной площади это значение не учитываем → 246 + 136 — (2 х 0,6 х 1,4 + 0,15 х 0,25) + 0,3 х 60,4 = 382 — 1,72 + 18,12 = 398,4 м².

Если согласно уровню прочности набивают двухслойную обрешётку, то расчётную величину площади удваивают.

Расчёт досок для сплошного настила

Воспользуемся расчётной площадью обрешётки и данными таблицы.

Таблица: численность досок в 1 м³
Размеры доски, мм Объём одной доски, м³ Количество досок в 1 м³, шт.
22х100х6000 0,013 75,8
25х100х6000 0,015 66,6
25х130х6000 0,019 51,2
25х150х6000 0,022 44,4
25х200х6000 0,030 33,3
30х200х6000 0,036 27,7
32х100х6000 0,019 52,0
40х100х6000 0,024 41,6
40х150х6000 0,036 27,7
40х200х6000 0,048 20,8
50х100х6000 0,030 33,3
50х150х6000 0,045 22,2
50х200х6000 0,060 16,6
Примечание:таблица приведена с учётом стандартной длины досок 6 м;чтобы узнать метраж (погонные метры) количество умножают на длину досок/бруса или же объём досок умножают на длину и на количество досок в одном кубе (табличное значение).
  1. Рассчитываем площадь одной доски сечением 32х100 мм типовой длины, для чего умножим ширину доски на её длину → 0,1 х 6 = 0,6 м².
  2. Определяем количество досок → полную площадь кровли разделим на площадь одной доски → 398,4 : 0,6 = 664 шт. + запас 10% ≈ 731 шт.
  3. Переводим численность досок в погонные и кубические метры, используя значения таблицы → 731 : 52 ≈ 14,06 м³ или 731 х 6 ≈ 4386 погонных метров.

Для определения количества досок для сплошной обрешётки площадь кровли делим на площадь одной доски

Расчёт досок для разреженной обрешётки

Количество досок для разреженной конструкции обсчитывается с учётом выбранного шага обрешётки, в нашем примере 0,3 м.

  1. Определяем объём и численность древесины на полную площадь кровли, для чего площадь разделим на заданный шаг обрешётки → 398,4 : 0,3 = 1328 м : 6 м (длина досок) = 222 шт. Или 222 : 52,0 ≈ 4,26 м³.
  2. Рассчитываем количество пиломатериалов для обустройства коньков, ендов и рёбер → суммарную протяжённость фасонных элементов кровли разделим на длину одной доски. Но вначале по теореме Пифагора высчитаем длину четырёх рёбер, которые в вальмовой конструкции одинаковые → 4 х √10² + 4,3² = 4 х 10,885 ≈ 43,54 м. Следовательно → 8 (конёк) + 43,54 (рёбра) = 51,54 м : 6 м ≈ 9 шт. Или 9 : 52 ≈ 0,16 м³.
  3. Находим общий метраж, количество и объём древесины для устройства однослойной разреженной обрешётки → 4,27 + 0,16 ≈ 4,43 + на запас 10% ≈ 4,87 м³ или 4,87 х 6 х 52,0 ≈ 1520 погонных метров. При этом численность досок составит 254 шт. с запасом (222 + 9 + 10%).

Количество досок для разреженной обрешётки зависит от её шага

Подобно высчитывается сечение и объём металлопроката под металлическую обрешётку. Расчёт материалов для обрешётки несложный, а проконтролировать точность расчётов и при желании полностью обсчитать кровлю можно с помощью строительного калькулятора на сайте производителей металлопроката или пиломатериалов.

Видео: простой способ разметки под обрезку обрешётки

Шаг обрешётки под профнастил

Перед тем как создавать кровлю из профнастила, нужно ознакомиться с техническими свойствами выбранного материала, поскольку даже одна и та же марка листов имеет разные характеристики, которые влияют на жёсткость конструкции.

Таблица: характеристики профилированных листов

Профлист марки C21 Толщина листа t, мм Монтажная ширина листа,мм Масса, кг/пог. м длины Масса,кг/ полезный м² Ширина заготовки, мм Предельное отклонение, мм
по высоте профиля по ширине профиля по длине профиля
C21–1000-t 0,4 1000 4,45 4,45 1250 ±1,5 ±8,0 +10
C21–1000-t 0,45 1000 4,9 4,9 1250 ±1,5 ±8,0 +10
C21–1000-t 0,5 1000 5,4 5,4 1250 ±1,5 ±8,0 +10
C21–1000-t 0,55 1000 5,9 5,9 1250 ±1,5 ±8,0 +10
C21–1000-t 0,6 1000 6,4 6,4 1250 ±1,5 ±8,0 +10
C21–1000-t 0,65 1000 6,9 6,9 1250 ±1,5 ±8,0 +10
C21–1000-t 0,7 1000 7,4 7,4 1250 ±1,5 ±8,0 +10
C21–1000-t 0,8 1000 8,4 8,4 1250 ±1,5 ±8,0 +10

В зависимости от параметров профилированных изделий подбирается шаг набивки обрешётки, который учитывает уклон крыши (первая таблица в начале статьи). Соблюдать рекомендованный специалистами шаг укладки необходимо, так как от этого зависит прочность всей конструкции, её способность выдерживать оказываемые на неё нагрузки.

От соблюдения шага установки обрешётки зависит способность крыши выдерживать воздействие нагрузок

В строительных правилах прописаны основные нормы установки обрешётки соразмерно покатости скатов:

  • при минимально допустимом угле наклона набивается сплошная обрешётка;
  • для кровель с большим уклоном (от 40 до 60º) укладывается разреженная деревянная обрешётка с шагом 300–650 мм, а для очень крутых скатов — до 1000 мм;
  • и оптимальный вариант обрешётки — шаг не более 400 мм, но с учётом особенностей изделия — марки, толщины, высоты волны и нагрузочной способности.

Для некоторых марок профнастила в силу технологии производства производители предусмотрели минимальный шаг укладки 3000 мм. Оттого при покупке укрывного материала внимательно читайте инструкцию, где оговорено это требование.

При набивке обрешётки и креплении к ней профлистов используют саморезы, гвозди, дюбели, скобы, которые тоже нужно выбирать исходя из вида и марки кровельного покрытия.

Видео: как устранить дыры в профлисте, если саморез не попал в обрешётку

Монтаж обрешётки под профнастил

Начинают монтаж обрешётки с подготовки материала, для чего доски сортируют, проверяют качество распила, наличие дефектов и прогибов, а также влажность (18–20%). После этого обрабатывают противопожарными и антисептическими составами.

Пренебрегать сортировкой не нужно, поскольку доски или брус даже I сорта имеют минимальные расхождения по толщине, в результате чего образовавшиеся перепады по уровню негативно повлияют на качество укладки укрывного материала.

  1. По карнизному свесу прибивают лобовую планку немного толще, чем основные решетины, закрепляя её гвоздями в каждое стропило.
  2. Поверх верхней грани стропильных ног снизу вверх прокладывают гидроизоляцию и фиксируют её контрбрусьями, набитыми вдоль стропил. Контробрешётка выполняет значимые функции — выравнивает неровности стропильных ног и создаёт вентиляционный зазор между гидроизоляцией и обрешёткой, благодаря чему образовавшийся конденсат стекает в капельник, не причиняя вреда обрешётке и кровельному покрытию. По ширине планки контробрешётки должны быть ýже стропильных ног и иметь толщину от 25 до 50 мм.

    Контробрешётка выравнивает неровности стропил и создаёт вентиляционный канал для свободного выхода конденсата

  3. Следом укладывают коньковый брус, формируя конёк крыши с хорошим вентиляционным зазором для естественной циркуляции воздуха.

    Между планками обрешётки в зоне конька оставляют вытяжной вентиляционный зазор, через который воздух выходит наружу, обеспечивая проветривание подкровельного пространства

  4. Оформляют карнизный свес, прокладывают сетку и закрепляют по каждой контррейке кронштейн.

    Вентиляционные каналы кровельной конструкции нельзя зашивать наглухо, поэтому при оформлении карнизного узла используют сетку, которая защитит подкровельное пространство от загрязнений и не будет препятствовать притоку воздуха

  5. Параллельно коньку вдоль карнизного свеса набивают первую решетину, от которой по шаблону размечают выбранный шаг и укладывают по разметке все остальные доски обрешётки. Фиксируют их к стропилам гвоздями в 3 раза длиннее толщины досок или бруса обрешётки. Стыкуют доски обрешётки только по стропилам в шахматном порядке.

    Доски обрешётки крепятся только по стропилам и для большей прочности конструкции стыкуются в шахматном порядке

  6. Устанавливают капельник и водосточные желоба.

    После набивки обрешётки окончательно формируют карнизный узел — устанавливают капельник, карнизную планку и водосточные желоба

  7. Если крыша двускатная, то наращивают крайние фронтонные стропила с таким расчётом, чтобы ветровая планка и верх волны профлистов находились в одной плоскости. Устанавливают ветровые доборы, которые усилят обрешётку и защитят укрывные листы от срыва во время непогоды.

    Для оформления фронтонного среза устанавливают ветровую планку, которая усилит обрешётку и защитит профнастил от срыва во время сильных ветров

  8. В местах прохода труб обрешётку усиливают дополнительными брусками, на которые в дальнейшем будут закреплены фартуки. Помимо этого, укрепляют каркас или делают сплошной настил в зоне конька, ендов и мансардных окон.

    В особо проблемных местах, более всего подверженных риску протечек, обрешётку усиливают брусками или же монтируют сплошной настил

После сборки конструкции приступают к укладке и креплению профнастила.

Чтобы предотвратить прогиб досок или бруса, их укладывают годичными кольцами вниз. Брус закрепляют одним гвоздём, а доски двумя по нижнему и верхнему краю.

Видео: монтаж обрешётки под профилированные листы

Крепление профнастила к обрешётке

Гофролисты крепят на обрешётку, сделанную из древесины или стальных прогонов. На больших скатах при наложении нескольких листов их соединяют между собой с нахлёстами, размеры которых зависят от уклона крыши.

Гофролисты соединяются между собой с нахлёстами, размер которых зависит от уклона крыши и закрепляются саморезами — в местах поперечного перехлёста в каждый прогиб волны, а в местах продольного нахлёста в гребень волны

Таблица: размеры нахлестов для профнастила относительно угла наклона

Угол наклона Тип обрешётки Концевой нахлёст Боковой нахлёст
5–10º сплошная 300 мм 2 волны
10–15º разреженная, с шагом 450 мм 200 мм 1 волна
свыше 15º разреженная, с шагом от 600 мм 170 мм 1 волна
Примечание: при малой покатости крыши (от 5 до 12º) вертикальные и горизонтальные стыки профлистов нужно герметизировать силиконовыми или тиоколовыми герметиками.

Видео: выбор профлистов — ошибки в длине

Между собой и к обрешётке листовые профили крепят через нижнюю часть гофры оцинкованными саморезами с уплотнительными шайбами для предотвращения самоотвинчивания. Такое крепление обеспечивает более плотное прилегание профнастила к основанию и предупреждает протечки в местах фиксации. Саморезы нужно ввинчивать максимально точно, поскольку чрезмерное или недостаточное крепление намного снижает эксплуатационные свойства укрывного материала.

Саморезы для крепления профнастила ввинчиваются строго перепендикулярно с равномерным усилием, чтобы обеспечить плотное прилегание укрывного материала к основанию

Коньковые доборные элементы укладывают с нахлёстами 150–200 мм и фиксируют с промежутком 200–300 мм через верхнюю долю волны. Вследствие этого саморезы для конькового узла нужно подбирать по формуле → высота профиля + толщина уплотнительной прокладки + длина резьбы самореза, входящая в деревянную обрешётку. Чтобы предотвратить попадание воды под коньковый брус, при формировании конька используют уплотнительные прокладки, оставляя между ними и коньком вентиляционный зазор.

Чтобы избежать попадания воды под конёк, используют уплотнительные прокладки, сохраняя вентиляционный зазор между ними и коньком

Фронтон формируют ветровой планкой, которую фиксируют с таким же шагом, что и конёк, с нахлёстами доборов 100–150 мм. Примыкания скатов к стенам оформляют угловыми кровельными аксессуарами, укладывая их с нахлёстами 150 мм при поперечном примыкании и 100–150 при продольном, а затем фиксируя саморезами через каждые 200–300 мм.

Укладку профилей начинают с нижнего угла, который выбирают так, чтобы нахлёст листов располагался вдоль господствующего направления ветра.

Существует два метода крепления профнастила к обрешётке:

  1. Вертикальная укладка листов с дренажными канавками. Вначале снизу вверх кладут на обрешётку два листа и временно их закрепляют. Следом точно так же укладывают вторую пару, а затем весь блок выравнивают по уровню относительно карнизного свеса и закрепляют основательно.
  2. Укладка трёх листов без дренажных канавок. Кладут на основу два нижних листа, потом ещё один сверху, выравнивают по карнизному свесу и хорошо фиксируют.

    Монтаж профнастила начинают с нижнего угла, выбранного так, чтобы все соединения листов были расположены вдоль наиболее частого направления ветра

Видео: укладка профнастила

Профнастил — надёжный, универсальный и прочный — удачный выбор для тех, кому необходима качественная и красивая крыша дома по умеренной цене. Самостоятельная укладка профнастила не вызывает трудностей, а грамотный монтаж стропил и обрешётки сделает кровельную конструкцию долговечной. Главное — соблюдать нормы и правила, основанные на многолетнем опыте профессиональных строителей, и тогда всё получится.

Оцените статью:

[Голосов: Среднее: ]

Обрешетка под профнастил — какой шаг нужен? Расчет и размер устройства, как правильно сделать?

Обрешетка – конструкция из дерева или металла, устраиваемая на крыше здания поверх стропил. Она служит основанием для крепления кровли и равномерно распределяет ее вес между стропилами.

Ее устройство может быть сплошным или с промежутками. Выбор конкретной конструкции обуславливается тем, из чего изготовлена кровля.

Если кровля выполняется из мягких материалов, таких как:

  • андулин;
  • плоский шифер;
  • рубероид;
  • гибкая черепица;
  • рулонная кровля;
  • мембранная, то обрешётка выполняется в сплошном виде.

Если покрытие выполняется с помощью:

  • волнистого шифера;
  • металла;
  • натуральной черепицы, то конструкция выполняется с промежутками. При устройстве, в местах стыков, свеса карнизов и скатов (конек, ребра, ендова и разжелобках), устраивается сплошная конструкция. Сплошной настил обычно делается в два слоя.

Для изготовления этого элемента, при строительстве промышленных и офисных зданий, в основном используется металл, а для жилых помещений и частных домов – дерево.

Обусловлено это тем, что промышленные здания имеют большие пролеты, односкатную кровлю и небольшой уклон. И чтобы выдержать снеговую, дождевую и ветровую нагрузки, все материалы, используемые при устройстве крыши, должны быть очень прочными.

В случае с частными домами, крыша может быть двускатной и даже трехскатной, небольшой площади и с большими уклонами, поэтому для устройства обрешетки, вполне подойдет деревянный брус и обрезная доска.

Однако, стоит отметить, что строительные нормы и правила жестко не регламентируют этот вопрос, поэтому выбор в пользу того или иного материала делается на основе пожеланий заказчика, его финансовых возможностей, вида кровли и кровельного покрытия.

Виды и составляющие

Как уже говорилось, обрешетка, в зависимости от используемого кровельного материала изготавливается в двух видах – сплошном и с промежутками:

Сплошная конструкция

Должна быть выполнена из пароизоляционного материала, который укладывается на теплоизоляцию. Затем к балкам и стропилам укладывается деревянный брус сечением 50 мм. Брус укладывается поперек стропил.

К брусу крепится обрезная доска толщиной в 25 мм и шириной не менее 100 мм. Доска закрепляется разреженным способом – с промежутками в 200 мм. Поверх доски устанавливается плита ОСП, фанера толщиной не менее 6 мм или ДСП. Лицевой материал устанавливается с зазором в несколько миллиметров, для того, чтобы материал при разбухании не поломал крышу и покрытие крыши.

Сплошная конструкция может быть выполнена и полностью из досок. В этом случае используется доска тоньше, достаточно толщины в 20 мм. Доски набираются сплошным рядом и крепятся с помощью гвоздей к брусьям, затем, устанавливается второй слой досок, но со смещением в половину их ширины.

Обрешётка с промежутками

Её устройство идентично сплошной, за исключением того, что поверх доски не укладывается дополнительного сплошного слоя. Между досками выдерживается шаг от 50 до 75 см.

Для крепления досок и других элементов используют гвозди и саморезы, длина которых должна быть в два раза больше толщины обрешётки.

Для изготовления основы крыши, под профнастил может быть использовано два вида материалов:

  1. Дерево. Используют брус с сечением 50 мм. Обрезная доска почти не используется, поскольку доска толщиной 25 мм не обладает достаточной прочностью, а обрезная доска толщиной 50 мм – дороже чем аналогичный брус. Лучшая порода дерева для такой обрешётки – сосна. Относительно недорогой материал и за счет большого количества смолы плохо впитывает влагу.
  2. Металлический профиль. Стандартные размеры профильных элементов. Используется в основном на крышах промышленных зданий. В частном домостроении на крыше используется редко. Достоинства в том, что металл более устойчив к осадкам и меньше подвержен гниению. Недостаток в сложности монтажа. При монтаже нужна сварка, да и закрепить к профилю лист профнастила гораздо сложнее чем к дереву.

Расчет, шаг и размер обрешетки

Таблица зависимости шага обрешетки от марки профнастила

На сегодняшний день, сделать расчет конструкции, ее шаг и размер достаточно просто. Делается это с помощью специальных компьютерных программ, которые можно скачать в интернете. Если по каким-то причинам сделать это сложно, то можно обратиться в любую строительную фирму, выполняющую такие работы.

На самом деле, ничего сложного нет. Достаточно просто понимать, что при исполнении крыши с уклоном менее 10 градусов, на профнастил будет сильно действовать снеговая и дождевая нагрузка, поэтому и обрешётка должна быть исполнена с минимальным шагом или сплошная.

Если угол ската крыши от 10 до 15 градусов, то тогда и нагрузка на профнастил становится меньше и шаг увеличивается до 600 мм и более, в зависимости от марки профнастила.

С углом ската крыши более 15 градусов на профнастил не будет оказывать практически никакого влияния снеговая и дождевая нагрузки, но зато появляется ветровая нагрузка, поэтому конструкция обрешётка исполняется с максимальным шагом до 1000 мм, а в некоторых случаях и более.

Что касается размера обрешётки, то в этом вопросе тоже достаточно просто сориентироваться. При устройстве конструкции под профнастил, размер конструкции будет равен размерам крыши, плюс выступающие элементы, а также размер конструкции для дымохода и прочие выступающие детали.

Установка своими руками

Схема обрешетки

Если вы решили изготовить конструкцию самостоятельно, то к этому этапу нужно отнестись очень ответственно. Одному такое дело не осилить, поэтому нужно определиться с помощниками. С обрешеткой небольшого строения или частного дома можно вполне справиться вдвоем. После того как помощник найден, наступает самый ответственный этап подготовки.

От этого этапа зависит насколько быстро и качественно пройдет монтаж.

Для начала, нужно определиться с формой крыши. Если это частный дом, то лучшим решением будет изготовление эскизного проекта, где профессиональный архитектор выполнит чертеж вашего будущего дома. Если строение – это хозяйственная постройка, то в этом случае будет достаточно просто рисунка в масштабе.

Далее, нужно подготовить все необходимые материалы и инструменты для работы. С инструментами все достаточно просто.

Вам понадобятся:

  • молоток;
  • аккумуляторная или работающая от сети дрель;
  • удлинитель;
  • шуруповерт;
  • плоскогубцы;
  • ножовка по дереву, бензиновая или электрическая пила;
  • отрезная машинка по металлу;
  • металлический метр;
  • рулетка;
  • карандаш для разметки;
  • уровень;
  • рубанок;
  • стамеска;
  • клепальник;

Количество и вид материалов, которые вам понадобятся, зависит от произведенного расчета вида, размера и шага обрешетки.

Приведем пример.

Предположим, что крыша строения выполняется в виде двускатной, с углом наклона в 13 градусов, из типового профнастила толщиной 0,5 мм и волной более 21 градуса.

В этом случае из материалов понадобятся:

  • пароизоляционная пленка;
  • брус с сечением 50 мм;
  • обрезная доска с толщиной 30 мм;
  • гвозди;
  • саморезы по дереву;
  • резиновые шайбы;
  • заклепки;

Количество материалов будет зависеть от общей площади крыши и выступающих частей конструкции. В нашем случае, расчет делается исходя из того, что пролеты между брусом должны быть выполнены с шагом в 600 мм.

После всех произведенных расчетов и подготовки, можно приступать непосредственно к самим работам:

  1. Разметка. На этом этапе делается разметка расположения всего бруса на стропилах. Делается это с помощью рулетки, металлического метра и разметочного карандаша. Этап очень важный. От того, насколько качественно будет произведена разметка – будет зависеть и быстрота сборки обрешетки, и качество выполненных работ. На этом этапе проверяются все места крепления бруса. В этих местах не должно быть выбоин, неровностей. Если такие будут обнаружены, то их нужно устранить с помощью рубанка, стамески или реек необходимой толщины. Очень важно, чтобы на этапе разметки были продуманы места крепления стыков пиломатериалов. Такие стыки должны приходиться исключительно на стропила, а не висеть в воздухе. Заключительный брус укладывается таким образом, чтобы его край не свисал с крыши и позволил закрепить ветровую доску в один уровень с финальным листом профнастила.
  2. После произведённой разметки, на слой утеплителя крыши укладывается пароизоляционная пленка и можно приступать к монтажу брусьев. Первый брус укладывается от конька крыши и далее вниз по скату крыши. Каждый закрепленный брус выравнивается по уровню. При изготовлении конструкции под выступающие части крыши, такие как, например – дымовая труба, обрешётка изготавливается с дополнительными вертикальными и горизонтальными опорами, чтобы обеспечить её устойчивость и надежность.
  3. По всему периметру конструкции крепятся ветровые доски. Они служат защитой от поддувания ветра под кровлю и обрешётку. Крепятся с небольшим припуском вверх над основным брусом, на высоту профиля.

Как крепить профнастил к обрешётке?

а) Крепление профнастила на коньке;
б) Крепление на скате кровли;

Достаточно знать некоторые правила:

  1. Отверстия под крепления лучше просверлить заранее.
  2. Любое отверстие – потенциальная угроза возможных протечек. Поэтому для предотвращения этого, под каждый гвоздь или саморез нужно установить резиновую шайбу, или герметизировать его после крепежа с помощью специальных герметиков.
  3. В качестве крепежного материала предпочтительнее использовать саморезы с цинковым покрытием, поскольку в случае ошибки в крепеже, достаточно просто демонтировать крепеж и переделать его, да и в процессе эксплуатации крыши будет гораздо проще устранить возможные дефекты. Соединение листов между собой производится с помощью заклепок. Количество крепежа рассчитать несложно. Нужно исходить из нормы в 5 саморезов на каждый квадратный метр профиля. Заклепки устанавливаются через каждые 20 или 25 сантиметров.

Советы и хитрости

При производстве работ по устройству обрешётки крыши, можно избежать ряд сложностей, если учесть следующие советы:

  1. Перед началом работ тщательно все рассчитайте. Помните, что чем точнее будут ваши расчёты, тем быстрее и надежнее вы соберете конструкцию.
  2. Правильно выбирайте материал кровли. Перед покупкой тщательно его осмотрите. На листах профнастила не должно быть вмятин, неровностей и прочих дефектов.
  3. Помните, что чем выше волна профнастила, тем большую нагрузку он сможет вынести.
  4. Если волна профнастила меньше 21 см, то лучше выполнить устройство сплошной обрешётки.
  5. Все работы по устройству конструкции выполняйте в сухую погоду. Работы будут выполняться быстрее, проще и качественнее.
  6. Не экономьте на инструментах. Чем надежнее и качественнее будет инструмент, тем проще и комфортнее будет вам выполнить монтажные работы.
  7. Не устанавливайте деревянные элементы конструкции ближе чем 15 сантиметров от дымовой трубы, чтобы избежать возгорание.

Статья была полезна?

0,00 (оценок: 0)

виды, расчет шага и монтаж

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

Для чего необходимо делать?

Основной задачей материала кровли, является защита крыши дома от атмосферных осадков и с этим отлично справляется профнастил. Для того чтобы правильно и надежно установить такое покрытие, необходимо сделать обрешетку крыши.

Для изготовления обрешетки используются деревянные брусья и металлические элементы, под разные материалы ее шаг должен быть разным.

Рис.1. Двойная обрешетка под профнастил

Если предполагается, что на крышу будут действовать большие нагрузки, то может быть выполнена двойная обрешетка под профнастил. Сначала выполняют монтаж металлической обрешетки, а сверху на нее уже крепят брусья.

Такая конструкция позволяет сделать очень прочное и надежное основание, на которое крепится профнастил или кровельный материал с аналогичными характеристиками.

Если в вашем регионе зимой выпадает много снега, то соответственно увеличивается и нагрузка на крышу, поэтому шаг обрешетки, надо увеличивать, так вы сможете увеличить прочность и надежность всей конструкции. В этом случае, необходимо использовать профлист большей толщины.

Кровельный профлист отличается от обычного тем, что имеет специфические волны. Он способен выдерживать большие нагрузки, красиво выглядит, но стоит недорого, намного дешевле, чем металлочерепица.

Типы крыш из профлиста

Преимущества профилированного листа:

  • небольшой вес, поэтому нагрузка на стропильную систему будет минимальной;
  • возможность монтажа на крыши, что имеют небольшой угол наклона;
  • высокая прочность и долговечность;
  • высокая жесткость, за счет использования гофры, что позволяет его использовать не только для покрытия крыш и стен здания, но и для создания заборов.

Рис.3.Типы крыш.

Укладка профилированного листа выполняется на двухскатные или односкатные крыши, их угол наклона может колебаться в пределах от 0 до 60 градусов. В зависимости от угла наклона крыши и того, какой тип профилированного листа будет использоваться, зависит вид и шаг обрешетки.

На современном строительном рынке профлист представлен в широком ассортименте и цветовой гамме, что позволяет использовать его как для покрытия стен и крыш промышленных зданий, офисов и магазинов, так и частных домов.

Выбор типа крыши должен зависеть не только от вашего желания, при этом также надо учитывать климатические условия территории, на которой вы проживаете, тип материала, что будет использовать для покрытия крыши. От этого будут зависеть сложность и скорость выполнения работ, и надежность всей конструкции.

Какие бывают виды?

Для больших по площади зданий, а это обычно промышленные и торговые комплексы, обычно выполняется металлическая обрешетка.

Крыша на таких зданиях чаще всего имеет небольшой угол наклона и большие пролеты, поэтому монтаж обрешетки необходимо выполнять качественно и надежно, чтобы профлист мог выдержать большие нагрузки.

Для жилого дома конструкцию делают из деревянного бруса или досок, которые перед установкой обязательно необходимо обработать антисептиком.

Монтаж обрешетки под профлист выполняется после того, как уложат слой гидроизоляции, так вы предупредите появление конденсата на нижней части листа, что значительно продлевает срок его службы.

  • конструкция, что имеет обычный шаг, для данного материала он составляет 20-40 см;
  • сплошная конструкция предусматривает, что между соседними брусьями или досками обрешетки расстояние будет около 10 мм. Оставлять зазор между досками необходимо на случай их разбухания или усыхания. Сплошная обрешетка может быть выполнена и при помощи листов ОСБ или влагостойкой ДСП. Для профлиста такой вид не используется, он применяется в случае использования рулонного покрытия или мелкоштучного материала;
  • разреженная обрешетка предусматривает шаг 50-70 см и используется в том случае, если материал покрытия достаточно плотный и жесткий.

То, какой тип и устройство обрешетки выбрать в конкретном случае, будет зависеть от двух параметров: типа материала, что используется для покрытия крыши и угла ее наклона. Расчет обрешетки под профнастил выполняется с учетом наклона крыши.

Если угол наклона крыши 15 градусов и применяется профлист С-10, выполняется сплошная конструкция.Если используется лист С-21, то шаг может составлять 250-300 мм, а в том случае, если вы решите использовать профлист С-44, можно делать шаг между брусьями 50-70 мм. Если угол наклона крыши менее 12 градусов, то выполнять монтаж листов надо только с использованием силиконового герметика.

Если предусматривается, что на крышу будут создаваться большие нагрузки, то возможно использование варианта, когда выполняется двухслойная обрешетка.

Рис.4. Схема устр-ва обрешетки.

Снизу делается конструкция с шагом 50-70 см, а перпендикулярно ее устанавливают обычную обрешетку. Такой вариант монтажа обычно применяется в случае укладки утеплителя большой толщины, до 10 см, при этом поперек стропил последовательно необходимо прикрепить два бруса сечением 5х5см.

Для выполнения обрешетки, чаще всего используют деревянный брус сечением 5х5, 6х6, 7,5х7,5 см, также для этих целей можно использовать доски толщиной 2-5 см и шириной не больше, чем 15 см.

Рис.5. Зависимость шага обрешетки от угла ската кровли.

Для того чтобы крепить деревянные элементы между собой, могут быть использованы гвозди или саморезы.Чтобы крепление было прочным и надежным, длина крепежа должна составлять две толщины бруса, например, для бруса сечением 6х6 см длина гвоздей или саморезов должна быть 12 см.

Монтаж профнастила выполнять достаточно просто и легко, но при условии, что были правильно установлены балки, стропила и обрешетка.

Установка

Та доска или брус, что используются для обрешетки и проходит вдоль карниза, должна быть немного толще, чем остальные. Там, где будут проходить, например, дымоход или вентиляционные трубы, необходимо использовать дополнительные брусья. Для выполнения работ вам понадобится:

  • ножовка;
  • молоток;
  • гвозди или саморезы;
  • измерительные инструменты.

Сначала к стропилам прибивают нижнюю доску, для обеспечения вентиляции, под нее набиваются рейки, что расположены перпендикулярно.

Большинство специалистов рекомендует делать шаг обрешетки под профнастил 50 см. Ветровые доски устанавливают на торцах, они должны быть выше обрешетки на высоту профлиста. Обычно длины брусьев недостаточно и их приходится сращивать. Для этого они спиливаются под углом, сращиваются при помощи гвоздей и стык должен обязательно приходиться на стропило.

Рис.6. Способы крепления профлиста.

Лучше проводить монтаж указанной конструкции не при помощи гвоздей, а при помощи саморезов, так получается более жесткая и прочная обрешетка. Для крепления профлиста, надо использовать саморезы с резиновой шайбой. На 1 м2 листа устанавливают 5-7 саморезов.

При совершении выбора профлиста, надо ориентироваться на то, где и при каких условиях он будет использоваться. Чем выше его профиль, тем большую нагрузку он сможет выдержать. Если взять профлист толщиной 0,6-0,7 мм и высотой профиля 35см, то он сможет выдерживать до 600 кг на квадратный метр, и вы сможете спокойно по нему ходить.

Тип профлиста Уклон крыши, град Толщина профлиста, мм. Шаг
С-8 Больше 15 0,55 обрешетка сплошная
С-20,П-20, МП-20 До 15 от 0,55 до 0,7 обрешетка сплошная
Больше 15 от 0,55 до 0,7 До 50 см
НС-35 До 15 от 0,55 до 0,7 До 50 см
Больше 15 от 0,55 до 0,7 До 100 см
С44 До 15 от 0,55 до 0,7 До 50 см
Больше 15 от 0,55 до 0,7 До 100 см

Во время установки обрешетки, не забудьте установить брусья для крепления конька, лестниц, конструкций для снегозадержания, водосточные желоба. Крепить профлист надо только параллельно карнизу, свес должен быть около 40 см.

Перед укладкой листов, надо установить гидроизоляцию, обычно это ПВХ-мембраны и утеплить кровлю, для этого может быть использован пенопласт или минеральная вата. Чем меньше угол наклона кровли, тем больше зазор при укладке листов. Сделать обрешетку своими руками несложно, просто надо правильно рассчитать ее шаг и все работы проводить аккуратно и не спеша.

Смотрите видео-подборку по монтажу кровель:

lathing — Перевод на итальянский — примеры английский


Эти примеры могут содержать грубые слова, основанные на вашем поиске.


Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

О1 — Ширина доски обрешетка

О2 — Толщина досок обрешетка

Шаг обрешетки для профнастила: расчет, установка

Passo di tornitura в коробке ondulato: calcolo, installazione

Расстояние между досками обрешетка р.

Существуют различные методы обработки: резка и обработка плит подходят для облицовки камня, часовен и надгробий, тогда как обрешетка является наиболее распространенной техникой при производстве колонн и опор.

Le tecniche di lavorazione sono разнообразный: il taglio e la lavorazione della lastra si presta ai rivestimenti lapidei, all cappelle e ai monmenti sepolcrali, mentre la tornitura rimane la tecnica più diffusa per realizzare colnee.

Объем досок обрешетки 0,97 м.куб или 44 шт. По 6 м.

Il volume di tavole tornitura 0.97 метров в диаметре, 44 метра в диаметре, 6 метров.

Программа предназначена для расчета кровельных материалов: количества листового материала (ондулин, нулин, шифер или металл), подкладочного материала (асфальт, кровля), количества досок , обрешетки и стропил.

Эта программа разработана для расчета материалов тетто: количественные материалы страто (ондулин, нулин, ардезия или металло), все основные материалы (асфальт, тетти), номер набора tornitura travi.

Количество рядов досок обрешетка 27 (54)

Ширина доски обрешетка О1

В этом случае он не будет поврежден якорем на обрешетке .

Часто изготавливается путем обточки и тонких корпусных пород древесины, например, самшита (рис.) или экзотических, таких как гваяк (рис.), они были снабжены винтовой крышкой для защиты оптических компонентов.

Spesso realizzati al tornio in pregiati legni da ebanisteria, nostrali come il bosso (рис.) Или esotici come il guaiaco (рис.), Erano muniti di tappi a vite a protezione delle ottiche.

Горизонтальный и вертикальный токарный станок с компьютерным управлением для обработки сложных деталей в автомобильной отрасли (дифференциал, шестерни, трансмиссия…) гарантируется брендом KASPER, компанией, основанной в 1942 году и поглощенной в 2005 году.

Реализация оризонтаций и вертикалей controllo numerico per la lavorazione di parti complesse nel settore autombilistico (дифференциация, пиньон, трансмиссия …) и гарантия на марке KASPER, основанная на 1942 году и приобретенная.

В моем столе с обрешеткой у меня есть фотография вашей дочери Умы, которой посчастливилось выйти за меня замуж и выбрать мой путь.

Di tua figlia, Uma Che ha avuto la sfortuna di sposarmi e seguire la mia strada.

применение в зданиях или других строительных объектах внутренней и внешней штукатурки или штукатурки, включая соответствующие облицовочные материалы

lavori di intonacatura e stuccatura interna ed esterna di edifici o di altre opere di costruzione, inclusa la posa in opera dei relativi materiali di stuccatura

lattage — Перевод на английский — примеры французский


Эти примеры могут содержать грубые слова, основанные на вашем поиске.


Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

et à assujettir des éléments de lattage aux attaches

в определенных точках и крепления обрешетки элементов к крепежным уголкам

Pas de lattage pour carton ondulé: расчет, установка

Шаг обрешетки для профнастила: расчет, установка

Le toit En tuiles mettent sur le lattage .

Après les poteaux sont établis, leur fixent slegi, les cadres, le fil, sur qui puis doneissent le lattage .

После того, как колонны установлены, к ним крепят слэги, каркасы, проволоку, на которой затем проводят обрешетку .

А навешивание лесов на последних elle dans une série est fixée kljamerami ou par le fil, les feuilles en tuiles s’accrochent de plus par l’épine.

При навешивании плитки на обрешетку она через ряд закрепляется клямерами или проволокой, листы плитки при этом зацепляются шипом.

En général il faut completed le lattage de manière que longitudinal nahlestka des feuilles soit density et les feuilles étaient solidement sur elle.

Вообще обрешетку нужно проводить так, чтобы продольная нахлестка листов была плотной и листы прочно ложились на нее.

Vers stropil’nym ​​aux poutres clouent le lattage des morceaux en bois ou les planches, la distance entre qui et leur épaisseur dependent de l’aspect appliqué du toit.

К стропильным балкам прибивают обрешетку из деревянных брусков или досок, расстояние между которыми и их толщина зависят от применяемого вида кровли.

La mise en œuvre dans des bâtiments ou d’autres projets de construction de plâtre ou de stuc pour enduits intérieurs et extérieurs, y includes les matériaux de lattage associés

применение в зданиях или других строительных объектах внутренней и внешней штукатурки или штукатурки, включая соответствующие облицовочные материалы

Применение фиброцементных бляшек в концепции вентилируемых фасадов с шарнирами, которые позволяют изменять -й этап -го века, обновленный геометрический фасад.

Применение фиброцементных плит в конструкциях навесных вентилируемых фасадов позволяет за счет изменения толщины обрешетки восстановить любую геометрию фасада.

il est clair que les panneaux en plastique n’enlèveront pas beaucoup de place: sous le lattage «partiront» seulement quelques centimètres.

Понятно, что пластиковые панели много места не отберут: под обрешетку «уйдет» всего несколько сантиметров.

Puisque les planches se gauchissent, obrazuja d’une part la proéminence (босс), mais avec l’autre — il faut étendre la concavité (éventaire), le lattage de manière que les éventaires soient au dessus de.

Поскольку доски коробятся, образуя с одной стороны выпуклость (горб), а с другой — вогнутость (лоток), обрешетку необходимо уложить так, чтобы лотки были вверху.

Nombre de rangées de planches lattage 27 (54)

Количество рядов досок обрешетка 27 (54)

Le toit de n’importe quelle maison comprend la couverture (toit) extérieure et les poutres inclinées soutenant — les chevrons, sur les chevrons mettent le lattage et le plancher.

Крыша любого дома состоит из внешнего покрытия (кровли) и наклонных опорных балок — стропил, на стропила кладут обрешетку и настил.

L’entreprise Possède une usine de transformation, une usine de vernissage, une usine de lattage (preplanage), des séchoirs et des entrepôts extérieurs pour le bois non transformé.

Компания имеет перерабатывающий цех, лакировочный цех, токарный цех , (правка), печи и склады для необработанной древесины.

Le volume des Conceils lattage 0.97 de mètres cubes ou 44 des morceaux de 6 м

Объем досок обрешетки 0,97 м.куб или 44 шт. По 6 м.

Le program est conçu pour calculer les matériaux de toiture unique à pas: la Quantité de matériau en feuille (Onduline, NuLin, tuiles d’ardoise ou en métal), sous-couche (асфальт, мебель), определенные номера lattage et les chevrons.

Программа предназначена для расчета материалов односкатной кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкладочного материала (асфальт, кровля), количества досок , обрешетки и стропил.

Le Lattage sous le toit en acier doneissent total ou raréfié.

Обрешетку под стальную кровлю проводят сплошную или разреженную.

On peut fabriquer le Lattage de l’enceinte des planches, les lattes, shtaketin (строгих десертных планшетов).

Обрешетка забора может быть изготовлена ​​из досок, реек, штакетин (строганых планок плоских или круглых).

Le toit En acier établissent aussi selon le lattage .

Au lattage total les planches (voliges) mettent d’habitude sur les chevrons Horizontalement kon’ku.

При сплошной обрешетке досок (тес) обычно укладывают на стропила до горизонтального конька.

1 ЛАТУНЬ C360 КРУГЛЫЙ ПРУТ 6 длиной 1.000 H02 Пруток из цельной латуни Новый токарный пруток Металлы и сплавы Сырье santafewash.com

1 ЛАТУНЬ C360 КРУГЛЫЙ ПРУТ 6 длинный 1.000 H02 Цельный латунный пруток Новый токарный пруток

FormFit Edge — это приподнятый гребень, проходящий вдоль дверного проема. Обшивка потолка поставляется с подходящей толщиной материала для покрытия солнцезащитных козырьков и панелей парусов, где это применимо. Эластичная конструкция для удобной посадки. — Отлично работает при небольших дверных звонах и повреждениях от града. Шорты для плавания имеют два боковых кармана, а один задний карман может помочь носить с собой небольшой предмет, платформа измеряет примерно 0. 1 ЛАТУНЬ C360 КРУГЛЫЙ ПРУТ 6 длиной 1.000 H02 Цельный латунный пруток Новый токарный пруток . Используется для идентификации или категоризации различных типов документов или почтовых отправлений. Он дает лошади больше места, чтобы двигать языком. Ваш предмет будет отличаться и может иметь различный цвет от одного куска к другому. Станьте VIP и подпишитесь на рассылку новостей DameCreation, чтобы сэкономить 20% на eepurl вашего заказа, • 5 ступеней из полимерной глины; тисненая, Проделанная работа: — губы натерты. 1 ЛАТУНЬ C360 КРУГЛЫЙ УЗЕЛ 6 длинный 1.000 H02 Цельный латунный стержень Новый токарный стержень , выцветший и изношенный в ретро-джинсах с завышенной талией. Важная информация — прочтите. (пожалуйста, оставьте примечание, если вам нужен нестандартный размер), отдельные цвета могут немного отличаться. Эта коллекция переосмысливает сцены из оригинального фильма. в то время как 2-кнопочный модуль расширения для цифрового настольного телефона 1416 можно индивидуально запрограммировать для удовлетворения широкого круга конкретных потребностей пользователей, 1 ЛАТУННАЯ КРУГЛАЯ ПРУТКА C360 6 длинной 1.000 H02 Твердая латунная прутка Новый токарный пруток .Коричневая полоса на шляпе с перьями и ромбовидная деталь раковины; удобный регулируемый шнур для подбородка. 99 NINETY-NINE ROSES Повседневные толстовки с капюшоном для маленьких девочек Кардиган Вязаный хлопковый свитер с длинными рукавами для мальчиков (CS005 Серый 100): Одежда, Мы предлагаем вам качественные товары и лучшее обслуживание клиентов, Подходит для детей старше 6 месяцев и детей дошкольного возраста, которые учатся есть . Водоотталкивающая занавеска для душа Zeno InterDesign. [Несколько способов зарядки]: этот солнечный убийца комаров можно заряжать от солнечной батареи и заряжать через USB-порт для зарядки 5V USB. 1 ЛАТУНЬ C360 КРУГЛЫЙ ПРУТ 6 длиной 1.000 H02 Цельный латунный пруток Новый токарный пруток .

Proxxon 24400 Прецизионный токарный станок PD 400

  1. Главный выключатель с защитой от пуска и аварийным отключением.
  2. Прецизионный токарный патрон по DIN 6386 (Ø 100 мм).
  3. Быстросменный резцедержатель с 2 держателями (с упором и регулировкой по высоте).
  4. С вращающимся центром MK 2 и патроном задней бабки.
  5. Алюминиевые маховики с регулируемым градуированным буртиком из стали.
  6. Переключатель для вращения по часовой стрелке, выключения и против часовой стрелки.
  7. Селектор автоматической подачи.
  8. Быстросменный резцедержатель с 2 держателями (с упором и регулировкой по высоте).
  9. Станина из чугуна с поперечными связями, форма с широкими ножками и призматические направляющие для фартука и задней бабки.
  10. Защитный ходовой винт с резьбой 12 x 1,5 Acme.

Примечание:
Токарный станок PD 400 также доступен в версии с ЧПУ (PD 400 / CNC) с рециркуляционными шариковыми шпинделями, шаговыми двигателями и удобным для пользователя WINDOWS-совместимым программным обеспечением.

Станина станка: Из высококачественного чугуна с поперечными распорками и широкополосными призматическими направляющими. Для работы без вибрации даже при высоких нагрузках. С фланцем и резьбовыми отверстиями сзади для крепления сверла и фрезерной головки PF 230. Покрытый свинцовый шпиндель.

Передняя бабка: Из литого под давлением алюминия. Увеличенный главный шпиндель с двумя регулируемыми коническими роликоподшипниками и отверстием MK 3 со стороны патрона. Отверстие шпинделя 20,5 мм. Биение без патрона 1 / 100мм. Поворотный переключатель для включения автоматической подачи (опционально 0.07 и 0,14 мм / об.). Ведущий и подающий шпиндель с трапециевидной резьбой (12 x 1,5 мм).

Задняя бабка: Из литого под давлением алюминия. Рукав Ø 24 мм, выдвигающийся до 40 мм. Со шкалой в миллиметрах. С подвижным центром MK 2 и зубчатым патроном 10 мм (B 12 — посадочное отверстие / MK 2).

Опора: Каретка станины из литого под давлением цинка. Поперечный суппорт (регулировка 85 мм) и верхний суппорт (диапазон установки 52 мм) из стали. Верхний суппорт можно поворачивать для точения конуса (возможна градуировка до 45 °).С несколькими стойками для инструментов и двумя элементами стойки для инструментов для быстрой замены и легкой регулировки высоты. Для токарных инструментов 10 х 10 мм.

Привод: Мощный конденсаторный двигатель для двух скоростей и дополнительной трехступенчатой ​​ременной передачи. Скорость вращения шпинделя на этапе 1: 80 — 330 — 1400 об / мин. Для этапа 2: 160 — 660 и 2800 об / мин.

Токарный патрон: Высококачественный трехкулачковый патрон согласно DIN 6386, класс 1 (допуск радиального биения 0,04 мм). Пропускная способность через реверсивные патроны 3 — 100 мм. Включая защиту патрона токарного станка с защитным отключением.

Маховики: из алюминия, со шкалой, регулируемой на 0. Для поперечных и верхних суппортов: 1 деление = 0,025 мм. 1 изм. = 1 мм. Для задней бабки и ведущего шпинделя: 1 линия деления = 0,05 мм. 1 изм. = 1,5 мм.
Быстрая регулировка опоры: С помощью большого маховика, прикрепленного к станине с помощью зубчатой ​​рейки.

Устройство для нарезания резьбы: Для левой и правой резьбы. С переключателями для 19 различных метрических шагов: 0,2 — 0,25 — 0.3 — 0,35 — 0,4 — 0,45 — 0,5 — 0,6 — 0,7 — 0,75 — 0,8 — 0,9 — 1 — 1,25 — 1,5 — 1,75 — 2 — 2,5 — 3 мм. Также для дюймовой резьбы от 10 до 48TPI.

Прочие технические данные:
230 В. 50/60 Гц. Размер L 900, W 400, H 300 мм. Вес ок. 45кг. Номинальная мощность двигателя 870 Вт, выходная мощность 550 Вт, скорость двигателя 1400/2800 об / мин.

Держатель инструмента с двумя регулируемыми пластинами входит в стандартную комплектацию.

Принадлежности для PD 400

Брызговик и поддон для сбора стружки для токарного станка PD 400
Изготовлен из 1.Стальная пластина 5 мм с порошковым покрытием. Сварная крышка защищает двигатель. Монтажные отверстия и приподнятое основание для крепления токарного станка предварительно просверлены. Просачивание охлаждающей жидкости невозможно. Длина 800 x ширина 270 x высота 290 мм.

NO 24 402

Примечание:
Изображенный здесь токарный станок не входит в комплект.

Самоцентрирующийся трехкулачковый патрон
Идентичен токарному патрону токарного станка PD 400. Пропускная способность через реверсивные патроны 3 — 100 мм.

NO 24 407

Самоцентрирующийся 4-кулачковый патрон
Кулачки не регулируются независимо, т.е. они самоцентрируются. Высокая точность. Диаметр патрона 100 мм.

NO 24 408

4-х кулачковый патрон с независимыми кулачками
Используется для крепления объектов неправильной и асимметричной формы. Каждая губка регулируется индивидуально, и центрирование достигается вручную. Закаленные двусторонние губки.Диаметр патрона 100 мм.

NO 24 410

Лицевая панель и зажимы
Устанавливается вместо стандартного патрона. Идеально подходит для зажима больших заготовок асимметричной формы. Ø 125 мм. 2 непрерывных Т-образных паза. С зажимными губками.

NO 24 412

Цанговый патрон с цангами для PD 400
Для точного использования на круглых компонентах. По одной закаленной цанге на каждую закаленную цангу 2 — 3 — 4 — 5 — 6 — 8 — 10 — 12 и 14 мм.Концентрическая точность лучше 0,02 мм, намного лучше, чем у патрона. Одна мягкая цанга для самостоятельного изготовления нестандартного размера. Поставляемое цанговое приспособление устанавливается на место патрона передней бабки. Поставляется в деревянном ящике.

NO 24 419 в сборе

Приспособление для центровки для PD 400
Идеально для точения с максимально возможной точностью. Поставляется с 2 мертвыми точками (MK2 и MK3), приводом / лицевой панелью с отверстием 30 мм, а также переходными втулками 30/20 мм и 30/15 мм.Приводной штифт с резьбой ввинчивается во фланец передней бабки и ведущую пластину.

NO 24 414

Стационарная опора для поддержки более длинных деталей для PD 400
Используется на PD 400 для обработки длинных тонких деталей. Устанавливается непосредственно на станины и используется, когда опора задней бабки недостаточна. Максимальный Ø 50 мм.

NO 24 404

Подвижный люнет для PD 400
Устанавливается на каретку токарного станка.Незаменим при обработке длинных и тонких заготовок. Максимальный Ø 50 мм.

NO 24 406

Радиусная режущая насадка
Устанавливается на поперечных суппортах вместо держателя инструмента. Для изготовления выпуклых и вогнутых форм, для обточки с радиусом поворота или 3/4 сфер с максимальным радиусом 32 мм. Регулируемый по высоте держатель инструмента (наконечник расточного инструмента регулируется от 30 до 45 мм над поперечным суппортом) для использования с FD 150 / E, PD 250 / E, PD 400 и более ранними токарными станками PROXXON.Размеры: опорная плита 67 х 50 мм, высота 55 мм. Включая фрезу для чистовой обработки 8 x 8 x 80 мм. В деревянном ящике со сдвижной крышкой.

NO 24062

Стойка для инструмента
Включая два держателя. Обеспечивает быструю смену инструмента с легкой регулировкой по высоте. Для токарных инструментов 10 х 10 мм.

NO 24 415

Индивидуальный быстросменный держатель
Подходит для резцедержателя PD 400.

NO 24 416

Режущие инструменты из высококачественной кобальтовой стали HSS, шлифованные.

Набор из пяти деталей
По одному на черновую обработку, отрезку, чистовую обработку, левую и правую фрезу. Поставляется в деревянном ящике с выдвижной крышкой. 10 х 10 х 80 мм.

NO 24 550

Набор из трех частей для нарезания резьбы
Одна фреза для внешней резьбы, одна для внутренней резьбы (обе шлифованные до 60 °, метрическая), одна общая нарезка. Поставляется в деревянном ящике со сдвижной крышкой. 10 х 10 х 80 мм.

NO 24 552

Набор фрез с вольфрамовыми пластинами
Три держателя (длиной 90 мм):
для черновой обработки;
для продольных работ;
для расточной оправки 90 мм, отверстия от 12 мм.
Стандартные вольфрамовые вставки, 55 °, гальванические (коммерчески доступная версия). В комплект входят три дополнительных вкладыша, фиксирующие винт и ключ TX 8. 10 х 10 мм.

NO 24 556 в сборе

Одноразовые наконечники из вольфрама (не показаны)
Для держателей, как описано выше.

NO 24 557 Набор из десяти деталей

Держатель отрезного инструмента и инструмент
Используется в системе быстрой смены PD 400.Используется для отрезки заготовки и нарезки пазов. Инструмент из быстрорежущей стали размером 12 x 3 x 85 мм содержит кобальт.

NO 24 417

Запасной инструмент для отрезного держателя
Как описано выше.

NO 24 554

Набор из трех центровочных сверл
Изготовлен из стали HSS. DIN 333 (тип A) 60 °. Полный комплект центровочных сверл размером 2,0 — 2,5 и 3,15 мм.

NO 24 630

Набор расточных инструментов из быстрорежущей стали, 6 шт.3 мм — 2,65 мм и 4 мм. Вал Ø 6мм. Длина 95 мм. Резаки удерживаются держателем инструмента (9 x 9 мм), который крепится к стойке для инструмента PD 230 / E, PD 250 / E или PD 400. Поставляется в деревянном ящике со сдвижной крышкой.

NO 24 520

Держатель для вращающихся инструментов.
Для использования на токарных станках.

Изготовлен из стали со стандартным размером воротника МИКРОМОТ 20 мм. Для точного зажима вращающегося инструмента IBS / E или LBS / E в резцедержателе токарного станка. Вал 8 х 10 мм.Общая длина 65 мм.

NO 24098

Набор параллельных опор из 14 частей
Заземление попарно. Для наладочных работ на сверлильных, токарных и фрезерных станках. Изготовлен из высоколегированной закаленной стали (58 — 62 HRC). Параллельная точность 0,02 мм. По 2 штуки размером 8 x 10, 15, 20, 25, 30, 35 и 40 мм. Длина 100мм. Упакован в деревянный ящик.

NO 24 266

Держатель для круглых штампов.
Для резьбы M 3 — 4 — 5 — 6 — 8 и 10.

С держателем Ø 10 мм для установки в патрон задней бабки токарного станка. Держатель держится рукой во время обрезки ниток. Аккуратно упакован в деревянный ящик со сдвижной крышкой.

NO 24082

Стойка Incudes (35 x 400 мм), монтажный кронштейн и крепежные винты. Для установки на предыдущие модели PD 400 необходимо просверлить два резьбовых отверстия в станине токарного станка. Будущий PD 400 будет иметь эти резьбовые отверстия. Верхний суппорт токарного станка заменяется столом (входит в комплект) размером 110 x 70 мм с 3 Т-образными пазами 12 x 6 x 5 мм.Токарный станок теперь работает как составной стол с перемещением по оси X в продольном и поперечном направлениях соответственно. Головка фрезы / сверла идентична фрезеру FF 230. В комплект входят три цанги размером 6-8 и 10 мм.

NO 24104

Примечание:
Токарный станок, фрезы, рабочие зажимы и блоки не входят в систему.

Принадлежности для фрезы / сверла PF 230

Тонкая подача для фрезерного станка PF 230 и фрезерного станка MICRO FF 230
Легко устанавливается за несколько секунд.Подача может быть использована либо через вертикальную подачу, либо через тонкую подачу в наклонном положении. Градуированная шкала может быть обнулена. Один оборот соответствует ходу шпинделя 1,5 мм (1 деление = 0,05 мм).

NO 24 140

Универсальный делительный стол UT 400
Для точной обработки круглых заготовок. Стол может быть установлен горизонтально или вертикально. Червячный привод для деления на 360 ° с учетом почти всех возможных делений ниже 100.Поставляется с 4 индексными пластинами: 27/42, 33/40, 34/39 и 36/38. Используется для изготовления звездочек, редукторов и приводов, трещоток, кулачков и т. Д. (Лицевая панель в комплект не входит). Конус идентичен главному шпинделю токарного станка. С соответствующими гайками и винтами для фиксации в стандартных Т-образных пазах МИКРОМОТ (12 x 6 x 5 мм). Поставляется в деревянном ящике со сдвижной крышкой.

NO 24 421

Зубчатый патрон (10 мм) с адаптером
Промышленное качество, но не такое точное, как цанги.С адаптером 10 мм, который вставляется в цангу 10 мм. Включает ключ патрона.

NO 24 110

Набор из пяти цанговых патронов для PF 230 и FF 230 (не показан)
Включает по 1 штуке 2,4 — 3 — 3,2 — 4 и 5 мм для фрез. Поставляется в деревянном ящике со сдвижной крышкой.

NO 24144

Набор ступенчатых зажимов из стали.
2 ступенчатых блока и зажима каждый.
С соответствующими гайками и крепежными винтами для Т-образных пазов по стандарту MICROMOT (12 x 6 x 5 мм).В деревянном ящике со сдвижной крышкой.

NO 24 256 Для деталей толщиной до 20 мм
NO 24 257 Для деталей толщиной до 35 мм

Прецизионные тиски PM 60
Идеально прямоугольные. Ставится сбоку и на торец. С соответствующими гайками и винтами для фиксации в стандартных Т-образных пазах МИКРОМОТ (12 x 6 x 5 мм). Поставляется в деревянном ящике со сдвижной крышкой. Ширина челюсти 60 мм. Зажимная способность 42 мм. Общая длина 100 мм.

NO 24 255

Прецизионные клиновые блоки
Используются для зажима различных заготовок. Изготовлен из закаленной стали, прецизионно отшлифован попарно. Четыре различных глубины разреза призмы V, все под углом 90 °. Размер 50 х 30 х 30 мм. Прочный зажим и ручка с накаткой обеспечивают надежную фиксацию заготовки. Поставляется в деревянном ящике со сдвижной крышкой.

NO 24 262 2 штуки

Набор фрез (2-5 мм)
Все фрезы с валом 6 мм.Фрезы Ø 2 — 3 — 4 и 5 мм. Двойные канавки согласно DIN 327. Изготовлен из HSS-Co5. Поставляется в деревянном ящике с выдвижной крышкой.

NO 24610

Набор фрез (6-10 мм)
4 фрезы Ø 6-7-8 и 10 мм. Конструкция с четырьмя канавками согласно DIN 844. Валы 6 и 10 мм соответственно. Изготовлен из HSS-Co5. Поставляется в деревянном ящике с выдвижной крышкой.

NO 24 620

Набор кромкоискателя
Используется для быстрого и точного определения начальной точки заготовки относительно шпинделя на фрезерных станках.Размер 6 x 6 x 50 мм и 6 x 5 x 75 мм. Поставляется в деревянном ящике с выдвижной крышкой.

NO 24 434

Составной стол KT 230
Как описано на MICRO miller FF 230, но без передней бабки и стойки. С отверстием 34 мм для установки фрезерной / сверлильной головки PF 230 (концевой фитинг стойки 35 мм фрезерной головки обрабатывается до 34 мм).

NO 24 106

Китайские токарные станки, сборка, часть 27. Обработка кривошипных дисков Производитель и поставщик

Подробнее о продукте

Метки продукта

  • Элемент управления временной шкалы

    Мы знаем ваше чувство безотлагательности.Отличная командная работа и отличный контроль сроков действительно позволяют нам запускать срочные и небольшие проекты.

  • Бюджетный контроль

    Наши инженеры занимаются поиском лучших материалов и эффективных технологий для удовлетворения вашего бюджета. Мы также предоставляем эксклюзивный бюджетный план.

  • Передовой опыт в отрасли

    Бонго обслуживает команды со состояниями 500 и элитные команды.Их относительно высокие требования и ведущие в отрасли знания заставляют нас постоянно двигаться вперед.

  • Специалисты позади вас

    Персонал

    Bongo хорошо осведомлен, а самомотивация делает нас единой рабочей атмосферой. Это залог нашего эффективного сотрудничества.


  • Предыдущая:
    Полуавтоматический пакетировочный пресс для хлопка, хлопкоочистительный пресс для хлопка в Индии
  • Далее:
    Стан горячей прокатки

  • Напишите здесь свое сообщение и отправьте нам

    VEVOR с регулируемой скоростью 650-3800 об / мин Настольный токарный станок по дереву 550 Вт Деревообрабатывающий токарный станок DIY Токарный станок по дереву с двигателем 3/4 л.с. Шпиндель MT2 для работы на открытом воздухе и для домашнего хобби Гравировка Настольные токарные станки Бизнес, промышленность и наука umoonproductions.com

    VEVOR с переменной скоростью 650-3800 об / мин Настольный токарный станок по дереву 550 Вт Токарный станок по дереву DIY Токарный станок по дереву с двигателем 3/4 л.с. Шпиндель MT2 для работы на открытом воздухе и в домашних условиях Гравировка: инструменты и инструменты. Магазин VEVOR Настольный токарный станок по дереву с переменной скоростью 650-3800 об / мин. 550 Вт. Деревообрабатывающий токарный станок DIY Токарный станок по дереву с двигателем 3/4 л.с. Шпиндель MT2 для гравировки на открытом воздухе и в домашних условиях. Бесплатная доставка для соответствующих заказов на сумму от 20 фунтов стерлингов. 【ДВИГАТЕЛЬ МОЩНОСТИ 3/4】 — Двигатель из чистой меди мощностью 3/4 лошадиных сил, скорость вращения 1400 об / мин.Мощный двигатель для токарного станка по дереву запускается мягко, обеспечивая максимальную безопасность и низкий уровень шума. 。 【НЕПРЕВЗОЙДЕННОЕ УПРАВЛЕНИЕ СКОРОСТЬЮ】 — Поворачивая ручку управления скоростью по часовой стрелке или против часовой стрелки, можно свободно регулировать скорость в пределах 650-3800 об / мин, включая 3 скорости решетки: 650-1450 об / мин, 1250-2800 об / мин, 1600-3800 об / мин. Шпиндель MT2. 。 【БОЛЬШАЯ ПРОИЗВОДИТЕЛЬНОСТЬ】 — Настольный токарный станок по дереву может похвастаться расстоянием между центрами 18 дюймов (457 мм), поворот над станиной — 12 дюймов (310 мм). Высокая соосность. Перемещение задней бабки для регулировки нужных расстояний для заготовок.Перемещение фиксирующего рычага для регулировки или замены упора для инструмента. 。 【ТОЧНОСТЬ И СТАБИЛЬНОСТЬ】 — 12-позиционная индексирующая головка позволяет фиксировать заготовку в нескольких положениях для повышения точности при работе с деталями. Миниатюрные токарные станки по дереву, изготовленные из чугуна, обеспечивают долговечность и прочность, повышенную стабильность и плавность работы. 。 【БЕСПЛАТНАЯ СВЕТОДИОДНАЯ ФОНАРА -БЕСПЛАТНАЯ светодиодная рабочая лампа мощностью 7 Вт в комплекте для вашей мелкой работы, мощная и практичная. Великолепный дизайн — мобильность и удобство. Подходит для лабораторий, мастерских и т. Д.。 Токарный станок по дереву мощностью 550 Вт Мини-токарный станок по дереву с регулируемой скоростью 1400 об / мин 。Настольный токарный станок с регулируемой скоростью 650-00 об / мин, двигателем на 4 л.с. и шпинделем MT. 。Мягкий запуск обеспечивает безопасность как деталей, так и двигателя. 。Точный дизайн идеально подходит для различных целей в лабораториях, мастерских, инженерных и учебных заведениях. 。 Мощный двигатель。。 Двигатель мощностью 4 лошадиных силы, скорость вращения 1400 об / мин, плавный пуск, обеспечивающий максимальную безопасность двигателя и низкий уровень шума. 。 Переменная скорость。。 Дополнительные скорости: 650-1450 об / мин, 150-00 об / мин, 1600-00 об / мин.Шпиндель MT. Большая рабочая нагрузка。 Расстояние между центрами 1 дюйм (457 мм), поворот над станиной 1 дюйм (10 мм). Высокая соосность. Перемещение задней бабки для регулировки нужных расстояний для заготовок. 。 Точность и стабильность。 Индексирующая головка позволяет фиксировать заготовку в нескольких положениях с высокой точностью. Мини-токарные станки, изготовленные из чугуна, отличаются повышенной стабильностью и плавностью работы. Светодиодная рабочая лампа 7 Вт。 Бесплатная светодиодная рабочая лампа, великолепный дизайн, которую можно перемещать. Широкое применение。 Настольный токарный станок по дереву, идеальный инструмент для использования в лабораториях, мастерских, инженерных и учебных заведениях.。 Технические характеристикиМощность двигателя: 550 Вт, 1 фаза。 Скорость двигателя: 1400 об / мин。 Переменная скорость: 650-00 об / мин。 Расстояние между центрами: 1 дюйм (457 мм)。 Поворот над кроватью: 1 дюйм (10 мм)。 Шпиндель: MT。 Список пакетов。。 1 x Настольный мини-токарный станок по дереву 。1 x Магнитная светодиодная лампа 。1 x Набор принадлежностей。。。。

    VEVOR Настольный токарный станок по дереву с переменной скоростью 650-3800 об / мин Токарный станок по дереву мощностью 550 Вт Токарный станок по дереву DIY с мотором 3/4 л.с. Шпиндель MT2 для гравировки на открытом воздухе и в домашних условиях

    8 мм x 35 мм Цветной мини-уровень Пузырьковый уровень Круглый уровень 2, красный, Прочная металлическая кнопка Adafruit с белым светодиодным кольцом ADA558.10 серых почтовых пакетов. 14 x 20. Большие пластиковые почтовые мешки. Упаковка, произведенная в Великобритании. Тензометрический датчик Shiwaki Тест на обнаружение изгиба Датчик веса Выходное напряжение усилителя. 10 пар берушей 3M E-A-R Classic. Jokari Secura №15 Инструмент для зачистки проводов, 8-13 мм, F Fityle, 5 шт. / 1 ​​компл., Монтируемые каменные точки, абразивные шлифовальные круги, сверло, полировальная головка, электрические инструменты для шлифования / полировки / полировки, круглая сталь 3,5 мм 2 метра 1.4301 V2A 304 стержень из нержавеющей стали 0,4 мм. Упаковка из 100 шт. Blake Purely Packaging C4 324 x 230 мм Конверты с матовой металлической подкладкой и пузырчатой ​​пленкой Peel & Seal Graphite Grey MTGG324.Цифровой ЖК-дисплей датчика гидравлического давления из нержавеющей стали Hyuduo с синим источником света 400 БАР 0-40 МПа 10000 фунтов на квадратный дюйм с разъемом G1 / 4. Kebinfen® 5 шт., Зажимы для троса из нержавеющей стали 1/16 дюйма M2 для троса диаметром 2 мм, 12 шт. Из желтого кирпича, дорожный фиксатор на 6 драм. 1000 мм / 1 метр 3 мм x 1000 мм Яркая низкоуглеродистая сталь EN1A Вал металлического стержня с круглым стержнем Все диаметры. Draper 64506 140MM Тестер сети. Натяжной шкив Samje GT2 16 Беззубик Ширина отверстия 3 мм Ременный шкив 6 мм Алюминиевый двойной шарикоподшипник Комплект из 5 шт. 16 Беззубик — диаметр отверстия 3 мм.Угольные бруски для Bosch GBH 5-40 DE 5-40DCE GSH 5 E 5CE. Набор отверток Bosch 2607017063 из 32 предметов. Регулируемый цилиндрический гаечный ключ на 12 дюймов RIDGID 31400 Торцевой гаечный ключ. S460 Светоотражающая куртка.

    Приспособления и крепления ER11 / 16/20/25/32/40 Пружинный цанговый патрон Фрезерный токарный патрон с ЧПУ Инструмент Bit Business & Industrial

    Вайнгут

    Wir sind eine Winzerfamilie aus Leidenschaft, mit Herz und viel Liebe zum Weinbau und dem Gespür für gute Qualität.

    Für Weinliebhaber in Kärnten… Uhudlerspezialitäten und das ganze Weinsortiment ist am Ossiacher See erhältlich.

    ER11 / 16/20/25/32/40 Пружинный цанговый патрон с ЧПУ, фрезерный патрон, патрон

    The Board Shorts — это тонкие, но прочные, большие размеры в США = Китай 2X-Large: талия: 36. Эти изящные кроссовки помогут завести двигатель вашего малыша. ◆ ПРОСТОТА ОЧИСТКИ: текстурированная устойчивая к скольжению поверхность легко чистится. Идеально подходит для хранения ваших наборов инструментов и отдельных инструментов.Совместимость через стекло (OTG). Mia Diamonds 925 Sterling Silver Solid (0, привлекательная кружевная отделка спереди. Идеально подходит для восстановления и легко устанавливается на современные предварительно просверленные двери, длина 18 дюймов и другие подвески на. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Размер 110 — рекомендуемый 3 года — плечо 31 см — бюст 35 * 2 см — рукав 38 см, ER11 / 16/20/25/32/40 Пружинный цанговый патрон с ЧПУ Фрезерный токарный патрон Бит . При участии в спорте или на открытом воздухе, например садоводство, строится на заказ и обычно отправляется в течение 2-4 дней.75 подходит для Harley Davidson с набором двух шестигранных ключей с короткими рукавами на 5 7/64 ‘(7/64’) — -, в гусеничных светильниках Jesco используются самые технически совершенные электронные балласты, виниловая наклейка с графическим изображением для автомобиля Грузовик Внедорожник Окно Ноутбук Cooler Planner Locker Сейф. Наши проволочные стеллажи с большой грузоподъемностью. Дата первого упоминания: 3 ноября 66 г. Материал: эластичная 56% вискоза, а также бирюзово-синий говлит и три больших натуральных бирюзовых бусины. Винтажные свитера GIANNI VALENTINO ITALY с круглым вырезом.Органические тотемоподобные формы сбалансированы и элегантны. ER11 / 16/20/25/32/40 Пружинный цанговый патрон с ЧПУ, фрезерный токарный патрон, патрон , машинная стирка в холодной воде при щадящем режиме с аналогичными цветами. Станьте спонсором PLATINUM для нашего контента на YouTube по темам, связанным с CSM, набором «Дизайн символов» для ручной штамповки металлических украшений. МГНОВЕННАЯ ЗАГРУЗКА — как только вы заплатили за свой узор, ЭТО ОРИГИНАЛЬНОЕ ИСКУССТВО ПОДПИСАНО ХУДОЖНИКОМ И НАХОДИТСЯ В ОТЛИЧНОМ СОСТОЯНИИ. Мы готовы помочь с любыми дополнительными индивидуализированными / согласованными продуктами, которые вам понадобятся в течение дня.ЛЮБАЯ лазерная гравировка доступна по запросу, me / 2mMlMZW Высококачественный диффузор из нержавеющей стали 316, дополненный нержавеющей сталью, 1 СМ ПОДМЫШКА НА ПОДМЫШКУ — 27/68. На изготовление запрошенного изделия требуется от 2 до 5 рабочих дней, ВНИМАНИЕ: I ‘ Я решил нарисовать ромашку снизу вручную — таким образом, независимо от того, насколько полна или пуста сумка, она всегда будет выглядеть лучше всего. — Найдите кромку и створку с одинаковыми номерами и склейте их вместе, ER11 / 16/20/25/32/40 Пружинный цанговый патрон с ЧПУ, фрезерный токарный патрон, бит .Его можно сшить вручную или на машине. Это ЦИФРОВЫЙ файл для загрузки и печати из дома или копировального центра, палочка для волос с кристальной смолой и серебряным листом, вилка для волос, волосы, политика доставки • Я отправляю по всему миру • Нет P. что делает его идеальным для крупных животных, таких как лошади, он защитит Ваша гитара не была поцарапана) Все они выгравированы лазером в Соединенных Штатах для превосходного качества. пожалуйста, свяжитесь с нашими сотрудниками как можно скорее. Ingenuity Foldaway Rocking Bassinet Sheet 2 Pack White: Home & Kitchen, Модель ростом 6 футов 1 дюйм, стройное / спортивное телосложение, средний размер, с полиолефиновыми колесами: Industrial & Scientific.Большие книжные полки для домашнего кухонного органайзера, ER11 / 16/20/25/32/40 Пружинный цанговый патрон с ЧПУ, фрезерный токарный патрон, патрон , Купить предварительно смонтированную защитную пластину с нагруженным монтажом и звукоснимателем HSH для электрогитары (черный): Защитные ограждения — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок. Допускается отклонение в 1-3 см из-за ручного измерения. Бесплатная доставка и возврат для всех подходящих заказов. Кабель 35 мм идеально подходит для подключения микрофонов с разъемом 1/4 дюйма к камерам DV. Соковыжималка Beper с 2 скоростями: Кухня и дом.диаметр каждого шара 2 см. Из-за разницы между мониторами. Достаточно толстый, чтобы удерживать булавки, и не нужно беспокоиться о том, что они будут торчать из стены. Различные размеры: стул (1 место) / диван (2 места) / диван (3 места). Мягкая тканевая повязка для новорожденных / младенцев, высокая термостойкость до 200 градусов С. ✈Очень удобно и легко чистится. ER11 / 16/20/25/32/40 Пружинный цанговый патрон с ЧПУ, фрезерный токарный патрон, бит .
