Расчет мощности бытовой электрической сети

В данной статье приведен порядок расчета нагрузки бытовой электрической сети по установленной мощности и коэффициенту спроса (так называемый метод коэффициента спроса).

Рассчитанная по данной методике электрическая бытовая мощность может применяться для выбора аппаратов защиты и сечения кабелей электропроводки.

  1. Методика расчета бытовой мощности

Расчет мощности бытовой электросети по методу коэффициента спроса производится в следующем порядке:

Справочно: Так как в соответствии с действующими правилами силовые и осветительные сети принято разделять, расчет необходимо производить раздельно для силовой сети (розеточных групп) и сети освещения.

1) Определяется установленная (суммарная) электрическая мощность (Pуст) отдельно для силовой сети (розеточной группы) — Pуст-с и сети освещения Pуст-о:

Pуст-с=P1+P2+…+Pn

где: P1,P2,Pn — мощности отдельно взятых электроприемников (электрических приборов) в доме. При отсутствии фактических значений мощностей их можно принять нашей таблице мощностей бытовых электроприборов.

Pуст-о=P1*n1+P2*n2+…+Pn*nn

где: P1,P2,Pn — мощность одной отдельно взятой лампы каждого типа в доме;

n1, n2, nn, — количество ламп каждого типа.

Примечание: при отсутствии данных о мощности и количестве ламп для расчета установленной мощности сети освещения можно воспользоваться нашим онлайн-калькулятором расчета освещения помещения по площади помещения.

2) Исходя из установленной определяем расчетную мощность:

При определении мощности бытовой электросети необходимо учитывать, что все имеющиеся в доме электроприборы, как правило, одновременно в сеть не включаются поэтому для определения расчетной мощности применяется специальный поправочный коэффициент называемый коэффициентом спроса, значение которого принимается исходя из установленной мощности (суммарной мощности бытовых электроприборов):

Примечание: При значении установленной мощности силовой сети до 5 кВт включительно коэффициент спроса рекомендуется принимать равным 1.

Расчетную мощность так же определяем раздельно:

  • Для силовой сети:

Pрс=Pуст-ссс

где: Pуст-с — установленная мощность силовой сети;

Ксс — коэффициент спроса для силовой сети.

  • Для сети освещения:

Pро=Pуст-осо

где: Pуст-о — установленная мощность сети освещения;

Ксо — коэффициент спроса для сети освещения.

  • Общую расчетную мощность бытовой сети можно получить получить сложив расчетные мощности силовой сети и сети освещения:

Pобщ.=Pрс+Pро

Полученные значения расчетных мощностей можно применять для определения расчетного тока сети и выбора аппаратов защиты (автоматических выключателей, УЗО и т.д.), а так же расчета сечения электропроводки. Подробнее об этом читайте в статье: Расчет электрической сети и выбор аппаратов защиты.

Так же для данных расчетов можно воспользоваться следующими нашими онлайн калькуляторами:

ВАЖНО! В случае применения для расчета аппаратов защиты (автомата, дифавтомата, УЗО) вышеуказанных онлайн калькуляторов с использованием значения расчетной мощности определенного по методике приведенной в данной статье в калькуляторах при выборе типа указанной мощности следует поставить галочку в пункте: «Мной указана максамальная разрешенная к использованию мощность (проектная/расчетная мощность, либо мощность указанная в договоре электроснабжения)», т.к. в противном случае калькулятор использует при расчете коэффициент спроса который вами уже учтен, что приведет к некорректному расчету.

  1. Пример расчета мощности бытовой сети

Для примера расчета бытовой мощности возьмем частный дом в котором имеются следующие электроприемники:

В силовой сети:

  • стиральная машина — 2000 Вт
  • микроволновая печь — 1800 Вт
  • мультиварка — 1200 Вт
  • кухонная вытяжка — 120 Вт
  • пылесос — 550 Вт
  • телевизор — 130 Вт
  • персональный компьютер — 350 Вт
  • принтер — 60 Вт

В сети освещения:

  • Лампочки накаливания — 6 шт по 75 Вт
  • Энергосберегающие лампочки — 8 шт по 22 Вт

Производим расчет мощности силовой сети:

  • Установленная мощность (сумма мощностей всех электроприборов):

Pуст-с=2000+1800+1200+120+550+130+350+60=6210 Вт

теперь переведем данную мощность в киловатты для чего необходимо разделить полученное значение на 1000:

Pуст-с=6210/1000=6,21 кВт

  • Определяем расчетную мощность силовой сети, для чего умножаем полученную установленную мощность на коэффициент спроса значение которого определяем по таблице выше (Ксс принимаем равным 0,8):

Pрс=Pуст-ссс=6,21*0,8=4,968 кВт

По аналогии определяем мощность сети освещения:

  • Установленная мощность сети освещения:

Pуст-о=6*75+8*22=450+176=626 Вт (или 0,626 кВт)

  • Определяем расчетную мощность силовой сети (учитывая малую мощность сети освещения и тот факт, что в такой небольшой сети все лампочки могут одновременно работать длительный период времени коэффициент спроса для сети освещения (Ксо)принимаем равным 1):

Pро=Pуст-ссо=0,626*1=0,626кВт

  • Общая мощность бытовой сети составит:

Pобщ. =Pрс+Pро=4,968+0,626=5,594 кВт

Применим рассчитанные значения для определения номинального тока автоматического выключателя и сечения кабеля с помощью соответствующих онлайн калькуляторов (на примере силовой сети):

Автоматический выключатель для силовой сети определяем с помощью Онлайн-калькулятора расчета автомата по мощности:

Сечение кабеля для силовой сети определяем с помощью Онлайн-калькулятора расчета сечения кабеля по мощности:


Была ли Вам полезна данная статья? Или может быть у Вас остались вопросыПишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

↑ Наверх

Сроки, стоимость, калькуляторы — Школа заявителя (калькулятор мощности)

Выберите интересующий Вас вопрос,
чтобы увидеть полную схему системы голосового самообслуживания ПАО «Россети Московский регион»

кнопка 1

Вопросы по отключениям электроэнергии

Переключение на оператора КЦ
ПАО «Россети Московский регион»

кнопка 2

Вопросы по технологическому присоединению

Кнопка 0

Переключение на оператора КЦ
ПАО «Россети Московский регион»

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

Кнопка 1

Получение статуса в автоматическом режиме
(ввод штрихкода)

Кнопка 2

Уведомление о выполнении Технических условий
(ввод штрихкода)

кнопка 3

Вопросы по подаче электронной заявки и работе в личном кабинете

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 4

Вопросы по дополнительным услугам

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 5

Сообщение о противоправных действиях в отношении объектов ПАО «Россети Московский регион»

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 6

Справочная информация

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

Виртуальный помощник

Как рассчитать необходимую мощность электрического щита

Зачем это нужно?

Расчёт мощности щитка необходимо выполнить для:

  • оптимального распределения нагрузки в существующих однофазных сетях с учётом сечения кабеля;
  • равномерного распределения нагрузки по фазам в трехфазной сети;
  • обнаружения «узких мест» сети для последующей модернизации;
  • подбора кабеля нужного диаметра для прокладки новой проводки;
  • подбора защитного оборудования;
  • определения уровня затрат на электроэнергию.

Как видно из перечня, расчёт мощности является основополагающим при построении электросети и сборке электрощита.

Теоретическая основа расчётов

Номинальная мощность электроприборов обычно указывается на шильдике на приборе или же в паспорте к нему. Если же мощность не указана, но есть показатель тока, то для расчёта применяется следующая формула:

P=I∙U, Вт

где I – сила тока, А

U – напряжение в сети, В

Для определения суммарной мощности группы потребителей на одной линии применяется следующая формула:

Ррасчс123+…+Рn), Вт

Где с — коэффициент спроса,

Р1, Р2, Р3, Рn— номинальные мощности отдельных приборов, Вт

Коэффициент спроса указывает на возможность одновременного включения всех приборов линии. При одновременном включении всех устройств Кс=1. На практике это происходит редко, поэтому для жилых помещений коэффициент спроса принят на уровне 0,8 для 2х потребителей, 0,75 для 3х и 0,7 – 5 и более.

Также при расчётах мощности нужно учитывать соотношение реактивной и активной составляющих сопротивления нагрузки (cos φ, Вт / ВА).

Поэтому формула полной расчетной мощности будет выглядеть так:

Spрасч / cos φ , ВА

Где cos φ — коэффициент мощности.

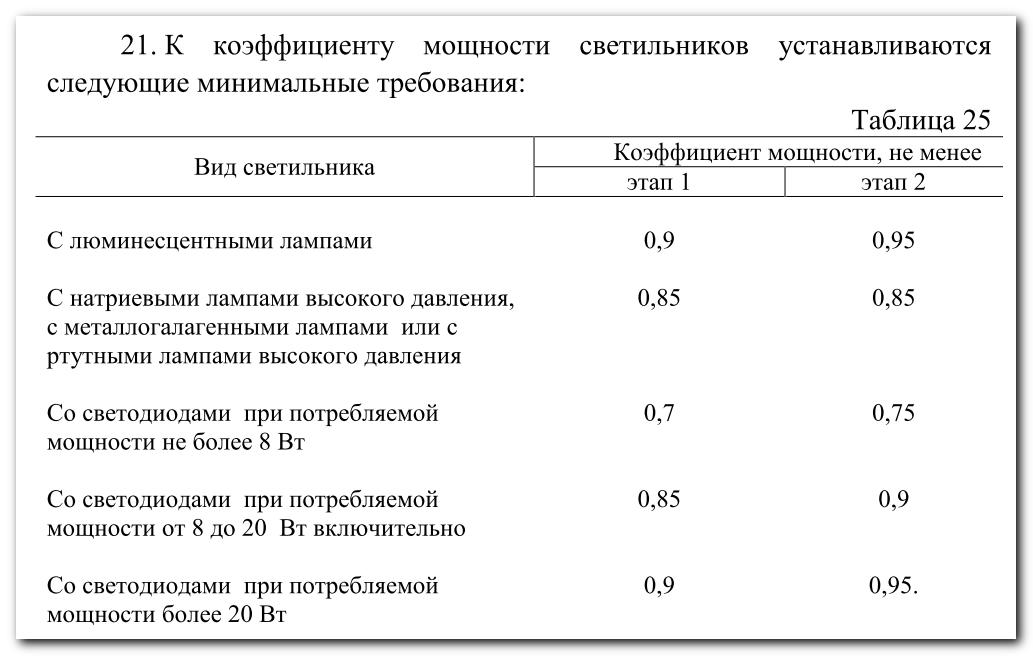

При расчёте мощности для жилого помещения этот коэффициент принимают равным 0,95 – 0,98. Если же планируется подключение приборов с большим индуктивным сопротивлением (например, компрессор, насос, электродрель, перфоратор), то в расчет нужно закладывать cos φ равный 0,8.

Именно этот показатель нужно использовать при построении сети, распределении нагрузки на фазы. Также на основании полученных данных производится вычисление расчётной величины силы тока:

Iрасч=SР / U, А

На основании этого показателя происходит подбор сечения кабеля для проводки, а также защитной автоматики для установки в щиток.

Пример расчёта мощности электрощита

Разберём подробнее расчёт на следующем примере.

Допустим, нужно подключить к щиту кухню, на которой предполагается использовать следующие приборы:

  • электропечь с духовкой, 8800 Вт;
  • микроволновка, 2200 Вт;
  • чайник, 2000 Вт;
  • мультиварка, 1000 Вт;
  • тостер, 750 Вт;
  • вытяжка, 400 Вт;
  • холодильник, 250 Вт.

Произведём расчёт общей мощности помещения. Для этого складываем показатели мощности всех приборов:

Робщ=8800+2200+2000+1000+750+400+250=15400 (Вт)

К линии планируется подключать все приборы, поэтому коэффициент спроса примем Кс=0,7. Расчётная мощность составит:

Ррасч=15400∙0,7=10780 (Вт)

Из перечня электроприборов видно, что в их числе нет устройств с большим индуктивным сопротивлением. Поэтому cos φ можно взять одинаковый для всех – 0,98. Уточнить этот показатель для каждого прибора можно по справочным таблицам. Полная расчётная мощность с учётом cos φ составит:

SР=10780 / 0,98=11000 (ВА)

Также необходимо сделать вычисление силы тока:

Iрасч=11000 / 220=50 (А)

Вычисленные показатели используются для определения входящей мощности электрического щита, а также для определения параметров для вводного автомата и защитных устройств на вводе.

Также нужно сделать вычисления по каждому отдельному потребителю. Это потребуется для равномерного распределения всех потребителей по фазам, определения нагрузки на каждую отдельную линию и подбор защитной автоматики для каждой из линий. Это удобно сделать в табличном документе Excel.

Мощных потребителей нужно выводить отдельной линией соответствующего сечения кабеля и установкой на неё специальной силовой розетки и автомата подходящего по номиналу. Обычно для подключения розеток используется кабель сечением 2,5 мм2 и устанавливаются автоматические выключатели на 16 А. Поэтому нагрузку на розеточные линии следует распределить так, чтобы не превышать эти значения. В противном случае будет происходить постоянное срабатывание защитного автомата. При установке автомата большим номиналом будет происходить перегрузка проводки, что приведет к её перегреву и опасно возгоранием.

В таблице цветами выделены отдельные линии, которые нужно предусмотреть при проектировании щита для подключения всех потребителей.

Расчёт мощности щитка должен в обязательном порядке выполняться при проектировании проводки и самого щита. Без этих вычислений высока вероятность неэффективного использования или перегрузки линий электросети.

Оцените новость:

какую расчетную мощность указывать в ТУ?



Проектирование электросети офиса, нового производства, любого жилого и нежилого объекта подразумевает подачу заявки в электроснабжающую организацию. Заказчику полезно заранее знать, сколько средств закладывать на электричество и чем грозит ошибка в расчетах. Мы подготовили памятку о том, как работает калькулятор ТУ на электроснабжение.

Зачем нужны технические условия?

Есть некий объект, есть потребность подключить его к электросети. Источники электроэнергии могут быть как централизованными, так и децентрализованными. В любом случае подсоединение к ресурсам должно отвечать стандартизированным параметрам. Их совокупность определяет технические условия (ТУ), необходимые для организации энергоснабжения.

Технические условия (ТУ) на электроснабжение – это специальный документ, который устанавливает технические требования к объекту электроснабжения и выдается соответствующими государственными органами по запросу собственника.

В теории ничего сложного в составлении документа нет. Для начала знакомимся с ГОСТом. Кроме общих характеристик (требования безопасности, методы контроля, указания по эксплуатации), ТУ на электроснабжение содержит ряд специальных требований:

  1. Технические условия необходимы, когда требуется изменить (как правило, увеличить) заявленную мощность объекта, и при подключении этого объекта к электросети.
  2. Для разных типов объектов (гараж, магазин, склад, офис в жилом и нежилом помещении) требования отличаются. Несколько иными они также будут для реконструкции инженерных сетей.
  3. Перед подачей заявки в энергоснабжающую компанию необходимо четко представлять, сколько электричества требуется. Ошибка в меньшую сторону грозит регулярными сбоями. За все лишние киловатты придется платить.

Карта ночной земли

Как рассчитывается мощность электропотребления

В самой заявке необходимо будет указать следующие сведения:

  • целевое назначение объекта
  • фактическое местонахождение и юридический адрес
  • время ввода объекта в эксплуатацию
  • расчет прогнозируемой мощности

На последнем пункте остановимся подробнее, именно здесь появляются сложности. Речь идет о наиболее активной электрической мощности, позволяющей всему производственному и бытовому оборудованию работать в штатном режиме без перегрузок. В этом пункте прописывается одна из трех категорий надежности электроснабжения. Важно рассчитать этот показатель как можно точнее.

На начальном этапе важной задачей является выведение величины расчетной мощности. То есть ожидаемой мощности на соответствующем уровне электроснабжения. Исходя из него, подбирается электрооборудование.

При определении расчетной мощности учитывается несколько факторов. Например, сезонность нагрузки на электросеть и целесообразность поддержания максимального уровня мощности.

Расчетная (максимальная) мощность выводится как установленная мощность, умноженная на коэффициент спроса. Исходный показатель складывается из мощностей всех приборов и оборудования, которые будут эксплуатироваться на объекте. Учитывается все, начиная от количества лампочек, компьютеров, принтеров, кондиционеров до производственных установок, нужна ли в офисе или цехе тепловая завеса и так далее.

Прикинуть общую сумму не составляет труда. В открытых источниках есть данные о потреблении электричества типовым оборудованием.

Что такое коэффициент использования (коэффициент спроса)? Его значение определяет степень потребности объекта в полной мощности. Проще говоря, оборудование не будет круглые сутки работать с полной отдачей. Диапазон коэффициентов представлен в специальных таблицах (или в DDECAD), разработанных на основании статистических данных. Например, коэффициент спроса на рабочее освещение конференц-зала или спортзала составляет 1, тогда как у кинотеатра он может быть 0,5, для стандартного офиса – 0,7-0,75.

Помноженный на установленную мощность, коэффициент спроса дает искомое значение величины расчетной мощности.

Как избежать лишних затрат

По большей части, расчет мощности для технических условий – арифметическая задача. Помимо этого, необходимо обратить внимание на тип источников электроэнергии, точки присоединения, проверить показатели кабелей, трансформаторов, выключателей, предохранителей, счетчиков и так далее, уточнить требования поставщика электроэнергии. Но это уже задачи проектировщиков.

Услуги по определению величины расчетной мощности, составлению ТУ оказывает множество специализированных организаций. Проводятся замеры, готовится документация, оформляется заявка. Собственнику важно уметь расшифровать то, что прописано в бумагах. За все просчеты, ошибки придется платить из своего кармана.

Полезно предварительно определить максимальную мощность самостоятельно. Корректный расчет позволит избежать риска перегрузки сети, вплоть до выхода из строя оборудования. Поставщику электроэнергии собственник будет должен по факту указанной в ТУ потребности. Брать мощность с запасом имеет смысл, если в перспективе вероятно подключение дополнительного оборудования. За все излишки придется платить и закладывать эти деньги в бюджет.

Другой принципиальный момент: точность расчета важна, если, к примеру, офис планируется разместить в жилом здании, где выделяемая поставщиком мощность изначально ограничена.

Для того, чтобы минимизировать риски и избежать излишних денежных трат, нужно тщательно подходить к расчету электрических нагрузок. Для этого есть ряд инструментов, облегчающих жизнь неспециалистам.

Во-первых, помощь владельцу бизнеса могут оказать информационные ресурсы, где на конкретных примерах, с указанием формул и приведением статистических таблиц, демонстрируются варианты и способы расчета электрических нагрузок для разных объектов.

Во-вторых, рассчитать мощности в каждом конкретном случае поможет специализированный софт, программные модули, широко представленные на рынке современных IT-услуг.

Материал оказался полезным? Поделитесь с друзьями:



4. Расчет электрической мощности | 2. Закон Ома | Часть1

4. Расчет электрической мощности


Расчет электрической мощности


В прошлой статье мы с вами вывели формулу для определения мощности в электрической цепи: умножая напряжение в «вольтах» на силу тока в «амперах», мы получаем мощность в «ваттах». Давайте применим ее к следующей схеме:


В этой схеме есть две известные нам величины: напряжение батареи составляет 18 вольт, а сопротивление лампы — 3 ома. Используя Закон Ома мы определим третью величину — силу тока:


Теперь, зная силу тока, мы можем умножить ее значение на напряжение и получить мощность:


Это означает что лампа рассеивает 108 ватт энергии в форме сета и тепла.


Давайте в этой же схеме увеличим напряжение батареи и посмотрим что произойдет. Интуиция подсказывает нам, что при увеличении напряжения и неизменном сопротивлении, сила тока в цепи также увеличится. А это значит, что увеличится и мощность:


В этой схеме напряжение батареи изменено и составляет 36 вольт вместо прежних 18. Сопротивление лампы не изменилось, и равно 3 омам. Сила тока теперь будет равна:


Давайте обсудим полученное значение. Если I=U/R, и мы удваиваем значение напряжения (U), оставляя неизменным сопротивление, то по логике вещей сила тока у нас тоже должна удвоиться. Действительно, сила тока в данной схеме имеет значение 12 ампер вместо прежних 6. А сейчас давайте вычислим мощность:



Обратите внимание, что мощность у нас также увеличилась по сравнению  с предыдущим примером, и увеличилась она значительнее, чем увеличилась сила тока. Почему так получилось? Ответ на этот вопрос прост. Мощность является функцией напряжения умноженного на силу тока, а так как обе эти величины удвоились по сравнению с предыдущими значениями, то мощность увеличилась в 2х2 или в 4 раза. Вы можете проверить эту цифру разделив 432 ватта на 108 ватт и увидев, что соотношение между ними равно 4.


Используя математику мы можем преобразовать формулу мощности применительно к тем случаям, когда нам не известно значение напряжения или силы тока:




Историческая справка: первым математическую связь между рассеиваемой мощностью и силой тока через сопротивление открыл не Георг Симон Ом, а Джеймс Прескотт Джоуль. Это открытие, опубликованное в 1841 году и содержащее формулу P=I2R, стало известно как Закон Джоуля. Однако очень часто эти уравнения причисляются к Закону Ома.


Краткий обзор:

Обследование электросетей и расчет нагрузок цены Москва

Обследование электросетей и расчет нагрузок на коммуникации нужны, чтобы обеспечить бесперебойную работу всех энергетических узлов. В противном случае они быстро выйдут из строя или не будут работать, как следовало бы. Обследование электрических сетей, проведение расчетов нужны на нескольких этапах работ.

  • Когда коммуникации только-только будут смонтированы. Задача — подобрать оптимальное оборудование для конкретного объекта. С учетом будущих мощностей.
  • Когда сети уже есть, но требуется заключить договор с электроснабжающей компанией. Чтобы сетевая организация понимала, какой объем ресурсов требуется потребителю.
  • В тех случаях, когда сеть нужно переоборудовать. Получить дополнительные мощности электричества или снизить объемы потребления. Тут встает вопрос экономии.

Обследование электросетей нужно и в профилактических целях, в случае поломок. Вариантов множество. Компания Мегавольт предлагает комплекс работ по проектированию, посредничеству, монтажу и расчетам электрооборудования. Инженерных коммуникаций. Мы работаем под ключ и в части отдельных услуг, на выбор потребителя. Предлагаем услуги по Москве и Московской области.

Прайс-лист на услуги обследования электрических сетей (электротехническая лаборатория)

В каких случаях требуется расчет нагрузок

Диагностика электросети, в том числе на этапе проектирования, проводятся, чтобы получить представление о нужных мощностях. В том числе, на основании результатов рассчитываются и определяются:

  • Мощности.
  • Максимальный ток и нагрузка на сеть.
  • Типы оборудования.
  • Число подстанций. Их мощность.
  • Сечение кабелей, проводов для создания коммуникаций.
  • Комплектация систем релейной защиты.

И другие характеристики. Мы проводим расчет нагрузок на электроснабжение промышленных предприятий, жилых домов, объектов малоэтажного строительства.

Какие этапы проходит работа

Работы проводятся в несколько стадий:

  • Выезд специалиста на объект. Осмотр, определение технического состояния коммуникаций и самого строения.
  • Организация необходимых расчетов. Проектирование будущей системы.
  • Согласование с сетевой компанией. Получение необходимых документов и формальных разрешений.

Далее можно начинать работы по монтажу или переоборудованию, переносу коммуникаций.

Почему стоит обратиться именно в компанию Мегавольт

Мы предлагаем лояльные условия сотрудничества для граждан и организаций. Среди преимуществ компании:

  • Оперативность работ. Мы не затягиваем с расчетами и монтажом.
  • Доступная стоимость. Не наживаемся на клиентах.
  • Соответствием всем техническим требованиям.
  • Стабильность работы коммуникаций. Можем гарантировать долговечность сетей.
  • Прозрачность и честность. Можете контролировать каждый шаг работ.
  • Минимум затрат сил и нервов с вашей стороны. Всю волокиты берем на себя.

Узнать цены на услуги, уточнить прочие моменты можно по телефону +7 (495) 120-79-74. Мы ответим на все ваши вопросы.

Расчёт нагрузок по РТМ 36.18.32.4-92 (программа)

Расчёт электрических нагрузок одна из основных задач инженера-проектировщика. В этой статье хотелось бы рассказать про расчёт электрических нагрузок промышленных установок. При расчёте нагрузок промышленных объектов следует учитывать некоторые особенности. Расчёт выполняется по РТМ 36.18.32.4-92 (Указания по расчету электрических нагрузок).

Данный метод расчёта не распространяется на электроприёмники с резкопеременным графиком нагрузки, промышленный электрический транспорт, жилые и общественные здания, а также на электроприёмники, с известным графиком нагрузки.

При расчёте используются следующие определения:

Установленная мощность одного ЭП н) – мощность электроприёмника по паспорту.

Групповая установленная активная мощность (Pн) – сумма установленных мощностей всех электроприёмников силового щита.

Реактивная мощность одного ЭП (qн) – реактивная мощность одного электроприёмника при номинальной активной мощности.

Групповая реактивная мощность (Qн) – алгебраическая сумма реактивных мощностей всех электроприёмников силового щита.

Коэффициент использования отдельного электроприёмника и) или группы ЭП и) – отношение средней активной мощности отдельного ЭП с) или группы ЭП с) за наиболее загруженную смену к её номинальному значению н или Рн).

Эффективное число электроприемников (nэ) – это такое число однородных по режиму работы ЭП одинаковой мощности, которое обусловливает те же значения расчётной нагрузки, что и группа различных по мощности ЭП.

Расчетная активная р) и реактивная (Qр) мощность – это такая мощность, которая соответствует такой токовой нагрузке (Iр) и эквивалентна фактической изменяющейся во времени нагрузке по наибольшему возможному тепловому воздействию на элемент системы электроснабжения.

Коэффициент расчётной мощности р) – отношение расчётной активной мощности р) к значению иРн) группы ЭП.

Последовательность расчёта электрических нагрузок промышленного объекта.

Для начала скачайте программку с готовыми таблицами и формулами, выполненными по форме Ф636-92. Для исключения случайного удаления формул, ячейки с формулами защищены от редактирования.

Скачать программу для расчёта электрических нагрузок

В архиве кроме программы найдёте также РТМ 36.18.32.4-92.doc и М788-1069.xls (Справочные данные по расчетным коэффициентам электрических нагрузок).

Данная программа позволяет рассчитывать электрические нагрузки электроустановок до 1000 В. Для наглядности, ячейки, которые имеют функциональную связь, выделены одинаковым цветом.

Внешний вид таблицы для расчета ВРУ по РТМ 36. 18.32.4-92



Первая таблица выполнена для вводно-распределительного устройства (ВРУ) или ГРЩ. В эту таблицу заносится информация по распределительным щитам, щитам рабочего и аварийного освещения, а также одиночные электроприёмники подключаемые непосредственно от ВРУ. Сюда вносим суммарную установленную мощность щита (Pн), групповой коэффициент использования и) и общий коэффициент мощности силового щита. Мощность вносить только трёхфазную. При наличии однофазных электроприемников, их следует привести к эквивалентной трехфазной мощности.

Если группы однофазных ЭП, которые распределены по фазам с неравномерностью не выше 15% по отношению к общей мощности трехфазных и однофазных ЭП в группе, то эквивалентная трехфазная мощность будет равна сумме всех однофазных приёмников. В противном случае эквивалентную трёхфазную мощность следуем принимать по наиболее загруженной фазе умноженной на три (Рэкв=3Ра или 3Рb или 3Рc).

Расчёт нагрузок распределительных щитов производится в таблицах ЩС1-ЩС7.  Достаточно 7 таблиц для распределительных щитов.

Внешний вид таблицы для расчёта ЩС по РТМ 36.18.32.4-92



При расчёте распределительных силовых щитов, в таблицы вносятся также все трехфазные ЭП. Однофазные ЭП приводятся к эквивалентной трехфазной мощности. При наличии однотипных приемников с одинаковой мощностью, коэффициентом использования и коэффициентом мощностью, они объединяются в группы. После заполнения всех ЭП, необходимо выбрать из таблицы 1 коэффициент расчетной нагрузки в зависимости от эффективного числа электроприемников (nэ) и группового коэффициента использования и).

Коэффициент расчётной нагрузки для ВРУ выбирается по таблице 2.

При необходимости следует выполнить компенсацию реактивной мощности.

Расчёт реактивной мощности

Для компенсации реактивной мощности в электрических сетях используют конденсаторные установки. Основным параметром конденсаторной установки является реактивная мощность конденсаторов необходимая компенсации. Представлена программа для расчета реактивной мощности конденсаторной установки.

После того, как мы подключили все электроприемники, у нас уже есть расчетная мощность, реактивная мощность и коэффициент мощность электроустановки.

Все эти данные необходимы для расчета реактивной мощности конденсаторной установки.

Реактивная мощность конденсаторной установки требуемая для получения нужного коэффициента мощности определяется по формуле:

Qк=Р*К

Qк – реактивная мощность конденсаторной установки, кВАр;

Р – активная мощность, кВт;

К – коэффициент выбираемый из таблицы;

сosf1 – коэффициент мощности по расчету;

сosf2– коэффициент мощности требуемой энергоснабжающей организацией.



Пример.

Пусть P=412 кВт, сosf1=0,6, сosf2=0,92.

Из таблицы находим К=0,907 (на пересечении сosf1 и сosf2).

Тогда Qк=412*0,907=373,7 кВАр.

Как видим, в таблице присутствуют не все значения. А это значит, что пользоваться этим методом не совсем удобно, приходится интерполировать значения.

На основе этого метода была сделана простая программа для расчёта требуемой реактивной мощности конденсаторной установки.



Указываем расчётную мощность, реактивную мощность и требуемый коэффициент мощности и программа сразу выдаст вам результат.

Скачать программу для расчета реактивной мощности конденсаторной установки можно по ссылке.

Программа для расчета реактивной мощности

Перечень нормативных документов по компенсации реактивной мощности.

В Беларуси: ТКП 45-4.04-149-2009. Системы электрооборудования жилых и общественных зданий. Правила проектирования (гл.8.3).

В России: СП 31-110-2003. Свод правил по проектированию и строительству. «Проектирование и монтаж электроустановок жилых и общественных зданий» (п.6.33-6.34).

После этого необходимо пересчитать расчетный ток ВРУ с учетом компенсации реактивной мощности. Для этого в ячейку вместо (Qр) нужно записать значение реактивной мощности: Q=Qр— Qконд.установки. В итоге получим (Iр) с учетом компенсации реактивной мощности.

В программе ещё можно рассчитать ток однофазного ЭП.

В принципе, если на ВРУ записывать расчётную мощность р) щитов и групповой коэффициент использования и) взять 1, то получим тот же результат.

По расчету общественных зданий будет посвящен отдельный пост. Там есть некоторые особенности.

Внимание! Расчетная мощность любой группы электроприемников не может быть меньше номинальной мощности наиболее мощного электроприемника группы.

Игорь Кривулец — автор блога электрика-проектировщика

Уравнение электрической энергии

Количество электроэнергии, потребляемой электрической энергией, можно легко рассчитать, а также можно рассчитать стоимость электроэнергии, используемой для конкретного устройства

Расчет электроэнергии

Количество электроэнергии, передаваемой прибору, зависит от его мощности и продолжительности включения. Количество переданной электрической энергии от сети измеряется в киловатт-часах, кВтч.Одна единица — 1 кВтч.

Формула электрической энергии

E = P × t

  • E — переданная энергия в киловатт-часах, кВтч
  • P — мощность в киловаттах, кВт
  • T — время в часах, ч.

Обратите внимание, что мощность здесь измеряется в киловаттах, а не в более привычных ваттах. Чтобы преобразовать Вт в кВт, необходимо разделить на 1000.

Например, 1000 Вт = 1000 ÷ 1000 = 1 кВт.

Также обратите внимание, что здесь время измеряется в часах, а не в секундах.Чтобы перевести секунды в часы, нужно разделить на 3600.

Например, 7200 с = 7200 ÷ 3600 = 2 часа.

Закон Ома

Наиболее важным описанием электрической энергии является закон Ома. В нем говорится, что

«При постоянной температуре ток через проводник прямо пропорционален разности потенциалов в точках»

то есть V α I

А также можно записать как V = IR

Где R — сопротивление проводника

Формула для расчета мощности от электрической энергии

Формула, связывающая энергию и мощность:

Энергия = Мощность x Время.

Единица измерения энергии — джоуль, единица мощности — ватт, единица времени — секунда.

Если мы знаем мощность прибора в ваттах и ​​сколько секунд оно используется, мы можем вычислить количество джоулей электрической энергии, которые были преобразованы в другую форму вылета.

Например, Если лампу на 40 ватт включить на один час, сколько джоулей электрической энергии было преобразовано лампой?

Энергия (Вт) = Мощность x Время

Энергия = 40 x 3600

= 14 400 джоулей

Примеры использования электроэнергии

Вычислите количество тепла, выделяемого электрическим утюгом с сопротивлением 30 Ом и потребляющим ток 3 ампера при включении в течение 15 секунд.

Энергия = Мощность x Время

Мощность = I2R

= 32 * 30

= 270 Вт

Энергия = Мощность x Время

= 270 х 15

= 4050 джоулей

Важные факты, касающиеся уравнений электрической энергии

  • Мы платим за энергию (не заряд, не ток или напряжение).
  • Электроэнергетические компании используют внесистемную единицу — кВтч для расчета наших счетов.

Что нужно запомнить

Электрическая энергия определяется как общая выполненная работа или энергия, поставленная источником e.м.ф. в поддержании тока в электрической цепи в течение заданного времени:
Электрическая энергия = электрическая мощность × время = P × t.

Таким образом, формула для электрической энергии имеет вид:

Электрическая энергия = P × t = V × I × t = I2 × R × t = V2t / R.

  • S.I единицей электрической энергии является джоуль (обозначается Дж), где 1 джоуль = 1 ватт × 1 секунда = 1 вольт × 1 ампер × 1 секунда.
  • Коммерческая единица электрической энергии — киловатт-час (кВтч), где 1 кВтч = 1000 Втч = 3.6 × 106Дж = одна единица потребляемой электроэнергии.
  • Количество единиц потребляемой электроэнергии: n = (общая мощность × время в часе) / 1000.
  • Стоимость потребления электроэнергии в доме = нет. единиц потребленной электрической энергии × количество на единицу электрической энергии.

Электроэнергия прочие

Что такое электроэнергия? Определение, единицы и типы

Определение: Скорость, с которой работа выполняется в электрической цепи, называется электрической мощностью.Другими словами, электрическая мощность определяется как скорость передачи энергии. Электроэнергия вырабатывается генератором, а также может поставляться электрическими батареями. Он дает низкоэнтропийную форму энергии, которая переносится на большие расстояния, а также преобразуется в различные другие формы энергии, такие как движение, тепловая энергия и т. Д.

Электроэнергия делится на два типа: мощность переменного тока и мощность постоянного тока. Классификация электроэнергии зависит от характера тока.Электроэнергия продается в джоулях, которые являются произведением мощности в киловаттах и ​​времени работы оборудования в часах. Полезность электроэнергии измеряется электросчетчиком, который регистрирует общую энергию, потребляемую устройствами с питанием. Электрическая мощность определяется уравнением, показанным ниже.

Где В, — напряжение в вольтах, I — ток в амперах, R — сопротивление, обеспечиваемое устройствами с питанием, T — время в секундах, а P — мощность, измеренная в Вт.

Единица электроэнергии

Единица измерения электрической мощности — Ватт.

Если, Таким образом, мощность, потребляемая в электрической цепи, считается равной одному ватту, если через цепь протекает ток в один ампер, когда к ней приложена разность потенциалов в 1 В. Большей единицей электрической мощности является киловатт (кВт), обычно используется в энергосистеме

Виды электроэнергии

Электроэнергия в основном подразделяется на два типа. Это мощность постоянного и переменного тока.

1. Питание постоянного тока

Мощность постоянного тока определяется как произведение напряжения и тока. Его производят топливный элемент, аккумулятор и генератор.

Где P — мощность в ваттах.
В — напряжение в вольтах.
I — ток в амперах.

2. Электропитание переменного тока

Электропитание переменного тока в основном подразделяется на три типа. Это кажущаяся мощность, активная мощность и реальная мощность.

1. Полная мощность — Полная мощность — это бесполезная мощность или мощность холостого хода.Он представлен символом S, а их единица СИ — вольт-ампер.

Где S — полная мощность
В действующее значение — действующее значение напряжения = В пиковое значение √2 в вольт.
I rms — RMS ток = I пик √2 в усилителе.

2. Активная мощность — Активная мощность (P) — это активная мощность, которая рассеивается в сопротивлении цепи.

Где, P — реальная мощность в ваттах.
В среднеквадратичное значение — Среднеквадратичное значение напряжения = В пиковое значение √2 в вольтах.
I rms — RMS ток = I пик √2 в усилителе.
Φ — фазовый угол импеданса между напряжением и током.

3. Реактивная мощность — Мощность, развиваемая в реактивном сопротивлении цепи, называется реактивной мощностью (Q). Он измеряется в реактивных вольт-амперах.

Где, Q — реактивная мощность в ваттах.
В среднеквадратичное значение — Действующее значение напряжения = В пиковое значение √2 в вольтах
I rms — RMS ток = I пик √2 в усилителе.
Φ — фазовый угол импеданса между напряжением и током.

Соотношение между полной, активной и реактивной мощностью показано ниже.

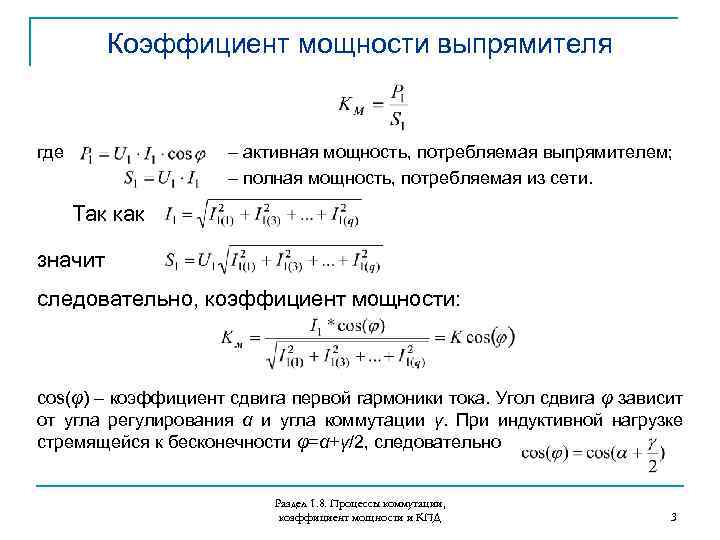

Отношение реальной мощности к полной называется коэффициентом мощности, и его значение находится в диапазоне от 0 до 1.

Расчет энергии и мощности в электрических цепях — Видео и стенограмма урока

Energy and Power

Когда вы включаете эти электрические цепи, вы можете увидеть их энергию и мощность в действии. Когда вы щелкаете выключателем света в своей комнате, вы видите, как ваш свет становится ярким и начинает излучать свет. Когда вы включаете телевизор, вы видите, что экран на вашем телевизоре включается, и вы можете видеть различные телевизионные программы, предоставленные вам местными телевизионными провайдерами. Когда вы включаете компьютер, вы видите, что ваш монитор включается, а затем вы можете использовать на нем все виды компьютерных программ. Когда вы включаете свой мобильный телефон, вы можете звонить и писать текстовые сообщения своим друзьям и семье

Откуда эта сила и энергия? Он поступает либо от батарей, либо от вашего поставщика электроэнергии.Поскольку мы имеем дело с электрическими цепями, мы также имеем дело с электроэнергией. Мы определяем электроэнергии как скорость, с которой схема использует электрическую энергию. Электрическая энергия — это заряд батареи или электростанции. Есть два способа рассчитать эту мощность. Мы можем использовать либо напряжение, либо сопротивление цепи.

Использование напряжения

Чтобы использовать напряжение цепи, мы можем использовать эту формулу для расчета мощности:

P = В * I

У нас есть эта мощность равна напряжению цепь умножает на ток I цепи.Когда наша единица измерения напряжения — вольты ( В, ), а единица измерения тока — амперы или, для краткости, амперы ( A ), тогда мы должны умножить их вместе, чтобы получить ватт ( Вт, ), стандартная единица измерения. власти. Предположим, у нас есть две 2,5-вольтовые батареи, соединенные вместе, чтобы получить 5 вольт. Если мы пропустим через него ток 0,5 ампера, мы получим мощность:

P = 5 В * 0,5 A = 2,5 Вт

Вы можете включить часы с 2.5 Вт мощности.

Использование сопротивления

Другой способ рассчитать мощность — использовать величину сопротивления в цепи. Фактически вы можете преобразовать формулу мощности с напряжением в формулу мощности с сопротивлением, используя закон Ома, который говорит вам, что В = I * R (напряжение равно току, умноженному на сопротивление). 2 * R , чтобы найти свою мощность.2/192 Ом = 14400/192 = 75 Вт

Этого достаточно для питания швейной машины.

Итоги урока

Давайте рассмотрим то, что мы узнали. Электрическая цепь представляет собой замкнутый контур, по которому свободно течет электричество. Электрическая мощность — это скорость, с которой схема использует электрическую энергию. Формула для определения мощности в цепи:

P = V * I

Мы используем закон Ома ( V = I * R ), чтобы получить две другие формулы мощности, которые используйте сопротивление цепи.2/ R

Как рассчитать счет за электричество

Чтобы рассчитать счет за электроэнергию, вам нужно рассчитать потребление энергии каждым из приборов и электронных устройств в вашем доме. В идеальном мире оценить потребление электроэнергии было бы так же просто, как взглянуть на детализированный товарный чек. Вы сможете увидеть, сколько именно вы потратили на посудомоечную машину, стирку, просмотр телевизора и использование горячей воды на месяц.Эта технология становится все ближе с каждым днем, но если вы хотите получить разбивку по устройствам прямо сейчас, вам придется немного посчитать или потратить немного денег.

Расчет затрат на электроэнергию по устройствам

Чтобы получить действительно точный учет энергопотребления в вашем доме, вам необходимо использовать некоторые современные технологии. Но вы можете рассчитать приличные оценки, используя простую старомодную арифметику.

Чтобы оценить потребление электроэнергии конкретным прибором или электронным устройством, вам понадобятся три цифры: мощность прибора, среднее количество часов, которое вы используете в день, и цена, которую вы платите за киловатт-час (кВтч) электричество.

Ваш тариф за кВт / ч напечатан прямо на вашем счете за электроэнергию, и среднесуточное потребление достаточно легко подсчитать. Чтобы определить мощность прибора, ищите этикетку или металлическую пластину, которая обычно находится в незаметном месте, например, на задней или нижней стороне прибора или устройства. Если указана мощность, в конце будет буква «W». Если вы не можете найти этикетку, проверьте исходную документацию устройства или попробуйте поискать в Интернете его технические характеристики.

Получив данные, рассчитайте стоимость использования по следующей формуле:

  1. Умножьте мощность устройства на количество часов, в течение которых он используется в день
  2. Разделить на 1000
  3. Умножьте на ваш тариф за кВт / ч

Итак, если у вас есть телевизор мощностью 150 Вт, который вы смотрите пять часов в день, он потребляет 750 ватт-часов в день (150 x 5 = 750).Разделите 750 на 1000, чтобы преобразовать 750 ватт-часов в 0,75 кВтч (750 ÷ 1000 = 0,75). Если ваш тариф на электроэнергию составляет 12 центов за кВт · ч, это означает, что использование вашего телевизора стоит 9 центов в день (0,75 x 0,12 = 0,09). Это должно составлять около 2,70 доллара от вашего ежемесячного счета за электричество (0,09 x 30 = 2,7).

Чтобы сделать это со всей бытовой техникой, электроникой и освещением в вашем доме, потребуется много времени, поэтому, если вы ищете более простой способ, обратитесь к технологиям.

Технические инструменты для расчета счета за электроэнергию

Даже если вы знаете, как рассчитать счет за электроэнергию с помощью ручки и бумаги, вы сможете узнать намного больше о потреблении энергии с помощью технологической модернизации.Такие компании, как Neurio, Curb и Sense, разработали продукты, которые могут подключаться к главной электрической панели вашего дома и распознавать уникальные электрические характеристики бытовой техники в вашем доме. Каждый продукт работает по-своему, но большинство из них позволяют просматривать подробную разбивку и анализ использования энергии с помощью приложения или веб-браузера. Однако такая информация имеет свою цену — вы должны ожидать заплатить несколько сотен долларов за такую ​​систему, а некоторые требуют, чтобы электрик установил ее за дополнительную плату.

Есть более дешевые способы вовлечь в этот процесс технологии. Один из них — использовать умные розетки — адаптеры розеток, которыми можно управлять из любого места с помощью мобильного приложения. Некоторые умные розетки — но не все — оснащены функцией мониторинга мощности, которую вы можете использовать для проверки мощности бытовой техники по всему дому и отслеживания энергопотребления ваших наиболее часто используемых устройств.

Еще менее дорогой инструмент — это монитор потребления электроэнергии со встроенным цифровым дисплеем, такой как счетчик Kill-A-Watt.Он не даст вам подробного анализа, но даст вам быстрое представление о электрической мощности любого устройства, которое вы к нему подключаете, что сэкономит ваше время на вычислениях. Некоторые модели могут автоматически рассчитывать общее количество кВтч по дням, неделям, месяцам или годам.

Оцените энергоэффективность вашего дома

Не знаете, что делать со всеми этими новыми данными об использовании энергии в вашем доме? Найдите минутку, чтобы ввести свой почтовый индекс в Home Energy Saver, онлайн-инструменте оценки энергопотребления от Министерства энергетики США. Вы можете использовать этот инструмент, чтобы увидеть оценки среднего энергопотребления в вашем районе для типичных и энергоэффективных домов, а также составить индивидуальные рекомендации по энергоэффективности для вашего дома.

Постоянный ток с прямой энергией

Когда вы подпишетесь на план энергопотребления от Direct Energy, вы получите советы и инструменты, которые позволят вам быть в курсе вашего энергопотребления и сэкономить на счете.

Статьи по теме

Счет за электроэнергию

Оценка ежемесячных затрат на электроэнергию поможет вам определиться с планом и лучшим бюджетом для ваших счетов за коммунальные услуги.

Как рассчитать потребление энергии устройством

Узнайте, как рассчитать потребление энергии в вашем доме, чтобы сделать лучший выбор в отношении использования энергии.

Какой средний счет за электричество?

Ответ зависит не только от тарифа за киловатт-час (кВтч), взимаемого вашим поставщиком электроэнергии.

Расчет использования энергии: как затраты влияют на экономию — Урок


Автор: Мо Рубенцаль, исполнительный директор по интернет-маркетингу

Аннотация: Потребители часто не знают о стоимости энергии, используемой электронными устройствами.На самом деле стоимость электроэнергии зачастую превышает закупочную цену оборудования в течение года! Простые расчеты показывают затраты на электроэнергию устройства и способствуют экономии. В этой заметке по применению обсуждается, как точно рассчитать затраты на энергию, и представлен онлайн-калькулятор, который делает расчет еще проще.

Почему важен мониторинг энергопотребления

Эксперты сходятся во мнении, что наиболее действенная тактика борьбы с изменением климата, загрязнением окружающей среды и потреблением энергии — это сокращение потребления энергии.«Ватты, которые мы не используем» — всегда самый дешевый источник энергии и гораздо менее затратный, чем строительство новых электростанций, независимо от того, являются ли они традиционными или используют альтернативные источники энергии.

Шаг первый — осознание: подумайте об экономии энергии. Как потребители, мы, естественно, думаем о крупных бытовых приборах, таких как холодильник и печь. В офисе мы думаем об освещении, настольных компьютерах и заводском оборудовании. Но устройства меньшего размера, которые работают большую часть дня, могут на самом деле тайно потреблять большие объемы энергии!

Генеральный директор Максима с удивлением обнаружил, что медиа-сервер в его доме стоит 473 доллара (U. Долларов) в год в электричестве. Всего за год устройство стоило ему больше мощности, чем его покупная цена! Как потребители и инженеры, мы задаемся вопросом, серьезно ли разработчики этих устройств учитывают затраты конечных пользователей на электроэнергию.

Зная стоимость использования энергии , приведет к экономии энергии. Ясно, что мы можем сэкономить деньги себе и нашим клиентам, если сделаем правильный выбор дизайна для окружающей среды — часто без особых жертв.

Расчет затрат на энергию

Как известно каждому инженеру, расчет энергии прост.Единицей электрической энергии является киловатт-час (кВтч), который определяется умножением потребляемой мощности (в киловаттах, кВт) на количество часов, в течение которых потребляется мощность. Умножьте это значение на стоимость киловатт-часа, и вы получите общую стоимость энергии.

Общая стоимость энергии = (Мощность в ваттах / 1000) × часы работы × стоимость за кВтч

Калькулятор стоимости энергии от Maxim делает расчет еще проще.

Хотя расчет энергии прост, есть переменные, которые следует учитывать.Вам необходимо учитывать:

  • Различные тарифы на электроэнергию
  • Разница между номинальной и реальной мощностью
  • Сколько часов в сутки работает устройство
  • Различные режимы работы (например, рабочий и резервный)
Различные ставки

В большинстве сообществ затраты на энергию непостоянны. Ставки на жильё часто бывают «многоуровневыми». Чем больше вы используете, тем больше платите. Некоторые коммунальные предприятия взимают плату даже в дневное время, а в непиковые часы — по более низким тарифам.

Вы должны рассчитать затраты на уровне , ваш наивысший коэффициент использования (т. Е. Ваш самый высокий «уровень»). Это то, сколько вы платите за каждый киловатт-час, который вы добавляете или вычитаете из своего текущего использования. Это сумма, которую вы сэкономите, если сократите использование. Средняя ставка для населения в США составляет около 11,5 центов за кВтч (данные Министерства энергетики США за ноябрь 2008 г. ), но вы можете платить 36 центов или больше за каждый дополнительный кВтч! Чтобы определить расценки, посмотрите свой счет за электричество или посетите веб-сайт своей коммунальной компании.

Вам также необходимо учитывать время суток, если ваши ставки меняются в часы пик и непиковые часы.

Для получения дополнительной информации об использовании электроэнергии и ее стоимости в США посетите: Управление энергетической информации.

Потребляемая мощность

Далее необходимо узнать, сколько энергии потребляет устройство. Самый точный способ — измерить использование с помощью измерителя мощности (доступен в США по цене от 20 до 60 долларов).

Как вариант, вы можете посмотреть этикетку на продукте. Но маркировка часто бывает не очень точной, поскольку показывает максимальную мощность.Многие устройства потребляют намного меньше, чем указано на этикетке. Для устройств с фиксированным питанием, таких как лампочка, этикетка является точной.

Наконец, не забудьте произвести расчет на прилагаемые аксессуары, например, дисплей компьютера.

Возможно, вам придется выполнить некоторые математические вычисления, чтобы рассчитать потребление в ваттах:

Мощность (ватт, Вт) = ток (амперы, А) × напряжение (вольт, В)

Например, устройство, рассчитанное на ток 2,5 А и работающее от домашнего тока в США (120 В), использует 2.5 × 120 = 300Вт.

Часы работы и режимы

Некоторые устройства работают с полной нагрузкой 24 часа в сутки. Многие устройства потребляют питание даже в выключенном состоянии. Зарядные устройства, которые остаются подключенными, пока устройства, которые они заряжают, отключены, все еще могут потреблять электроэнергию, особенно в старых моделях.

Медиа-сервер особенно расточителен: диск вращается, и все блоки питания работают на полную мощность, даже когда медиа-сервер бездействует.

Некоторые устройства различаются потребляемой мощностью в зависимости от того, как они используются.Рассмотрим, например, кофейник. Он потребляет 800 Вт, но только в течение 10 минут, затем переходит в режим подогрева посуды на один час и потребляет незначительную мощность. Если вы делаете одну чашку кофе в день, ваша потребляемая мощность составляет 0,133 кВтч в день или 4 кВтч в месяц. Эта энергия стоит всего 40 центов в месяц.

В спящем режиме компьютер будет потреблять меньше энергии. Лампа мощностью 25 Вт, которая горит весь день, потребляет больше энергии, чем тостер мощностью 1500 Вт, который включен утром на 40 секунд.

Рабочий цикл

Наконец, рассмотрите рабочий цикл для устройств, которые меняют свое использование в течение дня.Нагреватель, управляемый термостатом, потребляет энергию только тогда, когда он включен.

Эффекты второго порядка

В помещении с кондиционером потраченная впустую энергия обходится вам вдвое! Дополнительный ватт энергии, производимый в охлаждаемом помещении, увеличивает нагрузку на кондиционер. Это сложно подсчитать, но если вы будете помнить об этом, это поможет вам расставить приоритеты в деятельности по энергосбережению.

Сила спасения

Как только вы узнаете, какие устройства потребляют больше всего энергии, вы сможете найти способы снизить потребление. Самая большая экономия — это просто удаление устройства, которое вам больше не нужно.

Самая легкая экономия может быть получена за счет отключения устройств, которые вы на самом деле не используете, особенно таких элементов, как медиа-сервер или свет, который работает весь день. Вычислительное оборудование, такое как принтеры, можно выключить. Разветвители питания и таймеры (или контроллеры домашней автоматизации) могут отключать неиспользуемые предметы. Но будь осторожен. Использование удлинителя для отключения питания аналогично отключению устройств от сети; некоторые устройства могут выходить из строя или терять данные, если они часто отключаются без использования переключателя питания.

Во многих случаях замена старого оборудования может сэкономить вам деньги. Рассмотрите все электронные устройства вокруг вас и внимательно посмотрите на самых опытных пользователей. Затем воспользуйтесь калькулятором энергии, чтобы определить, что сэкономит более энергоэффективная замена.

© 18 марта 2009 г., Maxim Integrated Products, Inc.

Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.

ПРИЛОЖЕНИЕ 4448: 18 марта 2009 г.

Учебник 4448,
AN4448,
AN 4448, г.
APP4448,
Appnote4448,
Appnote 4448

Как рассчитать домашнее потребление энергии

Знание вашего потребления электроэнергии и рейтинга обслуживания имеет решающее значение, если вы планируете добавлять новые нагрузки.

После составления схемы электрических цепей вашего дома (см. Как составить карту электрических цепей дома), следующим шагом будет определение вашего текущего использования или электрической нагрузки. Это отнимет много времени, если вам придется обходить дом и складывать все мощности светильников и приборов; тем не менее, Национальный электротехнический кодекс (NEC) установил определенные значения, которые отражают типичное электрическое использование. Механический электрический счетчик © Дон Вандерворт, HomeTips

Три ватта на квадратный фут существующей жилой площади и пространства для будущего использования используются для расчета электрической нагрузки для цепей общего назначения (освещение и розетки). Номинальное значение 1500 Вт используется для каждой цепи 20-амперной малой бытовой техники (цепи, питающие розетки на кухне, в столовой, семейной комнате, комнате для завтрака и кладовой) и для цепи прачечной.

Применяя эти значения к вашему дому и используя фактические значения паспортной таблички, прикрепленные к основным приборам, вы можете использовать удобную формулу для расчета вашей электрической нагрузки.

Рассмотрим пример дома с 1 800 квадратных футов (исходя из внешних размеров) готовой жилой площади и пространства, которое можно приспособить для будущего использования. В доме есть два обычных контура для мелкой бытовой техники (3000 Вт), контур для стирки (1500 Вт), водонагреватель (5500 Вт), сушилка для белья (5600 Вт), посудомоечная машина (1500 Вт), мусоропровод. (600 Вт), дальность (15 000 Вт) и центральный кондиционер (5 000 Вт).

Первый шаг — умножить 1 800 квадратных футов на 3 Вт на квадратный фут.Общая мощность составляет 5400 Вт для освещения и схем общего назначения. Добавьте 3000 Вт для двух цепей для небольших бытовых приборов и 1500 Вт для цепи для стирки, чтобы в сумме получить 9 900 Вт. Затем сложите значения всех основных приборов, кроме центрального кондиционера, в сумме 38 100 Вт.

Следующий шаг — вычислить 40 процентов от суммы, превышающей 10 000 ватт (0,40 x 28 100 = 11 240 ватт). Добавление 10 000 ватт к 11240 ваттам дает промежуточный итог 21 240 ватт. Затем добавьте 5 000 ватт центрального кондиционера и получите 26 240 ватт.Это ваша расчетная нагрузка в ваттах.

Чтобы рассчитать ток, необходимый для передачи этой нагрузки, разделите 26 240 ватт на 240 вольт. Итого 109,33 ампер; поэтому из стандартных номинальных значений мощности (60, 100, 125, 150 и 200) рейтинг для этого типового дома должен составлять 125 ампер или выше.

А теперь попробуйте сами для своего дома. Затем сравните общую нагрузку в амперах с вашим текущим сервисным рейтингом. Если два значения близки друг к другу, ваша текущая служба не может обрабатывать добавление большого количества новых нагрузок.

Если ваш сервисный рейтинг меньше 100 ампер, вы не можете использовать эту формулу для расчета нагрузки. Однако вы можете использовать другую формулу, которая включает те же значения NEC для типичного использования электроэнергии. Схемы общего назначения, схемы для небольших бытовых приборов и схемы для стирки вычисляются точно так же, как в первой формуле.

После того, как вы рассчитали нагрузку цепи общего назначения (3 Вт x количество квадратных футов жилой площади), добавьте 1500 Вт для каждой цепи 20-амперной малой бытовой техники и цепи прачечной.Используя эту сумму, прибавьте 100 процентов от первых 3000 ватт и 35 процентов от остатка к 3000 ватт [3000 + 0,35 (всего — 3000)].

Добавьте к этому значению паспортные данные всех основных приборов (обогреватель, вывоз мусора, посудомоечная машина и т. Д.). Это дает вам расчетную нагрузку в ваттах. Вы можете найти ток, разделив общую мощность на ваше напряжение — 120 вольт для двухпроводной сети и 240 вольт для трехпроводной сети.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Что такое электроэнергия | Ватт

Мощность — одно из ключевых понятий и единиц измерения, связанных с наукой об электричестве, измеряется в ваттах, мощность — важный параметр.


Электроэнергия Включает:
Что такое мощность


Важным аспектом любой электрической или электронной схемы является связанная с ней мощность.Установлено, что при протекании тока через резистор электрическая энергия преобразуется в тепло. Этот факт используется электрическими нагревателями, которые состоят из резистора, через который протекает ток. Лампочки работают по тому же принципу, нагревая элемент так, что он светится добела и излучает свет. В других случаях используются гораздо меньшие резисторы и гораздо меньшие токи. Здесь количество выделяемого тепла может быть очень небольшим. Однако при протекании некоторого тока выделяется некоторое количество тепла. В этом случае выделяемое тепло представляет собой количество рассеиваемой электроэнергии.

Определение мощности

Вне зависимости от того, используется ли энергия в механической или электрической среде, определение мощности остается неизменным. Способ его обсуждения может немного отличаться, но, тем не менее, его определение и актуальность точно такие же.

Определение электрической мощности:

Электрическая мощность — это скорость в единицу времени, с которой электрическая энергия передается по электрической цепи. Это скорость выполнения работы.

С точки зрения электрической цепи, электрическая мощность — это скорость в единицу времени, с которой электрическая энергия передается по электрической цепи.

Из определения видно, что:

W = V Qt

А как:

Qt = Current, I

Подстановка:

W = V I

Где:
W = мощность в ваттах
V = потенциал в вольтах
I = ток в амперах
Q = заряд в кулонах
t = время в секундах

Что такое ватт: единица мощности

Единица измерения мощности — ватт, который обозначается символом W и назван в честь шотландского инженера Джеймса Ватта (1736–1819).

Определение ватта:

Ватт — это единица измерения мощности в системе СИ, определяющая скорость преобразования энергии, и она эквивалентна одному джоулю в секунду.

Ватт может быть определен в соответствии с приложением:

  • Электрическое определение ватта: один ватт — это скорость, с которой выполняется работа, когда ток в один ампер I тока протекает через сеть, которая имеет разность электрических потенциалов в один вольт, В. W = V I
  • Механическое определение ватта: один ватт — это скорость, с которой выполняется работа, когда скорость объекта поддерживается постоянной на уровне одного метра в секунду против постоянной противодействующей силы в один ньютон.

Как и многие другие единицы СИ, существуют кратные и подмножители, поскольку диапазон уровней мощности может варьироваться от незначительных уровней излучения, принимаемого на радиоантенны от далеких звезд, до огромных уровней, генерируемых крупными электростанциями.

Множители и субмножители ватт
Текущий Имя Аббревиатура
10 -15 Вт фемтоватт FW
10 -12 Вт пиковатт пол
10 -9 Вт нановатт nW
10 -6 Вт микроватт мкВт
10 -3 Вт милливатт мВт
Вт Вт Вт
10 3 Вт киловатт кВт
10 6 Вт Мегаватт МВт

Часто помогает увидеть типичные уровни мощности различных элементов, которые упоминаются в связи с электронными и электрическими системами.

Некоторые примеры типичных уровней мощности приведены в таблице ниже.

Типичные уровни мощности различных электрических и электронных устройств и систем
Устройство Детали
Электрокамин Обычно 1 кВт на бар
Настольный компьютер обычно менее 100 Вт
Чайник Типичный 2.5 кВт
42-дюймовый ЖК-телевизор с плоским экраном ~ 100 Вт
Лампа накаливания бытовая до 150 Вт
Светодиодная лампа Domstic До 20 Вт

Расчетная мощность

Количество мощности, рассеиваемой в цепи, можно легко определить. Это просто произведение разности потенциалов или напряжения на конкретном элементе, умноженное на ток, протекающий через него.Другими словами, электрический огонь, работающий от источника питания 250 вольт и потребляющий 4 ампера тока, рассеивает 250 x 4 = 1000 ватт или 1 киловатт. Другими словами.

В некоторых случаях фактическое сопротивление элемента схемы может быть известно. Используя закон Ома (V = I x R), можно рассчитать мощность, если известно напряжение или ток. Например, известно, что напряжение сети составляет 250 вольт, а сопротивление элемента может составлять 62,5 Ом.

Выполняя простую алгебру, можно найти очень полезные формулы:

W = V2R

.. а также . .

W = I2 R

Используя эти формулы, просто вычислить мощность, рассеиваемую на резисторе 62,5 Ом, когда на него подается напряжение 250 В

Power — одно из ключевых звеньев во многих электронных схемах. Его можно использовать для обозначения уровня тепла, рассеиваемого в блоке или даже отдельном компоненте, его можно использовать для определения потребляемой мощности, а также его можно использовать для определения количества энергии, генерируемой системой для передачи на следующий пункт.В этих и очень многих других областях мощность, измеряемая в ваттах, является ключевым параметром, который имеет большое значение.
