Способы разводки труб отопления | Отопление дома и квартиры



Вступление

Теплоносителем в системах отопления служат вода или антифриз. Теплоноситель постоянно циркулируют по системе, перенося тепло по водопроводным трубам от отопительного котла до отопительных приборов. Сделать разводку труб к отопительным приборам можно двумя принципиально разными способами. Принципиально различаются однотрубный и двухтрубный способы разводки труб отопления.

Сразу отмечу, что выбирается способ разводки по наличию в доме чердака, количеству этажей и планируемым расходам. Выбор способа разводки труб не зависит от дополнительных источников отопления, систем вентиляции и установленных кондиционеров. Хотя место установки может повлиять на прокладку стояков отопления. Выбрать любой кондиционер для вашего дама вы можете на сайте https://mirkond.ru/ компании Мир кондиционеров. Продажа климатической техники основное направление деятельности компании.

Способы разводки труб отопления

Рассмотрим два основных способа разводки труб отопления.

Однотрубная разводка труб отопления



На рисунке 1 представлена однотрубная разводка труб отопления. При такой разводке труб, теплоноситель (вода или антифриз) последовательно переходит от радиатора к радиатору, остывая по пути. При такой разводке труб последний радиатор  будет холоднее первого. Причем чем больше радиаторов в этой цепочке, тем меньше будет греть последний радиатор. По этим причинам однотрубная система не может создать качественную систему отопления дома. Хотя к плюсам этой системы можно отнести ее дешевизну и простоту монтажа. Применяются с верхней разводкой труб, требуют наличие чердака или технического верхнего этажа.

Двухтрубная разводка труб отопления

Гораздо более эффективна двухтрубная система разводки труб отопления. Она представлена на рисунке 2. При таком способе разводки труб отопления к радиатору подводятся две трубы. Одна прямая, вторая обратная. При такой разводке труб температура теплоносителя одинакова  на входе всех приборов отопления.

Если в двухтрубной системе отопления  радиаторы подключать параллельно, то такая разводка труб так и называется, двухтрубной  параллельной разводкой теплопровода.

Коллекторная разводка труб отопления

Если к каждому радиатору подводить две отдельные трубы, прямую и обратную, не соединенные между собой, то такая разводка называется «лучевая». Так как трубы,при такой разводке, подводят к радиаторам от блока управления (коллектора), то чаще такую систему называют коллекторной.

Несомненные достоинства коллекторной системы это возможность регулировать температуру каждого радиатора по отдельности, что, несомненно, создает повышенный комфорт в доме. Хотя следует отметить, что коллекторная разводка труб отопления более дорогая в исполнении.

©Obotoplenii.ru

Другие статьи по теме: Монтаж отопления





Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Вертикальная система отопления представляет собой сеть обогрева, у которой подключение радиаторов осуществляется к вертикальным стоякам. В зависимости от особенностей конструкции она может использоваться и в частных домах высотой в 2-3 этажа, и в многоквартирных зданиях. Благодаря расположению магистральных труб вертикальная система отличается минимальными потерями тепла.

Особенности вертикальной системы обогрева

Вертикальная разводка системы отопления применяется как в автономных, так и в централизованных сетях обогрева. По способу транспортировки рабочей среды по трубопроводу она может быть с естественной или принудительной циркуляцией. В первом случае перемещение теплоносителя осуществляется за счет разницы в плотности. В малоэтажных домах с автономной сетью обогрева с принудительной циркуляцией движение рабочей среды происходит благодаря насосу, а при наличии централизованных коммуникаций — из-за перепадов давления.

По варианту подачи теплоносителя различают следующие вертикальные системы отопления:

  • с верхней разводкой. Прокладка трубопровода для таких сетей осуществляется на чердаке или под потолком;
  • с нижней разводкой. Монтаж магистралей для транспортировки рабочей среды выполняется через подвал или в стяжке пола.

По сравнению с горизонтальной системой отопления вертикальная сеть обогрева не склонна к образованию воздушных пробок и позволяет контролировать температурный режим батарей. ТМ Ogint предлагает большой выбор термостатических клапанов и термостатических элементов, с помощью которых можно установить и поддерживать в помещении комфортный микроклимат.

В зависимости от нюансов конструкции вертикальная сеть обогрева бывает однотрубной или двухтрубной. При выборе определенного типа системы учитывают количество этажей здания и необходимость установки индивидуальных приборов учета тепла.

Однотрубная вертикальная система

Для однотрубной вертикальной системы характерна циркуляция теплоносителя по замкнутому контуру. Радиаторы при монтаже такой сети отопления подключаются последовательно, поэтому между степенью нагрева первой и последней батарей наблюдается существенная разница. Однако этот недостаток можно компенсировать за счет небольшой протяженности магистралей.

Для дополнительной регулировки отопительные приборы однотрубных систем комплектуются различными видами трубопроводной арматуры. В ассортименте ТМ Ogint она представлена следующими устройствами:

Чтобы обеспечить эффективное функционирование однотрубной схемы с естественной циркуляцией, целесообразно установить на батареи отопления кран Маевского с колпачком под отвертку или другой тип воздухоотводчика.

К преимуществам вертикальной однотрубной сети относятся:

  • минимальный расход материалов;
  • оптимальное количество теплоносителя, объем которого можно регулировать за счет подбора диаметра труб;
  • возможность монтажа системы без использования циркуляционного насоса.

Однако она эффективна для небольших помещений, а для обогрева комнат площадью от 40 м2 и более придется устанавливать несколько стояков, иначе сложно достичь комфортной температуры. Поэтому монтаж однотрубной вертикальной системы целесообразен в многоквартирных домах высотой не менее 5 этажей. Кроме того, необходимо наличие хорошей изоляции и комнат небольшой площади.

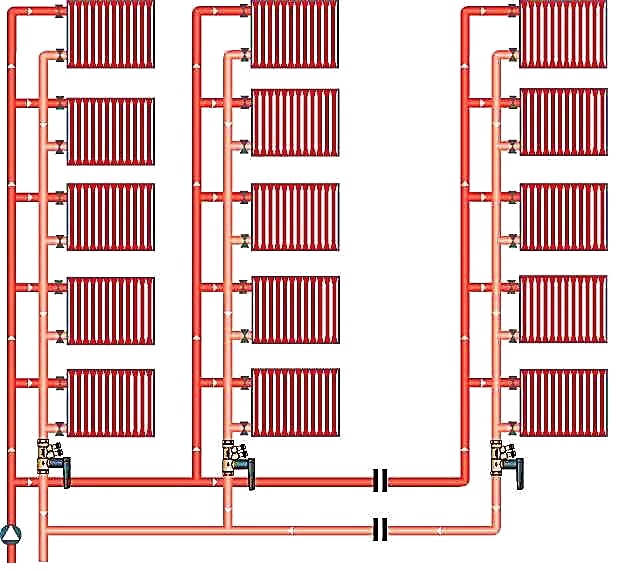

Двухтрубная вертикальная система

Вертикальная двухтрубная система обогрева предполагает монтаж двух магистралей для транспортировки теплоносителя. По одной из них поступает нагретая рабочая среда, а вторая выполняет функцию отвода после остывания. Поскольку радиаторы подключаются параллельно, то необходимо обеспечить прокладку трубопроводов рядом друг с другом.

Дополнительная магистраль способствует увеличению расходов на материалы и объема теплоносителя, для передвижения которого недостаточно естественной циркуляции, поскольку повышается гидродинамическое сопротивление. Для эффективного функционирования автономные инженерные системы отопления в частных коттеджах комплектуются мощными циркуляционными насосами.

По способу подачи теплоносителя двухтрубные сети обычно бывают с верхней разводкой. Такой вариант организации отопления более эффективен и требует меньше усилий при монтаже. Система с нижней разводкой отличается трудоемкостью монтажа и сложностью эксплуатации оборудования.

Использование вертикальной двухтрубной схемы в многоквартирных зданиях обеспечивает следующие преимущества:

  • возможность подачи теплоносителя одинаковой степени нагрева на все отопительные приборы, независимо от этажа;
  • простоту промывки и проведения профилактических работ при подготовке трубопровода к эксплуатации.

Сеть отопления такой конструкции почти не склонна к образованию воздушных пробок. Чтобы полностью исключить вероятность их появления, можно установить один из вариантов воздухоотводчиков, предлагаемых ТМ Ogint. Для радиаторов достаточно крана Маевского, а для всей системы потребуется автоматическое устройство.

В условиях роста тарифов на обогрев жилья в многоквартирных зданиях актуальна возможность не только регулировать температуру, но и контролировать расход тепла. Двухтрубная вертикальная система отопления позволяет устанавливать внутридомовые приборы учета потребления тепловой энергии. Использование индивидуальных счетчиков расхода тепла в каждой квартире затруднено особенностями законодательства и необходимостью монтажа устройства на каждом стояке.

Ассортимент отопительного оборудования ТМ Ogint позволяет подобрать комплектующие детали для прокладки вертикальных систем разных типов. Большой выбор термостатических и запорных клапанов, а также других видов трубопроводной арматуры дает возможность создать эффективную сеть обогрева с минимальными затратами. Высокое качество продукции обеспечивает функционирование систем отопления в течение длительного времени.

Схемы отопления – попутка, тупиковая, коллекторная и др. Сравнение и выбор

Для дома нужно подобрать подходящую схему отопления, чтобы она надежно работала весь период эксплуатации, не была излишне дорогой. Схема разводки отопительных трубопроводов подбирается под конкретную планировку здания. На выбор влияют размещение котельной относительно других комнат, этажность здания, отапливаемая площадь, размещение комнат и их теплопотери и др.

Чтобы определиться с выбором подходящей отопительной схемы, рассмотрим какие системы отопления бывают, их достоинства и недостатки и области применения.

Начнем с самых популярных схем, которые применяются наиболее часто и рекомендуются специалистами для создания отопления в частных домах и квартирах. В них предусматривается установка насосов для циркуляции жидкости. Самотечную систему рассмотрим последней.

Попутная разводка отопительного трубопровода

«Попутка» является универсальной двухтрубной схемой разводки отопительного трубопровода. Подача (горячий трубопровод) от отопительного котла прокладывается по периметру всего здания и к нему последовательно подключаются радиаторы, а заканчивается она на последнем по ходу движения жидкости радиаторе.

Обратка начинается с первого радиатора, к ней попутно подключаются остальные радиаторы и она возвращает теплоноситель обратно в котел.

Из схемы видно, что для каждого радиатора суммарная протяженность подачи и обратки будет примерно одинаковой, поэтому все радиаторы работают в примерно одних и тех же гидравлических условиях.

Схема наилучшим образом подходит для больших площадей отопления, так как позволяет максимально упростить всю разводку для большого здания. В подающем трубопроводе и будет происходить некоторое снижение температуры жидкости, но в данном случае это не критично.

Диаметр основных труб требуется повышенный, в зависимости от подключенной к ним тепловой мощности, чтобы скорость теплоносителя не превышала максимальные рекомендуемые значения (0,7 м/с) при наибольшей нагрузке.

Это обстоятельство значительно удорожает систему, потому что большие фитинги дороже, попутка хоть и самая стабильная, но не самая дешевая.

Тупиковая схема включения радиаторов

Тупиковая схема состоит из двух или нескольких плечей (ветвей, направлений, тупиков…), приблизительно одинаковых по протяженности и по подключенной мощности радиаторов. В ней можно применить более тонкие трубы, так как длина плечей не большая, она ограничена по количеству радиаторов, что и делает систему дешевле.

Подача в каждом плече прокладывается до последнего радиатора, параллельно ей проводится и обратка до котла, или до стояка на каждом этаже.

Разводка может применяться и в маленьких дома и в больших, является универсальной и надежной, но лучше всего ее удается реализовать в домах небольших или средней площади – до 200 м кв. Что бы в каждом плече было не более чем по 5 радиаторов, тогда меньше проблем с их отладкой.

Важно соблюсти примерное равенство мощностей и гидравлических сопротивлений в каждом плече (по 5 а не 6 и 4). Разница в длине двух труб (подача и обратка) между плечами не должна превышать 20 метров.

Коллекторная (лучевая) разводка отопительного трубопровода

В центре дома устанавливается коллектор, к которому парами тонких трубопроводов (подача и обратка) подключаются все радиаторы.

Здесь трубы чаще прячутся под полом и недоступны для обслуживания, так как иначе выполнить разводу не представляется возможным. Недостатки – сложность прокладки трубопроводов с учетом теплоизоляции, трудность регулировки системы.

Обязательно должно быть примерное равенство гидравлических сопротивлений каждой ветви, отходящей от коллектора, иначе система будет разнотемпературной.

Схеме присущи сложность балансировки и не желательность изменения параметров системы «самостоятельно», так как каждая ветвь влияет на все другие подключения в коллекторе. Поэтому при неграмотной регулировке тепло может «пропасть» из какой-то комнаты.

Достоинства – меньшая стоимость, целесообразность монтажа при толстом пироге чернового пола, так как диаметры труб не большие. Отсутствие множества труб в видимой части интерьера.

Однотрубное отопление — «ленинградка»

Здесь действительно имеется экономия на длине трубопровода, но она не большая. Также один трубопровод большого диаметра, проложенный у пола (под полом в теплоизоляторе), меньше портит дизайн по сравнению с двухтрубными системами.

Радиаторы подключаются последовательно по длине трубопровода. Циркуляция жидкости в них за счет конвекции, за счет сопротивления в трубопроводе по длине подключения, которое создается искусственно уменьшением диаметра и др.

Каждый из радиаторов забирает энергию, охлаждая жидкость. В итоге к последнему радиатору приходит наиболее охлажденный теплоноситель.

Бороться с этим явлением можно уменьшая длину трубопровода, а также увеличивая диаметр труб, и создавая в нем большую скорость движения воды, уменьшая, таким образом, разность температур между подачей и обраткой (но скорость не может превышать допустимые значения по шуму для данного диаметра).

Также, по ходу движения жидкости просто увеличивают мощность радиаторов, чтобы компенсировать потери температуры. По сути, схема эффективно может применяться, лишь в небольших до 200 м кв. площадях на одно кольцо.

Система применяется не часто, так как проигрывает остальным по распределению энергии, потреблению электричества для создания скорости струи, а также из-за сложности регулировки и нестабильности работы, так как один радиатор влияет на работу других. Кроме того, система в итоге дороже из-за большого диаметра трубы.

Самотечное отопление

Сверхдостоинство самотечной схемы — не нужно электричество для движения жидкости. Кроме того, как правило, работа системы стабильна и безотказна.

Но она не может применяться на больших площадях, так как естественного теплового напора не хватает, чтобы вода циркулировала с должной скоростью, которая необходима для подачи нужного количества тепла к радиаторам. Обычная максимальная площадь одного этажа, где может быть применима самотечная схема — не более 150 м кв на 1 этаж.
К ней нельзя подключить дополнительные контура с насосами, например обогрев гаража или теплый пол.

Но при должной разности высотных отметок горячей и холодной воды, а также при больших диаметрах трубопровада, площадь может быть большей, что проверяется расчетом.

Также система самотеком обычно обходится дороже в 2 раза, чем схемы с насосом:

  • Требуется большой диаметр трубопроводов и их фитингов для уменьшения гидравлического сопротивления.
  • Как правило, применяются стальные трубопроводы, обеспечивающие этот самый большой внутренний диаметр, которые ржавеют и сложны в монтаже.
  • Котел устанавливается в приямке (в отапливаемом подвале) чтобы быть ниже радиаторов, чем и создается напор от разности температур.
  • Кроме того, наличие множества толстых труб, которые должны иметь определенную начальную и конечную высотные отметки, может значительно подпортить внутренний интерьер.

Схема востребована на удаленных дачах, в местах с нестабильным энергоснабжением, пользуется популярностью «по привычке», так как люди бояться отключений электроэнергии и т.п.

Какую схему отопления предпочесть

  • Для большого дома чаще проектируют попутную схему разводки отопительного трубопровода, стабильную и простую.
  • В домах поменьше чаще стараются сэкономить, и делается более дешевая, стабильно работающая, но несколько более сложная плечевая схема разводки. При этом плечи создаются приблизительно одинаковыми по характеристикам.
  • Лучевая разводка отопления находит все больше сторонников в связи с применением высоких окон, обогреваемых полов, внутрипольных конвекторов. При этом создается вместительное основание пола в котором иногда дешевле проложить тонкие трубы к каждому обогревателю от единого коллектора на этаже.
  • От «ленинградки» специалисты не в восторге из-за их нестабильной работы и сложности проектирования и налаживания. Не стоит усложнять, и искать проблемы «на ровном месте», это касается и отопления.

Если возможны перебои с электроэнергией, то для частного дома нужно приобрести и подключить элеткрогенератор , который должен быть в рабочем состоянии всю зиму. А если обеспечить работу системы не возможно, то в нее необходимо заливать незамерзающую жидкость.

Для твердотопливных котлов, которые не прекращают работу при отключении электроэнергии, насос системы отопления необходимо подключать к «бесперебойнику», чтобы обеспечивалась циркуляция жидкости несколько часов в аварийной обстановке.

А если этим всем заниматься не хочется, а электроэнергия не стабильна, то выручит самотечная система со своей схемой разводки. Правда она сгодится только на небольшой дом при ее создании придется потрудиться и излишне потратится.

Разводка труб отопления в квартире

Здесь вы найдете все по такой теме как разводка труб отопления в квартире: схемы лучевой (коллекторной) и горизонтальной системы в многоквартирном доме, а также преимущества каждого способа и полезное видео.

Качественному обогреву квартиры всегда предшествуют предварительные расчеты, выбор схемы, способ разводки, покупка радиаторов, труб и котлов, то есть все то, что в совокупности создает уютную и теплую атмосферу зимой.

Разводка системы отопления в многоквартирном доме играет не последнюю роль в данном процессе, поэтому важно знать, какие типы ее бывают, преимущества и недостатки каждого из них.

Горизонтальная система

Как правило, при составлении схемы обогрева высотного здания инженеры теплосети опираются на требования, указанные в СНиП. Если обратиться к ним, то там сказано, что когда горизонтальная разводка системы отопления в многоквартирном доме используется при наличии централизованного обогрева, то она обязана обладать качественной подачей теплоносителя и его учетом.

Данный тип подачи воды эффективен, если позаботится о необходимом уровне напора в системе.

В некоторых многоэтажках встречаются однотрубные горизонтальные схемы с нижней подачей, поэтому нужно учитывать, что чем дальше находится радиатор от центрального стояка, тем больше в нем будет элементов.

В том случае, если горизонтальная схема разводки отопления в многоквартирном доме применяется при индивидуальном обогреве жилья, нужно заранее продумать, как будет при наличии нижней разводки подаваться теплоноситель: естественным путем или принудительно.

В первом случае затраты сводятся к минимуму, так как не нужен циркуляционный насос, воздухоотводчики и специальный расширительный бачок. Подобная система подачи воды отличается надежностью, так как не потребуется повышать давления в трубах. Недостатком естественной циркуляции является долгий нагрев помещений, поэтому ее используют только в домах не выше двух этажей.

Для второго способа подачи теплоносителя применяется циркуляционный насос, который обеспечивает его быстрое перемещение по всей системе.

Если используется двухтрубная система обогрева при горизонтальной разводке, то это позволяет контролировать количество воды во всех батареях.

В основе горизонтальной схемы находится стояк, который протянут через все здание. Чтобы избежать теплопотерь, он должен быть хорошо изолирован. От этого стояка на всех этажах монтируются обратка и подающая труба в помещения, а батареи снабжаются запорными устройствами.

Если при горизонтальной разводке установить радиаторы с нижним типом подключения, то все трубы можно спрятать в пол.

Вертикальная схема

Верхняя разводка системы отопления многоквартирного дома наиболее эффективна при 2-хтрубной системе подачи теплоносителя. Ее преимущество в том, что она не статична и может регулироваться, например, удлинять радиаторы, добавляя им элементы.

При верхней разводке подающая труба устанавливается на так называемом техническом этаже или чердаке. Оттуда теплоноситель направляется в квартиры. Недостатком верхней разводки являются частое завоздушивание системы, поэтому батареи должны быть снабжены краном Маевского.

Разводка труб отопления в квартире: лучевая (коллекторная)

Поэтажная система отопления очень эффективна. При этом применяется коллекторная разводка с двухтрубной схемой. В ее основе находится общий стояк, к которому подведен обратный и подающий коллекторы на всех этажах. От них в квартиры идут трубы, подающие теплоноситель.

Этот тип разводки требует большого количества труб из металлопластика, что несколько удорожает отопительную систему. Компенсируется этот недостаток качеством подачи тепла и более высоким уровнем эксплуатации системы в целом.

Кроме качества обогрева, подобная разводка отопления в квартире позволяет установить термостаты, что немаловажно для экономии средств.

Преимущество разводки:

  1. Надежность, долговечность и устойчивость системы. Ей практически не страшны гидроудары, что уберегает ее от аварий и протечек.
  2. Схему можно расширять или сокращать, в зависимости от квартир на этаже.
  3. Лучевая разводка системы отопления в многоквартирном доме позволяет установить регуляторы температуры на всех батареях.
  4. Каждый коллектор – это отдельная система, оборудованная необходимой автоматикой и элементами.

Отдельным преимуществом 2-хтрубной лучевой схемы является разводка отопления в квартире по полу. Вся прокладка труб ведется под стяжку, именно поэтому используются материалы высшего качества. Металлопластик не боится коррозии, прочный и надежный.

Коллекторная разводка позволяет следить за нагревом радиаторов и при необходимости выключать некоторые из них, не мешая работать остальным. Это делает подобный тип подключения отопления в квартиры наиболее популярным, несмотря на его высокую стоимость.

Существуют 2 вида лучевой разводки: с естественной и принудительной циркуляции теплоносителя. Как правило, первый не применяется в высотных зданиях.

Для того чтобы была проведена подобная разводка отопления многоквартирного дома, требуется наличие чернового пола, что подразумевает либо капитальный ремонт, либо жилье в новострое, либо снятие напольного покрытия и удаление стяжки, что еще больше удорожит систему.

Исходя из вышесказанного, можно сделать вывод, что наиболее эффективной, практичной и эстетически красивой является лучевая горизонтальная разводка. Несмотря на ее стоимость, она становится все более популярной у владельцев квартир и частных домов.

Горизонтальная разводка с двухтрубной схемой так же выгодный вариант обогрева жилья, хотя и не позволяющий при необходимости отключать отдельные элементы системы.

Полезное видео

Горизонтальная разводка сетей в новых жилых домах

Статья. 28.03.2013

Вот какие вопросы мы задали специалистам рынка:

Как часто используется эта технология в новых домах?

Дороже эта разводка или нет для застройщика?

А в чем ее основные плюсы для жильцов?

А в чем гарантии, что такая разводка не протечет и не зальет соседей?

Будут ли выше коммунальные платежи из-за такой разводки?

Сергей Николаев, Заместитель Генерального директора по строительству жилого комплекса «Академ-Парк» (БФА-Девелопмент):

«В новых домах зачастую используется именно горизонтальная разводка. На рынке можно заметить переход к этой технологии. Если обратить внимание на сегмент элитной недвижимости – там уже полностью совершен переход к горизонтальным разводкам и теплым полам. Горизонтальная разводка немного дороже для застройщика, и ее качество зависит от профессионализма монтажной бригады. При горизонтальной разводке укладываются полипропиленовые или металлопластиковые трубы, а не стальные, как это было раньше при вертикальной разводке. Трубы укладываются бесшовным способом, чаще у стены, чтобы уменьшить шанс механического повреждения. Протечек можно не бояться, тем более что у труб такой технологии срок эксплуатации выше — стальные – 8-10 лет, полипропиленовые порядка 20 лет. Смена технологии не приведет к увеличению квартплаты — коммунальные платежи зависят от площади помещения, а не от вида труб и способа укладки.

Горизонтальная разводка несет основной плюс – более эстетически привлекательное решение по сравнению с вертикальной разводкой. Это отсутствие труб на стене, ухода за ними и проблемы «вписывания» их в интерьер».

Арсений Васильев, Генеральный директор управляющей компании группы «УНИСТО Петросталь»:

«Сейчас при строительстве новых объектов все чаще устанавливается двухтрубная горизонтальная поквартирная разводка сетей. Каждый может установить узел учета расхода тепловой энергии в своей квартире, а также счетчики, регистрирующие расход горячей и холодной воды. Ежемесячная оплата за услуги ЖКХ, при установке такого оборудования снизилась в 1,5 – 2 раза по сравнению со стандартными ставками на данные услуги.

Поквартирная горизонтальная разводка сетей сегодня устанавливается практически во всех строящихся объектах. Что касается квартир старого фонда, оборудование по учету расходов ЖКХ может быть установлено на каждый отопительный прибор отдельно.

Данная схема разводки присуща не только более высокому ценовому сегменту, но и всем остальным, поскольку, относительно высокая стоимость приобретения и установки компенсируется его самоокупаемостью через 2-3 года после его установки, поскольку данное оборудование значительно снижает ежемесячные затраты на целый ряд услуг ЖКХ.

Для застройщика преимуществом является построенное им комфортное, надежное и современное жилье, спрос на которое обеспечен. Изначально такая схема разводки дороже, но в течение нескольких лет эксплуатации, она окупается.

Для будущих жильцов такая система является несомненным преимуществом, поскольку с введением данной системы, жизнь в такой квартире будет комфортной (жители смогут самостоятельно регулировать температуру помещения и при этом экономить свои средства).

На данный момент оборудование для поквартирной горизонтальной разводки сетей приобретается за рубежом (чаще всего в Китае). В России организация производства по выпуску оборудования разводки горизонтальных сетей только планируется. После появления подобного производства, затраты на приобретение и установку производимого оборудования существенно снизятся и будет появляться все больше домов с поквартирной горизонтальной разводкой сетей от российских производителей».

Александр Зайцев, начальник отдела качественных характеристик проектов Setl City:

«Мы начали применять технологию горизонтальной разводки сетей несколько лет назад. Как показал опыт, коллекторная разводка наиболее целесообразна для системы отопления, а для труб горячего и холодного водоснабжения она себя не оправдывает.

Дело в том, что основным преимуществом данного технологического решения является эстетичный вид помещений. Эстетика заключается в отсутствии вертикальных труб, которые обычно идут от пола до потолка. Это ощутимое достоинство для системы отопления, т.к. обычно данные трубы расположены рядом с батареями и портят общий вид стен комнат. При горизонтальной разводке вся система расположена в стяжке. Если же говорить о холодном и горячем водоснабжении, то эти трубы обычно прокладываются параллельно канализационному стояку, который и так будет дополнительно закрываться коробом при отделке. Следовательно, отсутствие или наличие в этом месте труб ХВС или ГВС практически не влияет на эстетику помещения.

Также в качестве преимуществ горизонтальной разводки можно упомянуть о гибкости системы. Так, например, при замене радиатора отопления нет необходимости выключать весь стояк, т. к. горизонтальная разводка позволяет самостоятельно отключить систему отопления для конкретной квартиры.

При неукоснительном соблюдении технологии выполнения работ, никаких проблем с эксплуатацией не возникает, т.к. возможные неисправности, по сути, могут возникнуть только в случае несоблюдения технологии производства работ, в результате чего возможно возникновение протечек. При качественном выполнении работ подобной опасности для жильцов нет.

Несмотря на то, что горизонтальная разводка отопления обходится застройщику в среднем на 20% дороже вертикальной, Setl City применяет данную технологию в объектах всех классов. Так, например, и в жилом квартале бизнес-класса «Riverside» на Ушаковской набережной, и в квартале комфорт-класса «Вена» в Кудрово применяется коллекторная разводка. Мы убеждены, что покупатель квартиры в любом сегмента имеет право на комфортное жильё. Именно поэтому, на наш взгляд, со временем большинство ответственных застройщиков перейдёт на горизонтальную разводку систем отопления».

Николай Гражданкин, начальник отдела продаж ИСК «Отделстрой»:


«Впервые мы использовали горизонтальную (поэтажную) разводку сетей отопления при строительстве второй очереди «Нового Оккервиля». По сравнению с традиционными (вертикальными) системами отопления, горизонтальная система отопления с разводкой в полу имеет ряд преимуществ.

Во-первых, она позволяет службе эксплуатации отключить только одну квартиру, например, в случае аварии или во время ремонта (замены) отопительных приборов. Во-вторых, систему отопления отдельно взятой квартиры можно легко отрегулировать независимо от других квартир (включить / выключить отопление, а также установить комфортный уровень тепла, подаваемого в квартиру). Третье преимущество – это визуальный эффект. В квартирах отсутствуют традиционные стояки отопления. Вся система отопления прячется в металлопластиковые трубы с гарантированным сроком службы 100 лет, проходящие в полу под бетонной стяжкой. Стяжку толщиной примерно 7 см делает сам застройщик, и в этом еще одно преимущество для клиентов. Ведь даже покупая квартиру без отделки, клиент получает ее с идеально ровной стяжкой, и ему не надо нести дополнительных расходов по выравниванию пола.

Горизонтальная разводка отопления настолько понравилась нашим клиентам, что мы применяем ее и при строительстве третьей очереди «Нового Оккервиля».

Разумная Недвижимость


По информации портала. При использовании материала гиперссылка на Razned.ru обязательна.

Эксперты компании

Горизонтальная разводка сетей в новых жилых домах

Горизонтальная разводка сетей в новых жилых домах

Горизонтальная разводка труб — Навигатор

Горизонтальная разводка труб отопления и водоснабжения в новостройках – сегодня почти норма. На каждую квартиру один вход для воды и вход/выход для отопления, и все трубы под полом.

Название говорит само за себя – разводка по квартире выполнена в горизонтальной плоскости и расположена внутри стяжки пола. Из-под пола к радиатору подводится теплоноситель, и именно из-под пола выходят белые пластиковые трубы горячей и холодной воды в кухне, санузле и ванной комнате. Формально, подача воды осуществляется по одному общему стояку, который находится в технологической нише в подъезде либо в специальном техническом помещении. На каждом этаже есть коллектор, от которого прокладывается разводка в каждую квартиру. Здесь же стоят счетчики воды и тепла.

Преимущества горизонтальной разводки труб:

  1. Экономия полезного пространства в квартире. Нет стояков около окон, уродующих облик комнаты и мешающих установке мебели. Эстетика и возможность воплотить любые дизайнерские решения оформления окон и прилегающего пространства.
  2. Наличие одного «входа» воды в квартиру существенно удешевляет и упрощает установку системы дополнительной фильтрации воды.
  3. При возникновении аварийной ситуации квартира легко и без вызова сантехника отключается от системы водоснабжения или отопления. Отключение всего стояка, как это было раньше, не требуется. При этом отключение одной квартиры никак не влияет на температуру теплоносителя или водоснабжение соседних квартир.
  4. Можно устанавливать терморегуляторы на радиаторы отопления и «настраивать» микроклимат своей квартиры. В домах с вертикальной разводкой это делать было нельзя, так как ограничение доступа теплоносителя в радиатор одной квартиры стояка автоматически снижал температуру батарей во всех квартирах этого стояка. Поэтому раньше все должны были дружно терпеть «сентябрьскую жару», когда только «дали пар», так как возможности снизить температуру не было. При этом не сбрасываем со счетов и вопрос экономии: при наличии терморегуляторов в квартире собственник не переплачивает за «лишнее» тепло, а просто ограничивает его подачу в квартиру.

Текст предоставлен порталом ingraficon. ru

схемы, способы и выбор подходящей системы

Основные виды разводки стояков системы водяного отопления – это однотрубная и двухтрубная схемы, каждая из которых имеет свои особенности.

Однотрубная система

Однотрубная система отопления. Нажмите на фото для увеличения.

При такой организации водяного отопления все батареи соединяются последовательно, то есть от котла труба идет к первому нагревательному элементу, от него – ко второму, затем к третьему и т.д. Существует и другой вариант однотрубных систем: от котла идет один цельный стояк большого диаметра, и к нему в необходимых местах присоединяются отрезки труб меньшего диаметра – подача и «обратка» от каждого радиатора. Здесь появляется возможность врезать перед каждой батареей термовентиль, позволяющий перекрыть подачу горячего теплоносителя, когда температура в помещении достигнет определенного уровня.

Однотрубная магистраль отопления – это простое устройство и минимальное количество труб, а значит, и затраты на организацию такого обогрева будут невысокими. Существенный недостаток такой схемы состоит в том, что наблюдается большая разница в нагреве ближнего и дальнего от котла радиатора, и этот параметр практически невозможно регулировать.

Кроме того, если система предполагает передвижение теплоносителя естественным путем, то есть под влиянием уклона, не представляется возможным создать протяженную магистраль. Если же в схему отопления включить мощный электрический насос, теплотрассу можно сделать сколь угодно длинной.

Двухтрубная система

Двухтрубная система отопления. Нажмите на фото для увеличения.

Двухтрубная разводка систем отопления предполагает наличие двух труб: по одной горячий теплоноситель подается в нагревательные элементы, а по другой – выводится в остывшем виде обратно в котел. Батареи располагаются параллельно, что дает возможность регулировать теплоотдачу каждого элемента в отдельности, без влияния на функционирование других.

В рамках двухтрубной схемы выделяют следующие виды разводки систем центрального водяного отопления: магистрали с разнесенными стояками и магистрали с близлежащими стояками.

Первый вид разводки – это труба большего диаметра (подача) на чердаке, и уже от нее прокладываются стояки меньшего диаметра к каждому из радиаторов в системе. Отведение остывшего теплоносителя производится по общему стояку «обратки», который монтируется под радиаторами, то есть на уровне пола. Общий стояк подачи, расположенный на чердаке, должен быть тщательно теплоизолирован, чтобы обеспечить максимальный КПД системы отопления.

При разводке с разнесенными трубами, если не используется насос, важно соблюдать уклоны: подача должна монтироваться под небольшим (до 10 см на 20 погонных метров) уклоном от котла, а «обратка» – наоборот, под уклоном к котлу.

Разводка с близлежащими трубами предполагает установку прямого и обратного стояков под батареями. Горячий теплоноситель будет подниматься вверх и прогревать радиатор, а остывший – опускаться вниз и стекать в трубу «обратки».

Встречаются и смешанные схемы разводки, например, подача теплоносителя в нагревательные элементы проводится последовательно, а отвод остывшей воды – в общий обратный стояк. Другой случай – это коллекторная разводка, то есть наличие своей, питающейся от общей подачи, схемы на каждом этаже многоэтажного здания.

В целом же выбор способа разводки систем отопления определяется множеством факторов, среди которых наиболее важными являются мощность котла, количество радиаторов и число секций в каждом из них, этажность постройки и т.д.

Вопрос с количеством труб в системе отопления решен. Перейдем к обзору основных способов подключения радиаторов к стоякам подачи и обратки.

Боковое одностороннее подключение

[nggallery id=10]

Подобная организация систем отопления предполагает подведение подачи и «обратки» к нагревательному элементу с одной стороны: прямой стояк присоединяется сверху, а обратный – снизу. Рекомендуется именно такой порядок, иначе теплопотери могут увеличиться на 7%, так как секции батарей будут прогреваться неравномерно. Боковая односторонняя схема подходит для радиаторов с количеством секций больше 15, а также для многоэтажных зданий с параллельным соединением нагревательных элементов.

Диагональное подключение

Данный способ рекомендован для отопительных систем с длинными радиаторами. Разница с боковым односторонним подключением состоит в том, что стояки присоединяются к батарее с разных сторон, например, прямой – к крайней левой секции сверху, а обратный – к крайней правой секции снизу.

Только таким путем достигается максимальная теплоотдача, а теплопотери уменьшаются до 2%. Если монтировать трубы в обратном порядке (подачу – снизу, «обратку» – сверху), эффективность обогрева помещения снизится на 10%.

Нижнее подключение

Такая разводка выигрывает на фоне других из-за своей эстетической привлекательности: на виду только радиатор, а все трубы скрыты под ним или вовсе «спрятаны» под пол. Однако теплопотери в этом случае могут увеличиваться до 15%, так как секции батарей будут нагреваться неравномерно.

Подключение Тихельмана

Подключение Тихельмана. Нажмите на фото для увеличения.

Данный вид разводки используется при организации систем отопления в зданиях большой площади: ангарах, складах, высотках и т.д. В данной схеме присутствует стандартный набор элементов. Отличие состоит в том, что при монтаже стояков на разных участках магистрали применяются трубы разного диаметра. Они называются сужающими устройствами.

Например, если идущий от котла прямой стояк имеет диаметр 50 мм, то после 20-милиметрового отвода на первый нагревательный элемент диаметр подачи уменьшается до 40 мм. После второго радиатора монтируется 32-милиметровый стояк, после третьего – 25-милиметровый. Такая организация подачи горячего теплоносителя позволяет распределить энергию между всеми батареями примерно одинаково.

Обратный стояк собирается зеркально: от первого радиатора идет труба самого маленького диаметра, а от последнего к котлу – 50-милиметровая.

Как выбор системы разводки отопления зависит от конструкции здания?

Если дом одноэтажный и крыша его достаточно высокая, целесообразно использовать схему отопления с вертикальными ветвями подачи. В этом случае можно превратить в жилое помещение и чердак – переоборудовать его в отапливаемую мансарду.

Если в доме есть глубокий подвал, а крыша пологая, рекомендуется применять горизонтальную разводку с размещением котла в подвальном помещении.

Если в доме два и более этажей, тип разводки в любом случае будет двухтрубным с вертикальными стояками, вне зависимости от того, какой способ укладки труб вы выберете: верхний или нижний.

Рекомендации по оптимизации работы водяного отопления

Система с естественной циркуляцией начнет функционировать намного эффективнее, если внедрить в нее мощный электрический насос. Так вы сможете добиться хорошего прогрева даже дальних от котла радиаторов. Кроме того, установка насоса позволяет использовать стояки меньшего диаметра. Единственное, к чему необходимо отнестись с предельным вниманием, – это запас мощности насоса.

Схема водяного отопления дома. Нажмите на фото для увеличения.

Циркуляционный насос ускоряет циркуляцию воды в системе, поэтому последняя работает эффективнее, а значит, затраты топлива (электроэнергии, газа или твердых энергоресурсов) существенно снижаются.

Современные котлы не требуют заполнения системы большим объемом воды, потому постоянно находятся в рабочем режиме. Наоборот, использование печей на твердом топливе, когда топка проводится 1-2 раза в сутки, будет эффективным только в сочетании с трубами большого диаметра и соответствующим объемом теплоносителя.

Металлическим стоякам следует предпочесть пластиковые или металлопластиковые. Металл обладает большей теплопроводностью, чем пластик, поэтому батареи изготавливают именно из металла. В процессе циркуляции по металлическим трубам теплоноситель теряет намного больше энергии, чем при передвижении по пластиковым стоякам. Таким образом, замена металлических стояков на пластиковые поможет решить проблему излишних теплопотерь.

Оцените статью:

Поделитесь с друзьями!

Heat Distribution — обзор

3 Мгновенный кольцевой источник тепла в толстой пластине

В некоторых случаях формула для расчета распределения тепла при ударе мгновенного погруженного кольцевого источника тепла на полубесконечное тело (толстую пластину), может представлять интерес для практических целей (рис. 1.6).

1.6.

В этом случае, учитывая, что плоскость z = 0 непроницаема для тепла, распределение температуры Θ в форме, преобразованной по трем переменным ( t , r , z ), определяется следующим образом: формула:

Θ¯¯¯ = Q4πλ02πexp − iωz0J0αr0α2 + ω2 + p / a,

для всех звездных величин z : –∞ < z <+ ∞.

Эту формулу можно записать в виде, готовом для выполнения обратного преобразования Фурье:

Θ¯¯ = Q8π2λ0∫ − ∞∞exp − iωz0 − z + exp − iωz0 + zα2 + ω2 + p / adω.

Представленная формула включает, помимо обычных параметров преобразования, еще и дополнительный член exp [- i ω ( z 0 + z )]. Этот член добавлен для удовлетворения граничных условий второго рода, когда ∂Θ / ∂ z = 0 при z = 0.Эти условия для функции (1.46) были выполнены довольно просто путем удвоения значений температуры, так как ∂Θ / ∂ z = 0 для изотермических окружностей, вырезанных по диаметру. С появлением члена z 0 этот метод больше нельзя использовать для удовлетворения граничных условий, и мы должны ввести противоположный фиктивный источник с суммированием температуры из-за его совместного действия вместе с основным источником. Такое суммирование на границе источников — это именно то, что дает вышеуказанные условия на границе.Поэтому во всех расчетах, где имеется смещение источника на величину z 0 в направлении координаты z , мы учитываем влияние границы на суммарное суммарное температурное поле с добавлением температур от другого фиктивного источника тепла, расположенного как зеркальное отражение относительно основного источника.

Следует отметить, что такой простой метод также обеспечивает гораздо более сложные условия на границе полупространства, учитывая фиктивное расположение источника не на расстоянии 2 z 0 от основного источника, а на 2 nz 0 расстояние, регулируемое в зависимости от условий отвода тепла.Значение n может иметь любую величину от 1 до ∞. Если n = 1, граничные условия соответствуют случаю поверхности тела, непроницаемой для тепла. Если n = ∞, мы имеем дело с неограниченным теплоотводом через границу тела. Добавление или вычитание фиктивного источника укажет на более или менее интенсивный радиатор.

Вернемся к формуле для ¯¯¯ и выполним обратные преобразования Лапласа, Фурье и Ганкеля. Следует отметить, что для этого случая они будут несколько сложнее, хотя интегралы, необходимые для выполнения преобразований, также приведены в справочниках.Опуская детали, поскольку последовательность выполнения преобразования остается такой же, как для (1.46), получаем выражение, описывающее распределение температуры в полупространстве от воздействия кольцевого источника тепла, погруженного на глубину z 0 :

(1.48a) Θ = Qcρ4πat3 / 2exp − r2 + r02 + z0 − z24at + exp − r2 + r02 + z0 + z24atI0r0r2at,

, где I 0 ( rr 2 0 на ) — это модифицированная функция Бесселя первого рода нулевого порядка.При r 0 = z 0 = 0 формула принимает следующий вид (1,48).

7 различных типов домашних систем отопления: какая из них лучше?

Котлы

Бойлеры

— один из наиболее распространенных типов систем отопления в США. Они распределяют горячую воду или пар по трубам к радиаторам, напольным системам или змеевикам в вашем доме. Энергоэффективность может составлять 50–90%, в зависимости от возраста котла. Вы можете рассчитывать, что котел прослужит 15–30 лет.

Печи

Печи — еще один популярный вид систем отопления. Печи работают, нагревая воздух и отправляя его по всему дому с помощью воздуховодов. Энергоэффективность печи может составлять 59–98,5%, и вам придется заменить ее в течение 15–30 лет.

Тепловые насосы

Тепловые насосы могут работать для отопления и охлаждения дома. Эти системы забирают тепло из окружающего воздуха для обогрева. КПД составляет 6,8–10 HSPF, или сезонный коэффициент полезного действия отопления. Вы можете рассчитывать, что тепловой насос прослужит 15 лет.

Активное солнечное отопление

Активные солнечные системы отопления используют солнце для нагрева жидкости или воздух для нагрева. Вы можете использовать тепло или оставить его на потом. Срок службы солнечной системы отопления составляет 20+ лет.

Электрическое отопление

Электрический или резистивный нагрев преобразует электричество в тепло. КПД составляет 95–100%, а срок службы системы составляет более 20 лет.

Переносные обогреватели

Переносные обогреватели

могут быть доступным решением, если ваша основная система отопления не работает или слишком дорога в эксплуатации.Они могут быть особенно рентабельными, если вам нужно отапливать только одну комнату. Некоторые портативные обогреватели работают за счет конвекции, которая обеспечивает циркуляцию воздуха в комнате. Другие могут использовать лучистое отопление — вариант, при котором тепло направляется в зону прямой видимости.

Системы распределения тепла

Системы распределения тепла необходимы для перемещения воздуха, пара или воды по дому для отопления. Эти типы систем распределения тепла относятся к числу наиболее распространенных:

  • Электрические плинтусы: Эти зональные обогреватели направляют теплый воздух вверх и вытягивают более холодный воздух вниз.
  • Система принудительного воздуха: Эти системы перемещают воздух из печи через воздуховоды и вентиляционные отверстия.
  • Плинтусы с горячей водой: В них используются настенные плинтусы и горячая вода для отопления.
  • Лучистое отопление: Вы можете установить его с панелями пола, потолка или стен. Система передает тепло от горячей поверхности к людям или предметам.
  • Паровой излучатель: В этих системах используются радиаторы для отвода тепла.

Варианты отопления дома: что лучше?

Перед выбором системы отопления следует подумать о нескольких факторах.В зависимости от того, где вы живете, некоторые источники топлива могут быть труднее достать — например, природный газ на северо-востоке.

Климат того места, где вы живете, также может повлиять на ваше решение. Если круглый год тепло, можно обойтись только обогревателем. Но в местах с холодными зимами наиболее эффективным может оказаться центральное отопление. Энергоэффективность может увеличить начальную стоимость системы отопления, но позже вы сможете сэкономить на счетах за коммунальные услуги.

Размер вашего дома также имеет значение.В идеале вам следует обратиться за профессиональной консультацией, прежде чем принимать большое и дорогостоящее решение по вашей системе отопления. Генеральный подрядчик может помочь вам определиться с лучшим выбором для вашего дома. Вот некоторые из основных моментов, которые помогут запустить процесс.

Распределение тепла — Дом с низким энергопотреблением: строительство энергоэффективного пассивного дома

Существуют различные способы распределения тепла в доме с низким энергопотреблением, но наиболее распространенными являются напольное отопление, потолочное отопление и отопление стен, а также с помощью классических радиаторов.За исключением последней, эти системы распределения тепла также известны как низкотемпературные системы (системы теплой воды, а не электрические системы) и очень подходят для использования с тепловыми насосами, которые могут работать при наиболее эффективных температурах.
Единственным способом, который возможен только для очень энергоэффективных домов, является принудительное воздушное отопление, которое может быть очень подходящим, поскольку его можно комбинировать с принудительной механической вентиляцией с рекуперацией тепла.

  • Полы с подогревом — Современные системы теплых полов, как правило, представляют собой системы теплого водоснабжения или электрические системы.Система электрического теплого пола имеет очень низкую стоимость установки, а высота напольного покрытия составляет всего около 1 мм (необходимы только тонкие электрические кабели). Недостатком является высокая стоимость электроэнергии, и использовать ее напрямую для отопления не очень эффективно, за исключением случаев, когда это дом с почти нулевым потреблением энергии. В пассивном доме также дешевле использовать электричество с принудительным воздушным отоплением, чем с подогревом полов, потому что почти нет дополнительных затрат. С другой стороны, система водяного теплого пола особенно подходит для домов с низким энергопотреблением, поскольку необходима очень низкая температура воды (от 20 ° C до 30 ° C).Известно, что температура пола выше 35 ° C не очень здорова. Он также идеально сочетается с различными тепловыми насосами и солнечными коллекторами, которые могут работать наиболее эффективно. Его также можно использовать для охлаждения, если в систему перекачивается более холодная вода. Однако необходимо следить за тем, чтобы температура поверхности не опускалась ниже точки росы воздуха. Полы с подогревом также несовместимы с напольными покрытиями с высокими теплоизоляционными свойствами, такими как толстые ковры, пробка или даже паркет, что может значительно снизить эффективность.
  • Потолочное отопление — инвертированный вариант теплого пола. Потолочное отопление на первый взгляд немного противоречит здравому смыслу, так как оно расположено на самой высокой точке, а горячий воздух движется вверх. Но основная роль потолочного отопления заключается не в том, чтобы нагревать воздух за счет теплопроводности и конвекции, а в том, чтобы излучать тепло на другие поверхности. Таким образом, поверхность пола нагревается и становится теплее, чем окружающий воздух, и получает главную роль в нагревании воздуха.Температурный профиль очень постоянен от пола вверх, при этом температура около пола и поверхности потолка на несколько градусов выше, что является почти идеальным температурным профилем. У него есть преимущество перед полом с подогревом, потому что нет проблем с высокими изоляционными покрытиями пола, но его установка немного дороже.
  • Настенное отопление — очень похоже на потолочный и теплый пол. Устанавливается под поверхность стен. При более высокой температуре поверхности стены вы чувствуете тот же комфорт, но и на несколько градусов ниже внутреннюю температуру, потому что от стен к телу излучается много тепла.Лучистое тепло очень важно для температурного комфорта, и его часто недооценивают. Обратный эффект наблюдается возле больших окон с более низкой температурой поверхности, где ниже температурный комфорт. Недостаток настенного отопления заключается в том, что необходимо проявлять большую осторожность, чтобы не повредить установку, когда на стене вешают какие-то картины или шкаф.
  • Принудительное воздушное отопление — воздух для вентиляции используется в качестве теплоносителя. В основном существует два типа использования принудительного воздушного отопления.Один из способов — использовать в исправном состоянии систему принудительной вентиляции и просто прогреть приточный воздух. В этом варианте система распределения тепла практически бесплатна и идет в комплекте с системой вентиляции воздуха. Проблема в том, что он подходит только для наиболее энергоэффективных домов с тепловыми потерями менее 10 Вт / м2. Причина в том, что воздух может передавать очень мало тепла, и его нельзя нагревать выше 50 градусов по Цельсию. Например, поток воздуха 120 м3 / ч, что достаточно для свежего воздуха для 4 человек, живущих в доме, нагретый до 50 градусов Цельсия, может распространяться только около 1.1 кВтч в час. Решением для более голодных домов является использование гораздо большего количества воздуха. В этом варианте не следует полностью выбрасывать вытяжной воздух, потому что относительная влажность упадет до низкой, и вы потеряете много тепла, несмотря на систему рекуперации тепла. Воздух, забираемый из комнат, таких как холлы, где он не очень загрязнен, смешивается со свежим воздухом и снова используется, в то время как воздух из кухни и ванной немедленно удаляется. У этой системы есть как преимущества, так и недостатки.К недостаткам можно отнести гораздо большее количество вентиляционных труб большего размера, более высокое потребление электроэнергии вентиляторами и необходимость большей осторожности, чтобы система оставалась бесшумной. Приточный воздух тоже не совсем свежий, но на практике проблем с запахами не наблюдается, если система спланирована и установлена ​​правильно. С другой стороны, вы можете передавать в дом в десять раз больше тепла, и, поскольку скорость воздухообмена намного выше, свежий воздух гораздо более равномерно распределяется по дому. Это очень удобно в небольших домах с пассивным или низким энергопотреблением, которые не очень населены.Например, в пассивном доме площадью 200 м2, в котором проживает 4 человека, рекомендованная скорость воздухообмена составляет не менее 0,4 объема дома в час, что означает около 200 м3 воздуха в час, в то время как для 4 человек будет достаточно подачи 120 м3 свежего воздуха. воздух в час. С помощью этой системы вы можете подавать только необходимые 120 м3 свежего воздуха в час и равномерно распределять его по дому с высокой скоростью обмена.
Ваши комментарии приветствуются

Не удалось найти URL спецификации гаджета

Неравномерное распределение тепла в вашем доме

Дни короткие, температура падает, и даже в Остине, штат Техас, люди вынуждены отказываться от активного отдыха в пользу обогреваемых помещений.Однако сложно получать удовольствие от отопительной системы, когда она не работает. Неравномерный поток воздуха может снизить эффективность вашего обогревателя, оставить ваш дом недостаточно отапливаемым и даже нанести вред вашей системе HVAC (отопление, вентиляция и кондиционирование), если его не обработать. Эти симптомы помогут вам диагностировать, страдает ли ваш дом неравномерным воздушным потоком, и дадут несколько советов по их лечению.

Чтобы лучше понять некоторые причины неравномерного потока воздуха, давайте в общих чертах рассмотрим, как работает ваша система HVAC.Ваша система отопления, вентиляции и кондиционирования воздуха состоит из четырех частей: термостата, внутренней печи или кондиционера, наружного конденсаторного агрегата и воздуховодов. Ваш термостат измеряет температуру вашего дома и, в зависимости от того, на что он установлен, отправляет сообщение вашей системе, чтобы начать или прекратить производство тепла. Это тепло затем распределяется по всему дому через систему воздуховодов. Неравномерный поток воздуха и, как следствие, неравномерное отопление в вашем доме может быть вызвано неправильной работой одного или нескольких компонентов системы отопления и кондиционирования воздуха.Важно следить за тем, чтобы воздух проходил через ваш дом равномерно, поскольку неравномерный воздушный поток приводит к увеличению счетов за электроэнергию и создает дополнительную нагрузку на вашу систему переменного тока. Вот контрольный список, чтобы сузить круг проблем, вызывающих проблемы с воздушным потоком:

1.) Регулярно меняйте фильтр. Грязный фильтр блокирует поток воздуха.

2.) Ваш обогреватель должен проверить профессионал. Ваша печь может нуждаться в небольшой настройке или обслуживании, чтобы убедиться, что она правильно отапливает ваш дом. Например, загрязненный змеевик испарителя может блокировать поток воздуха.

3.) Проверьте систему воздуховодов. Основной причиной неравномерного воздушного потока является негерметичный или заблокированный воздуховод.

4.) Убедитесь, что ваши воздуховоды имеют правильный размер. Слишком большие или слишком маленькие воздуховоды приведут к неравномерному потоку воздуха и даже к повреждению вашей системы HVAC в долгосрочной перспективе.

5.) Проверьте вентиляционные отверстия в каждой из комнат, чтобы убедиться, что они открыты и пропускают воздух. Закрытые вентиляционные отверстия прервут циркуляцию воздуха в комнате и создадут неравномерный поток воздуха по всему дому.

6.) Оставьте двери открытыми. Для того, чтобы ваша система работала должным образом, воздух должен иметь возможность проходить из вентиляционных отверстий в каждой комнате к решетке возвратного воздуха. Подросткам это может не понравиться, но, чтобы их комнаты оставались комфортными, им нужно открыть дверь!

Следуйте этим простым советам, и вы будете готовы к зимнему сезону!

(PDF) Системы распределения тепла в зданиях

В Европе необходимо отремонтировать десятки тысяч зданий, большинство из которых

жилые.Энергетическая задача будущего

будет заключаться в ремонте существующих зданий, а предлагаемые

инженерных систем технологии, которые могут быть установлены с минимальным вмешательством, будут

чрезвычайно успешными. Следовательно, если продвигается солнечная технология, она должна быть спроектирована также для работы с радиаторами.

В этом документе кратко описываются системы распределения тепла в зданиях,

, включая водяные радиаторы и излучающие панели (пол, стены, потолок и

пол-потолок).Основной целью данного исследования является выполнение

исследований различных типов низкотемпературных систем отопления с помощью

различных методов. Кроме того, выполняется сравнительный анализ энергетических, экологических и экономических характеристик системы обогрева пола, стен, потолка

и системы обогрева пола и потолка

с использованием численного моделирования с помощью программного обеспечения Transient Systems

Simulation (TRNSYS).

2. Радиаторная система отопления

Водяная радиаторная система отопления — это тип центрального отопления.В системе

тепло вырабатывается в бойлере. Для производства тепла используется газовый котел

, в котором химическая энергия природного газа

передается в тепло. Затем тепло распределяется горячей водой

(распределительная жидкость) к радиаторам. Радиаторы обогревают комнаты. Радиаторы

установлены в каждой отапливаемой комнате дома. Горячая вода

циркулирует с помощью водяного циркуляционного насоса, который работает непрерывно.Если

клапаны останавливаются, то горячая вода течет по байпасной трубе. Радиаторы

, как правило, располагаются рядом с холодными поверхностями оболочки

. Они существенно влияют на тепловой комфорт.

Радиаторы могут использовать горячую воду, вырабатываемую солнечной гидронной системой

. Одним из способов экономии энергии в радиаторных системах с горячей водой является модернизация

для обеспечения отдельного зонального контроля для различных областей

больших домов.Зональный контроль наиболее эффективен, когда большие участки дома

не используются часто или используются по другому графику, чем другие части дома

. Специалист в области отопления может установить автоматические клапаны на радиаторы горячей воды

, контролируемые термостатами в каждой зоне дома. Контроль зоны

лучше всего работает в домах, спроектированных для работы в разных отопительных зонах

, где каждая зона изолирована от других. В домах, не предназначенных для управления зонами

, оставление одной секции с более низкой температурой может вызвать проблемы с комфортом

в соседних комнатах, потому что они будут терять тепло для

различных типов домашних систем распределения тепла

Существует бесконечный список производителей систем отопления и кондиционирования воздуха для дома.Настолько, что поиск нового для установки может быть сложной задачей. Не волнуйтесь, и позвольте профессионалам Cardinal Heating and Air рассказать вам об основных типах систем отопления и о том, как выбрать ту, которая наилучшим образом соответствует потребностям вашего дома в отоплении.

Паровое отопление

В то время пар был единственным выбором для отопления большинства зданий. Он приобрел популярность, потому что пар проходит по трубам даже без использования насоса. Тем не менее, этот ранее популярный выбор, безусловно, уступил место новым технологиям.Если ваш дом все еще получает тепло от паровых радиаторов, возможно, пришло время подумать о переходе на более современную альтернативу.

Системы горячего водоснабжения

Cardinal Heating and Air обладает обширными знаниями о множестве различных типов систем отопления, а системы горячего водоснабжения — это новая паровая система этого века. Системы горячего водоснабжения уступают только системам с приточным воздухом, когда речь идет о домашнем отоплении. К сожалению, здесь не обошлось без проблем.Например, попадание воздуха внутрь труб может быть проблематичным, и поэтому вам, возможно, придется проходить через каждый радиатор один за другим, чтобы немного приоткрыть спускной клапан, а затем закрыть его, прежде чем из него начнет течь вода.

Вы можете значительно сэкономить на отоплении системами горячего водоснабжения за счет правильного использования и внедрения систем зонирования. Программируемый термостат незаменим в домах с зональным управлением и системами горячего водоснабжения, так как он обеспечивает идеальный контроль температуры в отдельных частях большого дома.

Системы принудительной подачи воздуха

Распределение тепла через системы приточного воздуха является наиболее распространенным типом систем отопления. Настоятельно рекомендуется из-за его высокой эффективности. Для поддержания максимальной производительности требуется регулярное обслуживание.

Поддерживайте свои системы отопления в хорошем состоянии с помощью системы кондиционирования воздуха Cardinal

Позвоните нам сегодня по телефону (425) 827-9997, чтобы получить бесплатную консультацию и смету. Услуги Cardinal Heating and Air доступны в Киркленде и соседних районах.

Как котлы распределяют тепло?

Откровенно говоря, мы могли бы ответить на этот вопрос простым ответом из двух слов — очень хорошо! Конечно, мы знаем, что наши читатели ожидают и заслуживают большего, чем такой ответ, поэтому сегодня мы поговорим более подробно о том, как котлы распределяют тепло по всему дому и почему им это удается. . Котел уже давно является фаворитом домашнего отопления, а новые технологии только сделали его лучше, чем когда-либо!

При этом важно помнить, что котел не подходит для каждого дома, для каждого домовладельца или для каждой ситуации.Это касается любой системы отопления. По правде говоря, дело не в том, чтобы найти «идеальный обогреватель». Вместо этого нужно найти обогреватель , который идеально подходит для вас . С нашей помощью вы сможете с заслуженной уверенностью инвестировать в свою новую систему отопления. Вы можете решить, что использование бойлера в Нью-Гэмпшире подходит именно вам.

Это

Не Принудительное воздушное отопление

Главное отличие, которое следует сразу сделать, заключается в том, что котел не является системой принудительного воздушного отопления, в отличие от печи или теплового насоса.Это само по себе дает некоторые преимущества, о которых мы поговорим в следующем разделе. А пока давайте сосредоточимся на том, как котел может распределять тепло, если он не выдувает горячий воздух по всему дому.

В этом районе много старых домов, и в некоторых из них до сих пор используются паровые радиаторы для обогрева помещений, в которых они установлены. По сути, бойлер нагревает воду для образования пара, радиаторы нагреваются и выделяют тепло в жилое пространство. Достаточно просто, правда?

Каким бы простым это ни было, паровые радиаторы — не самый эффективный или даже самый безопасный вариант.Они становятся очень горячими на ощупь, и может быть трудно равномерно обогреть дом, если радиаторы не установлены в оптимальных местах. В наши дни более распространенным вариантом является гидронный плинтус. Эти плинтусы проходят вокруг основания стен в доме и труб, по которым проходит горячая вода. Они нагревают панели, отводя тепло наружу в жилое пространство.

Возможно, лучшее применение котла сегодня — это система, о которой мы говорили недавно: система водяного отопления.При использовании внутрипольного водяного отопления вы подводите тепло к полу дома напрямую через шланг для горячей воды, проложенный под полом.
