Реактивные печи длительного горения: Ракетная печь длительного горения своими руками

пошаговая инструкция, чертежи, преимущества и недостатки

Особенности печи-ракеты

Реактивная печь с лежанкой — наиболее производительный вариант для дома

Несмотря на столь бешеную популярность в мире, в странах СНГ реактивная печь длительного горения известна лишь единицам. И это довольно странно, ведь в некоторых регионах нашей страны холода длятся более, чем полгода.

Ракетная или реактивная печь, вопреки своему названию, не подразумевает ничего сверхъестественного в своей конструкции. Никаких турбин здесь вы не найдете. Но все же есть в такой конструкции нечто сходное с космическим транспортом — и это поток пламени, отличающийся высокой интенсивностью, а также характерное гудение, возникающее в процессе работы.

Реактивные печи отопления устроены предельно просто, но несмотря на это в них используются передовые методики сжигания топлива. Рассмотрим, что же делает данную конструкцию столь эффективной:

• По печным каналам происходит движение газообразных продуктов исключительно за счет естественной тяги. По этой причине принудительная эжекция здесь не требуется.
• Процесс пиролиза, возникающий вследствие сухой перегонки твердого топлива.

Чертежи реактивных печей в самом простом варианте

Важно! Самая простая конструкция «ракеты» представляет собой трубу большого диаметра с характерным изгибом. При этом один ее участок является короче другого. Он устанавливается горизонтально и предназначается для закладки дров.

Рассмотрим процесс работы печи более подробно:

• В топку производится закладка дров, которые затем поджигаются.
• Далее прибор начинает работать в режиме традиционной буржуйки, который продолжается до тех пор, пока не прогреется более длинная вертикальная часть печки, представляющая собой дымовую трубу.
• Металл разогревается докрасна, вследствие чего происходит воспламенение горючих веществ, скопившихся в дымоходе, в верхней точке которого появляется зона разрежения.
• Тяга усиливается, обеспечивая усиление воздушного потока к дровам. Благодаря этому эффективность процесса горения существенно повышается.

Чертежи походной печи Робинзон

Совет! Чтобы реактивная тяга в печи стала еще сильнее, конструкцию следует оборудовать топочной дверцей. Работает это следующим образом: когда сечение воздушного канала уменьшается, то происходит прекращение подачи кислорода в топку. Таким образом, традиционный процесс горения перерастает в пиролиз, при котором древесина начинает тлеть и разлагаться. При этом процесс прогорания топлива замедляется, а потому тепло выделяется дольше.

• Чтобы обеспечить полное сгорание топлива в результате пиролиза, в печи необходимо предусмотреть специальную зону, которая предназначается для дожигания газов. Более конкретно об этом будет сказано ниже, но здесь следует заметить, что наряду с теплоизоляцией дымохода такое усовершенствование классической «ракеты» позволяет ей успешно конкурировать с современными установками длительного горения.

Важно! Самая простая печь-ракета своими руками обычно используется для разогрева или приготовления пищи. Для этого необходимо лишь установить специальную площадку на вертикальном участке печи.

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

• Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
• Конструкция может разогреваться до 1000 градусов по Цельсию.
• Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
• «Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
• Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
• Печь-ракета надежна и проста в устройстве.
• Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
• Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

• Большое разнообразие конструкций. Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

• При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
• Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
• При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
• Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Виды отопительных приборов данного типа

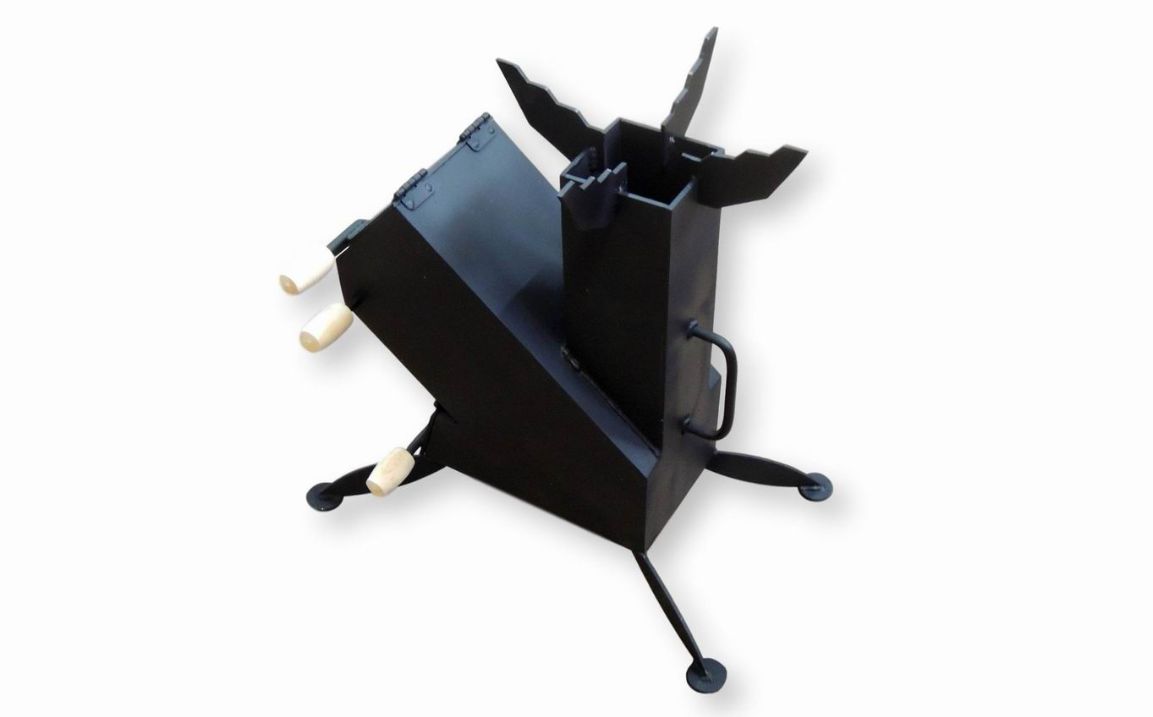

Конструкция мобильной ракетной печи

Существует несколько вариантов подобного оборудования:

• Мобильная. Такие конструкции могут легко переноситься с места на место и изготавливаются из ведер, жестяных банок, металлических труб и т. д.
• Варианты, изготовленные из газовых баллонов.
• Стационарная печь, выложенная из кирпича (шамотного).
• Отопительные конструкции, оборудованные лежанкой.

Важно! Самыми сложными в изготовлении являются кирпичные агрегаты, поскольку они требуют определенных навыков каменщика. Однако при наличии детальных порядовок и элементарной прилежности, с работой сможет справиться даже начинающий специалист.

Теперь рассмотрим поподробнее, что же представляет собой каждый из вышеописанных вариантов.

Переносные ракетные печи

Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков. В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

Совет! Поскольку мобильная печка предназначена в основном для приготовления пищи, то в верхнем срезе дымоходной трубы желательно предусмотреть подставку для установки посуды.

Конструкция, изготовленная из газового баллона

Ракетная конструкция, изготовленная из баллона

Это следующий этап в эволюции отопительных приборов реактивного типа. Благодаря усложненной конструкции, такая печь обладает большими показателями экономичности и тепловой мощности. При этом изготовить такую печь можно из подручных средств. Понадобится баллон из-под газа, несколько обрезков стальных труб с толстыми стенками, а также лист металла, имеющий 5 мм в толщину.

Совет! Вместо баллона для корпуса может использоваться бачок из-под ГСМ или отрезок трубы, диаметр которой превышает 30 см. Обязательным требованием является наличие толстых стенок конструкции.

Особенности работы печи из баллона заключаются в следующем:

• Дрова загружаются в топливник, воспламеняясь посредством сильного притока воздуха, поступающего через загрузочное окно.
• Горючие газы дожигаются непосредственно в трубе, размещенной внутри баллона. Это происходит благодаря подаче вторичного воздуха.
• Для усиления данного эффекта внутренняя камера должна быть утеплена, что позволяет поднимать внутреннюю температуру более, чем на 1000 градусов по Цельсию.
• Двигаясь по системе, раскаленный газ доходит до колпака, попадая во внешнюю камеру, являющуюся теплообменником.

Схема работы печной конструкции из баллона

• После того, как продукты сгорания остывают, производится их выведение посредством дымохода, установленного в нижней части конструкции с обратной ее стороны.

Важно! Для создания оптимального уровня тяги необходимо расположить верх дымоходной трубы на 4 метра выше загрузочного окна.

Устройство комбинированной конструкции

Комбинированная печка представляет собой агрегат, изготовленный из металлической бочки и кирпича. При этом шамотный кирпич используется не как облицовочный материал, именно из него выкладываются внутренние камеры и топливник. Таким образом, получается стационарный отопительный аппарат, который изготовлен из материалов высокой теплоемкости, а потому отлично накапливает тепло, осуществляя его отдачу в течение нескольких часов.

Совет! Это оптимальный вариант для обогрева жилых помещений.

Конструкция с лежанкой

Один из недостатков реактивных печей заключается в выведении большей части тепла посредством дымохода. Однако этим грешат практически все конструкции, работающие на твердом топливе. И в данном случае этот минус можно легко исключить посредством существенного увеличения длины дымоходных каналов.

Схема устройства ракетной печи с лежанкой

Речь идет о реактивных печах с лежанкой, которые являются отличным воплощением данной идеи. Такие агрегаты могут быть изготовлены из бутового камня или кирпича, в качестве декора используя пластичную массу, созданную из опилок и глины. Высокая теплоемкость используемых материалов позволяет таким конструкциям удерживать тепло в течение всей ночи, что вкупе с экономичностью делает подобные конструкции прекрасным выбором для помещений жилого типа.

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

• Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.

Совет! Чтобы сделать фундамент более прочным, можно использовать арматуру или строительную сетку, которая укладывается сверху на кирпичное основание.

• Используя уровень, выкладываем основу для рабочей камеры.
• Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

Заливаем фундамент

• Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
• Поднимаем боковые стенки, укладывая несколько рядов кладки.
• Теперь обустраивается нижний канал ракеты, согласно порядовки.
• Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

• Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
• В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
• Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

• Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
• К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
• Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

Совет! Выкладывая внутренний канал, необходимо строго контролировать вертикальность конструкции, используя для этого строительный уровень или обвес.

• На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
• Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
• Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

Совет! Опилки в замазке выполняют роль щебня в бетоне. Они используются для того, чтобы такая поверхность не растрескалась в процессе высыхания.

• Сверху перлитовая засыпка также запечатывается посредством обмазки.
• Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т. д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
• Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
• Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

Важно! Если канал не установить, то печью будет осуществляться потребление теплого воздуха непосредственно из помещения.

• Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
• Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
• Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
• Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

Так выглядит готовая печная конструкция с лежанкой

Совет! Проводить испытания конструкции следует только после полного высыхания обмазки самана. Если же запустить печку раньше, можно вызвать тем самым растрескивание декоративного слоя.

Заключение

Печь ракетного типа — это экономичный вариант для обогрева жилья и приготовления пищи. Такая конструкция отличается сравнительной простотой, но при этом имеет высокий КПД и длительность автономной работы.

Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

к содержанию ↑

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

к содержанию ↑

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверцы топочной;
• промежуточный колпак;
• труба для дымохода.

к содержанию ↑

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

• кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
• кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
• болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
• киянки с резиновым наконечником для выравнивания кирпича в кладке;
• крученного шнура — причалки;
• строительного уровня;
• угольника и рулетки;
• лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

к содержанию ↑

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

к содержанию ↑

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

к содержанию ↑

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

к содержанию ↑

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

к содержанию ↑

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

к содержанию ↑

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

к содержанию ↑

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

Ракетная печь длительного горения: принципы работы и изготовление

Ракетная печь использовалась многими народами мира задолго до появления современных домашних и бытовых печей. Она служила, прежде всего, для обогрева жилища и обеспечивала теплое спальное место в доме. Приготовление пищи также играло немаловажную роль. При разработке устройства печи, нужно было придумать систему, которая смогла бы работать с максимально возможным КПД при загрузке древесного топлива низкого качества (в сухом и влажном виде).

В наше время ее используют для обогрева, для приготовления еды, а также в качестве элемента интерьера. Сделать ракетную печь своими руками можно практически из подручных средств. Все зависит от ее назначения и места, где она будет использоваться.

Принцип работы ракетной печи

Видов и конструкций ракетной печи много — от самых простых до многофункциональных. Для эффективной работы необходимо соблюдать некоторые правила эксплуатации печной конструкции. Выделяют 2 основных принципа работы ракетной печи, в независимости от ее конфигурации:

• свободная циркуляция выделенных газов из топлива по сформированным печным каналам, без ручного проведения тяги дымохода;
• догорание пиролизных газов, высвобождающихся от прогорания топлива в условиях недостаточной подачи кислорода.

Конструкция, характеристика и применение

Печь-ракета своим уникальным названием обязана характерному печному гулу, который можно слышать на протяжении всего процесса горения. Он отдаленно похож на звук взлетающей ракеты. Сходство с ракетой еще и в том, что в ней, в процессе горения, создается реактивная тяга. Конусовидную форму печи также можно связать с названием, но это не основная характеристика.

Различают 2 вида печной конструкции (представлены на схемах):

Простейшая печь-ракета

Самая простая конструкция ракетной печи прямого горения представляет собой 2 трубы, соединенные отводом — печь русская ракета.

Нижняя труба разделяется металлической пластиной. Верхняя часть трубы составляет примерно 2/3 от общего пространства, куда непосредственно закладывается основное топливо. Нижняя часть служит примитивным поддувалом, которое обеспечивает воздухообмен в печи.

Закладка топлива в данном случае горизонтальная. При вертикальной закладке печь ракетного типа состоит из двух вертикальных, разных по длине, труб, и третьей горизонтальной, служащей соединительным каналом. Последняя выполняет функцию топки.

Устанавливается простейшая форма реактивной печи обычно на открытом воздухе — с целью приготовления еды и подогрева воды.

Для изготовления стационарной простейшей печи ракеты из кирпича, используется материал, который устанавливается на жаростойкую платформу.

С целью достижения более высокой производительности, в простейшую конструкцию печки были добавлены новые элементы.

На схеме представлена походная реактивная печь. Нижняя труба разделяется специальной перемычкой, на топливный отсек(2) и отсек для отвода воздуха в область горения(3). Верхняя часть печи состоит из трубы-райзера, вокруг которой уложен теплоизолирующий состав(4), поверх закрывающийся внешним металлическим корпусом(1).

Работа печи складывается следующим образом: в топливный отсек закладывается разогревающее печь топливо (солома, бумага), после прогорания которого добавляется основное топливо (щепки, прутья и пр.). В процессе активного горения образуются раскаленные газы, поднимающиеся по райзеру и выходящие наружу. На срезе трубы устанавливается подставка под посуду для варки, с учетом промежутка 7-10 мм. В противном случае, при не сохранении необходимого зазора будет перекрыт выход для тяги кислорода, который, в свою очередь, поднимает раскаленные газы вверх. Процесс горения прекратится.

При соблюдении условия создания воздушной тяги, даже при закрытой топочной дверце процесс горения не прекратится. Здесь частично срабатывает второй принцип работы ракетной печи длительного горения — дожигание пиролизных газов в условиях недостаточной подачи кислорода.

Чтобы этот принцип работал в полной мере, необходимо обеспечение ракетной печи качественной термоизоляцией камеры вторичного горения, ведь для процессов образования и сжигания газов нужно соблюдение температурных требований.

Усовершенствованная конструкция

Такой тип ракетной печи в усовершенствованной комплектации может использоваться в домашних условиях как для приготовления еды, так и для обогрева комнат. Помимо топливного отсека и трубы, в ней присутствует второй корпус, наверху которого установлена варочная поверхность, а дымоход проведен на улицу. Отопить такой печкой можно помещение, площадью до 50 кв.м.

В результате проведенной модернизации, полезные качества и эффективность увеличивается за счет того, что ракетная печь длительного горения приобретает несколько уникальных и важных свойств:

• в отличие от простой конструкции ракетной печи, в усовершенствованной используется второй наружный корпус, термоизолирующий материал вокруг трубы горения, герметично закрытая верхняя часть корпуса, что создает условия для поддержания высокой температуры длительное время;
• автономное отверстие для подачи вторичного воздуха в модернизированной печи выполняет оптимальный поддув, в то время как в простой конструкции для этого используется открытая топка;
• система дымохода спроектирована таким образом, что нагретый газовый поток не устремляется наружу из трубы сразу, а проходит по печным каналам, обеспечивая качественное догорание вторичного топлива, нагрев варочной панели и равномерную теплоотдачу воздуха в помещении через нагретый корпус печи.

В усовершенствованной конструкции используются дополнительные элементы, ориентированные на создание высокой теплоотдачи и многофункциональности ракетной печи. Здесь активно задействованы два принципа работы печи. Вначале происходит предварительное горение твердого топлива, которое при сгорании выделяет пиролизные газы, использующиеся как вторичное топливо.

Принцип работы ракетной печи такой конструкции подробно изображен на схеме слева. В топливный отсек (1) загружается топливо для предварительного горения. В зоне самого активного теплообмена (2), в условиях недостаточной подачи первичного кислорода (А), регулируемого заслонкой (3), происходит выделение пиролизных газов. Они устремляются в конец огневого канала (5), где осуществляется их догорание. Благоприятные условия горения газов создаются благодаря высокой теплоизоляции конструкции и непрерывно поступающему потоку вторичного кислорода (Б).

Затем раскаленный газ поднимается вверх по внутреннему каналу трубы-райзера (7) под крышку корпуса, которую часто оборудуют под варочную поверхность (10), в связи с непрерывным высокотемпературным нагревом. Там скопление газа расходится по каналам, расположенным между райзером и внешним печным корпусом (6). В условиях постоянного нагрева корпуса, его стенки аккумулируют тепло, от чего воздух в помещении нагревается. После этого газовый поток опускается вниз по каналу, а затем выходит наверх, в трубу дымохода (11).

Процесс горения может продолжаться несколько часов. Для максимальной теплоотдачи печи и полного сжигания пиролизных газов, необходимо поддержание стабильно высокой температуры в райзере. Для этого его помещают в трубу чуть большего диаметра, которая называется обечайка (8). Образованное пространство между двумя трубами плотно заполняют жаростойким составом, например, просеянным песком, для обеспечения теплоизоляции в трубе.

Особенности эксплутации ракетной печи

1. Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
2. Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
3. В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
4. Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
5. Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
6. При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
7. Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
8. Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Как сделать своими руками

Подробно рассмотрим изготовление печи-ракеты своими руками с лежанкой. Ее конструкция более громоздкая, сложнее установка, чем перечисленные выше типы печей, но благодаря пошаговой инструкции и схемам, построить ее самостоятельно не составит особого труда. Главное — соблюдение всех рекомендаций по установке.

Пошаговая инструкция, как сделать ракетную печь:

• Вначале, выполнить углубление на 10 см для установки топливного отсека, выложив его кирпичом из шамотной глины. Затем нужно установить опалубку по линии конструкции. Для более прочного фундамента можно использовать строительную арматуру или сетку, выложив ее на кирпичное основание.
• С помощью уровня выложить основу для камеры горения.
• Затем нужно залить конструкцию бетоном, и в течение суток дать просохнуть. После того, как раствор схватится, можно продолжать возведение печи.

• Выложить основание печи, укладывая кирпич сплошным порядком.
• Сформировать боковые стенки путем укладывания нескольких рядов кладки.
• Выполнить обустройство нижнего канала ракеты, учитывая порядовку.
• Затем нужно уложить ряд поперечных кирпичей так, чтобы труба-райзер и топочный отсек остались открытыми, а камера сгорания — скрытой.

• Нужно взять корпус старого бойлера и обрезать с двух сторон так, чтобы в итоге получилась широкая по диаметру труба.
• В нижнюю часть корпуса из-под ГСМ устанавливается фланец, в который будет установлена труба горизонтального термообменника. Чтобы соблюсти герметичность и безопасность изделия, нужно предусмотреть использование в работе сплошных сварных швов.

• После этого в бочку врезается выходной патрубок. Бочка проходит очистку от ржавчины, покрывается грунтовкой и несколькими слоями термостойкой краски.
• К дымоходу, расположенному горизонтально, нужно приварить боковую отводку для формирования зольника. Для облегчения его прочистки, при эксплуатации печи канал нужно оборудовать герметичным фланцем.
• Далее из огнеупорного кирпича выкладывается жаровая труба, с соблюдением размеров 18×18 см квадратной формы. При выкладке внутреннего канала, важно соблюдение строгой вертикальности для стабильной работы печи. Для этого можно использовать обвес или уровень.

• На жаровую трубу необходимо одеть кожух, а в образовавшееся пространство поместить перлитовые шарики. Нижнюю часть райзера нужно герметично замазать глиняной смесью, чтобы предотвратить просыпания теплоизолята.
• Затем изготавливается топливная крышка — с помощью ранее отрезанной части от бойлера. К крышке, для удобства, можно приварить ручку.
• Смешать глиняный раствор с древесными опилками (не дают потрескаться изделию), до 50% от общего объема. В итоге получается так называемая «саманная смазка», которой нужно обмазать внешний вид получившейся конструкции для маскировки неприглядных деталей и увеличения термоизоляции.

• Далее формируется внешний вид печи. Выкладывается печной контур. Для этого можно использовать разные материалы: камень, кирпич, мешки с песком. Внутренняя часть заполняется щебнем, а верхняя замазывается саманной смесью.
• 200-литровая бочка, служащая внешним печным корпусом, устанавливается на предварительно подготовленное основание. Обязательно, нужно установить бочку так, чтобы нижний патрубок был со стороны лежанки. Далее нижняя часть покрывается глиной для герметизации.
• Затем из гофротрубы нужно сформировать канал для подачи воздуха с улицы, подвести его к топливному отсеку. Без установки такого канала, ракетная печь своими руками при работе будет потреблять теплый воздух из помещения.

• После возведения основной части печной конструкции, проводится тренировочная растопка для проверки свободного выведения газов через горизонтальный дымоход.
• К нижнему патрубку, установленному на основании из кирпича красного типа, подсоединяются трубы теплообменника.
• Далее нужно выполнить монтаж дымоходной трубы своими руками, герметично уплотнив все соединения асбестовым шнуром или огнеупорной обмазкой.
• В конце лежанке нужно придать форму таким же способом, что и ранее — при формировании основного корпуса. Если оставить бочку открытой, без маскировки саманом, то жар при горении будет моментально поступать в помещение. Если же бочку замазать саманом полностью, оставив нетронутым крышку, то тепло будет аккумулироваться в корпусе, что создаст отличные условия для приготовления пищи на варочной поверхности.

Вместо бочки можно использовать газовый баллон (печь-ракета из газового баллона), а вместо бойлера — подогнанные под форму трубы, жестяные ведра. Очень важно при создании ракетной печи своими руками соблюдать точность и пропорциональность в размерах, используя чертежи. Это даст гарантию долгой и эффективной эксплуатации печи длительного горения своими руками.

Преимущества от использования самодельных ракетных печей, в обиходе значительны. Возведение печи не требует больших экономических затрат (на материалы, отопление) и временных (на изготовление печи уходит максимум 3-4 дня).

Высокая производительность и теплоотдача при неприхотливой загрузке топлива идеальна. Оформить печь можно в каких угодно вариантах, тем самым добавив новый элемент интерьера в дом.

Реактивная печь для отопления своими руками

Реактивная печь сегодня значительно набирает популярность. Каждый день всё больше людей узнаёт про особенности данной системы отопления. Такая печь очень энергоэффективна. Её можно сделать своими руками. Будет она из газового баллона, кирпича или других материалов – решать только вам.

Как работает. Материалы для работы

Пиролизные печи тесно соседствуют с конструкциями на реактивной тяге. Такая конструкция имеет колено, угол которого равен 90 градусов. Это главная особенность реактивной печи. Также имеется воздуховод, находящийся с топкой через стенку.

Перед тем, как сделать конструкцию своими руками, нужно понять, как именно она работает. Воздух поступает вместе с кислородом через воздуховод для дальнейшего горения. Тепловая энергия попадает в топку в достаточных количествах. Печку можно топить обычными дровами. Температура горения может превышать +1200 градусов.

Конструкция предназначена для длительного горения. В таком режиме ей не нужно какого-то особого регулирования подачи воздуха.

Чтобы сделать такую печку своими руками, можно воспользоваться простыми подручными материалами. Но всё же рекомендуется найти и применить следующие:

• металлическая бочка – 200 литров;
• барабан для печки с лежанкой;
• профильные трубы самого разного диаметра;
• для обработки снаружи – смесь на основе соломы и глинистого грунта;
• оцинкованный листовой металл.

Как топить данную печь

Все печки длительного горения можно отлично растопить в том случае, если труба теплая. Реактивная печь не является каким-то особым исключением. Когда простой был довольно долгим, обязательно будет необходим предварительный разгон. Чтобы это сделать, можно использовать:

• солому;
• бумагу;
• сухую стружку.

Есть много версий, объясняющих, почему реактивную печку назвали именно так. По одной из них во время работы происходит довольно характерный гул. Когда его тон сильно уменьшается, разгон можно считать завершенным. Следовательно, можно начинать подкидывать основное топливо. Когда горение только начинается, дверцу поддувала необходимо открыть. Её чуть-чуть закрывают, когда гул начинает увеличиваться.

Строим печь длительного горения для гаража своими руками

В первую очередь посмотрим, как изготовить своими руками реактивную печь длительного горения из газового баллона для своего гаража. Этот вариант является самым простым, в особенности если соблюдать чертежи и все необходимые размеры на них. Для примера возьмем газовый баллон на основе пропана, диаметр которого составляет 300 миллиметров. Загрузочным бункером и топливником будет труба из стали размером в 150 миллиметров.

Отрезаем у трубы необходимую длину, у баллона убираем верхнюю часть. Берем чертежи и согласно им свариваем все детали. Не забудьте между всеми вертикальными трубами засыпать теплоизоляционный материал. Для этого вполне подойдет песок.

Такая конструкция весит сравнительно немного и для отопления гаража отлично подходит. Когда вы поставите в гараже на пол всю конструкцию, к ней потребуется приварить ножки. В гараже можно изготовить своими руками реактивную печь из кирпича.

Построить такую конструкцию немного сложнее. Огневые каналы нужно сделать из шамотного кирпича. В качестве колпака подойдет бочка.

Будущая конструкция опускается немного ниже уровеня пола. Для этого нужно своими руками вырыть небольшую яму. Уплотните дно и по опалубке, залейте фундамент из бетона. Его толщина должна составлять 100 миллиметров. Когда фундамент застынет, можно начинать кладку. Основой раствора обычно служит огнеупорная глина. После того, как вы завершите кладку, яму потребуется засыпать и надеть железную бочку, в которой нет дна, на огневой канал. Далее возьмите утеплитель и засыпьте его между кирпичом и бочкой.

Помажьте торец печки аналогичным раствором и сверху наденьте колпак. К его низу приварите дымоходный патрубок.

Помните, что такой агрегат не будет полноценно отапливать дом. Притом не важно, из чего он изготовлен – кирпича, металла или пропанового баллона. Поэтому подобные печи используют, в основном, в саду или гараже. Такое устройство превосходно работает на дровах.

Как сделать печь длительного горения для гаража

В традиционных печках горение дров, каменного угля, торфобрикетов происходит интенсивно, поэтому для длительного отопления постоянно через некоторые интервалы времени необходимо делать новые закладки топлива. Но традициям есть хорошая альтернатива. Для частного «автодома» легко установить печь для гаража своими руками.

Интересно!

Как показала практика, печи в гараж своими руками длительного горения (ДГ) строились активно после ВОВ, когда был дефицит угля, а о торфяных брикетах не могло идти речи. На газогенераторах даже работали автомобили.

Сегодня идет речь о самом востребованном и дешевом твердом топливе — дровах. Тема статьи, как построить печку для гаража своими руками, вложив в проект минимум средств. Для длительного горения необходимо сделать газогенераторную печь. Это когда горящие дрова, другое твердое топливо сжигается при малом поступлении кислорода. Такие печи длительного горения для гаража своими руками при одной закладке дают тепло на протяжении десяти часов кряду. Это выгодно. Печь для гаража своими руками работает по особому принципу.

• топливо не горит, а все время тлеет при высокой температуре;
• твердое топливо начинает тлеть не традиционно снизу, а сверху;
• сделанная печь ДГ в гараже своими руками безопасная.

Необходимые материалы

Устройство печи длительного горения

Поскольку сжигание топлива в газогенераторной печи начинается с верхней точки его закладки, печку в гараж своими руками по чертежам легко соорудить. Рациональные чертежи сможет сделать сам владелец, зная какой объем воздуха в помещении.

Прочное железо является одним из лучших материалом. Если сравнивать с «буржуйкой», то ДГ, именно это, только печь для гаража своими руками чертежи выше по высоте.

Для хорошего обогрева помещения необходимо приготовить:

1. Листовой металл толщиной 3 миллиметра.
2. Необходимое количество вспомогательных трубопроводов.

При устройстве ДГ важно обратить внимание на корректное устройство дымохода. Печи для отопления гаража своими руками требуют трубу, установленную под наклоном определенным уклоном. В другом случае тяга будет недостаточной. Оптимальное сечение нужно выбрать в 12 см. Труба гарантирует хорошую вытяжку.

Устройство дымохода

1. Для очистки дымохода от гари.
2. Для безопасности стыкуемое с печкой колено должно иметь толщину метала не меньше 3 см.
3. Но не собирать всю выводящие сгоревшие газы трубу, поскольку дымоотводная конструкция получиться весьма тяжелой.
4. От первого колена монтаж дымоотводящей трубы делают из более легкого металла.
5. Лучше установить дымоотводную трассу составную, чтобы было легче чистить.

Варианты устройства печки

Устройство дымохода

Ведая принципы работы, несложно изготовить печь для гаража своими руками. Для устройства печек для гаража своими руками чертежи можно позаимствовать или разработать самому. Это несложно и зависит от того, какому корпусу будет отдано предпочтение. Исходя из этого печку для отопления гаража своими руками на базе:

• обычной бочки для ГСМ;
• баллона из-под сжиженного газа;
• готового квадратного короба;
• сварить корпус из листового металла печки своими руками в гараж.

Как видим, печь для гаража своими руками изготовить просто, выбирая из множества вариантов. Здесь главное подготовить чертежи. Самодельные печи в гараж должны быть рассчитанными на объем обогреваемого воздуха и отвечать требованиям техники безопасности.

Рекомендуемый вариант!

Как показала практика, для отопительного прибора длительного горения лучше остановиться на обычной бочке для ГСМ. По мнению многих, такие печи своими руками в гараже не требуют никаких дополнительных материальных затрат.

Важно участь, что бочка имеет небольшую толщину металла и стенки ее могут прогореть, если топить чрезмерно и долго каждые сутки.

Но есть и свои плюсы. Такая печь для гаража своими руками подлежит простому ремонту. В случае появления дырок в стенках, можно использовать новую бочку, использовавши всю оставшуюся «оснастку».

Проект Бочка

Самодельные печки для гаража своими руками имеют несложную начинку. В ее структуру входят:

1. Пресс, которые должен перемещаться внутри емкости, толщиной 4 мм.
2. Дымоходная труба сечением 15 см.
3. Надувная труба сечением 10 см, длиной с корпус + 50- 100 мл.
4. Швеллер (четыре отрезка длиной 15 см).
5. Колосник (легко сделать самому).
6. Огнебезопасная емкость для утилизации золы.

Монтажные работы

Печь ДГ — Бочка

Изготовление печки своими руками в гараж реализуется по следующему алгоритму:

• срезают крышку с бочки из-под ГСМ, выравнивают края болгаркой, которые подгибают так, чтобы при постановке на бочку он плотно входил;
• в крышке вырезают отверстие для поступления воздуховода;
• высота трубы для приема воздуха равна 20 см;

Внизу приваривают уголки или швеллеры, на которые производится монтаж колосников. Все остальные операции подобны на действия, совершаемые при установке буржуйки. Далее печь для гаража своими руками требует установки дымоотвода. Это обычная дверка, выдвижной зольник и т д.

Следует помнить!

От правильности установки дымоотвода будет зависеть не только степень отопления, но запах дыма в гараже. Печки длительного горения и об этом не следует забывать. Необходимо сделать обогрев безопасным для человека. Угарный газ особенно опасен. Он должен стопроцентно утилизироваться.

Установка в рабочее положение дымоотвода требует наличие шибера. По опыту это лучше сделать на первом колене. Так удобнее регулировать тягу. Таким образом, устанавливают печки для обогрева небольшого гаража своими руками.

Для ее стабилизации необходимо сделать функциональный фиксатор. Короче говоря, когда интегрируют печку в гараж своими руками, то это несложно придумать

Дымоход

Самому создать чертежи и установить печку своими руками в гараже сможет любой владелец автомобиля. Доказано, чем меньше длина дымохода, тем хуже тяга. Для печи длительного горения установка в рабочее положение колен дымоотвода подпирается уголками или швеллерами. В месте максимального прогиба устанавливают шаровой краник для слива конденсата.

Пресс

В нем готовят дыру, учитывая диаметр трубы поступления атмосферного воздуха.

Необходимо знать!

Эффективность тления дров еще зависит от пространственного нахождения продуктов горения. Эксплуатируемая печь для гаража своими руками чертежам должна соответствовать стопроцентно.

Печь для гаража своими руками необходимо тщательно отгородить от быстро возгораемых материалов. Не рекомендует их крепить к стенам, даже это голый кирпич или блоки. Обычно гаражные помещения внутри отделаны ДВП, ДСП, фанерой, другими быстро возгораемыми материалами. Соприкосновение с горячими трубами может вызвать пожар. Поэтому печь для гаража своими руками требует предельной внимательности.

Пресс по мере сгорания дров опускается вниз. Для того, чтобы его не перекосило во время длительного горения дров приваривают по периметру блина куски необходимой длины уголка или швеллера. Это обеспечит нормальную работу печки длительного горения.

Главная опора для печи

Схема печи длительного горения

Если деревянные полы, то фундаменты под печь в гараж нужно возводить. В процессе отопления помещения все металлическое будет накаляться, а дерево прекрасно горит. В этом случае подойдет фундамент из бетона. Необходимо соорудить небольшую бетонную площадку с приямком, чтобы при выемке зольника искра не попала на дерево. Поскольку печь легкая, то для длительного горения не стоит делать массивный фундамент. Твердотопливные печки в гаражи своими руками получаются компактными, экологически чистыми и завидной мощности. Ее выдержит любой фундамент. Для кратковременного обогрева гаража подойдет любой.

Пользуясь печами и обогревателями для гаража, следует не забывать о правилах пожарной охраны.

Печь на реактивной тяге

Печь на реактивной тяге

В России вид обогрева редкий. А зря. В Европе используют в полной мере. Печи ракета для гаража своими руками вполне можно построить. В ней для отопления используют и газы, которые в обычных печах утилизируют. Печь ракета несколько иного строения. Их несколько видов:

1. Мобильные конструкции, изготавливаемые из банок, ведер и т.д.
2. Конструкции из кирпича и железных бочек.
3. Тотально кирпичные.

Для портативных вариантов не требуются фундаменты под печки в гараже.

Достоинства печей:

• в печи ракета большой коэффициент полезного действия;
• высокая экологичность;
• нет сажевого образования;
• высокая температура в пределах +1200 С°;
• малое потребление топлива: печь ракета требует в четыре раза меньше чем традиционные;
• для портативных печей не требуется фундамент;
• для отопления подходит сухая трава, шишки, ветки сырые и т. д.

Ракетная печь: варочная и отопительная

1. Конструкция ракетной печи
2. Виды ракетной печи
3. Достоинства и недостатки реактивных печей
4. Варочная ракетная печь своими руками (видео)
5. Ракетные печи (фотогалерея)

Ракетная печь – отопительный прибор высокой эффективности с вертикальной топочной камерой небольшого диаметра. Конструкция печи довольно проста и сделать ее самостоятельно по силам даже простому пользователю, знакомому со сваркой, а не только профессиональному печнику.

Топливо ракетной печи сжигается практически полностью, благодаря конструктивным особенностям, позволяющим прибору работать в режиме длительного горения.

Чаще всего ракетную печь используют для приготовления пищи, но также очень популярны отопительные варианты, с подогревом пола или с организацией теплого лежака. Это объясняется высокой экономичностью печи, ее эффективностью и возможностью использования самого примитивного топлива: сухих веток, травы и шишек. При этом сгорают не только древесные отходы, но и сажа, так как в рабочем режиме прибора достигается высокая температура нагрева.

Конструкция ракетной печи

Самая простая ракетная печь – это труба, согнутая под углом в девяносто градусов, размещенная в открытом металлическом цилиндре . Топкой служит более короткая горизонтальная часть прибора, а дымоходом – вертикальная. Обычно такая конструкция характерна для варочных печей, с поверхностью нагрева, размещенной на конце вертикального участка трубы. При горении топлива пламя вырывается из дымохода, подобно огню из сопла ракеты, поэтому печи такой конструкции и получили название «ракетных».

Для отопления используют ракетную печь более сложной конструкции, например, с загрузочной камерой, приваренной под углом в сорок пять градусов к корпусу, и колпаком, блокирующим выход дымовых газов через вертикальный отрезок трубы, изолированный жаропрочным утеплителем.

В нижней части ракетной печи организованы каналы для первичного и вторичного воздуха, один из которых необходим для поддержания режима первичного сгорания топлива, а второй – для розжига пиролизных газов, которые скапливаются в конце горизонтального участка трубы. В рабочем режиме печи раскаленная газовая смесь устремляется вверх, по пути отдавая тепловую энергию стенкам корпуса, и , остывая, идет вниз, но не по трубе, а между стенками корпуса и дымохода и далее – в горизонтальные дымоотводные трубы, так как спуск в обратном направлении блокирует раскаленный поток газа, поднимающегося вверх. Так как остывающий низходящий поток газа имеет высокую температуру, целесоотразно использовать его для отопления помещения, устанавливая по его периметру трубу, либо организуя сеть дымоотводных каналов в полу.

Еще один оригинальный способ забора тепла ракетной печи – установка над дымоотводом лежанки из огнеупорного материала, как это реализрвано в китайской печке канн.

Также существуют модели ракетной печи с водяной рубашкой, позволяющие не только отапливать помещение, но и обеспечивать потребителя горячей технической водой.

Виды ракетной печи

Сегодня существует следующие разновидности реактивных печей:

• Туристские или походные варочные печи из металлических банок.
• Металлические ракетные печи с наружным топливным бункером и горизонтальным дымоходом.
• Печи ракеты с водной рубашкой.
• Реактивные печи из термобетона (печь-ракета Широкова-Храмцова).
• Кирпичная печь ракета.

Достоинства и недостатки реактивных печей

К плюсам печей ракет можно отнести:

• Простоту конструкции.
• Низкую стоимость материалов.
• Достаточную тепловую эффективность.
• Саморгулирование процесса горения.

К отрицательным свойствам реактивных печей относятся

• Переменность КПД
• Невозможность использования в качестве каменки – из-за того, что печь дает слишком мало тепла в инфракрасном диапазоне
• Требование сухого топлива
• Контроль процесса горения

Варочная ракетная печь своими руками (видео)

Ракетные печи (фотогалерея)

чертежи, фото и видео инструкция

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000⁰С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

•
  высокий коэффициент полезного действия – 85%;
•
  очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
•
  отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
•
  возможность использовать любое твердое топливо;
•
  минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции.  Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Ракетные печи (фотогалерея)

чертежи, фото и видео инструкция

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000⁰С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

•
  высокий коэффициент полезного действия – 85%;
•
  очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
•
  отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
•
  возможность использовать любое твердое топливо;
•
  минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции.  Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

•
  высота барабана составляет 2 его диаметра;
•
  высота глиняной обмазки – 2/3 высоты;
•
  толщина обмазки – 1/3  диаметра;
•
  площадь сечения трубы – 7% от ее поперченного сечения;
•
  площадь поддувала – 1/2 сечения трубы;
•
  жаровая труба по горизонтали и вертикали должна быть одинаковой;
•
  объем зольника – 4-6% от высоты барабана;
•
  площадь сечения внешнего дымохода —  двойное поперченное сечение трубы.
•
  толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
•
  толщина обмазки лежанки – 1/4 диаметра барабана;
•
  высота внешней трубы – 4000 мм;
•
  длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1.
   Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2.
   Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

•
  2 ведра;
•
  труба из нержавеющей стали;
•
  речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

Основы Rocket Stoves

Эта статья впервые появилась в шестом выпуске журнала Pip Magazine; Журнал австралийской пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из мастерских VEG App-Tech

Большая часть наших домашних потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, и они составляют значительную часть нашего ежемесячного счета. Ракетные печи — это пример соответствующей технологии, которая может удовлетворить все эти потребности, почти ничего не стоить для постройки и всего лишь нескольких палочек для бега.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

1. Они обеспечивают почти полное сгорание древесины, а это значит, что они сверхэффективны и сжигают сверхчисто.
2. они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать это тепло для
3. они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
4. они легко изготавливаются из обычных материалов.

Совершенно верно — вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку.Если вы хорошо разбираетесь в мусоре, их строительство может практически ничего не стоить, а когда вы подрезаете фруктовые деревья, вы можете получить топливо, необходимое для приготовления обеда, обогрева дома и принятия приятного горячего душа.

В чем отличие горения ракеты от нормального

Основное различие между обычным камином или дровяной печью и ракетной печью состоит в том, что ракетное сгорание почти завершено. Когда дерево горит, оно выделяет летучие соединения, которые мы узнаем как дым, сажу или креозот.В ракетной печи эти соединения засасываются в изолированный и очень горячий «горящий туннель» блока, где они воспламеняются, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного огня, когда они выдуваются через дымоход.

Это характерное втягивание пламени в горящий туннель и возникающий в результате «рев» — это то, что дало ракетным печам свое название. Это тоже часть их магии. Ракетные печи открыты там, где подается дрова, что позволяет втягивать в установку много кислорода.Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух поднимается вверх по стояку тепла, втягивая за собой много воздуха. Этот входящий воздух поступает в подающую трубку и через горящие дрова, создавая тот же эффект, что и при наведении большого воздуходувки на огонь. Становится очень жарко, дерево красиво горит, и вы слышите рев воздуха, который заряжается через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше. Этот недостаток кислорода препятствует сгоранию, что приводит к холодным ожогам, неполному сгоранию и образованию большого количества дыма и креозота.Когда сгорание завершено, то, что выходит из дымохода, в значительной степени представляет собой только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; но с ракетными печами, иногда, когда нет дыма, все еще есть огонь!

Обеспечив полное сгорание и, следовательно, максимальное тепловыделение, только тогда мы думаем о , используя получаемого тепла. Обычные дровяные печи отводят тепло из камеры сгорания для приготовления пищи, обогрева помещений или с помощью водонагревателей с «мокрой обратной стороной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к дыму.Камера сгорания ракетной печи сильно изолирована, чтобы предотвратить преждевременные потери тепла, и огромное количество тепла вырабатывается за счет эффективного процесса сгорания.

Ракетная печь барабанного типа не только функциональна, но и красива.

ЧТО ДЕЛАТЬ СО ВСЕМ ТЕПЛО

Когда сгорание завершено, мы можем отводить тепло из печи в верхней части нагревательного стояка. И здесь ваше воображение и внутренний изобретатель могут разыграться: все, что вы можете придумать, чтобы сделать с очень горячим воздухом, можно сделать с этого момента.

Вот несколько вещей, которые можно привести в действие с помощью ракетной печи.

• Духовка — либо переделанная обычная печь с ракетой под ней, либо специально построенная бочковая печь из старых бочек емкостью 44 галлона (около 200 литров).
• Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные плиты радиатора, на которые можно ставить кастрюли и сковороды, или просто готовить на потоке горячего воздуха.
• Системы горячего водоснабжения — мы сделали различные системы, от систем, которые нагревают большой вентилируемый резервуар с водой с медным змеевиком, проходящим через него, до термосифонов с теплообменником, нагнетающих горячую воду от солнечных батарей.
• Космические обогреватели — часто можно увидеть с перевернутой бочкой на 44 галлона, являющейся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (обогреватели ракетной массы).

Температуры за пределами графика

Берегитесь! Хорошо построенная ракетная печь может работать настолько хорошо, что это может быть опасно. Ракетная печь Дэна однажды нагрелась до 180 ° C за шесть минут, 230 ° C за семь минут и 325 ° C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя обшивка подающей трубы светилась красным, как и дно внутренней части духовки: термометр показывал 350 ° C, а жареные овощи были изрядно обугленными ( с тех пор он снизил температуру до 200 ° C).

Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они являются относительно редким явлением в системах пермакультуры Австралии. Они являются прекрасным примером соответствующей технологии, альтернативной обычным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.

Чтобы прочитать эту статью и больше информации об альтернативных технологиях, загляните в шестой выпуск журнала Pip Magazine.

Духовка с ракетным двигателем: как создать свою собственную сверхэффективную плиту от Тима Баркера и Иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.

Электронная книга включает в себя инструкции по преобразованию обычной духовки в ракеты — здесь вы найдете соответствующие технологические семинары с VEG.

8 фактов о ракетных нагревателях массы

Совместное использование — это забота!

Когда я впервые услышал о нагревателях ракетной массы, я был настроен скептически. Я читал, что они могут уничтожить примерно 80-90% дров из обычной печи, и подумал: «Ба! Мне это кажется довольно необоснованным.«Так что я надел свои исследовательские штаны и стал очень одержим.

Это гостевое сообщение Кэсси Лангстраат.

Одной из первых статей, на которые я наткнулся, была статья Пола Уитона о нагревателях ракетной массы. Он хорошо разбирается в технологиях таким образом, чтобы каждый мог их понять. Итак, я собираюсь передать часть его информации, а также некоторые другие детали, которые я собрал! Я хочу рассказать вам о нескольких причинах, по которым нагрев ракетной массы так важен.Давайте начнем.

# 1 — Обогреватели ракетной массы сильно отличаются от обычных дровяных печей.

Они больше похожи на суперэффективные и суперкомфортные каменки, за исключением того, что люди строят их за НАМНОГО меньше денег. Вы спросите, как им удается достичь такой сверхэффективности? Что ж, это связано с внутренностями нагревателя массы ракеты. Сначала палочки вертикально кладут в кормушку для древесины. Они стоят прямо. Тогда горит только дно палочек, а огонь горит боком!

Как огонь горит боком? Ну, поскольку нагревательный элемент в стволе настолько безумно горячий, он создает конвективный поток, который втягивает огонь в него боком.Затем тяга термосифона вытягивает дым от костра вверх в стояк и в ствол. Крутой поворот смешивает этот дым с огнем, так что он сжигает дым! Таким образом, остается только крошечный крошечный кусочек CO2! Это почти чистый пар. Этот процесс проиллюстрирован на фотографии выше из статьи Пола Уитона.

№2 — Отопление с помощью нагревателя ракетной массы намного дешевле и чище, чем на природном газе.

Этот меня удивил, потому что природный газ должен гореть очень чисто.Я не знал, что дерево МОЖЕТ гореть так чисто. Может, если разогреть огонь; древесина может полностью сгореть до пара и CO2, как и природный газ, с небольшим количеством минеральной золы.

Но если учесть экологический след от добычи природного газа (например, фракционирования) и его очистки, а также километры труб или резервуаров для доставки, которые должны быть на месте, чтобы вы могли его использовать, то заготовка местного валежника начинает выглядеть привлекательно чистый по сравнению.

Большая часть таких эффективных нагревателей ракетной массы — это их фактическая «массовая» часть.Есть несколько типов массы, с которыми экспериментировали, но наиболее распространенная масса сделана из глыбы. (Початок — это природный строительный материал, сделанный из песка, глины, воды, какого-либо волокнистого или органического материала (соломы) и земли.)

Когда выхлопные газы проходят через массу початков, масса поглощает чрезвычайно большое количество тепла. Затем он медленно высвобождает тепло в течение нескольких дней. Это позволяет нагревателям ракетной массы продолжать нагревать пространство в течение длительного времени после прекращения огня. Это резко снижает количество древесины, необходимой для содержания этих плохих парней. Некоторые люди годами отапливают свой дом, используя только мертвый двор и древесные отходы, что позволяет сэкономить более 150 долларов в месяц на счетах за природный газ.

# 3 — На них очень удобно сидеть, как на грелке для всего тела.

Вы когда-нибудь пригибались к обогревателю в своей ночной рубашке или пижаме, пытаясь согреться достаточно, чтобы одеться? Хороший способ опоздать в школу, не так ли? Перемещение горячего воздуха — неэффективный способ нагреть предметы — воздух не удерживает много тепла, к тому же он вызывает испарение, которое делает вас холоднее.Принудительное воздушное отопление довольно неэффективно, единственная причина, по которой мы это делаем, заключается в том, что им относительно легко управлять с помощью термостатов и вентиляционных отверстий, и он не так опасен, как паровое отопление.

Эти нагреватели ракетной массы более эффективны, как пар, но менее опасны — температура поверхности просто теплая на ощупь. Обычно из них изготавливаются сиденья или кровати с подогревом, поэтому, если вам нужно разогреться, вы просто свернетесь калачиком и засовываете пальцы ног под подушки.

Переутомленные друзья просто тают на скамейке, когда приходят на ужин.

№4 — Подогреватели ракетной массы могут быть сделаны своими руками.

Эти нагреватели ракетной массы определенно могут быть созданы вами и вами в одиночку. Эрни и Эрика провели массу мастер-классов по их созданию. У уважаемых учителей во всем мире тоже есть! Это не означает, что это на 100% просто или надежно. Вам определенно нужно провести исследование и особенно выяснить, какой тип нагревателя ракетной массы лучше всего подходит для вашей ситуации. Однако при исследовании и тщательном планировании вы определенно сможете сделать его самостоятельно и при этом не потратить много денег.

Процесс сборки ракетных нагревателей массы Cob

# 5 — Вы сохраняете в доме гораздо больше тепла с помощью обогревателя с ракетной массой, чем с помощью обычной дровяной печи.

Обычная дровяная печь использует много тепла для вытеснения дыма из дома. С помощью нагревателя ракетной массы тепло поглощается массой и извлекает как можно больше тепла до того, как выхлопные газы покидают дом.

№ 6 — Зимой Монтаны люди комфортно живут в типи, нагретом ракетной массой.

Как я уже сказал, на земле Пола Уитона происходит масса экспериментов. Одна из самых крутых инноваций в области нагревателя ракетной массы — та, что находится внутри типи. Это традиционный обогреватель ракетной массы в виде початков, который нагревает полностью неизолированное холщовое типи. Каждый из людей, которые в нем жили, сообщил о высочайшем комфорте. Это огромно, потому что Монтана зимой опускается до -25 градусов по Фаренгейту. Я действительно побывал на земле Пола в декабре и повалялся в типи, там было совершенно тепло и жарко!

Тепло и уютно в холщовом типи посреди зимы.

№7 — Нагреватели ракетных масс используют старую технологию с новой интерпретацией.

Это соответствует тому, что я говорил ранее о тепле, поглощаемом массой. Он смешивает современную науку со знаниями сотен лет назад. Сжигайте дым и улавливайте тепло от выхлопных газов, уделяя особое внимание использованию более эффективных форм тепла: лучистое и проводящее тепло предпочтительнее конвективного тепла.

В новом изюминке используются современные материалы (бочки, воздуховоды), чтобы сделать процесс строительства дешевле и проще, а также сделать обогреватели более эффективными для получения тепла там, где оно нужно людям: прямо там, где они могут сесть на них и прижать свои холодные пальцы ног. под подушки.

• Конвекция — это передача тепла через движущийся воздух или воду, как работает большинство наших стандартных систем отопления.
• Электропроводность возникает, когда две поверхности соприкасаются друг с другом — например, ваше тело сидит на теплом выхлопе печи.
• Лучистая теплопередача происходит, когда тепло излучается от горячей поверхности и попадает на другую поверхность. Не требует движения воздуха. Примеры включают тепло, исходящее от огня или солнца.

№ 8 — Есть много различных видов нагревателей ракетной массы.

Самая популярная конструкция нагревателя массы ракеты — это 6-дюймовый вариант приложения, но существует также очень много различных конструкций. Вот несколько:

• Вариант обхода кушетки
• Вариант конвекционного стенда Bonny
• Вариант Batchbox
• Стиль Cob
• Стиль Pebble
• Транспортировочные сердечники в деревянном ящике
• Малые формованные транспортируемые сердечники
• Ракетный подогреватель массы, который служит барбекю, плитой и коптильня
• Ракетная печь с сковородкой, духовкой и горячей водой
• Batch Box Вариант с направлением тепла в пол

Как видите, эти обогреватели ракетной массы предоставляют множество возможностей для обогрева вашего дома чистым, эффективным и дешевым способом.Они также дают нам огромную возможность что-то сделать и построить что-то, что может спасти окружающую среду, в которой мы живем!

Но построить нагреватель массы ракеты, не увидев его перед собой, может быть непросто. Вот почему Пол Уитон, Эрни и Эрика Виснер создают новый набор DVD, который показывает все тонкости создания множества различных типов.

DVD-диски будут охватывать нагреватели ракетной массы в стиле гальки, нагреватели ракетной массы в стиле гальки, отправляемые ядра и даже мероприятие для новаторов в области ракетных нагревателей, которое Пол проводил на своей земле.По мере того, как все больше и больше людей узнают, насколько просты, эффективны и экологичны нагреватели ракетных масс, тем быстрее мир начнет двигаться — поцарапайте это — мчась в правильном направлении к спасению этой прекрасной земли, на которой мы живем.

Чтобы быстро взглянуть на нагреватель ракетной массы и «познакомиться» с Полом, Эрни и Эрикой, вы можете посмотреть видео ниже:

Вам также может понравиться:

Кэсси Лангстраат — писательница, выросшая под синим небом Монтаны.Недавно она получила степень бакалавра искусств. на английском языке из Университета Монтаны и отправился на запад, чтобы испытать жизнь Калифорнии. Она очень страстный человек, у которого в душе огонь ко всему, что касается литературы, пермакультуры и феминизма. Когда она не пишет и не роется в саду, ей нравится читать увлекательные философские романы, ловить рыбу в темноте и есть сыры с названиями, которые она не может произнести.

Vapor Fire 100 — Высокоэффективная печь для газификации древесины

Часто задаваемые вопросы

Что мне нужно знать о сертификации EPA Phase 2 от Kuuma Vapor-Fire 100?

Мы рады сообщить, что Lamppa Vapor-Fire 100 сертифицирован EPA.

Мы работали над сертификацией в течение многих лет и вложили в это несколько сотен тысяч долларов.

Что нас отличает, так это то, что мы решили не проводить Фазу 1 EPA NSPS, которая сертифицировала производителя только с 15 мая 2017 года до 15 мая 2020 года. Вместо этого мы решили сразу перейти к стандарту выбросов Фазы 2 2020 года ( намного сложнее!), а это означает, что каждое сертифицированное испытательное сжигание должно приводить к выбросам менее 0,15 фунта твердых частиц на миллион генерируемого тепла.Наш Vapor-Fire 100 оказался на 40% ниже этого более жесткого стандарта.

Но путь к сертификации был нелегким. Это был кошмар с бумажной волокитой и бюрократические джунгли. Прошло с октября 2016 года по октябрь 2017 года, прежде чем мы наконец получили наш сертификат.

В настоящее время наша печь с теплым воздухом из шнуровой древесины модели Vapor-Fire 200 находится в испытательной лаборатории Агентства по охране окружающей среды США и ожидает испытаний на соответствие стандарту Фазы 2.

Lamppa Vapor-Fire 100 в настоящее время имеет 2 рекорда.Это самая чистая печь на шнуре из дерева, которую когда-либо тестировало Агентство по охране окружающей среды, и самая высокая эффективность из когда-либо проверенных. Мы считаем, что дополнительное время, чтобы сделать все правильно, стоило потраченных времени и энергии.

Что мне нужно знать о рейтингах BTU?

Многие люди не понимают, сколько БТЕ требуется для обогрева дома, потому что нефтегазовые печи не работают стабильно час за часом. Если бы они это сделали, вы бы потратили 20 000 долларов в год. отапливать дом. Некоторые люди тратят более 4000 долларов в год.отапливать свои дома. Они циклически включаются и выключаются. Ваши потребности в БТЕ поступают с перерывами. Если ваш дом плохо изолирован или если по какой-то причине вы дадите ему остыть, ваша газовая и газовая печь будет работать стабильно. Как правило, печь рассчитана на 100 000 БТЕ / час. работает от 1/4 до 1/3 часа в самый холодный из MN дней, обеспечивая от 30 до 40 000 БТЕ / час. для поддержания комфортного уровня тепла в вашем доме, то есть 70 градусов по Фаренгейту. Большинство людей чувствуют прохладу в своих домах между включениями и выключениями газовых и газовых печей, поэтому многие люди предпочитают дровяное отопление, потому что оно непрерывное.

Теперь отопление дома с помощью наших печей Kuuma Vapor-Fire действительно особенное, потому что они час за часом доставляют очень равномерное непрерывное тепло. Они не тлеют дрова, а затем сжигают их (две крайности), как другие дровяные печи. Вместо этого его уникальная автоматическая система вытяжки позволяет избежать этих крайностей с помощью непрерывной схемы прожига от передней до задней, которая позволяет пользователю регулировать скорость горения, которая, в свою очередь, изменяет выходную мощность в БТЕ. В мягкую погоду вы используете низкую настройку — 15-25 000 БТЕ / час., в умеренную погоду средняя настройка — 25-45 000 БТЕ / час, а в холодную погоду — высокая настройка 45-60 000 БТЕ / час. Он настраивается, просто поворачивая ручку на компьютере от низкого до высокого и в любом другом месте. Большинство людей никогда не выходят за пределы среднего значения всю зиму.

Имейте в виду, что вся древесина имеет одинаковое количество британских тепловых единиц фунт на фунт. Более тяжелая и плотная древесина (дуб, гикори, клен) имеет больше доступных БТЕ на кусок, чем более легкая менее плотная древесина, такая как тополь и сосна, только потому, что каждая часть весит больше.В каждом фунте 100% сухой древесины содержится примерно 8600 БТЕ / фунт. Скажем, например, вашему дому нужно 100 000 БТЕ / час. для нагрева потребуется 11,6 фунтов / час. из 100% сухой древесины, чтобы нагреть ее. Теперь, если ваша древесина имеет влажность 20%, в каждом фунте древесины содержится только 6880 БТЕ (это 8600 x 0,80). Тогда, если ваша дровяная печь имеет общий КПД только 60%, ваши БТЕ будут только 4 128 БТЕ / фунт (то есть 6 880 x 60). Это привело бы к смехотворному количеству древесины, 24,2 фунта / час, чтобы получить необходимые 100 000 БТЕ / час.Через 24 ч. Период, который означал бы 576 фунтов древесины, необходимых для 100 000 БТЕ / час. после часа В результате, возможно, потребуется более 20 деревянных шнуров для обогрева вашего дома за одну зиму. Разумнее будет сказать, что в большинстве домов в самую холодную погоду используется только 30-40 000 БТЕ / час. и, вероятно, используют 7-10 деревянных шнуров в сезон для обогрева своих домов. С нашими печами Kuuma Vapor-Fire с общим КПД 85% и КПД сгорания 99% большинство людей используют только 3-5 деревянных шнуров для обогрева своего дома / сезона, и это делает нашу печь особенной.В довершение всего у нас также есть чистый ожог менее 1 гр. выбросы / час.

Есть ли в Kuuma Vapor-Fire 100 автоматическая заслонка?

Да, компьютер на 24 В управляет (шаговым) двигателем на 24 В для вашего первичного всасываемого воздуха, используемого при сгорании.

Есть ли у Kuuma Vapor-Fire 100 вторичная камера для сжигания древесных газов?

Да, прямо в верхней части топки и вокруг нее происходит газификация в зоне, облицованной керамикой, с наличием вторичного воздуха.

Автоматическая заслонка управляется дистанционным термостатом?

Нет, регулировка прямо на самом компьютере. Вы просто поворачиваете ручку, чтобы отрегулировать (мягкая погода = более низкая, а холодная = более высокая). Это упрощает работу.

Какой тип нагнетательной системы используется для отвода тепла?

Имеет двухскоростной вентилятор, управляемый дистанционным термостатом. Система нагнетания активируется термостатом кнопки нижнего предела, который регулирует 90-130 градусов по Фаренгейту.для температуры. Как только он активируется, ваш удаленный термостат определит, нужна ли ему высокая скорость (требуется больше тепла) или низкая скорость (поддерживается комнатная температура). Высокая скорость составляет примерно 1500 куб. Футов в минуту, а низкая скорость составляет примерно 500 кубических футов в минуту, в зависимости от системы. обратное давление. Таким образом, настройки компьютера и двухскоростной вентилятор помогают поддерживать желаемый уровень тепла.

Облицована ли топка кирпичом?

Да, это не только кирпичная кладка прямо до потолка, но и керамическая облицовка под кирпичом.Все внутренние детали выполнены из нержавеющей стали и являются заменяемыми (потолок, задняя часть, держатели для кирпича и ремни, передняя часть). Это печь на весь срок службы.

Какой размер капота нужен?

Отверстие для капота имеет размер 2’x2 ’и 2’x2’ для вытяжного воздуха. Высота капота должна составлять примерно 2 фута. Ваш канал вывода тепла должен быть не менее 180-200 квадратных дюймов, чтобы предотвратить чрезмерное противодавление.

Какой размер нужен фильтр?

Требуется два фильтра 14x24x1.

Будет ли печь нагреваться при отключении электроэнергии?

Да, при отключении питания вентилятор и компьютер выключаются. Компьютер закрывается до отверстия для пилотного воздуха, в результате чего огонь постепенно утихает. Вы должны открыть все тепловые каналы, снять воздушные фильтры и затем полагаться на гравитационный поток воздуха. Передний откидной капюшон также можно легко снять, чтобы дополнительное тепло отводилось от воздушной рубашки во время отключения электроэнергии. Подойдет резервный генератор или источник переменного тока на 24 В.

Какая длина деревянных досок лучше всего и какого диаметра они должны быть, прежде чем их следует расколоть?

Лучшая длина 20 ″. Если это небольшие куски (4 дюйма в диаметре или меньше), их можно оставить круглыми или неразрезанными, но если они больше, их нужно разделить, чтобы они лучше высохли (5-8 дюймов в диаметре).

Функции безопасности?

Имеет изолированную воздушную рубашку с зазорами 6 дюймов. Низкие температуры дымовых газов и очень полное сгорание повышают безопасность.Компьютер на 24 В настроен на предотвращение пожара от недожога (вызывающего креозот) или чрезмерного возгорания (вызывающего повреждение топки). У компьютера на 24 вольта есть аварийный сигнал, который срабатывает, если печь когда-либо перегревается (зольник или главная дверь остается приоткрытой). У него есть датчик верхнего предела на капоте, который вызывает активацию высокой скорости вентилятора независимо от вашего дистанционного термостата, а также отключает компьютер, если температура продолжает повышаться до 250 градусов по Фаренгейту.

Дом какого размера он будет обогревать?

Он отапливает примерно 3500 квадратных футов.Если дом правильно утеплен.

Какое значение имеет сжигание дров по сравнению с другими расходами на топливо?

«У меня дом площадью 3200 квадратных футов, и я обычно покупаю 5 веревок из березовой и кленовой древесины в год. Стоимость составляет 75-100 долларов за шнур лесоруба, и я сам режу и расколол его. Тогда мои общие затраты составляют около 500 долларов в год или меньше, и это примерно от 1/4 до 1/3 стоимости использования другого топлива, такого как газ, нефть или электричество. При использовании дерева тепло гораздо более постоянное, поэтому оно мне нравится.Наш резервный источник тепла — электрический плинтус ». говорит владелец производства Lamppa Дэрил Лампа

Какие белые выхлопы вы видите из дымохода?

Выхлоп, который вы видите, когда температура составляет 32 градуса по Фаренгейту или меньше, на самом деле представляет собой водяной пар, конденсирующийся с образованием пара. Два побочных продукта полного сгорания — водяной пар и углекислый газ. Если наружная температура выше 32 градусов по Фаренгейту, при полном сгорании выхлопа не происходит.

Как часто нужно чистить печь?

Раз в год я использую грабли, которые идут в комплекте с печью, чтобы очистить теплообменник.Я пропылесосил крышку для очистки. Наконец, я снимаю трубы сзади и выдуваю их наружу. Я эксплуатирую эту печь 28 лет и никогда не прочищаю дымоход, на самом деле у меня даже нет щетки для дымохода (БЕЗ ДЫМА = БЕЗ КРЕОЗОТА) .

Ракетная печь длительного горения своими руками. Печи ракетные дровяные, их разновидности и сборки

Этот прибор, несмотря на наши смелые космические достижения, пока еще очень мало известен в нашей стране. И наверняка мало кто интересуется, как сделать ракетную печь своими руками, потому что не понимает принцип ее работы.

Это относительно новое слово в области отопления жилых помещений, пришедшее из Германии. Залог небывалой популярности в домашних условиях — простая и дешевая конструкция вкупе с высокой эффективностью и малейшим отсутствием признаков нагара. Учитывая, что самостоятельно изготовить оборудование несложно, мы расскажем, как это сделать, дадим чертежи, рекомендации специалистов, видео и фото.

Принцип действия

Как ни странно, но само название «ракетная печь» не имеет ничего общего ни с космосом, ни с самими ракетами.Единственная аналогия, которая может отдаленно вспомнить, это струя пламени, которая поднимается вверх в мобильных установках.

Особенностью конструкции топки является наличие колпака, в который попадают дымовые газы и где происходит окончательное сжигание шлама. Под капотом температура уже в течение первых 2 часов поднимается до 1000 0 С, в результате чего все горит без осадка, а выхлоп образуется только в виде пара и нагара. В этом случае газы свободно циркулируют по каналам без принудительной тяги, которую обычно создает дымоход.

Такая конструкция позволяет использовать печь не только для обогрева помещения, но и для разогрева пищи или воды (на звонке). Если провести дымоход через определенный участок комнаты, вплоть до лежака, он тоже нагреется.

Среди основных преимуществ ракетных печей можно выделить следующие:

• высокий КПД — 85%;
• очень быстрый обогрев помещения — 50 кв.м. через 45-60 минут;
• отсутствие копоти и, как следствие, нагара — при температуре выше 1000 градусов все бесследно выгорает;
• возможность использования любого твердого топлива;
• минимальный расход — при одинаковой температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Простейшая ракета работает по формуле прямого сгорания — это мобильные конструкции, которые легко собираются в полевых условиях буквально из подручных материалов, а также легко разбираются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о самодельной ракетной топке первых ступеней (см. Видео), то знакомство все же стоит начать с простейшей конструкции … Походная печь представлена ​​в виде гнутого участка трубы, на котором расположена топливная камера. и зольник совмещены.

Для топлива к нижней части приваривается стальная пластина, в нижней части которой прорезано отверстие для забора воздуха.

Для изготовления может быть использована любая прямая цилиндрическая емкость — на чертеже ракетной печи показано, как происходит процесс прямого горения.

Видео 1 Простая конструкция переносной ракетной печи

Ракетная кирпичная печь за 20 минут

Если у вас под рукой 20-30 кирпичей, вы можете сделать простую ракетную печь всего за несколько минут.Кроме того, для кладки не нужны клеи.

Выложите кирпич, как показано на фото, вертикальную камеру сгорания. В этом случае посуду ставят на вытяжку таким образом, чтобы не препятствовать движению выделяемых газов.

Ракетная печь из кирпича своими руками:

Чтобы такая конструкция хорошо работала, нужна теплая труба. Этот термин у печников означает предварительный прогон стружки и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит отопление.А если труба теплая, то при розжиге дров в канале появляется мощная тяга.

Для справки. У рассмотренных выше простейших конструкций из газового баллона или трубы есть существенный недостаток — вертикальная загрузка дров. Каждый раз нужно перемещать дрова в камеру, когда она догорает, и только потом добавлять их. Стационарные ракетные печи на угле или длительного горения уже предусматривают вертикальную кладку, что значительно упрощает эксплуатацию.

Ракетная печь длительного горения

Фото 6 Строительство стационарной ракетной печи

Схема ракетно-струйных печей своими руками

Для того чтобы сделать такой агрегат своими руками, нужно определиться с габаритами и элементами конструкции.

Как работает ракета:

Как видно из чертежа, за основу взят диаметр заглушки (D), закрывающей верх трубы, и ее поперечное сечение (S).

Исходя из этих показателей рассчитаны габариты ракетной печи:

• высота барабана составляет 2 его диаметра;
• Высота глиняного покрытия — 2/3 высоты;
• толщина покрытия — 1/3 диаметра;
• площадь сечения трубы — 7% от ее сечения;
• площадь воздуходувки — 1/2 участка трубы;
• жаровая труба должна быть одинаковой по горизонтали и вертикали;
• объем зольника — 4-6% от высоты барабана;
• площадь сечения наружного дымохода — двойное сечение трубы.

№

• толщина изоляционного слоя (глинобитной подушки) под наружным дымоходом 60 мм;
• толщина покрытия станины 1/4 диаметра барабана;
• высота наружной трубы — 4000 мм;
• Длина дымохода напрямую зависит от диаметра барабана. Если для ее изготовления была взята металлическая емкость диаметром 50-60 см и объемом 200 литров, то длина газовой трубы будет не менее 6 метров. Если диаметр вдвое меньше, то скамейку следует делать до 4 метров.

Если вы делаете стационарную ракетную топку своими руками, обязательно обратите внимание на футеровку верха трубы. Это нужно для утепления мангала от стенок духовки во избежание перегрева стенок. Для футеровки можно использовать шамотный кирпич.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стены, но и сама вагонка.Для защиты от горючих газов можно сделать металлическую обшивку и засыпать речным песком. Для этого можно использовать любой доступный металлический предмет — бочку, ведро, оцинковку.

Песок насыпают в ведро слой за слоем, при этом каждое обильно заливают водой для надлежащего уплотнения. Когда защита будет засыпана песком доверху, оставьте ее на 7-10 дней, чтобы она высохла.

Облицовка мангала выполняется намного быстрее — на глиняный раствор кладут шамотные кирпичи, а пространство между последним и стеной также придется послойно засыпать песком — водой и дать время просохнуть.

Схема прокладки труб

Все дальнейшие работы по установке ракетной печи продолжаются только после высыхания не только футеровки, но и глиняной защиты, которая накладывается поверх верхнего среза.

Прежде чем делать стационарную конструкцию, потренируйтесь на движущейся модели. После первого опыта станет понятно, даже если вы не читали книги по ракетным печам.

Недостатки ТЭН

1. Часто это устройство используется для нагрева пищи или воды — действительно, огромное количество тепла, горячая шляпа, почему бы не воспользоваться этой идеей? Однако подключение водяного контура для обогрева всего дома, а не комнаты, невозможно.Конструкция настолько проста, что любое вмешательство, включая змеевик, нарушит работу.
2. Удивительно, но такой легкий мобильный отопительный прибор совершенно не подходит ни для бани, ни для гаража. Даже при своем высоком КПД походный агрегат не будет нагревать воздух в парилке до необходимого минимума. Не рекомендуется использовать приборы с прямым открытым огнем в гараже или на складе.

В этой статье мы приведем пример походной установки, для которой не нужны ни кладка, ни отделочные материалы.

Необходимые материалы:

• 2 ведра;

Труба из нержавеющей стали

• ;
• песок речной или щебень для футеровки.

Шаг 1. Вырежьте отверстие в боковой стенке одного из ковшей по диаметру трубы на высоте 5 см от дна. Высоты должно хватить, чтобы заполнить ведро щебнем или песком.

Шаг 2. Разделите трубу на 2 части — короткую загрузочную часть и блинное колено-дымоход.

Шаг 2.Вставьте трубу в отверстие в ведре.

Шаг 4. Вырезать, по аналогии с п.1, отверстие в ведре, но прямо в днище. Диаметр отверстия соответствует диаметру трубы. Вставьте трубу.

Шаг 5. Насыпьте в ведро песок или гравий, который будет действовать как аккумулятор тепла для жаровой трубы.

Шаг 6. Делаем ножки или подставку. Для этого подойдет обычная арматура, которую под давлением изгибают и вырезают основу.

Ракетная печь из газового баллона

Это сложная и улучшенная версия, для изготовления которой понадобится уже использованный газовый баллон и труба прямоугольного сечения 4 мм.

Схема остается точно такой же, за исключением того, что горючие газы выводятся сбоку через отверстие, а не сверху, как в случае с путевыми образцами.

Если есть необходимость приготовить или разогреть пищу, у баллона с краном срезается верх, а сверху приваривается плоская пластина.

Видео 2 Ракетная печь своими руками

Практичный обогревательный прибор, не уступающий по своим функциональным возможностям традиционной печи, — это ракетная печь.Его спрос заключается в его высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать такой агрегат в домашних условиях смогут даже начинающие мастера.

Что такое ракетная печь?

Свое название струйная печь получила благодаря особой конструкции корпуса — традиционная форма устройства состоит из пропилов металлических труб, соединенных сварным швом. Внешне он напоминает ракетную установку. Упрощенную модель духовки можно собрать за считанные часы.

Реактивный нагреватель становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при большой подаче воздушной массы в топливную камеру топка начинает создавать мощный гул и вибрацию.

Важно! Гудящий режим ракетной печи характеризуется нерациональным расходом топлива при ее сжигании. Экономичный режим отопления обеспечивает бесшумную работу отопительного агрегата.

Принцип работы

Несмотря на то, что ракетная печь довольно проста, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что устройство не требует дополнительного обдува, а внутренняя тяга создается дымоходной системой.Чем выше дымоход, тем сильнее тяга.
• Дожиг необработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Это обеспечивает быстрое повышение КПД устройства и эффективное использование топливного материала при сгорании.

Сам процесс розжига топки осуществляется следующим образом:

1. В топливный отсек закладываются дрова и производится розжиг.
2. Далее задается штатный режим работы топки, при котором вертикальная часть конструкции — дымоход — полностью обогревается.
3. Достаточный нагрев корпуса печи обеспечивает возгорание летучих веществ в дымоходе и разрежение воздуха в его верхней части.
4. Естественная тяга увеличивается, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса сгорания.
5. Для обеспечения полного сгорания топливного материала конструкция топки должна быть оборудована специальной зоной дожигания пиролизных газов.

Простая версия ракетной печи из профильной трубы, предназначенная для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и кемпингов.

Достоинства и недостатки

Ракетная печь длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и простота сборки … Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов через несколько часов.
• Эффективный теплообмен с использованием различных видов древесного топлива — дров, щепы, веток, коры и стружки.
• Широкий функционал. Устройство можно использовать для обогрева помещений, приготовления пищи и нагрева воды.
• Полное сгорание топлива с возможностью дожигания пиролизных газов. Это повышает эффективность, предотвращая отравление угарным газом.
• Возможность заправки топливом, не прерывая рабочего процесса.
• Нет необходимости создавать принудительную тягу в дымоходной системе. Высокий уровень саморегулирования режимов работы устройства.

Эргономичная печь может быть установлена ​​в любом помещении, а легкие конструкции не требуют дополнительного устройства усиленного фундамента.

Несмотря на значительные преимущества, такой агрегат не лишен недостатков:

• Отсутствие автоматизации печного процесса. Самодельные печи требуют постоянного контроля человека за заправкой топливного материала.
• При сильном нагреве металлической конструкции велика вероятность получить ожоги.
• Устройство не предназначено для отопления больших жилых домов и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, так как избыток влаги может привести к возникновению в дымоходе обратной тяги.
• Неэстетичный вид готового устройства.

Конструкция

Печь ракетная представлена ​​довольно простой конструкцией, которая изготавливается из труб необходимого диаметра.

Топливная камера представляет собой горизонтальный участок трубы, в которую загружается топливо. В некоторых случаях духовку можно загружать вертикально. В данном случае устройство состоит из трех конструктивных элементов — двух вертикальных труб разной высоты, установленных на горизонтальной трубе. Короткий участок трубы — топливный отсек, длинный — дымоход.

Для повышения КПД ракетные топки могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) — для загрузки топлива.
• Форсажная камера (горизонтальная) — для сжигания топлива и накопления тепловой энергии.
• Нагнетательный отсек — для дожигания пиролизных газов, образующихся при сгорании топлива.
• Внешний кожух печи служит для теплоизоляции конструкции.
• Lounger — площадка для отдыха в положении лежа или сидя.
• Дымоход — для отвода продуктов сгорания топлива и создания естественной тяги.
• Варочная панель представляет собой горизонтальную зону для приготовления пищи или нагрева воды.

Изготовление своими руками

Самодельная печь из баллона с отработанным газом — доступный вариант дровяной печи, которая предназначена для эффективного обогрева помещения и экономичного расхода топлива.

Для изготовления печки в домашних условиях потребуется:

• Корпус пустого баллона — 2 шт.
• Металлическая труба для создания вертикального дымохода (диаметр — 12 см).
• Труба профильная для изготовления топки и загрузочной камеры (длина 100 см, сечение — 12 × 12 см).
• Отрубы металлических труб: короткие на 80 см (диаметр — 15 см) и длинные на 150 см (диаметр — 12 см).
• Лист стальной (толщина 3 мм).
• Металлические стержни.
• Термостойкий изоляционный материал (перлит).
• Сварочное оборудование.
• Болгарский.
• Средства индивидуальной защиты — очки и перчатки.

Для правильной сборки духового шкафа рекомендуется подготовить рабочий чертеж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы вырезают три секции — две по 30 см и одна для лежака 35 см. Из заготовки для лежака болгаркой делается прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания прохода для воздуха.
3. Топливный отсек приварен к трубе горячим способом.
4. Решетка состоит из фурнитуры, дверцы топливной камеры и зольника.
5. Далее создается вторичная камера дожигания пиролизных газов.
6. Внизу цилиндра проделано отверстие под топливный отсек. Снаружи баллон фиксируется коленом под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для прочистки дымохода.
8. Отрезок трубы диаметром 15 см помещается поверх трубы и приваривается к цилиндру сваркой.
9. Свободное пространство между двумя трубами заполнено утеплителем, края закрыты сварным швом.
10. Во втором цилиндре срезано днище и приварено отверстие для клапана. Он будет использоваться для дожигания пиролизных газов.
11. Оба цилиндра крепятся друг к другу в специальной канавке с помощью двух сварных колец, чтобы обеспечить герметичность готовой конструкции. Паз заделывают асбестовым шнуром.

Важно! Прежде чем приступить к топке самодельной ракетной топки, необходимо тщательно проверить качество стыков и герметичность конструкции.Воздушные массы не должны бесконтрольно проникать в рабочий блок.

Как правильно потопить ракету?

Для получения максимального эффекта нагрева перед основной заправкой топливным материалом ракетную топку необходимо тщательно прогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, тростник или солома, которые помещаются в открытый отсек воздуходувки.

Прогрев системы приведет к появлению характерного звука — мягкого или громкого гула.Далее основное топливо загружается в нагреваемое устройство для получения необходимого количества тепловой энергии.

Сам процесс горения осуществляется по следующей схеме:

• Открытие дверцы нагнетательного отсека.
• Укладка топливного материала для поддержания оптимальной температуры сгорания.
• При появлении гула в топке нагнетатель закрывается до момента полного перехода в бесшумный режим работы.

Важно! Если закрытая воздушная заслонка привела к уменьшению интенсивности пламени, ее необходимо открыть, чтобы увеличить тягу и ускорить процесс горения.

Ракетные печи других типов

На основе базовой конструкции ракетной топки созданы другие варианты нагревательных устройств с повышенным КПД, которые предназначены для использования вне помещений и внутри помещений в качестве источника отопления и горячего водоснабжения. .

Плита-плита

Устройство предназначено для приготовления пищи и зимнего консервирования, оснащено удлиненной варочной панелью, рассчитанной на несколько емкостей.

Отличительной особенностью ракетной печи является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности.В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы печь оставалась горячей как можно дольше, внутри горизонтального канала скапливаются топливные газы. Оставшаяся газовая смесь выводится в вертикальный дымоход, соединенный под углом с варочной панелью.

Для удобства использования печь оснащена устойчивыми опорами, поэтому ее можно легко использовать на любой поверхности, как в помещении, так и на открытом воздухе.

Печь с водяным контуром

Аналогичная установка оснащена теплообменником, который подключается к системе отопления: радиаторам, трубам и резервуару для воды.Он предназначен для создания полноценной автономной системы отопления небольшого сада или загородного дома.

Конструктивно печь состоит из следующих функциональных элементов:

• Вертикальный топливный отсек и кирпичный пожарный канал выложены на прочном бетонном основании … В нижней части конструкции находится зольник с поддоном. дверь для золоудаления.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный внешним металлическим кожухом.
• Теплообменный агрегат с водяным контуром, установленный на металлическом кожухе.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам циркулирует жидкий теплоноситель вместо воздуха, что обеспечивает эффективное обогревание помещения.

Плита с лежанкой

Еще один вариант использования струйной печи в быту — оборудовать удобную конструкцию специальной площадкой для отдыха в сидячем или лежачем положении. Кушетка может иметь разную форму исполнения — топчан, широкая кровать, компактный диван, скамейка.

Для изготовления кушетки используется кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует накоплению тепловой энергии на долгое время, из-за чего такую ​​печь рекомендуется устанавливать в жилых комнатах.

По типу материала, из которого изготовлены конструкции, ракетные печи бывают:

• Глиняно-кирпич … Хорошая теплоемкость кирпича и шамотной глины способствует тому, что такие конструкции хорошо аккумулируют и отводят тепло в окружающую среду. комната.Температурный режим горения топлива в таких печах может достигать 1000 градусов. Агрегаты из глиняного кирпича требуют минимального ухода, который заключается в периодическом покрытии корпуса глиной и устранении трещин.
• Металлик. Такие устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Наличие материалов позволяет получить надежный и эффективный отопительный агрегат. Наиболее популярны походные металлические печи — «Робинзон», «Огниво» или «Тайга». Они компактны, могут быть установлены в любом доступном месте и просты в эксплуатации.
• Из подручных материалов … Упрощенные конструкции ракетных печей можно изготавливать из самых дешевых и доступных материалов: жестяных банок, стальных ведер и других емкостей. Печи малой мощности можно использовать для быстрого нагрева воды в поле.

Передвижная печь — это практичный и дешевый вариант для пеших прогулок и отдыха на природе, который рассчитан на экономичный расход топлива и простоту использования в любом климате.

Стационарная печь — эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

Самодельная конструкция реактивной печи при всех своих достоинствах не подходит в качестве полноценного источника тепла для отопления жилого дома. Но использование технических возможностей устройства для решения повседневных задач вполне допустимо.

Всегда очень популярны самые простые и удобные решения. Особенно если речь идет о отопительных установках. Итак, ракетная печь идеально подходит для использования в частном доме, так как мастера сами могут спроектировать ее, не сильно истощая кошелек.Более того, принцип ракетной печи позволяет приспособиться к любому дизайну дома, тот же принцип используется в Корее и Китае для обогрева домов зимой. Плюс в том, что при таком типе отопления дров расходуется намного меньше, чем в традиционной русской печи.

Работа печи основана на двух основных принципах:

1. Прямое горение — свободный поток топливных газов по каналам топки без тяги, создаваемой дымоходом.
2. Дожиг дымовых газов, выделяемых при сжигании древесины (пиролиз)

Ракетная печь может топиться вторичными материалами, обрезками деревьев и почти всем, что потенциально может гореть, так как на выходе из топки из-за высоких температур горения в самой топке выделяются почти только углекислый газ и водяной пар.Длинный дымоход обеспечивает полное охлаждение, что может привести к выделению воды. При правильной конструкции этой топки топливо должно гореть только в нижней части, постепенно оседая.

Одновременное использование духового шкафа для приготовления пищи и обогрева помещения делает его универсальным.

Простым отопительным прибором, который по популярности не сильно уступает буржуйке, является ракетная печь. Он работает на дереве, а схема конструкции настолько проста, что возможно изготовление самостоятельно.Печку тоже можно сделать экономной — многие думают, что вид буржуйки означает прожорливость камеры сгорания, но нет. Существуют схемы, работающие на тлеющем дереве (пиролиз), а значит, они экономичны при такой же эффективности.

Почему ракета и почему реактивный

Такую печь часто называют «ракетой», но не потому, что дрова в ней горит с большой скоростью, а из-за формы конструкции — традиционный вариант ракетной печи состоит из двух сваренных между собой кусков железных труб.Агрегат напоминает ракету по детскому рисунку … Использование упрощенной формы позволяет сделать это менее чем за сутки. Прилагательное «реактивная» тоже употребляется для печки, но тоже не из-за скорости сгорания топлива, а из-за особенностей горения — на определенном этапе подачи воздуха в топку он начинает сильно гудеть, как будто включен турбонаддув форсунок в двигателе.

Гудение печи — неэффективный и расточительный режим горения.При нормальной работе издает тихий шорох.

Любой владелец загородного или загородного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных инструментов. Так что они помогут в изготовлении чудо-ракеты плюс чертежи и минимальный запас материалов: трубы или металлические ящики, лист железа и — при строительстве стационарного варианта — кирпич и раствор на глине. Теперь становится понятно, что струйную печь делают переносной или стационарной, например, для отопления дома или бани.

Если стационарная струйная печь будет обогревать дом, то ее ставят вдоль внешней стены … Правильно спроектированная и оборудованная, она может обогреть дом до 50м2. Также печь устанавливается на открытой площадке — на приусадебный участок, а также используется как летний вариант для приготовления пищи.

Как работает печь ракетного типа

Устройство простейшее — два принципа сжигания топлива, позаимствованные у других печей:

1. Естественная циркуляция горячих газов и дыма по каналам печи — стандартное решение, т.к. в печке.
2. Дожиг несгоревших газов (пиролиз) с ограниченным доступом кислорода в камеру сгорания.

Схема простейшей струйной печи, предназначенной только для приготовления пищи, использует естественное горение дров — в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания несгоревших газов.

Рассмотрим простую конструкцию ракетно-ракетной топки прямого горения, которая традиционно устанавливается во дворе на открытой местности.Его можно использовать для быстрого нагрева воды или приготовления обеда для семьи на отдыхе. Из рисунка ниже становится ясно, что для такого образца потребуются две секции цилиндрической или прямоугольной железной трубы, которые соединяются сваркой под углом 90 °.

Горизонтальный участок металлической коробки действует как горение. камера — туда кладут дрова. Также загрузку топлива можно организовать вертикально — добавьте вертикальный чугунный цилиндр поверх горизонтальной трубы для загрузки дров. Таким образом, вы получаете конструкцию из трех труб или ящиков, самый нижний из которых (горизонтальный) будет работать как топка.В стационарной схеме в самой простой конструкции печки часто используется красный кирпич, который кладется на глиняный раствор.

Эффективность конструкции нельзя назвать удовлетворительной, поэтому мастера придумали, как повысить эффективность ее работы. Дополнительный элемент — еще одна труба большего диаметра (как видите, все материалы доступные и дешевые), в которую устанавливается основная труба стояка печи (первичного дымохода). Это увеличивает общий нагрев и продолжительность удержания тепла.

На схеме:

1. Внешний корпус.
2. Труба, служащая топкой.
3. Воздуховод для выхода воздуха в камеру сгорания.
4. Изолированный участок между корпусом и стояком. Такой же ясень может служить утеплителем.

Как нагреть

Струйная печь «Робинзон» нагревается по принципу разжигания костра — сначала укладывается бумага, сено, солома или другой быстро воспламеняющийся материал, а затем мелкая стружка или крупная стружка.Последние бревна укладываются размером с топку. Горячие продукты сгорания поднимаются по вертикальной трубе (2) и уходят наружу. Кастрюля или резервуар для воды можно поставить на открытый конец трубы (2).

Чтобы топливо горело непрерывно и активно, необходимо предусмотреть зазор между выпускным патрубком (2) и поддоном с водой с помощью специальной решетчатой ​​металлической опоры.

На схеме ниже показано простое устройство с дверцей на отверстии для загрузки топлива. Тяга воздуха образуется за счет наличия специального канала, образованного нижней поверхностью топки и приваренной железной пластиной в 8-10 мм от камеры сгорания.Такая конструкция будет принудительно качать воздух, даже если дверь закрыта полностью. Из схемы видно, что конструкция также рассчитана на работу в режиме пиролиза, при этом постоянный поток «вторичного» воздушного потока будет сжигать отработанные газы. Но чтобы дожиг был 100%, необходимо оборудовать теплоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить необходимые температурные показатели для пиролиза.

На схеме:

1. Принудительный канал для нагнетания воздуха с закрытой дверцей сгорания.
2. Активная зона горения.
3. Дымовые газы.

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовление пищи, на что рассчитана верхняя варочная поверхность. Итого: к самому простому варианту «Ракеты» можно добавить внешний кожух, который будет дополнительно обогревать комнату, дверцу топки, продувку воздухом для поддержания режима пиролиза и плиту для приготовления еды. Данную схему можно реализовать уже в самом доме, а не во дворе, так как труба дымохода вынесена наружу.Это небольшое обновление значительно повышает эффективность модели. Итак, ракетная печь своими руками, чертежи которой представлены ниже, имеет следующие возможности:

1. За счет заделки наружного кожуха из трубы большего диаметра и ее изоляции, создающей тепло -изолирующий слой для стояка, а также за счет возможности герметичного закрытия верхней трубы горячий воздух остывает намного дольше.
2. В нижней части печи добавлен отдельный дутьевой канал, что дает возможность организовать пиролизное горение.
3. Дымоход по такой схеме рекомендуется размещать не вертикально вверху, а внизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печи, обеспечивая быстрый прогрев печи. варочная панель и весь утепленный корпус.

В топке (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, это режим «А», которым можно управлять с помощью заслонки (3).Горячие газы, но не выгорели при пиролизе, поступают в концевую часть топочного канала (5), в котором они догорают. Дожиг обеспечивает качественную теплоизоляцию и постоянный поток «вторичного» воздуха в режиме «В» по каналу (4).

Затем горячий поток поступает во внутренний стояк (7), поднимается к конфорке (10) и нагревает ее. Затем горячий воздух попадает в объем (6) между внешней и внутренней трубами, изолированный слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение.Наконец, охлажденный воздух опускается в дымоход (11) и выходит наружу.

Стабильный нагрев в стояке (7) обеспечивает максимальную теплоотдачу и создает условия для полного сгорания газов за счет размещения стояка в более крупной трубе — кожухе (8). Свободное пространство засыпается золой или другим огнеупорным веществом (9) для футеровки — это также может быть раствор обыкновенной глины с песком в соотношении 1: 3.

Пальма первенства по популярности принадлежит промышленной модели «Робинзон». «- это простая, но надежная конструкция… Имея такую ​​передвижную печь, можно быстро приготовить еду или нагреть воду на даче или в походе. Конструктивно это перевернутая Г-образная труба, как показано на схемах ниже.

Дрова укладываются в горизонтальный участок топливоприемника, а розжиг осуществляется со стороны, с которой входит вертикальная труба. В L-образной трубе из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только увеличиваться по мере нагрева корпуса печи.Подача воздуха регулируется задвижкой.

Печь работает по принципу энергопотребления естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее, а камера и варочная панель быстрее нагреваются. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить емкость на уже нагретую поверхность. На схеме видно, что варочная панель в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет ставить в топку подкладки большого диаметра.

Стационарный духовой шкаф

Стационарные модели имеют вытяжку, чтобы в помещении дольше оставалось тепло. В такой печи сжигание топлива происходит по другому сценарию. Начало процесса горения дров такое же — подача воздуха ограничена. Это вызывает выброс пиролизных газов, которые дожигаются в нижней части вертикальной трубы или воздуховода, куда вторичный воздух подается отдельно.

Горячий газ, оказавшись наверху, начинает остывать и опускается в свободный межкамерный объем, а затем в дымоход.Это работает так:

1. Силы тяжести заставляют более холодные и, следовательно, более тяжелые дымовые газы устремляться вниз, где они попадают в дымоход.
2. Этому способствует постоянно поддерживаемое давление закладываемых дров и неизменно высокая температура газов.
3. Естественная тяга в дымоходе.

Все это создает эффективные условия для сжигания дров, и появляется возможность прикрепить к «ракете» дымовой канал произвольной геометрии.В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.

Главный недостаток всех печей на твердом топливе — это невозможность удерживать большую часть тепла в доме. Но положительные черты позволяют нейтрализовать отрицательные моменты — высокая скорость выхода газа позволяет организовать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике — русская печь. В струйной печи с горизонтальным многоканальным дымоходом также можно оборудовать теплые кушетки, показанные на схеме ниже.

Ракетно-ракетная печь — вариант отопления дома, дешевле которого только подарок. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в конструкцию, подходящую к любому домашнему интерьеру … Главной задачей облагораживания внешнего вида станет декорирование железного колпака и крышки топки — всего остального не будет и на виду. .

Печь комбинированная кирпично-металлическая бочка

Стационарна, так как конструкция не может быть перемещена. Топливная камера и дымовая труба выложены из шамотного кирпича, вентили и дверцы — из металла.Кирпич очень медленно отдает тепло, поэтому в помещении долго будет тепло.

Высокий КПД не является сильной стороной таких моделей, но хорошей теплоотдачи можно добиться, регулируя подачу воздуха в камеру, не стремясь войти в режим горения, при котором плита начинает «гудеть» и «гудеть». «.

Чтобы хоть как-то минимизировать тепловые потери при работе этой простой конструкции, многие мастера встраивают в топку водяной контур и подключают резервуар для горячей воды… Также конструкция кровати с многоканальным горизонтальным дымоходом способствует сохранению тепла в помещении. Отрицательные качества «ракетных» моделей, которые невозможно свести к минимуму или убрать:

1. Необходим постоянный контроль и регулировка тяги — устройств автоматики не предусмотрено.
2. Каждые 2-3 часа нужно загружать новую партию дров.
3. Железный вытяжной шкаф нагревается до опасных температур.

Самым простым и дешевым вариантом является модель Робинсона, которая представлена ​​на рисунке ниже.Для его изготовления потребуются отрезы для трубы или прямоугольного профиля коробки, металлические уголки для ног, сварочный аппарат. Его габариты подбираются исходя из габаритов заготовок. Главное придерживаться соблюдения принципа действия, а не габаритов.

Для самодельной конструкции часто берут газовые баллоны или 200-литровые бочки — толстые стенки и подходящий размер максимально приближены к задуманному. Оба используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выносятся кирпичом — половинками, четвертями или целыми.

Общей формулы расчета теплоотдачи для всех моделей ракетной печи нет, поэтому вариант использования готовых расчетов по принципу подобия схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы приблизительно соответствовал объему отапливаемого помещения. Например, для гаража подойдет газовый баллон, для загородного дома — двухсотлитровая бочка. Примерный подбор внутренних элементов показан на схеме ниже.

Печь с чугунным цилиндром

1. Баллон — газовый, кислородный, из углекислого газа.
2. Труба ≥ 150 мм для топливных и загрузочных камер.
3. Трубы 70 и 150 мм — для внутреннего вертикального дымохода.
4. Трубы 150 мм — для отвода дымохода.
5. Утеплитель любого типа, обязательно негорючий.
6. Заготовки листовые Н = 3 мм.

Верх цилиндра срезан сваркой. Из соображений безопасности лучше всего открыть на нем запорный кран и наполнить его водой перед резкой.По бокам нужно вырезать отверстия для топливной камеры и дымохода. Труба под топкой соединяется с вертикальной трубой дымохода снизу баллона.

После установки внутренних элементов срезанный верх приваривается. Визуально проверяют швы, подключают основной дымоход. Если есть водяной контур, он тоже включается. После этого можно проводить испытания ракетной печи.

Достаточная тяга обеспечивается высотой дымохода — он должен быть выше топки не менее чем на 4 метра.

Как выложить топку из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича — керамический или силикатный кирпич сразу же потрескается. Кладка осуществляется на глиняный раствор, пропорции состава указаны выше. Под основание печи выкапывается яма, грунт внизу утрамбовывается и заливается бетонным раствором … Размер фундамента 1200х400х100 мм.

После застывания основания его защищают листом базальтового картона, затем выкладывают топку, вертикальный дымоход и загрузочную камеру.С лицевой стороны топки приделана дверца для золоудаления. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба необходимого диаметра … Полости между кирпичом и трубой следует заполнить утеплителем — базальтовой ватой, золой или другим негорючим материалом. , например, асбест.

Теперь на кладку ставят заглушку Ø 600 мм — подойдет вырезанная крышка из металлической бочки. Перед установкой в ​​нем вырезается отверстие, в которое вставляется патрубок под дымоход.Надев этот колпачок, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем дымоход выводится — либо прямо на улицу, либо через устройство лежака с горизонтальными дымоходными каналами. Лежак можно выложить обычным силикатным кирпичом, так как температура газов уже будет невысокой.

Ракетная печь по конструкции делится на два основных типа: переносная и стационарная. Портативная модель предназначена для пеших прогулок, а также отдыха на природе.Широко распространена его промышленная модель под названием «Робинзон». Он носит свое название из-за его сходства с ракетой. Сходства изображению добавляет то, что из короткого дымохода при горении вырывается пламя, издается гул при неограниченном притоке воздуха. Используется для приготовления пищи, нагрева чайника в полевых условиях.

Рассмотрим принцип работы, исходя из представленной выше модели.

Описание работы

1. Для строительства используется сталь толщиной 2-3 мм.
2. Имеет форму спичечного коробка, без коробки. К его боку приварены крышка и дно. С другой стороны будет топка, в которую прямо загружаются дрова.
3. Вверху, ближе к низу, к коробу под углом 45 градусов приваривается труба. Сверху приваривается конструкция, которая служит подставкой для посуды и разделителем пламени.
4. Чтобы пламя не прожигало дно сковороды во время приготовления. Для изготовления понадобится отрезок трубы, который разрезаем на три кольца, каждое кольцо разрезаем пополам, всего выходит шесть полуколец, привариваем их ровным углублением по центру, изделие привариваем к верх дымохода.
5. К дну ящика приварены ножки, обеспечивающие устойчивость конструкции.

Готовый образец с размерами показан ниже на рисунке и схеме.

Принцип работы

• Рассмотренный вариант хорош тем, что не требуется возводить над огнем конструкцию для подвешивания казана или чайника.
• Готовить кулеш или уху будет удобнее, как на кухонной плите дома.Агрегат должен быть ориентирован навстречу ветру, он должен дуть в топку.
• Дрова догорают быстро, выделяемого тепла достаточно для приготовления пищи, но большая его часть улетучивается.
• В стационарной модели эти недостатки устранены за счет улучшения базовой конструкции. А именно топка оснащена дверцей, под ней установлен вентилятор, ограничивающий подачу воздуха, тем самым замедляя горение дров.
• Также воздух подается в зону над горением, где газы уходят, но там не горят, это дает возможность запустить процесс пиролиза, тем самым обеспечивая дожигание пиролизных газов.
• Также камера сгорания топлива должна быть обернута кожухом, что увеличивает теплоизоляцию. На него надевается изготовленный теплоизолятор, который дополнительно задерживает тепло внутри, это показано ниже.

Материалы

Ракетная печь потребует производства следующих расходных материалов: два газовых баллона и все, что указано в таблице ниже.

Начало работы

Отрежьте от профиля кусок 20 см, остальное разрежьте на три части.

Из куска размером 315 мм делается основание «лежак», из второго размером 300 мм место для загрузки дров и приваривается под углом. Для этого делаем пропил на косой.

Третью заготовку размером 280 мм разрезаем поперек, получаем два швеллера, один шириной 35 мм привариваем снизу, тем самым делая нагнетатель.

На верхней поверхности основания вырезаем прямоугольное отверстие на всю ширину, длинное для бункера с воздуходувкой, и на нем со стороны стыка делаем вырез под него.Расстояние от начала до заготовки — 100 мм.

При резке следует соблюдать меры предосторожности, сначала ее необходимо наполнить водой, это приведет к коррозии оставшегося газового конденсата.

Технология изготовления воздуходувки

Из нижней части основания напротив отверстия привариваем пять стержней длиной 16 см из арматуры. Делаем прорези между приваренными решетками. Далее привариваем другую часть канала (остаток от третьей заготовки) ниже решетки.Привариваем заднюю стенку, на которой для удобства дальнейшего монтажа делается скос, его заглушка. После того, как «рабочая» заготовка была приварена к основанию, следует приварить днище заглушкой.

Далее приступаем к изготовлению кожуха, который будет выполнять роль проводника. Заполните пространство между ними минеральным перлитным наполнителем. Внизу делаем вырез под «лежак» шириной 120, а высота выреза будет 160 мм, т.е. свариваем полосу снизу отрезком длиной 40 мм.

Это изолирует дно на стыке с перлитом. Прячем в кожух, к его дну привариваем круглую крышку.

Необходимый объем перлита

Для предстоящей покупки следует выяснить экспериментальным путем, для этого следует заполнить это пространство водой. Требуемый объем получается. Перлит продается в садовых магазинах, мера его — литры. К бункеру приваривается швеллер, через него будет обеспечиваться тяга и на основании будет установлен загрузочный бункер.Организуем подачу воздуха внутрь «рабочего». Для этого прорезаем там кожух и на место паза привариваем заготовку в виде кольца. Из отрезка профильной трубы делаем ответвление для воздуховода. На нем сделана дверца для регулировки.

Двери изготовлены и прикреплены к топке с нагнетателем и к загрузочной камере с тяговой камерой. Двери в загрузочном помещении нужно использовать регулярно, на топке — только при розжиге или при выборе ясеня, поэтому лучше их соорудить, как показано ниже, так будет практичнее.

Перлит заливается, отверстие сверху закрывается кольцевой заглушкой. В данном случае было использовано 5 с половиной литров утеплителя.

Производятся замеры и вырезается отверстие для крепления нижней части изоляции. Поскольку на боковой стенке печки был прикреплен отсос воздуха, вырез не имеет правильной прямоугольной формы.

Еще делаем два кольца-шарика.

Кольца изношены на стыке, одно снаружи, другое внутри.

Между ними укладывается набивка, представляющая собой негорючий уплотнительный шнур длиной 150 мм и толщиной 10 мм. Эти манипуляции позволят надежно зафиксировать верхнюю часть колпачка, поместив ее в пазы образовавшегося так называемого «седла», при этом она останется съемной, чтобы обеспечить возможность очистки от мусора в будущем.

Ракетная печь видео

Печь можно перевернуть вверх дном для облегчения монтажа нижней части. Центрируем, приварив проставки между крышкой и кожухом.После этого привариваем вставку поверх «лежака» в место выреза. Привариваем кольца, ширина которых 30 мм с выходом на верх 20 мм, одно внутри нижней крышки, другое снаружи.

Рассчитываем расстояние между верхом «рабочей» трубы и верхней поверхностью раструба. Площадь сечения должна быть меньше боковой площади воображаемого цилиндра. В данном случае его диаметр составляет 120 мм. Площадь поперечного сечения 11304 мм². Расчетное значение необходимого расстояния составляет 50 мм.

Резюме: верх нагреется, а тепло разойдется по всей площади поверхности — это будет печь с отличным КПД, так как тепло останется в приборе, а не улетит в дымоход.

Заглушка крепится следующим образом: уголки с 10 отверстиями привариваются по контуру снизу и сверху и закручиваются болтами длиной 8х8 см в четырех местах.

Последняя ступень — выход дымохода внизу. Для этого под него вырезается отверстие.

Стационарная ракетная печь в данной статье была рассмотрена на примере видеоматериала, который можно просмотреть, перейдя по ссылкам ниже.

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома. Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе.И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла. Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, не означает ли это, что максимальная экономия древесины, которую вы можете сэкономить, составляет около 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии.Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие. Аккуратный! Я сел на тот, в котором не было огня 24 часа — все еще было жарко!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим. Это вызывает сильное конвективное течение.Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток — это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее могучую мощность изолированного стояка тепла, повторно сжигающего дым и приводящего в действие всю систему.

Я сделал небольшое видео, чтобы объяснить, как работает нагреватель ракетной массы:

На первом изображении ниже представлена ​​самая тщательная конструкция нагревателя ракетной массы, которую я когда-либо видел. За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктами лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

в сравнении с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

Нагреватель ракетной массы отбирает как можно больше тепла перед выпуском выхлопа

Я проводил презентации и учил людей их делать. Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%.Но вы говорите, что с помощью десятой доли дров можно обогреть дом. Разве это не говорит о том, что нагреватель ракетной массы эффективен на 750%? Разве 100% эффективность не была бы максимальной? »Есть два способа ответить на этот вопрос.

1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячий и большой объем), и сравните его с выхлопом нагревателя ракетной массы (немного больше комнатной температуры и струйки). Гораздо больше тепла остается внутри с нагревателем ракетной массы.
2. Давайте посчитаем.

• Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут
  используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
• Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает что-то более 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для «медленного горения», вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи при неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи — это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой, и как он теперь использует 1/8 древесины, которую использовал раньше:

Лучшее нагревание древесины: Ракетные нагреватели массы своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер к новому DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

получить бесплатно полезности нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, то получите самые популярные на рынке дизайнерские планы ракетных массонагревателей — 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о ракетном нагревателе массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров … Эрни, Эрика и я организовали специальный семинар, чтобы
вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, следующий разумный шаг, вероятно, — получить набор планов, которые очень похожи на то, что вы собираетесь разработать.Эти планы — проверенные конструкции, разработанные и испытанные ведущими новаторами ракетных печей Эрни и Эрикой Виснер.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это были самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного воздуховода. Этот дизайн обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
.
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
ПЛЮС Искусство огня
PLUS Простые идеи убежища
ПЛЮС двухкамерная земляная печь чертежи

Нажмите здесь, чтобы узнать больше!

книги

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Узнайте больше об этом и получите книгу здесь.

Наконец-то — исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец фейк-шоу с пламенной смертью, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетной массы, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

«Вы читали Руководство изготовителя ракетного массонагревателя?»

Подогреватели ракетных масс Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.

Это восхитительная книга, чтобы прочитать и понять, КАК работают нагреватели ракетной массы и ПОЧЕМУ нагреватели ракетной массы работают так хорошо.Янто — изобретатель нагревателей ракетной массы, и он отлично рассказывает историю.

Подкасты о ракетных массах

Когда я разрабатывал свои инновационные портативные нагреватели ракетной массы, я несколько раз звонил Эрни и Эрике. В конце концов, они знают гораздо больше, чем я. После большого успеха Дня Земли я записал с ними подкаст. Не только для того, чтобы иметь подкаст, загруженный информацией о нагревателе ракетной массы / ракетной печи, но и для того, чтобы немного злорадствовать об успехе моего нововведения.Это был мой самый первый подкаст о нагревателях ракетной массы!

С тех пор я записал более дюжины подкастов о нагревателях ракетной массы, и вы можете получить их гигантским комплектом здесь:

кредитов

Хорошая работа здесь сделана Дэниелом Ван Тасселлом, хотя Дэниел настаивает на том, что я благодарю Адриану Стагнаро за совместные усилия на форумах по перми.

Ракетные нагреватели массы: согрейте ваш дом за меньшие деньги

Ракетные нагреватели массы — это инновационное нечто среднее между ракетной печью и каменной печью.

Используя на одну десятую меньше топлива, чем у обычной дровяной печи, обогреватель ракетной массы преобразует горящие горячие газы, поднимающиеся от огня, в тепло, а также тепло выделяемого пара и углекислого газа.

Обогреватель ракетной массы — это эффективный и чистый способ обогрева вашего дома.

Как это работает

Палки, помещенные вертикально в топочное отверстие, горят снизу. На самом деле они горят боком, так как именно здесь находится дымоход к следующей стадии. Пламя и горячие газы втягиваются в металлическую бочку, где происходит вторичное сгорание и большая часть тепла излучается в комнату.Оставшиеся горячие газы, в настоящее время в основном углекислый газ и пар, выходят боковыми путями через змеевидный канал через глыбу и каменную скамью, отдавая при этом большую часть своего тепла.

Эффективность

Ракетные обогреватели используют только одну десятую количества древесины, чем обычная дровяная печь для достижения той же комнатной температуры. Они не страдают от смолистости, так как вторичное горение в цилиндре стояка тепла поглощает любые загрязнения. Ожог настолько чистый, что люди использовали его незаконно в бездымных зонах без обнаружения.Единственным условием является то, что ствол и дымоходы должны быть достаточно горячими, чтобы отводить огонь в сторону через систему. Как и для всех дровяных горелок, качество топлива является ключом к эффективному сжиганию, поэтому для достижения оптимальных результатов следует использовать только хорошо выдержанные твердые породы дерева, такие как дуб.

Различные стили

Початок

Нагреватель ракетной массы в виде глыбы — «старая надежда». Початок изолирует барабан и трубы, впитывая тепло и медленно выпуская его в комнату.

Галечный стиль

Разница в том, что масса обычно представляет собой деревянную скамейку, заполненную галькой и камнями. Другая эстетика. Эти конструкции (относительно стиля cob) легко перемещать и изменять. Они также имеют тенденцию быть легче, поэтому их лучше устанавливать в местах с деревянным полом.

Отгружаемый сердечник

Это основная система ракетной печи как единое целое, благодаря чему людям еще проще построить свою собственную.

Кольцо огня

Круглый нагреватель ракетной массы со стеклом, чтобы показать горение, создавая: это открытый нагреватель / плита / коптильня ракетной массы, нагреватель ракетной массы в стиле «пакетной коробки» с измеренной выходной мощностью, чище, чем все, с чем мы когда-либо сталкивались; комнатная ракетная печь, сковородка и водонагреватель.

Пол Уитон из Permies.com запускает Kickstarter, собирая деньги на создание DVD-диска, обучающего изготовлению различных стилей нагревателя ракетной массы и многому другому.Будет четыре DVD-диска, по одному для каждого из вышеперечисленных стилей. Для получения дополнительной информации или поддержки этого кикстартера посетите www.kickstarter.com/projects/paulwheaton/rocket-mass-heaters-4-dvd-set/description

Дополнительные ресурсы

Наручные часы: Ракетная плита кухонная

Наручные часы: Ракетная печь Cobb

Ракетная печь Horizon

НОВАЯ УЛУЧШЕННАЯ
ПЕРМАКУЛЬТУРА ПОДПИСКА

Эксклюзивный контент и БЕСПЛАТНЫЙ цифровой доступ к более чем 20-летним выпускам

ПОДПИСАТЬСЯ:
www.permaculture.co.uk/Подписаться

Попробуйте БЕСПЛАТНУЮ цифровую копию ЗДЕСЬ!

Какое топливо лучше всего подходит для вашей печи?

Продукты на масляной основе уже давно служат источником света и тепла для домов и предприятий по всему миру. Сегодня мазутные печи — это распространенный, надежный и безопасный способ обогрева вашего дома или здания.

Однако, если у вас есть система отопления, которая сжигает масло, вы должны сделать осознанный выбор, какое масло сжигать. Вот несколько фактов о мазуте и керосине, которые помогут вам решить, какой вид топлива лучше всего подойдет для вашей печи.

Печное топливо и керосин производятся на нефтяной основе. Так же, как бензин, дизельное топливо и авиакеросин, эти нефтепродукты начинаются с сырой нефти. Для создания этих различных нефтепродуктов сырая нефть нагревается и перекачивается в специализированные дистилляционные колонны, где она разделяется на различные нефтяные компоненты, известные как фракции .

Эти фракции идентифицируются по массе и температуре кипения. Самые тяжелые фракции, которые, естественно, имеют самые высокие температуры кипения, опускаются на дно дистилляционной башни, в то время как более легкие фракции с более низкими температурами кипения поднимаются наверх.Нефтяные фракции, которые превращаются в керосин и топочный мазут, классифицируются как жидкости средней массы, поэтому их отбирают из середины дистилляционной башни.

Топочный мазут и керосин подвергаются аналогичному процессу очистки после перегонки, но керосин подвергается дальнейшей очистке, в результате чего его свойства несколько отличаются от свойств топочного мазута.

Различия в отоплении жилых и коммерческих помещений

Многие бытовые и коммерческие мазутные печи могут сжигать керосин или мазут.Однако различия в процессе очистки после дистилляции дают этим маслам различные преимущества и недостатки, когда они используются для обогрева зданий. Решая, какой вид топлива купить для печи, помните о следующих фактах.

Топочный мазут, также известный как дизельное топливо или газойль, аналогичен дизельному топливу. Печное топливо для дома часто бывает плотнее, чем обычное дизельное топливо, но технически оба могут использоваться для заправки дизельных двигателей. Однако в Соединенных Штатах топочный мазут часто окрашивают в красный цвет, чтобы указать, что его нельзя законно использовать в качестве дизельного топлива, поскольку он не облагается налогом как дорожное топливо.

Масло

легко доступно, поэтому, как правило, стоит дешевле, чем другие типы масла, что делает его идеальным для домовладельцев и владельцев бизнеса с ограниченным бюджетом. Топочный мазут также безопасно хранить и использовать. В отличие от бензина, этот нефтепродукт не может загореться или взорваться, если он не нагревается до температуры вспышки 140 градусов по Фаренгейту, когда он испаряется в горючие газы, которые нагревают вашу печь.

Хотя топочный мазут безопасен для хранения, обеспечивает длительное нагревание и является относительно экономичным, он иногда содержит примеси, такие как сера, которые могут образовывать опасные пары при сжигании топочного мазута.Из-за таких примесей топочный мазут также может гореть не так чисто, что может привести к образованию окиси углерода в качестве побочного продукта. Таким образом, дом или офис, в котором сжигается мазут, должны отдавать приоритет соответствующей вентиляции.

Топочный мазут также имеет тенденцию становиться более вязким или «гелеобразным» при низких температурах, поэтому он может быть не лучшим выбором для домов и предприятий с топливными баками для наружных печей.

Керосин также известен как парафин или ламповое масло, а керосиновые лампы иногда все еще используются вместо электрического освещения.Керосин имеет более высокую вязкость и более низкую плотность, чем типичное топочное масло, что означает, что он имеет более низкую температуру вспышки. Керосин выделяет легковоспламеняющиеся газы при нагревании примерно до 100 градусов по Фаренгейту, что делает его немного более опасным для возгорания и взрыва, чем топочный мазут.

Однако, поскольку керосин более очищен, он горит чище, чем обычный топочный мазут, что может сделать печи, сжигающие керосин, более экономичными. Керосин также производит меньше дыма из-за отсутствия примесей, хотя все еще существует небольшой риск образования побочных продуктов окиси углерода.

Из-за своей более низкой вязкости керосин также не загустевает в зимние месяцы, как мазут. Это делает его идеальным топливом для домов и предприятий, у которых есть наружный топливный бак как часть системы отопления.

Для получения дополнительной информации обратитесь к экспертам Biltmore Oil о вашей системе отопления.

.
