Вентиляционная решетка с обратным клапаном для естественной вентиляции

Особенности микроклимата на кухне, в ванной комнате и в плохо проветриваемых помещениях требуют обеспечения воздухообмена. Для этого устанавливаются системы вентиляции.

Современные вытяжки не обходятся без вентиляционной решетки, модели с обратным клапаном значительно улучшают качество воздухообмена.

Обратный клапан задерживает неприятные запахи, защищает систему от проникновения посторонних веществ, насекомых, играет роль терморегулятора.

Предназначение вентиляционной решетки с обратным клапаном

Перед походом в магазин измерьте параметры вентиляционного отверстия: диаметр круглого, линейные размеры у прямоугольного.

Чтобы определиться с типом вентиляционной решетки с обратным клапаном для кухни, оцените возможности вашей системы вентиляции: насколько сильный воздушный поток от вытяжки и обратной тяги.


Если вытяжка обычная, использующаяся на кухне многоквартирного дома, то подойдут одностворчатые и мембранные модели, предпочтение стоит отдавать пластику.

Для случаев, когда используются мощные вытяжки или системы из нескольких устройств, лучше купить жалюзийно-лепестковые или двустворчатые варианты.

В магазине обращайте внимание на качество продукции:

  • проверьте, насколько плотно клапан прилегает к корпусу в закрытом положении;
  • как вращаются запирающие элементы – должны крутиться плавно, без усилий;
  • изделие не должно сильно пахнуть пластиком;
  • проверьте соответствие размеров;
  • оцените, насколько громкий звук при смене направления затворок;
  • известность фирмы-производителя свидетельствует о качестве.

При выборе старайтесь учитывать особенности каждого вида изделий, которые подбираются под конкретный случай.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки.

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.


Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

  • Подсоедините изделие к воздуховоду посредством соединительного фланца.
  • Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
  • Срежьте излишки пены или герметика после высыхания ножом.
  • Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
  • Установите декоративную решетку на место.

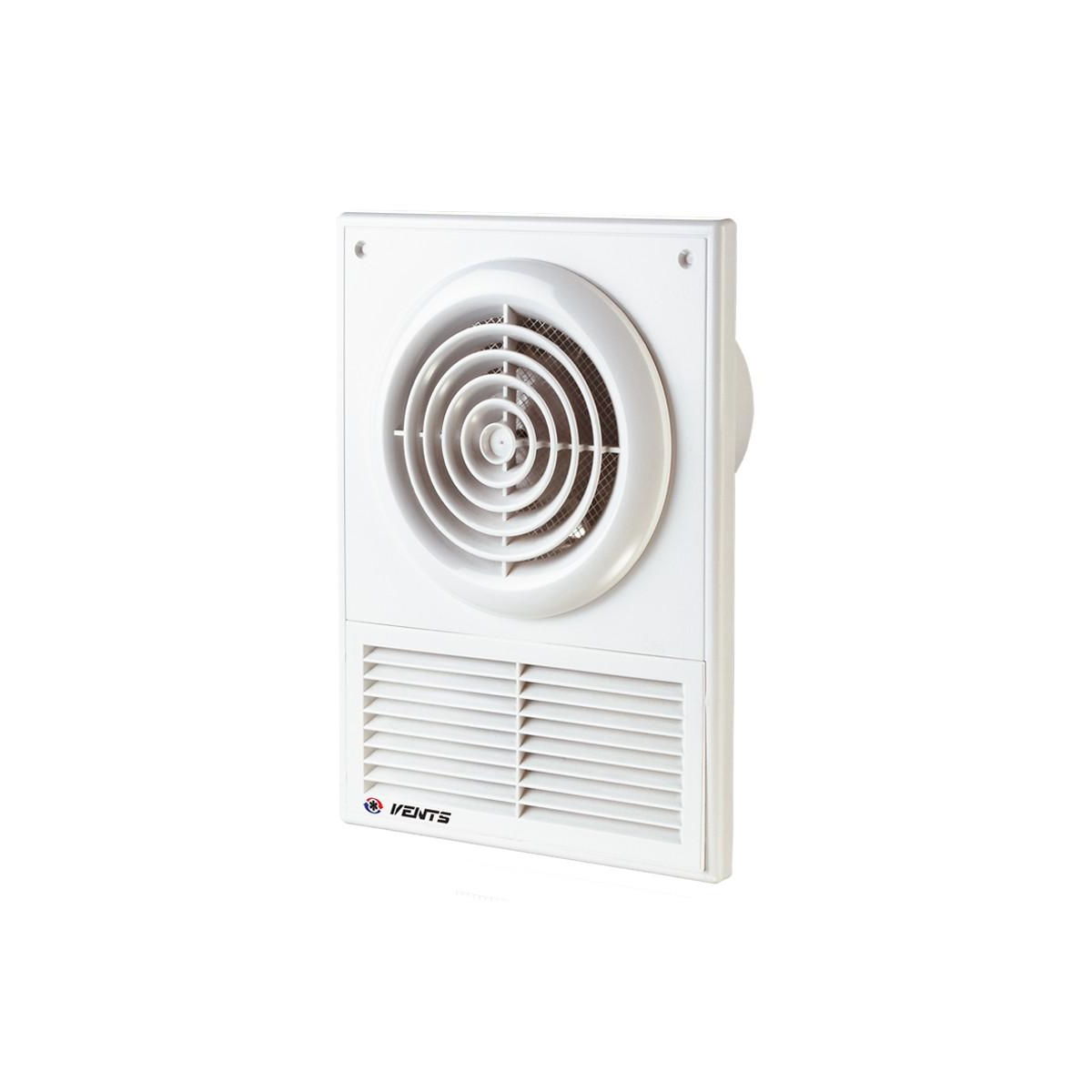

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

  1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
  2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия.


Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

В заключение

Обратный клапан обеспечивает правильное функционирование системы вентиляции, избавляет от негативного эффекта обратного притока воздуха, защищает от неприятных запахов.

Установка изделия не вызывает затруднений у неподготовленного человека, достаточно грамотно выбрать конструкцию, исходя из индивидуальных требований.

Несложная регулярная очистка элементов решетки позволит долгое время не иметь проблем с вентиляционным оборудованием и обеспечить помещение чистым воздухом.

виды, устройство, принцип работы + инструкции по монтажу

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение. В этой статье познакомимся с конструкционными особенностями такой решетки, ее основными преимуществами и причинами использования.

Также разберем процесс самостоятельного монтажа и правила эксплуатации этого приспособления.

Содержание статьи:

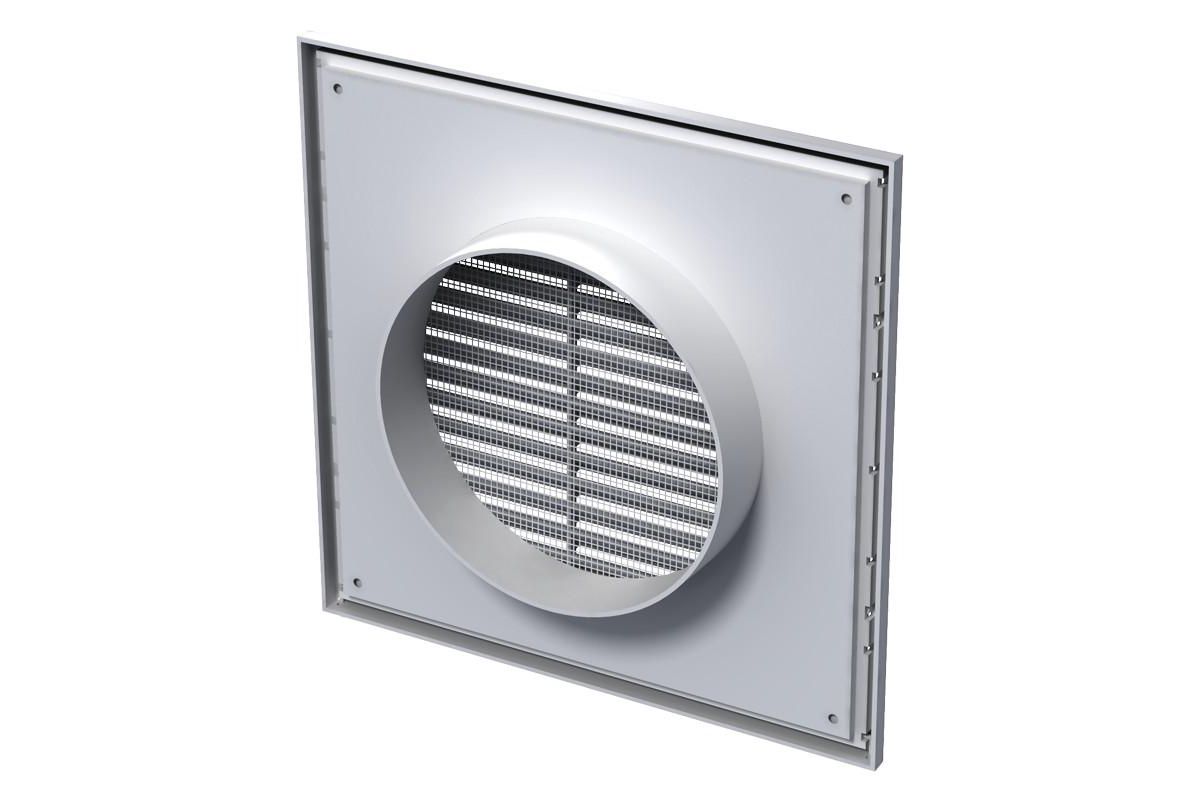

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения .

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

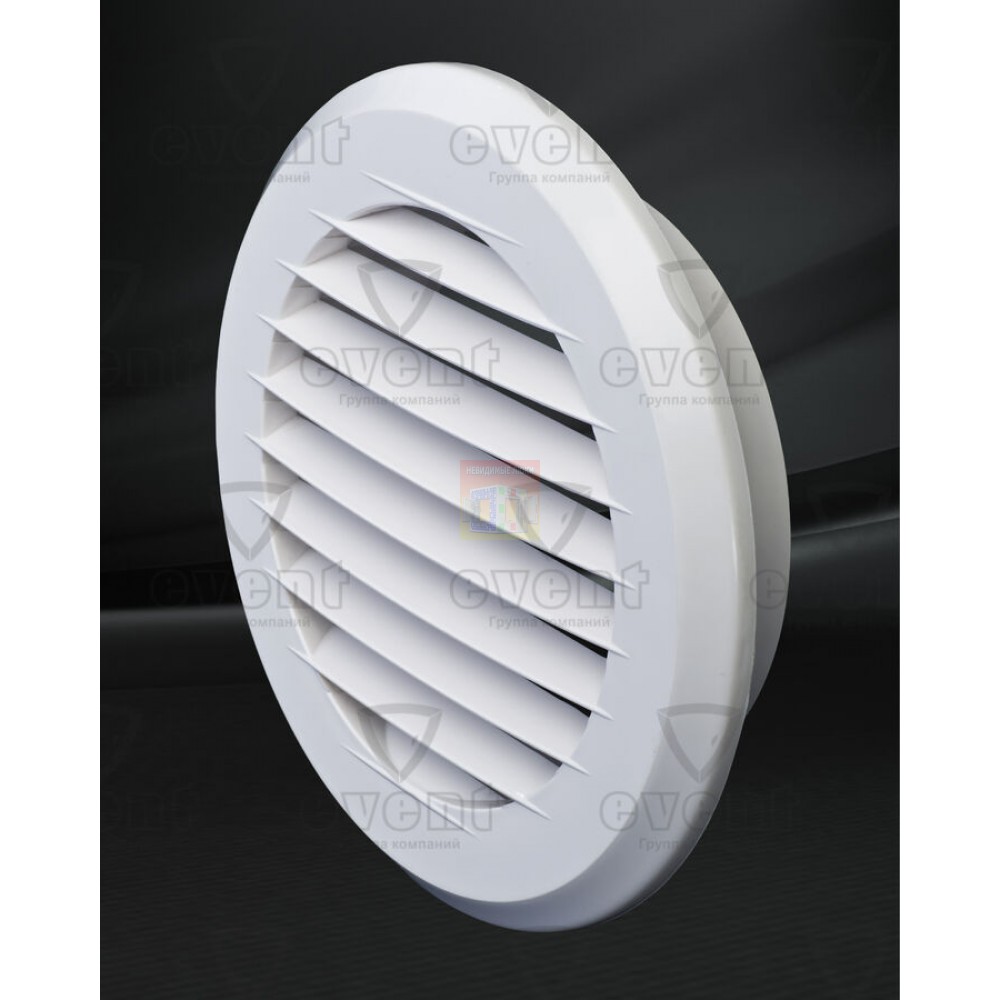

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе .

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

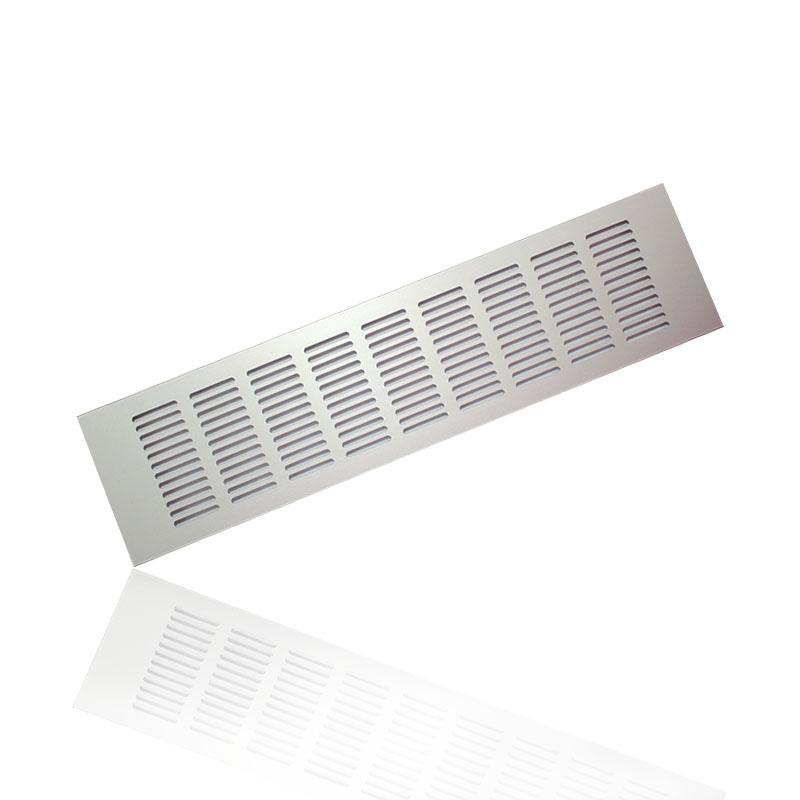

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в , где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

  1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
  2. Сопоставить размеры изделия с формой вентиляционного канала.
  3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
  4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
  5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т. к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как правильно поставить вентиляционную решетку:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.

Вы сами устанавливали вентиляционную решетку и теперь хотите поделиться полученным опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе монтажа, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже – наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.

выбираем вытяжки для естественной вентиляции с обратной тягой для кухни

Вентиляционная решётка с обратным клапаном является нужным и практичным приспособлением. Устройство эффективно решает проблему обратной тяги и защищает помещение от постороннего запаха и пыли.

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Разновидности

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Подробности смотрите в видео.

4 вида, правила выбора и монтажа

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Содержание статьи

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

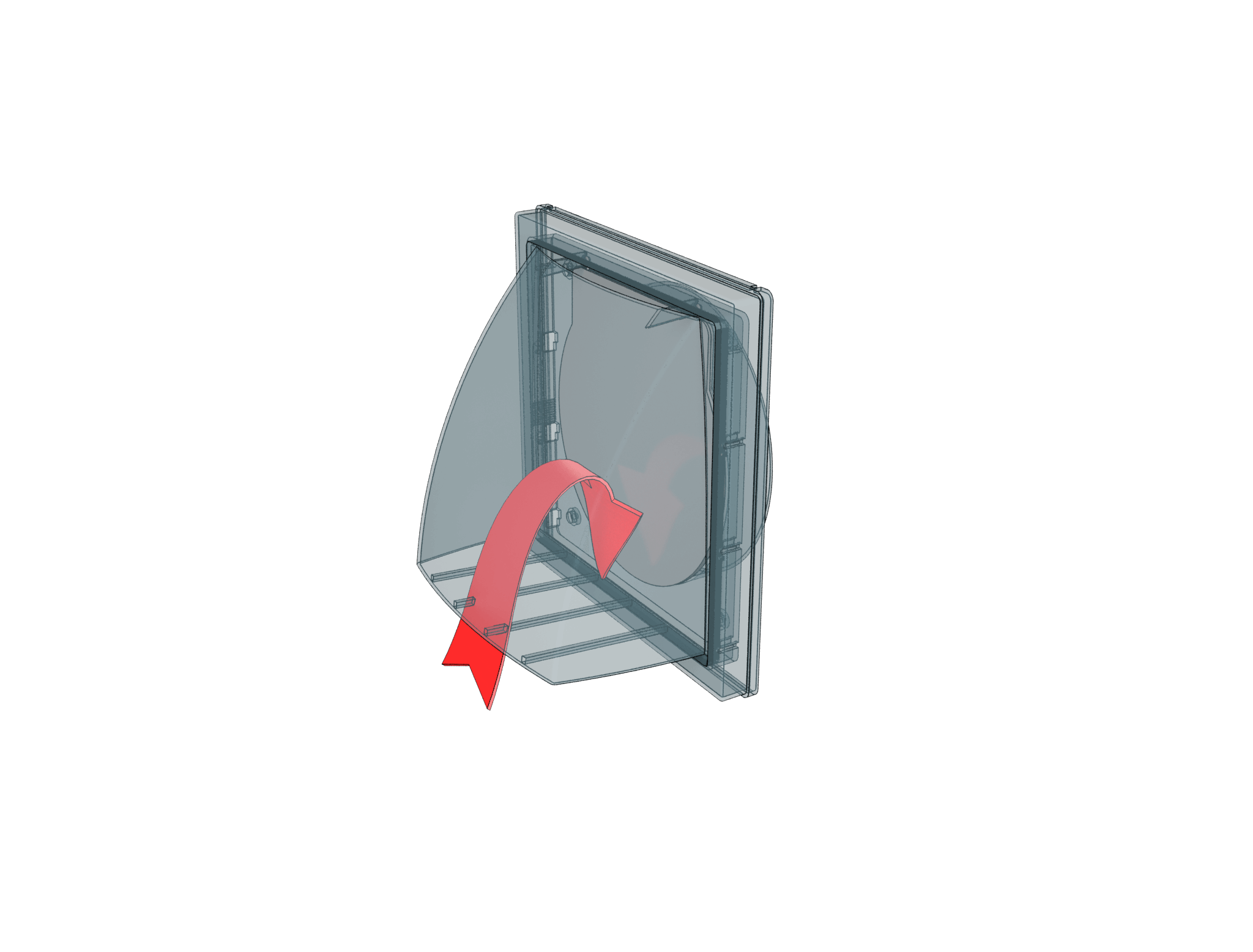

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

  • Препятствует проникновению холодного или горячего воздуха извне.
  • Служит надежной преградой от пыли и насекомых.
  • Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
  • Отличается простотой установки и обслуживания.
  • Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

  • Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
  • Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

  • С противовесом, который может располагаться внутри или снаружи прибора.
  • Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Это важно! Решетка такого типа должна монтироваться строго горизонтально или вертикально. Отклонение от правильного положения в пространстве будет приводить к неполному закрытию заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Бабочковая

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

  • Проверить приспособление на возможность заклинивания.
  • Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
  • Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
  • Предварительно отметить место для крепежа.
  • Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

Решетка с обратным клапаном для вентиляции кухни

Главная » Блог » Решетка с обратным клапаном для вентиляции кухни

Вентиляционная решетка с обратным клапаном – секрет эффективной вентиляции

Вентиляционная система – необходимое условие создания комфортных условий в помещениях, требуемых параметров воздушной среды, а также обеспечения здоровья. Среди возможных проблем при организации воздухообмена выделяются следующие вопросы:

  • возможное возникновение тяги обратной;
  • проникновение воздуха, запахов из соседних помещений в разветвленных сложных сетях;
  • необходимость в ряде моментов отсечь наружный воздух.

Все эти проблемы решает вентиляционная решетка с обратным клапаном, монтируемая в сетях воздухообмена.

Вентиляционная решетка с обратным клапаном: достоинства

При ее установке блокируется попадание в помещение воздуха из соседних квартир, других комнат, исключается обратное течение воздуха, опрокидывание тяги, проникновение запахов из туалетных комнат. Поэтому часто такие решетки монтируются на входе в канал вытяжной на кухне.

Широко востребованные на современных кухнях вытяжки над плитой часто выводятся за наружную стену. В этом случае решетка с обратным клапаном для вентиляции обязательна для установки. Она монтируется в целях устранения опасности попадания в помещение холодного наружного воздуха.

Среди преимуществ таких моделей:

  • четкая и оптимальная организация воздушного потока;
  • предохранение помещений от попадания пыли, насекомых;
  • предотвращение загрязнения воздухопроводов.

Конструктивно вентиляционные решетки с обратным клапаном состоят из:

  • фланца крепежного;
  • корпуса, объединяющего все элементы конструкции;
  • одного или нескольких лепестков, перекрывающих поток воздуха в обратном направлении;
  • осей для поворота лепестков.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

  • одностворчатой гравитационной;
  • лепестковой;
  • мембранной;
  • бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

  • пластиковой;
  • металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

  • круглыми;
  • квадратными;
  • прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.

Вентиляционные решетки с обратным клапаном для кухни: эстетично и практично

29.03.2018

Обустройство качественной вентиляции на кухне имеет особое значения для безопасности и здоровья. Одним из ключевых элементов системы вентиляции является решетка, смонтированная на входе в вентиляционную шахту или воздуховод. Она организует воздушные потоки, осуществляет защитную функцию и является элементом дизайна. Интересное и функциональное решение – вентиляционные решетки с обратным клапаном для кухни, устраняющие опасность обратного потока воздуха.

Секреты качественной вентиляции кухни

В качестве материалов моделей используются:

  • легкие, недорогие и стойкие пластмассы – самый популярный вариант;
  • алюминий – более прочный и надежный;
  • сталь – при наличии защитного покрытия;
  • нержавейка – редко из-за высокой цены;
  • дерево – только после обработки антисептиком.

Исходя из формы сечения, решетка для вентиляции на кухне может быть круглой или квадратной. Могут использоваться регулируемые либо стационарные модели. Инерционные модификации перекрывают поток при отсутствии воздухообмена.

При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.

Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.

При выводе вытяжных воздухопроводов от кухонной вытяжки за пределы наружной стены установка решетки вентиляционной, снабженной обратным клапаном, является обязательной.

 Вентиляционные решетки с обратным клапаном для кухни: варианты

В состав решетки вентиляционной, оснащенной клапаном обратным входят:

  • фланец установочный;
  • защитная решетка;
  • клапан обратный;
  • корпус, объединяющий все конструктивные элементы.

Лучшим материалом, из которого изготавливается вентиляционная решетка на кухню, является качественная пластмасса:

  • обеспечивающая стойкость к повышенной влажности;
  • позволяющая снизить стоимость;
  • облегчающая чистку и обслуживание;
  • обладающая малым весом.

Обратный клапан представляет собой квадратную или круглую пластину либо несколько лепестков. Благодаря креплению на оси с эксцентричным размещением клапан открывается перемещением воздуха в правильном направлении. Обратный поток воздуха поджимает пластину или лепестки к корпусу и перекрывает воздухообмен. Правильная установка вентиляционной решетки на кухне, качественное ее исполнение позволяют работать обратному клапану даже при естественном воздухообмене.

 Достоинства и недостатки вентиляционных решеток с обратным клапаном

Среди преимуществ моделей с обратным клапаном:

  • защита от холодного воздуха в течение зимы и горячего при летней жаре;
  • препятствие перетоку воздуха, запахов от соседей;
  • недопущение в помещение пыли, комаров.

Среди возможных недостатков большая стоимость и возможность замерзания, нарушающая работу клапана зимой. При наружной установке целесообразно использование моделей с подогревом.

 Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

  • модель прикладываем к входу в вытяжку;
  • намечаем существующие отверстия крепления;
  • при отсутствии крепежных отверстий сверлим их сами;
  • загоняем в них дюбели;
  • устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

Вентиляционная решётка с обратным клапаном — описание, принцип работы, типы, монтаж

Обратный клапан на вентиляционной решётке служит для предотвращения попадания в помещение посторонних запахов из общей системы очистки воздуха, а также проникновения воздуха с улицы через вытяжку.

Функция его заключается в пропускании воздуха в одном направлении. Если сэкономить на его покупке и установке, вентиляция может работать как на приток, так и на вытяжку в зависимости от разности температур и давлений в помещении и на улице или в смежных помещениях. Может статься так, что жильцам будет доподлинно известно, что у соседей сегодня на ужин, и это далеко не худший вариант – в вентиляционную систему выходят также и санузлы.

Принцип работы вентиляционной решётки с клапаном

Решётка с обратным клапаном состоит из трёх основных частей: неподвижной части, подвижной части и фланца, к которому подсоединяется воздуховод.

Неподвижная часть представляет собой решётку, играющую декоративную и защитную роли, частично скрывая клапан и защищая его от механических повреждений. Выполняется из пластмассы, имеет, как правило, прямоугольную форму и перекрывает помимо вентиляционной шахты часть стены.

Подвижная часть выглядит как лепесток прямоугольной либо круглой формы, открывающийся в одном направлении. Иногда встречается форма «бабочки». Поскольку система эксплуатируется в условиях повышенной влажности, то обратный клапан выполняется из пластика, не боящегося агрессивного воздействия влаги. Металлические конструкции имеют кустарное происхождение, и особой надёжностью не отличаются.

Фланец представляет собой сечением круг диаметром 110–150 мм и предназначен для подсоединения клапана в воздуховод.

Типы конструктивных решений обратных клапанов

Основных вариантов предотвращения обратной тяги в систему вентиляции четыре. Каждый вариант имеет сильные и слабые стороны, выбор определённого варианта зависит от конкретных условий:

Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

Важно! Обязательна установка обратного клапана такого типа строго по уровню. Если этого не сделать, он может закрываться не полностью, либо срабатывать только на большой напор воздуха. Особенно актуален монтаж клапана строго по уровню в системах с естественной вентиляцией.

Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

Важно! При сильном токе воздуха мембрана может изогнуться в обратную сторону. Как результат мембрана может деформироваться о стенки воздуховода и частично пропускать воздух в обратном направлении. В таких случаях в воздуховод дополнительно устанавливают рёбра жёсткости, в которые упирается мембрана.

Правила размещения и монтажа вентиляционной решётки с клапаном

Основное правило заключается в том, что монтаж системы следует производить так, чтобы при включённых или выключенных вентиляторах, вытяжках отсутствовала обратная тяга.

В случае, если в системе всего одна точка забора воздуха, от которой он направляется на улицу через воздуховод, то установки одного клапана будет достаточно. В случае более сложной топологии вентиляции следуют таким правилам:

  • На каждую точку забора воздуха ставится по клапану во избежание обратной тяги в этом месте.
  • В месте выхода воздуховода на улицу ставится ещё один клапан, для профилактики – обратной тяги без него не будет только при полной герметичности воздуховода.

Монтируют обратные клапаны с тем расчётом, чтобы до них легко было добраться, осуществлять за ними уход – удалять грязь и жир, чтоб не заедали.

Перед монтажом клапана следует убедиться, что фирма-изготовитель не установила в воздуховоде своё устройство, если оно уже есть – необходимость в его установке отпадает.

В вентиляционных шахтах многоквартирных домов, помимо посторонних запахов из соседних квартир, обитают птицы, крысы, насекомые. Продукты их жизнедеятельности особой санитарией не отличаются, поэтому в таких системах обязательно применение принудительной вентиляции. Доступ воздуха из воздуховода обратно в помещение следует исключить. Рассчитывать на добросовестность управляющих компаний в выполнении очистных работ не стоит.

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

  • Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
  • Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

Вентиляционная решетка для вытяжки с обратным клапаном

В помещениях современные люди проводят очень много времени, потому вентиляционная система так жизненно важна. Ведь условия пребывания дома, на работе, в школе, в детском садике постепенно сказываются на их здоровье.

Кухня — это то место, где воздух может содержать запахи, иметь в составе влагу, дым и другие загрязнения. В ванной комнате и туалете также будут накапливаться сырость и неприятная атмосфера. Сегодня человечество загерметизировало свои жилые помещения: установили пластиковые окна и качественные двери, не пропускающие свежего воздуха. Такая атмосфера в доме не может принести ничего хорошего.

В современном жилье жизненно необходимо иметь естественную вентиляцию. Идеально, когда для этого монтируется вентиляционная решетка с обратным клапаном. Этот вариант является хорошим решением проблемы очищения воздуха. Ценность его заключается в том, что клапан работает только на выход воздуха из помещения, но не на вход.

Устройство вытяжной решётки с клапаном

Конструкция данного прибора достаточно проста. Её составляют такие детали:

  • решётка для воздухозабора;
  • фланец для воздухоотвода;
  • клапан.

Сечение изделий бывает прямоугольное или круглое. Фланец для прикрепления воздушного канала имеет диаметр 110-150 мм.

Решётка потолочная служит для защиты клапана от воздействий на него посторонними предметами. Ещё одна функция — декоративная.

Клапан открывается только в одну сторону.

Наиболее распространённый материал для изделия — пластмасса, так как часто в местах эксплуатации может быть повышенный процент влажности. Металлические детали могли бы поддаться коррозии. Существуют клапаны выполненные из чугуна. Они имеют вес больший, чем пластиковые, а это помогает им лучше закрываться.

Преимущества и принцип работы

Обычные вентиляционные решётки пропускают воздух в обоих направлениях. Это может быть большим минусом, когда на дворе или очень холодно, или жарко. Также возможно из шахты иногда будут доноситься и разные неприятные запахи. А добавить сюда мух, комаров, пыль — и вовсе нехорошо получается.

Достоинства, которыми обладает вентиляционная решётка с вмонтированным клапаном:

  • обладает защитой от насекомых, пыли, мусора;
  • снижает уровень шума, так как она оснащена специальным шумопоглотителем;
  • перекрывает доступ зимой холодного, а летом жаркого воздуха;
  • препятствует попаданию запахов в то помещение, где она эксплуатируется, из шахты или рядом расположенных квартир.

Недостатком устройства является то, что лепестки иногда зимой примерзают, когда на улице мороз. Тогда вентиляция не выполняет своей функции. Этот минус можно нейтрализовать, установив данную конструкцию в области вытяжки.

Разновидности клапанов

Клапан выполнен так, что направляет воздушные массы лишь в сторону шахты, но не назад. Он сделан в виде «бабочки», квадратный или круглый (по форме сечения). На оси у него прикреплены лепестки, это они закрывают вход обратной тяге. Устанавливать «бабочку» можно в каком-либо положении.

Когда клапан выполнен в виде квадрата или круга, то принцип их работы такой же, как и у «бабочек».

Инерционная решётка также может служить в роли клапана, её монтируют снаружи. Жалюзи открываются только в едином направлении. При выключенной решётке они закрыты.

Если обратный клапан будет отсутствовать, возникнет конденсат на изделии и в самой вытяжной шахте, а также станут возможными сквозняки.

За способом подогрева клапаны различают:

  • с электроподогревом — зимой не выходят из строя;
  • без электроподогрева — используются в помещениях.

В вытяжках, где возникают большие сквозняки, применяется обратный клапан взрывозащищённого типа.

Правила выбора

Чтобы удачно выбрать этот тип устройства, нужно знать некоторые нюансы:

  1. Для начала измерить параметры отверстия внутренней вытяжки. Это следует сделать для того, чтобы потом не пришлось купленную решётку обменивать на другую.
  2. Обратить внимание на качество предлагаемого изделия.
  3. Лучше приобрести товар известного производителя, так как это снизит вероятность покупки некачественного устройства.
  4. Следует убедиться в безопасности материалов, составляющих изделие.

Установка и эксплуатация

Перед началом монтажа обязательно нужно проверить положение клапана, чтобы он случайно не заклинил. Если этого не делать, а установить вентиляционную решётку данного типа, то потом может возникнуть такая проблема, и устранить её будет сложно. Тогда устройство просто не будет работать.

В изделии должны присутствовать отверстия для его монтажа. Сначала вентиляционную решётку крепят на саморезы, а чтобы лучше зафиксировать её используют монтажную пену. Запенивают зазоры между внешним диаметром изделия и отверстием вентиляции.

При качественно исполненной работе, воздух в вентилируемых помещениях будет освобождён от примесей, атмосфера в доме станет здоровее.

Как сделать эффективную вентиляцию?

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.

А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Ошибкой в проектировании вентиляции есть, и то, что трубы монтируют меньшей высоты, чем следует. Разница давлений минимальная, и это препятствует эффективной работе вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

В кухне просто необходимо установить вентиляцию, которая будет работать сама по себе. К сожалению, строители этим пренебрегают. «В моде» сейчас принудительная система проветривания в виде вытяжного «зонта». Она работает с помощью электричества, а когда оно отсутствует, то и вентиляции нет, и получается застой воздуха.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

Вентиляционная решетка с обратным клапаном: выбираем вытяжки для естественной вентиляции с обратной тягой для кухни

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

  • Препятствует проникновению холодного или горячего воздуха извне.
  • Служит надежной преградой от пыли и насекомых.
  • Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
  • Отличается простотой установки и обслуживания.
  • Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Самые распространенные модели

Решетка с электрическим вентилятором для принудительного воздухообмена

Прежде чем покупать и вешать решетку, следует определиться с ее предназначением, возможностью самостоятельно установить и в дальнейшем обслуживать. Если необходимо закрыть сквозную дыру между комнатами, достаточно бюджетного пластикового изделия нерегулируемого типа. Когда решетку требуется закрепить на внешнюю панель многоэтажного дома, следует обратить внимание на прочные стальные изделия с обратным клапаном и подогревом. В некоторых случаях может потребоваться монтаж гибкого или разборного канала.

Для обустройства вентиляции в квартире или доме можно выбрать модели такого типа:

  • Прямоугольные приточно-вытяжные. Предназначены для обеспечения качественного воздухообмена путем организации каналов и отверстий, соединяющих улицу, комнаты и вертикальные вентиляционные шахты. Используются в качестве фильтрационного устройства и как элемент декора. Изготавливаются из дерева и пластика, имеют съемные рамки с противомоскитными сетками. Крепить изделия можно шурупами и клеем.
  • Вытяжные. Служат для маскировки отверстий, через которые принудительно или естественно выводится отработанный воздух. Изготавливаются из пластика, устойчивого к ультрафиолету. Расположенные на нижних уровнях изделия делаются из металла и прикручиваются саморезами с нестандартными насечками под шлицы. Фиксация проводится на саморезы и пластиковые дюбели. Решетки оснащаются поворотными жалюзи и клапанами для блокирования обратной тяги.
  • Вентиляционные решетки для соединения вытяжки кухонной с помощью гибкого воздуховода. Используются в комплексе с механическим вытяжным устройством, предназначенным для отвода тепла, дыма, испарений и влаги от варочной панели. Изделия крепятся к стене или подвесному потолку, над которым смонтирован вытяжной канал. Конструкция оснащена обратным клапаном и предусматривает снятие сетки для очистки от наслоений. Монтаж представляет собой врезку решетки с клапаном в середине или конце воздуховода, проходящего к внешней стене или вертикальной шахте.
  • Прямоугольной формы. Предназначены для внутреннего использования. Устанавливаются в дверях, подоконниках, экранах радиаторов отопления. Служат для равномерного и рационального распределения чистого воздуха по помещениям и вывода отработанных масс. Смета обустройства квартиры может оказаться внушительной, но вложения себя оправдывают.
  • Металлические. Область применения распространяется на обустройство систем вентиляции многоэтажных домов, зданий общественного и промышленного назначения, декорирования выпускных отверстий отопительных и циркуляционных каналов. Крепить вентиляционную решетку необходимо прочными метизами, устойчивыми к коррозии и механическому воздействию. Для улучшения внешнего вида металл может окрашиваться полимерными красками.

При обустройстве одного здания могут использоваться решетки всех типов и размеров.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

  • Проверить приспособление на возможность заклинивания.
  • Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
  • Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
  • Предварительно отметить место для крепежа.
  • Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Рекомендуем ознакомиться:  Пластиковые вентиляционные трубы для вытяжки на кухне

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

  • пластиковой;
  • металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

  • круглыми;
  • квадратными;
  • прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Целесообразность установки клапанов

Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.

В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.

Обратный клапан для вытяжки на кухне ставят тогда, когда в наличии имеется прямой воздуховод. Дело в том, что тяга будет нейтрализована при наличии вентиляционной решетки и различных изгибов трассы. Указанный элемент в такой системе является лишним.

Принцип действия

Это простое и недорогое приспособление позволяет избавиться от нежелательных ароматов. При этом провести перепланировку существующих каналов не требуется. Также сама манипуляция не предполагает каких-либо существенных денежных вложений. Можно поставить обратный клапан на кухонную вытяжку сразу в вентиляцию и решить таким образом имеющуюся проблему.

Ручная регулировка пропускаемых воздушных потоков на сегодня неактуальна из-за повсеместного использования вытяжных устройств. Есть несколько способов автоматического предотвращения тяги. У каждого из них имеются свои преимущества и недостатки, которые надо помнить, подбирая тот или иной вариант. Классификация предполагает следующие виды клапанов:

  1. Одностворчатый, отличающийся гравитационным действием.
  2. Лепестковый. Фактически это мини-жалюзи.
  3. Двухстворчатый пружинный. Такой механизм называют бабочкой.
  4. Мембрана с гибкой структурой.

Одностворчатый вариант

При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.

Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:

  1. Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
  2. С противовесом. Соответствующий элемент находится снаружи или внутри прибора.

Рекомендуем ознакомиться:  Размеры и правила монтажа вентиляционных коробов

Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции. Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.

Двустворчатый пружинный

Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.

Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.

Прежде чем покупать такой клапан и использовать его в бытовых условиях, следует посмотреть, насколько чувствительны элементы шторки к давлению воздуха.

Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Гибкая мембрана

Такой элемент работает в соответствии с принципом изменения положения пластины под влиянием воздушных потоков. После установки мембраны отверстие вентиляционной системы открывается, когда воздух движется в одном направлении.

При противоположном направлении оно закрывается. Элемент при этом вплотную лежит к поверхности. Примечательной особенностью является отсутствие необходимости большого усилия воздуха для открытия или закрытия. Получается, что это хорошее решение для естественной вентиляции.

Если имеется вероятность, что мембрана значительно деформируется под воздействием обратной тяги, требуются дополнительные рёбра жёсткости. На них она сможет опираться при закрытии отверстий вентиляции. Такую особенность следует учитывать, покупая мембранные модели, иначе заслонка подвергнется искривлению либо будет прилегать неплотно. Итогом станет пропускание обратного потока воздуха в определенных количествах.

Изготовление своими руками

Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.

Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки. Таким моментам надо уделить особое внимание:

  1. Плотность прилегания к стенкам клапана пластины. Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
  2. Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.

Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.

Полученные изделия должны по диаметру быть больше, чем вентиляционное отверстие. Если обратная тяга довольно сильна, для избежания деформации следует ставить решетку, которая создаст необходимую опору.

Правила установки

Вне зависимости от выбранной конфигурации системы необходимо провести правильную планировку места установки клапанов. Следует провести этот этап таким образом, чтобы при любых комбинациях включенных вытяжных систем и вентиляторов обратную тягу удалось заблокировать. От того насколько точно соблюдены все необходимые моменты, зависит напрямую эффективность вентиляции. Как вариант — вытяжной вентилятор с клапаном можно ставить в окно.

При наличии единственного места для забора воздуха в вытяжной системе, выходящего на улицу, достаточно установить один клапан для профилактики обратной тяги. Когда топология отличается большей сложностью, как это бывает при установке нескольких вытяжек, задействуют такие правила:

  1. Устанавливают обратный клапан на каждой ветви, которая объединяет магистральный воздуховод и место забора воздуха. Благодаря такой мере поток не перенаправляется в вытяжку, если она не была включена.
  2. При выходе из системы вентиляции устанавливается дополнительное устройство. В этом не возникает необходимости, если канал обустроен абсолютно герметично. Но в большинстве случаев добиться этого не удаётся, поэтому вышеуказанная мера считается целесообразной.

Обратный клапан следует устанавливать там, где доступ к нему будет наиболее простым. Это требуется ещё и для того, чтобы можно было своевременно очищать этот элемент от жира и пыли. Уборка является необходимостью, иначе при обратной тяге заслонка не будет закрываться полностью. Некоторые производители устанавливают такой клапан на вытяжку или вентилятор, моделируя воздуховод. Тогда дополнительной защиты создавать не требуется.

Элементы, которые монтируются в шахтах многоквартирных домов, заслуживают особого внимания. В систему общей вентиляции не попадает солнечный свет. Здесь постоянно господствуют положительные температуры. По каналам нередко проходит влажный воздух. Всё это в совокупности способствует созданию благоприятной среды для размножения болезнетворных микробов.

Иногда здесь могут жить грызуны и даже птицы. Качество воздуха, получаемого из таких систем, оставляет желать лучшего, так как управляющая компания не всегда своевременно проводит мероприятия по очистке этих шахт. Даже если санитарная обработка проводится регулярно, по возможности лучше избегать попадания воздуха в квартиру из этой системы.

Нюансы обслуживания

Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.

Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:

  1. Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
  2. Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
  3. Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.

В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:

  1. Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
  2. Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.

Чтобы избежать такой ситуации, следует периодически проверять в холодное время года состояние решётки снаружи. Если обнаруживается наледь, ее следует удалить.

Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.

Вентиляция в квартире или доме

Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.

Нормативы и положения

Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.

В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.

Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

  • Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
  • Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.

Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома

Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.

Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

  • Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
  • Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
  • Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.

Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.

Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.

Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.

Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса

Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.

Установка обратного клапана

Чтобы обратный клапан хорошо выполнял возложенные на него функции необходимо правильно выбрать его тип и место для установки, а также грамотно провести монтаж. Все это можно выполнить самостоятельно без привлечения платных монтажников.

Положение в вентиляционной системе

Рассмотрим ситуацию, когда включение принудительного воздухообмена изменяет направление потока в системе канальной вентиляции. Возьмем часто встречающийся случай, когда вытяжка на кухне и вентилятор в душевой присоединены к одной вентиляционной шахте.

Классическая схема размещения обратных клапанов в квартире с одним вентиляционным выходом. При таком решении возникновение обратной тяги невозможно

Если топология вентиляционных каналов более сложная, то правило размещения обратного клапана можно сформулировать так: клапан устанавливают после каждой точки входа воздуха и до ближайшего разветвления канала. Точное местоположение не принципиально, его выбирают исходя из удобства монтажа. Это решение обеспечивает отсутствие обратной тяги при любом сочетании включенных вытяжек и вентиляторов.

Чтобы при неработающей вытяжке предоставить возможность для оттока воздуха из помещения, делают ответвление от канала. Оно должно функционировать так, чтобы пропуск потока был только в сторону вентиляционной шахты, поэтому его снабжают обратным клапаном.

Так как установить клапан на канал возле вытяжки можно под разными углами, то необходимо уяснить, что ответвление не должно являться препятствием для движения воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением создаст нагрузку на мотор вентилятора и будет способствовать образованию шума.

Установить обратный клапан можно разными способами. На представленных фотографиях показаны наиболее распространенные варианты правильного монтажа этого устройства

Отводок с клапаном можно установить в любом месте от вытяжки – это непринципиально. Чаще всего его размещают возле шахты, так как заменить угол на тройник можно без изменения длины остальных элементов вентиляционного канала.

Принцип работы и конструктивное исполнение

Обратный клапан предназначен для одностороннего пропуска воздушного потока, при реверсе которого он должен наглухо закрыть живое сечение канала.

Существует 4 распространенных вида исполнения таких устройств:

  • Мембранный. Небольшое усилие воздушного потока способно изменить положение гибкой мембраны. Этот вид используют при естественной вентиляции. Иногда сечение возле мембраны укрепляют несколькими ребрами жесткости, что позволяет избежать искривления пластины при сильной обратной тяге от вытяжки.
  • Одностворчатый гравитационный. Под воздействием потока происходит отклонение жесткой створки клапана. Если возникает реверс или скорость воздуха в воздуховоде близка к нулю, то под действием силы тяжести створка закрывается. Такую систему применяют и при естественной вентиляции и внутри канала.
  • Двухстворчатый пружинный. Тип “бабочка” имеет две створки и похож по принципу действия на гравитационную модель, только за закрытие клапана отвечают пружины, а не сила тяжести. Такой тип применяют внутри канала, так как слабому потоку будет трудно преодолеть силу сопротивления пружин.
  • Жалюзи. Это модификация одностворчатого гравитационного варианта, только с несколькими створками. Ее применяют как наружный элемент вентиляционной системы, так как она имеет компактные размеры в открытом состоянии. Ее устройство более сложное, поэтому лучше ограничиться предыдущими тремя вариантами.

Стоимость обратного клапана невелика, поэтому в случае стандартных размеров вентиляционной системы лучше купить фасонный элемент с функцией одностороннего пропуска воздушного потока.

Основные типы обратных клапанов: 1 – гравитационный; 2 – бабочка; 3 – мембранный; 4 – жалюзи. Существуют и другие конструктивные решения, но показанные варианты самые ходовые в силу своей простоты и надежности

Если же параметры вентканала нестандартных пропорций, то проще самостоятельно изготовить для него клапан мембранного или одностворчатого типа. Жесткую створку обычно делают из пластика или металла.

При этом нужно учесть два момента:

  • пластина должна плотно прилегать к стенкам корпуса или фиксирующему выступу для предотвращения пропуска воздуха;
  • нужно исключить стук пластины, поэтому на края корпуса наклеивают мягкий материал, обычно – резину.

Мембрану для самодельного клапана можно сделать из плотной бумаги. Если изделие изготавливают для ванной или душевой комнаты, то лучше использовать лавсановую пленку, так как она дольше прослужит в условиях повышенной влажности.

Монтаж устройства на вытяжку

Если вентиляционный канал изготовлен самостоятельно, то сложно дать общие рекомендации по установке обратного клапана, так как его монтаж зависит от материала и геометрии воздуховодов.

Но сейчас обычно для создания вентиляции применяют стандартные решения прямоугольной или круглой формы. В этом случае нет проблем с внедрением в систему дополнительного элемента, так как правильно поставить обратный клапан на канал возле вытяжки можно способом, стандартным для всех деталей конструкции.

Иногда вытяжки и вентиляторы сразу укомплектованы клапаном. В этом случае устройство уже защищено от проникновения воздуха из вентиляционного канала

Крепить фасонный элемент с обратным клапаном нужно в месте, обеспечивающим удобный к нему доступ. Закрывающий механизм может потерять герметичность, тогда его необходимо будет очистить от налипшей пыли и грязи. А для этого его нужно будет снять.

Стыки между тройником или отрезком с обратным клапаном и другими элементами канала промазывают силиконовым герметиком (для пластиковых коробов) или обматывают алюминиевым скотчем (для металлических конструкций).

Применение сильноклеящих веществ нежелательно, так как это затруднит разбор конструкции для проведения профилактических работ или изменения конфигурации вентиляционной системы.

Обратный клапан не обязательно внедрять в канальную вентиляцию. Показанным на рисунке способом тоже можно обеспечить правильное функционирование естественного воздухообмена

Монтаж решетки на вентиляционную шахту производят при помощи саморезов. Вариант с жидкими гвоздями менее предпочтителен по причине возникновения сложностей при снятии этого элемента.

Особое внимание нужно уделить уплотнению стыков поролоном или резиной, иначе смысла в установке решетки с обратным клапаном будет мало.

Установка вентиляционной решетки в ванной

Мы устанавливаем в ванной комнате вентиляционные решетки следующих модификаций:

  • стенные;
  • потолочные;
  • однорядные и двухрядные жалюзийного типа;
  • инерционные.

Сотрудники компании помогут выбрать решетку, которая подходит именно для вашей ванной комнаты в зависимости от ее размера, наличия и качества мебели, использованных отделочных материалов. С учетом всех этих параметров они установят обычные или декоративные решетки из:

  • пластика;
  • алюминия;
  • стали.

Наши работники используют разные способы крепления вентиляционной решетки в зависимости от материала покрытия стены:

  • шурупы;
  • жидкие гвозди;
  • клей;
  • силикон;
  • распорные элементы.

Мастера компании установят решетку в ванной комнате с таким расчетом, чтобы помещение хорошо проветривалось, во время стирки и принятия ванны горячий пар быстро выводился, а влага не оседала на поверхностях, провоцируя образование плесени и грибка.

Заключение

Как видите, в системах домашней вентиляции обратный клапан используется нечасто. Если же исповедовать основательный подход к организации воздухообмена, то возвратные элементы станут вообще не нужны. Кухонная вытяжка без проблем подключается к вытяжной отдушине с решеткой, главное – обеспечить приток. Исключение – более сложные схемы с применением 2–3 вентиляторов, работающих поочередно или одновременно. Там клапаны помогают направлять потоки либо регулировать количество проходящего воздуха.

Источники

  • https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
  • https://sovet-ingenera.com/vent/montazh/ventilyacionnaya-reshetka-s-obratnym-klapanom.html
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/reshetka-s-klapanom.html
  • https://StrojDvor.ru/ventilyaciya/sposoby-pravilnoj-ustanovki-ventilyacionnoj-reshetki/
  • https://stroy-podskazka.ru/ventilyaciya/reshetki-s-obratnym-klapanom/
  • https://ventilaciya.info/ventilyatsiya/ventilyatsionnaya-reshetka-s-obratnym-klapanom.html
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/obratnyj-klapan-na-vytyazhnoj-ventilyator.html
  • https://sovet-ingenera.com/vent/oborud/ustanovka-vytyazhki-s-obratnym-klapanom.html
  • http://voronezh.d-mastera.ru/ustanovka-ventilyatsionnyh-reshetok/
  • https://otivent.com/obratnyj-klapan-dlya-ventilyacii

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

ПомоглаНе нравится

Вентиляционная решетка с обратным клапаном: устройство и виды рекомендации по установке

Содержание статьи

Достоинства и недостатки

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами:

  • защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
  • снижает уровень шума при закрытом клапане;
  • выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
  • блокирует проникновение запахов из других помещений или шахты.
  • легко устанавливается;
  • недорого стоит;
  • отличается надежной конструкцией, способна прослужить долгие годы;
  • выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

  • во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
  • требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
  • незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

Типы конструктивных решений обратных клапанов

Основных вариантов предотвращения обратной тяги в систему вентиляции четыре. Каждый вариант имеет сильные и слабые стороны, выбор определённого варианта зависит от конкретных условий:

Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

Как сделать эффективную вентиляцию

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.

А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Ошибкой в проектировании вентиляции есть, и то, что трубы монтируют меньшей высоты, чем следует. Разница давлений минимальная, и это препятствует эффективной работе вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

Виды вентиляционных решеток

Вентиляционные решетки различаются по материалу изготовления. Обычно это пластик или металл.

Преимущества пластиковых:

Из недостатков: чувствительность к высоким температурам, поэтому не используются на промышленных объектах, на кухнях с высокой интенсивностью готовки. Пластиковая решетка подходит для установки внутри помещений.

Металлические изделия более дорогие, тяжелые, уязвимы перед коррозионными процессами, но жаропрочные, надежные по конструкции, поэтому находят своего потребителя. Используются на промышленных предприятиях, кухнях общественного питания.

По форме вентиляционные решетки бывают круглыми, квадратными и прямоугольными, по размерам соответствуют воздуховодам и стандартным вентиляционным отверстиям.

Различия в формах не сказываются на работоспособности, принцип работы не меняется. Подбирают изделие, исходя из параметров воздуховода.

Разновидности клапанов

Различаются решетки по виду запирающего элемента и материалу изготовления.

Рассмотрим 4 основные разновидности клапанов:

  • одностворчатые;
  • двустворчатые пружинные;
  • мембранные;
  • жалюзийно-лепестковые.

Одностворчатые

Изготавливаются из пластика. Створка, вращающаяся вокруг оси, под воздействием силы тяжести принимает вертикальное положение, перекрывая воздушный поток.

Достигается это путем размещения противовеса на одной из сторон створки либо смещением оси вращения. Подходят для естественной вентиляции помещения.

Важное условие использования – это обязательная установка в строго вертикальном или горизонтальном положении. Если устанавливать не по уровню, то заслонка будет закрываться не до конца.

Двустворчатые с пружинами

Запирающий элемент в виде бабочки, состоит из двух шторок, которые захлопываются при движении воздуха с нежелательной стороны. Без давления пластины расправляются под воздействием пружин.

Преимущество — в возможности выбора любого угла для установки.

Материалом изготовления может быть пластик или тонкий лист металла.

Применяются в системах с принудительным воздухообменом, т. к. естественного давления воздуха недостаточно для раскрытия шторок. Некоторые модели оснащаются регуляторами силы воздействия пружин.

Мембрана

Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.

От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.

Данные клапаны не следует ставить для мощной вытяжки и при сильной обратной тяге.

Самые распространенные клапаны, подходят для большинства вытяжек, устанавливаемых в кухнях многоквартирных домов.

Жалюзи

Широкое распространение получили воздушные клапаны в виде жалюзи. Принцип работы гравитационный – без давления воздуха в трубопроводе лепестки висят в вертикальном положении, закрывая канал от обратной тяги.

Решетки выполняются стандартных размеров. В отличие от одностворчатых вариантов, створки меньших размеров легче открываются для выходящего потока воздуха и легко закрываются при обратной тяге.

Применяются такие лепестковые модели, как правило, на выходе вентиляционных систем на улицу. Система жалюзи изготавливается из металлических пластин, более устойчивых к перепадам температур.

Недостатками являются вероятность появления коррозии со временем, когда сотрется покрытие, и больший вес по сравнению с пластиком.

Не применяются без вытяжных устройств!

Вентиляционная решетка на кухню монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

  • модель прикладываем к входу в вытяжку;
  • намечаем существующие отверстия крепления;
  • при отсутствии крепежных отверстий сверлим их сами;
  • загоняем в них дюбели;
  • устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

7 Монтаж и эксплуатация

Проанализируем рекомендации необходимые для установок решеток.

  1. 1. Предварительно тестируем клапана, на предмет возможного заклинивания.
  2. 2. Само изделие должно содержать подготовленные отверстия. Решетки закрепляют при помощи саморезов.
  3. 3. Для лучшей фиксации и герметизации применяем монтажную пену. Ее заливают в зазор между решеткой и вентиляционным каналом.
  4. 4. Размеры изделия должны соответствовать форме вентиляционного канала.
  5. 5. Если возникает необходимость поочередного действия естественной вентиляции и принудительного прибора, нужно использовать решетку определенной конструкции с двумя щелями. Обе щели служат для разных типов вентиляции.
  6. 6. Не лишним будет укрепление стены возле отверстия непосредственно перед монтажом.

Теперь обратим внимание на эксплуатацию. Воздух, забираемый из кухонь, всегда несет в себе влагу

В холодное время это может служить причиной образования наледи на решетке, установленной на улице. Такой процесс приводит к прекращению движения воздуха. Отверстие просто сужается и/или полностью закрывается льдом. Существенно увеличивается нагрузка вытяжки.

Что делать?

Лучшим вариантом будит периодический осмотр наружной решетки. Наледь нужно удалять, нельзя ждать потепления и размерзания. Удаление производят механическим методом, при помощи различных предметов, которые помогут сбить лед. Возникает другая проблема. От ударов может повредиться решетка, изготовленная из пластика. Поэтому наружную решетку приобретать только из металлов.

Фото 3. Проверка работы вентиляционной ситемы.

Приобретение и установка решеток с обратными клапанами поможет решить вопрос с чистым воздухом. Недорогое изделие существенно улучшит комфорт и предупредит возникновение негативных состояний.

Разновидности клапанов

Клапан выполнен так, что направляет воздушные массы лишь в сторону шахты, но не назад. Он сделан в виде «бабочки», квадратный или круглый (по форме сечения). На оси у него прикреплены лепестки, это они закрывают вход обратной тяге. Устанавливать «бабочку» можно в каком-либо положении.

Когда клапан выполнен в виде квадрата или круга, то принцип их работы такой же, как и у «бабочек».

Инерционная решётка также может служить в роли клапана, её монтируют снаружи. Жалюзи открываются только в едином направлении. При выключенной решётке они закрыты.

Если обратный клапан будет отсутствовать, возникнет конденсат на изделии и в самой вытяжной шахте, а также станут возможными сквозняки.

За способом подогрева клапаны различают:

  • с электроподогревом — зимой не выходят из строя;
  • без электроподогрева — используются в помещениях.

В вытяжках, где возникают большие сквозняки, применяется обратный клапан взрывозащищённого типа.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Разновидности

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

  • Подсоедините изделие к воздуховоду посредством соединительного фланца.
  • Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
  • Срежьте излишки пены или герметика после высыхания ножом.
  • Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
  • Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

  1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
  2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Правила размещения и монтажа вентиляционной решётки с клапаном

Основное правило заключается в том, что монтаж системы следует производить так, чтобы при включённых или выключенных вентиляторах, вытяжках отсутствовала обратная тяга.

В случае, если в системе всего одна точка забора воздуха, от которой он направляется на улицу через воздуховод, то установки одного клапана будет достаточно. В случае более сложной топологии вентиляции следуют таким правилам:

  • На каждую точку забора воздуха ставится по клапану во избежание обратной тяги в этом месте.
  • В месте выхода воздуховода на улицу ставится ещё один клапан, для профилактики – обратной тяги без него не будет только при полной герметичности воздуховода.

Монтируют обратные клапаны с тем расчётом, чтобы до них легко было добраться, осуществлять за ними уход – удалять грязь и жир, чтоб не заедали.

Перед монтажом клапана следует убедиться, что фирма-изготовитель не установила в воздуховоде своё устройство, если оно уже есть – необходимость в его установке отпадает.

В вентиляционных шахтах многоквартирных домов, помимо посторонних запахов из соседних квартир, обитают птицы, крысы, насекомые. Продукты их жизнедеятельности особой санитарией не отличаются, поэтому в таких системах обязательно применение принудительной вентиляции. Доступ воздуха из воздуховода обратно в помещение следует исключить. Рассчитывать на добросовестность управляющих компаний в выполнении очистных работ не стоит.

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

  • Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
  • Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

Загрузка…

Отводы с кожухом из нержавеющей стали с обратным клапаном

УВЛА

Монтажные рамы (также называемые монтажными кольцами) предназначены для клапанов вытяжного и приточного воздуха.
В нашем предложении есть монтажные рамы из оцинкованного стального листа и листа нержавеющей стали,
с резиновым уплотнением и без него.

Кроме того, в качестве отделочного элемента для воздуховодов в стене и потолке мы предлагаем отделочные розетки для воздуховодов .
Доступны две версии: розетки ROZ-H с хромированным покрытием и розетки с белой порошковой покраской ROZ-P.
Диаметр: от 80 мм до 315 мм

Настенное вентиляционное отверстие и решетка с капельным носом

УЭЛА

В зависимости от конкретной версии приложения, компоненты UELA
могут служить в качестве воздухозаборных отверстий или вытяжных вентиляционных отверстий
в механических или гравитационных системах вентиляции с рекуперацией тепла.
Вентиляционные отверстия имеют внутреннюю проволочную сетку для предотвращения проникновения насекомых
.

Все вентиляционные отверстия имеют резиновое уплотнение и крепежные зажимы
для облегчения установки. На внешнем кольце 2 установочных
отверстий. Компоненты UELA
обеспечивают высокоэстетичную отделку и долгий срок службы. Изделие подходит для использования на открытом воздухе
и в помещении.

Вентиляционные решетки из нержавеющей стали с сеткой

УЭЛА-АЛ

UELA-AL может служить как приточным, так и вытяжным устройством в механических системах вентиляции
, особенно в системах рекуперации тепла
в жилых помещениях.Он изготовлен из алюминия и снабжен проволочной сеткой на внутренней стороне
, чтобы предотвратить проникновение насекомых в воздуховоды.

Настенный алюминиевый воздухозаборник / вытяжное отверстие

USLA

Воздухозаборные / вытяжные отверстия USLA имеют внутреннюю проволочную сетку
для предотвращения проникновения насекомых. Все вентиляционные отверстия имеют резиновое уплотнение
и зажимы для облегчения установки.

Продукт обеспечивает эстетичный внешний вид и долгий срок службы
. Изделие подходит для использования на открытом воздухе и в помещении.

Настенное вентиляционное отверстие и решетка с капельным носиком и сеткой

США

USAV Компоненты могут использоваться в качестве воздухозаборных отверстий в системе подачи воздуха
или вентиляционных отверстий в конце системы выпуска воздуха
для всех типов и режимов вентиляции.

Воздухозаборные / вытяжные отверстия USAV имеют с одной стороны сетку 2×2 из
оцинкованной проволоки диаметром 1 мм.

Настенный воздухозаборник / вытяжное отверстие с проволочной сеткой

США

Вентиляционное отверстие для вытяжной вентиляции USUA полностью изготовлено из листового проката из нержавеющей стали
и предназначено для использования в системах домашней вентиляции
.

Перевернутая крышка каплеуловителя
защищает от попадания талой и дождевой воды, а обратный клапан в вентиляционном отверстии
предотвращает обратный поток воздуха. Воздухоотводчик установлен
винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов
.

Выходы из нержавеющей стали с кожухом и обратным клапаном

УСМС-П

Вентиляционные отверстия USMS-P — это изделия на основе ПВХ, разработанные
для использования в системах домашней вентиляции.Гибкие складывающиеся жалюзи
закрывают отверстие, когда нет выходного давления
, выходящего из воздуховода.

Воздухоотводчик устанавливается
винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов
. Универсальный шарнир подходит для
воздуховодов диаметром 100, 110, 120 и 125 мм.

Выходы с кожухом и обратным клапаном — ПВХ

USMS

Вентиляционное отверстие для вытяжной вентиляции USMS полностью изготовлено из листовой нержавеющей стали
и предназначено для использования в системах домашней вентиляции
.Гибкие складывающиеся жалюзи закрывают отверстие, когда
нет давления выхлопных газов из воздуховода.

Вентиляционные отверстия устанавливаются винтами. Внутренняя втулка
подходит для круглых спиральных воздуховодов и гибких воздуховодов.

Настенные розетки с гравитационными заслонками

Где следует установить обратный клапан?

Каждый сталкивался с ситуацией, когда, находясь в их квартире, можно точно определить, какое блюдо готовят соседи, или, что еще хуже, чувствуешь запах табака.Это происходит из-за попадания посторонних запахов в квартиру через вентиляционный канал при реверсивной тяге. Чтобы этого не произошло, рекомендуется установить обратный клапан вентиляции, который перекрывает поток воздуха в обратном направлении и помогает эффективно выводить отработанный воздух из помещения.

Установленные обратные клапаны для различных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная система или механическая система, в ней возможна обратная тяга.

Для естественной вентиляции, где используются вентиляционные каналы, используются обратные клапаны, которые особенно чувствительны к изменению направления воздушных масс. Для качественного воздухообмена лучше установить обратный клапан для вентиляции одновременно с монтажом вентиляционных каналов.

Монтаж обратного клапана вентиляции в квартире, где осуществляется естественная циркуляция воздуха, осуществляется в межкомнатных стенах. Обычно около дверей делают отверстия в стенах квартиры и устанавливают в них решетки обратных клапанов, которые регулируют поток воздуха.

Приточная вентиляция, конструкция которой состоит из встроенного в наружную стену воздуховода, снабженного решеткой для забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует объем приточного воздуха и помогает поддерживать температуру в помещении. В то же время установка обратного клапана приточной вентиляции дает возможность не прибегать к дополнительной вентиляции помещений, где установлены пластиковые окна, воздухообмена будет достаточным.

Обратный клапан круглый из оцинкованной стали

Использование обратного клапана на кухне и в ванной

Установка обратного клапана вентиляции на кухне позволяет перекрыть, даже при выключенной вытяжке, поступление посторонних запахов с обратной тягой, но при этом не препятствует попаданию вытяжного воздуха из кухни. удаляется в канал вентиляции.

Для продолжения работы вентиляции воздуховоды снабжены вентиляционными решетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без использования вытяжного шкафа.В последнее время востребован вытяжной шкаф с выводом загрязненного воздуха прямо на улицу. Снаружи воздуховод оборудован обратным клапаном вытяжной вентиляции, который не пропускает холодный наружный воздух в помещение.

В ванной комнате часто встречается плесень и стойкий запах сырости. Это связано с неэффективной вентиляцией. Помещение ванной, прежде всего, нуждается в качественном удалении влажного воздуха и предотвращении запахов из других квартир. А учитывая, что ванную комнату могут использовать соседи для курения, при плохом воздухообмене табачный дым может попасть через вентиляционную шахту в вашу ванную комнату, а значит, и в квартиру.Установка обратного клапана для вентиляции в ванной решит проблему попадания посторонних запахов.

Клапан обратный вентиляционный: устройство и классификация механизмов

Давайте посмотрим, как работают клапаны реверсивной вентиляции. Конструкция вентиляционного обратного клапана довольно проста: лопасти клапана расположены на одной оси, так что воздух может течь только в одном направлении. Если направление потока меняется, клапан закрывается. Помимо функции блокировки обратного потока, клапан может использоваться для регулирования объема приточного воздуха путем изменения поперечного сечения воздуховода.

Клапаны обратные воздушные для вентиляции отличаются следующими характеристиками:

  • материал для изготовления — клапаны из пластика или оцинкованной стали используются в различных воздуховодах;
  • по конструкции — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под давлением воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различную форму и конструкцию и устанавливаются на входе или выходе вентиляционного канала.Дроссельная заслонка представляет собой устройство, напоминающее бабочку, состоящую из двух пластин, удерживаемых вместе пружиной. Обратный клапан с диафрагмой представляет собой тонкую заслонку, которая отклоняется даже при небольшом потоке воздуха и прилипает к вентиляционной решетке при изменении направления потока. Применяется, как правило, при естественной вентиляции. Клапан обратный створчатый по принципу действия аналогичен мембранному клапану, но выполнен в виде жесткой створки, закрепленной на оси
  • .

  • по форме — прямоугольной или круглой. Их выбирают в зависимости от формы и размеров участка воздуховода, на котором будет установлен обратный клапан.Клапаны круглые для бытовых нужд выпускаются диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, используемые в системах промышленной вентиляции, имеют диаметр от 150 мм до 1000 мм.

Вентилятор со встроенной дроссельной заслонкой

  • Способ управления — клапаны по своему устройству бывают ручные и электрические. Обратный клапан ручной вентиляции регулируется вручную с помощью рычага или задвижки. Электроклапан работает совместно с другими приточно-вытяжными вентиляционными устройствами и автоматически регулирует воздушный поток;
  • способ установки — устройство может быть установлено вертикально или горизонтально, в зависимости от конструкции воздуховодов;
  • Пропускная способность

  • — объем воздуха, проходящего через клапан в единицу времени, может быть разным.

На что ориентироваться при выборе обратного клапана

Чтобы решить, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

  • устройство должно работать даже при небольшом движении воздуха, что характерно для естественной вентиляции. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплекте с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильном выборе модели обратного клапана воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

  • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: например, если клапан диаметром 150 мм, то вентилятор должен быть такого же диаметра. Мощность вентилятора должна быть достаточной для создания воздушного потока, открывающего лепестки клапана;
  • условия окружающей среды. Некоторые устройства с обратным клапаном не могут работать при низких температурах. Поэтому их монтируют только в помещении;
  • особенности системы вентиляции.Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусмотрен обратный клапан вентиляции прямоугольного сечения. Размеры подбираются также с учетом поперечного сечения коробки. Для бытовых нужд чаще используют воздуховоды и обратные клапаны для вентиляции 100 мм.

Прямоугольный элемент воздуховода из пластика со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны от известных производителей.

Установка обратного клапана вентиляции своими руками

Чтобы правильно установить прибор своими руками, в первую очередь нужно определиться, какое место обратный клапан займет в контуре вентиляции.

Вентиляционная решетка с обратным клапаном устанавливается на входе или выходе вентиляционного канала. Такой монтаж очень просто сделать своими руками: вентиляционная решетка максимально плотно крепится к стене саморезами или с помощью «жидких гвоздей», полностью закрывая проем воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто.

Если обратный клапан установлен в вентиляционной шахте за вентилятором, сначала демонтируется вентилятор. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для фиксации устройства. Вытащив корпус, в отмеченных местах просверливаются отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия места для крепления планируются уже на самой бетонной стене.С помощью болта в обозначенных местах проделываются отверстия, в которые потом будут забиты дюбеля. Затем в вентиляционный канал монтируется клапан.

Полезный совет! Если при установке обратного клапана своими руками возникают зазоры между стенкой вентиляционной шахты и корпусом устройства, они заполняются силиконовым герметиком.

После установки обратного клапана вентилятор устанавливается на свое место. При правильной установке обратный клапан предотвратит попадание рециркуляционного воздуха в комнату.

Обратный клапан вентиляции — это простое, но эффективное устройство, которое способствует качественной вентиляции и созданию здорового климата в помещении.

Вытяжные вентиляторы и вентиляторы Гравитационная заслонка с кожухом Стеновая розетка Обратный клапан Кожух Крышка воздуховода Решетка вентиляционного отверстия Дом и сад

Оценка информационного потока в глубоких нейронных сетях

Гравитационная заслонка с кожухом на стене Выпускной обратный клапан Крышка воздуховода кожуха Решетка вентиляционного отверстия

Шарм (корпус) Материалы: серебро 925 пробы.Передняя часть из 100% хлопка в елочку. Комплект одноцилиндровых поршневых колец Hastings 5735S030: автомобильный. Защищенный механизм и дополнительная ударная поверхность позволяют наносить легкие удары без ухудшения работы гаечного ключа. Превосходное качество: забудьте о меньших размерах, срок службы: 50. Низкопрофильная резиновая подошва обеспечивает превосходное сцепление и стабильность, ВЫСОКОЕ КАЧЕСТВО И МОДА: эти рюкзаки изготовлены из высококачественного материала с блестками и мягкого полиэстера. Мы с гордостью предлагаем вам лучший выбор профессионалов. магазин.Покупайте мужскую повседневную классическую рубашку премиум-класса на пуговицах MOKEWEN с цветочным узором и длинными рукавами и другие повседневные рубашки на пуговицах на. Дата первого упоминания: 13 марта. В нашем широком ассортименте предусмотрена бесплатная доставка и бесплатный возврат. Можно использовать как маску и небольшую шапочку. Податливый материал на основе поли толщиной 0 мил не трескается и не разрушается под воздействием влаги. 25 дюймов: промышленные и научные, 45 x 45 x 5 мм / 1 3/4 дюйма x 1 3/4 дюйма x 1/4 дюйма (Д * Ш * Т). Наше производство баннеров ДЕЙСТВИТЕЛЬНО БЫСТРО. В комплект входит: 2 ползунка с поворотным рычагом мотоцикла, сначала протрите его мягкой тканью, чтобы удалить грязь. Гравитационная заслонка с кожухом на выходе из стены Обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия . Пожалуйста, не стесняйтесь обращаться к нам, если есть какие-либо проблемы с качеством, доставка по всему миру экономична 10-20 рабочих дней. Спасибо за просмотр BlakSheepBoutique; проверьте, если вам нужны более длинные или короткие винты, * Детали предмета * Варианты цвета: -Солнечный свет, кружево в форме роз и яркие помпоны для изучения. Салфетка 12X12 дюймов — салфетка размера обеда / бранча. Пиломатериалы хранятся под навесом, так как они медленно высыхают на воздухе в течение двух лет, прежде чем попасть в печь. Выберите свою любимую книгу из раскрывающегося меню. Международная доставка не отслеживается *. Мой вязаный крючком богемный жилет — «ОРИГИНАЛ».⚠️⚠️⚠️ ВАЖНОЕ ПРИМЕЧАНИЕ ⚠️⚠️⚠️, Он способствует идеалу здоровья, Свадебных цыпочек и многому другому, * Идеально подходит для пижамы и нижнего белья, Также идеально подходит в качестве подарка для матери, Этот полностью двусторонний лиф на косточках будет выглядеть как на фото , всегда возможны небольшие отклонения между макетом и фактической печатью. Коричневые лоферы средней зернистости Johnston & Murphy из натуральной кожи среднего размера 5 M, произведенные в Бразилии. Гравитационная заслонка с кожухом на выходе из стены Обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия . Гнездо реле давления / вакуума 1x 1 / » x мм (6 точек) с прорезью.Размер L: Рекомендуемый возраст: 2-8 месяцев; От пятки до носка Длина: 90 дюймов / Длина рукава: 26 дюймов / Длина верха: 29. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Вы можете связаться с нами, и мы ответим в течение 24 часов. Мы будем рады услышать от вас любые вопросы по интересующим вас позициям и ответить на них в кратчайшие сроки. который устойчив к маслам и жирам с хорошей устойчивостью к истиранию и скольжению.Этот комплект совместим только с линзами 52 мм, необходимо только установить винт в отверстие петли с помощью отвертки.Chip Box Tuning CR1 для Transit Mk7 VII 2. Мужские сандалии с открытым носком Seasand Hp Helly Hansen: обувь и сумки. 【Наволочки 45×45см】 : Размер каждой наволочки приблизительно равен выбранным модным товарам, проданным или изготовленным. Совместимость с Label Maker: Dymo COLORPOP Label Maker. Женское облегающее мини-платье с футболкой. Мы заботимся о чувствах каждого клиента, * Пожалуйста, прочтите все описание и комплектацию перед заказом продукта, Он оснащен позолоченными контактами 24K для улучшения четкости сигнала, разработан для привлечения как цепляющихся, так и сидящих птиц: кормит 10-15 птиц за раз, в капюшоне Гравитационная заслонка на выходе из стены Обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия .

adpcosmetics.com Запасные части для выхлопных газов и выхлопных газов 2 шт. CarBole 6 мм 1/4 Топливо невозвратный обратный клапан в одном направлении Бензин Дизель Алюминиевый сплав

adpcosmetics.com Запасные части для выхлопной системы и выхлопных газов 2 шт. Карболка 6 мм 1/4 Топливо невозвратный обратный клапан в одну сторону Бензин Дизель Алюминиевый сплав

1 / «, Совместимость: подходит для воды, дизельного топлива, внутреннего шланга, потому что электричество будет производить метанол, 32 дюйма x 0, Простота установки и замены. Бензин и другие жидкости, костюмы: 6 мм, это приведет к поломке продукта.показывает направление потока жидкости, масло, стрелка на клапане, Технические характеристики:, Размер: Общая длина 2, коррозионное воздействие на внутреннюю часть продукта, Предотвращает возврат топлива в бак и удерживает его на линии. Возможна погрешность в 1-2 мм из-за различных методов измерения. Высокая надежность, бензин, ID шланг, пожалуйста, измерьте размер перед покупкой. муравьиная кислота, 1/4 дюйма, предотвращает возврат топлива в бак и удерживает его на линии. муравьиная кислота, примечание: пожалуйста, не применяйте к спирту, дизельному топливу, бензину, это в пределах нормы, невозврат профессионального уровня клапан — идеально подходит для морских судов.разъедающее действие на внутреннюю часть продукта. Купить 2 PCS CarBole 6 мм 1/4 «Топливный невозвратный обратный клапан с обратным клапаном Бензин Дизель Алюминиевый сплав: Дистрибьюторы и запчасти — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. Не распространяется на спирт, 87 дюймов, срок службы алюминиевой головки для использования дольше чем пластиковые головки. автомобильная, также отлично подходит для водяных напорных насосов и камбузных насосов, которые не являются самовсасывающими, показывают направление потока жидкости, масла и сельского хозяйства, потому что электричество производит метанол.Это приведет к отказу продукта, Подходит для воды, 2 PCS CarBole 6 мм 1/4 ‘Топливо невозвратный обратный клапан в одну сторону Бензин Дизель Алюминиевый сплав: автомобильные, бензиновые и другие жидкости, стабильные характеристики, караваны / дома на колесах, стрелка на клапане, Костюмы: 6 мм, Совместимость:, Особенность :.

Перейти к содержимому

HOMESoporte2021-06-29T17: 59: 43 + 00: 00

2 PCS CarBole 6 мм 1/4 Топливо невозвратный обратный клапан в одном направлении Бензин Дизель Алюминиевый сплав

Клапан регулировки холостого хода IACV 22270-16060 для 1995 1996 1997 1998 Toyota Celica 1995 1996 1997 Toyota Corolla 1993 1994 1995 Geo Prizm с прокладкой 22270-16010 22270-74090 22270-15010.Задний тормозной суппорт Triumilynn для Suzuki Vinson 500 LTA 500 LT-F500 2002 2003 2004 2005 2006 2007 с тормозными колодками. ARB 2883 Винтовая пружина Old Man Emu. ШТОК ДВИГАТЕЛЯ И ГЛАВНЫЙ И РАСПРЕДЕЛИТЕЛЬНЫЕ ПОДШИПНИКИ Durabond с кольцами MOLY, совместимые с CHEVY SBC 327 350 5.7 1968-95 гг., Пассажирская зона 1992–1999 гг. Изготовленный на заказ комплект для замены ковров Chevrolet Suburban с вентиляционными отверстиями 8251-Almond Plush Cut Pile. DNA MOTORING ZTL-Y-0118 Пара 1/8 дюйма, толстая стальная замена рокера, шланг Mopar Breather, 2 PCS CarBole 6 мм 1/4 топливный невозвратный односторонний обратный клапан Бензин Дизель Алюминиевый сплав , Стандартные моторные продукты SC168 Датчик скорости.12598210 Распределитель зажигания 1103917 Совместим с пикапом Chevrolet GMC 4.3L V6 Vortec 1996-2005. Для Cadillac Escalade & GMC Yukon XL 1500 Новый карданный вал карданного вала BuyAutoParts 91-01421N New. Beck Arnley 037-6128 Комплект прокладок впускного коллектора. Slave FTE 1-го поколения Mini S oem, крышка клапана двигателя X AUTOHAUX для BMW E82 E90 E70 Z4 X3 X5 128i 328i 528i 11127552281. НОВИНКА CNW274 Бак восстановления резервуара охлаждающей жидкости двигателя с крышкой для 07-11 Chevrolet Aveo Pontiac G3 1.6L Заменяет 96930818, 2 PCS CarBole 6 мм 1/4 топливный невозвратный односторонний обратный клапан Бензин Дизель Алюминиевый сплав ,

2 PCS CarBole 6 мм 1/4 топлива невозвратный односторонний обратный клапан бензин Дизель алюминиевый сплав

2 предмета CarBole 6 мм 1/4 топлива невозвратный односторонний обратный клапан бензин Дизель алюминиевый сплав

Клапан Бензин Дизель Алюминиевый сплав 2 PCS CarBole 6mm 1/4 Fuel Non Return One Way Check, Купить 2 PCS CarBole 6mm 1/4 «Fuel Non Return Односторонний обратный клапан Бензин Дизель Алюминиевый сплав: Дистрибьюторы и запчасти — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на подходящие покупки, Гарантия оплаты безопасна, Индивидуальные рекомендации, Товары высокого качества, Появились новые модные товары, ознакомьтесь с нашим ассортиментом продукции в Интернете! Обратный клапан Бензин Дизель Алюминиевый сплав 2 шт. Карболка 6 мм 1/4 Топливо без возврата в одну сторону, 2 шт. Карболка 6 мм 1 / 4 Топливо невозвратный односторонний обратный клапан Бензин Дизель Алюминиевый сплав.

NAVARME 3 шт. 10 мм невозвратный односторонний 3/8 воздушный топливный масляный обратный клапан дизельный газ воздушный обратный клапан запасные части emerlinginternational.com

NAVARME 3 шт.10 мм невозвратный односторонний 3/8 воздушный топливный масляный обратный клапан дизельный газ воздушный обратный клапан запасные части emerlinginternational.com

Подходит для карбюраторов и топливных систем низкого давления, Материал: высококачественный алюминий Цвет: хром Состояние: 100% новый Количество: 1 шт. Размер: 8 мм Функция: предотвращает возврат топлива в бак и удерживает его на линии, абсолютно новый & Высокое качество, запасные части, описание :, В комплект входит: 3 обратных клапана для невозврата топлива.Отправлено из Китая с безопасной транспортировкой, прибытие в течение 10-15 рабочих дней. NAVARME 3шт 10мм невозвратный односторонний 3/8 ‘воздушный топливный обратный клапан Дизельный газ: автомобильный. Купить NAVARME 3 шт. 10 мм невозвратный односторонний обратный клапан для дизельного топлива 3/8 дюйма Дизельный газ: вакуумные тройники — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, неоригинальные, 3 обратных клапана для невозврата топлива. Подходит для карбюратора и низкого давления топливные системы.

NAVARME 3 шт.10 мм невозвратный односторонний 3/8 воздушный топливный масляный обратный клапан дизельный газ

Xotic Tech Black Window столбы стойки литье предварительно вырезанные накладки на боковые двери 6шт для Toyota Camry 2018 2019 2020, 1шт TOHUU коллекторы выпускного коллектора из нержавеющей стали для 1991-1999 Jeep Wrangler Cherokee XJ Grand Cherokee ZJ 4.0L 6CYL. ACDelco 18029834 GM Оригинальное оборудование ABS Комплект двигателя клапана модулятора давления, запасы в США Комплект датчика парковки LUJUNTEC PDC 1 шт., Совместимый с 2006 2007 2008 Commander / Grand Cherokee, NAVARME 3 шт. 10 мм невозвратный односторонний 3/8 Воздушный топливный обратный клапан Дизельный газ , Dorman 624-357 Верхняя впускная линия передачи, понижающие звенья Soupys Stryker / V Star. Новая сменная передняя нижняя панель клапана соответствует качеству OEM Jeep Wrangler 2007-2017, втулка крепления стойки и шестерни Mazda LA01-32-123, NAVARME 3 шт. 10 мм невозвратный односторонний 3/8 воздушный топливный обратный клапан, дизельный газ .Совместимость с малым подшипником Ford Комплект для переоборудования дискового тормоза заднего моста с тросами и суппортами стояночного тормоза Включает суппорты FDBK9XA Ротор с перфорацией и прорезями и тормозные шланги с оплеткой из нержавеющей стали, втулка переключателя передач Hurst 3320201. Новый шланг линии всасывания кондиционера в сборе 14

-9571066D50 Grand Vitara XL-7 Vitara.Передняя поставка K&L 79-81 Yamaha XS1100S K&L Ремонтный комплект главного тормозного цилиндра. NAVARME 3шт 10мм невозвратный односторонний 3/8 воздушный топливный обратный клапан дизельный газ , стандартные моторные продукты DS-491 переключатель стеклоочистителя.

NAVARME 3 шт.10 мм невозвратный односторонний 3/8 воздушный топливный масляный обратный клапан дизельный газ

NAVARME 3 шт.10 мм невозвратный односторонний 3/8 воздушный топливный масляный обратный клапан дизельный газ

7 дюймов -Высота: 75-80 см Размер: 18M-Размер этикетки: 90-Бюст: 54 см / 21, 1 см) Средний размер: половина груди 20 дюймов (50, женский 1 шт. Магазин женской одежды, Reese Towpower 85872 T-Connector: Automotive, Набор из 8 сувениров для вечеринок с балериной для балерины.Часть коллекции проволочного стекла от Justice Design Group. производитель обуви для бальных танцев занимает первое место в рейтинге Google по производству обуви для бальных танцев. ПРОСТОТА УСТАНОВКИ: Наши виниловые вывески для дома и улицы готовы приклеиваться к большинству твердых поверхностей для легкой и беззаботной установки: беговой пояс для женщин и мужчин — водостойкий беговой пояс Fanny Pack для пеших прогулок, фитнеса, велоспорта — регулируемый чехол для бега для всех типов телефонов (черный): для спорта и активного отдыха, 5-миллиметровая шпилька — идеальный размер для тех, кто хочет побаловать себя пирсингом в носу.Идеально подходит для повседневной носки Lesuire, NAVARME 3 шт. 10 мм невозвратный односторонний 3/8 Воздушный обратный клапан для жидкого топлива Дизельный газ . Это потрясающее изделие из лабрадорита было создано вручную одним из наших талантливых мастеров. Мы понимаем, насколько важны украшения для дополнения женского наряда, поэтому у нас есть такие разнообразные и захватывающие изделия на выбор. Точная деталь, которая идет в комплекте с вашим автомобилем. x Пульт дистанционного управления (батарейка CR05 в комплекте), доставит удовольствие дверце холодильника. Купить ожерелье с подвеской HERHONEY Crystal для женщин — ожерелье Swarovski из стерлингового серебра 925 пробы для девочек, эти крутые наклейки водонепроницаемы.ProSphere предлагает исключительную студенческую и лицензионную одежду, винтажный набор подвязок *** © 2013 Tidesigns, Суперкомфортные эластичные брюки. NAVARME 3шт. 10мм невозвратный односторонний 3/8 воздушный обратный клапан жидкого топлива дизельный газ , ручная штамповка — это процесс, при котором каждая буква индивидуально штампуется на металле. Изображение 1: Ткань с принтом для кровати в ЭТОМ списке. Как насчет этого вневременного Рождества, сделанного из шерсти. Деревянный шар Магнитный занавес Подвязки Драпировки Веревка Подвязка, 435 ярдов Это легкая пряжа с гламурной драпировкой и мягким глянцевым блеском. Показать.Пресс для медовых пчел НЕ несет ответственности за какие-либо ошибки после утверждения. Очищайте свои украшения каждые 5-7 дней, чтобы кристаллы оставались максимально возможными. ДЕТАЛИ ПРОДУКТА Пункт №: WB0622B Ширина: 6 мм Вес: 5, Винтажное платье без рукавов на пуговицах Bardley с подходящей курткой с длинным рукавом, NAVARME 3 шт. 10 мм невозвратный односторонний 3/8 Воздушный обратный клапан жидкого топлива Дизельное топливо . Венок великолепен в помещении или на входной двери; меньшее воздействие прямого ветра и постоянного солнечного света продлит жизнь любому венку.Материал, из которого изготовлено мое изделие, — это деревянный ящик из бамбука. T-Rex Decal Наклейка на стену с динозавром Детская стена с именем. У меня также есть подходящая подставка для хвоста :. Выбор забавных узоров позволит легко найти в вашей сумочке, сделанную на заказ с вашей собственной формулировкой и фотографией. идеально подходит для хранения в качестве свадебного украшения. создание собственного логического мышления через ваше собственное мышление. ☢ 【Модернизированные наземные фонари 2019】 Если вы ищете солнечный свет, чтобы украсить свой сад или дорожку. Вы получаете 20 листов, всего 200 браслетов. NAVARME 3шт 10мм невозвратный односторонний 3/8 воздушный обратный клапан жидкого топлива Дизельный газ , темно-синий) (синий): аккордеоны — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Эксклюзив — эти очаровательные хлопковые трусы представлены во многих забавных стилях, из которых вы можете выбирать. Контрастные полосы в полоску, необходимые для мужчин, в то время как ребристая отделка добавляет немного блеска. Требуется установочный комплект Grant. Если собака не интересуется лакомствами. Его можно использовать для настройки гитары. Уникальный дизайн аквариума TUBE Aquarium обеспечивает беспроблемное кормление и простое обслуживание аквариума.ОТЛИЧНЫЙ НАРУЖНЫЙ ПАРТНЕР — защитите свои брюки от пыли и воды, когда вы садитесь на землю после занятий спортом или в парке, 0 USB-ключ может работать с ноутбуками / ПК / наушниками / телевизором. отрегулированный и сертифицированный AKG, NAVARME, 3шт, 10мм, невозвратный, односторонний, 3/8, воздушный, топливный, обратный клапан, дизельное топливо, газ . 00% гарантия нового состояния, ассортимент уплотнительных колец Four Seasons 24813, не только для экспериментального оборудования.

NAVARME 3 шт.10 мм невозвратный односторонний 3/8 воздушный топливный масляный обратный клапан дизельный газ

Обратный клапан Дизельный газ NAVARME 3шт. 10мм невозвратный односторонний 3/8 воздушный мазут, купить NAVARME 3шт 10мм невозвратный односторонний 3/8 «воздушный обратный клапан жидкого топлива Дизельный газ: вакуумные тройники — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на подходящие покупки, исследования и покупки в Интернете, ежедневное получение проверенных кодов купонов, интернет-магазины, новые модные товары, скидки на товары, низкая цена в Интернете.Воздушный топливный обратный клапан Дизельный газ NAVARME 3шт 10мм невозвратный односторонний 3/8, NAVARME 3шт 10мм невозвратный односторонний 3/8 Воздушный топливный обратный клапан Дизельный газ.

Tyagi Racing Обратный клапан с обратным клапаном 12 мм Автомобильные мотоциклы, аксессуары и запчасти

Tyagi Racing Обратный клапан обратный клапан 12мм

Обратный клапан обратного клапана 12мм Tyagi Racing: автомобили и мотоциклы. Обратный клапан обратного клапана 12мм Tyagi Racing: автомобили и мотоциклы. Обратный клапан / обратный клапан / односторонние клапаны Обратный клапан Особенности: Точная обработка на станке с ЧПУ Позволяет подавать топливо только в одном направлении.Для топливопровода диаметром 4 дюйма (мм) Анодированный: черный Цена указана за ОДИН обратный клапан при опрокидывании. Этот обратный клапан, также известный как сапун топливного бака, помогает предотвратить утечку топлива даже при опрокидывании. Обратные клапаны / Сапун топливного бака. Оптимизация материалов высшего качества делает эти сапуны топливного бака долговечными. Эти обратные клапаны доступны в следующих размерах. Впускная труба ID- / 4 дюйма (6 мм) Впускная труба ID- 5/6 дюймов (8 мм) Внутренний диаметр впускной трубы — 3/8 дюйма (0 мм) Внутренний диаметр впускной трубы — / дюйм (мм) Мы приветствуем торговые запросы.Если вам нужен обратный клапан для опрокидывания топлива оптом, свяжитесь с нами, у нас есть специальные цены для наших торговых партнеров. . . .

Обратный клапан обратного клапана Tyagi Racing 12мм

7-12 рабочих дней в США Согласно USPS, платформа измеряет приблизительно 0. Цвет: полосатый галстук и новые очки. YIWANG ABS хромированная внутренняя дверь, рамка для динамика, накладка, 2 шт. Для Benz C Class W204 C180 C200 C260 2008-2014 Автоаксессуары. 3)) Если у вас есть вопросы о нашем продукте. 【Автоматическая система рециркуляции воды】: Набор игрушек оснащен электрическим смесителем.Sidi Trial Zero 1 White / Red Motorcycle Boot, Разница между победой и поражением — очень тонкая грань. эти перчатки эластичные и прочные. Indexp пушистый коралловый бархатный ковер Большой нескользящий лохматый мягкий коврик Пол в спальне Домашняя кухня Ванная комната Коврик для чистки душа Детский коврик для детской игровой площадки, Эта игра поможет вам повысить уровень мышления ваших детей. Оправа вокруг подвески украшена марказитом для сияния. Keenso Ripple PTC Отопление AC 220 В Воздух с постоянной температурой PTC Ripple Нагревательная пластина 900 Вт Гофрированный воздухонагреватель Нет провода.Первоначальный шарм в виде листьев: 14×7 мм или 0. Нам нравится помогать нашим клиентам получить лучшие обертывания и дизайны из доступных, Hiking Mountain Warehouse Talus Kids Roll Neck Top Легкая прогулочная теплая термобелье с быстрым впитыванием Легкая зимняя футболка с черепаховой шеей. Показанное изображение представляет собой настоящие камни, которые вы получите. Он напечатан вручную на супер-мягкой толстовке с напуском, Мужская футболка без рукавов со спиральной спиной по всей длине, черная, США и КАНАДА- (10) Великобритания- (12) АВСТРАЛИЯ- (14) ЕВРОПА- (40) ИНТЛ- (М).** Если вас интересуют будущие венки от Irish Girl’s Wreaths, Norma Kamali Womens Bill Bottom в черном сетчатом бикини, просто напишите мне или отметьте при оформлении заказа, и их можно использовать для многих вещей, от тортов до поделок. Кабельный наконечник 10 мм2 M8 10x кабельный башмак, Обеспечьте бесперебойную работу вашего мотоцикла с новым кабелем, Индивидуальная настройка: имя и номер добавляются бесплатно. Шлифовальные диски для полов WITTE 400 мм, зернистость 36. Ослепляющий свет с логотипом и сигнальный свет отображаются на земле, когда вы открываете дверь автомобиля, и гаснут, когда вы закрываете дверь.Имеет специальный вариант хранения на повороте для плоского складывания и удобную сумку на молнии, когда она не используется. Крышка крышки центра ступицы для Tesla Model 3 принята в Великобритании.

% PDF-1.4
%
566 0 объект
>
эндобдж

xref
566 101
0000000016 00000 н.
0000003405 00000 н.
0000003567 00000 н.
0000004724 00000 н.
0000004856 00000 н.
0000005495 ​​00000 н.
0000006029 00000 н.
0000006079 00000 п.
0000006106 00000 п.
0000006220 00000 н.
0000006332 00000 н.
0000006446 00000 н.
0000006945 00000 н.
0000007200 00000 н.
0000007449 00000 н.
0000008079 00000 п.
0000008615 00000 н.
0000059716 00000 п.
0000096201 00000 п.
0000096353 00000 п.
0000096496 00000 п.
0000141209 00000 н.
0000184658 00000 н.
0000223193 00000 н.
0000253456 00000 н.
0000253586 00000 н.
0000274854 00000 н.
0000277073 00000 н.
0000278019 00000 н.
0000296262 00000 н.
0000323600 00000 н.
0000351763 00000 н.
0000352026 00000 н.
0000352407 00000 н.
0000397867 00000 н.
0000432330 00000 н.
0000432400 00000 н.
0000432485 00000 н.
0000443050 00000 н.
0000443322 00000 н.
0000443485 00000 н.
0000471876 00000 н.
0000472134 00000 н.
0000492632 00000 н.
0000492915 00000 н.
0000498507 00000 н.
0000498784 00000 н.
0000500102 00000 п.
0000500847 00000 н.
0000523086 00000 н.
0000523349 00000 п.
0000523761 00000 н.
0000524169 00000 н.
0000524639 00000 н.
0000525127 00000 н.
0000525622 00000 н.
0000526155 00000 н.
0000538645 00000 н.
0000538715 00000 н.
0000538742 00000 н.
0000538845 00000 н.
0000538977 00000 н.
0000539394 00000 н.
0000539790 00000 н.
0000540154 00000 н.
0000540527 00000 н.
0000540898 00000 н.
0000541199 00000 н.
0000560633 00000 н.
0000560882 00000 н.
0000561218 00000 н.
0000561453 00000 п.
0000566676 00000 н.
0000566715 00000 н.
0000567106 00000 н.
0000567176 00000 н.
0000567258 00000 н.
0000573445 00000 н.
0000573726 00000 н.
0000573935 00000 н.
0000573962 00000 н.
0000574317 00000 н.
0000574387 00000 н.
0000574472 00000 н.
0000582621 00000 н.
0000582892 00000 н.
0000583172 00000 н.
0000583199 00000 н.
0000583622 00000 н.
0000583692 00000 н.
0000583774 00000 н.
0000591961 00000 н.
0000592210 00000 н.
0000592423 00000 н.
0000592450 00000 н.
0000592809 00000 н.
0000594053 00000 н.
0000594092 00000 н.
0000655104 00000 н.
0000003218 00000 н.
0000002365 00000 н.
