Дымоход из нержавеющей стали — особенности монтажа своими руками

Установка любого обогревательного прибора или сооружения, работающего на твёрдом, жидком или газообразном топливе, печи, камина или котла, потребует обязательного монтажа системы отвода отработанных продуктов сгорания.

Дымоход из нержавеющей стали

Еще не так давно особой альтернативы не было – приходилось возводить кирпичную конструкцию либо прибегать к применению асбестоцементных труб, недостатков у которых гораздо больше, нежели достоинств. В настоящее время ситуация кардинально изменилась – великолепную универсальность показывает дымоход из нержавеющей стали.

В умелых руках комплект деталей из нержавейки превращается в универсальный инструмент, дающий возможность в кратчайшие сроки смонтировать дымоходную систему, в полной мере отвечающую всем требованиям действующих стандартов и требований безопасности. Кроме того, общая смета установки дымохода, даже при кажущейся дороговизне комплектующих, всегда будет привлекательнее, нежели другие варианты. При грамотном подходе и знании основных принципов монтажа, сборка подобной системы является вполне посильной задачей для любого хозяина дома.

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться. Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Предварительный расчёт системы дымохода

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 .Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

4. Особое внимание превышению среза дымохода над кровлей:

Если крыша плоская – не менее 500 мм.
Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум, выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная (одностенная), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

На горизонтальном или наклонном участке от отопительного прибора или печи трубы монтируются «по дыму», т.е. так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаметр трубы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех.

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

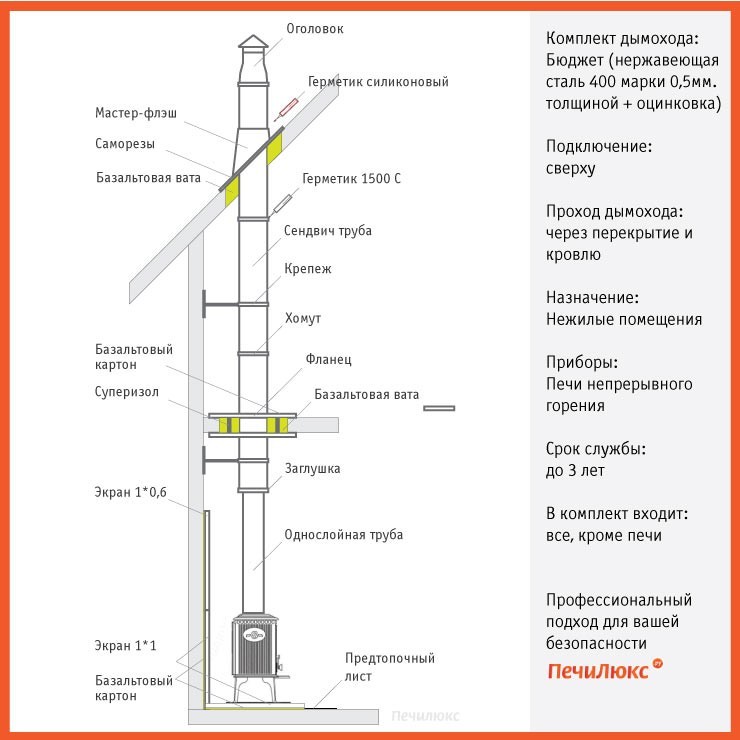

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене,

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей. Но, если таковых нет, их несложно изготовить и самостоятельно.

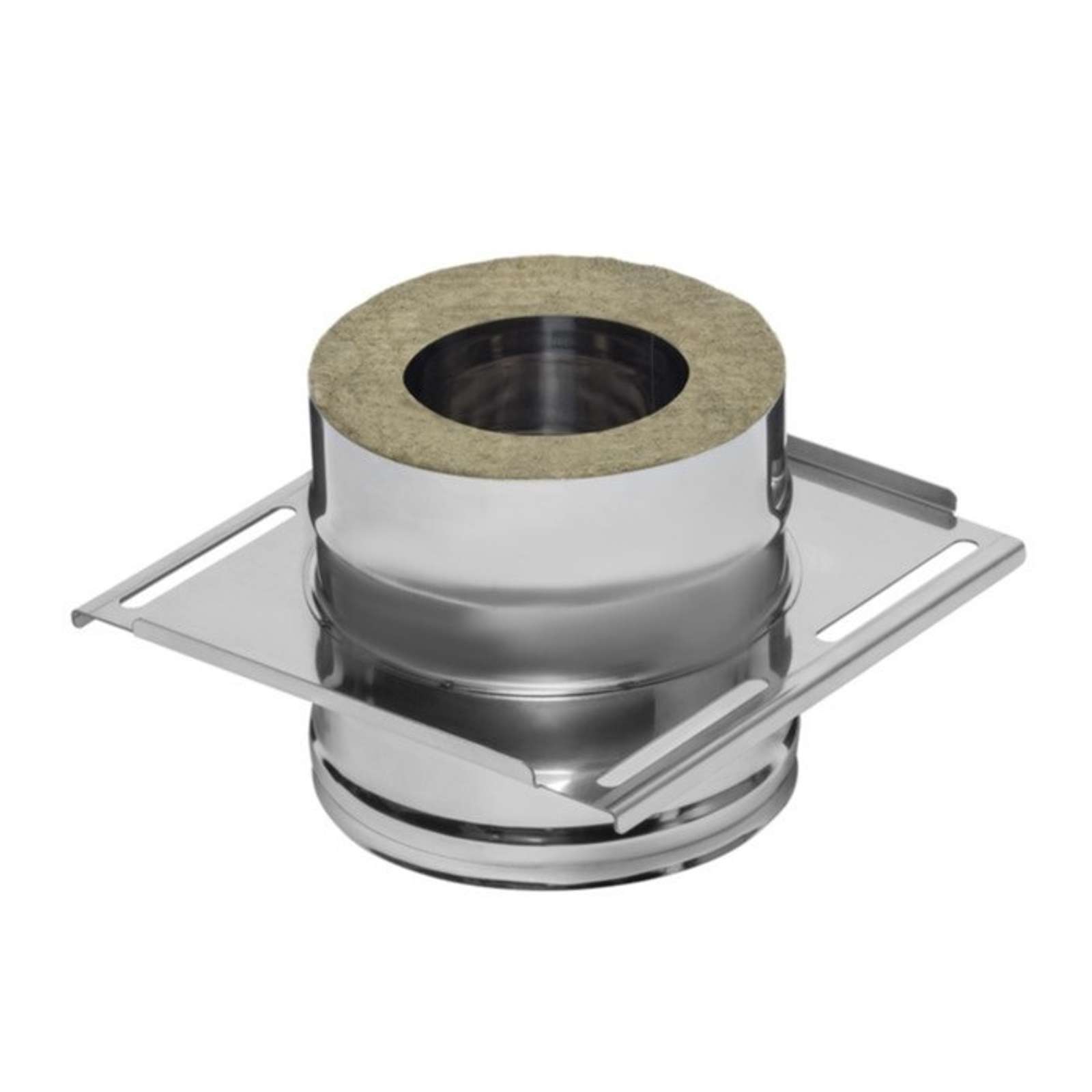

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Видео. Мастер-класс по монтажу нержавеющего дымохода

По сути, если схема монтажа продумана до мелочей, согласована с контролирующими организациями, то сама установка превращается в легкую «игру в детский конструктор». Конечно, не стоит воспринимать все так упрощенно – соответствующие навыки чтения чертежей, слесарной работы, умение пользоваться электроинструментом, аккуратность, последовательность в работе потребуются в полной мере.

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Основные параметры нержавеющих дымоходов
Какой металл используется для дымоходов
Основные элементы и их характеристики
Установка дымохода из нержавейки
Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

дизельных;
газовых;
твердотопливных;
комбинированного типа;
универсальных.

Металлические дымоотводы варьируются по форме:

прямые;
телескопические;
нержавеющие сэндвич дымоходы;
гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

дым;
сажа;
летучие кислотные соединения;
газообразные продукты горения;
угарный газ;
летучие смолы;
аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

гладкая поверхность и округлая форма содействуют стабильной тяге;
образование конденсата минимальное;
высокие показатели термостойкости и герметичности;
простота монтажа и обслуживания;
пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
двухконтурные термосистемы (с двойным или тройным слоем дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
на дизельном топливе – от 0,8 мм;
у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

ревизией с очисткой от сажи;
отводом конденсата;
забором воздуха для процесса горения;
дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется «хромирование».

Для дымоходов используется сталь разных марок:

430 – кожухи и другие детали для среды низкой агрессивности;
409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
310 – наиболее термостойкие, долговечные и прочные дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

тройник;
колена трубы;
ревизия;
сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

универсальных;
твердотопливных;
газовых;
комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель – базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче. Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.
