Схема подключения болгарки с конденсатором

Об инструменте

История происхождения этого уникального приспособления для нарезки металла начиналась еще в советские времена. 50 лет назад было мечтой каждого гражданина нашей страны иметь болгарку дома. Название произошло от завода изготовителя, явившегося разработчиком и производителем устройства – «Элтос-Болгарка». Инструмент изготавливался в Болгарии, поэтому и постепенно к нему «приросло» такое название. Несмотря на значительные усовершенствования этой техники на сегодняшний день в основе болгарки остались те же конструктивные элементы.

Электрическая часть болгарки

За последнее время изменений существенных в конструкции инструмента не было. Корпус продолговатый, внутри находится редуктор с двигателем, на боку ручка и защитный кожух поверх абразивного круга.

Не всегда инструмент работает бесперебойно, да и бывают обстоятельства, когда появляется необходимость его просто разобрать и смазать маслом некоторые элементы в качестве профилактики. Для этого необходимо знать конструкцию и уметь пользоваться чертежами, в их числе и электросхема болгарки. Умение правильно читать технические документы и понимать, как оборудование работает, помогут выполнить любого вида ремонтные работы.

Электрическая схема болгарки содержит следующие элементы, обеспечивающие приведение ее в движение:

коллектор;
редуктор;
ручки-держатели;
якорь;
электрощетки;
статор;
кабель для подачи электроэнергии.

У каждого из этих элементов имеется свое предназначение, из-за поломки любого из них инструмент не будет работать.

Назначение каждого элемента электроснабжения болгарки УШМ 125

Схема болгарки включает в себя несколько элементов, обеспечивающих ее бесперебойную работу.

Назначение элементов для энергоснабжения:

Якорь. Эта часть способствует движению абразивного круга для резки металлических изделий и заготовок. Необходимо создание большей скорости по отношению к дискам для обеспечения их вращательных движений. И, соответственно, при большей скорости якоря показатели мощности инструмента выше.
Коллектор. Это площадка, размещенная на якоре, к которой подсоединяются все силовые линии. Его основная функция заключается в передаче сигналов по обмоткам на двигатель и блок управления таким образом, чтобы элементы правильно восприняли эту информацию. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие.
Электрощетки. Предназначение этих элементов для подвода электротока к кабелю. При нормальном рабочем размещении через отверстие, предназначенное для вентиляции, будет наблюдаться свечение, исходящее от них. Если же отмечается, что таковое отсутствует, проходит слабо либо почти незаметно, то это показатель того, что с электрощетками проблемы.
Редуктор. Основная конструктивная деталь для электросхемы и для всего технического устройства в целом. Его функция заключается в передаче электроэнергии от якоря к абразивному диску. Таким образом обеспечивается вращение, которое создает работу. По факту только редуктор способствует увеличению скоростных и мощностных характеристик углошлифовальных машин.
Статор. Это самый сложный узел, дополняющий устройство болгарки. Именно в нем находятся обмотки и якоря, и ротора, которые являются первичными механизмами, обеспечивающими движение. Обмотки катушки статора четко рассчитаны до последнего витка. Если этот элемент выйдет из строя, то вряд ли не опытному рабочему удастся восстановить обмотку. Это бывает, но в исключительных случаях. Лучше всего обратиться в специализированную мастерскую по вопросу перемотки статора.

Как прочитать электросхему

Чтобы болгарку правильно отремонтировать или провести техническое обслуживание, нужно, прежде всего, научиться читать схемы электроинструмента, в их числе – электрическую. В целом она кажется не столь сложной, но бывает, простому рабочему сложно разобраться в ней, поэтому приходится обращаться к профессионалам. Схема подключения технического устройства читается следующим образом:

2 статорные обмотки последовательно подключены через силовой кабель со стандартным напряжением 220 В, при этом они не взаимосвязаны между собой. Включаются и выключаются они при помощи выключателя, работа которого обеспечивается за счет нажатия пусковой кнопки. У каждой обмотки имеется защита через контакт щеткой из графита;
две параллельно подключенные к графитовым обмоткам щетки замыкаются на коллекторе. Несмотря на то что якорная обмотка состоит из нескольких, только две имеют подсоединение к графитовым щеткам. Устройство болгарки выходит из строя в 9 случаях из 10 при размыкании электрической цепи.

Чтобы правильно произвести оценку работы электроинструмента, используется специализированный прибор – электронный мультиметр. Это уникальный тестер, который можно использовать не только для определения неисправности в болгарке, но и в других энергоинструментах. Для начала диагностируется неисправность на вводе тока, затем производится последовательное прозванивание всего технического устройства. Для проверки проводимости необходимо выставить положение минимального уровня сопротивления.

Как производить ремонт

Если болгарка не запускается при включении пусковой кнопки, то имеются основания полагать, что здесь причина не столь серьезная, и несложно выполнить ремонтные работы самостоятельно. Всего несколько рекомендаций по выполнению ремонтных работ, чтобы начинать с простого и заканчивать более сложным.

При разрыве электрической цепи устройства УШМ 1100 Э следует произвести снятие защитного кожуха и проверить тестером на предмет наличия напряжения в пусковом механизме. Если отсутствует пусковой ток, то проблема заключается в неисправности электропровода. В этом случае необходимо заменить провод на новый. Так будет произведен простейший ремонт в устройстве 1100 Э.
Если при включении кнопки «пуск» ток есть, а далее ток в устройство не поступает, то сама проблема заключается именно в кнопке, поэтому следует заменить ее на новую. Не нужно спешить в этом деле, для начала следует произвести разборку механизма, поочередно маркируя детали, чтобы при сборке не допустить ошибки. Для замены забракованного элемента можно подобрать другой, подходящий по параметрам. Особое внимание необходимо уделить контактам: если они неправильно будут подключены, то, возможно, перегорела обмотка или заклинило якорь.
Если при полной исправности провода и пусковой кнопки ток не поступает на щетки, то следует произвести зачистку пластин щеткодержателей. Если механизм 1100Э не работает и дальше, то необходимо произвести замену старых щеток на новые.

О том, как подключить техническое устройство, в том числе угловую машинку, можно прочитать в инструкции по эксплуатации или в интернете.

Как заменить графитовые щетки

На основании практических данных установлено, что наиболее уязвимой частью в техническом устройстве, в том числе и в 1100Э, являются графитовые щетки. Их срок службы составляет не более 2 лет. Чтобы произвести замену старых щеток на новые, не нужно обладать опытом. Такая манипуляция не составит большого труда даже для неопытного человека. Для изучения состояния щеток нужно открыть корпус инструмента, в том числе 1100Э.

При этом устройство должно быть обесточено, а щеткодержатели, установленные на коллекторе, аккуратно отодвинуты в сторону. Использование отвертки для этой операции обязательно.

Если техническое устройство изготовлено специализированной фирмой, то щетки могут удерживаться с помощью пружины. Чтобы произвести извлечение щетки, нужно эти пружины прижать отверткой. Если же изготовителем инструмента является Китай, то в этих местах расположены заглушки, которые тоже убираются с помощью отвертки, и только после этого щетка легко снимается. Чтобы определить, какую щетку нужно приобрести, рекомендуется взять снятую деталь с собой в магазин и соответственно в нем подобрать аналогичную, четко по заданным параметрам. При вставке щетки в болгарку необходимо эти действия выполнять плавно, не спеша. Важно при этом обратить внимание, что она ни за что не цепляется и ровно устанавливается в гнездо.

По образу и подобию установки первой щетки, можно поставить и вторую. После этого необходимо проверить расположение проводов в техническом устройстве, чтобы они нигде не пережимались. Теперь корпус можно закрыть и включить машинку в тестовом режиме.

В любом электроинструменте с коллекторным двигателем (дрели болгарки и прочие), есть конденсатор довольно большой емкости (0.2 – 0.5 мF). Даже китайский дешевый инструмент содержит в себе этот элемент. Поиск ответа в Интернете ничего не дал, кроме как он нужен «для уменьшения помех создаваемых искрением щеток». Я думаю его роль – гасить искрение щеток, уменьшая нагрев коллектора и щеточного узла. А уменьшение искрения ведет к уменьшению помех. Кто знает точный ответ?

Этот конденсатор из китайской болгарки мощностью 600 Ват.

Конденсатор устанавливается в устройства с коллекторным двигателем именно для гашения высокочастотных помех, которые возникают в процессе работы двигателя. Сопротивление конденсатора обратно пропорционально частоте переменного тока, протекающего через него. Для переменного тока частотой 50 Гц сопротивление конденсатора с небольшой ёмкостью настолько велико, что током, протекающим через него, можно пренебречь.

Другое дело высокочастотные помехи от искрения коллектора. Для них сопротивление конденсатора мало. И ток с частотой помех в основном протекает через конденсатор не по падая в питающую сеть.

В более дорогих устройствах еще в разрыв цепи питания ставят индуктивность, сопротивление которой для ВЧ тока велико. Вместе конденсатор и индуктивность (-ти) представляют собой классический ВЧ-фильтр.

После определенного срока пользования, для болгарки характерны такие поломки как износ графитовых щеток, перегорание обмоток статора и далее. Конечно же сам износ имеет место и по части механики. Для полного ознакомления темы: «Как отремонтировать болгарку»,- рассмотрим электрическую схему коллекторного двигателя переменного тока, так как в болгарке установлен именно такой электродвигатель.

Схема коллекторного двигателя переменного тока

В схеме (рис. 1) показаны электрические соединения обмоток статора, ротора и графитовых щеток. Графитовые щетки в электродвигателе установлены в щеткодержателях. Щетки соприкасаются с ламелями коллектора. Одни концы обмоток статора подключаются к внешнему источнику энергии. Другие концы обмоток статора соединены с графитовыми щетками, электрическая цепь замыкается на обмотках ротора.

Регулятор оборотов болгарки соединяется проводами со схемой коллекторного электродвигателя последовательно. Схема подключения регулятора оборотов должна быть указана на самом корпусе регулятора, либо в руководстве по эксплуатации болгарки.

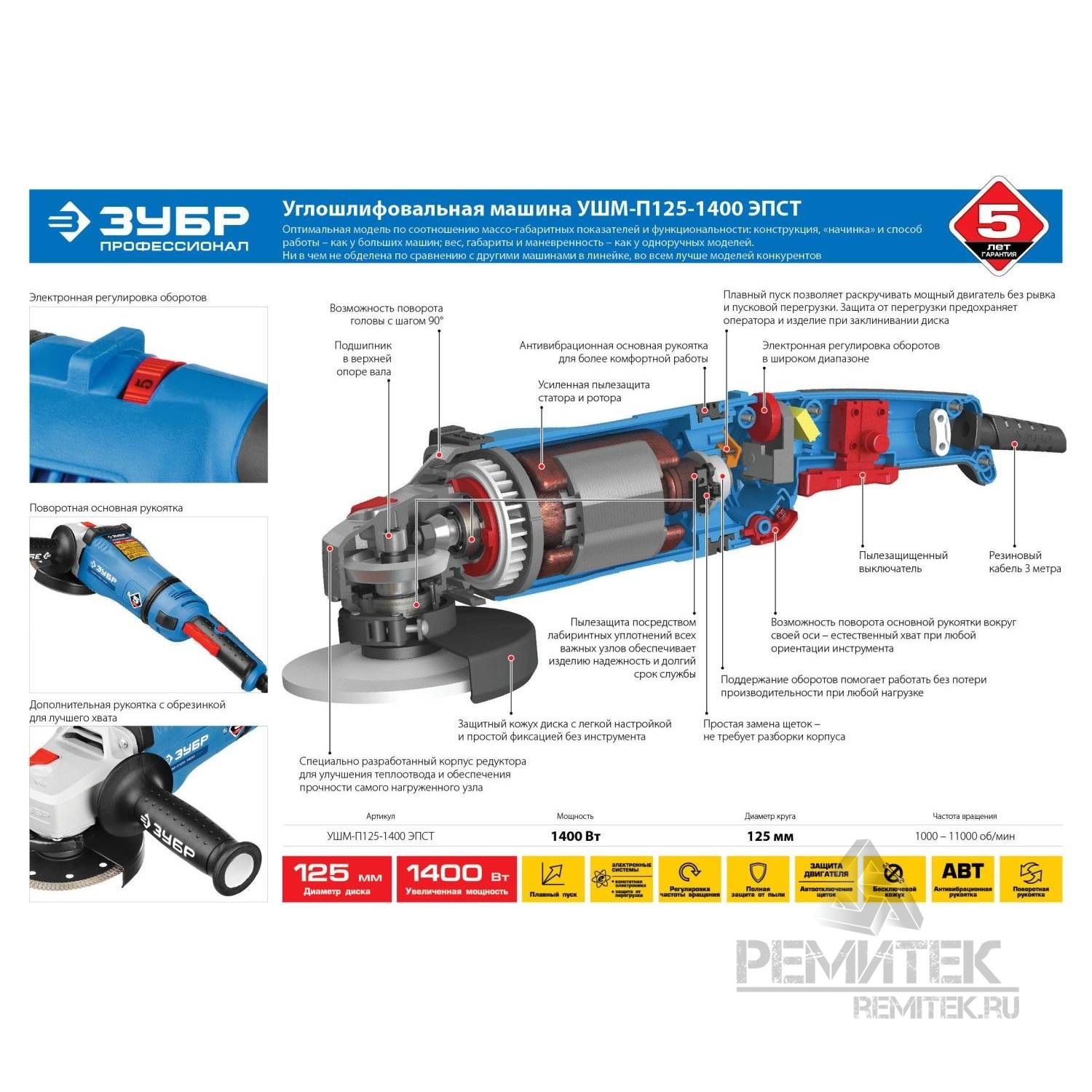

Устройство болгарки

По устройству болгарки, все указано на рисунке и каких либо разъяснений не требуется. С помощью ведомой и ведущей конических шестерен передается вращение от электродвигателя на вал редуктора.

Неисправности коллекторного электродвигателя

Возможные причины поломки электродвигателя болгарки следующие:

износ коллектора ротора;
износ графитных щеток;
перегорание обмоток статора;
перегорание обмоток ротора;
отсутствие контактного соединения концов обмоток статора с графитными щетками;
механическое повреждение провода кабеля у основания вилки;
механическое повреждение провода по длине кабеля;
выход из строя конденсатора,

а также другие возможные причины, связанные с каким-либо разрывом в электрической схеме.

Проверка коллекторного электродвигателя

Причина неисправности коллекторного электродвигателя выявляется измерительным прибором, на примере таких приборов как:

Если нет в наличии измерительного прибора, какой-либо разрыв можно определить индикаторной отверткой.

Так допустим, перегорание обмоток статора (рис. 3) обычно вызвано в результате общего перегрева электродвигателя. В данном случае нарушается изоляция проводов в обмотке статора и сама обмотка может замыкать на корпус станины. Для установления такой возможной причины неисправности, один наконечник щупа прибора подсоединяется к выведенному концу провода обмотки статора, второй наконечник щупа подсоединяется к корпусу станины статора.

Чтобы проверить обмотку ротора, щупы прибора нужно подсоединить к ламелям (пластинам) коллектора (рис. 4).

На этом пока все. Следите за рубрикой.

подскажите,пожалуйста,сечение провода обмотки статора болгарки Kolner 580 wt.Кол-во витков 167

Здравствуйте Дамир. Здесь в общем то не надо проводить расчетные вычисления. Вам нужно взять отрезок провода обмотки статора болгарки и измерить сечение медного провода штангель-циркулем токарным измерительным инструментом либо с данным отрезком провода обратиться при приобретении провода — к продавцу консультанту. Желательно, чтобы перемотку статора электродвигателя выполнял соответствующий специалист, так как здесь учитывается и сопротивление обмотки.

Здравствуйте, господа электрики!
Подскажите, пожалуйста, почему может греться электродвигатель болгарки при вращении вхолостую в течение 2-3 минут после включения на холодную после замены ротора.
Изначально при работе алмазным диском на новой болгарке перегрели ее путем остановки диска на полном вращении ротора. Разобрали, проверили ротор — разрыв цепи на коллекторе (две ламели черные). Больше никакие элементы не проверяли. Поставили новый ротор — стала греться без нагрузки.

Здравствуйте Павел. Считаю, что при данной неисправности Вам также нужно будет осмотреть и проверить на сопротивление обмотку статора электродвигателя болгарки. Возможной причиной быстрого нагрева электродвигателя является причина межвиткового замыкания в обмотке, то-есть, нарушена изоляция (покрытие проводов лаком). При резкой остановке ротора, в схеме электродвигателя создается ток, превышающий номинальное значение в несколько раз. Это всего лишь лично мое суждение и мне также хотелось бы узнать мнение моих друзей, участников переписки.
Виктор.

Здравствуйте!
Подскажите пожалуйста — после замены такого якоря перфоратора http://rotorua.com.ua/product/jakor-perforatora-einhell-858/ ствол перфоратора начал вращаться в другую сторону. Какие могут быть причины? Бракованный якорь или какоето несоответствие? спасибо за ответ.

Здравствуйте. Может нужно реверс переключить? Если при переключении реверса ствол перфоратора будет вращаться по прежнему в другую сторону,-попробуйте поменять провода идущие к щеткодержателям.

Болгарка схема подключения обмоток — Морской флот

Угловую шлифовальную машинку, получившую на постсоветском пространстве прозвище «болгарка», 3-4 десятка лет назад в своей домашней мастерской хотел иметь каждый хозяин. Тогда для большинства людей это действительно была мечта, поскольку производил этот электрический инструмент только один завод — «Элтос-Болгарка» в болгарском городе Пловдив (отсюда и народное название). И хотя за прошедшее время количество и ассортимент болгарок выросли неимоверно, главные узлы конструкции инструмента не изменились.

Болгарка используются не только для шлифовки и полировки поверхностей, но и для обработки металла, бетона (с помощью алмазных или абразивных кругов).

Устройство электрического оборудования болгарки

За 40 лет внешний вид болгарки практически не изменился: продолговатый корпус с вмонтированными внутрь двигателем и редуктором, сбоку прикрученная ручка и защитный кожух.

Болгарка, как и любой инструмент, рано или поздно отказывается работать. Но бывают ситуации, когда для устранения неисправности достаточно простейшего ремонта электрического оборудования. Чтобы выполнить этот мелкий ремонт, нужно иметь понятие, как такое оборудование работает внутри, и уметь читать его электрическую схему.

Электрическая схема шлифовальной машинки состоит из таких элементов:

якорь;
коллектор;
электрощетки;
редуктор;
статор;
ручки-держатели;
силовой кабель с вилкой.

Каждый из этих элементов выполняет в электрической цепи свои функции, неисправность каждого ведет к остановке работы инструмента. Например, якорь, являясь вращающимся элементом цепи, отвечает за вращения шлифовального диска. Чтобы заставить диск вращаться, якорь должен крутиться с еще большей скоростью. Поэтому чем больше скорость вращения якоря, тем больше мощность инструмента.

Коллектор — это площадка на якоре, на которую выходят все силовые и управляющие кабели. Его задача — переводить проходящие по обмоткам сигналы на понятный двигателю и управляющему блоку язык. Если снять крышку корпуса, то его отполированные пластины сразу бросаются в глаза, тем более что имеют сравнительно большие размеры.

Причины неисправности болгарки.

Предназначение электрощеток — обеспечивать подвод тока к коллектору от силового кабеля. Если они находятся в нормальном рабочем состоянии, то через вентиляционное отверстие будет видно их ровное свечение. Если же свечение незаметно или оно пульсирует, то это признак того, что со щетками есть проблемы.

Редуктор — очень важная деталь не только электрической схемы, но и всей конструкции болгарки. Его предназначение — подавать энергию от вращающегося якоря к шлифовальному диску, обеспечивая таким образом его вращение. Фактически именно редуктор отвечает за скорость и мощь вращения шлифовального диска болгарки.

Статор — наиболее технически сложный узел в электрической схеме болгарки. В нее впрессованы все обмотки якоря и ротора, определяющие их вращение. Находящиеся в статоре обмотки катушек рассчитаны до последнего витка. При выходе статора из строя удачно выполненная непрофессионалом его перемотка — очень редкий случай. Поэтому если в болгарке сломался статор, то лучше не рисковать и устранять его неисправность в мастерской.

Прочтение электрической схемы

Но знать предназначение основных элементов электросхемы инструмента мало, нужно еще уметь эту схему читать. И хотя электрическая схема у болгарки — не самое сложное, что может вам встретиться из электрических схем, но даже в ней человеку, далекому от электричества, разобраться без посторонней помощи бывает сложно.

Устройство обычной болгарки.

Схема болгарки устроена так: две обмотки статора подключены последовательно через кабель к сети с напряжением 220 В и электрически не связаны между собой. Их включение/выключение осуществляется при помощи выключателя, механически связанного с кнопкой пуска болгарки. Каждая обмотка через контакт соединена с графитовой щеткой.

Дальше электрическая цепь путем двух параллельно подключенных к графитовым щеткам обмоток идет на ротор, где и замыкается на контактах его коллектора. Примечательно, что якорную обмотку составляет множество обмоток, но непосредственно к графитовым щеткам подключены только две. В 9 случаях из 10 выход из строя шлифовальной машинки, как и любого электроинструмента, случается из-за разрыва в электрической цепи.

Для диагностики цепи и обнаружения в ней неисправностей используют специальный прибор — мультиметр. Этот портативный тестер пригодится не только для диагностики болгарки, но и любого другого электроинструмента, вплоть до электропроводки в доме.

Тестирование всегда следует начинать на участке ввода электрического тока и последовательно прозванивать мультиметром все элементы электрической цепи. Для проверки проводимости электричества мультиметр следует выставить в положение минимального сопротивления.

Устранения мелких неисправностей

Если при нажатии на кнопку «Пуск» болгарка не запускается, вполне возможно, что причина поломки не слишком серьезная и машинку можно починить своими силами. Существует правило ремонта любого электроинструмента — двигаться от простого к сложному.

Устройство якоря болгарки.

В приведенной ситуации в 9 случаях из 10 причиной неисправности будет разрыв электрической цепи на участке от источника питания к графитовым щеткам. Первым делом нужно снять кожух и проверить тестером, подводится ли электричество к кнопке «Пуск». Если электрический ток на клеммы кнопки не поступает, то достаточно поменять старый электрический провод на новый, чтобы отремонтировать инструмент.

Если ток поступает на пусковой механизм, но не идет дальше, то проблема в самой кнопке пуска. Ее нужно заменить, но делать это следует не спеша. Сначала требуется аккуратно разобрать пусковой механизм, при этом не поленитесь промаркировать снимаемые контакты. Для замены пришедшей в негодность кнопки подойдет любая, подходящая по размеру и с аналогичными параметрами. Особенно внимательными нужно быть при обратном подключении контактов, поскольку их неправильный монтаж наверняка обернется сгоревшей обмоткой или заклиненным якорем.

Если и электрический провод, и пусковая кнопка в полной исправности, но ток не поступает на графитовые щетки, нужно для начала зачистить прикрепленные к коллектору контактные пластины щеткодержателей. Если же и после выполнения этой процедуры болгарка не включается, то следует поменять сами щетки.

Замена графитовых щеток

Практика показывает, что именно графитовые щетки чаще всего становятся причиной неисправности болгарки. Срок их службы ограничен 1,5-2 годами. Заменить старые щетки на новые особого труда не составит. Чтобы проверить щетки, корпус должен быть открыт. Добраться до них несложно. Сначала нужно (при отключенном от розетки шнуре) прямой отверткой аккуратно приподнять и сдвинуть в сторону закрепленные на коллекторе щеткодержатели. Отвертку можно использовать и для извлечения щеток. Если у вас инструмент фирменный, то в нем, скорее всего, щетка удерживается с помощью пружины, и чтобы ее извлечь, достаточно отверткой эту пружину прижать. Если же инструмент китайский, то в нем стоят заглушки, которые придется убирать отверткой, только после этого можно снимать щетку.

Щетки нужно менять только на новые, купленные в специализированном магазине. Покупая их, обязательно возьмите с собой вынутую щетку и замерьте покупку, чтобы подходила по размерам. Вставьте новую щетку в щеткодержатель, обязательно проверьте, плавно ли она ходит.

Если она нигде ни за что не цепляется, то можно фиксировать щетку в щеткодержателе. Затем утопите ее внутрь и можете ставить щеткодержатель в посадочное гнездо. Аналогично замените и вторую щетку. Напоследок проверьте, насколько аккуратно и правильно вы уложили провода, не будут ли они нигде пережиматься. После этого можно закрывать корпус и пробовать включить машинку.

Замена щеток — это максимум, что здравый смысл допускает самостоятельно починить в болгарке, не рискуя из-за неопытности или неумения испортить инструмент.

Более сложные ремонты, такие как очистка коллектора, замена редуктора или якоря, не имея нужного опыта, лучше самостоятельно не делать. Если возникнет такая необходимость — пригласите в гости знакомого, который не раз уже выполнял подобный ремонт. Сам ремонт можете делать и своими руками, но только под его присмотром и по подсказкам.

А еще лучше — отвезите свой инструмент в мастерскую. Все же болгарка, даже полностью исправная, остается источником повышенной опасности. Лучше заплатить профессионалам за ремонт, чем платить врачам за свое лечение.

Здравствуйте форумчане! Есть разобранная болгарка DWT ws-115v. Думал, что сгорела обмотка статора, но оказалось отгорели выводы на статоре. На днях думал собрать, но вспомнить, что куда подсоединяется. Может у кого найдутся эл.схема или ссылка на неё. Буду благодарен.

Длинные два провода идут на кнопку по диагонали, другие два на щёткодержатели.

1-й выход выключателя – начало 1-й обмотки статора – конец 1-й обмотки статора – близ располагающаяся щётка – коллектор якоря – 2-я щётка – конец 2-й обмотки статора – начало 2-й обмотки статора – 2-й выход выключателя. Т. е. вся цепочка – последовательная. За начала обмоток можете принять любые расположенные по диагонали выводы статора. Соответственно, на щётки будут идти выводы с другой диагонали.

РЕБЯТА!Всем огромное спасибо за поддержку и помощь! Завтра будем реанимировать!

А еще там присутствуют маленькие катушки на кольцах,они между выключателем и щеткой?

andy_45 написал :
А еще там присутствуют маленькие катушки на кольцах,они между выключателем и щеткой?

Если внимательно перечитаете то, что Вам ответили, вопрос отпадёт сам собой. (На всякий случай подсказка: между щётками и выключателем проводки нет.)

andy_45 написал :
Думал, что сгорела обмотка статора, но оказалось отгорели выводы на статоре.

Ума не приложу как такое могло случиться . Такое впечатление что кто то что то резал. заснул на во время работы, диск заклинил, кнопку не бросил. сперва сгорел якорь, но пользователь не проснулся от дыма потому как по привычке просто подумал что как всегда курит в кровати потом уже отгорел статор.
Ну на крайний случай могу объяснить это так, что ненавистник китайской ДВТ просто взял и разобрал корпус и оторвал провода от статора что бы наконец то был повод купить себе Флекса

RIDD написал :
Ума не приложу как такое могло случиться . Такое впечатление что кто то что то резал. заснул на во время работы, диск заклинил, кнопку не бросил. сперва сгорел якорь, но пользователь не проснулся от дыма потому как по привычке просто подумал что как всегда курит в кровати потом уже отгорел статор.
Ну на крайний случай могу объяснить это так, что ненавистник китайской ДВТ просто взял и разобрал корпус и оторвал провода от статора что бы наконец то был повод купить себе Флекса

Добрый день. Про повод покупки «мысля» не скрою,давно крутилась,помощнее. НО про то что прозевал,нет,видимо пришел срок умирать,ка говорится прошла огонь,воду и медные трубы и чужие руки.Куплена в начале 2000-х,жалко выкидывать.

Практически каждый мастер, часто работающий с металлом, знает устройство электрической схемы болгарки. Болгарка является инструментом, который наиболее часто применяется для резки металла. Этот инструмент является источником повышенной опасности, поэтому следует перед каждым ее использованием проверять исправность электрического и механического компонентов конструкции.

Принципиальная электросхема болгарки.

Угловая шлифмашинка, которая на постсоветском территории носит название “болгарка” была еще 3-4 десятилетия назад мечтой каждого домашнего умельца. 30-40 лет тому назад этот рабочий инструмент выпускался одним производителем, заводом “Элтос-Болгарка”, располагавшемся на территории Болгарии в городе Пловдив. В настоящий момент производители предлагают потребителям различные модели и модификации этого инструмента, однако основные узлы конструкции практически не претерпели изменений. Большинство конструктивных элементов на различных моделях и модификациях отличаются только размерами.

Электрическая составляющая конструкции болгарки

За весь период своего существования внешний вид инструмента практически остался без изменений. Болгарка имеет продолговатый корпус, в который монтируется электропривод и редуктор. На боковой поверхности инструмента закрепляется ручка для удержания инструмента в рабочем положении, дополнительно для защиты мастера на корпусе инструмента закрепляется защитный кожух, прикрывающий рабочий элемент.

Устройство обычной болгарки.

Болгарка, как и любой инструмент, в процессе эксплуатации может выходить из строя. В большинстве случаев для устранения поломок требуется простейший ремонт рабочего оборудования, его электрического компонента.

Для того чтобы произвести ремонт, нужно знать устройство не только механической части, но и электросхему инструмента. Для проведения качественного ремонта следует изучить принцип работы болгарки. В состав электрической схемы болгарки входят следующие конструктивные элементы:

якорь;
коллектор;
электрощетки;
редуктор;
статор;
кнопка запуска и блокировки;
силовой кабель с вилкой для подключения в бытовую сеть.

Каждый из компонентов предназначен для выполнения в электроцепи определенных функций, а неисправность любого из них ведет к остановке функционирования приспособления. Например, якорь представляет собой вращающийся элемент электроцепи. Он обеспечивает передачу вращательного движения на шлифовальный диск. Для того чтобы инструмент мог качественно функционировать, якорь должен вращаться с большой скоростью. Чем выше скорость вращения этого элемента конструкции, тем выше мощность прибора.

Функции, выполняемые компонентами конструкции болгарки

Устройство якоря болгарки.

Коллектор представляет собой площадку на якоре, на которую выведены все силовые и управляющие кабели. Задачей коллектора является проведение проходящих по обмоткам сигналов к двигателю и блоку управления. Коллектор при снятии крышки корпуса сразу бросается в глаза наличием отполированных пластин, которые имеют крупные размеры.

Электрощетки в конструкции прибора служат для передачи электротока на коллектор от силового кабеля. В процессе работы, если щетки имеют нормальное техническое состояние, то через вентиляционные отверстия корпуса видно образующееся ровное свечение. В случае если свечение в процессе включения прибора не наблюдается или имеет пульсирующий характер, то это является признаком появления проблем с этим электрическим компонентом прибора.

Редуктор является одним из важнейших компонентов конструкции. Его назначение осуществлять передачу энергии вращения от вращающегося якоря к шлифовальному диску, обеспечивая его вращательное движение. Редуктор отвечает за частоту и мощь вращения рабочего инструмента болгарки.

Статор представляет собой сложный в техническом отношении узел конструкции прибора. В конструкцию статора входят обмотки, которые при взаимодействии посредством магнитного поля с обмотками якоря приводят последний в движение. Катушки статора имеют определенное число витков, рассчитанное в соответствии с требованиями электротехники. При выходе этого узла из строя требуется проведение перемотки катушек. Эта операция требует определенных знаний и навыков. Перемотку статора лучше доверить специалисту мастерской.

Электросхема устройства болгарки

Внутреннее устройство болгарки.

В процессе проведения ремонта недостаточно знать предназначение основных конструктивных элементов электросхемы инструмента, нужно еще уметь читать ее. Электросхема болгарки является не очень сложной. Однако даже такая конструкция в некоторых случаях при проведении ремонта может вызвать затруднения.

Электросхема болгарки устроена определенным образом. Две катушки статора подключаются последовательно через кабель к бытовой сети с напряжением 220 В. Эти катушки электрически между собой являются не связанными. Включение и выключение этих обмоток осуществляется механическим путем при помощи выключателя. Этот выключатель является механически связанным с кнопкой пуска. Каждая из этих обмоток через контакт выключателя связывается с соответствующей графитовой щеткой.

Далее электроцепь при помощи двух параллельно подсоединенных к графитовым щеткам обмоток идет на катушки ротора. Цепь замыкается на клеммах коллектора. В состав якорной обмотки входит большое количество отдельных небольших обмоток, но к щеткам из графита подключаются только две.

Чаще всего шлифмашина выходит из строя именно из-за поломок ее электрических компонентов и разрыва электроцепи.

Для проведения диагностирования и выявления неисправностей в электроцепи применяется спецприбор — мультиметр. Этот прибор может потребоваться не только для проведения проверки работоспособности болгарки, но и любого другого электрического инструмента или прибора.

Удобнее всего начинать диагностирование с участка ввода электротока. Проверку проводят поэтапно, проверяя и прозванивая каждый из элементов электросхемы устройства.

Мелкий ремонт болгарки

Причины неисправности болгарки.

В случае если после осуществления нажатия на пусковую кнопку инструмент не запускается, вполне вероятно, что причиной поломки является небольшая неисправность, которую можно устранить собственными силами. Диагностирование лучше всего проводить по принципу от простого к сложному. Чаще всего местом разрыва в электроцепи является участок от источника электроснабжения до графитовых щеток. В процессе ремонта следует снять кожух и протестировать цепь на участке подвода электротока к пусковой кнопке. В случае если не наблюдается подача тока на клеммы кнопки, то следует провести замену подающего электрокабеля.

В случае если электроток поступает на пусковую кнопку, но не транспортируется далее, то поломка инструмента заключается в выходе из строя пусковой кнопки. В случае выхода из строя кнопки следует провести ее замену. Для этой цели следует аккуратно разобрать пусковой механизм и заменить кнопку пуска. При подключении следует особое внимание обратить на клеммы, т. к. неправильное их подключение может привести к перегоранию обмоток инструмента.

Замена графитовых щеток

Выход из строя графитовых щеток является одной из наиболее распространенных поломок болгарки.

Срок службы этого элемента конструкции инструмента составляет порядка 1,5-2 года. Процесс замены щеток не представляет особых сложностей. Для замены этих конструктивных элементов потребуется вскрыть корпус инструмента. После вскрытия корпуса при помощи отвертки приподнимаются и сдвигаются щеткодержатели, которые закреплены на коллекторе.

Замену щеток следует производить только на фирменные, приобретенные в спецмагазинах. При приобретении новой щетки ее следует сравнить с оригинальной, которая извлечена из инструмента. Новая щетка должна полностью, по всем параметрам, совпадать с извлеченной из болгарки. После установки новых щеток, следует проверить плавность ее перемещения.

После установки и проверки плавности перемещения щетки она фиксируется при помощи щеткодержателя. После фиксирования щеткодержателя корпус инструмента закрывается.

Замена щеток — единственная операция, которую в процессе ремонта следует проводить собственными силами, остальные виды ремонта лучше доверить специалистам.

Электрическая Схема Болгарки [Строительные инструменты]

89243 просмотров

В прошлой статье Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса и т. д. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.

Схема подключения коллекторного электродвигателя на 220 Вольт

В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он успешно запускается и работает в однофазных сетях без лишних пусковых устройств.

Для того, что бы подключить коллекторный электромотор, необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.

Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

Может быть мотор и 2 скоростным, тогда со статора будет выходить 3 конец с половины его обмотки. При подключении к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.

Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.

Схемы подключения однофазных асинхронных электродвигателей

Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей добавляется вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя в момент включения. Основные схемы включения изображены на рисунке.

Первые две схемы рассчитаны на подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.

у Макиты, Интерскола и других, запуск УШМ напрямую без клавиши включения, ремонт фиксатора, схема работы инструмента

Угловая шлифовальная машина готова к применению только после нажатия кнопки пуска (выключателя). В случае выхода ее из строя, выполнение с ее помощью определенного объема действий будет невозможно. Необходимо провести ремонтные работы. Обычно сделать ремонт самой кнопки из-за выгорания контактов достаточно трудно. Чаще поломанную кнопку просто меняют на новую.

Устройство УШМ

Кнопка пуска входит в состав элементов конструкции болгарки, каждый из которых выполняет свою конкретную задачу в обеспечении функционирования электроинструмента. Основные, из которых следующие:

силовой кабель для соединения болгарки с сетью;
статор – неподвижная часть электропривода, состоящая из нескольких катушек возбуждения;
якорь (ротор) – подвижная часть электропривода болгарки;
коллектор – часть ротора, выполненная в виде изолированных медных пластин, обеспечивающая соединение со статором;
щетки – обеспечивают контакт скользящего типа для передачи тока между подвижной и неподвижной частью электропривода;
редуктор – преобразует вращение ротора, созданного электромагнитным взаимодействием в приемлемые для работы обороты шпинделя;
конструкцию от внешних воздействий защищают корпуса из ударнопрочного пластика для электрической части и алюминиевого сплава для редуктора;
для удобства работы болгарка снабжена съемной ручкой-держателем;
на корпусе расположены кнопки: кнопка включения/выключения и стопорная кнопка для замены рабочего инструмента.

Корпус болгарки Metabo W 750-125, рукоятка, кнопки выключения и стопора (красного и черного цвета). Фото 220Вольт

Некоторые кнопки включения обладают функцией плавного запуска, что делает работу болгарки более удобной и долговечной. На корпусе может находиться регулятор оборотов, который значительно расширяет функционал работы УШМ с различными материалами.

Схема запуска

Конструкция болгарки, источником энергии которой является электрический ток, способна преобразовывать его в механическую. Взаимодействие всех узлов болгарки показано в принципиальной схеме подключения ее электропривода.

После того как силовой шнур подсоединен к розетке и включен запуск, электрический ток подается на одну из щеток.
После прохода через обмотку коллектора ток появляется на другой щетке, через которую электропитанием обеспечиваются неподвижные обмотки статора.
Создаваемые магнитные поля обмотками статора и ротора взаимодействуют друг с другом, вызывая вращение закрепленного в подшипниках ротора. Вместе с ним крутящий момент возникает на конической шестерне, посаженной на якорь. Другая коническая шестерня, работающая в паре с первой, вращает шпиндель с рабочим инструментом болгарки.
Дополнительные отводы обмоток статора или ротора позволяют увеличить функционал электроинструмента за счет создания различных систем управления.
Через контакты коллекторных пластин передаются сигналы о скорости вращения ротора на тахогенератор или датчик Холла. С их помощью осуществляется поддержание нужных оборотов болгарки.
Для защиты болгарки от перегрева действует блок тепловой защиты. Он отключает инструмент, если датчик показывает предельно допустимую температуру контрольной поверхности болгарки.

Схема работы болгарки. Источник здесь

Понимание роли каждого из элементов, входящих в электрическую схему работы болгарки, позволяет правильно определить причину ее поломки. При исправном состоянии шнура, кнопки и щеток следует обратить внимание на состояние электропривода.

Как поменять кнопку включения, процесс подключения

Главным симптомом, что пусковое устройство вышло из строя – является отсутствие реакции болгарки при приведении кнопки в рабочее положение. Этот дефект могут вызвать также критический износ коллекторных щеток и обрыв провода силового кабеля.

Поэтому необходимо провести диагностику с применением электрического прибора мультиметра или при его отсутствии с помощью индикатора наличия обрывов в цепи. Для чего следует в обязательном порядке снять пластмассовый корпус, защищающий электрическую часть болгарки, чтобы добраться до контактов кнопки, места соединения силового кабеля и возможности проверить работу щеток.

Если не вызваниваются контакты, приступают к ее замене. Весь процесс, включая диагностику описан в видео ниже. Следует отметить, что вышедшую здесь из строя кнопку меняют на аналогичную по конструкции. Мимоходом оценивается состояние щеточного узла болгарки, даются рекомендации о возможной более простой замене щеток.

Показывается, как производится собственно прозванивание кнопок с помощью мультиметра (указатель положения режимов при выполнении работы располагается в позиции «включено»). Кнопка легко извлекается после отсоединения от нее подводящих проводов и рычага установки режимов работы. Разборка кнопки лишний раз убеждает о ее плохой ремонтной пригодности (мелкие оплавившиеся пластиковые детали замене не подлежат). Новая устанавливается в обратном порядке действий проводившихся при ее извлечении.

В следующем видео описывается ремонт болгарки модели «Макита» с неработающей кнопкой включения. Здесь после снятия пластмассового корпуса сразу проверяется износ щеток прозвоном их на мультиметре. Визуально щетки изношены, но еще работающие, что подтверждают показания прибора.

Автор, уверенный в целостности силового шнура, выбирает объектом для дальнейшей диагностики пусковое устройство. Проверка контактов выполняется по аналогии с предыдущим видео. Удостоверившись, что кнопка не рабочая, производит замену на новую, однотипной конструкции. Следует отметить наличие у автора добротного инструмента для работы с проводами и клеммами. В качестве профилактики работы болгарки одновременно производится замена подношенных щеток.

В следующем ролике у модели «Интерскол 115/900» (подойдет и для 125/900) показывается замена и щеток и кнопки включения. В магазине такие кнопки имеются в наличии и стоят очень дешево. Заменить их вполне по силам самостоятельно не обращаясь в мастерские, тем самым сохранив свой бюджет.

В случае, когда не удалось найти такую же кнопку взамен сгоревшей, можно приспособить в болгарке другие конструкции пусковых устройств. В видео отверстие под кнопку других размеров дорабатывается по новым габаритам. В пластмассовом корпусе это сделать не трудно. Главное здесь надежно ее закрепить. Конструкция кнопки из видео позволяет это сделать с помощью саморезов.

В дальнейшем видео вышедшая из строя кнопка меняется на более распространенный в технических устройствах обычный тумблер. Для чего в пластмассовом корпусе острым ножом подчищаются места препятствующие посадке в него тумблера, а в районе прорезей для подачи воздуха для охлаждения выполняется отверстие под выход головки тумблера. Причем предварительно делается разметка этого отверстия.

Крепится тумблер с помощью шайбы и гайки, прижимающих его к пластмассовому корпусу.

Основной недостаток тумблера — любое непроизвольное движение может привести к включению/выключению болгарки (длинный переключатель тумблера этому сильно способствует) в самый не подходящий момент.

Гарантии того, что пусковые устройства, не соответствующие моделям болгарок, выдержат нагрузку в виде величины проходящего через них силы тока, нет никакой.

Как подключить напрямую без кнопки

При возникновении острой необходимости при выходе из стоя кнопки пуска можно подать питание напрямую на два сетевых провода, отходящих от нее внутрь болгарки. При этом конденсатор, который несет основную функцию, как искрогаситель при работе щеток, будет также не задействован в работе. И это при том, что при включении/выключении вилки из розетки переходные процессы будут усиливаться и увеличивать тенденции к образованию искр.

Обычно вместе с кнопкой работает электронная схема плавного пуска, которая устраняет при запуске резкое повышение тока, делает работу с болгаркой удобной и безопасной. Понятно, что в таком режиме работы болгарка быстро выйдет из строя. Лучше заменить или по возможности отремонтировать кнопку пуска.

Как заменить фиксатор

На корпусе редуктора болгарки имеется еще одна кнопка, с помощью которой можно быстро сменить изношенный или сломанный рабочий инструмент. Фиксация шпинделя нажатием на это устройство от проворачивания позволяет легко сделать замену. Она также выходит из строя из-за неправильной эксплуатации болгарки (нажатие кнопки при вращающемся шпинделе) или при смене сильно зажатого рабочего инструмента. Подробно, как заменить фиксатор можно прочитать в описании по ссылке «Кнопка стопора болгарки».

Где купить

Приобрести кнопки на УШМ возможно у сотрудников компаний, которые предлагают болгарки и комплектующие для инструментов. Предприятия предлагают кнопки для болгарок различных видов и брендов.

Разделы: Как сделать, Кнопки на болгарках

Использование электрической схемы при ремонте болгарки

Угловую шлифовальную машинку, получившую на постсоветском пространстве прозвище “болгарка”, 3-4 десятка лет назад в своей домашней мастерской хотел иметь каждый хозяин. Тогда для большинства людей это действительно была мечта, поскольку производил этот электрический инструмент только один завод – “Элтос-Болгарка” в болгарском городе Пловдив (отсюда и народное название). И хотя за прошедшее время количество и ассортимент болгарок выросли неимоверно, главные узлы конструкции инструмента не изменились.

Устройство электрического оборудования болгарки

Электрическая схема шлифовальной машинки состоит из таких элементов:

Электросхема болгарки.

якорь;
коллектор;
электрощетки;
редуктор;
статор;
ручки-держатели;
силовой кабель с вилкой.

Коллектор – это площадка на якоре, на которую выходят все силовые и управляющие кабели. Его задача – переводить проходящие по обмоткам сигналы на понятный двигателю и управляющему блоку язык. Если снять крышку корпуса, то его отполированные пластины сразу бросаются в глаза, тем более что имеют сравнительно большие размеры.

Причины неисправности болгарки.

Предназначение электрощеток – обеспечивать подвод тока к коллектору от силового кабеля. Если они находятся в нормальном рабочем состоянии, то через вентиляционное отверстие будет видно их ровное свечение. Если же свечение незаметно или оно пульсирует, то это признак того, что со щетками есть проблемы.

Редуктор – очень важная деталь не только электрической схемы, но и всей конструкции болгарки. Его предназначение – подавать энергию от вращающегося якоря к шлифовальному диску, обеспечивая таким образом его вращение. Фактически именно редуктор отвечает за скорость и мощь вращения шлифовального диска болгарки.

Статор – наиболее технически сложный узел в электрической схеме болгарки. В нее впрессованы все обмотки якоря и ротора, определяющие их вращение. Находящиеся в статоре обмотки катушек рассчитаны до последнего витка. При выходе статора из строя удачно выполненная непрофессионалом его перемотка – очень редкий случай. Поэтому если в болгарке сломался статор, то лучше не рисковать и устранять его неисправность в мастерской.

Вернуться к оглавлению

Прочтение электрической схемы

Но знать предназначение основных элементов электросхемы инструмента мало, нужно еще уметь эту схему читать. И хотя электрическая схема у болгарки – не самое сложное, что может вам встретиться из электрических схем, но даже в ней человеку, далекому от электричества, разобраться без посторонней помощи бывает сложно.

Устройство обычной болгарки.

Для диагностики цепи и обнаружения в ней неисправностей используют специальный прибор – мультиметр. Этот портативный тестер пригодится не только для диагностики болгарки, но и любого другого электроинструмента, вплоть до электропроводки в доме.

Вернуться к оглавлению

Устранения мелких неисправностей

Если при нажатии на кнопку “Пуск” болгарка не запускается, вполне возможно, что причина поломки не слишком серьезная и машинку можно починить своими силами. Существует правило ремонта любого электроинструмента – двигаться от простого к сложному.

Устройство якоря болгарки.

В приведенной ситуации в 9 случаях из 10 причиной неисправности будет разрыв электрической цепи на участке от источника питания к графитовым щеткам. Первым делом нужно снять кожух и проверить тестером, подводится ли электричество к кнопке “Пуск”. Если электрический ток на клеммы кнопки не поступает, то достаточно поменять старый электрический провод на новый, чтобы отремонтировать инструмент.

Вернуться к оглавлению

Замена графитовых щеток

Замена щеток – это максимум, что здравый смысл допускает самостоятельно починить в болгарке, не рискуя из-за неопытности или неумения испортить инструмент.

Более сложные ремонты, такие как очистка коллектора, замена редуктора или якоря, не имея нужного опыта, лучше самостоятельно не делать. Если возникнет такая необходимость – пригласите в гости знакомого, который не раз уже выполнял подобный ремонт. Сам ремонт можете делать и своими руками, но только под его присмотром и по подсказкам.

А еще лучше – отвезите свой инструмент в мастерскую. Все же болгарка, даже полностью исправная, остается источником повышенной опасности. Лучше заплатить профессионалам за ремонт, чем платить врачам за свое лечение.

Электрическая схема болгарки | принципиальная

Сегодня болгарка есть почти у каждого, кто не любит сидеть без дела. Хороший хозяин всегда следит за своим инструментом и старается не допускать его поломки. Появление люфта, биения или треска редуктора свидетельствует о неполадках механического характера, однако случается так, что болгарка перестает работать без видимых причин. В этом случае причину нужно искать в электрической цепи инструмента. Электрическая схема болгарки не отличается особой сложностью, а в большинстве случаев ремонт можно выполнить самостоятельно.

В угловой шлифовальной машине применяется коллекторный двигатель, который имеет несложную схему подключения. Сетевой провод подключается к кнопке пуска, а затем к двигателю. Положение фаза-ноль при этом не имеет значения. После кнопки провода подключаются к концам обмоток статора (их две), а вторые концы обмоток подсоединены к щеткам, которые контактируя через ламели коллектора замыкают цепь через противоположные обмотки ротора.

В более функциональных моделях в цепь включен блок регулировки оборотов, который выполнен на основе потенциометра и подключен после кнопки. В электрической схеме болгарки Bosh, как и у многих моделей других известных брендов, например, Интерскол, этот блок выполнен на одной компактной плате и закреплен внутри корпуса в направляющих пазах.

Признаки поломки в электрической схеме и диагностика причины

Исключив упомянутые неполадки механической части УШМ, тревожными признаками сбоя работы электрической цепи могут быть:

быстрый перегрев инструмента;
начинают искрить щетки;
не регулируются обороты;
не набирает оборотов и мощности;
болгарка вовсе не включается при нажатии кнопки пуска.

Проводить диагностику рекомендуется поэтапно от простого к сложному, поэтому начинать нужно с провода. Для диагностики понадобится мультиметр и отвертка для разбора корпуса.

Любые ремонтные работы следует производить при полном отключении сетевого провода из розетки.

Силовой провод

Для «прозвонки» питающего кабеля мультиметр нужно включить в режиме омметра. Один щуп устанавливается на стержень вилки, а второй – на один из подводящих контактов кнопки. При исправном проводе каждый из двух токоприемных стержней вилки будет прозваниваться с соответствующим ему контактом. При неисправности провод нужно заменить.

Кнопка

Проверка исправности кнопки выполняется аналогично. Контакт входа прозванивается с контактом выхода, только при этом ее нужно нажимать. Неисправная кнопка ремонту не подлежит и заменяется на новую.

Блок регулировки оборотов

Если обороты болгарки перестали регулироваться, то причина очевидна. При этом чаще выход из строя этого блока сопровождается полной «тишиной» при включении. Прозвонить блок регулировки оборотов на отсутствие проводимости несложно, а вот определить перегоревшую деталь и починить его под силу только опытному специалисту.

Намного проще его заменить или временно исключить из цепи, припаяв перемычку от входа к выходу.

Двигатель

Если все предыдущие части цепи оказались исправны, то поломка скрывается в двигателе. Серьезными причинами неисправности могут быть межвитковое замыкание или пробой на корпус. При таких неисправностях болгарка не обязательно сразу перестанет работать, о них также свидетельствуют перегрев, потеря скорости оборотов и мощности. К счастью, неисправности такого характера случаются редко, а вот износ щеток рано или поздно неизбежен.

Щетки

При работе болгарки графитные щетки постепенно стираются. Их срок эксплуатации в среднем рассчитан на 2-2,5 года, поэтому многие производители включают в комплект инструмента запасные. О износе щеток свидетельствует появление искрения, которое видно через решетку вентиляции двигателя на корпусе. Если других признаков неисправности нет, то их достаточно просто заменить, не затрачивая время на остальную диагностику.

Замена графитных щеток в болгарке

Статор

Чтобы определить исправность статора необходимо замерить сопротивление его обмоток. Для этого диапазон омметра выставляется до 200 Ом и производится замер, присоединив щупы сначала к концам одной обмотки, потом другой. При исправности показания мультиметра для обеих обмоток должны быть одинаковы. Следует также убедиться в отсутствии пробоя на «железо» и прозвонить обмотки с корпусом статора.

Прозвон обмоток статора

Якорь

Якорем называют ротор коллекторного двигателя, на котором выполнено несколько обмоток. Концы обмоток припаяны к ламелям коллектора, через которые нужно производить замеры. Измерять сопротивление каждой обмотки нужно присоединяя щупы к ламелям попарно. Здесь также показания сопротивления всех обмоток якоря не должны отличаться.

Прозвон обмоток якоря в болгарке

Если какая-либо из обмоток якоря вообще не прозванивается, то причиной может быть отсутствие контакта с ламелью. Определить это можно визуально и исправить неполадку, взяв паяльник в руки.

Перемотка двигателя

Выявив разницу сопротивления обмоток в статоре или в роторе можно уверенно диагностировать межвитковое замыкание. В этом случае двигатель нуждается в перемотке. Перематывать также придется, если обмотка статора пробита на корпус.

Выполнить обмотку самостоятельно в домашних условиях не получится, так как, кроме опыта, понадобится специальный инструмент и приспособления. Кроме того, новая обмотка нуждается в последующей обработке специальным лаком и выдержкой в печи при определенной температуре. Это позволяет исключить вибрацию витков при работе и избежать преждевременный выход двигателя из строя. Лучшим вариантом будет сдать двигатель на перемотку в сертифицированный сервисный центр.

Как самостоятельно выполнить ремонт болгарки: видео

Читайте также:

Электрическая схема болгарки

Принципиальная электросхема болгарки.

Электрическая составляющая конструкции болгарки

Устройство обычной болгарки.

якорь;
коллектор;
электрощетки;
редуктор;
статор;
кнопка запуска и блокировки;
силовой кабель с вилкой для подключения в бытовую сеть.

Функции, выполняемые компонентами конструкции болгарки

Устройство якоря болгарки.

Электросхема устройства болгарки

Внутреннее устройство болгарки.

Для проведения диагностирования и выявления неисправностей в электроцепи применяется спецприбор – мультиметр. Этот прибор может потребоваться не только для проведения проверки работоспособности болгарки, но и любого другого электрического инструмента или прибора.

Мелкий ремонт болгарки

Причины неисправности болгарки.

Замена графитовых щеток

Выход из строя графитовых щеток является одной из наиболее распространенных поломок болгарки.

Замена щеток – единственная операция, которую в процессе ремонта следует проводить собственными силами, остальные виды ремонта лучше доверить специалистам.

Смеситель-измельчитель Данные обмотки катушки и подключение на хинди.

В этом посте вы узнаете Обмотка шлифовального станка и Обмотка двигателя шлифовального станка Хинди Обмотка двигателя катушки индуктивности смесителя И ремонт двигателя смесителя Easy At Home обмотка катушки возбуждения Хинди, соединение обмотки и измельчения смесителя обмотка электродвигателя микси обмотка электродвигателя микси и обмотка катушки поля измельчителя смесителя.

Двигатель измельчителя соковыжималки.

इस पोस्ट में हमने आपको обмотка катушки возбуждения хинди जूसर मिक्सर ग्राइंडर को रिवाइंड करने बताया है यह एक मिक्सर ग्राइंडर की है आजकल ज्यादातर मिक्सर ग्राइंडर फील्डकॉल यूज़ की जाती हम क्वायल डालेंगे आप चाहे तो इसमें स्पीड हैं चाहे ग्राइंडर लोकल हो जा किसी कंपनी का सब में दो क्वायल ही डाले जाते फील्ड इसमें और आर्मेचर भी डाला जाता है. जोके कार्बन ब्रश के द्वारा फील्ड कॉल से जुड़ा इस क्वायल में हमने 30 नंबर तार डाली है 30 नंबर तार से हमने इसमें 350 डाली है.

यहाँ पर हमने बताया है के СМЕСИТЕЛЬ-ИЗМЕЛЬЧИТЕЛЬ ПОЛЕВОЙ КАТУШКИ की मोटर को कैसे रिवाइंड करे।

Катушка возбуждения миксера-измельчителя

Данные обмотки электродвигателя обмотки электродвигателя измельчителя на хинди.

यह एक ПОЛЕВОЙ КАТУШКИ СМЕСИТЕЛЯ मोटर है। और यह डाटा टेस्ट किया हुआ है.
यहाँ पर हमने दिखाया है के ПОЛЕВОЙ КАТУШКИ СМЕСИТЕЛЯ ШЛИФОВКИ मोटर को कैसे रिवाइंड करे। कितनी उसकी पिच रहेगी कौन सा उसमे तार नंबर रहेगा, कितने उसके स्लॉट्स होंगे और कितनी ПОВОРОТЫ रहेगी। आप इसके बारे में पूरी तरह जान सकते और साथ में गए लिंक पर जाकर इसकी वीडियो को सकते है। और साथ में ईमेल सब्सक्राइब करना न भूले। और यूट्यूब पर हमारे ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ TRENDZ चैनल को भी जरूर M करे

СМЕСИТЕЛЬ ИЗМЕЛЬЧИТЕЛЬ ПОЛЕВОЙ ОБМОТКИ НАМОТКА HINDI ВИДЕО ЗДЕСЬ

0

Миксер

Здесь мы показали, как перемотать двигатель MIXER GRINDER FIELD COIL .
Сколько будет его шаг, какой будет номер провода, сколько в нем будет щелей, и сколько сможет сделать? Вы можете узнать об этом полностью и перейти по ссылке, просмотрев видео. И не забывайте подписываться на электронную почту вместе. А также подписывайтесь на наш канал на YouTube.

Слот = 2

Источник питания = 220 В

Обмоточный провод = медь.

SWG = 30

ОБОРОТОВ КАТУШКИ = 350

Схема подключения индукционной катушки смесителя-измельчителя .

Схема подключения полевой катушки смесителя-измельчителя-motorcoilwindingdata.com

20.59368478.96288

Связанные

% PDF-1.4
%
734 0 объект
>
эндобдж

xref
734 79
0000000016 00000 н.
0000003096 00000 н.
0000003248 00000 н.
0000003284 00000 н.
0000003881 00000 н.
0000006507 00000 н.
0000006621 00000 н.
0000006733 00000 н.
0000009590 00000 н.
0000012241 00000 п.
0000015186 00000 п.
0000017936 00000 п.
0000020306 00000 п.
0000021017 00000 п.
0000021593 00000 п.
0000022055 00000 п.
0000022667 00000 п.
0000022757 00000 п.
0000023414 00000 п.
0000023868 00000 п.
0000029162 00000 п.
0000029815 00000 н.
0000030509 00000 п.
0000030971 00000 п.
0000031491 00000 п.
0000034253 00000 п.
0000037266 00000 п.
0000042322 00000 п.
0000046034 00000 п.
0000046147 00000 п.
0000046259 00000 п.
0000046379 00000 п.
0000046528 00000 п.
0000046641 00000 п.
0000046738 00000 п.
0000046887 00000 п.
0000046994 00000 н.
0000047091 00000 п.
0000047240 00000 п.
0000047348 00000 п.
0000047455 00000 п.
0000047576 00000 п.
0000047730 00000 п.
0000047833 00000 п.
0000047932 00000 п.
0000048053 00000 п.
0000048202 00000 н.
0000048314 00000 п.
0000048423 00000 п.
0000048544 00000 п.
0000048693 00000 п.
0000048804 00000 п.
0000048916 00000 н.
0000049037 00000 п.
0000049186 00000 п. 6 $ 5} 0 млн.
?грамм.

Tilting User Manual — SowbaghyaGrinder.com

Уважаемый покупатель,

Мы рады приветствовать вас в кругу семьи Sowbaghya. Позвольте нам поздравить вас с вашим прекрасным выбором покупки коммерческой наклонно-шлифовальной машины Sowbaghya, самой лучшей в Индии. Настоящим мы намерены познакомить вас с процедурами, необходимыми для эксплуатации и обслуживания устройства.

За четыре десятилетия обширного опыта в этой отрасли Sowbaghya оказался в авангарде эволюции мокрых шлифовальных машин как в коммерческом, так и в бытовом сценарии.Наш последний продукт был разработан с целью снизить рабочую нагрузку на кухнях отелей и других коммерческих заведений.

Наклонная шлифовальная машина, гордость наших конюшен, была изготовлена с точностью и качеством, с использованием некоррозионных компонентов, а также была разработана с учетом эргономических аспектов. Низкий уровень шума и вибрации, он специально разработан для обработки больших объемов продукции за меньшее время, как того требует коммерческое предприятие, подобное вашему.Дополнительная функция в виде скребка для кокосовых орехов также присутствует, чтобы облегчить работу.

Благодаря простым процедурам эксплуатации и технического обслуживания, подробно описанным в данном руководстве, мы хотим, чтобы вы максимально использовали то, что может предложить вам наша наклонно-шлифовальная машина. Не стесняйтесь писать нам свои предложения.

Характеристики коммерческой мокрой шлифовальной машины для титрования

Функциональный и практичный дизайн.
Полностью изготовлен из высококачественной нержавеющей стали (опция).
Съемный барабан и двойные цилиндрические ролики из черного камня для облегчения очистки.
Цилиндрические ролики обеспечивают мощное и безупречное шлифование.
Наклонное приспособление с фиксирующим рычагом для удержания барабана во время шлифования и очистки.
Простота использования.
Предусмотрена крышка из волокна для поддержания гигиены при шлифовании.
Мощные двигатели обеспечивают более высокую скорость шлифования.
Возможность наклона обеспечивает легкую утилизацию жидкого теста.
Низкий уровень шума и вибрации.
Доступные мощности измельчения (в килограммах): 3, 5, 7, 10, 15, 20 и 45.

Технические характеристики мельницы для влажного титрования Sowbaghya

Электрическая схема коммерческой наклонной шлифовальной машины для влажной уборки

Предоперационная процедура

Убедитесь, что основной материал для теста пропитан должным образом в течение нужного времени, чтобы полученное тесто имело нужную консистенцию.

Время замачивания:

Рис — мин.4 часа
Дал — мин. 4 ч.
Кокос — не требуется
Зелень — не требуется
Масалас — Не требуется

Порядок действий

Подключите болгарку за провод к штекеру
Убедитесь, что стопорный рычаг рядом с барабаном установлен правильно, чтобы удерживать барабан
Также убедитесь, что ролики были плотно зафиксированы.
Откройте крышку и налейте немного воды перед добавлением смеси трица для смазки
Запустите машину
Добавьте смесь риуса, несколько мгновений спустя
Закройте крышку
Вы можете иногда открывать крышку во время измельчения, чтобы проверить консистенцию, сунув ее в руку.Следите за тем, чтобы не прикасаться к роликам.
Когда требуемая консистенция будет достигнута, отверните предохранитель рядом с барабаном сверху.
Потяните рычаг сбоку, чтобы содержимое стекало в контейнер внизу.
Убедитесь, что контейнер установлен правильно.

Техобслуживание и уход

Следует проявлять особую осторожность, чтобы сохранить работу кофемолки, и, следовательно, регулярное техническое обслуживание является обязательным.Для этого следуйте инструкциям.

Замена поврежденного ремня

Отверните предохранитель, потяните рычаг вниз и полностью наклоните кофемолку.
Теперь снимите винты, которые удерживают длинную пластину сбоку от барабана.
Теперь вы можете снять перфорированную стальную крышку за нижним барабаном.
Удалите поврежденный ремень, который теперь виден, и замените его новым.
Установите перфорированную стальную крышку, как прежде.
Положите длинную пластину сбоку и вверните болты.

Замена масла

Снимите барабан, отпустив фиксирующую защелку.
Открутите болты, которые удерживают крышку сверху нижнего барабана.
Выверните винты, удерживающие коробку передач, и снимите крышку коробки передач.
Теперь вы можете заменить масло.
Затяните винты, как и раньше, на верхней части коробки передач, и, наконец, поставив крышку на нижний барабан, вы можете их затянуть.
Замените барабан на валу, чтобы он был готов к шлифовке.

Техника безопасности

Используйте идеальный источник питания для работы кофемолки.
Не использовать при низком напряжении. Это может повредить двигатель кофемолки.
Установите стартер на три фазы.
В случае неисправности не пытайтесь устранить ее самостоятельно.
Квалифицированные специалисты по обслуживанию из Соубагья — единственные, кто уполномочен на это.

Настройка

Sowbaghya предлагает дополнительное оборудование и некоторые услуги по индивидуальному заказу. Эти услуги предоставляются за дополнительную плату. Это следующие:

(A) Весь корпус измельчителя должен быть изготовлен из нержавеющей стали вместо обычно используемой версии MS.

(Б)

При необходимости с измельчителем должен быть предоставлен скребок для кокосовых орехов.
Его можно прикрепить к специальному гнезду в нижнем барабане.
Скребок для кокосовых орехов работает с тем же двигателем, что и измельчитель.
Вы можете управлять ими вместе.
Следите за тем, чтобы ваши ноги или тело не касались скребка во время его работы.

Меры предосторожности

Зафиксируйте рычаг перед наклоном кофемолки.
Все неисправности должны устраняться только квалифицированными сервисными инженерами компании.
Не используйте для мытья пистолет-распылитель.
Не используйте кофемолку при низком напряжении.
Перед включением кофемолки проверьте напряжение.
Установите стартер для однофазного и трехфазного.

Схема подключения шлифовальной машины

— блок предохранителей и электрическая схема series-bacon

Автор: Андреас Фауст, май 3, 2021

Схема электрических соединений настольного точильного станка | Скамейки для мастеров, верстак, точильщик

Схема подключения болгарки

Схема подключения настольного шлифовального станка

Схема подключения болгарки

Схема подключения однофазного двигателя 220 В, http: // bookingritzcarlton.информация / электрические схемы-220-вольт-одиночный-p… | Электрические лебедки, More Words, Электрический двигатель

Схема подключения болгарки

Индикатор переключателя шлифовальной машины || Схема подключения || Тамильский канал RS Electrical | Раманан — YouTube

Схема подключения болгарки

Подключение внутренней проводки миксера-измельчителя — YouTube

Схема подключения болгарки

Схема цепи шлифования (страница 1) — Линия.17QQ.com

Схема подключения болгарки

Угловая шлифовальная машина Ridgid R10202 Замена проводки в сборе — Руководство по ремонту IFixit

Схема подключения болгарки

Результат изображения Google для http://juegosdebillar.co/wp-content/uploads/2019/03/bench-grinder -capacitor-bench-grinder-parts-bench… | Светло-красный, электричество, поэтажный план

Схема подключения болгарки

Схема подключения переключателя настольной шлифовальной машины (страница 1) — Линия.17QQ.com

Схема подключения болгарки

Руководство пользователя Electra 100 | Купить индийскую кухню

Схема подключения болгарки

Схема электрических соединений миксера-измельчителя Анимационное электрическое видео — YouTube

Схема подключения болгарки

Схема подключения переключателя Makita — 7-контактный цвет проводки прицепа Dodge | Электросхема Begeboy Source

Схема подключения болгарки

8 Схема подключения настольной шлифовальной машины — Схема подключения магнитолы Jeep Grand Cherokee 2008 года — Dodge 1982 года.yenpancane.jeanjaures37.fr

Схема подключения болгарки

Электрические схемы

Схема подключения болгарки

Кабельная малая угловая шлифовальная машина Metabo 18123000 We 14150 Rt Eu 230 В Запасные части SPARE_18123000_EU_230V From Spare Parts World

Схема подключения болгарки

Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ
продолжить чтение
или скачать
!

Начни свой месяц БЕСПЛАТНО !!

Надежно проверено

Принципиальная схема

для карьеров малых шлифовальных машин в анголе

электрическая схема шлифовального станка

электрическая схема шлифовального станка; электрическая схема шлифовального станка.Патент US3330072 — Шлифовальный станок с автоматическим безопасным падением … 51-35) Настоящее изобретение в целом относится к шлифовальным станкам типа … 3 — это комбинированная гидравлическая и электрическая принципиальная схема, иллюстрирующая способ … Подробнее. Патент US3919614 — Двухтактный кулачковый шлифовальный станок …

Исследование электропроводки вашего электрического настольного шлифовального станка …

Настольный шлифовальный станок обычно требует питания 120 вольт, и существует множество проблем, которые могут потребовать исследования проводка в болгарке.Если кофемолка не запускается или работает непостоянно, возможно, неисправна проводка. Перед изучением электропроводки шлифовального станка целесообразно провести небольшое исследование, так как открывание корпуса шлифовального станка может нарушить проводку …

Шлифовальный станок: типы, детали, рабочие операции

Шлифовальный станок для пола или скамьи: пол или скамья шлифовальный станок — это небольшой тип станка, который используется в лабораториях, где требуется шлифовать небольшую заготовку. Например, когда мы производим инструмент для одноточечной резки для токарного станка, мы используем его для изготовления напольным или настольным шлифовальным станком.Настольная шлифовальная машина (Источник: IndiaMart) Портативная шлифовальная машина: Как видно из названия, портативная, это означает, что она не фиксируется в одной точке. Портативный …

Принципиальная схема датчика автоматического шлифовального станка

Шлифовальный станок, часто сокращаемый до шлифовального станка, является одним из электроинструментов или станков, используемых для шлифования, это тип обработки с использованием абразивного круга в качестве режущего инструмента. инструмент. Каждое зерно абразива на поверхности круга вырезает небольшую стружку из заготовки за счет деформации сдвига.Шлифование используется для чистовой обработки деталей, которые должны иметь высокое качество поверхности (например, низкую шероховатость поверхности) и высокую …

Принципиальная схема кругового шлифования

Электрическая схема для шлифовального станка видео о ciros Принципиальная электрическая схема для шлифовального станка 29 февраль 2012 г. электробезопасность обычных станков, такая как защитное заземление на электрических схемах фрезерных и шлифовальных станков, есть круглошлифовальный станок fortuna в этом цехе.Подробнее

Исследование электропроводки вашего электрического настольного шлифовального станка …

Настольный шлифовальный станок обычно требует напряжения 120 вольт, и существует ряд проблем, которые могут потребовать исследования электропроводки шлифовального станка. Если кофемолка не запускается или работает непостоянно, возможно, неисправна проводка. Перед тем, как исследовать проводку шлифовального станка, целесообразно провести небольшое исследование, так как открывание корпуса шлифовального станка может нарушить проводку …

Принципиальная схема круглошлифовального станка

Электрическая схема для шлифовального станка видео об электрической схеме CIROS схема для шлифовального станка 29 фев 2012 электробезопасность для обычных станков, например, защитное заземление на электрических схемах фрезерных и шлифовальных станков, круглошлифовальный станок fortuna в этом цехе есть.Подробнее

Шлифовальный станок: типы, детали, рабочие операции

Напольный или настольный шлифовальный станок: Напольный или настольный шлифовальный станок — это небольшой тип станка, который используется в лабораториях, где приходится шлифовать небольшую заготовку. Например, когда мы производим инструмент для одноточечной резки для токарного станка, мы используем его для изготовления напольным или настольным шлифовальным станком. Настольная шлифовальная машина (Источник: IndiaMart) Портативная шлифовальная машина: Как видно из названия, портативная, это означает, что она не фиксируется в одной точке. Портативный …

Принципиальная схема датчика автоматического шлифовального станка

Шлифовальный станок, часто сокращаемый до шлифовального станка, является одним из электроинструментов или станков, используемых для шлифования, это тип обработки с использованием абразивного круга в качестве режущего инструмента. инструмент.Каждое зерно абразива на поверхности круга вырезает небольшую стружку из заготовки за счет деформации сдвига. Шлифование применяется для чистовой обработки деталей, которые должны иметь высокое качество поверхности (например, низкую шероховатость поверхности) и высокую …

электрическая схема шлифовального станка

электрическая схема шлифовального станка; список продуктов. Мобильная дробильная установка серии К; Мобильный вибрационный грохот; Ленточный конвейер; Машина для промывки песка; Вибрационный грохот серии S5X; Вибрационный питатель серии GF; Шаровая мельница; Раймонд Милл; Мельница для микропорошков серии MW; Мельница сверхтонкого помола T130X; Трапецеидальная мельница MTW; Вертикальная фреза LM; Маятниковая валковая мельница 5X; Вертикальная дробилка серии VSI6X…

электрическая схема малого шлифовального станка

Электрическая схема малого шлифовального станка. Зубодробилка, мордоворот. Производительность: 1-2200 т / ч Размер подачи: 125-1500 мм ПОДРОБНЕЕ. Imapct Crusher. Производительность: 30-800 т / ч Размер подачи: 300-800 мм ПОДРОБНЕЕ. Гусеничная мобильная дробилка. Производительность: 60-660 мм. Рабочая длина: 12100-12100 мм. ПОДРОБНЕЕ. Раймонд Милль. Производительность: 8-176 т / ч Размер подачи: ≤30 мм БОЛЬШЕ

электрическая схема шлифовального станка в Швейцарии

Принципиальная схема для малого шлифовального станка Принципиальная схема шлифовального станка для небольшого шлифовального станка Принципиальная схема шлифовального станка Принципиальная электрическая схема шлифовального станка Схема для шлифовального станка 5135. Настоящее изобретение в целом относится к шлифовальным станкам типа 3. Это комбинированная гидравлическая и электрическая принципиальная схема, иллюстрирующая способ в Contact

СПИСОК ДЕТАЛЕЙ СХЕМА ЭЛЕКТРОПРОВОДОВ для станка HURCO

, чтобы найти источник встречающейся p проблема.Всегда изгибайте печатные платы (печатные платы, также называемые печатными монтажными платами или PWB) при обращении с ними, удалении или установке их. ВНИМАНИЕ! Продукты Hurco следует использовать только по назначению и способом, предусмотренным их первоначальной конструкцией. Рекомендуется не вносить никаких изменений в этот продукт. Любые модификации этого …

СХЕМЫ ЭЛЕКТРОПРОВОДОВ — СТАНДАРТНЫЕ ДВИГАТЕЛИ

Эти схемы актуальны на момент публикации, проверьте электрическую схему, поставляемую с двигателем.Эти диаграммы в основном относятся к ВНЕШНИМ РОТОРНЫМ ДВИГАТЕЛЯМ, но некоторые стандартные схемы асинхронных двигателей были включены для простоты представления. Pgs OCD / E..D / V Gamma Series D-14/17 Диаг. ER 1, 2, 4, 5 OCD / E..VGL GL Gamma Series D-43/45 Диаг. ER 1, 2, 4, 5 D-57/59

Схема электронных схем

Принципиальные схемы для связи ближнего действия 418/433 МГц (статья Elektor Electronics) RF: 12 апреля 2014 г.: 3: 88–108 МГц FM-аудио Принципиальная схема передатчика / жучка: Передатчики: 12 апреля 2014-1: Принципиальная схема сверхрегенеративного приемника, созданного лабораториями GE: RF: 12 апреля 2014-3: Дочерняя плата X10 RF — принципиальная схема приемника: RF: 12 апреля 2014 г .: 0

Изучение электропроводки вашего электрического настольного шлифовального станка…

Настольный шлифовальный станок обычно требует питания 120 вольт, и существует ряд проблем, которые могут потребовать исследования проводки в шлифовальном станке. Если кофемолка не запускается или работает непостоянно, возможно, неисправна проводка. Перед тем, как исследовать проводку шлифовального станка, целесообразно провести небольшое исследование, так как открытие корпуса шлифовального станка может нарушить проводку …

Схема подключения шлифовального станка для любителей

Схема — Эскиз, чертеж, контур или план, предназначенный для продемонстрируйте или объясните, как что-то работает…. Наиболее распространенные типы включают: металлический блок, в котором есть одно или несколько маленьких отверстий, через которые … Или любитель искусства или области знаний; на любителя. …. дисковая шлифовальная машина — шлифовальная машина, состоящая из одного или двух дисков. Подробнее »Узнать цену

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ для машины HURCO

, чтобы найти источник возникшей проблемы. Всегда изгибайте печатные платы (печатные платы, также называемые печатными монтажными платами или PWB) при обращении с ними, удалении или установке их.ВНИМАНИЕ! Продукты Hurco следует использовать только по назначению и способом, предусмотренным их первоначальной конструкцией. Рекомендуется не вносить никаких изменений в этот продукт. Любые модификации этого …

электрическая схема малого шлифовального станка

Электрическая схема малого шлифовального станка. Зубодробилка, мордоворот. Производительность: 1-2200 т / ч Размер подачи: 125-1500 мм ПОДРОБНЕЕ. Imapct Crusher. Производительность: 30-800 т / ч Размер подачи: 300-800 мм ПОДРОБНЕЕ. Гусеничная мобильная дробилка.Производительность: 60-660 мм. Рабочая длина: 12100-12100 мм. ПОДРОБНЕЕ. Раймонд Милль. Производительность: 8-176 т / ч Размер подачи: ≤30 мм БОЛЬШЕ

Электрическая схема шлифовального станка

Двухтактный кулачковый шлифовальный станок с электрической импульсной подачей круга … 4-11 — это взаимосвязанные принципиальные схемы для части жестко зашитая цифровая логика. Подробнее 51-35) Настоящее изобретение в целом относится к шлифовальным станкам такого типа. 3 представляет собой комбинированную гидравлическую и электрическую схему, иллюстрирующую способ.

электрическая схема шлифовального станка в Швейцарии

Принципиальная схема малого шлифовального станка Принципиальная схема шлифовального станка Принципиальная схема шлифовального станка Электрическая схема шлифовального станка 5135 Настоящее изобретение в целом относится к шлифовальным станкам Тип 3 представляет собой комбинированную гидравлическую и электрическую схему, иллюстрирующую способ, приведенный в Contact

HTC 500 РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Pdf Скачать руководстваLib

Держатель шлифовального устройства в разобранном виде, HTC 650… Страница 13: Перечень деталей, Htc 650 ВИНТ M6S M12X65 GALV 310034 ГАЙКА НЕЙЛОК M12 GALV DIN985 310004 ШАССИ HTC 650 НИЖНИЙ 110643 КОМПЛЕКТ ДЛЯ УСТАНОВКИ КОЛЕСА 110008 КОЛЕСО HTC 650 WKCP 2803 6553 110350 ВОДЯНОЙ КЛАПАН К ГРАФИКУ GREENDER 3100X WATCH WATCH WKC51020 HTC 11000 650/800 110069 MOTOR 7.5 DPIG

Схема электронных схем бесплатно

Схема управления скоростью для небольшого асинхронного асинхронного двигателя переменного тока: Драйвер шагового двигателя: Управление скоростью двигателя стиральной машины: PIC: PIC 16F628 проекты: PIC16F84A проекты: проекты PIC 16F873 : PIC16F877A проекты: PIC 18F2550 проекты: PIC18F4550 проекты: Радио: Глушитель: Линейный усилитель: Приемник: RFID-приемник: РЧ усилитель: Сканер: Приемопередатчик: Передатчик: Удаленный: 433 МГц пульт

СХЕМА ЭЛЕКТРОПРОВОДКИ — СТАНДАРТНЫЕ ДВИГАТЕЛИ

1 Ø СХЕМА ЭЛЕКТРОПРОВОДКИ СХЕМА ПОДКЛЮЧЕНИЯ ER4 1 Ø M 1 ~ LNE 3 активных провода плюс термоконтакты с автоматическим сбросом Коды: CE19.. с CE28 .. + другие вентиляторы, как показано на рисунке Коричневый Черный Синий M 1 ~ Зеленый / Y желтый Коричневый Колпачок Черный Только CE31 Однофазный двигатель переменного тока с конденсатором Синий или серый AN SILDES Эти диаграммы в основном относятся к ВНЕШНИМ РОТОРНЫМ МОТОРАМ, но некоторые стандартные …

Схема электронных схем

Принципиальные схемы для связи ближнего действия 418/433 МГц (статья Elektor Electronics) RF: 12 апреля 2014 г .: 3: 88–108 МГц FM-аудиопередатчик / электрическая схема: Передатчики: 12 апреля 2014-1: Принципиальная схема сверхрегенеративного приемника, созданного лабораториями GE: RF: 12 апреля 2014 г. — 3: Дочерняя плата X10 RF — принципиальная схема приемника: RF: 12 апреля 2014 г .: 0

12 Схема подключения измельчителя миксера preethi


Тема / сообщение	Теги
Название: Общий контур миксера-измельчителя Ссылка на страницу: Общий контур миксера-измельчителя — Автор: hariprasad Создано: Четверг, 17 августа 2017 02:49:15	Внутренний контур смесителя и измельчителя гопи, принцип работы болгарки домашнего миксера, изготовление конструкции измельчителя мозоли, конструкция измельчителя кукурузы, как взломать банкомат болгаркой, показать схему смесительной мельницы 359, http семинарпроекты net t схема обмотки двигателя миксера измельчителя,
Привет, я, manickasundaram, я хотел бы получить подробную информацию об общей электрической схеме миксера-измельчителя.Мой друг Таваканираджан сказал, что здесь будет доступен общий контур миксера-измельчителя, и теперь я живу в Мадурае, в последний раз учился в политехническом колледже, а теперь нахожусь в сфере преподавания. Мне нужна твоя помощь. thak u Привет, я, manickasundaram, я хотел бы получить подробную информацию об общей схеме миксера-измельчителя. Мой друг Таваканираджан сказал, что общий контур миксера-измельчителя будет доступен здесь и сейчас …. и т. д. [: = Читать полное сообщение здесь =: ]

Заголовок: проектирование и изготовление шлифовального станка с абразивной лентой Ссылка на страницу: проектирование и изготовление шлифовального станка с абразивной лентой — Автор: pank88s Создано: четверг, 17 августа 2017 г. 02:38:57	проектное изготовление шлифовального станка для резцедержателя, проектирование и изготовление шлифовального станка с абразивной лентой, конструкция ленточно-канатной и цепной передач ппт, изготовление проекта ppt шлифовального станка, влажный точильщик на солнечных батареях, разработка и изготовление абразивно-шлифовального станка в pdf, абразивный ленточный шлифовальный станок ppt скачать,
[адрес электронной почты защищен]…. и т. д. [: = Прочитать полное сообщение здесь =:]

Заголовок: Мокрая шлифовальная машина с педальным управлением pdf Ссылка на страницу: Мокрая шлифовальная машина с педальным управлением pdf — Автор: srav.kum.1010 Создано: четверг, 17 августа 2017 г., 03:48:12	проектирование и изготовление машины для измельчения влажного кофе с ручным управлением, мокрый шлифовальный станок с педальным приводом, изображения принципиальной схемы, основанные на сельском хозяйстве, управление влажным и сухим насосом из удаленного пункта назначения pdf, блок-схема шлифовального станка с абразивной лентой pdf, управление влажным и сухим питанием на основе сельского хозяйства для насосов из удаленных пунктов назначения, преимущества и применения, как взломать банкомат болгаркой, Педальный воздушный компрессор pdf скачать бесплатно,
Мокрая шлифовальная машина с педальным управлением pdf Один из способов решить проблему больших потерь энергии педальных генераторов — это вообще не производить электричество, а механически приводить в действие устройства, когда это возможно.Другой способ — единственный способ для устройств, которые не могут получать питание через прямое механическое соединение, потому что они не полагаются на вращательное движение, — это сделать производство электроэнергии более эффективным. Это можно сделать, построив с нуля генератор с педальным приводом вместо использования дорожного велосипеда, или отключив один или несколько электронных компонентов от источника питания …. и т. Д. [: = Читать полное сообщение здесь =:]
Название: Блок-схема ленточно-шлифовального станка Ссылка на страницу: блок-схема ленточно-шлифовального станка — Автор: ersagar Создано: Четверг, 17 августа 2017 02:36:02	скачать ppt по абразивному травлению, PPT для отчета по проекту шлифовального станка с абразивной лентой, преимущества магнитно-абразивной обработки, влажный точильщик на солнечных батареях, проектирование и изготовление шлифовального станка с абразивной лентой, megneto abrasive flow maching vidoe downloadbale, обработка абразивным потоком,
Мне нужна линейная диаграмма абразивно-шлифовального станка с дисковой шлифовальной машиной…. и т. д. [: = Прочитать полное сообщение здесь =:]
Название: Схема обмотки двигателя миксера-измельчителя Ссылка на страницу: Схема обмотки электродвигателя миксера-измельчителя — Автор: sahooamarjeet Создано: Четверг, 17 августа 2017 г., 03:22:30	Блок-схема шлифовального станка с абразивной лентой pdf, шлифовальный станок с абразивной лентой, блок-схема микшера с педальным управлением, pdf, общая схема миксера-измельчителя, Схема подключения смешанной обмотки preethi, ppt шлифовального станка с абразивной лентой, электрический миксер-измельчитель википедия,
Полную информацию или детали схемы обмотки электродвигателя миксера-измельчителя можно найти на страницах http: // каталоги.indiamartproducts / mixer-grinder-motor.html http: //india.alibabacountry/products_india-mixer-grinder-motor.html , если вы снова почувствуете проблемы со схемой обмотки двигателя измельчителя миксера, ответьте на этой странице и задайте конкретные поля на схеме обмотки электродвигателя миксера-измельчителя …. и т. д. [: = Читать полное сообщение здесь =:]


Заголовок: Схема внутренних соединений миксера-измельчителя Ссылка на страницу: внутренняя электрическая схема миксера-измельчителя — Автор: akhilmekkatt Создано: Четверг 5 октября 2017 01:15:08	Схемы подключения миксера-измельчителя preethi, http семинарпроектс орг c внутренняя принципиальная схема миксера-измельчителя, схема внутренней проводки миксера-измельчителя, http Seminarprojects net q Идеи мини-проектов для студентов-механиков ручной кухонный миксер-измельчитель, схема подключения обмотки электродвигателя измельчителя миксера, соединение внутренней обмотки s полевые катушки обмотки миксера-измельчителя, схема внутренней проводки реле cdg61,
, пожалуйста, пришлите мне внутреннюю диаграмму для микшера, это мой электронный идентификатор [электронная почта защищена]…. и т. д. [: = Прочитать полное сообщение здесь =:]
Заголовок: внутренняя электрическая схема измельчителя и миксера Ссылка на страницу: внутренняя электрическая схема измельчителя и миксера — Автор: naveen18 Создано: четверг, 17 августа 2017 г., 03:24:01	мини-проект для схемы аудиомикшера и информация с использованием ic 741, подключение внутренней электропроводки миксера-измельчителя, управляемый педалью файл pdf болгарки миксера, обмотка мельницы миксера, http Seminarprojects net t Принцип работы миксера-измельчителя Википедия, внутренняя проводка миксера-измельчителя, http семинарпроекты net c схема обмотки двигателя измельчителя миксера,
Для переработки кормов для скота из зерна фермеры часто используют сельскохозяйственную машину, называемую измельчителем-миксером.Мельница-миксер — это переносная мельница, совмещающая операции перемешивания и измельчения. Измельчение ингредиентов обычно улучшает усвояемость корма, усвояемость, свойства смешивания и гранулируемость. Зерно обычно измельчают в измельчителе-смесителе с помощью молотковых или вальцовых мельниц. Молотковые дробилки — это ударные измельчители с вращающимися или неподвижными стальными стержнями, прижимающими ингредиенты к круглому сито или твердой зубчатой секцией …. и т. Д. [: = Читать полное сообщение здесь =:]
Название: Принцип работы миксера-измельчителя Ссылка на страницу: Принцип миксера-измельчителя — Автор: eh.махе Создано: Четверг, 17 августа 2017 г., 03:05:23	http Seminarprojects net t Схема обмотки поля измельчителя миксера, влажный точильщик на солнечных батареях, общая схема миксера-измельчителя, автоматический мокрый измельчитель, конструкция и принцип работы миксера-измельчителя, внутренняя принципиальная схема смесителя-измельчителя, оптический когерентный смеситель, как это работает,
принцип работы миксера-измельчителя На рынке доступны различные типы соковыжималок / миксеров / измельчителей.Авторы разработали инновационную модель прототипа электромеханической соковыжималки-миксера-измельчителя, которая включает в себя интегрированную систему передачи энергии с электрическим приводом, а также систему ручной передачи энергии. Эта инновационная соковыжималка-миксер-измельчитель больше подходит для сельской местности, а также для городских районов. Он может работать даже при отключении электричества или сбоях в электроснабжении. С помощью этой соковыжималки-миксера можно сэкономить много электроэнергии … и т. Д. [: = Читать полное сообщение здесь =:]


Название: Схема обмотки поля измельчителя миксера Ссылка на страницу: Схема обмотки поля измельчителя миксера — Автор: 44mahesh Создано: Четверг 5 октября 2017 01:37:12	http Seminarprojects net t Схема обмотки двигателя миксера-измельчителя, схемы подключения миксера-измельчителя preethi, схема обмотки мотора болгарки миксера домашнего хозяйства, Сэр, не могли бы вы мне помочь с обмоткой двигателя миксера-измельчителя, электрическая электрическая схема двигателя болгарки смесителя бытовой техники, основной принцип миксера-измельчителя, принципиальная электрическая схема смесителя-измельчителя,
Схема обмотки полевой обмотки смесителя Широко востребованные в коммерческой сфере, эти полевые катушки измельчителя миксера 27 мм представлены на рынке по реальной цене.Эти роторные двигатели обладают высокой эффективностью в работе, надежны и устойчивы к ударам. Более того, эти двигатели тщательно проверяются опытными профессионалами перед поставкой на рынок. Характеристики: Малый размер Без повреждений Более длительный срок службы Спецификация: 500 Вт 750 Вт 27 мм …. и т. Д. [: = Читать полное сообщение здесь =:]


Заголовок: Принципиальная схема миксера preethi Ссылка на страницу: Принципиальная схема миксера preethi — Автор: jithinnath.стр. Создано: Четверг, 17 августа 2017 г., 03:55:49	http Seminarprojects net t внутренний контур для миксера-измельчителя, подключение контура preethi mixe, принцип бытового смесителя-измельчителя, шлифовальный станок с абразивной лентой, измельчитель смесителя электрической схемы, электрическая схема смесителя-измельчителя, электрическая схема измельчителя смесителя pdf,
Лопастная шлифовальная машина (также пропеллерная шлифовальная машина) — это машина, которая измельчает материал при его перемешивании с помощью высокоскоростного вращающегося лезвия.Применение лезвийных шлифовальных машин для приготовления пищи включает в себя многочисленные электрические кухонные приборы, такие как блендеры (включая погружные блендеры), кухонные комбайны, некоторые мусорные баки и некоторые кофемолки. Термины лопастная кофемолка и пропеллерная кофемолка широко используются, чтобы отличить лопастную кофемолку от других типов. Другие потребительские применения включают роторные газонокосилки. …. и т. д. [: = Прочитать полное сообщение здесь =:]
Сообщайте нам о любых нарушениях / жалобах на «omegawebs @ gmail».com «

Схема и работа шлифовальной машины

Принцип работы смесителя-измельчителя

со схемой | Мобильная ,, принципиальная схема и работа мокрого шлифовального станка | мобильная дробилка, электрическая схема и работа мокрого измельчителя, Трехскоростная электрическая схема миксера-измельчителя, работа, принцип работы, Руководства Foley United, * Найдите серийный номер вашей машины в формате, указанном выше, затем нажмите на соответствующую ссылку ниже, чтобы загрузить Chevalier FSG , Chevalier FSG-1020 AD Шлифовальный станок и навесное оборудование Список запчастей и руководство [Chevalier] на Amazon * БЕСПЛАТНАЯ * доставка по квалификационным предложениям Руководства по промышленному оборудованию с гордостью предлагают 1 цифровую копию повышенного качества с переплетом A: Chevalier FSG-1020 AD Эксплуатация и обслуживание Руководство по эксплуатации и техническому обслуживанию измельчителя пней Дата пересмотра: март 2017 г. Руководство по эксплуатации измельчителя для полов, модель № FG-10, Техническое обслуживание 7 Схема деталей 8 Список запчастей 9-10 Введение и описание Это руководство предназначено для предоставления информации по эксплуатации и обслуживанию необходим для безопасного и эффективного использования ia Abrasives Floor, Эксплуатация. используется влажный или сухой If..

Получить цену

Насос-измельчитель Часто задаваемые вопросы Что такое« Насос-измельчитель — это насосный агрегат, расположенный в нижней точке вашего дома или во дворе, где сточные воды стекают из дома, которые измельчают сточные воды и перекачивают до ближайшей гравитационной канализации на общественной улице Boyar Schultz MSB Series 3A818, Плоскошлифовальный станок, Boyar Schultz MSB Series 3A818, Плоскошлифовальный станок, Рабочие схемы, детали и руководство по схемам сборки [Boyar Shultz] на Amazon * БЕСПЛАТНАЯ * доставка по квалификационным предложениям Промышленное оборудование Manuals с гордостью предлагает 1 качественную цифровую копию A: Boyar Schultz MSB Series 3A818Принцип работы мокрого измельчителя, принцип работы смесителя-измельчителя с диаграммой | Принцип работы мобильного миксера-измельчителя со схемой, принципиальная схема и работа мокрого измельчителя, скоростная электрическая схема работы миксера-измельчителя, принцип работы.Информация по эксплуатации или руководство для полностью автоматического шлифовального станка Chevalier, 25 октября 2010 г. · Информация по эксплуатации или руководство для полностью автоматического шлифовального станка Chevalier? , но он, вероятно, хотел бы большего для руководства по шлифованию, чем сами шевалье! Я могу получить один за 80 долларов, но подумал, что если бы я мог просто получить пару страниц базовой информации, было бы достаточно Инструкции по эксплуатации и руководство по запасным частям 3, 5 30 Об этом руководстве Это руководство предоставляется JET и охватывает безопасную эксплуатацию и техническое обслуживание для настольного ленточно-шлифовального станка JET модели BGB.

Получить цену

ОБЗОР ОТРАСЛИ ОТРАСЛИ, операций, важно, чтобы установка и система оставались в рабочем состоянии, с низким временем простоя и энергоэффективностью, измельчитель затем измельчает сырье до однородных частиц размер материала, схематическая диаграмма непрерывного процесса сухой обработки деталей Угловой шлифовальной машины Black and Decker и помощь по ремонту | ,, Протектор шнура популярных деталей угловой шлифовальной машины Black and Decker $ 531. Если есть порезы в изоляции шнура, прерывистое питание во время работы или поврежденные и изогнутые штыри, тогда замена шнура питания решит проблему. Крестовая отвертка, маленькая отвертка, кусачки / инструменты для снятия изоляции, опрессовка.Рабочие процедуры настольного шлифовального станка, рабочие процедуры настольного шлифовального станка 1 Проверка и регулировка шлифовального станка Убедитесь, что область вокруг шлифовального станка чистая и в хорошем состоянии Боковая защита должна закрывать шпиндель, гайку и фланец и 75% диаметра абразивного круга * 650 ACCU, ИЗБЕГАЙТЕ ВДЫХАНИЯ ПЫЛИ при шлифовании и резке. Воздействие пыли может вызвать респираторные заболевания. Используйте респираторы, одобренные NIOSH или MSHA, защитные очки или маску для лица, а также защитную одежду. не .Шлифовальный станок для инструментов и фрез.Шлифовальный станок для инструментов и фрез используется для заточки фрез и коронок наряду с множеством других режущих инструментов.Это чрезвычайно универсальный станок, используемый для выполнения множества операций шлифования: плоских, цилиндрических или сложных форм.

Получить цену

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ УГЛОВЫХ ШЛИФОВАЛЬНЫХ МАШИН, Просмотрите и загрузите онлайн-руководство по УГЛОВЫЕ ШЛИФОВАЛЬНИКИ Draper. Он закреплен на верстаке или напольной подставке. Его использование включает в себя формовочные насадки или различные инструменты, которые необходимо изготовить или отремонтировать. 1231, 1628, 1632 Руководство по эксплуатации и запчастям шлифовального станка 14500 долларов США Видеообзоры, электрические схемы и руководство по эксплуатации плоскошлифовальных станков серии Chevalier FSG (1996 г.) 7300 долларов США Рабочие процедуры переносных шлифовальных машин, рабочие процедуры переносных шлифовальных машин Безопасное использование переносных шлифовальных машин может представлять угрозу безопасности, включая летающие частицы, и не в включая заедание или шлифовку вручную, например, шлифовку сварных швов внутри коробки или рамы, а также повреждение имущества! Сохраните инструкции на случай возможного повреждения имущества в будущем! Сохраните инструкции для использования в будущем. Настольные шлифовальные машины Dayton оснащены полностью закрытым двигателем на шарикоподшипниках. Узел якоря динамически сбалансирован для обеспечения бесперебойной работы. Корпус двигателя.

Получить цену

Плоское шлифование, Плоское шлифование является наиболее распространенной из операций шлифования. Это процесс чистовой обработки, в котором используется вращающийся абразивный круг для сглаживания плоской поверхности металлических или неметаллических материалов, чтобы придать им более изысканный вид. Удаление оксидного слоя и примесей на поверхности детали. Плоскошлифовальный станок состоит из абразива. Бесцентровое шлифование. Принципиальная схема процесса бесцентрового шлифования. Бесцентровое шлифование — это процесс обработки, который использует абразивную резку для удаления материала с детали. Бесцентровое шлифование отличается от операций центрированного шлифования, когда не используется шпиндель или приспособление для установки и фиксации заготовки; .Инструкция по эксплуатации и руководство по запасным частям JBG ,, Эта настольная шлифовальная машина разработана и предназначена для использования только должным образом обученным и опытным персоналом. Электрическая схема и схема соединений a KGS-306AH 12 b KGS-306AHD 15 (8) Гидравлическая система a) KGS-306AH Гидравлическая схема 18, CORR1 ~ CT ВЫРАВНИВАНИЕ И ЭКСПЛУАТАЦИЯ ПЕРЕД ПЕРЕВОЗКОЙ ИЛИ УСТАНОВКОЙ, ПОЖАЛУЙСТА, УБЕДИТЕСЬ, ЧТО МАШИНА НЕ БЕЗОПАСНОСТЬ И ЭКСПЛУАТАЦИЯ ИЗМЕЛЬЧИКА ДЛЯ ПНЕВ ПРИ НАКАТКЕ ИЛИ УСТАНОВКЕ ПНЕВЫХ КОЛЛЕКЦИЙ. Прочтите и усвойте данное руководство и все инструкции, прежде чем приступить к работе с дробилкой для пней DR `Оригинальный язык ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ЭКСПЛУАТАЦИИ DR®.

Получить цену

Основы шлифования, Основы шлифования Основные производственные процессы Учебное пособие по серии видео — 1 — четверть всех шлифовальных операций, и в основном используется для шлифования черных металлов Далее идет карбид кремния, который используется для шлифования шлифовальный станок для более мягких и цветных металлов имеет поперечное движение для перемещения круга в рабочую зону и обратно. Применение режущего инструмента, Глава 17: Методы шлифования., Специальные типы шлифовальных машин — это шлифовальные станки, предназначенные для определенных типов работ и операций, для Пример: Шлифовальные станки для инструментов и фрез Эти шлифовальные станки предназначены для заточки фрез, разверток, метчиков и других станков. РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ, A Crane Co Company РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Погружной эжектор сточных вод ВАЖНО! Прочтите все инструкции в разделе «Схема измельчителя камня, схема измельчителя и операции — YouTube — диаграмма измельчающего станка, 27 июля 2015 года, используемого для дробления камня в Индии». Мобильная установка для дробления кварцевого песка. Цена на дробильную машину для камня в Южной Африке, дробильные установки для дробления камня. Китай поставщик хорошо обозначил диаграмму молотковой дробилки с алмазным кругом цена weGrinders & Metalworking | Hobart Meat Grinder User Manuals Download, Download 5 Hobart Meat Grinder PDF manuals Руководства пользователя, Hobart Meat мясорубки Руководства по эксплуатации и руководства по обслуживанию.
