Шлейфом подключение светильников: Кратко о розетках «шлейфом», и «петельках» для подключения точечных светильников. — Комплексный ремонт квартир, домов, офисов, магазинов в Ульяновске

Содержание

Кратко о розетках «шлейфом», и «петельках» для подключения точечных светильников.

Почему нельзя подключать розетки и светильники шлейфом?

Во первых, данное решение нарушает требования нормативно технической документации. Разрешается присоединять для токоведущих жил «L » и «N» шлейфом не более трех дополнительных электроприемников, при этом РЕ- проводник должен распаиваться. Иными словами, в розеточном блоке из 4 шт.можно РЕ распаять, а фазу и ноль, подключить шлейфом, если это в одном блоке. А если кабель от блока идет дальше к другому блоку, потом еще дальше, то распаивать надо все три жилы. Да и по здравому смыслу, надо делать все единообразно. Предлагаю рассмотреть следующую ситуацию, которая вполне может иметь место в реальной жизни.

Имеем: 3 розетки подключенные «шлейфом», (рис. №1)

пока монтаж свежий, все работает прекрасно, и защита срабатывает (рис№2)

но в процессе эксплуатации ситуация может измениться. Допустим первой (от щитка) розеткой пользуются часто, выдергивая и вставляя вилку не очень аккуратно каждый день, и в результате таких воздействий контакт РЕ проводника разболтался и ослаб. Или был нарушен по другой причине, например, меняли розетку и забыли затянуть РЕ контакт, при этом у вас все работает, и вы не знаете об этом (Рис. №3).

К средней подключен электроприбор с металлическим корпусом, а подключенный к последней розетке потребитель сломался, и произошло замыкание на землю (рис.№4).

В этот момент кто-то прикасается к корпусу электроприбора, подключенного ко второй розетке, на котором появился опасный потенциал.

Вопрос: «Как сильно ударит током человека, дотронувшийся до корпуса второго прибора?» ответ вполне предсказуем.

Подобные ситуации случаются сплошь и рядом, поэтому требования о неразрывности РЕ проводника, требования к надежности контактов РЕ проводников, придумали совсем не глупые люди. Использовать для коммутации РЕ проводника, (да и фазных и нулевых тоже) контакт самой розетки — неправильно, они не для этого не предназначены.

Кто-то может обосновать подключение шлейфом, тем, что производители делают так, что в контакте розетки есть возможность подключить два проводника. Но сразу хочу вас огорчить, в первую очередь это связано с устройством самого контакта, который представляет собой гайку квадратной формы с винтом по центру, и естественным образом получается, что вы можете подключить провод как с одной стороны от центрального винта, так и с другой.

Еще рассмотрим для примера подключение розетки в ванной, где к РЕ контакту подключается два проводника; (1-й РЕ-проводник в составе кабеля, 2-й РЕ – проводник дополнительной системы уравнивания потенциалов). Здесь можно увидеть, что обе стороны РЕ контакта уже заняты, и подключить «шлейфом» две розетки в ванной комнате, установленные в одном блоке, физически не получится. Более того, даже делать распайку в глубоком подрозетнике, как это делается в сухих помещениях, в ванной комнате не следует, все распайки для помещений с повышенной опасностью, надо располагать вне этих помещений. Иными словами, распаечные коробки для сан. узлов, будь то распайка для освещения, или для розеток, нужно располагать за пределами сан узлов, и вести к каждой розетке или светильнику отдельный кабель.

Помимо рассмотренных выше примеров существуют еще случаи, когда заняты обе стороны контакта, например кольцевая схема проводки, но сейчас не об этом. Или применение механизмов с самозажимными контактами, коммутация «шлейфом» на таких контактах исключается, по той причине, что данный вид соединения не соответствуют требованиям ГОСТ 10434-82 (действующий).

Теперь перейдем к освещению.

Рассмотрим выводы к точечным светильникам в виде петелек. Я ранее затрагивал эту тему в статье №6, размещенной в моей группе, поэтому здесь постараюсь кратко.

Почему нельзя делать петельки?

1. Данное исполнение является не доделанной работой. Сами по себе петельки, смонтированные на первом этапе работ, нарушением не являются, нарушения будут позже. Для того чтобы соблюсти требования ПУЭ, на промежуточном этапе работ, если потолки зашить еще не успели, около каждой петельки придется ставить распаечную коробку и от нее делать ответвление непосредственно на светильник. Если потолки закрыты, то придется делать ответвление на светильник при помощи зажимов ВАГО, которые будут болтаться за подшивным или натяжным потолком в открытом виде, тем самым нарушая ПУЭ п. 2.1.26.
2. Данное решение категорически не подходит для сан. узлов. Распаечные коробки для помещений с повышенной опасностью, нужно располагать вне этих помещений.
3. Экономически не целесообразно. Зачем делать соединения (распайки) возле каждого светильника, когда можно установить всего одну коробку и запитать от нее несколько светильников?

Рассмотрим пример. На потолке 6 точечных светильников, и сделаны «петельки». На первом этапе монтажа это сделать дешевле и проще, но потом потребуется сделать 5 распаек (соединений) возле первых 5 светильников. То есть получается, что работа разбита на 2 этапа. На первом надо сделать петельки, на втором сделать ответвления на светильники, в нашем примере 5 распаек, что в сумме, с точки зрения заказчика, будет значительно дороже чем, если бы мы сразу установили одну коробку на потолке, и подали от нее питание к каждому светильнику отдельным кабелем.

Подведем итоги.

Самими верными техническими решениями для подключения розеток являются:

а) в сухих помещениях:

-установка глубоких подрозетников и расключение в них распаечных коробок, чтобы для подключения каждой розетки из подрозетника были выведены 3 жилы (L,N, PE)

б) Во влажных помещениях, таких как сан. узел:

— установка распаечной коробки за пределами сан узла, и подвод в каждый подрозетник своего кабеля.

Самими верными техническими решениями для подключения точечных светильников являются:

а) в сухих помещениях:

— установка «разветвительных» распаечных коробок для каждых 4-6 светильников, и подвод к каждому светильнику своего кабеля.

б) Во влажных помещениях, таких как сан. узел:

— установка распаечной коробки за пределами сан узла, и подвод кабеля к каждому светильнику.

Уважаемые коллеги и заказчики, не пренебрегайте требования нормативной документации, все правила, стандарты и нормативы написаны «кровью», сначала появляется статистика погибших, а уже потом вводится какое либо правило или норматив. Если Вы заказчик, не рискуйте здоровьем своих близких, ради сомнительной экономии, руководствуйтесь в первую очередь здравым смыслом, экономить нужно, но не надо доводить экономию до абсурда. Если вы мастер, не рискуйте здоровьем своих заказчиков, выполняйте электромонтаж правильно, и продуманно, чтобы спалось крепче, и коллеги приходя на объект после вас, не вспоминали вас крепким матерным словцом. Надеюсь, в этой статье все нашли ответы на вопросы по данной теме, и сделали выводы.

Если понравилась статья, ставьте «лайк» и делитесь с друзьями и коллегами в соцсетях.
Если Вы потенциальный заказчик и заинтересованы в качественном электромонтаже, звоните 8-915-160-31-85.

С уважением Виталий Шкапин.

Автор:

Виталий Шкапин

Рейтинг: 1

Работаю с 2003 года, совмещаю такие должности как; инженер испытательной электролаборатории, проектировщик, электромонтажник. Руковожу электромонтажной бригадой, численность сотрудников в бригаде варьируется по необходимости в зависимости от объема…

Можно ли подключать шлейфом светильники

Кратко о розетках «шлейфом», и «петельках» для подключения точечных светильников.

Почему нельзя подключать розетки и светильники шлейфом?

Имеем: 3 розетки подключенные «шлейфом», (рис. №1)

пока монтаж свежий, все работает прекрасно, и защита срабатывает (рис№2)

Теперь перейдем к освещению.

Почему нельзя делать петельки?

1. Данное исполнение является не доделанной работой. Сами по себе петельки, смонтированные на первом этапе работ, нарушением не являются, нарушения будут позже. Для того чтобы соблюсти требования ПУЭ, на промежуточном этапе работ, если потолки зашить еще не успели, около каждой петельки придется ставить распаечную коробку и от нее делать ответвление непосредственно на светильник. Если потолки закрыты, то придется делать ответвление на светильник при помощи зажимов ВАГО, которые будут болтаться за подшивным или натяжным потолком в открытом виде, тем самым нарушая ПУЭ п. 2.1.26.
2. Данное решение категорически не подходит для сан. узлов. Распаечные коробки для помещений с повышенной опасностью, нужно располагать вне этих помещений.
3. Экономически не целесообразно. Зачем делать соединения (распайки) возле каждого светильника, когда можно установить всего одну коробку и запитать от нее несколько светильников?

Подведем итоги.

Самими верными техническими решениями для подключения розеток являются:

а) в сухих помещениях:

б) Во влажных помещениях, таких как сан. узел:

— установка распаечной коробки за пределами сан узла, и подвод в каждый подрозетник своего кабеля.

Самими верными техническими решениями для подключения точечных светильников являются:

а) в сухих помещениях:

б) Во влажных помещениях, таких как сан. узел:

— установка распаечной коробки за пределами сан узла, и подвод кабеля к каждому светильнику.

С уважением Виталий Шкапин.

Автор:

Виталий Шкапин

Можно ли подключать шлейфом светильники

Нельзя желто-зеленый проводник РЕ шлейфовать на контактных зажимах розеток, светильников, в том числе методом так называемого «без разрывного шлейфа» так как это противоречит нормам, здравому смыслу, инстинкту самосохранения!

Желто-зеленый проводник РЕ нужно подключать к РЕ зажимам розеток, светильников только ответвлением!

ПУЭ 2009 Украина
1. 7.159. Присоединение каждой открытой проводящей части электроустановки к РЕ-проводнику или к защитному заземлению должно выполняться при помощи отдельных ответвлений. Последовательно включать в РЕ-проводник или заземляющий проводник открытые проводящие части не допускается. …

ПУЄ-7 Россия
1.7.144. Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается. …

Зажим РЕ розетки это неотъемлемая часть защитного контакта розетки, который является открытой токопроводящей частью электроустановки доступный прикосновению, а в аварийных ситуациях и токоведущей частью доступной прикосновению!

ГОСТ Р 50030.1-2000
ТОКОПРОВОДЯЩАЯ ЧАСТЬ ОТКРЫТАЯ – Токопроводящая часть, которой легко коснуться и которая в нормальных условиях эксплуатации не находится под напряжением, но может оказаться под ним в аварийных условиях. К типичным открытым токопроводящим частям относятся стенки оболочек, ручки управления и т. п.

ГОСТ Р 51322.1-99
Соединители электрические штепсельные бытового и аналогичного назначения.
11.2 . элементы заземляющей цепи должны быть выполнены как одно целое или надежно соединены между собой клепкой, сваркой и т.д.
11.3 Доступные прикосновению металлические части розетки с заземляющим контактом. должны быть постоянно и надежно соединены с заземляющим контактным зажимом.

МДС 40-2.2000 Россия
7. Для каждой линии групповой сети отходящей от вводного (группового, этажного) щитка, следует прокладывать отдельный нулевой защитный проводник. При питании нескольких штепсельных розеток от одной групповой линии ответвления нулевого защитного проводника к каждой штепсельной розетке должны выполняться в ответвительных коробках или (при питании розеток шлейфом) в коробках для установки штепсельных розеток одним из принятых способов (пайка, сварка, опрессовка, специальные сжимы, клеммы и др. ). Последовательное включение в нулевой защитный проводник заземляющих контактов штепсельных розеток не допускается.

журнал «Новости электротехники» Россия
Александр Шалыгин начальник ИКЦ Московского института энергобезопасности и энергосбережения, Валерий Хейн АК «Росэлектромонтаж»
В групповых сетях (определение см. п.7.1.12 ПУЭ 7-го изд.) присоединение защитных контактов розеток и/или защитных (заземляющих) контактов осветительных приборов класса защиты I должно выполняться с помощью ответвлений, соединение шлейфом не допускается. Это требование связано с тем, что при повреждении розетки или осветительного прибора возможно нарушение защитной цепи для остальных электропотребителей данной групповой линии. Соединение шлейфом без разрыва проводника также не допускается.

Людмила Казанцева УИЦ НИИПроектэлектромонтаж АНО
При питании нескольких штепсельных розеток от одной групповой цепи ответвления защитного проводника к каждой штепсельной розетке должны выполняться в ответвительных коробках или (при питании розеток шлейфом) в коробках для установки штепсельных розеток при помощи специальных зажимов или сжимов, а также пайкой, опрессовкой и другими способами, обеспечивающими надежность присоединения защитного проводника каждой розетки к нулевому защитному проводнику общей групповой цепи и независимость его отсоединения.

ДБН В.2.5-27-06 Украина
4.3.5 Присоединение каждой открытой проводящей части к защитным проводникам должно быть выполнено таким образом, чтобы в случае отделения открытой проводящей части от системы защиты от поражения электрическим током (например, для проведения ремонта электрооборудования) защитные цепи остающегося в работе электрооборудования не прерывались (см. также 4.2.1.7).

Шлейфуют провод РЕ на защитных зажимах розеток, светильников по незнанию не опытные или умышлено халтурщики, потому что так в разы проще монтировать, в ущерб надежности и соответственно безопасности, замыливая глаза своей совести, вешая лапшу на уши не компетентному заказчику, не компетентному проверяющему, что мол это допустимое не разборное без помощи инструмента соединение магистрального проводника РЕ групповой линии.

ПЛОСКО ПРУЖИННЫЕ СОЕДИНЕНИЯ В СТАЦИОНАРНОЙ ПРОВОДКЕ = ПРОСТАЯ СКРУТКА В СТАЦИОНАРНОЙ ПРОВОДКЕ!

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

проведение электромонтажных работ;
процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

исчезает защита всех розеток группы;
при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Смотрите также другие статьи :

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Можно ли подключать шлейфом светильники

Желто-зеленый проводник РЕ нужно подключать к РЕ зажимам розеток, светильников только ответвлением!

ПЛОСКО ПРУЖИННЫЕ СОЕДИНЕНИЯ В СТАЦИОНАРНОЙ ПРОВОДКЕ = ПРОСТАЯ СКРУТКА В СТАЦИОНАРНОЙ ПРОВОДКЕ!

Можно ли подключить светильники шлейфом? | ЭлектроАС

Дата: 16 октября, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Монтаж светильников, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС».

Нужен электромонтаж или электроизмерения? Звоните нам!

Михаил
Можно ли подключить 6 люминесцентных светильников 4×18 Вт шлейфом (параллельно), чтобы не тянуть к каждому светильнику отдельный провод от распределительной коробки?

Ответ:

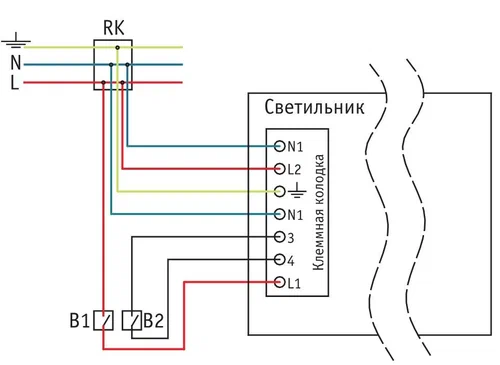

При электромонтаже нескольких светильников одной групповой цепи, требуется подключать РЕ-проводник к светильникам при помощи отдельных ответвлений. Таким образом обеспечивается неразрывность РЕ-проводника и независимость отсоединения осветительного прибора от групповой цепи.

ПУЭ-7
1.7.144
Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается.
Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.
Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

СП 31-110-2003
8.3
В радиальных схемах допускается присоединение шлейфом (РЕ проводники должны присоединяться с помощью ответвления) второго электроприемника, если это не противоречит требованиям по подключению конкретного оборудования, при этом тип и сечение проводников перемычек должны соответствовать проводникам основной питающей линии, в обоснованных случаях допускается подключение шлейфом до трех дополнительных электроприемников, при этом суммарная нагрузка по току не должна более чем в два раза превосходить значение номинального рабочего тока вводного аппарата головного (первого) электроприемника. Совместное питание по магистральной схеме электроприемников холодильного и технологического оборудования не допускается.

ПТЭЭП
2.7.6
Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления с помощью отдельного проводника.
Последовательное соединение заземляющими (зануляющими) проводниками нескольких элементов электроустановки не допускается.
Сечение заземляющих и нулевых защитных проводников должно соответствовать правилам устройства электроустановок.

Прочая и полезная информация

Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75

Срочная платная консультация инженера-энергетика +7(925)705-93-63

Оставить Комментарий

Подключение точечных светильников для гипсокартонных потолков

Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

Светодиодные точечные светильники

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

— свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки;

— компактность, установочная высота лампы обычно не превышает 50 мм;

— высокие показатели светового потока;

— экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;

— низкое тепловыделение в сравнении с галогенными лампами;

— отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;

— современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;

Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Выбор места установки и монтаж отверстий на потолке

Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

Прокладка проводов в каркасе

Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.

Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

Установка точечных светильников в гипсокартон

После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

Как собрана схема подключения точечных светильников 220В

Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода.

В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

А так выглядит проделанная работа (включена одна клавиша выключателя)

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков, и полностью преобразить интерьер комнаты.

Понравилась статья — поделись с друзьями!

Почему заземление шлейфом запрещено | Статьи ЦентрЭнергоЭкспертизы

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность.
Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления.
Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

проведение электромонтажных работ;

процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

звездой, когда к каждой из них от распределительного щита подводится отдельная линия;

шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

исчезает защита всех розеток группы;

при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Поиск компромиссов

Смотрите также другие статьи :

Для чего применяются магнитные пускатели

Подробнее…

Как подключить точечные светильники своими руками если их много

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.
Принцип последовательного соединения
Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света.

Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс.

Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление.

Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой.

Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%.

Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек).

Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока.

В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп.

При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов.

В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг.

По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov

Подключение точечных светильников: параллельно или последовательно, монтаж трансформатора

Установка точечных осветительных приборов подходит для создания основного освещения и добавочной местной подсветки.

Благодаря разнообразию патронных конструкций для монтажа могут использоваться лампочки с разными видами цоколей.

Конструкция устройств достаточно проста, поэтому даже новичку в электромонтажных работах под силу разобраться, как подключить точечные светильники и выполнить правильное подсоединение их к домашней сети.

Конструкция приборов и разновидности

Монтаж точечного светильника

Чаще всего подключение точечных светильников выполняют в навесную или накладную потолочную конструкцию, содержащую некоторое пространство между черновой и чистовой поверхностью. В этих пустотах располагаются задники приборов, а также проводка и иные элементы, ответственные за электроснабжение. Размещать такие светильники в ванной и других помещениях с повышенной влажностью нежелательно. Один или несколько приборов можно установить в шкаф для создания подсветки.

Каждый отдельный светильник включает в себя следующие элементы:

Отражающее устройство с возможностью задания направления потока света.
Лампа. Используются лампочки разных типов – с галогенным газом, на светодиодах, люминесцентные.
Корпус с крепежными элементами (пружинный механизм и лапки).
Наружная панель, ограничивающая площадь. Она может иметь самые разные дизайнерские исполнения, цвета, формы (звезда, цветок и проч.), быть выполненной из различных материалов – дерева, пластмассы, металла.

Конструкция точечного светильника

По способу монтажа светильники можно разделить на две категории. Первые принято встраивать в заранее обустроенные углубления, вторые – монтировать на саму поверхность посредством специальных зажимов. Последний вариант отличается крупными габаритами, для маленькой комнаты он не подойдет.

На эксплуатационные качества устройства влияет и тип используемых ламп. Галогенные варианты отличаются длительным сроком службы, яркостью и естественностью освещения, экологической безопасностью.

Но у них есть и минусы: большое потребление энергии и недостаточная устойчивость к скачкам сетевого напряжения. Куда более экономичны устройства со светодиодами и люминесцентные лампы.

При использовании последних нужно обращаться с колбой весьма аккуратно, так как в ней находится некоторое количество ртутных соединений. Не менее осторожным нужно быть с галогенками: до их колб вообще нельзя дотрагиваться руками.

Светодиодные лампы отличаются наиболее высокой ценой из всех типов. Зато они долго служат и хорошо переносят скачки напряжения до 60 В. В продаже можно найти лампочки с белым светом и с теплым желтоватым.

Материалы для монтажа

Выключатель с функцией подсветки в корпусе

Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:

кабели,
выключатель света,
изоленту с термоусадочными свойствами,
зажимные колодки и гильзочки для монтажа проводов.

Должно быть подготовлено требуемое число светильников и лампочек для них.

Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.

Требования к монтажу

Оптимальный вариант для натяжного потолка – светодиодные светильники

Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп.

Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка.

Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.

Пренебрежение правилами пожаробезопасности может привести к повреждению изоляционного слоя проводов и короткому замыканию.

Схемы подключения на 220 В

Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.

Последовательное подключение

Последовательная схема подключения

Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.

Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль.

Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента.

Организовать его можно через переключатель света или розеточное гнездо.

Схемы параллельного подключения

Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.

При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим.

Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя.

Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.

При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.

Подключение точечных светильников на 12 В

Схема подключения с трансформатором на 12 В

Электросхемы имеют идентичны вид, но провод от переключателя ведут к преобразователю, а с его выходных зажимов к лампочкам. При использовании большого числа осветительных приборов используют двухклавишный выключатель и пару трансформаторов. Тогда схема имеет разветвленный на две линии вид. Для плавной регуляции степени освещенности рекомендуется использовать переключатель-диммер с кнопкой или округлой рукояткой.

Выбор мощности преобразователя/трансформатора

Для бесперебойной работы светильников требуется, чтобы мощность устройства на 12-20% превышала суммарный показатель подсоединенных к нему устройств.

Если надо приобрести понижающий трансформаторный аппарат, чтобы подключать к нему 6 точечных осветительных элементов с 40-ваттными лампочками накаливания, оптимальный мощностный показатель для него будет равен (6*40)*1,2=288 Вт (на практике – 280).

Для подсоединения большого числа источников света требуются высокомощные трансформаторы, отличающиеся большими габаритами. Зачастую сложно подобрать оптимальное место для размещения такого устройства в комнате. Можно разделить источники на две группы и к каждой подключить подходящий по мощности аппарат.

Особенности монтажа

Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки

Монтаж светильника в натяжной потолок

Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона

Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

Этапы монтажа

Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.

Расположение точечных светильников

Подготовка к установке натяжных потолков

На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.

Прокладка провода

Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.

Подготовка отверстий

Расположение светильника в натяжном потолке

Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.

Подключение точечных светильников

Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.

Закрепление

Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.

Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.

Источник: https://StrojDvor.ru/elektrosnabzhenie/sxema-podklyucheniya-tochechnyx-svetilnikov-na-potolke/

Подключение светильника своими руками — пошаговая инструкция с фото и видео. Правила монтажа + схема подключения

Раньше или позже, но каждый столкнётся с необходимостью заменить люстру или светильник. Возможно это будет неудачно брошенный мяч ребёнком или ремонт, но когда придёт время придётся разбираться в хитросплетениях проводки.

И если опытный электрик без труда определит какой провод за что отвечает, то у человека не опытного могут возникнуть проблемы. Также не стоит забывать что работать придётся с электричеством, которое не терпит к себе небрежного отношения.

Просто посмотреть на фото с инструкцией, как подключить светильник, будет недостаточно. Давайте разберёмся как безопасно и качественно осветить свою квартиру.

Как найти разобраться в проводах?

Люди хорошо знакомые с электросетями, знают как определить фазу и как найти ноль в веере проводов. Но человек, не имеющий постоянного общения с проводкой, может столкнутся со сложностями.

На самом деле в этом нет ничего сложного и при должном подходе каждый сможет справиться с поставленной задачей.

И прежде чем разобраться с инструкцией как подключить светильник, разберёмся как с проводкой.

Как найти провод заземления

Взглянув на потолок можно увидеть торчащие от туда провода. Их может быть два, три, а то и восемь. Хотя бы один из точно является нулём, также в новых домах может быть провод с заземлением. Остальные провода это фаза.

Если на вашей люстре есть провод заземления, а в проводке его не нашлось, ничего страшного. По стандарту он должен быть жёлто зелёного цвета.

Необходимо просто качественно его заизолировать и оставить не подключённым. Но заизолировать его нужно обязательно, в противном случае, лень и невнимательность может привести к короткому замыканию и возгоранию проводки.

Ищем фазы и ноль

К сожалению нет единого обязательного стандарта обозначения проводов фаза и ноль. И гадание по цвету не принесёт результата. Единственно правильным решением будет прозвонить провода.

Прозвонить провода можно либо специальным устройством мультиметром, либо индикаторной отвёрткой. На проводах на которых будет напряжения и будут фазами.

Проверять необходимо при включенном выключателе светильника и при включённом щитке. А вот перед подключением люстры следует наоборот всё выключить, чтобы случайно не допустить роковой ошибки.

При работе с мультиметром нужно поставить режим больше 220 В и щупами проверить все возможные пары проводов.

Если провода не прозваниваются, то это фазы, а если мультиметр показывает 220, то один из них ноль. Работая с индикаторной отвёрткой всё куда проще, прикасаетесь кончиком к проводу, если горит лампочка фаза, если нет ноль.

А если провода только два, то тут для анализа мультиметр подойдёт слабо. Так как у нас только два варианта фаза и ноль, то чтобы точно определить провода индикаторная отвёртка подойдёт как нельзя лучше.

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

Нельзя просто скрутить провода и думать если работает, то и хорошо. Электрика очень серьёзно наказывает попустительское к ней отношение.

Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

Подключение различных светильников

Кроме всего прочего существую некоторые нюансы для подключения различных типов светильников.

Люминесцентные светильники

Ответ на вопрос как подключить люминесцентные светильники прост. Так же как и обычные, но с одним существенным условием.

В сеть для запуска таких светильников должны быть внедрены специальные пусковые устройства. От их качества и будет зависеть как долго проработают лампы.

И если вы решили использовать именно такой тип светильников позаботьтесь заранее о пусковых устройствах.

Точечные светильники

Как подключить точечные светильники? Так же как и остальные, но для них потребуется заранее подготовить пространство для их установки. Необходимо заранее провести проводку и установить крепёжные элементы.

Светодиодные светильники

Шаги для подключения светодиодных светильников, не отличаются от подключения обычных ламп накаливания. Но качество и долговечность работы таких светильников заметно больше.

Фото процесса подключения светильника своими руками

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert.ru/podklyuchenie-svetilnika-svoimi-rukami/

Схема подключения точечных светильников 220В и 12В

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):

Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель.

В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников.

На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:

Схема подключения точечных светильников 220В к двухклавишному выключателю:

Основные преимущества использования точечных светильников 220в:
— Простая схема подключения, соответственно максимально надежная
— Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.
— Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.
Минусы использования точечных светильников 220в:
— Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации
— Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.

Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему.

Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.

Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

— автоматическая регулировка напряжения
— постоянное напряжение на выходе
— низкий уровень шума

Выбор трансформатора (блока питания) для точечных светильников

К основным характеристикам трансформаторов для точечных светильников относятся:
— Выходное напряжение
— Номинальная мощность
— Выходной ток
Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.
Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).
Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:

Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того.

Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть.

Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.

Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме «+» и «-«.

Основные преимущества точечных светильников 12В:
— Безопасность, низкая вероятность поражения током человека или возникновения возгорания
— Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.
Основные минусы точечных светильников на 12В:
— Необходимость установки в схему трансформатора и связанные с этим сложности.
— Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами.

У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/40-skhema-podklyucheniya-tochechnykh-svetilnikov-220v-i-12v

Последовательное и параллельное подключение розеток

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Содержание статьи:

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Галерея изображений

Фото из

Кухня — помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям

Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы

Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит

Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме

Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т.д. запитывают от отдельной силовой линии, проложенной параллельно

Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин

Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно — шлейфом

Кухня — место установки мощных потребителей

Электрооборудование в ванных и санузлах

Перегорание розетки от превышения нагрузки

Подключение розеток шлейфом

Фен как прибор для питания от шлейфовой розетки

Отдельная силовая линия для стиральной машины

Шлейфовая схема установки розеток на кухне

Маломощные кухонные потребители шлейфовых линий

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе .

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до . А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

открытый – предполагает прокладку проводов на поверхности стены;
закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для , например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

«фаза» – провода с белым оттенком;
«нуль» – изоляция окрашена в синий цвет;
«заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

С розетки снимают пластиковую защитную крышку.
Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
Гнезда с уложенными проводами плотно затягивают винтами.
Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Как сделать цепочку светодиодных светильников для магазинов?
— LEDMyplace

Состояние освещения коммерческого (внутреннего) помещения имеет большое значение. Однако уровни освещенности, необходимые для внутреннего пространства, могут варьироваться в разные дни. При необходимости установить новое оборудование непросто. Следовательно, лучше провести раннюю установку светодиодных светильников для магазинов, чем полагаться на импровизированные методы, которые могут оказаться шокирующими (на самом деле).

Вы можете заметить, что люди и бренды делают акцент на использовании светодиодных светильников для магазинов .Что ж, на то есть веские причины! Обсуждение последовательного подключения светодиодных фонарей может помочь вам пережить дни, когда определенное внутреннее пространство нуждается в ярком свете.

Существует три метода последовательного подключения светодиодных светильников для магазинов:

Прямое подключение

Прямое соединение, как это звучит, означает, что не будет необходимости в проводке для установления соединения между двумя последовательными светодиодами. В общем, вам придется использовать подключаемых светильников магазина при попытке прямого подключения для последовательного подключения.

Интегрированные светодиодные трубки, которые обеспечивают прямое подключение, имеют один конец «вилка», а другой конец — «мама». Чтобы последовательно подключить ламповые светильники, вам необходимо соединить охватываемый конец предыдущего приспособления с охватывающим концом следующего. Кроме того, количество светодиодных трубок, которые можно подключить, будет зависеть от напряжения выбранного источника питания и мощности светильника.

Например, если вы выберете источник питания на 120 В для последовательного подключения 10-ваттных ламповых светодиодных ламп, вы сможете подключить 12 светодиодов.Однако, чтобы плавать в большей безопасности, убедитесь, что вы не подключаете более семи ламповых огней к источнику питания.

Гирляндное соединение с разъемами

Светодиодные лампы для магазинов

(точнее, встроенные лампы) — это простое решение в ситуациях, когда возникает внезапная и срочная потребность в дополнительной яркости. Однако существуют ограничения, когда дело доходит до установления прямого соединения между ламповыми осветительными приборами. Использование светодиодных разъемов в местах с недостаточным пространством для подключения нескольких источников света помогает добавить дополнительные источники света.

Также может быть случай, когда нужно оставить некоторое пространство между следующими друг за другом осветительными приборами. Использование светодиодных соединителей позволяет поддерживать необходимое расстояние между соединенными трубчатыми светильниками.

Традиционное параллельное соединение

Хотя вы можете установить простые в использовании светильники для магазинов , чтобы удовлетворить потребность в дополнительных светильниках в помещении, вы также можете воспользоваться подходом «сделай сам». Чтобы это сработало, придется подключить отдельные светильники.Соединение между отдельными светильниками должно быть таким, чтобы они совпадали в виде ответвлений (которые остаются соединенными между собой). Базовые знания о проводке и электрических соединениях пригодятся при последовательном подключении нескольких светодиодных осветительных приборов. Однако, если у вас есть подозрение, что вы можете в конечном итоге перевернуть провод (или два!), Это поможет профессионалам взять под контроль ваш проект освещения.

Вот некоторые моменты, которые следует помнить при последовательном подключении нескольких осветительных приборов:

ПРИМЕЧАНИЕ: Следующие пункты относятся как к общим, так и к целевым проектам освещения.

Всегда проверяйте полярность осветительных приборов, источников питания, проводов и кабельных разъемов.
Выключите главный электрический выключатель перед началом установки приспособления. После выключения сети проверьте с помощью вольтметра электробезопасность.
Не перегружайте разъемы проводов или розетки. Вместо этого используйте разветвители проводов и перед установкой проверьте номинальную мощность электрической розетки и выбранных осветительных приборов.
Всегда выбирайте стандартные провода и воздерживайтесь от использования изношенных проводов.
Никогда не оставляйте оголенные провода. Закрепите все соединения проводки термоусадкой или используйте соединители.
Все типы разъемов имеют ограниченный срок службы. Частое подключение и отключение приведет к их износу. Таким образом, не оставляйте незакрепленных или закупоренных соединений.

Пробелы и ошибки укрепляют игру освещения!

Как и все остальное в мире, успех любого проекта освещения зависит от постоянных проб и ошибок.Если конкретное приспособление или дизайн освещения не подходят вам, лучше найти альтернативу получше. Поскольку светодиодные светильники для магазинов доказали свою эффективность в различных условиях, они заслуживают изрядного доверия и похвалы.

Что касается проектов освещения, вы можете определить и выбрать светильники, которые будут соответствовать потребностям в освещении. Однако, если вы хотите пропустить испытание поиском подходящего света из множества осветительных приборов, мы здесь, чтобы помочь!

Установить встраиваемое освещение | HGTV

6-дюймовые встраиваемые светильники
3-дюймовые утопленные светильники для глазного яблока
12/2 неметаллические строительные электрические провода
диммеры (1 с дистанционным управлением)
одна двухклавишная коробка для старых стен
электрические аксессуары (скобы, проволочные гайки и т. Д.)
дрель со шнеком бит
Плоскогубцы линейного мастера
аккумуляторная дрель
кольцевая пила для каждого легкого размера
ударная пила
универсальный нож

1.Как правило, встроенное освещение используется для трех целей: общего освещения, подсветки и рабочего освещения. Для общего освещения используйте более крупные светильники с лампами дневного света. Для рабочего освещения используйте прожектор меньшего размера, а для подсветки используйте небольшой светильник с точечной лампочкой. В этом проекте они использовали прожекторы в 36 дюймах от каждого угла для общего освещения и небольшие прожекторы над изголовьем кровати (18 дюймов от стены) для рабочего освещения.

2.Проверьте чердак, чтобы убедиться, что каждый светильник не обрамлен. При необходимости отрегулируйте все источники света, чтобы избежать кадрирования, соблюдая равномерное расстояние.

4. Вырежьте отверстия для фонарей с помощью шестидюймовой кольцевой пилы в сверле или нарисуйте шестидюймовый круг и вырежьте его с помощью ножовки для гипсокартона.

5. На чердаке протяните провод от места выключателя к первому шестидюймовому фонарю, затем к следующему и так далее, пока все шестидюймовые фонари не будут последовательно подключены к месту выключателя.Соедините два маленьких фонаря шлейфом в одно и то же место с помощью отдельного набора проводов. Обязательно оставьте достаточно провода на чердаке над местом переключателя, чтобы он прошел по стене в новую распределительную коробку.

6. Обычно черный провод горячий, белый провод — нейтральный, а оголенный или зеленый провод — земля. Подключите все электрические соединения к креплениям. Черный провод идет к черному проводу, белый — к белому, а провод заземления от дома наматывается на зеленый винт в корпусе лампы.Затяните зеленый (заземляющий) винт до упора. Обязательно замените все крышки, которые вы снимаете для выполнения соединений.

7. Примечание: Отключите питание в комнате. Снимите старый переключатель и коробку, отвинтив пластину переключателя и вытащив переключатель из коробки. Отсоедините провода от выключателя и снимите распределительную коробку со шпильки с помощью небольшого лома или большой отвертки. Выбросьте старую коробку.

8.Увеличьте существующее отверстие распределительной коробки, чтобы установить новую двойную распределительную коробку, удерживая новую распределительную коробку над старым отверстием и обведя контур новой коробки на стене. Вырежьте гипсокартон с помощью ножовки.

9. При необходимости: На чердаке с помощью сверла просверлите новое отверстие в верхней части стены в полости стойки для пропуска новых проводов.

10. Вставьте два новых провода переключателя в распределительную коробку. Кроме того, проложите провод из дома (который был в старой распределительной коробке) в новую распределительную коробку.

11. Подсоедините электрические соединения. Диммеры обычно имеют два провода или два винтовых зажима с маркировкой «Линия» и «Нагрузка». «Линия» — это горячий провод, а «Нагрузка» — это провод, идущий к свету. Если он не отмечен, прикрепите любой провод к любому проводу. Отключите горячий провод (черный) от дома для подачи на оба линейных входа диммеров. Черный провод от каждого комплекта огней идет к стороне «нагрузки» диммера. Используя проволочные гайки, соедините все белые провода друг с другом, а затем все зеленые или оголенные провода заземления друг к другу.Аккуратно сложите всю проводку обратно в коробку и вкрутите диммеры в коробку.

12. Включите питание, чтобы проверить лампы. Вставьте свет в отверстия в потолке. Присоедините декоративные кольца с помощью пружинных зажимов, входящих в комплект.

Amazon.com: Взрывозащищенные светодиодные гирлянды — 3 лампы — 20280 люмен — C1D1 / C2D1 — ATEX

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Убедитесь, что это подходит
введя номер вашей модели.
Класс 1 и 2 Раздел 1 и 2 Группы B C D E F G — 2G Ex d IIB + h3 T5 Gb — 1D Ex tb IIIC T5 Da — Ex d IIB + h3 T5
Класс 1 и 2 Раздел 1 и 2 Группы B C D E F G — 2G Ex d IIB + h3 T5 Gb — 1D Ex tb IIIC T5 Da — Ex d IIB + h3 T5
Светодиод мощностью 156 Вт обеспечивает яркость 2 0280 люмен при сроке службы лампы более 60000 часов — совместимость с гирляндной цепью
Алюминиевый поворотный крюк и регулируемые крепления для подвешивания и работы без помощи рук.
105-футовый кабель SOOW 16/3 с взрывозащищенной заглушкой — расстояние между лампами 20 футов — выход EXP

›
См. Дополнительные сведения о продукте

Как подключить DMX для сценического освещения — Изучите сценическое освещение.com

Для новичков в сценическом освещении одна из идей, которая может сбить с толку, — как подключить все ваши светильники. В «старые времена» вы просто подключали кабель управления к диммерам и отключали питание к обычным светильникам. В целом это было довольно просто, без каких-либо «настроек» или конфигураций, требуемых для ваших источников света.

Однако сегодня все становится немного сложнее! Большинству, если не всем приборам в современной осветительной установке требуется сигнал DMX, и это может немного запутать, когда вы пытаетесь управлять всем этим.

Посмотрите видео ниже, чтобы ознакомиться с основами, а затем мы поговорим немного глубже и подробнее:

Основы

При работе с осветительной консолью, будь то ПК или оборудование, консоль будет иметь выход DMX. Выход DMX отправляет сигнал для связи с осветительными приборами.

Шлейфовая цепочка

Последовательное подключение — это простой метод подключения, при котором вы подключаете каждое устройство, выходящее в петлю, от предыдущего устройства, чтобы создать линию устройств, подключенных обратно к консоли.

Пример: Допустим, у вас 4 светодиодных светильника. Большинство приборов имеют вход DMX и выход DMX. Через DMX-выход консоли вы подключитесь к DMX-входу прибора или устройства и подключитесь через DMX-выход к следующему прибору или устройству.

Итак, что происходит, когда вы дойдете до последнего приспособления? У вас будет выход DMX, который не используется.

«Спецификация» требует, чтобы вы использовали терминатор DMX, чтобы данные не отражались. Но в большинстве случаев это не понадобится.

DMX Terminator: если он вам нужен, вот он!

32 Правила для приборов — DMX позволяет подключать только до 32 приборов в одну гирляндную цепь для повышения уровня сигнала. Иногда, в зависимости от светильников и длины кабеля, это число меньше (или больше).

На самом деле большинство людей рекомендуют устанавливать только 16-20 приборов или устройств в гирляндную цепь. Это связано с тем, что некоторые приборы могут быть «тяжелее» или «легче» на линии DMX.

Устройства

также будут включать блок диммера.Блок диммера может подключать от 4 до 8 ламп, но все равно считается только одним устройством в гирляндной цепи.

Разделение DMX

Чтобы обойти правило 32 устройств, вы можете разделить свой DMX-сигнал и создать несколько гирляндных цепей.

В простейшей форме разветвитель DMX принимает выход DMX и просто копирует его несколько раз. Разветвитель DMX также может быть известен как «оптический разветвитель» или даже оптически изолированный разветвитель.

Разделение вашего DMX также может помочь вам сделать ваши кабельные трассы более чистыми и изолировать различные пролеты осветительных приборов.Посмотрите мой любимый разветвитель DMX здесь.

Разветвитель DMX также может защитить вашу консоль в случае, если вы подключите к ней неисправный свет! Недавно я разговаривал с другим дизайнером по свету, и он поделился со мной историей о клиенте, который поджарил световую консоль за 15 000 долларов, потому что подключил ее к дешевому светодиодному светильнику.

Светодиодный светильник не был зарегистрирован, и что-то пошло не так внутри, посылая напряжение по DMX-линии и убивая DMX-чип в консоли.Это не круто, и недорогой разветвитель DMX взял бы тепло вместо дорогой консоли, если бы они использовали ее!

Некоторые разветвители будут иметь по 3 или 5 контактов для каждого выхода. Когда разветвитель имеет как 3-контактный, так и 5-контактный разъем на одном маркированном выходе , вам нужно будет выбрать между 3-контактным или 5-контактным разъемом , вы не можете использовать оба!

Если штекеры разветвителя имеют отдельную маркировку на выходе, вы можете использовать каждый штекер при необходимости.

Когда прибор имеет 3-контактные и 5-контактные входы и выходы…

Когда у вас есть прибор, который имеет как 3-контактный, так и 5-контактный вход / выход, это тот же принцип, что и при работе со сплиттером.

Вы можете иметь 3-контактный выход и 5-контактный вход или наоборот, но не можете иметь 2 входа и / или 2 выхода.

Вы не можете использовать 3- и 5-контактные разъемы DMX на осветительных приборах как сплит!

Множественные вселенные

Консоль с несколькими выходами вселенной

DMX-индикаторов в наши дни может занимать больше каналов, чем когда-либо прежде, а когда вам понадобится более 512 каналов, вам понадобится начать новую вселенную DMX.

Вселенная DMX — это просто новый, свежий набор из 512 каналов DMX для управления освещением.

Когда у вас есть несколько вселенных, ваша консоль будет отмечать эти вселенные как DMX 1 и DMX 2 (и 3, и 4…), и адрес также покажет это в разделе патчей. Некоторые консоли будут использовать буквы вместо номеров юниверсов (например, A, B, C…)

Вы можете просто подключить вселенные по отдельности, это действительно так просто!

Просто не забывайте хранить приборы и устройства только в желаемой вселенной. Вы не можете смешивать их, поскольку обычные DMX-лампы не могут понять разницу между вселенными и, следовательно, будут делать неправильные вещи!

Когда ваша консоль состоит из нескольких вселенных, вы можете «зонировать» свою осветительную установку по разным вселенным, чтобы оставаться организованной и упростить электромонтаж.

Кроме того, разветвители DMX не могут охватывать несколько вселенных, хотя некоторые позволяют вводить 2 вселенных и выбирать, какие порты вы хотите назначить для каждого выхода.

Будущее

Как я уже упоминал в видео выше, DMX постоянно меняется, и мы всегда видим все больше и больше новых источников света, у которых есть еще больше каналов, чем раньше.

Некоторые светильники сегодня могут изначально использовать сетевой DMX, и даже не используют кабели DMX! По мере продвижения в будущее это, вероятно, станет большей частью нашего освещения!

Тем не менее, даже с обычными приборами DMX становится все реже и реже нуждаться в разветвителях DMX — по мере того, как мы продвигаемся вперед и цены продолжат падать, мы увидим, что все больше шоу переходят на использование узлов Art-Net и sACN вместо этих источников света. которые требуют «олдскульного» DMX.

Надеюсь, вам действительно понравилась эта статья, и что она поможет вам создать отличное освещение. Нет ничего хуже, чем столкнуться с техническим препятствием в освещении!

Larson Electronics — Светодиодный фонарь / рабочий светильник — 28 Вт — шнур 25 футов — трубка 5 футов

Сделано в США

Светодиодный светильник Larson Electronics FTL-5-LED-ILC-25 мощностью 28 Вт с концевыми разъемами идеально подходит практически для любых условий, включая, но не ограничиваясь: общее обслуживание, строительство, интерьер самолета, аварийное убежище, длинные узкие проходы , судостроительные верфи и др.Эти фонари также подходят для гражданских и военных укрытий. Светодиодная лампа в этих капельных светильниках обеспечивает гораздо более длительный срок службы лампы, более холодную работу, более высокую долговечность и лучшее качество света, чем капельные лампы накаливания.

Этот светодиодный падающий светильник, полностью устойчивый к атмосферным воздействиям и ударам, не жертвует светоотдачей или качеством, чтобы получить эти характеристики. Larson Electronics FTL-5-LED-ILC-25 ударопрочный, что делает его достаточно прочным, чтобы выдерживать падения, падения и грубое обращение.Оснащенный светодиодной лампой T8 на 50 000 часов работы, этот светодиодный капельный светильник предназначен для работы при более низких рабочих температурах, чем обычные лампы накаливания и люминесцентные лампы, чтобы снизить вероятность возгорания и ожогов. Встроенный отражатель обеспечивает широкое, без бликов и теней яркое белое световое поле.

FTL-5-LED-ILC-25 оснащен лампой LEDT8-28W-V1 T8 от Larson Electronics, которая дает световой поток 3500 люмен и не требует балласта для работы. Слегка матовая линза рассеивает свет и делает эту лампу идеальной для безопасных пищевых продуктов, поскольку в ней нет стекла.Нейлоновый корпус обеспечивает жесткость и прочность этой светодиодной лампе. Эти универсальные люминесцентные светодиодные лампы работают от напряжения от 120 до 277 В переменного тока и от 11 до 25 В переменного / постоянного тока.

Мы устранили балласт, обычно связанный с люминесцентными светильниками, что снижает общий вес и общую сложность рабочего светильника. В этом устройстве нет балласта, а включенные в комплект светодиодные лампы имеют срок службы более 50 000 часов, что приводит к исключительной эффективности и значительному снижению затрат на техническое обслуживание.Эти люминесцентные светодиодные лампы имеют внутренние драйверы, исключающие использование внешних компонентов питания. Твердотельная конструкция светодиодных ламп придает этому светильнику превосходную устойчивость к повреждениям от вибрации, экстремальных температур и срок службы лампы в два раза больше, чем у стандартных люминесцентных ламп. Эта лампа второго поколения предлагается с температурой холодного белого цвета 5600K.

В отличие от газовых и дуговых ламп со стеклянными колбами, светодиоды не имеют нитей накала или хрупких корпусов, которые могут сломаться во время работы.Вместо того, чтобы нагревать небольшую нить или использовать комбинацию газов для получения света, светоизлучающие диоды (СИД) используют полупроводниковые материалы, которые загораются при подаче электрического тока и излучают свет. У светодиодных фонарей нет времени прогрева или охлаждения перед повторным включением, и они обеспечивают мгновенное освещение при включении, что повышает надежность светодиодной технологии. По своей природе светодиодные источники света работают значительно холоднее, чем традиционные лампы, что снижает вероятность случайных ожогов и повышения температуры из-за теплового излучения.Эта твердотельная конструкция светодиодов обеспечивает более надежный, стабильный, долговечный и энергоэффективный источник света по сравнению с традиционным освещением.

Монтаж: Этот подвесной светильник стандартно поставляется с набором подвесных крючков, позволяющих пользователям удобно повесить светильник наверху в любом месте, где требуется освещение. FTL-5-LED-ILC-25 оснащен 25-футовым кабелем, что делает этот падающий фонарь универсальным и предоставляет оператору достаточную длину для перемещения света по рабочему пространству.Каждый светильник оснащен 5-дюймовым штырем, оканчивающимся розеткой, чтобы обеспечить сквозное соединение. Эти светодиодные фонари идеально подходят для временного освещения, когда предпочтительнее использовать гирляндную цепочку.

Напряжение: Внутренний драйвер в этом устройстве обеспечивает возможность автоматически контролировать и регулировать входной ток для поддержания правильных уровней напряжения светодиодов независимо от входных уровней в определенном диапазоне. Эти осветительные мачты могут работать с током в диапазоне от 100 до 277 В переменного тока для моделей с высоким напряжением или от 11 до 25 В переменного / постоянного тока для моделей с низким напряжением без необходимости каких-либо модификаций в результате.Эта способность определять и регулировать входной ток также обеспечивает защиту от скачков и падений напряжения, которые могут возникнуть в электрических системах, которые в противном случае привели бы к сгоранию или преждевременному отказу светодиода без этого.

Нажмите фото, чтобы увеличить

5-15 Прямая заглушка 15 А / 125 В номинальная	L5-15 Пробка с поворотным замком Номинальный ток 15 А / 125 В	L6-15 Пробка с поворотным замком Номинальный ток 15 А / 250 В

Электропроводка и вилка: Эта портативная светодиодная система рабочего освещения оснащена химически стойким и стойким к истиранию шнуром SOOW длиной 25 футов 16/2, который снабжен колпачком для кабеля промышленного класса для легкого подключения к общей стене торговые точки.Варианты вилок включают стандартную вилку с прямым лезвием на 5-15 ампер на 15 ампер для настенных розеток на 110 В с заземлением, вилку NEMA L5-15 на 15 ампер с поворотным замком для розеток с поворотным замком на 125 В и вилку на 15 ампер с поворотным замком NEMA L6-15 для розеток с поворотным замком на 240 В. В качестве альтернативы мы можем предоставить гибкие провода без вилки для жестких проводов или для операторов, которые предпочитают подключать провода в предоставленных пользователем колпачках. Пожалуйста, выберите вариант гибких выводов без вилки ниже.

Вопрос: Можно ли гирляндное подключение к светильникам?

Время чтения: 3 минуты

Вопрос

Я подключаю 2 x 4 люминесцентных светильника к подвесному потолку, и мне сказали, что вы не можете последовательно подключить соединения к светильникам.Я использую кабель типа MC с заземлением, и в некоторых случаях его длина превышает 6 футов. Нарушаю ли я код и какой код будет на это ссылаться? — Г. М.

Ответ

Этот ответ основан на информации, предоставленной в вопросе. 2 x 4 люминесцентных светильника накладного типа разрешается подключать с помощью любого метода разветвленной проводки, указанного в главе 3 NEC, в зависимости от типа конструкции здания, в котором они устанавливаются. Вы указали, что светильники подключаются с использованием MC кабель, который проходит от одного светильника к другому, используя балластный отсек в качестве распределительной коробки.Пока светильник указан для этого подключения к ответвленной цепи, нет требований Кодекса, запрещающих эту установку. В Кодексе нет ограничений по длине для кабеля MC, который устанавливается как ответвление.

Давайте сделаем еще один шаг, чтобы прояснить ситуацию. Если мы говорим о зажимах размером ⅜ дюйма, которые включают в себя монтажный провод 18 AWG, они ограничены для использования длиной 6 футов для подключения к полноразмерной ответвленной цепи в распределительной коробке, обычно расположенной над светильником в пространстве для доступа к потолку.Сечение, которое разрешает использование этих зажимных отводов (проводников зажимных отводов) — 210,19 (A) (4), исключение 1 (b), которое относится к 410.117 (C). Эта секция позволяет отводным проводам длиной не менее 18 дюймов и не более 6 футов подключаться к проводам ответвленной цепи. При этом, если кабель MC, о котором вы говорите в своем вопросе, представляет собой заводские хлысты, которые содержат только ответвительные провода (18 AWG), то установка, описанная в вопросе, является нарушением NEC.

Следующее ограничение на 6 футов — 250.118 (5) и ограничивает использование гибкого металлического кабелепровода в качестве заземляющего проводника оборудования на длине более 6 футов. Если заземляющий провод оборудования предусмотрен в гибком металлическом кабелепроводе, это ограничение на длину не применяется. Ограничения по длине гибкого металлического кабелепровода нет, если он не имеет размера ⅜ дюйма и не используется для присоединения проводников отвода. Еще раз ссылка в 348.20 (A) (2) (c) указывает на 410.117 (C). Однако речь идет не о гибком металлическом трубопроводе; речь идет о кабеле MC, установленном как ответвление.

Статья 330 касается кабеля MC, а 330.10 (A) — общие области применения кабеля MC. Раздел 330.10 (A) (1) указывает, что кабель MC может использоваться для ответвленных цепей (без ограничений по длине). В разделе 330.12 «Запрещенное использование» не указывается, что кабель MC не может использоваться длиной более 6 футов. Кабель типа MC считается проводником заземления оборудования, если он соответствует требованиям 250.118 (10). Здесь тоже нет ограничений по длине.

Резюме: Пока светильники 2 x 4 подключены к проводам полноразмерной ответвленной цепи (кабеля MC) (обычно 12 AWG с заземляющим проводом оборудования), и светильник включает в себя распределительную коробку (балластный отсек), которая признан для использования в качестве точки соединения для проводников ответвленной цепи (большинство накладных светильников таковыми являются), то описанная установка будет соответствовать минимальным требованиям NEC.Если вопрос в том, можно ли последовательно соединить светильники с помощью плоских гибких металлических проводов диаметром дюйма, которые обычно поставляются со светильниками, ответ будет отрицательным, потому что эти проводники являются только ответвлениями (обычно 18 AWG), а не полноразмерными ответвлениями. проводники. См. Разделы «Информация» и «Код» в первом абзаце. Надеюсь, это эффективно ответит на ваш вопрос. Как всегда, уточняйте в местных органах власти, обладающих юрисдикцией, какие-либо требования местного кодекса, которые могут изменять или дополнять минимальные требования NEC.- Майкл Дж. Джонстон, CMP-5

Пейзажное освещение: падение напряжения и способы подключения

Все работы по освещению и каждая система освещения одинаковы, верно? Не совсем так. Используемый метод подключения может повлиять как на производительность системы, так и, что более важно, на визуальный результат (портрет освещения). Ниже мы сравним наиболее распространенные методы подключения, но прежде, чем мы это сделаем, давайте рассмотрим заклятый враг подключения любой системы ландшафтного освещения: падение напряжения.

Падение напряжения

Чтобы контролировать падение напряжения в низковольтных системах ландшафтного освещения, необходимо учитывать две вещи. Первый — это наличие многоотводного трансформатора для компенсации падения напряжения за счет наличия нескольких отводов с более высоким напряжением. При использовании на трансформаторе ответвления с более высоким напряжением напряжение вначале становится высоким, а затем падает до нужного значения по мере того, как мощность проходит по проводам к приборам. На самом деле есть только один способ подтвердить, что вы получаете надлежащее напряжение на свои осветительные приборы — путем проверки и тестирования с помощью цифрового вольтметра.

Во-вторых, вам необходимо иметь возможность распределять одинаковое напряжение на каждый прибор в вашей системе ландшафтного освещения, а для этого требуется хорошо спланированный метод подключения. Единственный метод подключения, который может обеспечить равное напряжение для всех приборов, — это метод подключения с выравнивающим концентратором. Этот метод требует одинаковой длины провода на всех приспособлениях, ведущих к центральной точке подключения (концентратору).

В общепринятом понимании падения напряжения существует множество мифов, заблуждений и заблуждений.Даже многие производители осветительного оборудования теперь говорят, что с падением напряжения можно «жить». С появлением светодиодных ламп с диапазоном от 10 до 15 или 18 и даже до 30 вольт вы могли бы подумать: «О боже, разве это не здорово? Больше никаких падений напряжения ». Что ж, это действительно несправедливо по отношению к нашей отрасли.

Для объяснения возьмем следующий пример: Двигатель грузовика рассчитан на оптимальную работу при 2200 об / мин, но я запускаю свой двигатель при 2200 об / мин, а ваш двигатель — 4000 об / мин. Оба двигателя будут работать, но мой двигатель (работающий со скоростью 2200 об / мин) может продержаться 200000 миль или больше.Двигатель, работающий со скоростью 4000 об / мин, может выйти из строя значительно раньше. Точно так же светодиодные лампы имеют наработку от 20 000 до 40 000 часов, но не все светодиодные лампы работают с максимальной производительностью. Годы испытаний ламп показали, что изменения напряжения (уменьшение и увеличение напряжения) влияют на внутреннюю электронику и драйверы четырьмя способами:

Лампы больше всего страдают от тепла (убийца светодиодных ламп).
Вольт ампер меняет в лампах. Например, лампа мощностью 4 Вт может потреблять 6 Вт (это на 50% больше).
Изменение цветовой температуры.
Люмен на выходе.

При этом все светодиодные лампы имеют некоторое увеличение за счет электронного драйвера. Убедитесь, что вы используете истинный амперметр RMS; это гарантирует, что вы не перегрузите провод, трансформатор или предохранитель.

Итак, цель состоит в том, чтобы получить 12 вольт на все светодиодные лампы. Давайте сделаем все возможное, чтобы помочь им прожить долгую счастливую жизнь. Используйте многоотводные трансформаторы — они доступны более 20 лет; и хотя сегодня мы используем трансформаторы меньшей мощности (от 100 до 300 Вт), мы все равно должны использовать 12, 13, 14 и 15 многоотводные трансформаторы.

Помимо потенциального сокращения срока службы лампы, мы также должны думать о будущем и возможных «а что, если». Например, что, если ваша система находится на краю 10 вольт, и вы хотите добавить источники света? Или что, если ваше напряжение меняется с дневного на ночное? Это типичная ситуация, которая происходит постоянно, потому что мы обычно проверяем напряжение в дневное время, когда оно обычно на 5-10 вольт выше, чем ночью. Дневное линейное напряжение 130 вольт на входе, что дает 13 вольт на трансформаторе и 10 вольт на лампах, ночью может измениться до 120 вольт, что дает 12 вольт на трансформаторе и 9 вольт на лампах.Другой причиной большого падения напряжения является то, что мы обычно подключаемся к существующей розетке, и домовладелец добавляет что-то в эту цепь, что вызывает падение напряжения. Как решить эту проблему? Если у вас многоотводный трансформатор, все, что вам нужно сделать, это переключиться на более высокий ответвитель на трансформаторе, и напряжение на лампе увеличится.

Способы подключения

Теперь перейдем к способам подключения. Одним из наиболее распространенных методов подключения была «гирляндная цепь».«Гирляндная цепь передает питание на первую лампу (прибор) по проводу, который часто называют« хоум-ран ». Этот первый прибор получает наибольшее напряжение или мощность. Остальные приборы последовательно получают все меньше и меньше напряжения. Количество светильников и мощность ламп, а также расстояние между проводами будут определять несоответствие напряжения. Иногда при проектировании освещения вы очень ограничены в пространстве для проводки. Единственный раз, когда метод гирляндной цепи может быть полезен, — это когда вы устанавливаете светильники над землей и вне земли.Как только вы поместите систему в землю, у вас возникнут проблемы с плохими или плохо выполненными соединениями проводов.

В действительности метод гирляндной цепи имеет только одно преимущество — размещение светильников в труднодоступных местах, таких как водостоки, вторые этажи и под фасадами. Есть еще много недостатков, в том числе слишком много точек подключения, трудоемкая установка, сложность устранения неполадок, короткие провода не позволяют сильно перемещаться в приспособлении, а последовательное соединение не обеспечивает одинаковое напряжение для всех ламп.

Последний момент, вызывающий беспокойство при использовании метода гирляндной цепи, заключается в том, что, как правило, каждое приспособление необходимо вставлять на место, создавая несколько точек соединения, описанных выше. Это значительно увеличивает вероятность неисправного соединения из-за проникновения воды или плохого механического соединения, что приводит к перегреву и плавлению провода. Из-за большого падения потенциального напряжения вы также можете столкнуться с выходом из строя ламп и некачественным освещением из-за неравномерного напряжения.

Другой распространенный метод подключения известен как метод «петли». Метод петли обеспечивает одинаковое напряжение и мощность на обоих концах участка провода. При использовании этого метода исходный провод идет к первому приспособлению, затем другие приспособления подключаются гирляндной цепью с сохранением полярности проводов (очень важно). После установки последней лампы второй провод закручивают в петлю к первой лампе и завязывают. Аналогичный метод используется при орошении путем двойной подачи воды в зону спринклера, чтобы помочь уравновесить давление воды повсюду.Он работает таким же образом в электропроводке, обеспечивая надлежащее напряжение как для первого, так и для последнего приспособления на участке провода, помогая стабилизировать электричество для всех приспособлений — но только до определенного предела.

При использовании петлевого метода единственное, в чем вы должны быть полностью уверены, — это соответствие полярности проводов, иначе вы создадите короткое замыкание, которое может привести к телесным повреждениям или повреждению цепи. Подобрать полярность проводов легко; просто соедините провода с одинаковой маркировкой между собой.Последнее предостережение: не прорезайте петлевую часть провода, когда вы добавляете приспособление, потому что вы минимизируете стабилизирующее влияние петли на напряжение.

Основным преимуществом замкнутого метода является то, что он может быть быстрым способом решения существующей проблемы падения напряжения в гирляндной цепи. К сожалению, петлевой метод разделяет многие недостатки гирляндного подключения, такие как несколько точек подключения, трудоемкая установка, устранение неполадок, короткие провода, которые не допускают большого движения на приспособлении, и петлевой метод не дает одинаковое напряжение для всех ламп.Есть еще один недостаток: метод петли тратит много проволоки на завершение петли (удваивает проволоку).

Далее идет «Т» метод. Хотя это не так распространено, как некоторые другие методы, метод «Т» сначала подводит ваш провод к среднему креплению, а затем отключает «Т» в обоих направлениях. Это сокращает нагрузку на провод лампы вдвое, по сути, вдвое уменьшая падение напряжения. Этот способ отлично подходит для размещения светильников в труднодоступных местах. (Примечание: вы можете использовать методы цикла и «T» вместе.)

Опять же, многие из тех же недостатков, упомянутых выше, препятствуют использованию метода «Т», и вы можете добавить еще один — этот метод требует использования проволоки большего сечения. При использовании метода «Т» вы по-прежнему не получаете одинаковое напряжение на все лампы, и вы все равно можете иметь множество соединений в земле. Что вы видите со всеми вышеперечисленными методами, так это то, что у вас одни и те же проблемы, но с разной степенью серьезности.

Метод HUB

Проводку для работы по освещению и отсутствие заземления можно выполнить только с помощью метода HUB.Метод HUB прост: вы прокладываете провод от трансформатора до HUB, а затем подключаете все свои приспособления к HUB — вот и все!

Метод HUB решает две самые большие проблемы, с которыми вы сталкиваетесь:

Уменьшение соединений в земле, коррозии и впитывания. Капиллярная влага втягивает влагу под изоляцию, где она прячется, нанося ей вред, потускневая медный провод и нарушая проводимость. Проверьте все незащищенные соединения гайки проводов в земле, и вы убедитесь в этом сами.
Невозможно переместить приспособление из-за изменений ландшафта (рост ландшафта, изменение характеристик ландшафта).

Метод HUB — лучший способ подключения, потому что он подает правильное напряжение на каждую лампу. Также легче избежать ошибок при электромонтаже в полевых условиях. Нет неправильной полярности, дисбаланса, петель, капилляров и коррозии. Всегда покупайте светильники с 25-футовым проводом, а затем просто подключайте их к концентратору, который является центральной точкой подключения.

Преимущества метода HUB многочисленны:

Равное напряжение на все лампы.
Одна точка подключения на каждый запуск.
Нет заземления.
Экономия на проводе за счет меньшего использования.
Можно использовать провод меньшего сечения.
Значительная экономия труда.
Возможность установки вторичного предохранителя для защиты.
Позволяет вам позже легко добавить дополнительные приспособления.
Вы можете сократить количество проводных соединений на 80% с помощью метода HUB.
Вы можете проверить напряжение на концентраторе вместо того, чтобы искать каждое устройство.
Легко устранять неисправности, поскольку каждое устройство подключено к концентратору (вы можете использовать пробник усилителя для определения коротких замыканий и мощности лампы, либо отсоединить отдельные устройства для проверки линии).

Используйте метод подключения HUB на каждом этапе работы для получения надежной системы проводки. Подрядчики и их заказчики выигрывают от надежности, гибкости и простоты будущего расширения.

Содержание этой статьи Нэйт Маллен (a.k.a., The Illuminator) и Уникальные системы освещения. Посетите веб-сайт Unique Lighting Systems по адресу www.

Кратко о розетках «шлейфом», и «петельках» для подключения точечных светильников.

Автор:

Виталий Шкапин

Можно ли подключать шлейфом светильники

Кратко о розетках «шлейфом», и «петельках» для подключения точечных светильников.

Автор:

Виталий Шкапин

Можно ли подключать шлейфом светильники

Почему заземление шлейфом запрещено

Можно ли подключать шлейфом светильники

Можно ли подключить светильники шлейфом? | ЭлектроАС

Оставить Комментарий

Подключение точечных светильников для гипсокартонных потолков

Светодиодные точечные светильники

Выбор места установки и монтаж отверстий на потолке

Прокладка проводов в каркасе

Установка точечных светильников в гипсокартон

Как собрана схема подключения точечных светильников 220В

Почему заземление шлейфом запрещено | Статьи ЦентрЭнергоЭкспертизы

Как подключить точечные светильники своими руками если их много

Последовательное соединение

Параллельное соединение

Как подключить точечные светильники параллельно

Лучевая

Шлейфное соединение

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Подключение точечных светильников на 12 В с персональным трансформатором

Выбор сечения проводов

Особенности монтажа

Подключение точечных светильников: параллельно или последовательно, монтаж трансформатора

Конструкция приборов и разновидности

Материалы для монтажа

Требования к монтажу

Схемы подключения на 220 В

Последовательное подключение

Схемы параллельного подключения

Подключение точечных светильников на 12 В

Выбор мощности преобразователя/трансформатора

Особенности монтажа

В натяжные потолки

В потолки из гипсокартона

Этапы монтажа

Расположение точечных светильников

Прокладка провода

Подготовка отверстий

Подключение точечных светильников

Закрепление

Подключение светильника своими руками — пошаговая инструкция с фото и видео. Правила монтажа + схема подключения

Как найти разобраться в проводах?

Как найти провод заземления

Ищем фазы и ноль

Как соединять провода

Подключение различных светильников

Люминесцентные светильники

Точечные светильники

Светодиодные светильники

Фото процесса подключения светильника своими руками

Схема подключения точечных светильников 220В и 12В

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220В к одноклавишному выключателю:

Схема подключения точечных светильников 220В к двухклавишному выключателю:

Схема подключения точечных светильников 12в

Выбор трансформатора (блока питания) для точечных светильников

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Последовательное и параллельное подключение розеток

Способы подключения розеток

Особенности монтажа шлейфового подключения

Монтаж с использованием соединителей

Установка дополнительной распределительной коробки

Специфика параллельного подключения

Выводы и полезное видео по теме

Как сделать цепочку светодиодных светильников для магазинов? — LEDMyplace

Установить встраиваемое освещение | HGTV

Amazon.com: Взрывозащищенные светодиодные гирлянды — 3 лампы — 20280 люмен — C1D1 / C2D1 — ATEX

Как подключить DMX для сценического освещения — Изучите сценическое освещение.com

Основы

Шлейфовая цепочка

Когда прибор имеет 3-контактные и 5-контактные входы и выходы…

Будущее

Larson Electronics — Светодиодный фонарь / рабочий светильник — 28 Вт — шнур 25 футов — трубка 5 футов

Как сделать цепочку светодиодных светильников для магазинов?
— LEDMyplace
