Укладка плитки на теплый пол: инструкция и этапы подготовки

Укладка плитки на теплый пол требует определенных знаний и подготовки. Технология не отличается особой сложностью, но есть определенные моменты, несоблюдение которых сведет на нет все старания, и приведет к порче дорогостоящего материала.

Разновидности полов под плитку

Перед тем как приниматься за укладочные работы, необходимо понять специфику каждого вида теплого пола, из чего он состоит и каких типов бывает. Подобное утепление дома не является дорогостоящим и практически каждый может себе это позволить.

Для начала необходимо определиться, какой тип обогрева является наиболее подходящим:

  • Электрический.
  • Водяной.

Виды теплого пола

Электрический

Электрический теплый пол – эта многослойный комплекс, состоящий из утеплителя, обогревающего элемента, стяжки и завершающего покрытия. Для конечного слоя, особенно в ванной комнате или кухне, наиболее подходит плитка.

В зависимости от используемого нагревательного элемента, электрическое покрытие бывает следующих видов:

  • Проводное.
  • Инфракрасное.

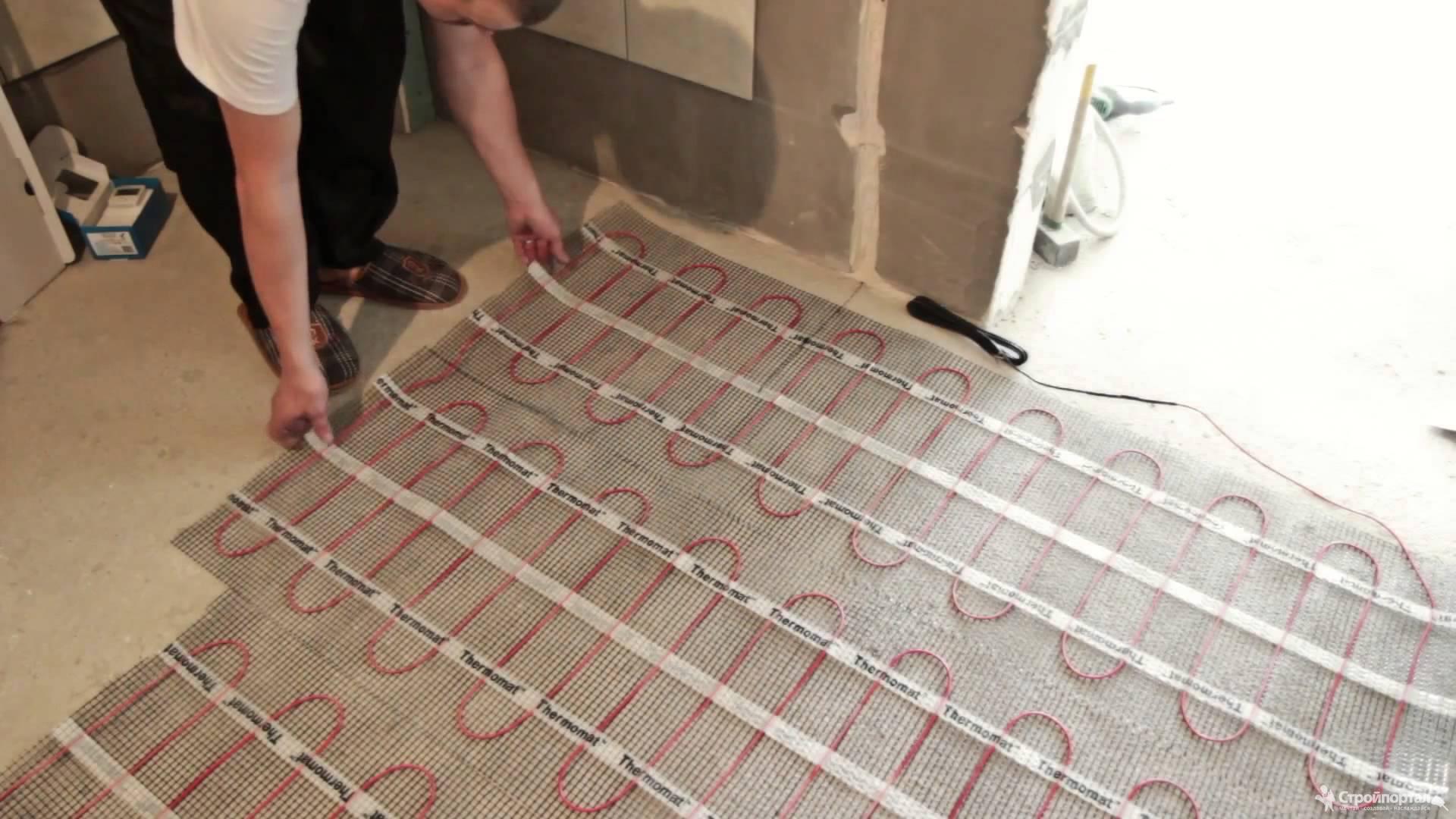

  • С использованием электрических матов.

Виды электрических теплых полов

Каждый вид имеет свои особенности и характеристики. Для определения типа пола потребитель чаще всего отталкивается от двух аспектов – первоначальных затрат на его монтаж, последующих трат на эксплуатацию.

Инфракрасное нагревание наиболее выгодное. На первоначальном этапе придется потратить чуть больше, чем для монтажа других покрытий, зато впоследствии серьезно экономится семейный бюджет при плате за электроэнергию.

Такое покрытие наименее «капризно», подходит под любую керамическую плитку или ламинат.

Водяной

Монтаж водяного пола очень затратный, но он окупается последующей эксплуатацией. Специалисты считают, что такое покрытие не очень эффективно и небезопасно.

Для его укладки используется комплекс труб определенного сечения. Принцип такой же, как и у системы центрального отопления. Только в этом случае отопительный прибор крепится не на стене, а на полу. По трубам циркулирует горячая вода. Их можно залить стяжкой либо применить систему сухого монтажа, а затем поместить завершающий слой – керамическую плитку.

Инструкция по укладке плитки

Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.

Перед началом работы следует учесть такие моменты:

  • Теплый пол должен быть одного уровня с остальными поверхностями в доме.
  • Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
  • Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.

Этапы укладки плитки

Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:

Поэтапная укладка плитки

  1. Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
  2. На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
  3. Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
  4. Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
  5. Крестики можно удалить только после полного выравнивания поверхности.
  6. После высыхания фиксирующего состава можно приступать к затирке швов.

Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.

Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:

Необходимые инструменты для укладки плитки

  • Клей, предназначенный для укладки плитки на теплый пол.
  • Затирка для швов.
  • Шпатель мягкий резиновый.
  • Шпатель металлический зубчатый.
  • Пластмассовые крестики.
  • Уровень.
  • Резак для плитки.
  • Керамическая плитка.

Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.

При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.

Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.

Как подготовить плитку к укладке на теплый пол

Перед тем как начать укладывать плиточный слой необходимо убедиться в исправности системы «теплый пол». Все провода и коммуникации должны быть полностью скрыты.

Устройство цементной стяжки пола

Обычно для скрытия элементов используется цементно-песочная стяжка. Она должна быть гладкой, ровной и полностью высохшей.

Любые загрязнения с поверхности удаляются, неровности затираются. Главное, чтобы стяжка была залита по уровню, тогда укладывать плитку будет намного проще.

Стяжку необходимо покрыть слоем грунтовки глубокого проникновения либо бетоноконтактом. Для высыхания составов понадобиться два часа. Затем процедуру стоит повторить, это обеспечить лучшее прилипание плитки.

Нельзя проводить грунтование или плиточные работы сразу после проверки системы. Ее нужно отключить и дождаться полного охлаждения поверхности. В обратном случае, клеевая основа пересохнет, и не будет держать верхний слой.

Разметка комнаты для укладки плитки

Прежде чем осуществлять укладку плитки нужно выполнить разметку пола.

Стоит даже нарисовать схему размещения. Особенно это важно при использовании разноцветной плитки или укладки узоров, канта.

Схема укладки плитки

Существует три основных схемы укладки:

  • По диагонали.
  • По горизонтали.
  • В разбежку.

В первом случае большое количество материала уходит в остатки. Можно, вообще, использовать квадраты разного размера и выложить их в разбежку.

Все это нужно четко обозначить на листе бумаге, где в уменьшенном размере отобразить схему разметки.

Затем схема пропорционально переносится на пол. Начинающим специалистам стоит полностью разметить всю поверхность, с ярким выделением точек. Разметка осуществляется при помощи отбивочного шнура с краской либо мелком.

Главное, определить линию первого ряда. Она отмеряется от самой длинной стены. Затем размечается остальная поверхность помещения. Такой способ актуален для плитки без узора.

Варианты укладки плитки

Для плиточного слоя с рисунком, нужно вырисовать не горизонталь, а диагональ.

При помощи длинной рулетки или веревки, соединяем по диагонали углы комнаты. Точка пересечения линий – центр помещения. Именно от этого места начинается разметка.

После завершения разметки стоит разложить плитку и проверить, насколько правильно вычерчены основные линии.

Способ укладки плитки совершенно не влияет на функциональные особенности теплого пола. Поэтому можно следовать своим индивидуальным предпочтениям.

Этап приготовления клея

После разметки и выкладки плитки по-сухому, можно приступать к основным работам. Все начинается с приготовления плиточного клея.

Для этого понадобиться:

  • Основная смесь.
  • Емкость.
  • Дрель или перфоратор (используются для лучшего перемешивания клея).

Правила приготовления отображаются в инструкции от производителя. Четкое следование ей, обеспечит получение добротного клейкого вещества. Не стоит замешивать сразу весь состав. Лучше это делать небольшими порциями, так как после высыхания, он уже не подлежит использованию.

Приготовление клея для плитки

В подготовленную емкость наливается необходимое количество воды. Затем добавляется смесь и тщательно перемешивается. Если сделать, наоборот, то получиться большое количество комков, которые будет трудно разбить. Готовый клей имеет консистенцию густой сметаны.

Небольшое количество смеси можно перемешивать вручную при помощи обычной палки. Это займет более длительное время. Лучше воспользоваться дрелью, перфоратором или строительным миксером.

Состав не должен быть жидким. Проверяется это так: нужно наложить небольшое количество приготовленной массы на шпатель и наклонить его. Если смесь удерживается, не стекает или не капает, получен качественный клей.

После замеса масса должна постоять 10–15 минут. Затем она снова перемешивается. После этого состав готов к использованию.

Процесс обработки швов

После укладки плитки и ее полного высыхания производится обработка швов. Для этого приобретается специальная влагоустойчивая затирка. Она может продаваться в магазине уже в готовом для использования виде.

Смесь наносится на резиновый шпатель, при помощи которого равномерно заполняются все стыки. Затирка должна быть чуть ниже основного плиточного покрытия, то есть не выступать над поверхностью.

Схема расположения и движения резинового шпателя при затирке швов

Не дожидайтесь полного высыхания затирки. Не позже чем через полчаса лишние разводы необходимо смыть при помощи теплой воды и мягкой тряпки. Если немного промедлить, загрязнение присохнет и удалить его будет очень сложно.

После окончания этой процедуры можно считать, что монтаж керамического покрытия на теплый пол завершен.

Укладка керамической плитки своими руками не потребует каких-либо глубоких знаний. Нужна определенная сноровка и свободное время.

Впоследствии можно получить идеальную керамическую поверхность, которая будет прочно держаться на теплом полу долгие годы.

Видео: Укладка плитки на тёплый пол

Укладка плитки на теплый пол: подробная инструкция

Сегодня все больше людей отдают предпочтение по обустройству водяного теплого пола. Если среди этого числа и вы, то, скорее всего, в качестве облицовочного материала выбрана керамическая плитка.

Этот материал имеет прекрасные технические характеристики. Например, плитка обладает высоким уровнем теплопроводности. Благодаря этому тепло не задерживается, а быстро попадает в помещение.

Однако многих интересует вопрос, как осуществляется укладка плитки на теплый пол. Технология практически ничем не отличается от кладки на обычный пол. Более того, укладка плитки на теплый электрический пол похоже на то, как выполняется укладка плитки на водяной теплый пол.

Разница только в том, что водяной контур сразу скрывается пол стяжку, а электрический обогрев может быть открытым. Поэтому кафель кладется непосредственно на электрический обогрев. В этой статье мы расскажем вам о технологии этого процесса.

Особенности кладки плитки

Монтаж на теплый пол плитку требует знание некоторых моментов:

  • Высота финишного покрытия должна совпадать с уровнем пола остальных помещений. Подобные расчеты выполняются на стадии заливки стяжки на теплый пол.
  • Укладка плитки на электрический теплый пол или водяной требует соблюдения толщины плиточного клея. В идеале плиточный клей должен иметь толщину до 10 мм. При большем слое тепловая энергия не будет рассеиваться на всю площадь уложенного кафеля, а концентрироваться непосредственно около трубы или кабеля.
  • Необходим специальный клей для плитки на теплый пол. Он должен справляться с резкими перепадами температуры. На упаковке клея производитель должен указывать информацию о совместимости смеси с теплым полом.
  • Важно иметь проект или фотографию уложенного контура напольного обогрева. Если в будущем необходимо просверлить отверстие в поле, фотография поможет вам не допустить ошибки, пробив отопительный контур.
  • Включение обогрева при высыхании плиточного клея запрещено. Клей должен высыхать при естественной температуре. Кладка на водяной обогрев требует запуска и заполнения системы теплоносителем под давлением.
  • Греющий контур необходимо надежно зафиксировать к полу. Трубы или кабеля не должны отходить от основания. Трубы хорошо удерживает стяжка, а провода должны надежно фиксироваться.

Это основные нюансы, которые учитываются при кладке кафеля и изготовлении теплого пола своими руками.

Инструкция по укладке плитки

Для работы подготавливается набор такого инструмента:

  1. Уровень маленький и большой.
  2. Крестики для формирования одинакового шва.
  3. Правило.
  4. Три шпателя, зубчатый, обычный и резиновый.
  5. Измерительная рулетка.
  6. Прибор для резки кафеля.
  7. Отбивочный шнур.
  8. Дрель или перфоратор.
  9. Ведро для замешивания плиточного клея.
  10. Строительный миксер для перемешивания клея.
  11. Карандаш.
  12. Тряпка для удаления клея с плитки.
  13. Строительный уголок.
  14. Малярный скотч.
  15. Плиточный полоток.
  16. Кисточка для грунтования.

Для кладки кафеля на теплый водяной пол необходим следующий материал:

  1. Керамическая плитка.
  2. Специальный плиточный клей.
  3. Затирка.

Вся работа состоит из нескольких последовательных этапов:

  1. Подготовка поверхности.
  2. Разметка.
  3. Грунтовка.
  4. Приготовление клея.
  5. Кладка кафеля.
  6. Затирка швов.

Технология укладки плитки на теплый пол не отличается от укладки на обычный пол. Рассмотрим каждый из перечисленных этапов по отдельности.

Подготовка поверхности

Убедитесь, что монтажные работы теплого пола подошли к концу. Система работает исправно и она прошла испытания/опрессовку. Основание под плитку должно быть сухим и ровным.

Класть кафель на стяжку намного проще. Для этого постарайтесь залить ее по уровню. В таком случае плиточный слой будет минимальным. Любые загрязнения и наплывы раствора удаляются.

Очищенная и подготовленная стяжка покрывается грунтовкой. Рекомендуется использование грунтовки глубокого проникновения. Спустя два часа, поверхность грунтуется повторно для лучшей адгезии плиточного клея.

Важно! Не забудьте отключить обогрев теплого пола. В противном случае клей резко высохнет и он не будет удерживать плитку.

Разметка

Перед тем как укладывать плитку на теплый пол выполняется разметка. Необходимо решить по какой схеме ее уложить. Например, по диагонали будет много обрезков. Можно укладывать вразбежку, чтобы вертикальные швы не совпадали. При обычной кладке все швы, вертикальные и горизонтальные будут совпадать.

Важно! Выбор схемы укладки не влияет на качество обогрева пола. Ориентироваться необходимо из личного предпочтения.

Определившись со схемой раскладки, на пол наносится разметка. Отбивочным шнуром с краской отбиваете линию первого ряда. Этот ориентир поможет выложить всю плитку ровно. При наличье рисунка покрытие раскладываете на пол по сухой. Это поможет правильно произвести разметку.

Приготовление клея

После разметки приготавливается плиточный клей. Замес делается исходя из рекомендаций производителя. В замешиваемую емкость наливаете воду. В нее добавляете смесь заданной пропорции.

Если сделать наоборот, то клей возьмется комком, который сложно разбить. Перемешивается плиточный клей строительным миксером. Готовая консистенция должна напоминать сметанообразную массу.

Проверьте качество клея: наберите смесь на шпатель, он не должен стекать или падать при наклоне шпателя. Смесь должна удерживаться на шпателе.

Обратите внимание

После приготовления плиточного клея дайте ему время для отдыха на протяжении 15 минут. После этого времени повторно перемешайте клей.

При отсутствии практики скорость кладки плитки будет маленькой. Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка.

Кладка плитки

  • Приготовленный клей наносится зубчатым шпателем на плитку и основание.
  • Образующиеся борозды придадут лучшей адгезии.
  • Клей на пол нанесите сразу на 1 м2 ровным шпателем тонким слоем.
  • На кафель клеящая масса наносится зубчатым шпателем.
  • Хорошо промазываются края и середина.
  • Плитку прикладываете к полу по разметке.
  • С небольшими усилиями прижимаете кафель к полу.
  • Обязательно прикладывается уровень. Уровнем измеряется кафель во всех положениях: по горизонтали, вертикали и диагонали.
  • Рядом укладываете еще несколько плиток. Выставляете их строго по уровню по горизонтали.
  • Между плитками помещаете крестики, формирующие равномерный и одинаковый шов.
  • При нажатии на кафель часть клея будет выходить в шов. Его необходимо сразу удалять.
  • Если клеящий состав попал на лицевую сторону плитки удалите его влажной тряпкой.

Обратите внимание

Между стеной и облицовкой оставляется зазор до 20 мм. Он необходим в качестве деформационного шва.

После укладки плитки и застывания клея все крестики аккуратно удаляются. Пока клей полностью не схватился, убедитесь, что в швах отсутствуют остатки смеси. В противном случае затирка будет плохо удерживаться.

При кладке возле стен, труб и других элементов необходима подрезка. Для резки используется плиткорез ручной или автоматический. Все срезы должны быть ровными и без зазубрин.

Затирка швов

Для затирки используется специальная смесь. Для пола рекомендуется приобретать влагостойкую затирку. Приготовленной смесью равномерно заполняете все швы. Не оставляйте наплывов на лицевой стороне облицовки.

После высыхания ее будет сложно отмыть. По прошествии 30 минут поверхность моется влажной тряпкой и холодной водой. На полу не должно быть разводов и других загрязнений.

На этом кладку плитки на теплый пол можно считать завершенным. Такое покрытие:

  1. отлично переносит многочисленные циклы уборки;
  2. при контакте с химическими средствами не изменяет цвет;
  3. соответствует установленным нормами правилам гигиены;
  4. равномерно распределяет тепловую энергию теплого пола по всей площади.

Когда облицовка высохла можно включать теплый пол. Период высыхания клеящей смеси можно определить по инструкции на мешке от производителя.

Заключение

Итак, из этой статьи можно было узнать, как осуществляется монтаж кафеля на греющую поверхность. Учитывая все советы из этой статьи, вы сможете справиться с работой на отлично.

Мы надеемся, что вы получили полезную пищу для размышления. Делитесь своим опытом в комментариях в конце статьи. Ваш опыт будет полезным для начинающих мастеров.

Рекомендуем к просмотру подготовленное видео.

Укладка плитки на теплый пол — видео

Рекомендации по укладке плитки на теплый пол

Укладка керамогранита на теплый пол своими руками с видео инструкция

Сегодня различных материалов, которые используются для покрытия пола существует огромное количество. Среди них, можно найти набирающий в последнее время популярность керамогранит. Именно о нем сегодня и пойдет речь, а в частности о том, как проводится укладка керамогранита на пол? Что для этого необходимо? Как правильно подобрать клей, подготовить поверхность и прочие вопросы.

Начнем, пожалуй, с вариантов укладки данного материала.

Вариации укладки керамогранита

С учетом того, что такая плита для теплого пола обладает большим разнообразием цветов, форм и размеров, существует и огромное количество вариантов раскладки такого материала, некоторые из них представлены на изображениях далее:




При этом, в любом из вариантов допускается как использование одноцветных плиток, так и создания целых разнообразных рисунков и узоров. Таким образом можно получить невероятно красивое изображение. Но необходимо брать в учет и тот факт, что не всегда помещения обладают строго прямоугольной формой, и потому в некоторых случаях понадобиться знать раскладку для неправильных помещений, что будет выглядеть примерно так:

И напоследок, перед тем, как мы начнем разбирать непосредственно алгоритм укладки керамогранитной плитки на пол, необходимо рассмотреть некоторые нюансы, связанные с ней. В частности, речь пойдет о восприятии изображения узора:

  1. Очень важно учитывать то, что плитка оказывает значительное влияние на зрительное восприятие пространства. Говоря более конкретней, то используя большую по размеру плитку, вы добьетесь эффекта уменьшения пространства, и противоположного восприятия при укладке маленькой плитки.
  2. Также при помощи узора можно зрительно увеличить помещение по длине или ширине. Таким образом, необходимо выложить узор вдоль или поперек, для соответствующего увеличения.
  3. Еще одним становится разделение на зоны и их объединение. Здесь же, для соединения нескольких зон следует объединить их сквозным рисунком, для зонирования, наоборот использовать единичные рисунки.
  4. И последним зрительным эффектом, становится использование светлых тонов, которые также помогают зрительно увеличивать пространство.

На этом все, и пора переходить непосредственно к вопросу как положить керамогранитную плитку. Начнем по порядку, со списка инструмента, который понадобится для работы. Керамогранит крепче обычной плитки поэтому лучше воспользоваться электрическим плиткорезом, это существенно ускорит  облегчит работу.

Необходимый инструмент

Для выполнения работ по укладке плитки керамогранит на теплый пол нам понадобятся следующие инструменты:

  1. Измерительные приборы (линейка или рулетка) а также строительный уровень.
  2. Болгарка и плиткорез .
  3. Емкость для воды, а также для замеса клея.
  4. Резиновый мастерок.
  5. Набор шпателей для работы с плиткой.
  6. Маркер.
  7. Строительный миксер или дрель с соответствующей насадкой.

Используемые материалы

Следующей графой становятся материалы, которые будут использованы при выполнении работ.

  1. Клей для теплого пола.
  2. Герметик, желательно силиконовый.
  3. Плитка керамогранитная.
  4. Затирка.
  5. Грунтовка.
  6. Крестики, или приспособления для выравнивания плитки.
  7. Вода.

Подготовка к началу работ

Перед тем, как будет начата подготовка и укладка керамогранита на теплый пол необходимо в общей сложности подготовить план раскладки. Выполнить эскизные рисунки, рассчитать толщину слоя клеевой смеси, и соответственно расход самой плитки. Также рассматривается возможность укладки керамогранитной плитки на пол без швов. С учетом ряда недостатков такого способа, от него часто отказываются, но рассмотреть, как вариант, иногда стоит.

Среди достоинств такой вариации можно отметить получение полноценной однородной поверхности, а также экономию материалов. Но рассматривая на ряду с этим недостатки, которые проявляются в следующем:

  1. Допускается использование плитки строго одного размера.
  2. Отсутствие возможности обеспечить одинаковую длину швов, однородность заполнения.
  3. Кроме того, трудно обеспечить равномерное распределение клеевой смеси.

Потому укладывая плитку на теплых полах прибегать лучше к стандартному варианту, и проводить укладку со швами. Также, следует подготовить и саму плитку, в жаркую погоду плитку можно смочить водой.

Подготовка основания

И приступая непосредственно к самому ходу работ можно заметить на первом месте подготовку покрытия. В первую очередь следует проверить ровность покрытия, и в случае наличия каких-либо дефектов, их необходимо устранить.



Кроме того, поверхность должна быть без масляных пятен, высушена, и очищена от пыли и грязи. Если укладка керамогранита на пол своими руками требует проведения стяжки, необходимо учитывать несущие способности конструкций, в том числе перекрытия. Поскольку оно может не выдержать нагрузок.

Также отметим и то, что все работы проводятся при комнатной температуре. Также можно проводить при средней температуре от 5 градусов до 25-30. В отапливаемых помещениях, при включенном обогреве, или включенном теплом поле, укладку проводить строго запрещено.

Выбор плиточного клея

Среди особенностей такого материала, как керамогранит можно отметить полное отсутствие водопоглащения, что играет большую роль в выборе плиточного клея для теплого пола. За счет такой особенности выбранный клей должен обеспечивать повышенный уровень адгезии. В связи с чем стандартный цементный состав применять крайне нежелательно.

Кроме того, прежде чем выбрать клей для укладки теплого пола необходимо ознакомится с его характеристиками, кроме того, тщательно проанализировать будущие условия эксплуатации. Соответственно, при наличии больших нагрузок, нужен состав с большим уровнем устойчивости. Также необходимо учитывать и температурный режим, который допустим для определенных видах клея.

Видео:

Ну а теперь перейдем непосредственно к тому, как положить керамогранит на плитку или пол.

Технология укладки

Укладка керамогранита на электрический теплый пол

Важным фактором при укладке керамогранитной плитки на пол является правильный выбор инструмента. Именно от этого зависит и качество покрытия по завершению работ. В частности, наиболее главным инструментом становится шпатель с зубцами, важно выбирать его в зависимости от размера плитки. Таким образом, чем больше плитка, тем больше должны быть зубцы шпателя.

Непосредственно перед самой укладкой необходимо найти центр комнаты, т.е. середину пола. Соответственно необходимо выполнить разметку для ее нахождения, для чего протягивается шнур, в частности проводится диагональ комнаты, а также пересечение от середины каждой из стен.

Сама кладка начинается таким образом, чтобы через пересечение направляющих нитей проходил или центр первой плитки, или же пересечение швов. Сама кладка проводится симметрично, именно потому начинается четко с центра комнаты, таким образом удается выполнить полную симметричность комнаты. В следствии чего края покрытия, у каждой стены, доделываются одинаковыми или же цельными кусками или обрезанными.



Также есть и второй вариант укладки, который предполагает симметричное нахождение обрезанных кусков в центре комнаты, но отметим, что такая кладка требует невероятно точных расчётов касательно всей комнаты материалов и плит.

Не включайте электрический подогрев пола после укладки плитки, дайте обязательно неделю на высыхание.

Пошаговая инструкция

Итак, начнем непосредственно саму укладку.

  1. В первую очередь замешиваем клеевую смесь, после чего наносим ее на поверхность. Сначала разравниваем ровным шпателем, после чего зубчатым.
  2. Далее укладываем плитку на ребро, и выравниваем по уровню. Отметим, что проверять необходимо во всех положениях.
  3. Следующим шагом, также приспосабливаем последующие плитки. Но их уже необходимо немного отодвигать от предыдущих, оставляя небольшой зазор. Для этого обычно используются специальные крестики или системы для укладки плитки.
  4. Каждую новую, уложенную плитку необходимо проверять уровнем. В течении ближайших 10 минут после укладки ее еще можно поправить и подкорректировать положение.



Важно! Если вы делаете перерыв между укладкой, то следует учитывать то, что ранее уложенный материал несколько оседает при высыхании клеевой смеси. Именно поэтому, при дальнейшей укладке по уровню первой части покрытия, в итоге получим неравномерную поверхность с расхождением в уровне.

Кроме того, довольно важным фактором становится контроль пустот между швами, поскольку это может привести к растрескиванию самой плитки. Говоря о сроках контроля, то можно сказать, что сам клей высыхает обычно за сутки, при том, полноценная прочность покрытия наступает только спусти трое суток.

Затирка швов

После того, как клеевая смесь затвердела, необходимо выполнить затирку швов. Здесь используется стандартная затирка необходимого цвета в соответствии с цветом плитки. Но есть, конечно же и свои нюансы, но в частности это больше касается декоративной части.

Совет! Если вы хотите подчеркнуть и выделить рисунок, в этом хорошо поможет контрастная затирка. В противном случае, затирка в тон сделает покрытие более нейтральным.

Итак, непосредственно перед началом затирки следует проверить чистоту швов, если в них есть какая-либо грязь, пыль и пр., то необходимо их очистить. Стандартный размер шва, обычно составляет до 5 миллиметров, потому понадобится стандартный резиновый шпатель.

С его помощью, наносим разведенный пастообразный раствор по диагонали относительно швов, тем самым наполняя их. После высыхания затирки необходимо удалить ее излишки с плитки, что делается с помощью обычной губки. Непосредственно к стабильной мойке плитки можно будет приступить только спустя две-три недели. Более подробней о выборе затирки и ее проведении можете прочитать в отдельной статье.

Правильно рассчитать нужное количество смеси поможет онлайн калькулятор плиточной затирки.

Таким образом мы разобрались как положить керамогранит на пол, что может уже сейчас сделать каждый, поскольку процесс укладки довольно прост. Для тех, кто не смог разобраться во всех нюансах предлагаем посмотреть несколько видеороликов с пошаговой инструкцией по укладке.

Видео:

Видео:

4 варианта укладки с инструкциями!

Если хочется уюта и комфорта в доме, то еще на этапе планирования ремонта следует прикинуть все возможные варианты улучшения атмосферы в помещении. Например, в прохладной квартире или же в доме на первых этажах для того, чтобы чувствовать себя комфортно и не мерзнуть, часто оборудуется система теплых полов. Особенно часто выполняется укладка плитки на теплый пол, так как именно кафель является тем материалом, который достаточно плохо держит тепло, и передвигаться по нему босиком не всегда комфортно. Какие бывают системы теплых полов? Как их монтировать именно под кафельное отделочное покрытие пола?

Укладка плитки на теплый пол

Содержание статьи

Несколько слов о плитке и теплых полах

Плитка была и остается одним из самых популярных покрытий, используемых для оформления полов. Этот материал отличается наличием массы достоинств, а именно:

  • он на протяжении долгих лет сохраняет свой первозданный внешний вид;

Напольная плитка

  • не боится воздействия влаги, а потому может укладываться на кухне или в ванной комнате без страха за потерю качества;
  • срок службы плитки составляет десятилетия при правильной укладке и бережном отношении;
  • плитку легко мыть, дезинфицировать, так как она инертна ко всем химическим веществам, применяемым для изготовления бытовых средств;
  • плитка прочна и ее крайне сложно повредить при условии, что во время монтажа под ней не остались пустоты и на нее не оказывается тяжелая механическая нагрузка.

Способы укладки напольной плитки

Однако у плитки есть и свои недостатки, ведь нет ничего идеального. Так, этот материал отличается достаточно высокой ценой. Но главный его недостаток – это плохая способность удерживать тепло. В осенне-зимний период, когда на улице царит далеко не летняя погода, плитка довольно быстро остывает, и вставать на нее босыми ногами очень некомфортно – материал тактильно будет ощущаться как неприятно холодный.

Плюсы и минусы плитки поверх теплого пола

Именно в связи с последним недостатком под покрытие из плитки все чаще укладывается система теплого пола. Она предназначена для подогрева основания под ногами за счет теплоносителя, которым могут выступать водяная или же другие системы, работающие за счет электричества.

Существует несколько видов теплого пола, и каждый из них имеет свои особенности, достоинства и минусы. Это и электрические полы, и инфракрасные, и даже водяные. Выбирать, какой вариант обустраивать в ремонтируемом помещении, нужно на основании знаний о системах и условиях их эксплуатации. Рассмотрим подробнее, когда, как и какой подогрев лучше выбирать для монтажа под кафельное основание.

Виды электрического теплого пола

Монтаж и рекомендуемые напольные покрытия для разных типов теплого пола

Цены на напольную плитку «Таркетт»

напольная плитка таркетт

Электрические системы подогрева

Такой вариант пола работает за счет электрического тока. Система подключается к электросети помещения и может работать на протяжении всего года вне зависимости от отопительного периода. Такие полы отличаются простотой регулировки температуры.

В многоквартирных домах рекомендуется обустраивать именно электрические системы нагрева полов, так как они, хоть и потребляют электроэнергию, зато не несут угрозы затопления помещений, расположенных ниже конкретной квартиры.

Укладка плитки на теплый пол

В свою очередь, электрические системы подогрева можно разделить на несколько видов:

  • кабельные;
  • пленочные;
  • тепловые маты;
  • стержневые полы.

Что влияет на энергопотребление теплого пола

Кабельные системы

В этом случае в качестве нагревательного контура используется достаточно толстый кабель, проложенный под стяжкой и плиткой. Такой подогрев может быть как основным, так и дополнительным источником тепла.

Кабель для теплого пола

Как правило, кабельные полы в квартирах под плитку применяются крайне редко. Причины просты – чтобы сделать кабельный подогрев, придется после укладки контура обязательно залить стяжку, которая сохнет долго (28 суток), а только потом можно укладывать непосредственно саму плитку как отделочный материал. Также важно помнить, что из-за дополнительной стяжки высота полов в помещении несколько увеличится, что порой не даст возможности дверям нормально функционировать. Да и дополнительный вес, который придаст полам цементная смесь, тоже не самое лучшее условие для многоквартирного дома. Зато в частном доме такие полы вполне можно обустраивать.

На заметку! В многоквартирном доме обустроить кабельные полы тоже можно, но лучше, если в помещении еще не производилась отделка – в этом случае вероятность того, что стяжка уже залита, минимальна. А значит, ее можно сделать самостоятельно, предварительно уложив нагревательные провода.

Этапы укладки кабельного теплого пола

Кабельная система может быть выполнена из одножильного или двужильного кабеля. Пользоваться подогревом можно только после высыхания цементной стяжки, но перед ее заливкой систему нужно обязательно проверить на работоспособность. К недостаткам кабельного подогрева можно отнести и то, что в случае выхода из строя системы подогрева починить ее будет крайне сложно – придется разбирать всю стяжку.

Таблица. Мощность нагревательных матов.

Тип помещенияСредняя мощность (требуемая, Вт/м кв.)Максимальная мощность (требуемая, Вт/м кв.)Погонная мощность кабеля, Вт/м
Ванная, туалет, санузел130-15020010-18
Комнаты на первых этажах130-18020010-18
Тонкие полы (с использованием ИК полов)100-1201508-10
Балконы или лоджии130-18020010-18
Полы как основное отопление150-20020018-20
Подогрев деревянных полов на системе лаг60-80808-10
Кухня, коридор, спальня, детская100-15017010-18

Кабельный тёплый пол

Нагревательные маты

Нагревательные маты, которые также были придуманы для подогрева полов, являются вариацией электрического теплого пола. Их намного чаще используют для монтажа обогрева в квартире, так как они не требуют заливки стяжки. Нагревательные маты представляют собой сетку, на которой закреплены отрезки нагревательного кабеля. Питание происходит за счет электричества.

Монтаж такой системы производится под плиточный клей, а сверху укладывается плитка. Таким образом, работы по обустройству обогрева можно произвести очень и очень быстро – полами можно пользоваться, как только высохнет плиточный клей. А высота полов увеличится максимум на 1,5 см.

Нагревательные маты не нуждаются в заливке стяжки

Важно! Перед тем как укладывать нагревательные маты на основание, нужно подумать, где и как будут стоять предметы интерьера. Дело в том, что на тех местах, где будет лежать такой мат, ставить никакие предметы нельзя. Иначе можно спровоцировать перегрев системы и ее выход из строя.

Монтаж системы прост, главное – знать основы физики и внимательно изучить инструкции по подключению к электросети. Все остальное предельно просто и понятно.

Монтаж тепловых матов

Шаг 1. Перед тем как начать монтировать систему теплых полов, важно подготовить черновое основание к последующим работам. Так, полы должны быть очищены от мусора, максимально выровнены и обработаны гидроизоляцией. Для выравнивания небольших перепадов и дефектов основания рекомендуется использовать самовыравнивающиеся смеси. Если же стяжка пола находится в идеальном состоянии, то ее можно просто очистить от мусора и провести гидроизоляционные работы.

Желательно позаботиться о гидроизоляции

Проведение гидроизоляционных работ

Шаг 2. Когда полы будут подготовлены, нужно произвести разметку мест укладки плитки. Важно прикинуть, чтобы все целые элементы керамики находились на открытых пространствах, а те, которые придется резать, не бросались в глаза. Для удобства нанесения разметки плитку можно разложить по полу так, как она должна лежать после окончания работ.

Предварительная раскладка плитки

Шаг 3. Плитку рекомендуется заранее нарезать при необходимости подгонки отдельных элементов для закрытия свободных участков пола, например, вдоль стен, где ряд целой плитки просто не помещается.

Резка плитки

Шаг 4. На полу и стенах нужно нанести разметку, по которой будет выполняться штроба для прокладки термодатчика и проводов. Датчик температуры укладывается в штробу в гофрированной трубе. После укладки датчика и выведения проводов наружу штробу нужно заделать раствором.

Место установки датчика заделано раствором

Кстати! Лучше всего штробить стены и делать эти подготовительные работы до момента нанесения гидроизоляции на основание. А маты лучше всего проверить на работоспособность до момента окончательного монтажа.

Шаг 5. Теперь можно приготовить и плиточный клей. Замешивать его требуется согласно инструкции, приведенной на упаковке.

Приготовление плиточного клея

Шаг 6. Далее можно укладывать плитку на то место, где будет стоять ванна. Под ней монтировать нагреватели не нужно. Требуется выложить немного плиточного клея вдоль стены, где будет располагаться ванна.

Клей выкладывается вдоль стены

Шаг 7. Затем плиточный клей следует разровнять шпателем-гребенкой, равномерно размазывая по поверхности.

Разравнивание плиточного клея

Шаг 8. После этого на первую плитку с изнаночной стороны нужно нанести немного плиточного клея.

Клей наносится на плитку

Шаг 9. Далее намазанную плитку нужно аккуратно уложить на предназначенное ей место и прижать.

Плитка укладывается на место

Шаг 10. Таким образом нужно выложить первый ряд плитки. Не стоит забывать пользоваться разделителями, которые по внешнему виду напоминают крестики и устанавливаются между плитками. Они помогут выдержать одинаковое расстояние между керамическими элементами и сделать аккуратные швы.

Укладка первого ряда

Шаг 11. Теперь нужно нанести на основание плиточный клей в тех местах, где будет производиться монтаж системы подогрева.

Клей наносится на участок, где будет теплый пол

Шаг 12. Отдельные маты-нагреватели нужно соединить с термодатчиком и терморегулятором при помощи проводов. Соединение кабелей отдельных матов производится за счет термоусадочных гильз, которые достаточно нагреть строительным феном, и они зафиксируются. Если используется большее число матов, то их также нужно соединить друг с другом.

Как соединяются отдельные маты

Шаг 13. Теперь можно укладывать поверх клея сами нагревательные маты.

Укладка нагревательных матов

Внимание! Во время монтажа нагревательных матов нужно следить, чтобы термодатчик находился между двумя соседними нагревательными полосами, а не под одной из них, иначе он будет показывать неверные данные.

Шаг 14. После того как система подогрева была уложена и подключена, можно продолжать укладывать плитку по такому же принципу, как и раньше: наносить на ее изнаночную сторону клей и класть поверх нагревательного мата, прижимая. Таким образом завершается монтаж плитки. После того как клей просохнет, швы между отдельными элементами можно заделать специальной затиркой для плитки.

Продолжается укладка напольной плитки

Важно помнить, что нагревательные маты резать нельзя. Так что во время расчета их количества стоит округлять его в меньшую сторону.

Калькулятор расчета количества клея для укладки плитки

Перейти к расчётам

Видео – Монтаж теплых полов (нагревательные маты)

Стержневые полы

Есть еще один вариант электрических теплых полов – это так называемые стержневые полы. Они выполнены из нескольких не отличающихся гибкостью карбоновых элементов, соединенных параллельно друг с другом. Работают они по принципу известных тонких пленочных инфракрасных полов.

Стержневые полы не пользуются большой популярностью

Такие полы отличаются экономичностью, но сложностью монтажа (процесс не отличается от укладки кабельного пола, то есть необходимо монтировать их в цементную стяжку). Это достаточно редко используемая система, так как мастера говорят, что намного проще установить другой вариант или же использовать простой кабель, чем возиться со стержневыми полами. Однако все же работать с ними берутся.

Монтаж стержневого пола

Шаг 1. Для начала черновое основание нужно выровнять, очистить от мусора и тщательно прогрунтовать, после чего дать грунтовочному слою просохнуть.

Нанесение грунтовки

Шаг 2. Затем требуется нанести разметку на черновом основании по схеме, как будет укладываться стержневой пол. Стоит помнить, что под мебелью класть его не нужно – подогрев должен быть только под участками плитки, на которых ничего не будет стоять.

Нанесение разметки на основание

Шаг 3. При необходимости мат нужно нарезать на отдельные куски согласно размерам помещения. Резать можно только по силовому торцевому кабелю посередине между двумя стержнями.

Подрезка мата

Шаг 4. Теперь мат нужно расстелить на полу так, как он будет лежать.

Раскладывание мата на полу

Шаг 5. Под мат желательно класть теплоизолирующий материал-подложку, который можно зафиксировать на основании при помощи скотча.

Подкладывается теплоизолирующая подложка

Шаг 6. Далее при помощи канцелярского ножа нужно обрезать излишки подложки так, чтобы она находилась только под элементами нагревательной системы. В ряде случаев можно совсем избежать монтажа подложки.

Обрезка излишков подложки

Результат работы

Шаг 7. Мат нужно зафиксировать на основании пола при помощи строительного скотча, приклеив его в нескольких местах по силовому кабелю.

Фиксация мата скотчем

Шаг 8. Далее систему нужно подключить. С провода, который идет в комплекте с системой, нужно у его края снять изоляцию и надеть на свободный конец соединительную гильзу, а затем обжать ее. Эту же гильзу другим концом нужно надеть на зачищенный крайний провод мата и тоже обжать. Далее на гильзу нужно надеть термоусадочную трубку и нагреть строительным феном, она прочно зафиксируется на проводах.

Подключение системы

Шаг 9. Такие же действия нужно выполнить с другой стороны мата, подсоединив провод и к ней.

С другой стороны мата нужно сделать то же

Шаг 10. Концевые провода нужно заглушить, надев на них термоусадочную трубку и нагрев ее феном. Они в работе системы не будут играть никакой роли.

Конец провода нагревается феном

Совет! Удобнее всего составить схему подключения системы заранее и ориентироваться по ней во время работы.

Схема подключения

Шаг 11. Подключенные к матам провода нужно подвести к терморегулятору. Все соединения требуется тщательно заизолировать.

Провода подводятся к терморегулятору

Шаг 12. Требуется установить термодатчик для терморегулятора. Он фиксируется между двумя стержнями мата недалеко от терморегулятора при помощи скотча. Если датчик находится в двойной изоляции, то его можно укладывать, не используя гофру.

Установка термодатчика

Шаг 13. После того как система была собрана и подключена, ее нужно включить и проверить, работает ли она. Для этого нужно потрогать маты и убедиться, что они нагреваются.

Проверка работоспособности системы

Шаг 14. Теперь можно приготовить цементную смесь для стяжки и продолжать работу. Смесь тонким слоем нужно наносить поверх уложенного теплого пола – это поможет зафиксировать маты на месте.

Нанесение смеси поверх теплого пола

Шаг 15. Поверх матов и будет заливаться стяжка. Для начала нужно установить маяки, по которым будет производиться заливка. Они должны устанавливаться на одном уровне, чтобы итоговый пол получился идеально ровным.

Установка маяков для стяжки

Шаг 16. Далее нужно залить стяжку традиционным способом по маякам и дать ей высохнуть. Срок сушки – 28 дней. Во время высыхания пользоваться системой подогрева полов нельзя и производить какие-либо другие работы тоже запрещается. После того как стяжка просохнет, можно монтировать традиционным способом и саму керамическую плитку.

Заливается стяжка

Видео – Монтаж стержневого пола

Пленочные полы

Вот и дошла речь до известного всем инфракрасного пленочного пола. Пожалуй, именно этот вариант является лучшим для монтажа системы обогрева в многоквартирных домах. Впрочем, и в частном доме он тоже может использоваться.

Этот пол носит название инфракрасного, так как нагрев осуществляется как раз за счет инфракрасного излучения. Но подключать систему все равно нужно к электросети.

ИК пленочный теплый пол

Этот пол считается самым эффективным, экономным и к тому же не выдает электромагнитного излучения, а значит, безопасен для здоровья. Сама по себе такая система представляет собой полимерную пленку с графитовыми полосами.

Важно! Инфракрасный пол редко монтируется именно под плитку, чаще его делают под такие покрытия как ламинат или дерево. Дело в том, что материалы некоторых видов системы негативно могут отреагировать на плиточный клей. По крайней мере, биметаллические варианты инфракрасного пола покупать не нужно, а вот углеродный вполне выдержит испытание плиточным клеем.

Монтаж ИК пола

Шаг 1. Первым делом поверхность пола нужно очистить от мусора и пыли, подготовив таким образом для нанесения грунтовки.

Пол очищается от мусора

Шаг 2. Теперь нужно нанести грунтовку на всю поверхность пола. Наносить удобнее всего при помощи обычного валика на длинной ручке. Важно хорошо промазать всю поверхность. Потом поверхность нужно хорошо просушить.

Далее нужно нанести грунтовку

Шаг 3. Далее требуется нанести разметку расположения ИК пленки. Важно учесть, что пленку требуется укладывать на расстоянии не менее 5 см от стен. А там, где будет стоять мебель, стелить пленку вообще не нужно. Эти моменты нужно учесть при нанесении разметки.

Нанесение разметки

Шаг 4. Затем требуется уложить инфракрасную пленку на пол в соответствии с разметкой. Отдельные полотна могут укладываться рядом друг с другом, но внахлест их класть запрещается.

Укладка ИК пленки

Шаг 5. Соединять отдельные полотна пленки друг с другом можно как при помощи пайки, так и с помощью контактных клипс. Последние нужно вставить в специально сделанные для этого отверстия по краям пленки, где находится медная шина, и зажать.

Использование контактных клипс

Клипса зажимается

Шаг 6. Теперь соединительные провода нужно подключить к клипсам зачищенными от изоляции участками и зажать плоскогубцами. Отдельные полосы пленки должны быть подключены между собой параллельно.

Подключение проводов к клипсе

Схема подключения

Шаг 7. Торцы пленки в местах отреза (если пленку требовалось резать) нужно проклеить изоляционной лентой. Также при помощи бутиловой ленты проклеиваются все места соединений, контакты и незадействованные провода. Бутиловую ленту сверху рекомендуется проклеить изоляционной лентой.

Использование изоляционной ленты

Проклеиваются и места соединений

Еще одно фото процесса

Шаг 8. Теперь можно приступать к установке термодатчика. В полу в месте его расположения (под пленкой) требуется сделать небольшое углубление и поместить в него резервный и основной термодатчики, подключенные к терморегулятору.

Резервный и основной датчики

Шаг 9. Далее нужно закрыть термодатчики ИК пленкой. Чтобы датчики не сдвигались, их можно прикрепить изоляционной лентой непосредственно к самой пленке, подложив под них кусочек ленты липкой стороной вверх.

Шаг 10. Теперь нужно включить систему на 20-30 минут и убедиться, что она работает. Полы должны нагреться.

Система проверяется на работоспособность

Шаг 11. Далее под пленку нужно нанести специальный термостойкий акриловый клей тонким слоем, чтобы она не сдвигалась в дальнейшем. Тем более потом сверху на нее будет монтироваться плитка. После приклеивания по пленке нужно пройтись шпателем, чтобы выгнать из-под нее остатки воздуха и равномерно распределить клей. Требуется дождаться, когда клей высохнет.

Нанесение термостойкого акрилового клея

Пленка укладывается на клей

Шаг 12. После этого на поверхность ИК пленки и на оставшееся незакрытым бетонное основание нужно нанести бетоноконтакт.

Нанесение бетоноконтакта

Шаг 13. Когда бетонокнтакт высохнет, можно производить укладку напольной плитки традиционным способом.

Теперь можно приступать к укладке плитки

Рейтинг популярных производителей теплых полов

Unimat

Продукция Unimat хорошо зарекомендовала себя на российском рынке. Инфракрасный карбоновые стержни, подогревающие поверхность, не боятся повышенной влажности.

Unimat

Плюсы

  • экономичная система подогрева;
  • доступная цена;
  • гарантийный срок эксплуатации – 20 лет.

Минусы

  • использовать в качестве основного отопления не получится.

теплый пол unimat

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Rehau

Плюсы

  • отличное качество;
  • монтаж под любое покрытие;
  • оптимальное распределение тепла;

Минусы

  • высокая стоимость.

rehau solelec

Caleo

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Caleo

Плюсы

  • хорошая теплоотдача;
  • в комплекте все необходимое для монтажа: качественные зажимы, провода, изоляция возможность самостоятельного монтажа;
  • инструкция по установке и монтажу идет в комплекте.

Минусы

  • повышенная хрупкость пленки.

теплый пол caleo

Electrolux

Теплые полы Electrolux имеют хорошее европейское качество и являются продуктом премиум класса. Основа кабеля — арамидная нить (Kevlar). В нагревательных матах Electrolux — изоляция греющих жил из Фторопласта (Teflon), что обеспечивает повышенную устойчивость нагревательного кабеля к локальным перегревам.

Electrolux

Плюсы

  • высокая мощность;
  • очень качественные материалы;
  • длительная гарантия от производителя;
  • приемлемая цена.

Минусы

  • высокое энергопотребление.

электрические полы Electrolux

Devi

Электрический теплый пол Devi производится в Дании. Продукцию отличается высоким качеством, доступной ценой и универсальностью. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Devi

Плюсы

  • простой монтаж;
  • не сушит воздух;
  • гарантия от производителя;
  • срок службы более 20 лет.

Минусы

  • высокое энергопотребление.

теплый пол devi

Водяные полы

Водяные полы в квартирах используются редко, но в частных домах могут применяться достаточно часто. Они отличаются высокой экономностью, и поэтому такую, казалось бы, устаревшую систему подогрева полов продолжают использовать многие. В квартире, особенно в старом доме, сделать такой подогрев не выйдет – подключать-то его придется к системе отопления, а это значит, что кто-то из соседей лишится тепла в собственной квартире. Еще одна опасность – вероятность прорыва трубы и затопления соседей.

Водяной теплый пол

На заметку! Делать водяные полы в квартире можно только в новостройках, где предусмотрен отдельный отопительный контур для подключения подогрева. Такие условия есть далеко не везде.

В частном доме можно организовать собственный подогрев воды, особенно если имеется отопительный котел. Монтаж системы производится в бетонную стяжку с использованием трубы из металла или полимера, внутри которой и будет циркулировать вода. И даже если не брать во внимание возню со стяжкой, работы по выполнению водяного обогрева все равно оказываются хлопотнее и трудозатратнее, чем монтаж любой другой системы. Дело в том, что придется подключать еще и специальные распределители, которые будут направлять воду в нужное русло.

Тёплый пол от центрального отопления

В целом, под плитку водяной пол вполне можно сделать. Но все-таки настоятельно рекомендуется выбрать любой другой вариант из приведенных выше, если ремонт планируется в квартире, а не доме.

Цены на теплые полы Caleo

теплые полы Caleo

Видео – Теплый водяной пол

Мы рассмотрели все варианты теплых полов, которые могут быть обустроены в доме или квартире. Стоит отметить, что каждый из них, за редким исключением, может быть установлен под обычную керамическую плитку. Тут уж выбирать придется каждому самостоятельно. Если планируется выполнение работ своими руками без привлечения мастеров, то важно все же выбрать наиболее простой вариант.

Монтаж водяного теплого пола под плитку

У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.

Например, в ванной ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом – равномерный обогрев помещения.

Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она – прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.



Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять – таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) – это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.

Коллекторный шкаф – где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» – коллекторный ящик.

Коллектор (разветвитель) – это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.



Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена – не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий – его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.

Главная цель – выровнять пол, перепады более 10 мм недопустимы!

Все внимание – теплоизоляции!

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.



Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).

Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.

  • Поверх расстилают для гидроизоляции полиэтиленовую пленку.
  • Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 – 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней?

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких – то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше – обычным расчетным шагом.



Способ укладки может зависит и от “геометрии” помещения: в вытянутой, узкой комнате лучше применить “змейку”, а в маленькой квадратной подойдет – “спираль”.

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький – 50 мм, самый большой допускается – 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

  • Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
  • Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых – керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.

Теплый пол под плитку своими руками: электрический, водяной и инфракрасный

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления? Планируется ли выполнение бетонной стяжки? Какова ее максимально возможная толщина с учетом высоты потолков в помещении? Центрально или автономно отапливается объект недвижимости? Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Вариант #1 — электрический теплый пол

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату? Давайте разберемся.

Использование нагревательных секций

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

К плюсам данного способа можно отнести экономичность системы и ее способность аккумулировать тепло. К минусам – временные затраты, необходимые для просушки бетонной стяжки

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

Технологии приклеивания керамической плитки на теплый пол аналогичны способам ее обычной укладки. Однако есть отличие: использовать нужно специфический клей. Подробнее о том, что это за клей и как его выбрать, расскажем тут: https://pol-master.com/tepliy-pol/plitochnyj-klej-dlya-teplogo-pola.html.

Использование нагревательных матов

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

Устанавливать мебель над данной системой обогрева не рекомендуется, так как это может привести к ухудшению работы подогревающей системы и ее повреждению

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации. Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

Вариант #2 — инфракрасный теплый пол

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

  • Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
  • Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
  • На линии отреза пленки не забудьте изолировать выходы медной полосы.
  • Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
  • Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
  • Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
  • Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
  • Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
  • Подключение терморегулятора к электросети доверьте профессиональному электрику.
  • Проверьте работоспособность смонтированной системы, проведя пробное подключение.
  • Проведите укладку полиэтиленового слоя поверх термопленки.
  • Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Возможно вам будет интересно узнать, как отремонтировать теплый пол. О том, как выяснить причину неисправности, а также, про особенности ремонта водяной системы, вы можете прочитать в материале: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров. Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

  • Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор,  а также с помощью пылесоса удаляется вся пыль.
  • Выполняется выравнивающая стяжка пола.
  • На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
  • Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
  • Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
  • После высыхания бетона укладывается плитка.

Видео-инструктаж:

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

По материалам сайта «Ваннапедия«.

Оцените статью: Поделитесь с друзьями!

💧 технология укладки своими руками

Кафель на полу всегда кажется холодным. Пришло время развеять это впечатление, ведь можно организовать подогрев водяным тёплым полом.

Расчет фундамента

Попробуйте новый продукт


Это позволит выложить в ванной, на кухне или на лоджии шикарную плитку, которая при этом будет тёплой на ощупь и создаст прекрасный декоративный облик помещения. Сейчас мы изучим, что такое тёплый водяной пол и как организовать такую систему под плиткой.

Основные составляющие водяного пола


Конструкция водяного тёплого пола многослойна, прежде чем приступим к изучению монтажа и схемы укладки, рассмотрим каждый слой в системе в отдельности.

Гидроизоляция


Если бы для всего был один материал, то не было бы нужды изучать рынок стройматериалов, подбирая нечто лучшее и наиболее подходящее для своих нужд.


Для гидроизоляции пола под плитку для подогрева пользуются полиэтиленом или рубероидом, если укладка производится на грунт.

Утеплители


Для утепления оптимально приобрести экструдированный пенополистирол, а не базальтовую вату. Минеральная вата по своим свойствам сильно гигроскопична, а так как система тёплого пола водяная, то любая протечка испортит утепляющий слой, что выльется в солидный ремонт.

Отражатели


Отражателем называют фольгированный слой или металлические пластины. Если приобретается последний вариант, есть смысл купить сразу изделия с каналами под трубы.

Трубы


Вот теперь мы подошли к главному слою тёплого «пирога» — трубам. По ним движется вода, которая и будет подогревать полы под плиткой. Трубы могут быть сделаны из различных материалов. Это сказывается на их цене, технических характеристиках и условиях их использования.






Трубы для водяного тёплого пола


Фото


Материал


Полипропиленовые изделия способны к существенному расширению при воздействии высокой температуры. Лучше будет приобретать трубы на основе полипропилена с армированным волокном.


Металлопластиковые модели для тёплой системы долговечны.


Медные трубы эластичны и долго служат, хотя и стоят на порядок выше.


Стальные модели очень прочны и обладают отличным качеством, хотя с течением времени их может повредить коррозия.

Основание


Так как мы говорим о плитке, то нужно учесть, что основание делается сплошным. Если не используют стяжку, то можно применять влагостойкий гипсокартон, фанеру и древесину.


Есть три основных способа монтажа водяного тёплого пола:

Укладка под стяжку


Укладка тёплого пола под стяжку требует таких материалов, как полимерная или пластиковая труба, крепёж, циркуляционный насос, наличие фитингов и вентилей, а также коллектора.


Когда система слоёв уложена, всё заливают цементным раствором. Очень важно при этом, чтобы вся стяжка вышла идеальной, никакие пустоты или дефекты появиться не должны. Это спровоцирует деформацию разных элементов уложенной системы.


Плитка также должна быть без дефектов и изъянов, тогда тепло будет распространяться в помещении оптимально.

Настильная система


Полистироловые плиты имеют специальные пазы, в которые монтируются трубы для нагрева. Этот метод хорош своей простотой укладки тёплого пола и используется в помещениях с низкой высотой потолка или при технической невозможности залить стяжку.


На полистирольные плиты сначала выкладывают влагостойкое гипсоволокно или гипсокартон.

Тёплый пол на деревянном основании


В деревянных домах всё подстраивается под этот материал, потому разработана система укладки тёплого пола на лаги.


Есть специальные крупноформатные модули на основе ДСП с готовыми каналами под трубы.


Фиксация осуществляется алюминиевыми пластинками, в которых предусмотрены особые пазы. На выложенную систему укладываются листы влагостойкого гипсокартона, а уже затем начинают выкладывать кафельную плитку.

Схемы укладки


Правильная схема выкладки позволит горячей воде циркулировать по трубам, равномерно прогревая пространство.


Выкладка труб водяного пола может проходить по схеме «змейка» и «улитка». Чаще предпочтение отдают второму варианту. Для её реализации требуется уложить трубы с циркулирующей горячей водой параллельно с трубами, в которых теплоноситель уже остыл. Так будет обеспечена равномерная передача тепла по помещению.


Схема «змейка» используется в маленьких помещениях, но можно в пределах одной квартиры прокладывать обе схемы, выбирая тип сообразно площади комнаты.

Предварительные расчёты


Монтаж водяного тёплого пола полноценная строительная работа, поэтому начать лучше с расчётов. Проще всего обойтись тетрадным листком в клетку — на ней можно соблюсти масштаб, что существенно облегчит проектирование.


Наносят границы помещения на бумагу, обозначая места дверных и оконных проёмов, выступы. В большом помещении нужно предусмотреть декомпрессионные швы и отобразить их в проекте.


Прокладываемая труба системы тёплого пола никак не может совпасть с указанной линией. При её пересечении трубу в этом месте скрывают гофротрубой. Она надевается поверх трубы.


На плане следует отразить места, где находятся стационарные предметы, плотно прилегающие к полу. Там не нужно прокладывать отопление, к тому же это будет дополнительной и совсем ненужной нагрузкой на систему.


План водяного тёплого пола нельзя выбрасывать, ведь при ремонте или перестановке мебели он очень пригодится!


В проект включают и размещение коллекторного шкафа. После можно выбирать схему, по которой будет выложен тёплый пол, указать её точное расположение согласно требованиям:


  • один контур, подключённый к коллектору, не должен превышать 110-120 погонных метров;


  • длины всех контуров, которые подключаются на общий коллектор, должны практически совпадать, допустима разница максимум в 15 м;


  • шаг между трубами составляет 140-150 мм. Меньшая величина берётся для домов, расположенных в суровых регионах;


  • укладка труб вплотную вдоль стен недопустима, требуется соблюсти отступ в 160-300 мм.


Контур — это цельная труба, и стяжка, скрутка, спайка и любое другое соединение не допускаются.


Как рассчитать нужное количество труб? В первую очередь, можно обратиться к профессионалам в этом деле: будут учтены и все требования, а также характеристика и качество оборудования для отопления.


Другим вариантом, причём, довольно удобным и точным, может стать онлайн калькулятор, разработанный для этой цели. В нём уже заложен эталон идеально рассчитанного водяного тёплого пола. Корректировка показателей происходит за счёт коэффициентов поправок и других включённых параметров. Потребуются данные по диаметру и материалу труб, ожидаемом шаге укладки, о предпочитаемом напольном покрытии и других сведений.

Необходимый инструмент


Чем лучше подготовиться к работе, тем качественнее и слаженнее она пройдёт. Что же нужно для монтажа тёплого пола?


В список попали такие инструменты:


  • трубы и фиксаторы для них;


  • не обойтись без насоса и вентилей;


  • армирующая сетка, демпферная лента;


  • материалы для гидроизоляции и утепления.


В работе нужен будет строительный скотч, крепёж, отвёртки, рулетка, рожковые ключи, перфоратор. Если делается стяжка, то нужно будет воспользоваться правилом.

Укладка теплого пола


Когда материал и инструменты подготовлены, пора начать укладку водяного тёплого пола.


Стоит быть готовым к тому, что это не самая лёгкая работа, потому строгое следование инструкции при укладывании тёплого водяного пола обязательно.


  1. Основание тщательным образом очищается от всего мусора.


  2. Первым будет уложена гидроизоляция, а на неё нужно будет уложить пенопласт или выбранный тип утеплителя.


  3. К нижнему краю стены фиксируется демпферная лента, её нужно наклеить вдоль всех стен, охватив, таким образом, периметр комнаты.


  4. Теперь выкладывают пенополистирол, покрывая полностью весь пол. Если нужно, их разрезают при помощи канцелярского ножа.


  5. Теперь снова требуется почистить поверхность пола перед следующим этапом работы: пыль и мусор не нужны.


  6. Коллектор обычно располагается в другом помещении, потому необходимо привести от него трубы в отапливаемую комнату. Если схема другая, то этот этап пропускается. Если нужно, делают отверстия в стене перфоратором.


  7. Трубы укладывают согласно выбранной схеме.


  8. Конец трубы обматывается скотчем, причём, очень прочно.


  9. Система тестируется, для этого её наполняют водой. Когда всё в порядке, можно начать заливать стяжку или продолжать напольные работы.


  10. Если выбрана цементная стяжка, в её выравнивании помогает лазерный уровень, а сам процесс выравнивания делается правилом. Требуется максимально ровная поверхность. После затвердевания, проводится затирка поверхности пола. Сохнет стяжка около четырёх недель.

Подключение труб к системе


Подключение системы очень важный шаг, который покажет, всё ли сделано верно, и будет ли ваш пол тёплым.


За тепло будет отвечать коллектор, который будет распределять воду по всей системе. Схему подключения изучить несложно: сначала подключается труба, которая идёт от котла, дальше уже устанавливается труба, идущая от коллектора, также подключается обратка до возвратного устройства.


Если в квартире или доме наличествует несколько отопительных контуров, подбирается коллектор с несколькими входами и выходами. Чтобы вода распределялась равномерно, в систему включают насосы.


Остаётся приступить к финишной отделке и начать наслаждаться теплом.

Укладывание плитки


Эксплуатация водяного тёплого пола под плиткой не принесёт проблем, если будут соблюдены все пункты инструкции.


Сначала поверхность пола следует обработать грунтовкой. После разводится строительный клей, который будет размазываться гребенчатым шпателем. Глубина зуба должна составлять 1 см как для пола, так и для плитки.


Плитка должна быть плотно прижата к поверхности пола. Из-под неё полезут излишки клея, которые нужно вытереть.


Излишки клея должны лезть обязательно, это показатель того, что под плиткой не останется пустот. Любая пустота потенциально слабое место на тёплом полу, именно эта плитка оторвётся первой.


Клей схватывается в среднем за сутки, тогда крестики можно вынуть, и приступить к затирке швов.

Затирка швов


От того, какую выбирают затирку для водяного тёплого пола под плитку, зависит эстетическое и эксплуатационное качество плиточного тёплого пола. Можно купить затирку нужного цвета, подходящего состава и свойств.


Имеет значение, в какой комнате уложена плитка: есть ли там повышенная влажность или повышенная нагрузка. Если нужна затирка для пола в ванной, то есть составы с водоотталкивающей способностью.


Затирку производят небольшим резиновым шпателем, помогая себе кистью и поролоновой губкой. Все стыки между плитками должны быть чистыми, лучше обезжирить их и покрыть противогрибковым составом. Швы смачиваются кистью водой, это улучшит адгезию.


Пустоты недопустимы. Шпатель убирает излишки, отправляя их в соседние стыки. Когда затирка слегка подсохнет, её лучше смочить водой. Это предотвратит растрескивание.

Видео установки водяного тёплого пола под плитку

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще можно найти в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант является более современным и использует серию электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод, водяные полы с подогревом, основан на тех же основных принципах, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение для отопления, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не является совершенным.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб PEX. Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или сухим утрамбованным раствором, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет. В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между отрезками трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система довольно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогостоящим, хотя необходимый ремонт затопленных частей выполняется очень редко.

Hydronic vs Electric

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические.Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачивание вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Hydronic vs Forced Air

Для систем с принудительной подачей воздуха требуется наличие печи и воздуховодов по всему дому. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульный принцип работы воздуховодов также может привести к потерям тепла и снижению общей эффективности.Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и запуск системы водяного водяного теплого пола — это совсем другой опыт, чем установка систем с принудительной подачей воздуха. Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость.Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы не пришлось ломать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут. Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать заплатить от 6000 до 14 000 долларов за установку системы водяного водяного отопления . Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы HVAC. Вы можете настроить систему на работу в непиковые часы, чтобы сократить расходы на электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения.Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты. Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме).Некоторые говорят, что ванные комнаты следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения. Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого отопления

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола. К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Natural Stone

Рядом с плиткой натуральный камень.Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подходят, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат. Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать.Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла. Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, — еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Сделай сам излучающий теплый пол и напольное покрытие из плитки

Если вы строите новый дом или собираетесь улучшить существующий дом, важно подумать о том, как вы будете его обогревать. Это особенно важно в умеренном и холодном климате или в регионах с холодным сезоном. И мы знаем несколько важных естественных фактов о тепле:

Вы можете использовать эти факты для создания системы отопления для вашего дома, которая работает с природой, чтобы вам было комфортно, пока вы вносите свой вклад в защиту окружающей среды и своего кошелька.

Лучшая практика. Обдумайте все возможные варианты, прежде чем переходить к бумаге карандашом для планирования. Все элементы вашего дома должны работать вместе, чтобы обеспечить комфорт и компактность. В частности, выберите лучистое тепло для пола перед тем, как выбрать пол, особенно перед тем, как положить его. Хотя вы можете использовать любой напольный материал, плитка — это естественный выбор из-за ее красоты, долговечности и превосходной теплопроводности. Давайте подробнее рассмотрим, зачем вам пол с подогревом.

Лучистое электрическое отопление для пола — как оно работает и зачем оно вам

Лучистое тепло старше даже солнца. Древние обитатели пещер использовали лучистое тепло, когда выбирали пещеры, которые открывались так, чтобы дневное солнце освещало стены пещеры, собирая тепло этих лучей и излучая его обратно во внутреннее пространство ночью. Эта практика основывалась на естественных истинах: горячее солнце излучало тепло стенам пещеры, которые, в свою очередь, продолжали излучать тепло в более прохладную камеру в ночное время.

Римляне подняли его на ступеньку выше, используя искусно спроектированную гипокаустическую систему из плитки и дымоходов, а также искусственно создаваемое тепло, циркулирующее под полом. Только богатые римляне могли позволить себе эти системы, которые требовали дорогих инженерных навыков и рабов для создания и обслуживания системы 24 часа в сутки. В то время как большинство римлян не могли испытать на себе преимущества системы гипокауста, любой римлянин мог насладиться ими в общественных банях. И сегодня, благодаря включению электричества в эту древнюю технологию, домовладельцы могут наслаждаться лучистым теплом полов в своих собственных домах по очень доступным ценам — и их даже можно использовать для установки самодельных установок.

Усовершенствованная и доступная по цене система домашнего отопления может сэкономить ваши деньги на долгие годы и обеспечивает множество преимуществ по сравнению с другими системами, такими как принудительный воздух, например:

  1. Использует естественные принципы для экономии энергии.
  2. Равномерно распределяет тепло по всему дому.
  3. Не потревожит пыль.
  4. Снижает уровень шума.
  5. Не дает воздуху стать слишком сухим.
  6. Ограничивает возможные аллергические реакции.
  7. Не требует регулярного обслуживания.

Плитка — идеальное напольное покрытие для системы электрического подогрева пола

Римляне осознали преимущества плитки, когда они спроектировали свои гипокаусты с теплом, исходящим из-под пола. Это связано с тем, что материалы для полов с высокой теплопроводностью нагреваются быстрее и их более эффективно использовать с подогревом.

В сочетании с программируемыми термостатами, которые позволяют предварительно настроить циклы включения / выключения для обеспечения тепла только тогда и там, где это необходимо, плиточный пол с подогревом дает вам наиболее энергоэффективную систему, которая может помочь вам сэкономить на ежемесячном счете.Также доступны варианты интеллектуального термостата, которые позволяют дистанционно управлять вашей системой.

И есть еще одно преимущество использования плитки, помимо красоты, долговечности и превосходной теплопроводности! Подобно тому, как плитка поглощает и удерживает тепло и медленно отдает его обратно в комнату, она также поглощает и удерживает более прохладный воздух летними ночами и выпускает его обратно в комнату в течение дня. Круглый год он снижает колебания температуры, а также снижает потребление энергии.

Лучше всего то, что ваш проект плиточного пола — это сделай сам — и вот как это сделать

Процесс укладки плитки отличается от метода укладки других напольных покрытий, таких как укладка ламината. Кроме того, процесс установки плиточного пола с подогревом также будет немного отличаться от процесса установки плиточного пола без подогрева, но, к счастью, сама система подогрева пола спроектирована так, чтобы ее было легко установить. Всегда полезно нанять подрядчика или профессионала, но если вы решите пойти по пути DIY, вы можете выполнить шаги, описанные ниже.Обратите внимание, что даже если вы решите установить систему самостоятельно, мы всегда рекомендуем, чтобы лицензированный электрик произвел окончательное электрическое подключение.

Что вам понадобится:

  • TempZone ™ Flex Rolls, чтобы соответствовать вашему плану этажа на небольших и простых участках (изоляционные комплекты и аксессуары доступны здесь).
  • Плитка на выбор, подходящая для вашего плана этажа.
  • Thinset
  • Затирка
  • Герметик
  • Мастерок с плоской и зубчатой ​​стороной.
  • Распорки
  • Плоская кромка
  • Резиновый молоток
  • Уровень плотника
  • Большая натуральная губка
  • Поплавок для резиновой затирки
  • Плиткорез, кафельная пила, кусачки для плитки, напильник

091 Подготовьте черный пол: 924792 Убедитесь, что у вас чистый черный пол. Затем разместите ролики TempZone ™ Flex в соответствии с инструкциями, прилагаемыми к вашему заказу. Если у вас возникнут какие-либо вопросы по установке утеплителя пола, не стесняйтесь звонить в нашу круглосуточную службу технической поддержки по телефону 1-800-875-5285.

Приступаем к укладке плитки:

  • Удалите плитки из коробок и перемешайте их случайным образом, чтобы избежать нежелательных узоров из-за небольших цветовых различий между коробками.
  • Найдите центр пола (середину между каждой группой стен).
  • Привязка линий мелом. Место пересечения линий в центре комнаты является отправной точкой для установки плитки.
  • Положите ряд плиток по линейке от центра комнаты к стене, чтобы определить размер плитки вдоль стены.
  • Если оставшееся пространство меньше 2 дюймов, переместите центральную плитку обратно к противоположной стене до тех пор, пока размеры оставшегося пространства у любой стены не станут одинаковыми.
  • Повторите то же самое для перпендикулярных стен.
  • Обрежьте дверную коробку заподлицо Пила для резки плоско прижата к плитке поверх нескольких кусков картона (для имитации глубины тонкого слоя, встраиваемого в систему отопления).

Укладка плитки:

  • Теперь вы готовы к работе Чтобы работать! Смешайте раствор до консистенции, указанной в инструкции производителя.Смешивайте только то, что вы можете использовать за два часа, и работайте на площадях 3 x 3 дюйма.
  • Позаботьтесь о том, чтобы не заслонять линии (или не устанавливайте линейку по одной координате), и распределите раствор плоской стороной шпателя в рабочей зоне размером 3 фута 3 фута.
  • Прежде чем раствор высохнет, используйте зубчатую сторону шпателя, чтобы добавить еще круговыми движениями. Затем закончите, перемещая шпатель в одном прямом направлении по раствору под углом 45 градусов. Верните излишки раствора в ведро.
  • Примечание: если размер вашей плитки больше 12 дюймов на 12 дюймов, рекомендуется перед укладкой плитки нанести «задний слой масла» или «плоский слой» для лучшего сцепления.
  • Установите первую плитку на пересечении в центре комнаты. Поместите распорки для плитки и установите следующую плитку, перемещаясь по рабочей зоне, размещая распорки по ходу.
  • Когда вы завершаете рабочую зону 3 х 3 фута, используйте резиновый молоток и уровень, чтобы убедиться, что плитка плоская и нет «выступов» (выступ возникает, когда угол одной плитки выше, чем соседней плитки — — что затрудняет очистку плитки и делает ее более склонной к поломке).

(При необходимости) Обрезка плитки:

  • Когда вы завершите свои рабочие области, покрытые плиткой, вам, вероятно, придется разрезать несколько плиток.Сделайте эти пропилы перед тем, как подготовить места для укладки нарезанной плитки.
  • Используйте плиткорез для небольших прямых пропилов.
  • Используйте плиточную пилу для резки большого количества или толстой плитки.
  • Используйте кусачки для криволинейных разрезов.
  • Если плитка слишком толстая для кусачков, вы можете попробовать нанести изгиб на плитке, затем сделать рельефный пропил с помощью пилы для плитки, а затем отломать кусочки кусачками. Используйте свой файл, чтобы сгладить края.
  • Не забудьте обрезать плитку на 1/4 дюйма меньше по краю пола, чтобы учесть раствор и расширение.
  • Нанесите тонкий слой и таким же образом разместите плитки (с прокладками там, где это необходимо).

ПРИМЕЧАНИЕ. Дайте раствору высохнуть в течение как минимум 24 часов, прежде чем переходить к следующему этапу.

Заливка напольного покрытия:

  • Удалите распорки для плитки.
  • Удалите остатки растворителя с поверхности плитки и швов.
  • Смешивайте раствор, следуя инструкциям производителя, до получения пастообразной консистенции, более рыхлой, чем майонез.Медленно добавляйте воду, отжимая ее из губки.
  • Примечание. Если у вас колодезная вода, используйте для перемешивания дистиллированную воду.
  • Используя терку для затирки, зачерпните раствор на полу, затем распределите его по диагонали по плиткам, проталкивая раствор в швы между плитками.
  • Удаляйте как можно больше лишнего во время работы.
  • Дайте раствору высохнуть в течение 20 минут или в соответствии с рекомендациями производителя.
  • С помощью губки и воды круговыми движениями сотрите раствор с верхней части плитки и нанесите раствор чуть ниже поверхности плитки.
  • Завершите этап работы с затиркой, используя средство для удаления помутнения раствора, чтобы очистить плитку.

Избегайте интенсивного движения по полу в течение как минимум 72 часов. Подождите три недели, пока затирка не застынет, прежде чем наносить герметик. Затем нанесите герметик на швы в соответствии с инструкциями производителя. Установите любую отделку или переходные планки. Затем отойдите и полюбуйтесь своим новым красивым плиточным полом с подогревом. Обратите внимание, что перед тем, как включить систему отопления, вы должны дождаться полного высыхания материала, в который встроена система отопления.

Подробнее о плиточных полах своими руками см. This Old House или сайт Lowe’s.

Для помощи при планировании укладки теплого кафельного пола

Плитка может быть не только экономичной в установке, но и элегантной, красивой, долговечной и, что самое главное, может быть частью плана по снижению потребления энергии и ваших счетов за отопление. идти вперед.

Если вы хотите обсудить планы реконструкции или строительства дома, чтобы узнать, как полы с подогревом подойдут для вас, свяжитесь с нами.Ни один проект не может быть слишком большим или маленьким, и мы будем рады обсудить с вами ваши потребности. Узнайте, сколько будет стоить добавление системы лучистого отопления к вашему проекту плитки, составив собственное смету с помощью нашего конструктора расценок на лучистый пол с подогревом.

Дайте вашему дому тепло, которого он заслуживает. Будьте на связи. Быть теплой. Будьте сияющими. И в довершение всего красивый кафельный пол!

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи.В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы собираемся ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате.Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения. Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже.Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из излучающего подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение электрического теплого пола и гидронного оборудования

Какая система теплого пола является лучшей? Два основных типа лучистого тепла — это электрический и водяной (также называемый «напольное водяное отопление»). Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, — но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас есть под рукой) и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика, для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для нагрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло к небольшим участкам вашего дома, система внутрипольного обогрева подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях для плит, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления для полов.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вы будете чувствовать себя более комфортно при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и отремонтировать. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

4. Неаллергенный

Так как системы подогрева пола непосредственно нагревают людей и предметы в помещении за счет лучистого тепла, они не мешают существующей пыли и аллергенам.Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола по крайней мере на 25 процентов более эффективны, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, которые подвержены утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить комфорт» для каждого номера. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, которые могут быть дорогостоящими и отнимать много времени.

Минусы

7. Полы необходимо заменить

Электрические или водяные системы теплого пола требуют удаления любого существующего пола перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

8. Слегка увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что позволяет минимизировать высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать свой проект.Повышает или снижает ваши расходы на электроэнергию излучающий теплый пол? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, потому что для их работы требуются бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для следующего ремонта, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему теплого пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вы так склонны, и нанимайте только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Schlüter®-DITRA-HEAT-E | Schlüter-Systems

Электрическая система обогрева полов и стен

Schlüter-DITRA-HEAT-E — это электрическая система теплого пола, которую также можно использовать для обогрева стен — идеальное дополнение к нашей системе Schlüter-BEKOTEC-THERM на водной основе.Электрическая система обогрева пола и стен — это ультратонкий универсальный талант. Вместе мат и нагревательные провода имеют толщину всего 5,5 мм, что делает их пригодными как для модернизации, так и для использования в новых строительных проектах.

Преимущества Schlüter®-DITRA-HEAT-E

  • Приятный климат в помещении
    благодаря мягкому излучаемому теплу.
  • Точное управление
    Цифровые термостаты, установленные в каждой комнате, позволяют удобно и точно по времени устанавливать желаемую температуру.
  • Рентабельно
    на покупку, установку и обслуживание.
  • Долговечность и не требует обслуживания
    Системы электрического теплого пола отличаются высокой прочностью и не изнашиваются, что делает систему практически не требующей обслуживания.
  • Простота дооснащения
    Быстрая и простая установка.
  • Малая монтажная высота
    Расцепляющий мат с нагревательными кабелями имеет толщину всего 5,5 мм.
  • Удобные комплекты
    Schlüter-Systems предлагает удобные комплекты, включающие все необходимые системные компоненты для конфигураций общих помещений.
  • Подходит для аллергиков
    Помещение отапливается мягко и равномерно, что позволяет избежать появления аллергенных веществ.

Быстрая и гибкая установка

Структура и функции

Нагревательные провода заделываются непосредственно в разъединяющий мат с помощью клея для плитки, чтобы обеспечить быструю и эффективную теплопередачу.Тонкая система с множеством гибких вариантов установки предлагает оптимальную свободу выбора обогреваемых участков и гарантирует точный обогрев и отсоединение. Малая монтажная высота Schlüter®-DITRA-HEAT делает его идеальным выбором для модернизации существующих конструкций.

Как используется Schlüter®-DITRA-HEAT-E?

Schlüter-DITRA-HEAT-E предназначен для установки в стены и полы, где он используется для целевого нагрева поверхностей.Более того, Schlüter-DITRA-HEAT-E предлагает дополнительные функции, которые необходимы для высококачественных покрытий из плитки и камня. Таким образом, система защищает пол от проникновения влаги, предотвращает передачу трещин в покрытие и гарантирует прямую передачу нагрузки, а также нейтрализует расцепление, чтобы ваши стены и напольные покрытия оставались красивыми в течение длительного времени. Благодаря способности разъединяющего мата DITRA-HEAT перекрывать трещины, система отопления подходит для использования с критическими основаниями, такими как деревянные конструкции и зеленые стяжки .

Сертифицированный гидроизоляционный узел. Одобрено для влажных помещений.

Выбирайте проверенное качество: Schlüter-DITRA-HEAT-E также сертифицирован для клеевой гидроизоляции с национальным техническим допуском (abP), необходимым в Германии. Эта дополнительно интегрированная функция обеспечивает максимальную надежность для подрядчиков при установке интеллектуальной системы: DITRA-HEAT-E, которая имеет национальное техническое разрешение с сертификатом No. P-66821401.201 для зоны установки A, а также клееный разъединительный мат Schlüter-DITRA 25 подходят для использования в ванных комнатах и ​​других влажных помещениях.

Обзор компонентов системы

Ваша электрическая система теплого пола в комплекте

Schlüter-DITRA-HEAT-E компания Schlüter-Systems разработала уникальную тонкослойную систему нагрева для простого, индивидуального и целенаправленного нагрева определенных поверхностей.

В отличие от обычных нагревательных матов, кабели системы DITRA-HEAT-E индивидуально прокладываются в разъединяющем мате. Благодаря использованию тонкослойной технологии система электрического теплого пола также работает в тех местах, где системы водяного теплого пола не подходят по конструктивным причинам.

Настоящий универсал, который создает теплые плитки везде, где требуется сборка системы на минимальной высоте. Запатентованная технология DITRA также гарантирует надежное разъединение и отсутствие трещин на полу.Вы можете рассчитывать на приятно теплую плитку везде, где ВЫ желаете тепла. В том числе на ответственных основаниях, таких как деревянные полы!

Особенно тонкий и отзывчивый

Schlüter-DITRA-HEAT-E стал синонимом электрических систем теплого пола во всем мире: торговцам нравится простота установки, дизайнеры вдохновляются его гибкостью в использовании, а домовладельцы наслаждаются приятным и отзывчивым теплом своих полов.

Вот как работает нагрев тонкой системой:

Schlüter-DITRA-HEAT-E состоит из разделительного мата и нагревательного кабеля (монтажная высота стыка всего 5.5 мм), которые комбинируются прямо на месте. В результате получается встроенный нагревательный мат. Обогреваемые участки можно определить индивидуально, чтобы они соответствовали любому проекту пола. DITRA-HEAT-E — идеальный выбор для переоборудования и ремонта.

Удобные комплектации

Ваш розничный продавец предлагает широкий выбор удобных комплектов для помещений общего размера. В комплект входят следующие компоненты:

  • Разъединительные маты Schlüter®-DITRA-HEAT-MA
  • Нагревательные кабели Schlüter®-DITRA-HEAT-E-HK
  • Термостат Schlüter®-DITRA-HEAT-E-R

Наборы включают в себя все необходимые компоненты для установки вашей системы отопления пола и стен в одной удобной упаковке.

Информация о продукте (PDF)

Более быстрая тепловая реакция, дополнительная изоляция от ударного шума

Schlüter®-DITRA-HEAT-DUO

Новый Schlüter-DITRA-HEAT-DUO — правильное решение там, где тепло необходимо быстро и в течение короткого времени.Например, в ванной комнате необходима высокочувствительная и эффективная система, которая используется только в определенные часы утром и ночью. Система мгновенно создает теплые зоны в определенных зонах комфорта, например, перед туалетным столиком.

Дополнительный 2-миллиметровый флис действует как тепловой барьер: основная часть (более 80%) тепла направляется прямо к верху в напольное покрытие на этапе нагрева, что делает ощутимый тепловой эффект намного быстрее и дает энергию. -эффективный.

Изоляция от ударного шума до 13 дБ

Флисовый компонент разъединяющего мата не только улучшает реакцию на нагрев, но также обеспечивает значительное снижение передачи ударного шума: независимый испытательный институт подтвердил снижение ударного шума до 13 дБ для разъединяющего мата.

В нашей таблице показано, когда какая система имеет наибольший смысл:

Schlüter®-DITRA-HEAT

Schlüter® -DITRA-HEAT-DUO

по сравнению с обычной системой теплого пола

х

поверх керамического теплого пола

х

над деревянными конструкциями

х

х

стяжка без подогрева

х

над несущим предыдущим покрытием (без подогрева)

х

Как работает теплый пол

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную.Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, то вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

Допустим, вы выбрали гидравлическую систему RFH.Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидравлическая система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

  • Жидкотопливный котел
  • Газовый котел
  • Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что стоит примерно столько же, сколько и первоначальная установка.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

Лучистое отопление — Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно отапливаются либо горячим воздухом, продуваемым через воздуховоды, либо горячей водой, нагнетаемой через обогреватели плинтуса. В старых домах часто есть чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном обслуживании обеспечивают поддержание тепла и уюта в наших домах зимой. Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных проектов с практическими рекомендациями, когда вы зарегистрируетесь в Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительного горячего воздуха, обогревателями плинтуса и радиаторами. Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть как теплые полы, так и плинтусы с горячей водой.А лучистый пол — один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым типом пола, но оно особенно хорошо подходит для полов из плотной кирпичной кладки, таких как заливной бетон, терраццо, а также полов, покрытых керамогранитом или каменной плиткой. Эти толстые и твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две основные системы

В то время как римляне использовали дровяной камин для обогрева каменных полов наверху, сегодняшние системы лучистого обогрева пола немного сложнее. Два основных типа лучистого тепла — это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем прокачивается через ряд труб, установленных под чистым полом. Электрические системы лучистого тепла используют серию проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол.Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И, чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система теплового излучения, но и самый удобный способ установки.


Системы лучистого теплого пола

Электрическая система водяного теплого пола

HeatTech
амазонка.ком

182,00 $

Электрическая система водяного теплого пола

LuxHeat
amazon.com

Система электрических полов для плавающих полов

Тихий
amazon.com

155,19 $

Комплект для теплого пола WarmWire

SunTouch
амазонка.ком

489,00 долл. США


Подготовка основания пола

Перед установкой электрического нагревательного мата необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и убирать его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол. Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Укладка цементной подложки

Чтобы создать прочную основу для плитки, накройте черный пол цементной подложкой.Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая серию гребней.

Положите заднюю панель во влажный раствор и постучите по ней молотком и блоком 2х4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, оставив 1/8 дюйма.промежуток между листами.

Затем заклейте все швы между листами защитной панели липкой сетчатой ​​лентой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите теплоизлучающий мат

Электрические нагревательные маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место. Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого тепла: нагревательный мат был помещен в строительный раствор и затем оставлен для отверждения в течение ночи.На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки засыпали строительным раствором. Теперь этот дополнительный этап занимает немного больше времени, но дополнительный цементный слой, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла. Вот шаги по установке нагревательного мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма.зубчатым шпателем, но нанесите ровно столько раствора, чтобы схватить половину коврика. Положите коврик в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий коврик. Используйте резиновую терку для затирки, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте складки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью терки.

Затем с помощью универсального ножа прорежьте небольшую прорезь в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику.Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с дальнего от двери угла комнаты и вылейте прокладку на пол. При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика для подключения обогревающего коврика для излучающего пола к специальной электрической цепи, которая обеспечивает питание только подогреваемого коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий мат работает нормально, можно начинать укладывать плитку на пол.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Электрический подогрев пола — Как установить внутрипольное отопление

Холодное зимнее утро, когда вы крадетесь в ванную. Но вас не встречает холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль, устанавливая эту систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке.Это можно использовать при укладке новых полов, а также, когда напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола. Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант — система лучистого отопления, использующая электричество. Их проще установить, чем водяные системы, и они дешевле, их стоимость составляет около 70 долларов за 3 фута.секция 20 футов, без термостата. Обычно системы состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем.Напольное отопление также можно использовать с деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате. Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже стыковаться с ними. Сделайте набросок комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подкладку

SunTouch

Установите цементную подкладку на черный пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как ее резать.) Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора.Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми винтами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые прилегают к поверхности цементной плиты. Заворачивайте винт примерно через каждые 8 ​​дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем.Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, на которой будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу. В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Очень осторожно скрепляйте скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами.Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Запустите власть

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола. В цепи не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 ампер.Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку. Эта история предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки поверх системы лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто наносите тонкий раствор на нагревательный мат, а затем кладете плитку.Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь в полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить обогреватель, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант «все в одном»

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и излучающая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола. Warmboard-R — это меньшая и более тонкая панель, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.
