Инфракрасный теплый пол под ламинат

Автор: Николай Стрелковский

Обновлено: 25.01.2019

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Содержание статьи

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

  1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
  2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

  1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
  2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
  3. Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
  4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
  5. Нагрев начинается практически мгновенно.
  6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
  7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

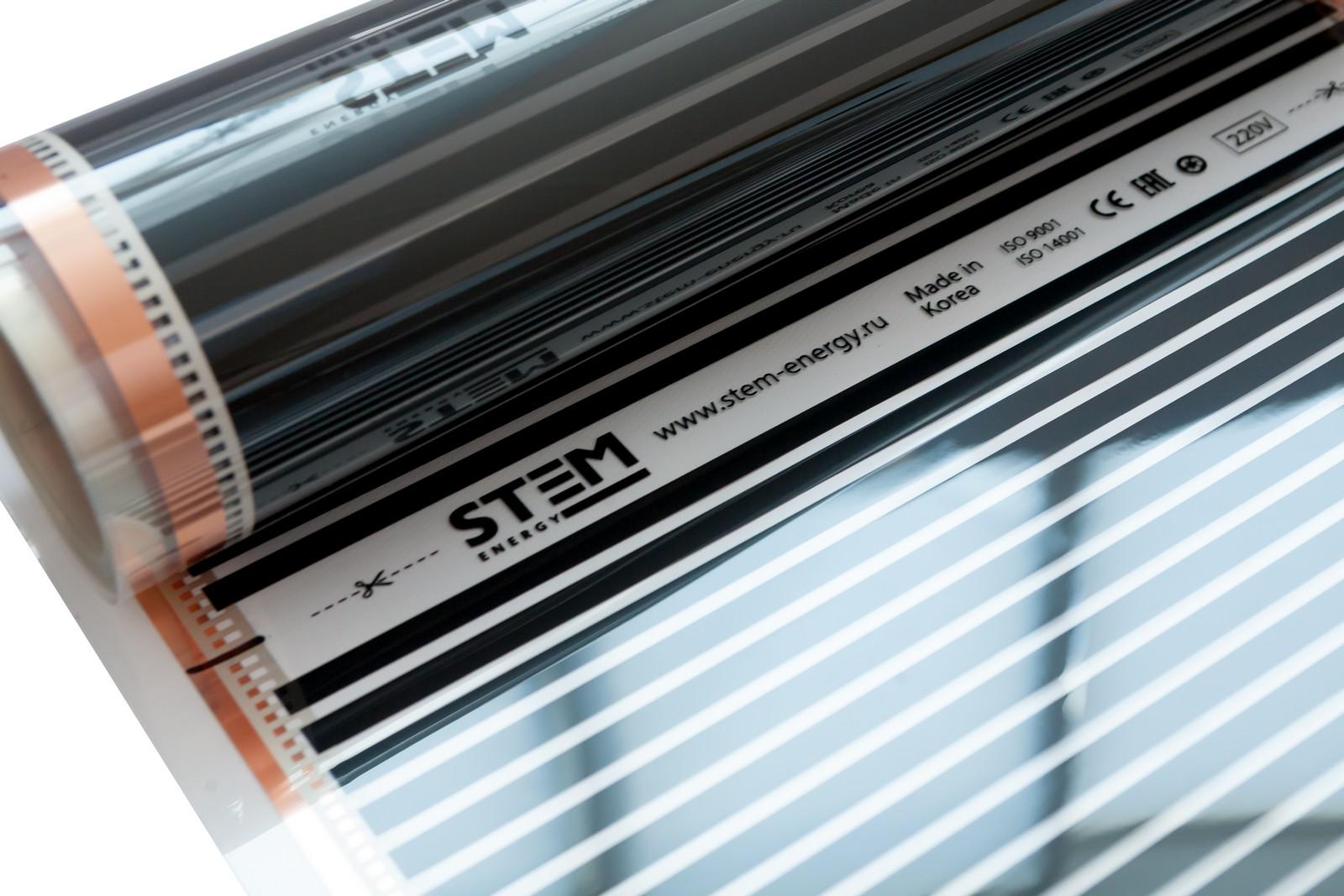

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

  1. Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
  2. Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
  3. Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
  4. Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
  5. Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
  6. Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
  7. Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т.п.
  8. Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
  9. На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

  • Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

  1. Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
  2. Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
  3. Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

  • Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

  • Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
  • Раскрой пленочного элемента в нужный размер
  • Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
  • Изоляция неиспользуемых контактов на местах срезов.
  • Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
  • Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.
    Клемма-клипса вставляется в предусмотренный разрез
  • Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами.  Клемма тщательно обжимается плоскогубцами
  • Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
  • Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.
    Изолирование мест клеммных подключений

    Изоляция должна быть полной, и сверху, и снизу
  • Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

  1. Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
  2. Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
  3. Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Видео — Как сделать инфракрасный пол под ламинат за 1 час

Монтаж инфракрасного теплого пола

Ленинский пр-кт
198216
Санкт-Петербург
+7 (812) 642-12-33


В предыдущей статье мы рассмотрели основные моменты, которые следует знать, планируя самостоятельный монтаж теплого пола водяного типа. Этот вид работ требует основательного подхода и наличия навыков проведения ремонтных работ, а также дополнительных расходов на сопутствующие материалы – как минимум, на бетонную стяжку и арматурную сетку. Если в таком вопросе, как выбор и монтаж теплого пола, цена для вас является одним из решающих факторов, рекомендуем рассмотреть установку электрического теплого пола.


Теплые полы, работающие от электросети, разделяются на 3 типа: полы с кабельным нагревом, теплые полы с использованием нагревательных электрических матов и полы на основе греющей инфракрасной пленки.


Последний метод особенно популярен – он подходит для капризных и теплочувствительных покрытий (ламинат, паркет, ковролин, линолеум), не требует обустройства бетонной стяжки и применения клея. Кроме того, это самый доступный на сегодняшний день тип теплого пола – по сравнению с водяным теплым полом расходы на материалы и монтаж минимальны. К преимуществам данной технологии, помимо стоимости, можно отнести легкость и скорость установки – всего несколько часов (с учетом укладки финишного покрытия), и ваш теплый пол готов к эксплуатации. Инфракрасная технология создает благоприятный микроклимат, обеспечивает ионизацию воздуха и антиаллергенный эффект и абсолютно безопасна для здоровья.

Инфракрасный пол монтаж (видео)


Если вы выбираете инфракрасный пол, монтаж осуществляется «сухим» способом – вы сможете избежать образования грязи и пыли, и последующей утомительной уборки. Эта работа под силу даже людям, не имеющим серьезного опыта ремонтных работ – для подготовки достаточно поискать инструкции в Интернете по запросам, вроде инфракрасный теплый пол монтаж видео.

Последовательность работ при монтаже инфракрасного пола будет следующей:

  1. Поверх имеющейся стяжки укладывается слой утеплителя из полиэтилена или изолона с фольгированной теплоотражающей поверхностью для термоизоляции.
  2. Монтаж инфракрасной пленки провести достаточно легко: пленка инфракрасного пола с углеродосодержащими полимерами просто расстилается поверх теплоизоляции. Ведущие производители выпускают пленочные листы, которые можно разрезать, поэтому вы легко сможете покрыть нагревательной пленкой помещение любого размера и конфигурации.
  3. На стену крепится коробка регулятора, от которой по штробе до пола прокладывается гофрированная труба, внутри которой закрепляется термодатчик. Контактный кабель крепится с помощью зажимов к медной шине по краю нагревательной пленки. Все места подключения провода к термопленке покрываются листами битумной изоляции, которые обычно идут в комплекте.
  4. На данном этапе важно убедиться, что все провода от сети до регулятора и от регулятора до контактных зажимов на пленке подходят по длине, и проводят ток без сбоев и замыканий. После проверки необходимо обесточить систему и снять регулятор до завершения укладки финишного напольного покрытия.
  5. Перед финишным покрытием может использоваться дополнительная гидроизоляция, а если вы планируете использовать мягкие материалы для пола (ковролин, линолеум), поверх пленки потребуется настил ДВП или фанеры.
  6. На последнем этапе укладывается линолеум, ламинат или другое выбранное вами покрытие, и все элементы системы теплого пола подключаются к регулятору и сети. Важно учитывать, что инфракрасные полы не следует использовать под напольную плитку и керамогранит.


Компания «ЛЭП» предлагает широкий ассортимент комплектов и сопутствующих материалов для инфракрасного пола от ведущих производителей с доставкой и установкой. Гарантируем быстрый и качественный монтаж всех видов теплых полов по самым низким ценам в Санкт-Петербурге и Ленинградской области.

Возврат к списку

монтаж и технология укладки пошагово —

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

  • монтажные работы проводятся в течение буквально нескольких часов;
  • отсутствует необходимость в устройстве стяжки;
  • систему можно начинать эксплуатировать сразу же по окончании монтажа;
  • микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
  • толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
  • система не требует какого-либо ухода и может прослужить более 50 лет;
  • финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

  1. Инфракрасная пленка;
  2. Крепежные элементы;
  3. Терморегулятор и датчики температуры;
  4. Электрическая проводка;
  5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

  • кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
  • чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
  • в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

  • если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
  • если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
  • используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
  • при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

  1. Бесшумная работа.
  2. Простота установки (монтажа) монтажа.
  3. Не снижает кислород в помещении.
  4. Не издаёт запахов и вибрации.
  5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

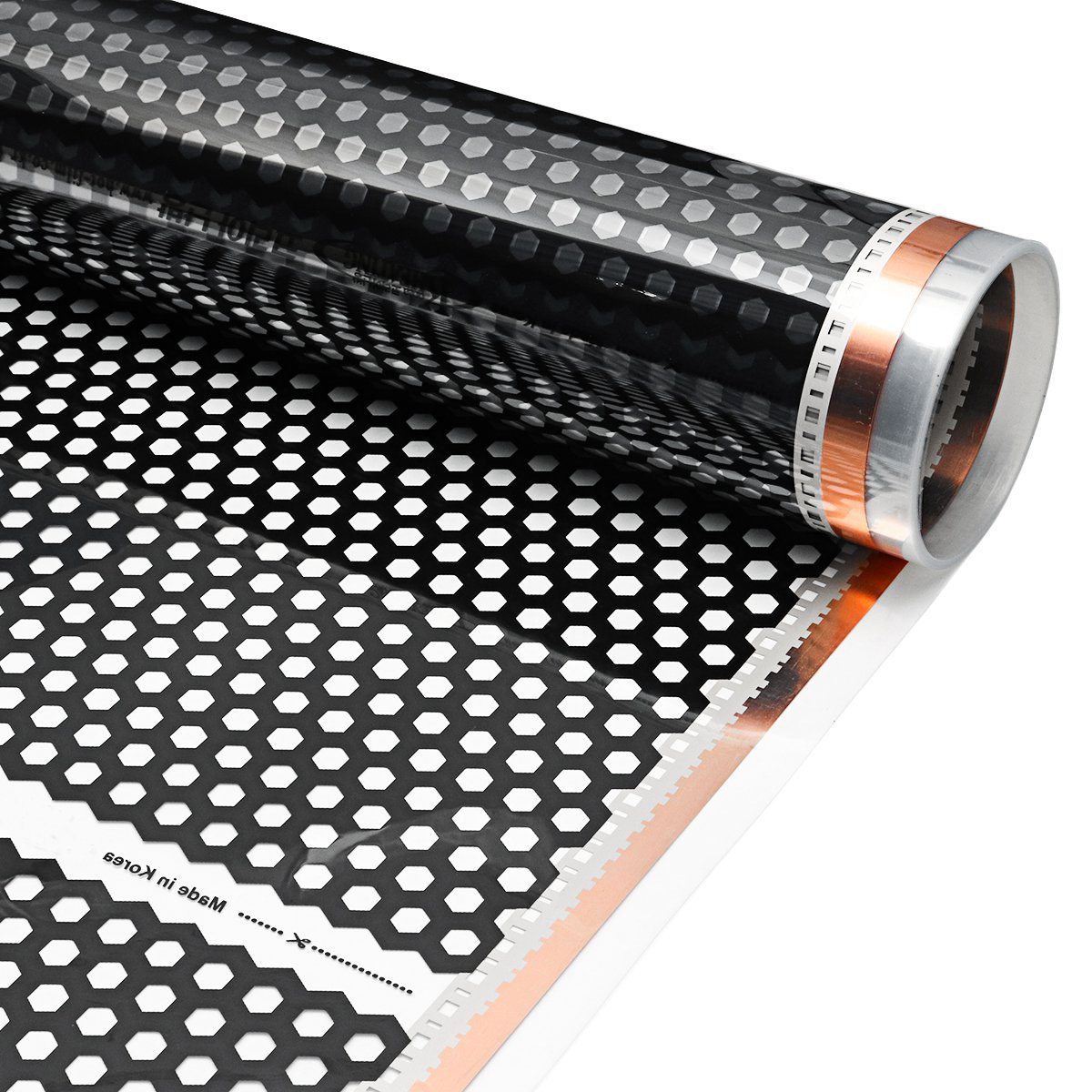

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

  • Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.
  • Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.
  • Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.
  • Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.
  • Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Полезное видео по теме

Какой электрический пол лучше?

Монтаж пленочного теплого пола

укладка и установка системы, видео, как положить ее своими руками

Оглавление статьи:

С традиционными системами отопления в квартирах и домах воздух прогревается неравномерно. Из-за конвенции, теплый воздух уходит под потолок, а холодный устремляется к полу. У большинства людей в помещениях, отапливаемых центральным отоплением, замерзают ноги. Для создания комфортных условий в жилых помещениях можно выполнить монтаж теплого пола. Это нагревательная система, которая прогревает напольное покрытие. Теплый пол укладывают под ламинат, паркет, линолеум и другие финишные напольные покрытия.

Принцип работы теплых полов

Теплый пол – это одна из самых эффективных и очень экономичных систем отопления в квартирах и частных домовладениях. Принцип работы заключается в нагреве воздуха внизу, который благодаря процессам конвенции поднимается к потолку. Холодный воздух уходит вниз и снова нагревается. Укладка теплого пола под ламинат обеспечит комфорт и поможет сэкономить – часто это оборудование используют в качестве основного источника тепла.

Преимущество в том, что над полом воздух всегда теплый, а вот под потолком будет прохладнее. В комнатах, оснащенных теплым полом, будет значительно легче дышать, а дыхательные пути не будут пересыхать.

Разновидности систем

Среди разновидностей теплых полов различают электрические и водяные системы. Все они могут использоваться вместе с напольным покрытием на основе ламинированной доски. Водяные полы рекомендуются для частных домов, электрические станут оптимальным решением для городских квартир.

Водяные системы

Среди достоинств, которыми обладает водяной пол, выделяют высокую экономичность, а также эффективность. Оборудование подключается к центральной отопительной системе, а еще его может использоваться стационарный котел. Водяной пол равномерно прогревает поверхность и может работать в паре с любыми типами напольных покрытий.

К недостаткам относят отсутствие регулировок температурных режимов, если оборудование подключено к трубопроводу теплосети. Выйти из ситуации можно, сделав подключение к стационарному автономному котлу. Установка теплого пола в городской квартире многоэтажных домов под ламинат, линолеум или же любой другой пол может быть сопряжена с другими трудностями. Часто ЖКХ против врезания в теплосеть, а для согласования проекта по обустройству теплого пола придется потратить немало времени.

Несмотря на все трудности, эти системы все-таки популярны и многие оценили комфорт, который дарит теплый пол с водяным теплоносителем.

Устанавливаем водяной теплый пол под ламинат

Прежде чем выполнять монтаж, необходимо отправится в магазин и приобрести комплектующие. В зависимости от того, что предлагается в магазинах, торгующих сантехникой, детали могут отличаться. Однако, в целом для монтажа понадобится:

  • Трубы для водяных теплых полов из расчета – 7 м трубы на 1 кв. м. комнаты;
  • Коллектор для теплых полов;
  • Коллекторный щиток;
  • Индивидуальные комплектующие к коллектору;
  • Арматурная сетка, а также строительные материалы для обустройства стяжки;
  • Пластиковые хомуты.

Трубы могут быть двух видов. Либо это металлопластик, либо это ПВХ. Проще всего в работе именно металлопластиковая труба. Эти изделия очень легко выгибаются и принимают любую форму. Также подобная труба отличается доступной стоимостью. Однако, изделия для водопровода, несмотря на схожесть, не подойдут. Труба для теплого пола имеет другие технические характеристики.

Кроме перечисленного оборудования, также приобретается подложка, теплоотражающие материалы. Это необходимо для правильного монтажа и долговечной работы оборудования.

Сегодня существует два варианта установки водяного пола. Так, можно обустроить стяжку, а можно обойтись и без нее. Первый способ предусматривает, что трубы будут находиться внутри стяжки.

Для этого поверхность тщательно очищается. Далее укладывают теплозащитный материал и армирующую сетку. Затем на ней закрепляют монтажные планки и монтируют заранее заготовленные трубы. При этом важно, чтобы они располагались параллельно.

На следующем этапе очень важно проверить систему на герметичность. Все отлично? Значит, стяжку можно заливать. Слой делают таким, чтобы труба была полностью покрыта раствором. На полученную поверхность после засыхания стяжки устилают специальную пленку, которая защитит от воздействия влаги и образования конденсата. Прежде, чем приступать к укладке ламинита, необходимо постелить подложку для данного покрытия. Ламинат не отличается высокой теплопроводностью. Поэтому толщина подложки должна составить не более 3 мм. Такая подложка не испортит дорогую ламинированную доску, а ламинат не будет слишком перегреваться.

Второй способ предусматривает прокладку трубопровода под финишное покрытие без необходимости в стяжке. Для крепежа применяют специальные планки, а также клипсы.

Специалисты советуют, что монтаж по первому способу более надежен, хоть процесс достаточно трудоемкий. Все дело в том, что ламинат имеет плохую термопроводность. Поэтому пол в стяжке будет прогревать поверхность более равномерно. Также обычная песчано-цементная стяжка позволяет защитить трубы пола от различных механических повреждений. Вы можете посмотреть, как проводится монтаж теплого пола. Специалисты расскажут и покажут, как осуществляет установка под ламинат. Это видео содержит весь процесс.

Электрические полы

В качестве рабочего элемента используется специальный нагревательный кабель. Различают два вида кабелей. Так, это резистивные и саморегулирующиеся нагревательные элементы. Резистивные кабели могут быть как с одной жилой, так и с двумя. При монтаже такого кабеля следует помнить, что его нельзя укладывать под мебелью или в любых местах, где существует риск перегрева.

В саморегулирующихся кабелях недостатка с риском перегрева попросту нет. Основной элемент – специальная матрица на основе полимерных материалов. Сопротивление такого кабеля сильно зависит от температуры воздуха. Нагреватель может менять потребление и ток.

Приобретаем кабель

Он продается в фиксированном размере – начало его должно соединятся с питающими проводами посредством муфты, посольку производители не доверяют соединение обычным покупателям.

Прежде, чем покупать кабель, необходимо определиться с мощностью. Для небольших помещений будет достаточно 150 Вт/кв. м, для больших комнат – 200 Вт/кв. м. Но мощность также должна подбираться исходя из рекомендаций производителя ламината. Ламинированную доску ни в коем случае нельзя перегревать. В ней содержатся вредные для человека формальдегиды, которые выделяются в атмосферу после нагрева доски свыше 28 градусов.

Монтаж

Процесс практически ничем не отличается от водяного пола. Первым делом решают, где будет установлен термостат. Затем, к месту монтажа поводят питающие провода и провод для термодатчика.

Перед тем, как уложить кабельный теплый пол, необходимо подготовить основание. Здесь все делается так же, как и в случае с водяной системой под ламинат. Кабель необходимо укладывать по заранее выбранной схеме. Важно, чтобы нагреватель не проходил под тяжелой мебелью или сантехническим оборудованием.

На поверхности теплоизоляционного материала размещают специальную ленту, с помощью которой будет фиксироваться нагревательный элемент. Кабель лучше всего укладывать змейкой, монтажная лента в этом случае закрепляется через каждые 50 см. Затем устанавливается термодатчик, выполняется проверка, укладывается подложка. Теперь можно переходить к монтажу финишного покрытия.

Нагревательные маты

Это все тот же кабельный вариант, но здесь кабель закреплен на специальной пленке с фиксированным шагом. Укладка производится посредством расстилания мата по подготовленной поверхности. Но теплоизоляционные материалы при этом не используются – есть риск перегрева кабеля. Маты укладывают с расстоянием в 5 см между полосками. Принцип предварительной подготовки такой же, как и для водяного пола. Что касается стяжки, то здесь можно обойтись и без нее. Но в любом случае, толщина слоя будет значительно тоньше. После проверки работоспособности можно переходить к монтажу ламината.

Инфракрасные полы

Это оборудование отлично подойдет под любые чистовые покрытия, в том числе и под ламинат. Универсальность и эффективность этого решения обусловили широкую популярность подобных отопительных систем в большинстве домов и квартир.

Инфракрасное оборудование отличается отличными показателями теплоотдачи, и при этом температура нагрева невысока. Обогрев поверхности пола происходит более равномерно, что очень важно для комфортной атмосферы в помещении.

Чтобы установить ИК-пол не нужно никаких специальных навыков. Монтаж системы – гораздо проще, чем всего остального, что предлагает рынок. Установку можно осуществить самостоятельно и получить очень качественные результаты.

Монтажные работы

Процесс монтажа не займет много времени, но все же, лучше заранее подготовиться к этому. Перед тем, как положить инфракрасный теплый пол, поверхность тщательно очищают, а также устраняют все неровности. Далее – настилают слой гидроизоляционных материалов, а затем подложку под ламинат. Эта подложка позволит полностью сохранить то тепло, которое излучается пленочной системой.

Важно правильно составить проект. ИК-пол также не стоит стелить там, где будет стоять мебель либо бытовая техника. Пленочный пол режут в соответствии с проектом и укладывают. Термодатчик можно уложить прямо на поверхность пленки. Затем полосы соединяются между собой параллельно. Чтобы можно было контролировать режимы работы этой отопительной системы, предусмотрен термостат.

После укладки, инфракрасный пол снова накрывают не толстой подложкой для ламината и укладывают финишное напольное покрытие.

Таким образом можно сделать жизнь в квартире комфортнее. Теперь вы знаете, как укладывать теплый пол. Вы можете это сделать самостоятельно как и под ламинат, так и под линолеум и другие покрытия.

Монтаж теплого пола под ламинат своими руками

Устройство теплых полов, плюсы и минусы системы

Один из вариантов организации благоприятного микроклимата помещения — обустройство теплого пола. Отопление данного вида во многих случаях функционирует намного эффективнее распространенных и традиционных радиаторов. Статистически доказано, что люди чувствуют себя намного комфортнее, если температура облицовки пола немногим больше температурных маркеров воздуха.

Монтаж теплого пола под ламинат кардинально не разнится с аналогичной процедурой под другие напольные покрытия, но имеет некоторые нюансы. Во многом количество особенностей и их технологическое решение зависит от типа пола и самого ламината, который будет отличаться максимальной совместимостью с выбранной системой.

Водяной теплый пол

Состоит из нескольких функциональных слоев, первым из которых является гидроизоляция, укладываемая непосредственно на бетонное основание. Далее – демпферная лента, которая фиксируется по периметру помещения. Именно она впоследствии будет выполнять своеобразную защитную роль от различных линейных температурных расширений.

На следующем этапе следует укладывать теплоизоляцию, а на не уже можно смонтировать систему греющих труб с теплоносителем. В качестве несущего слоя выступает либо бетонная стяжка, либо (достаточно редко) гипсоволоконные материалы. Сверху кладется ламинат. В зависимости от вида выбранных материалов и способов укладки толщина готового «пирога» водяного пола может составлять до 15 см.

Стоит отметить, что систему трубных контуров следует класть исключительно на бетонные перекрытия. Деревянная основа не подойдет в силу достаточно большого веса всей отопительной конструкции.

Существует альтернативный вариант обустройства теплых водяных полов для деревянного дома – метод «сухой» стяжки с применением профильных теплообменных металлических пластин. Однако следует оговориться, что такой способ имеет пониженные показатели эффективности, а монтаж своими руками потребует больше времени и денежных затрат.

Уложить систему нагревательных труб и подключить его к системе отопления – это еще далеко не вся процедура монтажа. Потребуется приобрести и установить специальные термодатчики и регуляторы, которые будут обеспечивать корректное движение теплоносителя в контуре.

К тому же, если система имеет сложную геометрическую конструкцию, то для того, чтобы правильно ее смонтировать и запустить, возможно, потребуется привлечение профессионалов. Все это приводит к тому, что статья сметы «Сколько стоит» может значительно увеличиться. Таким образом, несмотря на все имеющиеся преимущества, систему водяного теплого пола установить под ламинат можно, но вот целесообразность этого остается под вопросом.

Электрообогрев пола

Основным элементом системы электрического теплого пола является кабель. Повышение температуры воздуха происходит за счет того, что карбоновый кабельный стержень трансформирует электрическую энергию в тепловую. Происходит нагрев слоя стяжки и/или напольного покрытия, которое в свою очередь отдает тепло в воздух.

Электрополы можно использовать не только для комнаты, кухни, прихожей, но и для лоджий или балконов как источник обогрева, так как по понятным причинам обогрев центральным водоснабжением либо водяным теплым полом в этом случае невозможен.

Для квартир и помещений жилого назначения отлично подходит система, в качестве нагревательного элемента которой выступает саморегулирующийся кабель. Если по каким-либо причинам на определенном отрезке кабельного провода произошло нарушение его целостности и, как следствие, перегрев, то саморегулирующийся элемент воспрепятствует аварийному повышению температуры, увеличивая показатель сопротивления.

Конструкция теплого электрического пола состоит из теплоизоляционного слоя, укладываемого на очищенное и выровненное основание. Следующий слой – тонкая (до 0,3 см) стяжка с армирующей сеткой. Именно на сетку затем фиксируется монтажная лента, к которой прикрепляется с определенным шагом кабель, расположенный «змейкой» либо «улиткой».

Если для обогрева используется тепловые маты, то монтаж значительно упрощается, так как они уже закреплены на армировании. Их следует лишь правильно расположить относительно друг друга в соответствии с выбранной схемой укладки.

Завершающий слой – стяжка, толщина которой может быть от трех до десяти сантиметров. И только после ее полного высыхания и обретения прочности (около месяца)  следует положить ламинат.

Стоит заметить, что кабельная система либо технология использования тепломатов по технологии обустройства значительно проще монтажа системы водяного теплого пола. Однако и здесь в качестве функционального слоя присутствует бетонная стяжка, выполнение которой не только требует дополнительных трудовых, временных и денежных ресурсов, но и «съедает» ценные сантиметры высоты помещения.

В случае, когда каждый сантиметр на счету, либо все работы надо провести в короткие сроки без «утяжеления» монтажа, то отличной альтернативной предыдущим системам обогрева станет пленочный теплый пол.

ИК-обогрев

Представляет собой конструкцию, состоящую из двух слоев очень тонкой, но достаточно прочной пленки, выполненной из полиэстера. Между пленками пропущены две токонесущие шины из меди, «ноль» и «фаза» соответственно. Все шины соединяются между собой элементами нагрева. Они выполнены в качестве карбоновых полос и расположены параллельно относительно друг друга.

Параллельное расположение выбрано не случайно. Благодаря такой «географии» обеспечивается равномерность и «плотность» нагрева с сохранением независимого положения каждого элемента. Если один элемент по каким-либо причинам оказался в неисправном состоянии, то это ни в коем случае никак не повлияет на функциональность всей системы в целом.

Сетевое напряжение питание поступает на медную шину, проходит через нагревательный элемент переменного тока. При этом сам элемент особо не нагревается, а преобразует инфракрасный поток, длина волны которого достигает 20 мкм.

Такая волна лучевой энергии способна легко нагреть все предметы, встречающиеся на ее пути. Соответственно, расходуемая энергия не тратится впустую для передачи тепловой энергии на определенное расстояние, что делает такой вариант наиболее экономичным в сравнении с другими системами.

Полоски нагрева сгруппированы в блоки, расстояние между которыми обычно составляет 25 см. в этих промежутках нанесены специальные линии, по которым разрешается разрезать пленку при необходимости.

Система ИК-полов не оказывает на высоту конструкции пола абсолютно никакого влияния, так как толщина самой инфракрасной пленки не больше 0,4 мм. Несмотря на такой показатель, мощность обогрева такого типа может достигать 300 Вт/м2. Для ламинированных полов достаточно использовать нагрев в 27-280С. Максимум, который может достигнуть электрический пол – 500С. При всем при этом система остается абсолютно безопасной, как с точки зрения пожарной, так и электробезопасности.

Стоит заметить, что хорошими показателями не только мощности, но и другими, не менее отличными эксплуатационными характеристиками обладают лучшие системы теплых полов всемирно известного бренда «Caleo». Интересен тот факт, что само слово «калео» в переводе с корейского означает «Не желаете ли стелить (теплый пол)?».

Таким образом, согласно всем соответствующим техническим показателям инфракрасные теплые пленочные полы оптимально подходят для обогрева пола жилого помещения. К тому же процесс их монтажа не представляет ничего сложного, его вполне можно выполнить самостоятельно за короткий промежуток времени.

Ламинат на ИК-пол: критерии выбора

Прежде чем приступить к укладке ИК-пленки следует определиться с выбором самого ламината. Несмотря на визуальную или ценовую привлекательность, следует точно знать, какой тип ламината выбрать. Дело в том, что не каждый тип этого напольного покрытия можно постелить на теплый пол в силу того, что древесная компонента ламината (70-90%) очень чувствительна к различным повышениям, а тем паче перепадам температуры.

Фото ассортимента ламината

Но так как теплые с каждым годом становятся все востребованными, то многие производители ламината усовершенствовали технологию производства, тем самым сделав его совместимым с различными системами обогрева.

При выборе той или иной марки ламината, следует тщательно рассмотреть следующие критерии самой доски:

  • Тепловое сопротивление. Чем больше коэффициент, тем теплоизоляционные свойства ламината будут выше. Показатель зависит от вида и толщины самого материала. Визуально его можно определить по степени пористости, большая пористость – маленький коэффициент.
  • Толщина ламинированной доски. Изначально влияет на способность материала прогреваться. Если ламинат тонкий, то тепло будет быстрее передаваться от нагревательных элементов непосредственно в помещение.

    Но при этом тонкая ламель не обладает показателями высокой прочности, особенно в помещениях с интенсивным потоком движения. Поэтому целесообразнее выбирать среднее значение данного показателя.

  • Способ соединения ламелей. Оптимальным вариантом является комбинированное замковое сочетание «click-lock», при котором соединение идет как по длине, так и по ширине доски. Клеевой метод соединения практически утратил свою актуальность.
  • Маркировка. Большинство производителей для того, чтобы облегчить своему покупателю процедуру выбора, стали маркировать продукцию специальным знаком.

Что входит в комплект ИК-пола?

Пленочные теплые полы поступают в продажу в необходимой комплектации, которая включает в себя следующие компоненты:

  1. Нагревательная пленка. Выпускается стандартной шириной в 50 или 100 см, при этом длина рулона может быть разной (не рекомендуется свыше восьми метров). Пленку можно разрезать на ленточные полотна необходимой длины, но строго в маркированных (пунктир + ножницы) местах. дело в том, что именно в этих точках располагаются посеребренные контактные площадки, на которых происходит подключение клемм и кабеля питания.
  2. Клеммы для подключения. Некоторые производители также включают сам кабель и изоляционный материал, например, битумная лента.
  3. Термодатчик для контроля нагрева системы.
  4. Терморегулятор. Может быть в электромеханическом либо полностью электронном исполнении.

Также дополнительно нужен будет еще один компонент – подложка. Ее толщина должна быть больше либо равна 3 мм. Лучше отдавать предпочтение материалу, ода из сторон которого фольгирована, но при этом не является токопроводящей. Это поможет отразить от бетонного основания инфракрасный поток и направить его в нужном направлении. Для фиксации отдельных полотен подложки между собой потребуется обычный строительный скотч.

Как монтировать ИК-пленку под ламинат?

Составление схемы

Предварительно следует тщательно продумать схему расположения ИК-нагревателей, а также способ подключения к блоку управления и коммутации с источником переменного тока.

При составлении подобной схемы берутся во внимание следующие базовые принципы:

  1. Не рекомендуется закрывать поверхность пола пленкой полностью по всей площади. Ни в коем случае нельзя располагать пленочные полотна в тех местах, где планируется поставить мебель крупных габаритов.

    Дело в том, что закрытое пространство может привести к перегреву нагревательных элементов, нарушению теплообмена между поверхностями, деформации ламината и отдельных частей самой мебели. К тому же результатом некорректного расположения пленки станет снижение качества обогрева, уменьшение эксплуатационного срока и сокращение энергосберегающих свойств всей системы.

  2. Также во избежание перегрева и нарушений работы теплого ИК-пола при укладке пленки следует сохранять отступ от стен помещения и стационарных радиаторов отопления, как минимум 25 см.
  3. В процессе раскатывания рулона пленочные обогреватели должны быть ориентированы по длине помещения, то есть располагаться вдоль самой длинной стены. Можно ли наоборот? Да. Но в этом случае значительно увеличится число контактных соединений.
  4. Как отмечалось ранее, разрезывание полотна на отдельные полосы должно производиться строго по маркированным местам.
  5. Между соседними полотнами при укладке следует соблюдать шаг в 5 см. Строго исключается перекрывание (нахлест) одного нагревательного элемента другим.
  6. Как показывает практика, для полноценного обогрева помещения достаточно закрыть около 70% площади пола.

Кабельной коммуникации инфракрасного пола также следует отнестись внимательно. Предусмотреть оптимальную точку для размещения и установки термодатчика. Рекомендуемая высота размещения от уровня пола – не менее полуметра. Также следует учитывать наиболее выгодный вариант подведения кабеля питания (в 220 В) и всех без исключения проводов, идущих от пленочных полос.

Обычная бытовая розетка для подключения системы не подойдет, так как суммарный показатель мощности ИК-пола достаточно высокий. Целесообразно заранее позаботиться о прокладке выделенной линии питания, а также предусмотреть установку отдельного автомата. Наилучший вариант – дополнительное подключение УЗО (специального защитного устройства) с целью повышения безопасности функционирования всей системы.

Как правило, многие модели терморегуляторов подходят для установки в обычное розеточное гнездо. Кабели же можно подвести, проделав штроб в поверхности пола и убрав в него гофру, а в нее, соответственно, все коммуникации. Еще один вариант – закрепление на стене декоративного ПВХ-короба.

Прокладку проводов на поверхности пола следует проводить так, чтобы они не пересекались. Востребованной является схема, при которой кабели соединяются с пленочными элементами по одной стороне.

Если же помещение имеет сложную геометрическую конфигурацию, то возможен вариант, когда «фаза» и «ноль» подключаются к нагревательной полосе с разных сторон. В этом случае следует быть максимально внимательным, иначе не избежать короткого замыкания.

Также следует определиться с месторасположением термодатчика. Главное условие – расположение по центру ширины пленочного нагревательного элемента, но не ближе к стене более чем на 50 см. Оптимальный вариант – поместить датчик в самом холодном месте помещения, если длина штатного кабеля это позволяет (удлинять его категорически запрещено).

Базовое основание

Монтаж теплого инфракрасного пола изначально предполагает, что поверхность, на которую будет устанавливаться система, должна быть ровной, чистой и отремонтированной.

Выровнять пол можно либо при помощи бетонной стяжки, либо обычными плитами фанеры, ДВП или ГВЛ при условии незначительных деформаций пола и его перепадов высоты. После выравнивания поверхность следует вторично очистить от пыли и мусора, чтобы избежать случайного повреждения не только подложки, но и самой нагревательной пленки.

Далее пол покрывается фольгированной подложкой. При этом следует покрывать именно всю площадь, а не только те участки, которые планируется обогревать. В противном случае такое пренебрежение может отразиться на эффективности работы системы.

При укладке подложки необходимо соблюдать условия:

  • подложка должна располагаться так, чтобы ее фольгированная сторона была сверху;
  • полотна укладываются встык, внахлест это делать нецелесообразно;
  • фиксирование подложки к поверхности пола производится двухсторонним скотчем;
  • соседние полотна скрепляются между собой также скотчем, но имеющим одну отражающую фольгированную сторону.

Толщина подложки играет немаловажную роль для бесперебойной работы ИК-системы для теплого пола. Дело в том, что в самом фольгированном полотне будут при монтаже прорезаться рабочие отверстия (пазы).

Именно в них будут укладываться кабели, соединительные клеммы, термодатчик и точки изоляции контактов. Все перечисленные составляющие электроцепочки ни в коем случае не должны приподнимать пленочное инфракрасное покрытие и служить помехой для ровной укладки ламинированных ламелей.

Укладка инфракрасных нагревателей

Все работы должны производиться с предельной аккуратностью. Не допускается разрыв целостности виниловой пленки при ее раскрое, укладке, а также при обустройстве финишного покрытия. Участки материала, целостность которых была все же нарушена либо допущен надрез на карбоновых полосах, должны быть в обязательном порядке заменены.

Далее соблюдается следующий алгоритм действий:

  1. Пленочные элементы укладываются таким образом, чтобы медные шины блестящей стороной «смотрели» вниз. При этом саму ИК-пленку можно закрепить к подложке обычным скотчем.
  2. По завершению укладки пленки необходимо произвести изоляцию точек разрыва токоведущих шин, которые не планируется использовать при функционировании системы.

    Изолировать такие участки можно битумной лентой, которая обычно входит в комплект поставки инфракрасного теплого пола. Наклеивать ее необходимо методом плотного обжима, чтобы создать полную герметизацию элемента, тем самым защищая его со всех сторон.

  3. В месте, где предполагается расположить термодатчик, в фольгированной подложке следует сделать монтажный разрез (паз), а также канал для последующей укладки кабеля питания. Корпус датчика необходимо расположить на карбоновом черном излучающем участке, желательно в центре всего полотна.

    Фиксация термодатчика производится при помощи той же битумной изоляционной ленты. После того, как датчик был уложен, а кабель выведен к терморегулятору, элемент пленки, покрывающий эти устройства, укладывается и фиксируется на подложке.

  4. Далее устанавливаются клеммы в тех местах, где происходит подключение пленочных элементов непосредственно к электроцепи. Как правило, производители комплектуют системы теплого ИК-пола клеммами-клипсами.

    В специальный контактный разрез вводится верхняя пластина клеммы таким образом, чтобы ее вторая часть оказалась снизу от пленки. Затем плотно, но предельно аккуратно клипса обжимается плоскогубцами. Именно так можно достичь надежного контакта с посеребренной поверхностью самой медной шины.

  5. Укладка кабелей. Их конца зачищаются от изоляции приблизительно на один сантиметр. После этого вставляются в уже подготовленную и соединенную с пленкой клемму.
  6. Изоляция каждой контактной группы. Полоски битумной ленты следует наклеивать сверху и снизу пленочного элемента таким образом, чтобы все металлические части оказались в плотной, практически герметичной изоляции. Это предотвратить случайное попадание влаги на контакт.
  7. В завершении кабеля и клеммы осторожно укладываются в пазы на подложке и надежно фиксируются клейкой лентой.
Подключение к терморегулятору

Все провода должны быть собраны в одной точке – у регулятора температуры. При этом если подключается несколько участков теплого инфракрасного пола, то следует исключать возможной скрутки проводов. Целесообразнее использовать сертифицированные клеммные соединения.

Подключать провода к разъемам терморегулятора следует в строгом соответствии с инструкциями, приведенными в технической документации прибора. Как правило, на схеме четко обозначаются точки подключения напряжения, места заземления, нагрузки и термодатчика. После этого все провода аккуратно убираются в специально отведенный для этого канал, а регулятор температуры монтируется на свое место.

Далее рекомендуется еще раз тщательно осмотреть все соединения и после этого можно произвести первичный запуск системы для оценки эффективности работы теплого инфракрасного пола.

Финишное покрытие

Перед укладкой ламината в целях безопасности функционирования системы можно настелить дополнительный слой из полиэтиленовой пленки. Если ее толщина не будет превышать показатель в 200 мкм, то она никак не будет препятствовать прохождению инфракрасных лучей. Пленка может укладываться как единым полотном, так и отдельными частями внахлест (15-20 см) фиксацией краев скотчем.

В качестве лицевого напольного покрытия на ИК-систему следует выбирать ламинат со специальной производственной маркировкой. После вскрытия упаковки рекомендуется выдержать панели в течение двух суток при комнатной температуре.

Для обеспечения равномерной нагрузи на ламели при эксплуатации пола, их следует укладывать со смещением центра относительно предыдущего ряда (принцип кирпичной кладки). Планки могут крепиться между собой двумя способами: Lock-замки либо Click-защелки. Клеевой метод сегодня практически не применяется.

После завершения работ по настилу ламинированных панелей рекомендуется вновь запустить инфракрасный обогрев. Но для того, чтобы случайно не деформировать ламели следует выбрать режим работы с показателем не более, чем в 200С. А затем с каждым днем увеличивать температуру на несколько градусов. Это не только позволит ламинату адаптироваться, но и выбрать оптимальный для помещения температурный режим.

Предлагаем Вашему вниманию видео о монтаже теплого пола ИК под ламинат:

Инфракрасный теплый пол под ламинат

Статью опубликовал: Николай Стрелковский

Обновлено: 25.01.2019

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Содержание статьи

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

  1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
  2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

  1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
  2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
  3. Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
  4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
  5. Нагрев начинается практически мгновенно.
  6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
  7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

  1. Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
  2. Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
  3. Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
  4. Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
  5. Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
  6. Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
  7. Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т.п.
  8. Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
  9. На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

  • Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

  1. Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
  2. Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
  3. Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

  • Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

  • Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
  • Раскрой пленочного элемента в нужный размер
  • Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
  • Изоляция неиспользуемых контактов на местах срезов.
  • Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
  • Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.
    Клемма-клипса вставляется в предусмотренный разрез
  • Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
  • Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
  • Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.
    Изолирование мест клеммных подключений

    Изоляция должна быть полной, и сверху, и снизу
  • Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

  1. Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
  2. Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
  3. Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Видео — Как сделать инфракрасный пол под ламинат за 1 час

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных черт, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки — ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время можно приобрести все в комплекте, где есть даже небольшие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

  • Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.
  • Терморегулятор

  • , Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.
  • Датчик температуры

  • , который устанавливается под ламинатом пола.Основное его предназначение — определение уровня температуры в помещении.
  • терминалов.
  • Комплект утеплителя.
  • Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
  • Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Сюда входит система подогрева пола и полиэтиленовая пленка, размещенная под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. В него не будут входить участки под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить ламинированный пол из пленки. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения.Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент пола.

Подготовка к установке

Начинать производство по монтажу плёнки пола под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор следует удалить с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. В противном случае качественный теплый пол не получить.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие.Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то снизятся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат.Его необходимо обязательно отделить от нагревательных элементов. В противном случае в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Есть вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных мелких перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибкового поражения и появлению бактерий. Главное требование — это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена по горизонтали и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов.Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полоса пленки под ламинатный пол можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. Главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, каждый вариант распределения поверхности ламината в комнате имеет свои особенности. Об этом говорит инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также разводке нагревательных элементов и подключении всех компонентов сети лучше всего следовать рекомендациям профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

  • При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
  • Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
  • Если в разных помещениях климат разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать ламинат для пола.
  • При наличии днища подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
  • Экономия на проводе достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции.Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
  • Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
  • Максимальная длина пленки теплого пола должна быть не более 15 м.При установке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

.

Труба теплого пола. Монтаж инженерных систем в здании. Стоковое изображение

Похожие изображения

Труба напольного отопления. Монтаж инженерных систем

Труба напольного отопления на черной крышке. Монтаж инженерных систем в здании.

Системы теплого пола

Теплый пол

Устройство теплого пола с гибкими трубами.Монтаж теплого пола

Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля. Дом

Прокладка трубы для теплого пола на стройплощадке

ч.

Теплый пол

Теплый пол

Мастер уложил в пол трубы для отопления и теплого пола

Теплый пол

Современная система теплого пола.

Система теплых полов

Система теплого пола

.

Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Stock Photo

Дизайнеры также выбрали эти стоковые фото

Счастливый ребенок, играющий с электричеством дома

Поперечное сечение дерева

Ботинки фетиш

Отец и сын устанавливают новый деревянный ламинат.инфракрасный

Строитель наносит цементную штукатурку

Опилки изолированные деревянные

Холод в офисе

Автоклавные стеновые панели из пенобетона на открытом складе

Красивое оформление серого одноэтажного дома.

Стружка в движении при повороте деревянной чаши

Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.

Управление нагревателем на нагревателе для экономии затрат на отопление

Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом

Установка теплого пола

Похожие изображения

Инфракрасная система подогрева пола под ламинатом

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом

Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа

Женские ступни, идущие по теплому полу с подогревом, крупным планом

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с

Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.

Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола

Белый регулятор температуры теплого пола на серой стене.

Теплый фон с деревянным полом и звездой

Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу

Панель управления розеткой и теплым полом на стене

.

Кабель для теплого пола из ламината Идеи для теплого пола для дома

Обзоры продуктов

Кабель для теплого пола из ламината для дома

Введение в товар

Т-кабель для обогрева спроектирован как можно более тонким, диаметром всего 3,6 мм, имеет два типа выходной мощности, обеспечивает экономию и энергосбережение, а также максимально снижает уровень пола.Предназначен для установки под плитку, деревянный пол, мраморный пол, обычно устанавливается установка 100 Вт / м2, 150 Вт / м2 и 200 Вт / м2.

Характеристики

* Двухжильный нагревательный кабель

* Гибкая установка

* Нулевое излучение ЭДС (электромагнитные поля)

* Долговечная конструкция

* Одноточечное безопасное соединение

Технические характеристики 9

Конструкция кабеля Двойной провод

Проводник Твердый нагревательный сердечник

Изоляция проводника Фторполимер

Экран Алюминиевая фольга

Наружная изоляция ПВХ

Разъем Наружное соединение

Наружный диаметр 3.6 мм

Номинальное напряжение 230 В перем. Тока

Выходная мощность 12 Вт / м, 18 Вт / м

Допуск сопротивления + 10 / -5%

Холодный конец длиной 2,5 м

Сертификаты CE / EAC / TUV / CSA

Номер детали Мощность (Вт) Длина (м) Ом
Т-образный кабель 12-150 150 12.5 352,7
Т-образный кабель 12-225 225 18,8 235,1
Тройник 12-300 300 25 176,3
Т-образный кабель 12-375 375 31,3 141,1
Т-образный трос 12-450 450 37,5 117,6
Т-образный трос 12-525 525 43,8 100,8
Т- кабель 12-600 600 50 88.2
Т-образный кабель 12-675 675 56,3 78,4
Т-образный кабель 12-750 750 62,5 70,5
Т-образный кабель 12-900 900 75 58,8
Т-образный кабель 12-1050 1050 87,5 50,4
Т-образный кабель 12-1200 1200 100 44,1
Т-образный кабель 12-1350 1350 112.5 39,2
Трос 12-1500 1500 125 35,3
Трос 12-1800 1800 150 29,4
Номер детали Мощность (Вт) Длина (м) Ом
Т-образный кабель 18-135 135 7,5 391.9
Тройник 18-200 200 11,1 264,5
Тройник 18-270 270 15 195,9
Тройник 18-400 400 22,2 132,3
Т-образный кабель 18-535 535 29,7 98,9
Т-образный кабель 18-600 600 33,3 88,2
Т-образный кабель 18-680 680 37.8 77,8
Т-образный кабель 18-800 800 44,4 66,1
Т-образный кабель 18-935 935 51,9 56,6
Т-образный кабель 18-1100 1100 61,1 48,1
Трос 18-1220 1220 67,8 43,4
Тройник 18-1340 1340 74,4 39,5
Т- кабель 18-1500 1500 83.3 35,3
Т-образный кабель 18-1625 1625 90,3 32,6
Тройник 18-1900 1900 105,6 27,8
Т-образный кабель 18-2135 2135 118,6 24,8
Т-образный кабель 18-2295 2295 127,5 23,1
Т-образный кабель 18-2775 2775 154,2 19.1

Упаковка и доставка

Упаковка: обычно сначала упаковывается в белую коробку, а затем упаковывается в картонную коробку. Если это большой заказ с большим количеством, мы можем предоставить индивидуальные услуги, такие как маркировка кабеля, клейкая лента с логотипом, индивидуальная цветная коробка или другие требования к заказу.

Доставка: Заказчик может выбрать упаковку в картонную коробку на поддоне или без поддона; способ доставки может быть морским, воздушным, железнодорожным, автомобильным или международным экспрессом.

.

Укладка теплого пола под ламинат, монтаж инфракрасного пола: фото и видео

Укладка пленочного теплого пола под паркет, ламинат, линолеум. В данной статье представлены фото и обучающее видео как самостоятельно подключить пленочный теплый пол.



Укладка теплого пола под ламинат своими руками

   При выполнении ремонта квартиры своими руками, довольно часто возникают вопросы связанные с монтажом теплого пола, а именно с тем, можно ли укладывать теплый под ламинат или нет, насколько данное решение практично и целесообразно.

Сразу же стоит отметить, что в монтаже теплого пола в помещении с ламинатом в принципе никаких препятствий, единственным моментом, на который стоит обратить внимание, является тип напольной системы, которая будет использоваться для укладки.

Монтаж  теплого пола под ламинат фото и видео


Способ №1. Водяной


Водяной обогрев в тандеме с ламинатом можно отнести к самому щадящему варианту. Такое взаимодействие является успешным за счет планомерного увеличения режима температур.


За счет данного момента можно не беспокоиться о том, что на ламинат будет оказано резкое влияние тепловых ударов, ведь он выполняется на древесной основе и может реагировать не температурные изменения.


Способ №2. Электрический


Такой вариант имеет отличия за счет большей скорости нагрева, негативным образом влияющей на плиты ламината, но при осуществлении контроля над нагревательным процессом, можно так же рассматривать электрический способ укладки под ламинат.


На сегодняшний день, некоторыми производителями теплых полов уже были учтены данные моменты и начали производиться маломощные тонкие кабеля, которые применяются для заливки в стяжку. Для того чтобы произвести укладку такого пола и подложки самостоятельно не потребуется прикладывать особые усилия.


Способ №3. Пленочный


 Пленочный теплый пол характеризуется плавным нагревом и не очень высокими температурами. Для его установки не нужно создавать никаких специальных условий и прибегать к дополнительным затратам. Так же стоит отметить, что укладка инфракрасного пола под ламинат – это отопительная система энергосберегающего типа.


Посетив интернет-магазин «Электропрофиль», Вы сможете купить теплый пол по демократичным ценам, которые можно укладывать под ламинат, паркет, линолеум своими руками без вызова специалистов. Будьте уверены, монтаж пола не вызовет никаких проблем даже у человека, который плохо разбирается в устройстве теплого пола.

монтаж своими руками, видео уроки, схемы

Ламинат пользуется популярностью благодаря эстетической привлекательности, хорошей прочности и устойчивости механическим повреждениям. Напольное покрытие на 90 % состоит из древесины, которая требует повышенного внимания при эксплуатации. Благодаря современным технологиям, укладка ламинированных панелей на бетонное основание осуществляется вместе с электрическим ИК-полом. Схема не выглядит слишком сложной, поэтому с работой можно справиться своими силами.

Оглавление:

  1. Преимущества и недостатки ИК-пленки
  2. Технология монтажа своими силами
  3. Рекомендации по укладке
  4. Цена популярных марок

Особенности инфракрасного теплого пола

В основу положен принцип ИК-излучения. Структуру пленки составляет тонкое полотно из полиэстера с нанесением меди, серебра и карбона (графитовой пасты). Сверху находится защитное покрытие. Электрический ток проходит через медный слой и попадает на графитовую полосу (термические элементы), испускающую инфракрасные волны. Длинноволновое излучение нагревает окружающие предметы, а они отдают тепло в воздух.

ИК-пленку размещают на бетон, укрытый теплоизолирующим материалом. Сверху накрывают полиэтиленом, после чего монтируют ламинат. Пол равномерно нагревает помещение, и комфортная температура сохраняется в том месте, где находится человек.

Плюсы и минусы теплых полов

Достоинства:

1. Простая схема – при подключении системы не требуется приобретение дополнительного оборудования. С монтажными работами может справиться даже непрофессиональный человек.

2. Безопасность – риск короткого замыкания или пожара сводится к нулю. Электромагнитное излучение отсутствует.

3. Высокая скорость монтажа – чтобы уложить теплый пол на бетон, понадобится не более 2 часов. Выполняется без использования клея, заливки стяжки и укладки подложки на перекрытие.

4. Незначительное уменьшение высоты потолков – минимальная толщина пленки и отсутствие стяжки не сокращают полезную площадь комнаты.

5. Универсальные условия эксплуатации – теплый ламинат можно уложить на бетонный пол даже в помещениях с высоким уровнем влажности (кухня, ванна, санузел, бассейн). Во время работы не требует специального ухода.

6. Широкие возможности установки – можно смонтировать на любом основании: на стене, потолке, зеркале, картине, ковре.

7. Высокий уровень КПД – показатель достигает 97 %, что несравнимо с другими видами отопительных систем.

8. Стабильность – параллельное соединение нагревательных элементов обеспечивает бесперебойную работу. В случае механических повреждений из строя выходит только определенная секция или полоса.

9. Долговечность – не боится коррозии и разрушений. Минимальный срок эксплуатации составляет 50 лет.

10. Экологическая чистота – ламинат, уложенный на бетонную стяжку с теплым электрическим полом, не выделяет токсические вещества. Отопительная система обеспечивает в помещении микроклимат, благоприятно влияющий на здоровье обитателей.

По отношению к ламинату инфракрасная пленка является наиболее щадящим вариантом. Ее можно уложить прямо на бетонное основание и сразу запускать в работу. При эксплуатации полностью исключаются резкие перепады температур, которые пагубно отражаются на покрытии.

Недостатков немного, приложив небольшие усилия, их можно частично нейтрализовать или свести на нет.

  • Дороговизна оборудования – укладка покрытия на бетон обходится значительно дороже других отопительных систем, зато окупается всего за 2-3 года.
  • Высокие ежемесячные расходы – конструкция настроена на экономичное потребление энергии. Суммы платежек можно снизить на 25-30 %, если подобрать рациональный режим обогрева для каждой конкретной ситуации.
  • Повышенные требования к основанию – чтобы не повредить тонкую пленку, бетонный пол под ламинат должен быть безупречно ровным.

Инструкция по монтажу

1. Подготовка:

  • Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
  • Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
  • Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
  • Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

  • Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
  • Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
  • Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

С наступлением отопительного периода температуру нужно поднимать на 5-6 градусов ежедневно, пока она не достигнет оптимального значения. Поддерживать ее в течение 4 дней, затем снижать по такой же схеме – по 5-6 градусов в день до тех пор, пока температура не станет 17-20 градусов.

Стоимость пленочного пола

Марка Цена, рубли
Thermo TVK-130 2820-4150
Caleo GOLD 170 1990-3250
Global Heating Film 500-1800
Q-Term 220 225-450
Caleo GRID 1400-2530

Монтаж инфракрасного пленочного теплого пола своими руками

Инфракрасный теплый пленочный пол был изобретён  в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в  структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

  • поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
  • инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
  • придаёт свежесть и чистоту;
  • практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
  • несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
  • инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой  ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это,  подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

Теплый пол под ламинат на деревянный пол: виды и способы устройства

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинат имеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол». Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

Теплый пол можно устроить в любом помещении

Что такое теплый пол под ламинат на деревянный пол или на бетонное основание

Сегодня известно 3 типа теплого пола. Все они основаны на совершенно различных принципах:

  1. Водяная система.
  2. Электрический кабельный.
  3. Инфракрасный электрический.

Пленочный инфракрасный теплый пол прекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

  • тепло распределяется равномерно;
  • система очень эффективна;
  • отсутствие нагревательных элементов на видных местах;
  • пыль не циркулирует по помещению, как в случае с радиаторным типом отопления.

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Теплый пол: плюсы и минусы (видео)

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом. Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого пола необходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку. Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

  • безопасная эксплуатация;
  • надежное функционирование;
  • не нужно электроснабжение, если циркуляция теплоносителя происходит естественным образом.

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Недостатков он тоже не лишен:

  • сложный монтаж;
  • уменьшается высота потолков из-за устройства бетонной стяжки;
  • при повреждении трубы, достаточно сложно будет отремонтировать систему.

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Водяной тёплый пол своими руками (видео)

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель. Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию. Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегулятор в удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной. Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 мм толщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

  • надежность при эксплуатации;
  • долгий, более 20 лет срок службы;
  • простой монтаж и обслуживание;
  • электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

  • наличие хоть и слабого, но электромагнитного излучения;
  • высокая стоимость электроэнергии.

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Электрические теплые полы своими руками (видео)

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн. Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной. Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат 33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинат лучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

  • очень надежная и долговечная система;
  • монтаж такой системы самый легкий из всех видов теплого пола;
  • отсутствие накаливающихся элементов снижает потребление электроэнергии очень значительно.

Недостатками являются:

  • слишком высокая цена;
  • боязнь влаги;
  • риск повреждения при монтаже.

Укладка ламината на пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия. Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Монтаж инфракрасного теплого пола под ламинат (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Можно ли укладывать инфракрасный теплый пол под паркет или паркетную доску

Один из самых важных вопросов — это отопление дома, и к нему нужно отнестись очень серьезно. Именно от правильно оснащенной системы отопления будет зависеть комфортность помещения. И один из самых эффективных вариантов — устройство теплого пола. И его укладка может отличаться в зависимости от финишного покрытия. Потому что выбирая паркет в качестве покрытия, нужно знать, как устроен теплый пол под паркет, какую систему выбрать и что учитывать.

Какой выбрать теплый пол

Исходно, что под словом (паркет) подразумевается щитовая плавающая доска. Вообще лучше использовать клееный брус и не чувствовать прочности на температуру.

Натуральный пол не любит перепадов влажности (поддерживает оптимальную влажность 40-60%) и не рекомендуется топить, тем самым сушить дерево.

Чтобы на паркетной доске периодически не появлялись щели, нагрев доски должен быть слабым. Паркетные доски нельзя нагревать выше 26 ºC.Производители массивного паркета и паркетной доски заявляют, что во избежание деформации древесины и для сохранения срока ее службы в помещении разница температур между покрытием и воздухом не должна превышать 2 ºC.

норма +18 ºС для жилых помещений, пол нельзя нагревать выше 20 ºС. При такой температуре полы не будут холодными, по ним можно будет ходить босиком. Но вырабатываемого ими тепла недостаточно, чтобы согреть комнату в холодное время года. И возможные последствия размещения теплого пола под паркетной доской.

Видео:

Первый вопрос, на который нужно ответить, это выбор теплого пола под паркет. Наиболее часто используемые варианты питания, которые делятся на три типа:

  1. кабельный пол, который устанавливается в верхней стяжке (обычно используется для облицовки плиткой).
  2. Армированный кабельный перекрытие, отстаивающая стяжка.
  3. И пленочный пол, который ставится прямо под напольное покрытие.

В случае паркета, если нет необходимости в замене шпал, часто находит свое применение пленочный пол, или, как его еще называют, инфракрасный.Но при его применении следует учитывать некоторые факторы, влияющие на выбор напольного покрытия:

  1. Выбирая паркет, в первую очередь нужно обратить внимание на устойчивость древесины к перепадам температуры и влажности, из которой она изготовлена.
  2. Неподходящий паркет, при эксплуатации может образоваться трещина.
  3. К стойким породам относятся древесина дуба, дусса, мербау.
  4. Также не укладывайте слишком толстый паркет. Из-за этого возросла потребность в более крупных отопительных установках и более мощных полах.
  5. Предусмотреть заранее, чтобы тепловая мощность на квадратный метр не превышала 100 Вт.
  6. Перед укладкой паркета влажность должна быть минимальной. Где-то около 5%. При необходимости производят сушку.
  7. Температура в помещении должна соответствовать температуре паркета. Для этого его нужно предварительно расположить в комнате, не вынимая из упаковки.
  8. Влажность помещения, в котором производится укладка, должна быть около 50%.

С выбором основного типа теплого пола разобрались, но необходимо учитывать то, что инфракрасный пол делится дальше на несколько разновидностей.

Типы и преимущества теплого пола под паркет

Отметим, что

еще пару лет назад о существовании инфракрасного пола знали не многие, а сегодня он достигает пика своей популярности. И поскольку появляется все больше и больше новых типов, сегодня их разделяют только два типа:

    Углерод

  1. , входящий в состав резиновый, производство осуществляется из ряда термоэлементов, параллельных соединений, и майлара.
  2. Биметаллический сплав, представляющий собой сплав меди и алюминия, покрывающий полиуретановую пленку.

Следует отметить, что такие системы используются как для полов, так и для стен и потолков, так как обладают рядом преимуществ:

  1. проста в установке, общая работа занимает до двух часов.
  2. Толщина материала всего 3 миллиметра.
  3. Обладает высоким уровнем надежности.
  4. Не требует стяжки и все укладывается прямо под чистовой пол.
  5. немного экономичнее, по сравнению с другими типами.
  6. Легко разбирается и снова устанавливается.
  7. Ионизирует воздушное пространство.
  8. Обладает хорошей эластичностью.

Необходимые материалы для работы

В основном все необходимые материалы идут в комплекте с пленкой, а это:

  1. Сразу она термо (продается в рулонах).
  2. Комплект изоляции и зажимы.
  3. провод.
  4. Терморегулятор

  5. .
  6. Датчик температуры

  7. .

Также рекомендуется покупать:

  1. Пленка полиэтиленовая или рулонный гидроизоляционный материал.
  2. Лента малярная

  3. (желательно двусторонняя).
  4. теплоотражающий материал.

Как видите, материалов достаточно мало. но важно правильно выбрать фольговую основу.

Также стоит обратить внимание на инструмент, которого тоже немного:

  1. Ножницы.
  2. Плоскогубцы.
  3. строительный нож.
  4. дрель.
  5. Карандаш, рулетка и линейка.

Подготовка основания

Перед тем, как начать укладывать паркетный пол с подогревом, необходимо провести базовое обучение.Он включает в себя следующие процессы:

  1. Демонтаж старых покрытий и вывоз мусора.
  2. При необходимости выровняйте пол.
  3. Разметка мест подключения и установки термостата.

После выполнения данных процессов можно переходить непосредственно к устройству пола, процесс разбит на несколько этапов, а именно:

  1. Улучшение изоляции
  2. Подготовка площадки для терморегулятора.
  3. Укладочная пленка.
  4. Изоляция отрезанных частей.
  5. Тестирование проводки и системы.
  6. И напоследок укладка ламината.

Теперь рассмотрим подробнее каждый шаг.

Расположение изоляционного материала

Во-первых, после выравнивания пола проводится гидроизоляционное устройство, чтобы избежать попадания влаги из нижнего яруса пола. О том, как выполнить гидроизоляцию, читайте в отдельной статье.

Далее необходимо обеспечить теплоизоляцию, которая предотвратит теплопотери.Потому что желательно выбирать светоотражающий материал. Это значительно снизит затраты на электроэнергию, одновременно повысив эффективность нагрева.

Можно использовать практически любой материал, желательно раскатать, его нужно укладывать металлизированной стороной. Учитывая экспертное мнение по выбору подложки, лучшим становится специальный пенополиэтилен (изолон) толщиной от 2 миллиметров.

Кроме того, можно использовать также неотражающие и утеплители, например, пробковую ткань. Такой будет чуть менее эффективно, но дешевле.

Единственное, не рекомендуется использовать утеплители на основе фольги, так как они в этом случае крайне неэффективны.

при установке, стыки рекомендуется заделать металлизированной лентой.

Строительство помещения для термостата

Следующим этапом является подготовка площадки, на которой будет установлен термостатический теплый пол, выполняет следующие функции:

  1. температурный уровень контроля и настройки.
  2. Программирование ВКЛ и ВЫКЛ.
  3. Установка температуры и поддержки нагрева.

Что касается места, то мы определились с дальнейшим этапом подготовки покрытия, теперь необходимо сделать углубление в стене для установки регулятора и подвести к нему для дальнейшего подключения проводки.

Далее готовим схему укладки и размещения напольной проволоки.

Укладочная пленка

Пришло время прямой укладки теплого пола под паркет. Самостоятельно монтаж осуществляется строго по заранее составленной схеме.Ниже вы можете увидеть пример такой схемы, а то и взять на вооружение:

Как уже говорилось, стилизация проводится только на желаемом участке комнаты, там, где нет мебели. Отметим, что непосредственно устройство теплого пола может быть выполнено в двух вариантах:

  1. Сделайте ставку на 5% площади для дополнительного отопления в случае первичного источника.
  2. На 80% площади, если планируется использовать пленку в качестве основного напольного обогревателя.

Рассматриваем второй вариант кладки, когда речь идет о полном обогреве.Работа ведется следующим образом:

  1. Предварительно разложенная пленка (для удобства можно разрезать на запланированных участках (важно вырезать только белые полосы между нагревательными секциями). Длина звуковой полосы не должна превышать 8 м.
  2. Немаловажным фактором является отступ от стены не менее 20 сантиметров, при наличии утеплителей, от них нужно отступать не менее метра.
  3. после разметки отмечает место, где будут соединения, и отчерчиваем путь проводки.
  4. После нанесения метки Обустраивает выемки и для проводки датчиков температуры.
  5. Следующая пленка уложена, усилена вниз, стыки скреплены изолентой. Ни в коем случае, нельзя, чтобы зоны нагрева настраивались друг на друга.

Участки изоляционной пленки

Далее, во избежание возможных коротких замыканий и повреждения системы, необходимо изолировать пространство, в котором производился разрез.

Для этих целей используется мастика асфальтовая или лента на битумной основе.Процесс осуществляется следующим образом:

  1. Отрежьте кусок изоляции необходимой прямоугольной формы.
  2. размер сегмента должен быть немного больше, чем изолируемая зона.
  3. В самой пленке Сделайте небольшое отверстие, которое будет служить для фиксации, нажав на утеплитель.
  4. изолируйте и закрепите, затем заклейте верхнюю часть изолентой.

Стоит отметить, что то место, которое будет подключать проводку, на данном этапе мы оставляем открытым, так как к нему придется установить хомуты и провода.

Электромонтаж и его тестирование

Теперь нужно подключить систему к источнику питания и проверить работоспособность. Рассмотрим отдельно два процесса.

системное подключение

для системного подключения работы выполняются следующим образом:

  1. Предварительно сделана выемка в изоляции, в которую будут проложены провода. От центра провод должен идти к плинтусу, а затем выводиться на контроллер.
  2. Важным фактором является обеспечение полного погружения в изоляцию проводов, чтобы избежать давления на пол проводки.В противном случае в течение довольно короткого периода публикация будет уничтожена, и работу придется переделывать.
  3. Кроме того, он увеличивает риск замыкания, он может испортить всю систему и создать опасность возгорания.
  4. Провода укладываются по каналам, а затем фиксируются изолентой.
  5. Далее подключаются хомуты для пленки. Их вставляют между пленкой и медным проводником. Прижимать их непосредственно к проводке не рекомендуется, так как велик риск повредить саму пленку.
  6. Далее с торца провода снимается изоляция, подводится к клемме, и вставляется в нее, прижимая плоскогубцами.
  7. Подключение осуществляется параллельно, для этого используются два отдельных провода. Рекомендуется брать кабель разного цвета, чтобы не путать.
  8. Таким образом, один подключен с правой стороны пленки, второй — с левой.
  9. Далее место изолируется компаундом и закрепляется скотчем.

подключить термостат

Следующим шагом будет подключение термостата.

  1. В первую очередь к пленке подключают датчик температуры, размещая его в центральной части. Это миниатюрный термометр, который отправляет на термостат отчеты о состоянии температуры в системе.
  2. Как я уже упоминал ранее, необходимо подготовить отверстие, в которое заглушить, чтобы он тоже, так как провода располагались выше уровня изоляции .. При необходимости согните провод, подготовьте каналы с плавным поворотом, кабель проделали. не ломается со временем.

Сразу после расстановки датчика необходимо приступить к подключению термостата:

  1. Рекомендуется устанавливать контроллер постоянно, подключать напрямую к источнику питания, но допускается использование розеток.
  2. Подводя проводку подготовили к углублению в стене, два провода подключили к контактам главного контроллера.
  3. Для второй пары контактных проводов подводящей пленки. Клемма заземления соединяема, но не подключается к контроллеру.
  4. Далее закрепляем контроллер в нише, после можно провести тест с фиксирующей смесью с клеем или геметиком.

системный тест

Заключительным этапом, который выполняется перед началом укладки напольного покрытия, становится испытание системы теплого пола.Для этого:

  1. включают его, выставив температуру в 30 градусов.
  2. Внимательно осмотрите крышку. На нем должны полностью отсутствовать искры.
  3. Также проверьте уровень нагрева, он должен быть одинаковым на всех участках. Тестирование проводится с помощью специального тестера.
  4. Если дефекты не были обнаружены, это означает, что система в норме, и установка прошла успешно.

После успешного тестирования необходимо покрыть всю поверхность полиэтиленовой пленкой, которая будет действовать как гидроизоляция, а кроме того снизит износ нагревательных элементов.Также можно использовать рулонный гидроизоляционный материал, который обеспечит дополнительную изоляцию и.

Монтаж теплого пола под паркет завершен, и можно приступать к укладке самого покрытия, но есть ряд факторов, которые следует учитывать.

Что нужно знать при укладке паркета на теплый пол?

  1. При укладке работать нужно максимально аккуратно, чтобы не повредить пленку теплого пола.
  2. Перед выбором чехла проконсультируйтесь со специалистом.
  3. Также обязательно уточняйте, как правильно укладывать паркет на теплый пол.
  4. После завершения укладки, ни в коем случае нельзя сразу включать систему, необходимо дать полу прогреться до комнатной температуры, и только после этого подключить пол к сети.
  5. Обязательно оставьте небольшой зазор между ламинатом и стенами, который обеспечит вентиляционную систему.

Инструкция по укладке теплого пола

При работе с такой системой, как инфракрасный теплый пол, следует учитывать ряд факторов, которые, несомненно, важны:

  1. Любые монтажные работы могут проводиться только при положительных температурах, при этом влажность воздуха должна быть более 60%.
  2. Перед тем, как подключить пленку к сети, необходимо внимательно, желательно несколько раз, проверить все места изоляции и зоны контакта среза на целостность и герметичность.
  3. Ни в коем случае нельзя подключать к сети пленку свернутой или в том случае, когда полоски лежат друг на друге.
  4. Если повреждена зона пленки с графитовым наполнителем, необходимо сразу утеплить поверхность с двух сторон.
  5. Систему нельзя устанавливать на влажных основаниях.
  6. Когда, если произошла утечка воды (затопление) теплого пола, следует немедленно выключить его, отсоединить от электросети и дать высохнуть естественным путем.
  7. В конце работы набросайте схему расположения всех проводов и полос пленки, как это было показано на практике, такой ход очень важен и пригодится в будущем.
  8. По уложенному теплому полу нельзя ходить в обуви.
  9. Установите датчик температуры на планку, ни в коем случае он не кирпичный, он должен быть на краю, чтобы можно было легко заменить при необходимости.

вывод

Теперь вы знаете, самостоятельно устройте теплый пол под паркет. На самом деле процесс довольно простой и быстрый, важно подойти к нему максимально осторожно. В заключение Здесь вы можете найти видеоинструкцию по устройству инфракрасного пола.

Видео:

Видео:

Видео:

Видео:

Видео:

Может ли тепловизор видеть сквозь стены? И другие общие вопросы

На протяжении многих лет популярные СМИ несут ответственность за множество дезинформации о тепловизионных или инфракрасных изображениях.Что именно тепловизоры могут «видеть»? Чтобы ответить на этот вопрос, вот краткое изложение наиболее часто задаваемых вопросов о том, что вы можете и чего не можете видеть с помощью тепловизора.

(Знающие люди могут указать, что тепловизионные камеры ничего не «видят»: они обнаруживают тепло, а затем назначают цвета в зависимости от диапазона температур, обнаруживаемых датчиком. Однако мы будем использовать это как сокращение в этой статье. )

Может ли тепловизор видеть сквозь стены?

Нет, тепловизоры не видят сквозь стены, по крайней мере, не так, как в фильмах.Стены обычно достаточно толстые и достаточно изолированы, чтобы блокировать любое инфракрасное излучение с другой стороны. Если направить тепловизор на стену, он будет определять тепло от стены , а не от того, что находится за ней. Однако, если что-то внутри стены вызывает значительную разницу температур, тепловизор сможет обнаружить это на поверхности стены. Специалисты по обслуживанию зданий часто используют тепловизоры для обнаружения таких проблем, как утечки воды или отсутствие изоляции, без необходимости снятия стен, чтобы оценить проблему.

Стойки внутри стены (вертикальные линии) холоднее изоляции, что приводит к разнице температур на поверхности стены.

Может ли тепловизор видеть сквозь дым?

Да, тепловизионные камеры могут обнаруживать тепло через дым и широко используются пожарными для этой цели. Частицы сажи в дыме эффективно блокируют видимый свет, но пропускают инфракрасное излучение, позволяя пожарным или другим службам быстрого реагирования перемещаться в задымленных помещениях.

Человек в дверном проеме скрыт дымом в видимом спектре света, но его легко обнаружить с помощью тепловизора.

Может ли тепловизор видеть сквозь туман?

Туман и дождь могут серьезно ограничить дальность действия тепловизора из-за рассеяния излучения на каплях воды. Однако во многих случаях тепловизионные камеры могут проникать сквозь туман гораздо более успешно, чем камеры видимого света или человеческий глаз.Это одна из причин, по которой производители автомобилей включают тепловизоры в комплекты датчиков автономных транспортных средств.

При определенных обстоятельствах тепловизионное изображение может обнаруживать объекты через туман гораздо более четко, чем детекторы видимого света.

Может ли тепловое изображение видеть сквозь стекло?

Интересный факт: стекло действует как зеркало для инфракрасного излучения. Если вы наведете тепловизор на окно, вы не увидите ничего с другой стороны стекла, но получите хорошее отражение в тепловизоре.Это связано с тем, что стекло является материалом с высокой отражающей способностью, а это означает, что оно показывает отраженную температуру объектов, а не пропускает инфракрасное излучение. Тот же принцип применим и к другим отражающим материалам, таким как полированный металл.

Цифровая камера видит сквозь стекло деревья снаружи, а тепловизионная камера видит отраженное тепло фотографа.

Может ли тепловизор видеть сквозь бетон?

Ответ на этот вопрос в основном такой же, как и на вопрос для стен — нет, но тепловизионная камера могла бы обнаружить что-то внутри бетона, например, трубу или лучистое отопление, которое вызывает разницу температур на поверхности бетона.

Теплые полы с подогревом хорошо видны под бетонным полом.

Может ли тепловизор видеть сквозь металл?

Металл может быть непростым материалом в мире термографии. Блестящий металл — любой гладкий или полированный металлический объект — будет отражать инфракрасное излучение, действуя как инфракрасное зеркало, как стекло. Это может вызвать трудности у тех, кто пытается контролировать трубы или оборудование на предмет перегрева деталей. Окисленный металл или металл, окрашенный матовым материалом, намного проще точно измерить (подробнее см. В нашей статье «Использование недорогих материалов для увеличения целевого коэффициента излучения»).Во всех случаях тепловизионные камеры никогда не могут видеть «насквозь» металлические предметы, но токопроводящие металлы могут выявить горячие и холодные точки или уровень вещества внутри металлического контейнера.

В инфракрасном свете легко увидеть, насколько полны эти резервуары, из-за разницы температур на металлической поверхности, вызванной находящейся внутри жидкостью.

Может ли тепловизор видеть сквозь деревья?

Тепловизор не может обнаруживать объекты через ствол дерева, но тепловизор может помочь в обнаружении людей или животных в лесных районах.Поисково-спасательные команды часто используют тепловизионное изображение для обнаружения тепловых следов при поиске больших участков дикой природы.

Тепловизор не может видеть сквозь деревья (или лес), но он может быть полезен для обнаружения людей в лесных районах, где их тепловые следы выделяются намного больше, чем видимое изображение.

Может ли тепловизор видеть сквозь пластик?

Забавный трюк на вечеринке, который можно выполнить с помощью тепловизора, — это поднять тонкий непрозрачный лист пластика (например, мешок для мусора) перед теплым предметом или человеком.Инфракрасное излучение будет проходить через пластик, позволяя тепловизору обнаруживать то, что находится за ним, в то время как видимый свет будет заблокирован. Однако этот трюк работает только с очень тонким пластиком — более толстый пластик блокирует инфракрасное излучение.

Видимый свет в основном блокируется пластиковым пакетом, но инфракрасное излучение проходит.

Может ли тепловизор видеть в темноте?

Последний вопрос о бонусе! Ответ: да! На тепловидение совершенно не влияет темнота, поэтому для визуализации тепла не требуется видимый свет.(Чтобы узнать больше, прочтите нашу статью «Тепловидение и ночное видение».)

Видеозаписи с камер видеонаблюдения и тепловизоры демонстрируют, что тепловизор не требует видимого света для формирования изображения.

Бессистемные инфракрасные обогреватели


Чтобы помочь вам принять оптимальное решение об обогреве дома с помощью инфракрасного излучения
, мы рекомендуем вам просмотреть следующие информационные видео:

Характеристики:

  • Поставляется с 3-летней гарантией!
  • Защитный сенсорный гриль обеспечивает безопасность детей и домашних животных
  • Встроенные функции безопасности, такие как защита от перегрева и аварийный выключатель, отключающий нагреватель при опрокидывании
  • Легкость и удобство транспортировки благодаря встроенным роликам
  • Обеспечивает чистое и сбалансированное зеленое тепло, не снижая содержания кислорода или влажности в воздухе и не выделяя вредных паров или окиси углерода
  • Новая технология памяти.После отключения электроэнергии нагреватель автоматически включается при восстановлении подачи электроэнергии
  • Цифровой термостат с диапазоном температур 40-80ºF
  • Пожизненный фильтр, не требующий замены
  • Подключается к стандартной розетке на 120 В
  • Пульт дистанционного управления

Инфракрасное тепло по сравнению с теплом сгорания

Инфракрасное излучение означает, что воздух в вашем доме нагревается более естественным образом.Это не только полезнее, но и безопаснее. Инфракрасное тепло не связано с возгоранием. Молекулы влаги остаются в воздухе, создавая более равномерное тепло. Температура потолка будет всего на 2-3 градуса теплее пола. Это означает, что у потолка нет потерь тепла. Это особенно полезно, если у вас сводчатые или соборные потолки.

Тепло сгорания выжигает молекулы влаги из воздуха, в результате чего горячий воздух быстро поднимается. Средняя температура потолка на 6-17 градусов теплее пола.Большинство источников тепла основаны на сжигании (например, нефть, керосин, природный газ, древесина, пропан, электрическая плита и большинство обогревателей). Обогреватели, работающие на сжигании топлива, являются причиной № 1 домашних пожаров в Америке. Тепло, основанное на сгорании, также сжигает кислород из воздуха, что затрудняет дыхание.

Вы будете вводить любые коды купонов в
КОНЕЦ процесса оформления заказа

Сравнение электрического напольного отопления и инфракрасных обогревателей Herschel

Напольное отопление (UFH) — это современное решение для обогрева вашего дома, предназначенное для экономичного и эффективного обогрева вашего дома, при этом не требующего громоздких и неприглядных радиаторов центрального отопления.Теория состоит в том, что при равномерном распределении энергии низкой мощности по большой площади поверхности получается очень эффективный радиатор, который затем нагревает все остальное вокруг себя, требуя меньшего энергопотребления, чем центральное отопление. В зависимости от конструкции пола идеальным вариантом является создание «тепловой массы» и, следовательно, поддержание более равномерной и стабильной температуры и минимизация энергозатрат с течением времени.

Рекомендации по установке: В качестве первого слоя требуется влагонепроницаемая мембрана (для предотвращения проблем с влажностью и конденсацией, возникающих между теплой поверхностью нагрева пола и холодной нижней поверхностью).

Поверхность под электрической нитью накаливания должна быть затем изолирована, чтобы предотвратить потерю тепла вниз в пол / землю, а не вверх в здание. Толщина этого слоя должна определяться в зависимости от типа пола под ним (например, если это уже изолированный промежуточный этаж здания или холодный бетонный пол), и это также повлияет на мощность обогревателя.

Затем требуется стяжка или аналогичный проводящий материал, чтобы равномерно проводить выделяемое тепло по поверхности пола и предотвращать неравномерные горячие и холодные точки.В некоторых случаях этот материал также предотвращает появление пены (износ) элемента с верхней поверхности.

Затем следует укладывать отделочную поверхность пола. В идеале эта поверхность должна быть из кирпича или керамической плитки, чтобы стать «тепловой массой» и равномерно накапливать и выделять выделяемое тепло с течением времени, что дает максимальные преимущества энергосбережения при установке.

Очевидно, что вышеупомянутое наслоение будет иметь другие последствия для вашей существующей комнаты, включая:

— На первом этаже, вероятно, потребуется выкопать вниз и заново уложить пол.

— На всех этажах необходимо будет поднять двери и плинтусы.

Преимущества теплых полов:

  • Более эффективен, когда надлежащая изоляция установлена ​​снизу, а тепловая масса сверху;
  • Полы с подогревом теплые;
  • Устраняет некрасивые и занимающие много места радиаторы из стен;
  • Возможна установка в новостройках и при модернизации;
  • Готовые продукты доступны для компетентных домашних мастеров.

Недостатки теплых полов:

  • Эффективность значительно снижается без использования теплоизоляции или «тепловой массы». В первом случае (без изоляции) слишком много энергии тратится вниз, а во втором случае (без тепловой массы), когда термостат отключает ток, комната очень быстро остывает;
  • Правильно установленная система теплого пола может быть жаркой и душной, и ее трудно охладить. Некоторые люди находят ощущение тепла, поднимающегося от пола (а не сверху), неестественным;
  • Вы не можете эффективно зонировать отопление в комнате, не оставляя постоянных горячих и холодных точек.Весь этаж либо включен, либо выключен;
  • Установка дооснащения пола — это переворот и может повлечь за собой другие структурные изменения и расходы;
  • Системы UFH вместе со всеми остальными необходимыми элементами дороги.

Сравнение стоимости покупки и эксплуатации UFH с Herschel Infrared:

Площадь гостиной: 4 м x 5,60 м = 22,4 м2

Мощность (кВт) Стоимость покупки (фунты) Эксплуатационные расходы
(5 часов / день; 120 дней / зима)
Под полом 100 Вт / м2 2.2 1410 * 1,54 / сутки; 184 / зима
Под полом 200 Вт / м2 4,4 1612 * 3,08 / день; 369 / зима
Herschel Infrared 1,2 — 1,4 687 0,94 / день; 113 / зима

* В эту цену не включены изоляция и слои основания, необходимые для полов с подогревом.

Инфракрасный обогреватель Herschel как альтернатива электрическому обогреву пола:

  • Инфракрасный обогреватель Herschel дает естественное, свежее ощущение тепла.Полы с подогревом могут казаться душными;
  • Herschel Infrared значительно дешевле;
  • Herschel Infrared значительно проще и дешевле в установке, чем UFH, который может быть очень разрушительным из-за объема требуемых строительных работ;
  • Herschel Infrared дешевле в эксплуатации;
  • Herschel Infrared легче зонировать — теплые полы нельзя зонировать внутри комнаты;
  • Herschel Far Infrared обеспечивает превосходный уровень комфорта, нагревая все поверхности комнаты, включая пол.Полы с подогревом просто нагревают пол, в результате чего другие поверхности становятся непропорционально холодными.

Инфракрасный безвентиляционный обогреватель 10000 БТЕ

ХАРАКТЕРИСТИКИ ПРОДУКТА

Этот безвентиляционный настенный обогреватель мощностью 10 000 БТЕ идеально подходит для помещений площадью 300 квадратных футов и более. Этот настенный шкаф с термостатическим управлением не требует электричества и дополнительных аксессуаров. Это обеспечивает эффективную работу, обеспечивая при этом альтернативный источник тепла во время сбоев питания.Двухтопливная версия этого обогревателя позволяет профессиональному установщику настроить агрегат на пропановый или природный газ. Двухтопливный обогреватель оснащен системой автоматического определения топлива, которая определяет, какой газ поступает в обогреватель. Этот обогреватель также доступен на одном топливе на некоторых рынках.

Этот обогреватель имеет три инфракрасных керамических пластины и переднюю панель из нержавеющей стали, что делает обогреватель еще более привлекательным. Инфракрасные лучистые волны нагревают предметы в комнате.Этот нагреватель соответствует последним стандартам ANSI для работы без вентиляции (ANSI Z21.11.2-2013). Для установки требуется сертифицированный специалист. Гарантия аннулируется, если обогреватель не установлен профессионально. Этот обогреватель не предназначен для использования в качестве системы центрального отопления. Требуемый размер комнаты зависит от комнаты, в которой установлен обогреватель. Смежные комнаты не могут учитываться при минимальной площади, необходимой для этого обогревателя. Сертифицировано CSA.

Термостат управления

Для повышения эффективности наш настенный обогреватель оснащен встроенным термостатом.Регулятор имеет настройки от 1 (низкая) до 5 (высокая), которые определяют, как долго горелка будет оставаться включенной, чтобы достичь желаемой температуры. Обратите внимание, что все 3 таблички будут гореть оранжевым, пока не будет достигнута желаемая температура. Благодаря нашему термостатическому контролю все пластины работают на полную мощность, чтобы быстрее достичь желаемой температуры. Например, установка 1 приведет к тому, что все 3 пластины будут гореть в течение более короткого периода времени, чем установка 5. Это нормальная работа для нашего обогревателя.

На обогревателе нет точной настройки температуры, потому что размер каждой комнаты разный, поэтому вам нужно будет запустить обогреватель с определенной настройкой, чтобы определить, какую температуру указывает число на шкале для вашего уникального помещения.Медную лампочку, расположенную на задней стороне нагревателя, можно отрегулировать, если необходимо, чтобы обеспечить еще лучшую точность, хотя обычно в этом нет необходимости. Имейте в виду, что если термостат достиг определенной уставки, горелка останется выключенной до тех пор, пока комната не остынет. (Например, при настройке 2 пилот может оставаться включенным только в том случае, если в комнате достаточно тепло.)

Подключение газа

Наши настенные обогреватели имеют встроенный регулятор с наружной резьбой 3/8 дюйма, для которого требуется соединение UNF с внутренней резьбой 3/8 дюйма с гибким газовым шлангом на 1/2 дюйма.Гибкий шланг должен быть подсоединен к газовой линии МИНИМАЛЬНОЙ ½ дюйма для обеспечения надлежащего давления. На газовой линии рядом с обогревателем необходимо установить запорный вентиль. Щелкните ЗДЕСЬ, чтобы приобрести комплект, в который входят гибкий шланг, фитинги и запорный клапан.

Воздуходувка

Традиционно безвентиляционные обогреватели поставляются с вентилятором. Наша конструкция обогревателя исключает необходимость в воздуходувке, поскольку у нас есть закрытый шкаф, который вытягивает горячий воздух из инфракрасных пластин и направляет его через верхнее вентиляционное отверстие под углом 45 градусов.В то же время инфракрасные пластины излучают лучистые волны, которые нельзя усилить с помощью воздуходувки. Мы обнаружили, что это более эффективно, чем воздуходувка, и устраняет необходимость в электричестве и движущихся частях. Наш обогреватель не может быть модифицирован для добавления воздуходувки после покупки.

Крепление к полу и ножки

В то время как другие аналогичные продукты на рынке предлагают напольные подставки или «ножки», нашим главным приоритетом в Thermablaster является безопасность.Наша философия заключается в том, что размещение НАГРЕВАТЕЛЯ на полу не является безопасным решением, поэтому мы НЕ предлагаем напольные стойки. Наши настенные обогреватели нуждаются в расстоянии 18 дюймов от пола для правильной работы и втягивания воздуха через нижнее вентиляционное отверстие.

** НЕ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ В ШТАТЕ КАЛИФОРНИЯ **

Приведенная ниже таблица поможет вам решить, какой нагреватель наиболее подходит для вашего применения. Наличие слишком большого обогревателя в слишком маленьком пространстве может привести к отключению пилотной системой истощения кислорода (ODS) горелки и пилотной горелки из-за низкого уровня кислорода .

ЗАПАСНЫЕ ЧАСТИ

Нажмите ЗДЕСЬ, чтобы заказать запасные части для вашего обогревателя. В запросе укажите номер модели, серийный номер и контактную информацию.

Наслаждайтесь комфортным обогревом с инфракрасным обогревателем SolaRay

Мягкое и комфортное отопление — согревает вас, как солнце

Так же, как Солнце нагревает вас, когда вы находитесь на улице, панели Ducoterra SolaRay с дальним инфракрасным излучением (FIR) работают точно так же, напрямую нагревая людей, мебель, стены, полы и поверхности внутри и вокруг комнаты, вместо того, чтобы тратить энергию на нагрев воздуха. как и традиционные системы отопления, такие как обогреватели для плинтусов, настенные обогреватели и обогреватели с принудительной циркуляцией воздуха.С панелями SolaRay вы чувствуете солнечное тепло, используя меньше энергии и с меньшими счетами за электроэнергию.

Утеплить дом без сквозняков и холодных пятен

В то время как централизованные системы отопления обычно имеют холодные точки и «сквозняки», панели SolaRay обеспечивают равномерную температуру во всем помещении от пола до потолка. В то время как системы обогрева конвекционного типа создают горячий потолок и холодный пол как часть процесса обогрева с разницей температур до 10 градусов от пола до потолка, панели Ducoterra SolaRay для инфракрасного обогрева (FIR) не имеют «сквозняков», устраните холодные точки и обеспечьте равномерную температуру от пола до потолка с небольшой разницей в 2-4 градуса.

Инфракрасное тепло устраняет аллергены, переносимые по воздуху

Исключая воздуховоды, фильтры и сухой принудительный воздух, инфракрасные нагревательные панели SolaRay обеспечивают наилучшее качество воздуха в помещении. Эти панели обеспечивают чистое, комфортное и здоровое тепло без запахов, пламени или пыли, клещей, бактерий, загрязнителей или аллергенов, вызываемых воздушным потоком, что облегчает аллергию и астму. У людей с аллергией или проблемами с дыханием, такими как астма, инфракрасные нагревательные панели SolaRay не усугубят симптомы.Его уникальный метод обогрева не создает воздушных потоков, которые увеличивают циркуляцию пыли в помещении. Это также предотвращает нежелательную влажность, которая вызывает рост плесени.

Зональный контроль нагрева

Панели SolaRay также могут довести холодную комнату до комфортного уровня в течение нескольких минут после включения. При желании вы можете выключить их, когда покидаете комнату, как выключили бы свет. Привычка к «сокращению количества вакансий» — это способ добиться еще более высокой эффективности отопления дома.Это, в свою очередь, означает значительную экономию энергии и более низкие счета за коммунальные услуги. С инфракрасным излучением SolaRay люди чувствуют себя более комфортно, чем с горячим воздухом, и обычно устанавливают термостат на 3-6 градусов (F) ниже, чем при нагревании горячим воздухом. Это означает меньшие потери тепла через стены, окна и потолок.

Thermic Paint превращает все в инфракрасные обогреватели!

Термическая краска обеспечивает инфракрасное покрытие нагревательных элементов для панельных нагревательных элементов при низком напряжении, теперь вы можете красить все, что можно окрасить в инфракрасную нагревательную панель!

Термическая краска — абсолютный ТОП среди всех инфракрасных нагревательных панелей.Во всех обзорах инфракрасных нагревательных панелей преимущество заключается в том, что вы просто красите свою стену в инфракрасную нагревательную панель! Наш прогноз: Менее чем через 12 лет конвекционных обогревателей больше не будет. Термическая краска самое высокое инфракрасное тепловое излучение самое низкое потребление энергии.

Покрасьте любую стену, потолок или пол в инфракрасную нагревательную панель! Будущее за крупногабаритными инфракрасными обогревателями на низких температурах на стенах и потолках »! Термическая краска самое высокое инфракрасное тепловое излучение самое низкое потребление энергии!

Более 50% необходимой тепловой нагрузки можно сэкономить с помощью эффективной компоновки и интеллектуального управления системой инфракрасного обогрева.Инфракрасные обогреватели могут снизить количество тепла, необходимого для поддержания комфортной температуры в здании (тепловая нагрузка), по крайней мере, на 15 процентов.

В инфракрасных системах обогрева Thermic Paint используется исключительная тепловая мощность современных специальных углеродных покрытий на водной основе. Углерод, как вы знаете, имеет размер частиц: 300 меш (95% <53 мкм) - , тогда как у термической краски максимальная толщина составляет всего <2 нм.

Если эти тонкие пластины подключать к слаботочной цепи, можно производить настоящее «приятное на ощупь тепло» высокоэффективным, безопасным и экономичным способом в соответствии с принципом лучистого нагрева.

  • Уютное естественное лучистое тепло
  • Высокоэффективное и безопасное
  • Невидимое панельное отопление (стены, потолок или пол)
  • Идеально в качестве дополнительного или основного отопления
  • Для холодных стен в старых зданиях
  • Простая технология с подключением к низкому напряжению
  • Экологически чистая, не содержит растворителей и мало загрязняющих веществ *
  • Можно комбинировать с фотоэлектрической и накопительной техникой
  • Выгодно для покупки и эксплуатации

Краска для стен с электрическим подогревом — «Выглядит как краска, наносится как краска, греет как печь »

Thermic Paint — это нагреваемая углеродистая краска в диапазоне инфракрасного нагрева.Она не содержит растворителей, содержит мало загрязняющих веществ и так же быстро и легко наносится, как и любая другая краска — валиком или распылителем.
Инфракрасный обогреватель управляется электрически путем подачи безопасного низкого напряжения (24 В) на тонкий нагревательный слой. Краска
Thermic Paint невидима для глаза, так как жидкий инфракрасный обогреватель можно окрасить стандартными цветами.

  • Thermic Paint: преимущества инфракрасного обогрева:
  • комфортное тепловое излучение
  • стильный и невидимый обогрев поверхности
  • быстро и легко наносится с помощью малярных валиков или распылителей краски
  • идеально подходит для дополнительного или основного обогрева
  • на водной основе , без растворителей и с низким содержанием загрязняющих веществ *
  • безопасная низковольтная технология (24 В)
  • высокая проводимость благодаря инновационной углеродной технологии
  • высокое качество изготовления благодаря превосходным свойствам покрытия
  • спроектирована как единая система

* Содержание летучих органических соединений (ЛОС) 0.
