Установить теплосчетчик в квартире как: Как установить счетчики тепла в квартире с вертикальной разводкой отопления

Содержание

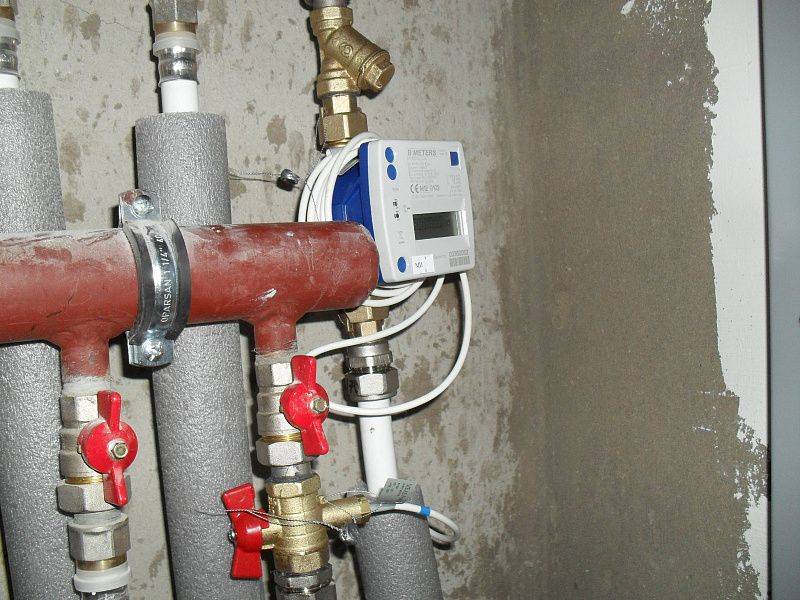

Порядок установки счётчика тепла в квартиру


Значительную часть коммунальных расходов владельца жилья составляет плата за отопление. Но её можно сократить, если перейти с оплаты по нормативам на использование теплосчётчика, а также оснастить радиаторы регуляторами температуры.


Кто обязан ставить теплосчётчик?


По нормам Федерального закона 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности», все многоквартирные дома, введённые в эксплуатацию после строительства или реконструкции с 01.01.2012 года, обязаны оснащаться индивидуальными приборами учёта тепловой энергии (если есть техническая возможность). Это происходит за счёт собственников квартир, они же и обязаны следить за работоспособностью ИПУ, вовремя их поверять и менять.


На практике, техвозможность есть почти везде, где разводка отопительной системы горизонтального типа (в последние годы застройщиками применяется только она). Если же речь идёт о старом здании с вертикальной разводкой, лучше предпочесть распределитель затрат тепла. Он устанавливается на каждую батарею в помещении.


Этапы установки счётчика тепла


  1. Уточните возможность монтажа у своей управляющей компании.


  2. Получите техническое заключение. Для этого направьте в УК заявление с приложением свидетельства о праве собственности на жилплощадь.


  3. Устраните имеющиеся в жилище утечки тепла (через оконные рамы, трещины фасада, щели в дверях).


  4. При некачественных или изношенных радиаторах отопления без возможности регулировки температуры применение ИПУ может быть малоэффективным, в этом случае батареи лучше заменить.


  5. Вызовите нашего специалиста для составления проекта «Узел коммерческого учёта тепловой энергии».


  6. Передайте готовый проект на согласование в УК.


  7. Получили разрешение на монтаж? Приобретайте прибор учёта. У нас в каталоге представлены оптимальные для российских условий модели, а консультанты помогут с выбором.


  8. Далее вызовите монтажника.


  9. Производятся: установка теплосчётчика, проверка его работы, оформление пакета документации.


  10. Опломбировку осуществляет представитель поставщика теплоснабжения (в большинстве случаев работник УК).


Документы на установленный прибор подаются владельцем в ЕИРЦ для постановки на учёт. Со следующего месяца Вы начинаете новую жизнь, основанную на разумной экономии и сохранении средств!

Установка теплосчетчиков в квартире в Москве — установка счетчиков тепла

Большинство граждан России вынуждено перечислять крупные суммы коммунальщикам во время отопительного сезона. Люди выплачивают большие деньги за чуть теплые радиаторы. Другая часть населения страдает от высокой температуры в квартире и всю зиму держит окна открытыми. Избежать подобных проблем можно с помощью установки счетчиков на отопление. Эти приборы позволяют платить только за израсходованные калории. Они снижают размеры счетов за коммуналку на 30-80 процентов в год.

Наша фирма занимается установкой современных теплосчетчиков в Москве в квартирах. Эту услугу можно оформить под ключ. Узнайте у менеджера, сколько стоит комплекс работ, закажите монтаж и получайте адекватные счета за отопление (у нас можно заказать и установку счетчиков воды).

Что входит в стоимость установки счетчиков на отопление

Для монтажа счетчиков тепла нельзя предусмотреть точных расценок, поэтому для каждого заказчика составляется индивидуальная смета. В первую очередь она включает стоимость самого прибора отопления .Цена устройства зависит от его принципа работы, возможностей и производителя. Теплосчетчик может быть:

  1. Механическим. Это дешевые модели. Их выбирают не только за низкие расценки, но и за простоту обслуживания.
  2. Электромагнитным. Проводить установку счетчиков тепла в многоквартирном доме электромагнитного типа можно только при горизонтальной подаче теплоносителя.
  3. Ультразвуковым. Эти модели могут работать только с очень чистой водой.
  4. Вихревым, тоже чувствительным к наличию примесей в теплоносителе. К достоинствам вихревого оборудования можно отнести его совместимость с любыми системами.

Помимо самого прибора, на стоимость установки счетчиков на отопление влияют и другие факторы. Например, схема расположения трубопровода, сложность проекта, необходимость в монтаже дополнительных деталей и оказании услуг. Установка счетчиков тепла в многоквартирном доме может потребовать использования переходников и муфт. Возможно, мастеру придется нарезать резьбу и выполнять другие работы. Это отразится на итоговой стоимости.

Для правильной работы оборудования нам придется установить фильтр грубой очистки. Он тоже будет входить в смету. Не стоит забывать и об оформлении документации. Ведь счетчик тепла не является достоверным измерительным инструментом до тех пор, пока вы не зарегистрируете его в управляющей фирме. Для прохождения этой регистрации вам понадобятся соответствующие документы об установке квартирных теплосчетчиков. Они позволят вам зарегистрировать прибор без осложнений и не платить с наценками за теплый воздух зимой.

Преимущества установки теплосчетчиков через нашу компанию

Наши заказчики получают:

  1. Только новые теплосчетчики, соответствующие современным условиям использования.
  2. Комплексные услуги в удобное время. Мы работаем с трубопроводами отопительного и другого назначения. У нас также можно заказать замену счетчиков воды.
  3. Качественные монтажные работы. На монтаж, как и на приборы, дается гарантия.
  4. Официальную документацию в полном объеме. У нас есть лицензия, позволяющая заниматься установкой приборов учета тепла.
  5. Регулярное техобслуживание (договор на техобслуживание будет заключен только по вашему желанию).
  6. Доступные для россиян расценки.

Позвоните нашему консультанту и узнайте, как установить счетчик тепла. После консультации вы сможете оставить заявку на монтаж. Наш мастер выедет по вашему адресу, изучит отопительную систему и выполнит работы с гарантией качества.
































Диаметр условного прохода, мм

15

15

20

Монтажная длина, мм

110

110

130

Трубные соединения (впускное и выпускное), дюймы

¾

¾

1

Масса, кг

0,7

0,7

0,8

Минимальный расход, qmin, м3

0,012

0,03

0,05

Номинальный расход, qn, м3

0,6

1,5

2,5

Максимальный расход, q max, м3

1,2

3,0

5,0

Класс теплосчетчика (по ГОСТ Р ЕН 1434-1-2011)



2



Максимально допустимое давление, МПа



1,6



Место установки теплосчетчика

Прямой или обратный трубопровод

в зависимости от исполнения

Единицы измерения

Для перевода этого значения в другие единицы измерения используется формула: 1 кВт·ч = 3,6 МДж = 859,845 ккал = 0,00086 Гкал

кВт·ч (kWh) / Гкал (Gkal)

Температура измеряемой среды, °С:

– в прямом трубопроводе

от +4 до +95

– в обратном трубопроводе

от +4 до +95

Минимальная измеряемая разность температур, ΔΘ, °С

3

Датчики температуры:

– тип

Pt 1000

– длина соединительного кабеля, м

1,5

Значение разницы температур в подающем и обратном трубопроводах

(ΔΘmin), К

3

Пределы допускаемой относительной погрешности теплосчетчика при измерении объема теплоносителя во всем диапазоне расходов от qi до qs, % (класс 3)

δр = ±(2 + 0,02qp / q), но не более ±5

Пределы допускаемой относительной погрешности вычислителя в комплекте с датчиками температуры при вычислении тепловой энергии, %

δt = ±(1 + 4ΔΘmin / ΔΘ)

Пределы суммарной допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии, %

δ = δр + δвt,

но не более ±5

Пределы допускаемой относительной погрешности измерения времени, %, не более

0,1

Системы интерфейса

M-bus-шина, RS-485

Межповерочный интервал, лет

6

Срок службы батареи, не менее

10

Смотреть далее

Скрыть

Гарантийные обязательства

На счетчики тепла предоставляется гарантия 48 месяцев, которая отсчитывается со дня производства (не установки) устройства.

Схемы подключения выводов при установке счетчиков тепла


































СТЭ 31.15-0,6-Т1-I

0,6

15

110

Прямой трубопровод


СТЭ 31.15-0,6-Т1-M

М-bus-шина

СТЭ 31.15-0,6-Т1-R

RS-485

СТЭ 31. 15-0,6-Т1-N

Без внешнего интерфейса

СТЭ 31.15-1,5-Т1-I

1,5

15

110

Прямой трубопровод


СТЭ 31.15-1,5-Т1-M

М-bus-шина

СТЭ 31.15-1,5-Т1-R

RS-485

СТЭ 31. 15-1,5-Т1-N

Без внешнего интерфейса

СТЭ 31.20-2,5-Т1-I

2,5

20

130

Прямой трубопровод


СТЭ 31.20-2,5-Т1-M

М-bus-шина

СТЭ 31.20-2,5-Т1-R

RS-485

СТЭ 31. 20-2,5-Т1-N

Без внешнего интерфейса

СТЭ 31.15-0,6-Т2-I

0,6

15

110

Обратный трубопровод


СТЭ 31.15-0,6-Т2-M

М-bus-шина

СТЭ 31.15-0,6-Т2-R

RS-485

СТЭ 31. 15-0,6-Т2-N

Без внешнего интерфейса

СТЭ 31.15-1,5-Т2-I

1,5

15

110

Обратный трубопровод


СТЭ 31.15-1,5-Т2-M

М-bus-шина

СТЭ 31.15-1,5-Т2-R

RS-485

СТЭ 31. 15-1,5-Т2-N

Без внешнего интерфейса

СТЭ 31.20-2,5-Т2-I

2,5

20

130

Обратный трубопровод


СТЭ 31.20-2,5-Т2-M

М-bus-шина

СТЭ 31.20-2,5-Т2-R

RS-485

СТЭ 31. 20-2,5-Т2-N

Без внешнего интерфейса

Смотреть далее

Скрыть













Теплосчетчик

1

Защитный колпачок

2

Принадлежности для монтажа:



Пломбировочная проволока

3

Пломба

3

Прокладки

2

Руководство по эксплуатации

1

Инструкция по установке

1

Методика поверки (поставляется по дополнительному заказу)

По запросу аккредитованной лаборатории






Монтажная длина 110 мм, датчик температуры прямого погружения в шаровом кране

СТЭ15-1, СТЭ15-0,5, СТЭ-15-min

Монтажная длина 130 мм, датчик температуры прямого погружения в шаровом кране

СТЭ20-1, СТЭ20-0,5, СТЭ-20-min






























Вставка-заменитель 110 мм (¾”)

1 шт.

1 шт.



Вставка-заменитель 130 мм (1”)



1 шт.

1 шт.



Кран шаровый (½”)

2 шт.



Кран шаровый (¾”)



2 шт.



Кран шаровый под термосопротивление (½”)

1 шт.

1 шт.

1 шт.



1 шт.

Кран шаровый под термосопротивление (¾”)



1 шт.

1 шт.



Присоединительный комплект (¾”)

1 шт.

1 шт.

1 шт.



1 шт.

Присоединительный комплект (1”)



1 шт.

1 шт.



Прокладка под гайку (¾”)

2 шт.

2 шт.



Прокладка под гайку (1”)



2 шт.

2 шт.




Руководство по эксплуатации

См. паспорт / руководство по эксплуатации

Принцип измерения

Принцип работы теплосчётчика состоит в измерении объёма и температур теплоносителя в прямом и обратном трубопроводах с последующим расчетом потребленной тепловой энергии, мгновенной тепловой мощности, времени наработки и других параметров. Результат вычисления отображается на ЖК-индикаторе.

Температура в подающем и обратном трубопроводах измеряется платиновыми датчиками температуры (Pt 1000) типа DS

Суммирование значений потребляемой энергии

Счетчик тепловой энергии рассчитан на установку в подающий или обратный трубопровод в зависимости от исполнения.

Датчик расхода обеспечивает непрерывное измерение объёма теплоносителя и температуры в подающем и обратном трубопроводах.

Микропроцессор, входящий в состав вычислителя, на основании данных от датчика расхода и датчиков температуры определяет разность температур и на основе теплового коэффициента вычисляет количество потребленного тепла

Хранение значений потребленной энергии

Значения потребляемой теплоты непрерывно суммируются.

Одновременно сохраняется раздельный учет количества потребленной тепловой энергии за каждый из 38 прошедших месяцев.

Это позволяет проверять показания счетчика расчетным центром

Индикация на ЖК-дисплее.

Показания отображаются в следующих единицах измерения:

°C (°C),

кВт·ч (kWh),

Гкал (Gkal),

м3/ч (m3/h),

кВт (kW),

часы (h).

  1. Раздел пользователя.

Все данные о потреблении сгруппированы в нескольких меню, каждое из которых имеет несколько пунктов:

  • Суммарное количество потребленной энергии охлаждения.
  • Текущая потребляемая мощность.
  • Накопленный объем теплоносителя.
  • Температура теплоносителя в подающем трубопроводе.
  • Температура теплоносителя в обратном трубопроводе.
  • Значение разности температур в подающем и обратном трубопроводах.
  • Текущий расход теплоносителя.
  • Суммарное время эксплуатации.
  • Номер теплосчетчика.
  • Диаметр условного прохода.
  1. Служебное меню: информационный раздел (доступ ограничен).
  • Системная дата: час. минута. сек.
  • Текущая дата: день. месяц. год.
  • Дата архива: последний день отчетного месяца в формате дд.мм.гг.:
  • Тепловая энергия.
  • Расход воды.
  • Энергия охлаждения.
  • Предыдущие 38 месяцев дд.мм.гг.:
  • Тепловая энергия.
  • Расход воды.
  • Энергия охлаждения.
  1. Служебное меню: тестовый раздел (доступ ограничен)
  • Измеренный объём теплоносителя.
  • Измеренная тепловая энергия.
  • Измеренная энергия охлаждения.
  • Контрольное число.
  • Текущий расход теплоносителя.
  • Температура теплоносителя в подающем трубопроводе.
  • Температура теплоносителя в обратном трубопроводе.
  • Разница температур в подающем и обратном трубопроводах.
  1. Служебное меню: эксплуатационный раздел (доступ ограничен).
  • Err 1: Батарея разряжена дд.мм.гг.
  • Err 2: Температура вне рабочего диапазона дд.мм.гг.
  • Err 3: Нет достоверности по датчику температуры дд.мм.гг.

КОНСТРУКЦИЯ



Теплосчетчик

Теплосчетчик представляет собой единое изделие, состоящее из конструктивно законченных узлов: датчика расхода, вычислителя и двух датчиков температуры.

Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика расхода, преобразователей температуры, вычисления, отображения тепловой энергии и других параметров теплоносителя

  • Датчик расхода

Датчик расхода работает на принципе измерения, при котором вода тангенциально воздействует на крыльчатку. Вращение крыльчатки воспринимается емкостными датчиками.

Электронный принцип измерения числа оборотов крыльчатки полностью исключает влияние на работу теплосчетчика магнитных полей. Измерение объема теплоносителя блокируется в случае вращения крыльчатки в обратную сторону.

Датчик устанавливается в трубопровод при помощи фитингов с накидными гайками. На корпус нанесена стрелка направления потока теплоносителя.

Вычислитель представляет собой микропроцессорное устройство, предназначенное для преобразования по определенному алгоритму сигналов, поступающих с датчика расхода и датчиков температуры

Для подсчета потребленной тепловой энергии в единицу времени (месяц, год) вычислитель генерирует внутреннюю дату из внутренних электронных часов.

Конструктивно вычислитель выполнен в виде блока, заключенного в пластмассовый корпус, который устанавливается на крышку датчика расхода.

Накопленная информация в зависимости от исполнения теплосчетчика считывается визуально, а через кабель по M-bus-шине или RS-485, передается на вторичные приборы регистрации.

  • Датчики температуры

Комплект датчиков температуры — подобранная пара платиновых терморезисторов типа Pt

1000 с номинальным сопротивлением 1000 Ом при 0 °С.

Смотреть далее

Скрыть




Принцип измерения

Принцип работы теплосчётчика состоит в измерении объёма и температур теплоносителя в прямом и обратном трубопроводах с последующим

Оформить заявку

Выберите удобное для Вас дату и время и оформите вызов мастера

09:00 — 10:00

10:00 — 11:00

11:00 — 12:00

12:00 — 13:00

13:00 — 14:00

14:00 — 15:00

15:00 — 16:00

16:00 — 17:00

17:00 — 18:00

18:00 — 19:00

19:00 — 20:00

20:00 — 21:00

Как мы работаем

Заказ онлайн или
по телефону

Подтверждение
заказа оператором

Визит сотрудника
в назначенное
время

Проверка в
течение 20 минут

Ваша экономия от установки счетчиков

Сертификаты и лицензии

Все сертификаты



Как установить теплосчетчик в квартире: пошаговая инструкция

Смонтировать прибор учета тепла в квартире можно при наличии горизонтальной системы отопления. Чтобы установить счетчик, необходимо выбрать оптимальный прибор и согласовать установку с компанией-поставщиком тепла и балансодержателем многоквартирного дома.

Читайте также: Почему киевляне переплачивают за централизованное отопление: топ-3 причины

Подробней о процессе установки индивидуального теплового счетчика читайте на страницах Domik.ua .

Процесс оборудования жилья тепловым счетчиком делится на такие этапы:

Первый — получение разрешения на установку в квартире счетчика у компании, на балансе которой находится дом. Это может быть управляющая компания, ЖЭК или ОСМД.

Второй — оформление технических условий у поставщика тепла.

Третий — необходимо выбрать квалифицированную компанию-подрядчика для монтажа теплового счетчика.

Четвертый — подрядчик разрабатывает индивидуальный проект законной установки теплового счетчика и оформляет техническую документацию.

Пятый — необходимо согласовать имеющийся проект с организацией, которая снабжает дом теплоэнергией.

Шестой — установка прибора учета потребления тепла.

Седьмой — необходимо подписать новый договор с компанией-поставщиком тепла.

Читайте также: Как отключить централизованное отопление в квартире в 2017 году

Ознакомиться с видами теплосчетчиков, которые разрешены к установке в Украине можно по ссылке .

Обсудить нюансы, возникающие при установке теплового счетчика, поделиться опытом по данной теме и задать вопросы можно на форуме «Все о ЖКХ в Украине».

Установка теплосчетчиков в Москве по цене 8000 руб

Цена установки теплосчетчиков в квартире

Говоря об установке счетчиков отопления в квартиру первое, о чем заходит речь – это цена. Такой вопрос вполне объективен, ведь любой человек захочет посчитать насколько выгоден для него монтаж теплосчетчика. Однако не стоит торопиться. Важно понимать принципы ценообразования на рынке Москвы и Московской области.

Дело в том, что установка счетчиков на отопление в Москве не такая популярная услуга как, например, монтаж счетчиков воды. А чем меньше конкуренция, тем больше у недобросовестных компаний и частных мастеров, предлагающих установить устройства измерения, возможностей для ценовых махинаций.

Внимательно изучите и сравните прайс-листы нескольких организаций, занимающихся индивидуальными и общедомовыми приборами учета. Установка теплосчетчика в квартиру не должна стоить меньше средней цены по рынку.

Не доверяйте сильно заниженной стоимости. Есть целый ряд мошеннических схем, основанных на привлечении людей низкой стоимостью. В лучшем случае вы просто потеряете время. В худшем – получите некачественный квартирный ИПУ или переплатите в два-три раза. Важно знать, что на подобные услуги никогда не бывает крупных скидок. Обычно скидку в 10-15% могут получить только льготники:

  • инвалиды,
  • ветераны боевых действий,
  • ликвидаторы чернобыльской аварии.
  • многодетные семьи и др.

Точную информацию по льготам надо искать на сайте выбранной организации.

Высокая стоимость не так страшна. Она никогда не свидетельствует о надежности устанавливаемых теплосчетчиков или стаже специалистов. Высокие цифры говорят только о необоснованном завышении в прайсе.

Ориентироваться при выборе стоит на крупные организации, профессионально занимающиеся ИПУ тепла. На работу с механизмами такого типа не нужны специальные разрешительные документы. Однако любые сертификаты и лицензии в этой или смежной областях станут дополнительным плюсом, говорящим о серьезности и опыте сотрудников.

Городской Центр Учета и Экономии Ресурсов специализируется на работе с метрологическими устройствами (теплосчетчиками и водосчетчиками) и сантехникой. Наши мастера ежегодно подтверждают свою квалификацию, проходят обучение на собственной базе подготовки и имеют огромный опыт. Каждый день им помогают логисты и менеджеры ГЦУиЭР, координирующие все действия и строящие оптимальные маршруты для работы. Благодаря этому мы можем обеспечить клиента не только качественным сервисом, быстрым выездом, но и приемлемой стоимостью.

Чтобы проконсультироваться по поводу установки счетчика тепла в квартиру, задать любой интересующий вопрос или вызвать мастера на дом свяжитесь с консультантом ГЦУиЭР. Это можно сделать по телефону, заказав обратный звонок на сайте или написав сообщение службе поддержки в онлайн-чат.

Установка и Замена Теплосчетчиков на Отопление от 1000р

  • Как определить разводку отопления у себя в квартире?

    — Для того что бы опредить какая разводка отопления у Вас в квартире или в вашем помещении, нужно понять откуда идут трубы в вашу квартиру и сколько труб с теплоносителем заходит к Вам. Вериткальной разводкой отопления называют ту разводку, когда в квартиру посупают несколько стояков отопления. То есть в каждой комнате и кухне и даже сан узле трубы с отоплением идут снизу вверх, если подругому сказать идут из пола в потолок. С боку к ним присоеденены радиаторы отопления. Такая разводка в основном использовалась в старых домах и считалась более надежной чем остальные. Горизонтальной разводкой отопления называют ту разводку, которая заходит одной трубой в квартиру от стояков отопления в подьезде. В остновном она используется уже в более новых домах и трубы отопления проходят по всей квартире и проходят через все радиаторы отопления. Если от радиатора отопления обе трубы уходят в пол, то скорее всего у Вас горизонтальная разводка.

  • Как установить счетчик тепла в квартире с вертикальной разводкой?

    — Есть два варианта установки счетчиков отопления с вертикальной разводкой. Это очень интересный процесс и какой из них лучше выбирать только Вам. Первый вариант (очень распространенный) — это установка вычислителей тепла на батарею, после выхода Постановления в 2018г это стало возможно для граждан с вертикальной разводкой. Но есть несколько подводных камней. Управляющие компании всяческими способами пытаются препятствовать установке приборам учета тепла. Так как им услажняет процесс просчета остальных квартир и Вашей по отдельности. Скажем так чисто прихоть ЖКХ. Совет если вы решили пойти этим путем то согласуйте лучше установку в своей УК и желательно предлажите всему дому. Так большим колективом Вам будет проще все это реализовать. Второй вариант (редкий но рабочий) это установить обычные счетчики тепла на кажды вход теплоносителя в квартиру. Минусы в том, что чем больше комнат и входов теплоносителя, тем дороже у Вас получится установка счетчиков на отопление в вашей квартире.

  • Как установить счетчик тепла в квартире с горизонтальной разводкой?

    — Этот вопрос намного проще чем предидущий. Так уж повелось в нашей стране что на горизонтальной разводке отопления уже были установленны теплосчетчики или застройщик подготовил место под их установку. Кстати хочу подметить что с 2016 года все дома построеные должны быть оборудованны приборами учета воды тепла и света. Но некоторые застройщики не добросовестные и забывают устанавливать счетчики тепла. Устанавливается все довольно просто и хватит одного счетчика тепла на всю квартиру. Вы можете самостоятельно это сделать и позвать управляющую компанию для опламбировки прибора и ввода в эксплуатацию. Но лучше всего позвать организацию, которая занимается установкой и сделает все профессионально и даст гарантию на все работы, а так же поможет подготовить все документы для ЖКХ.

  • Как установить счетчик тепла в нежилом помещении?

    — Тут вопрос довольно не простой, сначала нужно понимать кто предостовляет вам услугу по отоплению. То есть ваше помещение это отдельностоящее здание подключенное к магестрали теплосети или вы просто снимаете офисное помещение в субаренду. То есть нужно докопатся до истоков и четко понимать кто предоставляет Вам эту услугу и кому Вы за нее платите деньги. Хорошо, выяснили и теперь нужно обсудить с постовщиком услуг какие возможности у Вас есть для установки индивидуального прибора учета тепла. Нужен ли проект? Какая документация нужна для этого? После получения ответов и понимания что нужно для поставщика. Приступаем к действиям. Так же можно это все провернуть самостоятельно или обратиться к профессионалам которые сделают всю эту процедуру за Вас.

  • Кто устанавливает счетчики на отопление?

    — На сегодняшний день, установкой счетчиков тепла может заниматься любой гражданин. Если, речь идет о квартирных счетчиках, конечно. Так как они не требуют специального разрешения, а установка их не требует больших трудозатрат. Конечно, обычно многие жильци лично их меняют, а вот для врезки в трубу необходимо специальное оборудование, поэтому, как говорится “Лучше это оставить профессионалам”, ну и собственно в непредвиденных обстоятельств виноваты будете не вы.

  • Что нужно для установки счетчика тепла в квартире?

    — Для установки счетчика тепла, необходимо не так много, как могло бы показаться. В предыдущих статьях, мы уже описали принцип работы теплосчетчиков. Соответственно, вам потребуется следующее: 1. Сам теплосчетчик ( в нем есть два термодатчика) , 2. Набор присоеденительных гаек, чтобы установить счетчик на трубу, а также 3. специальный шаровый кран с отверстием под один из термодатчиков, который устанавливается на трубу, противоположную той, на которой стоит счетчик.

  • При установке счетчиков тепла на подъезд целиком, будет ли скидка?

    — Конечно, вопрос деликатный и зависит от объема. Тем не менее, если представить ситуацию, где жители подъезда скинулись и заказали теплосчетчики на подъезд вместе с установкой, то естественно, многие компании готовы будут предложить скидку не только на монтаж приборов, но и непосредственно на сами приборы, что позволит потребителю сэкономить приличную сумму денег. Но лучше уточнять с каждой компанией это в отдельности.

  • Что лучше поверка счетчика тепла или замена на новый?

    — Вопрос довольно частый и им задаются многие граждане. На самом деле давайте разберемся в плюсах и минусах. Неоспоримым плюсом поверки счетчика тепла является то, что она дешевле, как правило 50% от стоимости прибора. Плюсом нового счетчика является то, что он: находится на гарантии, следующая дата поверки через 6 лет. а не через 4 года, ну и все таки надежнее. Поэтому, чтобы избежать переплат и неприятных ситуаций, (допустим, когда счетчик ломается через неделю после того, как его поверили). Мы настоятельно рекомендуем приобретать НОВЫЕ теплосчетчики по истечению их гарантийного периода!

  • можно ли установить в многоквартирном доме

    На чтение 8 мин. Просмотров 36 Опубликовано Обновлено

    Современные теплосчетчики на отопление можно найти почти в каждом доме или квартире. Это удобное устройство, предназначенное для теплоучета, которое помогает экономить средства и оплачивать только потребленное тепло. К выбору такого прибора нужно подойти ответственно, его подбирают в зависимости от особенностей тепловой сети и места установки. На рынке представлено большое количество моделей счетчиков, в которых порой сложно разобраться без посторонней помощи. Для начала стоит узнать о принципе работы прибора и его особенностях.

    Как работает счетчик тепла

    Счетчик тепловой энергии для монтажа на отопительные трубы

    Счетчик на отопление на квартиру работает путем вычисления количества тепла на основе данных, которые берутся с датчиков температур и расхода теплового носителя. Измеряется количество воды, проходящей через систему отопления, а также разницу в температурах на выходе и входе. Общее количество тепла рассчитывается по специальной формуле. Информация, полученная с приборов, переходит на вычислитель, определяющий потребление тепла после обработки данных и вносящий их в архив. Значения можно видеть на дисплее устройства и снимать в любой момент.

    У прибора есть своя погрешность, складывающаяся из погрешностей вычислителя, термодатчиков и расходомера. Для учета тепла в квартирах ставят приборы с допустимой погрешностью не более 6-10%. В реальности показатель способен превышать базовое значение, это зависит от характеристик всех комплектующих элементов. По этой причине важно приобретать современный счетчик, который будет работать максимально точно.

    На повышение показателя влияют такие факторы:

    • амплитуда с входящей либо выходящей температурой теплоносителя, имеющая значение менее 30 градусов;
    • проблемы, допущенные при монтаже, касающиеся требований производителя;
    • плохое качество труб, слишком жесткая вода;
    • расход теплоносителя меньше минимальных значений, которые указаны в технических характеристиках.

    Нужно знать, как работает счетчик тепла и в каких единицах производится расчет тарифа. В российских приборах расчет проводят в гигакалориях, в европейских в гигаджоулях либо киловаттах, являющихся общепринятой единицей.

    Можно ли установить прибор учета в квартире

    Потребители тепловой энергии должны платить только за полученное от батарей тепло

    Установка счетчика на отопление в любую квартиру возможна, но она будет выгодной лишь в том случае, если монтировать прибор с учетом требований законодательства. Собственники расходуют средства только за отдаваемое тепло от радиаторов. Чтобы сэкономить, нужно использовать ресурс с пользой. Для этой цели квартиру утепляют, устанавливают стеклопакеты герметичного типа и применяют другие меры.

    В список требований по закону входит:

    • получение разрешения на установку и соблюдение условий РСО;
    • отправка извещения об установке проверяющему сотруднику либо председателю дома;
    • установка только одного прибора в одной квартире;
    • согласование проектных документов с предприятием, снабжающим многоквартирный дом теплом;
    • опломбировка счетчика после установки сотрудником управляющей компании.

    Лучший вариант — установка устройства в новостройках, где поставлены разводки с отдельными трубами для подачи тепла. В домах старого образца нужно проводить дополнительные работы.

    Кто занимается монтажом

    Ставить прибор учета тепловой энергии должен специалист местной теплоснабжающей организации, у которого есть разрешение на проведение таких работ. Заниматься установкой самостоятельно не рекомендуется. Если она будет проходить не по инструкции и с нарушениями правил монтажа, ответственность за возможные аварии возьмет на себя владелец квартиры. В полномочия сотрудников входит разработка проекта по установке при необходимости, подача документов в определенные организации, если требуются дополнительные разрешения, установка, регистрация и тестирование устройства.

    В проекте по установке должна быть информация о виде и принципе работы прибора, расчетах по нагрузке и расходу теплоносителя, схема отопительной системы, расчеты потенциальных потерь тепла и платы за теплоэнергию.

    Разновидности теплосчетчиков

    Электромагнитный счетчик нуждается в регулярном обслуживании и очистке

    В продаже можно найти приборы различных типов. Качественный тепловой счетчик должен соответствовать стандартам и иметь все необходимые детали для установки. С учетом назначения и места установки они делятся на индивидуальные, общедомовые и промышленные. В список самых популярных входят приборы Пульсар, Вист, Берилл и Марс. Устройства этих торговых марок зарекомендовали себя в качестве наиболее надежных.

    Электромагнитные

    Счетчик тепла электромагнитного типа для квартиры отображает данные максимально точно и достоверно. Принцип работы устройства основан на прохождении магнитных полей сквозь потоки теплоносителя, в процессе которого магнит реагирует на воду. Стандартный электромагнитный прибор состоит из термодатчиков, электронного блока и преобразователей, а также дополнительных элементов.

    Его можно поставить в частном доме или квартире и проводить поверку данных в любое время. Нужно помнить, что устройство такого типа нуждается в периодических чистках и постоянном обслуживании. Из минусов владельцы приборов отмечают только их высокую стоимость, в остальном такие устройства не доставляют неудобств.

    Ультразвуковые

    Самые точные приборы — ультразвуковые

    Ультразвуковые счетчики чаще всего устанавливают в качестве приборов общего назначения в многоквартирных домах. Они делятся на несколько типов и бывают частотными, временными, доплеровскими либо корреляционными. Суть работы таких приборов заключается в генерации ультразвука, который проходит через воду. Далее датчик генерирует сигнал и передает его приемнику в процессе прохождения. Ультразвуковой прибор также измеряет данные с высокой точностью, но для получения правильной информации нужно следить за чистотой теплоносителя.

    Вихревые

    Такое устройство работает, измеряя количество и скорость вихрей, при этом прибор не чувствителен к засорам, но способен реагировать на наличие воздуха внутри системы. Прибор нельзя ставить в вертикальном положении, только в горизонтальном и между двумя трубами. Это достаточно удобный и экономичный вариант для тех, кто находится в рамках бюджета и при этом хочет установить дома точное и современное устройство.

    Механические

    Механические модели самые дешевые, но чувствительны к загрязнению теплоносителя

    Механический или тахометрический теплосчетчик измеряет теплоноситель с помощью круговой вращающейся детали. Она может быть винтовой, турбинной либо иметь форму крыльчатки. Теплосчетчик механический квартирный является самым доступным по стоимости и простым в применении.

    У приборов есть главный минус — предельная чувствительность к попаданию грязи, которая оседает внутри, ржавчине и гидроударам. Для большей безопасности прибор счетчик оснащается магнитно-сетчатым фильтром, но нужно учитывать, что такие устройства не хранят данные, собранные за сутки.

    Регистрация и поверка

    Проводить правомерную регистрацию прибора на тепло после установки могут только компании, имеющие соответствующее разрешение. Теплосчетчик устанавливается в квартиру после разработки и согласования проекта, если это необходимо, затем его регистрируют, сдают в эксплуатацию и фиксируют данные, которые передаются в центральную организацию теплоснабжения. Поверка является необходимой процедурой, обычно все счетчики поступают в продажу, уже имея данные первичной проверки, которая проводилась в условиях завода-изготовителя.

    Подтверждением служит клеймо, запись либо наклейка, ее можно найти на самом устройстве или посмотреть в документах, приложенных к прибору. Дополнительную поверку проходить не нужно, пока действует срок межповерочного интервала, который составляет 3-5 лет. Владелец прибора может снимать показания своего счетчика в удобное время. Когда срок интервала закончится, поверку выполняют в Ростесте, специальных организациях либо сервисном центре от завода-изготовителя.

    Поверка представляет собой проверку правильности показаний прибора и их снятие. Эту процедуру проходят все измерительные устройства, в том числе счетчики отопления. Проводить ее имеет право специалист из соответствующей организации.

    Преимущества использования счетчика отопления

    Со счетчиком можно экономить до 60% стоимости тепла

    Установка любого теплосчетчика должна проводиться в соответствии с инструкцией. Этот полезный прибор помогает заметно сократить расходы на тепловую энергию, если его монтаж проведен правильно. При стандартном потреблении экономия составит как минимум 10%. Если подходить к расходу теплоэнергии с умом, например, закрывать вентиль батареи перед уходом из дома, можно сэкономить больше. В список основных преимуществ установки прибора входит:

    • экономия на платежах за отопление от 15 до 60%;
    • снижение расходов на тепловые потери за счет отсутствия необходимости платить за обогрев улицы и теплотрассы;
    • контроль расходов и работы коммунальных служб.

    Самостоятельный учет энергии дает гораздо больше плюсов и способен застраховать от возможных ошибок коммунальщиков. Владелец прибора может без усилий контролировать работу батарей и радиаторов центрального отопления, не выходя из квартиры.

    Выбор прибора учета

    Выбирать устройство для учета тепла нужно с учетом параметров своей отопительной системы и теплоносителя. Для начала понадобится уточнить, подается ли отопление в подвальное помещение, и есть ли там вентиляция и свет. В большинстве домов тепловые узлы ставятся именно в подвалах, также необходимо узнавать, в каком месте трубы отопления спускаются в подвал. По правилам тепловые узлы должны находиться недалеко от задвижек.

    Владелец квартиры обязан проверить количество воды, уровень давления теплового носителя, температурные лимиты и способы регулирования температур. Перед установкой дополнительно узнают точное количество труб, входящих в дом и их число, задействованное в отопительной системе. Также имеет значение материал теплоизоляции труб, количество квартир и жильцов в доме, наличие циркуляции горячей воды.

    Выбирать сам прибор необходимо с учетом тепломер и всех параметров, указанных выше. Тип устройства зависит от возможностей бюджета и потребностей самого владельца жилья.

    Недорогие приборы работают не хуже более современных и продвинутых, но нужно учитывать, что в бюджетных вариантах данные не всегда предоставляются без погрешностей.

    Установка теплосчетчика в квартире в Екатеринбурге недорого

    Одна из главных проблем для владельцев дачных домов или коттеджей – это монтаж системы отопления. Компания «Ваш помощник» осуществляет комплексный подход к оснащению домов отопительными системами.

    Мы выполняем установку отопления под ключ с гарантией на работы и поставляемое оборудование

    В комплекс работ по установке отопления входит:

    • Проектирование отопительной системы с учетом особенностей конкретного дома
    • Составление и оформление смет и договоров
    • Монтаж всех компонентов системы отопления
    • Внедрение автоматики, систем мониторинга и управления
    • Сервисное обслуживание и диагностика

    Системы отопления, устанавливаемые нашей компанией, различаются по типу котлов. Мы можем предложить вам отопительные системы на базе:

    • газового котла
    • твердотопливного котла
    • пеллетного котла
    • электрического котла
    • дизельного котла

    Выбор типа котла – очень важный нюанс, влияющий на стоимость обустройства системы отопления.  Наши специалисты обязательно проконсультируют Вас по этому вопросу и подберут оптимальный вариант для Вашего дома.

    После выбора типа и модели котла, а также другого необходимого оборудования, начинается непосредственная установка отопления в доме.

    Этапы монтажа системы отопления:

    • Установка нагревательного оборудования,обычно это радиаторы
    • Монтаж стояков и магистралей трубопроводов по ранее разработанной схеме
    • Установка циркуляционного насоса и фильтра
    • Установка котельного оборудования
    • Опрессовка системы с помощью воздуха
    • Заливка теплоносителя
    • Пусконаладочные работы

    Мы работаем в Екатеринбурге и по всей Свердловской области. Для консультации и предварительного расчета стоимости работ звоните по нашему телефону или оставьте заявку онлайн.

    Теплосчетчик — обзор

    10.2.4 Теплосчетчик

    Теплосчетчик играет ключевую роль в интеллектуальных системах отопления при модернизации. Это связано с тем, что в Европе обязательная установка приборов учета тепла в многоквартирных и многоцелевых зданиях с источником центрального отопления / охлаждения или питанием от сети централизованного теплоснабжения требуется в соответствии с недавней Директивой по энергоэффективности 2012/27 / EU (Директива 2012/27 / ЕС Европы, 2012 г.). Поскольку такие счетчики позволяют вести учет тепловой энергии и «истинное» измерение энергопотребления, в том числе в режиме реального времени, они становятся очень эффективными инструментами для повышения энергоэффективности и разумной экономии энергии.

    Учет тепла может производиться прямым или косвенным подходом (Celenza et al., 2015).

    Счетчики тепла прямого действия (регулируемые техническим стандартом EN 1434, стандартом EN 1434) измеряют потребление тепловой энергии путем объединения объемного расхода теплоносителя, циркулирующего в системном контуре, с разницей энтальпии между входной и выходной секциями. Поскольку разность давлений между входной и выходной секциями можно считать незначительной, для получения разницы энтальпий достаточно измерить температуры подающей и обратной воды и знать средние теплофизические свойства теплоносителя при этих температурах.

    Однако при модернизации зданий с установками центрального отопления и вертикальным распределением тепла использование прямых теплосчетчиков может быть очень сложной или невыполнимой задачей из-за архитектурных ограничений и высоких затрат. Поэтому используются косвенные подходы, основанные на оценке потребления тепловой энергии, которая осуществляется путем измерения некоторых параметров, тесно связанных с потреблением энергии. Это позволяет разделить затраты на отдельные блоки в виде доли от общего энергопотребления здания (которое обычно измеряется прямым счетчиком тепла).

    По состоянию на 2016 год на рынке доступны две основные типологии систем косвенного учета: распределители затрат на тепло и счетчики времени включения.

    Распределители затрат на тепло (HCA; регулируются техническим стандартом EN 834, стандартом EN 834) могут использоваться в отопительных установках, оснащенных радиаторами и конвекторами, и они устанавливаются на каждом терминале отопления вместе с TRV.

    Распределители затрат на тепло должны быть размещены на поверхности лучистого нагрева в подходящем месте для измерения средней температуры плиты.

    Распределители затрат на тепло позволяют оценивать потребление тепловой энергии каждым тепловым терминалом на основе соотношения (10.1),

    (10.1) Q∝Kc⋅Kq∑i = 1w (Tai-Tmi) ⋅ti

    где t i — временной интервал; T ai — комнатная температура; T mi — температура поверхности радиатора; K c и K q — это, соответственно, номинальный коэффициент тепловой связи датчика и номинальный коэффициент тепловой мощности радиатора.

    Некоторые системы HCA используют метод измерения с одним датчиком и имеют только один датчик для измерения температуры поверхности радиатора: T mi .

    Другие системы HCA, следуя так называемому методу двух датчиков, используют дополнительный датчик для комнатной температуры, T ai , или, альтернативно, для температуры в определенном отношении к ней. Наконец, системы HCA, использующие метод измерения с несколькими датчиками, используют по крайней мере два датчика радиатора и еще один датчик комнатной температуры.

    Поскольку обычно существует разрыв между фактической рабочей тепловой мощностью радиатора и номинальной, оцененной в лаборатории, в рабочих условиях могут возникать критические проблемы, приводящие к неэффективности систем. Вот почему на рынке доступно несколько систем, объединяющих радиатор, клапаны и счетчик тепла. Фактически, производитель, являясь производителем всех частей систем, может прогнозировать их поведение и оптимизировать их интегрированные характеристики.

    В установках центрального отопления с зонной конфигурацией сначала использовались системы косвенного учета, состоящие из счетчиков, регистрирующих время открытия TRV каждой зоны.Современные счетчики времени включения позволяют более надежно оценивать потребление тепловой энергии отдельным пользователем. Эти системы используются в отопительных установках, управляемых зонными клапанами или двухпозиционными клапанами, установленными на каждом тепловом терминале. Тепловая энергия каждого теплового оконечного устройства затем оценивается с помощью уравнения. (10.2) на основе измерения / оценки времени вставки ( t va ), разницы температур между радиаторной жидкостью и окружающей средой ( T med -T a ) и номинального тепловыделения Клеммник P n и номинальная температура радиатора t n .

    (10.2) E = ∫0tvaP (t) dt = ∫0tvaPn⋅NPR (t) dt = ∫0tvaPn⋅ (Tmed (t) -TaTn-Ta) 1,3dt

    Величина, которая умножает номинальную мощность Радиатор называется нормализованным коэффициентом частичной нагрузки (NPR), который связывает тепловыделение излучения в реальных условиях P (величина, зависящая от времени) с номинальным тепловыделением радиатора P n . Показатель степени должен быть определен как функция от геометрии радиатора и материалов, но обычно варьируется в пределах 1.28 и 1,33 и можно принять равным 1,3. Временной шаг интегрирования такой зависимости обычно составляет 15 минут. Аналогичное уравнение используется для учета тепловыделения радиатора при прерывании потока воды и зависит от тепловой инерции радиатора.

    Система учета тепла может быть полезна для оптимизации производительности интеллектуальной системы отопления, а сам счетчик тепла может быть настолько умным, насколько позволяет собирать и обрабатывать данные измерений в режиме реального времени, предоставляя полезную информацию и инструменты управления, а также Многие из потенциальных выгод, получаемых от внедрения интеллектуальных измерений в здании (Celenza et al., 2013). Исчерпывающий обзор по теме интеллектуального учета тепла можно найти в (Ahmad et al., 2016).

    Что касается учета, выставления счетов и управления конечными пользователями, то в интеллектуальной системе учета тепла каждый калькулятор может быть сопряжен с центральным блоком для автоматического сбора данных, поступающих от других блоков в здании (например, других счетчиков тепла или тепла). распределители затрат) и от климатических датчиков. В дополнение к традиционному выставлению счетов передача и обработка этих данных позволяют потребителю получить надлежащее управление установкой отопления / охлаждения вместе с энергетической диагностикой в ​​реальном времени всей строительной единицы и позволяют энергоменеджеру определять соответствующая ценовая политика.

    Более того, интеллектуальные счетчики могут помочь в обнаружении возможных аномальных действий на предприятии и / или отключении некоторых устройств во избежание неисправностей. Интеллектуальный учет также может позволить электронным способом применять эффективные поправочные коэффициенты из-за эффектов калибровки и установки и исправлять ошибки.

    Кроме того, возможная интеграция между счетчиками прямого нагрева на уровне первичной системы и распределителями затрат на тепло на уровне вторичной системы позволяет более точно и надежно распределять затраты на энергию между пользователями и, обеспечивая оперативный рейтинг в реальном времени и энергетическая диагностика установки и / или строительных блоков, они позволяют в целом оптимально управлять энергетическими системами в реальном времени.

    Кроме того, интеллектуальные счетчики позволяют хранить данные как локально, так и удаленно с помощью подходящих систем хранения и передачи данных.

    Технологии | ista

    Комбинированные счетчики тепла и охлаждения — Sensonic II

    Sensonic II имеет гибридный калькулятор для комбинированного определения тепла и холода. Значения потребления для калибровки как тепла, так и охлаждения соответствуют устройствам, утвержденным законодательством, показаны двумя регистрами счетчика. Счетчик доступен в компактной и комбинированной версии, подходящей для гибкого использования в жилых и коммерческих помещениях.Использование комбинированного счетчика sensonic II означает, что установка дополнительного счетчика холода и тепла может быть исключена, что снижает затраты на оборудование и установку.

    Производительность sensonic II

    Требования закона о калибровке

    Наши гибридные теплосчетчики sensonic II одобрены в Европе в соответствии с Директивой ЕС 2004/22 / EC по измерительным приборам. Кроме того, обнаружение хладагента было сертифицировано для Германии в соответствии с директивами Physikalisch -Technische Bundesanstalt (PTB).Чтобы устройства соответствовали всем установленным законом требованиям к калибровке для точных измерений и выставления счетов в соответствии с законодательством.

    Различные конфигурации

    Различные типы покрывают широкий диапазон требований. Компактная версия с номинальным расходом 0,6 / 1,5 и 2,5 м³ / ч была разработана специально для использования в жилых домах. Благодаря электронной многоструйной турбине они обладают высокой стабильностью измерений в течение всего срока службы. Комбинированные счетчики большего размера, в которых вычислитель, датчик расхода и датчик температуры устанавливаются отдельно, имеют номинальный расход до 250 м³ / ч и более подходят для коммерческого сектора.

    Переключение между обогревом и охлаждением Измерение

    Разница температур между подачей и обраткой регистрируется с 60-секундными интервалами и преобразуется в измерение энергии. Это также определяет автоматическое переключение между измерениями нагрева и охлаждения. Гибридный счетчик запускается с обнаружением тепла, когда разница температур больше 0 Кельвина и температура подачи выше 20 ° C.Точно так же устройство переключается в холодный режим, как только температура воды в потоке ниже, чем в обратной, значит существует отрицательная разница температур и температура подачи меньше 20 ° C.Затем количество потребляемой энергии рассчитывается с помощью встроенного электронного микрочипа (ASIC) на основе измеренных показаний и различных констант протекающей жидкости (K-фактор) и отображается на ЖК-дисплее.

    Выгодно ли устанавливать в квартире счетчики тепла. Теплосчетчик в квартире — реальность или фантастика

    И это понятно. Еще недавно арендная плата в нашей стране была настолько низкой, что мало кто обращал внимание на структуру коммунальных платежей.Однако теперь ежегодное повышение цен на коммунальные услуги и тарифов на электроэнергию заставляет граждан задуматься, на чем можно сэкономить, заплатив за коммунальную квартиру?

    Посмотрите на полученную квитанцию. В нем оплата за отопление составляет существенную часть арендной платы. Тем не менее зимой в доме может быть холодно, а с приходом весеннего тепла батареи продолжают «топиться». Дело в том, что поставщиков тепла не интересует качество оказываемых ими услуг, а также экономия тепловых ресурсов.

    Ведь им идет оплата по утвержденным в незапамятные времена стандартам, которые не зависят от реального потребления и поэтому сильно завышены.

    Фото: Depositphotos

    Если установить в квартирах теплосчетчики, чем выиграют их владельцы? ? Ответ лежит на поверхности — размер вашей оплаты за предоставленное тепло будет строго по фиксированным ставкам, по показаниям индивидуального счетчика, т.е.по фактическому потреблению тепловой энергии.

    При этом есть возможность регулировать подвод тепла в квартиру в зависимости от погоды. Это можно сделать вручную с помощью клапана или в автоматическом режиме с помощью электронной системы контроля температуры в помещении. Эта регулировка позволяет регулировать различные режимы подачи тепла, например, в будние дни, ночью и в выходные. Эта система, конечно, будет дорогой, но окупится за 2-3 года.

    Как установить теплосчетчик в квартире

    Самым простым решением проблемы является теплосчетчик теплого дома и его установка. Он позволит жильцам больше не платить за тепло, которое не подавали в их дом.

    Стоимость теплосчетчика для многоквартирного дома — удовольствие недешевое (от 16 тысяч рублей), но если разложить сумму по количеству квартир, она не покажется такой высокой. А экономию после установки жильцы заметят сразу.Плата за тепло будет взиматься не по указанным нормам, а по факту. Плата за тепло будет распределяться в соответствии с площадью каждой квартиры. Если в доме есть домостроительный счетчик, то можно вернуть уплаченные за тепло деньги, если батареи какое-то время были холодными.
    Фото: Depositphotos

    Здесь, однако, следует отметить этот факт. Если летом за отопление вообще не платить, то в отопительный сезон указанная сумма может быть внушительной.

    Смогут ли все арендаторы выдержать такое финансовое бремя? Да еще человека надо поставить для снятия показаний со счетчика и кассы квартирных расписок.

    Для установки теплосчетчика в многоквартирном доме необходимо провести собрание собственников, зафиксировать решение в протоколе, после чего подать письменное заявление в управляющую компанию с просьбой о его подключении.

    Только индивидуальный счетчик тепла позволяет вам оплачивать фактическое количество потребляемого тепла.Однако к расчетной сумме можно добавить некий довесок для обогрева мест общего пользования (подъезд, лестничные клетки и т. Д.).

    Как правильно выбрать теплосчетчик

    Суть счетчика заключается в измерении разницы температур и расхода теплоносителя. Существует два основных способа измерения расхода: ультразвуковой и тахометрический. В соответствии с ними выпускаются бытовые теплосчетчики двух типов. Ультразвук более надежен, точен и долговечен. Тахометры, конечно, не обладают такими высокими качествами, но они дешевле.
    Фото:

    Квартирные теплосчетчики довольно дорогие. В среднем, цена его вместе с необходимыми элементами (регулирующий клапан, фильтр и запорные клапаны) и установки может достигать 16 тысяч рублей.

    Следует учитывать, что счетчики учета тепловой энергии относятся к категории средств измерений и должны иметь соответствующие паспорта и сертификаты. После завершения установки квалифицированным специалистом счетчик пломбируется.Поверка устройства производится раз в четыре года за счет собственников приватизированной квартиры.

    Компактные теплосчетчики обычно устанавливаются на прямом подающем трубопроводе, гораздо реже — на обратном трубопроводе. Понятно, что при вертикальной системе разводки системы отопления эти устройства придется устанавливать в каждом помещении, что будет слишком затратно.

    Куда экономнее ставить т.н. дистрибьюторов. Они измеряют расход теплоносителя по разнице температуры воздуха в помещении и поверхности радиатора.Цена одного дистрибьютора около тысячи рублей. Установка в зависимости от комплектации обойдется от 2 до 6 тысяч рублей.

    Кстати, в многоквартирных домах постройки после 2000 года предусмотрена горизонтальная система прокладки труб системы отопления. Там можно поставить один теплосчетчик на всю квартиру.

    Фото: Depositphotos

    Перед установкой теплосчетчиков в квартире устраните все источники потерь тепла — щели под подоконниками, утепленные входные двери, промерзшие углы, не говоря уже о старых деревянных окнах.

    Только тогда установка теплосчетчиков принесет ощутимую экономию на оплате ЖКХ.

    П.С. Некоторые наши граждане вообще отказываются от отопления. Это можно сделать целым домом, построив за собранные деньги собственную котельную. Это, конечно, дорого и хлопотно, но в итоге экономия колоссальная. В столице уже есть примеры такого подхода к отоплению своих квартир.
    Фото:

    Многие люди вынуждены устанавливать теплосчетчик на батарею из-за больших счетов за коммунальные услуги, большая часть которых идет на отопление.К высоким тарифам и одновременно к холодным батареям не хватает надлежащей теплоизоляции, недоработки монтажа и отслуживших свой срок систем отопления. Устройства, учитывающие потребление сопутствующих услуг, позволяют оплачивать только то, что было фактически получено. Поскольку в счетах указано, что эти расчеты ведутся исходя из квадратных метров жилья.

    Что нужно знать

    Принимая решение о необходимости такого устройства, стоит помнить, что это не средство экономии, а позволяет оплачивать только текущее потребление, а не обычное, разделенное на всех арендаторов .Теплосчетчик на батарее в квартире фиксирует любые колебания температуры и позволяет вести учет потребления только при условии исправной работы терморегулятора и исправного исполнения узла. Если перед выходом из дома, например на работе, снизить температуру хотя бы на 1 ° C, то к концу месяца вы можете увидеть экономический бонус в размере 6%.

    Необходимые документы

    Также стоит помнить, что установка такого устройства сопряжена с множеством трудностей и, помимо сбора определенного списка документов, может возникнуть.Самостоятельная подготовка документации займет несколько недель, вам нужно будет посетить соответствующие учреждения и собрать следующее:

    • расчетные данные устройства теплопотребления;
    • технические условия, установленные органом теплоснабжения здания;
    • разрешение от балансировщика здания.

    Требуется дополнительное согласование всех расчетных данных с заданными значениями. Монтаж осуществляется согласно всей проектной информации, после чего с энергопоставщиком заключается договор об основных документах по оплате на основании данных квартирного счетчика.Далее представитель соответствующего органа составляет акт сдачи установки и регистрирует устройство.

    Как может показаться на первый взгляд, особых затруднений это не вызывает, но каждый из пунктов может предполагать дополнительный перечень документации, причем каждый из них может затягиваться до двух недель.

    Характеристики

    Цены на индивидуальные приборы учета начинаются в среднем от 4000 руб. Более дорогой ультрафиолет, более современные механизмы, но их установка не всегда рациональна в коммунальных условиях.

    Вертикальный отопительный контур отличается присоединением нескольких секций к одному стояку. В этом случае одна стояковая труба идет вниз, а другая — сверху. Трубы в горизонтальной схеме выходят снизу и возвращаются. Такая разводка стала наиболее распространенной в современных домах, хотя ее расположение стоит дороже, чем вертикальный вариант. Оба типа разведения так или иначе касаются водоснабжения.

    Теплосчетчик аккумуляторный: принцип действия

    Такой индивидуальный прибор предусмотрен для помещений с горизонтальной схемой разводки.Принцип его работы основан на измерении температуры на входе и выходе в систему и последующем расчете энергии, затрачиваемой теплоносителем. Данные о расходах записываются для нескольких подходов, после чего полученные показатели обрабатываются. В новых устройствах есть функция выхода на ПК и сохранение значений в течение 10 лет.

    Теплосчетчик для аккумуляторной батареи имеет расходомер, 2 датчика температуры и вычислитель. Последние могут иметь автономное или внешнее питание.Для первого варианта необходимо подключение к источнику питания 24 В и, соответственно, установка трансформатора энергии, у второй модели небольшой срок службы элементов питания и иногда недостаточная длина проводов.

    Разновидности

    Тип устройства определяется установленным датчиком расхода, который имеет три варианта.

    Работа ультразвуковых расходомеров основана на использовании приемника сигнала и излучателей с противоположным расположением.Внешне теплосчетчики представлены в виде полого участка трубопровода с оборудованием в виде ЖК-дисплея, датчиков, теплового счетчика и термометров. Чтобы посчитать данные, вам просто нужно нажать на кнопку. Такой прибор позволяет проводить измерения, находясь вне дома, при этом не формирует гидравлическое давление и является информативным. Из недостатков покупатели отмечают необходимость подключения ИБП при нестабильном потоке электроэнергии и возможность неверных данных при мутном или воздушном теплоносителе.

    Электромагнитный теплосчетчик аккумуляторный представляет собой гидродинамический генератор малых габаритов. Он отличается точными показателями при условии правильной установки. Основным недостатком является образование солей на электродах, что снижает точность измерений, на что также влияют электрические приборы.

    Смысл работы механических счетчиков заключается в следующем: небольшая турбина вводится в жидкость, где она вращается в зависимости от скорости потока.Такие устройства имеют функцию приема удаленных сигналов для определения текущего расхода. Также теплосчетчик на батарею отличается простотой использования, бюджетной стоимостью и питанием от собственного источника — батареек. Большей экономии можно получить, установив регулятор с платой и клапанами. К недостаткам можно отнести отсутствие возможности считывать данные на расстоянии и хранить информацию, полученную за день, а также они создают давление в системе и подвержены износу, как и любой другой механизм.

    Установка теплосчетчиков на батарею

    Установка прибора зависит от его функциональности и не вызывает особых затруднений. В системе он прикреплен к корму и приближается к крану подачи. Затем ставят два запорных клапана, по одному с каждой стороны устройства. Во время движения воды ставится сетка для фильтрации.

    Подключение устройства разрешено проводить только компании, имеющей специальное разрешение на проведение подобных услуг.Специалисты проводят поэтапный монтаж, осматривают свойства, регистрируют агрегат и вводят его в эксплуатацию. Стоит отметить, что многие организации, занимающиеся установкой устройств, проводят последующее обслуживание. Они также проводят проверку.

    Экономия

    Если в квартире качественная теплоизоляция и постоянная температура около 25 градусов по Цельсию, можно с помощью регулятора изменить режим отопления на более комфортный, а при гораздо меньшем количестве гигакалории будут потрачены.С помощью запорной арматуры, регулировки и управления подачей к радиаторам осуществляется. Заметная разница в счетах возникает даже при одном повороте крана.

    Батарея устанавливается в основном на горизонтальном отопительном контуре, имеющем отдельную секцию пола. Особое значение имеет расположение жилого помещения. Люди, которые живут в угловых квартирах на последнем и первом этажах при условии комфортного температурного режима от 15 до 22 градусов Цельсия, особой экономии бюджета не заметят.

    Выбор

    Особое значение имеют степень погрешности, объем поступающих данных и их архивирование. При выборе основных критериев становятся схема ввода энергии и тип теплоносителя. В этом случае стоит обратить внимание на те максимальные данные, которые известны специалистам соответствующего ведомства. Выбор того или иного варианта определяется подключением устройства к трубе и габаритами трубопроводной системы.Теплосчетчик для аккумулятора, отзывы о различных моделях которого сильно разнятся, обычно имеет меньший размер выходных отверстий относительно труб, что приводит к увеличению гидравлического давления в месте установки. Это может повлиять на степень ошибки.

    В модели устройства важными параметрами являются тип устройства ГВС, тепловые вводы и возможные перепады давления. Этот показатель в основном невелик.

    Наверное, большая часть населения не полностью удовлетворена качеством услуг ЖКХ.А когда приходит время платить за коммунальные услуги, очень часто арендаторы задаются вопросом — откуда такие суммы?

    Опыт показывает, что в основном это вопрос отопления, потому что значительная часть квартир переживает зиму с едва теплыми или даже очень холодными батареями. И оплата за коммунальные услуги тоже обязательна.

    Как бороться с такой несправедливостью?

    Позволяет контролировать количество тепла, которое вы получаете, и вам больше не нужно платить за холодные батареи в квартире.

    Квартирный теплосчетчик на батарею — это специальное оборудование, предназначенное для учета тепловой энергии, поступающей в жилище. Несмотря на то, что устройство называется «квартирным», его без проблем можно установить в частном доме, офисе или даже на даче.

    Счетчик включает:

    • Тепловой калькулятор.
    • Счетчик воды.
    • Два датчика температуры.

    Что мне нужно установить?

    Для установки такого счетчика достаточно написать заявление в ЖЭК о том, что вы хотите установить счетчик тепла.

    После того, как Управление ЖКХ выдаст необходимое разрешение, необходимо составить проект, в соответствии с которым будут проводиться все монтажные работы.

    Данный проект должен быть одобрен главой ЖЭК. После того, как вся документация подписана, а у ЖЭКа нет возражений, можно приступать к монтажным работам по установке теплосчетчика. Когда устройство установлено, оно должно быть подключено и правильно настроено.

    Важно.После установки счетчика и проведения пусконаладочных работ не забудьте подписать все необходимые акты и поставить новый прибор на учет.

    Какие счетчики?

    Вы, наверняка, спросите, какие прилавки лучше выбрать, ведь их ассортимент далеко не мал?

    На сегодняшний день на рынке могут быть представлены счетчики нескольких типов.

    По объему работ:

    По принципу действия:

    • Тахометр.
    • УЗИ.
    • Электромагнитный.
    • Vortex.

    Первое, что обсудим, это бюджетный вариант — механический счетчик. Цена тахометра для аккумулятора считается вполне приемлемой.

    В комплект такого механического устройства входят радиатор и роторный счетчик воды.

    Единственный недостаток такого агрегата — невозможность работы с водой, где жесткость повышена, есть накипь, ржавчина, окалина и какой-то другой мусор.

    Ультразвуковой счетчик — более современный вариант, который будет стоить немного дороже механического. Принцип его работы практически такой же, как и у остальных инструментов. Единственный существенный плюс такого измерителя — точность высокой четкости.

    Квартирный счетчик имеет небольшие размеры и имеет канал 15-20 мм. Интервал измеряемой теплоты от 0,6 до 2,5 м3 / ч.

    Теплота измеряется по принципу счетчика. Для более точных данных можно дополнительно использовать расходомер.Почти всегда расходомер и радиатор составляют одно целое.

    Домовые счетчики применяются на крупных предприятиях или в многоквартирных домах. Учет тепла также производится одним из нескольких методов: вихревым, турбинным и электромагнитным.

    Единственная разница между счетчиком дома и квартиры — это размер и объем необходимых работ. Размер домашнего счетчика примерно 25 — 300 мм. Интервал измерения тепла не изменился — 0,6 — 2,5 м3 / ч.

    Принцип установки и работы

    Теплосчетчик механического счетчика необходимо устанавливать на счетчик воды, от которого 2 провода подключаются к входу и выходу теплотрассы квартиры.

    Каждый провод снабжен термодатчиком. Счетчик тепла получает температуру воды на входе и выходе из теплотрасс (в нашем случае квартир), а счетчик воды показывает нам, сколько воды было потрачено на процесс отопления. После сбора всех данных с помощью специальных расчетов счетчик на батарее отопления точно рассчитывает количество использованного тепла.

    Принцип действия ультразвукового измерителя заключается в том, что излучатель и устройство, принимающее ультразвуковые сигналы, размещаются на трубке напротив друг друга.Поток жидкости в трубке излучает сигнал, который принимает приемник. Время, в течение которого сигнал находится между излучателем и приемником, соответствует расходу воды в трубопроводе. Так рассчитывается вода, используемая для отопления. Ультразвуковой счетчик помимо основной функции поможет регулировать подачу тепловой энергии.

    Как правильно снимать показания?

    Ну вот и подошли к концу нашей статьи, осталось разобраться, как правильно снимать показания теплосчетчика.

    Ответ довольно прост — как и с любым другим счетчиком. Затем вам необходимо заполнить соответствующую квитанцию, в которой вы указываете предыдущие и текущие показания, их разницу, которую необходимо умножить на текущий тариф.

    Оплатить услуги можно в любом специализированном банке. Получателю средств необходимо указать теплоснабжающую организацию.

    Обязательно посмотрите видео из телепрограммы «Жилищный вопрос». Он занимается переплатами за отопление и установкой индивидуальных приборов учета в целях экономии.

    Надеемся, что статья была вам полезна. Если не сложно. Нажмите кнопки социальных сетей.

    Хорошего дня!

    Как выбрать правильный счетчик тепла / энергии

    Выбор правильного счетчика тепла / энергии для вашего приложения может быть трудоемкой и несколько запутанной работой с таким большим набором опций, различными типами счетчиков и рядом дополнительных опций которые могут вам понадобиться, а могут и не понадобиться.С чего начать ?!

    Первое, на что вам нужно обратить внимание, — это то, что вам нужно для вашего приложения? Потребуется ли накладной расходомер или можно использовать поточный расходомер? Вы хотите иметь возможность читать удаленно? Вам нужны определенные разрешения, такие как RHI или MID? Планируется ли использование теплосчетчика в проекте MMSP, HIU? Какой блок питания вам нужен? После того, как вы определились с этими важными факторами, вам необходимо знать размер трубы и скорость потока. Исправление этих деталей в первую очередь сэкономит вам много времени и денег в будущем.

    Сертификаты

    В зависимости от области применения и причины установки счетчика тепла / энергии вам могут потребоваться определенные разрешения. Примеры разрешений: MID (Директива по измерительным приборам) утверждения точности (обеспечение точности, прослеживаемости и качества), государственные стимулы, такие как RHI (Возобновляемое тепло)

    Электропитание

    Где будет установлен ваш счетчик? Будет ли счетчик установлен рядом с источником питания? Нужна ли батарея? Эти решения имеют решающее значение по понятным причинам.Также следует учитывать время автономной работы. Обязательно уточняйте перед покупкой!

    Размер трубы и скорость потока

    В зависимости от типа расходомера, который вы устанавливаете / покупаете, у вас будет несколько вариантов в диапазоне размеров. Это может варьироваться от времени предложения до момента заказа в зависимости от ваших характеристик и бюджета, другие размеры и варианты, возможно, могут быть предложены в соответствии с приложением, чтобы снизить затраты.

    Среда и мусор

    Если смотреть на среду, проходящую через измеритель, частицы и мусор, проходящие через определенные измерители, будут влиять на точность показаний, поэтому, если в вашей системе есть известные инородные тела, это повлияет на работу измерителя выберите.

    Прижимной или встроенный

    Можно ли разрезать трубопровод для установки счетчика? Будет ли счетчик оставаться в системе в обозримом будущем или он должен быть портативным, чтобы его можно было перемещать для проверки эффективности в различных областях? Вы хотите измерять расход только определенное время? Накладной расходомер обычно будет стоить больше, чем встроенный расходомер, но затраты на установку будут значительно ниже, чем встроенного расходомера.

    Дистанционное считывание / AMR (автоматическое считывание показаний счетчика)

    Расширенные измерительные системы могут обеспечить преимущества коммунальным предприятиям, поставщикам розничных услуг, арендодателям и клиентам. Выгоды будут признаны коммунальными предприятиями в повышении эффективности, обнаружении сбоев, уведомлении о взломе и снижении затрат на рабочую силу в результате автоматизации чтения по сравнению с чтением вручную. Поставщики услуг розничной торговли смогут предлагать новые инновационные продукты в дополнение к настройке пакетов для своих клиентов.Кроме того, поскольку данные счетчиков будут легко доступны, для их клиентов будут доступны более гибкие циклы выставления счетов вместо стандартных циклов чтения коммунальных услуг (ежемесячно / ежеквартально) этих преимуществ, многие коммунальные предприятия переходят к внедрению некоторых типов решений AMR.

    Что вам нужно измерить и какова цель

    Вы измеряете, чтобы претендовать на RHI? Хотите проверить эффективность системы? Мы можем посоветовать вам разные счетчики в зависимости от ваших потребностей и требований.Принимая во внимание, что некоторые разрешения могут не потребоваться, это может повлиять на стоимость. Например. нужен ли счетчик, одобренный RHI, или будет достаточно механического счетчика тепла класса 3?

    Суперстатический, ультразвуковой, механический или неинвазивный

    Это связано с целью установки счетчика. Чего ты хочешь добиться? Какую технологию предпочитает клиент? Сверхстатические измерители используют принцип колебаний жидкости, тогда как ультразвуковые измерители используют технологию времени прохождения, может быть, клещи будут более подходящим выбором?

    Установка

    Для обеспечения точности важно проверить идентификатор настройки, подходящий для измерителя, и что он имеет правильное количество трубопроводов до и после измерителя.

    Подводя итог;

    Выбор наилучшего варианта для вас должен основываться на следующих ключевых факторах: требуемые разрешения, расположение измерителя, необходимость удаленного считывания, прохождение носителя через измеритель, источник питания и фитинги, такие как резьбовые или фланцевые, и, наконец, бюджет.

    DMS может помочь с выбором и настройкой измерений для любых систем отопления или охлаждения, включая эксклюзивную серию суперстатических счетчиков Sontex ; Все наши счетчики тепла и холода (также известные как счетчики энергии) одобрены MID и RHI и включают несколько вариантов вывода данных; Мы также можем предложить сопутствующие товары, такие как регулирующие клапаны, не зависящие от давления, и другие аксессуары.

    M-Technic Наши услуги | Установка калориметра, замена счетчика, установка

    As M-Technic; Теплосчетчик — калориметр, счетчик воды, установка счетчика тепла и необходимость технического обслуживания для вашего проекта с помощью нашей бесплатной услуги поиска. предлагаем наиболее подходящие решения.

    Теплосчетчик — установка калориметра

    Чтобы контролировать тепло в зданиях и подсчитывать, сколько энергии потребляет каждая квартира, важно, чтобы используемые калориметрические устройства были правильно установлены и время от времени обслуживались в качестве средства контроля.Эти операции должен делать только специалист. В противном случае бессознательная установка и обслуживание вызовут укорочение устройств и проблемы с измерением.

    Калориметрические приборы бывают двух типов: механические и ультразвуковые. При установке этих устройств необходимо учитывать характеристики калориметра и обеспечивать подходящую установку с учетом этих различий. Кроме того, следует подчеркнуть, что калориметр, который нужно выбрать перед установкой прибора, является качественным и исправным.Устройства, приобретенные в соответствии с этими условиями и правильно установленные, обеспечивают долгую и беспроблемную эксплуатацию.

    После установки калориметрические системы, которые будут работать без каких-либо проблем, необходимо обслуживать не реже одного раза в год, а при необходимости требуется замена батарейки калориметра.

    Что необходимо учитывать при замене калориметра DN15-20 компанией M-Technic:

    • Направления потока калориметров нагрева, соединения датчиков нагрева и обратки проверены и собраны,
    • После установки калориметра выполняются все испытания на герметичность
    • После физической установки калориметров выполняется подключение кабелей M-Bus и проверка короткого замыкания произведена,
    • Замена калориметров на ТЭЦ производится с прокладками, соответствующими типу станции, после чего производится проверка на герметичность всех записей на ТЭЦ,
    • Марка, модель и серийные номера калориметров записаны в информационной форме,
    • Созданная информационная форма доставляется 1 экземпляру заказчика и 1 экземпляр руководству участка / квартиры.

    Пункты, которые необходимо учитывать при установке калориметра с DN25 и выше компанией M-Technic:

    • Направления потока счетчиков тепла, подключения датчиков отопления и обратки и кабельные соединения счетных блоков проверены и установлены в калориметрах и устройствах комбинированного типа,
    • Крепления счетчиков DN25 и выше выполнены с фитингами, фланцами и прокладками, подходящими для диаметра соединения ,
    • В установках, где требуется сварка, сварочные работы выполняются с использованием правильной техники, строгости и соответствующего оборудования,
    • После сборки калориметров проводятся все испытания на герметичность,
    • После физической сборки калориметров При изготовлении M- Проведены проверки на короткое замыкание кабельных соединений шины, на информационном бланке указаны
    • Марка, модель и серийные номера калориметров,
    • Созданный информационный бланк доставляется 1 экземпляру заказчику и 1 экземпляр руководству участка / квартиры.

    Образец калориметра Установка:

    Ультразвуковой и механический калориметр DN15 — DN20

    Диаметр между DN25 — DN300 Комбинированный ультразвуковой и механический калориметр


    Порядок установки счетчика воды

    Монтажное положение счетчиков напрямую связано с их правильной работой. Некоторые счетчики могут быть установлены только определенных форм (горизонтальных или вертикальных), в то время как другие могут быть установлены в любом положении.Некоторые счетчики используются для клапанов, колен, редукторов и т. Д. Хотя необходимо подключение на определенном расстоянии от соединений, некоторым счетчикам они не нужны.

    Следует выбрать наиболее подходящее положение для счетчика, указанного в руководствах по установке, и, если есть существующая установка, следует проверить пригодность счетчика. Самый важный вопрос, который следует учитывать при установке во всех счетчиках, — это предотвратить прохождение воздуха через счетчик. Воздух, проходящий через счетчик, вызывает как неверное значение измерения, так и повреждение счетчика.

    Перед счетчиком в установке должна быть система фильтров. Потому что все счетчики, кроме специальных моделей, предназначены для измерения чистых жидкостей. Компании-производители исключают счетчики, вышедшие из строя из-за загрязнения, из гарантии. Причиной отказов счетчика являются посторонние вещества, находящиеся не только в жидкости.

    Предварительное важное правило, которое следует учитывать при установке счетчика, заключается в том, что счетчик должен располагаться параллельно полу и перпендикулярно колонне.

    Очень важно подключить водомер к сети в правильном направлении и под прямым углом.При подключении счетчика воды следует обращать внимание на схему подключения, предоставленную производителем, либо на стрелки и знаки на счетчике.


    Порядок установки счетчика тепловой энергии

    Теплосчетчик — это устройство, используемое для распределения потребляемой тепловой энергии путем установки на радиаторы в зданиях с системой центрального отопления.

    Предназначен для использования в многоколонных, трубчатых / вертикальных системах отопления. Это счетчик тепла, который измеряет индивидуальное потребление тепловой энергии в квартире и распределяет расходы по всей квартире путем измерения на радиаторе.

    Категорически не рекомендуется устанавливать системы долевого учета тепла людьми, находящимися без сознания в этом отношении. Люди, которые будут выполнять эти операции, должны иметь квалифицированных технических специалистов в этой области. Принимая во внимание преимущества и экономию, обеспечиваемую счетчиками оплаты тепла, станет ясно, что затраты на установку, техническое обслуживание и ремонт, а также цены на эти устройства являются чрезвычайно доступными. По этой причине эти процедуры должны выполняться уполномоченными лицами.

    Пункты, которые необходимо учитывать при установке счетчика тепла компанией M-Technic:

    • Использование монтажного оборудования, подходящего для типа радиаторов
    • Определение типов установленных радиаторов по одному и их обработка в информационной форме помещения на основе комнат
    • Измерение размеров собранных радиаторов один за другим и их обработка информационная форма по комнатам на основе комнат.
    • Сборка термостатических вентильных узлов в соответствии с правилами установки и обработка по квартирной информационной форме
    • По окончании сборки круглая информационная форма должна быть подписана жильцом и занесена под протокол.
    • Подача 1 копии форм руководству объекта и 1 копии в отдел распределения затрат на тепло после сборки
    • Органы управления герметизацией всех соединений колонки и радиатора после сборки

    Теплосчетчик — калориметр, счетчик воды, тепла Обслуживание счетчиков

    Во время техобслуживания всех устройств проверяется точное измерение счетчика и повторяется очистка установки. Кроме того, хотя батареи этих устройств очень долговечны, их необходимо заменять примерно раз в пять лет.Срок службы батареи устройств зависит от их качества. Срок службы батареи счетчиков тепла и воды составляет 10 лет, некоторые калориметры рассчитаны на срок службы до десяти лет, а другие имеют срок службы батареи. Тем не менее, следует проверить, на сколько хватает батарей при обслуживании устройств.

    Качество аккумуляторов, используемых в устройстве, чрезвычайно важно при замене аккумуляторов через определенные промежутки времени в зависимости от характера устройства. Следует отдавать предпочтение батареям, подходящим для марки, модели и операционной системы устройства.Кроме того, использование оригинальных батарей, произведенных в соответствии с характеристиками каждого устройства, важно как с точки зрения проведения точных измерений, так и с точки зрения продления срока службы устройства.

    Процедуры установки, обслуживания и замены батарей калориметров, водосчетчиков и теплосчетчиков определенно не рекомендуются никем, кто не осознает это. Люди, которые будут выполнять эти операции, должны иметь квалифицированных технических специалистов в этой области.Принимая во внимание преимущества и экономию калориметров, станет понятно, что затраты на установку, техническое обслуживание и ремонт, а также цены на эти устройства чрезвычайно доступны. По этой причине эти процедуры должны выполняться уполномоченными лицами.


    Технология учета тепла «Плати за то, что используешь» набирает обороты

    Такие здания, как квартиры и кондоминиумы, являются домом для семей с различными предпочтениями в отношении комфорта или отношениями к использованию энергии.Точно так же многие коммерческие здания разделены на помещения, где арендаторы имеют разные температурные требования или графики использования.

    В некоторых зданиях тепловая энергия, необходимая для обогрева или охлаждения каждого прилегающего помещения, предоставляется владельцем здания по фиксированной ежемесячной стоимости независимо от использования. В других случаях каждое помещение оборудовано собственной системой отопления и охлаждения, а также соответствующими счетчиками электроэнергии и природного газа. Стоимость отопления и охлаждения оплачивается непосредственно коммунальному предприятию владельцем или арендатором.Те, кто использует свои системы консервативно, получают более низкие счета и наоборот. Это концепция «плати за то, что используешь».

    ОТВОДЫ

    Здания, где каждое разделенное пространство имеет свою собственную автономную механическую систему, более справедливы с точки зрения использования энергии, особенно для помещений, где настройки термостата ниже, или жители не используют пространство в течение длительного времени из-за отпусков, частых поездок и скоро. Тем не менее, есть несколько причин, по которым использование индивидуальных механических систем не является лучшим техническим или экономическим вариантом для таких зданий.

    Одним из распространенных недостатков индивидуальных систем отопления является то, что с каждого помещения в здании будет взиматься ежемесячная базовая плата за обслуживание счетчика природного газа.

    Еще один недостаток — очень ограниченный выбор источников тепла топочного типа, предназначенных для небольших помещений с низкими расчетными тепловыми нагрузками. Это часто приводит к использованию источников тепла, размер которых слишком велик для нагрузки. Результатом будет короткое время цикла, сокращение срока службы и снижение эффективности.
    Для каждой механической системы внутреннего сгорания также требуется собственная система подачи топлива и вентиляции.Для этого требуется газораспределительный трубопровод по всему зданию и несколько проходов через ограждающую конструкцию здания для воздуха для горения и выхлопного трубопровода. Если эти проходы проходят через крышу, вероятность будущего обслуживания для предотвращения утечек возрастает.

    Отдельные механические системы также занимают пространство на полу или на стене в каждом блоке. Это уменьшает полезную жилую площадь или пространство, которое в противном случае было бы доступно для коммерческих целей.

    Еще одним недостатком является доступ и планирование обслуживания.В зависимости от используемого оборудования и того, что должно быть сделано, обслуживание может вызвать запахи, шум, утечку, ограничение использования пространства или другие неудобства.

    ДУМАЙТЕ ПО-ДУМАЮ

    Альтернативой этой обычной работе отдельных механических систем в каждом строительном блоке является централизация производства отопления и охлаждения и объединение его с распределительной системой, по которой нагретая или охлажденная вода подается в каждую единицу.

    Это вряд ли новая концепция. Установки центрального отопления и охлаждения используются во многих зданиях в Северной Америке на протяжении десятилетий.Но до недавнего времени большинству этих систем не хватало возможности точно измерить использование тепловой энергии в каждом помещении, обслуживаемом центральной системой. Без таких измерений невозможно точно узнать, на что уходит вся энергия нагрева или охлаждения, и выставить счета «Оплата за то, что вы используете».

    В Северной Америке ситуация меняется. Теперь доступно современное оборудование для точного измерения тепловой энергии, передаваемой от центральной станции к каждому пространству здания.Это называется «учет тепла» и открывает новые возможности для тех, кто занимается системами водяного отопления или охлаждения.

    Учет тепла, который широко используется в Европе, требует точного и непрерывного измерения расхода жидкости, проходящей через каждое пространство здания, а также изменения температуры жидкости, когда она проходит через излучатели тепла или охлаждающие оконечные устройства в этом пространстве.

    Рисунок 1

    На рисунке 1 показана основная концепция того, как это делается с помощью электронного расходомера и прецизионных датчиков температуры, расположенных между источником тепла и нагрузкой.Электроника, необходимая для расчета скорости теплопередачи и общей теплопередачи, содержится в блоке вычисления тепла. Два датчика температуры поставляются в виде согласованной пары с кабелем определенной длины, прикрепленным как к чувствительному элементу, так и к корпусу измерителя. Электрическое сопротивление этих кабелей учитывается при калибровке счетчика. Эти кабели нельзя разрезать, сращивать или отсоединять от измерителя. Любая дополнительная длина сенсорного кабеля, поставляемого с измерителем, должна быть аккуратно свернута, закреплена стяжками и установлена ​​в месте, где она не будет нарушена.

    Рисунок 2 Спутниковая станция

    Для учета тепла используется несколько типов расходомеров, включая турбинные, вихревые, электромагнитные и ультразвуковые. У всех есть свои преимущества и недостатки. Как правило, система учета тепла поставляется от производителя в виде полностью согласованной группы компонентов, включая расходомер, датчики температуры, блок теплового счетчика и даже некоторый тонкий кабель из нержавеющей стали со свинцовыми уплотнениями. Последние используются для предотвращения взлома любого оборудования, которое может повлиять на показания счетчика.После установки пломб их взлом или несанкционированный доступ может иметь серьезные юридические последствия, в зависимости от конкретного соглашения между поставщиком энергии и клиентами системы.

    Большинство теплосчетчиков по умолчанию настроены на работу, исходя из предположения, что жидкость в системе на 100% состоит из воды. Встроенное ПО в измерителе содержит код, который точно рассчитывает плотность и удельную теплоемкость воды и использует эти зависящие от температуры свойства жидкости для точных расчетов скорости теплопередачи и общего количества тепла, передаваемого с течением времени.Однако не каждая гидронная система заполнена на 100% водой. Одним из примеров может служить солнечная тепловая система, работающая с 40-процентным раствором пропиленгликоля. Плотность и удельная теплоемкость растворов антифризов на основе гликоля зависит от температуры, а также от концентрации гликоля. К счастью, большинство современных систем учета тепла можно настроить так, чтобы их внутренние расчеты основывались на типе и концентрации используемого антифриза на основе гликоля.

    СПУТНИКОВЫЕ СТАНЦИИ

    Современный учет тепла устраняет описанные ранее ограничения отдельных механических систем в каждом пространстве здания, а также позволяет использовать подход «платите за то, что вы используете».

    Учет тепла является идеальным дополнением к централизованной системе с несколькими котлами, которая обеспечивает теплом для отопления помещений и горячего водоснабжения в многоквартирных домах. Горячая вода из центральной котельной системы циркулирует по магистральному трубопроводу, который подключается к «вспомогательной станции» в каждой строительной единице.

    Одна из возможных конфигураций спутниковой станции показана на рисунке 2.

    Спутниковые станции предоставляют трубопроводы и средства управления, необходимые для регулирования отопления помещений в соответствии с индивидуальными предпочтениями.Некоторые также обеспечивают приоритетное горячее водоснабжение «по запросу» за счет использования паяных пластинчатых теплообменников из нержавеющей стали. Горячая (непитьевая) вода из магистральной сети здания проходит через теплообменник, когда реле потока в дополнительном блоке обнаруживает потребность в горячей воде со скоростью 0,6 галлона в минуту или выше. Этот режим работы временно имеет приоритет над обогревом помещения. Он прекращается, как только заканчивается потребность в ГВС. Это устраняет необходимость в резервуаре для горячей воды для бытового потребления и связанных с этим потерь тепла в режиме ожидания.Это также устраняет необходимость в трубопроводе горячего водоснабжения и связанной с ним системе рециркуляции в здании. То, что в противном случае должно было бы быть пятитрубной системой во всем здании, сокращается до трехтрубной системы.

    БОЛЬШЕ РАЗВИТИЯ

    Учет тепла также идеально подходит для систем централизованного теплоснабжения, когда тепло и в некоторых случаях охлажденная вода подается в каждое из нескольких зданий из центральной системы предприятия. На рисунке 3 показана концепция такой системы отопления, в которой центральное отопление состоит из трех ступенчатых пеллетных котлов.

    Рисунок 3 Центральная отопительная установка с тремя ступенчатыми пеллетными котлами

    Пеллетные котлы включаются и выключаются, чтобы поддерживать теплоаккумулятор в определенном температурном диапазоне. Горячая вода из резервуара направляется циркуляционным насосом с регулируемой скоростью по подземному изолированному трубопроводу к пластинчатому теплообменнику в каждом здании «клиента». Эти теплообменники изоляции предотвращают любой перекрестный поток между центральной системой и балансирующей системой внутри здания.

    Любые утечки или другие проблемы с обслуживанием в одном здании не повлияют на централизованное теплоснабжение остальных клиентов. Каждая клиентская система также показана со вспомогательным котлом и клапанами, которые могут поддерживать здание в случае возникновения проблем с обслуживанием в районной системе.

    ИГРА ПО ПРАВИЛАМ

    В США в феврале 2018 года был выпущен стандарт ASTM под названием Standard Specification for Heat Meter Instrumentation (ASTM E3137 / E3137M-17).Он покрывает требования к точности для нескольких категорий приборов учета тепла. Этот стандарт разрабатывался несколько лет. Он относится к нескольким предыдущим стандартам учета тепла, таким как EN1434, широко признанный в Европе. Ожидается, что этот новый стандарт будет часто цитироваться инженерами, разрабатывающими системы учета тепла.
    В Канаде государственное агентство Measurement Canada в настоящее время проводит пилотную программу по оценке различных типов счетчиков тепла в нескольких категориях в зависимости от пропускной способности (см. HPAC, февраль 2019 г., Mh20).Конечная цель, которая, как ожидается, будет реализована к 1 января 2021 года, — это список утвержденных счетчиков в каждой категории. Теплосчетчики, установленные до возможной потребности в утвержденном счетчике, могут оставаться в эксплуатации до 2026 года, после чего они должны быть заменены утвержденным счетчиком.

    ОБРАТИТЕ ВНИМАНИЕ

    Учет тепла представляет собой значительный и обширный развивающийся рынок в Северной Америке. Это ниша, которая идеально подходит для тех, кто работает с системами водяного отопления и охлаждения.Это технология, которая обеспечивает проверку производительности, помогает в диагностике системных проблем, способствует энергосбережению и позволяет справедливо распределять затраты на электроэнергию. Эта статья — всего лишь обзор того, что возможно. Если вы занимаетесь гидроникой, вам необходимо следить за развитием этого развивающегося рынка. <>

    Джон Зигенталер, физический факультет, окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления.Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. На сайте www.hydronicpros.com).

    Общедомовой теплосчетчик: установка и проверка

    Все счетчики делятся на два типа: индивидуальные и коллективные (домовые) счетчики. Индивидуальный прибор учета — это оборудование, учитывающее ваше личное потребление ресурсов. Коллективным (домовым) прибором учета тепла учитывается потребление коммунального ресурса жилого дома в целом, включая, в том числе, общедомовые нужды.

    В соответствии с законом № 261-ФЗ «Об энергосбережении и повышении энергоэффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» собственники и арендаторы многоквартирных домов обязаны устанавливать общедоступные счетчики тепла (закон был принята в ноябре 2009 г.).

    Назначение коллективных счетчиков

    Установка данного типа оборудования преследует следующие цели:

    • Расчет оплаты производится исходя из фактического потребления тепла.
    • Равномерное распределение суммы платежей между арендаторами по каждому индивидуальному многоквартирному дому.
    • Ответственность за общее имущество переходит к жителям жилого дома.

    Основные виды коллективных счетчиков

    При выборе общедомового прибора учета тепла необходимо учитывать его конструктивные особенности и особенности монтажа. Есть четыре основных типа этих устройств.

    Тахеометрический

    Это довольно простой прибор, в конструкцию которого входят следующие элементы:

    • Вычислитель количества тепловой энергии.
    • Вычислитель объема теплоносителя крылового или механического типа.

    Стоит такой прибор относительно недорого, но для его работы требуется наличие дополнительного фильтра, который защищает общедомовой теплосчетчик и всю систему отопления от всевозможных загрязнений.

    недостатки

    Также стоит обратить внимание на недостатки этих счетчиков. Они не подходят для использования, если в водопроводной системе циркулирует вода с высокой жесткостью.Еще один негативный фактор, который может повлиять на установку этого оборудования, — наличие в теплоносителе различных примесей.

    Все эти условия могут привести к частому засорению фильтра, что вызывает снижение уровня давления теплоносителя. По этой причине счетчики этого типа, как правило, используются в частных домах.

    Преимущества

    Основным преимуществом тахиметрического оборудования является его способность работать от специальной батареи в течение 5 лет.Кроме того, эти устройства можно использовать в помещениях с повышенной влажностью. При этом риск повреждения основных компонентов сведен к минимуму, так как в конструкции не предусмотрены электронные компоненты.

    Электромагнитный

    Общедомовой теплосчетчик Электронный тип работает за счет образования в нем электрического тока в результате прохождения через магнитное поле теплоносителя. Это обстоятельство требует постоянного обслуживания агрегата, а его установка требует от художника профессионализма и компетентности.

    Несвоевременная профилактика может спровоцировать загрязнение расходомера, что, как следствие, повлияет на показания счетчика. Возникновение данной проблемы связано с наличием железа в теплоносителе и некачественными соединениями в проводке.

    Соблюдение всех требований эксплуатации — гарантия качественной и бесперебойной работы. Важно отметить, что показания универсального счетчика электромагнитной энергии очень точны.

    Вихрь

    В этом случае работа устройства данного типа связана с появлением вихря относительно препятствия на пути движения теплоносителя.В этом случае частота появления таких вихрей зависит от количества проходящего теплоносителя. Установка общего теплосчетчика может производиться как на горизонтальных, так и на вертикальных трубопроводах, но при условии наличия прямого участка трубы перед счетчиком и за ним.

    Этот тип оборудования потребляет небольшое количество энергии, на одной батарее может проработать пять лет.

    Вихревые счетчики отрицательно реагируют на крупные загрязнения в охлаждающей жидкости и перепады давления.Поэтому для качественной работы агрегата особой мерой является установка специального фильтра.

    Важно отметить, что наличие неохлаждаемого железа и отложений в трубопроводах никоим образом не влияет на точность показаний. Также это устройство оснащено специализированным интерфейсом, который позволяет управляющей компании удаленно снимать показания обычных теплосчетчиков на тепловую энергию. Кроме того, это приложение отправляет сообщения, предупреждающие вас о любых неисправностях.Это обстоятельство гарантирует своевременное вмешательство соответствующей службы, которая оперативно устранит возникшие неполадки.

    Ультразвуковой счетчик

    Принцип действия данного устройства основан на прохождении специального ультразвукового сигнала через поток теплоносителя. Время передачи сигнала напрямую связано со скоростью жидкости.

    Тем, кто устанавливает домовой теплосчетчик данного типа, необходимо знать условия его эксплуатации:

    • Постоянство давления.
    • Отсутствие воздуха в системе.
    • Максимальный уровень чистоты циркулирующей жидкости.
    • Отсутствие отложений на стенках трубопроводов.

    Наличие этих факторов обеспечит эффективную работу счетчика, который будет показывать неискаженные результаты.

    Для эксплуатации данного типа оборудования может потребоваться установка дополнительных элементов, обеспечивающих подачу теплоносителя по разным каналам.

    Организация учета тепловой энергии

    Порядок установки общедомового теплосчетчика:

    • Получение технического задания на разработку проекта.
    • Устройство и установка счетчика.
    • Ввод в эксплуатацию.
    • Эксплуатация счетчика, в том числе регулярное снятие показаний и их использование для расчета.
    • Поверка общедомовых приборов учета тепла, а также их ремонт и замена.

    Установка домового счетчика

    • Для начала необходимо организовать собрание жильцов квартир и собственников для принятия решения об установке коллективного счетчика.
    • Обратиться с решением об установке коллективного счетчика и его оплате в организацию по управлению работодателями и собственниками квартир.
    • Управляющая организация, в свою очередь, должна обратиться в ресурсную и сбытовую компанию для выдачи технических условий, в соответствии с которыми будет осуществляться проектирование и установка общедомового теплосчетчика.
    • Управляющая компания при финансировании съемщиков и собственников квартир по установке счетчика заключает договор на разработку проектной документации со специализированной организацией.
    • Управляющая компания после получения проектной документации направляет ее на согласование в ресурсоснабжающую организацию и при положительном заключении устанавливает коллективный общедомовой прибор учета тепла, а затем допускает его к эксплуатации.

    Ввод в эксплуатацию

    Установленный коллективный счетчик разрешает ввод в эксплуатацию:

    • Представитель компании, которая установила и ввела в эксплуатацию введенное в эксплуатацию оборудование.
    • Представитель потребителей.
    • Представитель компании, занимающейся поставкой тепловой энергии.

    Комиссию должен создавать собственник теплового пункта. В процессе ввода в эксплуатацию комиссия проверяет:

    • Наличие паспортов, заводских пломб и свидетельств о поверке.
    • Соответствие конструкторской документации комплектующим теплогенератора.
    • Соблюдение допустимых температурных графиков, диапазонов измерения и гидравлических режимов работы, значений параметров, определенных условиями подключения к системе отопления и договором.
    • Соответствие характеристикам средств измерений характеристикам прибора, указанным в паспорте прибора.

    При отсутствии замечаний комиссия подписывает акт ввода в эксплуатацию счетчика, установленного у потребителя. Этот документ является основанием для ведения учета теплоносителя по счетчику, тепловой энергии, режима контроля качества и теплопотребления с использованием данных, полученных с момента подписания документа.

    Заправка

    После подписания акта ввода в эксплуатацию производится пломбировка теплового агрегата.Производится пломбировка:

    • Представитель потребителя.
    • Представитель теплоснабжающей организации, если тепловой узел принадлежит потребителю.

    Проверка

    Счетчики подлежат первичной поверке производителем перед поступлением в продажу. Подтверждением данной процедуры является наличие следующих элементов:

    • Запись, имеющаяся на агрегате, а также в паспорте к нему.
    • Специальная наклейка.
    • Штамп

    По истечении определенного срока производится еще одна проверка.Перед каждым отопительным сезоном и после очередного ремонта или проверки приборов учета проверяется готовность теплового узла к работе. По результатам составляется акт проверки теплового пункта на стыке смежной сети.

    После ввода в эксплуатацию жильцы и собственники квартир должны выполнить энергосберегающие мероприятия: установка пружин и доводчиков на входных дверях, утепление окон, дверей и т. Д.

    Техническое обслуживание

    Техническое обслуживание счетчика заключается в поддержании теплового оборудования в рабочем состоянии. , регулярный осмотр, устранение причин, влияющих на износ и поломку, проверка работы первичных преобразователей на обратном и подающем трубопроводах тепловой сети, проверка правильности работы прибора учета, проверка работы цепей термопар сопротивления, анализ и разработка рекомендации по поддержанию необходимой температуры и многое другое.

    При необходимости в процессе обслуживания проводятся работы по демонтажу (снятию и отключению) неисправных устройств и повторной установке счетчика после вторичного осмотра и ремонта.

    Бытовой прибор учета тепла: как платить

    Расчет платежа достаточно простой и состоит из нескольких этапов:

    • Определяется стоимость одного м3 отопления. 2 . Для этого нужно умножить показания счетчика на текущий тариф и полученное число разделить на площадь всех отапливаемых помещений в доме.
