Установка петель без врезки — неврезных петель

Установка дверей без врезки петель – это реальность, которая стала доступна благодаря активному развитию строительных технологий в последнее время. Все чаще в новостройках межкомнатные двери закрепляются с помощью особых петель, которые не требуют врезки. Их конструкция достаточно проста, они состоят из двух неразборных частей, называющихся картами и подшипников, необходимых для плавной работы механизма. Установка петли без врезки не занимает много времени и имеет ряд других преимуществ, среди которых:

надежность конструкции, способной проработать десятки лет, если ее монтаж проводили профессиональные мастера

отличные физические свойства, позволяющие закрепить дверь практически любого типа, веса и размера

небольшой зазор между дверным полотном и коробкой

Наш сайт позволяет клиентам подобрать исполнителей, которые проведут монтаж двери в любом районе Москвы и Санкт-Петербурга.

Грамотная подборка и установка неврезных петель

Каждый заказчик, пользующийся услугами профессионалов для монтажа дверей, может получить от специалистов квалифицированную помощь. Следует поднимать, что установка петли без врезки возможна только в том случае, когда она правильно подобрана. Наши профи-мастера подскажут:

бренды, производящие оптимальную фурнитуру

когда установка дверей без врезки петель не рекомендуется

каким образом необходимо поддерживать работоспособность петель после их монтажа, чтобы они грамотно функционировали многие годы

Порой может потребоваться монтаж тяжелых дверей на три петли вместо двух, что позволяет грамотно распределить вес по всей конструкции. Если установка петли без врезки проводится знающими людьми, они учтут все нюансы, благодаря чему в процессе эксплуатации дверь не сдвинется, не начнет скрипеть, и не будет задевать коробку или пол.

Профессиональное предоставление услуг

Наши специалисты, выполняющие монтаж межкомнатных дверей:

пунктуальны — они прибывают к клиенту в ровно назначенное время для проведения работ

профессиональны — благодаря наличию специальных инструментов и многолетнего опыта, установка неврезных петель у мастеров не занимает много времени

выдают гарантии на все проделанные услуги

Накладные дверные петли без врезки

В интернет-магазине Леруа Мерлен Москвы Петли без врезки в наличии по низкой цене. Широкий ассортимент товаров для дома и ремонта, спешите купить онлайн, или загляните в наш магазин!

Накладные петли

Считается, что дверные накладные петли ненадежны и пригодны только для легких межкомнатных полотен. Однако сегодня при их изготовлении применяются самые передовые и надежные материалы: сплавы стали, латунь, нержавеющая сталь, которые расширяют сферу их применения. Для того чтобы достигнуть плавности открывания полотна, а также для увеличения срока службы, в изделии может находиться от двух до четырех шариковых подшипников.

Петля-бабочка проходит обработку качественным гальваническим покрытием. Выпускается в следующих цветах: бронза, медь, хром, матовый. После установки приобретают вид обычных петель. Но все же некоторые серьезные профессионалы относятся к подобным нововведениям настороженно и предпочитают традиционные накладные петли с дверной врезкой.

Дверные петли без врезки – это быстро, просто и надежно!

Процесс установки новых дверей традиционно начинается с врезки петель. Эта операция требует хотя бы элементарных навыков работы с деревом и наличия специальных инструментов. Не каждый хозяин обладает и тем, и другим, а обращаться за помощью к специалистам по любому поводу не всегда целесообразно. В таком случае следует обратить внимание на сравнительно недавно появившиеся на рынке дверные петли без врезки. установка которых на редкость проста, благодаря оригинальной конструкции: одна из пластин этих накладных петель повторяет форму крыла бабочки, и это крыло вкладывается в такую же полость во второй пластине (карте).

Особенности петель

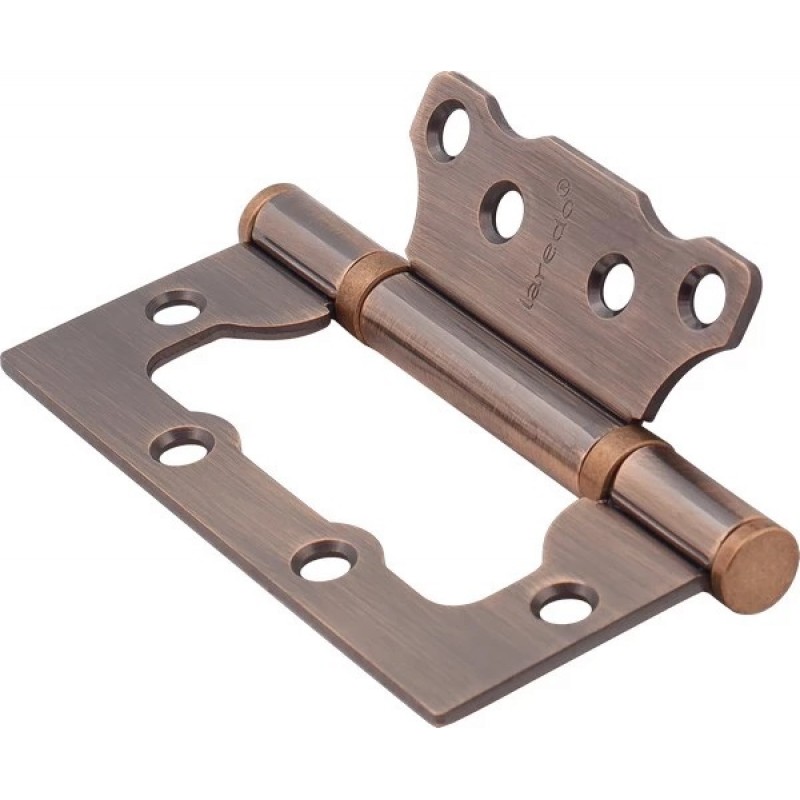

Петли-бабочки состоят из двух частей. Во время их складывания меньшая часть вкладывается в большую. Поэтому монтаж петель типа «бабочка» на межкомнатные двери не требует оснащения паза. Крепятся навесы с помощью метизов и для этого не требуется использования каких-либо профессиональных инструментов.

Петли без врезки в Москве

Петли без врезки и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Петли без врезки» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Петли без врезки”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Как установить ввертную петлю

Поставить такие петли самостоятельно достаточно просто. Нужен небольшой набор инструментов – дрель, карандаш, шаблон, струбцина, рулетка и твердая рука.

Для начала фиксируем дверное полотно. Кладем его набок, вверх торцом, в который будет вкручиваться петля. Закрепить дверь в нужном положении можно с помощью специальных стоек, которые можно в строительных магазинах, или сделать нужные приспособления из подручных материалов.
Ответственный этап – замер и разметка. Если вы вешаете дверь на две петли, отступите с обоих краев полотна примерно 15-20 сантиметров, это будет оптимальное расстояние. Если петель больше, можно уменьшить отступ и разместить петли примерно в 8-12 сантиметрах от верха и низа. Отметьте нужное расстояние.
Закрепите на двери с помощью струбцины шаблон для установки петель. Он может идти в комплекте с ввертными петлями, или можно приобрести его отдельно. Шаблон универсальный, подходит для разных видов ввертных петель, так что он может вам пригодиться и в будущем.
Подберите для дрели сверло такого же диаметра, как и штыри в петле. Просверлите отверстия. Их количество должно совпадать с количеством штырей, глубина – с длиной штыря, а ширина – с его диаметром.
Аналогично подготовьте дверной короб – отметьте места крепления, просверлите отверстия с помощью дрели и шаблона.
Закрепите рамную часть петли на дверной коробке, а створчатую – на двери с помощью отвертки или специальной насадки.
Навесьте створчатую часть на рамную. Готово!

Теперь не обязательная часть. Можно установить декоративные колпачки и отрегулировать петли, если это возможно.

Преимущества и недостатки петель

Перед тем, как повесить межкомнатную дверь на петли «бабочка», стоит разобраться, какими же преимущества в сравнении с другими типами они обладают:

Высокой износостойкостью. Фурнитура изготавливается из нержавеющей стали или латуни. Для повышения устойчивости материал покрывается гальваническим слоем;
Для установки не требуется помощь специалиста, петли крепятся без предварительной врезки;
Полотно на петлях бабочках обладает плавностью хода благодаря подшипникам, входящим в конструкцию фурнитуры;
Крепятся как на левую, так и на правую сторону;
Отлично сочетаются с разными стилями в интерьере благодаря широкой цветовой палитре петель.

Перед тем, как поставить петли типа «бабочка» на межкомнатную дверь, стоит посмотреть видео с их обзором и учесть некоторые их недостатки в процессе эксплуатации. Среди них стоит выделить:

Дверь легко снять, поскольку фурнитура находится с наружной стороны;
Если на двери оснащена притворная планка, петли-бабочки прикрутить не получится;
Наблюдается частое образование зазоров, что является своего рода побочным эффектом.

При анализе недостатков и преимуществ стоит для себя решить: прикручивать петли бабочки или применить более подходящую фурнитуру.

Дверные петли «бабочка»: советы по установке

Комплектация межкомнатных дверей не обходится без соответствующей фурнитуры. Наряду с ручками, цепочками, глазками и различными вставками изготовители прилагают к наборам петли. Пожалуй, это главный элемент дверного комплекта, от которого зависит качество фиксации полотна в проеме. Обычно используются традиционные модели петель, устройство которых предполагает врезку в массив – для этого формируется специальный паз.

Развитие технологических способов изготовления и монтажа дверей привело к разработке петли «бабочка», которая не требует врезки. Новая фурнитура имеет и другие принципиальные отличия, которые характеризуются как плюсами, так и минусами. Правильная установка позволит сохранить достоинства и минимизировать недостатки готовой дверной конструкции.

Конструктивные особенности, плюсы и минусы

Сначала необходимо рассмотреть конструкцию данных моделей. По виду они напоминают бабочку, отчего и получили такое название. Относятся к категории карточных моделей, так как состоят из двух неразъемных частей.

В чем отличия от обычных врезных петель? Стандартные образцы устанавливаются на предварительно обработанные поверхности. Сначала необходимо снять несколько миллиметров материала, сделать углубление на двери и коробе, затем уже приступать к монтажу. Накладные виды не нуждаются в подготовке и крепятся непосредственно на облицовку полотна.

Данная установка без врезки обеспечивается рядом нюансов.

При закрывании двери обе половинки изделия должны приводить к плотному прилеганию торца двери к лутке. Данная конструкция пластин позволяет это сделать. Обычные модели имеют прямые и цельные поверхности, из-за чего их требуется углублять в материал. Петля-бабочка представляет собой две части одной пластины, при закрывании двери одна входит в другую, не оставляя зазоров, напоминает пазл.

Преимущества петель без врезки:

Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
Не делятся на правые и левые модели, являются универсальными.
Эстетический вид без следов манипуляций с древесиной.
Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
Дешевизна и широкое распространение.
Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
Со временем не исключены перекосы, которые являются препятствием движению двери.
Подобные изделия пригодны только для легких дверных установок.
Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Поэтому в связи с перечнем недостатков некоторые предпочитают все же врезные модели. Если вы новичок в установке дверного полотна, тогда накладной вариант именно для вас.

Особенности выбора неврезных петель

Отправляясь в магазин, следует заранее уточнить вес двери, так как именно от него зависят характеристики петель и их количество. Нужно знать, что производители обычно составляют собственные рекомендации по подбору петель в зависимости от веса дверей. Количество петель можно определить по приведенной ниже схеме.

Количество петель и место их установки можно опередить по схеме

Пояснения к схеме:

1 вариант: стандартная дверь крепится на трех петлях (1 снизу, 2 сверху).
2 вариант: легкая дверь крепится на трех петлях (на одинаковом расстоянии друг от друга).
3 вариант: тяжелая дверь крепится на 4 петлях (2 сверху и 2 снизу).
4 вариант: высокая дверь крепится на 4 петлях (на одинаковом расстоянии друг от друга).
5 вариант: классическое расположение петель.

График демонстрирует, какой ширины и какого веса дверь может быть размещена на 2 петлях.

Кроме количества петель и эстетических качеств, при выборе петель необходимо обратить внимание на такие параметры:

Важно определиться и с тем, какими они должны быть: левыми, правыми или универсальными. Универсальная петля может быть установлена как с левой, так и с правой стороны, в то время как левая — только с левой, а правая — с правой.
Петли для дверей обычно изготавливаются из стали, латуни, нержавеющей стали. Стальные петли наиболее доступны по стоимости, однако декоративное покрытие, нанесенное на них, быстро стирается. К недостаткам относится еще и то, что они чувствительны к влажности. Петли из нержавеющей стали более прочные. Им не страшна влажность и критические температуры, однако они могут быть лишь одной расцветки — стальной.

Петли различной расцветки и размеров

Следует помнить и том, что чем массивнее дверь, тем толще должны быть петли. Стандартная ширина составляет около 2,5 мм (подходят для межкомнатных дверей), однако они могут быть тоньше (для мебели) и толще (для уличных дверей).
При покупке петель для дверей входного типа предпочтение следует отдавать тем, что снабжены специальным противосъемным колпачком, который является защитой от несанкционированного снятия двери.

Установка

Как же крепятся подобные изделия? Чтобы произвести монтаж петель-бабочек вам потребуются следующие инструменты:

Шуруповерт
Саморезы,
Сверло,
Шило,
Карандаш,
Рулетка.

Сначала требуется выбрать место крепления. Для этого с помощью рулетки нужно отмерить около 20-25 см от верхнего и нижнего края полотна. Это станет отправной точкой для каждой петли. Чтобы снизить давление на верхнюю петлю, крепите нижнюю дальше от края.

Так как монтаж производится без врезки, сразу приложите пластину к торцу двери и наметьте будущие отверстия шилом. После этого, осторожно просверлите их, это нужно для того, чтобы в полотно можно было без усилий закрутить саморезы.

Затем нужно определиться с местом крепления пластин на коробе двери. Для этого приложите дверь и примерно наметьте их расположение. После этого открутите петли и более точно отметьте точки сверления.

Все отверстия готовы, значит, настало время для прикладывания полотна к проему с фиксацией обеих пластин саморезами. Проверьте движение двери, ведь в некоторых случаях возникают дефекты, их, впрочем, несложно устранить.

Трудности во время монтажа

Во время установки могут возникнуть некоторые трудности, на которые оказывают влияние внешние факторы. Может образоваться зазор между петлей и косяком двери. В этом случае дверь не будет плотно закрываться, но выходом из сложившейся ситуации станет небольшой кусок картона или спичка, играющие роль своеобразной прокладки. Таким образом можно избавиться от зазора.

Нюансы установки

Во время крепления метизов между крепежом на разных частях карты необходимо соблюдать одинаковое расстояние. Если же этого не сделать, то в дальнейшем могут возникнуть проблемы с эксплуатацией.

Монтаж петель проводится в надежном месте на двери, там, где есть деревянный брус. Если же это сделать в другом месте, то можно только испортить дверное полотно и в дальнейшем необходимо будет проводить его замену.

К креплению частей навесов необходимо подойти со всей ответственностью, чтобы в результате обе части без проблем состыковались. Петли-бабочки для межкомнатных дверей должны ровно ложиться на торец полотна если установка прошла правильно.

Также в продаже можно встретить петли, карты которых имеют внутреннее и внешнее расхождение в 1 мм. Такой тип намного удобней в эксплуатации, а монтаж проводится по такой же методике.

Нюансы установки

Внешняя легкость процесса установки и в особенности отсутствие необходимости создания ниш в массиве многих подкупает. Но все преимущества, которыми обладают дверные петли «бабочка», на этом и заканчиваются. Лишь после установки можно оценить, насколько неоднозначна такая фурнитура.

Дело в том, что получить надлежащий эффект от использования петель без врезки можно только при условии безукоризненной установки. По сравнению с традиционными моделями, «бабочки» не предоставляют широкого поля для доработки. Во-первых, стороны должны идеально складываться, иначе образуется неровность – дверь будет пружинить или, как минимум, неплотно прилегать. Во-вторых, придется смириться с небольшим зазором, который, естественно, образуется от выпяченных петельных карт. И еще один неприятный момент, который также характеризует дверные петли «бабочка» и конструкцию без врезки как таковую, – это невозможность снятия дверного полотна без выкручивания шурупов.

Возможные проблемы и методы их устранения

Так как качественную установку петель без врезки можно произвести только в условиях ровного полотна и прямой лутки, поэтому в процессе монтажа могут возникнуть некоторые недочеты. Самой распространенной проблемой является образование пространства между пластиной и коробом. Это приведет к тому, что дверь не сможет плотно закрыться, со временем же вся конструкция расшатается и станет затирать порог.

Чтобы устранить подобную проблему, понадобится прокладка, она изготавливается из картона, резинки или спички. Естественно, это немного повлияет на качество соединения, но зато петли примут нужное положение.

Важно! Некоторые накладные петли продаются с дополнительной деталью, которая обеспечивает смещение сторон изделия для плотного смыкания двух половинок пластины.

Второй способ заключается в доработке конструкции, превращая накладную модель в полунакладную. Другими словами, одну часть нужно будет врезать, обычно для этого выбирают большую пластину на коробе. Произвести такой маленький срез очень непросто, особенно если учесть форму модели.

Правильная установка обеспечит дверям бесшумное движение и плотное закрытие. В противном случае лучше обратиться к старому проверенному варианту врезных петель.

Накладная система крепления без врезки обуславливается эстетическими соображениями. Как бы аккуратно мастер ни совершил манипуляции, ему не удастся в полной мере сохранить целостность и декоративную составляющую двери. Поскольку исключается потребность вмешиваться в капризную ламинированную поверхность, полотно с подобным креплением целесообразно рассматривать для спален, гостиных, кабинетов и других помещений, где важен стилистический подход.

Сегодня врезные модели все еще остаются наиболее востребованными. Этот выбор стоит сделать, если двери слишком массивные и требуется более прочная и надежная конструкция, при этом не важна декоративность. Все же топорная работа при внедрении таких петель не сравнима с тонкой и деликатной накладкой петель без повреждения древесины.

7. Как отрегулировать петли

Для качественной и безотказной работы механизм петель нуждаются в периодическом обслуживании и регулировке. Неполадки проявляются неприятным скрипом, сложностями с открыванием-закрыванием и работой замкового механизма.

Крепление накладных петель подвержено деформациям из-за значительного веса дверного полотна. Для их устранения необходимо выявить место трения по звуку и осмотреть дверную конструкцию для выявления потертостей. С помощью отвертки или специального ключа ослабить крепление одной из петель, потом второй. Слегка отодвинуть дверь от коробки и отрегулировать. Затем поставить на место и плотно прижать, контролируя параллельное положение над полом и в вертикальной плоскости. При необходимости использовать прокладки из плотного картона. Затянуть один винт на крайней петле проверить положение остального крепежа. Зафиксировать дверь и проверить правильность регулировки.

Двери со скрытыми петлями имеют возможность регулировки в трех плоскостях, что позволяет сместить полотно в нужную сторону. Шестигранником нужно ослабить крайние петли вверху и внизу, а потом перейти к остальным и к углубленным на торце. Величина зазора регулируется центральным винтом. После чего крепеж затягивается в обратной последовательности. Монтажная высота корректируется торцовыми винтами. Если дверь необходимо приподнять, ослабляют верхний и притягивают нижний. Чтобы опустить полотно вниз поступают наоборот.

Периодическая смазка способна снизить трение и обеспечить легкое перемещение двери на длительное время. Для устранения заеданий и признаков коррозии нужно использовать WD40. Обработать трущиеся части и подождать полчаса. Удалить остатки вещества и следы грязи, а петли смазать графитовой смазкой или индустриальным маслом, воспользовавшись масленкой или шприцом. Для большей эффективности дверное полотно следует слегка приподнять, освободив часть стержня и контактную площадку. Важно не переусердствовать, иначе дверь может слететь с петель. Опустить и проверить ход, а выступившую смазку снять ветошью.

Добавить комментарий

Источники: http://petli-md.ru/info/ustanovka-petel-bez-vrezki, http://fb.ru/article/185089/dvernyie-petli-babochka-sovetyi-po-ustanovke, http://1prodveri.ru/furnitura/petli/petli-bez-vrezki

Установка петель на межкомнатную дверь, разметка, правила выбора, способы монтажа

Главная
Статьи
Фурнитура
Монтаж петель на межкомнатные двери. Самые доступные методы своими руками

Каждый хозяин должен знать, как правильно установить дверное полотно. Петли – это один из самых важных компонентов дверной конструкции, они обеспечивают удержание полотна в проеме и предусматривают его правильное функционирование в различных положениях.

Именно от корректного монтажа зависит насколько безукоризненно будет функционировать дверь. Если при установке будут допущены ошибки, например, не будут учтены параметры двери при выборе петель, могут возникнуть скрипы или вовсе заклинивание механизма. Поэтому правильный монтаж петель повысит функциональность и надёжность службы дверной конструкции.

Фото 1. Правильный выбор и корректный монтаж петель обеспечит плавное функционирование межкомнатной двери.

Выбор типа и количества петель в зависимости от параметров межкомнатных дверей

Широким потребительским спросом пользуются именно карточные петли. Такая популярность была заслужена за счет своей недорогой стоимости и легкости в процессе монтажа. Здесь не требуется помощь специалиста. Комплектация такого механизма так же не отличается сложностью: две пластины, которые еще называют крыльями или картами, на которых есть люверсы для крепежных элементов – саморезов.

Фото 2 Количество петель напрямую зависит от веса межкомнатной двери.

Этот вид изделия предопределен своей конфигурацией еще со времен 80-х годов, когда началось их массовое производство.Самые простые варианты стальные с двумя люверсами на одной карте, в большинстве случаев используются для нежилых помещений, таких как дачные сараи или уличные душевые. Но для того, чтобы подстраховать себя, монтаж дверей производят не с помощью саморезов, а шурупами с крупным шагом. Производство таких изделий уже давно не актуально.

Современное же производство петель на межкомнатные двери, предлагает более обширное разнообразие как в цветовой гамме, так и в размерной. По размерам различают четырех- и пятидюймовые детали. В первом варианте навесные элементы имеют четыре люверса, во втором, соответственно, пять. При выборе нужного типа петель стоит обязательно учитывать массивность дверного полотна. Чем больше вес у двери, тем больший размер у навесов. Для очень тяжелого дверного полотна необходим монтаж дополнительных петель, как минимум одной.

Корректная разметка дверного блока для врезки отверстий под петли

Если требуется монтаж третьей петли, по правилам ее нужно помещать со смещением вверх. Но многие не придерживаются этого правила и устанавливают дополнительный крепеж по центру, т.к. в таком виде изделие создает более симметричную конструкцию. Второй метод разметки предполагает наведение контура петли с тем же карандашом, с последующей вырезкой слоя материала, равному глубине детали.Такой способ подойдет только для врезного типа петель. От краев двери необходимо отступить по 25 см и сделать пометки, третья навесная деталь должна располагаться немного со смещением к верхней петле.

Фото 3 Разметка дверного полотна под петли.

Самое главное при разметке не допускать распространенных ошибок, таких как:

переворачивание двери или навесного механизма. При нанесении участков под петли необходимо учитывать в какую сторону открывается дверь, соответственно, такие петли необходимо приобретать – левые и правые. Левосторонняя – это дверь, которая открывается на себя левой рукой и имеет правое расположение ручки. Правосторонняя – имеет ручку слева и открывается на себя посредством правой руки.

Некорректное нанесениепосадочных мест для вкручивания саморезов. Во время разметки, створки нужно прикладывать таким образом, чтобы шарниры были направлены на лицевую сторону двери.

Фото 4 Особенности конструкции: левая и правая петли.

Фото 5 Разметку для петель легко осуществить, приложив фурнитуру к полотну и обвести контуры карандашом.

Правила выбора и монтажа фурнитуры для деревянных дверей

Перед приобретением навесной фурнитуры необходимо определится с видом нужных аксессуаров. Съемные петлиотличают по варианту открывания дверного блока, различают правые и левые. Для правильного определения необходимого вида петель нужно стать перед дверным проемом и обозначить в какой стороне будет находится дверная ручка, если справа – нужны левые петли, слева – правые.

Фото 6 Разметка «стоевой» дверной коробке под петли.

Если материал дверного полотна – дерево, тогда необходимо «утопить» петли в полотне. Этот процесс выполняется с помощью острого ножа. Для этого нужно приложить петли к предполагаемому месту крепления и сделать надрезы по контуру, углубляясь на толщину петли. Для удобства, делаются срезы и по вертикали, и по горизонтали дверного полотна. Если выполнить только односторонний срез – это может повлечь за собой отслоение других участков деревянной поверхности.

Фото 7 Выполнения среза можно осуществить с помощью стамески или фрезера.

Для удобства выполнения такого рода работы с дверной фурнитурой, можно использовать специальные шаблоны для врезки петель. За счет таких заготовок, процесс монтажа значительно ускоряется, а риск дефектов сведен к минимуму. По своей сути, болванка полностью соответствует форме детали, подлежащей установке в дверное полотно или рамную часть, т.е. углубление нужного диаметра делается без особого труда, соблюдая все заданные контуры.

Способы монтажа петель на межкомнатные двери

Для монтажа дверной фурнитуры необходимо приготовить следующие инструменты:

Отвертку или шуруповерт.

Саморезы.

Карандаш.

Набор клиньев, необходимы для выравнивания элементов конструкции.

Строительный уровень.

Дрель с тонкими свёрлами.

Молоток и стамеска.

Нож.

[Фото 8 Корректная установка петель предполагает точное расположение их в проделанном углублении исключая зазоры с полотном.]

После подготовки всех необходимых инструментов, можно приступать к работе.Осуществляем монтаж дверных петель:

Первой делается разметка. Для этого необходимо сделать отступ от верхнего и нижнего краев полотна на 20 — 25 см.

Обводим дверные петли по контуру карандашом.

Далее нужно при помощи стамески и молотка выбить углубления по намеченному контуру. Стоит обратить особое внимание на толщину углубления, если сделать его слишком глубоким, дверь будет упираться в коробку. Глубина кармана должна совпадать с толщиной навеса.

Далее переходим к дверной коробке:

Необходимо зафиксировать дверь в лутке при помощи деревянных клиньев. Выровнять полотно нужно посредством строительного уровня в такой позиции, в какой оно будет находится в установленном виде. Правильный процесс предполагает выравнивание по уровням и горизонтали, и вертикали. Если не выполнить первое условие – дверь будет сложно закрываться, второе – приведет к самостоятельному открытию.

После того, как дверная конструкция будет выставлена по уровню, необходимо отметить места соприкосновения дверных навесов с коробкой.

Последующие действия аналогичные дверному полотну: стамеской делается лунка для дверных петель.

Очень важно знать, прикладывая фурнитуру к внутренней части двери, стоит учитывать расположение шарниров, которые должны быть обращены к фронтальной стороне двери, т.е. в ту сторону, куда в будущем будет открываться дверь.

Использование крепежных элементов во время установки петель

Завершающий этап – фиксация деталей саморезами, которые идут в комплекте с навесными конструкциями. Перед тем, как начинать вкручивание, необходимо воспользоваться дрелью. В намеченных местах, просверливаются пазы. Такие действия необходимо совершать для предотвращения раскалывания дерева, в момент вкручиваниясаморезов. После того как работа сделана, можно приступать к фиксации петель саморезами.

Фото 9 Схема строения петли и ее крепежные элементы.

Если планируется врезка скрытых петель, в таком случае предстоит более сложный процесс монтажа нежели при выборе других видов. Здесь потребуются сделать немного глубже карманы для посадки петель. Для более точного контура, целесообразно использование фрезерного станка.

В таком же порядке выполняется разметка полотна. Далее следует воспользоваться помощью профессионала, так какпревышение необходимой силыдля нажатия на фрезерный станок, способствует большему углублению нежели требуется, в следствии чего дверное полотно будет испорчено.

Фиксируя петли шурупами, необходимо их точное вхождение в проделанную лунку, под углом 90°. Изначально делаются метки карандашом, затем верх древесины прокалывается шилом,затем, начало воронки просверливается, и в самую последнюю очередь вкручиваются крепежные элементы. Столько действие необходимо для того, чтобы полотно не покрылось трещинами во время вкручивания шурупов.

Вворачиваемые петли можно без труда отличить оп одному внешнему виду. Вместо стандартных пластин у них конические штифты с внутренней резьбой. Этот вариант достаточно часто используется для установки на межкомнатные двери. Одним из преимуществ такого типа фурнитуры, является допустимость регулировки при помощи шестигранника. Для эстетического вида штифты маскируются специальными колпачками.

Не важно какие петли были выбраны, главное правильная их установка. Врезка дверных петель – непростое занятие, но выполнить своими руками такой процесс возможно, следуя указанным рекомендациям по разметке и последующему монтажу любых видов дверных петель.

Установка межкомнатных дверей купе своими руками: видео, фото в интерьере

Вид фурнитуры зависит не только от массы и размеров створки, но от ее конструкторских особенностей. Так, дверные петли для дверей с притвором должны удовлетворять дополнительным требованиям из-за некоторых отличий такой модели.

Петли

Двери с притвором: особенности

В обычном случае полотно при закрывании входит в дверную раму. При этом между вертикальными и горизонтальными частями рамы и между створкой остается технологический зазор. Если речь идет о межкомнатной створке в хорошо отапливаемой квартире, никаких неудобств эта щель не создает.

Но если дело касается входной конструкции или двери между отопляемым и неотопляемым помещениями, картина меняется. При сквозняке или большой разнице температур зазор создает солидный мостик холода. Избежать этого можно 2 путями: оббить створку по периметру хорошим уплотнителем или предвидя эту ситуацию, заказать дверь с притвором.

Вариант этот отличается от обычной модели исполнением торца: по краям изделия имеется планка, более широкая, чем проем, создаваемый дверной коробкой. При закрывании, створка входит в коробку на ¾ толщины полотна, а планка плотно прижимается к раме. Для обеспечения максимально плотного примыкания торцевые поверхности здесь скошены. Понятно, что обычные петли или замки здесь монтировать сложно и нужно учитывать смещение оси и наклон.

Замки и петли для межкомнатных дверей с притвором

Вариант с наплавом влияет на размещение и устройство фурнитуры.

Лицевая планка рамки располагается не по оси, а со смещением, иногда даже с наклоном .
Ответная часть тоже выглядит иначе: это может быть пластина с торцом, совпадающим с торцом рамы, или уголок. Под последний нужно делать выборку.
Ось также сдвинута за пределы притвора. Соответственно, установка любой фурнитуры невозможна. Более всего подходят угловые врезные и ввертные модели. Скрытая петля для дверей с притвором или накладная бабочка не годятся.

Если предполагается монтаж доводчика, то придется и настраивать его особым образом: ход доводчика в конце закрывания должен быть максимально плавным, не быстрым, иначе наплав будет постоянно ударять о коробку и быстро износится.

Разновидности петель для створки с притвором

Из-за особенности конструкции возможна установка только 2 видов навесов – привычные варианты, наподобие бабочки или скрытых навесов не подойдут. Причем одна модель врезается, а вторую можно установить без врезки.

Угловые петли для дверей с притвором отличаются от обычных врезных формой пластины – она изогнута под углом в 90 градусов. Таким образом фурнитура учитывает смещение по оси и неполное вхождение створки в дверную коробку. На фото – угловые петли.

Без врезки здесь не обойтись: под пластины навеса в торце полотна и в откосе рамы формируют пазы. Использовать можно любой подходящий инструмент. В обычных случаях вполне достаточно стамески и молотка, с помощью которых вырезают пазы, опытным путем подбирая нужную глубину. Если створка достаточно дорогая и хотелось бы проделать работу аккуратно, используют ручной фрезер. В этом случае параметры навеса являются эталоном для паза на полотне и откосе коробки.

Ввертные – их установка еще более проста. Скрытые ввертные модели состоят из штырей и поворотной оси. Штыри вкручивают в торце створки и в стояк рамы, а на виду остается только поворотная ось. Это нельзя назвать в полной мере скрытой фурнитурой, однако стойкостью к взлому они обладают.

Для межкомнатных створок подбирают легкие простые модели – с 2 штырями, для тяжелых – деревянных, например, или металлических, стоит выбрать скрытые ввертные петли с 4 штырями. Производители чаще всего устанавливают ввертные навесы, поскольку они прочнее и менее заметны.

На видео ввертные и дверные угловые петли для дверей с притвором устанавливают при помощи фрезера.

Смотрите также:

Петли накладные без врезки

Мебельная петля без сверления и врезки

В условиях современной строительной отрасли имеется огромный выбор разновидностей мебельных петель с самым разным функциональным назначением. Позволяют скреплять корпусную мебель и не только. Мебельные петли с врезкой и без врезки применяются почти с одинаковой частотой. Сейчас разновидности и предназначение петель рассмотрим подробнее.

Что такое мебельная петля без сверления?

Петли без врезки (накладные петли) – крепежная фурнитура, в основном, она позволяет соединить дверь корпусной мебели непосредственно с корпусом. Независимо от предназначения, формы и цвета, у корпусной мебели есть общий нюанс — способ монтажа. Использование накладных мебельных петель позволяет обойтись без сверления. Это означает, что мебель не требует дополнительной подготовки до сборки. Что дает весьма неплохую экономию времени.

Где они применяются?

Петли без врезки используются в сборке мебели. Например существуют такие петли для шкафов. Монтаж проходит быстрее, так как не требуется врезка.

В основном петли применяются для закрепления самых разных дверей и дверок – мебельных и межкомнатных или тех, что находятся на улице. Петлями без сверления активно закрепляются и двустворчатые ворота. Они пользуются несколько меньшим спросом, чем так называемые «петли-стрелы».

Эти специальные накладные петли используются в тех участках древесного полотна, где толщина древесины небольшая и попросту не подходит, чтоб делать врезку.

Какие бывают виды?

Пожалуй, самыми востребованными среди прочих являются петли мебельные 8-шарнирные, которые устанавливаются без врезки. В остальном же у разнообразия этого вида петель похожее строение. Но они имеют существенные различия и об этом тоже нельзя забывать:

Межкомнатные. В этой категории в учет берутся не только межкомнатные, но и входные двери тоже. Хотя для последних таковые петли используются не так уж и часто. Если говорить о межкомнатных, частое применение неврезного типа легко пояснить вот чем. Петли подобного плана на дверях смотрятся гораздо эстетичнее, их сможет установить человек даже с нулевым опытом в подобном деле. А у дверей из пластика срезать слой и вовсе нереально.
Мебельные. На самом деле, классические не врезные петли в изготовлении мебели применяются не так часто. Гораздо чаще – при создании мебели в устаревшем стиле, либо уже в процессе ремонта.
Уличные. Петли подобного плана для ворот на улице весьма габаритны, и, в основном, конкретно по этой самой причине, не так уж часто используются для установки ворот и калиток. В условиях современности предпочтение потребителей все больше отдается уже упомянутым петлям-стрелам. Они могут поддержать большой вес, и смотрятся красиво и эстетично. Зачастую можно увидеть подобные петли на воротах, выполненных под средние века. Петли бывают стандартными и фигурными.

Отдельно мебельные петли в дополнение подразделяются на категории. Выделить можно следующие:

Карточные;
Рояльные;
Секретерные;
Шарнирные.

И каждая из категорий обладает собственными особенностями:

Карточные. Такие петли для мебели по размеру немного меньше, чем стандартные карточные. А по форме разделяются на обычные и фигурные.
Рояльные. Уже устарели. Но, если еще не сняты с производства, то спрос на них имеется. По сути своей, это растянутые в длину карточные петли. Их можно увидеть на крышках, собственно, роялей, на раскладных столах или дверцах очень старой мебели.
Секретерные. Подобие карточных. Но имеют закругленную форму. В основном применяются для дверок, открывающихся снизу вверх или в обратную сторону.
Шарнирные. Они используются, в основном, там, где дерево имеет маленькую толщину. Существуют петли шарнирная большая (для крупногабаритной мебели) и малая (для тумбочек и так далее).

Как их монтировать?

Сделать это не так сложно, как может показаться на первый взгляд. Фрезеровать не нужно и это уже облегчает дело. Важно лишь следовать конкретному алгоритму. Понятнее будет, если пояснить все на примере установки такой петли на дверь в квартире:

Для начала проводится разметка на самом полотне двери. Обычно отступается по 2,5 сантиметра сверху и снизу;
Петлю надо приложить к разметке, чтоб обозначить точки для введения саморезов;
Полотно вставляется в дверной проем, выполняется разметка под петки;
В обозначенных точках высверливаются отверстия;
Далее петля закрепляется на полотне. Нужно проверить плотность. При наличии люфтов – уплотните соединения. Это можно сделать при помощи плотного картона либо резины. Этот момент важен. Если проигнорировать его, со временем дверь начнет «гулять» и потихоньку выдирать петлю.

Если по завершению работы петля хорошо складывается, не наблюдается никаких щелей между петлей и полотном, то можно свободно устанавливать полотно в дверной проем.

Мебельная петля без сверления и врезки Ссылка на основную публикацию

Источник: https://pro-dom-mebel.ru/mebelnaya-furnitura/mebelnye-petli/mebelnaya-petlya-bez-sverleniya

Что такое петля-бабочка. Преимущества и недостатки петель-бабочек

Накладные карточные петли-бабочки получили довольно широкое распространение. Причина проста — эти петли относятся к классу безврезных петель, что подразумевает их относительно легкую установку, если сравнивать ее с монтажом классических врезных вариантов петель.

Большинство межкомнатных дверей продаются с установленными петлями, поэтому вопрос установки в таких случаях не стоит на первом плане — более важным представляются особенности пользования дверей с петлями-бабочками. Для людей, предполагающих самостоятельную установку петель, не менее важны особенности установки. Все моменты будут рассмотрены — давайте разбираться, что к чему.

Что такое петли «бабочки»

Петля-бабочка относится к классу петель, установка которых не требует врезки — вырезать пазы в дверном полотне и коробке не требуется. Карты (стороны) петель в развернутом виде напоминают крылья бабочки, что и послужило названием. В сложенном виде одна половинка петли вкладывается в другую, за счет чего зазор между дверью и дверной коробкой получается небольшим.

Петля-бабочкадля дверей без притвора
Петля бабочка для дверей с притвором

Петли-бабочки могут быть в исполнении как для дверей без притвора, так и с притвором — у последних есть дополнительный изгиб (см. рис.). Конструкция петель-бабочек НЕ ПРЕДУСМАТРИВАЕТ СНЯТИЯ дверей — петли придется выкручивать, что во время ремонта или переноса мебели радости не доставит. Особенность достаточно серьезная, чтобы не обращать на нее внимания.

Особенности установки петель-бабочек

Во всех описаниях говорится о легкости установки петель-бабочек. Это бесспорно, но у легкости есть обратная сторона медали — даже небольшое отклонение в плоскости (из-за конструктивных особенностей либо дефектов петель или дверного полотна) может привести к тому, что дверь не закроется до конца. Понять, о чем идет речь, помогут изображения.

Петля не складывается полностью
Приподнимаем петлю посредством прокладки

На левом рисунке внутренняя часть петли прикручена к полотну и видно, что карты петель не входят полностью друг в друга — мешает дверное полотно. Если оставить все как есть и прикрутить дверь к коробке, то полотно будет вырывать шурупы, а дверь будет пружинить — «играть», как говорят многие мастера установки.

Во врезных петлях такой недостаток легко устранить, углубив в нужной точке посадочное место, но ведь нам нельзя нарушать целостность дверного полотна. В этом случае принято использовать разного рода подкладки (из плотного картона, к примеру), которые приподнимут петлю над полотном, обеспечив ее полное складывание (на правом рисунке та же петля установлена на прокладке).

Сложенная петля на прокладке — все в порядке
Петля со смещением сторон, не требующая прокладок

Использование прокладок не облегчает установку, и если вы считаете это существенной проблемой, то стоит поискать петли-бабочки, в которых за счет небольшого развода сторон обеспечивается гарантированное полное складывание безо всяких прокладок.

Отзывы о петлях-бабочках

В сети интернет достаточно часто возникают вопросы об отзывах и пользовательских характеристиках петель-бабочек. Не вдаваясь в подробности, можно с полной уверенностью заявить, что отзывы делятся примерно поровну — с одной стороны мастера, владеющие многими инструментами, с другой — люди, владеющие только отверткой.

Нетрудно догадаться, кто на какой стороне. Мнения зачастую переходят в споры — одни утверждают, что петли-бабочки проигрывают в красоте классическим петлям и используя их, двери нельзя снять с петель. Оппоненты чаще всего в качестве контраргумента приводят легкость установки — единственное, пожалуй, достоинство петель-бабочек.

Красота — важная вещь, хоть и субъективная величина, легкость установки — также важный аргумент, но не менее важным является и прочность, с которой петли удерживают дверь. Странно, что на этот момент никто не обращает внимание, а был просмотрен не один форум.

Между тем, даже неискушенному в технике человеку видно, что классические петли предполагают более прочное соединение — количество отверстий и расстояние между ними больше, чем в петлях-бабочках.

Найти сведения или отзывы об отрыве петель найти не удалось, возможно потому, что профессиональные мастера, что ни говори, предпочитают классические варианты петель.

И напоследок выводы. Если двери изготовлены из цельного массива, обладают большим весом, то стоит подумать об использовании все-таки классического варианта петель. Если же у вас легкие двери и нет желания возиться с монтажом петель, то бабочки в этом случае будут оптимальным и единственным вариантом.

Источник: http://xn----8sbehcecv9crqa.com.ua/lock-and-door-terms/petli-babochki.html

Особенности выбора и установки классических петель без врезки

Накладная петля без врезки относится к категории крепежной фурнитуры, соединяющей дверное полотно и коробку. Вне зависимости от их назначения, форм и расцветок, изделия объединены одинаковым способом монтажа, не требующим предварительной подготовки двери и дверной коробки.

Петли-бабочки стандартной формы

Разновидности накладных петель

Дверные петли без врезки имеют схожую конструкцию, однако принципиально различаются по назначению (уличные петли, межкомнатные, мебельные) и типу установки (угловые, карточные).

По назначению

В зависимости от того, где, на улице или в помещении, размещена дверь, петли могут быть уличными и межкомнатными. Такая классификация не является строгой.

Каждый вид имеет свои особенности:

Уличные петли. Ввиду того, что уличные двери, ворота и калитки обычно достаточно массивны, накладные петли для их установки применяются нечасто. В большинстве случаев используются так называемые петли-стрелы, способные не только выдержать значительный вес дверей, но и выполняющие декоративную функцию. Кроме того, петли-стрелы часто устанавливаются на массивных дверях в качестве страховочных, облегчающих нагрузку для основных. Наиболее часто петли-стрелы можно встретить на воротах и дверях, стилизованных под старину. Их форма может быть стандартной или фигурной.
Петли-стрелы, установленные на воротах

Межкомнатные петли. Говоря о межкомнатных дверях, подразумеваются также и входные, хотя значительно реже. Что касается межкомнатных дверей, то именно они чаще всего навешиваются на неврезные петли. Объясняется это в первую очередь тем, что петли для межкомнатных дверей без врезки имеют привлекательный внешний вид; во-вторую — тем, что такие петли может установить человек без опыта подобных работа и в-третью — тем, что некоторые двери бывают пластиковыми, срезать верхний слой на которых невозможно.
Стандартная накладная петля

Мебельные петли. Классические петли неврезного типа в мебельном производстве используются редко. Чаще всего — на мебели в ретро-стиле, а также при починке домашними мастерами. Мебельные петли, в свою очередь, бывают карточными, рояльными, секретерными. Каждая имеет свои особенности:
- Мебельные петли карточного типа идентичны по строению с обычными карточными, однако зачастую бывают меньших размеров. По форме делятся на стандартные и фигурные.
- Рояльные петли тоже достаточно устарели, однако до сих пор производятся, а значит, пользуются спросом. Представляют собой карточные петли, сильно вытянутые в длину. Их можно встретить на створках старинной мебели, на столах-книжках, а также на крышке роялей.
- Секретерные петли. По своей конструкции похожи на карточные, однако обычно имеют закругленную форму. Используются для дверных створок, открывающихся сверху вниз или снизу вверх.Неврезная секретерная петля

Шарнирные петли. Различаются по углу открывания. Шарнирная петля зачастую применяется там, где нет возможности сделать врезку из-за малой толщины древесины (например, небольшие шкафчики).Мебельная петля без врезки под чашечку

По типу установки

По типу установки накладные петли могут быть угловыми и карточными. Их особенности заключаются в следующем:

Карточные петли. Это классические петли, состоящие из двух крыльев (карт), размещенных на общем шарнире. Крепеж бывает левым, правым либо универсальным. Форма карточных петель бывает стандартной, а также фигурной. Среди фигурных петель распространены так называемые петли-бабочки, представляющие собой две карты, причем одна вырезана из другой. При закрытии двери одна карта вкладывается в другую. Именно поэтому данный вид не требует врезки при монтаже.
Угловые петли. Являются разновидностью карточных петель. От классической конструкции отличаются тем, что их карты согнуты под углом. Используются на дверях с притвором. Обычно такие модели требуют врезки, поэтому мы не будем на них останавливаться.

Особенности выбора неврезных петель

Количество петель и место их установки можно опередить по схеме

Пояснения к схеме:

1 вариант: стандартная дверь крепится на трех петлях (1 снизу, 2 сверху).
2 вариант: легкая дверь крепится на трех петлях (на одинаковом расстоянии друг от друга).
3 вариант: тяжелая дверь крепится на 4 петлях (2 сверху и 2 снизу).
4 вариант: высокая дверь крепится на 4 петлях (на одинаковом расстоянии друг от друга).
5 вариант: классическое расположение петель.

График демонстрирует, какой ширины и какого веса дверь может быть размещена на 2 петлях.

Важно определиться и с тем, какими они должны быть: левыми, правыми или универсальными. Универсальная петля может быть установлена как с левой, так и с правой стороны, в то время как левая — только с левой, а правая — с правой.
Петли для дверей обычно изготавливаются из стали, латуни, нержавеющей стали. Стальные петли наиболее доступны по стоимости, однако декоративное покрытие, нанесенное на них, быстро стирается. К недостаткам относится еще и то, что они чувствительны к влажности. Петли из нержавеющей стали более прочные. Им не страшна влажность и критические температуры, однако они могут быть лишь одной расцветки — стальной.

Петли различной расцветки и размеров

Следует помнить и том, что чем массивнее дверь, тем толще должны быть петли. Стандартная ширина составляет около 2,5 мм (подходят для межкомнатных дверей), однако они могут быть тоньше (для мебели) и толще (для уличных дверей).
При покупке петель для дверей входного типа предпочтение следует отдавать тем, что снабжены специальным противосъемным колпачком, который является защитой от несанкционированного снятия двери.

Установка простых петель

Установка неврезных петель обычно не представляет сложностей даже для новичков. Представленная ниже инструкция описывает процесс установки деревянных дверей на петли-бабочки.

Этапы установки:

Выполнить разметку для обозначения мест крепления на дверном косяке. Принято отступать на 25 см сверху и снизу.

Схема установки

К обозначенному на торце двери месту прикладывается петля, размечаются места под саморезы.
Дверь вставляется в коробку, после чего на коробке также делаются отметки под петли.
В местах под саморезы необходимо высверлить отверстия.
Затем карты с помощью саморезов крепятся к двери, проверяется плотность их прилегания к полотну. В случае если обнаружатся люфты, соединение придется уплотнить. Игнорирование этого дефекта приведет к тому, что дверь будет «играть» и медленно вырывать крепления.
При образовании щелей между петлей и полотном требуется дополнительное уплотнение соединения

Уплотнить соединение петли с полотном можно с помощью кусочка резины или плотного картона, выкроенных под размер дефекта.

Если после проведенных работ бабочка будет удачно складываться, можно приступать к установке дверного полотна в проем.
Если петля не образует щели относительно дверного полотна, ее можно закреплять

Установка петель без врезки, действительно, не представляет сложностей для мастеров, однако имеет свои особенности, знание которых позволит избежать расшатывания фурнитуры и ее выхода из строя. Ниже представлено видео, позволяющее в деталях ознакомиться с процессом установки двери на петлю-бабочку.

Источник: https://furni-info.ru/nakladnaja-petlia-bez-vrezki.html

Петли без врезки,накладные петли оптом закажи здесь >>

Накладные петли для дверей появились сравнительно недавно, но успели стать популярными благодаря особенной конструкции. Установка петель осуществляется без врезки, благодаря чему процесс крепления занимает минимум времени.

Современные петли имеют определенные достоинства:

Простой монтаж – для установки крепления на двери нужно только определить место его расположения и закрепить их, используя саморезы. Времени на это нужно минимум, с такой работой легко справиться даже новичок.
Плотное прилегание торца к лутке – возможно за счет продуманной конструкции, которую имеет петля накладная. Половинки крепления – это два элемента одной пластины, которая вырезана особым образом для того, чтобы при закрытой двери одна часть пластины плотно входила во вторую.
Привлекательный дизайн – элемент часто называют «петля-бабочка». Свое название петли по причине того, что в развернутом виде они напоминают крылья бабочки.

Несмотря на преимущества, которыми может похвастаться петля накладная, купить её спешат не многие.

Есть у этого элемента и недостатки, что делает элемент не подходящим для установки определенных конструкций:

В процессе эксплуатации есть риск возникновения перекосов полотна двери, что препятствует его свободному движению.
Петли бабочки используют только для легких конструкций.
Монтаж возможен исключительно на ровной поверхности и должен быть выполнен с идеальной точностью, иначе двери не будут закрываться плотно.
При установке накладной петли снять двери с шарниров будет уже невозможно. И если такая необходимость возникнет, придется полностью выкручивать крепления.

В чем секрет популярности накладных петель?

Перечисленные недостатки не сокращают спрос на накладные петли, который растет из года в год. Простая и удобная конструкция используется все чаще, тем более что петли накладные цену имеют вполне доступную. Именно простота установки в сочетании с лояльной стоимостью и способствует росту популярности крепежных элементов для двери.

Выгодное решение – покупка оптовой партии накладных петель для установки дверных полотен. Мы предлагаем оптом качественный товар, выполненный из прочных материалов и имеющий продуманную конструкцию для удобства эксплуатации двери. Компания предлагает накладные петли как для дверей с притвором, так и для дверей без притвора.

Источник: http://magnificlocks.com/petli/petli-nakladnye/

Петли-бабочка для межкомнатных дверей: дверные накладные, врезка и установка, видео как навесить и поставить

Для того чтобы надежно зафиксировать дверь в проеме, следует использовать только качественную фурнитуру Чтобы установить межкомнатную дверь, нужно приобрести качественную фурнитуру. Среди различных элементов, используемых для монтажа дверей, большим спросом пользуются неврезные. Те самые петли-бабочка врезки не требуют, поставить их или выбрать что-то другое – выбор покупателя, который оценивает все плюсы и минусы данной фурнитуры.

Описание конструкции: дверные петли-бабочка

Определяет способ установки петель прилегание к дверной поверхности. Она влияет на процесс монтажа и на то, как далее будет эксплуатироваться фурнитура. У петель бабочек особенность в том, что создания пазов для вставки не требуется. Это значит, что петельная карта просто накладывается на поверхность, а потом прикручивается.

Закрепить петлю-бабочку на дверь несложно, с чем прекрасно справится даже новичок

При этом стороны крепления сконструированы так, что одна часть встраивается в другую в момент закрытия дверей. Потому, собственно, петли и носят название бабочка. Сколько в комплекте саморезов, зависит от вида комплекта, обычно же оно равно классическому набору врезных петель.

Как ставить: установка петель-бабочка на межкомнатные двери

Это является большим преимуществом данного вида петель – пазы формировать для монтажа не нужно. Но в остальном монтаж схож со стандартным прикручиванием петель. Не обязательно вызывать мастера, прикрутить петли можно своими руками.

Для того чтобы правильно установить петлю-бабочку на межкомнатную дверь, лучше сначала ознакомиться с подробной инструкцией

Монтаж петель-бабочек:

Разметьте предполагаемое местоположение петель;
Прикладывать их нужно внутренней стороной, после чего фиксируются точки будущего крепления;
От краев полотна промежуток должен составлять хотя бы 200 мм, этот параметр справедлив для любых дверных петель;
Сделайте аккуратные отверстия для саморезов, саморезы обычно идут в комплекте с петлями;
Затем стороны бабочки просто прикручиваются в полотно и дверной коробке.

Но, стоит сказать, что простой монтаж – это главное достоинство данного вида петель. А вот как они поведут себя в эксплуатации, зависит от качества приобретенной фурнитуры, прочности крепления и некоторых особенностей конструкции. И не всегда они оправдывают ожидания.

Монтаж без врезки: петли дверные накладные и их нюансы

Если петли устанавливаются без врезки, то служить долго и хорошо они будут только при условии идеальной установки. То есть доработать установку, поправить и откорректировать после монтажа уже не будет возможным. И это большой минус петель-бабочек.

Достаточно популярными являются накладные дверные петли, которые с легкостью можно установить без врезки

Возможные проблемы с данным видом петель:

Стороны после монтажа должны безукоризненно складываться, иначе сформируется неровность – дверь будет неплотно прилегать, а то и вовсе пружинить;
Небольшой зазор появится обязательно, это побочный эффект выпяченных петельных карт;
Также навесить полотно вы можете быстро, а вот снять без выкручивания шурупов не получится, что не всегда удобно.

Потому специалисты советуют не приобретать такое крепление для тяжелых массивных дверей. А вот для легких дверей это оптимальная фурнитура. Такие двери и технически хорошо сочетаются с петлями-бабочка, и визуально.

Отзывы: петли-бабочки для межкомнатных дверей

Те, кто уже сталкивался с применением данных петель, говорят, что надежность фурнитуры не особо высока, если допущены ошибки в монтаже. задача при установке – организовать равномерность при схождении карт. Чтобы избежать нестыковки, часто умельцы создают специальные подкладки. Это может быть бумага, картон, тонкие щепки и пр.

И подкладывать их нужно исключительно в противоположной части стороны, которая не накладывается.

По надежности неврезные петли-бабочки проигрывают врезным конструкциям. Чтобы минимизировать возможные проблемы, нужно тщательно фиксировать петли шурупами.

Шляпки выглядывать над поверхностью не должны, наклонов при врезке тоже не должно быть.

При выборе петель-бабочек для межкомнатных дверей особое внимание нужно обращать на их качество и материал, из которого они изготавливаются

Также, судя по отзывам на специализированных форумах, можно сделать вывод – расположение саморезов на карте тоже вызывает сомнения. Бывает, что они тесно располагаются на одной стороне, а на другой находятся на значительном расстоянии друг от друга. И эту конфигурацию поправить нельзя. Потому рекомендуется, дабы избежать потерь, устанавливать петли на надежных, твердых участках двери.

Петли-бабочки: цвет и материал

Обычно покупатель желает приобрести фурнитуру, наиболее подходящую данному интерьеру. Желательно, чтобы петли были идентичны цвету и материалы дверных ручек, а также металлическим вставкам на мебели в комнате. Но если говорить именно о надежности, выигрывают в данной номинации латунные петли.

Латунь – это материал с высокой устойчивостью ко внешним воздействиям, и декоративная сторона таких петель выгоднее альтернативных моделей.

Как правило, петли-бабочки изготавливаются из латуни

Петли-бабочки изготавливаются из:

Цинка;
Латуни;
Нержавеющей стали.

Не стоит пренебрежительно относиться и к стальным петлям. Они тоже выглядят эстетично. Температурных перепадов нержавейка не боится, и повышенную влажность тоже переносит спокойно. Сплавные и цинковые варианты более чем выгодны по цене, но они, в отличие от вышеописанных моделей, подвержены коррозии. Да и износостойкость у них тоже страдает.

Цветовая палитра не может похвастаться большим разнообразием. Обычно в продаже представлены петли золотистого цвета, серебристого, бронзового, хромированного. Есть модели поярче, а есть более тусклые цвета фурнитуры. Если все домашние люди бережливые и аккуратные, а дверь не планируется снимать, и крепеж не нужно будет разобрать ближайшее время, то и золотистые петли послужат долго и без нареканий.

Установка петель-бабочка на межкомнатные двери (видео)

Петли-бабочка часто называют крепежом для новичков. Установить их может человек, даже не имеющий опыта в монтаже фурнитуры. Но особо прочной моделью данный крепеж, к сожалению, назвать нельзя.

Хорошего выбора!

Примеры петель дверных накладных без врезки

Источник: http://openfile.ru/remont/%D0%BF%D0%B5%D1%82%D0%BB%D0%B8-%D0%B1%D0%B0%D0%B1%D0%BE%D1%87%D0%BA%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%BC%D0%B5%D0%B6%D0%BA%D0%BE%D0%BC%D0%BD%D0%B0%D1%82%D0%BD%D1%8B%D1%85-%D0%B4%D0%B2%D0%B5%D1%80%D0%B5.html

Выбор и установка петли без врезки в дверь

Традиционные модели установки петель немыслимы без операций их врезки и последующего монтажа. Не у всех есть профессиональные инструменты, а заказ специализированной помощи может оказаться не по карману. Альтернативой в таком случае является установка дверных петель без врезки своими руками. Сам процесс незамысловат и предполагает выбор материала. Благодаря оригинальности конструкции, такие петли могут использоваться при стандартных дверных параметрах.

Установленные дверные петли

Комплект дверных петель

Упрощенные варианты дверного крепежа представлены следующими видами:

накладные;
карточные;
ввертные.

Накладные – дверные петли без врезки, требующие лишь наличия отвертки и саморезов. Особенностью накладных петель является легкость их монтажа – следует установить их на дверное полотно и к брусу коробки, а затем прикрутить.

Петли, монтируемые без врезки и называемые карточными, появились на строительном рынке относительно недавно. Однако их популярность на сегодняшний день заметна как среди рядовых покупателей дверей, так и у профессионалов ремонтных работ. Главное преимущество карточных петель кроется в простоте их крепления на деревянное полотно.

Также находящиеся в каждом изделии шарикоподшипники (от двух до четырех) обеспечивают максимальную плавность открывания межкомнатных дверей. Другое их название – «бабочки», появившееся из-за их внешнего сходства с крыльями насекомого. Это можно увидеть, рассмотрев фото.

Петли дверные накладные без врезки имеют еще одну разновидность. Ее особенность проявляется в использовании скрытных деталей.

Установить ввертные петли так же просто, как и вышеупомянутые бабочки. Их особенностью стала незаметность в эксплуатации и гибкость отладки. Цена, однако, несмотря на все преимущества, относительно невысокая. Постоянной смазки ввертные петли также не требуют.

При установке вам будет необходимо иметь при себе лишь электрическое сверло и саморезы.

Все же отдельного рассмотрения требует особенно популярный сегодня вид петель – бабочка. Его эксплуатационные и эстетические характеристики завоевали признание многих профессионалов.

Петли бабочка: этапы установки

Простота установки бабочек заключается в отсутствии необходимости делать врезки на дверной коробке и самих межкомнатных дверях. Они просто привинчиваются саморезами в нужных местах.

Итак, алгоритм установки петель-бабочек включает следующие этапы:

На дверных торцах отмечаем места будущих креплений. Стандартный отступ составляет 20 см от нижнего и верхнего краев полотна. Затем к торцу двери нужно приложить одно из крыльев «бабочки». Ставим отметки на места вкрутки саморезов, сверлим и, приложив петли, привинчиваем их отверткой или дрелью.
Затем нужно вставить полотно в дверную коробку и разметить положение «бабочки» на вертикальном брусе с внешней стороны.
Далее отсоединяем петлю от двери и, приложив к вертикальному косяку, оставляем следы для просверливания отверстий. Делать их нужно саморезом небольшого диаметра. На завершающем этапе просто крепим «бабочку» сначала к двери, а затем сажаем на коробку, присоединив к ней внешнюю пластину. Можно считать работу законченной. Полностью процесс установки бабочек показан в видео.

Особого внимания требует петля универсальная без врезки. Ее устройство обеспечивает наиболее эффективное использование стандартной дверной конструкции.

Специфика монтажа

Среди особенностей установки стоит выделить:

Отсутствие необходимости столярной работы с дверным полотном. Установка петли без врезки сопровождается лишь точными замерами и аккуратным крепежом деталей.
Экономия времени.
Небольшое количество инструментов, применяемых для монтажа, дополняемое дешевизной самого процесса.

Какие особенности у использования дверных накладных петель

Фурнитура для дверей – это всегда важно. Чем качественней, к примеру, накладная петля, тем дольше прослужит само изделие без регулировки. При этом не последнюю роль играет то, что монтируется она без врезки, а значит, что если установка выполнена с нарушениями, то в лучшем случае дверное полотно со временем перекашивается, а в худшем его приходится менять.

Используемый материал

При выборе петель, стоит обратить внимание на материал, из которого они изготовлены. Критерии выбора петель зависят от вида двери. Если необходимо подобрать петли для межкомнатных дверей, которые, как правило, имеют гораздо меньший вес, то в этом случае отлично подойдут латунные или латунированные накладные петли, которые можно установить и без врезки.

Другое дело, если двери более массивные, какими бывают чаще всего входные двери.

Для таких изделий лучше использовать петли с более крепкого материала, к примеру, металлические накладные петли.

Конструктивные особенности дверных петель

Петли накладного типа остаются достаточно популярными, причем их конструкция периодически улучшается. К примеру, современные модели комплектуются подшипниками, что позволяет вместо массивных конструкций прошлых лет использовать гораздо меньшие, но рассчитанные на удержание дверей такого же веса. Кроме того, сегодня накладные петли, что монтируются без врезки, еще и являются основой в создании художественного оформления двери.

В целом, такие петли отличаются простотой своей конструкции. Они состоят из штыря и двух полотен — одно из них поворотное, а второе закреплено на коробке.

Надежность таких петель часто подвергается сомнению со стороны мастеров, которые не рекомендуют их установку для входных дверей. Впрочем дело тут даже не в петлях, а в крепежных шурупах, на которые и падает вся нагрузка. Поэтому даже если сами петли сделаны их качественного материала, для тяжелых входных дверей не рекомендуется их установка без врезки.

Профессионалы считают, что установка врезных накладных петель, делает дверную конструкцию более прочной.

Петли могут быть покрыты различными напылениями, что позволяет подбирать их для дверей любого цвета. В любом случае, их можно красить.

Для межкомнатных дверей часто применяются врезные петли похожие на бабочку. Отсюда возникло их второе название – петля-бабочка. Их конструкция имеет карточный вид, которая состоит из двух неразделяемых частей.

Основное отличие врезки от обычного монтажа

Предварительно перед установкой необходимо произвести подготовку поверхностей. То есть нужно сделать углубления в дверной коробке и полотне, после чего прикрутить саму петлю.

Врезка выполняется поэтапно. Сначала необходимо произвести разметку на дверном полотне. Для этого нужно отмерить по 20 сантиметров с каждого края в дверном полотне. Это и будут те места, куда будут установлены петли.

Врезать дверные петли можно при помощи обычной стамески. Но при этом стоит учитывать и материал основания, ведь дверное полотно, с которым чаще всего приходится работать, обычно ламинированное.

Чтобы не испортить внешний вид обшивки, максимальная точность замеров играет важную роль.

Установка врезных накладных петель

Основные этапы врезки дверных петель следующие:

Поскольку верхние части петель должны совпадать с нижними, то для удобства места креплений стоит обозначить стрелкой вниз и вверх. Это даст возможность не запутаться, какая часть петли где должна совмещаться.
Далее, надо каждую из петель приложить к краям отметок и карандашом обвести их по фактическому месту расположения. Получится контур, по которому надо вырезать углубления, в которых и будут располагаться петли.
Чтобы во время установки ничего не перепутать, на обратную сторону петель есть смысл маркером поставить соответствующие пометки.
Всегда есть риск небольшого, но все же смещения стамески во время работы. Чтобы этого избежать, для стамески делаются специальные направляющие, которые закрепляются струбцинами. Также ее можно сделать при помощи ножа. Главное, аккуратно прорезать отметку по контуру петель.

Далее делается выборка в прорезной части, и в результате получается ступенька нужного углубления в полотне, с которой стамеска уже не соскользнет.
Следующий этап установки врезной петли выполняется тем же инструментом, только здесь стамеска устанавливается заточенной стороной в сторону от места углубления. После этого, при помощи молотка, нужно выбить контур петель, с углублением в соответствии с толщиной петли. Тут же нужно сделать выборку под посадку петель. При этом, петля должна сесть так, чтоб вокруг нее не осталось места. Тогда петля не будет болтаться, так как села заподлицо.

Допустимый размер выступа – один миллиметр и не больше. Это позволит в будущем регулировать петли во время установки двери.

Следующий шаг заключается в том, что в подготовленное углубление, то есть в паз нужно посадить петлю и только после этого можно плотно прикрутить ее при помощи саморезов к коробке и дверному полотну. Для того, чтоб петли плотно прижались по краям, во время прикручивания необходимо саморезы сместить немного в сторону. Это позволит петлям плотно прилечь по краям.
Бывают случаи, что во время закручивания шурупов, на древесине полотна появлялась трещина. Чтобы этого избежать, необходимо воспользоваться сверлом, чуть меньшего диаметра чем у шурупов. Им высверливается углубление в которое вкручиваются саморезы.
Теперь, можно садить петли в подготовленные пазы и прикрутить. Вот и все, двери готовы. Пришел черед перейти к коробке.

Подробнее все этапы монтажа на следующем видео:

Тут желательно все еще раз перемерить – иногда случается, что разметка смещается.

Далее весь процесс повторяется точь-в-точь, как это делалось во время подготовки пазов для петель на дверной коробке. Когда место врезки на дверном полотне и дверной коробке готово, можно приступать к установке самой двери.

Как итог

Накладные петли, это универсальное решение для любого типа дверей. Они могут устанавливаться без врезки или же после предварительной подготовки основания. Последний вариант особенно актуален, когда необходимо установить надежную и прочную дверь, у которой масса полотна больше 40 килограмм.

Источник: https://GoldDveri.ru/furnitura/petli/kakie-osobennosti-u-ispolzovaniya-dvernyx-nakladnyx-petel.html

Накладные дверные петли без врезки: особенности конструкции, преимущества и недостатки, установка конструкции

Карточные дверные петли появились не так давно, но уже завоевали признание как у покупателей дверей, так и у мастеров установки. Это объясняется тем, что петли-бабочки не требуют врезки в места установки, отчего монтаж получается легким и простым. Нужно лишь приложить и зафиксировать входящими в комплект саморезами. Из статьи вы узнаете о достоинствах и недостатках изделия, а также о способе установки.

Конструктивные особенности, плюсы и минусы

Данная установка без врезки обеспечивается рядом нюансов.

Преимущества петель без врезки:

Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
Не делятся на правые и левые модели, являются универсальными.
Эстетический вид без следов манипуляций с древесиной.
Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
Дешевизна и широкое распространение.
Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
Со временем не исключены перекосы, которые являются препятствием движению двери.
Подобные изделия пригодны только для легких дверных установок.
Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Установка

Шуруповерт
Саморезы,
Сверло,
Шило,
Карандаш,
Рулетка.

Затем нужно определиться с местом крепления пластин на коробе двери. Для этого приложите дверь и примерно наметьте их расположение. После этого открутите петли и более точно отметьте точки сверления.

Возможные проблемы и методы их устранения

Второй способ заключается в доработке конструкции, превращая накладную модель в полунакладную. Другими словами, одну часть нужно будет врезать, обычно для этого выбирают большую пластину на коробе. Произвести такой маленький срез очень непросто, особенно если учесть форму модели.

Источник: https://vhod.guru/furnitura/petli/nakladnye-dvernye-petli-bez-vrezki.html

Петли накладные без врезки

Установленные дверные петли

Комплект дверных петель

Упрощенные варианты дверного крепежа представлены следующими видами:

накладные;
карточные;
ввертные.

Также находящиеся в каждом изделии шарикоподшипники (от двух до четырех) обеспечивают максимальную плавность открывания межкомнатных дверей. Другое их название – «бабочки», появившееся из-за их внешнего сходства с крыльями насекомого. Это можно увидеть, рассмотрев фото.

При установке вам будет необходимо иметь при себе лишь электрическое сверло и саморезы.

Дверные петли

Особенности конструкции

Главным отличием петель-бабочек, которое влияет и на особенности монтажа с дальнейшей эксплуатацией, является прилегание к дверной поверхности.

Такая фурнитура не требует создания пазов для вставки – петельная карта накладывается на поверхность и также закручивается. Стороны крепления устроены так, что одна часть при закрытии дверей встраивается в другую, чем и обусловлено название «бабочка».

Количество саморезов различно в зависимости от комплекта, но в среднем соответствует классическим наборам врезных петель.

Чтобы понять, как установить петлю-бабочку правильно, необходимо подробнее рассмотреть ее конструкцию. Технология установки накладных моделей, как и отмечалось выше, обусловлена спецификой их работы. Отсутствие необходимости формирования пазов является весомым преимуществом таких петель, в остальном же ход монтажа соответствует обычной методике.

Сначала размечается местоположение петель. Желательно их прикладывать внутренней стороной, после чего фиксировать точки сверления.

Промежуток от краев полотна должен составлять не меньше 200 мм – среднестатистический отступ не только для петли «бабочка», но и для обычных версий данной фурнитуры.

Затем делаются аккуратные отверстия для саморезов, которые обычно поставляются в комплекте с петлями. Финальным штрихом станет непосредственное прикручивание сторон «бабочки» к дверной коробке и полотну.

Нюансы установки

Во-первых, стороны должны идеально складываться, иначе образуется неровность – дверь будет пружинить или, как минимум, неплотно прилегать. Во-вторых, придется смириться с небольшим зазором, который, естественно, образуется от выпяченных петельных карт.

И еще один неприятный момент, который также характеризует дверные петли «бабочка» и конструкцию без врезки как таковую, – это невозможность снятия дверного полотна без выкручивания шурупов.

Как устранить ошибки?

Избавиться от всех перечисленных последствий применения столь оригинальных петель невозможно, однако минимизировать их влияние на удобство в эксплуатации можно.

Среди важнейших задач, которые решают мастера в ходе установки петель-бабочек, является обеспечение равномерности при схождении карт. Обычно нестыковки ликвидируются путем создания подкладок.

Для этого используется картон, тонкие щепки, бумага и подобный материал – подкладывать необходимо в части, противоположной стороне, которая не накладывается.

Кроме этого, петли для дверей «бабочка», в силу конструкционных особенностей, не обеспечивают высокую степень надежности. Конечно, все зависит от изделия, но петлям врезного типа они значительно проигрывают. Поэтому важно максимально качественно выполнить саму фиксацию шурупами – отсутствие выглядывающих шляпок и наклонов при врезке отразится в надежности.

Еще одной сомнительной особенностью является расположение саморезов на карте. На одной стороне они располагаются тесно, а на другой – поодаль друг от друга. Конфигурацию нельзя исправить, но можно исключить вероятность повреждения двери, на которую планируется крепить петли «бабочка». Установка выполняется на твердых и надежных участках – то есть подходящих для закручивания.

Для каких дверей подходят?

Определить сегмент оптимально подходящих дверей под конструкцию петель-бабочек можно исходя из прочности крепления. Данный нюанс уже был рассмотрен, и вполне закономерно, что дополнять такими системами тяжелые модели нежелательно. Все-таки операция внедрения в массив добавляет надежности креплению, в то время как наружная фиксация без страховки кажется весьма рискованной при монтаже 40-киллограмового полотна.

И напротив, дверные петли «бабочка», установка которых осуществляется максимально гладко и чисто, идеально подходят для легких дверей, не предполагающих особых усилий в монтаже. В частности, представители шпонированной категории сочетаются с «бабочками» не только технически, но и визуально. Модели, изготовленные из массива, рекомендуется оснащать врезной фурнитурой – сложность установки компенсируется их надежностью.

Декоративный эффект

Накладная система крепления петли «бабочка» обусловлена и эстетическими соображениями. Какой бы аккуратной ни была врезка, мастер не сможет в той же мере сохранить целостность и декоративную завершенность двери.

Обойдя все сложности установки таких петель, можно достичь непревзойденного результата.

Поскольку нет потребности вмешиваться в капризную ламинированную поверхность, двери с петлями-бабочками стоит рассматривать как оптимальный вариант для гостиных, спален, кабинетов и других помещений, где важна стилистическая гармония.

Итог

Накладные петли сложно назвать наилучшим выбором для дилетантов и новичков, которые могут рассчитывать на простой монтаж без создания врезки. Некоторые риски исключаются, но возникают другие. Тем не менее — при условии строгой разметки и выверенного схождения карт — петли «бабочка» обеспечат результат в виде эстетичных межкомнатных дверей с оригинальной конфигурацией крепления.

Напоследок стоит обратиться к врезным моделям, которые все же остаются наиболее востребованным решением для фиксации дверей. Этот выбор стоит делать, если нужна прочная и надежная конструкция, правда, придется пожертвовать декоративностью. Все же топорный принцип внедрения таких петель несравним с деликатной накладкой без повреждения древесины.

Источник: https://FB.ru/article/185089/dvernyie-petli-babochka-sovetyi-po-ustanovke

Как установить петли-бабочки: особенности монтажа накладных петель

В некоторых случаях при установке дверей вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Накладные дверные петли просто крепятся саморезами поверх полотна без врезки

Особенности изделия, преимущества и недостатки

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал.

Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

Недостатки петель-бабочек:

двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
со временем могут возникать перекосы, препятствующие движению полотна;
данные модели подходят только для установки легких дверей;
для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

шуруповерт,
сверло,
саморезы,
шило,
рулетка,
карандаш.

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Дверные петли без врезки установка —

Как установить петли-бабочки: особенности монтажа накладных петель

Особенности изделия, преимущества и недостатки

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
со временем могут возникать перекосы, препятствующие движению полотна;
данные модели подходят только для установки легких дверей;
для их монтажа требуется идеально ровная поверхность.

Методика установки

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

Возможные проблемы и способы их решения

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Выбор и установка петли без врезки в дверь

Виды петель

Установленные дверные петли

Комплект дверных петель

Упрощенные варианты дверного крепежа представлены следующими видами:

Не стоит думать, что компенсацией их положительных сторон выступает ненадежность и узкий круг применения. Изготовление таких петель сопряжено с использованием самых современных и качественных материалов – сплавы латуни и нержавеющая сталь. Также находящиеся в каждом изделии шарикоподшипники (от двух до четырех) обеспечивают максимальную плавность открывания межкомнатных дверей. Другое их название – «бабочки», появившееся из-за их внешнего сходства с крыльями насекомого. Это можно увидеть, рассмотрев фото. Петли дверные накладные без врезки имеют еще одну разновидность. Ее особенность проявляется в использовании скрытных деталей.

Ввертные петли отличаются наличием специальных дополнительных штырьков. С их помощью осуществляется крепление к деревянным деталям коробки и полотна. Имея достаточную длину, они обеспечивают высокую надежность функционирования межкомнатных дверей и способны служить долгие годы. Установить ввертные петли так же просто, как и вышеупомянутые бабочки. Их особенностью стала незаметность в эксплуатации и гибкость отладки. Цена, однако, несмотря на все преимущества, относительно невысокая. Постоянной смазки ввертные петли также не требуют. При установке вам будет необходимо иметь при себе лишь электрическое сверло и саморезы.

Петли бабочка: этапы установки

Простота установки бабочек заключается в отсутствии необходимости делать врезки на дверной коробке и самих межкомнатных дверях. Они просто привинчиваются саморезами в нужных местах.

Итак, алгоритм установки петель-бабочек включает следующие этапы:

На дверных торцах отмечаем места будущих креплений. Стандартный отступ составляет 20 см от нижнего и верхнего краев полотна. Затем к торцу двери нужно приложить одно из крыльев «бабочки». Ставим отметки на места вкрутки саморезов, сверлим и, приложив петли, привинчиваем их отверткой или дрелью.
Затем нужно вставить полотно в дверную коробку и разметить положение «бабочки» на вертикальном брусе с внешней стороны.
Далее отсоединяем петлю от двери и, приложив к вертикальному косяку, оставляем следы для просверливания отверстий. Делать их нужно саморезом небольшого диаметра. На завершающем этапе просто крепим «бабочку» сначала к двери, а затем сажаем на коробку, присоединив к ней внешнюю пластину. Можно считать работу законченной. Полностью процесс установки бабочек показан в видео.

Специфика монтажа

Среди особенностей установки стоит выделить:

Отсутствие необходимости столярной работы с дверным полотном. Установка петли без врезки сопровождается лишь точными замерами и аккуратным крепежом деталей.
Экономия времени.
Небольшое количество инструментов, применяемых для монтажа, дополняемое дешевизной самого процесса.

Грамотная установка врезных и накладных петель на межкомнатные двери

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Петлевая группа дверной фурнитуры представлена на рынке в широком ассортименте. Попробуем разобраться во всем разнообразии петель и почему именно накладные пользуются такой популярностью. Так как установка петель “бабочка” на межкомнатные двери не требует знания сложных технологических процессов, этот материал будет особенно полезен начинающим мастерам.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

имеют эстетичный внешний вид;
не требуют специальных инструментов для монтажных работ;
поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

крепления рассчитаны только на идеально ровное полотно;
некачественный металлический материал способствует деформированию изделия под тяжестью двери;
снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

канцелярский нож;
дрель или шуруповёрт;
саморезы;
свёрла.

Технология выполнения монтажных работ:

Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм. Разметка крайних отверстий производится шилом

Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.
Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.

Проверка зазоров между петлей и полотном: они должны быть одинаковыми

Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.
Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.

В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

Убираем полотно в сторону.

Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.

Прикладываем и продавливаем шилом крайние отверстия.

Высверливаем отверстия под саморезы и вкручиваем их.

Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Правильно установленная петля

Врезные модели: виды и монтаж

Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

Популярные виды таких петель:

Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

Врезка петель в межкомнатные двери

Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
Сначала прикладывают крепление на створку и отмечают карандашом его размер. Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место. Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза.

Простой фрезер облегчит работу

Вставляем навес в гнездо и шурупами его закрепляем.
Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами. Правильно установленная врезная петля

Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

Накладные дверные петли без врезки

Накладные петли

Конструктивные особенности, плюсы и минусы

Данная установка без врезки обеспечивается рядом нюансов.

Преимущества петель без врезки:

Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
Не делятся на правые и левые модели, являются универсальными.
Эстетический вид без следов манипуляций с древесиной.
Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
Дешевизна и широкое распространение.
Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
Со временем не исключены перекосы, которые являются препятствием движению двери.
Подобные изделия пригодны только для легких дверных установок.
Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Установка

Возможные проблемы и методы их устранения

Петли Бабочка. Без врезки. Быстрый монтаж! Как это делается.

Установка петель или монтаж петель, -можно назвать как угодно. Кто-то даже скажет, что это врезка петель, но сути дела слова не изменят. Сложного в этом ничего нет. Размеры так же мы снимаются, как это обычно делается с врезными петлями, но крепятся, естественно, не врезая. Многие спрашивают: а возможно это сделать своими руками? Я вас умоляю, ну, конечно! Смотрите, это же просто!

Но предупреждаю: это лучшее решение для легких межкомнатных дверей до 25 кг!

Дубликаты не найдены

Автор, блиа, умные люди сначала коробку устанавливают.

А что, здесь по другому? Коробка и устанавливается, а потом навешивается дверь. Но это уже другое видео. А открывается или закрывается дверь из-за того, что она установлена не по уровню.

Не знал про такие петли. Но я думал что те кто занимается монтажом дверей петли засверливают самоцентрирующимися сверлами.

На видео сверло по металлу. Увы, по дереву было сломано. Но это ни на что не влияет.

я имел ввиду вот такие сверла

В них нет нужды в данном случае.

Автор, ты долбаёб. Да, грубо, но я не могу молчать. Почему всегда идея учить людей устанавливать двери и снимать обучающие видео приходят в голову не профи, а тем, кто сам только-только начинает работать и вникать в процесс?

И да, мне не похуй. Если ты хочешь страдать хернёй и никому не мешать — дело твоё. Но ты же и тебе подобные вводят в заблуждение людей своими идиотскими советами. Люди теряют деньги, время, портят купленные за свои кровные материалы и тд.

Мой тебе совет, останови канал на пару лет. За это время либо ты сольёшься и перестанешь заниматься хуйнёй, или станешь хоть сколько профи и сам сгоришь от стыда, просматривая эти ролики и прослушивая свои советы.

А поконкретней? Что вас не устраивает?

Я написал. Меня не устраивает то, что советы даёт долбаёб.

«петли бабочки это лучшее решение». Да. Для мудака, который не умеет и не хочет врезать петлю, а хочет побыстрее свалить с деньгами заказчика на кармане. А для клиента это геморрой и сокращение срока эксплуатации двери в разы, провисание полотна, шаркающее закрытие и тд. Но тебе похуй, это же очередной лох, почему бы его не кинуть, не так ли?

А ты видишь, как обгрызена твоя дверь на видео? Что ты сделал с коробом? Ты как и чем его резал? Ты уничтожаешь материал заказчики и хвалишься этим на камеру. А нахуя ты коробку кладёшь на полотно для отметок? Ты же даже не умеешь пользоваться измерительным инструментом! Я уже молчу про твой язык и полное незнание терминологии — этого ждать от тебя просто глупо.

А предыдущие видео с твоего канала это просто мрак. Там, кстати, тебе периодически пишут охуевшие от увиденного спецы, но ты даже не в силах понять, о чём речь и глупо переспрашиваешь «как понять?»

А самое мрачное, что ты даже не хочешь научиться, ты один из многочисленный долбаёбов, которые насмотрелись на успешных блогеров и решили «заведу-ка я канал на Ютубе, буду рекламировать его и раскручивать с помощью любых ресурсов и в конце концов буде грести денежки!» Но что же постить? А это уже не важно. Так получилось, что в момент посещения твоей головы этой тухлой идеей ты начинал шабашить на стройке. С той же вероятностью ты мог бы нынче рассказывать, как доить корову или как играть в KS. И с тем же успехом.

Это ваше личное мнение, хотя довольно истерическое и забавное. Читаем внимательней: «это лучшее решение для легких межкомнатных дверей до 25 кг!» и успокаиваемся.

Ты явно не в курсе, что это целое сообщество, в котором подобные тебе клоуны либо веселят до поры до времени, либо их выключают. А на ночь тебе немного видео по теме:

Ты так хочешь стать звездой Ютуба, но не понимаешь того, что можешь ею стать просто запросто. Несколько сигналов, и тебя прославят, дурачок.

Ну ты мне расскажи о дверях, малыш. Может мастер-класс дашь? Тебя выставить посмешищем на весь инет на раз плюнуть. Ты в ютубе погугли, вас таких много клоунов уже было. Целый зоопарк. Хочешь стать новой зверушкой?

Во-первых, мы на ты не переходили. На ты незнакомым только гопота во дворе обращается. А это уже говорит об умственном развитиии человека.

Во-вторых, вы тут с пеной у рта говорите о каком-то профессионализме, уровень которог вы себе выдумали. Да на любом канале Ютуба, да, на ЛЮБОМ, есть такие как вы, которые вечно чем-то недовольны и гадят в комментариях. Таким людям никогда ничем не угодишь.

В-третьих, если вы такой знакок, что здесь делаете? Не из-за большого, опять-таки, ума пускаете тут пену, сбиваясь со счёта в оскорблениях.

В четвёртых. Я эти петли 4 года назад впервые установил и продолжаю это длеать у тех заказчиков, что хотят их видеть у себя на дверях. Ни одной проблемы за эти годы. И, вообще, откуда им взяться? Понакупят всевдо-мастера фрезеров и умничают, что нужно только врезные петли использовать. Да кто это сказал? Опять-таки, кто-то где-то. Может и на Ютубе, видео откуда вы мне скинули.

Никто не садится и не думает, куда идёт нагрузка в петлях. Основная на подвижную часть, которая чаще всего и изнашивается, ведь любая петля расчитана на определённое количество «открываний-закрываний». Естественно, нагрузка так же идёт и на саморезы, на которых держится петля. Но потому и рекомендуется использовать их до 25 кг. Повесят такие умники на бабочки полотно в 40 кг и потом троллят по инету своими недомемами и умничают. Снимите толковое, как вы считаете видео, не поднимайте тут пыть. Я толковую критику по делу всегда выслушиваю, что как раз доказывают мои вопросы к комментариям, а троллям, вроде вас, у меня разговор короткий: не нравится — интернет большой, идите туда, где нравится.

Как врезать петли в межкомнатную дверь своими руками

Если вы самостоятельно устанавливаете двери в квартире, то вопрос врезки петель для вас будет актуален. В этой статье обсудим, как самому врезать петли в межкомнатную дверь. Профессиональные монтажники пользуются для этой работы фрезой. Это правильное решение. Работа будет выполнена аккуратно, и сам процесс пойдёт быстрее. Но не у каждого домашнего мастера есть в наличии такой инструмент. Поэтому разберем вариант, когда для установки петель на межкомнатную дверь используется зубило и молоток. Процесс трудоёмкий, но общедоступный.

Тем, кто собирается приобрести ручной фрезер, рекомендуем ознакомиться с критериями выбора ручного фрезера по дереву.

Разметка

Работы производим, поставив дверь на торец. Отмеряем 200 мм от нижнего и верхнего края двери.

Разметка дверного полотна для установки петель.

Этот размер принципиален, дальше будет понятно, почему.

Прикладываем шарнир к этой отметке и обводим его карандашом по периметру.

Учтите две важные детали. Шарнир должен быть параллелен полотну. Подвижная часть навеса должна на 2-3 мм выступать за край.

Врезка посадочных отверстий

Профессионалы утверждают, что с помощью стамески и молотка аккуратно вырезать посадочные отверстия для петель невозможно, так как стамеска неизменно оставит на шпоне или ламинате дверного полотна рваные края. Это точка зрения владельца фрезы. Но при отсутствии профессионального инструмента работая аккуратно всё же можно.

Взяв острый канцелярский нож, и, сильно надавливая, прорежем ламинат по карандашной отметке.

Врезка посадочных отверстий для петли.

Когда ламинат или шпон будут полностью прорезаны, то вырезанную часть легко удалить с торца. После этого следует работать стамеской и молотком.

Нужно сделать окантовку паза. Ставим стамеску вдоль реза ламината и загоняем её ударами молотка на пару миллиметров в дерево. Стараемся работать аккуратно.

Если начать орудовать стамеской и делать окантовку, не прорезав ламинированное покрытие ножом, то тут и могут получиться рваные края. Но при этом способе такие недостатки не проявятся.

Аккуратно начинаем работать стамеской и углубляться в тело двери.

Паз уже имеет чёткие вырезанные границы, за которые нельзя выйти.

Старайтесь не заглубить отверстие посадки навеса глубже, чем толщина его карты.

В противном случае петля утонет слишком глубоко, и это отрицательно скажется на открывании. Идеально, если петля, вставленная в паз, находится в плоскости с торцом двери.

Крепления навеса на полотно

Устанавливаем петлю в готовое посадочное место. Отмечаем карандашом отверстия для крепления шарнира.

Врезка петли в межкомнатную дверь.

Теперь нужно засверлиться в отметки тонким сверлом.

Эта деталь важна для того, чтобы впоследствии при вкручивании саморезов не возникло напряжения материала.

Как альтернативный вариант подойдут также гвоздики, которые забиваем в отмеченные места, а потом вытаскиваем.

После этого крепим шарнир саморезами.

Тонкости крепления навеса на коробку

Есть мнение, что это трудный этап установки петель на межкомнатную дверь своими руками. Тут требуется большая точность. Если ошибиться на пару миллиметров и врезать шарнир неверно, то работа будет испорчена. Но есть две тонкости, которые помогут избежать ошибок на этой стадии.

Не обязательно делать паз для карты петли на элементе дверной коробки. Прикрепить шарнир, не заглубляя его в косяк, будет даже правильнее.

Это не только упростит задачу, но и даст дополнительное преимущество.

Расстояние между торцом полотна и косяком должно быть 2-3 мм. Если не готовим посадочное место на коробке, то это расстояние будет равно толщине карты навеса. То, чего и нужно добиться.

Разметка

Чтобы отметить место для петли на коробке, воспользуемся рулеткой. На боковой стойке собранной дверной коробки отмеряем от верхней части 203 мм.

Разметка боковой стойки коробки. На фото именно 203 мм.

Для крепления навеса на полотне мы ранее отмеряли 200 мм. На коробке отмечаем на 3 мм больше. Это высшая точка для крепления верхнего шарнира. Благодаря этому боковой элемент будет на 3 мм выше, чем дверное полотно. Таким образом, мы достигаем решения задачи, чтобы впоследствии расстояние между полотном и верхней частью коробки было также 3 мм. Нижнюю петлю прикручиваем просто по факту. Никаких замеров уже делать не нужно.

Крепление петли на коробку

Крепление производим как на дверь. Делаем отметки для саморезов, засверливаем отверстия и крепим. Если не предусмотреть углублений для саморезов, то при их вкручивании элемент может лопнуть.

Эти простые советы помогут вам самостоятельно врезать петли в межкомнатную дверь.

4 простых шага для установки дверных петель

Если вы хотите заменить или починить провисшую дверь, вам необходимо знать, как устанавливать дверные петли. Некоторые новые двери поставляются без рамы, потому что они не готовы к установке. Кроме того, из-за различного способа установки некоторые двери могут открываться внутрь или наружу.

Петли для наружных дверей обеспечивают максимальную безопасность в доме, не считая погодных условий. Кроме того, это обеспечивает конфиденциальность различных комнат внутри дома для членов семьи.Если вы собираетесь попробовать свои силы в установке двери своими руками, вы должны знать, как устанавливать петли.

Итак, чтобы избежать лишних затрат, а также дополнительных расходов, ниже приведены несколько шагов по установке дверных петель.

Требуемый комплект для установки дверных петель

Молот
Долото 1/2 дюйма
Универсальный нож
Аккумуляторный шуруповерт
Карандаш
Винты с дюймовой головкой

Пошаговое руководство по установке дверных петель

Шаг 1. Поместите петли на дверь и проведите трассировку.

Очень важно точно проследить петли на дверной коробке, особенно если вы устанавливаете новую дверь.Наружные дверные петли обеспечивают максимальную безопасность для домашнего хозяйства, не считая погодных проблем, которые вы разместите вверху и внизу двери. Было бы лучше, если бы вы зафиксировали верхнюю петлю в семи дюймах от верхней и нижней части двери и в 11 дюймах от нижней стороны.

В случае третьей петли (на дверях может быть три тяжелых положения) отмерьте середину. Вы должны установить его по центру верхней и нижней планки. Этот шарнир будет немного смещаться от естественного центра.После этого вы можете закрепить крючки на косяке и двери.

Всегда следите за тем, чтобы глубина застрявшей петли была такой же, как и у петли. Еще раз посмотрите, чтобы убедиться, что следы такие же, как на косяке и двери. На этот раз сделайте надрез канцелярским ножом по контуру, чтобы разрезание паза было легким.

Шаг 2: Вырежьте врезку

Плотникам будет знакома эта фраза, означающая вырезание места на косяке по форме петли.Этот зазор обеспечивает большую жесткость и красоту петли на раме. Вот здесь-то и пригодятся ваше долото и молоток; для нарезки паза.

Установите долото в точное место и осторожно постучите под углом, чтобы удалить стружку. Убедитесь, что паз не слишком глубокий, так как это может повредить прочность и долговечность петли. Попробуйте долотеть по отмеченным линиям, поэтому вам нужно, чтобы ваши инструменты были острыми. Поэтому без стамески установить дверные петли практически невозможно.

Более того, тупое долото может раздражать и требовать больше энергии от молотка. Используйте стружку в качестве наполнителя на случай, если вы прорежете паз слишком глубоко.

Шаг 3. Определите положение винтов

Теперь вы можете установить петлю в вырезанный паз, чтобы можно было отметить место для винтов. Затем используйте тот же карандаш и отметьте положение петель на двери, прежде чем отодвинуть их в сторону.

Просверлите отверстие под винт в отмеченных местах на косяке с помощью отвертки или дрели.Осторожно вбейте их, чтобы винты не вышли из места. Вы можете использовать направляющую для винтов, чтобы они вошли прямо в косяк.

Шаг 4: Закрепите петли и прикрепите дверь к косяку

Соедините петли в точных положениях с помощью отвертки или дрели, чтобы закрепить их одну за другой на косяке. Затем вы должны прикрепить дверь к раме, чтобы она надежно удерживалась, поддерживая ее блоками. Установите петли в точных местах на дверце и косяке и задвиньте крючки для ремня на место.

Выньте опорные блоки и проверьте, правильно ли работает дверь. Если да, значит, вы закончили свою работу; в противном случае проверьте установку на наличие ошибок.

Полезные советы по установке дверных петель на косяк

1. Наденьте защитное снаряжение

Старайтесь носить защитное снаряжение всякий раз, когда вы работаете с деревом и шурупами, так как оно защищает вас от травм. Используйте долото 1/8 дюйма или кончик универсального ножа, чтобы закруглить петли с закругленными углами.

2. Необходимое количество петель

Вы не узнаете, как устанавливать петли на дверь, не зная, сколько петель нужно установить. Стандартно следует закрепить две петли на межкомнатных дверях и три — на наружных. Всегда старайтесь располагать третий ремешок посередине верхней и нижней петель.

3. Приобретите правильную дверную петлю

Важно, чтобы вы точно знали, какие петли подходят к двери, прежде чем покупать их. Кроме того, узнайте , как перемещать петли на двери , поскольку это поможет вам узнать точное направление открытия двери.Это означает, что левая петля должна находиться на левой стороне двери, чтобы она открывалась внутрь с помощью правой дверной ручки.

Точно так же вы можете повесить левую петлю с правой стороны, если хотите, чтобы дверь была открыта наружу. В этой настройке ручка на двери также находится с левой стороны.

Несмотря на то, что существует три типа петель, вы найдете несколько стилей с широким диапазоном выбора. Такие методы, как встык, пружина, шарнирные петли и другие, помогают двери функционировать по-разному.Вы должны выбрать ту, которая лучше всего подходит для вашего типа двери. Следовательно, петли с незакрепленными штифтами могут пригодиться в ситуации, когда вам может потребоваться снять дверцу для очистки или временного расширения.

4. Получите точные размеры

Очень важно обеспечить правильные размеры всех задействованных мест, особенно если это установка своими руками. Этот шаг поможет вам повесить дверь без каких-либо сложностей и сбоев; это также необходимо для предотвращения повреждений и дополнительных затрат.

При установке новой двери верхняя петля располагается на семь дюймов ниже верхней двери, а одна под ней — на расстоянии 10–11 дюймов от нижней.

Заключение

Установка дверей может быть не частой задачей в доме, но все же не помешает знать, как устанавливать дверные петли. Вы можете сэкономить много денег, установив все двери своими руками. Следовательно, вам следует внимательно прочитать это руководство, чтобы познакомиться с основами установки фасадных межкомнатных дверей.Шаги ясны и точны, но в равной степени будет уместным резюме.

Попробуйте дверную петлю, которую вы получите, подходит для двери и косяка
Убедитесь, что вы получаете все измерения точно
Всегда надевайте СИЗ при работе с деревом
Не прилагайте чрезмерных усилий при использовании инструмента для врезки дверных петель
Вы всегда можете оставить нам свой комментарий или вопрос в разделе комментариев.

Руководство по поиску и устранению неисправностей при установке стандартных стальных дверей и рам

Содержание

Предисловие
Неправильный зазор двери / рамы
Петля с фиксатором
Петля с упором
Витая дверь
Регулировка витой двери
Витая рама
Набор рамок квадратного сечения
Рама с зазубринами, загнутыми внутрь или наружу
Глушители
Замок свободно устанавливается на Strike
Замок слишком плотно прилегает к Strike
Место срабатывания замка на месте срабатывания дверной защелки в раме в стене
Митра не закрыта на раме
Слишком маленький зазор внизу двери
Несоосность рамы и дверных петель
Каркас свободный на гипсокартоне
Стеклопакеты
На огнестойкой раме отсутствует этикетка
Наклейка на противопожарной двери отсутствует
Проблемы с краской
Водяное пятно Урон
Тепловой лук

Предисловие

Материал, содержащийся в этом документе, был разработан под эгидой Технического комитета Института стальных дверей.

The Steel Door Institute не одобряет и не поощряет методы ремонта, которые могут отрицательно повлиять на производительность продукта или нарушить и / или аннулировать гарантии на продукт.

Пользователь этого документа принимает на себя всю ответственность, связанную, но не ограничиваясь, с характеристиками продукта и нарушением гарантий на любой продукт, связанный с установкой и предлагаемыми в этом документе методами ремонта.

Назначение

Целью этого документа является освещение проблем, возникающих при установке в полевых условиях, наиболее часто возникающих при установке стандартных стальных дверей и рам.Следует понимать, что большинство проблем возникает из-за неправильного применения продуктов и / или неправильной установки.

Предлагаемый метод ремонта требует только основных ручных инструментов и относительно небольшого времени. Следует понимать, что могут существовать более сложные проблемы или сложные проблемы, требующие обширного ремонта в полевых условиях и модификации продукции. Эти типы проблем с установкой в полевых условиях не рассматриваются в этом документе и не должны выполняться без предварительной консультации с производителем.

Изменения, вносимые в огнестойкие двери и рамы, должны выполняться в соответствии с NFPA 80.

НЕПРАВИЛЬНЫЙ ЗАЗОР ДВЕРИ / РАМЫ

Для обеспечения надлежащего функционирования двери и рамы необходимо правильно поддерживать зазор между дверью и рамой. Все производители стандартных стальных дверей и рам строго придерживаются допусков, которые приводят к номинальному зазору между дверью и рамой в 1/8 дюйма. Если этот зазор не соблюдается, могут возникнуть помехи и смещение оборудования.

Правильная установка чрезвычайно важна для создания зазоров и предотвращения множества потенциальных проблем.

Институт стальных дверей опубликовал множество публикаций, разработанных для установления отраслевых стандартов и помощи в определении, а также установке стандартных стальных дверей и рам. Одна публикация, ANSI / SDI 250.11, Рекомендуемые инструкции по монтажу стальных рам, будет полезной при возведении и установке стандартных стальных рам.

Модификации петель от стандартных до тяжелых

Хотя стили и типы различаются, многие производители предлагают встроенные функции, позволяющие изменять карманы на петлях на дверях и рамах со стандартного веса на тяжелый. Примерами различных методов являются: шлифовка или выравнивание выпуклых тиснений на регулировочных пластинах или арматуре; снятие или отламывание шайб-регулировочных шайб петли; регулировочные установочные винты; и снятие регулировочных шайб. Все эти варианты включают удаление материала из кармана для достижения большой глубины.Как всегда, уточняйте у отдельных производителей, какие модификации предлагаются.

Перестановка петель
В следующем примере показано, как переставить створку петли, чтобы исправить незначительные неправильные зазоры между дверью и рамой. Этот конкретный метод позволяет выполнять перестановку, в то время как дверь остается в проеме, а петли остаются на двери и раме. В примере показано изменение положения верхней петли для исправления провисания.Тем не менее, любой из петель может быть изменен таким образом, чтобы компенсировать условия, противоположные условиям провисания.

Как показано, поворотные кулаки дверной петли перемещаются на новое место после того, как установлен зазор у упора. Теперь шарниры створок петель на раме должны быть переустановлены (согнуты), чтобы они совпадали с новым расположением шарниров створок на двери. Самый простой способ сделать это — использовать трубный гаечный ключ на 5/8 — 11/16 дюймов (серповидный гаечный ключ подойдет как второй вариант).Просто наденьте трубный ключ на 1-й сустав и совместите его с новым положением. После того, как первый сустав выровнен, ключ теперь скользит ко второму кулаку для совмещения. Повторите процесс на третьем суставе.

ПРИМЕЧАНИЕ : Как всегда, следует проявлять осторожность, когда петли не сняты. Чрезмерное давление может повредить двери / рамы. В качестве альтернативного метода перестановки петля может быть снята и зажата в тисках для перестановки.

Дверь закрывается?
Рамы, расположенные не по вертикали, могут вызвать неправильную работу фиксаторов и заклинивание болтов при ударе.Перед настройкой оборудования внимательно проверьте установку рамы.

ПЕТЛЯ НАПРЯЖЕННАЯ ПРОТИВ КРЕПЛА

Обычно петля находится между дверью и пазом. Есть несколько способов установки прокладок, которые перемещают дверь в разные стороны. При применении регулировочных прокладок следует руководствоваться следующими рекомендациями.

ПЕТЛЯ ПРОТИВ ОПОРЫ

Привязка петли к упорам рамы возможна в полевых условиях. Опять же, есть несколько способов установки прокладок, которые перемещают дверь в желаемом направлении.При установке регулировочных шайб следует использовать следующие рекомендации.

Регулировка зазора между дверью и рамой может осуществляться следующим образом:

При использовании только прокладки «A» дверь будет перемещена в направлении стрелки «X».
Использование только регулировочной прокладки «B» перемещает дверцу и центральную линию цилиндра петли в направлении стрелки «X».
Использование обеих прокладок «A» и «B» переместит дверь в направлении стрелки «X» на большее значение, чем при использовании только прокладки «B».
Используя только прокладку «C», дверь будет перемещена в направлении стрелки «Y».
При использовании только регулировочной прокладки «D» и дверца, и центральная линия цилиндра петли будут перемещаться в направлении стрелки «Y».
Использование обеих прокладок «C» и «D» переместит дверь в направлении стрелки «Y» на большее расстояние, чем при использовании только «C» или «D». Центральная линия цилиндра петли будет перемещена так же, как при использовании только прокладки «D».

ДВЕРЬ ЗАВИНЕННАЯ

При нормальной установке плоскость лицевой стороны двери параллельна плоскости лицевой стороны коробки.Если рама квадратная и отвесная, все лицевые поверхности рамы будут в одной плоскости. Перекрученная дверь «пробьет» лицевую плоскость рамы. УБЕДИТЕСЬ, что рама квадратная и ровная. Если это не так, проблема, вероятно, связана с установкой рамы, а НЕ с дверью.

РЕГУЛИРОВКА ВИНТОВОЙ ДВЕРИ

При необходимости можно «пружинить» дверь обратно в (или намного ближе) к ее идеальному положению, параллельному воображаемой плоскости на гранях рамы.Обычно это можно сделать, оставив дверь в раме. Между дверью и коробкой необходимо положить деревянную колодку. Затем к скрученной области прикладывают давление, чтобы «пружинить» дверь. Однако следует проявлять осторожность при установке гипсокартона, так как каркас может потеряться от стены, особенно с каркасами из гипсокартона.

Скрученный сверху
Когда верхняя область замка двери «пробивает» воображаемую плоскость, поместите деревянный брусок на пол между дверью и рамой, как показано.Приложите давление к верхней области замка, как показано на рисунке, чтобы «пружинить» дверь обратно в исходное положение. Снимите деревянный брусок, закройте дверь и проверьте состояние. При необходимости повторить.

Скручен снизу
Когда нижний замок двери «пробивает» плоскость, поместите деревянный брусок между головкой рамы и дверью, как показано. Приложите давление к области нижнего замка, как показано на рисунке, чтобы «пружинить» дверь обратно в исходное положение. Удалите дерево, закройте дверь и проверьте состояние.При необходимости повторить.

Можно также использовать альтернативный метод, который позволит двери оставаться в проеме. Этот метод может быть уместен при установке гипсокартона, как упоминалось ранее. Хотя в показанном примере отклоняется верхняя половина двери, этот метод можно использовать и для нижней половины двери.

КРУГОВАЯ РАМА

Условия стены и методы крепления могут привести к «перекручиванию» рамы в проеме.Две грани косяка (петля и задвижка) не находятся в одной плоскости, как описано в разделе скрученной двери. Это можно проверить с помощью уровня и / или отвеса. Рамки не имеют регулировок, когда дело касается «скручивания».

Состояние «скручивания» обычно вызвано состоянием стен. Не допускается установка поверхностей косяка рамы в одной плоскости, потому что стены изначально не совпадают с плоскостью.

Доступные варианты решения этой проблемы в значительной степени зависят от конструкции стены.

РАМКА НЕПРАВИЛЬНАЯ

Трудно переоценить правильную установку рамы. В большинстве стеновых конструкций (за исключением каркасов из гипсокартона «надвижные») «быстрые» или «легкие» ремонтные работы в полевых условиях ограничены. Неправильно установленные рамы, которые сильно выходят за рамки квадрата, вызовут серьезные проблемы с дверью и оборудованием. Такие ситуации потребуют обширного ремонта в полевых условиях и могут привести к снятию рам со стен.

Если состояние «вне квадрата» небольшое, можно произвести некоторую регулировку, установив прокладки и / или отрегулировав анкеры, особенно если рама, над которой выполняется работа, представляет собой надвижной гипсокартон.

Самым универсальным каркасом для исправления таких условий является «надвижной» каркас из гипсокартона. Следует ссылаться на инструкции производителей, но, как правило, у большинства «надвижных» каркасов из гипсокартона есть анкер подоконника в нижней части косяка и анкер сжатия между верхним шарниром и коллектором.Кроме того, у большинства косяков есть угловые зажимы, в которых есть отверстие для винта. Угловой зажим и отверстие совпадают с отверстием в заголовке. Регулировку рам из гипсокартона можно производить с помощью этих анкеров или угловых зажимов.

ПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА
Все углы 90º. Размер, взятый в точке «A», равен размеру, проверенному в точке «B». И шарнирные, и ударные косяки расположены отвесно и ровно.

Следующие примеры иллюстрируют, как можно расположить рамку вне квадрата.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (A)

Один угол больше 90 °, а один угол меньше 90 °. Митры не выровнены друг с другом должным образом, и в митрах образуются «зазоры», которые противоположны друг другу. Размер, взятый в точке «A», останется прежним при проверке в точке «B», если углы 90º выходят за пределы квадрата на равное количество градусов.

Это состояние можно исправить, при необходимости отрегулировав анкеры сжатия в каждом косяке и / или из него.Перед регулировкой ослабьте винты углового зажима, если рама так оборудована; затяните, когда закончите. Анкеры сжатия необходимо отрегулировать (повернуть) в противоположных направлениях, чтобы косяки могли двигаться.

Для показанной иллюстрации винт зажимного анкера упора должен быть повернут против часовой стрелки, чтобы втянуть анкер сжатия и дать место для установки рамы в исходное положение с помощью анкера сжатия шарнирного упора. Затем анкерный винт сжатия косяка петли поворачивают по часовой стрелке, чтобы продвинуть анкер и подтолкнуть раму к комнате, образованной у упора.Рама должна быть совмещена с коллектором и анкером сжатия шарнирного косяка. Как только это будет сделано, анкерный винт сжимающего упора можно повернуть по часовой стрелке, продвигая анкер вплотную к шпильке. Затем следует повторно затянуть угловые скользящие винты.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (B) Оба угла больше или меньше 90 °. Митры неправильно выровнены друг с другом.Когда угол меньше 90 °, в митре будет зазор, который увеличивается по мере продвижения к обратному ходу. Когда угол больше 90 °, в митре будет зазор, который увеличивается по мере приближения к пазу. Размеры, взятые в точках «А» и «В», не будут равны. Это условие всегда будет приводить к тому, что размер «B» будет больше или меньше номинального размера проема, который может быть получен при проверке между косяками вдоль жатки.
Для исправления этого состояния необходимо ослабить анкеры порога, чтобы можно было сдвинуть и / или выдвинуть нижнюю часть каждого откоса.В случае анкера подоконника защелкивающегося типа, возможно, придется снять обшивку плинтуса, чтобы получить доступ к анкерам. Этот тип анкера обычно используется, потому что он может быть скрыт, накрыв его обшивкой плинтуса. Если косяки согнуты в порогах, то, возможно, придется немного втянуть компрессионные анкеры, чтобы можно было выдвинуть подоконник (основание) косяков. Косяки следует закрепить вертикально, выровнять с жаткой и выровнять по мере их выталкивания в надлежащее положение.Анкеры порога следует переустановить, анкеры сжатия отрегулировать и снова затянуть. Обшивку плинтуса следует снова прикрепить к стене, если она была снята. Аналогичная процедура должна применяться, если косяки выбиты на порогах. Порог (основание) косяков нужно вдавить в сторону проема. Косяки следует закрепить вертикально, выровнять с жаткой и выровнять по мере их установки в надлежащее положение. Анкеры порога следует переустановить, анкеры сжатия отрегулировать (удлинить) и снова затянуть.Обшивку плинтуса следует снова прикрепить к стене, если она была снята.
НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (C) Один угол правильно установлен на 90º, а другой угол больше или меньше 90º. Размер, взятый в точке «A», будет постоянно меняться при проверке в различных точках, идущих к точке «B». Угловой скос не будет правильно совмещен между жаткой и косяком, который не установлен на 90º. Косяк, который не находится под углом 90º к жатке, должен быть перемещен.Чтобы исправить это состояние, необходимо ослабить анкер порога, чтобы можно было сдвинуть или выдвинуть нижнюю часть откоса по мере необходимости. В случае анкера подоконника защелкивающегося типа, возможно, придется снять обшивку плинтуса, чтобы получить доступ к анкеру. Этот тип анкера обычно используется, потому что он может быть скрыт, накрыв его обшивкой плинтуса.
Если косяк задвигается на пороге, может потребоваться немного втянуть нажимной анкер, чтобы можно было выдвинуть порог (основание) косяка.Косяк должен быть закреплен отвесом, пригнан к жатке и выровнен по мере выталкивания в правильное положение. Анкер порога должен быть переустановлен, анкер сжатия отрегулирован и повторно затянут. Обшивку плинтуса следует снова прикрепить к стене, если она была снята. Аналогичную процедуру следует использовать, когда косяк выступает за подоконник. Порог (основание) косяка нужно вдавить в сторону проема. Косяк должен быть закреплен отвесом, пригнан к жатке и выровнен, когда он вставлен в правильное положение.Анкер порога следует переустановить, анкер сжатия отрегулировать (закрепить) и снова затянуть. Обшивку плинтуса следует снова прикрепить к стене, если она была снята.

РАМА С СНОСОМ ИЛИ ВЫПУСКОМ КРОЛИКОВ

В этом состоянии очевидна важность правильной первоначальной установки рамы. В большинстве стеновых конструкций, за исключением каркасов из гипсокартона «надвигающийся», «быстрые» и «легкие» полевые исправления ограничены. Неправильно установленная рама, в которой ножки сильно загнуты внутрь или наружу, потребует обширного ремонта в полевых условиях и в большинстве случаев требует входа в стену, чтобы получить доступ к анкеровке рамы.

Состояние с носком в ногу или наружу хуже у пола. Жатка не позволяет верхней части косяков входить или выходить наружу, но по мере того, как вы отодвигаетесь от подборщика к полу, косяки имеют больший потенциал сгибаться наружу во время установки.

Единственный каркас с таким состоянием, который можно исправить без особых трудностей, — это каркас из гипсокартона «надвигающийся». Поскольку в «надвижном» каркасе из гипсокартона используются только анкеры сжатия около головы и анкеры подоконника около основания косяков, это условие легко исправить.

Обратите внимание, что поверхности фальца не расположены под углом 90 ° к плоскости стены. В этом можно убедиться, приложив линейку к торцам обоих косяков.

Прямая кромка должна прилегать к обеим сторонам одновременно. Если косяки скручены, образуется «зазор», как показано на рисунке слева.

На рисунках справа показаны два типичных типа анкеров подоконника, используемых в «надвижном» каркасе из гипсокартона.

«A» показывает анкер, который будет закрыт обшивкой плинтуса. Чтобы получить доступ к этому анкеру, сначала необходимо снять обшивку плинтуса. Далее необходимо удалить гвозди или шурупы, крепящие анкеры к стене. Это ослабит косяк и позволит придать ему квадратную форму в проеме.

«B» показывает винт, проходящий через лицевую сторону рамы в стену. Это удерживает порог рамы на месте. Этот винт открыт и легко доступен. Удаление винта ослабит косяк и позволит ему «скруглить» в отверстии.Если оба косяка согнуты внутрь / наружу, они оба должны быть «согнуты». Это можно проверить, произведя измерения, как показано ниже. Размеры «A» и «B» будут одинаковыми, если рамы установлены правильно. Однако косяки рамы должны быть отвесными, ровными и перпендикулярными к головке рамы.

Если оба косяка согнуты внутрь / наружу, они оба должны быть «согнуты». Это можно проверить, произведя измерения, как показано выше.Размеры «A» и «B» будут одинаковыми, если рамы установлены правильно.

На рисунке ниже показано состояние, при котором может создаться впечатление, что рама установлена правильно. Оба размера «A» и «B» будут равны, но рама не будет квадратной в проеме. Оба косяка можно скрутить, чтобы получился параллелограмм. Это можно проверить, поместив прямую кромку через грани обоих косяков (прямая кромка представлена пунктирной линией, показанной ниже. Прямая кромка должна быть плоской на обеих гранях одновременно.Если косяки скручены, образуется «зазор», как показано на рисунке. «Разрывы» будут с той же стороны, если был создан параллелограмм. Зазоры также могут быть на противоположных сторонах, как показано на рисунке «Типичное состояние схождения внутрь или наружу» на предыдущей странице.

Это состояние можно исправить, как описано в других примерах «схождения наружу» или «схождение внутрь».

ГЛУШИТЕЛИ

Некоторые производители предусматривают отверстие для глушителя в упоре рамы для вставного глушителя.Наклеиваемый глушитель также доступен для установки на рамы без отверстия для глушителя. Глушитель действует как «резиновый амортизатор», который равномерно удерживает дверь от упора на постоянном расстоянии. Если дверь удерживается вне упора, а не позволяет немного двигаться к упору, трубка защелки будет плотнее входить в фиксатор. На ударной косе размещаются три глушителя: один ближе к верхней части косяка (ближе к жатке), второй — к нижней части косяка (ближе к порогу), а третий — возле подготовки удара.

ЗАМОК ПОДСОЕДИНЯЕТСЯ НА УДАР

Это состояние не может быть вызвано неправильно установленной дверью и / или рамой. Если замок на двери не был должным образом совмещен с защелкой на раме, может возникнуть столкновение или защелка защелкивается в защелке. Поскольку это не так; Причина не в неправильной установке. Необходимо проверить следующее:

ПРАВИЛЬНЫЙ УДАР

К раме прикреплена соответствующая ответная планка?

УСТРОЙСТВА ВЫХОДА ОБОДА

Имеется регулируемая запорная планка.Правильно ли отрегулирована ответная планка, чтобы обеспечить надежную фиксацию?

ЗАМОК СЛИШКОМ УСТАНАВЛИВАЕТСЯ В ЗАДВИЖКЕ

Правильная установка двери и рамы имеет важное значение. Если дверь и рама не выровнены должным образом, ригель защелки может застрять при ударе. Необходимо проверить следующие позиции:

I MПРАВИЛЬНЫЙ ЗАЗОР / ПРОБАС ДВЕРИ
Для различных условий щелкните здесь.

ПЕТЛИ
Чтобы узнать о различных условиях крепления петель, щелкните здесь.

СКВОЗНАЯ ДВЕРЬ
Чтобы узнать о различных условиях витой двери, нажмите здесь.

КРУТЫЕ РАМЫ
Чтобы узнать о различных условиях скрученных рам, щелкните здесь.

РАМКА НЕКВАДРАТНАЯ
Для получения информации о различных состояниях рам, установленных вне квадрата, щелкните здесь.

ПРАВИЛЬНЫЙ УДАР
Надлежащая ли задняя планка прикреплена к раме?

Необходимо проверить ранее упомянутые позиции и исправить любые проблемы.Если защелка продолжает плотно прижимать защелку, можно создать дополнительный зазор, приложив удар или согнув кромку защелки, как показано. Однако это следует делать только в качестве последнего варианта.

ЗАМК В ОТКРЫТОМ МЕСТЕ НА ДВЕРИ ИЛИ ЗАБОР НА МЕСТЕ В РАМЕ В СТЕНЕ

Незначительные корректировки местоположения обычно могут быть выполнены путем изменения ответной планки. Изменение ответной планки «расширит» отверстие, чтобы трубка защелки могла правильно зацепить удар.Это похоже на раздел «Lock Fits Too Too For Strike» за исключением того, что количество материала, удаленного из удара, больше. Это может компенсировать незначительное смещение ответной планки на раме и / или расположение замка на двери. Эти общие шаги необходимо выполнить для модификации ответной планки.

Отметьте участок на ответной планке, который необходимо снять.
Снять запорную планку с рамы.
Отцентрируйте углы удаляемой области и просверлите отверстие диаметром 1/8 дюйма в каждом углу.
Используйте сабельную пилу и прорежьте существующее отверстие до отверстий диаметром 1/8 дюйма. Оставшийся материал между двумя отверстиями 1/8 дюйма следует отпилить.
Обработайте все неровности и углы напильником. Это необходимо сделать, так как любые неровные края или края с заусенцами могут привести к тому, что трубка защелки будет «волочиться» или «зависать» в запорной планке.
Снова установите запорную планку на раму и проверьте совмещение с замком на двери, а также работу трубки защелки внутри и снаружи запорной планки.

ПЛОСКА НЕ ЗАКРЫТА НА РАМЕ

Основной причиной неправильного выравнивания и «закрывания» митров является неправильная установка. Последствия неправильной установки на стыки под углом рассматриваются в предыдущем разделе «Неровная рамка». В этом разделе следует обратиться к подробным объяснениям условий, которые могут возникнуть, и решениям по устранению проблем.

Это состояние также может быть вызвано условиями, описанными в разделе «Свободный каркас на гипсокартоне» — рисунки на стр. 28.

ЗАЗОР У НИЖНЕЙ ДВЕРИ СЛИШКОМ МАЛЕНЬКИЙ

Возможные варианты решения этой проблемы ограничены. Каркасы, которые постоянно прикреплены к конструкции стены (например, к каменной кладке или стальной стойке), оставляют мало альтернатив. Единственное доступное «исправление» — это обрезка нижней части двери, если конструкция двери допускает обрезку. Как показано на рисунке ниже, номинальный «зазор от порога» должен составлять дюйма. Зазор подоконника — это расстояние от низа двери до низа косяков рамы, а ¾ ”- это стандартный промышленный размер.

Косяки рамы должны быть установлены на уровне пола, в результате чего расстояние между нижней частью двери и полом составляет дюйма.

“также обеспечивает достаточно места для установки« приподнятого порога », который является разновидностью плоского порога. Если используется приподнятый порог, уменьшается зазор в ¾ дюйма.

Перед тем, как вносить какие-либо изменения, необходимо проверить размеры двери по высоте.
Высота двери определяется путем измерения, представленного размером «A» на рисунке.Если высота двери слишком велика, зазор внизу будет слишком мал.

Высота косяка рамы (равная высоте проема) определяется путем измерения, представленного размером «B». Если высота косяка меньше размера, зазор внизу будет слишком мал.

Нижняя часть косяков рамы должна быть установлена «на» пол, а не «в пол». В некоторых особых случаях косяки могут быть установлены «в пол», но это требует особого конструктивного решения и регулировки высоты двери и высоты косяка.Если бы это не было компенсировано проектной высотой, зазор внизу мог быть слишком мал.

Взяв эти основные размеры, вы можете определить, какой элемент проема является ошибочным. Если рассматривается возможность обрезки нижней части двери, вы должны убедиться, что конструкция двери допускает такую модификацию. Лучше всего связаться с дистрибьютором или производителем, чтобы определить, можно ли и насколько можно обрезать дверь. Эти типы модификаций отделки могут быть относительно простыми или более обширными в зависимости от конструкции двери.

НЕПОСРЕДСТВЕННОЕ СООБЩЕНИЕ РАМЫ И ДВЕРНОЙ ПЕТЛИ

Несоосность рамы и дверных петель может вызвать множество проблем. Когда происходит смещение, положение петель двери или рамы немного смещается. Это может относиться к модернизации существующих проемов, когда заменяется дверь или рама, но не то и другое вместе. Когда новые двери и рамы поставляются от одного производителя, этой проблемы не существует.

Пример, показанный на следующей странице, отражает опускание петельной створки, которая прикрепляется к двери, по отношению к петлевой створке на раме.Однако, удалив материал с противоположного конца кулаков, дверная петля также может быть поднята. Петли рамы также могут быть перемещены аналогичным образом.

РАМА СВОБОДНАЯ НА СУХОЙ СТЕНЕ

Производители рам строго контролируют размеры своих рам. Поскольку используется автоматизированное оборудование, эти размеры легко повторяются от детали к детали. В большинстве случаев, когда рамы незакреплены на гипсокартоне, выявляется, что общая толщина стены не соблюдалась должным образом.Условия толщины стенок могут варьироваться от меньшего до увеличенного. По возможности следует проверить толщину стены на соответствие техническим условиям.

Для каркасов, установленных в стенах из гипсокартона, можно использовать два разных метода крепления:

СТАЛЬНЫЕ ИЛИ ДЕРЕВЯННЫЕ ШПИЛЬНИКИ СВАРОЧНЫЕ ИЛИ ДЕРЕВЯННЫЕ

В некоторых рамах используются стальные или деревянные анкеры, приваренные или вставные. Эти рамы устанавливаются до того, как гипсокартон будет прикреплен к стойкам. Гипсокартон может быть либо «прижат» к возврату рамы, либо «заправлен» за обратный ход рамы.Только в том случае, если гипсокартон «заправлен» за обратным трубопроводом, может возникнуть ситуация, когда каркас свободно прилегает к гипсокартону. Этот зазор мог быть равномерным по всей длине (высоте) косяка или мог быть только на определенных участках. Поскольку рама не снимается, единственные доступные варианты — заделать зазор или закрыть его отделкой.

РАМА НАКЛАДКИ С КОМПРЕССИОННЫМИ ЯКОРАМИ

Эти рамы предназначены для установки после завершения возведения стены.Методы привязки, которые используются в этом типе рамы, позволяют при желании удалить раму. При снятии и повторной установке рамы необходимо соблюдать инструкции по установке производителя. Для накладных рам из гипсокартона, которые «свободно прилегают к стене», могут существовать три условия.

1) Первое условие — это равномерный зазор по всей длине (высоте) косяков рамы. Следует снять раму с проема и проверить толщину стен во многих местах вокруг проема.Эти измерения следует сравнить с рабочими спецификациями. Если толщина стенки меньше номинальной, доступны два варианта.

a) Если зазор относительно невелик, можно рассмотреть возможность использования уплотнения или обрезки, чтобы закрыть зазор при установке рамы.
b) Если зазор больше, использование «прокладок» может компенсировать недостаточную толщину стенки. Использование распорок требует, чтобы рама была снята с проема, прикреплена распорка (и) и рама переустановлена. Распорки можно использовать на одном или обоих возвратных элементах рамы, что приведет к установке распорок либо с одной, либо с обеих сторон стены.Прокладки доступны у производителя рамы.

2) Вторым условием будет зазор, который меняется по длине (высоте) косяка. Это состояние обычно встречается в конструкции стальных шпилек и приводит к «чрезмерно толстым» стенкам в верхних углах проема, см. Рис. 5. Обычно это прямой результат того, как стальные наконечники шпилек были прикреплены к вертикальным стальным шпилькам, чтобы формируют проем. Когда стена слишком велика (в этой области), она заставит коллектор и ограничители косяка раздвинуться и фактически расширит размеры горловины, чтобы принять большую стену.Это приведет к тому, что углы рамы будут очень плотно прилегать к стене, и по мере того, как вы продвигаетесь по косяку, начнет образовываться зазор, который затем постепенно исчезнет ближе к полу, см. Рисунок ниже в разделе «Зазор из-за слишком большой стены» .

Об этом состоянии следует сообщить соответствующему персоналу на рабочем месте. Состояние можно исправить, установив опорные пластины с каждой стороны угла и сжав внутренние стальные шпильки зажимом.Однако ответственность за исправление этого состояния лежит на субподрядчике, отвечающем за фактическое строительство стены.

3) Третье условие отличается от первых двух, которые касаются «подгонки» рамы по толщине стены. Причина этого состояния — не затянутые анкеры сжатия. Тогда каркас гипсокартона будет свободен по ширине проема и будет перемещаться из стороны в сторону против грубого проема.

Рама должна быть закреплена по вертикали, квадратной формы и закреплена в проеме путем правильной регулировки компрессионных анкеров в соответствии с инструкциями производителя.

СТЕКЛЯННЫЕ ОКНА

Полые металлические заимствованные световые рамы, транцы и комбинированные рамы для боковых фонарей — отличный выбор для наружных проемов благодаря гибкости конструкции, тепловым характеристикам и безопасности. Эти типы рам не имеют заводской герметизации для предотвращения проникновения воды; подрядчик / установщик должен герметизировать все стыки, которые подвергаются воздействию элементов после установки рамы в сборе.

По возможности настоятельно рекомендуется устанавливать стекло и остекление на внешнем фальце рамы.Это будет сдерживать проникновение воды.

Производители не могут контролировать качество изготовления, связанное с установкой этих типов рам, поэтому эта работа должна быть указана в разделе технических условий, посвященном установке / остеклению / герметизации.

ЭТИКЕТКА ОТСУТСТВУЕТ НА ПОЖАРНОЙ РАМЕ

Как и двери, огнестойкие рамы являются важным элементом соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток, прикрепленных к раме, является высшим приоритетом для производителя, официального представителя кодекса и агентства по маркировке.Когда продукт находится в поле, независимо от того, установлен он или нет, никому, включая производителя, не разрешается прикреплять этикетки, если только представитель агентства по маркировке производителя не проверил продукт на соответствие процедурам производителя. Только уполномоченные лица могут иметь и прикреплять ярлыки к огнестойкой продукции в полевых условиях.

Все таблички на огнестойких рамах расположены на косяке петель между верхней и средней петлей (см. Рисунок ниже).Следует отметить, что некоторые рамки имеют тисненую этикетку, а не этикетку, прикрепленную к поверхности. Этикетка с тиснением проштампована в паз рамы и может быть закрашена.

Если этикетка или тиснение отсутствуют, следует связаться с дистрибьютором рам.

Особые примечания:

Заимствованные световые рамы могут иметь наклейки на потолок рамы из-за расположения стекла и планки остекления.
Рамы со сплошными петлями могут иметь этикетки, наклеенные на потолок или головку рамы.
См. Процедуры производителя.

ОТСУТСТВУЕТ ЭТИКЕТКА НА ПОЖАРНОЙ ДВЕРИ

Противопожарные двери — важный элемент соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток является высшим приоритетом для производителя, официального представителя кодекса и агентства по маркировке. (Производитель должен учитывать каждую используемую этикетку, и этикетка может быть нанесена только на предприятии производителя или у авторизованного дистрибьютора этикеток производителя.) После того, как продукт находится в поле, независимо от того, установлен он или нет, никому, включая производителя, не разрешается прикреплять этикетки, если только представитель агентства по маркировке производителя не проверил продукт на соответствие процедурам маркировки производителя. Только уполномоченные лица могут иметь и прикреплять ярлыки к огнестойкой продукции в полевых условиях.

Таблички на огнестойких дверях расположены в одном из двух мест: между верхней и средней петлей или на верхнем канале (см. Рисунок).Убедитесь, что вы ищете этикетку в правильном месте.

Если этикетка отсутствует, обратитесь к дистрибьютору дверей.

Особые примечания:

Маркированные двери со сплошными петлями могут иметь наклейки, размещенные на верхнем канале двери. Обратитесь к конкретному производителю, чтобы определить расположение этикетки.
Возможно, потребуется удалить маркированные полые металлические транцевые панели для проверки маркировки, если они полностью закрыты фиксированной полой металлической рамой.
См. Процедуры производителя.

ПРОБЛЕМЫ С КРАСКОЙ

ПИЛИНГ КРАСКИ НА ГОЛЫЙ МЕТАЛЛ

Существуют два условия, которые необходимо учитывать при оценке отслоения краски до голого металла.

1. ТОЛЬКО ПРАЙМ-КРАСКА

Если продукт окрашен только грунтовкой и произошло отслоение, значит, между грунтовкой и оголенным металлом плохая адгезия. Обычно это связано с недостаточной подготовкой поверхности перед грунтовкой.Для обеспечения хорошей адгезии грунтовочной краски необходимо подготовить голый металл. Дверь следует полностью отшлифовать, промыть растворителем и повторно загрунтовать. Операции шлифования и промывки обеспечивают поверхность, достаточную для обеспечения хорошей адгезии грунтовки.

2. ПРЕМИУМ КРАСКА И ТОП (ОТДЕЛКА) ПОКРЫТИЕ

Неисправность может быть вызвана либо плохой подготовкой поверхности перед грунтовкой, либо использованием несовместимой финишной краски, которая вступила в реакцию с грунтовкой и сняла всю краску с голого металла.В любом случае корректирующая мера будет одинаковой. Дверь следует полностью отшлифовать и промыть подходящим растворителем. Затем дверь следует повторно загрунтовать. Слегка отшлифуйте грунтовочный слой, протрите и покрасьте его совместимым верхним слоем. Каждый раз, когда дверь готовится к финишной или финишной окраске, поверхность необходимо очистить. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

КРАСКА В РЕЗИНОВЫХ ОТВЕРСТИЯХ

Как полые металлические двери, так и рамы имеют различные отверстия, в которых просверлены отверстия и нарезаны резьбы.Эти отверстия находятся в различных компонентах, таких как арматура. Все компоненты собираются вместе перед окраской.

Производители могут использовать различные методы окраски. Некоторые из этих методов могут привести к скоплению краски в резьбовых отверстиях арматуры. Это скопление может затруднить установку винтов. Нарост следует удалить, чтобы упростить установку винтов и обеспечить их правильную посадку.

Лучший метод очистки резьбовых отверстий — использовать метчик, соответствующий резьбе винта.Кран легко срезает и удаляет скопившуюся краску, вводя и выводя ее из отверстия. Если нарост не такой большой и имеются (или могут быть получены) дополнительные винты, то винт можно ввернуть в отверстие и вывести из него, чтобы удалить незначительный налет перед окончательной установкой винта.

ПОВРЕЖДЕНИЕ ОТ ВОДЫ

Повреждения, вызванные водой, являются прямым результатом неправильного хранения. Если продукт все еще покрыт грунтовкой (финишный слой не был нанесен), легко определить следующее состояние:

Первоначально водное пятно проявляется в виде обесцвечивания или изменения блеска или блеска грунтовки.Поврежденные участки будут отличаться от остального продукта и, возможно, на ощупь.
Если водное пятно существовало в течение длительного времени и было вызвано • большим количеством воды, на обесцвеченных участках начнет появляться ржавчина.

Если на продукт был нанесен финишный слой краски, повреждение, вызванное водой, также может вызвать повреждение финишного покрытия:

Пятна от воды можно обнаружить по случайным участкам разрушения лакокрасочного покрытия на двери, а также по появлению на этих участках равномерного развития ржавчины.В некоторых случаях финишная краска будет демонстрировать хорошую адгезию к участкам, поврежденным водой, но также будет показывать равномерный слой ржавчины, развивающейся через финишную краску.

Чтобы исправить повреждения, вызванные водяными пятнами, руководствуйтесь следующими рекомендациями:

Для продуктов, окрашенных только грунтовкой, пораженные участки должны быть • тщательно отшлифованы. При необходимости поверхность следует отшлифовать до металла. Всю поверхность двери / рамы следует затем слегка отшлифовать и нанести «неровности» на любые сильно отшлифованные участки.Затем необходимо заново загрунтовать всю поверхность.
Для продуктов, подвергнутых финишной окраске, пораженные участки должны быть должным образом отшлифованы. • При необходимости поверхность отшлифовать до металла. Затем всю оставшуюся поверхность после финишной окраски следует слегка отшлифовать и «растушевать» на сильно отшлифованных участках. Если виден голый металл, эти области следует повторно загрунтовать и слегка отшлифовать, чтобы они «растушевывались» до слегка отшлифованных участков, окрашенных финишной краской. Затем изделие следует повторно покрасить.
Когда дверь готовится к покраске финишного или финишного покрытия, сначала необходимо очистить поверхность. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

ТЕРМИЧЕСКИЙ ЛУК

Установщики должны знать о состоянии, известном как Thermal Bow. Thermal Bow — это временное состояние, которое может возникнуть в металлических дверях из-за разницы температур внутри и снаружи. Это чаще встречается, когда прямые солнечные лучи попадают на поверхность двери.Это временное состояние и в значительной степени зависит от цвета двери, конструкции двери, продолжительности воздействия, температуры и т. Д. Это состояние часто можно облегчить, покрасив открытую поверхность в светлый цвет. Тепловой изгиб может произойти в обратном направлении в очень холодных условиях. Типичными симптомами теплового изгиба являются трудности с защелкиванием оборудования и проблемы с дверным зазором.

Как разрезать дверные петли без маршрутизатора

Как разрезать дверные петли без фрезера

Если вы ищете руководство для самостоятельной резки / надрезания новых дверных петель без фрезерного станка, то вы находитесь в правильном месте.Вы можете быть ошеломлены идеей установить дверные петли с помощью простого молотка и зубила, но если вы продолжите читать, вы сможете сделать это в кратчайшие сроки.

Два лучших метода подрезки дверных петель без фрезера:

Инструменты, необходимые в зависимости от того, какой метод вы используете

Молоток и долото:

Петли дверные
Маркер / карандаш
Молот
Долото
Отвертка
Винты

Сверло:

Петли дверные
Маркер / карандаш
Долото Форстнера
Сверлильный станок
Пилорамы
Молот
Долото
Отвертка
Винты

Как использовать метод молотка и долота?

Это самый простой способ, его можно выполнить за несколько простых шагов.

Оценка точки петли

Чтобы отметить место, где подойдут петли, необходимо надрезать часть двери.Дверные петли обычно располагаются вверху, посередине и внизу. Средняя петля проходит точно посередине двери, верхняя — на отметке 7 дюймов (18 см), а нижняя — на уровне 11 дюймов (28 см) двери.

При разметке контура следить за тем, чтобы петля не сдвинулась с намеченного места. Карандашом обведите 3 стороны петли, которые будут использоваться в качестве ориентира при нанесении надреза. Линии должны быть прямыми и достаточно заметными, если пройтись карандашом несколько раз.Чтобы измерить глубину надрезанного участка, нужно приложить кончик створки петли к двери и обвести контур.

Вырубить отмеченную площадь

После нанесения контура необходимо вырезать бороздки по контуру с помощью стамески и молотка. Поместите стамеску по начерченному контуру и осторожно постучите по нему молотком, чтобы сделать паз точно на глубину дверной петли. Вышеописанный процесс необходимо повторить на начерченном контуре, чтобы сделать пазы по всему контуру дверной петли.

Теперь у вас есть контурная область, вырезанная следующей, используя долото, осторожно молотком по обведенной области, чтобы выкопать надрезанное место. Так как при каждом ударе будут выходить небольшие стружки, процесс необходимо повторять до тех пор, пока вся поверхность не будет полностью обработана. Во время выкапывания постарайтесь подогнать дверную петлю, чтобы не выкопать глубину, превышающую обозначенную. Продолжайте копать, пока петля не встанет идеально.

Установка петель

Если все вышеперечисленные шаги выполнены, все, что вам нужно сделать сейчас, это убедиться, что дверная петля остается в отмеченном месте.Для этого просверливают отверстия, чтобы можно было вставить винты в отверстия под болты дверных петель, чтобы закрепить их на месте. Потяните петлю, чтобы проверить, плотно ли она закреплена винтами. Если петля двигается, то винты нужно закручивать посильнее.

Как использовать метод сверления?

Для этого метода надрезания дверных петель используется сверло со сверлом Форстнера

Оценка точки петли

Как упоминалось выше, правильное измерение важно при надрезании дверных петель.Выполните те же действия, пока не будет очерчен и точно отмечен полный след дверной петли.

После разметки участка возьмите расположение дверных петель на двери. Используйте те же размеры для дверного косяка, чтобы они совпали.

Просверлить отмеченную область

Перед тем, как приступить к сверлению, необходимо подпереть дверь на козлах так, чтобы контур дверных петель был направлен вверх.

Обязательно установите глубину счета, чтобы не сверлить больше, чем нужно.Сверло нужно использовать медленно и равномерно, чтобы получить точный счет для дверных петель. Чтобы не повредить дверь, начните с края контура и просверлите его к середине.

Долото до конца

После получения грубой резьбы на петлях переключитесь на зубило для более тонкой обработки. При лучшем контроле, чем у дрели, вы сможете убрать неровные края.

Как и в предыдущем методе, регулярно проверяйте петли, чтобы они идеально подошли к петле.

Заблокируйте петли

Когда сверление закончено, установите дверные петли на надрезанную часть двери и, чтобы предотвратить любое движение, вы должны заблокировать петли винтами. С помощью отвертки закрепите винты в отверстиях для болтов петель и убедитесь, что они достаточно туго затянуты, чтобы оставаться на месте при натяжении петель.

Предупреждение

Всегда надевайте защитную одежду при работе с тяжелой техникой. Всегда носите следующие предметы:

Перчатки
Очки защитные
Одежда с длинным рукавом

С долотом и молотком следует обращаться осторожно, чтобы избежать травм

Заключение:

В этой статье мы приводим правильную информацию, которая действительно работает.Если вы ищете решение , как разрезать дверные петли без фрезера , то вы попали в нужное место. Мы надеемся, что после прочтения статьи вы сможете легко разрезать дверные петли без фрезера.

Чтобы отрезать дверные петли стамеской, поместите петлю поверх двери, чтобы нарисовать контур карандашом. Используя долото и молоток, сделайте бороздки по начерченному контуру и сделайте то же самое снаружи, чтобы измерить глубину.

Используя молоток и долото, вырежьте контур, чтобы выкопать царапину на двери.Процесс следует продолжить, регулярно проверяя, подходят ли дверные петли к цоколю или нет. Когда он действительно закрепит петлю, установив винты.

Первый шаг при использовании дрели для вырезания дверных петель — это отметить расположение петель и очертить контур всей петли на двери. Установите дверь на козлы так, чтобы контур дверных петель был направлен вверх.

Сверло должно быть оснащено сверлом Форстнера. После того, как вы сделаете надрез на двери из контура, переключитесь на молоток и долото, которые предотвратят повреждение и придадут краям более гладкое бритье.Регулярно проверяйте, подходит ли петля, чтобы ее можно было зафиксировать винтами с помощью отвертки.

Если следовать инструкциям, то любой может самостоятельно разрезать дверные петли с помощью молотка и стамески или дрели.

Как заменить пальцы и втулки дверных петель на грузовике / внедорожнике Chevrolet или GMC 1988-2000 годов

Большие двери полноразмерных грузовиков и внедорожников GM тяжелые, а петли со временем изнашиваются. Если вы не можете закрыть свои двери Chevrolet Silverado, Suburban, Tahoe, GMC Sierra или Yukon 1988–2000 годов, не сильно хлопнув ими и не заметив, что они низко свисают при открытии, пора сменить дверные петли.

Обычно виноваты штифты и втулки, которые начинают допускать слишком большой люфт в ваших петлях. К счастью, поменять дверные петли не так уж сложно, хотя есть несколько шагов, когда сильный друг может стать большим подспорьем! Существует специальный инструмент GM для дверных пружин, который разработан, чтобы упростить замену или переустановку пружины дверных петель GM, но даже если у вас нет этого инструмента, вы все равно можете выполнять эту работу дома — мы покажем вам трюк!

Не знаете, как исправить провисающие двери грузовика Chevy, пикапа GMC или внедорожника? Просто следуйте инструкциям ниже!

Необходимых инструментов:

Для замены пальцев и втулок дверных петель грузовиков GM или внедорожников вам потребуется:

Отвертка с плоским шлицем
Плоскогубцы игольчатые
Молот
Удлинитель или металлический стержень — для забивания пальца
Удлинитель на 9 мм (или другой удлинитель аналогичного размера), который надвигается на штифт — для установки фиксирующих зажимов
Домкрат гидравлический
Деревянный лом 2 x 4 (опция)
Масло проникающее
GM Инструмент для дверных пружин ИЛИ тиски, стяжки и нож для ножей или острое лезвие
Картон, ковер или фанера для защиты лобового стекла
Защитные очки
Помощник

Необходимые детали:

Штифты новой дверной петли
Втулки новые
Новая пружина (опция)

Убедитесь, что штифты дверных петель и втулки соответствуют вашей марке, модели и году выпуска грузовика или внедорожника Chevrolet, GMC.Не забывайте надевать защитные очки — фиксирующие зажимы и пружины может быть трудно ослабить, и они могут взлететь, когда наконец это сделают.

Также рекомендуется защитить лобовое стекло толстым слоем коврового покрытия или фанеры. Когда вы ударяете по верхнему стержню шарнира, раскачивание и промах могут означать треснувшее лобовое стекло.

Действия по замене пальца дверной петли, втулки и пружины

Начните с того, что у вас достаточно места, чтобы полностью открыть двери грузовика и облегчить доступ к петлям.Затем выполните следующие действия:

Снимите дверную пружину, старые шарнирные пальцы и втулки:

С помощью отвертки и плоскогубцев снимите фиксирующий зажим на верхней части пальца верхней петли. Начните расшатывать его кончиком отвертки, а затем возьмите его и ослабьте плоскогубцами.
Снимите дверную пружину за петлей — между петлей и самой дверью — поместив конец пружины и вставив отвертку между ним и петлей.Поднимите, используя дверцу как рычаг, пока пружина не выскочит.
Распылите проникающее масло на верхнюю и нижнюю часть штифтов, на втулках, чтобы облегчить выбивание штифта.
Поместите длинный удлинитель на верхнюю часть штифта и осторожно ударьте вниз, чтобы выбить штифт, стараясь не задеть лобовое стекло или другую часть автомобиля.

Пришло время взять вашего помощника!

С помощью отвертки и плоскогубцев снимите фиксирующий зажим в нижней части нижнего стержня петли.Начните расшатывать его кончиком отвертки, а затем возьмите его и ослабьте плоскогубцами.
Поместите домкрат, чтобы удерживать конец двери, чтобы выдержать вес, когда нижний штифт выходит. Попросите помощника придерживать дверь, чтобы она не упала на домкрат. Совет от профессионала: Вы можете использовать брусок 2 x 4, чтобы лучше распределить вес двери.
Распылите проникающее масло на верхнюю и нижнюю часть пальца, на втулках, чтобы облегчить его выбивание.
Осторожно постучите молотком снизу вверх, чтобы выбить штифт, убедившись, что ваш помощник крепко держит дверь на домкрате, чтобы выдержать вес. Возможно, вам придется попросить помощника осторожно пошевелить дверцей, если штифт застревает на петле. Вы также можете захватить верхнюю часть штифта плоскогубцами, как только начнете ослаблять его, и постучать по плоскогубцам молотком, чтобы полностью выбить и удалить штифт. Совет для профессионалов: Вы можете использовать тряпку, чтобы защитить краску на двери, накрыв ею область перед тем, как стучать по булавке вверх.
С помощью отвертки с плоским жалом подденьте старые втулки.

Теперь замените старые шарнирные пальцы и втулки и снова соберите дверь:

Вставьте новые втулки, соблюдая разные размеры и расположение на каждой петле. Pro совет: Для верхней петли большая втулка входит в нижнюю часть петли, а меньшая втулка входит в верхнюю часть петли. Для нижней петли большая втулка входит в верхнюю часть петли, а меньшая втулка входит в нижнюю часть петли.В обоих случаях головка шарнирного болта входит в большую из двух втулок.
Осторожно забейте четыре втулки на место. Помните, что втулки входят в автомобильную часть петли, а не в дверную часть.
Пока ваша дверь все еще находится на домкрате, вместе с помощником выровняйте петли и начните задвигать стержни петель на место через втулки — сначала снизу, затем сверху. Используйте молоток, чтобы сначала слегка постучать, затем ударьте более твердо в конце, чтобы полностью вошли штифты в новые втулки.
Поместите новые фиксирующие зажимы на втулки и используйте небольшое гнездо или небольшой полый кусок трубки, чтобы забить фиксирующие кольца на место, убедившись, что они полностью сидят, чтобы штифты не выходили.

Повторная установка дверной пружины с помощью или без приспособления для дверной пружины GM:

Если у вас есть специальный инструмент GM для дверных пружин (пружинный компрессор) для замены дверных пружин, следуйте инструкциям, прилагаемым к инструменту. ИЛИ Если у вас нет инструмента GM для пружин, вы можете сжать пружину в тисках и использовать пластиковые застежки-молнии, чтобы он был сжат во время установки. Pro совет: Установите три стяжки свободно, прежде чем сжимать пружину, и затяните их, как только пружина окажется в тисках. Осторожно держите пружину сбоку, а не за концы, на случай, если стяжки сломаются. Когда вы вставляете сжатую пружину на место, убедитесь, что вы надели защитные очки. Осторожно разрежьте две застежки-молнии. При этом можно немного прикрыть дверь, а также повернуть сжатую пружину, чтобы получить доступ ко второй застежке-молнии. Третью застежку-молнию трудно разрезать, но она быстро порвется сама по себе, когда вы открываете и закрываете дверь, и пружина встает на место.

Повторите эти шаги для других дверей, если эти петли также необходимо заменить. Вы заметите, что ваши двери больше не провисают, их легче открывать и закрывать.

Если у вас есть какие-либо вопросы, вы всегда можете связаться с нашей командой здесь, в Henry’s. Мы рады дать вам дополнительные советы и подсказки, которые помогут вам заменить шарнирные пальцы на вашем старом автомобиле Chevrolet или GMC.

Заменяли ли вы пальцы дверных петель, втулки и пружины на своем грузовике Chevy или GMC? Поделитесь с нами любыми советами в комментариях ниже!

Помогите !!! Смена цвета корпуса приводит к тому, что петли выглядят некрасиво! Что делать?

Наш дом был построен в 1992 году и имеет индивидуальные дубовые шкафы, окрашенные медом.У нас есть главная ванная комната, маленькая гостевая ванная и кухня от маленького до среднего.
Я хотел бы обновить внешний вид этих шкафов и уже окрасил одну ванную комнату темным эспрессо.
Нам понравился новый цвет, пока мы не посмотрели на открытые петли, которые теперь выступают, как больные пальцы. Это античная латунная отделка, и, исследуя новые петли, мы не можем найти в продаже такие же петли с другой отделкой.
Самое близкое к описанию, которое мы смогли найти, это « переменная накладные одинарные съемные петли с торцевым креплением» .
Проблема с петлями заставляет нас задуматься, не стоит ли нам вместо этого заняться переделкой шкафа и тем самым устранить проблему с петлями … обновление переделки будет сопровождаться обновленными петлями.

Вопросы:

1. Это хорошая идея — потратить меньше денег и поменять петли с открытых на скрытые, а затем продолжить замену темных пятен?

2. Следует ли нам продолжить поиски существующего типа петель в новой отделке? (Покраска существующих петель — не долгосрочное решение, особенно.Так как битых несколько). Также нет названия бренда, но они похожи на Amerock. Я позвонил им, и они сказали, что петли с переменным наклоном больше не производятся. Я не уверен, верно ли это для других компаний.

3. Следует ли нам подумать о том, чтобы потратить больше долларов и заменить все дверцы и фасады ящиков? У нас 42 двери кабины и 26 ящиков. На них нет ручек или кнопок, так как у них есть небольшая щель для открывания. Я хотел бы добавить ручки и ручки, но съеживаюсь при мысли о добавлении более старинного оборудования с латунной отделкой, которое действительно устарело.
Спасибо за любые советы или подсказки, которые у вас есть для нас. Мы действительно застряли в мысли о том, как действовать дальше!

На рисунке ниже показано, как выглядят шкафы с новым цветом эспрессо, который есть только в этой ванной. Мы ЛЮБИМ темный цвет !!

Успех

Tesla, Home Depot будет зависеть от последовательности: отчет

тесла
TSLA, г.
-0,70%
согласно отчету Bloomberg, в котором говорится, что Tesla подтвердила этот шаг, планирует в первом полугодии планировать торговые площади под брендом Tesla в 800 точках розничной торговли.

Tesla может в какой-то момент предложить свой новейший солнечный продукт, солнечную крышу, в Home Depot
HD,
-0,81%
а также разговаривает с Lowe’s Cos.
НИЗКИЙ,
-0,78%,
пытаясь заключить аналогичную договоренность, говорится в отчете со ссылкой на людей, знакомых с этими планами.

«По нашему мнению, это эволюция (а не революция)» и часть «переосмысления домашних технологий», и Tesla становится заметной среди покупателей благодаря Home Depot 4.Аналитики Consumer Edge отмечают, что 3 миллиона транзакций в день.

Маркетинговая инициатива «может помочь повысить продуктивность и объем продаж для того, что в настоящее время является очень экономичным отделом продаж / установки», — заявили они. Аналитики утверждают, что SolarCity, которую Tesla купила в 2016 году, имела отношения с Home Depot, поэтому этот шаг Tesla — это скорее ребрендинг.

Последовательность исполнения (своевременное возвращение к клиентам) будет ключом как к сарафанному радио, так и к закрытию этих крупных продаж », — говорят аналитики.

Акции Tesla упали на 1% на дневных торгах в четверг, но выросли на 41% за последние 12 месяцев. Акции Home Depot, практически не изменившиеся в четверг, выросли на 46% за тот же период, что сопоставимо с ростом индекса S&P 500 на 24%.
SPX,
+ 0,16%
Индекс Dow Jones Industrial Average вырос на 32%.
DJIA,
+ 0,04%

Tesla выигрывает пари, создав самую большую батарею в мире

Getty Images

Tesla Inc.План по расширению торговых площадей в магазинах Home Depot Inc. приведет к тому, что товары роскоши компании из Кремниевой долины станут доступными для всех, но выполнение ожиданий клиентов будет ключевым фактором, заявили аналитики Consumer Edge в четверг в записке.

RF26HFENDSR.indd

% PDF-1.3
%
1 0 объект
>] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>>
эндобдж
2 0 obj
> поток
uuid: 42ef6705-6407-5044-aa5e-dc260522dd53adobe: docid: indd: 925327c2-1c96-11df-9340-e1b6d

3fxmp.ID: ffc8b8eb-ce04-4b61-87e4-e9e7d3d20cb4proof: pdf1xmp.iid: 8df3cd94-aa70-4f66-a1af-ea302d3e04d6xmp.did: 3627CDE7C520681180838D3AD9F52FD9adobe: DocId: INDD: 925327c2-1c96-11df-9340-e1b6d

3fdefault

convertedfrom применение / х-InDesign в приложение / pdf Adobe InDesign CC 2017 (Macintosh) / 2018-02-23T13: 53: 35-05: 00

2018-02-23T13: 53: 35-05: 002018-02-23T13: 53: 40-05: 002018-02-23T13: 53: 40-05: 00 Приложение Adobe InDesign CC 2017 (Macintosh) / pdf

RF26HFENDSR.

Установка петель без врезки — неврезных петель

Грамотная подборка и установка неврезных петель

Профессиональное предоставление услуг

Накладные дверные петли без врезки

Накладные петли

Дверные петли без врезки – это быстро, просто и надежно!

Особенности петель

Петли без врезки в Москве

Популярные виды навесов

Накладные типа «бабочка»

Врезные карточные

Угловые

Скрытые

Ввертные

Двухсторонние

Преимущества и недостатки петель

Дверные петли «бабочка»: советы по установке

Конструктивные особенности, плюсы и минусы

Особенности выбора неврезных петель

Установка

Трудности во время монтажа

Нюансы установки

Нюансы установки

Возможные проблемы и методы их устранения

7. Как отрегулировать петли

Добавить комментарий

Установка петель на межкомнатную дверь, разметка, правила выбора, способы монтажа

Выбор типа и количества петель в зависимости от параметров межкомнатных дверей

Корректная разметка дверного блока для врезки отверстий под петли

Способы монтажа петель на межкомнатные двери

Использование крепежных элементов во время установки петель

Установка межкомнатных дверей купе своими руками: видео, фото в интерьере

Двери с притвором: особенности

Замки и петли для межкомнатных дверей с притвором

Разновидности петель для створки с притвором

Смотрите также:

Петли накладные без врезки

Мебельная петля без сверления и врезки

Что такое мебельная петля без сверления?

Где они применяются?

Какие бывают виды?

Как их монтировать?

Что такое петля-бабочка. Преимущества и недостатки петель-бабочек

Что такое петли «бабочки»

Особенности установки петель-бабочек

Отзывы о петлях-бабочках

Особенности выбора и установки классических петель без врезки

Разновидности накладных петель

По назначению

По типу установки

Особенности выбора неврезных петель

Установка простых петель

Петли без врезки,накладные петли оптом закажи здесь >>

Современные петли имеют определенные достоинства:

В чем секрет популярности накладных петель?

Петли-бабочка для межкомнатных дверей: дверные накладные, врезка и установка, видео как навесить и поставить

Описание конструкции: дверные петли-бабочка

Как ставить: установка петель-бабочка на межкомнатные двери

Монтаж без врезки: петли дверные накладные и их нюансы

Отзывы: петли-бабочки для межкомнатных дверей

Петли-бабочки: цвет и материал

Установка петель-бабочка на межкомнатные двери (видео)

Примеры петель дверных накладных без врезки

Выбор и установка петли без врезки в дверь

Петли бабочка: этапы установки

Специфика монтажа

Рекомендации

Какие особенности у использования дверных накладных петель

Используемый материал

Конструктивные особенности дверных петель

Основное отличие врезки от обычного монтажа

Установка врезных накладных петель

Как итог

Накладные дверные петли без врезки: особенности конструкции, преимущества и недостатки, установка конструкции

Конструктивные особенности, плюсы и минусы

Установка

Возможные проблемы и методы их устранения

Петли накладные без врезки

Дверные петли

Особенности конструкции
