Установка выключателя с подсветкой: Выключатель с подсветкой. Подключение выключателя с подсветкой своими руками

Выключатель с подсветкой. Подключение выключателя с подсветкой своими руками

Наверное, любой человек не один раз сталкивался с такой житейской проблемой, когда возвратившись домой вечером, прежде чем войти в неосвещенную комнату, мы начинаем искать на ощупь выключатель, для того что бы включить свет.

Порой эта процедура занимает немало времени, и сопровождается падением предметов попавшихся по пути. С целью облегчения поиска выключателя, а так же экономии нервов и времени и был в свое время придуман выключатель с подсветкой.

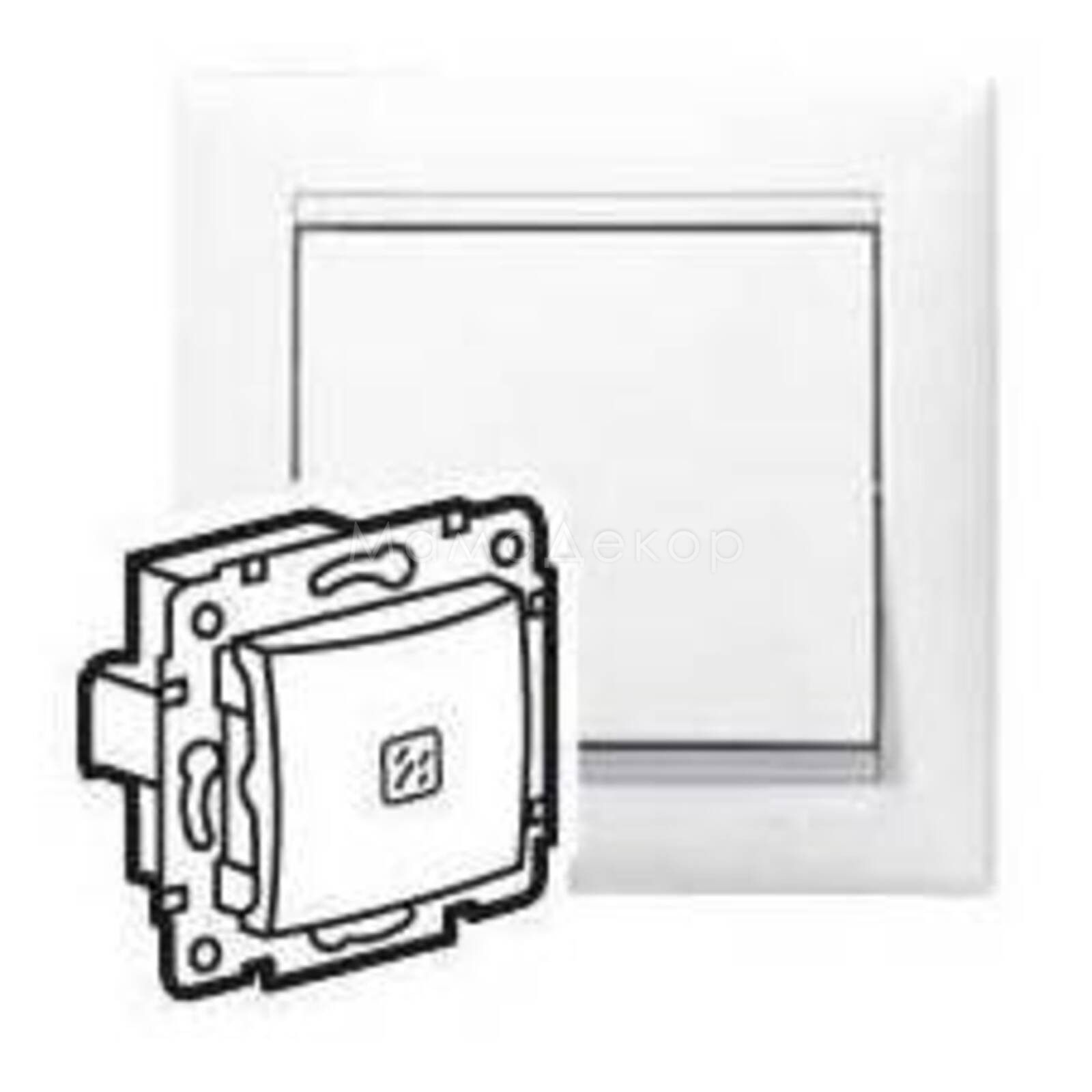

По своей конструкции и внешнему виду выключатель с подсветкой ни чем не отличается от обычного выключателя, только тем, что оборудован световой индикацией, которая в темном помещении сразу бросается в глаза и точно указывает его месторасположение.

При этом световой индикатора выключателя, потребляет мало электроэнергии и работает только тогда, когда свет выключен. Поэтому беспокоится о том, что при использовании данного устройство расход электроэнергии станет больше не стоит — выключатель с подсветкой ее практически не потребляет.

Давайте поподробнее разберемся в принципе работы и схеме подсветки клавишных переключателей.

Как правило, в качестве источника света в системе подсветки выключателя используется неоновая лампа или светодиод с резистором, которые параллельно подключены к контактам выключателя. В то время когда выключатель находится в выключенном положении, питание светящего элемента осуществляется через нить накала осветительной лампы, имеющей маленькое сопротивление.

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

особенности монтажа одно- и двухклавишных выключателей

На чтение 8 мин Просмотров 1к. Опубликовано 17.07.2019 Обновлено 17.07.2019

Комфортные условия удается создавать из мелочей, например, выключателя, оснащенного подсветкой. Этот элемент имеет много преимуществ при условии, что будет приобретено правильно установлено подходящее устройство.

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.

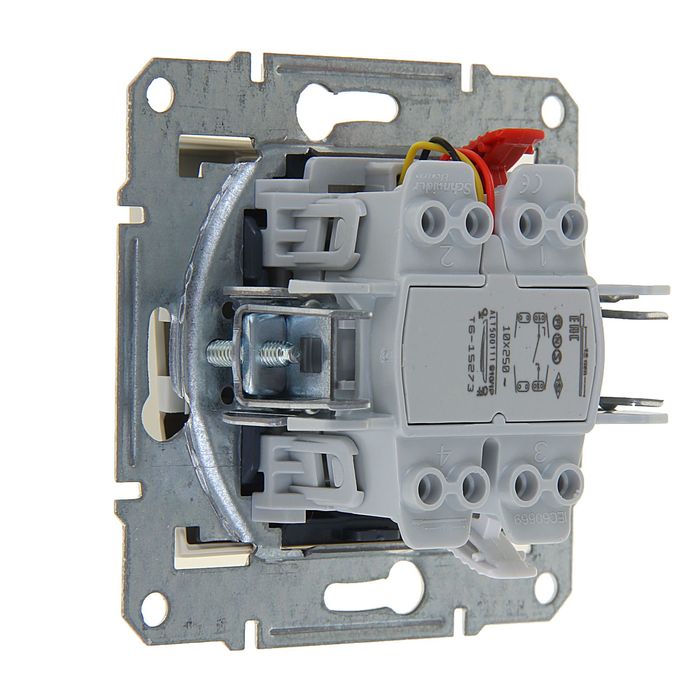

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

• Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
• Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

Подключение напрямую через резистор – это не самый лучший вариант. Обусловлено это производительностью цепи, а также склонностью резистора к перегреванию. Также не исключена вероятность того, что через электрическую цепь потечет обратный ток. Это неизбежно приведет к пробою светодиода.

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Как подключить выключатель с подсветкой

Принцип работы выключателя

Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

При размыкании выключателя светильник служит обыкновенным проводником. Сквозь него протекает ток с небольшой силой, которой достаточно для бесперебойной работы подсветки.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
5. Когда схема соединения была запомнена, провода отсоединяют.

Схема выключателя с подсветкой Переделанная схема

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.

Выключатель с подсветкой и все, что с ней связано

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, то решить проблему можно с помощью подсветки, которая точно укажет местоположение клавиш включения света. На практике это реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1.

Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями.

Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.

1. Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
2. Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
3. Демонтировать выключатель со стены и отсоединить провода.
4. В зависимости от формы и размеров корпуса определить место установки светодиода.
5. В обозначенном месте просверлить отверстие диаметром 5 мм.
6. К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
7. Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
8. При необходимости собранную конструкцию удлинить проводами.
9. С помощью суперклея закрепить светодиод в отверстии.
10. Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
11. Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
12. Произвести монтаж готового выключателя со светодиодом в обратной последовательности.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

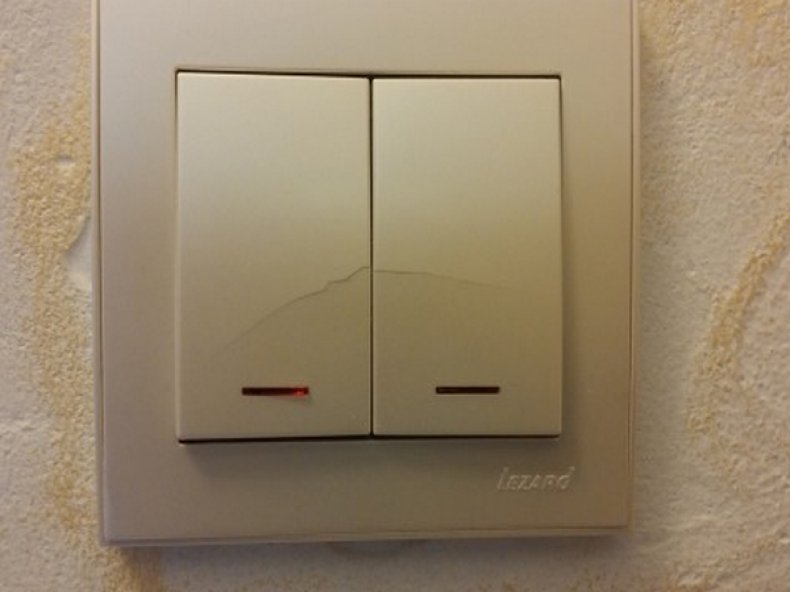

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

• в виде неприятного мерцания;
• в виде тусклого свечения светодиодной лампы;
• подсветка вовсе может не работать с некоторыми моделями LED-ламп – их драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

как подключить по схеме, устройство, как отключить индикатор и прочее

Выключатель с подсветкой наверняка придумал человек, которому надоело считать углы, передвигаясь по комнатам ночью. По сути, такой выключатель ничем не отличается от обычного, но имеет в себе лампочку, которая светится в темноте. Чаще всего для этой цели используют светодиоды, что позволяет не только комфортно пользоваться осветительными приборами, но и экономить электроэнергию.

Принцип работы выключателя с подсветкой

Существует большое разнообразие моделей выключателей с индикаторами (подсветкой), но принцип работы у всех один и тот же. Если контакт есть, свет зажигается, контакта нет — основного света также нет, зато горит подсветка, позволяющая легко найти выключатель в темноте.

При выключенном основном свете на корпусе загорается светодиод, по которому прибор легко найти в темноте

Внутри выключателя, если снять клавиши, можно увидеть светодиод. Он и является основным элементом подсветки, которая работает только при выключенном свете. Кроме светодиода в схеме имеется токоограничивающий резистор. Именно благодаря ему энергии, идущей от входной фазы, достаточно, чтобы дать питание подсветке, но недостаточно, чтобы включить светильники в доме.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

Напряжение подаётся на входящую фазу выключателя L. От неё ток идёт либо в цепь подсветки, если контакт выключателя разомкнут, либо сразу на светильник, если контакт замыкается. Во втором случае ток не проходит к резистору и светодиоду, потому что сопротивление этого участка цепи больше, чем у прямого провода к осветительному прибору.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

1. С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания). Энергосберегающие лампы при этой схеме могут светиться в темноте.
2. На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
3. С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Перед тем как начать работу по установке, нужно обязательно обесточить помещение.

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

   Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда

2. Аккуратно удаляем декоративную рамку.
3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

   После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника

4. Ослабляем крепления проводов и отсоединяем их.

   Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
2. Закрутить болты крепления к подрозетнику.
3. Установить рамку и клавиши.
4. Включить рубильник и проверить работоспособность устройства во всех режимах.

   При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей. Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Видео: как подключить проходной выключатель

Отключение подсветки выключателя

Подсветку выключателя можно отключить. Это делается довольно просто, необходимо лишь отключить питание и снять светодиод.

Последовательность действий:

1. Выключаем рубильник и обесточиваем помещение.
2. Поддеваем защёлки клавиш выключателя и снимаем их.
3. Осторожно демонтируем рамку устройства.
4. Выкручиваем крепёжные болты.
5. Вытаскиваем устройство из монтажной коробки.
6. Проверяем, есть ли напряжение на проводах индикаторной отвёрткой.

   Перед тем как прикасаться к оголённым участкам проводов, лучше ещё раз убедиться в том, что напряжение отключено — при поднесении пробника к каждому из контактов индикатор не должен гореть

7. Отсоединяем провода.

   После отсоединения проводов корпус выключателя можно забрать с собой для выполнения последующих работ

8. Осмотрев выключатель, находим защёлки, которыми крепятся две половинки устройства.
9. Разделяем выключатель на две части и находим резистор со светодиодом.

   Разобрав выключатель, получаем доступ к деталям подсветки

10. Обычными кусачками перекусываем провода (жилы) подсветки. Вместо этого можно просто выпаять светодиод.
11. Заново собираем выключатель.

Как самому установить подсветку в выключатель

Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:

1. Повторить действия, указанные выше (см. пункты 1–9).
2. В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.

   В схеме с резистором и светодиодом последний защищается от пробоя обратным током установкой обычного диода

3. Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.

Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.

Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп

Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.

Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания

Видео: подсветка в выключателе

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Выключатели с подсветкой — это не дань моде, а удобство, ведь всё совершенствуется на благо человечеству.

Здравствуйте, уважаемые заказчики! Оцените статью: Поделитесь с друзьями!

правила и схема подключения устройства. Полезные советы

Принцип работы выключателя с подсветкой

Существует большое разнообразие моделей выключателей с индикаторами (подсветкой), но принцип работы у всех один и тот же. Если контакт есть, свет зажигается, контакта нет — основного света также нет, зато горит подсветка, позволяющая легко найти выключатель в темноте.
При выключенном основном свете на корпусе загорается светодиод, по которому прибор легко найти в темноте. Внутри выключателя, если снять клавиши, можно увидеть светодиод. Он и является основным элементом подсветки, которая работает только при выключенном свете. Кроме светодиода в схеме имеется токоограничивающий резистор. Именно благодаря ему энергии, идущей от входной фазы, достаточно, чтобы дать питание подсветке, но недостаточно, чтобы включить светильники в доме.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

Напряжение подаётся на входящую фазу выключателя L. От неё ток идёт либо в цепь подсветки, если контакт выключателя разомкнут, либо сразу на светильник, если контакт замыкается. Во втором случае ток не проходит к резистору и светодиоду, потому что сопротивление этого участка цепи больше, чем у прямого провода к осветительному прибору.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

1. С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания). Энергосберегающие лампы при этой схеме могут светиться в темноте.
2. На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
3. С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка. Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

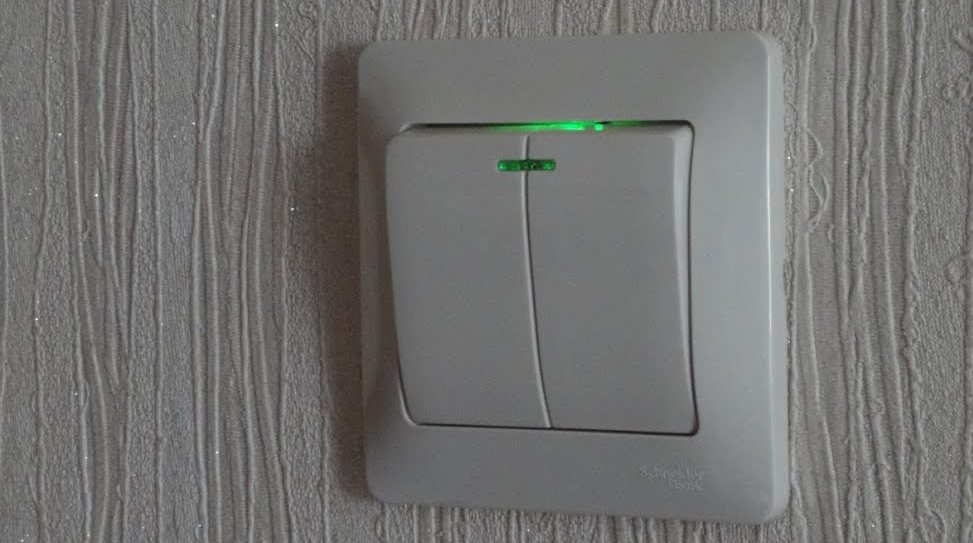

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

• одной входной, двух выходных клемм;
• токоограничивающего резистора;
• подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет.

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на рисунке:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором
Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Схема подключения выключателя света с индикацией на светодиодах

Схема подключения светодиода к одинарному выключателю будет выглядеть следующим образом:

Если вы планируете установить светодиод, тогда вам следует знать, что сопротивление резистора должно быть не менее 100 кОм. Светодиод также следует защитить от пробоя. Сделать это можно с помощью диода. Этот вариант не подойдет, если в вашей люстре установлены светодиодные лампы. Сопротивление в люстре будет высоким, и поэтому ваш светильник будет постоянно мигать. Узнать, почему мигает светодиодная лампа можно в нашей статье.

Это все способы подсоединения индикации к светильнику. Какая схема подключения выключателя с подсветкой лучше решаете только вы.

Схема подсветки выключателя на светодиоде и конденсаторе

Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.

Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.

Рекомендации по монтажу подсветки в настенный выключатель

Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.

При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.

При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.

Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

1. С помощью плоской отвертки снять клавишу.
2. Осторожно убрать декоративную накладку.
3. Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
4. Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки.

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник. Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении. Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом. Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

1. Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
2. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
3. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
4. Обесточить сеть.
5. Провода зачистить от изоляции.
6. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
7. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
8. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
9. Провод, идущий к люстре, соединить с контактом и закрепить.
10. Последний провод закрепить под контакт, на котором нет пластин.
11. Проверить правильность подключения.
12. Вставить внутреннюю часть выключателя в монтажную коробку.
13. Закрепить винты.
14. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Видео: как подключить проходной выключатель

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
2. С помощью плоской отвертки поддеть, потом снять клавиши.
3. Снять декоративную рамку.
4. Открутить болтики.
5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
7. Отсоединить провода от контактов.
8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
9. Найти резистор и светодиод.
10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
5. Когда схема соединения была запомнена, провода отсоединяют.

Схема выключателя с подсветкой

Переделанная схема

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

• обычный выключатель;
• светодиод с любыми характеристиками;
• резистор на 470 кОм;
• диод 0,25 Вт;
• провод;
• паяльник;
• дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети. Нужно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Как самому установить подсветку в выключатель

Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:

1. Повторить действия, указанные выше (см. пункты 1–9).
2. В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.

   В схеме с резистором и светодиодом последний защищается от пробоя обратным током установкой обычного диода

3. Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.

Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.

Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп

Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.

Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок.

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

1. Почему светодиодные лампы горят при выключенном выключателе: причины и решения
2. Почему моргают светодиодные лампочки: поиск неисправности + как починить
3. Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.

Источники

• https://refite.ru/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-svetodiodnyj-vyklyuchatel.html
• https://elektroznatok.ru/osveshhenie/vyklyuchatelya-s-podsvetkoj
• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vyklyuchatel-s-podsvetkoj-sxema-i-ustrojstvo/
• https://moy-instrument.ru/masteru/kak-podklyuchit-vyklyuchatel-s-indikatorom-podsvetki. html
• https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-vykljuchatelya-s-podsvetkoj
• https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-kak-podklyuchit-vyklyuchatel-s-podsvetkoj.html
• https://vse-elektrichestvo.ru/sxemy/sxema-podklyucheniya-vyklyuchatelya-sveta-s-indikaciej.html
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html

Выключатель с подсветкой: устройство, подключение, изготовление

Оглавление:
Выключатель с подсветкой: как он работает
Разновидности выключателя с подсветкой
Как установить выключатель с подсветкой
Как сделать подсветку выключателя своими руками

Одним из самых первых бытовых электрических приборов, который получил свою собственную независимую подсветку, стал выключатель. Решая проблему поиска этого устройства в темноте, производители вмонтировали в него небольшую лампочку, служащую человеку маячком. Ориентируясь на него в темноте, можно достаточно просто найти не только сам выключатель, но и зайти в какое-либо помещение. В этой статье вместе с сайтом stroisovety.org мы поговорим про выключатель с подсветкой – мы ознакомимся с его конструкцией, изучим принцип работы и рассмотрим вопросы: как его самостоятельно изготовить и установить?

Выключатель с подсветкой фото

Выключатель с подсветкой: как он работает

Устройство выключателя с подсветкой отнюдь не является сложным – если говорить о принципиальной разнице между ним и обычным выключателем, не имеющим подсветки, то она заключена исключительно в наличии одной единственной лампочки, правильно подобранной по сопротивлению. Эта лампочка подключена параллельно с выключателем, благодаря чему и появляется эффект ее включения в тот момент, когда сам выключатель не пропускает ток. Здесь работают законы физики, которые заставляют двигаться электрический ток по пути наименьшего сопротивления. Когда выключатель пропускает ток, ему проще двигаться по прямой, минуя лампочку (соответственно она не светится), когда же выключатель не пропускает ток, заряженным электронам просто некуда деваться и они движутся непосредственно через лампочку подсветки. Все просто, хотя для кого-то это может оказаться непонятно.

Подключение выключателя с подсветкой фото

Естественно, что для обеспечения видимости этой подсветки, выключатель пришлось несколько модернизировать – в частности, в корпусе или клавишах выключателя было добавлено небольшое окошко, закрытое прозрачным пластиком. Через это окошко свет от миниатюрной лампы становится заметным. Во всем остальном, кроме лампочки и окошка, данный тип выключателя ничем не отличается от обыкновенного устройства включения и выключения света. Еще одно различие, которое можно наблюдать в выключателях с подсветкой, это сами лампочки – они могут быть неоновыми (в современных изделиях этого типа выключателей уже практически не используются) и светодиодными, которые получили сегодня огромное распространение.

Разновидности выключателя с подсветкой

По большому счету, это устройство может иметь точно такие же разновидности, как и стандартный выключатель без подсветки. Их можно классифицировать всего по нескольким признакам.

1. Самый главный из них – это принцип включения и выключения. В этом отношении их можно разделить на клавишный выключатель с подсветкой, кнопочный и сенсорный. В силу своей доступной стоимости наибольшее распространение поучили клавишные выключатели. Кнопочные выключатели с подсветкой вообще в быту применяются разве что в технике. А сенсорные выключатели, хотя и предназначены для бытового использования, благодаря своей высокой стоимости тоже практически не используются.
2. Следующим критерием, позволяющим разделить выключатели на подвиды, выступает количество групп, которыми они могут управлять. Проще говоря, их можно классифицировать по количеству клавиш, кнопок или сенсоров. В этом отношении можно выделить одноклавишный, двухклавишный и трехклавишный выключатель с подсветкой – управление более чем тремя группами осветительных приборов с помощью одного устройства не производится. Если нужно больше клавиш, тогда комбинируйте эти выключатели между собой и устанавливайте их по два, по три, а то и по пять штук в один блок.
3. В отдельную группу можно выделить так называемый проходной выключатель с подсветкой – его конструкция в корне отличается от устройства стандартных выключателей и позволяет производить управление одной или несколькими группами осветительных приборов из нескольких мест. Они удобны в больших помещениях с несколькими выходами или длинных коридорах и, соответственно, на лестничных маршах. Переоценить их достаточно сложно. Как и стандартные электрические приборы этого типа, они могут подразделяться на виды по количеству клавиш – существует как одинарный, так и тройной, и двойной выключатель с подсветкой проходного типа.

   Клавишный выключатель с подсветкой фото

В принципе, это все разновидности существующих на сегодняшний день выключателей, используемых в быту. Существуют, конечно, и другие выключатели, но их либо в быту не применяют, либо выключателями их можно назвать с натяжкой. Взять, к примеру, диммер. Он вроде бы и работает как выключатель, но, по большому счету, это регулятор освещенности.

Как установить выключатель с подсветкой

Как-то даже и освещать этот вопрос не очень хочется, так как говорить тут нечего – подключение выключателя с подсветкой производится точно так же, как и подсоединение в цепь освещения обычного выключателя без подсветки. Сложность может возникнуть только в одном случае – если вы приобретете «полуфабрикат», в котором лампочка находится не на своем месте, а просто лежит в упаковке рядом с выключателем. Сложность – это даже громко сказано, скорее всего, это просто маленькое-маленькое препятствие.

В таких ситуациях нужно просто соединить два провода лампочки с разными проводами, находящимися в подрозетнике – если это одноклавишный выключатель, то тут вообще все элементарно просто. Несколько сложнее осуществляется подключение двухклавишного выключателя, оборудованного двумя лампочками (в большинстве случаев их оснащают одним индикатором). В такой ситуации индикаторные ламы объединяются одним своим проводом друг с другом (эта скрутка подключается к приходящей на выключатель фазе), а другими своими концами они подключаются к двум разным исходящим фазам. Что касается самого выключателя, то здесь все обстоит стандартным образом.

Как установить выключатель с подсветкой фото

Как сделать подсветку выключателя своими руками

Для людей даже с минимальными познаниями в электротехнике, этот вопрос, можно сказать, уже решен. Все, что необходимо знать для самостоятельного изготовления выключателя с подсветкой, уже описано выше. Не хватает разве что схемы и небольших расчетов сопротивления. Для начала разберемся со схемой – здесь вариант двоякий и зависит от типа используемой лампы. Если это небольшой неоновый индикатор, то последовательно ему нужно будет включить сопротивление на 500-1000кОм. Если это диод, то надобность в сопротивлении может вообще отпасть, если вы выберете правильную его модель – светодиод просто должен быть рассчитан на напряжение в 220В.

Если говорить о непосредственной технологии решения вопроса, как сделать выключатель с подсветкой, то описать ее можно следующим образом.

1. Приобретаем обычный выключатель и специальный светодиод – последний момент, чтобы не ошибиться, лучше уточнить у продавца.
2. Дальше в клавише выключателя, в соответствии с диаметром светодиода, просверливаем отверстие. В принципе, их можно насверлить несколько, но меньшего диаметра – здесь смотрите сами, как посчитаете нужным, так оно и будет.
3. Дальше крепим светодиод внутри выключателя, а вернее под клавишами на его корпусе. Самый простой вариант – это приклеить светодиод с помощью термоклея или какого-либо другого клеящего вещества. По большому счету, учитывая вес светодиода, подойдет даже жвачка.
4. Теперь просто подключаем светодиод в соответствии с приложенной схемой.

   Как сделать выключатель с подсветкой фото

Вот и все! Самодельный выключатель с подсветкой готов – теперь остается только любоваться своей работой и хвастаться друзьям, какой я умелый мастер.

Если говорить откровенно, то выключатель с подсветкой проще купить, и дело здесь, как вы понимаете, не в сложности его изготовления – причин этому несколько. Во-первых, вы потратите много времени на поиски нужных лампочек; во-вторых, так красиво, как на предприятии, изготовить выключатель с подсветкой у вас не получится. Ну а так, ради спортивного интереса, получится или не получится, можно, конечно, сделать такое устройство.

Автор статьи Александр Куликов

Выключатель с подсветкой как устроен

В домах, квартирах и остальных помещениях, куда проведена электроэнергия, обязательно установлены выключатели. Современные модели позволяют не только включать/выключать освещение, но и программировать работу отдельных приборов и систем, например, теплый пол.

Среди всех разновидностей самые удобные в использовании те, которые оборудованы подсветкой. Установка и подключение выключателя с подсветкой имеют свои нюансы и правила.

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

• люминесцентные лампы;
• приборы освещения с электронными пусковыми регуляторами;
• некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Важно! Из недостатков можно выделить потребление большого количество электроэнергии при подключении по отдельным схемам (с использованием резистора).

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

1. С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
2. Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
3. С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту используются приборы всех перечисленных видов.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

1. С помощью плоской отвертки снять клавишу.
2. Осторожно убрать декоративную накладку.
3. Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
4. Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

1. Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
2. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
3. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
4. Обесточить сеть.
5. Провода зачистить от изоляции.
6. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
7. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
8. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
9. Провод, идущий к люстре, соединить с контактом и закрепить.
10. Последний провод закрепить под контакт, на котором нет пластин.
11. Проверить правильность подключения.
12. Вставить внутреннюю часть выключателя в монтажную коробку.
13. Закрепить винты.
14. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
2. С помощью плоской отвертки поддеть, потом снять клавиши.
3. Снять декоративную рамку.
4. Открутить болтики.
5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
7. Отсоединить провода от контактов.
8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
9. Найти резистор и светодиод.
10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

• светодиод;
• ограничивающий резистор;
• диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Обратите внимание! Эта схема имеет недостаток — большое потребление электроэнергии. В месяц ее количество может достигать 1 кВт.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ. При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа. Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Заключение

Подключение выключателей со светодиодом, неоновой лампой и т. д. выполнить довольно просто. Процесс напоминает монтаж обычного устройства и не зависит от разновидности (одно-, двух- или трехклавишный).

Схемы настолько просты, что подсветку можно установить самостоятельно, используя минимум времени и сил. Необходимо лишь приобрести обычный выключатель и индикатор.

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время установки. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

• одной входной, двух выходных клемм;
• токоограничивающего резистора;
• подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль. Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если лампа светильника перегорит, то цепь будет разомкнута, и подсветка также не будет работать

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд. Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые. По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:

• Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
• Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
• Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

• все работы должны проводиться в обесточенной сети;
• недопустимо перегружать электросеть;
• провода необходимо проверить на соответствие маркировки;
• поврежденный участок сети лучше заменить, а не ремонтировать;
• нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу. Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор. Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник. Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении. Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаечную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаечный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает. Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением. Реле выпускается многими производителями электротоваров — Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества. Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор). Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое. Что для этого понадобится:

• обычный выключатель;
• светодиод с любыми характеристиками;
• резистор на 470 кОм;
• диод 0,25 Вт;
• провод;
• паяльник;
• дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности, выполнив их последовательное подключение

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети. Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице. Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

В любом доме, оборудованном электроосвещением, имеются выключатели. Чтобы в темное время суток можно было легко включить свет, выключатель часто оборудуют подсветкой, которая выполнена таким образом, что светится в то время, когда освещение в помещении выключено.

Перед тем, как подсоединить выключатель с подсветкой, необходимо уточнить вид светильника. Это связано с тем, что подсветка хорошо работает только с лампами накаливания и галогенными лампами. Для светильников, имеющих пускорегулирующие устройства, использование выключателей с подсветкой не рекомендуется.

Устройство выключателя с подсветкой

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

В случае включенного индикатора осветительная лампа не горит, так как необходимый для ее нормальной работы ток, проходящий через схему индикации, недостаточен.

По функциональному признаку есть клавишные выключатели с подсветкой, кнопочные и другие редко встречающиеся виды.

Порядок установки — все просто и лаконично

Схема подключения выключателя с подсветкой основана на следующей последовательности действий:

• обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
• в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого — сначала производится его демонтаж;
• с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
• корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
• производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.

Подсветка для выключателя своими руками

Как видно из предыдущего материала, установка выключателя с подсветкой — не слишком сложная задача. Кроме того, вполне по силам самому переделать обычный выключатель для этих целей. Подсветка на светодиоде своими руками — наиболее распространенный вариант в современных условиях.

Схема такой подсветки состоит из светодиода, ограничивающего резистора и диода, включенного параллельно светодиоду для его защиты от пробоя обратным напряжением. Для отечественного светодиода типа АL307 красного цвета резистор должен иметь номинал в 100 кОм и мощность не менее 1 Вт. В качестве защитного можно использовать диод типа КД521. Недостатком схемы является большая мощность, которая может составлять до 1 кВт-часа в месяц.

Для экономии электроэнергии можно использовать схему, в которой для ограничения тока светодиода используется конденсатор емкостью в 1 мкФ. Последовательно с конденсатором включается ограничивающий ток его заряда резистор (100-500 Ом).

Недостаток такой схемы состоит в использовании конденсатора с большими габаритами, что может затруднить установку схемы в выключатель.

Недостаток схем подсветки на светодиоде состоит в том, что такие схемы работают хорошо только для ламп накаливания. Если светильник имеет люминесцентные лампы, то при наличии такой схемы подсветки они при отключенном выключателе будут мигать и светиться. При наличии в светильнике светодиодов схема подсветки на них вообще не работает. Это связано с большим сопротивлением светодиодного светильника.

Для управления раздельными источниками света из двух, трех и более мест в помещениях, коридорах и лестничных площадках внедряется

схема подключения проходного двухклавишного выключателя

. Сделать это не так уж сложно, особенно имея под рукой детальное пошаговое руководство по установке.

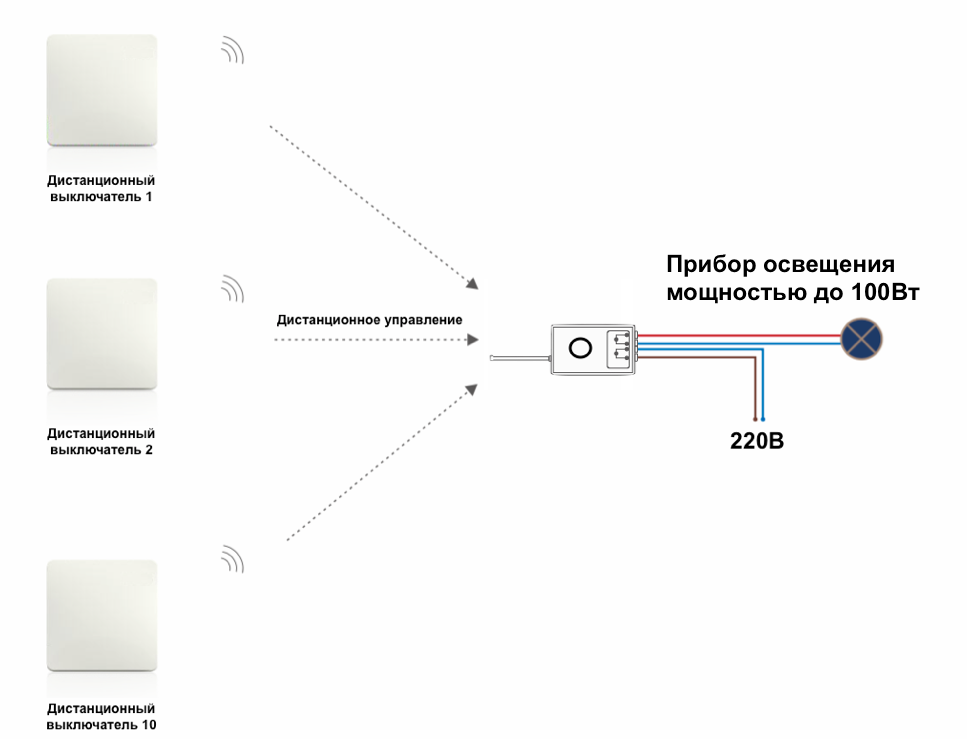

Одним из способов автоматического включения света есть подключенные к лампочкам детекторы движения, которые реагируют на любое передвижение в радиусе его видимости.

Более простая и надежная схема на неоновой лампе включает, кроме самой лампы, последовательно включенный резистор с сопротивлением в 0,5- 1,0 мОм.

Монтаж выключателя с самодельной подсветкой простой.

Лампочка или светодиод крепится на корпусе выключателя с помощью клея, а в клавише просверливается небольшое отверстие для света.

Подключение такого индикатора подсветки производится таким же образом, что и промышленного.

Выводы:

1. Для увеличения комфорта при включении освещения в темноте используется выключатель с подсветкой.
2. Схема подсветки может быть выполнена на светодиоде или неоновой лампе. При выборе типа подсветки необходимо учитывать вид светильника.
3. Установка выключателя с подсветкой довольно проста и мало чем отличается от подключения простого выключателя.
4. Простота схемы подсветки позволяет модернизировать обычный выключатель и сделать из него выключатель с подсветкой.

Особенности подключения выключателя с подсветкой на видео

Вернувшись вечером после работы домой, в первую очередь приходится в темном помещении нащупывать выключатель. Да и ночью нередко нужно вставать с постели и спросонья в полной темноте шарить рукой по стене, чтобы найти кнопку и включить свет. Порой на такую процедуру уходит немало времени, и часто это сопровождается падением попавшихся на пути предметов. Для облегчения поиска местонахождения и экономии времени и нервов был придуман выключатель с подсветкой.

Особенности

По внешнему виду и своей конструкции такие приборы практически ничем не отличаются от обычных выключателей, единственное, они оборудованы световой индикацией, которая в темноте сразу бросается в глаза и указывает их местоположение.

При этом световой индикатор потребляет совсем немного электроэнергии и светится только тогда, когда выключен свет. Поэтому переживать по поводу того, что при использовании данного устройства расход электричества будет больше, не стоит, поскольку выключатель с подсветкой почти ее не потребляет.

Разновидности выключателей

Современный строительный рынок предлагает выключатели в достаточно большом ассортименте, поэтому покупатель может подобрать для себя максимально подходящий вариант. Приборы отличаются не только внешним видом, но и конструктивными особенностями.

Существует несколько видов выключателей:

• кнопочные;
• клавишные;
• поворотные;
• сенсорные;
• шнуровые.

Также в жилых помещениях могут использоваться проходные выключатели с подсветкой, но среди всех видов получили наибольшее распространение:

1. Одноклавишные выключатели с подсветкой. Применяются для замыкания только одной цепи. Имеют встроенный диод для ночной подсветки.

2. Выключатель двухклавишный с подсветкой, имеющий два переключателя. Применяется для люстр и прочих многоламповых светильников. Принцип управления заключается в том, что при нажатии одной клавиши одновременно включаются 1-2 и более лампочек, а при нажатии второй загорается остальная часть осветительного прибора. Часто двухклавишный выключатель используют для раздельных санузлов.

3. Трех- или четырехклавишные выключатели одновременно могут замыкать три-четыре электрические цепи, поэтому они используются для управления из одного места осветительными приборами в нескольких помещениях. К примеру, очень удобно, когда в доме в одном месте включаются лестница, прихожая и раздельный санузел.

4. Шнуровой выключатель применяется в переносных светильниках и бра. Подсветка, как правило, здесь не используется.

Среди всех моделей именно клавишные выключатели считаются самыми популярными и распространенными. Они имеются практически во всех квартирах и домах, в детсадах, школах, офисах и иных общественных местах. Очень удобен выключатель клавишный с подсветкой.

Преимущества использования выключателей с подсветкой

1. Конструкция и общий дизайн выключателя с подсветкой почти ничем не отличается от обычных моделей, но встроенный светодиод позволяет определить местонахождение прибора даже в полной темноте.

2. Светящийся индикатор очень экономичен, так как маленькая светодиодная подсветка выключателя потребляет совсем мало электроэнергии.

3. Работает диод только при нерабочем состоянии устройства, а при его включении гаснет автоматически.

Как это работает?

Большинство подсвечиваемых выключателей подключаются к основной проводке точно так же, как обычные модели.

Основные составляющие подсветки:

• маленькая неоновая лампа подсветки выключателя;
• светодиод с элементом сопротивления.

Подсоединение с основными контактами выключателя должно быть параллельным. Если устройство находится в нерабочем положении, тогда питание светодиода проходит по нити накала внутри диода с малым сопротивлением.

Чтобы системе домашнего освещения добавить комфорта, потребуется времени не более получаса. Можно просто заменить морально устаревшие выключатели на улучшенные (на диодах) модели. Другой вариант – снабдить уже имеющиеся устройства элементом для ночной подсветки. Зная, как подключить выключатель с подсветкой, это можно сделать и своими руками, даже без образования электрика. Нужно просто иметь элементарное представление о том, что такое электричество, замкнутая цепь и уметь читать схемы. Каждая электросхема имеет свои особенности, параметры и комплектующие. При неправильном подключении подсвечиваемого выключателя возможны следующие последствия:

• может не светиться диод;
• будут мерцать энергосберегающие лампы;
• во тьме датчик будет слабо светиться.

Схема одноклавишного выключателя

Рассмотрим более подробно принцип работы такого прибора.

Как видно из схемы, в стандартном исполнении подразумевается простой разрыв фазного провода (слева). Если имеется светодиодная подсветка выключателя, диодная лампочка соединяет провод в положении «Выкл». Почему в данном случае основное освещение не горит? На данный вопрос ответ довольно прост: диод впаивается вместе с резистором, понижающим напряжение цепи до низкого значения. Этого вполне достаточно для питания маленькой лампочки, но для зажигания большой нити накаливания напряжения не хватает.

Подключение

Немного разобравшись в данном устройстве и подобрав подходящую модель, можно начинать подключение выключателя с подсветкой. Предлагаем рассмотреть пошаговую инструкцию, при помощи которой можно без проблем заменить прибор самостоятельно:

1. Перед началом работы нужно обязательно отключить электричество в распределительном щитке.
2. Затем необходимо снять прежний выключатель. Сперва удаляются клавиши, далее следует убирать рамку и вынуть внутреннюю часть, открутив заранее зажимные винты.
3. Ослабить крепления контактов и освободить устройство.
4. С обратной стороны каждого выключателя должна быть указана схема подключения данного прибора, согласно которой и нужно подсоединять провода к новому выключателю.
5. Приступаем к монтажу нового выключателя. Делается это в обратной последовательности.
6. Теперь можно включить рубильник и проверить работоспособность нового устройства и его подсветки.

Вот и все. Главное в этой работе — не торопиться, и все обязательно получится.

Проходной выключатель с подсветкой

Отличительная черта контактного механизма данного типа выключателей — подвижный контакт, который при разрыве цепи всегда задействован. При нажатии кнопки «Вкл./Выкл.» подвижный контакт в таком устройстве перекидывается с одного контакта на другой, обеспечив при этом работу второго участка цепи. Поэтому он и получил название – проходной или перекидной выключатель.

Схема подключения проходного выключателя с подсветкой принципиально отличается доступом. Одной лампой (люстрой) здесь возможно управление с двух разных мест. Например, включать свет в начале лестницы и выключать с другой стороны. Такой тип выключателей иначе выполняет замыкание цепи и с разных сторон приводит в действие осветительный прибор.

Схема установки прибора очень простая: с одной стороны установлен первый выключатель, на другом конце – второй проходной выключатель со светодиодом. Когда происходит отключение элементов замыкания сети, лампа перестает гореть – нет замкнутого контура для похождения тока. При включении первого выключателя появляется замкнутый контакт – лампочка начинает светиться, если же задействовать второй, она погаснет.

Как самостоятельно сделать подсветку

Если нет желания избавляться от старого выключателя и хочется покопаться, то индикацию можно сделать собственноручно. Для этого нужно:

1. Извлечь выключатель из стены.
2. Из диода и резистора собрать при помощи паяльника цепь.
3. Собранную конструкцию припаять к контактам (входному и выходному).
4. Уложить в корпусе диодную лампу и вмонтировать выключатель на прежнее место.

Заключение

Выбрать и подключить новый выключатель с подсветкой очень просто. Но для этого следует учитывать возможности электропроводки, поскольку иногда нужна ее модернизация. А в этом случае уже не обойтись без электрика. Кроме того, могут появиться неожиданные сюрпризы, такие как моргание ламп. Поэтому, прежде чем покупать новенькие выключатели, проконсультируйтесь у специалистов.

Как подключить кулисный переключатель с подсветкой

Кулисный переключатель с подсветкой похож на тумблер SPST
с дополнительной клеммой, которая позволяет свету работать. Возможно, вы захотите просмотреть статью о проводке тумблера, прежде чем продолжить. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения.

Статьи по теме:

Подключение тумблера

Подключение реле

Большинство тумблеров имеют «однопозиционный, одинарный.
бросить »разнообразие.Об этом мы и поговорим здесь. В одной позиции
переключатель открыт, и соединение не установлено. В другом положении он «закрыт»
и аксессуар подключен к источнику питания.

Большинство переключателей будут иметь маркировку «Power»,
«ACC» или «Аксессуар» и «Земля». Переключатель открывает и закрывает соединение
между «Power» и «ACC». «Земля» связана с массой автомобиля и
необходимо для работы света. Если ваши соединения не помечены, вы
нужно проверить их мультиметром или определить, какой из них, методом проб и ошибок.Обратите внимание, что большинство переключателей не загораются, если они находятся на «заземленной» стороне аксессуара.

Вот пример того, как можно подключить вспомогательный
поклонник. Обратите внимание, что если клемма 3 «Земля» не была подключена, переключатель все равно
включите вентилятор, но вы не получите освещения. Обратите внимание, что это всего лишь иллюстрация того, как работает переключатель. Обычно следует включать предохранитель, а реле использовать в приложениях с большей силой тока.

Если вы ни в чем не уверены, рекомендуем иметь
электромонтажные работы выполняются профессионалом.Неправильная проводка может привести к повреждению
компонентам и даже пожарам.

Типовые материалы проекта:

Кулисный переключатель

Первичный провод

Патрон предохранителя

Реле

Термоусадочные стыковые соединители и клеммы отключения

================== ===============================================

СМОТРЕТЬ ДРУГИЕ СТАТЬИ WIRING DEPOT TECH

ПРОВЕРЬТЕ ДАННЫЕ ВИДЕО ПОДКЛЮЧЕНИЯ DEPOT TECH

Эта запись не была размещена ни в одной категории.

L1463-2W — Тумблерный трехпозиционный переключатель с подсветкой, белый цвет

Часто задаваемые вопросы

Что такое выключатель с подсветкой?

Переключатель света с подсветкой загорается внутри переключателя, когда нагрузка выключена, что позволяет легко разместить его в темной комнате или помещении.

Можно ли заменить обычный выключатель на выключатель со светодиодной подсветкой?

Да, выключатель со светодиодной подсветкой можно использовать везде, где требуется обычный выключатель.

Какого цвета подсветка переключателя?

Подсветка внутри переключателя белая.

Какой свет используется внутри переключателя?

светодиод

Какая цветовая температура у светодиода внутри переключателя?

6000 К

В каких конфигурациях доступен переключатель с светодиодной подсветкой?

Переключатель со светодиодной подсветкой доступен в однополюсном, трех- и четырехполюсном исполнении Decora, а также в двухполюсном и трехполюсном переключателях.

Какие характеристики у коммутатора?

Тумблерный однополюсный и трехпозиционный переключатель со светодиодной подсветкой: 15A-120V, 1 / 2HP-120V

Однополюсный, 3- и 4-позиционный переключатель Decora со светодиодной подсветкой: 15A-120 / 277V, 1 / 2HP — 120V, 2HP-240V-277V

Требуется ли нейтраль для установки переключателя?

Нет! Переключатель с светодиодной подсветкой не требует наличия нейтрали для работы.

С какими типами освещения совместим выключатель со светодиодной подсветкой?

Выключатели со светодиодной подсветкой предназначены для всех типов ламп и светильников, включая светодиодные, КЛЛ, лампы накаливания и т. Д.

Что отличает выключатель со светодиодной подсветкой от других выключателей с подсветкой, представленных на рынке?

Новые переключатели

Leviton со светодиодной подсветкой предназначены для работы со всеми осветительными нагрузками, включая светодиоды и КЛЛ, без ореолов или мерцания.Они также имеют обновленный современный вид с использованием белого светодиода внутри.

Что такое светодиодные ореолы?

Ореол — это когда светодиоды могут слабо светиться, даже когда выключатель света выключен. Это вызвано утечкой тока и является распространенной проблемой с переключателями с неоновой подсветкой. Переключатели со светодиодной подсветкой предназначены для устранения этого явления при использовании со светодиодными лампами и осветительными приборами.

Могу ли я использовать трехпозиционный переключатель со светодиодной подсветкой и трехпозиционный переключатель без подсветки?

Да, нет необходимости использовать только переключатели со светодиодной подсветкой в ​​трех- или четырехпозиционной схеме.Кроме того, нет проблем с использованием всех переключателей с светодиодной подсветкой в ​​трех- или четырехпозиционной цепи.

Могу ли я использовать 3-позиционный переключатель с подсветкой с диммером?

Да, вы можете использовать 3-позиционный переключатель со светодиодной подсветкой с диммером, но для обеспечения наилучшей работы индикатор на диммере должен быть выключен. Когда диммер, управляющий светодиодами с включенным локатором, используется с трехсторонним освещенным или обычным переключателем, ток от локатора может протекать через цепь и вызывать ореолы ламп или мерцание переключателя.Выключение света локатора снизит вероятность этого.

Где можно установить выключатель с светодиодной подсветкой?

Наш выключатель со светодиодной подсветкой — это современный обновленный дизайн, который обеспечивает достаточное освещение для установки в темных помещениях и комнатах, но при этом остается достаточно тонким для повседневных жилых помещений. Идеальные места для выключателя со светодиодной подсветкой включают ванные комнаты, гаражи, подвалы, верх / низ лестницы, прачечные и кладовые, спальни и многое другое.

Есть ли у переключателя с подсветкой светодиодов датчик автоматического включения и выключения светодиода?

Нет, нет автоматического датчика ВКЛ. ВЫКЛ. Или ручного отключения переключателя с подсветкой. Переключатель с подсветкой светодиода будет гореть, пока переключатель выключен. Leviton Guidelights включает функцию автоматического включения выключателя. Более подробную информацию можно найти здесь

Что делать, если мой переключатель с светодиодной подсветкой недостаточно яркий для моего применения?

Leviton предлагает варианты с подсветкой на любой вкус.Если переключатель с светодиодной подсветкой не обеспечивает желаемую интенсивность, обратите внимание на наши светодиодные направляющие, доступные в вариантах Full Guidelight, Switch / Guidelight, Tamper Resceptacle / Guidelight и GFCI Guidelight. Более подробную информацию можно найти здесь

Утверждено ли агентство по переключателям со светодиодной подсветкой?

Да, они одобрены UL и CSA.

Гарантия на переключатели со светодиодной подсветкой?

Да, на них распространяется 2-летняя ограниченная гарантия.

500 | Коммутаторы C&K

Английский 简体 中文

• Образцы
• Торговые партнеры
• Литература
• Новости

Переключить навигацию

Переключить навигацию

Поиск

• Товары
  • Переключатели
    • Все переключатели
    • Обнаружить
    • ДИП
    • Переключатель
    • Навигация
    • Кнопка
    • Коромысло
    • Поворотный
    • Слайд
    • мгновенного действия
    • Блокировка переключателя
    • Тактильные
    • Диск с накатанной головкой
    • Переключить
    • Оборудование
  • Разъемы для смарт-карт
  • Разъемы High Rel
    • Все разъемы
    • D-Sub
    • Micro D
    • МТБ1
    • Космический стык
    • Переходник
  • Переключатели
    • По типу
  • Разъемы для смарт-карт
  • Разъемы High Rel
    • Тактильные
    • Кнопка
    • Переключатель
    • мгновенного действия
    • Слайд
    • ДИП
    • Обнаружить
    • Навигация
    • Переключить
    • Коромысло
    • Блокировка переключателя
    • Поворотный

    Все переключатели

    • D-Sub
    • Micro D
    • МТБ1
    • Космический стык
    • Переходник

    Все разъемы

  • Рынки

    • Промышленные

    • Автомобильная промышленность

    • Потребитель

    • Медицинское

    • Сервер / Телеком

    • POS / M2M

    • Аэрокосмическая промышленность и оборона

    • Транспорт

  • Технические Ресурсы
    • Технические ресурсы
    • 3D Модели
    • Сертификаты
      • Все сертификаты
      • AEO (Уполномоченный экономический оператор)
      • AS9100C
      • ESA
      • IATF 16949
      • ISO 9001
      • ISO 14001
      • ISO 50001
      • Главный поставщик Airbus
      • Военный
      • Сертификат соответствия RoHS
      • Сертификат соответствия REACH
      • UL
    • Ссылка на конкурента
    • Часто задаваемые вопросы
    • Глоссарий
    • Рейтинги IP
    • Профили для пайки
    • Качество
  • О нас
    • О нас
    • История
      • История C&K
      • C&K Vuillermoz
    • Филиалы
    • Управленческая команда
    • Окружающая среда
    • Социальная ответственность
    • Глобальные ценности
    • Карьера
  • Блог
  • НОВЫЕ Видео
  • Связаться с отделом продаж
  • Образцы
  • Торговые партнеры
  • Литература
  • Новости

  Английский 简体 中文

  500

  1. Дом
  2. 500
  • Карта сайта
  • Условия и положения
  • Юридический
  • Конфиденциальность
  • Не продавайте мою личную информацию
  • Карьера
  • Связаться с отделом продаж

  Как подключить световую балку к 5-контактному кулисному переключателю — OBP

  Подключение световой панели к выключателю может показаться сложной задачей, но на самом деле все наоборот, и вы можете провести всю проводку менее чем за 5 минут.Самой сложной частью процесса установки может быть понимание того, куда идут все разные провода, но не беспокойтесь, мы проведем вас через весь процесс.

  Описание переключателя световой полосы

  5-контактный кулисный переключатель световой полосы — один из самых популярных переключателей световой балки, потому что он имеет прямоугольную форму и обычно сочетается с интерьером большинства транспортных средств. Кулисный переключатель управляет световой полосой, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, вы просто нажимаете ее на нижнюю часть переключателя.

  Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых панелей, заключается в том, что у них есть лампа с подсветкой , которая может работать с вашим заводским внутренним освещением приборной панели. Когда переключатель световой полосы включен, на кулисном переключателе световой полосы загорится другой свет, уведомляющий вас о том, что переключатель в настоящее время подает питание на ту световую балку, которую вы к нему подключили.

  Это закон

  Когда дело доходит до установки дополнительного освещения на ваш автомобиль, вы должны знать законы своего штата.Например, здесь, в штате Пенсильвания, вам необходимо , чтобы иметь переключатель световой полосы, который загорается при включении света. Цель этого закона состоит в том, чтобы убедиться, что водитель знает, когда горит дополнительная световая полоса, чтобы вы не ослепляли приближающееся движение.

  Давайте посмотрим на спину

  На задней панели 5-контактного кулисного переключателя световой панели находится 5 контактов, каждый из которых имеет определенное назначение.

  Коммутатор стоит вертикально, поэтому начнем с сверху вниз :

  • # 8 Заземление для верхнего света переключателей — ( Эта клемма может быть заземлена вместе с # 7 )
  • — # 7 Заземление для выключателя нижнего света — ( Эта клемма может быть заземлена вместе с # 8, за исключением случаев, когда вы подключаете фары выключателя к заводскому диммеру света вашего автомобиля )
  • # 2 Является ли положительное напряжение аккумуляторной батареей или источником питания с предохранителем ( Эта клемма может быть объединена с # 6 )
  • # 3 Является ли положительное напряжение , которое идет к световой панели ( Это единственная клемма, которая не может быть объединена с другой клеммой )
  • # 6 Является ли положительное напряжение , которое идет на нижний свет ( Этот вывод может быть объединен с # 2 )

  Как сделать перемычки для световой балки

  Вам потребуется сделать два соединительных кабеля:

  Кабели перемычки заземления — они будут против земли для №8 заземления верхнего света, №7 заземления для нижнего света

  Положительные кабели перемычки — Это будет для источника входящего питания №2 и питания №6 для нижнего света

  Как только это будет завершено, проложите оставшуюся часть проводки световой панели, и все готово.

  Если вы пытаетесь преобразовать трехконтактный переключатель световой полосы в пятиконтактный кулисный переключатель, прочтите, пожалуйста, ниже.

  Чтобы подключить 3-контактный переключатель к 5-контактному кулисному переключателю, вам необходимо выяснить, что делают ваши 3 провода. Жгуты проводов Aurora настроены следующим образом: черный = земля / отрицательный, красный = положительный, синий = питание осветительного прибора. Если вы используете какой-либо другой жгут проводов, вам необходимо проверить каждый провод, чтобы определить, какой из проводов представляет питание, заземление и питание для светодиодного осветительного прибора.

  Leviton представляет лучшие в отрасли переключатели со светодиодной подсветкой

  Запатентованная технология

  Leviton предназначена для устранения мерцания подсветки переключателя и других проблем с производительностью, которые могут возникнуть, когда переключатели с подсветкой соединены с нагрузками светодиодного и CFL-освещения.Благодаря белой светодиодной подсветке переключателя переключатели в положении ВЫКЛЮЧЕНО светятся мягким светом, что позволяет легко найти их в темной комнате, но при этом достаточно тонко для повседневного использования. Выключатели Leviton со светодиодной подсветкой доступны в моделях Decora® или Toggle, которые подходят к любому домашнему декору.

  «Leviton рада предоставить переключатели со светодиодной подсветкой, в которых инновационные разработки сочетаются с качественными характеристиками и мягким, устойчивым освещением для современного внешнего вида», — сказала Мелисса Чинелли, менеджер по продукции Leviton.«Предлагая решение, которое работает без необходимости в нейтральном проводе, Leviton предлагает преимущества безопасности и удобства переключателей с подсветкой для любых жилых помещений».

  Эти эксклюзивные переключатели Leviton со светодиодной подсветкой могут заменить любой стандартный переключатель и идеально подходят для ванных комнат, спален, коридоров, лестниц, подвалов, прачечных / подсобных помещений и гаражей. Переключатели Decora доступны в однополюсном, 3-х и 4-х позиционном вариантах и ​​совместимы с безвинтовыми настенными панелями Decora и Decora Plus ™.Модель Toggle доступна в однополюсном и 3-стороннем вариантах и ​​использует стандартные настенные панели.

  Выключатели Leviton со светодиодной подсветкой имеют 2-летнюю ограниченную гарантию и без проблем согласовываются с другими бытовыми приборами Leviton.

  Чтобы узнать больше о переключателях Leviton со светодиодной подсветкой, посетите сайт www.leviton.com/LEDilluminatedswitch.

  О компании Leviton Residential

  Товары для дома Leviton — это бренд, который больше всего предпочитают строители и подрядчики.Отмеченные наградами центры нагрузки, средства управления освещением и электропроводка Leviton помогают профессионалам электротехнической отрасли и домовладельцам создавать интеллектуальные и безопасные жилые помещения, обеспечивающие экономию энергии, удобство и надежность. Узнайте больше на www.leviton.com.

  О Leviton
  Каждый день Leviton предоставляет инженерные возможности, которые делают будущее реальностью, удовлетворяя потребности сегодняшних жилых, коммерческих и промышленных клиентов во всем мире. Leviton разрабатывает продуманные решения, которые помогают сделать жизнь своих клиентов проще, безопаснее, эффективнее и продуктивнее — от электроснабжения до освещения, сетей передачи данных и управления энергопотреблением.Благодаря своей приверженности своим клиентам, изобретательности сотрудников, а также безопасности и качеству продуктов и решений, с Leviton БУДУЩЕЕ НАСТОЯЩЕЕ. Для получения дополнительной информации посетите http://www.leviton.com, www.facebook.com/leviton, www.twitter.com/leviton или www.youtube.com/Levitonmfg.

  ИСТОЧНИК Leviton

  Ссылки по теме

  http://www.leviton.com

  Устранение неисправностей неисправного переключателя света

  У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность переключателя света, чтобы определить проблему и, при необходимости, заменить переключатель.Выключатели света недороги, и их замена занимает совсем немного времени.

  Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических схемах и базовой домашней электропроводке.

  У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена.Но перед тем, как заменить его, необходимо определить, неисправен ли выключатель света или проблема в проводке.

  Диагностика проблем с переключателем света

  Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что выключатель в вашей коробке выключателя включен, и определите, есть ли другие отключенные розетки, а также включите их. Это простейшее решение, которое вы можете попробовать в первую очередь, чтобы решить проблему.Если все прошло проверку, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

  Если свет мигал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

  Убедившись, что прерыватель выключен, снимите крышку и открутите переключатель. С помощью изолированных плоскогубцев вытащите выключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

  Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом — к латунной клемме. Если свет не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

  Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них ослаблен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

  ПРИМЕЧАНИЕ: Если провода действительно были ослаблены, осмотрите переключатель, чтобы определить, есть ли на нем признаки расплавленного пластика. В этом случае вам также необходимо заменить переключатель, так как он был поврежден электрической дугой.

  Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите соединитель. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

  Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дальнейшее исследование, где светильник подключается к цепи, либо позвонить. эксперт диагностирует проблему.

  Ресурсы, представленные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не несет ответственности за какие-либо вопросы, связанные с содержанием, представленным здесь . Мы стараемся предоставить актуальную / точную информацию, но эта статья может содержать нфо, которое не соответствует для вашей ситуации . Если вы пытаетесь отремонтировать или модифицировать оборудование у себя дома или на работе, делайте это только в том случае, если у вас есть соответствующая квалификация.

  перекидных переключателей с подсветкой, перекидной переключатель с подсветкой для настенных панелей

  Магазин тумблеров с подсветкой и кулисных переключателей с подсветкой для пластин выключателя света в различных цветах.Стили включают переключатели с пилотной подсветкой, кулисные переключатели, кнопочные переключатели, планки световых модулей и другие устройства с небольшими внутренними фонарями. Вы найдете полный спектр электрических устройств с подсветкой, включая комбинированные осветительные и розеточные устройства, двойные рокеры с подсветкой, тройные рокеры, четыре кулисных переключателя Decora с подсветкой.

  Типы электрических переключателей, которые загораются

  Локатор выключатели света

  Переключатели локатора загораются, когда они выключены.

  Установите переключатели для поиска переключателей в темноте.

  Отлично подходят для темных помещений, таких как подвалы, а также в гостиничных номерах и детских спальнях.

  ---

  Выключатели контрольных ламп с подсветкой

  Выключатели контрольных ламп будут гореть при включении.

  Назначение переключателя контрольного света — сообщить вам о том, что включено скрытое освещение (например, уличное освещение внутреннего дворика или освещение в подвале на нижнем этаже).

  ---

  Узнайте больше — см. Наше руководство по выключателям с подсветкой .

  ---

  Выбирайте из множества стилей в соответствии с вашими потребностями.

  • Переключатели: Тумблеры с подсветкой, трехпозиционные переключатели с подсветкой в ​​черном, белом, цвете слоновой кости и прозрачном для панели переключателей света.
  • Диммеры: Переключаемые диммеры с подсветкой, трехходовые переключаемые диммеры с подсветкой черного, белого и цвета слоновой кости для пластин переключателя света.
  • Клавиши Decora: Кулисные переключатели Decora с подсветкой, трехпозиционные клавишные переключатели с подсветкой черного, белого и цвета слоновой кости для панелей переключателей света.
  • Контрольные лампы: Прозрачные Тумблеры с контрольной подсветкой — светятся при включении — и трехпозиционные переключатели с контрольной лампой. Доступен в вариантах с тумблером, качалкой и кнопками низкого напряжения.
  • Устройства энергосбережения: Экономьте энергию с помощью датчиков движения, инфракрасного света, комбинированного освещения для прихожей с розетками, активируемого движением, тумблеров с подсветкой.

  ---

  4-позиционные переключатели с подсветкой

  Выключатели с подсветкой на 4 направления выполнены только в современном стиле Decora.К сожалению, тумблеры с 4-позиционной подсветкой не производятся.

  ---

  .
