Почему УЗО выключается сам (выбивает УЗО)? Основные причины

Часто бывает так, что защитная автоматика срабатывает без видимой причины. Рассмотрим ситуацию, когда УЗО (устройство защитного отключения) срабатывает самопроизвольно, его говоря простым языком, выбивает.
Сначала назовем условия, при которых УЗО должно срабатывать в штатном режиме: произошла утечка тока через поврежденную изоляцию проводов, или человека ударило током от несправного электрического прибора.
Причины ошибочного отключения УЗО могут быть следующими:

  • замыкает кнопка <Тест>
  • сломан спусковой механизм
  • имеется ток утечки внутри УЗО
  • кратковременный ток утечки
  • неправильная схема подключения

Разберем каждую из этих причин более подробно.

Итак, допустим, в Вашей квартире или доме начались ложные срабатывания УЗО. Приведем алгоритм проверки УЗО для выяснения причины отключения:

Проверка первая. Отключаем вводной в щитке, и пробуем включить вычаг УЗО в состояние ВКЛ.
Включилось — переходим к следующей проверке, не включается — сломан спусковой механизм. Рекомендуем заменить УЗО целиком на аналогичное.

Проверка вторая. Отключаем от УЗО выходные цепи
Попросту отключаем провода, идущие на потребителей электроэнергии. После этого включаем вводной автомат и переводим рычаг УЗО в состояние ВКЛ.

Если УЗО включится, то переходим к третьей проверке, не включается — неисправна кнопка <Тест>.

Проверка третья. Поскольку УЗО включилось на предыдущих двух этапа, можно утверждать, что оставшиеся возможные причины неисправности:

  • ток утечки внутри УЗО
  • кратковременный ток утечки
  • неправильная схема подключения УЗО
  • нарушение изоляции электропроводки.

Проверка четвертая. Выясняем, какую линию обслуживает УЗО, и отключаем из розеток все элетроприборы. Пробуем включать УЗО. Включилось — переходим к проверке 5, нет — возможными причинами могут являться

  • неисправная электропроводка в квартире
  • утечка внутри УЗО
  • неправильный монтаж или схема подключения УЗО

Точную причину сможет найти только опытный электрик, или эксперт электротехнической лаборатории.

Проверка пятая. Подключаем по очереди все электрические приборы в розетки и смотрим за реакцией УЗО. Таким образом выясняем, какой электрический прибор вызывает срабатывание УЗО.

Узо — причины срабатывания и как с этим бороться

Заголовок статьи получился какой-то сумбурный ))) Просто бывает такое, что автоматический выключатель начинает периодически срабатывать вроде как без причины, но на самом деле причина есть.

Просто так он не будет же отключаться? Говорят «без причины» — это когда точно нет короткого замыкания и нагрузка, подключенная к нему, маленькая, а он все равно отключается. Также периодичность срабатывания вообще может не поддаваться какой-либо логике.

Если у вас все так и происходит, то с вероятность 99% можно сказать, что просто сам автоматический выключатель вышел из строя. Мне частенько приходится их менять именно по этому поводу.

Очередная типичная ситуация. Во время работы стиральной машины начал отключаться автомат. Обычно, что люди в такой ситуации делают? Правильно! Идут и включают его. Машинка дальше начинает стирать. Через некоторое время снова выбивает автомат. Его опять включают.

Пока белье постирается приходится 2-3 раза сбегать в этажный щиток. Этот момент вроде не нравился, но продолжали жить с ним. Вот когда данный автоматический выключатель стал реагировать аналогичным способом уже на одно освещение, то он уже просто начал нервировать людей.

Очередной раз, когда утром собирались на работу и просто не могли включить свет, то позвонили мне.

Вот фото данного этажного щита. Если судить только по цветовой маркировке проводов, то тут все очень даже хорошо заземлили ))) Постоянно отключался без причины автоматический выключатель С40, который установлен слева. Если присмотреться к нижним контактам, то можно увидеть оплавленную изоляцию на некоторых подключенных проводах. Это сигнал плохого контакта подключения.

Суть схемы тут следующая. Автомат С40 — это вводной. К нему питание приходит сверху. От него фаза идет к счетчику, а дальше она расходится на автоматы С25 и С16. На фото выше представлены защитные устройства двух квартир.

Вот так чувствуют себя все нули. Они подключены к корпусу этажного щита. Тут тоже все оплавилось.

У меня был с собой автоматический выключатель С25. Его я и поставил на ввод. Его с лихвой хватит для данной квартиры. Там стиральная машина, холодильник, телевизор и несколько лампочек.

Так почему же автомат на 40А отключался без причины? Для выяснения причины я его разобрал и заодно сфотографировал все его внутренности. Еще хочу отметить, что когда я его демонтировал, то он был очень горячим.

Вот он собственной персоной…

Вокруг нижнего контакта видны следы воздействия высокой температуры.

Высверливаем заклепки и открываем его.

В месте замыкания подвижного и неподвижного контактов отчетливо видны следы нагара. Это говорит о том, что автомат очень часто отключался под нагрузкой.

Возле нижнего контакта также видны следы воздействия высокой температуры. Но здесь же никакие контакты не размыкались под нагрузкой и не образовывалась дуга. Поэтому тут можно предположить, что был плохое соединение между проводом и самим контактом автомата.

То есть просто не был надежно затянут винт. Плохое соединение приводит появлению переходного сопротивления. А оно, в свою очередь, является источником высокой температуры. Биметаллическая пластина расположена близко к нижнему контакту. Поэтому высокая температура свободно доходила до нее.

Она грелась, изгибалась и воздействовала на спусковой механизм. Это как раз и приводило к отключению данного автоматического выключателя. По моему мнению в данном случае нервировал хозяйку квартиры просто плохой контакт в месте подключения провода.

Как видите все просто))) Очень часто неисправности кроются в простых вещах.

Хочу отметить, что подтяжка контактов это правильное и нужно дело. На предприятиях, где есть в штате электротехнический персонал, обязательно проводят периодическую подтяжку всех контактов. Она делается 1 раз в год.

Я также, работая в связевой компании, ежегодно провожу подтяжку контактов во всех электрощитах. Из опыта могу сказать, что это дело очень даже нужное. Со временем по разным причинам очень часто происходит ослабление контактов.

Это и приводит к данным последствиям, которые описаны в статье.

Но в щитах, которые находятся в зоне собственности самих хозяев квартир, дач, частных домов и т.д., никто данные работы не проводит. В 99% случаев закрыли щит крышкой после его монтажа, а что внутри происходит никто не знает. Вроде снаружи все хорошо, а внутри может произойти и такое…

Или может там автомат находится в таком состоянии, а за крышкой щита этого не видно.

Поэтому всех призываю хотя бы один раз в год открывать крышки домашних щитов, осматривать их и делать протяжку контактов. Это сделать не сложно, но зато сэкономит вам ваши же нервы.

Тем более, при постоянном отключении и включении автомата страдает домашняя бытовая техника. Компрессору холодильника очень сильно может не понравиться периодическое включение и отключение.

Постоянное отключение автомата уменьшает срок службы многих потребителей, которые в данный момент работали.

Далее выкладываю несколько фотографий разобранного данного автоматического выключателя, чтобы вы могли все более подробно рассмотреть.

Это место около нижнего контакта…

Вот сами контакты. На них присутствует сильный нагар. К чему он может привести я описывал в этой статье.

  • В заключении можно сделать вывод, что плохой контакт может явиться источником разных неприятностей. Поэтому не поленитесь и проведите подтяжку в своем щитке)))

Что такое утечка тока и каковы причины её возникновения?

В идеальной электрической цепи сопротивление изоляции стремится к бесконечности. К сожалению, на практике не все так однозначно.

Какой бы качественной не была изоляция провода или других токоведущих элементов оборудования, это конечная величина, а, следовательно, даже при штатной работе происходит незначительная утечка тока.

Ситуация в корне меняется, когда этот параметр превышает установленные нормы, чем это грозит и как определить утечку Вы узнаете прочитав статью.

Что такое утечка тока и чем она опасна

Эквивалентная схема 3-х фазной электросети с изолированной нейтралью

Начнем с терминологии. Точное определение этого явления описано в ГОСТ 61140 2012 и ГОСТ 30331.1 2013, далее дословно: «Электрический ток, протекающий в землю, открытые, сторонние проводящие части и защитные проводники при нормальных условиях». Для более детального описания явления приведем в качестве примера эквивалентную схему 3-х фазной электрической сети IT (изолированная нейтраль).

Обозначения:

  • А, В, С – фазы сети.
  • Ra, Rb, Rс – величина активного сопротивления между землей и каждой фазой.
  • Са, Сb, Сс – параметры емкости линий относительно земли.
  • Ua, Ub, Uc – напряжение каждой из фаз по отношению к земле.
  • Ia, Ib, Ic – токи утечки.

В приведенном примере активное сопротивление Ra, Rb, Rс не стремиться к бесконечности, а вполне измеряемая величина. Соответственно и токоведущих проводников емкость относительно земли (Са, Сb, Сс) будет какую-то величину больше нуля. Следовательно, в токоведущих частях с напряжениями Ua, Ub, Uc будут образовываться токи утечки Ia, Ib, Ic.

Пути таких токов напрямую зависят от того, какой тип заземления используется в системе. В приведенном примере с изолированной нейтралью (IT), утечка происходит через изоляцию проводов в токопроводящие элементы оборудования. Из них по проводникам, соединенным с ЗУ, уходит в зону растекания (локальную землю).

В системах с глухозаземленной нейтралью (TN) ток утечки по шине PEN течет до ЗУ на вводе электропитания.

Опасность утечки

Пока ток утечки соответствует принятым нормам, он не представляет серьезной опасности. Когда сопротивление изоляции снижается, например, при ее повреждении, ток утечки резко возрастает и может стать опасным для человека. На 1-й части рисунка 2 схематически изображен путь тока утечки (Iу) при касании человеком корпуса электроустановки, в которой повреждена изоляция корпуса Rи

Рисунок 2. Опасность утечки

При заземлении корпуса электроустановки (см. 2-ю часть рис.2) поражение электротоком при касании не происходит, поскольку утечка пойдет по пути наименьшего сопротивления. Но в этом случае в месте крепления защитного проводника (отмечено на рисунке красным кругом) может наблюдаться интенсивное выделение тепла, что провоцирует возникновение пожара.

Причины возникновения утечки тока

Из приведенной выше информации мы выяснили, что утечка происходит всегда, даже при штатной работе электрического оборудования. Опасность представляет превышение нормальных показателей. Давайте рассмотрим ситуации, когда превышаются допустимые нормы дифференциальных токов, чтобы установить причины возникновения неисправности.

С электроприбора в квартире или доме

Опасное напряжение может появиться на корпусе бытового электроприбора, например, накопительного нагревателя воды (бойлера) или стиральной машины.

Как правило, причина этого нарушение целостности одного из ТЕНов или механическое повреждение изоляции. К чему приведет пробой на корпус, зависит от системы заземления жилого помещения.

Рассмотрим варианты с трехпроводным подключением стиральной машины в системе TN-C-S и двухпроводное подключение при заземлении TN-C.

Рисунок 3. Пробой на корпус в системах: А) TN-C-S; В) TN-C

Как видно из рисунка в случае пробоя на заземленный корпус ток утечки будет на шину-PE, что приведет к срабатыванию электромагнитной или тепловой защиты автоматического выключателя, установленного на линию питания электроустановки.

При двухпроводном подключении утечка тока не вызовет срабатывание АВ и стиральная машина будет продолжать работать, пока не образуется дифференциальный ток.

Это может произойти в случае одновременного касания корпуса электроустановки и заземленного элемента конструкции здания или труб водоснабжения. Ток утечки в этом случае пойдет от корпуса через тело человека на землю (см. В рис.3).

Величины тока в образованной цепи будет недостаточно для срабатывания АВ, но УЗО или диффавтомат обнаружит утечку и произведет отключение оборудования.

В скрытой электропроводке в доме или квартире

Причины утечки в скрытых проводках напрямую связаны со снижением уровня изоляции токоведущих жил кабеля. Это может быть вызвано следующими причинами:

  1. Превышение допустимого срока службы проводки. Это довольно распространенное явление в домах возведенных 30-40 лет назад и более давних постройках. Согласно нормативным документам (в частности ВСН 58 88) срок эксплуатации срытых электропроводок, выполненных кабелем с медными токоведущими жилами, не может превышать 40 лет. Для алюминиевых проводов установлен срок службы не более 30 лет.
  2. Нарушения режимов эксплуатации. Если проводка подвергалась перегрузке, то велика вероятность разрушения изоляции вследствие нагрева токоведущих жил.
  3. Механические повреждения изоляции провода. Они могут быть нанесены из-за не соблюдения технологии монтажных работ или впоследствии при сверлении стен.

Причины повреждения изоляции кабеля скрытой проводки

Не следует надеяться на постоянную величину сопротивления изоляции, при малейших подозрениях следует проверить этот показатель.

В автомобиле

Рассматриваемое нами явление нередко наблюдается и в электросети автомобиля. Причем вероятность утечки может не зависеть марки авто и его состояния. Результат потери тока во всех случаях приводит к одному итогу – разряду аккумулятора. Предлагаем рассмотреть наиболее вероятные причины утечки тока в электрической сети автотранспортного средства.

С аккумулятора

Основные функции АКБ заключаются в запуске мотора автомобиля и обеспечении питания внутренней сети, в тех случаях, когда генератор не справляется с этой задачей.

Подзарядка аккумуляторной батареи производится в процессе работы двигателя, также вращающего генератор.

У припаркованной машины с выключенным ДВС разряд АКБ происходит за счет питания подключенной электроники (например, сигнализации) и допустимого тока утечки.

Если недавно заряженный аккумулятор быстро разрядился, не спешите сваливать на него всю вину, вполне возможно, что произошло превышение допустимой величины утечки по следующим причинам:

  1. Повреждение изоляции бортовой сети, КЗ в блоке предохранителей.
  2. Неправильно подключенная электроника и/или сигнализация потребляет ток сверх установленной нормы.
  3. Загрязнение или окисление клемм аккумулятора.
  4. Подключение дополнительных электрических приборов.

Плохой контакт клемм АКБ — одна из причин ее быстрого разряда

Как измерить заряд автомобильного аккумулятора и его утечку, было описано на нашем сайте.

Через генератор

Как показывает практика, довольно часто причина утечки через генератор связана с «пробитием» одного из диодов выпрямительного блока. На представленном ниже рисунке приведена упрощенная схема подключения АКБ к генератору, в котором «пробит» один из силовых диодов.

Путь тока утечки через поврежденный выпрямительный диод

Как производить поверку генератора, можно прочитать на нашем сайте.

Через сигнализацию

Практически все современные системы охраны для понижения потребления электричества с целью снижения разряда батареи переходят в режим «сна». Иногда может возникнуть сбой ПО или произойти другая неисправность, устранить которую довольно сложно. В результате сигнализация потребляет ток сверх допустимой нормы, что приводит к разряду АКБ. Особенно в этом замечена китайская продукция.

С диодов, транзисторов, конденсаторов

В данных радиоэлементах всегда присутствует незначительный уровень тока утечки, его показатели указываются в даташит к каждому компоненту. При выходе из строя транзистора, диода или конденсатора этот показатель может существенно увеличиться.

Последствия

Как мы уже говорили, протекание дифференциальных токов происходит даже при наличии изоляции должного уровня. Из-за их низкой величины не возникает деструктивных последствий. Ситуация в корне изменяется, когда утечка превышает допустимую норму. В таких случаях возможны следующие последствия:

  • Угроза поражения электротоком.
  • Вероятность возникновения пожара.
  • Протекание дифференциального тока в сети приводит к тому, что даже при отключенных потребителях электроэнергии по показаниям приборов учета будет наблюдаться расход электричества.
  • Электрический ток, проходя через неизолированные токопроводящие конструкции, вызывает их ускоренную коррозию. Что можно наглядно наблюдать на клеммах аккумуляторных батарей.
  • Утечка в бортовой сети автомашины может вызвать воспламенение проводки и практически всегда становится причиной разряда аккумуляторной батареи, что создает проблемы цепи зажигания.

Перечисленных последствий вполне достаточно, чтобы осознать опасность дифференциального тока, поэтому поговорим о способах защиты и устранении утечки.

Средства защиты

Самый надежный способ защиты в рассматриваемой ситуации – установка на линию питания УЗО или диффавтомата. Эти устройства произведут разрыв цепи питания, как только произойдет утечка, останется только приступить к ее поиску и устранению.

Не менее эффективно действует подключение корпусов электрических приборов к шине заземления (PE), если имеется такая возможность.

Найти подробную информацию по выбору и установке УЗО, АВ, диффавтоматов, а также получить сведения о заземлении электрооборудования, Вы сможете на нашем сайте.

Как проверить и найти ток утечки своими руками

Приведем несколько косвенных способов, позволяющих обнаружить утечку:

  • Если при отключении от сети всех постоянных потребителей электрической энергии, счетчик продолжить регистрировать расход электроэнергии, значит необходимо приступать к поиску и устранению неисправности. То есть, ищите утечку.
  • При наличии бойлера вода, поступающая с кранов, вызывает ощущение прохождения электричества.
  • Срабатывает защита УЗО или диффавтомата.
  • В системе TN-C-S происходит отключение АВ.
  • Быстро разряжается аккумулятор автомобиля.

Теперь перейдем к более точным измерениям, для этого могут понадобиться следующие инструменты:

  • Простой или бесконтактный пробник напряжения. С их помощью можно определить наличие напряжения на корпусе бытовых приборов или смесителях, то есть, обнаружить утечку.
  • Токоизмерительные клещи, вместо них можно использовать мультиметр с режимом амперметра. При помощи этих инструментов снимаются показания амперметра, что позволяет измерить дифференциальные токи. После проведения измерений показатели прибора (амперметра) сравниваются с допустимыми параметрами. Обратим внимание, что контакты амперметра могут быть не приспособлены для замера больших величин, в таких случаях токовые клещи более удобны.
  • Авометр (необходим для проверки изоляции). Диапазон измерения выставляется в мегаомах, если сопротивление несколько сот кОм, то это говорит о недостаточной изоляции.

И несколько видео по теме (пример того, как искать утечку тока в автомобиле):

Внимание! Измерение сопротивления должно проводиться при полном отключении источника питания, то есть нуля и фазы для переменно напряжения и плюса и минуса в системах постоянных токов. Рекомендуется перед проверкой изоляции провести замеры в режиме измерения постоянного или переменного напряжения (в зависимости от типа сети).

Советуем также почитать:

Узо — причины срабатывания и как с этим бороться » электрика в квартире и доме своими руками | сайт для электриков и сочувствующих | cтатьи, советы и обзоры

УЗО — устройство защитного отключения. Многие наверняка слышали, а кто-то возможно и знает что это такое за устройство, для чего оно и как оно работает. Не особо вдаваясь в дебри физики, вкратце попытаемся разобраться в устройстве, принципах работы этого самого УЗО простым человеческим языком.

Итак, как видно из самого название, устройство это создано для защиты от поражения электрическим током. Принцип работы устройства основан на сравнении токов по проводникам на входе и выходе из устройства. Токи должны быть равны. Если есть небольшая разница, устройство это «видит» и немедленно отключает нагрузку от сети. Время срабатывания, по стандартам, должно быть не более 15-25 мс.

К примеру, если произошел пробой изоляции на корпус, и не важно, фазный это провод или ноль, в любом случае, при прикосновении человека к корпусу прибора, произойдет утечка тока через тело человека, на что УЗО немедленно отреагирует и отключит поврежденный прибор, тем самым сохранив человеку жизнь. Вот, пожалуй, самый простой и понятный пример, для человека далекого от физики.

Теперь, собственно, и приступим к обзору причин, вследствие которых, на практике, и происходит срабатывание УЗО.

Как мы выяснили ранее, УЗО срабатывает, когда происходит утечка токов. Такую утечку могут вызвать трещины в изоляции изношенных проводов в старых зданиях. В данном случае срабатывание защиты предотвращает возникновение пожара.

Что же делать в этом случае? Ответ один — искать возможное место утечки токов. Можно, конечно же, обойтись и более простыми методами, например, просто исключить из цепи УЗО, но к чему это приведет, никому не известно.

Проводка может прослужить еще не одно десятилетие, а может привести и к несчастью. А электричество, как известно, шуток не любит и не прощает халатности.

Кроме износа проводов зачастую срабатывание УЗО вызывает износ, и соответственно пробой изоляции в бытовой технике. К примеру, иногда причиной срабатывания УЗО могут послужить старые холодильники, стиральные машины и т.д.

Иногда, в 50 % случаев, избавиться от срабатывания УЗО помогает манипуляция с вилкой и розеткой, то есть, просто переверните вилку в розетке.

В последнее время, по требованию РЭСа, после прибора учета, т.е. счетчиком, в частных домах, квартирах, устанавливают УЗО на весь дом, квартиру, с током срабатывания 100мА.

Как правило, если с проводкой все в порядке, защита не срабатывает, если же где-то есть утечка тока совокупностью более 100 мА, УЗО даст знать.

Как же определить, где эта самая утечка? Для начала отключите все приборы. Если проблема не в приборах, придется браться за проводку.

В случае если проводка в доме, квартире новая и сделана правильно, то есть, разбита по группам, установлены автоматы защиты, задача существенно упрощается. Для того чтобы определить возможное место неисправности, отключите все автоматы, затем поочередно включайте их. Та группа, что неисправна, даст о себе знать. Ну а дальше дело техники.

Выяснив неисправную группу, начинайте ревизию розеток, светильников, дозовых коробок. Чаше всего причиной является пробой изоляции или неправильный монтаж электропроводки, розеток, светильников.

Иногда некоторые горе-электрики объединяют в самих розетках землю и ноль, якобы для защиты от поражения током, все равно, мол, в щите или на подстанции ноль соединяется с землей. А это категорически запрещено делать.

Хотелось бы еще отметить, что УЗО не является защитой от сверхтоков и короткого замыкания. Оно, УЗО, просто реагирует на утечку токов. Многие электрики, как ни странно, этого не знают, и могу запросто поставить простое УЗО вместо автомата.

Для того, чтобы защитить приборы и провода от перегрузки, необходимо после УЗО поставить автомат соответствующего номинала или установить дифференциальный автомат.

Дифференциальный автомат- это два устройства в одном — УЗО и автомат. В любом случае, чтобы не было проблем с электричеством, доверяйте профессионалам.

Более конкретный случай диагностики срабатыавания УЗО смотрите здесь: Что делать если срабатывает УЗО или дифавтомат при подключении электроплиты или стиральной машины.

Видео по теме. УЗО может отключаться также при ошибочном подключении. Причины срабатывания УЗО — ошибки в монтаже. Основные ошибки рассматриваются в этом видеоролике.

Ремонт квартир, загородных домов, кровля, фундаменты, заборы, ограждения, автономная газификация, частная канализация, отделка фасадов, системы водоснабжения от колодца и скважины, профессиональные современные котельные для частных домов и предприятий.
Системы: отопления, водоснабжения, канализации. Под ключ.
Холдинговая компания СпецСтройАльянс
Прокладка, ремонт и монтаж тепловых сетей, теплотрасс под ключ. Для частных домов и предприятий.

Почему срабатывает УЗО и как с этим бороться? — Электросервис

УЗО в нормальном рабочем режиме срабатывает в двух случаях:

  • когда человек попадает под напряжение;
  • если, изоляция проводки нарушена.

Также УЗО может срабатывать по причине неисправности или, если установка была выполнена неправильно.

Механизм может срабатывать при поломках кнопки “Тест”, спускового механизма, если возникает утечка тока внутри самого УЗО.

Еще одна причина “ложной тревоги” — неправильная схема подключения, то есть монтаж УЗО был выполнен неправильно. В таких случаях система может срабатывать без причины, чем будет доставлять неудобства пользователям.

На самом деле, мы не можем знать наверняка, сработало УЗО по причине неполадки или потому что в сети действительно возникла проблема. В любом случае паниковать не стоит ведь если устройство сработало, это значит, что оно выполнило свою защитную функцию, независимо от того, что стало причиной отключения. Дальше следует вызвать электрика и ждать его “диагноза”.

Вспомним, как работает устройство защитного отключения

Для начала предлагаю еще раз поговорить о принципе работы устройства, чтобы плавно перейти к главным причинам отключения, которое происходить в результате срабатывания УЗО.

УЗО имеет два вывода, к которым подключаются проводники — нулевой и фазный. Сила тока протекающая по проводникам в норме одинаковая. Возникновение дисбаланса сигнализирует об утечке тока. Если разница слишком большая, то это приводит в действие УЗО.

УЗО ожидает, что ток, который подается в квартиру количественно не превышает тот, который выходит из квартиры. Выбивает электричество в том случае, если УЗО заметило, что не весь полученный ток вышел, говоря простыми словами.

На самом деле, мы не можем знать наверняка, сработало УЗО по причине неполадки или потому что в сети действительно возникла проблема. В любом случае паниковать не стоит ведь если устройство сработало, это значит, что оно выполнило свою защитную функцию.

Таким образом, УЗО фиксирует разницу входящего и выходящего тока, которая может свидетельствовать об утечке и срабатывает в аварийном режиме.

Причины срабатывания УЗО

Как мы уже говорили, УЗО срабатывает либо по причине возникновения проблемы в сети, либо, как результат неправильной работы или неправильного подключения устройства.

Если установку делал неопытный электрик или не специалист, приготовьтесь к тому, что УЗО будет иногда срабатывать без причины.

  1. УЗО обнаружило утечку тока. Что делать? Вызвать электрика, поскольку это значит, что изоляция проводки была нарушена. Если вы только осуществили замену электропроводки в доме, значит кто-то либо механически повредил ее, вбив гвоздь не в том месте, либо соединение проводов было сделано неправильно.
  2. Контакт человека с поврежденной проводкой Естественная причина, поскольку основная функция устройства дифференциального тока (другое название УЗО) — защитить человека от поражений током.
  3. Поломка электроприбора Поврежденный шнур, внутренние поломки, защищенной УЗО техники могут стать причиной “ложного сигнала”.
  4. Установка УЗО была выполнена некорректно Если установку делал неопытный электрик или не специалист, приготовьтесь к тому, что УЗО будет иногда срабатывать без причины. Это устройство достаточно точное, поэтому малейшая ошибка может стать причиной неудобств. Все-таки лучше, чтобы установкой устройств защитного отключения, как и устранением проблем с ним занимался профессиональный электрик.
  5. Внутренняя поломка Неисправность УЗО может стать причиной ложного срабатывания системы. Самая элементарная поломка, которую вы без проблем можете устранить самостоятельно — залипание кнопки “Тест”. Другие проблемы можно устранить самостоятельно, если вы разбираетесь с особенностями строения и подключения устройства защитного отключения.
  6. Влажность Попадание влаги в щиток, или даже только что оштукатуренная после монтажа электропроводки закрытого типа стена — может заставить УЗО сработать в аварийном режиме, в результате чего устройство остановит подачу электричества. Поскольку влага — отличный проводник, она может вызвать временную утечку, что не несет угрозы.

УЗО срабатывает либо по причине возникновения проблемы в сети, либо, как результат неправильной работы или неправильного подключения устройства.

Как установить причину срабатывания УЗО до приезда электрика?

Есть 3 способа предварительно установить причину, по которой выбивает УЗО.

  • Если установку вы делали самостоятельно, перепроверте правильно ли выполнен монтаж.
  • Отключите автоматы, то есть остановите поступления тока. Если срабатывает защита, и УЗО выбивает даже без нагрузки — значит причина в самом устройстве, а не в утечке.
  • Включите автомат, но выключите все из розеток. Если устройство все равно срабатывает — значит есть утечка, если не срабатывает — значит выбивает УЗО только под нагрузкой электроприборов, ищите причину в одном из них.

Как устранить проблему самостоятельно?

Если выяснилось, что повреждена проводка — следует локализовать участок повреждения с помощью специального устройства, если это проводка закрытого типа, и заменить кабель. В этом случае Вам понадобятся материалы и навыки электромонтажа.

Если вы поочередно подключали к сети электроприборы и нашли тот, который стал причиной срабатывания УЗО, отнесите его в ремонт или отремонтируйте сами.

Устранение проблем с УЗО в Киеве

Чтобы не тратить свое время, а также быть уверенным, что проблема устранена правильно, лучше обратиться к специалистам. Установка УЗО электриком в Киеве, а также устранение неполадок, связанных с этим устройством не есть проблемой в Киеве. Например, наши электрики “Elektroservice” уже много лет предоставляют услуги электромонтажа и ремонта защитных устройств.

Вы можете без проблем заказать услуги электрика в любое время на сайте elektro-service.com.ua или позвонив по одному, из указанных там телефонов. Также на сайте вы найдете расценки на наши услуги. Чтобы узнать точную стоимость установки или ремонта УЗО необходимо, чтобы электрик ознакомился со сложностью механизма и объема работ.

Если вы заказываете услугу у нас, вызов электрика для просчета стоимости — бесплатный.

Почему выбивает УЗО? Причины, неисправности, выбор

Почему выбивает УЗО? В данной статье мы собрали распространенные причины отказов и ложных срабатываний УЗО.

Устройства защитного отключения – это защитные аппараты, призванные отключать участок сети при нарушении изоляции проводников: кабелей, проводов, обмоток электрических машин, изоляторов обогревателей. Также они срабатывают при прикосновении к токоведущим частям человека, защищая его от поражения током. Защита работает мгновенно, и является самой надежной и быстродействующей.

Но ни одно защитное устройство не может работать без отказов. Случаются такие и с УЗО. Вариантов нештатных ситуаций два: отсутствие срабатывания при возникновении аварийной ситуации и отключение участка, не имеющего повреждений. Рассмотрим их поочередно.

Отказ в отключении поврежденного участка. Первой, и наиболее вероятной причиной в молчании УЗО при наличии очевидного повреждения в защищаемой зоне, является неправильный выбор аппарата по дифференциальному току.

Напомним: для эффективной защиты людей от действия тока, возникающего при прямом прикосновении к оголенным проводам или контактам под напряжением, используются УЗО с дифференциальным током 10 или 30 мА. ПУЭ ограничивает этот параметр значением «не более 30».

Существуют противопожарные УЗО на ток 100 мА и более, при их применении для защиты отдельных потребителей или групп розеток уставка оказывается завышенной.

Вторая причина – неисправность самого УЗО. Для контроля работоспособности устройства используется кнопка «Тест». При ее нажатии создается электрическая цепь, имитирующая аварию. Исправный прибор должен отключиться. Проверка производится регулярно, срок ее указывается заводом изготовителем устройства. Не стоит пренебрегать этим действием, контролируя исправность УЗО через каждые 3-6 месяцев.

Еще одна причина отказов – применение полупроводниковых УЗО. Они не способны работать при отсутствии напряжения на входе. При обрыве нулевого проводника авария не будет ликвидирована.

Ложные срабатывания. Не стоит сразу же после отключения питания защитой выдвигать версии об ее неисправности. Срабатывание происходит быстро, и увидеть (или услышать) что-нибудь при этом невозможно. Поэтому сначала нужно искать возможную причину, и лишь потом предъявлять претензии к работе УЗО.

Чтобы правильно разобраться в ситуации, сформулируем максимально подробный алгоритм действий после срабатывания УЗО.

Порядок поиска неисправности в сети.Первое действие после отключение участка от УЗО – выяснить, где пропало напряжение, какие потребители отключились. Это позволит локализовать список возможных кандидатов на ремонт.

В щитках предприятий и офисов рядом с коммутационными аппаратами есть надписи об их назначении или есть список защищаемых абонентов, привязанный к конкретным аппаратам. Не стоит слепо ему верить: порой он составлен очень давно, и в электропроводке с тех пор что-то поменялось. Проще поработать ногами и подробно выяснить, что обесточилось.

Попутно обязательно требуется опросить всех присутствующих в помещениях: не получал ли кто в момент срабатывания защиты коротенький укус электрическим током.

Особенно корректно спрашивайте у детей, нередко от испуга они будут отрицать факт этого ощущения, тем более, что оно им не знакомо. Если эта информация подтвердится – ищите место повреждения изоляции.

Это может быть как шнуры от удлинителей или обогревателей, так и сами бытовые электроприборы.

По ПУЭ одного УЗО для полной защиты потребителя недостаточно. Оно работает в паре с автоматическим выключателем. Либо применяется дифференциальный автомат, выполняющий функции защиты от всего сразу – утечки, коротких замыканий и перегрузки.

Нужно выяснить: сработали ли одно УЗО или одновременно с ним отключился автомат. Во втором случае причина – короткое замыкание в защищаемой линии, и искать нужно его.

При КЗ из-за увеличения тока небаланса на выходе чувствительного органа УЗО происходит срабатывания защиты при отсутствии утечки. Это – нормальное явление.

Если сработало только УЗО, доступна возможность повторного включения. Естественно, если вы локализовали масштабы оставшихся без напряжения абонентов, выяснили, что пострадавших нет. Если включить УЗО удалось, значит, утечка была кратковременной и самоликвидировалась. Не радуйтесь раньше времени: рано или поздно ситуация повторится, и придется искать более тщательно и кропотливо.

Если включение не успешное – поочередно отключайте обесточившиеся электроприборы от сети, пока не найдете неисправный. Если не помогло – отключите от УЗО провода и снова попробуйте его включить. Отказ во включении – прибор неисправен. Успешное включение – неисправна электропроводка.

Причины поломки УЗО. Чаще всего выходят из строя полупроводниковые УЗО. Причина проста – там есть чему ломаться. Его электронные компоненты являются самым слабым звеном устройства.

Европейская практика применения защитных устройств, реагирующих на дифференциальный ток, уже доказала этот прискорбный факт.

Поэтому, несмотря на малые габариты и сравнительно малую стоимость, их давно уже не жалуют.

По той же причине выходят из строя многие дифференциальные автоматы. Для их удешевления и снижения габаритных размеров в них тоже имеется полупроводниковая начинка.

Снижает надежность еще и тот факт, что механика дифавтоматов сложнее. Она решает очень сложную задачу: отключить силовые контакты от любого из трех расцепителей: теплового, электромагнитного или дифференциального.

А каждый из них механически действует по-разному.

Частным случаем поломки внутри корпуса УЗО является залипание контактов кнопки «Тест». Хотя от этого ни холодно, ни жарко: ремонт прибора невозможен, его придется заменить целиком.

Еще один вариант ложного срабатывания УЗО – попадание внутрь корпуса влаги. Срабатывать он будет при этом до тех пор, пока не будет высушен.

Неправильный выбор защитного аппарата.Выше уже упоминалось, что при загрублении уставки УЗО может не сработать в самый неподходящий момент. Но и излишняя чувствительность ему мешает.

Во-первых: не стоит «вешать» на прибор с током утечки 30 мА всю нагрузку трехкомнатной квартиры или дачного дома. Кабельные линии обладают собственным током утечки, который нулю не равен никогда. Токи суммируются, и может оказаться, что УЗО и в нормальном-то режиме уже работает на грани срабатывания. А для прибора на 30 мА диапазон отключения находится в пределах 15-30 мА.

Если в таком случае УЗО срабатывает ложно, разделите электропроводку на несколько групп и поставьте по одному прибору на каждую из них.

Во-вторых: применение УЗО на 10 мА обосновано только для защиты одиночного потребителя с током нагрузки не более 16 А. Если эти условия не соблюдаются – ждите ложных отключений.

Ошибки в схеме подключения. Неправильное подключение УЗО приводит к его ложному срабатыванию сразу же после включения в работу и появления нагрузки.

Чтобы этого не произошло, запомните: через контакты УЗО должны проходить и фазный, и нулевой проводники. При наличии проводника РЕ он должен подключаться непосредственно к шине защитного заземления.

Если на корпусе УЗО отмаркирован контакт для подключения нулевого проводника «N», то подключайте его именно туда.

Почему срабатывает УЗО и что делать в этом случае?

Вы здесь:
Очень важно защищать электропроводку от утечек тока, короткого замыкания и перенапряжения.

Устройство защитного отключения позволит не только сохранить работоспособность бытовой техники, но и уберечь Вас от поражения электричеством.

Если в какой-то момент Вы увидели, что срабатывает УЗО, не стоит паниковать, ведь именно для этого оно и было установлено. Далее мы рассмотрим основные причины отключения аппарата, а также что делать для устранения неисправностей.

Как работает устройство?

Итак, сначала разберемся с принципом работы защитной автоматики, чтобы Вы поняли, из-за чего происходит срабатывание.

Внутренний механизм имеет следующий принцип действия: к выводам подключается фазный и нулевой проводник, которые сравниваются между собой по току.

В идеале разницы между силой тока фазы и нулевого рабочего проводника быть не должно. Если разница существует и она выше уставки, это сигнал о том, что происходит утечка тока.

На основании анализа агрегат и отключается, после чего немедленно нужно искать причину по которой срабатывает УЗО — найти утечку тока.

Советуем просмотреть видео, на которых все подробно объясняется:

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

  1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
  2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
  3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
  4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
  5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
  6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
  7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
  8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
  9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
  10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

Почему многие отказываются от УЗО, и какие проблемы возникают чаще всего

Почему многие отказываются от УЗО, и какие проблемы возникают чаще всего

УЗО — устройство защитного отключения, которое защищает человека от поражения электричеством.

УЗО может быть установлено как в электрическом щитке на весь дом, так и на отдельную комнату, например, ванную.

Устройство защитного отключения измеряет проходящий ток, и в случае его утечки, автоматически выключается.

Именно это и приводит ко многим проблемам, из-за которых люди отказываются устанавливать УЗО в своих домах.









Почему многие отказываются от УЗО, и какие проблемы возникают после установки

Чаще всего проблема с УЗО одна — устройство защитного отключения выключается само по себе, без видимых на то причин. Однако они есть, и, как правило, причин этому может быть несколько, начиная от неправильно выполненного монтажа электропроводки, заканчивая серьёзной неисправностью электроприборов.

Чаще всего УЗО выключается само по себе по следующим причинам:

  • Повреждена изоляция кабеля электроприбора, из-за чего происходит утечка тока на корпус;
  • Ошибки при монтаже электропроводки. Часто кабеля собраны из кусков, а соединения замурованы прямо в штукатурке;
  • Нарушена герметичность распределительных коробок;
  • Возможно, повреждение кабелей о металлические каркасы из-за чего происходит утечка тока, и УЗО на это реагирует отключением;
  • Пробой ТЭНа и прочее.

Устройству защитного отключения нет разницы, как происходит утечка тока, через тело человека или от касания оголённых проводов стен дома. Если такое произойдёт, то УЗО сравнит потенциалы и обнаружит утечку тока.

Ниже на сайте elektriksam.ru будут представлены несколько советов, которые помогут определить, правильно ли работает УЗО, а также решить проблемы с его отключением в дальнейшем.

Как решить проблему с отключением УЗО

Сначала необходимо проверить само УЗО, возможно проблема именно в нем. Для этого поменяйте УЗО на заведомо исправное устройство отключения и проверьте, исчезла проблема с отключением или нет.

Если проблема с отключением УЗО сохранилась, то начните по порядку проверять все электроприборы, которые запитаны от той же линии, на которой стоит устройство защитного отключения. Попробуйте поочерёдно выключить каждый электроприбор, пока проблема с отключением УЗО окончательно не исчезнет.

В том случае, когда виной оказался все-таки какой-то бытовой электроприбор, то придётся проверять его на целостность изоляции кабелей и т. д. Также, причиной частого отключения УЗО может быть старая и скрытая в штукатурке электропроводка.

Если проводам уже более 30 лет, то на них легко могла износиться изоляция. Здание дает усадку, изоляция лопается, и проводник оказывается без защиты. Если стены влажные, то происходит утечка тока, на которую и реагирует устройство защитного отключения.

Примечание от автора. Отказываться от установки УЗО не стоит в том случае, если в доме нет заземления. Тем более при эксплуатации таких электроприборов, в конструкции которых имеется ТЭН. При порче оболочки ТЭНа, произойдёт утечка тока через воду, что очень опасно.

Почему отключается водонагреватель Термекс — Термекс Сервис

  1. Отключение в результате срабатывания термозащиты.

    При постоянной эксплуатации ЭВН, с включенными на полную мощность нагревательными элементами, возможно срабатывание данной группы безопасности. Подробнее об этом можно ознакомиться в статье: «КАК ВКЛЮЧИТЬ КНОПКУ НА ТЕРМОЗАЩИТЕ!» В случае, когда срабатывание термозащиты происходит на регулярной основе, то рекомендуется немного понизить температуру нагрева. Если же это не помогло, то необходима диагностика прибора. Данная неисправность может свидетельствовать как об обрастании нагревательного элемента накипью, так и о неисправности самой термозащиты.

  2. Отключение в результате срабатывания устройства защитного отключения (УЗО).

    УЗО реагирует на утечку тока и полностью обесточивает прибор, если после этого нажать кнопку на УЗО, водонагреватель может ненадолго заработать, но впоследствии опять происходит срабатывание УЗО. Как правило, виной тому – разрушение внешней оболочки нагревательных элементов при котором нагревательная спираль вступает в контакт с водой, что и приводит к утечке тока на корпус прибора. Эксплуатация такого водонагревателя категорически запрещена. Необходима замена неисправного нагревательного элемента.

  3. Отключение в результате выхода из строя компонентов электроники.

    Как правило, точно определить какой именно электронный блок неисправен невозможно без специальных знаний и навыков. Поэтому при такой неисправности лучше обратиться в официальный сервис, где квалифицированные мастера устранят любые неисправности в кратчайшие сроки, так как располагают всем необходимым инструментарием и оригинальными запасными частями.

Важно: все компоненты в водонагревателях Thermex меняются целиком, что является требованием производителя, поскольку обеспечивает качество и надежность ремонта.

Причины срабатывания узо автоматов и почему они отключаются но боярах, насосах

Основная защита человеческого организма от опасного напряжения и действия электрического тока в бытовых и силовых электрических сетях − это установка устройства защитного отключения. Кроме этого, УЗО используется для защиты электробытовых приборов от аварийных режимов работы в бытовых и силовых сетях постоянного и переменного синусоидального тока. Но очень часто оно срабатывает и бытовому потребителю интересно, почему отключается УЗО на вводе или постоянно срабатывает УЗО.

Принцип действия и работы УЗО




Рис.1 Работа УЗО

Сумма токов, которые входят в участок, должна равняться токам, которые выходят. Это главный принцип работы данного аппарата защитного отключения. Причина отключение УЗО на электропитание − это то, что токи, которые выходят из участка электрической сети, не равны токам, которые входят в эту сеть. Эта разница называется величина тока утечки или же дифференциальный ток. Векторная сумма токов в фазном проводнике (I1) должна равняться токам в нулевом рабочем проводнике (I2). По величине они одинаковы, но по направлению разнонаправленны и тем самым компенсируют друг друга и ЭДС (электродвижущая сила) отсутствует. Если эти токи не равны, значит, разница между ними есть и это ток утечки. Он в свою очередь создает ЭДС и оно в свою очередь через соленоид воздействует на отключающий механизм и УЗО отключается.

Мотивация установки УЗО. Опасный для человеческого организма электрический ток

На рис.1 нормальный режим это I1 = I2. Когда человек касается оголенного провода, то возникает дифференциальный ток I∆n. Если посчитать ток, который будет проходить через человека, то получится I = 230/Rч, А, где 230 В напряжение бытовой электрической сети, Rч – сопротивление человека. Хотя у каждого человека эта характеристика индивидуальна, но принято считать его примерно 1 кОм (1000 Ом). В итоге получаем 230/1000 = 23 мА. Необходимо отметить, что порог чувствительности у человека начинается с 0.6 – 1.5 мА. При этом токе у человека ощутимое раздражение. При токе в 10 – 15 мА у человека происходит судорога мышц, и данный ток называют неотпускающий. В данном случае человек не может самостоятельно отпустить оголенный провод, если он за него взялся. При токе 90 – 100 мА возникает фибрилляционный ток. При таком токе сердечные мышцы хаотично сокращаются, и через несколько секунд происходит остановка сердца. Безопасный для человека ток считается 2 мА при прохождении его более 10 с, а если более 120 с, то безопасный ток 6 мА. Эти токи, а так же время отключения необходимо помнить при выборе УЗО по дифференциальному току, чтобы понимать, что будет с вами, если вы попадете под опасное напряжение. По этим причинам помните, если выключается УЗО водонагревателя, то оно спасает вас как минимум от неприятных ощущений.

Выбор УЗО в зависимости от токов утечки

Согласно СП31-110-2003 п.А.4.15, если ванная запитана по отдельной линии, то необходимо предусмотреть УЗО на 10 мА, если линия общая с кухней и коридором, то необходимо устанавливать УЗО на ток до 30 мА. Для обычной бытовой электролинии (розетки, освещение) защитное устройство выбирается на ток не более 30 мА (ПУЭ п.7.1.79.). УЗО на дифференциальные токи на 100 и 500 мА как видно выше, не защищают человеческий организм от опасного напряжения, а основное назначение это защита от пожара. При установке аппарата защитного отключения нужно понимать, что оно не защищает от длительной перегрузки, максимальных токов или повышенного напряжения. По этим причинам его установка должна быть совместно с автоматическим выключателем с электромагнитным и тепловым расцепителем, а для защиты от перенапряжения необходимо установить реле от перенапряжения или УЗИП (устройство защиты от импульсных напряжений). По этим причинам, если термекс отключает УЗО, а автомат не срабатывает, значит причиной неисправности является ток утечки.

Если выключается УЗО одновременно с автоматическим выключателем, то причиной неисправности может быть как дифференциальный ток, так и максимальные токи, которые возникают при коротком замыкании.

Причины появления тока утечки

Необходимо хорошо понимать, что присутствие тока утечки — это аварийный режим работы или неисправности в электрических сетях бытового назначения или неполадки в электробытовых приборах. Причины возникновения этого тока довольно распространенные. Основные причины возникновения тока утечки это касание человека к оголенному проводу, протекание его через деформированную изоляцию кабеля или через токопроводящий элемент. К примеру, причина отключения УЗО на водонагревателе это может быть ток утечки через воду. Изоляция кабеля повредилась, влага попала на оголенный провод и по нему пошел ток. Этого тока как раз и не хватает для того, что бы разница входящих и выходящих токов была равна 0 (нулю) и защита отключает аварийный участок. Если это водонагреватель термекс, отключается УЗО данного прибора.Вода так же может быть причиной,почему отключается УЗО на насосе перекачивающим различные жидкости.

Типы и виды УЗО; визуальное и техническое обозначение



Рис. 2 Внешний вид и обозначение устройства защитного отключения

Разделы УЗО

  • Напряжение бытовой и силовой сети 220/380 В.
  • По количество полюсов. Если однофазная нагрузка в силовой сети, то УЗО необходимо устанавливать двухполюсное, если трехфазная нагрузка, то четырех полюсное.
  • По номинальному рабочему току. Величина номинальных (рабочих) токов для УЗО такая же, как и для автоматических выключателей, это 16, 25, 32, 40, 63, 80 А.
  • По дифференциальному току (ток утечки), на величину которого ориентируется устройство защитного отключения 10, 30, 100, 300, 500 мА.

По виду тока утечки, который в свою очередь подразделяется на:

  1. Переменный электрический синусоидальный и пульсирующий ток. Тип УЗО для данного тока «АС». Пульсирующий ток присутствует в регулируемых светильниках и лампах, в стиральных машинах у которых регулируется скорость.
  2. Переменный и постоянный электрический пульсирующий, тип УЗО «А». Данный тип устройств защиты рекомендуется применять там, где есть бытовая электроника, микроволновая печь, компьютер, телевизор и т.д.
  3. Постоянный электрический и переменный, тип УЗО «В». Данный тип устройств защиты в основном устанавливается, где есть выпрямленный ток. В бытовых электрических сетях данный тип не используется.
  4. Для того, что бы соблюдалась селективность при установке 2-х и более аппаратов защиты в бытовых и силовых электрических сетях применяют УЗО с выдержкой времени расцепления, это тип УЗО «S». Этот тип УЗО используется в сетях, где применяется АВР (автоматический ввод резерва), а тип «G», в тех же сетях, но имеет меньшую выдержку по времени.

Срабатывание УЗО, причины основные и дополнительные



Самые распространенные причины срабатывания УЗО на бойлере электролюкс или водонагревателе, это недобросовестный завод изготовитель или различные виды неполадок в электрической сети. Если отключается УЗО на водонагревателе, то необходимо еще раз включить его. Если электроприбор работает и УЗО не отключает, значит был кратковременный ток утечки. Далее необходимо воспользоваться кнопкой «Тест». Она имитирует аварийный режим работы.

  1. Необходимо отключить автоматы, которые включены в сеть совместно с УЗО и определить, почему отключается УЗО. Одновременно с этим отсоединяем нулевые рабочие проводники. После того, как их отсоединили, включаем УЗО. Если оно не отключилось, значит, нажимаем на кнопку «Тест». Если после нажатия «Тест» УЗО сработало, значит оно исправно. Необходимо отметить, что проверка работоспособности устройства защитного отключения необходимо проверять не реже 1 раз в месяц путем нажатия на кнопку «Тест».
  2. Если во время подключения срабатывает УЗО без нагрузки, значит оно вышло из строя или в месте его установки существуют токи утечки. Если оно исправно, то надо разобраться, почему срабатывает УЗО без нагрузки. В данном случае, если от него подключено несколько автоматов, то сразу всех их отключаем. Потом определяем, почему выключается УЗО и по очереди включаем автоматические выключатели и определяем аварийный участок электрической сети.

Основные виды подключения УЗО

Рис. 3. Одно УЗО и один потребитель

Подключить УЗО сможет любой электромонтер, имеющий как минимум 3-й разряд электромонтера. Схема подключения написана на самом устройстве и там нет ничего трудного. Единственное что надо сделать перед монтажом, это учитывать нюансы при включении в сеть и правильно выбрать количество отходящих автоматов на одно УЗО. Можно установить одно устройство защиты на всю квартиру в этажном щитке, если это многоквартирный дом, как показано на рис.3. Можно установить отдельно на розеточную сеть и осветительную, если хватает место для монтажа. Это будет лучшим вариантом для квартиры. При монтаже и выборе УЗО необходимо учитывать номинальный (рабочий) ток, который должен быть на одну ступень выше номинального тока автомата, который стоит после защитного устройства. К примеру, если автомат на 25 А, то перед ним необходимо установить УЗО с рабочим током на 32 А и т.д. Если это частный дом, то лучше рассмотреть следующую комплектацию, одно УЗО и один автомат, если автоматов не много.

Одно устройство защиты и несколько автоматических выключателей

Рис. 4 схема подключения УЗО

Если, к примеру, в доме стоит много автоматов (один автомат=одна комната, или =один электробытовой прибор), то в данном случае размеры электрощита могут быть огромными. По этим причинам лучше скомплектовать электрощит так, под одно УЗО установить несколько автоматов, но не более 5. В данном случае необходимо правильно рассчитать номинальный ток защитного устройства относительно отходящих автоматов так, чтобы их сумма не превышала рабочего тока устройства защитного отключения. К примеру, отходящие автоматы ВА1 16 А, ВА2 16 А, ВА3 32 А, сумма 16+16+32= А. Значит УЗО должно быть на номинальный ток не менее 64 А, и зная линейку номинальных токов оптимальный вариант устройство защитного отключения на номинальный ток на 63 А.

Как видно на рис. 4 ничего сложного при подключении нет, но в некоторых случаях, интересно будет знать, почему срабатывает УЗО  на водонагревателе аристон, если бытовая сеть и устройство защиты находятся в удовлетворительном и рабочем состоянии. Когда срабатывает УЗО, причины могут быть в его не правильном подключении.

Основные виды неправильного подключения УЗО, нулевого рабочего и защитного проводника

  • Нельзя соединять нулевой рабочий (N) и фазный проводник, прошедший через УЗО, с другими нулевыми и фазными проводниками после УЗО.
  • Нельзя делать соединение нулевого рабочего проводника (N) после УЗО с открытыми конструкциями электроустановки, а так же нельзя его соединять с защитным проводником (PE).
  • Категорически запрещается соединять в розетке нулевой рабочий и защитный проводник.
  • Если в электрической сети установлены два защитных устройства, то объединение нулевых рабочих проводников приведет к возникновению дополнительного тока утечки и как следствие срабатывания обоих.
  • Если в электрическом щите установлено много УЗО, то стоит перепроверить схему подключения, чтобы не было подключения фазного провода и рабочего нуля с разных устройств защиты.

Только правильно выбранное устройство защитного отключение и правильное его подключение защитит человека в случае аварии от опасного воздействия электрического тока.

Видео:

Конвертер ваты в амперы, онлайн калькулятор

Устройства защитного отключения: как правильно выбирать УЗО?

Сегодня приборы такого типа используются везде, а в новостройках они применяются в любом случае.

Место установки УЗО – электрощиток.





Какую функцию выполняют устройства защитного отключения?

Его применение может спасти от электрического удара, предотвратить возгорание, если контакты не слишком хорошего качества, изоляция повреждена, в проводке другие неполадки. По этой причине игнорировать установку УЗО не нужно.





Выключатели дифференцированного тока (ВДТ) – это такие автоматы, которые ставятся перед УЗО, согласно с ГОСТ 51326.1-99. В Англии – RCCD’s, во Франции – ID.



1. Сколько фаз может быть у оборудования?

Бывает узо однофазное или узо трехфазное. Здесь все просто. Если сеть имеет только одну фазу, то и УЗО должно использоваться однофазное (на 1 фаза и ноль). В ситуациях, когда сеть имеет три фазы, то, естественно, и устройство защитного отключения должно использоваться с тремя фазами (ноль и 2 фазы).

Нужно также знать, что сегодня преимущественно используют трехфазные сети, мощность которых 15 кВт. Чтобы хорошо защищать от пожара или удара электрическим током, проводится подключение именно трехфазного защитного устройства. Этого делать крайне не рекомендуется, ввиду того, что, если отключается УЗО, блокируются все три фазы, даже тогда, когда только на одной будет утечка электричества. А вот для котлов, плит электрического типа, варочных панелей и другого оборудования, которое ставится в частных домах, лучше всего использовать УЗО трехфазное.



2. Как срабатывает УЗО: принцип работы

В основе работы устройства сравнение величин электричества, проходящего через него, иначе говоря, размер электричества, прошедшего через это устройство к потребителю, равняется величине тока выходящего через нулевой проводник устройства. Как видно на рисунке, I1 идет к прибору, что принимает электричество, а I2 — из него. Если электропроводка сделана грамотно, нет нарушений, I1 и I2 равны между собой, их работу ничто не нарушает.



Рассмотрим самый простой пример. При прикосновении человека к проводнику (ноль либо фаза), на него перейдет часть электричества I∆n, что, в свою очередь станет причиной того, что I1 не будет равно I2 , ввиду того, что I1 > I2 – I∆n. Устройство защитного отключения обладает высокой чувствительностью к этому, поэтому сразу же отключится, а человек будет защищен от поражения электричеством. Прибор должен сработать очень быстро, за считаные секунды. Электрический ток, который успеет пройти по всему организму за столь короткое время, имеет минимальную силу, что не является смертельной.



3. Разновидности по номинальному току

Наиболее популярными являются модульные приборы брендов ABB и Шнайдер Электрик. Возможны виды номинального электричества, что указывает на его величину, способную проходить бесконечное число раз через устройство: 16, 25, 40, 63 А. Поэтому выбор устройства должен основываться именно на этих величинах номинального электричества.



Устройства, которое могло бы обеспечить 100% защиту от сверхтоков (короткое замыкание, перегрузка сети), нет, и это нужно понимать. Именно поэтому важно, чтобы для всех УЗО был поставлен автоматический выключатель с номинальным током меньше или такой же силы. Это так говорится в правилах, однако я считаю целесообразным устанавливать УЗО и автомат таким образом, чтобы у устройства был больший размер номинального тока.



Такие «нарушения» правил попытаюсь объяснить детальнее. Известно, что автомат может очень долгое время пропускать электричество от 1 нор до 1,13, и только на протяжении часа – 1,13-1,45. Так, к примеру, если на 25 А и автомат и УЗО, за час устройство пропускает электричество в размере 36 А (25*1,45). Вероятнее всего, устройство просто сгорит.



Величину номинального электричества можно найти на передней части устройства.



Известные бренды производят устройства с номиналами, указанными выше, а вот китайские производители могут выпускать УЗО на 32 или 50А.



4. Номинальный отключающий ток – важнейший критерий УЗО

Этот критерий показывает величину тока во время отключения устройства. Обозначается он так I∆n (уставка), может быть: 10, 30, 100, 300, а также 500 мА. У человека нет никакой возможности разжать руки, чтобы убрать кабель, когда напряжение сети 30 мА и более. Поэтому лучше остановить свой выбор на устройствах на 10 либо 30 мА, что даст возможность обезопасить себя от возможного удара электричеством.



Впереди на любом устройстве можно найти величину I∆n.

Устройство на 10 мА используется, чтобы надежно защитить приемники электричества в тех помещениях, где уровень влажности характеризуется, как высокий (ванная комната, санузел и др.), как следует из СП 31-110-2003 (п.А.4.15). Может также применяться для посудомоечных и стиральных машин, обеспечения электричеством ванных комнат, туалетов, балконов или лоджий, теплых полов.



Если говорить об устройствах на 30 мА, то их лучше ставить, если линии кухни, ванной комнаты, уборной или коридора выделены в отдельные. Говоря проще, УЗО на 10 мА лучше ставить на другой кабель, который используется для отдельной единицы бытовых приборов, к примеру, посудомоечной машинки. Если же от одного кабеля еще и запитано розетку в другое помещение, тогда лучше ставить УЗО на 30 мА. В комнатах для организации света и розеток чаще применяется именно УЗО на 30 мА.



Компания АВВ занимается производством УЗО только на 10 мА, а такие популярные бренды, как Шнайдер Электрик и Хагер – на 25/10 мА и 16/10 мА.

Устройства защитного отключения на 100, 300, а также 500 мА – это УЗО противопожарного типа. Конечно, в тех случаях, что удар электричества настолько сильный, что является смертельным, оно не спасет, однако если возникнет возгорание из-за того, что имеют место неисправности проводки, он способен. Место установки устройства — начало линии.



В электрических сетях, где питаются розетки штепсельного типа, по ПУЭ (п.7.1.79), лучше ставить УЗО на 30 мА и не более. Существует возможность подсоединить к одному устройству несколько групп линий, используя отдельные предохранительные элементы.



В Америке могут применяться УЗО только на 6 мА, а в Европе – до 30 мА. Так, если установлено устройство на 30 мА, важно, чтобы оно сработало при 15-30 мА, иначе говоря, защитное устройство отключится при 50-100%-ной уставке.



Бывают такие разработчики, которые используют дифференцированные способы для того, чтобы защитить стиральную машинку и других потребителей энергии. Так, например, машинка подключена к устройству на 16/10 мА, а оно само подключено к групповому прибору 40/30 мА.





В такой ситуации даже при совсем небольшом сбое в работе машинки, вся автоматика (освещение, бойлер) отключаться. Определить, выключиться одно или сразу оба УЗО, в большинстве случаев практически невозможно.



Когда ставится УЗО, согласно с СП 31-110-2003 (п.А.4.2), при составлении проекта электрических установок в строениях жилого и общественного типа, важно, чтобы четко и последовательно соблюдались требования селективности. Если в схеме присутствуют два и большее количество степеней, минимум втрое уставки тока срабатывания и его времени у приборов защитного отключения около источника питания должны быть больше, нежели у того, устройства, которое близи потребителя электроэнергии.



Электропроводка, выполненная с соблюдением всех правил, на протяжении нескольких лет избавит от срабатывания УЗО.



5. Разновидности срабатывания УЗО

По данному критерию бывают устройства электронные и электромеханические. Первые вариант обойдется дешевле по цене, что можно объяснить более дешевым производственным процессом, однако и надежность таких устройств ниже. Питание первого варианта идет от сети, а качество его функционирование определяют параметры и качество электрической сети.



Рассмотрим это более детально на простом примере. Нулевая фаза сгорела в электрощитке на этаже здания на несколько этажей, соответственно, прибор электронного типа отключится и будет нерабочем (для работы ему нужно питание). Если произойдет замыкание, и кто-то дотронется до него, прибор не отреагирует. Может еще ломаться электроника, особенно если прибор китайский низкого качества.

Что касается второго варианта приборов, их можно охарактеризовать, как более надежные, на них не оказывает влияние того, в каком состоянии сеть. Именно по этой причине их использовать оптимально.

В основе их работы сравнение электричества, которое выходит из прибора и входит в него. Устройство отключится, если электричество будет неравно уставке и больше нее.

Данные схемы позволяют понять, какой вариант устройства: электронное или электромеханическое. Наносится схема работы на передней стороне корпуса устройства.



АВВ, Шнайдер Электрик, Хагер, Легранд и другие известные производители выпускают исключительно электромеханические устройства, поэтому и смогли заслужить репутацию, как производители УЗО высочайшего качества и надежности.



На следующей картинке представлено электронное и электромеханическое устройства в разрезе, что дает возможность сравнить их изнутри. Пример электронного устройства китайского производства, потому что, как уже было сказано, известные бренды выпускают исключительно электромеханические УЗО.



6. Существующие разновидности УЗО

Утечка электричества в сети определяет существующие виды устройств. Так, к примеру, при переменном токе отключаются УЗО одного вида, другие – когда ток переменный и пульсирующий.



УЗО АС-типа будут отключаться при утечке мгновенного переменного тока (освещение, конвекторы, холодильник, теплый пол и др.). Значок  на фронтальной стороне означает АС-тип. Такой тип могут обозначать также «АС» либо сразу двумя вариантами обозначений.



УЗО А-типа одновременно чувствительно на утечку электричества переменную и пульсирующую, может возникнуть мгновенно или медленно нарастать. В современных стиральных и посудомоечных машинках, ПК, телевизорах, микроволновках и другой бытовой техникой, управляемой электроникой, выпрямители и импульсные блоки питания. Есть такая современная техника для быта, которая использует защитные устройства А-типа.



 — обозначение узо этого типа.







Необходимо также подчеркнуть, что зона защиты А-типа выше, нежели типа АС, что обусловливает их более высокую стоимость. Однако, если нет возможности установить УЗО А-типа, лучше, хотя бы АС. Это даст хотя бы минимальную защиту.



ПУЭ 7.1.78 не запрещает применять устройства АС (они чувствительны при утечке переменного тока) и А (реагируют на переменные и чувствительные токи повреждений). Примерами пульсирующего электричества может быть компьютерная техника, телевизоры, посудомоечные машинки, источники света, регулировать которыми возможно, и др.



Чтобы лучше понять, какой оптимально тип УЗО подобрать к конкретному бытовому прибору, нужно, сначала следует внимательно прочитать инструкцию по его использованию. Как правило, производители дают рекомендации.



Устройства АС-типа запрещено использовать в Европе, а только УЗО А-типа. Крайне редко используют УЗО В-типа в Российской Федерации. Примером места использования этих УЗО могут быть предприятия промышленной сферы, где случаются утечки выпрямленной электроэнергии и др. Оборудование В-типа не применяется в быту.



7. Разновидности приборов от времени их отключения

Устройства, в зависимости от времени, которое выдерживается до того, как они сработают, существуют таких видов:

  • времени выдержки нет. Предназначение устройств этого типа заключается в выполнении защитной функции от удара электрическим током или пожара при наличии поломок проводки. УЗО этого типа – это первостепенная защита, их устанавливают чаще всего на линии приемников электроэнергии;
  • противопожарное либо S-типа. Они отключаются за 0,2-0,5 с. Может защитить только от пожара, а от поражения и удара электричеством нет. Ставится такой прибор вблизи вводного автомата только в начале линии. Обеспечивает вторую степень защиты от пожара, подключение автоматики в электрощитке и защищает вводный кабель. О селективности говорит наличие обозначения «S» на передней стороне прибора.

Далее можно увидеть примеры противопожарного УЗО на одну фазу на 100 мА от производителя ABB и на 3 фазы и 300 мА от производителя Шнейдер Электрик.

Номинальная утечка УЗО S-типа может быть в пределах от 100 до 300 мА. Они обеспечивают защиту второй степени. Существующие требования установки предусматривают, чтобы степень выдержки времени срабатывания и уставка электричества, если поставлено несколько УЗО на одной линии, у каждой последующей установки превышала предшествующую.



Когда УЗО ставятся, согласно с СП 31-110-2003 (п.А.4.2), обязаны безукоризненно соблюдаться все требования селективности. Когда схема УЗО двух- и многоступенчатая, у устройств вблизи источников питания должны быть выше время срабатывания и уставка тока срабатывания, нежели у расположенных вблизи потребителей электроэнергии.

Если есть утечка электроэнергии и нет временной выдержки, а на линии стоит два устройства (на 30 и 100 мА), они срабатывали бы вместе, и самое мощное УЗО во всем здании отключало бы электричество. Отсюда следует, что нужно выбирать такое противопожарное устройство, которое устанавливается в уличном электрощитке, чтобы была обеспечена качественная защита от возгорания.

Существуют также УЗО G-типа. Оно схоже с тем, которое было описано выше, но время выдержки у него 0,06-0,08 с. Это довольно редкий тип. Заказав такое устройство, его приходится ждать несколько месяцев, что вызывает определенные неудобства.



8. Как подключается прибор?

Во всех современных электромеханических УЗО питания может быть на верхние и нижние контакты. Как пример можно привести часть инструкции устройства F200 производителя ABB.



Могут быть такие подключения:

  1. УЗО с единственным автоматом. Эту схему считают стандартом. Так, при использовании устройства на 40 А, автомат может быть только на 25 А. Следует еще раз сказать, у автомата номинальное электричество должно быть только ниже, чем у УЗО. Следующий рисунок показывает, как нужно ставить устройство защиты для электрической плиты.
  2. УЗО на несколько автоматов. К примеру, если бы в здание было 20 линий, то электрический щиток, по схеме, которую описано выше, был бы гигантского размера, а его установка обошлась дорого. Ввиду этого, можно к нескольким автоматам ставить одно УЗО. Приведем пример, где одно УЗО стоит на 3 автомата: свет – 6 А, розетки – 16 А, кондиционер – 16 А. Получается в сумме 38 А. Таким образом номинальный ток УЗО должен быть как минимум 40 А. Но здесь нужно соблюдать такое правило: у УЗО должен быть номинальный ток с суммой более, чем номинальный ток во всех автоматах в общей сумме. Нельзя подключать к УЗО много автоматов. Максимально допускается 5 штук, ведь нужно помнить о том, что обычные утечки электричества могут появиться и в местах соединения кабелей, сопротивления контактов автоматов, розетки и др. В связи с этим, утечки в общей сложности могут превышать величину тока отключения УЗО, что приведет к его беспричинному отключению. Если же номинальный ток устанавливаемого устройства получится меньше, чем УЗО перед ним, действие устройства будет распространяться на их все. Еще раз нужно сделать акцент, что подключать к одному устройству защитного отключения 5 и больше автоматов крайне не рекомендуется, учитывая высокую сумму естественных утечек тока в проводке и приборах. В таких случаях не исключены случаи, что УЗО будет срабатывать беспричинно.

На картинке показано, что все автоматы в общем имеют номинальный ток 48 А, соответственно все по 16А, а УЗО – 40 А. Перед УЗО присутствует автомат на 25 А, что позволяет защитить от токов больших сил.

Каждый месяц без исключения УЗО должно проверяться. Для начала проверки, необходимо только нажать на «Тест» на самом устройстве.

Выполнять проверку УЗО нужно, когда выключены все приборы, чтобы оно не отключалось без надобности, учитывая высокую чувствительность. Как только будет нажато на Тест, это приведет к тому, что устройство отключится.

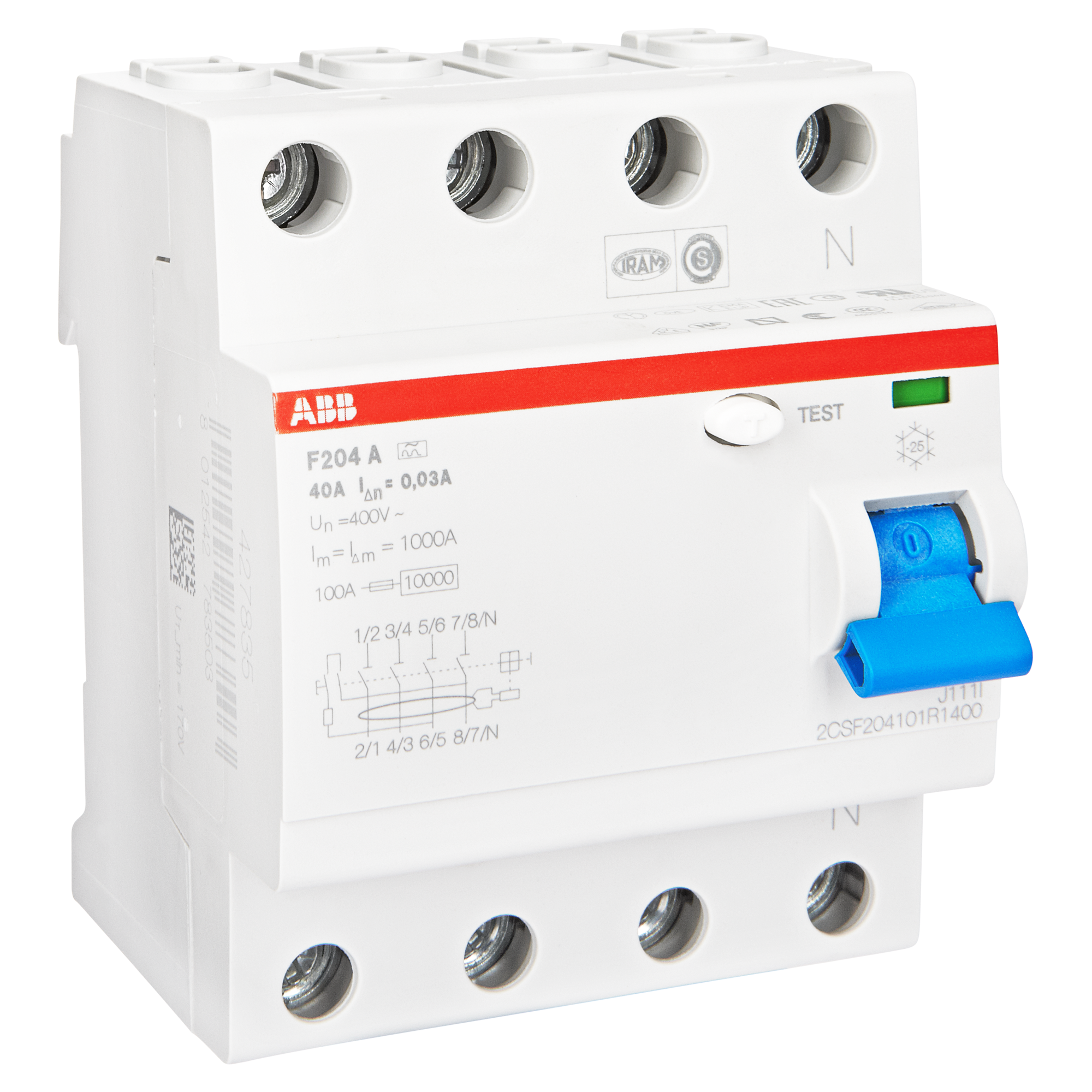

Заслуживает внимание УЗО, выпускаемый компанией АВВ, где имеется индикатор включения и отключения (красный и зеленый цвета).





Это устройство на верхнем и нижнем полюсах имеет по два контакта.

Возникли вопросы? Напишите нам!

Стиральная машина выбивает автомат — как без приборов найти причину отключения УЗО. Как проверить тэн стиральной машинки мультиметром.

Что делать, если после некоторого периода исправной работы, у вас начал выбивать автомат или УЗО в электрощитке при включении стиральной машинки?

Не каждому хочется сразу бежать в сервисный центр, тем более когда гарантия уже закончилась. Да и перевозка такой габаритной техники не рядовое занятие.

В большинстве случаев, выявить поломку и устранить причину можно самостоятельно своими руками. Главное знать, что проверять и как.

Причем при грамотном подходе, выявить причину отключения можно даже без специальных приборов измерения. Существует несколько распространенных симптомов и случаев, давайте рассмотрим их по порядку.

Повреждение в проводке – стиралка не виновата

С чего начать поиск неисправности? Во-первых, не нужно сразу же лезть и разбирать машинку. Может быть она вовсе и не причем, а виновата розетка, проводка или сам автомат.

Как это узнать? Включите в эту же розетку нагрузку примерно такой же мощности. Например электрочайник и посмотрите как будет себя вести автомат.

Если он опять выбьет, то стиральная машинка тут не причем. Искать нужно повреждение:

  • в розетке
  • в проводке
  • в автомате, УЗО или щитке

Если же ничего не отключится, то виновата скорее всего именно машинка. Дабы в этом убедиться на 100%, временно подключите ее от переноски с другой розетки, не связанной с линией санузла.

Правда здесь должно выполняться несколько условий:

  • это должен быть кратковременный вариант, только для проверки

Нельзя подключать на постоянку СМА через переноску.

  • такой удлинитель обязательно должен иметь контакты под заземление
  • аппарат защиты другой розетки должен соответствовать номиналу линии санузла
  • вилка должна быть установлена точно таким же образом, то есть нужно угадать фазу и ноль

Дело в том, что если перевернуть вилку на 180 градусов, то зачастую срабатывания защиты прекращаются.

Для неисправной стиралки оказывается есть разница куда подавать фазу, а куда ноль.

Иногда люди так и ”лечат” свои проблемы. Хотя включать надолго в таком режиме работы аппарат нельзя.

Только при соблюдении всех вышеприведенных условий, в случае неисправности самой стиральной машинки, выбьет уже другой автомат или УЗО.

Кстати, когда у вас не выделенная линия на санузел, и на этом же автомате сидят еще и другие розетки, перед всеми манипуляциями и проверками, обязательно отключите всю постороннюю нагрузку.

Вдруг окажется, что причина вовсе не стиральный аппарат, а другое оборудование подключенное параллельно.

Итак, если вы выяснили что без машинки в розетке ничего не отключается. Ищем утечку или КЗ до нее.

Выключаете автомат, проверяете отсутствие напряжения в розетке и разбираете ее для визуального осмотра.

Очень важно, чтобы для стиральных машин в ванной комнате использовались только влагозащищенные розетки. Иначе окисление контактов и постоянные срабатывания УЗО или диффавтомата вам обеспечены.

При вскрытии простой розетки все ее контакты и сам корпус будут постоянно влажными. В этом случае УЗО может самопроизвольно срабатывать даже на холостом ходу, когда в санузле ничего и не подключено.

Чтобы хоть как-то работать с такой розеткой, придется в ванной постоянно держать включенным вытяжной вентилятор.

Также конденсат часто образуется внутри машинок с температурой стирки не более 40 градусов. При таком режиме и при полоскании в холодной воде, капельки влаги оседают сначала на внутренних стенках, а затем добираются до электрических контактов.

Если повреждение будет в розетке, вы его обязательно увидите по нагару и подгоревшим контактам.

Ну а если здесь ничего подозрительного не нашли, далее проверяете кабель.

По-хорошему, делается это специальным прибором – мегаомметром.

Откручиваются концы с обоих сторон кабеля и вызванивается изоляция.

Проблема в том, что даже не все электрики имеют у себя дома такой измерительный прибор. Что же говорить о рядовых потребителях.

Как же обойтись без него? Современный домашний электрощиток в большинстве квартир и частных домов, уже не состоит всего из двух коммутационных аппаратов или пробок.

В нем как минимум находится до десяти коммутационных устройств, а то и более.

Все что вам нужно для проверки – это перекинуть кабель идущий на розетку в ванной под стиралку, на другой аппарат защиты подобного номинала.

Для этого в целях большей безопасности отключаете общий ввод и проверяете отсутствие напряжения в РЩ.

Далее откручиваете фазный проводник с клеммы автомата стиралки и пересаживаете его на другой аппарат защиты одинакового номинала.

Предварительно откинув с него родной кабель, идущий на другую нагрузку. Включаете ввод и “новый автомат” защиты. Опять все проверяете включив в ванной нагрузку в виде чайника.

Нормальная схема питания

Проверочная схема питания

Если у вас и другой автомат выбил, значит дефект в проводке. Придется проверять всю цепочку, вскрывать все распредкоробки и т.д.

Подробнее о шагах данной проверки читайте в статье ниже.

Кстати, УЗО в таких случаях может нередко срабатывать просто из-за ослабленного ноля в самой щитовой. Вы будете бегать по всей комнате, вскрывать обои, а причина будет у вас под носом. Не исключайте и такой вариант.

Если же после переключения на новый аппарат все работает исправно, то меняйте родной выключатель. Скорее всего в нем подгорели контакты и он уже не держит свою номинальную нагрузку.

Причины поломки в стиральной машинке

Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.

Здесь вариантов повреждения гораздо больше:

  • замыкание или пробой ТЭНа
  • дефект вилки или кабеля в самой машинке

Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.

Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.

  • повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)
  • неисправность сетевого фильтра или платы управления

Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.

Опять же все можно выявить без приборов. Как это сделать?

Проверка тэна в стиральной машинке без мультиметра

Прежде всего, не забывайте про технику безопасности и перед любыми работами внутри машинки, не только отключайте автомат в щитке, но и вытаскивайте вилку питания из розетки.

Далее снимаете заднюю или переднюю крышку (в зависимости от конструкции), чтобы добраться до контактов тэна. ТЭН будет расположен в нижней части.

По краям подходят фаза и ноль, а в середине находится заземление.

Когда у вас под рукой нет даже мультиметра, для проверки обогревательного элемента просто откиньте фазный и нулевой проводники и заизолируйте их.

Теперь воткните вилку стиралки в розетку и включите автомат. Если машинка запустится, а автомат перестанет выбивать, то меняйте тэн.

Именно он и был причиной неисправности.

Правда имейте в виду, что некоторые СМА не работают без тэна. Он у них включен в одной цепи с клапаном подачи воды. В этом случае без тестера увы никак не обойтись.

5 причин почему выбивает УЗО

Когда выбивает не автомат а УЗО, то по моменту и времени отключения, можно косвенно узнать характер повреждения:

1УЗО выключается сразу же после того, как вилка стиралки воткнута в розетку, даже без запуска двигателя и включения тэн.

Причина — повреждение вилки, шнура питания, либо влага на контактах платы управления.

2УЗО выбивает после включения питания и попытки запуска настроек.

Причина – повреждение самой платы, внутренней проводки, либо входного преобразователя или фильтра.

3УЗО отключается после запуска двигателя.

Причина – замыкание витков, пробой изоляции двигателя или силовых ключей.

4УЗО отключается после запуска ТЭН.

Причина – пробит нагревательный элемент.

Причем здесь отключение может быть не сразу. В тэне образуются микротрещины, которые изначально покрыты толстым слоем накипи и раскрываются только после нагрева.

Вода после раскрытия достигает спирали и только затем появляется утечка тока, с последующим срабатыванием защиты. Такой поврежденный тэн можно выявить только прозвонкой, сразу же после отключения защит, пока он еще что называется горячий, с раскрытой трещинкой.

На холодном, даже современный мультиметр будет показывать изоляцию в несколько мегом. Зато нормальный мегомметр в 500В, а не тестер, помогает выявлять подобный дефект сразу же.

5УЗО срабатывает в самом конце стирки при отжиме.

Причина – где то есть небольшая утечка воды.

Раскручивайте защитные крышки и внимательно осматривайте все места на наличие влаги и конденсата. В том числе все контактные клеммы, термодатчики, реле и т.п.

Как правило, при этом помогает ”генеральная” уборка внутри моющего агрегата, с последующим выявлением места утечки.

Проверка тэна стиральной машины мультиметром

Если вы все же не доверяете всем этим экспериментам и хотите быть на 100% уверенным, что поврежден именно ТЭН, а не что-то другое, то единственный ваш помощник — мультиметр.

Как правильно проверить тэн? Опять же вытаскиваете вилку с розетки, а тестер ставите в режим замера сопротивления.

Шкалы измерения до 200 Ом будет достаточно.

Подносите щупы к контактам тэна, чтобы проверить его целостность и отсутствие обрыва. В нормальной ситуации его сопротивление при этом должно быть в пределах от 20 до 50 Ом.

Если прибор показывает бесконечность, значит спираль оборвана.

Еще нужно протестировать его на замыкание на корпус. Один щуп прикладываете к металлической части тэна или центральному болту, где сидит заземление.

А другим поочередно касаетесь фазного и нулевого выводов.

Любые значения, даже в несколько десятков киллоОм говорят о том, что ТЭН пробит и подлежит замене.

Кстати, при простом обрыве в нагревательном элементе без его замыкания на корпус, автомат выбивать не будет.

В данном случае может выскакивать ошибка на дисплее, о том что вода не греется.

Если дисплея с описанием кода ошибок у вас нет, то просто потрогайте стекло на дверце стиралки. От теплой воды оно должно немного нагреваться.

Если ваш нагревательный элемент находится сзади и доступ к нему довольно прост (стиралки lg), то заменить его не представляет больших сложностей.

На центральном стягивающем болту нужно открутить всего одну гайку (не до конца), после чего слегка стукнув по ней, утапливаете этот болт во внутрь.

Теперь отверткой можно поддеть края корпуса тэна и извлечь его наружу.

Новый элемент должен быть вставлен по направляющей до упора.

Далее затягиваете центральную гайку и подключаете все провода питания обратно.

Для доступа к тену со стороны передней части (модели Bosch и другие), потребуется разобрать и снять верхнюю крышку, панель управления и лицевую сторону.

Вот подробное видео как это сделать.

С остальными более серьезными причинами, такими как замыкание платы, повреждение обмоток двигателя, лучше все-таки обращаться в сервисный центр к соответствующим специалистам.

Но повторимся еще раз, что почти 90% случаев отключения автомата и УЗО при работе стиральной машинки, все-таки приходится именно на неисправность тэна или проводки.

Статьи по теме

Определение узо

Греческий аперитив с сильным анисовым вкусом. 40% спирта по объему.

Следующее было предоставлено великими людьми из журнала WineX Magazine.

Греческая проститутка в фильме «Никогда в воскресенье» наслаждалась этим с множеством мужчин. Аристотель и Джеки О. регулярно пользовались им на роскошной яхте греческого магната и на райском частном острове. Энтони Куинн погрузился в это в эпосе «Грек Зорба».И греки во всем мире все еще наслаждаются им — некоторые даже несколько раз в день. Но, возможно, вы боитесь этого, страха, который таится где-то глубоко в закоулках вашей психики. Возможно, вы сомневаетесь в чем-то, казалось бы, столь экзотическом, столь нетрадиционном. Может быть, вас предупреждали, что нужно остерегаться греков, приносящих дары. Или вы были отвергнуты Пифагором и его теоремой в прыщавом подростковом возрасте. Или Гомер и его эпические поэмы в Freshman Lit. Не волнуйтесь, глупые и робкие души. Мы говорим о питье узо, которое не должно быть пугающим.Преодолейте это, ибо за вашими страхами скрывается великая награда.

Узо — классический греческий ликер со вкусом аниса, хотя в большинстве стран на залитых солнцем берегах Средиземного моря есть свои собственные версии, включая самбуку в Италии, раки из Турции и пастис из Франции. Одна из самых известных версий — это абсент, любимое возлияние писателей и художников последнего конца века. (Абсент также был приправлен маслом полыни, которое вызывает галлюцинации и пьянящие пристрастия и теперь является незаконным в большинстве стран мира, хотя его все еще можно купить в барах в Чешской республике).

Как и многие другие отличительные черты западной цивилизации, ароматизаторы аниса впервые получили распространение у древних греков. Его популярность распространилась почти так же быстро, как идеи демократии и тога-партий, и была столь же мощной и устойчивой. Сегодня Греция может похвастаться сотнями производителей бутикового узо, а также несколькими крупными экспортерами. Вы, наверное, видели прозрачную жидкость в бутылке с ярко-красно-черной этикеткой «Узо 12», самой экспортируемой марки в мире.Легенда гласит, что из всех произведенных бочек пьющие предпочитали бочку номер 12 — отсюда и название. Так, в китчевых греческих сувенирных магазинах продаются липкие футболки с налитыми кровью глазами и надписью Ouzo 12, Me 0.

Узо, полученный путем отжима винограда, называемого ципура, представляет собой жесткий чистый первый дистиллят. Дистиллят обработан секретными комбинациями трав и специй, в частности звездчатым анисом, который придает смелый вкус солодки, а также различными смесями фенхеля, мускатного ореха, корицы, мяты, грушанки и лесного ореха.Зелье выдерживается в бочках для достижения более зрелого, мягкого вкуса, в результате чего получается прозрачная жидкость без запаха с уникальным вкусом и характеристиками.

Когда узо употребляют в американских барах, его часто выбрасывают как рюмку — ни самый приятный, ни самый интересный способ его пить. Сделайте это в греческом стиле и закажите порцию узо в стакане с ледяной водой на обратной стороне. Для начала сядьте и посмотрите на прозрачную жидкость, прежде чем медленно налить в нее ледяную воду. Чудесным образом прозрачное узо становится молочно-белым.Это похоже на проведение собственного химического эксперимента, только вы можете его выпить. (Вы захотите заказать еще одну, чтобы снова увидеть бодрую трансформацию.) Если вы очень терпеливы, закажите узо со льдом и наблюдайте, как он медленно становится непрозрачным, когда лед тает, разбавляя анисовое масло. и эмульгирование спирта крепостью от 80 до 90. Этот эксперимент работает намного успешнее, когда вы устроились в комфортабельной таверне на берегу греческого острова, но его также можно провести в вашем любимом местном баре с аналогичными, хотя и менее волшебными, результатами.

Греки регулярно посещают таверны по соседству и заказывают узо, размышляя над множеством тайн жизни. Питьевой напиток обычно подают с закусками из орехов или греческих оливок в качестве расслабляющего послеобеденного перерыва или в качестве аперитива перед едой. Есть специальные таверны, известные как узери, в которых подают узо собственного производства вместе с закусками, известными как мезе, такими как лаваш, тарамосалата (салат из икры с рыбой), кальмары, саганаки (жареный сыр), кальмары на гриле и местные овощи.Хотя они пьют гораздо чаще, чем американцы, греки обычно не напиваются; скорее, они смакуют свои ежедневные дозы узо, а также хорошую еду и общение, скорее как акцент на прогулках, чем как на главную цель.

Просмотреть все 25 рецептов напитков узо

Почему эта капля ликера похожа на галактику

Изображение: D. Lohse et al. / University of Twente

Любой, кто выпил стакан узо — спиртного напитка со вкусом лакричника, который является практически национальным напитком Греции, может быть знакомы с тем, как становится мутным, когда ликер смешивается с водой.Но есть еще некоторые загадки относительно того, как ведут себя такие смешанные жидкости.

Теперь физики из Университета Твенте в Нидерландах засняли на камеру различные фазы жизни испаряющейся капли узо. Они описывают свою работу в новой статье в журнале Proceedings of the National Academy of Sciences .

Так называемый «эффект узо» — явление хорошо известное как среди миксологов, так и среди физиков. Это то, что происходит, когда вы добавляете воду в узо (смесь воды, спирта и анисового масла) или другие напитки, содержащие анис, особенно пастис, раки, арак, самбуку и абсент.Спирт приобретает молочный оттенок.

Это происходит потому, что добавление воды изменяет соотношение спирта и воды, что является ключевым фактором при определении растворимости напитка в масле. Помните пословицу о том, что масло и вода не смешиваются? Масло гидрофобно, поэтому вода отталкивает анисовое масло. Поэтому, если вы уменьшите растворимость, вместо того, чтобы растворяться в узо, начнут формироваться крошечные капли анисового масла, отчаянно пытающиеся избежать контакта со всей этой неприятной водой. Они, в свою очередь, образуют более крупные микрокапли. Молочный вид возникает из-за того, как эти микрокапли рассеивают свет.

Голландские ученые стремились изучить этот механизм более внимательно, изучив, как жидкость испаряется. Они поместили каплю узо на водоотталкивающую поверхность и установили несколько камер, чтобы запечатлеть процесс на пленке в течение 15 минут. Проверьте это:

Эффект на самом деле довольно хорош, хотя ведущий автор Детлеф Лозе сказал Discover : «Что, возможно, удивило меня, так это жестокость [потока]».

G / O Media может получить комиссию

Лозе и его коллеги определили четыре отдельных этапа процесса испарения.Сначала капля узо ясна; этанол только начал испаряться и начинается у краев капельки. Когда концентрация алкоголя уменьшается пропорционально воде и маслу, срабатывает механизм, лежащий в основе эффекта узо: во второй фазе начинают формироваться микрокапельки. Затем вокруг капли начинает образовываться масляное кольцо, которое начинает сжиматься. В конце концов он становится настолько крошечным, что полностью испаряется.

Зачем вам это нужно? Ну, для начала, это круто.Кто из нас когда-либо задумывается об удивительных процессах, которые происходят в микромасштабе, когда мы проливаем капли узо на стол? Кроме того, понимание того, как ведут себя такие жидкие смеси, особенно как они испаряются, представляет большой интерес для людей в промышленности, медицине или технологиях, не говоря уже о тех, кто увлекается химией коктейлей. И это всегда повод для праздничного тоста.

[Труды Национальной академии наук через Inkfish / Discover]

Напиток Pastis — пара поваров

Вот как приготовить классический французский напиток Pastis! Это освежающая смесь ликера со вкусом аниса и воды.

Хотите выпить пасти, как это делают французы? Мы всегда здесь за новым ликером, и сегодня это Pernod, ликер из Франции со вкусом аниса. Он очень похож на пастис: настолько похож, что его можно пить точно так же! Французы разбавляют его водой, чтобы он стал красиво мутным и почти переливающимся желтым. Он изысканный и освежающий: как ледяная черная солодка.

Как пить пастис

Этот классический французский напиток сочетается с Pernod или Pastis, двумя ликерами со вкусом аниса, похожими на абсент.Фактически, пастис был изобретен как альтернатива абсенту после того, как он был запрещен во Франции в 1915 году. Он стал очень популярным в 1930-х годах и пользуется популярностью по сей день. Вот как французы пьют пастис:

  • Налейте в стакан: Добавьте от 1 до 1 ½ унции пастиса или перно в стакан для хайбола.
  • Разбавить водой: Подавать с кувшином ледяной минеральной воды, чтобы пьющий мог разбавить ликер по своему вкусу. Типичное разбавление составляет от 4 до 6 частей воды на 1 часть пастиса.
  • Наблюдайте за эффектом узо: Наблюдайте, пока жидкость становится мутной до молочно-мягкого желтого цвета: это известно как эффект узо, или «вздрагивание» (во Франции).

Эффект узо, он же эффект луче

Как все это работает? Эффект узо представляет собой эмульсию масла в воде, которая возникает при смешивании воды с ликерами со вкусом аниса, такими как пастис, перно, абсент, узо и другие. Этот тип эмульсии возникает, когда две жидкости смешиваются, и даже не нужно взбивать, как обычная эмульсия для винегрета.

Это явление имеет научно-техническое объяснение, но вот его суть: добавление воды в ликер изменяет процентное содержание алкоголя в напитке, в результате чего некоторые частицы становятся нерастворимыми. Это популярный способ пить абсент (абсент) и узо, а также пасти.

Подробнее о Pastis и Pernod

Pastis и Pernod — французские ликеры со вкусом аниса: ведущие бренды производятся одной и той же компанией. В этом напитке они взаимозаменяемы, и вы даже можете называть его пастисом, когда он готовится на перно.(Не будем рассказывать!) Вот несколько примечаний об этих ликерах:

  • Pastis — ликер со вкусом аниса, изобретенный во Франции в 1930-х годах в качестве альтернативы абсенту. Он имеет очень сильный вкус черной лакрицы и слегка подслащен, тогда как абсент — нет. Популярный бренд называется Ricard Pastis.
  • Pernod — еще один ликер из Франции со вкусом аниса, который также слегка подслащен. Он очень популярен во Франции, и его немного легче найти здесь, в Штатах, чем Пастис.Популярный бренд называется Pernod Anise (производится компанией Pernod Ricard, которая, кстати, также производит Ricard Pastis). Он очень похож на пастис и считается в этом напитке взаимозаменяемым. Подробнее читайте в Кратком руководстве по Pernod.

Мне понравится напиток Pastis?

Вы любите аромат черной лакрицы? Если да, то вы обожаете пасти! Но если вы один из тех, кто не любит черные мармеладки, имейте в виду, что это приобретенный вкус. Он, безусловно, выглядит очень изысканным и французским, идеально подходит для того, чтобы охладиться во внутреннем дворике или потягивать с хорошей книгой.

Напитки со вкусом аниса

Есть много классических коктейлей с абсентом, которые по вкусу похожи на пасти! Вот несколько лучших абсентов, которые вам понравятся:

Распечатать
часы значок часов

Описание

Вот как приготовить классический французский напиток Pastis! Это освежающая смесь ликера со вкусом аниса и воды.


  • 1 ½ унции пастиса или перно
  • 6 унций ледяной минеральной воды
  • Ice, опционально

  1. Добавьте пасти в небольшой стакан для хайбола. При желании добавьте лед (это необычно, но при желании можно).
  2. Залейте водой и наслаждайтесь. По желанию можно разбавить большим или меньшим количеством воды.
  • Категория: Напитки
  • Способ приготовления: Налив
  • Кухня: Французская

Ключевые слова: Напиток Пастис, Пастис

Ответы на ваши научные вопросы | Technology

Q Почему пастис (Pernod, Ricard и т. Д.) Становится мутным, когда вы добавляете воду? спрашивает Джефф Краго

A Добавление воды в пасти нарушает хрупкий химический баланс, приводящий к быстрому изменению внешнего вида напитка, известному как «эффект узо».Ликеры со вкусом аниса, такие как пастис и узо, содержат масло, в основном состоящее из транс-анетола, что придает им характерный вкус. В чистых макаронных изделиях содержание алкоголя достаточно высоко, чтобы растворить масло, поэтому напиток кажется прозрачным. Однако масло не растворяется в воде. Следовательно, при добавлении воды и разбавлении этанола масло не может оставаться растворенным. Вместо этого он образует очень крошечные капли, диспергированные в воде — эмульсию. Поскольку эти капли обычно имеют диаметр около одного микрометра, они имеют правильный размер, чтобы взаимодействовать с видимым светом, рассеивая световые волны и делая напиток непрозрачным.

Q Почему нельзя перерабатывать весь пластик? спрашивает Тимоти A

A Практически все пластмассы могут быть переработаны тем или иным образом. Но то, что это влечет за собой, зависит от типа пластика. «Есть два класса пластиков — термореактивные и термопласты», — говорит доктор Ваннесса Гудшип из Уорикского университета. «Многие потребительские товары, которые мы используем и перерабатываем, являются термопластами», — объясняет она. К ним относятся ПЭТ, ПП, ПНД и ПВХ, которые можно переплавить и превратить во что-то новое.Но для термореактивных материалов используется другой подход. «Термореактивные материалы не переплавляются, а разлагаются», — говорит Гудшип. «Их нельзя переработать, как банку из-под молока, но вместо этого их часто отправляют для восстановления энергии». Хотя такие процессы сжигания разрушают материал, они позволяют использовать энергию, которую содержат такие пластмассы. Однако существуют практические и экономические причины, которые могут создать препятствия для переработки. «Семейства пластиков ПЭТ, ПП, ПЭВП и ПВХ не смешиваются друг с другом и должны быть разделены.Здесь необходимо учитывать множество дополнительных затрат на очистку, разделение и переработку, — говорит Гудшип. и ПЭТ (прозрачные бутылки для газированных напитков) являются примерами двух успешно переработанных пластиков ».

Q Почему древний генетический материал обычно является митохондриальной ДНК, а не хромосомной ДНК? спрашивает Люк R

A Ученые недавно извлекли и секвенировали митохондриальную ДНК из кость, принадлежащая одному из первых гомининов, возрастом 400 000 лет — удивительный подвиг.По прошествии такого длительного периода многие биологические молекулы, включая ДНК, будут повреждены или разрушены. Но, как объясняет профессор Майкл Хофрейтер из Йоркского университета, митохондриальная ДНК имеет преимущество.

«Митохондриальная ДНК встречается примерно в 1000 копий в каждой клетке с большим количеством вариаций, примерно от 500 до 5000 копий», — говорит он. И наоборот, для клеток в кости, которая является источником древнейшего генетического материала, гораздо меньше хромосомной ДНК. «Ядерная ДНК встречается всего в двух копиях на клетку», — отмечает Хофрейтер.«Так что вероятность того, что останутся какие-то неповрежденные копии, выше для митохондриальной ДНК — это просто игра чисел», — говорит он.

Q Что произойдет, если мир перестанет вращаться? спрашивает Али

A Помимо нарушения погоды и циркуляции океана, это еще и помешает работе, когда дело доходит до навигации. Как сказал мне доктор Фил Ливермор из Университета Лидса, географические полюса перестанут быть логической точкой отсчета, поскольку они больше не будут единственными местами на Земле, которые остаются неподвижными в космосе.Более того, хотя полюса магнитного поля Земли близки к географическим северным и южным полюсам, это могло бы быть не так, если бы Земля остановилась. «Магнитное поле Земли создается в жидком ядре нашей планеты и приблизительно совпадает с осью вращения Земли», — объясняет Ливермор.

«Причина, по которой магнитное поле так выровнено, не очевидна, но она связана с« погодными условиями »движения жидкого железа в ядре, которое поддерживает поле», — говорит он.«Если бы вращение прекратилось, эти структуры были бы разрушены, и магнитное поле, если бы оно все еще генерировалось, вероятно, было бы намного сложнее, чем диполь (единый северный и южный полюсы)».

Разветвления магнитного поля могут подвергнуть Землю опасности. «Эта структура поля была бы намного слабее на поверхности Земли и не защитила бы нас, как настоящий диполь, от вредного солнечного излучения», — объясняет Ливермор. Но, хотя это может повредить наши спутники и нанести ущерб нашим системам связи, это не может означать занавес на всю жизнь.«Такой сценарий может быть похож на тот, который ожидается во время глобального перемагничивания — их было много в прошлом, и жизнь сохранилась, но последний был примерно 800 000 лет назад», — добавляет Ливермор.

Q Почему кровь подковообразного краба не красная, как человеческая кровь? спрашивает Люсинда Маккей

A У людей и других млекопитающих красная кровь является результатом металлсодержащего белка, или металлопротеина, гемоглобина. Цвет возникает из-за того, что «гемовая» часть молекулы, состоящая из кольцеобразной структуры, называемой порфирином, поглощает видимый свет.Кислород в крови цепляется за железо в центре этого кольца и, следовательно, может быть доставлен в ткани по всему телу. Кровь, содержащая кислород, имеет более яркий оттенок красного, чем цвет дезоксигенированной крови, потому что, когда кислород присоединяется к железу, он изменяет форму и электронные свойства группы гемов и сдвигает длины волн поглощаемого света.

Однако другие существа используют другие молекулы для переноса кислорода по своему телу. Такие животные, как некоторые улитки и подковообразные крабы, используют металлопротеины, называемые гемоцианинами.Цвет гемоцианинов обусловлен не порфирином, а совершенно другой структурой, которая содержит медь, а не железо. Когда вокруг нет кислорода, гемоцианины бесцветны, однако, когда присутствует кислород, они становятся синими, в результате чего у таких существ, как подковообразный краб, появляется голубая кровь. Это изменение цвета происходит из-за того, что каждая молекула кислорода действует как мост между парами атомов меди в гемоцианине, тем самым создавая структуру, поглощающую свет в видимой области.

Продолжайте задавать вопросы по электронной почте [email protected] Пожалуйста, укажите свое полное имя и место проживания

Узо — Academic Kids

От академических детей

Отсутствует изображение
Узо _-_ plomari.jpg

Фотография бутылки узо, которая была съедена вскоре после того, как была сделана фотография.

Узо (ούζο) — греческий ликер со вкусом аниса, который широко потребляется в Греции.Название неизвестно по происхождению, но восходит к концу 19 века. Заменитель абсента без полыни.

История узо несколько туманна, но некоторые утверждают, что в той или иной форме оно восходит к древним временам. Его предшественником является раки, напиток, который перегоняли во всей Византийской, а затем и в Османской империях, часто в те времена качество приближалось к самогону (аналогичные спиртные напитки в Турции и многих арабских странах до сих пор носят это название).

Современная дистилляция узо получила широкое распространение в 19 веке после обретения Грецией независимости, при этом большая часть производства была сосредоточена на острове Лесбос, который утверждает, что является создателем напитка и остается основным производителем.В 1932 году производители узо разработали метод дистилляции с использованием медных кубов, который сейчас считается канонически правильным методом производства. Одним из крупнейших производителей узо сегодня является Барбайяннис (Βαρβαγιάννης), расположенный в городе Пломари в юго-восточной части острова.

Узо начинается как крепкий спиртной напиток из отжатого винограда или изюма. Другие травы и ягоды также могут быть добавлены на стадии ферментации. Характерный запах узо обусловлен добавлением аниса (или звездчатого аниса) в качестве ароматизатора, но также используются другие ингредиенты, варьирующиеся в зависимости от производителя; Общие ингредиенты включают кориандр, гвоздику, корень ангелики, лакрицу, мяту, грушанку, фенхель, лесной орех, корицу и липовый цвет.Спирт и ароматизаторы помещают в разогретые медные кубы и перегоняют; Узо более высокого качества можно перегонять несколько раз. Затем полученный спирт охлаждают, хранят несколько месяцев, а затем разбавляют, обычно примерно до 40% крепости.

В современной Греции узери можно найти почти во всех городах и деревнях. В этих заведениях, похожих на кафе, подают узо с мезете — закусками, такими как осьминог, салат, сардины, кальмары, жареные кабачки и моллюски.Его традиционно медленно пьют (обычно смешивают с водой или льдом) вместе с mezethes , которые делятся с другими в течение нескольких часов ранним вечером. Когда к узо добавляют воду или лед, он становится молочно-белым; это потому, что ключевые ароматические соединения, известные как терпены, растворимы в спирте, но не в воде. При разбавлении узо до крепости менее 40% терпены кристаллизуются из раствора и рассеивают свет.

Во многих регионах частные лица или мелкие местные производители производят ципуро , который по сути представляет собой домашний мелкосерийный вариант узо.Вкус ципуро сильно различается в зависимости от производителя, но многие греки предпочитают свое любимое местное ципуро более доступным брендам узо массового производства. Традиционное гостеприимство для путешественников, посещающих монастыри на горе Афон, — это небольшой стакан ципуро и лукуми , домашнее угощение, похожее на леденцы.

Церковь Узо : Основана в 1984 году и названа в честь большой звезды по имени Полынь, которая упала с неба и отравила воды в книге Откровения 8: 10-11.Узо — заменитель абсента без полыни.

Внешние ссылки

nl: узо
fi: Узо
sv: Узо

Вкус узо — Как обсудить

Узо Аромат

Каков вкус узо?

Производство узо начинается с перегонки в медных кубах 96 объемов спирта-ректификата (ABV). Анис добавляют, иногда с другими ароматизаторами, такими как звездчатый анис, фенхель, мастика, кардамон, кориандр, гвоздика и корица.

Каков вкус узо?

Как и любой другой анисовый ликер, его обрабатывают, когда в узо добавляют немного воды. Это известно как «эффект лауча» или «узо». Узо полон сердечных ароматов (таких как фенхель, кориандр и гвоздика), поэтому он дает действительно отличный вкус.

Что придает греческому духу аромат узо, помимо вышеперечисленного?

Это сладкий алкогольный ликероподобный напиток, приготовленный из побочных продуктов винограда после того, как он использовался для изготовления вина (в основном, кожицы и стебли).Затем из него перегоняется очень безопасный алкогольный напиток, который имеет в основном анисовый вкус и придает ему характерный привкус лакрицы. Точно так же люди задаются вопросом, каков вкус греческого ликера узо.

анис Что вы говорите, когда пьете узо?

Говорите как эксперт: смузи — неотъемлемая часть греческой культуры употребления алкогольных напитков, но не говорите «дедушка»! когда вы подаете узо. Вместо этого скажите яма! что более точно означает ликование (но буквально означает здоровье).

Узо принесет тебе кайф?

Узо обычно смешивают с водой, он становится мутно-белым, иногда с легким голубоватым оттенком, и подается со льдом в рюмке.Узо также можно пить прямо из стакана.

Узо — это водка?

В целом не сладкая, но достаточно крепкая и без нектара, а анисовая водка из виноградного пирога на спирту, с добавлением аниса. Что касается самой водки, то узо немного напоминает самбуку благодаря множеству специй, которые дополняют аромат аниса.

Можно ли смешать узо с колой?

Узо и кола

Есть ли в Узо лакричник?

Узо — анисовый ликер, полученный из виноградного сусла (остальная часть винификации).Он может производиться только в Греции и на Кипре и может содержать другие специи, кроме аниса. Узо часто пьют в чистом виде или слегка разбавленным, и он имеет очень сильный аромат аниса (черной лакрицы), к которому нужно привыкнуть.

У узо есть галлюцинации?

Улучшается ли узо с возрастом?

Узо содержит около 40% алкоголя, поэтому он никогда не тухнет, если бутылка не открыта. Они нашли место на кораблях, затонувших много веков назад, и они все еще были пригодны для питья. Пока спирт не испаряется (если держать бутылку открытой), он остается практически навсегда.Эта бутылка переживет вас, если вы ее не выпьете.

Вы можете смешать узо с чем-нибудь?

Самый классический способ подать узо — смешать его с водой, что сделает его молочно-белым. Затем вы можете выпить его и насладиться мезедес. Или вы можете смешать узо в ■■■■■■■■■ (рецепты ниже). Некоторые отличные вкусы для смешивания узо — это сок цитрусовых, клюквенный сок, банан и мята.

В чем разница между узо и самбукой?

Основное различие между узо и самбукой состоит в том, что узо — это анисовый напиток, а самбука — итальянский анисовый ликер.По вкусу похож на другие напитки с анисом, такие как пастис и самбука. Другие ликеры из региона могут быть анисовыми: арак, раки и мастика.

Раки — это то же самое, что и узо?

Так узо и раки — это одно и то же?

В отличие от самбуки, абсента и перно, это не обязательно анисовые спирты, каждый из которых поступает из разных стран. Некоторые, в том числе узо и раки, при смешивании с водой становятся молочными. Раки обычно намного крепче (до 90% алкоголя), чем узо (обычно 35–45%).

Узо — это ликер?

Можно ли купить узо в Великобритании?

Ликер Узо 12, 70 cl: бакалея.

Узо — пищеварительный тракт?

Анис также считается пищеварительным озо, это напиток, приготовленный для еды.

Что значит дедушка?

Дедушка (греч. Ώπα) — распространенное греческое эмоциональное выражение. Его часто используют на таких торжествах, как свадьбы или традиционные танцы. В греческой культуре этот термин иногда ассоциируется с намеренным или непреднамеренным раздавливанием блюд.

Как долго может длиться узо?

OUZO, КОММЕРЧЕСКАЯ БУТЫЛКА — ЗАКРЫТА ИЛИ ОТКРЫТА

Узо продается в США?

Из чего сделан абсент?

Это анисовый бренди, получаемый из растений, включая цветы и листья полыни полыни, а также зеленого аниса, сладкого фенхеля и других лекарственных и кулинарных трав. Абсент традиционно имеет естественный зеленый цвет, но также может быть бесцветным.

Реагирует ли узо с водой?

Узо Аромат

Сборка пористых надчастиц посредством самосмазывающихся испаряющихся коллоидных капель узо

Эксперименты по самосборке наночастиц, вызванных испарением75 об.%), Этанол (59,00 об.%) И небольшое количество транс-анетола (1,20 об.%) (Раствор узо) в качестве суспензионной среды наночастиц TiO

2 (0,05 об.%). Мы нанесли каплю 0,5 мкл суспензии узо на поверхность гидрофобного триметокси (октадецил) силана (ОТМС) -стекла. Камера фиксировала испарение капли сбоку (рис. 1а). При сушке под коллоидной каплей появилось масляное кольцо 31 . После этого капля сжалась на поверхности без образования контактной линии закрепления.После испарения сначала этанола, а затем воды появилась надчастица (дополнительный фильм 1).

Рис. 1

Самосборка супрачастиц путем высыхания капель суспензии узо на гидрофобных поверхностях. a Снимки испарения неподвижной капли суспензии узо (вода, этанол, анетоловое масло и наночастицы). Контактный диаметр капли на поверхности плавно уменьшался в течение всего процесса из-за образования масляного кольца на линии контакта (указано стрелками), и в конечном итоге появилась надчастица (см. Ниже).Время t безразмерно временем истощения t D . b Первый контрольный эксперимент по испарению неподвижной капли суспензии вода-этанол с тем же соотношением вода-этанол-наночастицы (без масла). Уменьшение диаметра контакта вскоре прекратилось, и в итоге супрачастица не образовалась. c Второй контрольный эксперимент по испарению капли узо с тем же соотношением вода-этанол-анетол (без наночастиц), который демонстрирует ту же динамическую эволюцию, что и в эксперименте a .Масляное кольцо, образовавшееся на линии контакта капли, указано стрелкой. d Схематическое изображение изменения диаметра контакта. В экспериментах a и c с добавлением небольшого количества анетолового масла капли достигают гораздо меньшего конечного диаметра контакта (красная линия), чем в эксперименте b (синяя линия), что мы называем самосмазкой. e СЭМ-фотографии сгенерированной супрачастицы из эксперимента a . f Крупный план супрачастицы.Масштабные линейки в a c составляют 250 мкм

Мы проводим контрольный эксперимент (рис. 1b), испаряя каплю наночастиц вода-этанол (без масла, т.е. бинарная жидкость) с той же пропорцией. воды, этанола и наночастиц на одной подложке. В этом случае самосмазывающееся масляное кольцо не образуется, а наночастицы осаждаются на поверхности с различными формами осаждения 32,33 . Во втором контрольном эксперименте мы испаряем каплю узо без диспергированных наночастиц (рис.1в). При испарении он имеет те же характеристики, что и все ингредиенты на рис. 1а. Сравнение этих трех случаев показывает, что самоформирующееся масляное кольцо играет решающую роль в уменьшении диаметра контакта (иллюстрация рис. 1d), что приводит к образованию надчастицы (рис. 1e, f). Масляное кольцо смазывает испаряющуюся коллоидную каплю во время самосборки наночастиц. Поэтому мы называем этот процесс самосмазкой.

Самосмазка

Мы дополнительно изучаем динамику процесса самосмазки и самосборки наночастиц с помощью лазерного сканирующего конфокального микроскопа (дополнительные видеоролики 2 и 3).После образования масляного кольца была проведена серия горизонтальных сканирований на ≈10 мкм над подложкой. В раствор добавляли перилен (для масла) и родамин 6G (для водного раствора), чтобы различить различные фазы: синий, желтый, черный и красный на конфокальных изображениях на фиг. наночастицы (кластеры) и подложка соответственно. Первоначально коллоидная капля узо была темной из-за дисперсии наночастиц высокой концентрации (рис.2а). Синий цвет раствора стал видимым, когда наночастицы начали агрегировать (вставка на рис. 2b). Зародышевые микрокапли масла прикрепляются к наночастицам (кластерам) из-за предпочтения гетерогенного зародышеобразования на поверхности по сравнению с гомогенным зародышеобразованием в объеме жидкости. Затем, после зарождения микрокапель, дополнительные наночастицы будут прикрепляться к границе раздела масло-вода 34 . Между тем, зародышевые микрокапли масла на поверхности сливались в масляное кольцо на краю капли, что предотвращало накопление наночастиц (кластеров) на линии контакта воздух-масло-подложка (красно-желтая граничная линия на рис.2б). Под действием испарения коллоидная капля сжималась в радиальном направлении, и масляное кольцо было вынуждено скользить внутрь (рис. 2c). Сжатие капли приводит к сборке наночастиц в трехмерную структуру. Здесь поверхностное натяжение преобладает над силой тяжести, так как маленькие капли имеют малое число Связи Bo = ρgL 2 / σ ~ 10 −1 ≪ 1, где ρ — плотность капельного раствора. (~ 1000 кг · м −3 ), g ускорение свободного падения, L характерный размер капли (~ 0.5 мм) и σ межфазное натяжение вода / транс-анетол (~ 24,2 мН · м −1 ) 35 .

Рис. 2

Иллюстрации «самосмазки» и соответствующие конфокальные фотографии. Цветовые обозначения под конфокальным микроскопом: желтый, масляный; синий, вода / этанол; черный — скопления наночастиц; красный, подложка. a Исходное состояние испаряющихся капель раствора узо с хорошо диспергированными наночастицами. Высокая концентрация наночастиц приводит к появлению черной капли под конфокальным цветом. b Предотвращение осаждения наночастиц на линии контакта. Возникает эффект узо, вызванный испарением, что приводит к образованию масляного кольца (желтого цвета), которое предотвращает образование контактных линий и придает коллоидным каплям высокую подвижность и низкий гистерезис. Между тем, наночастицы агрегируются, а на них зарождаются микрокапли масла. c Усадка маслосъемного кольца. Масляное кольцо сметает наночастицы / кластеры с подложки. После испарения этанола и воды образовавшиеся супрачастицы либо плавают на остаточном масле, как показано в d , либо садятся на субстрат, как показано в e , в зависимости от объемного соотношения между супрачастицей и оставшимся маслом. .Все конфокальные фотографии получены при горизонтальном сканировании непосредственно над подложкой.

Усадка масляного кольца вызывает левитацию коллоидной капли, и окончательная геометрия супрачастицы формируется. Гребень масляного кольца огибает край коллоидной капли (рис. 2в). Внутренний выступ масляного кольца действует как нижняя половина динамической формы для самосборки наночастиц, а поверхность раздела жидкость-воздух образует верхнюю половину. Следовательно, развивающаяся надчастица формируется за счет смачиваемого маслом гребня.Следовательно, регулируя концентрацию масла в смеси, что приводит к разным размерам гребня, смачиваемого маслом, мы можем получить разные конфигурации формы и, таким образом, разные морфологии образующихся супрачастиц (проиллюстрировано на рис. 2d, e). .

Настраиваемые формы и высокая пористость супрачастиц

Мы контролируем форму образующихся супрачастиц путем изменения отношения k объемной доли масла χ масла к объемной доле наночастиц χ NP в исходный коллоидный раствор.Полное пространство параметров показано на фиг. 3a, дающей количественную информацию о конечной геометрии (фиг. 3b) и пористости (фиг. 3c) супрачастиц. Объемное отношение этанола к воде составляет 3: 2, и черные пунктирные линии в пространстве параметров представляют различные отношения масла к наночастицам χ масло / χ NP . Каждая белая квадратная точка на рис. 3а представляет состав раствора, использованного в экспериментах. Начальный профиль капли и окончательный профиль надчастицы (после истощения нефти) были зафиксированы серой камерой сбоку, см. Рис.3d – g.

Рис. 3

Супрачастицы настраиваемой формы и высокой пористости. a Пространство параметров, показывающее начальную объемную долю масла χ объемную долю масла и наночастиц χ NP коллоидных капель в разных случаях (белые квадратные точки) с одинаковым соотношением этанола и воды (3: 2). Расчетное критическое отношение масла к наночастицам, k * = 110,7 (сплошная красная линия), делит пространство на высокое ( k > k * ) и низкое ( k < k * ) области отношения масла к наночастицам.Образовавшиеся супрачастицы имеют шарообразную форму в белой области ( k > k * ) и более плоскую, сжатую форму (см. Ниже) в зеленой области ( k < k * ). b Как безразмерная высота δh , так и глубина δl вдавленной части не шаровидных супрачастиц пропорциональны отношению масла к наночастицам в зеленой области. c Расчетная пористость ϕ супрачастиц составляет от 78 до 92%.При увеличении отношения масла к наночастицам меняются формы от сферической шляпки (фотография профиля d ) до грибовидной формы e , f и формы кекса. г . Выше критического отношения k * , можно получить надчастицу в виде шара (изображение SEM h ). i Поперечное сечение той же супрачастицы в h , полученное путем разрезания FIB, иллюстрирует высокопористую структуру внутри (дополнительный фильм 4). j l Последовательность 3 увеличения внутренней структуры. Горизонтальные белые пунктирные линии в d g указывают положение подложки. Тени под линиями — это отражения. Изображение e показывает определения δl , l , δh , h . Планки погрешностей размера и пористости супрачастиц представляют неопределенность при обработке изображений. Планки погрешностей объемной доли масла и наночастиц представляют собой неопределенность приготовления раствора.Температура и относительная влажность во время экспериментов составляли 20–23 ° C и 35–50% соответственно.

Результаты экспериментов показывают, что соотношение масла и наночастиц определяет форму надчастиц. Когда объемная доля масла значительно превышает объемную долю наночастиц, образуется более сферическая надчастица (рис. 3h). При меньшем количестве масла надчастицы принимают более плоские, сплюснутые формы (рис. 3d – g). Хотя гребень смачивания маслом и конфигурация области контакта вода-воздух-масло определяют форму надчастицы, агрегация и перегруппировка наночастиц во время развития надчастицы также влияют на окончательную форму надчастицы.Точки данных a, b ( × масло = 0) и c ( × NP = 0) представляют концентрации масла и наночастиц в трех случаях, показанных на рис. 1a – c, соответственно. Если количества отделенного масла недостаточно для образования полного масляного кольца, воспроизводимость образования надчастиц плохая (четыре точки данных в серой области на рис. 3а).

Определим геометрические характеристики не шарообразной формы по высоте и глубине вмятины масляного гребня, т.е.е., δh = H h и δl = l L (аннотации на рис. 3д). Мы извлекли эту геометрическую информацию с помощью анализа изображений с помощью самодельной программы MATLAB, предполагая осевую симметрию. Данные на рис. 3b показывают, что как безразмерная высота δh / h , так и безразмерная глубина δl / l монотонно увеличиваются с увеличением отношения масла к наночастицам. На вставке показаны размерные данные.Монотонная зависимость отражает тот факт, что гребень смачивания нефтью формирует супрачастицы. Высокие соотношения масла приводят к заметному гребню смачивания маслом, который вызывает заметную вмятину в образованных супрачастицах.

Шаровидные супрачастицы достижимы, когда отношение масла к наночастицам достаточно высоко, чтобы развивающиеся супрачастицы были погружены в масляную фазу. Сила сцепления межфазного слоя между окружающей нефтью и коллоидной каплей придает развивающейся надчастице сферическую форму.Таким образом были образованы шарообразные супрачастицы, как показано на СЭМ-изображении на фиг. 3h. Критическое отношение масла к наночастицам k * , чтобы иметь эти шарообразные супрачастицы, было оценено с помощью простой модели. Мы предполагаем, что капля масла в виде сферической крышки и развивающаяся надчастица погружены внутрь. Здесь развивающаяся надчастица находится в своем верхнем предельном размере, который равен высоте масляной капли H , а остаточная вода заполняет пористую структуру. С этими предположениями мы имеем (см. Раздел «Методы») \ (k ^ \ ast = ({3 \, {\ mathrm {cot}} ^ 2 \ frac {{\ theta _ {{\ mathrm {oil}}}}}} {2}}) {\ mathrm {/}} (1 — \ phi) \), где ϕ — пористость надчастицы, а θ oil — угол смачивания масла на поверхности.Учитывая пористость 90% и угол смачивания 55 °, полученный в наших измерениях, расчетное значение составляет 110,7, что соответствует красной сплошной линии на рис. 3a, c. Эта линия делит пространство параметров на белую область шаровидных супрачастиц и зеленую область супрачастиц различной формы, что согласуется с нашими наблюдениями.

Полученная очень высокая пористость 90% и выше — еще одна отличительная особенность супрачастиц. Мы рассчитали эту пористость на основе начального объема коллоидных капель с известными концентрациями наночастиц и конечным размером супрачастиц.Расчетные данные по пористости, показанные на рис. 3c, находятся в диапазоне от 77 до 92% и монотонно увеличиваются с увеличением отношения масла к наночастицам. Зародышевые микрокапли масла, существующие в объеме жидкости, вносят значительный вклад в пористость. Из-за капиллярных сил сеть наночастиц образуется среди зародышевых микрокапель масла 34 , что также наблюдалось на нашем конфокальном изображении (рис. 2c, дополнительные видеоролики 2 и 3). Как следствие, после того, как все жидкости (также масло) распространились наружу. , пустые ячейки остаются позади, резко увеличивая пористость образующихся супрачастиц.Увеличение отношения масла к наночастицам увеличивает объем этих пустых ячеек, поэтому пористость супрачастиц увеличивается (рис. 3c). Ограничение пористости (92%) заключается в том, что во время сжатия развивающейся супрачастицы микрокапли масла постепенно сливаются, и их части абсорбируются масляным кольцом 31 .

Внутренняя структура супрачастиц подтверждает приведенное выше объяснение свойства высокой пористости. Чтобы выявить эту высокую пористость на всех уровнях длины внутри супрачастицы, мы использовали технику резки сфокусированным ионным пучком (FIB) для исследования супрачастицы: разрезы слайд-за-слайдом раскрывают внутреннюю структуру (дополнительный фильм 4).На рис. 3i показан пример поперечного сечения надчастицы. Он представляет собой многомасштабную фрактальную внутреннюю структуру и ясно показывает, что примерно половина объема частицы состоит из отверстий микронного размера (рис. 3j). Остальная часть содержит множество более мелких отверстий субмикронного размера (рис. 3k). Наночастицы соединяются вместе, образуя ответвления и мезопоры наночастиц (размер нанометров) (рис. 3l). Эти отверстия (суб) микронного размера возникли из зародышевых микрокапель масла в коллоидной капле узо, поскольку зародышевые микрокапли масла действуют как клетки, лишенные (кластеров) наночастиц во время развития надчастиц (дополнительный фильм 5).

Масштабируемость изготовления супрачастиц

Инженерным преимуществом этого метода является простота масштабируемости изготовления супрачастиц. Чтобы продемонстрировать это преимущество, мы построили в нашей лаборатории установку (рис. 4а), которая позволяет автоматически производить капли аналогичного размера на поверхности трихлор (октадецил) силана (ОТС) или ОТМС со скоростью 20 капель в минуту. (Дополнительный фильм 6). Через несколько минут после нанесения капли синтез супрачастиц осуществился.Сбор надчастиц осуществляли путем простого погружения поверхности, прикрепленной к надчастицам, в этанол и легкого стряхивания их (дополнительные видеоролики 7 и 8). В результате супрачастицы хранились в жидкости для будущего использования, а поверхность была чистой и готовой к следующему процессу изготовления. После нескольких циклов суспензия надчастиц была доступна. Самосмазывающийся слой и полное отделение супрачастиц увеличивают гибкость изготовления супрачастиц.Масса супрачастиц без контролируемых размеров может быть изготовлена ​​путем распыления коллоидного раствора узо на поверхность (дополнительный фильм 9).

Рис. 4

Масштабируемость процесса с различными и множественными типами наночастиц. a Демонстрация гибкой и удобной масштабируемости изготовления супрачастиц на поверхности OTMS / OTS. Самосмазка и прочные поверхности позволяют упростить процесс уборки урожая и переработать поверхности. b h СЭМ-изображения сгенерированных супрачастиц. b Большое количество образовавшегося пористого TiO 2 супрачастиц. c Увеличенный вид пористой поверхности частицы в b . d Сгустки пористых надчастиц, образованные наночастицами TiO 2 (0,05 об.%) И SiO 2 (0,05 об.%). e Крупный план стороны частицы в d . f Пучки пористых надчастиц с тремя разными наночастицами: TiO 2 (0,06 об.%), SiO 2 (0.03 об.%) И Fe 3 O 4 (0,01 об.%). g , h представляют собой последовательность из двух увеличений масштаба частицы в f . В течение ч поверхность надчастицы была визуализирована с помощью энергоселективного детектора обратного рассеяния (EsB), чтобы представить различные материалы в разных уровнях серого: Fe 3 O 4 (яркие пятна, отмеченные желтой стрелкой), TiO 2 (светло-серые области синей стрелкой), SiO 2 (темно-серые области красной стрелкой).Темнота указывает на дыры без наночастиц

Используя различные типы наночастиц или несколько типов наночастиц, мы получили различные виды супрачастиц оксидов металлов для демонстрации. На рис. 4b – f представлены СЭМ-фотографии большого количества супрачастиц, образованных в результате самосборки наночастиц TiO 2 (рис. 4b), TiO 2 и SiO 2 наночастиц (рис. 4d) и TiO 2 и SiO 2 и Fe 3 O 4 наночастиц (рис.4е). В таблице 1 представлен состав растворов узо. На рисунке 4c показана пористая поверхность супрачастиц TiO 2 . Для супрачастиц TiO 2 и SiO 2 разница в шероховатости заметна на верхней и нижней поверхности (рис. 4e). Расчетная пористость составляет около 93%. Рис. 4g, h представляет собой последовательность увеличения поверхности надчастицы TiO 2 и SiO 2 и Fe 3 O 4 . Расчетная пористость составляет около 91%.На рис. 4h различные материалы различимы на поверхности благодаря энергоселективному детектору обратного рассеяния (EsB): яркие пятна, отмеченные желтой стрелкой, представляют собой наночастицы Fe 3 O 4 ; светло-серые области (синяя стрелка) — наночастицы TiO 2 ; темно-серые области (красная стрелка) — наночастицы SiO 2 .
