В бане труба из кирпича: Дымоход из кирпича в бане: кладка, утепление, преимущества

Дымоход из кирпича в бане: кладка, утепление, преимущества

Перед тем как взяться за строительство, сначала определяется, какой кирпичный дымоход для бани необходим, в зависимости индивидуальных качеств бани. Построение такой конструкции сложное дело. В нем требуется скрупулезность, щепетильность, обязательное соблюдение правил техники безопасности. Дымопроводы бывают 2-х типов: насадочные (насаживаются на патрубок банной печи) и коренные (владеют отдельное расположение и попросту примыкают к печи для бани).

Конструкция требует профмероприятий и чистки дымовых каналов, проведения запланированных осмотров не реже раза в год.

Преимущества

Главный приоритет дымоотвода из кирпичной трубой в том, что в разную погоду у него хорошая тяга, прекрасный и дорогой внешний вид. Продолжительность службы будет намного лучше дымохода сэндвич или металлического. Неопровержимым фактором кирпичной трубы является возможность присоединить ее к различной отопительной системе (несмотря на высоту). И главное, что у конструкции есть еще плюсы:

• устойчивость к повышенной влажности;
• возможность сооружения самостоятельно.

Вернуться к оглавлению

Инструменты и материалы

Для кладки требуется выбрать первосортный огнеупорный красный кирпич, у которого ни трещин, а ни признаков коробления. Запрещено использовать: силикатные кирпичи, материалы с добавлением органических волокон. Раствор нужен из глины и песка. Из инструментов нужно: кельма, болгарка (используется для резки кирпича), кирка и не обойтись без емкости для замешивания раствора. Нужна инструкция, как сделать дымоход.

Вернуться к оглавлению

Выбор кирпича

Для кладки можно закупить рифленый керамический материал.

Стройматериал подбирается в зависимости от типа конструкции: насадной или коренной с возможностью стыковки нескольких печей. Обычно используют керамический камень, который способен выдержать нагрузку до 100 килограмм с достаточным показателем по влагостойкости. Желательно брать для строительства кирпич обычной формы (прямоугольной), размеры которого: в ширину 120 миллиметров, в длину 250, а в высоту 65 мм. Вес может колебаться от 3 кг до 3,5 кг. Поверхность может быть гладкой или рифленой.

Вернуться к оглавлению

Требования к сооружению

Установка дымохода через крышу бани своими руками предполагает выполнения таких правил:

• Протяжность дымохода оптимальная — 5 метров от патрубка печи до оголовка канала дымохода.
• Высота подбирается с учетом типа кровли и расположения конструкции относительно конька.
• Необходим искрогаситель.
• Горизонтальная часть дымохода — не более метра.

Вернуться к оглавлению

Кладка и утепление

Монтаж дымохода производится по чертежу, который описывает технологию возведения:

Обязательным элементом постройки является распушка.

• Нижняя часть. Сооружается насадная труба. Кладка производится с перевязкой, шахматным порядком, когда кирпичи следующего ряда накрывают швы предыдущего. Размеры внутреннего колодца — 140×270 мм. Отвесом контролируется вертикаль.
• Выложить 3—4 ряда. Схема предполагает задвижку для контроля тяги на уровне 2-й линии.
• Распушка. Сооружается на расстоянии 50—70 см от потолочного перекрытия толщиной 0,35—0,4 м для изоляции от жара. Чтобы достичь необходимого размера, важно расширить дымоотводный канал на 30—40 см посредством остепенного смещения кирпичной кладки с каждым рядом. Далее докладывается стройматериал с получением ровного стояка до крыши.
• Отверстие в кровле. Делается заранее с продумыванием материала изоляции.
• Выдра. Установка нужна для защиты сооружения от осадков кладка смещается на 0,15–0,2 м на внешнюю сторону:
  • 1-й ряд нужно собрать как предыдущий;
  • 2-й расширяется наружу на 1/3 кирпича;
  • укладываются 8 рядов.
• Шейка и оголовок с дефлектором, колпаком или флюгарком. Важно учитывать угол крыши:
• при 12° возвышение дымохода до 0,6 м над коньком;
• при расположении по склону нужно отклонение в 10° либо делать вровень.
• Гидроизоляция. Используется рубероид, сверху — пристенный профиль.

Конструкция должна возвышаться над коньком не менее, чем на 0,5 м.

В месте, где труба в бане через потолок проходит, прокладывается ткань из асбеста или стекла. Главное — сложить возвышение над коньком крыши, которое по высоте не менее полметра. Та часть постройки, которая на свежем воздухе нуждается в утеплении, доступными средствами. Потом ее следует покрасить.

При монтаже кирпичного дымохода нужно обязательно оставить отверстия для чистки. При этом стенки строения должны быть ровными, а углы — прямыми.

Вернуться к оглавлению

Уход за дымоходом

Чтобы устройство дымохода служило долго, за ним нужно не только правильно смонтировать, но и ухаживать. Есть пара способов очистить дымоход: механический (щетку помещают внутрь трубы и бережно толкают к верху без вращений), химический, который более популярный в современное время (при сгорании средств из химии копоть выходит на поверхность или распадается). Иным вариантом, топка дровами из осины, при горении появляется тяга, которая дает шанс саже выйти наружу. Но этот способ действует, когда трубу не нужно сильно чистить.

Дымоход из кирпича в бане своими руками: как выложить трубу самостоятельно

При строительстве загородных домов чаще всего выбирают такой материал, как кирпич, дымоход, баня и некоторые другие вспомогательные сооружения из которого служат долго. Если раньше при строительстве бань, банные печи не имели дымохода и парные топились по-черному, то сейчас вы не увидите налета сажи на стенах бани, не почувствуете неприятного запаха гари и не будете подвергаться опасности отравления угарным газом. Те, кто смог построить кирпичную баню своими руками, без труда справятся с сооружением дымоходной трубы. Главное — следовать всем правилам безопасности и понимать все особенности процесса.

Правильный монтаж кирпичной трубы для бани гарантирует ее водонепроницаемость и надежность эксплуатации.

Строительство дымохода для бани — ответственное дело. При совершении малейшей ошибки банная печь может перестать функционировать. Поэтому все этапы технологического процесса должны выполняться аккуратно и без спешки. Ни в коем случае не следует допускать проникновения угарного газа в помещение, поэтому каждый участок дымохода должен быть проверен по нескольку раз.

В банях можно строить как наружные, так и внешние дымоходы. Чаще всего предпочтение отдается внутренним конструкциям, не нарушающим общего архитектурного стиля бани. Кроме того, подобный метод отведения дыма способствует сохранению большего количества тепла в помещении. Еще одним преимуществом внутреннего дымохода является лучшая, по сравнению со внешним, тяга. Ухаживать за ним намного проще, не требуется и дополнительной теплоизоляции. При строительстве внешнего дымохода не придется проделывать отверстие в крыше, что является основным его преимуществом.

Варианты обустройства дымоходной трубы

Схема кирпичного дымохода.

Разводка системы отведения дыма включает в себя трубу, соединительные элементы и фланцы. Материалы для строительства дымоходных труб должны выдерживать высокие температуры, не выделяя при этом токсичных химических соединений. При строительстве используют следующие материалы и инструменты:

• огнеупорный кирпич;
• цементный раствор;
• мастерок;
• соединительные элементы;
• минеральную вату.

Различаются подобные конструкции по способу отведения продуктов горения. Чтобы через дымоход не выходило тепло из помещения, его размещают ближе к внутренним сторонам стен, в таком случае обеспечивается наилучшая тяга. Если подобное размещение дымоходной трубы все же невозможно, необходимо сделать ее стенки толстыми. Толщина стенок дымохода выбирается в зависимости от температуры окружающей среды.

Если зимой температура воздуха не опускается ниже -20°С, то можно сделать трубу со стенками толщиной не более 38 см. Если вы проживаете в северных регионах, этот параметр увеличивается до 65 см. При наличии в бане нескольких печей из кирпича необходимо организовать отдельную систему выведения дыма для каждой из них. Если такое невозможно на высоте 70 см, система рассекается. Внутренние стенки дымохода не должны иметь каких-либо неровностей, сделать ее идеально ровной не получится, однако следует максимально снизить количество изгибов. Это будет препятствовать скоплению сажи внутри дымохода из кирпича, что поможет избежать возгорания.

Технология строительства дымохода для кирпичной печи

Этапы кладки распушки дымохода.

Если основание печи выполняется по стандартным схемам, затруднений с формированием дымоходной трубы из кирпича не возникнет. Как только завершится выкладка последнего ряда основания, начинается формирование трубы. Происходит это обычно после укладки 12-19 ряда, когда перекрывается боковая дверца печи. Через 2 ряда начинают формировать 2 канала размером в 1 кирпич. В дальнейшем они будут объединены.

С правой стороны проем заполняют кусками кирпичей для перекрытия пространства над ядром. Расстояние между кладкой и ядром должно составлять около 3 см, все пустоты нужно заполнить теплоизоляционным материалом.

следующем ряду пространство над ядром исчезает окончательно, после чего начинается формирование смещения каналов в сторону середины. Для того чтобы предотвратить разрушение кладки в дальнейшем, над ядром выкладывают дополнительный кирпичный ряд. Следующий ряд становится началом сужения трубы из кирпича. В это же время монтируют задвижки. Далее кладка плавно перетекает в стандартную распушку. Основным моментом самостоятельной кладки дымоходной трубы является недопущение появления трещин и сколов на материале.

Сечение трубы не должно быть больше допустимого, это замедлит подъем продуктов горения. Проще всего приобрести готовую конструкцию, однако и ее нужно уметь правильно монтировать. При установке трубы ее конец должен выводиться на улицу не менее чем на 50 см. В местах стыков дымохода и крыши устанавливают выдру, которая защитит баню от проникновения осадков. Первым признаком неправильной установки дымохода является появление черного налета на стенах бани. В этом случае нужно осмотреть трубу на предмет трещин и сколов и заделать их.

Заключительные моменты

Построить дымоход из кирпича можно и своими руками. Важно внимательно отнестись к обустройству кирпичной кладки, выбрать качественные материалы и заделать все зазоры. Для правильной работы банной печи за системой отведения дыма необходимо ухаживать. Самым простым способом очистки является механический.

Это достаточно грязная работа, поэтому все вещи из бани нужно будет вынести.

Щетку вставляют в трубу и аккуратно проталкивают кверху. Вращать щетку не нужно, иначе инструмент может сломаться.

Если сажи в трубе немного, можно попробовать затопить печь осиновыми дровами. При их горении создается хорошая тяга, выводящая сажу наружу. Кроме того, горение этой древесины сопровождается выделением большого количества тепла, от которого выгорают смолистые остатки дров хвойных пород.

Те же свойства имеются и у картофельных очисток, однако заготовить их в нужном количестве весьма проблематично. Более популярными являются химические средства, при горении которых сажа выводится наружу либо разрушается.

Дымоход для печи из кирпича

Большинство проблем нестабильной работы кирпичной печи связано, как правило, с неуравновешенной тягой в дымоходе. Особенно важно правильно рассчитать и сложить конструкцию дымохода для массивной печи, рассчитанной на использование низкокалорийного топлива – дров, пеллет, торфяного или опилочного брикета. Тяга, а значит, и скорость горения топлива зависит от температуры отходящих газов и толщины стенки дымохода. Чем быстрее прогревается стенка дымоходной трубы, тем стабильнее и ровнее начинает гудеть печка в бане.

Как выбрать и рассчитать дымоход из кирпича

Прежде чем делать дымоход, придется поломать голову и посчитать размеры будущего канала, посмотреть литературу и проекты, может, заглянуть к соседям или знакомым – посмотреть их вариант дымохода для дома и для печи в бане. Какими бы умными не были советы или расчеты, практический опыт заменить нечем.

Работа дымохода печи для бани и жилого дома похожи, но имеют специфические отличия. Для бани печь строят с максимально быстрым разгоном тепла и прогревом помещения, для дома важна экономность печи и способность разгораться при любой погоде.

Прежде чем класть дымоход для печки в бане, потребуется тщательно продумать несколько основных вопросов:

• Рассчитать мощность топки и определить максимальную и минимальную высоту трубы, выход кладки из кирпича на крыше;
• Определить расположение дымохода в конструкции помещения бани, заготовить место под фундамент и узел прохождения трубы через потолочное перекрытие и кровлю;
• Выбрать конструкцию дымохода с минимальным сопротивлением движению горячих газов. Такой вариант позволит быстро «разгонять» в пламя даже слегка сыроватые дрова.

Важно! Кроме того, дымоход должен быть удобным в обслуживании и чистке канала от сажи. Поэтому в конструкции необходимо будет предусмотреть ревизионный вход, размером не менее сечения дымохода.

Чаще всего его устанавливают на уровне 40-50 см выше связки – места соединения печной топки с отдельно стоящей колонной дымохода. Такой вход должен перекрываться специальным блоком – пробкой из кирпича, и герметично закрываться металлическим люком на винтовых креплениях. Правильно сделанный ревизионный вход практически не влияет на уровень тяги, но дает возможность без больших усилий чистить канал. Одновременно под размер ревизии можно сделать ерш для чистки дымоходов своими руками.

Наиболее простой дымоход для печи из кирпича

Чаще всего хозяева выбирают самый простой путь – сделать в доме или в бане печь и дымоход из кирпича. Всегда ли это оправдано?

Когда необходим дымоход из кирпича

Если печь в бане или доме построена из кирпича, было бы логичным выполнить колодец дымохода кирпичной кладкой. Для больших печей в доме с постоянной тепловой нагрузкой дымоход из кирпича будет наиболее простой и долговечной системой для удаления газа. Стенки из кирпича хорошо накапливают и сохраняют тепло, что позволяет без проблем разжигать печь каждые 10-12 часов.

Для печей из кирпича, работающих на газу, банных печей, варочных плит вариант дымохода из кирпича не является обязательным. Для газовой горелки в отопительный период главным будет правильно сконструированный из кирпича свод и топка печи. Для банной печи важно обеспечить быстрый разогрев с возможностью медленного дожигания дровяной закладки в течение 5-6 часов. Дымоход из кирпича прекрасно подойдет для этих целей, но из-за большого веса потребуется основательный фундамент на глубину не менее 70-80 см.

Важно! Чтобы основательно закрепить тяжелую трубу дымохода из кирпича, потребуется мощный фундамент и дополнительное крепление дымохода, как в жилом доме.

В этом случае устойчивость тяжелой и высокой кладки из кирпича можно обеспечить, если верхнюю часть кирпичной трубы привязать растяжками к стенам, потолочному перекрытию и остову на крыше.

В некоторых случаях использование трубы из кирпича вообще теряет смысл. Например, для небольшой бани из деревянного бруса с ленточным фундаментом под печку и дымоходный канал из кирпича потребуется большую часть пола залить под фундамент, объемом не менее двух кубов бетона с бутовым наполнением. Стены дома и каркас на крыше удержать высокую и тяжелую конструкцию дымохода, без метрового фундамента, просто не смогут.

Для варочной печи из кирпича лучше сделать только надсадную трубу, остальной канал рекомендуется вместо кладки из кирпича собрать из листового металла с наружной термоизоляцией. Для варочной схемы важней высокая температура и плавная регулировка тяги.

Конструкция дымохода из кирпича

Мощность печи напрямую связана с размером сечения дымоходного канала:

1. Для небольших печек-каменок будет достаточно квадратного сечения с ребром в 120-150 мм. Чаще всего это канал, имеющий в ряду четыре кирпича, поэтому часто размер такого сечения называется четверкой;
2. Для бани в 15-20 кубов или камина потребуется дымоход с сечением размером в «пятерку» или 125х250 мм. При кладке в ряду помещается пять кирпичей;
3. Для русских печей и больших банных каменок используют «шестой» размер каналом в 250х250 мм. Это очень большое сечение, и прибегать к нему следует только для низко сидящих труб или очень большой топки печи.

Конструктивно кладка дымохода ничем не отличается от кладки самой печи, Единственный участок, требующий рук и мастерства профессионала, это надсадная труба. В этом месте нужно правильно выполнить перевязку укладываемого кирпича. Для простой башенной конструкции дымохода трубу можно сделать из легированного металла и подключить к основному каналу из кирпича, как указано на рисунке.

Какой высоты сделать трубу? Существуют определенные рекомендации по установке и компоновке высоты трубы из кирпича и конька кровли дома. Если труба находится на расстоянии до полутора метров от конька, ее поднимают на высоту до полуметра над высшей точкой кровли, на расстоянии до трех метров срез трубы может идти в уровень с коньком крыши, все, что находится дальше, не должно быть на 0.2-0.3 м ниже конька.

Общую высоту дымохода стараются поднять на уровень 5 метров, это позволяет обеспечить «на холодную» приток воздуха в районе 1-2 м³/час, что вполне достаточно для розжига печи. Более высокие трубы будут делать печь неэкономичной.

Условно кладку дымохода из кирпича можно разделить на две части – до уширения, или распушки, и выше нее. Распушка представляет собой утолщение или обвязку из кирпича, позволяющую закрепить очень неустойчивое высокое строение в системе потолочного перекрытия дома. Несмотря на очевидную малоэффективность распушки, пренебрегать ею не следует, кроме возможности крепления к потолочным балкам. Этот элемент усиливает относительно тонкую трубу из кирпича и предупреждает развитие трещин из-за поперечной ветровой нагрузки.

Кроме распушки, у трубы дымохода имеются выдра и оголовок. Первый элемент представляет собой пояс или утолщение на верхней части трубы дымохода, располагающейся над кровлей. Его можно и не делать, он работает, как зонтик над узлом примыкания кровли к кирпичной кладке. Оголовок можно сделать из стали или кирпича. На работу печи оба элемента особо не влияют, поэтому в простых конструкциях могут заменяться декоративным кожухом и колпаком, зарывающим срез от попадания воды и снега.

При выборе конструкции дымоходной трубы отдавайте предпочтение простым и надежным вертикальным трубам. Они неприхотливы в работе и не требуют частого обслуживания.

Если правильно подобрать материалы раствора и кирпич для кладки, выдержать вертикаль над печью, то подобный вариант будет служить вам верой и правдой долгие годы. Такой дымоход достаточно просто настроить и модифицировать в случае внесения изменений в конструкцию печи.

Используемые материалы

Для кладки можно брать качественный красный кирпич марки М100, без трещин и признаков коробления. Шамот обычно используют в надсадных трубах и в местах разворота потока газов. Температура на входе в трубу редко когда может подниматься более 800^оС, поэтому в большинстве кладки с основания и до оголовка выполняют обычным кирпичом. Другое дело угольные или комбинированные печи, в этом случае нижний ярус кирпича дополняют вставками из динаса или шамота.

Нельзя использовать силикатные и клинкерные кирпичи, материалы с добавлением органических волокон, наполнителей из природного камня, все они растрескиваются под действием температуры, а силикатный кирпич даже при низкой температуре подвержен коррозии из-за большого количества углекислого газа.

Металлический дымоход для печи

Достаточно большой объем работы при изготовлении дымохода из кирпича, особенно верхних частей конструкции, заставляет владельцев искать альтернативные варианты, например, из металлической или асбоцементной трубы. Несмотря на внешнюю привлекательность идеи, на практике металл или асбест применяют для установки верхней части дымохода. На нижней части стояка могут устанавливаться переходные участки из легированной стали от печи к каналу газоотводной трубы.

Отличными эксплуатационными характеристиками отличаются трубы из легированного чугуна. В отличие от кладки из кирпича, чугунный дымоход не подвержен усадке или растрескиванию материала. Он отлично набирает тепло и за счет высокой теплопроводности материала обеспечивает очень ровную и стабильную тягу в канале. Для бани или варочной печи такой дымоход более интересен, чем тяжелая кладка из кирпича. Срок службы такой трубы может легко достигать нескольких десятков лет.

Но чугунный канал, диаметром в 150 мм и длиной 4-5 м, очень чувствителен к правильному выставлению тепловых зазоров на креплении дымохода. Из-за высокого коэффициента теплового расширения при жестком защемлении поверхности трубы металл может треснуть уже при первой же попытке прогрева печи.

Только что сложенный дымоход из кирпича требует не менее бережного и осторожного обращения при сушке и осадочных процессах в кладке. В течение первой недели в канале жгут только бумагу и щепки. Через пару недель, после схватывания раствора, выполняют медленный подъем температуры до рабочей и, закрыв все отверстия и заслонки, также медленно охлаждают. Если проблем не возникает, можно переходить к нормальному пользованию.

Заключение

Средний срок службы трубы из кирпича может достигать 20 лет. Если конструкция сложена из специального печного кирпича с правильным подбором глины и раствора, дымоход может служить на 50-60% дольше расчетного срока. Основной причиной выхода из строя таких построек является неправильное обслуживание, переделка и перегрев печи.

Кирпич для дымохода в бане: кладка трубы и вентшахты

На сегодняшний день лучшим материалом для возведения дымоходов печных труб по-прежнему остается кирпич. Применение этого материала обеспечивает конструкции надежность и долговечность. Дымоотвод, выполненный в классическом стиле – идеальное дополнение для любой постройки. Для возведения такой конструкции основным моментом является правильный выбор материала.

Содержание статьи

Преимущества дымохода из кирпича

У дымохода, выполненного из кирпича существует большое количество преимуществ:

• такое сооружение можно сделать самостоятельно;
• здание с дымовой трубой, выполненной из кирпича, отличается эстетичным и привлекательным внешним видом. Дымоход из такого материала не только гармонично впишется в архитектурный облик дома, но и станет его украшением;
• на строительство кирпичного дымохода не нужно значительных денежных средств;
• при соблюдении технологических правил возведения, такая конструкция будет отвечать всем требованиям по надежности и прочности;
• преимуществом кирпичных конструкций является способность выдерживать высокие и низкие температуры, не деформироваться под механическими воздействиями;
• на кирпичной кладке не образовывается конденсат;
• благодаря высокой степени огнеупорности – кирпичная конструкция удобна для эксплуатации и подходит любым системам отопления (газовый котел, дровяная печь и пр.).

Правила кладки

Для того чтобы дымоотводная конструкция бани имела презентабельный вид необходимо выложить ее ровно и качественно.

Для кладки подойдет огнеупорный керамический кирпич. Можно использовать облегченный или монолитный. Чтобы проверить качество материала можно воспользоваться следующим способом: легонько постучать молотком по кирпичу. Качественный материал – издает звонкий звук. Важно этому моменту уделять особое внимание, так как от качества материала будет зависеть долговечность возводимой конструкции.

Вентшахта должна возводиться по классическому типу кладки. Межкладочные швы должны быть толщиной не больше 10–15 мм.

Так как кладка дымохода должна выдерживать действие высоких температур, целесообразно применять соответствующий кладочный раствор. Места, где труба подходит к печи следует обмазывать термостойкими растворами на основе глины и песка. Для остальной кладки подойдет среднезернистый цементно-известковый раствор. Правильно подобранный раствор – залог прочности и плотности всей конструкции.

Положительные стороны кирпичной кладки

• простота монтажа;
• простота ремонта;
• огнеупорность;
• долгий срок эксплуатации;
• прочность;
• не подвержена механическим воздействиям.

Минусы дымоходов и кирпича

• труба будет иметь шероховатую внутреннюю поверхность. Для того чтобы ее выровнять – необходимо приложить дополнительные усилия, так как такой дефект будет причиной ее засорения. Неровности – это места скопления сажи и копоти, а также из-за них уменьшается тяга;
• дымоход из кирпича в бане или прочем здании имеет капитальное строение, так как он возводится обычно на этапе строительства перекрытия и крыши. Если возникнет необходимость внести в конструкцию изменения, то понадобится разборка трубы, что является непростым, длительным и сложным процессом;
• труба должна иметь квадратное или прямоугольное сечение, идеально ровные углы и одинаковые стороны. Это необходимо для обеспечения нормальной тяги и придает трубе функциональность. Для того чтобы добиться соблюдения этих условий во время строительства необходимо пользоваться вертикальным уровнем и отвесом.

Составные части дымоотводной конструкции

Дымоотводная кирпичная конструкция в бане состоит из:

• насадной трубы, которая представляет собой отдел дымохода, идущий от печи до первой разделки. Здесь необходимо устанавливать специальную дымовую заслонку, с помощью которой можно будет производить контроль и регулировку тяги;
• распушки (заделки), представляющей собой расширенный дымоотводной канал, который является защитой перекрытия потолка от возгорания;
• стояка – ровной чердачной трубы, доходящей до уровня кровли бани;
• выдры, которая представляет собой второе расширение в канале. Основное предназначение этого отдела – защита конструкции от снега и дождя;
• шейки – уличной ровной части трубы, которая располагается над выдрой;
• оголовка – последнего расширенного участка, на котором заканчивается дымоотводная конструкция.

Возведение конструкции

Поэтапная инструкция возведения:

1. Строительство нижней части. Сюда входит возведение насадной трубы. Процесс кирпичной кладки осуществляется методом перевязки. Оптимальные размеры внутреннего колодца должны составлять 140х270 мм. На этом этапе необходимо вести постоянный контроль затем, чтобы конструкция имела вертикальные ровные участки. Для этого потребуется отвес.
2. Создание распушки. Этот отдел располагается на расстоянии 50–70 см от перекрытия потолка. Для того габариты наружной части дымоотводного канала увеличивают на 30–40 см. Добиться расширения можно постепенным смещением в каждом ряду кирпичной кладки. После этого приступают к выкладыванию ровного стояка до самой крыши. В кровли заранее необходимо проделать отверстие. Через него труба будет выведена наружу.
3. Строительство выдры. Чтобы предохранить чердак от попадания атмосферных осадков необходимо кладку плавно сместить на 0,15–0,2 м в наружную сторону. После этого приступают к выкладыванию последних секций дымоотводного канала – шейки и оголовка.
4. На оголовок сверху устанавливается дефлектор, колпак или флюгарка.

Рекомендации по строительству кирпичного дымохода

Необходимо четко придерживаться технологии возведения. Так как ошибки, допущенные при строительстве дымоотводного канала для бани, могут стать причиной попадания дыма в помещение я и нарушения тяги.С внутренней стороны дымоход должен иметь минимальные размеры 130х260 мм. Для соблюдения этого условия следует применять кирпичи, размеры которых соответствуют установленным стандартам.

Минимальное сечение вентканала должно равняться габаритам одного кирпича.

Труба должна иметь высоту на 50 см выше конька крыши, если расстояния от нее до центра крыши составляет не больше 1,5 м.

На большой кровле, когда длина от центральной точки трубы составляет не менее 100–300 см, труба может находиться в одном уровне с коньком.

Труба должна быть правильной высоты, так как высокая труба – залог того, что тяга будет лучше, но чересчур высокий дымоход может стать причиной плохой растопки печи в бане.

Для облицовки наружной части дымоотводного канала в бане можно применять облицовочный/клинкерный кирпич.

Для того чтобы прикрыть расстояние между трубой и покрытием кровли используют рубероид. Зафиксировать его на кровле можно при помощи герметика, на дымоходе – используя планки.

Для долгого срока службы необходимо регулярно проводить чистку и профилактику дымоотводного канала.

Возведение дымоотводной конструкции бани – дело нелегкое. Необходимо отнестись к этому процессу внимательно, четко соблюдая все инструкции и рекомендации, уделяя особое внимание выбору материала для возведения.

Похожие статьи

Кирпичная труба для металлической печи: дымоход своими руками

Печь на дровах работает благодаря принципу тяги. Горячие газы, выделяемые при горении, устремляются по дымоходу вверх, отдавая по пути теплообменникам тепло.

Для образования тяги нужен правильно рассчитанный дымоход. Издавна для этой цели используют керамический кирпич, благодаря свойствам обожжённой глины.

При проектировании системы отопления очень важно проверить соответствие трубы и печки — кирпич подойдёт далеко не всем системам.

Виды дымоходов

Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:

• Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

• Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.

Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.

• Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.

Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).

• Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.

Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.

Из чего состоит кирпичная труба

Печные трубы из кирпича бывают различных конструкций. Но любой дымоход обязательно имеет следующие элементы:

1. Дверца или вышибной кирпич для чистки. Расположены внизу канала и в поворотах борова, если он есть.
2. Основание с вьюшкой или задвижкой. Выбираются самые ровные кирпичи без трещин — на них будет опираться весь дымоход. При возможности основание должно быть шире трубы на кирпич и образовывать «пятку» — большую площадь опоры.
3. Сама труба. Ровная, с гладкими внутренними стенками, швы без пустот и раковин.
4. Противопожарная распушка при прохождении перекрытий — расширение трубы на 1 кирпич. Она нужна, чтобы снизить температуру края, соприкасающейся с теплоизолирующим коробом.
5. Гидроизолирующая «выдра» — необязательный элемент, расширение трубы при кладке на улице. Выполняет роль капельника — капли дождя не текут по корню трубы, а стекают по стенкам утолщения.

   Фото 1. Так выглядит кирпичная труба с гидроизолирующей «выдрой» и над ней — металлический «зонтик» для защиты от влаги.

6. Верхняя защита от попадания дождей и снега. Это может быть металлический или бетонный «зонтик», или отделка верхнего ряда кирпичей гидроизоляционным фиброцементным раствором.

Постройка дымохода для металлической печи своими руками

Для его возведения требуется наличие навыков каменщика. Для строительства трубы в старину всегда приглашали самого опытного печника. Уверенный в своих силах человек вполне справится с этой задачей, если запасётся терпением и будет укладывать каждый кирпич тщательно.

Постройка дымохода состоит из ряда важных этапов — проектирование, подготовка основания, закупка материалов, кладка трубы, финишная отделка.

Внимание! Пренебрежение технологическими нюансами приведёт к серьёзным последствиям! Плохая тяга вызовет дымление внутрь помещения, отравление угарным газом.

Некачественные материалы или несоблюдение технологии кладки приводит к разрушению дымохода.

Вам также будет интересно:

Выбор проекта

Чтобы не ошибиться, принимают во внимание следующие факторы:

1. Тип котла и режим сгорания топлива. Главный враг кирпичных труб для печи — конденсат. Он образуется в том случае, если выходящие газы из котла остывают ниже определённого уровня. У пиролизных котлов и печей длительного горения типа «Стропува» или «Булерьян» температура выходящих газов невелика, конденсат оседает на стенки дымохода, и кирпич постепенно размокает и разрушается.

2. Вид топлива. Мокрые дрова даже при «горячем» быстром горении выделяют много влаги. Она, испаряясь, проникает в поры кирпича.

   В конденсате содержится серная кислота, пагубно влияющая на кладку. Топить нужно хорошо высушенными дровами влажностью не больше 15%.

3. Размеры кирпича. От этого зависит внутренний диаметр. Самая маленькая труба, четверик, образована из четырёх кирпичей и имеет ширину стенки в полкирпича — 125 мм, шестерик — 250 мм.

   Чем мощнее топка, тем шире должна быть труба для выхода дыма.

4. Форма трубы дымохода. Тяге помогает не только закон гидродинамического давления, но и сила Кориолиса. Горячие газы закручиваются в виде вихря. Круглый дымоход будет значительно эффективнее продолговатого узкого.
5. Материал кирпича. Использовать стоит только специальный печной полнотелый кирпич. Пустотелый не годится — возле пустот со временем накопятся напряжения, и кирпич выкрошится.
6. Возможность построения фундамента. Каждый кирпич весит примерно 3—4.5 кг. Весь дымоход имеет приличный вес, поэтому должен опираться на мощное основание.
7. Проходы через перекрытия. Противопожарные и строительные нормы предусматривают ряд правил, которые нужно придерживаться. Теплоизолированная коробка и «распушка» из кирпича при деревянном перекрытии, заводские отливки проёмов под дымоход при железобетонном.

   Внимание! Несоблюдение этих правил может привести к пожару или обрушению перекрытий, что приводит к финансовым потерям и человеческим жертвам.

8. Высота здания. Чтобы проходящий ветер не опрокидывал тягу, труба должна быть на определённой уровне относительно конька. Для здания больше 5—6 м. приходится строить дымоходы с утолщённой стенкой — для повышения несущей прочности трубы.

Материалы

Дымоход должен выдерживать значительные тепловые нагрузки и расширения. Керамический кирпич, полученный методом гиперпрессования, силикатный и пустотный не подойдут для постройки дымохода.

Выбор следует остановить или на недорогом, но прочном керамическом кирпиче пластического формования марки М250, или специальных керамических дымоходных блоках. Вариант с полнотелым керамическим кирпичом дешевле и лучше. Выбирая его, следует обратить внимание на присутствие посторонних вкраплений и трещин — это причина для выбраковки.

Инструменты каменщика

Дымоходы строятся при помощи простых ручных инструментов.

• Для обработки кирпича потребуется молоток каменщика и углошлифовальная машинка, «болгарка», алмазные диски по камню для резки и шлифовки кирпича.
• Для работы с раствором — миксер с венчиком или бетономешалка, а также несколько кельм-мастерков. Кельмы отличаются размерами и формой — длинная и узкая для раскладывания раствора, маленькая квадратная для зачистки углов и трудных мест.
• Измерительные инструменты. Водяной уровень, отвес и строительная шнурка. Для кладки дымохода существует специфическое приспособление — шаблон. Это деревянный брус по размерам дымохода с перекладиной. При кладке он помогает получить швы заподлицо с кирпичом.
• Средства индивидуальной защиты — очки, респиратор, перчатки и х/б рукавицы.

Порядок действий

Дымоход строится по следующим шагам:

1. Устройство фундамента. Чем тяжелее планируется дымоход, тем надёжнее должна быть опора. Низ плиты или сваи находятся ниже уровня промерзания почв и опираются на твёрдый материковый грунт.

   Если фундамент накренится или осядет, осядет и труба, а это чревато пожаром или падением тяги, а то и разрушением. Фундамент обязательно гидроизолируется от самой трубы — кирпич отлично «тянет» влагу из почвы, мокнет и разрушается.

2. Определяем место, выкладываем первый ряд. Обязательно проектируем прочистную дверцу — она потребуется для удаления сажи.

   Внимание! Дымоход не должен упираться в деревянные элементы дома — это приведёт к пожару или обрушению перекрытий.

3. «Гоним» кладку тела трубы до уровня предполагаемого подключения. Оставляем место для вставки трубы, перекрываем отверстие арматурой диаметром 6 мм.
4. После подключения пользуемся шаблоном или кладём «под рукавицу» — затираем швы мокрой рукавицей, чтобы получить идеальную кладку со швами заподлицо с кирпичом.
5. За три ряда до потолка заводим «распушку» — при помощи подрезки и перевязки выпускаем его наружу сначала на полкирпича, а затем на кирпич. После прохождения перекрытий ведём кладку, как и прежде.
6. После прохождения ската крыши расширяем кладку — формируем «выдру». Она не нужна, если труба снаружи будет утепляться и зашиваться, например, металлом.
7. На конце крепим «зонтик» или дефлектор. Он предохранит от попадания атмосферной влаги внутрь трубы.

Сложности во время стройки

При постройке начинающий каменщик может столкнуться с несколькими неприятностями:

• Постоянно падает раствор внутрь трубы. Чтобы этого избежать, нужно класть раствор аккуратно дозируя. Если достичь не удаётся — затыкаем трубу крупной тряпкой, которую постоянно «приподнимаем». Она не даст раствору оставаться в дымоходе.
• «Заваливание» трубы. Не стоит класть больше 10 рядов за один день — постройка не выдерживает нагрузки, и проседает. Поэтому кладём в 3—5 приёмов, постоянно контролируя уровень.
• «Кривой» кирпич. Кирпич пластического формования грешит в габаритах порой до 0.5 см. Поэтому стоит контролировать горизонтальный уровень и уровень внутри дымохода. Выступающие «зубы» и края могут привести к «привидениям» — гудению воздуха при высокой тяге.

Полезное видео

Ознакомьтесь с видео, в котором показан процесс постройки кирпичной трубы.

Отделка и дизайнерские решения

Дети всегда нарисуют трубу на домике. Внешний вид становится «теплее» и уютнее, дом выглядит обжитым и аккуратным. Кривая или обрушенная труба свидетельствует о плохом хозяине, поэтому при кладке дымохода стоит задуматься и о дизайне.

Кирпичная труба для печи уже является готовым арт-объектом. Используя приёмы художественной кладки и контрастные фасадные краски, даже из дешёвого кирпича можно получить настоящий шедевр. Однако, если такая кладка не вписывается в общий дизайн, стоит задуматься об отделке.

• Штукатурка. Глиняный кирпич отлично штукатурится атмосферостойкими цементными штукатурками. Швы при кладке следует расшить — так раствор лучше сцепится с трубой.

Поверхность грунтуется, наносится первый, адгезионный слой, устанавливаются уголки-маяки. Затем основной слой, стягивается правилом и затирается. В итоге получается ровная поверхность под обработку фасадными красками.

• Утепление твёрдой базальтовой ватой и устройство вентфасада. Материал вентфасада может быть любым, главное, чтобы был негорючим. Пластик или дерево не подойдут — даже случайная искра может вызвать возгорание.
• Устройство зонтика и флюгера. Труба — самое высокое место в доме. Лёгкий флюгер не причинит вреда прочному кирпичному основанию, но может значительно улучшить внешний вид всего дома.

пошаговое руководство и схема установки

Дымоход – важная часть в строительстве бани. Для его установки нужна схема, а еще — пошаговый план действий. Руководство по монтажу дымопровода своими силами есть в этой статье. Узнайте, как сложить собственными руками прочную конструкцию из кирпича.

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Совет. Делая кирпичный дымоход для бани своими руками, не увлекайтесь идеей придать ему необычную форму. Разнообразные выступы и изгибы будут провоцировать накопление сажи. Самостоятельно вычистить такую трубу практически невозможно. Лучше остановиться на конструкции в форме цилиндра.

Монтаж дымохода из кирпича. Пошаговая инструкция

Прежде всего определитесь с тем, какой дымоход будете строить: коренной или насадной. Далее изучите несколько схем и определитесь, какой вариант укладки кирпича является для вас самым понятным. Заготовьте необходимые инструменты: мастерок, уровень, дрель, шпатель, болгарку. Запаситесь непосредственно самим кирпичом – лучше взять красный огнеупорный, а также раствором. Здесь единого стандарта нет, кто-то пользуется цементным, кто-то – глиняным.

Внимание! При возведении насадной конструкции кладка самой печи должна завершиться за 0,5-0,6 м до потолка. Далее будет идти дымоходный канал.

Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

• По выбранной схеме выложите первую часть конструкции, т.н. шейку дымохода. Проследите, чтобы в каждом новом ряду середина кирпича закрывала шов между двумя кирпичами предшествующего ряда.

Виды дымохода: схема

• Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
• По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
• Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.

Внимание! Внутри сам дымоходный канал должен иметь прежний размер, поскольку утолщение идет только за счет внешних стенок.

• Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
• Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
• Снова в несколько рядов выложите шейку трубы.

Помните, что внутренняя часть дымохода должна быть гладкой

• Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
• Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Совет. Размеры ячеек искрогасителя не должны превышать 5 мм. Совсем маленькие тоже не подойдут, поскольку не будут пропускать дымовые газы. Так же, как и дымоход, сетку нужно регулярно освобождать от сажи, чтобы не возникло такой опасной для жизни обратной тяги.

Строительство печи для бани: видео

Дымоход для бани своими руками: фото

как поставить железную трубу своими руками, какой должна быть высота вывода дымохода, как заделать и многое другое

При установке печи наступает момент, когда надо выводить трубу в бане через потолок и крышу. Для этого приходится резать существующие перекрытия и, само собой, делать это лучше по инструкции, если нет опыта, но есть желание справиться без помощи профессионалов. Инструкцию вы найдете ниже, статья же в целом будет рассматривать все имеющиеся варианты.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

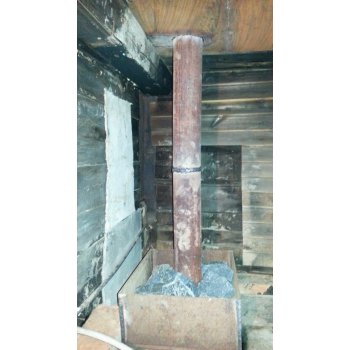

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы. Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.

Выход/вывод трубы на крышу

А теперь переходим к практическим инструкциям как поставить трубу в баню на крыше. Выберем подходящее место, разберем элементы конструкции и разложим процесс на этапы.

Как вывести дымоход в бане через крышу: выбор места

Место вывода может определяться положением печи, но вы вполне можете его скорректировать, если проведете участок трубы горизонтальным или наклонным.

СОВЕТ! Горизонтальный участок снижает тягу. Его можно заменить иногда на наклон в 45 градусов. Если возможности нет, делайте длину не больше метра и увеличивайте высоту трубы над крышей.

Есть некоторые нюансы, связанные с пожарной безопасностью, которые следует учитывать, когда будете выводить трубу из бани на крышу.

Если покрытие сделано из горючего материала, а уклон крыши составляет более 12 градусов, то верх трубы должен быть выше конька не менее, чем на 60 см.

Баня с крышей из огнестойкого покрытия с трубой дымохода высотой более метра. Фото Уралэкодом

Если же покрытие огнестойкое, то расстояние от верха трубы до кровли, если провести прямую, соединяющую их параллельно земле, должно быть не менее метра, а высота трубы над крышей — не менее 30 см.

Для крыш с уклоном до 12 градусов высота над коньком должна составлять не менее 60 см, независимо от вида покрытия.

ВАЖНО! Если у вас есть пересечение двух кровель, то ни в коем случае не делайте дымоход на этом участке. Он будет протекать.

Печная труба: проходка в крыше — элементы конструкции

В самом распространенном варианте, когда, к примеру, делается железная труба в бане через потолок и крышу, основные необходимые элементы будут следующие:

• монотруба;
• шибер;
• старт — переходник с моно на сэндвич;
• разделочный короб;
• сэндвич;
• фартук из металла или силикона;
• искрогаситель.

Монотруба предпочтительна в помещении парилки, однако еще не доходя до потолка она переходит в сэндвич с помощью «старта». Не забываем, что на участке монотрубы в пределах досягаемости необходимо поставить шибер — заслонку, регулирующую тягу.

старт-сэндвич

После «старта» труба проходит через разделочный короб в потолочном перекрытии. Далее она идет до кровли, где под нее вырезается отверстие, закрываемое снаружи фартуком, а на самой верхушке трубы устанавливается искрогаситель — это делают те, кто не хочет спалить баню случайной искрой.

Установка трубы через крышу: этапы

Итак, первое, что нужно сделать еще во время проекта — это соотнести положение фундамента печи с будущей балочной системой потолка и стропильной системой крыши. Нежелательно, чтобы выход трубы попадал на балку или стропило.

Конечно, вы можете уйти от конструкционного элемента кровли, если вставите наклонный участок, но это лишнее усложнение, которого можно избежать, если просто наложить друг на друга чертежи кровли и фундамента.

Проходка через крышу. Фото СтройДом

Если же подобное невозможно, то делается следующее: из балки выпиливается кусок, а для ее поддержки делаются поперечные связи данной балки с соседними. Со стропилом лучше такого не делать, а дать ему дополнительные опоры.

Всю работу можно поделить на два этапа — проходка через потолок и через крышу.

Железная труба через потолок и крышу своими руками: потолок

При монтаже потолка никто не делает заранее отверстие под дымоход. Его вырезают, когда все уже готово. А вот по поводу размеров поговорить стоит.

Делать можно по ГОСТу или тому разделочному коробу, который вы купили в магазине. Разница между ними примерно в полметра.

Нормальный ГОСТовский короб имеет форму квадрата со стороной около метра (94 см).

Еще есть правило, по которому для трубы вырезается пустое пространство с радиусом 45 см.

А в продаже можно встретить короба со стороной в полметра. Почему так? Потому что они легко проходят между балками. Это делает их более удобными, но и более пожароопасными.

Вам выбирать, что важнее. Итак, под короб вырезается отверстие в перекрытии. Балку укрепляют, соединяя поперечными брусками с соседними балками.

Стороны образовавшегося отверстия (оно должно быть чуть больше короба) отделываются плитками минерита. Только после этого вставляется короб.

Фрагмент трубы дымохода рсположен между потолком и крышей. Фото СтройДом

В нем есть пространство между стенками и дымоходом. Это пространство принято заполнять либо минватой, либо керамзитом.

КСТАТИ! Диаметр трубы, конечно, можно рассчитать от патрубка, который выходит из печи, но можно исходить и из соотношения, в котором на каждый киловатт мощности печи должно приходиться не меньше 8 квадратных см площади сечения дымохода.

Закрывается короб опять же минеритом и листами нержавейки.

Как заделать трубу на крыше

Мы остановились на том, что труба прошла через разделочный короб в потолке. Важно, чтобы никаких соединений труб не было внутри разделочного короба. Поэтому старт делается ниже. После короба труба свободно поднимается до пересечения с крышей.

Чердаки у всех разные — у кого-то холодные, вплоть до того, что там просто стропила и кровля, у кого-то утепленная, в том числе и теплые, жилые мансарды. Понятно, что в первом случае проходка через крышу будет оформлена по-разному. Но есть и общее.

Кровельная основа делается из дерева — это стропила и обрешетка. Поэтому соседство с нагретой до весьма высоких температур трубой может закончиться воспламенением дерева.

ВАЖНО! Поэтому древесину обрабатывают антипиренами — веществами, которые затрудняют или полностью препятствуют возгоранию древесины.

Обрабатывать надо хотя бы те элементы деревянной конструкции, которые находятся ближе всего к дымоходу. Но и в этом случае минимальное расстояние, на котором может находиться между собой дерево и дымоходом с теплоизоляцией — это 15 см. Если же теплоизоляции не имеется, расстояние увеличивается до 25-30 см.

Желательно заделать трубу на крыше бани теплоизолятором, а проходящие рядом элементы обрешетки и стропил — антипиренами и листами того же минерита.

С внутренней стороны все это оформляется более или менее презентабельно, в зависимости от назначения чердака, а снаружи еще предстоит поставить металлический или силиконовый фартук, который будет герметизировать соединение дымохода и крышы, препятствуя попаданию осадочной влаги через стыки.

Фартуки продаются во всех магазинах и подходят под разные диаметры. Для более полной стыковки деталей обязательно используют высокотемпературный герметик. К трубе фартук крепится на герметик, а к кровле — с помощью крепежных деталей.

По поводу вырезаемого отверстия. Если используется силиконовый фартук, оно не может быть большим, во всяком случае, в самом кровельном материале (помните, что обрешетку вы обрезаете по правилам пожарной безопасности). Если вырез в кровельном материале большой, то использовать можно металлический фартук с различными уплотнителями для того или иного кровельного материала.

Остается смонтировать искрогаситель с зонтиком, и установка трубы в бане через крышу завершена.

Полезное видео

Из этого ролика вы узнаете, как установить трубу в баню через крышу своими руками:

***
Если вам интересно больше узнать об установке печки со всеми этапами, почитайте вот эти статьи.

Где заказать

Рекомендуем посетить наши разделы с контактами компаний по продаже печного оборудования и по строительству бань на заказ.

Эти открытые трубы слишком красивы, чтобы их спрятать

Несмотря на то, что они всегда были функциональными, мы начинаем ценить в дизайне как красоту, так и прочность медных, латунных, черных и оцинкованных стальных труб. Теперь, вместо того, чтобы скрывать их, открытые трубы занимают видное место в дизайне дома, а также используются в других приложениях. Ниже приведены несколько примеров того, как открытые трубы могут обеспечить функциональность и красоту.

Открытые трубы в тренде

Открытые трубы хорошо сочетаются с кирпичом.Изображение: Archideaphoto / Getty Images

«Открытые трубы могут быть настоящим праздником для вашего дома», — говорит Карла Манкастер, владелец и креативный директор Urban Grain Interiors Limited . «Фактически, дизайнеры все чаще устанавливают трубы и кабелепроводы в промышленных помещениях, вместо того, чтобы закапывать их под штукатурку», — добавляет она.

Мгновенно получайте скидки на домашний декор!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Открытые трубы создают в этой ванной комнате индустриальную атмосферу. Изображение: PlusONE / Shutterstock

Если у вас есть кирпичные стены, то, по словам Манкастера, еще более целесообразно использовать открытые трубы: «Если у вас есть исторические трубы для поверхностного монтажа, они, несомненно, будут покрыты множеством слоев краски», — объясняет она. «Предыдущие жители пытались спрятать их и смешать со стенами, но теперь это нормально и круто выставлять их напоказ.”

Трубки

служат одновременно и как произведение искусства. Изображение: Лияо Се / Getty Images

Это не единственная новая тенденция. «Вместо того, чтобы« меньше значит больше », сегодняшняя тенденция -« больше значит больше ». Поэтому используйте одну трубу для каждого кабеля вместо того, чтобы прокладывать несколько кабелей в одной трубе, и создавайте схемы с трубами», — говорит она. «Это выглядит действительно поразительно, смело и графично».

Сила и красота

Замысловатый светильник на трубе. Изображение: WichitS / Shutterstock

Медные трубы часто используются в сантехнике.По словам Манкастера, в полированном состоянии он выглядит действительно красиво. Вот почему это популярный выбор в дизайне и декоре кухни. «Чтобы удалить с него краску (особенно на задней части трубы, ближайшей к стене), потребуется некоторое время, но, проявив терпение и приложив малярный скотч, вы можете отлично поработать, чтобы они выглядели великолепно, » она сказала.

Открытые трубы действительно увеличивают комнату. Изображение: Look Photography / Getty Images

«Часто вы обнаружите, что трубы немного отделены от стены маленькими пластиковыми блоками — это не круто, поэтому замените их красивыми металлическими креплениями — есть множество вариантов, доступных для всех видов металлических фитингов — из латуни, медь, хром, оцинкованная и темная сталь.Она говорит, что вы можете подобрать фитинги к открытым трубам или выбрать контрастные.

Функциональность и дизайн. Изображение: bogdanhoda / Shutterstock

Планируйте использование открытых труб

Повторяющийся узор из труб. Изображение: archideaphoto / Getty Images

Важно убедиться, что вы правильно спланировали свой макет. «Линии должны быть чистыми и равномерно расположенными / наклонными — они настолько поразительны, что любая небрежность будет замечена, а эстетика будет испорчена», — говорит Манкастер.Она предостерегает от того, чтобы несколько труб проходили в разных направлениях, так как это раздражает глаза.

Расположение открытых труб должно быть методичным. Изображение: Onzon / Shutterstock

Открытые трубы универсальные

Подставка для винной бутылки и бокала для шампанского из трубок. Изображение: Saphotog / Shutterstock

Убедитесь, что ваши пропорции соответствуют вашему образу. «Если вы хотите элегантность и минимализм, выбирайте более тонкие трубки; для смелых заявлений выбирайте толстые трубы и фитинги », — говорит Манкастер.«Помните, что медь тускнеет, а затем со временем приобретает зеленоватый оттенок, что мне нравится, но если вы хотите, чтобы медные трубы оставались блестящими, их необходимо покрыть прозрачным лаком или порошковой краской».

Лампа из трубчатых элементов. Изображение: ellinnurbakarudin / Twenty20

Несмотря на то, что металлическая отделка очень популярна, Манкастер говорит, что не стоит бояться цвета. «Вы можете нанести порошковое покрытие на трубы практически любого цвета, который вам нравится», — говорит она. Однако Манкастер не рекомендует выполнять какие-либо электромонтажные или водопроводные работы, если у вас нет соответствующей квалификации.

Стеллажи и светильник в стиле трубы. Изображение: Йована Велькович — Shutterstock

Смесители для открытых труб

Смесители для открытых труб с желобом. Изображение: Джефф Росс / EyeEm / Getty

Вы также увидите влияние открытых труб и фитингов на последние тенденции дизайна ванных комнат. Многие производители предлагают смесители для раковины и душа, имитирующие внешний вид труб и фитингов. Смесители достаточно универсальны, чтобы их можно было использовать в традиционном, переходном, современном, промышленном стилях и даже стилях фермерского дома.

Слишком модно?

Желтый добавляет яркости этой комнате. Изображение: Archideaphoto / Getty Images

С другой стороны, эти черные трубы сливаются. Изображение: Archideaphoto / Getty Images

Открытые трубы выглядят круто, но как они влияют на стоимость при перепродаже? «Они, безусловно, модны в городских районах», — говорит Рик Герке, агент по недвижимости RE / MAX Executives в Бойсе, штат Айдахо. «В центре города лофты и таунхаусы с открытыми трубами продаются как горячие пирожки, потому что они придают домам такого типа индустриальный вид.”

Трубы делают дверные ручки прохладными. Изображение: joegiampaoli / Twenty20

Однако Герке говорит, что нечасто видит эти особенности в пригородных районах и считает, что они лучше подходят для новых городских районов.

Старинный трубчатый светильник. Изображение / Адиль Юсифов / Shutterstock

Мэтт Ван Винкль, основатель и генеральный директор RE / MAX Northwest, согласен с тем, что открытые трубы — это модно, но он не ожидает, что эта тенденция станет мейнстримом: «Если недвижимость будет чрезвычайно современной, она может быть привлекательной для покупателей, но я бы сделал это. не решайтесь устанавливать какие-либо открытые трубы », — говорит Ван Винкль.Так же, как нейтральные цвета нравятся покупателям, более традиционный подход к трубам может быть более приемлемым.

Что вы думаете об использовании труб Exped в дизайне? Дайте нам знать об этом в комментариях!

Краткая история материалов для труб

Канализационные системы в той или иной форме существуют уже тысячи лет. По мере развития технологий менялись материалы трубопроводов, повышая их долговечность и функциональность. С течением времени большинство коммунальных предприятий вынуждено иметь дело с несколькими материалами трубопроводов, каждый из которых имеет разные проблемы с обслуживанием и разный срок службы.

Ранние канализационные системы

Первые канализационные трубы были построены из кирпича и раствора в долине Инда в 2500 году до нашей эры. Некоторые из этих систем, построенные персами, македонцами и минойцами, содержали выложенные кирпичом ямы, похожие на современные септические системы. В конце концов, римляне и греки построили обширные открытые канализационные системы из кирпича и камня, по которым сточные воды и мусор направлялись в выгребные ямы, построенные из камня или бетона. Затем твердые частицы оседали на дно, а жидкость текла в близлежащие водоемы.После падения Римской империи Европа вошла в темные века, и многие из этих канализационных систем пришли в упадок, поскольку санитария и чистота стали менее важными.

Материалы 1800-х годов

Лишь в начале девятнадцатого века урбанизация создала более серьезную проблему болезней, которую снова начали предпринимать усилия по санитарии. В течение следующих нескольких десятилетий канализационные технологии развивались быстрыми темпами: на рынок выходили новые материалы для труб, а новые технологии меняли отрасль.Каждый из этих новых материалов нашел популярность и успех в разных регионах. Первые гидротехнические сооружения в Соединенных Штатах были установлены в Филадельфии в 1802 году. Многие из этих ранних систем все еще строились из кирпича и раствора. Линии должны были быть намного больше, чтобы учесть грубый интерьер и требовать большей структурной поддержки. Со временем коррозионные материалы в канализации также изнашивали строительный раствор, что заставляло города вкладывать средства в другие, более новые материалы.

Одним из самых популярных материалов для изготовления трубок стала деревянная труба.Эти трубы были двух видов: в стиле клепки, полученного путем прессования скошенных досок вместе стальной лентой, или в стиле бревна, сделанного путем выдавливания середины бревна. Эти типы труб были проложены по всей территории Соединенных Штатов, от Филадельфии до Портленда, штат Орегон. Не далее как в июле 2018 года бригады обнаружили деревянную бревенчатую трубу в центре города Спокан, штат Вашингтон, на границе с Айдахо.

Новые материалы для современности

К 1900-м годам керамическая глина была предпочтительным материалом для большинства городов.Впервые обнаруженный в Вавилонии в 4000 году до нашей эры, он был получен путем обжига глиняных труб и бросания соли в печь для образования пара. Глиняные трубы очень тяжелые и требуют водного или железнодорожного транспорта, а это означает, что многие города могли бы установить их, только если бы у них были местные запасы глины. Несмотря на свою популярность, он требует осторожности при установке.

Еще одним популярным материалом в то время был волоконный трубопровод, более известный как труба Orangeburg, названная в честь одного из производителей, Orangeburg Manufacturing Company.Волоконный канал создавался пропиткой древесных волокон каменноугольным пеком. Этот материал для труб стал популярным для различных целей: водопровод, канализация, электрические линии и т. Д. Его популярность росла в 1800-х и начале 1900-х годов. Его популярность снизилась с конца 1960-х годов, когда на рынок вышел ПВХ. Сегодня трубы Orangeburg не используются из-за их короткого срока службы.

Чугун также был популярным материалом в то время. Первые чугунные трубы были установлены в Версале в 1664 году.В Соединенных Штатах первые чугунные трубы были установлены в Филадельфии в 1810-х годах для замены изношенных труб из елового бревна. В конце концов, трубы Филадельфии были полностью из чугуна из-за его долговечности и способности выдерживать более высокое давление воды. Сегодня многие из используемых канализационных сетей сделаны из чугуна. Однако чугун имел высокий риск коррозии, поэтому были разработаны другие покрытия. Одним из самых популярных стал чугун с цементным покрытием.

Повышенная прочность

В 1950-х годах трубы из высокопрочного чугуна были представлены в качестве усовершенствования чугуна.Он имеет более высокую прочность и аналогичную коррозионную стойкость, что делает его привлекательным материалом для водоснабжения и канализации. Подобно чугуну, было также разработано много типов футеровки для предотвращения коррозии внутри линии.

Бетонные трубы также набирали популярность в то время, хотя они были значительно тяжелее и дороже. Цилиндрическая труба из предварительно напряженного бетона была впервые изготовлена ​​в 1942 году и состоит из тонкого стального кольца, заключенного в бетон. Трубы этого типа используются до сих пор и обычно используются для труб большего диаметра, в линиях ливневой канализации и водопровода.

Наконец, стали популярны пластиковые трубы, в том числе трубы из ПВХ, АБС и РЕХ. Хотя ПВХ впервые был разработан в 1860-х годах, он не получил широкого распространения до 1950-х и 1960-х годов, когда более точные методы экструзии позволили повысить надежность производства. Сегодня пластиковые трубы становятся все более популярным материалом для труб, который используется для всего: от отводов канализационных труб и жилищного водопровода до газораспределения и химической обработки. Он обладает одной из самых высоких коррозионных устойчивостей и имеет прогнозируемый долгий срок службы, хотя на сегодняшний день он находится в земле всего около 60 лет, при этом ему не хватает таких материалов, как глина, продемонстрированный срок службы которых может превышать 125 лет. .

Сегодня почти все эти материалы для труб можно найти в земле и использовать где-то в Соединенных Штатах, хотя ожидаемый срок службы многих из них подошел к концу. У каждого типа материала есть свои преимущества и недостатки; каждый из них лучше работает в определенных приложениях или при определенных условиях. А их обслуживание — чистка, ремонт и улучшение — требует специальных знаний. По мере увеличения инвестиций в нашу национальную инфраструктуру долговечность этих материалов будет оставаться ключевым фактором.

Хотите увидеть еще подобное? Подпишитесь на нашу рассылку и получайте полезные и интересные сообщения в блогах, официальные документы и обзоры клиентов, которые будут доставлены прямо на ваш почтовый ящик.

Фотография из кирпичной канализации предоставлена ​​Les Chatfield через Flickr (CC BY 2.0). Деревянная водопроводная труба. Фотография любезно предоставлена ​​Катрианой Николсон через Flickr (CC BY-SA 2.0). Бетонная водосточная труба любезно предоставлена ​​Аароном Фолькенингом через Flickr (CC BY 2.0).

Плюсы и минусы кирпичных внутренних стен

Открытая кирпичная стена в доме может передать ощущение тепла и характера и добавить текстуру большому пустому пространству.Это также может быть источником разочарования. Несмотря на то, что кирпичи и строительный раствор прочные, они могут отслаиваться и крошиться и требуют большего ухода, чем оштукатуренные стены или стены из гипсокартона. Если вы собираетесь открыть скрытую кирпичную стену или купить или арендовать дом с кирпичными внутренними стенами, эти советы должны помочь вам решить, подходит ли вам открытый кирпич.

История кирпича

Использование кирпича для строительных конструкций датируется 7000 годом до нашей эры.Ранние кирпичи были не более чем глиняными квадратами, высушенными на солнце. Использование огня для сушки кирпичей ускорило процесс, а также сделало кирпичи более устойчивыми к суровой погоде. Обожженные кирпичи также хорошо поглощали солнечное тепло в течение дня и выделяли его после захода солнца.

Сегодня кирпич обычно делают из глины и сланца, которые затем обжигают в печи. В результате получается прочный блок, из которого можно возводить стены и многоэтажные конструкции.Многие школы, медицинские учреждения и правительственные здания построены из кирпича. Когда-то большинство домовладельцев для строительства домов предпочитали кирпич. Чтобы избежать индустриального вида, в большинстве кирпичных домов внутренние стены из обрешетки и штукатурки создают гладкий и законченный вид. Поскольку строители знали, что внутренние стены будут замаскированы, они часто использовали кирпич худшего качества для внутренней отделки дома. У этих кирпичей было больше всего дефектов, и они были не так эстетичны, как внешние кирпичи.

Учитывая тенденции в дизайне интерьера, в которых особое внимание уделяется промышленному и производственному духу, многие домовладельцы предпочитают снимать стареющие обрешетки и штукатурные стены, а не ремонтировать их. Кирпичная стена придает интерьеру характер и мгновенно становится центром внимания в комнате. Открытые кирпичные стены особенно популярны в современных лофтах и ​​могут добавить грубого шарма спальне, гостиной или кухне.

Плюсы кирпичных внутренних стен

Очарование

Помимо поддержки вашего дома, открытая внутренняя кирпичная стена является фантастическим фокусом.Нет двух одинаковых кирпичей, и тот факт, что кирпичи все еще нужно аккуратно укладывать вручную, добавляет истории и очарования строительства кирпичных стен. Сколы и изъяны делают стену еще интереснее.

Текстура

Кирпичи загружены текстурой. Текстура — важный элемент дизайна интерьера, способный быстро задать настроение комнате. Любой объект с грубой текстурой отражает меньше света и создает в комнате ощущение тепла.Текстура также увеличивает вес объекта, что помогает создать уютную атмосферу. Помимо визуальной текстуры, кирпичная стена имеет тактильную привлекательность, что объясняет, почему людям нравится водить руками по шероховатой поверхности.

Промышленный шик

Промышленный дизайн интерьера — это гордо демонстрирующие особенности, которые большинство домов стараются скрыть. Открытые трубы и воздуховоды, много деревянных и металлических поверхностей, полированный и неполированный бетон.Ничто так не говорит о «индустриальном шике», как открытая кирпичная стена.

Жесткий

Кирпичная стена может противостоять большим нагрузкам, чем стена из гипса или гипсокартона. Хотя он может расколоться и крошиться, небольшой удар или удар не повредит кирпичу.

Минусы кирпичных внутренних стен

Недостатки

В старых домах и строениях кирпичи на внутренних стенах не такого высокого качества, как облицовочные кирпичи снаружи дома.В большинстве планов дома внутренние стены были из обрешетки и штукатурки. Поскольку внутренние кирпичи будут скрыты, эти кирпичи часто бывают сколами, неровностями, неровностями и дефектами. Внутренние кирпичи часто закладывались учениками каменщиков, обучавшимися этому ремеслу.

Проблемы с влажностью

Кирпичи пористые, что может привести к проблемам с влажностью и появлению плесени. Колебания влажности могут сделать кирпич и раствор между кирпичами хрупкими, что приведет к растрескиванию, отслаиванию и крошению.Если у вас большая площадь оголенного кирпича, возможно, потребуется заделать стену кирпичным герметиком. Вам нужно будет заменить любой отсутствующий или крошащийся раствор и, возможно, заменить потрескавшиеся или поврежденные кирпичи перед заделкой стены.

Грязь

Любая шероховатая поверхность — магнит для грязи. Открытую кирпичную стену трудно чистить. Если кирпич не загерметизирован, он может впитать кулинарные масла и другие загрязнители, переносимые по воздуху. Вам могут понадобиться специальные чистящие средства, чтобы не повредить раствор и поверхность кирпича.Чтобы кирпичная стена оставалась чистой, требуется нечто большее, чем просто легкое напыление.

Цвет

Сегодня кирпичи бывают разных цветов, но старые кирпичные стены, как правило, красные. Если кирпичи поблекли, они могут выглядеть скорее розовыми, чем красными. Если вы не собираетесь красить кирпичи, вы застряли в цвете стены. После покраски трудно удалить краску с кирпичной стены, не повредив кирпичи.

Энергия

Кирпичная стена не очень энергоэффективна.Большинство кирпичных стен покрывают изнутри, чтобы не только придать стене законченный вид, но и добавить теплоизоляцию и уменьшить сквозняки через зазоры в растворе. Открытие небольшой стены может не сильно повлиять на ваш счет за отопление, но обнажение большой стены или нескольких стен снизит энергоэффективность вашего дома.

Когда дело доходит до идеи дизайна интерьера, кирпичная стена может быть не вашим первым выбором. Самый современный домашний декор предназначен для современных интерьеров, а кирпичная стена определенно передает историю комнаты.Тем не менее, многие инструменты для дизайна интерьера предлагают облицовку стен из кирпича и камня, которые удивительно хорошо сочетаются с большинством современной мебели. Открытая кирпичная стена может быть хорошим сочетанием прошлого и настоящего или способом добавить индивидуальности и очарования комнате.

Изображения использованы с разрешения, любезно предоставлены Тери Олкотт, www.shutterstock.com и www.dreamstime.com

Могу ли я использовать кирпич в туалете для экономии воды?

Начиная с 1994 года, количество новых туалетов было ограничено использованием не более 1.6 галлонов на смыв & lpar; gpf & rpar ;. До этого объем смыва до 3,5 галлонов на фут считался «низким и стремительным потоком» — и в самых старых туалетах можно было использовать более 6 галлонов без учёта расхода воды. Проблемы с водой в 70-х и 80-х годах заставили многих попытаться сберечь воду самостоятельно. Одна из самых новых идей заключалась в том, чтобы разместить кирпич & lpar; да, настоящий кирпич & rpar; внутри бачка туалета и толстой кишки; при этом вытесняется вода — около половины галлона — и при каждой промывке используется меньше ее.

Идея звучит относительно безобидно, но есть риски, которые следует учитывать.Важно понимать, что туалеты спроектированы таким образом, чтобы смывать определенное количество воды и полу; даже вещи, которые кажутся незначительными, могут существенно повлиять на работу туалета. При работе только воды и силы тяжести даже дополнительный дюйм высоты сифона или размер и расположение отверстий в ободе могут сыграть большую роль в том, насколько хорошо унитаз очищает отходы. Таким образом, даже если ваш старый унитаз выглядит идентично более новой модели с низким расходом, могут быть значительные внутренние различия.

Та же модель, разных лет. Вы можете отличить? & Quest;

Отходы, которые попадают в ваш туалет, необходимо утилизировать надлежащим образом и полностью — они никогда не должны застревать в сифоне или в канализационной сети вашего дома. Правильное количество воды, определенное инженерами, проектировавшими унитаз, необходимо для перемещения отходов через сифон в канализацию. Использование меньшего количества воды создает очевидный риск плохого смыва и может даже позволить канализационным газам проникнуть в ванную комнату, если в унитазе не останется достаточно воды.

Другая основная проблема, связанная с использованием кирпича, — это … кирпич. Из каких бы материалов ни был сделан кирпич, он не предназначен для постоянного погружения в воду & lpar ;, что сильно отличается от «воздействия элементов» & rpar ;. Есть большая вероятность, что кирпич начнет разрушаться через некоторое время в резервуаре, где рыхлая глина & соль; песок и золь; известь и золь; частицы бетона могут вызвать проблемы в заправочном клапане и других внутренних компонентах. Некоторые говорят просто обернуть кирпич пластиком, но это ненадежная защита.

Если вы хотите сэкономить воду и используете старый унитаз с более высокой скоростью смыва, мы настоятельно рекомендуем вам заменить унитаз более новой, экономичной моделью. Такие меры, как вытеснение воды, могут не вызывать никаких проблем при использовании в течение короткого периода времени, но единственный способ защитить себя от будущих проблем и неприятностей — это иметь устройство, предназначенное для экономии воды. Если вас беспокоит стоимость, обратитесь к поставщику воды & lpar; или воспользуйтесь системой поиска скидок WaterSense & rpar; чтобы узнать, действует ли в вашем регионе программа скидок & col; вы можете получить до 100 долларов, чтобы компенсировать стоимость обновления до 1.Модель 6 gpf. Также могут существовать местные программы, которые могут предложить большую помощь домохозяйствам с низким или фиксированным доходом — обязательно отметьте & excl;

В тех случаях, когда вы не можете установить новый унитаз, но по-прежнему настаиваете на экономии как можно больше воды, есть варианты. Вместо кирпича попробуйте наполнить пластиковую бутылку мелкими камешками или галькой и завинтить крышку — опасения по поводу использования меньшего количества воды & lpar; в туалете, предназначенном для большего & rpar; все равно останется, но вы, по крайней мере, избежите распадающегося кирпича.Также доступны резиновые «кирпичи», которые достигают той же цели без риска распада.

Рассмотрите вариант применения «мягко-желтого» подхода — откажитесь от смывания мочой, и вы сможете сэкономить немало воды каждый день. Также доступны комплекты для модернизации двойного смыва, которые позволяют более старому унитазу использовать меньше воды для смыва жидких отходов или полный объем смыва для твердых отходов, но имейте в виду, что они не будут работать со всеми туалетами и могут иметь неблагоприятные последствия. влияние на производительность & lpar; при меньшем объеме воды & rpar ;.

И, наконец, как всегда: немедленно проверьте и устраните утечки & excl; Все природоохранные меры в мире мало что сделают, если в водопроводе вашего дома есть утечки — будь то сами светильники или трубы за стенами.

Хочу еще воды и сбережений идей и поисков; Ознакомьтесь с нашим Руководством по водосбережению и сантехнике, чтобы получить советы, которые помогут вам сэкономить и исключить;

Paper Pipes — Дом из желтого кирпича

Делая покупки для праздничных террариумов в нашем местном Sprout, мы заметили их простой (и гениальный!) Способ выставлять красивые бумажки.Сделали фото на телефон на память и совсем недавно реализовали идею в нашей студии:

У нас есть все необходимое в Home Depot, и когда мы вернемся домой, весь проект занял менее тридцати минут. Что касается других новостей, то я, по-видимому, мальчик-подросток, поскольку обнаружил, что металлические «стержни» называются сосками . Честно говоря, я понятия не имел, что я такой ребячливый — Скотт на самом деле должен был сказать мне , чтобы охладить его. (На самом деле, это было настоящее испытание.)

Используемых инструментов:

• сверло
• рулетка
• анкеры (мы использовали 50-фунтовые анкеры EZ, но подойдут и 30-фунтовые опоры)
• регулируемые плоскогубцы
• уровень
• карандаш

Расходные материалы, необходимые для двух стержней, показанных ниже, по часовой стрелке сверху:

• два ниппеля из оцинкованной стали 1/2 ″ x 24 ″
• четыре напольных фланца 1/2 ″
• два ниппеля 1/2 ″ x 2 ″ из ​​оцинкованной стали
• два 1/2 ″ x 2 1/2 ″ оцинкованной стали ниппели
• четыре колена 1/2 ″ 90 градусов

Мы использовали диаметр 1/2 ″ для наших нужд, но всю эту установку можно настроить по своему усмотрению.Поскольку мы планировали использовать стержни для хранения бумаги, мы выбрали самый удобный размер из-за ограниченного пространства, поскольку вес не был бы важным фактором. Вы также можете видеть, что мы выбрали два разных размера для более коротких, ммм, сосков. Для нас это было чисто эстетическое решение, и вы можете адаптировать его по своему усмотрению.

И поскольку я, о, тринадцать , с этого момента зажимов будут называться труб с резьбой .

Шаг 1. С помощью регулируемых плоскогубцев ввинтите более короткие трубы во фланцы.Они не войдут полностью (вы все равно увидите нить), но пока она туго натянута, все в порядке.

Шаг 2: Навинтите колена 90 градусов на открытую сторону коротких труб.

Шаг 3: Проденьте длинные трубы в открытый конец колен 90 градусов, чтобы соединить концы. Мы использовали регулируемые плоскогубцы, чтобы убедиться, что все в безопасности, и, положив все детали на ровную поверхность, вы можете убедиться, что все выровнено. (Примечание: объектив камеры исказил фотографию ниже, из-за чего трубы выглядели искривленными; это не так.)

Шаг 4. Измерьте место на стене, где вы хотите разместить готовые трубы. Я поставил трубы на место, оценил их расположение (большой сюрприз!), А Скотт дважды проверил размеры с обеих сторон. Как только он направил меня в нужное место (слева! Вниз справа!) И убедился, что мы выровнены, он пометил карандашом, где будут идти наши якоря.

Шаг 5: Установите анкеры и прикрутите готовую деталь к стене. Повторите шаг 4 для второй трубы, а затем полюбуйтесь своей работой.(Еще раз заверяем, что у нас прямые трубы. О, беды широкоугольного объектива!)

В тот момент я с радостью развернул свой запас хорошеньких бумажек для верхней панели (они слишком долго прятались в картонных тубах), и эта нижняя ткань может показаться знакомой любому, кто заказал портрет домашнего животного (он используется в наша упаковка).

Для справки, висит в укромном уголке за дверью студии. Шкаф Скотта — неприятная стена, которая выступает слева, но из нее получается симпатичный, потайной уголок.

Примерная сумма для нашей конфигурации составила около 40 долларов США, хотя эта стоимость может легко увеличиваться или уменьшаться в зависимости от диаметра стержня, длины трубы с резьбой и отделки, которую вы выберете.

Нам нравится, что у него есть место для роста (мы думаем, было бы интересно добавить больше сверху и снизу!), И, как упоминалось ранее, его можно приспособить к любому пространству, которое вы задумали. А на противоположной оконной стене мы играем с идеей использовать ту же концепцию в качестве карниза для штор. Посмотрим.А пока я наслаждаюсь своего рода мини-упаковочной станцией, и в следующий раз, когда мне на глаза попадутся какие-то красивые бумажки, ну, я могу оправдать свою потребность в покупке — ведь на этот раз у них будет дом!

Где ты прячешь свои модные, модные бумажки?

Посмотрите больше наших студийных идей на нашей доске Pinterest прямо здесь.

Bon 11-278 Устройство для транспортировки кирпичных и глиняных труб — Силовые фрезерные станки

Что такое водосборный бассейн?

Что такое водосборный бассейн?

Дом, построенный до 1960 года и расположенный в городских районах крупных городов, скорее всего, будет иметь чугунную крышку на большом каменном бассейне.Этот бассейн называется водосборным бассейном. Есть много причин для таких больших конструкций, но наиболее распространенная цель водосборного бассейна — отделение различных загрязняющих веществ в бытовой канализационной системе.

Прежде чем говорить о водосборных бассейнах, необходимо поговорить о канализационной системе. Большинство старых систем в старых общинах имеют однотрубную систему. В этой системе канализация и ливневая канализация проходят по одним и тем же трубам в одни и те же места сброса. Современные сообщества и конструкции используют двухтрубную систему, в которой ливневая вода находится в одной трубе, а канализационная система — в другой.Ливневые воды будут сбрасываться в подходящее место, например, в реку или озеро, в то время как канализация завершится в какой-либо форме очистных сооружений.

Старые очистные сооружения не имели ни мощности, ни проектных возможностей для полной обработки некоторых жиров, щелочей и фосфатов, образующихся из бытовых отходов. Современные очистные сооружения имеют возможность лечить эти элементы. Для защиты системы к жилым объектам был добавлен сифон или уловитель.

Как устроен водосборный бассейн?

Водосборный бассейн обычно изготавливается из кирпичной кладки.Эта кладка может быть кирпичом, бетонным блоком или бетонными кольцами. Он построен достаточно глубоко, чтобы быть на несколько футов ниже дна канализационной системы на улице. Через стенки бассейна проложено как минимум две трубы. Одна труба — это входная труба из дома, а другая — выходная труба, ведущая в канализацию. Могут быть и другие трубы. Это могут быть водосточные трубы из водосточных желобов или дворовых водостоков.

Идея есть; белье, стоки в полу и кухонные раковины являются наиболее вероятным источником зараженной воды.Туалеты и ванные комнаты будут сливаться непосредственно в канализацию, а НЕ через водосборный бассейн. Когда слив попадает в водосборный бассейн, он естественным образом отделяется. Твердые частицы опускались на дно. Накипь от шестерен и мыло будут плавать сверху. Если выпускная труба имеет небольшой изгиб или изгиб, то в канализационную систему может попадать только «чистая» жидкость.

Если уровни воды становятся несбалансированными или слишком высокими, система не будет работать должным образом. Обычно это происходит из-за слишком высокого слоя накипи.Есть более старый термин, называемый «мусорное ведро». Это небольшая лопата или ведерко на шесте. Он использовался, чтобы помочь очистить пену или другой мусор, скопившийся на дне бассейна. Современный ремонт — это очистка системы санитарным пылесосом.

Поскольку эта система установлена ​​в прачечной и на кухне, существует большая вероятность появления запахов. Вода в прачечной и на кухне имеет очень неприятный запах. Не приветствуется установка мусоропровода. Органические материалы разлагаются и создают неприятный запах в системе.

Как проверяется водосборный бассейн?

Осмотр системы следует начинать с осмотра внешних элементов. Вы должны убедиться, что крышка в безопасности и не повреждена. Любые трещины или повреждение крышки могут быть потенциально опасными. Есть два разных типа крышек.

Один подходит для установки на подъездной дорожке и достаточно прочен, чтобы выдержать вес транспортного средства, а другой — только для двора или тротуара. Крышка проезжей части будет значительно толще и прочнее.

Вторым элементом проверки является осмотр линии и бетонного кольца. На нем не должно быть трещин и смещений. Он также должен быть без пустот. Трещины в кольце могут привести к повреждению крышки. Пустоты или углубления вокруг крышки могут свидетельствовать о повреждении и эрозии боковой стенки.

Необходимо пересмотреть внутреннюю часть водосборного бассейна. Попытайтесь определить любые видимые структурные недостатки боковых стенок, такие как видимые деформации стены.Умывальник имел достаточно цилиндрическую форму. Следует отметить любые отклонения от цилиндра. Далее следует проверить уровень воды.
