Основные типы болтов

В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.

Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.

Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.

Болты с шестигранной головкой и основной резьбой разделяют на  болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).

Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.

Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.

Наряду с шестигранными головками болты могут иметь полукруглую головку:

низкую с квадратным подголовком (DIN 603)                                              с усом (DIN 607)

     И потайную головку:

 с усом (DIN 604)                      с высоким и низким квадратным подголовком (DIN 608)

К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.

Примерами болтов называемых по назначению являются «откидной» и «приварной».

У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как  правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.

Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.

Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.

Под формальное наименование «болт» попадают также болты анкерные и призонные.

Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце –  том, который выходит наружу. Форма другого конца может быть разной.

Его задача –  обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.

«Призонный» болт  DIN 609  — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».

Технология производства болтов

Наиболее распространенная технология производства болтов представлена на рисунке ниже.

Классификация винтов

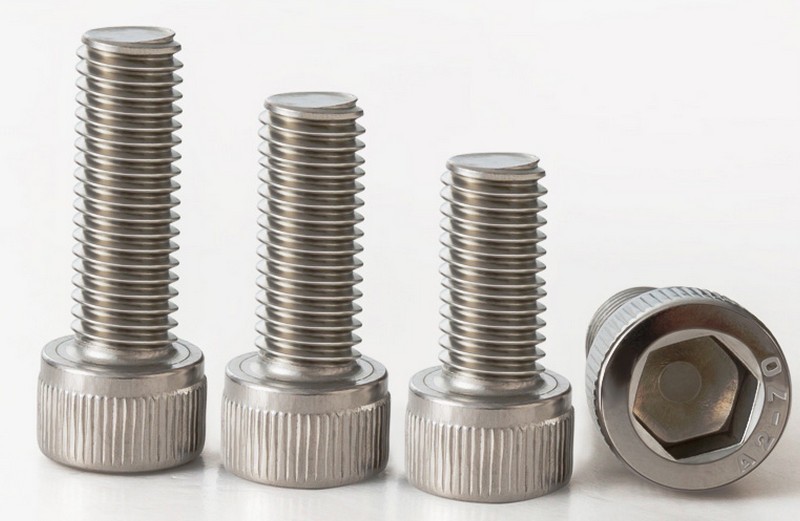

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.

Другая большая группа винтов – винты установочные.   Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

Привод крутящего момента осуществляется следующими элементами:

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

Мебельные винты представлены двумя изделиями:

Группа винтов имеет головки в форме крючков и петель разного вида:

Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Классический винт-барашек       «Американская» форма винта-барашка



Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Что касается головок, то их используется довольно много:



•
  АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
•
  DЕ – потайная головка с крестообразным шлицем;
•
  ЕЕ – полупотайная головка с крестообразным шлицем;
•
  А – шестигранная головка;
•
  ВЕ – цилиндрическая головка с прямым шлицем;
•
  FЕ – потайная головка с прямым шлицем;
•
  GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.

Виды шпилек

Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.

Шпильки широко используются при глухих посадках. Естественно, что при  этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.

Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.

Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.

Понравился материал?

Разновидности болтов по назначению | Болтзавод

На современном рынке распространены различные крепежные элементы — гайки, винты, болты, шурупы. Они востребованы в различных сферах и повсюду окружают человека. Практически во всех конструкциях присутствуют соединительные детали, от промышленности до электроники. Но среди такого разнообразия наибольшей популярностью пользуются болты.

Болт является крепежным элементом в виде стержня, на котором расположена метрическая резьба. Резьбовая часть используется для закручивания метиза или монтажа гайки. На одной стороне болта размещена головка с шестигранной или другой подходящей формой. Чаще всего болты используются для соединения разборных конструкций. Среди преимуществ подобного крепежа можно выделить простоту замены вышедшего из строя элемента, удобство монтажа и демонтажа.

Основные виды болтов

Условно болты разделяются на 2 большие категории — оцинкованные и черные. Черные болты не имеют никаких покрытий и не обрабатываются. Они используются там, где нет необходимости в эстетичности. Например, скрытые соединения либо конструкцию планируется окрашивать. Болты без обработки распространены в машиностроении, промышленности, строительстве и других сферах.

Оцинкованные болты применяются там, где важна эстетичность, а также долговечность соединения. Они устойчивы к коррозии, воздействию многих агрессивных веществ, отличаются высокой прочностью и надолго сохраняют свой внешний вид. Эти свойства позволяют использовать оцинкованные болты как при сборке мебели или устройств, так и для прочих конструкций разного назначения. Все крепежные элементы также разделяются на другие подкатегории. В статье пойдет речь об основных разновидностях.

По форме головки и размерам

Форма головки и размер напрямую зависит от назначения болта. Самыми распространенными являются шестигранные варианты, намного реже встречаются квадратные, овальные и круглые. Также они отличаются по размеру и бывают увеличенными, уменьшенными, стандартными и нормальными.

Отличается даже профиль головок. Часть болтов производится с полукруглой формой или круглой, в том числе с отверстиями. Потайной тип головки подходит для мебельной промышленности, поскольку позволяет максимально скрыть соединение и уберечь его от самопроизвольного раскручивания.

По форме стержня

Наиболее часто применяются болты, у которых показатель диаметра стержня одинаковый по всей длине. Также встречаются ступенчатые варианты. В таком случае гладкая часть немного увеличена в диаметре, а участок с резьбой чуть меньше нее.

Форма таких болтов является призонной и основное предназначение крепежа — создание соединений, которые подвергаются высоким нагрузкам и постоянному давлению. В узких нишах используются специфические варианты, изготовленные для определенных целей.

По шагу резьбы и ее типу

По типу резьбы болты, как и другие крепежные изделия, тоже различаются. Существует несколько вариантов:

• метрическая;
• трапециидальная;
• квадратная;
• дюймовая;
• трубная;
• упорная;
• прямоугольная.

Самая распространенная среди перечисленных вариантов — это метрическая, которая бывает с крупным или мелким шагом.

По материалу изготовления, прочности и точности

Болты с шестигранной головкой также различаются по классу точности. Существует 3 варианта, которые маркируются как A, B и C. Точностью исполнения метиза является показатель шероховатости резьбы, а также расхождения между диаметрами стержня и местами опоры головок болта.

Болты с максимальным классом прочности A применяются для соединений, требующих высокой точности. Например, в машино- и приборостроении. При этом максимально допустимое различие отверстия и болта составляет 0,3 мм. Чаще всего используются метизы с классом точности B. Они подходят для стандартных соединений и показатели расхождения между диаметром отверстия и стержнем достигает 1,5 мм. К тем болтам, которые изготовлены с классом точности C, не предъявляются высокие требования. Они используются для простых соединений с меньшей ответственностью. Показатель расхождения достигает 3 мм. В соответствии с классом применяются определенные марки стали, что отражается на прочности крепежных деталей. Самыми распространенными материалами являются следующие:

• конструкционная углеродистая;
• обычная;
• жаропрочная;
• нержавейка;
• конструкционная легированная углеродистая;
• релаксационностойкая;
• сплавы титана, латуни или меди.

Прочие варианты болтов

Сферы применения различных болтов очень широки. Крепежные изделия пользуются спросом как в быту, так и в промышленности. В зависимости от области использования метиза определяется и его классификация. Производители выпускают болты следующих видов:

• Машиностроительные. Они отличаются увеличенной прочностью и шестигранной головкой. Реже по желанию заказчика производятся с другой формой головки. Еще одна особенность — метрическая резьба. Она позволяет выдерживать серьезные нагрузки, поэтому подобные болты широко используются в приборо- и машиностроении, изготовлении промышленных конструкций и оборудования, механизмов и прочих целей.
• Строительные. Для их производства применяется сталь с высокой прочностью. Отличительная особенность метизов — увеличенная головка. Подобные болты подходят для возведения зданий различного назначения, в том числе промышленных. Также они подходят для соединения крупных металлоконструкций, например, тоннелей, мостов и многого другого.
• Дорожные. Такие болты отличаются классами прочности, в зависимости от назначения. Полукруглая головка и подголовок квадратной формы позволяют закручивать крепежные детали без использования вспомогательных ключей. Чаще всего болты дорожные болты встречаются в дорожных ограждениях и дополнительно защищаются от внешних воздействий методом цинкования.
• Железнодорожные. Данный вид болтов не пользуется широким спросом из-за узкой сферы применения. Они подходят для возведения железнодорожных конструкций, например, полотен. Существует 3 варианта болтов: стыковые, клеммные и закладные. Первый вариант используется вместе с накладками на рельсы. Второй позволяет прочно закрепить шпалы, а третий соединяет прокладки с рельсами. Для производства железнодорожных болтов используется сталь с высокой прочностью.
• Транспортные. Также они называются норийными или элеваторными. Для изготовления используют углеродистую сталь, в некоторых случаях допускается оцинкованное покрытие. Болты предназначены для крепления подающих конструкций к транспортировочной ленте. Главное отличие метизов в том, что на стороне стержня головка имеет форму полусферы, а на другой остается плоской. Благодаря паре шипов исключается самопроизвольное поворачивание крепежного элемента.
• Лемешные. Они тоже не имеют большого спроса и выпускаются в основном по заказу. Лемешные болты позволяют прикреплять различное навесное оборудование к сельскохозяйственной технике. Предусмотрена потайная головка. Подобные метизы не требуют высокой точности исполнения, поэтому выпускаются в основном с классом C. Благодаря квадратному подголовку исключено самопроизвольное раскручивание и соединение остается надежным.
• Мебельные. Для эстетичного внешнего вида болты выпускаются с потайными либо полукруглыми головками. Кроме сборки мебели они используются для других деревянных и легких конструкций. Они не имеют высокой прочности и дополнительно обрабатываются методом цинкования.

Вариант исполнения

Одной из основных конструктивных особенностей можно назвать вариант исполнения, который зависит от стандарта, по которому изготовлен метиз. Общепринятыми нормативами являются ГОСТ и DIN.

Например, в шестигранных болтах отличительной особенностью может стать стопорение резьбового соединения. Оно достигается за счет отверстия, в которое продевается шплинт или проволока. Если потребовалось уменьшить вес крепежного элемента без потери прочности соединения, то в головке болта можно сделать углубление.

Основные виды болтов и область их применения —

Болт — крепёжная резьбовая деталь в виде цилиндрического стержня с головкой, часть которого снабжена резьбой, предназначенной для навинчивания гайки.

     Болты бывают черные (необработанные) и оцинкованные. Черный болт применяется при крепежных работах, не имеющих требований к эстетическому содержанию (например, при промышленном строительстве, машиностроении или под покраску). Оцинкованный болт нужен тогда, когда имеются повышенные требования к внешнему виду конструкции, так как он не подвержен коррозии.

     В зависимости от назначения, применяются болты разнообразных конструкций, с головками различной формы:

• анкерные болты (анкеры)
• рым-болты DIN 580 (ГОСТ 4751-73)
• болты с шестигранной головкой ГОСТ 7798-70 (DIN 931, DIN 933 с полной резьбой), ГОСТ 7796-70
• болты с полукруглой головкой ГОСТ 7801-81 (DIN 607),7802-81 (DIN 603)
• болты с потайной головкой ГОСТ 7786-81

     Наиболее распространены болты с шестигранной головкой под гаечный ключ. Для закрепления соединяемых деталей, болт вставляется в сквозное отверстие в этих деталях, затем на резьбу болта навинчивают гайку и стягивают детали с её помощью. Фиксация деталей в направлениях, перпендикулярных стержню болта, обеспечивается за счёт сил трения от затяжки болта, при условии, что эта сила больше чем сдвигающая сила. В том случае, когда часть нагрузки в этом направлении несёт болт, стержень болта и отверстия в деталях изготавливают с большей точностью. При этом болты работают как штифты. Для предотвращения деформации деталей и/или самооткручивания гайки под головку болта и под гайку подкладывают различные шайбы.

     Болты с шестигранной головкой применяются в машиностроении, приборостроении и строительстве в качестве деталей соединения.

     Болты с полукруглой головкой (болты мебельные) используется для скрепления деталей тех или иных элементов мебели. Как правило, болты применяются при сборка стенок, для соединения боковых частей и задней, а так же при сборке кроватей, трюмо, тумбочек, столов и так далее. Болты мебельные могут иметь различные формы и размеры. В зависимости от того, какой именно вариант нужен в каждом конкретном случае.

     Болты с потайной головкой и квадратным подголовком ГОСТ 7786-81 применяются в различных отраслях промышленности (сельскохозяйственном машиностроении) для скрепления металлических и деревянных конструкций.

Анкерный болт (анкер) — это крепёжный металлический узел, служащий для скрепления каменной кладки или для прикрепления машин к их фундаментам. Анкерные болты имеют широкий спектр применения в строительных и ремонтных работах. Анкерные болты (анкеры) могут быть различных видов и, соответственно, также различны сферы их использования. В зависимости от вида применения анкерные болты имеют различную форму и размер. Применяются анкерные болты (анкеры) для крепления оконных рам и дверных блоков, ответственного монтажа, светильников, подвесных потолков, крепления элементов в пустотелых строительных материалах и др.

Рым-болты применяются для крепления цепей и тросов. Их конструкция удобна для подъема грузов в такелажных работах. Конструктивно рым-болт представляет собой обычный болт из легированной стали, который вместо головки имеет монтажное кольцо. Рым-болт может иметь кольцо, жёстко соединённое с резьбовой частью или свободно вращающееся на шарнире. В зависимости от вида работ, преимущество отдаётся тому или иному типу. Удобство, простота конструкции и незаменимость сделали рым-болт популярнейшим типом крепежа. Он используется везде — от небольших монтажных скоб до швартовочных колец в портах. Рым-болт сегодня на современном строительном рынке применяется широко, поэтому модельный ряд у него довольно широкий и профилированный в зависимости от последующего применения.

Разновидности болтов, типы болтов

Болты представляют собой одну из самых популярных крепежных деталей. Ее основа это – стержень с резьбой, на который накручивается гайка. Болты делятся на изделия с полной резьбой и неполной. Полная резьба означает, что ей полностью покрыт весь стержень изделия. А когда нарезана только хвостовая часть или только две трети стержня – это, соответственно, изделия, где резьба неполная.

Самой большой популярностью пользуются болты с шестигранной головкой, которые по-другому называются «классическими». Именно такие болты чаще всего используют для самых разных нужд. Другие типы болтов применяются реже. Среди них можно выделить рым-болты, болты анкерного типа, болты, имеющие потайную головку или полукруглую, откидные и некоторые другие. Соединения, которые они образуют – более, сложные, чем в случаях с классическим вариантом. Именно поэтому они различаются стандартизацией и уровнем прочности. Поэтому при приобретении таких изделий крайне важно обращать пристальное внимание на ГОСТ. Некоторые модели имеют ус (или шип), который препятствует произвольному повороту.

Перечислим основные типы болтов и разберем каждый по-отдельности:

•
  Фундаментные болты
•
  Откидные болты
•
  Призонные болты
•
  Ступенчатые болты

Фундаментные болты по-другому называются анкерными. Их основное применение – это укрепление блоков в районе основания. Они обладают повышенными характеристиками прочности и надежности. Система крепления у них также является особенной. Анкерный болт по якорному принципу врезается в поверхность блока, который затем крепится в стену здания. Второй конец во многом схож внешне с прутом, который имеет резьбу и крепится в стену. При производстве используются только высококачественные марки стали. Размеры фундаментных болтов могут варьироваться от 15 сантиметров до нескольких метров. В процессе строительства используются съемные, изогнутые, составные, прямые и другие типы таких изделий.

Откидные болты применяют для образования устанавливаемых и быстросъемных соединений. Сфера использования – машиностроение, где необходимо закреплять различные детали. Стандарты и нормативы позволяют использовать для изготовления углеродистую сталь или нержавейку. Как правило, на большинство моделей таких болтов наносится специальное цинковое гальваническое покрытие. Такие меры дают возможность уберечь крепежную деталь от воздействия коррозии и остальных вредных внешних воздействий.

Призонные болты обладают максимально высокой точностью. Их устанавливают в предварительно обработанное отверстие. Главное отличие от других разновидностей – это проделывание работы на срез. Они сидят в отверстиях максимально прочно, при полном отсутствии зазоров. Призонные болты  — это болты стандарта din, которые имеют уменьшенную головку с шестью гранями. Такие модели крепежей – это по-настоящему лучший варианта для создания надежного и прочного крепления в любых конструкциях.

Ступенчатые болты отличаются от прочих вариантов плоской головкой умеренного размера. Здесь имеется шлиц прямого типа и резьба «цапфа». Они наиболее часто используются в промышленных и производственных отраслях, в машиностроении и в некоторых других. Производство ведется с применением стали повышенной прочности, которая имеет гальваническое оцинкованное покрытие. Покрытие увеличивает срок эксплуатации, благодаря дополнительной защите от коррозии вредных воздействий. Они имеют стандарт din 923, который обозначает повышенную прочность и слегка необычную форму. Закручивание гайки осуществляется с помощью обычной плоской отвертки.

Винт и гайка. Болты. Виды и работа. Применение и особенности

Винт и гайка – самое распространенное сочетание крепежных элементов. Они встречаются повсеместно, начиная от мобильных телефонов, и заканчивая автомобилями и самолетами. Винт представляет собой стержень с накатанной резьбой и головкой для ввинчивания, сделанной под торцевую грань, ключ или отвертку. Гайка имеет форму кольца, отверстие которого оснащено резьбой. Данные крепежные изделие бывают разного диаметра, длины и формы.

Данные крепежные элементы можно встретить практически в любом механизме, состоящем из собранных деталей. Винт и гайка могут иметь различную конструкцию, но в большинстве случаев универсальны и могут переставляться с одного механизма на другой. Их используют в тех местах, где требуется обеспечить устойчивое соединение на растяжение.

Винт и гайка – особенности конструкции

При рассмотрении конструкции винта можно заметить, что он очень похож на болт. Внешне оба эти крепежные элемента представляют собой металлический стержень с резьбой по всей поверхности и головкой со шлицами для фиксации инструмента для вкручивания. Бытует мнение, что главное их отличие заключается в том, что болт проходит сквозь соединяемые элементы и стягивает их при вкручивании в гайку, а винт ввинчивается непосредственно в одну из деталей для соединения, которое имеет нарезанную резьбу. Данное утверждение в корне неверно, что подтверждает ГОСТ 27017-86, в котором напрямую указано, что болт может крепиться как в гайку, так и в резьбовое отверстие.

Определение в ГОСТе развеивает и утверждение, что винт предназначен для вкручивания гранью или отверткой, а болт только с помощью гаечного ключа. Единственное отличие между данными двумя элементами заключается в их предназначении. Винт обеспечивает соединение на растяжение, а болт на растяжение и срез. Тем не менее в большинстве случаев винт действительно затягиваться с помощью отвертки или грани, в то время как головка под рожковый ключ является редкостью.

Гайка представляет собой крепежный элемент в форме кольца, с внутренней резьбой, предназначенной для навинчивания на винт, шпильку или болт. Внешняя ее сторона может иметь шестигранную форму, предназначенную для применения с обычным рожковым ключом, квадратную или со специальными лопастями для пальцев, так называемыми барашками.

Разновидности гаек

Поскольку гайки используются для крепления различных элементов, они отличаются не только по размеру, но и по форме.

Самыми распространенными являются следующие виды:

• Шестигранная.
• Корончатая.
• Колпачковая.
• Барашек.
• Квадратная.
• Шлицевая.
• Рым-гайка.

Шестигранная

Самый распространенный вид. Она предназначена для затягивания или раскручивания с применением гаечного ключа любой конструкции. Нередко по ободу такого крепежа имеется фаска, облегчающая захват ключом, что очень важно при работе в труднодоступном месте.

Корончатая

Форма является более редкой. По внешней торцевой части крепежа имеются неглубокие пазы, похожие на зубья короны. Такая конструкция применяется в тех механизмах, где существует высокий риск самораскручивания крепежа. В стержне винта имеется специальное отверстие, в которые вставляется штифт, проходящий в пазе гайки, что делает невозможным самовольное раскручивание. Чтобы снять такой крепеж необходимо предварительно вручную вытащить штифт, после чего воспользоваться ключом.

Колпачковая

Конструкция применяется в тех случаях, когда необходимо не только создать надежное соединение, но и замаскировать его или предотвратить попадание на его поверхность воды. При использовании колпачкового типа можно не беспокоиться, что резьба заржавеет, и при раскручивании появятся затруднения. Такой крепеж часто применяется на мебели. Колпачковая гайка большого размера используется для фиксации дисков на автомобилях.

Барашек

Считается одним из самых удобных типов. Данная конструкция имеет специальные лопасти, позволяющие проводить удобное накручивание вручную. Такие винт и гайка работают без использования дополнительных инструментов. Барашек можно встретить на мебели, а также в тех случаях, когда приходится постоянно проводить сборку и разборку, а ключ не всегда есть под рукой.

Квадратный

Обычно вставляется в прямоугольный паз на детали для соединения, что обеспечивает фиксацию, не давая возможность проворачиваться. Благодаря этому дополнительное удержание с помощью ключа не требуется. Это важно при соединении в труднодоступных местах, когда сложно достать до гайки, чтобы ее придержать. Подобное соединение встречается в розетках для зажима жил проводов.

Шлицевая

Конструкция имеет круглую форму с выбранными на боковой части шлицами перпендикулярными резьбе. Такой тип можно закрутить с помощью спецключа. Он применяется в основном при авиастроении. Также бывают специальные вилочные отвертки, для работы с мелкими шлицевыми гаечками.

Фланцевая

Конструкция сочетает в себе обычную шестигранную гайку с прилегающей шайбой, которая увеличивает площадь давления на притягиваемую поверхность. Данная конструкция предназначена для соединения деталей, работающих под большой нагрузкой. Шайба эффективно подавляет вибрации, снижая самораскручивание.

Рым-гайка

Имеет металлическое кольцо, предназначенное для продевания сквозь него троса или цепи. Для накручивания крепления такого типа достаточно вставить стержень в кольцо, и провести затягивание. Винт и гайка рым конструкции могут закручиваться без использования специального ключа. Вполне можно обойтись плоскогубцами или сделать все пальцами.

Виды винтов

Винты бывают различной толщины и длины. Чем они крупнее, тем более надежное соединение могут обеспечить. Кроме того, они различаются между собой по форме головок, а также по шлицам, нанесенным на шляпку.

Форма головок бывает:

• Плоская.
• Выпуклая.
• Круглая.
• Грибовидная.
• Потайная.
• Полупотайная.

Плоский винт и гайка под ключ самые распространённые типы соединения. Они используются в тех местах, где выступающие части крепежа не мешают. В первую очередь это касается скрытых участков, находящихся в корпусе бытовой техники, автомобилей и прочих механизмов.

Выпуклая, круглая и грибовидная форма используется на видимых участках, при этом, сглаженные верхние грани легко скользят при механическом контакте, что минимизирует травмы и не цепляет одежду.

Потайная головка имеет коническую форму с плоским верхом, такой тип часто можно встретить на шурупах. Шляпка такого винта предназначена для вкручивания в поверхность соединяемых элементов заподлицо, что делает головку практически незаметной.

Полупотайной формы похожи на потайную, но ее верх не плоский, а слегка скругленный. Такое крепление тоже может входить в соединяемые детали, при этом сверху одевается специальная заглушка из пластика, обеспечивающая защиту от коррозии и скрывающая крепление.

Что касается видов шлицев, то их существует более 20 штук. Многие из них практически не используются. Самыми популярными являются шлицы под прямую или крестообразную отвертку. Они применяются повсеместно, начиная от детских игрушек, компьютерной мыши и заканчивая панелями в поездах. Также популярностью пользуются щипцы под торцовый ключ с четырьмя, шестью или сделанными по форме звездочек гранями.

Специализированные

Кроме этого, существует еще масса необычных форм, которые придуманы под спецключ. Специализированные винт и гайка используются на фирменной технике, с целью предотвратить несанкционированную разборку, что может быть запрещено по условиям гарантии. Ярким тому примером являются винты используемые компанией Apple, открыть которые можно только торцевым ключом в форме клевера. Такой шлиц называется Pentalobe.

Существует еще масса подобных примеров. В большинстве случаев такая форма применяется на мелких винтах, поэтому для их раскручивания можно воспользоваться подручными средствами. Зачастую вполне можно обойтись обычной плоской отверткой, но при этом шлицы будут повреждены, поэтому для обратной сборки придется заменить винт привычным. Если тип рисунка шлицев совсем необычный, то в него можно налить суперклей и вставить подходящую по размеру отвертку или торцевой ключ, что позволит после приклеивания выкрутить крепление. В этом случае винт тоже будет испорчен. Вместо клея можно воспользоваться холодной сваркой или расплавленным оловом. На крайний случай такую головку можно высверлить.

Похожие темы:

Назначение болтов и виды

Крепежи различного формата – гайки, шурупы, саморезы, болты стали неотъемлемой частью жизни. Сегодня невозможно себе представить жизнь современного человека без таких соединений. Их используют в бытовых целях, но чаще в промышленных масштабах. Несмотря на все разнообразие крепежа, можно смело утверждать, что болты – самый распространенный соединительный элемент!

Болт – это металлическая деталь с резьбой. По форме – это цилиндрический стержень. С одной стороны располагается резьба, а с другой — головка. Резьба может находиться на всей поверхности стержня, а может занимать лишь его часть. Головка болта по форме может быть разной, чаще – шестигранной. Таким образом, болт для закручивания и откручивания можно держать гаечным ключом. Их применяют для сборки разборных конструкций, поскольку форма обеспечивает легкую сборку-разборку. Деталь можно легко заменить при необходимости.

Такие крепежные детали можно условно разделить на 2 категории:

1. черные;
2. оцинкованные.

Черные не имеют наружного покрытия, они необработанные. Если эстетичный вид конструкции особого значения не имеет, применяют именно черные детали. Часто их используют в промышленном строительстве и машиностроении. Оцинкованные же наоборот, позволяют создать конструкции привлекательные на вид. Они не подвержены коррозии, а значит – сохранят презентабельный вид надолго. Их часто используют для сборки комнатной мебели или различных приборов. Вне зависимости от цвета, все болты имеют некоторые конструкционные отличия.

Разновидности болтов по форме и размеру

Головка – первое отличие. Она может быть разной формы – квадратная, шестигранная, овальная или круглая. По размеру они отличаются — могут быть стандартными, увеличенными или уменьшенными. Профиль головки также может быть разным. В некоторых случаях он полукруглый, иногда круглый, можно встретить изделие с потайной головкой – такие часто применяются для сборки мебели.

Разновидности болтов по форме стержня

Чаще всего болты изготавливают в стандартной форме – когда диаметр стержня одинаковый по всей длине. Встречаются ступенчатые модели, где резьбовая часть меньше по диаметру той, на которой нет резьбы. Такие детали получили название призонные и часто применяются для соединения конструкций с большой массой. Болты могут быть специфические и универсальные. Первые предназначены для выполнения конкретной задачи.

Разновидности болтов по шагу резьбы и типу

Тип резьбы важное отличие крепежных элементов. Она бывает:

• метрическая;
• дюймовая;
• трапециидальная;
• трубная;
• квадратная;
• упорная;
• квадратная.

Метрическая используется чаще других, может иметь крупный и мелкий шаг.

Разновидности болтов по типу исполнения

Такая конструктивная особенность, как исполнение определена ГОСТом. Например, шестигранные изделия могут быть со стопорным соединением. Головка оснащена специальным отверстием, в которое вставляется шплинт или вязочная проволока. Для уменьшения веса, головку оснащают углублением, сохраняя размер стержня.

Разновидности болтов по материалу, прочности и классу точности

Шестигранные болты классифицируются по классу точности. Выделяют 3 класса:

1. А;
2. В;
3. С.

Под классом точности определяют шероховатость резьбового соединения. Также сюда входит диаметр циллиндрического стержня и поверхность головки для опоры. Наиболее высокий используется в приборостроении – там, где необходимо совершить ответственную сборку. Диаметр стержня и отверстия может не совпадать на 0,3 мм, но не более.

Второй распространен больше. Такие изделия применяют для сборки конструкций, отверстия которых больше диаметра стержня. Разница не должна превышать 1,5мм. Последний допускает сильное не соответствие – до 3мм. Чаще такие изделия применяют для соединений, которые не требуют высокой прочности.

Назначение таких крепежных деталей объясняет и материал, из которого они изготовлены. Материал определяет прочность детали. Могут использоваться следующие виды металла:

• обычная сталь;
• углеродистая сталь высокого качества, предназначенная для конструкций;
• нержавейка, стойкая к коррозии;
• жаропрочная сталь, стойкая к коррозии;
• легированная углеродистая сталь конструкционного типа;
• низколегированная сталь конструкционная для сварных конструкций;
• релаксационная сталь жаропрочная;
• титан технического типа;
• титановый сплав деформированный;
• медь;
• латунь.

Другие виды болтов

Учитывая то, что такой вид крепежа часто используется в различных сферах жизнедеятельности, диапазон его использования невероятно обширный. Их используют в промышленном производстве, машиностроении, приборостроении, при сборке мебели и различных конструкций в домашних условиях. Виды болтов соответственно, различают по назначению:

• Для машиностроения – болты повышенной прочности, с шестигранной головкой и метрической резьбой. Применяются в процессе сборки тяжелых конструкций. Используются для сборки промышленного оборудования и механизмов из чугуна или стали.
• Для строительства – высокопрочные детали с увеличенными головками. Часто используются при строительстве массивных объектов – метрополитенов, тоннелей, мостов, гражданских и промышленных зданий.
• Для дорожного строительства – могут быть разного класса прочности – это зависит от места использования. Чаще детали оснащаются полукруглой головкой и подголовком в форме квадрата. Такая конструкция позволяет монтировать их без специального оборудования. Используются для сборки металлических заграждений. Чаще оснащаются оцинкованным покрытием, что продляет срок их службы.
• Для строительства железных дорог – бывают стыковые, клеммные и закладные. Первые используют с рельсовыми накладками и выпускаются с круглой головкой. Вторые соединяют шпалы с подкладкой. Третьи – крепят подкладку к рельсам. Все они изготавливаются из углеродистой стали в небольшом количестве, поскольку сфера их применения очень узкая.
• Для транспорта (элеваторные или норийные) – используются в процессе прикрепления подающего элемента (ковша) к ленте транспортировки. Материал изготовления – углеродистая сталь. Ее могут покрывать оцинковкой, а могут использовать в чистом виде. Головка таких изделий плоская, а от стержня – полукруглая. Для прочного закрепления, полукруг головки оснащается шипами – это предотвращает их поворот в процессе эксплуатации.
• Для сельскохозяйственных целей (лемешные) – предназначены для крепежа навесного оборудования. Вид конструкции – с потайной головкой, класс точности – до С. Бывают с квадратным подголовком, что предотвращает поворот изделия.
• Для сборки мебели – полукруглые. Такие детали дешевле других. Их часто применяют для сборки различных деревянных конструкций – каркасных домов, стропил и других неответственных соединениях. Уровень прочности – средний. Тип покрытия – оцинковка.

Типы болтов и особенности их фиксации

При изготовлении болтов используются различные материалы.

Углеродистая сталь. Сплав, востребованный при производстве типовых креплений. Изделия имеют класс прочности от 3,6 до 6,8. Они используются при решении большинства задач, уязвимы перед влагой и химическими реагентами.

Углеродистая сталь с присадками. Материал, обогащенный бором, магнием и хромом. Класс прочности подготавливаемых изделий – от 8,8 до 10,9. Сталь подвергается закалке и отпуску, что положительно сказывается на ее эксплуатационных характеристиках.

Легированная сталь. Сплавы с большим содержанием легирующих добавок (до 11%). На их основе получают наиболее крепкие и долговечные крепежи. Класс прочности метизов – от 10,9 до 12,9. Материал не подвержен коррозионному поражению, прекрасно переносит механическое и вибрационное воздействие.

Болты из легированной стали используются в наиболее ответственных узлах. Они востребованы в судо-, станко- и машиностроении, задействуются при возведении металлических конструкций.

Виды болтов

Выделяют пять основных типов болтов.

• Жесткие. Крепежные элементы с диаметром стержня равным диаметру резьбы. Как правило, это короткие малонагруженные болты, применяемые в сооружениях базового уровня.
• Упругие. Решения для ответственных узлов. Стержень имеет меньший диаметр в сравнении с наружным диаметром резьбы.
• С двумя центрующими поясками. Сужающая область стержня выделена центрующими расширениями. Они расположены в верхней и нижней части болта, надежно фиксируют элемент в отверстии.
• С тремя центрующими поясками. Аналог болтов третьего типа. Основное отличие заключается в расширенной центральной части, а также отсутствии плавного перехода между конечными поясками.
• Без поясков. Болт с зауженной шпилькой, не имеющий центрующих элементов.

Метизы с зауженной опорой менее чувствительны к перекосам, возникающим при работе с неровными поверхностями. Они прекрасно сопротивляются циклическим нагрузкам, сохраняют прочностные показатели на протяжении всего срока службы.

Разновидности головок

Производители предлагают болты с различными типами головок. Изделия различаются функционалом, особенностями монтажа и геометрией.

Наиболее распространенные типы головок.

• Шестигранные. Классические решения, ориентированные на типовые ключи. При затяжке изделия могут прилагаться значительные усилия.
• Потайные. Закручивание болта утапливает головку в рабочую плоскость. Возможно наличие шлица, уса или квадратного подголовка.

• Откидные. Головка болта выполнена в форме ушка. Изделие имеет неполную резьбу, востребовано в машиностроении.

• Рым-болты. Крепления с кольцеобразными головками, используемыми для фиксации нагруженных тросов. Метизы широко используются при проведении монтажных работ.
• Анкерные. Строительные решения, устанавливаемые в бетонных, кирпичных или блочных конструкциях.

• Т-образные. Болты со сплюснутой прямоугольной либо круглой головкой. Изделия задействуются при сборке мебели и декоративных сооружений.

При подборе крепежей учитываются параметры соединяемых элементов, класс прочности болтов и специфика их эксплуатации.

Общие вопросы, касающиеся болтов

Сколько выдержит болт?

Величина нагрузки, выдерживаемой крепежным элементом, зависит от его исполнения. Узнать точные параметры помогут сопроводительные документы, прилагаемые к изделию.

В какую сторону откручивается болт?

Болт откручивается против часовой стрелки. В редких случаях используются метизы, имеющие обратную резьбу. Они откручиваются по часовой стрелке.

Как открутить прикипевший болт?

Для откручивания прикипевших крепежей используются активные химические составы и пневматические инструменты. Возможно применение ключей с большим рычагом.

Другие статьи по теме:

28 различных типов болтов (руководство по покупке)

Количество различных вариантов болтов ошеломляет. Мы закатали рукава и разбили все типы в удобный для чтения список. Каждый включает пример фотографии. Откройте для себя все различные типы болтов в зависимости от формы и типа головки, формы и использования, а также материала, чтобы убедиться, что вы используете правильный для своего проекта прямо здесь.

Болт очень похож на винт в том, что он имеет ту же форму и используется для скрепления материалов между собой.Сам болт имеет резьбу и предназначен для соединения с гайкой. Важно убедиться, что и гайка, и болт имеют одинаковый размер, чтобы они хорошо сочетались друг с другом без лишнего пространства.

Есть разные болты на выбор. Они различаются по использованию в зависимости от их формы, типа головы и размера. Прочтите, чтобы узнать, какой тип болта подходит вам и вашему проекту.

Связано: Типы гаек с проушинами | Типы строительных гвоздей | Части винта

Типы болтов по форме и типу головки

Основные типы болтов характеризуются формой и типом головки.

Анкерные болты

Позволяет прикреплять объекты к бетону, при этом головка болта обычно помещается в бетон до того, как он затвердеет, чтобы резьбовой конец был открыт и готов к использованию. Существуют разные виды анкерных болтов, самые простые и прочные — монтируемые на месте.

В случае литых болтов на заделанном конце есть обычный болт с шестигранной головкой и шайба, фланец или 90-изгиб, при этом механизм передачи нагрузки находится в механической блокировке.Существуют также анкеры, которые устанавливаются в бетон после сверления.

Узнайте больше об анкерных болтах здесь.

Болт оправки

Надежно прикрепите шайбу и поменяйте резьбу на ней. Они предназначены для использования с некоторыми инструментами, такими как торцовочная пила, чтобы убедиться, что инструмент остается в безопасности и лезвие не выпадает.

Узнайте больше о оправочных болтах здесь.

Болты с квадратным подголовком

Имеют гладкую закругленную головку и квадратное сечение, предотвращающее проворачивание болта; они также имеют резьбовую часть для гайки.Болты с квадратным подголовком также называются болтами с круглой головкой и квадратной шейкой и используются для крепления металла к дереву. Обычно с обеих сторон деревянных балок есть усиливающие пластины, которые затем крепятся с помощью болтов с квадратным подголовком. Они также используются для замков и петель.

О болтах с квадратным подголовком читайте здесь.

Болты лифтовые

Имеют большую плоскую головку и обычно используются в установках конвейерных систем.

Подробнее о лифтовых болтах можно узнать здесь.

Болты подвесные

вообще не имеет головок, а состоит только из корпуса с машинной резьбой и наконечника винта с деревянной резьбой. Технически подвесные болты представляют собой шпильки, и их можно использовать для подвешивания предметов к дереву или прикрепления предметов к дереву. На каждой стороне подвесного болта есть резьба, резьба с отставанием на одном конце для ввинчивания в дерево и резьба винта на другом конце, чтобы вставить гайку или резьбу в уже проделанное отверстие. Крепления с резьбовыми шпильками обычно могут выдерживать около 300 фунтов.

Щелкните здесь, чтобы узнать больше о подвесных болтах.

Болт с шестигранной головкой

Имеют шестигранную головку и корпус с резьбой. Секция прямо под головой не должна иметь резьбу.

Прочтите о болтах с шестигранной головкой здесь.

J-образные болты

Имеет форму буквы J и используется для крепления, помогая удерживать материалы или оборудование для обеспечения безопасности.

Стяжные болты

Также называется шурупами с шестигранной головкой и на самом деле не болты, с шестигранной головкой и наконечником винта с резьбой, поэтому его можно использовать в древесных материалах.

Подробнее о болтах с растяжкой можно узнать здесь.

Анкерный болт

Помогает стабилизировать стены при строительстве туннелей.

Щелкните здесь, чтобы узнать больше о анкерных болтах.

Стяжные болты или Болты Chicago

Имеют как охватываемую, так и охватывающую часть с внутренней резьбой и головками болтов на обоих концах. Они обычно используются для переплета бумаги.

Болты с буртиком или S Болты с упором

Помогите создать точку поворота или точку крепления.У них широкое гладкое плечо, но небольшой конец с резьбой.

О болтах с буртиком читайте здесь.

U-образный болт

В форме буквы U, с двумя прямыми секциями с резьбой.

Типы болтов по форме и применению

Болты также можно охарактеризовать по форме и применению.

Болты с шестигранной головкой

Это один из наиболее распространенных видов крепежа, который будет использоваться во многих проектах как стандартный болт.Болты с шестигранной головкой имеют три стандартные длины или сорта и разные диаметры хвостовика, от 1/4 ″ до 4 ″. По сравнению с квадратным болтом, шестигранная головка обладает большей прочностью, ее легче собирать, легче прикладывать крутящий момент и больше места для идентификации производителя.

Подробнее о болтах с шестигранной головкой читайте здесь.

Болт согнутый

В отличие от большинства традиционных болтов, гнутые болты не прямые. Конец изгибается или имеет специальную форму, например изгиб под прямым углом или в форме глаза.Гнутые болты используются в различных отраслях промышленности, включая гидротехнические сооружения, производство металлоконструкций, строительство металлических конструкций и другие специальные виды работ.

Гнутые болты бывают разных видов:

• Анкерные болты — обычно используются для крепления конструкций к бетону и для всех других типов проектов.
• U-образные болты — вокруг гнутых болтов, которые могут использоваться для прикрепления трубы или стального круглого стержня к круглой деревянной или стальной стойке; они часто используются с анкерными стержнями или стержнями с полной резьбой для затяжки соединений; для подвешивания кованых труб в механических установках; их также можно заделывать в бетон и использовать в качестве анкерных болтов.
• Рым-болты — чаще всего используются для прикрепления проушины к конструкции, чтобы к ней можно было привязать веревки или тросы.
• Болты с проушиной со смещением (также называемые стяжными болтами) — в сочетании со стяжными стержнями или стержнями с полной резьбой они используются для затяжки соединения.

Гнутые болты также могут изготавливаться различной формы в соответствии с конкретными потребностями.

Болты с квадратным подголовком

Они созданы, чтобы хорошо выглядеть, с закругленной головкой, которая имеет более эстетичный вид.Тело болта имеет обычную резьбу, но когда вы дойдете до хвостовика, есть ребра или лыски, которые не позволят болту повернуться после того, как он будет затянут. Некоторые болты с квадратным подголовком просто вдавливаются на место, в то время как другие имеют предварительно перфорированный квадратный зажим.

Узнайте о болтах с квадратным подголовком здесь.

Болт гусеницы

Гусеничные болты фактически используются для железнодорожных путей. Их также называют клыковыми болтами или анкерными болтами рельсов, и они используются для крепления рельсовых стыков для соединения рельсов или для крепления стальных рельсов и рельсовых стульев к железнодорожным шпалам.Это очень прочные высококачественные болты, устойчивые к вибрациям. Гусеничные болты бывают разных размеров и форм, в том числе

• Болты направляющие с полукруглой головкой и овальной шейкой
• Болт гусеницы с алмазной головкой
• Болт направляющей NF F50-008
• Болт с зажимом BSW
• Рыбий болт для стыков рельсов (с гайками и пружинными шайбами)
• Болт с зажимом HS26 и HS32
• Зажимной болт и вставной болт для России
• Анкерный болт
• Болт Т-образный
• Болт специальный
• Болт туннельный

Из-за жестких требований безопасности к гусеничным болтам предъявляются особые требования.Они должны быть подходящей формы и размера и всегда должны плотно прилегать. Они должны быть установлены с пружинными шайбами ​​AREMA, а области должны быть очищены и смазаны должным образом. Если болты отсутствуют или не работают, существуют правила, позволяющие исправить ситуацию.

Квадратный болт

Квадратные болты обычно используются во многих проектах и ​​имеют квадратную головку и резьбовой корпус. Эти болты часто используются в эстетических целях, например, чтобы придать вашему проекту рустикальный вид или соответствовать существующим болтам (или другим типам крепежа) в более старой конструкции.Они бывают разных классов прочности и имеют диаметр от 1/2 до 1-1 / 2 дюйма.

Болт круглый

Круглые болты выглядят хорошо, придавая завершенный вид проектам гладкость и завершенность. Они похожи на болты с квадратным подголовком, но отличаются отсутствием квадратной шейки под головкой. Они отличаются своей гладкой круглой головкой, и они затягиваются путем затягивания гайки, которая идет с ними. Круглые болты часто используются в деревянных соединениях.

Болт для самолета

Авиационные болты на самом деле включают в себя несколько видов креплений с 12-гранной головкой, которые обеспечивают большую прочность, чем стандартные болты.Головка обеспечивает гораздо лучший захват во время сборки с такой большой дополнительной площадью, а также обеспечивает более высокий уровень крутящего момента при ее затяжке. Несмотря на то, что существует большое количество различных типов авиационных болтов, авиационным болтом также может быть любой болт, соответствующий стандартам Министерства обороны США.

Болт для плуга

Болты для плугов отличаются плоской, потайной головкой, квадратной шейкой и унифицированным шагом резьбы. Болт для плуга также похож на болт с квадратным подголовком, но болт для плуга отличается своей вогнутой или плоской головкой.Необычная конструкция допускает установку заподлицо, а иногда также имеется ключ, который предотвращает вращение болта плуга. Из-за этого болты для плугов часто используются в плугах, дорожных терках, бульдозерах и многих других элементах тяжелого промышленного оборудования.

Стяжной болт

Болты

имеют квадратную головку с конической резьбой и обычно используются в проектах, связанных с деревом или кладкой. Они устанавливаются и фиксируются распорным анкером и очень прочные.Они могут соединять очень тяжелые пиломатериалы и другие тяжелые материалы, и они намного больше, чем обычные шурупы для дерева или листового металла. Стягивающие винты доступны только с шестигранной головкой, в то время как другие винты имеют более широкий спектр форм.

Щелкните здесь, чтобы узнать больше о болтах с растяжкой.

Болт с фланцем

Болты с фланцами, как и многие другие болты, представленные здесь, имеют большую головку, что облегчает закрепление болта и идентификацию объекта. Круглый фланец под головкой действует как шайба, распределяя нагрузку, фактически обеспечивая примерно в четыре раза большую площадь опоры стандартного винта с шестигранной головкой.Фланцевые болты часто используются в рамах автомобилей, особенно грузовиков. Фланцевые болты без зубцов обычно называются болтами рамы .

Болт лифта

Элеваторные болты поставляются со своими собственными специальными шайбами ​​и характеризуются квадратной шейкой, плоской головкой и частичной резьбой. Квадратная головка может быть утоплена и сопротивляться проворачиванию, что облегчает поворот болта. Лифтовые болты бывают разных форм и размеров и даже имеют разные способы крепления к поверхности, поэтому важно знать, что вы выбираете правильный вариант для работы, которую вы выполняете в настоящее время.

Элеваторные болты полезны, потому что их можно использовать на мягких поверхностях, даже на мягкой древесине, при этом они остаются прочными и безопасными. Элеваторные болты необходимы при создании некоторых систем конвейерных лент, а также используются для лифтов, которые имеют повышенную грузоподъемность. Эти типы болтов также используются в полах автомобилей, таких как жилые дома и кемперы, потому что обычные болты не выдержат постоянного изгиба и изгиба.

О лифтовых болтах читайте здесь.

Болт с потайной головкой

Болты с потайной головкой также называются болтами для печки, когда они работают вместе с крепежными винтами.Болты с потайной головкой используются для скрытого монтажа сборок и доступны в различных формах и размерах в зависимости от текущих потребностей. Эти виды болтов часто используются в настиле мостов, мостках и перилах.

Типы материалов для болтов

Материал болта будет зависеть от того, для чего он используется, особенно от того, какие материалы крепятся. Существуют разные уровни прочности болта даже из разных материалов. Например, болт Grade 2 изготавливается из стандартной аппаратной стали. Легированная сталь класса 5 — это среднеуглеродистая оцинкованная легированная сталь, прошедшая термическую обработку для повышения твердости. Сталь Grade 8 подверглась еще большей закалке, поэтому ее можно использовать в особо сложных условиях, например, в автомобильных подвесках.

Сталь

Это наиболее распространенный материал для изготовления болтов, который подходит для большинства целей. Около 90% всех болтов изготавливаются из обычной стали. Благодаря присущей ей прочности и низкой цене, сталь может использоваться в большинстве работ, если нет проблем с окружающей средой или материалами, которые вы используете для проекта.

Нержавеющая сталь

Нержавеющая сталь — это стальной сплав, обеспечивающий дополнительную прочность и защиту. Например, нержавеющая сталь в качестве сплава обладает коррозионной стойкостью, что полезно для определенных типов конструкций, в которых болты будут подвергаться воздействию различных погодных условий. Поскольку нержавеющая сталь на самом деле является сплавом, она не потеряет своих особых свойств, даже если поцарапана или повреждена. По этой причине болты из нержавеющей стали являются популярным выбором в районах, близких к воде, или в районах с высоким уровнем загрязнения.

бронза

Другой сплав, бронза, также содержит медь, а иногда и другие металлы и неметаллы. Бронзу можно использовать, когда изделие должно быть водонепроницаемым. В частности, бронзовые болты обычно используются в морской среде, особенно при строительстве и ремонте деревянных лодок.

Нейлон

Щелкните изображение для получения дополнительной информации.

Нейлон, очевидно, намного легче, чем другие материалы, представленные здесь, и используется для этих характеристик, а также в тех случаях, когда конечный продукт должен быть водонепроницаемым.Поскольку нейлоновые болты не такие прочные, они не смогут выдерживать такой же вес, как большинство других типов болтов. Однако они полезны для удержания таких материалов, как пластик, дерево, резина, ДСП и металл. Они часто используются в бытовой технике, например, в стиральных машинах, и в автомобильных запчастях.

Выбор правильного болта

Существует много разных типов болтов, разных форм и размеров, и становится еще более запутанным, когда вы видите, что между разными типами болтов и тем, что они называются, существует перекрытие.Некоторые болты обладают большей прочностью для использования в определенных материалах, в то время как другой болт, который обычно считается более прочным, не будет работать вообще в этой ситуации. Также существует проблема выбора подходящего размера для вашего проекта, что может сбить с толку, если вы раньше не делали это самостоятельно.

Выбор правильного размера болта

Вам необходимо знать длину и диаметр любого крепежа, который вы собираетесь использовать. Если у вас есть застежка, вы измеряете ее от внешней резьбы с одной стороны до внешней резьбы с другой стороны.Это называется большим диаметром и будет размером болта, который вам нужен. Длина — это вся длина, от плоской части головки до кончика или тупого конца винта или конца болта.

Выбор правильного размера болта очень важен. Выбор неправильного размера болта может привести к целому ряду повышенных затрат, например, в виде потраченного впустую времени — и все мы знаем, что время — деньги, потеря стоимости и неправильное использование материалов, а также возможные потери в продажах, если вы планируете о продаже вашей работы.Одна из наиболее распространенных ошибок — это слишком большой размер болта, поэтому помните о фактических требованиях, которым должен соответствовать ваш болт, а затем выберите соответствующий размер болта.

Выбор подходящего материала

При выборе болта в зависимости от материала помните, что более прочный не обязательно лучше, если материалы плохо сочетаются друг с другом. Также помните о преимуществах и недостатках каждого из них и обратите внимание на большую разницу в ценах на некоторые материалы. Необязательно тратить на болты больше, чем на другие материалы.Например, нержавеющая сталь устойчива к коррозии, но это гораздо более дорогой материал. Убедитесь, что вы выбрали болт в правильном ценовом диапазоне и из подходящего материала для вас и вашего проекта.

Склад болтов — Таблица типов креплений

Категории застежек
Дерево Винты Винты с гладким стержнем и коническая точка для использования в дереве. Сокращенно WS	Станок Винты Винты с резьбой для использования с гайкой или резьбовым отверстием. Сокращенный MS	Резьбонарезной станок Винты Закрепите винты с резьбонарезным (самонарезающим) концом.	Лист Винты по металлу Винты с полной резьбой и точка для использования в листовом металле. Сокращенное СМС
Собственная Сверление SMS A Саморез для листового металла с самосверлящая точка.	шестигранник Болт Болт с шестигранной головкой с резьбой для использования с гайкой или резьбовым отверстием. Сокращенно HHMB или HXBT	Болты с квадратным подголовком Болты с гладкой закругленной кромкой голова с небольшим квадратным сечением внизу.	отставание Болт Болт с деревянной резьбой и заостренный наконечник. Сокращенный лаг
Фланцевые болты Фланцевые болты имеют фланец в нижней части головки, который распределяет нагрузку как шайба.	Винты с головкой под торцевой ключ Винты с головкой под торцевой ключ, также известные как головка с внутренним шестигранником, крепятся шестигранным ключом.	Болты с проушиной Болт с круглым кольцом на головке. Используется для крепления веревки или цепи.	Отставание под глаз Аналогичен рым-болту, но с деревянной резьбой вместо машинной.
U-образные болты U-образные болты для крепления к трубе или другим круглым поверхностям. Также доступен с квадратным изгибом.	J-образные болты J-образные болты используются для крепления или как болты с открытой проушиной.	Болты с буртиком Болты с буртиком (также известные как болты съемника) используются для создания точки поворота.	Элеваторные болты Элеваторные болты часто используются в конвейерных системах. У них большая плоская голова.
Стяжные болты Стяжные болты (a.к.а. цилиндрические гайки или болты Chicago) имеют внутреннюю резьбу и используются для сквозных болтовых соединений, когда требуется головка с обеих сторон соединения.	Ответные винты Ответные винты имеют уступ, соответствующий диаметру половых болтов, с которыми они используются.	Подвесные болты Подвесные болты имеют деревянную резьбу на одном конце и машинную резьбу на другом конце.	набор Винты Крепежные винты без головки для вкручивания в резьбовые отверстия.
Стили головы
Квартира Потайная головка с Плоская вершина. Сокращенно FH	Овальная Головка с потайной головкой закругленный верх. Сокращенно ОН или ОВ	Сковорода Слегка закругленная головка с короткие вертикальные борта. Сокращенный PN	Ферма Очень широкая головка с закругленный верх.
Круглая Головка с куполом. Сокращенно RH	Hex Шестигранная головка. Сокращенно HH или HX	Шайба шестигранная Шестигранная головка со встроенным в шайбе.	Шайба шестигранная, шлицевая Шестигранная головка со встроенным в шайбе и пазу.
Заглушка Маленькая цилиндрическая головка с головкой под торцевой ключ.	Кнопка Низкопрофильная закругленная головка с торцевым приводом.
Типы гаек
Hex Шестигранная гайка.Также упоминается как готовую шестигранную гайку.	Нейлон Замок вставки Гайка с нейлоновой вставкой чтобы предотвратить откат. Также упоминается как Найлок	Jam Шестигранная гайка с уменьшенной высотой.	Нейлон Вставьте фиксатор замятия Гайка найлок с уменьшенным высота.
Крылышко Гайка с крыльями для руки ужесточение.	Колпачок Гайка с выпуклой вершиной поверх конец застежки.	Желудь Желудевые орехи — это накидные гайки с высокой коронкой, используемые для внешнего вида.	Фланец Гайка со встроенной шайбой как фланец.
Тройник Гайка с приводом в дерево, чтобы сделать отверстие с резьбой.	Квадрат Гайка с четырьмя гранями.	преобладающий блокировка крутящего момента Нереверсивная контргайка, используемая для высокотемпературных применений.	К-блокировка или Кеп Гайка с прикрепленным свободно-спиннингом внешним зуба стопорной шайбой.
Двусторонний двусторонний замок Контргайка, которую можно установить любой стороной вверх. Часто используется при высоких температурах.	Муфта Накидная гайка — это длинные гайки, используемые для соединения частей стержня с резьбой или других крепежных деталей с наружной резьбой.	Прорези Гайки с прорезями используются вместе со шплинтом на крепежных деталях хвостовика с отверстиями для предотвращения ослабления.	Замок Замковые гайки похожи на шлицевые гайки, но с пазами в закругленном сечении над основной гайкой.
Типы шайб
Плоская Плоская шайба, используемая для распределить нагрузку.Доступны модели SAE, USS и другие.	Fender Использована негабаритная плоская шайба для дальнейшего распределения нагрузки, особенно на мягких материалах.	Чистовая Шайба, используемая для получения «готовый» вид. Обычно используется с винтами с овальной головкой.	Сплит Замок Самая распространенная шайба используется для предотвращения откручивания гаек и болтов.
Внешний Tooth Lock Шайба с внешними зубцами Используется для предотвращения откручивания гаек и болтов.	Внутренний Tooth Lock Шайба с внутренними зубьями Используется для предотвращения откручивания гаек и болтов.	Квадрат Шайба квадратной формы.	Док-станция Док-шайба имеет больший внешний диаметр и большую толщину, чем стандартные.
Ogee Толстые чугунные шайбы большого диаметра с изогнутой или скульптурной формой. Обычно используется в доках и деревянных постройках	Уплотнение Неопреновая шайба, прикрепленная к металлической основе. Используется для герметизации воздуха / воды или гашения шума и вибрации.

Галерея из 12 распространенных типов болтов

Примерно год назад, когда разразилась пандемия, медицинское сообщество поспешило получить защитное снаряжение, особенно маски для лица, всем, кто хотел. К сожалению, масок, похоже, не хватило.

Чтобы противостоять этой нехватке, Чарльз Бойс, президент Boyce Technologies (BTI), поручил своей компании разработать и построить машину, которая могла бы быстро и эффективно изготавливать маски.Первым шагом было изучение машин для изготовления масок, уже имеющихся на рынке.

«Все машины для изготовления масок, которые мы рассматривали, были созданы на основе конструкций 20-летней давности; это были большие специализированные машины », — говорит Том Пауэлл, вице-президент по развитию бизнеса BTI. «К тому же они были дорогими, требовали много места, и в ближайшее время вы не смогли бы его получить. Благодаря новым технологиям мы знали, что можем создать маневренную машину с высокой пропускной способностью, занимающую мало места и гораздо более низкую стоимость владения.”

Рабочая камера для масок Boyce Technologies имеет небольшую занимаемую площадь, чтобы быть быстрой и легко настраиваемой, а также легко адаптируемой для изготовления масок для различных медицинских процедур. Толоматик, Inc.

Команда BTI также хотела получить свою новые машины должны быть гибкими и легко модифицируемыми для изготовления масок разных размеров, например, для детей меньшего размера, а также для разных размеров лица и стилей масок. Машины также смогут использовать различные материалы, такие как хлопок и синтетику, и прикреплять ремни из разных материалов и разной длины.

«Нет смысла создавать универсальную машину, — объясняет Пауэлл. «Мы разработали машину, которая может давать людям то, что они хотят».

Чтобы сделать машину компактной, быстрой и гибкой, конструкторы BTI знали, что ей потребуются современные компоненты управления движением, такие как приводы, роботы, ПЛК, серводвигатели, конвейеры и средства связи на базе EtherNet IT.

Рабочая камера спроектирована таким образом, чтобы ее можно было адаптировать для изготовления масок для различных медицинских процедур.Tolomatic, Inc.

Для электрических исполнительных механизмов, которые будут перемещать, формировать, индексировать, резать и собирать ткани в маски, BTI обратилась в Tolomatic, Inc., компанию из Миннеаполиса, которая могла бы быстро и с большой длиной предоставить широкий спектр исполнительных механизмов управления движением. и необходимые параметры. Tolomatic также находится в США, что является плюсом для менеджеров BTI, которые хотели использовать детали американского производства для повышения качества, доставки и технической поддержки.

Маскировочная машина имеет три основных этапа: подача материала; сформировать и вырезать; и собрать и закончить.На первой станции бесштоковый привод с ременным приводом Tolomatic B3W перемещает и поддерживает материал. Привод втягивает лист тяжелого материала и поддерживает нагретый формовочный пресс, который опускается поверх листа. Привод должен выдерживать высокие моментные нагрузки и выдерживать 100 фунтов веса пресса. Весь блок, включая внутреннюю опору каретки и подшипники, герметичен; внешних направляющих нет. Это предотвращает попадание волокон и частиц в привод и препятствование движению.

На второй станции другой бесштоковый привод с ременным приводом также обеспечивает быстрое позиционирование при перемещении и поддержке пресса, который разрезает и сваривает маски. Этот привод перемещается со скоростью до 200 дюймов в секунду и поддерживает большие моментные нагрузки для ускорения производства.

Приводы Tolomatic B3W (горизонтальные стержни, верх и низ формирователя маски) перемещают материал и поддерживают нагретый формовочный пресс. Блок герметизирован для предотвращения загрязнения твердыми частицами. Толоматик, Inc.

На третьей станции бесштоковые приводы перемещают предварительно сформированные маски к роботу ABB, который захватывает их и переворачивает на другую сторону стола.Там роботы разрезают и накладывают ремни, а также клеят, разрезают и накладывают носовые части. Два линейных привода скольжения Tolomatic GSA помогают при ультразвуковой сварке эластичных петель, огибающих уши пользователя. Затем маски выгружаются для упаковки и отправки.

BTI теперь думает о том, как использовать свою новую маскировочную машину после пандемии. Поскольку она предназначена для изготовления масок для различных медицинских процедур, компания получает запросы на специальные маски и маски, не связанные с COVID.«Мы рассматриваем целый ряд новых продуктов, связанных с масками, чтобы помочь врачам облегчить процедуры, которые они не могут выполнять сейчас. Мы видим развивающийся рынок индивидуальных масок для конкретных процедур », — говорит Пауэлл.

Типы болтов — Руководство по покупке Thomas

Болты представляют собой механическую застежку, которая имеет внешнюю резьбу и соединена с гайкой, которая предназначена для вставки через отверстия и использования для соединения деталей вместе с использованием момента затяжки. В отличие от винтов, которые также являются крепежными элементами с внешней резьбой, болты требуют наличия гайки для правильного функционирования и просверливают отверстие, в которое можно вставить болт.

В этом видео мы обобщили несколько типов болтов:

Основными типами обычно используемых болтов являются:

• Анкерные болты
• Болты глухие
• Болты с квадратным подголовком
• Болты с двойным концом
• Рым-болты
• Болты с шестигранной головкой
• Машинные болты
• Болты с пятью головками
• Болт с полукруглой головкой
• Болты с буртиком
• Болты с головкой под торцевой ключ
• Болты с Т-образной головкой
• U-образные болты

Болты производятся в соответствии с рядом стандартов, обеспечивающих единообразие размерных характеристик и материалов.При указании стандартных болтов размерные параметры должны быть указаны в соответствии с таблицами стандартов, установленных ANSI / ASME. К этим параметрам относятся:

• Номинальный размер в дробном или десятичном эквиваленте
• Число ниток на дюйм
• Общая длина
• Материал
• Отделка

Дополнительную информацию о крепежных винтах см. В нашем руководстве по типам винтов.

Анкерные болты

Анкерные болты — это болты, которые предназначены для крепления конструктивного элемента или компонента к бетонной плите или заливному фундаменту.Анкерные болты могут быть предварительно установлены на место во время заливки бетонной конструкции, как в случае плиты, используемой на верхней части залитого фундамента дома. Или анкеры могут быть прикреплены после затвердевания бетона с помощью операции сверления для создания канала, в который может быть вставлен анкерный болт.

Болты глухие

Глухие болты относятся к типу болтов, которые позволяют использовать крепеж в тех случаях, когда применение не позволяет получить доступ к обеим сторонам болта для затягивания или затяжки болта. Простым примером этого является обычный болт, который используется для крепления предметов к стене в месте между опорными балками.

Болты каретки

Болты с квадратным подголовком представляют собой самоблокирующиеся болты, обеспечивающие определенный уровень безопасности за счет использования куполообразной головки для скрытого монтажа, которая обеспечивает доступ для снятия или ослабления этих болтов только со стороны болта с гайкой. Под куполообразной головкой болта находится квадратная секция, которую можно вставить в соответствующий квадратный вырез, чтобы обеспечить функцию самоблокировки, которая позволяет затягивать болт со стороны гайки без необходимости удерживать головку гаечным ключом.

Болты с двойным концом

Болты с двойным концом иногда называют шпильками и имеют резьбовую часть на каждом конце болта без традиционной головки. Один конец предназначен для ввинчивания в подходящее отверстие, на котором нарезана сопряженная резьба, а другой конец имеет резьбу для поддержки гайки. Внешний вид аналогичен стержню с резьбой, но традиционно не имеет резьбы по всей длине стержня и может иметь разную резьбу на каждом конце.

Болты с проушиной

Болты с проушиной

имеют полностью закрытый или частично закрытый конец с петлей вместо традиционной головки болта.В некоторых случаях петлю можно использовать для подъема объекта, к которому прикреплен рым-болт. Некоторые рым-болты не предназначены для подъема, а могут использоваться для аккуратной прокладки проводов, кабелей или других подобных элементов во избежание случайного столкновения. Болты с проушиной могут предлагать дополнительные возможности в зависимости от состава материала и отделки — некоторые подходят для низкотемпературных операций, а другие не отражают свет и поэтому будут сливаться с фоном.

Болты с шестигранной головкой

Болты с шестигранной головкой, также называемые болтами с шестигранной головкой, представляют собой очень распространенную форму болтов, которые доступны в стандартных дюймовых и метрических размерах. Как следует из названия, эти болты имеют шестигранную головку, которую можно затягивать гаечным ключом или головкой. Болты с шестигранной головкой могут иметь полную резьбу или иметь буртик без резьбы.

Машинные болты

болтов машины используются для крепления вместе два кусков материала, и похожи на шестигранные болты, за исключение того, что они не будут иметь скошенную точку и не предназначены с поверхностью шайбы, несущей на нижней стороне головы. Обычно они доступны как с шестигранной, так и с квадратной головкой.

Болты с пятью головками

Болты с пятиугольной головкой представляют собой пример болта с защитой от несанкционированного доступа, который может использоваться в приложениях, где желательно снизить вероятность того, что человек, вооруженный стандартными инструментами, сможет ослабить или удалить болт. Если головка болта имеет форму пятиугольника, на этих болтах нельзя будет использовать стандартные ключи или наборы торцевых головок.

Болт с полукруглой головкой

По внешнему виду похожи на болты с квадратным подголовком, болты с круглой головкой не имеют квадратного конуса под куполообразной головкой болта и обычно используются для соединения дерева.Более мягкая природа древесины позволяет болту прижиматься к поверхности дерева и захватывать за счет трения, чтобы предотвратить вращение болта при затягивании гайки.

Болт плечевой

Болты с буртиком, также называемые болтами для снятия изоляции, имеют участок болта с резьбой меньшего диаметра, чем буртик болта (участок болта между головкой и началом резьбовой части). Болты с буртиком полезны для работы в качестве вала или оси, которые могут содержать вращающуюся часть, например подшипник или втулку.

Болт с головкой под торцевой ключ

Болты с головкой под торцевой ключ, также называемые винтами с головкой под торцевой ключ, имеют утопленную головку, которая затягивается с помощью шестигранного ключа или шестигранного ключа. Тип головки этих болтов может варьироваться от цилиндрического профиля до типа с потайной головкой с плоской головкой и конструкции с куполообразной головкой, в зависимости от желаемого использования. Более глубокая утопленная головка с внутренним шестигранником дает возможность увеличить крутящий момент, прилагаемый к этим крепежным элементам, одновременно сводя к минимуму риск снятия изоляции или повреждения головки.

Болт с Т-образной головкой

Т-головка болты или Т-слот болты имеют головки конструкцию, которая позволяет ему быть вставлена ​​в прорезь или углубление, тем самым обеспечивая болт на месте, чтобы предотвратить его от поворота, когда крепежная гайка затянута. Т-образные болты используются в таких приложениях, как закрепление топливных баков на месте, где доступ к обеим сторонам крепежа может быть невозможен во всех случаях. Болт с Т-образной головкой может быть подан в канал в машине, называемый гусеницей с Т-образным пазом, и может использоваться для закрепления объекта в любом месте по длине канала.

U-образные болты

U-образные болты — это крепежные детали, имеющие форму буквы U, которые содержат резьбовую часть на каждом конце болта, на которой размещены кронштейн монтажной пластины и крепежные гайки. В то время как большинство U-образных болтов имеют полукруглый профиль, некоторые имеют прямоугольную форму. Они используются в широком спектре применений, от опорных труб до использования в автомобилях на приводных валах и выхлопных системах. Некоторые конструкции включают резиновое покрытие, предотвращающее износ от движения металла по металлу.В другие конструкции U-образных болтов добавлены толстые резиновые прокладки для уменьшения эффекта вибрации и снижения шума. Неметаллические конструкции также доступны для использования в приложениях, где существует риск контакта U-образного болта с проводом, находящимся под напряжением.

Сводка

В этой статье представлен краткий обзор некоторых распространенных типов болтов. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Болты прочие изделия

Прочие «виды» изделий

Больше из оборудования

Типы крепежа | Гайки, болты, шайбы

Типы болтов, гаек и шайб для National Bolt & Nut Corp.

, Блумингдейл, Иллинойс

Все крепежные детали выполняют одну и ту же функцию — механическое соединение и закрепление двух или несколько частей вместе.Однако различия в типе, качестве, форме и материале существенно влияют на характеристики и срок службы застежки. Понимание функционального разнообразия различных доступных типов, включая гайки, болты и шайбы, необходимо для выбора подходящего крепежа (и поставщика крепежа) для вашего проекта.

В National Bolt & Nut Corporation мы гордимся тем, что предлагаем полный ассортимент стандартных и нестандартных крепежных изделий, обеспечивающих долговечность и высокую производительность по конкурентоспособным ценам.В следующем руководстве представлен небольшой выбор типов застежек, имеющихся в нашем общем инвентаре, чтобы помочь вам выбрать оптимальный продукт для вашей области применения.

Типы крепежа

National Bolt & Nut производит различные крепежные детали, включая болты, гайки и шайбы.

Типы болтов

Болты — один из наиболее универсальных конструкционных крепежных элементов, доступных в широком диапазоне конфигураций, соответствующих различным материалам и требованиям прочности.Эти крепежные детали различаются, прежде всего, спецификацией резьбы, длиной и формой головки, при этом различные комбинации этих характеристик приводят к получению болтов с разными функциями. Обычно для их установки требуется просверленное отверстие и дополнительная гайка или сопряженная деталь с резьбой, и, в отличие от винтов, они обычно не имеют конической формы. Терминология, различающая типы болтов, часто непоследовательна и неправильно используется как синонимы для винтов, поэтому лучше выбирать болты на основе технических характеристик вашего проекта, а не на основе точного названия, указанного на веб-сайте поставщика.

Некоторые из типов болтов , которые мы производим в National Bolt & Nut, включают:

• Болты с квадратным подголовком : Болты с квадратным подголовком имеют выпуклую или потайную головку с квадратной нижней стороной, предотвращающей проворачивание после установки. Их часто используют с деревом и кладкой.
• Фланцевые болты : Фланцевые болты представляют собой специальный тип болтов с шестигранной головкой, в которые встроен фланец, который служит шайбой для более равномерного распределения нагрузки.
• Болты для плуга : Как и болты с квадратным подголовком, некоторые болты для плуга имеют квадратную потайную головку. Другие имеют куполообразную конструкцию. Эти болты идеально подходят для тяжелых условий эксплуатации, таких как промышленное оборудование.
• Болты с шестигранной головкой / Винт с шестигранной головкой : Болты с шестигранной головкой, отличающиеся формой с шестигранной головкой, представляют собой более широкую категорию болтов, для установки которых требуется гаечный ключ. Они доступны с разной длиной и разновидностями резьбы.Винты с шестигранной головкой имеют более жесткие допуски и являются наиболее распространенной категорией шестигранных болтов.
• Болты с квадратной головкой : Как и болты с шестигранной головкой, болты с квадратной головкой определяются формой головки, т. Е. Квадратной. Такая конструкция головки облегчает захват инструмента и упрощает установку.
• Винты с головкой под торцевой ключ / Болт с внутренним шестигранником : Винты с головкой под торцевой ключ имеют плоскую скошенную верхнюю поверхность с гладкими или рифлеными цилиндрическими сторонами.Примеры кованых термообработанных сплавов — это высокопрочные крепежные детали, предназначенные для самых требовательных механических применений, со специальным составом сплавов.
• Дополнительные типы болтов : Другие типы болтов, которые мы можем изготовить по индивидуальному заказу, включают анкерные, ременные (например, проушины, крючки, J и U), болты с потайной головкой, стопорные болты и болты с Т-образной рукояткой.

Типы гаек

Гайки доступны в различных формах, размерах, материалах и рисунках резьбы.Хотя ваш выбор гайки несколько ограничен вашим выбором болта, особенно с точки зрения размера и резьбы, вам все же следует выбрать форму головки гайки и материал, которые наиболее подходят для вашего применения. Типы гаек , которые мы имеем в наличии, включают :

• Стяжные гайки : Стяжная гайка — это более длинная цилиндрическая гайка, соединяющая две наружные резьбы. Этот компонент можно использовать для увеличения длины установки.
• Фланцевые гайки : Как и фланцевые болты, фланцевые гайки имеют круглый фланец, который действует как внешняя шайба и обеспечивает более равномерное распределение нагрузки.
• Шестигранные гайки : Шестигранные гайки имеют шестигранную форму. Эти гайки чрезвычайно универсальны, но для установки требуется гаечный ключ. Типы шестигранных гаек, которые мы поставляем, включают законченный шестигранник, полуфабрикат шестигранник, шестигранный фланец, шестигранный зажим, тяжелый шестигранник и шестигранник с прорезями.
• Контргайки : Контргайки доступны в различных формах и используются для закрепления других гаек и предотвращения их ослабления. Типы стопорных гаек включают полностью металлические стопорные гайки с верхней или боковой блокировкой, зубчатый шестигранный фланец и нейлоновые вставки.
• Гайки с прорезями : Гайки со шлицами спроектированы и сконструированы таким образом, что они могут образовывать стопорный механизм с помощью шплинта или страховочной проволоки.
• Квадратные гайки : Квадратные гайки характеризуются своей квадратной формой. Такая форма головки увеличивает площадь поверхности застежки и количество трения, которое она испытывает, что снижает риск ее ослабления.
• Колесные гайки : Колесные гайки — это широкая категория гаек, которые используются в автомобильных колесах.
• Дополнительные типы гаек : К другим типам гаек, которые мы можем изготовить по индивидуальному заказу, относятся колпачковые, замковые, конические, фиксаторы, большой палец и крыло.

Типы шайб

Шайбы представляют собой дискообразные компоненты, которые обеспечивают улучшенный контроль блокировки и трения при использовании с другими крепежными деталями. Эти застежки могут также иметь зубцы, углубления и другие уникальные структурные механизмы для использования в более специализированных приложениях.В общем, они выполняют множество функций, включая предотвращение ослабления узла застежки, защиту поверхности под застежкой и более равномерное распределение давления во время установки и использования.

По сравнению с гайками и болтами, у шайб гораздо меньше вариантов. Однако между типами шайб остаются важные различия. Как и гайки, шайбы должны дополнять выбранный вами болт и выбираться в соответствии с вашим уникальным приложением крепления.

В наш ассортимент стандартных шайб входят:

• Шайбы со скосом : Шайбы со скошенной кромкой имеют слегка наклонную поверхность, что позволяет им соединять материалы, которые не параллельны друг другу.
• Плоские шайбы : Плоские шайбы являются наиболее распространенным типом шайб. Они имеют большую площадь поверхности для лучшего распределения нагрузки. Доступны разные толщины для разной силы удержания.
• Стопорные шайбы : Стопорные шайбы бывают разных форм, таких как спирали, зубчатые кольца, конические или пружинные, каждая из которых предназначена для предотвращения проскальзывания крепежа в сложных условиях. Они обычно используются в средах с высоким уровнем вибрации.
• Структурные шайбы : Структурные шайбы являются одними из наиболее мощных доступных вариантов шайб. Эти толстые крепежные детали рассчитаны на то, чтобы выдерживать высокие нагрузки конструкции.

Прочие крепежные детали

В дополнение к этим трем типам креплений, National Bolt & Nut предлагает другие крепежные детали, например, дюбели, муфты для шлангов и валов, гвозди, штифты, заклепки, стержни, винты, скобы и шпильки — в качестве обоих запасных частей. и нестандартные решения для крепления.

Дополнительная информация о крепежных элементах

NBN Предлагает вам проконсультироваться с инженером, чтобы лучше определить, какие крепежные элементы следует вызывать в конкретном приложении. При выборе застежки следует учитывать множество факторов. Другие важные соображения включают понимание того, как отдельные крепежи работают вместе, чтобы сформировать соединение, варианты использования, рисунки резьбы, а также варианты материала и отделки. Наем инженера сэкономит деньги и сэкономит головную боль в долгосрочной перспективе.

Использование крепежных элементов

Крепежные элементы находят применение в различных отраслях промышленности , в том числе:

• Сельское хозяйство . В сельском хозяйстве крепежные элементы используются в системах полива и фильтрации полей, сушильных установках и другом сельскохозяйственном оборудовании, зданиях и зерновых бункерах.
• Автомобили и транспорт . Крепежные детали используются для сборки широкого спектра транспортных средств, включая легковые, грузовые, самолеты и специализированную строительную технику.
• Строительство и строительство . Строительные леса и другие опорные конструкции, используемые в строительстве, требуют большого количества крепежных элементов для обеспечения устойчивости во время использования.
• Химическая очистка . На химических нефтеперерабатывающих заводах крепежные детали изготавливаются из высококачественных, устойчивых к коррозии материалов, таких как нержавеющая сталь, инструментальные сплавы и экзотические металлы. Они находят применение в таком оборудовании, как теплообменники, резервуары и технологические системы.
• Морской . Крепеж, используемый в морской промышленности, требует отличной коррозионной стойкости, чтобы выдерживать длительные периоды воздействия соленой воды, которые испытывают морские палубы, аппарели, переборки и резервуары. Для морских креплений обычно используются такие материалы, как нержавеющая сталь и алюминий.
• Военный . Крепежные детали военного назначения рассчитаны на устойчивость к экстремальным температурам, коррозионным соединениям и высоким нагрузкам.Обычно используется в теплообменниках, двигателях оборудования и двигателях, а также в технологическом оборудовании.
• Нефть и газ . Подобно крепежным изделиям военного назначения, крепежные детали, используемые в нефтегазовой промышленности, должны обеспечивать стабильную работу в условиях высоких нагрузок и коррозии. Эти крепежные элементы находят применение в технологическом оборудовании, таком как буровые установки, резервуары и насосы.
• Производство электроэнергии . Крепежные детали для электроэнергетики изготавливаются из высокопрочных и устойчивых к коррозии материалов, таких как алюминий, медь, никелевые сплавы, нержавеющая сталь и другие стали.Типичные области применения включают использование в электрическом оборудовании, выхлопных системах, двигателях и насосах, а также в контейнерах для хранения.

Образцы резьбы для правой и левой руки

Многие крепежные детали, в том числе гайки и болты, имеют резьбу для облегчения функции крепления. Доступны как правые, так и левые нитки. Хотя большинство приложений используют правосторонние потоки (т. Е. По часовой стрелке), в особых случаях требуются левосторонние (т.е.е., вращение против часовой стрелки), чтобы противостоять силам, которые в противном случае ослабили бы застежку.

Руководство по выбору материала крепежа и покрытию

Крепежные детали доступны в широком диапазоне материалов и отделок. Выбор подходящего материала и отделки материала для вашего крепления так же важен, как и выбор правильного типа, размера и формы.

Наиболее распространенными материалами крепежа являются алюминий, углеродистая сталь и другие сплавы. Однако производители также используют альтернативные материалы, такие как латунь и пластик, для крепежа, предназначенного для специального применения.Например, силиконовая бронза подходит для водных сред.

Также доступны варианты отделки для улучшения эстетических или функциональных свойств, таких как повышение прочности материала или коррозионной стойкости. Некоторые из видов отделки, которые мы предоставляем, включают черный оксид, горячее цинкование, цинкование и хромирование, и это лишь некоторые из множества доступных вариантов покрытия.

National Bolt & Nut Corp .: Ваш источник качественных крепежных изделий

В National Bolt & Nut Corporation наш опыт позволяет нам предлагать высококачественные продукты и услуги для удовлетворения потребностей различных промышленных клиентов в крепежных изделиях.Мы обслуживаем различные отрасли, от строительства и транспорта до альтернативной энергетики и горнодобывающей промышленности, в каждом случае удовлетворяя и превосходя требования клиентов.

Чтобы узнать больше о наших стандартных и нестандартных крепежных изделиях и их преимуществах для вашего следующего проекта, свяжитесь с нами или запросите ценовое предложение сегодня.

Типы болтов — Designing Buildings Wiki

Болт — это тип крепежа, обычно изготавливаемый из металла, который обычно содержит головку на одном конце, фаску на другом и вал, имеющий внешний винтовой гребень, известный как «резьба». Болты обычно используются для удержания материалов или объектов вместе или для позиционирования объектов.

Фаска на противоположном конце головки обеспечивает слегка скошенный край, который помогает вставить болт в отверстия и гайки. Для болтов обычно (но не всегда) требуется гайка, которая затягивается крутящим моментом, пока болт удерживается на месте (или наоборот). Вибрация или динамические нагрузки могут ослабить гайки, что потребует использования контргаек, стопорных шайб или фиксаторов резьбы, которые могут обеспечить сопротивление ослаблению.

Термины «болты» и «винты» иногда используются как взаимозаменяемые, и различие между ними может быть сложным, однако, говоря простым языком, болт проходит через материалы, которые он скрепляет вместе (обычно в гайку с другой стороны). , а винт ввинчивается прямо в них.

Болты часто изготавливаются из стали, и там, где требуется устойчивость к погодным условиям или коррозии, они могут быть оцинкованы или могут использоваться нержавеющая сталь, латунь, цинк или титан.

Существует множество различных разновидностей болтов, которые можно выбрать в зависимости от конкретных требований или используемых материалов.Некоторые из наиболее распространенных типов включают:

[править] Анкерный болт

Обычно закладывается в бетон или каменную кладку для строительных конструкций.

[править] Болт с квадратным подголовком

Используется для крепления металла к дереву с квадратным подрезом на головке, который удерживает болт на месте после его затяжки.

[править] Болт лифта

Обычно используемый в конвейерных системах подъемный болт имеет плоскую, плоскую или потайную головку, которая удерживает болт на месте при затяжке.

[править] Болт фланца

Болты этого типа, также известные как болты рамы, распределяют нагрузку на подшипник с помощью шайбы на поднутрении головки.

[править] Болт подвесной

Этот тип болта имеет два конца с резьбой вместо головки, один из которых содержит винт для дерева.

[править] Болт с шестигранной головкой / Метчик

Болт с шестигранной головкой включает головку, имеющую шесть сторон, с резьбой, которая начинается частично вниз по стержню, тогда как стержень метчика имеет резьбу по всей длине.

[править] Болт откидной

Фирменный болт, в котором штифт и хомут сжимаются вместе с помощью специального инструмента для создания прочного крепления.

[править] Болт крепления

Также известный как шурупы со шпонкой, это сверхпрочный крепеж, который при затягивании создает собственную резьбу для сопряжения в древесине и других мягких материалах.

[править] Машинный болт

Болт с коротким стержнем предназначен для сборки металлических деталей через предварительно просверленные отверстия.

[править] Болт для плуга

Этот тип болта обычно используется в строительных инструментах и ​​других устройствах из-за своей прочности и отличается плоской потайной головкой и квадратной шейкой хвостовика.

[править] Секс болт

Вместо гайки, хвостовик половых болтов покрыт «ответной» внутренней частью. Они полезны для крепления компонентов, которые не могут подвергаться воздействию абразивных нитей.

[править] Болт с квадратной головкой

Он похож на машинный болт тем, что имеет короткий стержень в дополнение к четырехсторонней головке болта.

[править] Шпилька

Болт этого типа имеет шестигранные гайки на обоих концах. Компоненты крепятся между двумя болтами.

[править] Деревянный болт

Болты, предназначенные для использования с большими деревянными деталями.

[править] Болт с Т-образной головкой

Имеет Т-образную головку, которую может взять девка и легко вставить в прорезь.

[править] Тумблер

Этот тип болта имеет расширяющуюся гайку в виде крыльев, которая помогает крепить предметы к стенам.

[править] U-образный болт

Подобно скобам, U-образные болты изогнуты в форме «U» и имеют частичную резьбу на обоих концах.
