Водяной строительный уровень: пережиток прошлого или универсальный инструмент?

Если вы планируете ремонт в квартире, без строительного уровня вам не обойтись. С помощью этого инструмента вы выровняете стены, пол, подоконники, а после ремонта он поможет расставить мебель и повесить полки ровно. Однако, покупка дорогого оборудования для проведения одного ремонта в квартире нецелесообразна. В такой ситуации на помощь придет водяной строительный уровень.

Что такое водяной уровень?

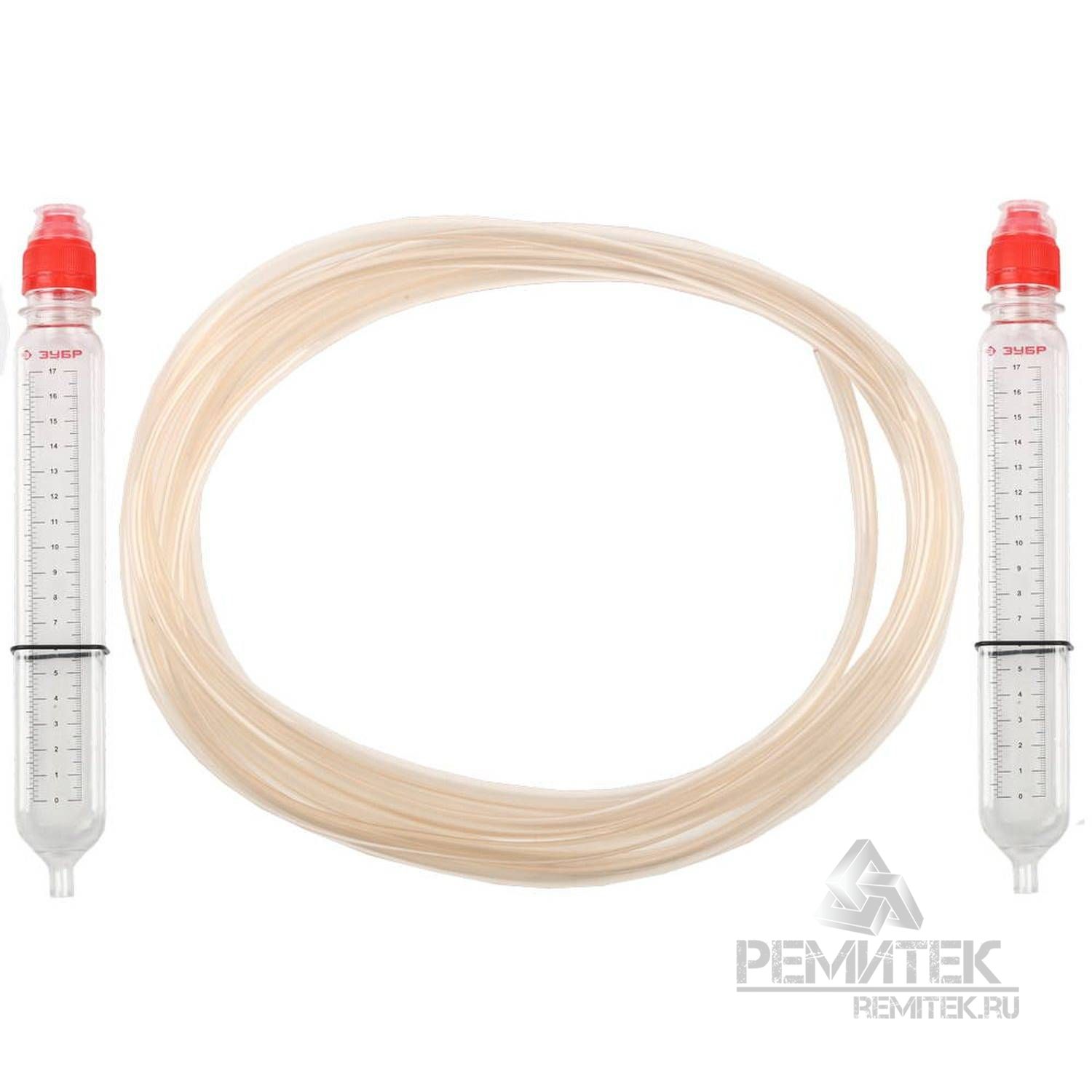

Водяной уровень – это две колбы, соединенные между собой шлангом. Принцип работы водяного уровня — известный с детства физический закон о сообщающихся сосудах. Вода, наполняющая шланг, в колбах окажется на одинаковом уровне независимо от расстояния и удаленности колб друг от друга. Длина шланга зависит от целей и площади помещения. Для работы в малогабаритной комнате достаточно длины 6-7 м, если работы проводятся на большой территории, используйте шланг 17-20 м. Не покупайте слишком длинный шланг. Для точных измерений и удобства использования он должен свободно висеть и лежать на полу, не закручиваясь в спирали, без сильного натяжения. Диаметр шланга подбирайте в диапазоне 10-15 мм.

Цели использования

Для чего же используют водяной уровень, зачем он нужен при наличии удобных фабричных пузырьковых уровней? Гидроуровень применяется в тех местах, где применение других видов уровней нецелесообразно по цене и масштабу работ. Используйте водяной уровень для выравнивания и отметок в горизонтальной плоскости. Из работ, выполняемых при ремонте, уровень пригодится вам для заливки стяжки пола, или отметки высоты монтажа натяжного потолка. Когда ремонт окончен, не убирайте уровень далеко на полку. Он поможет вам повесить ровно шкафчики на кухне, книжные полки, выдержать симметричные элементы интерьера в разных комнатах. Область применения водяного уровня обширна, а стоимость окупится уже с первым ремонтом. Кроме того, вы вполне в состоянии сделать водяной уровень своими руками. Для этого достаточно приобрести прозрачный шланг нужного диаметра и длины.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

• Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
• Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

.

• Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
• Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
• На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

.

• Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
• Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
• Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

01.12.2016

Подписаться на рассылку

Водяной строительный уровень > %

В чем главное достоинство водяного уровня? Почему он до сих пор жив и его не вытеснили лазерные нивелиры?

Основное преимущество ( кроме дешевизны и доступности) – он никогда не обманет.

Возможны ошибки в 3-5 мм. Но он стабилен в показаниях. В отличии от электронного. Чтобы быть уверенным в показания электронного инструмента, необходимо делать поверки. Желательно чаще и после каждого падения.

Принцип действия водяного уровня основан на  одном из законов гидростатики – законе сообщающихся сосудов. Правило сообщающихся сосудов необходимо соблюдать всегда при работе с уровнем.  Если во время замера, кто–то наступит на шланг или он перегнется, то закон нарушается, и показания становятся неверные.

Главная деталь уровня – шланг. Прозрачные колбы, которыми обычно снабжены магазинные образцы, лишнее усовершенствование. При пониженных температурах, когда полиэтилен “дубеет”, шланг слетает с колбы. Набирать воду в колбы неудобно, идет подсос лишних пузырьков воздуха.

Как сделать водяной уровень самому?

Для этого нужен полиэтиленовый шланг и все!

Подойдет толстостенный шланг с хорошей прозрачностью. Толстостенный шланг не ломается при изгибе, и  жидкость свободно перемещается по всей длине. Со временем, шланг мутнеет, и видимость уровня воды ухудшается. Ультрафиолет губителен для полиэтилена. Возможна комбинация со стеклянными трубками на конце. Стекло не меняет цвет, но бьется.

Два водяных уровня различного диаметра и толщины.

Какой брать шланг, тонкий или толстый?

Однозначно толстый. В тонком шланге перетекание воды происходит медленно, приходится выжидать некоторое время, прежде чем поставить метку. В тонком шланге плохо виден уровень воды (колбы дают наилучший результат и это их единственный плюс).

Как заполнять водой уровень?

Главная проблема тонкого шланга – это мелкие пузырьки воздуха, которые образуются при наполнении водой. Даже если делать это методом подсоса, подняв емкость с водой для создания  большего давления. У шланга  диаметром 12 -15 мм такой проблемы нет, но, все равно емкость с водой (во время заправки водяного уровня) необходимо поднять на высоту 1-1. 5 метра. Если втянуть воздух со шланга в себя, то вода потечет по шлангу. Необходимо дождаться, когда все воздушные пузыри пробегут по шлангу и закрыть пальцем отверстие.

Уровень с тонким шлангом приходится постоянно держать заправленным и  в подвешенном состоянии. Так есть гарантия, что показания будут правильные. Все микро пузырьки, со временем, выходят на поверхность.

Водяной уровень небольшого диаметра.

Какой длины брать шланг?

Для работы с гидроуровнем важно  дать отметки горизонта отдельного помещения с одной точки. Обычно длина помещения не превышает длину плиты перекрытия – 6 метров. Максимально возможная длина шланга, поэтому 10 метров. С коротким шлангом приходится делать переходы, что  увеличивает возможность ошибки.

Как пользоваться уровнем?

Если вы дважды обозначите  горизонтальную линию в одном и том же помещении и одним и тем же водяным уровнем, показания часто будут различные. Величина отклонения зависит от человеческого фактора. Поверхность  жидкости в шланге располагается не строго вертикально, а с небольшим радиусом. Разница между верхней и нижней точкой 2 мм. Поэтому перед началом разметки необходимо договориться, какой уровень брать за основу.

На какой высоте делать горизонтальную линию не имеет значения. Важно, что бы эта линия совпала по периметру, что является доказательством истинного горизонта.

Поэтому, эту линию лучше отбить на уровне глаз или немного ниже. Важно смотреть, во время замеров,  на уровень жидкости под углом 90 градусов и ставить черточку на стене длиной не более 5 мм.

Чем больше длина отметки, которую вы рисуете, при переносе показаний водяного уровня на стену, тем больше возможная ошибка и вероятность того, что горизонтальная линия не совпадет по периметру. Для сверки, можно сопоставить две произвольные риски. Они должны совпасть или быть с небольшим отклонением (1 – 2мм)

Нанесенные отметки  необходимо соединить линиями, которые наносят с помощью отбивочного шнура.

Во время замеров, трубку уровня лучше ставить в угол помещения и выставлять отметки сразу на две стены. Так с большей вероятностью совпадут линии наносимые, отбивочным шнуром.

Недостатки водяного уровня.

• Первый недостаток – для работы с этим инструментом необходимо два человека.
• Для проведения замеров необходимо заливать в шлаг  воду.
• Периодически приходится менять шлаг из-за помутнения и перегибов.
• “Человеческий фактор” влияет на показания – каждый видит мир по своему.

Небольшой ролик по использованию  водяного уровня и  разметочного шнура.

Нанесение отметок на стенке бассейна.

Еще раз, та же информация, но другими словами, другим человеком и в другом  видеоролике:

Водяной уровень своими руками (ватерпас)

К числу простейших измерительных инструментов, которые активно используются при монтаже подвесных потолков и половой плитки относится водяной уровень. Стоит он относительно недорого. Но и служит он не очень долго. Аккуратно относиться к инструменту в нашей стране почему–то не принято.

Одинаковый уровень воды
Можно, конечно, купить новый уровень этого типа, а можно сделать его самостоятельно.

Водяной уровень позволяет задавать горизонтальные отметки в помещениях. Если снаружи с этой работой хорошо справляется нивелир, то на ограниченных пространствах небольших по площади помещений чаще используется водяной уровень.

Принцип работы этого простейшего инструмента основан на свободном перемещении жидкости внутри замкнутого пространства. При этом уровень жидкости на двух концах одного и того же шланга всегда будет одинаковым.

Ведь что собой представляет водяной уровень? Обычный прозрачный шланг длиной минимум 10 метров, сделанный из прозрачного материала. Иногда к шлангу бывают присоединены емкости для жидкости, так называемые колбы. (Колбы используются в водяных уровнях, с малым диаметром шланга).

Для того чтобы изготовить водяной уровень своими руками, потребуется прозрачный шланг с толстыми стенками. Толстые стенки дольше служат, не ломаются на изгибе, позволяют жидкости свободно перемещаться по всей длине.

Служит такой шланг не очень долго. Под воздействием солнечного света он быстро начинает мутнеть и постепенно разрушается в местах изгибов.

Для изготовления водяного уровня лучше использовать шланги большего диаметра. Для этой цели подходят шланги диаметром свыше 10 мм. Диаметр 12 мм обеспечивает решение проблемы микропузырьков, которые омрачают работу с любым водяным уровнем.

Как сделать гибкий водяной уровень

Использование водяного уровня

Для того чтобы сделать уровень, нам потребуется длинная виниловая трубка (длиной не меньше 10 метров и наружным диаметром от 10 до 15 мм, внутренний диаметр такой трубки обычно составляет порядка 7 мм).

Как сделать водяной уровень
Внутренняя стенка трубки обычно имеет какое-то покрытие. Оно тонкое, но маслянистое, поэтому перед использованием шланг необходимо промыть при помощи обычного моющего средства.

Далее один конец трубки можно приставить к источнику воды (например, кухонному крану), а второй конец расположить ниже уровнем. Когда шланг наполнится водой, концы шланга нужно поднести один к другому. Это необходимо для того, чтобы проверить точность совпадения уровней.

Если уровни воды в обоих концах шланга совпадают, то останется только перевязать концы шланга капроновой нитью.

Если уровни в различных концах шланга не совпадают, это означает, что в шланге сохраняются пузырьки воздуха. Необходимо несколько раз встряхнуть шланг по всей его длине или снова подсоединить его к источнику воды.

В любом случае пузырьки необходимо удалить.

С резервуаром

Водяной уровень

Для того чтобы изготовить этот вид водяного уровня потребуется:

1. Шланг виниловый внутренним диаметром 7,8 мм.
2. Емкость, объемом порядка 5 литров (ведро или пластиковая бутыль с толстыми стенками).
3. Штуцер под шланг (подойдет штуцер диаметром 9,4 мм)
4. Резиновые прокладки под штуцер наружным диаметром 31,3 мм, внутренним диаметром 12,5 мм.
5. Четыре шайбы и четыре гайки для закрепления штуцера.

Сделать водяной уровень этого типа можно следующим образом:

1. В емкости делаем отверстие диаметром 12,5 мм.
2. В отверстие вставляем штуцер.
3. Прокладки насаживают на штуцер таким образом, чтобы они оказались с обеих сторон емкости.
4. Закрепить штуцер шайбами и шайбами с двух сторон.
5. Обработать места соединения штуцера с емкостью герметиком.
6. Заполнить емкость и шланг водой.

Водяной уровень готов к применению.

Водяной уровень своими руками — как сделать ватерпас

Все специалисты, занимающиеся строительством (буквально от каменщика и до электрика), зачастую используют в своей работе водяной уровень (ватерпас). Совсем не обязательно отправляться за его приобретением в магазин, столь необходимый инструмент можно изготовить самостоятельно, главное – нужно понимать принцип его действия. В основе изготовления водяного уровня лежит хорошо известный нам еще со школы закон сообщающихся сосудов, который рекомендуется использовать во время проведения строительных работ. В противном случае вы просто не сможете правильно выполнить измерения.

Предлагаем вам попытаться сделать водяной уровень своими руками, но прежде чем приступить к его изготовлению, вам придется немного ознакомиться с теорией.

Процесс изготовления

Главной деталью водяного уровня является шланг. При этом совершенно не обязательно дополнительно использовать прозрачные колбы, которые вы видели не раз в уже готовых моделях уровней, продаваемых в магазинах стройматериалов, поскольку при низкой температуре шланг с этих колб, как правило, слетает, да и воду набирать в колбы довольно неудобно (появляются лишние пузырьки).

Выбираем диаметр шланга

Прозрачный полиэтиленовый шланг

Итак, что все же необходимо для изготовления водяного уровня? Вам потребуется лишь обычная водопроводная вода и прозрачный, толстостенный полиэтиленовый шланг, который не будет ломаться при изгибе. Именно в таком шланге, вода перемещается свободно и быстро по всей длине, а в шланге небольшого диаметра вода перетекает медленно, и приходится довольно долго ждать момента, когда установится уровень, и можно будет ставить метку (к тому же уровень воды в такой трубке плохо виден). Самой главной проблемой тонкого шланга являются мельчайшие пузырьки воздуха, образующиеся во время наполнения его водой.

Лучше всего использовать для изготовления гидроуровня шланг диаметром от 1,2 до 1,5 см.

Со временем шланг начинает мутнеть, и как следствие ухудшится видимость уровня воды, находящейся внутри. Ультрафиолет для полиэтилена губителен.

Определяемся с длиной шланга

Выбираем длину шланга

Длину шланга нужно выбирать, исходя из размеров помещения. Обычно длина комнат равняется длине плит перекрытия, то есть составляет приблизительно шесть метров. Поэтому максимальная длина шланга, используемого для изготовления водяного уровня, может быть не более десяти метров. Если шланг будет коротким, то вам придется делать переходы, а это способствует росту вероятности появления ошибок.

Получившийся самодельный уровень не спеша наполните водопроводной водой. Внимательно следите, чтобы при этом не образовывались пузырьки воздуха. Если же вы заметили их появление, то подождите некоторое время, пока не выйдет воздух. Это правило необходимо соблюдать, чтобы результаты измерений водяного уровня, изготовленного вашими руками, были точными.

Применение на практике

Применение водяного уровня

Одному работать с гидроуровнем сложно, замеры строителям лучше выполнять вдвоем. Технология приблизительно следующая. К заранее нанесенной начальной отметке (допустим, на расстоянии от пола – один метр), первый рабочий прикладывает конец уровня, а в это же время второй совмещает противоположный конец трубки с новым местом отметки.

Применение уровня на примере стяжки пола

Вода на втором конце трубки и должна показать точный уровень, который необходимо будет отметить карандашом. Такие отметки наносятся в каждом из углов комнаты. Затем, при помощи рулетки,  можно уточнить полученные измерения и произвести дальнейшие расчеты.

Как использовать водяной уровень

Как видите, изготовить водяной уровень самому несложно, даже интересно, плюс ко всему вы еще уменьшите денежные траты на приобретение требуемого инструмента.

Видео

В следующем видеоматериале показан пример использования самодельного водяного уровня без колб:

Как пользоваться водяным уровнем: устройство и преимущество, принцип действия

Строительный гидроуровень – прибор для разметки на горизонтальной поверхности. Хотя по своему строению устройство элементарное, но является самым точным строительным инструментом для измерений. Погрешность в расчетах возможна исключительно из-за человеческого фактора. Благодаря своей многофункциональности прибор очень востребован при строительных работах.

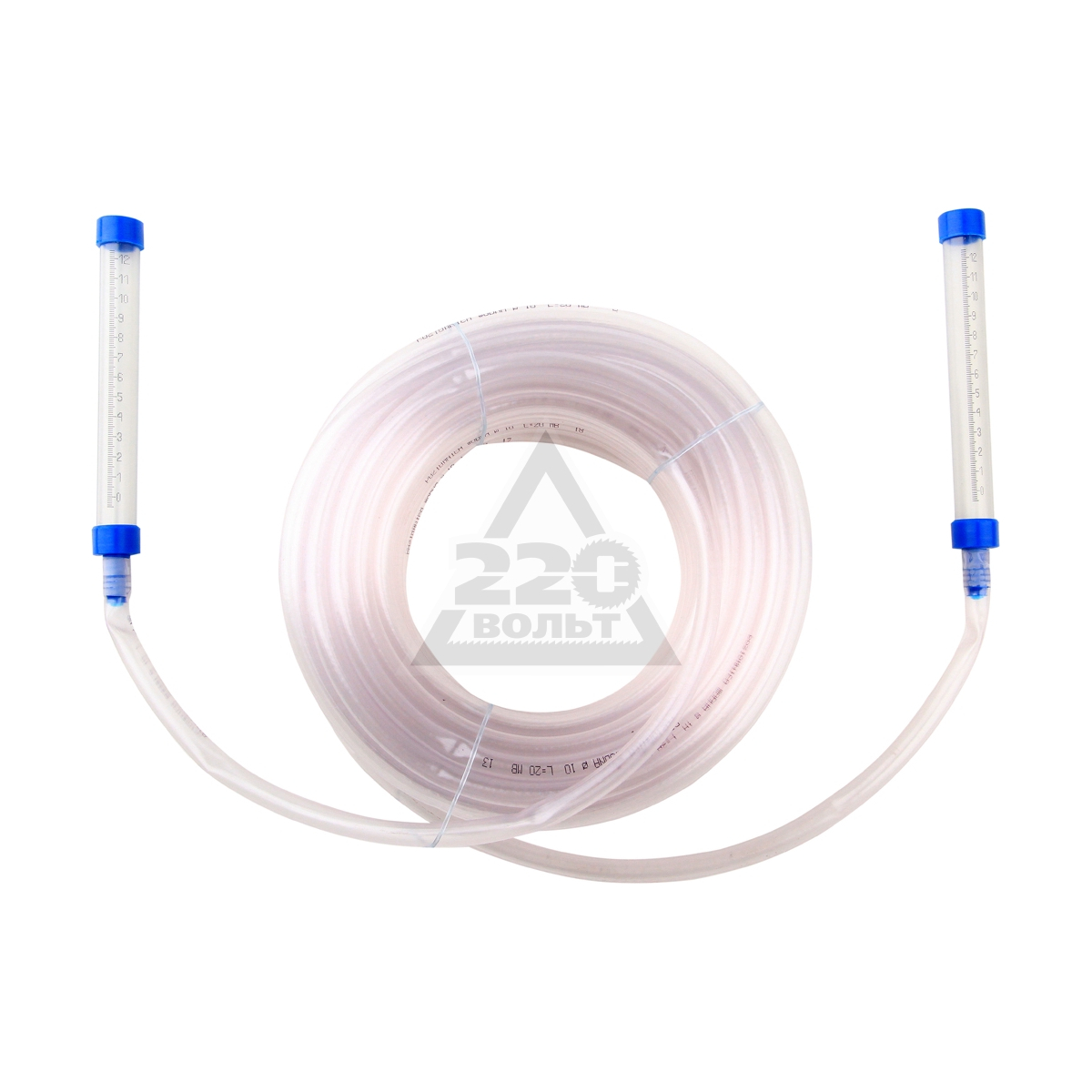

Водный уровень состоит из двух колб со шкалой и прозрачной, гибкой трубки, ее размеры могут быть разными. Для наполнения подходит любая жидкость. Такая простая конструкция обеспечивает абсолютно точные показатели на горизонтальной плоскости. Это устройство достаточно старое, но не потеряло свою актуальность даже в наши дни. Сфера его применения очень широкая:

• выкладка кирпичей и блоков;
• формирование углов фундамента;
• заливание стяжки;
• установление окон;
• разравнивание потолков или сборка подвесных.

Это водяное устройство помогает сделать разметки на одинаковой высоте даже в разных помещениях. Чтобы еще упростить работу с таким уровнем, стоит задействовать шланги, имеющие большой диаметр. В них жидкость легче проходит. Длина трубки может изменяться от 3 до 40 метров, диаметр отверстия начинается от 7 мм, а общий вес инструмента – до 1 кг.

Данным прибором могут пользоваться как мастера, так и начинающие строители, ведь работа с ним не требует особых навыков.

Устройство данного вида уровня основано на законе Паскаля об уровне жидкости в сообщающихся сосудах. Используют устройство только для разметки на горизонтальных поверхностях.

Из-за определенной конструкции при применении гидроуровня необходимо двое людей, хотя, в принципе, можно работать и в одиночку, но это более сложно.

Первую емкость нужно держать на нужном уровне, сделать карандашом или маркером отметку и зафиксировать показатель устройством, держа его неподвижно, можно прикрепить скотчем. Вторую колбу необходимо переместить ко второй точке, при этом нужно следить, чтобы не было перегиба трубки, и отрегулировать нужный уровень.

При совмещении обоих уровней вымериваемые участки располагаются в одинаковом горизонтальном положении. В качестве вспомогательных материалов для работы с жидким уровнем также нужны: скотч, маркер, рулетка, емкость и краситель для воды.

Чтобы получить более точные замеры, стоит перед работой промыть инструмент теплым мыльным раствором от возможной грязи и затем хорошо ополоснуть водой.

Заправить жидкий уровень можно двумя способами, при использовании первого нужно:

• хорошо выпрямить шланг;
• в ведро налить жидкость и поставить на любое возвышение;
• один конец трубки опустить на дно емкости с водой;
• через противоположное отверстие подтянуть жидкость.

Второй способ заключается в том, что одну часть вместе с колбой опускают на землю, а в другое отверстие с помощью воронки вливают жидкость. Таким же способом можно в инструмент залить воду из-под крана, хотя при таком варианте в трубку попадает довольно много пузырьков воздуха, которые снижают точность показателей.

Стоит знать, что в кипяченой и отстоянной воде воздушных пузырей гораздо меньше, поэтому специалисты рекомендуют использовать именно ее для заправки инструмента. Чтобы избавиться от пузырьков воздуха, можно пальцами постучать по трубке, так они начнут двигаться вверх.

Также шланг в месте появления пузырей зажимают пальцами, и проводя ими вдоль трубки, прогоняют воздух вверх.

Основные принципы работы гидроуровня:

• подходит для работы вдвоем;
• используется только при горизонтальных измерениях;
• не используют при температуре ниже 0°С при заполнении водой;
• точность показателей зависит от наполнения трубки.

Использовать воду в инструменте при низких температурах не имеет смысла, она замерзает. Поэтому в холодное время необходимо заливать антифриз или тормозную жидкость, можно также в воду добавлять спирт или соль. Кроме того, ватерпас идеально подходит в качестве рабочего инструмента каменщика, ведь позволяет:

• выполнять работы на улице;
• делать замеры с разных углов;
• измерять в малодоступных местах;
• проводить работы по выравниванию точек, располагающихся друг от друга на некотором расстоянии.

Как любой инструмент, жидкий уровень обладает своими плюсами и минусами. Основные достоинствам этого устройства:

• демократичная цена;
• простота в применении;
• возможность работы с ним даже непрофессионалу;
• гибкость и достаточная длина трубки, что дает возможность измерения в труднодоступных местах;
• легкость и компактность в хранении;
• точность показателей.

К немногочисленным недостаткам данного инструмента можно причислить следующие:

• неудобство применения в небольших помещениях из-за длины шланга;
• применение только на горизонтальных поверхностях;
• необходимость работы вдвоем;
• нельзя использовать при температуре ниже 0°С с применением воды, а также вблизи отопительных приборов;
• заправка жидкости при каждом новом измерении.

Чтобы жидкость была более заметная, можно ее окрасить, это послужит визуальным облегчением в процессе работы.

По завершении работ с уровнем воду обязательно сливают, чтобы на стенках не образовывался налет. Хранят инструмент в недоступном для солнечного света месте.

Целесообразно шланг намотать на бобину и так содержать, он не будет подвергаться заломам и трещинам.

Старая трубка, имеющая изгибы, будет допускать погрешность в показателях, поэтому в данных обстоятельствах уместно будет приобрести новый или сделать его самостоятельно из шланга и двух шприцев большого объема.

На строительном рынке гидравлический водный уровень представлен в довольно широком ассортименте.

• Модель «Зубр» является довольно распространенной среди этого многообразия. Данное устройство состоит из полимерного шланга, длина которого может варьироваться от 5 до 25 м, и двух прозрачных колб.

• Stayer часто используют при укладке кирпичей, монтаже блоков и конструкций. Шланг произведен из поливинилхлоридного материала, что делает его стойким к воздействиям щелочной или влажной среды, бензина и минеральных масел. Конструкция прибора устроена так, что его можно хранить, не сливая воду.

• Topex изготовлен также из прочного ПВХ. Используют модель при разнообразных отделочных и прочих строительных работах. Размер трубки может быть разный.
• «Сибртех» имеет пластмассовые крепкие колбы и гибкий шланг. Отличается многофункциональностью и простотой в работе.

• «Барс» обладает колбами удлиненной формы, которые имеют рельефное графление. Отличается наличием подвеса, что позволяет использовать инструмент в одиночку.

Выбирая модель водного уровня, в первую очередь необходимо тут же проверить его на точность измерений, ведь это является его главной задачей. Также стоит осмотреть шланг на наличие заломов или трещин.

О том, как пользоваться строительным гидроуровнем, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/stroitelnyj-uroven/stroitelnyj-gidro/

Как пользоваться гидроуровнем — инструкция по применению для начинающих

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки.

Конструкция и принцип работы

Для корректного использования гидроуровня нужно знать, как он работает. Этот измерительный прибор состоит из двух одинаковых колб с сантиметровой шкалой и гибкого шланга или трубы любой конфигурации. В рабочем состоянии система наполняется водой, высота которой, по принципу сообщающихся сосудов Паскаля, располагается в обеих колбах на одинаковом уровне.

Проведение выравнивания и разметки

Гидроуровнем можно пользоваться как для создания маячков для горизонтальных линий, так и для установки относительной высоты различных объектов. Использование этого измерительного прибора значительно облегчается присутствием помощника.

Делая разметку в одиночку придется закреплять колбы при помощи скотча или крюков, что может повлиять на точность измерения.

Заполнение делается небольшой и плавной струей при помощи воронки, или опущением одного из концов в резервуар с водой. При прямом подключении к крану в полости шланга могут образоваться нежелательные пузырьки, поэтому лучше использовать дополнительные емкости и дать воде отстояться перед заливкой или заранее прокипятить ее.

Для повышения четкости добавляется краситель, например, марганцовка. В случае, если заполненный прибор должен использоваться в течение нескольких дней, во избежание цветения воды и образования налета, можно заполнить его спиртовым раствором.

Нулевой уровень устанавливается на обеих колбах, затем колбы закрываются и один конец системы передвигается к точке разметки. В процессе работы нужно исключить образование петель на шланге, колбы устанавливать строго по вертикали.

Особенности применения гидроуровня

Главное преимущество гидроуровня – возможность соединения в единую горизонтальную линию бесконечно большого количества точек, которые при этом могут находиться вне зоны видимости, например, за углом, или в другом помещении.

Гибкость шланга позволяет делать разметки в труднодоступных местах. Замеры не ограничены в расстоянии и могут проводиться на неровной, рельефной поверхности.

Для проверки точности гидроуровня достаточно соединить оба его конца, как показано на фото, и убедиться в одинаковом уровне воды на шкалах. Если есть погрешность, значит в полости системы остался воздух, который можно вывести, устранив перегибы. Видимые глазу пузырьки можно устранить простым надавливанием.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать.

Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами.

Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности.

Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

• Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

Фото советы как пользоваться гидроуровнем

2. Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Источник: https://instrumentgid. ru/kak-polzovatsya-gidrourovnem/

Гидроуровень – принцип работы и правила пользования

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

• небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
• несколько 5-ти кубовых разовых шприцев;
• острый нож;
• бутылка воды;
• жидкое мыло;
• гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

• маленькая цена за промышленный образец и возможность изготовить его своими силами;
• простота в проведении разметки;
• возможность работать в самых трудных для доступа местах;
• работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
• обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
• достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

• для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
• часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
• при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
• при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
• устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
• показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

• гидравлический уровень;
• воронка для заливания жидкости;
• небольшое ведерко для заливания воды;
• маркер или карандаши;
• следует приготовить рулетку;
• для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
• Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

В заключение приведем несколько советов специалистов

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Источник: https://noow.ru/instrumenty/gidrouroven.html

Как использовать водяной уровень

07.12.2017

Во время ремонтных или строительных работ часто возникает необходимость проверки горизонтального уровня какой-либо поверхности. Сегодня существуют измерительные инструменты, позволяющие сделать точную разметку с минимумом отклонений.

Но, чтобы не тратить деньги, например, на лазерный уровень или нивелир, можно воспользоваться более простым инструментом – гидроуровнем или как его называют строители – ватерпасом.

О том, как воспользоваться водяным уровнем для точной разметки, будет изложено далее.

Преимущества гидроуровня

Водяной уровень состоит из эластичного прозрачного шланга, который соединяет два пластиковых резервуара с водой.

Его используют для устройства стяжки потолка или пола, выравнивания стен, разметки высоты горизонта пола и потолка, других работ по ремонту или строительству.

Его отличительной особенностью от других видов уровней является возможность выравнивать предметы, которые находятся в разных комнатах.

Среди преимуществ гидроуровня отмечают:

• простота использования;
• дешевая цена;
• возможность использования для труднодоступных мест за счет гибкости шланга, например, с различных углов здания;
• выравнивание по одному уровню предметов, которые находятся на значительном отдалении друг от друга;
• возможность эксплуатации за пределами помещения;
• неприхотливость в использовании;
• нетребовательность к специальным условиям хранения.

Это простой инструмент, который никогда не выйдет из строя, потому что в нем нечему ломаться.

Однако, у водяного уровня имеются свои недостатки:

• для работы с этим инструментом нужны два человека, в то время как с другими видами этих измерителей достаточно одного;
• длинные шланги трудно заполнять водой;
• сложности в работе при низких температурах;
• необходимость регулярной смены жидкости;
• длительное время уравновешивания жидкости в трубке;
• прибор нельзя использовать вблизи отопительных приборов и нагретых поверхностей.

Кроме того, водяной уровень не предназначен для выравнивания вертикальных поверхностей, а только для горизонтальных.

Принцип работы

Как отмечалось выше, прибор представляет собой гибкий шланг (трубку) и двух колб с нанесенной шкалой. Длина трубки может варьироваться от 3 до 40 метров.

Работа инструмента основана на законе Паскаля о сообщающихся сосудах, в соответствии с которым, внутри колб, под действием атмосферного давления, уровни однородной жидкости равны.

Вместо колб можно использовать два конца трубки. Уровень определяют относительно положения горизонта.

Правильность показаний зависит от качественного наполнения шланга, а также условий эксплуатации – температура воздуха должна быть выше 0 градусов.

Как сделать самостоятельно

Ватерпас можно найти в любом строительном магазине и приобрести по низкой стоимости. Если нет времени на поиски инструмента, можно изготовить его самостоятельно. Этапы изготовления ватерпаса:

• Для гидроуровня нужен прозрачный (силиконовый) шланг или трубка, а также маркер для разметки шкалы или нанесения цифровых отметок. Опытные мастера советуют использовать шланг с толстыми стенками – 1,2-1,5 см. Такой выбор объясняется тем, что он не будет перегибаться, обеспечивая свободное движение жидкости. Трубки с тонкими стенками неудобны для использования: жидкость внутри перетекает медленно, ее уровень видно не отчетливо. Длина шланга зависит от габаритов помещения: потолка, пола, фундамента и прочих.
• В качестве колб можно использовать одноразовые шприцы, подходящие по диаметру к трубке. С ним срезают конусы, соединяя с краями трубки. Шприцы удобны тем, что на них уже имеется готовая разметка с делениями. Поршни от шприцов можно использовать в качестве пробок во время переноса гидроуровня с одного места на другое.
• Можно не пользоваться колбами, а просто сделать разметку маркером на обоих концах шланга. Если он сделан из непрозрачного материала, на этих участках следует закрепить прозрачные отрезки из пластмассы или стекла.
• Трубку наполняют водой. Для удобства жидкость можно подкрасить марганцовкой или другим красителем.
• По мере заполнения трубки водой, нужно выпускать все возникающие пузырьки воздуха. Это можно сделать, встряхнув шланг по всей длине два-три раза.

Качественные показания будут при использовании кипяченой, фильтрованной воды.

Как пользоваться

Перед началом работы с ватерпасом следует учитывать некоторые рекомендации:

• На точность показаний может повлиять обилие пузырьков воды в шланге, которые искажают результаты разметки. Поэтому рекомендуется использовать только чистую, отстоявшуюся жидкость.
• Оба конца гидроуровня устанавливают рядом, при этом вода должна находиться в них на одинаковой отметке. Если отметки разные, значит в шланге остался воздух или где-то он перекручен. По этой причине старый шланг не обеспечивает точные показания.
• Во время работы нельзя перегибать или наступать на трубку.
• Для расчета оптимальной длины шланга необходимо учитывать, что ватерпас должен вертикально опускаться по стене и свободно ложиться на пол. Во время разметки он не должен сильно натягиваться.
• После работы с инструментом всегда нужно сливать воду. Чтобы жидкость длительное время сохраняла прозрачность, иногда туда добавляют немного спирта.

Работа с инструментом простая, но требует аккуратности, и осуществляется следующим образом:

• На высоте около двух метров размещают емкость с водой, куда опускают один конец ватерпаса. Второй конец должен находиться на полу в другой емкости.
• Через шланг пропускают воду так, чтобы она свободно перемещалась внутри него. Когда он полностью заполнится жидкостью, один конец (тот, который находится внизу) нужно зажать пальцем, затем вынуть тот, который размещен в емкости на высоте, также зажать его. После этого соединяют обе части трубки, при этом уровни воды должны быть одинаковыми.
• На одной из стен на высоте 1,5 метра наносят исходную точку разметки – четкую горизонтальную линию.
• К данной отметке прикладывают один конец гидроуровня, закрепляют на скотч, если измерение производится без напарника.
• Другой конец ватерпаса переносят ко второй стене и прикладывают на той же высоте, что и в первый раз – на уровне 1,5 метра. Высота второго конца инструмента регулируется таким образом, чтобы уровень жидкости в первой колбе совпадал с нанесенной на стену отметкой.
• Вторая отметка, полученная с помощью второй колбы, дает искомую высоту. Аналогичным образом можно наносить промежуточные точки, чтобы затем соединить в сплошную линию.

По окончании процедуры от линии разметки нужно отмерить нужное расстояние, нанести еще одну по периметру помещения, отметив идеальный уровень напольного покрытия.

Чтобы наполнить трубку водой, можно воспользоваться обычной воронкой. Из-под крана использовать воду не рекомендуется из-за пузырьков воздуха в струе и сложности регулирования потока.

Ватерпас поможет упростить строительный процесс и повлиять на качество работ. Изготовить самостоятельно этот инструмент не составляет труда, а, чтобы пользоваться им, не нужны специальные навыки или знания. Если вам доводилось изготавливать подобный инструмент, можете поделиться своим опытом в х ниже.

Как использовать водяной уровень Ссылка на основную публикацию

Источник: https://zaborvse.ru/instrumenty/kak-polzovatsya-vodyanym-urovnem

Как пользоваться гидроуровнем при выравнивании пола. Гидроуровень в строительстве. Виды и применение гидроуровня Как работает водяной уровень

Как обеспечить максимально точную горизонтальную разметку в процессе строительства? Как свести к минимуму любые отклонения по горизонтали? Вопреки распространенному мнению, для этой цели совершенно необязательно покупать сложные дорогостоящие приборы. Достаточно воспользоваться водяным уровнем, который позволяет добиться практически абсолютной точности.

Ватерпас – это не только простой, но и весьма надежный инструмент. Его можно купить в любом строительном магазине или гипермаркете по доступной стоимости или даже сделать собственными руками.

Если вы выбрали именно второй способ, просто возьмите прочный силиконовый шланг и наполните его водой или какой-либо в меру вязкой жидкостью.

Для расширения функциональности можно с помощью маркера нанести на поверхность изделия специальные метки, а также подкрасить воду, чтобы лучше видеть показания устройства.

• ни в коем случае не заливайте в шланг воду из крана. Лучше всего использовать дистиллированную или кипяченую жидкость. Так вам будет проще избавиться от пузырьков, отрицательно влияющих на точность измерений;
• избегайте перегибов шланга или попадания в него воздуха;
• пользуясь самодельным уровнем, не наступайте на него;
• после выполнения всех необходимых работ сливайте воду, так как в течение нескольких дней она зацветает и приобретает неприятный запах.

Из нашего видео вы сможете более подробно узнать о том, как удалить из шланга пузырьки воздуха и выполнить разметку пола, стен и потолка с помощью собственноручно изготовленного прибора. Здесь же мы приведем краткую пошаговую инструкцию, которая поможет научиться правильно пользоваться уровнем.

Осуществляем разметку с использованием водяного уровня

Для начала необходимо заполнить шланг водой и убедиться в полном отсутствии воздуха. Просто совместите оба конца шланга – если уровень воды в них одинаков, то можно смело пользоваться ватерпасом для выполнения разметки. Для этой цели вам потребуется выполнить следующие действия:

• добавить в воду какой-либо краситель;
• совместить уровни высот на обоих концах шланга и провести горизонтальную линию, которая станет исходной точкой вашей будущей разметки;
• приложить один из концов ватерпаса к полученной отметке и прикрепить его посредством металлического фиксатора или обычного скотча. Идеальный вариант – воспользоваться помощью напарника, который будет удерживать шланг на одном и том же уровне;
• второй конец нашего прибора переносим к другому краю стены и тщательно выравниваем его таким образом, чтобы уровень воды на противоположной стороне совпадал с исходной горизонтальной линией;
• наносим вторую отметку;
• используя специально окрашенную нить, соединяем обе отметки идеально ровной горизонтальной линией.

Точно таким же образом разметка выполняется по всему периметру помещения и переносится в другие комнаты. Достаточно просто ориентироваться на первую исходную точку, и вы будете полностью уверены в отсутствии даже минимальных отклонений. При необходимости вы можете также наносить любое количество промежуточных отметок, которые помогут выполнить качественную горизонтальную разметку.

Очень важно устанавливать первую исходную точку точно на уровне глаз. В противном случае измерения могут оказаться пусть очень незначительно, но все же неточными.

Водяной уровень – надежный и недорогой инструмент для нанесения разметки

• низкая стоимость. Все что вам потребуется купить – это силиконовый шланг, который обходится недорого;
• простота в изготовлении устройства. Единственным требованием к этому процессу является тщательное удаление пузырьков воздуха из шланга, так как они могут негативно повлиять на правильность разметки;
• при использовании красителя вы сможете легко различить уровень воды в шланге даже при плохом освещении в помещении, благодаря чему не придется выполнять никаких дополнительных работ.

Прекрасная альтернатива гидроуровня — лазерный уровень — goo.gl/RkmMuNКак пользоваться гидроуровнем!В наш век, когда при строительстве мы используем новейшие технические приспособления, такие как лазерный уровень, старые проверенные инструменты уходят в кромешную тень! Всё меньше простых людей умеет, да и хочет знать, как устроенны строительный отвес, гидроуровень и угольник… Так нельзя — это не правильно! И канал «Парни из Камня» не хочет забывать наработки наших предшественников в строительстве… Яркое видео №97 — «Как пользоваться гидроуровнем»!Гидроуровень с виду простенький гибкий шланг и не более того, если Вы, конечно, не знакомы с трудами Паскаля. Правильно, закон сообщающихся сосудов в действии! При таких знаниях шланг (гидроуровень) легко превращается в очный инструмент для нахождения горизонта! При строительстве фундамента на открытом пространстве — лазерный уровень бесполезен, при севших батарейках — работать с лазером не выйдет… А работа наша не должна стоять!

Смотрите видео №97 «Как пользоваться гидроуровнем», не забывайте наставления масонов!

Инстаграм — молодой портал, но там сгодятся фоты о работе с гидроуровнем — instagram. com/guysstoneЙоу, для Вас и только Вас, видео о том, как при заливке фундамента правильно пользоваться гидпроуровнем — youtube.com/channel/UC5wB9-FFt2hmPmRq5ge…

Источник: https://adexa48.ru/kak-polzovatsya-gidrourovnem-pri-vyravnivanii-pola-gidrouroven-v.html

Как пользоваться водяным уровнем: настройки простейшего водяного уровня, как правильно пользоваться жидким уровнем при строительстве фундамента

При строительстве или проведении ремонтных работ нередко возникает ситуация, когда нужно определить уровень горизонта. Лазерные устройства, решающие этот вопрос, стоят дорого. Чаще всего используется специальный водяной уровень.

При заводском исполнении этого устройства в верхней части имеются колбы с метками, но их ставить необязательно. Вполне реально изготовить и приспособить прибор своими руками. Эта статья поможет научиться пользоваться водяным уровнем.

Главное – понимать метод действия. Прибор работает по закону Паскаля, или по принципу сообщающихся сосудов. Ватерпас – это прозрачная гибкая трубка с пластиковыми размеченными колбами, которые играют роль контрольных сосудов. Уровень относительно горизонта определяется положением воды. Уровень жидкости на обоих концах должен совпадать при одинаковой высоте объектов.

Длина трубки выбирается от 2 до 30 метров. Для небольшой комнаты достаточно 6−8 метров. Если помещения достаточно просторные, как в некоторых частных домах, потребуется трубка 20 и более метров.

Однако с длиной выше рекомендуемой работать неудобно: в этом случае шланг перекручивается, перегибается – результат измерений искажается. Слишком короткая трубка может провисать.

Оптимальной считается такая длина, при которой шланг свободно свисает вдоль стены и на полу.

 Настройка водяного уровня

В устройство-шланг по определению нужно залить жидкость, то есть воду, которую необходимо подкрасить для лучшей видимости. Диаметр трубки должен быть около 12-15 мм. Свисание одного края по стене – не менее 1 метра, перпендикулярно полу. Никаких перекручиваний у шланга быть не должно.

Подкрашенную воду налить в ведро и поставить на возвышенность, около 2 метров, это похоже на действие «слить бензин из бака». Вода непосредственно из крана не подойдет, т.к. там могут быть пузырьки, мешающие производить замер. Один край шланга опустить в ведро, через второй – потянуть воду, чтобы она в него потекла.

После этого – нужно вынуть концы шланга и взять его в руки в виде буквы U. От верхнего края должен быть отступ около 15 см, т.е. лишнюю воду необходимо слить.

После проведения настройки простейшего водяного уровня также следует сделать проверку трубки на наличие пузырьков: ненужный воздух удаляется путем складывания шланга пополам концами вверх и легкого постукивания по конструкции.

Как пользоваться водяным уровнем

При переносе своего края уровня его необходимо закрыть пальцем: так жидкость не выльется. Если вы работаете с напарником, то он делает то же самое, либо два края совмещаются вместе в одной руке.

При небольшом помещении измерение можно проводить в одиночестве. В больших пространствах лучше работать с напарником, стоящим у стартовой метки.

Для удобной фиксации края шланга к стене используется специальный металлический зажим, который также можно изготовить самостоятельно.

Пол

От основной линии ходить по периметру с рулеткой, нижний конец которой уткнут в пол. Искать самую высокую точку линии пола. Отступить 3 см вверх и сделать отметку снизу. Далее – в каждом углу и на каждой стене проводить такие же измерения по 2-3 раза. Затем – соединить все нижние отметки, и получится уровень пола.

Потолок

По примеру предыдущего абзаца точно так же искать на этот раз самую низкую точку потолка.  Далее с помощью уровня воды определить несколько отметок и выделить линию горизонта. После этого можно ставить профиль и выравнивать потолок.

Стены

Ставить остальные метки вдоль стены, так, чтобы они постоянно совпадали с уровнем успокоившейся воды в трубке. Между двумя горизонтальными метками натягивается шнур, обозначающий линию горизонта. Основная линия, по которой делается разметка уровня пола или потолка.

Для измерений в других комнатах или коридорах напарник остается на прежнем месте для удерживания и осмотра контрольной метки. Второй человек переходит в следующее помещение и ставит уже там стартовую точку. Затем напарник переходит в другую комнату, и дальнейшие измерения проводят уже вдвоем. Каменщики при кладке кирпича также контролируют высоту готовой стены при помощи водяного уровня.

Окна

Вначале определяется та же самая основная горизонтальная полоса. От этих параметров необходимо отталкиваться вверх, намечая желаемых уровень окон. Так планируется последующая кладка кирпича при строительстве дома – определяется нижний край проемов.

Фундамент

Рассмотрим, как пользоваться водяным уровнем при строительстве или проверке залитого фундамента. Для этого нужно:

1. Изготовить базу для закрепления прибора. Две доски необходимо расположить горизонтально, а перпендикулярно к ним, примерно посередине – два бруска.  Выровнять угол между досками и брусками с помощью строительного угольника, он должен быть равен 90 градусам.
2. Закрепить на заготовку концы шланга гидроуровня. Можно также пользоваться прибором без колб со шкалами. Это гораздо упростит работу, т.к. иначе из-за разницы между толщиной трубки и размером отверстия в мерной емкости вода в процессе измерения будет слишком долго выравниваться.
3. Установка прибора на один из углов фундамента – контрольная метка. После – зажать концы трубки.
4. Проверка отклонений уровня одного угла фундамента относительно другого. Для этого один конец шланга нужно зажать и перенести в проверяемую точку. Далее – разжать и дать жидкости возможность выровняться относительно горизонтали.
5. С помощью линейки снять показания. То есть измеряется уровень отклонения воды по сравнению с нулевым значением.
6. Используется метод разности. Это вычитание отклонения в базовой точке из отклонения в проверяемой с учетом знака полученного значения. Если не пользоваться именно методом относительного измерения, то погрешности могут быть большими. Ведь когда трубка передвигается, постоянно меняется как уровень воды, так и внутренний объем. При возвращении прибора в первоначальную точку жидкость будет находиться на одной отметке, но с базовой может не совпасть. Относительные измерения – гарантия минимальных погрешностей.
7. Таким же способом определяется уровень всех остальных углов фундамента.

После проведения всех измерений необходимо сопоставить параметры с допустимыми величинами отклонений. Эти данные можно найти в пособиях к СНИП.

Сложности использования

Кроме неоспоримых преимуществ гидравлического уровня выделяются и его недостатки вкупе со сложностями:

• работать приходится только в горизонтальной оси, для выравнивания вертикали прибор не приспособлен
• нужен напарник – одному измерять намного сложнее и дольше
• длинные трубки сложнее наполнять
• работа с отрицательными температурами требует незамерзающей жидкости

Таким образом, основное, что нужно иметь в виду: скорость выравнивания воды зависит от длины и толщины трубки. Используя принцип сообщающихся сосудов, можно изготовить измерительный прибор своими руками.

Пользоваться жидким уровнем лучше с оптимальными параметрами. Несмотря на некоторые неудобства, водяной уровень практичен, точен и незаменим.

Мастера своего дела уже давно оценили возможности, которые дает этот простой, но эффективный, а главное – бюджетный инструмент.

Источник: https://TehnoPanorama.ru/instrumenty/kak-polzovatsya-vodyanym-urovnem.html

Пузырьковый уровень (ватерпас) – как выбрать и пользоваться

При ремонте квартиры, строительстве или установке мебели необходимо обеспечить горизонтальность поверхностей. Никому не понравятся кривые стены, косо установленные двери, окна, мебель, бытовая техника. Не обрадует глаз и неровно уложенный на пол ламинат или не горизонтально установленный подвесной потолок.

Для обеспечения горизонтальности в строительстве и при ремонте служит измерительный инструмент, который называется уровнем (ватерпасом).

Что измеряют водяным гидроуровнем

Уровень (ватерпас) водяной, гидроуровень или лазерный является измерительным инструментом, позволяющим обеспечить линию горизонта при выполнении строительных и монтажных работ.

Виды и принцип работы уровней

По принципу работы существуют жидкостные и лазерные уровни (ватерпасы). Жидкостные бывают двух видов: пузырьковые, которые устанавливаются в рулетки или строительные линейки и гидроуровни. Приставка гидро произошла от греческого слова hydor – вода.

Пузырьковый жидкостный уровень

Пузырьковый уровень представляет собой герметичную колбу из прозрачного материала, частично не заполненную подкрашенным спиртом, чтобы не замерзал при морозах.

При горизонтальном положении колбы пузырек воздуха благодаря плавному увеличению внутреннего диаметра в центре колбы отмеченного рисками, будет занимать положение строго между ними.

Пузырьковые уровни устанавливают в строительные линейки, как на фотографии. Ними оснащают оптические измерительные приборы, например, лазерные уровни, нивелиры, теодолиты, весы. Они есть во всех приборах и инструментах, точность показаний которых зависит от их положения относительно линии горизонта.

Водяной гидроуровень

С помощью пузырькового уровня, вмонтированного в строительную линейку можно обеспечить горизонтальность на расстоянии длины линейки, а это не более трех метров.

Для того, чтобы сделать разметку на одной линии горизонта на большом расстоянии, например, при оклейке обоев, установки подвесного потолка, укладке кафеля, строительстве дома, бассейна или забора используют теодолит, лазерный или гидроуровень. Лазерный уровень, а тем более теодолит не каждому домашнему мастеру доступны по цене.

Поэтому многие покупают или изготавливают своими руками гидроуровень, который представлен на фотографиях.

Работа гидроуровня основано на законе сообщающихся сосудов Паскаля. Закон гласит, что уровень однородной жидкости в сообщающихся сосудах, вне зависимости от их формы, устанавливается на одной горизонтальной линии.

Таким образом, чтобы изготовить гидроуровень, достаточно соединить гибкой трубкой требуемой длины два узких прозрачных сосуда с патрубками на дне. После заполнения системы водой гидроуровень станет готовым для работы.

Как сделать гидроуровень своими руками

Гидроуровень можно купить в магазине, но его не сложно сделать самостоятельно. Нужно всего лишь на концах прозрачной трубки достаточной длины с внутренним диаметром не менее 8 мм нанести несколько отметок с шагом 10 мм. Деления нужны для того, чтобы вдвоем было легче работать.

Если трубка не прозрачная, то нужно ее концы оснастить прозрачными отрезками дополнительных трубок из пластмассы или стекла. Хорошо для этого подойдут одноразовые шприцы для инъекций такого же внешнего диаметра.

Поршни из шприцов удаляются, конусы на шприцах на которые одевается иголка, удаляются и отверстие расширяется до размера, близкого к размеру внутреннего диаметра шприца, шприцы стороной установки иголки вставляются в концы трубки.

Самодельный гидроуровень готов и можно приступать к работе с ним на практике.

Как производить работы с помощью гидроуровня

Перед началом работы с гидроуровнем его нужно заполнить водой. Концы гидроуровня сводятся вместе, и система заполняется кипяченой водой (удобно из чайника) до уровня середины делений. Это и будет нулевым делением. Заливать воду в гидроуровень непосредственно из водопровода недопустимо, так как в ней есть пузырьки воздуха, нарушающие однородность воды и разметка может получится не точной.

Перед разметкой зажимают пальцем отверстие одного из концов гидроуровня, чтобы вода не вытекала, и прикладывают ее к первой отметке условным нулевым делением. Второй конец трубки устанавливают в зону второй точки разметки и, поднимая или опуская его по вертикали, добиваются, чтобы в первом конце трубки уровень воды совпал с намеченной точкой. После этого наносят вторую метку.

Если требуется между отметками нанести горизонтальную линию, то можно воспользоваться ниткой, натертой грифелем карандаша или мелом. После окраски нитку прикладывают к отметкам, крепко натягивают, отводят ее центр от стены и резко отпускают. Линия готова.

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 180⁰. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.

Как сделать водяной уровень своими руками. Гидроуровень – как пользоваться простым устройством для стройки и ремонта?

Инструкция работы с гидроуровнем. Допустим, нужно отбить периметр стяжки. Ставим ведро у стены на выровненный грунт. При заполненной трубке наливаем в ведро столько воды, чтобы ее верхняя отметка дошла до требуемого нам уровня.

Теперь осталось отвести свободный конец трубки на требуемое расстояние и разметить на стене нужную высоту.

Для большей эффективности замеров, можно применять не одну, а две трубки, разнесённые друг от друга в разные стороны. То есть, можно одновременно сделать разметку для стяжки сразу по двум стенам, поставив ведро на углу.

Несколько слов о ватерпасе

Ватерпас с голландского переводится как «водяной измеритель». Но если в предыдущем инструменте был задействован принцип сообщающихся сосудов, то в этом приспособлении применяется капсула с жидкостью, в которой свободно перемещается пузырек воздуха.

Для того чтобы сделать прибор более функциональным, капсулу заполняют не водой, а спиртом, который не замерзает при минусовых температурах

Водяной уровень выполнен в виде линейки или правила, и капсула располагается по центру:

• Когда линейка лежит на горизонтально ровной поверхности, пузырек расположен строго посредине капсулы;
• Если линейка отклоняется от горизонта, пузырёк смещается от центра.

Прибор может оснащаться не одной, а двумя капсулами. В этом случае, одна капсула расположена в горизонтальной плоскости, а другая — в вертикальной. Таким образом, за один раз можно определить наклон поверхности по горизонтали и по вертикали.

Подведем итоги

Теперь вы знаете, как правильно пользоваться гидроуровнем, чтобы определить ровность плоскости относительно горизонта. Более того, вы сами сможете собрать гидроуровень. Также рекомендую к просмотру видео в этой статье, а если остались вопросы или нужны пояснения, напишите об этом в комментариях.

Водяной уровень: как пользоваться гидроуровнем

4 октября, 2015. Прочитано 43843 раз(а)

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

• водяной уровень;
• красящая нить для разметки;
• немного любой краски для подцветки воды;
• карандаш;
• рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Гидроуровень – просто и эффективно

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

• Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
• Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
• Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
• Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

• Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
• Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
• Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
• После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

• Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
• Другой конец прибора нужно переместить на тот угол, который проверяют.
• Разжимают края трубки и выжидают, пока жидкость не выровняется.
• При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не “хватала” воздух, не пользоваться мутным рукавом.

Гидроуровень – принцип работы и правила пользования

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

• небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
• несколько 5-ти кубовых разовых шприцев;
• острый нож;
• бутылка воды;
• жидкое мыло;
• гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

• маленькая цена за промышленный образец и возможность изготовить его своими силами;
• простота в проведении разметки;
• возможность работать в самых трудных для доступа местах;
• работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
• обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
• достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

• для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
• часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
• при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
• при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
• устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
• показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

• гидравлический уровень;
• воронка для заливания жидкости;
• небольшое ведерко для заливания воды;
• маркер или карандаши;
• следует приготовить рулетку;
• для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
• Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

В заключение приведем несколько советов специалистов.

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Инструменты

Гидроуровень – это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Оглавление:

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

• водяной уровень или гидроуровень;
• лазерный;
• трубный;
• пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 – 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень – это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

• низкая цена гидроуровня;
• легкость в использовании;
• работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
• выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
• возможность работы за пределами помещения;
• инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

• необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
• сложность заправки длинных шлангов водой;
• работа при температуре выше 0°с;
• систематическая смена жидкости;
• изоляция прибора на 2 м от отопительных и горячих элементов;
• работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.

Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

• инструмент;
• емкость для жидкости, ковш или лейка;
• воронка;
• заточенный карандаш;
• линейка и рулетка;
• скотч;
• по желанию, краситель для воды;
• помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

• расправьте шланг инструмента, чтобы не было его заломов;
• наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
• разместите его на возвышенности;
• поместите один конец гидроуровня на самое дно полной емкости;
• потяните жидкость через второе отверстие трубы;

• конец с колбой опустите как можно ниже к земле;
• вставьте воронку в отверстие второго конца;
• из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

• прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
• после наполнения аппарата водой, закрепите колбы и перекройте краны на них.

Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

1. Держите колбу на необходимом уровне возле первого объекта.
2. Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
3. помощник берет вторую колбу и перемещает ее к следующей точке.
4. Следите за тем, чтобы трубка не перегибалась.
5. Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
6. Сделайте отметку карандашом.
7. Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
8. Далее действуйте по описанной схеме.
9. Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
10. Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

• эластичная прозрачная трубка диаметром в 8 – 10 мм;
• два медицинских одноразовых шприца на 5 делений;
• канцелярский нож;
• емкость для воды;
• мыльный раствор;
• маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

• пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
• выкиньте иглы со шприцов и выньте поршни;
• обрежьте канцелярским ножом конусы под иглы;
• расширьте отверстие шприца до диаметра шланга;
• вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

• наполните систему водой;
• поднимите концы шланга вверх;
• определите середину трубки инструмента. Надавите на нее ногой;
• пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.

Оценка статьи:

Загрузка… Сохранить себе в: Как сделать водяной уровень своими руками. Гидроуровень – как пользоваться простым устройством для стройки и ремонта? Ссылка на основную публикацию Доля рынка

Global Water Level Indicators в 2021-26 гг.

В этом отчете также рассматривается влияние COVID-19 на мировой рынок. Пандемия, вызванная коронавирусом (COVID-19), затронула все аспекты жизни во всем мире, включая деловой сектор. Это повлекло за собой несколько изменений в рыночных условиях.

Обзор рынка индикаторов уровня воды в отрасли в 2020-2026 гг .:

Новый отчет под названием «Глобальный рынок индикаторов уровня воды » был добавлен в свое обширное хранилище компанией Straits Research.В отчете анализируется и оценивается рынок индикаторов уровня воды на глобальном, региональном и национальном уровнях. В отчете представлены данные за предыдущие годы, а также подробный анализ с 2017 по 2022 год на основе выручки (млрд долларов США). Кроме того, в отчете содержится всесторонний анализ факторов, стимулирующих и сдерживающих рост рынка, а также их влияния на спрос в прогнозируемом периоде. Кроме того, отчет включает исследование прибыльных возможностей, доступных на рынке индикаторов уровня воды на глобальном уровне.

Исследование дает прозрачное представление о рынке индикаторов глобального уровня воды и включает в себя подробный сценарий конкуренции и портфель ключевых игроков, действующих на нем. Чтобы получить четкое представление о конкурентной среде на рынке, в отчете проводится анализ модели пяти сил Портера. В отчете также представлен анализ рыночной привлекательности, в котором сегменты и подсегменты сравниваются на основе их размера рынка, темпов роста и общей привлекательности.

Чтобы получить ОБРАЗЕЦ отчета, нажмите:
https://www.reportsmonitor.com/request_sample/1012113

Основные игроки , затронутые в этом отчете: Yaktek, Watts, Humboldt Mfg, Nikeson, Orion Instruments, DoverMEI, Veekay & More.

Сегмент по типу , рынок индикаторов уровня воды разделен на
плавающие индикаторы уровня
индикаторы уровня воды с плавающей опорой
прочие

Сегмент по приложению , рынок индикаторов уровня воды разделен на
Строительство
Промышленность
Жилой сектор
Прочие

В этом отчете прогнозируется рост выручки на глобальном, региональном и местном уровнях, а также приводится анализ последних отраслевых тенденций с 2016 по 2026 год в каждом из сегментов и подсегментов.Некоторые из основных географических регионов, присутствующих на рынке, приведены ниже:

• Северная Америка (С., Канада)
• Европа (К., Германия, Франция, Италия)
• Азиатско-Тихоокеанский регион (Китай, Индия, Япония, Сингапур, Малайзия)
• Латинская Америка (Бразилия, Мексика)
• Ближний Восток и Африка

Чтобы получить этот отчет по выгодной ставке @
https://www.reportsmonitor.com/check_discount/1012113

Ключевые вопросы, на которые даны ответы в отчете:

• Каков текущий сценарий рынка индикаторов глобального уровня воды? Как будет развиваться рынок в следующие 5 лет?
• Какие новые технологии будут стимулировать рост рынка индикаторов уровня воды?
• Каков исторический размер рынка? Каков текущий размер рынка?
• Какие сегменты являются наиболее быстрорастущими и крупными? Каков их рыночный потенциал?
• Какие факторы будут стимулировать рост рынка в краткосрочной, среднесрочной и долгосрочной перспективе?
• Каковы прибыльные возможности для игроков на рынке?
• Какие регионы являются основными с точки зрения инвестиций?
• Какие основные стратегии используют ключевые игроки для увеличения своей доли рынка?

Просмотрите этот отчет с подробным описанием и оглавлением @
https: // www.reportsmonitor.com/report/1012113/Water-Level-Indicators-Market

Если есть особые требования к этому отчету, сообщите нам, и мы можем предоставить индивидуальный отчет.

Свяжитесь с нами
Джей Мэтьюз
Прямой: +1 513 549 5911 (США)
+44 203318 2846 (Великобритания)
Электронная почта : [email protected]

землетрясений на Тайване связаны с сезонными изменениями уровня воды

Донна Лу

Здание, поврежденное землетрясением на востоке Тайваня в 2018 году

Ritchie B Tongo / EPA-EFE / Shutterstock

Землетрясения на Тайване могут быть связаны с сезонными колебаниями водного цикла, вызванными азиатскими муссонами.

Тайвань имеет как высокую частоту разрушительных землетрясений, так и широкий разброс количества осадков и воды, хранящейся в земле, в результате проливных дождей и тайфунов, обрушившихся на остров с мая по сентябрь.

Реклама

Ya-Ju Hsu из Academia Sinica на Тайване и ее коллеги проанализировали данные о землетрясениях на востоке и западе Тайваня и обнаружили корреляцию между сейсмической активностью и колебаниями водного цикла.

Сюй сначала заметил, что многие землетрясения магнитудой 6 или более, по всей видимости, происходили во время засушливого сезона на Тайване примерно с февраля по апрель.

Она и ее коллеги проанализировали сейсмические данные, собранные в период с 2002 по 2018 год, а также измерения подземных вод с 40 станций мониторинга и данные о том, как земная кора изменяется в ответ на сезонную водную нагрузку.

Они обнаружили, что сейсмическая активность на западе Тайваня была самой высокой в ​​сухой сезон и самой низкой в ​​период с июля по сентябрь, в конце сезона дождей.

«В сухой сезон мы видим больше землетрясений, потому что водная нагрузка была снята», — говорит Сюй. Исследователи обнаружили, что это уменьшение уровня грунтовых вод привело к пику отскока земной коры даже при небольшом стрессе.

Восточный Тайвань характеризовался более сложной сейсмической активностью. Здесь более глубокие землетрясения, как правило, случались чаще с декабря по февраль.

Мелкие землетрясения в этой части Тайваня также были связаны с колебаниями уровня грунтовых вод и изменениями земной коры, но их время было более изменчивым.

Исследователи также изучили записи 63 землетрясений магнитудой 6 или более в период с 1604 по 2018 год и обнаружили аналогичные тенденции в сезонных колебаниях сейсмической активности.

Высокая сейсмическая активность во время засушливого сезона может увеличить вероятность разрушения более крупной системы разломов, что приведет к большему количеству крупных землетрясений, говорит Сюй.

Ссылка на журнал: Science Advances , DOI: 10.1126 / sciadv.abf7282

Еще по этим темам:

NOAA — Национальная метеорологическая служба

AHPS Анализ осадков

NOAA Лаборатория экологических исследований Великих озер

Уровень воды Великих озер постоянно контролируется У.S. и канадские федеральные агентства в регионе в рамках двустороннего партнерства. NOAA-GLERL полагается на эти данные об уровне воды для проведения исследований компонентов регионального водного бюджета и улучшения прогнозных моделей. Станции мониторинга уровня воды находятся в ведении Центра оперативной океанографической продукции и услуг NOAA (CO-OPS) и Канадской гидрографической службы Департамента рыболовства и океанов. Инженерный корпус армии США (Детройт, Чикаго, Буффало) и Министерство охраны окружающей среды и изменения климата Канады играют решающую роль в исследованиях, координации данных и оперативных сезонных прогнозах уровня воды в бассейне.

Для получения дополнительной информации о конкретных аспектах уровней воды Великих озер используйте вкладки выше:

• Сеть мониторинга: узнать, как измеряется уровень воды Великих озер
• Наблюдения: изучить текущее и историческое состояние уровня воды
• Прогнозы: сезонных и многолетних прогнозов уровня воды Великих озер

Здесь слева направо показаны: верхний ряд — станция мониторинга уровня воды (Макино-Сити, штат Мичиган), изображение прогноза уровня воды из модели NOAA-GLERL AHPS, спутниковое изображение Великих озер,
Нижний ряд — фотография Службы национальных парков, испарение над озером оценивается на основе измерений потока, сделанных на этом маяке в северной части озера Мичиган, Низкий уровень воды вызывает проблемы с доступом (Michigan Sea Grant, 2013),
Высокий уровень воды вызывает эрозию и угрожает собственности (1985, озеро Мичиган)

Данные об уровне воды в Великих озерах представляют собой один из самых длинных наборов высококачественных гидрометеорологических данных в Северной Америке, с данными эталонных датчиков Соединенных Штатов, начиная с 1860 года.Мониторинг уровня воды в Великих озерах — важная часть миссии NOAA по пониманию и прогнозированию изменений климата, погоды, океанов и побережий.

Данные отдельной станции

На карте выше показано расположение 53 станций управления океанографическими продуктами и услугами (CO-OPS) центра NOAA / NOS для измерения уровня воды на Великих озерах и соединительных каналах (синие круги).Эти станции фиксируют 3-х минутный средний уровень воды каждые 6 минут. Данные также архивируются в виде средних почасовых, дневных и месячных значений. Чтобы просмотреть их данные, щелкните значок NOAA / NOS / CO-OPS ниже.

Канадская гидрографическая служба, входящая в состав Департамента рыболовства и океанов, отслеживает уровень воды Великих озер на канадской береговой линии на 33 станциях мониторинга (зеленые кружки выше). Чтобы просмотреть их данные, нажмите на эмблему DFO / CHS ниже.

Средний уровень воды в озере (1918 г. — настоящее время)

Средние уровни по всему озеру используются в моделях прогнозирования и для мониторинга водного баланса Великих озер.Координационный комитет по основным гидравлическим и гидрологическим данным Великих озер (далее именуемый Координационным комитетом), международная консультативная группа правительственных агентств, определяет, какие станции уровня воды используются для получения средних значений по всему озеру. Они показаны на карте выше. Эти данные доступны начиная с 1918 года, потому что до этого времени было слишком мало датчиков для расчета разумного среднего значения для всего озера.

Сеть датчиков, используемых для определения средних значений по всему озеру.

Главные посты (1860-настоящее время)

В каждом озере есть одна станция уровня воды, которая назначается главным уровнемером на основании длины записи и минимального относительного вертикального движения земной коры. Текущие главные гидропосты показаны на карте выше, а выделены жирным шрифтом в таблице средних значений по всему озеру выше.

Наблюдения за уровнем воды

NOAA доступны в определенных местах, как описано на странице сети мониторинга, или как среднее значение по всему озеру.Эти средние значения по всему озеру основаны на избранном наборе данных станций США и Канады, определенных Координационным комитетом. Данные наблюдений, показанные ниже, получены от главного гидроизолятора каждого озера.

Текущие уровни

Ссылки ниже и метки на карте показывают графики дневных уровней озера в текущем году (синий) по сравнению с прошлогодними уровнями (черный) и прошлогодним среднегодовым уровнем (темно-красный) .Среднемесячные значения показаны в виде пошагового графика через средние дневные значения. На заднем плане изображены скоординированные (официальные) средних (зеленый) , рекордных (голубой) и рекордных минимумов (коричневый) в месяц, как указано здесь, вместе с дополнительными данными об уровне воды. Суточные уровни взяты из главного датчика каждого озера, произведенного NOAA / NOS / CO-OPS.

ВАЖНО: Данные максимально актуальны. Мы проверяем наличие обновлений ежедневно от CO-OPS в 6:30 и 14:30.Обновите браузер и / или очистите кеш браузера, чтобы у вас были самые свежие доступные данные. Кроме того, ознакомьтесь с Уведомлением об отказе от ответственности лаборатории и примечанием об интеллектуальной собственности .

Наконец, самые свежие необработанные данные об уровне воды (с временным разрешением до шести минут) доступны на странице Станции уровня воды NOAA приливов и течений. Примечание о том, что эти «необработанные данные» не подвергались процедурам контроля или обеспечения качества Национальной океанической службы и не соответствуют критериям и стандартам официальных данных Национальной океанической службы.Они выпущены для ограниченного публичного использования в качестве предварительных данных, которые следует использовать только с соответствующей осторожностью «.

На этой карте показано расположение главных постов для каждого озера. На диаграммах ниже показаны измерения, сделанные на станциях. Слева направо, главные измерительные приборы: Marquette C.G. (Береговая охрана), штат Мичиган (улучшенный), Харбор-Бич, штат Мичиган (штат Мичиган-Гурон), Св.Клэр Шорс, Мичиган (Сент-Клер), Фейрпорт, Огайо (Эри), Освего, Нью-Йорк (Онтарио).

Открыть все графики Закрыть все графики Конвертировать в футы

Прочие графики текущего уровня

Ниже представлены версии изображений в формате PNG для вышеуказанных графиков.

Колебания уровня воды в разных временных масштабах

Годовой цикл повышения и понижения уровня воды, видимый через приборную панель Великих озер

Уровень воды в Великих озерах колеблется в разных временных масштабах в зависимости от различных сил.Кратковременные изменения уровня воды, которые можно увидеть на интерактивных диаграммах выше, вызваны ветром и штормами. Эти краткосрочные (от нескольких часов до нескольких дней) эффекты могут быть драматичными и могут привести к тому, что уровень воды в озере от одного берега к другому может на короткое время измениться на несколько метров. Каждое из Великих озер имеет годовой цикл подъема и спада, зависящий от времени выпадения осадков, таяния снега и испарения. Как правило, озера находятся на самом низком уровне зимой и на самом высоком уровне летом или осенью.Диапазон годового прироста от 11 до 20 дюймов.

Гидрографы

Гидрограф позволяет увидеть сезонные и декадные изменения расхода или расхода воды в водном пути. Гидрографы за период наблюдений в районе Великих озер (начиная с 1860 или 1900 гг.) Иллюстрируют различные водные режимы во времени.

Графики и файлы данных ниже показывают среднегодовые уровни воды (на основе средних значений по всему озеру) за каждый год, а также долгосрочный средний уровень в метрах, IGLD85.Щелкните изображения, чтобы увеличить. Чтобы загрузить данные, посетите портал загрузки данных панели управления Великих озер, где вы также можете прочитать дополнительную информацию о том, как получаются данные об уровне воды

Официальные согласованные прогнозы

От U.С. Инженерный корпус армии и окружающей среды и изменения климата Канада

Существует один официальный сезонный прогноз уровня воды в Великих озерах, выпущенный совместно Инженерным корпусом армии США — Детройтским округом и канадской компанией Great Lakes-St. Управление регулирования Лоуренса в течение первой недели каждого месяца.Эти агентства имеют оперативные полномочия через Международную совместную комиссию по надзору за работой контрольных структур на реке Сент-Мэрис (выход к озеру Верхнее; Корпус-Детройт) и реке Святого Лаврентия (выход к озеру Онтарио; Корпус-Буффало). Каждое агентство использует ряд инструментов для составления собственного шестимесячного прогноза среднего уровня воды в районе Великих озер. Они сотрудничают, чтобы выпускать один совместный прогноз каждый месяц, который широко распространяется. Сезонный прогноз также доступен на сайте каждого агентства:

Продукция сезонного гидрологического прогнозирования Великих озер (экспериментальная)

Многолетние прогнозы на основе последних исследований климата

Из панели управления Великих озер

Долгосрочные прогнозы будущих уровней воды в Великих озерах весьма неопределенны.За последние несколько десятилетий было опубликовано множество исследований, в которых используются глобальные климатические модели для оценки воздействия будущего климата на уровень воды Великих озер. Хотя для полного понимания каждого исследования потребуется прочитать исходный материал, панель Great Lakes Dashboard позволяет нам сопоставить эти различные прогнозы рядом для визуального сравнения. Откройте легенду и меню с помощью желтой кнопки, выберите вкладку исследований, а затем вкладку прогнозов на несколько десятилетий, чтобы просмотреть эти прогнозы.Недавние исследования показывают, что существует мало свидетельств того, что будущая изменчивость уровня воды значительно превысит исторический диапазон.

Контакт:

Краткосрочные уровни воды и метеорология

Система оперативного прогнозирования озера Эри (LEOFS)

От LEOFS

Обновленная система оперативного прогнозирования озера Эри (LEOFS) была совместно разработана Центром оперативной океанографической продукции и услуг (CO-OPS) NOAA / Национальной океанической службы (CO-OPS) и Управлением береговой службы (OCS), Лабораторией экологических исследований Великих озер. (GLERL), Национальные центры прогнозирования окружающей среды (NCEP) NOAA / Национальной метеорологической службы (NWS), Национальные центральные операции (NCO) и Массачусетский университет в Дартмуте.

NWS и NOS работают вместе, чтобы запустить LEOFS в оперативном режиме в системе высокопроизводительных вычислений NOAA (HPCS). Работая на базе HPCS NOAA, LEOFS имеет прямой доступ к оперативной метеорологической продукции Национальной метеорологической службы, необходимой для надежной работы.

LEOFS использует модель океана конечного объема (FVCOM). LEOFS предоставляет пользователям прогноз текущей погоды (анализ ближайшего настоящего) и прогноз уровня воды, течений и температуры воды на период до 120 часов четыре раза в день.

Краткосрочные уровни воды и метеорология также доступны для других озер и коридора Гурон-Эри в их нынешней экспериментальной форме здесь: Система прогнозов прибрежных районов Великих озер.

Контакт:

Дополнительные ресурсы

Прогнозы климата NWS
Монитор засухи США
Ежеквартальные воздействия на климат и прогноз
Ежемесячные гидрологические данные GLERL

Оперативный общий уровень воды и прогнозы изменения прибрежной зоны

Откройте Operational Total Water Viewer and Coastal Change Viewer.

Проект USGS National Assessment of Coastal Change Hazards работает с Национальной метеорологической службой (NWS) и Национальными центрами экологического прогнозирования (NCEP) над объединением прогнозов волн на основе Системы прогнозирования прибрежных волн (NWPS) с морфологией пляжей, полученной USGS. предоставлять региональным метеорологическим управлениям подробные прогнозы уровней воды, вызванных волнами. Межведомственная операционная модель доступна на отдельных пилотных участках, а прогноз модели доступен в средстве просмотра прогноза общего уровня воды и прибрежных изменений.Средство просмотра включает прогнозы времени и величины уровня воды на береговой линии и потенциального воздействия на прибрежные дюны.

Пример снимка экрана программы просмотра прогнозов общего уровня воды и изменения прибрежной зоны 4 июня 2016 года, за два дня до ожидаемого обрушивания тропического шторма Колина на побережье Мексиканского залива Флориды. Это прогноз для Острова сокровищ (синий воздушный шар на карте) в день прибытия Колина (6 июня 2016 г.). Вверху справа: ожидаемые средний (пунктирная линия) и общий (сплошная линия) уровни воды с 4 по 9 июня.Внизу справа: ожидаемая высота воды относительно высоты пляжной дюны. На карте показаны близлежащие места, где дюны должны были разрушиться (желтые шары) или быть захвачены штормовыми волнами (оранжевые шары). (Источник: Джозеф Лонг, Центр прибрежных и морских наук Санкт-Петербурга. Общественное достояние.)

Основными составляющими общего повышения уровня воды вдоль побережья являются приливы, нагон и нагон, вызванный волнами. Однако существующие рабочие модели уровня воды не учитывают уровни воды, вызванные волнами.Проект USGS National Assessment of Coastal Change Hazards работает с Национальной метеорологической службой (NWS) и Национальными центрами экологического прогнозирования (NCEP) над объединением прогнозов волн из Системы прогнозирования прибрежных волн (NWPS) с морфологией пляжей, полученной USGS, чтобы обеспечить региональные метеорологические службы детализировали прогнозы уровней воды, вызванных волнами.

Пилотное исследование продолжается в Даке, Северная Каролина, а также на других объектах. Для каждой области исследования приливы и приливные уровни воды предоставляются Системой прогноза внетропических нагонов и приливов (ESTOFS), а характеристики волн (высота и период волн) предоставляются NWPS вдоль 20-метровой изобаты.Эти характеристики волн служат исходными данными для эмпирической модели наката волн, разработанной Stockdon и другими (2006). Наклоны пляжа и неопределенность уклона, которые также требуются для модели наката волн, получены из нескольких лидарных съемок USGS в одном и том же районе. Метод определения среднего уклона пляжа для песчаных береговых линий США вместе с опубликованными наборами данных опубликован в Doran et al. (2015). Пространственная и временная неопределенность общего уровня воды из-за изменчивости наклона пляжа, высоты и периода волн также прогнозируется с использованием методологии, описанной в Doran et al. (2015).Существующие и будущие пилотные объекты будут оснащены оборудованием для дистанционного видеонаблюдения, чтобы обеспечить наблюдение за общим уровнем воды для сравнения с прогнозируемыми значениями. Кроме того, для улучшения прогнозов будут изучены процессы, вызывающие экстремальный уровень воды и перенос наносов в условиях шторма.

Уровни воды Великих озер, протяженность льда и новости

Размещено: 17 апреля 2021 г. / 05:13 EDT / Обновлено: 19 апреля 2021 г. / 01:49 EDT

Уровень воды в Великих озерах значительно ниже, чем год назад, при этом в целом картина более сухая, чем в среднем, продолжающаяся большую часть остальной части апреля.Верхняя картинка. Пятница (16.04) — Чикаго, низкие облака закрывают самые высокие небоскребы Чикаго.

График уровня воды в озере Верхнее

Уровень воды в озере Верхнем за последний месяц поднялся на 4 дюйма, в основном из-за таяния снегов в Канаде. Уровень снизился на 5 дюймов за последний год. Это на 9 дюймов выше среднего апрельского уровня, но на 9 дюймов ниже самого высокого апрельского уровня, зафиксированного в 1986 году.

График уровня воды в озере Мичиган / Гурон

Уровень воды в озере Мичиган / Гурон за последний месяц поднялся на 1 дюйм.Тем не менее, он падает на колоссальные 13 дюймов из года в год (что представляет собой потерю 5,05 триллиона галлонов воды в озере Мичиган и 5,20 триллиона галлонов в озере Гурон!). Озеро на 22 дюйма выше среднего апрельского уровня и на 13 дюймов ниже самого высокого апрельского уровня, установленного в прошлом году.

График уровня воды в озере Сент-Клер График уровня воды в озере Эри

Уровень воды в озере Эри вырос на 2 дюйма за последний месяц, но снизился на целых 17 дюймов из года в год. Уровень на 16 дюймов выше среднего апрельского уровня.

Уровень озера Онтарио повысился на 5 дюймов в прошлом месяце, но снизился на 29 дюймов в прошлом году. Этот уровень на 11 дюймов ниже среднего апрельского уровня и на 41 дюйм ниже самого высокого апрельского уровня, установленного в 1973 году. Есть опасения по поводу НИЗКОГО уровня воды в озере Онтарио.

Международная граница на S. Ste. Мари Воскресенье, 18 апреля

Это снимок экрана с международной границы США и Канады — воскресенье 18 апреля. Нет движения. На сайте написано: «… международная граница между Канадой и США.С. остается закрытым ».

Все реки, соединяющие Великие озера, имеют сток выше среднего, но в настоящее время уровень ниже, чем в прошлом году. В большинстве рек, впадающих в Великие озера, в настоящее время сток ниже среднего.

Река Сент-Мэрис в S. Ste. У Мари расход 67 200 кубических футов в секунду. Это совсем немного меньше, чем в прошлом году, когда временами он превышал 100 000 CFS. Средний поток составляет 63 300 кубических футов в секунду, так что это лишь немного выше.

Отель St.У реки Клер в Порт-Гуроне сток составляет 228 000 кубических футов по сравнению со средним расходом в 197 000 кубических футов. река Детройт в Детройте имеет сток 237 000 кубических футов по сравнению со средним расходом 200 000 кубических футов.

На карте выше показан водораздел Гранд-Ривер, который охватывает все или часть 19 округов. Река начинается в округе Хиллсдейл. У реки Гранд-Ривер в Гранд-Рапидс сток составляет 3 940 куб. Футов, по сравнению со средним значением 5 709 куб. Футов. Это всего 68% от среднего расхода на конец апреля.

Отель St.Река Джозеф имеет поток 2850 кубических футов по сравнению со средним расходом в 5150 кубических футов (55% от среднего потока). Река Каламазу в Комстоке имеет сток 858 кубических футов по сравнению со средним расходом 1230 кубических футов. Это 70% от среднего расхода. Река Маскегон в Кротоне имеет сток 1500 кубических футов по сравнению со средним расходом в 2950 кубических футов, что составляет всего 51% от среднего расхода.

Река Титтабавасси в Мидленде имеет сток 1430 кубических футов по сравнению со средним потоком 2650 кубических футов, а река Фокс в Аплтоне, штат Висконсин, имеет поток 6,440 кубических футов по сравнению со средним расходом в 6590 кубических футов.

Домовладельцы на берегу озера рады падению уровня воды.

Обледенение Великих озер Воскресенье, 18 апреля

Единственный лед, оставшийся в Великих озерах, находится в Черном заливе и заливе Нипигон на озере Верхнее.

Снимок со спутника MODIS Верхнее озеро, суббота, 17 апреля

г. Этот спутниковый снимок озера Верхнее был сделан в субботу 17 апреля. Сквозь тонкие перистые облака можно увидеть лед, оставшийся в Черном заливе и заливе Нипигон. Обратите внимание на полосу невысоких кучевых облаков вдоль западного берега озера к северу от Дулута, где озерный бриз перемещался вглубь суши и создавал конвергенцию поверхности.Вероятно, то же самое происходит к востоку от Дулута на северо-западе Висконсина.

Снимок озера Мичиган со спутника MODIS

Это спутниковый снимок озера Мичиган, сделанный в воскресенье 18 апреля. Мы оказались в правильном месте с облаками на другой стороне озера и большим количеством солнца над большей частью Западного Мичигана. Посмотрите, сколько особенностей вы можете выбрать, например, песчаные дюны на Серебряном озере, к северу от Лудингтона и на Национальном берегу озера Спящий медведь. Сможете ли вы найти Гранд-Рапидс, Маскегон, Хоутон и озера Хиггинс? Примечание: Грин-Бей — крупнейший пресноводный лиман в мире.

НОВОСТИ GREAT LAKES : Утиный штамп. Они едят агрессивных мидий. Большая драка в Лансинге из-за правил рыболовства. Ондатры любят колебания уровня воды.
