Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

  • Определение способа прокладки – внешняя или наружная установка кабеля;
  • Составление схемы электроснабжения в помещении;
  • Перенос составленной схемы непосредственно на стены;
  • Расчет сечения электропроводки;
  • Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
  • Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
  • Непосредственно сами монтажные работы;
  • Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т. д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2. 1. Поэтому к монтажной схеме должны предъявляться следующие требования:

  • Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
  • По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
  • Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
  • Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп. 7.1.46 – 7.1.48 ПУЭ
  • Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
  • Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

  1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза.
    Рисунок 6: штробление стен
  2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты.
    Рисунок 7: открытые провода по потолку
  1. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра.
    Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

  1. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов.
    Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

  1. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома.
    Рисунок 11: установите коробки
  2. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках.
    Рисунок 12: заведите провода в коробки
  3. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности.
    Рисунок 13: подключите патрон
  4. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый.
    Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

  1. Подключите необходимые устройства для опробования.
    Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

  1. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением.
    Рисунок 17: нанесение шпаклевки
  2. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • В. Назарова «Монтаж электропроводки и теплых полов» 2011
  • В. Новак «Справочник мастера-электрика» 2017
  • Бедин В. «Сам себе электрик» 2013
  • Кирюхин А. «Справочник домашнего электрика» 1996

Электропроводка в доме своими руками. Как устроить в частном деревянном доме.

Электропроводка в доме своими руками

Электропроводке в доме выполняется согласно составленному электрическому чертежу, в котором указываются места расположения точек подключения, узлов выдачи энергии и используемые для этого кабели. Следует понимать, что в зависимости от нагрузки бытовых приборов, рассчитывается толщина и тип проводки.

Чтобы выполнить работы своими руками необходимо запастись специальным инструментом. Если проводка планируется выполняться скрытого типа, необходим штроборез, который отличается от болгарки наличием двух алмазных дисков, движение которых прорезает в стене специальный паз. Для проводки открытого типа необходимо запастись поддерживающими навесными крепежами.

Передача электроэнергии возможна только по материалу, который является хорошим проводником и при этом удовлетворяет требования безопасности. Большинство минеральных солей хорошо проводят в ток, но для проводки используется только металл или специальный сплав, который внешне защищен изоляцией.

При монтаже линии проводки менять направление провода можно только под прямым углом. Делается это для того, чтобы исключить появление статического напряжение между близко расположенными элементами сети. В деревянных домах рекомендуется укладывать проводку открытого типа на роликах проводами ПВ, АПВ, АПР, ППВ, АППВ и АПН.

В кирпичных зданиях под штукатурку можно укладывать проводку закрытого типа проводами АППВС, АПН и АПВ. Закрытая проводка выглядит более эстетично, но ее монтаж лучше делать только в тех зданиях, которые построены из негорючих материалов.

При выходе из строя такой проводки ремонт осложняется доступом, поскольку нужно прозванивать участки проводки, чтобы выявить место аварии. В результате такого ремонта практически вся стена, по которой идет проводка, будет испорчена. После ремонта придется восстанавливать внешний вид внутренней отделки. Если в качестве отделки используется покраска или листовой материал, работы упрощаются. При отделке обоями – восстановить прежний вид сложно.

Электрика в доме своими руками

Самый ответственный момент при подключении электроэнергии – это подключится к внешнему источнику энергии. Ток к частному дому подводится по столбам, на которых имеется пять проводов. Самый нижний провод является «землей», второй снизу обычно выполняет осветительную функцию, а вот три верхних провода – это фазы.

К дому необходимо подключить всего два провода. Это «земля» и одна из фаз. Три фазных провода существуют для того чтобы снизить нагрузку или заменить сеть в аварийной ситуации. Перед подключением следует узнать, к которому фазному проводу подключено большинство соседей. На этот провод будет максимальная нагрузка, поэтому подключаться лучше к более свободной фазе.

Электрика в доме не должна вызывать чувство дискомфорта из-за расположенных проводов, вся проводка должна быть неподвижна и максимально скрыта от глаз. При проектировании схемы электропроводки учитываются архитектурные особенности здания. Если в доме планируется подвесной потолок, всю проводку можно спрятать там. Во-первых, будет отличный доступ во время ремонта, во-вторых, такая проводка визуально не портит помещение.

Чаще всего для крепления проводки внутри здания используют фарфоровые ролики типа РШ и РП. Они предназначены для жилых помещений с нормальным внутренним климатом. При прокладке провода в помещениях с повышенным влажностным режимом, необходимо использовать ролики типа РС.

Для того чтобы проводка не провисала и прочно держалась, ролики устанавливают через каждые 400 мм. Расположение крепежных элементов должно быть указано в проекте.

Электропроводка в деревянном доме может быть выполнена скрытым способом. Для этого необходимо использовать провод ПРД и нанести на древесину слой несгораемого материала. Делается это для защиты дерева от возгорания при появлении теплового поля в проводке или просто банальной искры при замыкании.

В качестве несгораемого материала можно использовать строительную штукатурку или асбест. Материал нужно нанести на дерево толщиной не меньше 5 мм. С каждой стороны закрепляемого провода, подстилающий слой должен выступать не меньше, чем на 3-5 мм.

Схема электропроводки в доме своими руками

Схема электропроводки представляет собой точное расположение жил проводки с указанием расположения осветительных приборов и розеток. На чертеже указывается марка провода, который подбирается для помещения. Отклоняться от проектных рекомендаций крайне не рекомендуется. Все заменители могут не выдержать напряжения в доме, в итоге устройство защитного отключения будет срабатывать слишком часто, что вредно для бытовой аппаратуры.

Сердечник токоведущей жилы может быть медным или алюминиевым. Каждый из них по-своему обозначается на схеме. Алюминиевым проводам дают маркировку А, а медные называют ПР, ПВ или ПРГ. Также на схеме электропроводки можно увидеть информацию об изоляции токопроводящей жили, которая может быть резиновой (Р), полихлорвиниловой (В), полиэтиленовой (П) или бумажной (без маркировки).

К условному обозначению провода добавляют букву Г, если провод считается гибким, жила которого собрана из переплетения множества тонких нитей. Правильно читая схему электропроводки, можно найти всю необходимую информацию для того чтобы провести электрику в дом.

Как провести электропроводку в доме своими руками?

Чтобы провести электропроводку в дом и подключится к питанию недостаточно просто развести кабель по дому, необходимо установить вводное устройство. В качестве такого устройства в частном доме применяется распределительный щиток.

Все подобные щитки изготавливаются в соответствии с ГОСТ 9413-69. Они не только распределяют подачу тока, но также защищают квартирную сеть от перегрузок, влияния короткого замыкания. Дополнительная функция такого щитка – это учет потребляемой энергии.

В щитке нужно предусмотреть установку электрического счетчика. Для частного дома вполне подойдет однофазный счетчик типа СО. Чтобы подключить однофазный счетчик, в проекте внутренней электропроводки должна быть указана схема подключения применяемого счетчика.

Если следовать всем проектным рекомендациям провести проводку в доме можно за несколько дней, после чего сделать тестовый запуск подачи энергии и проверить всю сеть на исправность. В случае нерабочих отдельных элементов, например розеток, необходимо отключить питание и проверить правильность подключения элементов отдачи тока.

Монтаж электропроводки в доме своими руками

Монтаж электропроводки в доме своими руками подразумевает самостоятельную установку электрических розеток. На крышке розетки обычно указывается допустимое напряжение и сила тока, которые не навредят используемому элементу. В частных домах и коттеджах максимальная нагрузка на розетку не должна превышать 1500 Вт.

Необходимо так планировать подключение бытовых приборов, чтобы распределить нагрузку на сеть, не давая усиленного действия конкретно на одну точку. Переходники на большое количество розеток вредны тем, что пользователи не задумываются, как сильно включение нескольких приборов грузит всю проводку.

В зависимости от нагрузки рассчитывается срок жизни розетки. Учитывая правила охраны труда, следует устанавливать розетки на расстоянии не менее 500 мм от обустройства квартиры с металлической поверхностью.

Для монтажа розетки в стене делается специальное углубление, внутри которого помещается коробка с начинкой розетки. К месту соединения подводится провод разводки. Учитывая то, что со временем в месте соединения провод будет нагорать, его придется зачищать и немного откусывать, рекомендуется сделать небольшой напуск подходящего провода на мероприятия будущего ремонта.

Схемы электропроводки в частном доме своими руками

Схемы электропроводки должны отвечать требованиям безопасности и свободного доступа для ремонта. В местах, где проводка проходит перекрытия или стены, проводку следует устанавливаться внутри защитных труб с закрывающимися крышками. Это позволит легко заменить поврежденные участки проводки.

Для того чтобы сделать проводку дома своими руками достаточно хорошо изучить схему электропроводки. Выполнять работы по монтажу проводок без чертежей не рекомендуется.

Вам понравится

Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

  • пассатижи;
  • шуруповерт;
  • штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
  • молоток;
  • зубило;
  • ножницы или острый нож для нарезки кабеля;
  • рулетка;
  • шпатель.

Кроме того, нужно подготовить такие расходные материалы:

  • электрический счетчик;
  • кабеля различных сечений;
  • УЗО – автоматическое устройство защитного отключения;
  • клемники;
  • розетки, выключатели, установочные коробки под них;
  • распределительные коробки;
  • алебастровая смесь для закрепления проводов в каналах;
  • пластиковые короба – если электропроводка будет наружной;
  • саморезы;
  • клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

  1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
  2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
  3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
  4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
  5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

  1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
  2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
  3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

  • метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
  • соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
  • клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
  • один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

  1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
  2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
  3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
  4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

  • кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
  • кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

Преимущества Недостатки
Монтаж открытой электропроводки
  • простые подготовительные и монтажные работы;
  • возможность ремонта в случае повреждения;
  • возможность добавления новых ответвлений.
  • непривлекательный внешний вид;
  • подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки
  • более дешевый способ;
  • не портит внешний вид помещения;
  • не подвержена внешним повреждениям;
  • пожаробезопасна;
  • долговечность всех элементов системы.
  • сложнее в процессе монтажа;
  • трудности при нахождении места повреждения;
  • сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

  1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
  2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

    Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

  3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
  4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Facebook

Twitter

ВКонтакте

Простая схема монтажа электропроводки в частном доме

С электричеством шутки плохи — этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, светильники и прочие электроприборы.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.



Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.



Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.



Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

схема подключения выключателя и розетки



На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа».

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Монтаж электропроводки в частном доме своими руками: схема разводки

Каждый человек, строящий новый дом или делающий капитальный ремонт, реконструкцию старого дома желает выполнить все работы в короткие сроки, качественно и с минимальными финансовыми затратами. Для этого необходимо продумать и составить проект всех будущих коммуникаций с учетом последовательности выполняемых монтажных работ. Поэтому следует правильно оценить возможности: что можно сделать своими руками, а где довериться специалистам.

Монтаж электропроводки

Последовательность монтажа

Для новых зданий в первую очередь надо продумать, от какого источника электроэнергия будет поступать к дому. Это может быть ближайшая ЛЭП или подстанция. На этапе строительства стоит согласовать этот вопрос с энергетиками и сделать временный монтаж распределительного щита. Предварительно стоит выбрать место и установить контур заземления для будущего дома. Вводной кабель может быть проложен воздушной или подземной линией в зависимости от местных условий.

Все эти детали согласуются на начальном этапе строительных работ. Прокладывая кабель, нужно сразу учитывать его параметры:

  • условия размещения: воздушная линия или подземная;
  • длину;
  • марку кабеля, тип изоляции: резина или ПВХ;
  • количество и сечение жил.

Прокладка кабеля в частном доме

Сечение проводов кабеля рассчитывается с учетом величины нагрузки, которую планируют использовать. Все эти данные отображаются в проекте на монтаж электропроводки; составляется поэтажная схема, в которой обозначаются все элементы и места их расположения:

  •  вводной щит с количеством автоматов защиты, их марка;
  • маршруты проводки с указанием длины и маркировки кабеля;
  • распределительные коробки;
  • выключатели и розетки;
  • элементы осветительной системы;
  • отдельно указываются места расположения розеток для проводки мощных нагревательных приборов.

На основании данных этой схемы проводки можно сделать расчет основных элементов электропроводки и расходных материалов:

  • автоматов защиты;
  • переключателей;
  • распределительных коробок;
  • подрозетников;
  • проводов различного сечения, розеток для освещения и общего тракта;
  • дюбелей, саморезов для крепления распределительного щита, клипс фиксации провода.

Распределительная коробка

После проделанных вышеперечисленных мероприятий можно приступать к монтажу электропроводки в доме, предварительно установив контур заземления. Место для контура заземления выбирается не далеко от постоянного вводного распределительного щита.

Монтаж этой конструкции несложный, все можно сделать своими руками при желании. Во многих специализированных магазинах продают готовые наборы для заземления частных домов с подробной инструкцией, по которой легко все собрать и установить своими руками.

Схема подключения

Монтаж электропроводки осуществляется по плану проекта и схеме установки вводного распределительного щита. Основные составляющие элементы проводки:

  • вводный автомат защиты;
  • узел учета расхода электроэнергии;
  • УЗО;
  • автоматы защиты на отдельные группы.

В частном доме обычно электропроводку разделяют на 3-4 группы: освещение, розетки, подсобные наружные помещения, гаражи, сараи и отдельная группа проводки – на мощные нагревательные приборы.

Монтаж электропроводки в доме

Для проводки используются кабели ПУНП или ВВГ в двойной изоляции ПВХ на отдельно взятом проводе и общей оболочке.

ВВГ 3х2,5 – эти цифры обозначают, что в кабеле три медных провода сечением 2,5 кв/мм. Такие провода применяются для проводки розеточных групп. Для освещения используется кабель с проводами 1,5 кв/мм. Между распределительными коробками обычно прокладывают провода с сечением 4 кв/мм.

Для отдельных групп электронагревательных приборов: печей, бойлеров, стиральных машин ставят провод не менее 6 мм/кв.

Кабель в четыре провода от распределительного щита прокладывается непосредственно к прибору на электрическую печь, бойлер, сплит-систему или стиральную машину. Эти кабели желательно прокладывать без распределительных коробок, на каждый элемент в вводном щите ставить отдельный автомат защиты из расчета его максимальной токовой нагрузки.

В цепи освещения между распределительными коробками можно проложить кабель с проводами 2,5 кв/мм. Если речь идет про современные электроприборы, люстры и другие осветительные конструкции, то обычно используют проводку с 4-мя проводами, которые заземляются. На розетках тоже предусмотрен контакт заземляющего провода, этого требуют ПУЭ.

Пример схемы распределительной коробки

В розеточной группе между распределительными коробками прокладывают кабель в четыре провода с сечением 4 кв/мм. От коробки до розетки можно пустить кабель с сечением проводов 2,5 кв/мм, он выдерживает токи нагрузки до 30А от приборов, потребляющих мощность до 6 кВт. Этого вполне достаточно для длительной эксплуатации утюгов, пылесосов, фенов и даже бытовых обогревательных калориферов мощностью от 700 Вт до 1,5 кВт.

Развод электропроводки

Монтаж проводов по стенам, крепление подрозетников и распределительных коробок можно сделать своими руками. Самое сложное и ответственное дело – правильный развод проводки, соединение контактов в распределительных коробках и сбор схемы. Впоследствии довольно сложно исправлять ошибки при соединении в распределительных коробках. Если своими руками сделать это не получается, стоит пригласить в помощь специалиста.

Проводка внутри дома может быть нескольких видов:

Открытая проводка применяется очень редко в деревянных домах на специальных изоляторах, в современных условиях для этого используют пластиковые кабель-каналы. В них проводка надежно защищена от механических повреждений, они не горят, легко крепятся к деревянной поверхности.

Монтаж открытой проводки в доме

Рассмотрим классический вариант кирпичных стен. Здесь провода удобнее всего фиксировать клипсами, которые вбиваются в стены обычным молотком. Для распределительных коробок специальной коронкой с победитовыми зубцами делают в стене углубления. После расключения в распределительных коробках всех цепей каждая группа проверяется мультиметром или другим прибором для прозвонки.

При положительном результате оголенные контакты на всей схеме электропроводки изолируются, крышки распределительных коробок закрываются. Подрозетники фиксируются в своих гнездах, сеть обязательно обесточивают. Стены и провода заштукатуривают.

В частном доме, если знать точное расположение проводки, нельзя впоследствии перебить провод, забивая дюбеля для шкафа или полки. В местах розеток, ламп освещения, выключателей остаются концы длиной по 15-20 см для разделки и подключения. После полной отделки стен можно устанавливать выключатели, розетки, вешать люстры и другие осветительные приборы.

Электропроводка. Видео

Про особенности монтажа электропроводки в доме расскажет это видео. Взяв на вооружение дельные советы отсюда, можно начинать прокладку собственными силами.

Оцените статью:

правила проектирования и советы по разводке электрики

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Содержание статьи:

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

  • розетки;
  • выключатели;
  • распределительные коробки;
  • осветительные устройства;
  • мощные бытовые приборы;
  • электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображений

Фото из

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

Провода расположены параллельно или перпендикулярно полу/потолку

Угол поворота проводов строго прямой

Расстояние от электролинии до дверей и окон

Удаленность блока розеток от пола

Розеточные блоки для оргтехники и видеоаппаратуры

Индивидуальное электроснабжение мощных бытовых потребителей

Высота установки распределительного щита

Расположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать  от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

монтаж своими руками, как сделать, пошаговая схема

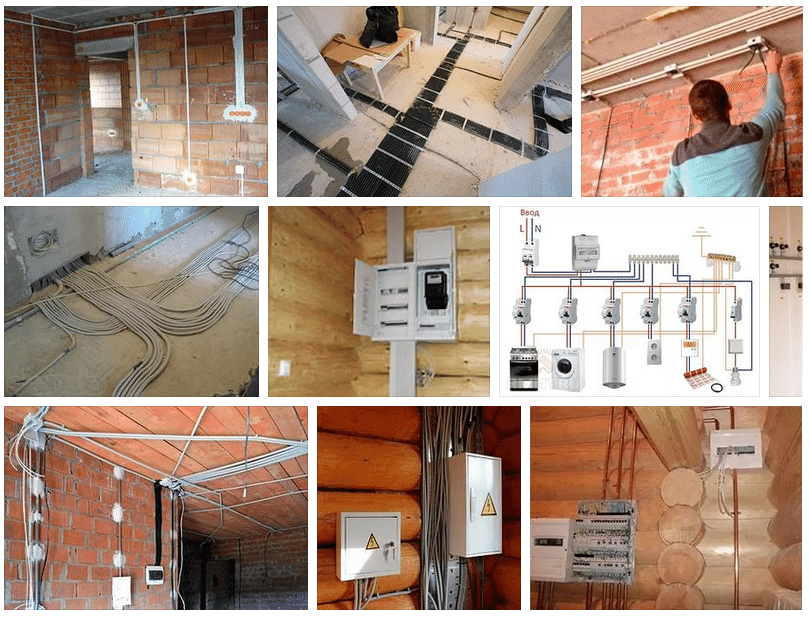

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

  • электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
  • монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
  • при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
  • металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
  • соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
  • все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
  • места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
  • части электропроводки, содержащие металл, защищаются от различных факторов среды;
  • цветовое сочетание жил кабеля должно совпадать для однотипных жил;
  • номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
  • кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

  • выбор материала и его количество;
  • чертёж схемы монтажа;
  • прокладка и установка всех частей электропроводки;
  • проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

  1. Электрический щиток.
  2. Автоматический выключатель.
  3. Точка подключения электроприбора.
  4. Выключатель.
  5. Распределительная коробка.
  6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

  1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
  2. Прокладка кабеля и установка элементов.
  3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
  4. Подключение группы к фазе.
  5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Ремонт дома: почему никогда не стоит делать дома своими руками

В среднем у американских домовладельцев в списке дел девять незавершенных домов. 55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% из этих мастеров сообщают, что их проекты DIY были успешными. Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете. Эти уроки и телешоу могут сделать проекты проще, чем они есть на самом деле.Эти руководства и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, из-за чего проект будет казаться намного проще, чем он есть на самом деле. Другие факторы, которые они могут упустить, — это меры предосторожности, строительные нормы и правила, а также материалы, необходимые для успешного завершения проекта. Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, переноса электропроводки в доме. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.

Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать для этого профессионала.

Почему вы должны доверить ремонт электрических сетей специалистам

Электрическая неисправность указана Пожарным управлением США как одна из основных причин домашних пожаров. Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.

1. Риск

Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свою собственность.

Завершение электромонтажных работ — дело опасное. При выполнении перестановки электрических проводов возможно поражение электрическим током, поражение электрическим током и возгорание. Предметы в вашем доме также имеют более высокое напряжение. Чем выше напряжение, тем опаснее проект.

Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность поражения электрическим током увеличивается.

Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может привести к возгоранию дома.Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.

Все эти факторы риска могут привести к серьезным травмам или даже смерти. В одних только США 51000 домашних пожаров вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб имуществу в 1,3 миллиарда долларов в год.

Чтобы снизить риски, необходимо соблюдать соответствующие процедуры. Если вы решили провести в доме электромонтажные работы, то получите все необходимые разрешения на выполнение работ.Когда работа будет завершена, убедитесь, что ваша работа осмотрена лицензированным электриком.

Однако лучший способ минимизировать риски — это нанять профессионального электрика, имеющего лицензию.

2. Безопасность

Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.

Чтобы стать электриком, человеку необходимо пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей.Затем электрики пройдут обучение без отрыва от производства под наблюдением лицензированного электрика.

Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.

Может показаться, что отключение питания для завершения электрического ремонта — это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.

Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности. Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знания электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.

Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец. Используйте лампочки, соответствующие мощности светильника, заменяйте изношенные или сломанные шнуры и избегайте перегрузки розеток.

Также будьте внимательны к признакам электрических проблем в вашем доме. Некоторые признаки электрической проблемы включают тусклое или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.

Если появляются какие-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели. Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и решить проблему.

3. Законность

Для выполнения некоторых электромонтажных работ требуется разрешение на выполнение работ на законных основаниях. Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.

Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.

В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией.Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрооборудования без лицензии. Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.

Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате неправильных электромонтажных работ, вы также можете подвергнуться судебному преследованию.

Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для близкого родственника, вашего собственного дома и не включают в себя какие-либо коммерческие или промышленные компоненты, такие как счетчик общего пользования.Например, вам разрешено работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами все же необходимо соблюдать определенные правила и протоколы безопасности.

Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме. Допустимый электрический ремонт включает замену выключателей, ремонт осветительных приборов и замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что выполняемые вами электромонтажные работы законны.

Если вы все же решите прокладывать проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормам, инспектор выдаст вам Сертификат соответствия.

Также важно нанять лицензированного профессионала. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.

Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.

Если подрядчик или разнорабочий без лицензии получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы после того, как инцидент произошел на вашей собственности.

Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика.Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.

Даже если у нелицензированного подрядчика безупречная репутация, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственность за любые неудачи.

Эти законы применимы и к другим профессиям. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.

4. Неудачные проверки

Еще одна проблема с электромонтажными работами своими руками — это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, то также необходимо, чтобы лицензированный электротехнический инспектор проверил их после завершения, чтобы убедиться, что они соответствуют нормам и безопасны. Если вы завершите электромонтажные работы без осмотра, это может привести к большим штрафам.

Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем они могут быть использованы.Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.

Когда вы пытаетесь продать свой дом, любой ремонт электрооборудования своими руками также будет обнаружен домашним инспектором покупателя или во время проверки торговой точки, проведенной городской инспектором. Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.

Инспектор покупателя не забирает разрешения на электромонтажные и другие работы в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.

Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам. Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет сделана правильно и согласно требованиям.

Если покупатель вашего дома нанимает лицензированного электрика, который обнаруживает нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электромонтажные работы до закрытия продажи.

Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете понести ответственность. Это может подтолкнуть покупателя вашего дома к рассмотрению иска против вас за то, что вы не проинформировали его об отсутствии разрешений и неисправных электромонтажных работах.Тем более, если запрещенная работа не значилась в раскрытии дома.

5. Страховые проблемы

Страховые компании имеют право отказать в претензиях, связанных с небрежностью. Если вы не получаете надлежащих разрешений и не получаете лицензированного инспектора по электрике для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.

Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, страховая компания имеет право отказать вам в иске.

Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электромонтажные работы. Ваш дом — это ваша ответственность. Некоторые другие вовлеченные лица могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.

К сожалению, единственная халатность, в которой вы можете быть виновны, — это просто то, что вы вообще не знаете о неисправной электрической работе. Вот почему также рекомендуется попросить квалифицированного электрика осмотреть дом перед его покупкой.

Отказ в претензии — это высокая цена, особенно если наем электрика был бы гораздо более экономичным.

Ремонт электропроводки: всегда нанимайте профессионала

Если потребуется переустановка электрических проводов, обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.

Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.

Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то займитесь рисованием и другими косметическими проектами!

Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пришло время обновиться!

Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.

Руководство домовладельца по ремонту дома

© 1jaimages / Adobe Stock

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит вам безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит ваши деньги на счетах за электричество. Однако переналадка — серьезное мероприятие, требующее планирования и терпения.

Поймите свои потребности

© Карина Чекарева / Adobe Stock

Ремонт обычно включает в себя больше, чем просто замену старого провода.Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии. Даже если вы чувствуете, что можете обойтись этим многим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 А небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома.Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что создает опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Самыми распространенными электрическими панелями являются модели на 100 и 200 ампер. Панели на 100 А достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была подключена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели. Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену.Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделай сам или найми профессионала?

© puhimec / Adobe Stock

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перепроводку. Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему электропроводки на предмет возможных проблем. Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы.Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их. После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый к выключателю на вашей электрической панели и пометить каждый выключатель названием его цепи.В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы собираетесь делать переподключение самостоятельно, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет.Большинство домов ремонтируют только раз в два десятилетия. Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

  • Отопление, вентиляция и кондиционирование (HVAC)
  • Освещение и потолочные вентиляторы
  • Водонагреватель
  • Стиральная машина и сушилка
  • Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
  • Дом офисная электроника, такая как компьютеры и центры зарядки устройств
  • Развлекательные системы, включая телевизор и стереосистему
  • Гидромассажная ванна, спа, сауна или бассейн
  • Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
  • Вспомогательные приспособления для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
  • Дополнительные различные функции, такие как полотенцесушители или моторизованная беговая дорожка

Когда вы определитесь, чего хотите, сделайте простой чертеж вашего дома, который включает в себя все основные приборы, электроника, освещение, выключатели и розетки.Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установить бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако

Материалы — не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Томаш Зайда / Adobe Stock

Ремонт электромонтажных работ — это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, попросите совета у строителей или профессиональных ассоциаций. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт ремонта таких домов, как ваш.

Проверить лицензию электриков. Найдите компанию, в которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электрике.Лицензия мастера-электрика — это профессиональная лицензия, а лицензия подрядчика по электрике — это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электрике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

© Ezume Images / Adobe Stock

Ремонт электромонтажных работ — одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап — Замена кабельной, проводки, схем и монтажных коробок.

Второй этап — Установка лицевых панелей на розетки и выключатели и установка осветительных приборов.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.

У вас не будет электричества в это время, что, скорее всего, означает отсутствие света, кондиционера, кухонной плиты или телевизора, среди прочего. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока идет работа.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет сделано в каком районе и в какое время. Они должны быть в состоянии предоставить вам место, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на несколько недель.

Ремонт вашего дома может показаться хлопотным во время работы, но в результате вы получите более безопасный и приятный дом. Найдите время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа хорошо спланирована и выполняется квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

Связанные

Электропроводка своими руками в частном доме.Монтаж внутренней электрики в доме под ключ

Монтаж электрики в коттедже или доме под ключ, как правило, делится на 2 этапа:

Этапы внутренних монтажных работ по электрике коттеджа

Этап 1. Эскизная работа

Эскизные работы включают:

  • Устройство ввода силового кабеля в коттедж
  • Отколы стен под кабельной трассой (при необходимости)
  • Затяжка троса в трубы
  • Прокладка кабеля (в полу, воротах, лотках, коробах, перекрытиях и т. Д.))
  • Монтаж распределительных коробок, розеток
Читайте также

Последний штрих первого этапа — обязательная проверка. кабельные трассы. По результатам испытаний составляется Протокол испытаний и Акт о скрытых работах.

Оптимальный вариант — провести проектирование до электромонтажа. Проект позволяет учесть все пожелания Заказчика по электротехнике и привести их в соответствие с действующими нормами и правилами.Затем подбирается необходимое электрооборудование, рассчитываются счетчик и сечение кабельных линий, а после всего этого выполняется электромонтаж.

Монтаж электрики, проводимый по проекту, исключает ошибочные действия, а Заказчик гарантированно получает надежное и эффективно работающее электроснабжение, полностью соответствующее его пожеланиям. Кроме того, зачастую дизайн приводит к экономии бюджета на создание системы.

Если расчет не выполняется, то как минимум необходимо провести расчет нагрузок.Это не повлияет на стоимость установки и электрическую систему в целом. После завершения этого расчета выбор сечения кабеля можно осуществить на основании таблицы.

S сечение жилы, мм2

Напряжение сети

У = 220В

Напряжение сети

У = 380В

I, A

P кВт

I, A

P кВт

1.5

19

16

11

2,5

27

25

17

4,0

38

30

20

6.0

46

10

40

26

10,0

70

15

50

34

16,0

85

19

75

50

25.0

115

25

90

60

35,0

135

30

115

80

50,0

175

39

145

96

70.0

215

47

180

119

95,0

260

57

220

145

120,0

300

67

260

171

Этап 2.Монтаж оконечных электрических устройств

Этот этап обычно проводят после отделки помещения. На нем осуществляется установка:

  • Электрооборудование монтажное прочее

Необходимо знать, что прокладку кабельных трасс желательно проводить до отделочных работ. Это значительно снижает конечную стоимость смонтированной электрической системы.

Стоимость установки электрики в коттеджах под ключ — цены на работы

Название монтажных работ в доме Единицы
Изм.

Цена работы (руб.)

Монтаж и установка распределительных щитов

Коммутатор в сборе на 18 модулей шт. 4 320
Коммутатор в сборе на 24 модуля шт. 5 760

Коммутатор в сборе на 36 модулей шт. 8 640

Коммутатор в сборе на 48 модулей

ПК.

11 520

Коммутатор в сборе на 54 модуля шт. 12 960

Коммутатор в сборе на 72 модуля шт. 17 280

Коммутатор в сборе на 120 модулей шт. 28 800

Установка и подключение распределительного щита на 18 модулей шт. 2 610

Установка и подключение распределительного щита на 24 модуля шт. 3 460

Установка и подключение распределительного щита на 36 модулей шт. 5 190

Установка и подключение распределительного щита на 48 модулей шт. 6 920

Установка и подключение распределительного щита на 54 модуля шт. 7 780

Установка и подключение распределительного щита на 72 модуля шт. 10 370

Установка и подключение распределительного щита на 120 модулей шт. 17 280

Электропроводка

Прокладка кабеля в гофрированной трубе ПНД г. из 110
Затяжка кабеля в гофрированной трубе ПНД г. 28

Прокладка кабеля в стальной трубе г.п. из 260
Затяжка кабеля в стальной трубе (с механической обработкой трубы) г. 62

Монтаж кабельного канала

м.

160
Прокладка кабеля в кабельном канале г. 127

Установка розеток шт. 250

Электромонтаж в коробках

ПК.

380

Монтаж и подключение датчика движения шт. 900

Установка протяжных ящиков шт. 420

Крепление люка в полу шт. 1 800

Ретро крепление кабеля г. из 120
Установка изоляторов шт. из 22
Трос для рытья траншей г. 120

Подключение входного кабеля шт. 4 000

Установка контура заземления комплект 18 200

Тестирование кабеля

Кабель до 100 м. шт. 2 300
Кабель до 500 м. шт. 4 200
Кабель до 1000 м. шт. 7 800

Кабель до 1500 м. шт. 9 000

Стробинг

Пеноблок г. 330

Кирпич г. 350

Бетон г.п. 500

Монолит г. 600

Монтажные работы второй очереди

Установка и подключение механизмов розеток шт. 480

Монтаж и подключение воздушных розеток шт. 480

Установка и подключение однополюсных / одноклавишных автоматических выключателей шт. 400

Установка и подключение потолочных однополюсных / одноклавишных выключателей шт. 400

Установка и подключение однополюсных / двухклавишных переключателей шт. 450

Установка и подключение накладных однополюсных / двухклавишных выключателей шт. 450

Установка и подключение однополюсных / одноклавишных переключателей шт. 730

Установка и подключение потолочных однополюсных / одноклавишных выключателей шт. 730

Установка и подключение настенных бра шт. 710

Установка и подключение потолочных светильников шт. 850

Установка и подключение люстр (до 3 кг.) шт. 2 800

Установка и подключение встраиваемых светильников шт. 530

Установка и подключение механизмов низковольтных розеток шт. 690

Установка и подключение накладных слаботочных розеток шт. 690

Установка и подключение датчиков системы OPS шт. 500

Прейскурант неполный. В нем перечислены наиболее часто заказываемые работы.Полную стоимость или общую стоимость работ по установке электрики в вашем коттедже вы можете запросить, связавшись с нашими специалистами:

С электричеством шутки плохи — этому нас учили с детства. Но жизнь заставляет приспосабливаться, и если есть какие-то знания, можно самому провести электропроводку в доме. В первую очередь необходимо определить место, где будет располагаться распределительный щит. Чаще всего для него выбирают сухое теплое помещение, закрепляя его на высоте около полутора метров.Щиток является ключевым элементом и действует как начальное звено в схеме. После установки можно приступать к планированию и разметке мест для розеток, выключателей и других электроприборов.

Схема электропроводки в частном доме своими руками

При составлении схемы электропроводки в частном доме нужно исходить из собственных нужд. То есть, если норма подразумевает наличие двух розеток в одной комнате, а вам нужно три, то естественно нужно остановиться на более удобном для вас варианте.

Есть два типа цепей: электрические и проводные. Первый помогает рассчитать количество устройств, потребляемых током, выбрав приемлемый вариант подключения. Второй — это на самом деле отображение электрической схемы на практике. Размечает места установки приборов, подсчитывает количество соединительного кабеля и других расходных материалов.

На что обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разработана с учетом индивидуальных особенностей, есть важные рекомендации, которыми не рекомендуется пренебрегать.

Устройства с повышенным энергопотреблением (бойлер, электроплита, холодильник, стиральная машина) Желательно подключать с возможностью заземления. Для этого используйте специальный трехжильный провод («земля», «фаза» и «ноль»). Этот тип кабеля рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме лучшим вариантом будет кабель сечением 2.5 мм. Он идеален для розеток и приспособлений, хотя для последних можно взять провод сечением 1,5 мм, но экономия будет незначительной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора обязательно должна быть индивидуальная розетка.

Этапы самостоятельного монтажа электропроводки

Монтажные работы начинаются с разметки стен.По ним прокладывается путь кабеля и размечаются места, где будут располагаться розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в будущем, — провода размещать только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом 90 °. От потолка отступ не менее 20 см.

Что касается розеток и выключателей, то чаще всего возникают споры о высоте их расположения.Переключатели желательно располагать на той стороне, где расположена ручка. Для выключателей существует два стандарта высоты — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новостройках предпочтение отдается первому варианту. Расположение выключателей лучше всего сразу нанести на схему подключения в частном доме. Это касается и мест для розеток. Что касается их стандарта, то здесь никого нет, но по неписаному правилу они размещаются либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом.Главный момент при выборе места для розетки — удобство использования.

выключатель и розетка

На следующем этапе каналы и проемы для ящиков закрываются в стенах. Кабель в канале фиксируется гипсом, он быстро сохнет и обеспечивает надежную фиксацию. На штукатурку тоже сидят пластиковые ящики, в которые вмонтированы выключатели и розетки. Между собой провода скручены, при этом площадь контакта должна быть максимальной. Эти места подвержены изоляции.

С электромонтажными работами в частном секторе в нашей стране скорее плохо, чем хорошо. Для большинства несчастных электриков защита человека от поражения электрическим током, а имущество от пожара, к сожалению, ничего не значит. При этом создается впечатление, что обычные пользователи прогуливали уроки физики в школе и вообще не понимали, что такое электричество. Но они очень верят в маркетинговые уловки и с радостью атакуют «фирменную» автоматизацию, отвергая любую другую.

Предлагаю пошагово разобраться во всех вопросах частного электроснабжения загородного дома на примере однофазного ввода.Также это руководство может быть применено для использования в квартире. Сразу отмечу, что именно мое решение о тех или иных узлах — это оптимальный баланс между функциональностью и ценой, но без ущерба для безопасности!

Надеюсь, нет необходимости пересказывать полный курс физики и объяснять, что такое AC. Также опускаем моменты, когда этот электрический ток появлялся на электростанции и через повышающий трансформатор попадал в ЛЭП. Отмечу только тот важный нюанс, что вся система электроснабжения в России трехфазная.Однофазное напряжение 220 вольт в вашей розетке — это просто фазное напряжение в одной из трех фаз. Напряжение в сети составит 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «фазовый дисбаланс», который, тем не менее, актуален исключительно для старой электропроводки, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. Поставляется трехпроводным высоковольтным напряжением 10 кВ. Затем 4 провода (3 фазный и один нейтральный) расходятся по СНТ. На фото современный трансформатор и изгибы в виде СИП-проводов.В настоящее время в нашем СНТ проводится модернизация воздушных линий.

3. При однофазном вводе к каждому потребителю подключаются два провода: фазный и нулевой. На фото вы видите старые алюминиевые провода на ближайшей к дому опоре. Ввод в дом уже сделан по СИП-проводу. Особое внимание следует обратить на то, что все опоры воздуховода должны иметь перезаземление нулевого провода (фото справа вверху). Это необходимо для исключения аварийных ситуаций, например «нулевой поломки».В этом случае следует обратить особое внимание на собственное заземление при отсутствии повторного заземления на промежуточных опорах, иначе в аварийной ситуации собственное заземление может быть единственным на весь поселок.

4. Ближе к делу. Последний участок ВЛ от ближайшего столба к зданию протягивается самонесущим изолированным проводом, в нашем случае 2х16. Расшифровывается как самонесущий изолированный провод, это алюминий сечением 16 мм². Для удобства монтажа и укладки в точке анкерного крепления с помощью специальных зажимов (СИП-провод подразумевает монтаж линии под напряжением, гайка не находится под напряжением на специальных зажимах, а также имеет срезную резьбу, гарантирующую необходимое усилие затяжки), он переходит в ВВГ сечением не менее 10 мм².Именно в таком виде во входной щиток попадают два провода. В щите у нас есть вводный двухполюсный автоматический выключатель и ограничитель перенапряжения (всегда на последней опоре при входе воздуха), который защитит сеть при ударе молнии по фазовому проводу воздушной линии. Он подключается перед машиной к фазовому проводу. Здесь в щите заземление идет строго ПЕРЕД вводным автоматом. Мы рассматриваем схему заземления TN-C-S, поскольку система ТТ все же создана для мобильных зданий, а не для капитальных построек, и имеет свои особенности с точки зрения требований безопасности.В системе TN-C-S при правильной установке недостатков нет. Даже если углубиться в эту тему, если вы сделаете ТТ, это будет только ваш последний участок, а вся ВЛ от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм), длиной 2 метра вбиваются кувалдой в землю и свариваются в форме треугольника. К стене дома идет стальная полоса шириной 40 мм. Последний метр до экрана выполняется медным проводом сечением не менее 16 мм².Занижать сечение категорически нельзя, в случае аварии на линии ваше заземление может стать единственным на всю линию / улицу / квартал. Коммутация в щите следующая. Комбинированный провод PEN (защищенное заземление + нейтраль) от воздушной линии делится на две шины на N и PE. После этого включается вводный автомат, рядом с ним — ограничитель перенапряжения. От автомата линия электропередачи идет к электросчетчику. Прямо в дом идет трехжильный медный провод сечением каждой жилы 6 мм².Фазный и нейтральный проводники идут от счетчика, заземляясь от соответствующей шины.

6. Переходим к внутренней проводке дома. Повторяю, при проектировании электрической сети был использован принцип разумной достаточности. Конечно, можно было сделать в 2 раза больше розеток и на столько же увеличить количество ЛЭП, но я считаю, что это совершенно не нужно. Пояснения к схеме: красные квадраты — распределительные коробки, желтые круги — лампы.Синим цветом обозначена проводка в стяжке, красным — в стенах. Везде в доме используется только светодиодное освещение (суммарное потребление всех одновременно включенных ламп не достигает 300 Вт). Освещение запитывается от ЛЭП в конкретное помещение, практической необходимости в разделении не вижу, к тому же это значительно увеличивает объем монтажных работ. На схеме показаны все существующие потребители в доме. Если есть вопросы, задавайте.

7. Итак, приступим.Это временный электрик на время строительных работ. Приступаем к прокладке ЛЭП. Всего их 10. Некоторые из них пройдут по стенам, некоторые — по полу в гофре.

8. Начнем с наружных линий электропередачи. В гофре используется кабель NYM сечением 3х2,5 мм² (гофра серая вообще не горит, гофра черная не поддерживает горение и имеет УФ-защиту — в стяжке особо не важно, что делать использовать, найти сплошной серый цвет не так-то просто, но мягкий серый я бы растоптал во время подготовительных работ).Часто задаваемый вопрос — почему не ВВГ? Что касается характеристик, они полностью идентичны, но NYM имеет преимущество тройной изоляции, а также недостаток в том, что он не устойчив к ультрафиолетовому излучению. Поэтому для открытой проводки предпочтительнее ВВГ. В остальном NYM удобнее, в том числе из-за своей круглой формы (круглые ВВГ тоже есть, но найти в наличии крайне сложно). В гофре диаметром 16 мм круглый NYM элементарно растягивается, что крайне удобно.Стоит запомнить маршрут прокладки линий по полу, хотя нигде, кроме порогов, нет даже теоретической вероятности, что нужно что-то вбить в бетонную стяжку пола.

9. Уголок кухонной зоны. Газобетон просто отличный материал для обработки — можно даже стены раскопать обычной отверткой. Итак, сверлим отверстия под монтажные и распределительные коробки. Проволока в стенах из негорючих оснований укладывается в том виде, в каком она есть.Никаких гофр не требуется. Все внимание к трекам. Линии электропередач прокладываются только под прямым углом. Основная линия проходит по полу на высоте 20-30 см, затем идет до розеток и выключателей по вертикали. Прокладка по диагонали запрещена и есть риск попасть в провод, например, при вбивании гвоздя в стену (а вы точно знаете, что нельзя вбивать гвозди именно под розетки и над выключателями). Кабель крепится к стене с помощью пластиковых круглых скоб (просверливаются два отверстия, скоба вставляется).

10. Заливка стяжки пола. Вопрос, на каком этапе прокладывать кабель на стене, исключительно из ваших личных предпочтений. Кто-то сначала оштукатуривает стены, потом делает штробу, прокладывает кабель и заклеивает штробу обратно. Я предпочитаю делать разводку перед штукатуркой стен. Этот способ может показаться неудобным, поскольку при оштукатуривании потребуется повышенное внимание к точкам с монтажными коробками (нужно их чем-то воткнуть, а потом забрать). Обратите внимание на левый угол — все коммутации на выводных линиях розеток производятся не в розетке, а в отдельных распределительных коробках.

11. Повторяю с типом проводов. NYM — идеальный и универсальный кабель. Сечение подбирается в соответствии с нагрузкой. Обычно используют кабель 3×2,5 мм². Для мощных потребителей, например, электроплит, может потребоваться провод сечением 4 мм². Для линий освещения, где в моем случае используются светодиоды (максимальная потребляемая мощность в самом большом помещении 80 Вт), я использую кабель PUNP 2×1,5 мм² (заземление в сети освещения не требуется, его некуда подключать).В целом стандарты запрещают использование ПУНП, потому что технические условия позволяют уменьшить сечение жил до 30% по сравнению со стандартами, а с большой экономией везде и во всем это может вызвать пожар из-за превышения допустимая нагрузка. В моем случае максимальная нагрузка более чем в 30 раз меньше, чем может безопасно пройти кабель сечением 1,5 мм². Поэтому большего сечения не требуется, а для прокладки осветительной линии этот кабель наиболее удобен.Да, имейте в виду, что для фиксированной проводки используйте только жесткий одножильный кабель. Подрозетники и распределительные коробки монтируются в стену на строительный гипс (алебастр), как наиболее быстро сохнущий раствор.

12. Теперь непосредственно монтаж и монтаж ЛЭП. Понадобится несколько подручных инструментов. Самый верхний используется для обжима клемм многожильных кабелей, например, PV3 (в настоящее время заменен на PuGV), которые используются для сборки электрического щита. Средний инструмент полезен для быстрой зачистки оболочки кабеля NYM — зажатой, повернутой, потянутой.Ниже представлен простой инструмент для зачистки торцевых жилок, что не совсем удобно, но для разовой операции более чем достаточно.

13. Также необходимо иметь такую ​​вещь, как индикаторная отвертка. Их две разновидности. Оригинальный прибор с неоновой лампочкой без источника питания способен определять только фазное напряжение. Тот же простой китайский прибор с источником питания имеет более продвинутый функционал и позволяет определять не только фазу (это важно! Колпачок отвертки нельзя трогать пальцами), но и целостность линии, а также место обрыва проводника.Справа — начальная заготовка для электрического щита. При переключении важно все распределить таким образом, чтобы интуитивно было понятно, где что находится.

14. Сразу отмечу нюанс, до которого обязательно копаются «знатоки» — нейтральный провод должен быть синим, а у меня он черный, потому что в нашем дереве под названием Москва никогда не бывает ничего доступного, когда мне это нужно (поскольку экран явно однофазный, нет явной катастрофы и ошибки путать ноль со второй фазой).Для коммутации в электрощите использую провод ПВ3 (можно взять современный ПуГВ) сечением 6 мм². Также потребуются специальные наконечники НШВИ (гильза с изолированной штифтовой гильзой), они нужны для того, чтобы собрать многожильный провод перед включением под винт (жилы разлетаются — может быть плохой контакт). Также удобно использовать специальные однополюсные и двухполюсные шины (на правом фото на заднем плане) для подключения ряда автоматических выключателей.

15.Коммутация в распределительных коробках происходит следующим образом. Используются клеммы wAGO 2273 (слева) на проводниках сечением 3×1,5 мм² (почему и почему — далее) и WAGO 222 (справа) на проводах сечением 3×2,5 мм². Всегда должна соблюдаться цветовая маркировка проводов. Серия WAGO 222 — пожалуй, лучший вариант, если нет желания возиться с пайкой и опрессовкой.

16. Установка розеток и выключателей. Мне очень нравится продукция Schneider electric, серия Unica.По современным стандартам переключатели должны быть повернуты вниз. Включение вверх — это старая школа со времен автоматических выключателей, включение которых было обусловлено их конструкцией. Автоматические выключатели серии unica включаются вниз, это их штатное положение.

17. Переключение стоящих рядом двойных розеток происходит следующим образом. Провод питания подходит к клеммам одной розетки, а затем делается ответвление к соседней. Правила хорошего тона требуют при установке розеток подсоединять фазный провод справа.

18. Вернитесь к электрической панели. Сразу хочу обратить внимание — всегда берите щит с очень большим запасом, лишним точно не будет. Я вроде как минимум все сделал, но почти все 36 позиций (3 ряда по 12 позиций) были заняты. Обязательно оставляйте подводку проводов ЛЭП равной не менее полутора высот экрана. Справа вы видите первый вариант переключения, но на самом деле это момент, когда дом переключили с временной электросети на постоянную.В процессе появилась пара потребителей и немного доработали схему.

Итак, подробно расскажу что, как и почему. Идти!

Несколько слов о составляющих щита.

Автоматический выключатель или просто автоматический. Обеспечивает защиту от короткого замыкания, а также обеспечивает защиту электропроводки. Поэтому он содержит два расцепителя — электромагнитный и тепловой соответственно. Первый срабатывает при коротком замыкании на линии, время срабатывания определяется по времени-токовой характеристике, которая в любом случае в несколько раз превышает номинальный ток автомата.Тепловой расцепитель представляет собой биметаллическую пластину с разными коэффициентами теплового расширения и предназначен для защиты электропроводки. Номинал машины выбирается в соответствии с сечением кабеля и используемыми розетками. Самая популярная ошибка ставить ЛЭП с проводом 2,5 мм² автомат на 25А в расчете на то, что кабель выдержит. Нет. И причина кроется в торговых точках. Обычные розетки рассчитаны на токи до 16А. Следовательно, это как раз то, каким должен быть рейтинг машины.И вообще, лучше перестраховаться и снизить рейтинг машины, так как именно он сможет уберечь проводку от перегрева или, что еще хуже, возгорания.

УЗО — это защитное устройство, улавливающее ток утечки. Самое простое механическое устройство — это дифференциальный трансформатор тока. Если объяснять на пальцах, то количество тока, которое «прошло» через фазовый проводник, должно равняться количеству тока, который «прошел» через нейтральный проводник.Если «ушло» меньше, чем «пришло» — есть утечка, срабатывает защита. Если есть заземление, УЗО сработает, как только появится опасное напряжение на корпусе устройства, если нет заземления, УЗО сработает, как только человек коснется корпуса (он будет немного потрясен). Отсюда следует, что УЗО нужно использовать всегда, а наличие заземления только повышает уровень безопасности. При этом категорически нельзя делать самодельное заземление в квартире при его отсутствии, последствия могут быть очень печальными.По поводу УЗО стоит отметить, что оно само нуждается в защите от тока короткого замыкания, поэтому после него в линию должна быть машина (-ы) с меньшим номиналом, чем само УЗО. Само номинал УЗО подразумевает, на какой максимальный ток оно рассчитано, лучше ориентироваться на 20-30% запас постоянной нагрузки. Самый простой способ проверить работу УЗО и правильность заземления — подключить к розетке заземляющий и заземляющий проводники. УЗО должно сразу отключиться.

Резюмируя: автоматический выключатель защищает электропроводку и оборудование, УЗО — защищает человека. Еще есть дифавтоматы (здесь и ранее я использую терминологию, сложившуюся в нашей стране, хотя она не совсем точна), устройство, совмещающее в себе функции автомата и УЗО.

Теперь переходим в дашборд:

Начинаем с левого верхнего угла. Вот идет кабель 3×6 мм² от уличного щита. Вводное УЗО с током утечки 300 мА. В народе это называется «пожаротушение».Применяется в сочетании с УЗО для меньшего тока утечки, во-первых, для обеспечения селективности при отключении (во-первых, выбьет «младшее» УЗО), во-вторых, для повышения отказоустойчивости. Рядом с ним находится счетчик ABB C11, который я использую исключительно для технического учета электроэнергии (сообщайте вам данные о потреблении воздушного теплового насоса и не бегите для этого к дорожным знакам). После него идут два биполярных автомата, также выполняющих роль рубильников. Слева с номиналом 40А используется для обесточивания всей электрической системы дома, кроме воздушного теплового насоса.Справа соответственно управляет воздушным тепловым насосом). Справа терморегулятор системы антиобледенения (20 метров греющего кабеля в желобе и водостоках) и три автомата: для него и две линии уличных розеток (которые в свою очередь питаются от одного УЗО из следующего ряда ).

Второй ряд. В левом углу — общая шина заземления для всех линий. Обратите внимание на переключение. Необязательно прокладывать провода за рельсами, лучше провести их максимально открыто.Далее у нас есть линейка УЗО в количестве 6 штук, по которой поровну делятся все потребители в доме. Ток утечки всех УЗО составляет 30 мА, хотя в идеале для ванной стоит использовать УЗО с током утечки 10 мА.

Третий ряд. Конечные автоматы потребителей на линиях. Слева, справа и снизу показаны соответствующие нулевые шины, отходящие от конкретного УЗО для каждой линии. Они должны быть раздельными, иначе не будет смысла делить УЗО на отдельные линии.Автоматы сгруппированы по типу нагрузки.

Как выбрать номинальный ток автомат? Как мы объяснили выше, номинал автомата выбирается исходя из сечения жилы (медный провод сечением 2,5 мм² выдерживает длительную нагрузку 25А) и коммутационных устройств (бытовые розетки рассчитаны на токи до до 16А). Все знают, как преобразовать амперы в ватты — как умножить на напряжение (220 вольт).

20. Крупным планом нижний ряд машин.Одножильные кабели подключаются непосредственно под винтами; многожильные кабели сначала необходимо обжать наконечником. Есть много необоснованных претензий «специалистов» к продукции IEK, и совершенно напрасно. Это отличный вариант по соотношению цена / качество. Их производят в Китае, России и Турции. И свою функцию они выполняют не хуже, чем «расовые» ABB и Legrand. Не верю? Спросите настоящих электриков, а не шарлатанов, которые впаривают, что дороже. Вся Москва после недавней модернизации электрифицирована на автоматизацию IEK, естественно, в миллионном масштабе количественная статистика отказов будет выше, чем у других марок, которые используются в жилищном фонде, на несколько порядков величина меньше.Что плохого может случиться с IEK? Но ничего, что могло бы навредить человеку. УЗО или автомат после эксплуатации просто не включится снова и потребует замены. Это все.

21. Козырек в сборе.

22. И расклад по строкам с подписями. Просто и функционально. Цвет выделенных групп на линиях. Если случится авария, например, на линии с насосом, то отключится только он, а электроснабжение всего дома не пострадает.Многим такое количество УЗО может показаться избыточным. Действительно, достаточный минимум — одно вводное УЗО на весь объект с током утечки 30 мА. Помните — УЗО должно быть всегда. Даже если в вашей квартире нет модернизированного ввода и вы используете двухпроводное соединение TN-C. Да, отдельного заземления у вас нет, но УЗО не отработает ситуацию утечки фазы на корпус прибора без «помощи» человека. Но УЗО защитит человека.

23.Ну и окончательные виды розеток на территории. Напомню, что на розеточных линиях автомат не должен превышать номинал 16А (для меня, например, линия в спальню выполняется кабелем NYM 3х1,5 мм² (не вижу необходимости включать нагрузка там более 2кВт), поэтому автомат на этой линии имеет номинал тока 10А.

24. И несколько слов об освещении. Везде в доме стоят недорогие лампы под патрон ГУ10. Из светодиодных лампочек Я заказал несколько моделей из Китая для тестирования, а также взял «Русский Китай» под брендами Camelion и Woltra.При цене около 230 рублей за лампу скажу честно, что покупать что-либо из Китая бессмысленно. Все образцы по цене менее 150 рублей за штуку имеют серьезный разброс цветовой температуры, не говоря уже о слишком низкой (Ra

Все, что касается электрических сетей, подробно и понятно описано в

.

5 причин, по которым нельзя делать электромонтажные работы своими руками

Электромонтажные работы могут быть сложными и очень опасными. Прочтите, чтобы узнать о других причинах, по которым вы должны доверить электромонтажные работы профессионалам.

От поражения электрическим током ежегодно умирает более 1000 человек
В Соединенных Штатах. Более трети смертей приходится на поражение электрическим током, вызванное высоким напряжением. Соблазн взяться за общие проблемы с электричеством как любитель вполне оправдан.

Если при выполнении электромонтажных работ вы когда-нибудь подумаете о самостоятельной работе, возможно, возникнет необходимость подумать о некоторых проблемах. Вы можете представить себе, что некоторые виды домашнего ремонта не имеют значения. Тем не менее, риски безопасности, которым вы подвергаете себя, могут быть ужасными.

Электромонтажные работы могут быть сложными и очень опасными.

Прочтите, чтобы узнать больше о причинах, по которым вы должны доверить электромонтажные работы профессионалам.

1. Опасность возгорания

Электрические неисправности являются причиной более 51 000 домашних пожаров.
в США каждый год. Неправильный ремонт — основная причина пожаров в этих домах. Ваше решение самостоятельно произвести электромонтаж, основанное на ваших предположениях, может стать началом неприятностей.

Ваш дом может подвергнуться значительному повреждению, если такой ремонт не будет соответствовать установленным стандартам.

Отсутствие знаний в области электромонтажа и других электромонтажных работ станет для вас самой большой гибелью. Ваша попытка самостоятельно отремонтировать электрооборудование может привести к неисправной проводке и оголенным проводам. С точки зрения электрика, это может стать началом неприятностей.

Такая халатность может привести к короткому замыканию и потенциальному возгоранию электрического тока.

К сожалению, опасность электрического пожара заключается в том, что он может оставаться бездействующим и незамеченным в течение значительного периода времени. Поэтому вы можете выполнить упражнение по ремонту электрооборудования своими руками и предположить, что все в порядке.Если при таких обстоятельствах произойдет скачок напряжения, возникший пожар может уничтожить весь ваш дом.

Риск поражения электрическим током — это основная причина вызвать ближайшего к вам профессионального электрика. Если вы стремитесь предотвратить возможную опасность пожара, не выполняйте электромонтажные работы любой ценой.

2. Осмотр электрических работ

Вы можете этого не осознавать, но все ваши электрические соединения подлежат регулярной проверке. Правительство устанавливает это юридическое требование для обеспечения безопасного использования электроэнергии.Ваше решение заниматься самодельной работой при выполнении электромонтажных работ является незаконным в соответствии с этим постановлением.

Вы можете предположить, что этот ремонт незначителен. Однако они имеют важные последствия с юридической точки зрения. Несоблюдение требований проверки при ремонте электрооборудования приводит к потенциально крупным штрафам.

Если вы когда-нибудь планируете продать свой дом или освободить арендованный дом, не выполняйте электромонтажные работы своими руками. Как только вы покинете этот дом, государственные, федеральные и частные агентства должны проверить дом на предмет безопасности и гарантии качества.Если будет обнаружено, что вы предприняли незаконный ремонт или подключение, у вас, скорее всего, возникнут проблемы, независимо от объема ремонта.

Как законопослушный гражданин, поиск электрика рядом со мной может снизить риск столкнуться с законом. Не выполняйте электромонтажные работы своими руками, если вы не являетесь квалифицированным электриком. Ваше решение соблюдать закон избавит вас от неизбежных юридических последствий.

3. Поражение электрическим током и другие травмы

Выполнение электрического ремонта может привести к поражению электрическим током.Поражение электрическим током может быть легким, что приводит к легким укусам. При ударе высоким напряжением последствия могут быть очень серьезными.

Напряжение в большинстве жилых домов обычно составляет 110 вольт. Для таких приборов, как духовки, напряжение выше, и любая небольшая ошибка может привести к смерти от электрического тока. Это достаточный повод для вызова электрика для любых необходимых вам электромонтажных работ.

Электрики проходят тщательную подготовку, чтобы узнать, как безопасно решать некоторые из распространенных электрических проблем.Хотя заманчиво попытаться решить «небольшие» проблемы с электричеством своими руками, всегда рекомендуется обратиться к профессионалу.

4. Нет разрешения

Учитывая очевидный риск, связанный с электромонтажными работами, разрешение является требованием в большинстве штатов. Разрешения направлены на обеспечение безопасности людей во время ремонта. Если вы не являетесь лицензированным электриком, то выполнение ремонта без разрешения может привести к неприятностям.
можем отсортировать вас в кратчайшие сроки.Вам не нужно пытаться делать проекты своими руками, которые подвергают вас несметному количеству рисков, чем преимуществ. Ваш электрик объяснит вам меры безопасности при работе с электричеством.

Вы должны соблюдать законы, касающиеся электромонтажных работ. Выбирая электрика, убедитесь, что у него есть действующая лицензия. Ищите электрика с хорошими отзывами, чтобы избежать некоторых распространенных рисков.

5. Скрытые электрические опасности

Многие электрические компоненты находятся внутри стен, и, скорее всего, вы не знаете точных схем.Скрытые связи могут быть опасны. Вы можете получить удар электрическим током, если повредите провода, идущие к распределительным коробкам.

Чердак — еще одна зона, которая потенциально может вызвать поражение электрическим током. Электрики специально прячут эти провода, чтобы избежать несчастных случаев. Если вы ударите их во время работы, сделанной своими руками, это неизбежно приведет к поражению электрическим током.

6. В будущем дорогостоящий ремонт

Если вы не являетесь квалифицированным электриком, шансы на «мелкие» ошибки высоки. Некоторые быстрые исправления могут решить текущую проблему, но могут привести к другим проблемам.Электрические ошибки не малы, и будущие последствия обойдутся слишком дорого. Самодельный проект предполагает метод проб и ошибок, который может быть опасен при электромонтажных работах. Непонимание электрической схемы и проводки опасно для любого электрического проекта. В США неисправная изоляция кабеля и электропроводки.
являются основными виновниками электрических пожаров в жилых домах.

Электромонтажные работы никогда не должны быть предметом домашнего обихода из-за потенциальных рисков

Не ставьте под угрозу безопасность своей семьи, пытаясь выполнить самодельные электромонтажные работы.Лицензированный электрик взимает с вас несколько долларов, чтобы произвести необходимый ремонт.

Независимо от стоимости электромонтажных работ, выгоды перевешивают угрозы, связанные с электрическим проектом своими руками. Домовладельцы должны опасаться шока и других связанных с этим опасностей. Если вы не добавляете люстру в свою гостиную, любой другой проект, связанный с электричеством, должен выполняться профессиональным электриком.

Когда вам нужно пройти электрический осмотр?

Осмотр электрооборудования позволит убедиться, что проводка в вашем доме или на предприятии и другие электрические компоненты находятся в хорошем рабочем состоянии и не представляют опасности для вас или вашей семьи.

Комплексная электрическая проверка может включать в себя следующее:

  • Определение любых электрических опасностей
  • Проверка открытой постоянной проводки
  • Проверка всех оголенных проводов
  • Проверка устаревшей проводки
  • Проверка предохранительных выключателей
  • Проверка блока питания
  • Проверка предохранительных выключателей
  • Проверка точек питания и освещения
  • Оценка уровня электрического обслуживания
  • Оценка наличия в доме проводки своими руками
  • Определение местоположения дымовых извещателей и их тестирование t соблюдать действующие правительственные постановления

Точно узнать, когда вам нужно провести электрический осмотр в вашем доме, может быть непросто, поэтому мы составили список случаев, когда вам может потребоваться приезд электрика и осмотр электрическая система в вашем доме.

Перед покупкой дома

Осмотр электрооборудования перед покупкой дома важен для выявления любых опасных электрических ситуаций, ремонт которых может оказаться очень дорогостоящим после покупки недвижимости. Осмотр электрооборудования также может помочь вам договориться о более низкой цене, если вы обнаружите какие-либо недостатки в собственности.

Электрический осмотр иногда может быть включен в общий отчет о проверке имущества перед покупкой (или осмотр здания), который будет охватывать такие вещи, как сантехника, отопление, кухонные приборы, пожарная безопасность, фундамент и многое другое, но вы должны проверить, что это дело.

Понимание системы водопровода в доме особенно важно, поэтому, если проверка собственности не покрывает это, вам нужно будет нанять сантехника для ее проверки. Они могут составить подробный отчет по сантехнике и убедиться, что все водопроводные системы изолированы от электрических систем, чтобы избежать возможных поражений электрическим током, отключений электроэнергии и других дорогостоящих повреждений.

Руководство по инспекции зданий Управления добросовестной торговли правительства Нового Южного Уэльса объясняет, что строительный инспектор обычно не проверяет электрическую проводку и дымовые извещатели, но эти вещи чрезвычайно важны и должны быть проверены, прежде чем совершать покупку дома.Если ваша проверка здания не охватывает электрические аспекты, рекомендуется нанять электрика для осмотра проводки, проверки розеток, проверки электрической панели, проверки дымовой сигнализации и проверки прерывателей цепи замыкания на землю. Независимо от того, в каком штате вы находитесь, важно убедиться, что ваш строительный инспектор имеет лицензию соответствующего государственного органа, такого как Комиссия по строительству и строительству Квинсленда. Вам также необходимо убедиться, что служба строительной инспекции имеет полное страхование профессиональной ответственности.

Если ваш дом старый или у вас есть какие-либо проблемы.

Если у вас возникли какие-либо проблемы с электричеством, такие как регулярные перебои в подаче электроэнергии или срабатывание выключателей, вам следует рассмотреть возможность проведения электрического осмотра, поскольку он может выявить любые проблемы или недостатки электробезопасности. Он должен выявить, не перегружены ли какие-либо электрические цепи или приборы, были ли выполнены какие-либо дефектные работы или есть ли какие-либо проблемы с заземлением.

Другие причины для проведения электрического осмотра включают:

  • Если дому более 25 лет.
  • Если у вас старая проводка.
  • Если выполнялись самостоятельные работы.

После сильного шторма

Ущерб от урагана и наводнение могут серьезно повлиять на электричество в вашем доме. Любые сбои в электроснабжении, которые могли быть вызваны ураганом, могут представлять огромный риск для вашей безопасности и безопасности вашей семьи. Важно, чтобы вы приняли все необходимые меры предосторожности, чтобы обезопасить свой дом перед ураганом, а также организовать электрическую проверку, если ваш дом пострадал от сильного урагана.

Подготовка к шторму

Есть несколько мер предосторожности, которые вы можете предпринять, чтобы ваш дом был подготовлен к сильному шторму:

  • Убедитесь, что предохранительные выключатели установлены на всех цепях вашего распределительного щита, и проверьте их работоспособность. должным образом.
  • Выключите и отсоедините все важные устройства, которые вам не нужны.
  • Подумайте об установке устройства защиты от перенапряжения, чтобы уменьшить повреждение от скачков напряжения и помочь с общими скачками напряжения. Это защитит ваши устройства, такие как дорогие телевизоры, кондиционеры и компьютеры.
  • Держитесь подальше от всех электрических кабелей, фонарей, приборов, стационарных проводных телефонов и любых проводящих материалов во время шторма.

После шторма

После шторма вы должны предпринять следующие действия, если ваш дом пострадал от урагана:

  • Если ваше имущество было затоплено из-за розеток, электропроводки или любых других электрических установок, таких как распределительные щиты, организуйте лицензированного электрика для проверки помещения, как только спадет вода.Тем временем не пытайтесь прикасаться к каким-либо приборам или отключать их от сети.
  • Если во время шторма на какие-либо электроприборы попала вода, перед использованием обратитесь к квалифицированному электрику.
  • Если ваше электричество было отключено во время наводнения, вам потребуется сертификат испытаний от лицензированного электрика, прежде чем распределительная организация снова подключит питание.

Для получения дополнительной информации о том, что делать в случае шторма, прочитайте нашу статью о защите от поражения электрическим током после шторма или наводнения.

Регулярно после покупки дома

Даже если вы какое-то время прожили в своем доме, вам все равно потребуется электрический осмотр. Возможно, вы не знаете, что домовладельцы в Австралии несут юридическую ответственность за безопасный дом. Это включает в себя безопасное использование электроэнергии. Правила могут незначительно отличаться от штата к штату, но Правительство добросовестной торговли штата Новый Южный Уэльс предоставляет эти пять правил, которые люди должны помнить для выполнения своих юридических обязательств по обеспечению безопасности.К ним относятся:

Регулярное техническое обслуживание

Важно убедиться, что все ваши приборы, арматура, электропроводка, заземляющие соединения и распределительный щит находятся в хорошем рабочем состоянии, особенно если вашей собственности более 25 лет. Если вы когда-нибудь подозреваете проблему, всегда обращайтесь к лицензированному электрику для проверки помещения.

Получите сертификат соответствия, если на участке проводятся электромонтажные работы.

Если у вас есть какие-либо электромонтажные работы на участке, ваш электрик должен предоставить вам «Сертификат соответствия на электромонтажные работы» с уникальным номером в качестве доказательства того, что работы выполнены. были протестированы и проверены на соответствие нормативам.Так обстоит дело во всех штатах, и важно записывать это для будущих электромонтажных работ.

Рассмотрите возможность установки предохранительных выключателей

Если вы еще этого не сделали, серьезно подумайте об установке устройства защитного отключения (УЗО). УЗО, более известные как предохранительные выключатели, контролируют ток и защищают вас от неисправной проводки и бытовых приборов, обеспечивая быстрое отключение электроэнергии в проблемных ситуациях. Поскольку опасность поражения электрическим током часто трудно идентифицировать, УЗО являются важными устройствами, которые могут защитить вас и вашу семью от скрытых опасностей, серьезных травм или смерти.

Немедленно свяжитесь со своим арендодателем, если возникнут какие-либо проблемы с электричеством.

Если вы арендуете свою недвижимость, немедленно сообщайте о любых проблемах с электричеством своему агенту по недвижимости или арендодателю. Ремонт электрооборудования следует рассматривать в качестве первоочередной задачи, поскольку арендодатели по закону обязаны обеспечивать надлежащее обслуживание и поддержание в безопасном рабочем состоянии всей электрической арматуры и установок.

Сообщите своему поставщику электроэнергии, если произойдет несчастный случай с электрическим током, требующий медицинской помощи.

О любом несчастном случае, связанном с электрическим током, при котором требуется медицинское лечение, необходимо по закону сообщать любому поставщику электроэнергии.О любых несчастных случаях, связанных с электричеством, также следует сообщать в соответствующий орган по безопасности труда в вашем штате.

Всегда обращайтесь к квалифицированному электрику.

Следуйте этим шагам и всегда будьте осторожны, когда дело касается электричества, поскольку отсроченная проверка может иметь опасные последствия. Помните, что электрическая проверка всегда должна проводиться квалифицированным и опытным электриком. Если у вас возникнут какие-либо вопросы относительно того, когда вам следует провести электрическую проверку на вашем участке, не стесняйтесь звонить нам по телефону 1800 752 846 и проконсультироваться с лицензированным электриком.

% PDF-1.7
%
11 0 объект
>
эндобдж

xref
11 85
0000000016 00000 н.
0000002394 00000 п.
0000002581 00000 н.
0000002623 00000 н.
0000003222 00000 н.
0000003704 00000 н.
0000003957 00000 н.
0000004368 00000 н.
0000004622 00000 н.
0000005203 00000 н.
0000005450 00000 н.
0000005950 00000 н.
0000006331 00000 п.
0000006629 00000 н.
0000006654 00000 н.
0000007099 00000 н.
0000007124 00000 н.
0000007256 00000 н.
0000007385 00000 н.
0000007519 00000 н.
0000007964 00000 н.
0000008075 00000 н.
0000008558 00000 н.
0000009092 00000 н.
0000009497 00000 н.
0000009610 00000 п.
0000009645 00000 н.
0000020540 00000 п.
0000030504 00000 п.
0000041227 00000 п.
0000051665 00000 п.
0000061792 00000 п.
0000072229 00000 п.
0000082954 00000 п.
0000093419 00000 п.
0000117581 00000 н.
0000134996 00000 н.
0000166881 00000 н.
0000170488 00000 н.
0000173136 00000 н.
0000173299 00000 н.
0000173563 00000 н.
0000176847 00000 н.
0000176930 00000 н.
0000176999 00000 н.
0000177068 00000 н.
0000177384 00000 н.
0000177644 00000 н.
0000198430 00000 н.
0000198525 00000 н.
0000198594 00000 н.
0000198685 00000 н.
0000214358 00000 п.
0000214624 00000 н.
0000214863 00000 н.
0000214888 00000 н.
0000215256 00000 н.
0000215642 00000 н.
0000215737 00000 н.
0000215880 00000 н.
0000216203 00000 н.
0000216298 00000 н.
0000216441 00000 н.
0000216840 00000 н.
0000216935 00000 н.
0000217078 00000 н.
0000217446 00000 н.
0000217731 00000 н.
0000217849 00000 н.
0000217992 00000 н.
0000218390 00000 н.
0000218485 00000 н.
0000218628 00000 н.
0000218948 00000 н.
0000219043 00000 н.
0000219186 00000 н.
0000219415 00000 н.
0000219801 00000 п.
0000220029 00000 н.
0000220172 00000 н.
0000220315 00000 н.
0000220701 00000 н.
0000220820 00000 н.
0000220963 00000 н.
0000001996 00000 н.
трейлер
] / Назад 243997 >>
startxref
0
%% EOF

95 0 объект
> поток
hb«b« Ā

проводка — Как подключить старый дом к Cat6?

Стань большим или иди домой. Если вы пытаетесь протянуть провода через существующие стены, не протягивайте только один. Вытащить два провода немного сложнее, чем потянуть один. Однако выполнение проекта во второй раз за несколько лет — это , а это вдвое больше работы!

Подумайте обо всем, что вам может понадобиться (IP-сети, камеры наблюдения, кабельное или спутниковое телевидение, телефон, провода для динамиков, сигнализация управления домашней автоматикой). Потом добавить кучу экстра. Cat-6 — хороший выбор, потому что он может нести все, что вы можете захотеть.

Рассмотрим одиночный кабелепровод. Во время капитального ремонта и ремонта ванной комнаты я попросил сантехника проложить трубопровод от чердака к «коммутационному шкафу». Он немного сошел с ума, вставив два 4-дюймовых трубопровода — один для высокого напряжения, один для низкого напряжения. Это позволяет относительно легко добавить новую услугу где угодно. К сожалению, это было после того, как я закончил проводить структурированную проводку.

Так как небольшая часть вашего подвала еще не закончена, вы можете проложить оттуда трубопровод на чердак и сделать его своим «коммутационным шкафом».Затем вы можете вытащить из каждой розетки на чердак и легко спустить по водопроводу.

Топология звезды. Перетащите все в центральное место и соедините их там. Я использовал пространство под лестницей.

Как подъехать на чердак: На чердаке просверлите большое отверстие в подоконнике. Он должен быть достаточно большим, чтобы в него можно было пройти все провода, но и достаточно маленьким, чтобы сохранить прочность подоконника. Избегайте настенных гвоздей ниже.

Вырежьте отверстие в стене внизу для розетки.

Сдвинуть рыбную ленту с чердака. Попросите помощника следить за отверстием для ленты и схватить его согнутой вешалкой. К ним прикрепляют жгут проводов, и вы снова тянете его вверх.

Чтобы толкать / тянуть с чердака в подвал, вы можете прорезать в полу между ними отверстие и проделать это в два этапа. Или вы можете ловить рыбу с обоих концов одновременно, используя рыболовные ленты с крючками на конце. Когда они зацепятся друг за друга, потяните ленту чердака вверх, чтобы извлечь ленту подвала. На чердаке привяжите жгут проводов, затем стяните его в подвал.

Чтобы протянуть между готовыми этажами , вам нужно вырезать отверстие в стене, чтобы просверлить отверстие в подоконнике и между этажами.

См. Также мой ответ о том, как протянуть провод к подвалу или ползу: как провести Ethernet, провод динамика и коаксиальный кабель через стену в подвал?

Чем больше отверстий вы прорежете, тем легче вытащить провода и тем больше потребуется выполнить ремонтные работы.
