Строительство мансардной крыши своими руками: чертежи стропильной системы, основы расчета, планировка, сборка

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Содержание статьи

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса  с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Мансардная крыша своими руками — расчеты и монтаж

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

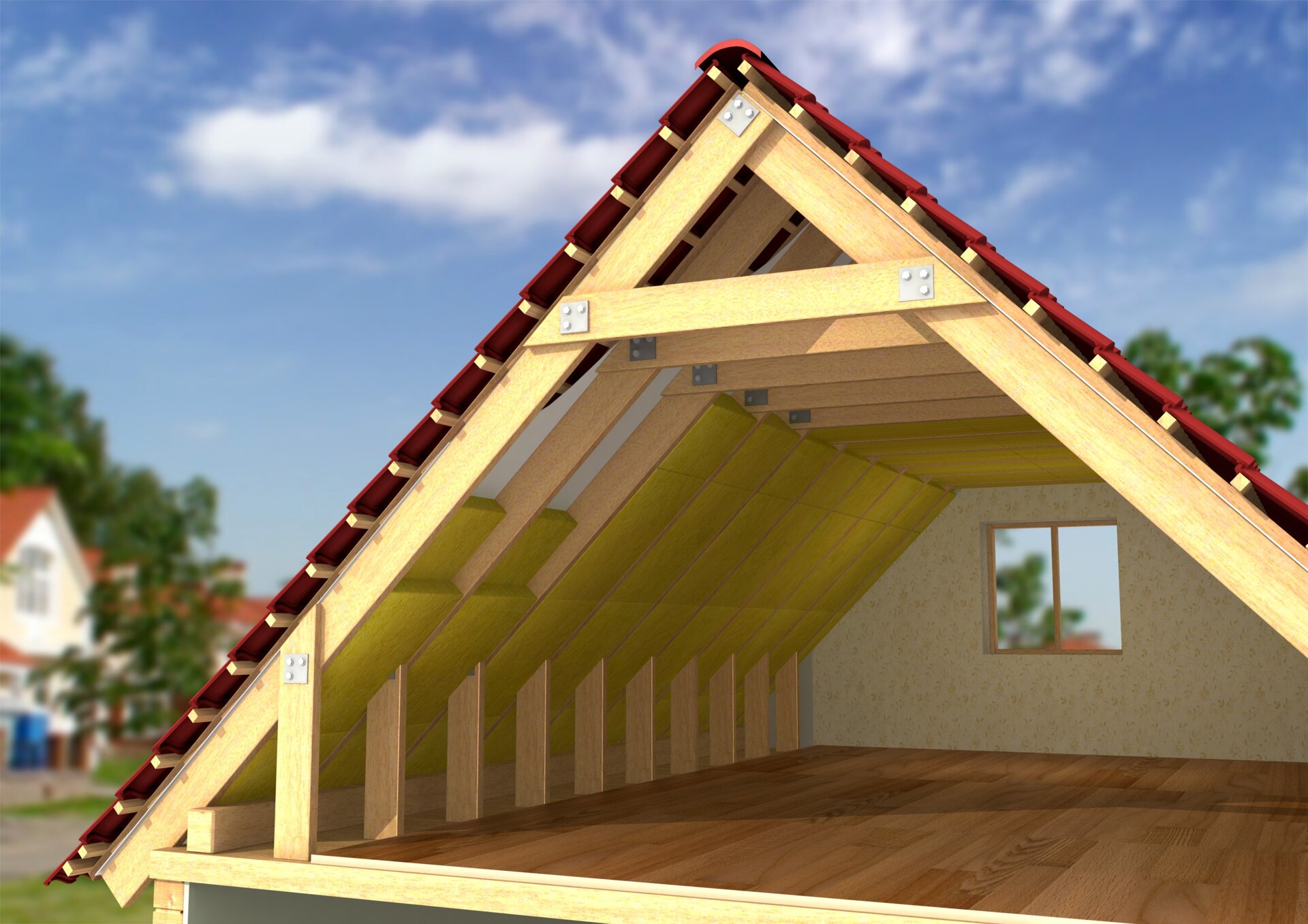

Мансардная крыша своими руками

Мансардная крыша своими руками, в принципе, может быть построена, но только с помощью опытного, знающего мастера, так как это — достаточно сложная и массивная конструкция.

Мансардное помещение может быть устроено под разными типами крыш, но самыми популярными являются двускатная или ломаная конструкции. По схеме своего строения они несколько различаются между собой.

Чтобы определиться, какая из конструкций в большей степени подходит для определенного дома и будет проще в монтаже, нужно подробнее рассмотреть оба этих самых применяемых варианта.

Кроме этого, мастер, который будет строить мансарду должен разобраться, какую из двух существующих видов конструкций стропильной системы выбрать.

Виды стропильных систем

Любая крыша относится к одному из двух видов стропильных систем — это висячая и наслонная конструкции. Каждая из них имеет свою особенность, и какую из них выбрать — будет зависеть от того, как расположены несущие стены строения.

Висячая конструкция

Висячей конструкцией называют систему стропил, которая опирается только на крайние капитальные стены. Это происходит тогда, когда в самом здании, кроме внешних стен дома, нет больше капитальных перегородок.

Схема висячей стропильной системы

Такую конструкцию можно использовать только в том случае, если между двумя капитальными стенами расстояние будет не больше 8 метров, так как эта система дает большую нагрузку на фундамент несущих стен.

Чтобы ослабить эту нагрузку, в висячей системе используют различные элементы, такие, как бабки и затяжки, ригели и подкосы.

Например, подкосы, как бы подтягивают балки перекрытия к стропильным ногам, а бабка подвешивает затяжку к коньковому соединению.

В висячей системе используют для балок перекрытия достаточно толстые бруски или отесанные бревна, устанавливающиеся на ребро. Их сечение должна быть не менее 100 × 200 мм. Чтобы не ошибиться в параметрах, так как пол в мансардном помещении должен быть очень надежным, рекомендовано расчеты поручить сделать специалисту.

 Возводите мансардную крышу своими руками?

 Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

Наслонная система

В отличие от висячей системы, наслонная держится не только на двух внешних несущих стенах, но и на капитальных перегородках, которые установлены на фундаменте. Поэтому, планируя постройку мансарды, нужно заранее продумать конструкцию фундамента, если устраивается его ленточный вариант, на котором будут возводиться капитальные перегородки. Наслонная система идеально подходит для устройства под ней мансарды, так как выдерживает значительно большие нагрузки, чем висячий вариант. Она дает надежную основу для балок перекрытия, а значит – и для пола мансарды.

Наслонная система имеет дополнительную опору на капитальные перегородки

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

Дом с двускатной мансардной крышей

Если же мансарда будет исполнять роль еще одного этажа дома круглогодично, то сложенная из кирпича или пеноблоков фронтонная стена — это идеальный вариант для создания под крышей жилого помещения.

Чтобы мансардные комнаты при двускатной крыше  имели нормальную высоту и просторные комнаты, угол скатов крыши должен составлять примерно 45—50 градусов, в зависимости от ширины торцевой части строения. Если брать угол меньше – существенно уменьшится полезный объём помещения. Увеличение крутизны скатов приведет к неоправданно высокой крыше, ее утяжелению, большей парусности при сильной ветровой нагрузке, перерасходу материалов.

Зависимость размеров мансардного помещения от угла двускатной крыши

Монтаж двускатной крыши, безусловно, проще, чем ломаная конструкция, так как используются ровные стропила от обреза стен и до конька, безо всяких перегибов и дополнительных связей. Однако, ломаная конструкция дает возможность сделать помещения в этой части дома более просторными, а потолки — более высокими.

Ломаная стропильная мансардная система

Ломаная система стропил и в расчетах, и в исполнении, и в настиле кровельного покрытия значительно сложнее, но она не только создает под крышей более просторное пространство, но и придает всему строению солидность.

Сложность ломаной системы состоит в большем количестве достаточно сложных связующих узлов. Все связки должны быть выполнены по существующим правилам — только в этом случае крыша будет устроена устойчиво и надежно.

При ломаной системе — большое количество сложных соединений деталей

Если стены выстроены из камня или кирпича, то, как и в первом варианте мансарды, фронтальные части могут быть выложены заранее, в процессе общей кладки. В этом случае, чтобы создать стропильную систему, останется, ровняясь на готовые фронтоны, установить промежуточные стропила и подпорные крепления к ним.

Видео: стропильная система мансардной ломаной крыши

Прежде чем закупать и готовить материал для любой из представленных систем, необходимо составить проект конструкции с проставленными размерами – он станет основным руководящим документом для подготовки и сборки всех элементов в процессе монтажа.

 Крепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

А про, то как крыть крышу профнастилом — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5—2,7 м, если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП.

Возможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж.

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Основные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек, а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элемент для двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды —  ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно, нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши  с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами, которые снизят горючесть материала. Итак, для строительства понадобится:

• Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
• Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
• Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата.
• Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
• Необрезная доска для настила чернового пола и некоторых крепежных элементов.
• Проволока стальная отожженная диаметром 3—4 мм — для скрепления между собой некоторых деталей.
• Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
• Металлический лист толщиной не менее 1 мм — для вырезания накладок.
• Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
• Утеплительные материалы – для термоизоляции кровли.
• Гидроизоляционные и пароизоляционные мембраны.
• Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты.

Снеговая нагрузка

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Карта рассчитанных снеговых нагрузок на территории Российской Федерации

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

• Если угол ската – мене 25°, то μ=1,0
• При крутизне от 25 до 60° — μ=0,7
• Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется.

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши несложно прикинуть по соотношению высоты конька и ширины пролета

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета):

Отношение высоты ската к проекции ширины ( H/L)	Приблизительный угол ската (α)
0. 27	15°
0.36	20°
0.47	25°
0.58	30°
0.7	35°
0.84	40°
1	45°
1.2	50°
1.4	55°
1.73	60°
2.14	65°

Ветровая нагрузка

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

Зонирование территории Российской Федерации по среднему уровню ветровой нагрузки

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу)

Высота строения (z)	Зона А	Зона Б	Зона В
не более 5 м	0. 75	0.5	0.4
от 5 до 10 м	1	0.65	0.4
от 10 до 20 м	1.25	0.85	0.55

В таблице буквами указаны следующие зоны:

• зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
• зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
• зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

Схемы и таблицы распределения ветровой нагрузки по участкам крыши

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета.

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять: 1 кПа ≈ 100 кг/м².

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
суммарная величина снеговой и ветровой нагрузки		1.0 кПа			1.5 кПа
высший	40×89	3. 22	2.92	2.55	2.81	2.55	2.23
	40×140	5.06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7. 66	6.25
3	40×89	3.06	2.78	2.31	2.67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная величина снеговой и ветровой нагрузки		2.0 кПа			2.5 кПа
высший	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5. 69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5.90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
1 или 2	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
3	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5. 18	4.48	3.66	4.68	4.06	3.31
	50×235	6.01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

• Электродрель, шуруповерт.
• Строительный уровень и отвес, рулетка, угольник.
• Топор, стамеска, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата, на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на настеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент строения.

Один из вариантов крепления мауэрлата на стены дома

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

• Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр строения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис . А)

• В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант применяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

• Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
• Стойки должны быть расположены на одинаковом расстоянии от отмеченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
• Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса, и только потом закрепляют капитально, с расчётом на будущие нагрузки.

Монтаж стоек и соединяющих их затяжек

• Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

Фасонные металлические уголки для надежного крепления деталей стропильной системы

• После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
• На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

Крепление стропильной ноги к мауэрлату скобой

• Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
• Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
• Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

Взаимное соединение стропильных ног в области конька

• После их установки, к коньку и середине затяжки крепится бабка.
• Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость, и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

Монтаж ведется постепенно, с установкой и обвязкой стропильных пар.

• Сначала устанавливаются боковые детали системы в сборе, а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее утеплительными и сопутствующими им материалами.

• Первым покрытием, которое должно быть закреплено сразу поверх стропил, станет гидроизоляционная и ветрозащитная пленка. ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
• Сверху гидроизоляции, на стропила набивается контробрешетка, которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

Гидроизоляционная и ветрозащитная пленка, обрешетка и контробрешетка на поверхности крыши

• Перпендикулярно контробрешетке закрепляются обрешетка, на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
• Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово, от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест. Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Создание мансардной крыши завершается настилом кровельного материала

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым стропилам. Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле  — устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на нашем портале, там предусмотрен целый раздел «крыша и кровля», в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

• дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
• умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
• вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.
2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.
3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.
4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
3. Коньковый прогон. Внешняя часть всей конструкции крыши;
4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать.  При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Мансардная крыша своими руками — чертежи, инструкции, советы

На чтение 10 мин Просмотров 4.1к.

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

• Стойки — вертикально расположенные элементы, которые служат опорой.
• Прогоны расположены вдоль мансарды.
• Наслонные стропила — это наклонная основа для настила.
• Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

• Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
• Висячие стропила. Они расположены в верхней секции крыши.
• Затяжка служит для увеличения прочности всей конструкции.
• Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

• Сделать самому.
• Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

• создание каркаса,
• обустройство кровли.

Для проведения работ потребуются различные материалы:

• Деревянный брус различного сечения.
• Доски толщиной 3-4 см и шириной 15 см.
• Кровельный материал (шифер).
• Утеплитель.
• Пароизоляция.
• Гидроизоляция.
• Гвозди на 80 мм.

Потребуются также инструменты для работы:

• Острый нож.
• Молоток.
• Топор.
• Строительный степлер со скобами.
• Отвес.
• Рулетка.
• Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

• вес стропил и балок,
• вес утеплителя,
• вес гидроизоляции,
• вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

• Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
• Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
• Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
• Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
• Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Мансардная крыша своими руками: Пошаговая технология, фотографии

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Мансардная крыша своими руками

Этапы строительства  мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:

• Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
• Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
• Стойки – вертикальные опоры, поддерживающие стропильную систему;
• Прогоны – горизонтальные опоры для стропил;
• Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
• Стропила – доски, образующие основной контур крыши;
• Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
• Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
• Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Каркас для мансардной крыши

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Устройство мансардной крыши

Стропильная система для мансардной крыши

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Чертеж – размеры мансардной крыши

 Технология возведения ломаной мансардной крыши

1. Устанавливают мауэрлат по периметру  дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

   Установка мауэрлата на кирпичную стену с помощью деревянных пробок

2. Для балок перекрытия обычно используют хвойный брус сечением 100х200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0,3-0,5 метра, либо в специально предназначенные для этого карманы в кладке.В первом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски.Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
3. На крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100х150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях – вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди.Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.

   Устройство мансардной крыши

4. На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками – также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки – там они будут мешать дальнейшему монтажу, а отступив около 30 см.После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.
5. Устанавливают нижние стропила из доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту.Крепят стропила с помощью уголков и саморезов и на гвозди.

   Пример крепления стропил

6. Для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому  краю и выравнивают стропила. Далее готовят шаблон из доски 25х150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила.  Размечают верхний и нижний запилы и выпиливают шаблон. Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. Если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно – все они будут иметь одинаковый размер.
7. По шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки – отрезки доски 25х150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний – к затяжке.
8. Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов убирают все временные подпорки и стойки.
9. Зашивают фронтоны, оставляя дверные и оконные проемы. Если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки – доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.
10. Крепят обрешетку, соответствующую типу кровельного покрытия – сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, профнастила.

Обрешетка для мансардной крыши

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео – инструкция по возведению мансардной крыши

Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Содержание статьи

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крыши

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

• Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

  Двухскатная крыша

• Вальмовая. Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

  Вальмовая крыша

• Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

  Полувальмовая мансардная крыша

• Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

• Возможность обустроить более высокие потолки.
• Высокий уровень защиты от атмосферных осадков, ветра.
• Легкий сход снега со скатов.
• Помогает сберечь тепло.
• Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

• Важная задача – расчёт высоты конькового соединения, так как от него зависит высота будущих потолков. Учитывайте, что от конька до потолочных перекрытий должно быть около 1,5 м.
• Следующий этап – определение высоты потолка. Для комфортного использования лучше заложить ее на уровне 2-2,2 метров.

  Зависимость высоты потолка мансарды и угла скатов крыши

• Определение уклона верхней части ската. На чертеже проводится линия потолка, от конькового соединения в обе стороны проводятся прямые до пересечения с этой линией. С помощью транспортира определяется их угол, его значение лучше сразу зафиксировать на рисунке. Обычно этот параметр находится в пределах 20-30 градусов.
• Определение уклона нижней части ската. От нижнего карниза кровли на чертеже отступают расстояние равное длине свеса (40-50 см). От конца верхнего ската до этой точки проводится прямая. Угол также замеряется транспортиром, он обычно имеет значение 50-60 градусов.
• Очерчиваются стены мансарды. Определяется ее линейные размеры и общая площадь.

Проект ломаной двухскатной крыши с размерами

Конструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

• Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
• Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
• Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Необходимые материалы

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

1. Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
2. Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
3. Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.

   Установка стоек

4. Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.

   Установка висячих стропил

5. Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
6. На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
7. Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.

   Установка наслонных стропил

8. Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

• Первая полоса пленки укладывается на нижнюю часть стропил и закрепляется контр-обрешёткой. Нахлёст между полосами должен быть не менее 10-15 см.

  Гидроизоляция стропил

• Затем налаживается непосредственно обрешетка из необрезной доски с шагом, рассчитываемым согласно ширине кровельного материала. Если будет настилаться мягка кровля, к примеру, ондулин или шинглас, необходимо создание сплошной обрешетки из влагостойких фанерных листов.
• Если готова обрешетка, то можно приступать к настилу кровельного материала. Его начинают монтировать, начиная от карниза, вверх к коньковому перекрытию, задавая нахлёст 10-15 см.

  Настил металлочерепицы

• Сверху место соединения кровельных листов закрывают коньковой доской.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

Строительство мансардной крыши своими руками

В стремлении эффективно использовать всю доступную площадь загородного дома многие хозяева обустраивают мансарду. Делая это, необходимо быть готовым и к обустройству крыши определенным образом. По своей сути мансарда является переоборудованным чердаком и требует определенных конструктивных решений и некоторых переделок в теплоизоляции и кровле. В целом, строительство мансардной крыши загородного дома мало чем отличается от возведения крыш другого типа. Но в силу эксплуатационных особенностей крыши мансарды и предъявляемых к ней требований необходимо обладать знанием и пониманием специфики обустройства этого типа крыш.

1. Типы мансардных крыш
2. Устройство мансардной крыши
3. Технология строительства мансардной крыши
4. Поэтапное строительство мансардной крыши
5. Строительство мансардной крыши: видео-урок

Типы мансардных крыш

Как и любые строительные работы, возведение крыши мансарды начинается с этапа проектирования и выбора наиболее подходящей для строения мансардной крыши, её вида и типа. Для мансарды используют односкатные или обычные и ломаные двухскатные крыши. Ко всему прочему, на внешний вид крыши влияют используемые материалы и конструктивные особенности самой крыши.

В зависимости от конструктивных особенной самого здания при строительстве мансарды используют несколько стандартных решений для крыши. Мансардные крыши: фото и описание

• Двухскатная крыша для одноуровневой мансарды. Этот вариант представляет собой обычную двухскатную крышу, под которой обустраивается мансарда. Во время проектирования и строительства не возникает больших сложностей в силу простоты расчетов и легкости работ по возведению стропильной конструкции. Основным недостатком такой конструкции крыши является маленькое внутреннее помещение мансарды с довольно низкими потолками.

• Ломаная двухскатная крыша для одноуровневой мансарды. В отличие от обычной двускатной крыши для мансарды, в ломаной конструкции используются 4 скатные плоскости, расположенные под разными углами. Этот тип конструкции крыши несколько сложнее в проектировании и возведении, но его неоспоримым плюсом является полноразмерное внутреннее помещение.

• Одноуровневая мансардная крыша с выносными консолями. Конструкция этого типа крыши более сложная в сравнении с предыдущими. Но просторное помещение и полноценные вертикальные окна компенсируют недостатки в сложности проектирования и возведения. Конструктивной особенностью мансарды с такой крышей является её смещение и выдвижение за пределы одной из сторон дома, а крыша больше похожа на односкатную.

• Двухуровневая мансардная крыша со смешанным типом опирания. Крыши этого типа являются самыми сложными в проектировании и возведении. Подобные крыши проектируются в комплексе с домом, как одно целое, по причине разноуровневого размещения комнат.

Устройство мансардной крыши

Различные проекты мансардных крыш по своей конструкции мало чем отличается от обычных скатных крыш. Конечно, есть определенные конструктивные особенности, но в целом они такие же, как двускатные или односкатные, и состоят из следующих основных элементов:

• Кровля. Внешняя часть крыши, которая выполняет функцию защиты от различных атмосферных явлений.

• Обрешетка. Чаще всего деревянные доски, к которым крепится кровля, а также изоляционные материалы.

• Коньковый прогон. Верхняя часть всей стропильной конструкции.

• Стропила. Это ребра жесткости всей конструкции крыши, они могут быть наслонными и висячими. Для крыши мансарды используются наслонные стропила.

• Мауэрлат. Этот элемент конструкции представляет собой балки, уложенные по периметру внешних стен и связанные со стенами при помощи специального крепежа. К мауэрлату крепится вся стропильная конструкция.

• Диагональные связи. Чтобы обеспечить надежность и прочность всей стропильной конструкции, стропила связывают с продольными балками и вертикальными стойками при помощи диагональных связей или скосов.

• Внутренние опоры. Для придания крыше устойчивости стропила и/или коньковый прогон подпирают вертикальными балками.

• Изоляционный слой. В силу того, что крыша мансарды и внутренние помещения представляют собой практически одно целое, для соблюдения температурно-влажностного режима между кровлей и стенами помещения укладывается многослойный изоляционный пирог. Изоляция состоит из гидро- и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции. К тому же, правильная изоляция крыши мансарды важна и для сохранности самой кровли.

Технология строительства мансардной крыши

При проектировании и возведении мансардной крыши многие строители и проектировщики либо по незнанию, либо, выполняя свою работу кое-как, допускают серьезные ошибки в изоляции, вентиляции и стропильной конструкции. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, а кровля начинает протекать или вовсе разрушается. Происходит это по причине нарушения технологии строительства мансардной крыши.

В силу того, что крыша мансарды максимально притянута к стенкам внутреннего помещения, а получить прекрасные показатели теплообмена в этом случае достаточно трудно, вся конструкция мансардной крыши должна иметь превосходную теплоизоляцию, вентиляцию и правильно возведенную стропильную конструкцию с использованием древесины, обработанной средствами огнебиозащиты.

Чтобы крыша мансарды получилась надежной и долговечной, необходимо знать следующее:

• толщина стропил должна быть более 250 мм. Для таких стропил можно использовать клееный брус;
• в качестве теплоизоляции использовать материалы, которые не будут терять своих свойств в случае повышения влажности. Например, экструдированный вспененный полистирол или вспененное стекло;
• между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с продухами и вытяжками, по которой воздух будет циркулировать под всей поверхностью крыши;
• с внутренней стороны по всей поверхности теплоизоляции необходимо обустроить слой пароизоляции;
• с внешней стороны стропил под кровлю укладывается слой гидроизоляции и при необходимости слой звукоизоляции.

Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

                Большая толщина стропил требуется для возможности укладки между ними слоя теплоизоляции толщиной в 20 см, а это в свою очередь влечет за собой увеличение массы всей конструкции крыши, которую и держат на себе стропила.

                Древесина для всей конструкции обрабатывается специальными средствами по защите от огня и микроорганизмов, что является строгим требованием СНиП. Это сохранит её от повреждений грибками и увеличит срок её эксплуатации.

                Если для теплоизоляции использовать такие популярные материалы, как минеральную и стекловату, то можно выиграть лишь в удобстве укладки и облегчении всей конструкции в целом. Но вата, какая бы она ни была, это вата, которая как губка впитывает воду, слеживается и теряет свои изоляционные качества. Если Вы выберете какой-либо другой материал, помимо полистирола и вспененного стекла, следует ориентироваться на полную устойчивость к влаге, малый коэффициент теплопередачи и относительно малый вес.

                Толщина теплоизоляции в 20 см необходима потому, что в наших широтах зимой очень холодно, летом весьма жарко. А особенностью конструкции мансарды являются большие потери тепла зимой и быстрое прогревание помещения летом. Большой слой теплоизоляции будет препятствовать потере тепла и его проникновению внутрь. Но это лишь одна из причин, вторая заключается в сохранности кровли. Дело в том, что тепло, которое уходит их помещения зимой, подогревает кровлю, на которой лежит слой снега и частично заставляет его подтаивать, а снег является природным утеплителем. Подтаявший снег при минусовой температуре превращается в лед, который не имеет никаких теплоизоляционных свойств, он утяжеляет крышу и напоследок разрушает саму кровлю. А так как за один день может пройти до 100 циклов оттаивания и замерзания, кровельный материал выйдет из строя буквально за один сезон. Летом же в помещении становится неимоверно жарко и душно, и требуется установка кондиционера, а то и двух. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.

                Не менее важна и полноценная вентиляция крыши. Она поможет охладить крышу, как летом, так и зимой, а также убрать избыточную влажность из-под кровли. Все это обеспечит комфортное проживание в помещении мансарды, убережет от появления плесени, грибков и гнили, в придачу сохранит кровлю от разрушения зимой.

                Касательно паро-, гидро- и звукоизоляции, то тут все просто. Пароизоляция пропускает сквозь себя избыточную влагу со стороны помещений и препятствует её проникновению извне, гидроизоляция защищает теплоизоляционные материалы и помещение от случайных попаданий влаги. А звукоизоляция понижает уровень шума от ударов дождя, града и ветра по поверхности кровли.

Поэтапное строительство мансардной крыши

Выполнение всех работ по созданию крыши для мансарды требует от строителей определенного опыта в этой сфере. В отличие от обычных скатных крыш, возведение мансардной крыши своими руками несколько сложнее по причине обустройства в самой крыше расположенных под углом окон и ломаной конструкции скатов. Чтобы выполнить строительство мансардной крыши своими руками, необходимо придерживаться следующих этапов работ:

Проектирование

Первое, что придется сделать, это разработать проект крыши. Для этого можно обратиться к специалистам или, если хорошо владеете компьютером, сделать все самостоятельно в архитектурной программе. Так же на этом этапе проводятся все необходимые расчеты нагрузок, угла наклона скатов крыши и прочее. Чтобы сделать все правильно, следует обратиться за необходимой информацией к такому документу, как СНиП «Нагрузки и воздействия».

Возведение стропильного каркаса

Этот этап работ наиболее трудоемкий, и чтобы мансардная крыша своими руками была сделана качественно, потребуются объединенные усилия 3 – 4 человек. Начинаем возведение крыши мансарды с укладки и закрепления мауэрлатов по всему периметру дома, используя брус сечением 100х100 мм.

Строительство мансардной крыши фото:

После этого устанавливаем каркас для помещения мансарды, стойки которого также будут выполнять роль подпорок для стропильной конструкции. Для этого используем брус сечением не меньше, чем сечение продольных балок, на которые будут опираться стойки. Первым делом устанавливаем вертикальные стойки в начале и в конце здания. Закрепляем их к продольным балкам при помощи специальных штампованных металлических уголков и саморезов. Для облегчения всех работ по крепежу используем шуруповерт. Теперь укладываем поверх стоек перемычку и закрепляем её.

Натягиваем шнур между двумя полученными арками, и если все было сделано правильно, он будет строго по горизонту, если нет – придется разобрать одну из арок, немного подрезать и заново установить. Теперь по натянутому шнуру устанавливаем подобные арки с шагом, который предусмотрен для стропил. Полученные арки соединяем между собой перемычками, которые закрепляем штампованными уголками или гвоздевыми пластинами.

Собрав каркас будущего внутреннего помещения, приступаем к установке стропил. Начинаем с тех, которые имеют наибольший угол наклона и находятся на одном уровне с каркасом помещения мансарды. Особых сложностей тут нет. Брус для стропил подрезается до нужной расчетной длины, в основании бруса вырезается паз для установки на мауэрлат, а верх срезается под определенным углом. После чего каждое стропило устанавливается на место и фиксируется к основной конструкции.

Следующий шаг несколько сложнее, так как придется устанавливать верхние стропила. Сложность заключается в соблюдении определенного угла и центровки всей конструкции. Чтобы облегчить задачу, можно вначале из двух длинных досок сделать шаблон, который будет в точности повторять будущие соединенные стропила. Используя этот шаблон, подрезаем на земле стропила и затем устанавливаем их на место. Алгоритм монтажа стропил такой же, как и для арок каркаса внутреннего помещения.

В завершение монтажа стропильной конструкции прибиваем обрешетку. Для обрешетки могут быть использованы как обычные доски, так и листы фанеры или плиты ДСП. Это уже будет зависеть от вида кровельных материалов.

Создание изоляционного пирога

Установив стропила и обрешетку, приступаем к созданию изоляционного слоя. Для этого в первую очередь с внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам скобами. Далее укладываем теплоизоляционный материал и внимательно следим за тем, чтобы он вплотную ложился к стропилам и не оставлял щелей. Поверх теплоизоляции, с шагом в 50 см, набиваем обрешетку, которая будет держать на себе всю теплоизоляцию.

С внешней стороны стропил укладываем слой гидроизоляции, которая будет защищать от случайного проникновения влаги. В завершение поверх гидроизоляции укладываем кровлю.

Строительство мансардной крыши: видео-урок

Разнообразие готовых проектов крыши мансарды весьма обширно. Они могут быть с окнами и без, заокругленной формы или строго прямые, с одним скатом или несколькими. Но какой бы не была крыша мансарды, её возведение потребует знаний и умений мастера строительного дела.

Строительство мансардной крыши своими руками: строительство, материалы | Своими руками

Как избежать мостиков холода при строительстве мансардной крыши?

Обмерзание кровли может происходить из-за того, что слой ее утеплителя меньше необходимого. Например, стандартная высота деревянных балок, из которых сделаны стропила. — 150 мм.

А если волокнистые плиты или маты уложить только между стропилами, то не получится соблюсти требуемую в центральных регионах России толщину теплоизоляционного слоя в 200 мм.Кроме того, при строительстве кровли мосты холода практически неизбежны. В какой-то мере они становятся деревянными опорными ножками.

Кроме того, даже опытный кровельщик не может позволить себе обеспечить абсолютно плотную подгонку утеплителя к стропилам по всему уклону. А на крышах сложной геометрии необходимо обрезать утеплитель при его укладке в зоне впадин, гребней, стыков и т. Д. При этом велика вероятность протечки.

Чтобы кровля не промерзала, необходимо создать дополнительный контур теплоизоляции.Обеспечит необходимую толщину теплоизоляционного слоя и поперечный разрез! возможные мостики холода. Сверху на стропила можно разместить дополнительный контур и приподнять.

Чаще всего выбирают второй вариант. В этом случае со стороны помещения к стропилам крепят перекладины, толщина которых равна толщине дополнительного слоя утеплителя. Между брусьями укладывают плиты из волокнистого утеплителя, перекрывая стропила (для устранения этих мостиков холода).После этого монтируется пароизоляция и отделочный материал.

Нужна ли пароизоляция на крыше мансарды?

Водяной пар вместе с теплым воздухом устремляется от здания к крыше. Попадая зимой в свою конструкцию, он находится в холодной зоне, достигая точки росы и превращаясь в воду (конденсат). Влага представляет опасность в первую очередь для волокнистого утеплителя: при намокании он теряет теплоизоляционные свойства, что чревато повышенными затратами на обогрев здания.Кроме того, сокращается срок службы регулярно увлажняющего утеплителя.

А деревянные конструкции под воздействием влаги покрываются плесенью, гниют и постепенно разрушаются. Для отсечения водяного пара от крыши устраивают пароизоляцию (пароизоляцию).

Обратите внимание: пар проникает под кровлю диффузионно и конвективно. В первом случае — через паропроницаемые строительные материалы, во втором — через неплотные (дышащие) стыки в конструкции крыши и в самом пароизоляционном слое.Итак, при установке пароизоляции необходимо использовать качественный пароизоляционный материал и не допускать протечек при его установке.

Пароизоляция изготовлена ​​из специальных пленок (полиэтилен, полипропилен). Они должны иметь минимальную паропроницаемость, высокую прочность на разрыв и эластичность.

Смотрите также: Чердак своими руками — СМР от «А» до «Я»

Кроме того, существуют пленки с фольгированным покрытием или слоем напыленного алюминия, которые зимой отражают часть тепла обратно в комнату, а летом предотвращают нагревание воздуха на чердаке.

Обычно пленку укладывают вплотную к утеплителю со стороны помещения, фиксируя к стропильным ножкам скобами степлером или гвоздями с широким капотом. Ткани материала покрывают внахлест не менее 100 мм. Во избежание конвективного переноса пара необходимо заделать швы и места примыкания пленки к трубам, стенам, слуховым окнам, электрическим кабелям и т. Д.

Для герметизации используют специальные односторонние и двусторонние ленты, клеи, пасты. Их выбор зависит от многих факторов, но в первую очередь от качества поверхности, с которой соприкасается пленка — гладкой или шероховатой.

См. Также: Строительство мансарды — этап

Как правильно организовать вентиляцию кровельной конструкции?

Подкровельная вентиляция предназначена для удаления излишков водяного пара с конструкции крыши. Воздух обычно подается через отверстия на свесе карниза, а вытяжной — через отверстия на коньке или коньке. Каждый межстропильный пролет следует проветрить. В случае, когда гидроизоляция представляет собой диффузионную (паропроницаемую) мембрану, вентиляционный зазор устраивают с помощью закрепленных на стропилах над мембраной ответных брусьев (обычно толщиной 50 мм).Если уклоны пологие или очень длинные, воздушной полости в 50 мм может не хватить для обеспечения циркуляции воздуха в необходимом объеме. Затем необходимо сделать больший вентиляционный зазор или установить элементы для усиления вентиляции (аэраторы, дефлекторы, вентиляционные турбины и т. Д.).

Дополнительные элементы вентиляции потребуются даже при сложной кровле здания. В частности, поток воздуха в долине долины затруднен, и для его усиления необходимо установить элементы на склонах, прилегающих к долине.Элементы вентиляции часто требуются даже тогда, когда конструкция крыши имеет световой люк (или комбинацию окон) и широкий дымоход. Среди ошибок, допущенных при устройстве вентиляции, — отсутствие условий для притока воздуха на карнизный свес или его вытяжки в районе конька.

Керамическая черепица — в чем преимущества?

Благородный внешний вид и долговечность — главные достоинства керамической плитки, которая сегодня, как и сотни лет назад, изготавливается из обожженной глины.Плитка бывает с покрытием и без покрытия. Плитка без покрытия бывает красной или терракотово-красной. Тонкослойные покрытия — ангоб и глазурь, нанесенные на изделия перед обжигом, позволяют расширить цветовую гамму материала.

Ангоб матовый и блестящий. Штейн на 70% состоит из глины и на 30% из минеральных красителей. Блестящий ангоб отличается от него только добавлением кварца, из-за которого поверхность плитки после обжига становится стекловидной. Выбирать ангобовый материал имеет смысл, когда вам нужна крыша более насыщенного оттенка, чем обычная черепица, либо с тусклым блеском, либо оригинального цвета (коричневый, желтый, черный, медный и т. Д.).).

Глазурь — раствор, наносимый на необожженную плитку, содержащий глину, неорганические красители (чаще всего оксиды металлов) и кварцевый песок. Во время обжига раствор плавится, образуя глянцевый стекловидный слой. Блестящий ангоб и глазурь очень похожи по внешнему виду, разница в глубине цвета: у глазури больше. Сделать выбор в пользу глазурованной черепицы имеет смысл, когда нужна умная, издалека хорошо обозначенная крыша.

Самыми популярными формами плитки являются рифленая (замковая) и бобровый хвост.Изделия первого типа имеют вертикальные и горизонтальные пазы (замки) для соединения с соседними плитками в ряду и с плитками верхнего ряда. Благодаря замку внешняя влага не попадает под крышу. Пазовые модели имеют профиль («волна») и при этом бывают низкопрофильными (S-образная, бороздчатая и т. Д.) Или высокопрофильными. Как правило, расход рифленой плитки составляет от 10 до 14,5 шт / м ² .

Модель «бобровый хвост» имеет плоский профиль, а один край плитки выполнен в виде полукруга или уголка.При укладке каждая плитка этого типа перекрывает стык двух плиток нижнего ряда, из-за чего имеет довольно высокий расход — примерно 33-38 шт / м2 (в зависимости от размеров изделий).

Распространенная схема укладки — «рыбья чешуя» (с одинаковым расстоянием между рядами). «Бобровый хвост» хорошо подходит для крыш сложной геометрии (с конусами, башенками, криволинейными поверхностями). Письменная гарантия на плитку составляет 30-50 лет в зависимости от производителя.

Гидравлическая защита мансардной крыши и ее устройство

Гидроизоляция предназначена для защиты волокнистой изоляции от атмосферной влаги (дождь, снег), которая может попасть в нее, например, в результате протечки через поврежденную крышу.Гидроизоляцию чаще всего выполняют из диффузионных (паропроницаемых) пленок (мембран) из полимерных материалов. Эти пленки не только защищают от протечек, но и являются ветрозащитным и воздухонепроницаемым слоем, то есть препятствуют удалению теплого воздуха из утеплителя, тем самым позволяя сэкономить на обогреве здания.

Диффузионные мембраны укладываются непосредственно поверх утеплителя, что упрощает монтажные работы и позволяет создать только один вентиляционный зазор — между пленкой и кровлей.Листы мембраны укладываются горизонтально (вдоль карниза), скрепляются скобами степлером или гвоздями с широкой шляпкой (впоследствии пленка также будет прижиматься прутьями контррешетки, за счет чего образуется вентиляционная щель) .

Перекрытие панелей не менее 100 мм при стандартном уклоне кровли (его величина для каждого рубероида разная). Для обеспечения герметичности гидроизоляционного слоя рекомендуется проклеить стыки листов специальными одно- или двухсторонними лентами или клеями.

См. Также: Утепление крыши мансарды изнутри

Цементно-песчаная черепица и плюсы для кровли мансарды

Такая черепица изготавливается из портландцемента и кварцевого песка с добавлением воды и пигментов на основе оксида железа. Формованная сырая мука затвердевает в результате сушки в камере при температуре 60 ° C.

Цементно-песчаная и керамическая плитка

имеют схожую форму, набор дополнительных компонентов, специфику применения, технологию монтажа.Преимущество цементно-песчаного материала — более доступная цена, в первую очередь за счет того, что для его производства не требуется дорогостоящий высокотемпературный обжиг. Однако внешний вид у него не такой благородный, как у керамического аналога.

Более скромный выбор цветов и форм. Обычно цементно-песчаная черепица бывает рифленой, причем паз в ней один — вертикальный (что связано с особенностями технологии производства). Отсутствие горизонтальной канавки увеличивает вероятность попадания воды при сильном ветре под навес с небольшими уклонами кровли.В то же время это дает большую свободу в изменении шага обрешетки, благодаря чему цементно-песчаной плитке легче, чем «керамике», компенсировать неточность геометрии откоса.

Расход материала — обычно 10 шт / м ² . К достоинствам покрытия можно отнести те же физико-механические свойства, которыми может похвастаться керамическая плитка: долговечность (письменная гарантия — 30-35 лет), высокие показатели прочности на изгиб и морозостойкость, хорошее звукопоглощение.

Укладка керамической и цементно-песчаной плитки

Керамическую и цементно-песчаную плитку рекомендуется укладывать на пандусы с уклоном от 16 (при необходимости можно использовать и на более пологих откосах, но при условии создания под ней надежной гидроизоляции).Плитки крепятся на ступеньках, прикрепленных к противовесу (обычно из деревянных брусков сечением 50 х 50 мм).

Шаг обрешетки зависит от модели черепицы, а в случае некоторых моделей может быть из-за уклона кровли. Важно строго соблюдать ступеньку по всей плоскости ската, иначе на крыше появятся неровные линии, образованные стыками и волнами черепицы, которые будут смотреться некрасиво. Крепление плитки к обрешетке происходит за счет выступов, расположенных на ее тыльной стороне, а также за счет давления других плиток — соседнего и верхнего ряда.

При угле откоса менее 60 рекомендуется дополнительно закрепить плитку первого ряда на свесе карниза, фронтоне и рядах подряд, а также обрезную плитку у выступов, хетчбэков, вокруг дымоходов, мансардные окна и в прилегающих территориях с оцинкованными шурупами. Также предусмотрены противоветровые зажимы для более надежной фиксации некоторых плиток. С уклоном саморезов более 60 ° и обычная плитка (в шахматном порядке).

Чтобы обеспечить надежную защиту сложных участков крыши от дождя и придать крыше целостный вид, существует ряд компонентов.Их делают из того же материала, что и кровля (керамика, цементно-песчаная смесь), но из других материалов (металл, полимеры и т. Д.). В частности, это гребень, позвоночник, начальные гребни, бедра, боковые (правые и левые), половинки плитки.

Эндовы оснащены канавками из окрашенной стали или алюминия. Приклеивание плитки к трубам или стенам осуществляется с помощью специальных лент (алюминиевых, свинцовых, медных) и прижимных планок (алюминиевых, медных).

Для обеспечения притока воздуха в подкровельное пространство (для вентиляции кровельной конструкции) используются аэроэлементы в виде пластин из ПВХ, меди или свинца.

Для усиления вентиляции на склоне (в районе гор, мансардных окон, на длинных спусках) устанавливаются специальные вентиляционные плитки. Наконец, есть элементы снегозадержания в виде металлических решеток, труб, бревен. Учтите, что аксессуары значительно увеличивают стоимость кровли.

Металлическая кровля для мансардного люка

Металлочерепица — одна из самых доступных кровельных материалов для потребителя. При этом он довольно красив и имеет долгий срок службы.Материал представляет собой профилированный стальной лист, на который с обеих сторон нанесен слой цинка, пассивирующий слой, грунтовка и, наконец, полимерный слой.

Цинк и полимерное покрытие защищают сталь от коррозии и внешних воздействий. Более того, полуразмерный слой придает материалу необходимый цвет и структуру поверхности. Качество металлочерепицы складывается в первую очередь из качества стали и профилирования. Важный момент — толщина стали. Тонкие листы — 0,4 мм — легко изгибаются при транспортировке, установке и эксплуатации.

Более толстые листы 0,45-0,5 мм намного жестче и, следовательно, их труднее деформировать. Еще один важный момент — полимерное покрытие. Это напрямую зависит от того, насколько листы будут устойчивы к влаге, механическим воздействиям, УФ-излучению. высокие и низкие температуры, то есть, в конечном итоге, на сколько прослужит металлочерепица.

Пожалуй, самое популярное покрытие в нашей стране — полиэстер (ПЭ) с глянцевой поверхностью. Письменная гарантия на него 10-15 лет, расчетный срок службы 20-30 лет.

Его разновидность — матовый полиэстер (РЕМА), но придающий зеркальный блеск; он будет служить примерно так же. Оптимальными, по мнению специалистов, считаются покрытия на основе полиуретана. Они более устойчивы к истиранию и атмосферным воздействиям. В зависимости от производителя они называются по-разному.

Кроме того, в линейке одного производителя есть разновидности таких покрытий. Самые известные — Pural, Pural Mall, Granite HDX, Prisma, Prelak Nova (PN). «Арматек» (АТ) и др. Ширина листового металла -1110-1180 мм, максимальная длина достигает, как правило.6 м

Обратите внимание: длинные листы легче сгибать при погрузке, разгрузке и подъеме на крышу. С четырехметровыми удобнее работать. Обратите внимание, что есть металлочерепица в виде небольших модулей (например, размером 1190 х 705 мм). Самый популярный листовой профиль — это волна.

В этом случае продольная волна асимметричная (бегущая) и симметричная. В зависимости от марки и модели металлочерепицы высота ее волны варьируется — 24-42 мм.

Ссылка по теме: Переделать чердак в мансарду

Медная мансардная крыша

В чем преимущества медной кровли?

Среди кровельных материалов, уложенных фальцовкой, в загородном домостроении наиболее популярна медь.Он очень устойчив к коррозии, а значит, долговечен. У нее уникальный внешний вид, который также меняется со временем. Ведь медь постепенно покрывается патиной, переходя от красноватой к темно-коричневой, а затем в малахитово-зеленую. Также производители предлагают медь, выдержанную с помощью особого химического состава уже на заводе.

Медь с искусственным патинированием, как правило, на 30-40% дороже обычной. К достоинствам материала можно отнести пластичность: благодаря этому свойству им можно покрывать крыши сложной геометрии (в том числе сферы, конусы и т. Д.)). Медь рекомендуется для крыш с уклоном 16 °. Его кладут на прочный фундамент, чаще всего из влагостойкой фанеры или обрезных досок. В большинстве случаев медная кровля состоит из так называемых полотен (листов с краями) из ленты толщиной 0 6 мм.

Картины соединяются между собой фальцем — специальным швом, выступающим над плоскостью кровли. Складывание осуществляется ручным или электромеханическим инструментом. Они бывают одно- и двухместные. Двойной фальц обеспечивает более высокую герметичность покрытия, но для его создания необходимы электромеханические устройства.

Внутри складного комплекта устанавливаются хомуты, которыми гвозди из меди или нержавеющей стали крепятся к основанию. Чтобы компенсировать линейное расширение-сжатие медных листов, направляющие длиной более 3 м оснащены скользящими зажимами.

Также есть картины с самоблокирующимися (без специальных инструментов) складками: их проще и быстрее установить, но не так надежно защищают от протечек. Комплектующие для оснащения коньков, ендов, опор и других элементов кровли изготавливаются из медной ленты на стройплощадке.Для медной кровли обязательно нужен громоотвод и, как правило, система снегозадержания (в виде медных труб).

Добавляем, что кровля может быть изготовлена ​​из штучных медных элементов (обычно заводского изготовления) — ромбов, прямоугольников и т. Д. Устанавливаются на кровлях с уклоном 35-40, крепятся к основанию гвоздями.

Как смонтировать металлочерепицу?

Листы металлочерепицы укладываются на кровли с уклоном 11 градусов, крепятся на ступенчатую деревянную обрешетку специальными саморезами, окрашенными в цвет кровли, с уплотнителями из резины EPDM (7,5-9 шт / м2).

Саморезы ввинчиваются в прогиб волны (на 10-15 мм ниже линии штамповки), равномерно растекаясь по листу и в целом по уклону.

Схема их расположения варьируется в зависимости от рекомендаций производителей. Например, вы можете ввинтить их в каждую третью волну, сдвигая влево или вправо на одну волну при переходе к следующему ряду.

Болгаркой металл не резать: абразивные круги выжигают слой цинка, а летящие раскаленные стружки — полимерное покрытие, которое приводит к коррозии листа.Листы следует разрезать ножницами по металлу или электропилой с твердосплавными зубьями.

Вместе с металлом можно приобрести все необходимые комплектующие — конек, карниз, торцевые планки, внутренние и внешние ендовы, уровни для обустройства примыканий, элементы вентиляции и прохода и др. Производители также предлагают снегозадерживающие системы в виде труб или специальных профили. Если крыша криволинейная, покрыть ее металлочерепицей сложно. Однако башенки или конусы можно отделать плоским листом с полимерным покрытием.

Как устроено мансардное окно

Рама и створка слухового окна чаще всего изготавливаются из клееной древесины. Причем для моделей, предназначенных для использования в помещениях с повышенной влажностью, они покрываются либо несколькими слоями бесцветного или цветного лака на водной основе, либо слоем влагостойкого белого полиуретана. Кроме того, на рынке есть окна и рамы из ПВХ. Открыть створку можно несколькими способами. Чаще всего встречаются модели с центральной осью вращения (в середине створки) или с комбинированной системой открывания: у них две оси вращения — центральная и верхняя.

Окна для средней полосы России комплектуются однокамерными стеклопакетами. Для того, чтобы такой стеклопакет эффективно сохранял тепло в зимнее время, в нем предусматривается теплоотражающее низкоэмиссионное покрытие стекол и заполнение камеры инертный газ (аргон), увеличивающий сопротивление теплопередаче окна. Большинство производителей закалили внешнее стекло даже в базовых моделях — оно прочнее и безопаснее обычного. Как правило, окна оснащаются устройствами для проветривания помещения при закрытой створке (вентиляционный клапан в неподвижной части рамы, вентиляционный клапан-окно, совмещенный с ручкой для открывания).

Окна

устанавливаются на откосах с уклоном от 10 до 90, крепятся на обрешетку или контррешетку — в зависимости от технологии, предусмотренной производителем. Поскольку окно является частью кровли, оно должно быть герметично соединено с кровлей.

Для этого есть ряд компонентов, самый важный из которых — изолирующая заработная плата. Такие зарплаты отпускаются под крышу из любого материала, как плоского, так и профильного. Стандартная зарплата из алюминия с полимерным покрытием.Кроме того, имеются комплектующие для надежного соединения окна со всеми слоями кровельного «пирога», в частности, предварительное утепление контуров вспененного полиэтилена, фартуки пароизоляции (оклады).

Также предлагаются готовые откосы из ПВХ или ЛДСП. Обратите внимание, что на крыше вы можете строить комбинации мансардных окон — вертикально или горизонтально. Совсем недавно на рынке появились балконные окна.

В открытом состоянии их верхняя часть поднимается по верхней оси на 45 ′, а нижняя выкладывается, а перила проходят по бокам.Для мансардных окон имеется большое количество фурнитуры: рольставни, жалюзи, шторы, устройства для ручного или автоматического открывания жалюзи и др.

Ссылка по теме: Монтаж мансардных окон своими руками

Что лучше — водосточная система из пластика или металла?

В водосточной системе, помимо водостоков и труб, имеется ряд компонентов: монтажные кронштейны для желобов, воронки, заглушки, внутренние и внешние углы, соединительные детали для желобов и труб, отводы, хомуты для труб, тройники,

При выборе обратите внимание на то, подходят ли кронштейны к крыше вашего дома: в линейке этой марки могут быть представлены кронштейны, рассчитанные только на один способ крепления к карнизному свесу — к лобовой доске или к первому. ряд обрешетки прибивают по стропилам.Наиболее распространены водосточные системы из ПВХ (пластика) и оцинкованной стали с полимерным покрытием.

Желоба

ПВХ не подвержены коррозии и устойчивы к атмосферным осадкам. Качественные, а значит, и более дорогие изделия быстро окрашивают, а дешевые тускнеют за несколько лет. Желоба и трубы из ПВХ трудно сломать при монтаже и эксплуатации. И если на них появляются царапины, это влияет только на внешний вид системы, а не на ее долговечность.

Наконец, они меньше стали, во время дождя шумят.В то же время изделия из ПВХ существенно изменяют свои размеры при изменении температуры, поэтому при их установке нужно использовать специальные термокомпенсационные расширительные элементы. Соединение деталей в ПВХ-системах осуществляется либо склеиванием, либо при помощи компонентов с резиновыми уплотнениями. Преимущества стальных водостоков — высокая прочность и долговечность.

Однако речь идет только о качественной продукции.

Ведь стойкость к коррозии, механическим воздействиям, выцветанию зависит от типа полимерного покрытия стали.Самые длинные изделия — это полиэстер и полиуретан.

Добавим, что по сравнению с пластиковыми стальными системами значительно меньше подвержены температурным деформациям. Однако у них есть проблема и недостатки. Такие желоба относительно легко поцарапать и согнуть во время установки и эксплуатации (например, когда они поддерживаются лестницами).

А сильные царапины нужно замазать полимерной краской, чтобы не появилась ржавчина. А чтобы вернуть изогнутым желобам прежний вид, часто их невозможно изменить.К тому же расход крепежа для стального водостока больше, чем для водостока из ПВХ. В стальных системах желоба могут быть соединены друг с другом и с углами с помощью либо соединительных деталей (с прокладками из EPDM или без них), либо клеевых составов и заклепок.

Конструкция вентиляционной крыши (см. Выше)

1. Стропила 2. Пароизоляция. 3. Теплоизоляция. 4. Гидравлическая защитная мембрана 5. 6 Контроль. 7 вырезок.Рубероид. 8. Вентиляционный зазор

Устройство кровли из гибкой черепицы

1. Гибкая черепица; 2. Сплошной настил из OSB-3 или фанеры; 3. Балка, обеспечивающая вентиляционный зазор между полом и обогревателем; 4. Стропильная нога; 5. Желоб; 6. Битумный клей; 7. Подкладочный ковролин; 8. Карнизная рейка; 9. Фронтальная доска; 10. Крюк фиксирующий желоб

Автор: Известный строительный журналист А.Левенко

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как построить мансардную крышу

Мансардная крыша — отличное дополнение к дому для тех, кто хочет увеличить жилую площадь на верхнем этаже или надстроить чердачное помещение. Строительство мансардной крыши дома — довольно простая задача при условии правильной конструкции, соответствующих инструкций, качественных строительных инструментов и необходимых технических и ручных навыков.

Строительство мансардной крыши

Шаг 1: Принятие решения и планирование

Этот шаг включает в себя выбор чертежа крыши, которую вы хотите построить, обращение в местные органы власти, чтобы узнать строительные нормы и правила для конкретных районов и правила, работа с подрядчиками для выяснения тонкостей процесса строительства, закупка всех материалов, найм рабочей силы, если работа слишком сложна, чтобы закончить ее в одиночку, и получение страхового покрытия для защиты от любых повреждений, понесенных в процессе строительства.

Шаг 2: Подготовка строительной площадки

Первым шагом в процессе строительства является подготовка территории к строительству. Начните с выбора конкретного места для всех необходимых инструментов. Используйте большой стол или часть газона, чтобы все материалы были в одном месте — легко доступны и аккуратно разложены. Не забудьте накрыть все растения и любые приборы, приспособления и оборудование в зоне брезентом или пластиковыми листами, чтобы предотвратить любые повреждения во время строительства.

Шаг 3: Размещение стропил

Возьмите общие стропила и прикрепите их к одной коньковой доске. Используйте гвозди, чтобы закрепить их на месте. Как только это будет сделано, приподнимите конек, а затем с помощью гвоздей закрепите на месте другие стропила. Наружные стропила должны быть размещены таким образом, чтобы «птичий рот» находился на плоскости с самой высокой плитой стены. Как только будет достигнуто точное положение, закрепите стропила гвоздями. Та же процедура должна быть проделана с тремя оставшимися сторонами.

Шаг 4: Оставшиеся общие стропила

Общие стропила, оставшиеся после третьей ступеньки, теперь необходимо закрепить на месте. Их тоже нужно прибить гвоздями, чтобы обеспечить плотное и безопасное расположение.

Шаг 5: Потолочные балки и обшивка

Потолочные балки необходимо закрепить с осторожностью. Используйте гвозди, чтобы закрепить их на месте и убедиться, что они не ослаблены, чтобы в дальнейшем не было повреждений. После того, как это будет сделано, накройте участок обшивкой.

Шаг 6: Верхняя пристройка

Повышенная расширенная область, которая образует верхнюю пристройку мансардной крыши, должна быть построена с использованием вертикальных стропил. Эти вертикальные стропила необходимо разместить в пределах коньковой доски. Как внутри, так и снаружи этой конструкции следует использовать обычные стропила, чтобы придать ей прочность и поддержку.

Шаг 7: Обшивка и черепица

Используйте хомуты и облицовку для крыши, прежде чем начинать процесс обшивки.Обшивочный материал необходимо прикрепить к общим стропилам с помощью гвоздей. Области, где есть впадины и вентиляционные отверстия, следует покрыть окладом. После этого следует уложить грунтовочный материал по всей поверхности, а затем покрыть его черепицей.

Мансардный этаж своими руками по чертежам. Как построить мансардную крышу своими руками и не ошибиться. Возможности использования мансардного этажа

Современная мансардная крыша — прекрасная возможность без лишних хлопот значительно расширить жилую площадь своего дома.Но, если привлечь к работе строителей, это может вылететь до копейки. Понятно, что каждый из нас задумывался над вопросом, можно ли все сделать самостоятельно, не имея опыта. Уверяем мансардную крышу своими руками — это более чем реально. Предлагаем вам исчерпывающую инструкцию.

На данный момент лучший вариант — малютроп. Она достаточно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

При строительстве мансардной крыши необходимо заранее учесть множество факторов. Перечислим основные.

Видео о крыше дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашем чердаке. Но далеко не всегда нужно стремиться к самому обычному размещению. Перечислим некоторые из вариантов:

• Если ваш дом расположен на территории с умеренным климатом, где часто бывает ветреная погода, а снег бывает редко, можно смело делать крышу с небольшим уклоном;
• В том случае, если снегопад и ливне — частое явление для вашего населенного пункта, от крыши следует отказаться;
• Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции.Чердак — такое же жилое помещение, как и остальные комнаты в вашем доме;
• Лучшие материалы для кровли — черепица или шифер. Многие по ошибке кладут металлическое покрытие, но с приходом холодов сталкиваются с проблемами экономии тепла на чердаке. Учтите, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов. Для большей безопасности рекомендуется все такие поверхности обработать противогрибковым раствором;
• Наружная лестница на чердак сэкономит место в доме.Внутренняя лестница вариант намного удобнее, но при этом в ней много места. Отлично, если вы позаботитесь об установке потолочной лестницы. Она практически не занимает места. В качестве альтернативы можно установить винтовую лестницу, но ее удобство часто вызывает сомнения.

Наружная лестница на чердак сэкономит место в доме

• Для начала вам потребуются деревянные балки сечением 10х10 см. Их накладывают поверх гидроизоляции.Лучший материал для этого — каучукоид или продается только в рулонах. С ними довольно удобно работать и никаких дополнительных навыков вам не потребуется. Если ваше перекрытие также деревянное, то дополнительные бревна для основных балок не нужны.
• Следующим шагом будет установка стоек на балки. У вас получится такая же планка сечением 10х10 см. Эти стеллажи являются своеобразным каркасом стен вашего чердака. Чтобы они полноценно выполняли свои функции, необходимо их ставить не дальше двух метров друг от друга.Следите, чтобы каждый из них стоял идеально ровно. Каждого рекомендуется обработать уровнем и при необходимости поддерживать в нужных местах. Когда стойки установлены, их нужно видеть с двух сторон. Для внутренней отделки отличный вариант — гипсокартон или обычная фанера, для экстерьера — холм. Важно не забыть на этом этапе проложить утеплитель между стойками. Каждая стойка отдельно фиксируется шипами и скобами. Таким образом, в то же время они не склоняются, мы рекомендуем временное раскрытие информации, чтобы обезопасить их.
• Затем положите верхний брус. Его сечение должно быть таким же, как и в предыдущих пунктах. Можете застегнуть, как будет удобно. Но следите за тем, чтобы балки держались прочно и надежно.

Каждая стойка отдельно фиксируется шипами и скобами.

• Теперь нужно установить мауэрлат. Это своеобразная опора для быстрой ножки, которая располагается внизу конструкции. Для мауэрлата понадобится брус сечением 40х40 см или доска такой же толщины.Благодаря мауэрлату будет обеспечена высокая прочность крепления стропил к стенам. Он позволяет перенаправить вес крыши прямо на стены. Поперечное сечение более 40 см можно взять по желанию. Все равно мауэрлат ложится прямо на стену и нагрузка на него сравнительно небольшая. Только не забудьте положить под нее гидроизоляцию, иначе она со временем начнет гнить.
• Качественно закрепленный мауэрлат защитит вашу крышу от воздействия ветра, снежной массы зимой и других нагрузок.Поэтому убедитесь, что он был тщательно закреплен. Для этого можно использовать проволоку диаметром до 5 мм. Лучше всего выбирать отожженную проволоку, которая предназначена как раз для обвязки. Чтобы стены были более прочными, проволока встраивается прямо в них.
• Теперь нужно установить рафтинговые опоры. Разметка на стропильном каркасе и мауэрлате в местах установки стропил. Обычно шаг составляет 1-1,2 м. Для стропил вам подойдет доска сечением 4-5 см и шириной 15 см.Выбирайте только идеально гладкие доски. Лучше немного переплатить за них, но если быть уверенным, средство защиты чердака не будет для вас причиной кровли чердака.

Для стропил вам подойдет доска сечением 4-5 см и шириной 15 см

• Стропильные ноги должны опираться на коньковую балку. Если ваша мансарда имеет большую площадь, то вес ее крыши будет большим. Поэтому балка — обязательный элемент конструкции.Не нужен только в том случае, если длина стропила меньше восьми метров. В этом случае можно делать обычные растяжки.
• Установка кобылы. Ставим по той же схеме, что и стропила. Чтобы упростить процесс, начните с двух крайностей, натяните шпагат между ними, а затем натяните его при установке следующего.
• Теперь необходимо убить борт питомца. Он станет препятствием для ветра и практически любых осадков.
• Перед тем, как делать мансардную крышу, необходимо продумать, где будут установлены окна.Помните, что их площадь должна занимать не менее 12-13% площади боковых стен. Там, где вы решили поставить окна, нужно укрепить стропила. Для этого устанавливают перекладину. Они возьмут на себя роль нижней и верхней части проема, где будет установлена ​​и прикреплена оконная рама.

Перед тем, как сделать чердачную крышу, необходимо продумать, где будут установлены окна.

После выполнения предыдущих десяти пунктов необходимо тщательно перепроверить все, что делается.Уже на этом этапе вы поймете, как без проблем сделать крышу с мансардой, но всегда нужно перестраховываться. Особенно в том случае, если вы делаете это впервые.

Внимательно пройтись по всем стропилам и балкам, проверить, действительно ли они плотно и надежно, везде ли утеплитель, не нужно ли доработать проблемные места. Будет лучше, если вы попросите кого-нибудь из более опытных строителей оценить на глаз, все ли сделано так, как нужно.Помните, что крыша в вашем доме должна быть надежной и прочной. Но если все в порядке и конструкция надежно держится, можно переходить к дальнейшим работам:

• Каркас крыши уже создан. Теперь нужно прибить стойки обрешетки к стропилам. Шаг зависит от того, какой рубероид вы выберете для своей кровли.
• При установке фрезы необходимо установить гидробарьер. В большинстве случаев для этого лучше всего подходит обычная полиэтиленовая пленка.Стоит недорого, качественно защищает чердак от попадания влаги внутрь и легко крепится с помощью строительных скоб. Главное, что нужно помнить — слои пленки необходимо укладывать нижней стороной вверх шестигранными слоями друг на друга.
• Поверх пленки необходимо положить теплоизоляционный слой. Одним из лучших материалов, который служит для этих целей, является Mineral Wat. Он легкий, отлично сохраняет тепло и полностью безопасен для вашего здоровья, в отличие от многих других теплоизоляционных материалов.Кроме того, он эффективно предотвращает распространение грызунов в вашем доме.

Поверх пленки необходимо нанести теплоизоляционный слой

• Дойдя до крыши, действовать по той же схеме, что и в случае с полиэтиленовой пленкой. Кровельный шар тоже падает вверх, а элементы накладываются друг на друга. Следите за тем, чтобы в тех местах, где расположена крыша, верхний шар крыши выполнялся выше нижнего. Это очень важно. Иначе при малейшем дожде у вас протечет крыша, и конструкция постепенно купится.
• Установка конька должна происходить таким образом, чтобы его конструкция полностью исключала возможность проваливания под крышу вашей кровли.

Завершение монтажа

Основная часть работ подошла к концу. Мансардные крыши рекомендуется делать многослойными, чтобы они обеспечивали лучшую тепло-, шумо- и гидроизоляцию всего чердака. Не забывайте, что чердак должен «дышать». Современные окна и двери — неотъемлемый элемент любой такой крыши.

Если вы еще не до конца определились с установкой лестницы, то для начала лучше установить внешний.Так будет дешевле и проще. В любом случае, если вы почувствуете, что этот вариант вам не подходит, можно будет сделать лестницу внутри помещения, жертвуя пространством в доме.

Видео о двухвинтовой кровле

Теперь вы знаете, как построить крышу по всем правилам и не прибегать к помощи уважаемой бригады строителей. Наберитесь терпения, выберите качественные материалы и инструменты, а затем действуйте согласно нашим инструкциям. Удачи!

Строительство мансарды — очень ответственный процесс, который выполняется как на этапе проектирования всего дома, так и после его постройки.Этот номер предоставляет своим хозяевам дополнительные квадратные метры жилой площади. Разберем особенности мироощущения мансарды.

Строительство мансарды: проект и развитие

Мансарда довольно сложная по конструкции часть здания. Его предпочтительно проектировать еще на этапе строительства самого дома. Ведь строительство жилого чердака уже на готовом доме не всегда возможно. В первую очередь из-за того, что чердачное помещение имеет немалый вес, а значит нагружает фундамент.

Строительство мансарды состоит из определенных этапов, таких как:

• строительство мансардных чертежей;
• демонтаж старых кровельных материалов, если мансарда возводится у готового дома;
• усиление стен верхнего этажа, при необходимости усиление фундамента;
• возведение внутренних стен;
• строительство кровли, ее утепление, гидроизоляция и отделка;
• установка оконных конструкций;
• внутренних отделочных работ.

Соблюдение всех технологических нюансов при строительстве мансарды позволит получить надежное и долговечное сооружение.

Первый и самый ответственный этап — составление проекта мансардного помещения. На этом этапе следует учитывать такие особенности, как размер помещения, материал, использованный при его строительстве, кровлю и уровень ее уклона и многие другие нюансы.

Есть три варианта оформления мансарды. Первый — самый бюджетный, подготовка проекта вручную.Однако для выполнения этой операции требуется минимальный опыт проектирования. Второй способ — использовать готовую проектную документацию, однако не факт, что чей-то проект homard полностью подходит для вашего дома, поэтому некоторые корректировки придется внести. Третий способ — обратиться в специализированные организации, которые в сжатые сроки помогут составить для вас проект, идеально подходящий для вашего дома.

В процессе самостоятельного проектирования используются нагрузки стен на здание, его внешний вид и отделочные материалы, применяемые как внутри, так и снаружи помещения.Кроме того, в обязательном порядке необходимо учитывать нагрузку от здания на фундамент, возможно, потребуется его усиление. Если чердак будет слишком тяжелым, то есть риск деформации или появления трещин в доме.

Специалисты

помогут подобрать оптимальные строительные материалы, которые, с одной стороны, обеспечат мансарду долговечность в эксплуатации, а с другой — помогут снизить ее нагрузку на основу всего здания.

Кроме того, после подготовки проекта следует его согласование в специальных государственных органах.Если есть грамотный проект, этот процесс пройдет довольно быстро.

Строительство мансарды своими руками в доме

Предлагаем ознакомиться с использованием мансарды в уже построенном и сданном жилом доме. В этом случае в первую очередь следует демонтировать старую крышу. Таким образом можно будет расширить пространство под шкафом, и повысить безопасность постройки здания.

Для демонтажа кровли не обязательно нанимать специалистов, все работы можно произвести своими руками.Для этого следует предварительно избавиться от внешнего кровельного отделочного материала. Далее необходимо полностью снять обрешетку и стропильную систему.

После этого необходимо укрепить стены на соседнем этаже, так как чердак будет оказывать на них определенное давление. Конструктивные особенности мансарды оказывают давление не только на поверхность основания здания, но и на его стены. Поэтому в первую очередь перед возведением мансарды необходимо укрепить стены, возле лежащих на ней.Для этого следует использовать специальные расчеты, по которым выполняется этот процесс и определяется уровень прочности старых стен.

Следующий этап — утепление и гидроизоляция пола чердака, который также является перекрытием предыдущего этажа. Благодаря этой акции можно будет обеспечить здоровую атмосферу в помещении. Для утепления мансарды могут использоваться различные теплоизоляционные материалы в виде пенопласта, минеральной ваты и т. Д.

Строительство мансарды Фото:

Далее следует процесс возведения стен в мансардном помещении.Стены изготавливаются по заранее разработанному проекту. Чаще всего для возведения стен используют дерево или брус. Для утепления мансарды рекомендуется использовать минеральную вату или пенополистирол. Выбирая материал для внешней и внутренней отделки стен, старайтесь отдавать предпочтение материалам с высоким уровнем пожаробезопасности.

Следующий процесс — строительство крыши. В этом случае очень важен расчет правильного угла наклона крыши.Поскольку слишком обычная кровля отрицательно скажется на удобстве мансардного помещения. Учтите, что кровля должна быть сильно гидроизолирована, так как при наличии малейших протечек на ее поверхности влага попадает на чердак.

При этом форма кровли должна быть максимально простой, наличие ломаных и фигурных элементов только усложнит процесс их возведения. Также немаловажно утепление чердачного помещения. Для этих целей используются различные виды строительных материалов.Выбираем утеплитель для мансарды. Старайтесь отдавать предпочтение материалам, которые не впитывают влагу, отличаются устойчивостью к морозам, перепадам температур и грызунам. Кроме того, теплоизоляционный материал не должен пропускать тепло из помещения.

Лучше всего остановиться на проведении внутренних теплоизоляционных работ. Для его формирования выполните ряд действий:

• установить отделку в виде гипсокартонной или фанерной основы;
• образуют слой пароизоляции, для этого используются специальные пленки;
• место теплоизоляционного материала — идеальное решение — минеральная вата;

№

• обеспечивает должную гидроизоляцию кровли с помощью особого вида мембран;
• выкладываю внешнюю отделку рубероидом.

Для постройки кровли также необходимо будет установить систему тележки, смонтировать обрешетку, этап монтажа которой зависит от типа кровельного материала. Завершив монтаж кровли, смонтируйте окна.

Чтобы обеспечить качественное освещение в помещении, в нем следует установить несколько окон, размер которых напрямую зависит от размеров самого чердака. Окно в плане чердака должно быть качественным. Его следует отличать стойкостью к атмосферным осадкам, ветру, перепадам температур.Кроме того, с помощью оконных конструкций обеспечивается качественное демпфирование мансарды.

Дальнейшие действия по возведению мансарды связаны с проведением внутренних отделочных работ, организацией отопления, проектированием и дизайном помещения. Четкое соблюдение всех рекомендаций по возведению мансарды поможет обеспечить долгую эксплуатацию этого помещения.

Каркасная технология горного строительства

Каркасная мансарда — отличное решение для любого дома, гаража и даже бани.Среди достоинств макардового каркасного типа отметим:

• простота конструкции, поэтому он не нагружает основной корпус, нет необходимости в дополнительном усилении стен и основания;
• доступное отношение мансарды — по сравнению с ее каменными вариантами;
• высокий уровень тепло- и звукоизоляции;
• возможность построить чердак практически любой формы и конфигурации;
• прост в выполнении строительных работ, так как материалы для конструкции достаточно легкие и чтобы поднять их на поверхность дома, особой техники не потребуется.

Возведение каркасной мансарды позволяет получить готовое здание с отличными показателями тепло- и звукоизоляции. К тому же крыша останется в полной сохранности, а полезная площадь помещения значительно увеличится.

Более простой процесс — строительство мансарды у еще не возведенного дома. Строительство мансарды в готовом доме требует демонтажа старого кровельного перекрытия. Начало работ следует из изучения характеристик грунта на участке и определения несущих способностей фундамента.Если фундамент не в состоянии выдержать чердак, необходимо будет произвести ряд работ, направленных на его усиление.

Далее следует осмотреть стены дома на предмет их подверженности дополнительным нагрузкам. В этом случае при необходимости необходимо укрепить стены. После этого демонтируется старая крыша и укрепляется перекрытие перекрытия.

Строительство деревянного чердака состоит из таких этапов:

• изготовление каркасной системы;
• установка стен;
• выполнение утепления мансардных стен;
• монтажных работ, связанных с устройством кровли;
• мансардная отделка с кровельными материалами и утеплением кровли;
• Внутренняя отделка мансарды.

Кроме того, строительство мансарды подразумевает монтаж оконных и дверных конструкций, изготовление и установку лестницы и т. Д.

Для того, чтобы выполнить строительство мансарды из бруса, следует подготовить разделочную доску, фейер, саморез и непосредственно сам брус. Каркасная конструкция должна быть по высоте, удобной для передвижения среднестатистического человека. Оптимальное значение высоты чердака — не менее двух метров.Высота коньковой зоны должна быть около 350 см.

Самый простой способ собрать каркас на земле, а потом поднять на крышу. Роль в мансарде будет выполнять верхний брус или каркасный каркас. Для фиксации каркасной конструкции на поверхности дома используются специальные плиты или фаян. Таким образом, можно получить специальную платформу. Узлы и качество крепления зависит от материала, из которого изготовлены стены монсард. Для соединения бруса в верхней части конструкции используются саморезы.После изготовления каркасных стен следует утеплить и гидроизолировать крышу, после чего выполняются наружные и внутренние стены стен, монтируются окна и двери, проводятся внутренние отделочные работы.

Планирование мансарды следует проводить внимательно, анализируя общее состояние основного здания. Мансарда может быть однокомнатной или состоять из нескольких комнат. На этапе проектирования также следует учитывать дизайн и форму окон, а также их расположение.

Чердак должен быть построен из легких, но в то же время из прочных материалов. Поскольку материалы должны легко подниматься на крышу и иметь минимальную нагрузку на основание.

Самые оптимальные растения для строительства мансарды — дерево или профиль из стали. Чердак из камня или бетона загрузит основное здание. Материалы для отделки кровли также должны быть легкими, но в то же время прочными и надежными. Для отделки кровли предпочтительнее использовать битумную черепицу или штучный металл.Для внутренней отделки стен и для их выравнивания рекомендуем использовать гипсокартон.

Поскольку чердак находится над главным зданием, он больше контактирует с холодным воздухом. Поэтому необходимо обеспечить надлежащую теплоизоляцию этого помещения. Нагретый воздух в помещении не должен проникать через изоляцию. Кроме того, чтобы в комнату не попадала влага, необходимо обеспечить ее гидроизоляцию.

В соотношении с конструктивными особенностями мансарды он представляет собой систему стропил, которая устанавливается с соблюдением шага в шестьдесят сантиметров.Для заполнения зазоров между Стволовой Системой рекомендуется установить теплоизоляционные материалы, например, минеральную вату. Возможен вариант укладки утеплителя в один, два и даже три слоя. Для расчета общей толщины теплоизоляционного материала следует учитывать суммарный коэффициент тепловых потерь в помещении. Чтобы защитить крышу изнутри помещения, следует установить испаритель. Далее следует отделить крышу с помощью гипсокартона, вагонки или отделочных панелей.

Не забудьте оставить вентиляционную щель, основная функция которой будет заключаться в излишней влажности в трусах. Ширина этого зазора напрямую зависит от типа рубероида. С внешней стороны теплоизоляционного материала следует установить паропроницаемую ветрозащиту.

Отличным пароизоляционным материалом является полиэтиленовая пленка, пергамин или каучукоид. Изоляция ставится в соответствии с шестигранником на 15 см. Строительная лента используется для прокладки швов.Учтите, что фольгированная гидроизоляция оснащается фольгированным покрытием в помещении. Таким образом фольга будет отражать тепло, исходящее из комнаты.

Строительство мансарды видео:

Его обустройство — самый простой и быстрый способ увеличить количество полезной площади. Комнаты на чердаке приобретают романтическую гамму и становятся излюбленным местом района домовладений. Главное достоинство этих помещений — большое количество свежего воздуха и света. Но подходить нужно со всей ответственностью, иначе рискуете стать заложником погодных условий.

По форме кровля детской может быть любой, но чаще всего она двойная. А если он еще и сломан, то при посторонней помощи пространство используется наиболее рационально. Огромный плюс мансардного этажа в том, что его возведение намного экономичнее возведения полноценного этажа с капитальными стенами.

Силовая конструкция крыши где чердак или та, под которой жилое помещение не будет отличаться. Прочность и устойчивость кровли полностью зависит от ее стропильной системы.

Rafyla — это основная конструкция несущей крыши. Они должны выдерживать как вес кровли, так и нагрузку в виде осадков и ветра. Система сплава рассчитывается исходя из выбранного кровельного материала, а также в зависимости от климатических условий местности.

Для возведения стропильной системы используются черный металл по ГОСТу, оцинкованный тонкостенный холоднотянутый профиль или дерево, а также комбинации черного металла и оцинкованного профиля из металла и дерева.В труднодоступных местах лучше использовать тонкостенный профиль.

Выбор материала напрямую зависит от продолжительности блокируемых рейсов. Для дальних расстояний подойдет черный металл или ферма.

При возведении дополнительного этажа очень важно использовать только легкие материалы и конструкции. Преимущества тонкостенного профиля в том, что он не требует сварки и может собираться на месте на болтовых соединениях или волнах.

Дерево, как и материал, тоже хорошо подходит, но требует дополнительной антисептической обработки.

Из несущих конструкций возводят стропила, каркасы или фермы. Их монтируют на Маурилалат, а затем на них делают розочки. Если ступенька большая, она тоже становится частью силовых структур.

Мауэрлат. — Это часть кровельной системы в виде бруса, уложенного по периметру стены и ниспадающего с нижней опоры.

Важная задача — как сделать голую мансарду, то есть организовать пирог утеплителя. Отличие жилого помещения от просто кровли — в необходимости его теплоизоляции.В качестве дополнительной нагрузки вся изоляция существенно не влияет на силовую структуру кровли.

Главный принцип в конструкции — силовая конструкция должна быть выполнена либо в теплом контуре, либо в холодном, но не посередине. Желательно тёплое помещение, тогда выходит весь пирог утеплителя.

Наиболее частые ошибки:

• пиломатериалы не обработаны антисептической и огнезащитной пропиткой и это сокращает срок службы вашей кровли
• стропильные ножки раскатываются под давлением без использования теплоизоляционных прокладок, что приводит к замерзанию и мосты холода
• сечения стропил и их установка происходит «на глаз» без учета нагрузок
• рафтинговые опоры не крепятся к мауэрлату или крепятся с помощью гвоздей, которые при сильном ударе срезают тот же
• гидроизоляционная пленка укладывается лицевой стороной помещения, а не наружу, как должно быть
• нет надежного крепления стыков стропила прогонами, иногда это просто пара гвоздей.

В результате несоблюдения технологий строительства многие получают плачевный результат, пусть и не сразу. Чтобы этого не произошло, подробно рассмотрим, как это сделать.

Пример, как рассчитать мансарду

Перед тем, как начать строительство мансарды мансарды, своими руками необходимо будет сделать чертеж. Если у вас нет, например, программы AutoCAD, вы можете сделать это вручную. Важно, чтобы вы визуально видели проекцию своего чердака спереди, сбоку и вид сверху.

Для начала отметьте несущие стены вашего дома, если смотреть спереди (глядя на фасад здания).

Итак, допустим, есть дом с такими исходными параметрами:

• Три несущие стены из газобетона толщиной 300мм.
• Расстояние между стенами 4м.
• Балки перекрытия первого этажа положены карнизом 50см.
• Поскольку максимальная длина деревянного бруса составляет 6м, то это значение принимается за основу ширины мансардного перекрытия.Исходя из этого, получаем чертеж банта-одинока крыши.
• Высота от перекрытия до балки — 2660мм.
• Длина боковых и верхних стропил (противников кровли) — 3300мм. Когда эти значения совпадают, то, помимо того, что он гармонично смотрится, будет проще рассчитать площадь кровельного покрытия.
• Угол наклона бокового стропила — 60 °, верхнего — 25 °.
• Толщина балки перекрытия — 250мм, балки стропила — 200мм.
• Поставляются вертикальные стойки 150мм, к которым укладывается обвязочная планка, и к ней крепится балка плоскости чердака, боковые и верхние стропила.
• Общая высота крыши 4260 мм, высота жилого помещения 2250 мм. По нормам это допустимая высота потолка для помещений временного проживания, то есть спален, детских.

По сути, мансарда представляет собой каркас, состоящий из нескольких стоек, балок и стропил.

Если длина поперечного перекрытия превышает 6м, и соответственно одна балка не обойтись, то верхнюю часть мансарды можно сделать в виде фермы со стойкой, шренгелем и дополнительной стойкой. В боковой части также могут быть установлены рессоры, распиливающие стропила. В этом случае эти детали не нужны.

При расчетах у вас под рукой должен быть свод правил и таблиц по техническим нормативам строительства, который называется «Нагрузка и удар».В нем есть не только общие положения, но и формулы с коэффициентами, например, таяния снега, сноса снега и неравномерного распределения его распределения по площади кровли.

Придерживаясь того, как построить чердак, необходимо помнить, что на него действуют 4 вида нагрузок:

• собственный вес (вычислить относительно несложно, зная, какой пирог утеплителя будет в перекрытии и стропилах)
• давление на перекрытия людей внутри людей, мебели и т. д.
• снеговая нагрузка на коньки менее 30 ° равна 1,52кПа; Если уклон круче 60 °, то эта нагрузка не имеет отношения к окну
• , которое действует равномерно на все стропила с ветреной стороны, а с подветренной в это время присос «рвется» по мере возникновения верхних и боковых стропил.

Кроме того, стропила особенно действуют, когда ветер дует на фасад здания. Эти нагрузки рассчитываются по формулам с использованием соответствующего аэродинамического коэффициента.

Построить мансарду своими руками

Последовательность монтажа:

• Первое, это балки перекрытия сечения 70 (50) х 250мм с шагом в 1М (для каждой длины стены это рассчитывается индивидуально , главное, чтобы шаг был таким же).В данном случае это объясняется еще и тем, что лестница будет оставлять один из люменов, и он не должен быть 90см. Если сделать шаг меньше, потолочную балку придется разрезать и укрепить, а это дополнительные проблемы.
• По бокам балок набиваются бруски, для которых укладывается листовой материал или доска.
• После монтажа балок к ним в 2 ряда прикрепляют стойки, которые выравнивают уровнем с сантехническим уровнем, а затем делают временные забивки перпендикулярно друг другу и прибивают гвоздями вдоль и поперек оси крыши.Это дополнительно скрепляет балки и не дает им отклоняться в сторону. Для рывка можно использовать любую доску.
• Между двумя крайними стойками натяните трос, остальные стойки находятся далеко. Их шаг всегда равен шагам перекрытия балок. Все стойки фиксируются аналогично крайним. В результате должны получиться два параллельных ряда стоек, на которые затем кладут бруски обвязки.
• Прогоны укладываются и закрепляются на стойках гвоздями 150мм и уголками на саморез.

• Щетки из планки 50 х 200мм по краю сверху, что увеличивает их жесткость. Поскольку в последующем нет значительной нагрузки, этого участка обычно бывает достаточно. Но, чтобы вдохновить их во время установки, опоры из бруса не тоньше 25 мм. На этом этапе жесткость мансарды обеспечивается только в поперечном направлении; В продольном исполнении конструкция нестабильна. Сверху, пока не установлены стропила, также можно временно укрепить одну-две доски.
• Есть стропила нижние сечением 50 х 150мм. Сначала делается шаблон из доски 25 х 150 мм (легче обрабатывать). Отмеряют длину, прикладывают к верхней балке и прямо на доске чертят форму формы, которую затем обрезают. Далее образец примеряется на всех остальных местах установки стропил, и если он совпадает с ними, в шаблоне вырезаются все ножки. Однако нижняя часть, на которую опирается Маурилалат, срезается на месте. Стропила крепятся с помощью уголков самозатяжками и гвоздями.Можно монтировать балки стропилами параллельно, то есть когда все элементы прикреплены в один пролет, и не исключено, что установлены все балки перекрытия, а затем установлены все боковые стропила.
• Установлены так называемые ветровые стяжки. Это деревянные навесы, которые вырезают верхнюю точку на уровне установки чердачных балок.
• Разворот верхних стропил. На уровне конька для удобства иногда делают подкладку и затяжку посередине, чтобы опереться на землю, а затем приподнять и на месте, чтобы обнажить их.Центр крыши устанавливается с помощью временной стойки, которая прибивается к мауэрлату и сильно затягивается с торцевой стороны, чтобы эта доска поднималась вверх по центру крыши. Это будет ориентир. Далее, как и в случае с низом, делают шаблон, прикладывая его одним концом к краю установленной доски, а другим — к прогону, на который будут отклонены верхние стропила. Пьют, стараясь по всем точкам по обе стороны крыши. Если стойки были закреплены параллельно, с верхними стропилами проблем возникнуть не должно.
• По шаблону изготавливается нужное количество стропильных ног. Их надевают на продольные балки на смытые, скрепляют с помощью уголков и в верхней части соединяют обрезными досками на саморез или металлическими пластинами. Часто их укрепляют на обогреваемых поперечных балках: между стыком двух стропил и аттракционом чердака закрепляют подвесные стойки 25 х 150 мм.
• Далее монтаж мансарды чердака аналогичен перекрытию, когда по бокам на болото укладываются доски.

• Установка рамы для пришивания лицевой, она называется фахверк. Вот окно проема. Что касается его стоек, доска размером 50 x 150 мм может быть увеличена примерно на 600-700 мм. ВАЖНАЯ ИНФОРМАЦИЯ: край стойки должен проходить вдоль передней части передней части, создавая дополнительную жесткость.
• Теперь можно переходить к прошивке плат fondon. Это стоит делать перед укладкой корня, чтобы в дальнейшем, если некоторые доски выходили за пределы стропила, их было легче подрезать.Если вы сделаете наоборот, у вас будет угол каждой доски, который можно будет настроить под существующий пастырь. Вплоть до перекрытия бруса мансарды фасадон зашивают досками по горизонтали. Оставшийся кусок фронтона пришиваем вертикально.
• Верхняя коммуникация завершена. Поскольку фасадные балки каркаса крепились к достаточно гибкому брусу перекрытия, необходимо сделать ферму жесткости, используя следующую балку перекрытия.
• Устанавливается шпагат, который подрезает верх стропила.Основа его крепится к третьей от края балки потолка, а конец упирается в самую крайнюю точку конька. Этот элемент чаще используют с мягкой кровлей, когда такелажа конька недостаточно.

Если дом полностью каркасный, то такие звенья нужно устанавливать в перекрытии первого этажа. Если дом железобетонный, то в верхней части перекрытия и так проходит пояс веры и в отношениях он не нужен.
В некоторых случаях необходимо также предусмотреть соотношение жесткости в стропилах.Если кровельное покрытие представляет собой профнастил или металлочерепицу, то стропило укреплять уже не нужно: листовой материал и так будет служить диафрагмой жесткости, если он будет высоко установлен.

Крепление элементов между собой может быть самым разнообразным, например, скобами с гвоздями, деревянной или металлической накладкой, МЗП (металлические зубчатые пластины, зубья которых забиваются кувалдой). Важно помнить, что длина гвоздей должна быть как минимум в два раза больше толщины доски, которую вы подаете.

Крепление каркасов

В зависимости от выбранного кровельного покрытия в финальной приставке закладывается скопление отношений.

Смех представляет собой конструкцию БРУСЭВ, которые укладываются перпендикулярно стропильным ногам, прикрепляясь к ним. Функции дверей — принимать вес кровли и надежно удерживать ее на месте.

Leaf Oops это цельный дюйм и выполняется из разделочных досок толщиной 25 мм. Ширина должна быть не более 140 мм, так как широкие доски деформируются.Если расстояние между стропилами превышает 1 м, возможно, потребуется пройти курс сплава со специальными брусьями, а затем загрузить доски. Далее кладется каучукоид или пергамин, а сверху расстилается рубероид. Следует отметить, что такая кровля делает крышу необычайно надежной и подходит для абсолютно всех видов покрытий, снижая шум от дождя.

Груминг под металлочерепицу произвести зачистку и, по возможности, корректировку плитки волнами.Устанавливается из обрезной доски 25 (30) х 100мм с шагом 80-100 см. Особенность заключается в том, что гидротехническая перегородка перед установкой на стропило усиливается. Первую из карнизной доски следует установить над остальными на высоту волны плитки. Если используются короткие доски, их стыки лучше иметь шашку.

Обтекание под керамичелерпица И другие штучные элементы считаются наиболее сложными. Работа также начинается с установки гидробрилевера, а затем изготавливается режущий механизм из прутков 50 х 50 мм.Сложность заключается в соблюдении точного ритма между элементами, так как один шаг равен покрывающей поверхности одной плитки.

Всегда есть несколько подходов к процессу любого строительства. Здесь мы рассказали, как сделать мансарду своими руками на уже возведенном доме, однако бывают случаи, когда чердак собирается расположить на земле и поставить на место с помощью крана, а потом уже усилены в нужных местах.

Предупреждение : Использование неопределенного константы WPlang — предполагается «WPlang» (это вызовет ошибку в будущей версии PHP) в / Var / www / krysha-expert..php. ОНЛАЙН 2580

Предупреждение : Count (): параметр должен быть массивом или объектом, который реализует счетный в /Var/www/krysha-expert..php. ОНЛАЙН 1802

Чердачная конструкция мансардного помещения позволяет не только увеличить жилую площадь дома, но и сделать конструкцию необычной, красивой. Причем постройку с таким типом кровли можно выполнить практически в любом стиле. Кровля мансардного типа, варианты исполнения которой могут быть самыми разными, встречается как в городской черте, так и в сельской местности.Подумайте, как самому создать такую ​​конструкцию, и узнайте, в чем ее особенности.

Двусторонняя крыша — Опции

Такая крыша имеет особую конструкцию стержней, обычно состоящую из верхнего жеста и самого крутого низа. Благодаря такой форме внутри появляется довольно просторное помещение, которое можно использовать как чердак или даже превратить в очень уютную комнату.

История мансарды началась в 19 веке, такой проект придумал архитектор Франсуа Мансар — именно от его фамилии и была названа такая крыша.Но этот француз был далеко не первым, кто реализовал идею экономного использования мансардного этажа дома. Впервые построил крышу Пьер Леско, тоже француз, работавший на строительстве таких известных зданий, как Лувр и Нотр-Дам де Пари.

На заметку! В девятнадцатом веке люди бедно жили на мансардных этажах, но сейчас этот этаж может появиться в жилищах и достаточно хорошо.

Сейчас мансарду довольно часто сооружают при строительстве загородных домов или небольших двухэтажных коттеджей, но идея вполне может быть реализована и при создании других типов построек.Мансарда имеет ряд преимуществ:

• построить дом с мансардой дешевле, чем с двумя полноценными этажами и крышей;
• также снижена стоимость фундамента при возведении таких сооружений;
• мансарда позволяет значительно увеличить жилую площадь любой конструкции;
• она приходит домой необычный и красивый вид;
• конструкция простая, работа может быть завершена достаточно быстро;
• мансарда всегда ассоциируется с комфортом;
• дом с мансардой теплее за счет уменьшения теплопотерь через крышу.

Но у мансарды есть несколько недостатков. Мансардное помещение такого типа имеет скошенные потолки, из-за чего высота стены небольшая, что затрудняет выбор мебели. Также крыша должна быть хорошо смонтирована, чтобы не протекать и не выделять тепло из дома — придется потратиться на хорошие гидро- и теплоизоляционные материалы. Да и построить чердак все же сложнее, чем, например, обычную двухскатную крышу.

Особенности конструкции

Мансарда — универсальный элемент.Его использовали для обычных домов, а для строительства загородных домов часто такой тип чердачного помещения выбирали даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. Д. И несмотря на то, что для ее конструкции использовались разные материалы, выбирались разные стили, мансарда все же была мансардой — в ней были определенные конструктивные особенности.

Итак, это здание может иметь различную геометрическую форму — треугольную, ломаную, имеющую симметричные или, наоборот, геометрически сложные и нестандартные коньки.Он может располагаться как по всей ширине конструкции, так и только с одной ее стороны относительно продольной оси.

Цены на бар

На заметку! Если крыша ломаной формы, то в нижней части будут очень крутые прорези с углом наклона примерно 60-70 градусов, а сверху коньки, наоборот, будут пологими (примерно 15-30 градусов).

Но как бы ни чердак, он будет в стенах главного корпуса.Что касается наружных стен мансарды, они могут быть несколько шире, но тут делается упор на удаление перекрытий. Если вынос большой, то придется установить дополнительные опоры (например, колонны, стены и т. Д.).

Высота мансардной крыши не может быть менее 2,5 м, иначе сделать просторное помещение под ней не получится. Окна, которые здесь тоже должны быть предусмотрены, будут изготовлены по специальным технологиям с использованием закаленного прочного стекла и надежного каркаса.Они будут стоить в несколько раз дороже. А несущие конструкции могут быть из железобетона, металла или дерева. Но в случае последнего важно тщательно продумать меры пожарной безопасности.

Крыша представляет собой многослойную конструкцию, усложняющую монтаж. Его можно утеплить полностью или только в зоне жилого помещения — там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно рубероида, тепло- и гидроизоляции, пароизоляционного слоя.Основой под крышей будет перекрытие кишок.

Пружины для мансардной крыши должны иметь хорошую несущую способность. Сечение используемых материалов будет зависеть от угла кровельного покрытия крыши и не может быть меньше 5х15 см с шагом 100 см. Если угол наклона 45 градусов, то выдерживает шаг 140 см.

Внимание! На участках, где часто идут снегопады и много осадков, рекомендуется устанавливать стропила с шагом не более 80 см.

Если чердак будет использоваться как жилое помещение, важно учитывать, что в этом случае есть риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т. Д. Наличие большого количества влаги негативно скажется на изоляционных свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только снаружи, но и изнутри, то есть с этой стороны, в нем также расположен слой пароизоляционного материала.

Важно! Не стоит забывать и о создании кровельного покрытия, которое позволит воздуху спокойно циркулировать внутри конструкции крыши и поможет отвести конденсат.

Виды мансардных крыш

Существует 4 основных типа мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на монолоральные и двухуровневые. Первые являются наиболее простыми в исполнении, обычно сочетаются с ломаной или двухскатной крышей с углом наклона 35-45 градусов.Второй предполагает расположение двух комнат на разных уровнях. Здесь используется смешанная система поддержки.

На заметку! При строительстве мансарды под двухскатной крышей высота стен может быть не более 1,5 м, затем бывают скошенные потолки. При кровле ломаной формы высота потолка по периметру у стен получается до 2,5 м.

При строительстве дома можно остановиться на одном из видов мансарды — одноуровневой при устройстве двухскатной крыши, одноуровневой с ломаной крышей, с выносными консолями или двухъярусной. уровень со специальной смешанной опорой.

Табл. Основные виды мансард.

Мансардная крыша может иметь балкон. Он создан по принципу конструкции окна.Главное, чтобы несущая способность стены позволяла ее обустроить. Кстати, балкон может быть написан и колоннами, но в этом случае он сооружается на входе.

Виды стропил мансардного типа

Фермы «Стропил» бывают двух типов — и хозяйственные. Выбирать между ними придется в зависимости от способа крепления к стенам дома. Подвешивание проще и обычно используется для домов, у которых нет средней несущей стены. Стропила опираются на капитальные стены дома, не имея промежуточных опор.Ширина пролета между стенами не может быть большой — обычно она не превышает 6 м. Если пролет побольше (более 9 м), потребуется расстановка войск и бабушек.

Стропила обычно используются при строительстве домов с двумя пролетами, то есть тех, у которых несущая стена посередине. В этом случае стропила имеют три точки опоры — непосредственно эту стену, а также основной периметр дома.

Материал для изготовления стропильной системы

Стропила могут быть металлическими, железобетонными или деревянными.У каждого материала есть свои достоинства и недостатки. Стропила из дерева экологически чистые, с ними легко работать, легко подогнать под нужный размер. Но деревянные конструкции боятся лишней влаги и подвержены появлению на них плесени и грибка.

На заметку! Перед строительством с деревянными материалами рекомендуется обработать защитные составы, которые продлят срок их службы.

Металлические и железобетонные конструкции нельзя покрывать такими составами — на них не появляется грибок и плесень.Благодаря этому они считаются более надежными и долговечными. Но главный минус в том, что при необходимости их будет сложно подогнать под нужный размер, а малейшая ошибка в расчетах может вылиться в кровлю. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться и с другими трудностями — это большая масса изделий, вынуждающая применять спецтехнику даже для подъема элементов.

Сложность и особенности устройства мансардной крыши

При проектировании и строительстве мансардной крыши следует учитывать ряд конструктивных особенностей, исходя из которых формируется ряд правил работы.Например, мауэрлат необходимо очень надежно закрепить анкерными болтами. Именно он испытает максимальную нагрузку, а значит, удержит всю крышу. Анкеры дополнительно рекомендуются для лазания по цементной смеси, если капитальные стены дома выполнены из камня, кирпича и других подобных материалов.

Также важно помнить правильную конструкцию и слои кровли. Например, мансардные крыши нельзя покрывать металлическими кровельными материалами. Они очень сильно нагреваются и на верхнем этаже летом будет слишком жарко, ни о каком комфорте проживания речи просто не может быть.В качестве гидроизоляционного материала использовать раннероид не рекомендуется — при нагревании он начинает специфически пахнуть. Покрыть крышу лучше всего шифером или мягкой черепицей. Для теплоизоляции обычно рекомендуется приобретать минеральную вату, вымощенную гидроизоляционной пленкой с двух сторон.

В наше время это вполне объясняется желанием эффективно использовать всю площадь дома, поэтому многие сразу планируют строительство мансарды еще на этапе проектирования дома, а то и тем или иным образом. как снять крышу, так и прикрепить мансардный этаж своими руками к старому дому.

По сути, чердак — это чердак, конструкция которого регламентирована стандартами стояка, что влечет за собой переделки не только кровли, но и изменения тепло- и гидроизоляции верхней пристройки.

Для того, чтобы мансарда в свои руки была надежной, не причиняла вреда несущим стенам и фундаменту дома и служила долго, необходимо разбираться в специфике и знать конструктивные особенности этого тип надстройки. В статье поговорим о том, из каких материалов можно сделать пристройку, а также об особенностях и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды мансарды из них начинается с выбора объекта пристройки, наиболее подходящей конструкции к основному строению и изготовления проекта. Для надстройки используют: четырехтактный, купольный и др. Определите материалы, конструктивные особенности здания и специфику, которая возлагается на достройку.

В зависимости от особого главного здания при возведении мансарды обычно используются стандартные решения.

1. Двойной; 2. метрический дубль; 3. На уровне; 4.Марри

1. Одноуровневая бартальная крыша — обыкновенный чердак двуплексной кровли, переоборудованный и под чердак. И возведение такого помещения не вызывает затруднений, но главный недостаток — небольшая внутренняя полезная площадь при невысоком потолке.
2. Одноуровневая под ломаной двойной крышей имеет четыре плоскости прицела, расположенные под разными углами. Этот вид несколько дороже и сложнее по конструкции, но в результате получается большой интерьер.
3. Одноуровневый чердак с удалением консолей представляет определенные трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность компенсируют сложность при строительстве. Особенностью сооружения такого чердака мансарды является смещение и протяженность пристройки за стороны дома, причем по своим видам идентичны единичной.
4. Многоуровневая достройка с опорой смешанной кровли. Это сложная мансардная конструкция, требующая профессиональных расчетов и проектирования не только самого помещения, но и.Как правило, такие мансардные этажи с многоуровневыми помещениями планируются вместе со строительством основного дома как единая конструкция.

Материалы

Дом построен на фундаменте, который специально рассчитан на вес конструкции. Если чердак запланирован изначально, нагрузка рассчитывается и закладывается на этапе планировки чердака, поэтому мансардный этаж можно возводить из любых материалов: монолитный чердак из бетона, из кирпича, пенобетона, металлоконструкций, из рулонного бревно.Но если надстройка мансардного этажа выполняется после строительства дома, то вес надстройки нужно рассчитывать в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях конструкция сделана из газобетона, обладающего хорошими тепло- и пароизоляционными свойствами. , и панели.

Мансардское устройство

Проекты напольных покрытий Dersighted предполагают использование различных материалов для стен, но, по сути, конструкция мансарды — это скатные крыши на стенах.Конечно, в разных вариантах мансарды мансардного этажа есть особенности, но в целом они состоят из следующих элементов:

• Крыша.
• Купол из деревянных досок, на которые крепится кровля, и изоляционные материалы.
• Скальный прогон — вершина стропильной конструкции.
• — Ребра жесткости, сближение или свисание. На чердаке обычно делают городские стропила.
• Мауэрлат — балки, которые укладываются по периметру наружных стен и соединяются специальным крепежом.Муерлат прикрепляет стропильную конструкцию.
• Диагональные соединения (SCOS) для надежности и прочности мансарды, с ними связаны стропила, продольные балки и вертикальные стойки.
• Внутренние опоры придают мансарду устойчивость, если площадь чердака велика, ими можно закрепить коньковый ход и стропила.
• Изоляционный слой, состоящий из гидроизоляции, звукоизоляции и пароизоляции. Обеспечивает температурный режим и влагообмен между капитальными стенами и кровлей.

Минимальное расстояние от пола до наивысшей точки перекрытия согласно СНиП должно составлять 2,5 м. Если высота меньше, то комната — чердак.

Строительство мансарды своими руками, основные соединительные узлы:
А — коньковый узел. Б — стропила + стяжка + рейка. В — балка стропильная + балка Г — балка перекрытия + стойка + кабан. D — стойка + шаг

Строительная техника

Невидимые стены максимально притягиваются к стенам основного сооружения, поэтому добиться комфортного теплообмена крайне сложно.Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны огневой гайкой.

Монтаж мансарды своими руками, как крепить узлы

Правила устройства мансардного этажа

Для того, чтобы мансарда мансарды своими руками, необходимо выполнить условия, прописанные в нормах СНиП:

• Должно быть 250 мм и больше, лучше клееный брус.Такая толщина обусловлена ​​возможностью положить между стропилами утеплитель толщиной не менее 200 мм.

Утеплитель

• не должен терять свойства при повышенной влажности, лучше всего использовать пенополистирол, который имеет небольшой вес и небольшой коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
• Должна быть полноценная вентиляция с вытяжками и чистотой, чтобы воздух свободно циркулировал по всей поверхности крыши мансардного этажа.
• Внутри обязательно устраивают пароизоляционный слой.
• Гидроизоляционный слой укладывается с внешней стороны стропила, рекомендуется дополнительно укладывать звукоизоляционный слой.

Поэтапная инструкция как сделать чердак своими руками

Строительство мансарды своими руками связано с некоторыми трудностями, так как элементы надстройки находятся под углом, установка сломанных стержней и требует соблюдения норм СНиП по части «нагрузка и удар».

Выполняя монтажный чертеж перекрытия самостоятельно, необходимо точно рассчитать нагрузки, углы наклона, допустимый вес конструкции и в соответствии с предварительными расчетами выбрать подходящий тип мансарды и материалы для строительства.

Строительство мансарды мансарды своими руками из установки маулентов по периметру дома, обычно используется брус сечением 100 * 100 мм.

Далее строим каркас для комнаты.Стойки могут быть из бруса с поперечным сечением равных продольных балок, возможно, из пенобетона или металла. В углах конструкции стойки закрепляют вертикальные стойки, а затем между ними устанавливают балки, с шагом не более 2 метров, равным расположению стропил Menzard. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Строим каркас внутреннего чердачного помещения, вместо вертикальных деревянных стоек может быть стена из пеноблоков или металлический каркас

Сверху стоек стягиваем перемычкой и закрепляем конструкцию.С помощью строительного шнура соблюдайте геометрию конструкции.

На получившийся каркас крепят нижние стропила. Брус нарезается на расчетную длину, делается паз для надежного крепления к мауэрлату, верх бруса срезается по расчетному углу наклона. Монтаж нижнего стропила выполняется на месте и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропил, вместо вертикальных деревянных стоек может быть стена из пеноблоков или металлический каркас

Следующим шагом будет установка верхних стропил.Сложность заключается в соблюдении угла наклона и конструкции конструкции в целом.

Совет: Чтобы угол крепления стропил не сбивался, в начале двух досок делается шаблон, который является именно составом стропил. Балки обрезаются по шаблону на Земле, а затем устанавливаются на каркас.

Каркасы мансарды своими руками, установка верхней стропильной конструкции

Устройство чердака, устройство обрешетки под рубероид

Следующим шагом будет создание изоляционного слоя.Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если. С внутренней стороны стропильного каркаса ставим пароизоляцию, создавая ее скобами. Тогда важно, чтобы она плотно прилегала к стропилам, без трещин. На теплоизоляционный слой монтирую обрешетку с шагом 500 мм, которая зафиксирует утеплитель.

Строим голую мансарду, укладка рубероида

В обрешетку кладут слой гидроизоляции, который защитит деревянные элементы от влаги.Кровля укладывается на гидроизоляцию.

Строительство мансарды своими руками, видеоматериалы наглядно демонстрируют, как на практике правильно устанавливаются стропила.

В этом видео представлены типичные ошибки, которые допускаются при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если в старом частном доме или на даче планируется достроить чердак, обустроить дополнительную жилую площадь, то в этом случае актуален вопрос демонтажа кровли.Демонтаж можно произвести своими руками, обязательно соблюдайте технику безопасности, чтобы балки не попали вам на голову.

Положение чердака предполагает определенные нагрузки на фундамент и стену здания. Особенно важно правильно распределить нагрузку на стены, поэтому перед постройкой мансарды ограждающие конструкции стен тщательно укрепляют.

Важно: При проектировании следует учитывать прочность стен с учетом износостойкости и мощности конструкции.

Перекрытие старого дома одновременно является перекрытием смежного этажа и полом мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы конденсат образовывался не в потолке, а в виде результат, гниение и грибки. Чтобы избежать проблем, необходимо и гидроизоляцию внахлест.

После того, как подготовительные процедуры выполнены, можно переходить к пристройке и устройству мансардного этажа. При достройке важно строго соблюдать расчетную схему возведения стен и.Нарушение проекта влечет за собой не только отклонения от него, так как неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме — мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, а также расскажет нюансы, как лучше всего сделать мансарду своими руками. Работы, выполненные в соответствии с конструкцией мансардного этажа, гарантируют надежность и безопасную эксплуатацию пристройки.

Что такое мансардная крыша, преимущества и недостатки прикрытия

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Когда дело доходит до архитектурного дизайна, это не просто проектирование; это искусство. По этой причине здания не похожи друг на друга, хотя их единственная цель — создать жилое пространство. Крыша здания важна как эстетически, так и конструктивно.Крыша — это наиболее уязвимая часть здания, которая защищает от опасностей окружающей среды, таких как лед, снег, дождь, град, огонь и жара.

Существуют разные стили кровли, например, мансарда, разные стили кровли стали чрезвычайно популярными. Хотя мансардный стиль крыши появился в 16 веке, он был широко популяризирован в начале 17 века и много раз возвращался даже после того периода. Мансардную крышу еще называют бордюром или французской кровлей.

Мансардная крыша 101

через pinterest.com

Обзор истории мансардных крыш

Мансардную крышу популяризировал известный французский архитектор Франсуа Мансар (1598–1666), который использовал этот характерный стиль во многих своих работах. В период барокко (1600-1750) он широко использовал эту технику кровли для создания замков и величественных таунхаусов, которые привлекали внимание людей. Термин «мансарда» означает крышу, имеющую два ската со всех четырех сторон, причем нижний скат становится круче верхнего и назван в его честь.Вы также можете использовать этот термин для обозначения пространства или чердака под такой конструкцией крыши, а не только формы крыши.

Однако Франсуа Мансар не был создателем этого уникального стиля. Эта аккредитация принадлежит Пьеру Леско (1510–1578), который использовал этот стиль крыши в 1550 году как часть Лувра, крупнейшего художественного музея в мире в Париже, Франция. После первоначальной популярности мансардная крыша была возрождена во время перестройки Парижа и стала чрезвычайно модной особенностью архитектуры для большинства зданий во время Второй империи (1852-1870), периода правления Наполеона III.

Использование мансардной крыши в архитектурных проектах стало настолько популярным, что не ограничилось только во Франции. Он использовался в Англии и Италии, а затем распространился по всей Европе. Постепенно стиль мансардной крыши был принят для строительства зданий во многих других западных странах, включая Канаду и Соединенные Штаты Америки, поскольку было относительно легко восстановить повреждение крыши от града из-за ее конструкции.

Этот дизайн был использован, чтобы придать зданиям более плоский вид, чтобы они соответствовали внешнему виду здания, а архитекторы эпохи Возрождения использовали древние классические образцы из Рима и Греции, намереваясь продвигать здания с плоским фасадом.Хотя изначально он не использовался в традиционных домах, он использовался в частных домах также в конце 1960-х и 1970-х годах. Мансардную крышу использовали и в небольших коммерческих постройках.

через wikipedia.com

Что такое мансардная крыша?

С технической точки зрения мансардную крышу можно назвать четырехгранной вальмовой двускатной крышей. У двускатной крыши есть две стороны с двумя скатами, причем нижний уклон намного круче верхнего.Вальмовая крыша отличается прямыми пологими наклонами, спускающимися со всех четырех сторон к стенам. Эта конструкция больше похожа на палатку. Итак, если вы объедините эти два стиля и получите четырехстороннюю крышу с двумя скатами, причем верхний уклон будет более пологим, чем нижний, получится мансардная крыша.

Верхний скат мансардных крыш, более пологий, редко виден с земли, и он обеспечивает максимальное пространство под крышей. Слуховые окна выходят на нижние скаты мансардной крыши, как правило, подобно архитектуре двускатной крыши, которая создает жилую зону, часто называемую чердаком.Мансардные крыши могут быть выпуклыми, вогнутыми или прямоугольными по форме.

Эта конструкция придает вам традиционный вид и чаще всего используется в сараях. В Германии и Франции как мансардные, так и двускатные крыши называют мансардами.

Крутые и двускатные крыши — два основных стиля мансардных крыш. Система отвода воды и снега составляет ключевое различие между этими двумя стилями. Чем длиннее и круче откосы, тем лучше будет дренажная система.С другой стороны, двухскатный стиль образует разумную дренажную систему по сравнению с предыдущей.

Сланцевая черепица и деревянная черепица являются стереотипными материалами, используемыми для изготовления мансардной крыши, и люди, которые любят традиционный способ, предпочитают использовать эти материалы, в то время как другие типы черепицы и черепицы также могут использоваться для повышения долговечности и сокращения затрат на обслуживание. Итак, вы можете использовать цинковую или медную черепицу для более крутой части крыши. Если вы используете битумную черепицу, вам нужно использовать ее в обычном порядке.

Эта конструкция мансардных крыш используется не только в некоторых известных исторических зданиях, коммерческих зданиях или частных домах, но также используется в конструкции локомотивов, поскольку она дает дополнительное полезное пространство в типичном вагоне поезда. Класс CL Австралийских железных дорог Содружества и два вагона-хоппера Викторианской железной дороги имели мансардные крыши.

через Pinterest

Какие преимущества использования мансардной крыши?

1. Дополнительное полезное пространство — Вы всегда захотите добавить несколько этажей или сделать чердак внутри существующего здания с почти нулевой потребностью в дополнительной опоре и кирпичной кладке.Мансардная крыша дарит вам эту роскошь, поскольку дает дополнительное пространство благодаря практически вертикальным наклонам. Даже если вам нужна дополнительная главная спальня, у вас будет возможность включить ее, когда дело доходит до сравнения с использованием других популярных стилей кровли, таких как шатровые крыши или двускатные крыши. Итак, если вы планируете в будущем добавлять комнаты к своему существующему дому, выбор мансардной крыши будет идеальным выбором, который предоставит необходимое дополнительное пространство.
2. Подходит как для сельской, так и для городской местности — Мансардная крыша идеальна как для сельской, так и для городской местности, так как она хорошо подходит для любого типа собственности, создавая полезное пространство.Этот стиль в первую очередь предпочтителен в городских районах, поскольку он дает вам возможность расширяться вверх, потому что у вас обычно не будет места для расширения вашего здания вовне.
3. Больше света и лучшее распределение тепла — Слуховые окна используются чаще всего, поскольку они проходят по всей длине нижнего откоса, позволяя проникать большему количеству естественного света. Кроме того, это дополнительное пространство, созданное с использованием мансардной крыши, обеспечивает эффективное и превосходное распределение тепла, что делает здание более комфортным.
4. Высококлассный вид с элементами современного дизайна — Этот классический и элегантный стиль кровли, который является важной частью французской архитектуры, которая становилась все более популярной в период Возрождения, не только дает вам возможность гибкости при добавлении большего количества комнат но также придает изысканный вид. Современные строители используют качественную изоляцию и специальные материалы для создания мансардных крыш, которые могут служить дольше, чем другие конструкции крыш, в то время как мансардные крыши старых времен в основном использовали неустойчивые и тяжелые материалы.Не беспокоясь о ржавчине или падении деталей с крыши, вы можете наслаждаться модернизированной мансардной крышей в своем офисе или дома.
5. Экономия затрат — Мансардная крыша не только очень помогает сэкономить ваши расходы на строительство отдельной комнаты или чердака в полезном пространстве, которое она создает, но также сокращает ваши расходы на отопление, поскольку она равномерно распределяет тепло в вашем здании с надлежащими форма и уплотнение. Если каркас сделан из металлической черепицы, это увеличивает долговечность, а также максимизирует герметичность крыши.Хотя поначалу установка будет стоить дороже, в долгосрочной перспективе это сэкономит много денег на обслуживании. Также современные элементы дизайна мансардной крыши делают ее доступной для домовладельцев.

Каковы недостатки использования мансардной крыши?

1. Проблемы, связанные с местным законодательством — В зависимости от вашего района для получения разрешения на использование этой мансардной кровли могут быть разные требования. В разных местах могут взиматься разные налоги, поскольку мансардные крыши увеличивают общую площадь здания.Кроме того, в некоторых местах есть ограничение по высоте мансардных крыш, чтобы защитить любые структурные повреждения. Итак, если вы планируете использовать конструкцию мансардной крыши, вам необходимо тщательно изучить местные законы, применимые к этому стилю кровли.
2. Длительное участие и высокая стоимость установки — Для установки мансардной крыши требуется больше материалов и трудозатрат по сравнению с другими крышами. Кроме того, процесс строительства мансардной крыши довольно сложен, что требует привлечения специалистов в этой области, потому что вы не захотите, чтобы качество было ниже стандарта.Эти вещи добавляют к увеличению затрат на установку и трудностям, которые могут стать огромной проблемой для домовладельцев, которым нужна мансардная крыша с небольшим бюджетом. Если вы используете металлическую черепицу для строительства долговечной мансардной крыши, это приведет к еще более высоким затратам на установку, хотя в долгосрочной перспективе поддержит ваши затраты на техническое обслуживание.
3. Низкая атмосферостойкость — Мансардная крыша не идеальна для защиты от экстремальных погодных условий, таких как сильные осадки или снегопады.Из-за более пологого верхнего ската водосточная система крыши недостаточно хороша. Может накапливаться вода или снег, что может привести к увлажнению или протечкам с крыши. Крыша может даже упасть в случае скопления сильного снега, что может быть трагичным.

Таким образом, домовладельцы должны будут следить за своими кровлями и зданиями во время сильных дождей или снегопадов.

4. Высокие затраты на техническое обслуживание и ремонт — Эта кровельная система, обладающая низкой устойчивостью к экстремальным погодным условиям, также требует хорошего ухода и регулярной проверки, что увеличивает затраты на техническое обслуживание.В штормовых районах много мусора будет собираться на более плоской части, и, если не убирать его в течение длительного периода времени, он может нанести ущерб в долгосрочной перспективе. Поскольку вам нужны специалисты с этим стилем кровли, это не только увеличивает затраты на обслуживание и ремонт, но и для некоторых может стать проблемой.

Выступающие мансардные окна приводят к большему воздействию окружающей среды, поэтому они часто требуют технического обслуживания. Они склонны к развитию структурных проблем или повреждений, если ими пренебречь.Это увеличит расходы на техническое обслуживание и станет бременем для ваших затрат на электроэнергию, если у вас неисправные слуховые окна.

через ephemeralnewyork.wordpress.com

По мере того, как мы подходим к заключению, совершенно очевидно, что самое большое преимущество, которое вы получаете от мансардной кровли, — это гибкость добавления комнат в будущем благодаря ее отличительному дизайну. Даже зная все недостатки, многие люди в современном мире предпочитают мансардные крыши за их достоинства и традиционный стильный вид.

Бесспорно, мансардные крыши — архитектурное наследие.

Статьи по теме

23 типа и стиля вальмовых крыш для вашего будущего дома

Узнайте о 20 самых популярных типах крыш для вашего будущего дома

6 Экологичных кровельных материалов и зачем они нужны

13 лучших кровельных гвоздей

Как эффективно очистить ограждение желоба

Shur Flo Gutter Обзор | Все, что вам нужно знать

EasyOn Gutter Guard. Обзор 101 | Все, что вам нужно знать

5 лучших защитных ограждений из пенопласта [обзор и руководство покупателя]

9 лучших защитных решеток для водосточных желобов на сегодняшний день | Справочник покупателя

13 лучших защитных кожухов для желобов сосновой хвои [Руководство покупателя]

10 лучших солнечных водосточных желобов

11 лучших защитных ограждений для водосточных желобов дома, не требующего особого ухода

Нужны ли сараи желоба?

23 необычайно красивых способа переоборудовать водосточные желоба в вашем доме

Обзор LeafGuard | Все, что вам нужно знать

17 типов водосточных желобов для будущего дома

кВт / ч

Исторический указатель № 89, расположенный на Итон-стрит 915 между улицами Гриннелл и Маргарет.На момент постройки это место находилось в нескольких шагах от береговой линии. Однако за последнее столетие спрос на новые земли для удовлетворения потребностей развития был удовлетворен рядом проектов дноуглубительных работ, которые расширили Ки-Уэст с 1 на 3 мили до его нынешних размеров 2 на 4 мили. В результате, теперь здание находится в нескольких кварталах от воды, и вначале оно использовалось как пекарня, обслуживающая местные районы. В каждом районе острова была пекарня, специализирующаяся на производстве свежих кубинских булочек.Самым интересным архитектурным элементом сооружения является мансардная крыша. Мансардные крыши можно проследить до того, как французский архитектор Франсуа Мансар использовал архитектурный стиль кровли, который он помог популяризировать во Франции в семнадцатом веке. Этот стиль крыши чаще всего ассоциируется с холодным климатом из-за его способности сбрасывать снеговые нагрузки и со знанием своих начала уклоняться от оконных налогов на недвижимость. Более вероятное происхождение можно найти в парижском законе о налогообложении, который был принят в 1783 году, ограничивая высоту зданий, измеряемую от уровня улицы до горизонтальной линии карниза здания.Жилая площадь мансардной крыши здания была освобождена от налогов. Использование мансардных крыш достигло пика популярности в 1850-х годах в архитектурном движении, известном как «стиль второго ампира». Стиль распространился на Соединенные Штаты, особенно в Новую Англию, где крыши Второй Империи часто использовались для украшения великих особняков и семейных резиденций. Посмотрите на мансардную крышу третьего этажа на Историческом маркере №4. Вы можете задаться вопросом, как этот стиль распространился от Новой Англии до Южной Флориды и Ки-Уэста.В субтропическом климате снеговая нагрузка не является проблемой, и местные налоги на недвижимость никогда не признавали исключений для жилых помещений, размещенных на мансардных крышах. Одно из возможных объяснений появления мансардных крыш на Ки-Уэсте можно отнести к морякам, прибывшим с Востока. Морской берег. Зимой рыбаки из Новой Англии обычно плавали к островам Флорида-Кис и Карибскому бассейну в поисках более теплых вод, чтобы продолжить свою жизнь. Многие капитаны, корабельные плотники и члены экипажа поселились здесь, привнося свои знания и навыки в строительство мансардных крыш, а также классических трехэтажных коттеджей, которые можно увидеть в историческом районе Ки-Уэста.С другой стороны, преобладание стилей может быть связано с знакомством строителя с возведением мансардных сооружений, нехваткой строительных материалов или международным характером населения Ки-Уэста в девятнадцатом веке. Это здание переходило из рук в руки только 3 раза с тех пор, как оно было построено более 100 лет назад. Второй владелец основал компанию Southernmost Sign Company, которая до сих пор находится в этом здании. Его компания открыла новый свет Флорида-Кис, представив в 1953 году неоновые вывески.

Замена и установка крыши | Мэриленд, округ Колумбия, Вирджиния, Иллинойс, Индиана

Замена и установка кровли в городских районах Вашингтона, округ Колумбия, Мэриленда, Вирджинии, Иллинойса и Индианы

Наша команда имеет большой опыт в проектировании различных стилей крыш, включая плоские крыши, традиционные крыши, шиферные и кедровые крыши, роскошные крыши, а также работу с дизайнерскими кровельными материалами. Мы уверены, что наша опытная команда может создать дизайн крыши вашей мечты, будь то простой дизайн крыши или большой проект кровли.

Мы всегда в курсе местных строительных требований, кровельных стандартов и руководящих принципов ассоциации домовладельцев, чтобы обеспечить своевременное завершение вашего проекта и его правильное выполнение с первого раза. Если вы ищете лучший дизайн кровли, установку окон и дверей, сайдинга, водостоков и изоляцию чердаков в столичных районах Вашингтона, округ Колумбия, Мэриленда, Вирджинии, Иллинойса и Индианы, позвоните нам сегодня или отправьте нам веб-сайт расследование. Мы работаем в вашем районе и готовы выполнить любую работу, связанную с кровлей или дизайном дома; большой или маленький.Наша профессиональная команда готова предоставить вам продукцию высочайшего качества, домашний дизайн и искреннюю приверженность обслуживанию клиентов, которого вы заслуживаете.

Содержание

Конструкция крыши 101

Какая конструкция крыши самая прочная?

Какие четыре типа крыш?

Как спроектировать крышу?

Какой тип крыши самый лучший?

Как называются разные типы крыш?

Что отличает нас от других кровельных компаний?

Нужна замена или установка крыши?

Конструкция крыши 101

[К оглавлению]

На этом завершается непростая задача найти ответы на все ваши вопросы по установке и ремонту кровли.В нашей статье «Дизайн крыши 101» вы найдете краткое описание всего, что вам нужно знать, когда речь идет о различных типах стилей и материалов кровли.

Наша команда сертифицированных аппликаторов черепицы CertainTeed Master всегда в курсе всех новейших и лучших материалов, доступных для вашего дома. Прямо сейчас мы предлагаем скидку 1000 долларов на новый дизайн крыши и бесплатные водостоки. Воспользуйтесь этим эксклюзивным предложением сегодня, позвонив нам по телефону 1-855-662-7388.

Какие бывают четыре типа крыш?

[К оглавлению]

Существует четыре основных типа конструкций крыш, которые наиболее известны в кровельной промышленности, в том числе:

• Flat Roof — Когда цена является вашим главным приоритетом, Rooftop Designs предлагает нашим клиентам рассмотреть дизайн плоской крыши как один из вариантов.Этот стиль использует экономичные материалы и требует более дешевой рабочей силы из-за более простой установки.
• Двускатная крыша — экономичный вариант для районов, где в течение всего года наблюдаются сильные дожди и снегопады. Двускатные крыши имеют крутой уклон, что способствует созданию встроенной системы отвода воды с уменьшением утечек.
• Вальмовая крыша — По сравнению с двускатной крышей, вальмовая крыша, как правило, более устойчива из-за скошенного внутрь ската со всех четырех сторон.Этот стиль — отличный вариант для домовладельцев, которые живут в районах, где в течение года несколько раз выпадают сильные дожди и снегопады.
• Мансардная крыша — Этот тип крыши предлагает больше чердака и места для хранения вещей из-за наклона нижнего ската. Это также дает вам возможность добавить больше этажей в будущем, если вы того пожелаете. Этот стиль уникален тем, что он приобрел популярность в эпоху Возрождения и стал важной частью французской архитектуры.

В Rooftop Designs мы стремимся использовать только высококачественные кровельные продукты и продукты для домашнего дизайна.Кроме того, наши крыши включают в себя гарантию производителя на оплату труда и материалов до 50 лет в дополнение к нашей собственной 50-летней гарантии на наши крыши.

Как спроектировать крышу?

[К оглавлению]

Наш процесс в Rooftop Designs прост. Наша команда высококвалифицированных профессионалов в области кровли работает с вами напрямую, чтобы удовлетворить ваши потребности в кровле. Как только мы получим четкое представление о дизайне и стилевых предпочтениях вашей крыши, нам нужно будет выбрать один из следующих кровельных материалов для установки или замены вашей крыши.Таким образом, мы сможем наилучшим образом воплотить ваше видение в жизнь и воплотить его в жизнь, не теряя при этом ваших бюджетных ожиданий:

1. Битумная черепица — Один из наиболее часто используемых типов кровли, битумная черепица сочетает в себе универсальность конструкции крыши с экономичностью и простотой установки.
2. Сборная кровля (BUR) — Сборная кровля, обычно используемая на крышах с низким уклоном, состоит из слоев армирующей ткани и битума, также известного как асфальт, а также таких заполнителей, как камень или гравий.
3. Кровля из глины и бетонной черепицы — это два оригинальных типа кровельных материалов, появившихся много веков назад. Глиняная плитка долговечна, обладает отличной пластичностью и долговечностью. Бетонная черепица, с другой стороны, также обладает отличным сопротивлением ветру и способностью массово формоваться в имитацию других текстур крыши — например, деревянную или шиферную кровлю.
4. Зеленые крыши — Как вы и представляете, зеленые крыши представляют собой слой растительности, засаженный поверх надежной гидроизоляционной системы.Обычно их устанавливают на конструкциях плоских кровель.
5. Металлическая кровля — это долговечный, стильный вариант для домовладельцев с множеством доступных цветовых вариантов. Легкая и простая в установке металлическая черепица — отличный вариант, если ваша кровельная система не может выдерживать тяжелые материалы.
6. Резиновый сланец — Этот тип долговечного кровельного материала, также называемый синтетическим сланцем, изготавливается из смеси пластика и резины, чтобы имитировать подлинный сланец без более высокой стоимости и сложной установки.
7. Сланцевая кровля — Сланцевая кровля, пользующаяся успехом благодаря своей эстетической привлекательности и невероятной долговечности, требует больших вложений и дает массу преимуществ, включая низкие эксплуатационные расходы, долговечность, повышенную стоимость недвижимости и многое другое.
8. Solar Roofing — Солнечная черепица также называется фотоэлектрической черепицей. Они производят электричество, выглядя и работая как обычная крыша. Солнечная кровля рекомендуется для домовладельцев, которые отдают предпочтение функциональности и эстетике крыши. Это прочный и экологически чистый вариант кровли.
9. Сталь с каменным покрытием — Сталь с каменным покрытием — это долговечное решение с гибкостью конструкции. Он имеет нержавеющий стальной сердечник, покрытый слоем камня для снижения затрат на обслуживание и повышения энергоэффективности.
10. Деревянная кровля — Тонкие куски дерева с коническими плитами, которые уложены в перекрывающиеся слои, чтобы обеспечить водонепроницаемую поверхность кровли, деревянную кровлю называют тряской, если древесина расколота, или черепицей, если ее распиливают.

Возникли вопросы, какие кровельные материалы лучше всего подходят для вашего дома? Наша опытная команда сертифицированных аппликаторов черепицы CertainTeed Master в Rooftop Designs готова принять ваш звонок.Свяжитесь с нами сегодня по телефону 1-855-662-7388!

Какие типичные стили кровли?

[К оглавлению]

Это области, на которых мы обычно фокусируем наши услуги по замене и установке крыш в компании Rooftop Designs:

• Традиционная кровля — Изготовлена ​​из стекловолокна, обеспечивающая сопротивление ветру от 60 до 130 миль в час и 50-летнюю гарантию
• Дизайнерская кровельная черепица — Изготовлен из двухкомпонентного ламинированного стекловолокна, имитирующего внешний вид крыш из натурального дерева или шифера, а также сопротивления ветра до 130 миль в час и 50-летней гарантии
• Luxury Roofing — Асфальтовая черепица с высокими эксплуатационными характеристиками, которая имитирует внешний вид черепицы сланцевой кровли, не требуя ухода и хлопот, обеспечивая при этом сопротивление ветру до 130 миль в час и 50-летнюю гарантию
• Slate & Cedar Shake Roofing — Сланцевые крыши с естественным внешним видом, напоминающие кровли старого мира, с сопротивлением ветру до 110 миль в час и пожизненной ограниченной гарантией
• Плоские крыши — Самая экономичная форма крыши, плоские крыши долговечны, долговечны и изготовлены из меньшего количества материала, что означает более дешевую рабочую силу

Воспользуйтесь нашим текущим предложением! Получите скидку 1000 долларов на новый дизайн-проект крыши и бесплатные водостоки.Позвоните в Rooftop Designs по телефону 1-855-662-7388 для получения более подробной информации.

Как называются разные типы крыш?

[К оглавлению]

Мир проектирования крыш может быть очень сложным, особенно если вы не слишком знакомы с терминами. Есть много разных типов крыш и много разных типов этих типов крыш. К счастью, мы в Rooftop Designs облегчили вам задачу и составили список наиболее распространенных типов крыш (расположены в алфавитном порядке) :

Крыши капота — Иногда называемые крышей с карнизами, крыши с капотами имеют двойную наклон со всех четырех сторон, обеспечивающий отличную тень и защиту.Дома с крыльцами по периметру отлично подходят для крыш с капотом. Belcote, модифицированная вальмовая и модифицированная двускатная крыша — это все другие распространенные названия капотной крыши.

Крыши-бабочки — Крыша-бабочка, одна из самых уникальных конструкций крыш, имеет перевернутый двускатный V-образный профиль, напоминающий два крыла бабочки. Французский архитектор Ле Корбюзье спроектировал этот уникальный тип дизайна в 1930 году, который позже был воплощен в жизнь чешским архитектором Антонином Раймондом в 1934 году.

Крестовина с остроконечными крышами — В этом интересном дизайне крыши две или более двускатных крыши соединяются под углом — Представьте себе треугольную кровлю с двумя перпендикулярными выступами.Этот тип кровли отлично подходит для отвода воды и снега благодаря встроенной способности отвода воды.

Изогнутые крыши — Изогнутые крыши, визуально привлекательные для глаз в любой обстановке, являются отличным вариантом для клиентов, которые любят выделиться и заявить о себе. Изогнутые кровли можно использовать не только для жилых домов, но и для коттеджей, гаражей, коммерческих зданий и т. Д.

Куполообразные крыши — В отличие от изогнутых крыш тем, что стены обычно переходят в кровельную конструкцию, купольные крыши обычно встречаются в иглу и геодезических куполах.

Dutch Roofs — Комбинация двускатной крыши с четырьмя наклонными сторонами, голландские крыши завершаются двускатной крышей с двумя наклонными сторонами, которые образуют форму треугольника.

Плоские крыши — Плоские крыши имеют небольшой уклон для отвода воды, однако они способны выдерживать лишь небольшое количество стоячей воды. Поэтому это может быть не лучший вариант в районах, где снег является обычным явлением в течение всего года. Материал, используемый здесь, имеет решающее значение с точки зрения водонепроницаемости.

Gambrel Roofs — Этот тип кровли позволяет добавить дополнительный уровень к вашему зданию для большего количества хранилищ или многоцелевых решений. Крыши Gambrel очень часто имеют симметричные двухсторонние крыши с пологими и крутыми скатами с обеих сторон — как сараи и сараи.

Вальмовые крыши — Проверенный стиль, когда на первый план выходят стабильность и долговечность. Вальмовые крыши имеют наклон внутрь со всех четырех сторон. Из-за наклона крыши снег и дождь легко соскальзывают, не оставляя стоячей воды, которая может нанести ущерб.

Пирамидальные крыши — Пирамидальная крыша падает под шатровую крышу, имея четыре стороны треугольной формы с наклоном вниз. Как правило, эта крыша строится на квадратной или прямоугольной раме — популярный выбор для дач и навесов.

Мансардные крыши — Мансардные крыши с двумя скатами с каждой стороны имеют один нижний уклон, который круче верхнего. Мансардные крыши отличаются от двускатных крыш тем, что их профили одинаковы со всех сторон.Иногда их называют французской крышей или бордюром.

M-образные крыши — Как следует из названия, M-образные крыши имеют двускатную крышу, имитирующую форму буквы M. Этот дизайн крыши иногда называют пилообразной крышей или крышей с альтернативным скатом.

Крыши соляных ящиков — Крыши соляных ящиков — это, по сути, двускатные крыши с причудливыми асимметричными плоскостями. Одна сторона обычно короткая с небольшим уклоном, а другая — длинная с крутым уклоном.Свое название конструкция крыши получила от широко использовавшихся в XVII и XVIII веках деревянных емкостей для соли, которые имели одностороннюю наклонную линию крыши.

Skillion Roofs — Крыша Skillion отличается тем, что имеет только одну изолированную плоскую поверхность по сравнению с двумя скатами, которые сходятся на вершине. Он отличается от традиционной кровли своим перпендикулярным уклоном. Их иногда называют односкатной или односкатной крышей.

Возникли вопросы, какой тип кровли лучше всего подходит для вашего дома? Наша надежная команда сертифицированных аппликаторов черепицы CertainTeed Master в Rooftop Designs готова ответить на ваш звонок.Свяжитесь с нами сегодня по телефону 1-855-662-7388 !

Что отличает нас от других кровельных компаний?

[К оглавлению]

Удовлетворение наших клиентов на первом месте в Rooftop Designs . Благодаря широкому выбору продуктов и услуг у нас есть возможность адаптировать ваши кровельные потребности и предложить решение, соответствующее вашим индивидуальным предпочтениям.

Обслуживание Мэриленда, Вирджинии, Иллинойса, Индианы и округа Колумбия наша замечательная команда специалистов по продукции в Rooftop Designs — это сертифицированные специалисты по установке Shingle Master, которые обучены консультировать вас на каждом этапе пути, особенно если вы не совсем уверены когда начать.После того, как вы, наконец, выберете идеальный дизайн крыши для вашего дома, установка вашей кровли будет передана в руки наших надежных монтажников, которые прошли заводское обучение, лицензированы и сертифицированы.

Мы стремимся предложить продукцию высочайшего качества с профессиональной и качественной установкой. Соответственно, мы предоставляем нашим партнерам по продукции 50-летнюю гарантию, чтобы обеспечить максимальное удовлетворение потребностей клиентов.

Мы предлагаем 100-процентную гарантию удовлетворенности клиентов на все наши услуги по проектированию крыш.Получите свою <бесплатную оценку> сегодня.

Нужна замена или установка крыши?

[К оглавлению]

Если вы ищете высококачественные сертифицированные услуги по замене и установке крыш в Мэриленде, Вирджинии, Иллинойсе, Индиане или округе Колумбия, позвоните в Rooftop Designs по телефону 1-855-662-7388 ! Наша высококвалифицированная команда сертифицированных специалистов по кровле всегда готова ответить на ваш звонок.

Что такое мансардная крыша?

Вот все, что вам нужно знать о мансардной крыше, чем она отличается от других, ее преимуществах и недостатках, а также почему вы выбрали ее.

Эй, это всегда здорово, когда у тебя есть морозная кружка пива. Но что, если вы добавите миску крендельков в этот утоляющий жажду напиток? Как насчет того, чтобы поставить игру и на большом экране телевизора? Теперь вы подняли это пиво на совершенно новый уровень качества.

Мансардная крыша — почти то же самое. Эта крыша похожа на комбинацию других типов крыш, которые объединились, чтобы создать действительно отличную крышу. И хотя вы, возможно, не узнаете название, вы наверняка уже видели мансардную крышу в действии на здании раньше.В конце концов, этот дизайн существует с 16 века.

Связанный: Части водосточного желоба | Типы крыш | Крыша Jerkinhead | Парапетная крыша | Клесторийная крыша | Крыша соляного ящика | Крыша сарая коробчатая | Крыша-бабочка | Gambrel Roof | Двускатная крыша | Шатровая и долинная крыша | Капот на крышу

Что в имени?

Мансардная крыша тесно связана с французской архитектурой, потому что именно здесь этот стиль стал суперпопулярным. Вот почему эта конструкция крыши также известна как французская крыша.Мансардную крышу еще называют бордюром. Действительно, эта крыша представляет собой комбинацию двускатной и шатровой кровли.

Как и двускатная крыша, мансардная крыша имеет по две наклонные секции с каждой стороны. Верхняя часть крыши похожа на треугольник без дна или перевернутую V. Эта верхняя наклонная часть имеет небольшой уклон, особенно по сравнению с нижней наклонной частью. Нижний скат мансардной крыши крутой и крутой, почти вертикальный.

Но это еще не все. Мансардная крыша похожа на экстраукрашенную версию двускатной крыши.В дополнение к двойным скатам по обе стороны от крыши мансардная крыша имеет дополнительные наклонные секции.

Гамбрельская крыша имеет форму буквы V, направленной вниз, с вытянутыми рычагами, наклоненными сверху вниз. Это оставляет переднюю и заднюю поверхность конструкции, которую закрывает крыша, полностью открытой. Но когда у вас мансардная крыша, у вас есть скаты со всех четырех сторон крыши. Помимо наклонных сторон, есть еще двойной наклон спереди и сзади конструкции.

Часто конструкции мансардных крыш украшают слуховые окна на наклонных участках.Слуховые окна — это маленькие окна, встроенные в крышу дома, у которой есть свои маленькие крыши. Окна выходят на крышу, что создает большую глубину и сразу привлекает внимание.

Почему выбирают мансардный стиль?

Теперь вы знаете, что значит иметь мансардную крышу в соответствии с определением. Но что на самом деле нравится иметь в доме мансардную крышу и в чем преимущество такого стиля?

Поскольку мансардная крыша состоит из четырех нижних наклонных секций с крутыми углами, такая конструкция крыши естественным образом создает большую чердак или чердак на крыше дома.В итоге на крыше вашего дома будет больше места, чем с двускатной крышей или двускатной крышей. А кому не нужно больше места для хранения, верно?

Благодаря дополнительным мансардным окнам мансардная крыша также позволяет проникать больше света в ваш дом. Свет всегда является важной характеристикой любого дома и выгодным приобретением недвижимости.

Мансардная крыша также имеет очень отчетливый, почти стилизованный вид. Эта крыша сделана так, чтобы быть настоящей архитектурной особенностью любого здания, так что она сама по себе является достопримечательностью.Одним словом, такая крыша выглядит великолепно. Это привлекает внимание, и люди это замечают. Это основная причина, по которой люди предпочитают мансардную крышу другим стилям.

Почему не нужна мансардная крыша

У всех решений есть достоинства и недостатки. Мансардная крыша ничем не отличается. Есть много причин, по которым вам может понадобиться мансардная крыша, но есть несколько причин, по которым вы можете не захотеть.

Мансардная крыша

— не самый устойчивый к атмосферным воздействиям вариант для дома.Поскольку верхняя часть крыши имеет такой низкий наклон, она может быть подвержена сильным дождям. Для отвода воды здесь не так много уклонов, что означает, что на крышу попадает много влаги. Это делает конструкции мансардных крыш склонными к протечкам в районах с сильным дождем и снегом. Сильный снегопад может иметь катастрофические последствия для мансардной крыши, которая может полностью обрушиться под действием веса. Если вы находитесь в районе с большим количеством дождя и снега, мансардная крыша может быть не лучшим выбором.

Из-за того, что мансардные крыши выглядят так стилизованно и из-за большого количества наклонных секций, не говоря уже о слуховых окнах, установка мансардных крыш обходится дорого по сравнению с другими стилями. Это сложный дизайн, который предполагает множество разных углов. Это означает, что для установки мансардной крыши требуется много материалов и большой опыт. Это делает его дорогим выбором.

Ремонт мансардной крыши тоже обходится дорого. Для установки и обслуживания мансардной крыши нужен специалист, который всегда стоит немного дороже.Это более старая и более традиционная конструкция крыши, а это означает, что каждая кровельная компания не знакома с мансардной крышей. Вам нужно будет найти компанию, у которой есть опыт работы с этой крышей, и в результате вы можете заплатить немного больше.

Строительство мансардной крыши

Обычно конструкции мансардных крыш отделываются сланцевой черепицей или деревянной черепицей, хотя используются любые виды черепицы или черепицы. Многие люди предпочитают дерево или сланец, потому что он имеет традиционный вид, соответствующий историческому характеру мансардного дизайна.

Из-за сложной конструкции этой крыши установка мансардной крыши занимает много времени. Вероятно, это будет многодневный проект. Построить каркас и затем тщательно покрыть крышу черепицей или черепицей — это медленная процедура. Это не то, что можно сделать за один день, поэтому обязательно планируйте заранее, если вы собираетесь установить мансардную крышу в своем доме.

Мансардная крыша практически любому зданию добавляет второй этаж. Под мансардной крышей много полезного пространства, и многие домовладельцы экспериментировали со всевозможными способами использования этого пространства.Под мансардной крышей много места на чердаке, что делает его идеальным местом для спален, игровых комнат, детских и игровых комнат. Как только вы увидите пространство под своей мансардной крышей, у вас также появятся всевозможные идеи, как использовать это пространство.

Выбор мансардной крыши

Это определенно поразительный дизайн крыши, и с ней связана довольно интересная история. Первая мансардная крыша была построена в середине 1500-х годов для покрытия части Лувра в Париже, Франция.Это один из самых известных музеев во всем мире, где хранится «Мона Лиза» да Винчи, которая, вероятно, является самым известным портретом во всем мире.

Конструкции мансардных крыш

стали невероятно популярными во Франции в эпоху Наполеона и вскоре прижились и в США. Это стало отличительной чертой архитектуры 1800-х годов. Вы часто найдете его в домах в колониальном стиле в США

.

Благодаря своему стилизованному виду и создаваемому внутреннему пространству мансардные крыши часто использовались для украшения французских дворцов и таунхаусов в 1800-х годах.Благодаря этому мансардная крыша приобрела репутацию модного дома, придающего архитектуре дополнительную элегантность. Мансардная крыша была особенно популярна в архитектуре барокко, которая была сильно стилизована и украшена.
