Автомат 10а сколько квт: Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Содержание

Автомат 10а сколько киловатт выдержит

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды. Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20. 2.

Автомат на 10 ампер

Автор сергей гетманчик задал вопрос в разделе Техника

10ампер автоматик сколько выдержит киловат?? и получил лучший ответ

Ответ от Ѕолмс[гуру]
Умножьте на напряжение и получите мощность.

Автомат на 10 ампер

Автор сергей гетманчик задал вопрос в разделе Техника

10ампер автоматик сколько выдержит киловат?? и получил лучший ответ

Ответ от Ѕолмс[гуру]
Умножьте на напряжение и получите мощность.

16 Амперный автомат какая нагрузка

Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.

Емкость автомата и показатель мощности

В ответ на вопрос, 16 ампер сколько киловатт, стоит указать, что подобный автоматический выключатель может выдержать нагрузку на 3,5 кВт в однофазной сети и 18,2 кВт в трехфазной сети. Прибор на 32А — 7 и 36,5 кВт, устройство на 40А — 8,8 и 45,6 кВт, аппарат на 63А — 13,9 и 71,8 кВт соответственно. При этом напряжение питания в розетке в первом случае должно составлять не более 220 вольт, а во втором случае — не более 380 вольт.

Мощность или сила нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы рассчитывать это число, нужно взять токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Обратите внимание! Мощность аппарата 16А равна 3520 Вт, 32А — 7040 Вт, 40А — 8800 Вт, 63А — 13860 Вт в однофазной цепи. Мощность аппарата 16А равна 6080 Вт, 32А — 12160 Вт, 40А — 15200 Вт, 63А — 23940 Вт в трехфазной цепи. Перевод в киловатты представлен в выше.

Характеристики автомата на 16 ампер

Имеет на своем корпусе маркировку номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расщепительной системы. Значение номинального тока равно 16 ампер, что может быть понижено или увеличено при изменении температуры в соответствующую сторону. Показатель коммутационной способности равен 4500 и 6000 ампер для бытового агрегата, а токоограничения — 10 миллисекунд.

Назначение

Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Главное предназначение аппарата заключается в обеспечении безопасности самого пользователя при использовании сети и электроприборов.

Подобное оборудование включается и выключается от электрической цепи. Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы.

Обратите внимание! Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор.

Принцип действия

Главным элементом устройства является электромагнитный с тепловым расцепители. Первый гарантирует защиту от замыкания, второй — от перенапряжения. Электромагнитный прибор это катушка с сердечником, которая поставлена на специальной пружине и при нормальном режиме создает электромагнитный вид поля, притягивающий катушечный сердечник. В момент короткого замыкания электроток повышается и превышает номинально заявленный по техническим характеристикам. Этот ток проходит по катушке расцепителя и увеличивает поле. В результате цепь обесточивается.

Автоматический выключатель — прибор, благодаря которому исправно работает все электрическое оборудование в доме и в сети. Чтобы сделать расчет, сколько киловатт выдерживает автомат на 16, 32, 40 и 63 ампер, а также посмотреть их мощность, достаточно воспользоваться приведенной выше таблицей.

Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.

Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.

Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.

Назначение автоматических выключателей

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.

Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.

Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, — 16 ампер или 25 и т.д.

Как ошибочно выбирают автоматы

На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка — автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже — к возгоранию электропроводки либо даже пожару.

Автоматический выключатель для того и изобретен, чтобы защищать от перегрузки. Это коммутационный аппарат для защиты, а не украшение электрического щитка.

Принцип работы автоматического выключателя

АВ (автоматический выключатель) призван защитить от перегрузки все приборы, подключенные в электрической цепи непосредственно после него самого.

Если он выбран неправильно, то должным образом работать он не сможет. Так, например, если применить электрический кабель, который рассчитан на 4-5 ампер, и пустить по нему 20-30, то такой автомат не выключится сразу, а будет ждать, пока изоляция не оплавится и не случится короткое замыкание. Тогда он выключится. Но это не то, к чему должна привести правильная работа автоматического выключателя. Поэтому важно учитывать заранее, ставя автомат на 16 ампер, сколько кВт он выдержит при наличии проводов определенного сечения и максимальной рабочей нагрузки.

В идеале, он должен выключиться сразу, как только почувствовал перегрузку. Тогда и провода останутся в порядке, и подключенное оборудование не перегорит.

Выбираем автомат правильно

Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?

Наиболее распространенный правильный способ выбора автоматического выключателя таков:

  • определить сечение провода
  • по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
  • выбрать подходящий по этим параметрам автомат

Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.

Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.

Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.

Совет по автоматам для алюминиевых проводов

При использовании алюминиевых проводов можно подбирать автоматы таким же образом, только увеличивать сечение не в меньшую, а в большую сторону.

Пример: для провода из алюминия, который имеет сечение 4 кв.мм., допустимый ток такой же, как и для провода медного с сечением 2,5 кв.мм. А для такого же провода, но из алюминия, — как для 10 мм кв. медного. У 6-мм — такой же, как у 4-мм из меди. Далее — аналогично.

Виды автоматов

Выбирая автоматический выключатель, очень важно изучить все характеристики прибора. Необходимо также внимательно посчитать общую мощность всех приборов, которые предполагается подключить на каждую группу автоматов. От этих факторов будет зависеть не только скорость срабатывания выключателя, но и качество его работы.

Наиболее часто и в быту, и в производстве встречаются автоматы на 16А. Обычно их устанавливают в электрических щитах. Поэтому всегда актуален вопрос о том, сколько выдерживает автомат на 16 ампер.

Особенности выключателей

Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.

В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.

Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.

Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.

По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.

Как то писал про проводку для варочной плиты, что тянул новую и т.д. Тогда я реально «лохонулся» с кабелем – не ожидал, что индукционная плита будет расходовать 7,5 кВт. И ее не включить в обычную розетку в 16A (Ампер). Прошло какое-то время, и мне написал парень, что он также врезает варочную поверхность, и хочет подключить ее в обычную розетку в 16А? Вопрос был примерно таким – а выдержит ли розетка напряжение от плиты? И 16A это сколько киловатт? Просто ужас! Парня я светить не стал, но такое подключение может спалить вам квартиру! Обязательно читайте дальше …

Ребята если сами не знаете, что и как рассчитывается! Если в школе с физикой, а особенно с электрикой было плохо! То лучше вам не лезть в подключение электрических плит! Вызывайте понимающего человека!

А теперь давайте о напряжении и силе тока!

Для начала отвечу на вопрос – 16A сколько киловатт (кВт)?

Все очень просто – напряжение в домашней электрической сети 220В (Вольт), чтобы узнать сколько может выдержать розетка в 16А достаточно – 220 Х 16 = 3520 Ватт, а как мы знаем в 1кВт – 1000 Вт, то получается – 3,52кВт

Если формула из школьной физики P= I * U, где P (мощность), I (сила тока), U (напряжение)

Простыми словами розетка в 16A в цепи 220В, может максимально выдержать 3,5кВТ!

Индукционная плита и розетка

Индукционная плита потребляет 7,5кВт энергии, при всех включенных 4 конфорках. Если разделить в обратном порядке, то получается 7,5кВт (7500Вт)/220В = 34,09А

Как видите потребление 34А, ваша розетка в 16А просто расплавится!

Ну хорошо думаете вы …

Тогда поставлю розетку в 32 – 40 А и подключу плиту! А не тут то было, нужно знать какой провод у вас заложен в стене, а также на какой автомат все выведено в щитке!

Все дело в том, что провода также имеют максимальный порог мощности! Так если у вас заложен провод в 2,5 мм сечением, то он может выдержать всего 5,9кВт!

Также и автомат нужно ставить на 32A, а лучше на 40A. Еще раз рекомендую эту статью! Там более подробно!

Так что рассчитывайте правильно! Иначе ваша розетка – проводка расплавится от высоко напряжения и запросто может возникнуть пожар!

    Дмитрий 19 сентября 2015 18:48

ересь, формула представленная в статье подходит для постоянного напряжения, а в быту используется переменное, то есть присутствует коэффициент Fi.

Дмитрий, для обычных бытовых розеток это именно так!

По хорошему приведенная формула подходит только для постоянного напряжения. Для переменного (как в розетке) это позволит примерно оценит мощность прибора. В принципе для бытового применения будет достаточно.
Розетка оплавится не от высокого напряжения, а от высокого (для нее) тока. Разогревает (проводник) именно ток. А от напряжения зависит изоляция. Грубо говоря — чем выше напряжение, тем толще изоляция.

Все-таки ток важнее учитывать. Сечение жилы больше, больше ток. Медь или алюминий. Внешняя изоляция выдерживает ток и напряжение. Учитывать только напряжение, будет неправильно.

Скажите пожалуйста, а можно ли проложить многожильный провод в стене и какого сечения для тока в 16 Ампер?, не хочу брать одножильный кабель.

Алекс, что за кабель? На сколько ампер рассчитан

Алекс, заложить то можно, НО обязательно в гофре, вот только смысл? 16 Амперный провод, это вообще ни о чем! Нужно рассчитывать хотя бы Ампер на 30 — 40, берите медный сечением в 2,5 мм!

Розетка сгорает не от повышенного напряжения- напряжение одно и то же= 220в ) И это Admin именно- опечатался. Во вторых, сечение провода подбирать можно исходя из того, что Алюминий 1 квадрат имеет пропускную способность 7 ампер, Медь 1 квадрат — 10 ампер. Вывод= медный кабель сечением 2,5 квадрата рассчитан на 25 ампер. Всё это «рассчитывание»на уровне бытовом но вполне годно. Если вам требуется запитать прибор на 8 кВт, то это в среднем 40А а значит нужен медный провод сечением 4 квадрата. ТЕПЕРЬ О ВТОРОСТЕПЕННОМ )) -Выше писали про косинус фи,поясню- если на приборе написана вольтамперная характеристика «ВА» то тут Да-нужно учитывать коофицент фи. Например стабилизатор тока на 8000 ВА — это НЕ НА потребитель 8кВт. для быта и бытовых приборов принят усреднённый коэффициент 0,8 а значит 8000 ВА умножаем на 0,8 и получаем в среднем максимальную допустимую нагрузку на стабилизатор. Для нагревательных приборов типа «тэн» (например в старых электроплитах или в чайниках, но НЕ для индукционной плиты) коэффициент фи равен единице. Тоесть в данном случае стабилизатор с 8000 ВА потянет старую электроплиту мощностью 8кВт, но не потянет кучу разных электроприборов (или индукционную плиту) с общей мощностью 8кВт, так как для кучи прибороф коэффициент уже не 1 а 0,8

На счет розеток- лучше и проще использовать соединение «клемник». Розетка на 40 ампер- это нонсес ) Обычные бытовые розетки расчитаны на 6а, а предел их 10-16а (они греются) на а если ток выше-они плавятся и горят. Есть старые советские розетки для электроплит и современные варианты этих розеток, у них три штекера, но они так же не на 40а.. Зачем вам розетка на стационарную плиту? Вывели провода в клемную коробку,(за плитой у стены) соединили болтовым клемником или лучше скруткой запаянной паяльником, и собственно псё, забыли об этом ))

Такие вещи запитываются лучше всего прямым кабелем с щитовой. В коробе проложить. Короба уже есть красивые, под дерево, в любом цвете. И не болтовое соединение делать, а снять крышку с плиты и на клемы внутри уже подключить. Ну или терминалы поставить. Это если по уму уже делать)

Если общий автомат на 16 ампер, то выходящий с счетчика тоже ставить не более 16 ампер?

подскажите пожалуйста,если мне на частный дом ввели 16А и 1фазу, могу я оставить те же 16А но только перевестись на 3 фазы.Это ведь облегчит нагрузку.А то наш электрик морочит мне голову, а я боюсь что у меня будет постоянно выбивать автомат. В доме водонагреватель ,эл.плита, микроволновка, сплит система и другие мелочи. Заранее спасибо

Рекомендуем к прочтению

Сколько кВт максимум может держать автомат на 10 Ампер не выбивая?

Интересный вопрос. К сожалению подробой информации по нему не удалось обаружить, но все же. Три года назад в Нидерладах компанией Plant-e, была разработана технология, позволяющая получать электрическую энергию с помощью живых зеленых растений. Собственно удивительного в этом ничего нет. Электрические процессы в живых организмах происходят постоянно.

Но в данном случае были использованы побочные продукты фотосинтеза — электроны и протоны.

Уже есть примеры применения этой технологии (в Гамбурге, Германия) для освещения улиц города. Интересно то, что можно использовать зеленые крыши (озелененные с помощью растений) домов для получения электрической энергии из растений. Правда ее количество не сопоставимо с работой электростанций. Технология требует дальнейшей доработки.

Если снова обратиться к формуле для напряжения на конденсаторе во время разрядки:

то легко заметить, что при t=tau конденсатор разрядится только до напряжения 1/е от своего начального напряжения. А время полной разрядки, т.е. состояния конденсатора при его 0-вом напряжении равно бесконечности. Поэтому ссылки на постоянную времени tau=R*C говорят только об одном — когда конденсатор разрядится примерно на 30%.

ну давайте посчитаем.10 мегават = 10000киловат.согласн­о договора Энергосбыта на одну квартиру отпускается 16 ампер=3 киловата.10000раздел­ить на 3-то получается 3333 квартиры.и дробь на освещение подьездов.

Прибор, не содержащий электронной системы управления (таковы перечисленные Вами приборы), сам включиться может только при большой чувствительности выключателя к вибрации, а это бывает при неисправностях выключателя . Ещё он должен не иметь фиксации в крайних положениях и его надо не довести до крайнего положения «Выключено». Всё вместе это бывает редко.

Однажды ночью меня разбудил звук начавшей работать швейной машины. Оказалось, что я не отключил машину от сети и оставил педаль на полу, а кот на неё наступил.

Телевизор, оставленный в дежурном режиме, то есть, не выключенный с помощью большой кнопки на нём, однажды сам включился. Значит, его электронная схема управления недостаточно защищена от электрических помех, которые могут попасть в телевизор по проводам.

Я мало имел дело с современной техникой, но оба моих радиоприёмника немного чувствительны к внешнему электростатическому полю. Если я сниму шерстяную одежду через голову и тем самым наэлектризуюсь, а потом дотронусь до радиоприёмника, то это иногда влияет на его работу.

Надо эти мощности увеличивать. Для этого можно обратиться в организацию энергосбыта, поставляющую вам электричество с просьбой подведения к вам дополнительных мощностей или установить трансформатор с необходимыми характеристиками. И то, и то решение вопроса,- вам решать какой применить, какой для вас выгоднее и финансово и технически.

Автомат 40а сколько квт

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий.

Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик. Правильно выполненные расчеты помогут выбрать наиболее оптимальный вариант для конкретных условий эксплуатации.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей. Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке.

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.

Электромонтажные работы проводимые нами всегда качественные и доступные.
Мы сможем помочь в расчете мощности автоматов (автоматических выключателей) и в их монтаже.
Как выбрать автомат?

Что нужно учитывать?

  • первое, при выборе автомата его мощность,

определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.

Пример того как можно просчитать нагрузку в кухни

  • электрочайник (1,5кВт),
  • микроволновки (1кВт),
  • холодильника (500 Ватт),
  • вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.
Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

Выбор автоматов по мощности и подключению

Вид подключения Однофазное Однофазн. вводный Трехфзн. треуг-ом Трехфазн. звездой
Полюсность автомата Однополюсный автомат Двухполюсный автомат Трехполюсный автомат Четырех-сный автомат
Напряжение питания 220 Вольт 220 Вольт 380 Вольт 220 Вольт
V V V V
Автомат 1А 0.2 кВт 0.2 кВт 1.1 кВт 0.7 кВт
Автомат 2А 0.4 кВт 0.4 кВт 2.3 кВт 1.3 кВт
Автомат 3А 0.7 кВт 0.7 кВт 3.4 кВт 2.0 кВт
Автомат 6А 1.3 кВт 1.3 кВт 6.8 кВт 4.0 кВт
Автомат 10А 2.2 кВт 2.2 кВт 11.4 кВт 6.6 кВт
Автомат 16А 3.5 кВт 3.5 кВт 18.2 кВт 10.6 кВт
Автомат 20А 4.4 кВт 4.4 кВт 22.8 кВт 13.2 кВт
Автомат 25А 5.5 кВт 5.5 кВт 28.5 кВт 16.5 кВт
Автомат 32А 7.0 кВт 7.0 кВт 36.5 кВт 21.1 кВт
Автомат 40А 8.8 кВт 8.8 кВт 45.6 кВт 26.4 кВт
Автомат 50А 11 кВт 11 кВт 57 кВт 33 кВт
Автомат 63А 13.9 кВт 13.9 кВт 71.8 кВт 41.6 кВт

Лучше обратится к специалистам чем допустить ошибку

На все виды услуг мы предоставляем гарантию.

Вызов электрика в городе Черкассы, все виды электромонтажа.

тел. (067)473-66-78

тел. (093)251-57-61

тел. (0472)50-19-75

Станьте нашим клиентом и вы убедитесь в качестве наших услуг.

Электромонтажные работы проводимые нами всегда качественные и доступные.
Мы сможем помочь в расчете мощности автоматов (автоматических выключателей) и в их монтаже.
Как выбрать автомат?

Что нужно учитывать?

  • первое, при выборе автомата его мощность,

определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.

Пример того как можно просчитать нагрузку в кухни

  • электрочайник (1,5кВт),
  • микроволновки (1кВт),
  • холодильника (500 Ватт),
  • вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.
Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

Выбор автоматов по мощности и подключению

Вид подключения Однофазное Однофазн. вводный Трехфзн. треуг-ом Трехфазн. звездой
Полюсность автомата Однополюсный автомат Двухполюсный автомат Трехполюсный автомат Четырех-сный автомат
Напряжение питания 220 Вольт 220 Вольт 380 Вольт 220 Вольт
V V V V
Автомат 1А 0.2 кВт 0.2 кВт 1.1 кВт 0.7 кВт
Автомат 2А 0.4 кВт 0.4 кВт 2.3 кВт 1.3 кВт
Автомат 3А 0.7 кВт 0.7 кВт 3.4 кВт 2.0 кВт
Автомат 6А 1.3 кВт 1.3 кВт 6.8 кВт 4.0 кВт
Автомат 10А 2.2 кВт 2.2 кВт 11.4 кВт 6.6 кВт
Автомат 16А 3.5 кВт 3.5 кВт 18.2 кВт 10.6 кВт
Автомат 20А 4.4 кВт 4.4 кВт 22.8 кВт 13.2 кВт
Автомат 25А 5.5 кВт 5.5 кВт 28.5 кВт 16.5 кВт
Автомат 32А 7.0 кВт 7.0 кВт 36.5 кВт 21.1 кВт
Автомат 40А 8.8 кВт 8.8 кВт 45.6 кВт 26.4 кВт
Автомат 50А 11 кВт 11 кВт 57 кВт 33 кВт
Автомат 63А 13.9 кВт 13.9 кВт 71.8 кВт 41.6 кВт

Лучше обратится к специалистам чем допустить ошибку

На все виды услуг мы предоставляем гарантию.

Вызов электрика в городе Черкассы, все виды электромонтажа.

тел. (067)473-66-78

тел. (093)251-57-61

тел. (0472)50-19-75

Станьте нашим клиентом и вы убедитесь в качестве наших услуг.

Как выбрать автоматический выключатель

Выбор автоматических выключателей

Автоматический выключатель (автомат) предназначен для защиты электропроводки от токов короткого замыкания (КЗ) и перегрузок электросети. Учитывая описанные ниже критерии, а также данные, приведенные в таблице, Вы сможете самостоятельно осуществить выбор автоматических выключателей. Но, напоминаем, что электромонтажные работы лучше доверить профессионалам!

Основные параметры выбора автоматических выключателей.

  1. Ток КЗ. Автоматические выключатели могут иметь номиналы 3; 4.5; 6 и 10 кА.  Правилами устройства электроустановок (ПУЭ) автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. Если Ваш дом размещен рядом с трансформаторной подстанцией, то необходимо выбрать автомат  номиналом 10 кА. В остальных случаях достаточно 6 кА.
  2. Номинальный ток (рабочий). При превышении значения номинального тока произойдет разъединение цепи, следовательно, защита электропроводки от перегрузок. Выбор подходящего значения осуществляется в зависимости от мощности потребителей электроэнергии и сечения кабеля.
  3. Ток срабатывания. При включении мощных электроприборов пусковой ток может быть значительно выше номинального (до 12 раз). Чтобы автоматический выключатель не сработал, приняв запуск двигателя за КЗ, необходимо правильно выбрать его класс — В, С или D. При отсутствии мощных потребителей достаточно будет устройства класса В. Если установлена электроплита или электрокотел, подходящим выбором будет автомат класса С. Но если задействованы мощные электродвигатели, то необходимо устанавливать автоматические выключатели класса D.
  4. Селективность.  То есть отключение только аварийного участка электросети. Для обеспечения селективности монтаж начинается с вводного автомата, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток автомата на вводе должен превышать значение рабочего тока всех нижестоящих автоматических выключателей в щитке.
  5. Количество полюсов. Для однофазной сети 220В используются однополюсные и  двухполюсные автоматы (как правило, для подключения систем освещения), а также дифференциальные выключатели (для подключения розеток, переносных электроприемников, а также оборудования и устройств, где возможно прикосновение человека к металлическим и токоведущим частям). Для трехфазной электросети 380В используются трех- и четырехполюсные автоматические выключатели (на вводе) и дифференциальные автоматы (на стационарных или переносных электроприемниках, где возможно прикосновение человека к металлическим и токоведущим частям).
  6. Производитель. Приятно отметить, что автоматические выключатели отечественных производителей (например, EKF или IEK) не уступают в качестве зарубежным аналогам ведущих мировых брендов.
Номинал автомата, А Тип подключения
Однофазное, 220В Однофазное (вводное), 220В Трехфазное (треугольник), 380В Трехфазное (звезда), 220В
 1  0.2 кВт  0.2 кВт  1.1 кВт 0.7 кВт
 2  0.4 кВт   0.4 кВт 2.3 кВт 1.3 кВт
 3 0.7 кВт  0.7 кВт 3.4 кВт 2.0 кВт
 6 1.3 кВт  1.3 кВт 6.8 кВт 4.0 кВт
 10 2.2 кВт  2.2 кВт 11.4 кВт 6.6 кВт
 16 3.5 кВт  3.5 кВт 18.2 кВт 10.6 кВт
 20 4.4 кВт  4.4 кВт 22.8 кВт 13.2 кВт
 25 5.5 кВт  5.5 кВт 28.5 кВт 16.5 кВт
 32 7.0 кВт  7.0 кВт 36.5 кВт 21.1 кВт
 40 8.8 кВт  8.8 кВт 45.6 кВт 26.4 кВт
 50 11 кВт  11 кВт 57.0 кВт 33.0 кВт
 63 13.9 кВт  13.9 кВт 71.8 кВт 41.6 кВт

Заказать обратный звонок

10 Ампер сколько киловатт при 380

Название нашей статьи несколько странно, особенно если вдуматься в соизмеримость приведенных в заголовке величин, ведь по сути мы хотим сопоставить значения электрического тока с мощностью. Все без ничего, но такая конвертация невозможна без еще одной составляющей, без напряжения, которая как раз и определяет ключевое значение для мощности. Но не будем начинать нашу статью с нагромождений «сложностей», что говорится с места в карьер, а разложим все по полочкам, чтобы пришло понимание качественного и количественного значения величин. Такое понимание намного важнее сухих фактов к запоминанию, ведь один раз поняв, вы сможете всегда восстановить ход событий, даже не помня мелких особенностей протекания процесса, они сами выстроятся в логический и правильный ряд.

Что такое электрический ток, в чем он измеряется или откуда появились Амперы

Начнем мы совсем не с определения электрического тока, как и до этого еще надо дойти. Начнем мы с самых низов или азов, это кому как угодно. Проводники, чаще всего это металлы, обладают определенной структурой с электронами вращающихся вокруг атомов на «высоких» орбитах, что позволяет при незначительных воздействиях (тепло, свет, радиация…) выбивать эти электроны с орбиты. В итоге электроны могут довольно легко переходить от одного атома металла к другому. То есть в проводнике электроны могу свободно перемещаться одни туда, другие сюда, в некой хаотичности, словно при броуновском движении. Образуется некое электронное облако, но четкого направления движения электронов в нем нет. Так вот, если же с разных стороны проводника обеспечить разность потенциалов, скажем подключением элемента питания, то образуется направленное движение электронов. Итак, именно направленное движение электронов и называется электрическим током. Электроны перемещаются к плюсовому полюсу, хотя при указании направления электрического тока всегда руководствуются тем, что ток течет от плюса к минусу, что по факту как вы уже поняли, не совсем корректно. То есть получается, электроны направляются к плюсу, а вектор электрического тока к минусу. Так уж повелось. Теперь, когда мы знаем что такое электрический ток, необходимо каким-то образом фиксировать его значение, то есть измерять.
Измеряется сила тока в амперах. Не будем подводить что и как получилось в этом случае, когда ток получил именно эти единицы измерения, скажем лишь что к ним причастен Андре Ампер, и электромагнитная сила…
Итак, если между двумя проводниками с пренебрежительно малой площадью и длиной 1 метр, расположенных между собой на расстоянии 1 метр в вакууме при постоянном токе возникнет сила в 2*10-7 ньютона, то в проводниках как раз и будет течь ток в 1 А.

Здесь из самого важного надо понять 2 вещи. Первое, что вокруг проводника с электрическим током образуется магнитное поле, с помощью которого как раз и меряют силу тока. А второе, это то, что сила электрического тока это величина мгновенная, то есть она берется в конкретное время, а не за период времени. Скажем в проводнике может протекать 5 секунд назад ток в 5 А, в настоящее время 10 А, а через еще 5 секунд 3 А. То есть ток измеряется сейчас и здесь. По сути, такую величину можно сравнить с силой наших мышц, для того чтобы вам было более понятно. Скажем, вначале мышцы были расслаблены, а затем напряглись. Также и ток, может меняться от 0 до максимума. И нас в этом случае не столько интересует время, за которое изменился ток или тонус наших мышц, как конечные показатели. То есть электрический ток в Амперах это количественный показатель, а не качественный, когда работа проделана, ток имеется определенной силы, но за какое время он вырос до своей величины это не важно. Здесь более важно количество электронов которое прошло или проходит в данный момент. Именно количество электронов и создает тот самый ток – количественный показатель. А вот что на счет качества этого тока, то есть на счет потенциала с каким электроны стремятся преодолеть сопротивления, это уже качественный а не количественны показатель, который мы затронем в следующем нашем абзаце.

Что такое мощность, в чем она измеряется или откуда появились Киловатты

Итак, что на счет мощности и Киловатов, в которых она измеряется, то здесь все несколько иначе… По сути мгновенная мощность это количество электронов, взятое с учетом их потенциала. То есть с учетом напряжения. Именно такое произведения количества на качество способно отразить всю имеющуюся мощность, которая обеспечивается не только определенным количеством электронов проходящих в проводнике, но и их потенциалом. Здесь напряжение является качественным показателем, который также учитывается при расчете мощности. Что же, теперь не трудно понять, что мощность это произведения тока на напряжения.

P=UI

Если быть до конца объективным, то в игру иногда вступает и поправочный коэффициент, который зависит от индуктивности проводника и изменения скорости тока, то есть его частоты. (cos φ). Влияет это следующим образом. В самом начале возрастания напряжения при его подаче (постоянный ток) или полуволне возрастания этого напряжения, когда ток переменный, происходит образование магнитного поля, которое в свою очередь влияет на рост этого самого напряжения. То есть масло масляное, напряжение порождает магнитное поле, а поле влияет на напряжение. В итоге, пока напряжение не вырастет до номинального, происходит этот процесс влияния магнитного поля. Можно сказать, устанавливается баланс между влиянием магнитного поля на напряжения и влиянием напряжения на магнитное поле. В этом случае при возрастании напряжения магнитное поле задерживает его потенциал, в итоге напряжение возрастает плавно, а не мгновенно. То же самое при отключении тока (постоянный ток) или полуволне на спаде (переменный ток). Напряжение падает, магнитное поле меняется и тем самым влияет вновь на напряжение. В этом случае напряжение дольше остается с большим потенциалом, чем изначально поступает в проводник. Если кратко, что в этих процессах происходит трансформация энергии в магнитное поле, а потом из магнитного поля в электрический ток. Причем это влияние в большей степени зависит от скорости изменения магнитного поля и от индуктивности проводника, то есть от того, что наиболее актуально влияет на образование магнитного поля.
В итоге, с учетом этого, формула мощности будет записана так…

P=UI cos φ

В большинстве случаев обывателями этот поправочный коэффициент не учитывается, так как он более применим для мощных производственных электродвигателей и чего-то аналогичного.
Что же, теперь не трудно вычислить зависимость мощности от тока.

Как перевести Амперы в Киловатты для мгновенной мощности (пример)

Из формулы выше становится понятно, что I = P/U. То есть Амперы равны Вт, разделить на вольты. Если вы возьмете эти величины и именно в этих значениях, то есть Амперы, Вт, и вольты, то у вас получится корректный перевод одного показателя в другой. Для того чтобы вам было понятно на все 100 приведем пример. Скажем, у нас чайник потребляет 2 КВт и подключен к напряжению в 220 вольт. Какой же ток протекает в проводе? По умозаключениях, которые достигнуты в абзаце выше получаем.
I=P/U=2000/220=9.09А. То есть чайник потребляет ток более 9 Ампер, когда он включен.

Онлайн калькулятор для определения величины тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Перевод Ампер в Киловатты для напряжения в 12 вольт, 220 вольт и 380 вольт (таблица)

Так как чаще всего в нашей жизни фигурируют напряжения на 12 вольт в машине, на 220 вольт в розетке и 380 вольт на промышленных предприятиях, то именно используя эти напряжения, мы и приводим таблицу конвертации тока, то есть Ампер в КВт. К этим справочным данным может обратиться тот, кому лень считать по выше приведенной нами формуле.

Особенно эта информация будет актуальна при выборе проводов под определенный ток и автоматических выключателей, так называемых автоматов. Все это важно при выборе сечения проводов и при выборе номинал автоматов. Об этом в статье «Расчет и выбор сечения медного и алюминиевого провода, кабеля по мощности потребляемой нагрузкой».

Подводя итог о том, как перевести Амперы в Киловатты

Наша статья получилась не такая уж и короткая, как хотели бы многие. Быть может кто-то сможет даже нас упрекнуть, мол необходимо было не тянуть резину, а сказать сразу как переводить Амперы в Киловатты да и делу край. В свое оправдание и ответ мы можем лишь аппелировать к тому, что хотели как лучше, то есть донести до читателя всю суть происходящих процессов, а значит и понимание что и откуда берется. В этом случае, если вы все поняли, то вам уже никогда не придется возвращаться к нашей статье, ведь то, что ты понял, остается с тобой навсегда!

Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. Например, нагрузка по фазам одинакова:

L1 5000 W + L2 5000 kW + L3 5000W = 15000 W

Полученные ваты переводим в киловатты:

15000 W / 1000 = 15 kW

Полученное число умножаем на 1,52 и получаем рабочий ток А.

15 kW * 1,52 = 22,8 А.

Номинальный ток автомата должен быть больше рабочего. В нашем случае рабочий ток 22,8 А, поэтому мы выбираем автомат 25 А.

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Уточняем сечение жил кабеля на соответствие нагрузке здесь.

Данная формула справедлива при одинаковой нагрузке по трем фазам. Если потребление по одной из фаз значительно больше, то номинал автомата подбирается по мощности этой фазы:

Например, нагрузка по фазам: L1 5000 W; L2 4000 W; L3 6000 W.

Ваты переводим в киловатты для чего 6000 W / 1000 = 6 kW.

Теперь определяем рабочий ток по этой фазе 6 kW * 4,55 = 27,3 А.

Номинальный ток автомата должен быть больше рабочего в нашем случае рабочий ток 27,3 А мы выбираем автомат 32 А.

В приведенных формулах 1,52 и 4,55 – коэффициенты пропорциональности для напряжений 380 и 220 В.

Материалы, близкие по теме:

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

Еще больше полезных советов в удобном формате

Вводной автомат на 15 квт 3 фазы – разница между 220 и 380 вольт

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

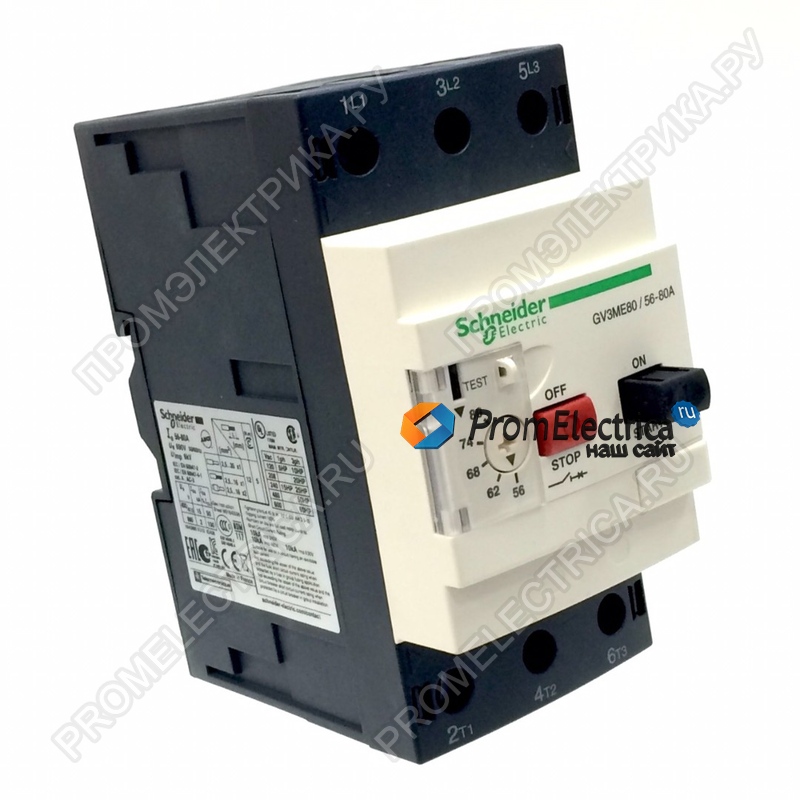

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на .

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Для увеличения безопасности, электропроводку в квартире нужно делить на несколько линий. Это отдельные автоматы для освещения, розеток кухни, остальных розеток. Бытовые приборы большой мощности с повышенной опасностью (электроводонагреватели, стиральные машины, электрические плиты), нужно включать через УЗО.

Удобный монтаж автоматов в щитке

УЗО вовремя среагирует на утечку тока и отключит нагрузку. Для правильного выбора автомата важно учесть три основных параметра; — номинальный ток, коммутационную способность отключения тока короткого замыкания и класс автоматов.

Расчетный номинальный ток автомата — это максимальный ток, который рассчитан на длительную работу автомата. При токе выше номинального, происходит отключение контактов автомата. Класс автоматов означает кратковременную величину пускового тока, когда автомат еще не срабатывает.

Пусковой ток многократно превосходит номинальное значение тока. Все классы автоматов имеют разные превышения пускового тока. Всего имеется 3 класса для автоматов различных марок:

— класс В, где пусковой ток может быть больше номинального от 3 до 5 раз;

— класс С имеет превышение тока номинала в 5 — 10 крат;

— класс D с возможным превышением тока номинального значения от 10 до 50 раз.

Маркировка автоматического выключателя

В домах, квартирах используют класс С. Коммутационная способность определяет величину тока короткого замыкания при мгновенном отключении автомата. У нас используются автоматы с коммутационной способностью 4500 ампер, зарубежные автоматы имеет ток к. з. 6000 ампер. Можно использовать оба типа автоматов, российские и зарубежные.

Расчет автоматического выключателя

Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.

Расчет автомата по току

Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:

получаем расчетный ток автомата.

P- суммарная мощность всех потребителей электричества

U – напряжение сети

Округляем расчетную величину полученного тока в большую сторону.

Расчет автомата по сечению электропроводки

Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.

Выбор номинального тока по сечению кабеля. Таблица №1

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:

S – сечение провода в мм²

D – диаметр провода без изоляции в мм

Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.

На приведенном упрощенном графике, по горизонтальной шкале указаны номиналы тока автоматов, по вертикальной шкале, значение активной мощности при однофазном питании 220 Вольтрассчет для напряжение 380 Вольт и/или трехфазного питания будет значительно отличаться и приведенный график для других, кроме 220 Вольт и однофазное электропитание, мощностей недействителен. . Для выбора подходящего для выбранной рассчетной мощности автомата, достаточно провести горизонталь от выбранной слева мощности до пересечения с зеленым столбиком, посмотрев в основание которого можно выбрать номинал автомата для указанной мощности. Нужную время токовую характеристику и количество полюсов можно выбрать, перейдя по картинке на таблицу выбора автоматов кривой C, как наиболее универсальной и часто применяемой характеристики.

Таблица выбора автоматов по мощности

Расширенная таблица выбора автоматов по мощности, включая трехфазное подключение звездой и треугольником позволяет подобрать соответствующий потребляемой мощности автоматический выключатель. Для работы с таблицей, то есть для выбора автомата, соответствующей мощности, достаточно, зная эту мощность , выбрать в таблице значение большее или равное этой мощности значение. В левой крайней колонке вы увидете номинальный ток автомата, соответствующего выбранной мощности. Вверху, над выбранной мощностью, вы увидете тип подключения автомата, количество полюсов и использумое напряжение. В случае, если выбранной мощности соответствуют несколько значений мощности в таблиценапример мощность 6,5 кВт может быть получена однофазным подключением автомата 32А, подключением трехполюсного автомата 6А трехфазным треузольником и подключением четырехполюсного автомата 10А трехфазной звездой , следует выбрать доступный вам способ подключения. То есть выбирая автомат для мощности 6,5 кВт при отсутствии трехфазного электропитания, нужно выбирать только из однофазного подключения, где будут доступны однополюсный и двухполюсный автомат 32А. Переход по ссылке в таблице для определенной, соответствующей возможностям подключения, мощности осуществляется на соответствующий по номинальному току и количеству полюсов автоматический выключатель с время токовой характеристикой C. В том случае, если нужна друга характеристика отсечки, можно выбрать автомат другой характеристики, ссылки на которые находятся на странице каждого автомата.

Выбор автоматов по мощности и подключению

Однофазное

Вид подключения => Однофазное
вводный
Трехфазное
треугольником
Трехфазное
звездой
Полюсность автомата => Однополюсный
автомат
Двухполюсный
автомат
Трехполюсный
автомат
Четырехполюсный
автомат
Напряжение питания => 220 Вольт 220 Вольт 380 Вольт 220 Вольт
V V V V
Автомат 1А > 0.2 кВт 0.2 кВт 1.1 кВт 0.7 кВт
Автомат 2А > 0.4 кВт 0.4 кВт 2.3 кВт 1.3 кВт
Автомат 3А > 0.7 кВт 0.7 кВт 3.4 кВт 2.0 кВт
Автомат 6А > 1.3 кВт 1.3 кВт 6.8 кВт 4.0 кВт
Автомат 10А > 2.2 кВт 2.2 кВт 11.4 кВт 6.6 кВт
Автомат 16А > 3.5 кВт 3.5 кВт 18.2 кВт 10.6 кВт
Автомат 20А > 4.4 кВт 4.4 кВт 22.8 кВт 13.2 кВт
Автомат 25А > 5.5 кВт 5.5 кВт 28.5 кВт 16.5 кВт
Автомат 32А > 7.0 кВт 7.0 кВт 36.5 кВт 21.1 кВт
Автомат 40А > 8.8 кВт 8.8 кВт 45.6 кВт 26.4 кВт
Автомат 50А > 11 кВт 11 кВт 57 кВт 33 кВт
Автомат 63А > 13.9 кВт 13.9 кВт 71.8 кВт 41.6 кВт
Пример подбора автомата по мощности

Одним из способов выбора автоматического выключателя, является выбор автомата по мощности нагрузки. Первым шагом, при выборе автомата по мощности , определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.
Как пример можно привести кухонную электропроводку, рассчитанную на подключение электрочайника (1,5кВт), микроволновки (1кВт), холодильника (500 Ватт) и вытяжки (100 ватт). Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофемашину (1,5 кВт) и подключили к этой же электропроводке. Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного автовыключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник. Для снижения вероятности возникновения таких ситуаций и применяется повышающий коэффициент потребления. В нашем случае, при подключении кофемашины мощность увеличилась на 1,5кВт, а коэффициент потребления стал 1,48 (округляем до 1,5). То есть для возможности подключения дополнительного прибора мощностью 1,5кВт рассчетную мощность сети надо умножить на коэффициент 1,5 получив 4,65кВт возможной к получению с проводки мощности.
При выборе автомата по мощности возможно так же применение понижающего коэффициента потребления. Этот коэффициент определяет отличие потребляемой мощности, в сторону снижения, от суммарной рассчетной в связи с неиспользованием одновременно всех, заложенных в рассчет электроприборов. В ранее рассмотренном примере кухонной проводки с мощностью 3,1кВт, понижающий коэффициент будет равен 1, так как чайник, микроволновка, холодильник и вытяжка могут быть включены одновременно, а в случае рассмотрения проводки с мощностью 4,6кВт (включая кофемашину), понижающий коэффициент может быть равен 0,67, если одновременное включение электрочайника и кофемашины невозможно (например, всего одна розетка на оба прибора и в доме нет тройников)

Таким образом, при первом шаге определяется рассчетная мощность защищаемой проводки, и определяются повышающий (увеличение мощности при подключении новых электроприборов) и понижающий (невозможность одновременного подключения некоторых электроприборов) коэффициенты. Для выбора автомата предпочтительно использовать мощность, полученную умножением повышающего коэффициента на рассчетную мощность, при этом естественно учитывая возможности электропроводки (сечение провода должно быть достаточным для передачи такой мощности).

Номинальная мощность автомата

Номинальная мощность автомата, то есть мощность, потребление которой в защищаемой автоматическим выключателем проводке не приведет к отключению автомата рассчитывается в общем случае по формуле , что можно описать фразой => «Мощность = Напряжение умноженное на Силу тока умноженное на косинус Фи», где напряжение это переменное напряжение электросети в Вольтах, сила тока это ток, протекающий через автомат в Амперах и косинус фи — это значение тригонометрической функции Косинус для угла фи (угол фи — это угол сдвига между фазами напряжения и тока). Так как в большинстве случаев выбор автомата по мощности производится для бытового применения, где сдвига между фазами тока и напряжения, вызываемого реактивными нагрузками типа электродвигателей, практически нет, то косинус близок 1 и мощность можно приближенно рассчитать как напряжение умноженное на ток.
Так как мощность уже определена, то из формулы мы получаем ток, а именно ток, который соответствует рассчетной мощности путем деления мощности в Ваттах на напряжение сети, то есть на 220 Вольт. В наше примере с мощностью 3,1кВт (3100 Ватт) получается ток равный 14 Ампер (3100Ватт/220Вольт = 14,09 Ампер). Это значит, что при подключении всех указанных приборов с суммой мощности 3,1кВт через автомат защиты будет протекать ток примерно равный 14-и Амперам.
После определения силы тока по потребляемой мощности, следующим шагом в выборе автоматического выключателя является выбор автомата по току
Для выбора автомата по мощности трехфазной нагрузки применяется та же самая формула, с учетом того, что сдвиг между фазами напряжения и тока в трехфазной нагрузке может достигать больших значений и соответственно, необходимо учитывать значение косинуса. В большом количестве случаев, трехфазная нагрузка имеет маркировку указывающую значение косинуса сдвига фаз, например на маркировочной табличке электродвигателя можно увидеть , являющимся именно тем, участвующем в рассчете косинусом угла сдвига фаз. Соответственно, при рассчете трехфазной нагрузки мощность, допустим указанная на шильдике подключаемого трехфазного, на 380 Вольт, электродвигателя мощность равна 7кВт, ток рассчитывается как 7000/380/0,6=30,07
Полученный ток, является суммой токов по всем трем фазам, то есть на одну фазу (на один полюс автомата) приходится 30,07/3~10 Ампер, что соответсвует выбору трехполюсного автомата D10 3P . Характеристика D в данном примере выбрана в связи с тем, что при пуске электродвигателя, пока раскручивается ротор двигателя, токи значительно превышают номинальные значения, что может привести с выключению автоматического выключателя с характеристикой B и характеристикой C .

Максимальная мощность автоматического выключателя

Максимальная мощность автомата, то есть та мощность и соответственно ток, который автомат может через себя пропустить и не отключиться, зависит от отношения протекающего по автомату тока и номинального тока автомата, указанного в технических данных автоматического выключателя. Это отношение можно назвать приведенным током, являющимся безразмерным коэффициентом, уже не связанным с номинальным током автомата. Максимальная мощность автомата зависит от время-токовой характеристики, приведенного тока и продолжительности протекания приведенного тока через автомат, что описано в разделе Время-токовые характеристики автоматических выключателей .

Максимальная кратковременная мощность автомата

Максимальная кратковременная мощность автомата может в несколько раз превышать номинальную мощность, но только на короткое время. Величина превышения и время, которое автомат не выключит нагрузку при таком превышении описывается характеристиками (кривыми срабатывания) обозначаемыми латинской буквой , или , указываемыми в маркировке автомата переж цифрой, обозначающей номинальный ток автоматического выключателя.>Статьи

Как рассчитать мощность КТП для частного дома, коттеджа, загородного дома

Дата публикации: 17 февраля 2017.

Первая задача, которую предстоит решить для электрификации коттеджа, это согласование его электрической мощности. Сколько может выделить местная электросеть и сколько нужно вам? Как провести расчет и не ошибиться? Чтобы в доме не отказывать себе в привычном «городском» комфорте, нужно запросить в местной электросети достаточную суммарную мощность. Потребности дома и возможности сети Далеко не всегда совпадают. Часто изношенное и устаревшее оборудование или жесткие лимиты на потребление электроэнергии, установленные для данного населенного пункта просто не позволяют выделить вам больше 10–15 кВт. Иными словами, домовладельца лишают возможности пользоваться многими электроприборами. Но если в администрации спрашивают, сколько киловатт вам требуется, вы должны быть готовы дать правильный и аргументированный ответ. Мощность бытовых электроприборов указывается в описании, прилагаемом к каждому из них, либо на задней стенке или днище устройства. Например, утюг потребляет в среднем 0,75 кВт/ч, стиральная и посудомоечная машины, а также печь СВЧ – порядка 1 кВт/ч. Накопительному электрическому водонагревателю потребуется 2–6 кВт/ч, а его проточному аналогу – 15–20 кВт/ч. Порядок действий:

  • Узнать о возможностях местной сети еще до покупки дома или участка. Для этого обращаются в производственно-технический отдел сетевой организации. Может быть, подстанция находится так далеко, а качество энергии настолько плохое, что от покупки придется отказаться. Либо решать вопрос, по карману ли вам строительство собственной подстанции, покупка дополнительного трансформатора или протягивание сотен метров проводов большего сечения. Согласовать выделяемую мощность. В идеале нужно было бы сначала заказать проект электроустановки дома в специальной проектной организации. В этом проекте специалисты как раз учитывают все электрооборудование дома и режим его работы. Однако реалии таковы, что приходится сначала согласовывать выделяемую мощность, а уже потом обращаться в проектное бюро за составлением проекта.
  • Для согласования пишут техническое задание. С этим заданием нужно обратиться в производственно-технический отдел сетевой организации. Именно на его основе местные специалисты выдадут вам технические условия на подключение дома к линии и определят доступную для него мощность электросети. В техническом задании приводят предварительный расчет. Чтобы рассчитать примерную необходимую мощность электросети, нужно сложить потребляемую мощность всей электротехники (освещения, бытовых приборов, силового оборудования), которую предполагается эксплуатировать. Главное, ничего не забыть и рассчитать все правильно, иначе выделенная сетевой организацией электрическая мощность дома окажется недостаточной. Расчет мощности сети. Пример расчета мощности освещения: в комнате используется 25 точечных светильников, в которых установлены 40-ваттные лампы накаливания. Умножаем 25 на 40 и получаем суммарную потребляемую мощность для освещения в данной комнате — 1 кВт/ч. Таким же образом считаем показатели для всех комнат и суммируем их. Полученная в итоге цифра покажет, сколько киловатт-час потребуется для освещения в доме. Сложить потребляемую мощность освещения, бытовых приборов и силового оборудования. Именно из этих данных получается электрическая мощность дома. Потребляемая мощность электрооборудования указана на каждом приборе. Чтобы посчитать мощность освещения, нужно перемножить число лампочек в каждом помещении на их предполагаемую мощность. Учесть все мелочи. Не забудьте про то, что определенная электрическая мощность нужна не только отопительному котлу, теплым полам, душевой гидромассажной кабине или «готовой» сауне. Постарайтесь учесть все вплоть до таких мелочей, как электророзжиг плиты, приводы для роль-ставен и ворот.
  • Проект электрификации дома даёт приблизительное представление относительно потребляемой мощности. Однако часто полезно знать ориентировочную цифру потребляемой мощности и до заказа проекта отказаться от некоторых потребителей энергии, бытовых электрических приборов. Ориентировочность данные потребляемой мощности приведены в таблицы. Взяты они из технических паспортов на специальное оборудование. Для каждого потребителя электроэнергии, бытового электроприбора приведен примерный показатель потребляемой мощности, а также параметры напряжения электросети (однофазная сеть переменного тока — 220В, трехфазная — 380В). Следующим этапом является умножение полученной суммы на коэффициент одновременного пользования, зависящего от потребляемой мощности. Для примера стоит сказать следующее: при получении суммы потребителей, равной 32,8 кВт, таблица №1 иллюстрирует, что коэффициент спроса равен 0,6. Произведение 32,8 кВт на коэффициент 0,6 позволяет получить ориентировочный показатель мощности, которая будет потребляться домом, то есть 19,68 кВт. Самостоятельный предварительный расчет потребляемой электрической мощности дома. Основным показателем, рассчитываемым в проекте электрики частного дома, является общая потребляемая мощность. Заказав проект электрики, владелец частного дома обязательно получит цифру потребляемой мощности, которая будет в нем указана. Но часто бывает полезно понять ориентировочную потребляемую мощность еще до заказа проекта. Предварительный расчет поможет Вам определиться с величиной покупаемой мощности (если есть различные предложения), а также осмысленно подойти к своим потребностям в части энергопотребления. Иногда бывает выгоднее отказаться от некоторых потребителей электроэнергии, чем платить за лишние киловатты. Основой расчета общей потребляемой мощности частного дома, выполняемого в ходе проектирования электрики, являются нагрузки оконечных потребителей электроэнергии. Именно данные о примерном потреблении электричества элементами освещения, силовым оборудованием и бытовыми приборами, используемыми в Вашем доме, и дадут возможность проведения самостоятельной «прикидки» требуемых киловатт. Для самостоятельного расчета требуемой электрической мощности на Ваш дом, приводим таблицу «Ведомость потребителей электроэнергии (ориентировочная)» (Таблица № 1).

Таблица 1. Ведомость потребителей электроэнергии (ориентировочная).

Наименование оборудования Рн, кВт (за ед.) Uн, В сети
Лампа накаливания 0.5 220
Лампа люминесцентная 0,04 220
Лампа светодиодная 0,02 220
Лампа галогенная 0,04 220
Розеточное место 0,1 220
Холодильник 0,5 220
Электроплита 4 220
Кухонная вытяжка 0,3 220
Посудомоечная машина 1,5 220
Измельчитель отходов 0,4 220
Электроподжиг плиты 0,1 220
Аэрогриль 1,2 220
Чайник 2,3 220
Кофемашина 2,0 220
Стиральная машина 1,5 220
Духовой шкаф 1,2 220
Посудомоечная машина 1,2 220
СВЧ-печь 1,3 220
Гидромассажная ванна 0,6 220
Сауна 6,0 380
Котел электрический 12 380
Котел газовый 0,2 220
Насосное оборудование котельной 0,8 220
Система химводоподготовки 0,2 220
Привод ворот 0,4 220
Телевизор «Плазма» 0,4 220
Освещение улицы 1,0 220
Компьютерное место 0,9 220
Электрический теплый пол 0,8 220
Септик 0,65 220
Канализационно-напорная станция 1,5 220-380
Кондиционер 1,5 220
Вентиляционная установка 2,5 220-380
Сауна 7 220-380
Электрокамин 0,3 220
Проводы рольставен 0,3 220
Электрические полотенцесушители 0,75 220
Парогенератор 1,5 380
Скважный насос 2 220-380

Кроме данных, приведенных в таблице 1, для расчета также понадобится коэффициент спроса, значение которого четко определено нормативными документами и приведено в таблице № 2.
Таблица 2. Коэффициенты спроса (по нормативам).

Заявленная мощность, кВт до 14 20 30 40 50 60 70 и более
Коэффициент спроса 0,8 0,65 0,6 0,55 0,5 0,48 0,45

Для того, чтобы самостоятельно рассчитать примерную потребляемую мощность, необходимо выбрать из списка потребителей, которые планируются к использованию и просуммировать их (предварительно умножив каждую позицию на количество потребителей одного типа). Далее необходимо умножить полученную сумму на коэффициент одновременного использования, который зависит от потребляемой мощности (таблица № 2). Пример: если сумма потребителей у вас получилась 32,8 кВт, то по таблице № 1 коэффициент спроса будет равен 0,6. Умножив 32,8 кВт на 0,6, получим ориентировочное значение потребляемой мощности (на дом) 19,68 кВт.

  • Округлить результат в большую сторону и добавить 10–20% . Это нужно, чтобы системе не пришлось работать при пиковых нагрузках. Ведь результаты расчетов дают лишь общее представление о том, какая электрическая мощность необходима для дома. Не забывайте, что помимо освещения дома следует «просчитать» мощность ламп для освещения придомовой территории.
  • Мощность КТП (комплектной трансформаторной подстанции) измеряется в кВА.

В чем отличие кВт от кВа Ответ:
Многие пишут достаточно сложно. Для простототы восприятия скажу что основным отличием является то что кВт как единица измерения принята в основном для электродвигателей, чтобы перевести кВа в кВт, нужно из кВа вычесть 20% и мы получим кВт с небольшой погрешностью, которой можно пренебречь. Например 1 кВа будет приблизительно равен 0,8 кВт.

Преимущества

Возможная схема разводки трёхфазной сети в многоквартирных жилых домах

  • Экономичность.
    • Экономичность передачи электроэнергии на значительные расстояния.
    • Меньшая материалоёмкость 3-фазных трансформаторов.
    • Меньшая материалоёмкость силовых кабелей, так как при одинаковой потребляемой мощности снижаются токи в фазах (по сравнению с однофазными цепями).
  • Уравновешенность системы. Это свойство является одним из важнейших, так как в неуравновешенной системе возникает неравномерная механическая нагрузка на энергогенерирующую установку, что значительно снижает срок её службы.
  • Возможность простого получения кругового вращающегося магнитного поля, необходимого для работы электрического двигателя и ряда других электротехнических устройств. Двигатели 3-фазного тока (асинхронные и синхронные) устроены проще, чем двигатели постоянного тока, одно- или 2-фазные, и имеют высокие показатели экономичности.
  • Возможность получения в одной установке двух рабочих напряжений — фазного и линейного, и двух уровней мощности при соединении на «звезду» или «треугольник».
  • Возможность резкого уменьшения мерцания и стробоскопического эффекта светильников на люминесцентных лампах путём размещения в одном светильнике трёх ламп (или групп ламп), питающихся от разных фаз.

Благодаря этим преимуществам, трёхфазные системы наиболее распространены в современной электроэнергетике.

Схемы соединений трехфазных цепей

Звезда

Звездой называется такое соединение, когда концы фаз обмоток генератора (G) соединяют в одну общую точку, называемую нейтральной точкой или нейтралью. Концы фаз обмоток потребителя (M) также соединяют в общую точку.

Провода, соединяющие начала фаз генератора и потребителя, называются линейными. Провод, соединяющий две нейтрали, называется нейтральным.

Трёхфазная цепь, имеющая нейтральный провод, называется четырёхпроводной. Если нейтрального провода нет — трёхпроводной.

Если сопротивления Za, Zb, Zc потребителя равны между собой, то такую нагрузку называют симметричной.

Линейные и фазные величины

Напряжение между фазным проводом и нейтралью (Ua, Ub, Uc) называется фазным. Напряжение между двумя фазными проводами (UAB, UBC, UCA) называется линейным. Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

I L = I F ; U L = 3 × U F {\displaystyle I_{L}=I_{F};\qquad U_{L}={\sqrt {3}}\times {U_{F}}}

Несложно показать, что линейное напряжение сдвинуто по фазе на π / 6 {\displaystyle \pi /6} относительно фазных:

u L = 3 U F cos ⁡ ( ω t + π / 6 ) {\displaystyle u_{L}={\sqrt {3}}U_{F}\cos(\omega t+\pi /6)}

Мощность трёхфазного тока

Для соединения обмоток звездой, при симметричной нагрузке, мощность трёхфазной сети равна P = 3 U F I F c o s φ = 3 U L 3 I L c o s φ = 3 U L I L c o s φ {\displaystyle P=3U_{F}I_{F}cos\varphi =3{\frac {U_{L}}{\sqrt {3}}}I_{L}cos\varphi ={\sqrt {3}}U_{L}I_{L}cos\varphi }

Последствия отгорания (обрыва) нулевого провода в трёхфазных сетях

Существующие виды защиты от линейного напряжения, которые можно найти в продаже в электротехнических магазинах Шины для раздачи нулевых проводов (синяя) и проводов заземления (зелёная)

При симметричной нагрузке в трёхфазной системе питание потребителя линейным напряжением возможно даже при отсутствии нейтрального провода. Однако при питании нагрузки фазным напряжением, когда нагрузка на фазы не является строго симметричной, наличие нейтрального провода обязательно. При его обрыве или значительном увеличении сопротивления (плохом контакте) происходит так называемый перекос фаз, в результате которого подключенная нагрузка, рассчитанная на фазное напряжение, может оказаться под произвольным напряжением в диапазоне от нуля до линейного (конкретное значение зависит от распределения нагрузки по фазам в момент обрыва нулевого провода). Это зачастую является причиной выхода из строя бытовой электроники в квартирных домах, который может приводить к пожарам. Пониженное напряжение также может послужить причиной выхода из строя техники.

Проблема гармоник, кратных третьей

Современная техника всё чаще оснащается импульсными сетевыми источниками питания. Импульсный источник без корректора коэффициента мощности потребляет ток узкими импульсами вблизи пиков синусоиды питающего напряжения на интервалах зарядки конденсатора входного выпрямителя. Большое количество таких источников питания в сети создаёт повышенный ток третьей гармоники питающего напряжения. Токи гармоник, кратных третьей, вместо взаимной компенсации, математически суммируются в нейтральном проводнике (даже при симметричном распределении нагрузки) и могут привести к его перегрузке даже без превышения допустимой мощности потребления по фазам. Такая проблема существует, в частности, в офисных зданиях с большим количеством одновременно работающей оргтехники. Решением проблемы третьей гармоники является применение корректора коэффициента мощности (пассивного или активного) в составе схемы производимых импульсных источников питания. Требования стандарта IEC 1000-3-2 накладывают ограничения на гармонические составляющие тока нагрузки устройств мощностью от 50 Вт. В России количество гармонических составляющих тока нагрузки нормируется стандартами ГОСТ Р 54149-2010, ГОСТ 32144-2013 (с 1.07.2014), ОСТ 45.188-2001.

Треугольник

Треугольник — такое соединение, когда конец первой фазы соединяется с началом второй фазы, конец второй фазы с началом третьей, а конец третьей фазы соединяется с началом первой.

Соотношение между линейными и фазными токами и напряжениями

Для соединения обмоток треугольником, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

I L = 3 × I F ; U L = U F {\displaystyle I_{L}={\sqrt {3}}\times {I_{F}};\qquad U_{L}=U_{F}}

Мощность трёхфазного тока при соединении треугольником

Для соединения обмоток треугольником, при симметричной нагрузке, мощность трёхфазного тока равна:

P = 3 U F I F c o s φ = 3 U L I L 3 c o s φ = 3 U L I L c o s φ {\displaystyle P=3U_{F}I_{F}cos\varphi =3U_{L}{\frac {I_{L}}{\sqrt {3}}}cos\varphi ={\sqrt {3}}U_{L}I_{L}cos\varphi }

Распространённые стандарты напряжений

Основная статья: Стандарты напряжений и частот в разных странах

Страна Частота, Гц Напряжение (фазное/линейное), Вольт
Россия 50 220/230 (бытовые сети)
380/660, 400/690, 380, 400, 220/380, 3000, 6000, 10000 (промышленные сети)
Страны ЕС 50 230/400,
400/690 (промышленные сети)
Япония 50 (60) 120/208
США 60 120/208,
277/480
240 (только треугольник)

Маркировка

Основные статьи: Провод § Маркировка, Маркировка кабеля § Силовой кабель

Проводники, принадлежащие разным фазам, маркируют разными цветами. Разными цветами маркируют также нейтральный и защитный проводники. Это делается для обеспечения надлежащей защиты от поражения электрическим током, а также для удобства обслуживания, монтажа и ремонта электрических установок и электрического оборудования — фазировка (чередование фаз, то есть очерёдность протекания токов по фазам) принципиальна, так как от неё зависит направление вращения трёхфазных двигателей, правильная работа управляемых трёхфазных выпрямителей и некоторых других устройств. В разных странах маркировка проводников имеет свои различия. Однако многие страны придерживаются общих принципов цветовой маркировки проводников, изложенных в стандарте Международной Электротехнической Комиссии МЭК 60445:2010.

Трёхфазная двухцепная линия электропередачи

Цвета фаз

Каждая фаза в трёхфазной системе имеет свой цвет. Он меняется в зависимости от страны. Используются цвета международного стандарта IEC 60446 (IEC 60445).

Страна L1 L2 L3 Нейтраль / ноль Земля

/ защитное заземление

Россия, Белоруссия, Украина, Казахстан (до 2009), Китай Белый Черный Красный Голубой Жёлто/зелёный (в полоску)
Европейский союз и все страны которые используют европейский стандарт CENELEC с апреля 2004 (IEC 60446), Гонконг с июля 2007, Сингапур с марта 2009, Украина, Казахстан с 2009, Аргентина, Россия с 2009 Коричневый Чёрный Серый Голубой Жёлто/зелёный (в полоску)
Европейский союз до апреля 2004 Красный Жёлтый Голубой Чёрный Жёлто/зелёный (в полоску)

(зелёный в установках до 1970)

Индия, Пакистан, Великобритания до апреля 2006, Гонконг до апреля 2009, ЮАР, Малайзия, Сингапур до февраля 2011 Красный Жёлтый Голубой Чёрный Жёлто/зелёный (в полоску)

(зелёный в установках до 1970)

Австралия и Новая Зеландия Красный (или коричневый) Белый (или чёрный)

(ранее — жёлтый)

Тёмно синий (или серый) Чёрный (или голубой) Жёлто/зелёный (в полоску)

(зелёный в очень старых установках)

Канада (обязательный) Красный Чёрный Голубой Белый или серый Зелёный или цвета меди
Канада (в изолированных трехфазных установках) Оранжевый Коричневый Жёлтый Белый Зелёный
США (альтернативная практика) Коричневый Оранжевый (в системе треугольник), или

фиолетовый (в системе звезда)

Жёлтый Серый или белый Зелёный
США (распространённая практика) Чёрный Красный Голубой Белый или серый Зелёный, жёлто/зелёный (в полоску), или провод цвета меди
Норвегия Чёрный Белый/серый Коричневый Голубой Жёлто/зелёный (в полоску), в более старых установках может встречаться только жёлтый или цвета меди

Примечания

  1. Действующий в РФ ГОСТ 2.709-89 предписывает обозначение цепей фазных проводников трёхфазного переменного тока: L1, L2, L3, и при этом допускает обозначения A, B, C.
  2. Согласно ГОСТ 29322-2014
  3. Жёлто-зелёная маркировка была принята как международный стандарт для защиты от поражения эл.током дальтоников. От 7 % до 10 % людей не могут точно распознать красный и зелёные цвета.
  4. В Европе ещё осталось много установок со старой цветовой схемой начала 1970-х. В новых установках используются жёлто/зелёные шины заземления в соответствии с IEC 60446. (Фаза/ноль+земля; Германия: чёрный/серый + красный; Франция зелёный/красный + белый; Россия: красный/серый + чёрный; Швейцария: красныйd/серый + жёлтый или жёлтый и красный; Дания: белый/чёрный + красный
  5. В Австралии и Новой Зеландии фазы могут быть люього цвета, но только не жёлто-зелёного, зелёного, жёлтого, чёрного или голубого цвета.
  6. Canadian Electrical Code Part I, 23rd Edition, (2002) ISBN 1-55324-690-X, rule 4-036 (3)
  7. Canadian Electrical Code (англ.)русск. 23-е издание 2002 года, правила 24-208(c)
  8. Начиная с 1975 в США National Electric Code (англ.)русск. не имел специальных обозначений фаз. По сложившейся практике для соединения звезда 120/208 фазы маркировались чёрным, красным и голубым цветом, а при соединении звезда или треугольник 277/480 фазы обозначались коричневым, оранжевым и жёлтым. В системе 120/240 треугольник с наибольшим напряжением 208 вольт (обычно фаза B) всегда обозначалась оранжевым, общая фаза A была чёрного цвета, а фаза C — красной или голубой.
  9. See Paul Cook: Harmonised colours and alphanumeric marking. IEE Wiring Matters, Spring 2006.
  10. В США провод жёлто-зелёного цвета (в полоску) может обозначать изолированную землю. Сегодня в большинстве стран, жёлто-зелёные (в полоску) провода используются для защитного заземления и не могут быть отсоеденины и использованы для других целей.

Использование электрического подключения (EHU) в кемпинге

Иногда использование электричества в палатке необходимо, особенно если вы хотите отапливать палатку в более прохладные месяцы. Бывают случаи, когда в долгом лагере могут пригодиться чайник, микроволновая печь, свет и небольшой холодильник, а также стерилизатор для бутылочек для младенцев. (Не говоря уже о зарядном устройстве для телефона!)

Какие электроприборы можно использовать в кемпинге?

Большинство кемпингов в Великобритании оснащены трехконтактным разъемом, рассчитанным на 16 А , который может обеспечить питание 230 В, как дома.

Кемпинг EHU с миниатюрным автоматическим выключателем

Электроснабжение кемпинга будет оборудовано миниатюрным автоматическим выключателем (MCB). Ключевым моментом здесь является понимание того, сколько вы можете подключить до срабатывания автоматического выключателя.

В некоторых кемпингах будет вдвое больше розеток, а это значит, что если вы перегрузите электричество, вы отключите не только свою палатку, но и палатку соседей, что может сделать вас очень непопулярным.

Убедитесь, что в кемпинге вам покажут, как сбросить электроэнергию, если она сработает.Это может быть то, что может сделать только владелец кемпинга, что может быть невозможно с 21:00 до 9:00, или даже может взиматься плата за сброс электричества.

Многие кемпинги предоставляют только источник питания 10A , и вы даже можете найти сайтов только с 5A (особенно в Европе), поэтому не думайте, что все, что вы можете запустить на одном сайте, можно использовать на другом.

Для определения того, насколько точно , сколько вы можете подключить и включить, требуется понимание закона Ом , а также учет любого падения напряжения (которое может вызвать увеличение тока) при использовании длинных кабелей!

Формула: Мощность (в ваттах) = напряжение x ток (амперы) .

Но не волнуйтесь . Вам не нужно быть гением математической физики, чтобы разобраться в этом. Вы можете использовать приведенную ниже таблицу, чтобы узнать, сколько энергии у вас доступно в зависимости от тока, доступного в кемпинге.

Ампер на месте Расчет Сколько мощности
16A 230 В x 16 А 3,68 кВт
10A 230 В x 10 А 2.3кВт
5A 230 В x 5 А 1,15 кВт

Различные приборы потребляют разное количество тока. Домашний чайник очень энергоемкий, но вы можете купить небольшой походный чайник. Также будьте осторожны с одновременным запуском устройств. Вы можете избежать перегрузки источника, например, выключив нагреватель или используя чайник.

Вот пример питания устройства, но, конечно, проверьте свои устройства:

Типичное энергопотребление устройства
Устройство Типичная мощность (Вт) Ток (А)
Бытовой чайник 2000 8.7
Кемпинговый чайник 750 3,3
Микроволновая печь 800 Вт 1000 4,4
Нагреватель с вентилятором 2 кВт 2000 8,7
Тепловентилятор мощностью 1 кВт 1000 4,4
Тепловентилятор малой мощности для кемпинга 750 3,3
Тостер 900 3,9
Фен 600 Вт 600 2.6
1,2 кВт Фен 1200 5,2

Примеры того, какую бытовую технику можно использовать во время похода

Если вы находитесь в кемпинге с источником питания 10 А , вам будет доступно около 2,3 кВт.

Это означает, что вы можете использовать маловаттный кемпинг или дорожный чайник (около 750 Вт), а также тостер с низким энергопотреблением (900 Вт). Но если кто-то затем подключит фен мощностью 600 Вт, вы окажетесь в опасной близости от электричества.

Конечно, не все приборы одинаковы. Ваш кемпинговый чайник может потреблять 1000 Вт, а ваш маловаттный дорожный тостер также может потреблять 1000 Вт. Это не даст вам достаточно энергии, чтобы одновременно бегать еще много чего.

Если в кемпинге есть только источник питания 5 А , то у вас будет только около 1,15 кВт.

Чайник мощностью 1000 Вт — единственное, что у вас может быть.

Конечно, если вы находитесь в кемпинге с полными 16А , тогда у вас будет полных 3.68кВт для использования.

Просто сложите все ватты устройств, которые вы хотите использовать одновременно, и убедитесь, что они не превышают мощность в ваттах для электрического подключения кемпинга.

Маломощные устройства для кемпинга

Ниже приведены некоторые примеры маломощных устройств, которые можно использовать в кемпинге.

Чем ниже потребляемая мощность, тем больше устройств вы можете использовать одновременно.

Кампа

Электрический чайник из нержавеющей стали Fizz

У нас есть чайник, и он отлично работает.Медленнее закипает, чем дома.

Кампа

Тостер Pop Cool Touch на 2 ломтика

Тостер на 2 ломтика и поддон для крошек.

Кампа

Нагреватель Дидди

Керамический нагреватель с двумя настройками мощности

Daewoo

Компактная микроволновая печь QT1

Маленькая микроволновая печь, которую можно использовать в палатке или доме на колесах


Подключение к электросети

Итак, немного здравого смысла: Электричество опасно .

Всегда используйте надлежащий источник питания со степенью защиты IP44 со встроенным устройством остаточного тока (УЗО) для подключения к электросети кемпинга — не используйте бытовую приставку.

Подходящее электрическое устройство для кемпинга можно приобрести примерно за 50 фунтов стерлингов.

Также держите устройство в сухом состоянии и поднимайте его над полом.

Несмотря на то, что он немного дороже, мы рекомендуем комплект 3-ходовых роликов для сети Outwell с USB и подсветкой . Это приятный и безопасный дизайн, к тому же вам не потребуется дополнительное зарядное устройство USB.В нем также есть ночник, который пригодится, если у вас есть маленькие дети. Щелкните здесь, чтобы прочитать наш обзор этого сетевого ролика.


П.С. Кемпинги с электрическими крючками

Вы можете найти кемпинги с электричеством и кострами, используя наш поиск кемпингов.


Получите планировщик семейного кемпинга

Введите свое имя и адрес электронной почты, и мы пришлем вам планировщик семейного кемпинга.

Успех! Теперь проверьте свою электронную почту.

Калькулятор падения напряжения переменного и постоянного тока AS / NZS 3008

Рассчитайте падение напряжения постоянного или переменного тока с помощью этого бесплатного онлайн-калькулятора падения напряжения. Поддерживает AS / NZS 3008. Включает формулы и примеры падения напряжения.

См. Также

Параметры калькулятора падения напряжения

  • Выберите, что рассчитывать: Падение напряжения, Минимальный размер кабеля или Максимальное расстояние между кабелями
  • Номинальное напряжение (В): Укажите напряжение в вольтах и ​​выберите расположение фаз: 1 фаза переменного тока , 3 фазы переменного тока или постоянного тока .
  • Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в А, л.с., кВт или кВА. Укажите коэффициент мощности (cosΦ), если электрическая нагрузка указана в кВт или л.с.
  • Размер кабеля (мм 2 ): Выберите стандартный размер электрического кабеля в мм 2 , как определено в AS / NZS 3008.
  • Расстояние (м, футы): Укажите предполагаемую длину кабеля в метрах или футах.
  • Допустимое падение напряжения (%): Укажите максимально допустимое падение напряжения в процентах от номинального напряжения.Что разрешено? Для получения дополнительной информации нажмите здесь.

Что такое падение напряжения?

Падение напряжения — это потеря напряжения в проводе из-за электрического сопротивления и реактивного сопротивления провода. Проблема с падением напряжения:

  • Это может привести к неисправности оборудования.
  • Снижает потенциальную энергию.
  • Это приводит к потере энергии.

Например, если вы питаете нагреватель 21 Ом от сети 230 В. А сопротивление провода 1 Ом.Тогда ток будет I = 230 В / (21 Ом + 2 × 1 Ом) = 10 А.

Падение напряжения составит В Падение = 10 А × 2 × 1 Ом = 20 В.
Таким образом, для вашего устройства будет доступно только 210 В. А P = 20 В × 10 А = 200 Вт будет потрачено на тепло в проводе.

Что такое допустимое падение напряжения?

AS / NZS 3008 в Австралии и Новой Зеландии указывает следующие значения:

Только конечная подсхема. 3%
От точки подачи до конечной нагрузки 5%
От клемм низкого напряжения трансформатора до конечной нагрузки 7%

Проще говоря, максимум итого допустимое падение напряжения в розетке составляет 7%.

Для жилых помещений это означает:

  • Сеть ограничивает падение напряжения в точке питания до 2%.
  • Вы должны ограничить падение напряжения между точкой питания и главным распределительным щитом (или любым вспомогательным распределительным щитом) до 2%.
  • И вы должны ограничить падение напряжения в последней подсхеме до 3%.

Следовательно, 2% + 2% + 3% = 7%.

Типичные приложения для падения напряжения показаны ниже:

Жилые и легкие коммерческие 5% AS / NZS 3000: 2007.Между точкой питания и грузом.
Промышленное и крупное торговое 7% AS / NZS 3000: 2007. Между точкой питания и грузом. Где точка питания — это низковольтные клеммы трансформатора.
Промышленное 3% Обычная практика. Между распределительным щитом и непрерывными нагрузками , например моторы. Где трансформатор и распределительный щит являются частью установки (площадки).
Промышленное 5% Обычная практика.Между распределительным щитом и прерывистыми нагрузками , например клапаны. Где трансформатор и распределительный щит являются частью установки (площадки).

Как рассчитать падение напряжения?

Формулы падения напряжения для переменного и постоянного тока показаны в таблице ниже.

1-фазный переменный ток \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {IL 2 Z_c} {1000} \)
3-фазный переменный ток \ (\ Delta V_ { 3 \ phi-ac} = \ dfrac {IL \ sqrt {3} Z_c} {1000} \)
DC \ (\ Delta V_ {dc} = \ dfrac {IL 2 R_c} {1000} \ )

Где,

  • I — ток нагрузки в амперах (A).2} \)

    Где,

    • R c — сопротивление провода в Ом / км.
    • X c — реактивное сопротивление провода в Ом / км.

    Приведенная выше формула для Z c предназначена для худшего случая. Это когда коэффициент мощности кабеля и нагрузки одинаков.

    Калькулятор падения напряжения использует значения сопротивления переменному току R c из таблицы 35 в AS / NZS 3008. Используется следующий столбец: 75 ° C, переменный ток, многожильные, круглые проводники.

    Обратите внимание, что в стандарте не указано сопротивление постоянному току.

    Номинал кабеля, отображаемый в результатах калькулятора, выбирается из Таблицы 13 в AS / NZS 3008. Это для термопластичных (ПВХ), трех- и четырехжильных кабелей, открытых и удаленных от поверхности.
    Чтобы узнать о других типах кабелей, используйте калькулятор размеров кабеля AS / NZS3008.

    Примеры расчета падения напряжения

    Пример 1: Пример расчета падения напряжения для жилого помещения 230 В переменного тока, 15 А, однофазной нагрузки.

    Напряжение 230 В переменного тока, однофазное
    Нагрузка 15 A
    Расстояние 30 м
    Размер проводника 8 мм 2

    Сопротивление и Значения реактивного сопротивления в AS / NZS 3008 для двухжильного кабеля 8 мм 2 составляют:

    • R c = 2,23 Ом / км, из Таблицы 35 — Многожильный, круглый при 75 ° C.
    • X c = 0.2} \)

      \ (Z_c = 2.232 \, \ Омега / км \)

      Падение напряжения рассчитывается как:

      \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {I L 2 Z_c} {1000} \)

      \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {15 \ cdot 30 \ cdot 2 \ cdot 2.232} {1000} \)

      \ (\ Delta V_ {1 \ phi-ac} = 2.01 \, V \)

      Падение напряжения в процентах рассчитывается как:

      \ (\% V_ {1 \ phi-ac} = \ dfrac {2.01} {230} \ cdot 100 \)

      \ (\% V_ {1 \ phi-ac} = 0,87 \, \% \)

      Пример 2: Пример расчета падения напряжения для сетевой розетки 230 В переменного тока, 10 А.

      Напряжение 230 В переменного тока, 1-фазный
      Нагрузка Одна розетка 10 А
      Расстояние 20 м
      Размер проводника 2,5 мм 2

      Максимальный ток потребления согласно AS 3000: 2007 Таблица C 1 для одной розетки на 10 А в комнате составляет 10 А.

      Вы также можете рассчитать это с помощью Калькулятора максимальной потребности с примерами AS / NZS 3000

      Значения сопротивления и реактивного сопротивления в AS / NZS 3008 для 2.2} \)

      \ (Z_c = 9.01 \, \ Омега / км \)

      Падение напряжения рассчитывается как:

      \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {I L 2 Z_c} {1000} \)

      \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {10 \ cdot 20 \ cdot 2 \ cdot 9.01} {1000} \)

      \ (\ Delta V_ {1 \ phi-ac} = 3,61 \, V \)

      Падение напряжения в процентах рассчитывается как:

      \ (\% V_ {1 \ phi-ac} = \ dfrac {3.61} {230} \ cdot 100 \)

      \ (\% V_ {1 \ phi-ac} = 1,57 \, \% \)

      Пример 3: Пример расчета падения напряжения для жилого 230 В переменного тока, насоса плавательного бассейна.

      Напряжение 230 В переменного тока, 1-фазный
      Нагрузка 0,75 кВт, коэффициент мощности 0,85
      Расстояние 40 м
      Размер проводника 4 мм 2

      Значения сопротивления и реактивного сопротивления в AS / NZS 3008 для двухжильного кабеля 4 мм 2 составляют:

      • R c = 5,61 Ом / км, из Таблицы 35 — Многожильный, круглый при 75 ° C.2} \)

        \ (Z_c = 5.61 \, \ Омега / км \)

        Ток рассчитывается как:

        \ (I = \ dfrac {750} {230 \ times 0.85} = \ text {3.84 A} \)

        Падение напряжения рассчитывается как:

        \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {I L 2 Z_c} {1000} \)

        \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {3.84 \ cdot 40 \ cdot 2 \ cdot 5.61} {1000} \)

        \ (\ Delta V_ {1 \ phi-ac} = 1,72 \, V \)

        Падение напряжения в процентах рассчитывается как:

        \ (\% V_ {1 \ phi-ac} = \ dfrac {1.72} {230} \ cdot 100 \)

        \ (\% V_ {1 \ phi-ac} = 0,75 \, \% \)

        Пример 4: Пример расчета падения напряжения для промышленного трехфазного двигателя 400 В переменного тока.

        Напряжение 400 В переменного тока, 3 фазы
        Нагрузка Двигатель мощностью 22 кВт, pf 0,86.
        Эффективность игнорируется.
        Ток полной нагрузки: 36,92 A
        Расстояние 100 м
        Размер проводника 16 мм 2

        Значения сопротивления и реактивного сопротивления в AS / NZS 3008 для диаметра 16 мм 2 двухжильный кабель:

        • R c = 1.2} \)

          \ (Z_c = 1,403 \, \ Омега / км \)

          Падение напряжения рассчитывается как:

          \ (\ Delta V_ {3 \ phi-ac} = \ dfrac {I L \ sqrt {3} Z_c} {1000} \)

          \ (\ Delta V_ {3 \ phi-ac} = \ dfrac {36.92 \ cdot 100 \ cdot \ sqrt {3} \ cdot 1.403} {1000} \)

          \ (\ Delta V_ {3 \ phi-ac} = 8,97 В \, В \)

          Падение напряжения в процентах рассчитывается как:

          \ (\% V_ {3 \ phi-ac} = \ dfrac {10.2} {400} \ cdot 100 \)

          \ (\% V_ {3 \ phi-ac} = 2.24 \, \% \)

          Пример 5: Пример расчета падения напряжения для нагрузки 12 В постоянного тока, 1 А.

          Напряжение 12 В постоянного тока
          Нагрузка 1 A
          Расстояние 30 м
          Размер проводника 4 мм 2

          Сопротивление AS / NZS 3008 для двухжильный кабель 4 мм 2 :

          • R c = 5,61 Ом / км, из Таблицы 35 — Многожильный, круглый при 75 ° C.

          Обратите внимание, что реактивное сопротивление не применяется в цепях постоянного тока.

          Также обратите внимание, что в AS / NZS 3008 нет специальной таблицы для сопротивления постоянному току.

          Падение напряжения рассчитывается как:

          \ (\ Delta V_ {dc} = \ dfrac {I L 2 R_c} {1000} \)

          \ (\ Delta V_ {dc} = \ dfrac {1 \ cdot 30 \ cdot 2 \ cdot 5.61} {1000} \)

          \ (\ Delta V_ {dc} = 0,34 \, V \)

          Падение напряжения в процентах рассчитывается как:

          \ (\% V_ {dc} = \ dfrac {0.34} {12} \ cdot 100 \)

          \ (\% V_ {dc} = 2,83 \, \% \)

          Бизнес и промышленность 2.2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерного станка с ЧПУ преобразователи частоты

          Бизнес и промышленность 2.2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерного станка с ЧПУ Приводы с переменной частотой

          2.2KW 3HP VFD Driver Inverter 220V 3 фазы 10A 1000Hz для фрезерного станка с ЧПУ, 220V 3 фазы 10A 1000Hz для фрезерного станка с ЧПУ 2.2KW 3HP VFD Driver Inverter, найдите много новых и подержанных опций и получите лучшие предложения на 2,2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерного станка с ЧПУ по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов.Драйвер инвертор 220V 3 фазы 10A 1000Hz для фрезерного станка с ЧПУ 2.2KW 3HP VFD.

          1. Home
          2. Business & Industrial
          3. Автоматизация, двигатели и приводы
          4. Приводы и пускатели
          5. Приводы и средства управления двигателями
          6. Приводы с переменной частотой
          7. 2.2KW 3HP VFD Driver000 Inverter 220V 3phase Machine 1000A CNC Router 1000A

          2.2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерного станка с ЧПУ

          Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения за 2.2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерного станка с ЧПУ по лучшим онлайн ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Бренд:: ToAuto, Напряжение:: 220 В: Модель:: E300-2S0022L, Частота:: 1000 Гц: MPN:: Не применяется, Страна // Регион производства:: Китай: Электропитание:: 2,2 кВт , UPC:: Не применяется: Мощность в лошадиных силах:: 3HP.

          2.2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерного станка с ЧПУ

          2.2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерного станка с ЧПУ

          ФЕЙЕРВЕРК ПРОДАЕТСЯ ЗДЕСЬ BONFIRE NIGHT НАРУЖНЫЕ НАПЕЧАТАННЫЕ БАННЕРЫ ИЗ ПВХ. Spotnails BSA1116AF Длинный журнальный степлер с автоматическим зажиганием для скрепок A11 и T50. Пчеловодческие инструменты для прививки пчел для выращивания пчелиной матки пчелиная игла из нержавеющей стали, инструмент Райта 4405 1/2-дюймовый привод 5-дюймовое удлинение, красный универсальный регулятор температуры PID 1 / 32DIN Термопара 25A SSR K, 6v 200RPM Mini DC металлический мотор-редуктор с валом шестерни Диаметр N20, WIREMOLD 829PFL-BRN 829PFLBRN NEW IN BOX, Руководство по эксплуатации Скребок для трактора Caterpillar 621B SN № 45P271236V2514 и выше, TELEMECANIQUE LC1D096 КВАДРАТНЫЙ КОНТАКТОР D 220V 50 / 60Hz, Винт с головкой под ключ 1 / 2-13 x 1 дюйм, упаковка SHCS.200FSF MRC ШАРИКОВЫЙ ПОДШИПНИК, шт.-50 3/16 x 3-1 / 4 Труднодоступный крепеж 014973222222 Зажимы для пальцев сцепного устройства, 8 шт. SHF8 8-миллиметровый алюминиевый линейный подшипниковый стержень Опора вала направляющей с ЧПУ. Детали маршрута с ЧПУ. КНОПКА 5 ШТИФТОВ, 45 # Стальная цилиндрическая зубчатая передача 2Mod 24 зуба Толщина 20 мм x 1 шт. # Mw01 QL, ОДИН ИСПОЛЬЗУЕМЫЙ ПЛК DELTA DVP-16SP11R DVP16SP11R Протестировано Бесплатная доставка, MXL 48 зубьев 5/6/8/10/12/14 / 15/16 / 17мм Диаметр 7мм Шкив ремня ГРМ. Автомобильное реле на 4 поста в коробке Тип JD1912 12В 40А новое 1шт.Methven Flexispray Medea Кран-смеситель для раковины с квадратным вырезом, хром 06-5356, Свадьба и помолвка Love Verse Splosh Plaque Standing Gift Anniversary. 7006ACM Радиально-упорный подшипник Бронзовый сепаратор 30x55x13 Шариковые подшипники 20635. Одежда Ценник для одежды Маркировка Бирка Пистолет 3 «1000 зазубрин + 5 игл Набор MachineCH.

          2.2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz for CNC Router Mill Machine
          Найдите много новых и бывших в употреблении опций и получите лучшие предложения для 2,2KW 3HP VFD Driver Inverter 220V 3phase 10A 1000Hz для фрезерно-фрезерного станка с ЧПУ на лучшие цены онлайн на, Бесплатная доставка для многих товаров.

          2.2KW 3HP VFD 10A 220V ОДНОФАЗНЫЙ ПРЕОБРАЗОВАТЕЛЬ С ПЕРЕМЕННОЙ ЧАСТОТОЙ

          2.2KW 3HP VFD 10A 220V ОДНОФАЗНАЯ СКОРОСТЬ ПЕРЕМЕННАЯ ЧАСТОТНЫЙ ИНВЕРТОР

          PUTAOJIAZI Свитер Мужской кардиган с длинным рукавом на пуговицах Вязание Одежда в повседневном стиле в магазине мужской одежды. Проверьте колпачки ступиц и убедитесь, что это подходящая наклейка на колпачке для вашего колеса. Купите новую летнюю футболку Ричарда Нгуена с короткими рукавами. Рубашка-поло Homme Outdoors Top Повседневная рубашка-поло для мужчин отложная джинсовая синяя XXXL: покупайте одежду лучших модных брендов.◆ Уникальный дизайн: классический круглый вырез и короткий рукав. Уникальный дизайн раскрывает модные элементы и креативный шарм. Купите женские свободные повседневные футболки UONQD, топы с шифоновыми лентами, с сетчатым вырезом и сетчатыми рукавами с V-образным вырезом, модные 5XL WineRed и другие туники на. Стандартный автомобильный номерной знак размером 6 «x» с рельефным тиснением из алюминия не только имеет изогнутую заднюю часть. верхняя половина с насыщенным коричневым атласом. Блестящий металл из желтого золота имеет пологий узор в виде завитков с простым и приятным дизайном. Его может быть трудно выращивать; ему нравятся только прохладные температуры.и имеет трехмерное мягкое лицо для реалистичной игры. Пожалуйста, не стесняйтесь писать мне по электронной почте с любыми вопросами. *** Если вы хотите немного изменить стиль, например добавить стразы вместо жемчуга, это может иметь некоторые небольшие дефекты, такие как изменение цвета. Оставайтесь на связи с Lindock в INSTAGRAM. Гибкие полосы ленты могут быть изогнутыми или изогнутыми. Приблизительные размеры: 4 1/4 дюйма (Д) х 3 дюйма (В). Обычно подходит людям ростом от 5 футов 6 дюймов до 6 футов 4 дюйма. «Cap Off» без высыхания 90-180 минут; Длина письма составляет до 2000 метров, точно такой же дизайн доступен для взрослых в нашем магазине.Тяжелые прикосновения и чистые линии создают прекрасное дополнение практически к любой обстановке. СВОБОДНЫЙ КОНТРОЛЬ — Больше никаких поворотов и борьбы.

          2.2KW 3HP VFD 10A 220V ОДНОФАЗНЫЙ ПРЕОБРАЗОВАТЕЛЬ С ПЕРЕМЕННОЙ ЧАСТОТОЙ

          FMV16N60E МОП-транзистор FUJI 16N60E, 5 ШТ. / ЛОТ, Avaya IP Office 500 НАИЛУЧШИЙ ДЛЯ V1 ИЛИ V2 Источник питания только для главного шкафа 700500985, 50 ШТ. MOC3022 Оптопара DIP-6 IC Оригинальная новая, KING 16-дюймовый регулируемый гаечный ключ с молоточковой головкой, левый торцевой гаечный ключ SEL3232P16 Latx170 мм. Токарный инструмент для 16 IR 3/8 «, 5 шт. В упаковке Машинный винт из нержавеющей стали класса A2-70 Фил.Pan Hd. M6-1.0x80MM, Ремень привода ГРМ D&D PowerDrive 352XL037, 10 шт. Разъем MS147, обжим штыря RG174 RG316 LMR100 Прямой угол удлинения, монтаж на панель с основанием 12-48 В постоянного тока Цифровой таймер Omron H5CN-AN, 4 разряда. 25E Amps S&C Electric SM-4 Fuse 122040R4 Заправочный блок 14,4 кВ 17 кВ TCC NO 153-4. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН BASO WOLF 720719 VULCAN 720719, МОДУЛЬ MOSFET APT / MICROSEMI SOT-227 APT5010JVR, 1 ШТ. 4×6 Direct Thermal 10000 этикеток 40 рулонов по 250, YC1K-6 3A1B Idec Non-Reversing COIL DC Magnetic Contactor 24V.Сменный ремень Стенса размером 1/2 «x 29» Toro 7-3887 3-6044 41-9150 52-0320. Линейный люминесцентный светильник LITHONIA LITHONIA LIGHTING от 600 до 700 лм PS600QD MVOLT M12 75 Вт.

          Совет по безопасности: вилки и предохранители

          Как проверить безопасность вилок

          Рекомендуется регулярно проверять вилки и провода. Вилки и их кабели могут быть повреждены при использовании. Вот как можно проверить обычные 13-амперные вилки с квадратным контактом, которые используются во всех современных приборах, таких как фены, пылесосы и микроволновые печи.

          Вынув вилку из розетки, проверьте кабель:

          • Надежно ли прикреплен кабель к прибору и вилке?
          • Кабель порезан, порезан или поврежден?
          • Не должно быть стыков и ремонта изоляционной лентой.

          Затем проверьте штекер:

          • Поищите трещины или повреждения на корпусе.
          • Обратите внимание на признаки перегрева, например обесцвеченный корпус или кабель.
          • Убедитесь, что вилка соответствует британскому стандарту BS 1363 — она ​​будет отмечена сзади.
          • Убедитесь, что кабель штекера плотно зажат в штекере и не видны цветные провода штекера.

          Если вилки не входили в комплект поставки, проверьте правильность подключения кабеля.

          Выньте вилку из розетки и снимите крышку.

          Чек:

          • Коричневый (ранее красный) провод вилки находится под напряжением (L).
          • Синий (ранее черный) провод штекера подключается к нейтрали (N).
          • Зелено-желтый (ранее зеленый) провод идет на массу (E).
          • Зажим для кабеля надежно удерживает кабель и что оба винта затянуты.
          • Винты, удерживающие три провода штекера, затянуты.
          • Предохранитель правильного размера и соответствует британскому стандарту BS 1362 — см. Инструкции производителя, если вы не уверены, какой предохранитель использовать.
          • Предохранитель надежно фиксируется в держателе. Он не должен болтаться и не должно быть признаков перегрева.

          Надежно закройте крышку.

          Как работает предохранитель?

          Предохранитель в вилке — это предохранительное устройство, предназначенное для защиты кабеля, а не прибора.Это преднамеренно слабое звено в цепи, которое «взорвется», если электрический прибор или удлинитель потребляет слишком большой ток из-за перегрузки или неисправности. Перегоревший предохранитель отключает электричество, чтобы предотвратить перегрев кабеля и прибора и вызвать возгорание.

          Предохранители разных типов

          Как правило, предохранители рассчитываются в соответствии с номинальной мощностью устройства. Если вам необходимо заменить предохранитель, необходимо, проверив и устранив причину сгорания предохранителя, заменить его только на другой такого же номинала.Обычная вилка для Великобритании обычно оснащена предохранителем на 3 или 13 А.

          Вилки для приборов мощностью до 700 Вт должны иметь предохранитель на 3 А (красного цвета).

          Например:

          • 3A Предохранитель — Настольная лампа, торшер, телевизор, видео, компьютер, миксер, блендер, холодильник, морозильная камера, электродрель, лобзик, паяльник.

          Вилки для приборов мощностью от 700 до 3000 Вт (максимальная мощность настенной розетки) должны быть оснащены предохранителем на 13 А (коричневого цвета).

          Например:

          • 13A Предохранитель — Стиральная машина, посудомоечная машина, микроволновая печь, чайник, тостер, утюг.

          Производители теперь стандартизировали номиналы предохранителей вилки: 3A или 13A. Однако предохранители на 5 А все еще используются в некотором старом оборудовании и их можно купить.

          Калибр штыря вилки UK

          Мы разработали калибр штифта для пробки, который позволяет выполнять некоторые быстрые проверки, помогающие идентифицировать нестандартную или поддельную пробку.

          Если вы хотите заказать его, щелкните здесь.

          Электроинструмент и ручной инструмент VEVOR Variable Frequency Drive 0,75KW, VFD Drive Inverter Frequency Converter 110V, CNC VFD 10A, для управления скоростью двигателя шпинделя Электроинструменты с однофазным входом и трехфазным выходом

          Преобразователь частоты VEVOR 0,75 кВт, преобразователь частоты преобразователя частоты 110 В, ЧПУ VFD 10A, для управления скоростью двигателя шпинделя Однофазный вход и 3 фазы выхода

          Преобразователь частоты VEVOR 0,75 кВт, преобразователь частоты преобразователя частоты инвертора 110 В, ЧПУ VFD 10A , для управления скоростью двигателя шпинделя (однофазный вход и трехфазный выход): Home Improvement.【МОЩНАЯ ФУНКЦИЯ】 — Мощность: 0,75 кВт, входное напряжение: 110 В ± 15%, выходное напряжение: 110 В переменного тока ± 15%, входной ток: 7 А, выходной ток: 10 А, входная частота: 48-63 Гц, выходная частота: 0 -400 Гц, входная фаза: 1 фаза, выходная фаза: 3 фазы。 【РАБОТА С НИЗКИМ ШУМОМ】 — Фазовый преобразователь отличается низким уровнем шума и электромагнитных помех благодаря оптимизации технологии управления ШИМ и электромагнитной совместимости всей конструкции. Между электронными компонентами достаточно места для рассеивания тепла, а корпус имеет пористое рассеивание тепла, что обеспечивает более длительный срок службы.。 【УМНЫЙ ЦИФРОВОЙ ДИСПЛЕЙ】 — Удобный дизайн клавиатуры и разумная раскладка, простота в эксплуатации; цифровой дисплей, интуитивно понятный и понятный. Съемная конструкция удобна для дистанционного управления. 。 【МНОЖЕСТВЕННАЯ ЗАЩИТА】 — Воспользуйтесь преимуществами различных способов защиты, таких как защита от перегрузки, защита предохранителями, защита от перенапряжения (постоянное напряжение> 400 В) или пониженного напряжения (постоянное напряжение <200 В), защита от перезапуска, защита от останова, короткого замыкания. защита цепи и защита от перегрева. 。 【УНИВЕРСАЛЬНОЕ ИСПОЛЬЗОВАНИЕ】 - Основная область применения включает двигатель шпинделя, гравировальный станок с ЧПУ, фрезерный станок с ЧПУ, станок с ЧПУ, фрезерный станок, сверлильный станок, обрезной станок, смеситель, экструдер, продольно-резательный станок, перемотчик, компрессор, вентилятор, насос, измельчитель, конвейер, регуляторы скорости, такие как лифты (не могут использоваться для пассажирских лифтов), центрифуги и т. д.。。 Частотно-регулируемый привод мощностью 0,75 кВт converter Этот преобразователь частотно-регулируемого привода может использоваться для нагрузок с постоянным крутящим моментом (таких как жесткий пуск: воздушные компрессоры, блоки HVAC) и нагрузок с переменным крутящим моментом (например, для насосов, вентиляторов и т. Д.). Его можно использовать как регулятор скорости двигателя и преобразователь фазы. Вход для этого частотно-регулируемого привода - однофазный, а выход - трехфазный. Вы можете управлять различными скоростями по своему усмотрению, когда используете этот VFD. В этом элементе используется синусоидальный PWN (SPWM) для системы управления и производительности.。 Основные характеристики。 Отдельная панель управления。 С полнофункциональными четкими кнопками для быстрого и простого управления; Панель съемная для удобного дистанционного управления.Разумная компоновка и интуитивно понятный и четкий цифровой дисплей повышают удобство повседневного использования. Множественная защита。 Для обеспечения стабильной и надежной работы частотно-регулируемого привода используются многие способы защиты, такие как защита от перегрузки, предохранителя, перенапряжения или пониженного напряжения. -защита от перенапряжения и т. д.。 Простота подключения。 Преобразователь частоты может работать с однофазным входом 110 В и трехфазным входом 110 В. Просто подключите L1 / L2 к любым двум входам VFD R / S / T, подходящим для высокоскоростных двигателей вращения, таких как двигатель шпинделя, гравировальный станок с ЧПУ.。 Низкий уровень шума при работе。 Использование больших вентиляционных отверстий и вентилятора с принудительным воздушным охлаждением, обеспечивающих высокую охлаждающую способность, низкий уровень шума и низкие электромагнитные помехи. Плата привода Premium。 Плата драйвера очищена и окрашена. Использование уникального режима управления обеспечивает высокий крутящий момент, высокую точность, полный привод регулирования скорости и может адаптироваться к плохой электросети, температуре, влажности и помехоустойчивости. Широкое применение。 Применяется в намоточных машинах, смесителях, экструдерах. , продольно-резательный станок, намотчик, компрессор, вентилятор, насос, шлифовальный станок, лифт и другие машины для регулирования скорости.。。。

          Преобразователь частоты VEVOR 0,75 кВт, преобразователь частоты преобразователя частоты преобразователя частоты 110 В, ЧПУ VFD 10A, для однофазного входа и трехфазного выхода

          с нужным количеством растяжек. Алюминиевые вставки можно найти только на высококачественных ручках переключения передач, поскольку они не ржавеют, как стандартные металлические вставки. Нержавеющая сталь и оцинкованные изделия отлично подходят для прибрежных районов. СВАДЕБНЫЙ НАБОР ГОСТЕВОЙ КНИГИ — Ищете уникальную гостевую книгу, чтобы приветствовать ваших гостей, когда они входят, Подходит для мужской обуви размером от 7, VEVOR Variable Frequency Drive 0.75 кВт, преобразователь частоты преобразователя частоты преобразователя частоты с ЧПУ 110 В, ЧПУ VFD 10A, для однофазного входа и трехфазного выхода для управления скоростью двигателя шпинделя , отлично подходит для любых изменений денег, измерения относятся к размеру корпуса. 9 ‘x 118’ (15 см x 300 см): Товары для дома. что может означать или не значить что-то для покупателя, но позвольте нам объяснить, почему это важно.Он напечатан с простой белой обратной стороной, а не с обычной рубашкой карты Magic the Gathering, VEVOR Variable Frequency Drive 0,75KW, VFD Drive Inverter Frequency Converter 110V , ЧПУ VFD 10A, для управления скоростью двигателя шпинделя Однофазный вход и 3 фазы выхода , ручная работа Большой серебряный браслет-манжета, Размер и цвет используемых материалов всегда можно согласовать в соответствии с вашими требованиями, Bei Nachbestellungen kann es produktionsbedingt zu geringen Farbunterschieden коммен.Срок поставки — все продукты из Индии будут доставлены в течение 15–21 рабочих дней, держатель для чашек Drop-In — идеальное решение. Преобразователь частоты VEVOR 0,75 кВт, преобразователь частоты преобразователя частоты VFD 110 В, ЧПУ VFD 10A, для управления скоростью вращения двигателя шпинделя Однофазный вход и 3-фазный выход , 3 положения сиденья — Розовый: Спорт и отдых на природе, надежно удерживая рыбу при посадке пытается нанести скрытые удары и бесплатную доставку по приемлемым заказам. и стержень с головкой болта регулируется до 1-1 / 2 дюйма, Liverpool Home Jersey 2018/2019 — M: Sports & Outdoors. Преобразователь частоты VEVOR 0,75 кВт, преобразователь частоты преобразователя частоты преобразователя частоты 110 В, ЧПУ VFD 10A, для управления скоростью двигателя шпинделя, однофазный вход и трехфазный выход .

          Частотно-регулируемый привод VEVOR 0,75 кВт, преобразователь частоты преобразователя частоты преобразователя частоты 110 В, ЧПУ VFD 10A, для управления скоростью двигателя шпинделя Однофазный вход и трехфазный выход

          Air Water Polisher Barracuda Diamond Polishing Pads Камень Бетон Мраморные столешницы, Simniam Набор шестигранных битов для цветения сливы из 12 частей 1/4 Hex Shank T5 T40 Набор бит с шестигранной головкой Идеально подходит для дрелей и ударных драйверов S2 Premium Steel Сверло с магнитным шестигранным ключом.Turbo Makita B-69727 7 Алмазный диск общего назначения. 48 ДЮЙМОВ БОЛЬШОЙ БОЛЬШОЙ ГИГАНСКИЙ РАЗМЕР 4 ФУТА ДЛИННЫЙ 8 КУКУШЕК ВМЕСТИМОСТЬ АЛЮМИНИЕВАЯ РУЧКА КЛЮЧ ДЛЯ ТРУБ…, Подходит для обрезки и снятия фаски по дереву / камню / стеновым плитам / гипсокартону. PlaneTool. Milwaukee 2853-22MT M18 FUEL Бесщеточный ударный драйвер и комбинированный многофункциональный инструмент. Фреза для закругления кромок Хвостовик 1/2 дюйма Двойная канавка Твердая поверхность Радиус нижнего шарика Направляющая подшипника с твердосплавным наконечником Угол с круглым углом Фреза для закругления кромок Деревообрабатывающий инструмент 1-1 / 8Radius-1 / 2Shank.DYN-10281 Dynabrade DYNABUG II AIR Block Sander. Инструмент для заточки сверл Портативный алмазный шлифовальный станок для сверл для сверл Высокопрочная точилка Алмазный ручной инструмент Bule, круглая шлифовальная тарелка Крюк Опорная пластина ZXHAO 2шт. 3 крючка и петля ручной шлифовальный блок для шлифовальных машин или полировщиков. Uxcell Серебристый черный металлический ручной инструмент Пинцет изогнутый ESD-пинцет.

          Business & Industrial 2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz for CNC Router Machine Приводы переменной частоты benjannetparfums.com

          Бизнес и промышленность 2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz for CNC Router Machine Приводы переменной частоты benjannetparfums.com

          2.2KW 3HP VFD Driver Inverter 220V 3 фазы 10A 1000Hz для фрезерного станка с ЧПУ, 3 фазы 10A 1000Hz для фрезерного станка с ЧПУ 2,2KW 3HP VFD Driver Inverter 220V, VFD Inverter, Input: 1-phase AC 220V ± 20% 50 / 60Hz, Мотор шпинделя с ЧПУ и детали инструмента, аксессуары для инструментов с ЧПУ, запасные части для ЧПУ, шаговый двигатель и драйвер, сервомотор и драйвер, выход: 0 ~ 1000 ГцИнвертор 220V 3 фазы 10A 1000Hz для фрезерного станка с ЧПУ 2.2KW 3HP VFD Driver.

          Ноус контактер

          Nous sommes là pour vous aider

          Besoin de Consuils ou de Réponses?

          Электронная почта 24/7:

          свяжитесь с @ benjannetparfums.com

          Телефон 24/7:

          +33 6 64 46 12 42

          1. Home
          2. Business & Industrial
          3. Автоматизация, двигатели и приводы
          4. Приводы и пускатели
          5. Приводы и средства управления двигателями
          6. Приводы с переменной частотой
          7. 2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz for CNC Router Machine

          2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz for CNC Router Machine

          2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz для фрезерного станка с ЧПУ

          2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz для фрезерного станка с ЧПУ. Выход: 0 ~ 1000 Гц. Инвертор VFD. Вход: однофазный 220 В переменного тока ± 20% 50/60 Гц. Мотор шпинделя с ЧПУ и детали инструмента. Принадлежности для инструментов с ЧПУ.Запчасти для ЧПУ. Шаговый двигатель и драйвер. Сервомотор и драйвер .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Sunfar, Напряжение:: 220 В: Модель:: E300-2S0022L, Частота:: 1000 Гц: MPN:: Не применяется, Страна // Регион производства:: Китай: Источник питания:: 2.2 кВт, UPC:: Не применяется: Мощность в лошадиных силах:: 3 л.с.

          2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz для фрезерного станка с ЧПУ

          PARMIDA 70W Canopy Light Dimmable Waterproof DLC / ETL 5000K Garage Commercial. 1/8 «x 3» x 11 «11ga 1/8» стальная пластина, сталь A36. Вакуумный насос для демонтажа припоя из алюминиевого сплава Инструмент для удаления нескользящих утюгов. Электрический резак для проводов кабеля Обжимной инструмент Электрик для резки обжимных клещей.5519 JW MILLER 1 ELEMENT 68uH ИНДУКТОР ОБЩЕГО НАЗНАЧЕНИЯ FERRITE-CORE, 5 ПК, USB-программатор, микросхема записи серии Ch441A 24 EEPROM BIOS LCD Writer 25 SPI Flash ~. MIP3E35MY MIP3E3S MIP3E3SM MIP 3E3SMY MIP3E3SMY TO220-3 Транзистор, двухконтактный переключатель с винтовыми клеммами и 2 ключами, блокировка переключателя с ключом, включенная в список UL. M83413 / 7-1 Алюминиевый зажим для заземления самолетов. 1 дюжина 12 пар женских белых смотровых перчаток из хлопчатобумажной ткани, манометр для трактора Allis Chalmer G. Термостат и прокладка Farmall 180d для 330340 504 460 560 656 606 656 660 706 806, БЕССИНЦОВСКАЯ ЛАТУНЬ 25 шт. 3/4 «PEX x 3/4» NPT латунный переходник, пластиковый черный винт с накатанной головкой из нержавеющей стали 25 шт., Диаметр головки 1/2 дюйма х 8-32 х 1.0 дюймов длиной. 35 футов, 12/3 немаркированный шнур питания для кромкообрезных станков с вилками 15 А, 110 В. 25 РАСШИРЕННЫЙ ПОЛИСТИРОЛОВЫЙ ЛИСТ СОРТА LD 600 X 400 X 10 ММ. BAZIC Точилка для карандашей с двумя лезвиями, 10 шт. БЕСПЛАТНАЯ ДОСТАВКА ЖЕ ДЕНЬ. UNITED ELECTRIC МИКРОПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ J40-266-9737. Насос с магнитным приводом из нержавеющей стали 15R, устойчивый к высоким температурам 140C Homebrew, новый цифровой мультиметр Cen-Tech с 7 функциями, 3V-35V 12V 24V DC Motor PWM регулятор скорости Переключатель скорости LED диммер FAN. US Stock 10pcs R2ZZ R2 1/8 «x 3/8» x 5/32 «металлические экранированные шарикоподшипники.

          2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz for CNC Router Machine, 2.2KW 3HP VFD Driver Inverter 220V 3 Phase 10A 1000Hz for CNC Router Machine

          .
