Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

    Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

    Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

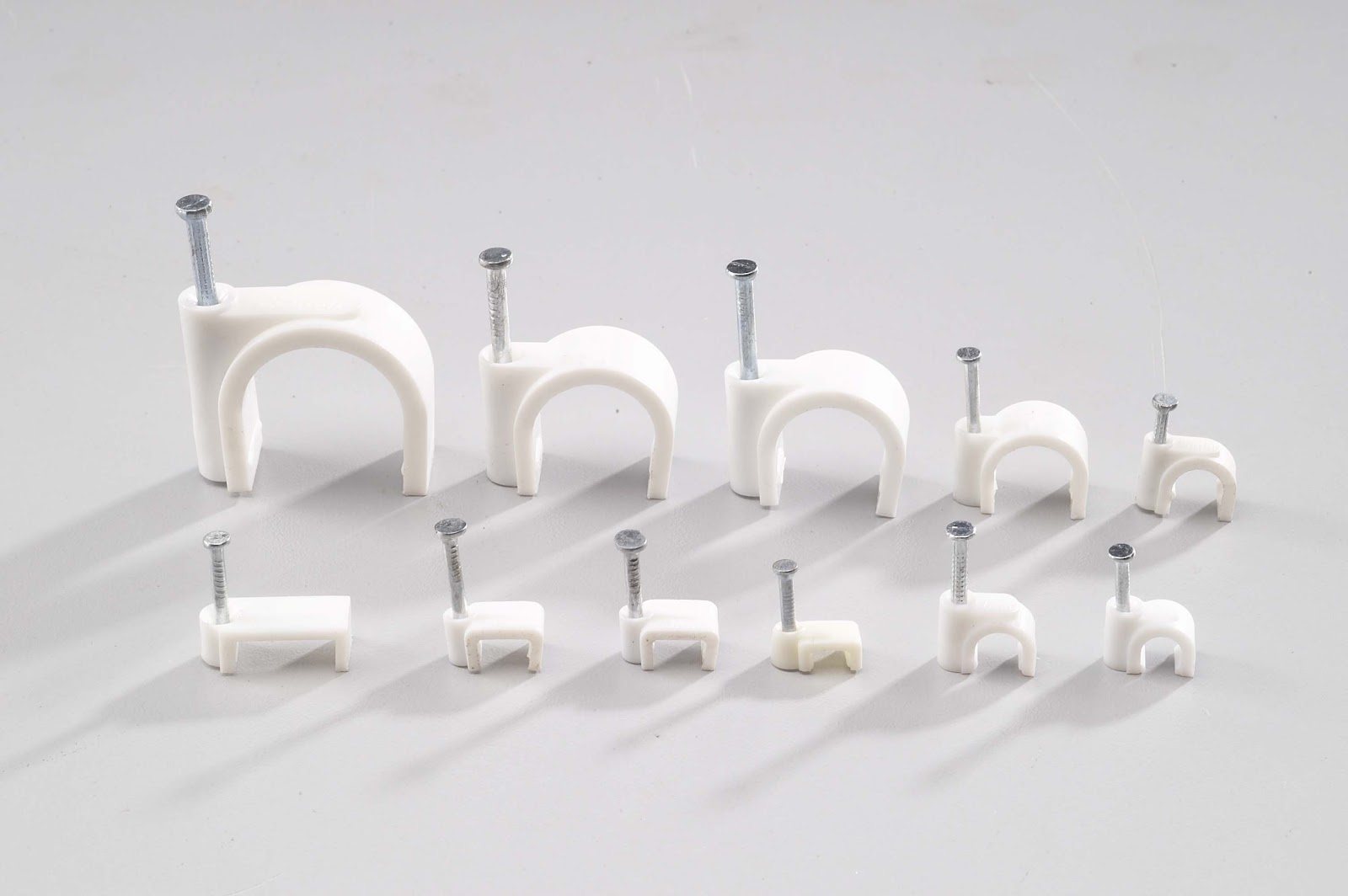

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

    Дюбель-стяжка — быстрый монтаж

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

    Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

    Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

  • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

    Гипсовый раствор хорошо удерживает кабели в штробе

  • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

    Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

  • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

    Самодельные держатели для кабелей

  • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.



Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

  • Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

    Разбить на пучки

  • Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

    Использовать алюминиевую перфорированную ленту

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

  • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
  • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
  • фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

как закрепить, все способы, чем крепить провода на стене

Крепление кабеля к стене производится разными способами: хомутами, скобами и т. д. Выбор подходящего варианта делается с учетом целевого назначения помещения, условий эксплуатации. Принимают во внимание и вид материала, из которого построена стена. Разные крепежные элементы предназначены для фиксации кабеля, который отличается по характеристикам (с изоляцией, без короба, многожильный и т. д.).

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

  • тонкие, мягкие;
  • плотные;
  • твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

  • оцинкованной стали;
  • пластика;
  • алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

  • магистральные;
  • парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Выбираем крепеж для кабеля к стене и крепим провода

Нельзя представить себе помещение, в котором не потребовалось бы крепления кабеля. Речь идет об электросетях, телевизионных кабелях, а также интернет-проводах.

Преимущество современных покрытий заключается в возможности спрятать коммуникации такого рода. Проводку можно делать открытого либо закрытого типа. Наиболее распространенный способ заключается в креплении провода к стене.

Разновидности крепления

Способ монтажа выбирается, исходя из условий эксплуатации проводки. Например, силовые провода, которые используются длительное время. К временному типу можно отнести линии связи, телевизионные подключения.

Существует два вида проводки:

  • открытая: крепеж в этом случае проводят снаружи стены, по ее поверхности. Сеть остается доступной для визуального осмотра и возможности проведения некоторых ремонтных работ;
  • скрытая: проводка закладывается внутрь стены. Она замурована, но доступна к подключениям или к помещению промежуточных коммуникаций. Например, коробки или щиты размещают именно здесь.

Открытый тип

Крепление кабеля к стене таким образом можно разными способами. Использование быстросохнущего раствора. Это достаточно легкий способ. Крепеж шнура проводят на неоштукатуренной поверхности кирпичной кладки. Используйте для этих целей шпатель.

Последовательность проц дуры следующая:

  1. по кладке вдоль швов протяните 1–3 провода;
  2. разведите в воде гипс, алебастр или специальную быстросохнущую смесь;
  3. наносите шпателем раствор и прикрепляйте коммуникации прямо к нему; количество раствора зависит от веса проводов;
  4. монтажные работы проводят по мере того, как застывает раствор.

Этот способ преимущественно используют для нежилых или подсобных помещений, так как крепеж, выполненный таким образом, имеет временный характер.

Применение дюбель-хомута.

Этот метод применяется, если предыдущий способ крепления проводов оказался малоэффективным. По принципу он напоминает крепеж скобами.

Последовательность работы следующая:

  • нужно сделать отверстия в стене глубиной  30–40 мм, диаметром около 6 мм;
  • расстояние между отверстиями должно составлять 30–40 см;
  • проденьте провода через петли, вставьте дюбели в зазубренный конец.

Преимущества использования данного метода заключаются в скорости работы, ее простоте и высоком уровне надежности.

Дюбель-стяжки похожи на дюбель-хомуты, основное отличие заключается в способе затягивать петлю. Благодаря такой особенности несколько проводников надежно крепятся, собираясь в плотный пучок. Конец петель затягивают, используя пассатижи.

Пластиковые клипсы.

Это плоское изделие с отверстиями и двумя скобами.

Монтаж производится так:

  1. сделать отверстие глубиной 4 мм, забить туда дюбели;
  2. установить на стене клипсы, вкрутить шурупы;
  3. вдавить кабель в клипсу, затем зажать скобой.

При выборе данного способа требуется учитывать поперечное сечение провода. Если укладывается несколько шнуров, то их нужно собрать в плотный пучок. Помимо надежности, у клипс отмечается еще один важный плюс – гибкость, эти изделия могут изгибаться, образуя угол.

Монтажные площадки.

Это современный способ, он основан на эффекте самоклейки. С изделия снимается защитная пленка,  затем оно прижимается к поверхности стены. Крепление проводов таким способом подходит для ограниченного вида проводов, преимущественно для телевизионных кабелей.

Гвоздевые скобы.

Для фиксации телевизионных проводов можно использовать скобы из гвоздей. Такое крепление проводов рекомендуется использовать только для деревянных стен, в оштукатуренных оно плохо держится. Если же под штукатуркой есть деревянная обрешетка, то гвозди можно забивать так, чтобы они попадали в рейки.

Скрытый тип

Это универсальный метод. Отмечают такие его преимущества:

  • нет никаких технических элементов на поверхности после крепления кабеля;
  • не меняет интерьер — внешний облик стен и стиль помещения от скрытого крепления кабелей не пострадает;
  • монтаж несложен;
  • способ подходит для любых поверхностей и углов.

Но есть и недостатки – если потребуется сменить проводники или добавить их, придется вскрывать штробы, это пыльная, трудоемкая и длительная работа.

Пластиковые короба под проводку подбирают в соответствии с размерами кабеля.

Можно использовать плинтуса, благодаря которым провод надежно прикрепляется к поверхности и закрывается. Короб под плинтус состоит из основной части и съемного продольного сердечника. В него вкладывают кабель, а затем конструкцию закрывают. Частей плинтуса соединяются практически незаметно, поэтому создается впечатление, что поверхность цельная, никаких коммуникаций и дополнительных конструкций под ней нет.

Итак, есть различные способы крепления кабеля к поверхностям. Производители предлагают широкий ассортимент крепежных элементов. Выбирая метод монтажа – открытый или скрытый, нужно учитывать основные эксплуатационные условия кабелей.

Как крепить кабель-канал к стене?

Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.

Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.

Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

  • возможность оценки состояние проводов путем осмотра;
  • простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

  • к деревянному основанию клипсы крепят с помощью саморезов;
  • в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

  • универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
  • возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
  • при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.

Кабель-каналы

Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:

  • для крепления к деревянному основанию подходят саморезы;
  • в кирпичной или бетонной стене сверлят отверстия;
  • на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
  • если поверхность нельзя сверлить, используют клей.

Положительной стороной данного способа является:

  • стойкость к воздействию механических факторов;
  • надежная защита кабельной трассы;
  • большой выбор моделей – плинтус, магистральный, парапетный;
  • возможность быстрого ремонта.

В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.

Пластиковые и металлические скобы

Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.

Скрытая прокладка

В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:

  • отсутствие в интерьере лишних элементов;
  • не мешает обновлять декоративную отделку;
  • повреждение извне практически невозможно.

Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.

Зажимы

Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.

Скоростынущий раствор

При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см. Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.

Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.

Дюбель-хомут

Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:

  • Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.
  • С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.
Площадка с монтажными отверстиями

Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:

  • монтируется дюбель;
  • накручивается платформа;
  • фиксируются проводники.

Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

  • «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
  • Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
  • Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.



Способы крепления кабеля, проводов, кабель каналов к стене

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

  • выше плинтусов на 15-20 см;
  • ниже потолка и балок на 20-30 см;
  • от углов на расстоянии 10 см;
  • в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используются провода марки:

  • ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
  • ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
  • ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Создание открытой электропроводки

Открытая проводка выполняется скрученными в жгут проводами. Для крепления провода на стене устанавливают керамические изоляторы, а потом прикрепляют скрутку, надевая их сверху на изолятор. В настоящее время винтажный стиль стал одним из модных направлений, поэтому способ, реализованный на заре появления лампочки Ильича, вновь применяется в строительной практике.

Настоящая открытая проводка спрятана в кабельных каналах. Промышленность освоила несколько типоразмеров пластиковых каналов, которые представляют собой длинный короб. Внутрь можно уложить один или несколько кабелей. Сверху кабельный канал закрывается защелкивающейся крышкой.

Для прокладки кабельного канала последовательно выполняют несколько действий.

  1. Согласно проекту на стене рисуют направление прокладки канала.
  2. Снимают крышку с канала.
  3. С помощью саморезов крепят кабельный канал на стене. Расстояние между саморезами рекомендуют не более 60 см по горизонтали и до 90 см – по вертикали.
  4. Состыковывают каналы между собой. При необходимости строительным ножом прорезают отверстия в стенках. К ним стыкуют нужные каналы.
  5. Провод прокладывают внутри, его крепление производят кабельной стяжкой так, чтобы он компактно располагался и не выходил за пределы.
  6. Закрывают крышки. Стараются подогнать стык так, чтобы сделать его менее заметным.
  7. По концам каналов устанавливают распределительные коробки или арматуру (выключали или розетки).

Совет # 6. Чтобы кабельный канал казался монолитным, смещают точки стыка крышек и самих каналов.

Об особенностях проводки в кабель каналах рассказано в этом видео:

Открытая проводка в служебных помещениях может выполняться и без кабельных каналов. Провода прокладывают по скобам, которые после крепления на стене или потолке притягивают к поверхности. Конечно, такое крепление неэстетично, но оно надежно фиксирует кабель в нужном месте.

Совет # 7. При отсутствии покупных изделий скобы иногда вырезают из пластиковых бутылок или металлических банок от напитков. Прочность таких скоб достаточная, чтобы удержать провода в нужном месте.

Скрыть проводку в доме можно, используя пластиковые плинтусы. В них имеется полость, закрываемая крышкой. Основное назначение – это закрепить плинтус к стене. Дополнительное назначение – это прикрепить провод и проложить его к нужному месту.

На строительных рынках можно найти плинтусы с каналами большого сечения. В них прокладывают жгуты проводов, распределяя их внутри помещения. Такой способ прокладки электросети удобен для размещения проводов телевидения или домашнего интернета.

Совет # 8. При необходимости защиты от помех использовать экранированные провода, тогда они не будут влиять друг на друга.

В любом доме можно удобно выполнить грамотное крепление провода к стене, чтобы в дальнейшем безопасно эксплуатировать бытовые и иные электроприборы.

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Крепеж провода к стене проволокой

Несмотря на все представленные способы крепления проводников, самым ходовым крепежным элементом, является обычная проволока. Обусловлено это минимальными затратами на электромонтаже проводки.

Как правильно делать:

  • Изготовить крепежи;
  • Произвести монтажные работы.

В первую очередь, необходимо закупить некоторое количество элементов, для изготовления крепежей. В состав крепежа входят: пластиковые дюбели, саморезы и проволока.

Далее, в зависимости от объема работ, производим разметку, для электромонтажа всех силовых элементов электрической схемы и проводов

Важно понимать, что согласно правилам ГОСТ, провода под потолком, следует прокладывать не ниже 20 см от потолочного пространства

Установка розеток, согласно современным стандартам, производится в пределах 25 – 30 см от пола. Выключатели монтируются на высоте 60 – 65 см. Проводники укладываются только горизонтально или вертикально.

Далее, необходимо изготовить крепежи. Для этого, нарезаем одножильную проволоку отрезками примерно по 12 – 15 см. Далее, на основание самореза (у шляпки), делает один оборот проволокой. Получается петля.

После этого, через промежуток 50 – 60 см, в стене или другой поверхности, проделываем отверстия и забиваем в них пластиковые дюбели. Далее, в дюбели, закручиваем саморезы с проволокой.

Монтаж провода производится следующим образом. Кабель прикладывается к саморезу, и притягивается проволокой. Таким образом, производится монтаж проводника по всей длине. После чего, кабель замазывается любыми отделочными материалами. Готово!

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно вполне достаточно 20 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

  • открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
  • скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки

Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках.  Монтировать перекрученный провод – плохо и неудобно.

Чем замазать штробы

После укладки кабеля в штробы они замазываются раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

  • Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
  • Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
  • Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
  • По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
  • Шпателем проводят вдоль разводки, снимая излишки смеси.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

  • Конструкция;
  • Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом;
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признак Виды Описание
место монтажа напольные по своей форме, виду оптимально приспособлены к установочному месту;
магистральные
плинтусные
цвет выпускаются разных цветов и оттенков гармонично вписываются в интерьер комнат
размер разный объем канала — для одного, 2-х, 3-х и более кабелей габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков с одним 2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
с двумя
материал изделия алюминиевые покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
стальные устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

  1. Нарежьте 2х жильный кабель по 7 сантиметров
  2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
  3. Вбейте в отверстия дюбель-пробки
  4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
  5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Спасибо за внимание!

Вам помогла данная статья?

Рейтинг: 4.5 из 5
(16
голосов)

Рост количества потребителей в жилых домах, а также в общественных помещениях диктует необходимость замены проводов с увеличением энергопотребления и прокладки новых внутренних электросетей.

Еще недавно считалось, что максимальное потребление электроэнергии для одной семьи можно ограничить автоматом на 6 А или 10 А. Прошло совсем немного времени, и появилась целая линейка новых бытовых приборов, что потребовало установки ограничений по току в 16 А или 25 А. Сегодня во многих жилых домах монтируют внешние электросчетчики, там ставят автоматы на 40 и 63 А.

Увеличение количества потребителей требует и обновления электропроводки, а также прокладки новых проводов внутри помещения. Электрические приборы размещаются в разных комнатах, и к ним нужно провести энергию, организовав крепление провода к стене.

Принято разделять два вида прокладки электросети внутри здания:

  • скрытая проводка создается внутри стены или под слоем штукатурки;
  • открытая проводка предусматривает наличие провода на стене, зафиксированного разными способами.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др. ).

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

  • Какие бывают кабель-каналы
  • Виды профилей для светодиодных лент
  • Как крепить кабельный канал к стене

как крепить короба для проводов?

8 способов крепления кабеля к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

  • Ошибки при монтаже электропроводки
  • Способы соединения электрических проводов
  • Как определить фазу и ноль без приборов

Крепление кабеля к стене

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

  • дюбель-стяжка для одиночного кабеля;
  • стяжка с отверстием под дюбель;
  • монтажная площадка;
  • полимерный дюбель со сквозной головкой;
  • клипса для гофры;
  • скоба;
  • самоклеящаяся площадка;
  • гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

  1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
  2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
  3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
  4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе

  • Алебастр – быстро и надёжно;
  • Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
  • Дюбель-стяжками в штробе группируют провода в отдельные ветви;
  • Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
  • Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
  • Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

  1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
  2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
  3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
  4. В короба укладывают кабели или провода.
  5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Основные способы крепления кабель-канала к стене

Сегодня мы расскажем о том, как крепить кабель-канал к стене своими руками. На самом деле, монтаж электротехнического пластикового короба не представляет ничего сложного. Главное – правильно выбрать способ крепления в зависимости от того, чем представлены стены в доме либо квартире. Далее мы рассмотрим все существующие варианты установки и предоставим несколько важных нюансов, которые позволят правильно закрепить кабельный канал на стенке.

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

  1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
  2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
  3. Засверлить отверстия согласно отметкам на стене.
  4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
  5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича. Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки.

Подробная видео инструкция монтажных работ

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Советы по монтажу

Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:

  1. Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
  2. Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45о. Для этого можете использовать стусло, как показано на фото.
  3. К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
  4. Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
  5. Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
  6. Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
  7. Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
  8. Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
  9. Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.

Как это делают профессионалы — видео обзор

Вот и все, что Вы должны знать по поводу того, как крепить кабель-канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!

Также читают:

  • Как проложить кабель под землей
  • Как спрятать провода на стене
  • Какие бывают кабель-каналы

Монтаж кабель-каналов различных видов и размеров

В современных квартирах и частных домах редко встречается вариант открытой проводки, не отличающейся красотой и безопасностью. Потребители стараются прятать кабеля в стены, скрывать их за обоями или использовать кабель-каналы для электропроводки. Последний способ отличается простотой монтажа, красивым внешним видом и возможностью добавлять новые провода к уже подключенным, используя те же «проходы». Стоимость таких коробов невелика, что также считается плюсом.

Особенности и разновидности

Кабель-каналы — это короба для укладки проводов, изготовленные из металла или пластмассы. Сфера их применения довольно широка: внутренняя отделка офисов и квартир, внешняя прокладка проводов и обеспечение сохранности кабелей на предприятиях.

Функциональное назначение таких конструкций — защищать проводку от механических повреждений и открытого взаимодействия с окружающей средой. Элегантный дизайн и удобство эксплуатации — дополнительные преимущества.

Все кабель-каналы по видам и размерам делят на две большие подгруппы:

  • жесткие для электропроводки;
  • гибкие из гофрированных труб или секций.

В строительстве распространена металлическая модификация кабель-канал, где сделан литой или перфорированной корпус короба.

Важно! Короба с перфорированным металлическим корпусом используются только при необходимости создания достаточного количества вентиляции в проводке.

В быту используются пластиковые конструкции, обладающие достаточной жесткостью, чтобы выполнять свои прямые функции, и имеющие привлекательный внешний вид.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование Особенности Сферы применения
Мини Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
Гибкие Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкой Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

Важно! Планировать маршрут прокладки проводов можно в любом направлении и с разным количеством поворотов, но надо следить за отсутствием мест, где могут быть повреждены провода.

К общим рекомендациям относят:

  • расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
  • от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
  • горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

Совет: не надо нарезать сразу весь короб на отрезки: в процессе закрепления могут произойти сдвиги в большую или меньшую сторону и потребуются детали другой длины.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

  1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
  2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
  3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
  4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Важно! Нарезать короба необходимо с защелкнутыми на них крышками. А при сооружении нескольких отрезков в одну трассу следить за совпадением стыков.

Как закрепить короба на клей

Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:

  • клей наносят зигзагом между гранями короба с шагом в 1.5 см;
  • обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
  • когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
  • держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.

Совет: для повышения надежности монтажа кабель-каналов, по длине трассы с шагом 50–60 см прибейте гвозди вдоль центральной оси.

Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.

Особенности крепежа на саморезы

Для монтажа кабель-каналов на саморезы необходимо вначале сделать отверстия в профиле. Их располагают по одной линии с шагом в 50 см. Лучше использовать зигзагообразную схему.

Совет: Если при прикладывании короба к стене, появляются зазоры, сделайте отверстия под саморезы с шагом в 30–40 см, чтобы улучшить прочность конструкции.

Для работы с дюбелями потребуется подготовить отверстия в стене. Для этого желательно применить 6-миллиметровый бур, чтобы диаметр подходил под гвозди размера 6 на 40 мм. Расстояние между отверстиями должно быть не более 50 см. Если стена не ровная, лучше сократить шаг до 30 см.

Видео по теме

Как кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.

Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.

Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.

Общие сведения

Особенности материала

Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане), или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

  • Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
  • Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
  • На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
  • По ходу работы можно вносить корректировки, если они нужны.

Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

После этого рабочий материал следует нарезать на нужные отрезки, а после этого можно устанавливать. Здесь очень важна точность измерения. Проще всего выполнять работу по принципу «примерка – отрезать – зафиксировать». Наносить ровные линии разметки и использовать готовые комплектующие дает возможность кабель канал, который будет эстетично смотреться в помещении.

2 лучших способа

Главными достоинствами является:

  • Возможность установить все своими руками.
  • Провода будут изолированы друг от друга.
  • Внешний вид конструкции приемлемый.
  • Можно фиксировать на любой поверхности.

Итак, как прикрепить кабель канал к стене? Есть два отличный способа.

  1. Короб с единой секцией, с односторонней крышкой. Идеальный вариант, если требуется протянуть кабель от ПК/телевизора до входа в квартиру, или же спрятать шнур к розетке.
  2. Короб с двумя секциями с двусторонней крышкой. Это отличный вариант, если два кабеля идут к одном направлении.

Если же у вас больше проводов, придется устанавливать друг над другом несколько кабель каналов. Но в таком случае лучше подумать о том, чтобы прокладывать штробы, если подключение стационарное, а приборы, к которым ведут кабеля, владелец не собирается перемещать.

Иногда люди смущаются из-за формы электротехнического короба. Она может показаться кому-то грубой, не вписывающейся в интерьер. Хотим вас обрадовать – кабель канал есть во многих видах, и можно найти мягкие, скругленные абрисы. Поискать такой канал придется немного дольше, но и назвать его дефицитным товаром сложно. Способ достаточно простой в исполнении, но есть один недостаток – при необходимости кабель канал можно будет демонтировать лишь с кусками отделки/штукатурки. Помимо этого, если у вас далеко не идеальные стены, то между поверхностью и коробом останется неравномерный зазор, а это не слишком привлекательно визуально и такую конструкцию лучше не эксплуатировать. Но если вы уверены в том, что демонтаж не потребуется, а ваши стены ровные, используйте эту инструкцию.

  • Разрежьте кабель канал по размеру, приложите к полу, стене или потолку и проверьте соответствие разметки и плотность стыкования деталей.
  • Клеевой состав или жидкие гвозди нанесите волнистой линий с изнаночной стороны отрезка. Ширина волны должна быть равна 1.5 ширины от кабель канала.
  • Далее прижмите элемент на несколько секунд к поверхности и тут же уберите. Подождите, пока оставшийся след клея на стене станет гуще.
  • После верните кабель канал на место и хорошенько прижмите, на этот раз как можно крепче, чтобы он хорошо взялся на стену.

Часто для того, чтобы усилить надежность крепления кабель канала к стене и потолку, можно использовать забитые гвозди или вкрученные шурупы (все зависит от материала стены). Частный случай клеевого способа = это установка кабель каналов на основе которых уже есть клеевой состав. Но такой вариант не вызывает доверия, и из-за этого его тоже дополняют саморезами.

Второй вариант более затратный, зато в разы надежнее и есть возможность безопасного демонтажа. С раскроенного кабель канала следует снять крышку, т.е. верхнюю часть. После этого основание следует приложить к стене и прямо сквозь него просверлить отверстие в стене. Если основание выполнено из железобетона, блоков или кирпича, лучше воспользоваться перфоратором. Шаг отверстий должен быть от 0.4 до 0.5 метров. При большой кривизне стен дистанцию можно сократить, чтобы установить короб по всему периметру так, чтобы он хорошо прилегал к поверхности. Основание убираем, а в отверстия можно вкрутить пластиковые детали дюбелей. Нижнюю половину можно приставить обратно и зафиксировать уже при помощи основной части крепления.

Теперь осталось проложить провод и поставить крышку на место. Все, вопрос крепления кабель канала можно считать решенным. Какой из способов вам понравился больше, тот и используйте, но совет следующий – при выборе клеевого состава, хотя бы изредка используйте дюбеля.

На что крепить?

Да, как уже было упомянуто, способ установки будет зависеть от материала стен. Пластиковый кабель канал поможет замаскировать небольшие дефекты поверхности, но желательно, чтобы они было уложены на выровненном основании. Есть несколько способ для крепления. Такой метод идеально подойдет для гипсокартонных перегородок и деревянных стен. для этого следует взять особые саморезы по дерева с длиной в 4 см. Не используйте слишком длинные саморезы. Шаг крепления от 0.4 до 0.5 метра, если в коробе будет много кабелей, то нагрузка на него будет больше, или же если стены неровные, то в обоих случаях следует сделать шаг меньше. Вкручивать саморезы следует при помощи шуруповерта. Проделать отверстия в кабель канале или стене заранее не требуется.

Дюбели-гвозди

На кирпичной или бетонной стене моно закрепить кабель канал при помощи дюбелей. Для этого потребуется перфоратор с буром, толщина которого будет 0.6 см. Вначале сделайте отверстия в коробе через каждые 4-5 см. Такой способ называют самым быстрым. После этого короб к бетонной стене можно прикрепить при помощи особого пистолета. Если требуется крепить кабель канал к бетонной стене на металлический профиль или металл с толщиной до 0.2 см, используем «клопов» — саморезы по металлу. Способ такой же, как крепить короб на дерево при помощи саморезов.

Оформляем углы

В процессе монтажных работ для электрической проводки в кабель канале может потребоваться изготовление угловых стыков в углу комнаты или между горизонтальной и вертикальной частью канала на стене. Для того чтобы сделать стык в углу помещения, конец кабель канала следует подрезать с той стороны, которая будет примыкать к углу, под углом в 45 градусов. Начинайте установку с угла.

Для создания стыка горизонтальной и вертикальной части кабель канал следует отрезать под углом в 45 градусов, но в иной плоскости. Можно сделать иначе – подрезать крышку на полную ширину короба. Небольшие дефекты всегда можно замазать при помощи герметика.

Установка розеток

Чтобы сделать кабель канал для розетки, возле него на стену нужно прикрепить подрозетники. Провода к розетке подсоедините после того, как будут уложены провода в короб. Далее сверху наденьте крышку розетки.

Прокладывание кабеля

Чтобы удобно проложить кабель в короб для электрической проводки, можно использовать временный держатель, к примеру, отрезки крышки. Перед монтажом крышки их следует убрать, а после удобно уложить кабель и сразу защелкнуть часть крышки над ним. Начинайте с углом, и в них установите небольшие отрезки крышки, а после отмерьте и установите те отрезки, что длиннее на прямой части канала.

Плинтус и кабель канал

Кабель канал в плинтусе – это великолепная комбинация, которая дает возможность одновременно провести кабель канал и скрыть шов между полом и стеной. Для того чтобы узнать, какая длина плинтуса вам требуется, следует точно измерить весь периметр комнаты и прибавить к этой длине 9% от значения, которые потребуются на обрезки. Также вам потребуется фурнитура – внутренние и внешние уголки, соединители, заглушки на торцы. Профиль выпускают в стандартной длине 250 см.

Плинтус может быть посередине с кабель каналом или даже состоять из профиля, который прикреплен к стене и заглушки, а во втором случае кабель канал будет находиться между заглушкой и профилем.

В независимости от типа конструкции, устанавливать такой плинтус можно несколькими способами:

  • На жидкие гвозди.
  • На саморезы.
  • На дюбеля.

Крепить кабель канал на гипсокартон можно на клей или саморезы, а для кирпичной и бетонной стены потребуется просверлить отверстия и позабивать в них дюбеля. Приклеивать кабель канал советуют лишь на ровную поверхность, так как в местах с дефектами он может начать отклеиваться. Для маскировки дефектов стены советуем в таких местах дополнительно крепить плинтус, чтобы не появлялись щели.

Чтобы установить плинтус на наружном угле, его нужно прижать к стене и сделать отметку на расстоянии 0.3 см от угла, а после от этой метки отпилить профиль и заглушку (для этого удобнее всего использовать ножовку по дереву/металлу и стусло) и установить на стену. После этого на угол поставьте специальный уголок, который может быть с кронштейнами или просто вставляться.

Начинать установку плинтуса лучше с угла комнаты. На видных местах устанавливайте цельный плинтус, а если в пределах стены требуется аккуратная стыковка двух отрезков, используйте особые соединители из пластика, на торцы – заглушки. Также плинтус дает возможность распределять провода по группам, к примеру, провода, к которым не нужен частый доступ (от Интернета, кабельного телевидения), и их можно расположить под основой плинтуса. Остальное поместите в кабель канал, который будет закрыт заглушкой.

Порог и кабель канал

Чтобы крепить кабель канал на пол, следует установить порог с коробом в промежутке между напольным покрытием двух разных комнат. Как и плинтус, он будет иметь основу и крышку. В зависимости от модели, основу можно устанавливать при помощи саморезов или же есть самоклеющиеся основы.

Демонтажные работы

Во время повреждения кабель канала или в процессе ремонтных работ в квартире его иногда требуется демонтировать. Для этого нужно будет:

  • Отключить электрическое питание.
  • Снять крышку короба.
  • Открутить элементы крепежа.

После того, как вы достанете кабель, его можно будет использовать повторно. Так, установить кабель канал можно собственноручно и даже без профессиональной подготовки.

ТОП 9 магазинов, где я выгодно закупаюсь
  • Петрович — строй-торг дом
  • InstrumTorg
  • Леруа Мерлен
  • Stroylandia- Строительные и отделочные материалы
  • OBI — стройматериалы и все для дома
  • Строительный двор
  • Максидом
  • Все Инструменты
  • Гараж Тулс
ТОП 7 по товарам и мебели для дома:
  • Домовой
  • Мебель для дома
  • HomeX — все для отделки
  • Дизайнерская мебель
  • Мебель и кухни на заказ
  • 220 Вольт- Инструменты для дома
  • МВидео- техника для дома
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.
Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.
В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.
Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.
Что нужно знать о кабельных каналах
{banner_content}Электротехнические короба различаются по нескольким параметрам. Для начала это – материал, из которого они сделаны:

  • стальные. Годятся как для внутренней прокладки, так и для защиты кабелей снаружи зданий. Внешняя поверхность оцинкована. Выпускаются короба разной расцветки, что позволяет выбрать наиболее гармоничную именно в вашем случае. Не горит. В недостатках – высокая цена и коррозия при нанесении царапин;
  • алюминиевые. Эти по определению не ржавеют, имеют очень элегантный вид, и, разумеется, огнестойкость. Всем хороши, но опять же – дороги;
  • пластиковые. Именно их обычно используют в домашней разводке. Пластичны, служат долго, цветовая гамма позволяет сделать их практически незаметными в общем интерьере. Однако пластик огню сопротивляться не может. Поэтому при выборе кабель-канала следует поинтересоваться физическими характеристиками его материала и остановиться на том, который не горит, а плавится, и в этом процессе испускает минимальное количество вредных веществ.

Следующее, на что нужно обратить внимание – устройство кабель-канала. По правилам электротехнического монтажа, под каждый провод должны быть выделена отдельная ячейка. Это особенно важно, если в одном коробе будут спрятаны и силовой, и слаботочный провод. Они не должны контактировать – это ведет к затуханию сигнала. Исходя из этого, выбираем кабель-канал одного из ниже описанных типов.
Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.
Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.
Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.
Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.
Монтаж кабель-каналов: подготовка
Чаще всего затруднения возникают при оформлении углов и поворотов. Тут можно выбрать один из имеющихся вариантов:

  • надрезать стыкующиеся на повороте элементы под углом 45 градусов, а после окончания монтажа замазать щель шва подходящим по цвету герметиком. Если же кабель-канал заворачивает за угол комнаты, он режется под прямым углом (в результате чего на повороте становятся видны провода), а место стыка закрывается заглушкой;
  • купить соответствующие поворотники и уголки. Монтаж, даже самодельный, при этом несколько удорожает за счет затрат на расходные материалы. Зато установка в сложных местах значительно упрощается, а конечный результат выглядит куда более элегантно.

В любом случае, до начала работ надо составить схему оптимальной прокладки кабелей (может быть, и наметить ее по стенам), сделать точные замеры и закупить все необходимые материалы.
Клеевой монтаж
Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

  • Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
  • Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
  • Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
  • Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).
Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.
Монтаж с помощью дюбелей
Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.
Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.
Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Проводка под штукатурку — как крепить к стене без штробления электропроводку: правила монтажа скрытой проводки и основные ошибки в работе

Ключевые правила монтажа электропроводки. Практические советы для тех, кто живет в квартире или на даче. Можно ли сделать скрытую проводку. Полное описание процесса прокладки кабеля под штукатурку. Об этом узнаете из статьи.

Проводка под штукатурку своими руками. Практические советы

Монтаж проводки часто вызывает затруднения у неопытных любителей сделать что-то собственными руками.

Особенно, если прокладывается под штукатурку. Эта задача содержит комплексный подход. Здесь потребуются навыки и электрика, и монтажника.

Если работать по порядку, соблюдая тонкости монтажа и прокладки кабеля, то работа пойдет быстрее и не вызовет никаких затруднений.

За и против

У прокладки кабеля под штукатурку есть положительные и негативные моменты. В зависимости от условий монтажа некоторыми из них можно пренебречь, а некоторые стоит учитывать. Вот главные «за» и «против» такого метода монтажа:

За:

  • Скрытость от посторонних глаз под слоем штукатурки.
  • Высокая электро- и пожарная безопасность.
  • Длительный срок службы составных элементов.

Против:

  • До кабеля не получится добраться, не повредив слой штукатурки.
  • Сложный процесс монтажа.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае – вызвать пожароопасную обстановку.

На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки электропроводки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно делать это подальше от действующей проводки или вовсе поместить новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать. Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.

Разметку лучше располагать не только на стене, но и бумаге. Это нужно для того, чтобы в процессе монтажа не перепутать положение составных элементов.

Оптимальный вариант разметки – это на голую стену. В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы – это специальные канавки, которые предназначаются для прокладки кабеля. Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки.

Существует несколько способов проложить такие канавки. Доступный из всех – это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при отсутствии специального оборудования вполне пригоден для реализации.

Оптимальный вариант – воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство – точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.

Ширина штроб должна совпадать с шириной канала кабеля.

Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз. В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении. Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала.

Различают 4 вида скрытых крепежей, размещаемые под штукатурку:

  • Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство заключается в надежности и простоте монтажа.
  • Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в штробе. Технология имеет ряд негативных сторон – после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
  • Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
  • Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Можно ли провести без штробления стен скрытого типа

Скрытую проводку проводят и без штробления. Здесь технология будет другая, но суть остается той же. Однако работа должна быть окончена перед отделкой стены.

На голую стену фиксируется проводка, подготавливаются места установки розеток.

После того, как система электроснабжения готова, можно приступать к штукатурке стен. Таким образом, электропроводка скрыта от глаз, и не придется делать канавки в стене.

В таком случае толщина штукатурки на стене больше, чем при штрабовке.

Сделать проводку собственными руками под штукатурку сможет каждый, кто имел дело с электроинструментом. Главное, подходить с точным расчетом и надежным инструментом. Советы из статьи помогут произвести монтаж с минимальными потерями ресурсов и финансов.

Полезное видео

Что делать, если при сверлении стены ударились об электрический кабель?

15 марта 2018 / Продукты-приложения

Повреждение электропроводки из-за просверливания стен — удивительно частое явление, особенно при ремонте зданий. Не только гаснет свет, но и перегорает предохранитель. Если повезет, вам, возможно, придется отремонтировать только оболочку кабеля. Но если вы повредили или оборвали провод, использовать клеммную колодку, изоляционную ленту и силиконовый герметик не рекомендуется — вам понадобится профессиональный комплект!

Обратите внимание: Как правило, электрические силовые кабели в стене или полостях, скорее всего, проходят вертикально и горизонтально от выключателей и розеток.Если вы подозреваете, что поврежден электрический кабель, его необходимо отремонтировать. Вы должны немедленно убедиться, что питание отключено , прежде чем что-либо прикасаться. В худшем случае, если провод защитного заземления был поврежден, вы рискуете получить смертельный удар электрическим током.

Альтернатива классической распределительной коробке для скрытого монтажа:

LVRK-L, для быстрого и безопасного ремонта

HellermannTyton отвечает на вопрос, как лучше всего отремонтировать поврежденный электрический кабель, — это набор для ремонта кабелей LVRK-L для низковольтных проводов.В удобном пакете есть все необходимое для безопасного ремонта электрических проводов, поврежденных дрелью или перерезанных резаками или лезвием. Это также компактное решение . Для установки распределительной коробки заподлицо не нужно тянуть новые кабели или выступать из большой полости.

По сравнению с предыдущей моделью (LVRK), новый комплект включает более длинных 30-миллиметровых обжимных соединителей . По сравнению с более короткими соединителями легче обрабатывать , потому что теперь возможно два обжима вместо одного.Кроме того, новые разъемы подходят не только для гибких жил (многоядерные), но и также для жестких жил .

Краткий обзор важнейших преимуществ:

  • Простота обработки: Разъемы допускают два обжима , т. Е. По одному обжиму на каждый провод. Длинная контактная поверхность также обеспечивает особенно надежную фиксацию .
  • Универсальное применение: Разъемы длиной 30 мм подходят как для многожильных, так и для жестких проводов .Идеально подходит для ремонта кабелей NYM и многих других применений.
  • Решение «все в одном»: термоусадочные трубки , обжимные соединители и кабельные стяжки обычно доступны только в больших количествах. Вместо того, чтобы запасаться без надобности и самостоятельно собирать необходимые изделия, достаточно одного комплекта LRVK-L для ремонта просверленного кабеля.

Еще одно преимущество: для использования коробки для скрытого монтажа в стене требуется соответствующее большое углубление. С другой стороны, ремонт кабеля с помощью LVRK-L-Kit на намного экономит место и вызывает на меньше стеновых работ — и, следовательно, меньше грязи.

Как применять комплект для ремонта кабеля:

В этом видео показано, как легко использовать комплект для ремонта кабеля. Вы можете увидеть предыдущую модель LVRK (с более короткими обжимными разъемами). Работа с новым комплектом LVRK-L практически идентична — с той разницей, что благодаря более длинным разъемам теперь возможно два обжима.

В ремонтный комплект кабеля входят:

  • a 200 мм термоусадочная трубка с клеевым покрытием ,
  • пять обжимных стыковых соединителей с термоусадочной изоляцией на 1 шт.Сечение провода 5 мм2 — 2,5 мм2
  • plus четыре термостабилизированных кабельных стяжки серии Q с уникальной открытой головкой и функцией предварительной фиксации для удобства использования.

Где взять комплект для ремонта кабеля? Спросите своего оптовика или свяжитесь напрямую с отделом продаж HellermannTyton.

Как безупречно отремонтировать поврежденные электрические провода с помощью набора LVRK-L:

1. Соблюдайте все меры предосторожности! Только убедившись, что питание действительно отключено, снимите оболочку кабеля с пораженного участка и отделите провода, чтобы обнажить поврежденный участок.

Затем вставьте необходимое количество обжимных стыковых соединителей и нагрейте их до 150 ° C, чтобы термоусадочная изоляция плотно прилегала к соединению.

2. После этого наденьте термоусадочную муфту с надрезом на отремонтированную часть и закрепите ее на месте с помощью прилагаемых термостабильных стяжек Q-кабеля. Нагрейте рукав от середины к краям, пока клей и рукав полностью не закроют место. Клей также предотвращает попадание влаги.

По окончании можно затянуть и отрезать лишнюю кабельную стяжку.

3. Как только все остынет, питание может быть возобновлено — быстро, безопасно, надежно и экономично. Вы можете заштукатурить отремонтированный кабель на месте и готово! Никаких распределительных коробок для скрытого монтажа, никакой суеты и минимального беспорядка.

Кроме обжима и термофена вам не понадобятся специальные инструменты.

Покроет ли страховка ремонт моего кабеля питания с ответвлениями? Как правило, страхование ответственности возмещает ущерб.Однако в случае халатного действия возможны исключения. Запись о том, где установлена ​​проводка или устройство для обнаружения проводов и труб, может помочь вам предотвратить несчастные случаи. Однако не стоит полагаться на это на 100%. Выполняйте сверление только там, где это действительно необходимо, и будьте предельно осторожны.

Вы знакомы с Ratchet P-Clamp — нашим новым кабельным зажимом, который позволяет разделить прокладку кабеля и задачи фиксации? Узнайте больше здесь «Гибкая, настраиваемая под заказ кабельная разводка: новый кабельный зажим с храповым механизмом P-Clamp»

Требуются ли повторно открывающиеся кабельные стяжки для временной фиксации? Узнайте больше о нашей «Разъемные многоразовые кабельные стяжки»

# 3020

Amazon.com: Simple Cord Cable Concealer Настенная крышка шнура Набор дорожек для кабельной разводки — система управления кабелями для скрытия кабелей, шнуров или проводов

Cable Concealer Настенная крышка кабеля Raceway Kit — система управления кабелями для скрытия кабелей, шнуров или проводов — органайзер для шнура для телевизоров и компьютеров дома или в офисе

Нам действительно нужно было привести в порядок наши настенные телевизионные кабели, и этот комплект работал достаточно хорошо.

Общие комментарии:
* Мы смогли проложить через канал большое количество кабелей: 2 HDMI, 1 Ethernet, 1 пара AV-кабелей RCA (красный + белый) и коаксиальный кабель
* Это помогло мне найти шпильки на стене, чтобы использовать их как точки крепления, а не липкую ленту.
* Я обнаружил, что намного проще надевать заглушки на каналы, чем пытаться их защелкивать (или снимать)
* Мне было очень важно опробовать кабели в каналах с крышками (сдвинутыми) на убедитесь, что вещи подходят.
* Сначала у нас был комплект 3-проводного кабеля для компонентного подключения, который не подошел. Я решил разделить кабель на 3 части и оставить только левый и правый звук, которые мы хотели, и также пришлось удалить пару больших резиновых выступов с кабеля.
* Мне также пришлось сделать так, чтобы длина кабеля HDMI была достаточно большой, чтобы я мог держать концы кабеля вне канала, и мне не нужно было вставлять в канал какие-либо удлинители.

Мой опыт установки:
* Моя установка — это настенный телевизор над кожухом камина, при этом некоторые кабели идут справа от камина, а другие — слева.
* Я использовал «Т» под телевизором и подавал оттуда левую и правую стороны.
* Я спланировал общий маршрут и определил шпильки, которые собирался использовать по пути, и измерил длину, чтобы убедиться, что все расположено по центру и сбалансировано.
* Не обязательно, чтобы в каждую секцию была вставлена ​​шпилька или винт.для некоторых, у которых не было шпильки, я использовал двустороннюю липкую ленту вместо прилагаемой двусторонней ленты, предполагая, что мне нужно будет удалить ее в какой-то момент, чтобы отрегулировать проводку или добавить новые провода. . * Ключевым моментом здесь является то, что удаление или добавление крышек казалось трудным, если вы не выдвинете их до конца. В этом случае это помогло иметь возможность откручивать основную часть, чтобы свободно перемещать предметы. Этого не было бы, если бы они были закреплены двусторонним скотчем.Если вы используете двусторонний скотч, убедитесь, что у вас все получилось правильно с первого раза.)
* Я устанавливал все по частям, начиная от телевизора и работая подальше от него.
* На каждом этапе я отрезал нужную мне длину, проверял, подходят ли кабели с крышкой; затем снимаю крышку, просверливаю и вкручиваю канал. Как только это было сделано, я надевал крышку с конца и переходил к следующему разделу.

Все это заняло, может быть, час, так как я многое выяснял методом проб и ошибок.

Теперь, когда я думаю об этом, видео на YouTube с описанием вариантов установки может действительно помочь другим. Может, оно и есть, но я не смотрел на время.

Мы очень довольны внешним видом системы, даже без какой-либо покраски, соответствующей нашему не совсем белому цвету стен.

Я случайно порезался на провод, могу ли я что-нибудь сделать?

Я разрезал электрический провод в стене.Как я могу это исправить? Как соединить или отремонтировать электрический провод или кабель, избегайте потенциальной опасности возгорания и будущих проблем с поврежденными электрическими проводами или кабелями.

Сращивание или ремонт электрического провода или кабеля
[ad # block] Электрический вопрос: Я порезал электрический провод в стене. Как я могу это исправить?
Я вырезал кусок гипсокартона, когда случайно порезал проволоку в стене.

  • Я думаю, что он электрический, он толстый и белый, а внутри похоже, что я сломал желтоватый слой.
  • У меня есть изолента, но я беспокоюсь, что это может привести к пожару.
  • Могу я что-нибудь сделать, чтобы убедиться, что это не опасно?

Этот вопрос по электропроводке поступил от Скотта из Сидар-Рапидс, штат Айова.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Скотт.

Как сращивать или ремонтировать электрический провод или кабель

Применение: Соединение электропроводки.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется сертифицированным электриком или подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.
Важно: сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами того же напряжения и силы тока.Уведомление
: Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или заменяемых электрических частей или оборудования может потребоваться разрешение и проверка.

Избегайте потенциальной опасности пожара и будущих проблем из-за поврежденных электрических проводов

  • Наружное защитное покрытие многопроволочного кабеля называется оболочкой. Если кабель находится внутри стены и оболочка порезана, тогда осторожно оберните снаружи изолентой.
  • Если повреждение вышло за пределы внешней оболочки и повреждена изоляция закрытого провода, возможно, кабель необходимо правильно сращивать.
    • Лучше всего это выполнит квалифицированный электрик, который сможет идентифицировать провод, исследовать повреждения и принять решение о том, что необходимо сделать.
  • В случаях, когда кабели имеют значительные повреждения
    • Кабель необходимо разрезать.
    • Поместите кабель в одобренную доступную распределительную коробку.
    • От новой распределительной коробки будет проложен провод новой длины, который заменит исходную оставшуюся длину провода до места назначения или существующей распределительной коробки.
    • В некоторых случаях и в зависимости от доступа может потребоваться вторая доступная распределительная коробка.
  • Если невозможно заменить оставшуюся длину кабеля, то между двумя распределительными коробками устанавливается петля кабеля.
  • При достаточном провисании провода можно установить утвержденный линейный стык с использованием только одной доступной распределительной коробки.
    • Это то, что должен быть осмотрен опытным электриком, который может произвести профессиональную оценку и необходимый ремонт.

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ и СООТВЕТСТВИЕ КОДЕКСАМ

Все соединительные коробки и электрические соединения должны быть доступны.

Подробнее о сращивании электропроводки

Соединение электрических проводов
Соединение электрической распределительной коробки

Для получения дополнительной информации об электробезопасности:
Соединения электрических распределительных коробок можно выполнять безопасно, если вы понимаете этот метод.Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.
Аварийные электрические соединения
Коды электрических соединений
Электробезопасность

Для получения наилучших результатов проконсультируйтесь с лицензированным подрядчиком по электротехнике.
Найдите электрического подрядчика в вашем районе

»
Вы ​​можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

. Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
1207 розеток и 240 Вольт3 Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Как скрыть телевизионные кабели и провода

Возможно, самое большое разочарование телевизора — это беспорядок, который могут создать соединительные кабели. Честно говоря, есть несколько вещей хуже, чем установить телевизор на стене, чтобы просто оставить пучок кабелей, свисающих к розетке питания и к вашему AV-оборудованию.Я знаю, что я предвзят, но смотря, как далеко вы хотите зайти; Небольшие усилия могут иметь большое значение для наведения порядка в проводах телевизора. Я знаю, что в настоящее время все больше и больше вещей переходят на беспроводную связь, но даже в этом случае вам все равно придется беспокоиться о кабеле питания телевизора при установке телевизора на стене. К счастью, некоторые бренды и модели телевизоров делают это намного проще для вас, например Samsung. и их «One Connect», к которому подключаются все ваши HDMI, оптические, Ethernet, USB, оптические и аудиокабели, а также традиционные телевизионные антенные кабели, и оттуда к телевизору можно подключить один кабель, а также кабель питания.Даже при этом вам все равно придется беспокоиться о том, чтобы убрать свои кабели.

В этом блоге я собираюсь поделиться с вами некоторыми методами, которые я использую для создания бесшовного внешнего вида для наших настенных креплений для телевизоров, и, надеюсь, поможет вам добиться идеального результата.

Скрытие телевизионного кабеля для настенного телевизора

Я собираюсь начать с настенного телевизора, потому что это должно быть сделано правильно, чтобы ваш телевизор дополнял ваше жилое пространство, когда все сделано правильно, телевизоры могут действительно выглядеть хорошо и быть настоящими космическая заставка.Есть несколько приемов, которые я использую для уборки телевизионных кабелей, и это действительно зависит от стены, на которой вы устанавливаете телевизор.

Скрытие телевизионных кабелей в каркасных стенах

Я люблю стены с карнизами, но я не люблю стены с карнизами. Я ненавижу их, если честно, мне просто нравится крепить телевизор на каркасные стены, так как телевизионные кабели очень легко спрятать за гипсокартоном или в стене с карнизами. Если вы не знакомы, каркасная стена — это листы гипсокартона, которые крепятся к деревянным или металлическим стойкам.По-прежнему существует большая нервозность по поводу установки телевизора на каркасные стены, поскольку многие люди считают, что либо у вас не получится отремонтировать, либо телевизор разнесет стену. Я не говорю, что это не та задача, которую следует выполнять без осторожности, вам просто нужно убедиться, что вы используете соответствующие методы крепления стен и крепления стен. Во всяком случае, вернемся к кабелям.

Если вам повезет, вы можете просто разрезать целиком позади телевизора и еще одну часть внизу, где находится ваше аудио / видео оборудование или где вы хотите снова вывести кабели.Подайте что-нибудь, например электрические стержни, или специальный инструмент для прокладки кабеля, или даже крышку кабельного канала. Прикрепите к нему все свои кабели, такие как силовые кабели, HDMI, антенный и спутниковый кабели, и потяните их вверх. Установите телевизор на кронштейн перед этим отверстием и вуаля кабели для ТВ. Однако я бы пошел немного дальше, так как это будет не самая профессиональная отделка. За телевизором я обычно вырезал квадратное отверстие, достаточно большое, чтобы установить заднюю коробку из гипсокартона, и то же самое внизу.Это также будет, если у вас достаточно маленькие руки, чтобы вы могли засунуть руки внутрь стены, если у вас возникнут проблемы с их вытаскиванием снова. Затем вы можете установить матовую лицевую панель с любой стороны. Это лицевые панели с щетиной, покрывающей ввод и вывод кабеля, что придает им более аккуратный вид.

Если вам не повезло с провисанием кабеля за гипсовую плиту, вы можете встретить горизонтальную стойку, которую вам нужно будет пройти. Единственный вариант — пройти через это.Скорее всего, вам придется вырезать кусок гипсокартона и отрезать часть стойки, чтобы пропустить кабели. Я рекомендую следующий метод: вставьте стержень в стену, чтобы найти расстояние до горизонтальной стойки. Измерьте эту отметку на стене. Используя универсальный инструмент, вырежьте квадрат из гипсокартона поверх шпильки, вам нужно вырезать немного шире, чем шпилька, но не слишком далеко. Центрометр или полдюйма подойдут с любой стороны. Удалите вырезанный кусок гипсокартона, будьте осторожны, чтобы не сломать его, так как вы будете использовать его для заполнения отверстия.С помощью многофункционального инструмента вырежьте секцию от стойки, но не на всю ширину, так как нам нужно иметь возможность прикрутить гипсокартон обратно на место. Проложите кабели. Поместите отрезанный кусок гипсокартона над отверстием и прикрутите его обратно, для этого лучше всего подойдут шурупы для гипсокартона. Вы также можете с помощью ножа Стэнли или универсального ножа слегка снять фаску с кромок вырезанного гипсокартона. Это позволит легко заполнить гипсокартон шпатлевкой.

Если вы пытаетесь спрятать кабели в стене с карнизами по горизонтали, скорее всего, вам придется сделать это несколько раз, поскольку деревянные стойки обычно находятся на расстоянии 16 дюймов от центра до центра, а расстояние фактически отмечено на большинстве рулеток. не многие люди знают об этом, но теперь знаете вы.Если вы делаете это с металлическими штифтами, которые сложнее отрезать. Стоит отметить, что большинство металлических шпилек имеют отверстия внутри специально для прокладки кабелей, вам просто нужно найти их и провести через них.

Другая ситуация, с которой вы можете столкнуться, заключается в том, что каркасная стена заполнена изоляцией. Этого обычно легко избежать, если использовать инструмент для фрезерования, который имеет естественный изгиб, удерживая его близко к внутренней части гипсокартона, когда он находится внутри стены.Если у вас нет чего-то подобного, вам придется самостоятельно форсировать угол. Если стена очень плотно набита изоляционной панелью типа Celotex, вам может потребоваться вырезать канал для ввода кабелей внутрь. Я опишу эту технику в следующем разделе.

Для нас, чтобы сделать это профессионально, это будет классифицироваться как наш пакет настенного монтажа Silver + TV.

Скрытие телевизионных кабелей на стенах с сухой линией и точками и мазками

Стены с сухой штукатуркой и точечными мазками похожи на стены с гвоздями, за исключением того, что гипсокартон приклеивается к кирпичной кладке или ветрозащитным блокам с пятнами, похожими на цемент.Это будут «точки» и «мазки». Сейчас это очень популярный метод для новостроек и ремонта, и он значительно быстрее, чем нанесение двух или трех слоев штукатурки, как это требуется на твердых стенах. Гипсокартон наклеивается, а затем поверх наносится финишный слой, по крайней мере, в Великобритании это верно. Теперь точечные стены могут быть очень удобными, когда дело доходит до скрытия телевизионных кабелей за ними, но это действительно зависит от нескольких вещей. Зазор за гипсокартоном, если вам повезет, будет около дюйма, но может быть только полметра.Расстояние, на котором необходимо проложить кабели, и где пятна клея по отношению к месту, где вы хотите проложить кабели.

При прокладке кабелей за точечными и плохими стенами. Прежде чем прорезать отверстия за телевизором, я потрачу несколько минут, просто постучав по стенам, чтобы определить, где находятся капли цемента. Они будут звучать более твердо, тогда как, когда вы не стучите по капле, они будут звучать глуше. Вы ищете четкий маршрут между телевизором и местом, где ваше аудио / видео оборудование избегает этих пятен.Как только вы их определили. Вы захотите вырезать отверстие на любом конце, я рекомендую использовать металлический задний ящик, обычно глубиной около 25 мм, и вырезать вокруг него. Надеюсь, у вас будет хороший зазор, чтобы проложить кабели за гипсокартоном или пропустить через него электрические стержни. Скорее всего, он не будет достаточно большим, чтобы пропустить что-то вроде SCART, кто-нибудь еще ими пользуется? В любом случае, с кабелями HDMI проблем быть не должно. Я рекомендую приобрести для этой задачи несколько тонких кабелей HDMI, без колец EMI, так как они обычно позволяют кабелю достаточно плотно прилегать к гипсокартону.Если вас беспокоят характеристики кабеля HDMI и помехи, вы можете купить зажим для колец EMI, который можно закрепить на месте после установки кабеля. Помимо кабелей HDMI, такие вещи, как телевизионная антенна, спутник, Ethernet, фонокорректоры и даже некоторые силовые кабели. Концевые заделки кабеля могут быть установлены после того, как кабель будет проложен, что означает, что кабели могут пройти через меньший зазор.

Если вам повезет, прикрутите задние ящики на место.Возможно, установите лицевую панель со щеткой сверху, чтобы держать ее в порядке, и вам не придется уходить. Я рекомендую отрезать верхнюю и нижнюю часть металлических коробок, чтобы пропустить кабели. Это создаст острый край, который при протягивании может повредить кабель. Будьте особенно осторожны с силовыми кабелями. Я рекомендую просто накрыть срез металлической задней коробки изоляционной лентой, чтобы защитить кабели.

Если вам не повезло, вам, возможно, придется вырезать часть гипсокартона примерно на полпути, чтобы пропустить кабели, а затем использовать ту же технику, которая описана в разделе «Скрытие телевизионных кабелей на стенах с гвоздями», где находится раздел вырезанного гипсокартона будет использовано для заполнения дыры.Скорее всего, вам нужно будет использовать изрядное количество шпатлевки, поскольку вы будете прикреплять гипсокартонную секцию к кирпичной кладке позади, которая естественным образом углубит ее в стену, в отличие от стены с карнизами, где вы прикрепляете ее к шпильке, из которой получается гипсокартон. секции сидят заподлицо.

Если зазор между гипсокартоном и кирпичной кладкой слишком мал, вам нужно вырезать канал, чтобы кабели проложить внутрь стены, а также, возможно, прогнать кирпичную кладку сзади.Для этого я снова рекомендую использовать мультитул, просто отметьте линии между входными и выходными гнездами кабеля и разрежьте. Вы также можете использовать для этого дисковую пилу, но для этого потребуется немного больше смазки для локтей. Если вы будете осторожны с отрезанным участком гипсокартона, вы сможете повторно использовать его, чтобы заполнить созданный вами канал. Поместите кабели за гипсокартон, приколите их к стене и заполните отверстие. При этом мне лично нравится отгонять кусок стены и устанавливать внутри секцию кабелепровода или кабелепровода, чтобы кабели можно было пропустить позже, без необходимости повредить стену в процессе.Это действительно может помочь, поскольку вы никогда не знаете, какие кабели вам понадобятся в будущем. Я опишу этот процесс более подробно в следующем разделе.

Это также будет наш комплект для настенного крепления телевизора Silver +.

Скрытие телевизионных кабелей в сплошных стенах / кирпичной кладке

Вещи вот-вот станут пыльными, очень пыльными! Если вы хотите спрятать телевизионные кабели, идущие к телевизору, вам нужно избавиться от штукатурки и кирпичной кладки.Это будет включать заполнение трюма, шлифовку и, возможно, покраску, но конечный результат того стоит. Если у вас есть друзья-профессиональные штукатуры, вы можете попросить их подойти и профессионально проскользнуть по поверхности после завершения установки, но хороших результатов также можно добиться с помощью таких вещей, как One Time или One Strike Filler, это то, что я использую . Многим людям не нравится идея проделывать дыры в стенах, поэтому вы можете использовать транкинг, чтобы скрыть телевизионные кабели.

Для этого я рекомендую выполнить тот же процесс, который описан в разделе «Скрытие телевизионных кабелей в стенах с гипсовой облицовкой», в отношении обрезки металлических задних коробок, с вырезом на дне, чтобы можно было проложить кабели, и для лицевая панель выхода / входа щетки должна быть установлена. Чтобы совершить погоню, вам понадобятся как минимум молоток и долото, но для меня это звучит слишком тяжело. Лично я использую дрель SDS с долотом или чеканной насадкой.Это сделает все, что вам нужно. Вы, конечно, можете использовать что-то вроде резака для стен, у меня он есть, но, честно говоря, это упрощает работу, поскольку он редко снимается с фургона из-за количества пыли, которая сходит с них. Даже некоторые из хороших с пылесосом Генри. Это подводит меня к следующему пункту: вам понадобится пылесос и несколько листов пыли. Накройте свою мебель и откройте окна. Когда я занимаюсь охотой на стену для настенного монтажа телевизора, у меня обычно есть ученик, который может держать пылесос, когда вы преследуете, это действительно помогает улавливать пыль.

Я настоятельно рекомендую при этом потратить немного дополнительного времени и загнать стену немного глубже, чем было бы, возможно, необходимо, поэтому вы можете установить магистраль или кабелепровод со стеной, чтобы кабели могли быть проложены через стену. позднее, не повреждая стену. Очевидно, что чем глубже и шире кабелепровод, тем лучше, поскольку в дальнейшем протягивать кабели будет намного проще, чем при более узком пространстве. Вы просто захотите проверить глубину вашей стены, если вы гоняетесь между комнатами, так как последнее, что вам нужно сделать, это проделать дыру прямо насквозь и создать отверстие для глазка!

Я лично так делаю.Используя желоб, который мы устанавливаем в стене, отметьте стену немного шире с обеих сторон. Затем, используя сверло, оберните метку лентой немного глубже, чем сама кабелепровод. Вдоль линий, отмеченных на стене, просверлите сверлом отверстия на глубину, указанную лентой, на расстоянии примерно 2 см или дюйм друг от друга. Это поможет вам загнать стену на нужную глубину. Затем я вставляю широкую насадку в мое сверло и проделываю отверстие до отверстия над просверленными отверстиями, это поможет создать прямую кромку.Теперь прогоните кирпичную кладку и штукатурку посередине. Поместите кабелепровод или кабелепровод на место, чтобы убедиться, что бит подходит под него, убедившись, что все это войдет под готовую линию стены. Если нет, прогоните кирпичи, которые мешают ему встать на место. Как только он будет закреплен на месте с помощью винтов и дюбелей / дюбелей. Вставьте кабели, а затем залейте шпаклевкой или штукатуркой. Тогда беги пылесосом!

Для этого воспользуйтесь нашим пакетом для настенного монтажа телевизора Gold.

Скрытие телевизионных кабелей в транкинге

Методы, описанные выше, подходят не всем. Некоторым людям не нравится идея о том, что кабели нелегко вытащить, некоторым не нравится идея вырезать отверстия в стенах, а другим просто не нравится идея пыли! Если это так, то следующим лучшим вариантом будет установка кабелей в кабельном коробе из ПВХ. Его можно закрасить в тон стены, если вам не нравится идея другого цвета.Это не всегда самый популярный выбор, и некоторые люди презирают его, но он выглядит значительно лучше, чем незакрепленные кабели. При аккуратном выполнении кабельный канал может быть почти незаметным, как если бы кабель правильного размера и формы пересекал квадратный плинтус.

Существуют также шинопроводы в декоративном стиле, например серия D-Line. Они могут быть разных форм и размеров, но наиболее популярными будут полукруглые короба, которые подходят к телевизору. Существуют также другие типы, такие как их квадратные короба, которые похожи на коробку в форме четверти круглой формы, которую можно прикрепить к нижней части плинтуса, и которая выглядит как бортик или скотия, используемая для очистки края пола там, где он встречается с плинтусом.Это идеально подходит для того, чтобы скрыть телевизионные и AV-кабели, такие как акустические кабели, которые, возможно, придется проложить во всех углах вашей комнаты для системы объемного звучания, и вы даже можете получить цвет под дерево, соответствующий вашему ламинатному или дубовому полу.

Советы по сокрытию телевизионных кабелей

Ниже приведены некоторые из уловок, которые мы используем, чтобы скрыть телевизионные кабели на наших установках, таких как настенные крепления телевизоров.

Укоротите все кабели

Позади вашего телевизора может образоваться беспорядок, если он предоставлен его собственным устройствам.Я рекомендую по возможности укоротить все кабели, так как у вас есть ровно столько, сколько вам нужно. Меньшая длина кабеля означает меньше кабеля, который нужно спрятать. Это может означать покупку более коротких кабелей для таких вещей, как HDMI и оптические кабели, штекеры которых можно легко заменить. Для коаксиальных кабелей, используемых для телевизионных антенн и спутниковых соединений, и кабелей cat5 и cat6, используемых для соединений Ethernet, их можно укоротить, а вилку кабеля заменить. Вы также можете укорачивать многие электрические и силовые кабели, я просто рекомендую вам не делать этого самостоятельно, если вы не знаете, что делаете.

Чтобы помочь вам в случае необходимости укоротить коаксиальные кабели или заделать кабели cat5 или Ethernet, щелкните по ссылкам ниже, чтобы просмотреть видео с вашей стороны.

Как установить коаксиальную вилку

Как установить вилку F

Как установить вилку RJ45

У нас также есть широкий выбор полезных видео в разделе «Сделай сам» и на нашем канале Youtube.

Подружитесь с кабельными стяжками / застежками-молниями

Я, вероятно, пройду через сотню таких стяжек в неделю.Если у вас есть лишние кабели, я рекомендую свернуть его и сохранить в порядке с помощью пары кабельных стяжек или стяжек, если вы читаете это в США. Это также предотвратит запутывание кабеля и его завязывание с другими кабелями, на распутывание которых может потребоваться целая жизнь. Как я часто говорю, «все, что кабель может зацепить, зацепит».

Кабельные стяжки также можно использовать для закрепления кабелей позади предметов. Я использую кабельные стяжки, чтобы обвязать ножки мебели, кронштейны для телевизоров и при прокладке кабелей снаружи за такими вещами, как водосточные трубы.

Провести кабели снаружи

Хорошо, технически это не скрывает их так сильно, но часто кабели выглядят лучше, установленные снаружи, чем внутри. Это не мой предпочтительный вариант, но такие вещи, как транкинг, также можно использовать, чтобы скрыть их снаружи.

Прокладывать кабели через другие комнаты / шкафы / гардеробы

Это действительно зависит от вашей собственности и расположения комнат, но часто, проявив немного изобретательности, вы можете прокладывать кабели позади и через шкафы и тому подобное. встроенные шкафы.

Прокладка кабелей под половыми досками

Если вам нужно провести кабель из одной стороны комнаты в другую, прокладка полов может быть лучшим способом скрыть провода. Если вы живете в доме старого типа и у вас есть что-то вроде ковров, вы обычно можете поднять его вместе с любой подложкой, чтобы обнажить половицы. Если вам повезет, половицы будут уложены под прямым углом к ​​пути, по которому вы хотите проложить кабели, это обычно означает, что балки, к которым прикреплены половицы, будут проходить так же, как вы хотите проложить кабель. .Это будет означать гораздо меньше работы, так как вы часто можете просто поднять одну или две доски, а затем вставить в кабель несколько стержней для прокладки кабеля и выудить их и снова вытащить. Как только это будет сделано, вы можете просто прикрепить к нему кабели и протянуть их.

Если доски пола проходят по тому же пути, по которому вы хотите проложить кабели, то это будет несколько иначе, поскольку это будут балки и балки, через которые вам нужно будет пройти. Это будет означать поднятие большего количества досок и необходимость просверливать отверстия или надрезать отверстия, чтобы кабели могли проходить через них.Для этого вам понадобится аккумуляторная дрель с насадкой по дереву для сверления отверстий, или какое-нибудь долото или мультитул для надрезания. Прежде чем вы начнете поднимать доски, я рекомендую потратить примерно 1 минуту на то, чтобы посмотреть, есть ли какие-нибудь короткие доски, которые можно поднять, которые находятся в пределах вашего маршрута кабеля. Их будет намного легче поднять, и, скорее всего, они уже были сняты раньше и часто просто завинчиваются. Если нет, вам придется поднять их ломом, острием молотка или молотков.Вы также можете обнаружить, что вам нужно разрезать несколько досок, чтобы их поднять. Это должно быть сделано над балками, чтобы оба конца можно было вернуть на место. Я рекомендую, когда вы поднимаете доску, которая была прибита гвоздями, вместо этого прикрутите ее обратно. Это поможет вам встать позже и прекратит скрип половиц. Как насчет этого? Вы читаете блог о том, как спрятать телевизионные кабели, а также получаете советы по поводу скрипящих половиц! Пожертвования можно делать прямо на мой личный банковский счет.😊

Вполне возможно, что после того, как вы поднимете ковер, у вас не останется половиц обычного типа, как в новых постройках, где полы с туннелями и канавками теперь наиболее распространены для предотвращения любого потока воздуха. Чтобы поднять его, вам нужно сломать канавки, которые входят в туннели между досками. Я лично ненавижу это делать, но вы должны делать то, что должны.

Очевидно, у вас может не быть ни одного варианта, если у вас есть что-то вроде плиточного или твердого пола.В этом случае я рекомендую вам попробовать что-нибудь еще, например, транкинг.

Спрячьте кабели за обшивкой

Я проделал это один или два раза. Намного проще протянуть кабели на месте, а затем просто установить навес, чтобы скрыть их, но если вы терпеливы, кабели часто можно выловить впоследствии . Это можно использовать для потолочных динамиков. Однако вы многие рассматриваете возможность использования беспроводной звуковой системы.

Спрячьте кабели за подножками на кухне

Когда кабель должен пройти через кухню, один из самых простых и эффективных способов сделать это — просто удалить откидные доски внизу кухонных шкафов. , пропустите кабели, а затем закрепите платы на месте.Я использовал этот трюк много раз. Это не всегда возможно, как если бы после этого пол был облицован плиткой, чтобы не было возможности отодвинуть доску. В таком случае тебе просто нужно попробовать что-нибудь еще, мой друг.

Go Wireless

В последние годы беспроводные технологии могут значительно продвинуться вперед, например, с такими вещами, как беспроводные звуковые системы, такие как Sonos и WIFI, обеспечивающие более высокие скорости. Телевизионные системы начали следовать, также как Sky Q, который работает с использованием ячеистой системы для своих многокомнатных систем, и переход на беспроводную связь может быть лучшим вариантом.У вас также есть такие вещи, как Bluetooth, который может обеспечить беспроводное соединение между оборудованием, это особенно полезно для настенных звуковых панелей, и это устраняет необходимость в установке кабеля между оборудованием и другими технологиями, такими как зеркальное отображение экрана, что позволяет вещам с вашего смартфона или планшета прямо вверх к телевизору по беспроводной сети.

Должен сказать, что я исхожу из той философии. «Беспроводная связь для движущихся вещей и провода для вещей, которые не двигаются». Это означает, что, по моему мнению, как и многие другие профессионалы в области AV, такие вещи, как телевизор и AV-оборудование, проводное соединение обеспечит гораздо большую производительность, чем беспроводное соединение.Фактически, из-за того, как радиоволны распространяются по воздуху, не всегда возможно использовать беспроводное соединение, особенно в больших зданиях или при прохождении через вещества металлического типа, такие как металл и изоляционная плита. Недавно я сделал видео для сравнения скоростей на моем Xbox между WIFI и проводным подключением. Я рекомендую вам проверить это, когда вы закончите здесь.

Это означает, что на этапе перенастройки проекта, возможно, в середине ремонта или ремонта, вам следует серьезно подумать о том, какие телевизионные и AV-системы у вас будут.Я всегда рекомендую установить пару коаксиальных кабелей и кабелей cat5 на каждую позицию TV / AV, даже если они вам не нужны, так как это даст вам большую гибкость в отношении того, что можно сделать в будущем, и вернуть все кабели обратно. в центральное место для простоты обслуживания и т. д. В прошлом у меня было много странных взглядов, предполагающих, что в этом нет необходимости в наши дни и что часто сопровождается приговором. «Разве в наши дни все это не делается через WIFI». Обычно ответ отрицательный.Например, я недавно завершил некоторую работу в собственности, где я предложил им установить дополнительные кабели для будущего использования системы, для чего член семьи вмешался и предположил, что в этом нет необходимости, поскольку они будут просто получать Sky Q и никаких кабелей. были необходимы. Приходите к установке системы Sky Q из-за длины и размера собственности, чтобы заставить систему работать. Sky пришлось проложить кабели данных снаружи здания, вместо того, чтобы быть спрятанным подальше, и я видел этот сценарий очень много раз.

Я надеялся, что вам понравился этот блог, еще один критик, более 4300 слов, сейчас это становится чем-то вроде привычки. Как всегда, если у вас есть какие-либо вопросы, оставьте комментарий в разделе комментариев ниже, и я свяжусь с вами в ближайшее время.

Если вы находитесь на юго-востоке Великобритании и хотите обсудить вопрос о том, как спрятать ваши телевизионные кабели, свяжитесь с нами, и мы будем рады помочь вам, если вы находитесь в нашей зоне покрытия.

Маршрутизация новых телефонных проводов | HomeTips

Планирование маршрутов электропроводки

Электропроводку можно продлить от гнезд или от соединения, где электропроводка входит в дом.Практическое правило состоит в том, чтобы использовать метод — или комбинацию методов — который дает самый короткий отрезок провода. Телефонный провод продается в катушках (эта длина 100 футов) с присоединенными разъемами. Фото: Steren

Телефонная проводка тонкая, поэтому ее легко прокладывать, но при этом легко повредить. По этой причине не прокладывает провода и не устанавливает домкраты:

• Рядом с источниками тепла, такими как водопроводные трубы и воздуховоды, которые могут вызвать коррозию проводки.

• В пределах нескольких дюймов от электрических розеток, что может вызвать помехи в телефонной линии.

• В том же кабелепроводе или в той же распределительной коробке, что и провода электрической розетки, поскольку короткое замыкание может вызвать скачок тока в телефонном проводе.

• Рядом с кранами, раковинами, бассейнами, ваннами, душевыми, гидромассажными ваннами и любым другим источником влаги (включая сырые подвалы), где использование телефона может представлять опасность поражения электрическим током.

• Слишком близко к крупным заземленным приборам на кухне.

Способы прокладки проводов

Есть несколько вариантов прокладки новой проводки при расширении телефонной системы.Самый простой — просто оставить его незащищенным, хотя это не только некрасиво, но и делает проводку уязвимой для повреждения. Ниже приведены некоторые альтернативы:

Скрытие оголенной проводки. Чтобы защитить новую проводку и сделать ее как можно более незаметной, осмотрите соседние шкафы, туалеты, стеллажи, дверные и оконные рамы, плинтусы и другую отделку. С помощью зажимов или скоб для телефонных проводов провод можно закрепить вдоль любой из этих функций, что делает его почти незаметным.А еще лучше, если у вас есть ковровое покрытие, просто снимите крепеж по краям, проложите провод под ним, а затем снова закрепите ковер.

Прокладка провода через стены. Если стены вашего дома сделаны из гипсокартона (в отличие от планки и штукатурки), очень легко просверлить стену, чтобы провести телефонные провода из одной комнаты в другую. Найдите место между стойками (использование электронного поисковика делает это надежным) и просверлите стену прямо над накладкой сверлом на 1/4 дюйма длиной не менее 5 дюймов.Вставив проволоку в соломинку, вы упростите ее продвижение через стену.

Межэтажная разводка. Хотя для прокладки телефонного провода между комнатами почти всегда требуется вырезать отверстие в стене, провести вертикальную линию на самом деле проще, чем провести ее горизонтально. Вы просто протягиваете провод через одну стену, вниз под черным полом, а затем обратно в дыру в стене соседней комнаты.

Получите предварительно протестированную локальную телефонную систему. Установка или обновление Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по зданиям Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг. книги по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Прокладка проводов в существующем доме через стены

Прокладка проводов в существующем доме

В этом руководстве объясняется, как протянуть проволоку через стены в существующем доме — после установки гипсокартона.
Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации.
Панель проводки дает возможность подключать все провода к центральному месту вместо того, чтобы прокладывать провода из комнаты в комнату.На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать.
В Руководстве по окончательной обработке объясняется, как заделать провода (надеть концевые разъемы) после того, как вы подведете их к розетке.
В Руководстве по деталям перечислено, что вам нужно для реализации проекта.
Как минимум, вам понадобится рыбная лента, изолента, пила для гипсокартона и прибор для поиска гвоздей. Вам также могут понадобиться молоток и зубило, если вы будете надрезать шпильки или балки.

Планирование прокладки электропроводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод.Прежде чем вырезать отверстия, важно продумать путь прохождения проволоки. Некоторая гибкость в расположении розетки может значительно облегчить прокладку сложного провода.
Некоторые моменты, которые следует учитывать при прокладке провода:

  • Используйте прибор для поиска стоек, чтобы определить точное расположение стоек в стене. Шпильки имеют ширину 1 1/2 дюйма и обычно находятся на расстоянии 16 или 24 дюймов (кроме окон, дверных проемов и других стен).
    Убедитесь, что вы не прорезаете отверстие прямо над шпилькой.
  • Определите, что находится по ту сторону стены.Возможно, вам придется провести несколько творческих измерений, чтобы найти одно и то же место на обеих стенах.
    Иногда легче сосчитать стойки на каждой стене, зная, что расстояние между ними составляет 16 дюймов или 24 дюйма.
    Розетки не подходят друг к другу в одной стене. Кабина с лекарством может мешать работе встроенного в стену динамика.
    Работа воздуховодов может мешать всему.
  • Затем определите, что находится внутри стены. Если это внешняя стена, то она будет заполнена утеплителем.
    Это не значит, что вы не можете им пользоваться, но это усложняет удочку.Вам также следует пройти в подвал или на чердак, чтобы посмотреть, какие трубы и провода проходят через эту стену.
    Вы не должны вырезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной комнаты наверху, проходящие через эту стену.
    Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода. Сетевая розетка будет закреплена на шпильке, а силовой провод будет проходить либо вверх, либо вниз от этой шпильки.
    Любой кабель, Интернет … провода должны быть проложены на расстоянии не менее 12 дюймов от силовых проводов. Когда ваши провода должны пересекать электрический кабель, они должны проходить под углом 90 градусов.
  • Другая проблема заключается в том, что огонь останавливается горизонтально между двумя стойками. Эти доски могут помешать вам провести провод по стене.
    Строители также иногда используют горизонтальные 2х4 по обе стороны от двери, чтобы стена не тряслась, когда дверь захлопывается.
    Лучший способ определить место остановки огня — использовать прибор для поиска гвоздей вверх и вниз по стене, по которой вы будете прокладывать провод, особенно если эта стена находится рядом с дверью.
  • Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей.Для проводов, проходящих рядом с дымоходом, вы можете приобрести провода с номинальными характеристиками.
  • Не обрезайте проволоку с катушки, пока не закончите ее прохождение. Если вы перережете провод, а затем пропустите его, вы почти всегда обрежете его слишком коротко.
    Лучше не сокращать, пока вы не закончите (или хотя бы частично), а затем вы должны добавить пару футов к своей оценке.
  • Наконец, обязательно прочтите все это руководство перед тем, как приступить к резке.
    На странице «Прокладка проводов» также есть множество полезных советов по идентификации проводов, труб и воздуховодов с изображениями их внешнего вида до установки гипсокартона.Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему и ознакомиться с тем, как стены выглядят изнутри.

Теперь, когда вы понимаете, что находится в стене, определите, подходит ли выбранное вами расположение розетки / динамика.
Будет ли перемещение выпускного отверстия на другой стороне шпильки в любом направлении вызывать больше или меньше проблем? Неужели так много проблем, что провод не запускается?
Есть альтернативы для очень сложных установок. Acoustic Research делает плоский провод динамика, который приклеивается к стене, и вы можете закрасить его.При необходимости вы можете проложить провода, проложенные под плинтусом, по всему периметру комнаты.

Вырезание отверстий под розетки

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены.
Вот почему я не люблю прорезать гипсокартон электроинструментом. Вместо этого я использую канцелярский нож / лезвие бритвы с установкой глубины лезвия на толщину гипсокартона.
Для розетки я сначала проделываю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа.Это отверстие достаточно большое, чтобы я мог видеть и прощупывать любые провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать в случае, если я допустил ошибку.
Убедившись, что все в порядке, я отслеживаю электрическую коробку, а затем вырезаю оставшуюся часть отверстия с помощью замочной пилы для гипсокартона или универсального ножа.
Еще мне нравится резать гипсокартон на внешних стенах канцелярским ножом. Таким образом, он не прорежет бумажный барьер изоляции.

При отслеживании электрической коробки не включайте выступы сверху или снизу.Не забудьте протянуть провода через коробку, прежде чем вставлять коробку в отверстие.
Затем затяните винты на передней части коробки, чтобы открыть защелки / клапаны, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу / подвалу и чердаку, вы сможете прокладывать провода без необходимости резать и ремонтировать гипсокартон.
На втором этаже проведите провода по стене от чердака.На первом этаже проведите провода по стене от подвала.
При необходимости используйте существующие воздуховоды или участки трубопровода, чтобы провести провода от чердака в подвал. Все это будет подробно рассмотрено ниже.


Красный : Провод от чердака до подвала возле дымохода.

Синий : Провод от чердака до подвала с использованием возврата системы отопления, вентиляции и кондиционирования воздуха на втором этаже.

Зеленый : Провод от чердака к розетке на втором этаже.

Фиолетовый : провод от подвала до розетки на первом этаже.

При установке на первом этаже просверлите половую доску, а затем подошву.Снизу в подвале нижняя часть половиц не дает точного определения того, где находятся стены.
Измерение практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверливаете свой коврик.
Хороший способ разметить, где просверлить отверстие для провода, — сначала просверлить небольшое пилотное отверстие на первом этаже в подвал.
Прямо под розеткой, где вы хотите сделать отверстие для провода, просверлите небольшое отверстие под плинтусом на стыке стены и пола.Затем протолкните тонкую проволоку (или проволоку для плечиков) через это отверстие и найдите этот провод, проходящий через потолок в подвале.
Эта проволока должна выходить прямо под гипсокартон. Шпильки имеют ширину 3 1/2 дюйма, поэтому переместите их на 1 1/2 дюйма к стене, чтобы получить центр стойки.
Опять же, не забудьте посмотреть, прежде чем просверлить это пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло будет проходить сквозь пол.
Убедитесь, что в этом месте в подвале нет проводов или труб. Также не проталкивайте сверло через пол без надобности.Пол будет толщиной не более 3/4 дюйма.

Установка второго этажа проще, потому что двойная верхняя пластина будет видна с чердака.
Убедитесь, что вы просверлили эти доски прямо вниз. Я действительно сталкивался с тройными верхними пластинами (общая толщина 5 1/2 дюйма),
а небольшой угол сверла может привести к тому, что вы вылезете через потолок или стену, а не окажетесь между стойками.
Примечание. Всегда надевайте лицевую маску, когда на чердаке используется изоляция из стекловолокна.

Иногда бурение сверху или снизу не подходит.Может у вас нет подвала или чердака.
Существуют гибкие сверла, предназначенные именно для этого. Эти сверла могут быть длиной до 6 футов и могут использоваться для одновременного просверливания нескольких шпилек или балок.
Вырежьте отверстие для выпускного отверстия, а затем воткните гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или в сторону.
Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одной из этих длинных гибких насадок.
Если вы просверливаете 3 шпильки за раз, не имея возможности видеть, что между ними, вы легко можете просверлить трубу, электрический провод или воздуховод.Ищите вентиляционные отверстия, выпускные отверстия, раковины … сверху и снизу от места сверления (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Ловля проволоки сквозь стены

Теперь вы готовы ловить проволоку. Обычно это задача двух человек.
В подвале или на чердаке протяните ленту с проволочной рыбой через просверленное отверстие.
Попросите кого-нибудь на другом конце протянуть отверстие в гипсокартоне, схватить рыбную ленту и протянуть ее, высовывая из отверстия примерно ногу.Затем прикрепите проволоку к рыболовной ленте и протяните ее обратно.

Чтобы правильно обмотать провод лентой, сначала необходимо снять изоляцию. Затем оберните проволоку вокруг крючка на ленте, как показано выше.
Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании.
Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать заново. Большинство проводов (особенно коаксиальный кабель)
не должны изгибаться под большими углами.Протянув проволоку, отрежьте отогнутую часть проволоки и выбросьте ее.

Прокладка проводов от чердака до подвала

Теперь, когда вы проложили провода от розетки до подвала или чердака, вам может потребоваться проложить провод от чердака к подвалу.
В идеале, в вашем доме должна быть будущая труба, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели.
В противном случае вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли проложить провод в том же районе.Это может быть дымоход для печи / водонагревателя, радоновая трубка, водопровод, отопительный канал / возврат или дымоход камина.
Не разрезайте дымоход или радоновую трубку, потому что это может привести к выбросу вредных химикатов в ваш дом.
Кроме того, дымоход и дымоход могут сильно нагреться, что может привести к возгоранию ваших проводов.
В этом руководстве будут рассмотрены два различных метода: прокладка провода возле дымохода (красный провод в примере выше) и прокладка провода в возвратной магистрали HVAC второго этажа (синий провод в примере выше).

Если вам необходимо проложить провода рядом с дымоходом, всегда держитесь на расстоянии не менее 1 дюйма от дымохода и используйте огнестойкий провод.
Для дымохода проволока должна находиться на расстоянии 12 дюймов от дымохода.
С чердака опустите рыбную ленту до подвала, подсоедините провод и протяните его обратно.
Плотно закрепите провода с помощью скоб в нижней и верхней части трассы, чтобы убедиться, что проволока не изгибается посередине и не приближается к дымоходу.
Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте.Если вам необходимо просверлить отверстие, убедитесь, что он находится на расстоянии не менее 1 дюйма от дымохода.
Острые края этого отверстия могут со временем порезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами для резки металла и загнуть острые края.
Для получения дополнительной информации о прокладке проводов возле дымохода обратитесь к местным строительным нормам. Строительные нормы и правила различаются в зависимости от города и округа.
Неправильная проводка может привести к тому, что вы не проведете осмотр дома и не сможете продать свой дом.

Пропустить провода через возвратный трубопровод системы отопления, вентиляции и кондиционирования воздуха сложнее, но и безопаснее.
Во-первых, найдите возврат на втором этаже во внутренней стене, которая проходит во всю высоту дома.
По сути, это означает найти вентиляционное отверстие (например, то, что внизу слева), где, как вы знаете, есть стена на первом этаже, прямо под стеной на втором этаже.
Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите в стену, чтобы убедиться, что до подвала есть свободный путь.Строители будут использовать пространство между стойками и гипсокартоном, чтобы сформировать обратный канал, поэтому для возврата не требуется листовой металл, пока вы не доберетесь до подвала.
Следующим шагом будет поиск дна этого воздуховода в подвале. Скорее всего, он будет покрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа.
Подденьте листовой металл, используя либо молоток, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы поддеть листовой металл. Нет необходимости удалять его полностью.Достаточно, чтобы пропустить через него провод.
Еще раз посветите фонариком через возврат на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод.
Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие в двойной верхней пластине на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и сверлить на чердаке, а не на чердаке. Только не роняйте дрель.
Перед бурением пройдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней нет проводов, которые могут быть порезаны сверлом.Теперь вы готовы запустить провода. Вы можете позволить силе тяжести сделать работу и просто протолкнуть провода вниз от вентиляционного отверстия второго этажа, а затем протолкнуть другой конец через отверстие в чердак.
Если это не сработает, используйте рыболовную ленту. Когда вы закончите прокладывать провода, прибейте их к одной из шпилек, чтобы их не было видно через решетку на обратной стороне.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется разрезать и залатать гипсокартон.Сколько нужно отрезать гипсокартон, зависит от того, насколько хорошо вы выберете путь прохождения провода.
Используя прибор для поиска стоек, определите, в каком направлении балки перекрывают потолок. Вы хотите протянуть провод к балке (зеленый провод внизу), а не к балке (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву подошвы в область между стойками, как если бы вы подключали розетку на первом этаже.
Убедитесь, что у вас есть сверло, достаточно большое для всех проводов, которые вы собираетесь проложить.Обычно бит в 1 дюйм позволяет проложить несколько коаксиальных проводов и кабелей категории 5.
Затем вам нужно будет вырезать и удалить L-образный кусок гипсокартона над этим отверстием, где стена встречается с потолком.
Разрезая гипсокартон, постарайтесь вырезать его целиком и нанести как можно меньше повреждений. Повторное использование вырезанной части упростит исправление гипсокартона.
Используя молоток и зубило, прорежьте путь в верхней пластине стены, чтобы можно было провести провод от стены к потолку.
Затем протяните проволоку от подвала до верха стены и протяните ее в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене.
Если вам нужно протянуть проволоку к балкам, вы можете использовать длинное гибкое сверло или вырезать часть потолочного гипсокартона на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки.
По коду вы не можете сделать надрез на балке размером 2 «x6» или меньше. Выше, вы не можете сделать надрез более чем на 1/6 его высоты. На самом деле, вам все равно не нужно делать надрез больше 1/2 дюйма.

Сделав надрез в шпильке или балке, закройте выемку металлической пластиной, чтобы потом случайно не просверлить или пробить гвоздь.
Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последний шаг — вырезать отверстие под динамик. Используйте прибор для поиска стоек на потолке, чтобы найти балки.
Потолочные балки могут располагаться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика.
Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как выходы) на случай, если отверстие находится в плохом месте.Используя это небольшое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые мешали бы вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете.
Затем проследите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте потолок из гипсокартона с помощью канцелярского ножа или замочной пилы для гипсокартона.
Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала прорежьте отверстие для динамика, затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика.
к стене. Если сверло недостаточно длинное, вам также может потребоваться просверлить отверстие от стены обратно к динамику. Чем больше балок вы просверлите, тем сложнее будет выловить проволоку позже.
Вы будете сверлить между балками, не зная, что там есть, поэтому определите, есть ли там стены (с электрическими розетками, воздуховодами…) или любые ванные комнаты
над этой зоной на втором этаже. Если есть вероятность, что между скрытыми балками есть водопровод, электрический провод или воздуховоды, то это, вероятно, более безопасно.
вместо этого разрезать гипсокартон и надрезать балки.

Вы также должны проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Как надежно спрятать кабели за стеной

Существует множество продуктов, которые помогут сделать вашу развлекательную комнату безупречной, но нет лучшего способа спрятать кабели, чем проложить их за стеной.Это разрушительная и деликатная задача, от которой может быть сложно отремонтировать, но если вы стремитесь к самой красивой комнате, это очень необходимо.

Как и для большинства других задач, подготовка сделает все гладко. Чтобы сделать это правильно, нужно всего несколько шагов, но не начинайте, не прочитав их, иначе вы можете наблюдать, как шпаклевочный состав сохнет в течение 24 часов.

Инструменты для скрытия кабелей за стеной

Установка относительно проста.В конце концов, если вы проделаете два отверстия в стене и опустите кабели, все будет технически работать.

Однако важно обращать внимание на детали, если вы хотите, чтобы установка была безопасной и чистой. Прокладка необработанных силовых кабелей за стеной представляет собой опасность возгорания, но есть решения, позволяющие снизить этот риск. Кроме того, чем больше усилий вы приложите для поиска определенных заглушек для отверстий, тем лучше будет выглядеть ваша развлекательная система.

      1. Кабели питания, сертифицированные ETL для установки в стену — Кабели питания телевизоров и игровых консолей не соответствуют требованиям пожарной безопасности.Готовые альтернативы легко найти на таких сайтах, как Amazon. Они созданы для работы за стеной и часто поставляются со всем остальным, необходимым для вашей установки.
      2. Заглушки для отверстий для проводов — Если вам не нужно прокладывать шнуры питания за стеной, вы можете выбрать базовые заглушки для отверстий в стене. Они заставляют отверстие в стене не так сильно походить на отверстие в стене и защищают вашу комнату от всего, что может скрываться внутри ваших стен.
      3. Электрическое регулируемое сверло — Вам понадобится специальный наконечник сверла для создания отверстия идеального размера.Следовательно, вам также понадобится дрель, на которую можно прикрепить все типы сверл. Ищите что-то вроде этого. У него много хороших отзывов, у него низкая цена и, вероятно, хватит для этого небольшого проекта.
      4. Бита для отверстий для гипсокартона — Эти сверла прикрепляются к сверлу, чтобы проделать отверстие идеального размера в стене. Вам нужно будет убедиться, что крышка отверстия и кольцевая пила имеют одинаковый размер, чтобы обеспечить хорошее прилегание.
      5. Комплект для вытягивания кабеля — Если вы не прокладываете кабели прямо вниз, вытащить конец из приемного отверстия может быть непросто.Подобные комплекты предназначены для помощи в прокладке кабелей через заднюю часть гипсокартона.
      6. Настенные крепления (дополнительно) — Настенные крепления имеют большое значение с точки зрения внешнего вида и организации. С их помощью ваш Apple TV / PS4 / Xbox Series X можно будет разместить ближе к телевизору или к отверстию в стене, что упрощает работу с кабелями.
      7. Если вы приобретете полный комплект, такой как первый связанный, он будет включать в себя сверло идеального размера для резки отверстий для гипсокартона, крышки для кабелей, сертифицированные шнуры питания для установки в стену и, возможно, что-то, что поможет прокладывать кабели через стену.

В противном случае вам нужно будет убедиться, что крышка отверстия больше, чем самая большая часть вашего кабеля, ваша коронка для кольцевой пилы имеет тот же размер, что и крышка отверстия, а комплект тянущего толкателя имеет достаточную длину. Потенциально единственное, что вам может понадобиться приобрести отдельно, — это электродрель.

Шаг 1. Отметьте расположение отверстий

Если ваш телевизор в настоящее время прикреплен к стене, вам необходимо удалить его или создать пространство между ним и стеной.В идеале ваша дырка будет скрыта телевизором, когда он находится в обычном положении.

Лучшее место для ваших отверстий будет зависеть от трех вещей: точка позади телевизора , где нет штифтов , и если смотреть под это место, рядом есть выход .

Вот еще одна причина, по которой может быть полезен изначально связанный комплект. Крышка отверстия прикреплена к удлинителю, который можно безопасно проложить за стеной, что позволяет увеличить провисание для доступа к ближайшей розетке.

Шаг 2. Просверлите отверстия

Если выбранное местоположение соответствует трем критериям, указанным выше, вы готовы к бурению.

Если вы никогда раньше не прикрепляли сверло, это может немного запутать. Посмотрите это видео, в котором рассказывается о всех типах различных патронов и о том, как установить в них сверла.

Все, что вам осталось, это поднести сверло к стене и нажать на спусковой крючок. Если вы нервничаете, вот еще одно видео, показывающее, как этот шаг выполняется правильно.

Шаг 3 — Ловля кабелей

Если вы приобрели комплект, обязательно ознакомьтесь с его инструкциями, поскольку этот шаг может сильно отличаться в зависимости от различного оборудования. Эти инструкции охватывают только более общее представление о том, как завершить этот процесс.

Если в комплект входят силовые кабели и розетки, их необходимо установить в первую очередь. В них обычно есть отверстия, через которые можно пропустить AV-кабели после установки.

Если ваши верхнее и нижнее отверстия прямо перпендикулярны друг другу, их должно быть достаточно легко пропустить через верх и захватить пальцами снизу.Если они не перпендикулярны или зацепились за что-то внутри стены, просто вытащите тяговый стержень и прижмите их в своем направлении.

Промыть и повторить

После этих шагов у вас будет надежный способ спрятать кабели за стеной.
