Вытяжка для газового котла в частном доме: требования, расчет и установка

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

При этом важно учитывать особенности помещения и мощность оборудования.

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

  • для отвода из помещения угарного газа;
  • для повышения КПД газового оборудования;
  • для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

  • отделку стен должна быть выполнена из огнестойкого материала,
  • площадь помещения — от 4 м²,
  • минимальная высота потолка — 2,2 м,
  • общая площадь окон — от 3 см² на 1 м² помещения,
  • расстояние от котла до стены минимум 10 см,
  • окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

  1. Естественная.
  2. Принудительная (искусственная).

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

При мощности котла до 30 кВт в большинстве случаев организовывают естественную вентиляцию. Для этого внизу наружной стены котельной пробивают продух с диаметром 15 см.

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

Внимание! Естественная вентиляция не является 100%-м гарантом безопасной работы газового оборудования, так как, согласно нормативам, воздух в котельной должен обновляться за час три раза. Естественная вытяжка зависима от внешних факторов (температура на улице, сила ветра и т.д.) и не может гарантировать должный объем поступления воздуха.

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования. Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала.

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

  • мощность котла,
  • размер помещения,
  • особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

  1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
  2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
  3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

  • вентилятор с обратным клапаном,
  • решетка для вентиляционного отверстия,
  • воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

  1. Разметка места для воздуховода.
  2. Высверливание перфоратором отверстия.
  3. Вставка ПВХ трубы в пробитое отверстие.
  4. Заделка монтажной пеной щелей между стеной и трубой.
  5. Установка вентилятора.
  6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

  1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
  2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
  3. Количество колен в дымоходе — не более трех.
  4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

  • Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
  • Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
  • Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

  • наличие прочного фундамента и бетонированного пола;
  • проложенные коммуникации – водопровод, канализацию, трубы отопления;
  • утепление стен и газоотвода для предотвращения замерзания в холодный период;
  • площадь – не менее 15 м³;
  • высоту потолков – 2,2 м и выше;
  • обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

  • вывод газов и подача воздуха осуществляются через отдельные каналы;
  • размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
  • котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
  • если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

  1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
  2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
  3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
  4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

  • Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
  • Расстояние от трубы до расположенного сверху окна – не менее 1 м.
  • Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
  • Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Страница не найдена — Все о трубах






Вентиляция и дымоход


5 121 просмотров


Рады что Вы заглянули на наш информационный ресурс. В этой статье будет рассмотрен самым популярным материалом для






Строительные конструкции


24 331 просмотров


Здравствуйте, уважаемый читатель! Важным элементом дома является крыльцо. Оно играет большую функциональную роль, и






Монтаж и ремонт


2 303 просмотров


Здравствуйте, наш уважаемый читатель! Если вы строите дом или обустраиваете участок, у Вас обязательно






Монтаж и ремонт


1 005 просмотров


Добрый день, дорогой читатель! Засорение унитаза всегда происходит неожиданно и приводит к неприятным последствиям.






Полимерные


10 529 просмотров


Доброе время суток, дорогой читатель! Металлический трубный прокат из-за присущих ему недостатков в последние






Отопление


2 914 просмотров


Доброе время суток, дорогие читатели! Схемы разводок систем отопления в домах современной архитектуры бывают

Все о вентиляции газового котла в частном доме

Газовый котёл – сложное техническое устройство, эффективная и безопасная эксплуатация которого зависит от многих факторов. Поэтому переход на автономное газовое отопление требует от владельцев жилья строгого выполнения правил безопасной эксплуатации газо-нагревательного оборудования. Вентиляция для газового котла является одним из таких ключевых аспектов его корректной работы и, независимо от типа отопительного агрегата, устраивается в обязательном порядке.

Для жильцов городских квартир, использующих компактные навесные газовые котлы, вопрос с вентиляцией не стоит так остро, так как современные модели отопительных котлов оснащены закрытой камерой сгорания, нормальная работа которой обеспечивается просто — установкой коаксиального дымохода.

Сложнее дело обстоит для той категории жилых объектов, в которых установлены мощные газовые водогрейные котлы — такие агрегаты для горения топлива в топке нуждаются в большем количестве воздуха.

Основные требования к вентиляции газо-нагревательного оборудования

Основу любой системы отопления составляет проектная документация. Еще на стадии разработки проекта необходимо произвести тепловые расчеты, точно рассчитать параметры вытяжной системы. Для частных домов, в которых предполагается использовать газовые котлы большой мощности, обязательным условием является выделение помещения под котельную.

Котельная под газовое оборудование должна соответствовать государственным нормативам и стандартам, что объясняется повышенной опасностью использования природного газа в быту. Ознакомимся с требованиями к жилым объектам при установке автономного отопления и оборудованию вентиляции газового котла при монтаже системы отопления в частном доме.

Для чего нужна вентиляция газового котла

Основная задача, которая возлагается на вентиляцию, заключается в удалении из внутреннего помещения продуктов горения. Даже незначительное попадание внутрь угарного газа может крайне негативно сказаться на самочувствии обитателей дома. Не менее опасны протечки природного газа, который легко скапливается в закрытом пространстве и при определенной концентрации представляет собой взрывоопасную горючую смесь.

*
Отсутствие нормальной вентиляции также существенно отражается на производительности отопительного газового котла. Только постоянный приток необходимого объёма воздуха обеспечивает нормальное горение топлива в камере сгорания. В результате недостаточной эффективности вытяжки топливо хуже горит, соответственно уменьшается выделение тепла и повышается расход газа.

Важно! Для мощных газовых котлов напольного исполнения плохая работа вытяжки становится причиной быстрого засорения топочного отделения. Скопившаяся сажа и копоть также становятся причиной уменьшения внутреннего диаметра воздуховода. Как следствие, часть продуктов горения не вытягивается наружу, а поступает внутрь помещения.

Системе вентиляции предъявляются определенные требования, поэтому её параметры должны соответствовать расчётным в проекте — от диаметра воздуховода, его длины и способа подачи воздуха зависит очень многое. Параметры системы приточной вентиляции для отопительного газового котла в целях максимальной эффективности работы системы отопления рассчитываются индивидуально для каждой ситуации и модели газового оборудования. При этом необходим учёт конструктивных особенностей здания, которые в обеспечении проветривания котельной также играют важную роль.

Основные требования к оборудованию вентиляции в помещении-котельной

К зданию, запланированному к оборудованию автономным газовым отоплением, предъявляется ряд требований, в том числе наличие отдельного, специально обустроенного согласно нормам ГОСТ помещения для установки газового котла – котельной. Котельное помещение возможно оборудовать в следующих местах (перечень составлен в сторону уменьшения предпочтения):

  • в отдельно стоящем строении;
  • в пристройке к основному зданию;
  • на чердаке;
  • в цокольном этаже дома.

Важно! Использование под котельную подвала дома или цокольного этажа, особенно при работе котла на сжиженном газе, допускается в крайних случаях и только при оборудовании двух систем вентиляции – основной и дублирующей. Сжиженный газ имеет больший удельный вес, поэтому его утечка приведет к скоплению газа в нижних слоях воздуха котельного помещения и созданию взрывоопасной ситуации.

Настенные котлы имеют мощность до 30 кВт и закрытую камеру сгорания. Поступление воздуха для работы такого агрегата в городской квартире обеспечивается просто — для вытяжки достаточно установить в выполненное в стене отверстие необходимого диаметра коаксиальный воздуховод, который способен выполнять сразу две функции — через него в закрытую камеру сгорания котла поступает атмосферный воздух, и одновременно выводятся наружу продукты горения.

*

Монтаж газовых котлов настенного типа осуществляется в подсобных помещениях, ванной комнате или на кухне. Под установку котла, если позволяет толщина стены, для экономии пространства можно соорудить специальную нишу.

Данная система отопления вполне пригодна для отопления частных домов небольшой площади или на даче. При этом, помещения установки автономного газового котла обязательно оборудуются вентиляцией.

Дымоходы коаксиальной конструкции применяются также для оборудования вентиляции мощных котлов напольного исполнения, но к установке таких отопительных агрегатов предъявляются дополнительные требования.



Использование для отопления отопительного оборудования, рассчитанного для установки на пол (мощностью до 30 КВт), требует выделения под монтаж котла отдельного помещения, которое, в соответствии со СНиП 2.04.05.II-35, должно быть обязательно оборудовано вентиляцией. Кроме того, это помещение-котельная должна отвечать следующим требованиям:

  • минимальная площадь – 4 м кв.;
  • объём помещения — свыше 8 м куб;
  • высота потолков  — от 2200 мм;
  • ширина двери — не менее 80 см;
  • наличие в помещении открывающихся окон;
  • устройство специальной постоянно открытой продушины;
  • площадь остекления должна превышать 0,05 м2 на 1 м3 помещения (норма для легкосбрасываемых конструкций во взрывоопасных помещениях —  СНИП 31-03-2001).

Воздух с кислородом, необходимым для горения топлива и работы котла, поступает в отопительный агрегат снаружи через вентиляционный канал. В котельной место расположения воздуховода — верхняя часть помещения, стена или потолочная часть. Для удобства чистки воздуховода на 30 см ниже основного канала делается ревизионное отверстие-лючок, закрывающееся створкой или крышкой-заглушкой.

Важно! Работа приточной вентиляции рассчитывается следующим образом: 1 кВт мощности котла требует 8 см2 площади сечения канала продушины; при естественной вентиляции за счет внутренней воздушной массы для 1 кВт потребуется уже 30 см2 площади её сечения.

*

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

  • естественная;
  • принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Важно! В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа.

На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т. д.

*

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Для справки: рекомендуемый для каждой модели котла диаметр дымохода указан в техническом паспорте газового оборудования.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.



Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

  • длина – 3,0 м;
  • ширина – 2,0 м;
  • высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Для того, что бы получить более полное представление о том, как выглядит вентиляции в квартире или, на что жильцам частного дома надо обратить внимание, смотрите видео.

Вытяжка для газового котла в частном доме: требования, виды, монтаж

Многие  домовладельцы выбирают для отопления и подачи горячей воды котлы на природном газе, позволяющие  забыть о проблемах с доставкой и загрузкой твердого топлива, удобные и комфортные. Важный компонент отопления — дымоход. Он определяет эффективность работы агрегата и обеспечивает безопасность эксплуатации. Кроме того, отсутствие дома посторонних запахов,  достаточное содержание кислорода и отсутствие влияния отопления на атмосферу в комнатах создают уют и комфорт. Мы подготовили краткий обзор различных конструкций дымоходов для бойлеров на газе в личных домовладениях.

Виды дымоходов для котлов на природном газе и требования к их конструкции

Чтобы выбрать вытяжку для отопления, надо изучить конструкцию и рекомендации изготовителя. Выбранная вами модель должна соответствовать типу отопительного агрегата. В разделе «Подключение» руководства пользователя приводятся требования к способу подключения, присоединительным размерам и параметрам воздухообмена.

Коаксиальный дымоход

Конструктивно дымоотводы делятся на:

  • Обычные. Совместимы с открытой камерой сгорания и поступлением кислорода непосредственно из комнаты, которую надо оборудовать приточной вентиляцией.
  • Коаксиальные. Совместимы с закрытой камерой сгорания. Состоит из двух труб, одна из которых расположена внутри другой. По трубе меньшего диаметра выходят отходящие газы, пространство между трубами служит для притока уличного воздуха.

По признаку наличия вентилятора различают:

  • Естественные – тяга вызывается перепадом температур между комнатой и окружающей средой. Для создания тяги требуется высота > 4 метров.
  • Принудительные – тяга обеспечивается вентилятором. Мощность вентилятора должна соответствовать общей длине трубопровода.

Коаксиальные дымоходы делают металлическими, обычные могут различаться по материалам:

  • металлические;
  • кирпичные;
  • керамические.

Требования к конструкции дымоходов для газовых котлов обеспечивают их безопасную и эффективную эксплуатацию и комфортные условия пребывания для проживающих.

Правила организации вытяжной системы

Для чтобы сделать дымоход для газового котла, достаточно навыков слесарных и плотницких работ. Потребуются также инструменты: дрель и бензопила для проделывания отверстий в деревянных стенах, перфоратор для кирпичных или шлакобетонных стен, заклепочник, шуруповерт, ручной слесарный и плотницкий инструмент. Допускается вывод коаксиального дымоотвода в окно, но при этом стекло в секции следует заменить на негорючий теплоизоляционный материал. Расстояние от стенок до ближайшей оконной рамы должно быть не менее 10 см.

Правила установки несложные:

  • обеспечить герметичности сопряжений с помощью прокладок;
  • расположить выходное отверстие далее 2 метров от окон или дверей.

Конструкция и сборка варианта с естественной тягой сложнее. Нужно выбрать вариант размещения вертикальной части — целиком вне дома или с частичным прохождением через междуэтажные перекрытия и крышу. При креплении вне дома конструкция будет проще и дешевле. Облегчится  периодический осмотр и обслуживание. Недостатками наружного варианта является ухудшение эстетического впечатления от дома и повышенный риск замерзания сконденсировавшейся влаги в нижней части вертикального участка при отрицательных температурах воздуха.

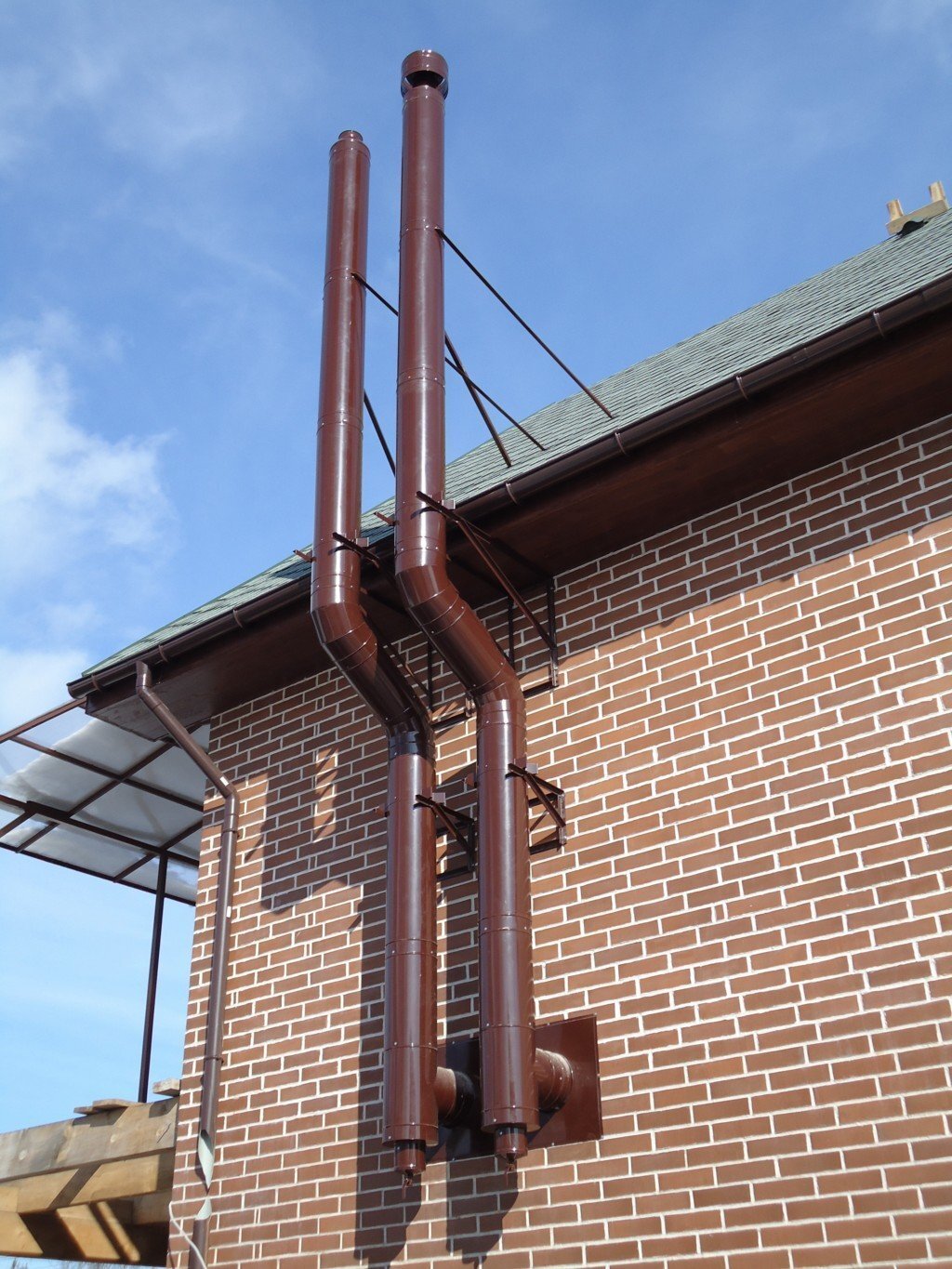

Наружный монтаж дымохода

При выборе варианта внутридомового закрепления придется «вписывать» дымоотвод в стены и перекрытия, добавляя колена и горизонтальные участки, ухудшающие тягу. Потребуется использовать дополнительную теплоизоляцию при прохождении стен и перекрытий и ставить гидроизоляционный термостойкий фартук в месте прохождения кровли.

Следует соблюдать следующие правила установки вытяжки для газового котла:

  • Обеспечить достаточный воздухообмен в той комнате частного дома, в которой размещен аппарат. Расчет принудительной вентиляции должен обеспечивать обновление объема помещения трижды в час.
  • Для организации достаточной тяги от точки присоединения к аппарату до высоты флюгарки должно быть > 4 метров
  • Обеспечить доступ к конструкции для периодического осмотра и обслуживания.
  • Для изготовления и сборки применять материалы, устойчивых к длительному нагреву и температурным перепадам.

Вытяжку размещают возле опорных стен. Стена рядом с агрегатом устройством облегчает надежное и устойчивое крепление элементов дымоотвода. Минимальное расстояние до кирпичной кладки — 5 сантиметров, а до деревянных конструкций — 30 см.

Выбор схемы

Пространственная конфигурация определяется местом размещения бойлера и возможностью проделать  отверстия достаточного сечения в междуэтажных перекрытиях. Не рекомендуется проводить дымоотвод через жилые комнаты. В этом случае принимаются дополнительные меры по теплоизоляции и обеспечению герметичности.

При выборе схемы надо учитывать следующее:

  • Использовать трубы с круглым поперечным сечением. Они оказывают наименьшее сопротивление потоку газов и обеспечивают лучшую тягу по сравнению с прямоугольной при равном сечении.
  • Избегать излишних изгибов и горизонтальных участков, и закруглений с малым внутренним радиусом. Эти элементы повышают сопротивление потоку, ухудшают тягу и затрудняют обслуживание.
  • во избежание появления конденсата внутри дымоотвода его внешнюю часть следует утеплить.
  • Чтобы избежать попадания жидкости непосредственно в агрегат, подключение выполняют с помощью короткого горизонтального элемента. В нижней секции вертикального сегмента подсоединяют конус — накопитель с краном для слива сконденсировавшейся влаги.

Если часть дымоотвода проходит по жилым помещениям, то дешевле будет теплоизолировать ее по всей длине. Типовые секции с теплоизоляцией с учетом устройства и монтажа дымохода обойдутся дешевле дополнительных концевых и монтажных элементов.

Структура коаксиальной вентиляции

Коаксиальная приточно-вытяжная вентиляция для газовых котлов разработана для агрегатов с закрытой топкой. Воздух подается по внешней трубе, а продукты сгорания удаляются по внутренней. На вводе в бойлер монтируют устройство сбора и слива конденсата, попавшего в подводящий трубопровод.

Схема коаксиального дымохода

Очевидными достоинствами схемы вентиляции будут:

  • Пожаробезопасность и отсутствие потребности в дополнительной теплоизоляции. Внутренняя труба с горячими газами охлаждается поступающим по внешней трубе воздухом с улицы.
  • Воздух поступает в камеру сгорания нагретым, повышая эффективность горения газа и энергоэффективность аппарата.
  • Отсутствует воздухообмен с внутридомовым объемом, допустимо размещение на кухне.

В целом коаксиальная система с турбо вытяжкой обеспечивает лучший комфорт и несложную сборку. Потребуется проделать всего одно отверстие в стене вместо прорезания междуэтажных перекрытий и крыши или возведения спорной по своим эстетическим качествам внешней структуры. Отсутствует и необходимость периодически проверять  и сливать сконденсировавшуюся влагу.

Особенности монтажа коаксиального дымохода

Во время монтажа коаксиального дымоотвода в частном доме существуют следующие нюансы:

  • Использовать вентилятор для создания принудительной вытяжки.
  • При вертикальном креплении предусмотреть ловушку для сбора конденсата.
  • При горизонтальном креплении придать небольшой (5-10 0) уклон от выходного патрубка к улице, чтобы исключить попадание в воздухозаборник атмосферных осадков и обеспечить свободное вытекание влаги.
  • Следует по возможности избегать поворотов и коленчатых сочленений.
  • Каждому агрегату требуется отдельный дымоотвод. Объединяя несколько устройств, следует использовать один вентилятор только для одного бойлера и обеспечить достаточный диаметр воздуховода для полноценного обеспечения всех агрегатов.

Стоит обратить внимание на основные ошибки при устройстве дымохода:

При тщательном соблюдении правил сборки система получится долговечной, безопасной и эффективной. Закрытая камера сгорания исключит появление посторонних запахов и обеспечит максимальный комфорт пребывания.

Требования к помещению, где располагается газовый котел

Установки мощностью > 30 киловатт требуют отдельное помещение котельной. Бытовые устройства меньшей мощности допускается размещать на кухне. Комната с газовым котлом должна соответствовать следующим требованиям:

  • Площадь > 15 кв. м.
  • Высота помещения > 220 см.
  • Окна оборудованы для проветривания.
  • Расстояние до стены от стенки бойлера > 10 см.
  • Стены, пол и потолок выполнены из негорючих материалов.
  • Обеспечен приток воздуха (камеры сгорания открытого типа)

Выделенная котельная для установок мощностью > 30 киловатт оборудуется вытяжкой, приточной вентиляцией, объем > 15 кубометров. Предусматривается естественное и принудительное проветривание котельной. Обеспечивается достаточное освещение и размещается огнетушитель, пригодный для тушения электроустановок под напряжением, и система пожарной сигнализации.

Возможные проблемы с газовой службой

Пункт 6.6.7 Строительных Норм и Правил 41-01 -2003 запрещает монтировать систему принудительной вентиляции в одном  помещении с системой отопления. Сотрудники надзорных служб требуют отключить и размонтировать систему вытяжной вентиляции и воздуховод на кухне, где размещен бойлер.

В случае использования открытой камеры сгорания их возражения правомочны, поскольку одновременная работа двух устройств приведет к снижению содержания кислорода ниже санитарных норм.

Если же:

  • Применяется бойлер с закрытой горелкой с воздухообменом через коаксиальную систему
  • Отопительный прибор не включен в домовые вентиляционные каналы
  • Выполнены требования к газовой трубе, ее вводу на участок и в дом.
  • Магистраль герметизирована в соответствии с нормами и имеется допуск к эксплуатации.

Тогда отопительная и вытяжная система могут работать вместе.

Заключение

В краткой статье мы постарались осветить проектирование, монтаж и эксплуатацию вытяжек для газовых котлов в частных домах. Мы будем признательны за ваши дополнения и уточнения в комментариях. Ценным станет живой опыт выбора или сборки дымоходов.

Дымоход для газового котла: описание, расчет, монтаж



Вступление

Дымоход для газового котла нужен для отвода результатов горения газа в топке котла. Расчет, строительство и материал дымохода подчиняются определенным строгим правилам и определяются в проекте газификации дома.

Познакомьтесь с содержанием статьи:

  • Что такое дымоход (кратко)
  • Размеры газового дымохода

Что такое дымоход

Дымоход входит в монтаж внутреннего газопровода дома. Дымоход это круглая или прямоугольная вертикальная труба, по которой из газового котла выводятся продукты после сгорания газа. Дымоход, смонтированный в доме, называют внутренним, дымоход, смонтированный или построенный вне дома, называют наружным. Отводящие по дымоходу продукты горения имеют высокую температуру. Именно по этому пожарная инспекция особенно тщательно проверяет правильное устройство дымоходов.

Размеры газового дымохода

Обычно, отвод для газового котла сделан из круглой трубы. Именно по этому, предпочтительно газовый дымоход делать круглого сечения. Правда лучшим считается сечение дымохода в виде овала. Овальные дымоходы из-за не равномерного прогревания, обеспечивают наибольшую тягу, так как создают осевое завихрение выводящих газов, не встречая препятствий на пути. В квадратном дымоходе в углах образуются обратные завихрения, которые препятствуют основной тяге.

Поясню, почему важно правильно подобрать диаметр и длину дымохода. В дымоходе важна, так называема тяга. Если тяга дымохода слабая отработанные газы будут скапливаться в топке и мешать сгоранию топлива. Это уменьшает теплоотдачу газового котла и снижает эффективность отопления.

При этом нужно правильно подобрать сочетание длины дымохода и его диаметра.

  • Если труба будет слишком длинной, то тяга будет выкачивать жар из топки;
  • Если труба будет слишком толстой, то поднимаясь по ней газы, остынут и тяга снизится;
  • Если труба будет и тонкой и длинной создастся аэродинамическое сопротивление, которое «удушит» тягу.

Расчет диаметра и длины дымохода

Вообще говоря, в паспортах большинства газовых котлов указан диаметр дымохода. Диаметр дымохода привязан к его мощности.

Для расчета понадобится две величины: внутренняя площадь сечения  дымохода (f) и внутренняя площадь сечения топки (F).

  • Для каминов и круглых дымоходов отношение F/f должно равняться 10 .
  • Для квадратных и прямоугольных дымоходов отношение F/f= 1,5.

 Причем: f= π×d внутренний. F=Ш×Г топки.

Диаметр дымохода нельзя делать меньше диаметра отводящей трубы газового котла.

Высота дымохода над крышей

Для коньковой крыши «нулем» для определения высоты дымохода служит конек. Возможны три варианта высоты:

  •  500 мм над коньком;
  • На уровне конька;
  • На 10⁰ ниже уровня конька.

Нормированная высота дымоходов хорошо видна на рисунке.

Монтаж дымохода

Дымоход строится одновременно или раньше монтажа газового котла.  По своему расположению дымоходы разделяют на внутренние (внутри дома) и внешние (вне дома). О них чуть ниже.

Монтаж дымохода внутри дома

Проход дымохода через потолок и стены дома нужно изолировать специальными элементами. При соприкосновении дымохода с горючими поверхностями дымоход от них нужно изолировать.

Монтаж дымохода вне дома

Вне дома, дымоход нуждается в утеплении, чтобы не было его промерзания. На рисунках вы видите все элементы внешнего и внутреннего дымохода.

Специально для сайта Obotoplenii.ru

Другие статьи раздела Газификация дома

Популярные статьи

Коаксиальный дымоход для двухконтурного газового котла

Содержание


Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.


Отличие от обычных труб: что нового


Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.


Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.


Конструкция и принцип работы


Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.


Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция


Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.



Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию


Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

  • адаптер;
  • отвод на 90°, 30° и 45°;
  • сама труба.


Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.




Ориентировочный комплект выглядит следующим образом:

  • коаксиальная труба 1,0 м и компенсатор 0,5 м;
  • «колено» – угловой переходник, 45° либо 90°, для соединения;
  • тройник для подключения;
  • переходная муфта;
  • регулятор тяги;
  • узел для профилактической очистки устройства;
  • конденсатоотвод;
  • защитный экран наружной части;
  • закрепляющие хомуты;
  • опорная площадка;
  • конус;
  • фланец для крепления к стене дома;
  • кольцевые прокладки для придания герметичности и плотности в местах соединений.


Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления


На рынке отопительных приборов представлены различные варианты.

Пластик


Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.



Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь


Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.



Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.


Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

  • Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
  • Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Достоинства и недостатки использования


Рассмотрим положительные и отрицательные характеристики.



Плюсы:

  • Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
  • Экономичность использования топлива и более высокий КПД оборудования.
  • Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
  • Быстрый монтаж и введение в эксплуатацию.
  • Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
  • Если монтаж произведен правильно, это позволяет значительно увеличить тягу.


Недостатки системы:

  • Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
  • Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
  • Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
  • Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
  • Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла


Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.



Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж


Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.


  • Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
  • Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
  • Отдельные элементы должны соединяться друг с другом по раструбной системе.
  • Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
  • В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
  • Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
  • Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.


Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Что такое дымоход котла и как он работает?

Большинство котлов сжигают газ для нагрева воды, которая, в свою очередь, циркулирует вокруг центрального отопления и водонагревателя, или, в качестве альтернативы, направляет воду прямо в горячие краны в комбинированном котле. Это создает избыточное тепло и производит некоторые нежелательные побочные продукты, которые необходимо безопасно отводить через дымоход. Здесь мы рассмотрим, что такое дымоход, для чего он нужен, а также некоторые правила, регулирующие его размещение.

Что такое дымоход котла?

Дымоход котла — это, по сути, дымоход котла, но вместо того, чтобы отводить дым и сажу изнутри дома, в основном выделяются углекислый газ и водяной пар.

Однако есть небольшие следы других, даже менее желанных, веществ, вырабатываемых котлом, особенно тем, который не работает эффективно. Наиболее серьезным из них является окись углерода, бесцветный газ без запаха, который может быть смертельным при вдыхании. Это причина, по которой все домохозяйства должны иметь сигнализаторы угарного газа, а также дымовые извещатели. Другой потенциальный побочный продукт — это закись азота, которая менее опасна, но может вызывать респираторные проблемы.

При правильном размещении и в рамках правовых норм дымоход вашего котла безопасно отправляет все эти газы наружу в атмосферу, подальше от вашего дома и на безопасном расстоянии от земли и населения (если ваша стена касается дороги или тротуара). за пределами).

Как работает дымоход?

Дымоход — это просто кусок трубопровода или воздуховода, по которому газы и горячий воздух перемещаются из камеры сгорания котла наружу.

В конденсационных котлах дымоход фактически является частью системы отопления, поскольку именно тепло от сгоревших газов начинает нагревать возвращающуюся из системы воду. Пока поступающая вода нагревается, горячие дымовые газы теряют часть своей тепловой энергии, поэтому водяной пар в дымовых газах может даже превратиться обратно в жидкую воду, отсюда и название «конденсационные» котлы.Отчасти поэтому конденсационные котлы так эффективны.

В большинстве современных котлов дымоход проходит через стену, на которой установлен котел, горизонтально. Котлы, расположенные снаружи, имеют другое расположение дымохода, что обеспечивает их соответствие нормативным требованиям. В некоторых котлах, особенно в масляных горелках, дымоход обычно проходит через крышу вертикально. Вам, вероятно, также понадобится вертикальный дымоход, если ваш котел размещается где-то еще, а не на внешней стене.

Вертикальный дымоход должен иметь крышку сверху, чтобы предотвратить попадание в него дождя, листьев, снега и других возможных причин блокировки, при этом позволяя газам безопасно выходить.Горизонтальные дымоходы, как правило, не нуждаются в укрытии, хотя, если они расположены рядом с деревом, неплохо поставить вокруг них охранник, чтобы листья не попадали в него. Забитый дымоход опасен, так как газам некуда будет уходить, кроме как обратно в дом.

Правила для дымовых газов

Поскольку газы, выходящие из дымохода, потенциально токсичны и горячие, существуют некоторые важные правила, касающиеся того, как и где их размещать. Эти правила предназначены для предотвращения возврата ядовитых газов в ваш дом или дома ваших соседей, а также для защиты вас, ваших соседей и населения от горячих газов, которые могут легко кого-то обжечь.Чтобы обеспечить соблюдение минимальных стандартов безопасности, дымоход должен находиться на определенном расстоянии от окон, воздушных кирпичей, отверстий, углов и земли. Вот несколько примеров таких расстояний:

  • 2,1 м над уровнем земли, если смотреть на проезжую часть или часто используемую дорогу
  • 300 мм ниже, выше или рядом с открывающимся окном, вентиляционным отверстием или другим вентиляционным отверстием
  • 75 мм ниже желобов, дренажных труб или грунтовых труб
  • 200 мм ниже карниза (свес кровли)
  • 300 мм над землей, на уровне крыши или балкона
  • На 2000 мм ниже окна Velux (для вертикального дымохода)
  • 300 мм над скатом крыши или плоской крышей (для вертикального дымохода)

Обратите внимание, что для более мощных котлов могут потребоваться большие зазоры между дымоходом и соответствующим объектом; цифры выше — минимальные зазоры для типичных бытовых котлов.Также обратите внимание, что эти правила могут быть пересмотрены и изменены.

По большей части, домовладельцам не нужно знать особенности этих мер безопасности, поскольку установщик газового сейфа должен понимать и применять их при установке нового котла. Однако, если вы живете в арендованном жилье и подозреваете, что дымоход неуместен, вам следует связаться с арендодателем, поскольку это может быть небезопасно для жителей и прохожих и может даже предположить, что котел был установлен не уполномоченным инженером.

Проверка дымохода

Рекомендуется время от времени проверять дымоход, особенно если недавно была ветреная погода, особенно осенью. Внутри них могут застрять листья, и их нужно будет немедленно удалить.

Эффективность дымохода будет одним из наиболее важных элементов вашего годового обслуживания. Инженер проверит, что дымоход не заблокирован или каким-либо образом ограничен, и что он выполняет свою работу должным образом и эффективно.Если в течение последних 12 месяцев вы не проверяли и не обслуживали свой котел, воспользуйтесь нашей системой поиска установщиков, чтобы найти местного слесаря. Убедитесь, что вы знаете марку и модель своего котла, так как слесарь может специализироваться на других марках. Все в нашем каталоге одобрены для работы на Идеальных котлах.

Найди мой новый котел

Горючие газы в вашем доме — что вы должны знать о разливе продуктов сгорания

ПРОЛИВАТЬСЯ К ВАШЕМУ ДОМУ ГАЗЫ СГОРАНИЯ?

Есть ли в вашем доме какие-либо из этих устройств для сжигания топлива?

  • Газовая печь, бойлер или водонагреватель
  • Топка, котел или водонагреватель, работающий на жидком топливе
  • Дровяная печь или камин
  • Переносные обогреватели на пропане, природном газе или керосине
  • Другие устройства для сжигания топлива (например,грамм. газовая плита)

Если да, то при сгорании топлива будут выделяться тепло и газообразные продукты сгорания. Обычно эти продукты сгорания, которые могут включать как видимый дым, так и различные невидимые газы, выводятся наружу через дымоход или вентиляционную трубу. К сожалению, в некоторых случаях они могут вместо этого сбежать в ваш дом, где могут вызвать различные проблемы со здоровьем и другие проблемы.

Утечка при сгорании — это термин, используемый для описания нежелательного потока продуктов сгорания в ваш дом.Используемые количества обычно небольшие; тем не менее, каждый год в некоторых домах случаются серьезные или долгосрочные разливы продуктов сгорания, что иногда приводит к серьезным или трагическим последствиям. Вам будет предоставлена ​​некоторая важная информация о разливе продуктов сгорания, которая предупредит вас о некоторых индикаторах и наметит практические шаги, которые вы можете предпринять для снижения рисков. Короче говоря, информация, представленная здесь, предназначена для того, чтобы научить вас, как не допускать попадания продуктов сгорания в ваш дом.

ПОЧЕМУ ТАКОЕ ОБЕСПЕЧЕНИЕ?

Поскольку токсичные соединения могут присутствовать в дымовых газах, присутствие этих газов в домашнем воздухе может привести к проблемам, начиная от неприятных головных болей и заканчивая серьезными заболеваниями, отравлением угарным газом (CO) и даже смертью.

Токсичные и другие вредные вещества, которые могут быть обнаружены в дымовых газах, включают:

  • Окись углерода (без цвета, запаха и чрезвычайно токсична)
  • Полициклические ароматические углеводороды
  • Альдегиды
  • Несгоревшие углеводороды
  • Оксиды серы
  • Оксиды азота
  • Твердые частицы (например, сажа)
  • Двуокись углерода и водяной пар — оба присутствуют в больших количествах и, хотя и относительно безвредны, могут создавать дискомфорт в помещении или способствовать возникновению проблем с влажностью в доме

Точный состав и характеристики дымовых газов зависят от нескольких факторов.К ним относятся тип сжигаемого топлива, тип используемой горелки, тип используемой системы вентиляции и состояние вашей системы отопления. Серьезность их воздействия на ваш дом и жителей зависит от этих предметов, а также от того, сколько свежего воздуха циркулирует в вашем доме.

ПОНИМАНИЕ ВЫВОДА И ПРОЛИВОВ

Когда дела идут хорошо

Типичная масляная или газовая система воздушного отопления схематически показана на рисунке 1. Во время работы система генерирует два отдельных воздушных потока:

1) Воздух для горения

В зависимости от типа отопительного оборудования воздух, необходимый для горения, может втягиваться в оборудование из окружающей комнаты или отводиться прямо снаружи дома.Отопительное оборудование предназначено для полного удаления образующихся дымовых газов из вашего дома.

Рисунок 1 Расход воздуха в базовой системе принудительного воздушного отопления

Текстовая версия

Рисунок 1 — Основные потоки воздуха в системе принудительного воздушного отопления: Изображение печи, на котором показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, текущий вверх через теплообменник, нагреваясь и подаваемый обратно в дом. Воздух для горения и циркулирующий воздух, показанные серыми и черными стрелками, проходят через печь во время ее работы, но никогда не смешиваются с потоками возвратного и приточного воздуха.

Рисунок 2 — Утечка продуктов сгорания через впускное отверстие для разрежающего воздуха печи на природном газе

Текстовая версия

Рисунок 2 — Вытекание при сгорании из впускного отверстия для разрежающего воздуха печи с естественным тягловым газом: На изображении печи показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, проходящий вверх через теплообменник, нагреваясь и подавая обратно воздух в камеру. жилой дом. Воздух для горения в доме, показанный двумя серыми стрелками, а затем черными при прохождении через теплообменник, встречает дымовые газы, выходящие из дымохода, представленные большой белой стрелкой, в результате чего дымовые газы просачиваются в дом.

2) Циркуляционный воздух

Тепло, вырабатываемое оборудованием для обогрева помещений, передается в жилые помещения дома. В системе с приточным воздухом это достигается за счет циркуляции нагретого домашнего воздуха. Более холодный воздух возвращается в печь, нагревается в теплообменнике и возвращается в дом по отопительным каналам. В правильно работающей печи с принудительной подачей воздуха воздух для горения и циркулирующий воздух проходят через печь во время ее работы, но никогда не смешиваются (как показано на рисунке 1).

Системы водяного отопления — системы, которые обычно используют воду и радиаторы для распределения тепла, — не имеют циркулирующего воздушного потока. Однако они требуют такой же подачи воздуха для горения и удаления дымовых газов, что и системы с принудительной подачей воздуха.

Аналогичным образом, газовые или масляные водонагреватели, камины и дровяные печи — все требуют воздуха для горения, и все дымовые газы должны выводиться наружу.

Когда дела идут не так

К сожалению, системы сжигания не всегда работают должным образом, и результатом может быть утечка топлива.

Иногда утечка очевидна — например, если у вас есть дровяная печь или камин, вы можете иногда увидеть, как дым выходит в комнату. Или если у вас есть темное пятно на стене над камином, это может указывать на утечку продуктов сгорания в комнату при запуске или во время использования. В других случаях утечка может быть не столь очевидной, отчасти потому, что оборудование для обогрева помещений и водонагреватель обычно расположены вдали от основных жилых помещений дома и горят относительно чисто.Кроме того, многие газообразные продукты сгорания, особенно из природного газа и пропана, трудно обнаружить, поскольку они невидимы и не имеют запаха или почти не имеют запаха.

Три основных фактора, действуя по отдельности или вместе, могут создать условия, способствующие разливу горения в вашем доме. В дополнение к этим факторам иногда могут быть виноваты необычные ветры.

Фактор 1: Проблемы с дымоходом / вентиляцией

Задача дымохода — выводить дымовые газы из дома. Однако дымоход не будет работать должным образом, если он плохо спроектирован, плохо установлен или в плохом состоянии.Есть много причин неадекватной работы или выхода дымохода из строя. Вот несколько примеров:

  • Дымоход может быть неподходящего размера — слишком мал для работы или слишком велик для поддержания достаточной тяги.
  • Препятствия, такие как птичьи гнезда, трупы животных, битые кирпичи, обрушившаяся облицовка и лед, могут блокировать поток воздуха в дымоходе.
  • Неправильное окончание (расположение или высота) дымохода или отвода продуктов сгорания может привести к попаданию в зону высокого давления.
  • Коррозия может стать проблемой в результате конденсации влаги или плохой конструкции или монтажа.
  • Неизолированный дымоход на внешней стене вызывает особую озабоченность, поскольку в отсутствие дымовых газов он может стать очень холодным. Это может привести к конденсации влаги из воздуха. Когда дымоход сначала заполняется влажными дымовыми газами, конденсация может увеличиваться, по крайней мере, до тех пор, пока дымоход не прогреется. Конденсация может привести к повреждению материалов в дымоходе и образованию льда. Это, в свою очередь, приводит к таким проблемам, как крошащийся кирпич и керамические футеровки дымохода, деформированные металлические футеровки, трещины и утечки, засоры и плохая тяга.
Фактор 2: Проблемы с оборудованием

Приборы для сжигания в вашем доме состоят из нескольких компонентов, и, как и дымоходы, они должны быть хорошо спроектированы, правильно установлены и регулярно обслуживаться. В противном случае механические проблемы могут помешать надлежащему отведению дымовых газов.

Например, плохо обслуживаемая или поврежденная топка или горелка котла может вызвать неполное сгорание топлива, что приведет к низким температурам горелки. Это может привести к первоначальному разливу при запуске.В качестве альтернативы, частично заблокированный или очень холодный дымоход также может способствовать утечке (см. Рисунок 2).

Фактор 3: Проблемы с давлением

Зимой закрываем дома. В то же время у нас есть вытяжные вентиляторы и множество других устройств, которые выкачивают воздух из дома. Фактически, многие приборы, особенно камины, выбрасывают значительное количество воздуха, даже когда они не работают. В результате давление воздуха в помещении падает ниже давления воздуха на улице, и в доме происходит разгерметизация.Поскольку давление в помещении пытается уравняться с давлением на улице, свежий наружный воздух втягивается в дом через отверстия, такие как трещины и щели вокруг окон, дверей и преднамеренные отверстия в конструкции здания.

Если в вашем доме слишком большая разгерметизация, воздух может быть засосан обратно (т. Е. Поток воздуха будет реверсирован) через дымоход или вентиляционную систему, особенно в отопительном оборудовании с естественной тягой. Оборудование с естественной тягой использует плавучесть для перемещения нагретых продуктов сгорания вверх по дымоходу или вентиляционному отверстию без использования вентиляторов.Когда это происходит, воздух течет вниз по дымоходу, а не вверх — состояние, известное как обратная тяга (см. Рисунок 3). Если вы когда-либо открывали заслонку камина перед зажиганием камина и чувствовали, что в комнату проникает большой поток холодного воздуха, вы столкнулись с обратным тяготением.

Рисунок 3 — Вытяжка из-за разгерметизации

Текстовая версия

Рисунок 3 — Дом с обратной вытяжкой из-за разгерметизации Изображение двухуровневого дома с вытяжными вентиляторами для ванной и кухни, центральной системой вакуумирования и сушилкой для белья.Дом показан как сдавленный как разгерметизированный. Стрелки показаны спускающимися вниз по дымовой трубе печи и бака горячей воды и представляют собой выхлопные газы, выходящие на нижний уровень.

Обратная вытяжка наиболее распространена во время цикла выключения топочного устройства. Если прибор запускается во время обратного тяготения, нисходящий поток воздуха в дымоходе может быть трудно повернуть вспять. Просыпание продуктов сгорания может продолжаться после пуска столько, сколько потребуется для устранения обратного вытягивания.В домах, где цикл включения короткий, а дымоход не изолирован или не обогревается, этот тип пускового разлива может происходить часто, так как дымоход имеет мало возможностей для нагрева и создания хорошей тяги. Например, при сжигании дров продукты сгорания во время запуска особенно грязны, поэтому даже незначительные утечки такого типа следует рассматривать как нежелательные. В некоторых случаях обратная тяга также может иметь место во время работы топочного устройства — например, в камине с тлеющим огнем.(См. Раздел А как насчет дровяных каминов ?)

ПРЕДОТВРАЩЕНИЕ РАЗЛИВОВ ПРОТИВ СГОРАНИЯ

Как говорится, лучшее лекарство — профилактика. Некоторые из описанных ниже действий будет легче осуществить, если вы строите, ремонтируете или заменяете существующее оборудование. Даже если это не так, вы все равно можете многое сделать.

Обслуживание устройств для сжигания топлива

Начните ежегодное техническое обслуживание всех ваших топочных устройств.Обратитесь в этом за помощью к квалифицированному специалисту. Специалист по обслуживанию должен проверить герметичность теплообменника, наличие утечки при запуске и конденсацию в дымоходах.

Техническое обслуживание должно включать настройку — правильно настроенный прибор для сжигания редко производит CO, самую серьезную угрозу. При необходимости отрегулируйте нагревательное оборудование таким образом, чтобы оно работало в циклах продолжительностью шесть минут или дольше (чтобы минимизировать утечку при запуске). Помните, что тщательная проверка может стоить немного дороже, чем простая очистка, но это хорошо потраченные деньги.

Осмотр и уход за дымоходом

Забитый дымоход не будет выводить дымовые газы из вашего оборудования. Позаботьтесь о профессиональной проверке дымохода на предмет отсутствия трещин и препятствий, например осколков кирпича, льда или мертвых животных. Эта проверка должна выполняться регулярно в рамках ежегодного или двухгодичного обращения в службу поддержки.

Обновите дымоход

Поговорите со специалистами по дымоходам, чтобы узнать, как можно улучшить характеристики дымохода. Если вы строите или ремонтируете, постарайтесь разместить новый дымоход на внутренней стене, чтобы он оставался теплым.

Попросите специалиста оценить подачу воздуха для ваших топочных устройств. Помните, что даже правильно спроектированный воздуховод для воздуха для горения сам по себе не решит проблемы утечки или обратного вытягивания; Также следует решить проблемы с дымоходом и разгерметизацией.

Обновите свое устройство

При замене существующего оборудования или покупке нового оборудования инвестируйте в устройства, которые менее подвержены утечке. Устройства с принудительной тягой, которые используют вентилятор для принудительной вентиляции дымовых газов, более устойчивы к утечке.Герметичные устройства для сжигания, использующие технологию прямого отвода воздуха, изолируют воздух для горения и дымовые газы от жилых помещений с помощью отдельных герметичных трубопроводов, которые дополнительно ограничивают возможность утечки. Спросите совета у продавца.

Избегайте условий, ведущих к отказу от проекта

При небольшой осторожности условия, которые могут привести к обратному вытягиванию, можно свести к минимуму за счет уменьшения разницы давления внутри и снаружи.
Например:

  • Остерегайтесь одновременного использования нескольких мощных вытяжных устройств, таких как кухонная вытяжка большой емкости и сушилка для белья.
  • Если вы устанавливаете новую приставку с мощным вытяжным вентилятором, получите совет специалиста о том, как сбалансировать это на стороне подачи воздуха.
  • Избегайте комбинаций приборов, которые могут создать условия пониженного давления, например, печи с естественной тягой и вытяжным вентилятором верхнего диапазона.
  • Если ваша печь, бойлер или водонагреватель находится в небольшом отдельном помещении, позвольте воздуху свободно перемещаться между механическим помещением и остальной частью дома. Решеткой могут быть решетчатые двери или установленные дверные / настенные решетки.
  • Если у вас есть система воздушного отопления, убедитесь, что вы не забираете возвратный воздух из непосредственной близости от ваших приборов для сжигания. Также убедитесь, что дверца воздуходувки на вашей печи находится на месте, а отверстие воздушного фильтра достаточно закрыто рамой воздушного фильтра или герметично.

А ТАКЖЕ ДЕРЕВЯННЫЕ КАМИНЫ?

Дровяные камины могут представлять значительную угрозу утечки продуктов сгорания, и к ним следует относиться с большим уважением. Большинство людей с камином испытали небольшие клубы дыма, когда он горит.Они могут не знать, что тлеющие угли угасающего огня могут выделять высокие концентрации CO. Это происходит потому, что когда огонь горит, выделяется мало тепла; тяга в дымоходе может быть очень слабой, и углекислый газ легко проливается в дом, иногда даже после того, как люди ушли спать.

Меры безопасности камина включают техническое обслуживание дымохода, сигнальные устройства и предотвращение условий, способствующих возникновению обратной тяги. Когда камин сильно горит или тлеет, всегда следует подавать дополнительный воздух снаружи.Плотно закрытые дверцы камина во время пожара также могут помочь снизить вероятность утечки. Подумайте о том, чтобы добавить плотно прилегающие двери, если их нет, или, что еще лучше, установите энергоэффективную каминную топку.

БУДЬТЕ ОСТОРОЖНЫ ПРИ ОБОРУДОВАНИИ, НЕ ПРЕДНАЗНАЧЕННЫМ ДЛЯ ИЗОБРЕТЕНИЯ

Если у вас дома есть газовая плита без вентиляции, обязательно используйте вытяжку с вентиляцией вне помещения и обеспечьте дополнительную вентиляцию, когда прибор работает. Вытяжки с рециркуляцией не удаляют продукты сгорания.Никогда не используйте прибор для приготовления пищи на природном газе без вентиляции в качестве прибора для обогрева помещения — существует реальная опасность отравления CO.

Невентилируемые переносные обогреватели не следует использовать внутри помещений. Никогда не используйте уголь или газ для барбекю в помещении.

ОБНАРУЖЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Даже при наличии хорошей программы предотвращения вы должны внимательно следить за утечкой дымовых газов.
Обратите внимание на предупреждающие знаки, такие как:

  • Повторяющиеся головные боли, раздражение кожи и горла, одышка или нарушение двигательной функции
  • Запахи горения в любой части дома
  • Горячий и влажный воздух вокруг отопительного оборудования
  • Пятна сажи вокруг любого топочного устройства, воздуховода, регистров или необычный рокочущий звук во время его работы
  • Арматура из расплавленного пластика в верхней части водонагревателя

Выполните тест дымохода , быстрая и простая процедура, которая даст вам представление о том, насколько хорошо работает ваш дымоход, как показано на рисунке 4 — обратите внимание: этот тест невозможен для закрытых топочных устройств.

Установить сигнальные устройства. Сигнализаторы дыма и CO следует использовать всякий раз, когда присутствуют приборы для сжигания. Купите сигнализацию CO, сертифицированную в соответствии с действующим стандартом Canadian Standards Association (CSA) 6.19 для бытовых устройств сигнализации по угарному газу. Дымовая сигнализация и сигнализация CO должны быть установлены в соответствии с инструкциями производителя по установке и местными строительными нормами. Ваш местный отдел пожарной охраны или чиновник здания могут дать рекомендации по установке.

Имейте в виду, что отравление CO может произойти при воздействии большого количества CO в течение короткого периода времени или небольшого количества CO в течение длительного периода времени, особенно если организм человека имеет ограниченную способность использовать кислород (например,грамм. люди, страдающие астмой и другими респираторными заболеваниями). Также неплохо расположить детектор CO рядом со спальней или слышать из нее. Однако имейте в виду, что сигналы тревоги по CO могут не срабатывать в некоторых ситуациях, например, при длительном воздействии низкого уровня. Кроме того, хотя это и не связано с утечкой сгорания, автомобиль на холостом ходу в пристроенном гараже может вызвать срабатывание сигнализации CO, когда выхлопные газы мигрируют через протекающие общие стены, двери и потолки. Избегайте холостого хода автомобиля в гараже.

Обратите внимание, что все дымовые извещатели и извещатели имеют срок годности и должны быть заменены в соответствии с инструкциями производителя.Кроме того, для блоков с батарейным питанием или блоков с электрическими блоками с резервным аккумулятором меняйте батареи ежегодно или в соответствии с инструкциями производителя. Сигнализация CO также должна иметь логотип CSA.

Рисунок 4 — Проверка потока в дымоходе

  • Держите индикатор дыма (например, ароматическую палочку) рядом с вытяжным шкафом газовой печи или водонагревателя или возле барометрической заслонки масляной печи, когда ваша печь работает. Следите за направлением дыма.
  • Теперь включите все вытяжные вентиляторы и другое вытяжное оборудование. Еще раз проверьте движение дыма в вытяжном шкафу или заслонке.
  • Если дым проникает в дом, возможно, у вас проблема с утечкой. Вам следует немедленно вызвать опытного профессионального подрядчика по отоплению для тщательного осмотра.

Текстовая версия

Рисунок 4 — Проверка потока в дымоходе Рука, держащая палочку ладана возле вытяжного колпака газовой печи

УСТРАНЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Если у вас возникла проблема с утечкой продуктов сгорания, важно как можно скорее ее решить.Часто для решения существующих проблем и предотвращения будущих проблем требуются аналогичные стратегии. После того, как вы определили, что у вас есть проблема или выявили причину, подумайте о соответствующих действиях, описанных в разделе Предотвращение утечки продуктов сгорания. Убедитесь, что все необходимые ремонтные работы или улучшения выполняются как можно быстрее и опытными профессионалами. Если вы не уверены в своих возможностях, проконсультируйтесь в Интернете или в своем телефонном справочнике, чтобы найти профессионалов, специализирующихся, например, на воздуховоде, инспекции зданий, качестве воздуха в помещении, дымоходах и отопительном оборудовании.Ваша топливная компания также может оказать помощь.

Хотя этот информационный продукт отражает текущие знания специалистов по жилищным вопросам, он предоставляется только для общих информационных целей. Ответственность за любые действия или действия, предпринятые на основе описанной информации, материалов и методов, несет пользователь. Читателям рекомендуется обратиться к соответствующим профессиональным ресурсам, чтобы определить, что является безопасным и подходящим в их конкретном случае. Natural Resources Canada не несет ответственности за какие-либо последствия, возникшие в результате использования описанной информации, материалов и методов.

Котельные дымоходы — Полное руководство по правилам дымохода для котлов

Если вы попали на эту страницу, у вас, вероятно, проблемы с дымоходом котла, или вам интересно, что такое дымоход котла и почему вы никогда не слышали о нем раньше.

Все, что нужно знать о дымоходах для котлов

Дымоход котла, несмотря на идентичное произношение и похожее написание, не имеет ничего общего с чрезмерным потоотделением, насморком, ознобом и чувством грубости.

И хотя проблемы с котлом могут быть такими же травматичными, как и доза гриппа, особенно зимой, обычно есть решение.

Здесь мы рассмотрим все, что вам нужно знать о дымоходах для котлов, от того, что они из себя представляют, до того, нужен ли вам новый дымоход или заменяющий котел, а также все нормативы и более обширную информацию, которая вам может понадобиться.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Что такое дымоход котла?

Определение: Дымоход котла — это компонент, обеспечивающий безопасный выход газа из котла. В большинстве случаев это труба или воздуховод, которые крепятся к котлу для безопасного отвода выхлопных газов из дома.

Цель состоит в том, чтобы удалить отходы, не подвергая их воздействию ни вы, ни кто-либо из окружающих. Воздуховод прикреплен к котельной и выходит за пределы здания, обеспечивая безопасный проход.

Без дымохода котла существует риск попадания выхлопных газов в воздух в вашем доме, что, безусловно, не рекомендуется. Каждая установка нового котла требует нового дымохода в соответствии с правилами.

Как вы, вероятно, можете понять из этого краткого описания, дымоходы для котла играют очень важную роль, и поэтому всегда рекомендуется обращаться за помощью к специалистам, если вы думаете, что у вас могут быть проблемы с дымоходом вашего котла. Мы рекомендуем то же самое, если вы переехали домой, так как вы не знаете, в каком состоянии находится дымоход котла.

До тех пор, пока мы не достигнем точки, когда невероятно умные ученые будут разрабатывать топливо, производящее полностью чистые и безвредные газы, мы продолжим полагаться на дымоходы котлов, чтобы защитить нас от потенциально вредных выбросов.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Почему важен дымоход котла?

Без дымохода котла вы можете подвергнуться воздействию вредных газов. Также необходимо учитывать воздействие на окружающую среду.

При установке дымоходов котла существуют строгие критерии, обеспечивающие безопасный выброс дымовых газов и опасных газов в атмосферу.

Подробнее о правилах отвода дымовых газов мы поговорим позже.

У всех есть дымоход котла?

Если у вас дома есть котел, весьма вероятно, что у вас также есть дымоход от котла.

Дымоходы устанавливаются при использовании комбинированных, обычных и системных котлов. Единственное исключение, которое может относиться к небольшому количеству домовладельцев, — это задний котел.

Это тип котла, который устанавливается за камином. Если за камином стоит газовый котел, выбросы будут проходить через дымоход, а не через дымоход котла.

Стоит отметить, что задние котлы — вымирающая порода, потому что они намного менее эффективны, чем комбинированные и обычные котлы.

Если у вас дома есть задний котел или вы планируете приобрести недвижимость, в которой установлен этот тип котла, стоит изучить другие варианты и подумать об обновлении системы.

Это сэкономит вам деньги на счетах за электроэнергию и улучшит производительность вашего котла.

Если этот сценарий применим к вам, было бы разумно получить несколько цитат.Вы можете быть удивлены тем, сколько вы можете сэкономить, особенно в долгосрочной перспективе.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Нужен ли дымоход котла?

Если вы дошли до этого раздела руководства, не пропуская основные моменты, вы, вероятно, уже знаете ответ на этот вопрос.

Если у вас есть котел, установленный в вашем доме, и вы собираетесь по своим делам включать отопление в холодную погоду и запускать горячую ванну после трудных дней, вам понадобится дымоход из котла.

Дымоход котла — это простой механизм, но он очень важен для вашей безопасности, а также для безопасности окружающих.

Дымоходы для котлов не только способствуют укреплению здоровья и безопасности, но и необходимы для обеспечения того, чтобы ваша система отопления соответствовала установленным нормам.

Если мы дадим вам метафору и скажем, что наличие котла без дымохода сравнимо с нырянием с акулами без клетки, вы скоро поймете важность дымохода.

———-

Получите расчет стоимости котла с мгновенным принятием решения о финансировании онлайн — нажмите здесь

———-

Если у вас уже установлен комбинированный котел или обычный котел, в нем должен быть исправный дымоход.

Если вы думаете о замене котла или проводите проверку, чтобы убедиться, что все в хорошем рабочем состоянии, вам не о чем беспокоиться.

Дымоходы будут проверяться во время плановых проверок, и если устанавливается новый котел, любые работы по созданию нового дымохода или ремонту существующего воздуховода обычно включаются в предложение.

Где я могу найти дымоход моего котла?

В большинстве случаев поиск дымохода не требует полномасштабной охоты за сокровищами в стиле Аннеки Райс.

Обычно, если вы выйдете на улицу, вы увидите дымоход, прикрепленный к стене. Дымоход будет размещен на стене, ближайшей к котлу, и снаружи дома вы сможете увидеть конец трубы.

Если вы когда-либо замечали, что пар выходит из дома вашего соседа в холодный день, это будет из дымохода котла.

В большинстве зданий есть горизонтальные дымоходы, но иногда может быть рекомендован вертикальный дымоход.

Тип дымохода обычно зависит от формы здания и расположения котла.

В новых установках для замены котлов используются круглые дымоходы, а в старых (старше 15 лет) воздуховоды чаще имеют квадратный конец.

Не беспокойтесь, если вы не знаете, какой у вас тип дымохода.

Инженер сможет предоставить вам всю необходимую информацию о существующем или новом дымоходе, а также легко получить ответы, просто взглянув на конец дымохода.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Совет по поиску дымохода вашего котла:

Здесь мы обсудим несколько способов определения вашего гриппа с некоторыми полезными советами и рекомендациями:

1.Дымоходы бывают разных форм и размеров

Если вы думаете о замене котла и разговариваете по телефону с инженером, он может спросить, какой у вас дымоход.

Это не крупица информации, которую многие из нас хранят в центре внимания, поэтому не паникуйте, если вы не знаете что-то в голове.

К счастью, найти нужные ответы несложно.

Какой формы у вас дымоход ?

Когда вы разговариваете с инженером, он может спросить вас, какой формы дымоход.

В подавляющем большинстве случаев ответ будет круглый или квадратный .

Быстрая визуальная проверка обеспечит вам необходимую ясность.

Выйдите на улицу, найдите трубу и посмотрите, круглый ли дымоход или квадратный.

Чаще всего задают этот вопрос, чтобы узнать, сколько лет этому агрегату, поскольку в современных котлах обычно используются круглые дымоходы.

Дымоходы круглые :

Круглые дымоходы обычно встречаются на установках, которые были установлены за последние 15 лет, и отводят газы по трубам диаметром 22 мм.

Дымоход квадратный :

Квадратные дымоходы чаще встречаются в старых установках, в которых все еще могут использоваться трубы диаметром 15 мм, а не стандартные трубы диаметром 22 см. Если трубы старые, их следует модернизировать, чтобы они соответствовали действующим стандартам безопасности.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Горизонтальные и вертикальные дымоходы :

Форма дымохода может варьироваться от одного котла к другому, как и расположение дымохода.

В большинстве случаев дымоход горизонтальный, и его можно увидеть сквозь внешнюю стену сбоку здания.

При горизонтальном дымоходе труба проходит прямо через стену за котлом.

В случаях, когда котел не крепится к внешней стене, можно установить вертикальный дымоход.

В этом случае дымоход идет вверх, а затем выходит через крышу.

Вертикальный дымоход похож на очень маленький дымоход, и видно, как из него выходит пар, когда включено отопление.

Поскольку размещение вертикального дымохода сложнее и сложнее, чем у стандартного горизонтального дымохода, оно является более дорогостоящим.

Иногда также могут возникнуть проблемы с доступом на крышу, и потребуются строительные леса, что увеличит затраты на рабочую силу.

Если вам действительно нужен вертикальный дымоход, вы будете проинформированы о стоимости установки до того, как примете окончательное решение.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Как форма и расположение дымохода влияют на затраты?

У большинства из нас нет бесконечного бюджета, поэтому важно знать о потенциальных финансовых последствиях различных типов дымохода.

Нет ничего хуже, чем получить гораздо более привлекательный счет, чем ожидалось.

Хорошая новость заключается в том, что если у вас уже есть горизонтальный круглый дымоход, это, скорее всего, вообще не повлияет на затраты.

Если квадратный дымоход необходимо замуровать или нужен вертикальный дымоход, стоимость установки будет выше, но не паникуйте.

Полная стоимость будет объявлена ​​до того, как вы продолжите. Вертикальные дымоходы могут создавать проблемы из-за необходимости прокладки воздуховода через пространство под крышей.

Если к крыше нелегко добраться, или инженер не достоин дополнительной роли в BFG, это означает, что могут потребоваться строительные леса и черепицу необходимо переместить или заменить.

———-

Получите расчет стоимости котла с мгновенным принятием решения о финансировании онлайн — нажмите здесь

———-

Еще одно соображение, когда говорят о стоимости нового котла с установкой нового котла, — это дома, для которых требуется комплект шлейфа.

Если ваш котел расположен рядом с окном или любым другим проемом, рекомендуется приобрести этот комплект, который предназначен для удлинения дымохода и обеспечения безопасного выхода вредных газов.

Нормы дымовых газов котла

Безопасность прежде всего — это пословица, которую всегда следует применять при установке котла.

При установке дымохода соблюдаются критерии, обеспечивающие безопасность и соответствие всех агрегатов и систем необходимым стандартам.

Правила регулируют расположение дымохода котла, высоту и окончательные детали, которые относятся к размещению дымохода.

1.

Расположение

Местоположение дымохода — ключ к защите вас, а также людей, которые живут рядом с вами.

При выборе возможного места для дымохода инженеры должны убедиться, что это место не подвергает опасности других.

Например, если вы живете в таунхаусе, дымоход не должен располагаться слишком близко к окну вашего соседа.

Если дымоход расположен рядом с ограничивающей линией, расстояние между краем и концом дымохода должно составлять не менее 600 мм.

Также важно избегать размещения дымоходов слишком близко к пешеходным и пешеходным дорожкам общего пользования.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

2.

Высота

Высота дымохода может иметь значение для собственности, расположенной рядом с другими зданиями, и для общественных участков проезда.

Основные элементы безопасной установки

Чтобы убедиться, что установка соответствует нормам дымохода котла, необходимо выполнить следующие шаги:

  • Воздуховод должен быть надежно загерметизирован с обеих сторон с помощью герметика, такого как герметик или песчаный цемент.
  • Угол трубы должен быть точным, чтобы предотвратить капание.
  • Воздуховод должен быть надежно закреплен болтами и винтами (это относится ко всем трубопроводам и удлинителям).
  • Длину дымохода следует тщательно рассчитывать для обеспечения безопасности и поддержания оптимальной производительности котла: лучше избегать добавления слишком большого количества удлинителей, так как это может повлиять на КПД котла.
  • Как мне убедиться, что я получу лучшее предложение на новый котел

Если вы ищете лучший комбинированный котел и отопительные системы, естественно захотеть найти лучшее предложение.

Если вы ищете лучшую цену и первоклассный сервис, почему бы не связаться с нами сегодня?

Мы можем предоставить вам дополнительную информацию, дать представление о стоимости в зависимости от ваших индивидуальных требований и объяснить разницу между различными типами дымоходов для котлов.

Все наши сотрудники имеют класс инженеров-теплотехников и имеют регистрацию Gas Safe.



Получите котировку котла с мгновенным финансовым решением онлайн - нажмите здесь

Если вы хотите узнать стоимость дополнительных расходов на расширение дымохода или место выхода дымохода, мы можем помочь.

Вы должны удалить отходящие газы и окись углерода из комбинированного или конденсационного котла.

Чтобы получить фиксированную цену на новый котел, воспользуйтесь нашей онлайн-системой расчета котировок, где вы можете приобрести свой котел в течение нескольких минут.

Вы можете заплатить наличными или воспользоваться нашими вариантами финансирования котлов, которые выполняются онлайн в течение нескольких минут, а также воспользоваться 15-летней гарантией на комбинированные и лучшие системные котлы Viessmann 050-W и Viessmann 100-W.

Чтобы узнать цену за 20 секунд — нажмите здесь.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

% PDF-1.4
%
168 0 объект
>
эндобдж

xref
168 78
0000000016 00000 н.
0000003142 00000 п.
0000003244 00000 н.
0000004191 00000 п.
0000004275 00000 н.
0000004907 00000 н.
0000005279 00000 н.
0000005875 00000 н.
0000005938 00000 н.
0000006585 00000 н.
0000006813 00000 н.
0000006900 00000 н.
0000007012 00000 н.
0000007126 00000 н.
0000007756 00000 н.
0000007990 00000 н.
0000008258 00000 н.
0000008600 00000 н.
0000009432 00000 н.
0000009812 00000 н.
0000010033 00000 п.
0000010441 00000 п.
0000010703 00000 п.
0000011020 00000 н.
0000011786 00000 п.
0000012204 00000 п.
0000012473 00000 п.
0000012902 00000 п.
0000013955 00000 п.
0000014089 00000 п.
0000014116 00000 п.
0000014739 00000 п.
0000015746 00000 п.
0000016468 00000 п.
0000017496 00000 п.
0000018534 00000 п.
0000020111 00000 п.
0000021281 00000 п.
0000022504 00000 п.
0000023306 00000 п.
0000023537 00000 п.
0000024400 00000 п.
0000026448 00000 н.
0000027221 00000 н.
0000027251 00000 п.
0000027281 00000 п.
0000027351 00000 п.
0000032220 00000 н.
0000032472 00000 п.
0000032929 00000 н.
0000032984 00000 п.
0000033067 00000 п.
0000033097 00000 п.
0000034172 00000 п.
0000034446 00000 п.
0000034797 00000 п.
0000036732 00000 п.
0000037006 00000 п.
0000037420 00000 п.
0000040169 00000 п.
0000042918 00000 п.
0000045667 00000 п.
0000048416 00000 н.
0000051165 00000 п.
0000053914 00000 п.
0000056663 00000 п.
0000059412 00000 п.
0000062162 00000 п.
0000064912 00000 н.
0000067661 00000 п.
0000070410 00000 п.
0000073159 00000 п.
0000075908 00000 п.
0000075938 00000 п.
0000077212 00000 п.
0000083286 00000 п.
0000083316 00000 п.
0000001856 00000 н.
трейлер
] / Назад 1353654 >>
startxref
0
%% EOF

245 0 объект
> поток
hb«`f«_wA ؀, 8 Y9d «4 ߿ s% wd, x» T; Ԟb> = D.`VGW ݎ45] 0; r.0omY # ctGB {ÎS # v6ԍ ۧ t6Cv +} z [t-J] 2 ث
ST:% # 5rIux ؆ KjmJoZ «, 4 & :; 7

Скорость выхлопа котла

Скорость выхлопа котла

Engineering ToolBox — ресурсы, инструменты и базовая информация для проектирования и разработки технических приложений!

поиск — самый эффективный способ навигации по Engineering ToolBox!

Рекомендуемая скорость выхлопа котла

Выхлопной газ из котла Рекомендуемая скорость выхлопа котла
м / с фут / с
9070 4 9068 .0 <13
Стек при минимальной нагрузке <5,0 <16
Котел с одноступенчатой ​​горелкой (вкл / выкл) 5,0 — 8,0 16-26
Котел с двухступенчатой ​​горелкой (высокая — низкая) 10-15 31-49
Котел с модулируемой горелкой 15-25 49-82
Для очистки поверхности от сажи скорость должна превышать 3.0 — 4.0 9.8 — 13

Связанные темы

Связанные документы

Tag Search

  • en: ограничение скорости выхлопных газов
  • es: límite de velocidad del gas выхлоп
  • de: Exhaus Gasgesch

    Перевести эту страницу на

    О Engineering ToolBox!

    Мы не собираем информацию от наших пользователей. В нашем архиве хранятся только письма и ответы.Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

    Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

    Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

    AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

    Цитирование

    Эту страницу можно цитировать как

    • Engineering ToolBox, (2003). Скорость выхлопа котла . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/boiler-exhaust-velocity-d_389.html [день доступа, мес. год].

    Изменить дату доступа.

    . .

    закрыть

    Научный онлайн-калькулятор

    5 19

    .

    Работа с продуктами сгорания: Часть 1

    Подрядчики, устанавливающие газовые конденсационные котлы, знают, что устранение продуктов сгорания при установке этих приборов является большой проблемой. Дымовые газы, выходящие из устройства, содержат влагу, а жидкость, конденсирующаяся из камеры сгорания и вентиляционной трубы, является кислой и едкой.
    Работа с такими низкотемпературными дымовыми газами и жидким конденсатом должна выполняться надлежащим образом, чтобы избежать повреждений здания и оборудования, дорогостоящих перезвонов и недовольных клиентов.Это особенно верно при переоборудовании новых современных конденсационных приборов в старые здания, где подрядчики сталкиваются со сложными ограничениями по строительству и участку, а также с трудностями при доступе к канализации.
    В части 1 этой статьи будут рассмотрены проблемы и решения по удалению дымовых газов из конденсационных устройств. Часть 2 в HPAC October будет посвящена утилизации жидкого конденсата.
    Конденсационные печи, водонагреватели и бойлеры стабильно завоевывают долю рынка в течение последних 15 лет.Недавние изменения в федеральных стандартах энергоэффективности означают, что стремление к использованию конденсационных продуктов станет еще сильнее. Поправка 15 NRCan была опубликована в Canada Gazette, Часть II 3 июня 2019 года, и вводит более высокие минимальные нормы эффективности для широкого спектра продуктов HVAC.
    Введены нормативы уровня конденсации для газовых котлов и некоторых типоразмеров и типов газовых водонагревателей. Для газовых котлов все продукты должны иметь конденсацию (> 90%) к 2023 году для жилых домов (<300 МБ / час) и к 2025 году для коммерческих (> 300 МБ / час).Все проточные водонагреватели, работающие на газе, также перейдут на уровень конденсации в 2020 году.
    Приблизительно 75 процентов новых бытовых газовых котлов, которые в настоящее время продаются в Канаде, уже имеют этот уровень эффективности или выше, поэтому вопросы обращения с дымовыми газами и конденсатом остаются не новинка в отрасли. Однако теперь, когда действуют эти новые правила, все установки должны работать с конденсационными котлами, и у подрядчиков больше не будет возможности устанавливать без конденсации. Многие существующие здания, в которых в настоящее время используются котлы без конденсации, необходимо будет модернизировать до конденсационных котлов, когда придет время для замены старого агрегата.В некоторых случаях это приведет к очень сложной модернизации.
    За последние 15 лет было извлечено много уроков, связанных с обращением с продуктами сгорания конденсационных приборов. Были представлены продукты и методы вентиляции, чтобы предложить решения для новой отопительной техники. Консультации со многими экспертами в области вентиляции показали, что в этой области, безусловно, применимы и хорошее, и плохое, и уродливое. В настоящее время ветераны отрасли, которые занимаются этим много лет, видят, что с установками возникает много проблем.
    Наиболее распространенными вентиляционными материалами, используемыми для конденсационных котлов, являются трубы из ПВХ и ХПВХ, полипропиленовые трубы и нержавеющая сталь, причем два последних материала доступны в жестких и гибких трубах. Все эти продукты имеют разные температурные категории, и при выборе необходимо учитывать долгосрочную безопасность.
    Что произойдет, если заданная температура котла повысится до максимума или теплообменник котла со временем откроется? Оба эти условия могут привести к тому, что температура дымовых газов станет выше, чем можно было бы ожидать.Будет ли вентиляционный материал безопасно выдерживать эти условия? Вентиляционная труба, работающая при температуре выше номинальной, со временем может выйти из строя и создать небезопасные ситуации.
    У всех этих вентиляционных материалов есть свои плюсы и минусы, и обычно индивидуальный подрядчик выбирает, какой продукт он предпочитает и который лучше всего подходит для применения. Установщик должен проконсультироваться с руководством по установке производителя устройства, чтобы проверить, какая вентиляция разрешена для конкретного устройства. В коммерческих зданиях горючие (пластиковые) вентиляционные трубы должны соответствовать всем требованиям части 3 Строительного кодекса Онтарио или Национальным строительным кодексом, особенно в отношении показателей пламени / дыма и требований к противопожарной защите.Проблемы при установке могут возникнуть с любым материалом, если не соблюдаются инструкции производителя по установке должным образом.
    Подрядчики должны тщательно соблюдать все инструкции, касающиеся выполнения фитинговых соединений, требований к опорам труб, проходов и заделок стен и крыш и т. Д. Реальность в некоторых проектах такова, что иногда при выборе вентиляционного продукта не уделяется много внимания. То, что является самым дешевым, что есть в наличии у дистрибьютора, и что является самым быстрым и простым с точки зрения установки, иногда являются определяющими факторами.Это не всегда приводит к наилучшим долгосрочным результатам для клиента. Вентиляционная труба из ПВХ
    , как правило, является наиболее часто используемым продуктом из-за ее более низкой стоимости и широкой доступности, однако она рассчитана только на температуру до 65 ° C / 149F и может использоваться только для определенных устройств. CPVC имеет рейтинг до 90C / 194F, что делает его пригодным для более широкого спектра продуктов, но он имеет более высокую цену.

    Рисунок 1

    Трубы и фитинги из ПВХ / ХПВХ

    имеют очень прочную толщину Schedule 40 и обеспечивают отличную прочность балки, долговечность и устойчивость к проколам.Оба ПВХ / ХПВХ используют сварные соединения, сваренные растворителем, которые обеспечивают очень прочное и надежное соединение.
    Проблемы могут возникнуть, если не проявить осторожность при установке, особенно если используется неподходящий растворитель или если не соблюдается процедура сварки растворителем. После сварки стыки нельзя разбирать, а в холодную погоду стыки перед склеиванием необходимо загрунтовать при температуре ниже 0С.

    Рисунок 2

    Полипропиленовый вентиляционный материал рассчитан на температуру до 110 ° C / 230 ° F и пользуется популярностью у некоторых из-за его более высокого температурного класса, простоты использования, меньшего веса, универсальности и короткого времени установки.В соединительных муфтах используется соединение «папа-мама» с прокладками, поэтому после установки фитинга необходимо использовать стопорную ленту.
    Проблемы могут возникнуть, если ремешки не используются или установлены неправильно. Если труба имеет неправильный уклон, возможна утечка в стыках. Один ветеран отрасли сказал мне, что он больше не использует ХПВХ, так как склеивание стыков может быть беспорядочным, и ему нравится полипропилен, поскольку с ним быстро и легко работать, а также используются простые неклееные стыки. Вентиляционное отверстие из нержавеющей стали обеспечивает самый высокий температурный диапазон до 249 ° C / 480 ° F, а также использует прокладочное соединение на жесткой трубе.Гибкие трубы для замены футеровки дымоходов доступны как из полипропилена, так и из нержавеющей стали, наиболее популярной из которых является нержавеющая сталь.

    Рисунок 3

    Будьте осторожны при обрезке пластиковых труб до нужной длины. Конец трубы должен быть обрезан как можно более квадратным, чтобы обеспечить наилучшее уплотнение с фитингом. На жестких трубах из ХПВХ рекомендуется использовать дисковые фрезы, но эти фрезы создают приподнятый край на конце трубы, который необходимо удалить с помощью расширителя.
    Если на какой-либо трубе используется лезвие или отрезная пила, на конце трубы необходимо полностью удалить заусенцы изнутри и снаружи, и на конце может потребоваться скос снаружи.Несоблюдение этого правила может создать проблемы с приклеенным фитингом или повредить прокладку полипропиленового фитинга.
    Отвод воздуха через боковую стенку стал наиболее распространенным методом отвода воздуха из конденсационных приборов, до такой степени, что все просто думают, что «это единственный способ сделать это сейчас, верно?»

    Рисунок 4

    Реальность такова, что именно в этой области возникает большинство проблем и проблем с вентиляцией. Дымовой газ, выходящий сбоку от здания, близко к земле, контактирует со стенами, окнами, проездами, вихрями ветра, растениями, а иногда и с людьми.Это может вызвать проблемы с большими видимыми шлейфами влажных дымовых газов, повреждением фасада, недовольными соседями, мертвыми растениями, ледяными образованиями и рециркуляцией дымовых газов.
    Проблема усугубляется тем, насколько мало места между домами в новых подразделениях, а также тем фактом, что архитекторы любят открытую планировку и не делают поправок на вертикальную вентиляцию. Проблема стала настолько серьезной, что муниципалитеты в Альберте и Британской Колумбии начали вводить ограничения на вентиляцию бытовой техники через боковые стены. Минимальные расстояния были увеличены, и необходимо решить проблему изменения направления вытяжного шлейфа.
    Одной из наиболее серьезных проблем с вентиляцией боковых стенок по отношению к самому прибору является рециркуляция дымовых газов. Здесь дымовые газы втягиваются обратно во впускную трубу воздуха для горения, а затем снова попадают в прибор. Рециркуляция дымовых газов обычно вызвана проблемами с расположением вентиляционного терминала. Вихревой ветер может вызвать завихрение дымовых газов, в результате чего они будут кувыркаться и зависать близко к земле.
    Важно распознавать и избегать слишком близких друг к другу оконцеваний вентиляционных отверстий, расположенных в углах здания или с необычным ветром.Рециркулирующий дымовой газ может нанести серьезный ущерб устройству и разъедать такие компоненты, как впускной патрубок Вентури и радиальные подшипники вентилятора.

    Рисунок 5

    Рециркуляция часто приводит к очень плохому сгоранию, высокому уровню CO и небезопасным условиям. Периодические блокировки горелки часто возникают из-за этой рециркуляции, и их трудно диагностировать. К тому времени, когда техник войдет в работу, чтобы отремонтировать прибор, ветер, возможно, утих, и прибор снова может работать нормально.
    Мороз и образование льда — еще одна серьезная проблема с вентиляцией боковых стенок. Лед и иней могут образовываться на стенах, окнах и ландшафте возле вентиляционного терминала. Когда вентиляционное отверстие заканчивается в пространстве между двумя зданиями, на стенах и окнах соседних зданий могут образовываться лед и иней. Лед, скапливающийся на проездах и тротуарах, создает очень опасные условия. Проблемы, связанные со льдом и морозом, часто вызывают споры у соседей.
    Проблемы с обледенением могут быть значительно усугублены, если вентиляция имеет неправильный уклон.Вентиляционное отверстие всегда должно иметь постоянный уклон в сторону прибора, чтобы его можно было легко отводить внутрь здания. При неправильном направлении уклона конденсат будет стекать наружу из здания и капать через вентиляционную трубу. Это приведет к образованию больших образований льда на терминале, и нередко можно увидеть огромные сосульки, образующиеся до самой земли.
    Хотя это не так часто, изморозь также может накапливаться на первых 6 дюймах впускного воздуховода устройства. Иногда это может привести к отключению горелки.
    Все профессионалы в области вентиляции, с которыми я консультировался, выступают за то, чтобы вертикальная вентиляция была лучшим вариантом практически для любой ситуации. Вертикальная вентиляция может быть не самым дешевым и простым решением, но с ее помощью можно успешно устранить все перечисленные выше проблемы. Когда дымовые газы выводятся выше линии крыши, дымовые газы рассеиваются в атмосфере намного выше уровня людей, растений и зданий.
    Для вертикального отвода воздуха доступны два варианта трубы и концентрическая труба. Некоторые подрядчики будут использовать гибридный подход, при котором вытяжная вытяжная труба идет вертикально, а воздухозаборная труба идет горизонтально со стороны здания.
    При модернизации старого здания существующей дымовой трубой гибкие футеровки из полипропилена или нержавеющей стали обеспечивают надежное решение для вертикальной вентиляции. Гибкая вентиляция может быть проведена до существующей каменной кладки или дымоходов типа B. Однако, по словам одного поставщика вентиляции, многие подрядчики не знают или не часто рассматривают этот метод как вариант вентиляции.
    Подрядчик по обслуживанию в Торонто, с которым я разговаривал, говорит, что слишком часто видит случаи, когда подрядчики не думают о соседях при вентиляции.Он любит гибкие облицовки дымохода и называет их «миротворцами», поскольку они избегают любых проблем с вентиляцией боковых стенок и имеют дело с соседями при тесной модернизации.
    Я слышал много ужасных историй о вентиляции боковых стен, связанных с подъездными путями, покрытыми льдом, семифутовыми сосульками, лепными и каменными стенами, серьезно поврежденными выходом воды и циклами замораживания-оттаивания, убитыми деревьями, заблокированными и внутренними повреждениями приборов, а также почти с соседями. доходит до драки. Выслушав эти рассказы о бедах,

    Рисунок 6

    Я считаю, что со стороны подрядчиков благоразумно внимательно присматриваться к уникальной логистике каждой работы и информировать своих клиентов о вариантах вентиляции, как горизонтальных, так и вертикальных.Большинство клиентов не осведомлены о проблемах вентиляции боковых стенок и полагаются на подрядчика, который поможет им выбрать лучший вариант для своего здания.
    Работа с продуктами сгорания высокоэффективного оборудования должна быть пересмотрена всеми, кто связан с миром механики. Архитекторы и инженеры должны пересмотреть вентиляцию боковых стен и избегать открытых планов без учета вертикальной вентиляции.
    Подрядчики часто недостаточно внимательно следят за уникальными требованиями проекта к вентиляции и попадают в ловушку, занижая стоимость работы.Это то, что приводит к быстрой и недорогой работе по вентиляции и может в конечном итоге привести к тому, что владельцы зданий будут вынуждены столкнуться с серьезным ремонтом фасада или оборудования, сердитыми соседями, небезопасным скоплением льда и неприглядными шлейфами дымовых газов и блокировками оборудования. Мы все должны стремиться к тому, чтобы этого не происходило. <>

    Роберт Уотерс является президентом компании Solar Water Services Inc., которая предоставляет услуги по обучению, обучению и поддержке для отрасли гидроники. Он имеет более чем 30-летний опыт работы в области водяного отопления с использованием воды и солнечной энергии.С ним можно связаться по адресу [email protected]

    ROB БУДЕТ РЕШИТЬ ЭТУ СЛОЖНУЮ ПРОБЛЕМУ НА СОВРЕМЕННОМ САММИТЕ ПО ГИДРОНИКЕ 2019.

    Нормативы по дымоходу для котлов 2020: простое руководство

    В строительной отрасли действуют различные правила и нормы. Среди них — правила дымохода котлов. Они предназначены для обеспечения безопасной установки и размещения дымоходов. Обеспечение соответствия каждого имущества нормам резко снижает риск последующего вреда и заболеваний, связанных с котлом.

    Что такое дымоход котла?

    При работе котла выделяются отходящие газы, которые необходимо удалить из системы. Дымоход — это, по сути, труба, по которой эти газы выводятся из котла.

    Поскольку газы могут быть потенциально опасными, важно, чтобы дымоход был расположен таким образом, чтобы отработанные газы не попадали обратно на территорию. Точно так же размещение дымохода котла должно гарантировать, что отходящие газы не будут направляться в соседние дома.

    Большинство людей когда-то видели дымоход котла, хотя вы, возможно, не заметили, что это такое. В любой собственности, где есть бойлер, также должен быть дымоход, поэтому они очень распространены в Великобритании. Обычно дымоходы от котла относительно короткие и выходят из внешней стены. Размер дымохода предотвращает перекачку отработанных газов обратно в собственность, но также предотвращает их нанесение вреда всем, кто может находиться поблизости.

    Что такое правила по дымоходу котла?

    Правила системы дымохода для котлов — это всего лишь один из видов строительных норм.Есть много других, которые определяют, как здания могут быть построены или модифицированы безопасно и законно. Так как отходящие газы, выбрасываемые котлами, могут быть очень опасными, положения о дымовых газах котлов обязательно должны быть строгими. Кто их нарушит, может столкнуться с серьезными санкциями. Кроме того, несоблюдение правил по дымоходу может привести к трагическим последствиям.

    У каждого котла есть дымоход?

    Обычные, комбинированные и системные котлы оснащены дымоходом.Фактически, единственный тип котла, у которого нет дымохода, — это задний котел, который раньше располагался за каминами. Однако в наши дни задние котлы встречаются все реже, и большинство домовладельцев предпочитают их обновлять. Это означает, что на самом деле каждый котел в Великобритании оборудован дымоходом.

    Большинство дымоходов устанавливаются горизонтально, хотя на некоторых объектах может быть уместно размещать дымоходы вертикально. Если котел не прикреплен к внешней стене, например, можно использовать вертикаль для отвода отработанных газов через пространство крыши и из него.Если дымоход вашего котла устанавливался в течение последних 15 лет, он будет иметь круглое отверстие, через которое удаляются отходящие газы. Старые стили обычно имеют квадратный конец.

    Загрузите бесплатный информационный пакет

    Узнайте, как вы могли бы стать инженером-газовиком, загрузив бесплатную копию нашего информационного пакета.

    Где должен быть дымоход котла?

    Идеальное расположение дымохода зависит от ряда факторов. В соответствии с правилами системы дымохода для котлов при выборе места размещения необходимо учитывать следующие факторы:

    Расстояние от окон и дверей

    Дымоход котла нельзя размещать близко к любой части вашего дома, которая может открываться, например, к окнам или дверям.Эти правила расстояния отвода дымовых газов от котла помогают обеспечить полное удаление вредных газов из вашей собственности. Точное расстояние будет зависеть от размера вашего дома, но, как правило, правила не допускают, чтобы дымоход котла располагался в пределах 30-60 см от окна или двери. Это необходимо для предотвращения выхода вредных газов из дымохода и их повторного попадания на территорию через открытую дверь или окно.

    Температура

    Во время работы котел сжигает топливо для получения тепла.Это означает, что выделяемые газы могут быть очень горячими. По этой причине дымоход не следует размещать слишком близко к чему-либо, что может повредить горячий газ. Например, если к вашей собственности прикреплен пластиковый желоб, не следует размещать дымоход поблизости, так как горячие газы могут расплавить желоб.

    Общественные места

    Если недвижимость находится непосредственно рядом с общественным местом, важно, чтобы дымоход и переносимые ею газы не представляли опасности для других людей. Если котел установлен на внешней стене, например, непосредственно у тротуара, газы, выходящие из дымохода, могут нанести вред людям, проходящим мимо дома.Чтобы этого не произошло, дымоходы котла должны располагаться на высоте не менее 2,1 м от земли, если они выходят на общественное пространство.

    Дымоход вертикальный

    Горизонтальные дымоходы используются в большинстве объектов, но время от времени может быть уместно установить вертикальные дымоходы. В таком случае собственники часто предпочитают закрывать дымоход. Перекрыть дымоход или скрыть его может быть более эстетично, поэтому это популярный вариант. Однако вам нужно будет убедиться, что точки доступа оставлены доступными, если дымоход каким-либо образом замаскирован.

    Ваш котел соответствует нормам?

    Если вы обеспокоены тем, что ваш котел не соответствует требованиям к дымоходу, вам, возможно, придется принять меры. Несмотря на то, что некоторые нормы по дымоходу для котлов применяются только к новым установкам, в некоторых случаях вам необходимо изменить настройку, чтобы обеспечить ее безопасность.

    Однако крайне важно, чтобы вы не вносили эти изменения в одиночку. Существуют строгие правила в отношении того, кто может работать с котлами и дымоходами, поэтому вам необходимо обеспечить выполнение этих работ квалифицированным и сертифицированным специалистом.

    Если вы делаете ремонт или косметический ремонт в своем доме, вы можете перенести котел. Например, во многих домах бойлеры расположены на кухне, и тенденция к созданию обеденных зон открытой планировки означает, что многие домовладельцы стремятся перенести свой котел в менее заметное место.

    Если вы наняли квалифицированный персонал для перемещения вашего котла, вполне приемлемо сделать это в рамках проекта дизайна интерьера. Вы можете использовать правила расширения дымохода котла, например, если вы расширяете свою собственность.Тем не менее, вам нужно будет убедиться, что новое место размещения соответствует правилам дымохода котла, даже если старая установка не соответствовала.

    Установка нового котла

    Согласно правилам, все новые котлы, устанавливаемые с 2005 года в Великобритании, должны быть конденсационными котлами. Это означает, что домовладельцы будут вынуждены покупать конденсационный котел при замене или модернизации имеющихся у них котлов. Хотя некоторые люди были недовольны этим изменением, повышенная энергоэффективность и безопасность, связанные с конденсационными котлами, обычно делают их хорошим выбором для домашнего использования.

    Если у вас старый котел, не паникуйте. При условии, что он соответствует соответствующим нормам, таким как правила дымохода для газовых котлов, вам может не потребоваться немедленные изменения.

    Однако, прежде чем вы начнете искать новый котел, важно также принять во внимание новые правила. Правила Boiler Plus гласят, что все новые котлы в Англии должны иметь рейтинг ERP не менее 92%. На практике это означает, что домовладельцам в Англии необходимо будет установить конденсационный котел с рейтингом SEDBUK A или B.Единственное исключение из этого — если установщик Gas Safe Register определит, что установка котла с рейтингом SEDBUK A или B нецелесообразна, и в этом случае может быть установлен котел с рейтингом C или D.

    Если вы подумываете о покупке нового котла или ремонтируете свой дом и хотите перенести место размещения котла, всегда рекомендуется проконсультироваться с квалифицированным инженером с хорошей репутацией. Они смогут помочь вам определить идеальное место для вашего котла и проинформируют вас о любых правилах, которых вы должны придерживаться.Кроме того, грамотный инженер поможет подобрать экономичный котел, соответствующий вашим потребностям.

    По завершении установки вам должна быть предоставлена ​​соответствующая документация, подтверждающая, что установка была проведена инженером Регистра газовой безопасности. Это позволяет вам доказать, что работа была проделана специалистом, имеющим соответствующую квалификацию и сертификаты, если вам когда-нибудь это понадобится.

    Что для вас означают правила дымохода?

    Как вы могли заметить, существует множество правил, касающихся размещения и установки котлов и дымоходов.Как ни странно, не все эти правила включены в один и тот же документ. Вместо этого со временем были введены новые правила. Для домовладельцев это означает, что может быть сложно определить все правила, применимые к их собственности, и определить, какие из них являются наиболее актуальными.

    Хотя правила, касающиеся дымоходов для котлов, могут показаться жесткими, они созданы с учетом требований безопасности. Газы, выбрасываемые из котлов, обычно содержат окись углерода, которая представляет угрозу для жизни. Несмотря на то, что правила являются строгими, они предотвращают ухудшение здоровья или причинение вреда людям из-за воздействия этих отработанных газов.Таким образом они делают дома по всей Великобритании более безопасными и ежегодно предотвращают многочисленные трагедии.

    Если вы изо всех сил пытаетесь понять правила работы с дымовыми газами или не уверены, нужно ли вам вносить изменения в существующую настройку, не стесняйтесь обращаться за профессиональной консультацией.
