Как пользоваться мультиметром — Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

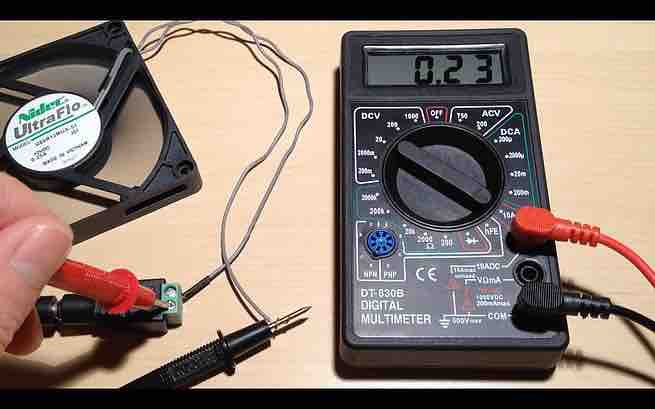

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 — режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA — (анг. Direct Current Amperage) — постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 — звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 — проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 — режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV — DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

— нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

— среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

— верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру — 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

— щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

— щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А.

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!



Как пользоваться мультиметром правильно — Лайфхакер

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V~ или ACV.

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

Читайте также
🛠💡🔌

правила, измерение, поверка, проверка показателей для чайников

Все знают, зачем нужен электрический ток. Без него не будет работать телевизор, компьютер, стиральная машина, не загорится электрическая лампочка. У тока есть свои характеристики – это напряжение, сила и сопротивление. Чтобы их измерять были придуманы специальные приборы, а потом их объединили в один и назвали мультиметром. Как же пользоваться мультиметром? Освоить работу с ним сможет любой начинающий электрик.

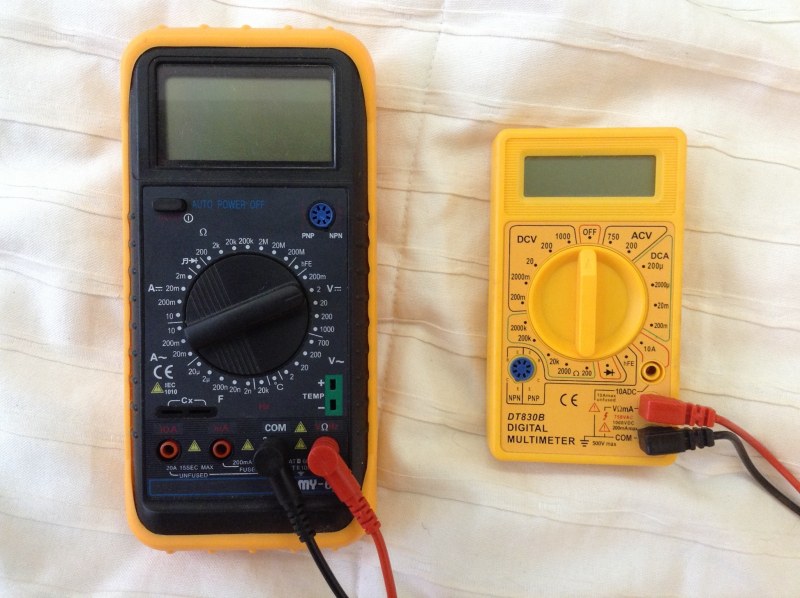

Виды приборов

Мультиметры делятся на два основных вида: цифровые и аналоговые. Освоить правила пользования мультиметром для новичков можно в течение часа, независимо от его вида.

В аналоговых изделиях для отображения показаний используется стрелка. На точно размеченном циферблате она указывает значение того параметра электрического тока, измерение которого производится в данный момент.

Использование мультиметра с цифровой начинкой еще проще. Для отображения результата измерения в таких устройствах применяется цифровой дисплей. Это, как электронные часы, на которых показано время.

Изделия могут существенно отличаться по стоимости. Цена устройства напрямую зависит от точности измерения, которую может обеспечить данный прибор. Точность еще называют разрядность, потому что мультиметр показывает несколько разрядов величины.

Дорогие мультиметры, которыми предпочитают пользоваться профессиональные электрики, имеют разрядность 5 и выше. Такие изделия можно приобрести за несколько тысяч долларов США. Качество такой диагностики будет находиться на абсолютно недоступном для дешёвых китайских изделий уровне.

Для начинающих электриков профессиональные изделия не нужны. С помощью дешёвых устройств можно легко произвести измерения напряжения в сети, сопротивление резистора, определить исправность транзисторов и конденсаторов, при этом погрешность такой диагностики будет составлять не более 1 — 2%.

Поверка мультиметра – это особая аттестация, подтверждающая, что прибор работает правильно. Вне зависимости от вида устройства, поверка мультиметра производится по общепризнанным эталонам измерения электротехнических величин. Дешевые китайские приборы могут быть не поверенными, поэтому желательно сравнить их показания с показаниями надежного прибора.

Правила безопасности

Пользоваться устройством очень просто, но прежде чем приступить к первым электрическим измерениям, необходимо ознакомиться с техникой безопасности. Безопасная проверка электрической цепи будет в том случае, если придерживаться нескольких правил.

Место, где производятся диагностические операции, должно быть хорошо освещено. Прежде чем пользоваться прибором для измерения опасного для жизни напряжения, необходимо обеспечить дополнительное освещение – установить лампу.

Запрещается пользоваться измерительным оборудованием вблизи легковоспламеняющихся и взрывоопасных веществ. При проведении измерительных работ нередко возникают искры, которые могут привести к взрыву и пожару.

Не рекомендуется пользоваться мультиметром в условиях повышенной влажности. Нежелательно пользование измерительным прибором в неустойчивом положении. Мультиметр должен лежать на ровной поверхности, вблизи проводящего измерения, чтобы до него можно было свободно достать и правильно считать показания.

Во время проведения диагностических работ, щупы необходимо держать только за изолированные ручки.

Прежде чем начать пользоваться мультиметром, следует знать, что запрещено с ним делать:

  • перегружать прибор во время проведения диагностических работ;
  • продолжать пользоваться устройством, если его переключатель, либо другая ответственная часть находится в неисправном состоянии;
  • пользоваться устройством для измерения переменного или постоянного тока в электрической цепи с двигателями высокой мощности, или другим оборудованием с высоким показателем пускового тока.

Выполнение данных требований позволит значительно превысить гарантийный срок эксплуатации изделия. А соблюдение техники безопасности поможет избежать несчастных случаев во время проведения измерительных операций.

Быстрая проверка

Если вы собираетесь купить мультиметр или получили его от кого-то в пользование, то нелишне будет убедиться в исправности. Проверка мультиметра происходит следующим образом. Вначале надо проверить установлена ли батарейка в отсеке для питания.

Затем устанавливают переключатель на диапазон измерения сопротивления, выбирая самый низкий диапазон. Вставляют штекеры в гнезда и соединяют щупы между собой (замыкают).

Если на экране появятся нули или он выдаст очень малое значение, то мультиметр находится в рабочем состоянии. Однако такая проверка не позволяет проверить точность измерений. На точность мультиметр можно проверить, сравнив его показания с показаниями эталонного прибора.

Если прибор применяется на производстве, на государственных объектах, то требуется поверка мультиметра. Ее проводят сразу после изготовления в лабораториях, по специальной методике согласно ГОСТам.

Пользоваться мультиметром можно только после подтверждения правильности показаний. Существуют аттестованные организации, занимающиеся этой процедурой. Если необходима повторная поверка мультиметра, то обращаются к ним.

Внешний вид

На корпусе цифрового мультиметра чаще всего три гнезда (иногда бывает 2 и 4). Вместе с коробкой прибора обязательно идут щупы. Это контакты, посредством которых происходит соединение с объектом, проводящим электрический ток.

Один провод контактов сделан черным, а другой красным. Черный штекер щупа вставляют в гнездо «com» – общий выход (масса), он также помечен знаком «-». Красный штекер непосредственно измерительный. Напротив красных гнезд обычно стоит значок, указывающий, какое измерение мультиметром можно проводить.

На корпусе есть круговой переключатель. Зоны измерения ограничены красными черточками или же присутствует другое обозначение границ, интуитивно понятное. Если внимательно приглядеться к значкам, то можно понять, что это обозначения ампер, ом и вольт.

Есть значок диода, частоты звука (Hz), может быть знак температуры, емкости. Поэтому пользоваться цифровым мультиметром для чайников не составит труда, если этот «чайник» хоть немножко разбирается в обозначения характеристик тока.

Как измерить напряжение

Мультиметром можно пользоваться для замера постоянного и переменного напряжения. Для определения электрического напряжения черный штекер устанавливают в гнездо «сом», а красный – в гнездо «V».

Если напряжение переменное, то необходимо перевести круговой переключатель в область обозначенную значком «АСV» («V~» у других моделей). Во многих устройствах для определения переменного тока применяется несколько диапазонов. Выбирают такой диапазон, в котором предположительно находится измеряемая величина или самый высокий, постепенно понижая его.

Наиболее часто переменное электричество измеряется в двух режимах: до 200 В и до 1000 В. Второй используется для высоковольтной диагностики. Измерять переменное напряжение превышающее 1000 В, запрещается.

Чтобы измерить постоянное напряжение переключатель устанавливается в зону «DCV». Практически все модели приборов, позволяют измерить напряжение в диапазоне от 20 mВ до 1000 В.

Для того чтобы мультиметр показал наиболее точные значения, переключатель устанавливается напротив цифры, которая обозначает максимально возможное напряжение. Поверка мультиметра для измерения напряжения электрического тока производится только в специально оборудованной лаборатории.

Как измерить сопротивление

Можно пользоваться данным устройством для измерения сопротивления резистора или других деталей, а также участков электрической цепи. Переключатель мультиметра, в этом случае, переводится в режим обозначенный значком Ома (Ω).

В этой категории также следует выбрать подходящий вариант максимально возможного показания омметра. Резистор необходимо выпаять из схемы, чтобы другие детали не повлияли на показания.

Подавляющим большинством приборов можно пользоваться для замеров сопротивления до 2 МОм. Целостность электрической цепи, сопротивление которой не превышает 150 Ом, можно прозвонить с помощью звукового индикатора. Для этого переключатель устанавливается в соответствующий режим, а щупы устройства подключаются к цепи прозвона.

К сожалению далеко не все измерительные устройства оборудованы данной функцией. Поэтому если необходимо прозвонить электрическую цепь, которая не имеет «пищалки», выбирается режим определения сопротивления до 200 Ом.

Оставлять переключатель в режиме «Ω» не рекомендуется, поскольку при этом быстро разряжается батарея.

Как измерить силу тока

Измерительным прибором можно пользоваться для определения силы тока. Мультиметр переводят в режим «DCA». В этом режиме определение силы тока производится до показания 200 mA. Если сила тока выше, то круговой переключатель устанавливается напротив значка «10А» а чёрный штекер щупа переводится в соседнее гнездо с соответствующим обозначением.

Далее мультиметр подключается последовательно в электрическую цепь. Во время подключения устройства ток должен отсутствовать в диагностируемом проводнике. Последовательность присоединения прибора следующая:

  • электрическая цепь полностью обесточивается;
  • мультиметр переводится в режим определения силы тока;
  • цепь разрывается, и мультиметр подключается последовательно;
  • подаётся электрический ток.

Показатель силы тока в амперах будет отображён на дисплее или указан стрелкой, если используется аналоговый прибор.

Научиться пользоваться мультиметром не составит большого труда. Достаточно понять основной принцип работы прибора, и можно приступать к проведению диагностика аппаратуры и различных электрических приспособлений.

Как пользоваться мультиметром в автомобиле: подробная инструкция

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов, либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

  • напряжения;
  • силы тока;
  • сопротивления;
  • прозвонки.

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора.

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

Китайский мультиметр как пользоваться

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • ⚡куда правильно подключать измерительные щупы
  • ⚡в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • ⚡не производите замеры во влажном помещении
  • ⚡не переключайте пределы измерений в момент самих замеров
  • ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • ⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т. к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра. С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой. Однако не все пользователи знают, как правильно пользоваться мультиметром.

Разновидности прибора

Все мультиметры или мультитесторы делятся на две большие подгруппы:

  1. Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
  2. Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.

Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.

Как применять аналоговый мультитестер

Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.

Инструкция по применению аналогового тестера

Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:

  1. Проверить элементы питания, воспользовавшись специальным режимом.
  2. Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
  3. Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
  4. Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
  5. Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
  6. Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.

Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.

Особенности цифровых мультиметров

В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.

Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:

  • off — прибор выключен;
  • avc — показатель переменного напряжения;
  • dvc — постоянное напряжение;
  • dca — ток постоянный;
  • Ω — сопротивление.

В любом современном мультиметре предусмотрено три разъема для присоединения проводов. Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:

  • черный провод подключается только ко входу COM;
  • при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
  • если сила тока более 200 мА, то красный шнур включают в «10ADC».

Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».

Определение короткого замыкания в цепи

В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи. Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.

Чтобы определить наличие короткого замыкания, следуйте инструкции:

  1. Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
  2. Переключите «ручку» в режим прозвонки.
  3. Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.

Так быстро и просто вы узнаете о наличии КЗ.

Как меряется постоянный ток

Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.

Чтобы узнать заряжена ли батарея или нет, проделайте следующее:

  1. Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
  2. Выставите «ручку» на максимальный показатель в 500 V.
  3. Свободный конец черного щупа закрепите на неизолированной части батареи.
  4. Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
  5. Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.

Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.

Проверка розетки или измерение переменного напряжения

Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.

Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:

  1. Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
  2. Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
  3. Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.

Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.

Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.

Особенности проверки термопары

Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.

Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:

  1. Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
  2. Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
  3. Необходимо снять термопару, открутив гайку.
  4. Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
  5. Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
  6. В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.

Немного рекомендаций

Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:

  1. У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
  2. Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
  3. Если прибор не включается, причиной может быть севшая батарейка. Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
  4. Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.

Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.

Видео по теме

Подробная инструкция, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:

Чтобы понимать все особенности популярной модели тестера DT9205A, посмотрите видеоматериал, приведенный ниже:

Подробнее о том, как проверить термопару при помощи мультиметра, смотрите в видеоматериале:

Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.

  1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

  2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

  3. Min/Max — фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max — захватывает прерывистые или переходные значения.

  4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD — захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.

  5. Кнопка регулировки яркости — переключает подсветку дисплея.

  6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

  7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

  8. RANGE — выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

  9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

  10. True RMS — измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

  11. Подключение к ПК, порт RS-232 — вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

  12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

  13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

  1. Экран
  2. Переключатель
  3. Гнезда для измерительных щупов
  4. Источник питания
  5. Кнопка включения/выключения
  6. Разъемы
  7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

  • «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
  • «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись  «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
  • «MACX» предназначено для щупа при измерении токов до 0,2А.
  • «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
  • «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

  • «ACV» — изменение переменного напряжения
  • «DCV» — постоянное напряжение
  • «DCA» — постоянная сила тока
  • «ACA» — переменный ток
  • Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

  1. Установить предел измерений
  2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
  3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
  4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом.  Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

  •  Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

  • Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Стрелочный мультиметр, как пользоваться аналоговым тестером, инструкция

В век цифровых технологий стрелочный мультиметр все еще пользуется спросом. У старшего поколения радиолюбителей до сих пор сохранились «цешки», надежные советские приборы. Верой и правдой служат они своим хозяевам в течение нескольких десятилетий. А новое поколение смотрят на них как на антиквариат и не представляют, как пользоваться стрелочным мультиметром без инструкции. Однако, они обладают рядом свойств, которые позволяют им быть востребованными и в нынешнее время.

Назначение

Стрелочный тестер – это аналоговый прибор, состоящий из стрелочного микроамперметра, набора резисторов и шунтов. Другое его название – авометр (ампер+вольт). Изначально мультиметры выполняли только три функции, измеряли напряжение, ток и сопротивление. Затем набор функций был расширен.

При измерении напряжения к микроамперметру последовательно подсоединяют резисторы большого номинала, для определения тока параллельно к нему подсоединяется шунт, резистор с малым сопротивлением.

При измерениях переменного тока и напряжения дополнительно подключаются диоды для выпрямления входного сигнала. Дополнительные резисторы и шунты имеют высокую точность номинала, так как от этого зависит погрешность стрелочного мультиметра.

Классический советский стрелочный тестер – это модель Ц4352. У него широкий диапазон измерения напряжения (до 1200В), тока (до 15А) и сопротивления (до 5МОм).

Причем этот мультиметр может измерять характеристики как постоянного, так и переменного тока. Сегодня выпускают его модификации, которые пользуются спросом.

Особенности конструкции

Главный элемент стрелочного мультиметра – это магнитоэлектрический измерительный механизм в микроамперметре. От его чувствительности зависят основные характеристики мультиметра.

Конструктивно он представляет собой два постоянных магнита с полюсными наконечниками. Между наконечниками с одинаковыми полюсами имеется цилиндрический зазор, в котором расположен стальной сердечник.

Фактически он плавает в магнитном поле, не касаясь ни одного магнита. В этом зазоре помещается алюминиевый каркас охватывающий сердечник по длине.

Очень тонкой проволокой наматывается обмотка на каркас. Она крепится к оси, которая соединяется растяжками или спиральными пружинками со стрелкой. Измеряемый стрелочным тестером ток подводится к катушке через них.

При прохождении тока по обмотке все витки ее будут испытывать действие электромагнитной силы. Общее воздействие всех сил создаст вращающий момент, который повернет катушку и вместе с ней стрелку. У постоянного магнита его индукция поля тоже постоянна, а число витков обмотки, ее размер и воздушный зазор для конкретного механизма известны.

Поэтому вращающий момент (сила отклонения) стрелки будет зависеть только от силы тока протекающего через катушку. Угол отклонения стрелки мультиметра будет зависеть от жесткости спиральных пружинок.

Вращающий момент должен уравновеситься встречным моментом спиральных пружинок, при этом стрелка замрет. Угол отклонения будет зависеть от силы тока. Поэтому стрелочные тестеры с магнитоэлектрическим механизмом имеют линейную шкалу.

Стабильные показания

Для того чтобы стрелка не болталась, а быстро успокоилась, предусмотрены воздушные и магнитно-индукционный демпферы. Алюминиевый каркас является таким демпфером, создавая вихревые токи при повороте катушки и, согласно правилу Ленца, возникшая сила торможения успокаивает ее таким образом. Для компенсации влияния гравитации предусмотрены противовесы с изменяемым центром масс.

Для устранения влияния температуры устанавливаются резисторы с маленьким температурным коэффициентом изменения сопротивления.

Так как от направления тока зависит направление отклонения стрелки, то при измерениях нужно учитывать полярность измеряемого сигнала. При прямом использовании магнитоэлектрического прибора переменный ток он измерять не сможет, так как суммарный вращающий момент будет равно нулю.

Чтобы все-таки измерить стрелочным мультиметром переменный ток, его сначала выпрямляют с помощью диодов.

Достоинства и недостатки

Аналоговый стрелочный прибор в режиме измерения постоянных величин имеет линейную шкалу – это плюс. А вот при замере сопротивления приходится пользоваться нелинейной шкалой – это минус мультиметра.

Так как стрелка прибора имеет определенную массу, то она инерционна. И это свойство позволяет мультиметру быть прекрасным интегратором. Для восприятия информации это очень удобно.

Мелкие частые колебания она сглаживает, что позволяет сразу оценить предоставляемую информацию. Цифровой мультиметр, при таком же входящем сигнале, выдает мелькание цифр, и восприятие показаний прибора затруднено.

Главные достоинства стрелочного мультиметра:

  • наглядность;
  • качественное восприятие;
  • возможность в целом оценить измеряемый сигнал.

Инерционность стрелки позволяет мультиметру быть устойчивым к помехам. Кроме этого, им удобно следить за изменением тока на заряжающемся конденсаторе. При работе не требуется постоянно смотреть мультиметр, боковым зрением прекрасно фиксируются движения стрелки.

В то же время из-за ограниченности чувствительности магнитоэлектрического механизма прибора нет возможности использовать резисторы с очень большим номиналом.

Это вносит дополнительную погрешность при замерах напряжения. А при измерении тока тестер не может его фиксировать при очень малых номиналах шунта, когда практически весь ток будет проходить через него.

По сравнению с цифровыми тестерами стрелочные более подвержены механическим воздействиям из-за чувствительной измерительной головки, зависят от состояния источников питания, но более экономичны.

Дополнительные возможности

Стрелочным тестером можно измерять емкость конденсаторов, некоторые модели могут мерить температуру, определять исправность полупроводниковых элементов.

Встречаются мультимтеры со встроенным генератором испытательных сигналов на несколько (до десяти) частот.

У нормального производителя в комплект поставки входят:

  • прибор;
  • батарея на 1.5 В или 4,5 В;
  • пара измерительных щупов;
  • инструкция по эксплуатации.

При покупке нужно обратить внимание на соответствие стрелочного мультиметра стандарту безопасности 89/336/EEC.

Диапазон проверки напряжения 500-1000 В, тока до 10 А. Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно.

Средним стрелочным мультиметором можно провести практически все измерения, необходимые в быту обычному человеку. Их функциональные возможности рассчитаны именно на это.

Измерение напряжения и силы тока

Рассмотрим для примера стрелочный мультиметр m1015b, соответствующий всем стандартам безопасности. На лицевой стороне устройства расположен переключатель функций, настройка нуля, стрелка со шкалами, гнезда для подсоединения измерительных щупов.

Для измерения постоянного напряжения переключатель функций устанавливается в положение DCV. Измерительные щупы подключаются параллельно нагрузке, на которой будет измеряться напряжение.

Показания снимаются по черной шкале V.mA прибора. Если неизвестен диапазон сигнала, нужно выбрать самый большой, потом уже переходить на оптимальный для данного сигнала.

При замере переменного напряжения переключатель переводится в положение АCV. Все остальное делается так же, как и при замере постоянного напряжения.

Чтобы измерить ток, поворотный переключатель устанавливается в положение DCmA, в зависимости от диапазона значений силы тока. Начинают измерения с максимальной шкалы. Показания снимаются по черной шкале.

Измерение сопротивления и децибел

При измерении сопротивления исследуемое устройство или деталь необходимо отключить от электричества. Переключатель режимов переводят в положение Ω.

Специальной кнопкой регулятора нуля стрелка мультиметра совмещается с нулевым делением шкалы измерения сопротивления. Перед этим щупы необходимо закоротить.

Если выставить стрелку в ноль не удается надо заменить батарею. Для этого снимается задняя крышка и производится замена.

После этого щупы подсоединяются к измеряемому сопротивлению. Показания омметра снимаются по зеленой шкале. Коэффициент умножения зависит от выбранного диапазона.

Для измерения дБ переключатель режимов устанавливается в требуемое положение стрелочного мультиметра ACV.

Для диапазона 10 В переменного тока снимают показания на красной шкале dB, для диапазона 50 В нужно ввести поправку +14 в диапазоне -20…22 dB, для 250 В поправка +28 для диапазона 8…50 dB.

Если сигнал имеет постоянную составляющую, необходимо измерения проводить через конденсатор емкостью менее 0,1 мкФ.

При соблюдении правил применения тестер никакого ухода не требует. Может работать при плюсовой температуре до 40 градусов и влажности 75%.

Когда упоминают мультиметр, обычно, имеют в виду компактный мобильный прибор с автономным питанием. Но существуют еще и стационарные стрелочные тестеры.

Набор функций у них может быть такой же, как у переносных или немного шире, а точность измерений, количество диапазонов обязательно выше.

Какой прибор выбрать, цифровой, стрелочный, стационарный или мобильный, зависит от нужд потребителя, но стрелочные мультиметры еще долго будут востребованы.

Как пользоваться цифровым мультиметром

Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался намного более точным и надежным, чем старые аналоговые стрелочные измерители. Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (ом). Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.


Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Fluke

204 доллара.99

159,00 руб. (22% скидка)

Электрический тестер Fluke T5600

Fluke

132,99 доллара США

$ 106.70 (20% скидка)

Цифровые клещи CL380

💡Внимание! Работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности.Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke по мультиметрам. Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Тестирование аккумуляторов

Свежая батарея будет производить напряжение немного больше номинального (для этой батареи 1.5 вольт). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для постоянного тока

вольт.
Тревор Рааб

Начните с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи. Сначала вставьте черный щуп измерителя в гнездо, помеченное — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту).Большинство современных измерителей делают эту установку почти надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красное гнездо. Теперь поверните поворотный переключатель (циферблат) в положение «Вольт постоянного тока»; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Удерживайте кончик красного щупа напротив положительной (+) внешней клеммы аккумулятора, а черный щуп — напротив отрицательной (-) внутренней клеммы. Напряжение батареи будет считываться на экране дисплея измерителя.Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных аккумуляторов.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи обеспечивать ток под нагрузкой. Тест дает вам приблизительное представление о том, в порядке ли батарея, не работает или ее нужно зарядить.

Проверка электрических розеток

Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт.Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному разъему COM измерителя, а красный щуп — к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль). Проверьте показания на экране глюкометра. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем извлеките черный датчик из розетки — оставьте красный датчик на месте — и вставьте черный датчик в небольшое закругленное отверстие (заземление) под двумя прорезями.Показания должны остаться прежними. В противном случае розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Проверка настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем. Сначала отключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили.Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель автоматического выбора диапазона, если повернете диск в положение Volts AC (Vac), на экране появится слово «auto»). Подключите черный щуп к разъему COM, а красный щуп — к красному разъему V.

Для проверки однополюсного выключателя (простейшего типа; имеет два латунных винта и один зеленый винт).Установите переключатель в положение «Выкл.». Теперь прикоснитесь датчиками измерителя к латунным винтовым клеммам на боковой стороне переключателя — не имеет значения, какой датчик касается какого винта.

При выключенном переключателе вы должны получить показания O.L (вы также можете получить другие показания, например, 99999 или такой символ, как I или даже этот: L). Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется бессмысленным (вы могли подумать, что измеритель показывает нулевое сопротивление), но измеритель сообщает вам, что, когда внутренние контакты не соприкасаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать.Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показание менее одного Ом. В противном случае переключатель неисправен и его необходимо заменить.

Еще один простой тест — повернуть шкалу измерителя в положение для непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если измеритель издает звуковой сигнал при включенном переключателе.Переключатель неисправен, если глюкометр не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».

Тестирование удлинителей

Обратите внимание на чтение O.L. на циферблате счетчика. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой — намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать возгорание. Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение Ом.

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим заземляющий контакт, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая целостность шнура будет иметь сопротивление.8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь к черному щупу к узкому выступу, а затем к круглому зубцу для O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения.Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить значение, близкое к 120 вольт. Теперь переместите красный щуп в более длинный (нейтральный) разъем, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры. Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора для переключения между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя.Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов от электрика

Дэвид Шапиро — старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем. Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Это считается окончательной работой по теме. Вот восемь основных предостережений Шапиро по безопасной работе с глюкометром.

  1. Выработайте привычку держать пальцы на пластмассовых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
  2. При выполнении электрических испытаний надевайте защитные очки, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
  3. Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой датчик входит в какое гнездо, но возьмете привычку подключать красный к красному, черный к черному, чтобы научиться связывать эти цвета с полярностью и ее полярностью. символы (знаки + и — и цвета, сопровождающие электрические клеммы и провода).
  4. Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете. Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, то теперь будет. В худшем случае поражение электрическим током может убить вас.
  5. Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие порезов, истирания или раздавливания.
  6. Знайте свой глюкометр. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего глюкометра — это руководство пользователя.
  7. Обычно счетчик не выходит из строя, когда перестает показывать (при условии, что у него хороший аккумулятор). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
  8. Температура. Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.
    1. Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Как пользоваться вольтметром или мультиметром: обучение ученика

      Проверка напряжения выполняется очень просто. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Как только вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания в розетках, проверке целостности цепи и многому другому.

      Краткое описание статьи
      • На практике вольтметры и мультиметры одинаковы
      • Установите режим и (если применимо) диапазон
      • Вставьте измерительные провода в инструмент
      • Прикоснитесь / вставьте наконечники щупов к выходу / переключатель / устройство / и т. д.

      Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи. Иногда, с правильными зондами и датчиками, мультиметры также собирают дополнительную информацию, например температуру.

      Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для того, чтобы овладеть им, требуется всего несколько шагов.

      Вольтметр или мультиметр?

      Перво-наперво, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра. Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны.Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

      Как использовать вольтметр: Найдите свою настройку

      Установите циферблат

      Почти каждый вольтметр или мультиметр использует большую шкалу для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока). Иногда производители комбинируют эти режимы.В бытовых цепях и розетках используется переменный ток, а в аккумуляторах и портативной электронике — постоянный ток.

      Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи, находящейся под напряжением.

      На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько опций, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения без повреждения инструмента.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

      Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите его выше ожидаемого напряжения. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

      Просто для вашего собственного назидания, бытовые аккумуляторы обычно работают при напряжении 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор — до 12 В.6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

      Примечание редактора: При тестировании аккумуляторов электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В макс выдают точно такое же напряжение .

      Установка тестовых проводов мультиметра

      В вашем мультиметре есть как минимум два измерительных провода, один красный и один черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

      Гнездо черного цвета всегда подключается к порту с пометкой «COM» (общий). При измерении напряжения красный штекер подключается к отверстию с буквой V.

      См. Ниже информацию об измерении тока (в амперах).

      Измерение напряжения

      Безопасность прежде всего

      Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Также следите за тем, чтобы щупы не касались друг друга во время использования в цепях под напряжением.

      Заклинивание металлических щупов в горячих выходах

      В основном, вы тестируете цепи, подключая провода параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую вы вставляете и отпускаете.

      Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.

      Тестирование батарей

      Эта процедура также довольно проста. На батарее мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод — к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Если это так, поменяйте положение. Если этого не произошло, поменяйте местами красный и черный щупы.

      Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

      Измерение тока (амперы)

      Вы заметите еще две точки на мультиметре для измерения тока (амперы). При измерении тока необходимо понимать две основные вещи.

      1. Вы всегда измеряете ток последовательно с нагрузкой
      2. Вам необходимо установить мультиметр на правильную настройку, в том числе вставить щупы в соответствующие порты

      Обязательно следуйте инструкциям по максимальной величине тока метр может справиться.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить глюкометр.

      Как большинство людей жарят свой мультиметр

      В большинстве случаев мы слышали о том, что люди жарят свой мультиметр, они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А … и затем быстро вставляют наконечники пробника в розетку или иным образом параллельно с сильноточной цепью.

      Вот твой счетчик взорвался. Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания.Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

      Напряжение — это своего рода измерение «потенциала». Это то, что есть в наличии. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

      Обертывание

      Ясно, как грязь? Хорошо. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке. С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине.Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

      Как использовать тестер цепей (с изображениями)

      Используйте тестер цепей с двумя выводами для проверки напряжения. Поместите один вывод на провод под напряжением / под напряжением (обычно черный, но может быть любого цвета, кроме зеленого или белого), а другой — на нейтральный (белый) или заземляющий (зеленый или медный) провод, и загорится индикатор тестера. Это подтверждает, что у вас хорошая, полная схема. Если нет света, значит цепь неисправна или питание отключено.

      Если вы живете в старом доме, используйте тестер цепей, чтобы проверить, что все провода заземления (обычно зеленые или голые медные) действительно подключены к земле. Это необходимо при замене старых незаземленных выключателей на новые с заземлением.

      Вот простой способ проверить заземляющий провод:
      — Выключите питание переключателя на главной панели и проверьте с помощью тестера напряжения
      — Отсоедините нейтральные провода (оставьте их связанными)
      — Отсоедините провода от переключателя и согните их так, чтобы они не касались друг друга
      — Включите питание на главной панели и используйте тестер напряжения, чтобы определить горячий провод
      — Проверьте тестер цепей, прикоснувшись одним выводом к горячему проводу (осторожно !), а один — на нейтральный провод.Если он загорается, тестер исправен.
      — Проверьте заземляющий провод, прикоснувшись к нему одним проводом, а другим — к горячему проводу. Световой индикатор указывает на то, что провод заземлен правильно.

      Если вы работаете с металлической коробкой без заземляющего провода, проверьте, может ли сама коробка служить заземлением. Следуйте описанной выше процедуре, но на последнем этапе коснитесь одним выводом коробки, а другим — горячей проволоки. Свет означает, что коробка заземлена; в противном случае вам нужно будет проконсультироваться с электриком или другим специалистом, чтобы помочь вам правильно заземлить коробку.

      Следуйте аналогичной процедуре при работе с металлическими коробками, в которых заземляющий провод не входит в коробку. В этом случае вы хотите выяснить, заземлен ли сам металлический ящик (через кабелепровод или другим способом) и, следовательно, будет ли он служить требуемым заземлением.

      Предупреждение : будьте осторожны с проводами под напряжением! Не прикасайтесь к горячей проволоке и не позволяйте ей касаться чего-либо еще. Обязательно удерживайте изолированную часть выводов тестера во время использования и выключите цепь как можно скорее после тестирования.

      Для получения дополнительной информации о электрических проектах см. Семейный разнорабочий — Электрооборудование

      — Сделано экспертами журнала «Семейный разнорабочий»

      Как правильно использовать электрический тестер

      Правильно подключенные электрические розетки, соответствующие местным требованиям. и международные стандарты жизненно важны для безопасности в каждом доме. Плохое техническое обслуживание электроприборов может стать угрозой безопасности в вашем доме. Если о них не позаботиться, они могут иметь разрушительные последствия и нанести травмы вам или членам вашей семьи.Вот почему всегда лучше заранее знать, как использовать электрический тестер для проверки аномалий в электрических розетках. Это поможет вам выяснить электрические неисправности в вашем доме и устранить их опасность, пока не стало слишком поздно.

      Для профессиональных электриков имеется широкий выбор тестеров, позволяющих оценить и проверить состояние многих электрических приборов. Многие домовладельцы также могут проверить состояние своей электрической системы с помощью тестера.Однако, как бы это ни было важно в каждом доме с электрическими системами и приборами, лишь немногие люди знают, как правильно использовать электрический тестер.

      Для начала, как работает электрический тестер?

      С момента своего открытия электричество стало основой любого технологического развития в современном обществе. Это также способствует повышению качества жизни в каждом доме. От запуска многих бытовых приборов до запугивания комнат и регулирования температуры в доме электричество дошло до такой стадии, когда вы просто не можете думать о домашнем хозяйстве без него.

      Однако вам нужно знать одну вещь; электричество так же опасно, как и необходимо, как и электричество. Для идеальных домашних условий, в которых владельцы мало или совсем не разбираются в электричестве, тестеры предлагают быстрые и надежные средства проверки состояния электрических условий в доме. Они оснащены индикатором, который дает видимую или звуковую подсказку об электрическом состоянии приборов.

      Электрические тестеры созданы специально для определения наличия электрических условий в типичном электрическом приборе.

      Некоторые стареющие или находящиеся в плохом состоянии электрические приборы опасны для безопасности вашего дома. Регулярное тестирование электрических приборов не только устраняет этот риск, но и помогает избежать дорогостоящего ремонта электрооборудования.

      Электрические тестеры доступны в различных типах, каждый из которых служит определенной цели тестирования. Простые электрические тестеры показывают наличие электрического напряжения в цепи, в то время как сложные электрические тестеры оснащены передовыми инструментами тестирования для высоковольтных приложений.

      Как правило, тестеры напряжения рекомендуются для ежедневных домашних электромонтажных работ. В этой статье мы взяли на себя задачу изучить основы тестера электрического напряжения с подробным объяснением его использования и функций.

      Если вы хотите проверить электрическое состояние розетки, которая только что перестала работать, или просто хотите безопасно проверить наличие тока в проводе или переключателе, бесконтактный тестер напряжения — ваш лучший выбор. С помощью бесконтактного тестера напряжения вы можете безопасно проверить электрическое напряжение в любых электроприборах в вашем доме, не прикасаясь к токоведущим частям.

      Все, что вам нужно сделать, это найти провод и воткнуть в него наконечник тестера. Вы должны убедиться, что есть небольшой контакт между маленьким наконечником тестера и проводником устройства, прежде чем вынимать тестер.

      Обычно наконечник тестера может определять электрическое напряжение в ваших выключателях, электрических розетках, автоматических выключателях и розетках. Вы будете получать уведомление о прочтении всякий раз, когда тестер обнаруживает электрическое напряжение в ваших электрических розетках или приборах.

      Бесконтактные электрические тестеры

      Klein Tools Бесконтактный тестер напряжения

      Бесконтактные тестеры напряжения питаются от батареи, и они оснащены красным световым индикатором на конце, чтобы уведомить пользователя о наличии электрического напряжения. Вы можете услышать жужжащий звук, исходящий от какого-то тестера, у которого нет индикаторов красного света.

      Бесконтактные тестеры напряжения очень портативны и удобны в использовании. Они поставляются с прочным зажимом, который остается приклеенным к вашему телу, так что вы можете брать его с собой, куда бы вы ни пошли, и иметь его под рукой по мере необходимости.

      Neon электрические тестеры

      Другим популярным электрическим тестером, распространенным среди энтузиастов DIY, является тестер напряжения Neon. Они получили свое название от своей торговой марки Neon light и поставляются с парой, если короткие провода присоединяются к металлическому щупу.

      Как и бесконтактный тестер напряжения, тестер напряжения Neon подходит для тестирования домашних выключателей, электрических розеток, автоматических выключателей и розеток для проверки наличия электрического напряжения. Они просты в использовании и работают без аккумулятора.

      ТЕСТЕР НАПРЯЖЕНИЯ ПЕРЕМЕННОГО / ПОСТОЯННОГО ТОКА

      Прежде чем вы сможете использовать неоновый измеритель напряжения, вставьте кончик первого металлического зонда в клемму переключателя, а кончик второго металлического зонда — на клемму заземления или нейтрали. Проверьте, загорелся ли неоновый индикатор. Неоновый свет загорается всякий раз, когда обнаруживается напряжение.

      Тестер напряжения Neon также может использоваться для непосредственной проверки наличия электрического напряжения в розетке или электрической розетке. Вставьте один щуп тестера в одну из прямых прорезей гнезда и осторожно вставьте второй зонд тестера в прямую прорезь гнезда.При обнаружении напряжения автоматически загорается неоновая лампа.

      Во время этих двух процессов вы должны избегать касания двух щупов голой рукой, чтобы избежать поражения электрическим током при обнаружении напряжения.

      Подключаемые электрические тестеры

      Адаптер / устройство проверки заземления и браслеты из гнезда к заземлению — SP-101

      Еще одним популярным тестером напряжения среди домашних мастеров являются подключаемые анализаторы цепей. Подключаемые анализаторы цепей, созданные специально для заземленных электрических розеток с тремя отверстиями, оснащены тремя неоновыми сигнальными лампами с уникальными световыми схемами.

      Чтобы проверить напряжение в электрических розетках дома, подключите анализатор цепей и наблюдайте за различными комбинациями света, которые следуют ниже. Проверьте встроенную наклейку с диаграммой, чтобы определить значимость световых диаграмм тестера. В идеале, шаблоны могут указывать на розетку с идеальным подключением, обрыв цепи, розетку с обратной проводкой, а также наличие или отсутствие заземления в зависимости от результата теста.

      Вы также можете проверить электрическое напряжение в своем доме с помощью тестера целостности цепи, мультиметра и тестера напряжения соленоидов.Тестер непрерывности светится, чтобы указать наличие напряжения всякий раз, когда его датчик соприкасается со встроенным шнуром, оснащенным зажимом типа «крокодил» или вторым датчиком.

      Простой цифровой мультиметр (популярный среди домашних мастеров своей универсальностью) также может давать точные показания широкого диапазона функций тестирования, включая емкость, сопротивление, целостность цепи, напряжение переменного и постоянного тока и т. Д.

      Заключение

      В конце концов, важность тестера напряжения трудно переоценить.А если у вас дома его нет, однажды он вам понадобится. Однако одного недостаточно; вы также должны знать, как его использовать. Знание того, как использовать электрический тестер, гарантирует, что вы сможете регулярно проверять свои приборы и устранять небольшие проблемы с электричеством, прежде чем они выйдут из-под контроля.

      Просмотры сообщений: 1413

      Лучшие тестеры напряжения для вашего набора инструментов

      Фото: amazon.com

      Если вы проводите электрические проекты в домашних условиях, нужно иметь наготове определенные ящики для инструментов.Плоскогубцы линейного мастера, инструменты для снятия изоляции и хорошая отвертка могут помочь вам достичь профессиональных результатов, но наличие лучшего тестера напряжения под рукой ускорит ваш рабочий процесс и защитит вас от ударов.

      Измерители напряжения позволяют быстро, легко и безопасно проверять мощность. Большинство из них очень просты в использовании: нажмите кнопку включения и удерживайте ее возле соответствующих проводов. Он укажет, обнаруживает ли он питание, и вы сможете действовать соответствующим образом. Тестеры напряжения экономят время в реальном времени и могут помочь вам избежать болезненного и опасного удара, но, поскольку существуют разные типы тестеров напряжения, это руководство поможет вам выбрать модель, которая лучше всего соответствует вашим потребностям.Читайте дальше, чтобы узнать, как делать покупки с умом, и узнайте, почему следующие инструменты являются одними из лучших тестеров напряжения, которые вы можете купить.

      1. НАИЛУЧШИЙ В ЦЕЛОМ: Бесконтактный тестер напряжения VoltAlert Fluke 1AC-A1-II
      2. НАЧАЛЬНИК: Klein Tools NCVT-1 Voltage Tester
      3. НАИЛУЧШИЙ ВЗРЫВ ДЛЯ BUCK Instruments: Sperry Контактный тестер напряжения
      4. НАИЛУЧШИЙ ДЛЯ ПРОФЕССИОНАЛОВ: Fluke T6-1000 PRO Электрический тестер
      5. НАИЛУЧШИЙ МНОГОФУНКЦИОНАЛЬНЫЙ: Klein Tools NCVT-4IR Voltage Tester
      6. НАИЛУЧШИЙ РАЗМЕР КАРМАНА: FLKV2 90-1 Детектор напряжения

      Фото: amazon.com

      Что следует учитывать при выборе лучшего тестера напряжения

      Вот наиболее важные факторы, которые следует учитывать при выборе тестера напряжения, включая дизайн и функции.

      Конструкция

      Существует три основных конструкции тестеров напряжения: ручные тестеры, розеточные тестеры и мультиметры.

      • Тестеры перьев примерно по размеру и форме напоминают толстую ручку или маркер. Чтобы работать, просто включите его и коснитесь соответствующего провода.Вы также можете поместить наконечник в розетку, чтобы проверить напряжение.
      • Тестеры розеток размером с электрическую вилку работают, подключаясь непосредственно к розетке. Они могут проверить напряжение (и, как правило, полярность, чтобы убедиться, что розетка правильно подключена), но они не могут проверить цепи вне розетки.
      • Мультиметры с тестерами напряжения — лучшее из обоих миров, хотя они значительно больше, чем ручные или розеточные тестеры.У них есть канавки или крючки, чтобы окружать провод и определять напряжение, а также провода (провода и точки, подключенные к тестеру) для проверки контактов, таких как розетки и клеммы.

      Функциональность

      Как правило, тестеры напряжения используются только для проверки переменного тока, например, электричества в жилом или коммерческом здании. Они бесполезны для определения постоянного тока в автомобиле.

      Но это не значит, что все тестеры напряжения — это пони, которые умеют делать один трюк.Некоторые тестеры пера имеют встроенные функции, такие как фонарики, измерительные лазеры и инфракрасные термометры. Многие тестеры розеток могут предупредить вас, если проводка розетки обратная. Мультиметры могут проверять напряжение переменного и постоянного тока, а также сопротивление, силу тока и т. Д.

      Индивидуальные потребности каждого пользователя определяют, какие функции необходимы в детекторе напряжения. Чтобы просто проверить провод на наличие питания, тестер может сделать это, не запутывая кнопки или переключатели. Если вы решаете различные электрические проекты, мультиметр может стать настоящим активом.

      Совместимость

      Тестеры напряжения совместимы не со всеми электрическими устройствами, с которыми вы можете столкнуться. Определенные типы напряжения или напряжения, выходящие за пределы диапазона, который может обнаружить тестер, не будут вызывать предупреждение тестера.

      Ручки и тестеры розеток отлично подходят для проверки электричества в доме, включая выключатели, розетки и светильники, но обычно они бесполезны, когда дело доходит до проверки на наличие проблем с электрической системой автомобиля. Многие перьевые тестеры также имеют рабочие диапазоны напряжения, например от 90 до 1000 В, поэтому некоторые из них могут быть не в состоянии обнаруживать низкие напряжения.

      Если вы занимаетесь ремонтом электронных устройств (например, компьютеров, дронов или телевизоров) или работаете с автомобилем, поищите мультиметр со встроенным тестером напряжения. Мультиметр может переключаться между переменным и постоянным током, а также проверять сопротивление и силу тока.

      Долговечность

      Для длительного использования и надежности выберите тестер напряжения от одного из проверенных производителей электроинструментов. Эти компании специализируются на создании электрических инструментов для профессионалов, а их продукция является первоклассной — многие профессионалы до сих пор используют счетчики и тестеры, приобретенные несколько десятилетий назад.

      Время автономной работы также является важным фактором. Многие из лучших тестеров напряжения имеют функции автоматического отключения. Если они не обнаруживают напряжение в течение определенного времени (обычно около 15 минут), тестер автоматически отключится, чтобы продлить срок службы батареи.

      Наши лучшие предложения

      Теперь, когда вы знаете немного больше о том, что нужно для выбора лучшего тестера напряжения, вы готовы приступить к покупкам. Ниже вы найдете подробную информацию о некоторых из лучших тестеров напряжения на рынке — все от проверенных брендов, производящих качественные электрические инструменты.

      Фото: amazon.com

      Бесконтактный тестер напряжения VoltAlert 1AC-A1-II от компании Fluke — качественный перьевой тестер от лидера в области электрических испытаний. Этот тестер может определять напряжение от 90 до 1000 вольт, при этом он удобно помещается в сумке для инструментов или в вашем кармане. Когда он обнаруживает напряжение, наконечник светится ярко-красным цветом в качестве предупреждения.

      1AC-A1-II имеет индикатор непрерывного самотестирования, который мигает красным, чтобы предупредить о том, что он работает. Он также имеет громкий звуковой сигнал, указывающий на обнаруживаемую мощность, но есть функция отключения для тихой обстановки.Он работает от двух батареек AAA и имеет автоматическое отключение для экономии заряда батареи.

      Фото: amazon.com

      Klein Tools производит первоклассные инструменты для профессионалов в области электротехники, а тестер напряжения NCVT-1 соответствует наследию компании. Он может проверять напряжение от 50 до 1000 вольт переменного тока и прекрасно помещается в кармане или сумке.

      В тестере напряжения NCVT-1 используется простой для понимания красный и зеленый индикатор, предупреждающий о включении питания: зеленый — отсутствие питания, красный — напряжение.Он также издает постоянный звуковой сигнал при обнаружении напряжения. Он имеет автоматическое отключение, чтобы продлить срок службы батареи, и индикатор разряда батареи, который предупреждает, когда прилагаемые батареи LR44 вот-вот закончатся.

      Фото: amazon.com

      В качестве надежного и экономичного тестера напряжения стоит обратить внимание на бесконтактный тестер напряжения STK001 от Sperry Instruments. Этот тестер пера поставляется в комплекте с тестером розеток, позволяющим тестировать провода и розетки с помощью одного комплекта.

      Пент-тестер обнаруживает напряжение от 50 до 1000 вольт.Когда он обнаруживает напряжение, он издает громкий звуковой сигнал, а прозрачный пластик, в котором находится лампочка, мигает красным. Он работает от одной батареи AAA и имеет индикатор разряда батареи, чтобы вы знали, что он работает. Тестер розеток предупредит вас о напряжении, а также об открытых заземлениях, открытых нейтралах, открытых горячих точках и обратной полярности. Он также может проверить выходы прерывателя цепи защиты от замыкания на землю (GFCI), чтобы убедиться, что они работают должным образом.

      Фото: amazon.com

      Часто специалистам-электрикам нужен быстрый способ проверить провод и произвести измерения, не обнаружив соединения или розетки.Настройка Field Sense мультиметра Fluke T6-1000 PRO Electrical Tester не только определяет напряжение, но и измеряет это напряжение без отключения соединений для проверки розетки. Просто проведите испытательной вилкой по проводу, и T6-1000 сообщит о состоянии этого провода.

      T6-1000 обладает всеми другими стандартными настройками, которые вы ожидаете от мультиметра, включая измерения постоянного и переменного тока, силы тока и сопротивления. Он поставляется с зажимами типа «крокодил», сменными измерительными проводами и кобурой, чтобы держать его под рукой.

      Фото: amazon.com

      Для электромонтажных работ вокруг немного горячего оборудования, такого как котлы, печи или промышленное оборудование, тестер напряжения NCVT-4IR от Klein Tools — разумный выбор. Помимо определения напряжений в диапазоне от 12 до 1000 вольт, эта модель оснащена встроенным инфракрасным термометром. Термометр может определять температуру от -22 до 482 градусов по Фаренгейту, обеспечивая безопасную проверку температуры без помощи рук.

      Перьевой тестер оснащен двухцветной светодиодной системой: белый цвет указывает на то, что прибор работает, а красный — когда он обнаруживает напряжение.Инфракрасный термометр имеет встроенную лазерную указку, которая упрощает выполнение точных измерений. Обе функции работают от двух батареек AAA, и есть встроенное отключение, чтобы продлить срок их службы.

      Фото: amazon.com

      Хотя большинство тестеров пера крепятся к карману брюк или помещаются в карман рубашки, некоторые из них слишком велики, чтобы их можно было удобно разместить в этих карманах. Это не относится к карманным детекторам напряжения FLK2AC от Fluke. Этот перьевой тестер имеет длину всего 5¾ дюймов и толщину ¾ дюйма, что позволяет легко помещать его в карман.Он также весит всего 10,6 унции, а это значит, что его не будет неудобно держать пристегнутым к рубашке.

      FLK2AC обнаруживает напряжения от 90 до 1000 вольт, светится красным и издает звуковой сигнал, указывая на обнаружение напряжения. Он работает от двух батареек AAA и имеет автоматическое отключение, чтобы избежать случайного разряда батарей.

      Часто задаваемые вопросы о тестерах напряжения

      Тем, у кого все еще есть вопросы по выбору или использованию лучшего тестера напряжения, следует подумать об ответах на некоторые из наиболее часто задаваемых вопросов об этих основных инструментах.Найдите здесь более важную информацию, чтобы сделать осознанную покупку.

      В. Тестер напряжения — это то же самое, что мультиметр?

      Нет, тестеры напряжения и мультиметры — это не одно и то же, хотя в некоторых мультиметрах есть тестеры напряжения. Тестеры напряжения показывают только наличие напряжения. Мультиметры могут проверять величину напряжения, силы тока или сопротивления в приборе или цепи.

      В. Безопасны ли тестеры напряжения?

      Да, тестеры напряжения — это инструменты безопасности, и ими безопасно пользоваться.У них есть изоляция для защиты от передачи тока, поэтому тестер не может передавать электричество вашему телу.

      В. Как узнать, работает ли тестер?

      Большинство тестеров напряжения оснащены индикаторами батареи, которые автоматически предупреждают вас о том, что тестер работает. Другие могут потребовать от вас активировать тест батареи. Если вы не уверены, проверьте исправную розетку, чтобы убедиться, что тестер работает.

      Тестер напряжения | HowStuffWorks

      Поток электрического тока измеряется путем размещения электрического тестера в двух точках цепи.Измеритель напряжения — самый простой из этих инструментов. Он состоит из небольшой неоновой лампочки с двумя изолированными проводами, прикрепленными к нижней части корпуса лампы; каждый провод заканчивается металлическим испытательным щупом. Этот тип тестера всегда используется при включенном токе, чтобы определить, течет ли ток через провод, и проверить правильность заземления. Он также используется для определения наличия в проводе соответствующего напряжения. Ищите тестер, рассчитанный на напряжение до 500 вольт.

      Чтобы использовать тестер напряжения, прикоснитесь одним щупом к одному проводу или соединению, а другим щупом — к противоположному проводу или соединению.Если компонент получает электричество, лампочка в корпусе светится. Если свет не горит, проблема в этом. Например, если вы подозреваете, что электрическая розетка неисправна, вставьте один датчик тестера в один разъем розетки, а другой датчик — в другой разъем. Лампочка в тестере должна загореться. В противном случае розетка может быть плохой.

      Для дальнейшего тестирования розетки вытащите ее из стены. Поместите один щуп тестера на один винтовой зажим, а другой датчик — на другой винтовой зажим.Если лампочка тестера горит, вы знаете, что розетка неисправна — ток течет в розетку, но не проходит через розетку, чтобы обеспечить питание подключенного к ней прибора. Если контрольная лампочка не горит, значит, в розетку нет тока. Проблема может заключаться в перегоревшем предохранителе или сработавшем автоматическом выключателе, а также в отсоединении или обрыве провода за розеткой.

      Это не то, что вы ищете? Попробуйте эти:

      • Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно исправить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка.Узнайте все о них в этой статье.
      • Электрические инструменты. Чтобы решить основные проблемы с электричеством в вашем доме, вам понадобится несколько инструментов. Узнайте о них в этом разделе.
      • Тестер целостности цепи: Тестер непрерывности поможет вам определить, проводит ли определенный компонент электрического устройства электричество. Узнайте больше о тестерах непрерывности здесь.

      ▷ Как работают бесконтактные тестеры переменного напряжения?

      Бесконтактный тест напряжения обеспечивает простой и безопасный способ убедиться, что электрические проводники не имеют питания, не касаясь их.

      Тестер работает, обнаруживая электрические поля, связанные с переменным напряжением. Эти поля обычно присутствуют рядом с токоведущими проводниками, поэтому нет необходимости в прямом контакте с проводниками.

      Тестер может использоваться как профессионалами, так и потребителями, которые могут использовать гаджет дома.

      Рисунок 1: Проверка силового кабеля на напряжение | изображение: o-digital.com

      Чтобы проверить провод под напряжением, наконечник тестера вставляют в розетку или помещают рядом с любым другим проводником, который проверяется.Рекомендуется проверить все проводники, включая нейтраль, на случай неисправности или неправильной проводки. Когда тестер помещается рядом с токоведущим проводом, электростатические или магнитные поля индуцируют ток, протекающий через тестер. Это заставляет устройство указывать на наличие напряжения, загораясь, издавая звук или и то, и другое.

      Бесконтактное испытание работает практически со всеми токоведущими проводниками, в том числе с изоляцией. Однако тестер не может проводить испытания через металлический экран или кабелепровод.

      Принцип работы бесконтактного тестера напряжения

      Есть два обычно используемых типа датчиков; тестеры с емкостной и индуктивной связью.

      Тестеры магнитной индукции

      Тестер с индуктивной связью состоит из сенсорной обмотки на конце. Когда эта обмотка помещается в электромагнитное поле, в обмотке индуцируется напряжение, которое используется для включения или подачи сигнала тревоги через цепь в тестере.

      Ток создает электромагнитное поле, только если оно протекает.И поскольку этот тестер работает, обнаруживая магнитное поле вокруг проводников, он будет работать только в том случае, если проводник является частью комплекта, по которому течет ток. Таким образом, он ничего не будет указывать, когда есть провод под напряжением, но цепь не является полной.

      Емкостный чувствительный элемент

      Рисунок 2: Тестирование сокета под напряжением | изображение: ECVV.com

      Тестер использует конденсаторную связь для обнаружения электрического поля и способен обнаруживать находящиеся под напряжением проводники, независимо от того, находятся ли они в полной цепи или нет.

      Для работы тестера человек должен прикоснуться к металлической части тестера, чтобы обеспечить заземление и позволить паразитной емкости от токоведущего проводника течь на землю.
