Изолирующая диэлектрическая вставка 1/2″ г/ш газовая

Изолирующая диэлектрическая вставка 1/2″ гайка/штуцер


Характеристики:

Тип: изолирующая диэлектрическая вставка

Материал: латунь/пластик

Присоединение: резьбовое

Тип резьбы: гайка/штуцер

Диаметр резьбы: 1/2″

Диаметр условный: 15 мм

Длина: L 50 мм

Рабочее давление до 0,001 МПа

Электрическое сопротивление при напряжении 1000 В не менее 5 МОм;

Температура эксплуатации: 0*С до + 60*С

Описание:




  Изолирующая вставка или малогабаритное изолирующее соединение ИСМ разработано для надежной защиты электроники газовых приборов. В последнее время бытовые газовые приборы (плиты, котлы, водонагреватели) всё чаще стали оборудоваться электронными узлами — для розжига пламени, для автоматического управления процессом работы прибора.

 В основном это характерно для высокотехнологичных дорогостоящих импортных приборов. ИСМ устанавливается непосредственно в месте присоединения каждого газопотребляющего прибора к газопроводу. Таким образом, недорогое изделие небольших габаритов позволяет сохранить электронную плату газовых приборов.

 Совершенствование техники вызывает новые, не встречавшиеся ранее проблемы. В данном случае такой проблемой является выход из строя электронных узлов бытовых газовых приборов от воздействия электрических токов, проходящих по газопроводу.

  Вызваны такие токи могут быть различными аварийными ситуациями как на внутридомовых, так и на уличных коммуникациях. Однако наиболее опасной, характерной именно для российских условий, является деятельность «народных умельцев», использующих в качестве заземления для различных электроприборов внутридомовые трубопроводы, в том числе и газопровод, а особенно «продвинутые» просто присоединяют к трубопроводу «ноль» сети. При этом появляющийся на газопроводе высокий электропотенциал мгновенно выводит из строя всю электронику дорогостоящих газовых приборов. Для надежной защиты электроники газовых приборов от деятельности подобных «народных умельцев», а также от различных нештатных ситуаций, на основе ставшей уже традиционной конструкции изолирующего соединения был разработан принципиально новый вид изделия — малогабаритное изолирующее соединение (ИСМ).

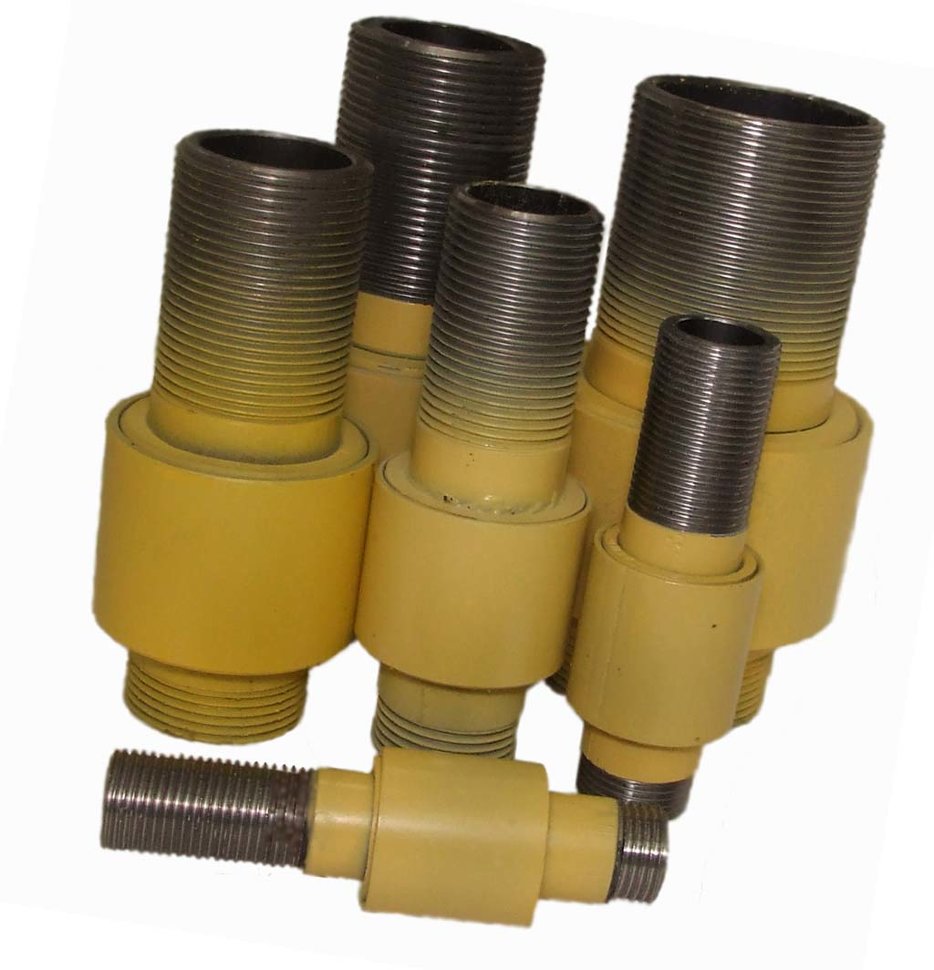

Диэлектрическая вставка для газа

Диэлектрическая вставка представляет собой неразъемное соединение и устанавливается между газовым краном и газовой подводкой. Металлические части вставки, вплавленные в диэлектрик, не соприкасаются между собой, что и обуславливает невозможность прохождения через неё (вставку) токов утечки. Изолирующая вставка имеет внутреннюю поверхность, покрытую диэлектриком полностью, что исключает контакт каждой из металлической частей вставки с проходящим внутри изолятора газом.

Применяется при использовании металлической подводки,предотвращает попадание нежелательного тока на газовый прибор.

ГОСТ 6357-81

Материал изделия: Полиамид ПА-6,ПА-6М.

Температура плавления: 250 С

Электрическая прочность: 30-35 кВ\мм

Гарантия:три года.

Срок службы:20 лет

Производится в исполнениях:

ВВ-внутренняя \внутренняя резьба,

НН-наружная \наружная резьба,

ВН-внутренняя\наружная резьба

Присоединительные размеры: 1\2″,3\4″,1″

Также производится вариант:внутренняя резьба 3\4″,наружная 1\2″

Упаковка: полиэтиленовый пакет с вложенным формуляром.

*Полиамид  – высокомолекулярный полимер, содержащий амидную группу. Сочетает твердость, жесткость, высокую механическую прочность, малую плотность, хорошие антифрикционные и диэлектрические свойства. Стоек к маслам, щелочам, растворителям, бензину. Детали из полиамида выдерживают нагрузки, близкие к нагрузкам, характерным для цветных металлов и сплавов. У полиамида низкий коэффициент трения, при этом высокая износостойкость и несущая способность. ПА хорошо окрашивается, обладает хорошей способностью к склеиванию.



Наименование Цена за шт. руб
Вставка резьбовая диэлектрическая ВРД   15 нн 70
Вставка резьбовая диэлектрическая ВРД   15 нв,вв 75
Вставка резьбовая диэлектрическая ВРД   20 нв,вв 70
Вставка резьбовая диэлектрическая ВРД   20 нн 100
Вставка резьбовая диэлектрическая ВРД   20/15 130
Вставка резьбовая диэлектрическая ВРД   25 200
Вставка резьбовая диэлектрическая ВРД   32 230

Вставки диэлектрические — ООО «ГАЗОУЧЕТ»

Главная » Продукция » Соединения изолирующие » Вставки диэлектрические

Назначение:
используют для предотвращения утечки в случае
возникновения электрического потенциала на корпусе таких зануленных
электрифицированных газовых приборов, как котлы, плиты, бойлеры и т. п., а также
для исключения протекания токов через газопровод.

Вставки диэлектрические надежно защищают
электронные части счетчиков и газовых приборов от поломки в случае
возникновения чрезвычайных ситуаций в результате попадания на газовую
магистраль электрического тока, из-за неисправностей газовых приборов.

В качестве электроизолятора используется
полиамид желтого цвета, который не содержит вторичных примесей.











Технические
характеристики:













Номинальное давление PN 0,6 МПа
Рабочая температура от -60°C до +100°C
Номинальный диаметр DN15
Внутренний диаметр прохода 11,5 мм, увеличенная пропускная способность по газу
Варианты резьбовой присоединительной арматуры штуцер/штуцер
Размер трубной резьбы присоединительной арматуры, дюйм 1/2″
Длина резьбовых частей 14 мм
Испытательное напряжение 3750В (с приложением переменного тока 50Гц к металлическим частям на протяжении 6 и более секунд)
Электрическое сопротивление при 1000 В > 5 Мом
Категория стойкости к горению ПВ-0 согласно ГОСТ 28157-89
Индивидуальная упаковка фирменный пакет с маркировкой BUGATTI и штрих-кодом
Гарантийный срок службы ≥ 20 лет

Вставка диэлектрическая 1 2 штуцер штуцер – изолятор на газовую трубу

Назначение изолирующей муфты

Диэлектрическая вставка для газа – неразборный фитинг с резьбовыми торцами, являющийся изолирующим препятствием для прохождения блуждающих токов по газопроводным магистралям. Муфта устанавливается на участке между запорной арматурой и потребляющей аппаратурой, имеющей электронную «начинку» (котел, счетчик, плита, камин и др.).

Причиной блуждающих токов могут быть как контур заземления, расположенный рядом с газопроводом, так и сам трубопровод, который нагружают слабым электрическим потенциалом для предотвращения коррозии. Отсутствие в домашней магистрали изолирующей вставки может не только вывести из строя электронику оборудования, но и стать причиной несчастного случая, так как приборы сами становятся опасными источниками.

Назначение электроизолирующей вставки

Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.

Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?

Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.

Там, где проходят магистрали природного газа, многоквартирные дома традиционно оборудуют газовыми плитами. При неправильной установке колонки или плиты блуждающий ток может проникнуть в любую квартиру многоэтажки

Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:

  • газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
  • при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
  • блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.

Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.

Одно из преимуществ диэлектрика – простой монтаж. Установку изолятора можно выполнить собственноручно, но проверку герметичности стыков и контроль проводят сотрудники газовой службы

Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.

Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.

Виды диэлектрических отсекателей

В быту применяют два варианта диэлектриков для газового шланга или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.

Вариант #1 – втулки

Сразу скажем, что для установки газовой плиты или монтажа колонки втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще говоря, втулки применяют для электроизоляции фланцевых крепежных элементов.

По внешнему виду втулки для газового оборудования можно спутать с другими изоляторами – для различной техники: радиоуправляемых автомоделей, сельскохозяйственных машин, рулевых колонок автомобилей и прочего

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

Технические характеристики газовых втулок:

  • морозостойкость – выдерживают низкие температуры до -60 °С;
  • эластичность и высокая степень примыкания к металлическим элементам;
  • бензо- и маслостойкость при температурах до +120 °С;
  • способность выдерживать многократные знакопеременные нагрузки.

Изделия маркируются по диаметру в мм, например, от М 8 до М 24. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах. Там же можно уточнить высоту буртика и длину втулок.

Вариант #2 – муфты

Универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом, поэтому зачастую монтажниками так и называются – муфты.

Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.

Современные газовые котлы оснащены электроникой, которая работает от электропитания. Воздействие блуждающих токов способно моментально вывести «мозги» котла из строя, последствием чего будет дорогостоящий ремонт

Вставки изготавливают в заводских условиях согласно ГОСТ или ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: изоляционного полимера и металла для резьбовых патрубков. Полимерный материал соответствует требованиям ГОСТ 28157-89.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.

На поверхность изоляционного элемента также наносят название торговой марки и диаметр. Для бытового использования выпускают диэлектрики 1/2″, 3/4″ – DN15, DN20 соответственно

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

  • пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
  • износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
  • подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.

Способ присоединения – резьбовой, производится накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

Образец крана с изолирующей муфтой. Комбинация из изделий одного производителя упрощает монтаж диэлектрика, делает его более быстрым. Устройство устанавливают на конце трубы, перед подключением шланга, ведущего к плите или котлу

Перед покупкой диэлектрика необходимо уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам. Иногда шланги для подключения продаются вместе с оборудованием, поэтому не забудьте проверить комплектацию.

Изолятор для газа устанавливается надолго и не требует обслуживания, но постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно.

Порядок установки диэлектрика на газ

Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.

Затем действуем по порядку:

  1. Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку. Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа.
  2. На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика.
  3. Таким же способом на второй конец навинчиваем гайку гибкой подводки.
  4. Производим диагностику соединения безопасным способом.

Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.

Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.

Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.

Пошаговый инструктаж:

Галерея изображений Фото из Шаг #1 – выбор диэлектрической вставки Шаг #2 – подготовка места для установки Шаг #3 – присоединение муфты к трубе Шаг #4 – соединение диэлектрика с подводкой

Напоминаем, что использовать газовую технику до прихода сотрудника газовой службы нельзя. Он должен произвести поверку, зафиксировать факт установки диэлектрика и дать разрешение на эксплуатацию подключенного оборудования.

И в дальнейшем все мероприятия по подключению, замене, ремонту газовой техники проводите совместно с представителями обслуживающей организации.

Как установить муфту – действуем внимательно

Пункт 6.4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

  • Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
  • Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
  • Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
  • Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
  • Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Диэлектрическая муфта для газа обеспечивает безопасность в жилых помещениях, и сохраняет жизнь людям.

Оборудование, работающее на природном газе, подключено к источникам электроэнергии. Чтобы не произошло несчастного случая при попадании электрического тока на газопроводную сеть, следует смонтировать защитную вставку на газовых приборах.

Виды диэлектрических вставок для газа

Диэлектрик для газового шланга согласно товарной номенклатуре элементов к газораспределительным приборам разделяется на две стандартные категории. Это изолирующие краны, муфты, бочонки либо сгоны, а также стандартные втулки. Выбор конкретного типа зависит от условий монтажа и особенностей определенной системы.

Изолирующие муфты

Изолирующая муфта из материала диэлектрика

Муфты делят на три категории, которые отличаются друг от друга преимущественно резьбовым диаметром, его значение может составлять 15, 20 либо 25 мм. Разделение по этому критерию дает возможность монтировать вставки в любых трубопроводах, поскольку в российской системе газопроводов не применяются диаметры меньше 1/2 и больше 1/4. Подвиды вставок, так называемые бочонки, могут иметь внешнюю резьбу на обоих элементах либо внутреннюю и наружную на каждом.

Диэлектрические втулки

Такие вставки являются вкладышами, препятствующими прохождению электрического тока. Их ставят между трубами с газом и проводкой, диаметр таких элементов колеблется в пределах 8-27 мм, обе стороны дополнены резьбой изнутри. Втулки не уступают муфтам по уровню сопротивления и пределам прочности, детали могут выдерживать давление объемом до 493 атмосфер.

Разновидности диэлектрических отсекателей – муфты и втулки

Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем как правило делят на две группы, в которые входят:

Стоит ли устанавливать вариатор угла опережения зажигания? ГБО 2. ГБО 4

  • Муфты диэлектрические (МД) – особенные соединители с резьбовыми торцами, устанавливаемые между газопроводом и потребляющим голубое горючее прибором.
  • Втулки диэлектрические (ВД) – не проводящие ток вкладыши, ставящиеся в месте разборного сопряжения компонентов газопровода.

Со своей стороны ассортимент муфт делится на 4-ре типоразмера, если исходить из диаметров резьбовой части: ?, ?, 1, 1 ?. Аналогичный комплект позволяет охватить все разновидности арматуры трубопроводной, применяемой в газопроводах, потому как диаметры менее ? дюйма и более дюйма с четвертью в подобных системах не используются. Более того, номенклатуру муфт можно поделить по особенностям конструкции этого соединителя, выделив 3 группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого соединителя может быть нарезана как с наружной стороны, так и в середине торцевой части.

Диэлектрические муфты обязательны для шлангов газовых приборов

Ассортимент диэлектрических втулок делится только, если исходить из их геометрических размеров – по диаметру вкладыша. В данном случае мы дело имеем с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки владеют одинаковым прочностным запасом. Рабочее давление той и остальной разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а максимальное – 50 МПа (493 атмосферы). В качестве диэлектрика в обоих случаях применяется почти что негорючий полимерный материал – полиамид, обладающий большим сопротивлением (около 5 миллионов Ом).

Основные правила безопасной эксплуатации гибкой подводки для газа

Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка

Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.

Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.

Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг

Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается

После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:

Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы. Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник. Не следует вблизи газового соединения выполнять сварочные или паяльные работы. При необходимости между паяльником и газовым рукавом прокладывается тепловой экран

Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия. Нельзя при установке стыковать между собой разные материалы, например, медь и сталь

Сталь можно соединять только со сталью, а медь – с медью или латунью. Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.

Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.

Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.

источник

Конструкция диэлектрической муфты

Изолирующая муфта представляет собой конструкцию из двух соединенных между собой фитингов с помощью вставки, выполненной из негорючего композитного материала – стеклонаполненного полиамида. Неразборность муфты гарантирует отсутствие утечки газа во время эксплуатации.

Полиамидная изолирующая вставка отличается высокой прочностью и химической инертностью. Для изготовления резьбовых металлических частей муфты применяется латунь марки ЛС-59-1, неподверженная коррозионным процессам.

Диэлектрическая вставка выпускается в двух вариантах: с обеих сторон штуцеры или вместо одного из них стоит гайка. Компания «Сантим» предлагает изолирующие муфты с присоединительной резьбой на ¾ и ½″, с условным внутренним проходом 15 и 20 мм.

  • Все диэлектрики СТМ® предназначены для эксплуатации с рабочим давлением до 0,6 МПа.
  • Температура окружающей среды – от -20 до +80 °C.
  • Изолирующие муфты способны выдерживать напряжение до 3,75 кВ в течение 6 секунд.
  • Электрическое сопротивление полиамидной вставки 5 МОм.

— Эффективная защита газового оборудования и гибкой подводки от поражения электротоком-вставка создает диэлектрический «разрыв” ;
— Применён пластик Poliammide PA66 наивысшей огнестойкости, категория UL 94 V0 (самогашение — в течение менее 10 секунд после удаления пламени) ;
— Согласно требованиям ГОСТ 14202-69 использован пластик желтого, «газового” цвета ;
— Вставка имеет двухуровневую маркировку с указанием типа, диаметра и страны производства ;
— Обновленная конструкция резьбовых встулок с упорным бортиком для набивки уплотнителя ;
— Резьбовые втулки из высококачественной латуни марки CW 614 N ;
— Оригинальная итальянская продукция Made in Italy

Материалы.
— Резьбовые металлические части изготавливаются из латуни марки CW614N.
— В качестве электроизолятора применяется полиамид желтого цвета (в соответствие с ГОСТ 14202-69), без добавления вторичных примесей
— Запатентованная полимерная композиция полиамида и замедлителей горения — пластик не поддерживает горение.

Характеристики.
— Номинальное давление: PN 0,6 МПа;
— Рабочая температура: от -60°C до +100°C; — Номинальный диаметр: DN15;
— Внутренний диаметр прохода: 12,0 мм, увеличенная пропускная способность по газу;
— Варианты резьбовой присоединительной арматуры: штуцер/штуцер;
— Размер трубной резьбы присоединительной арматуры, дюйм: 1/2″;
— Резьбовые части одинаковой длины 12 мм;
— Вставка выдерживает испытательное напряжение 3750В, приложением переменного тока 50Гц к металлическим частям, не менее 6 сек;
— Электрическое сопротивление при 1000В более 5Мом;
— Категория стойкости к горению ПВ-0 согласно ГОСТ 28157-89;
— Индивидуальная упаковка в фирменный пакет с маркировкой OMB-SALERI и штрих-кодом;
— Вставка не требует поверки и обслуживания в процессе эксплуатации.

ВСТАВКА ЭЛЕКТРОИЗОЛИРУЮЩАЯ (ВЭИ)

для электрического секционирования трубопроводов

ОПИСАНИЕ

ВЭИ – это трубопроводное неразъемное изделие, изготовленное и испытанное в заводских условиях, состоящее из двух металлических патрубков с соответствующими трубопроводу характеристиками и присоединительными размерами.

ВЭИ предназначены для обеспечения электрического разъединения защищаемого электрохимической защитой трубопровода от объекта не защищаемого, заземленного или имеющего собственную систему электрохимической защиты (ЭХЗ), а также электрического секционирования трубопроводов, проходящих в зонах воздействия блуждающих токов.

ВЭИ применяются в трубопроводах, транспортирующих природные, искусственные, сжиженные углеводородные газы, нефть, нефтепродукты, не оказывающие коррозионного воздействия на металл труб, а также другие технологические среды по согласованию с заказчиком.

ВЭИ типоразмеров от DN 50 до DN 300 включительно категории А производятся по техническим условиям ТУ 1469-027-05015070-01.

ВЭИ типоразмеров от DN 300 до DN 1400 категории А производятся по техническим условиям ТУ 1469-031-05015070-2007.

В 2017 г. введены в действие ТУ 24.20.40-037-05015070-2017, распространяющие свои требования на ВЭИ расширенного ряда как по диаметрам (от DN 10 до DN 1400), так и по величине рабочего давления (до PN 32 МПа). ВЭИ по ТУ 24.20.40-037-05015070-2017 выпускаются в трех исполнениях по допускаемым эксплуатационным нагрузкам: нормальном (категория А), среднем (категория А1) и высоком (категории А2). ВЭИ категории А2 по допускаемому изгибающему моменту при эксплуатации в ~ 2 и более раз превосходят ВЭИ категории А, являются равнопрочными основному трубопроводу.

ТУ 1469-027-05015070-2001 и ТУ 1469-031-05015070-2007 прошли в 2014 г. омологацию на соответствие «Временным техническим требованиям к вставкам (муфтам) электроизолирующим. РГАЗПРОМ» от 28.04.2010 г. и включены в 2019г. в Единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром».

Основные габаритные характеристики ВЭИ представлены на рисунке 1. Номинальные значения габаритных и массовых характеристик ВЭИ по ТУ 1469-027-05015070-2001 и ТУ 1469-031-05015070-2007 представлены этом каталоге, ВЭИ по ТУ 24.20.40-037-05015070-2017 — в этом каталоге.

Рис. 1 Основные габаритные характеристики ВЭИ

ВЭИ больших типоразмеров изготавливаются, как правило, по заказам эксплуатирующих организаций с техническими характеристиками (рабочее давление, категория участка трубопровода, марка стали, тип и размеры разделки кромки патрубков под сварку), согласованными между заказчиком и изготовителем специальным протоколом. Каждое изделие сопровождается паспортом, форма паспорта представлена в приложении.

В числе прочего вставки проходят гидроиспытания на прочность и герметичность давлением в полтора раза выше рабочего.

А также испытываются ВЭИ на электрическую прочность на воздухе при переменном токе напряжением 5000В, частоте 50Гц, не менее 1 минуты.

Публикации по теме:

  • Датчик на утечку газа

    Резинотканевый рукав (рис. 1, а) — самый мягкий из гибкий рукавов. В механической жесткости он…

  • Лампа потолочная светодиодная

    Особенности светодиодных потолочных светильников Системы потолочных светильников, в которые вмонтированы светодиодные ленты, используются в помещениях…

  • Подключение газа стоимость

    Сколько стоит подключение газа к частному дому: цена организации поставки газаПланируете подключиться к системе централизованного…

  • Сколько газа в баллоне 50?

    для сжиженного газа предназначены для хранения и транспортировки газа-пропана. Применяются они в отопительных приборах, для…

Газовая диэлектрическая вставка гайка-штуцер

Индекс для заказа: Ж83-Р806.

Предназначена для защиты от наведенного электрического потенциала датчиков давления в системах телемеханики, автоматики компрессорных и газораспределительных станций, пунктов замера расхода газа магистральных газопроводов.

Диэлектрическая вставка представляет собой устройство, обеспечивающее защиту аппаратуры, чувствительной к воздействию, так называемых, блуждающих токов или наведенного потенциала. Именно наведенный потенциал зачастую становится причиной выхода из строя аппаратуры автоматики и телемеханики, обслуживающей оборудование компрессорных и газораспределительных станций. Вставка диэлектрическая становится надежным препятствием для прохождения блуждающих токов.

Диэлектрическая вставка рассчитана на эксплуатацию в сложных условиях для трубопроводов с самым широким спектром перекачиваемых сред: от природного газа и нефтепродуктов, до сжатого воздуха при давлении до 8 МПа. Обеспечивает простоту подключения и обслуживания.

Конструкция

Вставка диэлектрическая выполняется в виде переходного элемента, изготовленного из материала, не проводящего электрический ток. Этот элемент включается в систему трубопровода при помощи специальных штуцеров в непосредственной близости от места установки защищаемого оборудования, тем самым, размыкая цепь, и предотвращая воздействие наведенного потенциала.

Технические характеристики

Рабочая среда по ГОСТ 5542-87 воздух (атмосферный и сжатый), природный газоконденсат, масло, нефтепродукты (нефть, бензин, керосин и т. п.), природный газ
Сопротивление изоляции при нормальных условиях при напряжении 100 В не менее 100 МОм
 Диэлектрическая вставка выдерживает:
давление рабочей среды не менее 8 МПа
переменное электрическое напряжение с частотой 50+-1 Гц не менее 20 кВ
Климатическое исполнение по ГОСТ 15150-82 УХЛ1.1
Накидная гайка выполнена под ключ 27 с резьбой М20 х 1,5
Резьба на штуцере М20 х 1,5
Диаметр проходного сечения 7,5 мм
Габаритные размеры:
длина 257 мм
диаметр 38 мм
Масса не более 0,75 кг

Муфта газовая диэлектрическая. Муфта диэлектрическая для газа. Безопасность. Блуждающее течение

Вставка диэлектрическая (или — Неполовое соединение, предотвращающее распространение токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, электротехническую систему, выделение) газа -потребляющее оборудование от разрушения блуждающих токов.Вставка устанавливается между газовой арматурой и газовой прокладкой.Конечно, газовый счетчик может страдать от блуждающих токов. И, что более важно, вкладыш изолирующий исключает возможный нагрев и даже искру металлической гильзы для газа в результате накопления электрического потенциала.
Причин возникновения блуждающих токов, или токов утечки, несколько. Основными из них являются:
-Залить изолятор на газовой магистрали. Стальные трубы магистральных газопроводов для предотвращения коррозии специально обслуживаются небольшим электрическим потенциалом, который следует закладывать на входе в многоквартирный дом или на выходе из газораспределительного узла в непосредственной близости от выноса к индивидууму. дом.Для этих целей используется специальная ствольная вставка из диэлектрика. В случае его разрушения или его отсутствия электрический потенциал беспрепятственно проникает в бытовые и бытовые газопроводы.
— Касание электрического заземления, неисправности электропроводки и местных электрических цепей. Современные потребители газа (газовые котлы и водонагреватели, печи, латунные шкафы и т. Д.) Часто стилизованы под электронику и местные электрические схемы. Это и электронные блоки управления, и электрические тракты, и таймеры, и системы подсветки и т. Д.При отсутствии необходимого электрического заземления, а также при попадании электричества на металлический корпус оборудования из-за неисправности местных электричек (так называемый массовый пробой) такое оборудование само становится источником вредоносных токов. .
— Причинное заземление электроприборов на стальных газовых трубах. Часто ваши соседи, заказавшие работы по подключению тех или иных электроприборов «умельцы», находятся в счастливом неведении относительно факта заземления своих (соседних) электроприборов на газовой трубе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры isoic вставка : 1/2 «, 3/4»;
Вариант исполнения: фитинг;
Материал металлических деталей: латунь CW614N по EN12165, аналог латунной сантехники LS59-1 по ГОСТ 15527;
Диэлектрик: полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89;
Номинальное давление PN = 6 БАР (или около 6 атм). Справочно: Согласно СНиП 2.04.08-87 нормальным считается давление газа до 0,03 атм в жилых помещениях и внутриквартальных газопроводах;
Таблица единиц перевода доступна на нашем сайте.
Электрическое сопротивление: более 5 МОм при u = 1000В;
Диапазон рабочих температур: от -60 до +100 градусов. Цельсия.

Использование изоляционной вставки регламентируется письмом Мосгаза № 01-21 / 425 от 26 декабря 2008 г .: «… При подключении газовых плит на гибкой подводке предусмотреть диэлектрическую вставку.«

Вставной диэлектрик:

> Зачем нужна диэлектрическая муфта для газа и как ее установить?

Муфта диэлектрическая — Это фитинг отсека, который защищает «мозги» потребляющего газ от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а также газовых служб не знают о существовании такой прошивки.И в этом материале мы постараемся восполнить этот пробел в знаниях, рассказали о преимуществах диэлектрической арматуры , ее разновидностях и способах установки.

Блуждающее течение — куда он попадает в газопровод

Такие токи появляются на земле из-за случайного выхода из строя бытовой или промышленной ЛЭП. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железнодорожная или трамвайная линия. В газопроводе этот ток падает в результате разницы между удельным сопротивлением Земли и металлических частей магистрали подачи газа.Фактически, вся электроэнергия, сброшенная в землю, оказывается не в земле (у нее слишком большое сопротивление), а в неизолированных кабелях или металлических конструкциях. А поскольку большинство магистральных и бытовых газопроводов выполнены из металла, появление в системе блуждающего тока — лишь вопрос времени.

Источником блуждающего напряжения в бытовом газопроводе может быть магистральная труба. Чтобы защитить газопровод от коррозии, магистраль нагружается электрическим потенциалом небольшой силы, что подавляет естественный процесс электрохимического расщепления в конструкционном материале.И если в габаритном изоляторе, отделяющем магистраль от бытовой ветки, будет образец диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.

Кроме того, во внутренней магистрали подачи газа может появиться блуждающее напряжение, из-за некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашним ответвлением газопровода. Еще одной причиной появления таких токов может быть ошибка при установке котла, колонки или газовой плиты, подключенных к электросети.Как видите, блуждающее течение — не миф, а настоящая проблема. И под его действием металлоконструкции превращаются в серьезную угрозу безопасности всех жителей дома, подключенного к газопроводу.

Что будет, если в системе нет фитинга отсека

Для отсечения блуждающих токов в трубопроводах используется специальная диэлектрическая вставка . Он врезается на участок между краном и подводкой к газопотребляющему устройству.Или на участке между коробкой передач и счетчиком газа. Что будет, если такой вставки нет? Поверьте, ничего хорошего.

  • Во-первых, ваша или соседняя плита, колонка или котел могут пострадать от блуждающего тока или превратиться в источник. В результате возникает риск потери их работоспособности из-за поражения «умной» начинки, собранной на основе капризных микросхем, реагирующих даже на незначительные скачки напряжения.
  • Во-вторых, в трубопроводе может возникнуть искра — источник пожара.Тем более, что не так уж и редко встречаются случаи самосожжения подводки. И если этот факт вовремя не выявить, дело может закончиться большой катастрофой. Детонация газовоздушной смеси способна разрушить даже многоквартирный дом.
  • В-третьих, пользователь может ударить электрическим током. Если потенциал блуждающего заряда значительный, и это происходит во время грозы или аварии в электросети, то речь может идти не о неприятном «битусе», а о полной травме с тяжелым протеканием.

Разновидности диэлектрических счетчиков — муфты и гильзы

Товарную номенклатуру блуждающих токов для газораспределительных систем принято разделять на две группы:

Муфты диэлектрические (МД) — Фитинги специальные с резьбовыми концами, устанавливаемые между газопроводом и потребляющими голубое топливо устройством.

Муфты диэлектрические (ВД) — токонепроводящие вкладыши, устанавливаемые в месте разборного сопряжения элементов газопровода.

В свою очередь номенклатура муфт делится на четыре размера, исходя из диаметров резьбовой части: ½, ¾, 1, 1 ¼. Такой набор позволяет охватить все типы трубопроводной арматуры, применяемой в газопроводах, поскольку диаметры менее ½ дюйма и более дюйма с четвертью в таких системах не применяются. Кроме того, номенклатуру муфт можно разделить по конструктивным особенностям этого фитинга, выделив три группы: MD-резьба / резьба, MD-резьба / гайка, MD-гайка / гайка.Ведь нить этого штуцера можно нарезать как снаружи, так и внутри торца.

Ассортимент диэлектрических гильз разделен только по их геометрическим размерам — по диаметру гильзы. В данном случае мы имеем дело с 11 размерами и диаметрами от 8 до 27 миллиметров. При этом муфты и гильзы имеют одинаковый запас прочности. Рабочее давление у этой же разновидности ценителей составляет 0,6 МПа (около 6 атмосфер), а предельное — 50 МПа (493 атмосферы).В качестве диэлектрика в этом же случае используется практически негорючий полимер — полиамид с колоссальным сопротивлением (около 5 миллионов Ом).

Как установить муфту — действовать осторожно

Диэлектрическая муфта Должна быть установлена ​​между газораспределительным краном и потребляющим прибором, поэтому при установке диэлектрических счетчиков используется следующая последовательность действий:

  • Накрываем вентиль на металлической трубе подвода газа к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы в подпорте догорал газ.
  • Удерживая корпус клапана за первый регулируемый ключ, осторожно закрутите вторую подающую гайку ключа — гибкий трубопровод (шланг), соединяющий запорный узел с патрубком газового ресивера котла, тарелки или колонны. Использование пары ключей в этом случае обязательно, так как подающая гайка может «прикрепиться» к штуцеру или штуцеру клапана и передать ему крутящий момент, после чего газ поднимется в помещение, и можно будет заблокировать его в помещении только открытый редуктор.
  • Придумайте свободные концы муфты ФМУ (полимерное уплотнение) и руками вкрутите в вентиль газопровода. Далее берем те же два ключа и, удерживая корпус клапана, прикручиваем муфту до упора. Постарайтесь не переборщить на этом этапе, поскольку чрезмерное усилие приводит к деформации корпуса клапана и утечке газа.
  • Прикрутите к свободному концу накидной гайки источника питания прибора, потребляющего газ, регулируя его усилие и удерживая фитинг одним из регулируемых ключей.
  • Далее необходимо проверить герметичность полученного состава. Для этого необходимо приобрести потерю для бритья и, тщательно его промыть, обработать все стыки клапана, муфты и подачи. После этого открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузырей — стыки плотно затянуты, и ваш газопровод готов к безопасной эксплуатации.

В случае обнаружения мыльных пузырей на стыках необходимо перекрыть клапан подачи газа и аккуратно затянуть муфту или подающую гайку.Если не помогло, придется разобрать все соединение и добавить несколько витков FMU к концам муфты.

Внимание: использование спичек или зажигалок вместо мыльной пены при проверке герметичности стыков категорически запрещено. Вы можете не успеть среагировать и заблокировать газ, спровоцировав серьезный пожар.

А при сильной протечке можно накрыть панику — типа пылающего клапана обнаруживают даже самые хладнокровные мастера из равновесия.Поэтому лучший тестер на герметичность — мыльная пена.

Товары, заказанные в магазине Obi, доставляются по Москве и Московской области в пределах 50 км от МКАД. Стоимость доставки рассчитывается автоматически при оформлении онлайн-заказа, исходя из веса товара и зоны доставки.

Минимальная сумма заказа для бесплатной доставки:

Мы доставляем ваш заказ бесплатно, если адрес доставки находится в первой зоне онлайн-заказа, а также:

  • > 5000.00 ₽ — для заказов массой 5,0 кг
  • > 10 000.00 ₽ — для заказов массой более 30,0 кг

Курьерская служба доставляет мелкие заказы (массой до 30 кг) до дверей покупателя, крупногабаритные — до подъезда (калитка, ворота) на дом. Доставка включает бесплатную выгрузку товаров из машины и их передачу в пределах 10 м.

Дата и время доставки

Доставка Возможен следующий день при оформлении заказа до 18:00.Вам будет предложено выбрать один из двух 7-часовых интервалов доставки:

  • — с 10:00 до 16:00
  • — с 15:00 до 22:00

Если вы хотите сократить время ожидания, вы можете выбрать один из 3-х часовых интервалов доставки:

  • — с 10:00 до 13:00 +350. 00 ₽.
  • — с 13:00 до 16:00 +300.00 ₽.
  • — с 16:00 до 19:00 +300.00 ₽.
  • — с 19:00 до 22:00 +350.00 ₽.

Перенос даты и изменение временного интервала доставки возможны не позднее, чем за 24 часа до согласованной даты и времени.

Подробнее ознакомиться с условиями курьерской службы можно в разделе

Диэлектрическая муфта представляет собой штуцер-резак, защищающий «мозги» потребляющего газ газа от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а также газовых служб не знают о существовании такой вставки.И в этом материале мы постараемся восполнить этот пробел в знаниях, рассказать о преимуществах диэлектрической арматуры, ее разновидностях и способах установки.


Блуждающий ток — куда его забирают в газопроводе

Такие токи возникают на суше из-за случайного выхода из строя бытовой или промышленной ЛЭП. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железнодорожная или трамвайная линия. В газопроводе этот ток падает в результате разницы между удельным сопротивлением Земли и металлических частей магистрали подачи газа.Фактически, вся электроэнергия, сброшенная в землю, оказывается не в земле (у нее слишком большое сопротивление), а в неизолированных кабелях или металлических конструкциях. А поскольку большинство магистральных и бытовых газопроводов выполнены из металла, появление в системе блуждающего тока — лишь вопрос времени.

Источником блуждающего напряжения в бытовом газопроводе может быть магистральная труба. Чтобы защитить газопровод от коррозии, магистраль нагружается электрическим потенциалом небольшой силы, что подавляет естественный процесс электрохимического расщепления в конструкционном материале. А если в габаритном изоляторе, отделяющем магистраль от бытовой ответвления, будет образец диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.

Кроме того, во внутренней магистрали подачи газа может появиться блуждающее напряжение, из-за некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашнего отвода газа трубопровод.Еще одной причиной появления таких токов может быть ошибка при установке котла, колонки или газовой плиты, подключенных к электросети. Как видите, блуждающее течение — не миф, а настоящая проблема. И под его действием металлоконструкции превращаются в серьезную угрозу безопасности всех жителей дома, подключенного к газопроводу.

Что будет, если в системе нет отсечной арматуры

Для отсечения блуждающих токов в трубопроводах используется специальная диэлектрическая вставка.Он врезается на участок между краном и подводкой к газопотребляющему устройству. Или на участке между коробкой передач и счетчиком газа. Что будет, если такой вставки нет? Поверьте, ничего хорошего. Во-первых, ваша или соседняя плита, колонка или котел могут пострадать от блуждающего тока или превратиться в источник. В результате возникает риск потери их работоспособности из-за поражения «умной» начинки, собранной на основе капризных микросхем, реагирующих даже на незначительные скачки напряжения.

Во-вторых, в трубопроводе может возникнуть искра — источник пожара. Тем более, что не так уж и редко встречаются случаи самосожжения подводки. И если этот факт вовремя не выявить, дело может закончиться большой катастрофой. Детонация газовоздушной смеси способна разрушить даже многоквартирный дом. В-третьих, пользователь может ударить электрическим током. Если потенциал блуждающего заряда значительный, и это происходит во время грозы или аварии в электросети, то речь может идти не о неприятном «битусе», а о полной травме с тяжелым протеканием.

Поэтому в ПП Директор СП 42-101-2003, регламентирующего устройство газораспределительных систем, есть специальный пункт (6.4), предусматривающий обязательное наличие диэлектрической вставки, применяемой даже в полиэтиленовых трубопроводах. И современная промышленность выпускает таких фрез несколько видов.

Разновидности диэлектрических счетчиков — муфты и муфты

Товарную номенклатуру блуждающих токов для газораспределительных систем принято разделять на две группы:

  • Диэлектрические муфты (МД) — это специальные фитинги с резьбовыми концами, устанавливаемые между газопровод и потребление голубого топлива устройством.
  • Муфты диэлектрические (ВД) — вкладыши непроводящие токи, устанавливаемые в месте разборного сопряжения элементов газопровода.

В свою очередь номенклатура муфт разделена на четыре размера, исходя из диаметров резьбовой части: ½, ¾, 1, 1 ¼. Такой набор позволяет охватить все типы трубопроводной арматуры, применяемой в газопроводах, поскольку диаметры менее ½ дюйма и более дюйма с четвертью в таких системах не применяются. Кроме того, номенклатуру муфт можно разделить по конструктивным особенностям этого фитинга, выделив три группы: MD-резьба / резьба, MD-резьба / гайка, MD-гайка / гайка.Ведь нить этого штуцера можно нарезать как снаружи, так и внутри торца.

Ассортимент диэлектрических гильз разделен только по их геометрическим размерам — по диаметру гильзы. В данном случае мы имеем дело с 11 размерами и диаметрами от 8 до 27 миллиметров. При этом муфты и гильзы имеют одинаковый запас прочности. Рабочее давление у этой же разновидности ценителей составляет 0,6 МПа (около 6 атмосфер), а предельное — 50 МПа (493 атмосферы).В качестве диэлектрика в этом же случае используется практически негорючий полимер — полиамид с колоссальным сопротивлением (около 5 миллионов Ом).

Как установить муфту — действовать осторожно

Параграф 6. 4 правила КП 42-101-2003 указывает, что MD и VD должны устанавливаться между газораспределительным краном и потребляющим прибором, поэтому используется следующая последовательность действий, когда монтаж диэлектрических резаков:

  • Накрываем вентиль на металлической трубе подвода газа к плите, котлу или колонке.При этом горелки приборов лучше оставить открытыми, чтобы в подпорте догорал газ.
  • Удерживая корпус клапана за первый регулируемый ключ, осторожно закрутите подающую гайку второго ключа — гибкий трубопровод (шланг), соединяющий запорный узел с патрубком газового ресивера котла, тарелки или колонны. Использование пары ключей в этом случае обязательно, так как подающая гайка может «прикрепиться» к штуцеру или штуцеру клапана и передать ему крутящий момент, после чего газ поднимется в помещение, и можно будет заблокировать его в помещении только открытый редуктор.
  • Придумываем свободные концы муфты ФМУ (полимерное уплотнение) и руками вкручиваем в вентиль газопровода. Далее берем те же два ключа и, удерживая корпус клапана, прикручиваем муфту до упора. Постарайтесь не переборщить на этом этапе, поскольку чрезмерное усилие приводит к деформации корпуса клапана и утечке газа.
  • Прикрутите к свободному концу накидной гайки подачи к прибору, потребляющему газ, регулируя его усилие и удерживая фитинг одним из регулируемых ключей.
  • Далее необходимо проверить герметичность полученного состава. Для этого необходимо приобрести потерю для бритья и, тщательно его промыть, обработать все стыки клапана, муфты и подачи. После этого открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузырей — стыки плотно затянуты, и ваш газопровод готов к безопасной эксплуатации.

В случае обнаружения мыльных пузырей на стыках необходимо перекрыть клапан подачи газа и аккуратно затянуть муфту или подающую гайку.Если не помогло, придется разобрать все соединение и добавить несколько витков FMU к концам муфты.

Внимание: использование спичек или зажигалок вместо мыльной пены при проверке герметичности стыков категорически запрещено. Вы можете не успеть среагировать и заблокировать газ, спровоцировав серьезный пожар. А при сильной протечке можно накрыть панику — типа пылающего клапана обнаруживают даже самые хладнокровные мастера из равновесия. Поэтому лучший тестер на герметичность — мыльная пена.

1 участок использования

1. 1. Вкладыши изоляционные (далее — вкладыши) для внутривартерных газопроводов предназначены для устранения токов утечки при попадании корпуса электрогазового устройства на корпус.

1.2. Вкладыши предназначены для установки на газопроводах, транспортирующих природный газ по ГОСТ 5542-87 и сжиженный газ по ГОСТ 20448-90 и ГОСТ Р 52087-2003.

1.3. Применение вкладышей изоляционных предусмотрено СП 42-101-2003 (общие положения по проектированию и устройству газораспределительных систем из металлических и полиэтиленовых труб).

2.Технические характеристики

2.1. Вкладыши изготавливаются по ТУ 4859-008-96428154-2009.

2.2. Изготовление вкладышей осуществляется в пресс-форме на термопластавтомате методом шнековой экструзии полимерного материала IE в качестве электроизолятора и металлических труб с резьбой.

2.3. Вставка с рабочим давлением: 0,6 МПа.

2.4. Разрушительное давление вставки. 1,2 МПа, не менее.

2,5. Температура эксплуатации: от -20 «с до +80» с.

2.7. Электрическая прочность. Вставки выдерживают испытательное напряжение 37508 переменного тока частотой 50 Гц, подаваемое на металлические трубы. Сила электротока не допускается. Электрическая прочность обеспечивается в течение 1 мин., Не менее. Ток утечки не превышает 5,0 мА.

2.8. Удельное электрическое сопротивление вставки-вставки 10008 DC составляет не менее 5,0 МОм.

2.9. Категория сопротивления полимерного электроизоляционного материала ПВ-0 (по ГОСТ 28157-89).Электроизоляционный материал имеет характерный цвет желтого цвета (по ГОСТ 14202-69, группа 4, газы горючие (в том числе сжиженные)) по желанию потребителя допускается использование материала черного цвета.

2.10. Маркировка. На поверхность электроизоляционного материала наносится маркировка, включающая указание товарного знака, 1 / di-gas, и условного диаметра, например, DN20.

2.11. Условные диаметры вставок (резьбовые сопла): DN15 (1/2 дюйма), DN20 (3/4 дюйма).

2.12. Диаметр внутреннего прохода. DN15 10,0 мм, DN20: 15,0 мм.

2.13. Тип соединения Резьба Труба Цилиндрическая, внешняя / внешняя резьба.

3. Транспортировка и хранение

3.1. Вкладыши могут транспортироваться различными видами транспорта при условии защиты от механических повреждений, воздействия атмосферных осадков в соответствии с правилами перевозки на данном виде транспорта.

3.2. Вкладыши хранят в закрытых и других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические складские помещения с теплоизоляцией и другие хранилища). расположен в любых макраптических зонах, включая умеренный и холодный климат.

4. Инструкция по установке и исполнению

4.1. Монтаж вставки должен выполняться специалистами, прошедшими обучение и имеющими лицензию на подключение газового оборудования.

4.2. Запрещается демонтаж / установка вкладышей без предварительного перекрытия крана газоснабжения.

4.3. Вкладыши не требуют проверки и обслуживания в процессе эксплуатации.

4.4 Вставка применяется в комплекте с гибкой металлической футеровкой для газоэлектрифицированных устройств и устанавливается на внутриквартальном газопроводе на отрезке после крана.

5. Гарантия производителя

5.1. Изготовитель гарантирует соответствие вкладышей требованиям ТУ 4859-008-96428154-2009 при соблюдении потребителем условий хранения, монтажа и эксплуатации.

5.2. Гарантийный срок составляет 36 месяцев со дня ввода в эксплуатацию, но не более 60 месяцев со дня изготовления при соблюдении правил хранения, монтажа и эксплуатации.

5.3. Срок службы вставки — 20 лет. В процессе эксплуатации технического обслуживания не требует.

5.4. Производитель оставляет за собой право вносить изменения в конструкцию вставки без уведомления потребителя.

Диэлектрические газы — Слушающие лампы

Диэлектрические материалы — это в основном основные и чистые электрические изоляторы. Применяя ощутимое электрическое поле, можно поляризовать диэлектрические газы . Вакуум, твердые тела, жидкости и газы могут быть диэлектрическим материалом.Диэлектрический газ также называют изолирующим газом. Это диэлектрический материал в газообразном состоянии, который может предотвратить электрический разряд. Сухой воздух, гексафторид серы (SF 6 ) и т. Д. Являются примерами газообразных диэлектрических материалов.
Газообразные диэлектрики практически не свободны от электрически заряженных частиц. Когда к газу прикладывают периферийное электрическое поле, образуются свободные электроны. Эти свободные электроны ускоряются от катода к аноду под действием электрического давления, прикладывающего к ним силу.

Когда эти электроны достигают достаточной энергии, чтобы оттолкнуться от электронов атомов или молекул газа, и после этого электроны не вовлекаются в молекулы, тогда концентрация электронов начнет расти экспоненциально. В результате происходит поломка. Некоторые газы, такие как SF 6 , прочно прикреплены (электроны сильно прикреплены к молекуле), некоторые слабо прикреплены, например, для кислорода, а некоторые вообще не прикреплены, например, для № 2 .Примерами диэлектрических газов являются аммиак, воздух, диоксид углерода, гексафторид серы (SF 6 ), оксид углерода, азот, водород и т. Д. Содержание влаги в диэлектрических газах может изменить свойства диэлектрика.

Разбивка по газам

Фактически, это падение сопротивления изоляционных газов. Это произойдет, когда приложенное напряжение возрастет, чем напряжение пробоя (диэлектрическая прочность). В результате этого газ начнет проводить.То есть на небольшом участке газа будет сильный рост напряжения. Эта область сильного повышения напряжения является причиной частичной ионизации близлежащего газа и начала проводимости. Это сделано намеренно при разрядах низкого давления (в электрофильтрах или люминесцентных лампах).
Закон Пашена приблизительно соответствует напряжению, вызывающему электрический пробой (V = f (pd)). Фактически это уравнение, которое объясняет напряжение пробоя как функцию произведения давления и длины зазора.Полученная кривая называется кривой Пашена. Кривая Пашена для воздуха и аргона представлена ​​на рисунке 1.
Здесь, когда давление снижается, напряжение пробоя также уменьшается, а затем постепенно увеличивается, что превышает исходное значение. При стандартном давлении напряжение пробоя уменьшается с увеличением длины промежутка до точки. Когда длина промежутка уменьшается сверх этой точки, напряжение пробоя начинает увеличиваться и превышает свое первоначальное значение. При высоком давлении и увеличенной длине зазора напряжение пробоя более или менее пропорционально произведению этих двух величин.Это примерно пропорционально из-за электродных эффектов (микроскопическая неоднородность электродов может вызвать поломку). Напряжение пробоя диэлектрических газов также примерно пропорционально плотности.

Механизм поломки

Механизм пробоя будет напрямую зависеть от природы диэлектрических газов и полярности электродов, при которых начинается пробой. Если пробой начинается на катоде, то подача инициирующих электронов осуществляется самим электродом.Тогда электроны будут ускоряться, происходит образование большого количества электронов, что приводит к пробою. Если пробой начинается на аноде, то инициирующие электроны поставляются самим газом. Например, воздух и SF 6 газ. Крошечная острая точка в газе также может быть причиной пробоя газового зазора. Это происходит в результате поэтапных процессов поломки. С этим может быть связано формирование короны. На самом деле это кратковременное выделение энергии (разряд), что приводит к образованию слабо ионизированных газовых каналов.Когда поле слишком велико, один из этих каналов будет проводить.

Свойства диэлектрических газов

Предпочтительные свойства отличного газообразного диэлектрического материала следующие:

  • Максимальная диэлектрическая прочность.
  • Прекрасная теплопередача.
  • Химическое бездействие по отношению к используемому строительному материалу.
  • Экологически безопасен.
  • Малая температура конденсации.
  • Высокая термическая стойкость.
  • Приобретается по низкой цене

Применение диэлектрических газов

Он используется в трансформаторах, радиолокационных волноводах, автоматических выключателях, переключателях, переключениях высокого напряжения, охлаждающих жидкостях. Обычно они используются в высоковольтных приложениях.

Диэлектрическая постоянная

Обратите внимание, что если вы щелкнете по диэлектрику (серый прямоугольник), вы сможете изменить его размер. Попробуйте заполнить пространство между пластинами диэлектриком.

Насколько эффективно диэлектрик позволяет конденсатору накапливать больше заряда, зависит от материала, из которого сделан диэлектрик. Каждый материал имеет диэлектрическую проницаемость κ. Это отношение поля без диэлектрика (E o ) к чистому полю (E) с диэлектриком:

κ = E или / E

E всегда меньше или равно E o , поэтому диэлектрическая проницаемость больше или равна 1. Чем больше диэлектрическая проницаемость, тем больше заряда может сохраняться.

Полное заполнение пространства между пластинами конденсатора диэлектриком увеличивает емкость на коэффициент диэлектрической проницаемости:

C = κ C o , где C o — емкость без диэлектрика между пластинами.

Для конденсатора с параллельными пластинами, содержащего диэлектрик, полностью заполняющий пространство между пластинами, емкость определяется как:

C = κ ε или A / d

Емкость увеличивается до максимума, если диэлектрическая проницаемость максимальна, а пластины конденсатора имеют большую площадь и расположены как можно ближе друг к другу.

Если бы в качестве диэлектрика вместо изолятора использовался металл, поле внутри металла было бы нулевым, что соответствовало бы бесконечной диэлектрической проницаемости. Однако диэлектрик обычно заполняет все пространство между пластинами конденсатора, и если бы металл сделал это, он закоротил бы конденсатор — поэтому вместо него используются изоляторы.

Материал Диэлектрическая постоянная Диэлектрическая прочность (кВ / мм)
Вакуум 1.00000
Воздух (сухой) 1.00059 3
Полистирол 2,6 24
Бумага 3,6 16
Вода 80

8.4 Конденсатор с диэлектриком — University Physics Volume 2

Цели обучения

К концу этого раздела вы сможете:

  • Опишите влияние диэлектрика в конденсаторе на емкость и другие свойства.
  • Рассчитать емкость конденсатора, содержащего диэлектрик.

Как мы обсуждали ранее, изоляционный материал, помещенный между пластинами конденсатора, называется диэлектриком.Вставка диэлектрика между пластинами конденсатора влияет на его емкость. Чтобы понять, почему, давайте рассмотрим эксперимент, описанный на рис. 8.17. Первоначально конденсатор с емкостью [латекс] {C} _ {0} [/ latex], когда между его пластинами есть воздух, заряжается батареей до напряжения [латекс] {V} _ {0} [/ latex]. Когда конденсатор полностью заряжен, аккумулятор отключается. Затем на пластинах остается заряд [латекс] {Q} _ {0} [/ latex], и измеренная разность потенциалов между пластинами составляет [латекс] {V} _ {0} [/ latex].Теперь предположим, что мы вставляем диэлектрик, который полностью заполняет промежуток между пластинами. Если мы будем следить за напряжением, мы обнаружим, что показание вольтметра упало до меньшего значения В . Мы записываем это новое значение напряжения как часть исходного напряжения [латекс] {V} _ {0} [/ latex] с положительным числом [латекс] \ kappa [/ latex], [latex] \ kappa> 1 [ / латекс]:

[латекс] V = \ frac {1} {\ kappa} {V} _ {0}. [/ Latex]

Константа [латекс] \ каппа [/ латекс] в этом уравнении называется диэлектрической постоянной материала между пластинами, и ее значение является характерным для материала.Подробное объяснение того, почему диэлектрик снижает напряжение, дается в следующем разделе. У разных материалов разная диэлектрическая проницаемость (таблица значений для типичных материалов приведена в следующем разделе). Как только батарея отсоединяется, заряд от пластин конденсатора не может течь к батарее. Следовательно, введение диэлектрика не влияет на заряд на пластине, который остается на уровне [латекс] {Q} _ {0} [/ латекс]. Следовательно, находим, что емкость конденсатора с диэлектриком равна 900 · 10

[латекс] C = \ frac {{Q} _ {0}} {V} = \ frac {{Q} _ {0}} {{V} _ {0} \ text {/} \ kappa} = \ каппа \ гидроразрыв {{Q} _ {0}} {{V} _ {0}} = \ каппа {C} _ {0}.[/ латекс]

Это уравнение говорит нам, что емкость [латекс] {C} _ {0} [/ latex] пустого (вакуумного) конденсатора может быть увеличена в раз [латекс] \ каппа [/ латекс] когда мы вставляем диэлектрический материал, чтобы полностью заполнить пространство между его пластинами . Обратите внимание, что уравнение 8.11 также можно использовать для пустого конденсатора, установив [latex] \ kappa = 1 [/ latex]. Другими словами, мы можем сказать, что диэлектрическая проницаемость вакуума равна 1, что является справочным значением.

Рис. 8.17 (a) При полной зарядке вакуумный конденсатор имеет напряжение [латекс] {V} _ {0} [/ latex] и заряжает [латекс] {Q} _ {0} [/ latex] (заряды остаются на внутренних поверхностях пластины; на схеме указан знак заряда на каждой пластине). (b) На шаге 1 аккумулятор отключается. Затем, на этапе 2, в заряженный конденсатор вставляется диэлектрик (который является электрически нейтральным). Когда теперь измеряется напряжение на конденсаторе, выясняется, что значение напряжения уменьшилось до [латекс] V = {V} _ {0} \ text {/} \ kappa [/ latex].Схема показывает знак индуцированного заряда, который теперь присутствует на поверхностях диэлектрического материала между пластинами.

Принцип, выраженный уравнением 8.11, широко используется в строительной отрасли (рис. 8.18). Металлические пластины в электронном устройстве поиска контактов эффективно действуют как конденсатор. Вы кладете прибор для поиска гвоздей плоской стороной на стену и постоянно перемещаете его в горизонтальном направлении. Когда искатель перемещается по деревянной стойке, емкость его пластин изменяется, потому что древесина имеет диэлектрическую проницаемость, отличную от диэлектрической проницаемости гипсовой стены.Это изменение запускает сигнал в цепи, и, таким образом, шпилька обнаруживается.

Рисунок 8.18 Электронный прибор для поиска стоек используется для обнаружения деревянных стоек за гипсокартоном. (верхняя часть кредита: модификация работы Джейн Уитни)

На электрическую энергию, запасаемую конденсатором, также влияет присутствие диэлектрика. Когда энергия, запасенная в пустом конденсаторе, равна [латексу] {U} _ {0} [/ latex], энергия U , запасенная в конденсаторе с диэлектриком, меньше в [латекс] \ каппа [/ латекс ],

[латекс] U = \ frac {1} {2} \ phantom {\ rule {0.{2}} {\ kappa {C} _ {0}} = \ frac {1} {\ kappa} {U} _ {0}. [/ Latex]

Когда образец диэлектрического материала подносят к пустому заряженному конденсатору, образец реагирует на электрическое поле зарядов на пластинах конденсатора. Точно так же, как мы узнали из «Электрических зарядов и полей» по электростатике, на поверхности образца будут индуцированные заряды; однако они не являются свободными зарядами, как в проводнике, потому что идеальный изолятор не имеет свободно движущихся зарядов. Эти наведенные заряды на диэлектрической поверхности имеют противоположный знак свободным зарядам на пластинах конденсатора, и поэтому они притягиваются свободными зарядами на пластинах.Следовательно, диэлектрик «втягивается» в зазор, и работа по поляризации диэлектрического материала между пластинами выполняется за счет накопленной электрической энергии, которая уменьшается в соответствии с уравнением 8.12.

Пример

Вставка диэлектрика в изолированный конденсатор

Пустой конденсатор емкостью 20,0 пФ заряжается до разности потенциалов 40,0 В. Зарядная батарея затем отключается и кусок тефлона ™ с диэлектрической проницаемостью 2.1 вставляется так, чтобы полностью заполнить пространство между пластинами конденсатора (см. Рисунок 8.17). Каковы значения (а) емкости, (б) заряда пластины, (в) разности потенциалов между пластинами и (г) энергии, запасенной в конденсаторе с диэлектриком и без него?

Стратегия

Мы идентифицируем исходную емкость [латекс] {C} _ {0} = 20,0 \ phantom {\ rule {0.2em} {0ex}} \ text {pF} [/ latex] и исходную разность потенциалов [латекс] {V } _ {0} = 40.0 \ phantom {\ rule {0.2em} {0ex}} \ text {V} [/ latex] между пластинами.Мы объединяем уравнение 8.11 с другими соотношениями, включающими емкость и замену.

Решение

Показать ответ

  1. Емкость увеличивается до

    [латекс] C = \ kappa {C} _ {0} = 2.1 \ left (20.0 \ phantom {\ rule {0.2em} {0ex}} \ text {pF} \ right) = 42.0 \ phantom {\ rule { 0.2em} {0ex}} \ text {pF}. [/ Latex]

  2. Без диэлектрика заряд на пластинах

    [латекс] {Q} _ {0} = {C} _ {0} {V} _ {0} = \ left (20. {2} = \ frac {1} {2} \ left ( 20.{2} = 16.0 \ phantom {\ rule {0.2em} {0ex}} \ text {nJ}. [/ Latex]

    Со вставленным диэлектриком мы используем уравнение 8.12, чтобы найти, что запасенная энергия уменьшается до

    [латекс] U = \ frac {1} {\ kappa} {U} _ {0} = \ frac {1} {2.1} 16.0 \ phantom {\ rule {0.2em} {0ex}} \ text {nJ} = 7.6 \ phantom {\ rule {0.2em} {0ex}} \ text {nJ}. [/ Latex]

Значение

Обратите внимание, что влияние диэлектрика на емкость конденсатора приводит к резкому увеличению его емкости. Этот эффект гораздо глубже, чем простое изменение геометрии конденсатора.

Проверьте свое понимание

Когда диэлектрик вставлен в изолированный и заряженный конденсатор, запасенная энергия уменьшается до 33% от своего первоначального значения. а) Что такое диэлектрическая проницаемость? б) Как изменяется емкость?

Показать решение

а. 3.0; б. [латекс] C = 3.0 \ phantom {\ rule {0.2em} {0ex}} {C} _ {0} [/ latex]

Резюме

  • Емкость пустого конденсатора увеличивается в [латекс] \ каппа [/ латекс], когда пространство между его пластинами полностью заполняется диэлектриком с диэлектрической проницаемостью [латекс] \ каппа [/ латекс].
  • Каждый диэлектрический материал имеет определенную диэлектрическую проницаемость.
  • Энергия, запасенная в пустом изолированном конденсаторе, уменьшается в [латекс] \ каппа [/ латекс], когда пространство между его пластинами полностью заполнено диэлектриком с диэлектрической проницаемостью [латекс] \ каппа [/ латекс].

Концептуальные вопросы

Обсудите, что произойдет, если вставить проводящую пластину, а не диэлектрик, в зазор между пластинами конденсатора.

Показать решение

Обсудите, как энергия, запасенная в пустом, но заряженном конденсаторе, изменяется, когда вставляется диэлектрик, если (а) конденсатор изолирован, так что его заряд не изменяется; (б) конденсатор остается подключенным к батарее, так что разность потенциалов между его пластинами не меняется.{2} [/ латекс]. а) Какова емкость этого набора пластин? (б) Если область между пластинами заполнена материалом с диэлектрической проницаемостью 6,0, какова новая емкость?

Показать решение

Конденсатор состоит из двух концентрических сфер, одна с радиусом 5,00 см, другая с радиусом 8,00 см. а) Какова емкость этого набора проводников? (б) Если область между проводниками заполнена материалом с диэлектрической проницаемостью 6,00, какова емкость системы?

Конденсатор с параллельными пластинами имеет заряд величиной [латекс] 9.00 \ phantom {\ rule {0.2em} {0ex}} \ mu \ text {C} [/ latex] на каждой пластине и емкость [латекс] 3.00 \ phantom {\ rule {0.2em} {0ex}} \ mu \ текст {F} [/ latex], когда между пластинами есть воздух. Пластины разделены на 2,00 мм. При постоянном заряде пластин между пластинами вставляется диэлектрик с [латексом] \ kappa = 5 [/ latex], который полностью заполняет пространство между пластинами. а) Какова разность потенциалов между пластинами конденсатора до и после установки диэлектрика? б) Каково электрическое поле в точке посередине между пластинами до и после введения диэлектрика?

Показать решение

а.{3}. [/ Latex] Оцените общую энергию электрического поля, накопленную в стенке ячейки такого размера, если предположить, что ячейка имеет сферическую форму. ( Совет : рассчитайте объем клеточной стенки.)

Конденсатор с параллельными пластинами, между пластинами которого находится только воздух, заряжается путем подключения конденсатора к батарее. Затем конденсатор отключается от батареи, при этом заряд не покидает пластины. (а) Вольтметр показывает 45,0 В при подключении к конденсатору. Когда между пластинами вставлен диэлектрик, полностью заполняющий пространство, вольтметр показывает 11.5 В. Какова диэлектрическая проницаемость материала? б) Что покажет вольтметр, если теперь выдернуть диэлектрик и заполнить только одну треть пространства между пластинами?

Показать решение

Глоссарий

диэлектрическая постоянная
Коэффициент, на который увеличивается емкость, когда диэлектрик вставлен между пластинами конденсатора

Лицензии и авторские права

Конденсатор с диэлектриком. Автор : OpenStax College. Расположен по адресу : https://openstax.org/books/university-physics-volume-2/pages/8-4-capacitor-with-a-dielectric. Лицензия : CC BY: Attribution . Условия лицензии : Загрузите бесплатно с https://openstax.org/books/university-physics-volume-2/pages/1-introduction

Бессвинцовые диэлектрические соединения

  • Фитинги »

Загрузки:

  • PL-0721-ЗАЖИМ
  • Соединения бессвинцовые диэлектрические

Бессвинцовые диэлектрические соединения

• Бессвинцовые диэлектрические соединения
• Используется для правильного соединения различных металлических трубопроводов
• Предотвращает повреждение соединений труб и паразитные электрические токи.
• Доступны соединения: FIP x SWT, MIP x SWT, FIP x BPT, фланцевые
• 250 фунтов на квадратный дюйм при 80 ° F; 125 фунтов на квадратный дюйм при 180 ° F

Женский x Sweat Размеры
Часть # Размер A B C D E
DUN-0509LF 1/2 ” 1.42 1,00 0,77 1,87 0,83
ДУН-7559ЛФ 3/4 дюйма X 1/2 дюйма 1,62 1,26 0,77 1,87 0,83
DUN-0759LF 3/4 дюйма 1.62 1,26 0,77 2,11 1,06
ДУН-1009ЛФ 1 ” 1,89 1,50 0,87 2,32 1,30
ДУН-1259ЛФ 1-1 / 4 ” 2.25 1,81 0,91 2,58 1,58
ДУН-1509ЛФ 1-1 / 2 ” 2,76 2,13 0,95 2,80 1,81
ДУН-2009ЛФ 2 ” 3.51 2,60 1,06 3,11 2,36

.

Характеристики материала Female X Sweat
Часть Материал
1 Подключение IPS Сталь с цинковым покрытием
2 Гайка Сталь с цинковым покрытием
3 Прокладка EPDM
4 Соединение под пайку Латунь
5 Вставка Нейлон

Male x Sweat Размеры
Часть # Размер
(Ж)
A B C D E G
DUN-0509MLF 1/2 ” 1.42 1,00 0,77 2,78 0,83 0,63
ДУН-759МЛФ 3/4 дюйма 1,62 1,26 0,77 3,05 1.06 0,88

.

Характеристики материала Male x Sweat
Часть Материал
1 Подключение IPS Сталь с цинковым покрытием
2 Гайка Сталь с цинковым покрытием
3 Прокладка EPDM
4 Соединение под пайку Латунь
5 Вставка Нейлон

Гнездо x BPT Размеры 1/2 — 2 дюйма Размеры
Часть # Размер A B C D E
DUN-EA03LF 1/2 ” 1.62 1.02 0,77 2,21 1.02
DUN-EA04LF 3/4 дюйма 1,89 1,26 0,77 2,21 1,26
DUN-EA05LF 1 ” 2.25 1,50 0,87 2,52 1,46
DUN-EA06LF 1-1 / 4 ” 2,76 1,81 0,91 2,72 1,85
DUN-EA07LF 1-1 / 2 ” 3.51 2,13 0,91 2,76 2,13
DUN-EA08LF 2 ” 4,14 2,60 1,10 3,11 2,60

.

Гнездо x BPT, размеры 1/2 «- 2» Характеристики материала
Нет. Часть Материал
1 Подключение IPS Сталь с цинковым покрытием
2 Гайка Сталь с цинковым покрытием
3 Прокладка EPDM
4 Подключение IPS Сталь с цинковым покрытием
5 Вставка Нейлон

Гнездо x SWT, размеры 2 1/2 — 3 дюйма, размеры
Часть # Размер A B
DUN-0909LF 2-1 / 2 ” 3.54 6,11
ДУН-1010ЛФ 3 ” 3,74 6,70

.

Гнездо x SWT, размеры 2 1/2 — 3 дюйма Характеристики материала
Часть Материал
1 Болты Сталь с цинковым покрытием
2 Орехи Сталь с цинковым покрытием
3 Фланец Чугун с оцинковкой
4 Прокладка EPDM
5 Фланец Чугун с оцинковкой
6 Изолятор Нейлон
7 Соединение под пайку Бессвинцовая латунь

Гнездо x SWT 4 «Размеры
Часть # Размер A B
ДУН-1111ЛФ 4 ” 9.14 4,53

.

Гнездо x SWT 4 «Характеристики материалов
Часть Материал
1 Болты Сталь с цинковым покрытием
2 Орехи Сталь с цинковым покрытием
3 Пластиковая прокладка EPDM
4 Фланец Латунь
5 Резиновая шайба Нейлон
6 Фланец Чугун с цинковым покрытием

Гнездо x BPT, размеры 2 1/2 — 4 дюйма, размеры
Часть # Размер A B
DUN-GA09LF 2-1 / 2 ” 2.36 7.01
DUN-GA10LF 3 ” 2,52 7,53
DUN-GA11LF 4 ” 2,76 9,14

.

Гнездо x BPT, размеры 2 1/2 — 4 дюйма Характеристики материала
Нет. Часть Материал
1 Фланец Чугун с оцинковкой
2 Прокладка EPDM
3 Фланец Бессвинцовая бронза
4 Изолятор Нейлон
5 Болты Сталь с цинковым покрытием
6 Орехи Сталь с цинковым покрытием

Запрос информации:

Имя:

Фамилия:

Заголовок:

Компания:

Электронное письмо:

Комментарии:

Оставьте это поле пустым

Back to Top

Страница не найдена | MIT

Перейти к содержанию ↓

  • Образование
  • Исследовательская работа
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О Массачусетском технологическом институте
  • Подробнее ↓

    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О Массачусетском технологическом институте

Меню ↓

Поиск

Меню

Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще!

Что вы ищете?

Увидеть больше результатов

Предложения или отзывы?

Проникновение в волноводную трубу — Raymond EMC

Несколько товаров

Изготавливаемые из латуни или стали, проходки для труб можно заказать по индивидуальному заказу в соответствии с вашими конкретными требованиями.Доступные варианты включают сотовые вставки, изолированные проходы труб, диэлектрические муфты и проходки спринклера.

Дополнительные возможности

  • Изготовлен из латуни с резьбой NPT.
  • Устанавливается в полевых условиях и может быть установлен в перегородке или модульной экранированной панели.
  • Применяется для вставки диэлектрических материалов, таких как оптоволоконные кабели или газы.
  • Отвечает требованиям пожаротушения и гидравлики.

Полная линейка опций

Клиенты работают с нашей командой экспертов над созданием индивидуальных решений, которые могут включать:

  • Доступны диэлектрические муфты для обеспечения изоляции от земли в случае использования металлических труб на внешней стороне экрана
  • Изолированные проходки труб для установки, где существует проблема температурных перепадов
  • Вставка сотового волновода для высоких частот в газовых средах до отсечки затухания на частоте 18 ГГц

Нестандартные размеры

Номинальный размер волновода

Длина волновода

Частота отсечки затухания 100 дБ

1/2 ”

4 дюйма

12.67 ГГц

3/4 дюйма

4 дюйма

8,44 ГГц

1 дюйм

4 дюйма

6,59 ГГц

1–1 / 4 ”

4–1 / 2 ”

5,01 ГГц

1–1 / 2 ”

6 дюймов

4,30 ГГц

2 дюйма

8 дюймов

3.34 ГГц

2–1 / 2 ”

10 ”

2,80 ГГц

3 дюйма

12 дюймов

2,25 ГГц

4 дюйма

16 дюймов

1,72 ГГц

Примечание.
