Как сделать беспроводной зарядник: Беспроводная зарядка своими руками: делаем безопасную

Содержание

Как сделать беспроводной зарядник телефона. Как добавить любому смартфону функцию беспроводной зарядки

Бывают ситуации, когда смартфон почти отключился, а своей зарядки рядом нет или отсутствует электричество. Тогда определенные знания помогут решить такую задачку: новое устройство — беспроводная индукционная зарядка, смастерить ее можно самостоятельно. Беспроводная зарядка своими руками — это не только прекрасный вариант для решения многих проблем в плане восстановления работоспособности мобильного телефона, но еще и прекрасная возможность немного поэкспериментировать.

Процесс работы

Термин «беспроводная подзарядка» подразумевает процесс индукции. Смысл работы схемы беспроводной зарядки довольно простой. Роль этого устройства будет играть передатчик, а само устройство состоит из двух контуров — передатчика и приемника
.

Приемник (стандартная катушечка) расположен в смартфоне, передатчик создан в форме маленькой и красивой подставки, внутрь которой заложена передающая катушечка.

Электричество переходит из одного контура в другой посредством индукции, которая возникает во втором контуре, ток вначале выпрямляется и переходит на аккумулятор. В виде выпрямителя можно взять слабый диод.

Телефоны для беспроводной зарядки

В прошлом пункте был разобран механизм действия ручной зарядки для телефона. Прочитав этот пункт, можно понять, что по стандарту Qi беспроводное устройство будет работать, если в телефон включен приёмник-ресивер. Такой приёмник может принимать энергию от определенного магнитного поля, которое образуется в катушке. Какие смартфоны поддерживают это устройство? Почти все новые смартфоны и планшеты сделаны с учётом этой технологии. Фирмы, которые поддерживают эту функцию: Yota, Sony, Nokia, Samsung и так далее.

Причины изготовления

Как смастерить портативное зарядное устройство для смартфона? Этот вопрос не волнует никого, но только до момента, пока они не столкнутся со сложностями, которые могут поджидать каждого. Итак, для чего может потребоваться создание такого устройства? Основные причины:

  • Поломка телефонного аккумулятора — до покупки нового.
  • Возможность подзарядки мобильного телефона там, где нет сети и электричества.
  • Изготовление запасного аккумулятора для смартфона.

Создание самодельной зарядки

Не работает вход для подключения провода на старом или новом смартфоне? Теперь это не проблема! Ведь можно сделать беспроводную зарядку для телефона своими руками. Подробное описание работы:

Все сделано:
если смартфон с приемником под крышечкой положить внутрь передающего колечка экраном вверх, батарея станет быстро принимать энергию. Вот так легко создается и включается беспроводное зарядное устройство своими руками.

Подключение и зарядка смартфона

Как воспользоваться беспроводной зарядкой? Очень легко. Нужно подключить устройство к источнику энергии, потом поставить его на гладкую поверхность, а смартфон положить сверху. Положить его надо таким образом, чтобы аккумулятор вошел в радиус действия, то есть серединкой спинки. Вот так просто можно воспользоваться зарядным устройством для телефона своими руками.

Важная информация! Ноутбуки и видеокамеры, фотоаппараты и планшеты — все эти гаджеты будут требовать постоянного питания
. Довольно сложно хранить в квартире или носить с собой огромный набор из нескольких толстых проводков.

Чтобы избавиться от такой проблемы, много лет назад пару популярных мировых изготовителей мобильных телефонов договорились о внедрении одного стандарта в применении зарядных устройств.

Новые и старые девайсы, которые поддерживают такую прекрасную возможность, обозначаются знаком Qi. Планируется снабдить этой специальной аппаратурой рестораны, библиотеки и иные важные места. Многие фирмы создают образцы мебели, в рабочую панель которой можно внести эту зарядку. Надо будет лишь положить смартфон на специальную область (на ночь или днем), как начнет поступать энергия.

Внимание, только СЕГОДНЯ!

Для того чтобы оснастить любимый смартфон флагманской функцией беспроводной зарядки, потребуется не так много.

Во-первых, база, она же зарядник. Чаще всего выполняется в виде небольшой круглой площадки с выходом для зарядного устройства. Для эксперимента возьмём безымянную модель с приятной синей подсветкой. Работает от блока питания 5 В, 2 А (обычный USB), питается через стандартный microUSB-порт. На выходе устройство даёт ток с параметрами 5 В, 1 А, что достаточно для зарядки большинства девайсов даже в рабочем режиме.

Второй необходимый элемент модернизации — антенна, при помощи которой и происходит зарядка смартфона на расстоянии. Обычно расстояние это минимально, кстати говоря, но удобство использования без проводов для кого-то может оказаться значительным. Например, базу можно встроить в приборную панель автомобиля или положить на комод возле кровати: пришёл, положил, лёг спать. И никаких поисков проводов.

На рынке представлена масса самых разных универсальных антенн для смартфонов. Подойдут они и для другой техники, но здесь нужно подумать над размещением. Антенна (у нас — безымянный китайский экземпляр) представляет собой катушку с платой, спрятанные в бумажном подобии конвертика. Из него выходит провод со штекером microUSB, хотя при желании его можно перепаять на любой другой. Стоит обратить внимание: катушка работает только в одном положении по отношению к заряднику. Поскольку кабель для соединения со смартфоном плоский, может потребоваться вскрытие пакетика и переворот катушки для работы антенны (как в нашем случае). Катушка должна быть направлена открытой стороной в сторону зарядного устройства.

Внимание: на зарядной базе указаны необходимые параметры блока питания (в случае с использованной — 5 В, 2 А). Их нужно обеспечить. При меньшей силе тока зарядка будет происходить очень медленно. Возможно, для адекватной работы потребуется заменить шнур из комплекта зарядного устройства, поскольку не каждый USB-провод может пропустить через себя полноценные 2 А. Как видите,

Представьте себе: вы держите сотовый телефон в руках и беседуйте с другом, и в этот момент ваш телефон заряжается, а что самое главное — от него не торчат провода зарядного устройства. Предлагаю два способа реализации этой идеи, вернее способ один — метод индукции тока без проводов, а вариантов конструкции такого беспроводного зарядного устройства целых два.

Первый вариант наиболее простой, выполнен исключительно по транзисторной схеме, задается частота при помощи мультивибратора, затем сигнал усиливают транзисторные каскады.

Две катушки (кольца), которые не имеют сердечник, таким образом законом индукции за счет свободных колебаний во втором контуре получаем переменное напряжение, который выпрямляется при помощи диодного моста, затем стабилизируется при помощи конденсатора, а для окончательной стабилизации нужно установить стабилитрон на 6 вольт. Итак, в итоге получаем задающее устройство (передатчик) который питается от напряжения 10-12 вольт, устройство создает магнитное поле за счет катушки, и приемник в которой образуется электрическое напряжение. У передатчика и приемника идентичные катушки, хотя размеры можно и изменять их для опытов.

Второй вариант схемы беспроводного зарядного устройства выполнен на микросхеме UC3845. Микросхема играет роль задающего генератора, а мощный полевой транзистор усиливает напряжение. Выбор схемы за вами, скажу только, что обе схемы хороши и проверены уже не раз. Не следует изменять номиналы деталей, они уже тщательно подобраны, эксперименты можно ставить только над катушками, но мы предлагаем вариант, при помощи которых можно заряжать мобильный телефон на расстоянии в пол метра от передающего контура. Если вы решили собрать первый вариант (схему на транзисторах), то все транзисторы (кроме транзисторов мультивибратора) нужно установить на теплоотводы, теплоотвод также нужен для полевого транзистора во второй схеме. Микросхема на теплоотводе не нуждается. Резистор 820 ом во второй схеме нужно подобрать с мощностью 2 ватта.

Второй контур (контур приемника) был использован от старого жесткого диска (разберите устройство и увидите где он стоит), катушка что надо, обеспечивает желаемое напряжение и имеет компактные размеры, можно ее приспособить к задней части мобильного телефона, диоды для выпрямления желательно использовать в смд исполнении, для экономии пространства, конденсатор с напряжением 16 вольт, емкость от 220 до 470 микрофарад. Питание через соответствующий штекер подключаем к мобильному телефону, затем включаем передатчик (питается передатчик от стабилизированного источника питания на 10-12 вольт, сила тока от 3-х ампер), затем просто нужно поставить мобильник на 10 — 50 см от передающей катушки.

Теперь пришло время из теории перейти к практическому применению данной конструкции. Мы рассмотрим каждый из этих способов по отдельности. Начнем с транзисторной схемы. Для этой схемы нужно иметь два источника питания, первый 3,7-5 вольт (для питания низковольтной цепи) и 12 вольт 4-10 ампер для питания транзисторного каскада. Транзисторы в мультивибраторе можно использовать типа кт315 или его отечественные и импортные аналоги. Остальные транзисторы типа кт819 или аналоги, их обязательно нужно установить на теплоотвод. Катушка передатчика имеет 20 витков, намотана проводом с диаметром 0,5-1 миллиметр, диаметр катушки от 5 см до 1 метра (диаметр подбирают исходя от нужд).

Контур приемника состоит из 30 витков провода с диаметром 0,5-0,8 миллиметр, его диаметр не более 10 сантиметра. Схема способна заряжать ваш мобильный телефон на дистанции до пол метра! Выпрямлять зарядный ток можно диодным мостом или применением всего одного диода, конденсатор с емкостью 220 — 470 микрофарад (больше нет смысла).

Вторая схема более сложная, но у нее большая стабильность, питается схема от напряжения 10 — 14 вольт, при этом нужен источник постоянного напряжения на 3 — 10 ампер. Транзистор полевой, он будет греться и нужен теплоотвод побольше! Резистор на 820 ом как уже было сказано в первой статье нужен с мощностью 2 ватта, керамические конденсаторы с маркировкой 105 имеют емкость 1 микрофарад. Число витков катушек и диаметр провода тот же, что и в первой схеме, выпрямление и стабилизация тока приемника происходит тоже тем же образом, что и в первой конструкции.

Во время такой зарядки важную роль играет дистанция между передающей и приемной катушкой, чем они находятся близко друг к другу, тем больше напряжение во втором контуре, и для того, чтобы не спалить телефон передатчик нужно дополнить стабилизатором напряжения на 6 — 7 вольт, такие стабилизаторы можно достать разобрав обыкновенное зарядное устройство для мобильного телефона. Такое беспроводное зарядное устройство может зарядить ваш мобильный телефон за очень короткое время, поскольку ток во втором контуре может достигать величины более одного ампера. Данным способом можно зарядит ноутбук или другие устройства, которые заряжаются или питаются от низковольтного источника постоянного напряжения. Подумайте хорошенько где бы вы могли использовать такой чудесный прибор который позволяет передавать напряжение без проводов! Области применения ЗУ очень большие, мы оставляем выбор за вами!



Случаются ситуации, когда мобильный гаджет почти отключился, а родной зарядки под рукой нет или отсутствует электричество. Тогда некоторые знания помогут решить эту проблему: новое изобретение – беспроводная зарядка, изготовить ее можно и своими руками. Она удобна в использовании, даже если автозарядки поблизости нет.

Ответ на этот вопрос положительный. Изготовить его может любой, кто имеет элементарные представления о свойствах проводов и тока. Перед тем как соорудить подобную конструкцию своими руками, нужно позаботиться о наличии всех материалов – диода и медной проволоки. В качестве корпуса может служить любая коробка из пластика, например, от CD диска. Понадобятся и транзисторы (биполярные или любые другие), желательно полевые – они сделают зарядку аккумулятора более быстрой. Все остальные инструменты есть в каждой квартире, включая клей и ножницы.

Статьи по теме Беспроводная зарядка для смартфона Магнитный шнур для зарядки Питание ноутбука от прикуривателя

Как работает беспроводная зарядка

Принцип работы такого типа зарядки основан на индукции, свойстве катушки передавать электрический ток при контакте с приемником. При подключении к любому источнику питания устройство становится очагом перпендикулярного магнитного поля. Если расположить две катушки недалеко друг от друга, одну из них при этом подключить к любому источнику питания, во второй появится напряжение определенной силы и энергия для мобильника. Данный эффект возможен, если эти две катушки никак не соприкасаются друг с другом. Беспроводная зарядка своими руками – реальность.

Как сделать зарядку для телефона

Изготовить портативное беспроводное зарядное устройство своими руками сможет почти каждый, соблюдая инструкцию. Весь процесс состоит из двух частей: изготовление передатчика (внутренняя часть) и приемника (внешняя часть). Первая из них является отдельной, вторая же устанавливается в телефон. Удобство такого решения в том, что зарядку можно всегда взять с собой.

Устройство передатчика:

  1. Заранее необходимо подготовить оправу с диаметром от 7 до 10 см. На нее намотать около 40 витков проволоки (исключительно медной, диаметр которой 0,5 мм), не забыв сделать отвод посредине после 20 кругов. Для этого провод скрутить, сделать отвод и продолжить обмотку.
  2. Подключить транзистор абсолютно любого номинала к концу катушки и к отводу. Если при этом используется устройство прямой проводимости, то при подключении необходимо изменить полярность.
  3. Установить в пластиковую коробку из-под диска или любую другую. Закрыть.
  4. Устройство, передающее электричество, готово.

Устройство приемника:

  1. В отличие от передатчика, имеет плоский вид. Состоит из 25 витков, при этом проволоку нужно брать немного тоньше, в диапазоне 0,3-0,4 мм. Постепенно приемник нужно укреплять суперклеем.
  2. Контур отделить от пластмассовой основы, на которую был намотан, используя при этом нож.
  3. Подключить его через диод (лучше всего подойдет высокочастотный кремниевый) и прикрепить к аккумулятору сверху. Для стабилизации напряжения используется конденсатор.
  4. Соединить с разъемом зарядки. В некоторых случаях это можно сделать напрямую с аккумулятором, однако датчик наполненности батарейки не будет работать.
  5. Закрыть заднюю крышку мобильника. Приемное устройство готово.

Чтобы воспользоваться зарядкой, мобильный телефон нужно просто положить сверху на передатчик. При этом нужно следить за датчиком на экране смартфона. Есть и другая схема этого устройства с использованием усилителя напряжения и резистором. Такая беспроводная зарядка своими руками тоже может реанимировать мобильник без электричества, но ее рекомендуется использовать только опытным мастерам.

Минусы использования устройства

С первого взгляда может показаться, что зарядное устройство для телефона своими руками – идеальный вариант, и не стоит тратиться на дорогие магазинные аналоги. Самодельные зарядки имеют некоторые недостатки, например, процесс длится гораздо дольше, поскольку мощность небольшая. Этот минус не самый страшный, но всегда есть риск перепутать полярность транзистора. В лучшем случае мобильный телефон просто не будет заряжаться, в худшем – испортится: может случиться перегрев, да и устройство, изготовленное своими руками, выйдет из строя.

Видео: как сделать беспроводную зарядку для телефона

Беспроводная зарядка своими руками — новости высоких технологий на сайт»

Обзоры и статьи о новинках в категориях: авто, бизнес и аналитика, видео игры, гаджеты, железо, загадки энергии, звук и акустика, игровые консоли, интернет, исследования, камеры, компьютеры, космос, медицина, мультимедиа, навигация, наука, ноутбуки, обзоры игр, оружие, особое мнение, периферия, планшеты, пресс-релизы, развлечения, реклама, роботы, слухи, софт, телевизоры, телефоны, технологии, это интересно.

Все, что интересует людей, близких к науке и технике, а также получающих плоды первых двух в виде полезных устройств и гаджетов, мы собираем здесь и выкладываем в доступном виде. Хотите узнать, как образовалась Вселенная или какой смартфон удовлетворит все ваши потребности — заходите и будьте в курсе. Каждый день на сайте появляется интереснейшее чтиво, собираются и анализируются новости и байки из мира виртуальной сети, технологий, космоса, автомобилей — всё, что заставляет планету вращаться, а воображение — работать. Достаточно начать читать любую из статей, и доказано: зачитаетесь!

Каждый человек, что занимается бизнесом и работающий тет-а-тет с клиентами, должен носить с собой визитную карту. Визитка, на которой указаны контактные данные и инициалы, поможет сэкономит время при работе с клиентом и покажет уровень профессионализма. Для изготовления дизайна карточки не обязательно обращаться в типографию и платить за это деньги. В статье мы расскажем как сделать визитку на компьютере самому.

Microsoft Word

Функционал Microsoft Word не ограничивается набором текста и его форматированием. Используя эту программу, можно за короткое время оформить визитку и пустить в печать. Для работы используем редактор Microsoft Word 2013:

  1. Сперва выберите фон будущей карточки. Скачайте картинку с интернета или используйте ранее заготовленную.
  2. Откройте Word → Вставка → Рисунки → Вставьте рисунок.
  3. Сделайте нужные пропорции. Для этого: ПКМ по картинке → Формат рисунка → Обрезка.
  4. Выставляем ширину — 5,3 см, длину — 8,6 см. Если нужно, переверните изображение. Зайдя в Макет и свойства → Эффекты, наложите фильтры на фото, что бы фон выглядел эффектнее.
  5. Фон готов, теперь приступаем к надписи. Пишем нужную информацию рядом с картинкой.
  6. После ПКМ по фону → Обтекание текстом → За текстом → Размещаем текст там где нужно.

За пять минут работы, получаем готовую основу для визитки.

Онлайн сервисы

Бесплатные онлайн сервисы позволяют сделать визитку используя только браузер. Мы поговорим о двух наиболее популярных и простых в использовании.

Логастер

Высокую позицию в русскоязычном сегменте онлайн-сервисов занимает Логастер . Особенно выручает он тех, кто только начинает свой бизнес. Прежде, чем создавать визитку на Логастере, вам необходимо создать логотип. Разнообразие иконок и шрифтов позволяет создать очень красивые и интересные логотипы, на основании которых и создаются визитки.

Итак, давайте пошагово рассмотрим процесс создания визиток с помощью этого сервиса.

  1. Создайте логотип и зарегистрируйтесь на сайте.
    Для создания логотипа необходимо всего только ввести название компании и, если требуется, слоган. Далее выберите понравившийся логотип и сохраните.
  2. Подберите макет визитки и внесите свои персональные данные.
  3. Оплатите дизайны, которые вам понравились, чтобы получить возможность его скачать
  4. Скачайте продукцию и отправьте визитки на печать. Всего за несколько минут такого занимательного процесса, вы получаете качественные файлы великолепных визиток в PDF и PNG форматах, уже готовых к печати.

Визитка

Также популярностью пользуется онлайн программа «Визитка». Создание визиток в ней происходит следующим образом.

Важно! Кроме текстовых и онлайн редакторов, визитки создаются в графических программах, например Paint, Photoshop.

Видеоинструкция

Наглядный пример, как создать карточку в графическом редакторе Photoshop.

Как сделать беспроводную зарядку для любого телефона

Смартфоны и планшеты нуждаются в постоянном питании — чтобы иметь возможность просматривать интернет, осуществлять потоковую передачу данных или даже просто сохранять связь с сетью и принимать входящие сообщения и звонки.

Неудивительно, что в конце дня аккумулятор часто разряжается. И тогда начинается поиск. Сначала нужно найти зарядное устройство, а затем ближайшую розетку.

Между тем, имея возможность заряжать оборудование по беспроводной сети, вам не нужно подвергать себя этому стрессу.

Чтобы можно было заряжать мобильное устройство по беспроводной связи, оно должно быть адаптировано или оснащено специальным чехлом.

Кроме того, зарядная станция, конечно, требуется. Хотя в теории это кажется очень легким, оказалось, что это гораздо сложнее реализовать.

В настоящее время не существует единого стандарта, поскольку ни одна из технологий беспроводной зарядки не доминирует на рынке. Отдельные производители предлагают свои собственные решения, которые отличаются техническими характеристиками.

В целом на арене консорциумов, пытающихся установить стандарты, остались два важных игрока, и это может привести к более быстрой популяризации беспроводной зарядки, что облегчит жизнь пользователям.

Метод Qi поддерживается Nokia, Sony, LG и Qualcomm, а сторона Rezence поддерживается Intel, Dell и Procter & Gamble.

Samsung является членом обеих организаций, а Apple официально не поддерживает ни одну из этих инициатив.

Некоторые модели смартфонов могут быть оснащены модулем беспроводной зарядки, помещая их в специальный чехол, как на картинке выше.

Беспроводная зарядка — как это сделать

Прежде чем пытаться зарядить мобильное устройство по беспроводной связи, вам необходимо определить, подходит ли оно для него, и если да, то какой стандарт оно поддерживает.

Информация на эту тему должна быть указана в технических характеристиках устройства. Тем не менее, тесты показали, что производители все еще не могут точно определиться.

Например, смартфоны Samsung последнего поколения, Galaxy S6 и Galaxy S6 Edge, должны быть оснащены всеми модулями принятых стандартов беспроводной зарядки.

Между тем тщетно искать какие-либо упоминания на эту тему в руководстве. Обе эти модели, безусловно, поддерживают технологию Qi. Этот метод в настоящее время является лучшим в секторе смартфонов.

На практике большинство смартфонов не адаптированы на заводе для беспроводной зарядки, так как производитель не оснастил их индукционной катушкой.

Такой модуль может быть установлен в любую модель, в ней предварительно просверлено отверстие большого диаметра.

Такое зарядное устройство можно установить на столе. Все, что вам нужно, это дрель и кольцевая пила.

Беспроводная зарядка — как это выглядит на практике

Беспроводная зарядка очень удобна — к сожалению, только дюжина моделей телефонов предоставляют такую функциональность. К счастью, благодаря небольшим инвестициям, мы можем самостоятельно оборудовать смартфон таким решением.

Для телефонов, таких как iPhone, единственный способ добавить беспроводную зарядку — это использовать чехол со встроенной катушкой.

Зарядка почти вдвое дольше, чем зарядка через USB, но, если мы используем зарядное устройство Qi на работе или держим его на тумбочке, этот факт не имеет значения.

Простота решения имеет значение. Приходим на работу, ставим телефон и все это. Единственное, что вам нужно помнить, это то, что вместо того, чтобы положить смартфон куда-либо, положите его на зарядное устройство.

У пользователей, в зависимости от их смартфона, есть три различных способа прикрепить к нему катушку Ци.

Первый из них — самый простой — это использование специального корпуса со встроенным приемником Ци, предназначенного для конкретной модели.

Для элементов с несъемным аккумулятором, таких как iPhone или Xperia Z, это решение — единственный способ добавить к ним беспроводную зарядку.

Недостатком этого метода является увеличение размера телефона. Точно так же обстоит дело со многими моделями Nokia Lumia, где путем беспроводной зарядки является установка дополнительной крышки на корпус.

Универсальная катушка подходит для любого телефона, если у него есть место под корпусом. Держатели телефонов и планшетов серии Samsung Galaxy находятся в лучшем положении.

Производитель адаптировал эти устройства для установки модуля Qi, спрятанного под корпусом, только нам не нужно тянуться к решению Samsung — мы можем воспользоваться предложением третьих лиц.

Перед покупкой стоит выяснить у продавца или у других пользователей, не будет ли установленный адаптер мешать работе NFC. Так как катушка Qi установлена над аккумулятором, в котором находится бесконтактный модуль, возможно, он не будет работать должным образом, но это не правило.

Чтобы быть на 100% уверенным, что NFC будет работать, давайте перейдем к модулям Qi компании.

Это в случае с Samsung или HTC. Здесь чаще всего вместе с катушкой, установленной под корпусом, мы получаем новую «спинку» к смартфону, которая несколько выше — так, чтобы адаптер беспроводной зарядки легко помещался под ними.

Надо сказать, что в случае, например, HTC Thunderbolt, решение выглядит не элегантным, потому что телефон с преимуществом инвентаря также получает явный горб на спине.

Последний вариант — универсальный адаптер. Его можно использовать в любом телефоне, при условии, что мы найдем место для него под задней стенкой корпуса или можем спрятать его под дополнительный чехол.

В этом решении катушка оснащена длинной лентой, заканчивающейся миниатюрным штекером в стандарте mini USB.

Мы скрываем модуль Ци и помещаем ленту в путь подключить его к USB-порту, расположенному снаружи смартфона.

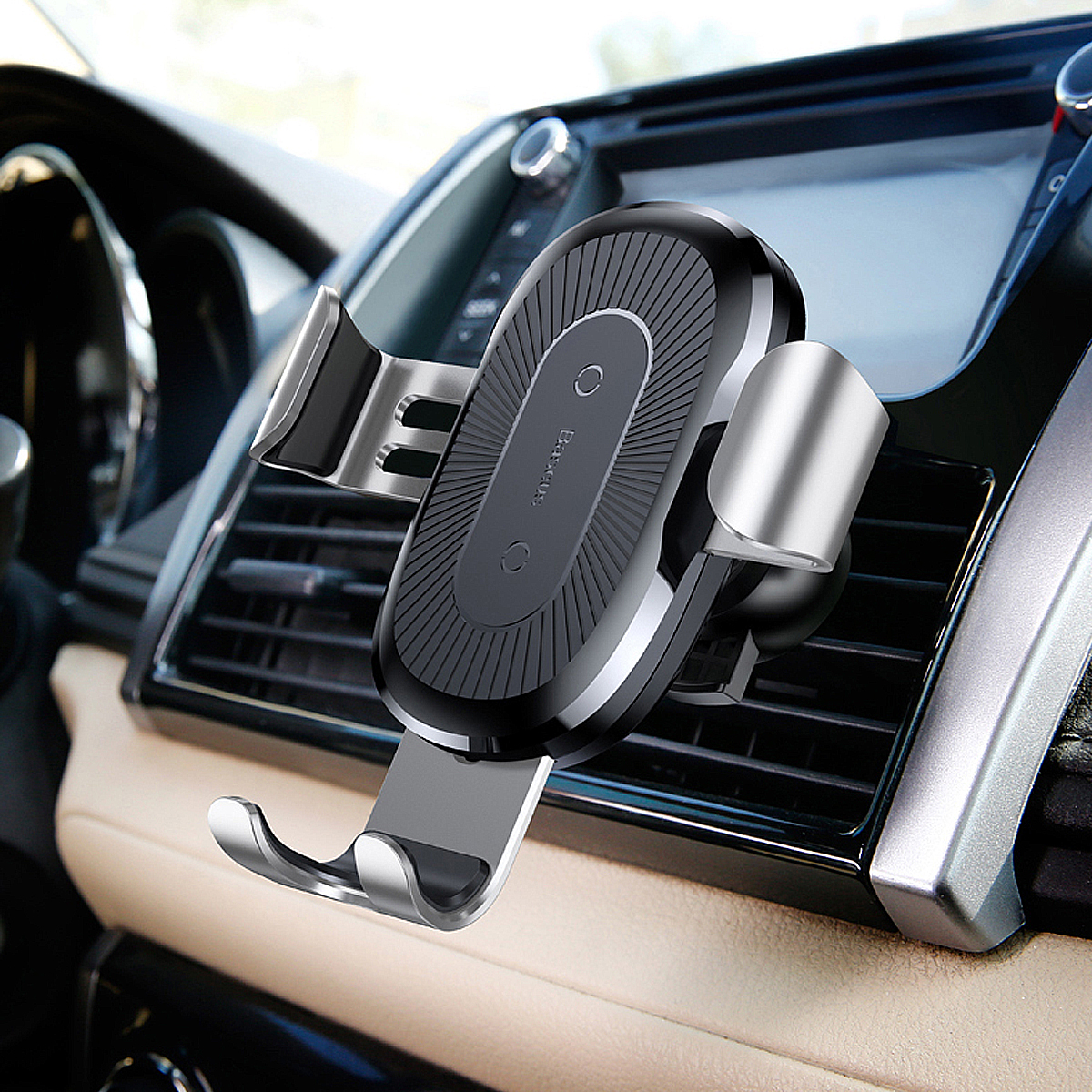

Если у нас нет беспроводного автомобильного зарядного устройства, мы должны учитывать необходимость удаления ленты, когда мы хотим зарядить телефон в автомобиле. Это может привести к повреждению вилки, ленты или обоих.

Катушка предусмотрена для смартфонов Galaxy S3, Note и ненужные контакты обрезаны. Во время теста я использовал различные зарядные устройства и устройства, оснащенные приемниками Qi и, хотя все работало, без мелких глюков не обошлось.

Хотя модуль Qi, установленный в Galaxy S3, не беспокоил дополнительный усиленный корпус Otterbox, в вертикальном зарядном устройстве A Data было трудно найти такое положение, чтобы два устройства могли видеть друг друга.

Хотя это было наконец возможно. В свою очередь зарядное устройство с катушкой, также расположенной под углом, но использующей не скользящий коврик для удержания смартфона, время от времени отсоединяется от телефона.

Виноваты в этом чаще всего были неточные компоновки телефона, которые под влиянием собственного веса немного поскользнулись. Как правило, зарядные устройства и адаптеры Qi, даже дешевле и работают правильно.

Установка беспроводной зарядки смартфон

Откройте чехол телефона и найдите разъем приемника беспроводной зарядной катушки.

Вставьте индуктивный приемник и приклейте его к корпусу или батарее с помощью двусторонней клейкой ленты. Закройте корпус и убедитесь, что все защелки вернулись на свои места.

Проверьте правильность сборки, поместив телефон на зарядное устройство. Успехов и быстрой зарядки.

Как пользоваться беспроводной зарядкой для телефона

Каково было наше счастье, если бы телефон не нужно было заряжать и подключать к нему кабель, а зарядка происходила по волнам беспроводной связи Wi-Fi. К сожалению, даже на сегодняшний день в период продвинутых технологий, ни один производитель не может предоставить подобный способ зарядки.

Тем не менее, в последнее время пользователи подхватили тренд пользоваться беспроводной зарядкой, так как это удобно и практично. Если ваш смартфон поддерживает возможность беспроводной зарядки, то почему бы и вам не попробовать? Тем более, что в сегодняшней статье мы подробно расскажем, как пользоваться беспроводной зарядкой, а также рассмотрим 5 лучших беспроводных зарядок для смартфона!

Как работает беспроводная зарядка для телефона?

Перед тем, как начать рассказывать о принципе работы беспроводной зарядки для телефона, читателю необходимо узнать что такое беспроводная зарядка, а уже затем углубляться в технологические тонкости и нюансы.

Беспроводная зарядка это небольшое устройство, которое имеет плоскую платформу. Конструкция устройства выполнена из пластмасса, но как показывают наблюдения, огромный интерес и спрос у пользователей вызывают беспроводные зарядки, выполненные на базе древесины. По словам производителей, деревянные беспроводные зарядки прививают пользователя к эко-стилю, что звучит вполне оправданно. На изображении ниже представлена схема элементов и принцип работы беспроводных зарядных устройств для телефона.

Беспроводная зарядка излучает электромагнитные поля, благодаря чему ваш смартфон будет заряжаться, при этом ничего подключать к смартфону не нужно. Достаточно просто положить смартфон на зарядную станцию, то есть на ее поверхность, и ваш смартфон начнет заряжаться.

На сегодняшний день практически каждый второй производитель смартфонов, как бюджет-класса, так и премиум-класса, выпускает мобильные устройства с поддержкой технологии беспроводной зарядки по стандарту Qi.

Еще раз отметим, устройства, которые поддерживают технологию по стандарту Qi, заряжаются при помощи индукции. Поэтому в таких устройствах изначально заложена некая катушка, на которую беспроводная зарядка оказывает воздействие, и вследствие чего сам смартфон заряжается. При этом, сам процесс передачи электромагнитных полей человек не может прочувствовать и увидеть глазами. Единственно, что вы сможете увидеть, это то, как ваш телефон будет пополняться процентами заряда.

Стоит ли покупать беспроводную зарядку?

Покупать беспроводную зарядку безусловно необходимо. Ведь новые технологии это в первую очередь удобство, комфорт и что называется «идти в ногу с современностью».

Опять же, если вы будете использовать беспроводную зарядку, то вам не нужно будет каждый месяц или год покупать новый кабель, которые в свою очередь не только теряются, но и изнашиваются. Ведь гораздо удобнее иметь специальную площадку, на которую можно положить смартфон для зарядки. Сегодня зарядные станции по стандарту Qi можно встретить в интернет-кафе, метро и станциях. Но в общественных местах такие беспроводные зарядки отличаются тем, что способны зарядить сразу несколько десятков смартфонов.

Особенно удобно использовать беспроводную зарядку офисным сотрудникам, которые ежедневно работают на горячей линии. Кроме того, с точки зрения выгоды, беспроводная зарядка позволяет сэкономить на периодических покупках USB-кабеля для зарядки.

Какие недостатки беспроводной зарядки?

Главный и пожалуй самый большой недостаток технологии Qi является меньшая энергоэффективность, то есть КПД зарядки насчитывает около 60% в то время, как зарядка от сети насчитывает КПД 95%. Из этого следует сделать вывод, что от беспроводной зарядки телефон будет заряжаться чуть дольше, нежели от сети.

Но все же, если вы находитесь дома и быстрая зарядка смартфона вам не в спешку, то вы можете воспользоваться беспроводной зарядкой, а если нужно быстро подзарядить, то воспользуйтесь стандартной зарядкой от сети.

Следующий недостаток беспроводных зарядок заключается в том, что такие зарядки стоят гораздо дороже, порой в два, а то и в три раза. Понятное дело, ведь технология исполнения беспроводных зарядок совсем иная, а соответственно затраты на ее производство выше.

Как пользоваться беспроводной зарядкой?

Если вы приобрели беспроводную зарядку или получили в качестве подарка, то при первой попытке зарядить телефон, возможно столкнетесь с трудности. Таким образом, предлагаем вам прочитать нашу инструкцию — как пользоваться беспроводной зарядкой для телефона.

  • Подключите беспроводную зарядку к сети. Вы также можете подключить беспроводную зарядку к компьютеру по USB-кабелю. В результате чего устройство должно заработать, при этом обратите внимание, чтобы горел индикатор заряда.

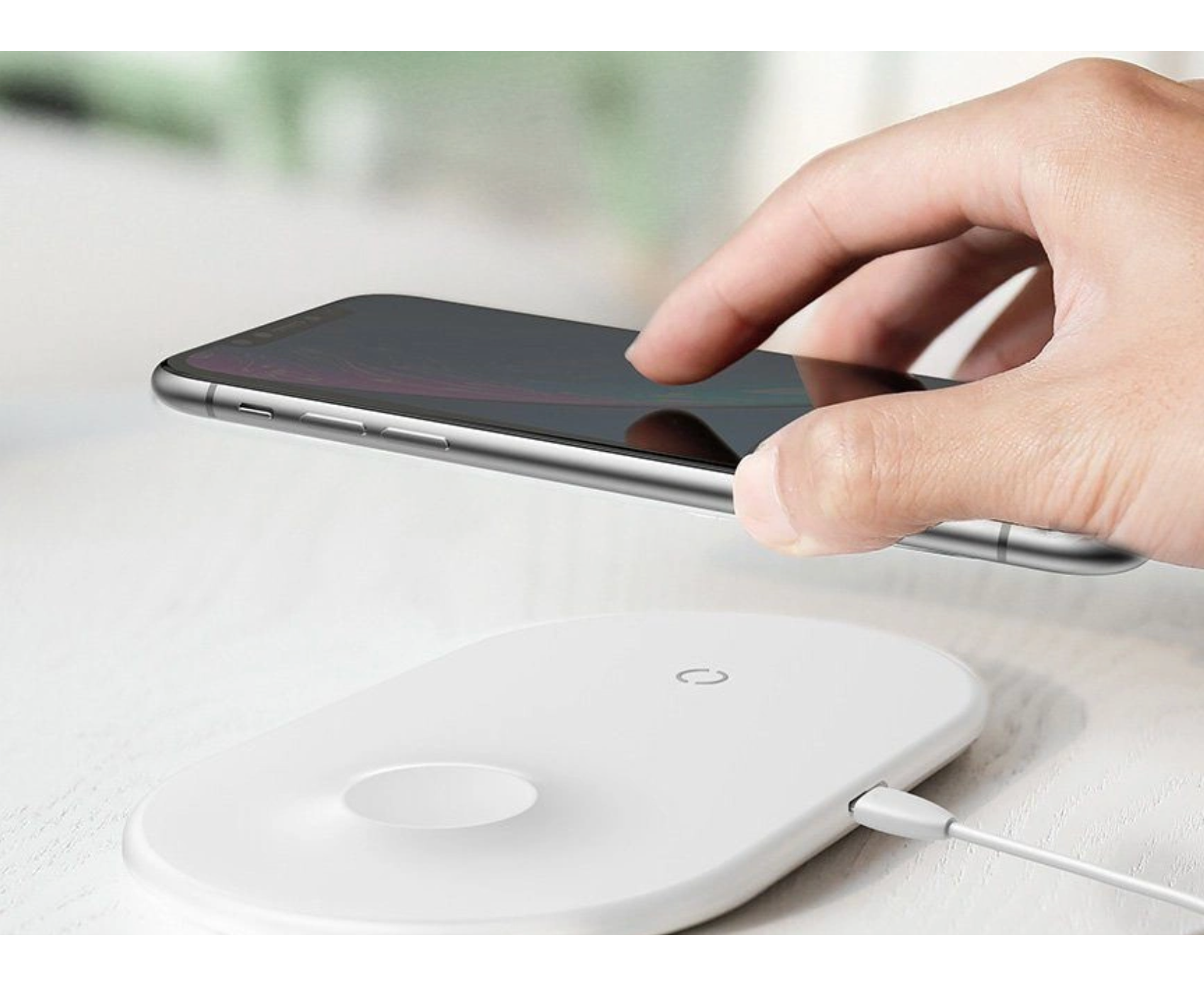

  • После этого установите мобильный телефон на платформу беспроводной зарядки, если телефон не отреагировал, то есть не стал заряжаться, то скорее всего на вашем телефоне необходимо активировать функцию беспроводной зарядки.

Какие устройства поддерживают беспроводную зарядку стандарта Qi?

Практически каждый смартфон поддерживает технологию беспроводной зарядки. Однако если мы заговорим о смартфоне от Apple iPhone, то для них необходим дополнительный аксессуар, чтобы телефон заряжался от беспроводной зарядки.

Остальные смартфоны, которые поставляются от фирмы-производителя, такие как Asus, Meizu, Xiaomi, HTC, LG, Samsung, Nokia и прочие могут заряжаться от беспроводной зарядки без наличия каких-либо дополнительных аксессуаров.

Тем не менее, давайте перечислим все модели устройств, поддерживающих беспроводную зарядку:

  • Apple: iPhone 8, iPhone 8 Plus, iPhone X.
  • Nokia: Lumia 720, Lumia 735, Lumia 810, Lumia 820, Lumia 822, Lumia 830, Lumia 920, Lumia 925, Lumia 928, Lumia 930, Lumia 950XL, Lumia 950 Dual-SIM, Lumia 1020, Lumia 1520, Lumia Icon.
  • Samsung: Galaxy S6, Galaxy S6 Duos, Galaxy S6 Edge, Galaxy S6 Edge+, Galaxy S7, Galaxy S7 Edge, Galaxy S8, Galaxy S8+, Galaxy Note 5, Galaxy Note 7, Galaxy Note 8.
  • Motorola: Droid Bionic, Droid 3, Droid 4, Droid Maxx, Droid Mini, Droid X, Droid Turbo, Moto Maxx.
  • LG: Revolution, Spectrum, Spectrum 2, Optimus 2, Lucid 1, Lucid 2, G2, G3, G3 Prime, G3 Cat 6, G4, G5, G6, G6+, Optimus, Optimus Pro, Optimus G Pro, Optimus G Pro 2, Optimus IT, L-05E, V30.
  • Google: Nexus 4, Nexus 5, Nexus 6, Nexus 7.
  • HTC: Thunderbolt, Droid Incredible 2, Droid Incredible 4G LTE, Rezound, Rezound 8X, Droid DNA, 8X.
  • Sony: XperiaN3, Xperia Z3, Xperia Z3V, Xperia Z4V.
  • YotaPhone: Yota Phone 2.
  • Vertu: Signature Touch.
  • Kyocera: Hydro Elite, Urbano L01, Urbano L03, Kyocera Torque, Kyocera Torque GO2.
  • Blackberry: Z30, Classic.
  • Asus: Padfone S.
  • Cat: Catphone S50.

Как правильно выбрать и купить беспроводную зарядку?

Если в вышеприведенном списке присутствует модель вашего устройства, то вы можете приступить к выбору беспроводной зарядки. Ниже мы рассмотрим наиболее популярные и актуальные модели 2018 года.

Беспроводное зарядное устройство Harper QCH-2070

Компактная беспроводная зарядка с помощью которой вы можете зарядить смартфон с технологией стандарта Qi. Хотелось бы заметить, что устройство Harper QCH-2070 совместимо с множеством популярных моделей смартфонов.

В связи с тем, что беспроводное зарядное устройство Harper QCH-2070 не является полноценно универсальным, ниже приведены технические характеристики, которые описывают все параметры и совместимые модели смартфонов.

Технические характеристикиHarper QCH-2070
Вес:50 г
Размеры:69 x 9 мм
Стандарт:Qi
Питание:от USB или DС 5V
Рабочее напряжение:5.0 В
Выходной ток:до 700 мА
Зарядное расстояние:от 0 до 5 мм
Совместимость:
  • Samsung: S6/S6 Duos, S6 Edge/Edge+, S7/S7 Edge, Note 5, Gear S2 часы), Gear S2 Classic (часы).
  • Apple: iPhone 8, iPhone 8 Plus, iPhone X.
  • Sony: Z3v, Z4v
  • Vertu: Signature Touch
  • Blackberry: Z30, Classic
  • Yota: Phone, Phone 2
  • Motorola: Moto X Force
  • ASUS: Nexus 7, Nexus 10, Padfone S
  • LG: Google Nexus 4, Google Nexus 5, Google Nexus 6
  • HTC: 8X, Rezound, Incredible 4G LTE, Thunderbolt
  • Nokia: Lumia 735, Lumia 920, Lumia 920T, Lumia 928, Lumia 929, Lumia 929, 1520

Купить беспроводное зарядное устройство Harper QCH-2070 в М. Видео

Беспроводное зарядное устройство Deppa Qi Fast Charger

Корпус беспроводной зарядки Deppa Qi Fast Charger выполнен с использованием материалов, которые не позволяют встроенной плате нагреваться. В связи с этим, устройство не снабжено вентилятором для охлаждения, и за счет этого толщина корпуса составляет всего лишь 8 мм, что сравнимо с толщиной сенсорного телефона.

Важно подчеркнуть все спецификации, которыми обладает данное зарядное устройство. Ниже мы перечислим также все совместимые модели.

Технические характеристикиDeppa Qi Fast Charger
Вес:61 г
Размеры:86 x 86 x 8 мм
Стандарт:Qi
Питание:от USB или DС 5V
Рабочее напряжение:5.0/9.0 В
Выходной ток:до 1000 мА
Зарядное расстояние:от 0 до 10 мм
Совместимость:
  • Samsung: S6/S6 Duos, S6 Edge/Edge+, S7/S7 Edge, Note 5, Gear S2 часы), Gear S2 Classic (часы).
  • Apple: iPhone 8, iPhone 8 Plus, iPhone X.
  • Sony: Z3v, Z4v
  • Blackberry: Z30, Classic
  • Yota: Phone, Phone 2
  • Motorola: Moto X Force
  • ASUS: Nexus 7, Nexus 10, Padfone S
  • LG: Google Nexus 4, Google Nexus 5, Google Nexus 6
  • HTC: 8X, Rezound, Incredible 4G LTE, Thunderbolt
  • Nokia: Lumia 735, Lumia 920, Lumia 920T, Lumia 928, Lumia 929, Lumia 929, 1520

Купить беспроводное зарядное устройство Deppa Qi Fast Charger в М.Видео

Беспроводное зарядное устройство Rombica Neo Q5

Стильный корпус, выполненный в дизайне лакированной светлой древесины, как заявляют производители. Благодаря этому, устройство выглядит привлекательно и как говорится по-домашнему. Таким образом, если собираетесь пользоваться беспроводной зарядкой дома, то сделайте выбор в пользу этой модели.

Более того, Rombica Neo Q5 предоставляет возможность зарядки телефона через USB-порт, так что в случае необходимости быстро подзарядить смартфон, вы сможете воспользоваться этим способом.

Технические характеристикиRombica Neo Q5
Вес:47 г
Размеры:91 x 91 x 9 мм
Стандарт:Qi
Питание:от USB или DС 5V
Рабочее напряжение:5.0В
Выходной ток:до 1000 мА
Зарядное расстояние:от 0 до 6 мм
Совместимость:
  • Samsung: S6/S6 Duos, S6 Edge/Edge+, S7/S7 Edge, Note 5, Gear S2 часы), Gear S2 Classic (часы).
  • Apple: iPhone 8, iPhone 8 Plus, iPhone X.
  • Sony: Z3v, Z4v
  • Blackberry: Z30, Classic
  • Yota: Phone, Phone 2
  • Motorola: Moto X Force
  • ASUS: Nexus 7, Nexus 10, Padfone S
  • LG: Google Nexus 4, Google Nexus 5, Google Nexus 6
  • HTC: 8X, Rezound, Incredible 4G LTE, Thunderbolt
  • Nokia: Lumia 735, Lumia 920, Lumia 920T, Lumia 928, Lumia 929, Lumia 929, 1520

Купить беспроводное зарядное устройство Rombica Neo Q5 в М. Видео

Беспроводное зарядное устройство Rombica Neo Q1

В отличие от Neo Q5, модель Q1 выглядит более строго, и скорее приобретает офисный вариант. Если же говорить по цене и возможностях, то разница между Q1 и Q5 не совсем прорывная.

Rombica Neo Q1 также предоставляет возможность зарядки телефона через USB-порт. Но, давайте рассмотрим технические спецификации устройства.

Технические характеристикиRombica Neo Q1
Вес:30 г
Размеры:70 x 70 x 10 мм
Стандарт:Qi
Питание:от USB или DС 5V
Рабочее напряжение:5.0В
Выходной ток:до 700 мА
Зарядное расстояние:от 0 до 5 мм
Совместимость:
  • Samsung: S6/S6 Duos, S6 Edge/Edge+, S7/S7 Edge, Note 5, Gear S2 часы), Gear S2 Classic (часы).
  • Apple: iPhone 8, iPhone 8 Plus, iPhone X.
  • Sony: Z3v, Z4v
  • Blackberry: Z30, Classic
  • Yota: Phone, Phone 2
  • Motorola: Moto X Force
  • ASUS: Nexus 7, Nexus 10, Padfone S
  • LG: Google Nexus 4, Google Nexus 5, Google Nexus 6
  • HTC: 8X, Rezound, Incredible 4G LTE, Thunderbolt
  • Nokia: Lumia 735, Lumia 920, Lumia 920T, Lumia 928, Lumia 929, Lumia 929, 1520

Купить беспроводное зарядное устройство Rombica Neo Q1 в М.Видео

Беспроводное зарядное устройство Belkin BOOST UP F7U027vfWHT

Более серьезная модель беспроводного зарядного устройства, работающая на напряжении 7.5 В. Корпус выполнен из пластмасса, что опять же не является долговечным, особенно при постоянных падениях и ударах. К тому же, цена на эту модель значительно выше, чем на все вышеперечисленные модели.

Конечно, устройство берет универсальным дизайном корпуса, который отлично сочетается как в офисном помещении, так и в домашних условиях. Тем не менее, если вы собираетесь заряжать устройство исключительно дома, то вам лучше присмотреть модели, которые мы рассматривали выше. Если же вас все-таки заинтересовала данная модель, то обратите внимание на технические характеристики и совместимые модели телефонов.

Технические характеристикиBelkin BOOST UP F7U027vfWHT
Вес:200 г
Размеры:12 x 12 x 3 мм
Стандарт:Qi
Питание:от USB или DС 5V
Рабочее напряжение:7.5В
Выходной ток:до 1000 мА
Зарядное расстояние:от 0 до 8 мм
Совместимость:
  • Samsung: S6/S6 Duos, S6 Edge/Edge+, S7/S7 Edge, Note 5, Gear S2 часы), Gear S2 Classic (часы).
  • Apple: iPhone 8, iPhone 8 Plus, iPhone X.
  • Sony: Z3v, Z4v
  • Blackberry: Z30, Classic
  • Yota: Phone, Phone 2
  • Motorola: Moto X Force
  • ASUS: Nexus 7, Nexus 10, Padfone S
  • LG: Google Nexus 4, Google Nexus 5, Google Nexus 6
  • HTC: 8X, Rezound, Incredible 4G LTE, Thunderbolt
  • Nokia: Lumia 735, Lumia 920, Lumia 920T, Lumia 928, Lumia 929, Lumia 929, 1520

Купить беспроводное зарядное устройство Belkin BOOST UP F7U027vfWHT в М.Видео

Ну что же, сегодня мы рассмотрели все аспекты, а также ответили все вопросы, касаемо принципа работы беспроводной зарядки. Помимо этого, привели ТОП-5 беспроводных зарядок 2018 года со списком совместимых моделей телефонов.

Видео: Беспроводные зарядки для iPhone 8, iPhone X и Samsung S8

Видео: Обзор беспроводной зарядки, 3 зарядных устройств

Видео: Беспроводная зарядка своими руками

Как добавить любому смартфону функцию беспроводной зарядки

Для того чтобы оснастить любимый смартфон флагманской функцией беспроводной зарядки, потребуется не так много.

Во-первых, база, она же зарядник. Чаще всего выполняется в виде небольшой круглой площадки с выходом для зарядного устройства. Для эксперимента возьмём безымянную модель с приятной синей подсветкой. Работает от блока питания 5 В, 2 А (обычный USB), питается через стандартный microUSB-порт. На выходе устройство даёт ток с параметрами 5 В, 1 А, что достаточно для зарядки большинства девайсов даже в рабочем режиме.

Второй необходимый элемент модернизации — антенна, при помощи которой и происходит зарядка смартфона на расстоянии. Обычно расстояние это минимально, кстати говоря, но удобство использования без проводов для кого-то может оказаться значительным. Например, базу можно встроить в приборную панель автомобиля или положить на комод возле кровати: пришёл, положил, лёг спать. И никаких поисков проводов.

На рынке представлена масса самых разных универсальных антенн для смартфонов. Подойдут они и для другой техники, но здесь нужно подумать над размещением. Антенна (у нас — безымянный китайский экземпляр) представляет собой катушку с платой, спрятанные в бумажном подобии конвертика. Из него выходит провод со штекером microUSB, хотя при желании его можно перепаять на любой другой. Стоит обратить внимание: катушка работает только в одном положении по отношению к заряднику. Поскольку кабель для соединения со смартфоном плоский, может потребоваться вскрытие пакетика и переворот катушки для работы антенны (как в нашем случае). Катушка должна быть направлена открытой стороной в сторону зарядного устройства.

Антенна для беспроводного приёма электрического тока

Катушка — основной элемент антенны

Обратная сторона катушки

Подключение антенны к смартфону

Один из способов размещения антенны

Попытка заставить работать через кабель, подключённый к USB-порту компьютера

Дальше всё очень просто: подсоединяем штекер к смартфону, прячем антенну под крышкой или чехлом и пользуемся.

Внимание: на зарядной базе указаны необходимые параметры блока питания (в случае с использованной — 5 В, 2 А). Их нужно обеспечить. При меньшей силе тока зарядка будет происходить очень медленно. Возможно, для адекватной работы потребуется заменить шнур из комплекта зарядного устройства, поскольку не каждый USB-провод может пропустить через себя полноценные 2 А. Как видите, тестер показывает достаточные параметры только при прямом подключении сетевого фильтра Orico с помощью качественного кабеля.

Работает, заряжает

Но напряжение не соответствует: большие потери в проводах из-за обилия соединений

При подключении к правильному сетевому фильтру с помощью качественного кабеля заряжает отлично

Как работает беспроводная зарядка

Если вы поль­зо­ва­лись бес­про­вод­ным заряд­ным устрой­ством, вы знаете:

  1. Оно ни разу не бес­про­вод­ное. Всё рав­но про­вод от заряд­но­го устрой­ства идёт к розетке.
  2. Пра­виль­но поло­жить теле­фон на заряд­ное устрой­ство — та ещё задачка.
  3. Теле­фон с обыч­ной про­вод­ной заряд­кой мож­но воткнуть в розет­ку и взять в кро­ват­ку. А на бес­про­вод­ной — тер­пи, пока зарядится.

Но если отло­жить все неудоб­ства — конеч­но, выгля­дит вол­шеб­но. Раз­бе­рём­ся, как это устро­е­но с точ­ки зре­ния физики.

Физика и магнитное поле

Если силь­но упро­стить, то любая бес­про­вод­ная заряд­ка осно­ва­на на эффек­те, кото­рый мы зна­ем из уро­ков физики:

когда по про­во­ду идёт ток, вокруг про­во­да обра­зу­ет­ся маг­нит­ное поле.

Выгля­дит это при­мер­но так:

Но у маг­нит­но­го поля есть и обрат­ное свой­ство: если его точ­но так же пустить вдоль дру­го­го про­во­да, то в этом про­во­де появит­ся ток:

Полу­ча­ет­ся, что если мы сфор­ми­ру­ем такое же маг­нит­ное поле вокруг про­во­да, то смо­жем под­клю­чить этот про­вод к бата­рее, что­бы она заря­жа­лась. Это мож­но сде­лать, напри­мер, так:

  1. Поло­жить рядом два провода
  2. Пустить по одно­му ток
  3. Смот­реть, как во вто­ром тоже появ­ля­ет­ся ток

Чем бли­же про­во­да друг к дру­гу — тем лучше.

Но что­бы в новом про­во­де тока хва­та­ло для заря­да бата­реи, у нас долж­но быть доста­точ­но силь­ное маг­нит­ное поле. Самый про­стой спо­соб полу­чить поле посиль­нее — скру­тить мно­го вит­ков про­во­да по спирали.

Скручиваем провод

Если мы возь­мём длин­ный про­вод и скру­тим его по спи­ра­ли, то у нас полу­чит­ся катуш­ка, маг­нит­ное поле будет силь­нее и будет рас­пре­де­лять­ся так:

Если мы пустим по этой спи­ра­ли ток, а свер­ху поло­жим такую же спи­раль, то в ней появит­ся такой же ток, толь­ко на 20–25% сла­бее. Поте­ри свя­за­ны с пре­об­ра­зо­ва­ни­ем маг­нит­но­го поля в элек­три­че­ство, поэто­му обыч­но на спи­раль пода­ют ток поболь­ше, что­бы на выхо­де полу­чить нуж­ные значения.

Для бес­про­вод­ной заряд­ки одну такую спи­раль под­клю­ча­ют через пре­об­ра­зо­ва­тель к розет­ке, а дру­гую встра­и­ва­ют в теле­фон. Когда мы поло­жим такой теле­фон на пло­щад­ку, под кото­рой будет катуш­ка под напря­же­ни­ем, то спи­раль теле­фо­на уло­вит это маг­нит­ное поле, пре­об­ра­зу­ет его в элек­три­че­ство и будет заря­жать батарею.

Но не всё так просто

Что­бы бес­про­вод­ная заряд­ка рабо­та­ла эффек­тив­но, катуш­ки заряд­ки и теле­фо­на долж­ны быть как мож­но бли­же друг к дру­гу. Иде­аль­но, если их цен­тры сов­па­дут — тогда поте­ри будут мини­маль­ные. Но мы часто видим, как теле­фо­ны про­сто кла­дут на любое место пло­щад­ки, а заряд­ка всё рав­но идёт как нужно.

Что­бы это было воз­мож­но, про­из­во­ди­те­ли дела­ют несколь­ко кату­шек на пло­щад­ке. Напри­мер, мож­но рас­по­ло­жить несколь­ко кату­шек рядом друг с дру­гом, а свер­ху в про­ме­жут­ки поло­жить ещё несколь­ко. Тогда теле­фон почти все­гда будет лежать над одной из кату­шек и будет заряжаться.

Что­бы заряд­ка пони­ма­ла, какую катуш­ку нуж­но исполь­зо­вать, она по оче­ре­ди даёт ток на каж­дую и таким обра­зом опре­де­ля­ет, к какой катуш­ке теле­фон лежит бли­же всего.

Ещё заряд­ки отли­ча­ют­ся по мощ­но­сти — напри­мер, есть заряд­ки на 5, 10 и 20 ватт. Что­бы заряд­ка пони­ма­ла, на какую мощ­ность рас­счи­тан ваш теле­фон и вооб­ще под­хо­дил ли эта заряд­ка к теле­фо­ну, она с помо­щью того же маг­нит­но­го поля обме­ни­ва­ет­ся с теле­фо­ном дан­ны­ми. Если всё в поряд­ке — заряд идёт, если нет — то всё отклю­ча­ет­ся или заряд­ка идёт на мини­маль­ной мощности.

Стандарты беспроводных зарядок

Qi. Самый попу­ляр­ный стан­дарт, кото­рый под­дер­жи­ва­ют почти все теле­фо­ны. Его минус — нуж­но очень точ­но рас­по­ло­жить теле­фон над катуш­кой, что­бы всё рабо­та­ло как нуж­но. Имен­но для это­го дела­ют несколь­ко кату­шек в заряд­ке. Мак­си­маль­ное рас­сто­я­ние для заря­да — 4 сан­ти­мет­ра, а мак­си­маль­ная мощ­ность — 120 ватт.

PMA. Исполь­зу­ет тот же прин­цип, что и Qi, но рабо­та­ет на дру­гой часто­те тока в катуш­ке. Его под­дер­жи­ва­ют мень­ше теле­фо­нов, но есть и такие моде­ли, кото­рые рабо­та­ют с обо­и­ми стан­дар­та­ми. Ещё PMA-зарядки встра­и­ва­ет Стар­бакс в сто­лы у себя в кофейнях.

Есть и дру­гие стан­дар­ты для бес­про­вод­ной заряд­ки устройств, но в теле­фо­нах они не при­ме­ня­ют­ся и рас­счи­та­ны на про­мыш­лен­ные устрой­ства, элек­тро­мо­би­ли и осталь­ную технику.

Паранойя

Вызы­ва­ют ли бес­про­вод­ные катуш­ки рак, импо­тен­цию, сла­бо­умие? Не более, чем любая про­вод­ка в вашем доме. Бес­про­вод­ная заряд­ка — это про­сто два мот­ка про­во­ло­ки под напряжением.

Мож­но ли через бес­про­вод­ную заряд­ку счи­тать дан­ные теле­фо­на? Нет, но мож­но — через бес­про­вод­ную тех­но­ло­гию NFC, если ваш теле­фон готов эти­ми дан­ны­ми поделиться.

Мож­но ли с помо­щью бес­про­вод­ной заряд­ки раз­маг­ни­тить бан­ков­скую кар­ту? Если кар­та с маг­нит­ной поло­сой и вы поло­жи­те ее меж­ду заряд­ной стан­ци­ей и теле­фо­ном надол­го, то маг­нит­ная поло­са может повре­дить­ся. Кар­та с чипом — нет.

Мож­но ли при­го­то­вить или разо­греть на бес­про­вод­ной заряд­ке еду? Мож­но, если ваша еда — свёр­ну­тая в спи­раль мед­ная про­во­ло­ка, а у заряд­ной стан­ции будет мощ­ность в 100—200 раз выше, чем у совре­мен­ных. Про­во­ло­ка нагре­ет­ся, её мож­но будет съесть. (Это шут­ка, не ешь­те мед­ную проволоку).

Текст и иллю­стра­ции:
Миша Поля­нин

Редак­тор:
Мак­сим Ильяхов

Кор­рек­тор:
Ира Михе­е­ва

Иллю­стра­тор:
Даня Бер­ков­ский

Вёрст­ка:
Маша Дро­но­ва

Достав­ка:
Олег Веш­кур­цев

Как добавить поддержку беспроводной зарядки любому смартфону

Смартфоны с поддержкой беспроводной зарядки Qi по-прежнему большая редкость. По какой-то причине большая часть производителей игнорирует эту технологию, а зря, ведь заряжать устройство с помощью кабеля не так удобно, как без него. Кабеля изнашиваются, и периодически приходится покупать новые, кроме того, вы рискуете повредить зарядный порт, если случайно дёрнете смартфон. Устройства с беспроводной зарядкой лишены таких проблем.

Беспроводную зарядку можно добавить любому смартфону, причём сделать это можно несколькими способами: приобрести специальный чехол или купить катушку индуктивности и установить её внутрь корпуса.

Чехлы с поддержкой беспроводной зарядки выпускаются в основном для наиболее популярных моделей смартфонов. Это связано с тем, что они сложны в производстве и стоят относительно дорого. В локальных магазинах электроники искать их, скорее всего, бесполезно, а в интернет-магазинах вроде AliExpress их очень много.

Катушки индуктивности


Беспроводная зарядка осуществляется по принципу индуктивности: катушка, установленная в зарядную базу, пропускает через себя ток, а образовавшееся магнитное поле передаётся на катушку в смартфоне. Катушки-ресиверы бывают нескольких видов.

Первый вид — катушки, которые оснащены специальными контактами и подают энергию непосредственно в аккумулятор. Они подходят только к смартфонам, внутри которых есть соответствующие контакты. Производители таких устройств продают комплекты для беспроводной зарядки в виде дополнительных аксессуаров, но также можно приобрести более дешёвые неоригинальные аналоги.

Второй вид — универсальные катушки, которые устанавливаются либо внутрь смартфона, либо под чехол и передают энергию в зарядный порт. Их очевидный недостаток — порт всегда занят, из-за чего вы не сможете зарядить смартфон кабелем или подключить его к компьютеру. При выборе катушки важно обратить внимание на ориентацию USB-разъёма и длину кабеля. Подойдёт ли та или иная катушка к вашему смартфону, можно посмотреть на странице описания товара в интернет-магазине. Если возникают сомнения, проконсультируйтесь с продавцом — он подберёт подходящий вариант.

Имейте в виду, что с помощью беспроводной зарядки смартфоны, как правило, заряжаются медленнее, чем через кабель. Это связано с потерями при передаче энергии от одной катушки к другой.

Базы для беспроводной зарядки  продаются в обычных магазинах и в интернете, они поддерживают технологию Qi и универсальны. При выборе базы стоит руководствоваться своим вкусом, а также смотреть на максимальную мощность. Чем она больше, тем лучше, но в разумных пределах — 10 ватт вполне достаточно, но на выходе всё равно будет примерно в два раза меньше. Брать слишком мощную базу не стоит, поскольку она может вызвать перегрев аккумулятора. Некоторые продавцы продают комплекты из зарядной базы и катушки-приёмника.

После покупки комплекта для беспроводной зарядки, разберите смартфон, подключите катушку-ресивер к контактам или зарядному порту, а базу — к сетевому USB-адаптеру и положите смартфон на базу. На базе должен появиться индикатор зарядки (обычно загорается зелёный светодиод, но могут быть другие варианты), а индикатор батареи на смартфоне покажет, что на устройство поступает энергия. В случае с зарядными чехлами ещё проще, разбирать смартфон и подключать ресивер к контактам не требуется.

Принцип работы беспроводных зарядных устройств

На сегодняшний день нам уже тяжело представить свою жизнь без мобильных гаджетов. Это привело к тому, что около домашних розеток скапливается огромное количество проводов, среди которых бывает не так просто найти необходимую «зарядку». В этом случае проблему поможет решить беспроводное зарядное устройство. Принцип его работы очень прост — достаточно поместить гаджет на специальную панель, чтобы он зарядился. В основе аксессуара лежит принцип работы индукционной катушки. Такая технология носит название Qi. Она становится очень популярной в последнее время. В 2015 году всемирно популярный бренд начал продавать мебель, в которую будет встроен модуль беспроводной зарядки. Сегодня все флагманские модели смартфонов поддерживают Qi. Ожидается, что в скором времени трансмиттеры или, другими словами, модули можно будет найти в аэропортах, ресторанах, кинотеатрах, фастфудах, торговых центрах, что позволит осуществлять зарядку телефонов и планшетов в любое время. На самом деле это облегчит жизнь юзерам мобильных гаджетов. Мы входим в новую эру, где совсем не обязательно носить с собой повсюду проводные зарядные устройства для всех девайсов, которыми мы пользуемся.

Беспроводные зарядные устройства для гаджетов с поддержкой технологии Qi

Принцип работы беспроводного устройства для зарядки гаджетов

Стандарт беспроводного питания называется Qi. По-русски слово произносится как «Ци». Такое имя стандарт носит в честь термина восточной философии. Он разработан Консорциумом беспроводной электромагнитной энергии WPC. Эта организация объединяет мировых производителей электроники и ставит перед собой важную задачу — стандартизировать процесс зарядки гаджетов индукционным методом.

В ближайшем будущем все девайсы можно будет заряжать без подключения к сети. Это невероятно удобно. Каждый из нас хотя бы раз сталкивался с ситуацией, когда разряжается смартфон. Приходится в срочном порядке искать выход. В скором времени модули беспроводной зарядки появятся во всех общественных местах, а также дома у каждого юзера. В домашних условиях можно просто расположить модуль в удобном месте, и он никогда не потеряется, в отличие от проводной «зарядки». Достаточно просто поместить на него гаджет и немного подождать, пока пополнится ёмкость аккумулятора.

Принцип работы беспроводной «зарядки» основан на свойствах индукционной катушки передавать электрический ток. В школьном курсе физики нас учили, что при подключении индукционной катушки к источнику питания в ней, перпендикулярно виткам катушки, возникает магнитное поле. Таким образом, если расположить две катушки в радиусе действия магнитного поля и при этом подключить одну из них к источнику питания, то во второй катушке появится напряжение. При этом важно учитывать тот факт, что две индукционные катушки ни в коем случае не должны соприкасаться между собой. Такой простой принцип положен в работу беспроводных зарядных устройств, поддерживающих технологию Qi.

Схема принципа действия беспроводных зарядных устройств

Существует две разновидности стандарта Qi. Первая предполагает зарядку при низкой мощности — 5 ватт, а вторая — при высокой мощности — 120 ватт. Qi высокой мощности сейчас не выпускается производителями в силу объективных факторов. С помощью Qi на 120 ватт можно выполнить зарядку ноутбука. Qi на 5 ватт используют для пополнения ёмкости аккумулятора планшетных компьютеров и телефонов. Следует отметить, что для планшета и смартфона необходима различная сила тока. Беспроводное зарядное устройство для телефона создаёт силу тока в 1 ампер, а для планшетного компьютера — 2 ампера. При выборе аксессуара обязательно обращайте внимание на такие характеристики.

Энергоэффективность стандарта Qi

Современное беспроводное зарядное устройство состоит из двух компонентов. Один из них встроен непосредственно в гаджет, который поддерживает Qi и называется ресивером беспроводной зарядки. По сути, он является приёмником, который проводит электрический ток к аккумулятору. Второй компонент называют трансмиттером. Если подразумевается покупка беспроводной «зарядки», речь идёт именно о трансмиттере. Они бывают самых разных форм и размеров. В основном распространены круглые и прямоугольные передатчики.

Чтобы лучше понять, как работает беспроводная зарядка, следует учесть, что магнитное поле способно передавать не только электрический ток, но и данные о байтах и битах, что учли разработчики стандарта Qi. Взаимодействие между катушками будет возникать только в тот момент, когда гаджет со встроенным трансмиттером будет находиться поблизости от передатчика.

Если аксессуар для зарядки гаджета будет функционировать в фоновом режиме, то импульс, посылаемый каждые 0,4 секунды передатчиком, не будет изменять напряжение в катушке, встроенной в трансмиттер. Можно сделать вывод, что современный аксессуар умеет распознавать, в каком режиме функционировать. Как только поблизости на расстоянии нескольких сантиметров окажется смартфон, напряжение в индукционной катушке резко снизится, и устройство перейдёт в режим активной работы. Как только аккумулятор смартфона будет заряжен, соответствующий сигнал переведёт зарядное устройство в фоновый режим. Можно сделать вывод, что современные беспроводные аксессуары для пополнения ёмкости батареи являются энергоэффективными.

Безопасна ли технология Qi?

Некоторые пользователи ошибочно полагают, что функция беспроводной зарядки Qi может нанести вред здоровью. Дело в том, что магнитное излучение не является ионизирующим. По своему влиянию на организм оно похоже на сигнал мобильной связи, сигнал Wi-Fi, радиосигнал. При этом сигнал мобильной сети, который поступает с вышки, является более сильным и имеет непрерывный характер, в то время, как электромагнитное излучение пропадает сразу после зарядки батареи смартфона.

Мощность беспроводных зарядных устройств составляет 5 ватт. Её недостаточно, чтобы оказать воздействие на человеческий организм. О негативном воздействии можно говорить лишь в том случае, когда мощность таких девайсов будет равняться 120 ваттам. Но подобные модели не выпускаются в промышленных масштабах. Этим объясняется отсутствие беспроводных зарядных устройств для ноутбуков. Важно знать, что технология беспроводного заряда аккумулятора давно используется во многих моделях электробритв и электрических зубных щёток, что в очередной раз доказывает её безопасность.

Какие смартфоны поддерживают функцию беспроводной зарядки?

В первую очередь мы хотим отметить, что далеко не все гаджеты на сегодняшний день поддерживают функцию беспроводного заряда. Компания Apple намеренно поставляет на рынок продукцию, которая несовместима с Qi. В таком случае мы рекомендуем приобрести специальный чехол со встроенной индукционной катушкой.

Флагманские устройства в основном всегда поддерживают технологию Qi. К ним относятся такие популярные модели смартфонов, как Samsung Galaxy S6, Sony Xperia Z4v, Samsung Galaxy S6 Active, Google Nexus 6, Motorola Droid Turbo, Nokia Lumia 930, Samsung Galaxy S6 Edge. Уже сейчас десятки моделей самых разных производителей можно заряжать с помощью беспроводного аксессуара, что обеспечивает максимальное удобство использования для юзеров.

Можно ли изготовить беспроводную зарядку собственноручно?

Беспроводные зарядные устройства имеют достаточно высокую стоимость, учитывая, что они представляют собой обычную индукционную катушку. Возникает вопрос: «Как сделать модуль своими руками?». В принципе, если вы обладаете знаниями основ физики и специальным оборудованием для измерения силы и мощности электрического тока, это не будет большой проблемой. Фанаты радиоэлектроники способны собрать и не такие простые устройства, но обычным пользователям мы не рекомендуем проводить подобные эксперименты.

На сайте aliexpress.com можно найти отдельно приёмники беспроводных устройств для некоторых моделей смартфонов, среди которых линейка Samsung Galaxy, Google Nexus. Его достаточно просто установить в телефон. Под крышкой у девайса находятся два контакта, которые предусматривают положительный и отрицательный полюс. Достаточно купить и подключить ресивер, после чего можно провести тест беспроводной зарядки. Такой выход оптимален, если у вас каким-то образом появилось беспроводное зарядное устройство, например, вам преподнесли подарок, а ваша модель гаджета ещё не поддерживает функцию Qi.

Беспроводная технология заряда аккумулятора набирает всё большую популярность в современном мире. В будущем во многих общественных местах можно будет восполнить ёмкость аккумулятора. Ожидается, что беспроводными зарядными устройствами будут оснащены стадионы, парки, рестораны, кинотеатры, фастфуды. При покупке смартфонов мы рекомендуем обращать занимание на поддержку функции Qi, которая присутствует во всех флагманских моделях 2015 года.

Создайте собственное индукционное зарядное устройство


Как заядлый любитель, я хотел бы иметь удобный способ подзарядки моих проектов с батарейным питанием без необходимости связывать порты USB на моем компьютере. Заимствуя концепцию беспроводных зарядных устройств, представленных на рынке, я решил создать свои собственные. Так что, если вам нравится идея иметь беспроводную замену для вашего USB-порта, откройте ящик с излишками запчастей и давайте начнем процесс индукции.

Как работает индуктивная связь?

Википедия определяет Resonant Inductive Couplin g как «беспроводную передачу энергии в ближнем поле между двумя катушками, настроенными так, чтобы резонировать на одной и той же частоте.3/ L )]

Где
C = Собственная емкость в пикофарадах
R = Радиус катушки в дюймах
L = Длина катушки в дюймах

Катушка прототипа для этого проекта была намотана с использованием лишнего провода, который я оставил от предыдущего проекта. Размер катушки был основан на размере, который был характерен для большинства моих проектов среднего размера. Катушка представляла собой плоскую однослойную спиральную катушку, созданную из эмалированного магнитного провода 26 AWG, который имел внутренний диаметр 1 дюйм и внешний диаметр 2.5 ”.

Катушка была намотана с 44 витками и имела индуктивность 152 мкГн с паразитной емкостью 1 мкФ. Используя только что приведенную формулу резонансной частоты, я обнаружил, что катушка будет резонировать на частоте 12,9 кГц. Если вы хотите использовать катушку собственной конструкции, вам нужно будет найти для нее резонансную частоту.

Существуют онлайн-сайты, которые служат калькуляторами, которые могут значительно облегчить работу; есть один такой калькулятор, расположенный по адресу www.1728.org/resfreq.htm , который может вычислить частоту, емкость или индуктивность, если у вас есть две из трех переменных.Вы можете начать с катушек, используемых в этом проекте, прежде чем пытаться использовать катушки собственной конструкции.

Система беспроводной зарядки должна содержать следующие элементы схемы:

  • Генератор любого типа, способный генерировать резонансную частоту.
  • Силовой транзистор, служащий усилителем для возбуждения первичной катушки.
  • Набор катушек, которые служат в качестве первичного передатчика и вторичного приемника.
  • Двухполупериодный выпрямитель для преобразования входящего переменного тока в постоянный.
  • Регулятор напряжения для создания напряжения, пригодного для зарядки разряженных аккумуляторов.
  • Схема для управления процессом зарядки литий-ионных или никель-металлгидридных аккумуляторов.

Схема, показанная на Рис. 1 — это пример системы с контрольными точками для устранения возможных проблем, а также размещение измерителя, необходимое для расчета энергоэффективности.

РИСУНОК 1. Схема индуктивного зарядного устройства с контрольными точками.


Строительство Цепи

Прежде чем вы сможете полностью протестировать работу цепей передатчика и приемника, вам необходимо построить набор катушек.

Создание катушек

Если вы собираетесь создавать свои собственные катушки, попробуйте поэкспериментировать с различными диаметрами проволоки, геометрией катушек и различными размерами катушек. Ниже приводится описание техники проектирования змеевиков, которая является кульминацией и воплощением многих лун усилий в применении одного метода.

Конструкция змеевика может быть самой сложной частью этого проекта. Предлагаемые катушки для этого проекта представляют собой плоские блинчики, напоминающие конструкцию старой первичной катушки Тесла. Их практически невозможно изготовить без специальной техники. Я пробовал множество способов создать эти катушки; Обсуждаемый здесь метод дает наиболее стабильные результаты.

Вам понадобится два акриловых блока на катушку. Блоки должны быть такой толщины, чтобы их было сложно деформировать.Я обнаружил, что акрил толщиной около 1/4 дюйма довольно устойчив при нагрузках. Вы можете найти сборные блоки в большинстве хорошо оснащенных ремесленных магазинов; они обычно используются для изготовления штамповочных инструментов. Я нашел те, которые использовал в магазине товаров для рукоделия Michaels, но их можно заказать в разных местах в Интернете.

Единственная проблема сборных блоков — это отсутствие разнообразия размеров. Блоки, которые я использовал, имеют квадрат 2,5 дюйма, что отлично работает с учетом размеров цепей, которые я хотел бы сделать перезаряжаемыми по беспроводной сети.Для катушки передатчика и приемника вам понадобятся два набора конфигураций блоков, показанных на рис. 2 .

РИСУНОК 2. Держатели для намотки катушек передатчика и приемника.


Вырежьте диск диаметром 1 дюйм из любого майларового материала. Толщина диска должна быть такой же, как у проволоки. У меня был эмалированный магнитный провод 26 AWG из предыдущего проекта, но подойдет провод любого калибра (в пределах разумного). Просверлите отверстие 3/16 дюйма в центре двух акриловых блоков и в центре майларового диска диаметром 1 дюйм.Чтобы сделать U-образные вырезы, просверлите отверстие диаметром 1/4 дюйма, охватывающее часть диска диаметром 1 дюйм, как показано. С помощью отрезного круга Dremel или ножовки разрежьте блок от краев до отверстия 1/4 дюйма, чтобы он соответствовал форме на Рис. 2 .

С помощью крепежного винта убедитесь, что детали можно собрать (снова см. Рисунок 2 ). Вставьте один конец провода, как показано, оставив примерно 6 дюймов, и намотайте катушку, как показано на Рисунок 3 ; сохраняйте небольшое натяжение проволоки во время наматывания.

РИСУНОК 3. Намотка катушки передатчика.


Намотайте катушку до края блока. Обрежьте провод, оставив на этом конце шесть дюймов. Приклейте конец провода к одному из блоков, чтобы катушка не распуталась. С помощью маленькой щетки или зубочистки нанесите вазелин на место пересечения вырезов в пластиковом блоке катушки, как показано на , рис. 4 .

РИСУНОК 4. Нанесение клея для замораживания готовой конструкции змеевика.


Нанесите клей Super клей между краями U-образных вырезов с помощью кисточки для нанесения клея, также показанной на Рисунок 4 . Вазелин предотвратит прилипание клея к краям прорезей в пластиковых блоках.

Когда клей высохнет, разберите приспособление, и у вас останется катушка, приклеенная к блоку. Это будет катушка передатчика в зарядной базе.

Катушка приемника изготавливается почти так же, за исключением того, что вы будете использовать вырезанные акриловые блоки сверху и снизу, как показано на Рис. 5 .Нанесите вазелин на все четыре точки пересечения катушки на акриловый блок и приклейте катушку так же, как катушку передатчика. После высыхания разберите приспособление, как показано на рис. 5 , и у вас останется только плоская катушка для блинов. Оставьте диск в центре катушки.

РИСУНОК 5. Метод создания приемной катушки.


Возможно, вы захотите приклеить большую часть поверхности катушки после ее разделения, чтобы сделать ее более устойчивой. Эта катушка будет установлена ​​на плате приемника вместе с выпрямительными деталями и электроникой регулирования напряжения.

Когда закончите, у вас должна получиться катушка передатчика, приклеенная к верхней части одного из ваших акриловых блоков (см. Рисунок 6 ). Катушка приемника не должна быть прикреплена ни к одному из акриловых блоков, а майларовый диск диаметром 1 дюйм должен оставаться в центре катушки для облегчения установки на карту приемника. Обе катушки должны иметь сопротивление примерно 1 Ом.

РИСУНОК 6. Свежеобмотанные передающие и приемные катушки.


Когда вы закончите с катушками, мы начнем с разбивки схемы (, рис. 1, ) на построение отдельных цепей передатчика и приемника. Я рекомендую собрать обе схемы на отдельных макетных платах, прежде чем переходить к окончательной печатной плате.

Строительство цепи передатчика

Для передатчика требуется источник питания 12 В, способный выдать один ампер. PICAXE работает от 2,4 В до 5 В, и для получения напряжения в этом диапазоне потребуется регулятор напряжения.Используйте регулятор 3,3 В или 5 В, например LM2950 или LM7805. Микроконтроллер PICAXE 08M2 служит генератором, который генерирует резонансную частоту. Выход 08M2 подается на затвор силового транзистора MOSFET, который управляет катушкой непосредственно со стока. Демпферный конденсатор со стороны стока полевого МОП-транзистора на землю включен для предотвращения повреждения полевого МОП-транзистора индуктивной отдачей во время переходов при выключении. Обратная ЭДС может быть довольно значительной (в 10 раз больше входного напряжения) даже с трансформаторами с воздушным сердечником.

Лучшим конденсатором здесь является конденсатор класса MKP, который часто используется при генерации сильноточных импульсов, но металлизированный пленочный конденсатор (MPF) более высокого напряжения будет достаточным. Амперметр должен быть размещен, как показано на схеме, для измерения входного тока, потребляемого схемой, с целью расчета эффективности.

PICAXE необходимо запрограммировать для генерации резонансной частоты. Для этого добавьте на макетную плату два резистора, как показано на рис. 1 .Подключите кабель для программирования к аудиоразъему и загрузите следующие строки кода для генерации выходного сигнала 12 кГц с рабочим циклом 50%:

ОСНОВНОЙ КОД ДЛЯ ГЕНЕРАЦИИ 12 кГц

setfreq m8 ‘REM устанавливает рабочую скорость на 8 МГц
сделать ‘REM начало цикла
pauseus 1200 ‘REM создает паузу 1200 µS
pwmout c.2, 153, 308 ‘REM генерирует выходной сигнал 12 кГц
‘@ 50% рабочий цикл
pauseus 1200 ‘REM создает паузу 1200 µS
петля ‘REM Конец петли

Код для создания любой частоты с заданным рабочим циклом может быть сгенерирован с помощью мастера pwmout компилятора и вызывается из меню программы.В прототипе схемы я разместил светодиод «PWR ON» сбоку на акриловой платформе катушки 1/4 дюйма. Это создает интересный эффект при включении цепи.

Строительство приемной цепи

После подачи энергии на вторичную обмотку выпрямитель преобразует входящий переменный ток в значение постоянного тока. Выходное напряжение может не соответствовать нормальному передаточному отношению и быть выше входного напряжения. Это происходит из-за звонка на исходящей волне, которая ослабляется на вторичной обмотке, вызывая повышение напряжения.Это не проблема, если оно не превышает входной предел 35 В для большинства регуляторов.

Демпферный конденсатор 0,1 мкФ должен быть помещен между выходами вторичной катушки для блокировки индукционной отдачи. Не стесняйтесь использовать в конструкции либо дискретные диоды, либо комплектный мостовой выпрямитель. Убедитесь, что устройства, которые вы устанавливаете, могут выдерживать ток в один ампер при напряжении 50 В. Выход постоянного тока регулируется до 5 В с помощью регулятора LDO, такого как LM78L05. Очень важно использовать стабилизатор версии LDO для обеспечения источника постоянного тока и постоянного напряжения, как выход USB.

Чтобы измерить выходную мощность приемной цепи, подключите резистивное короткое замыкание к регулируемому выходу 5 В, который можно включить с помощью ползункового переключателя SPST, как показано на рис. , рис. 1 . Используйте измеритель, чтобы определить падение напряжения на резисторе. Используя закон Ома, вы можете вычислить выходную мощность как I = E / R. Используйте значение сопротивления с базой 10, чтобы упростить вычисления. Обязательно используйте резистор соответствующей мощности для фиктивной нагрузки. Для создания значений тока, близких к одному ампер, вам понадобится резистор мощностью 5 Вт.

Тестирование вашей схемы

При сборке некоторых силовых транзисторов может потребоваться присоединить провода меньшего диаметра к выводам, чтобы подключить их к макетной плате. Вам также понадобится способ перехватить (+) провод от источника питания, чтобы подключить амперметр.

Подключите катушки к схемам макетной платы и присоедините измерители, как показано на Рисунок 1 . Поместите катушку приемника над катушкой передатчика, разделив их одним из акриловых блоков, которые будут действовать как изолятор.Подайте питание на схему передатчика и запишите значения с обоих измерителей. Замкните SW1, чтобы замкнуть фиктивную нагрузку на выходе регулятора.

Вы должны заметить увеличение значения входного тока из-за того, что короткое замыкание отражается обратно на первичную обмотку. Возможно, вам понадобится радиатор вашего силового транзистора. Если при резонансе становится слишком жарко, нужно проверить свою работу. Сначала попробуйте рекомендации, приведенные в разделе «Устранение неполадок».

ХАРАКТЕРИСТИКА ВЫХОДНОЙ МОЩНОСТИ И ЭФФЕКТИВНОСТИ
FDH055N15A — N-Channel Power Trench MOSFET 150V, 167A, 5.9 мВт
ДИАМЕТР КАТУШКИ = 2,5 | АПЕРАТУРА = 1 ”| РАЗДЕЛЕНИЕ = 0,25 дюйма
ЧАСТОТА = 12,9 кГц РАБОЧИЙ ЦИКЛ = 50%
Входное напряжение = 12 В Выходное напряжение 5,06 В (31 В нерегулируемый)
Падение напряжения на нагрузке 10 Ом, закороченной = 0,710 В (I = E / R) 710 мА
Вход = 900 мА Выход = 710 мА КПД = 710 мА / 900 мА * 100 = 78%

Добавить приемник подзарядки в свои проекты очень просто. Ниже приведен пример проекта с батарейным питанием, который я преобразовал для беспроводной подзарядки.Я взял существующий проект, который представляет собой игру Pong со светодиодной матрицей 8 x 8, которая питается от литий-полимерной батареи. Игра занимает площадь 3 x 2 дюйма с аккумулятором на задней стороне платы. Я установил катушку приемника на доску того же размера, что и игра, оставив достаточно места для электроники в приемнике.

Я хотел сделать карту приемника как можно более тонкой, чтобы не добавлять глубины существующему проекту. Рис. 7 — это фотография зарядного приемника, прикрепленного к этому проекту, который я хочу заряжать по беспроводной сети.

РИСУНОК 7. Зарядка устройства на базе передатчика.


Вся плата приемника добавляет только 1/4 дюйма к глубине проекта. Одиночный диспетчер зарядки аккумулятора IC, показанный на , рис. 8, подключен к выходу регулятора 5V. Для этого чипа (производства Maxim Integrated) требуется всего несколько внешних компонентов, и он будет управлять зарядкой одноэлементной литиевой батареи. MAX1811 имеет светодиод, который показывает, когда зарядка завершена.

РИСУНОК 8. Диспетчер зарядки литий-ионных аккумуляторов MAX1811.


Я смог получить номинальный срок службы примерно 400 зарядов с этим устройством. Я даже использую его для зарядки своих суперконденсаторов.

Поиск и устранение неисправностей

Эта схема была специально разработана, чтобы быть простой, поэтому поиск и устранение неисправностей, соответственно, должен быть простым. Ниже приведены напряжения, которые должны присутствовать в различных контрольных точках, показанных на схеме Рисунок 1 .

  1. В КОНТРОЛЬНОЙ ТОЧКЕ B должно быть 5 В (проверьте напряжение питания 12 В, если не 5 В).
  2. В КОНТРОЛЬНОЙ ТОЧКЕ A должно быть примерно 2,5 В (проверьте источник питания 08M2 или код).
  3. В КОНТРОЛЬНОЙ ТОЧКЕ C должно быть минимум 6 В (проверьте выпрямитель или переменный ток через катушку). Проверьте регулятор, подключив источник питания 12 В к входной клемме.
  4. У вас должно быть 5 В в КОНТРОЛЬНОЙ ТОЧКЕ D (проверьте соединения регулятора).
  5. В КОНТРОЛЬНОЙ ТОЧКЕ E должно быть 12 В переменного тока или больше (проверьте соединение катушки, если контрольные точки в списках 1 и 2 в порядке).
  6. У вас должно быть значение переменного тока в ТЕСТОВОЙ ТОЧКЕ F (проверьте соединение вторичной катушки, если контрольная точка в листинге 5 в порядке).

Возможные улучшения

Вам нужно придумать способ почувствовать, что объект был помещен на зарядную базу, чтобы передатчик не работал все время. Самый простой способ сделать это — разработать схему измерения тока, которая отключается при включении нагрузки.

В настоящее время я использую встроенные ИК-команды в 08M2 и использую ИК-схему в качестве системы обнаружения приближения.

При использовании 08M2 в приемнике может потребоваться двусторонняя связь между передатчиком и приемником. Вы также можете захотеть сделать большую площадь поверхности для зарядки.

Простым способом добиться этого было бы параллельное соединение катушек передатчика. Если вы делаете печатные платы, вы можете создать для приемника протравленную катушку, которую можно масштабировать в соответствии с приложением.

При использовании компонентов для поверхностного монтажа приемник может занимать площадь, близкую к размерам кредитной карты.

Заключение

Независимо от того, строите ли вы этот проект только для изучения индукции или фактически применяете его для некоторой перезарядки, он гарантированно будет сложным как для начинающих строителей, так и для опытных. NV


Список деталей

ПУНКТ КОЛ-ВО ОПИСАНИЕ ИСТОЧНИК / ЧАСТЬ №
Все устройства для поверхностного монтажа — 805. Все номера деталей являются цифровыми ключами, если не указано иное.
2 квартал 1 FDH055N15A N-Ch FET (любой) FDH055N15A-ND
J1 1 Аудиоразъем 1/8 «(любой) 2168131
R1 1 Резистор 22 кОм 1/4 Вт CF14JT22K0CT-ND
R2 1 Резистор 10 кОм 1/4 Вт S10KQCT-ND
R3 1 Резистор 220 Ом 1/4 Вт CF14JT220RCT-ND
R4 1 Резистор 330 Ом 1/4 Вт A105936CT-ND
RDL 1 10 Ом 5 ​​Вт ALSR5J-10-ND
C1 1 0.Демпферный конденсатор MPF, 1 мкФ, EF2105-ND
C3, C6 2 Байпасный конденсатор 0,1 мкФ 1493-3401-ND
C2, 5, 7, 8 3 10 мкФ электролитический 50 В P997-ND
C4 1 Майларовый демпфирующий конденсатор 0,1 мкФ 495-2435-ND
D1 1 3 мм зеленый светодиод 751-1101-НД
BR1 1 Мостовой выпрямитель DF005M-E3 / 45GI-ND
VR1, 2 2 Регулятор LM78L05 или LM2940-N LM2940T-5.0-ND
SW1 1 Ползунковый переключатель SPST CKN9924-ND
L1, L2 1 Магнитный провод Asst RadioShack № 278-1345
IC1 1 08M2 PICAXE Micro SparkFun COM-10803
Дополнительные детали
IC2 1 Batt Manager (см. Текст) MAX1811ESA + -ND
D2 1 3 мм зеленый светодиод 751-1101-НД
R8 1 Резистор 220 Ом 1/4 Вт CF14JT220RCT-ND
Печатная плата 1 4.3 x 6,8 «Gen Prototyping Board Jameco № 206587

РАЗНОЕ ОБОРУДОВАНИЕ
Четыре акриловых блока 2,5 дюйма x 2,5 дюйма x 1/4 дюйма из магазина товаров для рукоделия.
Резьбовые стойки для сборки базы передатчика (RadioShack).
Супер клей с аппликатором.
Lexan 1/8 дюйма
Вазелин

РАЗНОЕ ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
ВОМ со шкалой 10А
Осциллограф (опция)


Как сделать стол со скрытой беспроводной зарядкой

Я уже пару лет хранил эту стопку досок из орехового дерева в задней части своего магазина в ожидании подходящих проектов.Поскольку я собираюсь использовать простую металлическую основу для стола, я подумал, что сейчас самое подходящее время, чтобы окунуться в тайник для пары досок, чтобы сделать потрясающую столешницу.

Я выберу узкий 20-дюймовый рабочий стол, чтобы попытаться свести к минимуму беспорядок, который может попасть на него. Я разрезал грубые доски пополам, чтобы получить четыре доски для верха.

При работе с грубым пиломатериалом можно получить довольно скрученные доски.

И еще одна вещь, которая поможет перед фрезеровкой, — это сбить выступы на противоположных углах доски блочной плоскостью.Это позволяет устранить некоторые колебания и сделать фрезерование более плавным.

Чтобы получить остальную скрутку досок, я отнес их к фуганку и соединил каждую доску торцевой стороной. Он в основном делает то, что я только что делал с ручным рубанком, только намного быстрее. После нескольких проходов я перешел к свежему дереву, и теперь доска лежала на моей скамейке.

Я пропустил остальные три доски через фуганок, чтобы получить одну плоскую поверхность на каждой доске, прежде чем перейти на строгальный станок.

Используя плоскую поверхность фуговального станка, я пропустил каждую доску через строгальный станок до тех пор, пока следы фрезерования не были удалены и я обнаружил свежесрезанную древесину …

Я закончил черновое фрезерование на фуганке, нанеся прямую кромку на каждую доску. Затем разрежьте доски на настольную пилу немного больше конечной ширины.

Если у вас нет этих черновых фрезерных станков, вы можете купить хорошие пиломатериалы из грецкого ореха, подобные этой, уже обработанные во многих магазинах деревообработки на месте или в Интернете.

Я промаркировал каждую доску, чтобы она была организована, а затем наклеил первый клей. Вместо того, чтобы склеивать все четыре доски вместе, я склеил две половинки меньшего размера. Это позволит мне расплющить детали на строгальном станке и выполнить последний склейку, при этом у меня будет только один шов вместо трех.

После высыхания клея я вынул половинки из зажимов и принес их обратно на верстак, чтобы заделать некоторые дефекты эпоксидной смолой.

Некоторые узлы и трещины прошли через доску, поэтому я заклеил их с обратной стороны, чтобы эпоксидная смола не вытекла.Затем я смешал небольшие порции прозрачной эпоксидной смолы 2: 1 с медленным отвердителем и начал заполнять дефекты. Было много чего заполнить, включая огромную пустоту в нижней части и несколько хороших дырок от ошибок.

После высыхания эпоксидной смолы я сбил несколько выступов своим блочным рубанком, а затем пропустил каждую половину через строгальный станок, пока не добрался до свежей древесины. Вот где использование двух половинок действительно пригодится и устраняет большое количество соскабливания эпоксидной смолы.

Чтобы подготовиться к окончательному склеиванию, я перенес секции на фуганок и провел поперек каждой, чтобы получить пару хороших прямых краев.

Я склеил половинки вместе, просто используя зажимы, чтобы выровнять все. Меня постоянно спрашивают об этом, и да, одного клеевого соединения более чем достаточно, чтобы удерживать верхнюю часть вместе без шурупов, дюбелей или печенья.

Пока я ждал, пока высохнет верх, я подошел к основанию. Я использую стальную трубку диаметром 1 дюйм для основания. Я еще не полностью настроен на оборудование для резки металла, поэтому я попросил местную площадку для металлообработки отрезать его до точного размера для меня.

Я пометил стыковые соединения, а затем использовал откидной диск на моем шлифовальном станке, чтобы подготовить металл к сварке.

Я новичок в сварке и все еще разбираюсь в этом. На данный момент мой сварочный стол в лучшем случае находится в зачаточном состоянии, это всего лишь кусок алюминиевого листа, который у меня был на пластиковом верстаке.

С другой стороны, мой сварщик — 210MP от Lincoln Electric, спонсора сегодняшнего проекта, и он достаточно умен, чтобы установить для меня подачу проволоки и напряжение на основе нескольких входных данных. При сварке не нужно гадать, и я, как новичок, это очень ценю.

Я начал со сваривания прямоугольных концов стола.Сначала я прикрепил их на место, а затем провел по бусинке вокруг каждой стороны стыка.

Я также быстро понял, что зажим деталей как можно сильнее — ключ к квадратному стыку. Эти магнитные квадраты больше похожи на предложение держать вещи квадратными.

Я проработал сварные швы и получил два конца, готовые к соединению.

Перед тем, как соединить концы между собой длинными растяжками, на моем шлифовальном станке зашлифовал сварные швы с помощью лепесткового диска.

Поскольку письменный стол для рукоделия такой большой, мне пришлось спуститься к земле и использовать магниты, чтобы удерживать предметы на месте. Сначала я прикрепил и сварил заднюю часть стола, попутно проверяя квадрат. Затем я перевернул его и приварил верхний передний подрамник, чтобы закончить каркас.

Должен сказать, мне очень понравилось вваривать целый проект в одиночку. Это был мой второй раз, когда я делал это соло.

Чтобы закончить основание, я хотел добавить несколько выступов, чтобы прикрутить верх.Я взял утюг с углом 1 дюйм и выложил шесть выступов. Отметив каждый выступ, я просверлил в каждом отверстие большого размера для винтов.

Я вынул угловой пруток наружу и отрезал выступы отрезным кругом на моем шлифовальном станке.

Немного почистив их с помощью откидного диска, я перевернул основание и закрепил каждый язычок на месте. О, и сварка 101 … не приваривайте зажимы к работе … черт возьми.

Я подготовил основу под краску, отшлифовав все сварные швы до гладкости.Затем я нанесла пару слоев самопротравливающей грунтовки, а затем несколько слоев плоской черной эмали и матового прозрачного лака.

К этому времени верх был готов к работе, поэтому я вынул его из зажимов и обрезал до окончательной ширины, соединив прямой край с одной стороны, а затем отрезав его по ширине на настольной пиле.

Чтобы отрезать верх до нужной длины, я использовал циркулярную пилу. Я наклеил ленту на верхнюю часть и перевернул панель вверх дном, и то и другое помогает предотвратить вырывание от распила циркулярной пилы.

Я проложил линию разреза с помощью столярного угольника, а затем сделал разрез с помощью направляющей. Затем я закрутил верх и обрезал верх до окончательной длины вторым разрезом.

Мне нравится новая функция беспроводной зарядки в моем телефоне, но мне не нравятся лишние провода на столе. Так что установка зарядного устройства на дно была отличной альтернативой.

Я проследил форму беспроводного зарядного устройства, а затем использовал маршрутизатор, чтобы удалить отходы от руки.Поскольку у меня нет врезного фрезера, я просверлил стартовое отверстие сверлом Форстнера и запустил фрезер посередине, а затем медленно повернул наружу, пока не достиг линии разметки.

После подтверждения посадки я сделал еще один проход, снимая примерно ”за раз. Я также проделал небольшую выемку, направленную назад, для подключения USB-штекера для зарядного устройства.

Для последнего прохода я использовал кусок лома толщиной ⅛ дюйма, чтобы установить биту. Я проверил зарядное устройство через этот материал, и оно все еще заряжалось, так что я решил, что все будет хорошо.Вы можете использовать этот же процесс, чтобы установить зарядное устройство в любую деревянную конструкцию, просто не торопитесь.

Чтобы USB-кабель для беспроводного зарядного устройства мог свободно выходить из задней части стола, я вырезал траншею для кабеля. Я использовал фрезер для ладони меньшего размера и биту на ¼ дюйма и просто сделал один неглубокий проход прямо к заднему краю верха.

Тестовая посадка выглядела великолепно, я перевернул крышку и оценил, где будет стоять телефон во время зарядки.

Мне нужен был простой индикатор, где поставить телефон, и Ник Кайл из Blackbird Machinist недавно прислал мне этот потрясающий медный галстук-бабочку.Поэтому я решил, что это станет прекрасным акцентом и одновременно послужит ориентиром для зарядного устройства.

Я расположил галстук-бабочку там, где хотел, а затем вставил его в инкрустацию. Я никогда не делал таких инкрустаций, и мне было очень страшно делать это честно. Я не хотел разрушать вершину, над которой так много работал. Но я сделал пару пробных прогонов на древесном ломе и просто нырнул.

Концепция довольно проста, просто обведите контур формы, затем удалите материал внутри контура и вставьте инлей.Хотя легче сказать, чем сделать.

Я использовал двойную липкую ленту, чтобы закрепить галстук-бабочку, затем сделал очертание бритвенным лезвием.

Затем я установил маршрутизатор на ладонь на толщину вставки и удалил большую часть отходов, оставаясь довольно далеко от линий.

Затем идет трудоемкая часть резки до линии. Я действительно не торопился здесь, потому что знал, что с помощью металла я не смогу заполнить пробелы так же легко, как если бы это была деревянная вставка.

Остальные работы выполняются зубилами. Я переключался между своим 1-дюймовым долотом, который я использовал для длинных прямых резов, и меньшими долотами, которые немного легче удаляли материал, так как поверхность реза была меньше. Просто не торопитесь и работайте с ним, пока не получите нужную форму.

Затем я смешал немного эпоксидной смолы, чтобы удерживать вставку на месте, и намазал ее на дно выемки. Я использовал брусок для обрезков и вставил его на место. На самом деле я думаю, что добавил слишком много эпоксидной смолы, и из-за этого вкладыш стал немного гордиться поверхностью.

Чтобы все промыть, я начал с наждачной бумаги с зернистостью 60 и отшлифовал медь до тех пор, пока она не станет заподлицо, а затем проделала свой путь через зерно. И это заняло очень много времени, поэтому я ошибся, сделав слишком глубокую металлическую вставку, а не слишком мелкую в будущем.

Это та часть, которую я ждал с тех пор, как измельчил грецкий орех. Для отделки я использую быстросохнущий полиуретан. Это прочное защитное покрытие на масляной основе, которое действительно придает потрясающий вид этому ореху.Так как поверхность стола будет сильно изнашиваться, это прочное полиуретановое покрытие идеально подходит для работы.

Я нанес один толстый слой кистью из поролона, а потом вернулся с разбавленным вторым слоем, чтобы получить красивую гладкую поверхность. Вы можете узнать больше о быстросохнущем полиуретане по ссылке в описании.

Когда покрытие высохло, пришло время установить беспроводное зарядное устройство. Я выбрал быстрый и простой монтаж, просто приклеив его горячим способом.И не будьте болваном и не приклеивайте провод горячим клеем, это создаст беспорядок. Нанесите клей в канал и вдавите в него проволоку.

Я закончил сборку, перевернув основание сверху и закрепив его винтами ¾ дюйма. Затем я вставил несколько пластиковых ножек в вертикальные стальные трубы, и все было готово.

Этот стол получился намного лучше, чем я даже мог себе представить. Мне пришлось попробовать много новых техник с этой, которая расширила мои навыки плотника и слесаря.Вдобавок ко всему у меня есть письменный стол с множеством персонажей и беспроводной зарядкой, который всегда наготове.

Введение в беспроводную зарядку аккумулятора

Беспроводная зарядка устраняет необходимость в кабеле, который обычно требуется для зарядки мобильных телефонов, беспроводных устройств и т. Д. С помощью беспроводного зарядного устройства аккумулятор внутри любого устройства с батарейным питанием можно зарядить, просто поместив устройство рядом с беспроводным передатчиком энергии или специальной зарядной станцией.В результате корпус прибора можно сделать полностью герметичным, даже водонепроницаемым. Помимо присущего ей удобства, беспроводная зарядка также может значительно повысить надежность, поскольку штекер для зарядки на боковой стороне устройства может легко получить механическое повреждение или просто из-за того, что кто-то случайно подключил не тот адаптер. В основе беспроводной зарядки лежит хорошо известный закон индуцированного напряжения Фарадея, обычно используемый в двигателях и трансформаторах.

Приложения беспроводной зарядки аккумуляторов

  • Смартфоны, портативные медиаплееры, цифровые камеры, планшеты и носимые устройства: Потребители ищут простые в использовании решения, большую свободу позиционирования и более короткое время зарядки.Эти приложения обычно требуют мощности от 2 Вт до 15 Вт. Предпочтительна мультистандартная совместимость. Беспроводная зарядка может сосуществовать с NFC (Near Field Communication) и Bluetooth, что позволяет создавать очень креативные решения. Например, сопряженные телефоны могут заряжать друг друга, когда они размещены вплотную, после согласования соответствующего хоста и клиента.
  • Аксессуары: Гарнитуры, беспроводные динамики, мыши, клавиатуры и многие другие приложения могут получить выгоду от беспроводной передачи энергии.Подключение зарядных кабелей к крошечным разъемам постоянно сжимающихся устройств является препятствием для создания прочной конструкции. Например, гарнитуры Bluetooth должны быть защищенными от пота, чтобы выжить в тренажерном зале. Только беспроводная зарядка может позволить такую ​​возможность.
  • Зарядный терминал общего доступа: Размещение зарядных устройств (передатчиков) в общественных местах требует, чтобы системы были безопасными и надежными. Но интеллектуальные системы зарядки могут выходить далеко за рамки автономных решений для зарядки.Они могут обеспечить быстрое подключение к сети и при желании создать платные зарядные станции. Многие кафе, киоски в аэропортах и ​​отели поддерживают эти сценарии. Производители мебели также встраивают незаметные беспроводные передатчики мощности в свои торцевые и боковые столики.
  • Компьютерные системы: Ноутбуки, ноутбуки, ультрабуки и планшетные ПК — все кандидаты для беспроводной зарядки в качестве хостов или клиентов. Возможности безграничны.
  • Применение в салоне автомобиля: Беспроводное зарядное устройство идеально подходит для зарядки мобильных телефонов и брелоков путем размещения их либо на приборной панели, либо на центральной консоли автомобиля, без неудобных проводов, идущих к гнезду прикуривателя.Более того, поскольку Bluetooth и Wi-Fi требуют аутентификации для подключения телефонов к автомобильной электронике, объединение NFC с беспроводной зарядкой может позволить пользователю не только заряжать телефон, но и автоматически подключать его к автомобильным сетям Wi-Fi и Bluetooth, не проходя через них. любой конкретный процесс настройки.
  • Электромобили: Умные зарядные станции для электромобилей также появляются, но требуют гораздо большей мощности. Стандарты находятся в стадии разработки.
  • Разное: Беспроводные зарядные устройства находят применение во всем, где есть аккумулятор. Сюда входят игровые и телевизионные пульты, беспроводные электроинструменты, беспроводные пылесосы, дозаторы мыла, слуховые аппараты и даже кардиостимуляторы. Беспроводные зарядные устройства также могут заряжать суперконденсаторы (суперконденсаторы) или любые устройства, которые традиционно питаются от низковольтного кабеля питания.

Стандарты беспроводной зарядки для совместимой беспроводной передачи энергии

За последние несколько лет появилось три основных конкурирующих стандарта беспроводной зарядки, в том числе Qi, PMA и Airfuel ™, как описано ниже.Все три по существу основаны на законе индуцированного напряжения Фарадея и используют индуктивные катушки для беспроводной передачи энергии, но определены для работы на разных частотах с разными схемами управления. Таким образом, каждый стандарт беспроводного питания предлагает уникальные технологические преимущества с различными уровнями поддержки в отрасли и долей рынка.

В традиционной китайской культуре Ци (произносится как «чи») часто переводится как «естественная энергия», «жизненная сила» или «поток энергии». Это также название отраслевого стандарта, созданного консорциумом Wireless Power Consortium (WPC).Qi в настоящее время поддерживает беспроводную передачу мощности до 5 Вт на расстояние до 5 мм, но быстро расширяется до 15 Вт, а затем до 120 Вт на гораздо большие расстояния.

Основная цель создания любого отраслевого стандарта — это совместимость. Например, любой приемник с логотипом Qi можно разместить на любой панели передатчика, на которой отображается логотип Qi. Возможно, даже на планшете, основанном на другом стандарте, при условии, что микросхема беспроводного приемника поддерживает мультистандартную совместимость.Скоро отпадет необходимость носить с собой фирменные зарядные устройства в дальних поездках.

В то время как стандарт Qi работает в приблизительном диапазоне частот 100-200 кГц, стандарт PMA (Power Matters Alliance) обеспечивает мощность до 5 Вт при почти вдвое большей частоте. Стандарты PMA и Qi на самом деле очень похожи, поскольку основаны на принципах «магнитной индукции» («MI»). Они действительно используют совершенно разные методы связи между беспроводным приемником энергии и передатчиком.

Недавно PMA достигла соглашения с A4WP о создании объединенного стандарта (теперь Airfuel Alliance).Это основано на несколько ином принципе, который называется «MR», что означает магнитный резонанс. Ранние версии стандарта позволяли подавать мощность 3,5 Вт и 6,5 Вт, но недавно она была увеличена до 50 Вт. Хотя MR также основан на основном законе индукции, он состоит из гораздо более слабосвязанного, но более плотно настроенного приемника. и катушки передатчика с очень высокой добротностью, чтобы обеспечить резонансную передачу на частоте около 7 МГц. Таким образом, Airfuel предлагает большую пространственную гибкость в отношении физического размещения передатчика и приемника.

Основные компоненты беспроводной системы зарядки аккумуляторов

  1. Передатчик с беспроводной зарядкой питается от входной шины постоянного тока напряжением от 5 до 19 В, обычно получаемой от порта USB или адаптера питания переменного / постоянного тока.
  2. Переключаемый транзисторный мост с двумя или четырьмя полевыми транзисторами управляет катушкой и последовательным конденсатором. Резонансная частота устанавливается внутри с помощью последовательного конденсатора.
  3. Передатчик имеет катушку для передачи энергии за счет электромагнитной индукции.Некоторые передатчики поддерживают массивы из нескольких катушек, управляемые отдельными мостами, которые автоматически выбираются для передачи максимальной связанной мощности в беспроводной приемник энергии.
  4. Индуцированная мощность передается на беспроводной приемник энергии, который имеет аналогичную катушку для сбора входящей мощности.
  5. Приемник выпрямляет мощность с помощью диодных выпрямителей, обычно сделанных из полевых транзисторов для повышения эффективности. Он также фильтрует мощность с помощью керамических выходных конденсаторов, а затем подает ее на батарею, которую необходимо зарядить, либо через линейный каскад, либо через импульсный стабилизатор.
  6. Батарея внутри портативного устройства получает питание и заряжается. Приемник может дать команду передатчику отрегулировать зарядный ток или напряжение, а также полностью прекратить передачу мощности при индикации окончания заряда.

Основные соображения при проектировании

Беспроводное электричество, безусловно, представляет собой сложную область, в чем IDT выделяется. При интеграции системы беспроводной зарядки в устройство необходимо сначала решить, какой стандарт беспроводного питания наиболее подходит для данного приложения.В некоторых случаях IDT предлагает двухрежимные решения для максимальной совместимости и удобства.

Выбор катушки определяется стандартами. Все основные производители магнитных устройств предоставляют одинаковые стандартные катушки (в соответствии с определением). Затем инженер обычно выбирает катушки в зависимости от области применения, в зависимости от входного постоянного напряжения и требований к выходу. Однако подходящая геометрия катушки и тип катушки обычно являются точными, используемыми в оценочном комплекте конкретного решения IC приемника или передатчика.

Обычно внутри приемника требуется всего несколько миллиметров пространства для размещения катушки и связанной с ней электроники. Некоторое экранирование может потребоваться для предотвращения шума и электромагнитных помех внутри устройства. Датчик уровня топлива обычно не встроен в беспроводные зарядные устройства, поэтому эту функцию, возможно, потребуется поддерживать отдельно

Еще одно соображение при интеграции состоит в том, что мощность не может передаваться через металлический корпус, поскольку металл эффективно экранирует приемник от передатчика.Поэтому разработчику системы необходимо иметь относительно плоский пластиковый интерфейс на корпусе приемника, чтобы катушки беспроводной зарядки были обращены друг к другу. Кроме того, пластиковая стенка не может быть больше пары миллиметров, так как это тоже может повлиять на передачу энергии.

Наконец, некоторые инженеры осознают необходимость точного обнаружения посторонних металлических предметов, если они присутствуют на пути передачи энергии, чтобы избежать перегрева. Чтобы удовлетворить эту потребность, все решения IDT оснащены надежной схемой обнаружения и контроля посторонних предметов, что делает решения совместимыми со всеми основными правилами техники безопасности.

IDT — лидер отрасли в области решений для беспроводных зарядных устройств

IDT заняла лидирующую позицию в области беспроводной зарядки благодаря своей работе с тремя ключевыми группами стандартов — WPC, PMA и Alliance for Wireless Power. Эти отношения позволяют компании тесно сотрудничать с другими ведущими новаторами для разработки решений, направленных на решение проблем беспроводной доставки энергии.

В результате IDT предлагает ряд микросхем беспроводных приемников энергии, совместимых с WPC, PMA и WPC / PMA (двухрежимный).Двухрежимные приемники компании вырабатывают 5 Вт при 5 В, либо с понижающим импульсным стабилизатором постоянного тока, либо с отслеживающим LDO (стабилизатор с низким падением напряжения).

IDT также предлагает несколько передатчиков, совместимых с WPC, с различными требованиями к входу от 19 В до 12 В или работающими от адаптера 5 В или портов USB на 2 А. Все продукты для беспроводной зарядки поддерживаются мощными программными инструментами и руководствами по проектированию, которые помогают в процессе разработки.

Узнайте больше о решениях IDT Wireless Power Solutions

Как заряжать iPhone

по беспроводной сети

Узнайте, как заряжать iPhone по беспроводной сети с помощью аксессуаров для зарядки, сертифицированных Qi.

Что вам понадобится

Ваш iPhone 8 или новее оснащен встроенной беспроводной зарядкой, которая обеспечивает простую и интуитивно понятную зарядку.

  • iPhone 12
  • iPhone 12 mini
  • iPhone 12 Pro
  • iPhone 12 Pro Max
  • iPhone SE (2-го поколения)
  • iPhone 11
  • iPhone 11 Pro
  • iPhone 11 Pro Max
  • iPhone XS
  • iPhone XS Max
  • iPhone XR
  • iPhone X
  • iPhone 8
  • iPhone 8 Plus

Беспроводная зарядка

  1. Подключите зарядное устройство к источнику питания.Используйте адаптер питания, поставляемый с вашим аксессуаром, или адаптер питания, рекомендованный производителем.
  2. Разместите зарядное устройство на ровной поверхности или в другом месте, рекомендованном производителем.
  3. Поместите iPhone в зарядное устройство дисплеем вверх. Для оптимальной работы поместите его в центр зарядного устройства или в место, рекомендованное производителем.
  4. Ваш iPhone должен начать заряжаться через несколько секунд после того, как вы положите его на беспроводное зарядное устройство.

Вы должны увидеть в строке состояния.

Узнать больше

  • Для беспроводной зарядки iPhone используется магнитная индукция. Не помещайте ничего между iPhone и зарядным устройством. Магнитные крепления, магнитные чехлы или другие предметы между вашим iPhone и зарядным устройством могут снизить производительность или повредить магнитные полосы или чипы RFID, подобные тем, которые используются в некоторых кредитных картах, бейджах безопасности, паспортах и ​​брелках.Если в вашем чехле есть какие-либо из этих чувствительных предметов, снимите их перед зарядкой или убедитесь, что они не находятся между задней частью iPhone и зарядным устройством.
  • Если iPhone не заряжается или заряжается медленно, а у iPhone толстый чехол, металлический корпус или аккумуляторный отсек, попробуйте снять его.
  • Если ваш iPhone вибрирует — например, при получении уведомления — ваш iPhone может сместиться. Это может привести к тому, что коврик для зарядки перестанет подавать питание на iPhone. Если это происходит часто, попробуйте отключить вибрацию, включить режим «Не беспокоить» или использовать чехол для предотвращения движения.
  • В зависимости от зарядного коврика, который у вас есть, во время зарядки iPhone вы можете услышать слабый шум.
  • Ваш iPhone может немного нагреваться во время зарядки. Чтобы продлить срок службы батареи, если она слишком нагревается, программное обеспечение может ограничить зарядку выше 80 процентов. Ваш iPhone снова зарядится, когда температура упадет. Попробуйте переместить iPhone и зарядное устройство в более прохладное место.
  • Ваш iPhone не заряжается по беспроводной сети при подключении к USB. Если ваш iPhone подключен к компьютеру через USB-порт или к адаптеру питания USB, ваш iPhone будет заряжаться через USB-соединение.

Информация о продуктах, произведенных не Apple, или о независимых веб-сайтах, не контролируемых и не проверенных Apple, предоставляется без рекомендаций или одобрения. Apple не несет ответственности за выбор, работу или использование сторонних веб-сайтов или продуктов.Apple не делает никаких заявлений относительно точности или надежности сторонних веб-сайтов. Свяжитесь с продавцом для получения дополнительной информации.

Дата публикации:

Зарядное устройство для беспроводных телефонов своими руками

— Схема электропроводки

Newegg предлагает лучшие цены, быструю доставку и лучшее обслуживание клиентов.Это проект зарядного устройства и балансира для радиоуправляемого хобби. Схема зарядного устройства основана на схеме электронной головки и всех, кто занимается темой DIY-электроники.

Diy Беспроводное зарядное устройство для мобильного телефона, 4 ступени

Мы собрали лучшие беспроводные зарядные устройства от samsung qi и pma, заслуживающие вашего внимания.

Зарядное устройство для беспроводного телефона своими руками . Это видео с YouTube-канала homehacker показывает, насколько просто можно превратить что угодно в беспроводную зарядную панель.Это литий-ионное зарядное устройство для липоаккумуляторов. Принципиальная схема показывает конфигурацию для зарядки одной липо-аккумуляторной батареи 37 В, но можно настроить напряжение для зарядки нескольких.

Не используйте неудобные кабели при включении телефона. Покупайте широкий выбор сотовых телефонов от huawei zte samsung и других производителей. Комплект портативного зарядного устройства Kitables diy usb для создания собственного портативного зарядного устройства для телефона для iphone ipad и android, идеально подходящего для основной учебной программы.

Если у вас есть зарядное устройство и.

Diy Wireless Charging Здесь S Как вы можете зарядить свой телефон на

Как сделать свое собственное беспроводное зарядное устройство Diy

Модуль беспроводного зарядного устройства Катушка источника питания для сотового телефона

Ультратонкое беспроводное зарядное устройство Qi высшего качества Модуль приемной катушки

Diy Wireless Charger Nfc Dock для вашего автомобиля 7 шагов с изображениями

Универсальный Diy Micro Usb Port Dc 5v Стандартный беспроводной телефон Qi

Как сделать беспроводное зарядное устройство в домашних условиях Easy Way Youtube

Зарядка беспроводного телефона Diy Kit Concept Electromecreation

Diy 500000 мАч Power Bank 2 в 1 Чехол для беспроводного зарядного устройства Портативный №

Diy Беспроводная зарядка Здесь S Как вы можете зарядить свой телефон на

Подарок на день матери Ремесло Diy Pinterest Diy Wireless Char ger

Обзор Qi Charging Phone Case Book Adafruit Learning System

Как сделать беспроводное зарядное устройство дома I Elec Tronics Diy Wireless

Совершенно невидимая беспроводная зарядка Diy Project Youtube

Схема беспроводного зарядного устройства для мобильного телефона Электронные проекты Pinterest

Diy Беспроводная зарядка телефона Работает и не работает одновременно

Беспроводное зарядное устройство Qipcba Образец платы беспроводной зарядки с

Физика беспроводной зарядки Проводной

Вы можете заряжать свой Iphone 6s по беспроводной сети, но стоит ли это того

Блок питания для модуля зарядного устройства для беспроводной зарядки Катушка для сотового телефона

Diy Qi Беспроводное зарядное устройство 6000 мАч Power Bank Case Комплекты батарейного отсека для

Diy Беспроводное зарядное устройство для телефона Youtube

5v 2a Micro Usb Qi Стандартное беспроводное зарядное устройство для телефона Печатная плата

Diy Qi Wireless Charger Youtube

Diy Wireless Charging Power Bank 8 шагов с изображениями

Diy Samsung Galaxy S4 Wireless Charging For Under 30 Hackintech

Diy Wireless Charger 10 шагов С изображениями

Что такое беспроводная зарядка Qi и как она работает

Nxp показывает самое маленькое в мире беспроводное зарядное устройство Qi 5 В Youtube

Беспроводное портативное зарядное устройство Diy Steemkr

Стандартное беспроводное зарядное устройство для телефона, 10 Вт, 5 В, Печатная плата Qi, печатная плата

10000 мАч Корпус Power Bank Алюминиевое беспроводное зарядное устройство Lcd

Diy 500000mah Беспроводное зарядное устройство Qi Внешний аккумулятор

Как добавить беспроводную зарядку в Samsung Gal axy S4 For

Diy Nexdock Стенд для беспроводного зарядного устройства Youtube

Zens Qi Встроенное беспроводное зарядное устройство Diy Индуктивная зарядная станция

Diy Беспроводное зарядное устройство для телефона Печатная плата Pcba Катушка Micro Usb-порт

Amazon Com Diy Быстрое стандартное беспроводное зарядное устройство, совместимое с

12 В Модуль зарядного устройства для беспроводной зарядки 5v 2a Катушка источника питания для Diy

Diy Wireless Charger 7 шагов с изображениями

Diy Galaxy S8 Phone Cradle W Wireless Charger Strike

12v 3 катушки Qi Wireless Charger Micro Usb Portard Coil Diy Wireless

Wireless Charging Nightstand Мод вводит Nokia Qi в Ikea Slashgear

Схема беспроводного зарядного устройства для мобильного телефона Проекты самодельных схем

Меха для беспроводной зарядки своими руками Iphone X Apple Watch Youtube 9 0004

Diy Qi Зарядное устройство для беспроводного телефона Electropit

Маленькая плата для беспроводной зарядки с зарядной катушкой Qi

Светодиодное управление зарядным устройством для беспроводного телефона Diy 11 шагов с изображениями

10 Вт Быстрая зарядка 2 катушки Модуль передатчика беспроводного зарядного устройства Qi Refit

Make A Wireless Подставка для зарядки Youtube

Встроенное беспроводное зарядное устройство для телефона Компьютерный стол Проект Diy

Diy Телефонная подставка для Galaxy S6 W Беспроводное зарядное устройство Strike

Беспроводное зарядное устройство Diy Установить 2016 Honda Civic Forum 10th Gen

Вы можете заряжать свой Iphone 6s без проводов Стоит

Diy Зарядное устройство для беспроводного телефона Led Control 11 шагов с изображениями

Reghardware Com Samsung Galaxy S Iii получает беспроводную зарядку Diy

Diy Wi reless Phone Charging Station 5

Amazon Com Efanr Diy Qi Беспроводное зарядное устройство Печатная плата Pcba с Qi

Как добавить беспроводную зарядку Iphone в рюкзак или сумку Imore

Портативный чехол Чехол для зарядного устройства для смартфона Беспроводная зарядка

Skip the trip to Ikea And Build This Diy Wireless Charger Table

Diy Wireless Charger Чудесная дешевая Diy Qi Зарядка беспроводного телефона

Palm Pixi Hackintech

Новые сделки на 10000 мАч Qi Led Power Bank Только чехол Diy Wireless

Usb Type C Зарядное устройство Qi Diy Led Power Bank Case Kit

Dc 5v Qi Стандартное беспроводное зарядное устройство для телефона Печатная плата Pcba с

Diy Беспроводная зарядка телефона Toyota Tundra Forum

Amazon Com Беспроводное зарядное устройство для Iphon e X 8 8 Plus 10w Быстрая зарядка

Универсальное 5v Diy Qi Зарядное устройство для беспроводного телефона Печатная плата Pcba Usb

F02 Fashion Smarfast Charging Беспроводное зарядное устройство Diy, совместимое с

Держатель шнура сотового телефона Просмотреть в галерее Держатель шнура зарядного устройства для телефона Diy

Diy Wireless Зарядка телефона Toyota Tundra Forum

Эффектная сделка на 10000 мАч Qi Charger Led Power Bank Diy Case

Беспроводная зарядная тумбочка Стильный Постройте скрытый беспроводной телефон

Сделайте самодельное беспроводное зарядное устройство со 100 Proof Youtube Youtube

5v 2a Micro Usb Стандартный беспроводной телефон Qi Печатная плата зарядного устройства

Беспроводное зарядное устройство Diy со звуком, искрящееся гаджетами Geeky

Qi Quick Wireless Charger Quick Charge Diy Wireless Charger Wireless

Diy Магнитная беспроводная деревянная подставка для зарядки Google Nexus 5

Подставка для телефона Зарядное устройство Беспроводное быстрое зарядное устройство Подставка для телефона с двумя катушками

Картонное беспроводное зарядное устройство Проекты, чтобы попробовать зарядное устройство Pinterest

Избавьтесь от запутанных проводов с помощью беспроводного зарядного устройства Diy

Беспроводное зарядное устройство Glowdeck также работает В качестве светильника и звука

Лампа для зарядки телефона Беспроводная зарядная панель для телефона Лампа для зарядки телефона

Светодиодная беспламенная свеча Горит Беспроводное зарядное устройство Китай

Добавьте беспроводную зарядку к вашей Galaxy S4 за 2 минуты Greenbot

Индуктивные зарядные устройства Adafruit Industries Уникальное развлечение Diy

Cwxuan Qi Стандартный Diy Беспроводной передатчик Pcb Модуль приемника постоянного тока

Самодельные гаджеты Самодельная беспроводная зарядная станция для наушников

Airtop Wireless Mobile Phone Charger Touch Of Diy Furniture For

Build A Hidden Qi Wireless Phone Charger 6 шагов с изображениями

Индуктивная зарядка Wikipedia

Qi Wireless Battery Charger Portable Phone External Power Bank Diy

Diy Дешевое беспроводное зарядное устройство с магнитами Upda Google Nexus 5

3 катушки Qi Diy Зарядное устройство для беспроводного телефона Печатная плата Pcba Док-станция для катушки

Diy Беспроводной зарядный передатчик Приемник Модуль решения Зеленый

3 катушки Беспроводное зарядное устройство Qi Micro Usb Portard Coil Diy Wireless

Diy Iphone 8 Plus Phone Holder W Беспроводное зарядное устройство Strike

Магнитное крепление для беспроводной док-станции с быстрой зарядкой Robot Think

Все, что вам нужно знать о беспроводной зарядке телефона

Что такое зарядка беспроводного телефона?

Беспроводная зарядка позволяет заряжать аккумулятор смартфона без кабеля и вилки.

Большинство устройств беспроводной зарядки имеют форму специальной площадки или поверхности, на которую вы кладете свой телефон, чтобы он мог заряжаться.

В новые смартфоны, как правило, встроен приемник беспроводной зарядки, в то время как другим для совместимости требуется отдельный адаптер или приемник.

Как это работает?

  1. Внутри вашего смартфона находится индукционная катушка приемника из меди.
  1. Беспроводное зарядное устройство содержит медную катушку передатчика.
  1. Когда вы кладете телефон на зарядное устройство, катушка передатчика генерирует электромагнитное поле, которое приемник преобразует в электричество для аккумулятора телефона. Этот процесс известен как электромагнитная индукция.

Поскольку медные катушки приемника и передатчика имеют небольшие размеры, беспроводная зарядка работает только на очень коротких расстояниях. Эта технология индукционной зарядки используется в бытовых товарах, таких как электрические зубные щетки и бритвенные станки, уже много лет.

Очевидно, что система не является полностью беспроводной, так как вам все равно нужно подключить зарядное устройство к сети или к USB-порту. Это просто означает, что вам никогда не придется подключать к смартфону зарядный кабель.

Что такое беспроводная зарядка Qi?

Qi (произносится как «чи», китайское слово «поток энергии») — это стандарт беспроводной зарядки, принятый крупнейшими и наиболее известными производителями технологий, включая Apple и Samsung.

Он работает так же, как и любая другая технология беспроводной зарядки, просто его растущая популярность означает, что он быстро обогнал своих конкурентов в качестве универсального стандарта.

Зарядка

Qi уже совместима с последними моделями смартфонов, такими как iPhone 8, XS и XR и Samsung Galaxy S10. По мере появления новых моделей в них также будет встроена функция беспроводной зарядки Qi.

Беспроводное индукционное зарядное устройство Porthole Qi

CMD использует технологию Qi и может заряжать любой совместимый смартфон.

Какие смартфоны совместимы с беспроводной зарядкой?

Следующие смартфоны имеют встроенную беспроводную зарядку Qi (последнее обновление — июнь 2019 г.):

Марка

Модель

Яблоко

iPhone XS Max, iPhone XS, iPhone XR, iPhone 8, iPhone 8 Plus

BlackBerry

Evolve X, Evolve, Priv, Q20, Z30

Google

Pixel 3 XL, Pixel 3, Nexus 4, Nexus 5, Nexus 6, Nexus 7

Huawei

P30 Pro, Mate 20 RS Porsche Design, Mate 20 X, Mate 20 Pro, P20 Pro, Mate RS Porsche Design

LG

G8 ThinQ, V35 ThinQ, G7 ThinQ, V30S ThinQ, V30, G6 + (только версия для США), G6 (только версия для США)

Microsoft

Lumia, Lumia XL

Motorola

Z серия (с модом), Moto X Force, Droid Turbo 2

Nokia

9 PureView, 8 Sirocco, 6

Samsung

Galaxy Fold, Galaxy S10, Galaxy S10 +, Galaxy S10E, Galaxy Note 9, Galaxy S9, Galaxy S9 +, Galaxy Note 8, Galaxy S8 Active, Galaxy S8, Galaxy S8 +, Galaxy S7 Active, Galaxy S7 Edge, Galaxy S7, Galaxy S6 Edge +, Galaxy S6 Active, Galaxy S6 Edge, Galaxy S6

Sony

Xperia XZ3, Xperia XZ2 Premium, Xperia XZ2

Совместимы самые современные смартфоны и планшеты.Если у вас более старая модель смартфона, не указанная выше, вам понадобится беспроводной адаптер / приемник.

Подключите его к порту Lightning / Micro USB на телефоне перед тем, как поместить устройство на подставку для беспроводного зарядного устройства.

Можно ли использовать беспроводное зарядное устройство с любым телефоном?

При условии, что они поддерживают тот же стандарт беспроводной зарядки (например, Qi), вы можете использовать любое беспроводное зарядное устройство со своим смартфоном. Их не обязательно производить один и тот же производитель — например, вы можете использовать беспроводное зарядное устройство Samsung с iPhone.

Беспроводная зарядка быстрее проводной?

Нет, сейчас нет.

Номинальная мощность беспроводных зарядных устройств

указана в ваттах. Большинство современных зарядных устройств обеспечивают мощность около 5 Вт, а некоторые — от 10 Вт до 15 Вт. Используется для зарядки iPhone 8 или Galaxy S10, например:

Зарядное устройство wireless мощностью 5 Вт займет около:

3–4 часа

Проводное зарядное устройство мощностью 5 Вт займет около:

2,5 часа

Это несмотря на то, что многие новые смартфоны оснащены технологией быстрой зарядки, которая позволяет им потреблять больше энергии при зарядке.Старые модели заряжаются еще медленнее.

Скорость беспроводной зарядки может увеличиться, если производители телефонов соответствующим образом обновят свои операционные системы. Но скорость по-прежнему зависит от таких факторов, как:

  • температура воздуха
  • уровень заряда аккумулятора телефона при зарядке
  • , где телефон находится на зарядном устройстве
  • возраст телефона и аккумулятора

Обычно для более быстрой зарядки телефона необходимо использовать кабель.

Как далеко может быть телефон при использовании беспроводного зарядного устройства?

Хотя есть компании, работающие над тем, чтобы сделать возможной беспроводную зарядку на расстоянии, в настоящее время вам нужно положить телефон на зарядную площадку, чтобы он заработал.

Вредна ли беспроводная зарядка для аккумулятора телефона?

Все аккумуляторные батареи начинают разлагаться после определенного количества циклов зарядки. Цикл зарядки — это количество раз, когда батарея используется до полной емкости, независимо от того, составляет ли она:

  • полностью заряжен, затем полностью слит
  • частично заряжен, затем слит на ту же сумму (например,грамм. заряжен на 50%, затем истощен на 50%)

Беспроводная зарядка подверглась критике за увеличение скорости, с которой происходят эти циклы зарядки. Когда вы заряжаете телефон с помощью кабеля, он питает телефон, а не аккумулятор. Однако по беспроводной сети вся энергия поступает от аккумулятора, а зарядное устройство только подзаряжает его — аккумулятор не ломается.

Однако консорциум Wireless Power Consortium — глобальная группа компаний, разработавших технологию Qi, — утверждает, что это не так, и что зарядка беспроводных телефонов не более опасна, чем проводная зарядка.

В качестве примера циклов зарядки аккумуляторы, используемые в iPhone Apple, рассчитаны на сохранение до 80% своей первоначальной емкости после 500 полных циклов зарядки.

Может ли беспроводная зарядка перезарядить аккумулятор моего телефона?

Нельзя перезарядить аккумулятор смартфона, но постоянный заряд до 100% может привести к его более быстрому разряду.

Следует ли оставлять телефон на беспроводном зарядном устройстве на ночь?

Смартфоны

сконструированы таким образом, чтобы их батареи не перегружались.Если вы оставите свой телефон заряжаться на ночь, он достигнет 100% емкости, а затем остановится, хотя он будет продолжать заряжать аккумулятор каждый раз, когда уровень заряда упадет до 99%. Это может несколько сократить срок службы батареи.

Работают ли беспроводные зарядные устройства, когда в телефоне есть чехол?

Некоторые чехлы для телефонов (например, кошельки) могут быть слишком толстыми для правильной работы беспроводной зарядки. Чехлы из пластика, силикона, резины и кожи, похоже, не слишком влияют на беспроводную зарядку.

Автомобильные крепления мешают беспроводной зарядке?

При использовании некоторых автомобильных креплений вам необходимо прикрепить магнитную металлическую пластину к задней части телефона (обычно между чехлом и телефоном), чтобы можно было закрепить ее на креплении.Поскольку металл слишком толстый, чтобы электрический ток достигал аккумулятора, ваш телефон вряд ли будет заряжаться должным образом.

Можно ли использовать зарядное устройство для беспроводного телефона в машине?

Если в вашем автомобиле нет встроенной беспроводной зарядки, вам просто нужно установить внутри него устройство беспроводной зарядки. Существует широкий спектр конструкций и спецификаций: от стандартных плоских подушечек до подставок, креплений и даже зарядных устройств, предназначенных для подстаканников.

Могу ли я заряжать более одного телефона одновременно?

Это зависит от зарядного устройства.У некоторых есть два или три пэда для нескольких устройств, но у большинства есть только один и можно заряжать только один телефон за раз.

Какие плюсы и минусы беспроводной зарядки?

Плюсы

  • Меньший износ кабелей
  • Удобный
  • Легко сделать
  • Выглядит аккуратнее — проводов нет
  • Отличная совместимость
  • Освобождает порт для наушников на iPhone

Минусы

  • Неэффективно по потреблению электроэнергии
  • Не могу сдвинуть телефон во время зарядки
  • Может не работать через чехол для телефона

Связанное содержание

Базовое руководство по беспроводной зарядке — беспроводное зарядное устройство Porthole

Что следует учитывать при покупке зарядной станции USB

Часто задаваемые вопросы о зарядном устройстве USB

Как работает беспроводная зарядка.Все дело в магнитном поле! | по Практикуму от Яндекса | Практикум Яндекс

Все дело в магнитном поле!

Если вы когда-либо использовали беспроводное зарядное устройство, вы уже должны знать:

  1. Они не совсем беспроводные. Зарядное устройство по-прежнему подключено к розетке.
  2. Правильно поставить телефон на зарядное устройство может быть непросто.
  3. С обычным зарядным кабелем проще использовать телефон и одновременно заряжать его. Если вы заряжаете телефон с помощью беспроводной панели, удачи в использовании в постели и одновременной зарядке.

Игнорируя эти неудобства, беспроводная зарядка по-прежнему кажется волшебством. Давайте посмотрим на физику беспроводных зарядных устройств.

Проще говоря, любая технология беспроводной зарядки основана на электромагнитной индукции — эффекте, о котором вы, возможно, узнали на уроках физики. Когда электрический ток течет по проводу, вокруг него появляется магнитное поле.

Это выглядит так:

Этот процесс также работает в обратном порядке. Если мы каким-то образом создадим магнитное поле вокруг провода, электрический ток начнет течь внутри этого провода.

Итак, если мы создадим магнитное поле вокруг провода, мы сможем подключить этот провод к батарее, чтобы зарядить ее. Вот как:

  1. Поместите два провода рядом
  2. Пропустите электрический ток через один из них
  3. Посмотрите, как ток появляется во втором проводе

Чем ближе провода друг к другу, тем лучше.

Магнитное поле должно быть достаточно сильным, чтобы новый провод мог улавливать ток, способный заряжать аккумулятор. Самый простой способ получить более сильное поле — согнуть провод в катушку.

Нам нужно скрутить провод, чтобы получить наибольшую площадь поверхности. В результате магнитное поле станет сильнее, и оно будет распределяться следующим образом:

Если мы пропустим ток через эту катушку, а затем поместим аналогичную катушку сверху, то во второй катушке появится ток, но он будет На 20–25% слабее. Эта потеря происходит, когда магнитное поле преобразуется в электричество. Часто решение состоит в том, чтобы подать на катушку больше мощности, чтобы получить необходимую мощность.

Чтобы создать беспроводное зарядное устройство, вам понадобится одна катушка, подключенная к розетке, и вторая катушка, которая должна быть физически встроена в устройство.Когда вы помещаете такое беспроводное зарядное устройство на площадку для беспроводной зарядки с протекающим током, в катушке приемника будет создаваться электричество, когда на нее действует магнитное поле, и это зарядит аккумулятор телефона.

Катушки зарядного устройства и устройства должны располагаться как можно ближе друг к другу, чтобы беспроводная зарядка работала эффективно. В идеале катушка устройства должна находиться прямо над катушкой зарядного устройства. В этом случае потери мощности будут минимальными. Но это редко работает так — мы видим, что устройства беспорядочно размещаются на зарядных устройствах и часто размещаются в больших корпусах, что еще больше усложняет ситуацию.Заряжаются устройства, но не так быстро.

Это возможно, потому что производители встроили несколько катушек внутрь зарядной площадки. Можно разместить несколько катушек рядом друг с другом, а еще несколько положить в зазоры сверху. Устройство почти всегда будет лежать над одной из катушек и иметь возможность эффективно заряжаться.

Чтобы зарядное устройство знало, какую катушку использовать, оно последовательно передает электрический ток на каждую катушку и определяет, какая катушка физически ближе всего к телефону.

Зарядные устройства также различаются по мощности: обычно 5, 10 или 20 Вт. Чтобы зарядное устройство могло определить, какой уровень мощности подходит для вашего телефона и совместим ли этот тип зарядки с устройством, оно обменивается данными с телефоном с помощью магнитного поля. Если все в порядке, телефон начнет заряжаться, а если нет — либо все выключится, либо устройство будет заряжаться на минимальных скоростях.

Qi — самый популярный стандарт, поддерживаемый практически всеми телефонами.Однако у него есть один недостаток. Чтобы все работало как надо, вам нужно разместить телефон так, чтобы он был выровнен прямо над катушкой. Вот почему зарядные площадки имеют внутри более одной катушки. Максимальное расстояние зарядки составляет 4 сантиметра, а максимальная мощность — 120 Вт.

PMA использует тот же принцип, что и Qi, но работает с другой частотой тока внутри катушки. Меньшее количество телефонов поддерживает PWA, но есть модели, которые работают с обоими стандартами.Один из примеров использования зарядных устройств PWA — в кофейнях Starbucks, где они встроены в столы.

Существуют и другие стандарты беспроводной зарядки, но они не актуальны для телефонов и предназначены для использования с промышленными машинами, электромобилями и другими устройствами.

В заключение, о беспроводных зарядных устройствах ведутся споры. Был задан вопрос: беспроводные зарядные устройства вызывают аутизм или рак? Поскольку беспроводная зарядка представляет собой две катушки медного провода, через которые проходит электрический ток, она оказывает такое же влияние на ваше здоровье, как и любой тип проводки в вашем доме.

Еще вопрос: можно ли незаметно прочитать данные телефона с помощью технологии беспроводной зарядки? Короче — нет. Однако кто-то мог бы сделать это с помощью технологии NFC, если бы вы дали разрешение на передачу этих данных. NFC лежит в основе «прослушивания» мобильных платежей и других, менее используемых функций совместного использования близости.

Можно ли размагнитить кредитную карту с помощью беспроводной зарядной панели? Зависит от типа карты. Если вы оставите карту с магнитной полосой между зарядной площадкой и телефоном на долгое время, магнитная полоса может быть повреждена.На новые чиповые карты магниты не действуют.

Можно ли готовить или разогревать еду на беспроводной зарядной панели? Конечно, можно, но только в том случае, если бы ваша зарядная панель была в 100–200 раз мощнее, чем те, которые сейчас продаются на рынке. Кроме того, сама медная проволока нагревается и становится съедобной — как это делала бабушка! (Это шутка.
