Установка печи в деревянном доме. Обновлено 24.03.2020

Деревянный дом имеет множество преимуществ: экологичность, красота, комфортный микроклимат. Но такие постройки являются потенциально пожароопасными, поэтому при установке отопительного оборудования, нужно обязательно следовать правилам, описанным в инструкции и быть особенно осторожным.


Даже если вы решили доверить установку специалистам, мы рекомендуем ознакомиться с основными требованиями, которые обязательно нужно учесть при расположении металлической печи в таком строении.

Содержание:

  1. Особенности печей из металла
  2. Нужно ли делать фундамент под печь?
  3. Где поставить металлическую печь?
  4. Подготовка к монтажу металлической печи
  5. Монтаж печи и дымохода


Металлические печи созданы специально для того, чтобы, не затрачивая много времени и сил, оборудовать дом, коттедж или дачу постоянным источником тепла. Однако в полной мере насладиться преимуществами, которые обеспечивает такая печь, вы сможете, только правильно установив ее.

  1. Большой выбор моделей: от печей традиционной конструкции до технологически сложных вариантов с двух- и трехоборотными топками.
  2. Характеризуются умеренной стоимостью.
  3. Быстро нагреваются, что позволяет за короткое время сделать температуру в помещении комфортной.
  4. Долгий срок эксплуатации. При правильном обращении металлическая печь прослужит не менее пятнадцати лет.
  5. Компактные размеры и наличие варочной поверхности у многих моделей.
  6. Для установки печи в деревянном доме не потребуется много времени и усилий.

Стоит сказать, что металлические печи могут быть дополнительно оснащены большим панорамным стеклом и выполнять также декоративную функцию, как например, печи серии Матрица, Метеор, Вертикаль. В этом случае при выборе места их установки нужно учитывать, что дверца должна находиться в зоне обзора.


Советуем прочитать нашу статью «Установка печи в доме. Как избежать ошибок?» на нашем Дзен-канале.

Нужно ли делать фундамент под печь?

Установка печи в деревянном доме может предполагать наличие фундамента. Однако под печку из металла капитальное основание требуется лишь в том случае, если ее вес превышает 750 кг. Обычно печи из стали весят намного меньше (до 300-400 кг). Но если оборудование обкладывается кирпичом, то вес всей конструкции будет очень внушительным.

При весе печи до 80 кг фундамент не нужен, прибор должен быть установлен на прочное негорючее основание.

Еще один способ определить, нужен ли фундамент, – проконсультироваться у профессионального печника. Делать это нужно еще на этапе проектирования деревянного дома, поскольку фундамент для печки возводится во время создания фундамента для дома. Если здание уже построено, то напольное покрытие в месте установки придется разобрать. После этого потребуется вынуть грунт и сделать основание под печь.

Чтобы правильно выбрать фундамент, необходимо учесть следующие факторы:

  • стоимость материалов, степень сложности монтажных и подготовительных работ;
  • тип грунта: песчаный, глинистый, чернозем;
  • вес печи и площадь, занимаемая ею.


В зависимости от всех перечисленных моментов, выбирают один из типов фундамента:

  • свайный,
  • бетонное основание.

Наличие прочного фундамента позволяет минимизировать вероятность перекоса печи, а значит, приводит к увеличению срока ее службы.

Где поставить металлическую печь

В идеале выбирать место для стальной печи надо после того, как вставлены окна и возведены дверные проемы. Тогда становится ясно, как будут направлены воздушные потоки внутри помещения. Чтобы добиться наиболее эффективной работы печи, ее следует ставить там, где воздух не движется слишком активно.

  • Узкие комнаты – неподходящее место для установки печи. По правилам пожарной безопасности до стены противоположной топке должно быть минимум 130 см.
  • Кроме того, сама печка должна отстоять от стен на 110-125 см, а при использовании изоляции из негорючих материалов – на 40 см.
  • Также не получится поставить печь в комнате слишком малой площади: отопительное оборудование, работающее на дровах, разрешается устанавливать в комнатах площадью не менее 16 м2.

Если устройство оснащено варочной поверхностью, то смело можно устанавливать его на кухне. Например, среди печей «Теплодар» такую конструкцию имеют печи серии Матрица, Вертикаль, Метеор и другие модели. Эти печи могут работать до 8 часов на одной закладке дров благодаря эффективной двухканальной системе дожигателей.

Владельцам двухэтажных зданий стоит учитывать, что для обогрева второго этажа понадобится еще одна металлическая печь.


Подробнее об отоплении большого дома одной печью читайте на нашем канале на Яндек.Дзен.


  1. На полу под печь обязательно монтируется противопожарная разделка, которую еще называют предтопочным листом. Она представляет собой слой асбестового картона, на который укладывают лист из стали толщиной минимум 1 мм. Вокруг защитного слоя следует сделать бортик из негорючего материала. Это нужно для того, чтобы выпавшие из печки угольки не могли перекатиться на деревянную поверхность.
  2. Предтопочный лист со стороны топочной дверцы и по другим сторонам должен выступать минимум на 600 мм и на 300 мм соответственно.
  3. Защитные экраны, которые монтируются на стены, должны быть больше соответствующих сторон печи на 30 % и не менее чем на 300 мм.
  4. Неизолированный дымоход должен находиться на расстоянии от 1000 мм до незащищенных стен и потолка.


Также перед установкой дровяной печи в деревянном доме надо позаботиться о защите поверхностей стен и потолка.

  • Участок потолка, который находится над отопительным прибором, лучше всего сделать из гипсоволокна, которое следует покрыть гипсовой шпатлевкой.
  • Легкие настенные экраны со стальным покрытием подходят только для тех печей, которые используются время от времени. Как правило, печь для постоянного использования требует пристенного кирпичного экрана.
  • Для создания облегченного экрана на стену сначала монтируют базальтовый лист, а сверху – готовый защитный экран из нержавейки, который не только выполняет противопожарную функцию, но и очень стильно смотрится.

Распространенные ошибки при экранировании печей:

  1. Иногда вокруг металлической печи возводят деревянное ограждение во избежание случайных ожогов. Этого делать ни в коем случае нельзя!
  2. Керамическая плитка для создания притопочного листа укладывается прямо на пол. Ошибка состоит в том, что под плиткой должны быть слой изоляции и стальной лист. Отсутствие такой подложки чревато появлением трещин в швах плитки и последующим попаданием в эти просветы углей.
  3. Бывает так, что сначала строят кирпичный портал для печи, а вплотную к нему укладывают отмостку. Это неправильно, противопожарная разделка должна уходить под кирпич, иначе между ними может образоваться зазор.

Монтаж печи и дымохода



Сама установка металлической печи не представляет собой ничего сложного. Главное – это четко следовать рекомендациям в прилагаемой к оборудованию инструкции, а также выставить конструкцию по горизонтальному уровню. При этом до стены должно быть соблюдено минимальное расстояние, указанное выше.


Совет! Перед тем как устанавливать устройство в доме, рекомендуется провести первый обжиг во дворе, чтобы термокраска, которой покрыта печь снаружи и внутри, прочно закрепилась и утратила специфический запах.


После монтажа печи подсоединяют дымоход. Наиболее удачным вариантом для дома из дерева является сэндвич-дымоход. Между двумя слоями стали, из которой он состоит, находится теплоизолятор, поэтому внешняя поверхность не слишком нагревается. К другим плюсам дымоходов такого типа можно отнести то, что они не склонны к образованию конденсата и в них меньше накапливается сажа.


Если труба сделана из нержавеющей оцинкованной стали, то ее обязательно необходимо изолировать с помощью негорючего материала. Но, несмотря на присутствие изоляции, дымоход по правилам техники безопасности должен, как и сама печь, располагаться не ближе 38 см от стены.


Правила установки дымохода заключаются в следующем:

  1. Для того чтобы выполнить проходы дымохода через перекрытие, используется разделка (специальный короб) заводского изготовления. Разделка такого типа называется межэтажной или чердачной.
  2. Выбирать короб следует так, чтобы диаметр его отверстия соответствовал внешнему диаметру трубы.
  3. Между балками следует выпилить квадратное отверстие, которое по размерам должно соответствовать квадратной части разделки. Можно это отверстие сделать чуть больше, чтобы была возможность металл двумя слоями базальтовой ваты.
  4. После этого начинается сборка дымохода. К выходу дымохода, который находится на верхней или на задней поверхности корпуса, надо присоединить трубу. Выше монтируется шиберная задвижка, которая предназначена для регулирования тяги.
  5. Для создания герметичных соединений используются специальные термостойкие составы. При необходимости создать соединение труб различного диаметра устанавливают специальные переходники (так называемые рюмки). Не стоит делать дымоход с большим количеством поворотов – в них будут накапливаться продукты горения топлива.
  6. Далее дымоход пропускается через короб в перекрытии, а пространство между стенками разделки и трубой заполняется базальтовым волокном.


После этого остается вывести дымоход через крышу. Для этого тоже понадобится заводская разделка, но уже кровельная. Такие элементы выпускаются с разными углами уклона и подбираются в соответствии с углом наклона крыши. Технология проведения дымохода через крышу примерно такая же, как и для аналогичной операции с перекрытием:

  1. Надо соблюсти расстояние между трубой и горючими материалами в 25 см.
  2. Дымоход и отверстие под него сверху необходимо закрыть специальной деталью – крызой.
  3. После этого на трубу нужно надеть окапник. Это элемент, который защищает дымоход от попадания осадков.
  4. Участки между стропилами и трубой следует заполнить базальтовой ватой, а снизу прикрепить металлический отражатель.

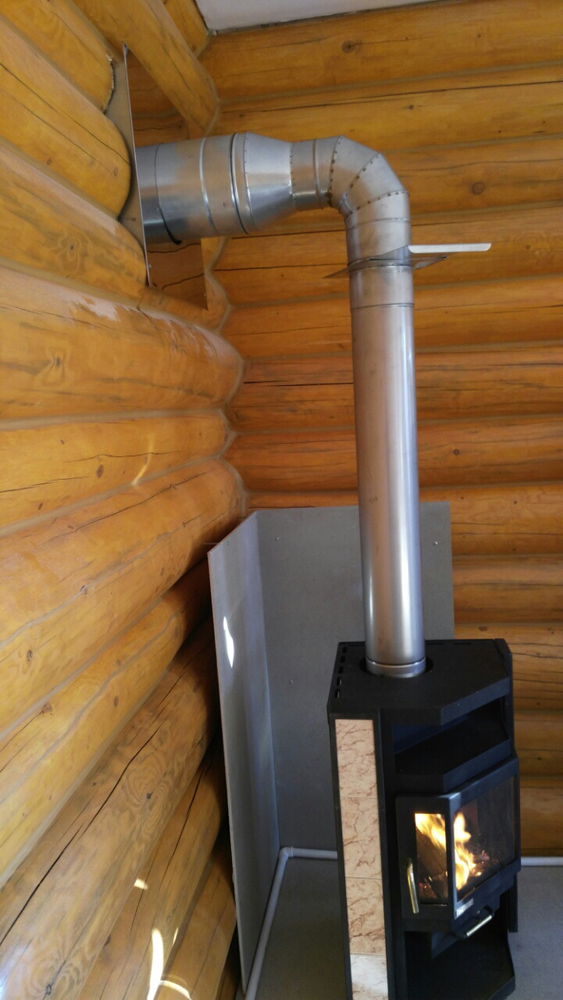

Дымоход железной печи может быть выведен как через потолок, так и сквозь стену. Во втором случае нужно организовать фиксацию трубы снаружи к стене дома, чтобы обеспечить ее стойкость к воздействию ветра.


При прохождении через стену термоизоляция конструкции выполняется точно так же, как и при прохождении сквозь потолочное перекрытие. Единственный нюанс состоит в том, что деревянная стена со временем может дать усадку. Вследствие этого должна быть реализована скользящая посадка разделки.


Все эти мероприятия можно провести своими силами, но перед тем, как вводить печь в эксплуатацию, обязательно надо будет обратиться в МЧС для получения справки о том, что правила пожарной безопасности соблюдены. Однако мы рекомендуем доверить установку оборудования профессиональным мастерам, а советы из статьи помогут вам проконтролировать их работу.


Установка печи-камина Jotul в загородном доме

При выборе и покупке чугунной печи камина для своего дома и дачи у клиентов нашего Печного центра часто возникают вопросы:

  •  – как произвести установку печи и дымохода?
  •  – какие материалы желательно использовать для монтажа и пожарной безопасности?
  •  – какие варианты есть для монтажа печи и дымохода?
  •  – как и на чем можно сэкономить при установке печи?

В целях ответа на данные вопросы, наши печники-монтажники, на конкретном примере объяснят Вам об особенностях монтажа печи-камина, этапах установки печи, и используемых материалах. В данном случае, клиентом Печного центра «Ясенево», было принято решение купить чугунную печь-камин JOTUL. Из ассортимента печей каминов была выбрана печь JOTUL F100 IVE. Данная печь покрытая светлой эмалью цвета — “слоновая кость”, имеет двойной дожиг, оснащена функцией чистое горение, номинальная мощность печи-камина составляет — 5,5 кВт. Печь рассчитана на обогрев помещения объемом 50 м2 при высоте потолка 2,5 -2,7м при средних теплопотерях дома, и идеальна для быстрого отопления загородного дома клиента.

Как и на чем можно сэкономить при установке печи

Конечно варианты для экономии на монтаже и материалах есть. Но всегда стоит помнить о том, что скупой платит дважды! В поисках дешевизны можно привлечь частников “народных умельцев” – или фирму “шараж-монтаж” – которые за копейки пообещают сделать все в лучшем виде и после проведенных абы как работ пропадут. А можно привлечь опытных, проверенных специалистов, которые дают гарантию, и в случае выявленных недостатков обязуются их исправить.

Так же варианты экономии имеются при выборе сопутствующих материалов и дымохода для установки печи. В настоящее время на рынке печных материалов изобилие, есть из чего выбирать. Можно выбрать не дорогой дымоход – который через два-три года придет в негодность, и его предёться менять на новый.  А можно сразу установить дымоход по дороже, но более качественный и на долго, например Schiedel Permeter гарантия на который составляет 10 лет!

При выборе материалов для монтажа печи необходимо учесть – печь является пожароопасным устройством, в связи с чем, ни в коем случае нельзя экономить на безопасности! В приведенном ниже примере использовались современные, надёжные, экологически и пожаробезопасные материалы, с оптимальным сочетанием «цена/качество» — суперсил, базальт, суперизол и другие.

Обустройство подиума.

Масса чугунной печи-камина JOTUL – относительно не большая, и не требует специального, капитального фундамента. Иногда достаточно просто использовать притопочный лист на напольном покрытии на месте установки печи. В этом заключается преимущество готовых печей-каминов перед кирпичными, так как значительно снижает стоимость монтажа. Подиум, или притопочный лист для печи изготавливается из негорючих материалов, и предназначены для отсечения потоков теплого воздуха от пола, и предотвращения прогорания при возможном выпадении угольков из открытой печи.

В нашем случае заказчик изъявил желание поднять печь повыше и ограничить пространство печи от остальной части напольного покрытия. Учитывая желание заказчика, из кирпича был выложен подиум высотой 65-70 мм.

Для последующего крепления теплоизоляционного материала на стенах дома использован металлический профиль Кнауф.

Пропил в несущей стене для прохождения дымохода.

Следует знать, что вариантов для установки систем дымоудаления несколько: насадной, настенный и отдельно стоящий (коренной).

В нашем случае, чтобы не делать проход через второй этаж и кровлю, а так же, что бы дымоход не был заметен в жилом помещении, клиент принял решение установить дымоход, на наружной стороне несущей стены дома. Для вывода дымохода, в стене сделано отверстие.

Монтаж теплоизоляционных материалов.

В целях пожарной безопасности, непосредственно на деревянной стене дома закреплен теплоизоляционный материал — Supersilika (Суперсил), который выдерживает температуру до 1200 градусов.

Затем установлен фольгированный базальт ROCKWOOL Firebatts. Для устроения просечки, улучшения теплоизоляции, швы проклеены фольгированным скотчем.

С внутренней стороны стены непосредственно примыкающей к печи первым ярусом (высотой 120 см), для теплоизоляции – использована плита Суперизол, и проклеены швы термостойким клеем ORTNER Isoboard. Выше, верхним ярусом, использована гипсоволокнистая плита Knauf толщиной -10мм.

Отверстие в стене, для последующего монтажа проходного узла дымохода так же отделано материалом – «Суперсил».

Обустройство проходного узла.

Проходной узел – предназначен для теплоизоляции помещения и противопожарного прохода дымохода через стены из горючих материалов – в нашем случае через деревянную стену.

  • Изготовлен короб из «Суперизола» размером 50/50см;
  • Внутренняя часть заполнена базальтовым волокном;
  • Швы проклеены термостойким клеем ORTNER Isoboard
Установка дымохода

Для печей-каминов JOTUL – в качестве системы дымоудаления идеально подходят стальные дымоходы Schiedel Permeter (Шидель). В нашем случае, мы так же использовали стандартный дымоход Schiedel Permeter, черного цвета, диаметром -150мм.

Основание дымохода установлено на стандартную опорную консоль. Но учитывая, что отвес крыши был более 70 см, пришлось увеличивать длину, дополнительно наваривать опорную конструкцию.

На стену, прикреплена декоративная пластина с манжетой дымохода, для предотвращения задувания и затекания влаги.

Для крепления дымохода к стене здания использованы телескопические кранштейны из нержавеющей стали дымохода «Феникс».

Установка декоративных элементов
  • Подиум под печь-камин отделан керамической плиткой;
  • Стены отделаны искусственным камнем “Камелот Валенсия 401”.

Колено – заднего подключение дымохода окрашено в цвет печи-камина.

По просьбе заказчика установлено дополнительное освещение и элементы интерьера.

Печью и выполненными работами заказчик остался доволен и будет пользоваться долгие годы!

как правильно установить металлическую печь, железный камин на даче


Содержание:

Расположение печи в деревянном доме


Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы. При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов.



Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

  • Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
  • Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы. Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.


Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход. При этом очень важно провести все работы в соответствии с ППБ.


В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние. Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности.



Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.


Кроме того, при установке печки в деревянном доме важно выбрать место таким образом, чтобы обеспечить максимальную теплоотдачу, удобство эксплуатации и обслуживания оборудования, а также безопасность.

Необходимость фундамента для металлической печи


Как правило, железная печь отличается небольшим весом и удобством установки, за что и пользуется заслуженной популярностью.


Тем не менее, согласно нормам СНиПа есть ряд условий, при которых необходим фундамент:

  • Если общая масса металлической печи не превышает 80 кг, заливать фундамент под нее не нужно. Однако в этом случае установка камина на даче выполняется на прочную негорючую основу.
  • Теплогенерирующее оборудование общим весом до 750 кг, в частности, чугунные печи средней массы, в соответствии со СНиПом разрешено размещать на бетонной подушке. Хотя нет жестких требований о необходимости фундамента, все-таки он рекомендован из-за достаточно большого веса печи.
  • Печное оборудование тяжелее 750 кг – в данном случае речь идет о чугунных агрегатах массой порядка 300-400 кг. Если выполняется монтаж такой печи без облицовки, то фундамент под нее не требуется. Однако в тех случаях, когда принято решение обложить теплогенератор кирпичом или натуральным камнем, масса всей конструкции существенно возрастает. Так, 1 м3 кирпича увеличивает массу конструкции примерно на 1350 кг. Поэтому необходимость фундамента рассчитывается исходя из объема облицовочного материала.


В целом, монтаж печи в деревянном доме своими руками не представляет сложности. Однако чтобы предусмотреть все тонкости, стоит посоветоваться со специалистом.

Разновидности фундаментов под печь


Выбор типа фундамента для дальнейшей установки железной печи проводится с учетом его характеристик и особенностей монтажа.


Факторы выбора:

  1. Смета строительных работ – цена материалов и расценки исполнителей.
  2. Особенности почвы и фундамента – значение имеет общий вес конструкции и тип грунта.
  3. Площадь фундамента под печь – она влияет на тип и общую массу конструкции.



Кроме того, при выборе типа основы для печи нужно учитывать климатические особенности региона и время выполнения заливки, квалификацию и скорость работы специалиста, а также ряд иных исходных условий.


Все разновидности фундаментов относят к двум большим группам:

  1. На столбах и сваях.
  2. Основы из бетона.


В некоторых случаях печное оборудование можно монтировать непосредственно на пол, не забывая при этом о правилах безопасности.

Столбчатый и свайный фундамент


Необходимость в столбчатом фундаменте впервые возникла в тех регионах, где высока вероятность затопления или близко к поверхности нет плотного слоя грунта. Сваи востребованы в строительстве многоэтажных домов.


Существует три варианта обустройства свайного фундамента:

  1. Фундамент из винтовых свай. Это довольно дорогой вариант, который, тем не менее, отличается высокой скоростью монтажа. В данном случае используются стальные винты, которые вкручивают в грунт. Они и будут основой фундамента. В верхней части стальные сваи связывают, а затем заливают бетонную подушку. Весь процесс занимает 1-2 дня.


Винтовые сваи способны выдержать даже тяжелые чугунные печи с облицовкой из кирпича. Правда, через 50-60 лет, стальные стержни сгнивают.

  1. Буронабивной свайный фундамент. Сначала при помощи бура в грунте высверливают отверстие заданного сечения и глубины. Его стены укрепляют сеткой, устанавливают армирующую конструкцию и заливают бетонную смесь.
  2. Столбчатый свайный фундамент. Предварительный этап работ аналогичен буронабивной основе. Однако в данном случае в отверстие забивают уже готовые деревянные или бетонные столбы. Данный тип фундамента используется для возведения многоэтажных домов и размещения конструкций с большой массой.


Чтобы установить печку в деревянном доме своими руками, легче всего будет обустроить свайный фундамент. Он не потребует значительных финансовых затрат и вполне под силу владельцу дачного коттеджа, даже если он не обладает навыками строителя.


Обратите внимание, что фундамент для печи в доме нуждается в утеплении, чтобы исключить образование конденсата на ее стенах для облицовки. Неизолированные сваи являются «мостиками холода» и сокращают срок эксплуатации печи.

Бетонная основа


Перед тем, как установить металлическую печь в деревянном доме, чаще всего предпочитают заливать бетонный фундамент с армированием.


Среди его несомненных достоинств – высокая несущая способность, простота самостоятельного исполнения и невысокий уровень затрат.


К недостаткам бетонного фундамента можно отнести длительное время на его обустройство.



Основа под печь из бетона может быть выполнена двумя способами:

  1. Ленточный фундамент. По размеру будущей печи по ее периметру выкапывают траншею, углубляя ее ниже точки промерзания. После установки армирующей сетки заливается бетон.


Обратите внимание, что такая ленточная основа не должна быть связана с общим фундаментом здания, поскольку в зимнее время он может выдавливаться из грунта. Иногда высота подъема стен из грунта может достигать 20-30 см, поэтому при наличии одного цельного фундамента облицовочная кладка на печи может потрескаться. В некоторых случаях деформации подвергается и сама металлическая печь. Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание.

  1. Монолитная бетонная плита. Для установки печи камина на даче такой способ применяется довольно часто. Толщина плиты достигает 15-20 см, чего оказывается достаточно для получения прочной основы, рассчитанной на высокие нагрузки.


На предварительно очищенную площадку сначала насыпают подушку из смеси песка и гравия. Ее поливают водой и тщательно утрамбовывают. Затем настилают гидроизолирующий слой и выставляют маяки для дальнейшей заливки стяжки. По окончании работ бетон прикрывают пленкой и следующие две недели поливают водой. Это нужно, чтобы стяжка не растрескалась.


Любой из описанных видов бетонного фундамента засыхает и упрочняется очень медленно. Монтаж печи с последующей облицовкой на такую основу можно начинать не ранее, чем спустя 28-30 дней после заливки.

Монтаж печи на полу


Как уже было сказано, металлическую или чугунную печь в деревянном доме можно устанавливать и без предварительной заливки фундамента, если ее масса вместе с облицовочным материалом не превысит 750 кг.


Согласно строительным нормам разрешено устанавливать камин на деревянном полу, если он не имеет облицовки. Для монтажа на втором этаже здания несущие конструкции нужно предварительно укрепить швеллером или металлическими уголками.



Для защиты древесины от возгорания под печью размещают металлический лист или прослойку из кирпича. Никаких дополнительных сложностей данный процесс не представляет.


В инструкции к отопительным приборам всегда подробно расписана технология их монтажа и указаны рекомендации по подключению к дымоходу.

Монтаж дымохода в деревянном доме


При горении топлива внутри топливной камеры печи достигается температура 450-550 ℃, при этом дымоход разогревается до 300 ℃. Если в результате скопления сажи происходит возгорание, внутри дымохода температура ненадолго может доходить до 800-1000 ℃. В связи с этим при монтаже стальных труб дымохода следует соблюдать пожарные разрывы.


Чтобы понять, как правильно установить печь в деревянном доме, следует руководствоваться следующими ППБ:

  • В качестве дымохода рекомендуется использовать сэндвич трубы из керамики и нержавеющей стали со слоем теплоизоляции.
  • Вблизи стен труба должна проходить на расстоянии в 25 см от них. Сами стены должны быть покрыты базальтовым картоном с обшивкой из оцинковки или нержавеющей стали.
  • Отверстие в потолке для прохождения дымовой трубы сквозь плиты перекрытия должно быть достаточным, чтобы с каждой стороны от трубы до горючего материала оставалось по 25 см. Образовавшийся зазор необходимо заполнить базальтовым утеплителем. При желании, можно установить потолочную разделку заводского производства.



Дымовая труба может проходить как внутри здания, так и по внешней его стене. Внутри дома необходимо обеспечить качественную изоляцию трубы в местах прохождения сквозь перекрытие и кровлю. Снаружи труба должна быть тщательно зафиксирована к стене здания, чтобы ее не снесло ветром.

Правила пожарной безопасности при монтаже печи


Согласно нормативам пожарной безопасности, перед тем как установить железную печь в деревянном доме, необходимо позаботиться о защите пола и стен из легковоспламеняющихся материалов от возгорания.


Для этого используют:

  • огнестойкие теплоизоляционные материалы, монтируемые на стены и потолок в районе размещения печи;
  • антипиреновые пропитки и мастики.



Соблюдение противопожарных норм и применение средств огнезащиты является главным условием безопасной эксплуатации твердотопливного оборудования.

Защитная обшивка стен и потолка


Стены, непосредственно примыкающие к печи, а также часть потолка в вместе прохождения дымовой трубы, подвергаются существенным тепловым нагрузкам.


Поэтому перед тем как установить печь в деревянном доме, нужно выполнить ряд обязательных условий:

  • Подшивка потолка выполняется из негорючего материала. Деревянные или пластиковые панели при этом не используют. Лучше всего приобрести плиты из гипсового волокна с обработкой гипсовой шпаклевкой под покраску.
  • Стены должны быть защищены слоем базальтового картона и обшиты листом стали. Как вариант, можно воспользоваться готовыми декоративными экранами из нержавейки. Эти изделия способны обеспечить безопасность и отличаются внешней красотой. Кроме того, стены можно оштукатурить слоем в 3 см или более, а также обложить кирпичом (прочитайте: «Как обложить металлическую печь кирпичом в доме – пошаговое руководство»).


Более подробно правила противопожарной безопасности при монтаже железных печей в домах из дерева расписаны в СНиП 31-05-2003 и СП 118.13330.2012.

Обработка древесины от возгорания


Дополнительными средствами защиты деревянных конструкций, расположенных в непосредственной близости от железной печи, являются антипиреновые пропитки и мастики. Такой обработке подвергают балки, несущие конструкции, пол и стены, примыкающие к печи. Мастика отличается более высоким уровнем огнезащиты, а пропитка – практически бесцветна.


Огнезащитную обработку могут проводить как представители МЧС, так и хозяева деревянного дома. В последнем случае перед началом эксплуатации печи необходимо будет получить справку от инспектора МЧС о соответствии ее установки требованиям ППБ.


Все ведущие европейские и российские производители твердотопливных печей в технической документации подробно расписывают правила установки оборудования и требования по пожарной безопасности.


Монтаж печи-камина с целью отопления дома или дачи

При строительстве дома перед планировщиком обязательно станет вопрос обеспечения отопления. В черте города или в крупных населенных пунктах широко применяется газовое оборудование, так как способствует этому близкое расположение магистрали и относительно низкая стоимость самого топлива. Альтернативой такой системе может служить электроэнергия или энергия горения дров и угля.

Использование электричества для отопления помещения не всегда оправдано в силу его итоговой стоимости, а частые перебои с электричеством чреваты неприятным времяпровождением в холодном помещении.

На основании подобных рассуждений в домах, находящихся далеко от крупных населенных пунктов, или в дачных домиках используется старое доброе печное отопление. Но современные печи совершенно не схожи с теми, которые мы помним из своего детства. Они прошли несколько этапов модернизации и отличаются высокими показателями. В данном вопросе мы не рассматриваем кирпичные печи, так как их применение не всегда уместно, строительство сопровождается затратами сил, средств и времени, существуют более эффективные для отопления устройства.

Современный аппарат для отопления дома

Металлические готовые печи – это устройства, совмещающие в себе функции камина, варочной плиты, духовки и, непосредственно, самой печи. Они настолько эффективны, что могут выступать в роли единственного в доме обогревателя. Отличительной чертой является то, что металлическая печь-камин занимает небольшую площадь и не требует заливки фундамента. Богатство выбора различных способов внешней отделки позволит подобрать для любого интерьера модель, обеспечивающую единую гармоничную картину.

Некоторые требования по установке

Легкость монтажа, которая позиционируется, как основная отличительная черта готовых металлических печей, не стоит воспринимать буквально. Функциональные требования и требования пожарной безопасности накладывают определенные ограничения:

  1. Во-первых, каждая модель устройства снабжается техническим паспортом, в котором имеется инструкция по установке.
  2. Во-вторых, существуют общепринятые нормы и их выполнение обязательно для безопасной и эффективной эксплуатации печи.

Металлические стенки топки и корпуса печи способствуют эффективному отводу тепла в комнату. В связи с этим корпус имеет высокую температуру и не может быть установлен вплотную к стене, особенно если она отделана воспламеняющимися или плавящимися материалами.

Минимальный зазор от корпуса до стены задает завод-изготовитель. В среднем, он составляет около 20 см от боковых и задней стенок печи. Чтобы обезопасить жилище от пожара и отвести тепло от стен внутрь помещения, поверхность отделывают теплоизоляционным материалом. Воздух обладает плохой теплопроводностью, поэтому нагревание поверхности стен происходит от излучения. Отлично отражает инфракрасные лучи фольгированный материал.

Теплоизоляция для стен дома

Допускается также отделка стен кафелем или рядом из кирпича. Однако кирпичная защита потребует возведения полноценного фундамента.

Существенные требования предъявляются и к напольному покрытию:

  • Проблема заключается в том, что монтаж печи-камина может сопровождаться частичной разборкой пола. Хотя масса конструкции невелика, чтобы предотвратить деформацию лаг при длительном ее воздействии придется в месте локализации печи под лаги поставить дополнительные опоры.
  • Напольное покрытие должно быть защищено от действия повышенных температур и от случайного падения вылетевших горячих углей. В моделях с закрытой топкой эта вероятность минимальна, но необходимо защититься от любой опасной ситуации. В качестве термозащиты пола используется огнеупорное стекло, кафель, металл или асбест. Площадь основания должна быть больше, чем площадь каминного пода. От фасада защита выступает на 50 см, а от боковых стенок – на 30 см.

Схема установки прибора и защиты пола

Строительство дымохода является обязательным этапом, которым характеризуется установка печи-камина на даче. Чтобы подчеркнуть важность этого этапа, необходимо напомнить, что дымоход является конструктивным способом выведения продуктов сгорания, обеспечивает циркуляцию и подачу воздуха в камеру сгорания. Основным требованием к дымоходу (кроме пожарной безопасности) является наличие тяги.

Часто из-за скопления холодного воздуха в трубе тяга отсутствует при розжиге печи. Приходится прогревать дымоход, тратить на это время. Чтобы избежать подобного явления, рекомендуется в качестве трубы использовать двухслойную систему с изоляцией. Особенно это актуально, когда дымовой канал сразу после дымосборника выходит на улицу.

Внешний вид дымохода

На этом требования не заканчиваются. Учитывая то, что трубы дымохода могут разогреваться до высокой температуры, следует обеспечить ее изоляцию в месте, где она проходит через отверстие в потолке и в кровле. Выполнить такую изоляцию можно несколькими способами:

  • На место прорези устанавливаем вставку из металла или асбеста с отверстием под трубу. Такая защита достаточно надежна, но не эстетична, так как вставка занимает большую площадь.
  • Можно отверстие в перекрытии сделать лишь на несколько сантиметров больше диаметра трубы, а получившийся зазор наполнить минеральной теплозащитной ватой.

На открытой части установка дымохода определяется расстоянием от трубы до конька. Некоторые производители печей публикуют информацию о необходимой высоте дымохода, так как она зависит от некоторых свойств печи. Универсальными показателями будут служить следующие положения:

  • На расстоянии не больше 1,5 м от конька дымоход возводится на 1 м.
  • При удалении от конька высота дымохода ограничивается линией, проведенной через конек под углом 10°С градусов к горизонтали.
  • Обязателен монтаж защитного колпака.

Введенные в эксплуатацию печи

Обвязка печи

В редких случаях обогрев комнаты печью происходит за счет конвекционных потоков. Сам статус устройства подразумевает максимально эффективное использование освобожденной энергии. Поэтому система отопления снабжается теплоносителем, в качестве которого может выступать вода, циркулирующая по трубам, или воздух, движущийся под действием принудительной конвекции. Подсоединение каналов теплоносителя к печи называется обвязкой.

Некоторые проблемы, связанные с установкой печи-камина, сосредоточены именно в некорректном монтаже магистрали. При водяном отоплении циркуляцию обеспечивает насос или она осуществляется за счет естественной конвекции. Во втором случае важно соблюдать определенный наклон магистрали, так как обратный наклон приведет к застою жидкости. В закрытой системе отопления (1-й случай) наклон не имеет значения, зато система предъявляет жесткие требования по герметичности. Даже небольшое количество попавшего воздуха остановит циркуляцию.

Водяной контур, которым снабжена печь-камин, имеет вход и выход для подключения к магистрали. Если они специально не обозначены, то необходимо запомнить, что выход горячей воды расположен ниже входа холодной.

Схема подключения контура отопления

Обвязка воздуховода не представляет сложности, однако укладка магистрали под панели или облицовка гипсокартоном – трудоемкий процесс. Печь, использующая воздух в качестве теплоносителя, снабжается системой вентиляторов, которая гонит воздух по магистрали. Регулируя заслонками подачу, можно направлять тепло выборочно в разные комнаты.

Монтаж кирпичной конструкции

Если был сделан выбор в пользу классической печи, то следует помнить, что строительство должно не только соответствовать требованиям безопасности, но и некоторым техническим требованиям. Еще до развития информатизации общества считалось, что подобные работы недоступны для людей, которые не имеют специальной подготовки. Поэтому профессия печника считалась одной из самых редких и востребованных.

Сегодня легко найти пошаговые инструкции, которые помогут получить функциональное устройство своими руками. Однако, по сравнению с монтажом готовых устройств, строительство кирпичной печки займет больше времени. Перечислим лишь основные этапы, так как подробные инструкции доступны в разделах под названием «готовые проекты».

Начинаются работы с определения размеров конструкции. От них будет зависеть площадь фундамента. После заливки основания с помощью специальной схемы-порядовки выкладывается корпус печи с основными ее узлами. Чтобы оценить труд профессионалов, которые поделились всей информацией, нужно знать, что в зависимости от площади помещения каждая печь имеет свои габариты. Производится расчет таких параметров, как высота, ширина и глубина топки, габариты корпуса, высота дымохода, площадь дымного канала.

Сегодня мало кто из начинающих мастеров занимается сложными расчетами, так как все данные представлены в готовом табличном виде. Выкладывая каждый ряд, получаем сформированный зольник, топку, дымовой зуб и дымосборник. Это всего лишь простая схема камина, печь же имеет систему каналов для дымохода. В этих каналах горячий воздух отдает максимально возможную долю энергии корпусу печки. Выполнить строительство этой части без схемы практически невозможно.

требования, виды фундамента и выбор места

Отопление загородного дома – одна из самых важных задач, если вы собираетесь проводить в нем время зимой. Наиболее эффективно это можно сделать, установив дровяной камин.

Однако деревянный дом – объект высокой группы риска по возгоранию. Поэтому крайне необходимо при монтаже соблюсти все правила пожарной безопасности, не упустив ни одного пункта.

Где лучше установить печь


Выбирая место для будущей печи, нужно принимать во внимание принцип ее работы, необходимость проведения дымохода, обеспечения вентиляции и последующего обслуживания. При этом она должна находиться на безопасном расстоянии от легковоспламеняющихся предметов.

Печи бывают двух типов, различающихся по принципу работы, – воздухогрейные и с водяным теплообменником. Первая – это железная печь, обогревающая воздух по типу русской «Буржуйки». Она должна располагаться так, чтобы обеспечивался свободный ход конвекционных потоков. Чтобы отопить две соседних комнаты, можно установить печь в межкомнатную стену или задействовать воздуховоды.

Что касается размещения печи с водяным теплообменником, то тут ключевую роль играет не место, а соблюдение техники пожарной безопасности. Контур такой печи должен проходить по нижней части системы.

Но независимо от типа печи, нужно обеспечить проведение к ней дымохода. Поэтому разумно выбирать то место, где это проще всего сделать. К тому же не стоит забывать, что при эксплуатации появится задача ухода за печью – чистка дымохода, топочной камеры, удаление золы. Соответственно, ничто не должно препятствовать доступу и полноценному открытию дверцы топки.

Но особенно важно, устанавливая печь, соблюсти технику пожарной безопасности, по которой стены из воспламеняемых материалов должны располагаться на удалении 110-125 см от печи, а полностью открытая дверца топки – на расстоянии не менее 125 см. Оптимальная площадь комнаты – от 16 м².

Таким образом, следует очень ответственно отнести к выбору площадки для установки печи – ведь она должна не только греть, но и быть максимально безопасной.

Фундамент для дровяной печи


Самый популярный вид печи для установки в деревянном доме – металлические, весом до 80 кг. Монтаж таких устройств не требует заливки специального фундамента. Именно простота установки является главным преимуществом подобных печей. Достаточно просто установить ее на крепкое негорючее основание.

Чугунные теплогенераторы весом до 750 кг, согласно требованиям пожарной безопасности, рекомендуется ставить на специально подготовленную подушку из бетона. Это необходимо делать из-за большого веса устройства.

Если же общий вес печи превышает 750 кг – установка фундамента обязательна. Такая большая масса, как правило, получается, если стены чугунной печи облицовывают кирпичом или другим тяжелым материалом.

Виды фундаментов под печь

Выбирая тип фундамента в дом, нужно учесть тип почвы, общий вес печи, размер площади, которую она займет, а также стоимость всех материалов и сложность монтажа. И исходя из этого, остановиться на одном из вариантов – сваи или бетон. Прочный фундамент – залог того, что печь прослужит долго.

В отдельных случаях допустима установка печи прямо на пол, но при этом не стоит забывать про пожарную безопасность.

Кроме того, обязательно нужно учитывать время года, когда планируется проведение работ, а также климатическую специфику местности.

1. Фундамент на сваях


Фундамент на сваях или столбах актуален там, где есть большая вероятность подтопления. В зависимости от бюджета и других особенностей, можно использовать один из трех вариантов – винтовые сваи, буронабивные сваи и столбчатые.


Установить столбчатый фундамент – задача, которая по силу не только профессиональному строителю. Но важно помнить, что свайные конструкции необходимо утеплить, чтобы избежать возможного скопления конденсата.

2. Бетонный фундамент


Нередко под металлические печи заливают бетонное основание с армированием. Это простой и бюджетный вариант, при этом он очень надежный и долговечный. Но нужно быть готовым в значительным временным затратам, поскольку требуются основательные подготовительные работы, а потом нужно время, чтобы смесь полностью просохла. Монтаж печи возможен только спустя примерно месяц.

3. Установка на полу


Прямо на пол можно устанавливать конструкции, вес которых не превышает 750 кг. Если камин не имеет облицовки, то достаточно подстелить под него прослойку из невоспламеняемого материала. Это если речь идет о размещении на 1 этаже. Для более высоких этажей необходима дополнительное укрепление несущих конструкций.

Основные требования к установке дымохода


При установке дровяного камина в загородный деревянный дом не обойтись без проведения дымохода. При этом очень важным условием является наличие пожарных разрывов от стен до дымоходной трубы не менее 38 см. Это необходимо, поскольку температура в дымоходе может достигать очень высоких показателей.

Из этих соображений наиболее предпочтительным вариантом трубы является сэндвич-дымоход. Он изготовлен из двух листов стали, между которыми расположен теплоизолятор, защищающий внешний слой от сильного нагрева. Если же труба выполнена из нержавеющей стали, ее обязательно нужно обработать негорючим материалом.

При выведении дымохода на крышу необходимо соблюсти расстояние между трубой и изделиями из горючих материалов не менее 25 см. Промежутки между трубой и стенами нужно обработать базальтовым утеплителем.

Также дымоход можно вывести на улицу через стены дома. Но при этом трубу нужно хорошо закрепить, чтобы исключить вероятность ее падения или перекоса.

Техника пожарной безопасности при монтаже дровяного камина


Как уже говорилось выше, соблюдение правил пожарной безопасности – самый важный пункт, которому нужно отвести отдельное внимание при установке печи в деревянном доме. Стены и пол необходимо тщательно обработать от вероятного возгорания с помощью огнестойких теплоизоляционных материалов, а также антипиреновой пропитки и мастики. Потолок лучше защитить фольгированным теплоизолятором или гипсокартонной перегородкой.

Строгое соблюдение всех перечисленных правил при монтаже печи позволит спокойно наслаждаться теплом живого огня в любую погоду на протяжении многих лет. На сайте компании «МИЦ» представлен большой выбор дровяных каминов как российских, так и ведущих европейских производителей. Вы можете выбрать сами понравившуюся вам модель, подходящую по характеристики вашего дома, либо обратиться за квалифицированной консультацией к нашим специалистам.

Как установить печь в бытовке?

Для комфортного пребывания в бытовке в холодную пору года в ней нужно установить средства обогрева. Идеальный вариант – электрические конвекторы под окнами, но не всегда есть возможность подключить бытовку к источнику постоянного электрообеспечения. Значит, нужно ставить автономную печь. А еще не помешает позаботиться об утеплении мобильного домика – это поможет сохранять тепло.

Выбор печи для бытовки

Бытовка очень компактная. В этом есть свое преимущество – для ее отопления не нужно тратить много ресурсов. Поэтому для утепленных бытовок можно выбирать печи малой мощности. Их сейчас очень много. При выборе печи следует учитывать такой набор критериев:

  • параметры;
  • подходящий вариант топлива;
  • требования к монтажу дымохода;
  • цена;
  • затраты на эксплуатацию.

Согласно этим требованиям, наиболее оптимальный вариант для бытовки – дровяная печь, более известная как «буржуйка». Он дешево стоит, топливо для нее найти несложно, установка тоже не принесет проблем. Единственной сложностью может стать оборудование стального блок-контейнера, защищающего бытовку от опасного открытого пламени.

Установка дровяной печи в бытовке

Монтаж печи начинается с выбора места. Лучший вариант – угол бытовки: печь в нем разместится компактно и не будет мешать перемещению людей. Нельзя ставить «буржуйку» вплотную к стене: минимальный размер между печкой и стеной должен составлять 30 см. То же самое касается кроватей – не допускается размещение печи возле спальных мест.

Печь ставят на подготовленное основание – с этой функцией справится лист толстой стали, на котором расположены кирпичи. Это поможет защитить пол бытовки от прогорания. «Буржуйка» обязательно нуждается в дымоходе. Лучший вариант – вертикальная труба, которая выходит через крышу. Если это невозможно – правила разрешают организацию горизонтального дымохода, выходящего через стену. Труба будет сильно нагреваться, поэтому нужно защитить отверстие в стене или потолке вокруг дымохода негорючими материалами. Если в трубе есть соединения, их нужно обязательно загерметизировать термостойким герметиком.

Важные тонкости

Лучше всего купить бытовку с уже установленной «буржуйкой» — это защитит от риска неправильного монтажа печи. Производители организуют систему отопления мобильного домика в соответствии со стандартами, пожарными нормами, правилами безопасности. Например, на стенах возле печи закреплены металлические листы: они одновременно защищают от прогорания и ускоряют прогрев бытовки. Также благодаря этому эксплуатация печи будет безопасной и в деревянном, и в металлическом строении.

Независимо от того, кто устанавливал печь, важно предусмотреть возможность быстрой эвакуации из бытовки на случай пожара или утечки дыма. А еще нужно выполнять «золотое» правило: не оставлять горящую буржуйку без присмотра.

Читайте также:

Установка печи-камина — самое необходимое, что надо знать!

Чтобы поставить печь или камин из кирпича, Вам потребуется нанять мастера, если Вы конечно не обладаете знаниями и опытом сделать это сами. Монтаж же современной печи-камина в разы проще и вполне вероятно сделать его своими силами. Сейчас мы попробуем Вам рассказать, как осуществить установку печи-камина и на что следует обратить своё внимание. В любом случае, Вы всегда можете привлечь к установке печи-камина наших специалистов, достаточно позвонить нам, по любому телефону 8 (926) 410-51-96, 8 (499) 394-61-08.

Установка печи-камина

Помните, что монтаж любого отопительного прибора, требует неукоснительного соблюдения правил техники безопасности. А теперь давайте рассмотрим, как правильно установить печь-камин.

Печь-камин должна устанавливаться на ровную, рассчитанную на её вес поверхность с высокой резистентностью к горению. Существуют модели печей-каминов, которые не требуют создания специальных оснований.

даже если производитель указал, что для установки печи-камина не требуется специальное основание. Подготовьте специальную площадку, то есть покройте участок пола, выделенный под установку печи-камина, негорючим материалом.

Как Вы уже догадались, установка печи-камина, начинается с подготовки основания. Для этого Вам потребуется сделать уплотнение грунта с помощью глины и пара слоёв кирпичной кладки или сделать цементную стяжку. Затем уложить гидроизоляцию и слой декоративного негорючего материала. В качестве такого материала, может выступать любой специализированный листовой материал или кафельная плитка. Важно, чтобы размер площадки был больше площади занимаемой камином на 30-50 сантиметров.

Теперь стена, у которой будет стоять Ваш печь-камин, её надо так же подготовить. А именно, сделать пожаробезопасной, для этого прекрасно подойдёт металлический лист или гипсокартон.

По сути все основные приготовления мы уже сделали, теперь устанавливаем печь-камин. И всё что нам остаётся это произвести монтаж дымохода. Да, а как же вы хотели, любое отопительное оборудование, в котором есть процесс сжигания топлива, требует наличия дымохода. Фиксацию трубы дымохода начинают всегда с её средины, то есть ставим кронштейн по средине трубы и фиксируем её. Затем, если есть необходимость, ставим еще кронштейны ровно по середине тех двух отрезков, которые получились в результате первой фиксации и т.д. В местах, где канал дымохода проходит через перекрытия, надо обернуть трубу асбестовым шнуром и пространство вокруг неё засыпать керамзитом.

Отрезок дымоходной трубы над крышей, не должен быть выше 1,5 метра. Также не забудьте сделать гидроизоляцию и приобрести дефлектор. Можно конечно и зонтик, но дефлектор помогает создавать дополнительную тягу в канале дымохода (Читайте о дефлекторе: тут).

Есть и другой способ прокладки дымохода, где Вам не надо будет вести его через перекрытия. Это вывести дымоход через стену наружу и прокладывать на верх уже по наружной стене.

Вот и всё необходимое, что надо знать при установке современной печи-камина. А теперь пора выбрать Вашу печь-камин вперёд смотреть каталог!

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Как установить настенный духовой шкаф

Настенный духовой шкаф обычно проектируется с учетом ограниченного числа размеров шкафа. По этой причине важно измерить проем шкафа и сравнить его с размерами духовки, указанными в документации. В некоторых случаях может потребоваться увеличить проем [источник: Frigidaire].

Осторожно : Если вы не знакомы с электромонтажными работами или местные законы требуют, чтобы для выполнения задач по замене проводки был квалифицированный электрик, вам необходимо нанять квалифицированного электрика [источник: звонки на дом Рона Хазелтона].

Вот как установить настенную духовку:

  1. Выключите автоматический выключатель, который подает электричество к духовке. Чтобы не рисковать, обмотайте автоматический выключатель лентой, чтобы предотвратить его случайное включение.
  2. Снимите дверцы старой духовки.
  3. Удалите крепежные винты и осторожно сдвиньте или поднимите духовку из шкафа. Вам может понадобиться помощь с этим.
  4. Обрезать электрические провода, идущие к старой духовке.
  5. Найдите электрическую распределительную коробку в задней части шкафа.В некоторых домах коробка находится внутри стены. В этом случае вам придется разрезать сухую стену, чтобы обнажить ее.
  6. Измерьте размеры проема шкафа и сравните их с необходимыми размерами, указанными в документации на новую духовку. Если требуемый проем шире проема шкафа, разделите разницу на два, а затем отметьте и отрежьте половину этой суммы с каждой стороны проема.
  7. Поместите новую духовку рядом с шкафом так, чтобы прикрепленный армированный кабель мог доходить до электрической распределительной коробки.
  8. Прикрепите к кабелю угловой зажим.
  9. Скрутите вместе провод каждого дома и соответствующий провод кабеля печи. Закрепите провода проволочной гайкой.
  10. Аккуратно сложите соединенные провода внутри распределительной коробки, установите крышку на место и прикрепите угловую скобу кабеля к крышке. Если вы ранее прорезали стену, чтобы получить доступ к коробке, полностью закройте проем.
  11. Поднимите и вставьте новую духовку в шкаф (попросите кого-нибудь помочь вам с этим) и закрепите ее винтами.
  12. Прикрепите дверцы духовки и любую входящую в комплект планку.
  13. Включите автоматический выключатель [источник: вызовы Рона Хазелтона на дом].

Как установить одностенный духовой шкаф | Руководства по дому

Духовка с одинарной стенкой отличается от серии тем, что плита и духовка являются отдельными приборами. Духовой шкаф с одинарной стенкой может быть установлен на высоте, обеспечивающей доступ к духовке без необходимости наклоняться, чтобы дотянуться до духовки. Духовые шкафы с одинарными стенками могут быть газовыми и устанавливаются в высоком кухонном шкафу, поэтому доступ к электрическим или газовым соединениям за духовкой ограничен.Вы можете установить одностенный духовой шкаф в кухонный шкаф за несколько часов с помощью некоторых ручных инструментов.

Установите одинарную электрическую настенную печь

Выключите прерыватель, который управляет электрической цепью духовки. Держите бесконтактный электрический тестер рядом с проводами в задней части шкафа духовки, чтобы убедиться, что питание отключено. Если индикатор на тестере загорится, отключите дополнительные выключатели или главный выключатель в доме, пока тестер не подтвердит, что питание в цепи отключено.

Измерьте ширину и высоту корпуса духового шкафа рулеткой. Отмерьте и вырежьте грубое отверстие в шкафу сабельной пилой, оставив зазор 1/4 дюйма с каждой стороны.

Снимите крышку с распределительной коробки в задней части корпуса печи с помощью отвертки. Выбейте отверстие в крышке с помощью отвертки и вставьте в отверстие зажим для проволоки. Затяните стопорную гайку на резьбе, чтобы закрепить зажим на пластине. Вставьте провода от духовки в зажим и затяните винты, чтобы удерживать металлическую защитную оболочку кабеля на месте.

Снимите 3/4 дюйма изоляции с концов проводов электрической цепи и проводов духовки. Соедините черный провод от коробки с черным проводом от духовки с помощью гайки. Таким же образом подключите красные провода, а затем два белых провода. Подключите оголенный провод от коробки к зеленому проводу от духовки. Если в коробке нет оголенного провода, подключите зеленый заземляющий провод духовки к белым проводам в гайке. Заправьте провода в распределительную коробку и закрепите крышку коробки двумя крепежными винтами.

Поднимите и задвиньте духовку в корпус духовки, пока фланец не будет прилегать к поверхности шкафа. Предварительно просверлите пилотное отверстие в каждом из четырех монтажных отверстий с помощью сверла 1/8 дюйма, затем затяните крепежный винт через каждое из отверстий, чтобы закрепить духовку на стене. Защелкните любые накладные детали, чтобы закрыть крепежные винты. Наденьте дверцу духовки на петли, откройте и закройте дверцу, чтобы проверить ее работу.

Включите выключатель и проверьте духовку.

Установка одинарной электрической настенной печи

Измерьте ширину и высоту корпуса духового шкафа с помощью рулетки. Отмерьте и вырежьте грубое отверстие в шкафу сабельной пилой, оставив зазор 1/4 дюйма с каждой стороны.

Оберните два или три витка уплотнительной ленты вокруг ниппеля газового клапана, навинтите соединительный элемент газового клапана из печи на ниппель, затем затяните соединитель с помощью разводного гаечного ключа. Откройте газовый клапан и проверьте соединение на герметичность с помощью жидкостного течеискателя.

Вставьте вилку духовки в розетку переменного тока внутри шкафа.

Поднимите и задвиньте духовку в корпус духовки, пока фланец не будет прилегать к поверхности шкафа. Предварительно просверлите пилотное отверстие в каждом из четырех монтажных отверстий с помощью сверла 1/8 дюйма, затем затяните крепежный винт через каждое из отверстий, чтобы закрепить духовку на стене. Защелкните любые накладные детали, чтобы закрыть крепежные винты. Наденьте дверцу духовки на петли, откройте и закройте дверцу, чтобы проверить ее работу.

Проверить работу газовой духовки.

Справочная информация

Предупреждения

  • Не пытайтесь подключить электрическое устройство к цепи под напряжением. Всегда выключайте прерыватель, затем проверяйте отключение питания с помощью бесконтактного электрического тестера, прежде чем начинать работу с проводкой. При установке газовой духовки проверьте соединение на герметичность, прежде чем вставлять духовку в шкаф.

Writer Bio

Крис Бейлор с 2006 года пишет на различные темы, уделяя особое внимание деревообработке.Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшие покупки для электроинструментов в 2009 году» и «Лучшие покупки в 2013 году для моечных машин высокого давления».

Как установить электрическую духовку

Хотя газовая духовка требует меньше электроэнергии, электрическая духовка имеет множество преимуществ перед газовой. Электрическая духовка снижает нагрузку на систему охлаждения вашей кухни, требует меньше обслуживания и вентиляции и, как правило, готовит пищу более равномерно. Имея средний уровень знаний по обустройству дома и следуя инструкциям, изложенным ниже, вы можете установить электрическую духовку самостоятельно.

Шаг 1 — Проверьте свои местные коды

Перед тем, как начать, изучите местные электротехнические нормы и правила, чтобы убедиться, что ваша печь и проект электропроводки, который вы хотите выполнить, допустимы. Кроме того, проверьте свою главную электрическую панель. Ваша электрическая духовка должна работать от индивидуальной заземленной цепи.

Шаг 2 — Выключите питание

Найдите распределительную коробку, которую вы будете использовать для подключения бытовой электросети к духовке. Вы должны убедиться, что цепь, в которой будет находиться ваша духовка, отключена во время ее установки, иначе вы можете серьезно травмироваться.

Шаг 3 — Размещение устройства

Перед установкой духовки вы должны установить ее примерно в окончательное положение.

Размещение настенного духового шкафа

Если вы устанавливаете настенный духовой шкаф, установите его в правильное положение. Оставьте кабель достаточной длины, чтобы можно было выполнять соединения, не создавая напряжения в проводке.

Размещение отдельно стоящей духовки

Если вы устанавливаете отдельно стоящую духовку, переместите духовку так, чтобы вы могли расположиться позади нее, не подвергая излишнюю нагрузку на кабели.

Шаг 4 — Найдите провода

Снимите крышки с соответствующих отверстий для доступа на распределительной коробке и установите на них соответствующие кабельные разъемы, чтобы надежно удерживать проводку на месте. Найдите четыре провода, проходящие через большую оболочку с задней стороны духовки, и удалите от 3/8 до 1/2 дюйма изоляции с каждого провода для правильного соединения.

Шаг 5 — Выполните соединения

Предупреждение: Неправильные соединения могут привести к короткому замыканию или возгоранию, поэтому дважды проверьте надежность всех соединений.Выберите соединители подходящего размера, чтобы обеспечить надежное соединение проводов.

Затем подключите провода, чтобы духовка заработала. Если местные нормы и правила не допускают подключения заземления рамы к нейтральному проводу питания, подключите белый провод от духовки к соответствующему белому проводу, идущему от панели. Заземлите зеленый или медный провод духовки.

Использование соединителя заземления рамы

Если местные нормы и правила разрешают подключать соединитель заземления рамы к нейтральному проводу, подсоедините зеленый провод, а иногда и медный, и белый провод от духовки к проводу заземления источника питания, обычно белый, внутри распределительной коробки.Закрепите соединение на месте маленьким винтом.

Затем совместите красный провод от духовки с соответствующим красным проводом от источника питания. Повторите этот процесс для черного провода. Наконец, соедините их с помощью соединителей проводов.

Шаг 6 — Завершение работы

Установите крышку на распределительную коробку, затем снова активируйте прерыватель цепи и включите электрическую духовку, чтобы убедиться, что она работает.

Если духовка является автономной, переместите ее в соответствующее положение. Если все работает, теперь вы готовы начать пользоваться электрической духовкой.

Импримир

% PDF-1.5
%
1 0 объект
> / OCGs [17 0 R 80 0 R 142 0 R 204 0 R 266 0 R] >> / Страницы 3 0 R / Тип / Каталог >>
эндобдж
2 0 obj
> поток
application / pdf

  • Imprimir
  • 2018-08-21T16: 11: 15-05: 002018-08-21T16: 11: 15-05: 002018-08-21T13: 21-05: 00Adobe Illustrator CC 22.1 (Windows)

  • 200256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9w 0AAAAAABAASAAAAAEA
    AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
    DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f
    Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAADIAwER
    AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
    AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
    UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE
    1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ
    qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
    obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
    0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo
    + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A7Z5s85avoEnl2OKJ78aw
    JfrDNcWVqY / SiWSqCZV9SvIkhegB9gSrB1 / PTzYt7ZpNoca217xeIjWNJ9Qp6Id / TrRXHLcNVRxp
    tU4q9i0qSe / 021vfrUsbTxq8kStby + m5Hxx80QqxRqqSPDAqpdw3UUSst7NUyRJusPR5FU / 7r8Di
    rybzF + c3mHR9U1CyNlbyJbX0lvbSzatpdt6tvGWjeTjLQq6Srupp1pscKo3Q / P35pay8VzZeXPW0
    a5jhNvqVtf6fcxmTlGlwvJKKyxt6gqD + z0PTFWQeVNf / ADC1C9t7TXvLt1pMbxu82oC5s5YlZWIR
    fTVPUq4APtXArMIxPFexxNO8ySRyMQ4QUKMgFOCr / OcVSbzn5sj8vDTzLaahcRXkrRyTafAJxAqr
    X1JuQbilaCuKsVX84rF5kij0bzUxkTkjnSlVeRcIEqyCh45cvs0712xVq7 / NayfU10eXSPMjW12V
    t / rf6PVYi8wIK1ZF2ApU9d + mxwqwaKy / L5rmK3PlzzxHJFC1fQF56MZjTeGMpIvKqxhV4DiQFpiq
    deW / LHknzNqZsJdK826VdqlTJeyXdvCUgVY0JmR / TZmQIKmpNOppir0ny15B0ry4Jf0ZeX / 77d / r
    Ny114Vp6 / qUrxHTAqefVJ / 8Altm + 6H / qnirvqk // AC2zfdD / ANU8VRCgqoBYsQKFjSp9zQAYqoNb
    TsxIu5VBNQoEVB7CsZOKtfVJ / wDltm + 6H / qniqQ + aPy80XzNJaSatPdvJZCVbd4ZfQIWfh6ikxKn
    IN6S7NttiqTr + SPktC / pS6jCsnPnHFezRxkuzOTwQqlechYGlQdxvhtWm / JHyg0ol + t6usikkOup
    XSmpFK1D9aY2rMbLSTZ2cFpBeXAgto0iiDmN24ooVasyFmNB1JrgVW + qT / 8ALbN90P8A1TxVfFBK
    j8muZJR / I4jA / wCFRT + OKvJvNfnL8roL2y03zdc27alpqIbSK6ha4kh9aKKSsbJYvSqsnxDao8Va
    hVJrjVP + cere2kmkttJ + rRsscsi2IIDNSnSwq1DsSteJqDTfFWQaf + cP5a2FnFZ6frUdvZQ2 / rxx
    QwTiOOIhpN + NhRCQpIVqMew3GKrm / O / yDcRxf7nZGSUrLAUt7puYj / e1XhYNsOBB91YdjirG7zzn
    / wA48XU8lxfHTJLnUJpGnmn09 / VeUuC7SM + ncwC / 7TbVr4HArJbb88 / y6aGMweYQkLsyIfQuI15K
    AzfasFp9tfpI8cKsr8u + aLLzJFJJoerwX / oBDcRxTx + rD6leCzRG2EkTHi3wuoOx8MCpzbJdJqCf
    WmLsYpPTPNWAAaPlssUXtiqF8zqv1d3Mot / TtZ3FyYPrRio0VZFho3Iha02xV5jH500uaNXh896P
    MIVke / kg0cyRoDtEeStIIlDGr8yagEjiAaFUd5b87aPYarcW3mXzDZ6nAIgY5IdEubSONzWRi9xw
    kgKhKKPiHvvirMNL83 / l1qmopptndWjahIHaK1liMMjhh5EosqIWHLpT7Q3FRvgVKPOEfmWLy5eS
    + VbWKbVo9S4KrQ28tLcGrqq3EkCfQHr4YVY15d1D83I7kX2teXxe2Co7fo6K0060mZ6DiC5vJioB
    JNCK / DvTuqz3QdTl1C4S3v8AyfdaS5UmS4nFjJbqwqQnOKZ5GJHcR8a7VwKyH9Gab / yyQ / 8AItf6
    Yq7SwBploAKAQxgAf6gxVhN7pWtDUdSngvreCG4lLWwlt4ZfTPOQMG9aSNWLvHXbtXuagoS9rfzP
    aW1xdahr + m + lFBNVo9Os41U8F9OU8rqU1RlYsNwwNBTFKrHpXnSS + EVvrOnMkgRYkk061k + JYy8r
    MYZwVDMCFHFuIpUk4qwPXvPfmWx1e406213R7hY2aISQwaIX9YME4CObVIZOtftRgg0FDirNPKH +
    J / M9jf3VrrGnQGG4ktlt306zmmt2VgaTG1vbmNmC9qqa1qOmKp0nlPz4tjOj6zpUl6eRglGlqiA /
    sAr6rED + bc4qy8aXpwABtYSe59NP6YFUZbO0hurNoYI4mMrAsiqpp6Mm1QMVY3qMl / p1vYT2mj3e
    rG4hoxsSCYVUIVRzc3tuSGr8PGv2d6YVQ0E2oXWqLZT + VtQiiaXidQlFubcENX1DTUWl47AiiV9s
    VZE3luJlKMYijAqylZiCp6gj1 + mBW4 / Lkcf92Yk / 1VmHanafw2xVieoeffy / 0rVbvSL3XIrbUbEk
    3lu0F / WPiEbkxD8ah2k4mtGrtWhwqp2v5hfl5dLAsGsq3qlmjQ2upKVMahizqzAx / AVIL02K06jF
    XD8zvy7T1XTzClFVW5xwaiwlDEKvosrkTfE6r + 75UJA6nFWb2URju4mZ / V9aF2jc + sCqhkqOMskl
    K8h3B2wKt1tbpklW0KrcmzufRLCRhy / d0qIisn / AGvhirxW4fzg6yCCJTPeRCNrWR / MaxQ3MaiVH
    9YCJY4 / TYhgkScnHEtWuFVU6n5reOK6WLhPPzs2DnzFJFHK7RFH9MxQq0YjUszFFFaLyFWOKonyi
    / nC11JblrqKOVwsQmuYPMN9EUCnkwtLiRESUrCp9QtX4ipqTyZV6guhaLrdlqFjrFjBqFmb6R / q9
    zGsiclpRuLAiowKx7zt5I / L / AEjyxf6qnlbS55rRPVVZbSJwWZlVmbeMsx7ksCe5xViumfmF5j0W
    2h0fS / K01lFGT6OnW + kNHw5tzYiMXwAq7n6cKvUfJmuz695YsNWuIxFNdIxkjUcQCrsn2eUlPs / z
    H54FTHTP + Obaf8YY / wDiIxVjmrStCPUW2e8K3Sf6LF6fOT / SLn4R6rRpv7sMKptpekae + jWkdxa2
    8pa3jWWkKqrVQA / CedAfCpwKgFKL5vhhjs2tY4kIV6RqktUc80CMxp2 + IA4VT19O091dXtomWXeQ
    FFIY0p8W2 + 2BUF9SmluroxTmKNJAqwAFEqY0YtWIxOWJbfkx + WKrYrWR5JkitYbV43CNPFK4Ykor
    cmCpHzpyGzNirBfzE / NibyPc21jcyG6ubhpJAyWiTfuIViklJVbq2ZeKs + / FvH9lgSrJvJfmoeaP
    L2javxdZJZCsweE2x9RYH50haSdkFegLnxBIIJCsZ / NjRNJ1Pyzo3120iuZVjMUXrTX1unCVEMiv
    JYxTtwPpqWD0X4faoKsX0HU7VZrTS7nQ9DuiVQy3DNqtxKywuzwobl7GQO6P8Q5PUfaA74qzny15
    Xs7KaDUdM8kaRp / NIbiC4hmMciu0bgng1pGyMiylQetCenQqsz0241eYz / pCzitFVl + rmKczl1Kg
    sXBji4ENUUHLxr2wK8Z846fqEv5hzypJ5oktLieOJ1tZrmKzjIKDnFElmUZURXbeSjEAFuLkgqqf
    VbKFmi + v + cmVp3QCOzuvTAhArHypQqacg1dyTxP7IUJl5R8uabrmqkx6z5pMFqy3LwalHPZwy7mq
    1kSMsCxVio2 + EBaAEYpeqSf8dKD / AIwzf8SiwKg9dR3ilRF5s1ldD0 + Bl5A + nVQitGWLDYAMMVfO
    ttbafaQWjroOpkRTm5eF9J1KJ0vJ / Ur6k0moClBLGjGV2VuTfFQ1QqjFsraW + QXXljU50PGO456b
    esJFmIQTB5NQalt + 8b90QzIGaoHJqqsp8n + XNThuYrzSPLy28qvDaW99qdlI5gazMkDXCpNqBlWJ
    k2Th8dXZiGDElV6voXLjfciC31yWpAoK7dt8CvM / zH0byBoNve2ml6W9v5g1G1CR / VEm9GOCSblu
    ikQqpaNjxVeo6YQhefzUjM31r9CzCXnz4Bm5VrWnP6pyp / s + m2NKnH5R + adNk0Kx8vSLNBqdusnw
    SxMqPWR5DwfcbL1Bp9OJSzvTP + Obaf8AGGP / AIiMCsa1pikZYNa1WcSejey + jHMkdxceoisVerUY
    dqb74Vb02 + 0ZtJt4ryPR1kMSLNF9ajYfDQ0b93Q7gHvv49cVQ2jXVxd + aorn / cda2dZYUs7aZZri
    R1Vv35MZC + myrtVeXStKbqGbYEsV1C71X / EU1naXAjhYLI8TKaOSYIvtoVkX7fUN9GFVFdO1O81e
    WNHTTZIpJBNPFI1xK49G2KgSSJG1Pj / hihM9H0mD61qh21jfzw3IVJrgBqBreFzxWnFdzttX3xSm
    U8UcctkkaBFEzUVQAP7mTsMCvOPzct9IuPKmhwap9W + ru0dTeCIxrwRX5sJb7TaqpUcgrOSNuO + F
    Xndr5f8AKVteNdLZaXCLZvtr9V4WqguZoZv9zD / vAs4ViqcalT8S / YVZp5W0dNWuJ7HTbby3ENLb
    laomnBhDIeLOKQajI1SshDDilOXetCq9V0jS4NOs1ijiiilcK1z6ClI2lCBWZVYsVB4 + OBXmXmHy
    x5jfzRrV9a6cJfrU6G3uRp1hKxjMMETBpGljkkRTVvjIfY0X4V5FULpv5Q + abrSg1 / qVifrrLcXW
    nX2j2BoSKtHKLYJHzBoeYLfEB2xVONL / ACl1G0vY5GvdOgt1uIrhjaaXapcEwMskdJHWRRxeNRXh
    UAbEEVxVn0MUsVzZxSzNcSpbyq87hVZ2DRVYhAqivsMCpH56vfqZ0 + Z3mSANKbkW7SpI0aIJGUGD
    97vw6JucIVgMPmPzELayZYZ3Vz6d5Lcv5kVw785EZFjhUcBGoBJAo1QTXbFCnB551aC2U3unTXF2
    7hVt4LjzTCeAB5uQ1lM4h3aVUV + KhNMUsh8pa8 + r6z + jNU06 + 053VxC8V7r8oMkY5MsjXFrZxRrx
    qVYvRj8IqcCqNz5k1jSfy8TUrSR5b036xkm6tLZ5SdlRpr9JIv3jBVY / b3JBrsSqU3P5ieci7iJZ
    1aGM + tEl9onOkspihkCSIDyYpVKtxoWDVYAYqhtL / MXz3cX1R6k1lFDMD6mpaH6sjQcELKkNuYy3
    q / BtMFBJqF + HFWQ / l15r81eYdSiW9knS0tEpNJb3Wk38EzFSVaeS2ihkjEkbRyRcEWtWqFXjyCvR
    tM / 45tp / xhj / AOIjFWIeb9L0nUU0pdRTmttfyXFueIYpMl4gV1qycGAYgP0Wu + 1cKvnzzR5suIPM
    17DFS7jbjHcFr26EscCTpA6LFDcyD1W5IyFET / JDHFXsv5PX2h4 + kaXcWBuBcrM63vqzwyK80lsZ
    pGVBPcyhf3g4h3qB7UOKvTLzUIrVkV45G5gnkooigfzSMVjXrsC1TgVieqJrL6xJqVk9nGhKR8Zp
    v3hX9zLyTYJUcB + 0R298KF2jHXbu51BxdpZXvrstv9Zt2DSfuouR9ItHyTjEtCtG8aVxVkOi2tzb
    yaj9YuPrMklyHL8FjoPq8K8QF / 1cCUVd / wB / Zf8AGY / 8mZMVSy / 8rWepW1pb6nBZ38diVe1 + s23q
    GN0XiJFrJ8LgdxiqFi8geXojWHS9MiIRYx6dnwoiV4oOMg + FeRovTFVbQ / Jmk6CztotlYacZAQ / 1
    a1MQNaVqFkHXgPuxVN / T1L / f8P8AyJb / AKq4q709S / 3 / AA / 8iW / 6q4q709S / 3 / D / AMiW / wCquKu9
    PUv9 / wAP / Ilv + quKtxW8 / riaeRHZEZECIUFHKk1qz1 + wMVYr + Zem3uoabDBa27zl1uI34wC6VfVi
    9MM8LUWRatuhPxDCFeMt + TuvAr6cgIEpJD + VNM3jqKDZftda9vlitpnpX5V3Iia11qOS6tlJe3e1
    8s6dBKrMRUfGJogpA3Cx8q / tU2Ktsp0TyV5Z03U / rs2iahfhWjliil0fToeNxCwZJ / UtoYZTJyqf
    tU3O1NsVVtUTUbH8vreIyJp14dRRXS6lu7ZuEkZMqK1mySCX0izLX4QRXqAcUMf0n805X06CzsL /
    AMvSkMkeki7N9NO9nGV5SSer + 9kcqJDXs3wt8StilVj / ADY1vhJPDd + W7i2muorazMNpqRX03dC /
    qzRiVD8LMvNRwDD4iDVAqynyV5v8yarrzWSSaHc21uoOox2aXNtdKpCIkoSUv8HNZSKjccQD1JVZ
    / pn / ABzbT / jDH / xEYFY15hkjQaeZIklBvZAokLgBjfR8SvAqeYP2Opr0VjthV89edLrzxBqOpxRa
    rLaWjlZ7ER6mYiIVY + qJBcP + 7o8caq4UcG4 / zPir23yN9an8r6dDbXc0l / W4hOpyyvORcrDKnJwA
    9uWjYUYV6jp2xV5e3nz867qxkt72G6m4UgJOmOUcszMz3CtZgf3aCNfTR0DtVhQrRV7v5Mt9Qi0x
    31KX1tRnZJLmVo44m5NBGeLLGqLVa77da4FVr57iN5pLaL1rlLlmgi2 + J / qR4jcr398VebeR / Mn5
    oz + aYYtWmguI0WL9P6LD + j3ngluFWh2B6UwljWBog7cw1VZgOTUCFXrN3 / f2X / GY / wDJmTAqJxV2
    KuxV2KuxV2KuxV2Ksd86x6u + lXI0aJZ9XFncHT43SOQevyjCHjKyR7V / aOKvP9N / 5W7HqNut / piX
    dn9ZSK59GxsICIuVXf8AeXDfDwp9mtD3PQFXoXluWXVLaSXUvLR0SRCAkFwbaVmBFSawl1h44FTf
    9Gab / wAskP8AyLX + mKsD873LWfluVork2SfpqOJnjkeI + mxClBwt7qoK7U4qKb81phVgmiX3llrM
    y6j571GzuJBHIGgna4kUs71iEbWUVOMpaMc4eRai9VVQq1cXH5aRz2hm / NLXH + uB3RY2kKOOfrs8
    hit / 3aryG7FQEqNl5Yqy7yfqnkbS9dMsPm7UtVvJ3XTpYr5ZpIhKIo + IFYVSHl8LclKqzGlTsMVe
    laZ / xzbT / jDH / wARGBWOa88yJZNFI0R + tTBmU0BBvELKx5LQcQf6r9oFXgHmfy5aQ61fX0lnM51F
    44ri5i + sPJChqySw + hZzVk9RGNGkahVPi3Wir3PyZpltpVrpNhaXc13bI8kqPPJykpLFI5LL670 +
    JunDbptirOMCpVeJpcly0y34tbofBI0UqrUoTQSKdm4mvXFUrZb83qN + mrU2xm9VplMYk3gMf2TV
    etKUPfCqb6XFpMDyC3ulubmZi7yPIskp2ApUb0ogwKibv + / sv + Mx / wCTMmKonFXYq7FXYq7FXYq7
    FXYqxrz5PaweX9UluzELVdLvvrBuFeSH0 + KB / USP42Xj1VdzirwKCfypC8q30lgPrkAVreW41mWc
    xwyktEyzqrSBpZXiiQpydQ32uVAVWO / lcX1tZyR6P9QuYaWaxfpeaJozcNSNXhj + rJG7mDnUf5L8
    gVYKp9 + Weo6fFrkI0 / R9Dv7yCJbRGs21Q3HrxyhpJBNcW0qJCziUq7txeQbyA1xV6X5r03WNQ0G8
    t9LN1DqJv5ZoHt7iaz2KtET68UF0Dx5EhSh + IA7UBxVI7DyL5hu3cajrmsabEv75DbzPcO88srSl
    SzWsZWKCiCMDZh8LDiKFVNx5AQRKB5k10ThkaSYB6SBV4srx + l6dh45cVHtuBiqmn5b2PrpLNr2v
    Sqtyt0YvUuo1PFOPp8kVZAnfiG417Yqz3TQy6dahgVYQxgqwIIPEbEHcYFQ9k7idEB + BjeMV8Stw
    AD / wxxVX1Cb0bb1S4jVZIubk0AUyqGqT2piqVat5kFvLbxRRMEkuYoZJnqnV46hUoWaqyeA9q4VT
    QLNdbyAxW56Rbh3 / 1z + yP8nr49xgVrSwgtSsYARZp1UL0FJnFBTwxVLodQRtNs7d4Zo5R9UI5Rsy
    FTKgB9ROUe / HoWqO4GKqGkX1vdz2nol6wLBDKHjeMh2gnJoJFUkb7MNj2wqnV3 / f2X / GY / 8AJmTA
    qJxV2KuxV2KuxV2KuxV2KpB5tci1kiAYiezu42MZnDhQiuxT6t + / LUT4RH8Vem + KvLtO0G + 1zUXS
    1vpobSMKLi1mTzFYzVnuAzPHNPNBCG5v1RC3D4dgdirJrK08vXGtiwiGrR33ONUMsurxQkxpJIoE
    skCw7qrFjy32B3pirF4fOHlfQ9S + qC31c38U8DRWk / mWJnkflzVRFcX6uVY7OjqA / QhtsVex6HcG
    50yO4KGMzNJIYyQSvKRjxJG21cCo / FXYq7FXYqltn / vXF / 0e / wDUQuKrfNDsmg3bqpdlVSEHUkOu
    2KsJ1u + mutYeVVuIri3uo5I6x / ukCrbGg9SNXDHdjVQKDr0qUPSsCWI3dzDG5e5SS3iF40ZltQRN
    Mss5hoz0SUKperelWgAPIbjCqh2G / vJrjSNL06 / iVQ6HgaJPPFGvPisckiGoWIsTyDeC0 + IKE10p
    7prmBbgIWgdIOcSSIh9OKfYBy + 6hgDR2Hv2ClOLv + / sv + Mx / 5MyYFROKuxV2KrXkjjAMjhAxCqWI
    FWY0AFe5xVdirsVS7V / MvlzRgp1jVbPTQ1OJu7iKAGtaU9Rl68TiqtpusaTqkby6Ze299FE5jke2
    lSZVdTRkYoWAYdxiqA8w22sST2M + lqDLAzmRiUACsACPjrUkVp / nVVjflny35p0ixubZ7Wzj9e7W
    646ZBb2KEhkLNKCZ / UkIT7e3ywqu0fQ / ONr5ivdYu4LJmvIUjZ7SCCG7Ypx / vblml9RAQ1F4Dtv4
    qpJL + XXm2XzNb6m93cjTkMT3Fkt9co5eJPh5GO4jtwvMfZaA / Dtir0Ty8ph01LOVlN3bVW5jDq7I
    zEuOXHpyVg3yOBUzxV2KuxV2KpZAt1FOHNrK3BrgDiYqMJZg6sKyA9F8MVXagJry0e2a0nVXK8iD
    DWisGNP3ntiqCu9F0 + 5 + J9Kczs8byzkxepJ6bKaO / q8m + FaDkdsVRkt1dW8TzMsqRRqWd5zblEVR
    UsWEiHYdycVUEfVVhaGTSxOhkeSrSxqCTIZFPh56UPucVUZItSmQQz6QjWiU9O0WWIRin8wp8Xy2
    HthVFCXU3lt + emmKKBi1Eljb9hkAAJQftYFRLNcTXFt / o0kSxSF3dzHSnpuv7LserYqjMVdirsVc
    QD1xV2KuxVZJDDJ / eIr / AOsAfbv88VXIiICEUKCamgpvireKuxV2KuxVwABJAoTufc9MVdirsVdi
    rsVdirsVdiriARQ7g4q7FXYq7FXYq8 / i83 + eZKkeUtWdfT5KVn05Pj5kcCJxAR8FGr9HXCqu / mnz
    gjKf8K606OnIcJtJ5qwZlKurSKB9kMOLHY9umBUon8pw + cvMhuPMPl7WtMkS3MC6g95aJC8KMxRH
    jtJWJas70qm1TvhVMYvyR8mQxCKGbUooVCBIo76dEX0wqrwVWAUhUAqvao7nG1cv5JeUEl9VLrVl
    elNtSugKEgkU59DTcY2rNvqk / wDy2zfdD / 1TwK76pP8A8ts33Q / 9U8VVIYZIyS87zA9A4QU / 4BVx
    VLfMF / qtq1klhZy3QnkK3DxMq + kgWvNuUctanYDbf2xVjDebfPKShH8o6sUUBpZUuNMZQu1eIqHc
    gH7PGvhhVT / xL56u7O4WbyjqaxsTGIzdacGlhdZPiXYFT8K1VuNOX0FVhSfl9yubNP8ABfmOCAkQ
    u41yBRBHxRahIrgjhtxotPhXp0GKtnyZ66JNc + T / ADLGQBHM0esLWsS + ijcUlV5AwjVeZTlQVIpT
    FXqPlryDpXlwS / oy8v8A99u / 1m5a68K09f1KV4jpgVPPqk // AC2zfdD / ANU8Vd9Un / 5bZvuh / wCq
    eKohQVUAsWIFCxpU + 5oAMVUGtp2YkXcqgmoUCKg9hWMnFWvqk / 8Ay2zfdD / 1TxV31Sf / AJbZvuh /
    6p4qknmryDo3mm3t7fWZ7qaO1lE0Bil + rssg25B4Vjb8cVR + j + XotI02HTrK9uvq1uCI / WdZ5PiY
    seUkqu7bt3OKoz6pP / y2zfdD / wBU8Vd9Un / 5bZvuh / 6p4qviglR + TXMko / kcRgf8Kin8cVfO15ee
    Zp5r8R6d5h9KBp1UW8qxiRzOwj9H / cc1YlhUPWNnYA8aO2FVDUNQ1yOaL6tbeabhhGjgKRxdJI3B
    JCaZLxuA6f3T8R09wFUy8t + ZPMtjr9uIPLut69JcxIkkGqMYEiNwY3JZY9PW2VoV7mUdWU1 + HFXp
    PnyzvBWHSLe4MvpxP6OnpD6h / ekMeMo4UpsT1xV5XN + ZOqnUwE1SWGC0Z4Z1 / Q + nS28jT3DWdseY
    uTNWKUEvQioXsTTFURoH5r6TqEd2y6rql8ViZIRb6Zo8JDGZlEgM4UcqMpQPRSo / acOAqyjyP + YX
    lvXNbt9Mt5dRu5eMXri / s9Lt1DNGFcM0fpNyjkKLKsasVdwOn2VXq + mknTrUk1JhjJJ / 1RgVhX5v
    tdLo9q1st07rLUrZXNvaTU5IKq9yGjala8CPi6dK4QryZpdZiL2sUvmJ7OMD6jPJe6UbgyQxy1Er
    CJ / 3cvwAFwx5fa4 / tKoqya9WaPmvmGOGViaPqemTGF3DRsX5KKovISKAzbilFFAVDPrLRfLdvqUV
    3N5xvbqGKf1zZSi2ELjqI39O3R + APYMPfbFLPNDuNPuI7qbT2je1af4GipxqIkDDbuD1wKmWKuxV
    2KuxV2KuxV2KuxV2KuxV2KuxV8sa1bJFqV1BbTaJ9Y5XEt3HPp0ayXMUpeXiC2nXHrvbMsTD0 + dW
    B5itKlUNomq6rJd2slnqWgXoEVukkh2CW1MaskzJI8gsGdS1XKn4E4naOsi4qi / LNzCNT0 + PzL5i
    06K1eJLYW + maUpkZ1EY00xRS6YGZvWd3Cb / EDQDg6qq + i9Oura61eGe25eg9j + 75xtE1BLTeN1Rl
    6fyjAr5vvB5kTzLqMv1bQJoree4Syinj0V5maSRCassiUKy3VY1PxNzIkKsythV2j6L501huENlp
    uoxzeuH + rx6JJcPBLcKq + v6UcsbGH97N8JozijDlXFXpf5ceTfzE07VDNf2 + lWdvEkUb3ZsII55v
    TYMyJFatHwRlclWaSqyhvgKEDFXq2mf8c20 / 4wx / 8RGBWHfm1Z / W9Fji + s29ooWYvcXQtmiReIDM
    0d20cEgUHkUdgCAcIV5pc6XBqNukVvq + kw2dyzxw / VYNBb17cOEih / e3VxGQk07KaKasVpxqQVUb
    oNvoxtgbrWLAyuQtnLpK6DDHwdGhjQJPdXakB4jxVaAlKUoGBVR1nY + UJpWsNNv0a9gekMcLeXpJ
    oBE / H01iExVQiSekBw2rvUndQ9L8nWVxaWt + k8Jt2kvZZFhYoWVHVCgb0yyV49lOJSn + BXYq7FXY
    q7FXYq7FXYq7FXYq7FXYq + R / MPmKJ9Yvre28za9YrG7kWsHNzK63LROtvy1FaANE6ovpqpNBQsY1
    JVGXHmexgmijsPMmsCSMwrYyzRXM6SmQK8duirexpGQViA9VkqOoKsWZVNtNvNUuE9VfNt9Bf6Y8
    wa7eKOCK2aEMfWuI7q + eCVGWOPijKTxbn3qFXvaTx2uqxy3l0hVLBBLduVjRmMgHLso5McCpX5h8
    1abp1tBLNHFZ2l5cm3S8kg + uxToIppCyJasWP91X4qd9uuFWIaN5y0Oy115rPWo9SN5di3jghiup
    JOJSOR0SN5pBF9riKrtTqBtihmdlrfmG71KH0Vg + pepH6pedWd45YonJihSLkPTZ5FPKSlFU1apU
    KWRaZ / xzbT / jDH / xEYFQ2q6bp + pTLZahbx3dnPbzLNbzKHRlLRbFTscVeYw3Xln6jE0OieVYb6RY
    2k5XtvGoUyiV / wB1w5o1SzLvs ++ FCfeWpdAl8z2 / 1LStFglltpopriyuIru5MalXVKxqnFKk15V7
    YpZ6bS1KlDDGUPVeIp0p0p4YFU7T + / vf + Mw / 5Mx4qicVdirsVdirsVdirsVdirsVdirsVdirxnTP
    K9sZDPded9WZvXmlijtVmCIj3CTCAsqvzWL0 / S + 0fhLAUB4gqiW8l + XWuxO3nDzB6a1EdujXEMYB
    AFP3MUR + FUCqPs06gszMVUTdeWtBnCBfNWsW5SSOUtFE5LNDxKBzJBJyX4F5A9RsdtsUJh561Py /
    qOm3c08hl0mMWKajtIjCNdSgaVSAFkH7s123xSwm78sfl1PHq89pbxT2gs / rGmRT3QlZJ1R0QIIn
    lZiCx / dyN / rdNlCp + n9K0B5LSaC30RJNbtNcg0xltopYbJYbZZZglvNNFGhRJRud / m1MUvatJ1ew
    1azW8sZPUhJK18GHUHAq / TP + Obaf8YY / + IjFXSf8dKD / AIwzf8SixV88zWUN75QtY7VdMN + bmZp5
    Lq4tYblArkIrLM0JKMvQl23pRR9rChNb7UrjT9Shu / L5it9UTSbdpU0WG31BY7l7wJIhjT0o5Pgp
    6lX5KtTz2DYpTvR9V / NTVPTvIb7UzZtOls8Z0mxtTyDR851FzKJRB8DChHP4mIJ + Diq9WtK + veV6
    + sv / ACZjwKicVdirsVdirsVdirsVdirsVdirsVdir5t1XVPMCm4T9G6jeacsIsYltdMnmjZWb6zy
    9aLULRpAZSwJRVoy0Y / D8RVJbBrq1EV3BoeswSWwl9KFNM1pZQjFUYr / ALmyAxEzFSDUcSfCqqYx
    + ZfNss9YLbzQk93wt1iubfWaCVwFll4rrCiKOpqP5SfhNAQFXqdvaNc / pmyuZRZzT29vGzXrnkr /
    AFW0JWRmknJbY1 / eOf8AKPXFDE751m826oy3fl + 0S4jd3uY7yJPStYWa2dm6rVKfvB2PhtRVFea7
    DSdSkt7my8y + WZrhY / q5ub2W0WR7d4IU4LJxuSUf1R8NAKOOvIYpegeUdY8u2On2Gjvr + n3mqTF4
    1jhnt + Us0W0qRRpwLenTccajvgVkOmf8c20 / 4wx / 8RGKpdr + qyadd2LRRJLLcepAglkMMY5FGLO4
    WQgAIf2cVeTXsvkGx021e / voLFLhTLBJJqk6SMsEvFxRbIr9ocSoHTChMPLfmbyDbX36X0zVtKh2
    VfRkkuNXkWEfWN1DNNaKAx9I038cUsvk / MvSImjWXVvLkbTKrxK + tIpdH + yygwbhuxHXAqe + XNRl
    v0v5ZYlhmivJIJERzInKJESquVjJBpX7IxVN8VdirsVdirsVdirsVdirsVdirsVdir5y1TyvrF1P
    I6aNb3yOEUTXEunglFcH0x6un3cnpnjyFZTuSaA8eJVN9P8Ay / 8ALj6Tax6hazJeJEUljFjoU6Rh
    m5mJHNrCGQOWNSgNST4UVtWuPy / 8uS3bXKT3qMWBWum + X2K8QQoVjb12r3r / ABxVlMFlo2ozXz + Y
    oRfWEzQEG / a1jeSWKKFFldVeOIMXhY0X7sUJT5j8ragzkaBdXkcDSxyMp1uOP4Vl9VlHqR3Z41P2
    a7rRahQFxVLofKnnCHVotQh2W9AikPo28mr2bwxxGFwP9HFusLsssg2flsqnltxxSz7y1q176FNa
    0m0tLiM1Wa3u7W4MhJrzNEtgrV60GKsp09ClhbI1OSxIDQgioUdxtgViP5nRXM1naQ2yNLcyfWEh
    jjrzZ2iIVVpLbGpOwpKn + sOuEK86svKfnvTblFis9Tkt6m5kSA3SQmQVYRch25eNehHAoaiuw2VX
    Dyv + YUziGa11JeJNujs14EKEOof4PMEnLiZOXKT4uI2blxXFWXaP + WnmzTb + G9XW7adoSpEU66pc
    IT6fpsWE2oyK44luKsux4mpK4qyvyh / 0uv8Atq3X / GuJVP8AArsVdirsVdirsVdirsVdirsVdirs
    VdirsVdirHPOemxahbJFJpEeumJHmj02WRYg7xyRFSGccOSncctsVYDqf5caBf3hluvL5drm3WKV
    EuJnMIrOZLdSsok / ZZXMez7dsKFTTPy78rhfWu7CTTbh57eX00up2nuUkYrG5MU7swA5ngRQnkzA
    kk4qzLydb + WLaeWHSNIu7KYL + / vLu0ngaXoPimnVWkaiKOp2A7UwJZFpn / HNtP8AjDH / AMRGKsX /
    ADJ1bTNMtLKXUlle3mk + riKGG3uCzyMgTlHc / BxU / ESNxTCFedHzh5JkZ1MV9bvIIbcI2m6IpSV /
    UaR4mdWV2iRayAFwKCgJDjFVjeevy / kvJdOtBe3NxHLDJJLDpmjsI455DIK8kXlGsZVSVBbiaglu
    RVVNZZ9KnPKPTdYg9SOJhEuiaV + 6rIOZaSSJkc8a8gjh5d13ZSVD1Hy + lotrJ9Ttxa2zskkduEWP
    gJII3oUX4VNW3p3wJTPFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUNJ / x0oP + MM3 / ABKLFWh4
    Gp6BYeYY7m8ZfXinkaJyr3UoqbqOQQInqPHTkvMKvTc + OFCCn8 + 6Jp0dnH9R1O4ZobKIPFZXMxVo
    pSzo7FeX0nb3xSifLn5zeWte1m20mCx1G0muiyxTXcCRxclUsFLCR6FqUXbc4FZppn / HNtP + MMf /
    ABEYq67sYroozsVZAQCAjbNQnZ1cfsjFVE6RGakzMeX2v3dvvvXf9144q5tIjYANMxAAArHbmgHT
    / dWKq31Sf / ltm + 6H / qniqpb2 / o + p + 8aVpW5u78a14hf2Qo6LiqrirsVdirsVdirsVdirsVdirsVd
    irsVdirsVdiqGvFhDxSvcG2evpRvVByMhHwDmGBJKinfFWOj8s / LQuHuQ10J3Yu0guJAeRPKoodt
    99sNqyCKwmjjSNb24KoAoLek7UApuzIWJ9ycCrvqk / 8Ay2zfdD / 1TxVWhiSGFIk + xGoRa + CigxVf
    irsVdirsVWpNE7uiOrPEQJFBBKkgMAw7bGuKrsVdirsVdirsVdirsVWTzwwRNNPIsUKCryOQqqPE
    k7DFV + KuxV2KuxV2KuxV2KuIB64q7FXYq7FXYq7FXYq7FXYq6g + / rirsVdirsVdirsVdirsVcQGB
    BFQdiD0pirsVdirsVdiqG + qT / wDLbN90P / VPFXfVJ / 8Altm + 6H / qnirvqk // AC2zfdD / ANU8VY75
    n / LbQfM13aXmqz3rXViGFrNb3DWrIG67wCM4qnlnpRs7SC0gvLgQ28axRBvTduKKFWrMhZjQdScV
    Vvqk / wDy2zfdD / 1TxV31Sf8A5bZvuh / 6p4qqQwyRkl53mB6Bwgp / wCrirc0TyABJnhp1KBDX / g1b
    FVL6pP8A8ts33Q / 9U8Vd9Un / AOW2b7of + qeKu + qT / wDLbN90P / VPFWM + W / yv8veW7s3Ok3OoQmjg
    QyXck0AMhqzCCXnEGPiFxVk31Sf / AJbZvuh / 6p4q76pP / wAts33Q / wDVPFXfVJ / + W2b7of8Aqniq
    IUFVALFiBQsaVPuaADFW8VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs
    VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV
    dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd
    irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi
    rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir
    sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs
    VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV
    dirsVdirsVdirsVWSzQxcTLIsfNgiciBVm2CivUnwxVfirsVdirsVdirsVdirsVWJPBJJJHHIryQ
    kLMisCyFgGAYDpVSDviq / FXYq7FXYq7FXYq7FXYq7FXYq7FXYq // 2Q ==
  • uuid: e1a9432e-9c2f-4499-a9b1-c145d7abfcdexmp.сделал: c3c7f77f-6d3e-664e-aac7-fc93456291c8uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: ff470bc6-f939-440e-8f31-27b0eb70075cxmp.did: 4de20fe2-E96f-dd46-b8bd-1606dc72d06fuuid: 5D20892493BFDB11914A8590D31508C8proof: pdf

  • savedxmp.iid: c3c7f77f-6d3e- 664e-aac7-fc93456291c82018-08-21T13: 21: 01-05: 00 Adobe Illustrator CC 22.1 (Windows) /
  • PrintFalseFalse18.50000011.000000Inches

  • ArialNarrow-BoldArialNarrow BoldOpen TypeVersion 2.40FalseARIALNB.TTF
  • Arial-BoldMTArialBold Открытый тип Версия 6.90Falsearialbd.ttf
  • ArialNarrow-BoldItalicArialNarrow Bold Italic Открытый тип Версия 2.40FalseARIALNBI.TTF
  • TimesNewRomanPS-BoldMTTimes New RomanBoldOpen TypeVersion 6.90Falsetimesbd.ttf
  • TimesNewRomanPSMTTimes New RomanRegularOpen TypeVersion 6.90Falsetimes.ttf
  • Черный
  • Grupo de muestras por defecto0
  • BlancoCMYKPROCESS0.0000000.0000000.0000000.000000
  • NegroCMYKPROCESS0.0000000.0000000.000000100.000000
  • Rojo CMYKCMYKPROCESS0.000000100.000000100.0000000.000000
  • Amarillo CMYKCMYKPROCESS0.0000000.000000100.0000000.000000
  • Verde CMYKCMYKPROCESS100.0000000.000000100.0000000.000000
  • Cian CMYKCMYKPROCESS100.0000000.0000000.0000000.000000
  • Azul CMYKCMYKPROCESS100.000000100.0000000.0000000.000000
  • Пурпурный CMYKCMYKPROCESS0.000000100.0000000.0000000.000000
  • C = 15 M = 100 Y = 90 K = 10CMYKPROCESS15.000000100.00000090.00000010.000000
  • C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000
  • C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000
  • C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000
  • C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000085.0000000.000000
  • C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000000.00000090.0000000.000000
  • C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.0000000.000000100.0000000.000000
  • C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000
  • C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000
  • C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000000100.00000010.000000
  • C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000095.00000030.000000
  • C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000
  • C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000045.0000000.000000
  • C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000015.0000000.0000000.000000
  • C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000
  • C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000000.000000
  • C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000
  • C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000
  • C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000
  • C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000000100.00000035.00000010.000000
  • C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000000100.00000050.0000000.000000
  • C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000020.0000000.000000
  • C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000040.0000000.000000
  • C = 40 M = 45 Y = 50 K = 5CMYKPROCESS40.00000045.00000050.0000005.000000
  • C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000025.000000
  • C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000065.00000040.000000
  • C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000040.00000065.0000000.000000
  • C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000050.00000075.00000010.000000
  • C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000060.00000080.00000025.000000
  • C = 40 M = 65 Y = 90 K = 35CMYKPROCESS40.00000065.00000090.00000035.000000
  • C = 40 M = 70 Y = 100 K = 50CMYKPROCESS40.00000070.000000100.00000050.000000
  • C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000
  • Grises1
  • C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000
  • C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999400
  • C = 0 M = 0 Y = 0 K = 80CMYKPROCESS 0,0000000,0000000,00000079,998800
  • C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999700
  • C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999100
  • C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000
  • C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999400
  • C = 0 M = 0 Y = 0 K = 30CMYKPROCESS0.0000000.0000000.00000029.998800
  • C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999700
  • C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999100
  • C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998800
  • Brillantes1
  • C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000
  • C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000
  • C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000095.0000000.000000
  • C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000000100.0000000.000000
  • C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000
  • C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000090.0000000.0031000.003100
  • Библиотека Adobe PDF 10.01

    конечный поток
    эндобдж
    3 0 obj
    >
    эндобдж
    5 0 obj
    > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 271 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >>
    эндобдж
    6 0 obj
    > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 273 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
    эндобдж
    7 0 объект
    > / Resources> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 275 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
    эндобдж
    8 0 объект
    > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Thumb 279 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >>
    эндобдж
    9 0 объект
    > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 281 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
    эндобдж
    10 0 obj
    > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 283 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
    эндобдж
    11 0 объект
    > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 285 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
    эндобдж
    19 0 объект
    > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 287 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >>
    эндобдж
    286 0 объект
    > поток
    HDO @ mwSqS _Hat] Xo: pm

    Как установить настенную духовку | Сделай сам 7 Простота в использовании Шаг

    Последнее обновление 18 октября 2020 г., автор: smartkitchenpicks

    Установка настенной питание. Они компактны, занимают ограниченное пространство и достаточно долговечны, чтобы использовать их в течение более длительного времени. Определенно в ваших интересах знать, как установить настенную печь и использовать ее в своем помещении.

    Мы здесь, чтобы помочь вам начать работу. В наших обсуждениях ниже мы рассмотрим типы настенных печей. Различные преимущества, которые дают эти устройства для приготовления пищи, и шаги, которые необходимо выполнить для установки настенной электрической духовки в вашем доме. Мы надеемся, что вы действительно получите вдохновение, необходимое для движения вперед.

    Типы настенных духовых шкафов

    Одностенные духовые шкафы

    Как следует из названия, одинарный духовой шкаф включает только одну зону нагрева, как и в стандартной духовке.Следовательно, они становятся тоньше и занимают ограниченное пространство по сравнению с другими видами духовок. С его помощью вы сможете насладиться преимуществом максимального пространства и относительной легкости доступа.

    Духовки с двойными стенками

    Духовка с двойными стенками имеет две зоны нагрева, встроенные в одну комплексную упаковку. Впоследствии они обеспечивают большую гибкость и свободу приготовления. Многие из них действительно обладают способностью передавать тепло через механизмы конвекции и жарки.Благодаря наличию двух конфорок эти приборы занимают больше места.

    Комбинированная микроволновая печь / духовка

    Они имеют много общего с двойной духовкой, за исключением того факта, что верхняя работает в сочетании с микроволнами. Поскольку они предлагают вам два варианта времени приготовления, пользоваться такой духовкой удобнее. Однако вы должны обладать определенным опытом, чтобы справиться с этим.

    Духовки с тройными стенками

    Комбинированная духовка с тройными стенками сочетает в себе черты одностенных духовок, микроволновых и конвекционных печей.Он также содержит ящик для подогрева, который помогает сэкономить ваше пространство, не говоря уже о том, чтобы делать ваши лучшие роли. Это своего рода комбинированная печь для микроволновой печи, на которую стоит обратить внимание, если вы опытный повар.

    Преимущества настенных духовок

    Easy Access

    В отличие от стандартных духовок настенные духовые шкафы постоянно фиксируются на одной части или углу столешницы. Таким образом, они обеспечивают легкий доступ и использование. Таким образом, вы не будете изо всех сил пытаться дотянуться до духовки, когда вам это нужно.Это означает, что вы решите свои кулинарные потребности раньше, чем вы думаете.

    Сниженный беспорядок

    В целом настенные печи более тонкие и компактные. Таким образом, они уменьшают беспорядок, который обычно создают другие виды кухонных устройств. Благодаря такому расположению духовые шкафы позволяют вам свободно и плавно передвигаться по комнате. Это также снижает количество несчастных случаев, которые обычно возникают в процессе использования.

    Более высокая готовка

    По сравнению со стандартными духовыми шкафами настенные духовые шкафы больше и просторнее.Следовательно, они дают вам возможность готовить с более высоким уровнем мощности. С помощью этого набора бытовой техники вы сможете готовить большее количество блюд по сравнению с другими кухонными приспособлениями. Использование гаджета также сокращает время, которое вы тратите.

    Ограниченные требования к пространству

    Настенные духовые шкафы из-за их тонких и компактных размеров требуют ограниченного пространства для монтажа с вашей стороны. Вам не нужно выделять слишком большое пространство для приготовления пищи и монтажа, чтобы вообще можно было разместить такие печи.Это оставляет вам достаточно места для размещения других не менее важных гаджетов в существующем кухонном пространстве.

    Упрощает приготовление пищи

    Многие настенные печи объединяют в себе различные методы и стратегии приготовления. Таким образом, они дают вам возможность выполнять множество задач по приготовлению пищи в одном удобном и всеобъемлющем пакете. Имея этот элемент у вас под рукой, вам не придется переключаться между множеством устройств одновременно, чтобы добиться желаемого.

    Необходимые инструменты

    Чтобы установить новую электрическую настенную печь, вам потребуется пара инструментов.Ниже перечислены основные инструменты, которые пригодятся вам при помощи и использовании:

    • Бесконтактный электрический тестер
    • Рулетка
    • Сабельная пила
    • Отвертка
    • Зажим для проводов распределительной коробки
    • Устройства для зачистки проводов
    • Проволочные гайки
    • Электродрель с наконечником винта
    • Сверло, 1/8 дюйма
    • Лента для уплотнения резьбы
    • Разводной ключ
    • Детектор утечки жидкости

    Как установить настенную печь В базовом шкафу

    Собрав инструменты, необходимые для работы, пора приступить к самостоятельному выполнению упражнения «Полная установка плетения».Выполните следующие шаги, чтобы выполнить упражнение:

    # 1 Выключите автоматический выключатель

    Начните с выключения автоматического выключателя. Это сделано для того, чтобы уберечь вас от риска поражения электрическим током и пожара. Хотя это и не обязательно, вам также рекомендуется наклеить ленту над выключателем, чтобы предотвратить случайные контакты и связанные с ними проблемы.

    # 2 Избавьтесь от дверей старой печи

    Двигайтесь дальше, чтобы избавиться от дверей старой конвекционной печи.Сделайте это, удалив крепежные винты, после чего вы должны осторожно сдвинуть или поднять существующую духовку с кухонного шкафа. Возможно, вам придется обратиться за помощью к другому человеку, чтобы помочь с этим.

    # 3 Отрежьте все электрические соединения

    Отрежьте электрическую распределительную коробку, которая подает питание на конвекционные печи. Обычно электрическую распределительную коробку можно найти в задней части шкафа. Используйте инструменты для зачистки проводов, чтобы перерезать связи. Обязательно отметьте, как это происходит, чтобы облегчить повторную сборку после этого.

    # 4 Измерьте пространство шкафа

    Затем разметьте пространство шкафа. При этом сравните пространство с размерами новой духовки. Возможно, вам придется расширить пространство, если новая комбинированная микроволновая печь больше старой. Это опять же может потребовать квалифицированной помощи человека, хорошо разбирающегося в вопросах строительства.

    # 5 Подсоедините электрические провода к новой духовке

    Подготовив паз шкафа для новой духовки, вы должны теперь прикрепить электрические провода к новой духовке.Для этого вам необходимо поставить новую духовку рядом с прорезью в шкафу. После этого выполните необходимые электрические подключения. При этом переплетите провода кабеля духовки и провода дома. Закрепите их проволочной гайкой.

    # 6 Позаботьтесь о проводах

    Надежно закрепив провода, теперь вам нужно позаботиться о них. Аккуратно поместите эти провода в распределительную коробку. Установите новую крышку, а затем прикрепите угловой кабельный кронштейн к сегменту крышки. Пришло время закрыть все отверстия в стене, которые вы могли проделать, чтобы подготовить прорезь в шкафу.

    # 7 Вставьте новую духовку в шкаф

    Закончите, вставив новую духовку в стойку шкафа. Поднимите и вставьте новую духовку в пространство, чтобы сделать это. В зависимости от веса духовки вам может потребоваться помощь другого человека, в большей степени, с винтами. Закрепите дверцы духовки и другую отделку. Включите автоматический выключатель после того, как закончите.

    Предостережения

    По мере выполнения этого упражнения вам придется решать определенные проблемы.Ниже приведены меры предосторожности, которых вы должны придерживаться:

    • Перед началом работы ознакомьтесь с местными законами
    • Никогда не подключайте электрические устройства к цепи под напряжением
    • Всегда выключайте автоматический выключатель
    • Убедитесь, что перед началом работы отключите питание с помощью бесконтактного электрического тестера
    • При подготовке к работе с газовой духовкой обратите внимание на любые утечки

    Заключение

    По крайней мере, теперь вы знаете, как решить эту проблему установки настенной печи.Благодаря предоставленному нами пониманию, теперь вам нужно практиковать и усваивать концепции. Лучший способ решить эту проблему — провести имитационную установку. Таким образом вы сможете усвоить концепции и хорошо выполнить упражнение.

    Как установить настенную печь в базовый шкаф — Модернизированный дом

    Есть несколько причин для установки настенной печи. Настенные духовые шкафы бывают разных стилей с большим ассортиментом опций, что делает их активом любой кухни.Однако это означает, что перед выбором духовки необходимо рассмотреть множество вопросов. Возникают вопросы, например, как установить настенную духовку в напольный шкаф?

    Если у вас шкаф диаметром 30 дюймов, вы можете поместить духовку прямо в него, удалив все препятствия. Подсоедините проводку и прикрутите духовку к месту с помощью разъемов, поставляемых с духовкой. При необходимости шкаф для духовки может быть изготовлен из фанеры и заменить существующие шкафы.

    Вы хотите модель со многими новейшими функциями? Какие особенности? Вы бы предпочли сэкономить на бюджетной модели, которая по-прежнему выполняет свою работу? Мы расскажем, как установить настенную печь, а также как выполнить эту работу с ограниченным бюджетом.

    Опции для настенных печей

    Как и в случае с большинством бытовой техники, при покупке настенной печи есть несколько вариантов:

    • Тип питания: Электрические настенные печи более распространены; однако доступны газовые настенные печи. Электрические духовки имеют больший выбор, и их легче чистить.
    • Размер: Вы легко можете получить духовку на 24, 27 или 30 дюймов. Скорее всего, это будет зависеть от размера вашего шкафа. Вам также нужно будет выбрать, хотите ли вы одинарную или двойную духовку.Если вы много готовите, особенно для гостей, вам может понадобиться дубль.
    • Конвекция: Конвекционная печь быстро и равномерно нагревает пищу за счет вентилятора, перемещающего воздух по всей духовке. Эта функция добавит к стоимости духовки около 300 долларов.
    • Самоочистка: Эта функция сэкономит время при очистке духовки. Однако это также будет стоить примерно 300 долларов.
    • Тип управления: Электрическое управление более распространено, но вы можете сэкономить деньги и получить бюджетную модель с циферблатами.
    • Блокировка управления: Родители маленьких детей обязательно должны учитывать эту функцию. Это позволяет родителям отключить панель управления, не позволяя маленьким детям играть с ней.
    • Боковая открывающаяся дверь: Боковая открывающаяся дверь может быть удобна для людей с ограниченными возможностями, у которых в противном случае могут возникнуть проблемы с доступом к содержимому духовки. Кроме того, некоторым людям этот вид может показаться эстетичным.

    Преимущества настенной печи

    Одна из частых причин для установки настенной печи — наличие второй духовки.Это хорошо для людей, которые часто развлекаются. Еще одна распространенная причина — держать духовку отдельно от плиты, чтобы два человека могли с комфортом готовить. Также есть несколько других преимуществ, таких как:

    • Если у вас болит спина, не нужно сгибаться
    • Способность защищать лицо от жары
    • В недоступном для детей и домашних животных
    • Создаёт характер на вашей кухне
    • Жаровня в пределах досягаемости, а не на самом дне духовки

    Недостатки настенной печи

    Настенные печи стоят дороже, что является их самым большим недостатком.Кроме того, их сложнее установить. Это особенно важно, если вы собираетесь установить настенную печь самостоятельно. Еще несколько недостатков:

    • Они, как правило, нагревают ваш дом немного быстрее, если вы также не установите для них систему вентиляции.
    • Если вы храните что-либо в шкафу над ними, эти предметы также могут нагреваться
    • В зависимости от размещения ручки могут располагаться на уровне колен и головок

    Стоимость настенной печи

    Качественная настенная печь может легко стоить всего 2500 долларов.Это может легко подняться до 1000 или 2000 долларов, а может и больше, в зависимости от вашего выбора духовки. Варочную панель нужно покупать отдельно.

    Стоимость установки настенной печи в напольном шкафу

    Установка настенной печи будет стоить от 1000 до 2000 долларов . Стоимость работ по установке печи составляет примерно 100–200 долларов.

    Настенные духовые шкафы часто требуют подключения к электросети. Таким образом, установка духовки может окупиться, если вы не знакомы с проводкой.Если ваши шкафы нуждаются в ремонте, цена настенной печи может быть частью восстановления ваших шкафов.

    Стоимость отдельной варочной панели

    Стоимость варочной панели будет значительно варьироваться в зависимости от вашего выбора: газовая, электрическая или индукционная. Электрооборудование можно найти по цене около 500 долларов, однако индукционная варочная панель может вырасти до 2000 долларов.

    Стоимость одного диапазона

    Высококачественный кухонный гарнитур можно купить менее чем за 1000 долларов . Это также упрощает решение, объединяя варочную панель и духовку в единый продукт.

    Преимущество диапазона

    Самым значительным преимуществом для диапазона является простота приобретения отдельного отдельно стоящего устройства. В противном случае необходимо установить цену и выбрать несколько отдельных. Кроме того, можно избежать трудозатрат и затрат на строительство новых поверхностей для размещения настенных печей.

    Стандартное крепление или скрытое крепление?

    Перед установкой настенной духовки вам необходимо решить, хотите ли вы стандартное крепление или скрытое крепление. Было бы удобно установить духовку в нижнем шкафу, установив ее заподлицо.Кроме того, духовка, которая выступает за пределы прилавка, потребует более частой чистки и будет выглядеть менее привлекательно.

    Если вам нужна вставка заподлицо, проверьте, может ли ваша духовка быть установлена ​​таким образом. Некоторые настенные духовые шкафы нельзя устанавливать заподлицо, поскольку это может привести к тепловому повреждению шкафа.

    Размеры настенных духовок для напольных шкафов

    Настенные печи обычно имеют ширину 24, 27 или 30 дюймов. Хотя есть возможность получить их в нескольких разных размерах. Самый распространенный размер настенной духовки — 30 дюймов, для чего требуется 33-дюймовый шкаф.

    Готовый шкаф для бытовой техники

    Поставщики товаров для дома, такие как IKEA, продают готовые встроенные шкафы для бытовой техники, предназначенные для стандартных настенных духовок с диагональю 30 дюймов. Эти шкафы имеют прорези для кабеля питания и легко вставляются на кухню.

    Как построить шкаф в духовке

    Чтобы построить простой духовочный шкаф, убедитесь, что на кухне есть место для нового шкафа. Скорее всего, вы можете использовать ту же фанеру, которая используется для окружающих шкафов. Это должно сработать, так как снаружи большинство духовок не нагреваются до опасных температур.

    Инструкции

    1. Снимите существующий шкаф. При необходимости вырежьте существующий шкаф. Этот шкаф должен стоять на краю всех ваших остальных. Например, нельзя вырезать шкаф над прилавком и рассчитывать на то, что там установят духовку; это просто непрактично. Найдите концевой шкаф, которым вы не часто пользуетесь, и снимите его.
    2. Снимите мерки. Измерьте площадь духовки и совместите фанеру с существующими шкафами.Убедитесь, что вы создали шкаф так, чтобы он был достаточно большим, чтобы в нем поместилась духовка того типа, который вам нужен. Однако он не должен блокировать коридоры или доступ к другим кухонным приборам.
    3. Начать строительство. Постройте простую коробку, используя размеры вашей духовки. Убедитесь, что с каждой стороны есть лишние полдюйма, чтобы оставить место для духовки. Если у вас нет дополнительного места, у вас могут возникнуть проблемы с установкой духовки или даже с ее открытием и закрытием.
    4. Закрепите и установите проводку. Соедините части коробки вместе прочными скобами. Затем вырежьте отверстие в задней части коробки для проводки. Затем установите духовку на место и используйте соединитель с духовкой, чтобы установить ее на место.
    5. Проявите творческий подход. Разместите свой новый шкаф там, где вы собираетесь его использовать. Добавьте обрезки по краям, чтобы они гармонировали и выглядели профессионально.
    6. Украшайте и наслаждайтесь! Если вы ищете молдинги, чтобы гармонично вписаться в потолок, это тоже вариант.

    Как я могу очистить настенную духовку?

    Настенная духовка, особенно в нижнем шкафу, может быть тесной и неудобной для входа. Тем не менее, духовку необходимо чистить, а чистящие средства для духовки могут слишком плохо пахнуть, чтобы некоторые могли их использовать. Если самоочистка невозможна, попробуйте следующее:

    1. Снимите внутренности. Удалите решетки и все остальное внутри.
    2. Создайте решение. Смешайте пищевую соду и воду до состояния пасты.
    3. Нанесите смесь. Очистите всю внутреннюю часть духовки, кроме нагревательных спиралей, кисточкой.
    4. Оставь. Подождите ночь, а затем протрите влажной тканью.
    5. Обрызгайте духовку. Смешайте уксус и воду в пульверизаторе и опрыскайте духовку. Это должно удалить из духовки частицы, вызывающие неприятный запах.
    6. Вытрите. После того, как уксус постоял некоторое время, налейте немного воды на ткань и протрите духовку изнутри.

    Наш вынос

    Шкафные духовые шкафы

    прекрасно подходят для создания удобного пространства для приготовления пищи, особенно когда на кухне находится более одного человека. Шкаф легко создать, если вы предоставите достаточно места и произведете правильные измерения. Хотя вы можете установить их самостоятельно, мы настоятельно рекомендуем иметь под рукой друга. Духовки могут быть тяжелыми, поэтому лучше, если у вас есть кто-нибудь, кто поможет вам их поднять. Мы надеемся, что это руководство помогло вам создать комфорт и удобство на вашей красивой кухне.

    Установка или ремонт двойной, газовой или настенной печи — HomeAdvisor

    Стоимость духовки составляет от 350 до 15 000 долларов . Плата за труд и установку колеблется от до 100 долларов США до 200 долларов. Стоимость установки сервисных линий специалистом по газу составляет долларов США, а не долларов США. Стоимость найма дипломированного электрика для установки электропроводки, розеток и дополнительных схем составляет от 50 до 100 долларов в час , без учета материалов.Большинство домовладельцев тратят в среднем около $ 2,000 на устройство и установку.

    Другие факторы, влияющие на общую стоимость замены старых или установки новых приборов, включают местоположение (область в США), источник энергии, наличие природного газа и необходимые приготовления, которые обслуживающий персонал должен выполнить перед запуском новой установки. -вверх. Будьте готовы заплатить скромную плату за демонтаж и утилизацию старого оборудования в соответствии с местными и экологическими нормами.

    Средняя стоимость новой печи

    350 долларов США

    Стоимость новой печи

    Электрические плиты почти всегда дешевле покупать, чем их газовые аналоги.Более низкая закупочная цена часто является признаком более высоких эксплуатационных расходов, поскольку электричество дороже природного газа.

    Средняя стоимость 2000 долларов США
    Высокая стоимость 15000 долларов США
    Низкая стоимость

    Промышленное качество для жилых помещений

    Стоимость печи по типу
    Тип Сред. Цена
    Автономный 300 — 1700 долларов
    Стена 700 — 3500 долларов
    Конвекция
    3500–20 000 долл. США

    Цены на автономные печи

    Они бывают разных конфигураций.

    • Электрические плиты стоят от 350 до 1700 долларов . Факторы, влияющие на цену, включают размер духовки, особенности самоочистки, поверхность плиты и количество конфорок.
    • Газовые плиты стоят от 300 до 2200 долларов . Змеевиковые горелки стоят меньше, чем гладкие плиты. Более широкий ассортимент, двойные печи и цифровое управление приводят к росту цен.

    Цены на настенные духовые шкафы

    Настенные духовые шкафы стоят от 700 долларов США, долларов США за единицу продукции и до 3500 долларов США за единицу продукции за многофункциональную модель.Они предлагают большую гибкость в планировке кухни, потому что им не требуется много места на полу и точность измерений счетчиков, как это делают отдельно стоящие и выдвижные печи. Большинство настенных моделей являются электрическими, потому что подрядчикам проще установить необходимую розетку на 240 вольт, чем провести газовые линии к ограждению в стене. Они доступны в моделях с одной дверью (как двери традиционной серии) или с французскими дверями. Дизайнеры кухонь могут создать такую ​​компоновку, при которой настенные духовые шкафы будут находиться в идеальном эргономическом положении, исключающем неудобное изгибание, присущее отдельно стоящим и выдвижным плитам.Модели более высокого уровня могут включать функции, позволяющие домовладельцам выбирать между обычным способом приготовления и выпечки, а также конвекцией. Эти специальные функции значительно увеличивают стоимость единиц, особенно если вы добавляете эти функции в две установленные друг на друга печи.

    Цены на конвекционные печи

    Конвекционные печи стоят от 930 до 2 050 долларов и имеют встроенный вентилятор и вытяжную систему. Горячий воздух циркулирует по всему помещению, равномерно распределяя тепло и быстрее готовя пищу.Вентилятор предотвращает накопление влаги, что способствует лучшему подрумяниванию жареного мяса и выпечки. При более быстром приготовлении пищи и при более низкой температуре она остается влажной. Они более энергоэффективны, чем стандартные духовки.

    Выпечка

    Печи для выпечки похожи на обычные модели, но обычно имеют больше места для решеток с выпечкой.Некоторые параметры включают настройку конвекции, в то время как другие ее полностью избегают. Модульные подовые печи предлагают настраиваемые функции, и их легко пройти через дверные проемы, поскольку они собираются на месте. Хлебопекарные печи отличаются освещением и стеклянными дверцами. У них также есть каменные плиты, которые обеспечивают желаемую консистенцию домашнего хлеба. Чалды на пару предотвращают высыхание продуктов во время выпечки.

    • Профессиональные модели : Эти большие агрегаты предназначены для приготовления и выпечки в больших количествах, как правило, на коммерческих предприятиях.Они стоят от $ 2100 для Cooking Performance Group, одноярусной модели, работающей на пропане, до $ 33000 для полноразмерной двухъярусной электрической духовки марки Blodgett, в которой используется технология гидровекции.
    • Бытовые хлебопекарные печи : Многие из них имеют размер типичного домашнего продукта с дополнительным местом для тортов, хлеба и других вкусностей. Типичная цена за единицу составляет от 900 долларов США до 4 000 долларов США. Тем не менее, если вы хотите приобрести дорогую модель для дома, рекомендуется подумать о покупке профессиональной модели, которая будет дешевле, с тем же объемом и мощностью.

    Бытовые духовые шкафы и шкафы промышленного качества

    Профессиональные духовые шкафы стоят от 3500 до 20 000 долларов США . Мощные горелки обеспечивают от 18 000 до 25 000 БТЕ. В моделях Pro-style используются газовые горелки, но доступны двухтопливные модели для потребителей, которые хотят готовить на газовой плите, но используют электричество или конвекционное тепло для приготовления пищи в духовке. Газовые варочные панели с электрическими духовыми моделями стоят в среднем , что примерно на 2000 долларов больше, чем на , чем одинарные версии.В моделях профессионального уровня с бензиновым двигателем обычно отсутствуют функции самоочистки. Модели, которые поставляются с этой функцией, стоят в среднем на долларов на дороже, чем их аналоги.

    Когда возник спрос на более изысканные печи, рестораны использовали плиты глубиной 36 дюймов — слишком глубокой, чтобы поместиться между стандартными шкафами. Промышленные печи не считаются безопасным вариантом для домашнего использования, потому что они выделяют слишком много тепла и не имеют надлежащей теплоизоляции.Бытовая техника в профессиональном стиле дает потребителям многие из желаемых характеристик промышленных печей, а также функции, которые нравятся домашним поварам.

    При надлежащем техническом обслуживании (включая чистку горелок после использования и регулярную чистку духовки) профессиональный ассортимент должен прослужить не менее 20 лет . Владельцы бытовой техники, несомненно, должны будут заменять электронные устройства розжига горелок несколько раз в течение срока службы их печи.Замена переключателей стоит дорого. Дилеры бытовой техники будут иметь запасные части для продуктов, произведенных известными производителями, но потребителям будет труднее найти запасные части для профессиональной линейки от менее известных производителей.

    • Расстойка — Эти печи предназначены для подачи хлебного теста и других дрожжевых продуктов в условиях, в которых эти продукты должны расти. Стены и двери с изоляцией из пеноматериала обеспечивают постоянный уровень влажности от 55% до 99% и теплые температуры от 70 до 120 градусов по Фаренгейту .
    • Rack — циркулирует воздух так же, как в конвекционных печах, но также выделяет пар, что делает их идеальными для выпечки и жарения. Пища вращается во время приготовления, что невозможно в конвекционных печах. Они имеют большую емкость для приготовления пищи и доступны в газовых и электрических моделях.

    Electric vs.Стоимость газовой духовки

    На выбор правильной духовки влияет множество факторов. В то время как обычная электрическая модель обычно стоит от 600 долларов до 3500 долларов , газовая модель может стоить от 600 долларов до 1500 долларов . Ниже приведены некоторые общие преимущества и недостатки обоих типов.

    Электрическая духовка Преимущества и недостатки
    Плюсы Минусы
    • Легко очищаемые поверхности
    • Нет дополнительных затрат на установку12
    • Можно подключить к любой розетке
    • Равномерное распределение тепла
    • Простота использования
    • Новые модели дороже
    • Готовит пищу медленнее, чем газовая модель
    • Не работает во время отключения электроэнергии
    Газовая печь Преимущества и недостатки
    Плюсы Минусы
    • Готовит пищу быстрее, чем электрическая модель
    • Легко настроить температуру
    • Легко установить температуру на
    • Будет работать во время отключения электроэнергии
    • Более низкая начальная стоимость
    • При неправильном использовании и обслуживании легко выпустить газ и вызвать несчастные случаи
    • Необходимо инвестировать в газопровод
    • Не так технологически; меньше дополнительных функций

    Electric vs.Стоимость газовых плит

    Отдельно стоящие электрические плиты обычно стоят от 360 до 1800 долларов по сравнению с газовыми от 400 до 2100 долларов . У каждого из них есть несколько преимуществ и недостатков.

    Газовая духовка Преимущества и недостатки
    Плюсы Минусы
    • Варочные панели, легко поддающиеся очистке
    • Гладкая поверхность обеспечивает дополнительную стабильность
    • время работы
    • Обеспечивает постоянный нагрев
    • Невозможно использовать прибор во время отключения электроэнергии
    • Керамические варочные панели очень подвержены поломке
    Газ Преимущества и недостатки
    Плюсы Минусы
    • Пламя облегчает контроль тепла во время готовки
    • Более дешевый

    • прекращает приготовление пищи. источник энергии
    • Более высокая закупочная цена
    • Редко поставляется с функцией самоочистки
    • Стоимость установки топливопроводов выше
    • Для безопасности требуется вытяжной колпак или выхлопная система

    Стоимость установки печи

    Простая установка электрической духовки, при которой новая духовка помещается в то же место, что и старая, стоит от 100 до 200 долларов США в среднем .Если на участке, куда он будет идти, нет розетки на 240 вольт, электрик должен будет установить розетку. Это добавит от 50 до 100 долларов в час к затратам на установку. Стоимость установки газовой плиты в месте, где уже имеются газовые линии, составит от 100 до 125 долларов. Если строк еще нет, стоимость превысит $ 200 . Двухтопливная плита более сложна, потому что для нее требуются газовые линии для варочной панели и розетка на 240 В для электрической духовки (ей).Для профессионального использования потребуется вытяжка для удаления влаги, запахов и потенциально опасного угарного газа из дома. Установка стеновых блоков может стоить дороже, потому что подрядчику придется установить ограждение в стене.

    Расположение

    Стоимость установки зависит от расположения кухни в доме. Большое ценовое соображение (независимо от источника топлива) — это расстояние, которое печь должна пройти от грузовика до кухни.Цена на плиту или плиту на первом этаже дешевле, чем если бы ее нужно было поднимать или спускать по лестнице. При установке может потребоваться дополнительная плата за такие детали, как соединители для газовых или электрических линий, или вентиляционные каналы.

    Дополнительные соображения цены

    Стоимость установки духовки включает в себя все: от демонтажа и утилизации старого прибора до добавления или модернизации розеток и инженерных сетей и, при необходимости, установки вытяжных колпаков.

    • Работы по установке электропроводки : 260–320 долларов за розетку на 240 вольт.
    • Добавление прерывателя цепи от дугового замыкания : 65-200 долларов за одну печь. 525–625 долларов за 2. Требуется для защиты цепи AFCI.
    • Вентиляционная вытяжка : 180-390 долларов за штуку. Требуется около 3 часов для установки, примерно от 190 до 310 долларов.
    • Добавление газовых линий : 260-760 долларов.

    Промышленные / коммерческие

    Промышленные или коммерческие печи используются в ресторанах и в местах, где накормит много людей.Промышленная плита не предназначена для размещения между шкафами. Государственные и местные нормы пожарной безопасности и безопасности требуют, чтобы предприятия соблюдали эти законы, включая требования к вентиляции, размещению и использованию. Они также должны пройти проверки департамента здравоохранения. Прежде чем подумать о покупке этого типа бытовой техники, обратитесь к специалисту по жилой кухне, чтобы узнать, безопасно ли использовать ее у себя дома.

    Замена и ремонт

    В большинстве, если не во всех случаях, цена замены сломанных или поврежденных частей духовки дешевле, чем стоимость ремонта прибора.Запасные части различаются по цене, обычно от 10 до 450 долларов. Компонент для недорогого бренда стоит в разы меньше, чем сопоставимая часть для дизайнерского люксового бренда. Плата за труд будет зависеть от количества времени, необходимого для замены сломанной детали. Преимущество профессиональной установки запасных частей заключается в том, что они несут ответственность за качество детали и правильность работы.

    • Электронное устройство розжига на газовой плите: 20-200 долларов США + .Не включая рабочую силу и запчасти для работы, которую следует доверить профессионалам.
    • Змеевики для печных конфорок: 10-30 долларов . Большинство домовладельцев могут заменить катушки самостоятельно. При покупке запасных частей убедитесь, что вы знаете марку и номер модели.
    • Двери: 65-400 долларов . Позвольте мастеру заменить двери.
    • Дверное стекло: 50-300 долларов . Обратитесь к профессионалу для замены стекла.
    • Поддоны для сбора капель: 10-40 долларов.
    • Ручки управления: 10-70 долларов.
    • Термостаты для духовки: от 100 до 200 долларов для бюджетных брендов и до 450 долларов для дизайнерских моделей. Наймите профессионала для замены этого.
    • Прокладки: 15-45 долларов . Это уплотнения, удерживающие тепло внутри. Они должны быть правильно установлены профессионалом для обеспечения безопасности и оптимальной работы.
    • Элемент для выпечки: 16-90 долларов США . Это не рекомендуется для самостоятельной замены.

    Сделай сам vs.Аренда Pro

    После того, как вы потратили много денег на новую плиту или духовку (и), неудивительно, что у некоторых владельцев новой бытовой техники может возникнуть соблазн установить плиту или духовку самостоятельно. Никогда не стоит погружаться в установку, для которой могут потребоваться услуги лицензированного электрика или специалиста по установке газопровода. Найдите время, чтобы прочитать гарантию, чтобы убедиться, что она не станет недействительной, если эту задачу выполнит кто-то другой, а не технический специалист авторизованного продавца. Если установка сводится лишь к снятию старой печи, чтобы освободить место для новой. , а надлежащая электрическая розетка, трубы и проводка уже установлены, тогда вы, возможно, сможете сделать это самостоятельно.

    Если эта задача является частью проекта реконструкции, в который перемещается установка, или она включает замену электрической духовки на газовую, позвольте профессиональному газовому технику установить линии. Когда вы нанимаете профессионалов в области бытовой техники, они несут ответственность за обеспечение безопасности соединений и их соответствие стандартам, требуемым строительными и другими нормами. Если ваше старое устройство работает нормально, рассмотрите возможность повторной окраски устройства по средней цене по стране в долларов США.
