Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

В однозонной схеме водоснабжения многоэтажного здания с количеством этажей Nи высотой этажа H_э (рис. 1), в соответствии с п.5.2.10 СП 30.13330.2012, гидростатическое давление на уровне водоразборных приборовверхнего этажа не должно быть ниже Р_N = 20 м вод. ст.

Рис. 1. Распределение давления в водопроводе многоэтажного дома

В этом случае,на уровне приборов n-ого этажа избыточное давление при однозонной схеме водопровода составит:

P_n = P_N+_{(N – n) · Нэ + Δрln + Δpmn,}

где Δp_ln –линейные потери давления в вышележащем участке стояка; Δp_mn – потери давления в тройниках на вышележащих этажах.

Если рассмотреть здание высотой 25 этажей, даже пренебрегая линейными потерями давления и потерями в этажных тройниках, то давление на уровне первого этажа превысит 72 м вод. ст. или 7,2 бара. Это при том, что большинство типов квартирной водоразборной арматуры и водопотребляющего оборудования рассчитано на давление не выше 6 бар. В соответствии с п. 5.2.10 СП 30.13330.2012, гидростатическое давление на отметке наиболее низко расположенного санитарно-технического прибора должно быть не более 0,45 МПа или 4,5 бара.

До недавнего времени проблема снижения давления в системе водопровода многоэтажных зданий решалась путем зонирования. То есть здание по высоте разбивалось на зоны, каждая из которых снабжалась по своему стояку (рис. 2).

Рис. 2. Распределение давления в водопроводе многоэтажного дома с зонированием

Такие схемы, действительно, прекрасно справлялись с задачей ограничения давления, но имели весьма существенные недостатки. Во-первых, налицо явная низкая экономичность, так как вместо одного стояка приходится прокладывать два. Во-вторых, такие схемы не решали проблему выравнивания давления по этажам. Гидростатическое давление на вводе в квартиру,расположенную в нижнем ярусе зоны, будет всегда заведомо выше, чем у квартир верхнего яруса. Это значит, что в период пикового водоразбора жители этажей верхнего яруса зоны могут остаться без воды.

Появление на рынке достаточно дешевых, компактных и надежных регуляторов давления позволяет отказаться от низкоэкономичных многозонных схем водоснабжения многоэтажных зданий. Регулятор давления, установленный на вводе водопровода в квартиру, позволяет решить сразу несколько задач:

1. Снижение входного давления до требуемого безопасного уровня на всех этажах здания. Это в свою очередь предохраняет внутриквартирныетрубопроводы, арматуру и оборудование от чрезмерных напряжений, продлевая срок их безаварийной эксплуатации.

2. Обеспечение гарантированного расчетного расхода на всех этажах здания. Выравнивая давление по ярусам водопроводного стояка, квартирные редукторы тем самым ограничивают чрезмерный расход в нижних ярусах стояка, что гарантирует получение расчетного расхода воды жителями вышележащих ярусов. Мощный напор из смесителя вовсе не является благом. При срабатывании на вентильной головке смесителя давления свыше 1,3 бара в седле головки возникают разрушающие кавитационные явления, очень быстро выводящие головку из строя.

3. Снижение шумов как в квартирной системе, так и по стояку в целом. Поскольку стояки, как правило, являются сильными резонаторами, то любые акустические эффекты на любом ярусе стояка распространяются по всему стояку. Здание, в котором установлены квартирные регуляторы давления воды, являются практически бесшумными, поскольку скорость потока в таких системах при грамотном расчете и монтаже не превышает 1,5 м/с.

4. Обеспечение комфортного и безопасного режима работы смесителей.

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде. Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

• ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
• ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
• Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам с Dу = 15 мм, изложенные в перечисленных документах, представлены в табл. 1.

Таблица 1. Нормативные требования к квартирным регуляторам давления

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления (рис. 3).

Рис. 3. Принцип действия квартирных регуляторов давления

Давление на входе Р_вх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до P_вых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник. Пружинабольшого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана. Вноменклатуре компании VALTEC имеются редукторы давления четырех типов. Они широко используются в квартирных узлах ввода водопровода.

Мембранный редуктор VT.085 (рис. 4) применяется в основном в домах повышенной этажности, т.к. рассчитан на номинальное давление 25 бар. Этот редуктор может настраиваться на выходное давление от 1 до 7 бар. Благодаря демпферной камере колебания давления на выходе из редуктора при скачках входного давления не превышают 5 % от настроечного значения. Редуктор поступает в продажу с заводской настройкой на 3 бара.

Рис. 4. Внешний вид и конструкция редуктора VT.085: 1 –корпус, 2 – крышка корпуса, 3 – пробка корпуса, 4 – настроечная втулка, 5 – фиксирующая гайка, 6 – верхняя часть штока, 7 – пружина, 8 – цилиндрическаячасть штока, 9 – мембрана, 10 – распределительное кольцо, 11 – винт золотника с каналом, 12 – золотниковая прокладка, 13 – нижняя часть штока, 14 –уплотнительное кольцо, 15 – демпферная камера

Рис. 5. Внешний вид и конструкция редуктора давления VT.087

Поршневой редуктор VT.087 (рис.5) используется в квартирных узлах ввода, где требуется подстройка редуктора на требуемое расчетное давление. Редуктор рассчитан на номинальноедавление 16 бар и имеет диапазон настройки от 1 до 4,5 бара. Благодаря своей компактности и надежности этот прибор является лидером продаж среди регулирующей арматуры данного класса.

Поршневой редуктор с манометромVT.088 (рис. 6) поставляется компанией VALTEC специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлахобвязки сантехкабин многоэтажных зданий массовых серий. Требование по наличию манометра на выходном канале редуктора изложено в п.7.1.7. СП 30.13330.2012.Редуктор VT.088 рассчитан на номинальное давление 16 бар и имеет диапазон настройки от 1 до 5,5 бара.

Рис. 6. Внешний вид и конструкция редуктора VT.088: 1 – корпус, 2 – корпус пружинной камеры, 3 – крышка корпуса, 4 – шток, 5 – обойма золотника, 6 – малый поршень, 7 – уплотнительное кольцо малого поршня, 8 – большой поршень, 9 – уплотнительное кольцо, 10 –пружина, 11 – винт настройки, 12 – пробка пружинной камеры, 13 – пробка патрубка манометра

Кран с фильтром и редуктором давления VT. 298 (рис. 7) является наиболее оптимальным вариантом для квартирного узла ввода водопровода. Этот сверхкомпактный прибор объединяет в себе шаровой угловой кран, фильтр механической очистки с размером ячеи 300 мкм и поршневой редуктор давления с фиксированнойнастройкой на 3,5 бара.

Рис. 7. Внешний вид и конструкция крана с фильтром и редуктором давления VT.298: 1 – большой полукорпус, 2 – малый полукорпус, 3 – пробка, 4 – заглушка, 5 – шток с поршнем, 6 – прокладка, 7 – уплотнительноекольцо, 8 – уплотнительное кольцо, 9 – золотниковая прокладка, 10 – затвор шаровой, 11 – кольцо седельное, 12 – фильтроэлемент, 13 – пружина

Сравнительные данные по регуляторам давления компании VALTEC представлены в табл. 2.

 Таблица 2. Технические характеристики регуляторов давления VALTEC с Dу 15 мм

С развернутыми характеристиками регуляторов давления VALTEC,указаниями по их подбору, расчету, монтажу, регулировке и эксплуатации можноознакомиться в технической документации.

Автор: В.И. Поляков

© Правообладатель ООО «Веста Регионы», 2010

Все авторские права защищены. При копировании статьи ссылка на правообладателя
и/или на сайт www.valtec.ru обязательна.

Регулятор давления воды

Система отопления закрытого типа имеет такое понятие как рабочее давление, которое требует специальные устройства для его контроля, регулирования и поддержания. Насколько отопление будет функциональным, зависит от бесперебойной циркуляции воды по трубам. Рабочая среда в зависимости от удаленности и режимов работы источника теплоснабжения имеет свойство повышать давление в системе до максимального уровня и поэтому специалисты рекомендуют обязательно устанавливать регулятор давления воды. Это поможет увеличить срок работы системы и избежать аварий.

Разновидности регуляторов

Устройство имеет два вида:

1. Регулятор давления воды по статике. (Статический регулятор давления. )

   Этот вид прибора применяется в помещениях и объектах, где система водозабора неравномерная и непостоянная. Регулятор этого типа помогает поддерживать напор «после себя».
2. Регулятор давления воды по динамике. (Динамический регулятор давления.)

   Этот тип устройства применяется в системах, где напор потока воды непрерывный.

Принцип работы


Горячая вода, циркулируя в отопительной системе из-за высокой температуры, увеличивается в объеме, за счет этого повышается давление, что требует выравнивания данного параметра до требуемого значения. Таким образом, закрываясь, редукционный клапан снижает расход и давление в системе.


Регулятор давления воды помогает стабилизировать работу системы от 0 до 9 атмосфер. Чтобы восполнить объем воды при ее остывании, вода подкачивается обратно в отопительные трубы.


Прибор помогает:

• поддерживать рабочее давление в устройстве теплоснабжения;
• снизить до минимума риск аварии;
• обеспечивать полноценную циркуляцию горячей воды;
• увеличить срок эксплуатации отопительной системы;
• снизить поломки элементов теплоснабжения.

Область применения


Регулятор давления воды можно применять не только в системе отопления, но и его монтируют на бойлерах, котлах, и других гидравлических и отопительных устройствах, которые эксплуатируются при ограниченном давлении теплоносителя. Также редуктор устанавливают на входном трубопроводе водоснабжения.


Клапан чаще всего изготавливают из латуни, который позволяет выдерживать высокие температуры. Но также он может быть выполнен из чугуна, литой или нержавеющей стали.


Устройство работает по следующему принципу:

• клапан с пружиной, выравнивает усилия;
• надстроечная пружина противодействует усилиям диафрагмы;
• при открытии выходное давление становится ниже;
• давление выравнивается до изначально установленного значения.

Преимущества


Прибор имеет широкий диапазон применения, его используют в промышленности, быту и даже коммерческих целях. К основным достоинствам устройства относят:

• защита водоснабжения от гидроудара при резком увеличении давления;
• защита оборудования от поломок;
• снижение расхода воды;
• снижение шума за счет нормализации давления;
• постоянное давление на выходе при любых скачках на входе.


Регулятор давления воды – это прибор, который помогает обезопасить систему теплоснабжения от поломок и аварий, делая износ элементов отопления минимальным.

регулятор давления воды как регулировать — Все о сантехнике

Редуктор давления поршневой

Скачать чертежи

(VT.087.N) Редуктор предназначен для регулируемого снижения давления в сетях, где в качестве рабочей среды используется вода, незамерзающий теплоноситель на основе гликолей, сжатый воздух, другие жидкости и газы с температурой до 80 °С, неагрессивные к материалам изделия. Принцип действия редуктора – поршневой (пружинный). Давление на выходе регулятора воды поддерживается на уровне не выше настроечного значения независимо от скачков давления в сети. В статическом режиме давление после редуктора также не превышает настроечное. Диапазон регулирования – 1–4,5 бара. Заводская настройка выходного давления – 3 бара. Корпус и детали редуктора изготовлены из качественной сантехнической латуни. Материал золотникового уплотнения – EPDM, пружины – нержавеющая сталь.

Артикул	Размер/количество	Цена за единицу
VT. 087.N.0445	1/2″	884 p
VT.087.N.0545	3/4″	1152 p
VT.087.N.0645	1″	5058 p
VT.087.N.0745	1 1/4″	8395 p
VT.087.N.0845	1 1/2″	10571 p
VT.087.N.0945	2″	16853 p
* Указаны рекомендованные производителем розничные цены (руб).

Паспорт: Регулятор давления (редуктор) прямого действия поршневой (PDF, 648 KБ)

Декларация о соответствии техническому регламенту Таможенного союза (PDF, 861 КБ)

Отказное письмо в области пожарной безопасности (PDF, 546 КБ)

Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (PDF, 1,97 МБ)

Рекламная листовка: Редуктор давления (PDF, 531 КБ)

Источник:http://valtec.ru/catalog/reguliruyuschaya_armatura/reduktory_davleniya_dlya_vody/reduktor_davleniya_porshnevoj_vt087n. html

Редуктор давления воды: назначение и принцип работы, разновидности и регулировка

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.

Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Источник:http://stroisovety.org/reduktor-davleniya-vody/

Редуктор давления воды в системе водоснабжения регулировка

Редуктор давления воды в системе водоснабжения: для чего нужен, как работает и как его отрегулировать

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Редуктор давления воды в системе водоснабжения решает проблемы, связанные с напором жидкости и изменениями давления. По-другому его называют редукционным клапаном.

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до поквартирной разводки.

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Только при стабильном давлении воды нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

• вода из скважины или централизованной системы перемещается с определенным стабильным давлением;
• по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
• вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
• сечение клапана автоматически уменьшается, вслед за этим снижается давление;
• к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют гидравлическим ударом. Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

Они названы по главному действующему элементу, расположенному внутри корпуса.

Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
2. Отключаем воду в стояках, заранее оповестив соседей.
3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
5. Герметизируем места соединения.
6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
7. Подключаем регулятор к шаровому крану, герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Методы как отрегулировать упавшее давление воды в редукторе

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео: Регулятор давления воды (www.vodaschet.ru).flv

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Valtec редуктор давления VT.087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

• Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
• Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

Схема регулятора давления воды

Часто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.

Видео: Редуктор понижения давления FAR (для систем водоснабжения)

Видео: Регулировка давления воды.

Зачем нужен редуктор давления воды в системе водоснабжения квартиры?

Редуктор давления — вещь довольно специфическая, и в большинстве случаев нам не нужно знать что это, где оно стоит и зачем. Но качество системы водоснабжения в наших многоквартирных домах часто оставляет желать лучшего.

Например, вы можете замечать резкие перепады температуры в кране то в одну, то в другую сторону. Или сила напора воды непостоянна в разное время суток. Бывает даже так, что включив определенный напор, можно наблюдать, как струя уменьшается прямо на глазах (или наоборот).

Конечно же, такие перепады настроения в водопроводе сказываются и на нашей бытовой технике — часто выходят из строя бойлеры и стиральные машины.

Еще хуже, если из-за гидроудара лопнут трубы в квартире — соседи снизу этому рады не будут.

Все это может означать, что редуктор в общей системе водоснабжения работает не исправно, а на входе в квартиру — и вовсе отсутствовать. Что с этим безобразием делать — читайте дальше.

Что это такое?

Регуляторы давления – это устройства, служащие для уменьшения и поддержания давления воды до заданного значения на выходе, вне зависимости от расхода. Такие устройства еще называют клапанами понижения давления или редукционными клапанами.

Устройства предотвращают негативное воздействие значительных колебаний давления воды на вводе в систему и гидравлических ударов. Это особенно актуально в условиях современной городской застройки, при соседстве разновысотных зданий и с учетом неровного рельефа местности.

Зачем они нужны?

Задача водопроводной системы заключается в подаче воды от насосных станций в магистраль под большим давлением. При попадании воды в абонентские сети ее давление снижается до уровня, который должен соответствовать утвержденным нормам и составлять от 4 до 8 атмосфер.

Поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов, таких как котлы водонагревателей, стиральные машины, посудомоечные и так далее.

Для снижения давления воды в системе водоснабжения специалисты рекомендуют встраивать в нее редукторы давления. Их предназначением является защита от гидравлических ударов и поддержание стабильного напора в системе.

Корректор давления воды работает без дополнения электромеханики и регуляцию подачи воды производит автоматически. Его способность функционировать при низких температурах или высоких в системах отопления и подаче горячей воды определяется значением рабочих температур и их диапазоном.

Итак, основные причины необходимости установки регуляторов:

• высокое давление воды на входе в здание;
• экономия воды;
• гарантия постоянного давления воды на выходе, даже в случае значительных колебаний давления на входе;
• защита от гидроудара;
• снижение шума, вызываемого водяным потоком.

Еще один случай применения регуляторов: если в системах водоснабжения многоэтажных зданий установлены общие повысительные насосы, но, в то же время, необходимо обеспечить наличие зон с разным давлением. Например, повышенное давление воды необходимо для пожарных гидрантов.

Также в высотной застройке существует необходимость сбалансировать давление на всех этажах, поэтому на каждом из них целесообразно устанавливать регулятор давления.

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Принцип работы

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Устройство фланцевого клапана прямого действия

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

В случае возникновения изменения входного давления подвижный шток регулятора станет в новое положение равновесия для заданной настройки давления и количества потребляемой воды (компенсация входного давления).

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

Устройство резьбового регулятора

Схожая конструкция в резьбовых клапанах , применяемых для индивидуального регулирования и на этажах зданий. Задача уравновешивания давления в них решается фиксацией мембраны клапана (4) и приданием подвижности седлу клапана в регулирующей втулке (6). При этом, давление на входе в равной мере приложено к верхней и нижней кольцевым поверхностям втулки.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Нормативные требования к квартирным регуляторам давления

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

1. ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
2. ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
3. Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам, изложенные в перечисленных документах, представлены в таблице:

Условная пропускная способность, не менее

1,6 (ГОСТ Р 55023)

Пропускная способность в рабочем диапазоне входных давлений, не менее

Пропускная способность при входных давлениях ниже рабочего диапазона, не менее

Рабочий диапазон давления на входе

Рабочий диапазон расходов

Максимальное выходное давление в рабочем диапазоне расходов, не более

Максимальное выходное давление в безрасходном режиме, не более

Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более

Уровень шума на расстоянии 2 м от прибора

Изгибающий момент на корпус, не менее

Диапазон температур окружающей среды

Допустимая влажность окружающей среды

Диапазон температур рабочей среды

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления.

Давление на входе Рвх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до Pвых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник.

Пружина большого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана.

Поршневые

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Мембранные

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана.

Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения.

Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Установка

Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

1. механический фильтр грубой очистки;
2. обратный клапан;
3. счетчики ГВС и ХВС;
4. фильтр промывной;
5. Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки.

Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта.

Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания.

Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Пример разводки водоснабжения с редуктором

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Источники: mos-santeh.ru, www.rmnt.ru

Обслуживание и настройка

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать.

Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить — против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Какого-либо специального обслуживания регуляторы давления воды не требуют. Время от времени необходимо очищать седло редуктора и сеточку фильтра. В случае выхода из строя потребуется замена поршня или мембраны.

Все элементы выравнивателя съемные, корпус устройства остается на месте. Для этого и нужны запорные краны до и после устройства – чтобы, перекрыв подачу воды в квартире можно было спокойно заменить необходимые детали.

Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра.

Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.

Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.

Источники: ecoblog.pro, chudovanna.ru, rmnt.ru

Критерии выбора

При подборе данного устройства в первую очередь следует обратить свое внимание на данные особенности:

• Производительность системы. Сколько кубометров в час она пропускает.
• Вид подключения. В основном распространены резьбовые разъемы.
• Вид регулировки. С широким диапазоном изменения пропускной способности редуктора или с малым.
• Температурный диапазон рабочей жидкости.

Также следует определиться с тем, брать ли редуктор давления воды с манометром или без.

Первый вариант, конечно же, предпочтительнее, ведь можно наблюдать за изменениями в системе в режиме реального времени.

Наиболее распространенным материалом для редукторов является латунь. Данный сплав обладает большим количеством преимуществ, которые существенно увеличивают срок службы устройства. Таким образом можно не опасаться за то, что редуктор быстро выйдет из строя при правильной установке.

Сегодня купить редуктор давления воды не составляет больших проблем. Главное, правильно подобрать устройство в соответствии с параметрами системы водоснабжения или отопления.

Регулятор давления воды в квартире — как регулировать

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху. Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление. Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

• Магистральный фильтр для очистки воды в квартире

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм. Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар. Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников. Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм уменьшает расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры. Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

• Как выбрать аэратор на смеситель для экономии воды

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать. Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Надеюсь, информация о том, зачем нужен регулятор давления воды в квартире и как его регулировать, была вам полезна. О собственном опыте пользования можно рассказать в комментариях.

Источник:http://prodecor-spb.ru/stati/reduktor-davleniya-vody-v-sisteme-vodosnabzheniya-regulirovka.html

Квартирный регулятор давления воды КРДВ 15 ЦВЕТЛИТ / sotis.ru








Регулятор давления воды КРДВ 15 – незаменимый прибор, предназначенный для автоматического поддержания установленного давления воды на выходе из регулятора при изменении давления рабочей среды на входе в регулятор.

Регулятор давления применяется в системах хозяйственно-питьевого горячего и холодного водоснабжения для обеспечения постоянного напора воды, что увеличивает срок службы сантехнических изделий и бытовой техники. Основная сфера применения регуляторов давления – многоквартирные жилые дома.

Регуляторы давления КРДВ 15, как и вся продукция производственного предприятия «ЦВЕТЛИТ» (Беларусь), имеют ряд преимуществ перед аналогичной продукцией других производителей:

• высокий уровень качества и надежности изделия
• конкурентоспособные цены
• наличие сертификатов соответствия не только Российской Федерации, но и Республики Беларусь

Кроме того, с 2004 года на предприятии действует система менеджмента качества в соответствии с требованиями ИСО 9001 2000.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ КРДВ 15

Квартирные регуляторы давления КРДВ 15 обладают рядом полезных свойств, позволяющих:

• автоматически перекрыть магистрали при отсутствии потребления воды;
• экономить расход воды (от 10 до 20%) за счет перекрытия магистрали при отсутствии потребления воды;
• снизить непроизвольные потери воды в системах водоснабжения;
• равномерно распределить давление воды между ближними и дальними потребителями от источника;
• выровнять напор на всех этажах высотных зданий;
• снизить нагрузки на трубопроводную арматуру, смесители и гибкие подводки за регулятором давления и повысить их ресурс, а также предохранить бытовые приборы (стиральные и посудомоечные машины, нагреватели воды и т.п.) от воздействия скачков давления в системах водоснабжения;
• обеспечить равномерное распределение потоков холодной и горячей воды в квартирах с одним стояком при одновременном использовании нескольких точек разбора воды;
• обеспечить грубую очистку воды, поступающей к сантехническим приборам, благодаря наличию встроенного сетчатого фильтрующего элемента;
• производить периодический контроль и регулировку давления на выходе регулятора, благодаря возможности присоединения к нему контрольного манометра;
• снизить стоимость строительства высотных зданий за счет перехода с двухзонной системы водоснабжения на однозонную.

СРАВНИТЕЛЬНЫЙ АНАЛИЗ КВАРТИРНЫХ РЕГУЛЯТОРОВ ДАВЛЕНИЯ ВОДЫ


























































ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Диаметр номинальный, мм	15	15
Строительная длина, мм	83	56 (100 в комплекте с краном)
Высота, мм	126	90
Масса, кг	1,1	0,25 (0,47 в комплекте с краном)
Материал корпуса	нержавеющая сталь	латунь
Присоединение	муфтовое (резьба 1/2 дюйма)	муфтовое (резьба 1/2 дюйма)
Управление	автоматическое	автоматическое
Среда рабочая	холодная и горячая вода, в том числе питьевая	холодная и горячая вода, в том числе питьевая
Температура рабочей среды максимальная, °С	90	75
Давление условное PN, МПа (кгс/см)	1,6 (16)	1,6 (16)
Уровень заводской настройки выходного давления, МПа;	0,22 ± 0,02	0,2 ± 0,04
Давление после регулятора в безрасходном режиме максимальное, МПа;	0,3	0,4
Максимальная пропускная способность, л/с	0,7	0,4
КОМПЛЕКТАЦИЯ
Наличие фильтрующего сетчатого элемента	да	да
Наличие встроенного запорного шарового крана	да	нет
Комплектация запорным шаровым краном	нет	да
Возможность присоединения контрольного манометра	нет	да

СЕРТИФИКАТ СООТВЕТСТВИЯ НА РЕГУЛЯТОР ДАВЛЕНИЯ КРДВ 15








Регулятор давления воды в системе водоснабжения


Регулятор давления воды — трубопроводная арматура, предназначенная для контроля состояния давления в системах отопления и водоснабжения, использующая дросселирующую систему, изменяющую гидравлическое сопротивление. Существует два типа подобных устройств – комбинированные и прямоточные.





Комбинированный редуктор может поставляться с шумоглушителем, фильтрующим элементом, предохранительными клапанами двух типов – запорным и сбросным. Как и в других типах трубопроводных систем, редукторы изготавливаются для установки «до себя» и «после себя». Второй вариант всегда применяется на газорегуляторных пунктах. Так же у нас имеются другие товары раздела трубопроводной арматуры.


Для бытовых моделей пропускная способность изначально устанавливается более низкой, чем для промышленных аналогов. Трубопроводная арматура, реализуемая компанией «РДМ» – сертифицированная продукция, выпускаемая отечественными предприятиями, в строгом соответствии с ГОСТ.


Видео: Устройство регуляторов давления воды





Принцип работы регуляторов давления воды

---


Трубопроводные элементы выполнены из двух элементов: исполнительной части и регулирующего механизма. Исполнительная часть регулятора представляет собой элемент, сравнивающий показатели задатчика и текущего значения. Если показатели отличны от заданных значений — исполнительная часть посылает сигнал для перемещения движущейся части за счет энергии передаваемой жидкости. Передаваемыми веществами могут быть вода, газ, любые жидкости. Изделия, где регулирующим органом управляет сам чувствительный элемент, называется регулятором давления воды прямого действия.








 *Поршневой регулятор давления воды имеет некоторые особенности работы, в частности, поршень со временем может засориться и вывести его из строя*


РДВ конструктивно можно разделить на редукторы, измеряющие состояние на участке перед собой (редуктор «до себя» означает, что прибор будет измерять уровень на входе потока) и измеряющие состояние после себя.


Первый тип изделий работает по принципу изменения проходного сечения. Исходя из показаний датчика, запирающий элемент редуктора открывается на необходимую для выравнивания величину. Второй тип, так называемый регулятор давления «после себя», работает по принципу перекрытия, в случае его увеличения, и открытию потока в случае снижения напора. На поршень клапана постоянно воздействует усилие рабочей среды. Однако, балансировочная пружина, установленная для определенного положения затвора, не дает превысить заданный уровень, за счет чего препятствует изменению состояния веществ в системе. Для недопущения ошибок при установке, направление движения указывается в виде стрелок на корпусе устройства. Возможно вам так же будет интересно приобрести трубы ПНД по выгодной цене, клик.


Назначение

---


Монтаж регуляторов давления воды вызван потребностью в решении следующих вопросов:

•
  Предотвращение перепадов в системе водопровода;
•
  Защита навесного оборудования и арматуры от выхода из строя в результате резких скачков уровня напора;
•
  Доставка жидкости в высотных домах всем без исключения потребителям;
•
  Экономия за счет контроля перерасхода и недопущения утечек;
•
  Защита бытовых приборов, использующих подключение к центральному водоснабжению (стиральные машины, водонагреватели и другие).





*Мембранный редуктор обладает подвижной диафрагмой и более устойчив к загрязнениям водопроводных систем*


Технические характеристики

---


Продукция, которую производит современная промышленность, выпускается с разными значениями технических характеристик. Выходные значения после среднего регулятора составляют до 4 атмосфер, более крупные устройства поддерживают 6 атмосфер. Эти данные указаны в тех. паспорте к устройствам, там же указаны и значения магистрального Pn. Информацию с этими параметрами наносят на корпус прибора на специальную таблицу.


Существует разделение по температурным диапазонам: работающие в диапазоне от 0 до 40 град. цельсия могут использоваться только в холодном водоснабжении. Регуляторы давления воды рассчитаны на диапазон температур от 0 до 130 град. цельсия. Показатели могут быть указаны в Барах, следует считать 1 бар = 0.987 атмосфер.





*Пружинный редуктор устанавливается не только в водопроводных системах, но так же в паровых и воздушных*


Особенности регуляторов давления воды

---

•
  В малоэтажных постройках применение устройств не так критично, как в системах высотных домов. В многоэтажных постройках поток воды бывает недостаточным для верхних этажей. В то время, как жители многоэтажек страдают от того, что на верхних этажах напор минимальный. Обычно применяются насосы подкачки, но они расходуют много электричества, дорого стоят и при отключениях электроэнергии перестают работать, поэтому куда эффективнее использовать регулятор давления «после себя»;


•
  Если нужно обеспечить надёжную защиту водонагревателей и бытовой техники (стиральных и посудомоечных машин) от недопустимых нагрузок, которые они получают при уровне, превышающем расчетный, надежный регулятор давления воды отлично справляется с этой функцией. Снижается также уровень шума водоразборных кранов, а вместе с тем нормализуется напор.







Если же вас интересует нечто иное, например промышленные емкости, то вам сюда: https://rdmetall.ru/metallokonstrukcii/promyshlennye-emkosti/.




«Региональный Дом Металла» предлагает вам большой выбор качественной продукции лучших российских предприятий металлопроката. Предлагаем розничные и оптовые поставки регуляторов давления воды, вентилей, шаровых кранов, клапанов и другого оборудования.

Регулятор давления воды (монтаж, достоинства, недостатки, неисправности, конструкция)

 Меняются времена, а вместе с ними меняются и технологии, которые приходят на службу нам. Вместе с технологиями приходят и новые устройства, призванные улучшить качество нашей жизни, минимизировать расходы, сохранить экологическую обстановку и т.д  т.п. Не смотря на пафосное начало и кажущуюся незначительность изделия, о котором мы поговорим, полезность регулятора давления при корректной работе будет неоспорима.

Плюсы регулятора давления при применении в водоснабжении квартиры (дома)

   Итак, ничего не делается просто так. Если мы ставим регулятор давления в водопровод, то мы хотим получить от него какие-то характеристики. Конечно, хорошо если они будут положительными. Прежде всего, регулятор давления по своему естественному назначению призван стабилизировать давление в водопроводе, идущем после его установки.
 В итоге, это приводит к более равномерному расходу воды, после него. Можно сказать о том, что разброс расхода воды между полностью открытым краном и «нормально» открытым будет уменьшен, по сравнению со случаем, если не применять регулятор.  Исходя из этой особенности, стоит сказать о плюсах применения регулятора давления воды. Так можно уменьшить итоговый расход воды, если применять регулятор. Кроме того, за счет выравнивания давления вы избавитесь от проблемы перепада давления за счет увеличения расхода воды в квартире (доме). Обычно такая проблема возникает, например, при пользовании душем в ванной, когда меняется его температура за счет включения воды на кухне, при этом итоговый расход увеличивается, давление в системе водоснабжения меняется, и мы имеем и изменение частного расхода в ванной. В конечном счете, вместе с давлением и расходом воды в ванной комнате меняется и температура воды, что нам, конечно, может не понравиться. Так вот, при использовании регулятора давления воды такая проблема будет исключена.

Минусы регулятора давления при применении в водоснабжении квартиры (дома)

 Рассказать лишь о плюсах и не упомянуть о минусах не то что не правильно, а просто необъективно. Самый незначительный минус, это конечно дополнительные работы по установки. Если говорить о более существенных минусах, то они связаны с некорректной работой и конструктивными особенностями регулятора воды. Прежде всего, это проблема ограничения подачи воды при минимальных давлениях. Так, если у вас отключили воду или ее давление очень мало, например 0,5 Бар (около 0,5 атмосферы), то регулятор просто не  откроется. В итоге, вы не сможете собрать остатки воды из стояка при ее отключении или пользоваться водой при минимальном давлении.
 Еще одним минусом является отсутствие «полнопроходности» у регулятора давления. Этот термин в основном применим среди профессионалов. Он, прежде всего, означает увеличение сопротивления потоку, даже при номинальных режимах работы, что является отрицательным фактором. Первое, это возможное изменение расхода и давления относительно входного давления, даже при полностью открытом регуляторе. Второе, это более тяжелые условия работы корпусных деталей и запорного органа в регуляторе давления воды, за счет «лабиринтного» прохода.
 Ну и последним возможным минусом может быть отклонение от нормальной работы регулятора. Да, как и все рукотворные изделия регулятор может выйти из строя, например заклинить шток. В результате такой неисправности регулятор может просто потерять все свои плюсы по регулировке давления воды, а в худшем случае совсем заблокировать ее подачу.

Монтаж регулятора давления в водоснабжении квартиры (дома)

 Регулятор давления воды обычно ставят максимально близко к стояку, подающему воду в квартиру (дом). Так если регулятор имеет встроенный запорный орган (шаровый кран), то его также можно использовать и как аварийную перекрывающую арматуру.   В настоящее время регуляторы воды в зависимости от исполнения имеют в своем составе не только запорные органы, но и штуцеры под контрольные манометры.

 Возможно исполнение регуляторов с различными присоединительными резьбами или муфтами. Так трубные и конические резьбы необходимо закручивать с применением уплотняющих материалов, например льна или ФУМ ленты. Если у вас метрическая резьба, то уплотнение производится за счет мягкой прокладки, которая поджимается при закручивании резьбы.

Описание работы и конструкция регулятора давления для установки в водопроводе квартиры (дома)

 Последнее, о чем мы вам вкратце хотели рассказать в этой статье, так это о конструктивных особенностях регулятора давления. Весь принцип работы сводится к тому, что регулятор давления имеет подпружиненный запорный орган (седло-тарелка). В зависимости от давления воды на входе и соответственно ее расхода, пружина, установленная на штоке и подпружинивающая запорную тарелку, по разному сопротивляются потоку. Так при слабом потоке она почти не препятствует прохождению потока, так как сокращение строительной длины пружины незначительно. При сильном потоке пружина сжимается больше, а значит и сопротивление на входящий поток оказывает более значительное.
 Исходя из этих свойств и происходят регулирование потока воды, подаваемой к вам в квартиру или дом.  Далее в качестве частного примера приведен общий вид и обозначение основных узлов регулятора давления.

Итак, подведя итог, хочется сказать о том, что в случае соблюдения всех номинальных рабочих режимов (по давлению, по расходу) в нашем водопроводе, а также при условии исправной работы регулятора давления, применение его в водопроводной сети будет оправдано и выгодно.

как устроен и принцип действия

Эксплуатация бытовой сантехники требует ответственного подхода. Надежную работу обеспечит только выполнение всех рекомендаций производителя.

В большинстве случаев, в паспорте регламентируются оптимальные и предельные значения давления в водоводе. Для обеспечения требуемого режима эксплуатации необходима установка в магистраль регулятора давления воды.

В противном случае, перепады давления и гидроудары приведут к поломке оборудования и появлению протечек.

Регуляторы применяют в разнопрофильных сетях от бытовых до промышленных. Они встраиваются в разводку для орошения, пожаротушения, в системах водозаправочных станций.

Место для их расположения определяют на вводе в стояк или в здание, после насосного оборудования и узлов запорной арматуры.

Регулятор давления любого типа чувствителен к наличию загрязнений и механических примесей в воде. С целью повышения ресурса безотказной работы рекомендуется на входе установить фильтр для очистки воды.

Содержание

Описание регулятора
Принцип работы
Типы конструкций регуляторов
Существующие разновидности
Как настраивается регулятор давления

Описание регулятора

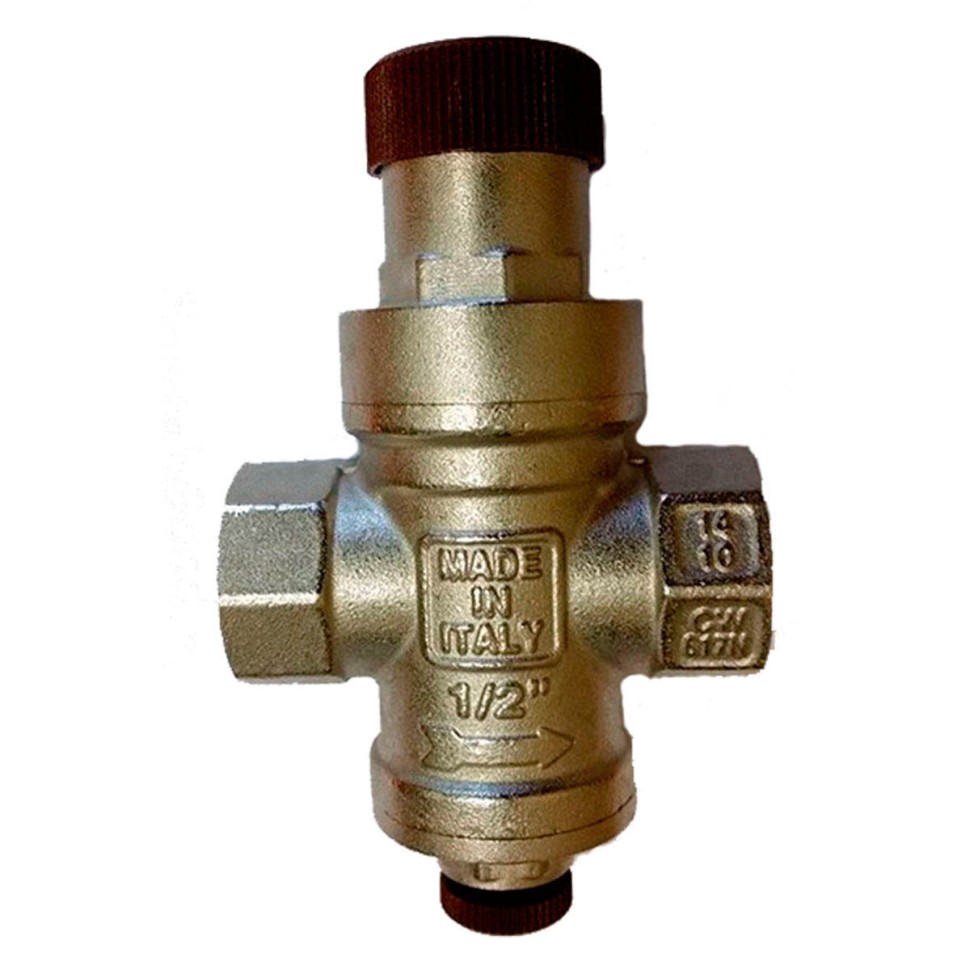

Регулятор давления воды устанавливается в системе водоснабжения с целью стабилизации входящего потока воды и недопущения критического уровня давления.

В основу работы регулятора положен принцип компенсации пружиной или мембраной предельного давления входящего потока. Это происходит за счет выравнивания усилий. Усилия пружины и диафрагмы вступают в противодействие.

В момент забора воды падает давление на выходе. Соответственно, снижается и давление на диафрагму. В результате клапан открывается.

Возрастание давления продолжается до тех пор, пока усилие диафрагмы и сила упругости пружины не будут уравновешены.



Давление на входе в клапан не влияет на открытие и закрытие пружинного клапана. Выходное давление сохраняется неизменным не смотря на перепады давления на входе.

Таким образом, удается поддерживать на выходе постоянное давление, что предохраняет внутренние коммуникации от гидроударов и перегрузок. Особенно актуальны перепады давления в сетях, питающихся от насоса.

Металлический корпус устройства имеет два резьбовых выхода для подсоединения к водопроводной системе. В некоторых моделях предусмотрен манометр, отображающий давление в системе. В таких конструкциях также предусмотрен винт регулировки для настройки предельного давления.

Преимущества использования регуляторов давления:

• Всегда стабильный напор воды на выходе не зависимо от магистрального давления
• Отсутствие шума, производимого большим напором воды
• Снижение расхода
• оберегает внутреннюю сеть от гидроударов
• Надежная и безопасная работа оборудования, подключенного к водопроводной сети

Принцип работы

Принцип действия регулятора давления может быть:

Обеспечивает постоянное регулирование потока воды. Устанавливается в промышленности и на крупных магистралях.

Предназначен для сетей неравномерного потребления воды. Используется в квартирах и частных домах.

Устройства классифицируются по месту действия:

• «До регулятора»

Они закрыты, когда нет давления и открываются в случае его возрастания на входе в устройство, тем самым ограничивая предельный показатель.

• «После регулятора»

Они открыты при отсутствии давления. В случае превышения предельного напора воды на выходе закрываются.

Устройства статического типа работают по принципу «после регулятора», то есть обеспечивают постоянство давления на выходе

Типы конструкций регуляторов

Существует три конструктивных типа регуляторов:

1. Поршневые

Отличаются простотой конструкции и низкой ценой, поэтому самые распространенные. Расположенный внутри подпружиненный поршень перекрывает проходное отверстие трубопровода. Так обеспечивается постоянство давления на выходе. Диапазон регулирования находится в пределах 1-5 атм.

Поршень не изнашивается, что значительно увеличивает срок эксплуатации такого устройства.

Недостатком конструкции данного типа является движущийся поршень, для которого нужна подача на входе только фильтрованной воды. Вторым недостатком считается быстрый износ подвижных частей, ограничивающих максимальный поток воды.

Возможно появление коррозии на внутренних поверхностях.

2. Мембранные

Регулирование потока происходит за счет действия подпружиненной мембраны, находящейся в отдельной, изолированной камере. Мембрана открывает и закрывает регулировочный клапан.

Внутренняя полость делится мембраной на две зоны. Одна контактирует с водой, а другая хорошо изолирована. Благодаря этому грязная вода не поступает через слой мембраны.

Конструкция надежна и неприхотлива. Мембранный регулятор имеет защиту от ржавения внутри. При правильной эксплуатации обслуживание не требуется.

Характеризуется широкой зоной регулирования давления и пропорциональностью. Возможно управление скоростью потока от 0,5 до 3 м³/час.

Недостатком является появление на мембране через определенный период эксплуатации трещин, разрывов и расслоения. Следовательно, нужен регулярный контроль состояния мембраны.

Имеет более высокую стоимость.

3. Проточные

Лабиринт в средине корпуса позволяет осуществлять динамическую регулировку давления. Скорость потока снижается при прохождении разделений и большого числа поворотов.

Регулятор устанавливается в сетях для орошения и полива. В нем нет перемещающихся механизмов, поэтому применяются детали из пластических материалов.

Перед регуляторами данного типа требуется дополнительная установка клапана или регулятора на входном участке. Рабочий диапазон регулирования у устройства – 0,5-3 атм.

Проточный регулятор отличается низкуюой стоимостью.

4. Электронные

Электронный прибор обеспечивает включение насоса малой мощности в момент забора воды из сети.

Конструкция включает корпус, диафрагму, платы, разъемы для подсоединени. Регулятор оснащен датчиком для защиты от гидроудара и пуска насосного оборудования «в сухую».

Работает устройство бесшумно.

Электронное устройство следует монтировать до первой линии забора. Подводные патрубки обеспечивают удобное встраивание в магистраль трубопровода. Перед пуском насосную емкость заполняют водой.

Заводская настройка электронного регулятора соответствует значению 1,5 бар. Регулируют стартовое значение давления с помощью специальной отвертки, с учетом того, что номинальное значение должно превышать пусковое на 0,8 бар.

Рабочие параметры регуляторов:

• Максимальное предельное давление, обеспечивающее длительную эксплуатацию. Параметр регламентируется ГОСТ 26349-84.
• Значение номинального диаметра в соответствии с условным проходов=м водопроводной системы (ГОСТ 28338-89).
• Пропускная способность устройства, когда сохраняются установленные пределы регулирования, в м³/час.
• Рабочий диапазон регулирования.
• Температурный диапазон эксплуатации прибора, влияющий на возможность функционирования в магистралях отопления и подачи горячей воды, а также при низких температурах воздуха.

Существующие разновидности

Регулятор давления применяется в различных сферах хозяйства и в промышленности, поэтому классифицируется по многим параметрам.



1. Производительность
• Бытовые, до 3 м³/час
• Коммерческие, от3 до 15 м³/час
• Промышленные, свыше 15 м³/час

Для бытовых приборов, например, нагревательного бойлера, оптимальный выбор это бытовой регулятор.

2. По способу подключения

Существуют регуляторы с резьбовым и фланцевым исполнением. Резьбовое присоединение используется на трубопроводахс диаметром трубы 2” (50 мм). Фланцевое соединение применяется на крупных магистралях с большим сечением трубы.

3. Диапазон регулирования
• Широкий диапазон регулирования в пределах от 1,5 до 12 бар.
• Тонкая настройка в диапазоне от 0,5 до 2 бар.
4. В зависимости от предельного входного давления
• Для водопроводных систем до 16 бар
• Для систем до 25 бар
5. По предельно допустимой температуре рабочей жидкости
• Для холодной воды с температурой до +40°
• Для горячей воды с температурой до +70°
6. По типу установленного фильтрующего элемента
• Сетки с различным размером ячеек: мельче и крупнее
• Колбовый фильтр тонкой очистки

Как настраивается регулятор давления

Настройка моделей с манометром не представляет сложности. Вращением винта регулировки обеспечивают необходимые значения на шкале манометра. Средний показатель давления – 3 атм. Винт находится на корпусе и легко перемещается с помощью гаечного ключа.

Настройка ведется согласно паспортным рекомендациям всех установленных в системе приборов. Берутся данные по самому уязвимому оборудованию.

Устройства без манометра не регулирует, а оставляют заводские настройки. Все же рекомендуется дополнительно его приобрести. Манометр позволит выполнить точную настройку и обезопасит от непредвиденных ситуаций.

Последовательность действий:

• Закрыть все точки забора воды: краны, бойлер, фильтры и другие устройства.
• Открыть вентиль подачи в квартиру либо здание
• Установить требуемый показатель давления на манометре
• Открыть краны в местах потребления воды и проверить показатель давления по манометру.

Допускается колебание значений давления в пределах 10%.

Монтаж регулятора давления в водопроводную сеть стал необходимостью. Это объясняется использованием бытовой техники, чувствительной к избыточному давлению в сети. Регуляторы необходимы на нижних этажах высотных домов. Подвод воды осуществляется снизу и чтобы обеспечить нормальное давление вверху, на нижние этажи подают высокое, что вызывает поломки техники. А при наличии клапана удастся компенсировать перепад давления.

% PDF-1.3
%
653 0 объект
>
эндобдж

xref
653 76
0000000016 00000 н.
0000002818 00000 н.
0000003116 00000 п.
0000004038 00000 н.
0000004152 00000 п.
0000004215 00000 н.
0000004266 00000 н.
0000004316 00000 н.
0000004366 00000 н.
0000004417 00000 н.
0000004468 00000 н.
0000004519 00000 н.
0000007546 00000 н.
0000010526 00000 п.
0000013314 00000 п.
0000016067 00000 п.
0000018951 00000 п.
0000021784 00000 п.
0000022110 00000 п.
0000022744 00000 п.
0000023120 00000 п.
0000023232 00000 п.
0000023378 00000 п.
0000023691 00000 п.
0000023781 00000 п.
0000023878 00000 п.
0000024491 00000 п.
0000027387 00000 п.
0000030147 00000 п.
0000030307 00000 п.
0000030537 00000 п.
0000030575 00000 п.
0000030650 00000 п.
0000035690 00000 н.
0000036864 00000 н.
0000037012 00000 п.
0000037287 00000 п.
0000037579 00000 п.
0000037851 00000 п.
0000038160 00000 п.
0000039906 00000 н.
0000040236 00000 п.
0000041293 00000 п.
0000042194 00000 п.
0000062514 00000 п.
0000077580 00000 п.
0000110508 00000 н.
0000120650 00000 н.
0000154469 00000 н.
0000157633 00000 н.
0000168362 00000 н.
00001
00000 н.
0000207548 00000 н.
0000210333 00000 п.
0000210654 00000 п.
0000220548 00000 н.
0000230900 00000 н.
0000262217 00000 н.
0000281861 00000 н.
0000284867 00000 н.
0000290973 00000 п.
0000299833 00000 н.
0000327905 00000 н.
0000347144 00000 н.
0000350601 00000 н.
0000358872 00000 н.
0000364246 00000 н.
0000391936 00000 н.
0000392255 00000 н.
0000418520 00000 н.
0000426057 00000 н.
0000794773 00000 п.
0000798181 00000 п.
0000926470 00000 н.
0000961045 00000 н.
0000001816 00000 н.
трейлер
] / Назад 5906084 >>
startxref
0
%% EOF

728 0 объект
> поток
h ބ T] lT> qB6 {7Q 掀 v ~ 4I4 ٲ ni ֭֬ ádl20! M @ Ay @ B% 3H {U0O ג sw

Что такое обратный клапан (или регулятор)?

Клапан обратного давления — это тип регулирующего клапана, который удерживает давление в производственных сосудах, таких как сепараторы, очистители и пробивные устройства для свободной воды, и сбрасывает давление на входе при достижении заданной уставки.

Изобретение клапана обратного давления

Обратный клапан Kimray был нашим оригинальным клапаном и остается самым популярным. Основатель Kimray Гарман О. Киммелл создал этот продукт в 1948 году.

До этого момента добытчики нефти и газа должны были контролировать свои скважины и вручную регулировать противодавление, чтобы добыча продолжалась. Новое изобретение Гармана изолировало работу клапана от точки измерения давления на входе или выходе.

Это означало, что производители могли более точно контролировать свое давление в различных потоках с помощью регулятора.

Как работают клапаны обратного давления?

Клапан обратного давления является «встроенным» клапаном, потому что пилот — ключ для открытия и закрытия клапана — соединен с клапаном и выходит как единое целое.

Клапан контролирует давление на входе. Чтобы отрегулировать заданное значение, поверните регулировочный болт сверху.

Пружина давит на узел диафрагмы, который позиционирует пилотную пробку. Затем пилотная заглушка позволяет газу, находящемуся выше по потоку, давить на диафрагму.

Поток через этот клапан идет снизу плунжера. Поток толкает плунжер вверх по мере того, как газ толкает диафрагму вниз.

Поскольку диафрагма имеет большую площадь поверхности, чем плунжер, то же давление может удерживать клапан в закрытом положении.

Устанавливает постоянное противодавление, и клапан начинает регулировать давление.

Если давление превышает заданное значение, давление на входе толкает мембрану вверх, закрывая пилотную пробку.Затем газ выходит через верхнюю часть диафрагмы, и клапан регулирует давление на входе.

Какие варианты доступны?

• клапаны от 1 до 6 дюймов
• без вентиляции
• варианты эластомеров
• Трим клапана из нержавеющей стали

Применения для клапана обратного давления

• Сепараторы
• Очистители
• Выход газа на заглушках для свободной воды
• Компрессорные станции
• Системы сбора газа

---

Как найти и устранить неисправность клапана обратного давления

Вот четыре вещи, которые нужно проверить, если ваш регулятор обратного давления работает неправильно:

1.Снимите заглушку с заглушки сапуна

Если ваш регулятор обратного давления застрял в положении ВКЛ., Маленькая красная пробка может все еще находиться в сапуне.

Мы вставляем эту пробку в сапун, чтобы масло не проливалось во время транспортировки. Его можно снять вручную, чтобы убедиться, что ваша сапун не заблокирован воздухом.

---

2. Проверка на влажный или грязный газ

Если ваш регулятор обратного давления постоянно вентилирует, вероятная причина — влажный или грязный газ в вашем трубопроводе.Чтобы исправить это, вы хотите снять капот и корпус пилота, чтобы получить доступ к пробке пилота . Для исправления снимите, очистите и просушите пилотную пробку, а затем установите ее на место.

Регуляторы противодавления

предназначены только для газа, поэтому, если проблема не исчезнет, ​​вы можете подумать о подаче сухого газа в регулятор.

---

3. Затяните седло пилотной заглушки

Если ваш регулятор не открывается, вероятная причина в том, что седло пилотной заглушки ослаблено.Чтобы решить эту проблему, снимите крышку и корпус пилотной заглушки, чтобы получить доступ к седлу пилотной заглушки . С помощью гаечного ключа убедитесь, что седло пилотной заглушки плотно прилегает.

---

4. Затяните (но не перетягивайте) гайку седла

Если ваш регулятор обратного давления протекает ниже по потоку, возможно, кто-то чрезмерно затянул седло во время ремонта.

Убедитесь, что гайка затянута, но не вызывает выпирание седла. Если сиденье выпукло, откручивайте гайку на четверть оборота, пока сиденье не станет ровным.

---

Что считается регулятором противодавления высокого давления?

Наш оригинальный регулятор обратного давления является отраслевым стандартом для удержания противодавления 300 фунтов на квадратный дюйм или меньше. Однако, если вам нужно удерживать давление выше 300 фунтов на квадратный дюйм, вы также можете использовать наш регулирующий клапан высокого давления в этом приложении.

Этот клапан может использоваться в сочетании с пилотом давления для обеспечения контроля давления до 4000 фунтов на квадратный дюйм.

Прочие ресурсы

Для получения дополнительной информации о регуляторе обратного давления Kimray посмотрите эти видео:

8 главных вещей, которые следует проверить при обслуживании редукционного клапана

Как и любое механическое оборудование, которое мы используем, регулирующий клапан требует определенного обслуживания.Поскольку бюджеты растянуты, а время ограничено, может возникнуть соблазн игнорировать проверку клапанов, которые часто находятся в подземных хранилищах и дают годы работы без жалоб, но в конечном итоге, как и все остальное, они выйдут из строя. В этой статье рассматриваются восемь простых шагов, которые, если их выполнять время от времени, помогут устранить отказы клапанов, которые всегда возникают в самые неудобные моменты.

Вот простой контрольный список, который можно использовать каждый раз, когда вы смотрите на клапан:

Шаг 1. Проверьте, нет ли неисправности или утечки в пилотных системах

Система управления клапаном основана на подаче воды под давлением.Утечки и трещины в пилотной системе, безусловно, повлияют на работу клапана. К сожалению, сама природа пилотных систем делает их уязвимыми для повреждений в результате простых аварий, таких как падение инструментов или ошибочное представление о том, что их можно использовать в качестве отправной точки. Трубка с малым диаметром отверстия и фитинги могут сломаться. Чрезмерная затяжка раструбных фитингов часто приводит к небольшой трещине, которая со временем выходит из строя. Каждый раз, когда вы осматриваете клапан, внимательно смотрите на всю пилотную систему.

Фитинги затянуты? Из стыка течет вода? В некоторых частях страны нередко можно обнаружить, что минералы в воде даже изнашивают медные трубки на поворотах.Присмотритесь и убедитесь, что все по-прежнему выглядит так, будто выдерживает давление. Помните, что давление в основной водопроводной магистрали совпадает с давлением в пилотной системе. Осмотрите и устраните все обнаруженные вами потенциальные проблемы.

Шаг 2: Проверьте воздух в пилотной системе

В отличие от воды, воздух сжимается, и, если он останется в пилотной системе, он даст ошибочные показания. У пилота будут проблемы с поддержанием стабильного клапана, поэтому обычно рекомендуется избавиться от воздуха, который будет скапливаться в пилотной системе.Воздух любит собираться в верхних точках, что обычно означает наличие пилотов и трубок в регулирующих клапанах.

Если клапан установлен с индикатором положения мокрого типа, вы увидите, что воздух собирается в смотровом стекле, а уровень воды будет частично опускаться вниз по стеклянной трубке. В верхней части индикатора будет установлена ​​небольшая заглушка или спускной клапан, открыв или сняв его, воздух будет выпущен. Помните — при удалении воздуха из индикатора вы эффективно удаляете воздух из крышки главного клапана, поэтому главный клапан начнет открываться.

Шаг 3: Очистка грязной сетки фильтра

Забитый сетчатый фильтр — частая причина отказа регулирующего клапана. Грязный натянутый экран по существу блокирует подачу воды к крышке главного клапана, а это означает, что главный клапан либо будет иметь много проблем с закрытием, либо может даже не закрываться вообще. Большинство сетчатых фильтров устанавливаются с заглушками, которые позволяют продувать сетку, не снимая ее. Хорошее решение — удалить заглушку и установить ниппель и шаровой клапан, которые позволяют легко продувать, когда вы находитесь рядом с клапаном.Обычно для поддержания чистоты экрана требуется всего несколько секунд.

Шаг 4. Замените засоренные фитинги

Даже если сетчатый фильтр чистый, не думайте, что все остальное в пилотной линии свободно и чисто. Ограничительные фитинги (те маленькие отверстия, на которые полагаются все пилотные системы) могут блокироваться и действительно блокируются. В зависимости от минерального качества воды они могут затвердеть. Для этого необходимо просверлить фитинг, пропитать его раствором для очистки или просто заменить.Как правило, замена оказывается наиболее экономичным выбором, поскольку время стоит намного больше, чем возможность возиться с фитингом, когда у вас отключена система водоснабжения.

Каждый раз, когда клапан изо всех сил пытается открыть или закрыть, а сетчатый фильтр был очищен (при условии, что все игольчатые клапаны и т. Д. В порядке), стоит изучить засоренную или частично заблокированную линию.

Шаг 5: Проверка диафрагмы главного клапана

В зависимости от давления в системе, использования и содержания минералов в воде мембраны главного клапана могут прослужить годами.Как правило, они не выходят из строя мгновенно катастрофически, если в линии нет чего-то, что ей не принадлежит. Обычно диафрагмы просто изнашиваются со временем или из-за отложений минералов. Простой тест, чтобы убедиться, что ваша диафрагма все еще не повреждена, — это изолировать пилотную систему, чтобы вода не могла попасть в крышку клапана, и снять верхнюю заглушку крышки или открыть спускной клапан в верхней части индикатора положения. Главный клапан откроется, при этом сливается вся вода из крышки. Когда клапан полностью открыт, вода должна перестать течь.Если вода продолжает течь даже при полностью открытом клапане, это может указывать на протечку диафрагмы. Это потребует снятия крышки главного клапана и тщательного осмотра диафрагмы.

Шаг 6: Проверьте пилотную диафрагму

Каждый раз, когда вы видите, как вода капает из контрольного пилота, это нехорошо. Исключением является высотный пилот, у которого установлена ​​медная хвостовая труба, чтобы показать, что он предназначен для отвода воды во время работы клапана.

Большинство пилотов, однако, должны удерживать воду внутри, поэтому, если вы столкнетесь с пилотом, у которого вода вытекает из вентиляционного отверстия или через резьбу регулировочного винта, то у вас есть проблема. Убедитесь, что вода действительно течет, а не просто конденсат; быстрое протирание тканью и несколько минут наблюдения подтвердят утечку.

Если вода протекает, это означает, что в кожухе пружины есть вода, а это означает, что возникла проблема с пилотной диафрагмой.Решение состоит в том, чтобы разобрать его и заменить эту деталь.

Шаг 7: Выполните пилотную проверку

Пилоты обычно сидят в одном и том же положении с небольшим внутренним движением в течение многих лет безотказной работы. Однако, как и в случае с главным клапаном, есть вещи, которые могут вызвать вялое поведение или ошибочные показания, которые в конечном итоге повлияют на систему. Простая пилотная проверка — это внести небольшие изменения в настройки давления во время работы клапана. Медленно поворачивая регулировочный винт по часовой стрелке и наблюдая за манометром ниже по потоку, можно увидеть, что пилот все еще управляет клапаном.На стрелке манометра должен быть заметен небольшой ход регулировочного винта. Увеличьте настройку примерно на 5 фунтов на квадратный дюйм.

Затем, предполагая, что пилот выполнил это, поверните регулировочный винт против часовой стрелки и снизьте давление выше нормального заданного значения, чтобы показания манометра теперь на 5 фунтов на квадратный дюйм ниже нормального. Пилот и манометр работали вместе? Если это так, то медленно верните давление в норму, повернув регулировочный винт по часовой стрелке и установив контргайку. Это простое упражнение доказывает, что пилот все еще работает и управляет клапаном.Если по какой-то причине прибор не отслеживает ваши настройки, то пора присмотреться к пилоту изнутри, чтобы убедиться, что ничего не износилось.

Шаг 8: Осмотрите шаровой кран

Сначала убедитесь, что шаровой кран открыт. Если предполагается, что он будет оставаться закрытым, на нем обычно будет бирка, информирующая вас о том, что это обычно закрытый клапан. На самом деле не помешает быстро повернуть каждый шаровой клапан, чтобы убедиться, что он все еще движется, но убедитесь, что вы оставили его в том же положении, в котором вы его нашли.

Конечно, это при условии, что у вас еще есть ручки на шаровых кранах. Рукоятки из листовой стали на шаровых кранах часто ржавеют, оставляя кран без каких-либо средств закрытия. Убедитесь, что все ваши шаровые краны оснащены прочными ручками из нержавеющей стали.

Эти восемь простых шагов могут облегчить проблемы в будущем и, если они будут выполнены хотя бы один раз, станут эталоном для периодичности технического обслуживания, необходимой для клапанов вашей системы. К сожалению, нет двух одинаковых водных систем, и часто даже в одной сети два клапана могут требовать разного внимания.Надеюсь, эти простые шаги позволят вам устранить проблемы до того, как они возникнут, и сосредоточиться на всех системных проблемах, с которыми вы можете столкнуться.

Редукционные клапаны

| Клапаны Flomatic

Автоматические регулирующие клапаны, редукционные клапаны

Клапан понижения давления (PRV) — это автоматический регулирующий клапан , предназначенный для понижения более высокого нерегулируемого входного давления до постоянного пониженного давления на выходе (выходе) независимо от изменений в потреблении и / или давлении воды на входе (входе).

Редукционные клапаны с пилотным управлением

Положение дросселирования главного клапана контролируется регулируемым пилотным клапаном, работающим вместе с диафрагмой (или игольчатым клапаном). Пилотный клапан определяет выходное (выходное) давление и немедленно реагирует на увеличение или уменьшение выходного давления с изменяющейся потребностью.

Пилот измеряет давление на выходе (выходное давление) и немедленно реагирует, добавляя или удаляя воду из верхней части узла мембраны главного клапана, позволяя клапану перемещаться и дросселировать, поскольку выходное давление имеет тенденцию увеличиваться или уменьшаться с изменением потребности в потоке.Пилотная диафрагма автоматически определяет изменения потока в системе, поскольку она непрерывно управляет главным клапаном, чтобы дросселировать, открывать или закрывать и поддерживать желаемое, предварительно установленное пониженное давление на выходе. Дросселирование главного клапана обеспечивает необходимое пониженное давление на выходе.

Щелкните ссылку ниже, чтобы ознакомиться с приложениями и техническими характеристиками клапана давления, а также ввести запрос предложения.

C101 / CF101
КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ
Размеры: 1 1/4 — 36 дюймов (40 мм — 900 мм)
Просмотреть подробности
Отправить запрос предложений

C101B / CF101B
Редукция давления с байпасом малого расхода
Размеры: от 1 1/4 до 36 дюймов.Просмотреть подробности
Отправить запрос предложений

C103 / CF103
Снижение давления и проверка
Размер (ы): 1 1/4 — 36 дюймов (32 мм — 300 мм)
Просмотреть подробности
Отправить запрос предложений

C104 / CF104
Редуктор давления, противодавление
Размеры: от 1 1/4 до 36 дюймов (от 32 до 300 мм)
Просмотреть подробности
Отправить запрос предложений

C105 / C106
Снижение давления с блокировкой соленоида
Размеры: от 1 1/4 до 36 дюймов (от 32 до 300 мм)
Просмотреть подробности
Отправить запрос предложений

C150E / C150ET
Редукционный клапан
Размер (ы): 1/2 — 2 дюйма (15 мм — 50 мм)
Просмотреть подробности
Отправить запрос предложений

C150EHF
Редукционный клапан
Размер (ы): 1 1/4 дюйма (32 мм)
Просмотреть подробности
Отправить запрос предложений

Клапаны сброса давления — Усиливающие насосы и оборудование

Основные сведения о предохранительном клапане

Предохранительный клапан, иногда называемый предохранительным клапаном, — это клапан, который используется для контроля или ограничения давления в любой данной системе, чтобы предотвратить его накопление и повреждение оборудования или создание более серьезных опасностей.Клапаны позволяют среде вытекать из вспомогательного канала и выходить из системы при достижении определенного давления, будь то максимальный или минимальный уровень. Затем клапан откроется, чтобы сбросить давление и защитить систему. Когда давление возвращается к нормальному уровню, клапан закрывается.

Типы предохранительных клапанов

Клапаны сброса давления можно разделить на две категории:

1. Клапаны сброса давления с пилотным управлением — Эти клапаны управляются вручную и часто открываются с помощью колеса, рукоятки или аналогичного устройства.Оператор часто открывает клапан, когда он считывает показания манометра или другие показания в системе, указывающие, что давление находится на недопустимом уровне. Они открывают клапан для сброса давления, а затем закрывают его вручную.
2. Клапаны сброса давления прямого действия — Эти клапаны запрограммированы на открытие, когда давление достигает неприемлемого уровня, обычно с помощью пружинного механизма. Им можно управлять с помощью пульта дистанционного управления, компьютерной программы, панели управления и многими другими средствами. Клапаны также часто запрограммированы на автоматическое закрытие при сбросе давления.

К другим типам предохранительных клапанов относятся:

• Предохранительный клапан низкого давления — Эти клапаны используют статическое давление газа для сброса давления в системе, когда давление сброса низкое и близко к атмосферному.
• Предохранительный клапан давления — Основное различие между ними и предохранительным клапаном заключается в том, что они управляются ручным рычагом для активации клапана в случае возникновения чрезвычайной ситуации.
• Предохранительный клапан — они работают по тому же принципу, что и стандартные предохранительные клапаны, используют полный подъем или защелкивание и обычно используются в газовой промышленности.
• Вакуумный предохранительный клапан — это прямой предохранительный клапан, который также использует статическое давление газа, когда давление небольшое, отрицательное, а также близкое к атмосферному.

Применение предохранительного клапана

Клапаны сброса давления

используются в широком диапазоне спецификаций, где уровни давления критичны для бесперебойной работы, например, в нефтегазовой, нефтехимической и энергетической отраслях с использованием пара, воздуха, газа или жидкости. Они также используются в многофазных системах нефтепереработки и химической обработки.

Плюсы и минусы предохранительных клапанов

Основным преимуществом предохранительного клапана является предотвращение неправильного функционирования системы при пониженном давлении. Фактически, предохранительные клапаны были изобретены в результате взрыва котлов при отсутствии должного контроля. Клапаны сброса давления необходимы при обслуживании системы, чтобы избежать опасных ситуаций, а также для поддержания постоянного потока среды и продления срока службы оборудования.Этот тип клапана не нужен в системах, где высокое или низкое давление не имеет значения.

Достижения в области предохранительных клапанов

Низкопрофильный предохранительный клапан

— Midland Manufacturing разработала новый предохранительный клапан, который помогает снизить вероятность срезания клапана во время опрокидывания железнодорожной цистерны. Он был построен в ответ на отзывы клиентов и спрос на клапан, который может обрабатывать транспортировку оксида этилена, опасного вещества.

Клапаны обратного давления

Griffco Unibody — это последнее нововведение гарантирует герметичность соединений и операций с возможностью изменения типов соединений.Клапаны также упрощают обслуживание и помогают устранить дополнительные компоненты системы, что экономит время и деньги.

Конференция Американской ассоциации водоснабжения и водоснабжения — узнайте больше о последних разработках предохранительных клапанов и других подобных технологиях на одной из многочисленных конференций AWWA.

Дополнительная информация о предохранительных клапанах

Клапан сброса давления в резервуаре для воды

— ключевой компонент безопасности — прочтите ответ эксперта на вопрос читателя о клапанах сброса давления, используемых в резервуарах для воды, в Daily Herald.

Использование разрывных дисков в сочетании с предохранительными клапанами — загрузите этот технический документ от Fike, чтобы узнать все о том, как эти два компонента работают вместе, чтобы быть первой линией защиты во многих типах сценариев.

Исследование управления предохранительными клапанами — Авторы Чи-Хуэй Чиен, Чун-Хунг Чен и Йи-Шен Лин изучают роль предохранительных клапанов в защите системы от давления, включая то, как клапаны могут выйти из строя в неправильной системе.

Пример использования предохранительного клапана

— Process Engineering Associates предоставляет полный спектр услуг, связанных с определением размеров, проверкой и моделированием предохранительных клапанов давления.Вы можете точно увидеть, как они это делают, прочитав это бесплатное тематическое исследование «Сценарий возгорания внешнего бассейна для оценки предохранительного клапана неустойчивого состояния».

Редукционный клапан — Acton Water District

Давление воды в моем доме

Нормальное давление для вашей собственности будет зависеть от ее физического отношения к источнику воды (резервуары и резервуары). Если ваш дом находится на большей высоте по сравнению с местом расположения резервуара, у вас будет более низкое давление. И наоборот, чем ниже ваш дом расположен под горой от резервуара, тем выше давление.

Низкое давление воды

Низкое давление воды в одном кране? Забитый аэратор на кране может замедлить поток. Снимите аэратор со смесителя, очистите его и снова наденьте.

Низкое давление воды только при горячей воде? Проконсультируйтесь с сантехником.

Низкое давление воды во всем доме?
Такие продукты, как смягчители воды или фильтры, могут снизить давление воды, если они были недавно добавлены или нуждаются в обслуживании. Утечка воды в водопроводе также может повлиять на давление.

Если у вас установлен редукционный клапан (PRV) для защиты водопровода, возможно, его потребуется отрегулировать. Большинство PRV устанавливаются после водомера или перед водонагревателем. Перед настройкой посоветуйтесь с водопроводчиком.

Если давление воды внезапно упадет почти до нуля … это может быть результатом обрыва водопровода.

Высокое давление воды

Если ваш дом находится в географически низкой точке или рядом с водонасосной станцией, давление воды может быть выше 80 фунтов на квадратный дюйм.Постоянное давление, превышающее 80 фунтов на квадратный дюйм, может повредить водопроводную систему на месте и повлиять на вашу водопроводную арматуру. К сожалению, водный район Актона не может снизить высокое давление воды, но вы можете подумать о том, чтобы лицензированный сантехник установил у вас дома редукционный клапан.

Сантехнические нормы штата Массачусетс требуют установки редукционных клапанов (PRV) на новых или реконструированных жилых помещениях, где давление воды превышает 80 фунтов на квадратный дюйм.

PRV снижает давление воды, поступающей в ваш дом, если это необходимо, для защиты вашей сантехники так же, как сетевой фильтр защищает ваш компьютер или телевизор.Лицензированный сантехник может оценить вашу текущую водопроводную систему и порекомендовать, нужен ли PRV для вашего дома.

У вас уже есть редукционный клапан?

Посмотрите на изображения ниже, которые помогут определить редукционный клапан в вашем доме.

На рисунке выше показано расположение редуктора давления относительно счетчика воды, а на рисунке ниже показан более пристальный взгляд на редукционный клапан.

В. Действительно ли мне нужен редукционный клапан (PRV) в моем доме? А.Да.

Среда,
Январь
15-е,
2020 г.

В районах с высоким давлением воды, таких как Дрейпер, — потому что наша вода стекает с гор — PRV помогает защитить трубы, арматуру и приборы, использующие воду, от повреждений или поломок.

PRV

могут сэкономить ваши деньги, уменьшив количество воды, расходуемой впустую в вашем доме. Хорошо отрегулированный PRV по-прежнему даст вам много воды для нужд вашего дома.

Вот несколько советов по эффективной установке и использованию PRV:

• Большинство PRV регулируются. Квалифицированный сантехник может определить подходящее давление для вашего дома.

PRV

• не требуют обслуживания. Периодически проверяйте, не нуждается ли он в ремонте.
• Убедитесь, что PRV не замерзает! Если он установлен в неотапливаемом помещении вашего дома, установите изоляцию или нагревательную ленту, чтобы защитить его.
• Если вы устанавливаете или заменяете PRV, ищите тот, который одобрен Американской ассоциацией водоснабжения (AWWA) или Underwriters Laboraties (UL).
• PRV защищает ваш дом от высокого давления, создаваемого уличными магистралями. PRV изнашивают и могут вызвать наводнение в доме. Ответственность за эксплуатацию, ремонт и замену возлагается на домовладельца. Компания не может покрыть любой ущерб, который может возникнуть из-за плохо функционирующего PRV.
• Убедитесь, что ваш водонагреватель находится рядом со сливом. Если ваш PRV выходит из строя, обычно следующее, что происходит, — это открывается клапан температуры и давления (T&P Valve).
