Как проверить лампу дневного света мультиметром в домашних условиях

На чтение 6 мин Просмотров 1.3к. Опубликовано Обновлено

Один из наиболее востребованных источников искусственного освещения – люминесцентные лампы. Они потребляют в 5-6 раз меньше энергии, нежели стандартные лампы накаливания, но при этом светят с той же яркостью. Светодиодные светильники с драйверами являются более экономичными, но в силу своей дороговизны им не удалось вытеснить с рынка лампы дневного света (ЛДС). При длительной эксплуатации люминесцентные лампы могут утратить свою работоспособность. Устранить такие неполадки можно, но для этого нужно знать, как проверить лампу дневного света, в том числе при помощи мультиметра.

Устройство и принцип работы ламп дневного света

Масса достоинств ЛДС обусловлена тем, что они представляют собой приборы газоразрядного типа, в которых ультрафиолетовое излучение формируется благодаря электрическим разрядам в испарениях ртути.

Особенность здесь одна – видимое освещение от лампы возникает только после того, как ультрафиолетовое излучение модифицируется. Такое преобразование возможно лишь при применении тех соединений, в которых содержится галофосфат кальция или иные составы с наличием люминофоров.

По принципу функционирования ЛДС можно приравнять к источникам освещения газоразрядного типа. В колбу из стекла помещают инертный газ, предварительно откачав из неё воздух, а после добавляют в газ 30 мг ртути. В оба края сосуда устанавливаются спиралевидные электроды, схожие с нитью накаливания. Они с каждой стороны припаиваются к 2 контактным ножкам, которые помещаются в пластины диэлектрического типа. Внутреннюю поверхность трубки покрывает слой люминофора.

Включается дневной светильник при помощи пускорегулирующего устройства – электромагнитного или электронного типа. Электромагнитное устройство включает в себя основной элемент – дроссель. Это сопротивление балластного типа в форме индуктивной катушки с сердечником из металла, которое последовательно соединено с люминесцентной лампой.

Дроссель необходим для поддержки равномерности разряда и корректировки тока при надобности. Когда лампочка включается, дроссель подавляет пусковой ток до того момента, пока спиралевидные нити не разогреются, а после выдаёт максимальное напряжение от самоиндукции, вследствие чего ЛДС зажигается.

Причины перегорания люминесцентных ламп

Нередко ЛДС перегорает, что придаёт ей схожести с традиционной лампой накаливания. При включении в колбе формируется дуга из электричества, вследствие чего спиралевидные электроды из вольфрама сильно нагреваются. Скачки высокой температуры влекут за собой разрушение и перегорание нитей.

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

Проверка цифровым тестером

Цифровой тестер напряжения

С помощью цифрового тестера можно проверять целостность нитей накала. Выполнить это можно как в режиме прозвонки, так и в режиме проверки сопротивления. Необходимо выставить мультиметр в нужный режим и выполнить проверку спирали с обеих краёв трубки.

В режиме прозвонки, если спираль исправна, тестер выдаст характерный звук – зуммер.

В режиме проверки сопротивления при исправной спирали индикатор мультиметра высветит значение 5-10 Ом.

Перегорание нитей нагрева – наиболее распространённая поломка дневных ламп, которую легко обнаружить при помощи цифрового тестера.

Выявление неполадок и их устранение

Прозвонка электродов мультиметром

ЛДС неисправна в таких случаях:

  • не включается;
  • временно мерцает перед включением;
  • долго мерцает, но не включается;
  • гудит;
  • мерцает при горении.

Целостность спиралей-электродов

Прозвонить спираль-электрод на присутствие сопротивления можно с помощью мультиметра. На приборе выставляется режим замера сопротивления, а после того щупы прикладывают к ножкам колбы с обеих сторон.

Если спираль неисправна, мультиметр продемонстрирует нулевое сопротивление – нить порвана. Целая спираль всегда показывает небольшое сопротивление – до 10 Ом. Если хотя бы одна из спиралей окажется неисправной, лампу необходимо менять. Восстановлению она не подлежит.

Неисправности в электронном балласте

Чтобы проверить исправность электронного балласта, его нужно заменить на рабочий. Если лампа зажглась, значит причина поломки заключалась в нём. Сломанный балласт можно починить самостоятельно. Вначале нужно сменить предохранитель на аналогичную модель с теми же характеристиками. Если нити светятся слабо – значит в конденсаторе между ними имеется пробой. Он также заменяется схожим, но с показателем рабочего напряжения 2 кВ. слабые модели будут быстро сгорать.

Вследствие скачков напряжения могут сгореть транзисторы. Их нужно менять. Взять новые можно из старых балластов. После замены необходимо проверить люминесцентный фонарь с помощью лампы на 40 Вт.

Как проверить дроссель люминесцентного светильника

Проверка дросселя без мультиметра

Перед тем как проверить дроссель лампы дневного света мультиметром, необходимо ознакомиться с основными признаками его поломки:

  • гудение осветительного прибора;
  • лампа включается и через время гаснет, темнея по краям;
  • ЛДС перегревается;
  • внутри трубки появляются «змейки»;
  • светильник сильно мерцает.

Чтобы проверить дроссель на работоспособность, необходимо вытащить из светильника стартер, а потом замкнуть в его патроне контакты. Затем вынимается лампа и контакты в обеих патронах также закорачиваются. Мультиметр выставляется на замер сопротивления, после чего его щупы подсоединяются к контактам в ламповом патроне. Если имеется обрыв, прибор покажет нескончаемое сопротивление. При межвитковом замыкании прибор покажет нулевое значение.

Как проверить стартер

Если светильник стал мерцать сразу после включения, но при этом так и не загорелся – вышел из строя стартер. Выполнить его прозвонку отдельно от ЛДС не получится, так как без напряжения его контакты являются разомкнутыми.

Проверка исправности стартера возможна другим методом – последовательно подсоединив его с лампой накаливания к стандартной электросети.

Основная причина выхода из строя – биметаллическая пластина сильно изнашивается.

Как проверить ёмкость конденсатора тестером

Если конденсатор ЛДС неисправен, её показатель КПД уменьшается до 35-40%. Для осветительных приборов с мощностью не более 40 Вт вполне достаточно конденсатора с ёмкостью 4,5 мкФ. Если она меньше данной нормы, КПД будет уменьшено, если больше – освещение будет мигать.

Для осуществления замера конденсатор необходимо прозвонить мультиметром. При прикосновении щупами выходов детали прибор демонстрирует нескончаемое сопротивление. Когда этот показатель меньше, чем 2 Мом – это симптоматика значительной утечки тока.

Включение люминесцентной лампы без дросселя

Сгоревшую лампу дневного света можно вернуть в работу, если подсоединить её в схему посредством постоянного напряжения, исключая стартер и дроссельный элемент. Здесь поможет использование двухполупериодного выпрямителя с удваиванием напряжения. Если через некоторое время яркость лампы снизится, её необходимо перевернуть в светильнике, вследствие чего сменятся полюса подсоединения.

Данная схема предполагает использование радиоэлементов с показателем напряжения не больше 900 В. Именно такого значения достигает ЛДС при запуске.

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Как проверить люминесцентную лампу: обнаружение и устранение неисправностей

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг. В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора. Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов. Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение. От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

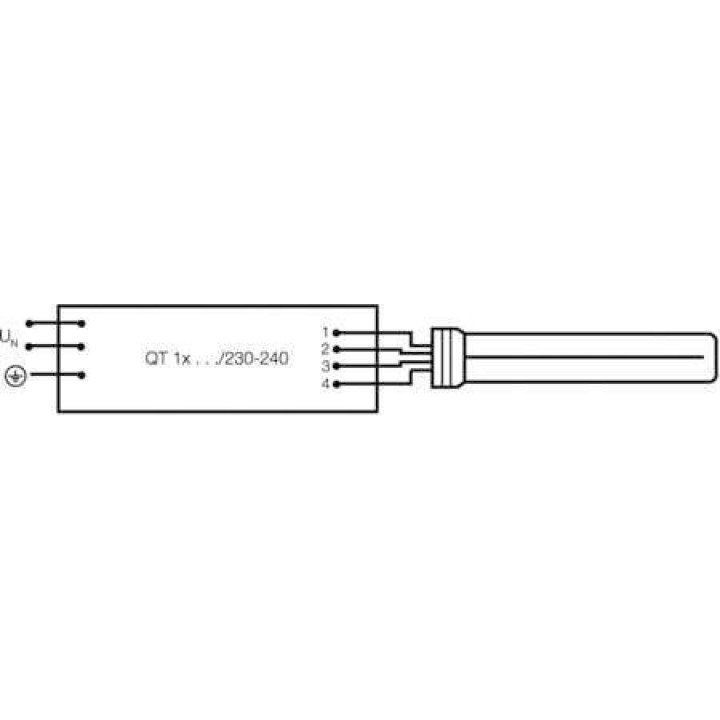

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время. Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию. Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения. Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Проверка ламп дневного света мультиметром

В условиях повышения цен на энергоресурсы, увеличения тарифов на электроэнергию, для населения актуальным стал вопрос экономии электричества в домах и квартирах. Разработаны различные технологии, позволяющие использовать более экономичные электроприборы, чем те, которые производились еще несколько десятилетий назад. При организации освещения помещений уже достаточно давно применяются люминесцентные источники света, или лампы дневного света (ЛДС).

Они, обеспечивая такую же освещенность, как и обычные лампочки накаливания, потребляют в 5-7 раз меньше электроэнергии, чем их предшественники. Несмотря на то, что появились еще более экономичные светодиодные источники, цена их настолько высока, что в настоящее время использование светильников с ЛДС остается наиболее рациональным решением.

В процессе эксплуатации светильников всегда возможны поломки, отказы в работе некоторых элементов. Для ремонта необходимо знать, как можно проверить лампы дневного света тестером. Для этого нужно представлять, как устроены и как работают такие источники света.

Устройство

Принцип работы ламп дневного света основан на свечении люминофоров в ультрафиолетовом свете.

Сам прибор представляет собой герметичную колбу из тонкого прочного стекла, на поверхность которой внутри нанесен люминофорный состав. Внутри колбы также находится небольшое количество ртути, которая и образует свечение под действием разогретых вольфрамовых спиралей по концам колбы. Перегорание спиралей можно проверить тестером.

В светильниках лампа подключается последовательно с дросселем, представляющим собой катушку индуктивности.

Параллельно лампе подключается стартер. Он представляет собой заключенные в пластмассовый или алюминиевый корпус компактную газоразрядную лампу с биметаллическим контактом и компенсационный конденсатор, который служит для выравнивания тока на лампе стартера.

Принцип работы

Когда электрическая цепь светильника подключается к источнику тока, как правило, это электрическая сеть переменного тока с напряжением 220 В и частотой 50 Гц, величины силы тока не хватает, чтобы разогреть спирали в колбе лампы.

И вот в этот самый момент газоразрядная лампа под действием тока в цепи включается и разогревает биметаллический контакт, который физически замыкает цепь светильника. Ток увеличивается в несколько раз, спирали в колбе разогреваются до температуры испарения ртути. Чем выше температура, тем выше проводимость паров в колбе.

Далее ток проходит через пары ртути, вызывая их ультрафиолетовое свечение, а оно в свою очередь преобразуется в белый свет люминофорным составом, нанесенным на стенки колбы.

Величина тока на участке цепи светильника, на котором установлен стартер, падает вдвое и газоразрядная лампа гаснет. Биметаллический контакт остывает, выключается и с этого момента ток течет только внутри колбы и через дроссель. В исправном светильнике стартер больше не участвует в процессе до того момента, пока не нужно будет еще раз разогревать спирали лампы после ее отключения.

Дроссель обеспечивает регулировку тока в цепи, не допуская перегрева спиралей в колбе и их перегорания.

В подавляющем большинстве случаев в конструкциях светильников используется несколько ламп. Их количество четно и они подключаются последовательно по две. Соответственно, стартеры (а их тоже будет два или более – по количеству ламп), тоже подключаются последовательно. В этом случае стартеры должны быть на напряжение 127 В, иначе они не сработают.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

  • конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
  • лампа не должна быть сильно почерневшей;
  • далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

Целостность спиралей-электродов

Лампы «перегорают» гораздо реже, хотя проверить их проще, чем стартер. Делают это обычным тестером с контрольной лампой или мультиметром, настроенным на измерение сопротивлений. Довольно легко проверить целостность спиралей.

Для проверки тестер или мультиметр подключается к паре выводов на отдельном конце колбы.

Если спирали целые, то контрольная лампа тестера должна светиться, а мультиметр должен показывать небольшое сопротивление (около 10 Ом). Если тестер «молчит», а сопротивление мультиметра бесконечно, имеет место обрыв спирали. При обрыве даже одной спирали из двух, лампа, очевидно, работать не будет. В этом случае необходима ее замена.

Проверка дросселя

Следующим шагом будет проверка дросселя. Он во всей этой конструкции самый стойкий элемент, и выходит из строя гораздо реже остальных. Тем не менее важно знать, как проверить дроссель лампы дневного света мультиметром.

Неисправность его может заключаться в обрыве или перегорании обмотки, нарушении изоляции между витками провода. В обоих случаях неисправность можно выявить, подключив к выводам дросселя мультиметр, настроенный на измерение сопротивления.

Если сопротивление между выводами дросселя будет бесконечно, значит, имеет место обрыв или перегорание обмотки. Перегорание обычно предвещается неприятным запахом, исходящим от детали, особенно во время работы.

Если сопротивление ничтожно мало, то, скорее всего, нарушена изоляция провода, и произошло межвитковое замыкание в обмотке, или замыкание обмотки на сердечник.

Совершенно очевидно, что все приемы проверки, описанные выше, справедливы только при использовании в светильниках, так называемых электромагнитных пускорегулирующих аппаратов (ЭмПРА).

В настоящее время появляются электронные пускорегулирующие аппараты (ЭПРА), исключающие наличие в схеме стартеров. Устанавливаются такие аппараты и в компактные ртутные лампы дневного света.

Пока они достаточно дороги и ремонту своими силами не подлежат, поэтому использование ЭмПРА еще оправдано.

Как проверить лампу дневного света тестером?

Категория: Источники освещения

Лампы этого типа (ЛДС) относятся к классу люминесцентных приборов, использующихся для освещения. Они обладают рядом преимуществ по сравнению с лампами накаливания. В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе схемы совместно с пускорегулирующей аппаратурой. Прибор является далеко не безотказным в части возникающих при его эксплуатации неисправностей. Чтобы устранять возникающие неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу различной геометрической формы, изготовленную из хрупкого кварцевого стекла. Ее внутренние стенки покрыты люминофором – материалом, способным преобразовывать спектр излучения ультрафиолетовых длин волн в видимую часть излучения – дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротрещин, следствием которых может быть попадание в герметичную полость воздуха. Это приводит к перегоранию ЛДС. Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивают катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрическим током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем уменьшается эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части – сама лампа, балласт, который может быть либо электромеханическим, либо электронным. Таким образом, причины неисправной работы светильника могут находиться как в схеме пускорегулирующей аппаратуры, так и быть отказом работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте. Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами. Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При оборванной нити накала мультиметр покажет бесконечно большую величину на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции обеспечения цикла запуска поджига используемой совместно с ним люминесцентной лампы и поддержания тлеющего разряда в колбе в процессе ее работы. Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц. Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание активных элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц. Электронный балласт можно включать только вместе с лампой. Схема подключения электронного балласта изображается на корпусе каждого готового изделия. Проверка на исправность выполняется включением в сетевую розетку и контролем яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС путем ее замены, не забывая «обесточивать» перед этим схему. При замене надо использовать только рекомендуемую лампу. Информация о ней содержится на корпусе изделия. В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и затем создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной ему электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует свое индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимым для постоянной и стабильной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, что сопротивление дросселя для переменного тока защищает спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра. Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно обнаружить либо его исправное состояние, при котором измеренное активное сопротивление соответствует его паспортным данным, либо столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или обнаруженном отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контакты светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость которой заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет сложный профиль. В исходном состоянии контакты разомкнуты. При подаче на выводы стартера напряжения в газовой среде возникает дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

Контакт имеет меньшее переходное сопротивление, чем существующая до этого «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению формы контактов, в результате которого происходит их размыкание. Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение – произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которым подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.

Как проверить люминесцентную лампу дневного света?

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время.

Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию.

Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются.

Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками.

Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой.

Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась).

Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях.

Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ.

В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон.

Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы.

Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения.

Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

люминесцентные светильники

Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить люминесцентную лампу мультиметром

Несмотря на появление светодиодов, люминесцентные светильники остаются распространённым источником света. При его отсутствии появляется необходимость проверить лампу мультиметром.

Люминесцентные лампы

Что учесть при проверке

При рассмотрении особенности люминесцентной лампы автор не зря взял в кавычки «слово обрыв».  Даже если прибор и не «зажигается» и нить не прозванивается, это еще не свидетельство того, что она сгорела и ее следует выбрасывать. Что необходимо проделать?

  • Зачистить выводы лампы, только аккуратно. Для снятия налета можно использовать спиртосодержащие жидкости, ластик, шкурку (мелкоабразивную). После этого повторить прозвонку.
  • Дополнительно следует зачистить пластины в механизме ламподержателей. Иногда их нелишне и подогнуть, чтобы обеспечить более плотный и надежный контакт.

Все изложенное справедливо для изделий линейных. А как быть с проверкой люминесцентной компактной лампы? Принцип тот же. Зная спецификацию прибора, найти в интернете его электронную схему – не проблема.

Останется только уточнить, где на плате фиксируются выводы, и перед прозвонкой один из них отпаять.

Хотя на практике этим мало кто занимается, так как произвести разборку довольно трудно, а продукцию отдельных изготовителей и невозможно.

Если после постановки в светильник люминесцентная лампа все-таки не загорается, то причину нужно искать в другом месте (балласт, линия и так далее). Но это уже несколько иная тема.

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на стенки которой внутри нанесен люминофор тонким слоем. Она заполнена смесью инертного газа с незначительным количеством ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали.

Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение вызывает излучение люминофорным слоем света в видимом спектре.

Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в источниках дневного света может использоваться дуговой разряд. Ртутная дуговая лампа обладает очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Это интересно: Как проверить люминесцентную лампу — разбираем по пунктам

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Причины перегорания люминесцентных ламп

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

С чего начинать проверку работоспособности лампочки мультиметром

При помощи мультиметра нужно проверить обрыв нитей накала. Мультиметр установить в режим прозвонки или измерения сопротивлений на малом пределе. Проверяем спирали с обоих концов трубки.

В режиме прозвонки, при исправных спиралях, будет слышен зуммер. В режиме измерения, на индикаторе мультиметра при исправности будет светиться 5-10 Ом.

Перегорание спирали нити подогрева — это самая распространенная причина отказа светильника дневного света и легко выявляется проверкой мультиметром.

Как протестировать дроссель лампы дневного света мультиметром

Для проверки берем мультиметр в режиме прозвонки или измерения маленького сопротивления и замеряем дроссель. Зуммер или показания индикатора укажут на наличие или отсутствие обрыва провода внутри дросселя.

Проверить изоляцию на пробой изоляции, нужно выставить мультиметр в режим измерения сопротивления на максимальном пределе. Индикатор мультиметра должен показать обрыв при касании любого из выводов и металлического корпуса.

Прозвонка стартера

Тестирование стартера мультиметром заключается в проверке неоновой лампочки на внутреннее замыкание. Для этого снимаем корпус и мультиметром становимся на один вывод лампы любым щупом. Вторым проводом мультиметра касаемся другого вывода неонки. Мультиметр не должен показать сопротивления.

Испытать работоспособность стартера можно без мультиметра. Вытащить стартер из гнезда без нарушения остальной схемы. Включить питание. Соблюдая осторожность и убедившись в хорошей изоляции инструмента, кратковременно закоротить контакты гнезда стартера. Лампа светильника должна загореться при исправности всех остальных элементов схемы.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях.

В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности.

Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 500С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

  • конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
  • лампа не должна быть сильно почерневшей;
  • далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

Как проверить дроссель

Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.

О неисправности детали свидетельствует:

  • сильное гудение светильника;
  • быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
  • сильный нагрев колбы с момент работы;
  • наличие мерцания.

Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:

  1. Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
  2. Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
  3. Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
  4. Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
  5. Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Видео

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь, это связано с ее более сложным устройством и наличием дополнительных элементов.

  1. Причиной выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
  2. Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
  3. По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.

  • Предыдущая
  • Лампы и светильникиВыбираем варианты подсветки для картин
  • Следующая
  • Лампы и светильникиВиды и принцип работы люминесцентной лампы
Поделитесь в соц.сетях:

Источник: https://isanshop.ru/elektrika/kak-proverit-lyuminescentnuyu-lampu-mul-timetrom-poshagovaya-instrukciya.html

Как проверить люминесцентную лампу

Люминесцентные лампы применяются в качестве основного освещения помещений. Неисправность приводит к недостаточной освещенности, отсутствию комфорта пребывания. Гул неисправного светильника раздражает.

Мерцание лампы исключает возможность трудовой деятельности, неблагоприятно влияет на зрение.

Прежде чем приступить к устранению, необходимо четко уяснить принципы работы и знать признаки проявлений неисправности составных частей конструкции.

Принцип работы

Люминесцентная лампа по принципу действия относится к газоразрядным источникам света. Стеклянная трубка заполнена парами ртути и инертным газом. В противоположные концы встроены электроды. Длина лампы может быть разной.

В режиме запуска между ними возникает дуговой разряд, который приводит к появлению ультрафиолетового излучения. Оно, воздействуя на слой люминофора, которым покрыта внутренняя поверхность колбы, заставляет его светиться в видимом человека спектре.

В режиме работы дуговой разряд поддерживается эмиссией электронов с нити катода. Светящийся слой может быть разного цвета.

Работает лампа в двух режимах: зажигания и свечения. Обеспечивает эти состояния светильник. Его принципиальная электрическая схема показана на рисунке 1.

Рисунок 1. Схема работы режимов зажигания и свечения

В светильниках нового поколения используется электронный балласт. Лампочка с цоколем g23 имеет компактный размер, а драйвер для питания встроен в корпус. Они бывают трех видов, но все обеспечивают определенный режим работы, их четыре:

  • включения;
  • предварительного нагрева;
  • поджига;
  • горения.

За счет правильно подобранных режимов работы такие устройства продлевают срок службы лампы, имеют высокий КПД. В режиме горения уровень напряжения на электродах в ряде случаев позволяет работать лампе с перегоревшими спиралями катодов, что невозможно при применении стандартной схемы включения.

Рисунок 2. Схема подключения электронного балласта.

Перед тем как прозвонить люминесцентную лампу нужно ознакомиться с причинами возможных неисправностей.

Почему перегорают люминесцентные лампы

Поврежденная люминесцентная лампа

Электроды люминесцентной лампы изготавливаются их вольфрамовой нити. Во время возникновения разряда происходит их сильный нагрев, и как следствие быстрое перегорание. Для того чтобы продлить срок службы вольфрамовую нить покрывают слоем активного щелочного металла. Этим достигается стабилизация тлеющего разряда между электродами, следовательно, не происходит чрезмерного перегрева, целостность электрода сохраняется в течение долгого времени. В результате многократных включений покрытие постепенно разрушается, происходит его осыпание. Разряд проходит только через оголенную часть спирали. Точечный нагрев приводит к ее перегоранию. Стандартная схема подключения, которая содержит дроссель и стартер, такую лампу не включит. Трубчатый корпус не должен иметь повреждений. Это главное условие, не дающее преждевременно сгореть лампе.

Выявление неполадок и их устранение

Люминесцентный светильник – сложное устройство. Неисправность любого его элемента может привести к неполадкам в работе.

Они могут проявляться в виде:

  • полного отсутствия признаков включения;
  • кратковременных мерцаний лампы с последующим включением;
  • продолжительного мерцания без включения;
  • мерцания в режиме горения.

Для проверки люминесцентных ламп и элементов светильника достаточно иметь мультиметр или домашний индикаторный тестер.

Целостность спиралей-электродов

Как прозвонить люминесцентную лампу показано на рисунке 3.

Рис 3. Прозвонка электродов

Для этого можно воспользоваться мультиметром. Пригодна также отвертка с индикатором замыкания цепи.

Для прозвона переключатель мультиметра устанавливают в положение измерения сопротивления. Необходимо выбрать наименьший предел измерений (Ώ) или установить переключатель в положение для прозвонок целостности цепи со звуковым сигналом. Измерительные шнуры подключить к выводам электрода. Прозвонить лампу.

Звуковая сигнализация либо показания прибора, отличающиеся от бесконечности, говорят о целостности спирали. Аналогичные действия провести со второй спиралью. Если монитор прибора показал состояние «обрыв» или не включился звуковой сигнал – работоспособность лампы утрачена.

Ее можно попробовать «зажечь» в балластных светильниках.

Для проверки электродов может быть использована отвертка, с функцией, предусматривающей прозвон цепи. Цепь «1-й вывод электрода – отвертка – тело человека – 2-й вывод электрода» должна прозваниваться, в этом случае загорится светодиодный индикатор, который встроен в тестер. Проверять надо обе спирали. Отсутствие индикации хотя бы одного электрода говорит о неисправности лампы.

Неисправности в электронном балласте

Внимание! Включать балласт в сеть без нагрузки запрещено, прибор может перегореть.

Определить исправность балласта, которым оборудован люминесцентный светильник, можно подключив к его контактам лампочку накаливания мощностью до 60 Ватт. Она должна слабо светиться.

Электронный балласт – сложное радиоэлектронное устройство. Проверка и ремонт электронной схемы проводятся с использованием специальных приборов, например осциллографа.

Однако самые распространенные неисправности можно устранить без его применения. На рисунке показана одна из схем балласта.

Рисунок 4. Плата электронного балласта.

Часто выходят из строя предохранитель, выходной конденсатор и транзисторы, они показаны на рисунке.

Чтобы правильно проверить предохранитель его выпаивают из схемы. Определение целостности проводят тестером. Показания прибора должны отличаться от бесконечности.

Рабочее напряжение на электродах с выхода балласта может быть в пределах 500 В. Китайские производители устанавливают конденсаторы, имеющие пониженный предел номинального напряжения, всего 400 В. Отсюда частые неисправности.

Цена транзисторов несоизмеримо меньше цены нового балласта, поэтому есть выгода в том, чтобы попробовать их заменить.

Внимание! Для работы схемы в нормальном режиме номинальное рабочее напряжение конденсатора должно быть 1,2 кВ.

Как проверить дроссель люминесцентного светильника

Как проверить дроссельВажно! О неисправности дросселя можно судить до того, как светильник перестал загораться. После включения внутри колбы начинают бегать «змейки» или сама лампа начинает мигать.

Неисправность дросселя может выражаться в обрыве обмотки или межвитковом замыкании.

Определять обрыв нужно мультиметром, экран прибора или стрелка (в зависимости от типа прибора) в режиме измерения сопротивления покажет бесконечность.

При замыкании витков, показания будут близки к «0». Узнать перегоревший дроссель можно по запаху гари, на корпусе появляются коричневые пятна, свидетельствующие о значительном перегреве прибора.

Неисправный дроссель не ремонтируется и подлежит замене. При установке нового следует обращать внимание на маркировку. Она должна соответствовать по мощности применяемым лампам.

Как проверить стартер

О неисправности стартера можно судить по тому, что при подаче напряжения на светильник он мигает, но не загорается.

Если стартер не подключен в схеме светильника, его контакты разомкнуты. Проверить его исправность мультиметром не получится. Можно собрать схему, в которой стартер подключен последовательно с лампой накаливания, имеющей мощность 60 Вт. Если стартер исправен, то лампа будет гореть и через определенный промежуток времени будут появляться всплески яркости.

Рисунок 5. Схема проверки стартера.

Как проверить емкость конденсатора тестером

Конденсатор, установленный между проводами источника питания, непосредственно на работоспособность светильника не влияет. Он необходим для компенсации реактивной мощности дросселя.

Отсутствие или неисправность конденсатора приводит к тому, что коэффициент полезного действия всей схемы составляет около 40 – 50%. Это мало.

При исправном конденсаторе КПД стремиться к 90%, снижая энергопотребление.

Для ламп до 40 Вт номинал конденсатора должен быть в пределах 4,5 мкФ. Снижение емкости приведет к уменьшению КПД, увеличение может привести к миганию.

Проверить исправность конденсатора можно приборами, имеющими такую функцию.

Включение люминесцентной лампы без дросселя

С течением времени люминесцентные лампы даже в самых современных светильниках перегорают. Однако, их работа может быть продлена. В схемах подключения перегоревших ламп без дросселя и стартера используется постоянное напряжение.

Самый простой тип схемы для такого подключения – двухполупериодный выпрямитель с удвоением напряжения. Со временем световой поток ослабнет. Для его восстановления необходимо перевернуть лампу в светильнике (поменять полюса подключения).

Схема подключения перегоревших ламп

Рисунок5. Двухполупериодный выпрямитель-удвоитель.

В момент запуска напряжение на конденсаторах и диодах поднимается до 900 В. На такие номиналы и следует подбирать радиоэлектронные элементы.

Утилизация

Люминесцентные лампы наполнены парами ртути. Их утилизация совместно с бытовыми отходами запрещена. Все юридические лица должны иметь договора на утилизацию с лицензированными организациями.

???? Пройдите тест и проверьте ваши знания

Правая рука – левая нога. Правая рука – правая нога. Нет, я не умею это делать. Знаю как, но только теоретически. Нет, оно считается условно безопасным Может, если ток переменный Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.). От величины протекающего через тело тока Можно, но только одной рукой. Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.). Это глупость, так делают безграмотные люди. Чтобы опасное напряжение быстро ушло в землю. Чтобы снизить температуру тела. Тест на знание правил электробезопасностиТы абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки. ПредыдущаяСледующая

Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/lyuminestsentnaya/kak-proverit-na-rabotosposobnost

Проверка исправности лампы дневного света и ее элементов

Лампы этого типа (ЛДС) относятся к классу люминесцентных приборов, использующихся для освещения. Они обладают рядом преимуществ по сравнению с лампами накаливания.

В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе схемы совместно с пускорегулирующей аппаратурой.

Прибор является далеко не безотказным в части возникающих при его эксплуатации неисправностей. Чтобы устранять возникающие неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу различной геометрической формы, изготовленную из хрупкого кварцевого стекла. Ее внутренние стенки покрыты люминофором – материалом, способным преобразовывать спектр излучения ультрафиолетовых длин волн в видимую часть излучения – дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротрещин, следствием которых может быть попадание в герметичную полость воздуха.

Это приводит к перегоранию ЛДС.

Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивают катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрическим током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем уменьшается эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части – сама лампа, балласт, который может быть либо электромеханическим, либо электронным. Таким образом, причины неисправной работы светильника могут находиться как в схеме пускорегулирующей аппаратуры, так и быть отказом работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте. Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами. Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При оборванной нити накала мультиметр покажет бесконечно большую величину на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции обеспечения цикла запуска поджига используемой совместно с ним люминесцентной лампы и поддержания тлеющего разряда в колбе в процессе ее работы.

Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц.

Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание активных элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц.

Электронный балласт можно включать только вместе с лампой. Схема подключения электронного балласта изображается на корпусе каждого готового изделия.

Проверка на исправность выполняется включением в сетевую розетку и контролем яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС путем ее замены, не забывая «обесточивать» перед этим схему. При замене надо использовать только рекомендуемую лампу. Информация о ней содержится на корпусе изделия. В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и затем создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной ему электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует свое индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимым для постоянной и стабильной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, что сопротивление дросселя для переменного тока защищает спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра. Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно обнаружить либо его исправное состояние, при котором измеренное активное сопротивление соответствует его паспортным данным, либо столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или обнаруженном отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контакты светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость которой заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет сложный профиль. В исходном состоянии контакты разомкнуты. При подаче на выводы стартера напряжения в газовой среде возникает дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

Контакт имеет меньшее переходное сопротивление, чем существующая до этого «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению формы контактов, в результате которого происходит их размыкание.

Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение – произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которым подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.



Источник: https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html

Как проверить люминесцентную лампу . Электропара

Люминесцентные лампы используются в самых различных
областях. Они долговечны, обладают низким уровнем энергопотребления и отличными
характеристиками. Со временем на концах лампы могут появиться темные пятна, что
свидетельствует о постепенном выгорании вольфрамовой нити, из которой сделаны
электроды.

Конструкция люминесцентной лампы

Колба люминесцентной лампы заполнена парами газов – аргона и
ртути, с внутренней стороны нанесено покрытие из люминофора. С обеих сторон
колбы расположены вольфрамовые электроды, покрытые специальной щелочной пастой,
обеспечивающей защиту спирали от перегрева вследствие электрического разряда
между нитями.

Покрытие вольфрамовых нитей выгорает после длительного использования,
особенно в момент запуска – электрический разряд возникает на небольшом участке
нити и вызывает его перегрев, поэтому появляются потемнения на краях лампы. Чем
дольше эксплуатируется лампа, тем больше нагрузка на лампу в местах электродов.
В результате лампа перестает включаться.





Также в лампе имеется стартер, необходимый для плавного
запуска. Выглядит он в виде двух электродов в колбе с неоном, один из
электродов является биметаллической пластиной. При включении лампы между
электродами появляется электрический разряд, заставляющий пластину изгибаться
под воздействием высокой температуры нагрева и замкнуть второй контакт.

После нагрева электродов до температуры около 1000 градусов
биметаллическая пластина начинает остывать, выпрямляется, в результате чего
цепь размыкается. Помимо стартера для корректной работы люминесцентной лампы
требуется дроссель и конденсатор.

Проверка люминесцентной лампы на исправность

Проверить работоспособность люминесцентной лампы можно
мультиметром или тестером (специальной отверткой-индикатором). Для этого нужно
установить переключатель в режим прозвона, при котором сопротивление
минимально. Далее нужно подвести концы щупа (или отвертку-тестер) к концам цоколя
сначала с одной стороны, затем с другой. Если сопротивление небольшое, значит с
лампой все в порядке, и она может еще поработать. Если же сопротивление очень
большое, значит, случился обрыв цепи и лампа не работает.

Средний срок службы люминесцентных ламп около 10 000 часов.
Это вовсе не значит, что все ваши лампы будут работать одинаковый период времени.
При номинальном сроке службы в 10 000 часов может случиться так, что
некоторые лампы выйдут из строя раньше, а другие будут работать дольше, но в
среднем выходит около 10 000 часов на каждую лампу.

На срок службы влияет время непрерывной работы лампы,
перепады напряжения в сети, использование стартеров и ПРА ненадлежащего
качества. Также при эксплуатации следует иметь в виду, что чем меньше
включений/выключений, тем дольше будет служить лампа.

Как проверить люминесцентную лампу на исправность

Лампы дневного света по большинству показателей значительно превосходят традиционные источники света с нитями накаливания. Они выпускаются в широком ассортименте, что позволяет применять их в различных сферах жизни и деятельности. Иногда возникают неполадки в их работе и требуется проверить люминесцентную лампу на исправность. Своевременный ремонт дает возможность быстро ликвидировать неприятные последствия в виде мерцания, шума и других негативных проявлений. Для этого нужно хорошо знать устройство таких ламп, принцип работы, основные неисправности и способы их устранения.

Принцип действия ламп дневного света

Стандартная люминесцентная лампа конструктивно представляет собой трубку цилиндрической формы, изготовленную из кварцевого стекла. По ее краям с торцов установлены цоколи, в каждый из которых запаян двойной электрод. В качестве дополнительного оборудования используются такие компоненты, как дроссель, стартер и конденсатор. Вся конструкция устанавливается в специальный светильник.

Из стеклянной колбы в самом начале откачивается воздух и взамен его внутрь помещается смесь из инертных газов и ртутных паров. Ртуть переводится в газообразное состояние под избыточным давлением, созданным внутри цилиндра. Стенки колбы изнутри покрываются специальным составом – люминофором, превращающим ультрафиолетовое излучение в нормальный видимый свет.

Выводы электродов используются для подключения к лампе сетевого переменного напряжения. Внутренняя часть электродов соединяется между собой вольфрамовыми нитями, с нанесенным на них металлом. В процессе разогрева с металлической поверхности в большом количестве слетают свободные электроны. Чаще всего такое покрытие делается из бария, цезия или кальция.

Электроны, находящиеся в свободном движении, служат первоначальным толчком, запускающим процесс включения лампы. Однако, одного лишь внешнего напряжения и эмиссии электронов недостаточно для того, чтобы создать полноценный электронный поток. Дополнительно свободными электронами выбиваются еще одни электроны, находящиеся на внешних орбитах атомов аргона или другого инертного газа, наполняющего трубку. Покидая свои орбиты, они начинают принимать участие в общем движении.

Далее в работу включаются стартер и электромагнитный дроссель, известные как балласт, создающие определенные условия, способствующие увеличению силы тока и образованию тлеющего газового разряда. В этот момент начинает образовываться световой поток.

Электронный поток, набрав достаточную кинетическую энергию, оказывает влияние на ртутные пары, которые начинают испускать ультрафиолетовое излучение. Далее оно попадает на люминофорное покрытие, которое под его влиянием начинает светиться нормальным дневным светом. Важную роль в этом процессе играет пускорегулирующая аппаратура, выполняющая в светильнике особые функции.

Функции пускорегулирующей аппаратуры

Многие лампы дневного света до сих пор работают с электромагнитной пускорегулирующей аппаратурой – ЭмПРА, она же балласт. Простейшее устройство этого типа является обычным индуктивным сопротивлением, в состав входит металлический сердечник с намотанным на него медным проводом. Такая конструкция вызывает заметную потерю мощности, сопровождающуюся выделением большого количества теплоты.

Самая простая и дешевая – схема ЭмПРА со стартером. Ее работа осуществляется следующим образом. После включения питания, напряжение через обмотку дросселя и вольфрамовые нити поступает на электроды стартера. Сам стартер представляет собой небольшую колбу, наполненную газом. Под действием напряжения происходит образование тлеющего разряда. Начинается свечение инертного газа и его одновременный нагрев. Это приводит к включению контактов биметаллического датчика и образованию в цепи замкнутого контура, обеспечивающего нагрев нити самой лампы. Затем начинается процесс термоэлектронной эмиссии.

На электродах стартера напряжение падает, уменьшается и разряд с одновременным понижением температуры. Контакты биметаллической пластины размыкаются, и подача тока прекращается. В работу включается дроссель, в котором образуется ЭДС самоиндукции. За счет этого между нитями накала возникает кратковременный разряд, достигающий нескольких тысяч вольт. Он пробивает среду инертного газа с ртутными парами, что приводит к появлению дуги, испускающей свет. В этот период стартер уже не работает, а дроссель за счет индуктивного сопротивления выполняет функцию ограничения тока, чтобы избежать перегорания элементов схемы.

В настоящее время появилась электронная пускорегулирующая аппаратура – ЭПРА, которая стала более совершенной и работоспособной. Данные устройства монтируются непосредственно в осветительные приборы, поскольку являются компактными и занимают очень мало места. Срок эксплуатации ламп с такой аппаратурой существенно увеличился. Свет стал более ровным и качественным, в нем полностью отсутствуют мерцания, пагубно влияющие на зрение.

Электроды разогреваются очень быстро, буквально за доли секунды, после чего наступает плавное включение освещения. Так же легко светильники включаются и при низких температурах. Розжиг осуществляется под действием импульса высокого напряжения, затем начинается ровное горение при постоянной повышенном напряжении.

Основой схемы ЭПРА служит двухтактный преобразователь напряжения, которые может иметь полумостовую или мостовую конструкцию. В большинстве случаев используется первый вариант, в котором напряжение выпрямляется диодным мостом, после чего его сглаживает конденсатор до значения постоянного напряжения. Высокая частота создается полумостовым инвертором.

Также в схеме имеется трансформатор с тремя обмотками: основная подает напряжение к лампе, а две дополнительные выполняют открытие ключей на транзисторах.

Проверка дросселя и стартера

Чаще всего неисправности возникают в светильниках, использующих пускорегулирующую аппаратуру старого образца. Поэтому нужно хорошо представлять себе, как проверить стартер, дроссель и другие элементы схемы. Основной причиной неисправности может стать дроссель, вызывающий шум и гудение прибора во время работы. Вначале лампа нормально зажигается, а затем начинает темнеть по краям и быстро гаснет. Кроме того, при неисправном дросселе лампа перегревается, внутри трубки возникает заметное мерцание.

Перед проверкой следует демонтировать стартер и замкнуть контакты в патронах светильника с двух сторон. Мультиметр нужно установить в режим замера сопротивления, а его щупы подключаются к контактам патрона. В случае обрыва обмотки дросселя, на дисплее отобразится значение бесконечного сопротивления, а при межвитковом замыкании результат будет примерно возле нуля.

Визуальный осмотр сгоревшего дросселя позволяет обнаружить коричневые пятна. Запах паленого довершает общую картину и указывает на полную неисправность. Такие дроссели уже не подлежат ремонту и полностью меняются на аналогичные модели, исходя из мощности лампы.

Неисправный стартер люминесцентной лампы проявляется в мерцании источника света во время пуска, которая никак не может загореться. Проверить стартер мультиметром возможно лишь вместе со светильником. Иначе, при отсутствии напряжения, его контакты останутся разомкнутыми, и проверка не даст результата. К стартеру последовательно подключается лампочка накаливания на 60 ватт и вся схема включается в сеть 220 В. Если стартер исправен, то лампочка должна загореться.

С помощью тестера можно выполнить и проверку конденсатора. Находясь в цепи в неисправном состоянии, этот элемент понижает КПД осветительного прибора до 40%, тогда как в рабочем состоянии этот показатель составляет 90%. На мультиметре выставляется нужная функция, затем выполняется проверка емкости. Слишком низкий показатель понижает КПД, а слишком высокий – вызывает мерцание лампы. Поэтому емкость конденсатора должна соответствовать мощности лампы.

Неисправности электронного балласта

Иногда серьезные проблемы вызывает и электронный балласт. В этом случае нужно проверку его работоспособность, чтобы точно установить, что неисправно – сама лампа или пускорегулирующая аппаратура. Перед проверкой работоспособности ЭПРА из светильника необходимо вытащить лампу дневного света, после чего к электродам подключается обычная лампочка накаливания. Если после подачи напряжения она загорается, значит электронный балласт находится в исправном состоянии.

Если же лампочка не горит, следовательно, причина заключается в неисправности внутренних компонентов электронной пускорегулирующей аппаратуры. Обнаружить поломку можно только путем поочередной прозвонки всех элементов схемы. Вначале проверяется предохранитель, а потом и все остальные детали. Любой неисправный узел, обнаруженный при проверке, подлежит замене таким же компонентом, с аналогичными параметрами. Для того чтобы отремонтировать балласт, необходимо иметь практические навыки работы с паяльником.

После предохранителя поочередно проверяются конденсатор и установленные рядом с ним диоды. Если они оказались исправными, далее выполняется проверка обмотки дросселя. Это довольно кропотливая работа, и иногда бывает гораздо проще приобрести новую лампу.

Если все же принято решение о ремонте, то он должен выполняться в определенной последовательности. Перед тем как проверить люминесцентную лампу на исправность, производится разборка корпуса и проверяется состояние нитей накаливания. Иногда они перегорают и становятся основной причиной неисправности. Отремонтировать такую лампу в домашних условиях довольно сложно, можно лишь собрать из двух неисправных один исправный источник света, где будут исправными нити и балласт. При необходимости можно полностью заменить блок пускорегулирующей аппаратуры.

Следует учитывать и факторы внешних условий, влияющих на работу люминесцентной лампы. Очень многое зависит от температуры окружающего воздуха и состояния сетевого напряжения. Сбои могут произойти при перепадах напряжения в пределах 6% и понижении температуры до минус 10 и более, даже, если все элементы находятся в исправности и нормально функционируют. В таких случаях проверка светильников выполняется в помещении с обычной температурой, с использованием стабилизирующих устройств, выравнивающих напряжение.

Как проверить люминесцентные лампы с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Люминесцентная лампа будет производить мало или совсем не светить, чтобы ее можно было объявить мертвой; раздражение глаз вызывает танец света, который она излучает. Пора его заменить. Однако, прежде чем отправиться искать замену, необходимо провести тест, чтобы сделать вывод, что это неисправная лампочка.

Флуоресцентная лампа применяет флуоресценцию для освещения видимого света. В его трубке находится газообразная ртуть с небольшим весом. Газ возбуждается электронами электрического тока, чтобы произвести ультрафиолетовое излучение в процессе разряда электронов. Покрытие внутреннего слоя трубки выполнено из люминофора.

Люминофорное покрытие — это то, что будет освещать свет при воздействии ультрафиолетового излучения. Электрический ток через соединительный штифт попадает в трубку, затем на стеклянный стержень и, наконец, на катушку электрода.Высокая энергоэффективность лампы делает ее лучшим вариантом по сравнению с лампами накаливания.

Использование цифрового мультиметра для проверки лампы

Цифровой мультиметр — это электронное устройство, отображающее результаты измерений на ЖК или светодиодном экране. Они предпочтительнее аналоговых мультиметров из-за их высокой точности, высокого цифрового сопротивления и того факта, что их легко считывать. Они используются для измерения электрических величин, таких как сопротивление, напряжение и ток.В следующей статье вы узнаете, как проводить тесты люминесцентной лампы с помощью цифрового мультиметра.

1. Убедитесь, что сработал не автоматический выключатель.

Автоматический выключатель — это элемент безопасности, который размыкает цепь в случае перегрузки или перегрузки от источника. Вы должны проверить, не нарушена ли цепь. Лампа полностью не будет излучать свет, если сработал автоматический выключатель.

Проверить, нет ли темных поверхностей на концах трубки

2.Визуально осмотрите

Невооруженным глазом обратите внимание на темный цвет по краям трубки. Если они присутствуют, срок службы трубки сокращается. Больше электродов разряжается в той части, где находится нить, и, следовательно, изнашивается быстрее, чем в областях дальше от нити. Это то, что вызывает образование сажи на внешней стороне трубки.

3. Проверить, не сломаны или погнуты соединительные штифты.

Штыри предназначены для соединения колбы с лампой, и если они сломаны, то в лампу не пойдет ток.Если они погнуты, вам будет сложно вернуть трубку на место. Используя инструмент для носа, вы можете выпрямить штифт, чтобы они стояли перпендикулярно торцевой поверхности трубки.

4. Проверить, исправна ли лампочка в другой лампе

Проверить лампу другой лампы. Убедитесь, что контрольная лампа работает. Если он работает плавно, неисправна предыдущая лампа. Возможно, неисправен стартер или трансформатор.

5. Очистите держатели от ржавчины и пыли.

Соединительный штифт может заржаветь из-за попадания влаги на медное покрытие.Ржавчину можно удалить, очистив ее щеткой. Кроме того, вы можете повернуть лампу в держателе, чтобы частицы пыли не застряли в держателе. Это нужно делать при выключенном переключателе. Если лампа представляет собой двойную трубку, при проведении этого испытания следует установить обе лампы.

6. Настройте мультиметр для проверки сопротивления между двумя контактами.

Проведите испытание сопротивления двух контактов с помощью цифрового мультиметра. Ниже описано, как настроить цифровой мультиметр для проверки сопротивления,

.

  • Настройте цифровой мультиметр для измерения сопротивления.Ω — видимый знак на мультиметре там, где должна быть шкала.
  • Выберите максимально возможный диапазон мультиметра.
  • Подключите черный (отрицательный) провод к общей розетке (COM).
  • Вставьте положительный провод в гнездо напряжения с маркировкой (VΩ). После того, как вы закончите, вы можете включить мультиметр и проверить, работает ли он, подключив черный и красный щупы. Показание на экране должно быть более 0,5 Ом для правильной работы мультиметра.

Убедившись в этом, вы можете теперь проверить сопротивление между двумя контактами с обеих сторон ламп, прикрепив красный и черный щупы к контактам люминесцентной лампы.

Обратите внимание на показания на экране мультиметра.

Показание исправного электрода должно быть близко к нулю. Любое зарегистрированное сопротивление будет указывать на разрыв цепи. Возможно, нить перегорела, и лампочка требует замены.

Проверка напряжения

После проверки сопротивления люминесцентной лампы. Следующее, что нужно проверить, — это количество напряжения в цепи, когда система включена. Установите мультиметр на измерение вольт, повернув ручку до отметки переменного напряжения.Обозначается он V ~. Остальные настройки должны остаться прежними. Ниже приведена процедура, которая поможет вам:

  • Завершите цепи с помощью подвесных выводов, т.е. оба гнезда гнезда на лампе должны быть соединены с выводами на люминесцентной лампе с помощью выводов.
  • Присоедините один из щупов мультиметра к одному подвижному проводу, а другой щуп — к следующему выводу.
  • Обратите внимание на показания на экране.
  • При включенном питании и исправных датчиках обратите внимание на показания на экране

Люминесцентная лампа в порядке, если есть напряжение, которое должно соответствовать напряжению, указанному на трансформаторе лампы.Если напряжение не регистрируется, значит трубка неисправна. Тест также подтверждает, что непрерывность не работает.

Заключение

При проведении проверки напряжения убедитесь, что напряжение в цепи не слишком высокое, чтобы мультиметр не сработал. Также следует отметить, что щупы правильно подключены к своим гнездам. Следует учитывать любые неисправности, перекодированные при тестировании электроприборов, чтобы избежать дополнительных повреждений, которые могут быть вызваны неисправностями. Во избежание электрификации при проведении такого теста следует уделять особое внимание безопасности.

5 основных тестов освещения с тестером флуоресцентного света

Тестирование потолочного светильника без лестницы

Если вы специалист по обслуживанию зданий коммерческого, розничного или институционального объекта с флуоресцентным освещением, у вас, вероятно, есть сотни или тысячи люминесцентных ламп с чтобы продолжать работать. И хотя эти лампы служат десятки тысяч часов, они выходят из строя, причем некоторые преждевременно. А некоторые перестают работать из-за других проблем с балластом, в который они установлены.

Так что, если ваша работа — убедиться, что все эти лампы выполняют свою работу, у вас есть немало возможностей для изучения. В прошлом это означало много проб и ошибок. Если вы обнаружили, что свет погас, вам придется подняться по лестнице, открыть крышку, удалить неисправную трубку и заменить ее. Если новая лампа не загоралась, вы либо пытались снова, либо вызывали электрика, либо приносили тестер напряжения. Это заняло больше времени, а вы еще не решили проблему.

Проверка балласта с помощью тестера флуоресцентного света Fluke 1000FLT.

Удовлетворение потребностей пользователей в полевых условиях

Услышав эту историю несколько раз, компания Fluke решила разработать инструмент, который использует метод проб и ошибок, а также значительный промежуток времени для обслуживания флуоресцентного освещения. Результатом стал тестер флуоресцентного света Fluke 1000FLT, разработанный для удовлетворения потребностей специалистов по обслуживанию зданий. Это тестер люминесцентных ламп, тестер балласта, бесконтактный тестер напряжения, тестер целостности контактов и дискриминатор балластного типа — все в одном.

«Мы выслушали клиентов и посмотрели, что там есть, и смогли объединить все функции, необходимые в одном тестере, который позволяет техническим специалистам по обслуживанию зданий устранять все аспекты системы люминесцентного освещения», — говорит Луис Сильва, менеджер по маркетингу продукции. в компании Fluke.

Пять тестов. Без ожидания.

Некоторые имеющиеся на рынке тестеры люминесцентного освещения могут иметь одну или две функции тестирования. Но компания Fluke хотела разработать устройство, которое позаботится обо всех основных испытаниях освещения, что позволит сэкономить время рабочих, место в их сумках для инструментов и спуски по лестницам.Таким образом, вместо того, чтобы носить с собой два или три инструмента для тестирования или вызывать электрика, они могут просто нести 1000FLT для выполнения:

  • Проверка лампы: Позволяет проводить испытания без снятия трубки с балласта. Тестер посылает импульс энергии, который зажигает трубку, если в ней есть газ. 1000FLT совместим с люминесцентными лампами T5, T8 и T12.
  • Проверка балласта: Легко определяет, исправен ли балласт.
  • Бесконтактный тест напряжения: Быстро проверяет наличие напряжения, не касаясь источника.
  • Проверка целостности штифта: Проверяет целостность нитей в трубке.
  • Дискриминатор балластного типа: 1000FLT — первый многофункциональный тестер, включающий эту функцию, позволяющую техническим специалистам легко определять, является ли балласт электронным или магнитным, не разбирая приспособление и даже не поднимаясь по лестнице. Просто наведите тестер на балласт с земли, и он сразу определит, какой у вас тип. Это помогает быстро идентифицировать энергоемкие магнитные балласты старого образца для обслуживания или замены.

Пользовательский интерфейс 1000FLT был разработан, чтобы быть максимально простым, и это так. Все эти тесты дают мгновенные результаты. Тесты балласта, напряжения и целостности контактов показывают результаты с помощью световых индикаторов «Go» или «No Go». Дискриминатор балластного типа загорается либо «магнитным», либо «электронным» светодиодом на лицевой стороне тестера, а результат проверки лампы определяет пользователь, загорается трубка или нет.

Красный означает «нет».

Экономия времени на тестирование

Вы можете запустить все пять тестов на 1000FLT примерно за 30 секунд, поэтому, если вам нужно обслуживать сотни люминесцентных ламп, это может сэкономить часы тестирования каждую неделю.«Один из наших клиентов, у которого есть один полный рабочий день и один неполный рабочий день специалиста по обслуживанию здания, занимающегося обслуживанием люминесцентных ламп, подсчитал, что вместе они сэкономили от 40 до 60 минут, тестируя примерно 50 осветительных приборов в день с помощью 1000FLT», — говорит Силва. .

Сколько времени вы можете сэкономить с 1000FLT? Узнайте, как достать одну

Как определить, какая у вас люминесцентная лампа за 4 простых шага

Если вы хотите заменить люминесцентную лампу, то большая часть информации, которая потребуется вам для заказа новой, находится на самой лампе.Информация будет напечатана на одном конце лампочки и будет включать:

  • Название компании-производителя трубы
  • Название модели трубки
  • Мощность
  • Цветовая температура

Для компактных люминесцентных ламп (КЛЛ) информация будет напечатана на пластиковом фитинге.

Если по какой-либо причине эта информация недоступна, есть другие способы определить, какой это тип лампы.

1.Форма

Лампа

КЛЛ

бывают разных форм, наиболее распространенными из которых являются двухтрубные, четырехугольные, тройные, спиральные, лампы типа F, лампы 2D и круглые лампы. Все эти лампы используют ту же технологию, что и линейные люминесцентные лампы, но имеют форму, которая делает их более подходящими для небольших помещений. Обычно вы можете найти все детали, необходимые для замены лампы на пластиковом основании лампы.

Это краткое руководство поможет вам определить, какой у вас тип лампы:

  • Однооборотные лампы также известны как лампы PL-S, а торговые марки — GE Biax S, Osram Dulux S и Sylvania Lynx S.
  • Длинные однооборотные лампы также известны как лампы PL-L, и их торговые марки — GE Biax L, Osram Dulux L и Sylvania Lynx L.
  • Лампы с двойным поворотом также известны как лампы PL-C, а их торговые марки — GE Biax D, Osram Dulux D и Sylvania Lynx D. PL-C — это торговая марка ламп с двойным поворотом, производимых Philips.
  • Лампы с тройным поворотом также известны как лампы PL-T, а их торговая марка — GE Biax T, Osram Dulux T и Sylvania Lynx T. Эти лампы имеют три отдельные трубки, которые изогнуты, поэтому их можно разместить в небольших помещениях, таких как настольные лампы.Они имеют четыре контакта, что означает, что они могут работать с высокочастотными балластами, которые являются более современными балластами по сравнению с низкочастотными дросселями и пусковыми устройствами.
  • Спиральные лампы имеют одну трубку, сжатую в спиральную форму и обычно встречающуюся в домах, это популярная замена ламп накаливания для таких применений, как настольные лампы мощностью 240 Вт.
  • Лампы

  • F напоминают штыри на букву «F»: у них две трубки, расположенные бок о бок, и четыре контакта. Эти лампы производятся Osram и Radium.
  • Круглые лампы, как и следовало ожидать, представляют собой люминесцентные лампы круглой формы, доступные в диаметрах T5 и T9. Они обычно используются в коммерческих целях в потолках и настенных креплениях в розничной торговле, офисах и гостиничном бизнесе.
  • Лампы

  • 2D служат той же цели, что и круглые лампы, и представляют собой одну трубку изогнутой формы D, которая выглядит как две буквы «D», поставленные друг на друга. Они также известны как лампы PL-Q или компактный люминесцентный квадрат.

Трубы

Форма трубок не требует пояснений, поскольку они линейны по длине, с двумя металлическими штырями на каждом конце.У люминесцентных ламп длина и ширина ламп различаются, и требуемые размеры будут зависеть от размера и мощности светильника.

2. Длина и ширина

Длина ламп CFL незначительно варьируется и зависит от типа лампы. Вам очень редко понадобится знать длину лампы CFL, чтобы иметь возможность ее заменить, поскольку гораздо важнее мощность и количество контактов.

Длина люминесцентных трубок обычно зависит от диаметра трубки, так как трубки меньшего диаметра обычно имеют меньшую длину.

Наиболее распространенные люминесцентные лампы имеют следующие диаметры:

  • Трубки Т5 диаметром 16 мм
  • Трубки Т8 имеют диаметр 26 мм
  • T12 имеют самый большой диаметр 38 мм

Длина варьируется для каждого размера лампы, стандартные T8 доступны в 2 футах, 3 футах, 4 футах, 5 футах и ​​6 футах; стандартные модели T12 доступны в размерах 2 фута, 4 фута, 5 футов, 6 футов и 8 футов. Стандартные T5 меньше по размеру и доступны в размерах 6, 9, 12 и 21 дюймов. Важно отметить, что в трубках Т8 доступны специальные размеры, поэтому, если у вас нестандартный размер, сообщите нам, поскольку у нас может быть подходящая лампа для вас.

Когда вы покупаете лампочку на замену, вы обычно можете определить ее длину по мощности (подробнее об этом ниже). В некоторых случаях вам может потребоваться измерить трубу, чтобы определить длину, и, если это так, измерьте всю трубу от конца до конца, включая металлические штифты на каждом конце.

3. Мощность

Мощность лампы

CFL указана на пластиковом основании, а на линейных лампах — на самой лампе. Если вы хотите заменить лампы накаливания или галогенные лампы на КЛЛ или КЛЛ на светодиоды, наша сравнительная таблица мощности поможет вам сделать правильный выбор.Если вы не знаете, какая мощность вам нужна, эта таблица поможет вам выбрать, какая мощность подходит для ваших нужд — как правило, чем выше мощность, тем ярче лампа.

На люминесцентных лампах

будет указана мощность, указанная на самой лампе, если на лампе этого нет, тогда, когда вы обратитесь в LampShopOnline, мы сможем помочь вам точно определить необходимую мощность. Как правило, чем длиннее и толще трубка, тем выше мощность.

Вы можете заменить лампы T12 лампами T8, но поскольку мощность будет другой (типичная мощность для 4-футовой лампы T12 составляет 40 Вт, по сравнению с 36 Вт для лампы T8 такой же длины) в большинстве случаев вам потребуется обновить балласт тоже, так что он может поддерживать новую пониженную мощность.Однако это не всегда так, поскольку некоторые устройства управления без проблем принимают лампу с немного меньшей мощностью. Однако важно проверить, если вы действительно используете несовместимую комбинацию трубки и балласта, это может привести к быстрому износу балласта и / или трубки.

4. Цветовая температура

Цветовая температура КЛЛ и линейной трубки также будет напечатана на пластиковом основании или на самой лампе. Цветовая температура будет записана в виде слова, например. «Холодный белый» или как соответствующее число, которое для холодного белого будет 4000k.Если на лампе нет номера или надписи, вы можете узнать больше о разнице цветовых температур в нашей статье Флуоресцентные лампы полного спектра: все, что вам нужно знать, которая поможет вам определить правильную цветовую температуру для вашего помещения.

Если вы не знаете, какой у вас тип лампы, вы всегда можете позвонить в LampShopOnline по номеру 0113 887 6270, и мы поможем вам ее идентифицировать.

Хотите узнать больше?

3 признака, что пришло время замены балласта

Ваши люминесцентные лампы не работают? Если вы недавно слышали странный громкий жужжащий звук каждый раз, когда включаете свет, или у вас нестабильный уровень освещения, скорее всего, сами лампочки не виноваты.

Многие большие корпоративные осветительные панели или офисные лампы работают с небольшой помощью электрического балласта. Это устройство регулирует распределение энергии по осветительному прибору, работая с нагрузкой, чтобы ограничить количество тока в электрической цепи.

Это означает, что когда ваш балласт начинает гаснуть, вашим фарам нечем регулировать ток, который проходит через трубку вашей лампочки. В конце концов, когда вы включите свет, ваши лампочки перегружаются и поджариваются!

Но если вы обнаружите неисправный балласт, пока не стало слишком поздно, вы можете избавить себя от хлопот по покупке всех новых ламп.Вот несколько признаков того, что ваш балласт может нуждаться в замене:

1. Знайте, нужен ли вашему фонарю пускорегулирующий аппарат.

Это отличное место для начала поиска и устранения неисправностей. Не всем фарам для работы требуется балласт, поэтому убедитесь, что это ваша проблема.

Например,

лампы накаливания и галогенные лампы не зависят от балласта — и для светодиодных ламп он тоже не нужен.

Также есть лампочки с интегрированным балластом, который нельзя заменить отдельно.

Многие люминесцентные лампы, например, имеют внутренний балласт. Компактные люминесцентные лампы (КЛЛ) также часто имеют одну встроенную — как это часто бывает в некоторых СПРЯТАННЫХ лампах — но не всегда.

Одиночные лампы со встроенным балластом необходимо заменять так же, как и любые другие лампы, когда они умирают или работают неисправно (вы не собираетесь разрывать саму лампу для замены внутреннего механизма). Однако более светильников большего размера могут работать с внешним балластом.

Обычно длинные полосы люминесцентных ламп T12 или T8 на потолке вашего предприятия имеют один общий электронный балласт, который можно заменить без необходимости замены световых полос (если вы поймете проблему до того, как балласт погаснет и сгорят лампы. , конечно).

Некоторые старые стоянки с высокоинтенсивным разрядом (HID) также используют балласт, хотя многие современные светильники теперь используют вместо него высокоэффективные светодиоды.

2. Ищите предупреждающие знаки о неисправности балласта.

После того, как вы уверены, что у вас есть балласт, самое время заняться расследованиями.

Обычно, если перегорела только одна лампа КЛЛ, попробуйте заменить лампу. Если вы заметили, что какой-либо из этих знаков влияет на всю секцию освещения, возможно, пришло время проверить ваш балласт:

Жужжание

Если вы слышите странный звук, исходящий от ваших лампочек или осветительной арматуры, например жужжание или гудение, это часто является признаком того, что ваш балласт выходит из строя.Он изо всех сил пытается поддерживать ток и вызывает проблемы со звуковой стабилизацией напряжения.

Затемнение или мерцание

Если ваши лампы очень медленно достигают полной яркости или периодически стробируют, возможно, проблема связана не только с лампой. Поврежденные водой или неисправные балласты часто не могут регулировать ток.

Нет света вообще

Если ваши лампочки не включаются, велика вероятность, что все они погасли одновременно по естественным причинам. Ваш неисправный балласт мог их всех сжечь!

Изменение цвета

Ваши огни должны постоянно светиться с одинаковой яркостью и оттенком.Если вы заметили расхождение в цвете, возможно, ваш балласт перегорел и спорадический скачок напряжения в ваших лампочках.

3. Проверить сам балласт.

Часто, если ваш балласт медленно гудит или полностью стреляет, это будет очень очевидно. Не забудьте выключить автоматический выключатель на вашей электрической панели, прежде чем возиться. Снимите крышку с фары и самих ламп перед проверкой балласта на предмет:

Вздутая оболочка

Это то, что вы увидите еще до того, как снимете крышку корпуса.Если пластик вздувается, балласт кончен. Скорее всего, энергия перегрузила его и повредила коробку.

Ожоги.

Иногда нужно взломать балласт, чтобы увидеть внутренние повреждения. Если вы видите ожоги внутри устройства или на проводах, замените его. Он не справился с током и перегружен. В этом случае вам может потребоваться замена лампочек.

Ущерб от воды

Есть ли влага внутри вашей панели или балласта? Это наверное то, что зажарило аппарат.

Утечка масла

Если у вас старый балласт магнитной катушки, это может означать утечку масла и неисправность. Тщательно очистите область перед заменой.

Испытания и замена профессионального балласта

Все еще в тупике?

Вместо того, чтобы стоять на лестнице и копаться в проводах под напряжением, позвоните группе SWFL Electric. Мы будем рады проверить ваш балласт и в кратчайшие сроки предоставить вам замену.

Напишите или позвоните нам по телефону (239) 935-5892.

Что вызывает мерцание в люминесцентных лампах?

Как только вы заметите мерцание люминесцентной лампочки, будет трудно игнорировать иногда сводящий с ума эффект.Есть несколько факторов, которые могут вызвать мерцание люминесцентной лампы, и, в зависимости от проблемы, вы можете сделать быструю настройку, которая поможет заглушить лампочку и ваш мозг.

TL; DR (слишком долго; не читал)

Несколько факторов, включая неисправные балласты и стартеры, плохо закрепленные лампы или даже проблемы с проводкой, могут привести к мерцанию в люминесцентных осветительных приборах.

Устранение неполадок с мерцающими лампами

Если вы хотите, чтобы флуоресцентные лампы перестали мерцать, сначала проверьте, есть ли это простое решение.Убедитесь, что лампы накручены плотно, так как незакрепленные лампы могут вызвать мерцание. Если это не сработает, взгляните на лампочки. Люминесцентные лампы выглядят как лампы, и они должны быть яркими по всей длине лампы. Если вы заметили, что мерцающая лампочка становится темной на обоих концах трубки, возможно, это близко к ее концу. Даже если лампочка все еще излучает свет, мерцание может быть признаком того, что она вот-вот погаснет. В этом случае замена лампы должна решить проблему мерцания.

Слишком холодно

Мерцание может возникнуть у здоровых лампочек, когда они подвергаются воздействию холода, например, у люминесцентных ламп в гараже зимой. Если все остальное в приборе в порядке, мерцание исчезнет, ​​как только температура в комнате и лампочка повысится, но вы также можете предпринять меры, чтобы предотвратить мерцание из-за холода. Если ваши фонари где-то регулярно подвергаются воздействию температур ниже 50 градусов по Фаренгейту, убедитесь, что у вас есть электронный, а не электромагнитный балласт, поскольку электронный балласт намного лучше выдерживает холод.

Неисправный стартер или балласт

Если у вас есть люминесцентный светильник, который используется более 15 лет, возможно, у вас неисправный стартер. Стартер представляет собой небольшой металлический цилиндр, который крепится к осветительной арматуре. Когда включается выключатель света, стартер посылает электрический разряд газу внутри люминесцентной лампы. Затем этот газ ионизируется и может проводить электричество, необходимое для работы лампочки. Но в этом процессе есть небольшая задержка, поэтому лампочки немного мигают, прежде чем полностью включатся.

Однако, если мерцание длится дольше, чем обычно, это может быть ошибка стартера, который начинает выходить из строя, и вам может потребоваться его замена.

В большинстве современных люминесцентных светильников не используется стартер, поэтому, если вы не видите цилиндр и знаете, что ваша лампа более новой модели, неисправный стартер, скорее всего, не ваша проблема.

Если мерцание люминесцентных ламп сопровождается тихим гудением или жужжанием, возможно, у вас проблемы с балластом прибора.Балласты могут изнашиваться из-за сильной жары или холода, а также из-за продолжительной конденсации внутри электронного балласта, что приводит к коррозии.

Балласт может быть дорогостоящим для замены, поэтому сначала убедитесь, что балласт установлен правильно и что ничего не отражается от соседних стен или потолка, поскольку это может способствовать гудению люминесцентного света. Если мерцание и гудение не исчезнут, возможно, балласт подвергся коррозии, и вам может потребоваться его полная замена.

Устраните большую проблему

Если постоянное мерцание не исчезнет после попытки исправить это, у вас может быть более серьезная проблема из-за неисправных соединений проводки или проблемы с электрическими системами вашего здания. Это более серьезные проблемы, которые могут привести к перегреву и даже возгоранию. Если вы считаете, что мерцание может быть вызвано более серьезной структурной проблемой, исходите из предположения, что лучше перестраховаться, и попросите профессионала проверить проводку здания.

Как проверить люминесцентную лампу

Скорее всего, у вас дома есть люминесцентные лампочки, если не их несколько. Люминесцентные лампы — самые популярные лампы, доступные на рынке в настоящее время. Причина такой известности в том, что они чрезвычайно компактны, излучают много света и энергоэффективны. Однако наступает время, когда люминесцентная лампа и соответствующий ей светильник демонстрируют определенные сбои, такие как чрезмерное мерцание перед включением, внезапное включение и выключение или отсутствие освещения вообще.Во время таких сценариев важно, чтобы домовладелец проверил лампочку и увидел, не сломалась ли она или приспособление.

Шаг 1. Проверьте электричество

Одна из причин, по которой ваша люминесцентная лампа может не работать должным образом, заключается в том, что для ее питания нет электричества. Чтобы узнать, так ли это, проверьте свои цепи. Вы можете найти их на сервисной панели электрооборудования и посмотреть, выключен ли какой-либо из автоматических выключателей.

Шаг 2 — Проверьте внешний вид лампы

Если проблема не в питании, следующим шагом будет визуальный осмотр внешнего вида лампы.Для этого вам придется вынуть люминесцентную лампу. Прежде чем вы даже попытаетесь открутить лампочку, обязательно отключите автоматический выключатель, подключенный к осветительной арматуре. Подождите несколько минут, чтобы электричество, оставшееся в линиях, рассеялось. Чтобы вынуть лампочку, поверните ее, осторожно направляя электроды. У большинства осветительных приборов есть небольшие отверстия возле электродов, чтобы облегчить откручивание лампочки. Когда вы достанете лампочку, визуально осмотрите ее внешний вид. Обесцвечивание часто говорит о том, что луковица вот-вот сломается.

Шаг 3 — Проверьте лампу в других приспособлениях

Если вы не заметили какого-либо обесцвечивания, возможно, проблема не в вашей лампочке. Для проверки просто установите лампочку в другой светильник. Если он загорается, проблема в исходном приспособлении. Если он не загорается, значит, это действительно ваша лампочка. Если у вас нет доступа к другим осветительным приборам, используйте тестер для проверки целостности электродов.

Шаг 4 — Проверьте стартер

Проблема с некоторыми старыми осветительными приборами заключается в том, что они изношены стартерами.Стартер — это та маленькая коробочка или цилиндр в приспособлении, который расположен рядом с лампой. Стартер питает вашу лампочку высоковольтным зарядом. Очень распространенный симптом неисправности стартера — это когда ваша лампочка долго мигает, прежде чем загореться. В этом случае снимите стартер с приспособления и замените его. Если это не помогло, попробуйте заменить стартер на новый.

Шаг 5 — Проверка балласта

В случае, если с новой лампой и новым стартером люминесцентная лампа все еще не загорается, лучше всего проверить балласт.С помощью отвертки выньте балласт и осмотрите его на предмет утечек масла. Установите новый балласт, если в текущем подтекает масло. Если это не так, попробуйте проверить систему на наличие слабых соединений.

Практическое тестирование популярных светодиодных ламп T8 и линейных светильников выявляет перспективы и подводные камни (ЖУРНАЛ)

MARGERY CONNER тестирует доступные альтернативы светодиодным люминесцентным лампам, выявляя сильные стороны в конструкции продукта, уязвимости, которые могут повлиять на надежность и пригодность для приложений.

Флуоресцентное освещение — крупнейший потребитель электроэнергии в США, что делает его привлекательной мишенью для производителей светодиодного освещения. Однако, в отличие от ламп накаливания, которые были легкой мишенью для светодиодов из-за чрезмерного потребления энергии лампами, современные люминесцентные лампы T8 являются относительно эффективными потребителями энергии. Тем не менее, как покажет практическая оценка, у коммерческих и частных пользователей есть веские причины рассматривать твердотельное освещение (SSL), альтернативное флуоресцентным продуктам, и практическое тестирование показывает такие возможности наряду с пониманием различных светодиодных ламп. дизайн продукции.

Действительно, как в США, так и во всем мире все еще существует большая база энергосберегающих ламп T12 и неэффективных T8. С 14 июля 2014 г. люминесцентные лампы, которые не могут соответствовать уровням эффективности 88 лм / Вт или 89 лм / Вт для ламп с CCT выше 4500K, больше не могут производиться или импортироваться в США. Это устраняет все люминесцентные лампы T12 и многие лампы T8.

Производители светодиодного освещения, как известные бренды, так и относительные новички, стремятся заполнить надвигающуюся пустоту.Я говорю «скоро», потому что с весны 2015 года вы все еще можете легко найти T12 на полках, например, Target и Home Depot. Розничным торговцам разрешается продавать свои запасы.

Лампочки зрелые, повышают ценность

Хотя светодиодные версии знакомых ламп T8 доступны уже некоторое время, только недавно они улучшились как по характеристикам, так и по цене до такой степени, что они стали надежной альтернативой люминесцентному освещению. А светодиоды могут дать и другие преимущества. Трубки на основе светодиодов могут обеспечить лучшее качество цвета в сложных коммерческих и розничных условиях (рис.1). Помимо потенциальной экономии энергии, светодиодные лампы T8 также могут реагировать на интеллектуальные контроллеры для еще большей экономии энергии. Это «умное освещение» стоит за движением по замене люминесцентных ламп на светодиоды в коммерческих / промышленных помещениях.

В жилых помещениях люминесцентные лампы часто используются в холодных помещениях, таких как гаражи, мастерские и сараи, где люминесцентные лампы медленно включаются и часто мерцают на морозе. Светодиоды могут включаться мгновенно, и холод не влияет на их работу.Кроме того, светодиодная трубчатая лампа с высоким индексом цветопередачи и регулируемой яркостью может внести заметные изменения в освещение кухни, игровой комнаты или ванной комнаты без слышимого гула или мерцания. Сейчас доступно внушительное количество ламп и фонарей. Ниже приводятся подробности практических оценок ряда имеющихся в наличии ламп и приспособлений, которые выглядят многообещающими.

Модернизация или замена

Существует два разных подхода к миграции существующих люминесцентных осветительных установок на светодиоды: замена ламп и модернизация ламп или светильников. LEDs Magazine регулярно использует взаимозаменяемые дескрипторы «модернизация» и «замена» для обозначения продуктов, продаваемых для модернизации светильников, в которых используются устаревшие люминесцентные лампы или лампы накаливания. Но здесь мы сделаем тонкое различие.

РИС. 1. Светодиодные лампы T8 могут быть установлены во многие существующие люминесцентные светильники.

Запасные лампы — это именно то, что говорит название — они являются прямой заменой люминесцентной лампы в существующем немодифицированном светильнике: вы вытаскиваете старую люминесцентную лампу из светильника, и в нее входит светодиодная лампа.Это кажется идеальным решением, но его недостатком является то, что лампа должна работать с имеющимся балластом светильника, что приводит к дополнительному балласту. В прошлогодней тематической статье рассматривались преимущества таких конструкций, в то время как только в последнем выпуске (апрель / май) журнала была опубликована статья, определяющая различные подходы к светодиодным лампам.

Как обсуждалось в приведенных выше ссылках, перед производителем ламп является серьезная задача при разработке продукта — разработать драйвер светодиодной лампы, который должен принимать входные сигналы от большого количества существующих люминесцентных балластов от разных производителей.А люминесцентные балласты обычно имеют более короткий срок службы, чем светодиодные лампы, что может поставить под угрозу преимущества замены ламп.

Лампы Retrofit T8 требуют модификации светильника для установки в трубку. Как правило, для модернизации требуется удаление балласта, что позволяет проводить прямую проводку между лампой и источником переменного тока, поступающим в прибор. Очевидный недостаток варианта дооснащения состоит в том, что он требует затрат, усилий и знаний, чтобы перемонтировать приспособление. Преимущество заключается в том, что модернизированный прибор не теряет эффективности, поскольку у него есть только собственный драйвер лампы.

РИС. 2. Спектральное распределение мощности (SPD) лампы Hyperikon LED T8 показывает лучшие характеристики, чем у люминесцентных, по данным спектрометра Moreland Lighting.

Другие варианты линейного светодиодного освещения — это светильники для мастерских и совершенно новые светильники, не требующие замены ламп. В таблице приведены характеристики семи различных источников света, которые я оценивал, все 48 дюймов. альтернативы люминесцентному освещению Т8 или Т12.

Hyperikon

Лампа Hyperikon — это лампа модифицированного типа, для которой требуется перемонтировать люминесцентный светильник с удалением исходного балласта.Свет подключается напрямую к сети переменного тока здания. На рис. 2 показано спектральное распределение мощности (SPD), измеренное с помощью спектрометра MK350 и программного обеспечения MoreSpectra от Moreland Lighting (morelandlighting.com).

Лампа имеет респектабельный индекс цветопередачи 82 при 1980 лм и цветную температуру 4000 К. Главное преимущество светильника — отличная цена. При цене 19 долларов за лампу это самая дешевая светодиодная лампа из тех, что я оценивал.

Однако для меня ахиллесова пята в том, что есть ощутимая задержка включения.Для меня это нарушает условия сделки, но для тех, кто рассчитывает включить свет и оставить его включенным в магазине или на фабрике, это может быть не так критично. Подробнее: http://bit.ly/1AmaklT.

Технические характеристики оцениваемых огней — 48 дюймов. альтернативы флуоресцентным лампам T8 / T12.

Hollywood Lights

Hollywood Lights (HL) — еще одна модернизированная лампа (рис. 3). Показатели освещенности HL очень хорошие: индекс цветопередачи около 90 и выходной световой поток 1900 лм на лампу.Более того, давайте рассмотрим более подробную информацию о реальных световых характеристиках, сравнив SPD продукта HL по сравнению с продуктом Cree, который мы обсудим немного позже (рис. 4).

Я воспользовался возможностью программного обеспечения MoreSpectra накладывать SPD одного источника света на другой. Посмотрите на Рис. 4, где показаны индикаторы HL, и вы увидите наложенную красную линию. Красная линия представляет SPD для серии Cree LS, которая представляет собой новый полностью разработанный линейный светодиодный светильник с отличным индексом цветопередачи.

Как видно из красной линии, синий спектр менее сильный и имеет пик на более короткой длине волны в случае продукта Cree. Мы видим, что HL имеет отличное качество цветопередачи — сравнимое с серией Cree LS — но за небольшую часть цены.

Кроме того, HL имеет уникальную особенность для модифицированной светодиодной лампы в том, что она совместима с устаревшими симисторными диммерными переключателями с фазовым управлением. Поскольку я обнаружил, насколько дорого обходится добавление контрольного оборудования для регулирования яркости светодиодных фонарей 0-10 В при исследовании диммирования серии Cree LS (http: // bit.ly / 1IszbLI) я вновь испытываю уважение к простоте диммирования симисторами. Раньше я думал, что симисторы являются электрически шумными и грубым способом приглушить свет, но теперь я понимаю преимущество отсутствия отдельной линии для управления затемнением информации.

Теперь давайте посмотрим, что находится внутри HL — некоторые из них очевидны на рис. 3. Эти светодиоды не являются обычными дискретными светодиодами, установленными на одной длинной тонкой печатной плате (PCB). Вместо этого внутренние светодиоды HL поступают по шесть в модуль, где каждый модуль представляет собой комбинацию выводной рамки и радиатора.Компания Hollywood Lights подала заявку на патент на это устройство и называет это чипом на выводной раме / радиаторе (CoLH). Преимущество этого подхода заключается в том, что светодиоды находятся в гораздо более тесном контакте с радиатором, что позволяет им рассеивать больше тепла и обеспечивать большую эффективность (люмен на ватт, лм / Вт).

РИС. 3. В светодиодах Hollywood Lights T8 используются светодиоды, упакованные в модуль с термическим усилением, что обеспечивает надежность и высокую эффективность.

Кроме того, модули обеспечивают более надежную конструкцию упаковки, поскольку требуется собрать меньше отдельных светодиодных компонентов, а каждый дополнительный компонент в конструкции обычно увеличивает вероятность отказа.Модульность светодиодов также упрощает автоматическую сборку, а также возможность ремонта и даже модернизации ламп, что заслуживает одобрения в нашей культуре одноразового использования. Комбинация отличного затемнения, высокого коэффициента цветопередачи и разумной цены делает Hollywood Lights отличным выбором для замены ваших люминесцентных ламп T8. Из протестированных мной светодиодных ламп T8 это моя любимая. Подробнее: http://bit.ly/1DFbdGq.

Philips InstantFit

Далее, Philips Lighting InstantFit T8 была представлена ​​в прошлом году и является одной из двух замененных ламп, которые я исследовал.По словам Тодда Манегольда, директора по маркетингу светодиодных ламп в Philips, 80% существующих люминесцентных балластов представляют собой электронные балласты с мгновенным запуском, более 10% — это балласты с быстрым запуском и менее 5% — это балласты с регулируемой яркостью. При разработке InstantFit компания Philips пошла на совместимость с большим количеством установленных балластов мгновенного пуска без затемнения.

InstantFit также предназначен для люминесцентных ламп, которые должны работать при низких температурах до -22 ° F (-30 ° C). Расчетный средний срок службы лампы составляет 50 000 часов, чего не может достичь ни одна люминесцентная лампа даже при низких температурах.Мой тест SPD показал, что продукты InstantFit излучают качественный свет с индексом цветопередачи 83.

Лампы Philips обладают относительно высокой эффективностью, но общий производимый поток по-прежнему составляет всего 1600 лм — самый низкий из всех источников света, которые я проверял. Мы рассмотрим различия, которые мы можем ожидать увидеть в люменах светодиодных ламп по сравнению с люменами люминесцентных ламп, позже в этой статье, потому что значение потока не обязательно плохие новости. Подробнее: http://bit.ly/1FAESqa.

Cree LED TW series T8 LED

Как и Philips InstantFit, Cree LED TW Series T8 представляет собой сменную лампу, которая работает с существующими люминесцентными светильниками, балласт которых еще не поврежден.Это новая лампа, которую не следует путать с оригинальной сменной лампой Cree T8, которую компания представила год назад и которая больше не будет продаваться.

РИС. 4. Сравнение SPD между Hollywood Lights T8 и продуктом Cree LS Series показывает, что первый является отличным продуктом по цене.

РИС. 5. Новый Cree TW T8 обеспечивает превосходное распределение спектральной мощности и качество света в диапазонах CCT 2700K или 4000K.

Новый продукт представляет собой круглую трубку, в отличие от эллиптической трубки своего предшественника, у которой сзади также был сплошной алюминиевый радиатор.Новая версия сделана полностью из пластика и непрозрачна со стороны крепления. Я тестировал версии продукта 2700K и 4000K-CCT, и каждая из них обеспечивает отличное качество света. Как видно из двух графиков SPD, качество света отличное для обеих цветовых температур. На рис. 5 изображен SPD версии 2700K.

Я снова использовал возможность наложения с программным обеспечением MoreSpectra, чтобы подчеркнуть различия в SPD двух продуктов Cree — зеленая линия на рис. 5 — это контур света 4000K.Как вы можете видеть, синий цвет гораздо менее выражен в свете 2700K, но число R12 (синий) на самом деле выше, чем у версии 4000K, а у света 2700K CRI немного выше — 91, чего я не ожидал. если смотреть только на SPD, и это указывает на ценность возможности видеть отдельные значения R для понимания всего спектра света.

Световой поток лампы Cree составляет 1700 лм. Теперь самое время взглянуть на разницу в световом потоке люминесцентных ламп и светодиодных ламп T8.Люмены характеризуют весь световой поток лампы в виде полной сферической формы. Поскольку люминесцентные лампы излучают в поле 360 °, вы получаете большое количество люменов, хотя для большинства светильников свет, излучаемый сверху (со стороны светильника) лампы, должен сначала отразиться от светильника, прежде чем он попадет на дорогу. вплоть до поверхности, которую мы действительно хотим освещать, с оптическими потерями, присущими конструкции.

Светодиодные лампы, состоящие из направленных светодиодных компонентов, не тратят впустую свет, отражая его вверх к потолку, а направляют почти весь его вниз.Вот почему, несмотря на то, что люминесцентные ламповые лампы требуют большего количества люменов, светодиодные ламповые лампы могут обеспечить более полезный свет на рабочую поверхность.

Так что же внутри новой лампы Cree (рис. 6)? Наиболее очевидным внешним изменением является то, что новая лампа не имеет алюминиевой основы радиатора по сравнению с предыдущей конструкцией Cree, что явно дает значительную экономию средств. Внешний корпус новой лампы представляет собой цельную пластиковую трубку. Все электронные компоненты представляют собой дискретные компоненты без ИС управления питанием.А количество самих светодиодов снизилось со 120 в старой версии до 80 в новой.

Также стоит обсудить светодиоды, используемые в новой лампе Cree. В более раннем продукте использовались мощные светодиоды XLamp XH-B. И Cree был убежденным сторонником мощных светодиодов в корпусе вместо светодиодов средней мощности для общего освещения. Но светодиоды на рис. 6 не представляют собой светодиоды какого-либо класса освещения в портфеле Cree. Возможно, светодиоды средней мощности появились благодаря партнерству Cree с Lextar, о котором было объявлено в августе 2014 года.Более того, светодиоды в корпусе средней мощности могут позволить получить более дешевый продукт.

Оригинальный Cree T8 имел светоотдачу 2100 лм, а с 120 светодиодами математические вычисления дают 17,5 лм / светодиод, в то время как новая лампа 1700 лм и 80 светодиодов дают 21 лм / светодиод. У нового продукта снижение общего светового потока, но увеличение светового потока на 21% по сравнению с исходной версией. Cree, по-видимому, считает, что рынок примет лампы с более низким номинальным световым потоком, и, объединив его с увеличенным световым потоком на светодиод, он сможет уменьшить количество светодиодов на лампу.

В то время как Cree указывает, что для новой лампы потребляемая мощность системы составляет «всего 18,5 Вт», то балласт, который я использовал, очень распространенный Philips Advance, показал общую потребляемую мощность светильника почти 49 Вт, или 25 Вт на лампу. Такое относительно высокое энергопотребление связано с устаревшим балластом люминесцентного светильника. Я спросил Кри, какой балласт они использовали в своем тесте, чтобы получить число 18,5 Вт. Компания не ответила мне по времени для печати. Поскольку в сознании большинства потребителей светодиоды ассоциируются с энергоэффективностью, может возникнуть удивление, что — по крайней мере, в той комбинации, которую я использовал — светильник / балласт, — Cree менее энергоэффективен, чем высокоэффективный люминесцентный свет.

Практические испытания популярных светодиодных ламп T8 и линейных светильников выявляют перспективы и подводные камни (ЖУРНАЛ)
РИС. 6. Обе лампы Cree TW Series обеспечивают отличный разброс спектральной мощности и высокий индекс цветопередачи.

РИС. 7. Магазинный светильник Feit выглядит как светильник на основе люминесцентной лампы для ознакомления покупателей, но в светильниках нет ламп, заменяемых пользователем.

Зачем кому-то нужно заменять свои эффективные люминесцентные лампы менее эффективными светодиодными? Если вы владелец дома с люминесцентными лампами на кухне или в ванной, отличное качество света этих ламп делает их сильным соперником с высоким индексом цветопередачи и широким цветовым спектром, недоступным для конкурентов по люминесцентным лампам.И если вы смотрите на них для розничной торговли, где ваши клиенты будут намного счастливее, когда они не будут выглядеть как Crypt-Keeper в оттенках холодного синего и зеленого, они будут хитом, а также сэкономят ваше время. и деньги на замену трубки. Подробнее: http://bit.ly/1JVaxBv.

Светильник для магазинов Feit

48-дюйм. Светильники для магазинов Feit (рис. 7), насколько мне известно, продает только Costco. Магазинный светильник отличается от типичного люминесцентного светильника тем, что он не подключен к электросети здания, а имеет собственный шнур питания, который подключается к розетке.Светильники для магазинов — хороший кандидат для светодиодного освещения: вы избавляетесь от необходимости возиться с электропроводкой здания, как в случае с модернизированным светом, но вы не застреваете с устаревшими люминесцентными балластами, как со сменной светодиодной лампой T8. огни. Feit не обязательно поддерживает бесконечный набор балластов, как Philips InstantFit или Cree TW T8.

РИС. 8. График SPD показывает, что продукт Feit отлично подходит для использования в таких областях, как гаражи или магазины.

Магазинный светильник Feit продается по очень разумной цене в 38 долларов и дает 3700 лм света 83-CRI при потреблении 38 Вт. Это выгодно отличается от эквивалента двух люминесцентных ламп T8. Хотя на первый взгляд кажется, что в светильнике есть две сменные ламповые лампы, на самом деле они являются неотъемлемой частью светильника и не подлежат замене. Некоторых потребителей смущает отсутствие сменных ламп, судя по комментариям на сайте Costco. Но Фейт, по-видимому, сохранил внешний вид лампы для знакомства потребителей.

Когда я включил свет Feit, когда я приложил ухо к свету, раздался слабый гул, но он быстро затухает и становится неслышным, когда свет подвешен к потолку. Сам по себе свет более чем приемлем для освещения гаража и мастерской, как вы можете видеть на графике SPD (рис. 8).

R9 (красный), CRI, равный 12, может показаться не очень высоким, пока вы не поймете, что флуоресцентные лампы для магазинов часто имеют отрицательное значение R9. На другом конце спектра R12 (синий) — респектабельный 67.Общий CRI, равный 83, намного лучше, чем то, что вы можете получить в настоящее время от люминесцентных ламп в магазине. Таким образом, с точки зрения качества света, магазинные светильники Feit работают хорошо.

Посмотрим, что внутри. Как я уже говорил, у Feit нет сменных ламповых ламп. На самом деле это хорошее дизайнерское решение. Сделав трубки неотъемлемой частью светильника, Feit может воспользоваться преимуществом длительного срока службы светодиодов. Нет необходимости делать заменяемую деталь, если это уже не самое слабое звено.Каждая трубка содержит длинную тонкую печатную плату с металлическим сердечником и 60 светодиодами средней мощности.

РИС. 9. Линейный светодиодный светильник Cree LS Series представляет собой интегрированную конструкцию, предназначенную для высококлассного жилого или коммерческого освещения.

В приспособлении Feit для прикрепления электроники драйвера к печатной плате светодиода используются разъемы, а не ручная пайка, что обычно является более надежным подходом.

РИС. 10. УЗИП серии Cree LS демонстрирует значительное преимущество светодиодов перед люминесцентными источниками.

Светодиоды обычно устанавливаются на печатной плате, в отличие от подхода светодиодного модуля, используемого в модернизированных светодиодных светильниках Hollywood Lights T8, показанных ранее. Подход «Голливудские огни» более надежен и удобен для производства, в то время как конструкция Feit, как правило, требует меньших затрат. Но Feit — это, в конце концов, недорогой светильник для магазинов, а светильник HL — это внутренний светильник с регулируемой яркостью с высоким индексом цветопередачи. Оба подхода подходят для своего применения. Подробнее: http: // bit.ly / 1GJEggt.

Cree LS Series Surface Ambient

Последний светильник, который мы рассмотрим в этой статье, хотя и является линейным светодиодным светильником, это не замена или модернизация существующего люминесцентного светильника, а совершенно новый линейный светильник — серия Cree LS (рис. 9) Поверхность окружающей среды. Светильник дает 4000 лм с индексом цветопередачи 92 и имеет регулировку яркости от 0 до 10 В.

Как вы можете видеть на фотографии, сам осветительный прибор довольно узкий, но он по-прежнему производит такое же количество света, как и гораздо более широкий двухламповый люминесцентный прибор.Источник света и светильник являются единым целым, без лампы для замены и сбора пыли, а также без отдельного светорассеивателя, что делает этот светильник без обслуживания. Кроме того, на него предоставляется 10-летняя гарантия, что является большим плюсом для любого нового осветительного прибора.

Я не буду показывать внутреннюю фотографию светодиодного источника, так как мне придется вскрыть модуль, и Кри совершенно ясно заявляет, что это приведет к аннулированию гарантии. Я заплатил 127 долларов за этот свет — это слишком много, чтобы выбросить его!

Мое субъективное мнение о качестве света версии 3500K заключалось в том, что она выглядела великолепно, особенно хорошо для оттенков кожи; Поскольку этот светильник заменил устаревший светильник T12 в ванной, отличное качество света было важно.Но реальным доказательством является показание спектрометра, показанное на рис. 10.

Оно подтвердило заявленный Кри высокий индекс цветопередачи на уровне 91. Но более глубокое понимание света можно получить из значений R. R9 (красный) — это здоровый 53, а R12 (синий) — это 79 — намного лучше, чем флуоресцентные лампы, и рассказывает всю историю лучше, чем один CRI. Кроме того, я наложил SPD люминесцентной лампы зеленым, чтобы подчеркнуть резкое улучшение света, которое мы видим с помощью светодиодных ламп высокого класса. Подробнее: http: // bit.ly / 1IszbLI.

На данном этапе развития светодиодной технологии ясно, что продукты SSL могут эффективно заменить люминесцентные технологии. В некоторых случаях альтернатива SSL может предложить дополнительную экономию энергии — и, в большинстве случаев, улучшение качества света, если потребители внимательно выбирают продукты.


МАРДЖЕРИ КОННЕР — редактор веб-сайта Designing with LEDs (designingwithleds.
