Биты для шуруповерта — классификация, виды, применение, размеры

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже.

Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит.

Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0; 6,5; 7,0	8,0	9,0
Толщина, мм	0,3 — 0,4	0,4	0,5	0,5 — 0,6	0,6 — 0,8	0,6	0,8	0,8 — 1,0	1,0 — 1,2	1,2 — 1,6	1,4 — 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто выскальзывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов.

Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты	0	1	2	3	4
Диаметр резьбы, мм	менее 2,0	2,1 — 3,0	3,1 — 5,0	5,1 — 7,0	более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть — 50, 70, 90, 110, 125 и 150 мм.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата. Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем. Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Удлиненная бита шестигранной формы

Данная насадка маркируется с помощью знака Hex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством. Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью. Ее размеры находятся в пределах от 3 до 8 мм, а длина таких насадок варьируется от 50 — 100 мм.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита «Звездочка» (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается. Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита «Звездочка» Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита «Звездочка» с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

Бита «Звездочка» с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита «Звездочка»

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длина может быть от 50 мм до 100 мм.

Биты с квадратным шлицем (Robertson)

Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название — Robertson square. Насадки такой формы обозначаются буквой R.

Классическая бита с четырьмя гранями

Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

Удлиненная бита с четырьмя гранями

Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.

Биты с антивандальным шлицем (Spanner head)

Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.

Классическая бита «Вилка»

При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.

Удлиненная бита «Вилка»

Производится 4 размеров и может иметь длину от 50 мм до 100 мм.

Биты со шлицем Tri-Wing — трехлопастные

При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники. Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company. Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

Биты — Torq-Set четырехлопастные

Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.

Некоторые редко встречающиеся шлицы и биты

Polydrive

Spline

One-Way

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Классификация бит для шуруповертов

В настоящее время все реже можно встретить в строительном деле использование гвоздей. Шурупы и саморезы гораздо проще вогнать в дерево или металл с помощью шуруповерта. Его используют как в масштабном строительстве, так и для бытовых нужд.

Чтобы надежно скрепить элементы с помощью саморезов, необходимо правильно подобрать биту для шуруповерта. Какие они бывают и как правильно их подобрать? Ответы на эти вопросы даются в этой статье.

Что такое бита для шуруповерта?

Бита — это специальная насадка на шуруповерт, дрель, которая помогает закручивать саморезы, болты и другие крепежи. С одной стороны (которая вставляется в патрон шуруповерта) она имеет форму шестигранника. Их классификация осуществляется по тому, как выглядит обратная сторона насадки, из какого материала она сделана, а также где используется.

Классификация

Существует несколько основных типов бит:

Плоские или шлицевые. Их используют при закручивании винтов или шурупов с надрезом для плоской отвертки. Ширина наконечника может быть разной, она измеряется в миллиметрах и указана на хвостике. Глубина пропила бит бывает разной. Такая насадка обозначается буквой S, рядом с которой размещена цифра, обозначающая ширину жала.
Крестообразные. Они имеют четыре крупных лучевых диагональных ребра. Существуют Ph- и Pz-биты, они имеют разный угол в основании. Использовать их можно только по назначению, ведь вставив неправильную биту, можно повредить насечки на саморезах, вследствие чего они не закрутятся, а будут соскальзывать. Перепутав насадку, можно повредить и ее саму.
Шестигранные. Они предназначены для закручивания винтов, имеющих внутри шестигранник. Например, они применяются при сборке мебели, так как именно там используются конфирманты.
Биты для гаек. Их используют при завинчивании метизов с внешним шестигранником.
Звездочки. Они предназначены для крепежей бытовой техники, а также в автомобильном деле.

Бита для гипсокартона на шуруповерт

Такие насадки отличаются наличием ограничителя, который не позволяет закручивать саморез глубже, чем необходимо. При закручивании крепежа в стену, ограничитель упрется в гипсокартон, что позволит вкрутить саморез на нужную глубину в лист. Благодаря этому, существенно увеличивается скорость монтажа гипсокартона.

Бита крестовая для шуруповерта

Существует два их вида:

Ph (крепеж со шлицем Phillips). Простой шлиц, предназначенный для закручивания саморезов, не имеющих дополнительных насечек.
Pz (крепеж со шлицем Pozidriv). Усовершенствованный вариант, который применяется для саморезов, имеющих дополнительные насечки.

Важно! Если присмотреться к этому типу крепежа, можно легко определить, какая бита нужна. Если же при завинчивании насадка то и дело соскальзывает или начинает стираться, это сигнал того, что используется неправильная бита, и ее нужно заменить, чтобы избежать поломки шуруповерта и быстрой разрядки аккумулятора.

Насадка для шуруповерта под саморезы

Для монтажа болтов или саморезов в труднодоступных местах используются удлиненные биты. Их длина может составлять 300 мм. Такие удлинители гибкой формы позволяют облегчить монтаж в сложных местах.

Магнитная бита для шуруповерта

По способу крепления в патроне различают:

Магнитные биты. Они крепятся к патрону под воздействием магнитного поля стакана удлинителя.
Пружинные. Они жестко фиксируются в патроне.

Удобство магнитных бит состоит в том, что их замена осуществляется очень просто. Однако это не сказывается на работе — в процессе эксплуатации они не соскальзывают и не выпадают из патрона, если правильно в него вставлены.

Биты для шуруповерта ударные

Существуют также ударные шуруповерты. В них необходимо вставлять специальные биты, так как обычные не выдержат ударной нагрузки. Они должны быть прочными и износостойкими. Если необходимо будет интенсивно использовать ударную биту, лучше всего выбрать насадку с алмазным напылением. Такая бита будет отличаться повышенной прочностью, а также хорошим сцеплением, поэтому не будет соскальзывать и не сточится в работе.

Размер биты для шуруповерта

Ширина шлица у них может колебаться от 2 до 9 мм. Толщина — от 0,3 до 1,6 мм. Длина стандартной биты составляет от 25 до 90 мм. Однако существуют и более длинные насадки для закручивания крепежей в труднодоступных местах. Их длина может составлять 110 мм, 125 мм или 150 мм.

На бите всегда написана ее ширина, однако иногда вторым параметром может указываться ее толщина. Эти значения часто пропорциональны.

Маркировка бит для шуруповертов

Как уже отмечалось существуют две часто используемые разновидности бит — Ph и Pz. Первая разновидность является универсальной. Угол при вершине составляет 55°. Наиболее часто используемая бита — Ph3.

Pz насадка является более удобной, однако ее можно использовать только для саморезов с насечками. Она, помимо четырех основных диагональных ребер, имеет четыре меньших ребра, увеличивающих площадь сцепления с саморезом. Угол при вершине у таких насадок составляет 50°.

Существуют биты, заменяющие плоские отвертки. Они маркируются как S или Sl. Для монтажа звездочного сечения используются Т-биты.

Самые крепкие биты для шуруповерта

Для того чтобы выбрать наиболее крепкие биты, необходимо обратить внимание на материал, из которого они изготовлены. Если насадка выполнена из сплава молибдена и хрома, ванадия и хрома или молибдена и ванадия, она прослужит долго. Долговечностью отличаются кремниево–магниевые насадки.

Адаптер для шуруповерта

Адаптеры используются для максимально быстрой замены бит, особенно если они имеют разные хвостики. Особой популярностью пользуются адаптеры с держателем, а также другие специальные: удлиненные, угловые, шарнирные или гибкие.

Правильно выбрав биту для своего шуруповерта, саморезов, гаек или других крепежей, можно использовать ее долго и не менять сразу после начала работы.

Маркировка и классификация бит для шуруповерта, советы по выбору

Сменные насадки, вкручивающие и выкручивающие крепежные детали, частично дублируют инструменты, которые есть в доме, другие же используются в быту редко. Поэтому специалисты рекомендуют приобретать изделия по отдельности, и не покупать дорогой комплект с определенным (производителем) набором для шуруповерта. Чтобы не ошибиться с выбором, нужно иметь сведения о классификации элементов. Но и при этом могут быть проблемы с соскальзыванием крепежа с головки, скорым разрядом АКБ электроинструмента и прочие неприятности.

Сетевой шуруповерт — весьма полезный инструмент в хозяйстве, который позволяет без серьезных физических усилий и за короткое время выкрутить и вкрутить болты, шурупы и подобные им детали. Главнейшим элементом шуруповерта является бита — шестигранник, вкручивающийся в инструмент одной стороной и рабочей стороной зацепляющий необходимый крепеж.

Маркировка бит для шуруповерта

Итак, битой называют специальную насадку с шестигранным хвостовиком, позволяющую «сцепиться» с особым винтовым соединением. Покупая изделия, рекомендуется иметь при себе образец крепежа, чтобы проверять соответствие ему бит. Строительные магазины представляют широкий ассортимент бит для разного крепежа, и запутаться во всем этом многообразии легко. Внимание нужно обращать и на надежность фиксации в инструменте. От этого напрямую будет зависеть качество работ, и увеличится срок эксплуатации изделия и инструмента.

Выделяют такие марки:

Стандарт PH. У изделий крестовой шлиц с углом вершины 55°. Все 4 шлица имеют расширение к хвостовику. Маркировка P. H. включает числовые индексы, указывающие на размеры шлица. Изделиям с наименьшим размером шлица присвоено наименование PH 0, а битам с наибольшим диаметром — PH 3. Обозначение P. H. 2 встречается весьма часто, так как биты с ним используются для крепежа саморезных клопов. PH 2 — универсальный стандарт, который подходит практически любому саморезу.
Стандарт PZ. Усовершенствованный модернизированный предыдущий стандарт. По сути, это крестовый шлиц с равной толщиной у всех ребер.
Стандарт SL. Прямой шлиц с разной шириной. В маркировке ширина в миллиметрах указывается после названия стандарта.
Torx, 6-гранная звезда. Шлиц напоминает шестигранную звездочку, отличия лишь в диаметре звезды. Диаметр шлица, как правило, указывается в миллиметрах, а маркируется следующим образом: Torx 7, где 7 — диаметр в мм. Главным образом используются изделия там, где требуется большое усилие для затягивания крепежа.

Классификация бит

Описываемые изделия бывают трех— и шестигранными, плоскими, для болтов, для гипсокартона.

Плоскими закручиваются винты и шурупы. Размеры — 3−7 мм.
Шестигранными закручиваются шурупы с внутренним 6-гранным отверстием. Главным образом применяются в мебельном производстве.
Биты для болтов применяют в строительстве, и крепят с их помощью черепицу или профнастил. Размеры — 6−13 мм.
Изделия для гипсокартона имеют встроенный ограничитель, не дающий заходить саморезу далеко в материал.
Трехгранники напоминают крестовой вариант, но имеют лишь три грани, что видно из названия.

Основные стандарты

Шлицевые биты — это классический выбор для головок шурупов и винтов. Шлиц позволяет работать плоской отверткой. Ширина наконечника измеряется в миллиметрах, а указывается на хвостике. Кроме ширины, шлицевые биты различаются глубиной своего элемента.
Крестовые имеют четыре диагональных ребра, обеспечивающие отличное сцепление с крепежными элементами. Размеры — 25−150 мм.
Шестигранные используются с винтами с внутренним шестигранником, как правило, при сборке/разборке мебели, где крепеж с 6-гранной головкой распространен более.
Биты для гаек и болтов. С их помощью закручиваются большие метизы с внешним шестигранником большой несущей способности. Диаметр — 6−13 мм.
Биты-звездочки. Применяются для крепежа в автомобильной технике.

Соответствие биты инструменту

Очень важно, из какого материала изготовлено изделие и имеет ли покрытие, а если покрытие есть, как долго выдерживает воздействия внешней среды.

Больше остальных распространены изделия с маркировкой Cr-v, из сплавов ванадия и хрома. Изделия с никелевым покрытием популярны тоже — прочные и долговечные, особенно хороши, если поверх никеля нанесен вольфрам — нет ржавчины на протяжении долгих лет.

Основные правила выбора

Производите покупку в надежном проверенном магазине. Отдавайте предпочтение не дешевым маркам, если требуются качественные изделия с большим сроком эксплуатации. Дешевые биты, продающиеся в непроверенных торговых точках, должны вызвать подозрения. Хотя для разового использования можно взять и этот товар.
Оцените материал и его свойства. Наиболее надежными считаются хромовые и молибденовые сплавы. Воздержитесь от приобретения стальных изделий, так как у них малая долговечность, с ними не удастся работать качественно и быстро.
Обратите внимание на наличие защитного покрытия. Изделие будет отменного качества, если имеется титановое покрытие.

Выбор по общепринятой характеристике

Согласно общей характеристике, биты бывают основные, комбинированные и специальные:

Основные изделия состоят из рабочего элемента — креста, должны обеспечивать качественную фиксацию с головками крепежных элементов.
Комбинированные — изделия с двойной рабочей частью. Части могут отличаться по размеру и виду крепежа. В процессе работы ненужную часть биты откручивают, биту закрепляют в патроне шуруповерта и работают оставшейся рабочей частью.
Специальными называются узкоспециализированные изделия, которые почти не используются широко.

Какой бы марки и какого бы типа ни была бита, главные критерии ее выбора — это надежность и качество. Задача ее заключается в максимальном сцеплении с крепежным элементом. Изделие должно быть износостойким, иметь приемлемую цену и положенные характеристики.

Биты для шуруповерта — виды, классификация и советы по выбору

Одни сменные насадки, без которых невозможно вкручивание/выкручивание крепежных деталей, частично дублируют уже имеющиеся в доме инструменты, другие же редко когда могут быть использованы в быту. Именно поэтому специалисты-практики рекомендуют приобретать биты для шуруповерта по отдельности, только те, что действительно понадобятся при работе шуруповертом, а не тратить деньги на дорогой комплект, в который входит определенный (производителем, а не мастером!) набор бит.

Чтобы правильно выбрать биты, необходимо знать классификацию изделий данной группы. Но и здесь не все просто, иначе проблем с их соскальзыванием с головки крепежа, быстрым разрядом АКБ эл/инструмента и ряда других неприятностей не избежать. Какими бывают биты к шуруповерту, отличия в их применении – вопрос для рачительного хозяина немаловажный.

Классификация бит

Она довольно сложная, так как эти насадки отличаются по разным параметрам.

Форма наконечника (рабочей части)

Основные. С этими битами в быту приходится сталкиваться чаще всего. Подразделяются на прямые (под шлиц), звездочки, крест и шестигранники. То есть подо все встречающиеся разновидности головок крепежных деталей – болтов, саморезов, винтов, шурупов.
Специального назначения. Эти биты имеют сложную конструкцию. Например, фиксаторы пружинного типа, упорные ограничители. То есть насадки предназначены для решения узкого круга задач. Есть биты и трехгранные, но они используются крайне редко, поэтому и в продаже встречаются нечасто.
Биты комбинированные. При правильном выборе – лучшее решение. Их рабочие части расположены на обоих торцах, причем концы отличаются как размерами, так и конфигурацией. Достаточно биту просто перевернуть (переустановить), и можно затягивать или откручивать другой крепеж.

Маркировка бит

Условные обозначения дают много информации по особенностям изготовления, характеристикам и специфике применения биты.

Конфигурация рабочей части

Torx hole (T-бита). Так называемая «звездочка». Используется нечасто, но некоторые крепежные детали без нее зафиксировать или отвернуть довольно сложно. Такие в основном встречаются на импортных образцах бытовой техники и автомобилях.
Slot (Sl). Самые простые биты для шуруповерта, заменяющие плоскую отвертку. Как правило, работать в основном приходится насадками размеров от 3 до 7 мм. Это наиболее востребованные модификации.

Philips (Ph). Самое распространенное исполнение бит. Подобные насадки для шуруповерта считаются универсальными, обозначаются от Ph0 до Ph5. Используются для любого крепежа с головкой под крест. Для бытового применения в основном приобретаются биты Ph3, так как отлично справляются с любыми саморезами – по древесине, металлу. По причине плотного прилегания биты к шлицам крепежа нагрузка распределяется равномерно, за счет чего создается наибольшее усилие.

Pozidrive (Pz). Более совершенная модификация бит категории Ph. Отличие – в дополнительных ребрах, которые увеличивают общую площадь сцепления и повышают прилагаемое усилие. Именно их целесообразно использовать при откручивании прикипевшего крепежа, когда его необходимо буквально «сорвать». Также рекомендуется установка бит этой группы при работе с метизами из мягких металлов (желтого цвета).
HEX. Биты специального назначения, использующиеся в основном при сборке/разборке мебели.

Вид стали и покрытия

Это в первую очередь отражается на прочности биты и ее износостойкости. Сочетаний металлов достаточно, но лучшими считаются сплавы: молибден + хром, вольфрам + молибден, ванадий + хром. Более дешевые биты из стали довольно быстро развальцовываются – сминаются ребра, тупится кончик рабочей части. На пару-тройку раз хватит, а на перспективу приобретать не стоит.

Самые износостойкие покрытия – титановое напыление (желтый оттенок), никелевое и алмазное.

Биты для шуруповерта разновидности для всех видов работ вы купите в «Юнитул»

Современный ассортимент предлагает большое количество разновидностей насадок для шуроповертов. Этот инструмент используется в разных видах рабочих процессов. Многочисленные виды бит для шуруповерта вызывают у некоторых потребителей сложности при выборе. Знание особенностей этих приспособлений, грамотная расшифровка маркировки изделий поможет найти оптимальный вариант для любых операций.

Классификация приспособлений для шуруповертов

Эта категория продукции включает большое количество моделей. Человеку, который не знает, какие бывают насадки, разобраться в этом многообразии сложно. Упростить задачу выбора позволяет классификация бит для шуруповертов по предназначению. Все они делятся на универсальные, специальные, комбинированные.

К универсальным битам относятся модели, которые можно применять в работе с несколькими видами крепежей. Специальные инструменты отличаются узкой сферой использования. Комбинированные насадки есть в модельном ряду приспособлений с шестигранной основой. Это устройства, имеющие две рабочих части с обеих сторон.

Предназначение приспособления определяет форма шлица, который может быть:

плоским,

крестообразным,

звездчатым.

Насадка с плоским шлицем отлично справляется с крепежными изделиями, имеющими прямой разрез на шляпке. Если необходимо выкручивать, вкручивать саморезы, винты, другие метизы с крестообразным отверстием, плоская бита не обеспечит должного удобства, будет соскальзывать. Нужно использовать насадку с аналогичной формой шлица.

В монтаже, демонтаже автомобиля, ремонте техники нередко требуется применение инструмента в форме звезды. Эти биты помогают работать с винтами, имеющими такие отверстия. Кроме стандартных вариантов производители выпускают и специальные устройства с разным количеством лучей.

В сборке мебельных предметов, других видов продукции часто используются винты, оснащенные шляпками шестигранной формы. В ассортименте продукции есть и такие сменные биты для шуруповерта. В ряду инструментов имеются специальные устройства. К примеру, насадки, предназначенные для работы с гипсокартоном, оборудованы ограничителями, не позволяющим слишком глубоко вкручивать саморезы в мягкую поверхность.

Особенности производства, материалы для насадок

Этим приспособлениям приходится выдерживать существенные нагрузки. В производстве бит для шуруповертов используются прочные материалы, способные выдерживать испытания, в течение долгого времени сохранять функциональные свойства.

Многие производители используют в изготовлении данного инструмента стандартные стальные сплавы, предусмотренные для таких нагрузок. Большой популярностью у специалистов, опытных домашних мастеров пользуются немецкие биты для шуруповертов.

Производители KRAFTOOL, IRWIN, другие известные бренды поставляют на рынок приспособления, изготовленные из хромованадиевого, хромомолибденового сплава. Эти изделия отличаются повышенной прочностью, долговечностью. Улучшенные технические характеристики также могут обеспечиваться титановым покрытием, алмазным напылением.

В производстве насадок в большинстве своем используется технология фрезерования. Есть в продукции и кованые изделия, предназначенные для работы с высокопрочными металлами.

Маркировка инструмента, специфика выбора

Каждому потребителю, выбирающему типы бит для шуруповерта, важно знать правила маркировки этих изделий. Она предоставит всю необходимую информацию, поможет сделать грамотное приобретение.

В обозначении есть буквенные и цифровые знаки. Буквы английского алфавита помогут подобрать нужную форму инструмента с учетом вида крепежей:

плоские модели – SL;

крестообразные насадки – PZ и PH;

шестигранные биты – HEX;

звездчатые приспособления – TX.

В каждой группе имеются насадки, обладающие разными размерами, имеющими определенные особенности. После буквенного обозначения следуют числа. В моделях с плоским шлицем указывается ширина рабочей поверхности, которая варьируется в диапазоне 3-9 мм. Толщину в маркировку производители включают редко. Определить ее можно по таблице бит для шуруповертов. Если изделие имеет покрытие из нитрида титана, в обозначении может содержаться аббревиатура CVD.

В категории PH несколько классов от 0 до 4, отличающихся величиной диаметра жала. Инструменты с номерами 0 и 1 используется редко из-за небольшого размера до 3 мм. Универсальным предназначением обладают насадки под №№ 2 и 3. Эти приспособления обладают оптимальными диаметрами рабочей части от 3 до 7 мм. Изделия под №4 являются профессиональными, применяются специалистами, работающими с масштабными конструкциями с крепежами более 7 мм.

Категория PZ отличается от PH аналогов строением жала. Оно оснащено дополнительными диагональными ребрами, отличающимися от основных меньшими размерами. Это обеспечивает максимальную площадь сцепления. Такие приспособления незаменимы при необходимости выворачивать заржавевшие шурупы. Они используются в конвейерных линиях, где приходится выполнять работы в больших объемах.

В маркировке шестигранных бит для шуруповертов после буквенного обозначения следует размер. Самым популярным вариантом являются насадки 4 мм. В этих моделях может иметься защита от несанкционированного монтажа. Такие изделия маркируются HEX-PIN.

Звездчатые инструменты включают несколько типоразмеров. На рынке можно выбрать изделия в линейке TX10-TX40. Есть в ассортименте специальные приспособления с острыми лучами. Они маркируются T. Предусмотрены и обозначения для специальных видов изделий. Четырехгранные модели маркируются R, вилкообразные — GR, приспособления с лопастями – TW и др.

В интернет магазине Юнитул есть специальная таблица типов бит для шуруповертов. Она поможет вам разобраться в разновидностях изделий.

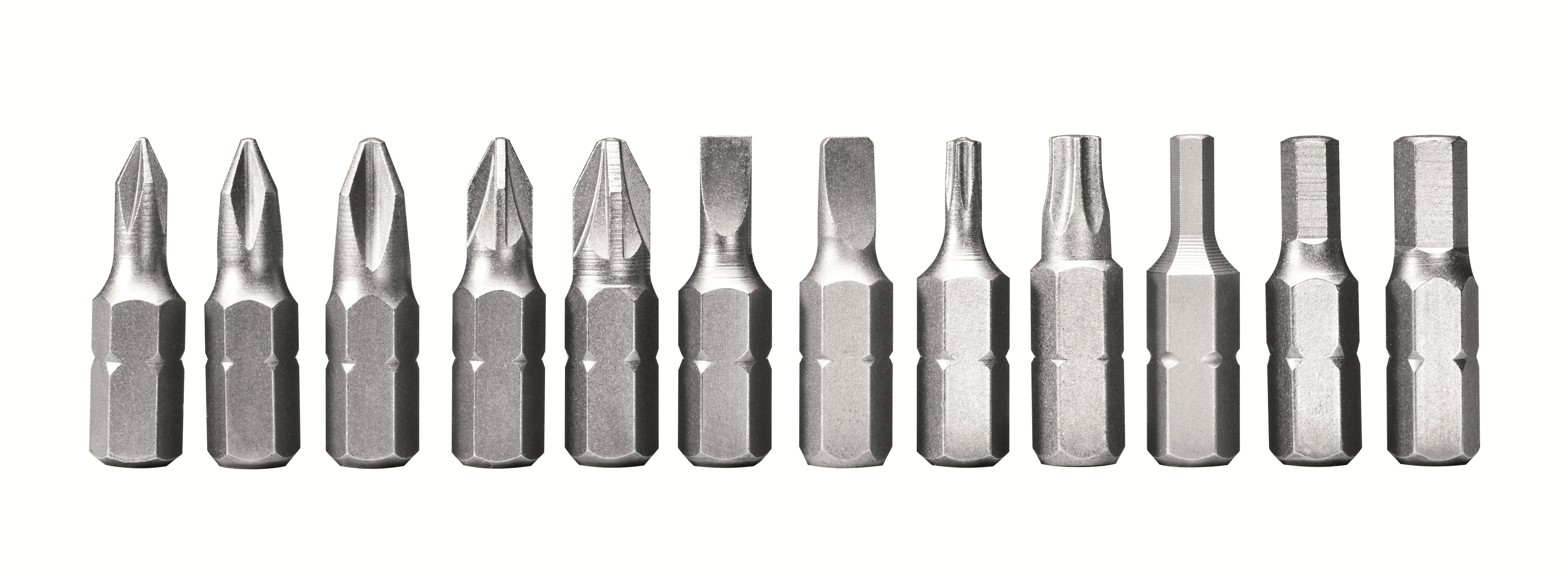

Разновидности бит для шуруповерта: маркировка, классификация

Классификация и виды бит для шуруповерта

Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление.

Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта.

Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Латинская буква S является сокращением от английского слова slot, означающего “щель” или “шлиц”. Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает “шлицевая”. Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала.

В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0; 6,5; 7,0	8,0	9,0
Толщина, мм	0,3 – 0,4	0,4	0,5	0,5 – 0,6	0,6 – 0,8	0,6	0,8	0,8 – 1,0	1,0 – 1,2	1,2 – 1,6	1,4 – 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм.

Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение.

Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина.

Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века.

Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства.

Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил.

После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась “филлипс” в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты		1	2	3	4
Диаметр резьбы, мм	менее 2,0	2,1 – 3,0	3,1 – 5,0	5,1 – 7,0	более 7,1

Классическая крестообразная бита PH

Крестообразная бита со шлицем PH и TIN покрытием

Удлиненная крестообразная бита PH

Крестообразные биты (Pozidriv)

Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру.

В тоже время для работы с металлом больше подходят биты типа PH.

Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов.

При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Классическая бита крестообразной формы PZ с насечками

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть – 50, 70, 90, 110, 125 и 150 мм.

Биты с шестигранным шлицем (Hex)

Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание.

При этом отсутствует вероятность повреждения насадки и срыва шлица.

Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем.

Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Бита шестигранной формы с отверстием внутри

Удлиненная бита шестигранной формы

Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью.

Ее размеры находятся в пределах от 3 до 8 мм, а длина таких насадок варьируется от 50 – 100 мм.

Биты в виде звездочки (Torx)

Классическая бита “Звездочка” (Torx)

Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается. Выпускаются насадки “Звездочка” разных типоразмеров.

Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита “Звездочка” Torx Plus

Бита “Звездочка” с TIN покрытием

Бита “Звездочка” с отверстием внутри

Удлиненная бита “Звездочка”

Биты с квадратным шлицем (Robertson)

Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название – Robertson square. Насадки такой формы обозначаются буквой R.

Классическая бита с четырьмя гранями

Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

Удлиненная бита с четырьмя гранями

Биты с антивандальным шлицем (Spanner head)

Классическая бита “Вилка”

Удлиненная бита “Вилка”

Производится 4 размеров и может иметь длину от 50 мм до 100 мм.

Биты со шлицем Tri-Wing – трехлопастные

Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company.

Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

Биты – Torq-Set четырехлопастные

Некоторые редко встречающиеся шлицы и биты

Polydrive

Spline

One-Way

Источник: https://srbu.ru/instrumenty-i-oborudovanie/321-bity-dlya-shurupoverta-klassifikatsiya.html

Биты для шуруповерта – типы и особенности маркировки

Шуруповерты, дрели и перфораторы

01.06.2017

7.6 тыс.

5.1 тыс.

6 мин.

В готовый комплект бит для шуруповерта входят большое количество таких, которые вряд ли понадобятся обычному собственнику, а значит, деньги будут заплачены за ненужные вещи. Наиболее рациональный выход – приобретение только тех бит, которые действительно пригодятся в домашнем хозяйстве, а для этого нужно предварительно разобраться в их классификации, маркировке и назначении.

Отвертки под прямой шлиц появились самыми первыми, еще в далеком XVI веке, и активнее всего использовались вплоть до недавнего времени.

Биты для шуруповерта такого типа маркируются буквой S (slot или slotted). В русском языке маркировка означает шлицевую биту, причем рядом с буквой всегда указывается цифра, обозначающая ширину жала отвертки.

На некоторых изделиях также содержится информация о ширине шлица.

Классическая шлицевая бита и сегодня очень часто используется. На ней обычно указывают только ширину шлица, которая может составлять от 3 до 9 мм, а его толщина не описывается, так как имеет нормативное значение в диапазоне 0,5–1,6 мм. Поверхность таких насадок для шуруповертов должна иметь повышенную твердость и защиту от эрозии.

Биты под прямой шлиц появились раньше других

Второй тип шлицевых бит имеет золотистый цвет из-за TIN (нитрид титана) покрытия. Они отличаются повышенной прочностью и могут отличаться по ширине (4,5–6,5 мм). Маркировка бит TIN содержит информацию о толщине (0,6–1,2 мм).

Третий тип шлицевых насадок отличается удлиненной формой. Длинные изделия дают возможность плотно разместить насадку внутри винта или шурупа, а значит, выполнять с помощью шуруповерта более тонкие и точные работы. Их длина составляет от 5 до 10 см.

Крестообразные биты стали активно использовать в середине XX века. Популярность их обусловлена тем, что при закручивании шурупов с прямым шлицем отвертка может выскальзывать, что негативно сказывалось на качестве сборки многих изделий, включая мебель и даже автомобили.

Крестообразные насадки маркируются буквами PH в честь Генри Филипса, который приобрел патент на крепежи и стал причиной их активного распространения. После букв маркировка содержит цифры, обозначающие диаметр наружной резьбы крепежа.

Соотношение номера крестообразной PH вставки и диаметра наружной резьбы:

0 – до 2 мм;
1 – до 3 мм;
2 – до 5 мм;
3 – до 7 мм;
4 – до более 7,1 мм.

На крестообразных битах стоит маркировка PH

Классическим крестообразным видом бит для дрели и шуруповерта являются изделия с маркировкой от 0 до 4. Наиболее популярной в бытовых условиях является крестовина с номером 2, позволяющая работать с разными материалами и отличающаяся распространенным размером. Биты марки 3 и 4 чаще используются в промышленности, в автомобилестроении и на другом производстве.

Крестообразный тип креплений наиболее распространен, а потому таких бит для шуруповерта на рынке очень много. Они могут иметь TIN покрытие, которое обеспечивает изделию золотистый цвет. Подобные насадки выдерживают большие нагрузки, а потому считаются более функциональными и надежными. На рынке крестовины такого типа представлены в трех вариантах:

Удлиненные изделия крестообразной формы используют для закручивания крепежей в труднодоступных местах, они очень эффективны при отвинчивании любых, даже старых крепежей. Насадки выпускаются в трех стандартных размерах (1, 2 и 3) и могут иметь длину от 50 до 150 мм.

К крестовым битам относят также модели с маркировкой PZ (Позидрив). Они предназначены для работы с деревянными предметами и чаще всего применяются при сборке мебели.

Отличаются от стандартных PH изделий тем, что кромки рабочих поверхностей в них располагаются параллельно друг другу и имеют одинаковую по всей длине толщину, а сам шлиц у них значительно глубже, чем у аналогов.

Такая конструкция обеспечивает более плотный, хороший контакт между вставкой шуруповерта и закручиваемым шурупом, меньший износ крепежей и больший срок их службы.

Биты для шуруповерта PZ могут иметь специальные насечки, обеспечивающие максимальную продолжительность их службы.

PZ изделия представлены на рынке в широком ассортименте, включая насадки с TIN покрытием из закаленной стали и удлиненные насадки, длина которых может составлять от 5 до 15 см.

Это лучшие биты для бытового шуруповерта, позволяющие работать в сложных условиях и отличающиеся большой долговечностью.

Шестигранная форма насечки появилась в начале XX века и получила название Hex socket, сохранившееся и сегодня, такие вставки маркируются буквами HEX.

Наиболее важная характеристика этих насадок – расстояние между сторонами шестигранного жала.

Существует разновидность защищенного шлица от несанкционированной разборки, она отличается специальным штырем в центре шлица и маркируется, как Hex-Pin.

Шестигранные насадки появились в начале двадцатого века

Классическими шестигранными битами для саморезов являются изделия размером от 1,5 до 10 мм. Их стали активно использовать в США, а после и по всему миру. Насадка может иметь небольшое отверстие внутри, благодаря которому во время работы шуруповертом крепеж не соскальзывает. Биты с отверстиями имеют размер до 6 мм.

На рынке можно найти удлиненные шестигранные насадки марки Hex-. Применяются они достаточно редко, хотя отличаются удобством использования и долговечностью, так как производятся из высококачественной стали. Размеры удлиненных насадок составляют от 3 до 8 мм, а длина – до 10 см.

Звездообразные виды бит маркируются буквами T или TX (Torx). Они активно применяются в машиностроении и при производстве бытовой техники. Рядом с буквой на изделиях указывается цифра, означающая размер насадки – расстояние между лучами звездочки. Классическая звездообразная форма шлица наиболее распространена в США и западноевропейских странах, что обусловлено ее высокой надежностью.

Звездообразные вставки в шуруповерты обеспечивают прекрасную сцепляемость биты с поверхностью крепежных изделий, за счет чего для закручивания не приходится прикладывать существенных усилий.

Звездообразная форма до минимума снижает вероятность соскальзывания шуруповерта, ведь нагрузка распределяется сразу на 6 граней, что еще и снижает износ насадки.

Наиболее распространенными размерами бит типа “звездочка” являются модели в маркировке TX8-TX40.

Звездообразные биты чаще всего используются в машиностроении и при производстве бытовой техники

На рынке представлены насадки именуемые Torx Plus, в них звездочка имеет острые лучи, которые по длине короче стандартных. Подобные вставки требуют при работе осторожности, хотя изготовлены из высококачественной стали и имеют продолжительный срок эксплуатации. Марки Torx Plus представлены на рынке в размерах стандартных звездообразных изделий от T10до T40.

Звездообразные вставки бывают также с покрытием на основе нитрида титана, удлиненные и с отверстием внутри.

TIN покрытие для изделий марок TX10-TX40 обеспечивает им большую надежность и продолжительный срок эксплуатации.

Благодаря отверстию внутри звездочки улучшается качество крепления, но вставки такого типа используются преимущественно на производстве. Удлиненные биты упрощают работу с шурупами и бывают длиной до 10 см.

Вставки в шуруповерт с квадратным шлицем относятся к специализированным изделиям, которые практически не используют при стандартном строительстве и ремонте. Маркируются они буквой R – Robertson square, имеют четыре грани и бывают 4 разных размеров. В большинстве случаев их применяют при сборке мебели. На рынке можно найти удлиненные R биты длиной до 70 мм.

Вилкообразные – второй тип нестандартных бит. Они имеют плоское шлицевое жало с прорезью посередине. Маркируются буквами GR и представлены на рынке в 4 размерах: 4, 6, 8, 10, стандартного и удлиненного типа. Второй вид изделий может достигать в длину 100 мм.

К необычным относят также трех- и четырехлопастные биты. Трехлопастные маркируются буквами TW и имеют на жале 3 лопасти. Чаще всего используются при сборке бытовой и цифровой техники, а также в авиакосмической промышленности. Четырехлопастные имеют 4 лопасти, применяются так же редко, как и трехлопастные.

При выборе бит для шуруповерта, всегда хочется узнать какие из них лучше, однако универсального совета их по покупке не существует. Собственникам рекомендуется использовать изделия только от известных производителей и не приобретать дешевые китайские подделки, ведь они не только не позволят нормально выполнить ремонт, но еще и могут повредить используемые крепежи.

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/bity-dlya-shurupoverta.html

Какие биты для шуруповерта лучше: обозначения и разновидности

Сегодня в любом хозяйстве станет незаменимым шуруповерт электрического типа. С его помощью можно в несколько раз быстрее собирать мебель, делать ремонт или же что-то смастерить.

Огромную роль в работе инструмента играет бита.

На первый взгляд эта деталь инструмента может показаться совсем незначительной, но на самом деле именно от нее и зависит то, насколько удобно будет закручивать саморезы или же разного рода винты.

Если вы неправильно подберете биту для вашего шуруповерта, то это приведет к тому, что она будет все время соскакивать с головки или проворачиваться непосредственно во время работы. В результате наконечник биты будет сломлен или же поврежден преждевременно. Чтобы этого не произошло, необходимо знать биты для шуруповерта, какие лучше подходят.

Обзор бит для шуруповерта обозначения и виды

На сегодняшний день специалисты различают несколько разных форм бит для инструментов, а именно:

комбинированные;
специальные;
основные.

В большинстве случаев в строительстве используют крестообразные биты основного типа. Они имеют несколько стандартов: PH и PZ. Обозначение PH — это сокращенный вариант от Phillips. Размеры могут быть от 0 и до 4, но чаще всего используют биты №2.

Стоит отметить, что бита имеет отличную форму, ведь тогда площадь контакта увеличивается в несколько раз и это позволяет равномерно распределить нагрузку.

Если использовать биты для шуруповертов этого типа, то в несколько раз меньше риск того, что будет сорвана головка инструмента или же испорчен шлиц.

PZ — это сокращение от Pozidrive. Такие биты также имеют рабочую часть в виде креста. Основным отличием есть то, что кроме наличия основных четырех ребер большого размера, есть еще четыре дополнительных ребра. Они располагаются по диагонали и имеют немного меньший размер. Таким образом площадь контакта увеличена еще больше.

В большинстве случаев бита для шуруповерта этого типа используют для того, чтобы выкрутить шурупы, которые стали ржавыми или, к примеру, заклинили в каком-то определенном материале. Профессионалы используют их в обязательном порядке, если объем работы слишком большой.

Размеры таких насадок также находятся в пределах от 0 и до 4, но в большинстве случаев используют №2 и №3.

Биты для шуруповерта, какие лучше? Если необходимо ремонтировать бытовую технику, автомобили, то нельзя обойтись без использования специальных Т-бит. Они позволяют закрутить или же, наоборот, открутить винты, которые имеют звездчатые поверхности.

Плоские биты используют для того, чтобы можно было работать с крепежами, которые используются для мягких материалов. Такие типы бит для шуруповерта являются эффективными при наличии большой нагрузки. Если говорить о маркировке данного типа, то SL, от Slot, размеры же бывают от 0 и до 7.

Если же необходимо иметь дело с разного рода болтами или гайками, то нельзя обойтись без биты, которая изготовлена в виде гаечного ключа.

В данной ситуации стоит отметить тот факт, что устанавливать такие насадки можно только на очень мощные шуруповерты.

Размеры биты могут быть разными (6-13 мм) и лучше всего выбирать ее нужно в соответствии с тем, с какими именно болтами придется в дальнейшем работать.

В свою очередь специальные биты используют для того, чтобы ремонтировать технику или же промышленное оборудование, специальные крепежи. Это значит, что их применяют в специальных достаточно узких областях.

Популярными считаются трехгранные биты для шуруповерта и те, которые имеют два небольших выступа в виде рогов. К специальным битам можно отнести те, которые специалисты используют для удобной работы с гипсокартоном.

В данной ситуации устанавливается некий ограничитель, который не позволяет слишком далеко вкручивать саморез, что может привести к порче поверхности.

Биты для шуруповерта: какие лучше? Также стоит рассмотреть еще и специализированные биты, которые имеют пружинные фиксаторы.

В таком случае винты можно закручивать под углом в 30 градусов, что очень часто используют во время работы в каких-то определенных труднодоступных местах.

Стоит сказать и о комбинированных битах, которые отличаются от остальных тем, что имеют две рабочие поверхности. Они могут быть разного типа и даже размера, в большинстве случаев комбинированные биты несколько длиннее обычных.

Важные моменты на которые нужно обращать внимание при выборе бит для шуруповерта

Для того чтобы работа с шуруповертом не приносила неудобств, результат был отличным, а сам инструмент можно было использовать достаточно долго — необходимо правильно выбрать биты для работы. Если вы планируете работать со многими типами материалов, то лучше всего приобрести специальный набор, в состав которого входят основные типы бит.

В первую очередь узнайте, из чего именно сделаны биты и имеют ли они специальное защитное покрытие непосредственно на элементе, который будет работать. Кроме того, огромную роль играет непосредственно место, где вы собираетесь приобрести инструмент и насадки к нему.

Если и покупать биты для шуруповертов, то лучше выбирать действительно качественные и те, которые смогут прослужить достаточно долго. В связи с этим, желательно отдать свое предпочтение специализированным и проверенным магазинам.

В таких магазинах на продукцию есть нужные сертификаты и у вас есть возможность дополнительно получить гарантию качества товара.

Другим очень важным вопросом, который нужно изучить до момента совершения покупки есть то, с какого именно материала изготовлены биты для шуруповерта и их рабочая часть.

На сегодняшний день только три сплава можно назвать наиболее надежными и качественными, которые смогут прослужить достаточно долго. Это сплав хрома и молибдена, хрома и ванадия, вольфрама и молибдена. Ни в коем случае не выбирайте биты, которые изготавливаются из стали.

Они достаточно быстро стираются, и нет никакой гарантии того, что у вас получится с первого раза качественно закончить выполняемую работу.

Специалисты говорят о том, что также большую роль играет и наличие покрытия на бите, которое бы защищало ее поверхность. Если данные детали сверху покрытие титаном, то в качестве бит для шуруповерта можно даже не сомневаться.

По стойкости титан можно сравнить только с алмазом или же никелем. Следует отметить, что таким же стойким будет покрытие из сплава вольфрама и никеля.

В данной ситуации, вольфрам будет делать деталь максимально прочной, а никель в свою очередь будет защищать биту от появления коррозии.

Обзор насадок для шуруповертов видео

Биты для шуруповерта какие лучше — однозначно сделать выбор достаточно сложный, особенно для того человека, который раньше никогда не сталкивался со строительными работами. В такой ситуации лучше прислушаться к советам специалиста и обратить внимание на три важных момента, которые были описаны немного выше.

Источник: http://masterok-remonta.ru/instrumenty/bity-dlya-shurupoverta-kakie-luchshe.html

Подбор бит для шуруповёрта, их классификация и маркировка

Ремонт и строительство в плане технологий, инструмента и отделочных материалов шагнуло вперёд.

От элементарного инструмента мастера стали использовать всевозможные приспособления, которые предназначаются для разных видов работ.

Для удобства и оперативности большинство ручных инструментов стали заменять механическими или электрическими. При необходимости использования отвёртки все чаще применяется шуруповёрт или дрель.

На замену советских шурупов приходит множество крепких саморезов, винтов, болтов, креплений, которые легко закручиваются с помощью электрического оборудования.

Производители предлагают всевозможные виды и размеры крепёжных элементов. Для удобства стали использоваться приспособления для шуруповёрта, которые представляют собой разные насадки.

В настоящее время их множество — и каждая имеет своё предназначение.

Общая характеристика насадок для шуруповёрта

Изготавливаются из специального прочного сплава, что даёт им возможность выдерживать нагрузки при использовании. На рынке имеются и некачественные изделия, которые произведены из некондиционного металла.

Они быстро выходят из строя, на них срываются грани. Поэтому при выборе необходимо пользоваться личным опытом, советами профессионалов и специалистов магазинов, а также не покупать инструмент на «блошиных» рынках.

Основной разновидностью являются биты с прямым и крестовым шлицем. Такие насадки используются в домашних условиях, на приусадебных участках, при осуществлении ремонтов и отделочных работ. Ещё одним видом являются насадки для болтов и гаек, которые имеют шестигранную головку.

Существуют и другие специфические биты: в форме звёздочки для ремонта автомобилей и в форме шестигранника для сборки мебели.

Производители бытовой техники или оборудования применяют болты нестандартной формы, предупреждая возможность самостоятельного ремонта, но это не помеха настоящему мастеру, потому что в свободной продаже имеется огромный выбор с нестандартным исполнением шлицов.

Преимущества использования бит

При использовании набора бит для шуруповёрта уменьшается время проведения работ. Особенно это важно для тех людей, чья трудовая деятельность связана с постоянным раскручиванием и закручиванием метизов. Насадку можно легко вытащить из патрона шуруповёрта и быстро заменить на другую.
Большой выбор насадок, имеющих маленький размер, исключает необходимость приобретения большого количества разнообразных отвёрток, что снижает финансовые затраты. Их можно приобрести набором или штучно, дополняя ассортимент при необходимости.
Имеют разные толщины шлицов, что позволяет подобрать необходимую под нужный размер.
Могут быть длиннее обычного размера или использоваться с удлиняющей насадкой для работы в труднодоступных местах.

Маркировка насадок

Чтобы понять, какие биты для шуруповёрта лучше, нужно знать, что обозначает их маркировка. Нижеприведенные примеры не носят исчерпывающий перечень, в этом случае описаны маркировки часто используемых и существующих в продаже насадок для шуруповёрта.

Бита с прямым плоским шлицем. После буквенной маркировки указывается цифра, обозначающая в миллиметрах ширину шлица.

РН маркирует брендовая фирма Phillips. Распространённая насадка с крестообразным шлицом, имеющая диаметр от ph2 до ph5 в зависимости от расширения в сторону хвостовика.

Угол хвостовика биты составляет 55°. Самый маленький диаметр предназначен для мелких, а маркировка ph5 — для крупных саморезов.

Универсальной является бита ph3, которая подходит для большинства саморезов, используемых в работах.

PZ-маркировка обозначает стандарт Pozidrive, и отличие от РН заключается в наличии дополнительных шлицов небольшого размера, расположенных между основными.

Такое расположение увеличивает удерживающее усилие при использовании. РZ имеет разные размеры, о чём указывается цифрами от 0 до 4 после буквенного обозначения.

Ими удобно закручивать анкерные болты, где усилие при монтаже требуется гораздо больше, чем на саморез.

Насадка Torx hole используется для ремонта бытовой техники, радиоэлектроники, мобильных телефонов и иного оборудования.

Ряд автомобилей импортного производства имеет в части соединения агрегатов болты и шурупы в форме шестигранной звёздочки.

У данных бит существенно увеличен спектр размеров, и варьируется он от 8 до 40 мм. Маркируется шестигранная насадка буквой «Т», после которой указывается её размер.

Шестигранные насадки для болтов и гаек

Выглядят в виде обычных шестигранных бит и имеют разные размеры под головки с шестигранным выступом. Используются при ремонте автомобилей, крупного оборудования или монтаже кровельных материалов.

Некоторые виды насадок внутри чашки имеют магнитный элемент, который позволяет удерживать монтируемые болты или гайки.

Это очень удобно, особенно при работе с кровельными материалами, проводимыми на высоте.

Помимо основных перечисленных видов, бывают и иные формы, которые могут потребоваться в исключительных случаях. Например, такие биты:

Для винтов со смещённым центром типа Torq-set.
Шестигранной формы с отверстием внутри.
С квадратным шлицем типа Robertson.
Трехгранные для треугольных винтов.

И это далеко не вся классификация бит для шуруповёрта. Производители изобретают метизы и крепления разных форм, чтобы усложнить возможность их демонтажа, а производители насадок для шуруповёрта работают над изготовлением соответствующего инструмента.

Покрытие и защита насадок

Помимо стандартного производства металлических бит, применяются разные технологии их защиты и усиления, чтобы продлить их срок службы.

Используются разные сплавы для изготовления, такие, как хром-ванадий и хром-молибден.

Для дополнительной защиты от негативного воздействия применяют специальные покрытия вплоть до титановой составляющей, что придаёт прочность изделию и защищает металл от коррозии.

Таким образом, чтобы выбрать биты для шуруповёрта, следует внимательно отнестись к маркировке. Правильно подобранная насадка позволит удобно и быстро произвести необходимые работы, а вот используемая не по назначению бита может стать причиной травмирования человека и порчи материала или отверточного инструмента.

Кроме того, необходимо визуально осмотреть изделие и убедиться в прочности металла, его качественном исполнении. Не стоит приобретать дешёвые насадки, которые быстро придут в негодность. В настоящее время бренды немецких и японских производителей отлично зарекомендовали себя на рынке.

Источник: https://ObInstrumentah.info/podbor-bit-dlya-shurupovyorta-ih-klassifikatsiya-i-markirovka/

Выбираем биты для шуруповерта — виды, классификация и практические советы

Именно поэтому специалисты-практики рекомендуют приобретать биты для шуруповерта по отдельности, только те, что действительно понадобятся при работе шуруповертом, а не тратить деньги на дорогой комплект, в который входит определенный (производителем, а не мастером!) набор бит.

Классификация бит

Она довольно сложная, так как эти насадки отличаются по разным параметрам.

Форма наконечника (рабочей части)

Основные. С этими битами в быту приходится сталкиваться чаще всего. Подразделяются на прямые (под шлиц), звездочки, крест и шестигранники. То есть подо все встречающиеся разновидности головок крепежных деталей – болтов, саморезов, винтов, шурупов.
Специального назначения. Эти биты имеют сложную конструкцию. Например, фиксаторы пружинного типа, упорные ограничители. То есть насадки предназначены для решения узкого круга задач. Есть биты и трехгранные, но они используются крайне редко, поэтому и в продаже встречаются нечасто.
Биты комбинированные. При правильном выборе – лучшее решение. Их рабочие части расположены на обоих торцах, причем концы отличаются как размерами, так и конфигурацией. Достаточно биту просто перевернуть (переустановить), и можно затягивать или откручивать другой крепеж.

Маркировка бит

Конфигурация рабочей части

Torx hole (T-бита). Slot (Sl). Philips (Ph). Pozidrive (Pz). HEX.

Вид стали и покрытия

Самые износостойкие покрытия – титановое напыление (желтый оттенок), никелевое и алмазное.

Биты HP и PZ

Биты для шуруповёртов PH и PZ

В моём детстве выбор инструментов был весьма ограничен – молоток, пила, гаечный ключ, а лучше универсальный велосипедный “семейный” ключ и два вида отвёрток, плоская и крестовая. Потом оказалось, что любой из этих инструментов делится на целые семейства различных инструментов.

Молотки бывают лёгкие, тяжёлые и кувалды; с острой гранью, долотом и гвоздодёром; плотницкие, столярные и геологические; бывают кованые, литые, из порошкового металла, из дерева и даже из резины.

Бывают даже специальные молотки для работы в условиях невесомости, не имеющие отдачи! Пилы разделились на десятки видов, направлений зубцов и для различных задач.

И даже гаечные ключи, оказалось, бывают не только рожковые, но и накидные, торцевые, комбинированные, разводные, переставные, трубные и ещё чёрте-какие!!! В общем, жизнь оказалась куда сложнее, чем я представлял =)

Однако, отвёртки в моём мире долго держались за понятия “крестовая” и “плоская”.

В различных наборах отвёрток, которые оказывались у меня в разное время, были какие-то надписи, типа PH или PZ – мой мозг как-то это объяснил себе зарубежными маркировками и я не стал вникать в эти обозначения.

Но однажды я неожиданно понял суть этих обозначений и, честно говоря, ходил неделю поражённый своим озарением!!! Мне казалось, что это какое-то тайное знание, которого никто не знает. Мир отвёрток неожиданно из 2D стал 3D!

Виды шлицов

Отвёртки, имеющие прямой шлиц имеют буквенную маркировку SL, что расшифровывается как “Slot” и дословно переводится как “Шлиц”. Цифра в маркировке обозначает не что иное, как ширину шлица в миллиметрах. SL №6 – это отвёртка с плоским шлицом шириной 6 мм – всё очень просто. Прямой шлиц – первый и простейший вид шлица резьбовых крепёжных изделий, известный с XV века.

Этот шлиц очень прост в реализации, однако, во времена научно-технического прогресса при массовой сборке автомобилей и самолётов у него проявился серьёзный недостаток – из-за отсутствия чёткой центрации отвёртка или шуруповёрт легко выскальзывает из шлица, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий, а отвёртка оставляет царапины на детали и руках монтажника. Помимо этого, такой шлиц позволяет передавать довольно большой крутящий момент, что способствует срыву резьбы на винтах и поломке самих шляпок винтов. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Минутка истории

Плоский шлиц не сразу преобразился в крестовой. Был и переходный вариант. Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре.

Винт Робертсона обладал рядом неоспоримых преимуществ: недорогой в изготовлении, позволяющий отвертке прочно центрироваться в квадратном углублении шляпки, он давал возможность работать чуть ли не с закрытыми глазами, на ощупь, под минимальным углом. Прикладываемые усилия уменьшились пропорционально возросшей производительности.

Какое-то время эти винты использовал Генри Форд при производстве моделей “Форд Т” и “Форд А”, получив экономию времени на сборке в 2 часа! При массовой конвеерной сборке это был феноменальный прорыв. Но отдать права Форду Робретсон не захотел, так же, как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил.

Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.

Крестовой шлиц PH

В 1933 году американец Джон Томпсон разработал винты, которые хорошо решали недостатки плоского шлица. Они автоматически центрируют жало отвёртки и выталкивают его, когда винт затянут. Однако все его попытки внедрить всоё изобретение на заводы ни к чему не приводили.

На следующий год случай свел его с инженером Генри Филлипсом. Тот выкупил патент Томпсона и в 1936 году основал компанию Phillips Screw Company.

Генри Филлипс (который не имеет отношения к Жерару Филипсу, создателю марки бытовой техники Филипс) разработал технологию производства таких винтов, однако и он столкнулся с трудностями в повсеместном внедрении своего изобретения.

Филлипс активно искал клиентов, готовых купить его отвертки и винты, но отказ следовал за отказом. Знакомство с Юджином Кларком, президентом American Screw Company (компании, являвшейся крупнейшим производителем метизов в США), коренным образом изменило ситуацию.

Кларку изобретение Филлипса пришлось так по душе, что он выделил на перевооружение производства своего предприятия 500 000 долларов. Несмотря на возражения ведущих инженеров компании, Кларк пригрозил “уволить каждого, кто скажет, что это невозможно осуществить”. Мы могли бы и не увидеть в своей жизни всяких там PH/PZ.

В 1937 году General Motors стала компанией-первопроходцем, применившей крестообразные винты и отвертки в производстве моделей автомобиля Cadillac.

Результаты превзошли любые самые радужные ожидания, и уже к 1940 году все американские производители автомобилей совершили перевооружение своих заводов, а производители метизов буквально выстраивались в очередь, чтобы заполучить поистине драгоценную лицензию на использование золотоносного «креста». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

Примечательно, что именно война позволила крестовым отверткам и винтам распространится по миру, и с тех пор производители всех стран активно используют их в крепежной промышленности. В Россию «крест» попал благодаря американским дальним бомбардировщикам B-29.

В 1944 году эти американские самолеты, бомбардировавшие Манчжоу-го и Японию, совершали аварийные посадки на территории Советского Союза. В соответствии с русско-японским пактом о ненападении, бомбардировщики и их экипажи были принудительно оставлены в СССР. Именно с них скопировали заморский винт.

Так появился советский Ту-4 с принципиально новым для нашей страны крепежом. Крестовый поход обновленной отвертки по миру завершился мировой экспансией «креста» Филлипса.

При столь всеохватывающих масштабах внедрения руководство Phillips Screw Company не могло отследить все незаконные использования своего патента и в 1949 году патент был отменен.

А в 1958 году в возрасте 68 лет умер и сам изобретатель крестовой отвертки Генри Филлипс, оставив миру после себя изобретение, давшее существенный толчок развития всей мировой промышленности. Толчок, по своему значению не уступающий изобретению конвейера.

Имя изобретателя крестовой отвертки осталось навсегда увековеченным в названии крестового шлица – Phillips.

Не смотря на то, что многие специалисты сегодня считают «крест» Филлипса устаревшим, он и поныне считается стандартом де-факто.

Достоинства шлица Филлипса (РН)

Фиксирует крепёжную деталь и отвёртку точно по центру относительно друг друга, по сравнению с обычным прямым шлицем.
При использовании шуруповёрта без регулирования величины крутящего момента её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания для избежания повреждения резьбы.

Недостатки шлица Филлипса (РН)

Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали).
Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).

Крестовой шлиц PZ

Этот шлиц был запатентован в 1966 году всё той же компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс, срок действия которого к тому времени истёк. PZ расшифровывается как POZIDRIV.

Позидрайв является улучшенной версией крестообразного шлица Филлипс и используется прежде всего в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрайв применяется значительно реже.

В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу.

В этом случае осевое усилие, выталкивающее отвёртку из шлица, является незначительным – отвёртка практически не выталкивается – образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность срыва шлица отвёртки и крепёжной детали. Так же появляется возможность приложить большее крутящее усилие к инструменту.

Достоинства шлица Позидрайв (РZ)

Уменьшенный износ шлицов вследствие более устойчивого сцепления.
Возможность достижения большого крутящего момента.

Недостатки шлица Позидрайв (РZ)

Внешнее сходство со шлицем Филлипс – из-за этого их можно легко перепутать и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей – это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.
Шлиц существенно глубже Phillips, поэтому применяется только там, где винты по соображениям прочности имеют большие головки – в строительстве и мебельном производстве.

Размерный ряд бит и отвёрток

Отвертки со шлицем РН имеют номера: 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.

Отвертки со шлицем РZ имеют номера: 0, 1, 2, 3, 4.

Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007 “Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем”), правда, в нём не описаны размеры меньшие 0 (такие как РН000 и РН00).

Помимо того, что почти на всех битах и отвёртках есть маркировка, визуально эти два типа отличить несложно. Биты PZ имеют дополнительные лучи, идущие посередине между рабочими шлицами.

Это конструктивная особенность сразу бросается в глаза, если только бита имеет номер не ниже PZ1. У биты PZ0 и иногда PZ1 бывают эти лучи невыраженными.

Если присмотреться к граням биты – то видно, что у PZ-бит грани шлица параллельные, а у PH трапециевидные.

На шляпках шурупов PZ соответственно тоже есть диагональные лучи. А иногда ещё и штампованная буковка Z для пущей значимости стоит.

“Чем дальше в лес, тем больше дров” – эту пословицу можно с уверенностью отнести и к шурупам! Шурупы Phillips на момент их изобретения решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении.

Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица.

Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, а про регулировку крутящего момента и мечтать не приходилось, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

Кроме попыток улучшить Phillips изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company.

И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента.

Если пытаться охватить все разновидности – придётся писать энциклопедию шлицев! Но в пределах главной темы рассмотрим направления улучшений PH и PZ шлицев.

Шлиц Phillips на данный момент имеет три разновидности, помимо своего исходного состояния:

Phillips II – усовершенствованная версия Phillihps. Крестообразный шлиц с наклонными насечками против выталкивания (технология ACR – anti-cam-out recess; отличительная маркировка – ACR2).
Разработана для удовлетворения всё более быстрых процессов сборочного производства, при которых может произойти выталкивание отвёртки из шурупа, и в результате – повреждение поверхности детали.
Она облегчает закручивание в сложных монтажных положениях и позволяет снизить давление на шлиц, в результате уменьшается усталость работника. Шляпки шурупов с таким шлицом имеют характерные двойные насечки по одной из диагоналей, но при этом вполне совместимы с обычным PH.
ACR RIBBED PHILLIPS – Крестообразный шлиц с перпендикулярными оси вращения насечками. (Отличительная маркировка – ACR, anti-cam-out recess). Производитель делает упор на то, что эта бита надёжно удерживает винт на жале отвёртки, что позволяет повысить производительность рабочих.
Эта бита совместима со всеми винтами Phillips, а шляпка винтов не имеет никаких отличий от обычной PH. На фотке слева две нижние удлинённые биты с маркировкой S2 Ph2 и S2 PH0 – это биты ACR, верхние – обычные PH. Сейчас в магазинах уже практически все биты PH ACR, т.е. с насечками.
PHILLIPS SQUARE-DRIV – комбинация Филлипс с квадратным шлицем. Крестообразный шлиц с насечками (технология ACR), комбинированный с квадратным шлицем. (Отличительная маркировка – PSD – PHILLIPS SQUARE-DRIV). Допускает значительно больший вращающий момент. Всего три размера отвёрток покрывают наиболее популярные диапазоны размеров.
Шляпки винтов имеют двойную насечку в одной диагонали и одинарную в другом. Производитель утверждает, что такую пару бита/винт можно устанавливать и закручивать одной рукой. Винт настолько плотно сидит на отвёртке, что практически исключается его падение.
Причём это немагнитные биты! Отвёртка несовместима с обычными винтами PH, однако винты PSD возможно открутить обычной отвёрткой.

Шлиц Pozidriv сам по себе является усовершенствованным, по сравнению с Phillips, однако и у этого шлица есть одна разновидность:

POZISQUARE-DRIV – это комбинация классического Позидрив с квадратным шлицем. Возможно, где-то у производителя опечатка в описании, но выглядит и маркируется эта бита точно так-же, как и PSD.
В общем-то и преимущества у этого шлица похожие: допускает значительно больший вращающий момент, отлично удерживает винт на бите, снижает усталость работника.
Но, помимо этого, совместим с Канадскими системами квадратных винтов!

Frearson (Fr)

PH и PZ – не единственные крестовые шлицы. Был ещё Frearson – достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одним из преимуществ перед Phillips заключается в том, что одна отвёртка подходит для всех размеров винтов.

Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте.

Этот шлиц был разработан английским изобретателем Фреарсоном в XIX веке и производился с конца 1930-х до середины 1970-х годов. В 1987 году компания обанкротилась.

Крестовой шлиц S

Спецификации и стандарты не распространяются на шлицы меньше №0, однако, малюсеньких винтиков в современной аппаратуре великое множество. Особенно в японской. Именно поэтому японцы дополнили свой стандарт шлицов (JIS B 1012) типоразмером S. Этот тип шлицов используется для винтов диаметром до М2 и, если шляпка винта маленькая, то не более М3.

Тип S отличается от типа РH, хоть внешне можно перепутать. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: упомянутый уже JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер). Фактически, это крест с минимальным закруглением внутренних углов.

Шлицы обоих стандартов почти одинаковые, за исключением более узкого наконечника, более жестких допусков у JCIS и ещё отличие у них в длине рабочей части шлицов. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах.

Таким образом, японские отвёртки типоразмера РН0 отличаются от отвёрток по стандарту ISO или ГОСТ, так как сделаны под свой “родной” шлиц типа S. На фото слева можно заметить, что шляпки винтов типа S имеют более прямые внутренние углы, чем у PH.

Верхняя картинка – это батарейный отсек японской камеры Canon EOS, средняя фотка – двигатель автофокуса объектива японской камеры Olympus и нижнее фото – крышка батарейного отсека китайской игрушки.

Источник: https://www.project-house.by/screw

разбираемся с маркировкой – СтройМастерская

Какая бита подойдет к тому или иному саморезу. Наиболее популярные типы и виды бит, используемые в ручном и электроинструменте. Маркировка бит и их отличия…

С момента появления электрических шуруповертов и ручных отверток со сменными насадками активными темпами стало развиваться и производство бит для откручивания разного крепежа.

На данный момент промышленность выпускает большое количество разновидностей бит. В данной статье будут выделены лишь основные, наиболее популярные виды этих насадок.

Стандартная бита представляет из себя шестигранный хвостовик, предназначенный для зажима в патрон или удерживание в переходнике, хвостовик, переходящий в шлицы разного стандарта, имеет сопряжение с конкретным типом винтов или саморезов.

Виды и типы бит

PH — (стандарт фирмы Phillips)

Стандарт PH представляет собой крестообразный шлиц с углом при вершине 55°. Каждый из четырех шлицов имеет расширение в сторону хвостовика.

Биты с маркировкой PH могут иметь разный диаметр шлица и иметь маркировку от маленького PH 0, рассчитанного на саморезы мелкого диаметра, до Ph4, способного удерживать крупные саморезы.

Биты с маркировкой PH 2 наиболее распространенные, так как используются для закручивания, так называемых, клопов саморезов для тонкого металла, или (черных) саморезов, имеющих в шляпке простой крестообразный шлиц.

Стандарт PH более универсален и может подойти к другим саморезам.

PZ — (стандарт Pozidriv)

Этот стандарт подходит для саморезов, имеющих шлицы в головке стандарта Pozi.

Стандарт Pozidriv своего рода усовершенствованная версия предыдущего типа бит.
PZ бита — представляет крестообразный шлиц, имеющий одинаковую толщину каждого ребра с углом при вершине 50°.

Существенным отличием биты PZ является «двойной крест». Расположение дополнительных небольших шлицов между основными шлицами позволило увеличить удерживающие усилие биты.

Биты стандарта PZ так же выпускаются разных размеров и могут иметь маркировку PZ1, PZ2, PZ3.
Биты стандарта PZ используются для таких саморезов как UP (универсальный потайной), имеющий средний шаг резьбы, а так же для других саморезов имеющих шлиц Pozi .

SL — (Slot — Прямой шлиц )

Всем известный плоский шлиц тоже имеет свою маркировку, такая бита называется SL.

Стандарт SL представляет собой прямой шлиц (плоский), который может иметь разную ширину.

Ширина в миллиметрах указывается после маркировки SL — например SL 5, из чего мы понимаем, что имеем дело с битой, у которой плоский шлиц шириной 5мм.

Torx — (Шестилучевая звезда)

Этот шлиц при просмотре с торцевой части биты представляет из себя шестилучевую звезду, отличия заключаются в диаметре звездочки.

Номер шлица указывается на бите и идет после надписи Torx или просто буквы Т, например Torx 10 — что соответсвует примерно 2,74мм. Torx имеет свои номера для разных размеров бит.

Шлицы Torx используются там, где необходимо большое усилие при затяжке крепежа. Такой шлиц можно встретить на мощных саморезах и винтах.

Помимо маркировки шлицов бита может иметь разную длину стержня или ограничитель, который не позволит провернуть дальше необходимого саморез в гипсокартоне.

Характеристики материала и покрытие бит

Немаловажной составляющей при выборе той или иной биты является материал, из которого она изготовлена, а также покрытие, способное противостоять разным воздействиям.

На строительном рынке можно встретить биты разных производителей, имеющие широкий ценовой диапазон. Долговечность и удобство работы с битой зависит от маркировки стали, используемой для их производства.

Наверное самыми распр

остраненными считаются биты с маркировкой стали Cr-v (хром — ванадий), так же встречаются биты из хром — молибденовой стали и др. Помимо самого состава стали на некоторые биты наносится защитное покрытие.

Производители соревнуются в борьбе за потребителя и все больше новых технологий используется при производстве бит.

Так, например, бита, имеющая никелевое покрытие, поверх которого нанесено второе химическое соединение из карбид вольфрама, имеет повышенную коррозионную стойкость за счет никелевого слоя. А карбид вольфрама являющися внешней оболочкой, усиливает прочность биты, что увеличивает ее срок службы даже по сравнению с битой с алмазным покрытием.

Существуют биты с титановым покрытием, которое придает бите повышенную твердость и сопротивление коррозии.

Очень часто, особенно в недорогих наборах, встречаются биты, прочность стали которых вызывает большое сомнение. Такой биты обычно хватает для заворачивания нескольких саморезов, после чего грани ее срываются и бита становится бесполезной. Низкая цена на биту не всегда является индикатором плохого качества, на строительном рынке можно встретить и достойные экземпляры по достаточно демократичным ценам.

постоянный адрес статьи — http://stroimasterskaya.ru/articles/443

Показать еще статьи из рубрики — Ручной инструмент

МАТЕРИАЛ ПО ТЕМЕ

Настенная плитка 20 лет назад и сейчас

В советские времена вариантов отделки стен было не так уж и много – плитка да обои.

Подробнее

Каркасные дома

Уже достаточно давно в европейских странах возводят каркасные дома. Такие качества этих строений, как функциональность, скорость и простота постройки, невысокая стоимость, долговечность, привлекли внимание и российских людей…

Подробнее

Выбираем теплый пол

Описание разновидностей теплых полов, их минусы и плюсы, а так же советы по выбору теплого пола…

Подробнее

Обзор производителей светодиодных ламп и светильников

На сегодняшний день на рынках множество товаров, связанных с освещением и основанных на полупроводниковых технологиях. В их числе – светодиодные светильники, лампы, прожекторы и многие другие осветительные приборы…

Подробнее

Всё о фактурных красках

Виды и свойства фактурных красок…

Подробнее

Небольшая история одного ремонта

Ремонт осуществляется приблизительно раз в 10 лет. Иногда это случается намного чаще, ведь каждому хочется что-то новое. Однажды, довольно таки спонтанно, мне пришла такая мысль в голову.

Подробнее

Виды дренажных труб

Дренаж является необходимым элементом любого участка. Реализация дренажной системы представляет из себя ряд действий, направленных на удаление излишней влаги из грунта…

Подробнее

Обезжиривание поверхности — гарантия качественной защиты

Информация об этапах подготовки металлических поверхностей для нанесения антикоррозийного покрытия…

Подробнее

Гипс строительный: хранение и транспортировка

Как хранить и перемещать строительный материал…

Подробнее

Несколько советов, как повысить безопасность вашего дома

Вот несколько советов и предложений для повышения безопасности вашего дома. Как слесарь, я более двадцати пяти лет сталкивался с сотнями краж и грабежей из-за низкого уровня безопасности…

Подробнее

Отвертки: основные типы и размеры — ToolBoom

Отвертки — это основной инструмент для вращения шурупов со специальными пазами разного типа в головках (операции завинчивания и отвинчивания). Отвертка усиливает вращательное движение руки к небольшой, специально разработанной рабочей части (наконечник или лезвие), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: ручки с одной стороны и лезвия с другой. Вместо ручки могут быть моторизованные вращающиеся средства, чтобы облегчить задачу человека, работающего с инструментом.Электрошуруповерты стали популярным видом электроинструментов.

Самое главное при использовании отвертки — это выбрать подходящий наконечник и размер, соответствующий головке крепежа. Никогда не используйте отвертки, не соответствующие выбранному типу винтов.

Существует множество различных типов винтов, и, помимо использования традиционного паза, время от времени изобретаются новые типы винтов и соответствующих драйверов. Большинство распространенных типов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применения.Однако менее распространенные типы более или менее типичны для определенной области. Некоторые отвертки предназначены специально для ремонта портативных устройств (сотовых телефонов, смартфонов, MP3-плееров и т. Д.). Обычно производители электронных устройств в настоящее время используют винты особой звездчатой формы, запатентованные как Torx и Pentalobe.

Мы подробно рассмотрим наиболее распространенные типы винтов и отвертки для их установки.

Типы винтов
Отвертки прецизионные
Отвертки с защитой от электростатического разряда

Типы винтов

шлицевой
Оригинальный и наиболее часто используемый традиционный тип винта — он имеет одну прорезь в головке крепежа.Однако этот винт теряет популярность, поскольку он менее надежен — отвертка часто выскальзывает из паза, и шансы повредить винт или отвертку очень высоки.
Общая маркировка: SL.
Филлипс
Еще один чрезвычайно популярный вид шурупов — разновидность шурупов с крестообразным шлицем. Размеры дисков Phillips (отличные от размера винта) обозначены 0000, 000, 00, 0, 1, 2, 3 и 4 (в порядке увеличения размера).
Общая маркировка: PH.
Позидрив ®
Конструкция аналогична винту Phillips, но включает еще 4 точки контакта.Это винтовой тип, популярный в Европе. Размеры Pozidriv тоже похожи на Phillips.
Общая маркировка: PZ.
Торкс
Винт с шестигранной головкой или звездообразный привод использует звездообразную выемку в креплении с шестью закругленными точками. Популярный тип винта в электронной промышленности, для работы с автомобильными и другими устройствами. Размеры приводов Torx обозначаются от T1, T2 (или T01, T02) до T55.
Общая маркировка: T.
Torx с защитой от взлома
Винт Torx с защитой от несанкционированного доступа с дополнительной защитой от несанкционированного доступа, разработанный для приложений, в которых несанкционированный доступ может стать проблемой.Для откручивания винтов Torx можно использовать отвертки и ключи с защитой от несанкционированного доступа.
Общая маркировка: TxH, где x — размер диска.
Головка шестигранная
Винт с шестигранной головкой, который можно заворачивать шестигранным ключом или шестигранной отверткой.
Общая маркировка: H.
Tri-Wing ®
Он также известен как треугольный шлиц, представляет собой винт с тремя шлицевыми «крыльями» и небольшим треугольным отверстием в центре. Не существует семейства продуктов, в котором обязательно используются трехстворчатые винтовые передачи.Однако в продуктах Nintendo они присутствовали и раньше. В настоящее время он обычно используется в электронном оборудовании. Типоразмеры трехстворчатого привода обозначены TRI000, TRI00, TRI0, TRI1, TRI2, TRI3 и т. Д.
Общая маркировка: TRI.
Гаечный ключ
Это винт с двумя круглыми отверстиями, расположенными напротив друг друга, и предназначен для предотвращения несанкционированного доступа. Иногда также известен как «змеиный глаз» и «зубчатый». Гаечные отвертки обычно используются с электроникой, дверьми кабин для туалетов, лифтами, поездами.
Общая маркировка: SP.

Внешние диски

Есть также несколько внешних приводов, характеризующихся внутренним инструментом и охватываемым крепежом: квадрат, пятиугольник и шестигранник.

шестигранник
Самый распространенный внешний привод — это винт с шестигранной головкой. Его можно повернуть разводным ключом, комбинированным ключом и 6- или 12-гранными головками.

Вот таблица наиболее часто используемых отверток. Все отвертки этой серии изготовлены из стали Ni-Cr-Mo и имеют оксидный наконечник.

Отвертки прецизионные

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенные для точного совмещения головок винтов малых и очень маленьких размеров, называются прецизионными отвертками . Этот вид отверток используется для сборки / разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, сотовые телефоны, фотоаппараты, портативные компьютерные устройства и планшеты, музыкальные плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются техническими специалистами, хороший набор отверток также необходим в каждой мастерской.

В ассортимент прецизионных отверток всегда входят наиболее часто используемые типы и размеры: шлицевые, Phillips, Torx, Hex. Для некоторых прецизионных операций нам понадобятся отвертки под специальные винты: TriWing, Pozidriv, Spanner и т. Д. Компания Apple использует для своих продуктов специальный устойчивый к взлому винт, который можно заворачивать с помощью отвертки с пятиконечной звездочкой.

Торкс
Винты Torx
чрезвычайно популярны в точных применениях, таких как ремонт компьютеров, мобильных устройств, электроники и т. Д. Размеры: от T1, T2 (или от T01, T02) до T55.
Общая маркировка: T.
Pentalobe
Система «Pentalobular security Screw» используется Apple в своих продуктах. Размеры винтов Pentalobe включают TS1 (0,8 мм, используется на iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus. , iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), и TS5 (1,5 мм, используется в батарее MacBook Pro 2009 года).
Общая маркировка: TS.
Три точки
Винты
Tri-Point используются для сборки портативных электронных устройств. Компания Apple начала использовать их в сотовых телефонах, выпущенных после iPhone 6, а также в Apple Watch.
Общая маркировка: TP / Y.

Пользователи часто предпочитают отвертки от Pro’sKit, которая произвела целую серию прецизионных отверток: вы можете выбрать идеальный набор, соответствующий вашим потребностям.Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специальные типы для различных специализированных приложений. Вы можете ознакомиться с продуктами этой серии в нашей сравнительной таблице.

Все отвертки данной серии изготовлены из высококачественной хромомолибденованадиевой стали. Ручка из TPR и нейлона не скользит в руке и оснащена вращающимся колпачком для удобной работы и минимизации ваших усилий.

Отвертки с защитой от электростатического разряда

Для работы с некоторыми типами радиоэлектронных компонентов, которые очень чувствительны к статическому электричеству, необходимы инструменты с антистатической защитой.Среди прецизионных отверток от Pro’sKit есть серия отверток, обеспечивающих максимальную защиту компонентов от электростатических разрядов.

Помимо широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают хранение заказанной отвертки, а наборы, состоящие из ручки со сменными битами, даже помогут сэкономить ценное рабочее пространство и сделать ваши инструменты действительно портативными. Биты отвертки также можно использовать с электрическими отвертками или дрелями.

Более подробную информацию о составе таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми типами бит для ваших рабочих задач Вы можете в сравнительной таблице наборов прецизионных отверток, подготовленной нашими техническими специалистами.

Юрий Тер-Арутюнян

Новые отвертки Southwire, сделанные в Америке, имеют маркировку размера

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Недавно мы рассказали о новых отвертках Southwire, произведенных в США. Компания до сих пор не ответила на наши запросы о выпуске пресс-релиза, и никаких других официальных объявлений сделано не было. К счастью, в местном магазине Lowe’s была пара отверток.

В целом, просмотрев образцы, которые были в магазине, я не был впечатлен и не разочарован новыми отвертками Southwire.

У меня возникло небольшое искушение взять Phillips # 2 для обзора, но с ценой в 16 долларов и сдачей я решил пропустить.Возможно, они уценят его, так как этот размер драйвера стоит на Amazon немного ниже.

Слева: текущая гаечная отвертка Southwire 5/16 ″; Справа: новая шлицевая отвертка Southwire 5/16 ″ производства США.

Я не думал, что они могут разместить маркировку размера на конце ручки, но они могут! Конец новых отверток Southwire сужается, но не сильно, поэтому остается много места для маркировки размеров.

В магазине Lowe’s было всего несколько размеров, и казалось, что новые отвертки могут заменить существующие импортные.Видите ли, это тот вопрос, на который я бы хотел, чтобы Southwire могла ответить за нас.

По сравнению с существующей гайкой 5/16 ″ и новой шлицевой отверткой 5/16 ″, новые отметки намного меньше, но все же читаемы.

Похоже, что на концах ручек достаточно места для больших отметок, но отметки маленького размера лучше, чем ничего.

Еще предстоит увидеть, насколько хорошо читаемость маркировки размеров сохраняется со временем и при использовании.

У меня не было явных возражений против нового стиля ручки, но я также не был впечатлен или вынужден принести домой образец для обзора.

До сих пор нет ясности относительно того, из чего сделаны «устойчивые к коррозии хвостовики» отверток и хромированы ли они.

Если вы хотите, у вас есть пара размеров в магазинах Lowe’s, вы можете проверить их там, или они скоро начнут поставляться с Amazon.

Купить сейчас (отвертки и гайки производства Southwire в США через Amazon)
Сравнить (Отвертки производства Klein в США через Amazon)

Когда Филипс — это не Филипс! : 30 шагов (с изображениями)

Термины

Camout (или эксцентриситет) — это процесс, при котором отвертка выскальзывает из головки винта, когда крутящий момент, необходимый для поворота винта, превышает определенное количество.Часто из-за распрямления повреждается винт и, возможно, отвертка, и этого обычно следует избегать. Однако комбинация винта с крестообразной головкой и отвертки была разработана специально для эксцентрика, поскольку во время ее изобретения автоматических отверток с датчиком крутящего момента не существовало.

Phillips — торговая марка, используемая для винта с головкой, имеющей два пересекающихся перпендикулярных паза, и для отвертки с наконечником, форма которого соответствует этим пазам.

Углубление относится к гнезду определенной формы, в которое можно вставить отвертку.

Конечная нагрузка — это сила, необходимая для удержания биты, чтобы она не выпирала.Обычно наиболее желательна низкая конечная нагрузка.

Ссылки

История винтов и отверток, Мэри Беллис, About.com

Phillips Screw Company; www.phillips-screw.com

Филипс или Позидрив? Журнал Healey, февраль 1996 г.

Semblex Corporation; www.semblex.com

Почему этот парень Филлипс решил, что нам нужен винт нового типа? Адамс, 24 ноября 1989 г.

Руководство покупателя по сборочной технологии, Уилинг, Иллинойс, Hitchcock Publishing, ежегодно.

Коллекции Канады; www.collectionscanada.gc.ca/cool/002027-150-e …

Новый дизайн головки винта, автор Брайан Рукс, Assembly Automation Vol 21-4, 2001

Мебельные винты: примитив от буравчика Фреда Тейлора, Откройте для себя Среднюю Америку — август 2007 г.

SCF Крепеж, Тайвань; www.scffastener.com/main/products/specialS.html

Robertson Screws от Ricketts, www.mysteriesofcanada.com/Ontario/robertson_screws

www.thestuccocompany.com/main maintenance/Phillips-vs-roberts-138476

Практическое занятие: винты LOX фирмы Chuck Cage; www.toolmonger.com

http://scholar.lib.vt.edu/theses/available/etd-42698-205111/unrestricted/chapter_2.pdf

http://www.emeraldinsight.com/10.1108/01445150110407322

Uni -Screw Worldwide, Inc; www.uniscrewworld.com

дискуссионные группы;

Google Answers Researcher, Тутуздад?, 10 июня 2004 г.

Re: звезда против квадрата; http://boards.fool.co.uk/Message.asp?mid=11161184&sort=whole; http://boards.fool.co.uk/Message.asp?mid=11161184&sort=whole; Джулиан Ф.G. W.

http://www.electronicspoint.com/torx-hex-star-bits-t39076.html; Fred Abse

Instructables обратная связь по статье автора ironsmiter

JIS (Japanese Industrial Standard)

Ваша отвертка Phillips «выпирает» и повреждает винты?

Если это так, это может быть НЕ винт с крестообразным шлицем ^® США — это может быть тип «JIS» (Японский промышленный стандарт)!
Вот почему вам нужны японские крестообразные отвертки VESSEL!

Феномен Phillips ^® и JIS (японский промышленный стандарт)

Одним из наиболее известных типов отверток в США является традиционная отвертка Phillips _®.Вероятно, это наиболее часто используемый драйвер в вашем ящике с инструментами для затягивания винтов с крестообразным шлицем. Испытываете ли вы «выпуклость» и повреждение винтов при использовании отвертки Phillips ^_® на продукции японских брендов (мотоциклы, квадроциклы, автомобили, электронное оборудование, оргтехника, оборудование дистанционного управления для хобби и т. Д.)? Если да, то это может быть винт JIS (Японский промышленный стандарт). Винты JIS и Phillips ^® могут выглядеть одинаково для человеческого глаза, но они имеют совершенно разные профили, и важно понимать разницу.

Генри Филлипс изобрел и запатентовал конструкцию Phillips ^® в 1936 году. Конструкция Phillips® была отличным решением для производственных линий автомобилей, так как она была спроектирована таким образом, чтобы при достижении определенного момента затяжки не было чрезмерного затягивания. винта. Еще одно преимущество перед использованием винтов с плоской головкой заключалось в том, что самоцентрирующаяся конструкция Phillips ^® позволяла операторам очень быстро и легко вставлять наконечник отвертки в головку винта.

Японские инженеры разработали собственную конструкцию точки пересечения, аналогичную конструкции Phillips ^®.Японские крестовые отвертки также имеют самоцентрирующееся и быстрое зацепление инструмента и винта, однако конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головку винта. . Это ключевое различие является причиной того, почему отвертки Phillips не могут правильно закрепить винты JIS (Японский промышленный стандарт).

Очень трудно отличить Phillips ^® от винта JIS без увеличения.Некоторые винты JIS можно легко идентифицировать по одной точке или углублению на головке винта. Однако может быть сложно отличить один от другого, если на винте нет маркировки.

Вы можете увидеть разницу между двумя конструкциями точек пересечения на приведенной выше диаграмме. Профили Phillips ^® и японский JIS могут выглядеть одинаково, но они действительно значительно отличаются, если посмотреть на них с близкого увеличения.

Общее практическое правило заключается в том, что рекомендуется использовать японские крестовые отвертки, такие как VESSEL, чтобы предотвратить выпуклость и повреждение винтов при работе с продуктами японских брендов.

Что такое японский промышленный стандарт (JIS)

О JDV и VESSEL Tools:

JDV Products Inc. является эксклюзивным дистрибьютором компании Vessel Japan в Северной Америке. Мы очень гордимся тем, что представляем их престижную линейку промышленных инструментов, начиная от обычных ручных инструментов (японские крестовины, шестигранные ключи, устройства для зачистки проводов, молотки и т. Д.).), пневматические ударные и динамометрические инструменты, промышленные биты, пневматические инструменты для резки и обжима, решения для защиты от электростатических разрядов и многое другое.

Сегодня VESSEL — старейший производитель ручных отверток в Японии. Компания VESSEL известна своим высококачественным инструментом и производит ручные отвертки с 1916 года, то есть почти за 20 лет до того, как Генри Филлипс изобрел отвертку Phillips®, известную в Америке!

Обладая более чем 97-летним опытом производства ручных отверток, компания VESSEL обладает обширным «ноу-хау» по производству превосходных японских ручных инструментов, которые идеально подходят для винтов JIS (Японский промышленный стандарт) и обычных американских винтов типа «Phillip®».У них есть долгая история удовлетворения потребностей клиентов, когда дело доходит до крепления.

Феномен Phillips ^® и JIS (японский промышленный стандарт)

Ваша отвертка Phillips ^® выпала и повреждает винты?
Если это так, это может быть НЕ винт с крестообразным шлицем ^® США — это может быть тип «JIS» (Японский промышленный стандарт)!
Вот почему вам нужны японские крестообразные отвертки VESSEL!

Одним из наиболее известных типов ручных ручных инструментов в США является традиционная отвертка Phillips®. Вероятно, это наиболее часто используемая отвертка в вашем ящике для инструментов при затягивании винтов с крестообразным шлицем.Однако при использовании отвертки Phillips ^® наблюдаются ли «выпуклости» и повреждение винтов; особенно при работе с продуктами японских брендов (мотоциклы, автомобили, электронное оборудование, оргтехника, оборудование для дистанционного управления хобби и т. д.)?

Если да, то это может быть винт «JIS» (Японские промышленные стандарты). Винты JIS и Phillips ^® могут выглядеть одинаково для человеческого глаза, но имеют совершенно разные профили. Следовательно, вам понадобится подходящий инструмент для работы.

В 1936 году Генри Филлипс изобрел и запатентовал американскую конструкцию Phillips ^®. Винт Phillips ^® был отличным решением для автомобильных производственных линий, поскольку он был разработан с возможностью «выкручивания» после достижения определенного крутящего момента, чтобы предотвратить чрезмерную затяжку винта. Кроме того, в отличие от отверток с плоской головкой, другим преимуществом было то, что самоцентрирующаяся конструкция отвертки Phillips ^® позволяла операторам очень быстро и легко вставлять наконечник отвертки в головку винта.

Как и в США, японские инженеры разработали собственную конструкцию точки пересечения. Подобно Phillips ^®, японские крестовые отвертки также имеют самоцентрирующийся и быстрый инструмент и винт. Однако ключевым отличием является то, что конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головкой винта.

Без увеличения очень сложно отличить Phillips ^® от винта JIS.Некоторые винты JIS можно определить по одной точке или углублению на головке винта. Однако, если на винте нет маркировки, отличить один от другого очень сложно. Вот почему так важно правильно выбрать отвертку для работы.

На приведенной выше диаграмме вы можете увидеть разницу между двумя конструкциями точек пересечения. Американский профиль Phillips ^® и японский профиль JIS могут выглядеть одинаково, но они действительно значительно отличаются, когда вы смотрите на них с близкого увеличения.

Из-за различных профилей наконечник обычной отвертки Phillips ^® не полностью входит в головку винта JIS. Одна из причин заключается в том, что угловой радиус в поперечном сечении головки винта JIS меньше, чем у отвертки с наконечником Phillips ^®. Кроме того, большинство винтов JIS имеют более мелкую полость, и, поскольку отвертка Phillips ^® имеет более длинный наконечник (по сравнению с японской крестовой отверткой), она не войдет полностью в винт JIS.В результате наконечник Phillips ^® может не захватывать стороны винта JIS должным образом и, скорее всего, приведет к тому, что оператор «выйдет из строя» и повредит винт.

С другой стороны, японская крестовая отвертка идеально подходит для винтов JIS и Phillips ^®. Если вы не знаете, какой тип винта затягиваете, мы настоятельно рекомендуем использовать крестообразную отвертку VESSEL Japanese, поскольку она универсальна для обоих типов винтов.

В целом, как показывает практика, когда вы работаете с продуктами японских брендов, вам потребуются японские крестовые отвертки для предотвращения выпуклостей и повреждения винтов.

Читать далее …

Лучшие наборы отверток на 2021 год

Отвертка, возможно, самый важный инструмент в вашем арсенале. От электриков до сантехников, от домашних мастеров до плотников — отвертки играют неотъемлемую роль в том, как мы выполняем работу. Поскольку мы находим этот инструмент настолько распространенным, мы подумали, что порекомендуем лучшие наборы отверток на 2021 год.

Лучший набор отверток в целом

Отвертки Wurth Zebra 061394226

Наш главный редактор получил в свои руки отвертки Wurth Zebra из 5 частей набор (модель 061394226) и провозгласил их самыми удобными, которые он когда-либо использовал. Нам особенно нравятся стальные заглушки — при необходимости вы можете постучать по задней части этих динамиков молотком. Вы также получаете хороший гаечный ключ в верхней части вала для затягивания привода, если это необходимо. Эти отвертки 3K отличаются исключительным качеством. Вы платите за это качество, но мы считаем ~ 50 долларов отличным вложением.

Лучшие бюджетные отвертки

Одна вещь, которую вы не можете игнорировать в этом наборе отверток Craftsman из 12 предметов, — это то, что на нее распространяется пожизненная гарантия на замену .Правильно — сломайте наконечник или повредите ручку, и все, что вам нужно сделать, это пойти в магазин, где они продаются, и получить немедленную замену. В настоящее время сюда входят Lowe’s и другие розничные продавцы. Вам даже не нужно доказательство покупки! Кроме того, нам нравится традиционный дизайн и намагничивающиеся наконечники. В качестве нашего выбора для лучшего набора бюджетных отверток вы действительно не ошибетесь.

Альтернатива

Когда дело доходит до недорогого набора отверток, нам также нравится набор отверток Hart Tools из 11 предметов.Каждый драйвер магнитного наконечника отлично удерживает винты на месте. Нам также нравятся наглядные идентификаторы подсказок, расположенные прямо вверху. В сумке или ящике для инструментов он позволяет легко определить размер и тип драйвера. Хорошая ручка удобна и помогает инструментам оставаться на месте, когда вы их кладете. Этот комплект стоимостью ~ 16 долларов включает 5 отверток Phillips, 5 отверток с плоской головкой (прорезями) и инструмент для смещения.

Лучший набор отверток для механиков

Набор отверток на 20 предметов с зубчатым ключом

На самом деле мы предпочитаем комплект Wurth, указанный выше, как лучший набор отверток для механиков, но, чтобы избежать дублирования этого инструмента, мы дадим вам второй любимый набор.С учетом сказанного, нам также очень нравится набор отверток Gearwrench на 20 предметов. Этот набор действительно удобен в руке, но также дает вам большой набор драйверов. Наконечники хорошо «держатся», и нам нравится, как быстро драйверы крутятся в ладони благодаря гладкой пластиковой задней части. В то же время вы получаете прочную прорезиненную форму, которая хорошо переносит жирные руки. Вы получаете все мыслимые отвертки Phillips и шлицевые отвертки, но вы также получаете отвертки Torx T15 и T20 и набор мини-отверток. По ощущениям они очень похожи на драйверы из нашего набора инструментов Sonic Tools S9.

Лучший набор отверток для плотников

Набор отверток с шариковой ручкой 1/4 ″ с шестигранной головкой

Столярные мастера ценят точность. С отверткой вам нужен точный контроль и наконечник, который не соскользнет с застежки и не повредит ваш материал. Большая шариковая рукоятка дает вам полный контроль над этим водителем в любое время. Поскольку все отвертки в конечном итоге имеют поврежденные наконечники, нам нравятся сменные 3-дюймовые лезвия на этой. Более длинные лезвия позволяют перемещаться туда, где короткие сменные биты не подходят, поскольку больший окружающий держатель находится ближе к рукоятке.Вы можете заменить эти 3-дюймовые лезвия любым количеством продуктов, представленных на рынке. Компания Vessel также выпускает версии с храповым механизмом, но эта модель работает хорошо и нам нравится цена.

Лучшие отвертки для электриков

Набор отверток Southwire Made-in-America (SDSET8US)

Мы выбрали набор отверток Southwire Made in America по нескольким причинам. Во-первых, он включает в себя 8 драйверов, необходимых электрикам, охватывающих четыре разных стиля наконечников и три разных размера хвостовика. Для комфорта и дополнительного крутящего момента Southwire добавила амортизирующие ручки, которые действительно великолепны — даже когда вам нужно уменьшить крутящий момент.Southwire отметила размеры прямо на задней панели, так что вы можете легко взять его из сумки или сумки для инструментов. В ручке даже есть отверстие для шнурка, чтобы вы могли привязать его при работе на высоте. Наконец, эти драйверы сделаны в США. Думаю, это также делает их нашим лучшим набором отверток американского производства!

Лучшие изолированные отвертки

Набор изолированных сменных отверток Klein 8-в-1 32288

Нам нравится экономить место в наших сумках для инструментов. Изолированный сменный набор отверток Klein 8-в-1 32288 дает вам все необходимое для достижения защиты 1000 В без необходимости носить с собой полный дублирующий набор драйверов.Нам нравится легкая замена лезвия. Вы просто вставляете лезвие в ручку, и оно автоматически фиксируется на месте. Поворот воротника в любом направлении освобождает замок, а пружина в нижней части освобождает лезвие.

Лучший набор прецизионных отверток для электроники

Klein Tools 32717 Многофункциональный прецизионный набор отверток для электроники

Организация, эргономика и выбор бит делают лучшие прецизионные отвертки. Этот комплект от Klein Tool соответствует всем нашим критериям.Вы получаете все, что вам может понадобиться, в том числе неясные защитные биты Torx и трехстворчатые биты Apple. Всего 39 бит. Все это он обеспечивает с драйвером, который превосходит большинство других, которых мы видели. Водитель также имеет красивую прорезиненную ручку, плавающую заднюю крышку и магнитный держатель бит.

Лучшая многофункциональная отвертка

Wiha 77791 Ultra Driver 26-in-1

Инструмент, о котором мы знаем с 2017 года, Wiha 77791 26-in-1 Ultra Driver по-прежнему впечатляет.Эта лучшая в своем классе отвертка с несколькими насадками отличается сверхкомпактной конструкцией, позволяющей вставить 26 наконечников в ее небольшой корпус. Вы получаете очень удобный драйвер с удобным хранилищем для почти всех вещей, известных человечеству. Поскольку насадки двусторонние, Wiha справляется с этим драйвером лучше, чем с любым другим дизайном. И они делают это с меньшим объемом и весом.

Лучший набор отверток с T-образной рукояткой

Wurth Zebra 3K Torx Drivers

Мы рассмотрели набор отверток Wurth Zebra 3K с T-образной рукояткой Torx, который включает Torx TX10, TX15, TX20, TX25, TX30, TX40 и TX45 .Вы также можете получить их с шаровой головкой, шестигранником и шестигранником на 1/4 дюйма. Остальные комплекты поставляются без стальной подставки. Эти инструменты прочно лежат в руке, и мы обнаружили, что их легко использовать, их легко брать и убирать.

Альтернативный

Если вам не нужен зазор традиционной Т-образной рукоятки, вы можете воспользоваться отверткой с трещоткой Wurth Zebra с Т-образной рукояткой. При этом применяется храповой механизм поверх многобитового драйвера. Это позволяет применять больший крутящий момент при работе с чем угодно, от упорных ботов Torx до застрявших винтов Phillips.

Лучший набор насадок для отверток

Универсальный набор насадок Wurth Zebra

Я знаю, я знаю, Wurth… снова . Оказывается, они делают довольно хорошие инструменты. Прелесть этого универсального набора бит Wurth Zebra заключается в том, что в нем есть практически все, что вам нужно для любой работы. Всего 105 штук в тонком металлическом корпусе со вставкой из пенопласта, чтобы все было на своих местах. Вставка также позволяет очень легко определить, что немного не хватает, а что нет.Вы получаете и 1-дюймовые биты, и 3-дюймовые силовые биты, чтобы справиться практически с любым потенциальным крепежом, с которым вы можете столкнуться. Держите под рукой некоторые базовые детали для общего использования, но носите с собой этот комплект, чтобы снять любую застежку, о которой вы можете подумать.

Альтернативный

Вы можете приобрести комплект DeWalt DWA2T40IR, состоящий из 40 частей, готовых к удару, менее чем за 25 долларов. Нам нравится качество этих битов, и DeWalt предлагает вам довольно хороший ассортимент.

Как мы выбираем наш выбор

При выборе лучших наборов отверток мы сосредоточили внимание на нескольких ключевых аспектах того, что делает хороший ручной инструмент.Все, от сантехников до электриков и механиков, используют отвертки. Для нас, чтобы выбрать лучшие продукты, нам нужно понять, как эти профессионалы используют эти инструменты в своей повседневной работе. Таким образом, мы провели некоторые консультации. Когда пыль рассеялась, вот что мы тщательно проверяли для каждого медиатора:

Комфорт и эргономика

Нам не нравится использовать отвертки, которые плохо удерживают вас. В то же время это не должно повредить вам руку, если вам действительно нужно надавить на винт.Что касается механиков, мы обращали внимание на то, какие драйверы хорошо подходят, но при этом выдерживают воздействие жира и грязи. Если водитель выскользнул из вашей хватки, когда вы стали немного жирными, это не лучший инструмент для вас.

Долговечность и качество

От качества рукоятки до конструкции лезвия мы обращаем внимание на то, выдержит ли отвертка при длительном использовании. Мы также очень заботимся о качестве насадки . Мы исключили несколько лезвий, потому что они не выдержали, когда дела пошли в тяжелую погоду.Сламывать наконечник с прорезью каждые несколько недель не должно быть частью вашего рабочего процесса.

Мы также посмотрим, как лезвие отвертки проходит через ручку. Лучшие отвертки проникают лезвие очень глубоко в ручку или даже сквозь нее. Дешевые отвертки выступают только на пару дюймов за основание ручки. Как вы понимаете, когда вы прикладываете достаточную крутящую силу, крутящий момент может быстро преодолеть небольшой охват ручки. Мы видели, как многие ручки ломались из-за плохой конструкции. Большинство крупных производителей поняли это, но многие производители подделок используют этот ярлык — полагая, что вы не можете видеть сквозь непрозрачный пластик.

Удобство использования и функции

Особенно, когда речь идет о многобитовых драйверах и Т-образных рукоятках, нам нравятся функции, которые имеют смысл. Отличным примером являются многобитовые драйверы, которые используют пространство дескриптора, поэтому вам не нужно искать биты, когда они вам нужны. Мы также хотим видеть доступность сменных битов. Т-образные ручки должны иметь достаточно материала, чтобы обеспечить необходимый крутящий момент, не создавая ощущения, как будто вы можете повернуть стальной вал или сломать ручку.

Для некоторых драйверов наличие пары со сквозным валом и стальной задней пластиной делает их удобными, когда вам нужно по чему-то стучать.Мы все делаем это — с таким же успехом у вас может быть один или два водителя, способных выдержать насилие! Нам также нравится, когда шестигранники на валу захватываются гаечным ключом, когда вам нужен дополнительный крутящий момент. Некоторые валы делают это, делая весь вал в виде шестигранника 1/4 дюйма, в то время как другие обеспечивают короткую область возле основания ручки. Мы предпочитаем последний, но ценим оба дизайна.

Value

Мы абсолютно не против заплатить хорошие деньги за лучший набор отверток. Однако эта цена должна равняться той, которую вы получаете за свои деньги.Кроме того, «дешевый» набор отверток может хорошо смотреться спереди, но если лезвия сломаются, а ручки разобьются, когда они вам нужны больше всего… Что ж, вы могли бы пожелать, чтобы вы потратили больше денег на более красивый набор! Мы стараемся все это учитывать. Если мы рекомендуем более дорогой набор — рассчитывайте, что он прослужит вам долго.

Когда-нибудь заходили на сайт «обзоров», и вы не можете сказать, действительно ли они тестировали инструменты или просто «рекомендуют» лучших продавцов Amazon?

Это не мы. Мы рекомендуем только то, что действительно используем, даже если мы не получаем с этого комиссию.Все дело в том, чтобы дать вам законную рекомендацию и наше честное мнение о каждом продукте.

Мы работаем с 2008 года и занимаемся производством инструментов, написанием обзоров и репортажами о новостях индустрии строительства, автомобилестроения и ухода за газоном. Наши профессиональные обозреватели работают в сфере торговли и обладают навыками и опытом, чтобы знать, могут ли инструменты хорошо работать в полевых условиях.

Каждый год мы привозим и рассматриваем более 250 отдельных продуктов. Наша команда будет использовать сотни дополнительных инструментов на медиа-мероприятиях и выставках в течение года.

Мы консультируемся с новаторами в области технологий и разработки инструментов, чтобы лучше понять, где эти продукты подходят и как они работают.

Мы работаем с более чем двумя десятками профессиональных подрядчиков в Соединенных Штатах, которые проверяют продукты для нас на реальных рабочих местах и консультируются с нами по методам, категориям и взвешиванию.

В этом году мы бесплатно предоставим нашим читателям более 500 единиц нового контента, включая объективные оценки отдельных инструментов и продуктов.

Конечный результат — это информация, которой можно доверять благодаря редакционному, научному и реальному профессиональному опыту, который мы коллективно используем каждый раз, когда берем и тестируем инструмент.

Описание отверток Phillips, JIS и Pozidriv

Обновлено: 11.03.2021.

В этом посте я объясню, как найти крестовую отвертку (Phillips), которая не выскальзывает при попытке открутить затянутый винт. Сделаем это сначала вкратце. Затем следует немного истории и объяснение стандартов (включая JIS) в попытке предоставить более универсальный способ распознавания хороших, хорошо подогнанных отверток — и прояснить, что это такое.Увы, если вы когда-либо закрепляли велосипеды, мотоциклы или любой другой прибор винтами с крестообразным шлицем, вы знаете, как это расстраивает, когда отвертка просто выскальзывает, особенно когда вы пытаетесь ослабить застрявший винт. Так не должно быть. Давайте погрузимся в эту проблему.

Состав:

Хорошая крестовая отвертка
Отвертка Герои разработки
2.1. Отвертка крестовая
2.2. Отвертки JIS (Японский промышленный стандарт)
2.3. Разница между отвертками Phillips и JIS
Стандарты популярных крестообразных отверток
3.1. Филлипс — стандарт США
3.2. JIS — японский стандарт
3.3. Pozidriv и Supadriv
Как мне найти хорошую отвертку Phillips / JIS?
Источники

1. Хорошая крестовая отвертка

Целью этой статьи (и моего исследования для нее) было помочь мне найти отвертку, которая хорошо подходит и не деформируется. Другими словами: как я могу определить перед тем, как попробовать (и купить), будет ли отвертка работать с велосипедными, мотоциклетными и другими винтами с крестообразным шлицем?

Те, кто хочет узнать, как я выбрал эту отвертку, могут прочитать следующие главы, а для тех, кто просто хочет знать, какая отвертка мне очень подошла, как на американском крестовине Phillips, так и на японском (велосипед и мотоцикл) кросс винты с головкой, вот и все (с предоставлением партнерских ссылок Amazon для изображений отверток и сравнения цен):

Wera Kraftform Stainless 3350 PH 2

Wera Kraftform Stainless 3350 PH 2 — Партнерская ссылка Amazon
Изображение 1

У вас есть купить этот, или есть другие хорошие? Что ж, у меня есть хорошие и плохие новости — какую из них вы хотите прочитать в первую очередь? 🙂

Хорошие новости: да, есть несколько производителей (и моделей) крестовых отверток хорошего качества.
Плохие новости: выяснить это непросто, и попробовать что-то одно зачастую оказывается единственным действительно безопасным способом в конечном итоге подтвердить. Постараюсь объяснить это в этой статье.

Перед теорией, вот моя практическая демонстрация проблемы и того, как отвертка, показанная выше, решает ее:

Остальная часть этого поста представляет собой довольно подробное объяснение темы отвертки со скрещенной головкой, но без окончательного ответа на данный момент, всего несколько практических примеров .
Мне потребовалось много времени, чтобы разобраться в этом и получить все данные. Тем не менее, воспринимайте эту статью как «насколько мне известно». Любые дополнения или исправления приветствуются.

2. Отверточные герои разработки

« Не все герои носят накидки » 🙂
— Мысли ливня BikeGremlin

Начнем с истории. Столько же нужно, чтобы разбираться в нынешнем хаосе с крестообразными отвертками. Не бойся — не повредит.🙂
Стандарты, спецификации и размеры обсуждаются в 3-й главе.

2.1. Отвертки Phillips

Возможно, вы слышали о них, они также известны как «крестообразная выемка», «крестовая головка» или «крестообразная точка». Как они появились и в чем их главная проблема?

Человек по имени Джон П. Томпсон изобрел (и запатентовал в соответствии с патентом США № 1,908,080 ) «крестообразный винт с углублением» в 1932 году. В 1933 году он также запатентовал подходящую отвертку.Но он, вероятно, был таким же хорошим продавцом и капиталистом, как и я. 🙂 Не удалось заставить кого-либо производить винты и отвертки по этому патенту.

Затем пришел Генри Ф. Филлипс и купил дизайн / патент в 1935 году и доработал его (окончательный вариант патента — US. # 2,046,840 ). Годом раньше он основал компанию « Phillips Screw Company » (🙂). Он понял преимущества этого патента:

В отличие от винтов со шлицами того времени, Phillips позволял быстро вставлять отвертку в винт — отвертка автоматически сдвигалась на место и самоцентрировалась.Сегодня мы могли бы принять это как должное, но в то время это было революционно. Просто попробуйте использовать отвертку с батарейным питанием для винта с шлицевой головкой (с плоским концом), чтобы понять, что я имею в виду.

Какие проблемы у Филипса?

Неэффективные способы изготовления таких сложных винтов и бит — для 30-х годов ХХ века. Эта проблема была преодолена американской винтовой компанией в Провиденсе, Род-Айленд, и после этого Филлипс получил широкое распространение.
Так же легко, как отвертка Phillips входит в зацепление с винтом, она также легко отключается.Я объясню последствия этого в следующем абзаце.

На производственных линиях в 30-е годы (XX век), особенно в растущей автомобильной промышленности, были электрические отвертки, но очень немногие из них имели возможность установить момент затяжки . Конструкция Phillips позволяла таким отверткам выдвигаться, прежде чем прикладывать слишком большой момент затяжки на винт (и повредить материал или винт). Проблема, о которой не будет заботиться ни один капиталист массового производства, состоит в том, что такие узлы необходимо разобрать и отремонтировать — это может подтвердить любой, кто имеет дело с застрявшими, ржавыми винтами Phillips.
Многие люди утверждают, что легкий эксцентриситет был разработан специально, чтобы предотвратить чрезмерную затяжку. Я не мог найти никаких доказательств, подтверждающих это — были найдены только доказательства, подтверждающие функцию самоцентрирующегося легкого скольжения.

Это приводит нас к другой истории — Япония: маленькая страна, маленькие люди, маленькие машины, но они лучшие! 🙂

2.2. Отвертки JIS (Японский промышленный стандарт)

« Все сделано поспешно, нужно делать снова — медленно»
— Мой покойный отец, Живоджин Новович, весьма компетентный инженер

Самурай правильно пришел к выводу, что самовыравнивание отвертки — это отличная вещь, экономия доли секунды при ее установке не стоит головной боли с легким эксцентриситетом и проблем с последующей разборкой / обслуживанием.Итак, в 1958 году они сделали очень похожий дизайн, но с «более острыми краями», чтобы выразиться.

Различия между винтами и отвертками JIS и Phillips трудно различить невооруженным глазом, но легко заметить при использовании отвертки!

Отвертка JIS хорошо удерживает винты JIS и Phillips.
В то время как отвертка Phillips легко выскальзывает из винтов Phillips, а с винтами JIS — еще хуже.

Прочтите еще раз и запомните два приведенных выше предложения.В этом суть решения проблемы. Повторюсь с другой формулировкой: отвертки
JIS лучше работают как с винтами JIS, так и с винтами Phillips!

2.3. Разница между отвертками Phillips и JIS

Перед тем, как более подробно рассказывать о стандартах, я кратко объясню основные различия. Начнем с рисунка:

Различия между наконечниками отверток JIS и Phillips
Рисунок 2

(A) на рисунке выше показывает разницу в способе маркировки винтов, хотя не все винты JIS отмечены такой точкой ( 1).
(B) показывает, что у Phillips очень небольшая кривая (2), которая не видна невооруженным глазом (преувеличена на чертеже), но имеет значение, когда прикладывается сила, «помогая» отвертке выскользнуть (и в ).
(C) и (D) показывают поперечное сечение наконечника, если смотреть прямо на наконечник. Philips имеет немного больший радиус (3), что мешает правильной установке на винты JIS.

Повторюсь: эти различия трудно заметить невооруженным глазом — все эти отвертки выглядят примерно одинаково.

3. Стандарты популярных крестообразных отверток

Теперь я перечислю наиболее широко используемые типы, сначала устаревшие, затем текущие стандартные, отсортированные в хронологическом порядке, чтобы их было легче понять.

3.1. Phillips — стандарт США

Уже упоминалось в главе 2.1, где объясняются все его плюсы и минусы.

Обозначается буквами «PH»,
, за которыми следует код размера: # 0000, # 000, # 00, # 0 (очень маленькие, размером с ювелира), # 1, # 2, # 3 , и №4 (сверхбольшой, для тяжелой техники).

PH # 2 — пример отвертки Phillips
Рисунок 3

С 1961 по 2006 год он определялся немецким стандартом DIN 5260-2, когда его заменил стандарт ISO.
Теперь он определяется только (DIN) ISO 8764-1 PH (стандарт, обозначенный в 2004 году) и (DIN) ISO 8764-2 PH .

(Не очень) забавный факт: DIN означает «Deutches Institut fur Normung» (Немецкий институт стандартизации).

Краткое напоминание: относительно легко выскальзывает даже из подходящих винтов Phillips, а с другими (JIS и Pozidriv) еще хуже.Отвертки Phillips — отстой — просто и понятно.

3.2. JIS — японский стандарт

Его история описана в главе 2.2.

Раньше он определялся японским стандартом JIS B 4633 , но в 2008 году этот стандарт был объявлен устаревшим , и теперь он определяется только стандартами ISO 8764-1 PH и ISO 8764-2 PH . Да, те самые, которые используются для отверток Phillips! Теперь видите, откуда взялась вся эта путаница? Раньше они обозначались так, по-разному:

Точка использовалась для маркировки винтов JIS
Изображение 4

Как я объяснял в предыдущих главах, отвертки JIS лучше практически во всех отношениях по сравнению с отвертками Phillips. А как купить отвертку JIS, если они помечены такими же, как Phillips? Они все такие же теперь?

Ответ на второй вопрос: «нет, они не такие». А как насчет первого вопроса? Это немного сложнее. Я постараюсь ответить на него изо всех сил, но сначала сделаю короткую заметку о стандарте (на самом деле два), который часто путают с двумя вышеупомянутыми:

3.3. Позидрив и Супадрив

Часто путают с Филлипсом, по крайней мере, в Сербии, поэтому об этом стоит упомянуть.Pozidriv — это европейская попытка решить проблему вылета крестообразных отверток (и винтов), запатентованная в 1962 году британской компанией « GKN Screws and Fasteners». Позже усовершенствован до стандарта Супадрив.

И Pozidrvi, и Supadriv отмечены буквами «PZ»,
, за которыми следует код размера: # 0, # 1, # 2, # 3, # 4 и # 5.

Единственное отличие состоит в том, что «значок» Pozidriv (чтобы называть его так) имеет еще две идентификационные «галочки»:

PZ # 2 — Pozidriv, и Supadriv, отмечая пример
Изображение 5

Отвертка Pozidriv подходит для любого винта Supadrive и наоборот .Тем не менее, отвертка Supadriv при использовании с винтом Supadriv позволяет использовать отвертку под (небольшим) углом, без риска ее выскальзывания при приложении более высокого крутящего момента.

С другой стороны: никакая другая отвертка не подходит для винтов Pozidriv / Supadriv — она выскользнет и повредит их . Поэтому обратите внимание, когда вы встретите эти типы винтов, и используйте подходящие отвертки:

Phillips (слева) и Pozidriv (справа) винты
Обратите внимание на маленькие линии на винтах Pozidriv между большими крестообразными шлицами — вот как они легко распознается
Изображение 6 Различия в наконечниках отверток Phillips (PH) и отверток Pozidriv (PZ)
Изображение 7

Технический чертеж стандартного наконечника отвертки Pozidriv:

Стандарт наконечника отвертки Pozidriv (ISO 8764-1) — технический чертеж
Изображение 8

На бумаге он сильно отличается от Phillips, но в реальной жизни люди часто путают их, что приводит к повреждению винтов, которые невозможно открутить даже с помощью подходящей отвертки.

4. Как найти хорошую отвертку Phillips / JIS?

После небольшого отступления от Pozidriv / Supadriv, как найти хорошую отвертку для винтов Phillips и / или JIS? В главе 3.2. Я объяснил, как стандарт JIS был прекращен в 2008 году, и теперь существует только ISO 8764 . Другими словами: сегодня почти никто из производителей не производит и не продает отвертки, помеченные как «JIS», только «Phillips, ISO 8764-1, 2». Некоторые могут (также) упомянуть «DIN 5260-PH», но не «JIS».

Тогда как вы можете определить, хорошо ли Phillips работает с винтами JIS и не выскальзывает ли из них?

Все сводится к пробам и ошибкам.Я собираюсь провести эту статью с местными производителями инструментов и поставщиками, чтобы узнать, есть ли у них более универсальное решение. До тех пор я могу порекомендовать только то, что я лично протестировал, и несколько других, рекомендованных многими механиками (но я не тестировал лично):

Wera Kraftform Stainless 3350 PH 2 — Партнерская ссылка Amazon
Я использую этот 🙂
Изображение 9 Отвертки JIS для стандартных наконечников серии 900
Партнерская ссылка Amazon — я не тестировал эту модель
Изображение 10

Судно также производит отвертки JIS с ручным ударом для действительно застрявших болтов:

Отвертки серии JIS
Рисунок 11

5.Источники

ISO — 25.140.01 — Ручной инструмент в целом

ISO 1173: 1988 Инструменты для сборки болтов и винтов — шестигранные приводные наконечники для ручных и машинных отверток	95,99	ISO / TC 29 / SC 10
ISO 1174-2: 1996 Инструменты для сборки винтов и гаек — Уголки — Часть 2: Уголки для электроинструментов	90.60	ISO / TC 29 / SC 10
ISO 1174: 1975 Инструменты для сборки болтов и винтов — Приводные угольники для торцовых ключей и ручных торцевых ключей	95,99	ISO / TC 29 / SC 10
ISO 1174: 1975 / Amd 1: 1981 Инструменты для сборки болтов и винтов — Отводные угольники для торцовых ключей и ручных торцевых ключей — Поправка 1	95.99	ISO / TC 29
ISO 1703: 1983 Инструменты для сборки винтов и гаек. Номенклатура.	95,99	ISO / TC 29 / SC 10
ISO 1703: 2005 Монтажный инструмент для винтов и гаек. Обозначение и номенклатура.	95.99	ISO / TC 29 / SC 10
ISO 1703: 2018 Инструменты для сборки винтов и гаек. Номенклатура.	60,60	ISO / TC 29 / SC 10
ISO 1711-1: 2007 Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.	95.99	ISO / TC 29 / SC 10
ISO 1711-1: 2015 Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.	95,99	ISO / TC 29 / SC 10
ISO 1711-1: 2016 Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.	95.99	ISO / TC 29 / SC 10
ISO 1711-1: 2019 Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.	60,60	ISO / TC 29 / SC 10
ISO 1711-2: 2005 Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом («ударные»)	95.99	ISO / TC 29 / SC 10
ISO 1711-2: 2015 Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)	95,99	ISO / TC 29 / SC 10
ISO 1711-2: 2016 Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)	95.99	ISO / TC 29 / SC 10
ISO 1711-2: 2019 Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)	60,60	ISO / TC 29 / SC 10
ISO 2351-1: 2002 Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 1: Биты для отверток для винтов с шлицевой головкой	95.99	ISO / TC 29 / SC 10
ISO 2351-1: 2007 Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 1: Биты для отверток для винтов с шлицевой головкой	90.93	ISO / TC 29 / SC 10
ISO 2351-2: 2002 Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 2: Биты для отверток для винтов с крестообразным шлицем	90.93	ISO / TC 29 / SC 10
ISO 2351-3: 2002 Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 3: Биты для отверток с внутренним шестигранником	95.99	ISO / TC 29 / SC 10
ISO 2351-3: 2014 Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 3: Биты для отверток с внутренним шестигранником	90.93	ISO / TC 29 / SC 10
ISO 2351: 1972 Биты отвертки, для винтов с шлицевой головкой, с шестигранной головкой с наружной резьбой	95,99	ISO / TC 29
ISO 2351: 1986 Биты отвертки для винтов с шлицевой головкой, с шестигранной головкой с наружной резьбой	95.99	ISO / TC 29 / SC 10
ISO 2380-1: 1989 Отвертки для винтов с шлицевой головкой — Часть 1: Советы для ручных и машинных отверток	95,99	ISO / TC 29 / SC 10
ISO 2380-1: 1997 Инструменты для сборки винтов и гаек. Отвертки для винтов с шлицевой головкой. Часть 1. Советы для ручных и машинных отверток.	95.99	ISO / TC 29 / SC 10
ISO 2380-1: 2004 Инструменты для сборки винтов и гаек. Отвертки для винтов с шлицевой головкой. Часть 1. Советы для ручных и машинных отверток.	90.93	ISO / TC 29 / SC 10
ISO 2380-2: 2004 Инструменты для сборки винтов и гаек — Отвертки для винтов с шлицевой головкой — Часть 2: Общие требования, длина лезвий и маркировка ручных отверток	90.93	ISO / TC 29 / SC 10
ISO 2380: 1979 Лезвия отвертки для винтов с цилиндрической головкой	95,99	ISO / TC 29 / SC 10
ISO 2725-2: 1996 Инструменты для сборки винтов и гаек — Квадратные приводные муфты — Часть 2: Механические муфты («ударные») — Размеры	95.99	ISO / TC 29 / SC 10
ISO 2725-2: 2007 Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)	95,99	ISO / TC 29 / SC 10
ISO 2725-2: 2015 Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)	95.99	ISO / TC 29 / SC 10
ISO 2725-2: 2017 Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)	60,60	ISO / TC 29 / SC 10
ISO 2725-3: 2001 Инструменты для сборки винтов и гаек — Квадратные приводные муфты — Часть 3: Механические муфты («безударные») — Размеры	95.99	ISO / TC 29 / SC 10
ISO 2725-3: 2015 Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 3: Головки с механическим приводом («безударные»)	95,99	ISO / TC 29 / SC 10
ISO 2725-3: 2017 Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 3: Головки с механическим приводом («безударные»)	60.60	ISO / TC 29 / SC 10
ISO 2725: 1973 Инструменты для сборки винтов и гаек — Головки с квадратным приводом и ручным приводом — Метрическая серия	95,99	ISO / TC 29
ISO 2725: 1987 Инструменты для сборки винтов и гаек — Головки с квадратным приводом с механическим и ручным управлением — Метрическая серия	95.99	ISO / TC 29 / SC 10
ISO 2936: 1995 Инструменты для сборки винтов и гаек — ключи для винтов с внутренним шестигранником	95,99	ISO / TC 29 / SC 10
ISO 3109: 1974 Инструменты для сборки винтов и гаек — биты с шестигранной головкой для винтов с внутренним шестигранником	95.99	ISO / TC 29
ISO 3109: 1984 Инструменты для сборки винтов и гаек — биты с шестигранной головкой для винтов с внутренним шестигранником	95,99	ISO / TC 29 / SC 10
ISO 3317: 1974 Инструменты для сборки винтов и гаек — удлинитель с квадратным хвостовиком с шестигранной головкой, для торцовых ключей	95.99	ISO / TC 29 / SC 10
ISO 4228: 1986 Гаечные ключи и гаечные ключи — шлицевые головки для торцевых ключей	90,93	ISO / TC 29 / SC 10
ISO 10914: 1996 Инструменты для сборки винтов и гаек — Головки и ключи для шлицевого привода	90.93	ISO / TC 29 / SC 10
ISO 11168: 1995 Торцевые ключи для свечей зажигания и накаливания	90,93	ISO / TC 29 / SC 10
ISO 15744: 2002 Переносные неэлектрические электроинструменты — Код измерения шума — Инженерный метод (степень 2)	90.20	ISO / TC 118 / SC 3
ISO 17066: 2007 Гидравлические инструменты — Словарь	90,20	ISO / TC 118 / SC 3
ISO / TR 20571: 2018 Dynaload — Дизайн и строительство — Использование и обслуживание	60.60	ISO / TC 118 / SC 3
ISO 20643: 2005 Механическая вибрация. Ручные и ручные механизмы. Принципы оценки эмиссии вибрации.	90,93	ISO / TC 118 / SC 3
ISO 20643: 2005 / Amd 1: 2012 Механическая вибрация. Ручное и управляемое вручную оборудование. You may also like... Как прикрепить к стене турник: Страница не найдена — Все о кроватях, о том какие они бывают и как в них разбираться Как правильно наклеить обои виниловые на бумажной основе: Виниловые обои на бумажной основе: Как клеить, фото, инструкции Как своими руками сделать стол в баню: Делаем стол в баню своими руками Next Стены в квартире возведение: Возведение межкомнатных стен в квартире цена за м2 в Москве Previous Fein реноватор: Купить инструмент Файн на официальном сайте Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2024 © Все права защищены.

Биты для шуруповерта — классификация, виды, применение, размеры

Биты под прямой шлиц (Slotted)

Классическая бита с прямым шлицем

Бита с прямым шлицем и TIN покрытием

Удлиненная бита под прямой шлиц

Крестообразные биты (Phillips)

Классическая крестообразная бита PH

Крестообразная бита со шлицем PH и TIN покрытием

Удлиненная крестообразная бита PH

Крестообразные биты (Pozidriv)

Классическая бита крестообразной формы PZ с насечками

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Удлиненная крестообразная насадка PZ

Биты с шестигранным шлицем (Hex)

Классическая бита шестигранной формы

Бита шестигранной формы с отверстием внутри

Удлиненная бита шестигранной формы

Биты в виде звездочки (Torx)

Классическая бита «Звездочка» (Torx)

Бита «Звездочка» Torx Plus

Бита «Звездочка» с TIN покрытием

Бита «Звездочка» с отверстием внутри

Удлиненная бита «Звездочка»

Биты с квадратным шлицем (Robertson)

Классическая бита с четырьмя гранями

Удлиненная бита с четырьмя гранями

Биты с антивандальным шлицем (Spanner head)

Классическая бита «Вилка»

Удлиненная бита «Вилка»

Биты со шлицем Tri-Wing — трехлопастные

Биты — Torq-Set четырехлопастные

Некоторые редко встречающиеся шлицы и биты

Классификация бит для шуруповертов

Что такое бита для шуруповерта?

Классификация

Бита для гипсокартона на шуруповерт

Бита крестовая для шуруповерта

Насадка для шуруповерта под саморезы

Магнитная бита для шуруповерта

Биты для шуруповерта ударные

Размер биты для шуруповерта

Маркировка бит для шуруповертов

Самые крепкие биты для шуруповерта

Адаптер для шуруповерта

Маркировка и классификация бит для шуруповерта, советы по выбору

Маркировка бит для шуруповерта

Классификация бит

Основные стандарты

Соответствие биты инструменту

Основные правила выбора

Выбор по общепринятой характеристике

Биты для шуруповерта — виды, классификация и советы по выбору

Классификация бит

Форма наконечника (рабочей части)

Маркировка бит

Конфигурация рабочей части

Вид стали и покрытия

Рекомендации по выбору бит к шуруповерту

Биты для шуруповерта разновидности для всех видов работ вы купите в «Юнитул»

Разновидности бит для шуруповерта: маркировка, классификация

Классификация и виды бит для шуруповерта

Классическая бита с прямым шлицем

Бита с прямым шлицем и TIN покрытием

Удлиненная бита под прямой шлиц

Крестообразные биты (Phillips)

Классическая крестообразная бита PH

Крестообразная бита со шлицем PH и TIN покрытием

Удлиненная крестообразная бита PH

Крестообразные биты (Pozidriv)

Классическая бита крестообразной формы PZ с насечками

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Удлиненная крестообразная насадка PZ

Биты с шестигранным шлицем (Hex)

Классическая бита шестигранной формы

Бита шестигранной формы с отверстием внутри

Удлиненная бита шестигранной формы

Биты в виде звездочки (Torx)

Классическая бита “Звездочка” (Torx)

Бита “Звездочка” Torx Plus

Бита “Звездочка” с TIN покрытием
