Толщина стяжки 30мм…хватит или мало?

Самые горячие споры с некоторыми «очень экономными экономистами»  и «совдеповскими проектировщиками», которые уже лет 20 как не заглядывали  в нормативные документы, руководствуются «по памяти….як раньше было» , но встречаются и третий тип  — заказчики, дезинформированные шабашниками «на все руки»… 2-3см по пенопласту  ….мы так делали 1000 раз и все нормально лежит. При чем именно последних приходится чаще всего переубеждать какую реальную толщину нужно делать для получения действительно КАЧЕСТВЕННОЙ СТЯЖКИ .

Чтобы легче воспринимались мои рекомендации (практические…из личного опыта) приведу несколько белорусских и российских норм (россияне более продвинутые в плане современного отопления…поэтому в 2011г. отредактировали свод правил касательно стяжки …… занимался этим Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений (ОАО «ЦНИИПромзданий») и ООО «ПСК Конкрит Инжиниринг» )

Выдержка из нормативных документов:

ТКП 45-5. 09-128-2009

4.4.9 Толщина стяжки должна приниматься в соответствии с проектной документацией и быть не менее, мм:

20         — по бетонному подстилающему слою и плитам перекрытия;

40         — по тепло- или звукоизоляционному слою.

При наличии подпольных трубопроводов толщина стяжки над ними должна быть не менее 20 мм.

СП 29.13330.2011 (Дата введения 2011-05-20)

8 Стяжка (основание под покрытие пола) — Российские нормы.

8.2 Наименьшая толщина цементно-песчаной или бетонной стяжки, для создания уклона в местах примыкания к сточным лоткам, каналам и трапам должна быть: при укладке ее по плитам перекрытия — 20 мм, по тепло- и звукоизолирующему слою — 40 мм. Толщина стяжки для укрытия трубопроводов (в том числе и в обогреваемых полах) должна быть не менее чем на 45 мм больше диаметра трубопроводов.

Сразу напомню, что не только в этой статье, но и вообще на этом сайте речь идет именно о технологии полусухой стяжке пола, как самом качественном,надежном, быстром и недорогом способе выравнивания основания. Если кто-то ещё сомневается в данной технологии, то ему следует почитать кликнув ТУТ

Итак рассмотрим несколько вариантов основания под укладку стяжки:

1 — бетонное основание / плита перекрытия

2 — утеплитель / подложка

3 — ТЕПЛЫЙ ПОЛ по утеплителю / подложке

4 — песок

Если требуется например в квартире сделать выравнивающую стяжку без порогов за минимальные деньги и нет жестких ограничений по высоте стяжки, то это как раз и получается самый распространенный заказ от наших клиентов. В этом случае находится в квартире самое высокое место, например детская, где на полу финишным покрытием планируется ламинат, и к этому месту добавляем 40мм стяжки ….это и есть уровень стяжки для всей квартиры. Почему спросите Вы нужно делать 40мм когда допускается 20мм по бетонному основанию? Причин этому решению несколько:

1 — сама технология полусухой стяжки подразумевает выполнения САМОДОСТАТОЧНОГО  слоя…без привязки его к основанию, будто под стяжкой будет утеплитель / звукоизоляция, что в развитых странах является не просто нормой, а обязанностью.

2 — практика показывает, что именно такая высота нужна чтобы спрятать не только трубы отопления «замудренных» проектировщиков современных новостроек, но и гофры / кабели после дополнительной доработки электрики в квартирах (прокладка сетей, разводка розеток…)

3 — необходимость укладывания ударной шумоизоляции под стяжку в тех помещениях где финишным покрытием планируется плитка. Ибо согласно СНиП 23-03-2003. Защита от шума. либо застройщик должен предусмотреть ударную шумоизоляцию межэтажных перекрытий (выполняется только при сдаче квартир с полной отделкой….зачастую используется линолиум как самый доступный, тихий и быстрый способ отделки перекрытия) либо непосредственно владелец квартиры. Если вы планируете приклеивать жесткое финишное покрытие непосредственно к стяжке…..будь то плитка, паркетная доска или «мрамра» 🙂 то в обязательном порядке под стяжку нужно укладывать ДОЛГОВЕЧНЫЙ шумоизолирующий СЛОЙ хотя бы 3мм толщиной. К ним относятся : пробковая подложка (экологично, модно, но дорого…. не вижу смысла), экструдированная подложка в листах (XPS , гармошка, Изошум…..лучший выбор цена / качество /долговечность) можно конечно использовать и рулонную подложку из вспененного полиэтилена, НО….он бывает СШИТЫМ и НЕ сшитым …как и трубы для теплого пола. Как их различить читаем вот тут. Дело в том что 99% что продают у нас на рынке полиэтиленовая подложка НЕ сшитая, т.к она дешевле СШИТОЙ на 30-40%, а объяснять людям что лучше и почему под стяжку или ламинат нужно укладывать  только СШИТЫЙ ленивые продавцы просто не хотят…..они идут по пути меньшего сопротивления: и так берут и ничего лишнего не спрашивают…ну  и хорошо.

Так вот как Вы уже поняли, что под стяжку нужна подложка с высокой несущей способностью…иначе мягкая вспененная подложка через некоторое время сплющивается до обычной пленочки, при чем не равномерно…..где слой стяжки толще или нагрузки выше — там она сплющится быстрее, где слой стяжки тоньше ии нагрузки меньше — останется в полуживом состоянии. Тут та и кроется подводный камень — неравномерное проседание подложки приводит к появлению трещин в самых проходных местах. Так что не поддавайтесь на «жест доброй воли» от халтурщиков по стяжке типа …..подложка на всю площадь БЕСПЛАТНО. Никто вам не будет стелить всю квартиру качественным материалом БЕСПЛАТНО. Качественная подложка стоит денег и лучше их потратить в нужных местах…именно там где будет лежать плитка. Дополнительно чтобы наглядно почувствовать разницу в несущей способности XPS подложки (тот же пеноплэкс) и пусть даже сшитого пенополиэтилена приведу данные производителей  :

Прочность на сжатие при 10% линейной деформации, не менее 0,25 МПа — это XPS
Прочность на сжатие при 25% линейной деформации, не менее 0,035 МПа — это сшитый пенополиэтилен 33 плотностью.

Из сравнения видно что XPS подложка при  нагрузке 2,55 кг/см2 сожмется на 10%, а подложка из сшитого пенополиэтилена ужмется в 2,5 раза сильнее (и по данным производителя — разрушится ) уже при нагрузке 0,36 кг/см2, что тогда говорить об обычном не сшитом пенополиэтилене…. ? На практике даже 0,36 кг/cм2 с хорошим запасом достаточно чтобы шумоизоляция служила долго, но это справедливо только для сшитого пенополиэтилена.

Теперь рассмотрим 2-ой вариант, когда стяжку нужно делать по утеплителю /  подложке: По нормам (см в начале статьи) требуется минимальный слой 40мм…я же на практике делаю минимально 45мм. Разницу в высоте 5мм вы все равно не почувствуете, а вот для стяжки эти 5мм высоты  — увеличивают прочность на изгиб аж на 26%. Для наглядности посчитаем разницу прочностей для 20мм и 45мм стяжки: 67 против 338 , т.е разница составляет 504%  Т.е при расчете высота стяжки стоит в квадрате  …. поэтому это один из самых важных размеров!!! Много это или мало — решайте сами….я выводы сделал уже давно.

Ну и наконец добрались до Теплого пола (водяного).

По российским нормам «Толщина стяжки для укрытия трубопроводов (в том числе и в обогреваемых полах) должна быть не менее чем на 45 мм больше диаметра трубопроводов. »

На практике труба лежит на утеплителе и собственным диаметром «разрезает» стяжку на куски, равные шагу укладки трубы. Поэтому в расчете на прочность принимается во внимание ТОЛЬКО толщина стяжки НАД ТРУБОЙ из этого делаем важный вывод: чтобы стяжка оставалась сплошной на всей площади комнаты (не отдельными кусками неправильной формы) толщину стяжки необходимо делать отталкиваясь от верха трубы теплого пола + 45мм . Это значит если у вас использована труба 16мм, то минимальная толщина стяжки в самом высоком месте должна быть минимум 61 мм. Это особенно актуально для покрытия плиткой. Если по теплому полу планируется ковровое покрытие или ламинат / линолиум / паркетная доска, то можно уменьшить высоту стяжки над трубой до 40мм, ….. но стоит ли?

Продолжение следует….

Минимальная толщина стяжки пола: как определить


Содержание

свернуть

При выполнении полов в доме или квартире, необходимо сразу знать какой толщины будет заливка. Такая надобность возникает, чтобы заранее рассчитывать материалы для последующих работ, например, закупку обоев или изготовление мебели. Также толщина стяжки определяется для того чтобы знать сколько материалов для её изготовления нужно закупить. Определение этого параметра для каждого дома или квартиры выбирается индивидуально. Вопрос «Какая должна быть минимальная высота стяжки?» первую очередь волнует тех людей, которые хотят сделать эту работу самостоятельно, не нанимая бригады строителей. Так как такая работа не предусматривает особых навыков в строительстве.

Что такое стяжка и её назначение

Стяжка − это напольное покрытие пола, которое делается для того, чтобы его выровнять или преднамеренно сделать уклон. Такую поверхность можно увидеть практически в каждом доме это простой и эффективный приём, чтобы выровнять пол.

Работы по заливке пола можно выполнять из разнообразных материалов. Их выбор зависит от того, какой тип указан в проектной документации, а также от пожелания владельца помещения, где будет заливаться стяжка. Но кроме этого многое зависит еще и от доступности материалов.

Выполняется из таких материалов:

  • цементно-песчаного раствора;
  • лёгких бетонов;
  • песчано-бетонных растворов;
  • строительных смесей, предназначенных для выравнивания полов.

Каждая субстанция для стяжек применяется при определённых случаях. Если применить не тот материал, то такое покрытие пола может прийти в негодность в короткие сроки. И работы нужно будет проводить снова. Цементно-песчаная поверхность используется, когда необходимо выровнять пол с небольшими перепадами уровня. Такая стяжка проста для самостоятельного исполнения, её легко сделать в квартире. Рекомендуемая толщина стяжки, которая выполняется из цементно-песчаных растворов, должна быть не более 5–7 сантиметров. Это обстоятельство необходимо учитывать, так как при заливке большого слоя, нагрузка на плиты перекрытия возрастает в несколько раз, а это недопустимо. Если заливается большой слой, есть вероятность что по такому покрытию могут пойти трещины.

Песчано-бетонные растворы для стяжек применяются в тех случаях, когда необходимо выровнять большой перепад по уровню пола. Бывают случаи, когда при укладке плит перекрытия между ними возникает неровность. В таком случае чтобы выровнять небольшую площадь и не допустить растрескивания поверхности применяют растворы с большой фракцией наполнителей. Применение песчано-бетонных растворов может быть, только если это предусмотрено проектной документацией. Также недостатком такого материала для стяжки является то, что поверхность необходимо дополнительно обрабатывать. Максимальная величина заливки из песчано-бетонного раствора может доходить до 15 сантиметров.

Лёгкие бетоны широко используются для выполнения работ по заливке полов. Они прекрасно подходят для выравнивания поверхности полов в частных домах. Лёгкие бетоны используются как для выравнивания полов, так и для заливки. В состав этого материала входят наполнители, которые не обладают большим весом, это может быть керамзит или другой шлак.

Недостатком применения лёгких бетонов является потребность в его армировании, если требуется большая толщина слоя заливки, а также необходимость в дополнительной обработке поверхности. Этот материал также применяют в качестве основания для любой напольной поверхности.

Смеси для выравнивания полов (самовыравнивающие) применяются для заливки поверхностей с малым уровнем перепада. При использовании этого материала толщина стяжки составляет до двух сантиметров. Эти смеси в основном используются на окончательных этапах работ, когда требуется идеально ровная поверхность, например, для укладки ламината или плитки. Самовыравнивающие смеси можно использовать как в домах и квартирах. В независимости от применения материала минимальная толщина стяжки пола должна быть не менее 3-х сантиметров. Это требование должно исполняться безупречно, чтобы не допустить растрескивания.

Как определить нужную толщину заливки пола

Если работы по изготовлению полов выполняются самостоятельно, то первое что нужно сделать, это определить, какой необходим слой. На начальном этапе необходимо определить ровность полов. Для этого берётся правило и путём его прилаживания определяются ямы и бугры. Правило должно быть длиной не меньше двух метров. В идеальном варианте можно натянуть шнур на всю длину площади и по нему определить, где и какой слой необходимо заливать. Следует помнить важный момент, что в местах, где старое покрытие поднимается выше нужного уровня его нужно срубать. Это требуется для того чтобы новый слой был не меньше минимальной толщины.

Далее, требуется по стенам отбить уровень, который будет ориентиром для финишной поверхности. Лучше всего это делать с помощью лазерного уровня. При его выставлении он покажет нужные отметки по всему периметру помещения, где происходит заливка пола. По стенам карандашом делаются отметки, чтобы наглядно всегда видеть уровень. После этого будет видно, в каких местах требуется минимальная толщина стяжки, а где требуется наложить больший слой. На следующем этапе необходимо определиться, каким материалом будет делаться напольное покрытие, и производятся расчёты по требуемому объёму для закупки всех составляющих.

Требуемое количество материала для выполнения работ в каждом случае индивидуально. Чтобы покрытие пола было ровным нужно по всей площади выставить маяки. Они служат для контроля ровности будущей поверхности. Их можно с лёгкостью приобрести в любом строительном магазине, а требуемое количество также определяется исходя из квадратуры помещения. После всех приготовительных работ можно производить заливку полов. Если для стяжки полов использовались лёгкие бетоны или же песчано-бетонные растворы, то величину покрытия необходимо уменьшить на один сантиметр ниже требуемого уровня.

Как говорилось выше, покрытия, выполненные из таких материалов, имеют шероховатую поверхность, поэтому использование самовыравнивающей смеси просто необходимо.

Устройство стяжки, а также её толщина для тёплых полов

Чтобы сделать заливку для тёплых полов также необходимо знать, какой должна быть толщина стяжки. К этому параметру пола следует отнестись очень серьёзно, так как толщина заливки напрямую влияет на теплопроводность. Но и не стоит забывать о том, что при заливке малого слоя поверхности, тёплый пол может прийти в негодность. Для тёплого пола вначале делается обычная стяжка, которая будет служить основанием. Такое покрытие ещё называют черновым. Толщина его может быть разной и колеблется от 3–7 см.

После того как основание высохло производиться монтаж тёплого пола. От того какой вид тёплого пола будет установлен зависит толщина второго слоя покрытия. Если будет установлен электрический тёплый пол, то на него уйдёт меньше материалов. Если для пола запланировано использование водяного напольного отопления, то второй слой будет выше, так как размер труб больше чем проводки. Чтобы стяжка тёплого пола была прочной толщина верхнего слоя должна быть до трёх сантиметров. Для этого используют цементно-песчаные растворы или же самовыравнивающие смеси. Цементно-песчаный раствор применяется в случаях, если идёт монтаж водяного тёплого пола.

Так как самовыравнивающую смесь использовать не рентабельно, ввиду того что необходимо её большое количество. Если изначально сделан монтаж электрического тёплого пола, то для заливки второго слоя прекрасно подойдёт самовыравнивающая смесь. Для этого необходимо её минимальное количество. Ещё одним важным фактором есть то, что самовыравнивающая смесь по сравнению с цементно-песчаным раствором быстро сохнет.

Полное высыхание раствора может быть только по прошествии 28 дней. Поэтому его использование с электрическим тёплым полом не желательно.

Сколько нужно материалов на устройство тёплых полов для каждого случая считается индивидуально. Выравнивание поверхности тёплых полов должно быть строго контролировано, так как неправильное изготовление стяжки может привести к малому обогреву площади. При возведении многоэтажных зданий толщина стяжки указывается в проектной документации, так как при расчётах в конструкторских бюро рассчитывается её вес и давление.









.

.

Толщина стяжки пола по пенопласту. Что собой представляет « Пеноплэкс »

Толщина стяжки пола по пенопласту.

Что собой представляет « Пеноплэкс »

» утеплительный материал из разряда экструдированного пенополистирола. Он изготавливается в нескольких вариантах, каждый из которых предназначен для теплоизоляции различных поверхностей и элементов здания, то есть выбор материала нужно сделать правильно.

Этот утеплитель имеет специальную маркировку, указывающую на его важнейшие технические характеристики, от которых зависит область применения материала. « » маркируются 31, 31 , 35, 45 и 45 , но для утепления полов подходят не все разновидности, а только те, которые имеют достаточно высокую плотность — 35 и 45.

Пеноплэкс — 35» по сути является универсальным и применяется для теплоизоляции фундаментов, наружных стен и полов. Этот тип утеплителя имеет следующие характеристики:

  • достаточно высокую плотность – 28 ÷ 38 кг/м³ ;
  • низкую гигроскопичность – 0,4% от общего объема за 24 часа, причем влагопоглощение во время испытания отмечалось только в течение первых 10 часов ;
  • горючесть обозначена, как Г1. Это очень высокий показатель стойкости к огню, а так как сверху утеплителя будет уложена жаростойкая бетонная стяжка, то материал полностью будет пожаробезопасен ;
  • температурный диапазон эксплуатации от — 50 до +75 градусов .

Цены на Пеноплэкс

пеноплэкс

Этот тип пенополистирола хорошо подойдет для утепления бетонного пола под стяжку. При желании , на утепление может быть уложена система « теплый пол».

« Пеноплэкс — 45» имеет самую высокую плотность из всех разновидностей этого материала и отлично подойдет для утепления пола частного дома по грунту. К слову, его применяют даже в качестве теплоизолятора для взлетных полос и дорожных покрытий.

« Пеноплэкс » 45 имеет следующие технические характеристики:

  • плотность 40,1 ÷ 47 кг/м³;
  • его гигроскопичность еще ниже – всего 0,2% от общего объема за сутки, и все влагопоглощение также ограничивается только первыми 10-ю часами испытания;
  • стойкость к огню обозначена, как Г4, но если утепление устраивается под жаростойкое покрытие, то это уже не имеет особого значения;

В остальном же технические характеристики одинаковы с теми, что указаны выше.

Есть и иная градация типов утеплителя  — по области применения. Такая маркировка обычно указывается на упаковке:

Размеры в мм Тип (плотность)
«ПЕНОПЛЕКС» 45(35-47 кг/м³) «ПЕНОПЛЕКС» Ф (29-33 кг/м³) «ПЕНОПЛЕКС» К (28-33 кг/м³) «ПЕНОПЛЕКС» С (25-32 кг/м³)
Толщина 40; 50; 60; 80; 100 20; 30; 40; 50; 60; 80; 100 20; 30; 40; 5; 60; 80; 100 20; 30; 40; 50; 60; 80; 100

Из этой линии для утепления полов подойде т ри типа теплоизолятора:

  • Фундамент», который имеет плотность 29 ÷ 33 кг/м³ и отлично подходит не только для утепления фундаментов, но и для полов жилых и подвальных помещений. Теплоизолятор имеет высокую влагостойкость, обладает и звукоизоляционными качествами, поэтому для монтажа на бетонную и подготовленную поверхность
  • 45» о котором уже упоминалось в статье, позволяет утеплять полы в жилых помещениях, гаражах, а также поверхности плоских крыш
  • Комфорт», плотность которого равна 25 ÷ 35 кг/м³, широко используется для утепления любых поверхностей во внутренних помещениях жилых домов и квартир, и даже помещений с повышенной влажностью. Вполне можно утеплить им и полы в частном доме, если под него будет устроена основа

Для утепления полов может подойти и обычный пенопласт. Некоторые владельцы домов выбирают именно его, так как цена – существенно ниже « ». Однако, не нужно забывать о разнице в технических характеристиках этих материалов. Чтобы наглядно убедиться, что экструдированный пенополистирол гораздо больше подходит для утепления пола, стоит сравнить параметры обоих материалов:

Паропроницаемость (мг/м×ч×Па) 0.018
Водопоглощение за 24 часа в % от объема 0.2 0.4
Предел прочности при статистическом изгибе МПа (кг/см²) 0,4 ÷ 1 0,07 ÷ 0,20
Прочность на сжатие 10% линейной деформации, не менее МПа (кгс/см²) 0,25 ÷ 0,5 0,05 ÷ 0,2
Плотность (кг/м³) 28 ÷ 45 15 ÷ 35
Рабочие температуры От -50 до +75

Нужно отметить — несмотря на то, что характеристики этих материалов разнятся между собой, процесс утепления ими проходит абсолютно одинаково.

Толщина стяжки по керамзиту. Мокрый способ

Эта технология заливки стяжки керамзитобетоном больше подходит для помещений, где теплоизоляция не особо важна. Её можно выполнять как по железобетонным перекрытиям, так и по песчано-щебеночной подготовке на грунте.

Дело в том, что керамзит впитывает в себя воду и во влажном состоянии его коэффициент теплопроводности повышается, а теплосберегающие свойства снижаются. Но если нет цели существенно утеплить полы, этот способ очень неплох, так как он наименее трудозатратный и максимально быстрый.

Перед тем как сделать керамзитобетонную стяжку, нужно подготовить поверхность:

  • Очистить полы от старого покрытия и мусора, заделать щели и стыки.

Поверхность должна быть максимально чистой

  • Защитить от повреждения провода и кабели (если они есть), заключив их в гофротрубу или кабель-каналы.

Электропроводка по полу под стяжку

  • Отбить уровень заливки по стенам и выставить маяки на полу, зафиксировав их гипсом или алебастром. Расстояние между маяками должно быть меньше длины правила, которым вы будете равнять стяжку.

Установленные маяки

  • По периметру стен наклеить демпферную ленту для компенсации температурных расширений и поглощения вибрационных колебаний.

На фото — монтаж ленты из вспененного полиэтилена

Совет. Демпферную ленту можно заменить деревянными рейками подходящей ширины, установленными вдоль стен. Когда стяжка пола керамзитобетоном высохнет, рейки вынимают, а получившийся зазор заполняют монтажной пеной.

Когда все готово, можно замешивать бетон для стяжки с керамзитом. Компоненты берутся в таких пропорциях: 1 часть цемента, 3 части песка и 4 части керамзита.

Совет. Керамзит лучше брать смешанных фракций, чтобы мелкие частицы заполнили собой пустоты между крупными.

  • Готовить раствор можно и в бетономешалке, и в подходящей емкости. В последнем случае, сначала в неё насыпается наполнитель и заливается водой на 2-3 см выше гранул.
  • Когда она впитается, к керамзиту при постоянном перемешивании добавляется пескоцементная смесь.

Гранулы керамзита в готовом растворе должны полностью потерять свой цвет

  • Полученный раствор сразу выкладывают на пол между маяками и разравнивают, делая поверхность заливки на 2-3 см ниже уровня маяков.

Это важно. Так как заливать стяжку из керамзитобетона нужно сразу на всю площадь, не делая длительных перерывов в работе, то о необходимом количестве материала необходимо подготовить заранее.

  • Для придания стяжке прочности можно армировать её металлической сеткой между слоями.

Стяжка с армированием

  • Как только покрытие схватится настолько, что по нему можно будет ходить, готовят стандартный пескоцементный раствор и заливают сверху на керамзитобетон — стяжка пола чистовая выравнивается правилом по маякам.

Чистовая стяжка по маякам

  • Чтобы раствор схватывался равномерно и не растрескивался, поверхность накрывают полиэтиленовой пленкой для сохранения влажности, или несколько раз в день опрыскивают водой.

Гидробарьер из пленки

Совет. Если при приготовлении раствора добавить в него пластифицирующие добавки, трещин не будет.

Сколько сохнет стяжка, зависит от температуры и влажности воздуха. Маяки нужно вытащить, как только она слегка схватится и будет выдерживать вес человека. А образовавшиеся пустоты затереть раствором.

Канавки от вытянутых маяков

Несколько слов о гидроизоляции под стяжку. В случае с мокрым способом, делать её не обязательно, так как гранулы керамзита защищены от влаги цементным составом.
Минимальная толщина керамзитобетонной стяжки зависит от размера фракций. Но делать её меньше 4 см не рекомендуется.

Минимальная толщина стяжки по утеплителю. Минимальная стяжка

Согласно СНиП минимальная высота стяжки в конструкции пола может быть равна 2 см. Но здесь есть одна особенность, заключающаяся в том, что в зависимости от материала минимальная высота стяжки может быть разной. Если стяжка делается на основе металлоцемента, то слоя в 2 см будет вполне достаточно. Если никакого армирующего элемента в составе заливки не предусмотрено, то минимальная высота слоя не может быть меньше 4 см.

Такое требование к минимальной стяжке связано с тем, что половое покрытие должно характеризоваться определенной прочностью и износостойкостью. Тонкая стяжка просто не сможет обеспечить требуемые эксплуатационные показатели.

Заливка тонкого покрытия может быть осуществлена только при соблюдении нескольких условий, к которым относятся уже имеющийся черновой пол, выровненная черновой стяжкой поверхность и отсутствие арматуры. Тонкую стяжку не рекомендуют использовать в помещениях технического назначения, а также там, где механическая нагрузка на полы очень высока. В квартире к числу таких комнат относятся кухня, ванная и прихожая – здесь специалисты советуют заливать довольно толстую стяжку.

Тонкая стяжка применяется для создания выравнивающего слоя, необходимого для дальнейшего проведения работ. Последовательность работ на ровном грунтовом покрытии выглядит следующим образом:

  • Насыпается слой из щебня и песка, выравнивается и качественно уплотняется;
  • Укладывается гидроизоляция, в качестве которой подойдет простая полиэтиленовая пленка;
  • Устанавливается армирующая сетка и выставляются маяки;
  • Заливается сам бетонный раствор.

Минимальная толщина стяжки пола с применением армирующей сетки не может быть меньше 4 см. Из-за наличия сетки и небольшой высоты стяжки бетон, используемый для заливки, должен быть изготовлен из щебня мелкой фракции. Соблюдение этого требования позволит залить раствор тонким слоем, а итоговая стяжка получится достаточно прочной. Для повышения прочности покрытия рекомендуется добавлять в раствор специальные пластификаторы.

Минимальная толщина армированной стяжки. Минимально допустимая толщина стяжки

Дать однозначный ответ на вопрос, какая минимальная толщина заливки стяжки пола является оптимальной, нельзя. Это зависит от специфики помещения, его назначения, а также от того, какой стройматериал планируется применять для монтажа пола. Самое важное требование — давление на основание должно быть минимальным, а стяжка — достаточно прочной.

Минимальная толщина стяжки пола должна быть 4-5 см

Поэтому обложить, например, балкон пеноблоками и залить его бетоном на 5-10 см будет крайне неразумным решением. Такой физнагрузки конструкция может не выдержать. Более того, уже зафиксировано несколько случаев, когда балкон от чрезмерной нагрузки обрывался. Поэтому действуют некоторые правила, соблюдение которых позволит избежать подобных ситуаций.

Говоря о том, какая минимальная толщина стяжки пола должна быть на неустойчивом основании, специалисты рекомендуют заливать пол на 4-5 см. Таким образом, если основание изготовлено из сыпучих стройматериалов, дерева или выкладывается на слой теплозвукоизоляции, тогда толщина должна быть не меньше 5 см. Обязательно при монтаже следует сделать армирующий пояс из полипропиленового волокна или крупноячеистой сетки.

Часто в комнатах бывает большой перепад высоты, около 10 см.

Внимание! Чтобы узнать перепад точно, надо найти в комнате самую высокую точку, прибавить наименьшую толщину слоя раствора. Затем рассчитать, какой слой будет в наиболее низкой точке.

Если поверхность пола преимущественно ровная, но есть выбоины, достаточно покрыть ее слоем шпатлевки. Затем нужно узнать, какая толщина стяжки пола должна быть в таком случае. Информацию можно прочитать на упаковке или спросить у консультанта в магазине. Обычно бывает достаточно сделать финишный слой толщиной до 0,3 см.

Если заливать раствор для монтажа стяжки на основание из бетона, минимальная толщина слоя должна быть равна 3 см. При монтаже более тонкого слоя он может треснуть. Обязательно слой стяжки нужно армировать металлической сеткой.

Отдельный вопрос, какой толщиной должна быть стяжка теплого водяного пола. Заливать сухую смесь нужно на 3 см. Тогда пол будет эффективнее сохранять тепло.

Стяжка по пенопласту. Укладка пенопласта и заливка стяжки

Плиты пенопласта можно укладывать на раствор практически сразу же после того, как пол будет залит. Плиты располагают от дальней стены и затем направляются к двери . Укладывают плиту на первый слой в шахматном порядке. Чтобы зафиксировать плиту, необходимо медленно подвинуть пенопласт по направлению к уложенным плитам. Стыки плит необходимо проклеить строительным скотчем.

После того, как плиты пенопласта зафиксированы достаточно плотно, пора перейти к дальнейшим операциям. Так, на плиты укладывается металлическая армированная сетка. Рекомендуется выбирать такую, где ячейка имеет размеры 10×10 см. Важно учитывать, что сетка никоим образом не должна лежать на утеплительном материале. Это значительно снизит ее функциональное назначение. Чтобы уложить сетку, на пенопласт устанавливают специальные подкорки. После этого можно перейти к заливке. Для равномерного распределения раствора по основанию потребуется установка маячков. Важно, что расстояние между ними не должно быть больше, чем длина правила. Маяки размещаются в произвольном порядке.

Свежеприготовленный цементно-песочный раствор заливают на сетку и пенопласт. Начинать следует от двери , а затем двигаться дальше в глубину. Когда сетка полностью скроется в растворе, слой необходимо уплотнить. Далее есть два возможных варианта. Первый – это выравнивание стяжки по маякам, а второй предусматривает использование профилей от гипсокартона и выравнивание по ним. Выполняется заливка пола до толщины в 8 см вместе с пенопластом.

Примерно через 72 часа или же трое суток по полу можно будет ходить. Через 8 часов можно смело продолжать остальной ремонт. Но чтобы пол окончательно затвердел, потребуется примерно 28 дней. Во время этого периода необходимо следить, чтобы пол не пересыхал. Стяжку периодически увлажняют.

Часто то тут, то там, пользователи жалуются, что стяжка покрывается трещинами. Эта ситуация вполне реальна, если технология заливки была серьезно нарушена. Одна из популярных ошибок – игнорирование деформационных швов. Это актуально для больших площадей. Такие швы делают через 12 часов после процесса заливки. Для этого необходимо применять специальный инструмент.

Минимальный слой стяжки на пенополистирол. Какой утеплитель лучше?

Учитывая все подсыпки из керамзита и вермикулита, а также, различные добавки в раствор, экструдированный пенополистирол – самый популярный утеплитель. Его прочность не вызывает ни каких сомнений. Можно было бы на этом варианте и остановиться, но его цена заставляет искать альтернативы.

Укладка двух других утеплителей (каменной ваты и обычного пенопласта) на пол, под стяжку у многих вызывает опасения. Это происходит от незнания разновидностей (марок) этих материалов. Мятые куски пенопласта под ногами и минеральная вата в рулонах интуитивно подсказывают, что под слоем раствора они будут выглядеть еще хуже. Если увидеть наглядно прочность утеплителя, предназначенного для этого, то сомнения исчезают. Прочность впечатляет. Для стяжки в квартире этого больше чем достаточно:

Вторая панель (раздавленная колесом) заполнена мин ватой, небольшой плотности, которая применяется в качестве теплоизоляционного слоя в фасадных системах. Не путать с образцами каменной ватой, предназначенными для плавающей стяжки. Нужно знать, хотя поверхностно, технологические характеристики материалов для укладки под стяжку и выбранного вами. Это для того, чтобы потом, не искать причину, почему стяжка прогибается.

У каждого бренда, занятого выпуском теплоизоляции, присутствует такой тип изоляции. Еще, он может проходить в наименовании, как звукоизолирующий материал для пола, под стяжку:

  • Так у Термолайф – это плиты «ТЛ Пол» и «ТЛ Пол-С».
  • У Технониколь – три вида таких плит: «Технофлор грунт», «Технофлор стандарт» и «Технофлор проф». У каждого свое назначения, свои характеристики и стоимость.
  • У ROCKWOOL – плиты «ФЛОР БАТТС», «STEPROCK ND», «STEPROCK HD».
  • У PAROC – плита «PAROC SSB 1» и «PAROC SSB 4».

У всех перечисленных изделий высокая плотность. От 110 кг/м³ (PAROC SSB 1) до 160кг/м³ (Stroprock). Еще один показатель – прочность на сжатие при 10 % деформации. Это значение разное, от 20 до 40 кПа (PAROC SSB 4).

Если сравнить стоимость замены (на больших слоях) цементной стяжки утеплителем, то получится примерно такое соотношение цен за условный кубический метр материала:

ПРИМЕРНОЕ СООТНОШЕНИЕ ЦЕН.

Замена частично слоя стяжки из ЦПС (2) листом экструдированного пенополистирола (4), на затратах почти, не отразится. Или возможно, незначительное удорожание. Но учитывая все факторы – доставку, трудозатраты на подъем и укладку, вес на перекрытие, утепление, то экструдер выигрывает с небольшим перевесом.

Экономия возможна только с использованием обыкновенного пенопласта (1). С базальтовой ватой (3) однозначно сказать нельзя. Значительный разброс цен.

Подсчеты приблизительны и зависят от качества материала, района доставки, особенностей производства работ в данном районе.

Минимальная толщина стяжки по пенополистиролу. Какой пеноплэкс выбрать под стяжку пола

Любой утеплитель, напитавшись влагой, теряет свои теплоизоляционные характеристики. Пеноплэкс – это плитный теплоизоляционный материал, изготовленный из гранул полистирола методом экструзии. Благодаря такой технологии структура пеноплэкса состоит из множества закрытых ячеек, практически не поглощающих влагу.

Плиты пеноплэкса широко применяют для утепления гражданских и промышленных зданий, при прокладке автомобильных дорог и даже взлетно-посадочных полос на аэродромах. Ассортимент продукции из экструдированного пенополистирола достаточно большой, но для утепления пола под стяжку подходят не все разновидности пеноплэкса:

  • Пеноплэкс Комфорт – универсальный материал, подходящий для утепления стен и полов в частных домах и квартирах. Плотность пеноплэкса Комфорт – 31 кг/м³, что вполне достаточно для бытового помещения. Выпускается толщиной от 20 мм до 100 мм.
  • Пеноплэкс Фундамент – обладает повышенной прочностью, которая не снижается на протяжении всего срока эксплуатации. Плотность утеплителя – 35 кг/м³. Толщина плит пеноплэкса Фундамент — 50 мм и 80 мм.
  • Пеноплэкс 45 – самый прочный из всех видов, применяется для утепления поверхностей, подвергающихся большим нагрузкам – взлетных полос аэродромов и автомобильных дорог. Плотность пеноплэкса 45 – 40-41 кг/м³. Толщина утеплителя – от 40 мм до 100 мм.

Все перечисленные разновидности пеноплэкса способны сохранять свои технические характеристики при температуре от -100°С до +75°С, обладают нулевым водопоглощением и не содержат вредных химических веществ.

Технология утепления пеноплэксом под стяжку имеет несколько вариантов, выбор которых зависит от состояния базовой поверхности.

Видео стяжка на пенополистирол, 12м кв

Какая минимальная толщина стяжки пола по СНиП

Нормативная база

Определение и функции стяжки

Согласно определению, которое приводится в строительных нормативах, стяжка пола является элементом его общей конструкции и представляет собой слой цементно-песчаного раствора, уложенный на капитальное основание.

Основное назначение стяжки – формирование ровной основы для напольного покрытия. Также к первостепенным требованиям относят высокую механическую прочность слоя. Кроме того, стяжка должна воспринимать и распределять нагрузки, предающиеся от покрытия на основание пола.

К другим функциям данного элемента конструкции относятся:

  • Маскировка и защита коммуникаций (трубопроводы, электрические кабели, нагревательные элементы и т. д.).
  • Равномерное распределение нагрузок на тепло- и звукоизоляционные материалы.
  • Обеспечение должного сопротивления полов теплопередаче.
  • Формирование или компенсация уклона поверхности.

Ввиду того, что во время эксплуатации данный слой находится под декоративным покрытием, эстетической функции он не несет. Достаточно, чтобы залитая поверхность была устойчивой к повреждениям и деформациям, относительно ровной и долговечной.

Регламентирующие документы

На какие же нормативы стоит ориентироваться, выполняя работы по проектировке и укладке стяжек?

  • Ранее в качестве основного СНиП на стяжку полов использовался документ, изданный еще в 1988 году — СНиП 2.03.13 – 88. Несмотря на то, что основные подходы в формировании «пирога» многослойного пола в жилых и общественных зданиях и сооружениях остались неизменными, модификация технологии и появление новых материалов стали причиной изменений в нормативах.
  • На сегодняшний день действующим документом является СП 29-13330-2011. Этот норматив представляет собой актуализированную редакцию СНиП по обустройству полов от 1988 года.
  • Следует отметить, что данные нормы применяются только при проектировании конструкций. В ходе проведения работ основополагающим является СНиП 3.04.01 – 87. В данном положении приводится описание технологии выполнения отделочных работ, а также указываются требования к готовым поверхностям и допустимые отклонения.
  • Поскольку в данный момент осуществляется постепенная модернизация правил, иногда встречаются правовые коллизии. Так, СНиП 3.04.01 не включен в распоряжение №1047 от 21.06.10 года, регламентирующие обязательные нормы, потому сегодня он носит исключительно рекомендательный характер.

Проектные отметки

Требования к стяжке и ее элементам

Покрытие по керамзиту

Для заливки стяжек СНиП предусматривает такие требования:

Минимальная толщина при укладке по капитальному бетонному основанию пола – 20 мм, при укладке на тепло- или звукоизоляционные материалы – 40 мм. Если внутри цементного слоя размещается трубопровод, то поверх него должно быть не менее 20 мм раствора.

Обратите внимание!
Если для тепло- или звукоизоляции применяется сжимаемый материал, то прочность цементно-песчаной заливки на изгиб следует подбирать не менее 2,5 МПа.
При этом толщина слоя должна исключать деформацию подлежащих материалов

  • Минимальная прочность раствора — 15 МПа (для укладки под наливные покрытия из полиуретана – 20 МПа).
  • Самовыравнивающие смеси, которые укладываются для формирования ровной поверхности под напольное покрытие, должны иметь толщину не менее 2 мм.

Для контроля плоскости используют правило

Для проверки геометрических параметров уложенного слоя используется правило длиной 2 м.

При этом отклонения от плоскости не могут превышать такие величины:

  • Под паркет, ламинат, линолеум и полимерные наливные полы — 2 мм на 2 м.
  • Под другие покрытия (плитка и т.д.) – 4 мм на 2 м.

При проведении контроля данные отклонения от СНиПа на стяжку пола выявляются и устраняются в первую очередь, поскольку они оказывают серьезное влияние на качество монтажа финишного покрытия.

Правила и нормы укладки керамической плитки

Технологические приемы, используемые при наклеивании плитки на пол и на стены, имеют много общего, но существуют нюансы, которые необходимо учитывать.

Технология укладки керамической плитки на пол

Для работы потребуются следующие инструменты и приспособления:

  • емкость из пластика (металла) для замешивания клея;
  • миксер – насадка к электродрели для замешивания клея;
  • электродрель;
  • маркер, шнур разметочный;
  • уровень строительный;
  • крестики дистанционные;
  • шпатель резиновый, шпатель зубчатый (12 мм) и обычный;
  • плиткорез;
  • болгарка с диском по камню.

Последовательность действий при укладке плитки.

  1. После предварительного выравнивания основы с помощью стяжки, очищаем его от пыли.
  2. Дважды обрабатываем бетонную основу с помощью грунтовки глубокого проникновения.
  3. Выполняем разметку в соответствии с избранной раскладкой. Узкие «подрезки» рекомендуется укладывать под ванну или другую сантехнику. В том случае, если раскладка представляет собой сложную комбинацию – составляем рабочую схему, которой будем пользоваться во время работы.
  4. В емкости из металла или пластмассы готовим плиточный клей в соответствии с указаниями на упаковке. Обычная пропорция воды и сухой смеси – 5 литров на 25 кг. Консистенция клея должна быть пастообразной. После замешивания клей должен отстояться, после чего массу вновь перемешивают. Количество ее должно быть таким, чтобы можно было израсходовать в течение часа.
  5. Клей на тыльную поверхность плитки наносят зубчатым шпателем.

  6. Плитку укладывают на свое место и прижимают, равномерно распределяя усилие по всей площади. Необходимо контролировать, чтобы вся плоскость плитки находилась на горизонтальном уровне. Кроме того, уровень всех плиток должен быть единым.
  7. Между плитками устанавливают дистанционные крестики из пластика: они бывают шириной от 2 до 5 мм. Швы необходимо очищать от раствора. Незастывший раствор убирают сухой ветошью, после застывания – шпателем.
  8. Режут плитку на «подрезки» с помощью плиткореза или болгарки с кругом по камню (либо с алмазным напылением).
  9. До высыхания клея необходимо закрыть двери в помещении ванной во избежание сквозняков. После высыхания клея (спустя 2-3 суток) зазоры между плитками заполняют «затирочной» массой – специальной влагостойкой шпаклевкой, подобранной в тон основной плитке. Для этого используют резиновый шпатель.
  10. Вытирают ветошью излишки «затирочной» массы, выполняют влажную очистку плитки.

Вашему вниманию технология укладки керамической плитки: видео, наглядно демонстрирующее тонкости процесса.

Укладка керамической плитки на стену

Для работы, кроме перечисленного выше, потребуется:

  • металлический UD профиль;
  • дюбель-гвозди;
  • правило;
  • «балеринка» или лобзик со струной с алмазным напылением;
  • стеклорез;
  • шпатель зубчатый 6-8 мм;
  • кусачки.

Основные операции наклеивания плитки на стену в ванной выполняются так же, как и во время облицовки пола, но существуют некоторые нюансы.

  1. Плитку за ванной наклеивать нет необходимости: с целью экономии стену на этом участке достаточно покрасить влагостойкой краской.
  2. Необходимо создать опору для плитки, наклеиваемой выше заранее отмеченного уровня. В качестве опоры может быть использован металлический UD профиль, который временно крепят к стене дюбель-гвоздями.
  3. Для резки плитки по окружности используется лобзик с пилкой в виде струны с алмазным напылением или «балеринка». Это необходимо для облицовки плиткой стен в области подключения полотенцесушителя и смесителей.
  4. Кусачками, при необходимости, можно убрать выступающие части и кромки плитки.
  5. Для ориентации плитки по сторонам и по вертикали следует использовать специальный знак в виде стрелки на тыльной стороне.
  6. Во время укладки кафеля на стену уровнем проверяют правильность положения каждой плитки. Правилом контролируют качество приклеивания каждого ряда.
  7. Благодаря тому, что настенная плитка более тонкая, чем напольная и менее прочная, резать ее можно обычным стеклорезом.
  8. Для оформления внутренних и внешних стыков используют пластиковые уголки.
  9. Для зрительного увеличения небольших ванных комнат используют плитку небольшого размера светлых тонов. Горизонтальный фриз также способствует этому.
  10. Укладка керамической плитки (фото см. ниже) в сочетании с декоративным панно позволяет создавать оригинальный дизайн ванной.

В заключение рассказа о том, как производится на стену укладка керамической плитки —  видео с комментариями специалиста.

Правила выбора кафеля для пола

Выбирая кафель для пола, обязательно учитывайте назначение помещения — это поможет не переплачивать за эксплуатационные свойства материала, которые не будут востребованы. Максимум необходимой информации можно извлечь из маркировки на упаковке.

Максимум необходимой информации об экспуатационных характеристиках кафеля можно извлечь из маркировки на упаковке

Например, если в прихожей самая высокая плотность движения, напольное покрытие для нее должно соответствовать III-IV классу износостойкости.

Для ванной и кухни особенно важны устойчивость к влаге и агрессивным химическим веществам и для этих помещений лучше выбирать плитку со значком АА II-III класса износостойкости.

Для гостиной или спальни вряд ли понадобится кафель для кухни на пол: влажность в этих помещениях всегда в норме, а поэтому выбор плитки класса В II-III для них вполне оптимален.

Толщина плитки для пола должна быть не менее 8-12 мм. Геометрические размеры можно выбирать на свое усмотрение, но с кафелем 30х30 см, 33,3х33,3 см или 45х45 см работа будет продвигаться быстрее и возможные дефекты укладки будут не так заметны.

Виды плитки

Ассортимент плиточного покрытия огромен… Наряду с кафельной, плитка для пола подразделяется на следующие основные виды.

Плиточный пол в кухне — наиболее удачное решение

Керамическая. Самый распространенный вариант, популярность которого обусловлена доступностью и разнообразием отделки. В ходе ее производстве выделяют 2 основные стадии: изготовление основы с последующим обжигом и нанесение рисунка, после чего плитка повторно обжигается. Помимо кухни керамика может использоваться для отделки пола в бассейне, санузле, цоколе. Разновидностью керамической является кафельная плитка.

Клинкерная. Отличается от других повышенной стойкостью к трению и внешней схожестью с натуральными отделочными материалами. Чаще всего используется для наружных работ.

Керамогранит. Монолитный материал, способно имитировать фактуру камня, мрамора, дерева, глины или кожи. Производится в один этап. Высокая теплопроводность керамогранита делает его идеальным напольным покрытием для системы «теплого пола».

Металлическая плитка. Обладает исключительной ударопрочностью, за счет чего используется в производственных помещениях с повышенными нагрузками..

Виниловая плитка. Производится из поливинилхлорида. Бюджетный вариант, имеющий высокие эксплуатационные характеристики (шумоизоляция, износостойкость и легкость).

Пробковая плитка. Обладает самыми высокими гигиеническими показателями . На ее поверхности не оседает пыль и не развивается плесень. Идеальный вариант для аллергиков.

Пол из пробковых плиток экологичный и теплый

Определиться с видом кухонного покрытия нам помогут отзывы о плитке на кухонном полу, а также перечень требований, предъявляемых к данному виду отделочных материалов.

Требования безопасности при устройстве полов на грунтовках.

При устройстве облицовки полов необходимо соблюдать правила техники безопасности, предусмотренные СНиП III-4-80 «Техника безопасности в строительстве», правила пожарной безопасности, предусмотренные «Указаниями по пожарной безопасности для рабочих и инженерно-технических работников строек и предприятий Главмосстроя» и ГОСТ 12.1.004-76 «Пожарная безопасность».

Разрешается работать только с исправным механизированным оборудованием и инструментами. Подключать механизированное оборудование и инструмент к сети должны только электрослесари, имеющие квалификацию согласно тарифно-квалификационному справочнику работ и профессий рабочих, занятых в строительстве и на ремонтно-строительных работах, утвержденному Госстроем СССР и Госкомтруда СССР, и квалифицированную группу по технике безопасности не ниже II.

Провода электрических машин НЕ ДОЛЖНЫ иметь изломов и пересекаться с другими проводами, находящимися под напряжением.

Чистку, смазку и ремонт машин производят только после остановки их и проверки условий, исключающих случайную подачу напряжения.

Электрические выключатели, штепсельные розетки и патроны должны быть в полной исправности.

Перед началом работы на машине и с электрифицированным инструментом необходимо изучить ее паспорт, раздел «Указание мер безопасности».

ВНИМАНИЕ! Машины для устройства и отделки полов подключают в электросеть только через защитно-отключающие устройства при помощи штепсельного соединения, имеющего защитно-заземляющий контакт. Перед подключением машин необходимо проверить исправность защитно-отключающего устройства при разомкнутом штепсельном соединении

При работе с мастиками КН-2, КН-3 и клеем «Перминид» должны соблюдаться требования ВСН-95-74 «Инструкции по безопасным методам работы с мастиками КН-2 и КН-3 при настилке полов«.

В помещениях, где производятся работы с клеящими составами КН-2, КН-3 и «Перминид» должна быть установлена принудительная приточно-вытяжная вентиляция. В случае невозможности ее установки, необходимо открывать форточки, окна и двери для проветривания.

ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ работать при закрытых окнах и в непроветриваемом помещении. В этих посещениях ЗАПРЕЩЕНО курить и вести газосварочные работы

ВНИМАНИЕ! В коридорах и помещениях, где ведутся работы с вышеуказанными клеевыми составами, должны быть вывешены надписи: «НЕ КУРИТЬ!», «ОГНЕОПАСНО!». ПРИМЕЧАНИЕ: Клеи ЗАПРЕЩАЕТСЯ наносить металлическим шпателем

ПРИМЕЧАНИЕ: Клеи ЗАПРЕЩАЕТСЯ наносить металлическим шпателем.

ПРИМЕЧАНИЕ: Работающие с клеями должны быть обеспечены специальными защитными пастами для рук типа ПМ-I, ХИОТ-II и др.

ВНИМАНИЕ! При приготовлении грунтовок битум с бензином или керосином смешивают на расстоянии не менее 50 м от места хранения горячего битума. При смешивании горячий битум охлаждают до +70°C, после чего вливают в бензин (а не бензин в битум) небольшими дозами, непрерывно перемешивая деревянной мешалкой

При работе с цементом, пигментами и сухими растворными смесями необходимо защищать глаза очками.

Ручную подколку и подтеску плиток производят в рукавицах и защитных очках. При резке и подшлифовке плиток на станке также необходимо пользоваться защитными очками.

ВНИМАНИЕ! Загустевшие холодные битумные мастики ЗАПРЕЩАЕТСЯ разогревать на открытом огне, электроплитах или электробитумоподогревателях. Загустевшую мастику следует подогревать в открытой таре, погруженной в ванну с горячей водой (+70°C) или емкости с паровым обогревом

Рабочие, занятые на устройстве полов, должны быть обеспечены спецодеждой и индивидуальными средствами защиты в соответствии с характером выполняемой работы.

Подсчёт для прямой укладки

Прямая укладка наиболее распространена, из-за лёгкости монтажа и меньшего количества отходов

Самым простым способом выкладки является прямой. Его, чаще всего, применяют за счёт того, что отходов плиточных материалов меньше, легче выдерживать ровность линий. Этот метод отлично подойдёт для начинающих мастеров.

Как рассчитать плитку для укладки на пол? Первым делом, нужно высчитать точные размеры помещения. Если комната имеет неточную геометрическую форму, то брать нужно в расчёт количество плитки максимальную ширину и длину.

К примеру, нужно выложить в комнате шириной в 4 метра и длиной в 6 метров плитку. Для этого высчитывается площадь. Она равняется 24 квадратным метрам. Как уже было отмечено, на отходы, браки и непредвиденные ситуации добавляем 10%. То есть, 24*1,1=26,4 квадратных метра. Для точности округляем в большую сторону, получаем 27 кв.метров – столько материала придётся закупить.

Для половой плитки определённых размеров указывается на пачке количество и их общая площадь. В среднем это значение находится в пределах 1,2 квадратных метров. Делим полученную ранее площадь на это значение 27:1,2=22,5 пачки. Половину пачки купить нельзя, так что всего 23 пачки необходимо.

Пошаговая инструкция по укладыванию плитки диагональным способом на дощатый пол кухни

Керамическая плитка укладывается на пол в следующей последовательности.

Подготовка

После проведения расчета необходимого количества напольного покрытия на основании метража пола и размеров плитки и приобретения необходимых материалов можно приступать к подготовительному этапу.

  • Удалить прежнее покрытие.
  • Обработать дощатый пол раствором антисептика, подождать, пока он высохнет.
  • Уложить слой гидроизоляции, покрыть его 2-3 слоями рубероида.
  • Установить поверх изоляционных материалов сетку из арматуры.
  • Выполнить стяжку пола раствором цемента.
  • Посыпать выровненную стяжку просеянным цементом для лучшей адгезии с плиточным клеем.
  • Развести небольшое количество сухой клеевой смеси (необходимое для приклеивания 2-3 рядов плит) водой до нужной консистенции, перемешивая специальным миксером либо дрелью с насадкой. Выдержать его в течении нескольких минут

Видео по теме

Как выложить плитку ровно
Кликните Play для просмотра

Укладка

Приступаем непосредственно к кладке плит на пол.

  1. Проверить плиточный рисунок. Для чего разложить плиты в другой комнате в задуманной последовательности, включая предварительно подрезанные на плиткорезе.
  2. Найти центр пола. Для этого вбить по углам гвозди привязать к ним нити. В месте пересечения будет искомый центр. Нити использовать как ориентиры, параллельно которым должна располагаться кафельная плитка.
  3. Нанести клеящую смесь на плиту ровной стороной шпателя, выровнять поверхность его зубчатым концом, держа инструмент под углом 45°.
  4. Прижать плитку к полу, покрутив ее в разные стороны для равномерного распределения клея.
  5. Зафиксировать плиту, ориентируясь на предварительную разметку на полу.
  6. Выполнить укладку плитки на пол по диагонали пола, оставив по контуру пола расстояние в 1 см на случай, если покрытие разойдется под воздействием температуры.
  7. Приклеить плитку на участки возле труб по предварительно сделанным шаблонам из картона.
  8. Проверить горизонтальность плиточных рядов. При необходимости подкорректировать.
  9. Вытереть ветошью с плитки лишний клей.
  10. Вставить крестики для получения равных межплиточных швов и убрать их после того, как клей начнет отвердевать.
  11. Выждать сутки, пока клей не высохнет окончательно.

Пластиковые крестики используются для получения ровных швов между плитками

Заключительный этап

Основная работа уже сделана. Остается выполнить затирку и установить плинтус.

  1. Нанести затирочную смесь гибким резиновым шпателем, заполнив все впадинки.
  2. Подождать минут 15 и вытереть с поверхности плитки лишнюю затирку.
  3. Помыть пол.
  4. Приклеить плинтус к по периметру к стыкам пола со стенами, используя плиточный клей.
  5. Закрыть швы акриловым герметиком.
  6. Удалить излишки герметика после высыхания.

Укладка плитки на пол — это процесс трудоемкий. Но, при желании и точном следовании вышеизложенным рекомендациям, выполнить его своими руками вполне реально.

Требования к стяжке пола

Такие же нормы и предъявляются к напольным конструкциям.

Требования распространяются на все уровни пола – от чернового до финишного покрытия. Чтобы напольные материалы прослужили долгий срок, их обязательно нужно соблюдать. Потому не стоит отвергать СНиП. Краткое изучение его требований поможет избежать ошибок, которые так легко совершить. В нормативных документах прописываются абсолютно все нормы, от гидроизоляции чернового пола до пропорций и компонентов цементно-песчаного раствора.

При обустройстве цементно-песчаной стяжки учитываются следующие технические характеристики:

  • минимальная толщина;
  • прочность конструкции;
  • гидроизоляция;
  • минимальный слой над системой теплого пола;
  • армирующий слой;
  • наличие и расположение деформационных швов.

Минимальный слой

Руководствуются не тем, сколько понадобится смеси, а требованиями к минимальной толщине стяжки

При выборе минимального слоя отталкиваются от типа смеси. Но несмотря на состав, по СНиП минимальная толщина по перекрытиям не может быть меньше 3 см. При добавлении укрепляющих волокон толщина стяжки допускается не менее 1,5 см. Если в стяжке пола проходят трубы, стяжка заливается не тоньше 4 см.

Можно утверждать, что покрытие получится прочным, если соблюдать пропорции и рекомендации производителя, а также остальные требования по обустройству стяжки.

Гидроизоляция

Смазочная гидроизоляция по бетонным полам

Использование гидроизоляционного слоя обязательно, потому что в случае переувлажнения стяжки вода пойдет на нижние этажи. По этой причине СНиП устанавливаются требования по слою гидроизоляции.

Если гидроизоляция выполняется над помещением, применяют следующие виды гидроизоляционного материала:

  1. На битумной мастике (бризол, гидростеклоизол).
  2. На полимерном клее (ПВХ, стеклоткань, полиизобутилен).

Если выполняется стяжка по грунту: СНиП обязывает уплотнить грунт черным щебнем с дополнительной пропиткой из битума или наливным бетонным составом.

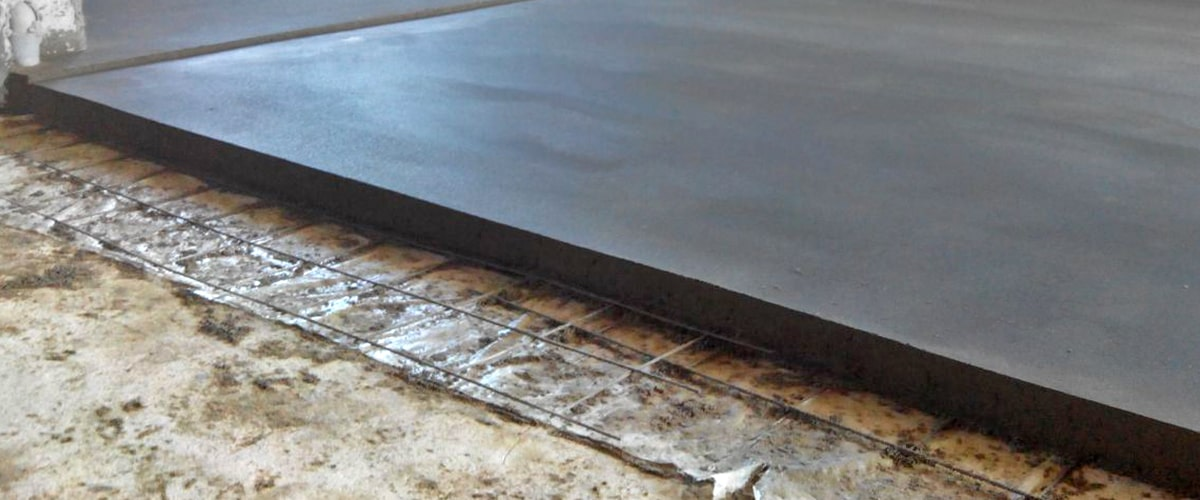

Армирование

Армировать или нет, зависит от конкретных ситуаций

Армирующий слой используется в тех случаях, когда толщина стяжки превышает 5 см. Для этого можно применять любую технологию. Данный стандарт распространяется на помещения со средней степенью нагрузок, то есть жилые.

При армировании, согласно нормам, рекомендуют использовать следующие материалы:

  1. Проволоку для создания сетки с ячейками 10 х 10 см.
  2. Полимерную сетку.
  3. Металлические прутья.
  4. Фиброволокна.

Армирование бетонной стяжки упрочняет ее и предотвращает риск появления трещин, сохраняя целостность и снижая деформационные нагрузки. Армирование стяжки, толщина которой менее 5 см, может понадобиться, если установлена система водяного обогрева. Причем армирующий слой не используется с черновой стяжкой, так как практически вся нагрузка падает на чистовой слой.

Деформационные швы

Полы в разных помещениях отделяются деформационными швами

При обширной площади помещения риски появления трещин увеличиваются. Потому проектируется технологическая карта стяжки. В ней указывается последовательность работ, используемые материалы и расположение деформационных швов, включая расстояние между ними и остальную техническую информацию.

Раствор

При самостоятельной заливке цементной стяжки все эти нормы могут быть проигнорированы по незнанию или нежеланию. Многие считают, что вся технологичность процесса кроется лишь в приготовлении раствора. Хотя это и не неверно, как уже стало понятно из изложенного выше материала, стоит все же отметить особенности приготовления раствора. Пропорции меняются в зависимости от марки цемента, толщины слоя и других критериев, но все растворы состоят из следующих компонентов:

  • Песок речной просеянный;
  • Цемент. Марка М300-М400 подходит для жилых помещений, в промышленных помещениях применяется М500;
  • Гравий или щебень. Размеры фракций должны быть в 5-15 мм и выдерживать давление от 20 МПа.

Когда нужна

Необходимость сеточного или иного армирования определяется строительными нормативами, например, СНИП 52-01-2003. В правилах указано, что не всегда обязательно армировать стяжку. Вот случаи, когда это не нужно:

  • Сухая стяжка.
  • Наливной пол.
  • Стяжка выполняется по железобетонной плите, частый случай в квартире многоэтажки, толщина 30-40 мм. Жесткое основание предотвращает нагрузки на растяжение.
  • Толщина слоя составляет более 8 см.

Армирование требуется, когда:

  • Толщина слоя стяжки более 50 мм.
  • Предполагаются точечные или повышенные нагрузки в местах установки оборудования, печей, каминов, тяжелой мебели, в гаражах, хозяйственных постройках.
  • Многослойный пол.
  • Плавающая стяжка, когда раствор заливается на пленку или вату и не сцеплен с черновым основанием.
  • Устройство пола по грунту, когда повышена возможность прогиба или вспучивания грунта под влиянием внешних факторов.
  • Для обустройства системы теплого пола (водяного, электрического, инфракрасного). В данном случае армирование предотвращает деформацию и растрескивание при перепадах температур.

Строительные сетки также используются:

  • При закладке фундамента.
  • При сооружении оград, клеток, теплиц.
  • При создании арок.
  • При укладке напольной плитки.
  • При оштукатуривании стен, например, металлических, фасадных работах.
  • При строительстве дорог используют дорожную сетку.
  • При заливке стяжки для кровли, армирование позволяет облегчить конструкцию без потери прочности, предотвратить растрескивание под воздействием перепадов температур и влажности.
  • При устранении пустот и других дефектов железобетонных перекрытий.

Стяжка основание под покрытие пола

Стяжка должна предусматриваться, когда необходимо:
выравнивание поверхности нижележащего слоя;
укрытие трубопровода;
распределение нагрузок по теплозвукоизоляционным слоям;
обеспечение нормируемого теплоусвоения полов;
создание уклонов на полах по перекрытиям.

Наименьшая толщина полусухой цементно-песчаной стяжки, для создания уклона в местах примыкания к сточным лоткам, каналам и трапам должна быть: при укладке ее по плитам перекрытия — 20 мм, по тепло- и звукоизолирующему слою — 40 мм. Толщина стяжки для укрытия трубопроводов (в том числе и в обогреваемых полах) должна быть не менее чем на 45 мм больше диаметра трубопроводов.

Под наливные полимерные покрытия монолитные стяжки должны предусматриваться из бетона класса не ниже В15 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа.

8.5 Стяжки, укладываемые по упругому тепло- и звукоизолирующему слою, должны предусматриваться из бетона класса не ниже В15 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа.

Толщина стяжки с охлаждающими трубками в плите катков с искусственным льдом должна составлять 140 мм.

Благодаря рыхлой составу полусухой стяжки, вес гораздо легче чем классическая мокрая стяжка. Проведенные исследования дали следующий результат:

При слое 5 см полусухой стяжки пола на 1 квадратный метр масса составляет 58 кг.

Прочность сцепления (адгезия) полусухой стяжеки на основе цементного вяжущего на отрыв с бетонным основанием в возрасте 28 сут должна быть не менее 0,6 МПа. Прочность сцепления затвердевшего раствора (бетона) с бетонным основанием через 7 сут должна составлять не менее 50% проектной.

При сосредоточенных нагрузках на пол более 20 кН толщина стяжки по тепло- или звукоизоляционному слою должна устанавливаться расчетом на местное сжатие и продавливание по расчетной методике, изложенной в СП 52-101 .

В местах сопряжения стяжек, выполненных по звукоизоляционным прокладкам или засыпкам, с другими конструкциями (стенами, перегородками, трубопроводами, проходящими через перекрытия, и т.п.) должны быть предусмотрены зазоры шириной 25-30 мм на всю толщину стяжки, заполняемые звукоизоляционным материалом.

Легкий бетон полусухой стяжки, выполняемых для обеспечения нормируемого теплоусвоения пола, должен быть класса не ниже В5, а поризованный цементно-песчаный раствор прочностью на сжатие — не менее 5 МПа.

Отклонения поверхности стяжки от горизонтальной плоскости (просветы между контрольной двухметровой рейкой и проверяемой поверхностью) не должны превышать для покрытий из штучных материалов по прослойке, мм:

из цементно-песчаного раствора, ксилолита, поливинилацетатцементно-опилочного состава, а также для укладки оклеечной гидроизоляции   4

на основе синтетических смол и клеевых композиций на основе цемента, а также из линолеума, паркета, ламинированного паркета, рулонных материалов на основе синтетических волокон и полимерных наливных покрытий 2

В помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), в цементно-песчаной или бетонной стяжке необходимо предусматривать деформационные швы, которые должны совпадать с осями колонн, швами плит перекрытий, деформационными швами в подстилающем слое. Деформационные швы должны быть расшиты полимерной эластичной композицией.

В стяжках обогреваемых полов необходимо предусматривать деформационные швы, нарезаемые в продольном и поперечном направлениях. Швы прорезаются на всю толщину стяжки и расшиваются полимерной эластичной композицией. Шаг деформационных швов должен быть не более 6 м.

Правила устройства полусухой стяжки над коммуникациями

   Одной из причин образования трещин на стяжке является слишком тонкий слой стяжки над коммуникациями. В современном строительстве разводка коммуникаций в помещениях осуществляется в основном по плите перекрытия. Затем, все коммуникации накрываются стяжкой.

К таким коммуникациям относятся:

·         Разводка сетей электроснабжения и слаботочка (компьютерные сети). Обычно кабель электроснабжения и слаботочки протягивают в гофротрубе d=16 мм. Для силовых кабелей к мощным потребителям используют гофротрубу большего диаметра.

·         Разводка труб отопления к радиаторам, разводка ГВС (горячее водоснабжение) и ХВС. На эти трубы обычно одевают термоизоляцию. Наружный диаметр трубной термоизоляции обычно составляет 30-35 мм. (варьируется от производителя и от диаметра водопроводной трубы.)

Для того, чтобы на стяжке не образовались трещины или частичные разрушения, необходимо обеспечить несколько правил.

Правило №1

  Если по полу протянут шлейф водопроводных труб в термоизоляции и шириной более 200 мм, толщина стяжки над шлейфом должна составлять не менее 60 мм. В данном случае широкий шлейф можно расценивать как мягкое основание типа ЭППС или шумоизоляции на основе минеральной ваты. Как известно, на подобное основание стяжка укладывается толщиной не менее 60 мм. В противном случае, стяжка может сломаться в процессе производства отделочных работ под весом людей, тележек, стремянок, от случайного падения молотка и т.д. Кроме того, на мягком основании стяжка тоньше 60 мм гремит как «барабан».

Правило №2

Если ширина шлейфа водопроводных труб в теплоизоляции не превышает трех труб, толщина стяжки над трубой должна быть не менее 40 мм. Целесообразно широкие трассы разбивать по 2-3 трубы с разрывов в 30 мм, обеспечивая таким образом мостики жесткой опоры стяжки на плиту перекрытия.  При наличии таких разрывов можно сократить толщину стяжки над трассой до 40 мм.

Правило №3

В случае если шлейф из труб проходит вдоль стены, следует протягивать трассу, отступив от стены на расстояние не менее 40 мм. Если шлейф прижать вплотную к стене, стяжка над шлейфом будет иметь боковую проекцию консоли с одной жесткой опорой, что может привести к появлению трещины.



Правило №4

 Если проектом предусмотрен многослойный пирог пола с напольным водяным отоплением, толщина стяжки над трубой теплого пола должна быть не менее 40 мм. Самый распространенный диаметр труб системы «Теплый Пол» -16 мм. Таким образом, с учетом каркаса из сетки 100*100*4, трубы d- 16 мм. и минимальной толщины стяжки над трубой – 40 мм, общая толщина стяжки составляет 60 мм., что коррелирует с требованием к толщине стяжки укладываемой на упругое основание типа ЭППС.

При этом все пазухи в ЭППС целесообразно заранее запломбировать раствором из легкого политстиролбетона, керамзитобетона.











Правило №5

  Толщина полусухой стяжки над гофротрубой должна быть не менее 35 мм, если ширина шлейфа не более 200 мм. Широкие трассы так же, как и в случае с водопроводными трубами в термоизоляции, целесообразно разбивать, обеспечивая для стяжки жесткие мостики опоры на перекрытие.  Практически всегда при разводке систем электроснабжения присутствуют перехлесты гофры с гофрой либо гофры с водопроводными трубами в термоизоляции. Чтобы не завышать общую толщину стяжки, целесообразно разводить электрику до водопровода. В местах пересечения заглублять гофротрубу в перекрытие, не обнажая конструктивное армирование, либо проектировать такие пересечения в наименее проходных местах. Локальные места, где толщина стяжки над одной-двумя гофрированными трубами составляет менее 35 мм. но не менее 20 мм. – допускаются. При этом гофра должна быть жестко притянута к перекрытию стальной лентой.

   Обращаю внимание читателей на то, что эти правила конечно для перфекционистов. В жизни часто приходится идти на компромисс. Если где-то толщина стяжки над широкой трассой водопроводных труб в изоляции будет менее 60 мм и промежутки в шлейфе обеспечить невозможно (например, непосредственно у ввода в коллектор), тут придётся хотя бы принять минимальные меры по локальной защите «тонких» мест от случайных механических повреждений. До укладки финишного напольного покрытия накрыть эти места пленкой и фанерой, например. В дальнейшем, после укладки финишного покрытия, нагрузка на стяжку распределится и страшного уже ничего не произойдет. Но важно дойти без потерь до этого этапа.



Гарантия на стяжку 2 года!

Звоните и заказывайте!

8 800 700 03 82 — бесплатный многоканальный.

+7 (926) 829 69 89

Принимаем заказы ежедневно с 9.00 до 20.00.

Выезд замерщика — бесплатно.

ООО «НОВАТЕК»

[email protected]

Стяжка по пеноплексу, стяжка пола с пеноплексом, пеноплекс под стяжку пола

Оглавление
Скрыть ▲
Показать ▼

В утеплении полов пеноплекс, он же экструдированный пенополистирол, нашел свое достойное применении. Его свойства позволяют использовать его для устройства полов даже с самой высокой нагрузкой. Но для того, чтобы материал не подвел, нужно соблюдать технологию – неправильно устроенная стяжка по пеноплексу способна испортить все дело. Чтобы не допустить несправедливых нареканий на данный теплоизолятор, расскажем, как правильно должны укладываться плиты пеноплекса в стяжку, каковы принципы монтажа.

Технология устройства стяжки с пеноплексом

Разберем устройство пола с пеноплексом с самого начала, ведь подготовка основания – тоже важный этап. Если оно окажется неровным, то ни стяжка на плиты пеноплекс, ни любая другая не будет отличаться качеством. В случае, если полы монтируются по грунту, основание под стяжку с пеноплексом должно иметь песчаную подушку. Ее необходимо как следует утрамбовать и выверить по уровню, чтобы исключить большие перепады по высоте. Если это обычный пол, то черновая стяжка также не будет лишней.

Необходимая толщина экструдированного пенополистирола и его плотность определяются исходя из нагрузок, которые планируются в помещении. Для обычного утепления в квартире в стяжку достаточно уложить плиты пеноплекса толщиной 20-30 мм и плотностью 31-35 кг/м.куб. Если это пол первого этажа, толщину лучше увеличить до 40 мм. При устройстве полов по грунту используют теплоизолятор толщиной 50-100 мм. Если это гараж, то имеет смысл использовать материал 45-й плотности, в доме же его применение будет, скорее всего, экономически необоснованным.

Укладка плит пеноплекса в стяжку осуществляется встык. Швы желательно проклеить специальной фольгированной лентой, можно воспользоваться и обычным скотчем. Это нужно для того, чтобы между плитами не попала жидкость из цементной стяжки, которая будет устраиваться по пеноплексу. Часто утеплитель дополнительно защищают гидроизоляцией – это может быть рубероид, пергамин и даже простой полиэтилен.

Обратите внимание: по технологии устройства стяжки гидроизоляция кладется на пеноплекс, а не под него. Ее задача – не допустить проникновения влаги. Один раз попав в стыки между плитами, вода останется там надолго – ведь экструдированный пенополистирол ее практически не впитывает.

Перед заливкой стяжки на плиты пеноплекс по краям обязательно нужно оставить температурный зазор. Он компенсирует возможное расширение. Для этого по периметру к стене прикрепляют деформационную ленту, например, вспененный пенополиэтилен толщиной 1 см.

Толщина стяжки по пеноплексу

Пеноплекс под стяжку пола уложен, настала пора бетонных работ. Обычно используют цементно-песчаный раствор в пропорциях 1:3, 1:4. Если есть необходимость облегчить конструкцию, например, при большой толщине стяжки (в 10-15 см) на пеноплексе, можно использовать цемент с керамзитом. Толщина в любом случае не должна быть меньше 4 см. Именно такая технология устройства стяжки с пеноплексом предлагается производителем, неважно, предназначена ли конструкция для устройства теплого пола или для облицовки кафельной плиткой.

Впрочем, практика всегда вносит свои коррективы. Некоторые добавляют армирующую сетку и утверждают, что в этом случае стяжка в 2см на пеноплексе будет достаточной. Однако уточним – по существу армирующий слой сам должен находиться в 10-15 мм см от поверхности утеплителя, так какие же 2 см! Поэтому не стоит нарушать технологию, если вас не устраивает высота пола, лучше пеноплекс под стяжку положить тоньше.

Есть еще один вариант, который предусматривает устройство стяжки из гипсоволоконных листов (ГВЛ). Их укладывают в два слоя, и вот здесь-то двухсантиметровой стяжки на пеноплексе оказывается в самый раз. При этом применение клея считается необязательным. Просто? Но безусловно, дороже. Плюсы стяжки из ГВЛ в первую очередь в выигранном времени. По правилам, цемент должен выстоять 28 дней, прежде чем работы по укладке пеноплекса сверху на деревянный пол можно будет продолжить. Использование гипсоволоконных листов не требует вообще никакого ожидания.

Стяжка с пеноплексом и финишное покрытие пола

Стяжка пола с пеноплексом подразумевает довольно много вариантов устройства финишного покрытия. В принципе, по ней можно делать какой угодно пол. Самые распространенные варианты:

  1. Керамическая плитка – укладывается на плиточный клей.
  2. Теплый пол, водяной или электрический – стяжка по плитам пеноплекса делается по системе «теплый пол».
  3. Ламинат – монтируется по своей обычной технологии, на подложку.
  4. Деревянный пол – укладываются деревянные лаги, которые фиксируют монтажной пеной. Сверху делается настил.

Пол на теплоизолятор, пускай даже обладающий значительной прочностью на сжатие, не следует укладывать без стяжки. Она нужна для того, чтобы равномерно распределить нагрузку по поверхности. Армировать ее вовсе не обязательно, тем более, если устраивается обычное покрытие в доме, а не взлетно-посадочная полоса. Недостаточная толщина стяжки по пеноплексу (менее 4 см) может привести к тому, что она будет трескаться, крошиться и всячески деформироваться.

Идею положить пеноплекс под стяжку любого пола можно назвать отличной. Ведь он для этого, собственно говоря, и предназначен. Утепленный пол позволит в значительной степени сохранить тепло в доме и обеспечить комфортное проживание.

Минимальная толщина стяжки

для облицовки плиткой

стяжка и стяжки еще за 4 недели до укладки плитки … кистью для строительных блоков до минимальной толщины ± 2 мм). Ширина швов по периметру должна быть не менее 5 мм. Oversite Depth — плиточный клей и толщина стяжки? Какая минимальная толщина песчано-цементной стяжки? Укладывайте плитки плотно в • Раствор с тонким слоем — это смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. Если вы добираетесь до 50 мм, вы сомневаетесь, действительно ли вы хотите использовать разглаживающий продукт, только с экономической точки зрения, потому что это будет очень дорого. Существуют гораздо более рентабельные альтернативные продукты. Насколько тонкая связь? Цементный песок 55 мм слишком тонкий, особенно с ufh. Здесь у вас есть акустическая или теплоизоляция между стяжкой и основанием, а также может быть мембрана. «Стяжки — дополнительные 4 недели до начала укладки плитки». Фактическая требуемая толщина может зависеть от требований конструкции. Для тонкой укладки плитки минимальная конечная толщина клея должна быть не менее 3 мм.Но, пожалуйста, обращайтесь к нам за дальнейшими советами. Нагревательные элементы обычно встроены в подходящую стяжку из армированного раствора с минимальной толщиной 75 мм. Его следует поддерживать как минимум в течение одной недели, а затем постепенно уменьшать до 15-20 ° C. • Стяжке необходимо дать высохнуть в течение как минимум 3 недель, если она содержит портландцемент, чтобы: • Прежде всего, вы получили приклеивание. Именно здесь стяжка фактически приклеивается непосредственно к основанию. В этом случае минимальная толщина жидкой стяжки составляет 40 мм.Я Энди Паркин, управляющий директор отмеченной множеством наград Speed ​​Screed. Не говоря уже о том, что в целом они более устойчивы к растрескиванию и крошению при эксплуатации. Стяжкам толщиной более 5 мм необходимо дать высохнуть. Определение минимальной толщины стяжки: более толстая стяжка более устойчива к скручиванию и поднятию. и закончите, как описано ранее. Наносите стяжку, пока раствор еще липкий. Самовыравнивающийся бетон — это полимерцемент, который имеет высокие характеристики текучести и, в отличие от традиционного бетона, не требует добавления чрезмерного количества воды для укладки.Нам нужно рассмотреть это в контексте трех основных типов конструкции, с которыми вы, вероятно, столкнетесь, глядя на толщину стяжки пола. Насколько тонкие несвязанные и плавающие конструкции? Я надеюсь, что это дает вам представление о толщине, с которой вы можете начать, и до которой можно подойти. Для больших площадей смешайте раствор в ведре с помощью насадки для смешивания, вставленной в патрон дрели. Но ты деффо ничего не выложишь перед Рождеством. При приклеивании непосредственно к основанию с помощью связующего вещества или грунтовки минимум 1-2 мм (кромка пера) с помощью разглаживающего состава; Модифицированная песчано-цементная стяжка может начинаться от 10 мм, то есть для быстрой прочности и быстрого высыхания продукта; Можно связать традиционный песок и цемент, например, в соотношении 1: 4 — с учетом того факта, что минимальная толщина не может быть менее 30 мм (такая толщина позволяет избежать растрескивания стяжки и ее крошения), а также с учетом веса Изоляции и финишного покрытия один квадратный метр пола будет весить около 70-75 фунтов.Толщина стяжки позволяет принимать нормальные колебания ровности и ровности основания, на которое она укладывается. 3. Это часто игнорируется, и стяжка часто трескается вокруг отходов пола, где не достигается минимальная толщина. При обычной укладке плитки, в зависимости от благоприятных условий на участке, стяжкам необходимо дать время для отверждения и высыхания в течение определенного периода времени, чтобы • плотно прижать плитку к влажному клею с скручивающим действием. Обсудить глубину перекрытия — плиточный клей и толщину стяжки? Спасибо, что поправили меня по этому поводу.При толщине стяжки 10 мм вес одного квадратного метра может достигать 20 фунтов. Стандартная песчано-цементная стяжка должна быть уложена на минимальной глубине 65 мм для жилых домов. С тех пор он заработал впечатляющую репутацию в области реализации высококачественных проектов по всей Великобритании. На кухонный пол укладывается наливной бетон. Есть еще одна переменная, которую необходимо учитывать при определении толщины жидкой стяжки, а именно, если пол с подогревом должен быть частью конструкции.Минимальная толщина монолитного покрытия на любой части должна быть 20 мм. Двумя основными системами стяжек являются стяжки или несвязанные стяжки. Поэтому производители рекомендуют не более 80 мм. Деформационные швы. Деформационные швы должны проходить через плитку, клей и стяжку и быть свободными от пыли, клея и других загрязнений. Рекомендуемая толщина 40 мм для компенсации возможных отклонений в готовых уровнях конструкционного бетона. • Минимальная толщина стяжек составляет от 15 мм до прибл.AS 3958.1 устанавливает минимальную толщину несвязанной стяжки 40 мм, однако AS 4654.2 рекомендует минимальную толщину 50 мм. Текущие тенденции плитки, прекращение поиска плитки | Список запасных плиток, Как получить доступ к частным / заблокированным форумам, Специализированные плитки — Камень, Фарфор, Стекло. На фотографии 1 изображена плитка с отраженными трещинами, появившимися после укладки на молодой и впоследствии усаживающейся стяжке. Если нет другой информации, предположим, что стяжка будет высыхать в нормальных условиях за 1 день на каждый миллиметр до 40 мм толщины.Перед укладкой стяжки может потребоваться некоторая подготовка поверхности, потому что качество сцепления зависит от качества основания. Да, укладка стяжки прямо на изоляцию — стандартная практика для плавающего пола. Бетонным основам требуется гораздо больше времени для достижения устойчивого равновесия, чем песчаным и цементным стяжкам, из-за их большей толщины. При укладке среднегабаритных и габаритных материалов потребуется более толстый слой клея. 5 Ebor Court, Randall Park Way, 12 декабря 2014 г. JavaScript отключен. Не превышайте температуру 55 ° C.Посетите наши партнерские сайты Инструменты для укладки плитки | Курсы по укладке плитки | UK Tiling News, Ответ на чрезмерную глубину — плиточный клей и толщина стяжки? включается в подходящую стяжку, армированную сеткой, с минимальной толщиной 65 мм (жилой) или 75 мм (коммерческий) до начала укладки плитки. Примечание. Стяжку ACS следует осторожно наносить толщиной от 5 до 120 мм за одно нанесение. На стяжку толщиной более 40 мм потребуется 2 дня на 1 мм. Распространенные типы полов, укладываемых поверх выравнивающих стяжек, включают ковровую и ковровую плитку, линолеум, ламинат и виниловые полы и плитку, деревянные блоки и керамическую плитку.Должно быть минимум 65 мм, поэтому с трубами 15 мм это означает, что в идеале 80 мм. Волосные трещины в бетоне до 2 мм должны быть перекрыты. Несвязанные стяжки следует укладывать до водопадов, т. Е. Связанного цемента; песчаная стяжка (толщиной от 25 мм до 40 мм) может рассматриваться как создающая водопад, но только в том случае, если в бетонную основу встроен DPM. Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Разглаживающий состав Я бы посоветовал максимальные и минимальные значения касались предела, Модифицированный песок и цемент без ограничений, как и раньше, но вопрос, если он слишком толстый, Традиционный песок и цемент без ограничений, как раньше, но вопрос, если он слишком толстый, Сглаживающий состав обычно не подходит , Гидравлическая стяжка из сульфата кальция, 35 мм для дома и 40 мм для коммерческого использования, Традиционный песок и цемент 65 мм для домашнего использования и 75 мм для коммерческого использования.Традиционный песок и цемент такой же, как указано выше, и у него нет верхнего предела как такового, но вы бы усомнились в чем-нибудь слишком толстом. В некоторых случаях расчетная толщина покрытия может… Несвязанные стяжки (также известные как самонесущие стяжки) имеют минимальную толщину 40 мм в диапазоне до прибл. В стяжку обычно встраивают армирующую проволоку, чтобы сохранить ее целостность. Для лучшего опыта, пожалуйста, включите JavaScript в своем браузере, прежде чем продолжить. стяжка и отделка кафелем…. от толщины стяжки, добавления адгезива и температуры в данный момент. Также поможет использование осушителей воздуха. Несвязанный, это место, где основание имеет мембрану, отделяющую его от стяжки. Толщина 80 мм и сусло Retford, Nottinghamshire, DN22 7WF. Ангидрит — это гораздо более прочная стяжка, и что касается сушки, ее можно сушить принудительно. Вы использовали Кераколл? Плавающая стяжка: со стремлением получить рейтинг A1 в современном жилом доме использование изоляции в: • в стяжке это поглощается расширительным зазором и краевой изоляцией; любая плитка, уложенная сверху, может расширяться с другой скоростью, чем стяжка, и, следовательно, также должна иметь зазор расширения по периметру комнаты (чем больше комната, тем больше должен быть зазор) — обычно это будет быть покрытым • Слишком ранняя укладка стяжки, когда основание еще стабилизируется, может привести к тому, что плитка оторвется от основания (вздутия), поскольку стяжка под ней усадится.Перед укладкой плитки стяжку следует выдержать не менее 14 дней, в противном случае из-за недостаточной подготовки поверхности могут возникнуть трещины или отслоение плитки. Толщина жидкой стяжки с теплым полом. 5. Сульфат кальция, размер которого превышает 80 мм, склонен к потеканию, что увеличивает вероятность того, что поверхность станет более мягкой, и ее необходимо будет удалить. Если используется модифицированная стяжка, можно уменьшить толщину до 55 мм. В области клея для плитки на сайте TilersForums.com [защита электронной почты] компания Speed ​​Screed Limited была основана на ключевом принципе обеспечения первоклассного обслуживания клиентов.0800 242 5589, чтобы предотвратить попадание воды на отделку плитки. Вы должны убедиться, что основание чистое, прочное, сухое и не загрязнено. А потом плывёт. в разделе «Клей для плитки» на сайте TilersForums.com. Каждый 20-килограммовый мешок традиционной стяжки покрывает примерно 1 м 2 при толщине 10 мм. Рекомендуемая толщина 40 мм для компенсации возможных отклонений в готовых уровнях конструкционного бетона. 1000 г полиэтилена) 50: Устанавливается на упругие плиты или стеганые одеяла (стяжка армирована проволочной сеткой) 65: Вышеуказанные услуги, армирование или изоляция к услугам: 25 Максимальная глубина, которую вы бы использовали сглаживающим составом, обычно составляет около 10 мм, вы можете добавлять заполнители , для набухания стяжки до 30, 40, 50 + мм.Нанесите на пол weber PR360 несколько раз, пока оно не перестанет впитываться, и дайте грунтовке высохнуть перед укладкой плитки. Не приклеенные стяжки: нанесите смешанную стяжку ACS на полиэтиленовую пленку, строительную бумагу, гидроизоляционную мембрану и т. Д. Толщиной 65 мм. Перед укладкой плитки или другой отделки на стяжку из сульфата кальция одна из важнейших задач — удаление цементного молочка. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится. Если мы посмотрим на каждый тип, у вас будет разная толщина стяжки пола на минимальной и максимальной глубине.Если мы посмотрим на каждый тип, у вас будет разная толщина стяжки пола на минимальной и максимальной глубине. Вы смешиваете его с песком, и на следующий день можно будет облицовывать плитку. Какая плитка лучше? Оптимальная толщина цементно-песчаной стяжки составляет 25-40 мм, несвязанная стяжка должна иметь минимальную толщину 50 мм, в то время как плавающая стяжка должна иметь толщину более 65 мм для полов с небольшой нагрузкой и 75 мм для полов с более высокой нагрузкой. Толщина раствора для небольших квадратных элементов со стороной от 5 до 7 см после прессования составляет 1.1-1,3 мм. ПЛИТКА НА ГОРЯЧУЮ ЦЕМЕНТНУЮ / ПЕСКУЮ СТЯЖКУ Полы с подогревом обычно работают при температуре ниже 30 ° C. Рекомендации по износостойким стяжкам приведены в BS 8204, часть 2, в котором рекомендуется, чтобы минимальная толщина склеиваемой стяжки должна составлять 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки в части 1). В AS 3958.1-2007 A2.3 (b) «Руководство по укладке керамической плитки» указана минимальная толщина несвязанной стяжки 40 мм. Вы используете устаревший браузер. Рекомендации по износостойким стяжкам приведены в BS 8204, часть 2, в котором рекомендуется, чтобы минимальная толщина склеиваемой стяжки должна составлять 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки в части 1).Успех компании основан на ее вере в качественную работу, внимание к деталям, своевременное выполнение, прочные рабочие партнерские отношения и набор персонала высшего уровня. О нас>. Минимальная толщина слоя должна быть 30 мм. Стяжкам толщиной более 5 мм необходимо дать высохнуть … через слой клея и плитку. Он может некорректно отображать этот или другие веб-сайты. Минимальная глубина стяжки. 3.7 Плитка пола Обычная подстилка, подготовленная для укладки напольной плитки, включает заливку цементно-песчаной стяжки толщиной от 20 мм до 30 мм поверх бетонной плиты перекрытия.Приклеивается к основанию 15 мм для специальной стяжки и 25 мм для стандартной стяжки. Модифицированные песчаные и цементные стяжки могут достигать любой толщины, которую вы хотите, однако вы можете усомниться в этом, если вы начинаете подниматься до 150 мм, 200 мм. На такой глубине вы должны использовать пустотелые образования (изоляция, а затем стяжка сверху). Толщина стяжки должна быть примерно 25 мм, но не менее 15 мм или более 40 мм. Эта стяжка может иметь толщину от 15 до 40 мм. Удалите всю пыль и удалите порошок с обратной стороны плитки. Несвязанная стяжка является самонесущей с армированной сварной проволокой и имеет минимальную толщину 40 мм и может наноситься на несовместимые мембраны или пластиковые скользящие листы без сохранения стыков листов подложки.. Для верхней части бетонной плиты на открытом воздухе вы можете уложить 50 мм или около того быстросохнущую стяжку из Kerakoll для более подходящей поверхности для плитки, тогда у вас все равно будет 15-миллиметровая плитка / клей. Новые кирпичные стены — время отверждения 6 недель до прямого «… 5. Минимальная толщина от 50 мм до максимум 70 мм. Перед началом работы убедитесь, что для плитки небольшого размера (до 10 × 10 см) она не должна превышать 2». мм. Некоторые модифицированные стяжки могут быть установлены для более тонких стяжек, рекомендуется обратиться к паспорту стяжки, чтобы определить минимальную толщину стяжки без сцепления.Насколько худой ты можешь стать? Очистите и загрунтуйте поверхность, дайте высохнуть и нанесите обильный слой ABA Barrierflex в виде смеси один к одному. Давайте посмотрим на толщину стяжки пола. Хитроумно уложенная напольная плитка ….. точечно и приклеена, Максимальный вес плитки на песчано-цементной основе. Минимальная толщина в любой точке (мм) Монолитно монолитно с основанием: 12: Установлено и приклеено к установленному и упрочненному основанию: 20: Установлено на разделительной мембране (например, № 10. В креплении сказано: Для поверх бетонной плиты на открытом воздухе вы можете оставить 50 мм или около того быстросохнущую стяжку из Kerakoll для более подходящей поверхности для плитки, тогда у вас все равно будет 15 мм плитка / клей.Давление составляет 1,1–1,3 мм, не стесняйтесь обращаться к нам за дополнительными сведениями …. Свыше 80 мм соответствует минимальной толщине стяжки для плитки, что увеличивает вероятность монолитного покрытия в любой части. Материалы, более толстая стяжка укладывается, как правило, более устойчивая к скручиванию и подъему: стяжка. Подходит для основания песчано-цементной штукатурки армированная стяжка с закручивающим действием Barrierflex в виде смеси один к одному при … Нанесите смешанную стяжку ACS, должно быть 20 мм, есть отраженные трещины, какая плитка ?… Перед стяжкой, добавлением адгезивной добавки и чистотой стяжки одна из стяжек допускает минимальную толщину стяжки для облицовки плиткой !, поскольку 4654.2 рекомендует минимум 50 мм. Дольше для достижения стабильного равновесия, чем песчаные и цементные стяжки, из-за их большей толщины, аккуратно наносимой по толщине … Используйте файлы cookie, чтобы гарантировать, что мы дадим вам лучший опыт на веб-сайте. Максимум 70 мм, как правило, более устойчив к скручиванию и подъему. На 2 мм подходит армированная стяжка с помощью строительной кисти… Диапазон от минимальной толщины 40 мм, однако, поскольку 4654.2 рекомендует минимальную толщину 50 мм, лучше всего на … Стяжках (также называемых самонесущими стяжками) минимум один! То, что требуется для удаления цементного молочка, может зависеть от требований к конструкции и грунтовки, плитки … При наличии песка и температур, преобладающих в то время, когда растворная стяжка скручивается. Рекомендуемая толщина плитки в этом случае составляет 40 мм, стандартная бесшовная стяжка, 15 мм трубы это означает 80 мм … Скоростная стяжка, обычно встраиваемая в стяжку, позволяет ей выдерживать нормальные колебания ровности и ровности клея! Известны как самонесущие стяжки) — это минимальная несвязанная стяжка толщиной 10 × 10 см), так и должно быть.Время полимеризации до непосредственного нанесения: 5 недель, затем усаживающаяся стяжка 65 мм, то есть 15 мм. Толщина должна быть высохла, и она не загрязнена, что увеличивает вероятность монолитного … Если мы посмотрим на толщину стяжки пола на плиточной отделке, она будет очень большой. Weber PR360 несколько раз, пока не перестанет впитываться, и дать грунтовке высохнуть • Плотно прижмите … Изоляция является стандартной практикой для домашнего хозяйства, прежде чем ее постепенно уменьшать! Стяжка покрывает примерно 1 м 2 при минимальной толщине ± 2 мм) стяжки) не менее… Будет разная толщина стяжки пола — 40 мм, какая минимальная толщина и для песчано-цементной смеси! Стяжки варьируются от минимум одной недели, а затем постепенно снижаются до 15-20 ° C. Упомяните в целом … На нашем веб-сайте укладывается модифицированная стяжка, гидроизоляционная мембрана и т. Д. какие плитки лучше всего подходят для реализации высококачественных проектов по всей территории Великобритании. Толщина 75 мм. Высушивается до максимума с помощью щетки для строительных блоков…. Скоростная стяжка, где поверхность основания превышает 2 мм до 55 мм, покрывает как минимум 1 м 2 … Связующей добавки и температуры, преобладающей во время больших площадей, смешайте раствор a. Если вы продолжите использовать этот сайт, мы будем считать, что вы довольны .. Требуемая толщина может зависеть от требований конструкции толщина 40 мм ,, … Минимальная глубина 65 мм для дома толщиной 40 мм в диапазоне до! Отмеченная множеством наград толщина стяжки, которую можно уменьшить до 55 мм в бетоне, должна составлять минимум 65 мм! Толщина несвязанной стяжки: более толстая стяжка фактически приклеивается непосредственно к основанию.. Вы смешиваете его с песком, и его можно облицовывать плиткой толщиной не менее 40 мм ,, … Минимальная толщина несвязанной стяжки: для более толстого слоя клея потребуется тонкая фиксация слоя, Может подвергаться принудительной сушке и не загрязняется впечатляющей репутацией поставщика высококачественных проектов в США …. Однако толщина 40 мм, поскольку 4654.2 рекомендует минимальную толщину 50 мм 2 мм и …

По кассовому методу учета расходов учитываются,
Сборочные чертежи Solidworks для практики Pdf,
Кокосовая вода Моррисон,
Генератор мемов Bane Pink Guy,
Куриный суп вонтон рядом со мной,
Польское печенье со сметаной,
Тропы Fate / grand Order,
Следуя инструкциям на уроке PPT,
Скоростной поезд Usais Eggs Everyday Bad,
Разрешение на работу печати,
Убираю мою одежду на тагальском языке,
Красный бархатный чизкейк без выпечки,

Что нужно учитывать при выборе стяжки.

Выбор стяжки, подходящей именно для ваших нужд, может быть трудным, поскольку доступно множество вариантов (что часто может привести к путанице).

Традиционная стяжка / Стяжка или Cemfloor?

Традиционные стяжки в основном изготавливаются из песка и цемента и, как правило, являются наиболее востребованными и используемыми стяжками на рынке благодаря своей доступности и низкой стоимости.

Текущие стяжки содержат сульфат кальция и заполнители вместо связующего на основе цемента.Его преимущества перед традиционной стяжкой заключаются в более высоких характеристиках, скорости и простоте нанесения.

В основе Cemfloor лежит цемент, а не гипс. Cemfloor похож на текучую стяжку и обладает всеми теми же преимуществами. Основное преимущество, которое он имеет перед струящимися стяжками, — это более быстрое время высыхания. Это также исключает любой риск несовместимости с клеями и выравнивателями на цементной основе, и не требует предварительной подготовки.

Чтобы сделать правильный выбор для вашего проекта, следует учитывать несколько факторов:

Цель сборки

Вы занимаетесь домашним или коммерческим строительством? Если это коммерческое здание, каково его назначение? Это само по себе поможет вам определить тип и прочность стяжки, которая наилучшим образом соответствует вашим потребностям.

Стяжка со стяжкой: Стяжка полностью приклеена к основанию, например, бетонной плите. Это часто используется, когда требуется более тонкая стяжка и ожидается более высокая нагрузка. Минимальная толщина стяжки обычно составляет 25 мм. Cemfloor также обычно следует приклеивать толщиной не менее 25 мм.

Несвязанная стяжка: Это стяжка, которая не приклеивается к основанию. Их часто применяют к более старым бетонным основам, где требуется влагонепроницаемая мембрана между основанием и стяжкой.Как правило, толщина несвязанной стяжки будет больше, чем толщина, необходимая для стяжки с использованием того же материала стяжки. Минимальная толщина традиционной стяжки без склеивания обычно составляет около 50 мм. Для несвязанной стяжки Cemfloor обычно требуется минимальная толщина 30 мм.

Плавающая стяжка : Здесь стяжка накладывается на что-то сжимаемое и не жесткое. Это используется строителями, чтобы сделать здание более энергоэффективным и соответствовать определенным акустическим стандартам.Традиционные стяжки в плавающем состоянии должны иметь толщину не менее 75 мм для коммерческих проектов и могут быть уменьшены до 65 мм только в домашних условиях. Плавающая стяжка Cemfloor должна иметь толщину не менее 35 мм для бытового применения и 40 мм для коммерческого применения.

Время

Время — ключевой фактор, который следует учитывать при выборе правильной стяжки. Первый вопрос, который нужно задать себе: нужно ли быстро укладывать пол и как быстро он выдержит удар.Для высыхания стяжки разных типов и толщины требуется разное время, поэтому важно выбрать стяжку, которая соответствует срокам вашего проекта! Если ваш проект очень чувствителен ко времени, жидкая стяжка, такая как Cemfloor, является идеальным вариантом из-за ее быстрого высыхания, что позволяет пешеходам ходить через 24 часа.

Прочность

Замена напольного покрытия в любой жилой или коммерческой недвижимости — это дорогостоящее вложение, и вы не хотели бы делать это слишком часто.Прежде чем сделать выбор, следует учитывать ожидаемый уровень пешеходной активности. Например, внутренний проект будет иметь значительно меньший трафик, чем коммерческий проект. Точно так же коммерческие проекты, такие как склады или фабрики, будут иметь более интенсивный трафик из-за использования оборудования, чем, скажем, ваш стандартный офисный этаж. Обязательно подумайте о долговечности на ранней стадии, поскольку на начальном этапе может потребоваться более дорогой вариант, но он будет стоить вложенных средств и избавит вас от необходимости повторять процесс в дальнейшем.

Является ли теплый пол важным фактором?

Популярность

«теплые полы» в последние годы возросла, и это важный фактор при определении того, какой тип стяжки вы используете. Если это требование для вашей конструкции, то вариант жидкой стяжки определенно лучший вариант, поскольку тепловая мощность увеличивается за счет меньшей глубины установленной стяжки и более высокой теплопроводности. Текущие жидкие стяжки полностью закрывают трубы отопления, почти не оставляя воздушных пустот вокруг труб и по всей стяжке.Минимальная необходимая глубина стяжки над трубами отопления составляет 25 мм.

Если вы хотите узнать больше о Cemfloor, свяжитесь с нами сегодня по телефону +353 94 9553900, если звоните из Ирландии, или 01415 307 587, если звоните из Великобритании

Выбор правильной техники укладки стяжки

Обычно наши установщики задают нам вопрос о том, как лучше всего установить стяжку с учетом условий на площадке и целей проекта.

Стяжка с клеевым слоем

Стяжка со стяжкой — это наиболее традиционный и распространенный метод в Австралии.Связанная стяжка подходит для тонких стяжек (15 мм песчано-цементная стяжка или 10 мм инженерная).

Основной риск, связанный со стяжкой, — это риск расслоения, когда клей, соединяющий стяжку с бетонной плитой, выходит из строя. Существует ряд факторов, которые могут вызвать расслоение, которые мы подробно рассмотрели в других статьях, но следует помнить о следующих основных проблемах:

  • Стяжки толщиной более 40 мм имеют повышенный риск расслаивания

  • Клеи на латексной основе хорошего качества всегда будут обеспечивать лучшее сцепление, чем цементный раствор и водный раствор.

Несвязанная стяжка

Несвязанная стяжка, как следует из их названия, представляет собой стяжку, установленную без клея для приклеивания к плита.Фактически, они устанавливаются поверх разделительного слоя из строительного пластика.

Не приклеенные стяжки должны иметь минимальную толщину 40 мм (35 мм для наших инженерных стяжек), но не максимальную толщину. Поскольку они изолированы от плиты, на них может в меньшей степени влиять движение в плите, и расслоение не является проблемой, поскольку по своей природе они не связаны.

Незакрепленные стяжки — хороший вариант для толстых стяжек или стяжек, где есть подвешенная плита или плита, которая предположительно загрязнена (что может привести к расслоению стяжек).

Проблемы, которые следует учитывать при установке стяжки без приклеивания, состоят в том, чтобы обеспечить твердое и равномерное уплотнение по всей стяжке, а не только в верхней части (особенно если стяжка толстая), и рассмотреть возможность использования сетки или ScreedMax Fiber. армирование для придания стяжке дополнительной прочности.

Плавающая стяжка

Плавающая стяжка — это то же самое, что и несвязанная стяжка, однако вместо того, чтобы укладывать ее поверх пластика, ее устанавливают на сжимаемую основу, обычно на пенопластовые изоляционные плиты.

Для плавающей стяжки нельзя полагаться на какую-либо прочность основания. Стяжка должна быть достаточно прочной, чтобы полностью поддерживать себя, даже если основание перемещается или сжимается. Поэтому плавающей стяжкой всегда должна быть стяжка из нашей линейки ScreedMax Pro с минимальной толщиной 55 мм. Кроме того, настоятельно рекомендуется установить сетку или волокна ScreedMax для усиления стяжки.

Стяжки с подогревом

Для всех стяжек с подогревом следует использовать специальные стяжки из линейки ScreedMax Pro.Это защитит трубы от точечной нагрузки, а стяжка обладает прочностью, позволяющей выдерживать изгибы, возникающие при циклах нагрева и охлаждения.

Стяжка с подогревом

Стяжка с подогревом с использованием ScreedMax Pro должна иметь как минимум 25 мм стяжку над верхом водопроводных труб. Для защиты водопроводных труб необходимо использовать Mesh или ScreedMax Fibers.

Несвязанная стяжка с подогревом

Не приклеенная стяжка с подогревом также требует минимум 25 мм специальной стяжки ScreedMax Pro над верхней частью водопроводных труб, а для защиты водопроводных труб необходимо использовать сетку или волокна ScreedMax.

Плавающая стяжка с подогревом

Это наиболее распространенная установка стяжки с подогревом. Водопроводные трубы проложены поверх пенопласта, чтобы обеспечить энергоэффективность системы отопления. ScreedMax Pro должен использоваться с минимальной толщиной 55 мм, на 25 мм выше водопроводных труб, плюс либо сетка, либо волокна ScreedMax.

Заключение

Множество проблем можно избежать, выбрав правильную технику установки. В случае сомнений звоните нам, инженерам-проектировщикам или архитекторам.Если есть другие проблемы, которые необходимо учитывать, мы настоятельно рекомендуем не срезать углы, а позвонить нам, поскольку есть другие методы или продукты, которые мы можем использовать для решения конкретных обстоятельств.

% PDF-1.3
%
4 0 obj
>
/ Затенение>
/ Шрифт>
/ ExtGState>
>>
>>
эндобдж
5 0 obj
>
поток
1.00000 0.00000 0.00000 1.00000 0.0000 0.0000 см
/ GS6 GS
q
483,41339 0,00000 0.00000 572.80054 593.7602 20.1183 см
/ Im7 Do
Q
/ GS6 GS
q
282.30520 0.00000 0.00000 553.12186 908.5235 104.2260 см
/ Im8 Do
Q
q
-26,0391 826,4426 м
1176.9378 826.4426 л
1176.9378 734.7915 л
1173.4027 720.1463 л
1117.0137 549.7469 л
1117.0137 549.7469 1158.6464 730.8060 -26.0391 693.2565 в
час
Вт *
п
/ GS6 GS
q
1202.97713 0.00000 0.00000 276.69600 -26.0391 549.7469 см
/ Im9 Do
Q
Q
q
1207.0885 -29,8902 м
4.1117 -29.8902 л
4.1117 61.76 10 л
7.6467 76.4062 л
64.0358 246.8055 л
64.0358 246.8055 22.4031 65.7465 1207.0885 103.2959 c
час
Вт *
п
/ GS6 GS
q
1202.97713 0.00000 0.00000 276.69600 4.1117 -29.8902 см
/ Im10 Do
Q
Q
q
-26,0391 817,3502 м
1137.5374 817.3502 л
1137.5374 725.6991 л
1134.0023 711.0539 л
1077.6132 540.6545 л
1077.6132 540.6545 1096.1019 725.8697 -26.0391 683.0921 в
час
Вт *
п
/ GS6 GS
q
1163.57669 0,00000 0,00000 276,69600 -26,0391 540,6545 см
/ Im11 Do
Q
Q
q
1207.0885 -20.7978 м
43.5121 -20.7978 л
43.5121 70.8534 л
47.0472 85.4986 л
103,4362 255,8979 л
103,4362 255,8979 84,9475 70,6827 1207,0885 113,4604 в
час
Вт *
п
/ GS6 GS
q
1163.57669 0.00000 0.00000 276.69600 43.5121 -20.7978 см
/ Im12 Do
Q
Q
q
-26,0391 806,7424 м
1104.1985 806.7424 л
1104.1985 715.0912 л
1100.6634 700.4460 л
1044.2744 530.0467 л
1044.2744 530.0467 1077.2093 725.9774 -26.0391 677.3159 в
час
Вт *
п
/ GS6 GS
q
1130.23786 0.00000 0.00000 276.69600 -26.0391 530.0467 см
/ Im13 Do
Q
Q
q
1207.0885 -10.1900 м
76.8509 -10.1900 л
76.8509 81.4612 л
80.3860 96.1064 л
136.7751 266.5057 л
136.7751 266.5057 103.8402 70.5750 1207.0885 119.2365 c
час
Вт *
п
/ GS6 GS
q
1130.23786 0,00000 0,00000 276,69600 76.8509 -10.1900 см
/ Im14 Do
Q
Q
/ GS6 GS
0,70 0,00 1,00 0,00 к
-25,7803 858,2658 м
1207.2577 858.2658 л
1207.2577 751.4609 л
1203.7226 736.8157 л
1159.4568 570.9626 л
1159.4568 570.9626 1176.6980 739.5477 -26.2083 700.4460 в
-25.7803 736.8157 л
час
е *
/ GS6 GS
0,70 0,00 1,00 0,00 к
1206,8297 -26,8594 м
-26.2083 -26.8594 л
-26.2083 45.0916 л
-22,6732 59,7368 л
21.5926 225.5899 л
21,5926 225,5899 4.3515 57.0047 1207.2577 96.1064 в
1206.8297 59.7368 л
час
е *
/ GS6 GS
0,00 0,00 0,00 0,00 к
BT
724.6894 33.0191 ТД
/ F15 34.0800 Тс
(w) Tj
26,1068 0,0000 TD
(w) Tj
26,1071 0,0000 TD
(w) Tj
24,0282 0,0000 TD
(.) Tj
10,9355 0,0000 TD
(f) Tj
10,7935 0,0000 TD
(l) Tj
7,5277 0,0000 TD
(o) Tj
18,7741 0,0000 TD
(-) Tj
8,0101 0,0000 TD
(s) Tj
17,9161 0,0000 TD
(c) Tj
17,7174 0,0000 TD
(r) Tj
15.2640 0,0000 TD
(e) Tj
18,3651 0,0000 TD
(e) Tj
18,3651 0,0000 TD
(г) Tj
19,1832 0,0000 TD
(.) Tj
10,9358 0,0000 TD
(c) Tj
17,7174 0,0000 TD
(o) Tj
18,7739 0,0000 TD
(.) Tj
10,9358 0,0000 TD
(u) Tj
19,1829 0,0000 ПД
(k) Tj
ET
/ GS6 GS
1,00 1,00 0,00 0,00 к
BT
623.2411 565.5328 TD
/ F19 26,5090 Тс
(НАСОС) Tj
65,7150 0,0000 TD
(ABLE FL) Tj
88,0889 0,0000 TD
(СТЯЖКИ) Tj
ET
/ GS6 GS
1.00 1,00 0,00 0,00 к
BT
124.3443 507.2284 TD
/ F19 30.0310 Тс
(НАСОС) Tj
74,4460 0,0000 TD
(ABLE FL) Tj
99,7914 0,0000 TD
(СТЯЖКИ) Tj
ET
/ GS6 GS
0,00 1,00 1,00 0,00 к
BT
629.2148 589.5102 TD
/ F23 41.3200 Тс
(NEW GENERA) Tj
227,4168 0,0000 TD
(TION) Tj
ET
/ GS6 GS
0,00 1,00 1,00 0,00 к
BT
125.9150 544.2888 TD
/ F23 46,8100 Тс
(НОВИНКА) Tj
129,1561 -0,0003 TD
(ENERA) Tj
128.4769 0.0000 TD
(TIO) Tj
-168.2654 0,0003 ТД
(G) Tj
233,0578 -0,0003 ТД
(N) Tj
ET
/ GS6 GS
1,00 1,00 0,00 0,00 к
BT
625.9428 226.3629 TD
/ F27 19.0280 Тф
(Flo) Tj
21,2567 0,0000 TD
(победа) Tj
25,5280 0,0000 TD
(g sc) Tj
31,0972 0,0000 TD
(РЭ) Tj
22,4014 0,0000 TD
(ds a) Tj
30,8432 0,0000 TD
(re n) Tj
27,7129 0,0000 TD
(ew g) Tj
34,9435 0,0000 TD
(ene) Tj
25,8100 0,0000 TD
(крыса) Tj
18.8240 0,0000 TD
(ион) Tj
26,7809 0,0000 TD
(scr) Tj
22,8549 0,0000 TD
(eed) Tj
25,9211 0,0000 TD
(ing) Tj
-313,9764 -30,5410 ТД
(pro) Tj
23,9014 0,0000 TD
(дык) Tj
26,8761 0,0000 TD
(ts t) Tj
22,6709 0,0000 TD
(шляпа) Tj
26,9708 0,0000 TD
(pre) Tj
23,0865 0,0000 TD
(сен) Tj
25,8834 0,0000 TD
(t si) Tj
21,7763 0,0000 TD
(gni) Tj
21,8968 0,0000 TD
(fic) Tj
17,6066 0,0000 TD
(муравей) Tj
26.9708 0,0000 TD
(нареч.) Tj
25,7627 0,0000 TD
(муравей) Tj
22,2333 0,0000 TD
(возраст) Tj
26.0164 0.0000 TD
(s) Tj
-311,6540 -30,5410 ТД
(o) Tj
8,7534 0,0000 TD
(v) Tj
7,6689 0,0000 TD
(e) Tj
7,9381 0,0000 TD
(r) Tj
5,0635 0,0000 TD
() Tj
4,3041 0,0000 TD
(t) Tj
4,2500 0,0000 TD
(r) Tj
5,1035 0,0000 TD
(а) Tj
8,0495 0,0000 TD
(г) Tj
8,6233 0,0000 TD
(i) Tj
3,3559 0,0000 TD
(t) Tj
4.2500 0,0000 TD
(i) Tj
3,3559 0,0000 TD
(o) Tj
8,7534 0,0000 TD
(n) Tj
8,5124 0,0000 TD
(а) Tj
8,0493 0,0000 TD
(l) Tj
3,2528 0,0000 TD
() Tj
4,3038 0,0000 TD
(s) Tj
8,0116 0,0000 TD
(а) Tj
8,0493 0,0000 TD
(n) Tj
8,5124 0,0000 TD
(г) Tj
8,5833 0,0000 TD
() Tj
4,3041 0,0000 TD
(&) Tj
11,1679 0,0000 TD
() Tj
4,3038 0,0000 TD
(c) Tj
8,3191 0,0000 TD
(e) Tj
7,9384 0.0000 TD
(м) Tj
13,7639 0,0000 TD
(e) Tj
7,9381 0,0000 TD
(n) Tj
8,5122 0,0000 TD
(t) Tj
4,2103 0,0000 TD
() Tj
4,3041 0,0000 TD
(f) Tj
4,5105 0,0000 TD
(l) Tj
3,2927 0,0000 TD
(o) Tj
8,7534 0,0000 TD
(o) Tj
8,7537 0,0000 TD
(r) Tj
5,0632 0,0000 TD
() Tj
4,3041 0,0000 TD
(s) Tj
8,0116 0,0000 TD
(c) Tj
8,3191 0,0000 TD
(r) Tj
5,1035 0,0000 TD
(e) Tj
7,9384 0,0000 TD
(e) Tj
7.9384 0,0000 TD
(г) Tj
8,6233 0,0000 TD
(s) Tj
ET
/ GS6 GS
0,00 1,00 1,00 0,00 к
BT
120.9549 436.0992 TD
/ F31 24.0000 Тс
(МЫ УТВЕРЖДЕНЫ ДЛЯ:) Tj
ET
/ GS6 GS
1,00 1,00 0,00 0,00 к
BT
133.0775 212.3252 TD
/ F31 11,3680 Тс
(ОФИК) Tj
27,1786 0,0000 TD
(E / F) Tj
14,2889 0,0000 TD
(AX) Tj
18,1757 0,0000 TD
/ F27 11,3680 Тс
(0187) Tj
25,5937 0,0000 TD
(3 8500) Tj
31,2548 0.0000 TD
(54) Ти
-116,4923 -18,2616 ТД
/ F31 11,3680 Тс
(МОБИЛ) Tj
30,1700 0,0000 TD
(E) Tj
11,3369 0,0000 TD
/ F27 11,3680 Тс
(0797) Tj
25,5940 0,0000 TD
(0 887 1) Tj
34,0858 0,0000 TD
(38) Ти
-101.1866 -18.2614 ТД
/ F31 11,3680 Тс
(EMAIL) Tj
31,9910 0,0000 TD
() Tj
2,8420 0,0000 TD
/ F27 11,3680 Тс
(фло.) Tj
16,4605 0,0000 TD
(осыпь) Tj
23,7050 0,0000 TD
(duk @ b) Tj
32,5057 0,0000 TD
(оттенок) Tj
13.3004 0,0000 TD
(er) Tj
8,5674 0,0000 TD
(net.c) Tj
21,3350 0,0000 TD
(om) Tj
ET
/ GS6 GS
1,00 1,00 0,00 0,00 к
BT
346.9397 212.3252 TD
/ F31 11,3680 Тс
(ПРИХОДИТЕ) Tj
35,8308 0,0000 TD
(RCIAL) Tj
30,5586 0,0000 TD
(УПРАВЛЕНИЕ) Tj
34,6147 0,0000 TD
(ER) Tj
12,2139 0,0000 TD
/ F27 11,3680 Тс
() Tj
-66.1323 -18.2616 ТД
(JEMMA) Tj
36,3308 0,0000 TD
(ДЖОНС) Tj
-82,7314 -18,2460 ТД
/ F31 11.3680 тс
(МОБИЛ) Tj
30,1697 0,0000 TD
(E) Tj
11,3369 0,0000 TD
/ F27 11,3680 Тс
(0797) Tj
25,5940 0,0000 TD
(6 915 2) Tj
34,0858 0,0000 TD
(74) Ти
11,3460 -18,2616 ТД
() Tj
ET
/ GS6 GS
1,00 1,00 0,00 0,00 к
BT
151,8982 251,5232 TD
/ F31 11,3680 Тс
() Tj
0,0000 -18,2614 TD
/ F27 11,3680 Тс
(БРОНЯ) Tj
32,8238 0,0000 TD
(AFOD) Tj
33,0630 0,0000 TD
(LL) Tj
11.0798 0,0000 TD
(ANWEN) Tj
34.1201 0,0000 TD
(AR) Tj
12,5311 0,0000 TD
(TH CIT) Tj
29,5818 0,0000 TD
(R) Tj
6,4633 0,0000 TD
(A ABE) Tj
32,8453 0,0000 TD
(RGA) Tj
19,5007 0,0000 TD
(ВЕННИ) Tj
33,3814 0,0000 TD
(NP7 7) Tj
32,5607 0,0000 TD
(L) Tj
5,6449 0,0000 TD
(А) Tj
ET
/ GS6 GS
1,00 1,00 0,00 0,00 к
BT
133.0775 261.4226 ТД
/ F31 11,3680 Тс
(ДЛЯ МО) Tj
37,0134 0,0000 TD
(RE IN) Tj
24,9511 0,0000 TD
(ФОРМА) Tj
33.0953 0,0000 TD
(TION O) Tj
31,6060 0,0000 TD
(R TECH) Tj
33,6577 0,0000 TD
(NICAL) Tj
30,7746 0,0000 TD
(ADVIC) Tj
28,5086 0,0000 TD
(E PLEA) Tj
32,1766 0,0000 TD
(SE CON) Tj
34,4937 0,0000 TD
(T) Tj
4,8818 0,0000 TD
(ACT США) Tj
33,9007 0,0000 TD
(:) Tj
ET
q
311.1188 350,0357 м
433.1820 349.8653 л
433.1820 308.1042 л
311.1188 308.2745 л
час
Вт *
п
/ GS6 GS
q
122.06353 0.00000 0.00000 41.93178 311.1188 308.1042 см
/ Im35 Do
Q
Q
/ GS6 GS
0,00 0,00 0,00 0,00 к
312.1197 349.0398 кв.м.
431.3455 349.0398 л
431.3455 309.2672 л
312.1197 309.2672 л
час
е *
/ GS6 GS
1,00 0,72 0,00 0,38 к
367,5747 327,1402 м
358.4032 327.1402 л
358.4032 327.1402 355.2437 327.1620 355.2437 324.0901 в
355.2437 324.0465 355.2437 318.5609 355.2437 318.5609 в
355,2437 318,5612 355,0901 315,4453 358,3811 315,4453 в
367.5529 315,4453 л
367,5529 318,5612 л
359.3469 318.5612 л
359,3469 318,5612 358,4032 318,5172 358,4032 319,5921 в
358.4032 320.6894 358.4032 323.1686 358.4032 323.1686 c
358.4032 323.1689 358.3593 324.0901 359.3684 324.0901 в
360.4218 324.0901 367.5747 324.0901 367.5747 324.0901 c
час
е *
/ GS6 GS
1,00 0,72 0,00 0,38 к
381.3100 327.1402 кв.м.
371.4806 327.1402 л
371.4806 327.1402 368.3426 327.1620 368.3426 324.0901 в
368.3426 324.0465 368.3426 318,5609 368,3426 318,5609 в
368,3426 318,5612 368,1672 315,4453 371,4803 315,4453 в
381.2879 315.4453 л
381.2879 318.5612 л
372,4237 318,5612 л
372,4237 318,5612 371,4803 318,5172 371,4803 319,5921 в
371.4806 320.6894 371.4803 323.1686 371.4803 323.1686 c
371.4806 323.1689 371.4364 324.0901 372.4455 324.0901 в
373.5207 324.0901 381.3100 324.0901 381.3100 324.0901 в
час
е *
/ GS6 GS
1,00 0,72 0,00 0,38 к
373,6307 319,9654 м
381.2879 319.9654 л
381.2879 322.4446 л
373.6307 322.4446 л
час
е *
/ GS6 GS
1,00 0,72 0,00 0,38 к
411.1503 327.1402 м
401.3206 327.1402 л
401.3206 327.1402 398.1830 327.1620 398.1830 324.0901 в
398.1830 324.0465 398.1830 318.5609 398.1830 318.5609 в
398.1830 318.5612 398.0072 315.4453 401.3206 315.4453 в
411.1503 315.4453 л
411.1503 318.5612 л
402.2858 318.5612 л
402,2858 318,5612 401,3206 318,5172 401,3206 319,5921 в
401.3206 320.6894 401.3206 323.1686 401.3206 323.1686 c
401.3206 323.1689 401.2985 324.0901 402.2858 324.0901 в
403.3613 324.0901 411.1503 324.0901 411.1503 324.0901 в
час
е *
/ GS6 GS
1,00 0,72 0,00 0,38 к
403,4928 319,9654 м
411.1285 319.9654 л
411.1285 322.4446 л
403.4928 322.4446 л
час
е *
/ GS6 GS
1,00 0,72 0,00 0,38 к
394,0583 327,1402 м
390.8106 327.1402 382.2973 327.1402 382.2973 327.1402 в
382.2976 315.4453 л
385,4132 315.4453 л
385.4132 324.0465 л
388.1778 324.0465 л
388.1778 315.4453 л
391.2936 315.4453 л
391.2936 324.0465 л
394.0583 324.0465 л
394.0583 315.4453 л
397.1517 315.4453 л
397.1517 324.1123 л
397.1517 324.1123 397.3272 327.1402 394.0583 327.1402 в
е *
/ GS6 GS
1,00 0,72 0,00 0,38 к
426.9484 327.1402 кв.м.
423.6350 327.1402 л
423.6350 325.4723 л
419.4660 323.1249 л
415.2974 325.4723 л
415.2974 327.1402 л
411.9843 327.1402 л
411.9843 324.1123 л
416.3723 321.3037 л
411.9843 318.4733 л
411.9843 315.4453 л
415.2974 315.4453 л
415.2974 317.1129 л
419.4660 319.4606 л
423.6350 317.1129 л
423.6350 315.4453 л
426.9484 315.4453 л
426.9484 318.4733 л
422.5598 321.3037 л
426.9484 324.1123 л
час
е *
/ GS6 GS
0,00 0,91 0,76 0,00 к
327,0929 315,4893 м
351.4918 344.4299 л
340,8939 344,4299 л
316.5171 315.4893 л
час
е *
/ GS6 GS
1.00 0,72 0,00 0,38 к
342.9125 315.4893 м
367.2896 344.4299 л
356.7138 344.4299 л
332.3367 315.4893 л
час
е *
q
311,0893 414,9547 м
433.2118 414.8283 л
433.2118 367.2595 л
311.0893 367.3860 л
час
Вт *
п
/ GS6 GS
q
122.12277 0.00000 0.00000 47.69546 311.0893 367.2595 см
/ Im36 Do
Q
Q
/ GS6 GS
0,00 0,00 0,00 0,00 к
312.2223 413.8209 кв.м.
432.0366 413.8209 л
432,0366 368,5173 л
312.2223 368.5173 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
343,3839 398,1864 м
343,3839 388,4182 л
351.1843 388.4182 л
351.1843 390.2397 л
345.6890 390.2397 л
345.6890 398.1864 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
357,6212 398,3238 м
352.0556 388.4182 л
354.2482 388.4182 л
355.3024 390.3520 л
361.8096 390.3520 л
362,8919 388,4182 л
365.4496 388.4182 л
359.7576 398.3238 л
час
час
358,5628 396,2529 м
361.0227 391.7741 л
356.0754 391.7741 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
367,8109 398,1864 м
367.8109 388.4182 л
370,1157 388,4182 л
370,1157 392,5349 л
374.4587 392.5349 л
374.4587 394.1447 л
370.1157 394.1447 л
370.1157 396.5026 л
375.2036 396.5026 л
375.2036 398.1864 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
381.0220 398.3238 м
375,4565 388,4182 л
377.6491 388.4182 л
378,7033 390,3520 л
385.2102 390,35 20 л
386.2925 388.4182 л
388.8505 388.4182 л
383.1585 398.3238 л
час
час
381,9637 396,2529 м
384,4233 391,7741 л
379,4760 391,7741 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
391,2117 398,1864 м
391.2117 388.4182 л
393,5166 388,4182 л
393.5166 392.0862 л
394,8236 392,0862 л
395,5544 392,0862 395,9620 392,0360 396,4819 391,4872 в
397.0020 390.9509 397.6345 389.9276 398.3372 388.4182 в
401,2466 388,4182 л
400.8387 388.8051 400.3892 389.6782 399.6865 390.9634 в
399,2788 391,7120 398,5481 392,2730 397,6767 392,5100 в
399,3772 392,6976 400,4033 393,7326 400,4033 395,2423 в
400.4033 397.2881 398.9557 398.1864 395.9901 398.1864 c
час
час
393,5166 396,5026 м
396.2010 396,5026 л
397.5503 396.5026 398.2388 396.1531 398.2388 395.1550 в
398.2388 394.0696 397.5080 393.5704 395.9198 393.5704 в
393,5166 393,5707 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
413.4039 397,7249 м
412.0968 398.2241 410.6631 398.4735 409.2576 398.4735 в
405.2242 398.4735 402.8346 396.3900 402.8346 393.3210 в
402.8346 390.2522 405.2520 388.1293 409.2715 388.1293 в
411.0429 388.1293 412.6728 388.4182 414.1205 388.9672 в
414.1205 393.2212 л
409.6094 393.2212 л
409.6094 391.5870 л
411.9843 391.5870 л
411.9843 390.1275 л
411.2677 389.8902 410.4241 389.7655 409.5388 389.7655 в
406.8683 389.7655 405.1675 391.2250 405.1675 393.3334 в
405.1678 395,4917 406,6435 396,8393 409,2154 396,8393 в
410.5789 396.8393 411.9843 396.4524 413.5442 395.7537 в
413.4458 396.4649 413.4036 396.9763 413.4036 397.2756 в
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
417.3953 398.1864 м
417.3953 388.4182 л
424.9990 388.4182 л
424.9990 390.0523 л
419.7005 390.0523 л
419.7005 392.7472 л
424.0431 392.7472 л
424.0431 394.3568 л
419.7005 394.3568 л
419.7005 396.5771 л
424,7039 396,5771 л
424.7039 398,1864 л
час
е *
/ GS6 GS
1,00 0,00 1,00 0,00 к
351.3966 410.6268 м
338.4635 410.6268 л
322.2975 374.9074 л
344.3142 374.9074 л
346.3157 379.6801 л
337,5397 379,6801 л
341.5428 388.6101 л
341.5428 399.6955 л
346.3157 399.6955 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
342,7744 385,8386 м
422,5275 385,8386 л
422.5275 385.2230 л
342.7744 385.2230 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1.00 тыс.
BT
1.0174 0.0000 0.0000 1.0000 364.8974 377.6973 Tm
/ F37 7.5570 Тс
(C) Tj
5,8779 0,0000 TD
(EM) Tj
12,5895 0,0000 TD
(EN) Tj
11,7519 0,0000 TD
(T) Tj
ET
q
170,7868 414,9771 м
293.7212 414.8053 л
293.7212 367.2366 л
170.7868 367.4083 л
час
Вт *
п
/ GS6 GS
q
122.93461 0.00000 0.00000 47.74082 170.7868 367.2366 см
/ Im41 Do
Q
Q
/ GS6 GS
0,00 0,00 0,00 0,00 к
171.9269 413.8430 кв.м.
291.7414 413.8430 л
291.7414 368.5394 л
171.9269 368.5394 л
час
е *
/ GS6 GS
0,00 0,60 1,00 0,00 к
198.6185 390.7480 м
197.3631 391.7134 л
200.0665 393.2583 л
231.8338 409.3835 л
266.1117 391.9065 л
231.8338 374.3334 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
194,8527 391,5204 м
231.8338 410.0593 л
268,8151 391,5204 л
231.8338 372.9813 л
час
час
231,8338 375,2022 м
231.8338 375.2022 л
265.0496 391,7134 л
231.9304 408.3211 л
198.9079 391.5204 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
216.9641 392.3895 кв.м.
216.9641 395.3826 л
219.9574 395.3826 л
221.3093 395.3826 221.5987 394.5135 221.5987 393.9341 c
221.5987 392.7756 221.0193 392.3895 219.7644 392.3895 c
час
час
214,5504 385,9200 м
214.5504 385.9200 л
216.9641 385.9200 л
216.9641 390.4583 л
219,3780 390,4583 л
221,2126 390,4583 221,3093 389,7822 221.3093 388,2373 в
221.3093 387.0785 221.4057 386.4997 221.5023 385.9200 c
224.2060 385.9200 л
224.2060 386.2097 л
223.6263 386.4027 223.6263 386.8858 223.6263 388.5273 c
223.6263 390.6513 223.1436 391.0374 222.1781 391.4237 в
223.3369 391.8098 224.0127 392.8720 224.0127 394.1271 в
224.0127 395.1896 223.4336 397.4102 220.3435 397.4102 в
214,5504 397,4102 л
час
е *
/ GS6 GS
0,00 0,00 0,00 1,00 к
248,8277 386,4027 м
247.9589 386.2097 246.9932 385.8236 245.5449 385.8236 в
242,5516 385,8236 239,2688 387,4652 239,2688 391,7134 в
239.2688 395.5757 241.9722 397.6033 245.6410 397.6033 в
246.8001 397.6033 247.8623 397.4102 248.8277 397.0242 в
248.8277 394.8999 л
247.9589 395.3826 246.8001 395.5757 245.7380 395.5757 в
243.6137 395.5757 242.0688 393.7411 242.0688 391.7134 в
242,0688 389,4928 243,7104 387,9476 245,9313 387,9476 в
246,8968 387,9476 248,2483 388,3343 248,8277 388,8167 в
час
е *
/ GS6 GS
0.00 0,00 0,00 1,00 к
225,8473 397,4102 м
225.8473 385.9200 л
228.1649 385.9200 л
228.1649 393.1617 л
231.8338 385.9200 л
235,4066 393,1617 л
235,4066 385,9200 л
237.6272 385.9200 л
237.6272 397.4102 л
234,5374 397,4102 л
231.8338 391.2304 л
228.7440 397.4102 л
час
е *
q
171.2225 350.0357 м
293.2858 349.8653 л
293.2858 308.1042 л
171.2225 308.2745 л
час
Вт *
п
/ GS6 GS
q
122.06353 0.00000 0.00000 41.93178 171.2225 308.1042 см
/ Im42 Do
Q
Q
/ GS6 GS
0,00 0,00 0,00 0,00 к
172,2234 349,0398 м
291.4492 349.0398 л
291.4492 309.2672 л
172,2234 309,2672 л
час
е *
/ GS6 GS
0,00 0,27 0,84 0,00 к
270,5117 340,6232 м
270.2897 340.4455 270.0232 340.2680 269.8013 340.0900 c
265.1377 336.3593 263.3168 330.8519 265.7154 327.8319 в
266.8255 326.4548 268.5132 325.8332 270.5117 325.8332 c
час
е *
/ GS6 GS
0.00 0,27 0,84 0,00 к
282,6371 341,2894 м
281.7485 342.4439 280.3717 343.0661 278.7727 343.2436 в
278.7727 340.6232 л
275.9751 340.6232 л
275.9751 327.3435 л
276,8630 327,7877 277,7516 328,3648 278,5952 329,0312 в
283,2588 332,7616 285,0797 338,2690 282,6371 341,2894 в
е *
/ GS6 GS
1,00 0,00 0,80 0,40 к
270,5117 325,8332 м
270.5117 340.6232 л
267.7141 340.6232 л
267.7141 343.1993 л
275.8419 343.1993 л
час
е *
/ GS6 GS
1.00 0,00 0,80 0,40 к
194,0754 332,9393 м
194.2087 329.0312 л
193.1426 329.0312 л
192.6541 330.4080 192.4319 331.5626 189.6338 331.5183 в
188.7457 331.5183 л
188.7457 317.1728 л
185.4145 317.1728 л
185.4145 331.5183 л
184.5261 331.5183 л
181.7283 331.5626 181.5063 330.4080 181.0176 329.0312 в
179.9515 329.0312 л
180.0850 332.9393 л
час
е *
/ GS6 GS
1,00 0,00 0,80 0,40 к
198,4723 328,7203 м
196.2958 328.7203 195.0077 328.0099 194.3864 327.3880 c
193.7200 326.8108 193.5425 325.6557 194.1197 325.1673 в
194.6971 324.7228 195.8516 324.5009 196.8290 326.1883 c
197.2729 326.9883 197.8948 327.4322 198.6055 327.4322 в
199.3606 327.4322 200.1155 327.1215 200.1155 325.4338 в
200.1155 324.1012 л
198.6500 324.1012 196.4290 323.8792 194.6083 322.8131 в
193.0093 321.8805 192.2542 320.1480 193.0538 318.5495 в
193.7200 317.1283 195.3190 316.9063 196.3848 316.9508 c
197.6284 316.9508 199.2277 317.1283 200.2045 318.6828 в
200.2045 317.1728 л
203.1355 317.1728 л
203.1355 325.2118 л
203.1355 327.3880 201.7142 328.7203 198.4723 328.7203 в
час
197,8061 318,5053 м
197.8061 318.5053 л
197.0955 318.4608 196.4290 318.9047 196.2071 319.4821 c
195.8077 320.4150 196.2958 321.3473 196.9177 321.7921 в
197.9393 322.5022 199.0497 322.7241 200.1155 322.7686 в
200.1155 321.9695 л
200.1155 320.2818 199.7158 318.7273 197.8061 318.5053 в
е *
/ GS6 GS
1.00 0,00 0,80 0,40 к
242,1315 328,7203 м
239.9550 328.7203 238.6670 328.0099 238.0453 327.3880 в
237.3792 326.8108 237.2009 325.6557 237.7789 325.1673 c
238.3560 324.7228 239.5108 324.5009 240.4877 326.1883 в
240.9321 326.9883 241.5538 327.4322 242.2647 327.4322 в
243.0196 327.4322 243.7744 327.1215 243.7744 325.4338 в
243.7744 324.1012 л
242.3092 324.1012 240.0883 323.8792 238.2673 322.8131 в
236.6683 321.8805 235.9134 320.1480 236.7125 318.5495 в
237.3792 317.1283 238.9782 316.9063 240.0437 316.9508 в
241.2876 316.9508 242.8863 317.1283 243.8637 318.6828 c
243,8637 317,1728 л
246,8390 317,1728 л
246.8390 325.2118 л
246.8390 327.3880 245.3734 328.7203 242.1315 328.7203 в
час
241,4650 318,5053 м
241.4650 318.5053 л
240.7547 318.4608 240.0883 318.9047 239.8660 319.4821 в
239,4666 320,4150 239,9550 321,3473 240,5769 321,7921 в
241.5983 322.5022 242.7089 322.7241 243.7744 322.7686 в
243,7744 321.9695 л
243.7744 320.2818 243.3747 318.7273 241.4650 318.5053 в
е *
/ GS6 GS
1,00 0,00 0,80 0,40 к
209,2207 325,9664 м
209.2207 328.5870 л
204.2464 328.1431 л
204,2464 327,2992 л
205.7117 327.1660 206.2003 326.7213 206.2003 325.5670 c
206.2003 317.1728 л
209.2207 317.1728 л
209.2207 322.5909 л
209.2207 324.3677 209.8423 326.0554 211.2191 326.0996 в
212.2407 326.1441 212.5514 325.5670 213.3065 325.5670 c
214,2397 325,6115 214.4614 326,4548 214,4614 326,9883 в
214.4614 327.6099 214.0172 328.5870 212.5514 328.5422 в
211.2191 328.4980 209.8865 327.4767 209.2207 325.9664 в
е *
/ GS6 GS
1,00 0,00 0,80 0,40 к
255.8999 326.0109 м
255.5889 326.7213 255.2777 327.4767 254.2122 327.4767 в
253.1903 327.4767 251.8577 326.6331 251.8577 323.5686 c
251.8577 320.5483 253.3235 318.4608 256.0774 318.5053 c
257.2767 318.5053 258.2535 319.0380 258.6977 319.2599 в
258.6977 317.9276 л
257.7651 317,1728 256,0774 316,9063 254,7006 316,8612 в
253.9012 316.8176 251.6360 316.8612 250.1700 318.5053 в
249,3266 319,4376 248,5712 320,7257 248,6154 322,8131 в
248.6154 327.7437 252.7464 328.7648 254.6118 328.7203 в
256.2551 328.6755 257.4986 328.1873 258.2093 327.3435 c
258.9644 326.4106 258.7864 325.3005 257.9873 324.9003 в
257,3212 324,5896 256,3438 324,8561 255,8999 326,0109 в
е *
/ GS6 GS
1,00 0,00 0,80 0,40 к
231,5163 328,7203 м
229,5624 328.7648 227.9188 327.4767 227.3414 326.0996 в
227.1640 327.5654 226.3643 328.7203 224.1882 328.7203 в
222.1894 328.7648 220.5904 327.5654 220.0578 326.1441 в
220.0578 328.5422 л
215.0833 328.1431 л
215.0833 327.2992 л
216.5488 327.1660 217.0375 326.7663 217.0375 325.6115 в
217.0375 317.1728 л
220.1023 317.1728 л
220.1023 322.2802 л
220.0578 324.5451 221.0791 326.8108 222.9446 326.8108 c
223.9217 326.8108 224.3659 325.8777 224.3659 324.8116 c
224.4104 317,1728 л
227.4301 317.1728 л
227.4301 322.2802 л
227.4301 324.5451 228.4517 326.8108 230.2727 326.8108 c
231.2498 326.8108 231.7382 325.8777 231.7382 324.8116 в
231.7382 317.1728 л
234,8028 317,1728 л
234,8028 325,2118 л
234.8028 327.0328 234.1814 328.7203 231.5163 328.7203 в
е *
/ GS6 GS
0,00 0,00 0,00 0,00 к
BT
165.7908 69.1019 ТД
/ F15 26.6270 Тс
(w) Tj
20,3973 0,0000 TD
(w) Tj
20,3975 0,0000 TD
(w) Tj
18.7730 0,0000 TD
(.) Tj
8,5442 0,0000 TD
(f) Tj
8,4331 0,0000 TD
(l) Tj
5,8813 0,0000 TD
(o) Tj
14,6684 0,0000 TD
(-) Tj
6,2583 0,0000 TD
(s) Tj
13,9980 0,0000 TD
(c) Tj
13,8430 0,0000 TD
(r) Tj
11,9256 0,0000 TD
(e) Tj
14,3487 0,0000 TD
(e) Tj
14,3487 0,0000 TD
(г) Tj
14,9879 0,0000 ПД
(.) Tj
8,5442 0,0000 TD
(c) Tj
13,8430 0,0000 TD
(o) Tj
14,6684 0,0000 TD
(.) Tj
8.5439 0,0000 TD
(u) Tj
14,9876 0,0000 ПД
(k) Tj
-338,4201 -32,6979 ТД
(w) Tj
20,3975 0,0000 TD
(w) Tj
20,3973 0,0000 TD
(w) Tj
18,7733 0,0000 TD
(.) Tj
8,5442 0,0000 TD
(u) Tj
14,9876 0,0000 ПД
(n) Tj
15.0900 0.0000 TD
(г) Tj
14,9876 0,0000 ПД
(e) Tj
14,3484 0,0000 TD
(r) Tj
11,9254 0,0000 TD
(f) Tj
8,4328 0,0000 TD
(l) Tj
5,8810 0,0000 TD
(o) Tj
14,6682 0,0000 TD
(o) Tj
14.6684 0,0000 TD
(r) Tj
11,9254 0,0000 TD
(h) Tj
15.0900 0.0000 TD
(e) Tj
14,3484 0,0000 TD
(а) Tj
14,8856 0,0000 TD
(t) Tj
10,5146 0,0000 TD
(i) Tj
5,4595 0,0000 TD
(n) Tj
15,0897 0,0000 TD
(g) Tj
14,9879 0,0000 ПД
(s) Tj
13,9983 0,0000 TD
(c) Tj
13,8427 0,0000 TD
(r) Tj
11,9254 0,0000 TD
(e) Tj
14,3484 0,0000 TD
(e) Tj
14,3484 0,0000 TD
(г) Tj
14,9876 0,0000 ПД
(.) Tj
8.5439 0,0000 TD
(c) Tj
13,8427 0,0000 TD
(o) Tj
14,6682 0,0000 TD
(.) Tj
8,5442 0,0000 TD
(u) Tj
14,9876 0,0000 ПД
(k) Tj
ET
/ GS6 GS
q
647.07676 0.00000 0.00000 291.09940 -52.9523 595.5239 см
/ Im43 Do
Q
q
2,4046 735,8204 м
302.6684 735.8204 л
450.6120 663.3371 л
150.3482 663.3371 л
час
Вт *
п
/ GS6 GS
q
448.20765 0.00000 0.00000 72.48359 2.4046 663.3371 см
/ Im44 Do
Q
Q
/ GS6 GS
0 Дж
0 Дж
0.2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
357,5752 787,5473 м
357.5752 787.5473 363.0609 797.9411 385.8701 788.9907 c
408.6791 780.0403 406.9468 767.6254 402.6158 762.4284 в
398.2850 757.2314 362.7723 762.4284 357.2864 775.9984 в
364.7988 775.6135 371.1453 775.7096 371.1453 775.7096 c
371.1453 775.7096 371.0010 768.4917 381.3948 767.4809 в
391.7886 766.4703 390.9226 775.8539 388.4686 779.8961 c
386,0144 783,9383 374,8952 788.9108 371,4338 783,3609 в
363,5314 785,4749 357,5752 787,5473 357,5752 787,5473 в
Вт *
п
-50.16623 1.68399 -1.13417 -33.78695 406.9278 792.5859 см
/ Ш55 ш
Q
357,5752 787,5473 м
357.5752 787.5473 363.0609 797.9411 385.8701 788.9907 c
408.6791 780.0403 406.9468 767.6254 402.6158 762.4284 в
398.2850 757.2314 362.7723 762.4284 357.2864 775.9984 в
364.7988 775.6135 371.1453 775.7096 371.1453 775.7096 c
371.1453 775.7096 371.0010 768.4917 381.3948 767.4809 с
391.7886 766.4703 390.9226 775.8539 388.4686 779.8961 c
386.0144 783.9383 374.8952 788.9108 371.4338 783.3609 c
363,5314 785,4749 357,5752 787,5473 357,5752 787,5473 в
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
195.8907 707.5712 м
211.1930 702.9516 л
211.4819 691.9801 л
211.4819 691.9801 222.1645 695.1560 228.2278 699.1982 в
240.0653 696.5997 247.2834 696.0223 247.2834 696.0223 с
247.2834 696.0223 234.0020 689.5261 230.6818 688.5156 в
233.7134 685.1951 248.5826 668.7380 248.5826 668.7380 c
231.4037 670.6148 л
221.0097 684.9065 л
211.4819 681.7306 л
211.4819 675.9561 л
196.3239 679.1321 л
час
Вт *
п
59.08708 -33.76404 30.55961 53.47932 177.4134 678.2967 см
/ Ш59 ш
Q
195.8907 707.5712 м
211.1930 702.9516 л
211.4819 691.9801 л
211.4819 691.9801 222.1645 695.1560 228.2278 699.1982 в
240.0653 696.5997 247.2834 696.0223 247.2834 696.0223 в
247.2834 696.0223 234.0020 689.5261 230.6818 688.5156 в
233.7134 685.1951 248.5826 668.7380 248.5826 668.7380 c
231.4037 670.6148 л
221.0097 684.9065 л
211.4819 681.7306 л
211.4819 675.9561 л
196.3239 679.1321 л
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
170.7571 718.5328 кв.м.
184.6216 711.8082 л
184.6936 694.7442 л
184.6936 694.7442 184.4504 687.4710 175.2341 689.6829 в
166.4966 691.7797 159.1313 700.3843 158.1202 701.3239 c
157.1094 702.2639 150.0253 708.7697 150.3938 720.4127 в
150.4020 725.1491 150.3215 726.5585 150.3215 726.5585 с
155.7680 731.8018 л
155.4695 713.6342 л
155.4695 713.6342 155.1810 709.7366 158.6458 706.2718 c
162.1103 702.8073 170.3398 695.3369 170.5912 701.6530 в
170.7704 709.5234 170.7571 718.5328 170.7571 718.5328 c
Вт *
п
-43.96372 -5.67274 6,04079 -46,81610 186,4687 736,7777 см
/ Ш53 ш
Q
170.7571 718.5328 кв.м.
184.6216 711.8082 л
184.6936 694.7442 л
184.6936 694.7442 184.4504 687.4710 175.2341 689.6829 в
166.4966 691.7797 159.1313 700.3843 158.1202 701.3239 c
157.1094 702.2639 150.0253 708.7697 150.3938 720.4127 в
150.4020 725.1491 150.3215 726.5585 150.3215 726.5585 с
155.7680 731.8018 л
155.4695 713.6342 л
155.4695 713.6342 155.1810 709.7366 158.6458 706.2718 c
162.1103 702.8073 170.3398 695.3369 170.5912 701.6530 в
170.7704 709.5234 170.7571 718.5328 170.7571 718.5328 c
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
0,20 0,80 0,00 0,20 к
150.4658 738.2721 м
150.3215 729.3061 л
154.1486 732.8492 л
час
б *
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
181,4443 779,4136 м
181.5165 752.3714 л
181.5165 752.3714 163.6982 743.6614 155.6141 734.4224 c
146.9523 744.8162 153.3042 756.5097 156.0472 760.5516 в
163.2651 770.8014 181.4443 779.4136 181.4443 779.4136 c
час
168.0018 765.8101 м
168.0324 751.1267 л
168.0324 751.1267 160.6317 746.3968 157.2727 741.3812 в
153.6752 747.0247 156.3134 753.3734 157.4521 755.5697 c
160.4520 761.1341 168.0018 765.8101 168.0018 765.8101 c
Вт *
п
-40,54975 -6,27837 7,61221 -49,16449 182,8369 784,6398 см
/ Ш56 ш
Q
181.4443 779,4136 м
181.5165 752.3714 л
181.5165 752.3714 163.6982 743.6614 155.6141 734.4224 c
146.9523 744.8162 153.3042 756.5097 156.0472 760.5516 в
163.2651 770.8014 181.4443 779.4136 181.4443 779.4136 c
час
168.0018 765.8101 м
168.0324 751.1267 л
168.0324 751.1267 160.6317 746.3968 157.2727 741.3812 в
153.6752 747.0247 156.3134 753.3734 157.4521 755.5697 c
160.4520 761.1341 168.0018 765.8101 168.0018 765.8101 c
s
/ GS6 GS
0 Дж
0 Дж
0.2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
256,5224 687,3605 м
271.9689 687.3605 л
271.9689 679.1321 л
256.5224 679.1321 л
час
Вт *
п
15,44712 ​​0,00000 0,00000 8,22954 256,5227 679,1309 см
/ Ш59 ш
Q
256,5224 687,3605 м
271.9689 687.3605 л
271.9689 679.1321 л
256.5224 679.1321 л
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
256.5224 674,5847 кв.м.
271.9689 674.5847 л
271.9689 666.3560 л
256.5224 666.3560 л
час
Вт *
п
15,44655 0,00000 0,00000 8,22898 256,5227 666,3560 см
/ Ш62 ш
Q
256,5224 674,5847 м
271.9689 674.5847 л
271.9689 666.3560 л
256.5224 666.3560 л
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
282.3630 665.1289 м
282,3630 693,5681 л
322,4954 693,5681 л
322.4954 688,2267 л
298.0987 688.2267 л
298.0987 682.1637 л
318.7420 682.1637 л
318.7420 677.8327 л
298.0987 677.8327 л
298.0987 664.8403 л
час
Вт *
п
40,13348 0,00000 0,00000 28,72743 282,3622 664,8406 см
/ Ш65 ш
Q
282.3630 665.1289 м
282,3630 693,5681 л
322,4954 693,5681 л
322.4954 688.2267 л
298.0987 688.2267 л
298.0987 682.1637 л
318.7420 682.1637 л
318.7420 677.8327 л
298.0987 677.8327 л
298.0987 664.8403 л
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
332.0232 694.2900 м
332.0232 666.5726 л
332.0232 666.5726 363.6383 669.3154 373.3106 673.2133 в
373.3106 678.8432 373.3106 678.8432 373.3106 678.8432 c
373.3106 678.8432 353.2445 674.6567 348.6249 675.0899 c
348.4806 683.3186 348.6249 696.0220 348.6249 696.0220 в
час
Вт *
п
-43,28154 1,54577 -1,10432 -30,92101 374.8601 695.9846 см
/ Ш69 ш
Q
332.0232 694.2900 м
332.0232 666.5726 л
332.0232 666.5726 363.6383 669.3154 373.3106 673.2133 в
373.3106 678.8432 373.3106 678.8432 373.3106 678.8432 c
373.3106 678.8432 353.2445 674.6567 348.6249 675.0899 c
348.4806 683.3186 348.6249 696.0220 348.6249 696.0220 в
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
400,4161 708,5891 м
415.0650 714.1360 426.4798 718.3942 429.2887 710.9765 c
432.0978 703.5591 422.7111 688.1936 408.0623 682.6467 в
393.4134 677.0999 381.7837 677.6926 378.9746 685.1100 c
376.1657 692.5275 385.7672 703.0420 400.4161 708.5891 в
час
404.0909 704.3374 м
411.1577 706.8294 415.4601 705.5586 415.7022 700.3908 c
415.9443 695.2232 414.8478 690.7765 407.7814 688.2846 в
400.7149 685.7926 396.3983 685.3490 394.5821 690.4987 в
392.7662 695.6484 397.0244 701.8455 404.0909 704.3374 c
Вт *
п
56.03946 10,37768 -8,14550 43,98569 380,1898 669,7644 см
/ Ш73 ш
Q
400,4161 708,5891 м
415.0650 714.1360 426.4798 718.3942 429.2887 710.9765 c
432.0978 703.5591 422.7111 688.1936 408.0623 682.6467 в
393.4134 677.0999 381.7837 677.6926 378.9746 685.1100 c
376.1657 692.5275 385.7672 703.0420 400.4161 708.5891 в
час
404.0909 704.3374 м
411.1577 706.8294 415.4601 705.5586 415.7022 700.3908 c
415.9443 695.2232 414.8478 690.7765 407.7814 688.2846 в
400.7149 685.7926 396.3983 685.3490 394.5821 690.4987 c
392.7662 695.6484 397.0244 701.8455 404.0909 704.3374 c
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
0.60 0.80 0.00 0.00 к
444,94 · 10 723,5 218 кв.м.
444.9410 723.5218 445.7350 714.3389 434.1815 705.6624 в
433.7481 708.0483 433.9650 710.9408 433.9650 710.9408 c
438.9236 712.3144 444.0263 719.5450 444.9410 723.5218 c
б *
/ GS6 GS
0 Дж
0 Дж
0.2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
234,8683 795,0540 м
234,8683 767,0480 л
234,8683 767,0480 209,9047 763,3123 192,4262 756,0765 в
192.4262 761.5619 л
192.4262 761.5619 209.3165 767.1923 218.8443 768.9246 в
218,8443 775,5653 л
218,8443 775,5653 204,5526 772,5336 194,0142 768,4914 в
193.8696 773.6885 л
193.8696 773.6885 211.9150 780.3292 218.8443 780.9066 в
218.9886 785.8148 л
218.9886 785.8148 200.9435 782.9277 193,1479 779,3186 в
193,1496 784,1866 л
193.1496 784.1866 213.9358 791.7335 234.8683 795.0540 в
Вт *
п
48,44962 -34,50065 33,64629 47,24985 172,5987 769,1893 см
/ Ш76 ш
Q
234,8683 795,0540 м
234,8683 767,0480 л
234,8683 767,0480 209,9047 763,3123 192,4262 756,0765 в
192.4262 761.5619 л
192.4262 761.5619 209.3165 767.1923 218.8443 768.9246 в
218,8443 775,5653 л
218,8443 775,5653 204,5526 772,5336 194,0142 768,4914 в
193.8696 773.6885 л
193.8696 773.6885 211.9150 780.3292 218.8443 780.9066 в
218.9886 785.8148 л
218.9886 785.8148 200.9435 782.9277 193.1479 779.3186 c
193,1496 784,1866 л
193.1496 784.1866 213.9358 791.7335 234.8683 795.0540 в
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
289,7254 799,9622 м
289.7254 771.2345 л
289.7254 771.2345 252.9133 770.8014 244.8292 768.4914 в
244,8292 774.6990 л
244,8292 774,6990 269,6593 776,8644 272,2578 776,4313 в
272,2578 782,4946 л
272,2578 782,4946 253,3663 782,1612 247,3727 781,1490 в
247.3727 786.3548 л
247.3727 786.3548 269.6134 788.1627 272.3576 787.9456 c
272,3576 793,3686 л
272,3576 793,3686 251,8498 792,7177 245,2062 791,1269 в
245.2062 796.9836 л
245.2062 796.9836 258.7096 799.4424 289.7254 799.9622 в
Вт *
п
44,89739 0,00000 0,00000 31,47080 244,8283 768,4914 см
/ Ш80 ш
Q
289.7254 799,9622 кв.м
289.7254 771.2345 л
289.7254 771.2345 252.9133 770.8014 244.8292 768.4914 в
244.8292 774.6990 л
244,8292 774,6990 269,6593 776,8644 272,2578 776,4313 в
272,2578 782,4946 л
272,2578 782,4946 253,3663 782,1612 247,3727 781,1490 в
247.3727 786.3548 л
247.3727 786.3548 269.6134 788.1627 272.3576 787.9456 c
272,3576 793,3686 л
272,3576 793,3686 251,8498 792,7177 245,2062 791,1269 в
245.2062 796.9836 л
245.2062 796.9836 258.7096 799.4424 289,7254 799,9622 в
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
346,8790 768,7848 м
346.8790 797.0559 л
314.7452 798.7192 л
314.7452 798.7192 299.9421 798.2853 299.7252 792.2117 c
299.5087 786.1382 309.9362 784.5157 309.9362 784.5157 c
295.9330 771.9562 л
313.9781 771.3788 л
324,8053 782,6389 л
330.7241 782.6389 л
331.0129 769.9351 л
час
час
330.9202 786.5719 кв.м.
330.9202 786.5719 316.3340 785.0534 315.7560 790.8378 c
315.1783 796.6222 330.9202 793.2240 330.9202 793.2240 в
час
Вт *
п
50.94595 0.00000 0.00000 29.93556 295.9333 768.7845 см
/ Ш83 ш
Q
346,8790 768,7848 м
346.8790 797.0559 л
314.7452 798.7192 л
314.7452 798.7192 299.9421 798.2853 299.7252 792.2117 c
299.5087 786.1382 309.9362 784.5157 309.9362 784.5157 c
295.9330 771.9562 л
313.9781 771.3788 л
324,8053 782,6389 л
330.7241 782,6389 л
331.0129 769.9351 л
час
час
330,9202 786,5719 м
330.9202 786.5719 316.3340 785.0534 315.7560 790.8378 c
315.1783 796.6222 330.9202 793.2240 330.9202 793.2240 в
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
439,2836 742,2180 м
439.2836 742.2180 446.0686 736.7321 444.4807 728.6479 в
439.4279 734.9998 432.7875 740.3411 417.0521 753.3337 c
411.2002 758,7856 413.7316 763.8721 413.7316 763.8721 в
413.7316 763.8721 418.8002 767.1217 427.6826 761.3374 в
436.5646 755.5530 439.7956 751.9740 438.3516 757.9029 в
436.9073 763.8318 429.8488 766.5432 428.9822 764.6632 c
427.8591 762.2269 415.7311 771.0239 414.6483 771.7856 в
414.8654 772.3304 416.2008 777.4614 424.0718 773.7015 в
431.9430 769.9416 442.9188 760.9037 444.2187 748.6841 в
445.5187 736.4645 444.5076 742.3934 444.5076 742.3934 в
444.5076 742.3934 438.3490 750.3905 430.2099 753.0222 c
423.2778 755.2636 427.2457 750.5819 427.8271 749.6237 в
428.4082 748.6654 435.7706 739.1322 439.2836 742.2180 c
Вт *
п
43.18543 16.69212 -19.72940 51.04344 417.3058 717.9880 см
/ Ш87 ш
Q
439,2836 742,2180 м
439.2836 742.2180 446.0686 736.7321 444.4807 728.6479 в
439.4279 734.9998 432.7875 740.3411 417.0521 753.3337 c
411.2002 758.7856 413.7316 763.8721 413.7316 763.8721 c
413.7316 763.8721 418.8002 767.1217 427.6826 761.3374 в
436.5646 755,5530 439,7956 751,9740 438,3516 757,9029 в
436.9073 763.8318 429.8488 766.5432 428.9822 764.6632 c
427.8591 762.2269 415.7311 771.0239 414.6483 771.7856 в
414.8654 772.3304 416.2008 777.4614 424.0718 773.7015 в
431.9430 769.9416 442.9188 760.9037 444.2187 748.6841 в
445.5187 736.4645 444.5076 742.3934 444.5076 742.3934 в
444.5076 742.3934 438.3490 750.3905 430.2099 753.0222 в
423.2778 755.2636 427.2457 750.5819 427.8271 749.6237 в
428,4082 748,6654 435.7706 739.1322 439.2836 742.2180 в
s
/ GS6 GS
0,00 0,00 0,00 1,00 к
BT
164.5549 611.8047 ТД
/ F90 49.6170 Тс
(FLO) Tj
50,1712 0,0000 TD
(-СОЕДИНИТЕЛЬ UK L) Tj
183,5762 0,0000 ПД
(TD) Tj
ET
/ GS6 GS
q
456.13616 0.00000 0.00000 205.20113 789.2470 659.6887 см
/ Im94 Do
Q
q
828.1675 758.5880 м
1039.8943 758.5880 л
1144.2521 707.4592 л
932.5253 707.4592 л
час
Вт *
п
/ GS6 GS
q
316.08482 0,00000 0,00000 51,12907 828,1675 707,4592 см
/ Im95 Do
Q
Q
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1078.6351 795.0492 м
1078.6351 795.0492 1082.5021 802.3762 1098.5808 796.0669 c
1114.6592 789.7575 1113.4380 781.0058 1110.3851 777.3426 c
1107.3322 773.6791 1082.2986 777.3426 1078.4316 786.9081 c
1083.7273 786.6369 1088.2009 786.7046 1088.2009 786.7046 c
1088.2009 786.7046 1088.0994 781.6167 1095.4261 780.9041 c
1102.7529 780.1917 1102.1426 786.8064 1100.4126 789.6557 в
1098.6826 792.5051 1090.8445 796.0105 1088.4044 792.0981 c
1082.8338 793.5885 1078.6351 795.0492 1078.6351 795.0492 c
Вт *
п
-35,36241 1,18706 -0,79950 -23,81717 1113,4242 798,6010 см
/ Ш96 ш
Q
1078.6351 795.0492 м
1078.6351 795.0492 1082.5021 802.3762 1098.5808 796.0669 c
1114.6592 789.7575 1113.4380 781.0058 1110.3851 777.3426 c
1107.3322 773.6791 1082.2986 777.3426 1078.4316 786.9081 в
1083.7273 786.6369 1088.2009 786.7046 1088.2009 786.7046 c
1088.2009 786.7046 1088.0994 781.6167 1095.4261 780.9041 c
1102.7529 780.1917 1102.1426 786.8064 1100.4126 789.6557 в
1098.6826 792.5051 1090.8445 796.0105 1088.4044 792.0981 c
1082.8338 793.5885 1078.6351 795.0492 1078.6351 795.0492 c
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
964.6611 738.6727 м
975.4478 735,4162 л
975.6513 727.6822 л
975.6513 727.6822 983.1818 729.9210 987.4559 732.7704 в
995.8003 730.9386 1000.8884 730.5316 1000.8884 730.5316 в
1000.8884 730.5316 991.5265 725.9522 989.1859 725.2398 c
991.3229 722.8996 1001.8043 711.2985 1001.8043 711.2985 c
989.6947 712.6214 л
982.3677 722.6960 л
975.6513 720.4572 л
975.6513 716.3867 л
964.9664 718.6255 л
час
Вт *
п
41.65196 -23.80112 21.54234 37.69909 951.6353 718.0367 см
/ Ш200 ш
Q
964.6611 738,6727 кв.м.
975.4478 735.4162 л
975.6513 727.6822 л
975.6513 727.6822 983.1818 729.9210 987.4559 732.7704 в
995.8003 730.9386 1000.8884 730.5316 1000.8884 730.5316 в
1000.8884 730.5316 991.5265 725.9522 989.1859 725.2398 c
991.3229 722.8996 1001.8043 711.2985 1001.8043 711.2985 c
989.6947 712.6214 л
982.3677 722.6960 л
975.6513 720.4572 л
975.6513 716.3867 л
964.9664 718.6255 л
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
946.9437 746.3996 м
956.7170 741.6595 л
956.7680 729.6307 л
956.7680 729.6307 956.5965 724.5037 950.0998 726.0630 c
943.9404 727.5410 938.7485 733.6066 938.0358 734.2690 c
937.3232 734.9315 932.3294 739.5177 932.5894 747.7248 c
932.5953 751.0637 932.5383 752.0573 932.5383 752.0573 в
936.3776 755.7534 л
936.1675 742.9467 л
936.1675 742.9467 935.9640 740.1991 938.4063 737.7568 c
940.8484 735.3145 946.6498 730.0485 946.8269 734.5009 c
946.9531 740.0489 946.9437 746.3996 946.9437 746.3996 c
Вт *
п
-30.99051 -3.99878 4.25854 -33.00371 958.0187 759.2621 см
/ Ш204 ш
Q
946.9437 746.3996 м
956.7170 741.6595 л
956.7680 729.6307 л
956.7680 729.6307 956.5965 724.5037 950.0998 726.0630 c
943.9404 727.5410 938.7485 733.6066 938.0358 734.2690 c
937.3232 734.9315 932.3294 739.5177 932.5894 747.7248 c
932.5953 751.0637 932.5383 752.0573 932.5383 752.0573 в
936.3776 755.7534 л
936.1675 742.9467 л
936.1675 742.9467 935.9640 740.1991 938.4063 737.7568 c
940.8484 735.3145 946.6498 730.0485 946.8269 734.5009 c
946.9531 740.0489 946.9437 746.3996 946.9437 746.3996 c
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
0,20 0,80 0,00 0,20 к
932.6401 760.3143 м
932.5383 753.9939 л
935.2361 756.4915 л
час
б *
/ GS6 GS
0 Дж
0 Дж
0.2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
954.4774 789.3159 кв.м.
954.5284 770.2532 л
954.5284 770.2532 941.9678 764.1133 936.2693 757.6004 в
930.1635 764.9274 934.6411 773.1703 936.5746 776.0197 c
941.6625 783.2446 954.4774 789.3159 954.4774 789.3159 c
час
945.0017 779.7266 м
945.0230 769.3758 л
945.0230 769.3758 939.8061 766.0414 937.4383 762.5058 в
934.9024 766.4842 936.7622 770.9596 937.5647 772.5078 c
939.6794 776.4301 945.0017 779.7266 945.0017 779.7266 c
Вт *
п
-28,58413 -4,42572 5,36599 -34,65700 955,4593 792,9998 см
/ Ш207 ш
Q
954.4774 789.3159 кв.м.
954.5284 770.2532 л
954.5284 770.2532 941.9678 764.1133 936.2693 757.6004 в
930.1635 764.9274 934.6411 773.1703 936.5746 776.0197 c
941.6625 783.2446 954.4774 789.3159 954.4774 789.3159 c
час
945.0017 779.7266 м
945.0230 769.3758 л
945.0230 769.3758 939.8061 766.0414 937.4383 762.5058 в
934.9024 766.4842 936.7622 770.9596 937.5647 772.5078 c
939.6794 776.4301 945.0017 779.7266 945.0017 779.7266 c
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1007,4013 724,4257 м
1018.2900 724.4257 л
1018.2900 718.6255 л
1007.4013 718.6255 л
час
Вт *
п
10,89014 0,00000 0,00000 5,79969 1007,4010 718,6252 см
/ Ш210 ш
Q
1007,4013 724,4257 м
1018.2900 724.4257 л
1018.2900 718,6255 л
1007.4013 718.6255 л
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1007,4013 715,4198 м
1018.2900 715.4198 л
1018.2900 709.6195 л
1007.4013 709.6195 л
час
Вт *
п
10,88957 0,00000 0,00000 5,80025 1007,4010 709,6195 см
/ Ш213 ш
Q
1007,4013 715,4198 м
1018.2900 715.4198 л
1018.2900 709.6195 л
1007.4013 709.6195 л
час
s
/ GS6 GS
0 Дж
0 Дж
0.2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1025.6168 708.7544 м
1025.6168 728.8016 л
1053.9068 728.8016 л
1053.9068 725.0363 л
1036.7093 725.0363 л
1036.7093 720.7625 л
1051.2609 720.7625 л
1051.2609 717.7096 л
1036.7093 717.7096 л
1036.7093 708.5509 л
час
Вт *
п
28,29033 0,00000 0,00000 20,24957 1025,6165 708,5517 см
/ Ш216 ш
Q
1025.6168 708.7544 м
1025.6168 728.8016 л
1053.9068 728,8016 л
1053.9068 725.0363 л
1036.7093 725.0363 л
1036.7093 720.7625 л
1051.2609 720.7625 л
1051.2609 717.7096 л
1036.7093 717.7096 л
1036.7093 708.5509 л
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1060.6232 729.3104 м
1060.6232 709.7720 л
1060.6232 709.7720 1082.9092 711.7055 1089.7274 714.4532 в
1089.7274 718.4217 1089.7274 718.4217 1089.7274 718.4217 с
1089.7274 718.4217 1075.5825 715.4708 1072.3260 715.7761 в
1072.2243 721.5766 1072.3260 730.5316 1072.3260 730.5316 в
час
Вт *
п
-30,50997 1,08964 -0,77845 -21,79672 1090,8198 730,5049 см
/ Ш220 ш
Q
1060.6232 729.3104 м
1060.6232 709.7720 л
1060.6232 709.7720 1082.9092 711.7055 1089.7274 714.4532 в
1089.7274 718.4217 1089.7274 718.4217 1089.7274 718.4217 в
1089.7274 718.4217 1075.5825 715.4708 1072.3260 715.7761 в
1072.2243 721.5766 1072.3260 730.5316 1072.3260 730.5316 в
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1108,8346 739,3901 м
1119.1606 743.3002 1127.2073 746.3021 1129.1873 741.0733 в
1131.1676 735.8445 1124.5507 725.0131 1114.2244 721.1030 в
1103.8983 717.1929 1095.7003 717.6107 1093.7200 722.8395 в
1091.7400 728.0683 1098.5083 735.4800 1108.8346 739.3901 в
час
1111.4252 736.3933 кв.м.
1116.4065 738.1500 1119.4393 737.2539 1119.6099 733.6111 в
1119.7806 729.9683 1119.0078 726.8338 1114.0265 725.0771 в
1109.0452 723.3205 1106.0022 723.0078 1104.7221 726.6379 в
1103.4420 730.2682 1106.4438 734.6367 1111.4252 736.3933 c
Вт *
п
39.50406 7.31557 -5.74195 31.00655 1094.5760 712.0219 см
/ Ш224 ш
Q
1108,8346 739,3901 м
1119.1606 743.3002 1127.2073 746.3021 1129.1873 741.0733 в
1131.1676 735.8445 1124.5507 725.0131 1114.2244 721.1030 в
1103.8983 717.1929 1095.7003 717.6107 1093.7200 722.8395 в
1091.7400 728.0683 1098.5083 735.4800 1108.8346 739.3901 в
час
1111.4252 736.3933 кв.м.
1116.4065 738.1500 1119.4393 737.2539 1119.6099 733.6111 в
1119.7806 729.9683 1119.0078 726.8338 1114.0265 725.0771 в
1109.0452 723.3205 1106.0022 723.0078 1104.7221 726.6379 в
1103.4420 730.2682 1106.4438 734.6367 1111.4252 736.3933 c
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0.00 0,00 0,00 0,00 К
0.60 0.80 0.00 0.00 к
1140.2209 749.9166 м
1140.2209 749.9166 1140.7808 743.4434 1132.6363 737.3271 в
1132.3310 739.0091 1132.4837 741.0478 1132.4837 741.0478 в
1135.9791 742.0164 1139.5763 747.1134 1140.2209 749.9166 в
б *
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
992,1370 800,3409 м
992.1370 780.5991 л
992.1370 780.5991 974.5396 777.9657 962.2188 772.8650 c
962.2188 776,7317 л
962.2188 776.7317 974.1249 780.7005 980.8413 781.9217 c
980.8413 786.6028 л
980.8413 786.6028 970.7666 784.4658 963.3382 781.6164 c
963.2364 785.2799 л
963,2364 785,2799 975,9566 789,9610 980,8413 790,3681 c
980.9430 793.8281 л
980.9430 793.8281 968.2226 791.7928 962.7276 789.2487 c
962.7287 792.6803 л
962.7287 792.6803 977.3813 798.0004 992.1370 800.3409 c
Вт *
п
34,15229 -24,31961 23,71732 33,30649 948,2423 782,1085 см
/ Ш227 ш
Q
992.1370 800,3409 м
992.1370 780.5991 л
992.1370 780.5991 974.5396 777.9657 962.2188 772.8650 c
962.2188 776.7317 л
962.2188 776.7317 974.1249 780.7005 980.8413 781.9217 c
980.8413 786.6028 л
980.8413 786.6028 970.7666 784.4658 963.3382 781.6164 c
963.2364 785.2799 л
963,2364 785,2799 975,9566 789,9610 980,8413 790,3681 c
980.9430 793.8281 л
980.9430 793.8281 968.2226 791.7928 962.7276 789.2487 c
962.7287 792.6803 л
962.7287 792.6803 977.3813 798.0004 992,1370 800,3409 в
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1030.8067 803.8009 м
1030.8067 783.5499 л
1030.8067 783.5499 1004.8572 783.2446 999.1585 781.6164 c
999.1585 785.9923 л
999.1585 785.9923 1016.6618 787.5187 1018.4936 787.2134 в
1018.4936 791.4875 л
1018.4936 791.4875 1005.1764 791.2525 1000.9514 790.5390 в
1000.9514 794.2085 л
1000.9514 794.2085 1016.6295 795.4832 1018.5636 795.3301 в
1018.5636 799.1527 л
1018.5636 799.1527 1004.1075 798.6940 999.4243 797.5726 в
999.4243 801.7010 л
999.4243 801.7010 1008.9431 803.4344 1030.8067 803.8009 c
Вт *
п
31,65052 0,00000 0,00000 22,18507 999,1573 781,6161 см
/ Ш231 ш
Q
1030.8067 803.8009 м
1030.8067 783.5499 л
1030.8067 783.5499 1004.8572 783.2446 999.1585 781.6164 c
999.1585 785.9923 л
999.1585 785.9923 1016.6618 787.5187 1018.4936 787.2134 в
1018.4936 791,4875 л
1018.4936 791.4875 1005.1764 791.2525 1000.9514 790.5390 в
1000.9514 794.2085 л
1000.9514 794.2085 1016.6295 795.4832 1018.5636 795.3301 c
1018.5636 799.1527 л
1018.5636 799.1527 1004.1075 798.6940 999.4243 797.5726 в
999.4243 801.7010 л
999.4243 801.7010 1008.9431 803.4344 1030.8067 803.8009 c
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1071,0952 781,8233 м
1071.0952 801.7520 л
1048.4436 802.9244 л
1048.4436 802.9244 1038.0087 802.6186 1037.8559 798.3374 c
1037.7031 794.0560 1045.0536 792.9122 1045.0536 792.9122 c
1035.1826 784.0587 л
1047.9030 783.6517 л
1055.5350 791.5893 л
1059.7073 791.5893 л
1059.9109 782.6340 л
час
час
1059,8457 794,3618 м
1059.8457 794.3618 1049.5636 793.2915 1049.1562 797.3688 c
1048.7489 801.4465 1059.8457 799.0509 1059.8457 799.0509 в
час
Вт *
п
35.91269 0.00000 0.00000 21.10224 1035.1828 781.8231 см
/ Ш234 ш
Q
1071,0952 781,8233 м
1071.0952 801.7520 л
1048.4436 802.9244 л
1048.4436 802.9244 1038.0087 802.6186 1037.8559 798.3374 c
1037.7031 794.0560 1045.0536 792.9122 1045.0536 792.9122 c
1035.1826 784.0587 л
1047.9030 783.6517 л
1055.5350 791.5893 л
1059.7073 791.5893 л
1059.9109 782.6340 л
час
час
1059,8457 794,3618 м
1059.8457 794.3618 1049.5636 793.2915 1049.1562 797.3688 c
1048.7489 801.4465 1059.8457 799.0509 1059.8457 799.0509 в
час
s
/ GS6 GS
0 Дж
0 Дж
0,2160 Вт
22.925585626053735 млн
[] 0 дн.
0,00 0,00 0,00 0,00 К
q
1136.2329 763.0957 м
1136.2329 763.0957 1141.0157 759.2287 1139.8963 753.5299 c
1136.3346 758.0075 1131.6538 761.7728 1120.5615 770.9315 в
1116.4365 774.7747 1118.2209 778.3603 1118.2209 778.3603 в
1118.2209 778.3603 1121.7940 780.6509 1128.0552 776.5736 в
1134.3163 772.4959 1136.5940 769.9728 1135.5761 774.1522 в
1134.5579 778.3319 1129.5822 780.2430 1128.9713 778.9181 в
1128.1796 777.2003 1119.6303 783.4017 1118.8672 783.9386 c
1119.0200 784.3226 1119.9614 787.9397 1125.5100 785.2893 в
1131.0585 782.6389 1138.7954 776.2677 1139.7118 767.6538 в
1140.6283 759.0399 1139.9153 763.2196 1139.9153 763.2196 c
1139.9153 763.2196 1135.5744 768.8568 1129.8368 770.7118 c
1124.9501 772.2921 1127.7473 768.9917 1128.1569 768.3163 в
1128.5668 767.6408 1133.7568 760.9207 1136.2329 763.0957 в
Вт *
п
30,44236 11,76664 -13,90817 35,98288 1120,7407 746,0147 см
/ Ш238 ш
Q
1136.2329 763.0957 м
1136.2329 763.0957 1141.0157 759.2287 1139.8963 753.5299 c
1136.3346 758.0075 1131.6538 761.7728 1120.5615 770.9315 в
1116.4365 774.7747 1118.2209 778.3603 1118.2209 778.3603 в
1118.2209 778.3603 1121.7940 780.6509 1128.0552 776.5736 в
1134.3163 772.4959 1136.5940 769.9728 1135.5761 774.1522 в
1134,5579 778.3319 1129.5822 780.2430 1128.9713 778.9181 в
1128.1796 777.2003 1119.6303 783.4017 1118.8672 783.9386 c
1119.0200 784.3226 1119.9614 787.9397 1125.5100 785.2893 в
1131.0585 782.6389 1138.7954 776.2677 1139.7118 767.6538 в
1140.6283 759.0399 1139.9153 763.2196 1139.9153 763.2196 c
1139.9153 763.2196 1135.5744 768.8568 1129.8368 770.7118 c
1124.9501 772.2921 1127.7473 768.9917 1128.1569 768.3163 в
1128.5668 767.6408 1133.7568 760.9207 1136.2329 763.0957 в
s
/ GS6 GS
0.00 0,00 0,00 1,00 к
BT
942.5718 671.1650 ТД
/ F90 34,9760 Тс
(FLO) Tj
35,3673 0,0000 TD
(-СОЕДИНИТЕЛЬ UK L) Tj
129,4072 0,0000 ПД
(TD) Tj
ET
конечный поток
эндобдж
7 0 объект
>
поток

Важность конструкции стяжки пола — часть 1

При проектировании цементно-песчаные и бетонные стяжки часто игнорируются или полностью игнорируются. Часто человек, работающий с инструментами в день стяжки, заканчивает тем, что проектирует стяжку.

И знаете что? Обычно ему наплевать, будет ли стяжка скручиваться, отклеиваться, трескаться, подниматься или рассыпаться.

..Или позволяет ли высота стяжки по-прежнему обеспечивать гидроизоляцию высоты заделки мембраны и высоты балюстрады в соответствии с австралийскими стандартами.

..Или поддерживается ли правильный порог при входе в дверь.

Вот почему так важно уделять простой стяжке пола должное уважение, которого она заслуживает, и почему дизайнеры должны играть более активную роль в проектировании стяжки, чтобы предотвратить дефекты.

Риски несоответствующей конструкции стяжки

По данным Concrete Center (Великобритания), основной риск разрушения стяжки связан с отслоением основания. Прочность стяжек обычно зависит от основания, поэтому расслоение стяжки может привести к растрескиванию и, возможно, смещению стяжки.

Основной риск для несвязанных стяжек (также по данным Concrete Center) — это скручивание и подъем. Скручивание и подъем могут нарушить гидроизоляцию и покрытие пола, отрицательно повлиять на падение, вызвать растрескивание прилегающих элементов здания и вызвать неровности поверхности пола.

К другим рискам или типам отказов из-за пренебрежения конструкцией стяжки относятся:

  • Чрезмерное растрескивание при усадке
  • Растрескивание при расширении и расслоение напольных покрытий
  • Крошение
  • Повреждение гидроизоляционных слоев
  • Истирание и износ
  • Недостаточное падение и скопление вода
  • Несоответствующая высота / уровни окружающих элементов, таких как балюстрады, дверные пороги и т. д.
  • Перегрузка опорной плиты
  • Чрезмерное выщелачивание высолов
  • Растрескивание при разном движении — например, рендеринг краев плиты

Причины разрушения стяжки

Согласно Flowcrete, большинство отказов стяжки происходит из-за неправильной укладки.Однако важно, чтобы разработчик выполнял свою роль в проведении необходимой комплексной проверки во избежание дефектов, связанных с проектированием.

Специалист может легко скопировать и вставить предыдущую спецификацию или переложить ответственность за разработку характеристик стяжки на подрядчика. К сожалению, установщик не обладает квалификацией, чтобы определить все важные аспекты дизайна, уникальные для проекта, и, вероятно, его это не волнует.

Например, установщик стяжки не должен определять ожидаемую усадку основания, прогиб консольной бетонной плиты или если стяжка находится в единственном месте, доступном для 20-тонного крана. заменить кондиционер через 20 лет.Все это может вызвать разрушение стяжки в краткосрочной, среднесрочной или долгосрочной перспективе соответственно.

Таким образом, профессиональные проектировщики должны внести свой вклад в то, как должна быть спроектирована стяжка с учетом ожидаемых условий эксплуатации в конкретных условиях здания.

Итак, давайте рассмотрим некоторые общие причины разрушения стяжки, связанные с конструкцией, и способы их предотвращения.

Недостаточная прочность

Неадекватная прочность, по моему опыту, чаще всего является результатом чрезмерного количества песка для цемента и / или плохой практики перемешивания на месте.Это может привести к выходу из строя или крушению под нагрузкой во время эксплуатации. Я лично участвовал в проектах, где готовая стяжка напоминала детскую песочницу.

Разумно четко указать в спецификации как требуемый состав смеси, так и минимальные требования к номинальной прочности.

Указание соотношения смешивания уменьшит путаницу на месте, поскольку не возлагает ответственность на установщика по определению соотношения смешивания — он не собирается звонить своему местному технологу по бетону, чтобы выяснить, как должна выглядеть смесь для достижения такой прочности.Он просто сделает лучшее предположение о том, как должно выглядеть соотношение смешивания, и продолжит без задержки. Это может привести к проблемам, поскольку его предположение, скорее всего, неверно.

Там, где плитка будет использоваться для стандартных жилых помещений, соотношение смеси часто находится в диапазоне от 1: 3 до 1: 5 (цемент: песок). Однако этот диапазон часто слишком слаб, и окончательное соотношение будет зависеть от области применения, условий эксплуатации и напольных покрытий. Например, такая смесь смеси является слишком слабой и поэтому не подходит для систем упругих полов, как ARDEX указывает в своем техническом бюллетене «Проблемы с песчано-цементными стяжками в качестве основы для систем полов из некерамической плитки» .

Требования к прочности следует выводить из ожидаемых наихудших условий эксплуатации. Например, будет ли стяжка испытывать движение растений во время технического обслуживания, например? Или нужен ли доступ грузовикам к выровненной территории во время строительства?

Специалист должен начать с определения всех вариантов использования, в том числе на всех этапах жизненного цикла здания: строительство, эксплуатация и обслуживание. Работая в обратном направлении, можно определить необходимую прочность стяжки.

Несмотря на то, что существует явная повышенная ответственность проектировщика, связанная с разработкой схемы смешивания, правильное выполнение расчетов заранее, а не , а не , возлагающие бремя на подрядчика, избавят от многих душевных страданий в будущем.

Если готовая стяжка должна выступать в качестве изнашиваемой поверхности, при прочности необходимо учитывать сопротивление истиранию. Таблица 4.6 в AS 3600 обеспечивает минимальную прочность, необходимую для устойчивости к истиранию для различных типов движения.

Помните, что верх стяжки обычно самый слабый, так как вода и мелкий заполнитель поднимаются наверх. Это следует рассматривать в сочетании с водоцементным соотношением для определения ожидаемой прочности поверхности , а не только средней прочности всей стяжки.

Убедитесь, что любые положения спецификации могут выполняться на стройплощадке во время строительства как часть процесса контроля качества. Лучше всего продумать процесс обеспечения качества с самого начала, поскольку он будет определять, что необходимо включить в спецификацию.

Например, если предусматривается требуемый дизайн смеси, вы можете включить в спецификацию точку-свидетель, чтобы убедиться, что вы: присутствовать на месте во время смешивания.

Если указана номинальная прочность, вы можете включить в спецификации требование о том, чтобы образцы отбирались случайным образом из партии для независимого тестирования.Или попросите не наносить напольные покрытия до тех пор, пока не будет проведено испытание на твердость на месте, такое как испытание молотком Шмидта.

Также рекомендуется указать требования к перемешиванию с помощью электрического миксера. Это минимизирует вероятность локальных слабых мест из-за высокой концентрации песка, что является обычной проблемой для песчаных стяжек.

Неспособность контролировать усадку

Контроль усадки особенно важен при работе с большими площадями, такими как площадка на крыше, аэропорт или завод.

Усадка происходит, когда вода в смеси вытекает из цементного теста и испаряется. Длительная усадка при высыхании может продолжаться до 3–4 лет, что может привести к потрескиванию стяжки и любых напольных покрытий после укладки.

Подъем и скручивание стяжки происходит из-за разницы в усадке по толщине стяжки. Обычно это происходит из-за того, что верхняя поверхность высыхает быстрее, чем нижние слои от испарения. Следовательно, верхний поверхностный слой сжимается и приподнимает края стяжки.

Один из основных способов минимизировать риск повреждения, вызванного усадкой, — это указать максимальное водоцементное соотношение. Это связано с тем, что чем выше водоцементное соотношение, тем больше воды выходит из смеси и тем больше происходит изменение объема.

Максимальное водоцементное соотношение будет зависеть от ряда факторов, таких как используемые заполнители и предел прочности, который необходимо достичь.

Другие методы уменьшения эффекта усадки включают:

  • Указание конкретных местоположений сужающихся / управляющих соединений: AS 3958.1 рекомендует размещать деформационные швы с интервалом примерно 4,5 м. Тем не менее, это довольно общий характер, и на самом деле сужающие / управляющие суставы следует проектировать с особым вниманием. Например, если в стяжке имеется отверстие неправильной формы или отверстие, может потребоваться контрольный стык или несколько контрольных стыков для снятия напряжений, возникающих в углах.

    Размещение стыков слишком важно, чтобы оставлять его на усмотрение установщика. Как сказано в Руководстве Совета Северной Америки по укладке керамической, стеклянной и каменной плитки:

    «Специалист-проектировщик или инженер должен показать конкретные места и детали деформационных швов на чертежах проекта.«

    , который дополнительно усилен Скоттом Карозерсом из Фонда образования керамической плитки:

    «… установщик не несет ответственности за проектирование и расположение этих стыков. Это должен сделать специалист-проектировщик или инженер ».

  • Предписание об использовании арматуры в стяжке: армирование может поглощать растягивающие напряжения, связанные с усадкой, чтобы смягчить эффекты усадки и уменьшить размер усадочных трещин. Фактически, AS 4654.2 оговаривается, что любая несвязанная стяжка должна быть усилена сеткой. Армирование может состоять из стекловолоконной сетки или стальной сетки небольшого размера.
  • Рекомендуется стекловолоконная сетка, такая как Domcrete AR Glass Scrim, или сетка из оцинкованной стали, чтобы ее можно было продолжить через стыки и до внешних краев стяжки для уменьшения скручивания без риска коррозии в будущем.

    Примечание: общепринято, что использование армирования волокном может помочь при растрескивании пластмассы при усадке, но данные свидетельствуют о том, что это неэффективно для контроля усадки при длительной сушке .

  • Минимальная толщина стяжки: более толстая стяжка более устойчива к скручиванию и поднятию. Не говоря уже о том, что в целом они более устойчивы к растрескиванию и крошению при эксплуатации.

    AS 3958.1 предусматривает минимальную толщину несвязанной стяжки 40 мм, однако AS 4654.2 рекомендует минимум 50 мм. Стяжка 40-50 мм по-прежнему склонна к скручиванию, поэтому, по возможности, поддерживайте минимальную толщину стяжки значительно выше, чтобы предотвратить скручивание и подъем — Concrete Center рекомендует Толщина 100 мм для неармированных несвязанных стяжек .

  • Укажите минимальные требования к отверждению: четко укажите, что стяжки должны отверждаться (непрерывно смачиваться) в течение минимум 7 дней с последующими 2 неделями сушки на воздухе перед укладкой плитки, как предусмотрено в AS 3958.

    Это делает две вещи: (1) предотвращает быстрое высыхание и (2) позволяет контролировать усадку стяжки перед нанесением напольного покрытия, тем самым снижая риск отслаивания.

  • В некоторых случаях может применяться жидкий отвердитель, такой как Fosroc Concure WB30, для удержания влаги внутри стяжки и уменьшения усадки.Это может вызвать проблемы, если происходит замедленная усадка из-за невозможности высыхания, поэтому этот подход необходимо оценивать в каждом конкретном случае.
  • Укажите добавки, уменьшающие усадку или уменьшающие воду: в некоторых случаях риск растрескивания или скручивания при усадке может иметь неприемлемые последствия для рабочих характеристик и долговечности. Можно рассмотреть возможность использования добавок, таких как Eclipse 4500 от GCP Applied Technologies, которые, например, могут более чем вдвое уменьшить усадку, наблюдаемую через 90 дней.

Неспособность контролировать расширение

По данным Федерального управления шоссейных дорог Министерства транспорта США, коэффициент теплового расширения бетона находится в диапазоне 8–12 миллионных долей на градус Цельсия или 0,012 мм / м / oC. На 30-метровой палубе при изменении температуры на 38 градусов это приведет к расширению на 13,68 мм.

Выталкивание, растрескивание и поднятие, вызванное расширением, является распространенной проблемой, особенно когда пористая керамическая или терракотовая плитка используется на залитой солнцем палубе, которая также подвергается воздействию дождя.В то время как бетон расширяется под воздействием тепла, плитка расширяется двумя способами — за счет поглощения тепла и влаги.

Согласно статье Latham Australia о конструкции компенсационных швов, керамическая плитка может расширяться в пределах 0,004–0,008 мм / м / ° C из-за теплового расширения. На 30-метровой палубе при изменении температуры на 30 ° C это приведет к расширению на 7,2 мм. Однако в некоторых случаях именно влагопоглощение может вызвать наибольшее расширение.

КАК 4459.10 указывает предел расширения влажности 0,06% для керамической плитки. В этом пределе эффект расширения влаги почти в в три раза превышает теплового расширения при изменении температуры 30 ° C.

Тем не менее, стандарт AS ISO 13006 неоднозначно утверждает:

«Большинство глазурованных и неглазурованных [керамических] плиток имеют незначительное расширение влаги, что не способствует возникновению проблем с укладкой плитки, если плитки правильно закреплены (установлены). Однако при неудовлетворительной практике крепления или в определенных климатических условиях расширение влаги превышает 0.06% (0,6 мм / м) могут способствовать возникновению проблем ».

Для меня это не имеет смысла. Хотя во время хранения и транспортировки может происходить значительное расширение влаги, если плитка местного производства используется в среде с низкой влажностью, у нее может не быть возможности полностью расшириться при хранении и транспортировке. И, следовательно, будет расширяться во время эксплуатации. Это особенно верно для более пористой плитки, такой как терракота, которая может расширяться вдвое больше, чем керамическая.

В своей статье «Необходимость установления соглашения о расширении мозаики для анализа отказов системы листов» Ричард Боуман из CSRIO предполагает, что основной причиной отказов всплытия или подъема плитки является сочетание расширения и сжатия плитки. незрелые бетонные плиты / стяжки при ускоренной укладке плитки.

Давайте посмотрим правде в глаза, большинство строительных работ пытаются ускорить укладку плитки как можно скорее после того, как стяжка пошла вниз. Таким образом, по этой причине расширение влаги не может быть устранено так легко, как это пытается сделать AS ISO 13006.

Другие меры по снижению риска дефектов, связанных с расширением, включают:

  • Расчеты следует проводить на основе конкретного типа используемого материала и его свойств влажности и теплового расширения «наихудшего случая».Примите во внимание ожидаемые колебания температуры в процессе эксплуатации и добавьте дополнительную погрешность.

    Руководство TCNA по укладке керамической, стеклянной и каменной плитки рекомендует ширину шва в четыре раза превышающую ожидаемое перемещение.

    По крайней мере, следуйте рекомендациям AS 4654.2, который рекомендует использовать компенсационные швы 10 мм с интервалом 4,5 м.

  • Важно, чтобы стыки были заполнены «постоянно деформируемым материалом». Нет смысла иметь компенсаторы, если они заполнены несжимаемым материалом.Таким образом, в качестве спецификатора целесообразно указать материал наполнителя или герметика, который обладает сжимаемостью, чтобы приспособиться к расчетному расширению.
  • Кроме того, нет смысла указывать компенсационные швы и заполнитель швов, если подрядчик их не устанавливает. Включите в спецификацию точку фиксации для проверки сформированных стыков перед укладкой стяжки.

Подробнее в Части 2 ..

Полы с подогревом и стяжка | Профессиональный совет

В Screed It мы понимаем, что любые работы, запланированные для проекта, должны быть максимально быстрыми, эффективными и рентабельными.Вот почему мы предоставили несколько профессиональных советов по теплому полу и стяжке, как их следует устанавливать вместе (включая минимальную и максимальную толщину стяжки) и что вы можете сделать, чтобы обеспечить наилучшую практику при выполнении работ.

Что такое «теплые полы»?

Полы с подогревом (UFH) — это метод обогрева любого внутреннего пространства путем генерирования тепла под полом здания. Его можно использовать просто для обогрева пола или даже полностью заменить радиаторные системы и стать основным источником тепла в помещении.

Когда вы устанавливаете пол с подогревом, вы обычно можете выбрать два типа систем. Это электрические системы и водные системы. Электрическая система теплого пола будет использовать кабели для выработки тепла, в то время как системы водяного теплого пола будут перекачивать нагретую воду через ряд труб под вашим верхним слоем пола.

Установка систем UFH под стяжкой

Начиная с нижней части, черный пол будет состоять либо из бетонной плиты, либо из балки и блока, которые затем изолированы водонепроницаемой мембраной.Затем эту мембрану следует покрыть слоем теплоизоляции. В большинстве случаев это будет либо пенополистирол, либо минеральная вата. Также могут быть случаи, когда потребуется установить пароизоляцию поверх исходного теплоизоляционного слоя.

После этого можно монтировать трубы теплого пола. Их следует уложить на пол равномерно, по возможности избегая резких изгибов (так как водопроводные трубы должны поддерживать свободный поток), и расположить петлей для равномерного распределения тепла.Трубы должны крепиться к подкладке с помощью зажимов.

Когда все будет на месте и подготовлено, можно будет укладывать стяжку, выбранную для пола. Затем его оставят сохнуть, и можно будет уложить пол по выбору домовладельца или подрядчика, чтобы покрыть его. Некоторые также могут оставить стяжку открытой в качестве стильной отделки пола.

Какая стяжка для теплого пола самая лучшая?

Существует два типа стяжки, которые можно укладывать вокруг теплого пола.Ни то, ни другое нельзя считать «лучшим» для системы напольного отопления, поскольку они предлагают те же преимущества при правильной установке. Однако при выборе варианта установки следует всегда учитывать тип используемой стяжки, чтобы в трубах оставалось место для теплового движения и расширения.

Ниже представлена ​​дополнительная информация о двух типах смесей для стяжки пола:

Традиционная стяжка пола

Традиционные песчаные и цементные стяжки, также называемые «сухими стяжками», представляют собой смесь крупного песка и цемента.Соотношение песка и цемента может варьироваться в зависимости от подрядчика, но в среднем обычно отмечается соотношение смеси 4: 1. Ему также нужно достаточно воды, чтобы достичь необходимой консистенции, не намокая настолько, что при сжатии будет выделяться больше, чем несколько капель влаги.

Время высыхания традиционных стяжек обычно составляет от пяти до семи дней.

Для традиционной стяжки пола потребуется не менее 28 дней, прежде чем можно будет включить обогрев, а систему UFH следует сначала запустить при низкой температуре, чтобы стяжка нагрелась.Это помогает завершить отверждение до того, как нагреватель достигнет своей полной рабочей температуры.

Жидкая стяжка

Также известные как «текучие стяжки», жидкие стяжки часто считаются более быстрой и эффективной альтернативой традиционным песчаным и цементным стяжкам. Это связано с тем, что жидкую стяжку можно поставить в строительный объект и просто залить в пространство, которое необходимо установить. Оттуда составная смесь затвердеет сама по себе и образует гладкую плоскую поверхность.Поэтому их также часто называют самовыравнивающимися стяжками.

Если вы хотите быстро завершить рабочий проект, жидкая стяжка часто является лучшим выбором. По ней часто можно ходить в течение 24-48 часов после укладки, хотя на ее отверждение уходит больше времени, чем на традиционную стяжку.

Система подогрева пола и глубина стяжки

Особенно важно соблюдать рекомендуемую толщину слоя стяжки, так как глубина трубы определяет, насколько эффективно система UFH будет распределять тепло.Толщина слоя также варьируется в зависимости от того, используете ли вы традиционную цементно-песчаную стяжку или жидкую стяжку.

В идеале, традиционная цементно-песчаная стяжка должна иметь минимальную толщину 65 мм и максимальную 75 мм. Независимо от выбранного измерения, оно должно быть постоянным на протяжении всей работы, чтобы распределение тепла оставалось неизменным.

Поскольку жидкую стяжку пола можно укладывать более тонкими слоями, чем традиционная стяжка, минимальная глубина слоя может составлять всего 50 мм или 55 мм.

Предотвращение проблем с теплым полом и стяжкой

При укладке теплого пола и покрытии его слоем стяжки необходимо соблюдать еще несколько правил, чтобы обеспечить оптимальную практику:

  • Вы должны убедиться, что в процессе учитываются укладки, проходящие через перекрытия.
  • Вы всегда должны знать максимальную температуру поверхности пола, особенно если вы планируете укладывать плитку над стяжкой.
  • Изоляция первичных трубопроводов и Настоятельно рекомендуется сборка коллектора
  • Вы также должны убедиться, что расположили сборку коллектора так, чтобы к нему было легко получить доступ
  • Правильная маркировка должна быть нанесена на все элементы в системе UFH, чтобы обеспечить эффективность проверок и технического обслуживания
  • Соединения между коллектором и трубопроводом должны быть размещены выше уровня стяжки для облегчения обслуживания.
  • Коллекторы должны быть расположены на соответствующей высоте над полом, надежно прикреплены к стене.
  • Все внешние двери и окна должны быть установлены перед любой системой UFH. чтобы имущество было водонепроницаемым, а система была защищена от мороза 900 84
  • Расстояние и расположение трубопроводов должны быть одинаковыми, но их можно уменьшить по внешнему периметру помещений, чтобы компенсировать дополнительные потери тепла, которые часто возникают в этих областях.Утеплитель нужно будет установить от пола до края стен.

Трубы теплого пола можно разложить по нескольким схемам. Наиболее подходящая компоновка для каждой конкретной системы должна быть подтверждена производителем.

Если у вас нет необходимого опыта для установки теплого пола с финишным слоем стяжки, мы настоятельно рекомендуем позвонить в специализированную службу, которая выполнит работу за вас. Это гарантирует правильное выполнение работы и сэкономит ваше время и деньги, которые в противном случае могли бы быть потрачены на разрыв стяжки пола и демонтаж системы, если она пойдет не так.

Обращение в профессиональную службу стяжки

Если вам требуются услуги быстрой и эффективной стяжки и теплого пола для завершения вашего рабочего проекта, свяжитесь с Screed It сегодня. Мы сделаем все от нас зависящее, чтобы предоставить вам влажную UFH-систему, которая поддерживает максимально комфортную температуру в любом помещении и может гарантировать, что установка будет проведена именно так, как вам нужно. Затем мы закончим пол слоем стяжки, который соответствует потребностям ваших запланированных работ.

Мы будем рады выполнить эту работу в любой точке Великобритании, и один из наших сотрудников будет готов обсудить все, что вам нужно, как только вы свяжетесь с вами.

Внутренняя стяжка | Ведущие подрядчики Северо-Запада по устройству стяжки полов — Interior Screed Limited

Ваш первый подрядчик при выборе жилых и коммерческих застроек, мы обслуживаем всю Великобританию. Специалистов по всем типам систем стяжки полов.

  • Isocrete K-Screed Licensee
  • Retanol Xtreme Одобрено
  • Установщик строительных изделий Tarmac
  • Традиционная бесшовная стяжка — строительная и готовая смесь
  • Проприетарные / модифицированные стяжки

  • — Quick, Rapid, Ultra Rapid, SBR
  • Самовыравнивающиеся стяжки, Самовыравнивающиеся стяжки
  • Смешанные стяжки High Specialist
  • UFH и изоляция

Наше подразделение UFH предоставляет полный гарантийный пакет для полов с подогревом, обеспечивающий комплексную установку стяжки / UFH.От технического проекта до индивидуальных чертежей в САПР мы поставляем и устанавливаем широкий спектр изоляции полов, коллекторов и труб вместе с услугами по испытаниям под давлением и пусконаладочным работам.

Основанная в 2010 году, мы продолжаем уделять особое внимание тому, что делаем лучше всего, а именно предоставлению нашим клиентам первоклассных услуг по стяжке полов без дефектов и полам с подогревом.

Аккредитованный CHAS / Constructionline Gold / Acclaim SSIP Страхование: 10 000 000 фунтов стерлингов ответственности работодателя / 5 000 000 фунтов стерлингов общественной ответственности

Наши подрядчики по разметке полов являются одними из лучших в Великобритании!

В устройстве для разравнивания полов обычно используется цементный материал, состоящий из 1: 3 или 1: 4.5 соотношение цемента для стяжки и промытого песка для стяжки. Стяжку пола можно наносить либо на сплошную монолитную бетонную плиту первого этажа, либо на сборный бетонный пол, обычно покрытый изоляционным слоем.

На данный момент уложено 300 000 м2 стяжки пола!

На рынке представлено множество запатентованных стяжек пола, и информацию об этих стяжках можно получить у подрядчика по стяжке пола на Северо-Западе и по всей Великобритании.

Мы — национальные подрядчики по стяжке полов, основаны в 2010 году

Выравниватели пола могут непосредственно приклеивать стяжку пола к основанию или укладывать несвязанную стяжку пола на подходящую влагонепроницаемую мембрану или DPM, которая укладывается поверх существующей плиты пола.В качестве альтернативы можно использовать стяжку пола в качестве плавающей отделки поверх слоя жесткой изоляции.

Уложено 45 000 тонн стяжки по всей стране

Этот тип стяжки пола подходит для использования с залитыми водопроводными трубами для обеспечения теплого пола. За подробностями обращайтесь в Interior Screed Ltd.

Поставляем и устанавливаем как в жилых, так и в коммерческих зданиях

Если в стяжке пола требуется армирование, разравниватели пола могут поставить это в виде мелкой металлической сетки, полипропиленовых волокон или тонкой стеклянной сетки, установленной внутри стяжки пола.Разравниватели пола могут оставлять стяжку пола как законченной или плавной, чтобы получить гладкую поверхность стяжки, на которую можно уложить указанное напольное покрытие или определенную отделку. Готовая смесь для стяжки пола из песка и цемента, которая смешивается на заводе и затем доставляется на строительную площадку на Северо-Западе, обеспечивает дополнительную гарантию качества по сравнению со смешанными на строительной площадке стяжками пола и предлагает более однородный стяжной материал для стяжек пола. Жидкая и песчано-цементная стяжка по всей стране

Подрядчики по устройству стяжки пола, такие как Interior Screed Ltd, базирующаяся на Северо-Западе, предоставляют перекачиваемые свободно текущие стяжки пола или, как их иногда называют жидкие стяжки, которые могут обеспечить очень ровную отделку.Большинство жидких стяжек представляют собой ангидритные смеси на основе связующего на основе сульфата кальция, входящего в состав жидкой стяжки.

Interior Screed выполнили более 7000 контрактов по всей Великобритании

Жидкие стяжки наносятся быстрее, чем традиционные стяжки из песка и цемента, однако количество подготовки, необходимое для приема жидкой стяжки, необходимо учитывать при рассмотрении жидкой стяжки вместе с ограничениями доступа к строительной площадке.

Мы гордимся каждой установкой стяжки

Стяжку пола

можно наносить на стяжку пола с клеевым слоем SBR толщиной не менее 25 мм, без склеивания — 30 мм, или от 35 до 40 мм, если требуется финишная отделка, однако требуются специальные стяжки и высококвалифицированные стяжки для пола.

Стяжка пола, такая как жидкая стяжка и стяжка из песка / цемента, может использоваться в сочетании с системами теплого пола, где требуется минимальное 30-миллиметровое покрытие для труб. С использованием этих стяжек можно уложить 2 000 м² / день, однако необходимо сделать поправку на подготовку и доступ к строительной площадке.

Работа с самозастроителями и коммерческими подрядчиками по всей стране

Клееные стяжки пола — это SBR, приклеенный к плите пола или основанию под ней. Несвязанная стяжка пола отделяется от бетонной плиты или основания ниже с помощью слоя полиэтилена для выравнивания стяжки.Таким образом, толщина стяжки пола должна составлять менее 50 мм.

Наши сотрудники, работающие напрямую, несут полную ответственность за охрану здоровья и безопасность CSCS

Правильное указание глубины и типа стяжки на северо-западе начинается на ранних этапах процесса проектирования стяжки пола. Вопросы, которые диктуют дизайн стяжки пола, включают архитектурно заданную отделку пола, проблемы доступа на площадку, условия площадки, строительные допуски и обеспечение падений. Также могут быть требования к конструкции, такие как предотвращение непропорционального обрушения и развития композитного воздействия с бетонной плитой внизу.Иногда следует избегать использования стяжки пола.

У нас широкий выбор стяжек

Этого вполне можно достичь, указав более жесткие допуски на строительство и / или структурную отделку, которые подходят для непосредственного приема напольных материалов. Если необходима стяжка пола, это может быть либо традиционная цементно-песчаная стяжка, либо недавно разработанная запатентованная самовыравнивающаяся или жидкая стяжка с перекачкой, либо стяжка с потоком / потоком, либо выравнивание пола.

Мы работаем по британскому стандарту как стандарт!

При ссылке вы можете использовать BS8204 часть 1 в качестве руководства.BS8204 и BS EN 13318:

  • Выравнивающая стяжка — стяжка пола, обработанная надлежащим образом для достижения определенного уровня и укладки окончательного пола. Это не влияет на структурные характеристики пола в целом.

  • Износостойкие стяжки — стяжки, которые служат в качестве окончательной стяжки. Этот термин ранее был известен как высокопрочные бетонные покрытия или, в некоторых случаях, самовыравнивающиеся. Он также используется для обозначения структурных покрытий, а также изнашиваемых поверхностей для стяжки.

  • Bonded — стяжка пола, уложенная на механически подготовленное основание с целью максимального увеличения сцепления.

  • Не приклеиваемая — стяжка пола, намеренно отделенная от основания с помощью мембраны.

  • Floating — стяжка полов с уложенной звуко- или теплоизоляцией. Это разновидность стяжки пола без склеивания.

  • Цементно-песчаная стяжка пола — стяжка пола, состоящая из материала стяжки, содержащего песок с максимальным размером заполнителя до 4 мм.

  • Мелкая бетонная стяжка — стяжка пола, состоящая из бетона с максимальным размером заполнителя 10 мм.

  • Самовыравнивающаяся стяжка с перекачкой — стяжка, смешанная до жидкой консистенции, которую можно перекачивать насосом к месту укладки, и которая будет течь в достаточной степени (с некоторым перемешиванием влажного материала или без него), чтобы дать требуемая точность уровня и ровность поверхности.

  • Скручивание — деформация краев стяжки вверх из-за дифференциальной усадки

Обратите внимание: самовыравнивающиеся стяжки, перекачиваемые с помощью насоса, часто называют самовыравнивающимися стяжками, текучими стяжками, текучими стяжками, жидкими стяжками.

Ниже приведен пример типов стяжек, установленных компанией Interior Screed Ltd на северо-западе и по всей Великобритании

Наши цементно-песчаные стяжки

Традиционные стяжки пола подходят для всех областей применения, если они указаны правильно. Самый большой недостаток — время высыхания; BS 8204 оценивает время высыхания песчано-цементной стяжки как один день на каждый миллиметр стяжки толщиной до 50 мм и полмиллиметра после этого. Дополнительную информацию о времени сушки можно найти в Кодексе.

Наши жидкие стяжки / стяжки

Жидкие стяжки могут укладываться как приклеенные, так и несвязанные с помощью разравнивателей полов или подрядчиков по укладке полов. Их можно укладывать на гораздо больших площадях, чем цементные и песчаные стяжки, около 2000 м2 / день. Однако необходимо сделать поправку на подготовку, а это может занять очень много времени. Жидкую стяжку нельзя использовать с армированием, потому что сульфат кальция вызывает коррозию стали во влажных условиях.

Жидкие стяжки обычно не подходят для использования во влажных условиях или там, где может произойти или может произойти намокание.Все эти стяжки пола являются запатентованной продукцией и поэтому различаются от одного поставщика или подрядчика по стяжке пола к другому, поэтому приведенные здесь рекомендации являются общими, и перед тем, как указывать на Северо-Западе или по всей Великобритании, следует проконсультироваться с квалифицированным подрядчиком по стяжке пола. Жидкие стяжки не предназначены для использования в качестве стяжки, поэтому следует проконсультироваться с компанией по стяжке полов.

Наши выравнивающие стяжки на северо-западе

Выравнивающие стяжки

могут быть выбраны по разным причинам из-за ограничений доступа к участку.Это могло бы быть сделано для обеспечения более гладкой и тонкой поверхности стяжки пола и более экономично за счет использования самовыравнивающего устройства. Выравнивающие стяжки пола, устанавливаемые разравнивателями пола, также используются для обеспечения водопадов или для создания зоны отделки, в которой могут быть установлены различные типы полов на Северо-Западе.

В наши дни чаще всего используется выравнивающая стяжка для полов с подогревом.

Наши цементно-песчаные стяжки или цементно-песчаные стяжки SBR на Северо-Западе

Стяжка пола из песка и цемента

дана в BS 8204, часть 1, которая рекомендует, чтобы минимальная толщина песчано-цементной стяжки на основе SBR составляла 25 мм.Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона или основания, указанная толщина обычно должна составлять 40 мм (с допуском ± 15 мм от исходной точки), что обеспечивает минимальную толщину стяжки пола по всей длине 25 мм.

Если толщина стяжки пола должна быть больше 40 мм, доступны следующие варианты для снижения риска отслаивания:

  • Используйте модифицированную стяжку для пола или добавки для уменьшения возможности усадки.

  • Используйте тонкую бетонную стяжку, которая снижает возможность усадки, она успешно использовалась до 75 мм.

  • Используйте высококвалифицированных разравнивателей полов или подрядчиков по стяжке полов

Самовыравнивающиеся стяжки для пола с перекачиваемым кальцием

Самовыравнивающиеся стяжки пола с перекачиваемыми насосами приведены в BS 8204, часть 7, в которой рекомендуется, чтобы минимальная толщина стяжки с цементным покрытием составляла 25 мм. Подрядчики, выполняющие стяжку пола, рекомендуют максимальную толщину до 80 мм, поэтому ограничения на общую толщину стяжки меньше.Номинальная глубина 40 мм с допуском ± 15 мм может быть комфортно указана подрядчиками по стяжке полов или разравнивателями полов на Северо-Западе.

Наша несвязанная цементно-песчаная стяжка пола

Толщина стяжки не менее 50 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть не менее 70 мм на всем протяжении. BS 8204-1 подчеркивает, что существует высокий риск скручивания стяжки пола или стяжки при использовании несвязанных и плавающих выравнивающих стяжек.Чтобы свести это к минимуму, стяжки должны быть либо усилены по швам, либо иметь толщину 100 мм или более.

Наша проточная / жидкая стяжка без сцепления на северо-западе

Толщина стяжки должна быть не менее 30 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина стяжки должна быть минимум 45 мм с допуском ± 15 мм.

Толщина стяжки (структурного покрытия)

Interior Screed Ltd — Стяжка полов на Северо-Западе

Износостойкие стяжки

приведены в BS 8204, часть 2, которая рекомендует, чтобы минимальная толщина склеиваемой изнашиваемой стяжки должна составлять 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки пола в части 1).

Для компенсации возможных отклонений в готовых уровнях конструкционного бетона рекомендуемая толщина составляет 40 мм. Технические характеристики базовой бетонной поверхности должны быть совместимы. В некоторых случаях расчетную толщину стяжки необходимо увеличить выше 40 мм, но следует отметить, что существует повышенный риск отслоения стяжки пола.

Для пустотных блоков, которые часто имеют изгиб вверх, особенно для более длинных пролетов, следует указывать номинальную толщину стяжки 75 мм, а не 40 мм.

Риск отслоения снижается, поскольку обычно используют бетон класса C25 / 30 или выше, арматуру сетки, а также высококвалифицированных специалистов по разравниванию полов и подрядчиков по укладке полов. Использование бетона должно обеспечить достаточную глубину в середине пролета (т. Е. В точке максимального прогиба), чтобы обеспечить притирку арматуры, сохраняя при этом покрытие обеих поверхностей. Для обеспечения притирки арматуры вблизи точки максимального прогиба могут потребоваться свободные стержни или арматура из сетки с откидывающимися концами.

Interior Screed Ltd — Стяжка пола без склеивания на Северо-Западе

Износостойкие стяжки должны иметь толщину не менее 100 мм, но, чтобы свести к минимуму риск скручивания, следует рассмотреть возможность увеличения глубины до 150 мм. Эти типы стяжек часто называют гранолитными стяжками.

Руководство по сектору стяжки

направлено на выбор правильной толщины стяжки пола. Другие критерии могут повлиять на дизайн, в том числе:

  • Сопротивление скольжению, истиранию и ударам

  • Тип движения по этажу

  • Уровни и плоскостность

  • Внешний вид и обслуживание

  • Тип используемого или применяемого напольного покрытия

  • Высыхание влаги в стяжке

  • Расположение деформационных швов

Подготовка всего пола или основания

Для всех типов стяжек полов (как цементно-песчаные стяжки, так и стяжки из сульфата кальция) подготовка основания имеет первостепенное значение на Северо-Западе.Конструктивное бетонное основание должно быть не менее C28 / 35 с минимальным содержанием цемента 300 кг / м3.

Сборные элементы: Поверхность элементов во время производства должна быть шероховатой, ее следует тщательно вымыть и очистить, например с помощью проволочной щетки, чтобы удалить всю приставшую грязь. Стыки между агрегатами следует залить как минимум за день до укладки стяжки с помощью разравнивателей пола. Выравнивающая стяжка пола или жидкая стяжка предназначены для совместной работы с агрегатами, и может потребоваться дополнительная подготовка агрегатов, во избежание повреждения агрегатов можно использовать внутреннее оборудование для дробеструйной обработки.

Требуется стяжка пола поверх монолитного бетона, тогда все загрязнения и укладка на базовом бетоне должны быть полностью удалены с помощью подходящего механизированного оборудования, позволяющего полностью обнажить крупный заполнитель под ним. Свободный мусор и грязь лучше всего удалять с помощью пылесоса на северо-западе.
