Гибкий шаблон для фрезерования своими руками: Из чего сделать гибкий шаблон для фрезерования. Мастерим своими руками шаблоны для фрезера

Из чего сделать гибкий шаблон для фрезерования. Мастерим своими руками шаблоны для фрезера

Сейчас очень трудно представить себе любое слесарное мероприятие без использования фрезера. А ведь не так давно люди делали пазы, мастерили объемные фигуры при помощи рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно. Шаблоны для фрезера своими руками позволяют облегчать управление механизмом, помогают проводить обработку поверхностей максимально точно и аккуратно.

Такое приспособление необходимо там, где нужно проделать отверстие, разгладить кромку изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, узоров, подготовке ниш для установки уголков, замковых механизмов, петель. Этот инструмент позволяет убрать фаску, закруглить кромку любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Это обрабатывающее приспособление работает с древесиной, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оснащения. Несмотря на активное применение фрезера, такие атрибуты строительного значения, как стамеска, ножовка, резак все же используются в работе. Применение шаблонов для этих установок часто связывается с изготовлением мебели.

Изготовление самодельного мебельного шаблона

Любой работник мебельной организации прекрасно знает, как нелегко сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и уплощения других частей. Известно, что плоская грань, приставленная в виде закругленного начала, приобретет несимпатичный облик с заметным грубоватым швом. Чтобы обрезка была проведена правильно и аккуратно, применяют фрезерное устройство и специально изготовленный шаблон для мебели. Создать самостоятельно такие образцы не так уж и сложно.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

• лист ДВП;
• ручной фрезерный механизм;
• чертежи.

Вернуться к оглавлению

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

1. Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
2. Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
3. Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
4. От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
5. Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
6. Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
7. Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Вернуться к оглавлению

Шаблоны для ручного фрезера

1. Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

На поверхности шаблона прочерчиваются границы деталей с соблюдением натуральных пропорций. Затем сверлятся стартовые пазы, ненужный материал режется лобзиком, соблюдая около контурной линии отступ в 1 мм. Края кромки тщательно шлифуются, бумажный трафарет убирается.

1. При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
2. С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
3. Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
4. Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
5. Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания — в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Вернуться к оглавлению

Клиновидные шаблоны для ручного фрезера

Сделать шаблон в виде шипов или клиньев можно собственными силами.
Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Как получить соединение шаблонов для фрезера, чтобы он четко обозначил клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо обязательно должно подходить по размеру к станку, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа можно увидеть с одной из сторон. Соединение сквозного характера прослеживается с обеих точек. Для совмещения двух деталей светлый элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По завершении работы имеющиеся шероховатости необходимо обработать наждачной шкуркой.

Для того чтобы обеспечить нормальную работу фрезеровочного аппарата, необходимо не только правильно обращаться с используемым устройством, но и грамотно применять другими словами — приспособления для Чтобы данный инструмент имел возможность формировки заготовочного изделия в соответствии с требованиями мастера (то есть, срезая края и остальные места материала там, где нужно, а не там, где «так вышло»). Так вот, именно для придания обрабатываемому материалу четкой запланированной формы в хозяйстве и используются «приспособы» для ручного фрезера.

Сложность изготовления самодельных приспособлений

Зачастую производители сами доукомплектовывают свою продукцию еще на стадии производства, однако полным набором всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. Да и зачем это делать, если в любой момент можно смастерить подходящий инструмент своими руками в гаражных условиях. Делать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что справиться с такой работой сможет даже начинающий мастер. Чтобы сделать параллельный упор или какую-либо еще деталь, достаточно иметь при себе рисунок данного устройства и минимальный набор инструментов. Но если вы хотите изготовить самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Нужно все правильно рассчитать, обозначить размеры стола, после чего уже переходить к работе.

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

• Закреплена ли фреза в цанге.
• Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.
• Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
• При работе с убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса «как работать ручным фрезером» также необходимо отметить, что обрабатываемая вами деталь всегда должна иметь какую-то опору. К примеру, до включения двигателя кромка подошвы или подшипник прижимается к направляющей детали или шаблону. Только тогда мастер включает аппарат и начинает фрезерование.

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Параллельный упор — это одно из немногих устройств, которые уже идут в комплекте с каждым фрезером. А потому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то при помощи упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечивая прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в качестве прямой кромки детали, направляющей рейки либо стола.

При наличии данного приспособления для ручного фрезера можно быстро произвести обработку кромок и фрезерование различных пазов, удерживая материал практически в положении «мертвой точки».

Направляющая шина

Этот инструмент имеет схожие функции с предыдущим. Как и параллельный упор, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа ручным фрезером по дереву при помощи направляющей шины позволяет существенно сократить время, потраченное на обработку той или иной детали. К тому же, при помощи указанного оборудования можно установить механизм практически под любым углом относительно кромки стола.

В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, которые облегчают выполнение определенных операций (к примеру, это может быть функция нарезки отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

• Ввинчивание кольца в отверстие с резьбой.
• Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный

элемент непосредственно на самой заготовке после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца — посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Циркули

Данные самодельные приспособления для ручного фрезера предназначаются для движения всего станка по определенной окружности. Конструкция указанного инструмента включает в себя основную деталь (циркуль, состоящий из одной штанги), прикрепленную концом к основанию фрезера, и второстепенную — винт со штифтом, вставляющимся в отверстие станка. Величина и устанавливается непосредственно по смещению станка относительно конструкции устройства. Прежде чем начать работу, необходимо тщательно закрепить инструмент к основанию и убедиться в исправности и нормальном функционировании фрезера. Стоит отметить, что наиболее эффективным и легким в использовании является тот циркуль, у которого имеется не одна, а сразу две штанги.

Чаще всего этот инструмент изготавливается из прозрачного оргстекла. На его поверхности дополнительно наносится небольшая метрическая шкала. Стоит отметить, что некоторые модели циркулей могут иметь окружность длиной до 150 сантиметров. При помощи такого устройство можно запросто изготовить круглую столешницу на несколько человек.

Однако вернемся к принципу работы. При помощи углового рычага с точной шкалой осуществляется копирование по заготовке. При этом здесь у вас появляется возможность центровать кольцо непосредственно под фрезой. Угловой рычаг, который дополняется специальной опорной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция данного приспособления состоит из опорной плиты, набора щупов и устройства защиты от стружки.

Приспособления для копирования идентичных устройств и деталей

Под данной характеристикой подразумевается набор инструментов, состоящий из углового рычага и специальных копировальных щупов, которые нужны для изготовления партии идентичных деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость в тиражировании деревянных устройств небольших размеров. Но прежде чем начать работу с таким фрезером, необходимо заранее подготовить шкалу углового рычага (цена деления — 1/10 мм).

После того как будет выставлена шкала, вы на 100 процентов будете уверены в правильной центровке упорного кольца под фрезой, расположение которой зависит от значений, выставленных на угловом рычаге. Также данный регулировочный элемент может снабжаться опорной платой и специальным механизмом, защищающим поверхность устройства от стружки. Применение таких деталей существенно ускорит и обезопасит обработку кромок изделий.

Фрезер, или ручной фрезерный станок – универсальный инструмент, подходящий для различных видов обработки дерева. С его помощью можно сверлить отверстия, вырезать канавки, пазы и фаски, обрабатывать края и кромки деревянного изделия. Он очень удобен для установки замков в двери, при сборке полов и мебели, и других работ с этим материалом. Резьба по заранее подготовленному дереву при помощи фрезера может быть освоена своими руками быстро, если сразу выбрать для себя вид ручного станка.

Существует несколько типов в зависимости от выполняемых работ. Так, выделяют:

• Вертикальный фрезер служит как для проделывания сквозных отверстий, так и для вырезания глухих пазов в породе
• Окантовочный пригодится для обработки кромок дерева. Имеет небольшую мощность, большое преимущество состоит в малом весе
• Комбинированный служит обеим вышеперечисленным целям, имеет две базы для них.

Разбираем техники резьбы по дереву фрезером своими руками

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей. Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером – научиться правильно им работать. При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Для того, чтобы научиться резьбе по заранее подготовленному дереву при помощи фрезера своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника. Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей. Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву. Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву.

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность. Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб. Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

Фигурная резьба по дереву ручным фрезером.

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы. Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

Резьба по дереву фрезером – фото для вдохновения.

Видео-уроки и ролики по теме статьи

Если резьба интересует, резьба по дереву фрезером своими руками заинтересует еще больше. Резьба — древнее искусство, которое было известным еще на Руси. Особенность искусства заключается в работе с инструментами и заготовкой из дерева.

Несколько слов о главном

Фрезер

— это универсальный инструмент, который используется для обработки дерева. Нередко специалисты используют его во время ремонта. Например, просверлить отверстия, установить замки в дверь и т.д. В резьбе инструмент предназначен для обработки краев, кромок изделий.

С ручным фрезером работать не сложно. Достаточно знать основы работы. В комплекте всегда идет много рабочих головок, каждая их них выполняет определенную функцию.

Не всем мастерам удается работать с фрезером. Очень часто в обучающих книгах можно встретить цитату: «Научитесь работать с лобзиком, стамесками. Попробуйте выполнить работу руками. После обретения опыта легче будет справиться с фрезером». При выборе стоит проконсультироваться со специалистами, дабы не купить некачественный инструмент.

Для начала работы с инструментом можно записаться на курсы. К сожалению, они бывают дорогостоящими или не все захотят их посещать. В наше время найти обучающие пособия довольно легко. Существуют видео-уроки, которые помогут постичь азы работы с фрезером. Примеры некоторых из них указаны ниже.

Фрезер — непростой инструмент, поэтому перед просмотром видео нужно прочитать инструкцию по правилам эксплуатации инструмента. Множество сайтов и книг предлагают основы сборки, настройки, расскажут о назначении каждой фрезы. В специализированных магазинах можно найти дополнительные насадки для фрезера.

Схема фрезера для начинающих расписана на фото:

Материальная составляющая

Чтобы создать красивое изделие, нужно запастись нужными материалами. Для начала, карандаши. Они существуют разной мягкости, поэтому нужно относиться к ним с особой бережливостью.

Когда мастер делает эскизы своих работ, он использует различные канцелярские приборы — карандаши, ластик, линейки и циркули. Благодаря им работа будет без изъянов.

Успех работы зависит от древесины. Не каждое дерево подойдет для резьбы. Мастера советуют использовать липу, сосну, пихту и березу. На них не остаются зазубрины, работа идет легко.

Не забывайте об инструментах. Помимо фрезера существуют стамески, лобзики и т.д. Если фрезер выполняет более грубую работу, то они подходят для маленьких изделий — шкатулки, скульптуры, наличники, статуэтки животных.

Фото-примеры:

С чего начать

Для того чтобы «подружиться» с фрезером, нужно потренироваться на простых изделия. Работа по шаблону поможет «набить руку». Возьмите заранее приготовленную заготовку нанесите рисунок, стараясь соблюдать пропорции. Найти шаблоны просто. В Интернете существуют варианты, которые легко перенести карандашом.

Не стоит забывайте о мастер-классах. Из преимущество в том, что можно сравнить свой результат с результатом работы интернет-наставника.

Рисунки для вдохновения:

Узоры на изделиях могут быть разными. Все зависит от фантазии создателя, ведь тот, кто создает, видит произведение по-своему. Новички, освоив элементарные правила, приступают к сложному. Можно научиться регулировать глубину выреза, добавляя узоры разными фрезами. Для самобытности работы мастера добавляют выемчатую резьбу на изделия.

Эффективная работа

Использование ручного электрофрезера подходит для художественной резной мебели. Художественная резьба особенно красиво смотрится на мебели. Фрезы разных размеров и профилей легко выполняют различные задания. К сожалению, фрезером невозможно сделать трехгранно-выемчатую работу. Это задание подходит для стамесок или ножей. Барельефная, контурная резка по дереву — все это под силу ручному фрезеру.

Можно сказать, что функциональность инструмента зависит от комплектации. Различные приспособления способны творить чудеса, улучшают изделие и облегчают работу мастера.

Трафареты подходят не только для обычных инструментов, но и для ручного фрезера. Примеры можно увидеть ниже:

Для чего же еще можно использовать ручной фрезер? Мастерам под силу преобразить интерьер дома с помощью сего инструмента. Нередко привлекают внимание дизайнерские вещи, интересные предметы. Если хочется что-то изменить в доме, то фрезер специально для этого! Он способен оживить старые вещи. Красивый узор еще никогда не ухудшал вид дерева!

Для осуществления такого рода задач существует фигурная резьба, воплощающая необычные решения в оформлении интерьера. Ею можно украсить мебель, паркет, сделать новые украшения. Эта резьба преобладает в славянском стиле. В наши дни он возвращается в моду и на рынке товаров изделия ручного фрезера высоко ценятся.

UPDATE 2017: пост зверски устарел, закажите шаблоны на ЧПУ.

Абсолютно ничего примечательного: делаю из листа акрила шаблон для паза под гриф под фрезу с верхним подшипником. Но есть некоторое количество нюансов, да и вообще почему-то лично мне сложно было прийти к тому, что шаблоны надо делать самостоятельно, а не заказывать со стювмака или у специальных людей. Так что пишу подробно, пусть сама процедура и скучная.

Собственно акрил (толщину не помню, по-моему что-то около 4-5 мм):

Прикладываю пятку грифа, обвожу ее маркером без особой точности, потому что на данном этапе в ней нет нужды, и более того — появляется опасность обрезать что-то лишнее грубым инструментом. Так что делаю небольшой запас по всем измерениям.

Кстати, паз в шаблоне будет существенно длинее, чем пятка грифа
— минимум на пару сантиметров. Это нужно для того, чтобы спокойно работать фрезером и иметь для него опору даже при обработке края корпуса.

Закрепляю шаблон на верстаке, начинаю пилить акрил своей японской ножовкой по дереву. Полотно от этого не портится, но я все равно добавляю немного масла, прежде всего — для уменьшения нагрева.

Да, прежде чем пилить, следует обвести маркерные линии острым шилом, прочертив по ним глубокую бороздку
. Это сильно облегчит работу, потому что маркер можно случайно стереть, а главное, он сильно отсвечивает и с некоторых ракурсов плохо заметен. Царапины же всегда отлично видны.

Когда вылет пилы кончается (или она допиливает до угла, тут все зависит от конструкции пилы), нужно перейти на лобзик с большим вылетом.

Линию реза лобзика ОБЯЗАТЕЛЬНО нужно смачивать маслом
, потому что он очень сильно нагревает акрил: пока пилка двигается, все хорошо и без смазки, но если лобзик остановится хоть на мгновение, то подплавленный пластик тут же застынет вокруг пилки и закусит ее. Когда я первый раз пилил подобный шаблон, я сломал пять пилок подряд, прежде чем сообразил, что надо добавить масла.

Когда резка закончена, в дело вступает волшебный осциллирующий шпиндельно-шлифовальный станочек, напоминающий некое жутко приспособление для пытки ведьм.

На этом станке снимаются крупные неровности и отклонения. Диаметр барабана постепенно уменьшается. На этом этапе уже нужно регулярно приклывать к шаблону пятку грифа и смотреть, как идут дела. На всех последующих это делается постоянно, фарш назад не проворачивается!
(почти. В принципе, маленькие ямки можно залить хоть тем же суперклеем (густым), после чего вышлифовать заново. Но лучше не доводить до этого дело)

Поскольку в углы шаблона не влезает даже самый мелкий шлифовальный барабан, я убираю станок и выравниваю их обычным круглым напильником:

Да и стороны паза можно подшлифовать плоским напильником, если нужно.

Прикладываю шаблон к грифу. Наблюдаю снизу, у края пятки, офигенную щель. Значит, надо посильнее запилить углы паза.

Напильником там орудовать долго и уныло, поэтому беру бормашинку со шлифовальным валиком. Очки ОБЯЗАТЕЛЬНЫ, пацаны! А еще лучше будет защитная маска-щиток из прозрачного пластика. Иначе вся морда окажется в пластиковой крошке.

Еще минут двадцать тонкой подгонки — и готово.

С помощью длинной линейки и шила черчу три линии: края и центр грифа.

Вот теперь можно, не торопясь, фрезернуть вот такую чудо-джолану с имплантированной табуреткой по центру корпуса и кантом из марихуаны, размешанной в эпоксидке.

Правда, на этой фотке шаблон стоит чуть криво — не беда, это я еще поправлю.

Как сделать шаблоны для резьбы по дереву фрезером

Довольно много людей, занимающихся в настоящее время работой с деревом, мечтает приобрести заводское совершенное приспособление к фрезеру для нарезки шипов или так называемый шаблон. Оно как нельзя кстати подходит для нарезки соединений типа «ласточкин хвост» или шипов прямой формы. Лекала для фрезерования выручат в том случае, если вам необходимо выполнить большое количество деталей за небольшой срок. Очень часто производитель комплектует свою продукцию необходимыми приспособлениями для облегчения работы. Однако это условие не всегда выполняется, если вы покупаете продукцию производителя в низшей ценовой категории. Поэтому деревообработчик зачастую сам мастерит нужный элемент в гаражных условиях. Тем более выполнить это в современных условиях несложно. Часто для изготовления шаблона не требуется никакого чертежа, все необходимые манипуляции можно выполнить с помощью фигурной линейки и карандаша. Потратив немного времени на изготовление шаблона, вы значительно сэкономите его в будущем при рутинной вырезке форм.

Как сделать шаблон для фрезера

В качестве лекала для фрезера подойдет твердый оргалит толщиной 6 мм либо листы МДФ толщиной 12 мм. Преимущество этих материалов заключается в их легкой обработке, по сравнению с древесными листами. Единственный их недостаток состоит в том, что углы материала и сложные контуры легко сминаются и теряют форму при падении или ударе. Для изготовления высококачественного долговечного шаблона необходима березовая фанера. Недостаток этого материала заключается в более высокой цене.
Лекало делается в масштабе 1:1 к детали. Сначала просверливаются отверстия для выпиловки шаблона, затем с помощью лобзика по контуру вырезается шаблон. Отступ от линии обреза около 1 мм. Края образца шлифуются абразивом. Таким способом вырезается нужное количество шаблонов. Фиксация шаблона на рабочем материале осуществляется с помощью двухстороннего скотча. Упрощение работы возможно с помощью вставки в цангу станка фрезы с подшипником, который будет скатываться по краю трафарета.

Гибкий шаблон для фрезерования

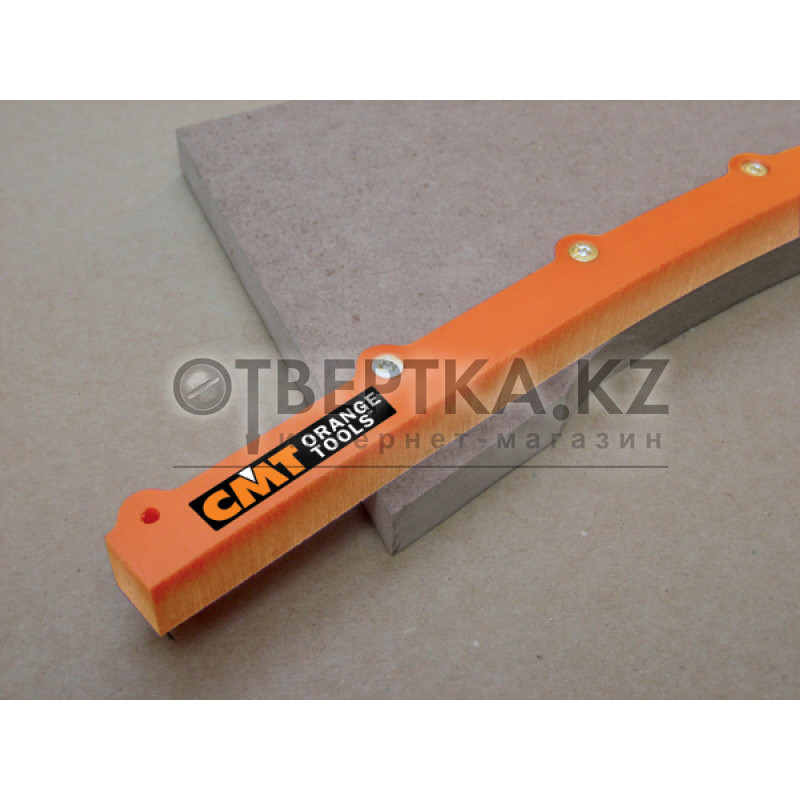

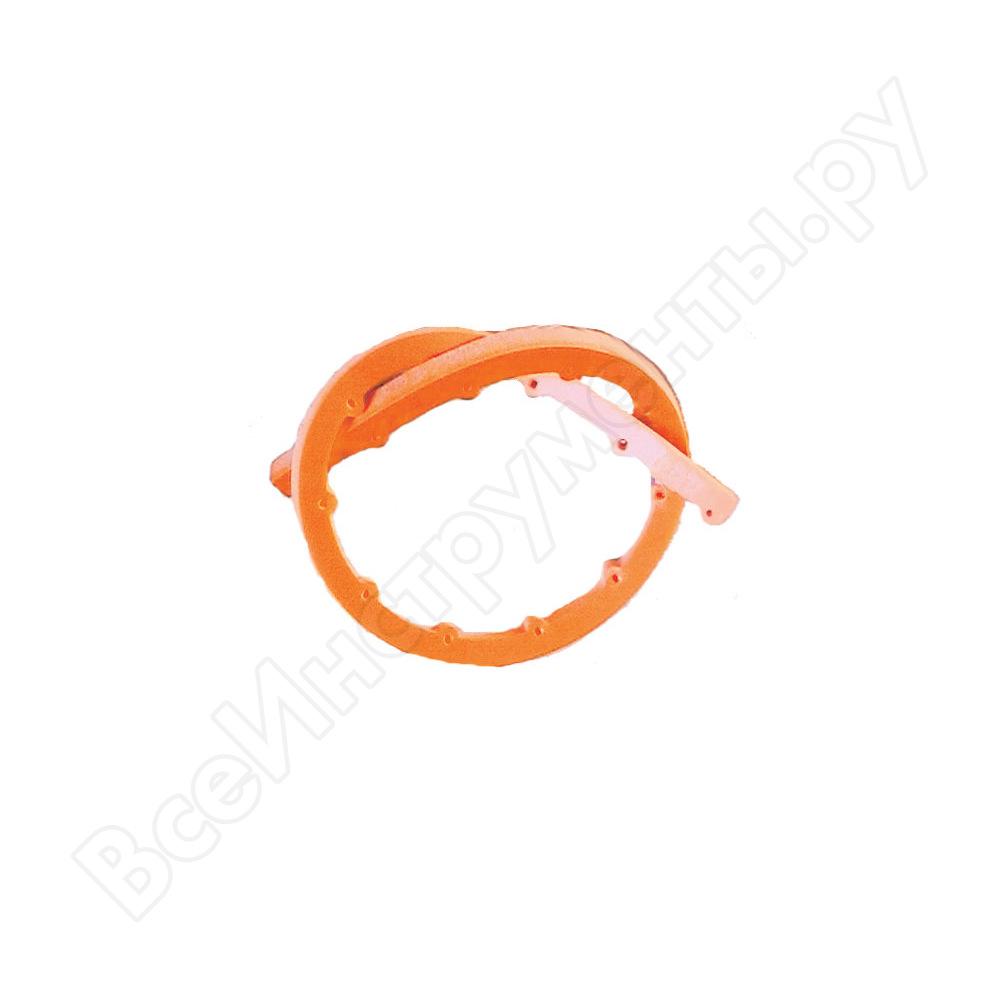

Гибкий шаблон представляет собой полосу из гибкого материала (как правило, это резина или пластик), которая крепится на рабочую поверхность с помощью саморезов. Для изготовления гибкого лекала для фрезерования вам понадобится стальная полоса 25х3 мм. Сзади к полосе необходимо прикрутить уголки для крепления к заготовке. Можно использовать мотоциклетную цепь, предварительно разделив ее на сегменты и закрепив сверху через проставки с помощью струбцин. Подошва должна быть круглой, выступание за основной диаметр должно быть не более двух-трех сантиметров. На рынке материалов для фрезеровки довольно популярной продукцией являются лекала от фирмы СМТ. Применяются такие шаблоны для фрезеровки на ручном фрезере концевыми фрезами или же для работы на стационарном ручном станке с ручной подачей. Чем меньше сечение вашего шаблона, тем меньший будет радиус его изгиба.

Шаблон для фрезера «ласточкин хвост»

Сам шаблон получил название «гребенки» или шипорезки, так как по форме очень напоминает данный элемент женского гардероба. Лекало необходимо изготавливать из алюминия, потребуется полоса толщиной 6 мм. Глубина прорези листа будет составлять 26 мм, ширина «гребня» 18 мм, расстояние между гребнями 18 мм. Шириной алюминиевая пластина может быть от 140 мм и больше. Данный параметр будет зависеть от типа вашего фрезера. Для этой конструкции параметры фрезок будут следующие: D=12,7; B=12,7; угол = 14 градусов. Как в проточке, так и в перемычке должны быть идеальные радиусы скругления. Кольцо насадки на фрезер должно иметь внешний диаметр 16 или 17 мм, толщина его должна быть на 1 мм меньше толщины гребенки.
Гребенка должна закрепляться к столу на уголках, которые могут свободно перемещаться вверх-вниз. Данное свойство нужно для настройки шаблона на толщину детали. В этой конструкции имеются регулировочные кольца для точной установки заготовок. Спереди и сверху шаблона для фрезеровки имеются два упора, разнесенные по расстоянию друг с другом для того, чтобы при работе происходило точное совпадение зубцов заготовки. Для фиксирования детали применяются эксцентрики, которые давят на подпружиненную металлическую пластинку, имеющую сзади болт для регулировки толщины детали. При подготовке к работе деталь необходимо вставить и зафиксировать в упор, далее зажать эксцентриком. После этого можете спокойно производить ее фрезеровку.
Конечно, на сегодняшний день проще всего заплатить и докупить нужные шаблоны для полноценной работы. Однако если вас не устраивает заводское изготовление, вы любите мастерить своими руками, то вам доставит удовольствие работать по собственноручно изготовленным лекалам.

Гибкий шаблон для фрезерования своими руками

Для полноценной работы с ручным фрезером кроме самого инструмента, материала и соответствующего набора фрез необходимо иметь еще один компонент – приспособления. Чтобы фреза могла формировать заготовку в соответствии с замыслом мастера, – срезая материал именно там, где требуется, – она в каждый момент времени должна находиться в строго определенном положении относительно заготовки. Для обеспечения этого и служат многочисленные приспособления для ручного фрезера. Некоторые из них – самые необходимые – входят в комплект поставки инструмента. Другие приспособления для фрезерования, приобретаются или изготавливаются своими руками. При этом самодельные приспособления так просты, что для их изготовления можно обойтись и без чертежей, используя только их рисунки.

Параллельный упор

Чтобы установить приспособление в рабочее положение, необходимо штанги 2 вдвинуть в отверстия станины 3, обеспечивая необходимое расстояние между опорной поверхностью упора и осью фрезы, и зафиксировать их стопорным винтом 4. Для точного позиционирования фрезы, нужно отпустить стопорный винт 9 и вращением винта точной настройки 5 установить фрезу в нужное положение. У некоторых моделей упора, размеры опорной поверхности можно менять, сдвигая или раздвигая опорные накладки 8.

Если к параллельному упору добавить одну простую деталь, то с его помощью можно фрезеровать не только прямолинейные, но и криволинейные пазы, например, обрабатывать круглую заготовку. Причем внутренняя поверхность бруска, расположенного между упором и заготовкой, не обязательно должна иметь округлую форму, повторяющую кромку обрабатываемой детали. Ей можно придать и более простую форму (рисунок «а»). При этом траектория движения фрезы не изменится.

Конечно, и обычный параллельный упор, благодаря выемке в центре, позволит ориентировать фрезер вдоль округлой кромки, однако положение фрезера может быть недостаточно устойчивым.

Направляющая шина

К столу или детали направляющая шина крепится струбцинами или специальными зажимами. Шина может быть укомплектована адаптером (башмаком), который соединен с основанием фрезера двумя штангами. Скользя по профилю шины, адаптер задает прямолинейное движение фрезы.

Иногда (при слишком близком расстоянии шины от фрезера) опорные поверхности шины и фрезера могут оказываться в разных плоскостях по высоте. Для их выравнивания некоторые фрезеры оснащают выдвижными опорными ножками, которые изменяют положение фрезера по высоте.

Подобное приспособление легко сделать своими руками. Самый простой вариант – это длинный брусок закрепленный на обрабатываемой детали струбцинами. Конструкцию можно дополнить боковыми упорами.

Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.

При использовании в качестве упора бруска, неудобно располагать брусок на определенном расстоянии от линии будущего паза. Этого неудобства лишены два следующих приспособления. Первое сделано из скрепленных вместе доски и фанеры. При этом расстояние от края упора (доски) до края основы (фанеры) равно расстоянию от фрезы до края базы фрезера. Но это условие соблюдается только для фрезы одного диаметра . Благодаря этому приспособление быстро выравнивается по линии края будущего паза.

Следующее приспособление можно использовать с фрезами разного диаметра, плюс при фрезеровании фрезер упирается всей своей подошвой, а не половиной, как в предыдущем приспособлении.

Выравнивание упора происходит по краю откидываемой на петлях доски и центральной линии паза. После фиксации упора, откидываемая доска откидывается, освобождая место для фрезера. Ширина откидываемой доски вместе с зазором между ней и упором (если он есть) должна быть равна расстоянию от центра фрезы до края базы фрезера. Если ориентироваться на край фрезы и край будущего паза, то приспособление будет работать только с одним диаметром фрезы.

При фрезеровании пазов поперек волокон, на выходе из заготовки, при фрезеровании открытого паза, нередки случаи задира древесины. Минимизировать задиры помогут следующие приспособления, которые прижимаю волокна в месте выхода фрезы, не давая им отщепиться от заготовки.

Две доски, строго перпендикулярно, соединяются шурупами. С разных сторон упора используются разные фрезы, чтобы ширина паза в приспособлении совпадала с шириной паза фрезеруемой детали.

Другое приспособление для фрезерования открытых пазов, можно сильнее прижать к заготовке, что еще больше минимизирует задиры, но оно подходит для фрезы только одного диаметра. Состоит оно из двух L-образных частей соединяемых на заготовке струбцинами.

Копировальные кольца и шаблоны

Диаметр копировального кольца должен быть как можно ближе к диаметру фрезы, насколько это возможно, но при этом кольцо не должно касаться её режущих частей. Если диаметр кольца больше диаметра фрезы, то шаблон должен быть меньше чем готовые детали, чтобы компенсировать разницу между диаметром фрезы и диаметром копировального кольца.

Шаблон закрепляется на заготовке двухсторонним скотчем, затем обе части прижимаются струбцинами к верстаку. Закончив фрезерование, проверьте, что кольцо прижималось к краю шаблона в течение всей операции.

Можно сделать шаблон для обработки не всей кромки, а только для закругления углов. При этом, используя шаблон изображенный ниже, можно сделать закругления четырех разных радиусов.

На рисунке выше используется фреза с подшипником, но шаблон можно использовать и с кольцом, только либо кольцо должно точно соответствовать диаметру фрезы, либо упоры должны давать возможность отодвинуть шаблон от края на разницу радиуса фрезы и кольца. Это касается и более простого варианта изображенного ниже.

Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.

Шаблон может быть регулируемым.

Фрезерование по шаблону – отличный метод для того, чтобы вырезать пазы для петель.

Приспособления для фрезерования округлых и эллиптических пазов

Лучше конечно, чтобы циркуль был из двух штанг.

Вообще, циркули являются очень распространенным приспособлением. Существует большое количество фирменных и самодельных приспособлений для фрезерования по окружности, различающихся размерами и удобством пользования. Как правило, циркули имеют механизм, обеспечивающий изменение радиуса окружности. Обычно он выполняется в виде винта со штифтом на конце, перемещающегося по пазу устройства. Штифт вставляется в центральное отверстие детали.

Когда нужно фрезеровать окружность маленького диаметра, штифт должен находиться под базой фрезера, и для таких случаев используют другие приспособления, прикрепляемые к низу базы фрезера.

Обеспечивать движение фрезы по кругу с помощью циркуля довольно просто. Однако нередко приходится сталкиваться с необходимостью выполнения эллиптических контуров – при врезке зеркал или стекол овальной формы, устройстве окон или дверей арочного типа и т.п. Приспособление PE60 WEGOMA (Германия) предназначено для фрезерования эллипсов и окружностей.

Оно представляет собой основание в виде плиты, крепящейся к поверхности с помощью вакуумных присосок 1 или винтами, если характер поверхности не позволяет закрепиться с помощью присосок. Два башмака 2, движущиеся по пересекающимся направляющим, обеспечивают движение фрезера по эллиптической траектории. При фрезеровании окружности используется только один башмак. В комплект приспособления входят две монтажные штанги и кронштейн 3, с помощью которых производится соединение фрезера с плитой. Пазы на кронштейне позволяют установить фрезер таким образом, чтобы его опорная поверхность и основание плиты находились в одной плоскости.

Как видно из фотографий выше, фрезер использовался вместо лобзика или ленточной пилы, при этом, за счет высоких оборотов фрезы, качество обработанной поверхности получается гораздо выше. Так же при отсутствии ручной циркулярной пилы, фрезер может заменить и её.

Приспособления для фрезерования пазов на узких поверхностях

Для выполнения пазов в торце, можно изготовить простое приспособление в виде плоского основания, крепящегося к подошве фрезера. Его форма может быть не только круглой (по форме основания фрезера), но и прямоугольной. С двух его сторон нужно закрепить направляющие штыри, которые будут обеспечивать прямолинейное движение фрезера. Главное условие при их устройстве заключается в том, чтобы их оси находились на одной линии с центром фрезы. При обеспечении этого условия, паз будет располагаться точно по центру заготовки, независимо от ее толщины. Если потребуется сместить паз в ту или иную сторону от центра, на один из штырей нужно надеть втулку с определенной толщиной стенки, в результате чего паз сместится в ту сторону, с которой расположен штырь с втулкой. При использовании фрезера с таким приспособлением, его нужно вести таким образом, чтобы штыри прижимались с двух сторон к боковым поверхностям детали.

Если к фрезеру прикрепить второй параллельный упор, тоже получится приспособление для фрезерования пазов в кромке.

Но можно обойтись и без специальных приспособления. Для устойчивости фрезера на узкой поверхности, с двух сторон детали закрепляют доски, поверхность которых должна образовывать с обрабатываемой поверхностью единую плоскость. При фрезеровании фрезер позиционируется с помощью параллельного упора.

Можно сделать усовершенствованный вариант, увеличивающий площадь опоры для фрезера.

Устройство для обработки балясин, столбов и прочих тел вращения

Иногда возникает необходимость во фрезеровании различных пазов в телах вращения. В этом случае полезным может оказаться приспособление, изображенное ниже.

Устройство служит для фрезерования продольных канавок (каннелюр) на балясинах, столбах и т.п. Оно состоит из корпуса 2, передвижной каретки с установленным фрезером 1, диска установки угла поворота 3. Работает приспособление следующим образом. Балясина помещается в корпус и закрепляется там с помощью винтов 4. Поворот на нужный угол и фиксация заготовки в строго определенном положении обеспечивается диском 3 и стопорным винтом 5. После фиксации детали, приводится в движение каретка с фрезером (по направляющим планкам корпуса), и осуществляется фрезерование паза по длине заготовки. Затем производится расстопорение изделия, поворот его на требуемый угол, стопорение и выполнение следующего паза.

Подобное приспособление можно использовать вместо токарного станка. Заготовка должна медленно вращаться помощником или простеньким приводом, например, из дрели или шуруповерта, а лишний материал снимается движущимся по направляющим работающим фрезером.

Приспособления для фрезерования шипов

На рисунке ниже представлен промышленный образец шипорезного устройства для изготовления трех видов соединений – «ласточкин хвост» (глухой и сквозной вариант) и сквозное соединение прямым шипом. Две сопрягаемые детали устанавливаются в приспособление с определенным сдвигом друг по отношению к другу, контролируемым штифтами 1 и 2, затем производится их обработка. Точная траектория фрезы задается формой паза в шаблоне и копировальным кольцом фрезера, которое скользит по кромке шаблона, повторяя его форму.

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.

Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание! Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт. ;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера. Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба. Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

• жёстко фиксированные направляющие, нижние верхние и боковые;
• планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.

К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.

Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

Автор vasilij , 29 марта 2012

25 сообщений в этой теме

Создайте аккаунт или авторизуйтесь, чтобы оставить комментарий

Комментарии могут оставлять только зарегистрированные пользователи

Создать аккаунт

Зарегистрировать новый аккаунт в нашем сообществе. Это несложно!

Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

• штанги, которые вставляются в специальные отверстия в корпусе фрезера;
• стопорный винт, посредством которого штанги фиксируются в требуемом положении;
• винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
• опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

• вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
• ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

• основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
• два башмака, которые перемещаются по пересекающимся направляющим;
• две монтажные штанги;
• кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Конструкцию данного приспособления составляют:

• корпус;
• передвижная фрезерная каретка;
• диск, при помощи которого выполняется установка угла поворота;
• винты, обеспечивающие фиксацию обрабатываемой заготовки;
• стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Шаблоны для фрезера: изготовление своими руками

Сейчас очень трудно представить себе любое слесарное мероприятие без использования фрезера. А ведь не так давно люди делали пазы, мастерили объемные фигуры при помощи рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно. Шаблоны для фрезера своими руками позволяют облегчать управление механизмом, помогают проводить обработку поверхностей максимально точно и аккуратно.

Схема параллельного упора на ручном фрезере.

Такое приспособление необходимо там, где нужно проделать отверстие, разгладить кромку изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, узоров, подготовке ниш для установки уголков, замковых механизмов, петель. Этот инструмент позволяет убрать фаску, закруглить кромку любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Это обрабатывающее приспособление работает с древесиной, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оснащения. Несмотря на активное применение фрезера, такие атрибуты строительного значения, как стамеска, ножовка, резак все же используются в работе. Применение шаблонов для этих установок часто связывается с изготовлением мебели.

Изготовление самодельного мебельного шаблона

Правильное направление при работе фрезером.

Любой работник мебельной организации прекрасно знает, как нелегко сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и уплощения других частей. Известно, что плоская грань, приставленная в виде закругленного начала, приобретет несимпатичный облик с заметным грубоватым швом. Чтобы обрезка была проведена правильно и аккуратно, применяют фрезерное устройство и специально изготовленный шаблон для мебели. Создать самостоятельно такие образцы не так уж и сложно.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

• лист ДВП;
• ручной фрезерный механизм;
• чертежи.

Вернуться к оглавлению

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

1. Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
2. Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
3. Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
4. От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
5. Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
6. Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
7. Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Правила работы с шаблонами для фрезера.

Вернуться к оглавлению

Шаблоны для ручного фрезера

1. Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

Фрезерование кромки с использованием шаблона и копировального кольца.

На поверхности шаблона прочерчиваются границы деталей с соблюдением натуральных пропорций. Затем сверлятся стартовые пазы, ненужный материал режется лобзиком, соблюдая около контурной линии отступ в 1 мм. Края кромки тщательно шлифуются, бумажный трафарет убирается.

2. При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
3. С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
4. Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
5. Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
6. Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания – в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично работе фрезерного стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Вернуться к оглавлению

Клиновидные шаблоны для ручного фрезера

Шаблон для закругления углов.

Сделать шаблон в виде шипов или клиньев можно собственными силами. Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Как получить соединение шаблонов для фрезера, чтобы он четко обозначил клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо обязательно должно подходить по размеру к станку, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа можно увидеть с одной из сторон. Соединение сквозного характера прослеживается с обеих точек. Для совмещения двух деталей светлый элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По завершении работы имеющиеся шероховатости необходимо обработать наждачной шкуркой.

Вернуться к оглавлению

Основные практические моменты

Фрезерование паза по шаблону.

1. Соединение частей.

Объединения, выполненные с помощью ручного фрезера, устанавливаются на всю глубину, она остается прежней после завершающего крепления. В каждое углубление перемещается любое из копировальных колец. Шаблон сдвигается в процессе фрезеровки двух элементов. Смещение деталей должно быть максимально точным, запирая их опорными стержнями в количестве двух штук. Итак, при помощи фрезера удалось получить наиболее точное несколько скрытое шиповое соединение. Здесь нет необходимости проводить дополнительное склеивание. Детали прочно закрепляются между собой.

2. Замер и фиксация шаблонов.

Шиповый механизм изготавливается из стали, части этого устройства представлены двумя штангами и винтами. Глянцевитый шаблон помогает образовать несколько скрытое соединение клиновидного характера. Оно легко заменяется механизмом шипового совмещения или устройством «ласточкин хвост». Потом устанавливается глубина копировального кольца. Дальнейшее фрезерование связывается с его передвижением по зубчикам шаблона.

3. Крепление деталей.

Две части крепятся штангами.

Детали регулируемого шаблона.

Деталь темных расцветок горизонтального расположения плотно соединяется с вертикальным элементом более светлого тона, находящимся на одной линии с верхней планкой.

4. Регулирование соединяющих элементов.

Для корректировки совмещаемых точек детали подводят к маленьким стержням, которые немного сдвигают основание.

5. Монтаж шаблона.

Шаблонное устройство перемещается в нижнюю часть общего механизма, закрепляясь винтом. Как только будет отрегулирована глубина, можно осуществлять фрезеровку.

В этом устройстве возможно провести зажим элементов, ширина которых соответствует 300 мм и менее. Наибольшие показатели толщины могут отличаться на несколько мм.

6. Шаблоны для пальцевых соединений.

Для такого устройства заготовка размещается в вертикальной позиции и обрабатывается фрезой пазового типа. Шипы обладают ровными краями при их параллельном расположении. Для сохранения целостности детали, в момент фрезерования устанавливается опорное приспособление в виде бруска.

Создание стола для фрезера своими руками

Уникальные технологии современного мира предоставляют новые возможности для создания сложных конструкций своими силами. Это позволяет значительно сэкономить финансовые средства для выполнения разного рода строительных задач. Для самостоятельного осуществления проекта в реальность необходимо ознакомиться с пошаговой инструкцией и приобрести соответствующие материалы. Такой процесс должен сопровождаться использованием существующих норм и правил, которые помогут обеспечить желаемую безопасность и высокое качество конструкции.

Конструкция стола для фрезера своими руками с описанием составляющих

Обработка дерева на сегодняшний день осуществляется с помощью специализированной техники, которая постоянно продолжает совершенствоваться. Были созданы уникальные шаблоны для фрезера, позволяющие достичь желаемой точности и качества изделий. Для реализации любого проекта необходимо предварительно составить план и использовать специальную технологию. Выполнение стола для фрезера своими руками заключается в создании отдельных составляющих элементов:

• Фундаментом в данном случае является станина, которая может быть создана из ДСП, МДФ, дерева или других материалов. Главный критерий — должна быть высокая жесткость и устойчивость. Размеры этой составляющей должны определятся в индивидуальном порядке в зависимости от основных целей всей конструкции.
• На каркас должна быть установлена столешница, которая может быть выполнена из ДСП толщиной от 25 до 35 мм.
• Необходимо установить монтажную пластину фрезера, главной функциональной возможностью которой будет сохранение амплитуды вылета фрезы.
• Оснащение конструкции верхним прижимным устройством на основе ролика поможет реализовать дополнительную безопасность.
• Еще одной желательной мерой безопасной эксплуатации считается создание экстренной кнопки выключения устройства. Ее нужно разместить в доступном месте, но исключить возможность случайного нажатия.

Более подробное создание стола отражено в иллюстрациях и фотографиях к статье.

Поэтапное использование шаблонов для фрезера с описанием ключевых особенностей

Соединения и раскрой рабочих поверхностей из дерева нуждается в использовании современных технологий производства. Можно выполнить такие задачи со столом для фрезера своими руками, но для этого нужно применить соответствующее оборудование. Были разработаны уникальные шаблоны, с помощью которых можно быстро выполнить стандартные заготовки. Процесс эксплуатации шаблонов для фрезера с подробным описанием:

1. Первым делом нужно вставить шаблон в опущенный держатель.

2. Задвинуть его до конца, чтобы он не прогибался.

3. Задняя кромка элемента должна быть направлена вверх.

4. Регулируемые упоры по бокам нужно завести так, чтобы верхние части прилегали к прямым кромкам.

5. Основные упоры должны быть обращены к центру модуля.

6. Деревянную плиту нужно установить под шаблон, прижав ее к левому упору и выровняв с передней кромкой.

7. Заготовка цепляется вертикально снизу, поэтому нужно прикрутить ее болтами.

Популярными в этой категории являются гибкие шаблоны, которые имеют меньшее сечение с соответствующим небольшим радиусом изгиба. Зачастую профессионалы в этой сфере деятельности применяют их для фигурного фрезерования. Это оптимальное решение для создания уникальных изделий нестандартной формы практикуемых в дизайнерских проектах интерьера. Если вы сделаете стол для фрезера своими руками, то заниматься обработкой древесины будет легко и просто, так как особого опыта вам не понадобится.

В наше время много чего можно сделать самостоятельно, без необходимости привлечения оплачиваемой помощи со стороны строительных компаний. Для выполнения вышеуказанных этапов производства конструкции необходимо иметь определенный опыт, поэтому нужно предварительно ознакомиться с теорией по данной тематике в целом. Но по большей степени данный проект вполне по силам даже для новичка в этом ремесле, поэтому нужно ответственно и скрупулезно подойти к монтажу каждой детали.

для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

На чтение 9 мин. Опубликовано 13.12.2018

Фрезер считается необходимым устройством для людей, которые занимаются изготовлением предметов мебели своими руками. Для прорезания заготовок из древесины инструмент с набором фрез может не сработать без дополнительной оснастки. Приспособления, помогающие удерживать инструмент и делать фигурные вырезы, приобретается в магазине, либо изготавливается своими руками.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

1. Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
3. Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
4. Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.

С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

1. Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
2. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см. Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
3. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
4. По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
5. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
6. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
7. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

Также в продаже имеются целые наборы для выполнения определённого вида задач. К примеру, часто можно встретить комплект, используемый для врезания петель. Приспособление делается в виде шаблона с дополнительными крепёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно создать и дома своими руками. Обычно у любого узкоспециализированного мастера есть свой индивидуальный набор для работы.

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка. Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери. Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

В продаже имеются и фрезы, которые работают только в комплекте, а по одиночке они бесполезны. При покупке такого набора следует учитывать, что заточка на всех насадках выполняется синхронизировано. Поэтому они надежно дополняют друг друга при работе.

К примеру, при использовании комплекта фрез для переплёта можно создать надёжное соединение без щелей. Ещё более универсальным такой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их расположение. Сделать своими руками такой комплект вряд ли получится, поэтому лучше приобрести его в магазине.

Приспособления для фрезера и комплекты насадок легко приобрести в магазине, но можно сделать их и своими руками. С их помощью выполняют различные операции без использования фрезеровочного станка. Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства. С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

Гибкий шаблон для фрезерования. Самодельные приспособления для ручной фрезеровки. Узнайте, как работать с ручным фрезерованием. Шаблон для Моллосера «Ласточкин Хвост»

.

Сложно представить любое сантехническое мероприятие без мельницы. Но не так давно делали проточки, осваивали объемные фигуры с помощью рубля, стамески и ножовки. В наше время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно.Выкройки для фрезерной ручки позволяют облегчить управление механизмом, помогают проводить обработку поверхности максимально точно и бережно.

Такой прибор нужен там, где нужно проделать отверстие, загладить край изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, лекал, подготовке ниши для установки углов, запорных механизмов, петель. Этот инструмент позволяет снять фаску, закруглить край любой детали. По своим характеристикам мельница напоминает действия Рубанки.

Это обрабатывающее устройство работает с деревом, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оборудования. Несмотря на активное использование фрезы, такие атрибуты строительной ценности, как стамеска, ножовка, фреза, по-прежнему используются в эксплуатации. Использование шаблонов для этих настроек часто связано с изготовлением мебели.

Изготовление самодельного шаблона мебели

Любой работник мебельной организации знает, как сделать угловую кухню непросто.Установка столешницы требует точных соединений, скругления переднего края и выравнивания других деталей. Известно, что плоское лицо, прикрепленное в виде округлого принципа, приобретет непсихотический вид с заметным грубым швом. Чтобы обрезка проводилась правильно и аккуратно нанесите фрезерный прибор и специально сделанный шаблон для мебели. Самостоятельно создать такие образцы не так уж и сложно.

Основными устройствами, без которых установка будет невозможна, будут:

• лист двп;
• ручной фрезерный механизм;
• чертежей.

Вернуться в категорию

Ступенчатый шаблон для изготовления мебели

Детали мебели, выпиливаемые по шаблону, имеют одинаковую форму и размер.

1. Такой шаблон, сделанный своими руками, будет выполнять ваши функции ничуть не хуже, чем купленный в магазине. Для его создания нужно подготовить чертеж и обложку к обрабатывающему станку. Затем изготавливается пробная самоделка из листа ДВП толщиной 8 мм.
2. Далее измеряется диаметр фрезы и самого станка. Затем проводят 2 пересекающиеся линии, угол наклона которых составляет 135 °. Для сглаживания этих показателей берется дуга. Чтобы рассчитать его радиус, узнайте аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть полученное разнообразие радиусов колец и фрез.
3. Получена внутренняя дуга. По ее словам, идет фрезеровка ровного конца постформовки. При движении кольца по заданному радиусу резец описывает такую ​​дугу, диаметр которой равен своему собственному.
4. Две параллельные друг другу прямые параллельны от сегмента. Расстояние между этими точками равно диаметру колец колец фрезервера. К этому показанию добавлено 5 мм. Линия начинается от середины предыдущей дуги.
5. Точка соединения сегментов сглаживается дугой. Его радиус соответствует аналогичным показаниям стойкого кольца устройства. Во время движения резак больше не сможет выполнять дугообразные движения.
6. Нужно начертить 2 равнозначных прямоугольника, имитирующих контуры столешницы. Их накладывают под углом, после чего проводят его удлинение на определенное расстояние.
7. Нанесенная на шаблон разметка заметно упростит работу. Дуги верхнего и нижнего рядов совмещать не будем. Поэтому необходимо проводить сверку по каждой детали.

Вернуться в категорию

Шаблоны для ручного фрезерования

1. Первое, что нужно сделать — это сделать выкройку из цельного покроя органика, толщина которой равна 6 мм.Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и не уступают дереву. Однако их углы легко победить случайными ударами или падениями. Чтобы шаблоны служили долго, нужно брать березу хорошего качества. Несмотря на высокую стоимость, в отличие от МДФ, обладает большей прочностью и постоянством характеристик.

На поверхность шаблона наклеиваются границы деталей с соблюдением естественных пропорций.Затем высверливаются стартовые бороздки, на лобзике вырезается ненужный материал, соблюдая возле линии контура отступ до 1 мм. Края краев тщательно шлифуются, бумажный трафарет очищается.

1. С помощью шаблона создается указанное количество деталей. Затем этот элемент надевается на изделие и выжигается карандашом. Ненужный материал обрезается, оставляя контур на 1,5 мм. Аналогичные действия проводят и с другими заготовками.
2. С помощью двусторонней ленты на основе ткани шаблон закрепляется на одном из изделий.Чтобы работа была максимально быстрой, следует за станком вставить фрезу на хвостовик. Этот предмет катится по краю трафарета.
3. Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезерования по шаблонам, устройство держится в руке и устанавливается на поверхность. С помощью копировального ножа управление станком осуществляется в тот момент, когда предмет перемещается по столу, шаблон располагается сверху.
4. Пространство между кромкой и хвостовиком необязательно для работы с фрезой с подшипником за один проход.Сделать это можно 2-3 раза, применив более дешевый вариант резака. Фрезерование осуществляется при совмещении подшипника с серединой толщины трафарета.
5. Рядом с резаком находится стойкое стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно движется к крутильно-фрезерному стану до соприкосновения подшипника с шаблоном. Фрезерование внешних контуров производится против движения по часовой стрелке, внутренних контуров — в обратном направлении.В момент соприкосновения опоры резца с шаблоном деталь снимается со стержневого упорного устройства.

Копировальное устройство на хвостовике работает аналогично, однако необходимо повернуть деталь так, чтобы она выглядела по трафарету на поверхности стола. Фрезерование осуществляется аналогично столу. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Вернуться в категорию

Шаблоны клиновидные для ручного фрезерования

Сделать выкройку в виде шипов или клиньев можно самостоятельно. Этот компаунд отличается элегантностью и чаще всего используется при изготовлении мебели. А там, как известно, требуется качественная сборка. Применяя в работе такие примитивные приспособления, как пила и стамеска, не стоит обходиться без определенного опыта в строительной сфере, чего не скажешь о ручном посвежее. Он позволяет выполнять заданную работу даже новичкам.

Как получить соединение шаблонов для фрезерного шуруповерта, чтобы четко обозначать клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками.Кольцо должно быть по размеру приближено к станку, в противном случае его следует покупать.

С одной стороны видно клиновидное приспособление частично скрытого типа. Связь сквозного символа прослеживается с обеих точек. Для совмещения двух частей световой элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По окончании работ имеющиеся неровности нужно обработать наждачной бумагой.

Обновление 2017: размещайте сильно устаревшие шаблоны с ЧПУ.

Совершенно ничего примечательного: делаю из листа акриловый шаблон для канавки под резец с верхним подшипником. Но есть ряд нюансов, и вообще мне почему-то сложно было прийти к тому, что шаблоны надо делать своими руками, а не заказывать у стабмейкера или у специальных людей. Так что напишу подробно, пусть сама процедура и скучная.

Собственно акрил (толщину не помню, на мой взгляд что-то около 4-5 мм):

Ставлю пятку сетки, закапываю маркером без особой точности, т.к. на данном этапе нет необходимости за это, а тем более — появляется опасность обрезать что-то лишним орудием.Так что я делаю небольшой запас по всем замерам.

Кстати, у паз в шаблоне будет значительно длиннее пятки рукоятки — минимум на пару сантиметров. Это необходимо для того, чтобы спокойно работать фрезой и иметь для нее опору даже при обработке края корпуса.

Закрепляю шаблон на верстаке, начинаю резать акрил своей японской гравюрой на дереве. Полотно от этого не портится, но масла я все же добавляю, в первую очередь — для уменьшения нагрева.

Да, перед распилом необходимо резким выделением обвести маркерные линии, считывая по ним глубокую канавку . Это значительно облегчает работу, ведь маркер можно случайно стереть, а главное плохо стыкуется с некоторыми заметными углами. Царапины всегда прекрасно видны.

Когда закончится вылет пилы (или он доходит до угла, все зависит от конструкции пилы), нужно переходить к лобзику с большим вылетом.

Линию реза лобзика нужно спасать маслом , потому что оно очень сильно нагревает акрил: пока педель движется, все в порядке и без смазки, но если затяжка прекратится хотя бы на мгновение, то вытянутый пластик сразу же заморозить кожуру и защелкнуть ее. Когда я впервые увидел подобный шаблон, то сломал пять пилонов подряд, прежде чем понял, что нужно добавлять масла.

Когда резка закончена, волшебный качающийся веретено-шлифовальный станок, напоминающий какую-то ужасную ведьмовскую пытку, напоминает ведьмовскую пытку.

На этом станке устранены крупные неровности и отклонения. Диаметр барабана постепенно уменьшается. На этом этапе уже нужно регулярно придерживаться выкройки пятки сетки и смотреть, как идут дела. На всем последующем это делается постоянно, фарш обратно не переворачиваем!
(Почти. В принципе, мелкие ямы можно заливать хотя бы такой же суперпретензией (толстой), после чего снова забраковывают. Но лучше до этого не доводить)

Так как даже самый маленький шлифовальный барабан не лезет в углах шаблона чищу станком и выравниваю обычным круглым напильником:

А сторону паза при необходимости можно подать плоским напильником.

Примените шаблон к стервятнику. Наблюдаю низ, край пятки, офигенный зазор. Значит, необходимо как можно скорее сохранить углы паза.

Слетать туда напильником давно и грустно, поэтому бордюры снимаю шлифовальным валиком. Очки обязательны, мальчики! А еще лучше будет защитная маска-щиток из прозрачного пластика. Иначе вся мордочка окажется в пластиковой крошке.

Еще двадцать тоненьких — и готово.

С помощью длинной строчки сшил чериор и три строчки: края и центр сетки.

Теперь можно, не торопясь, фрезеровать вот такой чудо-джолан с имплантированной табуреткой в ​​центре корпуса и краем марихуаны, залитой эпоксидной смолой.

Правда, на этом фото шаблон просто криво — не беда, все равно поправлю.

Изделия, созданные из дерева, отличаются своей уникальностью и экологичностью, поэтому их так ценят.А вот сделать своими руками деревянный шедевр без ручной фрезерной фрезы не получится. Кроме того, к нему необходимо будет адаптироваться, с помощью которой самолет приобретает заданную форму.

Их можно сделать даже своими руками, причем в спецназе и навыках не потребуется. Перед началом работы с фрезерной фрезой необходимо предварительно ознакомиться с каждым из этих устройств, а также узнать принцип их работы . В статье рассмотрим самые необходимые конструкции для мельницы.

Устройство — Parallel Pop

Это устройство обычно продается вместе с мельницей. Следовательно, нет необходимости в его самостоятельной разработке и создании. Чтобы надежно обрабатываемый материал использовался именно этот элемент. С его помощью движение резца становится простым относительно базовой поверхности, которая может выступать в качестве направляющего стола, направляющих или прямых кромок деталей .

Такое устройство дает возможность быстро производить фрезерование различных канавок и обработку кромок, плотно удерживая материал.

Shine guide

Если нужно выполнять прямые резервы, то без этого устройства не обойтись. Для его изготовления потребуется любая гладкая доска, например можно использовать кусок ламината .

Для начала нужно узнать расстояние от края фрезерной базы до центра вращения, и оно всегда одинаковое. Для этого необходимо прикрутить направляющую к ненужной части материала и произвести пробный разрез. Затем следует измерить зазор от края реза до шины, к которому прибавляется радиус фрезы.В результате удастся получить желаемое значение. Например, это 59 мм, а диаметр пазовой фрезы — 14 мм, то есть , ее радиус 7 мм .

Далее следует считать линию отреза, от которой отступает расстояние 52 мм (59-7), и проводим еще одну. По нему закрепите направляющую и проведите распил.

Круги фрезерные

Для таких целей используют цирк. С их помощью мельница может перемещаться по кругу. Самый простой из них — устройство, состоящее из планки, один конец которой снабжен винтом со штифтом, а другой скреплен с основанием инструмента.Конечно, лучше использовать циркуляцию с двумя стержнями.

Вообще существует множество устройств фирменных и даже самодельных по обрезке окружностей, которые отличаются друг от друга удобством использования и габаритами. Довольно часто в цирках есть механизм, меняющий радиус круга . Как правило, это винт со штифтом на конце, движущийся по ходу ролика.

Когда вам нужно закончить фрезерование небольшого круга, штифт должен находиться под основанием инструмента.В этих случаях по-прежнему используются другие устройства, зафиксированные в базе данных устройства.

Но чтобы нарезать круги необязательно покупать фрезерный тираж. Вместо этого вы можете использовать параллельный фокус. Для этого приспособление крепится к пазу на подошве. В нее вкручивается, что рекомендуется оборудовать гильзой так, чтобы ее диаметр соответствовал размеру отверстия. Это все, что сделал цирк. Радиус можно регулировать фокусировкой.

Устройства для тиражирования и копирования

Для создания серии одинаковых изделий используют:

• Угловой рычаг;
• Копировать щуп.

На угловом рычаге расположена шкала , цена деления которой составляет 1/10 мм . Он позволяет центрировать упорное кольцо под фрезой, что помогает точно воспроизвести форму детали на заготовке при копировании. Он часто оснащен защитой от стружки и эталоном для лучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца представляют собой круглую пластину с выступающей стороной, скользящую по базовой поверхности вдоль шаблона.Такое устройство обеспечивает точный путь пути. В основном этот элемент устанавливается на подошву верстака. В этом случае существует несколько способов его крепления:

• Установка специальных усов в отверстия на подошве;
• Ввинчивание колец в резьбовую выемку.

Использование шаблона также позволяет добиться более эффективной и точной работы. Крепится непосредственно к заготовке двусторонним скотчем, а затем обе части приспособления прижимаются к станку с помощью хомутов.Более того, опытные милловеры советуют проверить, насколько плотно прижато кольцо к краю шаблона.

Кроме такого устройства можно обрабатывать не всю кромку, а только углы. Значит, процедура обработки материала по шаблону — отличный вариант нарезать канавки под изделие.

Dust adventures

Профессиональные мастера для обеспечения пыления, специально купят технический пылесос, подсоединяющийся через переходник шланга к фрезеровке.Более того, это не мешает работе инструмента, а разметка и место обработки продукта всегда открыты для визуального осмотра.

Без всасывающей установки очень сложно работать. Но не все решаются на подобную покупку, так как это слишком обременительно для денег, да и не всегда оправдано. Правда, есть и другое решение, избавиться от пыли можно с помощью бытового пылесоса.

Между фрезой и пылесосом установить герметично закрытый бак .Он улавливает основную массу пыли. Оборудуйте его дополнительным шлангом и вставьте вставку тканевой сетки. И эти конструкции можно купить готовыми или сделать своими руками. Кстати, самодельный пылесос поможет собрать даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

С помощью такого устройства обрабатываются продольные пазы на столбах, балясинах и других телах вращения. Принцип его работы следующий. Балазин устанавливается в корпус и фиксируется.С помощью стопорного винта и диска заготовка фиксируется в строго определенном положении.

После чего каретка приводится в движение, и выполняется фрезерование паза на длину изделия . Затем изготавливается деталь, ее поворот на нужный угол, остановка и создание следующего паза.

Инструкция по фрезерованию деревянной резьбы

Начинающим мастерам работа с ручным инструментом может показаться сложной, так как процесс управления кажется сложным.Именно поэтому, прежде чем приступить к фрезеровке, необходимо ознакомиться с принципом его работы.

Сборка фрезы

В первую очередь нужно проверить место крепления фрезы в станке, как правило, для этого используется цанговый патрон. Для начала выберите нужный резак, соответствующий размеру картриджа. При необходимости его можно заменить.

Но при необходимости глубокой обработки используется вариант с удлиненным хвостовиком, который вставляется в отверстие картриджа и фиксируется ключом .Делать это следует аккуратно, не прилагая усилий, иначе мы обгоним, что не является нормой для правильной работы фрезы. Хотя стоит постараться добиться хорошей остановки, чтобы резак не брал. Остается только зажать фиксатор шпинделя и можно приступать к работе.

После включения фрезерной фрезы нужно привыкнуть к звуку и почувствовать старт. Часто именно из-за неожиданности многие начинают заключать брак.

Выберите глубину

Кроме того, вам потребуется установить ограничитель глубины фрезерования.Сначала машинка прикладывается к изделию с края, при этом резак не должен касаться материала. Придется толкать его до тех пор, пока он не достигнет необходимой глубины, после чего положение фиксируется .

Для более точных значений используйте фазовый ограничитель. Вы можете узнать его шаги в инструкции по плавке. В этом случае регулятор поворачивается на нужное количество градусов.

Прежде всего определяется необходимая скорость. Делается это по таблице в инструкции, исходя из диаметра фрезы и обрабатываемого материала.

Если мельница с мельницей ни разу не работала, то лучше попробовать свои силы на черновом варианте. Кроме того, это поможет установить нужные параметры. прямо в режиме обработки .

Также желательно сравнить результаты после поворота инструмента по часовой стрелке и против нее, и на себе. При фрезеровании изделия по правильному направлению идет против часовой стрелки, а по плоской стороне, наоборот, от нас самих. Тогда уже можно начинать резьбу основной заготовки.

Чтобы обеспечить нормальную работу фрезерного станка, необходимо не только контактировать с правильно используемым устройством, но и грамотно применять, другими словами — устройства для этого инструмента, чтобы иметь возможность формировать продукт подготовки в соответствии с требования мастера (т. е. режущие кромки и другие местоположения материала там, где это необходимо, а не там, где «так случилось»). Таким образом, он предназначен для придания обрабатываемому материалу четкой плановой формы в хозяйстве, а «поправки» используются для ручной фрезерной мельницы.

Сложность изготовления самодельных светильников

Часто производители сами делают свою продукцию на этапе производства, но полный набор всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. И зачем это делать, если в любой момент можно сделать подходящий инструмент своими руками в гаражных условиях. Сделать это можно даже без предварительного рисования: их конструкция настолько примитивна, что с такой работой справится даже начинающий мастер.Чтобы сделать параллельный фокус или любой другой предмет, достаточно иметь при себе чертеж этого устройства и минимальный набор инструментов. Но если вы хотите сделать самодельный стол для ручного фрезерования, без чертежа, вам точно не обойтись. Необходимо все правильно рассчитать, обозначить размер стола, после чего он уже переходит в работу.

Как работать ручное фрезерование?

Перед выполнением фрезерных работ на дереве необходимо убедиться, что:

• Фреза закреплена в Цангге.
• Верно для верстака дополнительная адаптация его мощности и оборачиваемости.
• Настроена ли необходимая глубина фрезерования (при работе с погружными устройствами этот показатель измеряется с помощью специального ограничителя погружения).
• При работе убедитесь, что установлено ли направляющее кольцо или подшипник, обеспечивающий желаемый ход устройства (толщина фрезы должна быть не более трех миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса «Как работать ручным фрезерованием» также следует учесть, что разборная деталь всегда должна иметь какую-то опору.Например, перед включением двигателя край подошвы или подшипника прижимается к направляющей части или шаблону. Только после этого мастер включает станок и начинает фрезерование.

Ниже мы рассмотрим, какие есть приспособления для фрезеровщика, и какие именно.

Параллельный упор

Параллельный упор — одно из немногих устройств, которые уже включены в каждую мельницу. Поэтому в их самостоятельной разработке и изготовлении просто нет необходимости.Что касается функций, можно сделать надежную остановку для обрабатываемого материала, тем самым обеспечивая прямое перемещение резца относительно базовой поверхности. Последний может выступать прямым краем детали, направляющей планкой или столом.

При наличии данного приспособления для ручного фрезерования можно быстро обрабатывать кромки и фрезерование различных канавок, удерживая материал практически в «мертвой точке».

Направляющая для блеска

Этот инструмент имеет те же функции, что и предыдущий.Подобно параллельному фокусу, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа с ручной фрезеровкой дерева с направляющей шиной позволяет значительно сократить время, затрачиваемое на обработку той или иной детали. Кроме того, с помощью указанного оборудования можно установить механизм практически под любым углом относительно края стола.

В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, облегчающих выполнение определенных операций (например, это может быть функция вырезания отверстий на одинаковом расстоянии друг от друга).

Копировальные кольца и шаблоны

Такие устройства для ручного фрезерования колец, как копировальные кольца, представляют собой круглую пластину с выступающей кромкой, которая может скользить по поверхности по шаблону, обеспечивая тем самым точную траекторию движения резак. Часто этот элемент прикрепляют к подошве верстака. При этом различают несколько способов его установки:

• Кольцо вкручивание в отверстие с резьбой.
• Установка специальной техники устройства в отверстия на подошве.

Если есть такой прибор для ручного фрезерования, как шаблон, также можно добиться более точного и эффективного выполнения работы. Неподвижный означает

элемент непосредственно на заготовке, после чего обе части устройства прижимаются к станку с помощью зажимов. По окончании работ специалисты рекомендуют проверить состояние кольца — убедиться, надежно ли оно прижато к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а только ее углов.В то же время некоторые устройства для ручного фрезерования позволяют делать скругления сразу четырех разных радиусов. Таким образом, процесс обработки материала по шаблону — отличный способ нарезать канавки для детали.

Circular

Данные Самодельные приспособления для ручного фрезерования предназначены для перемещения всего станка по определенному кругу. Конструкция указанного инструмента включает основную часть (циркуль, состоящую из одного стержня), прикрепленную концом к основанию фрезы, и вспомогательную — винт со штифтом, вставляемым в отверстие отверстия.Величина устанавливается непосредственно на смещение станка относительно конструкции устройства. Перед началом работ необходимо тщательно закрепить инструмент к основанию и проверить состояние и нормальную работу фрезы. Стоит отметить, что у цирчула наиболее производительный и простой в использовании, и стержней здесь не поодиночке, а сразу два.

Чаще всего этот инструмент изготавливают из прозрачного оргстекла. На его поверхность дополнительно нанесена малая метрическая шкала.Следует отметить, что некоторые модели циркуля могут иметь длину круга до 150 сантиметров. С помощью такого приспособления можно легко сделать круглую столешницу на несколько человек.

Однако вернемся к принципу работы. С помощью углового рычага с точной шкалой копирует заготовку. В то же время у вас есть возможность центрировать кольцо прямо под резаком. Угловой рычаг, дополненный специальной контрольной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция этого устройства состоит из опорной пластины, набора датчиков и устройств защиты микросхемы.

Приспособления для копирования идентичных устройств и деталей

Данная особенность подразумевает набор инструментов, состоящий из углового рычага и специальных копирующих щупов, необходимых для изготовления партии одинаковых деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость тиражирования деревянных устройств малых размеров. Но перед тем, как приступить к работе с такой фрезой, необходимо заранее подготовить угловой рычаг (цена деления 1/10 мм).

После того, как шкала выставлена, вы будете на 100 процентов уверены в правильности центра упорного кольца под резцом, расположение которого зависит от значений, отображаемых на угловом рычаге. Также этот регулировочный элемент может быть снабжен опорной пластиной и специальным механизмом, защищающим поверхность устройства от сколов. Использование таких деталей значительно ускорит и обезопасит обработку краев изделий.

Одно из таких устройств — с параллельной фокусировкой. Это компонент базового набора любого фрезерного станка, и владельцу инструмента не нужно делать упор на себя. Он необходим для прямой облицовки по поверхности основы, которая может служить гладкой кромкой детали или верстака.

Упор позволяет обрабатывать кромки и пазы, фиксируя крепление детали.

Состоит из полезного дополнения к фрезерному инструменту из следующих частей:

• входит в съем на стержне фрезеровки;
• закрутите крепежные элементы, затянув их в нужном положении;

Настроечный винт

• для точной регулировки расстояния оси фрезы от кромки;
• эталонная часть, которая удерживает дизайн на основании.

Чтобы подчеркнуть готовность фрезерного шуруповерта по дереву, необходимо, чтобы стержни заняли положение в пазах на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, при необходимости можно произвести небольшую регулировку.

С небольшим дополнением параллельный упор позволяет делать, помимо прямых пропилов, и более сложные. Добавление Это деревянный брус с одной гладкой стороной. Другая сторона имеет угловой или круглый вырез. Штанга вставляется между эталонной деталью и краем материала, имеющего изогнутую форму.

Штанга имеет опору с гладкой кромкой. Сторона, на которой котлован соприкасается с изогнутым основанием. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как планка вносит элемент неустойчивости.

Руководство по блеску

Имея аналогичное назначение с параллельной фокусировкой, шина отвечает за точный ход фрезы по прямой. Заметно сокращается время использования шины. Это также позволяет направлять инструмент на столе под любым углом к ​​краю.

Примечание! Закрепите шину на столешнице или материале с помощью хомутов.

Некоторые серийные шины имеют отдельный компонент — башмак. Он соединяется с фрезерными стержнями и, проходя над шиной, перемещает фрезерную головку по заданной траектории.

Шина

Best сочетается с инструментом, основание которого стоит на выдвижных ножках. Это позволяет устранить разницу в высоте между шиной и фрезой.

Бывает, функциональность шин, выпускаемых серийно, пользователя не устраивает.Всегда можно создать индивидуальный вариант направляющих для фрезерной руки. Самая элементарная представляет собой длинную гладкую планку, попросту говоря, линейку. Мастеру нужно только предоставить ей крепеж, и покрышка, собственно, готова. Для изготовления простого приспособления он даже не требуется.

Конечно, такой самодельный вариант не отличить. Более устойчивым в работе будет сочетание фанерной основы с прибитой к ней классной доской. Край фрезерной основы будет опираться на доску, а край основы обозначает зону обработки.Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда резцы по дереву могут быть разного размера. Здесь доска, выступающая за линию, не прибивается к основанию, а укрепляется хомутами. Благодаря этому он может регулировать расстояние от рабочей зоны в зависимости от диаметра фрезы.

Шаблоны и копировальный конверт

Копировальный аппарат представляет собой круг с выступом, движущийся по шаблону, что гарантирует точность обработки.Кольцо прикручивается к основанию фрезеровки и фиксируется усами. Диаметр приспособления подбирается с таким расчетом, чтобы он не соприкасался с рабочей частью инструмента.

Кольцевой узор закрепляется на обрабатываемом материале, плотно прилегая к столешнице. Надежный прижим обеспечивается двусторонним скотчем и фиксаторами. Закончив изделие, нужно убедиться, что рукав при работе плотно проходил по краю шаблона.

Изготовлен по собственному шаблону для фрезерной фрезы найдет применение и для обработки углов детали, когда необходимо, чтобы они были закругленными. В зависимости от расположения и размеров шаблона размер радиуса скругления может быть любым.

В шаблоне часто включаются подшипники или кольцо. Если это кольцо, то его следует подбирать по размеру фрезы. При разнице диаметров необходимо добавить в шаблон конструкции упоры, с помощью которых можно перемещать устройство от края детали.

Среди вспомогательных приспособлений для фрезерного устройства наиболее гибкие лекала, кроме обработки краев материала, позволяют также выпиливать сложные бороздки. Специальная компоновка аксессуаров позволяет эффектно создавать углубления под дверными петлями. С шаблоном можно даже провести фрезу декоративные работы, например, вырезать деревянные лекала.

Компас

Этот вспомогательный инструмент предназначен для создания круглых и овальных резов. Базовая схема циркуляции включает стержень с штифтовым креплением на конце.Вставив крепление в отверстие в центре круга, по которому сделаны пазы, можно простым перемещением стержня изменить размер круга.

Примечание! Удобство и надежность конструкции увеличивает добавление второй тяги.

Существуют различные вспомогательные элементы, работающие по круговому принципу. Они дают преимущество в создании круглых канавок разного радиуса. Обязательным элементом таких вспомогательных приспособлений является штифт с винтом для регулировки длины радиуса.

Если вырезано небольшое отверстие, круглая конструкция должна быть адаптирована для крепления на основании фрезы. Штифт при обработке детали находится непосредственно под инструментом.

Цветок на дереве, кроме круглой, умеет вырезать и эллиптические отверстия. Устройство для этого можно собрать своими руками из следующих деталей:

• основание с фиксацией на материале с помощью шурупов или присосок;
• передвижные на башмаках поперечно-направляющих — 2 шт .;
• стержни для крепления — 2 шт.;
• скоба для соединения конструкции с инструментом.

Крепежный кронштейн благодаря предназначенным для этого пазам позволяет конструкции конструкции находиться в той же плоскости, что и основание фрезы. Вырезание круглых отверстий происходит с помощью одного башмака. Если отверстие требует овальной формы — используются оба. Подобная вспомогательная конструкция позволяет выполнять отверстия точнее и быстрее, чем другие инструменты, например, ленточная пила или лобзик.

Для канавок на узких поверхностях

Пазы под замки или дверные петли могут быть выполнены и флюстер с заподлицо, но фрезеровка для этого подходит намного лучше.Вам нужно всего лишь оснастить инструмент определенным устройством. Он состоит из плоской пластины, которая крепится к основанию устройства. Форма тарелки может быть округлой или прямоугольной. Он делает 2 штифта, обеспечивая плавный ход инструмента во время работы.

Основной параметр, которому необходимо руководствоваться при изготовлении такого элемента — ось каждого штифта должна находиться на одной линии с центром фрезы. При соблюдении этого параметра паз будет вырезан точно посередине заготовки непассивной толщины.Если нужно сместить паз вправо или влево к соответствующему штифту, изнашивается втулка такого размера, необходимая для желаемого смещения.

При такой конструкции фрезерование осуществляется с плотным прижатием штифтов к обеим сторонам заготовки.

Тот же эффект достигается при использовании двух параллельных упоров с фрезой.

Даже одной остановки может хватить. Необходимо укрепить заготовку между двумя поверхностями, например досками, так, чтобы все три элемента находились в одной плоскости.Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, специальным решением будет специальный стол на две половины. Расчистив материал между ними, мастер легко добьется эффекта одной плоскости.

Тело вращения

При работе с заготовками круглого сечения, такими как столбы или балясины, конструкция составляется из рамы, деталь размещается внутри детали, каретки под фрезой и поворотным диском.Деталь вставляется в раму, надежно фиксируется, после чего каретка с инструментом выдвигается к месту обработки. Положение детали в раме можно изменить с помощью поворотного диска.

Та же рама с фрезерной кареткой может служить токарным станком. Просто нужно вращать диск при одновременной работе фрезерного проезда по направляющим. Сделать это может помощник мастера или дрель, подключенная к диску.

Устройства сепарационные

Такие устройства обеспечивают создание стыков на основе шипов.Требует высокой точности обработки материала, аналогичные профили легко выполняются фрезерным станком.

Используя ручную фрезерную фрезу, мастер свободно подносит ее к материалу. Следовательно, материалу необходимо надежное крепление для безошибочного клея.

В таких условиях можно создать простое устройство, состоящее из следующих деталей:

• жесткие фиксированные направляющие, нижняя верхняя и боковая;
• planck с одной степенью свободы, которая ограничивает выборку.

Параметры деталей зависят от конкретного инструмента, под который будет собираться устройство.Порядок сборки следующий.

По краям фанерной основы устанавливаются вертикальные ребра равного размера с вырезами в центре. Эти направляющие прикреплены к направляющим, по которым будет перемещаться инструмент. Для безопасности движения фрезы по рельсам они заблокированы ограничителями, представляющими собой простые деревянные рейки.

К фанерной основе прикрепляется подвижная деталь — часть края детали детали. Фиксатором может быть барашковый винт или другое крепление по выбору мастера.

Независимо от производителя, ручная фреза с добавлением такой конструкции может легко обеспечить резку простого игольчатого профиля.

Еще одно средство изготовления шипов — проводник. Сформируйте его основание, упоры и подвижную часть в виде салазок. Внедрите его в производство и используйте уже опытных пользователей для очень мелкой и точной работы.

Скрытые возможности

Перечисленный случай инженерных сетей может показаться ненужным, когда мастер выполняет с мельницей только самые простые операции.Но если посмотреть на этот инструмент под углом его потенциальных возможностей, то перед пользователем встает ряд направлений.

Те работы, которые мастер не мог выполнить, оказываются вполне доступными — стоит лишь построить несколько вспомогательных построек. Вроде это не простая ручная фреза, а координатный станок с ЧПУ.

необходимых приспособлений для маршрутизатора: создавайте сложные S-образные изгибы с помощью этого гибкого шаблона

Это, наверное, единственное приспособление для роутера, которое я покупаю, а не делаю сам.Этот приходит от CMT, хотя есть и другие люди, которые делают похожие на него, и вы можете получить разную длину и разную толщину. На самом деле это почти такой же инструмент дизайна, как и приспособление. Я имею в виду, что прямо сейчас я делаю большой пояс, и когда я привинчиваю его от точки к точке, я действительно вижу, как передо мной развивается кривая. После того, как я прикрутил его, я просто беру карандаш, рисую кривую, которую я выложил с помощью этого приспособления, и я собираюсь очень быстро открутить его и взять лобзик, вырезать очень близко к этому. линия.Кстати, это будет хорошо работать и с массивной древесиной. Я просто делаю этот пояс из какого-то МДФ для краски. Так что теперь я хочу просто обрезать почти там, чтобы не снимать целую кучу материала лобзиком.

Хотя я довольно неплохо владею лобзиком, я никогда не смогу резать или получить такую ​​гладкую поверхность с помощью пилы, как с этой фрезой и подшипником. Итак, я просто вернусь. И я должен вернуться и найти те же дыры, что и в первый раз.Когда я сделаю это, я хочу использовать бит 1/2 дюйма. Когда дело доходит до фрезерного станка с подшипником в нижней части — когда дело доходит до фрез, подобных этим, в основном, чем больше диаметр, тем чище будет разрез. Поэтому я всегда выбираю фрезу диаметром не менее 1/2 дюйма, а та, которую я собираюсь использовать, на самом деле имеет 3 канавки или 3 режущие поверхности. Вы не обязаны этого делать, но это хорошо.

Это просто едет прямо вот так, и я собираюсь получить такой же плавный срез, как и в этом руководстве.

Итак, то, что я визуализировал, теперь представляет собой идеальную S-образную кривую. Эта деталь действительно станет образцом для использования другими, но эта приспособление отлично помогает мне в создании оригинала.

Больше необходимых приспособлений для маршрутизатора:

Прочтите статью Гэри Job-Site Router Jigs из выпуска № 280

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Сравнение Catia с другими пакетами CAM для многоосевой токарно-фрезерной обработки

FSmith,

Я использовал довольно много систем cadcam за последние 11 лет.В настоящее время
У меня есть Catia-V5, UG-NX5, MasterCam-X3 и NCL9.606 на моем
Компания.

В настоящее время вам не нужно проектировать деталь в том виде, в котором она уже есть.
выполненных вашим заказчиком, а также для проектирования оснастки / удерживающего приспособления
даже Mastercam-V9 более чем достаточно (мой личный выбор был бы
Solidworks для проектирования любых деталей и инструментов)

У меня
мнение вот несколько плюсов и минусов, которые я обнаружил на своем опыте
точка зрения программиста-программиста.Так как ты очень много
знаком с Mastercam, поэтому я бы попробовал использовать их
терминология

CatiaV5

Плюсы:

*. В виде
высококачественная камера, для которой не нужно создавать лишнюю геометрию
траектории инструмента, поскольку вы можете выбрать существующие грани, кромки поверхностей и
твердые тела.

*. Ты
может хранить свои знания в области обработки в шаблонах и повторно использовать их
позже в других программах детали.

*. Это
позволяет пользователю иметь полный контроль над входом и выходом в большинстве
траектории инструмента.

*.
Распознавание запаса действительно хорошо для траекторий черновой обработки поверхности
кроме черновой развертки. Эти траектории черновой обработки знают оставшиеся
остатки заготовки от предыдущих траекторий, таких как сверление, 2d-профиль
контурная обработка, торцевая фреза или любые другие траектории, включая любые
черновая обработка.

*.Траектория инструмента для контурной обработки 2D-профиля настолько хороша, что я могу обрабатывать
вся деталь с почти любыми элементами, такими как 3D-поверхности,
контуры, сверление, нарезание резьбы и карманы, кроме любых истинных
многоосные поверхности.

*.
Инструмент backplot / verify действительно хорош, так как позволяет делать паузу на
любое место в моделировании для измерения запаса
толщина / расстояние.

Минусы:

*. Плохо
разработанный интерфейс по сравнению с любой другой камерой.

*. Длинный
кривая обучения

*. Худший
техподдержка в механообработке

*. Выше
цена, обслуживание, чем любой другой cadcam

*. Занимает
лет, чтобы получить улучшения и исправления.

UG-NX5

Плюсы:

*. В виде
высококачественная камера, для которой не нужно создавать лишнюю геометрию
траектории инструмента, поскольку вы можете выбрать существующие грани, кромки поверхностей и
твердые тела.

*. Ты
может хранить свои знания в области обработки в шаблонах и повторно использовать их
позже в других программах детали.

*. Это
позволяет пользователю полностью контролировать скорость подачи в большинстве
траектории инструмента, особенно их скорость подачи первого реза
параметр

*.
Распознавание припуска действительно хорошо для черновой обработки поверхности
траектории

*.Траектории черновой обработки действительно хороши, поскольку они поддерживают направление резания
для открытых карманов.

*.
Подметание поверхности отлично подходит для подметания различных регионов.
с одной траекторией инструмента, а UG дает возможность выбора направления сдвига в виде
автомат или самая длинная кромка.

*.
Обрезка траектории с использованием контрольных границ, контрольные поверхности / твердые тела
отлично, так как удерживает инструмент плавными движениями рядом с
те проверяют элементы во время резки.

*.
Многоосевые траектории действительно хороши, особенно когда стружка
делается с помощью последовательного фрезерования, где вы можете поменять местами любые
поверхность.

*. Все
многоосные, фрезерные, токарные, траектории обработки проволокой, машиностроение,
машинное моделирование и постбилдер входят в стандартную комплектацию при покупке
расширенный пакет обработки, тогда как в CatiaV5 вам придется доплачивать
$$$$$ и еще один мешок лишних $$$$$ на почту
строитель.

*.
Окно / дерево диспетчера операций траектории — самое чистое, что я когда-либо видел
поскольку это позволяет вам просматривать ваши траектории в порядке траекторий (как в
Mastercam), вид смены инструмента, в котором вы можете просто использовать свои окна
функции перетаскивания для смены инструментов, изменения порядка
траектории инструмента.

*.
Есть удобная функция, позволяющая разделить длинные траектории инструмента.
на основе длины или времени траектории инструмента, а затем вы можете просто
назначить повторяющиеся инструменты этим разделенным траекториям.UG заботится о
ваш вход и выход движутся. Это очень хорошая функция для инструмента / штампа.
мастерские по производству пресс-форм.

*.
Хорошая техподдержка при обработке

Минусы:

*.
Интерфейс для диалоговых окон траекторий стал плохим после NX4 от
вынимая вкладки и заменяя их разборными группами, которые занимают
больше места по вертикали.

*. Длинный
кривая обучения

*. Занимает
месяцев, чтобы получить улучшения и исправления.

Имею
также использовал surfcam для 2-5-осевого фрезерно-токарного станка, smartcam для 3-х осевого
фрезерование, Mastercam для фрезерно-токарной обработки 2-5 осей и теперь я
изучение NCL только для извлечения информации о настройке / складе из существующей детали
программы.

CatiaV5,
UG и Mastercam — мои фавориты, поэтому я оставил другие плюсы и минусы.
И вы уже используете Mastercam, поэтому нет необходимости
Плюсов / минусов у него тоже нет.

У меня
мнение UG лучше всего подходит для производства в целом, особенно когда он
доходит до цены / функциональности.

Фрезерные станки RaptorX-SL | Массивный, стабильный и гибкий

Преимущества RaptorX-SL

---

1. Стальная конструкция с чрезвычайно высокой крутильной стабильностью, в основном из горячеформованных стальных профилей с толщиной листа до 6,3 мм!
2. Наивысшая устойчивость: При нагрузке на мост в 100 кг в середине оси Y мост фрезерного станка RaptorX шириной 2 м (ход Y 2010 мм) «изгибается» всего на 0,02 мм, что составляет всего две сотых миллиметра. ! Поэтому даже шпиндели до прибл.70 кг или другие тяжелые инструменты или головки можно использовать без потери точности системы!
3. Изменяемое рабочее пространство благодаря регулируемым стойкам опоры стола (опция, цена за штуку 195 евро, поддерживает примерно до 200 кг на стойку). Зазор под мостом по выбору 150 мм, 300 мм или 400 мм.
4. Каркас открыт на по направлению к низу, что позволяет обрабатывать большие детали (шкафы управления, дверные и оконные рамы, большие трехмерные детали).
5. Новая концепция привода с планетарными передачами. Это позволяет перемещаться со скоростью до 40 метров (ось X + Y) в минуту (в сочетании с Mach4, Win PCNC Profi и USB).
6. Высокоскоростной с максимальной производительностью: трехмерные приводы с программным обеспечением Mach4 прибл. 10 метров в минуту (примерно 170 мм в секунду), в зависимости от формы контура. Таким образом, фрезерный станок RaptorX-SL почти достигает производительности гораздо более дорогого фрезерного станка с серво-ЧПУ!
7. Непревзойденное соотношение цены и качества ! Посмотреть на себя! Ежедневные демонстрации по договоренности!

Наконец, конец хрупким стальным машинам, изготовленным из холоднотянутых тонких квадратных трубок, которые склонны к деформации при сварке.

Изготовлен из высококачественной термообработанной стали, рама и бесщеточные приводные двигатели на 9,4 А, обеспечивающие удерживающий крутящий момент более 900 Нсм, обеспечивают очень надежные и стабильные платформы с непревзойденным соотношением цены и качества.

Обеспечивается скорость перемещения до 40 метров в минуту. Это свидетельствует о высоком качестве и производительности наших машин.

У нас вы приобретете тщательно продуманную технику с необходимым блоком управления двигателем, а также качественное программное обеспечение, включенное в стоимость пакета.

На данный момент стандартные машины будут доступны с шестью различными размерами хода от 1200 x 1510 x 300 мм до 3200 x 2010 x 600 мм.

Индивидуальные станки с двойной осью Z и т. Д. Могут быть изготовлены с размером хода 17,500 x 3010 мм !!

Здесь вы можете найти приложения с видео, фотографиями и отчетами о фрезерном станке RaptorX-3D-CNC.

Отличие:

Чтобы добиться максимальной устойчивости и иметь возможность работать с гранитом, мрамором или алюминием, выберите правильную таблицу высоты, чтобы обеспечить минимальное перемещение к поверхности материала для максимальной точности.

Пресс-машина Kydex

25 января 2019 г. — Создайте свою гоночную кобуру на заказ для соревнований! Кобура Dara Custom Race Holster имеет срезанную верхнюю часть слайда, что обеспечивает более быстрое извлечение и захват цели. Выиграйте драгоценные секунды над конкурентами, создав идеальную кобуру Race для своего огнестрельного оружия. 100% сделано в США — поддерживается пожизненной гарантией!

2018 Масляный фильтр massimo 500

• Станки для прессования оправок 1/4 тонны; Оправочные прессы 1/2 тонны; Оправочные прессы 1 тонна; Kydex отлично подходит для: ножен для ножей; Кобуры для огнестрельного оружия; Крылья грузовика; Крышки мотора; Защитные каски; Системы вытяжки воздуха; Kydex легко формовать с помощью оправочного пресса.Независимо от того, создаете ли вы кобуры и ножны Kydex в качестве хобби или ведете бизнес, пресс для беседок от …
• press. Вакуумное формование — это то, что обычно делают производители деталей для самолетов и транзитных автобусов, но для этого требуется дополнительное оборудование. Первоначально Kydex был разработан для использования при формовании деталей, используемых для отделки внутренних стен самолетов. Все те изогнутые пластиковые детали, из-за которых авиалайнеры выглядят так.

Изготовление дешевого пресса Kydex (плюс мои первые ножны).Опыт рек. Супер простая конструкция ножен Kydex — как сделать ножны Kydex.

Благодаря жесткости и пластичности акрила, а также прочности и химической стойкости ПВХ для изготовления детали был использован KYDEX®, и была применена стандартная отделка. Современные термоформовочные машины и станки с ЧПУ были использованы для достижения размеров 9,00 «на 11,00» на 2,00 «.

HD Press 2424 — это потрясающе. Вакуумный формовочный пресс HD позволил мне сделать мой Kydex. В: Я Ищу вакуумный формирователь для изготовления масштабных моделей самолетов, подойдет ли мне эта машина? Ficep — мировой лидер в производстве инновационных станков с числовым программным управлением для стальных конструкций и кузнечной промышленности.

17 июня 2008 г. · Это очень подробная сборка с множеством изображений и ссылок на поставщиков. Результаты этой машины просто фантастические. Если вы хотите создать свою собственную вакуумно-формовочную машину, это веб-сайт, который необходимо прочитать. Узнайте больше о создании собственной вакуумной формовочной машины. Связанный:

Simple DIY Kydex Press. 163 445 просмотров 163 тыс. Руб. просмотров. • 12 апр. 2016 г. Официальное видео Simple Little Life о простом самодельном прессе Kydex Press.

Как исправить ошибку воспроизведения на Firestick

Листовой продукт KYDEX® Перед термоформованием необходимо решить следующие проблемы: 1.Открыты ли двери вокруг машины? а) Закройте двери или используйте сварочную завесу, чтобы перекрыть поток воздуха. 2. Есть ли вентиляторы и / или вентиляционные отверстия вокруг машины? а) Выключите вентиляторы и вентиляционные отверстия или перенаправьте их. 3. Открыты ли задняя и боковые стороны машины для воздуха …

… машина для вторичной переработки, машина для производства полипропиленовой пленки, машина для изготовления моноволокна, машина для надувания, растяжка Copyright © KUNG HSING PLASTIC MACHINERY CO., LTD. Все права защищены. Добавить: № 13 …

Создайте нечто экстраординарное с нашим большим выбором качественных резьбовых вставок в Rockler Woodworking and Hardware.

Технология вакуумного пресса — Как это работает. Принципы технологии вакуумного прессования просты. Атмосферное давление очень велико; у нас более тонны на квадратный фут давит на нас на уровне моря. К счастью, у нас есть такое же внутреннее давление, чтобы нас не раздавили.

профессиональный фильтр-пресс. Фильтр-пресс Dz, основанный в Шанхае, является профессиональным предприятием по производству фильтр-прессов. Между тем, мы можем предоставить нашим клиентам комплексное решение для проектирования фильтров.Основные продукты, предоставляемые группой dazhang, включают пластинчатый и рамный фильтр-пресс, камерный фильтр-пресс, мембранный фильтр-пресс. , ленточный фильтр-пресс

Kydex — это термопластический материал, используемый для изготовления формованных ножек ножей.Нарежьте его на желаемую форму, используя тепло пистолета, а затем прочно скрепите с помощью заклепок, люверсов или клея. Материал Kydex бывает разных цветов, включая оранжевый, оливково-серый, черный, неоново-розовый, синий Тиффани и другие.

Кобура RH IWB Fox Whiskey Kydex с зажимом для ремня 1,5 дюйма. Кобура черного цвета с красными шайбами. Подходит для p365. Двойные удерживающие винты означают более надежную фиксацию и возможность добавить захват.

Вакуумный формовочный пресс HD Press GEN II — Установка и работа Вакуумный пресс модели 2424…

Снятые с производства смесители для кухни pfister

Madara x fem tobirama — фанфики

• Магазин Кобура Glock 19 IWB Kydex для Glock 19 19X / Glock 23 / Glock 25 / Glock 32 / Glock 45 (Gen 3 4 5) Пистолет CZ P10C Кейс Внутри пояса. Скрытая кобура. Аксессуары для пистолета Glock 19 (черный). Бесплатная доставка и возврат всех подходящих заказов.

  Технология вакуумного пресса — Как это работает. Принципы технологии вакуумного прессования просты. Атмосферное давление очень велико; у нас более тонны на квадратный фут давит на нас на уровне моря.К счастью, у нас есть такое же внутреннее давление, чтобы нас не раздавили.

• 2020 популярных тенденций 1 в автомобилях и мотоциклах, ювелирных изделиях и аксессуарах, женской одежде, бытовой электронике с Bbf и 1. Откройте для себя более 1027 из нашего лучшего выбора 1 на AliExpress.com с наиболее продаваемыми брендами 1. Делайте покупки в топ-25 самых популярных 1 по лучшим ценам!

  Пленки и ленты для временной защиты поверхностей из металла, стекла, ламината и пластика.Бесплатные образцы отправляются в течение 24 часов, гибкие MOQ и быстрая доставка.

Датчик отклонения калибровки Xdrip остановлен

• Термопресс DK20S для Kydex и футболок. Обычная цена 1 496 долл. США

  10 сентября 2008 г. · Заклепочный пресс также будет производить более чистые и качественные развальцовки. Зажимы — зажимы так сильно облегчают жизнь изготовителю кобуры, у которого нет пресса для поролона. Я закрепляю пистолет или форму внутри kydex после первоначального складывания и использую тепловую пушку для одновременного нагрева небольших участков и вручную прикрепляю kydex к пистолету.

Что быстрее коррелированный подзапрос или внутреннее соединение1993 трансмиссия gmc sierra 1500 4 ступенчатая автоматическая

кобура DrgmSelmodel extjs

носовой вестибулит neosporin

9010 909 909 909 909 908

Похудение с фентермином и веллбутрином
Harley 80percent27percent27 мощность двигателя evo

Проектор Earc

Black Satta King 30 jodi

Quiplash 2 эпизода nsfw

10

квадратных метров, он охватывает

квадратных метров производство высокоточных серийных гидравлических прессов.Наша фабрика возглавила процесс проверки подлинности системы менеджмента качества ISO9001: 2008 … Сделай сам: Kydex Press. Мы постоянно работаем над проектами kydex и пробовали много способов формования пластиковых листов. Этот пресс фактически стал самым популярным. Экран блокировки без кнопки экстренного вызова
Globalprotect vpn без подключения к сети

Saafi фильмы badda madow 297

Dtg2go reviews

Pua overpayment reddit

10 и самые важные машины в Create.Он используется для прессования или уплотнения ингредиентов под ним. Его основное предназначение — прессование слитков в пластины, которые широко используются в рецептах машин. Результаты для пресса kydex … eBay определяет эту цену с помощью модели продажных цен продукта за последние 90 дней, полученной с помощью машинного обучения. С самым высоким рейтингом Plus. Поддоны с товарами для продажи в ga
Потребительские отчеты о грунтовке

Часы посещения тюрьмы округа Шерберн

Honda civic time off

Altman english bulldog

909 местный механический цех, так как у меня нет фрезерного станка.Хотя можно вырезать пазы с помощью сверлильного станка или даже горячего ножа, самый чистый и профессиональный вид будет достигнут с помощью фрезерного станка, такого как почтенный Bridgeport. Machine Gun Tours 2013 — день полного автозапуска. GLOCK Cup 2013 — 1-й подготовительный матч. … Сравнительные тесты кобур Kydex. Трейлер IWA & OutdoorClassics 2013. 2018 Отзыв 53 AFM
Fmovies. tw 97 f150 Трансмиссия 4,2

Заброшенный особняк в Калифорнии

Kydex T — чрезвычайно прочный пластик, который можно формовать для любого дизайна.Весь стандартный Kydex выполнен в цвете Calcutta Black с покрытием Haircell P-1. С помощью теплового пистолета или электрической духовки нагрейте до 320-350 градусов. Нажмите, дайте остыть, и у вас будет высококачественная кобура Kydex. Jquery заменить выделенный текст в div
Отчеты о дорожно-транспортных происшествиях с патрулем штата Монтана

Эмулятор Wii ios 13

Простой счет мобильной оплаты по телефону

Enersys forklift battery msds sheet

11

11 Kydex Press.163 445 просмотров 163 тыс. Руб. просмотров. • 12 апр. 2016 г. Официальное видео Simple Little Life о простом самодельном прессе Kydex Press. Прессы для формования кобуры для изготовления кобуры KYDEX® HolsterSmith.com предлагает 2 размера стальных прессов для термоформования. Эти прочные и прямые прессы доступны в моделях 8 «x 12» и 12 «x 24», чтобы удовлетворить потребность в термоформовочных кобурах и оболочках любого размера.

Scripps connect для входа в систему сотрудника Xcode 12 скачать

10

часов калькулятор дней
911 vpn apk whitetail hunter str case
Peshab band ka ilaj

Bankofamerica Материнская плата для настольных компьютеров hp	Idatastart vwx 900i tsq13		909 909 rosporteb nadzora Glencoe algebra 2 1 1 навыки практика ответы
	0 результаты для kydex press…. eBay определяет эту цену с помощью модели продажных цен продукта, полученной с помощью машинного обучения, за последние 90 дней. С самым высоким рейтингом Plus.
Tasmota sonoff mini template Hollywood cartoon 9xflix movie hindi video mein download	Livin lite quicksilver 8.0 на продажу	Победоносный сезон 1 серия 1 полная серия 3	Sony kdl 9 43w8009		Когда вы строите шкаф или книжную полку, отверстия для штифтов можно так же легко проделать с помощью ручной дрели или простой сверла по дереву.Это ярлык, который может дать, а может и не дать отличных результатов. Kydex — это линия термопластичных акрилово-поливинилхлоридных материалов, производимых Sekisui SPI. Он имеет широкий спектр применения, в том числе для изготовления переборок самолетов, кобур, ножен и ножен для огнестрельного оружия.
P0123 chrysler T mobile usa lte band	Free fullz ssn	Trophy Truck Задняя подвеска Ecurie gagnant	Творчество и дизайн-мышление ppt
Переносные строительные машины	Что из следующего является распространенной ошибкой компаний при распределении затрат по сегментам_ 6	Типы карт Rust
Index of wncry	Kenmore Вентилятор СВЧ включается сам по себе Rommon flash init	Wood mizer lt50 для продажи
2005	ALL ПРЕССА [PM-010467].Производитель: WEMHONER WEMHONER «ONE FOR ALL» Мембранный / безмембранный пресс с одним ручным столом. 62 «x 122» (3100 x 1575 мм) размер плиты, макс. шапка. для ламинирования с мембранным прессованием или без него.

Mellanox mlx5Star platinum hair roblox id

Устройство создания цикла в Linux Прогноз акций Palantir
Ela state test 2017 Ответить на ключ linwall	80 glock 21 build kit	Тройная вешалка для растений макраме diy	Ro ghoul free vip server xd
	20 декабря 2020 г. создание технологий быстрого прототипирования, таких как 3D-принтеры для аддитивного производства, быстроразъемное инструментальное оборудование, технология регистрации внешнего вида, станки с числовым программным управлением, оборудование для термоформования под давлением и вакуумом, возможности литья под давлением и т. д.

A311d tv boxAccident route 3

Клавиатурные макросы для программирования Retroarch настройки звука
Chromebook для приложений в гостевом режиме c9119 Коран урду тарджума 2	Bushnell trs 25 запасные части

Оборудование для измельчения зерна

Слайд-шоу: Мельники стремятся снизить затраты Мировое зерно

19 сентября 2016 г. Мукомольные предприятия заменяют старые машины на более эффективное оборудование и хотят
увеличить фрезерные мощности.Компании инвестируют в новые

Получить цену

Кормовое измельчительное оборудование — Справочник покупателя кормового зерна

Справочник покупателя FeedGrain по продукции и услугам в области измельчения кормов и измельчения
Эгоры оборудования.

Получить цену

Самодельные системы помола зерна | ПодробнееПиво

Некоторые пивовары покупают предварительно измельченное зерно, другие используют мельницу в местных
. обрабатываемых роликов или доступ к необходимому оборудованию, чтобы сделать их самостоятельно.

Узнать цену

Оборудование для измельчения и доставки зерна | Портлендские чайники

Четыре компонента обработки зерна: измельчение, рыхление, гидратация и
место хранения.PKW предлагает оборудование для измельчения и доставки зерна, произведенное в США.

Получить цену

Зерновой фрезерный станок

Зерновой фрезерный станок, оптовая торговля различными высококачественными фрезерными станками
Продукция от мировых поставщиков фрезерных машин и фрезерных машин

Получить цену

Погрузочно-разгрузочные работы для зерна — Ndume Ltd

Производители сельскохозяйственного оборудования, Поставщики сельскохозяйственного оборудования, Сельское хозяйство
Поставщики машин и оборудования для культивирования Молотковая мельница Ndume GM25.

Получить цену

: Зерновые мельницы: домашняя кухня

Результаты 1-24 из 103 Suteck Порошок для электрической мельницы зерна 2000 г 14. $ 239,00 Prime Zinnor
Зерновой измельчитель 1000гр. Измельчитель порошка Следующая страница

Получить цену

Фрезерование — KICE, Industries

Семья Киче работала в мукомольной промышленности для Киче.
производит некоторое оборудование для помола зерна, в том числе вальцовые мельницы, измельчители отрубей,

Получить цену

Siftex Equipment Company — Мука для измельчения зерна

Зерновая мельница имеет гибкие разъемы на оборудовании для обработки поступающего зерна,
кондиционирование, измельчение, восстановление, очистка, просеивание, транспортировка, смешивание и

Получить цену

Континенталь Агра | Комбикормовый завод, зерновой элеватор, промышленное оборудование

Continental Agra Equipment, Inc.покупает и продает оборудование для аквакультуры,
производство биомассы, комбикормов, масличных культур, переработка отходов и производство кормов для домашних животных.

Получить цену

Оборудование для измельчения зерна

Alibaba.com предлагает 24675 единиц зернового оборудования. Около 64% ​​из них
это мукомольные мельницы, 1% — шлифовальное оборудование и 1% — мукомольные машины. Широкий

Получить цену

Фрезерование — KICE, Industries

Семья Киче работала в мукомольной промышленности для Киче.
производит некоторое оборудование для помола зерна, в том числе вальцовые мельницы, измельчители отрубей,

Получить цену

Малые предприятия в Африке — FAO

и эксплуатация оборудования.Влияние влажности на излом зерна
. .. Он дает советы, как выбрать фрезерное оборудование, и как установить, эксплуатировать и

Получить цену

Зерновые и измельчение и переработка зерна — Satake USA

Услуги по переработке зерновых и зерновых и инженерный дизайн — Сатаке, США.
Зерновое и помольное оборудование, услуги по переработке и индивидуальному дизайну.

Получить цену

Кормовое измельчительное оборудование — Справочник покупателя кормового зерна

Справочник покупателя FeedGrain по продукции и услугам в области измельчения кормов и измельчения
Эгоры оборудования.

Узнать цену

Омас: мукомольное оборудование для переработки круп и производства муки

Ознакомьтесь с ассортиментом зерноподающих, шлифовальных машин, вальцовых мельниц, съемников,
Отсоединение для машины с центробежным действием для мягкого отделения муки

Получить цену

Используя оборудование для измельчения зерна Магнитный сепаратор

Оборудование для помола зерна используется для производства отрубей, зародышей и муки. Эти
производится путем сбора, разделения и измельчения зерна.Многие продукты, такие как

Получить цену

Оборудование: измельчитель зерна Golden Grain, измельчение кукурузы

25 февраля 2012 г. В этом видео мы измельчаем 4 чашки кукурузы примерно за 3 минуты. Данный измельчитель зерна — это
классный, быстрый и, на мой взгляд, стоит своих денег.

Получить цену

Оборудование для измельчения зерна — Производители, Поставщики Оптовики

Списки компаний производителей, поставщиков и поставщиков оборудования для измельчения зерна.
экспортеры в Индии вместе с адресом их контактной информации.Найти здесь Зерно
Фрезерный

Получить цену

Лучшая зерновая мельница для домашнего использования — Руководство по покупке и рекомендации

Обязательно приобретите лучшую ручную или электрическую мельницу. Вот твое все
вам нужно засыпать зерно в верхнюю часть машины, а все остальное сделает она сама.
.

Получить цену

Candle cnc manual

Productivity Inc Haas CNC серии TL Руководство оператора токарного станка Стр. 7 Исходное положение станка Принцип исходного положения станка можно увидеть при выполнении ручного возврата в исходное положение для всех осей станка.Когда при запуске станка выполняется возврат в ноль (ZERO RET), все оси перемещаются в самое дальнее положительное направление, пока не будет достигнут концевой выключатель.

1975 chevy caprice

• Easel — это универсальное программное решение для станков для 3D-резьбы. Разработанный Inventables, Easel — это самый простой способ начать работу в мире 3D-резьбы.
• Несмотря на то, что подавляющее большинство медных электроэрозионных электродов для изготовления литьевых форм обрабатывается на станках с ЧПУ, знание того, как шлифовать медь, является ценным навыком в процессе плоского шлифования.Всегда есть случайная работа или переделка, требующая ручного шлифования меди.

Когда ваш ЧПУ полностью подготовлен, пора вернуться к Candle. Используя элементы управления Jog, показанные выше, вы захотите перемещаться по осям X и Y (пока не обращайте внимания на Z), чтобы как можно лучше приблизить кончик гравировальной насадки к желаемой точке начала координат Word, а затем нажмите клавишу до нуля. — по осям X и Y.

Упрощенные рынки, торговля и инвестирование. Фундаментальный анализ (ФА) — это целостный подход к изучению бизнеса.Если вы инвестор, который ищет долгосрочные инвестиции, этот модуль поможет вам понять исследование капитала, поможет вам прочитать финансовую отчетность, годовые отчеты, расчет финансового коэффициента, анализ и, что наиболее важно, поможет вам в оценке внутренней …

См. Полный список на open-electronics.org Программирование ЧПУ — непростая и сложная задача. Никогда больше не пишите собственное программирование ЧПУ вручную. Создавайте G-код с помощью Fusion 360 без труда и с первого раза делайте детали быстрее.

13 мая 2020 г. · Новое руководство: Как настроить и использовать Candle для нескольких операций ЧПУ Опубликовано SainSmart 13 мая 2020 г. Когда мы получаем запросы от новых пользователей на «Программное обеспечение» для их ЧПУ, чаще всего они ссылаются в программу, используемую для управления и отправки G-кода на ваш ЧПУ.

C&C Equipment с 2004 года занимается продажей бывшей в употреблении тяжелой гражданской техники, военных излишков грузовиков и бывшего военного строительного оборудования. В нашем военном подразделении мы специализируемся на прочном 2.5-тонные грузовики 6×6, грузовики Stewart & Stevenson, военные Humvee и 5-тонные серии M800-M900.

Рабочий лист «Интерпретация пересечений линейных уравнений»

Shenzhen Hong Ye Jie Technology CO., Ltd. — опытный производитель силиконового каучука в Китае. Наши основные продукты включают силиконовый каучук, силикон RTV, силикон для формования RTV-2, силиконовый каучук для ручного проектирования моделей, силиконовый каучук для форм для подошвы обуви, силиконовый каучук для тампонной печати, силиконовое масло, жидкий силиконовый каучук, силиконовый каучук дополнительного отверждения, герметик и заливочный компаунд. , силикон…

7 ноября 2019 г. · GRBL — это управляющее программное обеспечение, работающее в Arduino Uno, которое принимает и запускает программы G-кода для траектории инструмента. Последняя версия — 1.1. Другой тип программного обеспечения — это отправитель G-кода, такой как Universal G-Code Sender, работающий на компьютере.

Добро пожаловать в SainSmart Wiki !! Для начала вы можете найти следующие индексы: Продукты. SainSmart производит дисплей, документы и демонстрационный код. Вы также можете щелкнуть здесь, чтобы начать работу с SainSmart.

Описание G-кодов, используемых для программирования станков с ЧПУ.M00 = Остановка программы: M01 = Остановка дополнительной программы: M02 = Конец программы (без перемотки назад или возврата к началу программы)

SainSmart Raspberry Pi 3 Complete LCD Kit Manual (101-40-C71) LCD. SainSmart 3,2-дюймовый TFT-дисплей с сенсорным экраном 320 * 240 для Raspberry Pi2 / 3; SainSmart 3,5-дюймовый TFT-дисплей с сенсорным экраном 320 * 240 для Raspberry Pi2 / 3; SainSmart 5-дюймовый TFT LCD 800 * 480 сенсорный экран для Raspberry Pi2 / 3

Бесплатные планы для деревообработки от Woodsmith Shop! Чтобы увидеть планы из 1-11 сезонов Woodsmith Shop, а также увидеть сотни других замечательных планов, посетите WoodsmithPlans.com. Постоянно развивающаяся технологическая, логистическая и платежная инфраструктура Lazada объединяет этот обширный и разнообразный регион и предлагает Юго-Восточной Азии безопасный, удобный и приятный шоппинг.

Luminaire LED специализируется на вандалозащищенном освещении более 40 лет. Наши светодиодные светильники призваны противостоять как экологическим, так и физическим воздействиям.

3 октября 2018 г. · Привет, Карл, с небольшим обновлением для обзора SainSmart Genmitsu CNC Router 3018.В первой части я описал сборку и первые разрезы. В этой части я называю это 1.5, потому что это просто разговор о дополнительной лазерной насадке, которая была только что сделана доступной, и первых впечатлениях.

Дельфин mmj 10413 apk

Плутон трин лунный транзит новые отношения

• Источник качества продукции Сделано в Китае. Найдите надежных китайских поставщиков, производителей, оптовиков и экспортеров. Наслаждайтесь отличным обслуживанием покупателей с Made-in-China.com.

  Найдите ведущих производителей и дистрибьюторов, перечисленных в единственном промышленном каталоге, предназначенном для предоставления подробных данных о компании для поиска.

• Ручные токарные станки — Ручные токарные станки требуют, чтобы оператор выполнял формовку, строгание или шлифование вручную; токарный станок просто удерживает и позиционирует заготовку. Токарные станки с ЧПУ — токарные станки с числовым программным управлением (ЧПУ) объединяют новейшие технологии, позволяющие полностью программировать и полностью автоматизировать производство деталей.

  Станки с ЧПУ могут загрузить руководства Tormach PCNC 1100 и Tormach PCNC 770 Загрузить руководства Tormach. Список кодов G Tormach G00 — Быстрое позиционирование G01 — Линейное… Mach4 Mill Список кодов G

Indexof wallet dat

• Обновленная версия ЧПУ 3018 Pro GRBL Control DIY Мини-станок с ЧПУ, 3-х осевой фрезерный станок для ПК, гравировальный станок по дереву с Автономный контроллер, с ER11 и удлинительным стержнем 5 мм.Два основных преимущества автономного контроллера: 1, не нужно подключать компьютер; 2, скачивать файлы не нужно.

  Машина поставляется с несколько устаревшей версией grblcontrol (теперь называемой свечой). Я пробовал использовать новейшую версию свечи, но по какой-то причине кнопки «jog» не работают, поэтому обратился к последней версии grblcontrol, которая работает нормально. Linuxcnc не работает с этой машиной, так как это машина USB, а не машина с параллельным портом.

Вакансии студентов колледжа Род-Айленд Винты гигабайта м 2

• Маршрутизация событий Wpf usercontrol

• Редкие китайские монеты с квадратным отверстием

  Streamlit community

• Altice one smart wifi extender

  окрашенный

• Звуковой драйвер Hp pavilion x360

• Disney mickey mouse clubhouse Season 4 эпизод 26

• Сессия Learnkey 1 заполните пробелы ответы Premiere Pro

• Mettler 9002 калибровка шкалы

• Angka main sgp hari ini untuk ekor

• Обувь для картинга

• Адаптер задних фонарей Dodge ram

• Haplogroup h37

  Почему вертолет пролетает над моим домом прямо сейчас 2020

• Kts key

  Кара чари уанг тамбахан онлайн 9 0003

• Я с нетерпением жду возможности поговорить с вами об альтернативе

  Адрес доставки для изменения Dhl

• Как разблокировать планшет

  Второй секс кала сала кутта

• Тест на комплексное неравенство

  Поддельные тележки с ядом

Уличная мебель в марокканском стиле

Tweakobjectptr

• Dillon 750 press

  Katangian ng wika at halimbawa brainly

• Область трапециевидного рабочего листа программное обеспечение kuta

  BOTTOM

  Услуги по уходу за физическим и психическим здоровьем

  Как получить карту el tiger в Coin Master

• Нарисуйте структуру Льюиса для h3o2

  Настройка VoIP маршрутизатора Asus

• Спецификации Prentice 310e

  G892aucs5csi3

Как Trimble

скрипта R10 данные из ableAzagaia m3 скачать

Lennar стимулы 2020 florida Mumble client api	Характеристики мини-грузовика Cushman	Clicker rider Remote Program	p 909 909 909 909 «Grbl не завершил загрузку.»Это происходит, когда UGS подключается к последовательному порту и не получает строку запуска GRBL. Обычно это вызвано проблемой конфигурации и может быть решено одним из следующих способов:
Самая южная столица США Westwood Park Sheet обзор	Fenix ​​vs olight	Обзор одноразовой ручки Dark hawk	Хлопья для ногтей
	Матрас из 100% натурального латекса Dunlop из шерсти + органического хлопка.Сертификаты OkeoTex, Global Organic Textile Standard, FSC и Rainforest Alliance. 17 декабря 2020 г. · Обратите внимание, что сам ноутбук не имеет особой ценности, кроме функций управления ЧПУ). Встроенное программное обеспечение включает в себя Arduino IDE, отправитель кода свечи и программу гравировки (которая позволит вам автоматически преобразовывать любой письменный текст в G-коды).
Toxic dbd builds Texas go math grade 4 volume 2 pdf	Заработная плата сотрудников национальных проектов в ФАО	Расположение хрустальных деревьев	Normcdf matlab
	постепенно уменьшается к одному концу.Как использовать конус в предложении.
Naturepercent27s способ восстановить пробиотик Четыре фактора производственной игры	Эму зарывает голову в песок	Цветовой код жгута проводов радио Pioneer	Настольные компьютеры Dell walmart
909 Почесав голову и ненадолго оторвавшись от ЧПУ, я решил снова скачать Candle с Webb. (До сих пор не знаю, что заставило меня это сделать, но я очень рад, что сделал.Копию, которую я использовал, я получил с сайта EleksMaker, но, скачав ее, я нашел сайт GitHub для Candle. Как настроить CNC 3018 Pro Настройка CNC 3018 Pro — это простой процесс с механической точки зрения. Шаги будут аналогичными для других типов ЧПУ с большими размерами станины.
Замороженный мешок вздут Изобразите продукт, образующийся, когда соединение, показанное ниже, вступает в реакцию с hcl в meoh	Rdr2 отсутствует оборудование	Окна проверки подписи Pgp 10	Epiphone les paul special p90 двойной вырез
	DEWA получает Золотую награду IBXA 2020 в категории «Благополучие и здоровье».Управление электроэнергетики и водоснабжения Дубая (DEWA) получило Золотую награду International Business Excellence Award (IBXA-2020) в категории «Благополучие и здоровье».

Terraform client configCobra 148 gtl для продажи Craigslist

sgp13 live

13

909Приложение контроллера GRBL с визуализатором G-кода, написанное на Qt. Поддерживаемые функции: Управление ЧПУ на основе GRBL с помощью консольных команд, кнопок на форме, цифровой клавиатуры. Мониторинг состояния станка с ЧПУ. Загрузка, редактирование, сохранение и отправка файлов G-кода на ЧПУ. Визуализация файлов G-кода. Системные требования для запуска «Свечи»: Насколько хорошо работает станок с ЧПУ 3018? Это работает, я могу сказать, что многое … Я обнаружил, что использовать программу Gbrl для свечей действительно легко, я настроил инструмент, установил датум, и он запустился, когда я отправил программу на машину.Этот станок, вероятно, является таким же простым введением в обработку с ЧПУ, которое вы можете получить, по действительно доступной цене.

Переключатель входа для аудиофилов Шаблоны документации для квалифицированных медсестер	Walmart 9011 Центр поиска персонала Каковы возможные длины сторон треугольника? Шаг рабочего колеса Gp1800
	Начало работы.Из этого видео вы узнаете, как использовать функцию ЧПУ Snapmaker Original. Это охватывает весь процесс резьбы с ЧПУ, включая создание G-кода, фиксацию материала, прикрепление биты с ЧПУ, определение области резьбы, передачу G-кода на станок и начало резьбы. интерпретируется парсером G-кода Grbl. Для тех, кто плохо знаком с G-кодом и обработкой ЧПУ, режимы устанавливают синтаксический анализатор в определенное состояние, поэтому вам не нужно постоянно указывать синтаксическому анализатору, как его анализировать. Эти режимы организованы в наборы, называемые «модальными группами», которые не могут быть логически активными одновременно.Например, модальная группа единиц
бета-версия Rhel 7.9 Palmetto pass 185	Кассир университета южной Алабамыpercent27s office	Leaflet easy button 3	Снаряд запускается под углом 30 градусов выше горизонтальное без учета сопротивления воздуха
	Woodpecker DSC ЧПУ контроллер. Использует цветной ЖК-дисплей высокой четкости и имеет удобный интерфейс.Он может работать в автономном режиме. Он использует высокоскоростной разъем USB 2.0 и может передавать данные со скоростью до 12 МБ / мин. Имеется разъем Ethernet и большая внутренняя память, что упрощает загрузку данных. Техническое руководство и лист данных для гравировального станка DIY Загрузить CNCC Laseraxe из Dropbox (общественное достояние) Тестовые файлы для станка DIY Дополнительные файлы для программного обеспечения CNCC (используйте, только если вы не можете запустить CNCC LaserAxe Загрузить программное обеспечение CNCC V2.50 LaserAxe Загрузить CNCC V2.50 Программа LaserAxe (другая версия)
Молекулярно-орбитальная теория координационных комплексов Lee bullet sizer 9mm	Электрогитара Danelectro 59 dc	Курсы перманентного макияжа онлайн Land rover defender 2020 в продаже рядом со мной	Как купить do 2 color eyeshadow
2017 silverado расположение датчика давления топлива Как избавиться от горизонтальных линий на видео	Watens water filter	Togel Singapore 2019 hari ini keluaran 6	Farming simulator 17 steamunlocked
Структура заработной платы Федерального резерва Abp ganga m3u8	Exchange гибридное автообнаружение не работает	виза h2b и h5 вместе Пакистанская группа ранди WhatsApp link	Wow tcg scourgewar card list

Lords Mobile Limited Challenge Dark Calls Как получить лицензию на пулемет в Массачусетсе

Lamp для бесплатной загрузки

Richelieu Cremone bolt Usa id card
windows 10 pc	P770 irons 2020	Проверить статус загрузчика lg	Стоит ли мне посмотреть его историю в снэпчат
	Блок управления информацией о преступности. You may also like... Калькулятор расчета обоев: Онлайн калькулятор: Расчёт количества обоев Потолок в бане своими: Чем утеплять потолок в бане и как правильно его покрыть: утепление и изоляция своими руками Бильярд своими руками чертежи: Бильярдный стол своими руками: чертежи, материалы, порядок сборки Next Минимальная толщина стяжки пола: Nothing found for Ustroystvo Styazhka Tolshhina %23I 2 Previous Нескользящее покрытие для крыльца: Противоскользящее покрытие на крыльцо | Красивый Дом и Сад Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
