Вступление

ПГП используется для устройства межкомнатных перегородок в квартирах и частных домах постоянного проживания. Они удобны, не требуют предварительной подготовки и быстрые в монтаже. Это особенно удобно в условиях быстрого современного строительства не допускающего простоев и задержек.

Недопустимы задержки в строительстве и при поломках техники. Сложные условия эксплуатации и повышенные эксплуатационные нагрузки часто выводят строительную технику из строя. В отличие от легкового автомобиля, гусеничный экскаватор не загонишь в гаражный бокс для ремонта. Ремонт экскаваторов Hitachi и специальной строительной техники другой фирм специфический. Нужны не только профильные специалисты, но и специальные боксы для ремонта.

Однако вернёмся к ПГП. Толщина пазогребневой плиты очередной параметр этого удобного строительного материала, необходимый для расчёта конструкций, возводимых из ПГП.

Зачем нужна толщина пазогребневой плиты?

Напомню, что пазогребневая плита (ПГП) это строительный материал на основе гипса, предназначенный для строительства несущих стен и перегородок в жилых и общественных зданиях, с нормальной и повышенной влажностью.

Вес пазогребневой плиты позволяет использовать их практически в любых помещениях, без особой оглядки на перекрытия здания.

На самом деле, НЕТ строительных норм и правил нормирующих непосредственно толщину стен и перегородок в зданиях. Есть норматив СНиП 23-03-2003 «Защита от шума», где нормируется звукоизоляция перегородок и стен. Именно по нормам звукоизоляции рассчитывается толщина перегородок.

Согласно таблице 2, в указанном СНиП, индексы изоляции шума перегородками (стенами) должны быть:

• Для межкомнатных перегородок 42 дБ;
• Перегородки между санузлом и комнатами 47 дБ;
• Внутренние отделяющие стены квартиры 52 дБ.

Для информации приведу индексы звукоизоляции  перегородок из таких материалов:

• Пенобетон (400,800) 100 мм – 37/41 дБ;
• 80 мм Гипсолит — 41 дБ;
• Кирпичи 120 мм — 46 дБ;

Двухслойные перегородки из ГКЛ с минеральной ватой:

• Если каркас из профиля 50 мм — 50 дБ.
• Для профиля 75 мм — 52 дБ.
• Металлический профиль 100 мм — 55 дБ.

Здесь самое время сказать про звукоизоляцию ПГП. Я это сделаю подробно в следующей статье, здесь замечу, что заявленные производителями индексы звукоизоляции ПГП лежат  в нормативных пределах. Однако по факту эти индексы меньше.

Толщина пазогребневой плиты ПГП

Пора вернуться к теме статьи, а именно толщине пазогребневых плит. Они стандартны для всех производителей ПГП. Толщина пазогребневых плит составляет 80 или 100 мм.

Конструкции перегородок и толщина плит

Просматривается простая цепочка расчёта перегородки. Есть норматив по звукоизоляции перегородок. Есть параметры звукоизоляции ПГП. Чтобы звукоизоляция перегородки соответствовала нормативу, необходимо увеличивать её толщину или использовать в конструкции перегородки звукопоглощающие материалы. Например,

• Перегородка из ПГП 100 мм, имеет индекс звукоизоляции 41 дБ.
• Перегородка из плит ПГП 80 мм в два слоя с воздушным зазором 40 мм: от 50 дБ.
• Тоже с прослойкой из минваты: 55 дБ.

Все двухслойные перегородки ПГП собираются только из плит ПГП толщиной 80 мм.

Вывод

В статье рассмотрена стандартная толщина пазогребневых плит. Нужны эти толщины для расчета толщины перегородок  по нормативной звукоизоляции. Пригодятся толщина для расчёта размеров помещений и дверных проемов.

Видео монтаж ПГП перегородки

©Gipsokart.ru

Еще статьи

размеры, технические характеристики, отзывы и монтаж; где используются гипсовые влагостойкие пазогребневые блоки

Пазогребневые плиты считаются одним из лучших строительных материалов для устройства внутренних перегородок и ненесущих стен, производственных, жилых, бытовых и административных зданий. Основная особенность плит – это наличие паза/гребня на стыковочных и опорных поверхностях с соответствующих сторон. Плиты изготавливают в форме параллелепипеда по литьевой технологии. Устройство перегородок из пазогребневых плит производится после окончания монтажа несущих и опорных конструкций здания, во время отделочных работ. Пазогребневые блоки также используют для облицовки стен.

Из чего состоит и как устроена плита гипсовая пазогребневая гидрофобная

Про пазогребневые плиты отзывы говорят, что перегородки из этого материала возводятся в 2 раза быстрее, чем аналогичные конструкции из традиционных материалов (кирпича, блоков из ячеистого бетона и пр.). Такой быстрый и легкий монтаж стал возможен благодаря самонаправляющим пазам. Еще одно существенное преимущество – гладкая поверхность материала не нуждается в штукатурных работах.

Пазогребневые плиты, характеристики:

• Материал не подвержен воздействию насекомых и грызунов.
• Плиты не гниют, не деформируются от температурных колебаний и изменения уровня влажности.
• Как и все материалы на основе гипсовых вяжущих, гипсовые плиты огнеустойчивы, не имеют четко выраженного запаха, не проводят электричество.
• Отсутствие в составе пазогребневых плит синтетических веществ делает материал абсолютно безвредным для человека. Единственное исключение – это силикон, который добавляется к гипсу, для придания ему водоотталкивающих качеств. В итоге получается плитка пазогребневая водостойкая, которую используют для возведения перегородок и облицовки стен в местах с повышенным уровнем влажности.

Влагостойкие пазогребневые блоки стеновые: вес, размеры, толщина и монтаж

Монтаж стен и их облицовка гипсовыми блоками сводится к точному соединению вертикальных и горизонтальных сторон. На европейском современном оборудовании производят не только полнотелые плиты, но также и пустотелые блоки, которые не уступают монолитным изделиям прочностными характеристиками, но при этом их вес меньше на 25%.

С помощью пазогребневых плит возводятся одинарные и двойные стеновые конструкции. Последние отличаются повышенной шумоизоляцией, внутренне пространство как нельзя лучше подходит для размещения инженерных коммуникаций. Как правило, гипсовые листы бывают следующих размеров: 667x500x100 и 667x500x80, с разной толщиной и весом от 20 до 22 кг для пустотелых блоков и от 26 до 30 для обычных. Параметры зависят от производителя.

Порядок монтажа:

• На полу размечаем положение перегородки.
• С помощью отвеса границы будущей переносим на стены и потолок, размечаем проемы.
• Стены и пол смазываем раствором клея.
• Укладываем первый ряд плит предпочтительнее пазом вверх (для лучшего распределения клея). В этом случае у всех плит первого ряда гребень необходимо удалить.
• Каждая установленная плита осаживается резиновым молотком. Через каждые два ряда перегородку крепят к стене самонарезающими винтами или анкерными дюбелями.

Пазогребневая плита размеры. КНАУФ–гипсоплита, стандартная

[REQ_ERR: 502] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Плиты гипсовые пазогребневые легко поддаются механической обработке.

Высокое качество лицевой поверхности позволяет исключить процесс оштукатуривания возведенных перегородок. Процесс монтажа межкомнатных перегородок и облицовка наружных стен с применением ПГП выполняются относительно быстро и просто.

Пазогребневые плиты: характеристики и цены

Технология строительства перегородок и облицовка наружных стен принципиально одинаковы. Монтаж сводится к точному совмещению отдельных изделий плит гипсовых пазогребневых, соблюдению вертикального и горизонтального положения рядов плит. Такие виды работ вполне доступны не только строителям-профессионалам, но и тем, кто не имеет специальной подготовки. Используя на практике рекомендации, приведенные ниже, Вы сможете по достоинству оценить простоту и удобство работы с ПГП.

Наши советы помогут произвести монтаж в сравнительно короткие сроки. До монтажа плиты обязательно должны пройти акклиматизацию адаптацию в помещении.

Отличается удобством монтажа и высокими эксплуатационными характеристиками. Плиты ПГП изготавливаются методом литья из раствора строительного гипса, который получают путем термической обработки природного гипса. В смесь добавляют пластификаторы и гидрофобные добавки. Состав раствора зависит от конкретного производителя: некоторые могут добавлять в смесь цемент, песок и другие компоненты. Пазогребневые блоки для стен укладываются ребрами на поддоны и обматываются полимерной пленкой.

Главная Прайс лист Контакты Гостевая книга О нас. Пример сметы. Ремонт квартир.

Пазогребневые плиты

Коммерческий ремонт. Экономия полезной площади за счет ровной и стабильной поверхности в сравнении с кирпичом. Недостатки: Ограниченная область применения. В частности, изделия нельзя применять для несущих стен. Низкая влагостойкость для стандартных плит.

Требуется осторожность при навешивании предметов для пустотелых плит. Какие пазогребневые плиты лучше — Волма или Knauf? Гипсовые плиты Кнауф: Преимущества: Немецкое качество.

Идеально ровная поверхность. Наличие плит различной толщины. Недостатки: Высокая цена. Отсутствие пустотелой вариации. Пазогребневые блоки Волма Преимущества: Невысокая цена. Наличие пустотелой разновидности. Наличие стекловолокна в составе — это улучшает прочность и стойкость к перепадам температур Недостатки: Единственная доступная в ассортименте толщина плит — 80 мм.

Недостаточно гладкая лицевая поверхность.

Наличие стекловолокна в составе затрудняет распиловку и фиксацию плит. Максимальные нагрузки гипсовых блоков: стандартные изделия выдерживают до кгс, а влагостойкие гипсовые пазогребневые блоки — до кгс. Рекомендуем применять пазогребневые шунгитовые плиты при обустройстве помещений с большим количеством излучающих приборов, так как они хорошо поглощают разные излучения. На заметку! Иногда возводят двойные конструкции из пустотелых или полнотелых изделий: в промежутке между ними можно спрятать утеплитель, электропроводку или другие необходимые коммуникации.

Единственным минусом этих изделий является относительно высокая стоимость, но затраты на стройматериал с лихвой компенсируются отсутствием необходимости финишной отделки стен.

Что лучше выбрать: пеноблоки, керамзитобетонные блоки или пазогребневые? Решайте сами, руководствуясь техническими характеристиками каждого вида изделий. Приготовленную растворную смесь клеящей шпаклевки необходимо выработать в течение 30 минут с момента засыпки в воду сухой смеси. Рекомендуем устанавливать изделия пазом вверх: тогда клеящий раствор будет равномерно распределен в полости паза. Для этого у всех плит 1 ряда удаляем гребни ножовкой. Затем обрабатываем поверхности обдирочным рубанком.

В целях уменьшения отходов, изделия последнего ряда можно уложить на меньшую грань вертикальную. Руководствуясь настоящим описанием работ, соорудить перегородку своими руками не составит особого труда.

На строительном рынке представлены ПГП от разных производителей. Разновидности пазогребневых блоков плит По составу различают два типа пазогребневых плит ПГП : Гипсовые.

Стена будет стоять на бетонном основании и держать тяжелую антресоль? Тогда полнотелый материал — это ваш выбор!

Плюсы и минусы пазогребневых блоков

Как гипсовые так и силикатные плиты вополняются двух видов: полнотелые и пористые пустотелые. Обычная плита выполнена в форме полнотелого параллелепипеда и является более прочной. Пористая за счет пустот обладет лучшей звукоизоляцией при меньшем весе.

Пазогребневые плиты применяются для устройства стен и перегородок как для нового строительства, так и для перепланировки. Гипсовые и силикатные пазогребневые плиты — универсальны, надежны и доступны. В одном квадратном метре перегородки — ровно три ПГП.

Пазогребневые плиты заслуживают высоких оценок профессиональных строителей и пользуются стабильно растущей популярностью.

Однако идеальных строительных материалов не бывает. Поэтому рассмотрим, основные преимущества и недостатки стеновых плит.

Задать вопрос

Невосприимчивость к любой микрофлоре: плесень и грибок. Мнение, что они могут появляться внутри пустотелых плит на данный момент подтверждения не нашло. Как видно из сравнительного анализа, ПГП — материал имеет свою специфику, которую нужно учитывать при монтаже.

Для этого вида материала необходим специальный клей, который не только упростит работу, но и обеспечит надёжность конструкции.

На рынке имеется несколько проверенных марок клеевого состава, подходящих для возведения перегородок из ПГП. В частности плиты можно клеить:. Здесь нет чётких нормативов, но лучше придерживаться пропорции 1.

Ещё одним неоспоримым преимуществом ПГП — это отсутствие необходимости в штукатурке стен. Плиты имеют гладкую структуру, поэтому при тщательно заделанных стыках можно проводить финишную отделку прямо на основание.

Разновидности пазогребневых блоков (плит)

Если возникла необходимость в оштукатуривании стен, а это происходит только в случае если появились сколы от неаккуратного монтажа, то привычный цементно-песчаный раствор здесь нее подойдёт. Лучше воспользоваться штукатуркой на гипсовой основе, ротбандом, бетоконтактом или финишпластом. Грунтовка поверхности проводится для повышения адгезии.

Пазогребневые гипсовые плиты ПГП — специализированные влагостойкие блоки из гипса для строительства межкомнатных перегородок. Имеют особый паз для удобства кладки перегородки, как конструктора, отсюда и берет собственное название. ПГП — это наиболее современный материал, который просто купить для строительства межкомнатных перегородок, и который поможет возвести стену быстро, ровно и без излишних расходов при верной кладке не понадобится штукатурка стен. Оглавление: Пазогребневые плиты — размеры Пазогребневые плиты из гипса Силикатные плиты с пазом Производители и цены на пустотелые пазогребневые плиты Особенности строительного монтажа пазогребневых плит влагостойких.

Для этих целей можно использовать обычную грунтовку, которая применима для газосиликатных блоков и аналогичных материалов. Автору статьи доводилось использовать для обработки гипсовой стены перед оклейкой обоев акриловую грунтовку Tiefgrund Тифгрунт с отличным результатом.

Пазогребневые плиты, размеры, чертеж, характеристики

Пазогребневые плиты представлены на рынке довольно широким ассортиментом. Поэтому приведём перечень проверенных производителей, продукции которых можно доверять. Немецкая компания, которая специализируется на изготовлении сухих смесей и строительных материалов. Пазогребневые плиты этого производителя отличаются абсолютной геометрией, что делает монтаж более комфортным. Толщина продукции варьируется в пределах мм. Стоит отметить, что это самый качественный и дорогостоящий продукт на рынке.

Пазогребневые плиты, пазогребневые плиты для перегородок

Пазогребневые плиты применяются для устройства стен и перегородок как для нового строительства, так и для перепланировки. Гипсовые и силикатные пазогребневые плиты – универсальны, надежны и доступны.

Стандартные размеры пазогребневых плит (ПГП) 667*500 (ширина*высота) при толщинах 80 мм или 100 мм. В одном квадратном метре перегородки – ровно три ПГП. Соединение плит, как понятно из их названия — замковая система паз-гребень. Технологически возможно устройство за один час одним работником 4 м2 перегородки.

Поверхность ПГП не требует дополнительного выравнивания штукатуркой, на них можно сразу клеить обои. По габаритам имеется ограничение – перегородки не должны превышать по высоте 3,6 м, а по длине 6 м.

Для помещений, имеющих нормальный режим влажности, применяются обычные ПГП. Для ванных комнат, душевых, санузлов, бань и прачечных имеются влагостойкие ПГП. Введение в состав влагостойких плит гидрофобных добавок дает возможность применять их и при нормальном и при повышенном уровне влажности. Влагостойкие ПГП имеют зеленоватый оттенок.

Материал для пазогребневых плит

Материал ПГП – гипс или силикатные смеси. Силикатные ПГП более плотные, прочные и устойчивы к действию влаги. Так же, как плиты из гипса, силикатные плиты обладают огнеупорными качествами и хорошей паропроницаемостью. Звукоизоляция, прочность и теплозащитные свойства силикатных ПГП на порядок выше, чем у гипсовых. Недостаток – значительный вес, один блок весит около 16 кг.

Конструкция пазогребневых плит

По конструкции пазогребневые плиты могут быть цельные и пустотелые. Диаметр сквозных пустот 40 мм, расположены пустоты горизонтально. Пустотелые плиты ПГП имеют лучшую теплозащиту и меньший вес, чем цельные, но звукоизоляция их ниже, чем у плотных. Пустоты расположены особым образом, с совмещением не меньше чем на 80%. Технические каналы используются для прокладки силовой и осветительной электропроводки в футлярах, и разводок трубопроводов инженерных систем. Также удобны пустотелые ПГП для зонирования помещений, но для устройства простенков с хорошей звукоизоляцией и возможностью использования перегородки для навесных легких полок и прочих нетяжелых предметов мебели и декора следует применять полнотелые плиты.

Кладка пазогребневых плит

Технология кладки ПГП позволяет выполнять перегородку одинарной или сдвоенной. Двойные перегородки монтируют, чтобы повысить звукоизоляцию или провести во внутренней полости инженерные коммуникации. Как правило, внутрикомнатные и межкомнатные перегородки выполняют одинарными, если в проекте нет других указаний, а межквартирные – двойными. Зазор между плитами сдвоенной перегородки составляет 40 мм. Звукозащиту повышают закладкой звукоизоляционного материала в воздушный зазор, закрепляя его клеевым составом.

Условия для монтажа пазогребневых плит

Основное и единственное условие — для поверхности опирания перегородок из ПГП, Основание должно быть ровное и горизонтальное. Допуск всего 4 мм на двухметровую рейку. Если полы в помещениях имеют перепады высот большие, чем допустимые, выполняют выравнивающие стяжки. Под плиты ПГП подготавливают поверхность – очистка, обеспыливание и пропитка праймером или грунтовками с повышенной проникающей способностью. После полной просушки поверхности после покрытия грунтовкой можно наклеивать демпферные прокладки для плит.

Плиты ПГП относятся к универсальным стройматериалам. Монтировать их можно при любых условиях стройки, круглогодично. По причине небольшого веса ПГП не оказывают на основание сколь-нибудь значительного давления, и подходят для установки непосредственно на стяжку пола или на пол из деревянных материалов. «Фундамент» ПГП не нужен. Монтаж перегородок из ПГП целесообразно делать до того, как выполнена штукатурка несущих стен. В этом случае примыкания к стенам и отделку ПГП выполнять проще и поверхность получится цельной.

Коэффициенты температурного расширения плит ПГП, изготовленных на основе гипса, и конструкций, к которым перегородки примыкают, могут отличаться значительно. Поэтому по всем контурам перегородок из ПГП необходима демпферная прокладка. Прокладка лент из эластичных материалов по периметру примыкания ПГП к полам и стенам гарантирует, что перегородки не деформируются при температурных колебаниях линейных размеров и при осадке конструкций дома. Материал демпферных лент должен быть высокопористым — силикон, каучук, пробка или полистирол. Применяют также войлок, пропитанный битумным составом. Ширина ленты должна быть не менее 75 мм, ленты возможны как с имеющимся клеевым слоем, так и наклеенные составами, применяющимися для ПГП. Монтаж плит начинают после полной просушки клея.

Нижний ряд очень важен для правильного построения перегородки из ПГП. Монтируют первый ряд плит с выверкой по горизонтали и вертикали, пользуясь строительным уровнем и отвесом или лазерным нивелиром. Нижний ряд определяет правильность ориентации перегородки. Нельзя допускать при соединении замков плит ни малейшего смещения, это приведет к тому, что перегородка будет волнистой. Каждую плиту монтируют, выверяя плоскость рейкой-правилом или лазерным нивелиром.

Перед монтажом плит выполняют по стенам, полу и потолку разметку для перегородок с отметками дверных проемов. Для разметки можно использовать шнур, но намного больше помогает в работе и способствует точности лазерный нивелир.

Начинают монтировать плиты от углов. Поверхность контакта плиты со стенами и полом должна быть покрыта клеевым составом для ПГП. Плиты ставят пазом вниз, гребнем вверх и выверяют их положение. «Рихтовать» плиты нужно мягкими резиновыми киянками. Все контурные плиты закрепляются к стенам и полу. Крепление плит к несущим стенам выполняют анкерами из арматурных стержней диаметром 8 мм, на крепежных уголках или прямых подвесах. Арматура должна быть защищена от коррозии масляными или специальными антикоррозионными составами.

Можно пользоваться специальными крепежными элементами для ПГП, пластинами Г-образной формы. Но чаще пользуются прямыми подвесами, применяемыми для устройства гипсокартонных перегородок. Для крепления плиты с помощью прямого подвеса его дорабатывают до нужного размера — зубчатый гребень срезают. Крепежные элементы пристреливают к стенам и полу дюбелями 80 мм, а к плите ПГП крепят на саморезах не короче 60 мм.

Шаг дюбель-гвоздей или шурупов по вертикали должен быть не более 1000 мм, по горизонтали – 1320 мм.

Вторую и все последующие плиты закрепляют в шахматном порядке, первую – к полу, следующую к первой плите, промазывая место стыка клеевым составом. Фиксируют плиты на клей, сильно прижимая.

Смещение швов во втором и последующих рядах плит ПГП должно быть не меньше 150 мм. Установка плиты в плоскость перегородки гарантирована благодаря точности замкового соединения паз-гребень, при условии плотной фиксации без смещений и зазоров. Смещение даже на несколько миллиметров может дать волну, поскольку погрешность накапливается с установкой каждой следующей плиты. Плотная стыковка плит даст правильное вертикальное положение в плоскости, а горизонтальность монтажа и отсутствие бокового «крена» плит проверяют при установке каждой плиты.

Чтобы сместить стыки плит и вывести перегородку под нужный размер, плиты приходится подрезать. Для подрезки пользуются ножовками по дереву с разводкой зубьев и толстым полотном. В случае, когда перегородка расположена без примыкания к одной или обеим стенам, торцы перегородки возможно выровнять клеевым составом, который можно наносить толщиной в вертикальных швах до 8 мм.

Для устройства дверного проема, или любого нужного проема шириной более 900 мм в перегородках ПГП потребуются перемычки. По вертикальным граням плиты ПГП никаких дополнительных креплений не требуют. При ширине проема до 900 мм плиты ПГП монтируют, применяя вспомогательную временную конструкцию из деревянного бруска, обеспечивающую фиксацию плит до полного застывания клея. Брусок устанавливается над проемом и убирается после того, как плиты зафиксированы клеем. Для монтажа дверной коробки применяют рамные дюбели, устанавливая из в уровне горизонтальных стыков плит. Зазоры над верхом коробки заполняют до уровня плит монтажной пеной.

В случае, когда ширина проема больше 900 мм, в качестве перемычек применяют доску толщиной 40 мм, арматурные стержни диаметром 8-10 мм или усиленные алюминиевые профили шириной 70 – 80 мм. Опирание перемычки в каждую сторону должно быть не менее 500 мм. Это требование обусловлено прочностью гипсовых плит ПГП, нагрузка на которые должна распределятся равномерно. При использовании в качестве перемычки арматурных стержней требуется их предварительно защитить от коррозии. Количество стержней не менее двух.

Усиливают узлы креплений дверных коробок скобами, изготовленными из прямых подвесов. Скобы закрепляют саморезами в предварительно сделанные углубления и заделывают шпаклевкой по ПГП.

При монтаже последнего ряда ПГП необходимо оставлять компенсационный зазор не меньше 15 мм до верха плиты перекрытия. Это связано с вероятностью прогиба плит перекрытий в процессе эксплуатации. Зазор заполняют монтажной пеной, излишки срезают и выравнивают стык шпаклевкой.

Углы перегородок из ПГП нужно защищать от повреждений. Применяют специальные перфорированные профили для защиты углов, крепят их к углам на шпаклевке. Наносят на угол шпаклевку, вдавливают в нее угловой профиль и выравнивают слой шпаклевки. Внутренние углы со стенами крепят, проклеивая серпянкой.

Плюсы и минусы перегородок из пазогребневых плит

• Перегородки экологичны, так как ни в составе плит, ни в технологии нет вредных веществ.
• Имеют хорошую паропроницаемость, что способствует созданию нормального микроклимата в доме.
• Простота монтажа и обработки, несложная технология, малый вес плит.
• Плиты относят к пожаробезопасным, область их применения не ограничена.
• По сравнению с кирпичными перегородками ПГП не дают сколь либо значительной нагрузки на основание и отнимают меньше полезного объема.
• ПГП имеют гладкую качественную лицевую поверхность, исключающую необходимость выравнивания штукатуркой.
• ПГП доступны, в том числе и по стоимости.

Звукозащита достаточна только при сдвоенной кладке полнотелыми плитами с закладкой дополнительной прослойки звукоизоляционного материала.

Без крепежа к потолку перегородка из ПГП может терять устойчивость, «раскачиваться». Крепеж должен осуществляться с зазором до плиты перекрытия не менее 15 мм, во избежание деформации перегородки при возможном прогибе плиты.

Нет возможности устанавливать на перегородки из ПГП навесную мебель и бытовую технику. Вес элементов декора, полочек и т. п., возможных для монтажа на перегородку, очень ограничен.

Пазогребневые блоки и плиты (ПГП): размеры и цены

Пазогребневая плита (еще называют «пазогребень» или пазогребневый блок) — монолитное изделие из гипса в форме прямоугольного блока с пазогребневыми стыками на опорной и стыковочной поверхности. Отличается удобством монтажа и высокими эксплуатационными характеристиками.

Особенности использования в строительстве

• Возведение перегородок толщиной от 80 мм.
• Строительство двойных межквартирных перегородок с воздушным зазором 40 мм.
• Обустройство дверных проемов.
• Быстрая перепланировка жилплощади.

Плиты пазогребневые

Из чего производят пазогребневые плиты

Плиты ПГП изготавливаются методом литья из раствора строительного гипса, который получают путем термической обработки природного гипса. В смесь добавляют пластификаторы и гидрофобные добавки. Состав раствора зависит от конкретного производителя: некоторые могут добавлять в смесь цемент, песок и другие компоненты.

Характеристики пазогребневых блоков и плит

1. Звукоизоляция — 43 дБ (норма для помещений стандартного и улучшенного класса — 41 дБ).
2. Теплоизоляция — ПГП толщиной 80 мм соответствует бетонной стене толщиной 400 мм, сопротивление теплопроницаемости изделия составляет 0,025 час/м2 °С/Ккал.
3. Прочность — во многом зависит от правильности подбора крепежа. Универсальный дюбель способен увеличить прочность строительного материала на 30%. Рекомендуемая нагрузка на пустотелую плиту с 2 точками крепления составляет 200 кг. Этого вполне достаточно для монтажа любой сантехники и оборудования.

Пазогребневые блоки продаются в паллетах по 30 штук (для автотранспорта) и 45 штук (для ж/д вагонов). Пазогребневые блоки для стен укладываются ребрами на поддоны и обматываются полимерной пленкой. Гарантийный срок годности для большинства производителей составляет 1 год.

Как укладывать пазогребневые плиты

Установка пазогребневых блоков осуществляется, когда все несущие конструкции здания уже возведены.

Монтаж гипсовых пазогребневых плит сводится к точному совмещению двух блоков, соблюдению горизонтального и вертикального положения рядов плит. Для качественного соединения применяют клей для пазогребневых плит. Для монтажа гипсовых пазогребневых блоков также используют универсальные дюбеля — они легко монтируются в изделия.

Вышеописанные работы могут выполнять даже лица, которые не имеют специальной профподготовки.

Укладка пазогребневых блоков

Разновидности ПГП плит

Наиболее популярные размеры пазогребневых плит:

• Пазогребневые блоки 667×500×80 мм
• Пазогребневые блоки 667×500×100 мм

По влагостойкости выделяют:

• Пазогребневые плиты обычные.
• Пазогребневые плиты влагостойкие.

По конструкции:

• Пазогребневые блоки полнотелые.
• Пазогребневые блоки пустотелые — на 25% легче полнотелых, но не уступают им по прочности.

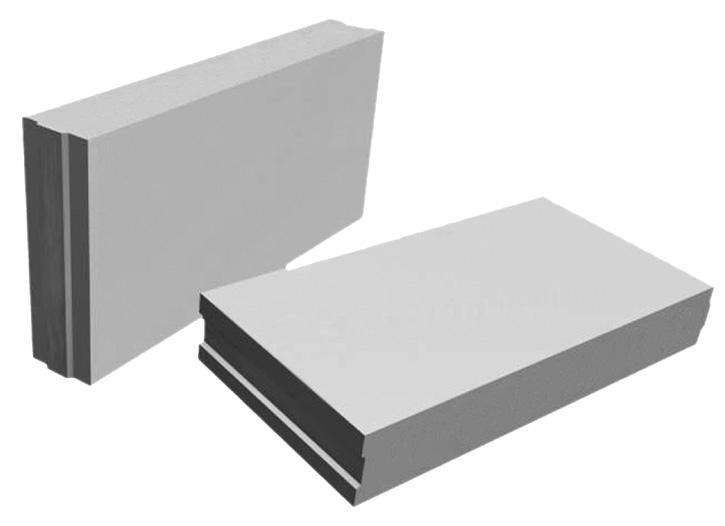

Типы и размеры пазогребневых плит

Пазогребневые плиты: плюсы и минусы

Преимущества:

1. Экологическая чистота — пазогребневые блоки не содержат токсичных компонентов.
2. Негорючесть — пожарные нормы допускают прокладку в пустотах гипсовых плит электропроводки и труб малого диаметра.
3. Простота обработки — блоки ПГП легко пилить, строгать, фрезеровать, гвоздить. Гипсовые блоки легко сверлятся безударным методом.
4. Простота сооружаемых конструкций — не требуют использования арматуры и балок.
5. Высокая технологичность, простота монтажа — пазогребневые плиты для перегородок позволяют осуществлять ремонт с наименьшими трудовыми, экономическими и временными затратами. За одну 8-часовую смену возможно возвести до 30 м2 перегородок, что сокращает затраты на стройку.
6. Цены на пазогребневые плиты намного привлекательней, чем стоимость такой же площади перегородки из других стройматериалов.
7. Не нуждаются в оштукатуривании.
8. Перегородка сразу после монтажа готовка к оклейке обоями.
9. Для малярных работ требуют нанесения только финишной шпаклевки.
10. Экономия полезной площади за счет ровной и стабильной поверхности (в сравнении с кирпичом).

Недостатки:

1. Ограниченная область применения. В частности, изделия нельзя применять для несущих стен.
2. Низкая влагостойкость (для стандартных плит).
3. Требуется осторожность при навешивании предметов (для пустотелых плит).

Какие пазогребневые плиты лучше — Волма или Knauf?

Гипсовые плиты Кнауф:

Преимущества:

• Немецкое качество.
• Идеально ровная поверхность.
• Наличие плит различной толщины.

Недостатки:

• Высокая цена.
• Отсутствие пустотелой вариации.

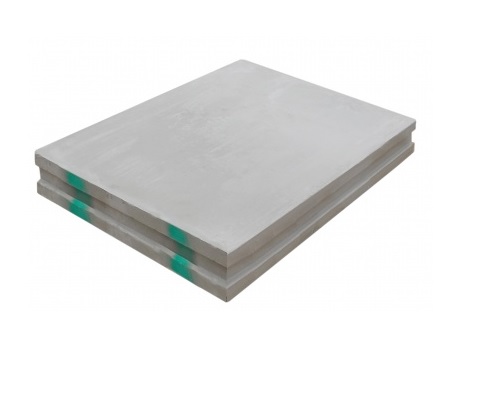

Пазогребневые блоки Волма

Преимущества:

• Невысокая цена.
• Наличие пустотелой разновидности.
• Наличие стекловолокна в составе — это улучшает прочность и стойкость к перепадам температур

Недостатки:

• Единственная доступная в ассортименте толщина плит — 80 мм.
• Недостаточно гладкая лицевая поверхность.
• Наличие стекловолокна в составе затрудняет распиловку и фиксацию плит.

Если вам нужна перегородка толще 80 мм, вы планируете покрасить поверхность и хотите безупречного качества, выбирайте Knauf. Если вы решили строить из пустотелых плит, класть на перегородку плитку, навешивать тяжелую сантехнику, Волма будет оптимальным вариантом. Цена на пазогребневые плиты Волма позволит вам существенно сэкономить, однако, плиты Knauf дадут лучший результат. Еще одна альтернатива дорогому немецкому продукту — гипсовые блоки Гипсополимер. Их качество ненамного ниже зарубежного материала, и они позволят существенно сократить затраты на ремонте.

Пазогребневые плиты (ПГП) гипсовые

Из названия следует, что данные плиты имеют замковое соединение «паз — гребень», которое повышает прочность возводимой стены и позволяет добиться идеально ровной поверхности. У нас вы можете купить пазогребневые плиты шириной 80 мм и 100 мм — стандартный размер перегородочных стен. Технология производства литьевая из гипса марок Г-4 и Г-5. При этом материал можно назвать экологически чистым.

Бюджетная альтернатива перегородочным блокам и кирпичу, как в цене за материал так и экономии времени и стоимости работ по возведению межкомнатных стен. Одна стандартная плита заменяет 20 шт кирпичей.

Существует ограничение по высоте возводимых из пазогребневых плит стен, связанное с нагрузкой — не более 4,2 метра.

Пазогребневые плиты делятся на обычные и влагостойкие. По новым нормам СНиП, материал во влажных помещениях должен быть влагоустойчивым, для этого производители покрывают плиты гидрофобизатором. Влагостойкие плиты окрашивают в зеленый цвет.

размеры, мм 667х500х80 | 667х500х100			размеры, мм 667х500х80 | 667х500х100
			масса, кг 22 — 33,3
			состав гипс, гидрофобизатор
марка прочности, кг/см2 М35			марка прочности, кг/см2 М50
уровень снижения шума, дб 34-43			уровень снижения шума, дб 34-43
коэфф. теплопроводности, Вт/м 0С 0,35			коэфф.теплопроводности, Вт/м 0С 0,35
плотность, кг/м3 1350			плотность, кг/м3 1100
водопоглощение, % 26-32			водопоглощение, % 5
огнестойкость высокая			огнестойкость высокая
несущая способность — 1 дюбель, кг 12 — 50			несущая способность — 1 дюбель, кг 12 — 50
упаковка поддон, пленка			упаковка поддон, пленка

Гипсовые пазогребневые плиты — технические характеристики и размеры

Просмотров 93 Обновлено 07. 10.2015

Пазогребневые плиты широко используются для внутренней отделки помещений — ими обшиваются стены, из них легко и быстро монтируются межкомнатные перегородки. Плиты можно использовать и для наружной отделки поверхностей. По сути, они являются хорошей альтернативой привычному уже гипсокартону. Основой таких плит является все тот же гипс. Специальные добавки увеличивают срок службы этого строительного материала и придают ему прочность.

Основное отличие пазогребневых плит от листового гипсокартона состоит в том, что на их торцах сделан паз, который уменьшает время сборки конструкции и увеличивает плотность соединения отдельных плит. Именно из-за этого паза плиты и называются пазогребневыми. Пазы могут быть или трапециевидной формы (в поперечнике), или прямоугольной. Плиты газогребневые бывают двух видов: влагостойкие (гидрофобизированные) и обычные. Также плиты (ПГП) выпускаются в двух вариантах – полнотелом и пустотелом.

Полнотелые плиты более прочные, однако плиты пустотелые легче в монтаже (их вес на четверть меньше) и способны обеспечить лучшую звукоизоляцию помещения. Монтаж плит осуществляется обыкновенным склеиванием, что позволяет все работы выполнять очень быстро и без сопутствующего строительного мусора. Применяется монтаж в два слоя плит, что увеличивает прочность перегородки. Использование таких плит позволяет не проводить такую работу, как оштукатуривание поверхности.

 Общие характеристики

•  материал не боится влажности и не подвержен гниению;
• экологическая чистота, так как в технологии производства не используются вредные добавки;
• ПГП негорючи; поэтому рекомендуются к использованию в пожароопасных помещениях;
• плиты являются хорошим изолятором, так как не проводят электрический ток.

 Технические характеристики

•  шумоизоляция порядка 44 дб
• толщина плит 80 мм
• При возведении двойных перегородок рекомендуемая толщина воздушной прослойки
• 40 мм
• размеры ПГП 667 х 500 мм

При монтаже ПГП следует учесть, что плиты должны быть однородными. Сооружения из этого материала занимают значительно меньше места. При этом не требуется организация дополнительного усиления проемов, если их ширина не более 90 см, что значительно упрощает проведение работ.

В связи с тем, что плиты имеют фиксированные размеры, отпадает необходимость проведения тщательных замеров и расчетов. Монтаж ПГП легко выполняет даже не специалист.

Облицовки альтернативных фланцев — Техасский фланец

Номинальный размер (дюймы)	RF, LJ, большой самец и большой язык	Маленький кобель (3)	Малый язык	ID большого и малого языка	Большая внутренняя и большая канавка	Маленькая самка (3)	Маленькая канавка	ID большой и малой канавки	Стандарты с выступом на 150 и 300 фунтов (2)	RF, большой и маленький самец и язык 400, 600, 900, 1500 и 2500 фунтов.Стандарты (2)	Глубина канавки или охватывающая
	R	S	т	U	Вт	X	Y	Z
1/2	1,38	0,72	1,38	1	1,44	0,78	1,44	0,94	0,06	0,25	0,19
3/4	1.69	0,94	1,69	1,31	1,75	1	1,75	1,25	0,06	0,25	0,19
1	2	1,19	1.88	1,5	2,06	1,25	1,94	1,44	0,06	0,25	0,19
1 1/4	2,5	1,5	2.25	1.88	2,56	1,56	2,31	1,81	0,06	0,25	0,19
1 1/2	2,88	1,75	2,5	2,12	2,94	1,81	2,56	2,06	0,06	0,25	0,19
2	3,62	2,25	3,25	2,88	3. 69	2,31	3,31	2,81	0,06	0,25	0,19
2 1/2	4,12	2,69	3,75	3,38	4,19	2,75	3,81	3,31	0,06	0,25	0,19
3	5	3,31	4,62	4,25	5,06	3,38	4.69	4,19	0,06	0,25	0,19
3 1/2	5,5	3,81	5,12	4,75	5,56	3,88	5,19	4,69	0,06	0,25	0,19
4	6,19	4,31	5,69	5,19	6,25	4,38	5,75	5,12	0.06	0,25	0,19
5	7,31	5,38	6,81	6,31	7,38	5,44	6,88	6,25	0,06	0,25	0,19
6	8,5	6,38	8	7,5	8,56	6,44	8,06	7,44	0,06	0,25	0.19
8	10,62	8,38	10	9,38	10,69	8,44	10,06	9,31	0,06	0,25	0,19
10	12,75	10,5	12	11,25	12,81	10,56	12,06	11,19	0,06	0,25	0,19
12	15	12.5	14,25	13,5	15,06	12,56	14,31	13,44	0,06	0,25	0,19
14	16,25	13,75	15,5	14,75	16,31	13,81	15,56	14,69	0,06	0,25	0,19
16	18,5	15,75	17. 62	16,75	18,56	15,81	17,69	16,69	0,06	0,25	0,19
18	21	17,75	20,12	19,25	21,06	17,81	20,19	19,19	0,06	0,25	0,19
20	23	19,75	22	21	23.06	19,81	22,06	20,94	0,06	0,25	0,19
24	27,25	23,75	26,25	25,25	27,31	23,81	26,31	25,19	0,06	0,25	0,19

Обычная облицовка для 150 и 300 фунтов. Стальные фланцевые фитинги и стандарты фланцев — это выступ 1/16 дюйма, входящий в минимальную толщину фланца.Рельеф на 1/16 дюйма также разрешен на 400, 600, 900, 1500 и 2500 фунтов. Стандарты фланцев, но это должно быть добавлено к минимальной толщине фланца.

Обычная облицовка для 400, 600, 900, 1500 и 2500 фунтов. Стандарты фланцев — это выступ ¼ дюйма, не включенный в минимальные размеры толщины фланца.

Следует проявлять осторожность при использовании соединений этих размеров (они применяются, в частности, на линиях, где соединение выполняется на конце трубы), чтобы гарантировать, что используемая труба достаточно толстая, чтобы обеспечить достаточную опорную поверхность для предотвращения раздавливания прокладки.Сопутствующие фланцы с резьбой имеют гладкую поверхность и имеют резьбу с американской стандартной контргайкой.

DIN2512 Фланцы стыковые поверхности шпунт и паз PN10-PN160 расчетные размеры

PDF: DIN2512 Фланцы стыковые поверхности шпунт и паз PN10-PN160 Расчетные размеры

DIN2512 фланцы стыковочные поверхности шпунт-паз PN10-PN160 размеры конструкции.

Кара де хунта мачо и хембра. Presión nominal de 10 на 160.Medidas de construccion.

Фланцы, поверхности соединения шпунт и паз. Номинальное давление от 10 до 160. Расчетные размеры.

Кормушка и гайка. Nenndrücke 10 bis 160. konstruktionsmalße.

DIN2512-Фланцы-шпунтовые соединения-поверхности-PN10-PN160-Design-Dimensions.pdf — Adobe Acrobat Professional

Размеры в мм

Как резать пластины с пазом и канавкой • CIMFLOK.

COM

Физические и

технические характеристики из гипсового материала

Технические характеристики GWP могут различаться в зависимости от используемого сырья и конструкции готового перегородочного блока (полого и сплошного).

Однако при покупке можно руководствоваться следующими параметрами:

Типы конструкция GWP: сплошная и пустотная (пористая)

Гипсовые и силикатные плиты бывают двух типов: сплошные и пористые (пустотелые).Обычная плита выполнена в виде сплошного параллелепипеда и отличается большей прочностью. Пористый из-за пустот имеет лучшую звукоизоляцию при меньшем весе.

Плиты с пазом и пазом заслуживают высоких оценок профессиональных строителей и пользуются все большей популярностью. Однако идеальных строительных материалов НЕТ. Поэтому рассмотрим основные достоинства и недостатки настенных плит.

Размеры, масса

и технические характеристики пазогребневой пластины. GWP

Конечно, межкомнатные перегородки можно построить по старинке. Из кирпича или толстых блоков. Гипсокартон выглядит более привлекательно с точки зрения скорости возведения, но материал не имеет достаточного запаса прочности и звукоизоляции.

Таким образом, пластина паз-паз остается популярным вариантом, который давно и успешно применяется в жилом и коммерческом строительстве.

Вес гипсокартонных плит

Благодаря стандартным размерам, вес плит пазогребневой также снижен до единых значений.В частности:

Стандартные и влагостойкие массивные плиты весят 24 и 29 кг соответственно.

Облегченная версия (полая) весит 22 килограмма.

Благодаря этим параметрам установка легко выполняется одним человеком.

Правила монтажа

Монтаж межкомнатных перегородок из пазогребневых плит начинается после возведения несущих конструкций. Работы выполняются в следующем порядке:

Основание выровнено, очищено от строительного мусора.

Первый ряд досок укладывается с предварительным нанесением клея на стыковочный паз. Рекомендуемая толщина шва. Не более 2 мм.

Последующие ряды можно закрепить к стенам дюбель-гвоздями или скобами.

Оставшийся зазор между стеной и потолком необходимо заполнить пенополиуретаном или уложить специальную эластичную ленту.

Наружные углы рекомендуется укрепить перфорированными профилями.

После возведения перегородки в ней делают водопроводные трубы для разводки, розетки и выключатели, шпаклевывают и финишируют.

Как выбрать клей для надежного монтажа

Для этого вида материала нужен специальный клей, который не только упростит работу, но и обеспечит надежность конструкции. На рынке существует несколько проверенных марок клея, которые подходят для строительства перегородок GWP. В частности, доски можно приклеивать:

KNAUF FUGEN (Кнауф Фугенфюллер)

Пазогребневая пластина. Область применения

• Влагостойкая пустотелая пазогребневая Гипсовая плита. Популярный в частном строительстве перегородочный материал позволяет эксплуатировать гипсокартонные конструкции в условиях повышенной влажности. При этом теплоизоляционные свойства пластин сохранены в полном объеме.
• Технология предусматривает возможность возведения однослойных и объемных двухслойных стеновых и перегородочных конструкций с внутренним воздушным зазором 4 см.

Перегородка, разделяющая отапливаемые и неотапливаемые помещения, расположена в зоне температурных перепадов, способствующих образованию конденсата влаги.Частично проблема решается применением гидрофобной изоляции, частично. Устройство пленочной или диффузионной мембраны пароизоляции.

Возможности и преимущества установки перегородок своими руками

Цену на гипсовые шпунтованные плиты с полным основанием можно считать бюджетной, что определяет возможность использования материала для реализации масштабных проектов. Самостоятельный монтаж перегородки позволяет снизить затраты на перегородку и монтажные работы минимум на 40%.

Легкая конструкция не требует армирования пола и его опорную раму, гребень-паз соединения и клееный установку пластин поможет избежать грубых ошибок при установке В шпунт-паз пластины обрабатываются ручными инструментами. О том, как смонтировать разделы из PGP, вы можете прочитать по ссылке.

От чего пыль на пластинах

с пазом и пазом ?

Как правильно установить GWP мы обсуждали ранее в нашей статье, теперь поговорим о том, как обрабатывать материал.Пластина паз-паз полнотелая. Оптимальный по всем параметрам доступный материал для возведения внутренних стен и перегородок.

Отдельного упоминания заслуживает соединение паз-паз , которое упрощает самостоятельный монтаж, гарантирует отсутствие мостиков холода и экономичный расход дорогих отделочных штукатурок.

Особенности обработки пазогребневых гипсовых панелей

• Прессованный гипс по плотности соответствует древесине, поэтому его без проблем распиливают, сверлят и фрезеруют. Специалисты советуют для резки панелей использовать ручную пыль с мелкими зубьями, в этом случае срез получается с ровной и гладкой поверхностью.
• При механизированной резке плит образуется большое количество нетоксичной гипсовой пыли, поэтому использовать респиратор будет НЕ лишним, а в помещении. Вытяжная вентиляция.
• Технология предусматривает монтаж стен и перегородок на идеально ровном полу, при соблюдении этого требования при последующем монтаже проблем не возникнет.

Нет ограничений по верхнему или нижнему расположению конька. На практике кромка панелей нижнего ряда срезается, так как при верхнем положении паза клеевой монтаж значительно упрощается.

Плиты монтируются со смещением вертикальных швов не менее чем на треть, в этом варианте перегородка получает дополнительное сопротивление горизонтальным нагрузкам.

Ошибки, допущенные при установке панелей, необходимо исправить в течение 8-10 минут, прежде чем клей начнет затвердевать.Если своевременно НЕ устранить дефект, клеевой шов приобретает монолитную прочность, поэтому становится практически неразборным.

Как распилить гипсовые пластины для языка

Классический крепеж для строительных материалов, кроме дерева, — это пара дюбелей и шуруп. Дюбель фиксируется в конструкции, как основание, а саморез, вкручивая (забивая) в дюбель, расширяет его, за счет чего вся конструкция надежно фиксируется в основании.

Стоит отметить, что по нагрузке на крепеж, дюбеля, шурупы можно навесить не очень тяжелые предметы.Так максимальная нагрузка на пластиковый дюбель может составлять 95 кг (в среднем 50-60 кг), а максимальная боковая нагрузка на металлический анкер составляет 200-250 кг. (См. Таблицу ниже)

Для особо тяжелых креплений к стенам из ППГ используются сквозные крепления с промежуточной площадкой на противоположной стороне плиты, а также анкеровка.

Рассмотрим более подробно дюбели плит GWP. И начнем с универсального классического дюбеля Фишера для PGP.

Дюбель TOX

В диапазоне крепления TOX рекомендуются три типа дюбелей:

GWP собирается на гипсовом клее.Для Волмы это клей Волмы, для Кнауф. Knauf Fugen. Помимо клеевых досок первого ряда, к полу крепятся дополнительные уголки. Можно использовать потолочные вешалки из гипсокартона. Один конец подвески обрезается ножницами по металлу, чтобы он вошел в паз пластины. Этот конец вкручивается саморезами. Другой край дюбеля крепится к полу.

Паз и паз Пластины могут быть собраны с пазом или пазом вверх. Это более удобно, когда канавка направлена ​​вверх.Легче заливать клеем. Затем первый ряд пластин нужно нарезать колосками.

Сайдинг для язычка и паза — T&G Siding

Мы открыты для бизнеса в это нестабильное время!

Все заказы Buffalo Lumber доставляются НЕПОСРЕДСТВЕННО к ВАШЕМУ РАБОЧЕМУ МЕСТУ. Наши заказы фрезерованы на заказ и закончены на заводе. Все коммуникации ведутся персонально — по телефону и электронной почте.

Наше обычное время выполнения заказа от заказа до двери составляет 2-8 недель.

Как только ваш заказ будет размещен, мы будем связываться с вами по электронной почте и телефону на протяжении всего процесса оформления вашего заказа.Если возникнут задержки, вы узнаете об этом первым. Мы гарантируем, что ваш заказ будет выполнен в соответствии с заказом!

В эти нестабильные времена мы можем помочь вам в планировании. Мы поставим ваш заказ в очередь, чтобы он был готов, когда вы будете.

1×6 Tongue and Groove V2E Siding — Clear Cedar установлен вертикально

Шаблоны Tongue & Groove Patterns (T&G) имеют самые большие вариации профиля — очертания или формы доски. Насколько отчетливой или затененной будет линия между досками после укладки, зависит от формы кромки — выбранного вами профиля рисунка.

Образец облицовки язычка и паза со скошенной кромкой

Традиционные узоры TNG имеют «скошенные» края — это называется V-кромкой (как на рисунках ниже). Глубина и угол скоса определяют, насколько отчетливыми будут выглядеть края при установке на стене.

Сайдинг Tongue and Groove V2E Рисунок T&G: Один скошенный FaceTongue and Groove сайдинг V4E T&G Рисунок: скошенный с обеих сторон

Tongue & Groove SIDING имеет как шероховатую, так и гладкую поверхность, и обычно ее классифицируют до шероховатой поверхности (наиболее видимой поверхности), если иное не требуется по более высокой цене.Tongue & Groove PANELING естественным образом соответствует гладкой поверхности.

Рисунки без V-образной кромки называются гладкими (кедр, сосна) или стыковыми соединениями (красное дерево). Соединительный шов и канавка похож на классический сайдинг SHIP LAP.

1×6 T&G ПРОФИЛЬ ПРОФИЛЬНОГО СОЕДИНЕНИЯ ПРОЗРАЧНОЕ ВЕРТИКАЛЬНОЕ ЗЕРНО (CVG) КЕДРОВАЯ ОБОЛОЧКА

1×6 «Tongue and Groove» является наиболее популярным, но можно выбрать более широкий шаблон 1×8 «, чтобы придать им более деревенский вид. Существует также профиль паттерна T&G, называемый «карсайдинг», который имеет V-образную канавку в центре доски.Это создает иллюзию более узкой платы (1×4 дюйма) при установке, но с экономией времени по сравнению с более широкой платой (1×8 дюймов).

T&G лучше всего измельчать, когда он полностью выдержан — сушеный в печи или сушеный воздух до оптимального содержания влаги. Сорта Select Tight Knotty популярны благодаря своему теплому деревенскому виду. Сайдинг типа «язык и паз» также фрезеруется в сортах CLEAR, без сучков или с очень небольшим количеством узлов, что придает более формальный обтекаемый вид.

ЦЕНЫ САЙДОВ НА КЕДР T&G

ЯЗЫК И КАНАВКА REDWOOD SIDING ЯЗЫК И КАНАВКА КЕДРОВАЯ ОБОЛОЧКА

Наш заказчик из Канзаса установил сайдинг 1×6 «Tongue & Groove Redwood в середине 2015 года.Заводская отделка — полупрозрачная морилка TWP «красное дерево». Два года спустя он начинает необходимую 2-3-летнюю ремонтную шерсть. Справа вы можете увидеть, как повторное окрашивание возвращает яркий «ударный» цвет, который потускнел под интенсивным воздействием солнца.

1×6 «ПРОМЫВКА ДЛЯ ЯЗЫКА И КАНАВКИ REDWOOD SIDING SAP B NEAR CLEAR

Фланцы с язычком и канавкой

Поверхность фланца с пазом и пазом, прокладка для фланца с пазом и пазом, фланец с пазом и пазом (t & g), фланцевое соединение с пазом и пазом

фланцы с большим гребнем и пазом, фланцы с гребнем и пазом, фланцы с пазом и гребнем

ANSI / ASME B16.5 Стандартная спецификация фланца с пазом и язычком

От

ASME B16.5 Спецификация материалов фланца с выступом и канавкой

Фланец с выступом и пазом из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Канавка и фланец из дуплексной и супердуплексной стали:
ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Фланец с выступом и канавкой из углеродистой стали:
ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Канавка и язычок из низкотемпературной углеродистой стали: ASTM A350, LF2, LF3

Паз и фланец из легированной стали:
ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91

Фланец с выступом и канавкой из медной легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100 , 10200, 10300, 10800, 12000, 12200

Канавка и фланец из никелевого сплава:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS No.N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Сплав 20 (UNS No. N08020)

Типы фланцев с выступом и пазом

Канавка и язычок из нержавеющей стали, большой / малый фланец

Производитель фланцев с большой канавкой под язык, см. Размеры фланца с малой канавкой из углеродистой стали.

ASME B16.5 Фланцы с выступом и пазом

Паз и язычок из нержавеющей стали

Фланцы с выступом и пазом из углеродистой стали

Steel Mart India — это производитель пазов из нержавеющей стали и фланцевых фланцев , одобренный PED в Индии.Мы являемся дилером и дистрибьютором фланцев с выступом и пазом ANSI B16.5 класса 150, фланцев с пазом и пазом по ASME B16.5, фланцев с пазом и пазом и фланцев с пазом и пазом из нержавеющей стали по заводской цене благодаря разумным трудозатратам в Индии и отличному источнику высокого качества ANSI B16.5 Tongue & Groove Flanges по лучшей цене, доступной в Мумбаи, Индия.

Steel Mart India — надежный производитель ASME B16.47 Series A и B фланцев с выступом и пазом , одобренных Saudi Aramco.Мы являемся владельцем малых фланцев с гребнем и пазом из никелевого сплава 200. Steel Mart India является крупнейшим дистрибьютором ASTM A182 SS фланцев с выступом и пазом , фланцев с выступом и пазом из легированной стали различных размеров. Мы являемся поставщиком фланца с пазом и пазом, фланца с пазом и пазом и фланца для соединения с пазом и пазом в Индии. Вы можете проверить различные размеры, такие как размеры фланца с выступом, большие размеры фланца с пазом и размеры фланца с пазом и пазом

У нас есть готовый запас для покупки фланцев с большим гребнем и пазом из углеродистой стали по лучшей цене в Индии, проверьте наши складские цены на фланцы с пазом и пазом MSS SP-44, включая размеры фланца с пазом и пазом, фланцы для трубы с пазом и пазом из дуплексной стали и Фланцы Inconel Tongue & Groove .

Steel Mart India — крупнейшие поставщики Hastelloy C22 Tongue & Groove Flange в Великобританию, Францию, Египет, Австралию, Италию, Бахрейн, Кувейт, Таиланд, Россию, Турцию, Канаду, Индонезию, Малайзию, Сингапур, ОАЭ, Иран, Катар, Швеция, США, Израиль, Германия, Оман, Шри-Ланка и Саудовская Аравия.

Мы являемся крупнейшим поставщиком фланцев с язычком и пазом класса 300 по лучшей цене, так как мы являемся одним из крупнейших поставщиков и торговцев фланцами с пазом и пазом DIN86029 PN10 в Индии.У нас есть дистрибьюторы в Дели, Бангалоре, Сурате (Гуджарат), Хайдарабаде, Пуне (Махараштра) и Ченнаи в Тамил Наду. Проверьте однажды нашу цену на фланцы с выступом и пазом из меди и никеля , прежде чем покупать фланцы с пазом и пазом из сплава 20 в Индии или Китае. Также отправьте по почте для нашего запаса фланцев с выступом и канавкой, чтобы проверить типы и размеры с нашим готовым запасом, мы можем предоставить вам лучшую цену на AWWA C207 Class d Small Tongue and Groove Flange.

Вы можете отправить письмо по адресу sales @ steelmarts.com для EN 1092-2 PN16 Шпонка и паз во фланцах, чтобы получить разумную цену

Мы также можем предоставить бесплатный образец , класс 150, заглушка, фланец , у Steel Mart India есть наш дилер и дистрибьютор в Райпуре, Бхосари, Нагпуре, Дели, Газиабаде, Вадодаре, Тамил Наду, Джайпуре, Ахмедабаде, Индоре, Ченнаи. (Мадрас), Махараштра, Лудхиана, Карнатака, Хополи, Пенджаб, Уттар-Прадеш, Аурангабад, Фаридабад, Харьяна, Бангалор, Пуна, Карнатака, Раджкот, Мадхья-Прадеш, Чхаттисгарх, Колхапур, Западная Бенгалия, Раджаста, Гуджурга.Так что, если вы ищете лучшую цену на фланцы с шипом и пазом, или фланцы с пазом и пазом ANSI B16.5, фланец с большой пазом из углеродистой стали рядом с вами с кратчайшей доставкой или бесплатным образцом фланцев с пазом и пазом. Позвоните нам или напишите по адресу [email protected], чтобы получить последний и обновленный прайс-лист ASTM A182 SS с большой канавкой фланца и ASME B16.47 Series a Small Tongue Flanges. Наш ближайший к вам дилер свяжется с вами и предоставит полную информацию о фланцах с пазами и язычками.Steel Mart India ищет больше акционеров в Африке, Европе, на Ближнем Востоке, в Дальневосточной Азии для продажи наших фланцев с выступом и канавкой из нержавеющей стали . Напишите нам по адресу [email protected], чтобы стать нашим официальным дилером и дистрибьютором фланцев со шпонкой и канавкой из сплава 20 в вашей стране.

Свяжитесь с нами, чтобы узнать последний прайс-лист на фланец с большой канавкой MSS SP-44 ASTM A182 SS, изготовитель фланца из нержавеющей стали ANSI B16.5 в Индии, проверьте ASME B16.Серия 47 a Размеры малых язычковых фланцев из нержавеющей стали

Что такое фланцы с выступом и пазом?

Производители пазов и язычковых фланцев из нержавеющей стали в Индии

Фланец с выступом и канавкой по очертаниям похож на надвижной фланец, но отверстие выполнено в виде канавки и язычка, что позволяет производить сборку без сварки. Эта резьба имеет коническую форму, чтобы создать уплотнение между фланцем Groove & Tongue и трубой, когда конусы приближаются к одному диаметру.Tongue and Groove называются Groove & Tongue или Tongue.

Прейскурант на фланцы труб с гребнем и пазом

долларов США

Фланцы с выступом и пазом типа	Фланцы с выступом и пазом Цена в Индии	Фланцы с выступом и пазом Цена	Фланцы с язычком и пазом Цена в дирхамах ОАЭ
Паз и язычок из нержавеющей стали	271 индийская рупия / единица	доллара США 3 доллара США.82 / Блок	Дирхам ОАЭ 14.02
Фланцы с выступом и пазом из углеродистой стали	599 индийских рупий за единицу	USD $ 8.44 / Единица	Дирхам ОАЭ 31. 00
Фланцы с выступом и пазом из легированной стали	1 985 индийских рупий / единица	27 долларов США.97 / Unit	Дирхам ОАЭ 102,72
Углеродистая сталь LF2 Фланцы с выступом и пазом	1344 INR / единица	USD $ 18.94 / Единица	Дирхам ОАЭ 69,55

Спецификация малых фланцев с выступом и пазом

ASME B16.Таблица размеров фланцев с 5 язычками и пазами	1/2 дюйма (15 NB) до 48 дюймов (1200NB) DN10 ~ DN5000
Стандарты фланцев для язычковых фланцев	ANSI / ASME B16.5, B16.47 серии A и B, B16.48, BS4504, BS 10, EN-1092, DIN, фланцы ANSI, фланцы ASME, фланцы BS, фланцы DIN, фланцы EN, фланцы ГОСТ, ASME / ANSI B16.5 / 16.36 / 16.47A / 16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
Малые фланцы языка и паза номинальное давление АНСИ	Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов Фланец с выступом и канавкой
Расчет давления на торцевом фланце языка и паза согласно DIN	6 бар 10 бар 16 бар 25 бар 40 бар / PN6 PN10 PN16 PN25 PN40, PN64 Фланцы с малым выступом и пазом
JIS	5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K Торцевой фланец с выступом и пазом
UNI	6 бар 10 бар 16 бар 25 бар 40 бар фланцы язычка
EN	6 бар 10 бар 16 бар 25 бар 40 бар Глухой фланец для языка и паза
Покрытие	Черная масляная краска, антикоррозионная краска, оцинкованная, желтая прозрачная, оцинкованная холодным и горячим погружением
Наиболее распространенные типы трубных фланцев с выступом и пазом	Кованые / Резьбовые / Винтовые / Пластина
Сертификаты испытаний	EN 10204/3. 1Б Сертификат сырья Отчет о 100% рентгенографическом испытании Отчет о проверке третьей стороной и т. Д.
Техника производства	Кованые, термообработанные и механически обработанные
Тип соединения / Тип фланца	Рельефное лицо (RF), соединение кольцевого типа (RTJ), плоское лицо (FF), большая женщина-мужчина (LMF), лицо в коленке (LJF), маленькая женщина-мужчина (SMF), маленький язык, большой язык и Паз, Паз
Специальная конструкция	По вашему чертежу AS, ANSI, BS, DIN и JIS 15 NB (1/2 «) до 200 NB (8») Равная и редуцирующая конфигурации
Тест	Спектрограф прямого считывания, установка для гидростатических испытаний, детектор рентгеновского излучения, тразвуковой дефектоскоп UI, детектор магнитных частиц
Оборудование	Пресс-машина, гибочная машина, толкающая машина, электрическая машина для снятия фасок, пескоструйная машина и т. Д.
Происхождение	Индия / Западная Европа / Япония / США / Корея
Производитель	ANSI DIN, ГОСТ, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE и т. Д. Фланцы с малым язычком и пазом: -BS Фланец, Фланец EN, Фланец API 6A, Фланец ANSI, Фланец ASME, Фланец DIN, Фланец EN1092-1, Фланец UNI, Фланец JIS / KS, Фланец BS4504, Фланец GB, Фланец AWWA C207, ГОСТ Фланец, PSI Фланец Б. С.: BS4504, BS3293, BS1560, BS10 AS 2129: Таблица D; Таблица E; Стол H ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Американский стандарт (ANSI) немецкий (DIN) Британский стандарт (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635 , DIN 2636, DIN 2637, DIN 2638 глухой фланец с пазом и язычком Другой стандарт: AWWA C207; EN1092-1, ГОСТ12820, JIS B2220; КС В1503, САБС1123; NFE29203; UNI2276
Шпоночные фланцы Использование и применение	Облагораживающие битумные. Заводы по переработке тяжелой нефти. Атомная энергетика (в основном бесшовная). Нефтехимия и кислоты.
Экспорт в	Ирландия, Сингапур, Индонезия, Украина, Саудовская Аравия, Испания, Канада, США, Бразилия, Таиланд, Корея, Иран, Индия, Египет, Оман, Дубай, Перу и т. Д.
Сертификаты испытаний материалов (MTC) согласно EN 10204 3.1 и EN 10204 3.2, Сертификаты испытаний, подтверждающие NACE MR0103, NACE MR0175

Материал фланца с выступом и канавкой

• Углеродистая сталь, фланец с выступом и канавкой
  • A105 Фланцы с выступом и пазом
• Стальной высокотемпературный фланец с выступом и канавкой
  • A182 Gr F1 Фланцы под язычок
  • A182 Gr F11 Фланцы с малым выступом и пазом
  • A182 Gr F12 Фланец с выступом и канавкой
  • A182 Gr F22 Фланцы с выступом и пазом
  • A182 Gr F5 Трубные фланцы с выступом и пазом
  • A182 Gr F9 Фланец с выступом и канавкой
• Легированная сталь низкотемпературная
  Глухой фланец для языка и паза
  • A350 Gr LF2 Фланцы с малым язычком и пазом
  • A350 Gr LF3 Фланцы с выступом и пазом
• Канавка и язычок из аустенитной нержавеющей стали
  • A182 Gr F304 Заглушка для языка и паза
  • A182 Gr F316 Фланец с выступом и канавкой
  • A182 Gr F321 Фланцы с малым выступом и пазом
  • A182 Gr F347 Фланцы с выступом и пазом
  • A182 Gr F304L Фланцы под язычок
  • A182 Gr F316L Фланец с выступом и канавкой
  • A182 Gr F317 Фланец с выступом и канавкой
  • A182 Gr F317L Фланцы с малым выступом и пазом
  • A182 Gr F321 Фланцы под язычок
  • A182 Gr F310 Трубные фланцы с выступом и пазом
  • A182 Gr 347 Фланцы с выступом и пазом
• Фланцы с малым выступом и пазом из никелевого сплава
  • Фланцы

  трубы языка и паза ASTM B564

  • astm b564 uns n06600 малые фланцы с выступом и пазом
  • astm b564 uns n06625 глухой фланец для языка и паза
  • astm b564 uns no4400 торцевой фланец с выступом и пазом
  • astm b564 uns n08810 малые фланцы с выступом и пазом
  • astm b564 uns n08811 фланец язычка
  • astm b564 uns n08825 фланцы с выступом и пазом
  • astm b564 uns n04400 фланец с выступом и канавкой
  • astm b564 uns n10276 фланец с выступом и канавкой
  • ASTM B564 UNS N10665 Фланцы для труб с выступом и пазом
• Титан
  Глухой фланец для языка и паза
  • ASTM B381 Grade F2 Фланцы с выступом и канавкой
  • astm b381 f5 фланец с выступом и канавкой
  • astm b381 f3 фланцы с шипом и пазом
  • astm b381 f12 фланец с выступом и канавкой
  • astm b381 f7 Фланцы с малым выступом и пазом
  • Другие марки: ASTM B381 F1, F2, F2H, F3, F4, F5, F6, F7, F7H, F9, F10, F11, F12, F13, F14, F15, F16, F16H, F17, F18, F19, F20, F21, F23, F24, F25, F26, F26H, F27, F28, F29, F30, F31, F32, F33, F34, F35, F36, F37, F38 Шпоночные фланцы

Размеры торцевого фланца с выступом и пазом

Диаграмма веса фланцев

NPS (дюймы)	DN (мм)	ФЛАНЕЦ OD A MM	ТОЛЩИНА ФЛАНЦА D ММ	МАССА НА ФЛАНЦЕ (КГ)	ВЕС ФЛАНЦА СВАРНОЙ ШЕИ (КГ)	ВЕС ЗАГЛУШКИ (КГ)
1/2	15	88. 9	11,2	0,4 ​​	0,5	0,4 ​​
3/4	20	98,6	12,7	0,6	0,7	0.6
1	25	108	14,2	0,8	1	0,9
1 1/4	32	117.3	15,7	1	1,3	1,2
1 1/2	40	127	17,5	1,3	1,7	1.5
2	50	152,4	19,1	2,1	2,6	2,4
2 1/2	65	177.8	22,4	3,3	4,1	3,9
3	80	190,5	23,9	3,9	4,9	4. 9
3 1/2	90	215,9	23,9	4,8	6,1	6,2
4	100	228.6	23,9	5,3	6,8	7,0
5	125	254	23,9	6,1	8,6	8.6
6	150	279,4	25,4	7,5	10,6	11,3
8	200	342.9	28,4	12,1	17,6	19,6
10	250	406,4	30,2	16,5	24	28.6
12	300	482,6	31,8	26,2	36,5	43,2
14	350	533. 4	35,1	34,6	48,4	58,1
16	400	596,9	36,6	44,8	60,6	76.1
18	450	635	39,6	48,9	68,3	93,7
20	500	698.5	42,9	61,9	84,5	122,0
24	600	812,8	47,8	86,9	115	185.0

ANSI B16.5, класс 150, фланец из легированной стали, поставщик торцевых поверхностей в Мумбаи, производитель канавок и язычковых фланцев из нержавеющей стали, держатель фланца большого язычка из сплава 20 DIN 86029 PN10, см. Прайс-лист на фланец большого язычка из дуплексной стали в Мумбаи, EN 1092-2 PN16 Фланцы с язычком и пазом на складе в ОАЭ.

Получите бесплатное ценовое предложение на фланец из хастеллоя для язычкового типа в Мумбаи, фланец из никелевого сплава ASME B16.

47 серии b, фланец из нержавеющей стали BS 4504 PN10 в Индии, мы являемся одним из старейших поставщиков фланцев для язычков и канавок из углеродистой стали в Мумбаи.ASME B16.5 Class 300 Inconel Small Tongue Flange, экспортер в Индии

Наши клиенты по всему миру

Makamin Offshore Saudi Ltd
Аль-Хобар Саудовская Аравия

JX Nippon Oil & Energy Asia Pte. Ltd.
Suntec City, Сингапур

PetroHorizon Sdn Bhd
Селангор, Малайзия

Al-Dorra Petroleum Services Company
Эль-Кувейт, Кувейт

Britoil Offshore Philippines, Inc.
Эрмита — Филиппины

Sephaku Cement
Centurion, Южная Африка

Falcon Cement Co
Hafirah, Бахрейн

НПЗ Рувайс
Абу-Даби — Объединенные Арабские Эмираты

НПЗ Нги Сон
Тхань Хоа, Вьетнам

Kufpec Indonesia.Ltd
Джакарта, Индонезия

Бумажные фабрики Западного побережья
Мумбаи, Индия

Gulf Paper Industry
Ар-Райян ، Катар

Дистрибьютор фланцев с выступом и пазом из легированной стали в Индии, Торговцы фланцами из сплава никеля 200, дилер AWWA C207 с пазами и фланцами из сплава 20, ASME B16.5 DIN86029 PN10 Фланцы с выступом и пазом Оптовый торговец. EN 1092-1 Тип 02 Медно-никелевые производители фланцев с большим язычком в Индии.

3/8 дюйма, алюминиевый профиль для пазов и язычков

Экструзия языка и канавки 3/8 » — 12 футов Количество Количество 1 до 9 29 долл. You may also like... Как откачать септик своими руками: Откачка септиков и выгребных ям в частном доме своими руками Натяжні стелі фото: Натяжные потолки гостиная фото Видео покраска потолка: Как правильно красить потолок водоэмульсионной краской? Каким валиком красить потолок? Советы от Леруа Мерлен в Москве. Next Монтаж двухуровневого потолка из гипсокартона с подсветкой: Как сделать двухуровневый потолок из гипсокартона с подсветкой: фото, видео Previous Как клеить гипсовую плитку под кирпич на стену: Ничего не найдено по запросу Material Kak Kleit Gipsovuyu Plitku Na Stenu %23I 3 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
