Правильная схема подключения радиаторов отопления: как правильно подключить отопительные батареи к системе отопления, правильная схема и способы подключения напримерах фото и видео

как правильно подключить отопительные батареи к системе отопления, правильная схема и способы подключения напримерах фото и видео

Содержание:

1. Типы отопительных систем

2. Отопление одноконтурного типа

3. Двухконтурный тип отопления

4. Где лучше расположить отопительную батарею

5. Варианты циркуляции теплоносителя в отопительной системе

6. Способы подключения батарей отопления

Чтобы проживание в доме было комфортным, очень важно заранее тщательно рассчитать то, как будет функционировать одна из главных коммуникаций в доме – отопительная система. Причем речь идет как об автономных системах, монтируемых зачастую в домах частного типа, так и о централизованном отоплении, более характерном для многоэтажных построек.

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: «Как подключить радиатор отопления — способы и варианты»).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: «Одноконтурная система отопления — возможные схемы реализации»). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Двухконтурный тип отопления

Двухконтурная схема подключения отопительных батарей функционирует следующим образом: источник тепла подается по одной трубе, а уже охлажденная вода выводится из системы в обратном направлении по другой (прочитайте также: «Схема подключения отопления в частном доме — рассмотрим возможные варианты»). Подобный вариант предусматривает подключение приборов отопления параллельно друг другу. Основным преимуществом, которым обладает такая схема подключения батареи отопления, является то, все радиаторы нагреваются максимально равномерно. Кроме того, двухконтурная система отопления оснащена установленным перед батареей вентилем, при помощи которого можно регулировать подачу тепла.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

В этом месте потери тепла будут наименьшими, а в районе окна, где утечка тепла является наиболее серьезной, будет образовываться своеобразный защитный экран, препятствующий проникновению холода извне.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»). Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу.

Так, правильное подключение батареи отопления должно выполняться с соблюдением расстояний:

• от низа подоконника – 100 мм;
• от пола – 120 мм;
• от близлежащей стены – 20 мм.

Специалисты по установке такого оборудования крайне не рекомендует нарушать эти параметры, иначе распределение тепла в помещении и производительность прибора могут быть нарушены (прочитайте также: «Какие бывают типы батарей отопления — обзор и сравнение»).

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Подключение батарей к системе отопления с естественной циркуляцией воды будет особенно подходящим для тех регионов, где имеют место периодически перерывы в подаче электрической энергии.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:


   — подача осуществляется сверху;
   — отвод выполняется снизу.


   Подобное подключение батареи к системе отопления позволяет равномерно прогреть каждую из секций радиатора. Этот способ будет особенно актуальным для одноэтажных строений, где не требуется большое давление для подачи теплоносителя на верхние этажи. Но в том случае, если батарея состоит из более чем 15 секций, то потерь тепла избежать не получится, поэтому можно подумать о другом варианте устройстве системы (детальнее: «Как правильно подключить радиатор отопления — выбираем схему подключения батарей»).

2. Подключение батарей с нижней подводкой, а также седельное подключение. Этот способ прекрасно подойдет для тех систем отопления, где трубы проходят под полом. Присоединение обеих труб (подвода и отвода) осуществляется к нижним патрубкам расположенных противоположным образом секций. Недостаток такого подключения – низкая производительность работы системы, так как объем потерь тепла может достигать 15%. Кроме того, нельзя не отметить и тот факт, что нагрев радиаторов в верхней части выполняется весьма неравномерно.
3. Подключение диагонального (перекрестного) типа. Такой способ будет наиболее подходящим для устройства радиаторов, имеющих в своей основе много секций. Теплоноситель в такой системе распределяется равномерно, благодаря чему и теплопотери являются минимальными. Читайте также: «Конструкция и устройство радиатора отопления».

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Соблюдение всех вышеописанных рекомендаций по установке позволит оборудовать надежную и эффективную систему отопления, а многочисленные фото и видео, которые всегда есть в наличии у специалистов по монтажу такого оборудования, помогут провести все работы быстро и без труда.

Варианты подключения батарей отопления показаны на видео:

Подключение радиаторов отопления: схемы обвязки, монтаж батарей

К задачам отопительной системы относится оптимальный и равномерный обогрев различных помещений зимой, поэтому подключение радиатора должно производиться по всем правилам.

Назначение системы отопления

В частном доме или квартире должна быть установлена оптимальная температура от 18 до 25 градусов. Зимой достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, должна быть правильная схема подключения радиаторов.

Отопительные приборы компенсируют теплопотери, которые обязательны в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения отопителей, и выбрать нужный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры.

Лучшим считается подключение радиаторов отопления к центральной системе, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев зимой. Многие частные дома располагаются в отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

Поэтому приходится создавать собственные автономные системы в частном доме, которые:

• должны обладать высоким КПД;
• при желании можно сделать своими силами;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее:

1. Правильная разводка сети, которая влияет на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и цена за отопление.
2. Правильное оборудование для системы, для чего нужно производить расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы. От этого зависит потребление топлива.
3. Правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура, котел с насосом. Если неправильно будут произведены какие-либо действия, то отопление будет работать некачественно или вообще прекратит функционировать.

До того, как будет осуществлен монтаж всех элементов отопления, нужно рассчитать и выбрать схему подключения радиаторов отопления. Надо подобрать батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие материалы, предназначенные для установки. Сами работы должны выполняться самостоятельно только после тщательного изучения инструкции.

Как выбрать схему

Первоначально нужно знать, какие существуют типы подключения радиаторов отопления:

Сама подводка трубопровода к батареям может быть произведена следующими способами:

• нижним;
• односторонним;
• диагональным.

У всех свои особенности. Некоторые узлы монтируются различными способами.

Если предполагается осуществлять монтаж последовательной схемы, то на одной батарее в гравитационной сети не должно быть больше 12 секций. Если применяется циркуляционный насос, то не должно быть больше 24 секций. В этом случае можно добиться наибольшего КПД системы и высокой безопасности ее использования.

Правила установки

Перед тем, как подключить радиатор, нужно учитывать следующие требования:

• расстояние от пола до батареи должно быть примерно 10 см;
• от подоконника до радиатора расстояние равняется 10 см;
• все узлы должны быть подключены в соответствии с требованиями, которые указываются производителями;
• от стены до изделия должно быть больше 2 см.

Процесс работы

При подключении должны выполняться следующие действия:

1. На место, где предполагается выполнять монтаж устройства, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов.
2. Кронштейны фиксируются к стене помещения.
3. На сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры. Обычно для этого используются краны Маевского.
4. Устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны.
5. Производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам. Важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем.
6. Выполняется подключение батареи к трубопроводу одним из способов: диагональным, нижним или односторонним.
7. Осуществляется опрессовка конструкции, затем можно пускать воду, чтобы проверить герметичность и правильность работы оборудования.
8. Использование отопления.

Подключение можно выполнить своими силами.

Особенности подключения радиатора к трубам

Обвязка должна быть выполнена правильно, и важно уделить внимание грамотному подсоединению прибора к трубопроводу. Важно, чтобы соединение было герметичным. Часто применяется диагональное крепление, но могут быть применены и другие варианты.

• Одностороннее подключение заключается в том, что к одной секции прибора подключается труба подачи теплоносителя (сверху) и обратка (внизу). Это позволяет увеличить КПД, поскольку все секции батареи нагреваются равномерно. Подходит этот вариант для одноэтажных строений, в которых в одном радиаторе много секций.
• Нижнее подключение подходит для отопления, спрятанного под напольным покрытием. Здесь подводка и обратка присоединяются внизу секций, которые лежат противоположно друг другу. Недостаток – низкая эффективность, поскольку вверху радиаторы неравномерно прогреваются.
• Диагональное подключение предназначено для приборов со многими секциями. Здесь теплоноситель сначала проходит через кран Маевского и заглушку, после поступает в саму батарею. Теплоноситель двигается направленно, поэтому обеспечивается высокий показатель теплоотдачи.

Основные схемы и способы подключения радиаторов отопления

Схема обвязки чугунного радиатора

Содержание:

Со временем эффективность системы отопления падает и возникает необходимость замены того или иного компонента.

Самостоятельная замена частей отопительной системы по плечу любому, достаточно лишь наличие теоретической информированности в данном вопросе и инструмента необходимого в работе.

Самая частая причина замены батарей – это функциональное устаревание отдельных элементов отопления, которое влечет за собой уменьшение отдачи тепла.

Также часто меняют старые чугунные батареи на алюминиевые по причине совсем не эстетичного и громоздкого вида радиаторов старого образца. Приятная внешность биметаллических радиаторов позволяет вписать их в любой интерьер.

После покрытия качественными красками такие агрегаты смотрятся достаточно достойно, и не требуется их прятать за занавесками или обустраивать специальные короба, которые к тому же крадут пространство комнат.

Замена радиаторов отопления в случае капитального ремонта дома должна быть осуществлена на одном из первых этапов. К их монтажу стоит приступать сразу после замены окон.

Когда лучше менять батареи?

Простая замена труб — это большой ремонт

Мнения специалистов по поводу выбора оптимального для замены или первоначального монтажа системы отопления кардинально разошлись.

Одни считают лучшим временем года для данной процедуры лето, когда трубы свободны от воды и не требуется дополнительный её слив.

Другие специалисты утверждают, что необходимо проводить монтаж компонентов отопления только на рабочей системе, когда теплоноситель внутри – т.е. зимой.

Такая позиция объясняется тем, что обнаружение и устранение протечек возможно сразу же после монтажа.

Итак, если вы выбрали для смены батарей лето, то вам не придется тратить время на отключение воды и спуск стояков. Летом вас встретят пустые батареи и ограничений по времени на установку у вас нет.

Вы можете работать в спокойном темпе и не переживать, что из-за вас без отопления остался целый дом, если замена батарей происходит в многоквартирном доме.

Однако у такого способа есть существенный минус – при подаче воды в систему с началом отопительного периода в случае некачественного соединения элементов обязательно случится протечка. Если вас вдруг не окажется дома, то неизбежно затопление, как собственной квартиры, так и соседей на несколько этажей.

Для осуществления замены батарей в зимнее время вам потребуется вызвать специалиста из теплосетей, который отключит подачу воды в стояк и спустит систему.

Важно: После отключения и опустошения труб, вам необходимо в максимально короткий срок осуществить монтаж радиаторов, помня о том, что без тепла остались не только вы, но и ваши соседи. Лучше выбрать для данных работ хорошую и, насколько это возможно зимой, теплую погоду.

После всех проведенных работ специалисты осуществят пуск воды.

В этот момент стоит проверить на герметичность все стыки и соединения. В случае обнаружения протечки стоит немедленно устранить щели, дабы избежать затопления. Как видите, в данном способе шанс неконтролируемого затопления минимален в сравнении с летней заменой радиаторов.

Последовательность работ при замене батарей

Процесс сварки труб отопления

В подавляющем большинстве случаев, замена элементов системы отопления производится следующим образом:

1. Производится демонтаж старой батареи.
2. Выполняется навес на стену нового радиатора.
3. Делается нарезка на вводе в стояк.
4. Радиатор подсоединяется к стояку.

Монтаж радиатора на стену производится путем навеса на три кронштейна (два сверху, один снизу батареи)

Важно: Если ваш радиатор состоит более чем из 10 секций, то настоятельно рекомендуется установить дополнительное крепление, а лучше даже несколько. Читайте статью как заменить батареи в доме своими руками.

Тяжесть батареи распределяется по верхним креплениям, нижнее крепление предотвращает болтание батареи от стены.

Стандарты расстояний, на которых должен быть выполнен монтаж радиатора:

• от подоконника до батареи должно быть оставлено 10 сантиметров;
• от пола до батареи расстояние равное 12 сантиметрам;
• от стены до батареи не менее 5 сантиметров.

Процесс монтажа должен исключать перегибы на подходящих к батареи трубах по следующим причинам:

• перегиб верхней трубы влечет постоянное попадание воздуха;
• перегиб нижней трубы грозит образованием воздушной пробки.

Схемы изгиба труб при подключении радиаторов

Комфортная температура в доме напрямую зависит от правильного выбора типа отопительной системы. Также выбор определенной системы повлияет на размер и окончательную стоимость работ.

Если вы осуществляете работы самостоятельно, то в данном случае играет роль различная стоимость и количество расходных материалов.

Схема подключения к однотрубной системе отопления

Такая система отопления — это классика организации отопления. (от первого этажа дома к последующим).

Схема подключения батарей к однотрубной и двухтрубной системе

Однако, не оснащая подобную систему специальными регуляторами, не представляется возможным равномерное распределение тепла – на первых этажах будет недостаточный теплообмен.

Схема подключения к двухтрубной системе отопления

Схема подключения к однотрубной и двухтрубной системе в двухэтажном доме

При организации системы двух труб подвод горячей воды к батареям организован по одной трубе, а остывшая отводится по совершенно иной.

Системы с «обраткой» особенно популярны в частных домах.

В многоэтажных домах такой вид подключения большая редкость, это объясняется большим количеством соединений и как правило существенному увеличению объема коммуникаций, что влияет и на стоимость и на длительность работ.

Преимущество подобного соединения является равномерное распределение тепла по всем помещениям. Также возможно установить вентили на каждую батарею и регулировать подачу тепла.

Монтаж отопительных систем производится по различным схемам, каждая из которых обладает рядом преимуществ и недостатков.

Схемы подачи и отвода теплоносителя

Самой часто применяемой можно назвать схему, когда монтаж основной трубы происходит в отвод батареи, расположенный сверху, а отвод организован с другой стороны в низу.

Следующим вариантом может быть схема подключения по диагонали.

Её используют при монтаже длинных радиаторов – более 14 секций. Основной ввод подводят в таком случае к верхнему отводу радиатора, а отвод «обратки» подключается снизу диагонально вводу стороны батареи.

Схемы подключения к вертикальной и горизонтальной

Еще существует способ, использующийся для подключения системы теплых полов. Трубы при данном способе проводят вдоль плинтусов.

Итак, теперь вы ознакомлены со всеми нюансами монтажа радиаторных батарей и можете сделать выбор – подключать их самостоятельно, или все же обратится за помощью к профессионалам.

Если прочитав данный материал, вы чувствуете, что такая работа вам под силу, то можете смело приступать к делу. Установка батарей своими руками имеет ряд преимуществ – вы будете на все сто процентов уверены в качестве материалов и самих соединений, также вы существенно сэкономите свой бюджет так, как вам не придется оплачивать работу мастерам.

Также вы сможете спланировать систему отопления таким образом, чтобы температура в помещениях была комфортна именно для вашего проживания. Однако у профессиональных монтажников тоже есть ряд своеобразных козырей.

Первый и основной – это опыт. Можно сколько угодно читать теорию, однако ее никак не заменит практика.

Именно практический опыт позволит произвести монтаж в максимально кратчайшие срок и как правило без последующих доработок и переделок.

Монтаж радиаторов отопления, схемы подключения

Одна из причин недостаточно хорошей работы системы отопления в доме – неграмотный монтаж отопительных батарей, неверный расчет числа секций в батарее или неправильное месторасположение радиаторов в комнате и во всем здании. Поэтому указанные в паспорте технические характеристики батареи не будут выполнены. Правильная установка радиаторов отопления подразумевает использование нескольких схем, и их нужно знать, прежде чем выбрать самую оптимальную.
Подключение алюминиевого радиатора к стальным трубам

Как устроен радиатор

Конструктивно любой радиатор – это сборка отопительных секций, объединенных в один узел (позиции № 1 и № 2 на рисунке ниже) коллектором. Таких секций в одном радиаторе может быть сколько угодно, но обычно максимальное количество – 10-12 штук. Секции можно добавлять или убирать, так как они соединены между собой резьбой. Некоторые модели радиаторов изготавливаются неразборными, что осложняет их безремонтную эксплуатацию.

• 1 – коллектор сверху;
• 2 – коллектор снизу;
• 3 – вертикальные секционные каналы в радиаторе;
• 4 – корпус радиатора, работающий как теплообменник.

Вертикальные каналы соединяются между собой (позиция № 4), и по ним происходит движение горячей воды. Оба коллектора имеют вход и выход (на схеме для коллектора сверху это В1 и В2, для коллектора снизу это В3 и В4).
Схематичное подключение радиатора

Ко входу подключается подача нагретой воды от теплогенератора, к выходу – труба обратного хода («обратка»). Ненужные отверстия закрываются резьбовыми заглушками. При покупке нового радиатора все необходимые детали для сборки, в том числе и заглушки, есть в базовой комплектации. Именно правильная установка радиаторов отопления и схема подключения коллекторов определяет эффективность работы отопительной системы. На один свободный выход обычно устанавливают кран Маевского, который тоже есть в комплекте. Эффективная установка батарей отопления включает в себя две основных схемы – 1-трубный и 2-трубный способы подключения радиаторов отопления. От выбора схемы зависит, как будут подключаться к системе подача и «обратка». В рамках выбранной схемы подключение труб с теплоносителем может быть верхним, нижним, диагональным или боковым.

Внимание: На рисунке показана упрощенная схема устройства радиатора. Конкретная модель будет отличаться конструктивными особенностями.

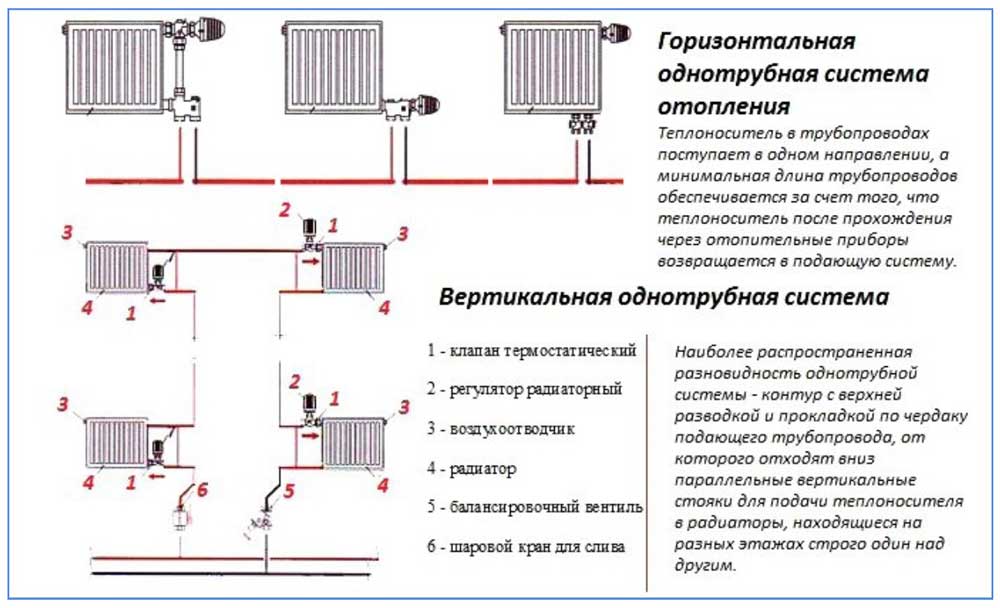

Однотрубная отопительная система

Подобные схемы подключения радиаторов отопления в частном доме считаются самыми простыми и используются даже в многоквартирных высотных домах, несмотря на свой низкий КПД. Популярность однотрубной схемы объясняется ее дешевизной и простым монтажом. Поэтому подключение батарей по такому принципу представляет собой одну трассу, которая проходит от подачи до «обратки», подключенной в котел. Для одного этажа однотрубная схема подключения отопления в частном доме выглядит следующим образом:
Подключение по однотрубному варианту

Из рисунка ясно, что обратная труба предыдущей батареи – это труба подачи следующего радиатора. Недостаток такой схемы один – в каждом следующем радиаторе температура буде ниже, чем в предыдущем. Кроме горизонтального подключения трубы с горячей водой существует и вертикальная схема, и это тоже хорошее подключение. Такую схему обычно реализуют в многоквартирном доме, она монтируется в двух вариантах – «а» и «б»:
Вертикальное однотрубное подключение

1. По схеме «а» труба с теплоносителем подводится сверху, и вода направляется вниз.
2. По схеме «б» реализуется нижнее подключение радиаторов отопления.

Вариант «б» используют для экономии материалов, так как у этой схемы основной минус – температура на каждом следующем радиаторе понижается еще больше, чем в варианте «а».

Двухтрубная схема

Перед тем как подключить радиатор отопления, нужно изучить и 2-трубный вариант, который считается более эффективным, простым и способным поддаваться регулировке температуры в каждом обогревательном приборе. Но подключение радиатора отопления к двухтрубной системе потребует бо́льшего расхода стройматериалов и более высоких трудозатрат.
Схема однотрубной разводки

Плюс реализации такой схемы очевиден – в каждом радиаторе температура поддерживается максимально эффективно, на постоянном и стабильном уровне, а местоположение и удаленность обогревательных приборов от теплогенератора не имеет значения. Двухтрубное подключение батареи отопления осуществляется и в многоквартирных высотных домах. Подача и «обратка» заглушаются сверху, и получается подсоединение двух вертикальных коллекторов, идущих параллельно.

На практике применяются и другие схемы двухтрубного отопления – коллекторное, оно же «лучевое» или «звезда». Но такие сложные разводки применяются в основном для монтажа скрытой проводки, например, под полом. Из рисунка понятно, что необходимо сначала собрать сам коллектор, и от него развести трубы отопления по помещениям дома.
Коллекторная двухтрубная схема

Перед тем как правильно подключить батарею отопления, нужно понять, какая схема будет наиболее эффективной для конкретной комнаты и ее геометрии. Часто батареи подключаются по двум схемам – 1-трубной и 2-трубной – даже в одной комнате.

Подключение радиатора по диагонали с верхней подачей

Вариант «А» (см. рисунок ниже) считается самым эффективным. Если батареи подключаются по такому варианту, то в расчетах отопительной системы для схемы вводится поправочный коэффициент 1, а для остальных вариантов подключения – поправки в ту или иную сторону. Нагретая вода проходит по трубной магистрали беспрепятственно, трубы заполняются на 100%, воздух в них отсутствует. В результате теплообменник греется равномерно по всей площади, что приводит к максимальной отдаче тепла в помещение.
Варианты подсоединения батарей

• А – диагональное подключение радиаторов отопления с верхней подачей;
• Б – односторонняя схема с верхней подачей.

Вариант «Б» традиционно реализуется в 1-трубной схеме. Наиболее широкое распространение эта схема получила при подключении стояков с подачей теплоносителя сверху в высотках или при подключении труб с подачей снизу на нисходящих отопительных магистралях.

Положительный момент: схема работает максимально эффективно, если секций в батарее немного.

Отрицательный момент: при большом количестве секций теплообмена давления в системе может не хватить для продавливания воды по самому верхнему кольцу. Поэтому вода может протекать по ближним вертикальным секциям батареи, что спровоцирует застой на определенных участках тепломагистрали.

Примерное количество секций радиатора на одну комнату – таблица:

Даже стандартные размеры батареи отопления будут давать потери тепла до 5%. А при увеличенном количестве секций тепловые потери на каждом радиаторе могут достигать и 10%. Поэтому при подключении радиаторов отопления схемы обвязки монтаж батарей лучше проводить по первому способу – «А».

Варианты подключения радиаторов

Подача воды снизу при одностороннем подключении труб

Схема имеет невысокий КПД, но при нижнем подключении трубы подачи теплоносителя она используется очень часто, даже в высотных домах. Вариант оправдывает себя простотой монтажа, экономным расходованием стройматериалов и низкими трудозатратами.

Минусы подключения по такому варианту:

1. Появление зоны застоя воды, что приведет к охлаждению самого дальнего радиатора.
2. Потери при отдаче тепла могут подняться до 20-25%.

Двухсторонняя подача снизу

Вариант используется и в частных домах, и в многоквартирных высотках. Такая схема позволяет замаскировать трубную магистраль в стене или под полом. КПД – низкий, но именно из-за возможности скрытной прокладки труб вариант пользуется популярностью.

Недостатки:

1. Потери при отдаче тепла могут подняться до 10-15%.
2. Верхние участки секций батареи будут прогреваться меньше из-за встречных потоков остывшего теплоносителя, так как горячая вода будет стремиться продвигаться по нижнему коллектору.

Нижнее подключение по диагонали

Самый неэффективный монтаж батарей отопления, но могут быть случаи вынужденного монтажа именно такой схемы.

Недостатки:

1. Как говорилось выше, давления в магистрали может не хватить, чтобы максимально прогреть верхние кольца системы отопления.
2. Кроме того, играет роль сопротивления и разница температур. Поэтому, если установлен радиатор с бо́льшим, чем расчетное, количеством секций, может появиться зона застоя под трубой обратной подачи теплоносителя.
3. Тепловые потери при монтаже отопления по подобной схеме составляют ≤ 20%.

Верхнее подключение с двух сторон

Перед тем как правильно подключить радиатор, вы должны понимать, что этот вариант – неэффективный. Недостатки:

1. Теплоноситель подается по верхнему коллектору, а значит, вниз он поступать не будет, и нижняя часть батареи будет всегда холодной.
2. К такому варианту также обращаются в исключительных случаях, когда нет других решений. Более или менее эффективным можно считать подключение по этой схеме высоких радиаторов.

Оптимизация подключения батареи – варианты

При уже имеющейся трубной разводке менять ее не хочется, но часто этот вариант выгоднее, чем замена радиатора или изменение всей схемы подключения батарей в системе. Оптимизировать подключение непосредственно подключаемых к батарее труб можно, если обвязка радиатора отопления будет изменена геометрически (см. рисунок ниже):
Оптимизация трубной магистрали

Компании, которые изготавливают отопительные батареи и радиаторы, почти всегда производят модели, рассчитанные на подключение по разным вариантам врезки, но самым оптимальным решением подключения, по крайней мере в Москве, считается диагональный вариант, который и указывается в качестве максимально эффективного в паспорте прибора. Также в инструкции по эксплуатации (а возможно, и на самом приборе) указывается правильное направление потока и другие полезные параметры. При отсутствии возможности приобрести вышеуказанный радиатор оптимизацию теплоотдачи проводят при помощи клапана.
Клапан для оптимизации теплоотдачи батареи

Монтируется такой клапан между секциями, перекрывая межсекционный ниппель. Внутрь клапана вставляется отопительная труба, подающая или отводящая теплоноситель – это зависит от выбранного варианта подключения батареи.

Еще один вариант оптимизации теплоотдачи – удлинитель потока. Это специальная труба Ø 16 мм, которая вставляется в верхний коллектор батареи отопления. Если резьба Ø 16 мм к радиатору или батарее не подходит, то можно купить удлинитель с другим диаметром резьбы или соединить его с батареей через переходную муфту.
Как вставляется удлинитель теплового потока

Удлинитель наиболее эффективен, если осуществляется диагональное подсоединение к батарее сверху в одностороннем варианте. В таком варианте подключения теплоноситель по полости удлинителя попадает в верхний удаленный край батареи и оттуда продвигается диагонально в нижний противоположный конец радиатора. Таким образом, реализуется вариант теплоносителя диагонально сверху вниз, при котором равномерно прогреваются все секции обогревательного прибора.

Видео о работе 1-трубной отопительной системы

Видео о работе 2-трубной отопительной системы

Месторасположение радиатора в помещении

Даже самый дорогой радиатор не даст должного эффекта, если его неправильно подключить или неправильно установить на стене. Стандартные варианты крепления батарей отопления – под оконными проемами, рядом с входными дверными проемами, в местах, где существуют неубираемые сквозняки. Но относительно крепления нагревательных батарей на стенах и других поверхностях также есть стандартные требования:

1. Под подоконником. Под ним всегда есть место для батареи, так как другие предметы интерьера там просто не нужны. Все сквозняки от окна минимизируются тепловым потоком от радиатора. При таком расположении прибора его общая длина не должна быть больше ¾ ширины всего окна. При соблюдении этого правила тепловая отдача будет максимальной. Радиатор должен крепиться по центру окна, допуск влево или вправо не должен составлять более 2 см.
2. Между подоконником и батареей должно быть расстояние по высоте не менее 10 см (или не менее ¾ от толщины батареи отопления), но и не больше 15 см, иначе плоскость подоконника будет задерживать весь поток тепла или не отражать его при высоком креплении.
3. Расстояние между батареей и стеной, на которой она крепится, не должно быть менее 2 см. Меньшее расстояние провоцирует накопление мусора и пыли, что, в свою очередь, уменьшает теплоотдачу прибора.

Эти требования не закреплены в ГОСТ, поэтому являются рекомендательными. Если нет других рекомендаций от производителя, то лучше всего принимать эти советы в расчет при креплении любого радиатора. Но чаще всего производитель в паспорте радиатора указывает оптимальную схему его монтажа на стену, которой и следует пользоваться.

Заключение

После рассмотрения основных вариантов подключения обогревательных приборов к системе отопления четко вырисовываются главные их недостатки, а также преимущества каждого варианта подсоединения. Кроме того, рассмотренные варианты оптимизации теплоотдачи могут быть применены для любой схемы, а рекомендации по креплению радиаторов всегда нужны при монтаже отопительной системы в квартире или в частном доме.

Подключение радиаторов отопления

Комфорт в частном доме или квартире в большинстве случаев зависит от эффективной работы системы отопления и правильного подключения радиаторов. На сегодняшний день существует однотрубная и двухтрубная схема подключения, которые отличаются между собой числом контуров и количеством применяемого материала на монтаж системы отопления.

Однотрубная схема подключения представляет собой замкнутую систему труб со встроенными радиаторами, в которой основным элементом является котел. Представленный тип подключения является самой простой схемой разводки труб, которая наиболее эффективна для одноэтажных домов с непринудительной циркуляцией теплового носителя. Ее также используют для организации системы отопления с принудительной циркуляцией в многоэтажках.

Однотрубная схема подключения хороша тем, что количество используемых материалов для ее сооружения не значительное, а значит затраты – минимальные. Существенным недостатком такой схемы подключения является отсутствие возможности в регулировании температуры теплоносителя. Установка контрольно-измерительных приборов в такую систему практически невозможна, поэтому в системах отопления с однотрубной развязкой параметр теплоотдачи равняется величине, заложенной еще при проектировании отопления. Здесь немаловажным фактором эффективной работы отопительной системы как раз и является правильный расчет показателя тепловой отдачи. Подключение радиаторов отопления при однотрубной схеме осуществляется последовательно. Чем дальше находится радиатор от котла, тем меньше тепла к нему доходит.

Двухтрубная схема подключения радиаторов подразумевает наличие двух контуров в виде подачи и обратки. По контуру подачи осуществляется поступление теплового носителя на отопительные радиаторы, обратка служит для отвода носителя тепла назад к котлу для дальнейшего нагрева. Огромным преимуществом организации двухтрубной разводки является равномерное распределение теплоносителя по всем установленным радиаторам, что сказывается на эффективной работе всей отопительной системы. Кроме того, наличие двух контуров позволяет регулировать температурные параметры в каждой батарее при помощи установки отсекающих вентилей, которые уменьшают/увеличивают объем теплового носителя в каждом радиаторе.

Боковое подключение

Боковое подключение – это один из наиболее популярных способов подключения батарей в квартирах. При этом подача теплоносителя подключается к верхнему патрубку, а обратка – к нижнему.  Такая последовательность выбрана не зря, если верить специалистам, подключение радиаторов в обратном порядке может привести к снижению КПД на 5-7%. Немаловажным фактором при подключении батарей является количество секций. Если их количество превышает 12 единиц, то боковой способ подключения теряет свою актуальность и преимущество. В этом случае рационально будет подключить радиаторы диагональным способом. Боковое подключения как правило используется в сегменте подключения алюминиевых радиаторов отопления.

Нижнее подключение

Нижнее подключение подразумевает подключение отопительных контуров снизу, по умолчанию считается справа, но под заказ можно слева и по центру. Такой способ подключения применяется к стальным радиаторам отопления. Подключается с помощью узла нижнего подключения, в народе называемым биноклем. Применяется такой способ в основном для организации системы отопления в частных домах и новостройках. Как правило используется в сегменте подключения стальных радиаторов отопления.

Монтаж радиаторов отопления

Правильная установка батарей – залог эффективной работы системы отопления, не зависимо от материала (чугун, сталь, биметалл) из которого они изготовлены. При помощи радиаторов нужно создать требуемые температурные параметры, влияющие на микроклимат в помещении. Они должны выполнять функцию отсекающего элемента, исключая попадание холодного воздуха в помещение. Поэтому, радиаторы и устанавливаются под окнами или возле входных дверей.

Монтаж радиаторов отопления должен выполняться с учетом определенных норм и правил, следуя которым, можно избежать потерь тепла и повысить эффективность работы всей системы отопления.

Вот несколько из них:

1.Установка батарей, независимо от материала изготовления, должна производиться строго в горизонтальном положении. Перекосы в несколько градусов допустимы, но не желательны.

2.Оптимальное расстояние по высоте от батареи к окну/полу должно составлять в интервале 100-150мм.

3.Зазор между стеной и радиатором не должен быть больше 50 мм.

4.Соблюдение этих правил при подключении радиаторов отопления позволит увеличить теплоотдачу и сэкономить на потреблении энергоресурсов до 15 %.

Способы подключения радиаторов отопления | ГрейПей

Эффективная работа системы отопления во многом зависит от способа подключения радиаторов. Вид подключения чаще всего зависит от типа системы отопления, способа прокладки трубопроводов. Во всех случаях правильный выбор обвязки прибора влияет на качественные показатели работы оборудования. Статья рассматривает все варианты и схемы обвязки, дает анализ эффективности функционирования радиатора в зависимости от выбранной конфигурации подключения.

Виды схем систем отопления

На способ подключения значительное влияние имеет вид схемы отопления. Выделяют следующие виды систем отопления:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторно-лучевая;
4. Комбинированная.

В однотрубной схеме приборы отопления подключены последовательно, друг за другом, к подающему трубопроводу. Каждый последующий радиатор имеет меньшую температуру, чем предыдущий.

Этот недостаток частично нивелируется организацией байпаса (перемычки) между входом и выходом теплоносителя из радиатора. Подробнее об однотрубной схеме водяного отопления можно прочитать здесь.

Двухтрубная система имеет два магистральных трубопровода – прямой и обратный. Приборы подключены к ним параллельно, работают без взаимного влияния.

Только при неверном расчете диаметров магистралей и их излишней протяженности может наблюдаться незначительное снижение температуры на концевых радиаторах. Подробное описание конфигураций двухтрубной схемы — в этой статье.

Коллекторно-лучевая система является особой конфигурацией двухтрубной схемы. Здесь радиаторы подключаются отдельными трубопроводами к распределительным коллекторам.

Комбинированная схема сочетает в себе все черты 3 основных типов систем отопления.

Отдельным видом схемы отопления можно назвать систему с естественной циркуляцией теплоносителя. Но в ней, как правило, для подключения радиаторов не используется арматура. Это обусловлено гидравлическими характеристиками системы. Для работы принципа гравитации теплоносителя необходим диаметр трубопроводов не менее 35 – 40 мм, создание минимального сопротивления. Установка запорно-регулирующей арматуры негативно влияет на работы системы в целом.

Запорно-регулирующая арматура для радиаторов

Арматура в обвязке радиаторов применяется для регулирования расхода теплоносителя и отключения прибора. Прибор отключают для промывки, устранения утечек в межсекционные прокладки, замены при выходе из строя.

Для подключения радиаторов применяются следующие типы запорно-регулирующей арматуры:

1. Шаровые краны;
2. Регулирующие вентили;
3. Термостатические регулирующие вентили;
4. Специальные узлы подключения.

Шаровые краны производятся в двух исполнениях – прямые и угловые, выпускаются с наружными и внутренними резьбами, со сгонами типа «американка». Применяются чаще всего краны со сгонами – они удобны для снятия прибора без отключения системы. Это особенно важно для централизованных систем отопления. Регулирование шаровыми кранами имеет низкую точность.

Регулирующие вентили выпускаются в тех же компоновочных конфигурациях, что и шаровые краны. Наличие клапана позволяет осуществить более точную ручную регулировку потока теплоносителя.
Термостатические вентили являются усовершенствованной моделью регулирующей арматуры. Имеется возможность установки терморегулирующих головок на эти изделия, существуют модели с сервоприводами. Вентили этого типа не требуют постоянного ручного регулирования, температура задается по желанию, далее изделие работает в автоматическом режиме.

Привязку радиаторов к трубопроводам следует производить с разборными соединениями – сгонами типа «американка».

Особая разновидность запорно-регулирующей арматуры – узлы подключения радиаторов. Узлы нижнего подключения (с накидными гайками) используют в основном для присоединения стальных секционных и панельных приборов нагрева. Боковые узлы подключения универсальны для всех типов радиаторов – стальных с боковыми отверстиями, алюминиевых, биметаллических, чугунных. Подробнее о запорно-регулирующей арматуре радиаторов можно прочитать тут.

Размещение радиаторов отопления

Радиаторы отопления устанавливаются двумя способами – настенным и напольным. При этом некоторые производители выпускают регулируемые кронштейны, позволяющие регулировать пространственное положение изделия.

Для осуществления качественного конвективного движения потока воздуха требуется соблюдать следующие размеры до ограждающих конструкций:

1. От пола до низа радиатора – от 80 до 120 мм;
2. От верха до подоконника или верха ниши – от 100 до 120 мм;
3. От задней плоскости до стены – не менее 25 – 30 мм.

Радиаторы рекомендуется располагать в местах наибольших тепловых потерь – под окнами, на внутренней поверхности наружных слабоизолированных стен, перед витринами и витражами, рядом с проходами и дверными проемами.

Из дизайнерских соображений приборы отопления часто размещают в нишах для экономии пространства, экранируют. Следует знать, что эти мероприятия снижают КПД изделий на следующую величину:

1. Установка в нише – от 6 до 9 %;
2. Частичное экранирование – от 10 до 15 %;
3. Полное экранирование – до 50 %.

Схемы обвязки радиаторов отопления

Выделяют следующие основные схемы подключения радиаторов:

1. Диагональное;
2. Боковое;
3. Нижнее;
4. Верхнее.

Диагональное подключение считается самым эффективным, при нем радиатор реализует 100 % своего потенциала. Подающий трубопровод подключают в верхнее отверстие прибора, обратный – в противоположный нижний выход.

Прямое диагональное подключение рекомендуется для всех типов отопительных систем. Существует обратное подключение по диагонали – подключение вниз, выход – противоположный верх.

С теплотехнической точки зрения оно является ошибочным ввиду внутренней конфигурации секций. КПД прибора при этом присоединении снижается до 80 %. Такой способ обвязки может быть вызван только какими-то особыми решениями в области дизайна, индивидуальным расположением прибора.

Боковое подключение по эффективности занимает второе место. Реализуется около 96 – 97 % тепловой мощности прибора. При большом количестве секций (более 12) этот показатель может снижаться.

В однотрубной схеме отопления боковое подключение реализуется двумя способами:

1. С монтажом байпаса;
2. Без монтажа байпаса.

Байпас предусмотрен для выравнивания температуры (частичного) на радиаторах одной ветки. Не устраивают байпас в системах с большим объемным расходом высокотемпературного теплоносителя, в коротких ветках с 2 – 3 радиаторами небольшой мощности.

Наиболее распространено боковое подключение в многоквартирных жилых домах с вертикальным прохождением стояков. Обратное боковое подключение снижает мощность радиатора до 76 – 78 %. Это вызвано внутренним устройством секций прибора.

Нижнее подключение является менее эффективным, чем вышеописанные варианты. Оно реализует около 85 – 90 % потенциала обогревательного устройства. Присоединение этого типа используется чаще всего при нижней прокладке трубопроводов отопления.

Верхнее подключение также ограничивает возможности радиатора. При этом виде обвязки некачественно задействуется нижний сегмент радиатора, теплоноситель покидает прибор по кратчайшему пути. При этом ухудшается теплоотдача, КПД снижается до 80 – 85 %.

Узлы подключения радиаторов отопления

Различают следующие виды узлов подключения:

1. Узлы нижнего подключения;
2. Узлы бокового подключения;
3. Блоки для однотрубных и двухтрубных схем – с наличием байпаса, без него, с регулируемым байпасом;
4. Универсальные узлы;
5. Узлы подключения с зондами.

Узлы нижнего подключения используют для присоединения стальных радиаторов. Радиаторы имеют нижние патрубки с резьбой (или внутреннюю резьбу). Узлы оборудуются накидными гайками с резиновой прокладкой или сгонами (при внутренней резьбе радиатора).

Узлы бокового подключения (со вставкой) применяются для всех типов радиаторов. Они реализуют принцип бокового присоединения прибора.

Различают узлы для однотрубных систем – с наличием встроенного нерегулируемого байпаса и с возможностью регулировки. Для двухтрубных схем узлы производятся обычно без байпаса.

Универсальные узлы сочетают в себе все возможности балансировки.

Узлы подключения с зондами (трубками) реализуют более качественное разделение прямого и обратного потоков теплоносителя внутри радиатора. Зонд выполняется чаще всего из обычной стали и оцинковывается. В системах с низким качеством теплоносителя срок его службы значительно снижается из-за слабой коррозионной стойкости.

Эффективность работы узлов подключения вызывает некоторые сомнения из-за гидравлической компоновки потоков – это тема отдельной статьи. Стоимость узлов значительно превышает стоимость обвязки раздельными кранами или вентилями.

Правильное подключение радиаторов – один из ведущих критериев, влияющих на эффективность работы системы отопления в целом. Верный выбор способа обвязки косвенно влияет и на потребление топлива в автономных системах (при наличии качественной регулировки). Немаловажно это и для многоквартирных домов – уж коли берутся немалые деньги за отопление – нужно забрать свое, пусть даже придется открыть форточки.

(Просмотров 1 445 , 1 сегодня)

Рекомендуем прочитать:

Варианты подключения радиаторов отопления: способы и особенности

Помещение нельзя назвать комфортным, если зимой в нем не будет поддерживаться нормальная температура. Изучив варианты подключения радиаторов отопления, легко выбрать эффективную схему. Она, подобно циркуляции крови в организме, будет поддерживать в здании «жизнеобеспечение». Неверно делать что-то по схеме, которую посоветовали без учета показателей теплоотдачи радиатора и этажности. В результативной работе учитываются многие факторы, особенно способ подключения батарей и тип циркуляции теплоносителя.

Способ подключения радиаторов зависит от площади помещения, этажности дома и прочих факторов

Определяем лучшее место для монтажа радиаторов

Схема функционирования отопления при грамотном подходе будет годами подтверждать свою результативность. В частном доме на практике ощутимы показатели эффективного подключения радиаторов отопления:

• во всех комнатах комфортная температура;
• к теплым батареям открыт доступ циркуляции воздуха;
• места соединения трубопровода и радиаторов не подтекают;
• схема эффективная и экономная;
• в любой момент можно отключить отопление одного из помещений, чтобы провести аварийную замену части отопительного оборудования.

Новичкам в этом деле кажется, что не так просто достичь в каждой комнате комфортной температуры. Но эти схемы работают в разных зданиях десятилетиями, что доказывает – ничего сложного нет. Независимо от способа подачи горячей воду, которой наполняют отопительную систему, каждый из радиаторов должен иметь свой вход и выход, чтобы обеспечить «обратку».

Сам радиатор или металлическая конструкция трубчатой формы для обогрева воздуха в помещении формирует некий защитный экран от холода, попадающего от окна. Также постепенно промерзают полы, стены и потолок, но чаще всего радиаторы располагают под подоконниками. От расположения батарей, от их количества (площади прогреваемой поверхности) напрямую будет зависеть тепло в доме или вспомогательной постройке.

Существуют нормы расстояния для радиаторов, обеспечивающие наибольшую отдачу тепла:

• до нижнего края подоконника около 10-12 см;
• до стены – 10-20 см
• до нижней поверхности (пола) – 12-15 см.

Традиционно радиаторы располагают под подоконником

Законами физики оправдано расположение под окнами прибора отопления – холодный воздух тяжелее теплого. От окон он «сползает» на радиаторы, прогреваясь, поднимается и распространяется по комнате. Если в комнате нет окон, только распашные балконные двери со стеклами, разумеется, у порога батарею не положишь. В этом случае правильная установка – сбоку от балкона, в непосредственной близости к двери вдоль стены.

Совет! Обязательно следуйте техническим нормам подключения радиаторов, описанных в СНиП 3.05.01-85.

Аналогичным образом производится монтаж отопительной системы у входной двери, если речь идет о секциях радиатора, стоящих в прихожей. В городских квартирах их редко делают в коридорах и прихожей. Но это правило установки имеет смысл в частном секторе, когда дверь открывается прямо на улицу, и морозный воздух мгновенно заполняет помещение. Рекомендуется при монтаже выдерживать расстояния от пола и стены, указанные в рекомендации. При необходимости обычно эти величины корректируют.

Радиаторы крупного формата или с большим количеством отсеков (8-16) дают много тепла, но им нужно достаточно места для установки. Вода, доходящая до последних секций, будет холоднее, чем поступившая в начало радиатора из трубы. Это тоже важно учитывать при выборе разновидности способа обеспечения теплом батарею.

Важно! Когда ради эстетики радиаторы экранируют декоративными щитами, существенно снижается их теплоотдача.

Не стоит монтировать экраны наглухо. В морозные дни максимально открывают систему отопления, отодвигают стоящую рядом мебель, на ночь поднимают тяжелые шторы на подоконники. Так теплоотдача, при любом варианте подключения радиаторов отопления, повышается на 15-40%. Нельзя монтировать батареи за встроенной мебелью!

Многосекционные радиаторы дают много тепла, но такие блоки нужно устанавливать подальше друг от друга

Специалисты также не рекомендуют близко друг от друга устанавливать 2 радиатора, чтобы плотность теплого воздушного потока не снижать у стены от установки кронштейнов. Чем дальше в комнате блоки обогрева воздуха, тем равномернее он будет прогреваться, циркулируя по дому.

Какие выбрать радиаторы отопления

При выборе модели радиаторов отопления ориентируются не на свои предпочтения, а на важнейшие показатели:

1. Способность реагировать на повышение/понижение tº системы.
2. Время прогревания радиатора и способность удерживать тепло без подачи теплой воды.
3. Рабочее давление системы, что является определяющим при подсоединении отопления в многоквартирном доме и менее существенно в частном секторе (самоточная и принудительная циркуляция). Эти расчеты на радиаторы измеряются в барах или атмосферах (в пределах 3 – 10 единиц).
4. Модульная вариативность или доступное наращивание количества секций.
5. Способность работы в замкнутой системе, снабженной автоматикой, и регулировка тепла в доме с термореле.
6. Доступ к промывке засорений и устранения воздушных пробок.
7. Тепловая мощность отопительных приборов, на нее ориентируются при обеспечении теплом больших площадей (на 10 м² идет порядка 1кВт).

Большинство радиаторов, предлагаемых в торговой сети, пригодны к монтажу системы с большим количеством секций при любой схеме подключения. Конструктивно они бывают панельные и секционные.

Радиатор панельного типа

Панельные радиаторы заводской сборки гарантируют герметичность установки в помещении. Они рассчитаны на силу гидроудара, поэтому в городских квартирах такой формат в предпочтении.

Есть также дизайнерские и узкоспециализированные приборы отопления, которые призваны решать определенную задачу, даже если это будет в минус потокам теплого воздуха. Предлагаются и плинтусные конвекторы, не влияющие на дизайн помещения. Но их чаще приобретают для офисов и торговых залов, чтобы работать в системе с тепловыми завесами на входе.

Можно приобрести радиаторы отопления из разных материалов:

• чугунные;
• латунные;
• медные;
• стальные;
• алюминиевые;
• биметаллические;
• композитные;
• металлопластиковые;
• из высокотехнологичных сплавов.

Дизайнерские варианты отличаются эстетикой – батареи не экранируют, скрывая место их расположения. Нередко это вполне самостоятельный декор необычной конфигурации. Единственный их недостаток – высокая стоимость.

Чугунный радиатор с декоративной поверхностью может стать украшением интерьера

Наиболее удобны в эксплуатации отопительные приборы простой конструкции с высокой степенью защиты от коррозии. Это нержавейка, хромирование и композитные материалы с пластиковым покрытием. Данные модели можно применять в многоквартирном и частном доме – любой вариант схемы подключения радиаторов.

Важно! Для помещений с повышенной влажностью лучше приобретать батареи, не требующие покраски.

Как осуществляется циркуляция в системе отопления

Залитая в отопительную систему вода циркулирует с подачей сверху самоточно. Но это делают и принудительно, в зависимости от схемы и типа котла – нужен специальный насос, подающий воду под давлением. Он может направлять воду до стояков подачи и «обратки». Это предусмотрено в конструкции котла, обеспечивающего принудительную систему подачи воды.

Естественная циркуляция жидкости по трубопроводам применима там, где периодически отмечаются перебои с электропитанием. Если насос работает от сети, то нагревательный котел не сможет работать автономно (энергонезависимый вариант). Вода движется из обогреваемого помещения в гараж и мастерскую по системе, благодаря вытеснению нагретым объемом холодной воды.

При правильном монтаже отопительных приборов и радиаторов эффективно работает любая схема. Реализация вариантов подключения зависит от нескольких составляющих, включая особенности разводку водопровода и общую протяженность теплотрассы.

Первый способ – одностороннее подсоединение радиатора предлагает схему с подающей трубой и отводящей к одной секции. Есть подача в верхнее отверстие и «обратка» через нижнее отверстие. Таким простейшим методом циркуляции гарантировано равномерное прогревание каждого модуля батареи. Большое количество секций (12-15) в однотрубных разводках дает заметные потери тепла, которые минимизируются в вариантах, рассчитанных на повышенную мощность радиаторов.

Трубы подачи и обратки могут заходить в одну и ту же секцию радиатора

Совет! Используйте рациональную одностороннюю схему отопления с обраткой снизу в одноэтажной постройке, даже когда предполагается установка многосекционных радиаторов.

Другой способ подключения отопительного оборудования – седельный. Его еще называют нижнее подсоединение радиаторов отопления в частном доме. Когда трубопровод выведен под пол, такой вариант остается наиболее актуальным. Труба-теплоноситель и отводящий фрагмент монтируют к нижним патрубкам противолежащих элементов. У данного методы подключения невысокий КПД – теплопотери порядка 15%. Зато у верхней части радиатора равномерный обогрев. В целях экономии данную схему легко перекрыть на одну комнату от обычных шаровых кранов.

При низкой теплоотдаче за батареи на отопительный сезон рекомендуется устанавливать фольгированный материал на подложке – пенофол или изоспан. Это обеспечит эффект отражения тепла в воздух вместо поглощения тепла отделкой. Ниши для радиаторов можно покрыть белой краской или моющимся обоями светлого тона.

Третий вариант – диагональный способ подключения при двухтрубной схеме. Это так называемое перекрестное подсоединение, рассчитанное на большое количество секций батареи. Хорошо продуманная конструкция предполагает включение саморегулирующихся систем от реле. Подаваемый теплоноситель распределяется внутри радиатора достаточно равномерно, обеспечивая достойную отдачу тепла. Основная подача идет с верхней стороны радиатора, теплоноситель, проходя все секции, идет к «обратке» снизу с разных сторон.

Обратите внимание! Минимальные теплопотери будут при диагональном подключении радиаторов. При равномерном прохождении теплой воды сверху вниз, вплоть до коллектора радиатора, они составляют не более 2-5%.

Установка радиатора при помощи строительного уровня

Специалисты рекомендуют придерживаться температурных норм и определенной технологии монтажа, чтобы система работала в оптимальном режиме и без воздушных пробок.

Варианты подключения радиаторов отопления: что важно учитывать при монтаже

Любые обогревающие модули монтируют с соблюдением направления горизонталь/вертикаль. Небольшой наклон по горизонтали даже в 1° приводит к засорению и завоздушиванию радиаторов, независимо от количества труб, особенно с погрешностью по горизонтали.

Если в комнате несколько модулей отопления, учитывайте, что все они должны быть на одном уровне, особенно когда выбираете двухтрубную схему подключения батарей. А соблюдение рекомендуемого интервала от стен, пола и подоконника дает (от 5 до 15 см) обеспечивает достаточную циркуляцию обогреваемого воздуха.

Желательно сопоставлять длину батареи и подоконной ниши – варьировать в пределах 75% формата окна. Но показатели теплоотдачи связаны с правильной схемой монтажа радиаторов к трубам подачи и обратки.

Выбор схемы напрямую связан с типом циркуляции теплоносителя – естественная (сверху вниз) и принудительная. Любое самоточное движение также связано и с расширением нагреваемой воды, заполняющей радиаторы поочередно. Остывающая вода возвращается в котел. Батареи верхнего этажа (уровня) рекомендуется оборудовать кранами для спуска воздуха от крана Маевского, а котёл установить в подвале или отдельной котельной.

В домах большой площади с пристройками и вспомогательными помещениями, где отопление монтируется от общей схемы, проект лучше поручить специалистам профильной компании. Постройки небольшой площади можно обеспечить теплом самостоятельно – по однотрубной схеме.

Все, что вам когда-либо понадобится знать о балансировке радиаторов

Балансировка некоторых систем отопления может стать настоящим кошмаром, независимо от того, сколько вы с этим боретесь, вы просто не можете добиться этого сразу!

Обычно это происходит в более крупных системах, и многие скажут, что это означает, что вам, вероятно, необходимо гидравлическое разделение. Тем не менее, у нас есть несколько советов, которые мы усвоили на этом пути, которые сэкономят ТОННУ времени на балансировке в конце работы. Сделать те системы, которые невозможно сбалансировать, очень просто !!

Итак, что такое балансировка системы отопления?

Для балансировки системы отопления необходимо просто убедиться, что все радиаторы или излучатели нагреваются равномерно.Для систем, использующих погодную компенсацию или компенсацию нагрузки, это гарантирует, что у вас в каждой комнате объекта будет точная температура, а не в некоторых комнатах слишком жарко, а в некоторых слишком холодно. Слишком большой поток к радиаторам приведет к перегреву помещения, меньший поток — к нагреву помещения.

В более старых системах включения / выключения это было бы больше связано со временем нагрева и, возможно, меньшей проблемой при условии, что у вас есть TRV и ваша эталонная комната (комната с термостатом) немного сбалансирована. Эта статья, как и все статьи Heat Geek, на самом деле не о системах включения / выключения, а больше о современных модулирующих системах отопления, которые должны быть стандартом.

Балансировка НЕ ​​увеличивает конденсацию в котле вопреки распространенному мнению. Правильный перепад температуры в системе достигается за счет управления скоростью насоса. Если только у вас нет насоса на высокой настройке и вы не ограничиваете все свои клапаны, чтобы замедлить поток обратно, однако это было бы экспоненциально расточительно с энергией насоса. Главное — не задушить насос и не тратить энергию впустую. У вас всегда должен быть хотя бы один полностью открытый клапан.

Неправильная балансировка или ее отсутствие снижает мощность системы в целом, это будет выглядеть как меньшая дельта Т на котлах, работающих только на отопление, где насосы не связаны с горелкой. Подробнее в нашей статье повышает ли балансировка КПД котла?

Почему балансировать некоторые системы отопления так БОЛЬНО?

Есть несколько основных причин, по которым балансировка становится сложной, и понимание того, почему является вашим первым шагом. Вот краткий обзор со ссылками на дополнительную информацию.

Первая и основная причина заключается в том, что в системе присутствует высокий перепад давления. Это может быть связано с использованием трубопроводов меньшего диаметра или с тем, что система просто большая / имеет большие протяженности. Чтобы понять больше, взгляните на «взаимосвязь давления и потока».

Есть два способа обойти эту проблему;

Мы можем использовать один из множества доступных нам методов компоновки трубопроводов, чтобы минимизировать перепады давления. Более подробная информация об этом находится внизу статьи, и мы можем использовать более совершенные балансировочные клапаны!

Мы не можем переоценить это обстоятельство, неправильные запорные клапаны могут вызвать у вас полную головную боль, и большинство из них не подозревают, что есть какая-то разница! Что вы не знаете о статье о замках.

Другие причины могут быть связаны с используемым методом балансировки.

Например, некоторые инженеры пытаются добиться идеального перепада температур (или DT) 20 ° C на каждом радиаторе. На наш взгляд, это не нужно и сложно.

Еще одна проблема заключается в том, что некоторые инженеры при балансировке выставляют котел на полную мощность (режим трубочиста). Это заставит котел попытаться поставить максимальную мощность котла в систему, которая, скорее всего, будет иметь мощность радиатора только часть размера котла.Это всегда будет приводить к крошечной дельте t, поскольку система не может переносить тепло. Это, в свою очередь, также не будет иметь точного расхода, когда котел вернется в нормальный режим работы, и означает, что вы будете балансировать для сценария, который никогда не произойдет.

Наконец, хотя в большинстве случаев они могут быть достаточно хорошими, они могут использовать совершенно неправильные клапаны! Обратите внимание, прежде чем мы сказали, что клапаны лучше, однако некоторые запорные клапаны вообще не предназначены для балансировки !! Опять же подробнее… или может быть вариант получше, описанный ниже…

как бы мы посоветовали сбалансировать систему отопления?

Перво-наперво, чтобы получить правильную скорость потока вокруг каждого излучателя / радиатора, вам необходимо получить правильную скорость потока во всей системе.Для этого нам нужно отрегулировать производительность насоса в соответствии с системой.

Слишком низкая скорость потока будет означать, что объекту может быть сложно нагреться до нужной температуры, поскольку средняя (средняя) температура радиаторов слишком низкая. Если насос работает слишком быстро, это приведет к экспоненциальной потере мощности, а также уменьшит эффект конденсации в котле за счет повышения температуры обратки. У инженеров может возникнуть соблазн задушить насос, перекрыв клапаны, чтобы снизить скорость потока, это снова приводит к потере еще большей мощности.

К счастью, почти все современные модулирующие котлы имеют управление насосом, связанным с горелкой. Это постоянно регулирует скорость насоса, чтобы обеспечить правильный расход относительно подводимого тепла. Быстро проверьте свой источник тепла, чтобы убедиться, что он имеет приблизительную правильную DT / скорость потока, для получения дополнительной информации по уточнению и настройке скорости вашего насоса щелкните здесь. Не волнуйтесь, если ваше DT выходит из строя на 10-20%, это действительно не имеет большого значения на данном этапе, и установщики могут тратить время зря и зацикливаться на достижении этого.

Подробнее об этом в нашей статье «Ложь DT20». Однако более точным ориентиром является DT, который составляет около 30% от температуры подачи.

Например; Если у нас температура подачи 70 ° C (70 x 0,3), получаем DT 21 ° C. Если ваша температура подачи составляет 50 ° C, это даст DT 15 ° C (50 X 0,3) и так далее. Это не совсем точно, просто чтобы получить правильную скорость потока. Вы можете использовать более сложные суммы, но мы не будем терять время зря.

Как бы то ни было, теперь ваш расход находится в правильном положении, пришло время, наконец, сбалансировать радиаторы.

Как сбалансировать радиаторы

Здесь мы можем использовать несколько различных методов, но, что важно, ни один из них не является правильным или неправильным в разумных пределах. Просто некоторые методы займут больше времени, чем другие, а некоторые позволят достичь более точной комнатной температуры! Также предположим, что мы балансируем модулирующий котел без гидравлического разделения.

Два основных способа балансировки радиаторов (если вообще используются) инженеры-теплотехники — это либо «измерить среднюю температуру радиатора», либо отрегулировать запорный щиток до тех пор, пока они не почувствуют одинаковую среднюю температуру.На другом конце спектра они используют датчики температуры на каждом конце радиатора (подающей и обратной линии) и балансируют для определенного перепада температуры.

Подсоединение термометра к патрубкам подачи и возврата радиаторов и регулировка запорных клапанов для обеспечения одинакового перепада температуры обеспечивает правильность расхода по отношению к конкретному размеру или мощности радиатора.

Однако, если у вас есть некоторый перепад температуры вдоль подающей трубы перед радиатором, это даст вам другую «среднюю температуру» на каждом радиаторе.Средняя температура представляет собой среднее значение температуры подачи и возврата. Чтобы решить эту проблему, добавьте температуру потока к температуре возврата и разделите на 2.

Мы не видим большой проблемы с немного разными средними температурами, но это будет означать, что вы потратили довольно много времени на то, что не является точный в любом случае, так как реальные выходы радиаторов будут отличаться.

При использовании модулирующих элементов управления мы снова не видим особых проблем с использованием сенсорного экрана, а не термометра, при условии, что температура в комнате достигает точной температуры с любым TRV, установленным на максимум.Т.е. температура подачи нацелена на комнатную температуру, а не на TRV, так как это потенциально может привести к перегреву котла.

Как описано выше, вместо этого вы могли бы сбалансировать, чтобы обеспечить одинаковую «среднюю» температуру на каждом радиаторе. Для этого определите среднюю температуру в источнике тепла (примерно) и отрегулируйте каждый запорный клапан, пока у вас не будет одинаковой средней температуры на каждом радиаторе.

По сути, это приведет к разному падению DT / температуры на всех радиаторах, но средняя температура радиатора будет одинаковой.Это сработает, но опять же может занять много времени и будет неудобно, если ваш котел включится. Важно отметить, что это может не дать вам идеального баланса, в конце концов, наша цель — это точная комнатная температура, а не точная температура радиатора.

Расчеты теплопотерь неточны, и даже если бы они были, они могли быть выброшены множеством вещей, например, отсутствием изоляции, ошибками расчетов, использованием помещения или неправильным выбором радиатора. Лично мы думаем, что оба приведенных выше варианта — занятие неблагодарное.

Балансировка температуры обратного потока

Вместо этого мы предлагаем сделать так, чтобы после установки максимального значения TRV вы просто ощущали (или измеряли, если хотите) температуру обратного потока радиатора, пока система находится на «расчетной температуре подачи» ( температура должна составлять около 2 ° C на улице) и следить за тем, чтобы в комнатах не превышалась температура 20/21 ° C. По крайней мере, для начала.

В подавляющем большинстве систем температура подачи к каждому радиатору будет примерно одинаковой, нет смысла вообще их измерять.Прикосновение к радиатору для определения средней температуры также оставляет небольшую погрешность. Однако измерение температуры обратного теплоносителя имеет, безусловно, наибольшую погрешность.

Чтобы уточнить, предположим, что котел с температурой DT 20 ish, возврат радиатора с наружной температурой 8 ° C будет иметь среднюю температуру на выходе всего 4 ° C.

Рис. 1

В то время как, если бы мы чувствовали среднюю температуру радиатора и делали ту же ошибку 8 ° C, у нас было бы совершенно разных DT , и, в свою очередь, сильно менялись бы скорости потока через каждый излучатель.

Например.

Рис. 2

Поскольку измерение температуры обратного трубопровода является более важной переменной, многие системы могут быть достаточно близкими, просто нащупав обратный трубопровод рукой. Хотя для большей точности вы можете использовать термометр определенного описания или их комбинацию, это первая точка, в которой вы значительно увеличите скорость и точность балансировки.

Точность не обязательно должна быть идеальной прямо сейчас, постарайтесь добиться того, чтобы все температуры вашего обратного потока примерно совпадали.

В более крупных системах вы можете обнаружить, что вам пришлось настолько ограничить ближайшие радиаторы, что вам нужно было увеличить скорость насоса. Это связано с тем, что перепад давления на подаче и обратной линии намного больше в более крупных системах, чтобы получить достаточно высокий расход. Подробнее об этом в понимании давления и расхода.

Вернитесь к насосу и измерьте DT на источнике тепла и приблизительно отрегулируйте производительность насоса, если необходимо, но это маловероятно для большинства систем.

Опять же, точное соответствие температуры обратки не требуется. Размер радиатора никогда не будет точным, так как радиатор будет увеличен или уменьшен до ближайшего радиатора, а также — комнаты разделяют тепло.

Это не должно было занять много времени. Теперь вы можете попросить пассажира следить за температурой в помещении, и если она немного высока, вы можете немного позже уравновесить или показать их. Если в комнате немного низкая температура, увеличьте расход (уменьшите DT), чтобы увеличить мощность радиатора, хотя, по нашему опыту, это маловероятно.

Мы понимаем, что в большинстве систем по-прежнему используется управление включением / выключением вместо модулирующего управления, такого как погодная компенсация или компенсация помещения. Для этого мы бы посоветовали ориентировочно установить температуру обратки, уравновесить эталонную комнату (комнату с термостатом) до чуть более широкого DT, а затем позволить TRV делать свое дело. В качестве альтернативы используйте автоматические балансировочные клапаны, предлагаемые IMI, Honeywell или Danfoss.

, однако, если вы приверженец точности, вы можете перейти на следующий уровень…

Закройте все внутренние и внешние двери, окна и занавески (для предотвращения солнечного излучения) в собственности и установите регулирующий элемент управления на самая высокая температура, при которой вам комфортно работать.

Затем вам нужно будет измерить температуру в каждой комнате индивидуально и отрегулировать запорный экран, чтобы в каждой комнате была одинаковая температура. Пойдите в каждую комнату и при необходимости настройте каждую запорную заслонку, приоткройте запорный вентиль очень немного, если в комнате прохладнее, чем ваша заданная температура, и закройте его, если в комнате слишком тепло.

Это гораздо более эффективное использование вашего времени, чем установка одного и того же DT для каждого радиатора, поскольку мы нацелены на комнатную температуру , а не на температуру радиатора.

При этом помните о других переменных, таких как усиление солнечной энергии. Также обратите внимание, что чем шире разница между внутренним и внешним пространством, тем более точным будет этот метод. Этого можно достичь, либо дождавшись более холодного дня, либо увеличив регулирующий термостат на более высокое значение, либо и то, и другое. Эта последняя регулировка, скорее всего, просто покажет вам, насколько проста ваша система и что собственность разделяет большую часть ее тепла.

После того, как балансировка будет завершена и вы будете довольны кривой нагрева (при необходимости), вы можете вернуть свой TRV назад, чтобы ограничить внутреннее усиление.

Быстрая подсказка . Если вы балансируете полотенцесушители (клапаны полотенцесушителей открываются очень быстро), закрывайте обе стороны, а не только одну. Закрыв одну сторону, а затем другую, вы увеличите вращение клапана для меньшего изменения потока, что фактически означает, что вы улучшите характеристику открытия.

Как уже упоминалось, это предложение по балансировке предполагает, что вы балансируете только современный модулирующий котел. Это будет работать и для всех других типов систем, но есть и другие варианты, если ваш модулирующий котел не контролирует скорость потока в вашей системе.

Перед чтением следующего раздела было бы полезно понять давление и расход!

Насос какого типа вы пытаетесь сбалансировать?

Если у вас старый котел, нет модулирующего управления или гидравлического разделения в вашей системе, также доступны другие методы балансировки. ИЛИ вам может даже не понадобиться использовать запорные клапаны для балансировки!

В коммерческом мире, например, необходимо знать, как вы собираетесь управлять каждым контуром. Затем вы выберете тип управления насосом в сочетании с типом клапана, который дополняет его, чтобы эффективно распределять поток.

В насосах используются разные методы управления потоком и экономии энергии. У вас может быть подключенная горелка, управление DT, контроль перепада давления, контроль внешнего датчика, постоянное давление, постоянная скорость, пропорциональное давление и многое другое (статья для последующих действий).

Но обычно их можно разбить на 2 группы: насосы, которые изменяют скорость до заданного давления, и насосы, которые изменяют давление для достижения заданной скорости. Затем вы должны выбрать конкретный тип клапана, который будет дополнять его.

Проблема современных отечественных модулирующих котлов в том, что они изменяют как давление, так и расход. Это может быть очень сложно управлять, и поэтому единственный оставшийся вариант — уравновесить скромный замок, которого более чем достаточно для дома, мы могли бы добавить. Однако для балансировки не все замки одинаковы! Чего вы не знали о запорных клапанах!

Система Grunfos Alpha2

Система Grundfos Alpha2 будет работать с любой из этих логических схем насоса или с любым клапаном.Однако вы должны использовать их помпу Alpha 3.

После заполнения системы и очистки от воздуха вы подключаете внешний модуль Bluetooth к телефону и к помпе. Затем ваш телефон проинструктирует вас, насколько нужно отрегулировать запорный экран или какие предустановленные TRV, ограничивающие поток, следует отрегулировать. После завершения будет создан отчет, показывающий, что вы выполнили баланс, который может быть полезен для предстоящего принятия закона о балансировании.

Автоматические балансировочные клапаны

Для насосов, которые работают с фиксированным давлением и изменяют поток, я бы рекомендовал TRV с ограничением потока или автоматический балансировочный TRV.

Автоматические балансировочные клапаны, также известные как независимое от давления управление (PIC), обычно представляют собой коммерческие клапаны со встроенным ограничителем потока, и это просто их версии TRV. Они включают переключатель расхода под головкой TRV и пронумерованы, скажем, от 1 до 5. Каждое число соответствует расходу, который будет в инструкциях производителя, просто выберите требуемый расход и отрегулируйте! БОЛЬШОЙ!

Мы настоятельно рекомендуем осторожно настраивать насос с их помощью.Если насос достигает заданного перепада давления на клапане ниже 1 метра напора, они не могут полностью контролировать ситуацию, и другие радиаторы могут столкнуться с проблемами. Тем не менее, эти клапаны обычно имеют ограничительные пути небольшого диаметра (и повышенный авторитет клапана), поэтому это маловероятно. Однако обратите внимание: если вы запустите насос при более высоком перепаде давления, чем требуемый минимум, потребляемая мощность вашего насоса увеличится.

Например, если вы можете получить достаточный поток к радиаторам с напором 3 метра, но насос оставлен на высоте 6 м, вы удвоите ваше энергопотребление.Вы должны обязательно поэкспериментировать с понижением скорости насоса, пока поток не начнет ухудшаться. Если вы удвоите свое сопротивление, вы удвоите потребление энергии, это прямая линейная зависимость. Подробнее ..

Если ваша помпа нацелена на скорость, вам нужно быть еще более осторожным. Если установленная скорость даже немного превышает ваш общий предел расхода через все клапаны вместе взятые, то клапаны будут оказывать экспоненциально большее сопротивление насосу, и насос будет увеличиваться до максимального перепада давления для компенсации.Это потребует максимальной мощности для данного расхода. По этой причине мы всегда советуем оставлять один байпасный радиатор для прохождения любого избыточного потока при использовании этих клапанов.

Мы не рекомендуем эти клапаны для использования с современным модулирующим котлом, который изменяет давление и расход по причинам, описанным выше, или с насосом, управляемым DT. Вот небольшое объяснение.

Автоматическая балансировка trvs

У вас также есть доступные клапаны PIC (независимые от давления), которые работают в соответствии с трубопроводом, однако ожидается, что они будут использоваться только с более крупными коммерческими системами.

Единственный другой совет, который мы могли бы дать, когда дело доходит до выбора клапана, — это знать и понимать авторитет клапана и «характеристики открытия» клапана. Это полностью описано в нашей статье «Что вы не знали о lockshield».

Другая переменная погодных условий, требующая дополнительного времени для балансировки или различных типов клапанов, зависит от того, как ваша система подключена к трубопроводу, и может быть легче решена путем регулировки при замене котла или установке немного другим способом с самого начала.Компоновка системы также определяет, какую настройку насоса вам следует использовать в идеале.

Схема системы

Установка или регулировка трубопроводов немного по-другому при установке нового котла может обеспечить простую балансировку и даже полностью исключить необходимость балансировки системы!

Как описано в разделе «Давление и расход», когда вы уравновешиваете систему отопления, вы фактически заставляете каждую цепь иметь одинаковое или подобное сопротивление друг другу. Основная причина того, что системы не сбалансированы и имеют разное сопротивление, — это коммунальные трубопроводы.Это общий трубопровод, который у них всех.

Более близкие радиаторы (или более короткие цепи) будут использовать меньше общих трубопроводов и, следовательно, будут иметь меньшее сопротивление потоку, чем радиаторы, расположенные дальше по линии. Таким образом, вода идет по пути наименьшего сопротивления.

A = ОЧЕНЬ ВЫСОКИЙ ПОТОК B = ВЫСОКИЙ ПОТОК C = ПРАВИЛЬНЫЙ ПОТОК D = СЛИШКОМ МЕДЛЕННЫЙ E = СЛИШКОМ МЕДЛЕННЫЙ

Есть два способа решить эту проблему. Первый — сделать коммунальные трубопроводы большими.Обеспечение более крупных общих трубопроводов означает, что большая часть сопротивления находится в пределах отдельных участков трубы, а перепады давления становятся намного ближе «из коробки» и даже до того, как вы уравновесите. В отличие от рисунка выше.

Это также увеличивает авторитет клапана вашей системы, так как большая часть относительной потери давления приходится на клапан .. win win!

Многие могут говорить об опасностях низкой скорости. Это никогда не было проблемой для нас в домашних системах, и ваши трубопроводы в любом случае будут иметь негабаритный размер 99% в год, поскольку система модулируется (мы надеемся).Еще одна статья, чтобы разобраться в этом в другой раз.

Второй способ — сделать коммунальные трубопроводы короткими.

Коллекторные системы

Коллекторные системы относятся к тому месту, где вы запускаете поток и возвращаете его в коллектор. Подобно коллектору под полом или, возможно, созданному вами сами. Он может быть расположен в любом месте собственности, но в идеале в центре, а затем разделен на отдельные участки для каждого радиатора или излучателя.

Установка от Дэйва Чорли Сантехника и отопление

Это гарантирует, что все радиаторы имеют одинаковое сопротивление общей трубопроводной сети, и если / когда один из излучателей отключается, воздействие давления на каждый из других излучателей одинаково / похоже.

Коллекторная система позволяет легко балансировать (если это вообще необходимо), поскольку все это находится в одной легкодоступной точке.

Система обратного возврата

Первый пришел последним — это термин, обычно используемый в торговле. Это то же самое, что и традиционная двухтрубная система, однако первый радиатор, который питает ваша подающая труба, является последним радиатором в вашем обратном контуре. Это приводит к тому, что все ваши радиаторные цепи имеют одинаковое сопротивление.

Возможно, вам это покажется непрактичным, однако существует столько версий всех этих методов, сколько позволяет ваше воображение.

Например, вместо того, чтобы запускать поток и возвращаться к первому радиатору, затем последовательно ко второму и т. Д. Вы можете запустить поток и вернуться за первый рад к центру собственности, а затем выйти, как на диаграмме паука. Затем снова выполните тройник, увеличивая размер первичного трубопровода.

Чем больше вы можете создать подобное сопротивление, тем больше подойдет режим постоянного давления. Для малоразмерной и плохо спланированной системы лучше выбрать настройку пропорционального давления.Подробнее об этом в другой раз

Ничего из этого не является важным знанием, однако, как только вы поймете теорию, это поможет в процессе принятия решений позже, так что вы сможете принять решение на лету. И, как уже упоминалось несколько раз, все это действительно может помочь более крупным системам.

Возможно, это будет один из последних материалов, которые мы будем публиковать здесь в течение некоторого времени, поскольку мы усерднее работаем над нашим онлайн-видеокурсом, который в настоящее время находится в стадии разработки.

Поиск и устранение неисправностей газового водогрейного котла

Современные котельные системы для отопления дома — это гидронные системы , то есть бойлер нагревает воду для циркуляции по дому.Хотя они тесно связаны со старыми системами паровых котлов, гидравлические системы состоят из труб, по которым течет горячая вода, которая излучает тепло через стальные радиаторы или соединители плинтуса, иногда называемые «ребристыми трубами». В этих системах, как только радиатор или конвектор плинтуса поглощает тепло от горячей воды, охлажденная вода возвращается обратно в бойлер для повторного нагрева, и контур циркуляции воды продолжает работать. Системы паровых котлов работают аналогичным образом, но вместо горячей воды, протекающей по трубам, циркулирует пар перегретого пара.

Компоненты водогрейного котла

Понимание компонентов водогрейного котла может помочь в поиске основных неисправностей. Котел немного сложнее печи с принудительной подачей воздуха в том смысле, что в нем больше деталей, клапанов и элементов управления. Однако газовые котлы довольно надежны, и когда возникают проблемы, они обычно связаны с расширительным баком или насосом (-ами) циркуляции воды. К основным компонентам котла для системы горячего водоснабжения (гидроники) относятся:

Сторона горячего водоснабжения

• Aquastat : Термостат, регулирующий температуру воды в бойлере
• Газовый клапан и горелки : Узел сгорания, который нагревает водяную камеру
• Комбинированный датчик давления / температуры (тридикатор) : Контролирует температуру и давление воды
• Клапан подачи воды : Регулирует поток воды в бойлер
• Редукционный клапан : автоматически поддерживает необходимый уровень и давление воды на уровне от 12 до 15 фунтов на квадратный дюйм (psi)
• Вентиляционное отверстие : автоматически удаляет нежелательный воздух из гидравлической системы
• Клапан сброса давления : Предохранительный клапан, который автоматически открывается, если давление внутри котла становится слишком высоким
• Расширительный бак : Допускает расширение воды при нагревании; существует два типа расширительных баков: горизонтального типа (старый, больший) и мембранного типа (новый, меньший)
• Клапан регулирования потока : Регулирует поток горячей воды в систему

Сторона возврата горячей воды

• Циркуляционный насос : Электронасос, обеспечивающий циркуляцию воды в системе
• Сливной клапан : Клапан, который открывается для слива воды из бойлера

Стоимость дома.ком

Котел не производит тепла

Если ваш котел вообще не производит тепла, проверьте следующие общие причины:

• В котле нет питания : Сработал автоматический выключатель или предохранитель, управляющий топкой. Восстановите сработавший автоматический выключатель или замените перегоревший предохранитель.
• Низкий уровень воды : Поддерживайте уровень воды в бойлере наполовину полным. Автоматическая система наполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды при давлении от 12 до 15 фунтов на квадратный дюйм.Если нет редукционного клапана, подайте воду в бойлер вручную, открыв кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
• Регулирующий клапан природного газа или пропана для горелки закрыт. : Убедитесь, что клапан открыт.
• Пилот не светится или неисправен. : Заново зажгите стоящего пилота.
• Неисправность электронного розжига горелки : На котлах без постоянного запальника устраните неисправность электронной системы розжига.
• Термостат неисправен. : Убедитесь, что термостат находится в режиме нагрева и установлен на соответствующую температуру. Попробуйте переместить настройку термостата на несколько градусов выше или ниже. Если это не сработает, устраните неисправность термостата.

Котел плохо греется

Общие проблемы, из-за которых котел может не нагреваться должным образом, включают:

• Неправильный уровень воды : Это наиболее вероятная причина, если изменение теплопроизводительности было внезапным.Проверьте показания тридикатора (комбинированный датчик давления / температуры). Если давление воды ниже 12 фунтов на квадратный дюйм, необходимо добавить воду в систему. Автоматическая система заполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды от 12 до 15 фунтов на квадратный дюйм. Если редукционный клапан отсутствует, запитывайте бойлер вручную, открывая кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на кв.
• Минеральные отложения накапливаются в котле и теплообменнике. : Это вероятная причина, если изменение было постепенным.Промойте котел или вызовите специалиста по ремонту.
• В расширительном бачке слишком много или мало воды . Бак должен быть должным образом наполнен воздухом, чтобы предотвратить закипание (см. Ниже).

pixonaut / Getty Images

В расширительном баке избыток воды и недостаток воздуха

Обычно это происходит из-за неправильно заправленного расширительного бачка. В старых котельных системах стальной расширительный бак может быть расположен на чердаке или подвешен между балками в подвале.В более новых системах мембранный расширительный бак может быть присоединен к трубопроводу котла рядом с котлом. Расширительный бак должен быть должным образом заполнен воздухом, чтобы вода в системе не закипела и не превысило желаемое давление в 12 фунтов на квадратный дюйм. Расширительный бак обеспечивает воздушную подушку для компенсации расширения и сжатия воды в системе. Без подушки вода может перестать циркулировать и закипеть.

Утечка воды вокруг котла

Если вы обнаружите утечку вокруг своего котла, возможно, у вас одно из следующего:

• Неисправный циркуляционный насос (насос) : Для большинства ремонтов циркуляционного насоса требуется помощь специалиста по обслуживанию.
• Утечка из циркуляционного насоса : Возможно, можно заменить уплотнение насоса.
• Негерметичный предохранительный клапан : Это может быть вызвано тем, что расширительный бак заполнен водой. В противном случае на клапане может образоваться осадок, препятствующий его закрытию. Чтобы проверить это, выключите котел и дайте ему остыть. Поднимите ручной рычаг сброса давления, слейте воду в течение трех секунд, а затем дайте ему вернуться в закрытое положение. Вода должна сильно стекать и быть относительно чистой.Если после этого клапан немного протекает, это может быть связано с отложением осадка в седле. Снова откройте клапан и слейте воду во второй раз.
• Неисправен клапан сброса давления : Если вода не выходит из клапана или если клапан не закрывается, перекройте клапан подачи воды в котел и замените клапан сброса давления.
• Негерметичное соединение водопровода : Если вода протекает или капает из трубы, проследите за утечкой до ее источника и отремонтируйте соединение, в котором она возникла.Для этого необходимо отключить подачу воды в дом и опорожнить котельную систему.

youngvet / Getty Images

Некоторые радиаторы не нагреваются

Общие причины, по которым ваш радиатор не нагревается, включают:

• Воздух застрял в трубопроводах или в радиаторе : Выпустите воздух из холодного радиатора, открыв спускной клапан радиатора в верхней части радиатора. Когда из радиатора потечет вода, закройте вентиль.
• Зональный клапан неисправен. : Проверьте правильность работы зонного клапана.Водопроводная труба должна быть горячей до зонального клапана и за ним. Если клапан неисправен или заедает, трубопроводы будут горячими до клапана, но будут немного охлаждаться за пределами клапана. Обратитесь к специалисту по ремонту для замены неисправного клапана.
• Циркуляционный насос неисправен. : Проверьте правильность работы циркуляционного насоса и убедитесь, что двигатель работает. В доме могут быть специальные термостаты для разных зон нагрева. Замените циркуляционный насос, если он неисправен.

Трубы шумят

Проблемы, которые могут вызвать шум в трубах, включают:

• Неисправный циркуляционный насос. : Проверьте циркуляционный насос.Есть подпружиненная муфта, которая соединяет насос с двигателем, и когда она ломается после заклинивания насоса, муфта издает громкий шум во время работы двигателя. Неисправный циркуляционный насос должен быть заменен техником.
• Вода застряла в обратных линиях. : Убедитесь, что уклон возвратных линий снова отклоняется к котлу. При необходимости отрегулируйте шаг с помощью новых трубодержателей. Вам также может потребоваться отрегулировать наклон радиатора с помощью прокладки так, чтобы он наклонялся назад к возвратной трубе.

Модель

Тип RF | Коммерческие гидронные радиаторы

Общие:

Обеспечьте стальные панельные радиаторные элементы указанной длины и расположения, а также мощности, стиля и принадлежностей в соответствии с графиком. Излучение настенной нагревательной панели должно представлять собой цельносварную стальную цельносварную конструкцию, состоящую из плоских водяных труб, приваренных к коллекторам с каждого конца. Радиатор должен включать встроенную цельносварную перфорированную верхнюю решетку толстого калибра (минимум 0,09 дюйма) (для изогнутых радиаторов решетка отсутствует).В моделях RF к задней стороне водяных труб приварены стальные гофрированные ребра для увеличения конвективной мощности агрегата. На каждую ногу должно приходиться не менее 32 плавников. Ребра должны начинаться в пределах 1 дюйма от коллекторов и привариваться точечной сваркой три раза на трубу.

Коллекторы радиатора должны включать все необходимые впускные, выпускные и вентиляционные соединения по мере необходимости. Стандартные присоединительные размеры — коническая резьба NPT для подающего и обратного трубопроводов и 1/8 дюйма для вентиляционного соединения. Там, где это необходимо для правильного потока воды, предусмотрена внутренняя перегородка.По желанию.» подключения должны быть доступны за дополнительную плату.

Панели излучающего отопления должны быть доступны длиной от 2’-0 ”до 29’-6” с равным шагом в два дюйма без необходимости соединения. Излучение панели должно быть способно монтироваться к типичной конструкции каркасной стены без дополнительной блокировки или обвязки. Соответствующие кронштейны для настенного монтажа или дополнительный монтаж на напольной стойке должны быть обеспечены излучением. Радиационное расширение панели не должно превышать 1/64 дюйма на фут излучения при 215ºF.Установщик должен обеспечить соответствующую компенсацию расширения для каждого радиатора.

Панель радиационная должна быть произведена в США.

Номинальное давление:

Номинальное давление излучения должно быть следующим:

СТАНДАРТ: рабочее давление — максимум 56 фунтов на квадратный дюйм, испытательное давление — максимум 74 фунта на квадратный дюйм

ИЛИ

СРЕДНИЙ: рабочее давление — максимум 85 фунтов на квадратный дюйм, испытательное давление — максимум 110 фунтов на квадратный дюйм

ИЛИ

ВЫСОКИЙ: рабочее давление-128 фунтов на квадратный дюйм максимум, испытательное давление 184 фунтов на квадратный дюйм максимум

Отделок:

Излучение панели должно быть очищено и фосфатировано перед нанесением порошкового покрытия.Затем радиационная отделка окрашивается глянцевым порошковым покрытием с общей толщиной краски 2-3 мил (0,002–0,003 дюйма). Цвет должен быть выбран из десяти стандартных цветов Runtal; или Дополнительные цвета Runtal будут доступны за дополнительную плату.

Гарантия:

На все радиаторы Runtal распространяется 5-летняя ограниченная гарантия.

Производитель:

При соблюдении требований поставьте плоские трубчатые панели излучения производства Runtal North America, Inc.

ДОПОЛНИТЕЛЬНЫЕ ПРЕДМЕТЫ, КОТОРЫЕ МОГУТ БЫТЬ ДОБАВЛЕНЫ В СПЕЦИФИКАЦИЮ:

1. Ребристые накладки на трубы, обработанные под радиаторы, должны быть обеспечены излучением.
2. Изготовитель излучения должен обеспечить комбинированный запорный клапан / штуцер шириной менее двух дюймов для подачи и возврата к каждому панельному радиатору, который будет установлен другими пользователями на месте.

При необходимости следует использовать соединители

3. Runtal-Flex для компенсации расширения радиаторов.

Тип модели RF
Краткие технические характеристики

RF-3 с боковыми и вертикальными соединениями — показан только для примера

Спецификация панельного радиатора

Технические характеристики (PDF)

Зонированная система отопления — Боб Вила

Схема зонированного отопления.SupplyHouse.com

Домовладельцы, которые ищут лучший способ контролировать температуру в доме, должны изучить преимущества зонированной системы отопления.

Что такое зонированное отопление?

Стандартная незонированная система отопления регулирует температуру всего дома в целом. Зонированная система отопления, напротив, позволяет домовладельцам регулировать температуру в каждой комнате или зоне индивидуально, тем самым повышая комфорт и сводя к минимуму затраты на электроэнергию. Зонированную систему можно настроить с учетом множества факторов, включая использование помещения, личные предпочтения и условия окружающей среды.Зонированные системы помогают домовладельцам более эффективно использовать свои системы отопления, распределяя тепло там, где и когда оно необходимо.

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Преимущества зонированного отопления

«Преимущества правильно зонированного дома включают экономию на расходах на отопление, а также больший контроль и комфорт во всем доме», — отмечает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Если они индивидуально зонированы, незанятые или редко используемые помещения не нужно отапливать, а те участки дома, которые становятся холоднее других, можно отрегулировать напрямую для большего комфорта. Кроме того, программируемые термостаты могут увеличить экономию за счет сокращения потребления тепла, когда жители находятся вне дома или спят ».

О’Брайан объясняет, что типичная зонированная система отопления рассматривает первый этаж дома как одну зону обогрева, а зону спальни наверху как отдельную зону обогрева.Это позволяет направлять тепло на первый этаж в дневное время и в спальни наверху ночью, позволяя незанятым частям дома остыть, когда они свободны. Зонированная система также может позволить домовладельцам минимизировать нагрев в редко используемых помещениях, таких как комнаты для гостей или складские помещения.

По данным Министерства энергетики США, зонирование системы отопления может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Поскольку на отопление и охлаждение приходится более 40 процентов коммунальных расходов среднего домохозяйства, экономия от зонированной системы может действительно возрасти.

Фото: SupplyHouse.com

Как работает зонированное отопление

Основным компонентом зонированной системы отопления является зональный клапан, который регулирует поток воды в системе водяного отопления. Внутри клапана исполнительный механизм открывает и закрывает клапан в зависимости от настройки термостата для этой зоны. Зональные клапаны доступны в двух- или трехходовых конфигурациях с различными типами соединений. Они могут быть нормально закрытыми или нормально открытыми и могут обеспечивать различную скорость потока в зависимости от размера клапана, что позволяет домовладельцам настраивать систему для различных планов этажей и зон разного размера.Зональные клапаны могут использоваться с широким спектром систем водяного отопления, включая плинтусы, радиаторы, тепловые насосы и лучистые системы. Ведущие бренды включают Honeywell, Taco, White-Rodgers и Erie.

Домовладельцы с системами принудительного горячего воздуха также могут создавать несколько зон, используя два или более термостатов, подключенных к главной панели управления; панель управления открывает и закрывает заслонки, установленные внутри воздуховода.

Существует также широкий выбор термостатов, включая программируемые версии, для управления зонированной системой отопления.«Для зонирования дома можно использовать любой термостат, но не все термостаты предназначены для одного и того же применения», — отмечает О’Брайан. «Напряжения, схема системы отопления / охлаждения и характеристики различных термостатов могут быть больше ориентированы на то или иное приложение».

Установка зонированного отопления

Добавление зонированной системы отопления к существующему дому — довольно сложный проект и обычно требует привлечения профессионального установщика. «Зонирование дома задним числом — это не то, на что способен обычный домашний мастер», — отмечает О’Брайан.«Им пришлось бы подключить элементы управления и термостаты, подключить их к насосу (-ам) и котлу или печи и врезать либо в свои гидравлические линии, либо в воздуховоды, чтобы установить зональные клапаны или заслонки. Все это, вероятно, потребует разрезания открытых стен, подключения электричества и, возможно, потеющей меди ».

Несмотря на то, что установка зонированной системы отопления не является типичным самостоятельным проектом, функции экономии энергии и контроля температуры могут сделать ее чрезвычайно стоящим улучшением дома. Интернет-магазин SupplyHouse.com предлагает большой выбор термостатов, зональных клапанов и элементов управления от ведущих производителей в отрасли, а также предлагает множество информационных и учебных видео, подобных этому, в котором объясняется, как работают зонные клапаны.

Это сообщение доставлено вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную, бесплатную смету ремонта от лицензированных технических специалистов по HVAC рядом с вами.

+

Котельные термостаты — Полное руководство

Термостат является неотъемлемой частью котельной системы, но что именно он делает? В этой статье мы рассмотрим основы, а затем более подробно рассмотрим, как они работают и какие бывают виды.

Что такое термостат?

Что касается центрального отопления, термостат — это, по сути, выключатель, но вместо того, чтобы человек переключает ручку или нажимает кнопку, он включается и выключается при изменении температуры в комнате.

Многие термостаты используют тот факт, что материалы расширяются и сжимаются при нагревании и охлаждении для физического замыкания и разрыва электрических цепей. Обычные материалы — биметаллы и воск. С биметаллами (две металлические полосы, соединенные вместе по своей длине), они работают за счет разницы в скоростях расширения между двумя металлами (например, сталью и медью), заставляя полосу изгибаться. В случае воска это чистое расширение, физически давящее на клапан.

Есть также термостаты, в которых нет движущихся частей, которые определяют температуру с помощью термисторов, полупроводников и термопар (например, кухонный термометр, который вы погружаете в свой торт или курицу).

Не все термостаты имеют простую функцию включения-выключения. Некоторые плавно открываются и закрываются, чтобы контролировать поток жидкости через них. Принцип остается прежним — они реагируют на тепло, но они предназначены для более контролируемого уравновешивания температуры. Газовые печи работают, контролируя поток газа в зависимости от температуры внутри; Системы охлаждения автомобилей пропускают через двигатель необходимое количество воды для поддержания оптимальной температуры. Это также принцип, лежащий в основе термостатических радиаторных клапанов, о которых мы расскажем ниже.

Главный термостат

В системе центрального отопления главный термостат является важным компонентом. Без него вам пришлось бы включать и выключать отопление несколько раз в день, чтобы поддерживать постоянную температуру в доме. Скорее всего, вы будете ложиться спать с включенным отоплением на 8 часов каждую ночь!

Важно помнить, что термостат реагирует на температуру в помещении, а не в радиаторах или бойлере. Если вы установите термостат на 18 ° C в жаркий день, есть большая вероятность, что отопление вообще не включится, так как всю работу делает солнце.Однако в разгар зимы он будет включать и выключать отопление по мере того, как температура в доме падает и поднимается.

Традиционно термостат подключается к котлу проводами, проходящими через стены дома. Часто он находится в нейтральном месте, например, в коридоре, но часто может находиться в главной гостиной дома, где обитатели проводят большую часть своего времени. Расположение термостата очень важно, как показывают следующие примеры:

• Представьте, что вы поместили его в теплое место, например, в подсобное помещение со стиральной / сушильной машиной, и установили желаемую температуру на 20 ° C.Поскольку в подсобном помещении часто бывает теплее, чем 20 ° C, вы можете обнаружить, что центральное отопление никогда не включается.
• А теперь представьте, что вы разместили его в прохладном месте, например, на крыльце. Зимой маловероятно, что на крыльце когда-нибудь дойдет до 20 ° C, поэтому, что касается вашего термостата, отопление должно быть постоянно включено. Ваши радиаторы никогда не выключатся, даже если температура в помещении намного выше 20 ° C.

Беспроводные термостаты

В наши дни беспроводные термостаты означают, что их не нужно встраивать в стены, и их можно переносить из комнаты в комнату.Многие новые котлы поставляются с беспроводной технологией, но часто можно преобразовать существующий котел на беспроводную технологию с помощью простого комплекта.

Преимущество беспроводного термостата в том, что вы можете быть уверены, что он поддерживает регулировку температуры именно там, где вам это нужно. Если вы ночуете в гостиной, какая разница, какая температура в столовой? Если у вас есть ребенок, термостат в его спальне будет поддерживать в этой комнате идеальную температуру.

Единственным недостатком является то, что они время от времени требуют подзарядки или замены батарей.

Радиаторные термостаты

Термостатические радиаторные клапаны (ТРВ) — это устройства, которые часто можно встретить рядом с впускной трубой радиатора. Они больше стандартных двухпозиционных клапанов и имеют вращающуюся головку с номерами.

Как и основной термостат, они измеряют температуру воздуха (а не радиатора). Однако, в отличие от основного термостата, они не имеют простой функции включения / выключения — они регулируют скорость, с которой горячая вода проходит через этот конкретный радиатор, поэтому может быть выключена, низкая, средняя, ​​высокая или полная, в зависимости от того, где вы установить его.

TRV полезны, когда вы хотите, чтобы в разных комнатах была разная температура. Обратите внимание, что главный термостат по-прежнему будет определять, включен или выключен обогрев, поэтому, если он говорит, что он выключен, никакая регулировка TRV не изменит температуру в этом радиаторе.

Wi-Fi и интеллектуальные термостаты

Новейшая инновация — «умные» термостаты. Обычно они подключены к Wi-Fi, поэтому вы можете управлять ими из любой точки мира с помощью телефона или компьютера — это полезно, если вы приходите домой неожиданно рано или поздно.Но некоторые модели на самом деле идут дальше и узнают, в какое время и в какие дни вам обычно требуется тепло, и могут включаться и выключаться, чтобы соответствовать.

Все термостаты могут быть заблокированы, поэтому вы можете включать или выключать нагрев независимо от температуры. Но как способ поддерживать комфортный уровень тепла и при этом оставаться максимально эффективным, они бесценны при правильном использовании.

Найди мой новый котел

Тройник-дивертер Q&A

Опубликовано: 18 июня 2014 г. — Дэн Холохан

Категории: Горячая вода

Q: Каков принцип работы тройника-дивертора?
A: Эта система позволяет подавать горячую воду в радиатор и возвращать более холодную воду из того же радиатора по одной трубе.

Q: Не поэтому ли все называют это «однотрубной» системой?
A: Да, подающая и обратная магистрали — это одно и то же. В других типах систем горячего водоснабжения одна труба используется для подачи горячей воды в радиатор, а вторая труба — для возврата более холодной воды из того же радиатора в бойлер. Мы называем эти системы «двухтрубными».

Q: Как возникла система дивертер-тройника?
A: В те времена, когда большинство людей использовали пар для обогрева больших зданий, у людей, продававших оборудование для горячего водоснабжения, были проблемы.Как вы можете продать систему отопления, для которой требуются две трубы, когда вашим конкурентам (паровой) нужна только одна? Ответом стала система однотрубных отводных тройников.

Q: Была ли эта система широко принята подрядчиками?
A: Конечно, было! По сравнению с паром, однотрубная система с отводным тройником дешевле в установке, работает тише и использует трубы гораздо меньшего размера.

Q: Какие производители продвигали этот тип системы?
A: В первую очередь Bell & Gossett.Они назвали свою фурнитуру «Monoflo» и опубликовали серию популярных руководств в тридцатые и сороковые годы, в которых объяснялось, как определять размеры и устанавливать эти системы. Taco также проделал хорошую работу по продвижению того, что они назвали «фитингом Вентури». Однако для наших целей мы не будем обращать внимания на торговые марки производителей и будем называть их просто «однотрубными тройниками с переключателем».

В: Bell & Gossett и Taco первыми придумали футболку с переключателем?
A: Нет, заслуга в этом принадлежит Оливеру Шлеммеру, инженеру-теплотехнику из Цинциннати, штат Огайо, который разработал и запатентовал свой фитинг O-S в начале этого века.Вот как выглядел фитинг O-S.

Q: Где мне найти фитинги O-S?
A: Вы найдете их на старых самотечных системах водяного отопления, подобных тем, которые мы рассматривали в первой главе.

Q: Где я могу найти более современные однотрубные тройники с отводным клапаном?
A: В основном в зданиях, построенных в 1940-х и 1950-х годах. Эта система была очень популярна среди домостроителей того времени, потому что она предлагала им преимущества водяного тепла без трудоемких аспектов парового и гравитационного водяного отопления.

Q: Как работает тройник-дивертер?
A: Чтобы ответить на ваш вопрос, сначала нужно посмотреть, что происходит, когда вода попадает в стандартный тройник.

Вода течет в одном направлении, но может выходить бесконечным множеством способов. Например, если в этот тройник с левой стороны поступит четыре галлона в минуту, через два выхода будет возможна любая комбинация потоков общим объемом 4 галлона в минуту. Поток мог разделиться пополам: 2 галлона в минуту протекали через боковую часть тройника, а 2 галлона в минуту текли по пробегу? Или 3 галлона в минуту могут идти прямо, в то время как 1 галлон в минуту выходит в сторону.С тройником возможно все.

Q: Могут ли все 4 галлона в минуту пройти прямо через тройник без какого-либо потока через боковую часть?
A: Конечно! Все, что нужно для этого, — это частично закрытый клапан (или что-то еще, что создает ограничение) в отводном трубопроводе.

Клапан увеличивает сопротивление потоку через боковую часть тройника, что затрудняет прохождение воды в этом направлении. Так что вода идет прямо.

В: Это то, что мы имеем в виду, когда говорим, что вода следует «путем наименьшего сопротивления»?
A: Да.Вода будет течь только из точки с высоким давлением в точку с низким давлением. Чем больше разница в давлении между этими двумя точками, тем больше будет расход. Все, что препятствует потоку, уменьшит разницу в давлении между двумя точками, и это приведет к тому, что в этом направлении будет течь меньше воды.

В: Что бы произошло, если бы этот частично закрытый клапан находился в трубопроводе между двумя тройниками, а не в ответвлении?
A: Вы имеете в виду, если вы установите такой трубопровод?

Ну тогда бы сопротивление потоку по магистрали увеличилось.Больше воды будет течь через отводной трубопровод и меньше воды будет течь по магистрали. Вода всегда будет идти по пути наименьшего сопротивления.

Q: Предположим, у вас есть трубопровод, настроенный таким образом, с двумя стандартными тройниками и без клапанов. Будет ли тогда течь вода через отводной трубопровод?

A: Вы имеете в виду это?

При таком трубопроводе часть воды может протекать через ветку, но я предполагаю, что большая часть воды будет следовать по пути наименьшего сопротивления и течь по магистрали.Почему? Просто так будет проще.

Имейте в виду, что вода не обязательно течет по трубе только потому, что вы подключили ее к другой трубе.

Q: Сколько воды будет протекать через ветвь в этом случае?
A: Это полностью зависит от разницы давлений между двумя стандартными тройниками.

Чем больше разница в давлении между этими двумя точками, тем больше воды будет проходить через ответвление.Если между тройниками почти нет разницы в давлении, вода будет протекать через ответвление очень мало, если вообще будет.

Q: Обычно существует большая разница в давлении между двумя стандартными тройниками?
A: Нет, если они расположены близко друг к другу. Единственная разница будет заключаться в трении, которое создает вода, когда течет по магистрали между двумя тройниками. Чем ближе вы разместите тройники, тем меньше будет трение и разница давления. Вот почему нам нужны отводные тройники, чтобы такая однотрубная система работала.

В: Подождите минутку. А нельзя ли просто уменьшить размер трубы между двумя стандартными тройниками? Это увеличило бы трение в основном и создаст большую разницу в давлении между двумя тройниками. Это сработает?
A: Конечно.

Знаете почему? Потому что часть воды будет легче пройти через патрубок 3/4 дюйма, чем через магистраль 1/2 дюйма.

Q: Сколько воды будет протекать через ответвление?
A: Это все еще зависит от разницы давлений между тройниками.Сказать очень сложно. Многое зависит от длины трубы.

Q: Предположим, в этом случае моя ответвленная цепь очень длинная. Будет ли вода по-прежнему течь в этом направлении?
A: Может быть, а может и нет. Все еще сводится к вопросу о том, какая разница в давлении между этими двумя тройниками.

Давайте посмотрим на выбор воды, когда она попадает в тройник слева. Он может идти прямо и выдерживать перепад давления в трубе 1/2 дюйма между двумя тройниками.Или он может войти в ответвление и справиться с перепадом давления в длинном ответвлении.

Q: Но подождите минутку, отводной трубопровод шире, чем основной трубопровод. Почему в таком случае должно быть большее падение давления?
A: Это из-за относительной длины двух путей. Знаете, дело не только в ширине труб. Патрубок, конечно, шире, но и длиннее. Основная же труба на полный размер меньше, чем патрубок, но и короче.

Это все еще сводится к вопросу о разнице давления между тройниками.

Q: Значит ли это, что длина пути к радиатору важна?
A: Это очень важно. Я помню, как видел работу, где установщик подключал почти 200 футов излучения плинтуса к единственному переключающему тройнику от однотрубной питающей магистрали.

Он не мог понять, почему плинтус не нагревается. Он упустил ключевой момент — через плинтус было очень мало воды, если она вообще текла.А там, где нет потока, не может быть тепла.

Q: То, что я вставляю радиатор в магистраль, не обязательно означает, что он будет работать?
A: Хорошо, желание и надежда уведут вас так далеко. Всегда все сводится к разнице давления между тройниками и количеству воды, протекающей по магистрали и ответвлению. Вы должны думать о потоке, как о поезде, в котором тепло движется как пассажир.

Q: Значит, задача тройника отводящего устройства — направлять поток в ответвление?
A: Да.Он создает фиксированное сопротивление потоку по магистрали. Сопротивление загоняет часть воды в ветку. Вот, загляните внутрь этого.

Тройники

работают, потому что они изменяют путь воды с наименьшим сопротивлением.

Q: Почему конус внутри тройника?
A: Конус образует узкое отверстие, через которое должна пройти вода, если она будет продолжать течь по водопроводу. Поскольку конус затрудняет движение всей воды прямо, часть воды будет отклоняться в ветвь.

Q: Имеет ли значение, в какую сторону я смотрю на конус?
A: Да. Если вы используете один тройник, лучше всего поставить его на обратной стороне так, чтобы поток был направлен на широкий конец конуса.

Q: Если конус находится на обратной стороне, как он может отвести воду в радиатор?
A: Вы должны использовать свое воображение, чтобы увидеть, что здесь происходит. Думайте о себе как о воде. Вы спускаетесь по магистрали к тройникам, ведущим в радиатор.Первый — стандартный тройник, второй — отводной тройник. Вы смотрите вперед и видите узкое место на главной «дороге». Это «пробка», которую создает конус. Дела замедляются, поэтому вы решаете пойти по «служебной дороге» через ветку.

Как только они минуют конус, два потока — один от основного, а другой от ответвления — снова соединяются и переходят к следующему набору тройников. Возьми?

Q: Значит, тройник дивертера не «зачерпывает» воду в радиатор, не так ли?
A: Нет, это просто создает сопротивление вдоль магистрали.Вода идет по пути наименьшего сопротивления через ветку.

В: Могу ли я повернуть тройник отводящего устройства так, чтобы конус был направлен в сторону потока, и использовать его в качестве первого тройника вместо второго?
A: Можно, и он будет работать, потому что применяется тот же принцип: тройник с отводом увеличивает падение давления в магистрали и создает поток в ответвлении.

Однако, если конус направлен в поток, вода будет немного более турбулентной, и, если вы используете достаточное количество тройников, вам, возможно, придется использовать циркуляционный насос большего размера, чтобы преодолеть дополнительное падение давления, вызванное турбулентностью.Вот почему большинство старожилов ставят отводную тройник на обратную сторону так, чтобы широкий конец конуса был обращен к потоку.

Q: Мне нужен один или два тройника переключателя?
A: Это зависит от того, какое падение давления необходимо применить вдоль магистрали, чтобы получить необходимый поток через ответвление. Как показывает практика, вы должны использовать один отводной тройник, если радиатор находится выше основного (используя его как обратный тройник), и два отводных тройника, если радиатор находится ниже основного.

Q: Зачем нужны два тройника, если радиатор ниже основного?
A: Потому что горячая вода плавучая и не хочет опускаться.Второй отводной тройник увеличивает перепад давления в магистрали и помогает направлять горячую плавучую воду в радиатор.

Q: Предположим, я использую только один отводной тройник для питания радиатора, расположенного ниже основного. Что может случиться?
A: Скорее всего, вы не получите нужный поток через этот радиатор. И вы, вероятно, не получите нужного количества тепла от радиатора в более холодные дни года.

Q: Я замечу проблему только в холодные дни года?
A: Наверное, потому что все мы устанавливаем размеры радиаторов, чтобы избежать наихудшего условия потери тепла.В более мягкие дни размер радиатора действительно увеличен. Тепла, который вы получите от него, будет достаточно, чтобы сделать комнату комфортной в мягкий день, но в действительно холодный день потока не будет, чтобы обеспечить достаточно тепла для радиатора.

Q: Поможет ли вентиляция радиатора?
A: Нет, потому что это проблема с потоком … это не проблема с воздухом.

Q: Но когда я проветриваю радиатор, он нагревается на всем протяжении и какое-то время кажется нормальным. Что происходит?
A: Открывая вентиляционное отверстие на радиаторе, вы временно изменяете путь воды с наименьшим сопротивлением.Внезапно ему становится легче течь в ответвление и к радиатору, потому что вентиляционное отверстие широко открыто в атмосферу. Фактически, когда вы открываете вентиляционное отверстие, поток идет вниз как из подающей, так и из обратной трубы. Видеть? Это все еще вопрос перепада давления, но при широко открытом вентиляционном отверстии вода перемещается, скажем, с системного давления 12 фунтов на кв. Дюйм до атмосферного. Вот почему вы получаете временное увеличение расхода и соответствующее увеличение тепла от радиатора. Но как только вы закроете вентиляционное отверстие, ситуация вернется к «нормальной», и ваш радиатор снова станет холодным.

Q: Значит, с системами с отводным тройником легко спутать проблемы с потоком с проблемами с воздухом?
A: Их очень легко спутать. Любой тип излучения из оребренных труб (плинтус или конвекторы) способен отдавать много тепла в небольшом пространстве. Если расход меньше, чем должен быть, передний конец радиатора будет горячим, а задний конец будет холоднее. На ощупь вроде проблема с воздухом, но это не так.

Q: Как я могу отличить проблему с воздухом от проблемы с потоком?
A: Если при выпуске воздуха из радиатора не выходит воздух, это не проблема с воздухом! Так что перестань выпускать воздух.

Q: Есть ли способ подключения радиаторов, чтобы минимизировать проблемы с воздухом?
A: Когда старожилы использовали отдельно стоящие радиаторы, их обычно подключали снизу и снизу, вот так.

При таком трубопроводе вода будет продолжать течь через радиатор, даже если немного воздуха скапливается наверху.

Q: Будет ли вода проходить через радиатор коротким замыканием, если я буду протягивать его таким образом?
A: Более горячая вода обычно поднимается в радиатор, вытесняя более холодную воду, потому что отдельно стоящий чугунный радиатор представляет собой «широкое пространство на дороге».»Течение через него относительно медленное, поэтому более горячая вода поднимается вверх.

Q: Что произойдет, если я протрублю радиатор так, чтобы одна труба была вверху, а другая — внизу?
A: Вы имеете в виду вот так?

Что ж, если вы поместите подающую или обратную магистраль вверху, захваченный воздух сможет остановить циркуляцию через радиатор, если соберется достаточно и создаст «пустое пространство» наверху.

Q: Насколько близко друг к другу можно соединить два тройника?
A: Когда радиатор находится над основным, тройники могут находиться на расстоянии шести дюймов (если это тройники Bell & Gossett) или 12 дюймов (если это тройники Taco).Если у вас радиатор расположен ниже основного, тройники должны быть на таком же расстоянии друг от друга, как и концы радиатора. Это очень важно.

Q: Почему тройники должны быть так широко расставлены в системе с нижней подачей?
A: Опять же, потому что вода в магистрали более горячая и плавучая, чем вода в радиаторе. Он не «хочет» спускаться. Разнося тройники дальше друг от друга, вы увеличиваете сопротивление потоку по магистрали и пропускаете больше воды через радиатор.

Q: Здесь важно расстояние до моего радиатора?
A: Да, старайтесь, чтобы трубопровод к радиатору и от него был как можно более прямым. Избегая большого количества ненужных фитингов, вы минимизируете падение давления в радиаторе и поможете наладить циркуляцию.

Q: Предположим, у меня длительный период излучения основной платы, и он ниже основного. Как я могу разместить эти тройники «на ширину излучения»?
A: Это сложно, не правда ли? И это обычная проблема, с которой сталкиваются многие установщики этих систем.Кто-то заменит старый конвектор на длинный плинтус. Он воспользуется существующими тройниками с переключателем, а затем обнаружит, что плинтус не нагревается так же хорошо, как старый конвектор. Слишком большое сопротивление, чтобы протекать через этот длинный отрезок плинтуса, поэтому большая часть воды уходит в обход радиации и течет по магистрали.

Q: Это похоже на проблему с воздухом?
A: Похоже, это самая серьезная проблема с воздухом, которую вы когда-либо видели.

В: Но когда я стравливаю плинтус, воздух не поступает, так что это не может быть проблемой с воздухом, верно?
A: Хорошо, если нет воздуха…это не проблема с воздухом.

Q: Могу ли я решить проблему, используя более крупный циркуляционный насос? Может быть, циркулятор с высоким напором?
A: Если вы попытаетесь забить больше воды в трубу, вы, вероятно, измените соотношение перепада давления между тройниками, и вы можете получить немного больший поток через радиатор. Но тогда ваш клиент, вероятно, также получит скоростной шум, более высокие счета за электроэнергию и нежелание платить вам. Здесь, как и в большинстве систем, хитрость работает лучше, чем грубая сила.

Q: Так как я могу решить эту проблему с холодным плинтусом?
A: Лучше всего использовать излучение плинтуса как отдельную зону, если оно действительно должно быть такой длины, чтобы преодолеть потери тепла. Имейте в виду, что количество необходимого плинтуса зависит от потери тепла в комнате, а не от длины стены. Возможно, вам стоит проверить длину пробежки, прежде чем делать что-либо еще. Знаешь, посмотри, действительно ли тебе нужно так много.

Q: Допустим, мне это нужно.Есть ли другой способ решения проблемы недостаточного потока через плинтус?
A: Вы можете запустить плинтус как часть главной в системе дивертер-тройника.

Убедитесь, что вы вырезали две тройники дивертора и главный трубопровод между тройниками, а затем просто сделайте излучение плинтуса частью основного.

Q: Можно ли просто оставить там тройники?
A: Нет, если одно из выпускных отверстий закупорено, тройники будут добавлять слишком большое сопротивление потоку и повсюду могут создавать проблемы с потоком.

Q: Если я подключу системную плату как часть шлейфа, может ли она быть где-нибудь в системе?
A: Лучше всего, если это будет последняя вещь в петле.

В: Почему?
A: Потому что есть большая вероятность, что кто-то слишком большой для излучения плинтуса, проложив его от стены к стене без учета потери тепла. Если плинтус — последний радиатор на линии, вода будет относительно прохладной. Он не будет перегревать комнату так сильно, как если бы это было в первую очередь.

Q: Если бы он был первым на линии, мог бы он вызвать какие-либо другие проблемы?
A: Если он слишком большой и находится в первой очереди, он может забирать слишком много тепла из воды. К тому времени, когда более холодная вода достигнет других радиаторов, она может не переносить достаточно тепла, чтобы согреться в холодные дни года.

Q: Предположим, я просто хочу избавиться от радиатора. Надо ли мне избавляться от тройников с переключателем или можно их просто закрыть?
A: Вы не можете закрыть одну из этих розеток и рассчитывать на поток, который вы получали раньше.Падение давления будет намного больше.

Вы можете оставить тройники на одной линии, если соедините ответвления медной линией 1/2 дюйма. Это дает воде куда-то течь и сохраняет вещи почти такими же, какими они были до того, как вы отключили радиатор от линии.

Q: Как лучше всего подключить радиаторы к сети, если в системе есть радиаторы как над, так и под магистралью?
A: Чередуйте подачу и возврат следующим образом.

Наличие дополнительного перепада давления тройника отклоняющего устройства верхнего радиатора между двумя тройниками отклоняющего устройства нисходящей подачи способствует потоку в нижние радиаторы.

Q: Должен ли я укладывать магистраль в системе с отводным тройником?
A: Если большая часть излучения находится ниже основной, вы должны наклонить магистраль, по крайней мере, на один дюйм на двадцать футов в направлении потока. Вам также понадобится вентиляционное отверстие в конце магистрали, чтобы помочь вам избавиться от воздуха при запуске.

Если большая часть излучения выше основного, высота тона не так важна. Основная в этом случае может быть ровной, но небольшой наклон по направлению потока всегда хорошая идея.

Q: Нужно ли мне также наклонять радиаторы?
A: Это помогает слегка наклонить их в направлении потока и установить вентиляционные отверстия на обратной стороне каждого из них.

В: Должен ли я искать эту подачу при устранении неполадок?
A: Да, особенно в подвале, потому что люди вешают вещи на свои трубы отопления в подвале — белье, пиломатериалы, детей (они подтягиваются!), Вы называете это. По мере того, как вы теряете угол в один дюйм на двадцать футов, возникают проблемы с воздухом.

Q: Трудно ли удалить воздух из тройника отводящего потока при первом запуске?
A: Да, обычно это происходит потому, что воздух направляется в верхнюю часть системы, где вода наиболее холодная, а давление минимально.

Q: Могу ли я использовать какой-нибудь прием, чтобы избавиться от пускового воздуха?
A: Воздух растворяется в воде пропорционально его давлению. Чем выше давление, тем легче воздух переходит в раствор. Если вы повысите давление наполнения системы до точки, где оно приближается к настройке предохранительного клапана, в раствор перейдет больше воздуха.

Q: Что вы подразумеваете под «в растворе»?
A: Пузырьки не появляются. Это незаметно в воде и не проблема в радиаторе.

Q: Другими словами, если я увеличу давление наполнения, в верхней части системы будет меньше пузырьков воздуха.
A: Верно, но вы должны не забыть сбросить давление наполнения до надлежащего значения после того, как очистите воздух. Если вы оставите слишком высокое давление наполнения, ваш компрессионный резервуар будет, по сути, меньше по размеру.

Q: Когда большинство радиаторов находится ниже основного, мне обычно трудно избавиться от пускового воздуха. Есть ли какие-нибудь уловки, которые могут мне с этим помочь?
A: Есть один, который работает очень хорошо. Когда радиаторы с подачей вниз не нагреваются из-за проблем с потоком воздуха, большинство монтажников повышают температуру воды. Они считают, что более горячая вода быстрее попадет в радиатор. Кажется, это имеет смысл — и поэтому не работает.

Уловка в этом случае состоит в том, чтобы делать то, что не имеет смысла.Вместо того, чтобы повышать температуру воды, понизьте ее. Затем отойдите назад и посмотрите, насколько быстрее нагреваются эти опускаемые через воду радиаторы.

Q: Как это работает?
A: Чем горячее вода, тем она светлее. Когда вы впервые запускаете систему, вода в радиаторах холоднее и тяжелее, чем вода, циркулирующая в магистрали. Если захваченный воздух замедляет поток через радиаторы, подаваемые вниз, вода в радиаторах не имеет возможности нагреться и стать более плавучей.Если вы повысите температуру воды, вы усугубите ситуацию. Но, понизив температуру воды, вы приблизите плотность воды в основном к плотности воды в радиаторах и получите гораздо больше шансов наладить циркуляцию. Попробуйте, вы поймете, о чем я.

Q; Я слышал, мне нужно протянуть циркуляционный насос, чтобы он откачивался от компрессионного бака. Это правда?
A: Циркуляционный насос всегда будет лучше всего работать в этом положении, особенно в этих системах.

В: Почему?
A: Потому что, как я уже сказал, воздух растворяется в воде пропорционально давлению, приложенному к системе. Когда вы откачиваете из компрессионного бака, вы добавляете перепад давления циркуляционного насоса к давлению наполнения системы. Когда вы качаете в компрессионный бак, вы удаляете перепад давления циркуляционного насоса из давления наполнения системы. В ваших интересах использовать давление циркулятора каждый раз, когда система работает. Захваченные пузырьки воздуха всегда легче переходят в раствор при высоком давлении.

Q: Если я использую циркуляционный насос с «высоким напором», и я установил его на обратной линии, нагнетая в компрессионный бак, будет ли мне еще труднее избавиться от воздуха?
A: Конечно. Чем выше напор насоса, тем больше падение давления при его запуске. Циркуляционные насосы с водяной смазкой могут снизить давление в системе в типичном доме примерно на половину статического давления заполнения. Результат впечатляет — заедание воздуха и шум воздуха. Переместите циркуляционный насос на сторону подачи системы, откачивая от компрессионного бака, и вы сразу увидите разницу.

Q: Как тройники переключателя влияют на размер моего циркуляционного насоса?
A: Поскольку это однотрубная система, вся вода должна проходить через все тройники. Это означает, что падение давления на тройниках отводящего устройства является кумулятивным.

Чем больше у вас отводных тройников, тем большее давление должен будет создать ваш циркуляционный насос.

Q: Как избежать слишком большого циркуляционного насоса?
A: Разделив петлю.

Ваш циркуляционный насос должен быть рассчитан на общий расход системы при падении давления в контуре с наибольшим сопротивлением.При разделении контура контур с наибольшим перепадом давления будет иметь только часть тройников.

Сравните этот трубопровод с разделенным контуром с такой же системой только с одним контуром.

Вы видите, как теперь вся вода должна течь через все тройники? Циркуляционный насос должен преодолевать совокупное падение давления на каждом из этих тройников. Но в системе с разделенным контуром контур с наибольшим перепадом давления имеет только некоторые тройники. В результате обычно получается насос меньшего размера.

В: Как определить размер тройников с переключателем?
A: Возможности отклоняющих тройников варьируются от производителя к производителю, поэтому лучше обращаться к их таблицам размеров.Они спросят вас, сколько воды у вас протекает через магистраль и сколько этой воды вы хотите передать в ответвление, ведущее к радиатору. Ваши Btu / hr нагрузки будут определять скорость потока как в магистрали, так и в ответвлениях. Если ваша система рассчитана на падение температуры на 20 градусов по Фаренгейту от подачи к обратной, каждый галлон в минуту потока будет переносить 10 000 БТЕ / час тепла.

Q: Вы можете привести мне пример того, как производитель может определить размер системы?
A: Конечно. Допустим, у вас есть система с общей тепловой нагрузкой 40 000 БТЕ / час.Если вы работаете с перепадом температуры на 20 градусов по Фаренгейту, вам нужно обеспечить циркуляцию 4 галлонов в минуту через магистраль (каждый галлон в минуту несет 10000 БТЕ / час, когда падение температуры составляет 20 градусов по Фаренгейту). Теперь предположим, что вашему первому радиатору требуется 10 000 БТЕ / час. Эта нагрузка составляет 1 галлон в минуту. Таким образом, производитель попытался бы подобрать размер тройника (или тройников) переключателя, чтобы пропускать 1 галлон в минуту в радиатор. Естественно, пока это происходит, по магистрали между двумя тройниками будет течь 3 галлона в минуту.

Два потока (1 галлон в минуту и ​​3 галлона в минуту) воссоединятся на обратной стороне радиатора и составят 4 галлона в минуту, с которых вы начали.

Q: Не будет ли этот объединенный поток холоднее?
A: Да, потому что часть тепла отводится в радиатор.

Q: Как я могу определить, насколько холоднее будет вода, когда она направится к следующему радиатору?
A: Если вам известны скорости потока и нагрузки в британских тепловых единицах в час, вы можете найти простую формулу. Он имеет дело с условиями в тройнике возврата, и это выглядит следующим образом.

Входной расход участка) X (Входная температура цикла) + (Входящий поток ответвления) X (Входная температура ответвления) = (Выходной расход тройника) X («X» Неизвестная температура)

Q: Вы можете привести мне пример этого?
A: Конечно, вот некоторые реальные числа.

Здесь у нас есть 3 галлона воды 180 градусов F, поступающей в линию тройника, и 1 галлон воды 160 градусов F, поступающую из ответвления. Мы знаем, что комбинированная скорость выходящего потока составит 4 галлона в минуту. Чего мы не знаем, так это температуры этого смешанного потока. Подставьте числа в формулу:
(3 галлона в минуту) X (180 градусов по Фаренгейту) + (1 галлон в минуту) X (160 градусов по Фаренгейту) = (4 галлона в минуту) X («X» — неизвестная температура)
540 + 160 = 4 X
700 = 4 X
700/4 = X
175 = X

Q: Значит, температура воды, идущей к следующему радиатору, будет 175 градусов по Фаренгейту?
A: Верно.В этот радиатор будет входить 4 галлона в минуту с напором воды 175 градусов по Фаренгейту.

Q: Этот радиатор должен быть больше первого?
A: Возможно, это так, поскольку он работает с более холодной водой. Все зависит от теплопотерь помещения, которое должен обогревать радиатор.

В: Означает ли это, что при использовании систем с отводными тройниками лучше сначала обеспечить зоны наибольших потерь тепла, потому что вода будет более горячей?
A: Не обязательно, это зависит от размера радиаторов.Вам придется подбирать размер каждого радиатора в соответствии с пространством, которое он обслуживает, независимо от того, как вы на него смотрите. Большинство установщиков ошибаются, если все завышают. Они пытаются прикрыться, но обычно заканчиваются перегретыми или недостаточно отапливаемыми комнатами и недовольными клиентами.

В: Все ли эти переменные указаны в таблицах размеров производителя?
A: Нет, в основном они показывают скорость потока, которую можно ожидать в данной ситуации, если вы используете один или два тройника.

Q: Всегда ли я смогу получить точную скорость потока, которая мне нужна?
A: Наверное, нет.Чаще всего вам придется довольствоваться немного большим или меньшим. Например, предположим, что таблица размеров производителя отводного тройника показывает, что вы не можете получить ту 1 галлон в минуту, которую искали, используя один тройник, потому что ваш трубопровод к радиатору слишком длинный. Однако производитель показывает, что, используя две тройники, вы можете получить, скажем, 1-1 / 4 галлона в минуту. Это больше, чем вам нужно, но он выполнит свою работу.

Q: А другого выхода нет?
A: Конечно, есть.Обычно в отоплении есть способ обойти почти все, но есть и цена. В этом случае вы можете использовать трубу большего размера между магистралью и радиатором. Это уменьшит падение давления в параллельном контуре и избавит вас от необходимости покупать второй тройник с переключателем. Решите вы это сделать или нет, зависит от того, сколько времени и денег вам нужно будет вложить в это решение. Я обнаружил, что большинство людей выберут вторую футболку с переключателем.

Q: Но разве этот дополнительный тройник переключателя не увеличит размер моего циркуляционного насоса?
A: Будет, и это одна из вещей, которую вы должны уравновесить, когда впервые посмотрите на систему.Бесплатного обеда нет!

Q: Почему мы больше не видим, как установщики устанавливают системы с отводными тройниками?
A: Бьет меня! Я думаю, что это прекрасная система, но она требует большего размышления, чем система, которую мы собираемся рассмотреть в следующий раз.

Как подключить термостат [Руководство по монтажу проводки]

Они возвращаются домой и пылятся с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата.Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Самый главный совет для большинства людей — в случае возникновения каких-либо проблем позвонить специалисту по HVAC.Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой ……. вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом.Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления входят в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата

1. Что означают цвета проводов термостата? (См. Справочную страницу с цветной проводкой термостата)
2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.

Варианты установки термостата

Существует так много различных вариаций этого высокопроизводительного HVAC, поэтому не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами воздуха или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для тепла и зеленый провод для вентилятора.

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас более пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Как подключить термостат — выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, — это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, — это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Справочная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Я уже не говорю о том факте, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем.
