Расчет мощности теплого пола водяного: как рассчитать мощность и длину контура

как рассчитать мощность и длину контура

Во избежание ненужных расходов и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом укладки. Необходимы следующие вводные данные:

• Материалы, из которых построено жилье;
• Наличие других источников отопления;
• Площадь помещения;
• Наличие наружного утепления и качество остекления;
• Региональное расположение дома.

Также нужно определить, какая максимальная температура воздуха в комнате требуется для комфорта жильцов. В среднем рекомендуется делать проектирование контура водяного пола из расчета 30-33 °С. Однако такие высокие показатели в процессе эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае, когда в доме используются дополнительные источники тепла (кондиционер, центральное или автономное отопление и т. д.), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28 °С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через центральную систему отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплых полов через коллектор к котлу.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Внимание! Вышеуказанная формула как рассчитать теплый пол – максимально упрощенная, так как не принимаются во внимание, что давление в системе тоже может снижаться.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Сколько метров оптимальная длина контура

h3_2

Часто встречается информация, что максимальная длина одного контура – 120 м. Это не вполне соответствует истине, так как параметр напрямую зависит от диаметра трубы:

• 16 мм – max L 90 метр.
• 17 мм – max L 100 метр.
• 20 мм – max L 120 метр.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А значит – длиннее контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм проблематично гнуть, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, т.к. расстояние между витками будет большое, в любом случае придется делать квадратный контур улитки.

Если одного контура не достаточно на обогрев большого помещения, то лучше монтировать своими руками двухконтурный пол. При этом настоятельно рекомендуется делать одинаковую длину контуров, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все-таки не избежать – допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

От величины шага витка зависит равномерность прогревания поверхности. Обычно используют 2 вида укладки трубы: змейкой или улиткой.

Змейку предпочтительно делать в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (так как они находятся в частном доме или квартире внутри без контакта с наружной средой). Оптимальный шаг петли для змейки – 15-20 см. При таком виде укладки потери давления составляют примерно 2500 Па.

Петли улитки применяют в просторных комнатах. Такой способ экономит длину контура и дает возможность равномерно обогреть комнату, как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага – 15 см. Потери давления в улитке – 1600 Па. Соответственно, такой вариант укладки своими руками выгоднее в плане экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, в ней меньше падает давление, соответственно выше КПД.

Общее правило для обеих схем — ближе к стенам шаг нужно уменьшать до 10 см. Соответственно, от середины помещения петли контура постепенно уплотняют. Минимальное расстояние укладки до наружной стены 10-15 см.

Еще один важный момент — нельзя укладывать трубу сверху швов бетонных плит. Нужно так составить схему, чтобы соблюдалось одинаковое расположение петли между стыками плиты по обе стороны. Для монтажа своими руками можно начертить схему предварительно на черновой стяжке мелом.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Расчет электрического теплого пола

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Подогрев пола значительно повышает уровень комфорта

Содержание статьи

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Что может повлиять на теплоотдачу

На то, насколько хорошо будет работать подогрев пола, оказывает влияние не только мощность нагревательных элементов, но и то, насколько правильно разработан и сделан весь «пирог», как верно подобраны материалы.

Покрытие

В первую очередь на теплоотдачу влияет покрытие, которое укладывают поверх нагревательных элементов. Например, если используется для обогрева резистивный или саморегулирующийся кабель, маты из него или стержневой инфракрасный пол, чаще всего их заливают в стяжку. При этом используют специальные смеси для теплого пола. Другой вариант — в стандартный цементно-песчаный раствор добавлять присадки, которые повышают теплопроводность бетона. Второй вариант дешевле, но придется искать информацию о необходимых добавках. Зато можно сэкономить.

Покрытие теплого пола во многом определяет насколько комфортно будет им пользоваться

Затем на стяжку укладывают керамическую плитку — в ванной, коридоре, на кухне. В жилых комнатах чаще используют ламинат, линолеум, ковролин.

Независимо от того, какое напольное покрытие вы планируете приобрести, надо использовать только те материалы, которые предназначены для укладки на теплый пол. Они имеют повышенную теплопроводность, нормально переносят длительный нагрев. Так что повышенная цена обоснована, да и обогрев будет более эффективным.

Самый неудачный выбор финишного покрытия для теплого пола — ковролин. Даже специальный, он хуже всех других проводит тепло. Для того чтобы нагреть его до приемлемых 28-29°C, приходится поднимать температуру нагревательных элементов на 4-5°C  больше, чем при других типах отделки.

Самый удачный выбор — керамическая плитка или керамогранит. У них хорошая теплопроводность, но они также отличаются повышенной теплоемкостью — много времени проходит, пока они прогреются. Укладывать плитку а теплый пол надо на специальный клей.

При использовании греющих кабелей (любых) или стержневого теплого пола, технология укладки одинакова. Сначала заливается стяжка, бетон набирает прочность на протяжении 28 дней, потом укладывается плитка. При использовании матов из греющего кабеля процесс изменяется, причем значительно: плитку можно класть сразу поверх матов на требуемый слой клея. Расход клея в этом случае большой (минимальный слой плитка+клей   3 см), но времени требуется значительно меньше.

Под ламинат лучше использовать пленочный теплый пол

Пленочный теплый пол можно делать без стяжки. Его кладут под ламинат. Поверх пленки расстилают только специальную подложку (для теплого пола) и можно укладывать ламинат. Под линолеум или тот же ковролин, делают жесткое основание — кладут листы фанеры, ДСП или ОСП (OSB), а уже на них укладывают финишное покрытие. Такое устройство электрического теплого пола — без стяжки — возможно только в случае, если есть радиаторное отопление. Укладывается все быстро, но отопление неэффективно — большой теплоотдачи не добиться никакими средствами.

Теплоизоляция

Чем лучше теплоизоляция пола под электрическими нагревателями, тем меньше электроэнергии потребуется для поддержания нормальной температуры. Если при строительстве пол уже был достаточно утеплен, можно утепление не укладывать. Хотя любая система — кабельный или пленочный пол вы укладываете — говорит о необходимости использования теплоизолирующей подложки. Они разные в разных системах, но их присутствие желательно. Тогда, делая расчет электрического теплого пола по среднестатистическим данным, можно брать требуемую мощность по нижнему краю или даже еще немного ниже. А это — сэкономленные деньги и при устройстве, и при эксплуатации (меньше тепла уходит на нецелевой обогрев).

Немного о теплоизоляционных материалах, которые рекомендуют использовать при устройстве теплого пола. Самый оптимальный — экструдированный пенополистирол (ЭППС). Он имеет достаточную плотность и прочность, чтобы выдержать давление стяжки и всего, что на ней будет находиться. Второй вариант — напыляемая теплоизоляция высокой плотности. Способ еще лучше, но и еще дороже. Плотность под стяжку требуется высокая 60-80 кг/куб, а стоит такая напыляемая теплоизоляция еще дороже, чем ЭППС. Правда, имеет лучшие на сегодня характеристики (теплопроводность почти как у воздуха 0,2-0,3 в зависимости от производителя).

Стандартная схема устройства электрического теплого пола с греющими кабелями или матами

Часто при укладке электрического теплого пола советуют использовать теплоизоляцию с фольгированной поверхностью. Аргументируют это тем, что фольга отражает тепловые лучи внутрь помещения. Она так и работает, но при наличии воздушного зазора между нагревателем и фольгой (не менее 3 см). В пироге теплого пола нет и не может быть никаких воздушных прослоек. Так что укладка этого материала — просто пустая трата денег и времени. Есть и еще один аргумент против укладки слоя фольги под теплый пол. Фольга в бетоне разрушается в пыль через несколько недель и становится совсем уж бесполезной. Даже перераспределять равномернее тепло в таком состоянии они не может.

Терморегуляторы и датчики

Схема электрического теплого пола предполагает наличие терморегулятора и датчика температуры. Их наличие не обязательно — можно вручную включать и выключать нагреватели. Но только вместе с этими устройствами система будет работать нормально, длительный срок, обеспечит требуемый уровень комфорта, рационально будет использовать электроэнергию, избегать перегрева. На расчет электрического теплого пола наличие или отсутствие терморегулятора с датчиком никак не влияют, а вот на сроке службы сказываются очень сильно. Как уже говорили, подавляющее большинство нагревательных элементов боится перегрева, а его при ручном управлении избежать очень сложно. Пару раз не успеете вовремя выключить, кабели/пленка/маты расплавятся.

Теплоотдача теплого пола: таблица для произведения расчета

Теплый пол – это отличная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, даря необходимую теплоту в помещении.

При этом она с легкостью сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, кафельную плитку и ковровое покрытие. Система гарантирует надежность, долговечность, стойкость к влаге, безопасность и легкость монтажа.

Особенности установки

Важным преимуществом конструкции выступает возможность равномерно распределить теплый воздух по жилой площади. При этом удается сэкономить до 12% энергии на общий обогрев помещения. Важно помнить о необходимости учитывать отдельные факторы во время эксплуатации.

Отопительная система должна работать в температурном диапазоне, который не превышает 60 градусов. Если упустить этот момент, возможна порча имущества. Сама поверхность водяного пола должна иметь оптимальную температуру, чтобы удовлетворять потребности. Это не только позволит добиться высокого комфорта эксплуатации, но и будет гарантировать отсутствие возможных заболеваний для ног. Чаще всего это значение достигает 26 градусов.

Чтобы монтаж был правильным, нужно позаботиться о том, чтобы расчет следующих параметров был корректным:

1. Потребности пространства в тепле. Этот параметр определяется климатической зоной, качеством изоляции и габаритами помещения.
2. Рассчитываемая удельная мощность отопления в перерасчете на каждый квадрат площади, которая будет обогреваться.
3. Будет ли покрыта необходимость помещения в тепле посредством теплого водяного пола.

Несколько советов

Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.

Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.

Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.

Пример укладки теплого пола в кухне

Расчет потребности в тепле

Расчет потребности показателей представлен следующим алгоритмом:

1. По формуле Q=S/10. Здесь Q – потребность тепла в киловаттах, S – площадь помещения, метр квадратный.
2. Каждый кубический метр объема пространства требует 40 ватт тепла.
3. Крайние этажи требуют в расчете 1,2-1,3 дополнительных коэффициента. Для частных построек он составляет 1,5.
4. Дополнительно расчет требует по 100 ватт на каждое стандартное окно, по 200 ватт на балконы или двери.
5. Нужно учитывать коэффициенты в зависимости от территориальной местности и климатической зоны.

При желании можно обращать внимание на слои ограждающих конструкций и их толщину. Это позволит добиться более точных расчетов.

Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в этом случае составляет 150-220 Ватт. Нужно понимать, что сам пленочный нагреватель – это слой фольгоизола для трубы. Он представляет собой вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь эффективность зависит от толщины.

Чтобы задать температуру стандартного или водяного пола в заданном диапазоне, используют терморегуляторы. Значение обычно не достигает 40 градусов, а после эксплуатации необходимо отключать элемент и давать ему время для остывания. Из этого следует, что теплоотдача составляет около 70 ватт на каждый квадратный метр.

Расчет теплоотдачи для греющего кабеля

Греющий кабель отличается удельной теплоотдачей в 20-30 ватт на каждый квадратный метр. Расчет количества основан н шагах укладки. Дополнительно обращают внимание на следующее:

1. Шаг варьируется в диапазоне от 10 до 30 см. Чем он больше, тем более явный характер будет носить неравномерность нагрева.
2. Длина кабеля определяется по следующей формуле – L=S/Dx1,1. Здесь S – площадь в квадратных метрах, 1,1 – коэффициент для учета изгибов, D – шаг укладки.

Помните, что кабель будет уложен не по всей площади. Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Ватт тепла при этом комфортная температура будет оставаться.

Таблица соотношения мощности и длины нагрева кабеля

Расчет теплоотдачи для водяного теплого пола

В отдельных случаях есть возможность сэкономить, если имеется источник тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже, чем стоимость электроэнергии.

В этом случае нужно учитывать следующее:

1. Температуру теплоносителя для трубы. Она обычно достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить предпочтительные значения.
2. Шаг укладки водяного пола. С его уменьшением количество тепла увеличивается при передаче стяжке. Нужно учитывать здесь и диаметр трубы.
3. Температура воздуха. С ее уменьшением тепловой поток увеличивается.
4. Диаметр трубы, по которой осуществляется движение теплоносителя.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить по 82 ватта. При шаге в 150 мм – 101 ватт, а при шаге в 100 мм – 117 ватт. Таблица включает в себя все эти данные. В зависимости от этих значений нужно осуществлять проектирование теплого водяного пола.

Зависимость теплого потока от шага труб и температуры теплоносителя

Помните о необходимости рассчитать тепловой поток с поверхности водяного пола. Чаще всего он достигает 12,6 Вт (м²хС). Это значение будет прямо пропорциональным перепаду температур.

как правильно рассчитать площадь теплого водяного пола, верная формула расчета мощности в частном доме

Благоустройство дома должно начинаться с соответствующего расчета. Он даст примерные представления обо всех характеристиках запланированных работ и раскроет вопрос рентабельности идеи в целом. Особенно расчет важен в случае установки теплых полов в частном доме.

Особенности

Теплый пол является обогревающим оборудованием, и его устойчивая работа крайне важна. Она зависит не только от качества монтажа, но и от использованных материалов. Важнейшей составляющей эффективности работы пола является надежный расчет всех рабочих параметров. Еще из школьных задачек понятно, что сложно что-то рассчитать, не понимая смысла, поэтому нужно разобраться в принципах работы отопительной системы и в особенностях ее размещения. Существует два вида теплых полов:

• теплые полы с водяным теплоносителем;
• электрические теплые полы.

Конструкция водяных теплых полов устроена так, что обогрев происходит за счет тепла, отдаваемого отопительными контурами, состоящими из водяных труб небольшого диаметра. Эти трубки прокладываются под поверхностью пола и зацикливаются у обогревающего агрегата – котла, который отвечает за обогрев. В большинстве случаев система дополняется устройствами, обеспечивающими комфортный нагрев, а также средствами регулирования.

Теплые полы, работающие за счет электроэнергии, осуществляют нагрев поверхности пола по похожей технологии. Вместо трубок в конструкцию пола укладывается специальный двухжильный кабель, который является теплоизлучающим проводником. Интенсивность излучения регулируется специальным терморегулятором.

Нужно иметь представление и о том, как располагается эта система в обогреваемом помещении. Для простоты понимания нужно представить пол как слоеный торт. Первым каркасным слоем обычно является бетонная плита, на которую стелется рулон гидроизоляционного материала. Далее накладывают материал с маленьким сопротивлением теплопередаче, например, пенополистерол, который утепляется фольгой. Наконец, на это все накладывают стяжку, в которую монтируются отопительные трубы теплого пола.

Расчет теплых полов представляет собой довольно серьезную задачу. Выполнить его нужно максимально внимательно. В результате это позволит получить полное представление о необходимых характеристиках для насоса, протяженности трубок отопления, количестве теплоизлучения для конкретных случаев и многом другом. Конечно, если есть деньги, то можно заплатить за комплекс услуг специалистам, но лучше держать все под своим контролем.

Несмотря на то, что расчет непростой, следуя пошаговым указаниям, справиться с ним не будет сложно.

Таблица расчета в частном доме

Теплый пол может служить в качестве главного источника отопления в помещении или средством для обогрева только поверхности пола. В зависимости от того, какие конкретно функции планируется возложить на систему теплого пола, и ведется расчет его теплоотдачи. Помимо этого, входными данными также являются геометрические и структурные характеристики помещения. Сперва необходимо выяснить, какое количество тепла будет теряться за счет конструктивных особенностей помещения. Не зная этого параметра, нельзя понять, сколько тепла должен отдавать отопительный контур, на что в целом и ориентирован расчет.

Только после этого шага можно подобрать остальные параметры системы, такие как:

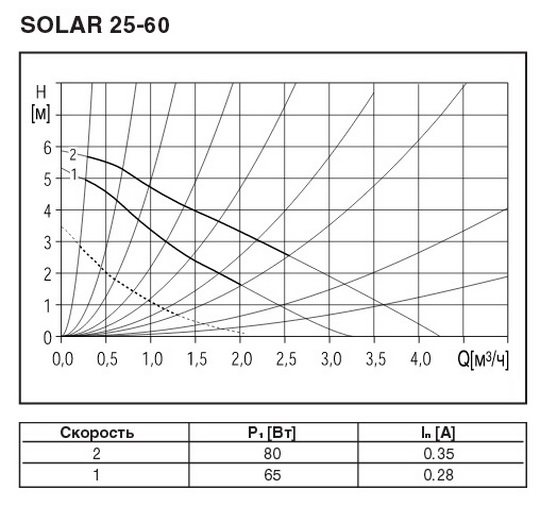

• требуемая мощность насоса;
• мощность электрокотла или газового котла;
• материал и толщина трубок теплоносителя;
• длина контуров.

В том случае, если система отопления в доме функционирует отлично, и от системы теплого пола требуется только утепление поверхности пола, главной расчетной величиной будет метраж отапливаемого помещения. Тепловые потери и длины прокладываемых трубных контуров теплого водяного пола главным образом будут зависеть от геометрии обогреваемой поверхности. Чтобы расчет был абсолютно точным, нужно учесть климат, строительные особенности, этажность и многое другое. В итоге получится довольно сложный тепловой расчет.

Может оказаться так, что потребитель не является профессионалом, а сэкономить на обустройстве дома все же хочет. В таком случае, имеется возможность воспользоваться усредненным показателями теплопотребления для частных домов. Обогрев дома с помощью теплого пола применяется достаточно давно, и опытными специалистами сформирована специальная таблица. Она показывает необходимое количество тепла для предполагаемой комнаты, в которой будут размещены отопительные контуры водяного пола.

Формула мощности

В большинстве случаев теплый пол используют как систему, заменяющую отопительные радиаторы. Тогда расчет, естественно, усложнится, потому что нужно учесть все факторы. Для того, чтобы была возможным обогреть весь внутренний объем комнаты, нужно располагать информацией о теплопотерях помещения. Только после этого, зная мощность отопительного контура, можно начать его проектировать. Итак, сам расчет выглядит следующим образом:

Мк = 1,2 x Q, где Мк – необходимая мощность теплоотдачи отопительного контура, Q – это те самые теплопотери, а 1,2 является коэффициентом погрешности.

Из формулы понятно, что целевым параметром является температура теплоносителя в контуре, для определения которой нужно вычислить потери тепла. Для их определения нужно будет пройтись по дому с рулеткой. Необходимо вымерить площади и толщины всех ограждающих объектов: стен, пола, окон, дверей и так далее. Для учета структуры материала всех объектов понадобится коэффициент, характеризующий теплопроводность отдельных материалов (λ). Соответственно, нужно знать, из чего сделано то, что подлежит расчету, будь то стена, дверь или потолок. Все популярные строительные материалы и их коэффициенты приведены в следующей таблице:

Теплопотери рассчитываются отдельно для каждого оградительного элемента помещения, так как каждый объект обладает разными свойствами. Вычисление производится по следующей формуле:

Q = (1/R) x (tвн-tн) x (1 + ∑β) х S, где R – это температурное сопротивление сырьевого материала, из которого сделано ограждающее сооружение, t – температура сооружения, индексы соответственно подразумевают наружную и внутреннюю температуру, S – геометрическая площадь элемента, β – климатические теплопотери в зависимости от стороны света, которые необходимо учесть.

Высчитанные потери тепла по отдельным элементам в итоге суммируются. Так, полученные общие теплопотери помещения подставляют в формулу для вычисления Мк – мощности теплоотдачи контура.

Для примера рассчитаем требуемую теплоотдачу контура для блочного помещения 20х20 м, ширина стен которого составляет 2,5 мм. Исходя из того, что термическое сопротивление пенобетонных блоков равно 0,29 (Вт/м x K), получим расчетное значение Rпб = 0,25/0.29 = 0,862 (Вт/м x K). Стены отштукатурены слоем в 3 мм, а это означает, что к полученному сопротивлению нужно прибавить Rшт = 0,03/0,29 = 0,1 (Вт/м x K). Значит, общее термическое сопротивление стены – Rст = 0,1 + 0,862 = 0,962 (Вт/м x K). Далее вычислим потери тепла по вышеуказанной формуле:

Q = (1/0,962) x (20 – (-10)) x (1 + 0,05) x 40 = 1309 Вт.

Абсолютно так же вычислим теплопотери через потолок, дверь и окна. Все полученное суммируем и подставляем в формулу для определения мощности контура отопления. К полученному значению нужно добавить 10%, которые внесут в расчет поправку на воздушную инфильтрацию. С этим может справиться любой калькулятор.

Как правильно рассчитать укладку?

После того, как выяснена мощность, необходимая теплому полу, можно ознакомиться с тонкостями расположения его контура. Далее останется лишь посчитать необходимую длину контура, что поможет составить представление о предстоящих расходахДля наглядности нужно сделать набросок на миллиметровке. Чертеж должен быть выполнен с учетом шага трубы и масштабных коэффициентов.

Шаг – это вымеренный промежуток пустот между трубами, он должен быть выбран в соответствии с несколькими условиями:

• при перемещении по полу человеческая ступня не должна ощущать разницу температур, Так, если шаг слишком велик, то поверхность будет обогреваться полосами.
• Шаг должен быть выбран таким образом, чтобы труба максимально экономично и эффективно выполняла свою функцию.

Для безошибочного монтажа трубопровода нужно понять достоинства и недостатки используемых типов укладки. В настоящее время для монтажа отопительного трубопровода пользуются 4 схемами:

• «Улитка (спираль)» – самый востребованный вариант, потому что такая укладка обеспечивает равномерное распространение тепловой энергии. Расположение происходит от периферии к центру с постоянным уменьшением радиуса, а потом в другую сторону. При использовании данного метода длина шага может быть любой величины, начиная от 10 мм.

Также данный способ является самым легким в плане монтажа, нет ограничений в связи с формой помещения.

• «Змейка» – довольно непопулярный метод контурного расположения. Огромный недостаток заключается в том, что подключение к питающему агрегату происходит с одной стороны, поэтому наблюдается значительный температурный перепад. Поверхность пола будет тем холоднее, чем дальше вы находитесь от котла. Вторым значительным минусом «змейки» является сложность монтажа. Такое расположение предусматривает изгибы трубы в180 градусов. Вследствие этого межтрубный шаг должен быть увеличен до 200 мм, в то время как универсальным значением принято считать 150 мм.

• «Угловая змейка». Распространение теплого потока идет от угла, в котором расположен котел. Способ не популярен, потому что температура распространяется градиентом, что, по сути, создает эффект «солнца». Чем вы ближе, тем теплее.
• «Двойная змейка» является модификацией обычной «змейки». Отличие состоит в том, что компенсируются потери тепла. Это происходит за счет циркуляции потока в обоих направлениях. Укладка таким способом так же сложна. «Змейка» применяется для небольших помещений, например, ванной комнаты.

Все вышеуказанные способы можно комбинировать друг с другом. «Змейкой» иногда покрывают небольшие площади, а «спиралью» обводят элементы, которые обогревать не нужно. Иногда комбинированные методы укладки трубы обеспечивают наименьшие затраты материала и минимальные вложения. Теперь, обладая необходимыми сведениями, можно приступать к расчету необходимой длины трубопровода. Расчет ведется по несложной формуле:

L = 1,1 x S\N. Приведенная формула отражает зависимость длины отопительной трубы (L) от площади контура (S) с учетом шага (N). Коэффициент 1,1 необходим для учета запаса трубы под изгибы. В конце следует также учесть отрезки, которые будут током и противотоком соединять укладку с котлом.

Чтобы не возникало недопониманий, рассчитаем длину отопительного контура для гостиной комнаты величиной 25 кв. м. Дабы снять ограничение в размерности шага, отдадим предпочтение методу спиральной укладки и выберем шаг 0,15 метра. В рассматриваемом случае получается, что длина прокладываемого трубопровода равна L = 1,1 x 25/0,15 = 183,4 м.

Допустим, система теплого пола работает от гребенки, которая расположена в 5 м от контура. При расчете необходимо удвоить это расстояние, так как коллектор имеет противоток. Следовательно, результирующая протяженность контура составит L = 183.4 + 5 + 5 = 193,4 м.

Советы профессионалов

Разобравшись с расчетом, можно идти с результатами к специалистам и конкретизировать их задачу. Не нужно спешить, не лишним будет ознакомиться с некоторыми нюансами. С ними можно столкнуться, только устанавливая теплый пол уже не в первый раз. Те, кто хорошо знают это дело, рекомендуют:

• при нанесении на чертеж контура старайтесь придумать, как задействовать как можно меньше трубы. При незначительной длине трубопровода не будет ощутимых сопротивлений, а значит, и перепадов давления, то есть не нужно будет тратиться на мощный насос.

В целом, короткая труба потребует меньше затрат.

• Когда закончен расчет длины трубопровода, полученное значение нужно сравнить с допустимой протяженностью контура. Она зависит от диаметра трубы, которая будет прокладываться. Если диаметр 16 мм, тогда допустимое значение длины контура равно 100 м, а если диаметр равен 20 мм, то ограничение составит 120 м.
• Межтрубный шаг берется в оптимальном диапазоне, но зависит от диаметра отопительного трубопровода.

• Проектируя укладку, нужно помнить, что в помещении не все зоны имеют одинаковую потребность в обогреве, поэтому у окон и дверных конструкций планируйте расположение трубы более плотно. Это обеспечит там интенсивный нагрев.
• В случаях, когда проектируемая площадь превышает 40 кв. м, нужно подключать второй контур, так как работа одноконтурного теплого пола в больших помещениях неэффективна.

Таким образом, расчет теплого пола может быть произведен самостоятельно.

Рекомендуется выполнить расчет и вручную по формулам, и на специальном калькуляторе, а после – сравнить получившиеся значения.

Дополнительную информацию по этому вопросу, вы можете узнать посмотрев видео ниже.

Онлайн-калькулятор для определения необходимой мощности электрического теплого пола

Если потребитель выбрал электрическое напольное покрытие, следующим шагом будет расчет мощности нагревательного кабеля. Как происходит расчет электрического теплого пола калькулятором-онлайн? К решению проблемы можно подготовиться через онлайн-систему, чтобы получить максимально достоверные результаты расчета мощности электрического теплого пола.

Как сделать расчет мощности электрического теплого пола

1. Важно учитывать данные площади поверхности пола.В этом случае емкость кабеля будет зависеть от размера стоимости номера. Необходимо измерить строительный инструмент — рулетку, длину и ширину пола, и после умножения данных получить желаемый результат. Такие расчеты действительны для помещений с высотой потолка до 3 м.
2. Укажите тип готового помещения, в случае закрытых участков необходимо учитывать высокую теплоизоляцию стен, которая позволит длительное время сохранять тепло даже после выключения отопления.
3. Если пол устанавливается на первом этаже, следует проверить изоляцию от стен и напольное покрытие, наличие подвала с определенным уровнем тепла.
4. Какой вид отопления? Теплый пол можно использовать как основной источник тепла, а также быть частью системы отопления дома или квартиры.

С помощью онлайн-калькулятора электрического теплого пола можно в короткие сроки узнать общую мощность кабеля и его удельную стоимость на квадратный метр.

Данные для расчета мощности электрического теплого пола. Пользователь должен указать в подготовленной индивидуальной таблице производительности:

• ширина и длина этажа;
• как теплая комната;
• выбрать вид отопления.

После нажатия на кнопку «рассчитать» и через несколько секунд получить достоверный результат на основе этих данных.

Механический расчет мощности электрического теплого пола

Если пользователю необходимо рассчитать площадь теплого пола в жилом помещении 25 квадратных метров, следует условно рассчитать площадь подсобного помещения.Полезная площадь составляет не более 60% от общей площади, а это: S _BR = 25 · 0,6 = 15 м ² .

Следующим шагом является выбор силового проводника, которым является нагревательный кабель. Мастеру необходимо определить шаг укладки материала на квадратный метр, оптимальным для проживания будет 110 Вт / м. ² .

Используя предварительные данные и подставляя их в известную формулу расчета мощности, получаем:

R = 15 · 110 = 1650 Вт.

После этого расчет произведен, можно идти в строительный магазин за необходимыми материалами.

Внимание: с помощью онлайн-калькулятора для расчета теплых полов можно за короткое время сравнить данные разных типов напольного покрытия, возможный вид электрического отопления будет более затратным и экономически невыгодным, подходящим решением будет использование инфракрасного обогреватели.

Специалисты-консультанты

1. Для нагревательных кабелей вся энергия должна преобразовываться в тепло, это важный технический параметр системы отопления.
2. Электрическая система теплого пола укладывается под плитку, такой пол обеспечит отличный отвод тепла и гарантирует нечувствительность к длительному воздействию тепла.
3. Онлайн-калькулятор для пола показывает соотношение нагревательных секций и матов, сначала устанавливаемых в цементную стяжку, а вторые включают в себя слой плиточного клея.

Сделайте предварительные on-line расчеты теплого пола с помощью представленной на нашем сайте автоматической программы и получите максимально надежные и точные результаты. рассчитать деньги калькулятором стоимости отопления дома онлайн.

Все о напряжении: когда использовать 120 В вместо 240 В для изделий с подогревом пола

Когда дело доходит до напряжения, большинству из нас не нужно много думать об этом, пока мы не поедем за границу или не сделаем покупки для крупной бытовой техники.Но при выборе ковриков или кабелей для теплого пола важно иметь базовое представление о напряжении, чтобы вы могли найти правильный продукт, который обеспечит вам долгие годы безотказной работы. Но как выбрать между 120 В и 240 В? Вы можете обратиться к онлайн-форуму и получить доброжелательный, но плохой совет, который может привести к дополнительным расходам. Вместо этого прочтите это руководство, которое поможет вам выбрать правильное напряжение для вашего проекта теплого пола.

Напряжение такое же, как у мощности?

№ . Номинальное напряжение продукта не указывает, сколько энергии оно потребляет.Напряжение — это просто разница в потенциальной электрической силе между двумя точками. Но что это значит? Часто используется аналогия, чтобы сравнить электричество с водой в ваших трубах дома. Вода внутри вашего водонагревателя почти не движется, пока вы не откроете кран. Когда вы включаете горячую воду в кране, вода течет из водонагревателя по трубам в раковину. Давление воды — это напряжение (В), управляющее скоростью и силой, с которой вода вытекает. Количество протекающей воды будет силой тока (I).А мощность (P) в ваттах — это напряжение, умноженное на силу тока, что указывает на потребляемую мощность. Эта полезная формула позволяет рассчитать ватт: P = V x I.

Верно ли, что изделия на 240 В выделяют больше тепла, быстрее нагреваются, дешевле в эксплуатации и работают более эффективно, чем при 120 В?

Нет, нет, нет и нет . Это большое заблуждение, которое всплывает на форумах в Интернете. Допустим, вы берете две системы матов одинаковой площади в квадратных футах: одна 120 В, а другая 240 В.Если они спроектированы с одинаковой мощностью в ваттах на квадратный фут (промышленный стандарт — 12 Вт / кв.фут), оба продукта будут использовать одинаковую мощность и одинаковую мощность. Это связано с тем, что система на 120 В потребляет вдвое больше ампер на квадратный фут, чем система на 240 В, а система на 240 В потребляет половину ампер на квадратный фут системы на 120 В. Закон Ома гласит, что при уменьшении напряжения пропорционально возрастают токи. Например, предположим, вы хотите отапливать площадь в 100 квадратных футов. Согласно спецификациям производителя, мы знаем, что обе системы потребляют около 1200 Вт, и нам известно напряжение, поэтому мы находим усилители по формуле: V x I = P или P / V = ​​I.(Эта формула является частью закона Ома, который также требует значения сопротивления R ):

Таким образом, хотя 240 В звучит так, как будто у него вдвое больше мощности, он генерирует такое же количество тепла (ватт) на квадратный фут, что и система на 120 В, нагревается с той же скоростью и будет стоить примерно столько же за квадрат ногой для обогрева пола.А для стандартных источников питания на 120 и 240 В подходящие продукты одинаково эффективны (от 120 до 120 В против 240 В против 240 В).

Должны ли кабели или маты соответствовать напряжению источника питания?

Есть . Ниже мы рассмотрим почему, но если есть один важный вывод о напряжении и тепле пола, это то, что напряжение вашего мата или кабеля должно как можно точнее соответствовать напряжению вашего источника питания. Почти во всех домах в США и Канаде есть электрические панели на 120 и 240 В переменного тока.Если вы хотите использовать существующую схему, выберите то, что доступно. Если вы используете новую электрическую цепь, а пол с подогревом меньше 120–150 квадратных футов, мы всегда рекомендуем 120 В. Вы можете выбрать 240 В для новой схемы для небольших участков, но это будет стоить вам дороже и займет дополнительный слот на вашей панели. В общем, площадь обогреваемой площади является одним из основных факторов при выборе продуктов на 120 и 240 В, о которых мы поговорим дальше.

Так зачем выбирать систему на 240 В вместо 120 В и наоборот?

At Warm Your Floor мы рекомендуем системы на 120 В для отапливаемых помещений менее 150 квадратных футов (при 12 Вт / кв.фут) и системы на 240 В для отапливаемых территорий более 150 квадратных футов.Причина этого в том, что один термостат может регулировать 15 ампер. Используя цифры в предыдущем вопросе, системы на 120 В потребляют более 15 А на площади 150 квадратных футов, поэтому производители предлагают системы на 240 В для больших площадей. Используя приведенный выше пример, система на 240 В может нагревать до 300 квадратных футов и по-прежнему управляться одним термостатом.

Иногда источник питания потребителя имеет нестандартное напряжение. Некоторые товары для улицы Warm Your Floor, которые можно носить с собой, могут быть специально заказаны у производителя (SunTouch и Nexans — два) в соответствии с конкретными требованиями.Это подводит нас к следующему вопросу…

Что происходит, если номинальное напряжение продукта не соответствует напряжению источника питания?

Мы рассмотрели тот факт, что вам нужно согласовать напряжение источника питания с напряжением коврика, но что произойдет, если коврик на 240 В будет подключен к источнику питания на 120 В?

Коврик SunTouch мощностью 12 Вт на квадратный фут выделяет только 25% тепла. Это будет неэффективно для обогрева пола.

Обратный случай, когда изделие на 120 В подключается к источнику питания на 240 В, приводит к перегрузке системы, вызывая повреждение мата и термостата, преждевременный выход из строя и дорогостоящую переустановку:

Увеличив тепловую мощность в 4 раза по сравнению с нормальной!

Но в особых случаях может потребоваться рассогласование напряжений между источником питания и изделиями для теплого пола.Стандартные напряжения, которые несет Warm Your Floor, составляют 240 В и 120 В, но у некоторых клиентов есть внутренние источники питания с номинальным напряжением 208 В. В этом случае изделие с более высоким напряжением и номиналом 240 В может быть подключено к источнику питания с более низким напряжением на 208 В, но выделяемое тепло (ватт на квадратный фут) будет уменьшено на 25 процентов при работе на 75% мощности. Чтобы найти это число, мы разделим меньшее напряжение на большее и возведем результат в квадрат:

(208 В / 240 В) ² = 0,75 = 75%

Чтобы компенсировать это сокращение на 25%, некоторые производители рекомендуют располагать кабели немного ближе друг к другу, поэтому для обогрева меньшей площади потребуется больше кабеля.Но этот метод ограничен максимальной нагрузкой на термостат 15 А. И это работает не со всеми продуктами, поскольку некоторые производители требуют заданного расстояния между кабелями. Мы можем порекомендовать изделия для теплого пола, которые обеспечивают большую ватт на квадратный фут, чтобы компенсировать это снижение. Но обязательно проконсультируйтесь с квалифицированным электриком, который поможет вам спланировать компоновку, которая безопасно и эффективно отвечает вашим потребностям.

Есть еще вопросы? Свяжитесь с нами сегодня, и мы поможем вам найти подходящие продукты для вашего проекта теплого пола.

Теплый пол Часто задаваемые вопросы

Подогрев пола

Что такое водяной теплый пол
обогрев?

В

Теплые полы Гидравлическая система водяного теплого пола состоит из
пластиковые трубки, проложенные в полу, циркулирующие в тепле
вода в разные зоны, согревая
поверхность пола.

Как
работает система водяного теплого пола?

С

Теплые полы Система водяного теплого пола с подогревом, теплая вода циркулирует через
Трубки PEX в каждую комнату или зону.

Как только вода поступит в каждую зону, вода
охлаждается и возвращается к источнику тепла, повторно нагревается и
затем повторно распространен.Отдельные температуры можно контролировать с помощью

многозонный контроллер.
Вода может передавать энергию более компактно и
эффективнее воздуха. Трубка может транспортировать
энергии достаточно для обогрева всего дома. Для подробностей пожалуйста
увидеть
однозонный контроллер.

Сколько времени водяной теплый пол
отопление использовалось?

Применено водяное отопление.
даже во времена римлян около 2500 лет назад с использованием глины
трубы.Только в последнее время, так как примерно
1975 г., практично ли было устанавливать недорогие
пластиковые трубы в полу.

Какой тип оборудования делает гидронная система?
требовать?

1. Источник тепла.

2. Жидкость
распределение (одна или несколько зон).

3.Контроллер зоны
с реле и термостатом.

Is
требуется техническое обслуживание с
Теплые полы
Гидравлическая система водяного теплого пола?

Очень-очень мало или нет
требуется техническое обслуживание.

Что
делает

Продукты CITO делать?

CITO Products, Inc. — это
производитель компонентов для теплого пола и
системы. Целью продукта CITO является
спроектировать и построить высокопроизводительный, доступный, простой, ремонтопригодный,
и надежные теплые полы
Системы водяного теплого пола.

Что
территория делает
CITO Products отправить?

Мы не установили территориальных
ограничение в применении
Теплые полы
Системы водяного теплого пола.Холодный дом во Флориде — это как
желательно как
дома в Канаде, чтобы быть в комфортной
диапазон температур.

Можно ли установить водяную систему водяного теплого пола в
существующий дом?

Это необходимо оценить на
в каждом конкретном случае. Обычно — если потолок в
подвал доступен
Q-панели
можно установить на пол
выше
и небольшие линии подачи и возврата могут быть
подключен к источнику тепла.

В чем преимущество использования
водяной теплый пол с высоким
потолки?

Теплые полы
Системы водяного теплого пола
очень эффектен при высоких потолках и окнах. Его
врожденные добродетели были очень полезны в этом
тип

строительства.Такие преимущества, как удержание жильца
комфортный, а более прохладный потолок снижает
счет за отопление.

Почему
это хорошая система отопления для здорового человека
проблемы?

Потому что нет отопления
воздуховоды с теплые полы
Система водяного теплого пола с пониженным

движение воздуха

и менее

циркуляция пыли,
запахи и аллергены.Не осушая воздух, система не пропускает влагу,
предотвращение развития плесени и грибка. Нет ничего лучше и здоровее
система отопления доступна, чем
Теплые полы Гидравлический теплый пол
Система обогрева. Подарит тепло и
комфорт там, где это необходимо человеческому организму.

Вернуться к
Верхняя

Q-Панели

Что такое
Q-Panels ?

Q-Panels алюминиевые
прикрепляемый

излучающие панели, которые защелкиваются на трубке PEX и
затем прикрепляются скобами к балке перекрытия.Модель

Q-Панели
быстро нагревают, быстро меняя
комнатная температура по мере необходимости. Увидеть

Теплые полы
Приостановленный
Конвекционный пол с

Q-Панели .

Сколько
Q-Panels будет
нужный?

Это определяется

Расчет тепловых потерь.

На каком расстоянии должны находиться
Q-Panels и трубопровод?

На расстоянии, определяемом

Расчет тепловых потерь.

Вернуться к
Верх

Нагревать
Источник

Какой вид лучше
обогреватель, который можно использовать с
Теплые полы Водяной теплый пол
Система обогрева?

Теплые полы Hydronic
Система водяного теплого пола
можно использовать с любым источником тепла, однако
лучшая производительность может быть получена с
новый высокоэффективный водонагреватель, в котором
пламя внутри резервуара для воды.

Источник тепла должен иметь
закрытое горение. Свежий воздух поступает из
снаружи, таким образом, не использует кислород изнутри
жилище.

Природный газ самый
удобно с последующим сжиженным газом.

Любой источник тепла можно использовать с
Теплые полы
Системы водяного теплого пола,
при условии, что температура ограничена в пределах
системная спецификация.

Лучше всего подходящий обогреватель должен иметь
следующее:

• Нагрев из нержавеющей стали
  теплообменник для долгого срока службы и высокой производительности

• Герметичное сгорание до
  избегать использования кислорода изнутри жилища

• Высокая производительность
  обменник
  (теплота сгорания внутри водяного бака)

• Резервуар, обеспечивающий
  стабильность и работа при низких температурах

• Выход переменного тока в БТЕ на
  компенсируют широкий диапазон тепловых нагрузок

• Линия отвода конденсата

Теплые полы испытал и оценил
некоторые обогреватели в наличии.Увидеть

Теплые полы
Каталог продукции.pdf

Есть ли
Теплые полы
Система водяного теплого пола с подогревом
вода?

Да посмотри

Теплые полы
Руководство по установке.pdf

Требуется ли механическое помещение с
Теплые полы
Гидравлическая система водяного теплого пола?

Механическое помещение — изящный способ
чтобы отделить остальное полезное пространство, однако
с Теплые полы
очень компактный и монтируется на стену в отдельную комнату
не нужен.

Есть отдельная вода
нагреватель необходим с
Теплые полы Гидравлический теплый пол
Система обогрева?

A
Теплые полы могут быть сконфигурированы для обеспечения
ГВС от единого источника тепла.

Нужно ли всему дому
греться?

В зависимости от дизайна дома
может иметь одиночную зону или многозонную систему.А

Однозонная система Warm Floors состоит из
запорной арматуры контура
которые можно использовать для отключения или уменьшения нагрева
неиспользуемой площади. В многозонной системе дизайн
состоит до 8 зон до
контролировать каждую зону индивидуально. Выбор зависит
о требованиях к применению и контролю.

В чем разница между
«бойлер» и водонагреватель?

Котел использовался, когда пар был предпочтительным способом обогрева домов и больших помещений.
здания.Это было тогда, когда уголь был дешевым, а разработка и производство нагревателей находились на пределе своих возможностей.
младенчество. Пластика не было на
рынок так, выбранный материал был литым
железо и сталь.

С введением пластика,
теперь можно отапливать участки с более низким
температуры, что делает котел устаревшим.

При более низких температурах любая
«производитель тепла» будет работать более эффективно, что сделает
«Водонагреватель» идеально подходит для теплого пола.

Is
теплые полы
котел безопасен?

Котел работает под давлением и
высокие температуры, поэтому не рекомендуется в домашних условиях.
Нам не нужно ничего варить. A
Теплые полы Гидравлический теплый пол
Система отопления работает очень
эффективно при низких температурах (обычно 88-140 F).Было бы неэффективно нагревать жидкость до высокой
температура просто должна быть снижена до более низкой
температура, например, в случае «Котла»
Установка ».

Солнечные панели
доступно с
Warm Floors Hydronic Radiant Floor
Система обогрева?

Может использоваться солнечный источник тепла.
как дополнительный источник тепла.Успех этого
Тип установки зависит от многих факторов. Мы
рекомендую вам работать с местной солнечной
эксперт.

Аг Тепловые системы
доступно с
Теплые полы

Гидравлический лучистый пол с подогревом
Система ?

Модель
Теплые полы могут очень успешно работать
с тепловыми насосами, и мы рекомендуем вам работать с
Ваш местный геотермальный эксперт.

Вернуться к
Верх

Установка

Где
можно ли найти подрядчика для установки

Теплые полы
Hydro nic Radiant
Правильно ли система теплого пола?

С информацией в
Теплые полы
Руководство по установке , любой квалифицированный
подрядчик по отоплению или технический специалист сможет
для успешной установки системы.Все основные компоненты
Теплые полы
Система водяного теплого пола предварительно смонтирована
by CITO Products, Inc. и готовы к подключению.

Как
нужно много Q-панелей?

Это определяется

расчет теплопотерь.

Банка

Теплые полы
Может быть установлена ​​система водяного теплого пола только в ванной комнате?

Да, однако на небольшой территории
может быть экономичнее установить электрический
система.A
Теплые полы Гидравлический теплый пол
Система отопления экономична
когда весь дом отапливается от единственного тепла
источник.

Сколько электроэнергии потребляет
Теплые полы
Требуется система водяного теплого пола?

В

Установка Warm Floors , 20 ампер
выключатель — это все, что нужно для обеспечения
электрический ток для запуска.Чтобы запустить эту систему с перерывами,
фактический ток
менее 5 ампер от розетки на 120 В.

Какие структурные
требования на верхнем этаже?

Трубка верхнего этажа
установлен в потолке снизу. В

приостановленный
рекомендуется конвекционный пол.Эта установка
простой и экономичный.
Q-Panels являются

прикреплен к трубке PEX, а затем прикреплен скобами к балке пола.

Трубки

какие трубки
рекомендуется в
Теплые полы Гидравлический теплый пол
Система обогрева?

Теплые полы
рекомендует использовать высококачественный PEX (полиэтилен).
трубка, разработанная специально для водяного теплого пола.это
прочный, гибкий, легкий и морозостойкий
стойкий. Трубки PEX долговечны и не подвержены влиянию
агрессивные добавки к бетону или водные условия. Типичный дом использует ID
(5 / 8OD), а в коммерческой установке используются трубки с внутренним диаметром (7 / 8OD).

Почем
НКТ понадобится?

Это будет определено
по форме расчета теплопотерь.

Как
далеко друг от друга, если расстояние между трубками
быть?

Это будет определено
по форме расчета теплопотерь.

Вернуться к
Топ

Стоимость

По сравнению с другими системами,
это
Теплые полы
Система водяного теплого пола с подогревом экономически выгодна?

A b абсолютно точно,

Теплые полы Гидравлический теплый пол
Системы отопления были спроектированы с учетом затрат
конкурентоспособны с обычными системами.

Можно мне качественную
гидронный излучающий
система теплого пола по доступной стоимости?

Да, ты можешь. При правильной конструкции и установленной системе все экспериментальные и
загадочные затраты могут быть устранены.

Сколько стоит
теплые полы
Гидравлическая система водяного теплого пола
Стоимость?

Стоимость может варьироваться в широких пределах, так как
установка зависит от многих факторов,
включая установку ГВС.

Сколько будет
Теплые полы
Стоимость эксплуатации системы водяного теплого пола?

По сравнению
к обычному горячему воздуху, радиаторам или плинтусу
нагрев

Теплые полы Hydronic
Система теплого пола всегда снижает расходы на отопление благодаря правильному применению.
физика, обеспечивая тепло там, где это необходимо, и
не под потолком и не в дымоходе.30% — 40%
можно ожидать снижения затрат.

Вернуться к
Топ

Планировка

Как я могу получить предложение?

Заполнив наши

Запрос квоты
форма.Расчет теплопотерь и
будет оказана помощь в планировании, чтобы гарантировать
успешная установка.

Есть ли плата за
предложение?

Мы не берем плату за приблизительный уровень
предложение.

Предлагаются ли услуги дизайна ?

Да, мы предлагаем услуги по дизайну
12 квадратный фут обычно.

Можно ли произвести частичную оплату?

Мы не финансируем проекты.
Обычно проект инициируется с 50% первоначального взноса и
баланс подлежит оплате перед отправкой. FOB Уотертаун, Висконсин.

Вернуться к
Топ

Вентиляция

Какой тип вентиляции бывает
доступно с
Теплые полы Гидравлический теплый пол
Система обогрева?

Собственная утечка
(проникновение) будет составлять небольшое количество
воздухообмен обычно 1/8 объема в час
на хорошо построенном доме.Если дополнительная вентиляция
желательно, теплообменник с рекуперацией тепла воздух-воздух
может быть установлен. Этот воздухообменник является частью

потери тепла
расчет.

Вернуться к
Топ

Воздуха
Кондиционер

Можно ли охлаждать пол холодным
вода?

Нет.Согласно основному закону
физика, холодный воздух тяжелее теплого
в результате холодные полы и теплые комнатные температуры,
поэтому холодный воздух должен подаваться из
потолок для снижения влажности. Невозможно выполнить
как с единой системой, так и ждем хорошего
представление.

Есть ли
Теплые полы
Hydronic Radiant Floor Heating System работает вместе с воздухом
кондиционирование?

Система кондиционирования воздуха может быть
контролируется тем же термостатом, однако
функция — удалить излишки влаги и охладить
жилище сверху.

Так как типичная система отопления
предназначен для повышения температуры до 100 F (20
ниже 0 до 80 выше) и охладить от 100 до 70 нет возможности нагревать и охлаждать
эффективно работать на обоих. Есть множество поставщиков, которые
Обеспечить небольшие системы охлаждения с высокой скоростью воздуховода
который будет эффективно охлаждать .

Система Unico,

Космический Пак,
Системы Hi-Velocity, или
ECR Technologies, Inc.

Вернуться к
Топ

Проблемы

Что делать, если в
пол?

Со многими милями труб
установлено за последние 25 лет, ни одной поломки
накопилось.Случайное повреждение, например, вбивание гвоздя в трубку, может
легко ремонтируется с помощью муфты. Трубка выдержит
превышает 100 фунтов на квадратный дюйм при 180 F и используется в
типичная установка при давлении менее 10 фунтов на квадратный дюйм и менее
чем 160 F.

Что можно сделать, чтобы предотвратить
трубку от замерзания в случае
отключение?

Если жилище без присмотра в
зимой в течение длительного периода времени, гликоль
может быть добавлен раствор или резервный генератор
быть установлен для обеспечения электроэнергией других
бытовая техника.

Является ли теплый пол водяным?
Система лучистого теплого пола создает нежелательные
шум?

Циркуляционная жидкость течет при
низкая скорость, что делает его практически бесшумным в
каждая часть дома.

Трубка подвешена к полу
будет расширяться и сжиматься в рамках Q-Panel и
выполняет незаметно.

Вентилятор горения источника тепла
обычно находится в отдельной комнате и не будет
заметно из любой точки дома.

Вернуться к
Топ

Строительство

Какой способ строительства
лучше всего для теплого пола?

Лучшая теплопередача,
производительность и стабильность достигаются с помощью бетона
а также
строительство плитки.Более низкие рабочие температуры
сделать его практичным для солнечной и земной связи
тепловые насосы. Однако конструкция деревянного каркаса
с фанерными полами и ковровым покрытием можно
эффективно нагревается с помощью
Q-Панели .

Конструкция фундаментной плиты с изоляцией по периметру.

Плита фундамента в подвале с
утепление земли.

Пол бетонный подвесной
с сеткой и бетонным покрытием.

Деревянные балки с фанерой
террасная доска и 2 легких
бетон

Деревянные балки с фанерой
настил и ковролин

Вернуться к
Топ

Пол
Покрытия

Какие могут быть полы
используется с теплый пол
Система водяного теплого пола?

Любой пол можно использовать с
Теплые полы
Система водяного теплого пола с подогревом, однако производительность будет сильно отличаться
со строительным материалом.

Плитка
отличный выбор, так как
плотный материал обеспечивает отличный проводник тепла и
сохраняет энергию в течение длительных периодов времени.
См.

www.tileusa.com

Бетон
отличный недорогой выбор
и может применяться во многих декоративных цветах и
узоры.
См.

www.decorativeconcreteinstitute.com

Ковер
хороший изолятор и может быть
рационально используется в центре комнаты с плиткой
по периметру. Это отличный способ добиться как
цели: удобная и эффективная система.

См.

www.carpet-rug.com

Паркет
готовые паркетные полы
хороший выбор, однако предпочтительнее напольное покрытие
из полос, а не из досок. Древесина должна иметь невысокую
влажность при установке.

См.

www.hardwoodcouncil.com

Вернуться к
Топ

Изоляция

До
Теплые полы
Системы водяного теплого пола требуют теплоизоляции
технические характеристики?

Хорошо утепленное жилище с
хорошая изоляция обеспечивает температурную стабильность и
более низкие эксплуатационные расходы, независимо от типа
используется система отопления.

Какая изоляция нужна на
плита на строительной площадке?

Плита на грунтовой конструкции должна быть утеплена.
для минимизации миграции тепла по периметру
почвы, если вы не хотите, чтобы самые ранние тюльпаны были
Соседство.

Воды
Лечение

Водоподготовка для
Теплые полы
Системы водяного теплого пола:

Все системы теплого пола
никогда не грелся довольно.Вода должна быть
лечится от альгицида или фунгицида, чтобы избежать бактерий
рост, независимо от типа

используемый источник тепла.

Для жилища,
постоянно заняты

A
Теплые полы
Гидравлическая система водяного теплого пола
может использовать воду
лечение, которое защитит систему от любых
фунгицид / альгицид.

Для
подробности см.

Инструкция по установке.

Вода
Защита от замерзания
A Теплые полы
В системе водяного теплого пола может использоваться морозостойкий раствор,
защитит систему от замерзания. Смесь
до 50%, обеспечивая защиту до -20 F без
любые значительные изменения вязкости.

Для
подробности см.

Инструкция по установке.

Вернуться к
Top

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло.И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенных в то время бетонных плитах, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. Процесс сшивания пластика позволяет получить трубы, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов.Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием.Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, такие как системы Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, котлы на дровах, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного водяного пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в ​​вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет тепловых потерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери из дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционер.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, закачиваемую по трубам в пол или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна составлять от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для отопления жилых помещений и помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка радиационных трубок на плате. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вы захотите поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который требует удаления существующего чернового пола или помещения, в котором высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не изменяя при этом высоту готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе от обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles позволяют полностью покрыть светлый пол любой формы и удовлетворить многие потребности. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Лишь несколько компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в ассоциации Radiant Panel Association, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.

Рекомендуемые статьи

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки.Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще используется в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант является более современным и использует серию электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод — водяные полы с подогревом — использует те же основные принципы, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы вентиляции и кондиционирования с принудительным воздухом, хотя и не идеален.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб из PEX.Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет.В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между длинами трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее в нижнюю часть бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогостоящим, хотя необходимый ремонт затопленных частей выполняется очень редко.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали замкнутую систему, делая затраты на эксплуатацию котла и перекачку вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Гидроника и принудительный воздух

Для систем принудительной подачи воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и запуск системы водяного водяного теплого пола — это совсем другой опыт, чем установка систем с принудительной подачей воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, можно рассчитывать на то, что вы заплатите от 6000 до 14000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы отопления, вентиляции и кондиционирования воздуха. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счет за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме). Некоторые говорят, что ванные комнаты следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучшие полы для лучистого отопления

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень. Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подойдут, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, так как повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его все же можно использовать. Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла.Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются, — еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Система центрального отопления — обзор

6.1 Общие положения

Для распределения солнечного тепла в зданиях можно использовать гидравлическую систему (излучающие панели и водяные радиаторы) или центральную систему принудительной подачи воздуха.

В системах центрального отопления температура подачи горячей воды может иметь разные значения.В недавнем прошлом наиболее используемым значением в Румынии, а также в других странах Европейского Союза было 90 ° C с перепадом температуры на 20 ° C, но в настоящее время температура подачи обычно ниже 90 ° C.

Обеспечение потребности в тепле для зданий, оборудованных установками центрального отопления, требует систем с высокой эффективностью не только в процессе производства тепла, но и в распределении тепловой энергии. Одним из способов повышения эффективности систем отопления является использование пониженной температуры [1].Кроме того, можно использовать ВИЭ с более высокой эффективностью в качестве солнечной энергии. Обычно плоские жидкостные коллекторы нагревают передающую и распределяющую жидкость до температуры от 35 до 50 ° C. Систему необходимо контролировать и оптимизировать в соответствии с постоянно меняющейся потребностью в тепле.

Энергетическая и эксергетическая эффективность систем центрального отопления выше при пониженных температурах горячей воды [2], но, основываясь на [3], необходимо указать, что это справедливо только для полностью сбалансированных систем. Стабильность системы центрального отопления с пониженной температурой может быть улучшена за счет уменьшения уровня перепада температуры.Таким образом, можно получить системы отопления с более высокой стабильностью и энергоэффективностью за счет одновременного снижения температуры подачи и падения температуры.

После внедрения пластиковых трубопроводов применение водного лучистого отопления с трубами, встроенными в поверхности помещений (например, полы, стены и потолки), значительно расширилось во всем мире. Ранее системы лучистого отопления применялись в основном для жилых домов из-за комфорта и свободного использования площади без каких-либо препятствий со стороны установок.По тем же причинам, а также для возможного снижения пиковых нагрузок и экономии энергии, излучающие системы широко применяются в коммерческих и промышленных зданиях. Из-за больших поверхностей, необходимых для передачи тепла, системы работают с водой с низкой температурой для обогрева. Однако, чтобы расширить использование этих типов генераторов и извлечь выгоду из их энергоэффективности для достижения целевых показателей 20–20–20 (повышение энергоэффективности на 20%, сокращение выбросов CO ₂ на 20% и возобновляемые источники энергии на 20%) к 2020 году), необходима работа с радиаторами, которые в прошлом были наиболее часто используемыми оконечными устройствами в системах отопления.

В Европе предстоит отремонтировать десятки тысяч зданий, большинство из которых — жилые. Энергетическая задача будущего будет заключаться в ремонте существующих зданий и предложении системно-инженерных технологий, которые могут быть установлены с минимальным вмешательством, что будет чрезвычайно успешным. Следовательно, если продвигается солнечная технология, она должна быть рассчитана также на работу с радиаторами.

В этой главе представлены системы распределения тепла в зданиях, включая водяные радиаторы, излучающие панели (пол, стены, потолок и пол-потолок) и комнатные воздухонагреватели.Первой целью данного исследования является анализ экономии энергии в системах центрального отопления с пониженной температурой подачи для различных типов радиаторов с учетом теплоизоляции распределительных труб и исследование производительности различных типов низкотемпературных систем отопления с разные методы. Кроме того, разработана и экспериментально подтверждена математическая модель для численного моделирования теплового излучения излучающих полов, а также проведен сравнительный анализ энергетических, экологических и экономических характеристик полов, стен, потолка и пола-потолка с использованием численного моделирования Выполняется программное обеспечение моделирования переходных систем (TRNSYS).Наконец, включена важная информация по контролю и эффективности SHS, разработана аналитическая модель для энергетического анализа SHS, и представлены некоторые показатели экономического анализа, показывающие возможность внедрения этих систем в зданиях.

Как выбрать правильный тепловой насос для теплого пола

Выбрать правильный напорный насос для вашего дома — непростая задача. Необходимо учитывать множество факторов, включая начальную стоимость, эффективность, ежемесячные затраты и комфорт.Вам также необходимо принять во внимание, какой тип системы распределения и источник энергии у вас есть.

В рамках новой серии статей по выбору теплового насоса для вашего дома, сегодня мы сосредоточимся на выборе подходящего теплового насоса для лучистого отопления полов.

Теплый пол с подогревом, также иногда называемый «теплый пол», набирает популярность в Канаде и является эффективным, бесшумным и удобным способом обогрева дома. Существует два основных типа современного теплого пола: электрическое сопротивление и водяное отопление.Мы сосредоточимся на водяном отоплении.

Водяной теплый пол достигается за счет заливки труб в бетон и циркуляции нагретой жидкости по трубам. Затем нагретая жидкость излучает тепло в бетон, нагревая полы и дом. Этот способ отопления дома эффективен, бесшумен и очень удобен.

Есть много способов нагреть жидкость от электрического бойлера, с использованием ископаемого топлива или с помощью теплового насоса. Если вы решите использовать тепловой насос, вы можете использовать два основных типа: тепловой насос вода-вода (например, серия Nordic W) или тепловой насос воздух-вода (например, серия Nordic ATW).

У этих двух типов тепловых насосов есть свои плюсы и минусы, и они лучше всего подходят для определенных домов. Вот различные факторы, которые необходимо учитывать при выборе между этими двумя типами тепловых насосов:

Начальная стоимость

Основное различие между тепловым насосом серии W и тепловым насосом серии ATW заключается в том, как они собирают тепло. Тепловой насос серии W — это геотермальный тепловой насос, что означает, что он забирает тепло из земли. Это достигается за счет извлечения тепла из геотермального контура заземления.Контур заземления — это пластиковый трубопровод, закопанный в землю, по которому циркулирует пищевой раствор антифриза. Зимой жидкость в трубах поглощает низкопотенциальное тепло из земли, а геотермальный тепловой насос извлекает это тепло и передает его в ваш дом.

Установка контура заземления требует выемки грунта или бурения вертикальной скважины, в зависимости от того, сколько места вам доступно. Это увеличивает стоимость геотермального теплового насоса.

Напротив, воздушный тепловой насос собирает тепло из наружного воздуха.Нет геотермального контура заземления, что означает отсутствие земляных работ или вертикального бурения. Вместо этого часть теплового насоса, собирающая тепло, находится вне дома на бетонной плите, как показано на рисунке ниже.

Поскольку земляных работ не ведется, первоначальная стоимость теплового насоса с воздушным источником меньше, чем геотермального теплового насоса. Стоимость внутренних компонентов, включая гидравлические трубопроводы и внутреннюю часть тепловых насосов обоих типов, примерно одинакова.

Способность

Тепловой насос серии W и тепловой насос серии ATW нагревают воду до температуры до 120 ° F для лучистого обогрева пола.Оба агрегата полностью реверсивны, чтобы подавать охлажденную воду для кондиционирования воздуха через гидравлический кондиционер, и оба агрегата поставляются с пароохладителем в качестве стандартного оборудования для предварительного нагрева воды для бытового потребления. По возможностям тепловых насосов они очень похожи.

Эффективность

КПД теплового насоса — это количество тепла, которое он может произвести по сравнению с энергией, необходимой для его работы. Мы измеряем эффективность теплового насоса по формуле, называемой коэффициентом полезного действия (COP).COP теплового насоса — это мера производительности теплового насоса по сравнению с количеством энергии, необходимой для производства этой мощности. Вы можете рассчитать COP теплового насоса, измерив его входы и выходы в лабораторных условиях, и мы измерили, что средний геотермальный тепловой насос имеет COP 4,00, в то время как средний тепловой насос источника воздуха имеет COP, который повышается и понижается, но в среднем составляет около 2,9 для колебаний температуры в течение всего года.

Таким образом, можно с уверенностью сказать, что геотермальный тепловой насос более эффективен, чем тепловой насос с воздушным источником.

Стоимость в месяц

Теперь мы знаем, что в среднем тепловой насос с воздушным источником воздуха дешевле в установке, но как насчет месячных затрат? Опять же, именно здесь и проявляется эффективность.

Мы знаем, что тепловой насос серии ATW в среднем немного менее эффективен, чем тепловой насос серии W. Это означает, что ему нужно усерднее работать, чтобы выдать такое же количество тепла. Когда серия ATW работает интенсивнее, она потребляет больше электроэнергии, что делает ее немного более дорогой в эксплуатации, чем серия W.

Если вы выберете воздушный тепловой насос для замены вашей нынешней системы отопления, вы можете ожидать менее резкого снижения ваших счетов за коммунальные услуги, особенно в разгар зимы, когда температуры очень низкие, и агрегат, возможно, придется работать на резервном тепле. в течение нескольких дней в году, который имеет коэффициент полезного действия 1,0.

Долговечность

Поскольку геотермальные тепловые насосы полностью размещаются внутри помещений и под землей, они служат долго. Все основные компоненты находятся внутри дома в условиях контролируемой температуры, например, в подвале или в механическом помещении.Вы можете рассчитывать, что ваш геотермальный тепловой насос прослужит до 20 лет.

Для сравнения, воздушные тепловые насосы также имеют очень хороший срок службы с некоторыми оговорками. В нашем уникально разработанном тепловом насосе серии ATW есть все основные компоненты внутри помещения, включая компрессор и плату управления. Единственные детали, которые находятся в наружном блоке, — это воздушный змеевик, электронный расширительный клапан и вентилятор. Несмотря на то, что мы производим наш наружный блок из самых прочных компонентов, которые только можно найти, они подвержены износу внешних элементов.Они по-прежнему должны прослужить долгое время, но потребуется некоторое обслуживание внешней части машины.

Комфорт

Оба типа тепловых насосов предназначены для обеспечения чрезвычайно комфортного и бесшумного водяного отопления в вашем доме. Обе системы обеспечат комфортный пол с подогревом в доме. В этом отношении два тепловых насоса равны.

Узнайте, как система теплового насоса может помочь вам сэкономить на ежемесячных счетах за коммунальные услуги.Найдите дилера и получите бесплатное индивидуальное предложение!

.
