Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети

Достаточно часто случаются ситуации, когда при резком перепаде напряжения выходит из строя вся находящаяся в доме бытовая техника. Особенно такие неприятности характерны для домов старой постройки с морально устаревшей электропроводкой. Для защиты электроприборов от преждевременной поломки рекомендуется устанавливать реле напряжения. Читайте также статью ⇒ Реле напряжения — как подключить.

Область применения

Реле напряжения – это устройство, работа которого заключатся в контроле напряжения в сети, в которой он установлен, а также его выпрямлении до заданных параметров при понижении или повышении.

Напряжение переменное имеет свойство делать скачки, которые негативно влияют на работу бытовых электроприборов и могут вывести их из строя. Именно с этой целью устанавливается реле контроля напряжения. Это прибор применяется в бытовых и промышленных условиях для стабильной работы и защиты электроприборов от скачков напряжения.

Реле РН-113 используется для отключения промышленной и бытовой однофазной нагрузки

Виды и классификация

Такие приборы, как реле контроля напряжения, предназначены для:

подключения одиночного прибора;
подключения нескольких приборов;
контроля напряжения во всей сети.

Реле напряжения для одного прибора выглядят в форме вилки с розеткой. Используются только для одного прибора. Реле напряжения для нескольких приборов выглядят как электрическая вилка с несколькими розетками. Применяются для нескольких потребителей электрической энергии небольшой мощности.

Читайте также статью ⇒ Как работает реле контроля напряжения?

Реле контроля напряжения для всей сети устанавливается в щитке, где располагаются счетчик и автоматические выключатели.

Также такие приборы разделяются на:

однофазные;
трехфазные.

Реле контроля напряжения ZUBR надежно защищают трехфазную сеть от перенапряжений

Однофазные реле напряжения используются в бытового сетях. Трехфазные реле напряжения применяются в промышленных установках.

Преимущества и недостатки устройства

Преимуществами данного оборудования являются:

возможность контроля напряжения во сей сети;
стабильность и безотказность работы в диапазоне температур от -20 до +40°C, что позволяет применять такое устройство практически в любых условиях;
значительные отличия в габаритах по сравнению со стабилизаторами напряжения;
современный вид и крепление на DIN-рейку;
работа в автоматическом режиме.

Из негативных качеств можно отметить такие нюансы:

для максимально эффективной работы необходимо устанавливать несколько реле контроля напряжения;
при подключении данного устройства на всю сеть, при значительных колебаниях напряжения на некоторое время обесточивается вся сеть.

Принцип работы реле контроля напряжения

Так как основная задача этого прибора заключается в контроле напряжения, устройство имеет в своем корпусе две составляющие: электронную и силовую части.

Электронная часть следит за напряжением сети, и при выходе его за установленные допустимые пределы, подает сигнал на силовую часть для отключения сети. То есть электронная часть служит только для контроля, а силовая часть производит отключение.

Совет №1: Пороги срабатывания прибора могут как выставляться индивидуально, так и быть уже предустановленными заводом изготовителем.

Технические характеристики

Для того чтобы выбрать реле напряжения, необходимо знать в какую сеть оно будет устанавливаться и по подходящим техническим характеристикам выбрать подходящий прибор.

Основными техническими параметрами реле напряжения являются:

диапазон напряжения, в котором может работать прибор;
мощность устройства;
номинальный ток сети, при котором возможна эффективная работа реле.

Зная, в какую сеть будет устанавливаться устройство, а также примерное количество электроприборов, включенных одновременно в сеть, по вышеперечисленным параметрам подбирается необходимое реле напряжения.

Как читать маркировку

При выборе реле напряжения необходимо научиться правильно читать маркировку и разбираться в ней. Такие знания необходимы для того чтобы при покупке не вручили прибор с другими техническими характеристиками.

Вся необходимая маркировка присутствует на устройстве на лицевой его стороне. На приборе указывают, прежде всего, пороги срабатывания, которые указываются в вольтах. Этих значений может быть два, при условии, что реле напряжения имеет функцию регулировки нижнего и верхнего порогов срабатывания. Далее на устройстве указывается номинальный ток. Это значение указывается максимальный ток, который может проходить через прибор. Обязательным условием является указание на корпусе прибора степени защиты и его мощность.

Реле напряжения на 63А DIGITOP MP-63 является многофункциональным и мощным устройством

Также на приборе в обязательном порядке должна быть указана нумерация клемм.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Схемы подключения реле контроля напряжения

Для того чтобы правильно подключить реле напряжения в сеть необходимо наиболее подходящую для конкретных условий схему подключения.

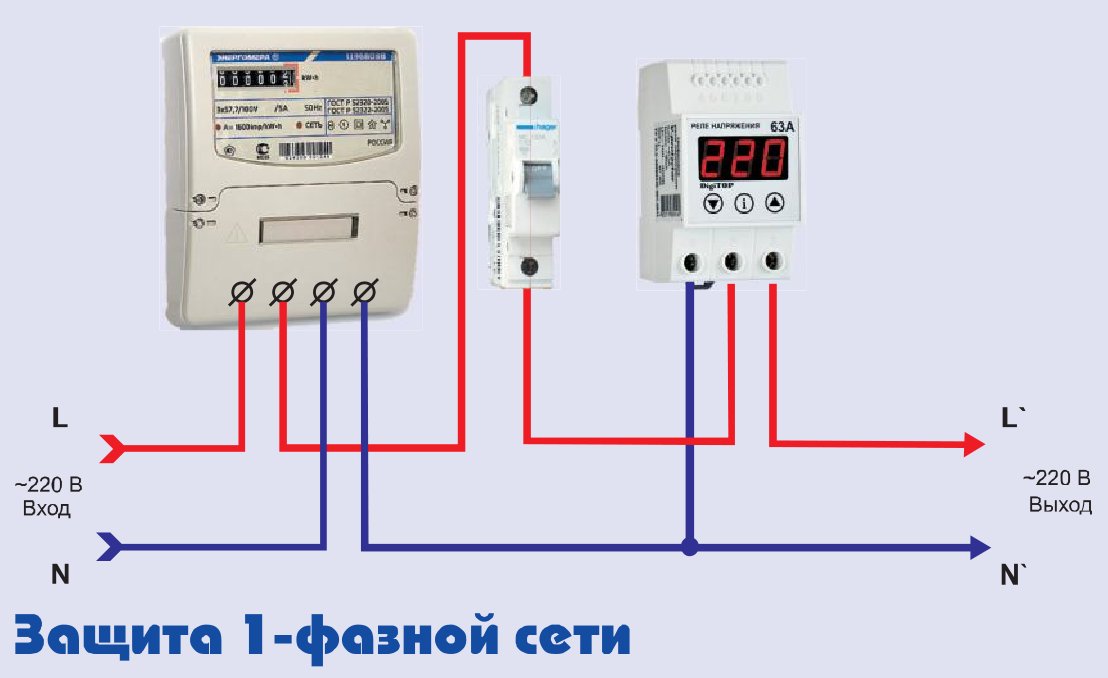

1.Стандартная схема подключения реле напряжения в однофазной сети

Схема подключения реле напряжения в однофазную сеть является самой простой

Такая схема обеспечивает защиту всей сети, так как подключение производится сразу после счетчика. Вариант подключения хорошо подходит для индивидуальных домов и квартир с небольшим количеством электроприборов.

2.Схема подключения реле напряжения в трехфазной сети

Пример типовой схемы подключения реле напряжения в трехфазную промышленную сеть

По такой схеме производится подключение реле напряжения в трехфазной сети, в большинстве случаев использующейся на промышленных предприятиях.

3.Схема подключения нескольких реле напряжения в трехфазной сети

Схема подключения нескольких реле напряжения в трехфазную сеть может применяться и в быту, и в производстве

Такая схема может использоваться как в бытовых условиях, так и в промышленности. Ее особенностью является установка отдельного реле на каждую фазу. Схема обеспечивает эффективный контроль каждой фазы, поэтому считается наиболее оптимальной.

Читайте также статью ⇒ Подключение указательное реле.

Пошаговая инструкция по установке

Установку реле контроля напряжения можно провести двумя способами.

Первый предполагает поиск и наем проверенного электрика, который без проблем и в короткий срок его установит. Второй способ — это установить реле напряжения самостоятельно. Для самостоятельного монтажа не потребуется много усилий, так как процесс его подключения нельзя назвать сложной задачей.

Монтаж прибора должен проходить при отключенном напряжении, поэтому перед началом работ необходимо отключить автоматический выключатель.

Далее необходимо установить прибор на DIN-рейку. При покупке устройства на него обязательно выдается паспорт, в котором указаны номера клемм входа и выхода. Если прибор устанавливается в однофазную сеть, то подключение производится по первой схеме подключения, которая указана выше. Если необходимо произвести установку на три фазы, то выбирается вторая или третья схемы включения.

Проводники, которые подключаются к прибору, должны быть не обгоревшими и нормально очищенными от изоляции. Если провод многожильный, то на него требуется установить специальный наконечник или залудить паяльником. Затяжение болтов на приборе должно быть сильным. Так как при плохом контакте прибор может выйти из строя.

Совет №2: После подключения устройства его необходимо в обязательном порядке проверить на работоспособность. Для этого пороги срабатывания выставляются минимальными — так как в сети переменное напряжение, прибор может часто выключаться (контроль выполняется с помощью тестера).

Аналоги

Вместо реле контроля напряжения можно установить стабилизатор питающего напряжения.

Устройство СНР1-1-0,5 кВА представляет собой переносную модель от компании TDM. При установке в сети 220 В способен поддерживать уровень выходного напряжения с точностью ±8%.

Стабилизатор навесной РСН-1000 ЭНЕРГИЯ предназначен для защиты от перепадов напряжения маломощных бытовых электроприборов.

Распространенные ошибки

Нередко при выборе однофазного реле без допускается ошибка ,связанная с неверным подбором тока. Часто просто устанавливается токовый номинал без учета необходимого запаса мощности не менее, чем в 30%.

Часто встречающейся ошибкой является неверное выставление верхнего и нижнего пределов сработки реле, а также времени срабатывания. Для мощных приборов рекомендуется ставить 300 секунд, что максимально отсрочит повторное их подключение и поможет избежать повреждений.

Оцените качество статьи:

принцип работы и нюансы подключения

Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Содержание статьи:

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

В электрических щитах частных и многоквартирных домов обычно применяются однофазные реле в компактном исполнении на DIN-рейку (+)

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

переходники «вилка-розетка»;
удлинители с 1-6 розетками;
компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для в составе защитной системы электросети квартиры или коттеджа.

Галерея изображений

Фото из

Регулятор с проводом-удлинителем

Трехфазное реле для линий с большой нагрузкой

Реле для установки в электрическом щитке

Реле-переходник для подключения через розетку

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством .

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Верхний (Umax) и нижний (Umin) пороги являются двумя основными регулируемыми параметрами РКН – если входное напряжение выходит за установленный диапазон, то реле отключает выходную линию от электротока (+)

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

рабочий диапазон в Вольтах;
возможности по установки верхнего и нижнего порогов срабатывания;
наличие/отсутствие индикаторов уровня напряжения;
время отключения при срабатывании РКН;
время задержки возобновления подачи электричества;
максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Выбор временных параметров отключения и возобновления питания линии на выходе зависит от подключенной нагрузки и особенностей конкретной сети (+)

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме . В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

дороже и шумит;
более инертен при резких перепадах;
не имеет возможностей для регулировки параметров;
занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

с прямой нагрузкой через РКН;
с подсоединением нагрузки через контактор – с .

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как подключить реле напряжения? Инструкция по подключению реле напряжения

Реле напряжения – это прибор, являющийся устройством, содержащим в своем
корпусе контроллер напряжения и распределитель нагрузки.

Реле напряжения – это прибор, являющийся устройством, содержащим в своем корпусе контроллер напряжения и распределитель нагрузки.

замыкания фазы на нуль;

замыкания фазы на нуль;

перепадов напряжения.

Для того чтобы в доме (квартире) было стабильное напряжение, полностью отсутствовала вероятность возгорания, применяются реле напряжения, которые сохранят не только деньги на ремонт системы, но и средства, уже вложенные в электрооборудование.

Схема устройства реле напряжения выглядит следующим образом:

кнопка установки верхнего предела напряжения;

кнопка выбора нижнего предела напряжения;

клемма подключения проводников;

индикатор подачи напряжения;

светодиод для обозначения перегрузки и высокого напряжения.

Инструкция по монтированию реле напряжения:

Чтобы установка реле напряжения не была сопряжена с опасностью получения электрического удара или ожога, необходимо предварительно отключить подачу напряжения во всей внутридомовой сети. Для этого нужно выключить вводной автоматический выключатель. Располагается он обычно рядом со счетчиком электрической энергии;

Чтобы установка реле напряжения не была сопряжена с опасностью получения электрического удара или ожога, необходимо предварительно отключить подачу напряжения во всей внутридомовой сети. Для этого нужно выключить вводной автоматический выключатель. Располагается он обычно рядом со счетчиком электрической энергии;

Следующим шагом является подключение проводников питания.

Схема подключения реле напряжения

Подключение реле напряжения делается, в соответствии с данной последовательностью:

провода «фазы» и «нуля», идущие от приемников электроэнергии (в нашем случае это сборные шины) к контактам 2 и 3;

также монтируются кабельные жилы питания. Подключение производится к винтовым зажимам 1 и 2 реле;

соблюдение последовательности монтажа линий поможет избежать неприятных ситуаций, связанных с электротехническими травмами.

назначение, устройство, установка и схемы подключения

Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения. Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др.). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

для защиты однофазных и трехфазных сетей;
для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
для защиты оборудования от неисправностей;
в устройствах с применением высоконагруженных моторов;
в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

Устройство и принцип работы

Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:

силовая часть;
электронная схема.

Устройство реле напряжения

Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства. Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.

Технические характеристики

Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.

Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:

номинальное входное напряжение;
контроль перенапряжения;
задержка срабатывания защиты;
контроль снижения напряжения;
частота входного напряжения;
степень защиты по корпусу, силовым контактам автомата;
габаритные параметры, масса, диапазон рабочих температур, др.

Разновидности

Реле контроля напряжения – широко распространенное устройство, используемое как в быту, так и для защиты оборудования на промышленных объектах. Это обуславливает отличие устройств друг от друга по габаритам, допустимым пределам нагрузки, исполнению, способам подключения.

По типу исполнения (подключения)

Весь модельный ряд защитных устройств по типу подключения укрупненно разделяют на три категории:

удлинители (фильтры) на 1-6 розеток;
портативные переходники «розетка-вилка»;
«пакетники» для монтажа в комплексе с DIN-рейкой.

Портативный переходник «розетка-вилка»

Первый и второй типы реле работают по одному принципу и конструктивно схожи друг с другом. Единственное отличие – удлинители обычно имеют более одной точки подключения (розеток), что позволяет организовать защиту сразу на несколько отдельных потребителей. Принцип работы устройств следующий – реле втыкается в обычную розетку электросети помещения, а к нему выполняют подсоединение бытовых приборов. Встроенный микроконтроллер анализирует напряжение в сети и выполняет защиту потребителей.

Индикация напряжения, а также другие рабочие параметры могут быть выведены на цифровое табло устройства. Непосредственно за отключение отвечает электромагнитное реле. Допустимые верхние, нижние пороги напряжения регулируют специальными кнопками управления, выведенными на корпус РКН.

Устройства типа «пакетников» — многофункциональное оборудование, предназначенное для установки в распределительном шкафу на DIN-рейку. Благодаря комплектации, способу подключения, заданным параметрам, изделие способно вести мониторинг параметров электросети полностью объекта и снимать напряжение в аварийных случаях полностью с комплекса или его отдельных секторов.

По виду нагрузки

По виду нагрузки и области применения элементы защиты делят на следующие категории:

однофазные реле;
трехфазные реле.

РКН однофазное

Для защиты однофазных потребителей, сетей используют защитные РКН первого типа. Таким способом защищают моторы практически всех распространенных бытовых электроприборов: холодильник, кондиционер, компрессор, др.

Реле контроля напряжения трехфазное

Трехфазные потребители защищают посредством установки реле защиты второго типа. Работа таких устройств позволяет контролировать напряжение на каждой фазе и защищать технику при аварии на одной из фаз. У этой системы есть свой недостаток – это полное обесточивание даже при небольшом перекосе напряжения между фазами, что зачастую не является опасной ситуацией. Поэтому в таком случае часто прибегают к установке однофазных реле защиты на каждую фазу в отдельности. При этом стоит обратить внимание на один нюанс – пропускная способность устройства по силе тока в сети. Для нормальной работы РКН необходимо использовать устройства с максимальным током несколько выше номинальных токов сети питания.

Установка и схемы подключения РКН

При подключении РКН в электрическую сеть объекта следует помнить несколько основных условий. Защитное реле напряжения устанавливают после счетчика напряжения, разрывая провод соответствующей фазы. То есть, устройство должно контролировать именно фазу и при необходимости воздействовать на нее. Другие способы подключения работать не будут или будут некорректно выполнять свои функции.

На практике зачастую при монтаже однофазных реле используют стандартные схемы подключения через реле с прямой нагрузкой на нем. Само же защитное реле может быть подключено двумя способами:

с прямой нагрузкой на РКН;
через контактор.

Пример схемы подключения 3 фазного реле контроля напряжения

Для схем, которые монтируют внутри помещения преимущественно применяют первый вариант подключения реле. Для организации системы приобретают необходимый по мощностным характеристикам устройство и монтируют его в распределительной коробке.

Пример схемы подключения РКН ZUBR D63 в однофазной сети

Непосредственно подключение не вызовет никаких трудностей. На корпусе однофазного РКН расположены три силовые клеммы (точки подключения проводников). Одна – «ноль», две другие – вход и выход фазы. Задача персонала состоит лишь в том, чтобы не перепутать метки. При подключении трехфазных устройств необходимо внимательно развести входы и выходы соответствующих фазных проводников, чтобы в будущем вся система работала корректно, безаварийно.

Для подключения реле защиты электромонтеру необходим следующий набор оборудования и приспособлений:

само РКН;
металлическая рейка для установки автомата;
провод соответствующего сечения;
ручной инструмент, контрольные приборы.

Перед началом работ необходимо обесточить электросеть объекта. Это делают посредством отключения входного питающего автомата. Реле контроля устанавливают возле входных защитных автоматов, поэтому в выбранном месте монтируют металлическую рейку для дальнейшего крепления «пакетника». Далее разрывают провод фазы. Один конец подключают к входной клемме, второй – к выходной. Следующий этап – отрезком ранее приготовленного провода подсоединяют «ноль» на входном защитном автомате к нулевому контакту на реле контроля напряжения. Монтаж на этом окончен, на объект подают напряжение и проверяют работоспособность системы.

Советы по выбору РКН

Чтобы правильно и рационально выбрать устройство для защиты приборов и техники, необходимо следовать следующим советам:

оборудование целесообразно приобретать в специализированных торговых точках, где окажут консультационную помощь по подбору, монтажу, эксплуатации изделия и предоставят гарантию на проданный товар;
чем сложнее и функциональней устройство, тем стоимость его будет выше. Цена РКН зависит от следующих факторов:

тип устройства – розеточного типа будет наименее дорогим, реечное – наиболее дорогостоящее;
производитель;
дизайн, материал деталей реле;
дополнительные функции изделия;

правильный подбор устройства по мощности защищаемых бытовых приборов. Для нормальной работы системы целесообразно использование реле с мощностью на 25% выше номинальной по сумме всех включенных в электрический контур потребителей. То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
наличие цифрового индикатора (дисплея) для визуального контроля рабочих параметров сетей;
материал корпуса желательно должен быть выполнен из материалов, не поддерживающих горение;
наличие функции регулировки время защитного отключения для предотвращения частого срабатывания устройства;
наличие паспорта с техническими характеристиками прибора, электрической схемой;
наличие функции защиты прибора от перегрева, измерения мощности сети для отключения нагрузки.

Типовые часто задаваемые вопросы от читателей

Как подключить реле контроля напряжения РКН 3-15-15 в трёхфазную цепь?

При подключении любого реле необходимо пользоваться паспортными данными устройства или инструкцией завода изготовителя. Для подключения реле контроля напряжения РКН 3-15-15 в трехфазную цепь используется следующая схема.

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-podklyucheniya-rele-rkn-3-15-15.jpg

На зажимы реле контроля напряжения L1, L2, L3 подключаются фазные проводники соответствующих фаз. К зажиму N обязательно подключается нейтральный проводник согласно требований паспорта устройства. При подаче напряжения на вводные зажимы, реле проверяет его соответствие контролируемым параметрам:

• Наличие напряжения во всех трех фазных проводниках;
• Величина напряжения находится в установленных пределах;
• Порядок чередования фаз соответствует заданному;
• Отсутствует обрыв или слипание фазных проводников;
• Отсутствует обрыв нейтрального проводника.

Если параметры напряжения соответствуют вышеперечисленным критериям, реле РКН 3-15-15 переведет контакт 11-14 и 21 – 24 во включенное положение. К выводам этих зажимов подключается пускатель или контактор для коммутации трехфазной нагрузки. В данном примере включение осуществляется от зажимов 11 – 14, а зажимы 21 – 24 применяются для питания цепей сигнализации. Но такая распиновка не критична, при желании, вы можете поменять их местами или задействовать только одну пару.

В случае выявления неисправности, в зависимости от ее характера, реле контроля напряжения либо включит соответствующий индикатор, либо разомкнет контакты зажимов 11 – 14.

Использованная литература

Корогидский В.Н. «Релейная защита электродвигателей» 1987
Шабад М.А. «Защита трансформаторов распределительных сетей» 1981
Фигурнов Е. П. «Релейная защита» 2004
Темкина Р.В. «Измерительные органы релейной защиты на интегральных микросхемах» 1985
Шалимов М.Г., Маценко В.П. «Релейная защита тяговых подстанций» 1981
Андреев В.А. «Релейная защита и автоматика систем электроснабжения» 1991

схема подключения и принципы устройства РКН

Реле контроля напряжения (РКН) – устройство, позволяющее защитить бытовые приборы, электроинструмент и другое электрооборудование, запитанные от электрической сети. Оно служит для непрерывного контроля напряжения и отключения потребителей при выходе его значения за допустимые пределы, которые задаются в настройках. РКН чаще всего устанавливают в зданиях старого жилого фонда, сельской местности и других местах, для которых характерно нестабильное напряжение.

Назначение РКН

Выясним, для чего нужно реле контроля напряжения. При достижении критически высокого или критически низкого значения напряжения реле обесточит электросеть и защитит электрические аппараты от повреждений, требующих дорогостоящего ремонта, или полного выхода из строя. При восстановлении нормальных параметров тока РКН генерирует команду на включение приборов с определенной выдержкой по времени.

Возможные причины срабатывания РКН:

Обрыв проводов линии воздушных передач. Перехлестывание фазного и нулевого проводов приводит к резкому росту напряжения в фазном проводе.

Обрыв нулевого провода в трехфазной системе. Приводит к опасному явлению, которое называется перекосом фаз. При обрыве нулевого проводника на одной из фаз вольтаж может резко понизиться, а на другой – возрасти.

Включение высокомощного потребителя. Становится причиной резкого падения напряжения и перекоса фаз.

Принцип работы реле напряжения

Прибор состоит из двух блоков – измерительного и исполнительного. Измерительный блок контролирует напряжение в электросети. При выходе его значения за обозначенные в настройках пределы измерительный блок формирует сигнал, в соответствии с которым исполнительный механизм немедленно отключает электропотребителей. После нормализации параметров электротока в сети измерительный блок формирует сигнал исполнительному механизму на включение потребителей. Временная выдержка может длиться от нескольких секунд до 15 минут.

Реле контроля напряжения работает на основе таких устройств, как компараторы или микропроцессоры. Первый вариант является более простым и дешевым, а второй способен обеспечить более точную настройку устройства. Большинство современных моделей РКН оснащены именно микропроцессорной базой.

Самые простые РКН имеют два светодиода, показывающие наличие напряжения на входе и выходе. Технически более совершенные устройства оснащены дисплеем, на котором отображаются: текущий вольтаж в электросети и заданные допустимые пределы напряжения.

Для регулирования пороговых вольтажей предназначены: потенциометр с градуированной шкалой или кнопки. В последнем случае выставляемые пороговые значения отображаются на экране.

Реле, обеспечивающее коммутацию электрических цепей, построено по бистабильной схеме. Оно имеет два стабильных состояния, для сохранения которых затраты электроэнергии не требуются. Энергия затрачивается только при переходе из одного стабильного состояния в другое.

Типы реле напряжения

Эти защитные устройства могут предназначаться для однофазной или трехфазной сетей. Однофазные модели обычно востребованы в квартирах, частных домах и на дачах. Трехфазные РКН устанавливаются в ремонтных мастерских, на производственных объектах для защиты станков с трехфазным питанием. Главная особенность трехфазных реле – полное отключение электропитания даже при скачке только на одной из фаз.

По способу установки приборы бывают стационарными и переносными.

Стационарные

Устройства стационарного монтажа делятся на две группы – встроенные в розетку (розеточные) и располагаемые на электрощитках.

Розеточные модели используются в случае, если прибор невозможно установить в электрощитке или в ситуациях, когда конкретный потребитель нуждается в индивидуальной защите. Розеточные устройства часто сочетают с основной защитой – реле напряжения, установленным в распределительном шкафу. Например, после нормализации параметров сети РКН, встроенное в щиток, включает нагрузки с выдержкой в 1 минуту. Компрессорные потребители (холодильники, кондиционеры) требуют более длительное время выдержки – не менее 300 сек. Для них устанавливают индивидуальное розеточное реле.

Приборы, предназначенные для установки на электрощитке, обеспечивают защиту всех электропотребителей объекта, что избавляет от необходимости индивидуально защищать каждую нагрузку. Обычно такие РКН имеют широкий диапазон настроек и возможность работать в нескольких независимых режимах: как устройства наибольшего или наименьшего напряжения, с задержкой времени на включение.

Переносные

Переносные РКН разделяют на два типа: вилка-розетка и удлинитель. Такие устройства удобны своей мобильностью, отсутствием необходимости монтажных работ, возможностью задавать индивидуальные настройки для конкретных потребителей (как и в случае стационарных розеточных моделей).

Вилка-розетка вставляется непосредственно в розетку. Ее работа управляется микроконтроллером, который анализирует текущий вольтаж и отображает его на экране. Допустимые пределы устанавливаются кнопками.

Удлинитель – устройство, по принципу действия аналогичное вилке-розетке. Но он может иметь две и более розеток и защищать сразу несколько потребителей.

Какие параметры учитывают при выборе реле контроля напряжения

Перед тем как выбрать реле контроля напряжения, необходимо определиться, какие технические характеристики РКН подходят для конкретных условий применения. Это:

рабочий диапазон;

допустимые верхний и нижний пороги срабатывания;

наличие или отсутствие индикаторов, показывающих уровень напряжения;

быстродействие – время, требуемое для обесточивания нагрузки при срабатывании РКН;

время задержки после нормализации вольтажа в сети;

наличие или отсутствие функции защиты устройства от перегрева;

максимальную коммутируемую мощность или максимальный пропускаемый ток, по этим характеристикам необходим запас не менее 20 %.

При эксплуатации удобны модели с дисплеем, позволяющим визуально контролировать вольтаж электросети. Материал корпуса должен быть прочным, не поддерживающим горение.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

Установка порогового срабатывания по максимальному значению – Umax.

Установка минимального значения, при котором происходит срабатывание устройства – Umin.

Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.

Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.

При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.

Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.

Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.

Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».

Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.

Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.

Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.

Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Схема Подключения Реле Напряжения — tokzamer.ru

У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.

У этого варианта подключения имеется один, но довольно существенный, недостаток — пониженное быстродействие. Следует помнить, что защита от КЗ и превышения тока не является задачей реле контроля напряжения, поэтому оно не может заменить автомат.

Схемы подключения реле Ответы на 3 вопроса о способах подключить реле Допускается ли подключение электроприборов прямо после устройства?
Они обязаны быть в электощитке- Реле Напряжения и УЗО. как подключить.

Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А. Есть модели и попроще, схема включения напоминает схему с однофазным реле.

Время повторного включения задается самостоятельно — это или 10 секунд или 6 минут. Материалы: реле напряжения небольшой отрезок провода.

При этом осуществляется полноценная защита потребителей. Паспортная погрешность показаний максимум 5 Вольт.

К УЗМ подключают отдельный электро-приемник, так как это реле рассчитано на ток 16А. Приобретать приборы следует там, где на товар выдаётся гарантия.

Реле контроля напряжения не дают защиту от попадания молнии.

Схема подключения реле напряжения через кросс-модуль — распределительный блок

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.

Допускается ли установка РН до счётчика электроэнергии?

Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего.

Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В.

Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
Реле напряжения. Защита от перепадов (скачков) напряжения.

Навигация по записям

Время повторного включения от 3 до сек.

Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.

Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.

Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.
Схема ввода 220В с УЗО и реле напряжения.

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

Алексей Бартош Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:. До пускателя после вводного автомата.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно

Как настроить реле напряжения | Электрик

Реле напряжения предназначено для отключения бытовой нагрузки при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
В нормальном режиме реле напряжения пропускает через себя весь ток нагрузки, и заодно служит цифровым индикатором уровня напряжения а в некоторых моделях и потребляемого тока.

Согласитесь, это очень удобно, поэтому рекомендуется к установке в каждом домашнем электрощите ввиду того что электрическая сеть подаваемая в дом или квартиру может быть непредсказуемая по своим параметрам.

Простой пример — обрив или отгорания нуля в этажном электрощите что неприкословно приведет к сдвигу фаз где напряжение в розетках квартиры «пойдет в разнос» и может составить даже 400 вольт! Естественно все незащищенные электроприборы которые будут подключены к сети в это время выйдут из строя.

Кроме всего прочего по разным причинам в сети могут появится импульсные «скачки» высокого напряжения или же напряжения может «просесть» до критически опасных низких уровней напряжения при которых домашние электроприборы могут также выйти из строя.

Во всех подобных случаях для защиты домашнего оборудования можно применять реле напряжения. Но все же несмотря на такие полезные его свойства пропускать в розетки только оптимальное напряжение, если в вашей электросети бывают частые понижения напряжения, например в сельской местности где еще старое оборудования местних электростанций, стоит обратить внимание на стабилизатор напряжения.

Несмотря на большое изобилие производителей выпускающих реле напряжения разных моделей у всех моделей принцип работы одинаков и зачастую подключить его не составит проблем.
О выборе, параметрах и правильных схемах подключения реле напряжения можно почитать здесь.

Электрическая схема подключения есть и в инструкции и на самом приборе.

После установки реле напряжения в электрощит наступает момент когда его нужно правильно настроить для надежной и безопасной работы домашней электротехники, особенно холодильников, кондиционеров и другой морозильной, компрессорной и не только, техники..

В реле напряжения можно настраивать напряжения сработки (повышенное и пониженное), а также время повторного включения после восстановления заданных параметров напряжения.
В большинства реле, параметры такие:
Нижний предел 120-200 вольт
Верхний предел 210-270 вольт
Время (повторного) включения нагрузки 5-300 (600) секунд
Максимальный ток нагрузки 40 ампер
Кроме того очень важные и стоит обратить внимание на параметры аварийного отключения (сработки) реле напряжения, качественные модели срабатывают за 0.04 секунды для верхнего предела и 0.06 для нижнего.

По стандарту напряжение в сети может отличаться от номинала не более чем на 10%, а это 198 — 242 вольт и стоит заметить что большинство электрооборудования росчитаны на нормальную работу в таких пределах. В технической документации к каждому электроприбору (оборудованию), как правило указывается и напряжение питания и процент отклонений от номинала. Правда, сейчас введён новый стандарт номинала — 230 вольт, а это значит, что пределы должны быть от 207 до 253 В.

Но на практике если напряжение сети у вас составляет 190-220 Вольт, то верхний предел лучше всего установить на 245 вольт, а нижний предел на 180 В. Но если же напряжение сети 230-245, верхнее лучше установить на уровне 255 вольт, а нижнее 190 В.
Если к данной линии подключены холодильники, кондиционеры или другие приборы с пусковыми рабочими свойствами время восстановления рекомендуется выставлять максимальное 300 сек. Такая выдержка времени подключения отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными.
Если же такая задержка включения вам не по душе, можно применить два варианта, сделать отдельную линию и отдельное реле напряжения для холодильно-компрессорных устройств и с соответствующей задержкой только для того реле в 300-500 секунд, а на реле всех остальных линий дома настроить 5 секунд включения, или второй вариант — настроить реле напряжения (если оно одно и на весь дом) минимум на 150 секунд, но не меньше.
Если скачки «верхнего напряжения» будут очень частыми, то стоит попробовать увеличить верхний предел на 5 Вольт, а если вниз—то уменьшить. Но не устанавливать более 260 вольт, лучше в таких случаях применять квартирный стабилизатор напряжения.

Вносить параметри напряжений нужно согласно инструкции к конкретному реле напряжения, рассмотрим пример настройки реле напряжения (и тока) фирмы DigiTOP.

Настройка реле напряжения

Чтоб установить (изменить) верхний предел отключения по напряжению – жмем и удерживаем более 5 секунд верхнюю клавишу (стрелка вверх). В правом нижнем углу индикатора обязана появится точка и уровень начнет поочередно изменятся с шагом 1 В. Стрелками «вверх» и «вниз» (верхняя и центральная кнопки) устанавливаем нужное нам значение и отпускаем элементы управления. Через 10 сек происходит автоматический выход из меню, параметры остаются в энергонезависимой памяти до их последующей корректировки. Кроме того происходит настройка нижнего значения, лишь начинаем со стрелки «вниз». В случае если нажать и удерживать две стрелки, мы перейдем в настройку времени задержки на включение с шагом 5 сек. При краткосрочном нажатии на одну либо несколько стрелок, мы увидим параметр, который установлен в памяти прибора.

В некоторых моделях еще есть кнопка «і» . Прибор запоминает значение напряжения, вызвавшего последнее срабатывание. На дисплей это значение можно вывести нажатием этой кнопки.

Настройка защиты по току в реле типу VA-63(32) делается при помощи нижней кнопки в виде символа «пуск». При ее единоразовом нажатии мы увидим на нижнем табло символ «ON» либо «OFF». Удерживая клавишу, переходим в режим настройки и стрелками устанавливаем подходящий вариант. По умолчанию, с завода, контроль тока включен.

При необходимости в некоторых реле напряжения можно произвести калибровку показаний вольтметра и амперметра.
Внимание! Эта операция есть сервисной и обязана производится специалистом, с надлежащими познаниями и устройствами замера напряжения, и исключительно в тех случаях когда часто имеются отличия характеристик питания наружной электросети (отклонение частотных характеристик, искаженная синусоида) что приводит к неверному измерению устройством («реле») настоящего напряжения.

Для исполнения калибровки вольтметра нужно, при отключенном питании, зажать две стрелки (кнопки) устройства и после чего подать входное напряжение. В режиме калибровки, используя внешний цифровой либо стрелочный вольтметр, стрелками на защите подстраиваем показания на верхнем индикаторе под значение нужного нам эталонного устройства. После чего выключаем питание. Конфигурации сберегаются в энергонезависимой памяти.
По мере надобности, переходим к амперметру. Вход в режим его калибровки производится параллельным нажатием средней и нижней кнопки при выключенном питании и его следующем подключении при удержании кнопок. Подстройка в верхнюю сторону либо наоборот вниз на основании показаний эталонного амперметра исполняется нажатием и удержанием стрелок вверх-вниз.
Обратите внимание! Подстройка показаний случается еще медленнее, нежели в первом варианте с вольтметром.

Что такое реле контроля напряжения и где они используются?

Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния. Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но и проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.

Реле контроля напряжения предназначены для однофазных или трехфазных систем.Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.

Реле контроля однофазного напряжения могут использоваться с однофазным переменным или постоянным напряжением. Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания, с высокими значениями и для низкого напряжения.

В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:

Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в закрытом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле срабатывает, контакт размыкается и питание нагрузки отключается. Когда напряжение падает ниже установленного максимального напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.

Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.
Изображение предоставлено: Eaton

Помимо ограничений на допустимое напряжение, многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), в течение которой должна присутствовать неисправность, прежде чем реле сработает. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.

Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя в случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.

Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.
Изображение предоставлено: EASA

Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения, а именно: дисбаланс фаз, обрыв и последовательность фаз (также называется смена фаз).

В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.

Реле контроля фаз могут обнаруживать обрыв фазы, последовательность фаз и дисбаланс фаз в трехфазных системах.
Изображение предоставлено: Omron

Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы определить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.

Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.

Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.

% PDF-1.6
%
1004 0 объект
>
эндобдж

xref
1004 74
0000000016 00000 н.
0000002375 00000 н.
0000002591 00000 н.
0000002731 00000 н.
0000002777 00000 н.
0000002984 00000 н.
0000003474 00000 н.
0000003891 00000 н.
0000004333 00000 п.
0000004850 00000 н.
0000004954 00000 н.
0000005057 00000 н.
0000005371 00000 п.
0000005642 00000 н.
0000005907 00000 н.
0000008412 00000 н.
0000008573 00000 н.
0000008837 00000 н.
0000011358 00000 п.
0000013031 00000 н.
0000015328 00000 п.
0000016031 00000 п.
0000016456 00000 п.
0000016901 00000 п.
0000017293 00000 п.
0000019494 00000 п.
0000022223 00000 п.
0000024696 00000 п.
0000026737 00000 п.
0000028633 00000 п.
0000032657 00000 п.
0000036073 00000 п.
0000050497 00000 п.
0000066873 00000 п.
0000068719 00000 п.
0000068803 00000 п.
0000068854 00000 п.
0000069406 00000 п.
0000069588 00000 п.
0000070156 00000 п.
0000070355 00000 п.
0000121860 00000 н.
0000121901 00000 н.
0000171406 00000 н.
0000171447 00000 н.
0000171999 00000 н.
0000172182 00000 н.
0000198103 00000 н.
0000198144 00000 н.
0000198712 00000 н.
0000198916 00000 н.
0000257829 00000 н.
0000257870 00000 н.
0000258438 00000 н.
0000258641 00000 н.
0000259209 00000 н.
0000259430 00000 н.
0000260014 00000 н.
0000260236 00000 п.
0000260515 00000 н.
0000260606 00000 н.
0000260717 00000 н.
0000260921 00000 н.
0000261005 00000 н.
0000261056 00000 н.
0000261261 00000 н.
0000261482 00000 н.
0000285899 00000 н.
0000535375 00000 н.
0000555168 00000 п.
0000629987 00000 н.
0000649892 00000 н.
0000782712 00000 н.
0000001821 00000 н.
трейлер
] / Назад 32

>>
startxref
0
%% EOF

1077 0 объект
> поток
@S; z ؇ IN6

% PDF-1.6
%
227 0 объект
>
эндобдж

xref
227 75
0000000016 00000 н.
0000003587 00000 н.
0000003895 00000 н.
0000004024 00000 н.
0000004180 00000 н.
0000004705 00000 н.
0000005232 00000 н.
0000005974 00000 п.
0000006740 00000 н.
0000007266 00000 н.
0000007446 00000 н.
0000027357 00000 п.
0000040305 00000 п.
0000040514 00000 п.
0000040551 00000 п.
0000040618 00000 п.
0000040812 00000 п.
0000060971 00000 п.
0000061177 00000 п.
0000061563 00000 п.
0000061743 00000 п.
0000061953 00000 п.
0000062318 00000 п.
0000062669 00000 п.
0000062874 00000 п.
0000062940 00000 п.
0000063331 00000 п.
0000064375 00000 п.
0000064627 00000 н.
0000064935 00000 п.
0000066136 00000 п.
0000066676 00000 п.
0000066966 00000 п.
0000067187 00000 п.
0000067784 00000 п.
0000073335 00000 п.
0000073904 00000 п.
0000074260 00000 п.
0000075446 00000 п.
0000076682 00000 п.
0000077369 00000 п.
0000085184 00000 п.
0000085838 00000 п.
0000085907 00000 п.
0000087087 00000 п.
0000087969 00000 п.
0000088873 00000 п.
0000088952 00000 п.
0000089658 00000 п.
00000

00000 н.
00000 00000 п.
00000

00000 п.
00000

00000 п.
0000093945 00000 п.
0000100381 00000 н.
0000100584 00000 н.
0000100904 00000 н.
0000102110 00000 н.
0000102547 00000 н.
0000103238 00000 н.
0000104293 00000 п.
0000105499 00000 н.
0000105581 00000 п.
0000117999 00000 н.
0000130442 00000 н.
0000130752 00000 н.
0000136677 00000 н.
0000145860 00000 н.
0000145899 00000 н.
0000154124 00000 н.
0000154163 00000 н.
0000165150 00000 н.
0000165189 00000 н.
0000177015 00000 н.
0000001796 00000 н.
трейлер
] >>
startxref
0
%% EOF

301 0 объект
> поток
x ڤ V Pe ޗ? 96 op 老 h5! X յ 1 ɏ-5A7% 2AuAeW $ I㏮> ~

Реле контроля напряжения для защиты от сбоев напряжения


102A 102A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190-600 В переменного тока, 50/60 Гц…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выход Форма: SPDT — 1 Форма C Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 — 18AWG, одножильный или многожильный	201 SP 201-xxx-SP — это 8-контактный подключаемый монитор напряжения с восьмеричным основанием, предназначенный для защиты однофазных мотоциклов…Более Вход Напряжение (В): 190 — 240 В перем. Тока, 95 — 120 В перем. Тока Выход Форма: SPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный	201 SP DPDT 201-xxx-SP-DPDT — это 8-контактный подключаемый монитор напряжения с восьмеричной базой, предназначенный для защиты однофазных цепей…Более Вход Напряжение (В): 190 — 240 В перем. Тока, 95 — 120 В перем. Тока Выход Форма: DPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный
201 Реле напряжения 201-xxx-DPDT — это 11-контактный подключаемый монитор напряжения с восьмеричной базой, предназначенный для защиты трехфазных двигателей…Более Входное напряжение (В): 190–240 В переменного тока, 95–120 В переменного тока, 95–120 В переменного тока Выход Форма: DPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12–22 AWG, одножильный или многопроволочный, крутящий момент: 12 фунт-дюймов; Провод: многожильный или одножильный 10-22AWG	201A 201A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который защищает напряжение 190–480 В переменного тока, 50/60 Гц…Более Вход Напряжение (В): 190-480 В перем. Тока Выход Форма: SPDT Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный	201A AU 201A-AU — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, обеспечивающий защиту 190–480 В переменного тока, 50/60 Гц…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выход Форма: Форма C Способ монтажа: Монтаж на DIN-рейку или на поверхность (вставьте в розетку OT08-PC)
202 Монитор напряжения 202-200-SP предназначен для защиты однофазных двигателей независимо от их размера.Это может … Более Вход Напряжение (В): 190 — 240 В перем. Тока Выход Форма: SPDT Тип завершения: 0.25 дюймов, быстроразъемное соединение	202 202 RP Серия 202 представляет собой трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который обеспечивает защиту 190-600 В переменного тока, 50/6…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выход Форма: SPDT Тип завершения: 0.25 дюймов, быстроразъемное соединение	250A 250A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190–480 В переменного тока, 50 * / 60 Гц…Более Входное напряжение (В): 190-480 В переменного тока, 500-600 В переменного тока, 95-120 В переменного тока Выход Форма: DPDT — 2 Форма C Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 — 18AWG, одножильный или многожильный
350 350 — это монитор напряжения для тяжелых условий эксплуатации.Этот продукт следует использовать, когда реле высокого тока или дуа … Более Входное напряжение (В): 190 — 240 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока, 475 — 600 В переменного тока Выход Форма: DPDT, SPDT Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 дюймов на фунт; Размер провода: 12-18AWG	355 355 — это трехфазный монитор напряжения с регулируемой задержкой отключения и перезапуска, регулируемым напряжением unba…Более Входное напряжение (В): 190 — 240 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока Выход Форма: DPDT, SPDT Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG	455 Серия 455 — это трехфазные мониторы напряжения, объединяющие нагрузку и линейный боковой мониторинг, чтобы предложить комп…Более Входное напряжение (В): 190 — 480 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока Выход Форма: SPDT Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG
460 SP 460-100-SP используется с однофазными двигателями 95–120 В переменного тока, 50 * / 60 Гц и однофазными двигателями 190–240 В переменного тока, 50 * / 60 Гц…Более Вход Напряжение (В): 190 — 240 В перем. Тока, 95 — 120 В перем. Тока Выход Форма: 1 Форма C Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму	460 реле напряжения 460 — это трехфазный монитор напряжения, который независимо защищает двигатели 190–480 В переменного тока или 475–600 В, 50/60 Гц…Более Вход Напряжение (В): 190 — 480 В перем. Тока, 475 — 600 В перем. Тока Выходные данные Форма: 1 форма A и 1 форма B, 2 форма A, форма C Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму	Реле напряжения 50R Монитор однофазного напряжения 50R имеет цепь измерения напряжения, которая постоянно контролирует грех…Более Входное напряжение (В): 190 — 240 В переменного тока, 380 — 480 В переменного тока, 95 — 120 В переменного тока Выход Форма: SPDT — 1 Форма C Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG
601 Модель 601 — это полностью программируемый монитор напряжения, предназначенный для защиты трехфазных двигателей.Это может быть … Более Вход Напряжение (В): 200 — 480 В перем. Тока, 500 — 600 В перем. Тока Тип клеммы: Крутящий момент: 7 фунт-дюймов Метод установки: Поверхностный монтаж (винты 4-8 #) или монтаж на DIN-рейку	601 CS D P1 Трехфазный монитор мощности 601-CS-D-P1 — это полностью программируемый электронный монитор мощности, предназначенный для m…Более Вход Напряжение (В): 200-480 В перем. Тока Выход Форма: SPDT Тип клеммы: Крутящий момент: 7 фунт-дюймов	DLM Серия DLMU — это универсальный трехфазный монитор напряжения.Он постоянно измеряет напряжение. Вход Напряжение (В): 200 — 480 В перем. Тока, 500 — 600 В перем. Тока Тип подключения: Винтовой зажим с невыпадающими зажимами для проводов до # 14 AWG (2.5 мм²) провод Способ монтажа: Поверхностный монтаж двумя винтами № 8 (M4 x 0,7) или защелкивается на 35-миллиметровой DIN-рейке
HLM Серия HLMU — это универсальный герметичный трехфазный монитор напряжения.Он постоянно измеряет … Более Вход Напряжение (В): 200 — 240 В пер. Тока; 340 — 420 В пер. Тока; 400 — 480 В перем. Тока Выход Форма: DPDT Тип подключения: Винтовые клеммы до # 12 AWG (3.3 мм²) провод	HLVA Серия HLV — это однофазные устройства контроля пониженного напряжения, предназначенные для защиты чувствительного оборудования от b…Более Вход Напряжение (В): Мин. Среднеквадратичное напряжение: 70 В пер. Тока; Максимальное среднеквадратичное напряжение: 264 В переменного тока, Выход Форма: Изолированный SPDT Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)	KVM Серия KVM — это однофазный монитор пониженного напряжения, предназначенный для повторной защиты чувствительного оборудования…Более Вход Напряжение (В): 110–120 В пер. Тока; 220 — 240 В перем. Тока Выход Форма: SPDT Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)
PLM Серия PLM — это трехфазный монитор напряжения, который непрерывно контролирует каждую из трех фаз.Пн … Еще Входное напряжение (В): 200 — 240 В переменного тока, 360 — 430 В переменного тока, 400 — 480 В переменного тока Выход Форма: Изолированный SPDT Тип подключения: Восьмеричный 8-контактный разъем, 600 В перем. Тока	PLMU PLMU11 непрерывно измеряет напряжение каждой из трех фаз, чтобы обеспечить защиту 3…Более Вход Напряжение (В): 200-480 В перем. Тока Выход Форма: Изолированный SPDT Тип подключения: Восьмеричный 8-контактный разъем	PLR Серия PLR обеспечивает рентабельное средство предотвращения пуска трехфазного двигателя при неблагоприятном напряжении…Более Входное напряжение (В): 190-270 В переменного тока, 340-450 В переменного тока, 380-500 В переменного тока, 95-140 В переменного тока Выход Форма: SPDT Тип подключения: Восьмеричный 8-контактный разъем
PLS Серия PLS — это недорогие фазочувствительные регуляторы, обеспечивающие изолированное замыкание контактов при включении…Более Входное напряжение (В): 175-255 В переменного тока, 380-500 В переменного тока, 95-135 В переменного тока Выход Форма: Изолированный SPDT Тип подключения: Восьмеричный 8-контактный разъем	TVM Серия TVM обеспечивает защиту двигателей и других чувствительных нагрузок.постоянно измеряет v … Более Вход Напряжение (В): 208 В переменного тока, 460 В переменного тока, 480 В переменного тока, 230 В переменного тока Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма) Метод установки: Крепление к поверхности с помощью одного винта № 8 (M5 x 0,8), монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)	TVW Серия TVW обеспечивает защиту двигателей и других чувствительных нагрузок.Непрерывно измеряет v … Более Входное напряжение (В): 208 — 240 В перем. Тока, 208; 220; 230; 240 В переменного тока, 380 400 и 415 В переменного тока, 430; 440; 460; 480 В перем. Тока Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма) Метод установки: Крепление к поверхности с помощью одного винта № 8 (M5 x 0,8), монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)
WVM Серия WVM обеспечивает защиту от преждевременного отказа оборудования (двигателя), вызванного напряжением fau…Более Входное напряжение (В): От 200 до 240 В переменного тока, от 355 до 425 В переменного тока, от 400 до 480 В переменного тока, от 500 до 600 В переменного тока Выход Форма: Изолированный SPDT Тип подключения: Винтовые клеммы с невыпадающими зажимами для проводов до # 12 AWG (3.2мм2) провод

Трехфазное реле контроля, SPDT, обрыв фазы / пониженное / повышенное напряжение

Трехфазное реле контроля с контактом SPDT (1 переключающий контакт), выполняет функции контроля, включая обрыв фазы, последовательность фаз, дисбаланс фаз, перенапряжение и пониженное напряжение в системе трехфазного переменного тока 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В Переменного тока или 480 В переменного тока, 50/60 Гц.Реле обрыва фазы / напряжения широко применяется в воздушных компрессорах, электродвигателях, насосах, вентиляторах, системах кондиционирования воздуха, воздуходувках, лифтах, лифтах, кранах, холодильных установках, карьерных экскаваторах и конвейерах и т. Д.

Характеристики

Компактный размер на DIN-рейке
Трехфазный контроль чередования фаз, обрыва фазы (обрыв фазы), асимметрии фаз, повышенного и пониженного напряжения
Питание от измерительной цепи
Контрольное реле с 1 переключающим контактом (SPDT)
5 светодиодных индикаторов для индикации состояния

Технические характеристики

Модель		ATO-JVR
Измерительная цепь		3-фазный переменный ток: L1, L2, L3
Функции мониторинга		Чередование фаз (реверсирование), потеря фазы (отказ), разбаланс фаз Повышенное напряжение, пониженное напряжение
Номинальное напряжение (сетевое напряжение) (опция)		220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока, 480 В переменного тока 50/60 Гц
Диапазон настройки напряжения (опция)		Суффикс модели	Пониженное напряжение	Перенапряжение
		Пустой	-15%	+ 15%
		А	-10%	+ 10%
		B	-10%	+12.5%
		С	-12,5%	+ 15%
Порог несимметрии напряжений		15% исправлено
Время задержки при пониженном и повышенном напряжении		5-8 сек фиксированная
Время задержки обрыва фазы, несимметрии фаз, чередования фаз		1-2с фиксированные
Время сброса		0,5 с фиксированная
Индикатор		Светодиод, указывающий последовательность фаз, обрыв фазы, перенапряжение, пониженное напряжение и нормальное состояние
Выходные контакты		1 переключающий контакт (SPDT или 1 форма C)
Контактная емкость		3A, 250 В переменного тока (резистивная нагрузка)
Степень защиты		IP 20
Условия работы	Рабочая температура	-25 ℃ ~ 65 ℃
	Влажность	≤85% относительной влажности, без конденсации
Механическая износостойкость		1000000 циклов
Диэлектрическая прочность		＞ 2 кВ переменного тока 1 мин
Крепление		DIN-рейка 35 мм
Масса		110 г
Размеры (В * Ш * Г)		68 * 30 * 76 мм

Схема подключения

Положение контактов реле контроля показано в состоянии «Питание отключено»

Размеры (единица измерения: мм)

Советы: принцип работы реле контроля чередования фаз

Выборка трехфазного источника питания для обработки, когда последовательность фаз источника питания совпадает с последовательностью фаз входа реле контроля последовательности фаз, выход реле включен, и основная цепь управления устройством включенный.

Когда последовательность фаз источника питания изменяется, последовательность фаз не совпадает, и выход реле контроля последовательности фаз не может быть включен, тем самым защищая устройство и предотвращая несчастные случаи. Другой тип реле контроля фаз использует продукты с цифровой микропроцессорной технологией, которые могут реализовать автоматическую идентификацию последовательности фаз и автоматическое преобразование последовательности фаз, чтобы гарантировать, что двигатель вращается с постоянной последовательностью фаз.

Трехфазный источник питания последовательно подключается к клеммам U, V, W (некоторые из них — R, S, T или L1, L2, L3) реле контроля.Реле контроля последовательности фаз обычно имеет один нормально разомкнутый и один нормально замкнутый вспомогательные контакты. Для подключения к контуру управления конкретное подключение нормально разомкнутых или нормально замкнутых контактов должно основываться на принципе управления или схеме подключения. При неправильной последовательности фаз или обрыве фазы вспомогательный контакт реле работает от нормально разомкнутого до нормально замкнутого и нормально замкнутого в нормально разомкнутый.

Реле контроля напряжения, пониженное / повышенное напряжение, 1 фаза, 110-240 В перем. / Пост. Тока

Реле контроля постоянного / переменного напряжения с ЖК-дисплеем — это многофункциональное устройство контроля и защиты.Реле применяется при напряжении питания 12 В постоянного тока, 24-48 В переменного / постоянного тока или 110-240 В переменного / постоянного тока для защиты оборудования или устройств от пониженного и перенапряжения в таких приложениях, как воздушные компрессоры, электродвигатели, насосы, вентиляторы, воздушные компрессоры. системы кондиционирования, нагнетатели, лифты, краны, холодильное оборудование, лазерное оборудование, промышленные системы управления и др.

Характеристики

Питание от измерительной цепи
Совместимость с источниками переменного и постоянного тока
ЖК-дисплей и клавиатура для точной цифровой настройки
Компактный размер для установки на DIN-рейку
Регулируемый порог повышенного и пониженного напряжения
Независимое регулируемое время задержки при повышенном и пониженном напряжении
Регулируемый режим сброса: автоматический или ручной сброс
Контрольное реле с 1 переключающим + 1 замыкающим контактом
Запись последних 3 неисправностей

Технические характеристики

Модель		ATO-SVR1000 / D12	ATO-SVR1000 / AD48	ATO-SVR1000 / AD220
Измерительная цепь		Цепь постоянного / переменного тока (A1 +, A2-)
Функции мониторинга		Повышенное и пониженное напряжение
Номинальное напряжение		12 В постоянного тока	AC / DC 24-48 В 50/60 Гц	AC / DC 110-240 В 50/60 Гц
Диапазон настройки пониженного напряжения		DC 9-18V регулируемый	AC / DC 20-80V регулируемый	AC / DC 50-300V регулируемый
Диапазон настройки перенапряжения		DC 9-18V регулируемый	AC / DC 20-80V регулируемый	AC / DC 50-300V регулируемый
Гистерезис напряжения		0.1-6,0 В регулируемый	0,1-30,0 В регулируемый	1.0-90.0V регулируемый
Время задержки при повышенном и пониженном напряжении		0,1-999 с регулируемый
Режим сброса		Ручной / Автоматический / Автоматический с задержкой включения
Время задержки для сброса		0,1-999 с регулируемый
Индикатор		ЖК-дисплей, показывающий напряжение, работу и состояние неисправности
Записи о неисправностях		Последние 3 ошибки
Выходные контакты		1 CO + 1 NC
Контактная емкость		6 А, 250 В переменного тока (резистивная нагрузка)
Степень защиты		IP 20
Условия работы	Рабочая температура	-25 ℃ ~ 65 ℃
	Влажность	≤85% относительной влажности, без конденсации
Механическая износостойкость		1000000 циклов
Диэлектрическая прочность		＞ 2 кВ переменного тока 1 мин
Крепление		DIN-рейка 35 мм
Масса		130 г
Размеры (В * Ш * Г)		80 * 43 * 54 мм

Схема подключения

Примечание:
1.Положение контактов реле показано в состоянии «Питание включено» (исправное). Если питание отключено или возникнет какая-либо неисправность, контакты реле будут противоположны схеме.
2. Для питания постоянного тока полярность должна быть правильно подключена. В противном случае реле не сработает.

Советы: Функция реле контроля пониженного / повышенного напряжения

Реле контроля пониженного / повышенного напряжения используется для автоматического отключения цепи, когда перенапряжение и пониженное напряжение в линии превышает указанное значение, и может автоматически определять линейное напряжение, и оно может автоматически подключать цепь, когда напряжение в линии возвращается к нормально, чтобы защитить нашу электрическую безопасность.

Реле контроля напряжения в основном используется для защиты изоляции электрического оборудования, такого как генераторы, трансформаторы, вакуумные выключатели, шины и двигатели, от повреждения перенапряжением.

Когда линия электропитания имеет повышенное или пониженное напряжение, реле контроля напряжения может быстро и безопасно отключить цепь при непрерывном воздействии высокого напряжения, чтобы избежать возникновения аварий, вызванных подачей аномального напряжения на оконечные устройства. Когда напряжение вернется к нормальному значению, контрольное реле автоматически подключит цепь в течение указанного времени, чтобы обеспечить нормальную работу оконечных устройств в автоматическом режиме.

Руководство по выбору защитных и контрольных реле

Защитные реле и реле контроля обнаруживают или контролируют ненормальные условия энергосистемы. Защитные реле обнаруживают неисправные линии, неисправные устройства или другие состояния энергосистемы ненормального или опасного характера. Затем реле инициирует соответствующие действия цепи управления. Реле контроля используются для проверки условий в энергосистеме или в системе защиты.Функции контрольного реле включают обнаружение неисправностей, проверку напряжения и определение направления, которые подтверждают состояние энергосистемы, но не определяют неисправность или проблему напрямую. И защитные реле, и реле контроля могут быть чувствительны к напряжению, мощности или фазе, току или частоте.

Защитные реле часто имеют схемы для функции защиты, а также реле для переключения. Большинство из них не являются простыми электромеханическими устройствами, такими как автоматический выключатель, но вместо этого содержат схему, которая измеряет некоторую величину и может быть установлена в точке срабатывания.У некоторых есть визуальные дисплеи, такие как огни или даже экраны для их настройки. Управление может осуществляться посредством программирования или с помощью регуляторов, а более простые элементы управления могут не регулироваться.

Реле защиты и реле контроля Категории

Реле защиты и контроля можно разделить на несколько категорий. Реле защиты и реле контроля можно разделить на реле, чувствительные к напряжению, реле, чувствительные к мощности (фазе), реле, чувствительные к току, и реле, чувствительные к частоте.

Реле чувствительное к напряжению

Реле напряжения идентифицируют повышенное и пониженное напряжение или и то, и другое.Они могут обнаруживать ненормальное состояние только на той стороне линии, к которой подключено реле. Это позволяет устройству обеспечивать предпусковую защиту. Реле напряжения просты в установке, не требуют трансформаторов тока и, следовательно, менее дороги. Для этого требуется только подключение напряжения, чтобы их можно было применять независимо от нагрузки системы.

Реле, чувствительное к напряжению. Кредит изображения: Wirthco

Пониженное напряжение

Реле минимального напряжения срабатывают, когда напряжение падает ниже заданного значения.Пониженное напряжение — это постоянное напряжение системы ниже номинального напряжения трансформатора, двигателя, генератора или напряжения, которое может привести к отказу оборудования. Они могут быть вызваны перегрузкой системы или отказом оборудования. Особое внимание следует уделять пониженному напряжению, поскольку многие нагрузки энергосистем являются нагрузками МВА (двигатели, источники бесперебойного питания и т. Д.). Это означает, что при уменьшении напряжения ток нагрузки увеличивается, а передаточная способность энергосистемы снижается. Реле минимального напряжения обычно являются устройствами мгновенного действия и должны завершать свою работу каждый раз, когда входное напряжение падает ниже уставки.Переключение нагрузки, регулировка напряжения и защита двигателя — все это приложения для реле защиты от пониженного напряжения.

Повышенное напряжение

Реле максимального напряжения срабатывают, когда напряжение превышает заданное значение. Перенапряжение — это постоянное напряжение системы, превышающее номинальное напряжение конденсатора трансформатора, двигателя, генератора или реактора. Перенапряжения могут привести к отказу оборудования или быть вызваны отказом оборудования, например, отказом контроллера РПН или внезапной потерей нагрузки потребителя.Реле перенапряжения могут быть устройствами мгновенного действия или реле с выдержкой времени. Регулировка напряжения, защита шины и резервного копирования, а также защита генератора — это области применения реле защиты от перенапряжения.

Дифференциал

Реле дифференциального напряжения реагируют на разницу между входящим и исходящим напряжениями, связанную с защищаемым оборудованием. Электрические величины, входящие в систему и выходящие из нее, сравниваются трансформаторами тока. Если цепь между цепями равна нулю, то неисправности или проблемы нет.Если сеть не равна нулю, можно определить внутреннюю проблему. Этот тип реле применим ко всем частям энергосистемы и часто является основным выбором для защиты.

Реле чувствительности к питанию (фазе)

Реле

, чувствительные к мощности или фазе, могут контролировать последовательность фаз, чередование фаз, замыкание на землю или замыкание на землю, коэффициент мощности, обрыв или обрыв фазы, а также асимметрию фаз.

Реле обратной последовательности фаз. Изображение предоставлено: Circuitmaniac.com

Обрыв (потеря) фазы — Реле контролирует напряжение с неправильной последовательностью фаз или обрыв одной или нескольких фаз. Отказ может произойти из-за перегоревшего предохранителя, механического отказа коммутационного оборудования или обрыва одной из линий электропередачи. Обрыв фазы включает три фазы, в которых есть три провода. Если трехфразовый двигатель запущен на одной фазе, двигатель не запустится. Если один провод отсоединяется, это определяется как потеря фазы.Предлагается комбинировать устройство контроля обрыва фазы с устройством, которое может обнаруживать сдвиг фазового угла. Это связано с тем, что устройства измерения напряжения, которые контролируют только величину напряжения, могут не обеспечивать защиту при работающем двигателе.

Реле смены фаз — Реле смены фаз отслеживают изменение фазы на половину цикла или 180 °. Переключение фазы часто происходит из-за неправильного подключения, неисправности входящего питания из-за модификаций, внесенных в систему распределения питания, или когда Восстановление питания приводит к иному чередованию фаз, чем до отключения электроэнергии.Эта защита требуется для всего оборудования, перевозящего людей, например, эскалаторов или лифтов.

Чередование фаз — Реле чередования фаз контролируют правильность чередования фаз, если два провода имеют обратное соединение и выходят из строя. Устройство используется для обеспечения правильной последовательности при подключении трехфазных нагрузок. Если последовательность фаз неправильная, реле обесточится, предотвращая запуск неправильно подключенного оборудования

Асимметрия фаз — Реле срабатывает, когда величина одного тока превышает величину другого тока на заданную степень.Баланс напряжений работает аналогичным образом.

Коэффициент мощности — При передаче и распределении электроэнергии переменного тока коэффициент мощности представляет собой косинус фазового угла между напряжением и током. Речь идет о разной реальной и кажущейся мощности. Плохой коэффициент мощности может привести к искажению формы сигнала и более высокому потреблению энергии.

Заземление (короткое замыкание) — Реле замыкания на землю (заземление) обнаруживают любой нежелательный путь тока от точки с разным потенциалом до земли.

Реле чувствительное к току

Защитные реле и реле контроля включают в себя реле, чувствительные к току. Реле, чувствительные к току, имеют преимущество перед реле, чувствительными к напряжению, поскольку они не реагируют на противоэлектродвижущую силу (ЭДС), которая сопровождает обрыв фазы на нагрузках двигателя. Они могут обнаружить проблему либо на стороне линии, либо на стороне нагрузки в ответвленной цепи, в которой используется реле.

Реле тока. Изображение предоставлено: ChipDipvideo / CC BY-SA 4.0

Пониженный ток — Реле минимального тока срабатывают, когда ток падает ниже заданного значения. Пониженные токи могут возникать при неисправности источника питания или при разгружении нагруженного двигателя. Часто перенапряжение вызывает недостаточный ток и может привести к повреждению оборудования.

Перегрузка по току — Реле максимального тока срабатывают, когда ток превышает заданное значение. Перегрузка по току может быть вызвана либо нагрузкой, либо питанием, например, внезапным увеличением нагрузки из-за неисправной электроники или физической нагрузки на двигатель.Кроме того, падение напряжения также может вызвать перегрузку по току.

Условия дифференциального тока — Реле дифференциального тока реагируют на разницу между входящим и исходящим токами, связанными с защищаемым оборудованием. Принцип работы дифференциальных реле одинаков для станционной шины и для генераторов; устройство контролирует, чтобы сумма всех токов на шине или генераторе и на выходе из них была равна нулю. В случае неисправности возникает чистый ток, и срабатывает дифференциальное реле.

Чувствительный к частоте

Чувствительные к частоте реле — это реле защиты и реле контроля с возможностью понижения частоты, повышения частоты и дифференциальной частоты. Изменения частоты обычно связаны с подаваемой мощностью. Мощность от энергетической компании вряд ли изменится, однако, если мощность вырабатывается на месте с помощью инвертора, системы резервного типа или альтернативной энергии, более вероятно, что возникнут проблемы с частотой. Частота важна, потому что многие электронные устройства полагаются на нее для определения времени.Например, скорость асинхронного двигателя переменного тока зависит от частоты. Увеличение или уменьшение частоты может привести к увеличению или уменьшению мощности двигателя, что вызовет проблемы в производственном процессе. Частота в конечном итоге зависит от генератора и от того, как быстро он вращается, или, в случае инвертора, от схемы синхронизации в инверторе.

Реле понижения частоты реагирует на уменьшение частоты переменного электрического входного сигнала.
Реле повышения частоты реагирует на повышение частоты. Они подпадают под категории реле мгновенного действия и реле максимального тока с выдержкой времени.
Дифференциальная частота Реле реагируют на разницу между входящей и исходящей частотами, связанную с защищаемым устройством.

Справочная таблица реле защиты

Защита от замыканий на землю (GFP)
Тип	Система	Типичные области применения
Реле замыкания на землю	Незаземленный переменный ток	Системы управления постоянным током, системы зарядки аккумуляторов, транспортные системы
Реле замыкания на землю	Незаземленный переменный ток	Старые производственные объекты
Реле замыкания на землю	Незаземленный переменный ток	Старые производственные объекты
Реле замыкания на землю	Постоянно заземленный переменный ток	Производители, компании по аренде и пользователи надежно заземленных генераторов
Реле замыкания на землю	Постоянно заземленный переменный ток	Двигатели, генераторы, насосы, оросительные системы, нагревательные кабели, нагреватели с SCR, Оборудование для производства полупроводников
Сопротивление заземления (RG)
Тип	Система	Типичные области применения
Реле замыкания на землю	Сопротивление заземленного переменного тока	Системы с заземлением через сопротивление
Реле замыкания на землю	Жестко заземленный или заземленный через сопротивление переменного тока	Питатель или защита нагрузки, двигатели, генераторы, насосы, нагревательный кабель, регулируемые приводы
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах среднего напряжения для снижения опасности дугового разряда
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах низкого и среднего напряжения для уменьшения опасности дугового разряда и простоев
Защита двигателя (MP)
Тип	Система	Типичные области применения
Базовый двигатель Реле защиты	Системы переменного тока	Защита от замыканий на землю и Контроль изоляции двигателей
Стандартный двигатель Реле защиты	Системы переменного тока	Небольшие двигатели, требующие дополнительной защиты (обычно <75 л.с.)
Стандартный двигатель Система защиты	Системы переменного тока	Премиальная защита для двигателей малого и среднего размера (> 50 В)
Реле усовершенствованной защиты двигателя	Системы переменного тока	Малогабаритные двигатели для ответственных применений и двигатели среднего размера для стандартных применений (обычно> 100 л.с.)
Усовершенствованный двигатель Реле защиты	Системы переменного тока	Двигатели большего размера, требующие максимальной защиты (обычно> 500 л.с.)
Комплект дооснащения	Системы переменного тока	Заменяет GE Multilin 169, 269 и 369
Реле защиты насоса	Системы переменного тока	Двигатели для погружных насосов и технологических насосов
Защита фидера (FP)
Тип	Система	Типичные области применения
Реле защиты фидера	Системы переменного тока	Распределительные цепи среднего напряжения
Дополнительный мониторинг (SM)
Тип	Система	Типичные области применения
Монитор наземной проверки	Жестко заземленный или заземленный через сопротивление переменного тока	Электроэнергетические установки, насосы, краны, погрузочно-разгрузочные работы с берега и судна
Монитор сопротивления	Сопротивление заземленного переменного тока	Системы с заземлением через сопротивление
Монитор изоляции	Системы переменного / постоянного тока	Системы в суровых условиях окружающей среды, таких как пыль, влажность, вибрация или воздействие коррозионных материалов

Схема адаптирована из Littelfuse

Критерии эффективности

Технические характеристики

Важные характеристики датчиков и измерений, которые следует учитывать при поиске реле защиты и реле контроля, включают:

Диапазон измерения напряжения — Диапазон измерения напряжения применяется к реле мощности (фазы), напряжения, напряжения / частоты и параллельного (синхронного) измерения.
Диапазон измерения тока — Диапазон измерения тока относится к силовым (фазным) и токовым реле.
Диапазон линейного напряжения — Диапазон линейного напряжения относится к реле измерения мощности (фазы).
Режим линейного напряжения — (между фазой или фазой в нейтраль)
Диапазон измерения частоты — Диапазон частот, на которые может воздействовать реле. Типичные частоты — 50 Гц, 60 Гц или 400 Гц.
Диапазон напряжения питания
Рабочая температура — важный параметр окружающей среды.Это полный требуемый диапазон рабочих температур окружающей среды. Это представляет собой пределы температуры окружающего воздуха.

Дополнительные функции

Другие защитные функции включают:

Временная задержка — Временная задержка, при которой реле может иметь различные временные функции, такие как задержка с момента обнаружения неисправности до отключения или задержка времени, необходимая для сброса. Задержка устанавливается на основе времени устранения неисправности или времени повреждения двигателя. Существует пять различных версий, определяемых крутизной характеристик максимальной токовой защиты с выдержкой времени: с независимой выдержкой времени, умеренно инверторные, инверсные, очень инверсные, крайне инверсные.

Изображение предоставлено: xnet.rrc.mb.ca

Синхронная проверка — Синхронная проверка предназначена для двух источников питания, таких как два генератора или генератор и настенная розетка, когда при соединении или переключателе между ними оба будут подключены одновременно. Этот тип реле будет проверять выравнивание фазы, чтобы пользователь мог выполнить это переключение.

Характеристики

Общие характеристики защитных реле и реле контроля включают:

Программируемая выдержка времени — Реле имеет функцию программируемой выдержки времени.

Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети

Область применения

Виды и классификация

Преимущества и недостатки устройства

Принцип работы реле контроля напряжения

Технические характеристики

Как читать маркировку

Анализ производителей

Схемы подключения реле контроля напряжения

Пошаговая инструкция по установке

Аналоги

Распространенные ошибки

принцип работы и нюансы подключения

Зачем нужно регулирующее напряжение реле

Разновидности устройства РКН

По типу исполнения и габаритам

По базе и дополнительным функциям

Что лучше: стабилизатор vs реле

Схемы подключения РКН

Выводы и полезное видео по теме

Как подключить реле напряжения? Инструкция по подключению реле напряжения

Схема подключения реле напряжения

назначение, устройство, установка и схемы подключения

Назначение реле контроля напряжения (РКН)

Устройство и принцип работы

Технические характеристики

Разновидности

По типу исполнения (подключения)

По виду нагрузки

Установка и схемы подключения РКН

Советы по выбору РКН

Типовые часто задаваемые вопросы от читателей

Использованная литература

схема подключения и принципы устройства РКН

Назначение РКН

Принцип работы реле напряжения

Типы реле напряжения

Стационарные

Переносные

Какие параметры учитывают при выборе реле контроля напряжения

Особенности настройки РКН

Общие рекомендации по установке реле контроля напряжения

Схемы подключения однофазных реле контроля напряжения

Этапы работ:

Схема подключения трехфазных РКН в электрическую цепь

Проверка работоспособности реле контроля напряжения

Схема Подключения Реле Напряжения — tokzamer.ru

Классификация защитных реле напряжения

Навигация по записям

Недостатки стабилизаторов

Подключаем реле контроля напряжения своими руками

Как подключить реле напряжения

Как настроить реле напряжения | Электрик

Настройка реле напряжения

Что такое реле контроля напряжения и где они используются?

Реле контроля напряжения для защиты от сбоев напряжения

102A

201 SP

201 SP DPDT

201 Реле напряжения

201A

201A AU

202

202 202 RP

250A

350

355

455

460 SP

460 реле напряжения

Реле напряжения 50R

601

601 CS D P1

DLM

HLM

HLVA

KVM

PLM

PLMU

PLR
