Схема сборки перфоратора макита 2450

Содержание:

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой.

При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8.

Как отремонтировать перфоратор фирмы Makita

Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок.

Но как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье автор расскажет, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться.Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать.

Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

2 комментария на

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

В строительной сфере применение перфораторов Makita просто необходимо. Значение этой техники сложно переоценить, он незаменим при работе с бетоном, камнем или кирпичом. Все особо прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используют для сверления отверстий в бетоне и камне, для изготовления проемов, выемок, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita обладает двойной защитной изоляцией двигателя. Среди обязательных элементов конструкции — расцепляющая муфта, которая предотвращает рывок при заклинивании бура, и электронная регулировка числа оборотов. Показатель фирменного стиля — инструмент комплектуется удобным чемоданом для хранения инструмента.

Большинство моделей оснащено системой пылеудаления и выпускается с мягкой резиновой накладкой на рукоятке. В ассортименте присутствуют перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип работы

Он может выполнять 3 функции: сверление, сверление с ударом, долбление.

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.

С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг.
Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг.
Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм.
Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Процесс работы

С помощью отвёртки снимаем стопор

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Снимаем зубчатое колесо

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Собираем новый ствол

Устанавливаем ствол в редуктор

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

8 комментариев на

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Доброго времени суток, подскажите пожалуйста макита 2450: заменил ствол (брал в сборе), заменил поршень, кольцо на ударнике, а удара практически нет, только на малых оборотах и то через раз…

Проверьте шлицы на пьяном подшипнике

Автор молодец, все подробно описал, единственное забыл написать, что когда ставишь переключатель режимов, его нужно повернуть против часовой стрелки, чтоб он встал на место.
В целом спасибо, починил свой перф за пол часа, оказывается просто заклинило боёк. В итоге почистил, все смазал, все работает.

Статья добрая,но немогу понять как располагаются резинки ремкомплекта бойка.

Лучшего описания не встречал, спасибо автору.

вместо замены ствола заменил втулку(разбитую), но на BOSH 1610290029 у них она называется скребок. Собрал проверил (пробурил два отверстия под крепеж Ф8 работает) посмотрим как дальше будет. Стоимость 120Р. и смазочные материалы.

Подскажите пожалуйста как вытащить бур с патрона если он оказался бракованым и чтобы не навредить патрону

Как долго работали с заклиненным в патроне буром? Можно предположить, что произошло расклепывание хвостовика из-за некачественного материала бура. Есть вероятность также проворачивания в патроне. Можно попытаться вытащить застрявший бур, зажав его в тисках и, покачивая, вытянуть перфоратор на себя. Можно при этом использовать какие-либо смазывающие жидкости. Но в случае очень сильной деформации этот способ вряд ли не поможет. Тогда лучше по возможности обратиться в мастерскую. Попытка разобрать перфоратор и выбить бур самостоятельно без соответствующего опыта может привести к выходу из строя самого перфоратора.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

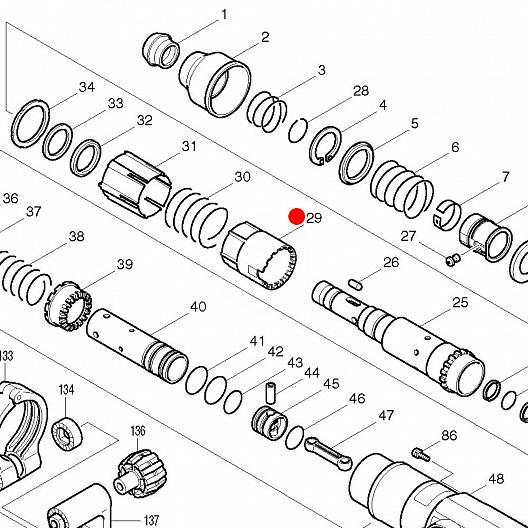

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

А с другой стороны вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

— кольцевую пружину 28 поз.16;
— шайбу 30 поз.17;
— компрессионную пружину 31 поз.18;
— прямозубую шестерню 51 поз.19;
— стальной шарик 7,0 поз. 20.

А со стороны внутренней полости вала надо снять:

— кольцевую пружину 28 поз.29;
— резиновое кольцо поз.28;
— металлическое кольцо поз.27;
— резиновое кольцо 15 поз.26;
— кольцо 9 поз.25;
— плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

ротор поз.54;

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Hr2450 makita схема сборки — Вместе мастерим

В нашей стране одним из самых популярных перфораторов является «Макита 2450». И это не случайно. Ведь «Макита 2450» обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора своими руками. Фирма «Макита» известна как качественный японский производитель, но модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о «Макита 2450», оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

для дерева — 32 мм;
для металла — 13 мм;
для бетона — 24 мм;
для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора «Макита 2450». Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого. Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные. Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта. Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора «Макита 2450», можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

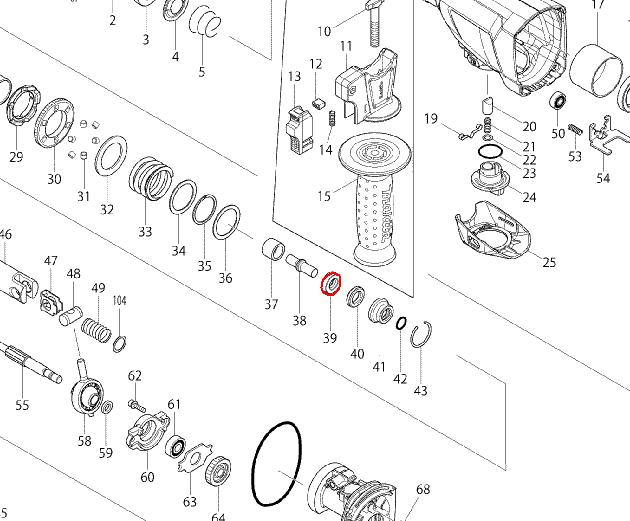

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Порядок разборки механической части перфоратора

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Разборка механического блока ударного узла

Два слова о переключателе режимов

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

А с другой стороны вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз. 32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

— кольцевую пружину 28 поз.16;
— шайбу 30 поз.17;
— компрессионную пружину 31 поз.18;
— прямозубую шестерню 51 поз.19;
— стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

— кольцевую пружину 28 поз.29;
— резиновое кольцо поз.28;
— металлическое кольцо поз.27;
— резиновое кольцо 15 поз.26;
— кольцо 9 поз.25;
— плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора , обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Содержание:

Разборка перфоратора макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

износ защитного резинового пыльника поз.1;
расслабление стопорного кольца поз.2 или его частичный износ;
износ шарика поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если.

Полый металлический «стакан» с режущими кромками и выступающим сверлом – именно так выглядит насадка для получения в бетоне отверстий большого диаметра.

Широкое распространение среди любителей мастерить получили углошлифовальные машинки (УШМ), называемые в народе болгарками. С их помощью домашний мастер.

Ремонт перфоратора Макита в мастерской SERVIS MAKITA

Ваш перфоратор вышел из строя? Не стоит тратиться на новый инструмент: опытные профессионалы сервис-центра проведут ремонт перфоратора Макита качественно и оперативно.

Основные неисправности перфораторов

Если перфоратор не включается или при функционировании устройства появляются несвойственный скрежет, шумы, его работа сопровождается рывками либо изнутри корпуса исходит неприятный запах, то это свидетельствует о неисправностях механической или электрической части.

Чаще всего ломается переключатель между различными режимами работы, располагающийся на корпусе устройства, что приводит к тому, то перфоратор попросту не долбит. Причиной данной неполадки в подавляющем большинстве случаев является то, что пальцы этого переключателя выработались.

Из-за значительных нагрузок, сильной запыленности, неправильной эксплуатации и по целому ряду иных причин даже у бочковых перфораторов, имеющих большой ресурс, может выйти из строя устройство ударного механизма. Ремонт бочковых перфораторов в этом случае начинается со снятия патрона. Добравшись до механической части перфоратора, снимите корпус, после чего следует снять вал редуктора. Далее выньте щетки и отсоедините ротор от мехчасти устройства. В результате получится гора разных деталей. Наконец, вместо бракованных деталей ставим новые и собираем механизм.

Как уже отмечалось, работа перфоратора сопровождается значительным количеством пыли, большая часть потока которой оседает на патроне устройства. В этом случае быстрозажимному патрону при зажиме оснастки требуется все больше усилий. Для восстановления его нормальной работы следует просто промыть его в бензине. Ремонтировать патрон SDS нужно путем его продувки сжатым воздухом.

Что делать, если в результате сильной нагрузки сломался ствол перфоратора? Лучшим вариантом станет его замена, хотя некоторые восстанавливают ствол путем сварки.

Если говорить о неисправностях «электрики» перфоратора, то часто их причиной становятся изношенные щетки коллектора двигателя, которые нужно просто заменить. Однако если щетки нормальные, а электродвигатель не «дает» нужных оборотов, то возьмите наждачную бумагу и удалите с поверхности коллектора грязь и нагар.

Бывает, что при нажатии на кнопку выключателя двигатель не вращается и гудит, при этом чувствуется запах гари. Проблема в данном случае заключается в неисправности обмотки статора либо якоря электродвигателя.

Стоимость ремонта перфоратора

Специалисты нашей мастерской, обладающие солидным опытом, проведут гарантийный и постгарантийный ремонт перфораторов Makita. Что касается его цены, то она определяется категорией сложности работ, которая зависит от характера неисправности, мощности инструмента и стоимости запчастей. Кстати, мы используем исключительно оригинальные запасные части. Наши специалисты также могут провести ремонт болгарки Макита, причем любой сложности.

По всем интересующим Вас вопросам по ремонту инструмента звоните по телефону: +7(495)530-70-07 доб:120

Ремонт перфоратора Makita (Макита) в Санкт-Петербурге

Перфораторы Makita используют и домашние мастера, и профессиональные строительные бригады. Хотя инструменты этого японского производителя известны своей долговечностью, надежностью и невысокой ценой, даже они могут иногда ломаться. Наш сервисный центр оказывает услуги по ремонту перфоратора Макита 2450, 2460, 2470 и других моделей.

Как мы работаем?

В нашей мастерской вы можете заказать ремонт перфораторов Makita HR5001C, HR4001C, HR2400 в Спб. Также наши специалисты могут отремонтировать другие модели оборудования этого бренда. Во время работы инструмента могут появиться такие проблемы:

слышен неприятный звук;
не работает режим сверления или удара;
перфоратор греется;
не работает кнопка включения.

Не рискуйте работоспособностью оборудования и сразу же несите его в наш сервисный центр.

Какие виды ремонта мы предлагаем

Наши сотрудники имеют высокую квалификацию и уже несколько лет занимаются ремонтом электроинструментов, поэтому досконально изучили особенности работы перфораторов Макита и других видов оборудования этого производителя.

Мы предлагаем:

качественную диагностику и подбор нужной детали, если необходима замена;
ремонт ствола, кнопки, якоря перфоратора Макита;
замену щеток и подшипников;
ремонт патрона, ударного механизма, редуктора перфоратора Макита;
и другие виды ремонта.

При обнаружении поломки перфоратора, не пытайтесь починить его своими силами. Попытки отремонтировать технику самостоятельно, могут привести к еще большим неисправностям. Оптимальным решением будет доверить ремонт электроинструментов квалифицированным специалистам нашего сервисного центра.

Наши преимущества

Мы легко справимся с ремонтом перфоратора Макита 5201C, HR2610 в Спб, а также вернем работоспособность другим типам электроинструментов этого производителя. Наша компания сотрудничает как с частными заказчиками, так и с крупными строительными организациями. Мы уважаем наших клиентов и сделаем все возможное, чтобы вы получили от нас полностью исправный электроинструмент.

У нас самая доступная цена ремонта перфоратора Макита в Санкт-Петербурге. Также после устранения поломки мы предоставляем гарантию на долгий срок. Если вам необходим быстрый и качественный ремонт перфоратора или другого вида электроинструмента, оставляйте заявку или звоните, и мы обязательно вам поможем!

ООО «Ремонт инструмента» | Заказ запчастей по схемам

Внимание! Указано наличие запчастей в г. Минске

№	Артикул	Наименование	Склад	Цена
001.	286263-4	Наконечник резиновый 35	>10	1,46
002-1.	233940-9	Кольцо пружинное 19 HR2450/	>10	0,50
003.	417629-9	Кожух муфты для HR2450/HR2455/		Доставка 18.05.2021 г.
004.	257241-1	Кольцо 21 к HR2450/2440/2020	9	1,79
005.	345187-4	Шайба направляющая для HR2020/	>10	1,34
006.	233916-6	пружина конич. компресс. 21-29 (233916-6)	2	0,50
007.	921923-8	Болт с шестигранной гол.M8x120		0,80*
008-1.	417630-4	основание боковой рукоятки HP2050,HR2450 (417630-4)		3,09*
009-2.	134943-5	Боковая ручка 36 в сборе		0,00*
009-2.	152521-9	Боковая ручка 36 INC. 7,8,90		0,00*
009-3.	135302-6	рукоятка дополнительная HR2450		Нет в наличии
009-3.	153503-4	рукоятка боковая в сб. HR2432		Нет в наличии
010.	266069-6	Винт самонарез., фланец PT4X45	1	1,40
010-1.	266425-0	Болт с внутр.шестигран. 4X45		Нет в наличии
011.	417794-4	Крышка переключателя режимов		0,34*
012.	162229-7	переключатель режимов HR2450	3	3,81
013.	213278-8	Кольцо -О- 17 резин. для HR2450	>10	0,45
014.	183441-6	Корпус редуктора HR2432/2450/2455 (183441-6)	1	22,23
015.	153290-5	Подшипник игольчатый к HR2450/	7	9,63
016.	233918-2	Кольцо пружинное 28 HR2020/	6	0,17
017.	267228-5	Шайба 30 для HR2020/HR2450/		1,52*
018.	233328-3	пружина компрессионная 31 HR2450 (233328-3)		Доставка 18. 05.2021 г.
019.	227028-5	шестерня прямозубая 51 HR2450 (227028-5)[227026-4]	2	12,63
020.	216022-2	Шарик стальной 7.0	>10	0,39
021.	153365-0	ствол HR2450/HR2432	2	46,65
022.	267229-3	Шайба плоская 28 для HR2450/		Доставка 18.05.2021 г.
023.	213128-7	Кольцо -О- 12 резиновое	>10	1,85
024-1.	324396-8	боёк HR2432/HR2450/2455 (324396-8) [324278-4,324213-2]	9	17,08
025.	324218-2	Кольцо 9 для HR2020/HR2450/		Доставка 18.05.2021 г.
026.	213232-2	Кольцо -О- 15 резиновое		Доставка 18.05.2021 г.
027.	324216-6	Кольцо -О- металл. HR2470FT/ (324216-6)	2	6,36
028.	213073-6	Кольцо -О- 9 резиновое HR2450/2440/2020	>10	0,78
029.	233917-4	Кольцо пружинное 28 BHR240/	>10	0,28
030.	324214-0	поршень HR2440/HR2450/ (324214-0)	6	5,10
031.	213227-5	Кольцо -О- 16 резин. для HR2450/	>10	1,54
032-1.	331632-5	Цилиндр поршня для HR2450/	2	29,40
033.	267104-3	Шайба плоская 12 для HR2450/		Доставка 18.05.2021 г.
034.	324215-8	Шарнир цилиндра HR2440/HR2450 (324215-8)		2,63*
035.	267104-3	Шайба плоская 12 для HR2450/		Доставка 18.05.2021 г.
036.	211012-0	подшипник 606ZZ Аналоги ► Аналоги ▲		4,27*
036.	211012-0	Подшипник 606ZZ	3	4,87
036-1.	210028-2	Подшипник 606ZZ	>10	2,91
037.	961003-8	Кольцо стопорное S-7 к HR2450/	>10	0,28
038.	233343-7	Пружина сжатия цилиндрич. 7	9	0,17
039.	331634-1	Муфта сцепления для HR2450/		0,00*
039-1.	331993-3	муфта сцепления HR2450 (331993-3) [331634-1]	1	13,38
040.	324248-3	Вал для HR2432/HR2450/HR2455/	2	25,09
041.	219014-0	Подшипник качения 10		Доставка 28.05.2021 г.
042.	226550-9	Шестерня косозубая 26	2	9,86
043.	266273-7	болт M4х12 с внутр.шестигран.		0,57*
044.	345179-3	Хомут боковой ручки к HR2450/		0,00*
045.	267234-0	шайба 8 HR2450/2440/2432/2300/2230		0,34*
046.	211032-4	Подшипник 608ZZ	7	4,76
046-1.	210029-0	Подшипник 608ZZ	>10	3,02
047.	324212-4	кольцо 8 HR2450/HR2455	2	1,68
048.	213725-9	Кольцо -О- 68 резиновое	2	2,41
049-2.	153687-8	Корпус внутренний HR2450/2455/	2	24,86
050.	213380-7	Кольцо -О- 24 резиновое HR2450/	>10	0,67
051.	210060-6	Подшипник 609LLU		Доставка 18.05.2021 г.
052.	267231-6	Шайба плоская 9 для HR2450/ (267231-6)		Доставка 28.05.2021 г.
053-1.	240084-8	Крыльчатка 60 для HR2020	1	3,02
054-1.	515668-4	Ротор в сбope к HR2450/HR2440/	6	58,27
055.	681636-0	Шайба изоляционная для HR2450/	>10	0,50
056.	211021-9	Подшипник 607LLB	>10	5,26
057.	266052-3	винт крепления статора PT4X60 HR2450 [266334-3]	4	5,26
057-1.	266334-3	винт крепления статора PT4X60 HR2450 [266052-3]		0,27*
058-1.	419201-3	диафрагма HR2450 (419201-3)		Доставка 18.05.2021 г.
059.	633488-5	Статор к HR2020/HR2450/HR2432/	>10	24,47
060-1.	183951-3	Корпус двигателя в сборе INC. 64		0,80*
060-2.	418084-8	Корпус двигателя для HR2450	5	24,30
061.	853822-5	Маркировочная табличка HR2450		0,00*
062.	689111-0	Прокладка для HR2450/HP2050/		0,42*
063.	643988-7	Щеткодержатель для HR2450/		1,60*
064.	819063-3	Этикетка с эмблемой Макита S		0,00*
065.	191962-4	щетки угольные CB-419 (191962-4)	>10	4,65
066.	643989-5	Щеткодержатель для HR2450/	6	2,30
067-1.	815978-2	HR2450 SERIAL NUMBER LABEL		0,00*
068.	650508-0	Выключатель TG813TLB-1 к HR2440/50 (650508-0)	1	40,15
069.	153284-0	крышка рукоятки HR2450		14,10*
069.	263002-9	Шпилька резиновая 4	2	0,17
070.	265999-8	Винт самонарез., фланец 4X25		Доставка 28.05.2021 г.
070-1.	266374-1	Винт самонарез. 4*25		0,19*
071.	682566-8	Усилитель кабеля 10 к HR2450/		1,14*
072.	665890-4	шнур сетевой резиновый 1.0-2-4.0	3	30,41
073.	645253-0	фильтр помех 9542/HR2450		1,98*
074.	687052-4	Прижимная пластина к HR2450/		0,00*
074-1.	687124-5	Держатель кабеля к 3709/MT360/		0,27*
075.	265995-6	Винт самонарез. 4X18		Доставка 18.05.2021 г.
075-1.	266326-2	винт самонарезающий 4*18 (266326-2)		Доставка 28.05.2021 г.
076.	265999-8	Винт самонарез., фланец 4X25		Доставка 28.05.2021 г.
076-1.	266374-1	Винт самонарез. 4*25		0,19*
077.	421494-0	Кольцо резиновое 19 к HR2450/		Доставка 28.05.2021 г.
078.	417795-2	Кнопка стопора для HR2450/	9	0,62
079.	233341-1	Пружина сжатия цилиндрич. 3		0,11*
080.	226399-7	Шестерня прямозубая 10	1	32,31
081.	265999-8	Винт самонарез., фланец 4X25		Доставка 28.05.2021 г.
081-1.	266374-1	Винт самонарез. 4*25		0,19*
082-1.	345363-0	Пластина переключения режимов	5	2,46
083.	961017-7	Кольцо стопорное E-3 к HR2450/	>10	0,28
084.	417796-0	Втулка направляющая к HR2450/		Доставка 28.05.2021 г.
085.	233344-5	Пружина сжатия цилиндрич. 4	2	0,17
086.	961011-9	Кольцо стопорное E-4 к HR2450/	6	0,28
087.	941102-2	Шайба плоская 5 для HM1100/HR2450/	1	0,17
088.	233342-9	Пружина сжатия цилиндрич. 6	1	0,17
089.	163430-7	Пластина стопорная к HR2450	8	3,70
090.	345280-4	шайба шестигранная HR2450		0,19*
091.	267271-4	шайба плоская HR2020.2450		0,42*
092.	198484-5	ремкомплект для HR2020,2440,2450/FT,2455 [193606-2]	3	43,85
Лист A.
A01.	324219-0	Ограничитель уровня глубины		0,00*
A02.	824650-5	Пластиковый чемодан HR2450		0,00*
A02.	417724-5	замок чемодана (пластик)		1,26*
A02.	819144-3	MAKITA LOGO LABEL		0,00*
A03.	892567-0	Наклейка на пласт.кейс HR2450		0,00*

Ремонт патрона перфоратора макита своими руками

Мы постараемся ответить на вопрос: ремонт патрона перфоратора макита своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Дальше надо снять вал редуктора.

Теперь переходим к отсоединению ротора от механической части перфорато

Получится вот такой узел в старой смазке.

Получится вот такая гора чистых деталей.

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Разборка перфоратора макита 2470 начинается со снятия ручки переключателя режимов.

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

износ защитного резинового пыльника поз.1;
расслабление стопорного кольца поз.2 или его частичный износ;
износ шарика поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Читайте если проблемы с электрической частью перфоратора.

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке при помощи отвертки подковыривается и снимается защелка.
После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

износ защитного резинового пыльника поз.1;
расслабление стопорного кольца поз.2 или его частичный износ;
износ шарика поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1
ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.
Патрон собран.

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.
А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С помощью отвёртки снимаем стопор

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Устанавливаем ствол в редуктор

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Статья добрая,но немогу понять как располагаются резинки ремкомплекта бойка.

Лучшего описания не встречал, спасибо автору.

Подскажите пожалуйста как вытащить бур с патрона если он оказался бракованым и чтобы не навредить патрону

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 5 проголосовавших: 3

Запчасти для Makita HR2450 91товар

Код товара: 892567-0	396 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 286263-4	146 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 233940-9	49 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 417629-9	114 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 257241-1	216 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 345187-4	135 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 233916-6	49 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 921923-8	189 ₽ Нет в наличии.
Код товара: 417630-4	292 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 135302-6 «Версия 2 Вкл. 7,8,90»	254 ₽ Под заказ. Доставка 10-14 дней	В корзину
Код товара: 266069-6	114 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 266425-0 Версия 2	38 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 417794-4	49 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 162229-7	249 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 213278-8	49 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 183441-6 Вкл. 15	820 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 153290-5	401 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 233918-2	16,50 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 267228-5	216 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 233328-3	103 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 227028-5	850 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 216022-2	38 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 153365-0	1 250 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 267229-3	92 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 213128-7	184 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 324396-8	700 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 324218-2	216 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 213232-2	216 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 324216-6	421 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 213073-6	81 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 233917-4	27 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 324214-0	414 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 213227-5	114 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 331632-5	960 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 267104-3	10,50 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 324215-8	249 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 211012-0	404 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 961003-8	27 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 233343-7	16,50 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 331634-1	713 ₽ Нет в наличии.
Код товара: 331993-3 Версия 2	900 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 324248-3	820 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 219014-0	1 350 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 226550-9	660 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 266273-7	81 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 345179-3	103 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 267234-0	49 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 211032-4	324 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 324212-4	23 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 213725-9	203 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 153687-8	810 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 213380-7	65 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 210060-6	247 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 267231-6	38 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 240084-8	90 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 515668-4 «Вкл. 51,52,53,55,56»	1 590 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 681636-0	49 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 211021-9	353 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 266052-3	87 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 266334-3 Версия 2	38 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 419201-3	114 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 633488-5	810 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 418084-8 Версия 2	790 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 853822-5	27 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 689111-0	60 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 643988-7	189 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 819063-3	24,30 ₽ Нет в наличии.
Код товара: 191962-4	138 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 643989-5	189 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 650508-0	1 200 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 153284-0	670 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 265999-8	60 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 266374-1 Версия 2	27 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 682566-8	162 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 665890-4	1 020 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 645253-0	234 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 687052-4	119 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 265995-6	27 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 266326-2 Версия 2	27 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 421494-0	600 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 417795-2	60 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 233341-1	16,50 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 226399-7	1 090 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 345363-0	198 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 961017-7	27 ₽ В г. Екатеринбург. Можно забрать сегодня	В корзину
Код товара: 417796-0	92 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 233344-5	8,10 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 961011-9	27 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 941102-2	16,50 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 233342-9	16,50 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 163430-7	242 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 345280-4	27 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 267271-4	60 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 324219-0	288 ₽ Под заказ. Доставка 14-21 день	В корзину
Код товара: 824650-5	1 225 ₽ Нет в наличии.

Как собрать молоток Makita 2450 Видео • CIMFLOK.COM

Перфоратор Makita 2450 своими руками руководство по ремонту

Перфораторы

— это устройства для ударного сверления, предназначенные для сверления и долбления отверстий в особо прочных материалах. В перфораторе реализованы две идеи: рабочий инструмент вращается и сразу перемещается в продольном направлении, создавая ударный импульс.

Молоты всегда работают в экстремальных условиях. Продолжительность тренировки зависит не только от критериев правильности эксплуатации, но и от надежности деталей, входящих в состав изделия.

Но как ни старайся, со временем перфораторы начинают выходить из строя.

Чтобы правильно отремонтировать молот, нужно изучить его устройство. Ремонт перфоратора Makita 2470 и 2450 может произвести самостоятельно человек, владеющий возможностями слесаря и разбирающийся в азах электротехники.

Помните! Соблюдение правил техники безопасности и отключение перфоратора от сети на время разбора.

Перфораторы Makita 2450 и 2470

собираются практически по аналогичной схеме и из одних и тех же деталей.Их ремонт ничем не отличается. Для удобства ремонта ниже приведены монтажная схема и каталог запчастей перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу крутящего момента на буровое долото, мгновенно создавая поступательное движение, создавая удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Makita обеспечивает преобразование электронной энергии в кинетическую за счет вращения ротора.Электронная часть включает электродвигатель, кнопку включения с регулятором скорости, переключатель реверса, соединительные провода. Основные неисправности перфоратора макита Неисправности перфоратора делятся на электронные и механические.

Далее мы рассмотрим останки нашего клиента неисправности электронной части перфораторов Makita 2470 и 2450 и методы их устранения:

Неисправности электроники перфораторов Makita 2450 и Makita 2470 Неисправности электроники проявляются в том, что при подключении перфоратора к сетевому напряжению инструмент не режет.Схема подключения перфоратора Макита к сети обычная.

Электронная схема перфоратора Makita 2450 по сути представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Компоновка перфоратора Makita 2470 аналогична.

Через соединительный шнур поз. 72, через выключатель поз. 68 и электронные щетки через щеткодержатель поз. 66 к ламелям ротора электродвигателя поз.54, а через контакты переключателя реверса поз. 60 к обмотке статора поз. 59. Самая частая неисправность — это отсутствие контактов в соединениях.

Порядок определения неисправностей электрооборудования

Видео: Болезнь Makita HR 2470 Готовая нарезка на перфоратор 2470 Инструмент для ремонта пригоревших контактов

Определение целостности электронной части перфоратора Makita. Если вы поставили себе цель отремонтировать перфоратор Makita 2450 или Makita 2470, вам необходимо самостоятельно вооружиться приборами и оборудованием.Подойдет любой тестер, набор отверток, гаечных ключей, молоток, деревянная приставка. Хорошо иметь отвертку со встроенным индикатором фазы.

Нужно взять тестер, подсоединить к концам пробки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, значит, цепь питания перфоратора исправна.

Если тестер показывает бесконечность, значит целостность цепи нарушена и необходимо снять заднюю крышку для проверки соединительного кабеля и электрических щеток перфоратора.

Задняя крышка (обычно темная) перфоратора снимается легко, нужно лишь отверткой или отверткой открутить три винта.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрических щеток. С помощью тестера или самодельного прибора, также называемого «аркой», определите целостность выводных проводов и правильность работы выключателя.

Несколько слов об обычном управляющем устройстве, которое называется «аркада».Устройство состоит из светодиода или лампочки от фонарика, пальчиковой батарейки и 2 отрезков провода. Вся электронная схема устройства управления состоит из попеременно соединенных частей. Подключите аккумулятор одним концом светодиода, другими словами лампочки, подключите провода к свободным концам светодиода и аккумуляторной батареи. Вы получите универсальный прибор для проверки целостности электронных схем.

Соответствующие неисправности перфораторов Makita 2450 и 2470 Распространенные неисправности электронной части перфораторов Makita 2450 и Makita 2470:

Обрыв питающего кабеля на входе в перфоратор;
разбивка кнопки переключателя TG813TLB-1, арт.650508-0, поз. 68 .;
Износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя заднего хода;
Износ подшипников ротора: подшипник 609ЛЛУ, арт. 210060-6, поз. 51; подшипник 607ЛЛУ, арт.211021-9, поз.56;
короткое замыкание ротора 220-240 В, арт. 515668-8, поз. 54;
пробой обмотки статора 220-240 В для HR2450, арт.633488-5, поз. 59.

Для кнопки пуска, выключатель TG813TLB-1, арт.650508-0; поз.68.

Замена щеток производится при их полном истирании или плохом контакте. Эта неисправность обнаруживается при сильном нагреве точек, где установлены электрические щетки.

Отказ включить пуансон, который вам больше нравится, вызван истиранием контактов на переключателе реверса. Устраняется эта неисправность до боли просто.

Ремонт перфоратора Makita реверсивный

При ремонте переключателя заднего хода необходимо снять заднюю крышку.Осторожно отсоедините провода от кнопки. Посмотрите внимательно на переключатель.

Предстоящая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы попадете на контакты переключателя заднего хода.

Определите его состояние, при необходимости поменяйте контакты.

Дополнительная, часто встречающаяся неисправность электроники, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем заднего хода

Для снятия статора необходимо отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается специальным кольцом. При разборке не потеряйте.

Статор расположен в зеленоватом корпусе. Посетив середину, вы увидите два самореза 4 × 60, арт. 266334-3, поз. 57, крепящий статор к корпусу.Откручиваем их, снимаем пластиковую защиту статора для HR2450, арт. 419201-3, поз. 58., освободите статор. Когда вы получите статор, вы увидите контакты на статоре и панели переключателя реверса.

Тщательно очистить контакты наждачной бумагой, обработать растворителем или спиртом.

Перед сборкой согните контакты так, чтобы они плотно вошли друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электронной части перфоратора производится в обратной последовательности.

Инструкция по разборке перфоратора Makita 2450

Ударная дрель — это ударный буровой инструмент, который сразу выполняет функцию ударного и бурового оборудования при работе с особо прочными материалами.

В приборе использованы сразу две идеи: инструмент вращается и движется в продольном направлении, передавая импульс удара твердой поверхности.

Молоты

всегда работают в экстремальных условиях с высокой степенью запыленности.

На время безотказной работы влияют не столько условия эксплуатации, сколько качество компонентов, входящих в состав инструмента.

Перфораторы Makita 2450, 2470

— это надежные инструменты качественной работы. Даже самый надежный инструмент требует правильного ухода и своевременного ухода.

Для проведения технического обслуживания перфораторов Makita 2450, 2470 вы, безусловно, должны ознакомиться с внутренним содержимым инструментов, из которых состоят их компоненты. Настоящая аннотация поможет выяснить слабые места перфоратора Makita.

Для проведения ремонта перфоратора Makita 2450, 2470 в кустарных условиях допускается лицо, обладающее слесарными способностями и знаниями электротехники.

Помните! Проводя ремонт перфоратора необходимо соблюдать меры безопасности при работе с электрическими приборами.

Перфораторы Makita 2450 и 2470

собираются практически по схожей схеме и фактически из одинаковых, взаимозаменяемых деталей. Их ремонт ничем не отличается.

Тип пробойника Makita 2450

Для удобства ремонта ниже приведены монтажная схема и каталог запчастей перфораторов Makita.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Makita 2450 и 2470

Пуансон Makita условно состоит из электронной и механической частей.При этом механическая сборка перфоратора расположена в темном пластиковом корпусе, а электронная часть перфоратора скрыта под зеленоватым пластиковым корпусом.

Порядок разборки механической части пуансона

Механический узел предназначен для передачи крутящего момента вала на инструмент, создавая не столько крутящий момент, сколько поступательный ударный импульс.

Задача механического узла — передавать вращение от ротора к инструменту, одновременно обеспечивая продольное перемещение инструмента.

Разборка перфоратора начинается с извлечения быстросъемного патрона.

Детали быстросъемного патрона

Разобрав картридж, отвернуть четыре винта поз. 10, крепление крышки картера коробки передач поз. 14 механического блока и корпуса перфоратора, и, нажав на конец вала перфоратора, снимите черную пластиковую крышку.

Снимите крышку механического блока

Для снятия механического блока с зеленоватого корпуса статора необходимо:

1.Открутите три винта поз.70,75,76, удерживающие крышку поз.69 в рукоятке перфоратора;

3. Освободив пружины щеткодержателей поз.63.66, снимите угольные щетки поз.65.

Теперь вы можете вытащить механический блок из корпуса статора.

Тип механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. закреплен в механическом блоке трением зубьев шестерен и вытащен путем смещения и немедленного отсоединения.

Демонтаж механического блока амортизатора

Механический узел собран на внутреннем корпусе, поз. 49. Для снятия промежуточного вала отверните два винта поз. 43 в основании корпуса. Другой промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Makita 2450, 2470 установлен рычаг, который обеспечивает инструмент тремя режимами работы. Ударная дрель может просто сверлить, просто бить молотком во время сверления.Рычаг переключателя надевается на ось внутреннего корпуса и фиксируется прижимной пружиной поз. 85, шайба поз. 87 и стопорное кольцо поз. 86.

Пора снимать промежуточный вал.

Разборка промежуточный вал

Для разборки промежуточного вала используйте схему с настоящими пояснениями.

Фотография схемы промежуточного вала с указанием порядка демонтажа

С вала поз. 40, снимаем все по порядку:

а).подшипник поз. 46 и кольцо поз. 47;
б) прямозубая шестерня поз. 42;
дюйм). подшипник качения поз.41;

Ремонт перфоратора Makita HR 2450 своими руками. наиболее полный обзор

Добрался до моего собственного пуансона makita HR 2450 , потерявший удар находится на пике. Встречаются внутренние удары и до пика.

Разборка перфоратора Makita HR 2450

Это видео. 1-я часть процесса ремонта пробойника Makita HR 2450 самостоятельно.

А сегодня снимаем вал:

г). шайба плоская 12 поз. 35;
е). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз. 37;
г). пружина сжатия 7 поз. 38;
ч). сцепление поз. 39.

Порядок разборки вала ствола ударного механизма

Чтобы разобрать вал ударного механизма, нужно вынуть его из внутреннего корпуса.

С вала нужно снять цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр очень простой для понимания:

1. При его использовании необходимо получить ударник поз. 30;

4.5. Выбит поршневой шарнир поз.34;

3. Снимаются две плоские шайбы поз.33.35.

Для разборки самого вала поз. 21 ударного механизма необходимо снять незнакомый вал установки патрона:

— пружина кольцевая 28 поз.16;
— шайба 30 поз.17;
— пружина сжатия 31 поз. 18;
— прямозубая шестерня 51 поз.19;
— шарик металлический 7,0 поз. 20.

А знакомая внутренняя полость вала не знаю:

— пружина кольцевая 28 поз. 29;
— кольцо резиновое поз. 28;
— кольцо железное поз. 27;
— кольцо резиновое 15 поз. 26;
— кольцо 9 поз. 25;
— шайба плоская 28 поз. 22.

Вал в разобранном виде Вал

Разборка электронной части перфоратора

Makita 2450 , 2470

Электронная часть Makita 2450.Перфоратор 2470 в составе:

Переключатель TG813TLB-1 поз. 68;

щетки угольные СВ-419 поз.65;

щеткодержатель поз.63.66.

Для снятия статора достаточно постучать деревянным молотком о другой пруток концом пластикового зеленоватого кожуха статора незнакомого с ним деревянного молотка.

Но для начала нужно открутить два самореза 4 × 60 мм поз. 57.

При частом постукивании по корпусу статор самопроизвольно выступает за края корпуса, а затем снимается вручную.

Остальные элементы электронной части перфоратора Makita 2450 или 2470 просто демонтируются, так как ни к чему не крепятся.

Демонтаж перфоратора завершен.

Перфоратор Makita 2450 в разобранном виде

Как правильно смазать и собрать перфораторы Makita 2450 и 2470

К сборке любого механизма следует приступать после кропотливой подготовки. Необходимо подготовить не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без плоскогубцев, отверток, молотка, кисти для нанесения смазки.

А какова схема сборки перфораторов Макита 2450 и 2470?

Сборка перфоратора Makita понравится вам только с соблюдением прилагаемой аннотации.

Задача процесса сборки — заменить вышедшие из строя детали на подходящие и обеспечить взаимозаменяемость и работоспособность инструмента.

Порядок сборки перфоратора Makita 2450

Амортизатор в сборе

Как собрать ударный механизм дырокола Makita? Ударный механизм собран из 2-х узлов: вала вала с цилиндрической зубчатой передачей и промежуточного вала с подшипником качения.

А). Шестерня прямозубая поз. 19 надевается на ствол поз. 21 и прижимается пружиной сжатия поз. 18. Для фиксации пружина прижимается шайбой 30 поз.17 и фиксируется стопорным кольцом 28 поз.16.

Б) Для сборки бойка надеть кольцо 9 поз.25 на валу бойка, затянуть резиновое кольцо поз. 26, и прижать его железным кольцом поз. 27.

Теперь бежим к задней части ствола поз.21. При этом внутреннюю поверхность ствола необходимо смазать консистентной смазкой и воткнуть собранный курок поз. 24 внутрь.

Сборка промежуточного вала и поршня

Узел промежуточного вала

Для сборки промежуточного вала необходимо поставить подшипник качения поз. 41 на валу поз.40 зубьями к шлицам вала надеть шлицы муфты вала поз. 39.

Поступательное движение

С обратной стороны вала косозубая шестерня 26 поз. 42., Шайба плоская 8 поз. 45, подшипник 608zz поз. 46 и стопорное кольцо 8 поз. 47 надеты. Промежуточный вал собран.

Коробка передач в сборе

Изготовленный редуктор выполнен на внутреннем картере поз. 49.

Когда, бывают случаи, когда оси выскакивают из внутреннего дюралюминиевого корпуса.Обе оси запрессованы в корпус.

В корпус поз. 49 вставлен промежуточный вал в сборе, рычаг подшипника качения которого должен попасть в отверстие шарнира цилиндра.

Видео: как собрать молоток Makita 2450 Видео

При этом рычаг подшипника качения поз.41 промежуточного вала должен попадать в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала — в гнездо в корпусе.Эта функция обычно выполняется путем раскачивания конструкции до тех пор, пока детали полностью не достигнут обозначенных мест.

Установка переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 на цилиндр поз.32.

Сборка рычага переключателя режимов перфоратора Makita 2450

На оси внутреннего корпуса надеть рычаг переключателя режимов поз.82, нажимная пружина поз. 88 сверху и прижать плоской шайбой поз. 87. Установить стопорное кольцо поз. 86. и исправить.

Стопорное кольцо необходимо тщательно закрепить. Проворачивая промежуточный вал, нужно внимательно проверить правильность работы и свободное движение цилиндра в корпусе. Это нужно сделать в данный момент, чтобы в конце сборки не было ясно, что сборка была собрана неправильно.

Сборка вала ударного механизма

Сначала нужно смазать внутреннюю часть цилиндра поз.32 и воткнуть ударник поз. 30 там.

Осталось поставить смазанный ствол в сборе в поз. 49 во внутренний корпус поз. 21 на участок, надев его на смазанный цилиндр поз. 32. В качестве смазочных материалов рекомендуется использовать специальную смазку, предназначенную для перфораторов Makita.

Смазочные материалы

доступны в нескольких типах: Makita P-08361 и Makita 183477-5 SDS-PLUS.

Смазка Makita 183477-5 SDS-PLUS рекомендуется для коробки передач. Для хвостовиков сверл используется смазка марки Makita 196804-7.

Смазочные материалы различаются по цвету, но имеют полностью схожие характеристики. Кроме того, какие смазочные материалы используются в перфораторах Makita 2450 и 2470?

И перед нами собранный механический агрегат.

Видео общей разборки и сборки перфоратора Makita 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя движение поршня в ударном механизме. Наш заказчик остался!

Теперь мы смазываем то, что осталось, чтобы наши клиентские части механического блока стали рекомендованной смазкой.Вот хороший пример правильного нанесения смазки на вращающиеся поверхности. Но еще один пример щедрой смазки механического агрегата.

Не испорти кашу маслом

Значит, смазку тоже можно наносить. Не стоит портить кашу маслом!

Смазываемый механический блок всегда должен быть закрыт пластиковым корпусом, поз. 14, темного цвета. Установив кожух на верхнюю часть сборки, прижмите кожух к работоспособному >> варианту фиксации узла в персональном компьютере.Отсталость Вставить четыре болта поз. 10 в корпус и затяните.

Теперь пришла очередь присоединения механической части ротора электродвигателя. Роторная установка

Цилиндрическая шестерня ротора плотно вставлена в корпус механического узла и запрессована.

Осталось вставить четыре самореза м4 × 60 поз. 57. и вкрутить их в корпус электроагрегата.

Установка электрощеток

Удалите грязь из канавок щеткодержателя и установите щетки на участок, закрепив их защелками.

А теперь пора проверить работу перфоратора. Вставить пробку перфоратора в розетку, включить перфоратор на короткое время, работая в режиме «сверление». Убедившись, что инструмент работает, выключите его. Установите переключатель режима в положение «пробивка». Не приклеивайте инструмент. Проверить работоспособность перфоратора в этом положении. Заодно вы проверили работу переключателя режимов.

Осталось проверить установку кнопки регулятора скорости, чтобы убедиться в надежности контактных соединений, можно приступать к установке дорогостоящей крышки.

Крышка крепится 3-мя саморезами M × 4 разной длины.

Подключаем перфоратор к сети 220 check и проверяем во всех режимах. Перфоратор Makita 2450 то есть 2470 собран и исправно работает!

Как отремонтировать патрон и ударный механизм ствола ударной дрели makita 2470

Из-за попадания пыли, грязи и воды внутренняя смазка со временем становится жесткой и даже не имеет собственного назначения.Перфоратор начинает работать со сторонним шумом. Приступая к ремонту перфоратора, обязательно прочтите прилагаемую аннотацию по разборке, смазке и сборке компонентов перфоратора Makita 2450, 2470. Компоновка перфоратора Makita 2450 и 2470 поможет правильно разобрать вышедшие из строя детали и найти неисправные детали. Кроме того, мы расскажем, как разобрать перфоратор Макита 2450 .

Разборка перфоратора Makita 2470 начинается со снятия переключателя режимов.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 необходимо всегда снимать ручку переключателя режимов.

В начале работы рукоятка установлена в режим «Удар» (крайнее правое положение по часовой стрелке). На ручке с помощью отвертки ткните и отпустите защелку. После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».

Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключения режимов перфорации Makita 2450

Видео: Как поставить Как снять переключатель режимов на перфораторе Makita HR 2450

Как установить ручку режима

Для установки переключателя режимов в корпус необходимо выполнить несколько действий: вставить переключатель в положение «сверление» в гнезде сиденья до щелчка; поверните переключатель против часовой стрелки в положение «удар»; передвиньте переключатель с щелчком против часовой стрелки в положение «сверление»; вставляем пружину и красную кнопку; вставьте крышку сверху до фиксации.

Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать перфоратор своими руками. Кстати, разбирать картридж нужно только на моделях Makita 2470. Устройство картриджа достаточно простое, и с его ремонтом может справиться любой человек, немного владеющий навыками слесаря.

Порядок разборки перфоратора Makita

Ремонт картриджа перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса.Схема перфоратора hrMakita поможет вам правильно разобрать. Нужна ли замена картриджа перфоратора Makita 2470? Ответ можно получить только после полной разборки картриджа своими руками.

С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, крышки сцепления, металлического кольца 20 поз. 4. Далее нужно аккуратно достать шар поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, которая его поддерживает.Картридж разобран.

На схеме ниже показана конструкция картриджа перфоратора.

Основными неисправностями пуансона макита 2450, вызывающими дефекты в работе патрона, являются:

износ защитного резинового чехла поз.1;
ослабление стопорного кольца поз. 2 или частичный его износ;
износ шарика поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт картриджа перфоратора — несложная процедура, и обычно ее легко выполнить любой, кто умеет держать отвертку в руках.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шар должен иметь диаметр 7 мм ± 1 мкм. В качестве смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30 г для коробки передач. Смазка Макаров 196804-7 рекомендуется для хвостовиков сверл.

При сборке картриджа установите коническую пружину узкой стороной к пуансону.Не забывайте, ремонт картриджа своими руками требует внимательного отношения со стороны коллекционера.

Порядок сборки быстросъемного патрона

Сборка проводится на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS. На валу в определенной последовательности собираются все входящие детали патрона.

После установки конической пружины поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив в паз вала редуктора.

Осталось надеть кольцо поз. 4 кожух муфты поз. 3, закрепите детали стопорным кольцом поз. 2. На последнем этапе вставить защитный наконечник поз. 1 в торец патрона, ремонт патрона перфоратора Makita 2450 завершен. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон удерживает дрель от самопроизвольной потери.

Разобрать коробку передач

Чтобы добраться до механической части, вам нужно будет снять пластиковый корпус.

Порядок демонтажа механической части перфоратора Makita. Сначала снимается защитный пластиковый корпус черного цвета. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца. Нажимая на конец вала, вы выдавливаете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора.Редуктор — это общая механическая часть. Ротор просто отделяется от механической части (шестерни). Правой рукой нужно придерживать коробку передач, левой придерживать ротор. Раскачиваясь, тяните за обе стороны в противоположные стороны. Ротор удерживается в коробке передач за счет трения косозубых шестерен.

Основные неисправности перфоратора Макита возникают в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Демонтаж ударного механизма Ударный механизм установлен на внутреннем корпусе и состоит из вала-шестерни и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал коробки передач полый, ствол , в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм. Причем поступательные движения на валу коробки передач ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в цилиндре коробки передач.

Приступаем к разборке промежуточного вала.

Разборка промежуточный вал

На валу поз. 40, косозубая шестерня поз. 42, на который передается вращение от шестерни ротора, установлен подшипник качения 608zz поз. 41, передающий поступательное движение на шарнир поз. 34 поршня поз. 32. С другой стороны вала муфта поз. 39, прямозубая шестерня 10 поз. 80, пружина сжатия поз. 38, стопорное кольцо S-7 поз. 37, подшипник 606zz поз.36 используются. Особое внимание следует обращать на состояние подшипников качения. Пуансон имеет импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz заменен на 80019.

Приступаем к разборке вала амортизатора

Демонтаж вала ударного механизма Демонтаж ствола перфоратора Makita 2470 представляет собой простой процесс с использованием конструкции перфоратора Makita. Вал бочкообразный поз.21, в котором собран ударный механизм. К стволу прикреплена шестерня поз.19, которая прижимается пружиной поз.18 через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

Цилиндр поз. 32 движется в стволе, воздействуя на ударник поз24. С обратной стороны бойка закреплено металлическое кольцо поз. 27, передавая удар на дрель.

А когда нужно менять ствол пуансона?

Чаще всего выходит из строя металлическое кольцо.

Барабан цилиндра

С разборкой разобрались.Меняем детали на исправные и готовимся к сборке. Узнайте больше о сборке смазки и пуансона.

Прочтите, есть ли проблемы с электрической частью перфоратора.

Видео с быстросъемным перфоратором Makita

Видео: как разобрать перфоратор makita HR2450 за 5 минут до мелочей

Устройство перфоратора Makita

Среди пользователей перфоратор Makita зарекомендовал себя как инструмент с наибольшей функциональностью.Он прочный и не требует особых навыков в использовании, легкий и удобный в работе.

В конструкции предусмотрена специальная система защиты, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет эффективно работать на протяжении всего срока службы.

Makita широко используется людьми, предпочитающими делать ремонт самостоятельно. Инструмент прост в эксплуатации, затраты на финансовое обслуживание минимальные, недорогой.

Производитель представляет следующие технические характеристики:

Общий вес.2,04 кг
Система SDS позволяет устанавливать сверла
Можно долбить и сверлить
Система имеет три режима работы
Наибольшее количество ударов в минуту. 4500
Трансляционная сила. 2,7 Джоулей
Электросеть сеть 780 Вт.

Почему перфоратором Makita нежелательно бить молотком?

Часто выходит из строя оборудование, и сверло вылетает из перфоратора. Это происходит по разным причинам. Многие пользователи перфораторов Makita сталкиваются с тем, что их устройство не бьет, а сверлит при этом.Вы можете исправить поломку самостоятельно. Наиболее частые причины неисправностей представлены ниже:

Износ промежуточного вала
Деформация зажимных узлов
Повреждение шатунной системы
Отсутствие смазки для правильной работы
Повреждение компонентов удара

Перфоратор Makita: самостоятельный ремонт

Технология диагностики и поиска неисправностей идентична другим устройствам. Для начала следует разобрать инструмент, сняв корпус, а затем удалить устаревшую смазку и грязь.

Вышедшие из строя узлы рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для правильной работы рекомендуется внимательно изучить каждую точку ремонта. Для восстановления работоспособности картриджа 2010, переключателя режимов и корпуса необходимо выполнить следующие действия:

Удалить картридж
Снять переключатель
Ремонт дефектов внутри корпуса
Смажьте и замените изношенные детали.

Как разобрать перфоратор и коробку передач?

При разборке коробки передач рекомендуется соблюдать следующие инструкции:

Установите перфоратор на твердую поверхность, подняв его ствол вверх
Тяните снаряд движением вперед, прижимая инструмент к столу. Такое положение предотвращает случайное смещение составляющих элементов.

Перфоратор Makita в сборе

После завершения ремонта все снятые детали необходимо вернуть в исходное положение.Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед сборкой кузов очищается керосином или бензином. Очищенную скорлупу возвращают на место. Переключатель режима не должен находиться в нем.

Принципиальная схема Makita HR 2450

Перфоратор Makita-2450 состоит из множества дополнительных компонентов и списка запасных частей. Среди наиболее значимых элементов, особенности которых следует учитывать при ремонтных работах, выделяются следующие:

Кольцо стопорное устройство.Он предназначен для удержания сферического элемента, фиксирующего сверло. Шайба и направляющая пружины
Стопорное кольцо Необходимо для правильного снятия крышки картриджа
Четыре винта соединяют коробку передач и двигатель, устраняя вибрацию. Схема имеет большое количество резиновых деталей. Часто они вызывают неисправность.

Описания указанных узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Makita

по праву являются одними из лучших на современном рынке.2470 немного улучшен, но это не делает устройство надежным. Своевременный ремонт позволит максимально увеличить срок правильной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов достаточно.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

В начале работы рукоятка установлена в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке с помощью отвертки ткните и отпустите защелку.
После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление». Прижатая пальцами ручка вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключения режимов перфорации Makita 2450

Как установить ручку режима

Для установки переключателя режимов в корпус необходимо выполнить несколько действий:
вставить переключатель в положение «сверление» в гнезде сиденья до щелчка;
поверните переключатель против часовой стрелки в положение «удар»;
переместите переключатель с щелчком против часовой стрелки в положение «сверление»;
вставляем пружину и красную кнопку;
вставьте крышку сверху до фиксации.
Переключатель режимов в сборе.

Порядок разборки перфоратора Makita

Ремонт картриджа перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса.Схема перфоратора hrMakita поможет вам правильно разобрать.
Требуется ли замена картриджа перфоратора Makita 2470? Ответ можно получить только после полной разборки картриджа своими руками.
С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, крышки сцепления, металлического кольца 20 поз. 4. Далее нужно аккуратно достать шар поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, которая его поддерживает.Картридж разобран.

На схеме ниже показана конструкция картриджа перфоратора.

Основными неисправностями пуансона макита 2450, вызывающими дефекты в работе патрона, являются:

износ защитного резинового чехла поз.1;
ослабление стопорного кольца поз. 2 или частичный его износ;
износ шарика поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шар должен иметь диаметр 7 мм ± 1 мкм.
В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30 г для коробки передач. Смазка Макаров 196804-7 рекомендуется для хвостовиков сверл.

При сборке картриджа установите коническую пружину узкой стороной к пуансону.
Не забывайте, ремонт картриджа своими руками требует внимательного отношения со стороны коллекционера.

Порядок сборки быстросъемного патрона

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS. Все входящие детали картриджа собираются на валу в определенной последовательности. После установки конической пружины поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив в паз вала редуктора. Осталось надеть кольцо поз.4, крышку сцепления поз. 3, закрепите детали стопорным кольцом поз. 2. На последнем этапе вставить защитный наконечник поз. 1 в торец картриджа
Ремонт картриджа перфоратора Makita 2450 завершен. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон удерживает дрель от самопроизвольной потери.
Картридж в сборе.

Разобрать коробку передач

Чтобы добраться до механической части, вам нужно будет снять пластиковый корпус.

Порядок демонтажа механической части перфоратора Makita
Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажимая на конец вала, вы выдавливаете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора.Редуктор — это общая механическая часть.
Ротор просто отделяется от механической части (шестерни).
Правой рукой нужно придерживать коробку передач, левой придерживать ротор.
Вращение, потяните за обе стороны в противоположных направлениях. Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Макита возникают в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка молота
Ударный механизм собран на внутреннем корпусе и состоит из вала-шестерни и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал-шестерня представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
А поступательные движения на валу коробки передач ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в цилиндре коробки передач.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз. 40, косозубая шестерня поз. 42, на который передается вращение от шестерни ротора, установлен подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз. 34 поршня поз. 32.
С другой стороны вала муфта поз.39, прямозубая шестерня 10 поз.80, пружина сжатия поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Следует обратить особое внимание к состоянию подшипников качения.
Пуансон имеет импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz заменен на 80019.

Приступаем к разборке вала амортизатора

Демонтаж вала амортизатора Демонтаж ствола перфоратора Makita 2470 представляет собой простой процесс с использованием перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
К стволу прикреплена шестерня поз.19, которая прижимается пружиной поз.18 через шайбу поз.17 и фиксируется стопорным кольцом поз.16. Цилиндр поз.32 движется в стволе, воздействуя на ударник поз24. С обратной стороны бойка закреплено металлическое кольцо поз. 27, передавая удар на дрель.
А когда нужно менять ствол пуансона?

Самая частая поломка — металлическое кольцо.

С разборкой разобрались.
Меняем детали на исправные и готовимся к сборке. Узнайте больше о сборке смазки и пуансона.

Прочтите, есть ли проблемы с электрической частью перфоратора.

Перфоратор «Макита 2450»: отзывы. Перфоратор Макита: характеристики, цена

Перфоратор — это строительный инструмент, с помощью которого можно выполнять довольно широкий спектр работ.

Сфера использования

Оборудование позволяет делать отверстия в тех материалах, которые нельзя сверлить сверлами.Этот прибор незаменим при выполнении работ по перепланировке дома или квартиры. Производитель Makita выпускает инструменты для строительства и ремонта в широком ассортименте, среди них довольно внушительный выбор перфораторов.

Особенности перфоратора марки Makita 2450

Перфоратор «Макита 2450», отзывы о котором будут представлены в статье, заявлен производителем как профессиональный инструмент, с которым можно выполнять длительную работу. Оборудование может нести тяжелые грузы.Возможны три режима работы: удар, сверление и долбление. В устройстве есть электронный регулятор скорости, позволяющий изменять индекс для баз, имеющих разную силу.

Устройство укомплектовано рабочими частями, которых достаточно, чтобы подлежать замене, однако в процессе работы выжимная муфта надежно удерживает элементы. Если в сети будет низкое напряжение, установка автоматически заблокируется. Перфоратор «Макита 2450», отзывы о котором будет полезно прочитать перед покупкой техники, оснащен лабиринтной системой, предохраняющей агрегат от проникновения мелкого мусора.

Технические характеристики Makita 2450

Если вы решили приобрести перфоратор «Макита2450», вам будет полезно ознакомиться с отзывами, они представлены в этой статье. Помимо прочего, важно обратить внимание на технические характеристики, в том числе хвостовик SDS-plus. Этот параметр часто интересует профессионалов. Для начинающего мастера и специалиста будет важно знать, что агрегат может работать в одном из трех режимов. Удар составляет 2,7 Дж.

Что касается мощности двигателя , этот параметр составляет 780 Вт.Если придется работать с бетоном, то отверстие в нем можно сделать диаметром, максимальное значение которого составляет 24 миллиметра. В корпусе из дерева можно будет проделать отверстия диаметром не более 32 миллиметров. Нередко перед специалистами и домашними мастерами встает вопрос о проделывании отверстий в стали, указанные выше параметры будут составлять 13 миллиметров. Помимо прочего, агрегат оснащен электронным реверсом.

Дополнительные характеристики

Перфоратор «Макита 2450», отзывы о котором соответствуют положительным характеристикам, имеет в комплекте защитную муфту, в том числе имеется регулятор частоты крутящего момента.На холостом ходу количество оборотов может быть равно пределу до 1100 в минуту. Что касается количества ударов, то их количество может быть ограничено от 0 до 4500 в минуту. В устройстве есть кабель длиной 4 метра. С инструментом будет удобно работать, так как его вес не отличается слишком большим и ограничен 2,4 килограммами.

Отзывы об особенностях эксплуатации Makita 2450

Если вы решили приобрести вышеуказанный инструмент, то вам следует рассмотреть схему перфоратора «Макит 2450».Перед началом работы мастер должен убедиться, что пусковой выключатель возвращается в неактивный режим машины во время работы. Это можно проверить в момент срабатывания выключателя. После подключения питания можно начать работу, нажав кнопку включения. По словам пользователей, скорость работы будет определяться силой нажатия на эту кнопку. Если есть желание остановить дрель, следует осторожно отпустить переключатель. По мнению специалистов, если есть необходимость выключить инструмент, а кнопка заблокирована, то нужно нажать на нее до упора, а затем выключить.Ремонтный перфоратор «Макита» не нужен, если использовать оборудование по инструкции. Таким образом, чтобы активировать обратное движение, нужно переместить переключатель в положение, обозначенное буквой А. При этом дрель будет двигаться вправо.

Если вы установите переключатель в положение B, сверло будет двигаться в противоположном направлении. Перед тем как приступить к сверлению, необходимо убедиться в правильности направления вращения. Как подчеркивают опытные пользователи, чтобы изменить настройки, обязательно дождитесь остановки тренировки.В момент установки обратного движения кнопка включения должна быть нажата только наполовину.

Отзывы пользователей о работе инструмента

Электроинструменты Makita могут работать в режиме вращения, что сопровождается сотрясением. Этот метод работы больше всего подходит для манипуляций с твердыми материалами. Как отмечают владельцы описываемого устройства, для установки вышеуказанного режима необходимо зафиксировать кнопку блокировки, а затем повернуть рычаг переключения режима на символ, который обозначается как «дрель и молоток».Для работы агрегата в этом режиме наиболее подходит долото, которое снабжено наконечником из сплава карбида вольфрама. Электроинструменты Макита также подходят для работы с мягкими материалами и основаниями, которые могут иметь среднюю плотность. Для этого можно использовать режим вращения. Его можно активировать, изменив режим ручкой. Его нужно переключить на символ, который обозначается дрелью.

В качестве наиболее подходящего решения для выполнения данных работ подойдет сверло по дереву или сверло со спиралью.Если перед вами стоит задача дробления, раскалывания или соскабливания материала, лучше всего использовать ударный режим. Его можно установить, повернув ручку в положение, обозначенное как «молоток». Отлично для выполнения этих работ и пирамидальное зубило, а также зубило, которое используется для соскабливания.

Что еще нужно знать о перфораторе Makita 2450

Монтажный перфоратор «Makita 2450» производится по новейшей технологии, инструмент оснащен ограничителем глубины, что позволяет делать отверстия одинаковой глубины.Чтобы установить наиболее подходящий размер отверстий, ослабьте ручку, установите ограничитель глубины в отверстия, расположенные сбоку, а затем определите желаемую глубину, закрепив все с помощью ручки. Наличие картриджа SDS + позволяет быстро менять форсунку одним движением. Производитель позаботился о том, чтобы устройство было удобным в использовании, поэтому устройство представлено в эргономичном дизайне и идеально сбалансировано. Инструмент поставляется в футляре, что свидетельствует о возможности удобной транспортировки и переноски.В процессе работы можно не опасаться, что агрегат будет поврежден, а отдельные его компоненты потеряны.

Приобрести перфоратор Makita 2450, цена которого составляет 7000 рублей, можно в любом магазине, торгующем соответствующим товаром. Этот агрегат отлично подойдет для решения проблем при электромонтажных, строительных и сантехнических работах. С помощью этого устройства можно будет делать ниши при установке электрических щитов. В процессе работы в режиме сверления можно регулировать скорость, обеспечивая более точную работу.Инструмент имеет обратную функцию, позволяющую извлекать форсунки с помощью модели как отвертки.

Устройство пробойника «Макита 2450» предполагает наличие ограничителя крутящего момента, предохраняющего мастера в момент заклинивания насадки. Можно не бояться отдачи в момент столкновения с арматурой. Специалисты отмечают, что за счет прорезиненной ручки использование агрегата становится более комфортным. Зубило можно установить в 40 различных положениях без использования дополнительного инструмента.

Сервисное обслуживание

Если вы столкнулись с тем, что инструмент вышел из строя или требует ремонта, то перед разборкой перфоратора Makit 2450 убедитесь, что вы сможете устранить поломку самостоятельно. Пользователи утверждают, что агрегат работает долго, и в процессе эксплуатации не подразумевает необходимости в обслуживании. В последнем случае необходимо заменить щетки, уплотнительную резинку и смазку. Нет необходимости в капитальном ремонте, который может предполагать замену отдельных деталей.

Вывод

Схема перфоратора «Макита 2450» довольно часто позволяет профессионалам производить ремонт самостоятельно.Однако в этом случае инструмент не будет обслуживаться по гарантии, что не всегда положительно для случаев, когда возникает необходимость в ремонте.

как разобрать перфоратор макита? Установка рычага переключателя режимов

В нашей стране одним из самых популярных перфораторов является «Макита 2450». И это не случайно. Ведь «Макита 2450» обладает хорошими характеристиками, а его схема сборки позволяет выполнить своими руками. Makita известна как качественный японский производитель, но модель HR 2450 производится в Китае.Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о «Макита 2450», оставленные в разных источниках. Углубившись в знания о представленном инструменте, он просто сделает вывод о целесообразности его покупки.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как достаточно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, имеет легкость и хорошую балансировку. Благодаря этому «Макита 2450» прослужит довольно долго.Имеет хорошую систему защиты от пыли, что делает работу оборудования долговечной.

Его популярность объясняется возможностью ремонта перфоратора «Макита 2450» в домашних условиях. Не нужно будет тратить много денег на ее обслуживание. Однако перед тем, как приступить к сборке 2450, следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Вес инструмента всего 2,4 кг. Крепление сверла осуществляется по системе SDS +. Перфоратор предназначен для дробления, бурения и бурения. У него есть три режима работы. Количество оборотов холостого хода Равно 1100 в минуту, а максимальное количество ударов 4500 в минуту. Сила поступательного движения максимальная — 2,7 Дж. Максимальный диаметр сверления:

по дереву — 32 мм;
по металлу — 13 мм;
для бетона — 24 мм;
для полой коронки — 54 мм.

Имеются также дополнительные функции Перфоратора «Макита 2450». Характеристики Выбирает наличие предохранительной муфты, заднего хода, блокировки кнопки включения, а также электронной регулировки скорости.

Мощность блока питания 780 Вт. Длина кабеля 4 м.

Признаки подделки

В связи с большой популярностью представленного оборудования, в случаях его подделки часто бывает необходимо. Есть характерные особенности, которые определяют нереальный перфоратор HR 2450.К ним относится короткий шнур (около 0,5 м). Буквы на черном чемоданчике с застежкой в подделках матовые, а оригинал блестящий.

На фото перфоратора в инструкции к настоящему изделию фон светло-серый, почти белый. Копия будет иметь темный, глухой цвет изображения изображения.

Если чемодан модели HR 2450 указан как производитель Японии, то это нереальный инструмент. На оригинале написано: «Сделано в p.r.c.», т.е.е. «Сделано в Китае.»

Включает прорезиненную ручку, на которой указан серийный номер. Все части чемодана также должны иметь собственное обозначение. У подделки ручка сделана не из резины, а из пластика. Также это должно стать сигналом о необходимости отказаться от покупки такого средства.

Схема разборки

В процессе ремонта представленного оборудования пользователь должен иметь возможность разобрать инструмент. Схема нагнетания перфоратора «Макита 2450» имеет множество узлов и элементов.Для ремонта следует знать не все из них. Вот самые основные элементы, которые представляют схему («Макита 2450» — устройство очень сложное).

Первое — стопорное кольцо. Участвует в процессе демонтажа крышки картриджа. Далее идет кольцевое запирающее устройство. Он держит мяч для фиксации бора. Его направляющие служат шайбой и конической пружиной.

Редуктор с двигателем соединить 4 винтами. На схеме много резиновых деталей, которые при ношении становятся частой причиной поломки.

Этих знаний достаточно для ремонта в домашних условиях. Далее следует ознакомиться с техникой ее удержания.

Особенности самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками по нескольким причинам.

Представители сервисного центра проводят диагностику неисправностей по определенному алгоритму. Это приводит к довольно высоким затратам.

Также есть прекрасная возможность, что сотрудники представительства компании проведут плановую проверку, необходимость которой сомнительна.И платить за это все равно придется.

Если узел или несколько узлов все же будут заменены, обслуживающий персонал предоставит только лицензионные детали «Makita 2450». Ремонт в этом случае может быть сопоставим по стоимости с покупкой нового инструмента. Все это говорит в пользу самостоятельной настройки или замены деталей оборудования.

Ремонт

«Макита 2450» ремонтируется своими руками при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно проста.Он предполагает изготовление инструмента для разборки, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются вместе. Необходимо ознакомиться с каждым пунктом таких работ. Их можно выполнять в области патрона, переключателя режимов, корпуса перфоратора.

Для ремонта сначала снимите картридж, затем переключатель скорости. После этого ремонт внутри корпуса. Замена смазки и изношенных резиновых элементов.

Картридж

Плоской отверткой разобрать картридж. Ремонт перфоратора «Макита 2450» начинают с этого элемента своими руками. Потянув за крышку картриджа, снимаем резиновый чехол. Демонтируется стопорное кольцо. Затем снимается крышка картриджа и металлическое кольцо. Запирает фиксирующий шар Бура в стволе. Его снимают, и без труда снимают металлическую шайбу, коническую пружину.

Причиной поломки могут быть детали выхлопа. Обнаруживается, если сверло не защелкивается автоматически, без нажатия на крышку.Проверив все детали, определите причину поломки. Старые элементы очищаются от грязи и старой смазки. Шарик густо обработан новым маслом. Коническая пружина установлена узкой стороной к резистору.

Направляющая шайба должна прижимать ее так, чтобы она находилась ниже отверстия в багажнике. Ремонт перфоратора «Макита 2450» с патронной площадкой требует фиксации шара в колодце. Все предметы собираются в обратном порядке.

Режимы переключения

Для разборки на ручке переключателя снимается Т-образная защелка.Для этого воспользуйтесь отверткой на 2 мм. Очень аккуратно нужно прижать лапками защелку. Вытаскивается. Красный фиксатор нужно держать так, чтобы он не соскочил с пружин.

После этих действий ручку переключателя нужно повернуть в крайнее левое положение. Так выступы будут совпадать с пазами корпуса редактора. Выключатель легко снимается. Фиксатор собирается вместе с пружиной. Резиновое кольцо на ручке переключателя надо подставить тонкой отверткой и снять его.Это предотвращает протечку корпуса.

Схема сборки перфоратора McITE 2450 в области переключения включает определенную последовательность. Все предметы и посадочное пространство очищены от старой грязи. С удовольствием смажьте два металлических штифта и резиновое кольцо. Ставится на выключатель. Пружина вставляется в ручку, затем в фиксатор. Он не должен выскакивать, когда в корпусе будет установлена защелка.

Затем переключатель вставляется в коробку передач. В этом случае ручка отправляется в сектор между обозначением комбинированного режима и ударом.Не вставляет до конца. Переключатель следует повернуть до режима сверления и немного дальше. В этом случае не забудьте нажать кнопку фиксатора, чтобы он не мешал движению.

Затем поверните переключатель по часовой стрелке и защелка прижата до конца.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частую поломку переключателя. Они могут быть вызваны износом металлических штифтов.В этом случае не будет ни одного из режимов. Вам нужно будет заменить переключатель. Это нужно делать в случае поломки посадочных выступов.

Если резиновое кольцо изношено, произойдет небольшая утечка смазки. Вам придется его заменить.

Бывает, что фиксатор ломает ключ, которым он крепится к запорам КПП. Может быть поврежден лапами фиксатора. Чтобы избежать всего вышеперечисленного, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Чтобы снять корпус с коробки передач, необходимо поднять корпус инструмента вверх. Перфоратор следует прижать к верстаку, одновременно подтягивая гильзу вверх. В таком положении все детали остаются на своих местах.

После их доработки, проверки и замены редуктор устанавливается на место. Все его элементы должны располагаться в первозданном виде. Необходимые детали нужно смазать.

В процессе сборки коробку передач необходимо промыть керосином или бензином.Далее ракушка надевается на прежнее место. Переключателя режимов в нем быть не должно.

Неисправности в коробке передач

Корпус модели HR 2450 отличается высокой прочностью, поломки в этом узле встречаются довольно редко. Но бывает, что здесь возникают определенные неприятности. Если с ним ужился корпус, значит, его посадочное место сильно изношено. Если этот предмет очищен очень сильно, корпус следует заменить.

Иногда ломается посадочное место промежуточного вала.Ремонт предполагается аналогично первому случаю.

Shaka Gear Case имеет при повреждении строительной пылью (что бывает крайне редко) или недопустимых действиях ремонтника, его меняют вместе с корпусом.

Такая же процедура выполняется при выходе из строя отверстий переключения режимов. Перечисленные виды повреждений характерны для фейковых экземпляров.

Перфораторы

— это устройства для ударного сверления, предназначенные для сверления и затупления отверстий в особо прочных материалах. В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и от надежности изделия, входящего в состав изделия.

Но как ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством. Ремонт перфоратора Machita 2470 и 2450 может выполнить человек со слесарным мастерством и знающим основы электротехники.

Помните! Соблюдение правил техники безопасности и отключение перфоратора от сети при разборе. Перфораторы

Makita 2450 и 2470 собираются практически по одной схеме и из одних и тех же деталей. Ремонт ничем не отличается. Для удобства ремонта ниже представлена схема сборки и каталог запчастей перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу крутящего момента на буровую установку, одновременно создавая поступательное движение, создающее удар.Механическая часть состоит из привода поворота и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую за счет вращения ротора. В электрическую часть входят электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода. Незначительная неисправность фактора неисправности перфоратора Макита делится на электрическую и механическую.

В данной статье рассмотрим все неисправности электрической части перфораторов McITE 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов McITE 2450 и Makita 2470 Электрические неисправности проявляются в том, что при подключении перфоратора к напряжение сети, инструмент не включается.Схема подключения перфоратора макита к сети проста.

Электрическая схема перфоратора Makita 2450 — последовательное подключение Электродвигатель, кнопки запуска и подключения. Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 питающее напряжение 220 В подается через переключатель поз.68 и электрические щетки через щеткодержатель поз.66 на пластине ротора двигателя поз.54 и через контакты переключатель реверса находится под 60 к обмотке статора.Самая частая неисправность — это отсутствие контактов в соединениях.

Процедура определения неисправностей электрооборудования

ВИДЕО: болезнь Makita HR 2470 перестала включать перфоратор 2470 \ сгорели контакты \ Maintenance Tool

Определение целостности электрической части перфоратора makita. Для того, чтобы выполнить ремонт перфоратора Макита 2450 или Макита 2470 своими руками, нужно вооружиться техникой и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная завязка.Хорошо есть отвертка со встроенным индикатором фаз.

Надо взять тестер, подключить к концам пробку перфоратора и нажать выключатели перфоратора. Если тестер оказывает сопротивление, значит, цепочка поставок перфоратора чешская. Если тестер показывает бесконечность, значит целостность цепи нарушена и требуется снять заднюю крышку для управления соединительным кабелем и электрощетками перфоратора.

Задняя крышка (обычно черная) перфоратора снимается легко, нужно только отверткой или отверткой открутить три винта.

Снимите крышку и отсоедините концы проводки от электролитов. С помощью тестера или самодельного прибора, получившего название «Аркаш» в народе, определите целостность питающих проводов и исправность выключателя.

Несколько слов о простом устройстве управления «Аркашка». Устройство состоит из светодиода или лампочки от карманного фонаря, пальчикового аккумулятора и двух отрезков провода. Вся электрическая схема устройства управления представляет собой последовательно соединенную часть. Подключите аккумулятор одним концом светодиода или лампочки, к свободным концам светодиода и батареек прикрепите провода.У вас появится универсальный прибор для проверки целостности электрических цепей.

Характерные неисправности перфоратора Makita 2450 и 2470 Часто встречающиеся в электрической части перфоратора Makita 2450 и Makita 2470:

разрыв кабеля на входе в перфоратор;
выход из строя кнопки выключателя ТГ813ТЛБ-1, арт.650508-0, поз.68;
щетки угольные электрические электрощеточные СВ-419, арт.191962-4, поз.65;
износ контактов переключателя заднего хода;
Износ подшипников ротора: Подшипник 609Llu, арт.210060-6, поз.51; Подшипник 607ЛЛУ, арт.211021-9, поз.56;
КЗ ротора 220-240 В, арт. 515668-8, поз.54;
Выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Выключатель TG813TLB-1 используется как пусковая кнопка, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Данная неисправность обнаруживается по сильному нагреву точек монтажа электроустановок.

Отказ от включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устранить такую неисправность очень просто.

Ремонт переключателя реверсивного перфоратора Makita

Для ремонта реверсивного переключателя необходимо отсоединить заднюю крышку. Аккуратно отсоедините провода от кнопки. Внимательно осмотрите переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. После снятия щеткодержателя вы дойдете до контактов переключателя заднего хода.

Определить его состояние, при необходимости заменить контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя заднего хода.

Ремонт контакта между статором и переключателем заднего хода

Для снятия статора необходимо отсоединить редуктор (черный) от корпуса статора (зеленый).

Помните! В механической части ротора подшипник запрессован специальным кольцом.При разборке не потеряете.

Статор расположен в зеленом корпусе. Заглянув в середину, вы увидите два самореза 4 × 60, арт. 266334-3, поз.57 крепление статора к корпусу. Выкрутите их, снимите пластиковую защиту статора для HR2450, арт. 419201-3, поз.58., Освободите статор. Когда вы получите статор, вы увидите контакты на статоре и панели переключателя реверса.

Контакты Тщательно очистите наждачную бумагу, обработайте растворителем или спиртом.

Перед сборкой найдите контакты так, чтобы они плотно вошли друг в друга.Смажьте контакты тонким слоем технического вазелина.

Сборка электрической части перфоратора производится в обратной последовательности.

sdelalremont.ru.

Инструкция по разборке перфоратора Machita 2450

Перфоратор, это ударно-сверлильный инструмент, который одновременно выполняет функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве используются одновременно две идеи: инструмент вращается и движется в продольном направлении, передавая импульс удара по твердой поверхности.

Perferetrators работают в экстремальных средах с высокой степенью запыленности.

Не только условия работы, но и качество комплектующих узлов учитывается на продолжительности безаварийной работы.

Перфораторы Macute 2450, 2470 — надежные высококачественные инструменты. Но даже самый надежный инструмент требует правильного ухода и своевременного проведения. Обслуживание.

Для выполнения обслуживания перфоратора Makita 2450, 2470 должен быть знаком с внутренним содержимым инструментов, включенных в узлы.Узнать слабые места перфоратора Makita вам поможет данная инструкция.

К ремонту перфоратора Makita 2450, 2470 допускаются лица, владеющие слесарными навыками и имеющие багажные знания по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами. Перфораторы

Makita 2450 и 2470 собраны практически по одной схеме и, практически, из одних и тех же взаимозаменяемых деталей.Ремонт ничем не отличается.

Общий вид перфоратора Makita 2450

Для удобства ремонта ниже представлена схема сборки и каталог запчастей перфораторов Makita.

Схема сборки перфоратора Makita 2450

Устройство для пробивки отверстий 2450 и 2470

Перфоратор Makita состоит из электрических и механических частей. Причем в пластиковом корпусе черного цвета находится механический узел перфоратора, а под зеленым пластиковым корпусом скрыта электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи крутящего момента на инструмент, создавая не только крутящий момент, но и прогрессивный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при одновременном продольном перемещении.

Демонтаж перфоратора начинается со снятия быстроразъемного патрона.

Детали быстросъемного патрона

Разбирая патрон, откручиваем четыре винта 10, скрепляя крышку корпуса коробки передач поз 14 механического блока и кожуха перфоратора и, прижав вал перфоратора до конца, снимаем черный пластиковое покрытие.

Снять крышку механического блока

Для снятия механического блока с зеленого корпуса статора необходимо:

1. Открутить три винта поз.70,75.76, удерживая крышку поз.69 в рукоятке. перфоратора;

3. Упираясь пружинами щеткодержателей поз.63,66, достаем угольные щетки поз.65.

Теперь вы можете вытащить механический блок из корпуса статора.

Вид на механический блок

Освободив механический блок, необходимо отсоединить от него ротор.Ротор поз. Он закреплен в механическом блоке за счет трения зубьев шестерни и вытягивается одновременно ступенчатым и размыканием.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Чтобы снять промежуточный вал, необходимо открутить в основании корпуса два болта поз.43. Другой промежуточный вал фиксируется рычагом переключения режимов.

Два слова о переключателе режимов

В перфораторах Makita 2450, 2470 установлен рычаг, обеспечивающий три режима работы инструмента.Перфоратор может просто сверлить, просто забивать и забивать с одновременным сверлением. Рычаг переключателя будет находиться на оси внутреннего корпуса и фиксируется прижимной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пора снимать промежуточный вал.

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала используйте схему, прилагаемую к данной Инструкции.

Фото схемы промежуточного вала с указанием порядка демонтажа

С дерева поз.40, снимайте по порядку:

а). Подшипник поз.46 и кольцо поз.47;
б). Поза бесшумного снаряжения 42;
дюйм). Подшипник качения поза 41;

А с другой стороны вала снимите:

d). Шайба плоская 12 поз.35;
д). Подшипник 606 поз.36;
д). Стопорное кольцо S-7 поз. 37;
г). Пружина сжатия 7 поз.38;
ч). Муфта сцепления поз.39.

Порядок разборки вала механизма ствола

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала необходимо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него нужно получить позу ударника 30;

2. Выбит поршень шарнира;

3. Снимаем две плоские шайбы позы. 33,35.

Цилиндр в разобранном виде

Для разборки самого вала.

— Кольцо пружинное 28 поз.16;
— шайба 30 поз.17;
— пружина сжатия 31 пост.18;
— прямая передача 51 пост.19;
— Шарик стальной 7,0 поз.20.

А со стороны внутренней полости вала снять:

— пружинное кольцо 28 поз.29;
— Кольцо резиновое поз.28;
— кольцо металлическое поз.27;
— Кольцо резиновое 15 поз.26;
— кольцо 9 поз.25;
— Шайба металлическая плоская 28 поз.22.

Ствол вала в разобранном виде

Демонтаж электрической части Makita Perforator 2450, 2470

В емкость электрической части Makita Perforator 2450,2470 входят:

переключатель TG813TLB-1 поз.68;

щетки угольные СВ-419 поз.65;

щеткодержатель поз.63,66. №

Для снятия статора достаточно постучать по торцу пластмассового зеленого кожуха из состояния статора деревянным запросом или бруском.

Но для начала нужно открутить два самореза 4 × 60 мм поз. 57.

При частом постукивании по корпусу статор самопроизвольно выступает за края корпуса, после чего снимается руками.

Остальные элементы электрической части перфоратора McITE 2450 или 2470 демонтируются легко, так как на них ничего не крепится.

Демонтаж перфоратора завершен.

Macute Punch 2450 В разобранном виде

domremstroyka.ru.

Как правильно смазать и собрать перфораторы Makita 2450 и 2470

Сборка любого механизма должна производиться после тщательной подготовки. Необходимо подготовить не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без переходника, отверток, молотка, кистей для нанесения смазочного материала.

А какая схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Makita своими руками может производиться только при соблюдении прилагаемых инструкций.

Задача сборочного процесса — заменить их структуру деталей на подходящие и обеспечить взаимозаменяемость и работоспособность прибора.

Порядок сборки перфоратора Makita 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Makita? Ударный механизм собран из двух узлов: вала ствола с прямой шестерней и промежуточного вала с подшипником качения.

НО). На ствол поз.21 надевает размах шестерни позиции 19 и прижимает пружину сжатия поз.18. Для фиксации пружины прижимает шайбу 30 поз.17 и фиксируется стопорным кольцом 28 поз.16. Б). Для сборки бойка необходимо надеть на вал бойка кольцо 9 поз.25, натянуть резиновое кольцо поз.26, прижать металлическое кольцо поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны, внутреннюю поверхность ствола необходимо смазать смазкой и вставить внутрь собранный ударник положительный.

Сборка промежуточного вала и поршня

Сборка промежуточного вала в сборе

Промежуточный вал

Для сборки промежуточного вала подшипник качения ставится 41 для износа на валу, ставится 40 зубьев на пазы вала, надевается на паз вала для ношения сцепления поз.39.

Передача поступательного движения

С противоположной стороны вала надета шестерня цыпленка 26 поз.42., Шайба плоская 8 поз.45, подшипник 608ZZ поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал в сборе.

Узел сборки коробки передач

Установка коробки передач производится на внутренний пакет поз.49.

Внутренний корпус

Кстати, бывают случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпусе запрессованы обе оси.

Собранный промежуточный вал вставляется в корпус поз 49, рычаг подшипника качения которого должен находиться в отверстии шарнира цилиндра.

В этом случае положение 41 рычага подшипника качения промежуточного вала должно находиться в положении шарнира цилиндра.32, а нижний подшипник промежуточного вала в паз корпуса. Эта процедура обычно выполняется путем совместного использования дизайна до тех пор, пока детали в указанных местах не будут заполнены.

Установка рычага переключения режимов

Монтаж рычажного переключателя MOBITE PERFORATOR 2450

На оси внутреннего корпуса необходимо выставить режим положения переключателя режимов.82, поверх натяжной пружины поз.88 установить плоскую шайбу поз.87. Установить стопорное кольцо поз.86. и исправить.
Стопорное кольцо необходимо тщательно закрепить. Проворачивая промежуточный вал, необходимо внимательно проверить правильность работы и свободный ход цилиндра в корпусе. Это нужно сделать сейчас, чтобы он не обнаружил в конце сборки, что узел применен неправильно.

Сборка ударного механизма

Сначала необходимо смазать внутреннюю часть цилиндра позу.32 и вставьте в него ударник.

Остается во внутреннем корпусе поз.49 поставить смазанный узел ствола поз.21 на место, надев его на смазанный цилиндр поз.32. В качестве смазки рекомендуется использовать специальную смазку, предназначенную для перфораторов Makita.

Смазочные материалы доступны в нескольких типах: Makita P-08361 и Makita 183477-5 SDS-PLUS.

Смазочные материалы различаются по цвету, но имеют абсолютно идентичные характеристики. А какие смазочные материалы используются в перфораторе Makita 2450 и 2470?

И вот мы собрали механический блок.

Видео общей разборки и сборки перфоратора Makita 2450

Проверить его работоспособность, вращая промежуточный вал и контролируя движение поршня в ударном механизме. Все!

Теперь смазываем все детали механического блока рекомендованной смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности. А вот еще один пример щедрой смазки механического блока.

Каши масло не портят

Так что смазку наносить тоже можно.Масло кашу не испортит!

Смазываемый механический блок должен быть закрыт пластиковым корпусом поз.14 черного цвета. Оставив корпус сверху к узлу, отдайте корпус до фиксации в нем узла. Стартовый вставляем четырьмя болтами позы 10 в корпус и закручиваем.

Теперь дело дошло до подключения к механической части ротора электродвигателя. Установка ротора

Зубчатая передача ротора плотно вставлена в корпус механического блока и запрессована.

Осталось вставить четыре самореза М4 × 60 поз.57. И закрутите их в корпус электроблока.

Установка электрических щеток

Удалите грязь из канавок, удерживающих щетки, и установите щетки на место, зафиксировав их защелками.

А теперь пора проверить работоспособность перфоратора. Вставить пробку перфоратора в розетку, включить перфоратор в режиме «Бурение». Убедившись, что инструмент работает, выключите его.Переведите переключатель режимов в положение «Забастовка». Не вставляйте инструмент. Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и режим переключения режимов.

Осталось проверить кнопку управления частотой цепи, убедиться в надежности контактных соединений и можно приступать к установке крышки.

Установка крышки.

Крышка крепится тремя саморезами M × 4 разной длины.

Подключить перфоратор к сети 220β и проверить во всех режимах.Macute Punch 2450 или 2470 собран и отлично работает!

sdelalremont.ru.

Как отремонтировать патрон и ударный механизм перфоратора Makita 2470

Из-за пыли, грязи и влаги внутренняя смазка затвердевает и не выполняет своего назначения. Перфоратор начинает работать с посторонними. Приступая к ремонту перфоратора, обязательно ознакомьтесь с инструкциями по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470.Схема перфоратора Makita 2450 и 2470 поможет произвести разборку неисправных узлов, найти бракованные детали. А также подскажите, как разобрать Makita Perforator 2450.

Разборка Makita Perforator 2470 начинается со снятия ручки переключения режимов.

Порядок разборки перфоратора

Поместите перфоратор на чистую поверхность.

После анализа механической части перфоратора Makita 2450 или Makita 2470 необходимо всегда снимать ручку переключателя режимов.

В начале работы ручка установлена в режим «Сильный» (крайнее правое положение по часовой стрелке). На ручке отвертка спрятана, а защелка снимается. После снятия защелки ручка переводится в крайнее левое положение в режим «Сверление».
Ручка-обжаренная пальцами вынимается из пазов корпуса.

Видео Инструкция по разборке ручки переключателя режимов Machita Perfoultor 2450

Видео: Как поставить \ как снять переключатель режимов на перфораторе Makita HR 2450

Порядок установки ручки режима

Для установки переключение режима на корпус, необходимо произвести некоторые действия: вставить переключатель в положение «Сверление» в посадочной розетке до щелчка; перевести переключатель против часовой стрелки в положение «Удар»; перевести переключатель щелчком против часовой стрелки в положение «Сверление»; вставляем пружину и красную кнопку; Над накладкой перед креплением сверху.

Переключатель режимов в сборе.

На втором этапе следует разобрать быстроразъемный патрон и отремонтировать патрон перфоратора своими руками. Кстати, разборка картриджа требуется только у моделей Makita 2470. Устройство картриджа достаточно простое, и с его ремонтом справится любой человек, немного меньше владеющий сантехническими навыками.

Порядок разборки картриджа Makita Perforator

С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Далее необходимо аккуратно достать шаровую стойку. 20 снять направляющую сваи. 5 и коническая пружина поз.6, его опора. Картридж разобран.

На схеме ниже показано устройство картриджа перфоратора.

Основными неисправностями перфоратора Makita 2450, вызывающими дефекты в работе прижимного патрона, являются:

износ защитного резинового пыльника поз.1;
ослабление стопорного кольца поз.2 или его частичный износ;
нижний износ поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

№

Ремонт картриджа перфоратора не сложная процедура и обычно легко выполняется любым человеком, умеющим держать отвертку в руках.

Смазка имеет индекс Makita P-08361, для коробки передач Makita 183477-5 SDS-PLUS 30G. Для голеней мальчиков рекомендуется использовать Makita Makita 196804-7.

Собирая патрон конической пружиной, устанавливаем узкой стороной к перфоратору. Не забывайте, ремонт картриджа перфоратора своими руками требует ухода от сбора.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно моют, просушивают и смазывают тонким слоем рекомендованной смазки.

Makita 183477-5 SDS-Plus смазывается валом редуктора. Все поступающие детали картриджа собираются на валу в определенной последовательности.
Устанавливая коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте шариком поз.20, вставив в паз вала редуктора.

Осталось поставить кольцо поз.4, кожух муфты поз.3, закрепить детали стопорных колец поз.2. На последнем этапе вставляем защитный наконечник в конец картриджа. Ремонт отбойника картриджа перфоратора Makita 2450 на нем. Осталось проверить его качество, вставив в картридж. При правильной сборке патрон удерживает дрель от самопроизвольного выпадения.

Картридж в сборе.

Разбираемся с коробкой передач

Чтобы добраться до механической части, потребуется снять пластиковый корпус.

При разборке механической части перфоратора Макита сначала был снят защитный пластиковый корпус черного цвета. Корпус снимается после того, как вы открутите четыре винта крепления корпуса с торца. Нажимая на концы вала, вы выдавливаете редуктор из картера.

После снятия корпуса нужно отделить ротор от редуктора.Коробку передач называют общей механической частью. Ротор просто отделяется от механической части (редуктора). Надо придерживать редуктор, ротор зажать левый. Встряхивая, потяните обе части в противоположные стороны. Ротор удерживается в коробке передач из-за трения ососфериновой шестерни.

Основные неисправности перфоратора макита возникают в механической части инструмента.

Наиболее характерная неисправность механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение Передается через опоры на промежуточном валу.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр свободно перемещается.

Низкопрофильная передача на промежуточном валу должна передавать вращение на большую прямую шестерню вала коробки передач, в которой установлен ударный механизм.При этом поступательные движения на валу редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, движущемуся в коробке передач.

Перейти к разборке промежуточного вала.

Разборка промежуточного вала

На валу поз.40 осомная шестерня позирует 42, которая передается во вращение от шестерни ротора, подшипнику качения 608zz поз.41, который передает поступательное движение на шарнир поршневой поршень поз.32. С другой стороны, вал устанавливается с помощью муфты сцепления поз. 39, поворотной шестерни 10 поз.80, пружины сжатия 38, стопорного кольца S-7 поз.37, подшипника 606ZZ поз.36. оплачено состояние подшипников качения. В перфоратор устанавливаются импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, Подшипник 609zz меняем на 80019.

Перейти к разборке вала ударного механика

Разборка вала ударного механизма Разборка перфоратора перфоратора Makita 2470 есть несложный процесс, если использовать схему устройства перфоратора макита.Вал представляет собой ствол поз.21, в котором собран ударный механизм. Ствол прикреплен к стойке 19 шестерни, которая прикреплена к позе пружины 18, через шайбу 177 и зафиксирована стопорным кольцом поз.16.

В стволе цилиндр перемещается 32, воздействуя на позу зубчатой стены24. С обратной стороны бровки закреплено металлическое кольцо поз.27, передающее удар в борозду.

А когда замена ствола перфоратора?

Металлическое кольцо вышло из строя.
Станок

Цилиндр с ударником

Занимались разборкой. Меняем предметы навсегда и готовимся к сбору. Подробнее о смазке и сборке перфоратора.

Прочтите, если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео: как разобрать перфоратор Makita HR2450 за 5 минут до мелочей

Профессиональный строительный инструмент всегда работает в экстремальных условиях, поэтому механическая, а электрическая часть перфоратора имеет повышенную работоспособность.

Как показывает практика, инструмент таких брендов, как Макита, Бош или Интерскол, в гарантийный период выходит из строя редко, но рано или поздно все ломается.

Одно из самых уязвимых мест любого перфоратора — это кнопка включения с регулятором скорости вращения и переключателем реверса.

Можно выбрать три типа поломки кнопки:

Механическая поломка. Как правило, есть место падения инструмента с высоты и других ударов по корпусу перфоратора.Поскольку пластик практически не поддается приклеиванию, единственным вариантом надежного ремонта будет полная замена кнопки;
Сгорели контакты на кнопке. В этом случае без замены тоже не обойтись;
Образовался нагар на хитрости кнопки пуска. Если не травмирован сам пластиковый корпус, очистка контактов поможет решить проблему.

Как проверить кнопку запуска пикфоратора ?

Для этого можно использовать электрический мультиметр (тестер): нужно соединить концы пробойника и нажать на кнопку пуска.

Если мультиметр покажет наличие сопротивления, значит подключена цепь электроинструмента. Отсутствие сопротивления говорит о нарушении целостности цепи.

Следует понимать, что проблема может быть не только в кнопке переключателя. Также следует проверить электрический кабель на наличие предохранителей, степень износа угольных щеток и контактов обратного переключения.

Только для того, чтобы убедиться, что причина кроется в переключателе.

Инструкция по ремонту — Замена и подключение кнопки перфоратора на примере Makita 2450

В большинстве перфораторов Makita (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется переключатель серии TG813TLB-1.

Для проведения ревизии и / или замены необходимо подготовить следующие инструменты:

крестовая отвертка;
шило или иглы.

Порядок выполнения ремонта / замены кнопки включения перфоратора макита 2450 следующий:

Разбираем электрическую часть инструмента.Для этого отверните крестовой отверткой три крепежных винта на тыльной стороне ручки и снимите пластиковую крышку.
Далее нужно протечь щетки и снять сам переключатель TG813TLB-1.
Чтобы отключить выключатель, необходимо отсоединить от него все провода. Сетевые провода (коричневый и синий) крепятся винтовой скобой и с ними проблем нет — чтобы перекинуть два провода, достаточно ослабить два винта. Остальные провода прикрепляются к разъемам самоаппарата, а для снятия проволоки потребуется вязальная спица или шило, которые вставляются в специальное отверстие и открываются зажимом.Таким же образом последовательно снимаются все провода. Для проведения ремонта не лишним будет иметь под рукой подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов нарисовать условную схему или сделать фото на свой смартфон, чтобы при подключении новой кнопки она не срабатывала. возникают.
Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются саморезами.
Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить заднюю крышку ручки тремя винтами.

ВИДЕО ИНСТРУКЦИЯ

Часто даже профессиональная техника быстро выходит из строя. Это связано с работой инструмента при значительной перегрузке электродвигателя. Перегревать силовой агрегат нельзя, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли.Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные канавки.

Недопустимо использование перфоратора вне помещений во время дождя и снега.

Регулярный осмотр угольных щеток, которые являются ответственной частью электрочашей — они проводят ток на коллекторе и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не покупайте неоригинальные комплектующие сомнительного качества, которые могут привести к более значительным поломкам.

Из-за пыли, грязи и влаги внутренняя смазка становится твердой и не выполняет свое предназначение. Перфоратор начинает работать с посторонними. Приступая к ремонту перфоратора, обязательно ознакомьтесь с инструкциями по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Makita 2450 и 2470 поможет произвести разборку неисправных узлов, найти бракованные детали. . А еще подскажите, как разобрать Makita Perforator 2450.

Разборка перфоратора Makita 2470 начинается со снятия ручки переключения режимов.

Порядок разборки перфоратора

Установите перфоратор на чистую поверхность.

В начале эксплуатации ручка установлена в режим «Сильный» (крайнее правое положение по часовой стрелке).
На ручке отверткой спрятана защелка и снимается.

После снятия фиксатора ручка переводится в крайнее левое положение в режим «Сверление».

Ручка-обжаренная пальцами вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов Machita Perfoultor 2450

Порядок установки ручки режима

Для установки переключателя режимов на корпус необходимо произвести следующие действия:
Вставить переключатель в положение «Сверление» в посадочной розетке до щелчка;
перевести переключатель против часовой стрелки в положение «Удар»;
перевести переключатель с щелчком против часовой стрелки в положение «Сверление»;
вставляем пружину и красную кнопку;
Над накладкой до фиксации сверху.
Переключатель режимов в сборе.

Порядок разборки картриджа Makita Perforator

Ремонт картриджа перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса.Схема HRMAKIT PERFORATOR поможет правильно при разборке.
Нужна ли замена патрона перфоратора Makita 2470? Ответ можно получить только после полной разборки картриджа своими руками.
С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Далее необходимо аккуратно достать шаровую стойку. 20 снять направляющую сваи. 5 и коническая пружина поз.6, его опора. Картридж разобран.

На схеме ниже показано устройство картриджа перфоратора.

Основными неисправностями перфоратора Makita 2450, вызывающими дефекты в работе прижимного патрона, являются:

износ резиновый защитный пыльник поз.1;
ослабление стопорного кольца поз.2 или его частичный износ;
нижний износ поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

№

Если замена резинового пыльника, стопорного кольца, конической пружины не представляет сложности, то замена нового шара требует внимания. Новый шарик должен иметь диаметр 7 мм ± 1 мкм.
В качестве смазки рекомендуется применять специальную смазку, разработанную для Makita Perforator.
Смазка имеет индекс Makita P-08361, для коробки передач Makita 183477-5 SDS-PLUS 30G. Для голеней мальчиков рекомендуется использовать Makita Makita 196804-7.

Собирая патрон конической пружиной, устанавливаем узкой стороной на перфоратор.
Не забывайте, ремонт картриджа перфоратора своими руками требует аккуратности от сбора.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности.Детали предварительно моют, просушивают и смазывают тонким слоем рекомендованной смазки.

Смазка

Makita 183477-5 SDS-Plus осуществляется с валом коробки передач. Все поступающие детали картриджа собираются на валу в определенной последовательности.

Устанавливая коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив в паз вала редуктора.

Осталось поставить кольцо поз.4, кожух муфты поз.3, закрепите детали стопорных колец поз.2. На последнем этапе вставляем защитный наконечник в конец картриджа
. Ремонт картриджа Makita Perforator 2450 завершен. Осталось проверить его качество, вставив в картридж. При правильной сборке патрон удерживает дрель от самопроизвольного выпадения.
Картридж в сборе.

Занимаемся коробкой передач

Чтобы добраться до механической части, вам нужно будет снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita
Вначале снимается защитный пластик.Корпус снимается после того, как вы открутите четыре винта крепления корпуса с торца.
Нажимая на концы вала, вы выдавливаете коробку передач из картера.

После снятия корпуса нужно отделить ротор от редуктора. Коробку передач называют общей механической частью.
Ротор просто отделяется от механической части (редуктора).
Надо придерживать редуктор, ротор зажать левый.
Потяните обе части в противоположные стороны, встряхивая.Ротор удерживается в коробке передач из-за трения ососфериновой шестерни.
Основные неисправности перфоратора макита возникают в механической части инструмента.

Самая характерная неисправность механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косые шестерни на промежуточный вал.

Вал редуктора представляет собой полую бочку, в которой цилиндр свободно перемещается.

Низкопрофильная передача на промежуточном валу должна передавать вращение на большую прямую шестерню вала коробки передач, в которой установлен ударный механизм.
И поступательные движения на валу редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, движущемуся в коробке передач.

Перейти к разборке промежуточного вала.

Разборка промежуточного вала

На валу поз.40 поз.42 осомная шестерня, которая передается во вращение от шестерни ротора, подшипнику качения 608zz поз.41, который передает поступательное движение на поршневой шарнирный поршень поз.32.
С другой стороны, вал установлен на муфту сцепления поз. 39, шлифовальную шестерню 10 поз. 80, пружину сжатия поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обратить на состояние подшипников качения. В перфораторе установлены импортные подшипники
. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz заменяется на 80019.

Перейти к разборке вала амортизатора

Снос вала ударного механизма

Разборка мешка перфоратора Макита 2470 представляет собой несложный процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
Ствол крепится к стойке 19 шестерни, которая прикреплена к позе пружины 18, через шайбу 177 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боевой столб 24. С обратной стороны моста закреплено металлическое кольцо поз.27, передающее удар в расточку.
А когда замена ствола перфоратора?

Металлическое кольцо вышло из строя.

Станок

Цилиндр с ударником

Разборкой разобрались.

Неисправность Бура Стоп при сверлении с ударом

Причины, когда Makita Perforator сверлит с ударом, а расточка переходит в износ зубьев предохранителя и зубьев ствола. Часто такая неисправность появляется при использовании перфоратора в качестве смесителя для перемешивания смесей. При работе предохранительная муфта проскальзывает, а если учесть нагрузку пружины, то нагрузка большая.

При визуальном осмотре диагностика не пройдет. Можно снять ствол и закрепить в тисках, чтобы повернуть ключ переключения передач, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Даже небольшой износ торцов муфты предполагает проворачивание бора и спускового крючка при сверлении с ударом

Совет, что делать в этом случае. Если невозможно снять или заменить подходящий элемент, то оцените износ багажника.Это делается для того, чтобы вставить новую расточку и сдвинуть по бокам, если люфт большой, то ствол лучше заменить полностью.

Стоит отметить, что причиной завихрения сверла при сверлении с ударом может быть:

сварной подшипник износа;
шестерня возле пьяного подшипника может быть пробкой.

В продаже при поиске можно приобрести коробку передач в сборе на перфораторе и ее стоимость около 2000 руб.

Надежность некоторых продавцов сомнительна, а если учесть, что часто это запчасти от аналогов инструмента, которые продаются например на Авито.как

Например, многие китайские перфораторы аналогов макита. Пример Панч из сети Favorite RH 950 и его стоимость в съеденном 3000 руб. которую выгодно продать на запчасти.

Пунш
Favorite аналог Makita 2450

Меняем элементы насовсем и готовимся к сбору.

Видео быстрой разборки перфоратора Makita

Даже очень надежные перфораторы Mcita со временем сломаются.
Любая поломка устранена, нужно только прямые руки и упорство.
Помимо электрических неисправностей, перфораторы подвержены механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок службы и требует вмешательства пользователя для проведения профилактических ремонтов.

Ремонт механической части перфоратора Makita 2450 и 2470

Ремонт любого инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфораторов Makita 2450 и 2470 может пользователь при наличии слесарного дела и ознакомления с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать картридж.

Разборка быстросъемного картриджа
Установите перфоратор на заднюю крышку корпуса на поверхность стола, накрытую чистой тканью или бумагой.Пинцетом или отверткой снимите резиновый наконечник 35, поз.1.

Осторожно освободите кольцевую пружину поз.2, кожух сцепления поз.3, стальное кольцо поз.4. Вы дойдете до стального шара диаметром 7 мм поз.20.

Теперь вы можете снять корпус механической части.
Он черный.
С помощью отвертки открутите четыре винта на торце корпуса.

Зацепившись правой рукой за черный корпус, большим пальцем надавите на вал, с которого был демонтирован патрон.Пластиковый корпус легко снимается.

Чтобы отсоединить механическую часть от электрической, необходимо сначала удалить электрические элементы.
Помните! Внизу корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электролаты отсоединены от ламелей ротора, металлический корпус перфоратора на границе зеленого пластикового корпуса привинчивается.

Теперь перейдем к отсоединению ротора от механической части перфорированной рамы.Ротор удерживается в механической части за счет редуктора.
Если вы возьмете корпус ротора в одну руку, а в другом корпусе механическую часть и потянете в разные стороны, разделяя их, вы отключите эти два узла.

Получается такой узел на старой смазке.

Продолжить с помощью двух болтов с шестигранной головкой M4 × 12, поз. 43, арт. 266273-7 с внутренней шестигранной головкой.
Вытащить вал с промежуточной стайлинговой шестерней 10 поз.80, арт. 226399-7.
Из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получается такая гора чистых деталей.

А теперь внимательно просматриваю детали, резиновые кольца сразу выкидываю, подбирал новые.
Неисправные детали заменяют новыми.

Механические неисправности перфораторов Макита 2450 и Макита 2470

К частым механическим неисправностям перфораторов Mcite относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
ударный механизм;
износ ствола перфоратора;
носить резинки и барабанщик;
сильная передача.

№

Ремонт картриджа перфоратора производится с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего прижим рабочего инструмента (Бура). Что на это указывает рабочий инструмент? А именно машина, плохо держится в патроне.

Основная причина — износ шарика стального 7.0 поз.20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство картриджа перфоратора Mcita изображено на фото ниже.

Ремонт картриджа перфоратора

Makita 2450 упрощает задачу. Картридж следует разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора макита, приступаем к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите его от старой смазки.
Внимательно осмотрите все детали, их целостность, степень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки Makita Perforator

Видео: Перфоратор Makita 2450 Bulk

Ремонт деталей мешка перфоратора McITE 2450

Помните! Внизу корпуса ротор удерживается электрическими щетками, которые необходимо снять.

На следующем этапе необходимо отсоединить ротор от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая, потому что удерживается за счет трения двухосной шестерни.

Получился такой грязный узел.

Теперь необходимо отделить вал ударного механизма.

Чаще всего надевают кольца резиновые, на батек поз. 24, положение пружины компрессора 18. и детали цилиндра.

Так изнашиваются и разрушаются части ствола при неправильной работе инструмента.

Рассмотрим самую сложную неисправность — выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум рабочего перфоратора в режиме «Удар».

Видео: минута вандализма) (21) Перфоратор Macute HR 2450 с сильным возвратом при ударе

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации значительно дополняют обрабатываемую поверхность.
Разобрать коробку передач, удалить осколки и инородные предметы. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто уничтожается жидкое тесто поз.24, арт. 324396-8, входящий в состав ствола.

Кольцо металлическое поз.27. Изобразительное искусство. 324216-6.

Поврежденные детали сломать, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
