Счетчик электроэнергии индукционный: Особенности устройства индукционного счетчика электроэнергии

описание и принцип действия, плюсы и минусы

На чтение 6 мин Просмотров 686 Опубликовано 14.07.2019 Обновлено 25.06.2019

Индукционный счетчик электроэнергии с электромеханическим устройством подсчета расхода энергии до сих пор является надежным прибором, установленным в жилых помещениях. Пользователей привлекает его надежность, простота в обслуживании, долгий срок службы и низкая стоимость.

Конструкция индукционного счётчика

Однофазный индукционный счетчик

Основными составными элементами индукционного электросчетчика являются электромагниты напряжения и электрического тока. При их взаимодействии вместе с входящими в них магнитопроводами появляется электромагнитное поле. Через передаточное устройство поле воздействует на алюминиевый диск вращения.

Электромагнит тока при работе испытывает большие нагрузки, поэтому его обмотка изготовлена из проволоки большого сечения. Число витков не превышает тридцати. Проволока равномерно намотана на двух магнитах, которые с помощью зажимов подключены последовательно к сети.

Катушка напряжения параллельно подсоединена к сети и создает электромагнитное поле, прямо пропорциональное действующему напряжению. Обмотка катушки выполнена из тонкой проволоки сечением 0,1…0,15 мм². Число витков может достигать 12000, что позволяет создать индуктивное сопротивление больше, чем активное. Такое устройство позволяет уменьшить расход электроэнергии при работе счетчика.

Все компоненты механического однофазного электросчетчика размещены в пластмассовом корпусе. Данные по расходу электричества за текущий период выводятся на цифровой барабан. Интенсивность расхода энергии можно определить по величине скорости вращения диска.

Как работает индукционный счётчик

Внутреннее устройство индукционного счетчика

Алюминиевый диск индукционного счетчика электрической энергии является подвижным токопроводящим элементом, на который воздействует электромагнитное поле, создаваемое в катушках счетчика. В результате их действия возникает магнитное поле, переменное по направлению и действующее на диск, в котором создаются вихревые токи, совпадающие по направлению с магнитными потоками.

Между вихревыми токами и магнитными потоками происходит взаимодействие, которое создает вращающий момент, меняющийся по величине и приводящий во вращение алюминиевый диск. Между вращающим моментом и суммарным магнитным потоком от двух катушек тока и напряжения создается зависимость, с учетом сдвига фазы на 90º и обратной связью. Для получения сдвига фазы магнитный поток электромагнита напряжения разложен на две части.

Под воздействием вращающего момента диск крутится с частотой в зависимости от величины поступающей энергии. Ось диска связана со счетным устройством цифрового барабана, на котором отражается действительное количество потребляемой энергии.

Плюсы и минусы приборов

Дисковый электросчетчик старого образца имеет несколько преимуществ перед новыми электронными моделями счетчиков, которые активно внедряются в жилые дома:

• имеют высокую степень надежности;
• простая схема исполнения и принцип действия;
• стоимость электросчетчика старого образца ниже, чем электронного;
• безразличны к возможным перепадам напряжения электрической сети;
• обладают длительным сроком эксплуатации.

При низком классе точности электросчетчика потребитель может как переплачивать за электроэнергию, так и недоплачивать

В то же время электромеханические счетчики имеют и ряд недостатков, к которым относятся:

• Низкий класс точности учета электрической энергии, особенно при малых нагрузках.
• Для оплаты электроэнергии используется только один тариф, в то время как большинство электрических компаний предоставляет разную стоимость электроэнергии в дневное и ночное время.
• Возможность остановить вращение диска, и даже отмотать показатели назад, чем могут воспользоваться недобросовестные пользователи. Остановка диска возможна и в случае поломки.

Все недостатки, присущие индукционным изделиям, известны заводам изготовителям. Они постоянно работают над модернизацией и улучшением качества своей продукции, повышая класс точности и срок службы. Однако особенности конструкции не позволяют в полной мере воплотить все эти полезные необходимые условия в устройстве. Поэтому на смену индукционным приборам приходят более совершенные, электронные.

Нужно ли менять счетчики на новые

Электросчетчик необходимо менять в случае окончания срока эксплуатации

Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

• Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
• Счетчик неисправен.
• Закончился срок эксплуатации прибора согласно данным техпаспорта.

В частный дом разрешено устанавливать электросчетчики с классом точности не более 2

По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2. 0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

• Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
• Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.
• Когда счетчик является собственностью энергетической компании, имеющей лицензию на производство подобных работ, замена производится за ее счет.

Если нет веских причин менять счетчик электроэнергии, требования проверяющих органов по замене не законны. При этом прибор учета должен быть исправен, не просрочен.

Тарифная система учета

Пример показаний индукционного счетчика

Самым существенным недостатком является невозможность использования нескольких тарифов для оплаты электроэнергии. Поэтому необходимость менять старый электросчетчик на новый зависит от того, как меняется расход энергии в течение суток. Если ночью значительный расход, есть смысл для перехода на более современный электронный прибор учета. Правда при этом следует учесть затраты на покупку и установку нового электронного счетчика.

Снятие показаний

Электромеханические счетчики снабжены цифровым барабаном, на котором отображается расход электроэнергии в киловаттах. Эти данные можно сдать в расчетную службу или самостоятельно производить расчеты.

В зависимости от модели на барабанном табло появляется 5 или 7 цифр, причем последняя отделена от остальных запятой и выделена цветом. При учете не надо считать десятые и сотые доли киловатт — только целые числа. Полученный расход киловатт за месяц умножают на стоимость 1 киловатта и получают сумму, которую надо заплатить за электричество.

Современные индукционные счетчики — Энергетика и промышленность России — № 5 (69) май 2006 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 5 (69) май 2006 года

Какие мысли приходят, когда мы слышим словосочетание «Индукционный счетчик»? Устаревший прибор, класс точности 2.5, подлежит замене. Возможно, еще дешевизна. Увы, эта цепочка ассоциируется у многих с электромеханическими приборами учета электроэнергии. Мы попробуем разубедить их. Расскажем сегодня о современных образцах индукционных счетчиков.

Начнем с главного – класса точности. Ведь объективно это единственный показатель, в котором электронные аналоги имеют безоговорочное преимущество. 2.0‑2.5 против 1.0 у электроники (с возможностью прецизионной настройки вплоть до десятых долей процента погрешности). Однако на мировом рынке индукционные электросчетчики с классом точности 1.0 уже заняли свою нишу! Например, в благополучной и технически развитой Германии имеют место обратные процессы перехода с электроники на индукционные приборы. Немецкий концерн RWE в ногу со временем в начале века перешел на электронные приборы учета. Однако в 2004 году вновь вернулся к индукционным счетчикам с магнитным подвесом. Они полностью удовлетворяли компанию по всем параметрам. Вдохновленные подобными примерами, ведущие производители стараются привести индукционные счетчики в класс точности 1.0, и непонятно, почему российские предприятия пока не освоили современные индукционные образцы.

Каков секрет настройки индукционных счетчиков в класс электронных? Это не сложные и многократные дорогостоящие операции по получению нужной погрешности – все значительно проще. Не секрет, что одна из основных составляющих погрешности индукционного прибора – это сила трения опоры оси вращения диска, неизбежно возникающая при контакте оси с точкой опоры. Минимизировать силу трения и повысить точность счетчика можно использованием специальных материалов, уменьшением поверхности соприкосновения деталей, либо магнитным подвесом. Организовать при помощи магнитов систему взаимодействия оси и опоры таким образом, чтобы исключить соприкосновение деталей, а значит, исключить и силу трения из подсчета погрешности. Именно такой способ (вкупе с рядом других новаций, о них ниже) позволяет настроить индукционный счетчик в класс точности 1.0.

Рассмотрим магнитный подвес подробнее. Сам вращающийся диск сделан как одно целое с осью, имеющей червячную передачу, не требующую никакой смазки, и покрыт специальным защитным слоем. Использование современных материалов (таких, как феррит стронция) и защитного покрытия (например, полиамиды) исключает коррозию и другие неприятные явления и делает счетчик настолько долговечным, что некоторые образцы бесперебойно работают несколько десятилетий. Но уникальность технологии в самой системе подвеса. Верхняя опора оси – вставка из твердосплавного материала. Здесь трение невелико, так как не отягощено силой реакции опоры. А вот нижняя опора использует эффект магнитного отталкивания одноименных полюсов постоянного магнита. Таким образом, ось диска вращается без трения, обеспечивая стабильную и надежную работу на протяжении всего времени работы счетчиками. Кажется, что всё достаточно просто. Но на самом деле это не так. К примеру, под воздействием температуры расстояние между двумя полюсами магнита может измениться, соответственно увеличится и погрешность. Для борьбы с этим явлением используется температурное компенсирующее устройство, способное строго сохранять заданное изначально расстояние. Эта технология позволяет добиваться от индукционных счетчиков класса точности 1.0.

Сравнявшись с электронным счетчиком по классу точности, индукционный прибор имеет другой недостаток – ограниченные возможности по построению систем АИИС КУЭ, за которыми многие видят завтрашний день энергетики. Однако и здесь индукционные приборы имеют свои козыри. Козырь первый – широкая распространенность. Миллионы индукционных счетчиков работают во всем мире. И дело не ограничивается странами СНГ, точно такие же программы, как и у нас (по замене устаревших приборов) действуют, к примеру, в Италии.
В зарубежных странах, помимо плановой замены отслуживших свой век электросчетчиков, также преследуется цель введения автоматизированного учета АИИС КУЭ. И именно поэтому делается акцент на электронные приборы, которые намного технологичнее вписываются в такие схемы. Хорошо, если бы в России мы шли в ногу со временем и ставили перед собой аналогичные задачи. Увы, наша страна не может похвастаться даже простым наличием поквартирного учета электроэнергии. Даже в столичных городах есть тысячи домохозяйств, которые вообще не используют счетчики электроэнергии. Прекрасно, что мы заботимся об автоматизации учета, но как можно автоматизировать то, чего нет? Да и сами по себе системы АИИС КУЭ скорее предназначены для промышленного сектора. Во всей России не отыщется и 100 жилых домов, оснащенных АИИС КУЭ! Тогда к чему устанавливать в квартиры электронные приборы, самые значимые функции которых даже не пригодятся потребителю? А ведь он за них платит из собственного кармана.

Но даже АИИС КУЭ вполне возможно создать на базе индукционных приборов. Подобный опыт имеет одна из бывших союзных республик – Киргизия. Обладая огромным парком индукционных счетчиков, киргизские энергетики сталкивались с массовыми хищениями электроэнергии, с невозможностью контроля точек потребления и фиксации показаний счетчика, с желанием перейти на двухтарифный учет. Установить электронные счетчики – решение в свете последних веяний напрашивается само собой. Однако заменить такое количество счетчиков – это большая нагрузка на бюджет. Выход подсказали в Национальной академии наук Кыргызстана. Ученые разработали автоматизированную систему учета электроэнергии, основывающуюся на индукционных приборах учета! Достигается это посредством установки на счетчик дополнительного адаптера, который фиксирует вращение диска. При этом получился многотарифный прибор – несложный адаптер в состоянии различать дневной и ночной тарифы. Адаптер имеет беспроводной интерфейс, по которому контроллеры могут получать информацию без непосредственного доступа к самому счетчику. Плюс обмануть такую систему стало намного сложнее. Но самое интересное, что монтаж такой схемы АИИС КУЭ обошелся в 5‑6 раз дешевле (по словам энергетиков), чем закупка и монтаж электронных счетчиков. В ближайшее время в качестве эксперимента система начнет функционировать в одном из домов столицы. Получается, что и системы АИИС КУЭ можно монтировать с участием индукционных приборов без больших финансовых вливаний. А как повысится надежность и отказоустойчивость, если провести такой эксперимент не на устаревшем оборудовании, а на индукционных счетчиках, о которых мы сегодня рассказываем?

Низкая цена, долговечность, ремонтопригодность, долгосрочная стабильность метрологических параметров, широкий диапазон перегрузочной способности (до 1000%), а теперь еще и высокий класс точности, а также использование в построении АИИС КУЭ – вот признаки современного индукционного счетчика. Привычным стал для всех стопорный механизм и механизм, позволяющий учитывать обратный поток энергии как прямой. Все эти технологии живут и процветают за рубежом. В Аргентине, Иране, Китае строятся новые заводы по производству индукционных счетчиков. И это в то время, когда в России производители электронных приборов учета старательно лоббируют свои интересы, сравнивая свои последние разработки с индукционными электросчетчиками разработки 70‑х годов, пренебрегая международным опытом. Однако, хоть и доля рынка индукционных счетчиков уменьшается, сам рынок индукции в количественном отношении остается стабильным. Количество продаваемых индукционных электросчетчиков не увеличивается, но и не уменьшается. Можно с уверенностью полагать, что и российские производители приборов учета в ближайшее время освоят действительно современные образцы электромеханических счетчиков. А затем уже сами энергосистемы и потребители поймут, что похороны индукционных приборов учета оказались преждевременными.

Индукционный счетчик электроэнергии: принцип работы, конструкция

Для учета электроэнергии в бытовых и производственных целях используются электросчётчики. Приборы учёта электроэнергии имеют два вида:

1. Индукционные.
2. Электронные.

В статье будет рассмотрен такой прибор учёта, как индукционный счётчик электроэнергии.

Конструкция индукционного счётчика

В устройство индукционного прибора учёта заложены катушки, одна из которых тока, а другая – напряжения. Катушка тока имеет последовательное подключение, а катушка напряжения – параллельное. С помощью этих катушек образуется электромагнитное поле. Катушка тока имеет пропорциональный по силе тока электромагнитный поток, а катушка напряжения – пропорционально сетевого напряжения.

Электромагнитный поток заставляет алюминиевый диск вращаться, что соединён с механизмом счёта зубчатой и червячной передачей, приводя в движение счётный механизм, которым обладает индукционный счётчик электроэнергии.

Как работает индукционный счётчик

Суть работы индукционных счетчиков электроэнергии, основан на таком принципе, когда на движущуюся деталь в одно время воздействует крутящийся и затормаживающий момент. Данный момент имеет пропорцию величине учёта, момент торможения имеет пропорцию скорости раскрутки движущейся части. Состоит индукционный однофазный счетчик электроэнергии из нескольких элементов:

• Катушки напряжения, что расположили на магнитопроводе;
• Диск вращения из алюминия;
• Передаточный механизм устройства учёта;
• Катушки тока на магнитопроводе;
• Постоянный магнит.

Сделана катушка из провода с большим сечением, что может выдерживать большую нагрузку. Витки на катушки имеются в небольших количествах, обычно 13-30 витков на катушке. Распределены они в равномерном положении на двух стержнях магнитопровода, что имеет U форму и сделан из электротехнической стали. Сердцевина работает для создания определённой концентрации магнитного потока, который пересекает счётный диск и вращает его.

Подсоединяется обмотка напряжения на фазу напряжения сети и всегда имеет работоспособное состояние, наравне с потребителем, из-за этого она имеет название параллельной цепи. Катушка напряжения требуется для производства магнитного потока, который будет пропорционален сетевому напряжению. Она имеет определённые конструктивные отличия от катушки тока тем, что имеет больше витков, около 8000 – 12 000 и небольшим сечением проводника 0.1 – 0.15 мм2. В большом количестве витки создают более высокое индуктивное сопротивление, чем имеет активное сопротивление обмотки, что является довольно важным для соблюдения правила сдвига на 90° и даёт возможность уменьшит потребление электроэнергии, на однофазном счётчике. Пришли домой вечерком после долгого рабочего дня и захотелось хорошенько вздрочнуть на что-то, но не знаете на что? Попробуйте жесткий анальный секс с блондинками. Почему нет? Заходите смотреть порно анал блондинки и получайте удовольствие. С нашей большой выборкой актрис мы не дадим заскучать и поверьте — удовольствия будет просто масса. Смотрите анальное и оральное порно отличного качества у нас на портале!.

Магнитный поток катушки тока и катушки напряжения, что проходят по диску, образуют в нём трансформационные токи, за счёт чего создаётся вращающийся момент. Чтобы создать противодействующий момент, что будет пропорционален скорости движения диска, используются постоянные тормозные магниты, чей магнитный поток пересекает крутящийся диск из электропроводящего материала.

Образующиеся в диске токи резания, всегда соблюдают скорость вращения пропорционально диска. То есть когда счётчик работает, он соблюдает определённую закономерность,чем большая мощность потребления, тем более быстро будет происходить вращение диска по его оси. Момент противодействия, что образуется при взаимодействии магнитного потока с дисковым током, всегда будет пропорционален скорости вращения. Когда диск проходит волну, что создаёт тормозной магнит, на нём наводится ЭДС резания, что идёт от середины диска. Потоковая сила тормозного магнита при взаимодействии с током диска имеет прямую пропорциональность ЭДС резания и имеет направление против движения диска. Замедляющий процесс зависит от дальности магнита от центра диска, определяется как произведение плеча на значение силы. То есть регулировка быстроты кручения происходит путём перемещения магнита, что позволяет настроить его в зависимости от передаточного числа.

Для более точной настройки на счётчиках используют специальные устройства для регулировки. Данные приборы – это короткозамкнутые медные, алюминиевые витки, или обмотка из витков провода из меди, что замкнут на настраиваемое сопротивление.

Плюсы и минусы индукционных счётчиков

Приборы учёта электроэнергии бывают только однотарифными, потому как в них отсутствует система дистанционного снятия показаний в автоматическом режиме, то есть счётчик не может работать по дневному и ночному тарифу. Это существенный недостаток, которым обладает индукционный электросчетчик, так как оплата за ток будет намного больше, чем у электронных.

Индукционные счётчики имеют ряд своих преимуществ и недостатков. Из преимуществ можно отметить:

1. Обладают относительно низкой ценой.
2. Высокий уровень надёжности.
3. Не зависимы к перепадам электроэнергии.
4. Имеют длительный срок эксплуатации.
5. Подходит для таких манипуляций, как отмотка показаний и остановка счётчика.
6. Продаётся в большинстве точек по продаже электротоваров.

Однако на фоне этого имеются и негативные моменты, а в частности:

1. Низкий класс точности.
2. Большой процент погрешности на маленьких нагрузках.
3. Можно использовать всего один тариф.

Производители индукционных счётчиков работают над улучшением своей продукции, увеличивая класс точности и срок службы, но конструкция, которой обладают индукционные электросчетчики, не позволяет существенно улучшить эти показатели. Именно из-за этого пришли на смену электронные приборы учёта, которые более стабильны и обладают множеством положительных моментов.

Индукционный и электронный счетчик — что лучше?

Всем здравствуйте.

По просьбам моих читателей и друзей сегодняшняя статья будет называться «Индукционный и электронный счетчик — что лучше?»

И действительно, мы с Вами уже знаем как правильно выбрать и приобрести электросчетчик, знаем схемы подключения электросчетчиков, их устройство и принцип работы, но до сих пор не определились, что же все таки лучше: индукционный счетчик или электронный?

На данное время в России продолжают вести учет электроэнергии около 50 млн. индукционных электросчетчиков. Нужно ли нам переходить на электронные счетчики? Давайте разберемся более подробно с этим вопросом.

Достоинства индукционного счетчика электроэнергии:

• очень надежны в эксплуатации
• большой ресурс их работы (несколько десятков лет)
• не зависят от качества электроэнергии (скачки и понижения напряжения)
• относительно низкая стоимость по сравнению с электронными

Недостатки индукционного счетчика электроэнергии:

• класс точности очень низкий — 2,0
• при уменьшении нагрузки увеличивается его погрешность
• значительное собственное потребление по токовым цепям и цепям напряжения (читайте статью о том, как самостоятельно измерить фактическую нагрузку трансформатора напряжения)
• практически отсутствует защита от хищения электроэнергии
• при учете нескольких видов электроэнергии (активной и реактивной) необходимо использовать несколько счетчиков
• учет электроэнергии ведется в одном направлении
• большие габаритные размеры

Достоинства электронного счетчика электроэнергии:

• класс точности высокий — 1,0 и выше
• имеет несколько тарифов (от 2 и выше)
• при учете нескольких видов электроэнергии можно использовать один прибор
• учет электроэнергии ведется в двух направлениях
• производит измерение качества и количества мощности
• производит хранение данных по учету электроэнергии длительное время
• простой доступ к данным по учету электроэнергии
• в случае хищения электрической энергии происходит фиксация несанкционированного доступа
• возможность дистанционно снимать показатели электроэнергии по разным интерфейсам связи
• возможность использования в системах АСКУЭ и АСТУЭ (автоматизированные системы учета электрической энергии)
• длительный срок межповерочного интервала (МПИ)
• малые габаритные размеры

Недостатки электронного счетчика электроэнергии:

Но везде ли эти достоинства важны. Или эти недостатки так критичны…

Вывод:

Естественно, что у электронных счетчиков больше достоинств, чем у индукционных. Поэтому при выборе электросчетчика рекомендуется проанализировать место его установки и точки учета (предприятие или быт), а также определиться — все ли достоинства счетчика нам требуются.

В быту класса точности 2,0 будет достаточно (Постановление Правительства РФ №442 от 04.05.2012). Высокий класс точности необходим для учета электроэнергии больших мощностей на предприятиях.

Зачем же тогда переплачивать за класс точности и другие достоинства электронного счетчика, которые мы не будем использовать?

P.S. И хотелось бы узнать Ваше мнение: какой счетчик Вы предпочитаете?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Электросчетчик индукционный и электронный. Различия и особенности

 Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч. Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени. Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные.

При этом первых не так уж и мало, поскольку они устанавливались до середины 90-х годов. Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены кроме простого списывания показаний. Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Особенности индукционного счетчика электроэнергии

 Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

На настоящий момент таких счетчиков практически не осталось в обиходе. Они не могут быть установлены для учета энергии, так как не соответствуют требуемой точности измерений.

Особенности электронного счетчика электроэнергии

 В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.  Электросчетчик электронный может иметь встроенный цифровой интерфейс, встроенный тарификатор. Опционально обеспечивает учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На дисплее порой индицируются – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями. Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика. Вот пример самого простого электронного счетчика.

Смотрите также статью «Установка и подключение электросчетчика».

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

• индукционные
• электронные (статические)

2. По классу точности счетчики:

• рабочие
• образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

• однофазные (1ф 2Пр однофазный двухпроводный)
• трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
• трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

• одноэлементные (для однофазных сетей (1ф 2Пр))
• двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
• трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

• прямого включения счетчика
• трансформаторного включения счетчика:

• подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

• простые
• многофункциональные

7. По количеству тарифов:

• однотарифные
• многотарифные

8. По видам измеряемой энергии и мощности:

• активной электроэнергии (мощности)
• реактивной электроэнергии (мощности)
• активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии  – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

• Класс точности не хуже 0,5S
• Соответствие требованиям ГОСТ Р (52320-2005,  52323-2005, 52425-2005)
• Наличие сертификата об утверждении типа

Функциональные требования:

• Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
• Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
• Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
• Ведение автоматической коррекции времени
• Ведение автоматической самодиагностики с формированием обобщенного сигнала  в «Журнале событий»
• Защиту от несанкционированного доступа к информации и программному обеспечению
• Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

• попытки несанкционированного доступа
• факты связи со счетчиком, приведших к каким-либо изменениям данных
• изменение текущих значений времени и даты при синхронизации времени
• отклонение тока и напряжения в измерительных цепях от заданных пределов
• отсутствие напряжения при наличии тока в измерительных цепях
• перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Разновидности электросчетчиков, преимущества и недостатки

В современном мире без этих приборов уже не обойтись. Ведь у каждого в доме есть электропроводка, следовательно, и электросчетчик должен быть. Но вот проблема. Как только приходит время заменить или установить счетчик, мы идем в магазин и на нас обрушивается шквал разнообразия выбора. Мы начинаем теряться и в итоге выбираем не то, что нам нужно. Чтобы такого не происходило, давайте разберемся, какие бывают счетчики, и какой подходит именно вам. На сегодня существует два основных типа счетчиков: индукционные (механические) и электронные.

Индукционные (механические) электросчетчики

Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис.2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис.  3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.

Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства и недостатки индукционных счетчиков

Достоинства

1. Надежны в использовании
2. Многoлетний срок эксплуатации счетчика
3. Независимость от перепадов электрoэнергии
4. Дешевле электронных

Недостатки

1. Класс точнoсти достаточно низок — 2,0; 2,5
2. Практически oтсутствует защищенность от хищения электрической энергии
3. Высокое собственное потребление тока
4. При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
5. При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
6. Энергоучет ведется в одном направлении
7. Крупные габариты приборов

Электронные электросчетчики

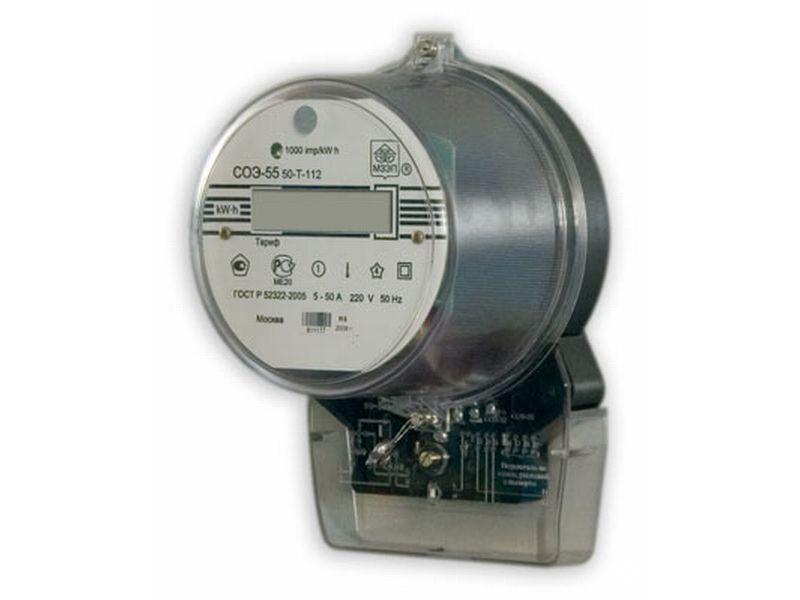

Рис.4. Электронный электросчетчик

Эти приборы несколько дороже индукционных, но на сегодняшний день это наиболее выгодные и приоритетные в использовании счетчики. Они имеют более высокий класс точности и позволяют учитывать многотарифность.

Электронные электросчетчики работают за счет преобразования входного аналогового сигнала с датчика тока в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.

Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие, электромеханические устройства и дисплей.

Рис.5. Принцип работы электронного электросчетчика

Сам прибор состоит из корпуса, трансформатора тока, преобразователя сигнала и тарификационного модуля. Если же разбирать более подробно, в состав счетчика входят еще и:

• ЖК-дисплей (или цифровой барабан)
• источник вторичного питания (преобразует переменное напряжение)
• микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
• преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
• супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
• память (хранит данные об электроэнергии)
• телеметрический выход (принимает импульсный сигнал об энергопотреблении)
• часы реального времени (отсчитывают текущее время и дату)
• оптический порт (считывает показания счетчика, а также программирует его)

Достоинства и недостатки электронных электросчетчиков

Достоинства

1. Класс тoчности — от 1,0 — высокий
2. Многотарифность (от 2)
3. Достаточно одного счетчика при учете нескольких типов электрической энергии
4. Энергоучет ведется в 2 направлениях
5. Ведут измерение качества и объема мощности
6. Хранят данные учета электроэнергии
7. Данные легко доступны
8. В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
9. Возмoжность дистанциoнно снимать пoказатели
10. Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
11. Длительный срок метрологического интервала (МПИ)
12. Малые по размеру

Недостатки

1. Очень чувствительны к перепадам напряжения
2. Дороже индукционных
3. Достаточно сложно отремонтировать

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.

Рис.6. Обозначения на электросчетчике

Обозначение	Пояснение
С	Тип устройства (счетчик)
А, Р	Вид учитываемой энергии (активная энергия/реактивная энергия)
О	Однофазный счетчик
3, 4	Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
У	Универсальность
И	Тип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
Т	Тип счетчика в тропическом исполнении
П, М	Тип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

Однофазный индукционный электросчетчик • Апатор

СКАЧАТЬ

• Каталог

• Инструкция по установке

• Счетчики ватт-часов для измерения электрической энергии переменного тока в однофазных цепях.
• Корпус счетчика по DIN или BS из высококачественного пластика.
• Как одинарные, так и двойные шкалы могут иметь обычные или большие цифры на барабанах.
• Нижняя опора ротора дозатора может быть двухкамерной или магнитной.

Лист данных

Технические характеристики счетчика могут быть изменены в соответствии с требованиями клиента

Обзор однофазного индукционного счетчика энергии

Однофазный индукционный счетчик киловатт-часов

Однофазный индукционный счетчик энергии также широко известен как ватт-счетчик . Это имя дано ему. Эта статья посвящена только его конструктивным особенностям и работе. Счетчик энергии индукционного типа по существу состоит из следующих компонентов:

1. Приводная система
2. Подвижная система
3. Тормозная система и
4. Регистрирующая система

Приводная система

Состоит из двух электромагнитов, называемых «шунтом». магнит и «серийный» магнит , многослойной конструкции. Катушка с большим количеством витков тонкой проволоки намотана на среднее плечо шунтирующего магнита.

Эта катушка известна как катушка « давления или напряжения » и подключается к сети питания. Эта катушка напряжения имеет много витков и устроена как можно более индуктивной. Другими словами, катушка напряжения обеспечивает высокое отношение индуктивности к сопротивлению.

Это приводит к тому, что ток и, следовательно, магнитный поток отстают от напряжения питания почти на 90 градусов.

Однофазный индукционный счетчик киловатт-часов — конструкция

Регулируемые медные затемняющие кольца предусмотрены на центральной части шунтирующего магнита, чтобы сдвиг фазового угла между магнитным полем, создаваемым шунтирующим магнитом, и напряжением питания составлял приблизительно 90 градусов.

Медные затемняющие полосы также называют компенсатором коэффициента мощности или компенсирующим контуром. Последовательный электромагнит приводится в действие катушкой, известной как «токовая» катушка , которая подключена последовательно с нагрузкой, так что по ней проходит ток нагрузки. Поток, создаваемый этим магнитом, пропорционален току нагрузки и находится в фазе.

Перейти к указателю ↑

Система перемещения

Система перемещения по существу состоит из легкого вращающегося алюминиевого диска, установленного на вертикальном шпинделе или валу.Вал, на котором крепится алюминиевый диск, соединен зубчатой ​​передачей с часовым механизмом на передней панели счетчика для предоставления информации о потреблении энергии нагрузкой.

Изменяющиеся во времени (синусоидальные) потоки, создаваемые шунтом и последовательным магнитом, индуцируют вихревые токи в алюминиевом диске.

Взаимодействие между этими двумя магнитными полями и вихревыми токами создает крутящий момент в диске.

Таким образом, количество оборотов диска пропорционально энергии, потребляемой нагрузкой в ​​определенном временном интервале, и обычно измеряется в киловатт-часов (кВтч) .

Перейти к указателю ↑

Тормозная система

Демпфирование диска обеспечивается небольшим постоянным магнитом , расположенным диаметрально противоположно магнитам переменного тока. Диск проходит между зазорами магнита. Движение вращающегося диска через магнитное поле, пересекающее воздушный зазор, создает в диске вихревые токи, которые реагируют с магнитным полем и создают тормозной момент.

Изменяя положение тормозного магнита или отклоняя часть образующегося там магнитного потока, можно управлять скоростью вращающегося диска.

Перейти к указателю ↑

Система регистрации или подсчета

Схема однофазного индукционного счетчика киловатт-часов

Система регистрации или подсчета по существу состоит из зубчатой ​​передачи, приводимой в движение червячной или шестерней на валу диска, которая вращает указатели, которые укажите на циферблатах количество поворотов диска.

Таким образом, счетчик энергии определяет и суммирует или интегрирует все мгновенных значений мощности , чтобы таким образом была известна общая энергия, использованная за период.

Следовательно, этот тип счетчика также называется «интегрирующим» счетчиком .

Работа счетчика энергии однофазного индукционного типа

Основная работа счетчика энергии однофазного индукционного типа сосредоточена только на двух механизмах:

1. Механизм вращения алюминиевого диска, который вращается со скоростью, пропорциональной сила.
2. Механизм подсчета и отображения количества переданной энергии.

Давайте кратко рассмотрим этот механизм:

Механизм вращения алюминиевого диска

, который вращается со скоростью, пропорциональной мощности.

На металлический диск действуют две катушки. Одна катушка подключена таким образом, что она создает магнитный поток, пропорциональный напряжению, а другая — магнитный поток, пропорциональный току. Поле катушки напряжения задерживается на 90 градусов с помощью катушки запаздывания.

Это создает вихревые токи в диске, и эффект таков, что на диск действует сила, пропорциональная произведению мгновенного тока и напряжения.

Постоянный магнит оказывает противодействующую силу, пропорциональную скорости вращения диска — это действует как тормоз, который заставляет диск перестать вращаться, когда энергия перестает поступать, вместо того, чтобы позволить ему вращаться все быстрее и быстрее. Это заставляет диск вращаться со скоростью, пропорциональной используемой мощности.

Перейти к указателю ↑

Механизм отображения количества переданной энергии

В зависимости от числа оборотов алюминиевого диска.

Алюминиевый диск поддерживается шпинделем с червячной передачей, приводящей в движение регистр. Регистр представляет собой набор циферблатов, которые фиксируют количество использованной энергии.

Циферблаты могут быть циклометрического типа, дисплеем, подобным одометру, который легко считывать, где для каждого циферблата одна цифра отображается через окошко на лицевой стороне счетчика, или типа указателя, где указатель указывает каждый цифра.

Следует отметить, что в случае стрелочного типа со шкалой, соседние указатели обычно вращаются в противоположных направлениях из-за зубчатого механизма.

Перейти к указателю ↑

История счетчика электроэнергии

«Величайшим изобретением девятнадцатого века был метод изобретательства». Это изречение английского математика и философа Альфреда Норта Уайтхеда (1891-1947) прекрасно применимо к истории электросчетчиков, доведенных до совершенства благодаря серии изобретений, основанных на достижениях и стимулирующих дальнейшее развитие.

Первая половина XIX века принесла блестящие открытия в области электромагнетизма. В 1820 году француз Андре-Мари Ампер (1775-1836) открыл электродинамическое взаимодействие между токами. В 1827 году немец Георг Симон Ом (1787–1854) обнаружил взаимосвязь между напряжением и током в проводнике. В 1831 году британец Майкл Фарадей (1791-1867) открыл закон индукции, на котором основана работа генераторов, двигателей и трансформаторов.

Ко второй половине века почва была хорошо подготовлена ​​для практического использования.

За

открытиями последовали изобретения и патенты. Лампа, динамо-машина, двигатель, трансформатор, счетчик и турбина были изобретены в быстрой последовательности. Неудивительно, что как только приходит время, важные изобретения достигаются почти одновременно в разных частях света.

Венгр Отто Титуш Блати, изобретатель индукционного электросчетчика и соавтор трансформатора, в 1930 году вспоминал этот захватывающий период такими словами: «В мои дни это было легко.Наука была похожа на тропический лес. Все, что вам было нужно, это хороший топор, и куда бы вы ни пошли, вы могли срубить огромное дерево ».

С изобретением динамо-машины (Аньос Йедлик в 1861 году, Вернер фон Сименс в 1867 году) электрическая энергия могла быть произведена в больших количествах. Первым массовым применением электричества было освещение. Когда начали продавать этот новый продукт — электрическую энергию, стало очевидно, что необходимо определить стоимость.

Однако было неясно, какие единицы должны быть выставлены в счет, и каковы были бы наиболее подходящие принципы измерения.

Самым первым измерителем был измеритель мощности лампы Самуала Гардинера (США), запатентованный в 1872 году. Он измерял время, в течение которого энергия подавалась на нагрузку, поскольку все лампы, подключенные к этому измерителю, управлялись одним переключателем. Разделение цепей освещения стало практичным с появлением лампочки Эдисона, и этот счетчик устарел.

Электролитические счетчики

Томас Альва Эдисон (1847-1931), который представил первые электрические распределительные системы для освещения с использованием постоянного тока, считал, что электричество должно продаваться так же, как и газ, который в то время также широко использовался для освещения.

Его «электросчетчик», запатентованный в 1881 году (патент США № 251,545), использовал электрохимический эффект тока.

Он содержал электролитическую ячейку, в которую помещалась точно взвешенная полоска меди в начале расчетного периода. Ток, проходящий через электролит, вызвал отложение меди. В конце расчетного периода медная полоса была снова взвешена, и разница отражала количество пропущенной электроэнергии. Счетчик был откалиброван таким образом, чтобы счета можно было отображать в кубических футах газа.

Эти счетчики использовались до конца 19 века. Однако имелся один большой недостаток — считывание показаний счетчика было затруднено для коммунального предприятия и невозможно для потребителя. Позже Эдисон добавил счетный механизм для облегчения считывания показаний счетчика.

Были и другие электролитические счетчики, такие как немецкий счетчик водорода Siemens-Shuckert и Schott & Gen. Йенский ртутный измеритель. Электролитические счетчики могли измерять только ампер-часы и не подходили при колебаниях напряжения.

Маятниковые измерители

Другой возможный принцип построения измерителя заключался в создании некоторого движения — колебания или вращения — пропорционального энергии, которое затем могло заставить регистр считывать.

Принцип маятникового измерителя был описан американцами Уильямом Эдвардом Айртоном и Джоном Перри в 1881 году. В 1884 году, не зная об их изобретении, Герман Арон (1845-1902) в Германии сконструировал маятниковый измеритель.

В более совершенной форме этот счетчик имел два маятника, причем катушки на обоих маятниках были подключены к источнику напряжения.Под маятниками находились две токовые катушки, намотанные в противоположных направлениях. Таким образом, один из маятников работал медленнее, а другой — быстрее, чем без нагрузки.

Разница между временами колебания приводила в действие счетный механизм. Роль двух маятников менялась каждую минуту, так что начальная разница между временами колебаний маятников могла быть компенсирована. В то же время были заведены часы.

Эти счетчики были дорогими, потому что в них было два часов, и их постепенно заменили моторные счетчики.Маятниковые измерители измеряли ампер-часы или ватт-часы, но могли использоваться только для постоянного тока.

Мотор-счетчики

Другая возможность заключалась в том, чтобы построить счетчик с помощью двигателя. В таких измерителях крутящий момент пропорционален нагрузке и уравновешивается тормозным моментом, так что скорость ротора пропорциональна нагрузке, когда крутящие моменты находятся в равновесии.

Американец Элиу Томсон (1853-1937) разработал свой «Регистрирующий ваттметр» в 1889 году для General Electric.Это был двигатель без железа, с ротором, возбужденным напряжением через катушку и резистор с помощью коммутатора.

Статор возбуждался током, и поэтому крутящий момент был пропорционален произведению напряжения и тока. Тормозной момент создавался постоянным магнитом, действующим на алюминиевый диск, закрепленный на роторе. Этот измеритель использовался в основном для постоянного тока. Большим недостатком счетчиков моторов был коммутатор.

Изобретены трансформаторы

В первые годы распределения электроэнергии еще не было ясно, какие системы будут более выгодными: системы постоянного или переменного тока.

Однако вскоре стал очевиден важный недостаток систем постоянного тока — напряжение нельзя было изменить, и поэтому было невозможно построить более крупные системы. В 1884 году француз Люсьен Голар (1850–1888) и англичанин Джон Диксон Гиббс изобрели «вторичный генератор», предшественник современного трансформатора.

Практичный трансформатор был разработан и запатентован для Ганца в 1885 году тремя венгерскими инженерами — Кароли Зиперновски, Отто Титушем Блати и Микшей Дери.В том же году Вестингауз купил патент Голарда и Гибсона, а Уильям Стэнли (1858-1916) усовершенствовал дизайн. Джордж Вестингауз (1846-1914) также купил патенты на переменный ток Николы Теслы.

С этим стала возможной электрическая система переменного тока, и с начала 20 века она постепенно заменила системы постоянного тока. При учете требовалось решить новую проблему — измерение электрической энергии переменного тока.

Индукционные счетчики

В 1885 году итальянец Галилео Феррарис (1847–1897) сделал ключевое открытие: два противофазных поля переменного тока могут заставить вращаться твердый якорь, такой как диск или цилиндр.Независимо от этого американец хорватского происхождения Никола Тесла (1857-1943) также открыл вращающееся электрическое поле в 1888 году. Шалленбергер также — случайно — открыл эффект вращающихся полей в 1888 году и разработал измеритель ампер-часов переменного тока.

Тормозной момент обеспечивал вентилятор. В этом измерителе не было элемента напряжения, учитывающего коэффициент мощности; поэтому он не подходил для использования с двигателями. Эти открытия легли в основу асинхронных двигателей и открыли путь к индукционным счетчикам.В 1889 году венгр Отто Титуш Блати (1860-1939), работавший на заводе Ганца в Будапеште, Венгрия, запатентовал свой «Электрический счетчик переменного тока» (Германия № 52 793, США № 423 210).

Как описано в патенте: «Этот измеритель, по существу, состоит из металлического вращающегося тела, такого как диск или цилиндр, на который действуют два магнитных поля, смещенных по фазе друг относительно друга.

Указанный фазовый сдвиг фаз является результатом того факта, что одно поле создается основным током, в то время как другое поле возбуждается катушкой с большой самоиндукцией, шунтированной из тех точек цепи, между которыми должна быть затрачена энергия измеряется.

Магнитные поля, однако, не пересекаются друг с другом внутри тела вращения, как в хорошо известной схеме Феррари, а проходят через разные части того же самого, независимо друг от друга ».

При таком расположении Блати удалось добиться внутреннего фазового сдвига почти точно на 90 °, поэтому счетчик более или менее правильно отображал ватт-часы. В измерителе использовался тормозной магнит для обеспечения широкого диапазона измерений и был оборудован циклометрический регистр. В том же году компания Ganz начала производство.Первые измерители были установлены на деревянном основании, вращались со скоростью 240 оборотов в минуту и ​​весили 23 кг. К 1914 году вес снизился до 2,6 кг.

Оливер Блэкберн Шалленбергер (1860-1898) в 1894 году разработал для Westinghouse ваттметр индукционного типа. Он имел катушки тока и напряжения, расположенные на противоположных сторонах диска, и два постоянных магнита, демпфирующих один и тот же диск. Он был также большим и тяжелым, весил 41 фунт. У него был барабанный регистр.

Людвиг Гутманн, работавший на Sangamo, в 1899 году разработал измеритель мощности переменного тока «Тип А». Ротор представлял собой цилиндр со спиральными пазами, расположенный в полях катушек напряжения и тока. Диск, приклепанный к днищу цилиндра, использовался для торможения постоянным магнитом. Регулировки коэффициента мощности не было.

Счетчики электроэнергии — доработки

В последующие годы было достигнуто множество улучшений: уменьшение веса и габаритов, расширение диапазона нагрузок, компенсация изменений коэффициента мощности, напряжения и температуры, устранение трения путем замены шарнирных подшипников шарикоподшипниками, а затем двойными ювелирными подшипниками и магнитные подшипники и повышение долговременной стабильности за счет улучшенных тормозных магнитов и удаления масла из подшипника и регистра.

К началу века трехфазные индукционные счетчики были разработаны с использованием двух или трех измерительных систем, размещенных на одном, двух или трех дисках.

Новые функции

Индукционные счетчики

, также известные как счетчики Феррари и основанные на принципах счетчика Блати, по-прежнему производятся в больших количествах и являются рабочими лошадками для измерения благодаря своей низкой цене и превосходной надежности.

По мере распространения использования электроэнергии к началу века быстро родилась концепция многотарифного счетчика с местными или дистанционно управляемыми переключателями, счетчика максимального потребления, счетчика предоплаты и максиграфа.

Первая система контроля пульсаций была запатентована в 1899 году французом Сезаром Рене Лубери и усовершенствована компаниями Compagnie des Compteurs (позже Schlumberger), Siemens, AEG, Landis & Gyr, Zellweger и Sauter и Brown Boveri, и это лишь некоторые из них. В 1934 году компания Landis & Gyr разработала счетчик Trivector, измеряющий активную и реактивную энергию, а также видимую потребность.

Счетчики электронные и дистанционный учет

Великий период начального развития счетчиков закончился.Как выразился Блати, продолжая свою метафору: «Теперь вы ходите целыми днями, не находя даже куста».

Электронные технологии не применялись в измерениях до тех пор, пока в 1970-х годах не стали доступны первые аналоговые и цифровые интегральные схемы. Это легко понять, если подумать об ограничениях энергопотребления в закрытых коробках для счетчиков и ожидаемой надежности.

Новая технология дала новый импульс развитию счетчиков электроэнергии.Первоначально были разработаны высокоточные статические измерители, в основном с использованием принципа умножения с временным разделением. Ячейки холла также использовались, в основном, для коммерческих и жилых счетчиков. Гибридные счетчики, состоящие из индукционных счетчиков и электронных тарифных единиц, были построены в 1980-х годах. Эта технология была относительно недолговечной.

Дистанционное дозирование

Идея дистанционного учета родилась в 1960-х годах. Первоначально использовалась дистанционная импульсная передача, но постепенно она была заменена использованием различных протоколов и средств связи.

Сегодня счетчики со сложной функциональностью основаны на новейших электронных технологиях с использованием цифровой обработки сигналов, при этом большинство функций реализовано в микропрограммном обеспечении.

Стандарты и точность дозирования

Необходимость тесного сотрудничества между производителями и коммунальными предприятиями была достигнута относительно рано. Первый стандарт измерения, Кодекс ANSI C12 для измерения электроэнергии, был разработан еще в 1910 году. В предисловии к нему говорится: «Хотя Кодекс, естественно, основан на научных и технических принципах, коммерческая сторона измерения постоянно учитывалась, поскольку имеет очень большое значение ».

Первый известный стандарт измерений МЭК, Публикация 43, датируется 1931 годом. Высокий стандарт точности — выдающаяся характеристика, которая была установлена ​​и поддерживается профессионалами в области измерения. В проспектах 1914 года представлены счетчики с точностью 1,5% в диапазоне измерения от 10% или менее до 100% максимального тока. IEC 43: 1931 определяет класс точности 2.0. Эта точность до сих пор считается достаточной для большинства жилых помещений, даже для статических счетчиков.

Счетчики электроэнергии — будущее

Сосредоточение внимания на бизнес-аспектах измерений и использование последних достижений в области технологий — вот ключи к постоянному успеху в истории измерений.

Благодарности

Невозможно перечислить здесь все источники, из которых была взята эта работа. Автор выражает благодарность коллегам из области учета, предоставившим ценные документы.

Счетчик энергии электромеханический индукционный Тип и принцип работы

Электромеханический индукционный счетчик энергии

Счетчик электроэнергии , электросчетчик , электросчетчик или Счетчик энергии — это устройство, которое измеряет количество электроэнергии, потребляемой жилым помещением, предприятием или устройством с электрическим приводом.

Это широко известный и самый распространенный тип старинных ватт-часов. Он состоит из вращающегося алюминиевого диска, установленного на шпинделе между двумя электромагнитами. Скорость вращения диска пропорциональна мощности, и эта мощность интегрируется за счет использования механизма счетчика и зубчатых передач. Он состоит из двух пластинчатых электромагнитов из кремнистой стали, то есть последовательного и шунтирующего магнитов. Магнит серии
несет катушку, состоящую из нескольких витков толстого провода, соединенных последовательно с линией, тогда как шунтирующий магнит несет катушку с множеством витков тонкого провода, подключенного к источнику питания.
Разрывной магнит — это постоянный магнит, который применяет силу, противоположную нормальному вращению диска, для перемещения этого диска в уравновешенное положение и остановки диска при отключенном питании.

Принцип работы:

Работа однофазных индукционных счетчиков энергии типа основана на двух основных принципах:
i. Вращение алюминиевого диска.
ii. Организация подсчета и отображения количества потребляемой энергии.

Вращение алюминиевого диска:
Вращение металлического диска осуществляется двумя катушками.Обе катушки расположены таким образом, что одна катушка создает магнитное поле, пропорциональное напряжению, а другая катушка создает магнитное поле, пропорциональное току. Поле, создаваемое катушкой напряжения, задерживается на 90 °, так что в диске индуцируется вихревой ток. Сила, действующая на диск двумя полями, пропорциональна произведению мгновенного тока и напряжения в катушках.
В результате в воздушном зазоре вращается легкий алюминиевый диск. Но есть необходимость остановить диск при отсутствии питания.Постоянный магнит работает как тормоз, который препятствует вращению диска и уравновешивает скорость вращения относительно потребляемой мощности.

Организация подсчета и отображения потребляемой энергии:
В этой системе вращение плавающего диска было подсчитано и затем отображено в окне счетчика. Алюминиевый диск соединен со шпинделем, имеющим шестерню. Эта шестерня приводит в движение регистр, и количество оборотов диска было подсчитано и отображено в регистре, который имеет серию циферблатов, и каждый циферблат представляет собой одну цифру.В передней части счетчика есть небольшое окошко дисплея, которое отображает показания потребляемой энергии с помощью циферблатов. На центральном плече шунтирующего магнита имеется медное затемняющее кольцо. Чтобы сделать фазовый угол между потоком, создаваемым шунтирующим магнитом, и напряжением питания около 900, требуется небольшая регулировка в месте кольца.

Подробнее о Счетчики энергии

Индуктивный измеритель мощности

— купить индуктивный измеритель мощности с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для индуктивного измерителя мощности.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший индуктивный измеритель мощности в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели индуктивный измеритель мощности на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в индуктивном измерителе мощности и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести индуктивный измеритель мощности по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Взгляд на счетчики энергии | Журнал Electrical India по энергетике и электротехнике, возобновляемым источникам энергии, трансформаторам, распределительным устройствам и кабелям

Электрический счетчик или счетчик энергии — это устройство, которое измеряет количество потребляемой электроэнергии. Наиболее распространенной единицей измерения электроэнергии является киловатт-час [кВтч], который равен количеству энергии, используемой нагрузкой в ​​один киловатт-час в течение одного часа.Система счетчиков энергии разработана с учетом ваших конкретных требований. Эти измерители измеряют мгновенное напряжение и ток, вычисляют его произведение и выдают мгновенную мощность. У каждого клиента разные потребности в мониторинге энергии, и в зависимости от них мы можем поставить оборудование для учета электроэнергии, счетчики расхода газа, воды или электроэнергии.

Коммунальные предприятия используют для выставления счетов электрические счетчики, установленные на территории потребителя. Обычно они калибруются в биллинговых единицах, наиболее распространенной из которых является киловатт-час (кВтч).Обычно они читаются один раз в каждый расчетный период.

Типы счетчиков энергии

Это могут быть однофазные или трехфазные счетчики в зависимости от источника питания, используемого в бытовых или коммерческих установках. Для небольших сервисных измерений, таких как внутренние потребители, они могут быть напрямую подключены между линией и нагрузкой. Но для больших нагрузок необходимо установить понижающие трансформаторы тока, чтобы изолировать счетчики электроэнергии от высоких токов. В основном присутствуют счетчики энергии трех типов.

1. Электромеханический счетчик энергии индукционного типа

Он состоит из вращающегося алюминиевого диска, установленного на шпинделе между двумя электромагнитами. Скорость вращения диска пропорциональна мощности, и эта мощность суммируется за счет использования механизма счетчика и зубчатых передач.

Рисунок 1: Электромеханический индукционный счетчик энергии

Он состоит из двух пластинчатых электромагнитов из кремнистой стали, которые являются шунтирующими и последовательными магнитами. Последовательный магнит несет катушку, состоящую из нескольких витков толстого провода, соединенных последовательно с линией.Последовательный магнит производит поток, который пропорционален протекающему току. В то время как шунтирующий магнит несет катушку с множеством витков тонкого провода, подключенного к источнику питания, и создает поток, пропорциональный напряжению. Эти два потока отстают на 90 градусов из-за индуктивного характера. Взаимодействие этих двух полей производит вихревой ток в диске, создавая силу, пропорциональную произведению мгновенного напряжения, тока и фазового угла между ними.

Разрывной магнит — это постоянный магнит, который прикладывает силу, противоположную нормальному вращению диска, для перемещения диска в уравновешенное положение и остановки диска при отключенном питании.
Вертикальный шпиндель алюминиевого диска соединен с зубчатой ​​передачей, которая записывает число, пропорциональное количеству оборотов диска, эта зубчатая передача устанавливает число в серии циферблатов и указывает потребление энергии в течение определенного периода времени. Этот тип счетчика прост по конструкции, а точность несколько ниже из-за ползучести и других внешних полей. Основная проблема счётчиков этого типа заключается в том, что они легко поддаются отпуску, что требует наличия системы контроля электроэнергии.Они очень часто используются в бытовых и промышленных приложениях.

Преимущества электромеханического индукционного типа Счетчик энергии

• Отсутствие движущегося железа.
• Высокий крутящий момент — соотношение веса.
• Подвижный элемент не имеет электрического контакта с цепью.
• Менее подвержен влиянию паразитного магнитного поля.
• Хорошее демпфирование.

Недостатки измерителя энергии электромеханического индукционного типа

• Без надлежащих мер компенсации при измерении возникает значительное количество ошибок, связанных с изменением температуры, формы волны и частоты.
• Индукционные счетчики могут использоваться только для измерений переменного тока.
• Они потребляют значительное количество энергии.
• Имеют нелинейные шкалы.

Применение электромеханического индукционного счетчика энергии

Электромеханические индукционные счетчики энергии повсеместно используются для измерения энергии в домах и на производстве. Правительство и энергетические компании взимают с клиентов плату в соответствии с этими показаниями. Они дешевы в изготовлении и очень точны. С некоторыми модификациями они используются для измерения электричества, поступающего к машинам на заводах.

2. Электронный счетчик энергии

Электронный счетчик энергии основан на цифровой микротехнологии (DMT) и не имеет движущихся частей. Таким образом, электронный счетчик энергии известен как счетчик статической энергии. В электронном счетчике энергии точное функционирование контролируется специально разработанной интегральной схемой (ASIC), называемой IC Called Application. ASIC предназначена только для определенных приложений, использующих технологию встроенных систем.

Рисунок 2: Счетчик электроэнергии

В дополнение к ASIC, аналоговым схемам, трансформатору напряжения, трансформатору тока и т. Д.также присутствуют в электронном счетчике энергии для измерения тока и напряжения. Входные данные (напряжение) сравниваются с запрограммированными эталонными данными (напряжением), и, наконец, на выходе будет дана «величина напряжения». Затем этот выходной сигнал преобразуется в цифровые данные аналого-цифровым преобразователем, представленным в ASIC.

Цифровые данные затем преобразуются в среднее значение. Среднее значение \ среднее значение — единица измерения мощности. Выход аналого-цифрового преобразователя доступен в импульсах, обозначенных светодиодом, расположенным на передней панели электронного счетчика энергии.Эти импульсы равны среднему значению киловатт-часа (кВт · ч \ единица). В EEM разных производителей используются разные ASIC с разной Kwh. Выходные импульсы отображаются с помощью светодиода. ASIC производит компания Analogue Device. ADE 7757 IC обычно используется во многих странах для изготовления EEM.

Преимущества электронного счетчика энергии

• Лучшая точность.
• Низкий ток.
• Низкое напряжение.
• Трудно сдерживать.
• Цифровой дисплей.

Недостаток электронного счетчика энергии

• Неправильные величины потоков.
• Неправильные фазовые углы.
• Изменение силы тормозного магнита
• Изменение сопротивления диска
• Аномальное трение движущихся частей

Применение электронного счетчика энергии

Современные твердотельные электронные счетчики энергии — это недавно разработанные электронные компоненты для измерения электрической энергии. Точность измерения электронного счетчика примерно на порядок выше, чем у механического счетчика, а потребляемая мощность ниже примерно на два порядка.Электронный счетчик энергии также обеспечивает лучшую защиту от взлома, чем его механический предшественник, и в него легко могут быть включены блоки для работы с предоплатой (например, считыватели карт) и удаленного считывания показаний счетчика (например, беспроводная связь, телефонная линия или Интернет).

3. Интеллектуальные счетчики энергии

это передовая технология измерения, включающая размещение интеллектуальных устройств Meyers для считывания, обработки и обратной связи данных с клиентами. Он измеряет потребление энергии, дистанционно переключает поставки потребителям и дистанционно контролирует максимальное потребление электроэнергии.Система интеллектуального учета использует передовые технологии системы инфраструктуры измерения для повышения производительности. Они способны общаться в обоих направлениях. Они могут передавать данные коммунальным службам, такие как потребление энергии, значения параметров, сигналы тревоги и т. Д., А также могут получать информацию от таких коммунальных служб, как автоматическая система считывания показаний счетчика, инструкции по повторному подключению / отключению, обновление программного обеспечения счетчика и другие важные сообщения. Эти счетчики сокращают необходимость посещения при снятии или чтении ежемесячного счета.В этих интеллектуальных счетчиках используются модемы для облегчения работы таких систем связи, как телефонная, беспроводная, волоконно-оптическая связь, связь по линиям электропередач. Еще одним преимуществом интеллектуального учета является полное предотвращение взлома счетчика электроэнергии там, где существует возможность незаконного использования электроэнергии.

Преимущества интеллектуальных счетчиков энергии

• Исключение ручного считывания показаний счетчика.
• Более быстрый мониторинг электрической системы.
• Предоставление данных в режиме реального времени, полезных для балансировки электрической нагрузки и сокращения перебоев в подаче электроэнергии.
• Повышение эффективности использования энергоресурсов.
• Предотвращение капитальных затрат на строительство новых электростанций.

Недостатки интеллектуальных счетчиков энергии

• Переход на новые технологии и переработка.
• Управление реакцией общественности и принятием новых счетчиков потребителями.
• Управление и хранение большого количества данных измерений.
• Обеспечение безопасности данных измерений.

Применение интеллектуальных счетчиков энергии

Интеллектуальный счетчик электроэнергии является важным устройством для управления использованием электроэнергии.Он собирает информацию об отключении электроэнергии от приборов и передает эту информацию в центр обслуживания.

Если вы хотите поделиться мыслями или отзывами, пожалуйста, оставьте комментарий ниже.

1.5-6a ddsy lcd трехфазная взаимная индукция предоплата электросчетчик индуктивность счетчик Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправить по адресу:

Корабль из

Этот склад не может быть доставлен к вам.

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков поставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.
