Счетчики тепла на батареи в квартире с центральным отоплением: Установка теплового счетчика в квартире с центральным отоплением

Теплосчетчик

Параметры, которые определяет счетчик тепла:

• количество тепла нарастающим итогом, которое накопилось за время функционирования узла учета тепла;
• объем теплоносителя на подающем и обратном трубопроводе;
• температура теплоносителя в трубопроводах;
• разница температур между трубопроводами;
• расход теплоносителя, который подается к устройствам потребления и возвращается в теплосеть;
• индикатор необходимости смены батареи;
• время, дата и т.д.

На основе показателей температуры, объема и плотности воды вычисляется масса теплоносителя, который прошел по трубам. Затем для определения величины теплоэнергии полученную массу умножают на температуру.

Весомый плюс современных теплосчетчиков заключается в том, что они хранят информацию о потреблении тепловой энергии вплоть до 10 лет!

Также следует обратить внимание, что выбранное устройство должно иметь разрешение на использование в Российской Федерации. Ввиду этого, чтобы не ошибиться, лучше всего выбирать приборы отечественного производства.

Теплосчетчик: разновидности

В зависимости от устанавливаемых в счетчиках расходомеров выделяют три их разновидности:

• Механические – В жидкость вставляют турбинку, которая вращается относительно скорости потока. Устройство имеет дистанционный сигнал, который служит для считывания текущего расхода.

Достоинства: питание от внутреннего источника, доступная стоимость, легкость использования.

Недостатки: чувствительность к механическому воздействию, износ турбинки, неспособность сохранять данные.

Несмотря на неприхотливость, лучше не использовать прибор в условиях слишком жесткой воды, в которой присутствует ржавчина и накипь. Также механические устройства уязвимы к резким скачкам расхода теплоэнергии.

• Электромагнитные – имеют вид компактного гидродинамического генератора. Могут реагировать на соседние приборы, работающие от сети. Также на показания счетчика влияют примеси в теплоносителе, а также некачественное соединение проводов. Главный минус – образование солей на электродах, что влияет на точность измерений.
• Ультразвуковые – нормальное функционирование счетчика возможно при условии высокого качества теплоносителя. Достоинства: информативность прибора; отсутствие гидравлического давления. Недостатки: некорректность данных в условиях наличия в воде большого числа пузырьков воздуха.

Цена на теплосчетчики в нашем каталоге Теплосчетчики

Когда можно устанавливать теплосчетчик?

Существуют некоторые условия, когда можно устанавливать счетчик тепла в квартире:

• Если в квартире вертикальная разводка труб, т.е. для каждого радиатора в отдельности свой стояк, расположенный вертикально, устанавливать счетчик не рекомендуется. Иначе на каждый стояк придется устанавливать вычислительное устройство. Кроме того, в системе дополнительно создастся гидравлическое давление, что окажет влияние на режим обогрева здания.
• При горизонтальной разводке труб в квартире или доме, т.е. когда две трубы расположены горизонтально, и к ним подключены все радиаторы, рекомендуется устанавливать теплосчетчик.

Установка теплосчетчика возможна только при выполнении некоторых требований. В противном случае монтаж будет считаться незаконным. Итак, какие это требования?

1. Для начала необходимо устранить все теплопотери.
2. Теперь следует получить технические условия (ТУ), которые выдаются в ТСЖ, управляющей компании или ЖЭК. Условия описывают пункты, которые необходимы для установки прибора: давление, температурный режим теплоносителя, который будет проходить через дом.
3. На основе ТУ можно заказывать проект в проектной организации, которая обязательно должна иметь лицензию на ведение подобной деятельности.
4. Саму установку счетчика также выполняет лицензированная организация. При ее выборе ориентируйтесь на предоставляемые с ее стороны гарантии, а также на все документы и свидетельства, наличие информации о ней в ЕГРЮЛ и т.д.
5. После монтажа происходит опломбирование устройства и подписание акта о его приемке.

Когда речь идет о частном доме, то устанавливать теплосчетчик нужно лишь тогда, когда обогрев происходит от центральной системы отопления.

Как снимают показания счетчика тепла?

Показания снимаются так же, как это происходит в случае с электросчетчиком. После этого заполняется квитанция, где указывается разница показаний, умноженная на соответствующий тариф. После этого необходимо произвести оплату, указав в строке получателя теплоснабжающую организацию. При этом оплата за отопление именно благодаря прибору учета будет гораздо меньше, поскольку в данном случае будут исключены теплопотери, которыми сопровождается транспортировка воды от ТЭЦ к дому.

Разъяснение действующего законодательства и правовое просвещение

К вопросу о возможности отказа от центрального отопления в квартире

Верховный Суд Российской Федерации рассмотрел жалобу по делу об аннулировании разрешения на переустройство: местная администрация разрешила собственнику квартиры в многоквартирном доме (далее – МКД) демонтировать батареи центрального отопления и установить вместо них электрообогреватели, а городские теплосети, потерявшие клиента, пытались оспорить это разрешение в арбитражном суде (определение № 302-КГ17-17007 от 20. 11.2017).

Разрешая данный спор, Верховный Суд Российской Федерации пришел к выводу о том, что согласие теплосетей на отключение квартиры в МКД от централизованного теплоснабжения не требуется.

Позиция теплосетей строилась на следующих доводах:

— батареи отдельной квартиры являются частью общедомовой системы отопления. Когда собственник этой квартиры снес батареи, он тем самым уменьшил состав общего имущества МКД. А уменьшать это имущество можно только с согласия всех собственников помещений в МКД. Однако этот документ при согласовании переустройства не представлялся;

— спорная реконструкция системы отопления может нарушить теплогидравлический режим здания в целом и тепловой режим соседних помещений;

— при разработке спорного проекта переустройства не было учтено, что суммарная мощность отопительных приборов должна быть равна или больше, чем теплопотери (во избежание снижения температуры внутреннего воздуха в соседних помещениях). Проект подготовлен без получения технических условий, без согласования с энергоснабжающей организацией и энергонадзором;

— собственник переустроенной квартиры продолжает пользоваться центральным отоплением (за счет теплоотдачи от смежных помещений, а также от магистральных трубопроводов теплоснабжения (стояков), проходящих через спорную квартиру. Этим он нарушает права и законные интересы теплосетей, которые несут убытки в виде неполученных доходов, которые они могли бы получить при сохранении централизованного теплоснабжения спорной квартиры.

Суды всех трех инстанций встали на сторону местной администрации, указав, что:

— закон разрешает переводить квартиру в МКД на автономное отопление, при условии оформления переустройства жилого помещения.

Жилищный кодекс РФ устанавливает закрытый перечень документов, который необходимо предоставить для согласования переустройства, и документа о согласии всех остальных собственников в этом перечне нет. Поэтому местная администрация и не могла бы отказать в перепланировке по этому основанию. Батареи в спорной квартире не относятся к общему имуществу МКД, потому что они не обслуживают более одной квартиры и не находятся за пределами квартиры;

— теплосети не смогли доказать, что спорное переоборудование системы отопления привело к нарушениям в работе инженерных систем и что демонтаж батарей в спорной квартире не позволяет теплосетям обеспечить качественную поставку тепла в соседние помещения. В деле нет сведений об обращениях жителей дома о нарушениях теплового режима;

— согласования проекта переустройства с энергонадзором и электросетями не требуется.

СНиП 41-01-2003 и Правила технической эксплуатации электроустановок потребителей, на которые сослались теплосети, не распространяются на установку отопительных приборов в жилых помещениях. Разработчик проекта переустройства (специализированная организация) уверяет, что технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и иных норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий. Обратного не доказано;

— теплосети не смогли доказать, что в спорной квартире сохраняется неоплаченное остаточное теплопотребление от плохо изолированных стояков отопления, межквартирных перегородок и плит-перекрытий. Кроме того, в доме стоит общедомовой счетчик тепла, так что теплосети в любом случае получают оплату за все поставленное в МКД тепло;

— требования теплосетей очевидно направлены не на восстановление нарушенного права, а на получение коммерческой выгоды.

Верховный Суд Российской Федерации, рассмотрев кассационную жалобу теплосетей, не увидел в деле нарушения норм материального и процессуального права, повлиявших на его исход, и отказал в передаче спора на рассмотрение в Судебную коллегию по экономическим спорам Верховного Суда Российской Федерации.

Назад

За тепло в доме будут платить по справедливости

ОСМОТР ОБЩЕДОМОВЫХ СЧЕТЧИКОВ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ. Фото: Агентство Москва / Авилов Александр

В конце 2018 года Конституционный суд России принял решение, которое освобождало собственников, которые установили в своих квартирах системы индивидуального отопления, от платежей за центральное отопление, исключая расчёты за отопление общей части многоквартирных домов. Частное, казалось бы, решение привело к необходимости серьёзно изменить порядок платежей в многоквартирных домах, где установлены общие (ОПУ) и индивидуальные приборы учёта (ИПУ) тепла. О том, какие новшества будут внесены в расчёты по теплоснабжению, рассказали эксперты в пресс-центре «Парламентской газеты» 19 июня.

Рассчитываются одни, греются другие

В соответствии с поручением Конституционного суда Правительство РФ внесло изменения в порядок расчётов за потреблённое тепло, а в Государственной Думе готовят ко второму чтению поправки в статью 157 Жилищного кодекса РФ. «Поправки формально приводят законодательство в соответствие с требованиями Конституционного суда, — отметил Борис Гладких, член Комитета Госдумы по энергетике, — что легитимизирует постановления Правительства по изменению подзаконных актов (постановление Правительства №354 от 2011 года), регулирующих расчёты за тепло в многоквартирных домах».

Борис Гладких. Фото: ПГ / Михаил Нилов

В чём суть изменений? Потребление тепловой энергии разделено на индивидуальное и общедомовое. «Теперь в расчётах будут учитываться показания ИПУ, одновременно внесена ясность в порядок определения стоимости тепла, идущего на обогрев общих площадей — лестничных клеток, подъездов, чердаков и так далее, — сказал депутат. — Это позволит более адресно формировать расчёты».

В самом деле, потребитель, поставивший ИПУ или отключивший центральное отопление в квартире, продолжает получать тепло от общих частей дома. Теперь он может не платить за тепло внутри квартиры, но обязан оплачивать обогрев общего имущества собственников. Предусмотрены и соответствующие расчёты нулевого потребления тепла.

Не приведёт ли новый порядок к тому, что в конечном итоге расходы на теплоснабжение — а они составляют до 60 процентов всех коммунальных платежей — возрастут? Ни в коем случае, уверен Дмитрий Юрков, член Комитета Госдумы по бюджету и налогам. По мнению депутата, новый порядок расчётов будет формировать справедливые и объективные платежи потребителей: сколько получил тепла согласно счётчику — за столько и заплатил. И тепло для общих мест также будет оплачено в равной пропорции, в отличие от прежнего порядка, когда собственники без индивидуального счётчика оплачивали обогрев лестничных клеток и прочего, а обладатели ИПУ отключали батареи и поддерживали плюсовую температуру в квартире за счёт соседей. В итоге для многих категорий собственников, считает Юрков, платёжки за тепло могут даже уменьшиться.

Дмитрий Юрков. Фото: ПГ / Михаил Нилов

Каждого поставить на счётчик

У нового порядка есть одна проблема: он рассчитан на то, что все или большинство домов и квартир будут оснащены и ОПУ, и ИПУ. А до этого далеко: индивидуальными счётчиками предусмотрено оснащать только новые дома, остальной жилой фонд, кроме новостроек последних 10-15 лет, из этого процесса исключён по разным объективным обстоятельствам. Да и там, где установка ИПУ в старых домах возможна, не все и не всегда стремятся к этому. И не только по причине дополнительных трат.

«Нередки ситуации, когда и в новостройках собственники отключают либо ломают ИПУ, — подчеркнула Светлана Разворотнева, заместитель председателя общественного совета при Минстрое РФ. — Цель очевидна — получить дополнительную выгоду за счёт других, обустроив, например, тёплые полы».

Светлана Разворотнева. Фото: ПГ / Михаил Нилов

Логика здесь нехитрая: плата за тёплые полы обезличена и будет распределяться равномерно между всеми собственниками квартир, пусть и с ИПУ, в качестве расчётов за обогрев общих частей. Следовательно, по мнению эксперта, необходимо принять законодательные или административные акты, обязывающие собственников иметь в обязательном порядке счётчики. Тогда расчёты за тепло будут полостью оптимизированы.

С таким выводом согласен и Дмитрий Гордеев, заместитель генерального директора Ассоциации «ЖКХ и городская среда», однако он предлагает стимулировать владельцев квартир, установив для не имеющих ИПУ повышенный полуторный коэффициент к существующим нормативам потребления тепла. Другой вариант, который предложил Борис Гладких, — ввести счётчики в состав обязательного общего имущества многоквартирного дома. Бесспорно, такой шаг требует точно выверенного юридического обоснования и непростых изменений в законодательстве, но он сделает процесс расчётов за тепло прозрачным и бесконфликтным, считает депутат. Иначе можно ожидать серьёзных эксцессов в недалёком будущем, когда будут изменены нормативы на отопление в зависимости от этажности.

Дмитрий Гордеев. Фото: ПГ / Михаил Нилов

Он отметил, что основная нагрузка ляжет на собственников квартир в домах с этажностью от 1-го до 4-х. Депутат напомнил, что новый норматив, учитывающий этажность, должны были внедрить с 2016 года.

Подводя итоги обсуждения, Борис Гладких подчеркнул, что новый порядок расчётов — лишь первый шаг в решении массива юридических и экономических проблем вокруг оплаты теплоснабжения, главная из которых — максимально повысить энергоэффективность, сберегая невосполнимые природные ресурсы.

Warning: Use of undefined constant right
Счетчик тепла и распределители

Залог того, что разумная организация теплообмена в несколько раз сократит коммунальный счет

Сейчас плата за отопление в российских домах, подключенных к центральному отоплению, в основном рассчитывается по утвержденным нормативам. При этом нормативы как правило завышены — и приходится бороться не с нехваткой тепла, а с его избытком, настежь раскрывая форточки. А отопление оказывается самой большой статьей коммунального счета.

Вместо этого вы можете установить счетчик тепла и платить только за ту энергию, которая вам нужна — сократив расходы на нее в несколько, как правило 3 раза, иногда в 10 раз. А на время отпуска можно вообще поддерживать в помещении температуру в пару градусов выше нуля, практически обнуляя счет.

Только установка счетчика тепла позволит регулировать потребление тепла в зависимости от потребностей и применить целый пакет мер экономии. А если счетчика нет, все равно придется платить по нормативу, сколько бы вы ни сэкономили.

Как работает тепловой счетчик и как платить

Первым делом устанавливается общедомовой тепловой счетчик — он ставится там, где горячие трубы входят в дом, и фиксирует, сколько воды и какой температуры пришло в дом, а также сколько ушло. Эта система включает не один, а несколько измерительных приборов: датчики входящей и исходящей температуры, измерители входящего и исходящего объема (расходомеры) и манометры по обе стороны от счетчика, чтобы убедиться, что давление в трубе из-за его установки не изменилось. Специальный вычислитель в приборном шкафчике хранит все эти данные и время от времени пересылает их в теплоснабжающую компанию.

Общедомовой счетчик считает, сколько энергии использовал весь дом от подвала до крыши: из пришедших по трубе калорий просто вычитают ушедшие. Объем тепла измеряется на счетчиках в миллиардах калорий (гигакалориях). Одна гигакалория — это столько энергии, сколько дает 1 тысяча кубометров воды при охлаждении на один градус. Если пришла вода 80 градусов, а вышла 65 — значит каждый ее кубометр отдал в доме 0,015 гигакалории энергии. Этот объем энергии потом умножается на ваш тариф — и распределяется между квартирами по площади: у кого квартира больше, тот больше платит, независимо от того, кто экономит тепло, а кто нет. Как это написано в законе: правило и формула.

У себя дома вы можете установить квартирный счетчик, чтобы платить только за то тепло, которое вы использовали. В зависимости того, как расположены трубы отопления в вашем доме, используются либо собственно теплосчетчик (если разводка труб в доме горизонтальная, то есть в каждую квартиру входит и выходит по одной трубе), либо специальные распределители (если разводка вертикальная, то есть в каждой комнате входит и выходит отдельный стояк отопления). Теплосчетчик ставится один на всю квартиру и работает примерно так же, как общедомовой. Распределители устанавливаются на каждую батарею и замеряют разницу между температурой батареи и воздуха.

Однако платить за тепло по квартирному счетчику можно только, если счетчики установлены во всех квартирах, офисах и магазинах в доме. При этом платить за отопление подъезда нужно будет по-прежнему по общедомовому счетчику, исходя из площади квартиры. Как это написано в законе: правило и формула.

Платить по распределителям можно, если они установлены в половине дома: то есть в квартирах, магазинах и офисах, которые занимают по меньшей мере половину его площади. Правда, порядок тут такой: сначала нужно оплатить счет так, как если бы никаких распределителей у вас не было — а затем раз в несколько месяцев делают перерасчет. При перерасчете определяют общее потребление тепла в помещениях с распределителями, находят долю каждой квартиры и смотрят, не заплатили ли вы меньше или больше своей доли. Исходя из того вам вернут часть денег или попросят доплатить. Как это написано в законе: правило и формула.

Как установить счетчик тепла

Чтобы поставить теплосчетчики или распределители, первым делом нужно пообщаться с управляющей компанией или теплоснабжающей организацией и подтвердить, что они готовы принимать показания приборов учета и рассчитывать плату за отопление по ним. Общедомовой счетчик затем ставят мастера в тепловом пункте, его проверяют и пломбируют — срывать пломбы нельзя.

Чтобы поставить квартирные счетчики и использовать их показания для расчета платежей — нужно договориться с остальными жильцами. Это может быть сложно, но весомый аргумент — возможность окупить счетчик уже в первый год или даже в первые несколько месяцев и затем экономить на отоплении существенные суммы. С другой стороны, если дом небольшой — договориться будет несложно. Чтобы использовать для расчета распределители — достаточно поставить их на половине площади дома, но поскольку в нее входят также площади чердаков, подвалов и лестниц, это может значить до 75% квартир.

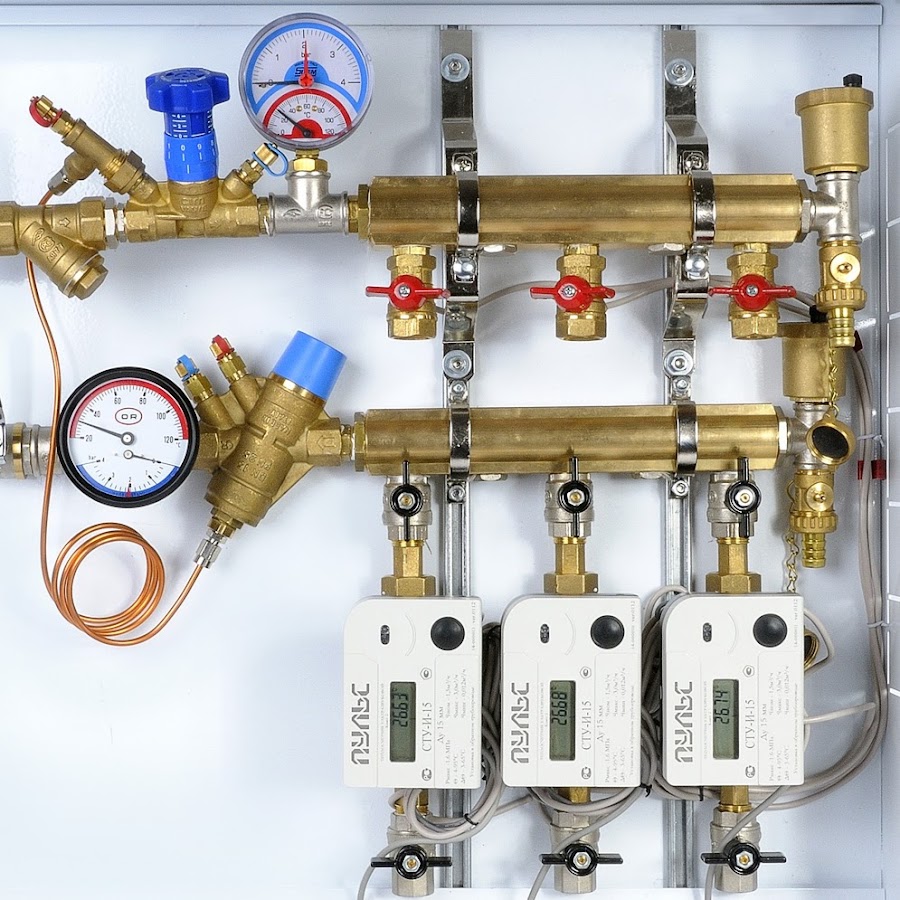

Квартирный теплосчетчик устанавливается на трубы отопления: основной прибор с расходомером, вычислителем и термодатчиком ставится на одну — входящую или исходящую — трубу, а второй термодатчик протягивается ко второй. Распределители просто прикрепляются к батареям. При этом на них нужно, как и на любые другие счетчики, установить пломбы. Показания теплосчетчика затем снимаются каждый месяц, а показатели распределителя — несколько раз в год, перед перерасчетом.

Установка распределителя как правило стоит в несколько раз дешевле теплосчетчика, но счетчик нужен только один, а распределитель необходим на каждую батарею, так что принципиальной разницы в стоимости между ними нет. Среди теплосчетчиков чаще всего продаются тахометрические, а также более точные ультразвуковые.

Эксперты рассказали, как платить меньше за отопление — ИА «Версия-Саратов»

С наступлением осени россияне с нетерпением ждут включения центрального отопления, однако возвращение тёплой погоды приводит к тому, что в квартирах становится слишком жарко, а граждане вынуждены переплачивать. Опрошенные «РИА Новости» эксперты рассказали, как избежать лишних расходов и сэкономить на оплате услуг ЖКХ.

По словам замдиректора центра управления ЖКХ Института отраслевого менеджмента РАНХиГС Евгения Блеха, самым эффективным способом экономии является установка индивидуального счётчика тепла в квартире. Такие приборы, по его словам, дадут возможность регулировать температуру батарей и реальное понимание затрат на отопление, а также заставят ресурсоснабжающие организации экономить топливо.

Профессор Высшей школы урбанистики ВШЭ Сергей Сиваев отметил, что даже если нет возможности установить индивидуальный счётчик на тепло в квартире, это почти наверняка возможно в масштабах всего дома. Однако для этого необходимы два условия: наличие общедомового прибора учёта тепла и установка автоматизированного счётчика, который позволит потреблять не то количество тепла, которое пришлет теплоснабжающая компания, а то, которое необходимо именно сейчас исходя из погодных условий. Но любые счетчики окажутся бесполезны, если в доме постоянно открыты или выбиты окна либо текут трубы, подчеркнул Сиваев. В частных домах, по словам профессора, гражданам важно самим следить за отоплением, а понижение температуры всего на один градус снизит затраты на тепло до 7%.

Напомним, в начале июня стало известно, что Минстрой РФ предложил отказаться от обязательной установки индивидуальных счётчиков тепла в новостройках. По данным «Российской газеты», поводом для обсуждения инициативы стали конфликты между соседями из-за того, что некоторые отключают отопление в своих квартирах и перекладывают необходимость платить за него на других. Фактически такие квартиры тоже обогреваются — через стены, пол и потолок. В Минстрое сочли, что и принцип учёта тепла в жилых домах вызывает сомнения, а определить фактическое потребление тепловой энергии в каждом помещении с помощью счётчиков невозможно.

В середине сентября инициативу Минстроя поддержала Федеральная антимонопольная служба.  «Многоквартирные дома отапливаются в целом как единый объект, поскольку происходит переток из теплого пространства в более холодное. Этот процесс никоим образом не подвержен контролю или измерению счетчиком в квартире», — заявил замглавы ведомства Виталий Королёв.

В администрации Саратова отчитались, что, по данным на вчерашний вечер, в областном центре отапливаются все детские сады и треть жилого фонда.

Источник: РИА Новости

Как рассчитать оплату за отопление по своей квартире?

Вопрос о расчете размера платы за отопление является очень важным, так как суммы по данной коммунальной услуге потребители получают зачастую довольно внушительные, в то же время не имея никакого понятия, каким образом производился расчет.

С 2012 года, когда вступило в силу Постановление Правительства РФ от 06 мая 2011 №354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» порядок расчета размера платы за отопление претерпел ряд изменений.

Несколько раз менялись методики расчета, появлялось отопление, предоставленное на общедомовые нужды, которое рассчитывалось отдельно от отопления, предоставленного в жилых помещениях (квартирах) и нежилых помещениях, но затем, в 2013 году отопление вновь стали рассчитывать как единую коммунальную услугу без разделения платы.

Расчет размера платы за отопление менялся с 2017 года, и в 2019 году порядок расчета вновь изменился, появились новые формулы расчета размера платы за отопление, в которых разобраться обычному потребителю не так уж и просто.

Для того чтобы рассчитать размер платы за отопление по своей квартире и выбрать нужную формулу расчета необходимо, в первую очередь знать:

1. Имеется ли на Вашем доме централизованная система теплоснабжения?

Это означает поступает ли тепловая энергия на нужды отопления в Ваш многоквартирный дом уже в готовом виде с использованием централизованных систем или тепловая энергия для Вашего дома производится самостоятельно с использованием оборудования, входящего в состав общего имущества собственников помещений в многоквартирном доме.

2. Оборудован ли Ваш многоквартирный дом общедомовым (коллективным) прибором учета, и имеются ли индивидуальные приборы учета тепловой энергии в жилых и нежилых помещениях Вашего дома?

Наличие или отсутствие общедомового (коллективного) прибора учета на доме и индивидуальных приборов учета в помещениях Вашего дома существенно влияет на способ расчета размера платы за отопление.

3. Каким способом Вам производится начисление платы за отопление – в течение отопительного периода либо равномерно в течение календарного года?

Способ оплаты за коммунальную услугу по отоплению принимается органами государственной власти субъектов Российской Федерации. То есть, в различных регионах нашей страны плата за отопление может начисляться по разному — в течение всего года или только в отопительный период, когда услуга фактически предоставляется.

4. Имеются ли в Вашем доме помещения, в которых отсутствуют приборы отопления (радиаторы, батареи), или которые имеют собственные источники тепловой энергии?

Именно с 2019 года в связи с судебными решениями, процессы по которым проходили в 2018 году, в расчете стали участвовать помещения, в которых отсутствуют приборы отопления (радиаторы, батареи), что предусмотрено технической документацией на дом, или жилые и нежилые помещения, переустройство которых, предусматривающее установку индивидуальных источников тепловой энергии, осуществлено в соответствии с требованиями к переустройству, установленными действующим на момент проведения такого переустройства законодательством Российской Федерации. Напомним, что ранее методики расчета размера платы за отопление не предусматривали для таких помещений отдельного расчета, поэтому начисление платы осуществлялось на общих основаниях.

Для того чтобы информация по расчету размера платы за отопление была более понятна, мы рассмотрим каждый способ начисления платы отдельно, с применением той или иной формулы расчета на конкретном примере.

При выборе варианта расчета необходимо обращать внимание на все составляющие, которые определяют методику расчета.

Ниже представлены различные варианты расчета с учетом отдельных факторов, которые и определяют выбор расчета размера платы за отопление:

Расчет №1 Размер платы за отопление в жилом/нежилом помещении, ОДПУ на многоквартирном доме отсутствует, расчет размера платы осуществляется в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №2 Размер платы за отопление в жилом/нежилом помещении, ОДПУ на многоквартирном доме отсутствует, расчет размера платы осуществляется в течение календарного года (12 месяцев). Ознакомиться с порядком и примером расчета →

Расчет №3 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета во всех жилых/нежилых помещениях отсутствуют, плата за отопление производится в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №3-1 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета во всех жилых/нежилых помещениях отсутствуют, плата за отопление производится равномерно в течение календарного года. Ознакомиться с порядком и примером расчета →

Расчет №4 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены не во всех помещениях многоквартирного дома, плата за отопление производится в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №4-1Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены не во всех помещениях многоквартирного дома, плата за отопление производится в течение календарного года. Ознакомиться с порядком и примером расчета →

Расчет №5 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены всех жилых/нежилых помещениях многоквартирного дома. Ознакомиться с порядком и примером расчета →

Читайте также:

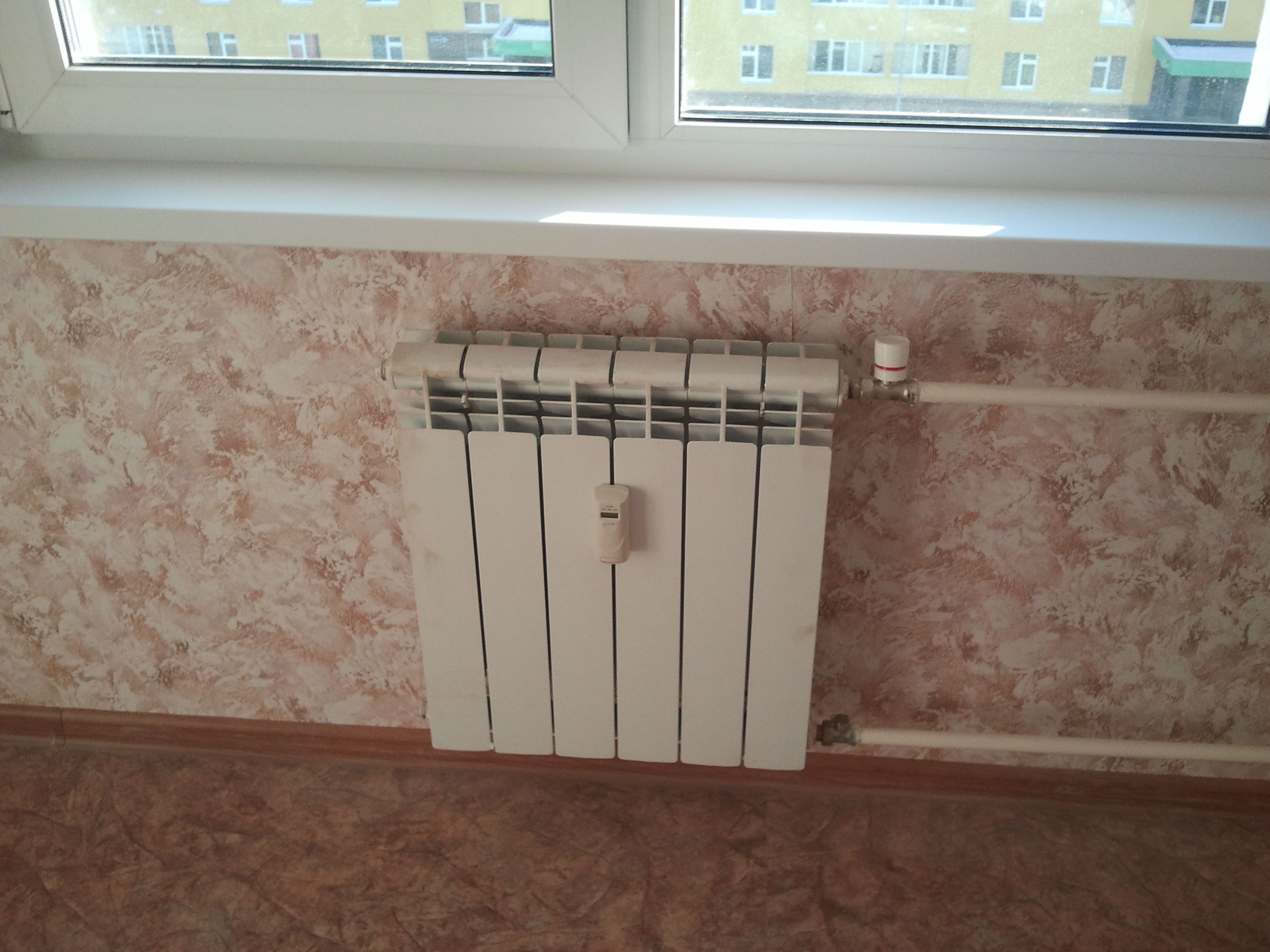

Разрешили устанавливать счетчики тепла на батареи в квартирах. Что для этого нужно

Правительство разрешило устанавливать устройства-распределители на отопительные приборы в старых домах с вертикальной системой отопления. Об этом на своей странице в Facebook сообщил вице премьер-министр, министр регионального развития, строительства и ЖКХ Геннадий Зубко.

Соответствующее постановление было одобрено правительством в рамках имплементации закона «Про коммерческий учет тепловой энергии и водоснабжения».

Подпишитесь на канал DELO.UA

Для системы учета с помощью приборов-распределителей необходимо, чтобы их установили не менее 50% жителей многоквартирного дома. Оплата установки такой системы осуществляется за счет потребителей — владельцев квартиры.

По словам вице-премьера, украинцы теперь смогут сами выбирать оптимальную систему индивидуального учета тепла и платить исключительно по собственному счетчику, если это позволяют сделать технические возможности инженерных систем дома.

Министр отметил, что ранее возможность индивидуального, поквартирного учета была у жителей домов с горизонтальной системой отопления. Теперь собственники квартир, которые установят квартирные счетчики (при горизонтальной разводке инженерных систем) либо устройства-распределители (при вертикальной разводке), могут регулировать температуру в своих квартирах и платить по собственному счетчику.

Однако, таким жителям нужно будет доплачивать за обогрев мест общего пользования и вспомогательных помещений соответственно площади квартир.

ЧИТАЙТЕ ТАКЖЕ: Централизованное отопление: Где и почему его нужно сохранить

Напомним, в ноябре 2017 года Верховная Рада приняла законопроект, согласно которому собственник квартиры сможет отказываться от центрального отопления (ЦО) и горячей воды, если не менее 50% квартир и нежилых помещений в его многоквартирном доме уже отключились. Ранее в Украине действовал приказ Министерства ЖКХ, который разрешал отключать от центрального отопления и горячей воды только весь дом, а не отдельные помещения.

Не пропустите самые важные новости и интересную аналитику. Подпишитесь на Delo.ua в Telegram

Как установить теплосчетчик в квартире. Теплосчетчики для АКБ

Наверное, большая часть населения не совсем удовлетворена качеством услуг ЖКХ. А когда приходит время оплачивать коммунальные услуги, очень часто арендаторы недоумевают — откуда такие суммы?

Как показывает практика, этот вопрос в основном касается отопления, потому что значительная часть квартир переживает зиму с едва теплыми или даже очень холодными батареями.А оплата коммунальных услуг по-прежнему требует.

Как бороться с такой несправедливостью?

Они позволяют контролировать количество получаемого тепла, и вам больше не нужно платить за холодные батареи в квартире.

Квартирный теплосчетчик на аккумуляторную батарею — это специальное оборудование, предназначенное для учета тепловой энергии, поступающей в жилище. Несмотря на то, что устройство называется «квартирным», его без проблем можно установить в частном доме, офисе и даже на даче.

В комплекте:

• Теплосчетчик.
• Счетчик воды.
• Два датчика температуры.

Что нужно установить?

Для установки такого счетчика достаточно всего лишь написать заявление в ЖЭК о том, что вы хотите установить счетчик тепловой энергии.

После того, как ЖЭК выдаст необходимое разрешение, необходимо составить проект, в соответствии с которым будут проводиться все монтажные работы.

Этот проект должен быть одобрен главой ЖЭК. После того, как вся документация подписана и у ЖЭКа нет возражений, можно приступать к монтажным работам по установке теплосчетчика. Когда устройство установлено, оно должно быть подключено и правильно настроено.

Важно. После установки счетчика и проведения пусконаладочных работ не забудьте подписать все необходимые акты и зарегистрировать новый прибор.

Какие счетчики?

Вы наверное спросите, какой счетчик лучше выбрать, ведь их ассортимент далеко не мал?

Сегодня рынок может предложить несколько типов счетчиков.

По объему работ:

По принципу действия:

• Тахометрический
• Ультразвуковой
• Электромагнитный
• Вихрь.

В первую очередь обсудим бюджетный вариант — механический счетчик. Цена на тахометр для аккумулятора считается вполне приемлемой.

В комплект такого механического устройства входят механическое устройство и ротационный счетчик воды.

Единственный недостаток такого агрегата — невозможность работы с водой, там, где повышена жесткость, есть окалина, ржавчина, окалина и любой другой мусор.

Ультразвуковой измеритель — это более современный вариант, который будет стоить немного дороже механического. Принцип его работы практически не отличается от других устройств. Единственный существенный плюс такого счетчика — высокая четкость показаний.

Квартирный счетчик имеет небольшие размеры и имеет канал 15-20 мм.Интервал измеряемой теплоты от 0,6 до 2,5 м3 / ч.

Теплота измеряется по принципу действия счетчика. Для получения более точных данных при желании можно использовать расходомер. Практически всегда расходомер и теплосчетчик составляют одно целое.

Бытовой счетчик применяется на крупных предприятиях или в многоквартирных домах. Учет тепла также ведется одним из нескольких методов: вихревым, турбинным и электромагнитным.

Единственная разница между счетчиками дома и квартиры — это размер и объем необходимых работ.Размер домашнего прилавка примерно 25 — 300 мм. Интервал измерения тепла не изменился — 0,6 — 2,5 м3 / ч.

Установка и принцип работы

Теплосчетчик механического счетчика необходимо установить на счетчик воды, от которого 2 провода подключаются к вводу и выводу теплотрассы квартиры.

Каждый провод снабжен датчиком температуры. Теплосчетчик получает температуру воды на входе и выходе теплотрассы (в нашем случае квартиры), а счетчик воды показывает нам, сколько воды было потрачено на процесс отопления.После сбора всех данных с помощью специальных расчетов счетчик на батарее отопления точно рассчитывает количество использованного тепла.

Принцип работы ультразвукового счетчика заключается в том, что излучатель и устройство, принимающее ультразвуковые сигналы, устанавливаются на трубе напротив друг друга. Излучатель посылает сигнал приемнику через поток жидкости. Пока сигнал находится между излучателем и приемником, он соответствует расходу воды в трубопроводе.Таким образом рассчитывается расход воды, потраченной на отопление. Ультразвуковой счетчик помимо основной функции поможет регулировать подачу тепла.

Как снимать показания?

Ну вот и подошла к концу наша статья, осталось разобраться, как правильно считывать показания теплосчетчика.

Ответ довольно прост — как и с любым другим счетчиком. Затем вам необходимо заполнить соответствующую квитанцию, в которой вы указываете предыдущее и текущее показания, их разницу, которую необходимо умножить на текущий тариф.

Оплатить услуги можно в любом специализированном банке. Получатель средств должен указать теплоснабжающую организацию.

Обязательно посмотрите видео из телепрограммы «Жилищный вопрос». Он занимается переплатами за отопление и установкой индивидуальных приборов учета для экономии.

Надеемся, что статья была вам полезна. Если не сложно. Нажмите кнопки социальных сетей.

Хорошего дня!

Многие люди вынуждены устанавливать теплосчетчик на батарею из-за больших счетов за коммунальные услуги, большая часть которых идет на отопление.Отсутствие надлежащей теплоизоляции, дефекты монтажа и отслуживших свой срок систем отопления приводят к высоким тарифам и одновременно к холодным батареям. Устройства, учитывающие потребление соответствующих услуг, позволяют оплачивать только то, что действительно было получено. Поскольку в счетах указано, что эти расчеты основаны на квадратных метрах жилья.

Что нужно знать

Принимая решение о необходимости такого устройства, стоит помнить, что это не средство экономии, а дает возможность платить только за текущее потребление, а не за общие, разделенные на всех жителей.Теплосчетчик на батарее в квартире фиксирует любые колебания температуры и позволяет вести учет потребления только при исправной работе терморегулятора и исправном исполнении агрегата. Если перед выходом из дома, например, на работу, снизить температуру хотя бы на 1 ° C, то к концу месяца вы заметите экономический бонус в размере 6%.

Необходимые документы

Также стоит помнить, что установка такого устройства сопряжена с множеством трудностей, и, помимо сбора определенного списка документов, может возникнуть.Самостоятельная подготовка документации займет несколько недель, необходимо будет посетить соответствующие учреждения и собрать:

• проектные данные теплопотребляющего устройства;
• технические условия, установленные органом теплоснабжения здания;
• разрешение от балансировщика.

Требуется дополнительное согласование всех расчетных данных с заданными значениями. Монтаж осуществляется согласно всей проектной информации, после чего с энергопоставщиком заключается договор на основные документы для проведения расчетов по данным квартирного счетчика.Далее представитель соответствующего органа составляет акт ввода в эксплуатацию и регистрирует устройство.

Как может показаться на первый взгляд, особых трудностей это не вызывает, но каждый из пунктов может предполагать дополнительный перечень документации, а получение каждого из них может занять до двух недель.

Характеристики

Цены на индивидуальные приборы учета в среднем начинаются от 4000 руб. Ультрафиолетовые, более современные механизмы будут стоить дороже, но их установка не всегда рациональна в коммунальных условиях.

Для вертикального отопительного контура несколько секций подключаются к одному стояку. В этом случае одна стояковая труба идет вниз, а другая выходит сверху. Трубы по горизонтали выходят снизу и возвращаются обратно. Такая разводка получила наибольшее распространение в современных домах, хотя ее расположение дороже вертикального варианта. Оба вида разведения так или иначе касаются водоснабжения.

Теплосчетчик на батарее: принцип работы

Такое индивидуальное устройство для помещений с горизонтальной схемой трубопровода предусмотрено. Принцип его работы основан на измерении температуры на входе и выходе из системы и последующем расчете энергии, затрачиваемой теплоносителем. Данные о потреблении записываются для нескольких подходов, после чего полученные показатели обрабатываются. В новых устройствах есть функция доступа к ПК и сохранения значений на 10 лет.

Теплосчетчик для аккумуляторной батареи имеет в конструкции расходомер, 2 датчика температуры и счетчик. Последние могут иметь автономное или внешнее питание.Для первого варианта необходимо подключение к источнику питания 24 В и, соответственно, установка трансформатора энергии, для второй модели характерен небольшой срок службы силовых элементов и иногда недостаточная длина проводов.

Варианты

Тип устройства определяется установленным датчиком расхода, который имеет три варианта.

Работа ультразвуковых расходомеров основана на использовании приемника сигнала и излучателей с противоположным расположением.Внешне теплосчетчики не представлены в виде полого участка трубопровода с оборудованием в виде ЖК-дисплея, датчиков, теплового счетчика и термометров. Для подсчета данных вам просто нужно нажать на кнопку. Такое устройство позволяет снимать индикаторы, находясь вне дома, при этом не формирует гидравлическое давление и носит информативный характер. Среди недостатков покупатели отмечают необходимость подключения ИБП при нестабильном потоке электроэнергии и возможность неверных данных при мутном или воздушном теплоносителе.

Электромагнитный теплосчетчик на батарее представляет собой небольшой гидродинамический генератор. Он отличается точной работой при правильной установке. Основным недостатком является образование солей на электродах, что снижает точность измерений, на что также влияют электрические приборы.

Смысл работы механических счетчиков в следующем: небольшая турбина вводится в жидкость, где она вращается в зависимости от расхода.Такие устройства имеют функцию приема удаленных сигналов для определения текущего расхода. Также теплосчетчик для АКБ прост в использовании, бюджетен и питается от собственного источника — аккумуляторных батарей. Большую экономию можно получить за счет установки регулятора с платой и клапанами. К недостаткам можно отнести отсутствие возможности считывать данные на расстоянии и хранить информацию, полученную за день, а также они создают давление в системе и подвержены износу, как и любые другие механизмы.

Установка теплосчетчиков на аккумулятор

Установка прибора зависит от его функциональности и не вызывает особых затруднений. В системе он закреплен на подаче и приближается к колену подачи. Далее устанавливаются два запорных клапана, по одному с каждой стороны устройства. По направлению движения воды ставится сетка для фильтрации.

Только компания, имеющая специальное разрешение на проведение подобных услуг, имеет право подключать устройство.Специалисты проводят поэтапный монтаж, осматривают свойства, регистрируют агрегат и вводят в эксплуатацию. Стоит отметить, что многие организации, занимающиеся установкой устройств, производят следующее техническое обслуживание. Они также проводят проверку.

Экономия

Если в квартире качественная теплоизоляция и постоянная температура в районе 25 градусов Цельсия, с помощью контроллера можно изменить режим отопления на более комфортный, при этом будет значительно меньше гигакалорий. потраченный.С помощью запорной арматуры осуществляется регулировка и контроль подачи к радиаторам. Заметная разница в баллах возникает даже при одном повороте крана.

Батарея устанавливается в основном на горизонтальном отопительном контуре, имеющем отдельное перекрытие. Особое значение имеет расположение жилого помещения. Люди, живущие в угловых квартирах на верхнем и втором этажах при соблюдении комфортного температурного режима от 15 до 22 градусов Цельсия, не заметят значительной экономии бюджета.

Выбор

Особое значение имеют степень погрешности, объем поступающих данных и их архивирование. При выборе основными критериями являются схема ввода энергии и тип теплоносителя. При этом стоит обратить внимание на те максимальные данные, которые известны специалистам соответствующего ведомства. Выбор конкретного варианта определяется трубным соединением устройства и габаритами трубопроводной системы.Теплосчетчик для аккумулятора, отзывы о различных моделях которого сильно разнятся, обычно имеет меньший размер отвода по отношению к трубам, что приводит к увеличению гидравлического давления на месте установки. Это может повлиять на степень ошибки.

В модели устройства важными параметрами являются тип устройства горячего водоснабжения, тепловые вводы и возможные перепады давления. Этот показатель в основном невелик.

И это понятно. Еще совсем недавно арендная плата в нашей стране была настолько низкой, что мало кто обращал внимание на структуру коммунальных платежей.Однако сейчас ежегодный рост цен на ЖКУ и тарифов на электроэнергию заставляет задуматься, на чем можно сэкономить, заплатив за коммунальную квартиру?

Посмотрите на полученную квитанцию. В нем оплата за отопление составляет значительную часть арендной платы. Тем не менее зимой в доме может быть холодно, а с приходом весеннего тепла батареи продолжают «топать». Дело в том, что поставщиков тепла не интересует качество оказываемых ими услуг, а также экономия тепловых ресурсов.

В конце концов, оплата им идет в соответствии со стандартами, утвержденными с незапамятных времен, которые не зависят от реального потребления и поэтому очень завышены.

Фото: Depositphotos

Если установить в квартирах теплосчетчики , какая выгода от их владельцев ? Ответ лежит на поверхности — размер вашей оплаты за предоставленное тепло будет осуществляться строго по фиксированным ставкам, по показаниям отдельного счетчика, т.е.е. по фактическому потреблению тепловой энергии.

В этом случае есть возможность регулировать тепло в квартире в зависимости от погоды. Это можно сделать вручную с помощью клапана или в автоматическом режиме с помощью электронной системы контроля температуры в помещении. Данная регулировка позволяет настраивать различные режимы подачи тепла, например, в будние, дневные, ночные и выходные дни. Эта система, конечно, будет дорогой, но окупится за 2–3 года.

Как установить теплосчетчик в квартире

Самым простым решением проблемы является тепловой общедомовой теплосчетчик и его установка.Это позволит жильцам больше не платить за тепло, которое не подавалось в их дом.

Стоимость теплосчетчика для многоквартирного дома — удовольствие недешевое (от 16 тысяч рублей), но если разложить сумму по количеству квартир, то она не покажется такой высокой. А экономию жители заметят сразу после установки. Плата за тепло взимается не по указанным нормам, а по факту. Плата за тепло будет распределяться по площади каждой квартиры.Если в доме есть общий домовой счетчик, то есть возможность вернуть уплаченные за тепло деньги, если батареи какое-то время были холодными.
Фото: Depositphotos

Здесь, однако, следует отметить такой факт. Если летом за отопление вообще не платить, то в отопительный сезон установленная сумма может быть внушительной.

Смогут ли все жители дома выдержать такое финансовое бремя? Кроме того, необходимо пригласить человека для снятия показаний счетчика и выдачи квартирных квитанций.

Для установки счетчика тепловой энергии в многоквартирном доме необходимо провести собрание собственников, решение занести в протокол, а затем направить письменное заявление в управляющую компанию с просьбой о его подключении. .

Только индивидуальный счетчик учета тепловой энергии позволит вам оплачивать реальное количество потребляемого тепла. Правда, к расчетной сумме можно прибавить некий довесок для обогрева мест общего пользования (подъездов, лестничных клеток и т. Д.).

Как правильно выбрать теплосчетчик

Суть счетчика тепловой энергии заключается в измерении разницы температуры и расхода теплоносителя. Существует два основных способа измерения расхода: ультразвуковой и тахометрический. В соответствии с ними производят два вида бытовых счетчиков учета тепловой энергии. Ультразвук надежнее, точнее и долговечнее. Тахометры, конечно, не такими высокими качествами, но дешевле.
Фото:

Квартирные теплосчетчики довольно дорогие.В среднем его цена вместе с необходимыми элементами (регулирующей арматурой, фильтром и запорной арматурой) и установкой может достигать 16 тысяч рублей.

При этом следует учитывать, что теплосчетчики относятся к средствам измерений и должны иметь соответствующие паспорта и сертификаты. После того, как монтаж произведен квалифицированным специалистом, счетчик пломбируется. Проверка прибора осуществляется раз в четыре года за счет собственников приватизированной квартиры.

Компактные теплосчетчики обычно устанавливаются на прямую подачу теплоносителя, гораздо реже на обратную.Понятно, что при вертикальной разводке системы отопления эти устройства придется устанавливать в каждом помещении, что будет слишком дорого.

Намного экономичнее поставлять так называемые дистрибьюторы. Они измеряют расход теплоносителя по разнице температуры воздуха в помещении и поверхности радиатора. Цена одного дистрибьютора около тысячи рублей. Установка в зависимости от комплектации обойдется от 2 до 6 тысяч рублей.

Кстати, в многоквартирных домах постройки после 2000 года предусмотрена система горизонтальных труб отопления.Там можно поставить один теплосчетчик на всю квартиру.

Фото: Depositphotos

Перед установкой теплосчетчиков в квартире необходимо устранить все источники потерь тепла — трещины под подоконниками, утепленные входные двери, промерзшие углы, не говоря уже о старых деревянных окнах.

Только тогда установка теплосчетчиков принесет ощутимую экономию на оплате ЖКХ.

P. S. Некоторые наши граждане вообще отказываются от центрального отопления.Это можно сделать со всем домом, построив на вырученные деньги собственную котельную. Это, конечно, дорого и хлопотно, но в итоге экономия огромна. В столице уже есть примеры такого подхода к отоплению своих квартир.
Фото:

Система отопления многоквартирного дома. Ликбез с примерами / Sudo Null IT News

Здравствуйте! Меня зовут Виктор и это мой первый пост на Гиктаймс, строго не судите. Я сам в своей жизни веб-программист, но, помимо прочего, также являюсь членом правления жилищных кооперативов, а потому активно занимаюсь вопросами ЖКХ.Жилищно-коммунальное хозяйство в России застряло в 80-х годах прошлого века, хотя коммунальные технологии давно ушли вперед. Если общественность не будет возражать, я буду периодически делиться с вами практическими идеями и информацией по теме ЖКХ, а также о том, что можно сделать, чтобы сдвинуть ситуацию с мертвой точки хотя бы в вашем доме.

Как работает система центрального отопления

В большинстве домов нашей необъятной Родины, которые, кстати, на 2/3 состоят из вечной мерзлоты, в квартиры идет тепло от ТЭЦ, и это называется гордым словом «центральное отопление». Об этом и поговорим сегодня. ТЭЦ нагревает теплоноситель по трубам, как по кровеносным сосудам, весь город получает тепло в ваш дом: сначала в тепловой узел, который обычно находится в подвале, а затем в батареи вашей квартиры. Отдавая тепло, теплоноситель охлаждается и по так называемой обратной магистрали возвращается обратно в ТЭЦ. Кстати, как правило, теплоноситель — обычная вода с добавлением присадок, предотвращающих образование отложений в радиаторах и трубах.

Здесь, кстати, есть очень важный нюанс, о котором, как показала моя практика, не подозревают даже многие сантехники.В тепловом узле есть лифт, изобретение 19 века, но, увы, он до сих пор широко используется.

В сборке элеватора имеется так называемое сопло, также известное как конус. Многие сантехники считают, что его задача — просто сузить участок, чтобы в дом поступало меньше тепла. Не совсем. Его задача — создать вакуум, в котором горячая вода из подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшим обратным потоком (с той водой, которая уже прошла через радиаторы вашего дома) и за счет при этом регулируется температура отопления на входе в дом. К сожалению, насадка — примитивное устройство, изобретенное еще в 19 веке, поэтому перемешивание всегда одинаковое, независимо от того, какая температура на улице +5 или -40.

Многие сантехники при поступлении жалоб от переохлажденных жильцов протыкают патрубок лифта выше штатного сечения или даже снимают его полностью. Делать это категорически не рекомендуется, ведь по графику ТЭЦ подает теплоноситель при сильном морозе с температурой до 130 градусов на сильном морозе! Если запустить такое тепло в квартиру, и не дай бог лопнет батарея отопления — пострадавшие гарантированы.Кстати, именно по этой причине производителям столь любимых российскими сантехниками полипропиленовых труб запрещено или не рекомендуется использовать их для отопления помещений . Большинство полипропиленовых труб выдерживают максимум 90 градусов и что-то относительно долгое время. Посмотрите теперь на трубы в своей квартире и подумайте.

Тепловой счетчик

Практически в каждом доме уже есть специальный прибор — тепловизор. Его задача — посчитать, сколько тепла забрал ваш дом.К сожалению, по историческим причинам, когда у нас было все общее, а значит и ничье, мы не привыкли считать стоимость отопления. Между тем, сегодня отопление — это самая дорогая диаграмма расходов в счетах. А в связи с тем, что исторически отопление в нашей стране никто не рассматривал — эта сфера сейчас самая взяточная и крайне неэффективная. И чтобы хоть как-то исправить ситуацию, всем, кому интересно, какие цифры они выставляют в счетах за коммунальные услуги, необходимо помнить и понимать основную формулу в сфере ЖКХ и :

По этой школьной формуле теплосчетчик рассчитывает для вас стоимость отопления: m — масса теплоносителя, прошедшего через ваш дом за 1 час, dT — разница температур между подачей и обраткой.Те. на входе, например, 80 градусов, охлаждающая жидкость, проходящая через радиаторы дома, остывает до 50 градусов — dT равно 30 градусам. Умножая массу теплоносителя на разницу температур, получаем ту самую Гигакалорию. В каждом регионе своя цена за 1 Гигакалорию, например, у меня во Владимире 1987 рублей 40 копеек. Полученную за месяц Q умножаем на тариф, делим дальше на общую жилую площадь дома, и получаем стоимость отопления за 1 квадратный метр.Ну, сколько квадратных метров у вас есть, столько, сколько вам действительно нужно заплатить. Это такая довольно простая схема.

Только поняв, как работает теплосчетчик и из чего складывается цена на отопление, можно разобраться с вопросами энергосбережения. А как показывает формула, можно сэкономить либо на перепаде температур, либо на массе теплоносителя, протекающего по дому. Здесь необходимо оговориться, просто так, нельзя брать и запускать подачу в обратку, если дом вообще не принимает тепло, а разница температур между температурами подачи и возврата меньше 3 градусов такой теплосчетчик снимается с учета и взимается плата по норме.Это особенность городской тепловой сети, о которой мы сейчас не будем говорить.

Спускаемся в подвал

Что ж, теперь мы подошли к самому интересному. Большинство современных тепловых калькуляторов — это очень современные приборы, возможности которых совершенно не используются, так как за домами отвечает Вася из далекого прошлого и бабушка из ТСЖ. Призываю всех айтишников не полениться и спуститься в подвал своего дома и посмотреть на это очень интересное вычислительное устройство. Например, у меня в доме был теплосчетчик Thermotronic TV7:

У этого прибора довольно большие возможности, такие как подключение по Ethernet, USB, RS-232, но самое главное в нем есть кардридер SD. Просто вставьте в него SD-карту, и он автоматически запишет всю историю показаний — давление, температуру, объем охлаждающей жидкости и другие характеристики, необходимые для расчета стоимости отопления. Кстати, в моем случае так же оказалось, что если бы использовались родные расходомеры (датчик, рассчитывающий массу теплоносителя), то можно было бы автоматически устранять протечки в доме и отправлять смс на сантехническое оборудование — у вас потоп, бегите в дом!

И вот мы скачали данные с теплового калькулятора, и теперь с помощью программы Archiver мы можем обработать данные со счетчика:

Сама программа довольно примитивна, и даже графики строить не умеет, а не экспортирует даже в Excel. Но старый добрый ctrl-c ctrl-v позволяет легко справиться с этой проблемой!

Рисовать графику

Теперь, когда у нас есть данные в Excel, мы можем рисовать графики и делать некоторые выводы. О, как много можно увидеть на графиках! Например, на первом графике два проседания объема теплоносителя (верхняя синяя и серая линии), проходящего через дом, скорее всего, являются неисправностями трубы в этом районе. Он точно совпадает с повышением температуры подачи (мороз!).

Правая ось — Q, которая показывает количество тепла в ежедневных гигакалориях.Как я уже сказал из расчета 1 Гигакалория во Владимире стоит 1987,40 руб. На графике Гигакалория отмечена желтой линией. Вот сколько за месяц накапливается гигакалорий в доме, эту сумму умножаем на 1987,40 рубля, потом разбиваешь на квартиры и оплачиваешь в квитанциях за коммуналку.

Красная и синяя линии — это температура подачи и температура обратной линии. Значения на левой шкале. Зеленая линия — это дельта, т. е. та температура, на которую у вас ушло отопление.Как видите, температура в холодах выше 100 градусов. А если это так, то это опасно для жизни!

Можно отметить, что, несмотря на скачок температуры подачи, температура обратки всегда примерно одинакова. Это интересное явление. Кто-нибудь знает почему? У меня есть версия, но пока оставлю ее, заходите в комментарии! 🙂 Обидно вообще, на очевидном, на разнице температур не сэкономить.

Темно-синие и серые линии — это объем охлаждающей жидкости, проходящей за час через впускной и выпускной патрубки соответственно.По какой-то причине это занимает немного больше, чем кажется. Либо погрешность измерения, либо что-то где-то течет … Разберусь с этим вопросом.

Вторая цифра — это почасовое потребление за последние 24 часа. Здесь практически все вершины гигакалорий (оранжевая линия) связаны с жизнью дома. В 7 утра встают, в 12 обед, в 17 ужин и около 9-10 вечера все принимают душ и активно льют горячую воду. Какие у меня дисциплинированные соседи! 🙂

Что ж, теперь, когда есть возможность отслеживать теплопотребление многоквартирного дома, можно поднять вопрос об энергоэффективности. В первую очередь планирую обернуть все трубы в доме в энерго-флекс, а также установить погодозависимую автоматику, убрать из схемы доисторический лифт в сборе, установить современный трехходовой клапан, которым можно управлять автоматически. или через Интернет. Я все это провожу с тепловизионным контролем. По поводу тепловизора, думаю, я тоже опубликую несколько постов, если аудитория примет эту тему. Что ж, в целом я планирую плотно взяться за вопрос энергосбережения, так как на данный момент показатели энергопотребления дома чрезвычайно высоки, что мы хорошо видим на графике.

Учет тепла — обзор

10.2.4 Учет тепла

Учет тепла играет ключевую роль в интеллектуальных системах отопления при модернизации. Это связано с тем, что в Европе обязательная установка приборов учета тепла в многоквартирных и многоцелевых зданиях с источником центрального отопления / охлаждения или питанием от сети централизованного теплоснабжения требуется в соответствии с недавно принятой Директивой по энергоэффективности 2012/27 / EU (Директива 2012/27 / ЕС Европы, 2012 г. ). Поскольку такие счетчики позволяют вести учет тепловой энергии и «истинное» измерение энергопотребления, в том числе в режиме реального времени, они становятся очень эффективными инструментами для повышения энергоэффективности и разумной экономии энергии.

Учет тепла может производиться с использованием прямых или косвенных подходов (Celenza et al., 2015).

Счетчики тепла прямого действия (регулируемые техническим стандартом EN 1434, стандартом EN 1434) измеряют потребление тепловой энергии путем объединения объемного расхода теплоносителя, циркулирующего в системном контуре, с разницей энтальпии между входной и выходной секциями. Поскольку разность давлений между входной и выходной секциями можно считать незначительной, для получения разницы энтальпий достаточно измерить температуры подающей и обратной воды и знать средние теплофизические свойства теплоносителя при этих температурах.

Однако при модернизации зданий с установками центрального отопления и вертикальным распределением тепла использование прямых теплосчетчиков может быть очень сложной или невыполнимой задачей из-за архитектурных ограничений и высоких затрат. Поэтому используются косвенные подходы, основанные на оценке потребления тепловой энергии, которая осуществляется путем измерения некоторых параметров, тесно связанных с потреблением энергии. Это позволяет разделить затраты на отдельные блоки в виде доли от общего энергопотребления здания (которое обычно измеряется прямым счетчиком тепла).

По состоянию на 2016 год на рынке доступны две основные типологии систем косвенного учета: распределители затрат на тепло и счетчики времени включения.

Распределители затрат на тепло (HCA; регулируются техническим стандартом EN 834, стандартом EN 834) могут использоваться в отопительных установках, оснащенных радиаторами и конвекторами, и они устанавливаются на каждом терминале отопления вместе с TRV.

Распределители затрат на тепло должны быть размещены на поверхности лучистого нагрева в подходящем месте для измерения средней температуры плиты.

Распределители затрат на тепло позволяют оценивать потребление тепловой энергии каждым тепловым терминалом на основе соотношения (10. 1),

(10.1) Q∝Kc⋅Kq∑i = 1w (Tai-Tmi) ⋅ti

где t _i — временной интервал; T _ai — комнатная температура; T _mi — температура поверхности радиатора; K _c и K _q — это, соответственно, номинальный коэффициент тепловой связи датчика и номинальный коэффициент тепловой мощности радиатора.

Некоторые системы HCA используют метод измерения с одним датчиком и имеют только один датчик для измерения температуры поверхности радиатора, T _mi .

Другие системы HCA, следуя так называемому методу двух датчиков, используют дополнительный датчик для комнатной температуры, T _ai , или, альтернативно, для температуры в определенной зависимости от нее. Наконец, системы HCA, использующие метод измерения с несколькими датчиками, используют по крайней мере два датчика радиатора и еще один датчик комнатной температуры.

Поскольку обычно существует разрыв между фактической рабочей тепловой мощностью радиатора и номинальной, оцененной в лаборатории, в рабочих условиях могут возникать критические проблемы, приводящие к неэффективности систем. Вот почему на рынке доступно несколько систем, объединяющих радиатор, клапаны и счетчик тепла. Фактически производитель, являясь производителем всех частей систем, может прогнозировать их поведение и оптимизировать их интегрированные характеристики.

В установках центрального отопления с зонной конфигурацией сначала использовались системы косвенного учета, состоящие из счетчиков, регистрирующих время открытия TRV каждой зоны.Современные счетчики времени включения позволяют более надежно оценивать потребление тепловой энергии отдельным пользователем. Эти системы используются в отопительных установках, управляемых зонными клапанами или двухпозиционными клапанами, установленными на каждом тепловом терминале. Тепловая энергия каждого теплового оконечного устройства затем оценивается с помощью уравнения. (10.2) на основе измерения / оценки времени вставки ( t _va ), разницы температур между радиаторной жидкостью и окружающей средой ( T _med -T _a ) и номинальным тепловыделением клеммник P _n и номинальная температура радиатора t _n .

(10.2) E = ∫0tvaP (t) dt = ∫0tvaPn⋅NPR (t) dt = ∫0tvaPn⋅ (Tmed (t) -TaTn-Ta) 1,3dt

Величина, которая умножает номинальную мощность Радиатор называется нормализованным коэффициентом частичной нагрузки (NPR), который связывает тепловыделение излучения в реальных условиях P (величина, зависящая от времени) с номинальным тепловыделением радиатора P _n . Показатель степени должен быть определен как функция от геометрии радиатора и материалов, но обычно варьируется в пределах 1.28 и 1,33 и можно принять равным 1,3. Временной шаг интегрирования такой зависимости обычно составляет 15 минут. Аналогичное уравнение используется для учета тепловыделения радиатора при прерывании потока воды и зависит от тепловой инерции радиатора.

Система учета тепла может быть полезна для оптимизации производительности интеллектуальной системы отопления, а сам счетчик тепла может быть настолько умным, насколько позволяет собирать и обрабатывать данные измерений в режиме реального времени, предоставляя полезную информацию и инструменты управления, а также Многие из потенциальных выгод, получаемых от внедрения интеллектуальных измерений в здании (Celenza et al., 2013). Исчерпывающий обзор по теме интеллектуального учета тепла можно найти в (Ahmad et al., 2016).

Что касается учета, выставления счетов и управления конечными пользователями, то в интеллектуальной системе учета тепла каждый калькулятор может быть сопряжен с центральным блоком для автоматического сбора данных, поступающих от других блоков в здании (например, других счетчиков тепла или тепла). распределители затрат) и от климатических датчиков. В дополнение к традиционному выставлению счетов передача и обработка этих данных позволяют потребителю получить надлежащее управление установкой отопления / охлаждения вместе с энергетической диагностикой в ​​реальном времени всего строительного объекта, а также позволяют менеджеру по энергопотреблению определять соответствующая ценовая политика.

Более того, интеллектуальные счетчики могут помочь в обнаружении возможных аномальных действий на предприятии и / или отключении некоторых устройств во избежание неисправностей. Интеллектуальный учет также может позволить электронным способом применять эффективные поправочные коэффициенты из-за эффектов калибровки и установки и исправлять ошибки.

Кроме того, возможная интеграция между счетчиками прямого нагрева на уровне первичной системы и распределителями затрат на тепло на уровне вторичной системы позволяет более точно и надежно распределять затраты на энергию между пользователями и, обеспечивая оперативный рейтинг в реальном времени и энергетическая диагностика установки и / или строительных блоков, они позволяют в целом оптимизировать управление энергетическими системами в реальном времени.

Кроме того, интеллектуальные счетчики позволяют хранить данные как локально, так и удаленно с помощью подходящих систем хранения и передачи данных.

Требования к зданию с замерами воды — h3O Degree Utility Management Solutions

Требования к зданию с замерами воды

Введение

В этом документе описываются физические требования, необходимые для установки системы замера в многоквартирных домах. Система h3o Degree представляет собой беспроводную фиксированную сетевую систему подсчета, которая собирает и хранит показания счетчиков.Хотя эта спецификация предназначена для учета воды, система подсчета h3O Degree может одновременно собирать беспроводные показания со счетчиков воды, газа, электрических счетчиков, счетчиков BTU и термостатов.

h3O Degree системы могут быть легко установлены во время строительства многоквартирного комплекса или в любой момент после строительства, если несколько элементов включены в проект многоквартирного дома.

Индивидуальные жилые помещения или квартиры

Сантехника в каждом многоквартирном доме должна включать один или два водопровода для каждой квартиры.Если водонагреватель находится в каждой квартире, необходимо установить одну линию подачи только холодной воды. Две линии водоснабжения должны быть установлены, если горячая вода производится централизованно (большой водонагреватель для ГВС) и если в каждую квартиру входит линия подачи холодной воды и отдельная линия подачи горячей воды.

Шаровой кран должен быть установлен на водопроводах (только холодных или одновременно холодных и горячих), входящих в каждую квартиру. Шаровой кран (-ы) должен быть доступен жителю квартиры, чтобы его можно было отключить для обслуживания или в случае аварии.Изготовителя шарового крана может указать архитектор или инженер.

Прямой участок трубы должен быть размещен после шарового крана, но перед любыми водопроводными тройниками в линии подачи. На этом прямом участке трубы можно установить счетчик воды.

Счетчик воды должен включать в себя как радио, так и датчик потока, который может измерять галлоны, время потока (сколько секунд течет вода), количество событий потока воды (количество запусков и остановок воды) и температуру воды.

Если система водозабора устанавливается на новом строительном здании, то может потребоваться распорка для счетчика. Прокладка должна быть той же длины и типа резьбы, что и счетчик воды, чтобы счетчик воды можно было легко установить. При строительстве после шарового крана вместо счетчика воды можно установить проставку. Прокладка позволяет специалистам по сантехнике промывать систему питьевой воды, чтобы очистить трубы от мусора и загрязнений. После того, как система будет очищена и заполнена питьевой водой, можно переставить распорку и установить водомер.

Только холодное водоснабжение

Это наименее затратный метод установки водомеров в квартирах, так как для него требуется только один водомер и радиоприемник. Один счетчик используется для измерения общего расхода воды на каждую квартиру.

Холодное и горячее водоснабжение

Для этого метода установки водомеров в квартирах требуется два счетчика воды на квартиру. Один счетчик воды используется для измерения общего потребления холодной воды, а второй счетчик воды используется для измерения общего потребления горячей воды для каждой квартиры.

Установка водяного шарового крана

Установка шарового крана на водопроводной линии перед каждым счетчиком воды является стандартной практикой. Это позволяет жильцу, сантехнику или обслуживающему персоналу отключить воду во всей квартире. Клапан должен быть установлен в легкодоступном месте, чтобы облегчить быстрое и легкое отключение воды.

Расположение счетчиков воды

Счетчик воды должен быть установлен после шарового крана и перед любыми ТЭО, подающими воду на водонагреватель или любую сантехнику в квартире.Производитель счетчика может предоставить подробную информацию о длине, расположении и ориентации прямого участка трубы, необходимого для установки счетчика воды. Счетчик воды должен быть доступен водопроводчику для первоначальной установки и для замены счетчика воды в будущем.

Типы счетчиков воды

Система подсчета h3O Degree может работать с широким диапазоном счетчиков воды. Поскольку разные водомеры имеют разные интерфейсы (импульсные, кодированные регистры и выделенные ячейки Холла), водосчетчик должен быть выбран из списка водомеров, которые были протестированы и проверены с помощью системы подсчета h3O Degree. Свяжитесь с h3O Degree для получения дополнительной информации и списка совместимых счетчиков воды.

Примечание. В некоторых частях США существуют особые законодательные требования в отношении счетчиков воды и других частей, контактирующих с питьевой водой. Американская ассоциация водопроводных сооружений (AWWA), Национальная квартирная ассоциация (NAA), компании, выставляющие счета, и / или местные сантехники могут помочь в соблюдении этих правил.

Офис управляющего недвижимостью

Подключение к Интернету и постоянное электроснабжение (120 В переменного тока) должны быть обеспечены в месте, указанном владельцем собственности.

Шлюз и координатор h3O Degree обычно устанавливаются в офисе управляющего недвижимостью. Для шлюза требуется 120 В переменного тока и кабель Ethernet для подключения к локальному Интернет-соединению (коммутатору или маршрутизатору). Подключение к Интернету необходимо, чтобы позволить h3O Degree получить данные водомера, хранящиеся в шлюзе. Шлюз должен быть расположен там, где обслуживающий персонал может получить доступ к оборудованию. Шлюз не должен требовать локальной конфигурации и должен работать в режиме Plug and Play.

Комплексные решения для измерения BTU — только от Spire Metering

Комплексные решения для измерения BTU — только от Spire Metering

Spire Metering — это универсальный поставщик решений для ваших измерений в БТЕ.Мы поставляем широкий спектр счетчиков BTU и услуг по передаче данных для удовлетворения сложных требований отрасли управления ресурсами зданий и энергопотребления. Основные области применения включают HVAC, офисные здания, жилые комплексы, кондоминиумы, торговые центры, коммерческие здания, объекты, солнечные системы отопления, геотермальные системы и другие приложения зеленого кредита.

Встроенный измеритель БТЕ для выставления счетов за коммунальные услуги — Модель: 280T-S

• Ультразвуковой BTU-измеритель с питанием от батареи, срок службы более 6 лет
• Экономичный
• Соответствует стандартам теплосчетчиков EN1434 и OIML R75
• Конструкция, не требующая обслуживания, без изнашиваемых движущихся частей
• На основе разницы во времени прохождения, таким образом, изначально устойчивый
• Точность измерителя не меняется в зависимости от температуры, давления или старения в течение многих лет
• Автоматическое считывание показаний счетчика (AMR) готово
• Идеально для учета и выставления счетов в жилых и коммерческих зданиях

Портативный измеритель БТЕ — Модель: Rh50

• Измерьте тепловую энергию системы отопления / охлаждения за 5 минут
• Портативный, компактный и легкий дизайн (1.2 фунта для трубки)
• Уникальное зажимное приспособление для быстрой и простой установки
• Широкий диапазон размеров труб, от 1/2 «-120» (DN15-DN3,000 мм)
• Аккумулятор на 10 часов работы
• Большой встроенный регистратор данных
• Дружественный интерфейс с пошаговым руководством по быстрому запуску

Накладной измеритель BTU — Модель: TP10, TP40

• Ненавязчивое измерение энергии в БТЕ
• Простая установка на зажимах.Трубопроводы не требуются
• Проверенная надежность и точность
• Конструкция, не требующая обслуживания, без изнашиваемых движущихся частей
• Многолучевая ультразвуковая технология для повышения точности и снижения требований к прямолинейности трубопровода
• Технология отслеживания качества сигнала для надежной работы
• Датчики RTD для монтажа на поверхность или вставного типа
• Прочная конструкция преобразователя и корпуса
• Простая интеграция BMS и ПЛК с 8 вариантами интерфейса, импульсный, 4-20 мА, Modbus, BACnet, LonWorks, беспроводной и т. Д.
• Подходит для долгосрочного использования на объектах и ​​зданиях БТЕ / управление потоками

Высокоточный магнитный измеритель БТЕ — Модель: T-MAG-F

• Измерение BTU для контуров жидкостного отопления / охлаждения
• Точность выставления счетов — расход: ± 0,5%, разность температур: 0,15 ° F (0,08 ° C)
• Нет движущихся частей, подверженных износу
• Встроенные счетчики энергии и расхода
• Прочная конструкция
• Подключи и работай.Просто использовать
• Подходит для точного счета за электроэнергию

Вставной магнитный измеритель БТЕ — Модель: T-MAG-I

• Вставной датчик потока для легкой установки
• Набор инструментов для врезки под прямым углом для установки датчика расхода без сброса давления в трубопроводе
• Точность расхода до 2%
• Высокая производительность
• Множество опций ввода / вывода
• Подходит для измерения БТЕ общего назначения на объектах, в больницах, университетских городках, торговых центрах и различных зданиях

Беспроводная телеметрическая система для удаленного сбора данных и управления датчиками — Модель: uGalaxy Telemetry System

• Беспроводной дистанционный мониторинг расхода, температуры, энергии и уровня жидкости
• Интернет-представление данных.Доступ через Интернет в любом месте и в любое время
• Обнаружение утечки и уведомление о тревоге
• Автоматическое снятие показаний счетчика по заданному графику
• Мониторинг и запись данных в реальном времени

AMR / AMI для автоматического считывания показаний счетчика и управления данными — Модель: система SpireCapture AMR / AMI

• Автоматическое снятие показаний счетчика по заданному графику
• Автоматическое определение счетчиков коммунальных услуг в сети M-Bus
• Управление счетчиками коммунальных услуг и управление профилями клиентов
• Обнаружение утечки и уведомление о тревоге
• Удобное программное обеспечение для выставления счетов
• Важнейший инструмент для получения доходов от коммунальных предприятий, от небольших многоквартирных домов до крупных районных систем управления коммунальными услугами

Как работают тепловые батареи?

Что такое тепловая батарея?

Любую тепловую массу по определению можно назвать тепловой батареей, поскольку она способна накапливать тепло.В контексте дома это означает плотные материалы, такие как кирпич, кладка и бетон. Даже кувшин с водой, стоящий в солнечном окне, является своего рода тепловой батареей, поскольку он улавливает, а затем выделяет тепло от солнца.

Хорошо изолированный бетонный пол также действует как тепловая батарея; после того, как вы накачаете его полным теплом, он долго остынет (в зависимости от толщины), и в течение этого времени он регулирует внутреннюю температуру.

Одно из практических применений для получения максимальной отдачи от излучающего бетонного пола, поскольку тепловая батарея может быть в областях с колеблющимися затратами на электроэнергию — вы можете установить свой пол на таймер, чтобы он включался только в часы с низким тарифом (с 19:00 до 7:00 в Онтарио Например).В течение двенадцати часов, когда он выключен, он действует как аккумулятор, медленно выделяя накопленное тепло, поэтому вам не придется платить по более высоким тарифам в часы пик.

MIT Solar House через Викимедиа

По мере того, как вы переходите в зону активных систем аккумулирования тепла, одним из наиболее распространенных типов тепловых батарей (хотя их не так много) является огромный резервуар для воды, закопанный в землю, который нагревается. солнечными тепловыми панелями.

Даже этот тип системы не нов, первый дом в Соединенных Штатах с активной системой солнечного отопления был построен в 1939 году в кампусе Массачусетского технологического института (Массачусетский технологический институт) на вершине огромного резервуара с водой, который нагревается. тепловыми солнечными панелями.

Тепловая батарея MIT Solar House через Викимедиа

Что такое тепловые батареи с фазовым переходом?

Использование «фазового перехода» немного поднимает планку — оставайтесь со мной, это будет весело, обещаю 🙂

Требуется значительный вклад энергии, чтобы заставить материал превратиться из твердого в жидкое. Эта энергия позже высвобождается, когда материал снова затвердевает. Пока происходят эти преобразования и материал либо поглощает, либо выделяет энергию, температура остается постоянной.Как только фазовый переход завершится, материал снова начнет изменять температуру.

Так что это означает в реальном выражении? Это означает, что для того, чтобы растопить воду, воск, металл, камень или что-то еще, вам нужно дать ему тонну энергии. но при этом температура не меняется. Таким образом, ваша «батарея» имеет больше энергии, и вы можете хранить больше тепла в том же объеме пространства.

Трудно воспользоваться температурой плавления 0 ° Цельсия, но воск плавится при температуре около 37 ° Цельсия (в зависимости от его точного химического состава), что идеально подходит для сбора и хранения тепла от солнечных тепловых коллекторов.

Как построить тепловую батарею:

Если у вас есть солнечная панель, собирающая тепло (непосредственно нагревающая воздух или жидкость, а не генерирующая энергию с помощью фотоэлектрических элементов), вы можете использовать ее для зарядки своей тепловой батареи. Представьте себе это — большой резервуар с воском (или водой), который нагревается нагревательными змеевиками солнечного коллектора. Через этот же резервуар проходит другой змеевик, который отбирает тепло, чтобы перекачивать его через ваш лучистый пол или любую другую систему распределения тепла, которая у вас есть.

Удельная теплоемкость:

Если вы возьмете твердый парафин (теплоемкость Cp = 2,5 кДж / кг · K и теплота плавления 210 кДж / кг), скажем, 1 кг, при комнатной температуре вам потребуется 2,5 кДж (килоджоулей) тепла, чтобы Блок 1 кг выдерживает температуру от 20 ° C до 21 ° C. Чтобы температура повысилась с 21 ° C до 22 ° C, вам также потребуется 2,5 кДж (то есть такое же количество энергии).

Парафин плавится примерно при 37 ° C. Если она упадет до 36 ° C, вам снова потребуется всего 2,5 кДж, чтобы вернуть ее к 37 ° C, но вам потребуется 210 кДж (в 84 раза больше), чтобы перейти с 37 до 38 ° C.

Это связано с тем, что для того, чтобы расплавиться, необходимо разорвать некоторые химические связи в твердой решетке, а этот процесс требует дополнительной энергии. Итак, в целом, если килограмм парафина лежит при температуре 20 ° C, вам потребуется 252,5 кДж, чтобы довести его до 38 ° C.

Бетон является одним из наиболее распространенных строительных материалов с высокой теплотворной способностью. В отличие от парафина, 1 кг бетона (Cp = 0,88 кДж / кг · K) потребует 15,8 кДж, чтобы сделать то же самое. Для воды (Cp = 4,18 кДж / кг · K) необходимое количество энергии составит 75.2 кДж.

Количество вложенной энергии — это количество энергии, хранящейся в материале, поскольку эта энергия позже будет высвобождаться, когда материал снова охладится до 20 ° C или комнатной температуры. Хотя существует множество материалов, которые можно использовать для аккумулирования тепла, это всего лишь краткое сравнение некоторых из наиболее широко доступных.

Итак, парафин может сохранять в 16 раз больше тепла на килограмм, чем бетон, и в 3,4 раза больше, чем вода. Таким образом, хотя вода может быть не лучшим материалом для хранения тепла, она, безусловно, является наиболее доступной по цене и легкодоступной.

Значение Cp, указанное в тексте выше, относится к теплоемкости материалов.

q = м Cp ΔT

где:

q = энергия [Дж]

m = масса материала [кг]

Cp = теплоемкость материала [кДж / (кг · K)]

ΔT = разница температур [K или ° C]

Подробнее о проектировании домов на пассивных солнечных батареях см. Здесь

Схемы тепловых батарей любезно предоставлены компанией Alternative Photonics.

Холодные дома и здоровье | Центр устойчивой энергетики

Холодные дома вредны для здоровья. Если вам сложно оплатить счета за отопление, а в доме холодно и сыро, ваше здоровье может пострадать.

Проблемы и заболевания, связанные с простудой, варьируются от повышения артериального давления и обычных простуд до сердечных приступов и пневмонии.

Помимо плохого состояния здоровья, простудные заболевания вызывают отсутствие на работе, социальную изоляцию и недосыпание. Это может привести к психическим заболеваниям или заболеваниям, связанным со стрессом, с негативными последствиями для семьи и друзей.

Кто пострадал?

Те, у кого уже есть проблемы со здоровьем, особенно уязвимы к холоду. Это включает в себя физические состояния, такие как проблемы с кровообращением, диабет и артрит; и психические заболевания, такие как депрессия и тревога.

Респираторные заболевания, такие как астма, могут обостриться от холода, тем более, если в жилых помещениях есть сырость и плесень.Это часто бывает в недостаточно отапливаемых и плохо вентилируемых домах.

Люди с ограниченными возможностями, дети и пожилые люди также относятся к более высоким категориям риска.

Насколько холодно слишком холодно?

Если у вас есть система центрального отопления, у вас также может быть комнатный термостат для контроля и регулирования температуры в вашем доме — он посылает сигнал на котел, говоря, что он должен выключиться, когда в доме достаточно тепло. Обычно его можно найти в коридоре или гостиной.

Некоторые современные средства управления отоплением теперь объединяют таймер нагрева и термостат, что позволяет устанавливать разные температуры для разного времени дня.

Ниже 13 ° — Если в вашем доме очень холодно, это может повысить кровяное давление и риск сердечно-сосудистых заболеваний.

14-15 ° — Если в вашем доме так холодно, у вас может снизиться сопротивляемость респираторным заболеваниям.

18 ° — рекомендуемая температура в спальне в ночное время.

19–21 ° — рекомендуемый дневной температурный диапазон для жилых помещений.

24-27º слишком тепло и может подвергнуть опасности младенцев и маленьких детей.

Разминка — советы для холодной погоды

1. Включите обогрев перед тем, как встать, и выключите перед сном. Если очень холодно, включите дольше, а не включайте термостат.
2. Закройте шторы, когда стемнеет. Заправьте их за радиатор и закройте двери в комнаты, в которых вы больше всего используете тепло.
3. Согрейтесь с помощью грелки или электрического одеяла, но не используйте и то, и другое одновременно.
4. Нет газа или электричества? Обеспечьте достаточный запас топлива, чтобы не кончиться зимой.Подумайте о том, чтобы присоединиться к нефтяному клубу, чтобы сэкономить.
5. Пейте регулярно горячие напитки и, если возможно, ешьте хотя бы один раз в день. Регулярное питание помогает поддерживать уровень энергии зимой.

Конденсация, сырость и плесень

Небольшая влажность возникает из-за конденсации. Это может привести к росту плесени, которая выглядит как облако маленьких черных точек. Конденсация возникает, когда влажный воздух соприкасается с более холодной поверхностью, такой как стена, окно или зеркало. Это также происходит в местах, где воздух неподвижен, например, в углах комнат, за мебелью или внутри шкафов.

Уменьшить влажность на …

• Держать кастрюли крышками во время приготовления.
• Сушка белья на свежем воздухе, а не на радиаторе.
• Выпуск воздуха из сушильной машины наружу.
• Избегайте парафиновых обогревателей или газовых обогревателей без дымовых газов — они производят много влаги.

Выпустите влажный воздух и свежий воздух через

• Вытяжные вентиляторы — это эффективный способ избавиться от влажного воздуха и пара, чтобы образовалось меньше конденсата.
• Когда вы готовите или принимаете ванну, держите дверь кухни или ванной закрытой и открывайте окно, чтобы выпустить пар.
• Позвольте свежему воздуху циркулировать во избежание образования плесени. Убедитесь, что между мебелью и стенами есть зазор, и иногда проветривайте гардеробы и шкафы.

Согрейте свой дом

• В очень холодных помещениях повышается вероятность сырости и плесени. Установите радиаторы на минимальное значение. Если у вас нет центрального отопления, подумайте об использовании комнатного обогревателя с таймером и контролем температуры.
• Изолируйте свой дом и защитите его от сквозняков. Изоляция чердака, изоляция пустотелых стен (если они есть в вашем доме) и защита от сквозняков на окнах и дверях — хорошие отправные точки.
