Шаг крепления гипсокартона к профилю: Расстояние между саморезами при креплении гипсокартона 👉 типы крепежей, нюансы их применения

Расстояние между саморезами при креплении гипсокартона 👉 типы крепежей, нюансы их применения

Саморезы используются для крепления листов гипсокартона к выравниваемой поверхности, фиксируют профили, из которых собирается каркас для обшивки. Расстояние между этими элементами, их количество, материал изготовления и применение при монтаже влияют на надежность конструкции, ее безопасность в эксплуатации и долговечность.

Процесс обшивки каркаса гипсокартоном на саморезы

Содержание статьи

Характеристики и виды самореза

Саморез представляет собой крепежную деталь в виде стержня, головка которого в виде шляпки с крестообразной насечкой по центру, а ножка на 2/3 укрыта спиралевидной резьбой. Такая конструкция обеспечивает удобство при монтаже: комфортную посадку шуруповерта или отвертки у изголовья шляпки, и мягкое врезание вглубь материала за счет резьбы.

Саморезы для профиля и гипсокартона изготавливаются из различных материалов, которые влияют на стойкость изделия к коррозии. К числу часто используемых сплавов для производства относится:

• Нержавеющая или углеродистая сталь;
• Латунь с добавками из меди, никеля, цинка и прочее.

Относительно цветовой гаммы тоже наблюдаются отличия, она зависит от типа внешней обработки изделия:

• Черный цвет проявляется за счет покрытия фосфатом или оксидом, армирующих саморез;
• Желтый – свидетель обработки оцинкованием, защищает от ржавчины;
• Металлический – не покрывается защитными составами.

Относительно внешних признаков саморезы разделяются на те, у которых шаг резьбы вдоль ножки редкий или частый, а наконечник выполнен в виде заостренного или сверлоподобного (самозатачивающегося) конца.

Для крепления металлических элементов профиля и листов гипсокартона используются разные саморезы, отличия которых состоят в длине стержня и диаметре шляпки.

Саморез «клоп» с разными наконечниками

Характеристика самореза для монтажа профилей

Для соединения металлических частей каркаса используются детали следующих форматов:

• Длина – 9. 5 мм, диаметр – 3.5 мм;
• Длина 11 мм, диаметр 3.9 мм.

За счет миниатюрного размера они носят названия «клоп». Отличительная особенность шляпки – насечка для биты-насадки крестообразной формы и отметин с внутренней стороны, уберегающих от произвольного самовыкручивания. «Клоп» с самозатачивающимся наконечником применяется для профиля толщиной 1.5-2 см, с острым концом – для планок с параметрами 0.9-1.2 см. Маркируется как LN.

Расстояние при этом между крепежами произвольное, но, так как они используются для фиксации стоечного профиля к стартовому, крепления подвесов и перемычек на каркасных элементах, шаг повторяется приблизительно через каждые 50 см (зависит от схемы обрешетки).

👷‍♂️ Не менее важная информация по теме: Саморезы для гипсокартона — как выбрать

Особенности самореза для ГКЛ

Для обшивки листами гипсокартона используются саморезы следующих типов:

• По металлу длиной 25, для однослойной, и 32 мм для двухслойной обшивки профиля толщиной не более 0. 8 мм;
• По дереву длиной 35, для одного, и 45 мм для обшивки в 2 слоя.

Маркируются как TN. Их выбор зависит от того, из какого материала изготовлен каркас, так как смежные листы ГКЛ располагаются как раз в центре профильной стойки, а значит, там вкручивается и саморез. Шаг резьбы у самореза по дереву больше, чем по металлу, поскольку структура дерева более мягкая, врезать шуруп в нее легче по широкой спирали.

Помимо длины изделия их отличительная черта от «клопов» – форма шляпки, которая выполнена в виде рожка, чтобы вдавливать крепеж до упора заподлицо с поверхностью гипсокартона. Внутренняя поверхность шляпки гладкая, а внешняя с крестообразной насечкой для шуруповерта.

Саморез по металлу

Технология обшивки каркаса листами ГКЛ с применением самореза

Для качественного монтажа мало знать какой формы, размера и из чего изготовлен саморез. Для ровной обшивки важна технология крепления деталей.

Нюансы монтажа:

• Прислонить лист к профилю, чтобы его кромка находилась по центру;
• Первый саморез вкрутить на расстоянии 5-10 см от любого нижнего угла ГКЛ;
• Промежутки между саморезами по периметру листа составляют 15 см, для фиксации к профилю в середине плиты – 25 см, так шаг саморезов определит количество крепежных деталей в расчете на 1 лист, чтобы закупить их заранее.

Как происходит технология крепления листов ГКЛ на саморез в процессе обшивки каркаса, можно посмотреть на видео ниже.

Чтобы защитить гипсокартон и сердечник самореза от излишней влаги, которая проявляет негативное воздействие в процессе эксплуатации или после микросдвигов профиля и плит ГКЛ, после монтажа поверхность листов обрабатывают грунтовкой, а следы стыков и отверстий от шляпок шпаклюют.

Положение шляпки самореза

Главное правило для того, чтобы со временем в местах отверстий от самореза не образовывались трещины, а после обработки штукатуркой поверхность оставалась ровной, – во время монтажа шляпки углубляются на 0.5-1 мм, не более. Выступающие или слишком утопленные шляпки подкручивают.

Вконтакте

Facebook

Twitter

Одноклассники

шаг профиля, подвесов, саморезов и тд

С гипсокартоном работает множество человек, как специалистов, так и новичков. Если первые из-за своего опыты знают, например, какое можно сделать расстояние между профилем, а какое делать лучше не стоит, чтобы не испортить конструкцию. Новичкам же такие подробности не известны, так как они раньше с гипсокартоном не работали. Но мы решили это исправить и выпустить отдельную статью, где расскажем про все параметры и цифры, которые необходимо соблюдать при создании изделий из гипсокартона.

Конечно, это не обязательные значения, которые нужно соблюдать абсолютно точно, но придерживаться к ним все же стоит. Есть и специалисты, которые работают, не знаю этих данных, причем, работу они проводят достаточно качественную, поэтому мы расскажем в основном о видах материалов, их области применения, как правильно устанавливать. Какие-то советы, которые подходят для одного вида гипсокартона, не подойдут для другого.

Если вы решили основательно подходить к изучению тематики гипсокартона, перед тем, как начать с ним работать, то советуем прочитать про инструменты для гипсокартона. Также, в зависимости от формы, назначения и особенностей конструкции из гипсокартона, которые вы будет возводить, необходимо варьировать и параметры крепления, расстояния установки, максимального веса профилей, саморезов, листов гипсокартона и всех остальных материалов.

Большинство конструкций, которые возводятся из гипсокартона, изготавливаются на каркасе, который может содержать, как металлические, так и деревянные рейки профиля. Поэтому расстояние крепления металлического профиля может несколько отличаться от расстояния крепления деревянного профиля. К каждому отдельному случаю необходимо подбирать индивидуальные параметры и решения, но мы опишем основные, общепринятые среди специалистов нормы, которых стоит придерживаться при работе с гипсокартоном и изделиями из него.

О чем эта статья

Материалы

Сначала мы хотим объяснить то, какие виды профиля используются совместно с гипсокартоном.

• Направляющий профиля для стен и перегородок. Этот профиль является основанием конструкции, другими словами, это звено между конструкцией и основанием, которое позволяет обеспечить надежное закрепление каркаса к стене.
• Стоечный профиль. Он применяется для укрепления и создания перемычек в каркасе. Устанавливается он только после закрепления направляющего профиля.
• Потолочный профиль. В принципе, это такой же стоечный профиль, только применяется для создания потолков, то есть, создан для расположения в горизонтальной плоскости.
• Направляющий профиля для потолков. Данный вид профилей используется при возведении потолков из гипсокартона, а назначение у него такое же, как и у стандартного направляющего профиля. То есть из него изготавливается периметрит потолка — основание, которое соединяется со стеной, а уже с ним остальные рейки профиля.

По материалам профиль различается только на два вида. Профиль может изготавливаться из дерева и металла. Деревянный профиль сильно подвержен температуре и климату в помещении, то есть он будет изменять свой размер и свойства, но только по мере того, какая будет температура и влажность к комнате, где установлен деревянный каркас. По этим причинам мы рекомендуем использовать именно металлический каркас, который не будет подвержен изменениям от температуры и других факторов.

Расскажем про главное правильно резки профиля, этот процесс лучше не выполнять с помощью болгарки, так как она оставляет неровности по краям профиля, после чего с него начинает облазить оцинковка — он становится подверженным коррозии. Лучше используйте ножницы, которыми можно сделать аккуратные, ровные надрезы. Если вам придется резать много профиля, то есть руки будут уставать, то воспользуйтесь электрическими ножницами, которые гораздо легче в обращении.

Выбор гипсокартона осуществляется по помещению, в котором он будет использоваться. Мы уже рассказывали про огнестойкий и влагостойкий гипсокартон, который используется в помещения, где климат отличается от стандартного комнатного — повышенная влажность, высокие температуры, пар, возможность появления грибка. Если этих факторов в вашем помещении нет, то используйте стандартный гипсокартон, который можно приобрести в любом строительном магазине.

Также, вам стоит подумать о выборе акустического гипсокартона, в том случае, если надоели шумы и посторонние звуки в квартире, но стоит он несколько дороже, чем стандартный лист ГКЛ. Если в вашей конструкции предполагается наличие изгибов, то приобретайте специальный арочный гипсокартон, который имеет меньшую толщину, но внутри него находиться армирующая лента, которая не дает ему сломаться. Гнуть его намного легче, но большого веса он не выдержит — учитывайте!

Общие рекомендации по установке каркаса и обшивке

Первое, это шаг направляющего профиля. Он может сильно варьироваться — все зависит от того, какая нагрузка предполагается на конструкцию. Если все стандартно, то есть никаких больших изделий на конструкции размещаться или крепиться не будет, то шаг будет составлять 40–50 сантиметров. Если же каркас требует укрепления, так как вес, который на него будут помещать, большой, то шаг уменьшается до 20–25 сантиметров, а также, создаются двойные ряды реек направляющего профиля.

В случаи с большими конструкциями, например, потолками большой площади, необходимо будет создавать деформирующие швы через каждые 14–15 метров. Так как большая площадь гипсокартона может потерять заданную форму — начнут появятся трещины, а каркас может погнуться или где-то сильно повредиться. Деформирующие швы эту проблему решают, так как они делят все изделие на несколько частей. Также, на месте шва не должно быть профилей, то есть они полностью делят всю конструкцию.

Гипсокартон, даже влагостойкий, подвержен некоторому изменению формы. Поэтому зазор между листами гипсокартона нужно оставлять около 6–7 мм, что позволит ему расширяться, при этом, не соприкасаясь с другими листами, то есть форму листы гипсокартона в данном случае точно не потеряют. Так как их крепление к каркасу производится с помощью саморезов, то тут стоит уточнить некоторые моменты. Края гипсокартона должны обязательно закрепляться на каркасе саморезами, а не стыковаться в воздухе друг с другом.

Саморезы необходимо вонзать через каждые 10–15 сантиметров. Шляпка их не должна выглядывать из листов гипсокартона. Она должна быть на том же уровне высоты, что и поверхность листа гипсокартона. Но, тут нужно следить, что глубоко шляпку вгонять тоже не следует. Шляпка самореза должна заходить максимум на 2 мм вглубь листа.

Во время установки каркаса используются подвесы, которые позволяют регулировать расстояние установки профиля от основания. Стандартная длина рейки профиля 3–4 метра. На такую рейку приходиться 5–6 подвесов соответственно. Запомните, что примерное расстояние между подвесами должно составлять 60–70 сантиметров. Но, опять же, по ситуации это значение может сильно измениться, например, если на потолок будет крепиться тяжелая люстра, то подвесы могут располагаться на 30 сантиметрах друг от друга.

Стоечный или потолочный профиль может находиться в более хаотичной порядке, так как его расположение больше зависит от предназначения и формы изделия. Также, им проводиться укрепление каркаса, поэтому точной цифры для его установки нет. Но старайтесь не делать шаг больше 60 сантиметров, так как может пропасть прочность и надежность конструкции.

Советы по обшивке каркаса

Вам стоит запомнить, что плохую обшивку можно отличить по наличию большого количества маленьких кусочков гипсокартона, которыми обшит весь каркас. Чтобы сделать качественную обшивку, необходимо максимально уменьшить количество кусков ГКЛ, а в идеале — использовать только целые куски. Чем меньше вы создадите швов, тем качественнее и надежнее получиться изделие.

Ни в коем случае не устанавливайте листы гипсокартона вплотную к полу или потолку, так как там скапливается влага, то требуется делать расстояние между потолком или полом и гипсокартоном в 1 сантиметр, позже эти отверстия можно зашпаклевать или заделать декоративными элементами.

Во время шпаклевки используйте два её вида, то есть стартовую и финишную. Шпатель выбирайте по своим предпочтениям. Также, не забывайте про использование армирующей ленты. Более конкретные рекомендации можно получить для конкретного изделия, статьи про которые есть на этом сайте. В них мы указываем все подробности, поэтому тут привели общие советы и инструкции, которые помогут и обогатят знания, как новичка, так и специалиста.

Количество шурупов на лист гипсокартона.  Основные правила расчета

Количество шурупов на лист гипсокартона.  Основные правила расчета

Чаще всего лист гипсокартона крепится к профилю саморезами, при этом соблюдается шаг равный 30 см. Если же нужно повысить прочность конструкции, шаг уменьшается до 10 см.

Важно! Саморезы ни в коем случае нельзя крепить ближе, чем 10 мм от края листа, чтобы избежать растрескивания.

Пример калькулятора для расчета гипсокартона.

Таким образом, получается, что можно узнать лишь приблизительный расход саморезов. Чтобы определить, сколько понадобится саморезов, нужно рассмотреть несколько параметров:

Размер гипсокартонного листа. ГКЛ выпускается в стандартных размерах — 1200х2500 мм. Помимо этого существуют нестандартные панели, размер которых составляет 600х2000 мм. Чтобы рассчитать примерное количество саморезов, нужно взять первый вариант, так как он более распространенный.

1. Шаг крепления. Специалисты рекомендуют крепить ГКЛ с шагом в 35 см, так как этот показатель способен обеспечить долговечность и надежность готовой конструкции.
2. Количество слоев гипсокартона. Если было принято решение устанавливать гипсокартон сразу в несколько слоев, саморезы нужно крепить с разным шагом. Например, первый слой будет крепиться через каждые 60 см, а второй — через 35 см.

Определившись с обязательными показателями, можно правильно рассчитать необходимое количество саморезов, чтобы прикрепить лист гипсокартона. На один лист уйдет примерно 70 штук, а на два слоя — не менее 110. Выбрав определенный шаг крепления и количество панелей для изготовления будущей конструкции, можно легко рассчитать расход крепежных элементов.

Расстояние между саморезами в гипсокартоне на потолке. Нюансы крепления ГКЛ на металлическом каркасе

Цельные листы монтируют перпендикулярно относительно длинных направляющих профилей. Их стыковку осуществляют на середине профиля. Чтобы качественно выполнить работу по установке ГКЛ, ее желательно делать вдвоем. Для соединения листов с профилем задействуют саморезы, при этом шурупы следует на 2-3 миллиметра утопить в материале.

Согласно правилам монтажа гипсокартона на потолок, промежуток между креплениями должен составлять около 25 – 30 сантиметров, а расстояние от углов ГКЛ 3-4 сантиметра.

Также следует не забывать делать отступ величиной 1 – 1,5 сантиметра от края листа до места вкручивания саморезов. На краях плит не должно быть сколов. Когда все же такое случилось, саморез нужно извлечь и через 3-4 сантиметра от места скола установить новый крепеж.

Если монтируются потолки из гипсокартона – технология выполнения работ имеет несколько особенностей:

1. В углах помещения находится узкий профиль и это обстоятельство усложняет крепление листов, что необходимо учитывать. Существует правило: поверхность из гипсокартона получается тем красивее, чем меньше в нем имеется стыков.
2. В процессе вворачивании саморезов в ГКЛ нужно следить за глубиной их «утопления», поскольку она должна быть примерно одинаковой по всей потолочной поверхности. Это сделает выполнение малярных работ более качественным.
3. Потолочная конструкция в помещении должна быть собрана из материала от одного производителя, иначе в местах стыковки появятся перепады по высоте.

Шаг саморезов гипсокартон потолок. О каркасе

Теперь о самом каркасе, ведь именно на него осуществляется монтаж листов. Для расчетов возьмем стандартный лист размером 120х250 см. Габариты могут быть и другими, суть от этого не меняется.

Количество основных продольных профилей зависит от ширины ГКЛ , эти величины должны быть кратными. Инструкция рекомендует делать между стойками следующие расстояния:

• 60 см — для устройства облицовки стен, монтажа перегородок и других простых вертикальных конструкций, предназначенных под покраску или оклейку обоями;
• 40 см — для облицовки потолков, создания многоуровневых конструкций. А также для стен под отделку плиткой или камнем.

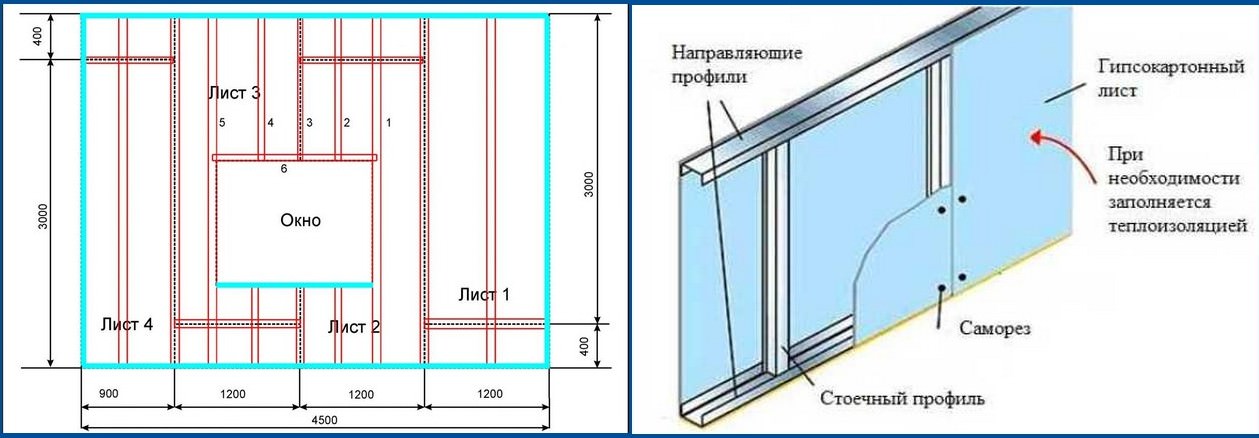

Схема каркаса для помещения высотой не более 2,5 метров

Такие шаги между стойками позволяют стыковать соседние панели на одном профиле и равномерно распределять крепеж.

Если высота комнаты больше длины листа гипсокартона , между продольными профилями ставятся перемычки на уровне стыка двух соседних элементов облицовки.

С потолками сложнее: для надежной фиксации ГКЛ каркас делается продольно-поперечным по всей площади. Размер стороны ячейки может быть 40х40, 60х60 или 40х60 см.

Каркас для облицовки потолка

Так как гипсокартон крепится к каждому элементу каркаса, то понятно, что чем больше профилей на единицу площади, тем больше потребуется метизов.

Но норма расхода зависит ещё и от шага между точками крепления. А он тоже может отличаться в зависимости от вида отделываемой поверхности.

Строгих правил на этот счет нет, но есть вот такие рекомендации:

1. Шаг не должен быть меньше 10 см , иначе гипсовый сердечник раскрошится.
2. Оптимальное расстояние между саморезами при креплении листа к вертикальной поверхности 25–35 см . При условии «легкой» отделки. Если это будет плитка, оно сокращается до 15–20 см.
3. Расстояние между саморезами при креплении гипсокартона к потолку 10–20 см . Оно зависит от его толщины и веса. Чем больше толщина, тем чаще крепление.

Фиксация потолочных листов должна быть надежной, поэтому крепеж вкручивается чаще

1. Если облицовка выполняется двойным слоем гипсокартона, первый слой можно крепить редко, оставляя между метизами 40–60 см. И дело не в экономии — цена крепежа не настолько высока, чтобы экономить на надежности. Просто при фиксации второго слоя более длинными метизами вы закрепите и первый.

Схема монтажа двухслойной облицовки

Не стоит забывать и о том, что частота крепления может меняться из-за сложной конфигурации конструкции. Например, при монтаже ниш или многоуровневых потолков фиксируются как вертикальные, так и горизонтальные участки, различные изгибы.

Если ширина элемента меньше 12 см, шурупы вкручиваются в шахматном порядке.

Через сколько крутить саморезы в гипсокартон. Коротко о важном: Каким должен быть шаг саморезов по гипсокартону

Гипсокартон – очень удобный в работе материал, с помощью которого можно достаточно быстро решать различные задачи: создавать короба и ниши, строить перегородки, производить выравнивание стен и потолков, делать многое-многое другое. Однако наилучшие результаты достигаются лишь тогда, когда в ходе работы во внимание принимаются все присущие ему особенности. Это, в частности, относится и к методике крепления гипсокартонных листов, ключевым моментом которой является шаг саморезов, ввинчиваемых для их фиксации.

Шаг саморезов в ходе выполнении различных операций с гипсокартоном

Следует понимать, что чрезмерная частота установки крепежа может обусловить повышенную хрупкость этого материала. Если же крепеж установлен чересчур редко, под вопросом может оказаться надежность фиксации гипсокартонных листов. Исходить надо из того, что шаг саморезов должен соответствовать тому виду отделки, который выполняется с использованием гипсокартона.

Если вы задумали установить в своей квартире арку из гипсокартона, обязательно почитайте вот эту статью , в которой мы описываем порядок выполнения всех необходимых при ее изготовлении операций.

Чтобы никогда не совершать ошибок в вопросе выбора шага саморезов, достаточно знать и помнить 3 следующих числа:

• 10 см – это величина минимально допустимого шага. Несоблюдение этого предела может стать причиной ослабления прикромочной области листа, которая в результате может просто-напросто раскрошиться;
• 20-40 см – такого шага следует придерживаться, крепя гипсокартон на стены. Правда, если на закрепленные листы затем планируется клеить плитку, то для повышения надежности шаг необходимо уменьшить и сделать равным 10-15 см;
• 10-15 см – таков шаг саморезов, используемых для фиксации гипсокартона на потолке.

Вот и все премудрости, которых вам следует придерживаться, выбирая шаг саморезов в ходе крепления листов гипсокартона. Знание этих цифр поможет вам создавать гарантированно надежные конструкции и избежать неприятностей, вызванных дефектами фиксации.

Источник: https://interer-stil.ru-land.com/stati/skolko-idet-samorezov-na-list-gipsokartona-shag-i-kolichestvo-samorezov-dlya-gipsokartona

Саморезы для гипсокартона. Саморезы для профиля из гипсокартона —, какие использовать, размеры, как вкрутить?

Ни одна конструкция не обходится без специальных крепежей. Саморезы – определенная группа крепежа, которые применяют для сооружения различных сборных конструкций: при сооружении кровли или опалубки, для обустройства каркаса под гипсокартон, при креплении листов ГКЛ к обрешетке.

Чтобы понимать, какие саморезы нужны для профиля…

Виды саморезов для профиля под гипсокартон

Ни одна конструкция не обходится без специальных крепежей. Саморезы – определенная группа крепежа, которые применяют для сооружения различных сборных конструкций: при сооружении кровли или опалубки, для обустройства каркаса под гипсокартон, при креплении листов ГКЛ к обрешетке. Чтобы понимать, какие саморезы нужны для профиля, стоит рассмотреть классификации этих крепежей.

Виды крепежных элементов

Саморезы для профиля под гипсокартон, в настоящее время можно встретить в четырех вариантах, которые имеют свои особенности:

• крепеж с цилиндрической головкой;
• саморез с пресс-шайбой;
• шуруп по металлу;
• саморез по дереву.

Для сооружения каркаса из металла применяют два первых типа крепежей, остальные для крепления ГВЛ или другого вида материала к конструкции. Разберем подробно каждый из них.

Саморезы с цилиндрической головкой

Этот вид крепежа строители называют по-разному: «семечки»,«клопы». Эти названия вполне оправданы. Саморезы очень маленькие и применяются для соединения профиля между собой.Особенностями этого вида является:

1. Достаточно 9–11 мм в длину, чтобы надежно соединить профиль. Профессионалы рекомендуют применять саморезы 9 мм, качество конструкции от размера не зависит, а стоимость существенно отличается.
2. Покрытие у этих крепежей может быть двух видов – оцинкованное или оксидированное. Особого отличия в этих покрытиях нет, по устойчивости к коррозии они одинаковые, так что, придя в магазин можно купить то, что есть в наличии.

Сколько саморезов на лист профнастила приходиться при креплении его на крышу?

Монтаж профнастила начинается со стороны карнизного свеса. Сначала укладывается первый левый лист нижнего ряда, затем второй с нахлестом в одну волну. После выравнивания листов по краю карниза, профиль крепится к нижнему брусу обрешетки в каждую волну. В месте нахлеста листы соединяются между собой с помощью заклепок.

После монтажа первых двух нижних листов с нахлестом в 200 мм, устанавливается левый лист второго ряда. В месте нахлеста, нижний и верхний листы профнастила крепятся к обрешетке в каждую волну. В промежутке каждый лист профнастила крепится в шахматном порядке через 1-2 волны. Для надежного крепления, расстояние между кровельными саморезами не должно быть больше 500 мм.

Исходя из описанной выше технологии крепления профлиста и определяют, сколько саморезов на профнастил необходимо для надежной укладки кровельного покрытия.

Для этого нужно выполнить простой расчет саморезов для профнастила. Если мы укладываем лист длиной 8,0 м и шириной 1,1 м с шагом крепления к обрешетке 500 мм, то нам потребуется 10 саморезов для крепления профиля в верхней и нижней частях, а также еще 8 штук для крепления средней части профнастила. Итого расход саморезов на профлист составит 18 шт. Это число необходимо умножить на количество листов на кровле и мы получим число саморезов, необходимых для непосредственного закрепления профнастила.

Количество саморезов на профлист может отличаться в зависимости длины и ширины листа. Кроме того, при больших уклонах рекомендуется уменьшать шаг крепления, что тоже увеличивает расход саморезов на 1м2 профлиста. При креплении профнастила, наибольшее внимание нужно уделять стыкам кровельного покрытия, именно там вероятность протечки наиболее высока.

На торцах скатной крыши, в местах фронтонных свесов, профилированный лист кровельного покрытия должен быть закреплен к каждому бруску обрешетки. Это тоже увеличивает количество саморезов на 1м2 профлиста.

Таким образом, такое понятие, как норма расхода саморезов на профлист вряд ли можно считать полностью корректным, если речь идет о монтаже кровли. Скорее, можно говорить о какой-то усредненной цифре, которая позволяет выполнить приблизительный расчет саморезов для профлиста при заказе материалов для монтажа кровельного покрытия. При этом необходимо заказывать на 5-10% больше, чем рассчитано, поскольку всегда есть вероятность брака, непредвиденных расходов, потери и слома саморезов.

Источник: https://360doma. ru/stati/skolko-uhodit-samorezov-na-list-gipsokartona-shag-i-kolichestvo-samorezov-dlya-gipsokartona

Сколько саморезов на лист ОСБ. Монтаж ОСБ на бетонный пол

Черновой пол из ориентированно-стружечных плит можно формировать только на сухом, «вызревшем» бетоне влажностью не более 6%. Но даже в этом случае рекомендуется использовать гидроизоляционную пленку, мембрану или обмазочный состав. Если положить ОСБ без этой защиты, то от избыточной влажности на основании может появиться плесень, грибки, очаги гниения.

Для укладки листов своими руками непосредственно на бетонную основу рекомендовано применение панелей толщиной 10-16 мм. Такое выравнивание допускается при перепадах до 2 мм на 2 м 2 . Этого достаточно, чтобы сделать черновой пол теплым и ровным. Монтаж начинается с настила гидроизоляционной подложки. Стыки фиксируются клейкой лентой. Сверху прикладываются листы ОСБ и плотно крепятся саморезами. Между стеной и кромкой чернового пола должен оставаться зазор в 2-3 мм.

Если производится монтаж на лагах, то поверх пленки сначала закрепляются брусья, в промежутки устанавливается тепло- или звукоизолирующий материал, затем сверху все закрывается листами ОСБ. В качестве термоизолятора можно использовать пенопласт, ЭППС и другие виды утеплителей.

Чтобы качественно сделать черновой пол на лагах или на основании, не забывайте постоянно проверять сделанную работу гидроуровнем. Это позволит минимизировать перепады и вовремя исправить ошибки.

С конца девяностых годов в качестве обшивки каркаса дома снаружи, как правило, выбирают ОСБ плиты толщиной 9-15мм. И если о самих панелях осб написано довольно много, то найти описание технологии обшивки каркаса начинающему строителю довольно непросто….

А отсутствие необходимой информации, как правило, приводит к ошибкам, как например обшивка каркаса плитами ОСБ встык, выбирается неверный шаг шурупов для крепления плит к каркасу дома, и т.д.

При изучении вариантов облицовки стен плитами ОСБ в материалах интернета и на различных форумах, возникает масса вопросов…

Вот только несколько самых задаваемых:

• Нужен или не нужен зазор между плитами?
• Почему на одном варианте между первым и вторым этажом есть дополнительная вставка из ОСБ панели, а в другом варианте она отсутствует?
• Как располагать плиты ОСБ при облицовке стен? Вертикально или горизонтально?
• Какой шаг шурупов выбрать при креплении панелей ОСБ к стойкам каркаса?
• Какая необходимая длина саморезов или гвоздей для крепления листов ОСБ?

И так по порядку: Оставлять при обшивке стен деформационный шов между ОСБ панелями, или крепить их встык?

Давайте подумаем… ОСБ плита, как и дерево, расширяется, или сжимается в зависимости от температуры воздуха и влажности. Что произойдет если, между панелями нет деформационного шва, легко понять взглянув на рис 1. Расширяясь плиты, сойдутся краями и покоробятся, в результате чего после первой зимы мы получим разбухшие края панелей.

Особенно актуальным деформационный шов становиться, если стены планируется обшивать не ОСБ плитами, а фанерой. Ширина деформационного шва должна составлять 3-5 мм. На практике удобней всего деформационные швы формировать используя не проставки между плитами, а вкручивая в стойку шуруп необходимого диаметра

Для крепления листов ОСБ на стене каркаса дома лучше использовать фосфатированные (черные) саморезы длиной 55-70 мм, а при работе пневматическим молотком, ( если задуматься то даже на небольшой дом или хозяйственную постройку количество гвоздей, которые необходимо будет забить, идет на тысячи… так что, такой инструмент будет крайне полезен, благо на рынке сейчас появились бюджетные модели ) используются специальные «ершовые» гвозди с насечкой длинной 55-65 мм.

Длина гвоздей или саморезов, определяется следующим фактором:

Для надежной фиксации листов обшивки на стенах каркаса дома необходимо чтоб гвоздь входил не менее чем на 40-45мм в стойку каркаса стены дома. Добавляем толщину используемых листов ОСБ для обшивки каркаса обычно используют листы толщиной от 9-12-15 мм, и получаем необходимую длину гвоздей или саморезов в пределах 55-65 мм.

Гвозди и саморезы забиваются или вкручиваются с отступом минимум 10мм от кромки листа ОСБ для того,чтобы исключить раскол кромки листа. Расстояние между гвоздями (шаг) по краю листа составляет 150 мм, в центре листа 300 мм. (рис.2)

Основные варианты расположения плит при обшивке каркаса стен можно свести к трем наиболее используемым:

• вертикально рис. 3а
• горизонтально рис. 3б
• варианты с дополнительными вставками рис. 3в

Более подробно мы рассмотрим эти варианты в следующей раз…

В строительстве и ремонте для обшивки стен и потолков нередко используются различные листовые материалы. Один из таких материалов – ориентированная стружечная плита (ОСП), встречающаяся в продаже также под английским наименованием OSB (Oriented Strand Board).

Саморезы, шурупы и дюбеля для гипсокартона

Гипсокартон стал популярным строительным материалом. Ведь с ним легко работать, если иметь все необходимое. Одним из основных элементов гипсокартонных конструкций является крепеж. Если правильно выбрать саморезы для гипсокартона, то конструкция будет прочной и долговечной.

Какие крепления используются в конструкциях из гипсокартона

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной). Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

К содержанию↑

Крепежи для ГКЛ

Перед монтажом необходимо определить какими саморезами крепить гипсокартон к профилю. Это зависит от материала какркаса, к которому будут крепиться листы.

Самонарезающие шурупы для гипсокартона по металлу представляют собой винт со стержнем в виде конуса, заостренного на конце. Они применяются для крепления гкл к металлическому профилю. В случае если толщина металла превышает 0,7 мм, то подойдут шурупы для профиля со сверлом на конце, вместо обычного заострения. Они используются для профилей с толщиной стенки 07-2,2 мм.

1 – по металлу; 2 – по дереву

Самонарезающие шурупы по дереву – это аналог саморезов по металлу. Их различие – шаг резьбы. Саморез по дереву имеет больший шаг резьбы, по сравнению с шурупами по металлу, и используется для крепления гкл к деревянной конструкции.

Саморезы для металлических профилей

Саморезы для профиля гипсокартона, из-за маленьких размеров получили прозвища «клопы», «блохи» или «семечки». Они имеют размеры: длина от 9,5 до 11 мм, диаметр от 3,5 до 3,9 мм. Форма головки – полусфера или полуцилиндр с крестообразным шлицом.

Если толщина металла не превышает 1.2 мм, то можно использовать саморез для профиля гипсокартона с заостренным концом, при большей толщине применяют шуруп со сверлом на конце. Такие винты успешно бурят отверстия в профиле, толщиной до 2 мм.

К содержанию↑

Крепежи для крепления каркаса к стене

Дюбель-гвоздь используется для крепления элементов каркаса конструкции к бетонной или кирпичной стене. Оптимальный размер: диаметр 6 мм, длина 37 мм.

Анкерный болт имеет то же назначение, что и дюбель-гвоздь, но применяется в тех случаях, когда необходимо добиться более прочного и выносливого крепления.

Саморезы по дереву используются для крепления каркаса конструкции к деревянным стенам.

К содержанию↑

Отличия саморезов для гипсокартона

Во время закупки крепежного материала можно столкнуться с проблемой – как выбрать саморезы для гипсокартона. Ведь современные строительные материалы изготавливаются с учетом мельчайших факторов. Чтобы решить эту проблему, нужно подробнее ознакомиться с техническими характеристиками крепежей.
Классификация саморезов для гкл:

1. По материалу скрепления бывают по дереву или по металлу. Их основное различие – шаг резьбы.
2. По размеру. Каждый шуруп имеет свою маркировку, состоящую из двух чисел. Первое число означает диаметр винта, второе – длину стержня. Для гипсокартона в один слой применяют саморезы 3.5х25, в два слоя – 3.5х35.
3. Форма головки винта может быть потайной, сферической или полусферической. Для крепления гкл используют шурупы с потайной головкой и крестообразным шлицом.
4. Материал изготовления: бывают стальные, латунные и стальные с защитным покрытием (цинковое и фосфатное). Стальные – прочны, но подвержены коррозии. Латунные – стойки к коррозии, но имеют малую механическую прочность. Стальные с защитным покрытием – прочные и стойкие к коррозии.

Материал винта можно определить по цвету:

1. Белые – это латунные или стальные оцинкованные.
2. Желтые – оксидированные (нержавеющие).
3. Черные – стальные закаленные.

К содержанию↑

Просекатель – альтернатива шурупам

Элементы металлического каркаса под гкл конструкцию обычно скрепляются с помощью саморезов «клопов». Этот способ прочен, но требует сравнительно много времени, чтобы вкрутить  шуруп. Эта проблема была решена с появлением просекателя.

Просекатель – это механизм, работающий по принципу обычных ножниц, но вместо лезвий он имеет шип, прокалывающий металл. Чтобы скрепить два элемента каркаса, необходимо наложить их друг на друга, установить просекатель в нужное место и нажать на рычаги. Скрепление происходит за счет того, что металл выгибается внутрь отверстия и расклинивается.

При использовании просекателя не нужно думать, какими саморезами крепить профиль для гипсокартона, ведь они там полностью отсутствуют.

Преимущества просекателя:

• быстрота скрепления;
• не требует электроэнергии;
• отсутствие выступов в местах крепления.

Его недостатки:

• прочность соединения уступает саморезам, но достаточная, чтобы возводить гкл конструкции;
• на рынке много некачественных подделок, которые быстро выходят из строя.

К содержанию↑

Типы креплений к гипсокартону

Чтобы прикрепить какой-нибудь элемент к конструкции из гкл применяют различные дюбели или анкеры для гипсокартона.

Пластиковый дюбель имеет корпус с резьбой и буром на конце. Он вкручивается в гкл без предварительного сверления. Затем в пластик вкручивается металлический винт, который будет крепить устанавливаемый элемент.

Металлический дюбель имеет тот же принцип действия, что и пластиковый, но отличается большей прочностью.

Дюбель «бабочка» вставляется в отверстие в гкл, и при вкручивании винта дюбель расширяется в пространстве за листом.

Дюбель «молли» для гипсокартона работает по схожему принципу, что и «бабочка». Однако он изготовлен из металла, поэтому выдерживает большие нагрузки. Чтобы установить дюбель «молли» необходимо вставить его в отверстие в гипсокартоне, вкрутить до упора винт – это повлечет за собой его раскрытие, затем выкрутить винт и прикрепить устанавливаемый элемент.

Были перечислены основные виды саморезов, дюбелей, методы крепления, которые используются при работе с гипсокартоном. Все они отличаются принципом действия, техническими и эксплуатационными характеристиками. Несомненно, существует множество альтернативных, может быть даже более надежных и удобных технологий. Если вы обладаете одним из подобных техник, можете рассказать о них в комментариях – это будет полезная информация для новичков, а может быть, и для профессионалов.

Автор статьи

Поделись статьей с друзьями:

Саморезы для профиля фото

Ни одна конструкция не обходится без специальных крепежей. Саморезы – определенная группа крепежа, которые применяют для сооружения различных сборных конструкций: при сооружении кровли или опалубки, для обустройства каркаса под гипсокартон, при креплении листов ГКЛ к обрешетке. Чтобы понимать, какие саморезы нужны для профиля, стоит рассмотреть классификации этих крепежей.

Полное содержание материала

Виды крепежных элементов

Саморезы для профиля под гипсокартон, в настоящее время можно встретить в четырех вариантах, которые имеют свои особенности:

• крепеж с цилиндрической головкой;
• саморез с пресс-шайбой;
• шуруп по металлу;
• саморез по дереву.

Для сооружения каркаса из металла применяют два первых типа крепежей, остальные для крепления ГВЛ или другого вида материала к конструкции. Разберем подробно каждый из них.

Саморезы с цилиндрической головкой

Этот вид крепежа строители называют по-разному: «семечки»,«клопы». Эти названия вполне оправданы. Саморезы очень маленькие и применяются для соединения профиля между собой.

1. Достаточно 9–11 мм в длину, чтобы надежно соединить профиль. Профессионалы рекомендуют применять саморезы 9 мм, качество конструкции от размера не зависит, а стоимость существенно отличается.
2. Покрытие у этих крепежей может быть двух видов – оцинкованное или оксидированное. Особого отличия в этих покрытиях нет, по устойчивости к коррозии они одинаковые, так что, придя в магазин можно купить то, что есть в наличии.
3. Имеются два вида наконечников – сверловой и острый. Стоимость обоих вариантов одинаковая, поэтому только от вашего решения зависит выбор крепежа.

Саморезы «клопы»

Совет! Профессионалы советуют приобретать саморезы для крепления гипсокартона к профилю с острым концом, они легче проходят металлический профиль, при этом отверстие под саморез получается аккуратным, что увеличивает прочность конструкции.

Часто на внутренней стороне имеются насечки, которые предохраняют саморез от самопроизвольного выкручивания при сильных вибрациях.

Саморезы с пресс-шайбой

Этот вид изделий используют идентично первому варианту, но стоит отметить, что у саморезов с пресс-шайбой есть определенные характеристики:

• Широкая шляпка, имеющая ширину 10 мм. Этот вид крепежа наиболее предпочтителен при креплении листов гипсокартона, так как они практически не создают помех при дальнейшей отделке;
• Длина саморезов варьируется от 13 до 80 мм. Если рассматривать данный крепеж для саморезов по гипсокартону, то не стоит применять их более 16 мм. Это не целесообразно;
• Наконечник у этих крепежей, так же как и предыдущих бывает двух видов: наконечник в форме сверла и острый, который более удобен для использования. При этом крепление будет прочным и надежным;
• Покрытие оцинкованное и оксидированное. В продаже чаще можно увидеть блестящие саморезы для профиля, но даже если вы купите черные, то это не повлияет на качество креплений.

Саморезы для закрепления гипсокартона на профиль

Для профиля по гипсокартону нужны крепежи, которые будут отличаться следующими особенностями:

1. Шаг резьбы мелкий, который крепится в металле очень надежно. Наконечник одного вида – острый, он хорошо проходит металл и гипсокартон.
2. Большой ассортимент размеров – длина 16–152 мм, диаметр – 3,5–4,8 мм.
3. Чтобы крепление было надежным стоит выбирать размер самореза больше толщины материала в два раза. В основном используются саморезы для профиля и гипсокартона – 3,5х25 мм. При двухслойном креплении листов – 3,5–41 мм.
4. Удобная шляпка, благодаря которой, саморез не прорывает материал, а утапливается заподлицо гипсокартона. При креплении гипсокартона этими саморезами стоит использовать шуруповерт на средней скорости.
5. Возможность использовать крепеж в шуруповерте с автоматической подачей, но этот вариант приемлем только в том случае, если заниматься сооружением конструкций из гипсокартона на профессиональном уровне, так как оснастка стоит достаточно дорого.

Саморезы по дереву

Если каркас выполнен из деревянного бруска, то крепить гипсокартон следует специальными саморезами по дереву, которые имеют следующие характеристики:

• шаг резьбы широкий, что позволяет саморезу легко вкручиваться в деревянные элементы и держаться в нем прочно;
• размеры разные и такие же, как у ранее описанного варианта по металлу. Стоит знать, что чем мягче древесина, тем длиннее должен быть саморез;
• приемлемая стоимость.

Внимание! При покупке саморезов этого типа, стоит обращать внимание на резьбу. Она должна быть ровной.

Какие саморезы более качественные

Некоторые продавцы могут продать саморезы ненадлежащего качества человеку, который мало понимает в строительстве. Как узнать, что саморезы для оконного профиля, которые вы покупаете качественные и надежные? Стоит просто знать признаки качественной продукции.

Хорошие саморезы – это:

1. Саморезы в одной партии должны быть абсолютно идентичными. Недопустимы даже мизерные отклонения в толщине.
2. Крестообразная прорезь на шляпке должна быть без сколов и неровностей и находиться строго посередине. Помните, что некачественные саморезы могут вывести из строя шуруповерты, сделать работу некачественной.
3. Черное покрытие, которое помогает защитить саморез от коррозии, должно быть равномерным.

Конструкции из гипсокартона широко распространены при ремонте и перепланировке квартир. Это стены, подвесные потолки, ниши и перегородки, короба и декоративные камины. Для качественной сборки необходим надежный крепеж, поэтому важно правильно подобрать подходящие саморезы для фиксации профиля под гипсокартон.

Какие саморезы нужны для профиля и гипсокартона: все виды

Крепеж, применяемый при работе с ГКЛ, делится на 3 группы:

• для крепления направляющего профиля к стенам, полу и потолку;
• для соединения элементов каркаса;
• для прикручивания листов гипсокартона к профилю.

Рассмотрим все виды в порядке очередности их использования.

Для крепления профиля к стене, полу, потолку

Чтобы закрепить направляющие профили – основу каркаса под гипсокартон, – можно использовать:

• Дюбель-гвозди. Обычно применяют крепеж диаметром 6 мм и длиной 40 мм.

• Саморезы с прессшайбой (МЦП) с подобранными к ним дюбелями. Длина самореза для кирпичной стены – 41 мм (для бетона можно взять немного короче), дюбель 6 × 40 или 6 × 37 мм. Именно с таким дюбелем саморез диаметром 4,2 мм будет закручиваться туго и держать крепко.

• Анкерные болты. Используются в особых случаях: при креплении усиленного профиля и при повышенных нагрузках.

• Саморезы по дереву. Применяются для монтажа направляющих на деревянную стену.

Mr. Build рекомендует: при выборе между дюбель-гвоздями и саморезами с прессшайбой лучше предпочесть последние. У первого типа крепежа шуруп вбивается в дюбель, в то время как саморезы вкручиваются и обеспечивают более надежное, «вечное» крепление.

Есть еще один вариант фиксации профиля на стенах и потолке – с помощью газового монтажного пистолета. Он используется для забивания дюбелей в основание и позволяет справиться с работой легко и быстро. Однако и сам инструмент, и комплектующие стоят дорого, поэтому позволить его себе могут только профессионалы, работающие с большими объемами.

Для соединения частей каркаса

Шурупы этой категории используются для соединения между собой элементов металлического каркаса – стоек и направляющих. Выделяют 2 вида такого крепежа:

• С цилиндрической головкой. В среде мастеров их часто называют клопами, блохами или семечками. Такие названия обусловлены в первую очередь размерами метизов.
• С прессшайбой. У таких саморезов тонкая, но широкая шляпка, похожая на шайбу.

Для прикручивания ГКЛ к каркасу

Для крепления листов гипсокартона к каркасу используют саморезы с конусной головкой: при монтаже они целиком утапливаются вглубь материала. Это обеспечивает незаметность точек крепления после финишной обработки отверстий, а значит, не возникает проблем при чистовой отделке.

В зависимости от материала каркаса применяют саморезы:

1. По металлу с мелкой резьбой, чтобы крепить ГКЛ на профиль.
2. По дереву, если обрешетка изготовлена из бруса.

Чтобы правильно выбрать нужные саморезы, рассмотрим их виды подробнее.

Крепеж для каркаса с цилиндрической головкой («клопы»)

В магазинах представлен богатый выбор таких изделий с разными характеристиками:

• Длиной от 9 до 11 мм. Профессионалы рекомендуют использовать более короткие: отличий в качестве крепления практически нет, а экономия выходит неплохая.
• Черные оксидированные и блестящие оцинкованные. Новички считают, что вторые долговечнее. На самом деле по характеристикам оба виды одинаковы, так что берите те, что есть в наличии.

• Острые или со сверлом на конце. Мастера рекомендуют пользоваться острыми: они лучше держатся в профиле за счет маленького аккуратного отверстия. К тому же цена на них ниже. Преимущества использования саморезов с острыми концами видны на фото.

• С засечками на тыльной стороне шляпки и без. Если есть возможность, лучше брать шурупы с засечками: они предотвращают раскручивание соединения при вибрациях.

Саморезы с прессшайбой (для каркаса)

Эти элементы также применяются для скрепления металлопрофиля. Имеют несколько весомых преимуществ перед видом с цилиндрической головкой:

• Широкая шляпка обеспечивает более прочное сцепление элементов каркаса между собой.
• Меньше выступают над плоскостью профиля, что облегчает последующий монтаж листов гипсокартона на него.

Главный недостаток – стоимость: такие метизы обойдутся дороже «клопов».

В продаже встречаются саморезы с прессшайбой длиной до 80 мм, но для сборки каркаса под гипсокартон достаточно 13–15 мм.

Имеют цинковое покрытие, выпускаются со сверлом на конце (МЦСП) или острые (МЦП). Профессионалы рекомендуют МЦП для обычного профиля и МЦСП – для толстого.

Узнать и подобрать такие метизы просто:

• Мелкий шаг резьбы обеспечит надежное соединение с металлом каркаса.
• Длина варьируется от 16 до 152 мм. Для качественного крепления длина самореза должна превышать толщину прикручиваемого материала в два раза. Поэтому при монтаже гипсокартона в один слой используют шурупы 3,5 × 25 мм, в два слоя – 3,5 × 35 мм.
• Конусная шляпка утапливается в гипсокартон. Удобнее всего использовать при монтаже шуроповерт со специальной насадкой-ограничителем: она не позволит слишком глубоко завернуть шуруп и повредить материал.

Мастера, профессионально занимающиеся работой с гипсокартоном, используют инструмент с автоматической подачей саморезов. Стоит он немало, поэтому приобретать его для ремонта одной квартиры нет смысла.

Крепеж для фиксации ГКЛ на деревянном каркасе

При использовании обрешетки из брусьев берут саморезы по дереву, имеющие более широкую резьбу. Это самый дешевый вид метизов из всех перечисленных. Для крепления гипсокартона к брускам применяют такие шурупы:

• 3,5 × 32 – при обшивке стен;
• 3,5 × 25 – при потолочных работах.

Длина самореза зависит также от параметров древесины: для рыхлого дерева берут более длинные шурупы.

Важно! Для крепления к металлическому профилю саморезы по дереву не подойдут. При монтаже металлокаркаса они используются для крепления гипсокартона к деревянным брускам, усиливающим участки возле дверного проема или места для подвешивания телевизора или другой техники.

Советы от профи

Мы выяснили, что для разных этапов работ понадобятся разные типы саморезов. В стандартный бюджетный комплект крепежа для монтажа гипсокартонной конструкции войдут:

• дюбель-гвозди 6 × 40 мм для крепления направляющих;
• саморезы-клопы с острым концом без сверла для профиля;
• саморезы для ГКЛ по металлу.

Mr. Build рекомендует другой набор, который используют опытные мастера. Он обойдется несколько дороже, но зато сделает конструкцию более надежной и облегчит крепление ГКЛ.

• Саморезы с прессшайбой (МЦП) 41 мм длиной + дюбели 6 × 40 или 6 × 37 мм для направляющих.
• Шурупы МЦП длиной 13–15 мм для скрепления профилей между собой.
• Саморезы для монтажа гипсокартона 25 или 35 мм.

Совет: везде, где можно, для скрепления профилей лучше использовать просекатель. Саморезы же вкручивать только в труднодоступных местах. Такой способ соединения обеспечит плотное прилегание гипсокартона к каркасу (не будет выпуклостей от шляпок шурупов) и при больших объемах работ поможет сэкономить на крепеже.

Подсчет нужного количества метизов

Есть несколько способов рассчитать необходимое количество метизов:

• Нарисовать подробную схему каркаса, а затем подсчитать количество саморезов для его сборки и для крепления ГКЛ.
• Воспользоваться таблицами по методике «Кнауф»: в них дается расход всех комплектующих на 1 м2 гипсокартонного покрытия.
• Использовать онлайн-калькулятор.

Таблица примерного расхода метизов для облицовки стены в один слой:

Для перегородки с креплением гипсокартона в 1 слой:

Для подвесного потолка:

Калькулятор саморезов для профиля под гипсокартон

Совет от Mr. Build: метизы приобретайте с запасом не менее 10 %. В процессе монтажа шурупы могут (и будут) ломаться и теряться.

При покупке, даже если саморезы продаются в запечатанных коробках, нелишним будет вскрыть одну из них и проверить качество. Резьба должна быть ровной, а покрытие метиза – цельным. Нередко встречаются перекаленные саморезы: при закручивании шуроповертом у них просто отлетают шляпки. В результате тело метиза приходится вытаскивать из профиля или бруса при помощи пассатижей. Это отнимает время, неудобно да и не всегда возможно. Поэтому рекомендуется приобретать саморезы в надежных и проверенных магазинах. Это сэкономит и время, и деньги, и нервные клетки.

Саморезы – один из самых распространенных вариантов крепежа для стен, пола и потолка, их достоинство в простоте использования и дешевизне. Конструкции из ГКЛ все чаще используются для строительства и последующего декора, поэтому каждому мастеру необходимо знать, какими саморезами крепить гипсокартон к профилю и как делать это правильно.

Изделия для соединения профиля

При использовании металлических профилей для постройки любого каркаса их нужно в первую очередь соединить между собой, а затем уже обшивать гипсокартонными листами. Прикручивать металлические отрезы можно при помощи следующих разновидностей саморезов:

• С цилиндрической головкой. В народе их называют «клопами» или «семечками», очевидно, за малый размер. Но, несмотря на это, хватит «клопа» размером всего 9 мм, чтобы плотно прикреплять части профиля друг к другу. Поверхность крепежа может быть либо оцинкованной, либо оксидированной, что обеспечивает защиту от коррозии. У изделия представлены наконечники двух типов: сверловой и острый. Большой разницы в стоимости нет, но специалисты рекомендуют приобретать саморезы с острым кончиком, они легче вкручиваются, а итоговая конструкция получается более крепкой. Если планируется использовать металлический каркас в условиях сильной вибрации, потребуются крепежи со специальными насечками, благодаря которым саморез сидит плотнее и не выкручивается после монтажа.

• С пресс-шайбой. Такой тип универсален и прекрасно подходит как для крепления металлических частей между собой, так и чтобы прикручивать к ним гипсокартонные листы. Саморезы с пресс-шайбой длиннее, чем изделия с цилиндрической головкой, и отличаются наличием шляпки шириной в 10 мм. Стандартная длина варьируется от 13 до 80 мм, специалисты рекомендуют не приобретать саморезы для крепления профиля под гипсокартон, размер которых превышает 16 мм. Покрытие и типы наконечников такие же, как и у вышеописанных «клопов».

Определившись с разновидностями саморезов, которыми можно крепить металлические отрезы друг к другу, необходимо обратить внимание на крепежи, используемые при обшивке металлоконструкции гипсокартонными листами.

Изделия для гипсокартона

Выбирая шурупы для ГКЛ, необходимо обращать внимание на мелкие, но важные нюансы. Идеальный саморез должен обладать:

• мелким шагом резьбы: это позволит ему надежно зафиксироваться в материале и не выкручиваться;
• острым наконечником, который способен легко пробить как слой гипсокартона, так и тонкий металлический лист или деревянную поверхность;
• длиной, которая в два раза превышает толщину прикрепляемого материала;
• шляпкой удобной формы, которая позволит крепежу разместиться в гипсокартоне, не разрушая его и не мешая последующей декоративной отделке.

Для более удобного и надежного крепления лучше приобрести шуруповерт.

Признаки качественной продукции

Решая, какими саморезами прикручивать гипсокартон к профилю, нужно обращать внимание на качество приобретаемых крепежей. Признаки отличной продукции:

1. Все саморезы в партии одинакового размера, даже минимальное отклонение в длине или ширине – признак брака.
2. Шляпка полностью ровная, на прорези в форме креста нет никаких неровностей или заусенцев. Использование крепежей с неправильно изготовленной головкой рано или поздно приведет к поломке шуруповерта, а результат строительных работ получится малоудовлетворительным.
3. Антикоррозийное покрытие должно быть равномерно распределено по поверхности.

Зная какие крепежные материалы идеально подходят для металлопрофиля и гипсокартона, можно гарантировать, что работа пройдет максимально комфортно, а результат будет достоин похвал.

какими крепить гипсокартон и прикручивать алюминиевый профиль? Размеры и шаг крепления

Профиль для монтажа гипсокартона зарекомендовал себя как универсальный вид материала, которым пользуются во время постройки и отделки зданий. Востребованность профиля обоснована не только его качественными характеристиками, но и простотой и быстротой монтажа. Очень важным моментом в работе с этим материалом считается использование правильных саморезов, от которых зависит надежность крепления гипсокартона.

Особенности

Саморезами для профиля называются метизы определенной группы, которыми пользуются при сооружении конструкций и креплений материала. Они имеют вид изделия, в конструкции которого имеется металлическая шляпка и стержень с острым окончанием. В верхней части метиза присутствует выемка, в которую должен вставляться инструмент для последующего проведения вращательных движений.

Саморезы для направляющего профиля считаются усовершенствованной версией шурупа. Для их монтажа не требуется заблаговременно сверлить отверстия. Такие приспособления сразу закручивают при помощи шуруповерта или отвертки в гипсокартон.

Крепеж для гипсокартона имеет разные размеры, в связи с этим выделяют области применения метиза:

Виды

Так как ГКЛ состоит из множества слоев плотного картона, он с легкостью поддается разрезанию и просверливанию. При работе с этим материалом мастера используют несколько разновидностей саморезов:

• мелкие, которые принято называть «семечками», они оснащены цилиндрической головкой;

• метизы с пресс – шайбой;

• саморезы для работы с деревом.

Помимо этого, у саморезов могут различаться форма головки, резьба и наконечник.

С цилиндрической головкой

Саморез, оснащенный головкой в форме цилиндра, строители именуют «клопами» и «семечками». Такое название обусловлено маленькими размерами изделий. С их помощью можно соединить между собой гипсокартонные листы.

Основные характеристики саморезов:

• длина от 9 до 11 мм, которой зачастую бывает достаточно для надежного соединения профилей;

• оцинкованный либо оксидированный тип покрытия;

• наконечник стрелового или острого типа;

• наличие насечек на внутренней стороне крепежа, благодаря которому не происходит самопроизвольного выкручивания во время высокой вибрации.

По дереву

Для сооружения из деревянной вагонки или бруса потребуется использовать специальный вид саморезов по дереву, которому свойственны следующие характеристики:

• широкий резьбовой шаг;

• разные размеры;

• доступная цена.

Для крепления гипсокартона на профиль

Чтобы прикрепить гипсокартонный профиль, потребуются саморезы с такими особенностями:

• мелкий шаг резьбы, благодаря которому крепление в металлической основе будет более надежным;

• толщина самореза должна превышать габариты профиля в 2 раза;

• наличие удобной шляпки, которая не будет рвать материал.

Саморезы, которыми гипсокартон крепят к профилю, имеют разные размеры. Их длина может варьироваться от 16 до 152 мм, а диаметр от 3,5 до 4,8 мм.

С пресс-шайбой

Метизы с пресс-шайбой по металлу используются аналогично саморезам с цилиндрической головкой. Их главные особенности заключаются в таких моментах:

• наличие широкой шляпки, ширина которой составляет около 1 см;

• длина от 13 до 80 мм;

• заостренный наконечник либо имеющий форму сверла;

• оцинкованное или оксидированное покрытие.

Размеры

Развитие промышленных технологий позволяет производить саморезы для гипсокартонных листов с любой длиной. Благодаря этому выполняются задачи самой различной сложности. Согласно опыту строителей, не в любой ситуации лист гипсокартона нужно крепить к стенке или профилю. Иногда необходимо фиксировать сразу несколько листов, в этом случае как нельзя кстати могут пригодиться саморезы с большой длиной.

Длина и диаметр самореза всегда обозначены на его маркировке:

1. при маркировке 3,5х19 мм можно сделать вывод, что метиз характеризуется длиной в 19 мм и диаметром в 3,5 мм;

2. самым мелким саморезом считается тот, у которого габариты равны 0,5х16 мм, а самым крупным можно назвать приспособление с размерами 4,8х152 мм;

3. обычно в коробку вмещается от 100 до 20 000 единиц крепежных элементов.

Вес саморезов для профиля можно рассчитать на 1 000 штук при заданной длине:

Какие лучше выбрать?

Насколько надежной и долговечной будет сайдинг или фиксация гипсокартона к стене, напрямую зависит от того, какие саморезы используют мастера для каркаса, перегородки.

Для того чтобы купить качественное крепежное изделие под профлист, нужно учитывать нижеперечисленные условия.

1. В партии все изделия должны иметь одинаковый размер. Несоответствие хотя бы одного самореза может говорить о наличии брака.

2. Головки метизов должны быть ровными. Крестообразная прорезь изделия для фиксации гипсокартона и алюминиевого, оцинкованного профиля должна быть без дефектов и заломов. Неправильно произведенная шляпка может повлечь за собой поломку инструмента.

3. Покрытие самореза антикоррозийным слоем должно быть равномерным. В настоящее время в продаже можно встретить три вида покрытия крепежных элементов:

• черное оксидированное – для нормального микроклимата;

• оцинкованное покрытие считается универсальным, его можно использовать для ПВХ, штакетника и других материалов внутри и снаружи помещения.

Вид самореза стоит подбирать в зависимости от поставленной задачи:

• для крепежа подвеса на базовую поверхность пользуются дюбелями, и уже под них подбирают конкретную разновидность самореза;

• чтобы соединить несколько направляющих профилей между собой, стоит использовать короткие саморезы и сильное сверло;

• для непосредственного крепления гипсокартона как нельзя лучше подходят длинные саморезы

Расчет количества

Для расчета количества метизов, которое потребуется для работы, необходимо брать во внимание тип конструкции из гипсокартонного профиля. Именно от этого будет зависеть шаг между направляющими. Практика показала, что для сооружения усиленного типа он равен 40 см, а для стандартного – 60 см.

Помимо этого, не стоит обходить вниманием точки фиксации перемычек.

Советы по монтажу

Перед тем как начать крепить листы гипсокартона между собой или к какой-либо основе, стоит рассчитать их необходимое количество и запастись инструментом в виде шуруповерта, который поможет быстро вкрутить саморез в материал.

Научиться правильно закручивать метизы в профиль помогут следующие правила:

• для предотвращения повреждений гипсокартона во время рабочего процесса листы рекомендуется прикручивать на расстоянии 1 см от края;

• шаг крепления должен быть не менее 25 см;

• головка крепежного элемента должна быть утоплена в материале менее чем на 1 мм;

• процедура закручивания должна быть быстрой и под углом 90 градусов;

• вкручивание метиза в деревянную основу должно производиться на глубину не менее 2 см, в металлическую – не менее 1 см;

• в случае когда во время закручивания саморез деформировался, его необходимо выкрутить и вкрутить новый на расстоянии от предыдущего примерно на 5 см;

• категорически не рекомендуется вкручивать саморезы в старые отверстия;

• при использовании шуруповерта стоит устанавливать скорость в 2500 оборотов в минуту.

Технология монтажа саморезов в гипсокартон следующая:

• до начала монтажа должна быть произведена разметка, благодаря которой не только процесс установки станет проще, но и определится точное количество саморезов, необходимых для работы;

• с помощью сверла в точке будущего крепежа нужно сделать отверстие, равное не более 3 мм;

• при крепеже гипсокартона на потолочный профиль необходимо пользоваться специальным видом насадки;

• когда процедура фиксации будет окончена, необходимо обработать места крепления профиля специальными антикоррозийными составами.

Использование саморезов для профиля – это способ, благодаря которому можно быстро и просто прикрепить гипсокартон к любой основе.

Стоимость крепежа, необходимого для работы, напрямую зависит от габаритов материала и его характеристик.

Зафиксировать профиль саморезами можно собственными руками при условии правильного подбора метизов и поочередного выполнения всех этапов технологии.

Подробнее о том, какие саморезы нужны для профиля, смотрите в следующем видео.

Саморезы для крепления гипсокартона

Для крепления гипсокартонных листов (далее ГКЛ) к конструкциям из различных материалов существует отдельный вид саморезов, отличительной особенностью которых является наличие потайной головки. Благодаря своей форме после вкручивания самореза она полностью прячется в гипсокартон и не выступает над поверхностью прикрепленного элемента. Головка саморезов, применяемых для крепления гипсокартона, выполняется с крестообразным шлицем (Phillips №2).

В зависимости от материала, к которому будет производиться крепление, саморезы для гипсокартона, оснащаются резьбой различного шага, а также различными наконечниками. В связи с этим саморезы для гипсокартона делятся на три группы:

1. для крепления к металлическим профилям до 0.9 мм;
2. к металлическим профилям толщиной до 2 мм;
3. к деревянной конструкции.

Саморезы для крепления гипсокартона к металлическим профилям

Характеристики самореза позволяют применение данного вида крепежа не только для монтажа ГКЛ, но и для монтажа к металлическим профилям других отделочных листовых материалов с различными свойствами (ДСП, ДВП, OSP, фанера и т.п.) с предварительной сверловкой и зенковкой точек монтажа.

Таблица 1. Технические характеристики саморезов для крепления гипсокартонных листов

Таблица 2. Длина и ориентировочный вес саморезов для крепления гипсокартона к металлическим профилям

Саморезы для крепления гипсокартона к металлическому профилю толщиной до 2 мм

Технические характеристики данных саморезов также позволяют применение данного вида крепежа не только при монтаже плит из гипсокартона, но и при монтаже к металлическим профилям плит ДСП, ДВП, OSP, фанеры, деревянного массива, досок и т.п.

Таблица 3. Технические характеристики гипсокартонных саморезов для крепления к металлопрофилям толщиной до 2 мм

Таблица 4. Длина и ориентировочный вес гипсокартонных саморезов для металлопрофилей толщиной до 2 мм

Саморезы для крепления гипсокартона к деревянным конструкциям

Универсальность таких саморезов позволяет применять их не только при монтаже ГКЛ, но также и при монтаже к деревянным и пластиковым конструкциям других отделочных листовых материалов различных свойств (ДСП, ДВП, OSP, дерево, фанера и т.п.) с предварительной сверловкой и зенковкой будущей точки монтажа.

Таблица 5. Технические характеристики саморезов для крепления гипсокартона к дереву

Таблица 6. Длина и примерный вес гипсокартонных саморезов для деревянных конструкций

Патент США на соединительный герметизирующий элемент и уплотнительное устройство с таким соединительным герметизирующим элементом Патент (Патент № 10,982,435, выданный 20 апреля 2021 г.)

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к герметизирующему элементу для огнестойкой герметизации швов в строительной конструкции и / или на строительной конструкции, особенно для герметизации от огня и дыма. В частности, изобретение относится к дымонепроницаемой и / или огнестойкой герметизации соединительных швов в гипсокартоне, особенно компенсационных швов в виде видимых швов.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Соединительные швы обычно образуются, когда встречаются различные части здания. Соединительные швы находятся в области примыкания к межэтажному перекрытию, к полу и к массивным стенам. Из-за весовых нагрузок и / или тепловых воздействий потолок в зданиях может подниматься или опускаться. Чтобы не повредить гипсокартон, верхний соединительный шов в этом случае выполняется как компенсационный. Таким образом, стыки для создания неоднородностей в деталях здания с целью предотвращения растрескивания под напряжением известны как компенсаторы.Потолочный профиль выполнен таким образом, что возможно относительное перемещение потолочного профиля и вертикальных стеновых элементов.

Кроме того, к этому соединительному стыку предъявляются оптические требования, так как стык должен оставаться видимым после завершения строительства здания и / или конструкции здания и дополнять архитектурный стиль здания с интегрированными требованиями противопожарной защиты.

Обычно швеллерный профиль, являющийся частью каркаса, крепится к соединительным частям строительной конструкции и / или строительной конструкции.Сами гипсокартоны крепятся на четко определенном расстоянии к соединительной части здания. Обычно герметизация системы обеспечивается в щели между гипсокартоном и потолком. Для этого либо вводится подходящий герметизирующий состав, либо зазор заполняется минеральной ватой и покрывается на поверхности герметизирующим слоем. В обоих случаях материал, присутствующий в соединении, оказывает относительно сильное сопротивление движению, в результате чего требуется сравнительно большая ширина шва для достижения адекватного поглощения движения.

В частности, герметизация зазора герметизирующим составом имеет ряд недостатков. Это особенно трудоемко, и со временем уплотнение имеет тенденцию к растрескиванию при перегрузке. Кроме того, герметизация может производиться только после монтажа гипсокартона и требует доступа к готовому гипсокартону с обеих сторон. Кроме того, эта процедура подвержена ошибкам, поскольку пользователь сам должен дозировать правильное количество материала, чтобы должным образом закрыть зазор.Помимо этого, строитель гипсокартона должен обеспечить соответствие ширины шва материалу и свойствам расширения герметизирующего состава. Во время укладки герметика ничего, кроме стыка, заливать нельзя. Во время расширения зазора необходимо убедиться, что герметик достаточно прочно прилегает к подстилающей поверхности и способен поглощать возникающие растягивающие усилия. Часто это не так, и существует опасность того, что герметизирующий состав отслоится от подлежащей поверхности или что сам герметизирующий состав будет перегружен и порвется.В случае более узкого зазора герметизирующий состав может быть сжат только до ограниченной степени из-за свойств его материала, и существует опасность того, что он будет вытеснен из зазора, если стык имеет неправильные размеры. Из-за ограниченной способности герметика к расширению и сжатию (макс. +/- 25%) очень важно обеспечить достаточно большое расстояние между гипсокартоном и потолком. Это часто недооценивается, и поэтому при использовании обычных герметизирующих составов зачастую невозможно гарантировать адекватную непроницаемость.

Существуют некоторые дополнительные подходы к герметизации стыков, особенно стыковые шнуры или спреи для стыков, которые в некоторой степени страдают теми же недостатками, что были описаны для герметизирующих смесей.

Патент США. В US 7240905 B1 описан подвижный герметизирующий элемент соединения, но он не подходит для огнестойкого уплотнения соединительного соединения. В US 2013/0091790 A1 описан герметизирующий шов элемент, который крепится между швеллерным профилем и гипсокартоном, но из-за геометрической конфигурации и сложного монтажа не подходит для применения в видимом шве.Патент США В US 7 654049 В2 описан пластиковый профиль как закрывающий элемент для стыка потолка, но без противопожарной функции. Кроме того, существуют готовые решения для огнестойкого уплотнения соединительных швов, например, в виде профилей для сухой конструкции с адгезивными вспучивающимися лентами или в виде вспучивающихся полос, которые укладываются на профиль. Недостатком использования уплотнительных элементов швов из вспучивающихся материалов является то, что на полимер воздействуют способами, которые зависят от добавок.Соответственно, происходят изменения цвета и эластичности основного материала. В случае облицовки крышки необходимо дополнительно установить второй продукт, такой как, например, огнестойкий герметизирующий состав для выполнения функции противопожарной защиты.

Однако все вышеперечисленные системы имеют недостаток, заключающийся в том, что они могут использоваться только для огнестойкой герметизации соединительного шва или только как видимый шов. Ни одна из систем, известных из уровня техники, не обеспечивает герметизирующий шов элемент в виде идеального видимого шва, который подходит для поглощения движения и имеет дополнительную функцию защиты от огня, и который, кроме того, более простой и безопасный в использовании, упрощает монтаж других строительных деталей, обеспечивает хорошее уплотнение сразу после нанесения и обеспечивает отличную непроницаемость с максимальным поглощением движений.

Таким образом, цель изобретения состоит в том, чтобы создать элемент для уплотнения стыков, который избегает недостатков известных систем, в частности, более простой и безопасный в использовании, упрощает монтаж других строительных деталей, обеспечивает хорошее уплотнение, как только он Применяется и обеспечивает отличную непроницаемость с максимальным поглощением движений, и в то же время завершает архитектурный стиль здания в виде видимого стыка с интегрированными требованиями противопожарной защиты. В частности, целью настоящего изобретения является создание герметизирующего шва элемента, который подходит для огнестойкой герметизации шва на строительной конструкции и / или на строительной конструкции, особенно для огнестойкой герметизации стыка между первым зданием. часть и вторую часть здания, которая может легко сжиматься и деформироваться, с помощью которой может быть достигнуто улучшенное выравнивание неровностей, улучшенная установка и улучшенная герметизация, и которая одновременно функционирует как видимый стык.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить способ огнестойкой герметизации стыка, который может быть выполнен просто, надежен с небольшими рабочими усилиями и ведет без дефектов к герметизации стыка, особенно видимого стыка, между двумя. совмещенные части строительной конструкции и / или строительной конструкции.

Еще одна цель настоящего изобретения состоит в том, чтобы обеспечить устройство, которое в случае пожара позволяет лучше герметизировать стык, такой как видимый стык, между двумя частями здания, особенно между гипсокартоном и соединительной частью здания, таких как стена, потолок или пол, и, таким образом, обеспечивает лучшую и прочную герметизацию от дыма и лучшую и долговечную защиту от огня, а также может быть установлен надежно и без дефектов с небольшими рабочими усилиями.

Эта и другие задачи, которые станут очевидными из последующего описания изобретения, решаются настоящим изобретением, как описано в независимых пунктах формулы изобретения. Зависимые пункты формулы изобретения относятся к предпочтительным вариантам осуществления.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к элементу для герметизации стыков для огнестойкой герметизации стыков в строительной конструкции и / или на строительной конструкции, особенно для огнестойкой герметизации стыка между первой частью здания и вторая строительная часть с несущим элементом и уплотнительным профилем, расположенными на этом несущем элементе, при этом расположенный уплотнительный профиль содержит вспучивающийся материал.Предпочтительно уплотнительный профиль расположен на внешней периферии несущего элемента.

Настоящее изобретение также относится к способу огнестойкой герметизации стыка между двумя соседними частями строительной конструкции и / или строительной конструкции, по меньшей мере, с одной первой строительной частью, одной второй строительной частью и предлагаемым герметизирующим швом. элемент.

Настоящее изобретение также относится к уплотнительному устройству для огнестойкого уплотнения стыка между двумя соседними строительными частями строительной конструкции и / или строительной конструкции, по меньшей мере, с одной первой строительной частью, одной второй строительной частью и герметизацией стыка. описанный выше элемент, в котором уплотнительный профиль расположен во внешней области соединения и выполнен с возможностью герметизации соединения снаружи.

Некоторые другие цели и особенности этого изобретения очевидны, и некоторые из них будут объяснены ниже. В частности, предмет настоящего изобретения будет подробно описан со ссылкой на следующие фигуры:

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. На фиг.1 показан схематический вид в перспективе герметизирующего стык элемента согласно одному варианту осуществления настоящего изобретения, в котором герметизирующий профиль имеет сплошной профиль и круглый профиль, а несущий элемент имеет область крепления.

РИС. Фиг.2 показывает схематическое изображение уплотнительного устройства с элементом для герметизации стыка согласно одному варианту осуществления настоящего изобретения, в котором уплотнительный профиль имеет сплошной профиль и овальный профиль.

РИС. На фиг.3 схематично показано уплотняющее устройство с элементом для герметизации стыка в соответствии с одним вариантом осуществления настоящего изобретения, в котором герметизирующий профиль имеет полый профиль и овальный профиль с вспучивающейся полосой.

РИС. На фиг.4 схематично показано уплотняющее устройство с элементом для герметизации стыка в соответствии с одним вариантом осуществления настоящего изобретения, в котором герметизирующий профиль содержит уплотнительную кромку, которая заполнена вспучивающимся материалом.

РИС. На фиг.5 показан схематический вид уплотняющего устройства с элементом для герметизации стыка в соответствии с одним вариантом осуществления настоящего изобретения, в котором герметизирующий профиль содержит уплотняющую кромку, покрытую вспучивающимся материалом.

РИС. Фиг.6 показывает схематическое изображение уплотняющего устройства с элементом для герметизации стыка согласно одному варианту осуществления настоящего изобретения, в котором герметизирующий профиль имеет сплошной профиль и овальный профиль и снабжен отделяемой направляющей кромкой для наполнителя.

РИС.7 — схематический вид в перспективе уплотняющего устройства с вариантом осуществления изобретения для герметизирующего элемента стыка, показанного на фиг. 1.

РИС. 8 показан схематический вид в перспективе уплотнительного устройства с вариантом осуществления предлагаемого в изобретении герметизирующего элемента, показанного на фиг. 5.

РИС. 9 показано схематическое изображение уплотняющего устройства с элементом для герметизации стыка согласно одному варианту осуществления настоящего изобретения, в котором уплотняющий профиль имеет полый профиль и круглый профиль с вспучивающейся полосой.

РИС. 10 показано схематическое изображение герметизирующего устройства с элементом для герметизации стыка согласно одному варианту осуществления настоящего изобретения, в котором герметизирующий профиль имеет полый профиль и восьмиугольный профиль с вспучивающейся полосой.

РИС. Фиг.11 показывает схематическое изображение уплотнительного устройства с элементом для герметизации стыка согласно одному варианту осуществления настоящего изобретения, в котором уплотнительный профиль содержит уплотнительную кромку.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В объеме настоящего изобретения используются следующие термины:

В рамках настоящего изобретения термин «геометрия / геометрия» включает различные типы поперечного сечения и формы поперечного сечения. .Это означает, что, в частности, уплотнительный профиль может иметь разные типы поперечного сечения и формы поперечного сечения. Под типами поперечного сечения понимаются, помимо других возможностей, круглый профиль (круглое поперечное сечение), овальный профиль (овальное поперечное сечение), клиновой профиль (клиновидное поперечное сечение), многоугольный профиль (многоугольное поперечное сечение), особенно квадратный профиль (квадратное поперечное сечение). сечение), прямоугольный профиль (прямоугольное сечение), профиль параллелограмм (сечение в форме параллелограмма), треугольный профиль (треугольное сечение) и т. д.Формы поперечного сечения понимаются среди других возможностей как сплошной профиль и полый профиль, где сплошной профиль означает, что уплотнительный профиль полностью состоит из уплотнительного материала, а полый профиль означает, что уплотнительный профиль лишь частично состоит из уплотнительного материала.

В рамках настоящего изобретения термин «деформируемый» означает, что неровности в строительной части, к которой прижимается уплотнительный профиль, могут быть сглажены. В этой связи «пластически деформируемый» означает, что уплотнительный профиль деформируется и больше не возвращается к своей исходной форме после деформации.Аналогично, «упруго деформируемый» означает, что уплотнительный профиль деформируется и возвращается к своей исходной форме после деформации, то есть материал может быть в определенной степени обратимо деформирован.

Термины «экспонировать», «с» и «иметь» предназначены для включения и означают, что также могут иметься в виду элементы, отличные от тех, которые процитированы.

В рамках настоящего изобретения термин «вспучивание» означает, что под действием тепла, например, в случае пожара, материал набухает и образует изолирующий слой из огнестойкого материала, т.е.е. вспучивается.

В рамках настоящего изобретения «медленно горящая пена» понимается как пена, которая не дает возможности распространения огня из-за пены, не является самовоспламеняющейся и не капает.

«Расположен во внешней области стыка» означает, что герметизирующий профиль расположен, особенно сбоку, на верхней торцевой кромке первой строительной части, предпочтительно гипсокартона.

Используемые в рамках настоящего изобретения формы единственного числа «один», «а» и «an» также включают в себя соответствующие формы множественного числа, если иное не может быть выведено однозначно из отношения.Таким образом, например, термин «один» предназначен для обозначения «один или несколько» или «по меньшей мере один», если не указано иное.

В одном аспекте настоящее изобретение относится к герметизирующему элементу стыка для огнестойкой герметизации стыка на строительной конструкции и / или на строительной конструкции, особенно для огнестойкой герметизации стыка между первой частью здания и вторым зданием. часть, в которой уплотнительный элемент стыка содержит несущий элемент и уплотнительный профиль, расположенный на этом несущем элементе, и отличается тем, что расположенный уплотнительный профиль содержит вспучивающийся материал.

В дополнительном аспекте настоящее изобретение относится к способу огнестойкого уплотнения стыка между двумя соседними частями здания строительной конструкции и / или строительной конструкции, по меньшей мере, с одной первой частью здания, одной второй частью здания и Заявляемый стыковочно-уплотнительный элемент.

В дополнительном аспекте настоящее изобретение относится к уплотнительному устройству для огнестойкого уплотнения стыка между двумя соседними частями строительной конструкции и / или строительной конструкции, по меньшей мере, с одной первой строительной частью, одной второй строительной частью и предлагаемый в изобретении элемент для уплотнения стыка, в котором уплотнительный профиль расположен во внешней области стыка и выполнен с возможностью герметизации стыка снаружи.

Было обнаружено, что элемент для герметизации швов по настоящему изобретению особенно подходит для надежного простого уплотнения стыка строительной конструкции между двумя соседними частями здания, особенно от дыма и огня, и в то же время в качестве видимого стык, он завершает архитектурный стиль здания с интегрированными требованиями противопожарной защиты. Чтобы герметизирующий шов элемент мог выполнять свою функцию, герметизирующий профиль герметизирующего шва элемента должен иметь заданную геометрию и содержать вспучивающийся материал.Кроме того, герметизирующий соединение элемент должен располагаться во внешней области соединения и иметь такую ​​конфигурацию, чтобы он мог герметизировать соединение снаружи.

Таким образом, целью настоящего изобретения является описание элемента для герметизации стыка. В частности, целью настоящего изобретения является подробное описание геометрии уплотнительного профиля. Кроме того, цель настоящего изобретения состоит в том, чтобы описать расположение элемента для герметизации стыка, в частности, герметизирующего устройства, а также способа огнестойкой герметизации стыка между двумя соседними частями здания в строительной конструкции и / или строительная конструкция, состоящая по крайней мере из одной строительной части и одной второй строительной части.

Заявляемый элемент для герметизации стыков для огнестойкой герметизации стыков на строительной конструкции и / или на строительной конструкции, особенно для огнестойкой герметизации стыков между первой частью здания и второй частью здания, при этом элемент для герметизации стыков содержит несущий элемент и уплотнительный профиль, расположенный на этом несущем элементе, отличается тем, что расположенный уплотнительный профиль содержит вспучивающийся материал. Предпочтительно уплотнительный профиль расположен на внешней периферии несущего элемента.Кроме того, элемент для герметизации швов согласно изобретению имеет заданную геометрию. Как уже упоминалось выше, геометрические формы в рамках настоящего изобретения включают различные типы поперечного сечения и формы поперечного сечения.

Предпочтительными типами поперечного сечения уплотнительного профиля соединительного герметизирующего элемента согласно настоящему изобретению являются сплошные профили и, если необходимо, полые профили, при этом полый профиль может быть закрытым или открытым полым профилем. Цельные профили и полые профили с большой толщиной стенки профиля имеют то преимущество, что автоматически не образуются зазоры на стыковой поверхности между двумя контактирующими друг с другом уплотнительными профилями.Полые профили можно сжимать в большей степени и, таким образом, поглощать большее движение. Особенно предпочтительно, чтобы уплотнительный профиль имел прочный профиль. Также предпочтительно, чтобы уплотнительный профиль содержал уплотнительную кромку, которая снабжена вспучивающимся материалом.

Предпочтительными формами поперечного сечения уплотнительного профиля соединительного герметизирующего элемента согласно настоящему изобретению являются круглый профиль, овальный профиль, клиновой профиль, многоугольный профиль, особенно прямоугольный профиль, квадратный профиль, параллелограммный профиль и треугольный профиль.Особенно предпочтительны круглый профиль и овальный профиль, но наиболее предпочтительным является круглый профиль. Тем не менее, другие или смешанные формы поперечного сечения также возможны и возможны при условии, что герметизирующий стык элемент примыкает к обеим частям здания после установки герметизирующего профиля и способен герметизировать стык, имеющийся между частями здания.

В предпочтительном варианте осуществления предлагаемого в изобретении элемента для уплотнения стыков уплотнительный профиль имеет круглый профиль.

В другом предпочтительном варианте осуществления элемента для герметизации швов по настоящему изобретению герметизирующий профиль имеет овальный профиль.

В особенно предпочтительном варианте осуществления предлагаемого в изобретении элемента для уплотнения стыков уплотняющий профиль имеет сплошной профиль и круглый профиль.

В еще одном особенно предпочтительном варианте осуществления элемента для герметизации швов по настоящему изобретению герметизирующий профиль имеет сплошной профиль и овальный профиль.

В альтернативном варианте осуществления предлагаемого в изобретении элемента для уплотнения швов уплотнительный профиль содержит уплотняющую кромку, которая снабжена вспучивающимся материалом или состоит из вспучивающегося материала.

Геометрия уплотнительного профиля может быть предварительно изготовлена, например, путем точной резки по размеру, экструзии или прессования подходящего уплотнительного материала. Также возможно изготовление непосредственно из плоского материала, например, путем складывания или раскатывания из плоского исходного материала, такого как, например, пластик, пластиковая пленка, ткань, нетканый материал и т.п. Изготовление поперечного сечения такого типа и формы поперечного сечения известно специалисту в данной области техники. Предпочтительно геометрия уплотнительного профиля изготавливается заранее путем точной резки по размеру или экструзии.

Предлагаемый уплотнительный профиль может состоять из одной детали, изготовленной из одного материала, или из множества частей, изготовленных из нескольких материалов, и, например, может существовать в виде слоистого тела. В альтернативных вариантах осуществления внешняя область и внутренняя область уплотнительного профиля могут определять отдельные области уплотнительного профиля, которые могут иметь разные формы поперечного сечения и / или типы поперечного сечения и / или могут состоять из разных материалов.

Согласно изобретению уплотнительный профиль состоит из деформируемого материала.Этот материал может быть пластически или упруго деформируемым. В частности, уплотнительный профиль состоит, по меньшей мере, частично, предпочтительно полностью из материала, который становится упругим после сжатия, такого как, например, поролон, губчатая резина, пористая резина и т.п. Предпочтительно деформируемый материал представляет собой трудногорючую пену, пластик, пластиковую пленку, ткань, нетканый материал или тому подобное. В частности, предлагаемый в изобретении уплотнительный профиль состоит из мягкого пеноматериала, эластичного после сжатия. В качестве вспененного материала можно упомянуть обычные пены, такие как пенополиэтилен и полиуретан или пористая резина.Эта пена может быть пеной с открытыми ячейками с очень низким сопротивлением прохождению воздуха или же пеной с примерно закрытыми ячейками с чрезвычайно низкими значениями воздухопроницаемости. Даже пенопласты со значениями воздухопроницаемости, лежащими между двумя крайними случаями, упомянутыми выше, могут использоваться в объеме настоящего изобретения. Пена может быть пропитана пропитывающим агентом, который увеличивает герметизирующие свойства пены. Чтобы обеспечить непроницаемость для дыма, по крайней мере, внешняя поверхность уплотнительного профиля должна иметь закрытые поры.В качестве альтернативы может быть предусмотрен герметизирующий профиль с открытыми ячейками с покровным слоем или оболочкой, например из пленки, особенно из пластиковой пленки. Предпочтительно уплотнительный профиль состоит из пенополиуретана с открытыми порами или из пористой резины.

Доказано свое преимущество, когда уплотнительный профиль состоит из трудногорючей пены, такой как, например, пористая резина или пенополиуретан. В случае медленно горящей пены вероятность распространения огня за счет пены отсутствует.Самопроизвольное воспаление исключается за счет вышеупомянутых исходных материалов типа пены. Также выгодно, чтобы в случае пожара не происходило капание. В медленно горящей пене должно быть не менее 20%, все еще не менее 25%, предпочтительно не менее 30%, от 20% до 60%, от 20% до 40%, предпочтительно от 25% до 30% от первоначального значения. объем в диапазоне температур от 500 ° C до 800 ° C.Кроме того, в медленно горящей пене должно быть не менее 10%, не менее 20%, предпочтительно не менее 30%, от 10% до 40%, между От 10% до 30%, предпочтительно от 15% до 20% от его начальной массы в диапазоне температур от 500 ° C.и 800 ° C.

Кроме того, материал содержит соответствующие добавки для обеспечения огнезащитных свойств, таких как, например, вспучивание. Под воздействием тепла, например, в случае пожара, материал разбухает и образует изолирующий слой из огнестойкого материала. Образование объемного изолирующего слоя, а именно слоя золы, может происходить из-за химической реакции смеси соединений, которые соответствующим образом согласованы друг с другом и реагируют друг с другом под действием тепла.Такие системы известны специалистам в данной области как химическое вспучивание, и они используются в соответствии с изобретением. В качестве альтернативы объемный изолирующий слой может быть сформирован путем набухания отдельного соединения, которое выделяет газы под действием тепла, даже если между двумя соединениями не происходит никакой химической реакции. Такие системы известны специалистам в данной области как физическое вспучивание, и они используются в соответствии с изобретением. Согласно изобретению две системы могут использоваться соответственно по отдельности или вместе как комбинация.

Согласно настоящему изобретению уплотнительный профиль содержит вспучивающийся материал. Предпочтительно вспучивающийся материал представляет собой вспучивающуюся пену, вспучивающееся покрытие или вспучивающуюся полосу. Особенно предпочтительно вспучивающийся материал представляет собой вспучивающуюся пену.

В предпочтительном варианте осуществления предлагаемого в изобретении элемента для герметизации швов герметизирующий профиль состоит из вспучивающейся пены с открытыми ячейками.

В другом предпочтительном варианте осуществления элемента для герметизации швов по настоящему изобретению герметизирующий профиль состоит из вспучивающейся пены с закрытыми ячейками.

В особенно предпочтительном варианте осуществления предлагаемого в изобретении элемента для герметизации швов герметизирующий профиль состоит из вспучивающегося пенополиуретана с открытыми ячейками.

В другом, особенно предпочтительном варианте осуществления изобретения, уплотнительный профиль состоит из вспучивающейся пористой резины.

Несущий элемент предлагаемого в изобретении соединительного элемента может состоять из деформируемого материала, который может быть таким же, как и у герметизирующего профиля, пленки, например пластиковой пленки, ткани, особенно негорючего материала. материал, такой как неорганические волокна, например стекловолокно, нетканый материал и т.п.Несущий элемент предпочтительно состоит из пластмассы, пластмассовой пленки, ткани, нетканого материала, металла, композитного материала и т.п., предпочтительно пластмассы. Наиболее предпочтительно, чтобы несущий элемент состоял из поливинилхлорида.

Несущий элемент может быть выполнен как одно целое из одного материала или из множества частей, даже из разных материалов. Предпочтительно несущий элемент выполнен как одно целое.

Элемент для герметизации стыка по настоящему изобретению может быть изготовлен за одно целое из одного материала или из множества частей, даже из разных материалов.Предпочтительно соединительный герметизирующий элемент состоит из нескольких элементов / материалов. Особенно предпочтительно уплотнительный профиль состоит из деформируемого материала и несущего элемента из пластика.

В одном варианте осуществления элемента для герметизации швов по настоящему изобретению герметизирующий профиль плотно окружен, по меньшей мере, на части его окружности покровным слоем или рубашкой, например пленкой, особенно пластиковой пленкой. Таким образом, для герметизирующего профиля можно использовать вспененный материал с открытыми ячейками.

В другом варианте осуществления элемента для герметизации стыков по настоящему изобретению герметизирующий профиль прочно соединен, по меньшей мере, на части своей окружности с несущим элементом.Тем самым создается прочное соединение между несущим элементом и уплотнительным профилем, так что даже если область крепления подвергается сильному напряжению и деформации и уплотнительный профиль частично отделяется от несущего элемента, полное отделение уплотнительного профиля от несущего элемента элемент предотвращен.

В другом варианте осуществления элемента для герметизации стыков по настоящему изобретению герметизирующий профиль прочно соединен по всей своей окружности с несущим элементом. С одной стороны, этим достигается оптимальное и прочное крепление уплотнительного профиля к несущему элементу, что делает практически невозможным отделение уплотнительного профиля от несущего элемента.С другой стороны, когда несущий слой непроницаем для дымового газа, для герметизирующего профиля можно использовать вспененный материал с открытыми ячейками.

Предпочтительно уплотнительный профиль расположен на несущем элементе; более предпочтительно уплотнительный профиль расположен на внешней периферии несущего элемента.

Элемент для герметизации шва по настоящему изобретению, особенно несущий элемент элемента для герметизации шва, предпочтительно имеет по меньшей мере одну зону крепления, ориентированную в направлении продольной протяженности шва, для крепления элемента для герметизации шва на строительный элемент строительной конструкции и / или строительной конструкции, расположенный по периферии на стыке.Предпочтительно, по меньшей мере, одна крепежная область элемента для герметизации стыков имеет текстурированную поверхность, перфорирована или снабжена отверстиями. Особенно предпочтительно, чтобы по меньшей мере одна область крепления элемента для герметизации стыка была снабжена отверстиями. Отверстия служат для крепления герметизирующего стык элемента с помощью гипсовой шпатлевки к верхней, внешней торцевой кромке первой строительной детали, особенно к гипсовой плите.

Если необходимо, герметизирующий шов элемент по настоящему изобретению содержит средство позиционирования и / или крепления в виде ламели, выступа, кромки, выступа, уголка и крючка.Это приспособление для позиционирования и / или крепления служит для аккуратного позиционирования и закрепления герметизирующего шва элемента и после заполнения, например, гипсом, может быть отделено, не оставляя следов после завершения установки. Предпочтительно, герметизирующий шов элемент по настоящему изобретению имеет отделяемую направляющую для наполнителя кромку, которая предпочтительно прикрепляется в области соединения между несущим элементом и герметизирующим профилем. Такая направляющая кромка облегчает монтаж и обеспечивает аккуратную герметизацию соединительного шва для обеспечения видимого шва с функцией защиты от огня.Такое средство позиционирования и / или крепления может состоять из пластика, пластиковой пленки, металла, ткани, нетканого материала или тому подобного. Направляющая кромка наполнителя предпочтительно состоит из пластика.

Способ по изобретению огнестойкой герметизации стыка между двумя соседними частями строительной конструкции и / или строительной конструкции с по меньшей мере одной первой частью здания, одной второй частью здания и предлагаемым элементом для герметизации швов отличается тем, что на первом этапе герметизирующий шов элемент размещают на торцевой кромке первой строительной части, особенно гипсокартона, предпочтительно гипсовой плиты, а на втором этапе закрепляют.Предпочтительно первый этап включает позиционирование с помощью клея, шурупов, дюбелей, зажимов и гвоздей. В частности, несущий элемент может быть расположен заподлицо на верхнем, обращенном наружу, горизонтальном торцевом крае гипсокартона. Позиционирование соединительного элемента на первой строительной части также может быть достигнуто с помощью крепежных средств, например, в виде клеевого слоя, в частности самоклеящегося слоя, в виде средств сцепления или фрикционного действия, таких как подходящие профилированные формы или шпатлевка с помощью отдельно применяемого клея или подобного.Позиционирование предлагаемого в изобретении элемента для герметизации швов может быть нанесено по площади или только в местах. Второй этап предпочтительно включает закрепление шпателем, особенно гипсовым наполнителем.

Размеры и материалы герметизирующего шва элемента выбираются в соответствии с планируемым использованием герметизирующего шва элемента.

Обычно размер уплотнительного элемента стыка выбирается в зависимости от используемых профилей и используемого материала. Размер должен быть выбран таким, чтобы герметизирующий шов элемент заполнял зазор между гипсокартоном и потолком и плотно прилегал как к потолку, так и к гипсокартону.Если необходимо разрешить вертикальное движение гипсовых плит, герметизирующий шов элемент должен следовать за движением гипсокартона, чтобы гарантировать, что контакт с гипсокартоном не разрывается, и что между герметизацией швов не может образоваться промежутков. элемент и гипсокартон. Для этой цели уплотнительный профиль соединительного элемента предпочтительно состоит из упругого и сжимаемого материала и соответствующим образом предварительно сжимается во время монтажа, так что движение гипсокартона вниз, в результате чего зазор между ним и потолком может увеличиваться. последовал.Таким образом, предварительно настроенная свобода движения гипсовой панели определяет размер уплотнительного профиля и, следовательно, элемента для герметизации стыка.

В качестве примера необходимо указать, что высота уплотнительного профиля будет выбираться в зависимости от желаемого использования уплотнительного элемента стыка, и в этом случае высота для однослойной конструкции будет выбрана как приблизительно толщина одной гипсокартонной плиты и высота для двуслойной конструкции будет выбрана приблизительно вдвое большей толщины одной гипсовой плиты.Однако в случае однослойной конструкции также можно использовать герметизирующий стык элемент, разработанный для двухслойной конструкции.

В качестве примера необходимо также указать, что материал и геометрия уплотнительного профиля могут быть выбраны таким образом, чтобы его можно было укладывать на пол, чтобы его твердость или сжимаемость регулировались таким образом, чтобы уплотнительный профиль сжимался до четко определенной высоты. просто за счет собственного веса гипсокартона в зоне пола, например, путем создания уплотнительного профиля в виде двух слоев вспененных материалов с различной плотностью сжатия.Таким образом можно отрегулировать правильное расстояние между полом и гипсокартоном без дополнительных измерений. Это необходимо, в частности, всякий раз, когда необходимо предотвратить повреждение гипсокартона из-за повышения влажности.

Далее изобретение будет описано более подробно на основе применения герметизирующего шва элемента на гипсокартоне герметизирующего устройства для гипсокартона, не ограничивая этим объем защиты.

Для создания предлагаемого в изобретении герметизирующего устройства для огнестойкого уплотнения стыка между двумя соседними строительными частями строительной конструкции и / или строительной конструкции, по меньшей мере, с одной первой строительной частью, одной второй строительной частью и заявляемым соединительным герметизирующим элементом, уплотнительный профиль расположен во внешней области стыка, предпочтительно на первой строительной части, и выполнен с возможностью герметизации стыка снаружи.

Предпочтительно несущий элемент расположен на верхней периферии внешней стороны первой строительной части, особенно на верхнем торцевом крае внешней стороны первой строительной части. Предпочтительно несущий элемент может быть расположен заподлицо и закреплен на верхнем, обращенном наружу, горизонтальном торцевом крае гипсокартона.

Согласно настоящему изобретению первая часть здания предпочтительно представляет собой гипсокартон, предпочтительно гипсокартон, а вторая часть здания представляет собой стену, потолок или пол, предпочтительно потолок строительной конструкции и / или строительная конструкция.

В соответствии с настоящим изобретением элемент для герметизации швов по настоящему изобретению размещают и закрепляют после завершения каркаса гипсокартона, чтобы таким образом создать видимый шов с дополнительной функцией защиты от огня. В этой конструкции герметизирующий стык элемент расположен во внешней области стыка и выполнен с возможностью герметизации стыка с защитой от огня снаружи. При таком расположении герметизирующего шва элемента неровности во всех частях здания могут быть сглажены.

В соответствии с изобретением герметизирующий шов элемент может применяться на всех видах соединительных швов, в которых одна часть здания встречается с другой частью здания. Соответственно, герметизирующий шов элемент можно наносить на все профили, даже на закрытые профили или деревянные балки, которые необходимо герметизировать на стыковой поверхности.

Особенно предпочтительное применение элемента для герметизации швов относится к герметизации профилей в сухом строительстве, где первая часть здания представляет собой гипсокартон, например, одну или несколько гипсовых плит, а вторая часть здания представляет собой стену, потолок или пол строительного элемента, например каменной конструкции или бетонного строительного элемента.Еще одна строительная деталь представляет собой профиль для позиционирования и крепления гипсокартона, при этом это может быть любой из профилей, обычно используемых для сухого строительства, независимо от того, имеет ли он прорезь или стенку без прорезей, или фланцы с прорезями или без прорезей. Для обеспечения возможности вертикального перемещения гипсовых плит, например, в случае землетрясения, гипсовые панели устанавливаются с возможностью вертикального перемещения на расстоянии от стены, пола или потолка. Таким образом, между гипсокартоном и стеной, полом или потолком образуется пространство (также называемое здесь швом).Этот стык заполняется уплотнительным профилем элемента для уплотнения стыка, так что уплотнительный профиль защищает стык от дыма и огня.

Не ограничивая объем защиты изобретения, изобретение будет описано более подробно на основе специальных вариантов осуществления элемента для герметизации стыков, а также его расположения. В этих вариантах осуществления герметизирующий шов элемент наносится на соединительные швы в гипсокартоне. Для специалиста в данной области техники очевидно, что герметизирующий шов элемент может также применяться для швов строительных конструкций других типов.

Предпочтительный вариант осуществления предлагаемого в изобретении уплотнительного элемента 1 показан на фиг. 1. Соединительно-уплотнительный элемент 1 имеет уплотнительный профиль 3 , который расположен на внешней периферии несущего элемента 2 . Уплотняющий профиль 3 имеет круглый профиль и сплошной профиль, при этом несущий элемент 2 расположен продольно на круглом уплотнительном элементе 3 . Несущий элемент 2 имеет крепежную область 4 , ориентированную в направлении продольной протяженности стыка, для крепления герметизирующего элемента стыка 1 к строительному элементу, расположенному по периферии стыка, строительной конструкции и / или строительной конструкции.Область крепления 4 несущего элемента 2 имеет отверстия 5 . Кроме того, уплотнительный профиль 3 полностью, т.е. по всей окружности, окружен пластиковой пленкой 6 , которая крепит уплотнительный профиль 3 к несущему элементу 2 . Уплотняющий профиль 3 состоит из сжимаемой пены 7 , содержащей огнезащитные добавки, а несущий элемент 2 состоит из пластика.

РИС. 2 показано устройство уплотнения с элементом 1 для уплотнения стыка согласно одному варианту осуществления настоящего изобретения. В частности, фиг. 2 показано расположение варианта осуществления элемента 1 для герметизации швов согласно изобретению в соединительном шве гипсокартона с однослойной компоновкой. Устройство уплотнения на фиг. 2 для огнезащитного уплотнения стыка между двумя соседними частями строительной конструкции и / или строительной конструкции, по крайней мере, с одной первой строительной частью 8 , одной второй строительной частью 9 и элементом для герметизации стыков 1 показывает, что уплотнительный профиль 3 расположен во внешней области стыка на второй строительной части 9 и выполнен с возможностью герметизации стыка снаружи.В частности, для огнезащитного заделки зазора между потолком 9 , швеллерным профилем 10 из гипсокартона и гипсокартонами 8 в стыке на первом этапе размещается стыковочно-уплотнительный элемент 1 . на торцевой кромке 11 первой строительной части 8 и на втором этапе закрепляется, т.е. область крепления 4 заполняется. Таким образом, уплотнительный профиль 3 закрывает зазор между потолком 9 и швеллерным профилем 10 , а также зазор между потолком 9 и гипсокартоном 8 .Соединительный уплотнительный элемент 1 на РИС. 2 имеет уплотнительный профиль 3 , расположенный на внешней периферии несущего элемента 2 . Уплотняющий профиль 3 имеет сплошной профиль и овальный профиль. Несущий элемент 2 имеет область крепления 4 , ориентированную в направлении продольной протяженности стыка, для крепления герметизирующего элемента стыка 1 на строительном элементе 8 , расположенном по периферии стыка здания. строительство и / или строительная конструкция.Область крепления 4 несущего элемента 2 имеет отверстия 5 . Кроме того, уплотнительный профиль 3 полностью, т.е. по всей окружности, окружен пластиковой пленкой 6 , которая крепит уплотнительный профиль 3 к несущему элементу 2 . Уплотняющий профиль 3 состоит из сжимаемой вспучивающейся пены 7 , которая содержит противопожарные добавки, а несущий элемент 2 состоит из пластика.

РИС. С 3 по 6 показаны дополнительные уплотняющие устройства с элементами 1 для уплотнения стыков согласно различным вариантам осуществления настоящего изобретения. В частности, фиг. С 3 по 6 показано расположение различных вариантов осуществления предлагаемого в изобретении элемента 1 для герметизации швов в соединительных швах в гипсокартоне с однослойной компоновкой, аналогично тому, что было описано для фиг. 2.

Уплотняющий профиль 3 стыковочно-уплотнительного элемента 1 на РИС. 3 имеет полый профиль и овальный профиль, причем полый профиль снабжен внутри вспучивающейся полосой 12 .Несущий элемент 2 имеет область крепления 4 , ориентированную в направлении продольной протяженности стыка, для крепления герметизирующего элемента стыка 1 на строительном элементе 8 , расположенном по периферии стыка здания. строительство и / или строительная конструкция. Область крепления 4 несущего элемента 2 имеет отверстия 5 . Уплотняющий профиль 3 и несущий элемент 2 состоят из пластика, например поливинилхлорида.

Уплотняющий профиль 3 стыковочно-уплотнительного элемента 1 на РИС. 4 содержит уплотнительную кромку 13 , которая заполнена сжимаемой вспучивающейся пеной 7 . Несущий элемент 2 имеет область крепления 4 , ориентированную в направлении продольной протяженности стыка, для крепления герметизирующего элемента стыка 1 на строительном элементе 8 , расположенном по периферии стыка здания. строительство и / или строительная конструкция.Область крепления 4 несущего элемента 2 имеет отверстия 5 . Уплотнительная кромка 13 и несущий элемент 2 изготовлены из пластика, например поливинилхлорида.

Уплотняющий профиль 3 стыковочно-уплотнительного элемента 1 на РИС. 5 содержит уплотнительную кромку 13 , покрытую вспучивающейся полосой 12 . Несущий элемент 2 имеет область крепления 4 , ориентированную в направлении продольной протяженности стыка, для крепления герметизирующего элемента стыка 1 на строительном элементе 8 , расположенном по периферии стыка здания. строительство и / или строительная конструкция.Область крепления 4 несущего элемента 2 имеет отверстия 5 . Уплотнительная кромка 13 и несущий элемент 2 изготовлены из пластика, например поливинилхлорида.

Уплотняющий профиль 3 стыковочно-уплотнительного элемента 1 на РИС. 6 имеет сплошной профиль и овальный профиль, при этом соединительный элемент 1 снабжен отделяемой направляющей кромкой 14 . Несущий элемент 2 имеет область крепления 4 , ориентированную в направлении продольной протяженности стыка, для крепления герметизирующего элемента стыка 1 на строительном элементе 8 , расположенном по периферии стыка здания. строительство и / или строительная конструкция.Область крепления 4 несущего элемента 2 имеет отверстия 5 . Уплотняющий профиль 3 состоит из сжимаемой вспучивающейся пены 7 , которая содержит противопожарные добавки, а несущий элемент 2 состоит из пластика.

РИС. 7 показан схематичный вид в перспективе уплотняющего устройства с вариантом осуществления предлагаемого в изобретении соединительного элемента 1 , показанного на фиг. 1.

РИС. 8 показан схематичный вид в перспективе уплотняющего устройства с вариантом осуществления предлагаемого в изобретении элемента 1 для герметизации стыков, показанного на фиг.5, с уже заполненной областью 15 .

Любую геометрическую конфигурацию, а также конфигурацию материала уплотнительного профиля и несущего элемента, упомянутых выше, можно комбинировать и использовать любым способом, чтобы получить соединительный герметизирующий элемент в соответствии с настоящим изобретением.

Как очевидно из вышеприведенных пояснений, элемент для герметизации стыков по настоящему изобретению особенно подходит для надежной герметизации стыка строительной конструкции между двумя смежными частями здания простым способом, особенно от дыма и огня.

Соединительный герметизирующий элемент по настоящему изобретению можно легко сжимать и деформировать, и тем самым может быть достигнуто улучшенное выравнивание неровностей, а также улучшенная установка, например простота установки и крепления, а также улучшенное уплотнение, например когда несколько соединительных герметизирующих элементов прилегают друг к другу. В частности, герметизирующий шов элемент настоящего изобретения также способен компенсировать смещение в ранее установленных гипсовых плитах.

Изобретение позволяет создать герметизирующий стык элемент с функцией противопожарной защиты для компенсаторов и в то же время завершает архитектурный стиль здания с интегрированными требованиями противопожарной защиты с привлекательным внешним видом для видимой области.

Способ герметизации стыка обеспечивает простое выполнение и с небольшими рабочими усилиями надежно и без дефектов приводит к огнестойкой герметизации стыка между двумя соседними частями строительной конструкции и / или строительной конструкции. В частности, настоящее изобретение допускает одностадийный процесс установки почти без инструментов, в котором противопожарная защита и оптически привлекательное уплотнение устанавливаются за один рабочий процесс. Наполнение возможно напрямую, без дополнительных бумажных или решетчатых полосок.Кроме того, для монтажа не требуется даже герметик. Быстрое перекрытие области крепления легко достигается за счет подходящего выбора материалов, в результате чего получается визуально привлекательный видимый шов со встроенной функцией противопожарной защиты. Простая проверка может быть достигнута нажатием на направляющую кромку наполнителя, что также гарантирует аккуратную герметизацию видимого стыка.

Кроме того, было показано, что применение очень удобно для монтажа, поскольку не требуется дополнительное крепление соединительного элемента, например, к профилю или потолку.Также нет необходимости в точном размещении герметизирующего шва элемента, например, напротив профиля или потолка, в силу фиксации и закрепления герметизирующего шва элемента во время монтажа. Таким образом, монтаж является чрезвычайно простым, и рабочее усилие по установке соединительного герметизирующего элемента значительно сокращается. Таким образом, посредством изобретения достигается безопасное и надежное огнестойкое уплотнение стыков между двумя частями здания, особенно между гипсовой панелью каркаса из гипсокартона и примыкающей к нему частью здания, такой как потолок, стена или пол.

Было показано, что в случае пожара уплотнительное устройство позволяет лучше герметизировать стык между двумя частями здания, особенно между гипсокартоном и соединительной частью здания, такой как стена, потолок или пол, и таким образом может быть обеспечено лучшее и прочное уплотнение от звука и / или дыма, а также лучшая и долговечная защита от огня, и он может быть установлен надежно и без дефектов с небольшими рабочими усилиями.

Кроме того, было показано, что с помощью герметизирующего шва элемента согласно изобретению может быть достигнута выдающаяся непроницаемость, поскольку хорошая сжимаемость герметизирующих профилей обеспечивается без дополнительных вспомогательных средств за счет выбора герметизирующих материалов и / или геометрической конфигурации.

С помощью предлагаемого в изобретении элемента для герметизации стыков можно также гарантировать, что просто путем выбора уплотнительных материалов и / или геометрической конфигурации будет установлено достаточно материала для обеспечения превосходной непроницаемости с максимальным поглощением движений.

С помощью предлагаемого в изобретении элемента для уплотнения стыков можно также безопасно заделать неровности поверхности строительной части, просто расположив одну строительную часть напротив другой строительной части, поскольку уплотнительные профили стыковочного герметизирующего элемента достаточно прижаты. плотно прилегать к поверхности одной части здания и одновременно к боковым граням другой части здания.

С учетом вышеизложенного очевидно, что задачи изобретения решены. Поскольку различные модификации могут быть внесены в описанный выше соединительный герметизирующий элемент, не выходя за рамки объема изобретения, предполагается, что все объекты, содержащиеся в предшествующем описании, должны интерпретироваться как иллюстративные, а не в ограничительном смысле.

Качество и правильное крепление гипсокартона — nwhistorycourse.org

Гипсокартон — довольно популярный материал, который часто используется для отделки стен и потолковГипсокартон — универсальный материал, который используется при различных видах ремонтных работ.Это дает возможность быстро изменить пространство состояний. Но бюджет достаточно оптимистичный. Поскольку гипсокартон настолько популярен, научитесь работать с каждым, кто может.

Интервалы (расстояние) крепления гипсокартона

В данном случае это зависит от типа гипсокартона — чем меньше расстояние между опорами, тем прочнее будет лист. В этом случае лучшим вариантом будет липкий. Такой способ бывает не всегда, потому что используется металлический профиль.

Ухаживая за установкой гипсокартона, обязательно запомните интервал между листами

Существуют строительные нормы и правила, требующие:

• Необходимо установить опорные рейки, по крайней мере, для штукатурки стены более 40 см;
• Влагостойкий гипсокартон предполагает интервал через каждые 60 см;
• Гипсокартон потолочный — для него нужно собрать сетчатый профиль, размер ячейки не более 40 на 40 см.

Но недостаточно того, что вы устанавливаете планку с эталонным шагом.

Очень важно — грамотно проделать отверстия под саморезы. Если их слишком часто прикручивать, то это нарушит целостность листа, он рассыпется и упадет. Если монтирует немного, то последствия будут те же.

Рекомендуемое следующее расстояние между шурупами — каждые 20 см необходимо учитывать, что расстояние от края листа до шурупа должно быть не менее полсантиметра, иначе край рассыпется..

Чем и как укрепить гипсокартон своими руками

Все монтажные работы рекомендуется проводить соответствующими типами саморезов. А их всего два — это шурупы по металлу и шурупы по гипсокартону. Шурупы первого типа делятся на два подтипа: металл-металл и металл-дерево. Необходимые соединения металла с металлом для профилей. Винт на конце сверла снабжен специальным приспособлением, позволяющим легко соединять элементы между собой.

Без качественных саморезов невозможно надежно закрепить гипсокартон к каркасу, поэтому его лучше приобрести заранее

.

Металл-дерево на шурупах применяется, если необходимо прикрепить профиль к деревянной конструкции.Конец шурупа острый, он насильно режет металл, но плотно фиксируется в древесине. Саморезы для гипсокартона различают, если говорить о них, прежде всего, длиной и толщиной.

Для крепления гипсокартона подходят шурупы с черным фосфатированным покрытием. Он снижает трение, это, во-первых, и, во-вторых, защищает от коррозии. При разрезании гипсокартонный шов не разрушит структуру гипса.

процесс установки: как крепить гипсокартон, пошаговая инструкция

Монтаж гипсокартона будет состоять из четырех этапов — обмер и чертеж, сборка каркаса, установка изоляционного и звукоизоляционного материала, установка гипсокартона.

Перед тем, как приступить к установке гипсокартона, необходимо сначала правильно собрать металлический каркас

Снимите мерки и начертите план, каким вы видите будущее постройки, это очень важно.

Если вы планируете крепить гипсокартон только на стене, на плоскости достаточно рамки дисплея.

рама в сборе:

• Сначала устанавливаются направляющие — П-образный профиль и крепится к верхней и нижней стенкам или по периметру потолка.Их нужно установить точно идеально.
• Если все же между профилем и стеной образовался зазор, необходимо установить толстый картон или дерево.

№

• В зависимости от того, какой тип каркаса необходимо закрепить дюбелями рейки с шагом 30 см друг от друга. После установки направляющих идет сборка каркаса.

Далее следует монтаж гипсокартона.

Сначала один угловой лист, который фиксируется одним винтом. Затем идет уровень проверки и фиксации крестовины второго винта.Затем лист «гофрируется» по периметру. Затем лист прикручивается к опорным полосам. Эта процедура требует стабильного выполнения.

Что нужно для крепления гипсокартона к потолку

В одиночку тяжело работать, потому что заранее продумываю, как завести партнера. Многие решают, что если лист разрезать на относительно небольшие части, справится самостоятельно. Но большое количество горизонтальных швов не сделает красивый потолок.

Для того, чтобы произвести качественный монтаж гипсокартона на стену, лучше всего обратиться за помощью к профессионалу

Когда помощник найдется, пустите его на что-нибудь вроде длинной швабры.Этот инструмент поможет удерживать гипсокартон, пока вы крепите его к профилю. Есть своя хитрость, как с первого раза поднять простыню.

Сначала установщик поднимается в лес, затем помощник дает ему один конец пластины, и он начинает с этого конца второй подъем. Когда между штукатуркой и опорой окажется швабра, ее следует вставить. Затем гипсокартон поднимается на потолок.

Крепление гипсокартона к клею

И эту версию тоже можно найти.Но это при условии, что монтажная поверхность плоская. Словом, не всегда клеевой метод в принципе возможен.

Установить листы гипсокартона на стену можно своими руками, главное — заранее купить специальный клей и другие необходимые материалы для работы

Монтажный клей делать одним из трех способов:

• Твердый. Нам нужна, как уже говорилось, идеальная ровность стены. Зубчатый шпатель поверхность листа покрыт клеевым наполнителем, продольные полосы которого распределены по окружности.
• Маяк. Когда раньше высота не более 2 см, гипсокартон удобнее крепить к бетонной стене, клеевое покрытие шпунтовых свай.
• Полосы гипсокартонные. Сначала основание выровнено, очищено от пыли, пористые поверхности загрунтованы. Перед сборкой в ​​листах вырезаются отверстия для розетки. На стены наклеить заранее подготовленные полосы или квадраты гипсокартона. Они регулируются уровнем правила и отвеса.

Еще один частый вопрос — чем и чем укрепить ГКЛ до пенопласта.Есть совет: воткните пеноцементный клей, а потом — в тот же клей гипсокартон. Можно приклеивать пенопласт к сетке, причем только поверх сетки из гипсокартона.

Примеры монтажа гипсокартона (видео)

Крепление гипсокартона — технология простая, если не заниматься самостоятельными действиями. Правильное крепление, хороший каркас, инструменты, детали и работа не кажется сложной.

Хороший ремонт!

Деревянный сайдинг внахлест с использованием шурупов по гипсокартону

Как установить стены Shiplap в вашем доме — наши главные советы и…

2016.10.21. … Вы использовали гвозди или шурупы? Это было трудно? … И преимущества сайдинга внахлест не ограничиваются простотой монтажа! … Шипстак против гипсокартона.

Как установить Shiplap — The Home Depot

… установите сегодняшние предварительно обработанные или загрунтованные доски для корабельного вхлыста, используя обычные столярные инструменты. Из этого пошагового руководства Home Depot вы узнаете, как установить стены внахлест.

Могу ли я просверлить отверстие в Shiplap? — Houzz

Проблема в том, что книжные полки необходимо прикрепить к стене с помощью шурупов.Обычно я бы использовал анкер для гипсокартона, но я не думаю, что это возможно, учитывая, что стена …

Шурупы какого типа для деревянного сайдинга? — HomeOwnersHub

Сайдинг, покрывающий чердачную стену, не имеет теплоизоляции. Одно дело … Вопрос в том, почему бы не заменить эти гвозди на шурупы? … Шурупы для гипсокартона ржавеют и имеют более высокую тенденцию к раскалыванию, чем обычные шурупы с форм-фактором «шуруп по дереву».

Не используйте шурупы для гипсокартона на наружной обшивке — новый дом …

Посмотрите это видео, чтобы узнать больше об использовании шурупов для гипсокартона и деревянного сайдинга.Если вы когда-нибудь смотрели на внешний вид здания и замечали, что …

Shiplap — Все, что вам нужно знать — Bob Vila

Деревянные доски Shiplap придают деревенский шарм любой глухой стене. … Более того, шиплап сочетается с любым существующим стилем декора — от уютного коттеджа до пляжного бунгало. … В настоящее время люди часто находят обшивку внахлест под деревянным сайдингом …

Следует ли использовать гвозди или шурупы при установке внахлест …

2019.4.23. … Гипсокартон к потолку так не прибит….? С другой стороны, если вы выполняете большой проект по строительству многостенных шипов, тогда используйте угловой гвоздезабиватель №16 (…

Как установить шипорезку: 14 шагов (с изображениями) — wikiHow

Этот сайдинг изначально использовался по бокам деревянных кораблей, чтобы они оставались водонепроницаемыми … Найдите вертикальные стойки за гипсокартоном … С помощью рулетки измерьте стену, на которой вы будете устанавливать корабельный щит … Используйте 2 дюйма (5,1 см) ) гвозди или шурупы, чтобы гвоздь прошел через шип и глубоко вошел в шпильки.

Руководство по установке и отделке под маркой USG Sheetrock® …

уточняйте у местного торгового представителя USG. СТЕНЫ. ПОТОЛКИ. 5. 6. 8. 4. 3. 9. 7. 1. 2 … для непосредственного нанесения гипсовых панелей на деревянный каркас.

Термическое воздействие крепежных элементов в высококачественной древесине …

Крепежные детали, а именно шурупы для гипсокартона и сайдинговые гвозди, рассматриваются в этом … разделах, которые представляют стены с деревянным каркасом с фактором обрамления от 6% до 30%, которые часто … с сайдинговой поверхностью и по центру перекрытия.Гвозди для гипсокартона были …

PRE Post: наружные металлические стеновые панели
NEXT Post: homewyse стоимость сноса террасного патио

Как установить гипсокартон (Пошаговая установка гипсокартона)

Советы и хитрости, как установить гипсокартон для начинающих. Ямочный ремонт и ремонт гипсокартона могут быть делом рук своими руками, и мы здесь, чтобы рассказать, как это сделать.

Сегодня мы болтаем об установке гипсокартона. У меня есть еще одно сообщение, если вы хотите узнать о заглаживании швов гипсокартона и подготовке к краске, которое будет следовать за этим постом о том, как загладить гипсокартон.

При установке гипсокартона следует отметить то, что он очень грязный, и на его завершение уходит несколько дней. Мы обнаружили, что для небольших проектов мы определенно можем сделать это сами, но для более крупных проектов (например, реконструкция подвала площадью 800 кв. Футов) мы определенно чувствуем, что это проект сдачи внаем.

Итак, с целью пошагового монтажа гипсокартона мы показываем вам небольшую работу на нашей кухне. Мы сняли верхние шкафы на кухне, а также переборку, и нам нужно было залатать гипсокартон там, где его не было.Для нас это было похоже на управляемый проект установки гипсокартона, который мы могли бы выполнить сами.

Хорошо, теперь, когда мы все прояснили, давайте перейдем к практическим рекомендациям!

Как установить гипсокартон

* Этот пост содержит несколько партнерских ссылок. Я рекомендую только то, что использую и люблю, но не стесняйтесь читать мое полное раскрытие.

Расходные материалы для монтажа гипсокартона:

* Перед покупкой листов гипсокартона измерьте толщину уже существующего гипсокартона.Листы гипсокартона 3/8 ″ и 1/2 ″, безусловно, являются наиболее распространенными, но есть и другие толщины, поэтому обязательно проверьте, что у вас есть в вашем помещении, прежде чем покупать, чтобы соответствовать.

Пошаговая установка гипсокартона

1. Измерьте пространство, в котором вам нужно разместить гипсокартон. Очень важно измерить длину и ширину, но также измерьте ширину в нескольких точках по длине.
2. Когда у вас будут измерения, нарисуйте их на бумаге, чтобы вы запомнили.
3. Положите гипсокартон белой стороной вверх и отметьте размеры. Используйте прямую кромку, чтобы нарисовать линии разреза.
4. С помощью универсального ножа надрежьте гипсокартон. Вы не хотите продавливать гипсокартон полностью, но хотите, чтобы он был достаточно твердым, чтобы равномерно надрезать его по всей линии.
5. С задней стороны нанесите ему хороший удар коленом, и он разрежется пополам в том месте, где вы его забили.
6. Если нет четкого разрыва, разрежьте заднюю бумагу универсальным ножом.
7. Возьмите и проверьте на своем месте.
8. Во многих случаях это просто слишком большая ширина, и это когда вы хотите использовать рашпиль для гипсокартона. Это достаточно отшлифует его, чтобы вы смогли уместить его в пространстве.
9. Используйте шурупы для гипсокартона и насадку для углублений, чтобы вставить шурупы в шпильки. Стопор для бит позволит вам вставить винты на идеальную длину, помогая защитить гипсокартон от растрескивания (что происходит, когда ваш винт входит слишком далеко).
10. Закрепите винты для гипсокартона на шпильках, пока не почувствуете, что все хорошо.Это поможет предотвратить растрескивание, если вы начнете с одного конца и постепенно спускаетесь вниз.

Показываю схему, какая длина и ширина гипсокартона нужна для монтажа гипсокартона.

Полюбуйтесь, как хорошо он выглядит. Просто шучу! На самом деле, если честно, это ОГРОМНОЕ улучшение по сравнению с голыми шипами. Итак, если вы зашли так далеко, то считайте это успехом. Это ни в коем случае не единственный способ установить гипсокартон, но мы уже делали это родео несколько раз, и для нас это лучший способ установить гипсокартон.
