8 лучших способов соединения жил кабелей и проводов 1 запрещенный | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Выбор способа соединения жил кабелей и проводов при монтаже электропроводки – ответственная задача. Необходимо учесть совокупность факторов, среди которых – сечение и материал, из которого изготовлены жилы, рабочие условия, а также наличие нужных инструментов для работы. В данной статье мы поговорим о самых распространенных способах соединения проводников.

Клеммные колодки

Относительно простой способ соединения, часто используемый в распределительных коробках, а также для подключения осветительных приборов. Клеммная колодка представляет собой втулку из латуни, помещенную в корпус из пластика. Чтобы закрепить провод внутри нее, необходимо с усилием закрутить винты вручную при помощи отвертки.

Важно, чтобы размер клеммной колодки соответствовал сечению жил кабеля или провода. Если вам нужно соединить многопроволочные проводники, предварительно необходимо обжать их с помощью наконечников (например, НШВИ).

Основной минус клеммных колодок – возможность соединения только двух проводников. Также их нельзя применить для соединения жил из разнородных металлов (например, меди и алюминия).

Клеммы Wago

В основе клемм Ваго – специальный зажим рычажного типа. С его помощью можно быстро зафиксировать жилу кабеля или провода без риска повредить их. Существуют два вида клемм Ваго – неразъемные, которые можно использовать только один раз, и разъемные, которые могут не только соединить проводники, но и быстро разъединить их. Очевидно, что преимущества за разъемными клеммами.

Важное достоинство Wago – простое соединение проводников из меди и алюминия. Также возможно фиксирование двух и более жил проводов, а при соединении жил многопроволочного исполнения не требуется использовать дополнительные аксессуары. К недостаткам Ваго можно отнести их стоимость (она значительно выше, чем цена клеммных колодок) и ограниченная область применения – подключение освещения и розеток общего назначения.

Колпачки СИЗ

СИЗ – соединительные изолирующие зажимы. Проще говоря, это пластиковые колпачки  с небольшой пружинкой для фиксации проводников внутри. Достоинства СИЗов – негорючесть, относительно низкая стоимость, а также удобство для маркировки проводов (в продаже есть СИЗ нескольких цветов). Однако медь и алюминий с их помощью соединять нельзя.

Опрессовка при помощи гильз

Очень надежный способ соединения. Однако одних гильз для него недостаточно. Необходим и специальный инструмент – пресс-клещи, а также термоусадочная трубка, делающая соединение герметично изолированным. Выбирая данный способ, учитывайте, что он относится к неразъемным соединениям. При ремонте или неправильном подключении соединение нужно будет обрезать и выполнить монтаж заново с применением новой гильзы.

Зажим типа «орех»

Еще один вид соединительного кабельного зажима – так называемый «орех». Он состоит из 2 пластин и 4 винтов, расположенных по углам. Алгоритм соединения следующий. Зачищаем 2 конца провода, фиксируем их внутри пластины, а затем надеваем оболочку из карболита. «Орешек» довольно удобен, но из-за больших размеров использовать его в распределительной коробке нельзя.

Соединение при помощи болта

Болт, 3 шайбы и гайка – вот и все, что вам понадобится для такого способа соединения. Пригодится он в том случае, когда нет материалов, необходимых для вышеперечисленных способов. Надеваем шайбу на резьбу болта, зачищаем жилу и накручиваем ее сверху. Затем устанавливаем вторую шайбу, надеваем жилу и третью шайбу, закручиваем и изолируем гайку. Таким способом можно соединить проводники с медными и алюминиевыми жилами.

Сварка

Для данного способа соединения вам понадобятся сварочный аппарат, электроды для сварки проводов, пассатижи и бокорезы, а также флюс (если планируется выполнить сварку алюминиевых жил). Не забудьте защитить глаза при помощи специальных очков. Алгоритм осуществления сварки следующий. Зачищаем жилы от изоляции, выполняем скрутку, а затем — сварку при помощи сварочного аппарата. Данный способ соединения жил и проводов достаточно надежен, но не стоит забывать, что он не подходит для соединения проводников из меди и алюминия.

Пайка

Популярный способ соединения, который, однако, не рекомендуется в соответствии с СП 76.13330.2016. Это неразъемное соединение, для осуществления которого необходимо зачистить концы проводов и окунуть их в расплавленный припой.

Скрутка

Еще один способ, использование которого запрещено ПУЭ (п. 2.1.21). Он довольно примитивный – жилы скручиваются между собой с использованием пассатижей. Изоляция осуществляется с помощью старой-доброй изоленты. Такой способ возможен только для временного соединения. Советуем не рисковать и выбирать более надежные способы соединения.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил

Ещё сравнительно недавно скрутка была основным способом соединения проводов в домашней электропроводке, а часто и в производственных помещениях. В современных правилах устройства электроустановок такой метод даже не упоминается, хотя на практике он и сейчас находит применение. Подробно, о всех возможных вариантах соединения многожильных проводов.

Скрутка и пайка двух проводов

Очень надёжный контакт обеспечивает пайка, для подготовки к которой предварительная скрутка совершенно уместна и даже необходима для большей площади контакта (учитывая, что электропроводность припоя ниже, чем у спаиваемых материалов) и механической прочности.

Быстрые варианты соединения алюминиевых и медных проводов с помощью клем Ваго

Для пайки необходим паяльник мощностью 60–100 Ватт. Вначале нужно снять с проводов изоляцию (на 4–5 см), зачистить их мелкой наждачной бумагой и облудить, т. е. покрыть тонким слоем припоя.

1. Для медных проводов можно использовать обычную канифоль (твёрдую или в виде раствора) или специальные пастообразные или жидкие флюсы. Канифоль и нейтральные безотмывочные флюсы не требуют последующего удаления, т.к. не вызывают коррозии.
2. Паяльную кислоту и другие активные флюсы применять нежелательно — их остатки могут вызвать коррозию проводов и даже короткое замыкание.
3. Существуют паяльные материалы и для алюминия, но их применение не рекомендуется.

Залуженные провода скручиваются, затем  тщательно пропаиваются. Пайка должна остыть естественным образом, без принудительного охлаждения, которое может привести к трещинам в соединении. Готовую пайку удобно изолировать термоусадочной трубкой подходящего размера, которая при нагревании плотно охватывает место соединения. Это самый надежный способ соединения электрических проводов и кабелей как медных, так и алюминиевых.

Другой вариант — обычная изоляционная лента, желательно не менее 3 слоёв.

Cкрутка проводов для последующего их сращивания.Скрутка электрических проводов для соединения в распределительной коробке.

Соединительные изолирующие зажимы (СИЗ) можно считать современным вариантом старой скрутки проводов. Это — пластиковый корпус, имеющий внутри анодированную пружину конической формы. Соединяемые провода зачищают на длину 10–15 мм, собирают в пучок и накручивают на них СИЗ — по часовой стрелке, до упора. Суммарная площадь соединения, в зависимости от типоразмера — от 2,5 до 20 мм². Качество соединения довольно высокое, но несколько меньше, чем у винтовых клеммников.

Соединительные изолирующие зажимы (СИЗ) – современные способы соединения двух – трех и более жил медных проводов.

Соединение алюминиевых и медных проводов при помощи клемм

Наиболее распространены винтовые клеммы, они часто применяются в распределительных коробках. Выпускаются как на малые, так и на очень большие токи. При использовании алюминиевых жил, нужно соблюдать осторожность при затягивании винтов, потому что он отличается мягкостью (а иногда — и хрупкостью) и легко повреждается.

Клеммное соединение – старый и надежный способ.

Соединение кабелей винтами с шайбами

Это несколько устаревший вариант, подходящий при отсутствии винтовых клеммников подходящего типоразмера, обеспечивает аналогичное качество, может быть использован для соединения алюминиевого провода с медным.

Соединение винтовым зажимом, через шайбы.

Ответвление зажимом У–733

Это фактически вариант винтового клеммника, он позволяет делать ответвления от магистрали, не разрезая её.

Ответвление с использованием зажима у 733.

Соединение нескольких розеток шлейфом

В таком варианте розетки фактически могут использоваться как винтовые клеммники, но для большей надёжности соединения проводов следует пропаять.

Соединение нескольких розеток шлейфом.

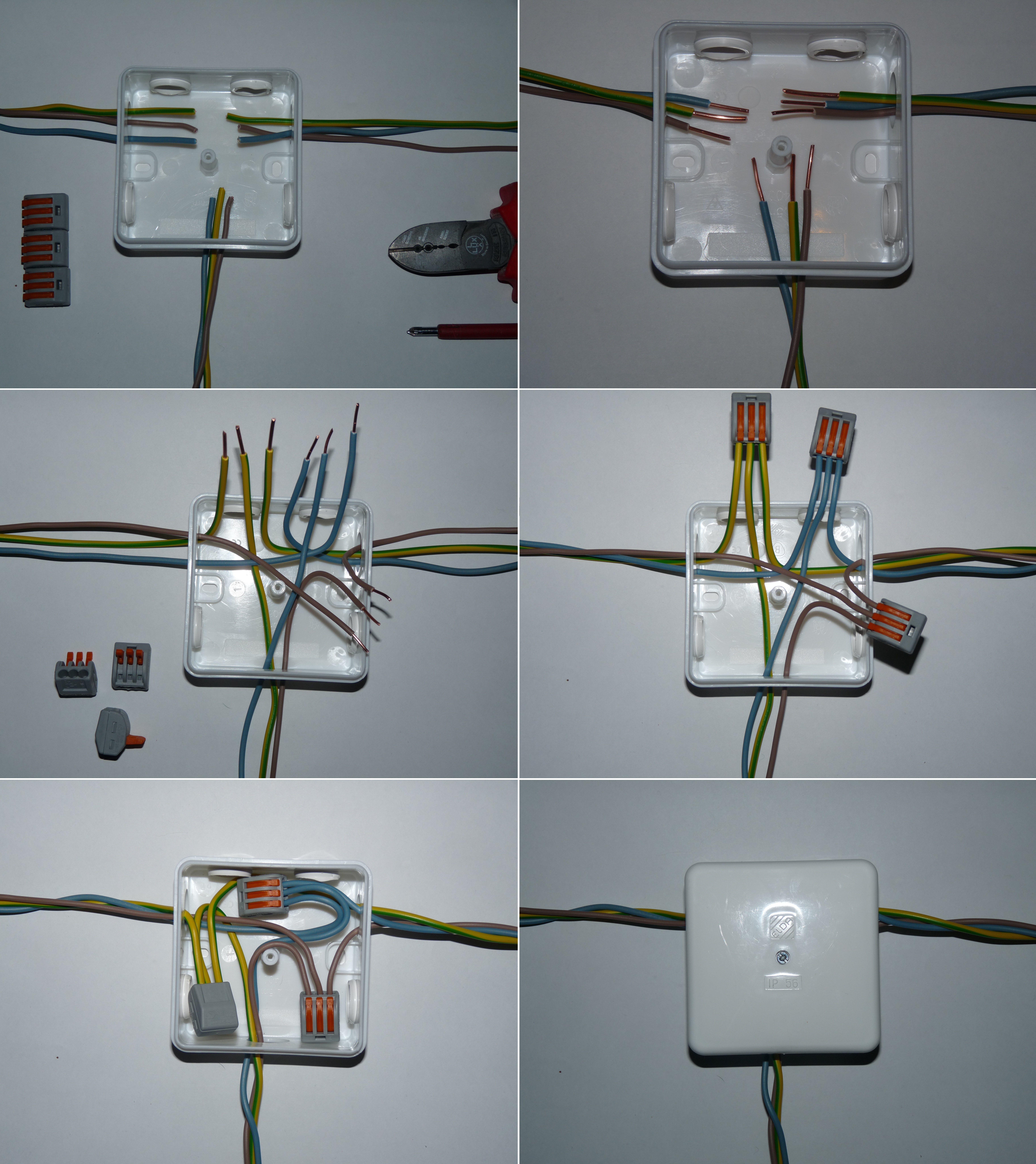

Самозажимные клеммники Wago

Самозажимные клеммники позволяют соединять электрические провода сечением до 2,5 квадратных миллиметров, допустимый ток может составлять до 24 А. Это очень быстрый и технологичный способ соединения. Зачистка производится на длину всего 10–12 мм, не требуется ни скрутки, ни изоляции, ни даже затягивания винтов. Провода просто вставляются в клеммник. Не получится таким образом соединить только гибкие многожильные провода.

Ещё один недостаток — в связи с меньшей площадью контакта это соединение всё же несколько менее надёжно, чем винтовое клеммное или, тем более, пайка или сварка.

Клеммы Wago. Самые распространенные виды соединения двух жил как алюминиевых, так и медных.

Соединение двух жил кабеля сваркой

Это самый надёжный способ соединения, он обеспечивает идеальный контакт и очень длительный срок безотказной работы. Электрические провода скручиваются на длину не менее 50 мм, сварка медных проводов производится специальным угольным электродом с медным покрытием. Лучше всего использовать инверторный сварочный аппарат, хотя возможны и другие варианты. При сварке проводов, как и при любых других сварочных работах, необходимо строгое соблюдение техники безопасности.

Устройство сварки проводовСоединение алюминиевых, медных проводов и кабелей с помощью сварки – самый надежный способ из всех видов.

Видео:

Видео:

Видео:

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

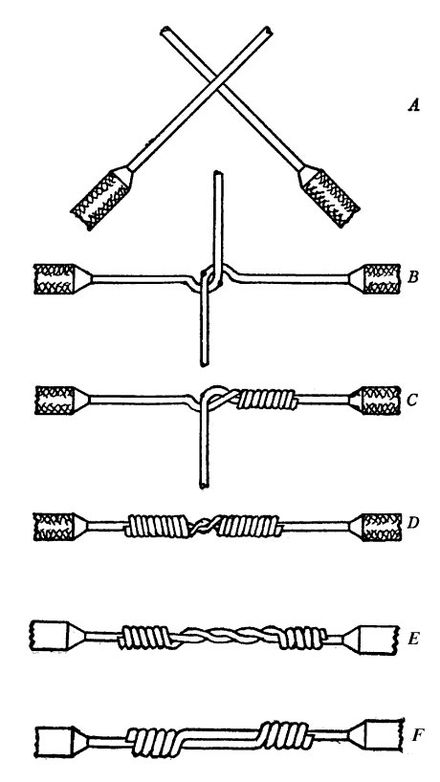

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис. 7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Способы соединения жил проводов и кабелей во внутренней проводке. | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть особо опасна!

Тема соединения проводов довольно чувствительна, у каждого своё мнение, поэтому я ожидаю много несогласных с моей точкой зрения. Но у каждого свой опыт. Итак…

Что там по теме в ПУЭ

Сначала познакомимся с тем, что нам про соединения говорит ПУЭ:

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Сразу с места в карьер! Мы видим, что ПУЭ разрешает 4 вида соединения: опрессовка, сварка, пайка и сжим. Рассмотрим их чуть подробнее.

1. Опрессовка. Выполняется специальным инструментом. При опрессовке жилы проводников не скручиваются между собой.

2. Сварка. При сварке жилы предварительно скручиваются между собой, после чего происходит сварка их концов.

3. Пайка. При пайке жилы предварительно скручиваются между собой, после чего происходит пропайка всей скрутки. После пайки следы флюса тщательно удаляются, поскольку они могут стать катализатором её разрушения.

4. Сжимы. Бывают винтовые, болтовые, а также различного рода пружинные (СИЗ, WAGO и пр.).

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

То есть, внатяг не соединяем, запас провода должен быть.

2.1.23. Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.

Согласно этому пункту все соединения должны делаться так, чтобы к ним можно было добраться впоследствии, не разбирая пол-дома.

2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.

Смысл этого требования в том, чтобы соединение не при каких обстоятельствах не встало под механическую нагрузку.

2.1.25. Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т. п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

Смысл требования понятен, но вот как его реализовать? Если я соединяю провод ВВГнг-LS, то и изолента должна быть LS? И корпус сжима должен быть LS? А как это узнать, если на лентах и сжимах это не указывается? Кроме того, слово «равноценность» — это одинаковость стоимости, и следовало бы написать «равнозначность». И где критерий этой равноценности? Я не нашёл.

2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.

Общий смысл таков, что все соединения должны быть максимально защищены.

2.1.27. Конструкция соединительных и ответвительных коробок и сжимов должна соответствовать способам прокладки и условиям окружающей среды.

То есть если соединяем на улице — коробка должна быть уличная. Если прокладываем в коробах, то и коробки должны быть для коробов. Если прокладываем в гофре, то и коробки для гофры. А не так, как иногда лепят, о чём я уже писал.

2.1.28. Соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов.

Это правило скорее для производителей, мы покупаем уже сертифицированные изделия.

Более подробно про соединения можно прочитать в ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования»

Предпочтительность разных способов соединений

Теперь, когда мы в первом приближении ознакомились с нормативной базой, рассмотрим способы соединения проводов во внутренней проводке частного дома в порядке уменьшения предпочтительности (по моей оценке). Перечислю в том числе и неразрешённые нормативами «народные» методы.

1. Сварка. Думаю, что это наиболее надёжный способ соединения проводов во внутренней проводке. Разрешён ПУЭ. На мой взгляд, он пожароопасен в момент самой сварки, и требует специального оборудования и навыков. Опять же, глаза надо беречь.

Фото из Интернета

2. Опрессовка. Качественная правильная опрессовка, на мой взгляд, не уступает сварке. Не требует сложного инструмента и особых навыков. Для себя я бы выбрал именно этот метод соединения. Простота + надёжность.

Фото из Интернета

3. Пайка. Довольно неудобный метод. Кроме того, при разогреве жил во время перегрузок припой может менять свои характеристики. Метод можно порекомендовать разве что для низкоточных цепей, например, для необслуживаемых соединений контрольных кабелей.

Фото из Интернета

4. Сжимы пружинные WAGO и аналогичные. Несмотря на то, что требуют тщательности для их правильного монтажа, довольно удобны. Обязательно требуют прямых и очищенных от окисла концов проводов, соблюдения паспортных нагрузок и соответствующих сечений проводов, а также важно убедиться, что продукт не поддельный. Все эти перечисленные особенности снижают доверие к этим сжимам у многих практикующих электриков.

5. Скрутка. Не разрешена нормативами сама по себе, только как подготовительный этап перед сваркой или пайкой. Но часто используется практикующими электриками. Скрутка не разрешена по причине сильной зависимости её качества от конкретного электрика, материала жил (опасна на хрупком и текучем алюминии), а также невозможности проконтролировать её состояние под изолентой. Между тем, правильно выполненные длинные и плотные медные скрутки стоят десятилетиями без принципиальной потери своих свойств.

6. СИЗ. С одной стороны, скрутка постоянно сжата накрученной на неё пружиной, а с другой стороны, скрутка получается довольно короткая. Кроме того, качество самих сжимов сильно гуляет, и надо ещё постараться найти надёжные. При качественных сжимах оцениваю надёжность наравне с хорошей длинной плотной скруткой.

Фото из Интернета

7. Сжимы болтовые/винтовые. Как ни странно, ставлю их на последнее место. Но это моё скромное мнение. Главный минус винтовых соединений — необходимость периодической протяжки (обычно, раз в полгода). Иначе они слабнут и на больших токах могут отгореть. Часто встречал расплавленную изоляцию на проводах, соединённых винтовыми сжимами. Подходят разве что только для подключения люстр.

Что касается болтовых сжимов, то они занимают слишком много места в коробке и тоже являются обслуживаемыми. Кроме того, их редко применяют внутри квартир и частных домов.

Существуют ещё всякие народные гибридные способы. Например, скрутку дополнительно сжимают винтовыми сжимами или СИЗ накручивают на кончик длинной скрутки, после чего её изолируют. В этих случаях, не столько возрастает надёжность соединения, сколько оно формально приводится в соответствие с ПУЭ. На мой взгляд, такая двойная работа не оправдана, поскольку с меньшим трудом можно произвести обычную опрессовку.

Заключение

Соединение проводов — это обширная тема для специалистов. В этой статье я дал лишь основное, поверхностное представление о возможных вариантах соединений проводов.

Ставьте лайки, если статья понравилось. Пишите комментарии, и не только с критикой. Мне нужна также и ваша поддержка.

Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Пока!

Способы соединения жил проводов и кабелей

Ответ на самый простой и в то же время частый вопрос. Как же всё-таки соединяются провода?

Важный элемент любой электросети — контактные соединения проводников, от качества которых в значительной мере зависит надежность всей электрической системы.

К любому такому соединению предъявляется ряд технических требований, а именно:

•
  Наличие кабеля в запасе в местах соединения, ответвления и присоединения жил кабельных изделий;

•
  Доступность для осмотра и ремонта мест соединения и ответвления кабелей и проводов;

•
  Устойчивость к механическим воздействиям, безопасность и надежность;

•
  Качественная изоляция. В частности, соединение и ответвление проводов (кроме тех, что проложены на изолирующих опорах) выполняется в специальных коробках, изоляционных корпусах сжимов, нишах и пр.

Способы соединения жил проводов и кабелей

Помимо соединения проводов и кабелей в процессе монтажа может потребоваться ответвление и оконцевание их жил. Все названные манипуляции проводятся разными способами, самые популярные из которых:

•
  Скрутка — наименее надежный метод из всех описанных. Однако она прекрасно «работает», как этап соединения проводов пайкой, сваркой или колпачками СИЗ.

•
  Пайка, которая представляет собой «склейку» металлов с помощью более легкого другого металла. Этот способ доступнее и удобнее сварки. Пайка особенно хороша не только для соединения, но и для оконцевания проводов и жил кабелей.

•
  Сварка — наиболее прочное и надежное соединение. Можно использовать контактную, газовую и термитную сварку;

•
  Опрессовка, которая делится на следующие этапы: выбор типа гильзы, инструмента для проведения работ, присоединение очищенных от изоляции жил к гильзе, сжимание и изоляция места стыка.

•
  Использование зажимов, которые подходят для соединения жил проводов и кабелей. Преимущества: простота использования и отсутствие необходимости в специальном монтажном инструменте.

•
  Применение клемм (клеммников): винтовых (затяжка винта или болта), соединительных (применяются в распределительных коробках и щитах), проходных (для подключения приборов и сращивания проводов) и др.

Для ответвления применяются такие же методы. Однако в качестве зажимов еще используются ответвительные (тип «орех»).

Для оконцевания (обработка и формирование жилы для создания электрического контакта) жил из алюминия сечением от 2,5-10 подойдет такой способ, как изгибание конца однопроволочной жилы в кольцо.

Качественно подобранные материалы сделают соединение проводов и кабелей надежным, эффективным, долговечным.

Способы соединения проводников (проводов и кабелей)

При планировании замены электропроводки квартиры один из наиболее важных вопросов – это выбор способа соединения проводников. От качества выполненного контактного соединения проводников зависит срок службы монтированной электропроводки. В данной статье рассмотрим наиболее распространенные способы соединения проводников, а также их основные преимущества и недостатки.

Рассмотрим скрутку, как наиболее распространенный и доступный способ соединения проводников. Простота и доступность данного способа заключается в том, что для соединения проводников не нужно дополнительных элементов. Бытует ошибочное мнение о том, что скрутка может обеспечить надежный контакт. Это мнение основано преимущественно на опыте электриков, монтирующих проводку в советское время.

Скрутка проводов

В те времена, то есть 20-30 лет назад, нагрузка бытовых электроприборов была сравнительно невелика. Поэтому соединение проводников, выполненное скруткой, служило достаточно продолжительное время. С каждым годом количество и мощность бытовых электроприборов, используемых в быту, увеличивается. Это приводит к тому, что монтируемая 20-30 лет назад проводка выходит из строя. При этом наиболее «слабыми местами» являются контактные соединения, выполненные скрутками.

Повреждение скруток обусловлено окислением проводников и ослаблению их сжатия между собой, что в конечном итоге приводит к значительному увеличению переходного сопротивления. В данном случае при протекании тока нагрузки через скрутку происходит ее нагрев, что в конечном итоге приводит к оплавлению изоляции и повреждению электропроводки.

Можно сделать вывод, что скрутка не обеспечивает достаточной надежности контактного соединения проводников. Поэтому согласно современным требованиям к монтажу электропроводки не рекомендуется соединять проводники скруткой.

Скрутку можно рассматривать, как начальный этап при соединении проводников методом пайки, опрессовки или сварки.

Пайка – это один из наиболее надежных способов соединения проводников. Данный способ актуален при необходимости соединения медных жил проводов и кабелей. Недостаток данного способа соединения проводников – относительная трудоемкость процесса. Данный недостаток несущественный, так как компенсируется надежным контактным соединением проводников, не ухудшающимся со временем.

Пайка проводов

Следующий способ соединения проводников – сварка. Суть данного способа заключается в сварке предварительно скрученных проводников. Сварка производится угольным электродом при помощи сварочного аппарата небольшой мощности.

Сварка проводов

Данный способ соединения можно назвать наиболее надежным, так как при сварке соединяемые проводники превращаются в монолитное соединение. Сопротивление в месте соединения проводников равно нулю.

Обычная скрутка является слабым местом электропроводки и при протекания тока нагрузки она нагревается в первую очередь. В то время как сваренная скрутка будет нагреваться в последнюю очередь, так как ее диаметр больше сечения соединяемых проводников. Единственный недостаток данного способа соединения – это необходимость наличия сварочного аппарата и практических навыков сварки проводов.

Следующий способ – соединение проводов опрессовкой. Для соединения опрессовкой зачищенные проводники предварительно скручивают и одевают на полученную скрутку гильзу соответствующего диаметра. Затем гильза обжимается в нескольких местах (в зависимости от типа гильзы) специальным инструментом.

Опресовка проводов

Данный способ соединения проводников достаточно прост в исполнении и не требует наличия у человека, выполняющего электромонтажные работы, особых навыков. Контактное соединение проводников, выполненное опрессовкой, не уступает по качеству вышеприведенным способам соединения – сварке и пайке, а благодаря простоте и сравнительно невысокой трудоемкости работ, пользуется большей популярностью.

Проблему ослабевания контакта при соединении проводников скруткой можно решить при помощи соединительных самоизолирующих зажимов (СИЗ). Зажимы данного типа представляют собой пластиковый корпус, в который помещена пружина конической формы. Колпачок СИЗ накручивается на скрутку проводников, прижимая скрученные проводники.

Колпачек для скрутки проводов СИЗ

Он препятствует ослаблению зажима скрученных проводников. Кроме того, самоизолирующий зажим выступает в роли изоляции полученного контактного соединения, а также осуществляет его защиту от негативного воздействия пыли и влаги.

Для соединения проводников также можно использовать клеммники. Современный ассортимент предлагает большое количество клеммников разного типа.

Клеммник (под винт) для соединения проводов

Одни из наиболее популярных – клеммники Wago. Основное преимущество данных соединительных устройств – безвинтовой способ соединения проводников.

Если в случае использования винтовых клеммников есть вероятность недостаточного или чрезмерного зажатия проводников, то в случае использования клемм Wago данная проблема отсутствует. Конструктивно данные клеммы выполнены таким образом, что контактируемая поверхность клемм прижимается к подключаемым проводникам с оптимальным усилием. То есть с таким усилием, при котором обеспечивается хороший контакт и не пережимаются проводники.

Соединение проводов с помощью клемм Wago

Проведение электромонтажных работ с использованием клемм Wago в качестве соединительных устройств значительно снижает их трудоемкость. Процесс подключения происходит достаточно быстро, без необходимости использования дополнительного инструмента.

Еще одно преимущество клеммников Wago заключается в их компактности. То есть их можно использовать практически повсеместно, в частности в местах, где ограничено свободное место.

В заключении следует отметить, что отсутствие возможности соединения проводников вышеприведенными способами – это не проблема. При необходимости соединение проводников можно выполнить обычным винтовым соединением. Для соединения проводников данным способом необходимо найти винт, гайку, несколько шайб и гровер. Впоследствии соединение проводников изолируются несколькими слоями изоляционной ленты или термоусадочной трубкой.

как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

1. Для первой группы специальное оборудование не требуется.
2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Полезное видео

Как надежно подсоединить электрический кабель к эффективным источникам питания

Кабели и провода предназначены для передачи и передачи электроэнергии и, следовательно, производятся в соответствии с высокими стандартами, обеспечивая максимальную эффективность и безопасность для этой цели. Однако эти проводники необходимо в каком-то месте заканчивать, и они неизбежно включают концевые соединения и стыки по всей линии, что, если не будет выполнено надежно, может помешать единственной цели устройства, влияя на эффективность электропроводности.Некоторые из общепринятых надежных методов и процедур, которые обычно используются при соединении электрических кабелей, обсуждаются в следующих разделах.

Тег подключения

Подключение конца провода или кабеля к оборудованию с помощью этого метода обычно используется в тех случаях, когда пространство для подключения ограничено, а использование других методов затруднено. Процедура включает следующие шаги:

Приобретенный конец бирки залуживают паяльником, следя за тем, чтобы припой не растекался по просверленному отверстию бирки.

Изоляция фиксируемого провода снята, обнажая оголенную жилу.

Сердечник тоже луженый.

Удерживая паяльник касанием конца бирки, сердечник продвигается внутрь полости бирки. Паяльник сразу же удаляется после завершения установки.

Сердечник удерживают внутри метки устойчивыми руками до тех пор, пока припой не затвердеет.

Теперь этот узел бирки / провода можно прикрепить к оборудованию с помощью винта и гайки.

Прямое винтовое соединение

Это сокращенный метод, при котором избегается использование тега или, скорее, когда сам конец провода зацикливается для требуемого присоединения.

Винт пропущен через шайбу и свободно удерживается отверстием соединения.

Конец провода зачищен, чтобы обнажить сердечник на большую длину. Если жила многожильного типа, убедитесь, что жилы не повреждаются во время зачистки и все они не повреждены.

Нити скручены вместе, образуя единый жесткий сердечник.

Он проходит через узкое пространство между винтом и шайбой, образуя петлю, а затем плотно скручивается с шайбой, как показано на схеме.

Теперь винт можно закрепить гайкой снизу для окончательного соединения.

Прямое соединение стойки и гайки

Метод очень похож на описанный выше, однако здесь конец проволоки не пропускается через шайбу, а выполняется следующим способом:

Изоляция снята до разумной длины, если она многожильная; необходимо соблюдать меры предосторожности, указанные в описанном выше методе.

Указанная выше проволока наматывается на шейку винта и скручивается до тех пор, пока она плотно не «задыхается» вокруг шейки винта.

Теперь сборку можно закрепить через просверленное соединительное отверстие оборудования.

Прямое подключение к розетке

Узел розетки может быть встроен в оборудование, где винтовая гайка становится громоздкой для установки. Делается это так:

Конец кабеля обнажают, зачищая его до длины, которая может быть равна глубине просверленного отверстия под гнездо.

Затем стержень вставляется в отверстие под торцевой ключ и затягивается установочным винтом.

Вышеуказанную процедуру нельзя использовать там, где требуется частая замена соединений, поскольку конец винта имеет тенденцию повредить сердечник, и повторное использование становится рискованным.

Однако, если сердечник покрыт гофрированной металлической гильзой, это может помочь защитить его от ударов установочного винта, так что теперь конец сердечника можно будет использовать повторно.

Связанные петлевые соединения

В случаях, когда соединения типа «стойка и гайка» становятся желательными, но требуют частого разъединения и повторного подключения, идеально может быть встроено соединение в виде связанной петли. Это сделано по следующей инструкции:

Как обычно, конец кабеля оголен от изоляции до подходящей длины.

Этот конец сердечника затем обвивают (скручивают или наматывают) тонкой луженой медной проволокой небольшой длины (примерно в 5 раз больше длины конца сердечника) на половину части сердечника.

Рваная часть слегка луженая припоем.

Затем оставшийся конец удлиненного медного провода превращают в петлю, так что его конец возвращается обратно к сердечнику.

Этот медный конец с петлей затем соединяется путем скручивания через верхний свободный конец сердечника.Сборка снова слегка припаяна для большей прочности.

Этот тип соединения обычно очень надежен и способен выдержать большое количество повторных подключений.

Подключение больших кабелей

Хотя метод соединения с ограниченной петлей может хорошо подходить для кабелей меньшего диаметра, создание его с более крупными концевыми соединениями может быть затруднено. Для простоты подключения большие кабели в настоящее время поставляются с металлическими концевыми фитингами как в припаянной, так и в непаянной форме.

Распространенными типами являются те, в которых используется проушина с припаянным концом канала.Другие формы включают лопаточную пластину (открытое ушко) и пластину с крючком.

Два вышеуказанных типа соединений становятся особенно полезными в оборудовании, где снятие винта и гаек становится очень неудобным.

Дальнейшие разработки предоставляют нам альтернативные варианты за счет обжимных гильз, замены фитингов канального типа и устранения сложных процедур пайки.

Когда используются кабели для тяжелых условий эксплуатации, вышеупомянутые методы, включая гильзы для обжима, не используются, вместо этого используется гнездо для соединений.Конец сердечника кабеля припаивается к отверстию гнезда, а контактные поверхности обрабатываются для получения истинно плоских поверхностей, обеспечивающих максимальную электрическую проводимость. Розетки изготовлены из тяжелой меди или латуни.

Кабельные фитинги Росс-Кортни обладают частичными достоинствами как связанных петель, так и соединений типа «односторонний фитинг». Он обеспечивает удобство быстрых соединений без использования процедуры пайки, как в случае с прямыми фитингами, а также обеспечивает более высокую надежность, характерную для соединений типа связанной петли.

Список литературы

Выполнение кабельных соединений | Соединения коаксиального кабеля

Сокращения могут привести к отказу провода (каламбур не предусмотрен). Это может быть вызвано, среди прочего, нехваткой времени или трудностями из-за работы в ограниченном рабочем пространстве.

Например, при снятии изоляции с любого провода для соединения или заделки, перерезание проводника слишком возможно, и это имеет серьезные последствия.

Проблем с подключениями достаточно (именно здесь возникают почти все обрывы).Зачем вызывать проблему из-за плохого подключения к соединению?

Удаление изоляции

В худшем случае инструмент для зачистки проводов может фактически удалить одну или две жилы вместе с изоляцией, оставив нехватку проводов на заделке.

Случается, что, например, только пять из семи нитей должны нести весь ток. Это создает узкое место, перегружая неповрежденные проводники и делая их склонными к выходу из строя из-за, возможно, прерывистых жил — все это может привести к дополнительному нагреву, шуму в цепи и / или изменениям сопротивления.

Из-за вибрации или даже небольшого напряжения «простая» зарубка может превратиться в трещину, которая может сломаться и выйти из строя, почти всегда спустя долгое время после того, как соединение было выполнено. В то время как многожильные провода будут «узким местом», как описано выше, одножильный провод может полностью разомкнуться! ПРИМЕЧАНИЕ: не существует такого понятия, как «простой» ник.

Нельзя «починить» зарубленный или сломанный провод: отрежьте его и начните заново. И когда вы это сделаете, обязательно используйте инструменты, которые будут разрезать только изоляцию, не касаясь проводника ниже.

Как вы в этом заверяете? В конце концов, изоляционные материалы обычно намного мягче меди, и иногда вы просто не можете сказать по ощущениям, что вы «коснулись дна».

Инструменты для снятия изоляции

1. Термические зачистки лучше всего подходят для проводов и смягчают большинство изоляционных материалов. Доступны ручные или настольные.
2. Моторизованные ручные и настольные съемники имеют вращающуюся цангу, в которую вставляется проволока. Регулируемые ножи могут быть установлены на одинаковую глубину изоляции и будут разрезать, а затем удалять «кусочек» изоляции без повреждения проводника.Некоторые из них — очень точные инструменты. А некоторые из них очень дороги, но они того стоят для производственных ситуаций.
3. Механические инструменты для зачистки, похожие на плоскогубцы, с одним или несколькими пазами для разных диаметров AWG, недороги, удобны и хорошо работают — при условии, что выбран правильный паз, провод хорошо центрирован в пазу, а цикл выполняется плавно. . Лезвия со зенковкой в ​​матрице значительно помогают центрировать проволоку.
4. Недорогие клещи для снятия изоляции также могут иметь один или несколько заостренных пазов, часто V-образной формы — более плохой выбор, требующий значительного ухода — и некоторые средства ограничения их закрытия.Опыт жизненно важен — и ваш, возможно, уже уводил вас от этого инструмента.
5. Диагональные ножницы всегда удобны, но это плохой выбор, так как они имеют только противоположные кромки (обычно тупые и лучше держатся, чем резка изоляции) и значительное мастерство. Диагонали захватывают и растягивают изоляцию до предела, чтобы удалить ее — своего рода подход «всеми пальцами». Этот процесс также оставляет довольно непредсказуемую длину полосы из-за растяжения. Этот инструмент действительно предназначен для простой резки проволоки, но даже в этом случае он уступает (для этой цели) кусачкам для кабеля, которые режут ножницами красивый квадратный конец вместо того, чтобы перемять проволоку.
6. Бритвенные лезвия. Хорошая резка, но контроль может быть проблемой. На самом деле, с умением и осторожностью лезвие бритвы может подготовить изоляцию к удалению диагональными ножами или даже вручную. Лезвие бритвы лучше всего использовать для «обрезания» или частичного надрезания изоляции, чтобы определить точку ее разрыва. Это может привести к довольно точной длине полосы и, фактически, может потребоваться при отсутствии более сложной оснастки. Нередко использование бритвенного лезвия для зачистки коаксиальных кабелей.
7. Карманные ножи подходят для строгания.

Итак, учитывая разнообразие инструментов, мы рекомендуем не оставлять эту деликатную задачу на усмотрение неопытных.

Кроме того, как и в случае с любыми другими «инструментами торговли», качество никогда не бывает плохим вложением, а обслуживание является необходимостью. Скучный что-нибудь на самом деле является комментарием к заботе техника о качестве работы.

Профессионализм и надежность авиационных систем требуют особого внимания к деталям. Выбор и использование наилучшего доступного инструмента для работы, перепроверка всего и выполнение тщательной проверки перед завершением заделки поможет обеспечить долгосрочное качество установки.

О «Газонепроницаемом»

Газонепроницаемость означает герметичность от возможного проникновения молекул воздуха, а также от любых переносимых по воздуху загрязняющих веществ. Газонепроницаемые соединения металл-металл — это соединения, в которых оксиды или другие поверхностные загрязнения отсутствуют или при необходимости удаляются механическими или химическими средствами. Такие методы подробно описаны ниже.

Герметичное уплотнение является молекулярным, непроницаемым и газонепроницаемым. Обычно используются изоляторы, такие как стеклянные или керамические, которые нагреваются для обтекания и герметизации металлического проводника.Примеры включают в себя полупроводники в керамическом корпусе, электрические лампочки, реле с ртутным или сухим герконом, а также сквозные соединители, встроенные в массивы четырехъядерных соединителей PIC. Нет пластика, который может обеспечить истинное герметичное уплотнение.

Нельзя сказать, что отличная защита невозможна без герметизации стекла по металлу. Постоянная цель дизайнеров — противостоять давлению окружающей среды. Доступно множество отличных герметиков и методов для «предотвращения» [то есть задержки] утечки агрессивных газов; однако в строгом смысле они не герметичны.

Прежде чем создается впечатление, что не существует практических средств борьбы с коррозией, следует понимать, что само соединение легко сделать газонепроницаемым. То есть создание интерметаллической связи — это первый шаг. Второй шаг — окружить оголенный металл достаточной защитой, чтобы окружающая среда не вызывала достаточно коррозии, чтобы повредить путь тока.

Газонепроницаемые соединения

Враги непрерывности электричества чисто физические.Химическая коррозия является наиболее коварной, потому что она не проявляется до тех пор, пока не будут выполнены соединения, проведены испытания и установка признана успешной.

Это серьезная проблема, но есть решения.

В агрессивных средах требуются значительные усилия только для защиты соединения от воздействия. Это включает в себя уплотнения, ограждения или «замочки», но под всем этим должна быть газонепроницаемая связь между проводом и его концом.Только настоящее герметичное уплотнение может обеспечить абсолютную защиту открытого соединения.

Создание звуковых соединений

Сделать газонепроницаемое соединение несложно. Даже любители делают это непреднамеренно — но даже профессионалы могут потерпеть неудачу, если не будут приняты определенные меры предосторожности.

Есть много способов заделки провода: пайка; опрессовка; под головкой винта клеммной колодки; сварка… все может быть успешным для создания хорошего газонепроницаемого соединения. Хотя у каждого есть свое место, все они требуют низкого сопротивления, соответствующего требованиям схемы.Это означает, что проводники должны быть чистыми в точке соприкосновения — достаточно чистыми, чтобы обеспечить постоянный тесный контакт чистого металла с чистым металлом.

Прежде всего, каждый кондуктор заслуживает определенной меры элементарной чистоты. Масла, воск, вода, ржавчина, коррозия, окалина, грязь — короче говоря, все, что можно разумно удалить, должно быть удалено — протиранием растворителем или, в некоторых случаях, чисткой или шлифовкой поверхности. После высыхания соединение должно быть выполнено как можно скорее, прежде чем может продолжиться коррозия поверхности.

Некоторые проводники химически более активны, чем другие, то есть они образуют плохо проводящие поверхностные оксиды, которые действуют как барьер, не всегда очевидный, потому что они могут быть, по сути, прозрачными. Однако в некоторых случаях эти оксиды легко разрушаются в процессе соединений, выполненных под давлением, или они перетекают в горячую среду, такую ​​как припой, или испаряются при сварке.

Флюсы

Обычно перед пайкой или сваркой используются химические вещества, разрушающие оксиды, — флюсы.Поскольку сварка в авионике встречается редко, мы сосредоточимся на пайке как на самом популярном процессе соединения, связанном с нагревом. Но имейте в виду, что ограничения безопасности для самолетов, работающих на топливе, запрещают пайку без специальных мер предосторожности.

Флюсы кислотные. Среди лучших флюсов для очистки металла перед пайкой — опасный кислотный флюс (несколько типов), который не только растворяет оксиды, но и травит металл. Однако кислотные флюсы подходят только для механических (например, ювелирных изделий, герметичных емкостей, медной сантехники и т. Д.).) столярные изделия, а не электрическая пайка. Удаление всех следов остатков флюса непрактично, если не невозможно, и даже несколько паразитных молекул флюса могут вызвать коррозию.

Флюсы канифоли становятся химически активными при нагревании и достаточно хорошо растворяют оксиды на олове, серебре и чистой меди. Они не проводят ток при комнатной температуре, но важно очистить соединение от остаточного флюса, поскольку влага может объединиться с ним и образовать коррозионное вещество, которое со временем может повлиять на соединение.

Существует много типов флюсов для канифоли, и производители припоев могут помочь вам выбрать лучший выбор для ваших конкретных применений. Однако достаточно сказать, что высококачественные припои с флюсовой сердцевиной содержат флюс, который будет хорошо работать в подавляющем большинстве операций пайки в полевых или лабораторных условиях.

Очистка — еще одна проблема, особенно если растворитель может проникать в щели провода, даже под изоляцией, унося с собой остатки флюса.Производители электронной химии могут помочь в выборе подходящих решений и дать совет по повышению их эффективности.

Пайка без флюса

Следует добавить, что флюс не может потребоваться, если паяемые металлы чистые, возможно, только что очищенные и луженые. Очевидно, что это устраняет проблемы удаления флюса, но такой процесс требует тщательной оценки и подготовки, не говоря уже о проверке после пайки. Классический процесс пайки без флюса — это пайка с повторным потоком , при которой на соединяемые поверхности уже нанесено достаточное количество чистого припоя, которые затем соединяются вместе.Нагрев приводит к растеканию припоя и завершению соединения. Этот процесс обязателен в некоторых военных и аэрокосмических приложениях и широко применяется при производстве печатных плат.

О флюсах

MIL-F-14256 — это стандарт для определения флюсов, используемых при пайке электроники. Наиболее уместны соображения относительно коррозионных и / или проводящих остатков, и различные химические составы учитывают относительную паяемость различных металлов.

Наиболее распространенной среди припоев с флюсовым сердечником является активированная канифоль (тип RA) — состав, который, согласно стандарту MIL-F-14256, может вызывать коррозию при некоторых обстоятельствах.MIL-F-14256 рекомендует полностью удалить остатки флюса RA и заявляет о предпочтении менее активированных формул типа R (канифоль) или RMA (слабоактивированная канифоль).

Однако производители припоя

заявляют, что состав сердечников соответствует военным спецификациям припоев QQ-S-571, тип RA, не вызывает коррозии и не проводит ток. Имеется долгая история удовлетворительной работы, которая дает основание уверенности в этом типе флюса.

Здесь есть сообщение, что с активированными канифольными флюсами все в порядке?

Рекомендуется использовать припой и флюс в соответствии с рекомендациями производителей систем или соответствующими конструкциями военного назначения, если это необходимо.

Очистка остатков всегда является хорошей идеей — даже для флюсов типа R, остатки которых, не считая проблем с коррозионной активностью или проводимостью, могут повлиять на последующее соединение с конформными покрытиями, если они используются.

Кроме того, хотя некоторые флюсы являются водорастворимыми, для типов R, RMA и RA требуются спирты или хлорированные растворители — озоноразрушающие химические вещества, которые, как утверждается, влияют на атмосферу. Но это уже совсем другая тема.

Опрессовка

Обжим используется для большинства оконечных устройств в самолетах, где требуется быстрый, простой и надежный контакт.Обжатие может быть предпочтительным методом, если другие методы снижают безопасность самолетов, работающих на топливе.

Однако обычно понимают, что паяное соединение лучше, когда речь идет о частотах сигнала выше 1000 МГц. Это может быть достаточной причиной для рассмотрения специальных приспособлений, вплоть до удаления кабелей для подключения или выполнения заделки перед установкой кабелей. Одна веская причина для использования готовых сборок радиочастотных кабелей.

Цилиндр клеммы обжимного типа плотно прилегает к проводу, а затем деформируется или раздавливается с помощью инструмента, выбранного или отрегулированного для «вмятины» или деформации корпуса до нужной глубины и длины.Глубина этой вмятины важна для обеспечения максимального, плотного (газонепроницаемого) контакта поверхности (поверхностей) проволоки и внутренней поверхности ствола. Длина и расположение обжима должны быть тщательно подобраны так, чтобы деформировалась только область вокруг провода, а не другие части штифта или клеммы. И глубина, и длина способствуют механической прочности.

Одним из преимуществ процесса опрессовки является разрушение поверхностных оксидов за счет явной силы деформации.

Для создания газонепроницаемого обжимного соединения важно начать с чистого провода и клеммы или штыря подходящего размера.Очевидно, что клемма со слишком большим внутренним диаметром не будет правильно формироваться вокруг провода, оставляя чрезмерное пространство для скопления загрязнений и даже может упасть (недостаточная деформация) или треснуть (чрезмерная деформация). Слишком маленький терминал приглашает на разделку пряди или какую-то другую форму бойни.

Каждая клемма предназначена для провода определенного размера (или диапазона размеров) и имеет рекомендуемый инструмент, матрицу или настройку инструмента для правильного применения. См. Таблицу 1. Действительно последовательные обжимы выполняются с использованием только инструментов циклического типа — тех, которые не отключают клемму до завершения операции обжима.

Даже простой винтовой зажим (например, на бытовом выключателе) обеспечивает отличное газонепроницаемое соединение. Если все в чистом виде, давление и задиры головки винта на неизолированном проводе проникают через поверхностные оксиды обоих и создают хорошее соединение с низким сопротивлением. Это, конечно, также относится к соединениям с барьерными полосами, используемым во многих электронных и силовых системах.

ВЧ оконечные устройства с малыми потерями

Изготовление хорошей заделки коаксиального кабеля может быть «второй натурой» для тех, кто занимается этим каждый день, но некоторые авионики не могут себе позволить такой роскоши.Вот несколько советов, которые могут вам пригодиться.

Практически все коаксиальные разъемы PIC имеют одинаковую «нарезку». По сути, это означает, что независимо от размера кабеля или типа разъема существует единообразие в том, где следует делать разрезы. Делает вещи простыми.

Не все так просто обернуть лентой диэлектрик с низкими потерями (изоляция между проводником и экранами). Это мягкое, нежное, иногда «волокнистое» вещество, которое трудно удалить. Но это волшебный ингредиент, обеспечивающий превосходные электрические характеристики.

Tape-wrap Teflon® способен приспосабливаться к проводнику — даже до точки попадания в крошечные промежутки («промежутки») между соседними жилами многожильного проводника. Во время резки может быть трудно полностью отрезать лезвие, и, конечно же, вы не хотите давить на лезвие только для того, чтобы получить все это, а только для того, чтобы образовать зазубрины в проводнике.

Итак, вы снимете слизь — большую ее часть — а затем очень осторожно выковыряете волокнистые остатки. Это может быть не забавой и игрой, но важной частью подготовки проводника к игле.

Преимущества защиты PIC от атмосферных воздействий на каждом разъеме будут реализованы только в том случае, если будут устранены потенциальные утечки. Это достигается путем аккуратной обрезки оплетки экрана, по одному соединителю за раз.

Если все это кажется трудоемким, это не так. И у нас есть подробные инструкции, прилагаемые к каждому разъему. У нас также есть видео — «как делать», демонстрирующее каждую деталь. Щелкните здесь, чтобы заказать копию этого видео.

Таким образом, этот процесс, хотя и жизненно важен для непрерывности сигнала или питания, вовсе не является грозным, если используются надлежащие методы и инструменты.Навыки и опыт возглавляют список и могут обеспечить надежные долгосрочные связи.

▷ Типы электрических соединений и заделок (назад к основам)

Давайте вернемся к основам с этой статьей А.Н., экспериментального члена сообщества. Он решил сосредоточиться на соединении электрических кабелей, и мы рады, что он сделал это!

Если вы тоже хотите опубликовать в блоге, отправьте нам письмо, чтобы мы могли обсудить это.

Электрические соединения и концевые заделки обеспечивают необходимое электрическое соединение, а также механическую поддержку и физическую защиту кабеля.

Существуют различные типы соединений и заделок в зависимости от функции, типа кабеля и строительных материалов.

На конструкцию обычно влияют напряжение и ток, которые пропускает кабель, а также условия эксплуатации.

Концевая заделка силового кабеля

Концевая заделка электрического кабеля — это физическое и электрическое соединение конца кабеля, который подключается к другому кабелю или к клемме оборудования. Концевые заделки кабеля часто предназначены для обеспечения физического и электрического соединения двух концов кабеля или конца кабеля и клеммы на оборудовании.

Рисунок 1: Концевая заделка кабеля низкого напряжения | изображение: emadrlc.blogspot.co.ke

Требования к электрическому подключению относятся к падению напряжения, допустимой нагрузке по току, совместимости материалов и т. Д. Физические требования относятся к защите окружающей среды, а также к механической безопасности.

Способы заделки кабелей различаются в зависимости от типа кабеля, типа разъема и области применения. Распространенными типами оконечных устройств являются обжимное соединение, паяное соединение, компрессионное соединение и соединение с обмоткой проводов, прямое соединение, петлевое или глазковое соединение.Некоторые из факторов, определяющих тип:

• Наружное или внутреннее использование
• Напряжение
• Текущий
• Надземный или подземный
• Тип разъема на оборудовании, к которому будет подключен кабель.

Муфты силовые кабельные

Кабельные муфты используются для подключения кабелей низкого, среднего или высокого напряжения. Типы размеров, формы и конфигурации кабельных соединений зависят от напряжения, структуры, изоляции и количества соединяемых жил кабеля.

Соединения обеспечивают электрическую изоляцию, а также механическую защиту и прочность. Электрическое соединение выполняется различными способами и может опрессовываться, или с использованием механических соединителей, пайкой и т. Д.

Напряжение :
Соединения предназначены для низкого, среднего или высокого напряжения, и важно, чтобы емкость соединения соответствовала емкости кабеля, в противном случае соединение кабеля малой мощности выйдет из строя при воздействии высокого тока.
Конструкция :
Кабельные муфты выполняются в соответствии с тем, как кабели должны быть подключены.Простые соединения, такие как прямые соединители, используются для соединения двух силовых кабелей в одной точке, в то время как другие более продвинутые ответвительные соединители могут использоваться для размещения кабеля, отходящего от основной линии, или нескольких кабелей, входящих в одно соединение, чтобы сформировать один основной кабель. .
Жилы :
Кабельные муфты должны иметь такое же количество жил, как и у соединяемых кабелей.
Изоляция :
В зависимости от области применения кабеля может быть разная изоляция, и кабельное соединение должно быть совместимо с изоляцией кабеля.

Чтобы сохранить изоляцию соединенных кабелей, существует множество процедур изоляции, которые могут представлять собой термоусадочную или холодную термоусадочную изоляцию, формованную изоляцию или использование ленты.

Типы муфт электрических силовых

Существует около четырех обычно используемых типов суставов; они различаются по механическому устройству и по месту использования. Однако некоторые производители могут предоставить индивидуальный дизайн, соответствующий уникальным требованиям клиентов.

• Прямые соединения
• Отвод, который может быть тройником или тройником
• Горловины
• Концевые заделки для установки внутри / вне помещений

Прямые соединения

Это наиболее часто используемый тип соединения, который используется для удлинения отрезков электрических кабелей.Типичное соединение показано на рисунке 2 ниже:

изображение: Multimedia.3m.com

1. Подъемник
2. Соединение с заземлением
3. Соединение C. J.
4. Пластинет
5. Заливная заслонка
6. Изоляция сердечника
7. Лента ПВХ (NA)
8. Феррула
9. Лента БОПП, два слоя, каждый наполовину перекрывающий пластинет

Прямые муфты могут использоваться для соединения кабелей внутри, снаружи, под водой и под землей. В кабельных соединениях на основе литьевой смолы литейные смолы на основе полиуретана обеспечивают механическую защиту, электрическую изоляцию и влагонепроницаемость соединения.

Разветвитель типа Y и T

Типичный разветвитель типа Y показан на рисунке 3 ниже. Он используется для соединения низковольтных полимерных неэкранированных кабелей от 1 до 5 жил. Соединение ответвлений обеспечивает надежное электрическое соединение, электрическую изоляцию и механическую защиту.

Разъемы бывают компрессионного или механического типа. Ответвительные муфты могут использоваться для соединения кабелей внутри, снаружи, под водой и под землей.

Рисунок 3: Y-образный плечевой сустав | изображение: http: // www.cablejoints.co.uk

Конструкция имеет форму корпуса с уплотнениями и фиксирующими зажимами. Это упрощает выполнение соединения, а герметизация устраняет необходимость заклеивать соединение лентой.

Соединения торцевых соединений

На концах кабеля под напряжением используются концевые муфты. В обычном кабеле каждая жила изолирована отдельно с помощью термоусаживаемых заглушек. Затем накладывается экранная повязка для защиты от замыкания на землю, а затем комбинация покрывается толстой стенкой колпачка для термоусадочного кабеля.

Муфты с концевыми муфтами подходят для временного и постоянного отказа от кабеля, чтобы обеспечить безопасную заделку силовых кабелей под напряжением для внутренних, наружных и подземных кабелей.

Резюме

Кабельные муфты и концевые заделки обеспечивают надежные электрические соединения между различными кабелями или между электрическим кабелем и клеммами оборудования. Существует несколько стандартных типов кабельных муфт и концевых муфт, однако производители могут изготовить индивидуальные муфты в соответствии с различными техническими требованиями.

Требования к соединениям и заделкам заключаются в том, что они должны соответствовать стандартам с точки зрения электрических и механических свойств, изоляции, целостности заземления, защиты окружающей среды и многого другого.

А.Н.
Эта статья вам помогла? Обсудим ниже!

Руководство по кабельным разъемам

и справочное изображение

Используйте наши руководства по разъемам, чтобы узнать о технологии разъемов

Для начала просто выберите тип подключения, о котором вы хотите узнать больше:

Наши удобные руководства по разъемам иллюстрируют разнообразие кабелей доступные разъемы и подробные изображения, которые помогут вам определить, какой кабель вам нужен.Если вы не можете найти нужный кабель или разъем, возможно, мы сможем разработать продукт в соответствии с вашими спецификациями с помощью наших нестандартных кабелей и решений OEM.

Аудио

Аудиоразъемы, такие как 3,5 мм, RCA, TOSLINK ^® и XLR, можно использовать для домашнего кинотеатра, MP3-плеера или даже микшерного пульта.

Centronics

Разъемы Centronics, такие как Centronics 36 (или IEEE-1284 тип B), можно использовать на многих параллельных многофункциональных устройствах для печати, сканирования, копирования и отправки факсов.

DB Style

Разъемы DB (или D-sub), такие как DB9, HD15 и DB25, можно использовать для многих типов устройств, включая мониторы, клавиатуры и мыши.

Цифровое видео

Цифровые видеоразъемы, такие как HDMI и DisplayPort, обеспечивают высочайшее качество видео- и аудиосигналов для вашего развлечения на телевизоре или ноутбуке.

DIN

Разъемы DIN, такие как S-Video и PS / 2, могут использоваться для клавиатур, MIDI-инструментов и другого специализированного оборудования.

Волоконно и сеть

Волоконно-оптические соединители, такие как ST, SC и LC, передают сетевые данные посредством световых импульсов, а не электрических сигналов для достижения максимальной скорости.

FireWire

Разъемы Firewire ^® (или IEEE-1394) были разработаны Apple ^® в качестве интерфейса для использования с цифровым видео и портативными запоминающими устройствами.

Внутренний

Внутренние разъемы, такие как SATA, 4-контактный разъем питания и SAS, обычно находятся внутри компьютера, передающего данные или подающего питание.

Modular

Модульные разъемы, такие как RJ12 и RJ45, используются для передачи данных в телефонных системах, сетях передачи данных и низкоскоростных последовательных соединениях.

Power

Разъемы питания, такие как NEMA 5-15-P и IEC 320 C13, позволяют электронным устройствам подключаться к доступным розеткам.

SCSI

Разъемы SCSI, такие как внутренний 68-контактный SCSI и Micro DB68, могут использоваться как внутри, так и снаружи для подключения различных периферийных устройств.

Specialty

Speciality разъемы, такие как RJ21 и IEEE-488 (или HP-IB), являются собственностью по своей природе и имеют ограниченные функциональные возможности за пределами предполагаемого применения.

USB

Разъемы USB (универсальная последовательная шина) прошли несколько итераций от USB 1.1 до USB 3.0 — они могут использоваться для передачи данных и питания.

Видео

Видеоразъемы, такие как BNC, коаксиальный и VGA, могут передавать видеосигналы на ваш компьютер, проектор или телевизор.

Не уверены?

Если вы не уверены, какой разъем вам нужен, попробуйте ConnectXpress! ConnectXpress проведет вас через пошаговые инструкции и подскажет, какой кабель вам нужен.

Что такое разъем?

Разъем — это проводящее устройство, обеспечивающее физический интерфейс между устройствами. Разъемы бывают самых разных форм-факторов и выполняют множество различных функций с устройствами, которые вы используете каждый день! Такие функции, как: подключение оборудования с помощью кабеля для ПК, подключение к сети или сети с помощью сетевого кабеля), передача аудио / видео в систему с помощью кабеля аудио / видео, обеспечение цифрового или аналогового подключения или питание устройства с кабель питания, среди прочего.

Подключение и присоединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода нужно подсоединять или повторно подсоединять. Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно делаете ремонт, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были зажаты во избежание деформации соединения.

Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже стать причиной пожара.

Почини, пока не сломалась!

Очень распространенная неисправность — обрыв провода наушников в том месте, где он входит в разъем jack.Если внешняя изоляция начинает трескаться, вы в нерабочее время! Простое решение — отремонтировать его с помощью Sugru. Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода — с помощью винтовой клеммы.Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, что еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать половину затяжки вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться. В качестве альтернативы можно нанести припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для подключения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых кабеля — это встроенная клеммная коробка с винтовыми зажимами.На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только тогда, когда все кабели, входящие в нее, закреплены по длине кабельными зажимами, часто прибиваемыми к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества проводов, которые необходимо подключить. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны следить за тем, чтобы кабели не подвергались натяжению. В них есть отверстие между каждой парой разъемов, которое вы можете использовать, чтобы прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. Д., Но единственное, что важно — убедиться, что они достаточно велики, чтобы выдержать провод, но в то же время провод достаточно велик, чтобы зажимается винтом.Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до срабатывания теплового предохранителя.

Пружинные клеммные соединители

Пружинный клеммный соединитель.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции).Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой — соединенные вместе провода (предпочтительный метод).
Пайка — скрученные вместе провода (не очень хорошо).

Скручивание проводов вместе и пайка часто являются лучшим методом, но есть два способа сделать это.
Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе.Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Чтобы обеспечить хорошее соединение, провода должны быть чистыми. Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае с эмалированной проволокой эмаль нужно соскоблить или сжечь. Если остается немного, это часто не имеет значения и может расплавиться вместе с припоем.Фактически, некоторые проволочные эмали имеют сквозной припой и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил. Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не сломать ни одной жилки.В качестве альтернативы вы можете сжечь его в огне.

Термоусадочные муфты для пайки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз. Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяном кольце, а затем просто примените тепловую пушку. При этом одновременно расплавляется припой и происходит усадка втулки для изоляции соединения.

Опрессовка

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и разъемом. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен.В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и круглые соединители, которые широко используются в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную гильзу. Об этом можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета это уплотнение вокруг проводов на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо потяните обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может вызвать перегорание нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей. Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, раскатав его по плоской поверхности под лезвием ножа для рукоделия, чтобы надрезать, а затем отломите. Вставьте по одной проволоке в каждый конец и раздавите трубку о каждую проволоку с помощью тонкоствольных плоскогубцев или тупоконечных кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Испытание на отрыв, возможно, даже более важно для обжима, сделанного своими руками.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный проводник.Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое — глухое отверстие, чтобы подвести провод к аксессуару. Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидная крышка позволяет заблокировать ее в закрытом состоянии.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

• Лента ПВХ — самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто не обматывайте треснувший сетевой шнур лентой из ПВХ.
• Термоусадочная упаковка — отличный метод. Поставляется в различных размерах и цветах, предварительно нарезанных или непрерывной длины.Выберите размер, который не более чем в два раза превышает диаметр стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга. Когда будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с утюгом.
• Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения.Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
• Заземляющий провод в типах сетевых кабелей, предназначенных для постоянной прокладки, часто бывает неизолированным. Имеется оплетка с зелеными и желтыми полосками, которая надевается на нее в сетевой розетке или настенном выключателе, чтобы не допустить прикосновения к находящемуся под напряжением соединению. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования, поскольку это может сбить с толку следующего мастера по ремонту, который подумает, что это заземляющий провод, а это не так.

Глава 4: Кабели

Что такое сетевые кабели?

Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети.Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

• Кабель неэкранированной витой пары (UTP)
• Кабель с экранированной витой парой (STP)

Коаксиальный кабель

• Волоконно-оптический кабель
• Руководства по установке кабеля
• Беспроводные локальные сети
• Кабель неэкранированной витой пары (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

1. Каждая пара проводов отдельно экранирована фольгой.
2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
3. Вокруг каждой отдельной пары, а также вокруг всей группы проводов имеется экран (называемая витой парой с двойным экраном).

В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном из металлической оплетки (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Есть два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента, составляющую 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.

Толстый коаксиальный кабель также называют толстым сетевым кабелем. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая тройник, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

При прокладке кабеля лучше всего соблюдать несколько простых правил:

• Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
• Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
• Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
• Если необходимо проложить кабель по полу, накройте кабель защитными кожухами.
• Пометьте оба конца каждого кабеля.
• Используйте кабельные стяжки (не ленту), чтобы соединить кабели вместе в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это передача инфракрасных сигналов, отправляемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не попадут в приемник. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью правильных инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или парольных фраз при включении этих шифровальных кодов может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.

Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).

Изоляция.

Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.

Скрытый SSID.

Каждая точка доступа имеет идентификатор набора служб (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.При отключении этой функции стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немногим больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

• Мобильность — с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
• Быстрая установка — Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
• Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
• Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превысите максимальное количество устройств).

Недостатки беспроводных сетей:

• Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
• Помехи — Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
• Несогласованные соединения — сколько раз вы слышите «Подождите минутку, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
• Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную связь только для доступа в Интернет, фактическое подключение к Интернету для вашего дома или школы обычно медленнее, чем у устройств беспроводной сети, поэтому это соединение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Упрощенная практика заделки кабелей | EC&M

УРОК ШЕСТОЙ

Правильная заделка кабелей жизненно важна для полной и точной передачи как аналоговых, так и цифровых информационных сигналов.

Соединение со смещением изоляции (IDC)

— это рекомендуемый метод заделки медных кабелей, признанный ANSI / TIA / EIA-568-A для заделки кабелей UTP.Эти соединения, обычно называемые «пробивными» соединениями, требуют использования небольшого прижимного инструмента для правильной фиксации кабеля к клеммной колодке.

Пробивные соединения удаляют или смещают изоляцию проводника, когда он вставлен в разъем. Во время заделки вы зажимаете кабель между двумя краями металлического зажима, который смещает изоляцию и обнажает медный проводник. Это обеспечивает прочное соединение между медным проводом и клеммным зажимом. Лицевые панели с винтовыми клеммами, обычно используемые в голосовых приложениях, не рекомендуются ANSI / TIA / EIA-568-A для оконечной нагрузки UTP.

Обжимной разъем для медного и коаксиального кабеля зависит от формы и диаметра кабеля. Кабель может быть круглым или плоским. Вы должны убедиться, что выбрали правильный обжимной разъем для вашего конкретного кабеля.

Следующие типы кабелей в настоящее время признаны стандартом ANSI / TIA / EIA-568-A для использования в помещениях:

• Неэкранированная медная витая пара с сопротивлением 100 Ом (UTP)
• Экранированная медная витая пара с сопротивлением 100 Ом (ScTP)
• Экранированная медная витая пара с сопротивлением 150 Ом (STP-A)
• Волоконно-оптический кабель

Функции предопределения. Правильная подготовка к заделке кабеля не только улучшает качество работы, но и сокращает время, необходимое для заделки кабеля. Вот как это работает. Сначала организуйте кабель по месту назначения. Поместите кабель, который необходимо заделать, в непосредственной близости от точки заделки и правильно определите его, чтобы убедиться, что он заделан в правильном положении.

Формирование и перевязка кабеля включает в себя правильное выравнивание и размещение кабелей аккуратным и упорядоченным образом для заделки.Вы также должны принять во внимание длину кабеля, необходимую для подключения к заделке. При определении этой длины вы должны оставить достаточный провис на случай, если по какой-либо причине вам понадобится восстановить длину. Кабельное соединение не будет завершено, пока все заделки не будут правильно идентифицированы и промаркированы. Давайте рассмотрим этот процесс пошагово.

Сгруппируйте кабель по назначению.

• Знайте схему подключения. Если вы используете несовместимые детали для терминирования, это может привести к серьезным последствиям. При использовании медных оконечных устройств IDC преобладают три схемы подключения: T568A, T568B и код заказа универсального обслуживания (USOC).Только схемы подключения T568A и T568B соответствуют стандарту ANSI / TIA / EIA-568-A ..

• Для концевой заделки в рабочей зоне убедитесь, что все кабели доступны и правильно промаркированы в местах стенных розеток. В аппаратных убедитесь, что вы устанавливаете блоки и / или панели в соответствии с проектной планировкой.

• Убедитесь, что под рукой есть подходящие продукты для вашего приложения. Модульная мебель требует иного разнообразия торговых точек, чем офисы из гипсокартона, поэтому убедитесь, что вы указали правильный тип продукта и производителя.

Сформируйте и закрепите кабель на задней стороне панели.

• Сначала подготовьте кабель к заделке, собрав все кабели в жгут.

• На передней стороне стойки выделите как минимум одно место в стойке (блок) [44,5 мм (1,75 дюйма)] для размещения кабелей на каждые два места в стойке (блок) [89 мм (3,5 дюйма)] коммутационных панелей. .

• Оберните кабель, убедившись, что все кабели параллельны друг другу. Затем разгладьте их рукой, пока они не образуют аккуратный, аккуратный пучок.

• Кабели могут входить в коммутационный шкаф с разных сторон, что часто приводит к кабелям разной длины. После определения необходимой величины провисания следует перемаркировать кабели и отрезать их до одинаковой длины. Обратите внимание, чтобы новая маркировка соответствовала старой маркировке.

• Используйте стяжки или ремни с липучками для закрепления кабелей. Завязки для галстуков или ремни с липучками должны быть равномерно распределены по всей длине одежды.Затягивайте стяжки только вручную.

Используйте подходящее оборудование для укладки кабелей.

• Существует несколько различных типов и стилей оборудования для управления кабелями. Все эти продукты предназначены для правильной поддержки кабелей на месте и снятия напряжения. Они также обеспечивают поддержку дополнительного кабеля, который может потребоваться установить в результате перемещения, добавления или изменения.

• Поскольку кабель UTP и ScTP защищен от перекрестных помех и невосприимчив к электромагнитным помехам через конфигурацию скрутки и прокладки пары кабеля, убедитесь, что вы поддерживаете минимальный радиус изгиба кабеля.Это защищает целостность кабеля. Минимальный радиус изгиба для кабеля UTP и ScTP в четыре раза больше диаметра кабеля, в то время как оптоволоконный кабель в 10 раз больше диаметра.

Медная оконечная муфта IDC (punch-down). Существует четыре основных типа оконечных блоков IDC, используемых для оконечной нагрузки горизонтальных и магистральных медных кабелей: тип 66, тип 110, BIXTM и LSA. Они составляют большую часть рынка; однако доступны и другие устройства. Некоторые производители предоставляют оборудование для оконечной нагрузки IDC, предназначенное для монтажа в стойку и на стену, которое может содержать несколько оконечных блоков.

Чтобы обеспечить хорошее соединение, вы должны строго следовать спецификациям производителя соединительного оборудования IDC. Вы также должны соблюдать надлежащие процедуры для:

• Определение правильного метода и длины снятия оболочки.

• Раскрутка витой пары. (ANSI / TIA / EIA-568-A рекомендует не более 13 мм [0,5 дюйма] нескрученных пар, измеренных от последнего витка до IDC).

Каждый тип прерывания IDC требует, чтобы вы использовали специально разработанный инструмент прерывания для правильного выполнения прерывания IDC.Некоторые производители продают на рынке оконечные устройства со сменными лезвиями для использования с несколькими типами оконечных блоков IDC. Важно убедиться, что инструмент, который вы используете, совместим с лезвием.

Иногда разные лезвия выглядят одинаково, но есть небольшие различия в конструкции. Неправильное соответствие рукоятки концевого инструмента и лезвия может привести к серьезным травмам, а также к плохому заделке.

В следующих процедурах обычно рассматриваются надлежащие методы и инструменты, необходимые для заделки медного кабеля на каждом типе оконечного блока IDC.

1. Определите метод и длину снятия оболочки. Вы можете удалить оболочку тремя способами:

Инструмент для кольцевания: Инструмент для кольцевания содержит лезвие бритвы, установленное на глубину, позволяющую прорезать ножны достаточно глубоко, чтобы отделить ножны, но не надрезать внутренние пары. Чтобы правильно использовать этот инструмент, вставьте около 13-19 мм (0,5-0,75 дюйма) кабеля в инструмент. Поверните инструмент, а затем удалите оторванную оболочку ножницами для электричества.

Ножницы для электриков: С помощью ножниц для электриков осторожно прорежьте оболочку на глубину, чтобы обнажить разрывной шнур.Используя разрывной шнур, потяните оболочку вниз, пока не будете готовы снять оболочку нужной длины. Затем удалите ножницами оторванные ножны.

Инструмент для резки: Осторожно вставьте инструмент для резки между оболочкой кабеля и парами. Осторожно сдвиньте инструмент по оболочке, пока не подготовите необходимое количество оболочки для снятия. Затем удалите оторванные ножны ножницами.

2. Используя подходящий инструмент для снятия оболочки, удалите оболочку кабеля в соответствии со стандартами ANSI / TIA / EIA-568-A и спецификациями производителя оконечного оборудования.

• Удалите только ту оболочку, которая необходима для заделки кабельных пар, и убедитесь, что скручивание пар сохраняется. Распространенное заблуждение в промышленности состоит в том, что вы должны удалить с кабеля только 50–76 мм (2–3 дюйма) оболочки. Это требование может варьироваться в зависимости от блока, типа и размера кабеля, а также от типа производителя оконечного оборудования IDC.

3. Разделите, определите и закрепите группы связующих.

• Связующие группы связаны с кабелями на 50 пар и более.

• Каждую группу подшивок идентифицирует уникальный цветовой код. Кабели сгруппированы по 25 пар, каждая группа (или подгруппа) из 25 пар индивидуально обернута тканевой или пластиковой лентой для идентификации групп. В зависимости от производителя 25-парные связующие группы объединяются в идентифицируемые основные группы.

• Свяжите группы связующих, чтобы они оставались идентифицированными, пока не будут готовы к завершению. Один полезный совет — использовать медную пару того же цвета, что и связующая группа. Плотно, но не плотно скрутите его одновременно с концом оболочки и внешним концом группы кабельных стяжек без оболочки.Это помогает идентифицировать связующие группы.

4. Разверните веером и сформируйте пары кабелей из каждой связующей группы.

• Разместите кабельные пары равномерно, чтобы они не пересекались и не мешали другим парам.

• Пары проводов должны быть параллельны, без натяжения в точке соединения и одинакового натяжения на всех соединениях.

Терминальный блок типа 66. Терминальный блок IDC типа 66 является выбором для подключения голосовых приложений, таких как PBX, ключевые телефонные системы (KTS) и некоторые локальные сети.
