Таблица выбор сечения кабеля: Сечение кабеля по мощности таблица и расчёты

Содержание

Таблица выбора сечения кабеля в зависимости от силы тока или мощности при прокладке проводов. Выбор сечения автомобильного провода — Ізолітсервіс

Таблица выбора сечения кабеля при прокладке проводов

















Проложенные открыто

Проложенные в трубе

 Сечение

Медь

Алюминий

Медь

Алюминий

 каб.,

 ток

W, кВт

 ток

W, кВт

ток

W, кВт



W, кВт

мм2

А

220в

380в

А

220в

380в

А

220в

380в

А

220в

380в

0,5

11

2,4

—

0,75

15

3,3

1,0

17

3,7

6,4

14

3,0

5,3

1,5

23

5,0

8,7

15

3,3

5,7

2,0

26

5,7

9,8

21

4,6

7,9

19

4,1

7,2

14,0

3,0

5,3

2,5

30

6,6

11,0

24

5,2

9,1

21

4,6

7,9

16,0

3,5

6,0

4,0

41

9,0

15,0

32

7,0

12,0

27

5,9

10,0

21,0

4,6

7,9

6,0

50

11,0

19,0

39

8,5

14,0

34

7,4

12,0

26,0

5,7

9,8

10,0

80

17,0

30,0

60

13,0

22,0

50

11,0

19,0

38,0

8,3

14,0

16,0

100

22,0

38,0

75

16,0

28,0

80

17,0

30,0

55,0

12,0

20,0

25,0

140

30,0

53,0

105

23,0

39,0

100

22,0

38,0

65,0

14,0

24,0

35,0

170

37,0

64,0

130

28,0

49,0

135

29,0

51,0

75,0

16,0

28,0

Выбор сечения автомобильного провода:











Номин. сечение, мм2

Сила тока в одиночном проводе, А при длительной нагрузке и при температуре окружающей среды, оС

20

30

50

80

0,5

17,5

16,5

14,0

9,5

0,75

22,5

21,5

17,5

12,5

1,0

26,5

25,0

21,5

15,0

1,5

33,5

32,0

27,0

19,0

2,5

45,5

43,5

37,5

26,0

4,0

61,5

58,5

50,0

35,5

6,0

80,5

77,0

66,0

47,0

16,0

149,0

142,5

122,0

88,5

*Примечание: при прокладке проводов сечением 0,5 — 4,0 мм2 в жгутах, в поперечном сечении которых по трассе содержится от двух до семи проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов — 0,38 от силы тока в одиночном проводе.

расчёт и пользование матрицей при выборе диаметра проводника

Безопасности электрических сетей уделяется повышенное внимание, существует ряд типоразмеров проводников для различных условий работы. Чтобы правильно подобрать нужный размер, вычисляют сечение кабеля по мощности и таблицам. Это позволяет обеспечить токопроводимость на оптимальном уровне, не допуская перегрева и разрушения изоляции жил. Расчёт диаметра проводов можно выполнить и по токовой нагрузке с помощью математических формул и табличных матриц.

Срез провода и жилы кабеля

Неправильный выбор сечения проводов опасен возможностью возгорания изоляции при недостаточной площади среза. Обратная ситуация — избыточный диаметр приводит к удорожанию электросети и чрезмерному весу конструкции. Форма сечения проводника обычно круглая, но бывает и прямоугольной, площадь, соответственно, определяется по формулам круга S=(3,14*D2)/4=0,785*D2 и четырёхугольника S=a*b, где:

  • S — сечение провода, мм2;
  • D — Ø проволоки, мм;
  • a и b — стороны квадрата в миллиметрах.

Чтобы рассчитать площадь многопроволочного проводника, определяют квадратуру единичного электропровода и умножают на их количество. Измерить диаметр можно штангенциркулем или обычной линейкой. Есть и упрощённый способ: снять размер всего пучка свитых проволок и определить площадь по той же формуле, но с введением поправочного коэффициента 0,91 на неплотность прилегания проводников. Для удобства пользования существуют таблицы зависимости площади среза от диаметра проводника.

Ø одной проволоки или пучка, мм 1,0 1,6 2,5 3,2 4,5
Площадь сеч. провода/свивки, мм2 0,7/0,6 2,0/1,8 5,0/4,5 8,0/7,3 16,0/14,5

Толщину тонкой проволочки определяют микрометром, а при его отсутствии — линейкой. Сначала снимается изоляция, металлическая нить вплотную наматывается на участок карандаша. Затем замеряется длина покрытого отрезка и делится на количество витков — получится искомый диаметр. Чем больше оборотов сделано вокруг стержня, тем точнее замер.

В электротехнике применяются чаще медные проводники — они имеют меньший диаметр при равной токовой пропускной способности, удобны в монтаже и долговечны. Регламент ПУЭ предписывает использовать в жилых зданиях кабели с жилами из меди. Преимущества перед алюминиевыми проводами сохраняются на малых диаметрах: при возрастании площади масса и стоимость изделий увеличивается. При токовой нагрузке I ≥50 А явное превосходство меди исчезает, и электрики переходят на использование кабелей с жилами из алюминия.

Для обустройства ЛЭП применяются самонесущие изолированные провода — СИП электро. В отличие от ранее применявшихся оголённых с креплением на изоляторах и разнесённых в пространстве, новые изделия представляют собой пучок покрытых диэлектриком (светостойкий полиэтилен) алюминиевых проводов с проложенным внутри стальным сердечником или без него. Такая конструкция позволяет ставить опоры на большем расстоянии и без изоляторов передавать напряжение до 35 тысяч вольт.

Значение протяжённости и факторы нагрева

Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.

Причины роста температуры провода

Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:

  1. Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
  2. Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
  3. Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.

Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.

Основным фактором для выбора кабеля и его сечения остаётся нагрузка на электросеть или ток. Все иные обстоятельства также учитываются в расчётах, а результат увеличивается на 20-30% для создания резерва пропускной способности проводника.

Расчёт диаметра проводника по мощности

Прежде чем определять соотношение сечения кабеля и нагрузки на него, необходимо сделать подготовку. Каждый провод способен выдержать только ту мощность, которая не превысит разрешённых значений. Последовательность расчёта:

  1. Переписываются все электроприборы, которые будут подключены посредством планируемого кабеля, с указанием данных шильдика — бирки токоприёмника или технического паспорта о мощности.
  2. Собираются сведения о времени работы каждого потребителя для определения коэффициента одновременности включения нагрузки.
  3. Суммированные показатели мощности с учётом коэф. использования во времени дают расчётную нагруженность сети.
  4. Сверяются с таблицей сечения провода и нагрузки для определения диаметра жил кабельного изделия. Найденная по матрице из правил цифра увеличивается на 10―15% и принимается за рассчитанное сеч.

В соответствии с изложенным порядком, расчётную мощность сети определяют по формуле Роб=(Р1+Р2+Р3+…+Рn)*Ко, где Ко — коэффициент одновременности. Если подключаются электроплита 2,9 кВт, чайник 0,8 и утюг мощностью 1,7 киловатта, то при Ко=0,8: Роб=(2,9+0,8+1,7)*0,8=4,3. С поправкой на 15% — 5,0 кВт. Дальше смотреть таблицу сечения медного провода по мощности.

Сеч. провода, мм2 Рассчитанная Роб для сети 220 V, кВт То же, в сети 380 В
1,5 4,1 10,5
2,5 5,9 16,5
6,0 10,1 26,4
10,0 15,4 33,0

Поскольку бытовая сеть 220 вольт, а ближайшая величина нагрузки 5,9 кВт, то пл. сеч. медного провода принимается 2,5 мм². Соотношения мощности и толщины провода из алюминия будут иными.

Формула определения сечения по току

Аналогичным образом высчитывается сечение провода из таблицы по току и мощности. Используется формула общей силы тока Iоб=(Р1+Р2+Р3+…+Р n)/220 для 220 V. Для 380 вольт Iоб=(Р1+Р2+Р3+…+Рn)/(√3*380), ампер. В качестве примера приводится расчёт алюминиевого проводника для сети 220 В: общая нагрузка Р=10 кВт; Iоб=10000/220=45,5 А. По таблице сечения кабеля по мощности и току подбирается ближайший типоразмер.

Размер провода, жилы из Al, мм2 Ток, А: потенциалы 220/380 В Потребление в сети, кВт: значения 220/380 вольт
2,5 20/19 4,4/12,5
4 28/23 6,1/15,1
6 36/30 7,9/19,8
10 50/39 11,0/25,7

Из матрицы видно, что искомым параметром является пл. сеч. 10 мм². Если те же 10 кВт подключаются в сети 380 V, будет достаточно жилы 2,5 мм². Матрицы ПУЭ составлены для различных условий подсчётов, ими удобно пользоваться.

по мощности, току, таблица выбора

В процессе проведения ремонта обычно всегда осуществляют замену старой электропроводки. Это связано с тем, что в последнее время появилось много полезных бытовых приборов, которые облегчают жизнь домохозяек. Причем, потребляют они немало энергии, чего старая проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.

Прокладывая электропровода, следует знать, какого сечения провод нужно проложить, чтобы запитать тот или иной электроприбор или группу электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При этом, нужно учитывать, как способ укладки, так и длину провода.

Выбор сечения провода по мощности

Довольно просто осуществить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка или совокупность нагрузок.

Сбор информации о нагрузках

Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), где указаны его основные технические данные. Кроме этого, такие же данные имеются на специальных табличках, прикрепленных к корпусу изделия. На этой табличке, которая располагается сбоку или сзади прибора, указывается страна изготовитель, его заводской номер и, конечно же, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях отечественного производителя мощность может указываться в ваттах (Вт) или киловаттах (кВт). На импортных моделях присутствует буква W. Кроме этого, потребляемая мощность обозначается как «ТОТ» или «ТОТ MAX».

Пример подобной таблички, где указана основная информация о приборе. Такую табличку можно найти на любом техническом устройстве.

В случае, если узнать нужную информацию не удается (на табличке затерлась надпись или бытовой техники еще нет) можно узнать приблизительно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально отыскать в таблице. В основном, электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.

В таблице выбираются именно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из списка лучше выбирать показатели, которые имеют максимальные величины. В таком случае не удастся просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка греется гораздо меньше.

Как осуществляется выбор

При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При этом, следует проконтролировать, чтобы все показатели были выписаны или в ваттах, или киловаттах. Чтобы перевести показатели к одному значению, следует цифры или поделить, или умножить на 1000. Например, чтобы перевести в ватты, следует все цифры (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При обратном переводе действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты производятся в ватах. После подобных расчетов производится выбор кабеля, воспользовавшись соответствующей таблицей.

Воспользоваться таблицей можно следующим образом: находят соответствующий столбик, где указано напряжение питания (220 или 380 вольт). В этом столбике находится цифра, которая соответствует мощности потребления (нужно брать чуть большее значение). В строчке, которая соответствует потребляемой мощности, в первом столбце указано сечение провода, которое допустимо использовать. Отправляясь в магазин за кабелем, следует искать провод, сечение которого соответствует записям.

Какой провод использовать – алюминиевый или медный?

В данном случае все зависит от потребляемой мощности. К тому же, медный провод выдерживает нагрузку в два раза больше, чем алюминиевый. Если нагрузки большие, то лучше отдать предпочтение медному проводу, так как он будет тоньше и его легче прокладывать. К тому же, его проще подключать к электрооборудованию, в том числе и к розеткам, и к выключателям. К сожалению, провод из меди имеет существенный минус: он стоит намного дороже провода из алюминия. Несмотря на это, он прослужит гораздо дольше.

Как рассчитать сечение кабеля по току

Большинство мастеров рассчитывают диаметры проводов по потребляемому току. Иногда это упрощает задачу, тем более, если знать какой ток выдерживает провод, имеющий ту или иную толщину. Для этого необходимо выписать все показатели потребляемого тока и просуммировать. Сечение провода можно подобрать по той же таблице, только теперь нужно искать столбик, где указан ток.  Как правило, всегда выбирается большее значение для надежности.

Например, для подключения варочной поверхности, которая может потреблять максимальный ток до 16А, обязательно выбирается медный провод. Обратившись за помощью к таблице, искомый результат можно найти в третьей колонке слева. Поскольку там нет значения 16А, то выбираем ближайшее, большее – 19А. Под этот ток подходит значение сечения кабеля, равное 2,0 мм квадратных.

Как правило, подключая мощные бытовые приборы, их запитывают отдельными проводами, с установкой отдельных автоматов включения. Это существенно упрощает процесс подбора проводов. К тому же, это часть современных требований к электропроводке. Плюс ко всему, это практично. В аварийной ситуации не придется отключать электричество полностью, во всем жилище.

Не рекомендуется выбирать провода по меньшему значению. Если кабель постоянно будет работать при максимальных нагрузках, то это может привести к аварийным ситуациям в электрической сети. Результатом может послужить пожар, если неправильно подобраны автоматические выключатели. При этом, следует знать, что они от возгорания оболочки провода не защищают, а подобрать точно по току не удастся, чтобы он смог защитить провода от перегрузки. Дело в том, что они не регулируются и выпускаются на фиксированное значение тока. Например, на 6А, на 10А, на 16А и т.д.

Выбор провода с запасом позволит в дальнейшем установить на эту линию еще один электроприбор или даже несколько, если это будет соответствовать норме потребления по току.

Расчет кабеля по мощности и длине

Если взять во внимание среднестатистическую квартиру, то длина проводов не достигает таких величин, чтобы принимать во внимание этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину. Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома.

При значительных токах потребления, длинный провод может оказывать влияние на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся потери в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет желать лучшего, подобный фактор играет существенную роль.

Чтобы это знать, опять придется обратиться к таблице, где можно определить сечение провода, в зависимости от расстояния до точки питания.

Таблица определения толщины провода, в зависимости от мощности и расстояния.

Открытый и закрытый способ прокладки проводов

Ток, проходящий по проводнику, заставляет его нагреваться, так как он имеет определенное сопротивление. Итак, чем больше ток, тем больше тепла на нем выделяется, при условиях одинакового сечения. При одном и том же токе потребления, тепла выделяется на проводниках меньшего диаметра больше, чем на проводниках, имеющих большую толщину.

В зависимости от условий прокладки, изменяется и количество тепла, выделяемое на проводнике. При открытой прокладке, когда провод активно охлаждается воздухом, можно отдать предпочтение тоньшему проводу, а когда провод прокладывается закрытым и охлаждение его сведено к минимуму, то лучше выбирать более толстые провода.

Подобную информацию так же можно найти в таблице. Принцип выбора такой же, но с учетом еще одного фактора.

И, наконец, самое главное. Дело в том, что в наше время производитель пытается экономить на всем, в том числе и на материале для проводов. Очень часто, заявленное сечение не отвечает действительности. Если продавец не ставит в известность покупателя, то лучше на месте провести измерение толщины провода, если это критично. Для этого достаточно взять с собой штангенциркуль и замерить толщину провода в миллиметрах, после чего посчитать его сечение по простой формуле 2*Pi*D или Pi*R в квадрате. Где Pi — это постоянное число равное 3,14, а D – это диаметр провода. В другой формуле – соответственно Pi=3,14, а R в квадрате – это радиус в квадрате. Радиус вычислить очень просто, достаточно диаметр поделить на 2.

Некоторые продавцы прямо указывают на несоответствие заявленного сечения и действительного. Если провод выбирается с большим запасом – то это совсем не существенно. Главная проблема состоит в том, что цена провода, по сравнению с его сечением, не занижается.

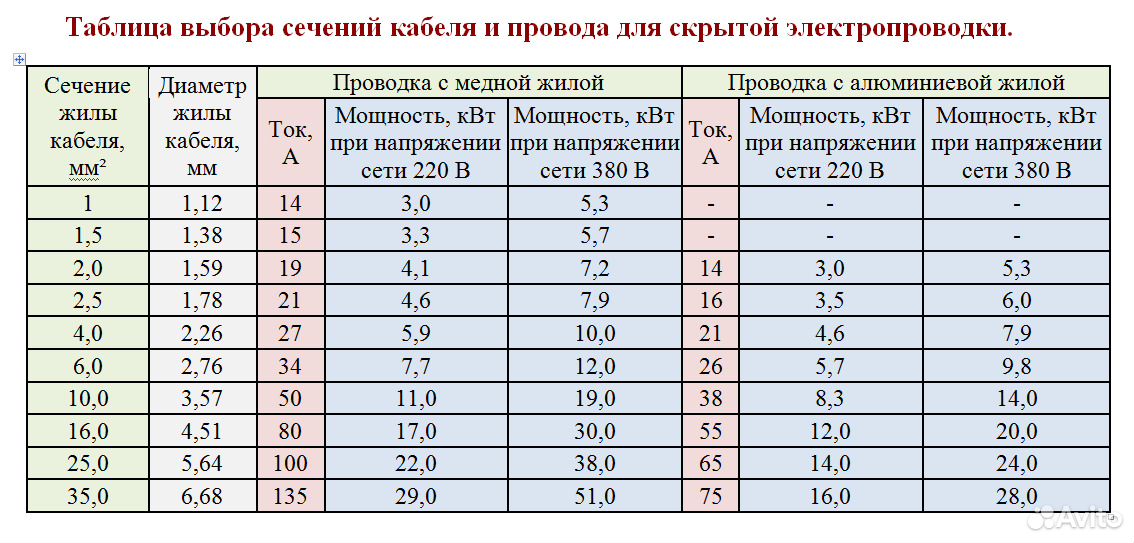

Таблица выбора сечения электрического кабеля и провода

Услуги электрика Черкассы. Таблица выбора сечения кабеля и провода.
Насколько правильным будет подбор сечения прокладываемых проводов, настолько надежным будет дальнейшая работоспособность потребителей.
При проектировании электропроводки, необходимо учитывать и длину магистрали, которая будет питать конечного потребителя.
А согласно таблице, можно определить сечение и для остальных видов нагрузки.
Важно, во время проектирования, а затем и монтажа электропроводки, не забывать и о селективности автоматов.

В любом случае, электричество незримо и не прощает ошибок и безалаберного отношения к работе. Доверяйте профессионалам!

Сечение токопроводящей жилы, мм Напряжение, 220 В Напряжение 380 В
ток, А мощность, кВт ток, А мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5

Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.

Название электроприемника Приблизительная мощность, Вт Название электроприемника Приблизительная мощность, Вт
телевизор  300 кондиционер 1500
принтер 500 проточный нагреватель воды 5000
компьютер 500 бойлер 1500
фен для волос 1200 дрель 800
утюг 1700 перфоратор 1200
электрочайник 1200 электроточило 900
вентиляторы 1000 дисковая пила 1300
тостер 800 электрорубанок 900
кофеварка 1000 электролобзик 700
пылесос 1600 шлифовальная машина 1700
обогреватель 1500 циркулярная пила 2000
СВЧ-печь 1400 компрессор 2000
духовка 2000 газонокосилка 1500
электроплита 3000 сварочный агрегат 2300
холодильник 600 водяной насос 1000
стиральная машина 2500 электромоторы 1500
освещение 2000

Возможно будет полезным: монтаж розеток и выключателей, монтаж люстр, Полноценный ремонт электросетей

Вызов электрика в городе Черкассы, все виды электромонтажа.
тел. (067)473-66-78

тел. (093)251-57-61

тел. (0472)50-19-75.

Станьте нашим клиентом и вы убедитесь в качестве наших услуг.

Выбор сечения кабеля для освещения на напряжение 220 В

В данной статье представлен пример выбора сечения кабелей для освещения с номинальным напряжением 220 В по условиям допустимых потерь напряжения.

Пример

Требуется выбрать сечение кабелей осветительной двухпроводной линии с номинальным напряжением 220 В при допустимой потере напряжения 5%. Схема двухпроводной линии представлена на рис.1.

Решение

1. Определяем мощности на участках линии:

  • Р4 = 2 кВт
  • Р3 = 2+3 =5 кВт
  • Р2 = 5 + 2 =7 кВт
  • Р1 = 4 + 7 = 11 кВт

2. Определяем сечение кабелей на участке 0 – 4 по выражению 6-10 [Л1, с.122]. Данная формула выведена согласно закона Ома, который определяет падение напряжения между точками 0 и 4 линии как сумму падений напряжения на всех участках линии в прямом и обратном проводах.

где:

  • ΔUдоп* = 5% — допустимая потеря напряжения, %;
  • Uн = 220 В –номинальное напряжение, В;
  • ρ – удельное сопротивление материала жилы при 20 °С (температура изготовления жилы), можно принять согласно книги «Справочная книга электрика. Григорьева В.И. 2004г.» Таблица 1.14, страница 30. Принимаем для меди ρ = 0,018 Ом*мм2/м.

Здесь есть один нюанс, если удельное сопротивление выражено в Ом*мм2/км, тогда длина учитывается в километрах и наоборот, если удельное сопротивление выражено в Ом*мм2/м, тогда длина учитывается в метрах.

Принимаем одинаковое сечение кабеля марки ВВГнг 2х16 мм2 для всех участков.

Согласно ГОСТ 31996-2012 таблица 19 допустимый ток для этого кабеля Iдоп = 84 А.

3. Определяем фактический ток на первом участке:

Принимаем кабель марки ВВГнг 2х16 мм2.

Литература:

1. Электрические сети энергетических систем. В.А. Боровиков. 1977 г.

Всего наилучшего! До новых встреч на сайте Raschet. info.

Поделиться в социальных сетях

Благодарность:

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding».

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Европейская диаграмма скрутки кабелей — Mueller Group

Руководства были установлены для измерения размеров проводов в европейской кабельной промышленности. В прошлом проводники обычно измерялись либо по площади поперечного сечения, либо по количеству и диаметру отдельных жил, либо по обоим параметрам. Новая система гибких проводов (столбцы 3 и 4 ниже) ориентирована на максимальный диаметр жилы и сопротивление проводника. В связи с этим некоторые кабели могут иметь меньше жил и меньший диаметр, чем указано ниже, но все же соответствовать BS 6360: VDE 0295 и Leo 228, имея правильное сопротивление проводника.

Европейская схема скрутки кабелей PDF

Поперечное сечение мм 2 Пряди VDE-0295 BS-6360 Class-2 Многопроволочные жилы Тонкие проволочные жилы VDE-0295 BS- 6360 Class-5 Очень тонкие жилы VDE- 0295 BS-6360 Class-6 Пряди сверхтонкой проволоки Пряди сверхтонкой проволоки Пряди сверхтонкой проволоки
0.05 25 x 0,05
0 .08 41 x 0,05
0,14 18 x 0,10 18 x 0,1 36 x 0,07 72 x 0,05
0,25 14 x 0. 16 32 x 0,10 32 x 0,1 65 x 0,07 128 x 0,05
0,34 7 x 0,25 19 x 0,16 42 x 0,10 42 x 0,1 88 x 0,07 174 x 0,05
0,38 7 x 0,27 12 x 0,21 21 x 0,16 48 x 0,1 100 x 0,07 194 x 0,05
0,5 7 x 0.30 7 x 0,30 16 x 0,21 28 x 0,16 64 x 0,1 131 x 0,07 256 x 0,05
0,75 7 x 0,37 7 x 0,37 24 x 0,21 42 x 0,16 96 x 0,1 195 x 0,07 384 x 0,05
1,0 7 x 0,43 7 x 0,43 32 x 0,21 56 x 0,16 128 x 0,1 260 x 0.07 512 x 0,05
1,5 7 x 0,52 7 x 0,52 30 x 0,26 84 x 0,16 192 x 0,1 392 x 0,07 768 x 0,05
2,5 7 x 0,67 19 x 0,41 50 x 0,26 140 x 0,16 320 x 0,1 651 x 0,07 1280 x 0,05
4 7 x 0,85 19 x 0,52 56 x 0. 31 224 x 0,16 512 x 0,1 1040 x 0,07
6 7 x 1,05 19 x 0,64 84 x 0,31 192 x 0,21 768 x 0,1 1560 x 0,07
10 7 x 1,35 49 x 0,51 80 x 0,41 320 x 0,21 1280 x 0,1 2600 x 0,07
16 7 x 1.70 49 x 0,65 128 x 0,41 512 x 0,21 2048 x 0,1
25 7 x 2,13 84 x 0,62 200 x 0,41 800 x 0,21 3200 x 0,1
35 7 x 2,52 133 x 0,58 280 x 0,41 1120 x 0,21
50 19 x 1.83 133 x 0,69 400 x 0,41 705 x 0,31
70 19 x 2,17 189 x 0,69 356 x 0,51 990 x 0,31
95 19 x 2,52 259 x 0,69 485 x 0,51 1340 x 0,31
120 37 x 2. 03 336 x 0,67 614 x 0,51 1690 x 0,31
150 37 x 2,27 392 x 0,69 765 x 0,51 2123 x 0,31
185 37 x 2,52 494 x 0,69 944 x 0,51 1470 x 0,41
240 61 x 2.24 627 x 0,70 1225 x 0,51 1905 x 0,41
300 61 x 2,50 790 x 0,70 1530 x 0,51 2385 x 0,41
400 61 x 2,89 2035 x 0,51
500 61 x 3.23 1768 x 0,61

Справочный центр

— Справочная таблица калибра проводов (AWG)

Все размеры калибра на этом веб-сайте относятся к американскому калибру проводов (AWG). Имеющиеся манометры выделены жирным шрифтом ниже. Информация о диаметре в таблице относится только к сплошной проволоке. Калибры многожильных проводов следует измерять путем расчета эквивалентной площади поперечного сечения меди. Во-первых, измерьте чистый диаметр одной пряди и найдите значение круговых милов в строке, которая соответствует вашему измерению.Во-вторых, умножьте круглые милы на количество жил кабеля. Наконец, найдите в таблице строку с круговым числом милов, которое наиболее точно соответствует вашему расчету.

Американский калибр проводов (AWG) — это система числовых размеров проводов, которые начинаются с наименьших цифр (6/0) для наибольших размеров. Размеры датчиков разнесены на 26% в зависимости от площади поперечного сечения. AWG также известен как Brown & Sharpe Gage.

SWG = Standard or Sterling Wire Gauge, британская система измерения проволоки.

BWG = Birmingham Wire Gauge, старая британская система измерения проволоки, которая широко использовалась во всем мире.

Cir Mils или CMA = Круглая миловая площадь, равная 1/1000 (0,001) дюйма в диаметре или 0,000507 мм.

8

0

0 W

9000WG

9000 AWG

0 7,5

0

31

4

15,5

3

9

AW

9

AW40007

8

8

1,443,

8

ММ

9

8

2026

07

6

0,025

100

07 0,016 ММ

5

AWG

0,07

031

0,0030

0,0026

BW

0,0026

8

5

1

MM

900 1.

3

,5 AWG

AWG / SWG / BWG / MM Открытый диам. (Дюймы) Диаметр без оболочки. (ММ) AWG SWG BWG Круглые фрезы
6/0 AWG 0,580000 14,73200 6/0 — — — — 336,390.338592
5/0 AWG 0,516500 13,11910 5/0 7/0 — — 266,764,588301
7/0 SWG 0,500000 12.70000 5 / 0 7/0 — — 249,992,820000
6/0 SWG 0,464000 11,78560 4/0 6/0 4/0 215,289,816699
4 / 0 AWG 0.460000 11,68400 4/0 4/0 4/0 211,593,
4/0 BWG 0,454000 11,53160 4/0 4/0 4 / 0 206,110. 080348
5/0 SWG 0.432000 10.
4/0 5/0 3/0 186,618.640159
3/0 BWG 0.425000

31

3/0 3/0 3/0 180 619.812450
3/0 AWG 0,409600 10,40384 3/0 3/0 3/0 167,767,341584
4/0 SWG 0,400000 10,16000 4 / 0 4/0 4/0 159,995,404800
2/0 BWG 0,380000 9,65200 2/0 2/0 2/0 144,395,852832
3/0 SWG 0.372000 9,44880 3/0 3/0 3/0 138,380,025612
2/0 AWG 0,364800 9,26592 2/0 2/0 2 / 0 133,075,217970
2/0 SWG 0,348000 8,83920 2/0 2/0 2/0 121,100,521893
0 BWG 0,340000 8,63600 0 0 0 115 596. 679968
0 AWG 0,324900 8,25246 0 0 0 105,556.978317
0 SWG 0,324000 8,22960 0 0
1 SWG 0,300000 7,62000 1 1 1 89,997,415200
1 BWG 0.300000 7,62000 1 1 1 89,997,415200
1 AWG 0,289300 7,34822 1 1 1 83,692,086294
7,18820 2 2 2 80,086,699844
2 SWG 0,276000 7,01040 2 2 2 76,173.812225
1,5 AWG 0,273003 6, 1,5 2 2 74,528,4

3 BWG 0,25 6,57860 2 3 900,07
2 AWG 0,258000 6,55320 2 2 3 66,562,088282
3 SWG 0. 252000 6,40080 2 3 3 63,502,176165
2,5 AWG 0,243116 6,17515 2,5 3 4 59,103,6

6.04520 3 4 4 56 642,373184
4 SWG ​​ 0,232000 5,89280 3 4 4 53,822.454175
3 AWG 0,229000 5,81660 3 4 5 52,439,4
5 BWG 0,220000 5,58800 3 5 5,58800 3 5
3,5 AWG 0,216501 5,49913 3,5 4 6 46,871,336818
5 SWG 0.212000 5,38480 4 5 5 44,942,709208
4 AWG 0,204000 5,18160 4 5 6 41,614. 804788
5,15620 4 6 6 41,207,816478
4,5 AWG 0,1 4,89712 4,5 6 7 37,170.772425
5 AWG 0,182000 4,62280 5 7 7 33,123,048679
7 BWG 0,179000 4,54660 32 5 8
5,5 AWG 0,171693 4,36100 5,5 7 8 29,477,639627
8 BWG 0.164000 4,16560 6 8 8 26,895,227547
6 AWG 0,162023 4,11538 6 7 8 26,250,698587
3,88358 6,5 9 9 23,376,821207
9 BWG 0,147000 3,73380 7 9 9 21,608. 379390
7 AWG 0.144285 3.66484 7 9 9 20,817,563327
9 SWG 0,144000 3.65760 7 99031
7,5 AWG 0,136459 3,46606 7,5 9 10 18,620,523884
10 BWG 0.134000 3,40360 8 10 10 17,955,484304
3,35 мм 0,13

3,26390 8 10 10 16,511,775768
10 SWG 0,128000 3,25120 8 10 10 16,383.529452
3,15 мм 0,124016 3,14999 8 10 11 15379,402531
8,5 AWG 0,121253 3,07983 8,530 3,07983 8,530
11 BWG 0,120000 3,04800 9 11 11 14,399,586432
3 мм 0. 118110 2,99999 9 10 11 13,949,571457
11 SWG 0,116000 2, 9 11 11 13,455.613544
2, 9 11 11 13,086.984131
2,8 MM 0,110236 2,79999 9 11 12 12,151.626691
12 BWG 0,109000 2,76860 10 12 12 11,880,658778
9,5 AWG 0,107979 114267 9,531 129530 9,5
2,65 мм 0,104331 2,64999 10 11 12 10,884,540617
12 SWG 0.104000 2,64160 10 12 12 10,815,689364
10 AWG 0,101900 2,58826 10 12 12 10,383,311783

2,50000 10 12 13 9,687,202401
10,5 AWG 0,0

  • 2,44241 10. 5 12 13 9,246,0
    13 BWG 0,0 2,41300 11 13 13 9,024,740802
    2,36 ММ 0,092 12 13 8,632,614798
    13 SWG 0,0 2,33680 11 13 13 8,463.756914
    11 AWG 0,0 2,30378 11 13 13 8,226,253735
    2,24 ММ 0,088189 2,24000 11 131082
    11,5 AWG 0,085800 2,17932 11,5 13 14 7,361,428574
    2,12 MM 0.083464 2.12000 12 14 14 6,966,105995
    14 BWG 0,083000 2,10820 12 14 14 6,888. 802148 14 6,888.802148 926 926

    2,05232 12 14 14 6,528,452497
    14 SWG ​​ 0,080000 2,03200 12 14 14 6,399.816192
    2 мм 0,078740 2.00000 12 14 15 6,199.809536
    12,5 AWG 0,076400 1. 12,5 149 31
    1,9 мм 0,074803 1,

    13 15 15 5,595,328107
    13 AWG 0.072000 1,82880 13 15 15 5,183,851116
    15 SWG 0,072000 1,82880 13 15 15 5,183,851116 B 9000G7

    0

    1,82880 13 15 15 5,183,851116
    1,8 MM 0,070866 1,80000 13 15 16 5,021.845724
    13,5 AWG 0,068100 1,72974 13,5 15 16 4,637,476808
    1,7 MM 0,066929 1,70000 14 16
    16 BWG 0,065000 1,65100 14 16 16 4,224,878658
    14 AWG 0.064100 1,62814 14 16 16 4,108,6

    16 SWG 0,064000 1,62560 14 16 16 4,095,882363
    мм

    1,60000 14 16 17 3,967,878103
    14,5 AWG 0,060500 1,53670 14,5 16 17 3,660.144878
    1,5 мм 0,059055 1,50000 15 17 17 3,487,3
    17 BWG 0,058000 1,47320 15 17 15 17
    15 AWG 0,057100 1,45034 15 17 17 3,260,316361
    17 SWG 0.056000 1,42240 15 17 17 3,135,
    1,4 мм 0,055118 1,40000 15 17 18 3,037,

    3
    1,36906 15,5 16 18 2,905,126562
    1,32 мм 0,051968 1,32000 16 17 18 2700.637034
    1,3 мм 0,051200 1,30048 16 18 18 2,621,364712
    16 AWG 0,050800 1,29032 16 18 2,5
    1,25 мм 0,049213 1,25000 16 18 18 2,421.800600
    18 BWG 0.049000 1,24460 16 18 18 2,400,
    18 SWG 0,048000 1,21920 16 18 18 2303,
    1,21920 16,5 17 19 2,303,
    1,2 мм 0,047200 1,19888 17 18 19 2,227.776016
    1,18 мм 0,046457 1,18000 17 18 19 2,158,153700
    17 AWG 0,045300 1,15062 17 18 19 18 19 18
    1,15 мм 0,045275 1,14999 17 18 19 2,049,766754
    1,12 мм 0.044094 1.12000 17 19 19 1.944.260271
    1,1 мм 0,043300 1.09982 17 19 20 1,874,836153
    1,08458 17,5 18 20 1,823,237635
    19 BWG 0,042000 1,06680 18 19 19 1,763.

    8
    1,06 мм 0,041732 1,06000 18 19 20 1,741,526499
    18 AWG 0,040300 1,02362 18 19 1,02362 18 19
    19 SWG 0,040000 1,01600 18 19 19 1,599,
    1 мм 0.039370 1,00000 18 20 20 1,549,

    4
    18,5 AWG 0,038000 0,

    18,5 19 21 1,443,

    21
    0, 19 20 21 1,398,832027
    20 SWG 0,036000 0, 19 20 20 1,295.
    19 AWG 0,035900 0,

    19 20 21 1,288,772985
    ,9 ММ 0,035433 0,

    19 20 210000
    20 BWG 0,035000 0,88900 19 20 20 1,224,
    19,5 AWG 0.033900 0,86106 19,5 20 22 1,149,176995
    ,85 мм 0,033465 0,85000 20 21 21 1,119.840598

    21 1,119,840598

    0,81280 20 21 21 1,023,

    1

    21 SWG 0,032000 0,81280 20 21 21 1,023.

    1

    ,8 мм 0,031496 0,80000 20 21 22 991,
    21 BWG 0,031000 0,78740 20 7 0,78740 20 7
    20,5 AWG 0,030200 0,76708 20,5 21 22 912,013806
    ,75 MM 0.029528 0,75000 21 22 22 871,848216
    21 AWG 0,028500 0,72390 21 22 22 812.226672
    812.226672
    0,71120 21 22 22 783,977484
    22 BWG 0,028000 0,71120 21 22 22 783.977484
    ,71 мм 0,027953 0,71000 21 22 22 781,330997
    ,7 мм 0,027600 0,70104 21 22 761.738122
    21,5 AWG 0,026900 0,68326 21,5 22 23 723,589218
    ,65 MM 0.025600 0,65024 22 23 23 655,341178
    22 AWG 0,025300 0,64262 22 23 23 640,071617
    0,63500 22 23 23 624,982050
    ,63 ММ 0,024803 0,63000 22 23 23 615.176101
    23 SWG 0,024000 0.60960 22 23 23 575.983457
    22,5 AWG 0,023900 0.60706 22,5 239531 22,5 239531
    ,6 мм 0,023622 0,60000 23 23 24 557,982858
    24 BWG 0.023000 0,58420 23 24 24 528,984807
    23 AWG 0,022600 0,57404 23 24 24 510.745331
    мм 0,56134 23 24 24 488,3

    24 SWG ​​ 0,022000 0,55880 23 24 24 483.986100
    , 55 мм 0,021700 0,55118 24 25 25 470,876476
    23,5 AWG 0,021300 0,54102 23,5 257

    0,54102 23,5
    24 AWG 0,020100 0,51054 24 25 25 403.998397
    25 SWG 0.020000 0,50800 24 25 25 399,988512
    25 BWG 0,020000 0,50800 24 25 25 399.988512
    0,05 0,50000 24 25 25 387,488096
    24,5 AWG 0,019000 0,48260 24,5 25 26 360.989632
    26 SWG 0,018000 0,45720 25 26 26 323,9

    26 BWG 0,018000 0,45720 21 22 260031

    25 AWG 0,017900 0,45466 25 26 26 320,400798
    .45 MM 0.017717 0,45000 25 26 27 313,865358
    25,5 AWG 0,016900 0,42926 25,5 26 27 285.601797
    0,42500 26 27 27 279,

      9
    27 SWG 0,016400 0,41656 26 27 27 268.

    27 BWG 0,016000 0,40640 26 27 27 255,9
    26 AWG 0,015900 0,40386 26 27 27 27 27
    ,4 мм 0,015748 0,40000 26 27 28 247,9

    26,5 AWG 0.015000 0,38100 26,5 27 28 224,9

    28 SWG 0,014800 0,37592 27 28 28 219,033709
    0,36068 27 28 28 201,634209
    .355 MM 0,013976 0,35500 27 28 29 195.332749
    29 SWG 0,013600 0,34544 27 29 29 184.

    8
    28 BWG 0,013500 0,34290 28 28 2 28 28 2
    27,5 AWG 0,013400 0,34036 27,5 29 29 179,554843
    29 BWG 0.013000 0,33020 28 29 29 168.9
    28 AWG 0,012600 0,32004 28 30 29 158.755440
    0,31500 28 30 30 153,7

    30 SWG 0,012400 0,31496 28 30 30 153.755584
    30 BWG 0,012000 0,30480 29 30 30 143,9
    28,5 AWG 0,011900 0,30226 28,5
    ,31 мм 0,011800 0,29972 29 31 31 139,236001
    31 SWG 0.011600 0,29464 29 31 31 134,556135
    29 AWG 0,011300 0,28702 29 31 30 127,686333
    0,0 0,28000 29 32 32 121,516267
    32 SWG 0,010800 0,27432 29 32 32 116.636650
    29,5 AWG 0,010600 0,26924 29,5 32 31 112,356773
    30 AWG 0,010000 0,25400 30 33 99
    33 SWG 0,010000 0,25400 30 33 33 99,9

    31 BWG 0.010000 0,25400 30 33 31 99,9

    ,25 мм 0,009843 0,25000 30 33 32 96,872024 30,5 AWG00 0,24130 30,5 33 32 90,247408
    34 SWG ​​ 0,009200 0,23368 31 34 34 84.637569
    32 BWG 0,009000 0,22860 31 31 32 80,997674
    31 AWG 0,008900 0,22606 31 34 79
    ,224 MM 0,008819 0,22400 31 35 33 77.770411
    35 SWG 0.008400 0,21336 32 35 35 70,557974
    31,5 AWG 0,008400 0,21336 31,5 34 33 70,557974
    70,557974
    0,20320 32 35 33 63,998162
    33 BWG 0,008000 0,20320 32 35 33 63.998162
    ,2 мм 0,007874 0.20000 32 36 34 61,998095
    36 SWG 0,007600 0,19304 32 57
    32,5 AWG 0,007500 0,19050 32,5 35 34 56,248385
    33 AWG 0.007100 0,18034 33 36 34 50,408552
    ,18 мм 0,007087 0,18000 33 36 35 50,218457
    0,17780 33 36 35 48,998593
    37 SWG 0,006800 0,17272 33 37 34 46.238672
    33,5 AWG 0,006700 0,17018 33,5 36 34 44,888711
    34 AWG 0,006300 0,16002 34 37 0,16002 34 37
    ,16 мм 0,006299 0,16000 34 37 36 39,678781
    38 SWG 0.006000 0,15240 34 38 36 35,998966
    34,5 AWG 0,005900 0,14986 34,5 37 35 34.809000
    0,14224 35 38 35 31,359099
    ,14 ММ 0,005512 0,14000 35 38 35 30.379067
    35,5 AWG 0,005300 0,13462 35,5 38 35 28,089193
    39 SWG 0,005200 0,13208 36 393 350031

    3903
    36 AWG 0,005000 0,12700 36 39 35 24,999282
    35 BWG 0.005000 0,12700 36 39 35 24,999282
    .125 мм 0,004921 0,12500 36 39 35 24,218006
    40 SW 0,12192 36 40 35 23,039338
    36,5 AWG 0,004700 0,11938 36,5 39 35 22.089366
    37 AWG 0,004500 0,11430 37 40 35 20,249418
    ,112 ММ 0,004409 0,11200 37 40 36
    41 SWG 0,004400 0,11176 37 41 36 19,359444
    37,5 AWG 0.004200 0,10668 37,5 41 36 17,639493
    38 AWG 0,004000 0,10160 38 42 36 15.999540
    0,10160 38 42 36 15,999540
    36 BWG 0,004000 0,10160 38 40 36 15.999540
    ,1 мм 0,003937 0,10000 38 42 — — 15,499524
    38,5 AWG 0,003700 0,09398 38,5 — 42 13,689607
    43 SWG 0,003600 0,09144 39 43 — — 12,

    .09 MM 0.003543 0,09000 39 43 — — 12,554614
    39 AWG 0,003500 0,08890 39 43 — — 12,249648
    39 0,003300 0,08382 39,5 43 — — 10,889687
    44 SWG ​​ 0,003200 0,08128 40 44 — — 10.239706
    , 08 MM 0,003150 0,08000 40 44 — — 9,
    40 AWG 0,003100 0,07874 40 44 9,609724
    40,5 AWG 0,003000 0,07620 40,5 44 — — 8,999742
    41 AWG 0.002800 0,07112 41 45 — — 7,839775
    45 SWG 0,002800 0,07112 41 45 — — 7,839775
    0,002795 0,07100 41 45 — — 7,813310
    41,5 AWG 0,002600 0,06604 41,5 45 — — 6.759806
    42 AWG 0,002500 0,06350 42 46 — — 6.249821
    0,063 MM 0,002480 0,06300 42 46

    6,151761
    46 SWG 0,002400 0,06096 42 46 — — 5,759835
    42,5 AWG 0.002400 0,06096 42,5 46 — — 5,759835
    43 AWG 0,002200 0,05588 43 46 — — 4,839861
    43 0,002100 0,05334 43,5 47 — — 4,409873
    44 AWG 0,002000 0,05080 44 47 — — 3.999885
    47 SWG 0,002000 0,05080 44 47 — — 3.999885
    ,05 MM 0,001969 0,05000 44 47 3,874881
    44,5 AWG 0,001866 0,04740 44,5 47 — — 3,481856
    45 AWG 0.001761 0,04473 45 47 — — 3,101032
    45,5 AWG 0,001662 0,04221 45,5 48 — — SW 2.762165
    0,001600 0,04064 45,5 48 — — 2,559926
    46 AWG 0,001568 0,03983 46 48 — — 2.458553
    46,5 AWG 0,001480 0,03759 46,5 48 — — 2,1
    47 AWG 0,001397 0,03548 47 48
    47,5 AWG 0,001318 0,03348 47,5 48 — — 1,737074
    48 AWG 0.001244 0,03160 48 49 — — 1,547492
    49 SWG 0,001200 0,03048 48 49 — — 1,439959
    4830,5 0,001174 0,02982 48,5 49 — — 1,378236
    49 AWG 0,001108 0,02814 49 49 — — 1.227629
    49,5 AWG 0,001045 0,02654 49,5 49 — — 1,0
    50 SWG 0,001000 0,02540 49 50 0,02540 49 50 0,999971
    50 AWG 0,000986 0,02505 50 50 — — 0,

    0
    50,5 AWG 0.000931 0,02364 50,5 50 — — 0,866364
    51 AWG 0,000878 0,02231 51 — — — — 51
    0,000829 0,02105 51,5 — — — — 0,687055
    52 AWG 0,000782 0,01987 52 — — — — 0.611819
    52,5 AWG 0,000738 0,01875 52,5 — — — — 0,544776
    53 AWG 0,000697 0,01769 53 — — — 0,485238
    53,5 AWG 0,000657 0,01670 53,5 — — — — 0,432031
    54 AWG 0.000620 0,01576 54 — — — — 0,384761
    54,5 AWG 0,000585 0,01487 54,5 — — — — 0,342683
    0,000552 0,01403 55 — — — — 0,305137
    55,5 AWG 0,000521 0,01324 55,5 — — — — 0.271746
    56 AWG 0,000492 0,01249 56 — — — — 0,241959
    56,5 AWG 0,000464 0,01179 56,5 — —

    0,215475
    57 AWG 0,000438 0,01113 57 — — — — 0,1
    57,5 ​​AWG 0.000413 0,01050 57,5 ​​ — — — — 0,170895
    58 AWG 0,000390 0,00991 58 — — — — 0,152174
    0,000368 0,00935 58,5 — — — — 0,135494
    59 AWG 0,000347 0,00882 59 — — — — 0.120683
    59,5 AWG 0,000328 0,00833 59,5 — — — — 0,107450
    60 AWG 0,000309 0,00786 60 — —

    — —

    0,0

    Расчет электропроводки и выбор сечения кабеля. Как правильно рассчитать сечение нагрузочного кабеля

    Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют рассчитать общую потребляемую мощность.Это не точная сумма, так как большинство значений емкости различных устройств являются усредненными. Следовательно, к этой цифре следует сразу прибавить 5% от ее стоимости.

    Средние значения мощности бывших в употреблении электроприборов

    Потребитель Мощность, Вт
    Телевидение 300
    Принтер 500
    Компьютер 500
    Фен 1200
    Утюг 1700
    Электрочайник 1200
    Тостер 800
    Нагреватель 1500
    Микроволновая печь 1400
    Духовка 2000
    Холодильник 600
    Шайба 2500
    Электроплита 2000
    Освещение 2000
    Проточный водонагреватель 5000
    Котел 1500
    Сверло 800
    Перфоратор 1200
    Сварочный аппарат 2300
    Газонокосилка 1500
    Водяной насос 1000

    И многие считают, что этого достаточно, чтобы выбрать практически стандартные варианты медного кабеля:

    • раздел 0.5 мм2 для проводов для освещения точечных ламп;
    • сечением 1,5 мм2 для осветительных проводов люстр;
    • сечение 2,5 мм2 для всех розеток.

    На уровне бытового использования электроэнергии такая схема выглядит вполне приемлемо. В то время как кухню одновременно не решали даже холодильник и электрочайник, а вы там телевизор смотрели. Такой же неприятный сюрприз настигнет вас, когда вы включите в одну розетку кофеварку, стиральную машину и микроволновку.

    Тепловой расчет с использованием поправочных коэффициентов

    Для нескольких линий в одном кабельном канале максимальные значения тока следует умножить на соответствующий коэффициент:

    • 0,68
      — Для количества жил от 2 до 5 шт.
    • 0,63
      — Для проводов от 7 до 9 шт.
    • 0,6
      — Для проводов от 10 до 12 шт.

    Коэффициент относится к проводам (жилам), а не к количеству проходящих линий.При расчете количества проложенных жил нулевой рабочий провод или заземляющий провод не учитывается. По Пуэ и ГОСТ 16442-80 они не влияют на нагрев проводов при прохождении нормальных токов.

    Подводя итог вышесказанному, получается, что для правильного и точного подбора сечения проводов нужно знать:

    1. Сумма всех максимальных мощностей электроприборов.
    2. Характеристики сети: Количество фаз и напряжение.
    3. Характеристики материала кабеля.
    4. Вкладки и коэффициенты.

    При этом мощность не является основным показателем для отдельной кабельной линии или всей внутренней системы электроснабжения. При выборе секции необходимо рассчитать максимальный ток по току, а после сверки с номинальным током домашней сети.

    Чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возгорания, необходимо перед покупкой кабеля рассчитать нагрузку на кабель для определения необходимого сечения.

    Существует несколько видов нагрузок, и для максимально возможного монтажа электросистемы необходимо рассчитывать нагрузки на кабель по всем показателям. Сечение кабеля определяется нагрузкой, мощностью, током и напряжением.

    Расчет сечения

    Для изготовления необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель проводится только после этой операции.

    Расчет сечения кабеля напряжения

    В расчет электрических нагрузок на провод обязательно входит. Электрические сети бывают нескольких видов — однофазные на 220 вольт, а также трехфазные — на 380 вольт. В квартирах и жилых помещениях используется однофазная сеть, поэтому в процессе расчета необходимо учитывать момент — в таблицах для расчета сечения обязательно указывается напряжение.

    Расчет сечения кабеля

    Таблица 1. Установленная мощность (кВт) для проложенных кабелей

    Сечение жилы, мм 2 Кабели с медными жилами Кабели с алюминиевыми жилами
    220 Б. 380 Б. 220 Б. 380 Б.
    0,5 2,4
    0,75 3,3
    1 3,7 6,4
    1,5 5 8,7
    2 5,7 9,8 4,6 7,9
    2,5 6,6 11 5,2 9,1
    4 9 15 7 12
    5 11 19 8,5 14
    10 17 30 13 22
    16 22 38 16 28
    25 30 53 23 39
    35 37 64 28 49

    Таблица 2.Установленная мощность (кВт) для кабелей, проложенных во вводе или трубке

    Сечение жилы, мм 2 Кабели с медными жилами Кабели с алюминиевыми жилами
    220 Б. 380 Б. 220 Б. 380 Б.
    0,5
    0,75
    1 3 5,3
    1,5 3,3 5,7
    2 4,1 7,2 3 5,3
    2,5 4,6 7,9 3,5 6
    4 5,9 10 4,6 7,9
    5 7,4 12 5,7 9,8
    10 11 19 8,3 14
    16 17 30 12 20
    25 22 38 14 24
    35 29 51 16

    Каждый установленный в доме электроприбор имеет определенную мощность — этот показатель указывается на шильдиках приборов или в техническом паспорте оборудования.Для реализации нужно рассчитать общую мощность. Производя расчет сечения кабеля на нагрузку, необходимо переписать все электрооборудование, а также нужно продумать, какое оборудование может быть добавлено в будущем. Поскольку монтаж ведется долго, необходимо позаботиться об этом вопросе, чтобы резкое повышение нагрузки привело к аварийной ситуации.

    Например, у вас есть сумма суммарного напряжения 15000 Вт. Поскольку в подавляющем большинстве жилых помещений напряжение составляет 220 В, мы рассчитываем систему электроснабжения исходя из однофазной нагрузки.

    Далее нужно подумать, сколько оборудования может работать одновременно. В итоге у вас будет значимая цифра: 15000 (Вт) х 0,7 (коэффициент одновременности 70%) = 10 500 Вт (или 10,5 кВт) — кабель должен быть рассчитан на эту нагрузку.

    Также необходимо определиться, из какого материала будут выполняться жилы кабеля, так как разные металлы имеют разные токопроводящие свойства. В жилых помещениях в основном применяется медный кабель, так как его токопроводящие свойства намного выше алюминиевых показателей.

    Следует учитывать, что кабель должен иметь три жилы, так как в помещении требуется заземление для системы электроснабжения. Кроме того, необходимо определиться, какой тип монтажа вы будете использовать — открытый или скрытый (под штукатуркой или в трубах), так как это также зависит от расчета сечения кабеля. После того, как вы определились с нагрузкой, материалом жил и типом монтажа, вы можете увидеть нужный раздел Кабель в таблице.

    Расчет сечения кабеля

    Сначала необходимо рассчитать электрические нагрузки на кабель и узнать мощность.Допустим, мощность оказалась 4,75 кВт, мы решили использовать медный кабель (провод) и проложить его в кабельном канале. Делается по формуле I = W / U, где W — мощность, а U — напряжение, которое составляет 220 В. в соответствии с этой формулой 4750/220 = 21,6 А. Далее смотрим Таблицу 3, получаем 2,5 мм.

    Таблица 3. Допустимые токовые нагрузки для кабеля с медными жилами проложенного типа

    Сечение жилы, мм Медные жилы, провода и кабели
    Напряжение 220 В. Напряжение 380 В.
    1,5 19 16
    2,5 27 25
    4 38 30
    6 46 40
    10 70 50
    16 85 75
    25 115 90
    35 135 115
    50 175 145
    70 215 180
    95 260 220
    120 300 260

    Выбору площади сечения проводов (иными словами толщины) уделяется большое внимание на практике и в теории.

    В этой статье мы попробуем разобраться с понятием «площадь поперечного сечения» и проанализировать справочные данные.

    Расчет сечения провода

    Строго говоря, в устной речи для обозначения проволоки используется понятие «толщина», а в более научных терминах — диаметр и площадь поперечного сечения. На практике толщина проволоки всегда характеризуется площадью поперечного сечения.

    S = π (D / 2) 2 где

    • С. — площадь поперечного сечения, мм 2
    • π
      — 3,14
    • D. — диаметр жил токопроводящей жилы, мм. Это можно измерить, например, штангенциркулем.

    Формулу сечения провода можно записать в более удобном виде: S = 0,8 D² .

    Поправка. Откровенно говоря, 0,8 — округленный коэффициент. Более точная формула: π (1. /2) 2
    = π / 4 = 0,785. Спасибо внимательным читателям 😉

    Считайте только медным проводом Так как это 90% в проводке и электромонтаже.Преимущества медных проводов перед алюминиевыми — удобство в установке, долговечность, меньшая толщина (при том же токе).

    Но с ростом диаметра (сечения) высокая цена медного провода съедает все его достоинства, поэтому алюминий в основном используется там, где сила тока превышает значение 50 ампер. В этом случае кабель с алюминиевой жилой квартирой имеет толщину 10 мм 2 и более.

    Площадь поперечного сечения измеряется в квадратных миллиметрах.Наиболее распространенные на практике (в бытовой электротехнике) сечения: 0,75, 1,5, 2,5, 4 мм 2

    Существует еще одна единица измерения площади поперечного сечения (толщины), используемая в основном в США — система aWG . На селекторе есть перевод с AWG в 2 мм.

    По поводу выбора проводов — обычно пользуюсь каталогами интернет-магазинов, вот пример меди. Есть самый большой выбор, который я встречал. Также хорошо, что все подробно описано — состав, приложения и т. Д.

    Рекомендую прочитать мою статью там много теоретических расчетов и рассуждений о падении напряжения, сопротивлении проводов для разных сечений, и какое сечение оптимально для разных допустимых падений напряжения.

    Таблица однопроволочная — означает, что рядом больше нет проводов (на расстоянии менее 5 диаметров). Двухжильный провод — Два провода рядом, как правило, в одной общей изоляции. Это более тяжелый тепловой режим, поэтому максимальный ток меньше.И чем больше проводов в кабеле или балке, тем меньше должен быть максимальный ток для каждого проводника из-за возможного взаимного нагрева.

    Считаю эту таблицу не совсем удобной для практики. Ведь чаще всего исходным параметром является мощность потребителя мощности, а не сила тока, и исходя из этого нужно выбирать провод.

    Как найти ток, зная мощность? Необходимо мощность P (Вт) разделить на напряжение (B), и мы получим ток (а):

    Как найти силу, зная? Ток нужно умножить (с), получаем мощность (Вт):

    Эти формулы относятся к активной нагрузке (потребители в помещениях, например, лампочки и утюги).Для реактивной нагрузки обычно используется коэффициент от 0,7 до 0,9 (в промышленности, где используются мощные трансформаторы и электродвигатели).

    Предлагаю вам вторую таблицу, в которой Параметры источника — Current Current и Power и желаемые значения — это сечение провода и ток отключения защитного выключателя.

    Выберите толщину провода и автоматический выключатель в зависимости от потребляемой мощности и силы тока

    Ниже приведена таблица выбора сечения провода в зависимости от известной мощности или тока.А в правом столбце — выбор автоматического выключателя, который ставится в этот провод.

    таблица 2

    Макс. мощность,
    кВт
    Макс. Ток нагрузки,
    А
    Сечение
    Провода, мм 2
    Автомат ток
    А
    1 4,5 1 4-6
    2 9.1 1,5 10
    3 13,6 2,5 16
    4 18,2 2,5 20
    5 22,7 4 25

    6 27,3 4 32
    7 31,8 4 32
    8 36.4 6 40

    9 40,9 6 50
    10 45,5 10 50
    11 50,0 10 50
    12 54,5 16 63
    13 59,1 16 63
    14 63.6 16 80
    15 68,2 25 80
    16 72,7 25 80
    17 77,3 25 80

    Красными цветами выделены критические случаи, в которых лучше сдерживаться и не экономить на проводе, выбирая провод тщательно, чем указано в таблице.И ток у машины поменьше.

    Заглянув в знак, вы легко можете выбрать ток или силовой провод, раздел .

    А еще — подберите автоматический выключатель на эту нагрузку.

    В этой таблице данные приведены для следующего случая.

    • Одна фаза, напряжение 220 В
    • Температура окружающей среды +30 0 С.
    • Прокладка в воздухе или ящике (в замкнутом пространстве)
    • Провод трехжильный, в общей изоляции (кабель)
    • Используется наиболее распространенная система TN-S с отдельным проводом заземления
    • Достижение максимальной мощности потребителя — крайний, но возможный случай.При этом максимальный ток может действовать длительное время без негативных последствий.

    Если температура окружающего воздуха на 20 0 с выше или в жгуте будет несколько кабелей, рекомендуется выбирать большее сечение (следующее в ряду). Это особенно актуально, когда рабочий ток близок к максимальному.

    В общем, с любыми спорными и сомнительными моментами например

    • возможно в будущем Повышенная нагрузка
    • большие пусковые установки
    • большой перепад температур (электрический провод на солнце)
    • пожароопасные помещения

    нужно либо увеличить толщину проводов, либо подойти к выбору более подробно — формулы контактов, справочники.Но, как правило, табличные справочные данные вполне подходят для практики.

    Толщину проволоки можно узнать не только по справочным данным. Существует эмпирическое правило (расширенный путь):

    Правило выбора области сечения провода по максимальному току

    Выберите нужную площадь сечения медного провода исходя из максимального тока, используя такое простое правило:

    Требуемая площадь поперечного сечения равна максимальному току, деленному на 10.

    Это правило дается без учета запаса в принципе, поэтому полученный результат необходимо округлить до ближайшего размера. Например, ток 32 ампера. Нам понадобится провод сечением 32/10 = 3,2 мм 2. Выбираем ближайший (естественно, в самую сторону) — 4 мм 2. Как видите, в табличных данных это правило полностью укладывается.

    Важное замечание. Это правило хорошо работает для токов до 40 ампер . Если токи больше (это за пределами обычной квартиры или дома такие токи на вводе) — нужно выбирать провод с большим запасом — делить не на 10, а на 8 (до 80 а)

    То же правило можно озвучить для поиска максимального тока через медный провод со своей знаменитой площадью:

    Максимальный ток равен площади поперечного сечения, умноженной на 10.

    И в заключение — еще раз о старом добром алюминиевом проводе.

    Алюминий пропускает ток хуже, чем медь. Этого достаточно, чтобы знать, но вот маленькая цифра. Для алюминия (того же сечения, что и медный провод) при токах до 32 и максимальный ток будет меньше, чем для меди на 20%. При токах до 80 и алюминий пропускает ток хуже на 30%.

    Для алюминия эмпирическое правило будет таким:

    Максимальный ток алюминиевого провода равен площади поперечного сечения, умноженной на 6.

    Я считаю, что знаний, приведенных в этой статье, достаточно, чтобы выбрать провод по соотношениям «цена / толщина», «толщина / рабочая температура» и «толщина / максимальный ток и мощность».

    Таблица выбора предохранительных машин для различных сечений проволоки

    Как видно, немцы перестрахованы и дают большой запас по сравнению с нами.

    Хотя, возможно, это от того, что таблица взята из инструкции от «стратегического» промышленного оборудования.

    По поводу выбора проводов — обычно пользуюсь каталогами интернет-магазинов, вот пример меди. Есть самый большой выбор, который я встречал. Также хорошо, что все подробно описано — состав, приложения и т. Д.

    Сегодня существует широкий ассортимент кабельной продукции, сечением жилы от 0,35 мм. и выше.

    Если неправильно выбрать сечение кабеля для бытовой разводки, то в результате может получиться два результата:

    1. Вся толстая жила «ударила» по вашему бюджету, потому что ее рамана метр будет стоить дороже.
    2. При неподходящем диаметре проводника (меньше необходимого) жилы начнут нагреваться и оплавлять изоляцию, что вскоре приведет и к короткому замыканию.

    Как вы понимаете, оба варианта неутешительны, поэтому перед квартирой необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии. Теперь мы подробно рассмотрим каждый из приемов.


    Расчет электрической мощности

    Для каждого кабеля существует определенная величина тока (мощности), которую он способен выдержать при работе электроприборов.Если ток (мощность), потребляемый всеми устройствами, превысит допустимое значение для токопроводящих жил, то вскоре аварии не избежать.

    Для самостоятельного расчета мощности электроприборов в доме необходимо на листе бумаги написать характеристики каждого прибора отдельно (тарелки, телевизоры, лампы, пылесосы и т. Д.). После этого все значения суммируются, и по готовому номеру выбирается кабель с жилами с оптимальной площадью сечения.

    Формула расчета имеет вид:

    Пон = (p1 + p2 + p3 + … + pn) * 0,8,

    Где: p1..pn-мощность каждого устройства, кВт

    Обращаем ваше внимание на то, что полученное число необходимо умножить на поправочный коэффициент — 0,8. Этот коэффициент означает, что от всех электроприборов будет работать только 80%. Такой расчет более логичен, ведь, например, вы точно не будете пользоваться пылесосом или феном долгое время без перерыва.

    Кабель Кабельное сечение Таблицы:

    Это представлены и упрощенные таблицы, более точные значения можно найти в п. 1.3.10–1.3.11.

    Как видите, для каждого конкретного типа кабеля табличные значения имеют свои данные. Все, что вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жилы.

    Чтобы наглядно понять, как правильно рассчитать силовой кабель, приведем простой пример:

    Подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт.Это значение необходимо умножить на коэффициент 0,8, что даст 10,4 кВт фактической нагрузки. Далее в таблице ищем подходящее значение в столбце. Нас устраивает цифра «10,1» для однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.

    Это значит, что нужно выбрать такое сечение жилого кабеля, которое будет питать все рассчитанные устройства — в квартире, комнате или любом другом помещении. То есть этот расчет следует проводить для каждой группы розеток, питаемых от одного кабеля, или для каждого устройства, если оно питается напрямую от экрана.В приведенном выше примере мы привели к расчету площади сечения жилого вводного кабеля для всего дома или квартиры.

    Итого, выбор сечения остановлен на проводе 6 мм при однофазной сети или 1,5 мм при трехфазной сети. Как видите, все довольно просто и с такой задачей самостоятельно справится даже электрик-новичок!

    Текущая нагрузка

    Расчет сечения токового кабеля более точен, поэтому лучше всего его использовать.Суть аналогична, но в этом случае необходимо определить текущую нагрузку на проводку. Для начала формул считаем силу тока для каждого из устройств.

    Если в доме есть однофазная сеть, для расчета необходимо использовать следующую формулу: Для трехфазной сети формула будет выглядеть так: Где, P — мощность электрического прибора. , кВт

    cOS Power FIF

    Более подробно о формулах, связанных с расчетом мощности, вы можете прочитать в статье:.

    Обращаем ваше внимание на то, что значения табличных значений будут зависеть от условий укладки кондиционера. При допустимом токе нагрузки и мощности будут значительно больше, чем при.

    Повторяю, любой расчет раздела ведется для конкретного устройства или их группы.

    Таблица сечения кабелей и силовых кабелей:

    Расчет длины

    Ну и последний способ рассчитать сечение кабеля — по длине.Суть следующих расчетов состоит в том, что каждый проводник имеет свое сопротивление, которое с увеличением длины линии вносит свой вклад (чем больше расстояние, тем больше потери). В том случае, если величина потерь превышает отметку в 5%, необходимо выбрать проводник с просвечиванием жил.

    Для расчетов используется следующая методика:

    • Необходимо рассчитать общую мощность электроприборов и силу тока (соответствующие формулы мы приводили выше).
    • Выполнен расчет сопротивления электропроводки. Формула имеет следующий вид: Удельный резистивный проводник (P) * длина (в метрах). Полученное значение необходимо разделить на выбранное сечение кабеля.

    R = (P * L) / S, где P — табличное значение

    Обращаем ваше внимание на то, что длину тока нужно умножать вдвое, т.к. ток сначала идет на одну нагрузку, а потом возвращается обратно на другую.

    • Рассчитываются потери напряжения: ток умножается на рассчитанное сопротивление.

    U потерь = i нагрузка * R проводов

    Потери = (U потерь / U число) * 100%

    • Определяется величина потерь: потеря напряжения делится на напряжение в сети и умножается на 100%.
    • Анализируется окончательное число. Если значение меньше 5%, оставляем выбранный участок жилы. В противном случае выбираем более «толстый» проводник.

    Предположим, мы рассчитали, что сопротивление составляет 0,5 Ом, а ток составляет 16 А.

    Таблица электропроводности требует правильно рассчитать сечение провода, если мощность оборудования большая, а сечение провода маленькое, то он будет нагреваться, что приведет к разрушению изоляция и потеря ее свойств.

    Для передачи и распределения электрического тока основным средством являются провода, они обеспечивают нормальную работу всего, что связано с поражением электрическим током, и насколько качественной будет эта работа, зависит от правильного выбора токопроводящий провод мощностью .Удобный стол поможет сделать необходимый выбор:

    Поперечное сечение
    Проводящий
    жил. ММ.

    Напряжение 220В.

    Напряжение 380В.

    Текущий. НО

    Мощность. кВт

    Текущий. НО

    Мощность, кВт

    Раздел

    Навстречу
    Проводящим
    жило.ММ.

    Алюминиевый кабель и провод

    Напряжение 220В.

    Напряжение 380В.

    Текущий. НО

    Мощность. кВт

    Текущий. НО

    Мощность, кВт

    Но чтобы воспользоваться таблицей, необходимо рассчитать общую потребляемую мощность приборов и оборудования, которые используются в доме, квартире или в другом месте, где будет проводиться провод.

    Пример расчета мощности.

    Допустим, в доме выполняется монтаж замкнутой проводки проводов ВВ. На листе бумаги нужно переписать список используемого оборудования.

    А теперь узнать мощность ? Его можно найти на самом оборудовании, где обычно есть бирка с записанными основными характеристиками.

    Мощность измеряется в ваттах (Вт, Вт) или киловаттах (кВт, кВт). Теперь вам нужно записать данные, а затем их свернуть.

    В результате получится, например, 20 000 Вт, это будет 20 кВт. На этом рисунке показано, сколько электрических акцепторов вместе потребляют энергию. Далее следует подумать о том, как количество устройств в течение длительного периода времени будет использоваться одновременно. Допустим, получилось 80%, тогда коэффициент одновременности будет 0,8. Даем мощность для расчета сечения провода:

    20 х 0,8 = 16 (кВт)

    Для выбора сечения потребуется таблица мощности проводов:

    Поперечное сечение
    Проводящий
    жил.ММ.

    Медные кабели и провода

    Напряжение 220В.

    Напряжение 380В.

    Текущий. НО

    Мощность. кВт

    Текущий. НО

    Мощность, кВт

    10

    15.4

    Если трехфазная цепь на 380 вольт, то таблица будет выглядеть так:

    Поперечное сечение
    Проводящий
    жил.ММ.

    Медные кабели и провода

    Напряжение 220В.

    Напряжение 380В.

    Текущий. НО

    Мощность. кВт

    Текущий. НО

    Мощность, кВт

    16.5

    10

    15,4

    Эти расчеты не представляют особой сложности, но рекомендуется выбирать провод или кабель наибольшего сечения из жил, так как может оказаться так, что еще потребуется подключить какое-то устройство.

    Таблица мощности дополнительных проводов.

    Проверить пригодность поперечного сечения кабеля

    Расшифрованный текст изображения: Проверить пригодность поперечного сечения кабеля с помощью методов расчета падения напряжения и контроля тока. Если они не подходят, определите подходящее сечение кабеля по данной таблице. НА KT1A% e,% e2% ez 6мм? 6мм? 2,5 мм? 25м 15м 10м 15000Вт 7500Вт 2500Вт 0,90 | Num. Количество жил Количество Толщина Толщина и Номинальные Провода и Диаметр Сечения изоляции Диаметр Оболочки Nox мм Nox мм мм мм 2×0,75 22×0,20 0,6 0.80 2×1 30×0,20 0,6 0,80 2×1,5 27×0,25 0,7 0,80 2×2,5 45×0,25 0,8 1,00 2×4 50×0,30 0,8 1,10 2×6 75×0,30 0 , 8 1,10 2x 10 73×0,40 0,9 1,20 3×0,75 22×0,20 0,6 0,80 3×1 30×0,20 0,6 0,80 3×1,5 27×0,25 0,7 3×2,5 45×0, 25 0,8 1,10 3×4 50×0,30 0,8 1,20 3×6 75×0,30 0,8 1,10 3×10 73×0,40 0,9 1,20 4×0,75 22×0,20 0,6 0,80 4×1 30×0,20 0,6 0,80 4x 1,5 27×0,25 0,7 0,80 4×2,5 45×0,25 0,8 1,10 4×4 S0x0.30 0,8 1,20 4×6 75×0,30 0,8 1,30 4×10 73×0,40 0,9 1,40 4×16 119×0,40 0,9 1,50 5×0,75 22×0,20 0,6 0,80 5×1 30×0,20 0,6 0,90 5×1,5 27×0,25 0, 7 1,00 5×2,5 45×0,25 0,8 1,10 5×4 50×0,30 0,8 1,30 5×6 75×0,30 0,8 1.40 5×10 73×0,40 0,9 1,50 5×16 119×0,40 0,9 1,60 Общие диаметры в стандартах мин. Макс. 5,7 7,2 5,9 7,5 6,8 8,6 8,4 10, 6 9,7 12,1 11,8 13,1 14,6 15,8 6 7,6 6,3 8 7,4 9,4 9,2 11,4 10,5 13,1 12,5 142 15 , 8 17,2 6,6 8,3 7,1 9 8,4 10,5 11 12,5 11,5 143 13,6 15,2 17,2 18,3 19,4 20,8 7,4 9, 3 7,8 9,8 93 116 11,2 13,9 13 16,1 15,6 16,8 18,2 20,3 223 23,2 Прибл. Диаметр постоянного сопротивления проводника при 20 max, мм 0 / км 6,4 26 6,6 19,5 7,4 13,3 9,2 7,98 11 4,95 12,4 3,3 15 1,91 6 , 8 26 7 19,5 8,1 13,3 10 7,98 11,9 4,95 13,3 3,3 16,3 1,91 7,4 26 7,9 19,5 9 13,3 10 , 9 7,98 4.95 14,7 3,3 17,9 1,91 20,3 1,21 8,3 26 8,6 19,5 10,1 13,3 12,8 7,98 14,8 4,95 16,2 3,3 19,8 1,91 22,8 1,21 Приблизительный общий вес кг / км 57 64 91 135 189 274 422 68 77 109 169 238 343 538 85 98 145 213 306 427 674972 101 125 176 261 375524 831 1170 Макс. Пропускная способность по току при 300 воздух A 8 12 18 26 32 42 70 8 12 18 26 32 42 70 8 12 18 26 32 42 70 80 8 12 18 26 32 42 70 80 13,2

    Суммирование длин кабелей

    Длины, используемые в проекте, можно автоматически суммировать для каждого типа кабеля, чтобы определить количество необходимых кабельных барабанов.Одинаковые типы кабелей объединяются в один, а длины отдельных кабелей складываются. Части не должны совпадать, но физические кабели должны совпадать.

    Несколько кабелей в EPLAN имеют один и тот же тип кабеля, если совпадают следующие свойства:

    • Кабель / кабелепровод: Тип (например, NYM)
    • Кабель / кабелепровод: количество соединений (например, 3)
    • Кабель / кабелепровод: поперечное сечение / диаметр соединения (например,г. 1,5)
    • Кабель / кабелепровод: единица измерения поперечного сечения / диаметра соединения (например, мм² или см).

    Если указаны все свойства кабеля, доступен полный тип кабеля.

    Вы можете рассчитать только сумму длин кабелей для всего проекта.

    Предварительные условия:

    • Длина кабеля указывается для кабелей.
    • В навигаторе страниц выбран проект.
    1. Выберите меню Проектные данные> Кабели> Добавить длины кабелей.

      Значения и их расчетные длины отображаются в диалоговом окне «Суммирование длин кабелей». Кроме того, отображается длина самого длинного отдельного кабеля. Кроме того, вместе с длиной кабеля отображается назначенный самому длинному отдельному кабелю. Также отображается необходимое количество детали.

    2. При необходимости измените значение, отображаемое в поле «Требуемое количество».(Это может быть необходимо, если возникают проблемы с резкой: для трех отдельных отрезков длиной 57 м потребуются три барабана по 100 м, а не две.)
    3. Выберите пункт всплывающего меню «Выбор деталей», если вы хотите выбрать новый.
    4. Выберите пункт всплывающего меню «Удалить», чтобы удалить деталь и таким образом исключить ее из дальнейшего.
    5. Щелкните [OK].

      Старые удаляются, а новые вводятся.

      Количество деталей сбрасывается на ноль на отдельных кабелях.

    Примечание:

    Вы можете просматривать, редактировать и удалять части проекта в диалоговом окне Спецификация — <Название проекта>. Однако изменения перезаписываются при следующем расчете длины кабеля.

    Чтобы части проекта отображались, необходимо установить флажок «Детали проекта кабеля» в диалоговом окне «Настройки: детали» (это можно сделать из навигатора «Спецификация» через Всплывающее меню> пункты меню «Настройки»).В конфигурации столбца для отображения списков из навигатора Спецификация (доступного через пункт всплывающего меню «Настроить столбцы») необходимо активировать флажок «Части проекта», чтобы отобразить соответствующий столбец.

    Исключить кабели из добавленной длины кабеля

    У вас есть возможность исключить заводские кабели из добавленной длины кабеля.

    1. Дважды щелкните строку определения кабеля.
    2. В диалоговом окне «Свойства <...>» выберите вкладку «Кабель».
    3. Если свойство Не использовать кабель при суммировании длин кабеля еще не отображается в таблице, перейдите в (Новый), чтобы добавить его.
    4. Установите флажок для свойства Не использовать кабель при суммировании длин кабеля.
    5. Щелкните [OK].

      Если количество кабеля равно нулю, появится сообщение, поскольку это значение могло быть создано при суммировании длин кабеля.

    См. Также

    Диалог Суммирование длин кабелей

    Как выбрать кабель нужного сечения?

    При построении электрических систем может возникнуть вопрос, как выбрать кабель с правильным сечением для передачи необходимого тока. Для этого необходимо произвести текущие расчеты.

    Важно знать следующие параметры:

    • вы используете медный или алюминиевый кабель;
    • количество ядер для загрузки;
    • максимальная температура жилы в цепи кабеля;
    • температура окружающей среды;
    • способ установки;
    • УЭС грунта.

    Температура

    Максимально допустимая температура кабеля не означает, что это максимальная температура окружающей среды, при которой кабель все еще работает. Максимальная температура определяет допустимую температуру проводника с учетом комбинированного воздействия окружающей среды, тока и различных других воздействий. Факторы, ограничивающие температуру, могут зависеть как от материалов, так и от методов установки.

    Медь, алюминий или алюминиевый сплав — наиболее распространенные проводящие материалы, используемые в силовых кабелях.Поскольку металлы обладают электрическим сопротивлением, жилы кабеля нагреваются из-за тока. Сопротивление проводника зависит от свойств конкретного металла и его сплава, а для того, чтобы иметь возможность выполнять электрические расчеты и установку кабеля без измерения сопротивления каждого провода, необходимо указать удельное сопротивление проводов и согласованные сечения, назначенные для они стандартизированы. Поэтому иногда может казаться, что измеренный физический диаметр меньше значения поперечного сечения, указанного на кабеле.Важно понимать, что с электрической точки зрения важно сопротивление кабелей, а сечение кабеля скорее является информативным значением.

    В зависимости от температуры окружающей среды также изменяется допустимый ток нагрузки кабелей. В Эстонии нормальной температурой окружающей среды считается 25 ° C (15 ° C в почве), на основании чего токи нагрузки также указаны в каталогах продукции Prysmian Group Baltics. Однако важно иметь в виду, что если какая-либо часть кабеля проходит через среду с более высокой температурой (например, котельную), максимально допустимый ток для всей цепи должен быть рассчитан на основе максимальной температуры окружающей среды.Аналогичный эффект возникает и при параллельной прокладке нескольких кабелей, поскольку нагруженный кабель нагревает соседние цепи.

    Способы установки

    На несущую способность кабелей также влияет способ рассеивания выделяемого в них тепла. Отвод тепла от кабелей можно рассматривать как различные методы установки, в которых предусмотрены различные стандартные токи нагрузки в соответствии с поперечным сечением кабеля.Например, кабель, проложенный на открытом воздухе, охлаждает лучше, чем кабель, установленный в теплоизоляции здания. В случае прокладки кабеля в почве важна теплопроводность почвы.

    Токи нагрузки рассчитываются согласно стандарту HD 60364-5-52. Значения тока нагрузки, указанные в технических паспортах Prysmian Group Baltics, рассчитываются при условиях, указанных в таблицах. Нагрузочные токи используемых кабелей должны быть отрегулированы в соответствии с реальными условиями.Из-за разных факторов токи нагрузки одного кабеля могут отличаться в несколько раз!

    Пример расчета

    Чтобы определить максимально допустимый ток нагрузки, необходимо сначала знать метод установки. Например, в случае прямой установки в почву используется способ установки D2. Для кабеля AXPK 4G240 в стандарте указан максимальный ток нагрузки 250 А. Elektrilevi использует другие параметры среды установки, к которым необходимо отрегулировать ток нагрузки.

    Регулировка должна быть следующей:

    1. Использовалась более низкая температура почвы. Это означает, что согласно стандарту необходимо использовать поправочный коэффициент 1,04. Это дает 250 x 1,04 = 260 А.

    2. В каталоге использовано меньшее тепловое сопротивление грунта. Это означает, что почва лучше отводит тепло от кабеля. Для кабеля, проложенного непосредственно в почве, в стандарте предусмотрен поправочный коэффициент 1,5, в результате чего получается 260 x 1.5 = 390 A. Однако, когда кабель проложен в трубе, метод установки — D1. В результате токи и поправочные коэффициенты различны, и результат выглядит следующим образом: 218 x 1,04 x 1,18 = 267,5 А. Значения могут отличаться до +/- 5% из-за обновленных стандартов, более точных расчетов и округления. выключенный.

    Статья опубликована в журнале Onninen uudised.

    Таблица размеров кабеля

    и номинального тока

    47 9006

    , одинарная фаза

    0

    25

    25

    Поперечное сечение (мм 2)

    Приблизительный общий диаметр (мм)

    Номинальный ток

    Трехфазный (А)

    1.5

    2,9

    17,5

    15,5

    2,5

    3,53

    24

    21

    32

    28

    6,0

    4,68

    41

    36

    10

    98

    57

    50

    16

    6.95

    76

    68

    89

    35

    10,08

    125

    110

    50

    11.8

    151

    134

    70

    13,5

    192

    171

    95

    9

    207

    120

    17,4

    971 971

    971

    19.3

    971 971

    185

    21,5

    341

    296

    24030

    93

    24030

    93 900

    346

    971

    27,9

    458

    971

    400

    30.
