Утеплитель для теплого пола водяного ПЕНОПЛЭКС

Теплоизоляция системы теплого пола (пола с дополнительным обогревом)

До недавнего времени системы теплых полов служили только в качестве дополнительного обогрева, например, чтобы не холодно было ступать босиком на пол в ванной комнате. Сейчас получают распространение системы теплоснабжения всего дома на основе обогрева полов, без радиаторов отопления.

Классическое устройство теплого пола для дополнительного обогрева бывает двух видов: электрическое и жидкостное. Устройство электрического теплого пола выполняется кабельным или в виде нагревательных матов с кабелем на сетке. В классической жидкостной системе обогрев осуществляется через трубы с циркулирующим теплоносителем: как правило, водой или этиленгликолем. Трубы разогреваются от системы отопления дома (автономного или централизованного).

В последние годы появились иные устройства теплого пола в доме: электро-водяные (где теплоноситель в трубах разогревается с помощью электрического кабеля) и модернизированные электрические: пленочные, стержневые, на основе аморфной металлической ленты и т.д.

Необходимость теплоизоляции

Производители систем «водяных теплых полов» рекомендуют их теплоизолировать, чтобы предотвратить передачу тепловой энергии в нежелательных направлениях, иными словами, чтобы не обогревать соседей снизу, подвал или фундамент дома. Уложив по бетону утеплитель для теплого пола ПЕНОПЛЭКС^®, вы сможете избежать напрасных теплопотерь и расходов электроэнергии. При этом в большинстве случаев дополнительная гидроизоляция теплоизоляции не требуется, поскольку ПЕНОПЛЭКС^® обладает практически нулевым водопоглощением.

Преимущества теплоизоляции ПЕНОПЛЭКС® в качестве утеплителя под теплый пол

• Отличные теплозащитные свойства. Расчетный коэффициент теплопроводности экструзионного пенополистирола составляет 0,034 Вт/м-К что в десятки раз ниже, чем у традиционных стройматериалов.
• Стабильность теплотехнических характеристик. Благодаря мелкоячеистой структуре ПЕНОПЛЭКС® обеспечивает стабильно низкую теплопроводность на протяжении всего срока службы.
• Биостойкость. Экструзионный пенополистирол не представляет интерес для грибка, плесени и прочих вредных для здоровья микроорганизмов. Абсолютная биостойкость ПЕНОПЛЭКС® доказана микологическими испытаниями, согласно которым он никогда не станет для этих непрошеных гостей ни источником питания, ни благоприятной средой для проживания.
• Безопасность. Материал изготовляется только из первичного сырья — высококачественного полистирола — без применения отходов переработки пластмасс, которые могут ухудшать технические характеристики материала и снижать его безопасность. ПЕНОПЛЭКС® не содержит в своем составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используется фреон.
• Прочность на сжатие (не менее 0,15 МПа). ПЕНОПЛЭКС® выдерживает серьезные нагрузки, к тому же не крошится и не осыпается как в процессе монтажа, так и в течение всего срока эксплуатации.
• Долговечность. В ходе испытаний в НИИ Строительной физики образцы ПЕНОПЛЭКС® прошли через 90 циклов замораживания-оттаивания. Один «условно годичный» цикл состоял из двукратного охлаждения до – 40°С, чередовавшегося с нагревом до +40°С и последующей выдержкой в воде. В результате образцы сохранили все свои теплотехнические характеристики. С учетом коэффициента запаса был научно определен уровень долговечности — 50 лет эксплуатации при температурно-влажностных воздействиях в диапазоне ±40°С.

Последовательность монтажа системы теплого пола с применением теплоизоляции ПЕНОПЛЭКС

1. Верхнее покрытие пола (плитка)
2. Стяжка с нагревательными элементами
3. Полиэтилен
4. ПЕНОПЛЭКС®
5. Выравнивающая стяжка
6. Перекрытие из сборного железобетона

Схема 1. Строительный «пирог» пола с обогревом

•
  Выравнивание поверхности, на которой обустраивается «пирог» пола (поз. 6 на схеме 1). Это делается с помощью цементно-песчаной стяжки (поз. 5 на схеме 1) или строительных смесей на основе цемента. Необходимо устранить локальные неровности размером более 5 мм.

•
  Укладка теплоизоляции ПЕНОПЛЭКС^® (поз. 4 на схеме 1). Плиты могут быть смонтированы как в один слой, так и в несколько.

•
  Устройство защиты от утечек цементного «молочка» при застывании стяжки, которая заливается на следующей стадии. С этой целью кладется пленка из прочного полиэтилена (поз. 3 на схеме 1), либо стыки проклеиваются скотчем.

•
  Монтаж теплого пола. Система в виде нагревательных матов укладывается на полиэтиленовую пленку. Устройство обогрева пола в виде кабелей и труб (жидкостной теплый пол), как правило, крепится на арматурную сетку, на которую заливается стяжка (см. ниже).

•
  Заливка стяжки с нагревательными элементами (поз. 2 на схеме 1). Как правило, цементно-песчаной. Она служит для распределения точечных нагрузок. Минимальная толщина стяжки — 40 мм. Между ЦПС и стеной необходим зазор 10-20 мм, обеспечивающий звукоизоляцию и возможность температурного расширения. Зазор заполняется вспененным полиэтиленом.

•
  На стяжку укладывается финишный слой пола (поз. 1 на схеме 1) — плитка, ламинат и т.д.

С высококачественной теплоизоляцией ПЕНОПЛЭКС^® из экструзионного пенополистирола система дополнительного обогрева пола будет работать наиболее эффективно, без лишних затрат тепловой или электрической энергии.

виды, как выбрать, способы укладки

Обустраиваете систему водного теплого пола в загородном доме и пришло время укладывать утепляющую подложку? Согласитесь, что среди разнообразия предложений теплоизолирующих материалов, предлагаемых производителями, порой не просто сделать правильный выбор.

Мы поможем определить, какой утеплитель для теплого водяного пола лучше. Вместе с вами разберемся со всеми тонкостями сборки теплоизолирующих систем. Исследуем характеристики популярных материалов, оценим ключевые преимущества и недостатки.

Самостоятельные домашние мастера у нас найдут монтажные инструкции. Чтобы проще было ориентироваться в ассортименте, предлагаемом рынком стройматериалов, мы подобрали ролики с рекомендациями по выбору утеплителя и укладке.

Содержание статьи:

Необходимость теплоизоляции системы

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

Галерея изображений

Фото из

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям

Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги

Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал

Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка

Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций

Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки

Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки

На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности

Рулонная подложка для теплого пола

Пенополистирольный утеплитель в укладке

Теплоизоляция из пенопласта

Фольгированные плиты с заводской разметкой

Утепление из полистирольных матов с бобышками

Монтаж труб с требующимся шагом

Формирование дистанции для сухой стажки

Применение пенофлекса для труб

Виды утеплителей под водяной теплый пол

Вариантов утеплителей для напольной водяной системы обогрева на современном рынке представлено немало. Выбор толщины подложки ограничивается только материальными возможностями владельца и техническими параметрами помещения.

Абсолютно все теплоизоляционные материалы препятствуют передвижению через свою толщу звуковых волн, а потому характеризуются высокими показателями шумопоглощения.

Если под базовым основанием находится отапливаемое помещение, достаточно утеплителя толщиной в 10-12 мм, если же подвал или грунт – потребуется подложка от 30 мм и более

Независимо от варианта исполнения к теплоизолирующему материалу предъявляются особые требования:

• он должен иметь низкий коэффициент теплопроводности;
• воспринимать создаваемую наполненными водой трубами нагрузку;
• выдерживать нагрузку уложенной поверх трубопровода стяжки;
• быть устойчивым к динамическим воздействиям, которые могут возникнуть в процессе эксплуатации системы, а после снижения давления он должен принимать исходную форму.

Добиться желаемого эффекта позволяет использование утепляющего материала, плотность которого составляет не менее 35 кг/м³.

Вариант #1 — теплоизолирующие плиты

В помещениях, где высота потолков достигает в 260 сантиметров и выше, можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.

Пенопласт или пенополистирол. Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью.

В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом. Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки.

Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С). Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола.

Стандартный размер теплоизоляционных , например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Благодаря уникальному составу полистирольные плиты выступают хорошим шумоизоляторами, а их допустимая нагрузка составляет порядка 50 кН/кв.м

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Пробковые. Нередко в качестве под водяные и электрические полы применяют пробку. Благодаря особой структуре, которая представляет собой миниатюрные призмы правильной формы, пробковая изоляция отличается значительной прочностью на сжатие, а также отсутствием адгезии к цементному раствору.

Ввиду дороговизны материала пробковое покрытие чаще выбирают для жилых помещений, в которых базовое основание и так неплохо утеплено. В противном случае для достижения желаемого эффекта потребуется приобретать техническую пробку толщиной не менее 30 мм, что может существенно «ударить по кошельку».

Главным достоинством матов, выполненных из нескольких слоев проклеенных волокон коры пробкового дуба, является экологичная безопасность

Единственный недостаток пробковых матов в том, что они гигроскопичны и к тому же выпускаются в виде однокомпонентных теплоизоляторов. А потому при их укладке необходимо задействовать дополнительную прослойки, которые будут обеспечивать паро- и гидрозащиту.

Минеральная вата. Как альтернативный доступный по стоимости вариант – использование минеральной ваты. Она выпускается в виде гибкого мата или твердой плиты.

Поскольку при укладке в стяжку минеральная вата сминается под весом, что негативно сказывается на ее теплозащитных свойствах, этот материал также лучше комбинировать с настильными конструкциями, собранными из деревянных лаг.

С применением минеральной ваты в качестве теплоизолирующей прослойки теплоотдача водяного теплого пола будет максимальной

Единственный недостаток материала – присутствие в составе пенофола, который несет опасность для человеческого здоровья, и низкая влагоустойчивость. Но грамотно выполненная гидроизоляция легко устраняет эти недостатки.

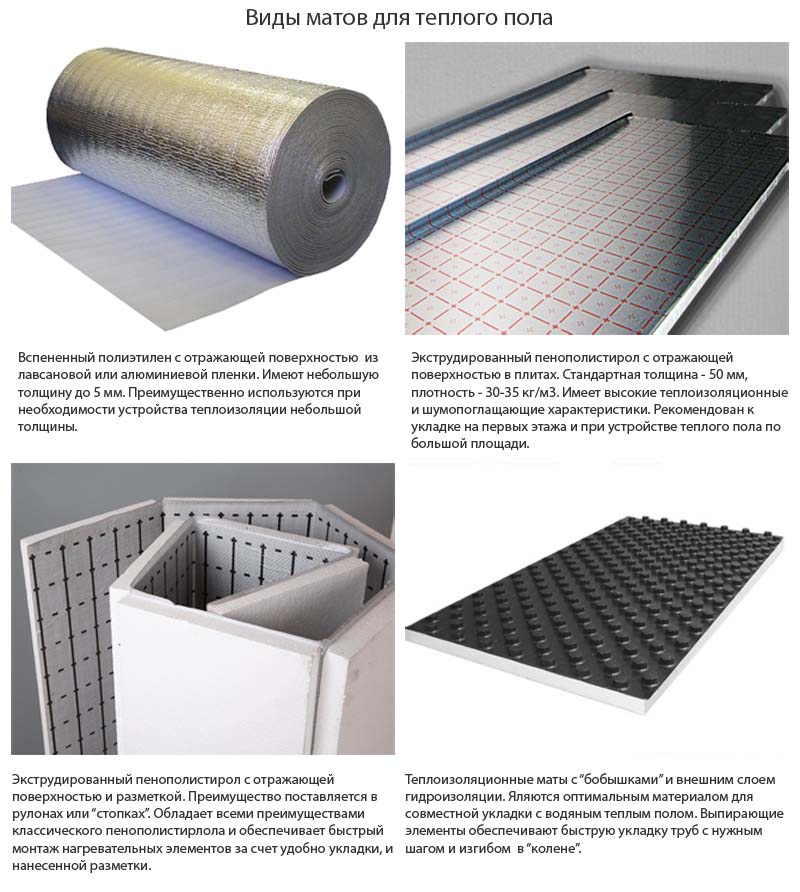

Вариант #2 — профильные системы с направляющими

Облегчить процесс монтажа водяных контуров помогают профильные системы. Их создают с применением технологии гидропеллентной штамповки, в результате которой формируются фигурные выступы.

Изделия бывают двух типов: обычные и ламинированные, которые покрыты пароизоляционной пленкой.

Бобышки или направляющие пазы расположены на поверхности профильных матов ровными рядами, между которыми удобно укладывать обогревающие контуры

Основой для их изготовления выступает экструдированный пенополистирол, который создается методом выдавливания расплавленного состава через отверстия экструдера.

Полимерная основа славится устойчивостью к воздействию влаги и высокой механической прочностью. Толщина самой плиты может варьироваться в пределах от 10 до 35 мм. Главное – чтобы она была пропорциональна толщине финишной стяжки.

Боковые грани каждой плиты оснащены замками, с помощью которых удобно выполнять подгонку элементов, формируя сплошное поле, лишенное термоакустических швов.

Высота цилиндрических выступов, расположенных на поверхности плит, достигает 20-25 мм. Этого достаточно, чтобы удобно разместить и надежно зафиксировать водяные контуры диаметром от 14 до 20 мм. Плотно посаженные ряды бобышек исключают вероятность сдвига уложенных контуров в процессе заливки цементной стяжки.

Единственный недостаток профильных систем в том, в них невозможно укладывать водяные контуры, выполненные из труб нестандартного диаметра

Особенностью монтажа профильных систем является то, что после укладки в них водяных контуров, конструкции заливаются сверху небольшим слоем клеевого состава. И лишь через сутки-двое, когда полностью высохнет клей, систему запускают в эксплуатацию.

Галерея изображений

Фото из

Полистирольные плиты с бобышками

Замок по краю теплоизоляционной плиты

Формирование плавного угла загиба труб

Теплый пол в собранном виде

Вариант #3 — теплоизоляция рулонного исполнения

Рулонные утеплители выбирают для помещений, в которых расстояние до потолков является критичным. С помощью тонких фольгированных слоев с защитным лавсановым покрытием можно существенно сократить толщину «пирога». Максимальная толщина такой подложки составляет всего 9-12 мм.

Нанесенный с одной стороны утеплителя фольгированный слой хорошо отражает тепловое излучение, препятствуя тем самым потерям энергии

Рулонную теплоизоляцию оснащают теплоотражающей оболочкой из лавсана или теплоизола. Тонкие металлизированные материалы отлично отражают тепловые лучи, благодаря чему можно смело сократить толщину утеплителя без опасений за снижение изоляционных качеств.

Важное требование при использовании фольгированных вариантов заключается в том, что нельзя применять материалы с алюминиевой фольгой в устройстве полов с цементно-песчаной стяжкой. Щелочная среда смеси при заливке просто разъест алюминиевую прослойку.

Однако если поверх фольги нанесена защитная пленка, укладка возможна. Разрешено использование, если раствор будет замешан на гипсе, а не на цементном порошке. Некоторые производители фольгированный слой заменяют лавсаном или полипропиленовой пленкой, добавляя в нее металлизированные вкрапления.

В стремлении облегчить процесс монтажа многие производители наносят на фольгированную сторону выпускаемых рулонных материалов специальную разметку, выступающую ориентиром для укладки отопительного контура

Минус фольгированных материалов заключается в том, что они хорошо отражают тепло, но недостаточно хорошо изолируют. Если пол уложен над подвальным помещением, тонких рулонных решений бывает маловато.

Некоторые умельцы решают задачу, прокладывая жесткие утепляющие маты не в один слой, а в два. Но при этом листы размещают таким образом, чтобы швы нижней подложки перекрывались швами верхней. Это позволяет минимизировать теплопотери.

Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

Последовательность выполнения действий при укладке изоляционных плит:

1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

Галерея изображений

Фото из

Раскрой плит экструдированного полистирола

Расположение по принципу кирпичной кладки

Установка демпферной ленты по периметру комнаты

Гидроизоляция с заводской разметкой для монтажа

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает . Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Выводы и полезное видео по теме

Видео #1. Выбор утеплителя под цементную стяжку:

Видео #2. Наглядный пример укладки матов:

Видео #3. Монтаж рулонной изоляции:

Чтобы не ошибиться в выборе утеплителя для водяного пола, руководствуйтесь техническими характеристиками помещения, беря в расчет не только толщину изделия, но и максимально допустимую нагрузку на сжатие.

Грамотно подойдя к выбору теплоизолятора и соблюдая все тонкости монтажа, вы сможете создать надежную основу под обустройство функциональной напольной водяной системы.

Хотите рассказать о том, как выбирали и укладывали утеплитель под греющий пол у себя дома? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Как выбрать утеплитель для теплого пола и не ошибиться

Собираетесь утеплить пол? Важна не так сама система утепления, как утеплитель, заложенный под нее. Именно он требует тщательного подбора как под вид утепления, так и под само помещение. Далее мы раскроем структуру теплого пола и подробно опишем, как выбрать утеплитель под него и не ошибиться.

Общие сведения: энергопотери и их избежание

Прежде всего, для чего нам теплоизоляция для теплого пола? Известно, что 20% тепла от нагрева пола идут вниз, иначе говоря — мы попросту потратим энергию и не получим желаемого результата.

Вот с чем нам помогут справиться теплоизоляционные материалы:

• уменьшат естественные теплопотери. Тепло уходит к холодной поверхности прямиком наружу или в грунт. Как сказано выше, потеря составляет 20%.
• помогут равномерно распределить тепло по периметру, сиречь по полу. Энергия не будет расходоваться на перекрытия или элементы ниже площади обогрева.
• сэкономят энергию для дополнительного подогрева
• уменьшат стоимость отопления
• создадут и дополнительную звукоизоляцию
• предотвратят попадание влаги через напольное покрытие
• обезопасят систему подогрева

На схеме видим структуру теплого пола в частном доме, независимо от его вида. Будь то электрический или водяной механизм, картина выглядит примерно так:

Основание может отличаться, в зависимости от того, что находится под утепляемой поверхностью. Для выбора самого утеплителя стоит определить, что под ним: грунт, цокольный этаж, жилые помещения. Данный аспект весьма значим для подбора материала.

К примеру, если под утепляемым полом грунт либо цокольный этаж, рекомендуемая толщина утеплителя составляет 50-100 мм. В случае, коль под полом жилое отапливаемое помещение, хватит и 20-50 мм.

Виды материалов для утепления

Для выбора материала нужно понимать, какие качества в нем наиболее ценны. Вот самые важные из них:

• низкая теплопроводность, что логично
• высокая прочность на сжатие
• упругость материала
• низкий показатель деформации, способность выдерживать нагрузки
• устойчивость по отношению к агрессивным средам
• высокая плотность (минимум 25кг\м3, специалисты рекомендуют 50кг\м3)
• влагопоглощение — минимальное

Независимо от того, электрический теплый пол или водяной, общий список утеплителей, рекомендуемых в использовании, неизменен, а подбор составляется в зависимости от ситуации. Рассмотрим наиболее популярные теплоизоляторы:

• пенополистирол
• пробковая подложка
• полипропилен
• минеральная вата
• профильные теплоизоляционные маты

Пенополистирол по праву считается лучшим материалом-утеплителем. Он применяется как к электрическому так и водному теплому полу. По цене — недорого, по качеству — идеальный вариант. Экструдированный пенополистирол особенно хорошо показывает себя в сочетании с металлизированной лавсановой пленкой, которая защищает пол от щелочи и разрушения.

Пробковая подложка — хороший, экологически-чистый материал, который можно применять. Но есть ряд ограничений. Цена на «пробку» довольно высока. Данный утеплитель имеет ограничения в высоте помещений. И подложка требует дополнительного луче-отражающего слоя для максимального КПД. Вариант имеет место исключительно в электрических теплых полах, работающих как дополнительное утепление.

Полипропилен -может как служить самостоятельно, так и в дополнении с пенополистиролом. Хорошо выдерживает температуры вплоть до 130*С, имеет ячеистую структуру, поддается к обработке. Выбор полипропилена — дело индивидуальное, в зависимости от особенностей утепления.

Минеральная вата- так же недорога в стоимости и весьма полезна. Обеспечит дополнительную звукоизоляцию. Желательно применять фольгированную минвату, во избежание вреда для здоровья и обеспечения дополнительного отражения тепловых лучей. Важно: теряет свойства при малейшем намокании, обладает сравнительно высоким показателем влагопоглощения, посему применима только в электрических теплых полах.

Индивидуальные особенности электрического и водяного теплого пола

Еще несколько аспектов о выборе утепления. Начнем с электрических теплых полов. Они делятся на три вида: кабельный, сеточный и инфракрасный.

Первый монтируется в саму стяжку пола и подходит для утепления цокольных этажей, как следствие — требует наибольшего утеплительного слоя. В таком случае, подойдет экструдированный полистерол, минеральная вата с фольговым покрытием. В целом — материалы с высокой плотностью в слой около 100 мм.

Кабель с армирующей сеткой монтируется поверх стяжки. Он хорош для работы, когда ниже утепления находится обогреваемое помещение. В таком случае, дополнительная теплоизоляция не является чересчур важной.

Инфракрасный пол подходит для тех, кто не хочет заниматься капитальными работами. Применяется под линолеум или ламинат. В данном случае необходима теплоизоляция в виде вспененного полиэтилена с фольгированным покрытием для отражения ИФ-лучей. Поверх утеплительной установки необходимо добавить дополнительный слой гидроизоляции.

Утеплитель для теплого водяного пола — тоже вопрос не простой, но вполне решаемый. Структура такого теплого пола — множество труб, несущих горячую воду по всему периметру. Следственно, материал-утеплитель должен обладать не только низкой теплопроводимостью, но и нулевым показателем впитывания влаги, устойчивостью к ее воздействию. Следует подумать и о пароизоляции. Лучшим вариантом служит экструзионный пенополистирол. Он выдерживает нагрузки, идеально сохраняет тепло, не впитывает влагу, а служит очень долго. Но выбор ситуативен.

На этом обзор основных материалов для утепления теплых электрических и водяных полов можно заканчивать. Важно помнить, что выбор материала целиком зависит от поставленных целей. Обладая знаниями о качестве каждого утеплителя, вы несомненно найдете именно то, что обеспечит максимальный КПД именно вашего теплого пола.

Какой должна быть теплоизоляция для теплого пола?

Теплоизоляция для водяного теплого пола. Какая она должна быть?

В этой статье речь пойдет о теплоизоляции для водяного теплого пола , о современных теплоизоляционных материалах, которые используются при монтаже теплого пола, о ее толщине и плотности допускаемой  по технологии монтажа теплого пола, как смонтировать экономный теплый пол, и как избежать распространенных ошибок при монтаже теплого пола.

Еще недавно работать с современными материалами было сложно, так как пенополистирол был дорогой, и его не так просто было достать. Мастера в основном использовали в качестве утеплителя для теплого пола обычный пенопласт. Но жизнь показала что пенопласт это далеко не самый лучший вариант.

Выбираем материал для теплоизоляции водяного теплого пола.

Приведу наглядный пример.

 Пенопласт раньше был доступен не самый качественный, так как технология производства была устаревшей. Плотность такого пенопласта, была максимум 20-22 килограмм на куб.

Но по технологии для теплых полов плотность должна быть от 35 килограмм на куб. комнаты верхних этажей.

 И 50 килограмм на куб комнаты первого этажа, где нет подвального помещения, то есть на грунт.

 Можно представить себе какие технические нарушения приходилось раньше делать при монтаже теплого пола. Хотя технология монтажа водяных теплых полов  уделяет большое внимание качеству  теплоизоляции.

Почему такие строгие нормативы к теплоизоляции под теплый  пол?

Система отопления теплый пол является низкотемпературной системой отопления.

Что это значит? Это означает, что теплый пол должен нагреваться не более чем 30 градусов тепла. Высокотемпературная же система отопления, например радиаторная, нагревается до 70 градусов тепла.

Поэтому чтобы теплый пол работал правильно, действительно был низкотемпературной системой, работал экономно, нужно исключить теплопотери,  применив  правильную теплоизоляцию.

 Можно сделать вывод что теплоизоляция это важнейшая часть теплого пола, от которой зависит дальнейшее качество работы теплого пола, от этого зависит будет ли ваш теплый пол экономный.

Слишком хорошей теплоизоляция не бывает, а вот плохой бывает.

Что будет, если теплоизоляция для теплого пола слабенькая?

 Тогда соответственно теплопотери будут большими.

То есть тепло будет теряться вниз, будем обогревать грунт или плиту перекрытия.

Как компенсировать теплопотери?

 При помощи дополнительной мощности оборудования и расхода топлива.

Такие теплые полы можно назвать относительно не дорогими во время строительства, так как можно сэкономить на теплоизоляции.

Но во время эксплуатации эти полы будут не экономными, теплопотери будут составлять до 30 процентов.

 Потребляемая мощность теплого пола возрастет. Чтобы компенсировать эти теплопотери, котел отопления будет работать на всю мощность, потому что теплоизоляция не справляется со своей ролью и ваши деньги будут улетать в трубу.

 Именно поэтому к теплоизоляции теплого пола очень высокие требования, и экономить на этом не рекомендуется!

Не попадитесь на эту удочку!

К сожалению очень многие. у кого уже есть смонтированный теплый пол, попались в подобную ловушку.

 Почему? Во-первых, недобросовестные монтажники, стараются закупить материал  подешевле, и поэтому могут утаивать информацию о правильной теплоизоляции.

Если они дорого посчитают материал на монтаж теплого пола, то существует опасность что заказчик найдет других монтажников, по более выгодным ценам.

На рынке труда вот такая борьба за хорошую работу встречается нередко.

Кроме того, если выставлена общая смета на работу и материал, например сколько стоит теплый пол и работа и материал вместе.

 В таком случае недобросовестному монтажнику не составит труда сэкономить на материале, и побольше положить себе в карман за работу.

Так как заказчик в этом деле невежественен. В других случаях сами заказчики намеренно делают себе теплый пол подешевле.

Причины могут быть разные, одна из них это то что соседу так сделали, у него полы греют нормально, поэтому и мне сделайте так же.

Другая это то что заказчик делает жилье на продажу, то есть не для себя любимого.

 К сожалению очень часто приходилось видеть как вместо пенополистирола делают теплоизоляцию из тоненького фольгированного пеноизола.

Такая теплоизоляция не  работает вообще, можно сказать теплый пол без теплоизоляции. Но зато этот фольгированный пеноизол позволяет существенно снизить цену при монтаже конструкции теплого пола.  Не попадитесь на эту удочку!

Какой толщины должна быть теплоизоляция?

Современная теплоизоляция в теплых полах выполняется из экструдированного  пенополистирола.

 Толщина теплоизоляции для теплого пола должна быть:

  Если вы собираетесь делать теплый пол на грунт, то есть в помещении первого этажа без подвального помещения, или это гараж или теплица, баня, дача то теплоизоляция должна быть достаточно толстая 100- 115 мм.

 Если в магазине пенополистирола нужной толщины нет, то в этом случае теплоизоляция собирается из нескольких слоев ( 50 + 50..).

   Если вы собираетесь делать теплый пол в помещении где есть плита перекрытия, то есть внизу есть помещение, то толщина теплоизоляции должна быть на порядок меньше, всего 50 мм.

Плотность 38-45 килограмм на куб. Этого вполне достаточно чтобы сделать хорошую теплоизоляцию и тепло уходило в обогреваемое помещение а не терялось обогревая плиты перекрытия.

Утеплитель под теплый пол водяной

Здравствуйте Дорогие читатели блога prosamostroi.ru! Согласитесь, что весна – это долгожданно, это хорошо: все пробуждается, все стремится дальше, в тепло, в лето. А потом вдруг – бац! – возвращается зима, с морозами, снегопадами, сильными ветрами. Капризы погоды ведь еще никто не отменял. Вот поэтому человеческое жилище должно быть вдвойне крепостью, чтобы в холод не дрожать, а в жару не изнывать от духоты. Но сейчас о первом – о холоде. Давайте еще раз вспомним о теплых полах, на этот раз о водяных. И все потому, что нас сегодня интересует утеплитель под теплый пол водяной.

Для чего вообще нужен этот самый утеплитель? Резонный вопрос, попробуем ответить. Теплоизоляция под теплый пол помогает теплу в помещении распределяться равномерно. Грубо говоря, теплый пол напоминает некий слоеный пирог, а теплоизоляционный материал – очень важный компонент этого «блюда». Не будь утеплителя, функционирование системы обогрева было бы малоэффективно, а сама система вряд ли отличалась бы долговечностью в работе. Именно поэтому любой пол, имеющий подогрев, должен быть снабжен изолирующими материалами.

Подведем предварительные итоги. Итак, утеплитель (теплоизоляция) решает несколько задач:

• С его помощью энергия тепла равномерно распределяется по помещению. Это особенно актуально для водяного теплого пола, так как его нагревательная система представляет собой изогнутые в некоторых местах трубы, и без слоя утеплителя тепло никак не сможет равномерно поступать в помещение.

• Благодаря теплоизоляции тепло практически не покидает пределов помещения. Иными словами, утеплитель не дает теплу «просачиваться» через перекрытие и растрачиваться впустую – он аккумулирует его.

• Во многих случаях теплоизоляция способствует упрощению установки теплого пола.

С общими понятиями вроде разобрались. Теперь переходим к техническим частностям: они важны не менее.

Толщина пластины утеплителя под теплый пол водяной

Надо сказать, что материал, из которого выполнен утеплитель, может быть разным. Наиболее известен пенополистирол. По некоторым своим свойствам он схож с пенопластом, но его эксплуатационные характеристики гораздо практичнее. Для утепления применяются также минеральная вата, эковата, пробковый материал и другие.

Но не только свойства используемого для утепления материала влияют на эксплуатационные характеристики теплоизоляции и на ее способность сохранять тепло. Важную роль играет такой параметр, как толщина теплоизоляционного слоя.

Поскольку речь идет об утеплителе под теплый пол, то обращать внимание на климатические условия при определении толщины не имеет должного смысла: сама нагревательная система теплого пола нивелирует климатические контрасты.   Однако все равно существуют определенные правила. Так, если используется пенополистирол, то рекомендуется применять лист толщиной не менее 30 мм. К тому же для наибольшей эффективности и максимальной плотности листы усиливаются полимерным полотном, которое содержит армирующую сетку.

Кстати, утеплитель из пенополистирола для пола с водяной системой подогрева можно купить уже готовый, имеющий специальную разметку. Подобные листы полностью готовы к употреблению, остается только удалить излишки. По стандарту они квадратные с длиной стороны 50 см.

Надо помнить, что теплый пол – это не просто трубы, «прячущиеся» под напольное покрытие и обогревающие комнаты. На самом деле это многослойная система, и от качества и правильности монтажа каждого слоя зависит полноценная работа теплого пола в целом. Если такой пол лишить утеплителя, то за зиму он вполне может потерять приблизительно 25% тепла. Согласитесь, что это очень немало. Именно поэтому так необходима качественная теплоизоляция.

Утеплитель под теплый водяной пол на черновой бетонный пол

Хорошим утеплителем под теплый пол на водяной основе является, в частности, пеноплекс. Его листы выкладывают на прогрунтованное бетонное основание, укрывают полиэтиленом, выполняющим роль гидроизоляции, а уже после монтируют нагревательные элементы.

Надо сказать, что использование подложки под теплые полы (водяной нагревательной системы) при установке теплоизоляции сделает ваш пол устойчивым к воздействию влаги и продлит срок его службы. Из чего же в конечном итоге состоит эффективный водяной пол с максимальным результатом? Вот эти составляющие:

• Черновой бетонный пол или стяжка для задержания тепла от его опускания и выхода наружу.

• Теплоизоляция фольгированная, чтобы тепло, отражаясь, возвращалось обратно в помещение. Использование фольгированной теплоизоляции заметно снижает потери тепла, что приводит соответственно к увеличению температуры в обогреваемом помещении.

• Утеплитель, который, сохраняя максимальное количество энергии, снижает при этом электрозатраты. О электрозатратах от теплого пола мы подробно говорили однажды в статье — теплый пол потребление электроэнергии, советую ознакомиться.

Таким образом, получается все тот же упомянутый «пирог», но с правильной «начинкой», поэтому полезный и долговечный.

Утеплитель для теплого водяного пола на фото

Как именно нужно устанавливать утеплитель под теплый пол водяной, как он выглядит и каким бывает, можно увидеть на предложенных нами фотографиях. Именно поверх представленных ниже утеплителей и укладывается в дальнейшем система теплого пола.

В заключение же хотелось бы добавить, что любое полезное знание значительно облегчает жизнь, а если это знание имеет еще и прикладной характер, то цена ему особенно высока. Утепляйте свои полы в удовольствие и живите с теплом в сердце. Удачи!

Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:
Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — нам это очень важно!

Похожие записи:

Сочетание цветов в интерьере 2020-2021 годов

Дизайн террасы в загородном доме в современном стиле

Дизайн кухни 6 кв.м. — новинки 2020-2021 годов с холодильником

Зонирование комнаты 20 кв.м. на спальню и гостиную

Ванная комната 4 кв. метра — дизайн 16 вариантов

Для чего нужна теплоизоляция для теплого водяного пола

Мы все привыкли в последнее время утеплять свое жилье. Основные мероприятия в этом направлении связаны с монтажом теплоизоляционных материалов на стеновые панели. Наличие слоя изоляции существенно снижает интенсивность теплообмена между стенами и наружным воздухом. Именно сохранения тепла внутри жилых помещений является ключевым моментом для комфортного проживания, даже при наличии мощного отопительного оборудования.

Утепление – это задача, которая касается не только конструктивных элементов жилого дома. При использовании водяного пола вам так же не обойтись без теплоизоляции. Для чего нужна теплоизоляция в данном случае и каковы ее функции, разберемся детальнее.

Основная задача, которую выполняет теплоизоляция в теплых полах

Домашние системы отопления, на которые мы делаем  ставку, призваны обеспечить нам эффективный обогрев. В домах, где установлены радиаторы, тепло поступает внутрь отапливаемого помещения за счет контакта поверхности нагревательных приборов с воздушной массой. В результате теплообмена до 60% тепла идет на обогрев внутреннего пространства в результате воздушной конвекции. Водяной теплый пол в этом плане намного эффективнее. За счет нагрева поверхности пола тепло равномерно распространяется внутри помещения, создавая комфортные условия для обитания.

Добиться высокой эффективность внутрипольной системы обогрева можно за счет правильного монтажа и укладки всех элементов конструкции. Не последнее место в этом плане играет теплоизоляция для вашего теплого пола, водяного принципа действия. Неправильно уложенный изоляционный слой или его отсутствие, приведут к тому, что ваша система отопления будет работать на 50% вхолостую. Тепло от нагревательного контура должно идти вверх, а не вниз, нагревая бетонную стяжку или наборную деревянную конструкцию.

На заметку: специалисты утверждают, теплый водяной пол без утеплителя приводит к значительным потерям тепла в зимний период. До 50% тепловой энергии расходуется на подогрев потолка в цокольном помещении. Отсутствие утеплителя для теплых полов на межэтажных перекрытиях становится причиной недостаточно комфортной температуры в отапливаемом помещении.

*
Чтобы избежать подобных неприятностей и получить от работы отопительной системы максимально возможный КПД, вам потребуется утеплитель, поверх которого уже потом осуществляется укладка петель водяного контура. Утепление может быть выполнено различными материалами, каждый из которых имеет свои особенности и технологические параметры. Привычный для нас всех пенопласт, экструдированный пенополистирол и минеральная вата позволят за счет своей низкой теплопроводности создать необходимую теплоизолирующую прослойку. Укладка теплоизоляции осуществляется в зависимости от вида напольного покрытия и выбранной схемы монтажа трубопровода водяного пола. От выбора материала, его технологических характеристик зависит способ укладки водяных контуров и дальнейшая работа всей отопительной систем.

Для наглядности можно привести следующий пример:

Используемый ранее пенопласт имеет плотность 20-22 кг /м³, однако в соответствии с технологией укладки теплых водяных полов плотность изолирующего материала должна быть не менее 35 кг/м³ для межэтажных перекрытий и 50 кг/м³ для оборудования пола на первом этаже. Наличие таких ограничений к теплоизоляционным материалам вызвано технологическими факторами, которые обусловлены самым принципом работы греющих полов.

Водный пол являются низкотемпературной отопительной системой. Пол в отапливаемом помещении не должен нагреваться выше 30⁰С. Превышение этих параметров создаст внутри помещения дискомфорт. Негативно высокая температура нагрева пола скажется на конструктивных особенностях напольного покрытия, да и нагревательные приборы будут работать с повышенной нагрузкой. Наличие теплоизоляционного слоя необходимой толщины, позволит исключить тепловые потери при работе водяных контуров, создаст оптимальные условия для распространения тепла в нужном направлении. Меньшая толщина теплоизоляции приведет к тому, что тепло будет уходить в подпол. Большая толщина изоляционного материала станет серьезным препятствием для прогрева пола и напольного покрытия. В этом случае принципиально буде нарушена работа теплых водяных полов.

На чем основан выбор изоляционного материала

Основу для теплого пола составляет так называемый «слоеный пирог» — наборная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утепление в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества изоляционного материала, его состава и структуры. Теплоизоляция должна отвечать любым изменениям условий эксплуатации отопительной коммуникации. Безопасность изолирующего материала является одним из главных факторов, определяющего его выбор.

Вторым по значимости технологическим параметром теплоизоляционных материалов является теплопроводность. Здесь налицо тесная взаимосвязь толщины материала и коэффициента теплопроводности. На предлагаемом рисунке – схеме показаны параметры различных строительных материалов, используемых в бытовой обстановке.

*

Преимущество синтетических изоляционных материалов и минеральной ваты заключается в том, что при небольшой толщине, они обладают хорошей теплопроводностью. Когда речь идет о монтаже теплых полов на межэтажных перекрытиях или в деревянных строениях, малая ширина теплоизоляционных материалов и их  незначительный вес играют определяющую роль.

Поэтому на основании приведенных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов, обладающих следующими характеристиками:

• низкий коэффициент теплопроводности;
• огнеупорность;
• влагостойкость;
• звукоизоляция;
• технологическая совместимость с другими материалами.

Толщина изоляции определяется фактурой и структурой материала. Свой выбор при покупке изоляционных материалов ориентируйтесь на приведенные параметры. Цена в данном случае не играет особой роли. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте расходов на оборудование теплых полов, цена теплоизоляции не является критичной.

Какой толщины должна быть теплоизоляция?

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м³.

Особенности практического использования различных изоляционных материалов

Пенополистирол

Начнем с того, что теплоизоляция укладывается в самый низ слоеного пирога, непосредственно на черновое покрытие.  Перед тем, как уложить слой теплоизоляции, на черновой пол стелют гидроизоляцию и только после этого начинают укладку теплоизолирующего слоя.  Рассмотрим по отдельности, как выполняются работы с  наиболее распространенными и популярными материалами.

Начнем с пенополистирола. Материал выпускается в форме листов или плит. Такая форма очень удобна для монтажных работ. По толщине пенополистирол может отличаться. Толщина листов варьируется от 30 и до 120 мм. Для монтажных работ всех категорий, особенно в случае с теплыми полами, используется разновидность пенополистирола – пеноплекс (экструдированный пенополистирол).

Пенополистирол отличается крайне низкой теплопроводностью, очень удобен и практичен в процессе укладки. Однако у этого материала есть существенный недостаток, недостаточная твердость.

Важно! Не стоит забывать о том, что пеноплекс хрупкий и непрочный материал,  однако для придания крепости и жесткости всей последующей конструкции водяного пола, вам  потребуется бетонная стяжка или устойчивая настильная система.

*

Для того чтобы избавиться от этого недостатка при формировании пирога используется армирование для бетонной стяжки, или же делается дополнительный настил из плит фанеры или листов ГВЛ.

Более простой  выход из данной ситуации, использование дешевого аналога – обычный пенопласт.

Для пенопласта оптимальная толщина теплоизоляционного слоя составляет не менее 100 мм.  При оборудовании теплых полов на перекрытиях, достаточной будет толщина пенопласта на 25-30% меньше.

Используем минеральные маты

Что бы получить необходимую жесткость для слоеного пирога чаще всего обращают внимание на минеральные маты. В их основе используется хорошо знакомая минеральная вата, однако благодаря технологии производства, материал получил жесткую структуру. С помощью минеральных матов можно легко заполнить имеющиеся пустоты в подполе, заполнить все ячейки слоеного пирога при реечной схеме набора. Несмотря на очевидные преимущества в сравнении с пенополистиролом, материал неустойчив к воздействию влаги.

На заметку: нарушенный слой паро и гидроизоляции может привести к тому, что маты впитают в себя имеющуюся влагу и потеряют свои изоляционные свойства. Водный пол можно укладывать на минеральные маты, сделанные на базальтовой основе или изготовленные из стекловолокна.

К другим, менее используемым теплоизоляционным материалам относится пробковый материал. Пробковая теплоизоляция обладает низкой теплопроводностью, однако слабо сопротивляется воздействию влаги. Нередко в полах с такой теплоизоляцией возникают грибковые образования. Для лучшей эффективности необходимо использовать пробковый материал, обработанный воском. Цена в этом случае вырастает, да и по своим технологическим характеристикам  пробка уступает пенопласту и пенополистиролу.

Новым материалом, который сегодня все чаще и чаще применяется в бытовом строительстве для монтажа водяных полов, являются профильные маты. В отличие от других материалов, маты являются универсальными. В их конструкции сразу имеется пароизоляционный слой и бобышки, специальные выступы, облегчающие монтаж и укладку отопительного контура.

В работе профильные маты практичнее и удобнее. Используя их в процессе укладки теплого пола можно уложить водяной контур по любой схеме, быстро и без дополнительных креплений.

Заключение

Состояние черновой поверхности пола, способ оборудования теплого водяного пола определяет тип и разновидность теплоизоляции. При работе с бетонной стяжкой обычно используют пенополистирол, миреральные маты или профильные маты. Бетонное покрытие обеспечивает достаточно надежную фиксацию изоляционного материала. В случае с настильными системами, при работе можно использовать минеральные маты и пенопласт.

Способ фиксации материала осуществляется с помощью клея или строительного скотча. Для прочности листы пенопласта обрабатываются герметиком. Важно не забыть уложить после слоя изоляционных материалов армированную сетку или листы, для придания всей конструкции необходимой прочности.

Теплый пол на пеноплекс: способы, достоинства, методика утепления

На чтение 7 мин. Просмотров 596 Опубликовано 06.12.2019 Обновлено 29.11.2019

При строительстве частного дома или проведении капитального ремонта в квартире утеплению пола необходимо уделить особое внимание. Если использовать пеноплекс для теплого пола под стяжку, это позволит сохранить теплопотери на 40% в зимний период.

Основные технические характеристики пеноплекса

Пеноплекс можно использовать как моноутеплитель или в комбинации с трубами отопления

Оптимальной технологией в современном строительстве считается утепление поверхностей с помощью пеноплекса. У этого синтетического утеплителя есть целый ряд преимуществ по сравнению с аналогичными материалами:

• Хорошо выдерживает интенсивные нагрузки.
• Обладает жаро- и влагостойкостью.
• Экологически чистый материал, так как при его производстве не используются формальдегиды.
• Высокая степень звукоизоляции.
• Укладка пеноплексом – один из самых экономичных вариантов, так как не требуются дополнительные расходы.

Материал изготавливается в виде плит. Его структура состоит из воздушных ячеек, благодаря которым плита легкая, но при этом она не теряет своей жесткости. Пеноплекс чаще всего используют на таких поверхностях:

• теплый пол;
• грунт;
• бетонные перекрытия.

Одним из недостатков утеплителя является его деформация при попадании ультрафиолетовых лучей.

Толщина пеноплекса

При укладке пеноплекса на грунт его толщина должна быть больше

Перед началом работ часто встает о параметрах плотности и показателях толщины. Она зависит от теплопотерь, которые проходят через поверхность. Для пола по грунту и бетонной плиты в многоэтажном доме показатели будут разные, даже если оба объекта расположены в одном регионе.

Толщина плиты будет зависеть от того, где планируют делать стяжку и с какой целью она будет использоваться. Если речь идет об укладке пеноплекса под водяной теплый пол, толщина должны быть максимальной. Таким образом удастся снизить теплопотери, расходы на отопление будут меньше.

Рекомендованные значения толщины утеплителя под стяжку:

• Для бетонного пола в отапливаемом помещении – от 20 до 40 мм. Если стоит цель одновременно добиться звукоизоляции, лучше выбирать плиты толщиной 50 мм.
• На бетонную основу на грунте в неотапливаемом помещении снизу укладывают плиты от 100 мм.

Если делается стяжка под теплый пол, к толщине прибавляют еще 20 мм.

Способы укладки систем обогрева

Теплые полы могут быть оборудованы как с бетонной стяжкой, так и без нее. Какой из способов лучше выбрать, зависит от технических особенностей помещения.

В бетонную стяжку

Для бетонной стяжки у здания должны быть надежные перекрытия

Обустройство бетонной системы предполагает, что все нагревательные элементы находятся под слоем стяжки. Такая технология применяется для водяных и электрических полов. В последнем случае слоем стяжки можно покрывать только отдельный греющий кабель. Нельзя класть слой бетона на греющие маты. Их можно прикрывать только керамической плиткой.

Бетонный пол из-за своей толщины не может применяться в зданиях, где установлены слабые перекрытия. Основанием должно быть черновое покрытие или монолитные плиты.

Преимущества бетонной стяжки:

• Возможность равномерного распределения тепла по всей поверхности. Помещение благодаря этому будет прогреваться более эффективно.
• Бетонный слой медленно прогревается, но в тоже время медленно остывает.

Минусами системы считается сложность работ при монтаже. Конструкция из бетона делается слоями:

1. базовый;
2. гидроизоляция;
3. утеплитель;
4. отражающая фольга;
5. армирующая сетка;
6. труба теплого пола;
7. труба-кабель.

Верхним слоем выкладываются отделочные материалы.

Стяжка теплого пола плавающая, поэтому от стен она должна быть обязательно отделена прокладкой. Если используется полусухая стяжка, для крепления труб берутся панели с «бочками».

В теплораспределительные пластины без применения бетонной стяжки

Теплораспределительные пластины в пеноплексе

Когда бетонную стяжку невозможно сделать из-за ее веса, помогут теплораспределительные пластины. Они производятся из алюминия или оцинковки. Устанавливаются сразу на теплоизоляционный слой. Конструкции оснащены желобами, в которые вставляются трубы. Пластины позволяют сделать теплый пол в зданиях с любыми перекрытиями. Они отлично отражают тепло и равномерно распределяют его по всей поверхности напольного покрытия.

В отличие от бетонной стяжки пластины прогреваются моментально. После отключения подачи тепла длительное время остаются теплыми.

Методика утепления основания под теплые полы

Плиты пеноплекса имеют выступы, которые соединяются друг с другом по принципу замка. Благодаря этому исключена возможность появления мостиков холода. Правила укладки заключаются в следующем:

• Чтобы лучше сохранить тепло, рекомендуется укладывать плиты в два слоя. Суммарная должна быть не меньше рассчитанной.
• Перед тем как уложить пеноплекс на пол под стяжку, по периметру пускается демпферная лента.
• Первый слой должен быть уложен таким образом, чтобы швы в ряду не сместились, не было пересечений в форме креста. Первый ряд начинается с цельной плиты, второй с разрезанной наполовину.
• Стыки плит первого слоя можно скрепить между собой скотчем. Но это необязательная мера, так как фиксация достаточно прочная.

Технология укладки пеноплекса на пол под стяжку производится со смещением швов. Плиты второго слоя не должны совпадать по швам с первым.

Тёплый пол на пеноплексе

Для проведения теплоизоляции пеноплекс нужно укладывать на подготовленное ровное и сухое покрытие. Допустима пароизоляция, она кладется на основание или между двумя слоями утеплителя.

Электрический пол

Электрический теплый пол на пенокплексе не отличается от водяного по способу монтажа утеплителя

Теплый пол на пеноплекс может быть уложен прямо на плиты. Такой способ возможен, если обогрев будет электрический. Крепить монтажную ленту на утеплитель несложно. В дальнейшем на ленту укладывается кабель. После этого формируется стяжка толщиной 5 см.

При монтаже важно учитывать, что из-за нагрева стяжка будет расширяться. В связи с этим вдоль стен должны быть установлены полосы из пенопласта. Они будут направлены на компенсирование расширения. В завершении монтажных работ укладывается финишное покрытие. Включать электрический теплый пол можно будет только через месяц. За это время стяжка должна полностью сформироваться.

Водяной пол

В строительстве есть несколько способов обустройства теплоизоляции пеноплексом. Одним из них является утепление полов с водяным подогревом. Он наиболее востребован при строительстве частных домов, так как в них чаще всего нет центрального отопления, а вода поступает через насосную станцию.

Монтаж водяных полов не отличается от электрических. Различие заключается только в том, что плиты накрываются арматурной сеткой, затем к ней крепят трубки для отопления. Они должны находиться на расстоянии 7 см от стены. Перед тем как сделать заливку, нужно провести испытание системы. Для этого по трубкам под давлением пускается вода. Давление должно превышать рабочее в 1,5 раза. После тестирования заливается стяжка, но подача воды под рабочим давлением при этом не прекращается.

Укладку на пеноплекс можно делать с применением алюминиевых пластин. Они используются для распределения тепла. В пластинах трубки с водой помещены в специальные пазы. Монтаж производится сразу на слой пеноплекса, затем финишное покрытие кладут без стяжки. Такая система одна из самых дорогостоящих, но очень удобная в монтаже.

Самостоятельная укладка

Пеноплекс, ИК пол, стяжка и плитка в квартире

Разобравшись в технологиях, можно провести утепление пола пеноплексом под стяжку своими руками. Такой способ подходит как для частного дома, так и для квартиры. Работа не требует определенных навыков.

Перед началом утепления необходимо провести подготовительные работы:

1. С пола снимается покрытие, полностью удаляется мусор.
2. Поверхность обрабатывается грунтовочной смесью.
3. Как только грунтовка высохнет, нужно проверить пол на наличие неровностей. Если они будут обнаружены, их заливают стартовой смесью.

После подготовки поверхности можно приступать к обустройству подушки. Для цементного пола она делается двухслойной. Первый будет состоять из гравия, а второй из крупнозернового песка. Толщина слоев варьируется от 15 до 35 см, на это влияют климатические условия региона.

Нельзя на грунт засыпать ПГС. Песок будет впитывать из земли влагу, которая в дальнейшем испортит свойства утеплителя. Поэтому гравий и песок засыпаются отдельно друг от друга.

Опытные строители советуют между слоями проложить геотекстильную ткань, которая будет отталкивать конденсат.

Следующим шагом будет подготовка армирования. Оно делается следующим образом:

• Для плит из железобетона потребуется специальная армирующая сетка. Ее расстилают по поверхности.
• Если основой является черновой грунт, нужно использовать металлическую арматуру. Высыхание длится до десяти дней.

На получившийся слой укладывается плотная пленка из полиэтилена для гидроизоляции. Чтобы она хорошо прилегала к стенам, их обрабатывают грунтовкой. Затем укладываются плиты утеплителя. Для первого этажа рекомендуется толщина 5 см, для второго — 3 см. Сверху на плиты укладывается новый слой гидроизоляции.

Соблюдение всех необходимых этапов, включая тщательную подготовку поверхности, обеспечит высокий уровень теплоизоляции.

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих труб, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла.Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вы всегда должны консультироваться с официальным лицом, занимающимся разработкой кода, для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт — хороший источник информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстрый и простой вариант — не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.Этот продукт имеет выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть тепловых потерь в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА НАПОЛЬНОГО ОТОПИТЕЛЯ СТАПЕЛЬНЫМ ЛУЧИМ

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать вдвое больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с гальваническим покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер:

Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами. Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки световозвращающего барьера — отражать лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одной балке перекрытия для водяного теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими потерями тепла, то следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменников?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем, и все, что мы цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧАЮЩЕГО НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная установка теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих трубок поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант для модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты мы можем получить до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые после факта решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черный пол.

Компания Radiantec разработала — практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого теплого пола поверх существующего пола за небольшую часть от стоимости панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и положить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Home Improvement Online ™, Ремонт, Ремонт

Толщина изоляции под плитой | Форумы Hearth.com На главную

Теперь это становится очень интересным. Есть ли у кого-нибудь рекомендации по использованию земли в качестве обогревателя? Я не собираюсь утверждать, что все, что я говорю, имеет какой-то особый авторитет, потому что у меня его нет.Однако, изучив физику и потратив всю свою жизнь на «научную ерунду» (как и многие из нас здесь), я все еще не уверен в этой штуке с обогревателем земли, и вот почему. Во-первых, если этот метод действительно работает, почему бы не использовать БЕЗ теплоизоляции под плитой, чтобы ночью возвращалось еще больше тепла? Для меня та же концепция, только увеличенная версия. Уравнение расчета тепловых потерь: тепловые потери = величина, обратная R-значению, умноженному на площадь поверхности, умноженную на разницу температур между двумя соседними объектами. Q = UA (дельта Т).Период. Теплопередача не зависит от скудной гравитационной силы Земли, то есть тепло идет не «направленно», а скорее «к холоду». (Материя в более высоком состоянии возбуждения («теплее», с более высокой энтропией) отдает энергию в форме тепла материи в более низком состоянии («холоднее», с более низкой энтропией)). Период. Вверх / вниз / в сторону значения не имеет. Что ДЕЙСТВИТЕЛЬНО поднимается, так это более теплые жидкости / газы, потому что они менее плотны, чем их более холодные партнеры, и поэтому на них меньше действует сила тяжести. Бетонная плита может получать тепло от земли, только если эта земля теплее ее.Если плита остывает до 44 градусов, а земля — ​​45, земля нагреет плиту. До этого момента более теплая плита греет землю. Конечно, земля, нагретая чьим-то дровяным котлом, в конечном итоге «отдаст» немного тепла, если / когда плита станет холоднее, чем она, но я не думаю, что хочу отправлять туда все эти btu, чтобы согреть ее, в первую очередь потому, что я не могу контролировать, насколько далеко вниз И вбок будет идти тепло. Тепло переходит в холод. Период. Мне сказали, что показатель R у одного фута сухой земли равен 4, примерно столько же, сколько у 1 дюйма экструдированного полимера.Хочу ли я нагреть огромную массу земли под моей плитой, чтобы получить НЕКОТОРЫЕ ее обратно? Нет, не знаю. Аналогия: чем больше денег вы платите за списание определенных налогов, тем больше вы получаете обратно, но в целом это не лучшая инвестиция (просто глядя на денежную часть). Тем не менее, смогу ли я нагреть кучу земли в ящике Сверху моей изолированной плиты? Конечно, точно так же, как я нагреваю воду, через которую пропускаю змеевик для нагрева ГВС и т. Д. Разница в том, что я могу довольно хорошо контролировать эту теплопередачу и держать большую ее часть в своем доме.Я бы не стал смотреть на эту систему как на спасительную, а скорее как на изменение времени, когда я нагоняю тепло в дом. Нагрев земли — безграничное предприятие; вы можете запустить там теплообменник и нагревать его весь день, но держу пари, что ночью вы получите очень небольшой процент от него. Китайцы — мои приятели, но я не собираюсь терять их без надобности. Имеет ли это смысл? Последний момент является для меня критическим: сколько вы тратите, чтобы вернуть какую-то сумму? И, кстати … мы могли бы расширить эту гипотезу и сказать: «Ну, я открыл дверь, чтобы нагреть воздух вокруг моего дома, чтобы я мог вернуть его сегодня вечером.«Если предположить, что нет ветра и нет броуновского движения в молекулах воздуха, которые перемещают тепло прямо по всему дому, это было бы то же самое, что и нагревание земли, не так ли? Наконец, если вы сидите на« тепловом потоке », например в Йеллоустонском парке ни на йоту не изолировать; пусть все это сделает земля. Итак: кто-нибудь ответьте и скажите мне, где, по вашему мнению, мои рассуждения ошибочны. Я думаю, что это нормально, но я склонен к предубеждениям …. спасибо. j

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете.Радиаторы не лязгали по ночам. Никаких вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких извергающих пыль воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

Этот эксперт по сантехнике и отоплению Old House Ричард Третви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению этого старого дома Ричард Третви, который давно является его поклонником.«Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в замороженной зоне. Тогда есть проблема езды на велосипеде.«Вы включаете печь, она быстро доводит вас до 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество.Электрический луч, в котором используются зигзагообразные петли из резистивного провода, как правило, модифицируют в отдельной комнате, например в ванной или кухне. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды из бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или в заливке в бетон.После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард. «Это как надеть свитер на радиатор».

Водяной лучистая установка стоит дороже, чем другие типы систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете.(Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас отпугивает цена, подумайте вот о чем: после того, как она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. Когда дело доходит до комфорта, ничто не сравнится. В этой категории всегда побеждает Radiant.

Водяной теплый пол с подогревом

Гарри Кэмпбелл

Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Горячая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Управление сбросом наружного блока

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубки Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы. В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько это стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления.Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки. Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов, дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и жареными.

Много веков спустя в этой стране Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком для своих полов.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

Ресурсы

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Электрические излучающие маты:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением
Цюрихское озеро, Иллинойс
800-875-5258
тепловаш.com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Larry Drake
Radiant Panel Association
Loveland, CO
800-660-7187
radiantpanelassociation.org

6 причин утеплить теплый пол

Изоляционные проекты часто ориентированы на наружные стены и чердаки.Хотя изоляция этих областей важна, домовладельцы также могут сэкономить деньги на своих расходах на отопление (и охлаждение), если они изолируют пространство под полом. Утеплитель пола может иметь самые разные формы. Для домов без подвала и с неотапливаемыми подвалами добавление теплоизоляции может снизить расходы на отопление.

Владельцы могут также рассмотреть возможность утепления подвалов, фундаментов или даже пространства между подвалом и первым этажом. Тип изоляции пола, который подходит для данного дома, зависит от его конструкции и потребностей в контроле микроклимата.Однако в большинстве домов можно получить дополнительную изоляцию под полом основного жилого помещения. Некоторые проекты теплоизоляции пола могут относиться к сфере «сделай сам», но многие из них потребуют особых навыков подрядчика, который знает, как бороться с влажностью, вентиляцией и герметизацией. Вот шесть причин, по которым изоляция пола может подойти вам:

1. Устраняет сквозняки

Теплоизоляция пола помогает устранить сквозняки в домах, которые возвышаются над землей (в тех, которые имеют подпол или установлены на опорах).Изоляция под полом предотвратит попадание сквозняков через щель между полом и землей. Одна из тактик — разместить жесткие изоляционные панели между балками пола. Подрядчику необходимо будет разрезать панели, чтобы они плотно прилегали, и заделать промежутки между изоляцией и балками. Конопатка необходима, потому что древесина расширяется и сжимается в зависимости от температуры и влажности.

Если перекрытие перекрытия перекрыто, подрядчик может распылить пенопласт в помещении.Также доступны другие варианты. Поскольку домовладельцу необходимо предотвращать накопление влаги, некоторые виды изоляции, такие как войлок, могут принести больше вреда, чем пользы в данной ситуации. Квалифицированный подрядчик сможет порекомендовать подходящий материал для работы.

2. Это предотвратит потерю тепла

По мнению экспертов This Old House, изоляция пола поможет дому сохранить тепло, но сама по себе она не обязательно сделает пол теплее. Домовладельцы, ожидающие получить эффект теплого пола после утепления под поверхностью, будут разочарованы.Горячий воздух поднимается вверх, поэтому холодный воздух снаружи дома фактически делает изоляцию холоднее, чем внутри. Это природное явление не сделает пол холоднее и не создаст ощущения тепла.

Получите разрешение на финансирование вашего нового водонагревателя

Готовы ли вы к новому водонагревателю?

Изоляция пола предотвратит потерю тепла. Изоляция препятствует изменению температуры, а это означает, что для поддержания выбранной температуры требуется меньше энергии.Более 10 процентов тепла в среднем доме теряется через пол. Этот процент может быть намного выше в старых домах с паркетными полами или полами из других материалов, проводящих тепло и холод. За счет предотвращения потерь тепла с помощью теплоизоляции пола домовладельцы смогут сэкономить не менее 10 процентов на счетах за электроэнергию.

3. Он создает пароизоляцию и снижает влажность.

Деревянные полы особенно уязвимы для влаги. Слой изоляции между полом и ползком помогает создать пароизоляцию, предотвращая проникновение влаги и намокание деревянного пола (что в конечном итоге может испачкать или деформировать дерево).Панели или утеплитель с жесткими углами — лучший вариант для создания полноценной преграды. В некоторых домах дренаж и вентиляция в подлозках также могут играть роль в борьбе с влажностью.

Домовладельцы должны подумать о том, чтобы нанять профессионала, чтобы проверить это пространство на наличие других проблем с влажностью, прежде чем вкладывать средства в изоляцию пола. Пароизоляция также может принести пользу домам с влажными подвалами. Домовладельцам, которым приходится полагаться на водоотливные насосы или осушители для поддержания сухости своих подвалов, следует подумать об установке слоя изоляции под первым этажом.

4. Поможет защитить трубы от замерзания

В домах с трубопроводами под полом изоляция обеспечивает дополнительную защиту. В климате с морозными зимами трубы склонны к растрескиванию и разрыву, если вода внутри них замерзнет. Поскольку трубы часто проходят у пола, их размещают в местах, которые жители обычно не проверяют. Отрезки труб могут быть расположены в очень холодных местах рядом с полом или под полом, и домовладелец никогда не осознает риск замерзания труб.Слой изоляции между трубами и внешней частью дома может снизить риск разрыва труб в зимнее время.

В более холодном климате есть еще один вариант (если это возможно) — закрыть пространство для лазания и изолировать внешние стены, а не пол. Эта техника защищает под основным этажом дома. Однако для герметизации этого пространства или установки закрывающихся вентиляционных отверстий требуется надлежащий план по снижению влажности под домом.

5. Это дешевле, чем утеплять неизолированные помещения

Для жилых домов с неотапливаемым подвалом или помещением над неотапливаемым гаражом утепление пола может быть дешевле, чем установка изоляции и воздуховодов.Выбирая этот тип изоляции, домовладельцы должны обеспечить герметичность пространства — заделать между балками и изоляцией и заполнить все щели между отапливаемыми и неотапливаемыми помещениями. Как в гараже, так и в подвале, герметизация помогает предотвратить проникновение загрязняющих веществ, таких как выхлопные газы автомобилей или влажный затхлый воздух, в жилое пространство.

6. Это тоже поможет летом

Помимо контроля влажности в основных жилых помещениях, изоляция под фальшполом и между первым этажом и подвалом может помочь контролировать внутреннюю температуру с в теплые месяцы.Это перекликается с научной концепцией о том, что «горячий воздух поднимается вверх». Особенно в домах с вентилируемым подзонником пол может проводить горячий воздух извне в кондиционируемый интерьер. Если кажется, что ваш кондиционер постоянно работает — это может быть причиной. Как и в случае с другими изоляционными проектами, подрядчик должен убедиться, что используемая изоляция может выдерживать влагу и что существует полный барьер между внутренней и внешней частью.

Как профинансировать модернизацию изоляции пола в этом году

По мере приближения более холодной погоды домовладельцы могут подумать, что установка изоляции пола — это проект, который лучше всего подходит для следующего года.Однако финансирование экологически чистой энергии с оценкой собственности (PACE) может помочь домовладельцам улучшить энергосбережение без лишних затрат. Используя свой собственный капитал, владелец недвижимости может немедленно профинансировать соответствующие критериям обновления, такие как изоляция полов, а затем оплатить их улучшение в ежегодном счете по налогу на недвижимость. При правильном планировании некоторые улучшения энергоэффективности могут даже окупиться за счет экономии на счетах за коммунальные услуги для осуществления платежей в долгосрочной перспективе.

PACE может помочь вам профинансировать изоляцию пола, сделав ваш дом более комфортным и энергоэффективным.Свяжитесь с Ygrene по телефону (855) 901-3999; [email protected], чтобы узнать, доступен ли PACE в вашем регионе.

Часто задаваемые вопросы | Warmboard, Inc.

Теплый пол

Dinesen рекомендует устанавливать полы с подогревом под полы Dinesen как удобное и долговечное решение.Около 80% наших проектов устанавливаются с подогревом полов. Компания Dinesen имеет многолетний опыт работы с полами с подогревом под твердыми полами, и это беспроблемное решение, если вы соблюдаете условия, описанные ниже.

В принципе, теплый пол (на водной основе) — это просто пластиковый змеевик, который встроен в конструкцию пола. Подача горячей воды через змеевик нагревает конструкцию и, следовательно, комнату. В зависимости от теплоизоляции здания может потребоваться использование дополнительных источников тепла в виде радиаторов, системы рекуперации тепла или дровяной печи.

Если пол с подогревом должен быть единственным источником тепла, общие потери тепла из помещения должны быть меньше тепла, излучаемого поверхностью пола. Это требует формальной оценки потерь энергии или тепла, особенно в старых зданиях или в связи с проектами реконструкции. Даже если здание соответствует требованиям к изоляции в строительных нормах, например, в новом здании, перечисленные ниже условия все равно следует учитывать в процессе принятия решений.

Условия

4.1 Влажность и теплые полы

Независимо от того, есть ли на полу пол с подогревом, влажность бетона всегда будет очень вредной для дощатого пола. Очень важно следить за тем, чтобы влажность бетона не превышала 85% относительной влажности. Если в бетон встроены змеевики, пол с подогревом следует включить через 30 дней после затвердевания бетона. Даже в самое теплое лето и при высоких температурах наружного воздуха пол с подогревом должен быть включен при приемлемой температуре как минимум на 1 месяц перед укладкой пола, и вы всегда должны проверять влажность бетона перед укладкой пола.Dinesen рекомендует разрушающее измерение влажности бетона. Ориентировочное измерение поверхности — например, измерение GANN — недостаточно точное. Если пол с подогревом не включен, остаточная влажность не уйдет из бетона до тех пор, пока не будет уложен пол и не будет включено отопление; это может серьезно повредить пол. Поверх сухого бетонного пола всегда следует устанавливать пароизоляцию.

4.2 Свойства пола с подогревом

Как упоминалось ранее, древесина является гигроскопичным материалом, который поглощает и выделяет влагу из окружающих материалов.Дерево всегда адаптируется к равновесному уровню влажности по отношению к температуре и относительной влажности воздуха. При доставке доски Dinesen сушатся до влажности 8-10%. Это соответствует относительной влажности воздуха (RH) 40-50%. Если влажность воздуха снижается, древесина выделяет влагу и сжимается в ширину, что приводит к образованию зазоров для усадки. Чем выше температура поверхности, тем ниже влажность воздуха над полом и тем сильнее сжимается древесина. Зимой всегда будут появляться усадочные щели, и на этом этапе пол имеет самый красивый вид.Однако, как правило, целью должно быть предотвращение падения влажности воздуха ниже 35%, ср. Таблица 1. Перед установкой.

Способность материала проводить тепло называется его теплопроводностью = (Вт / м · К).
Для дощатых полов коэффициент теплопроводности зависит от плотности древесины (кг / м3). Таким образом, дуб имеет немного лучшую теплопроводность, чем дуглас.

Коэффициент теплопроводности используется для расчета теплового сопротивления:

Ориентировочные значения термического сопротивления

Таблица 3

Термическое сопротивление рассчитывается путем деления толщины материала на его теплопроводность.Таким образом, термическое сопротивление отражает изоляционную способность и обычно обозначается R.

.

толщина
R = __________________
Теплопроводность

Термическое сопротивление, примеры расчетов

Таблица 4

Как показано в примерах выше, толщина пола влияет на его изоляционные свойства.Чем толще пол, тем лучше изоляция. Поэтому вам, возможно, придется установить более высокую температуру подачи для достижения подходящей температуры поверхности.

Влияние на потребление энергии минимальное. Разница в потреблении энергии между плиточным полом и массивным полом с досками толщиной 28 мм составляет макс. 5-10%. А разница в энергопотреблении полов из 28 и 35 мм досок Douglas составляет не более нескольких процентов. См. Также раздел 4.1.3.

4.3 Потребность в отоплении

При проектировании частных домов обычно ставится задача обеспечить температуру в помещении зимой 20–21 ° C.С годами требования к теплоизоляции значительно выросли, и это отражается на потреблении энергии в частных домах. Энергопотребление для отопления в современных зданиях составит 35-45 Вт / м2 по сравнению с 45-75 Вт / м2 в старых зданиях. Поэтому вам следует провести формальную оценку фактических потребностей здания в отоплении.

Температура поверхности дощатого пола не должна превышать 27 ° C, и поэтому поверхность не может выделять более 75 Вт / м². Температура поверхности в хорошо изолированном доме обычно должна быть на 2 ° C выше желаемой комнатной температуры.Чем менее эффективна изоляция, тем выше должна быть температура поверхности.

4,4 Тепловые потери

Если в здании недостаточно теплоизоляции, могут быть дни, когда только пол с подогревом не может обеспечить желаемую температуру в помещении. Значительные потери тепла через полы, стены, потолок и окна. Строительные нормы и правила содержат требования к эффективности изоляции — так называемому коэффициенту теплопередачи, которому должны соответствовать здания.

Коэффициент теплопроводности первого этажа с подогревом пола не должен превышать 0.10. Обычно для этого требуется изоляция полистиролом толщиной не менее 300 мм. Коэффициент теплопотери через фундамент с теплым полом не должен превышать 0,12. Потери тепла через фундамент существенно влияют на потребление тепловой энергии. Также нужно учитывать тепловые мосты и утечки. Строительные нормы и правила также указывают U-значения для внешних стен, потолков, окон, наружных дверей и т. Д. Потери тепла через окна, независимо от типа остекления, намного превышают потери тепла через стены, и поэтому размер остекленной площади будет большое влияние на общие теплопотери.Обратите внимание, что расположение окон относительно точек компаса, открытых участков или моря может привести к потере тепла выше среднего, так же как холодные тяги из окон могут быть значительными. Противодействовать этому следует с помощью конвекторов вдоль окон, доходящих до пола. Конвекторы также можно использовать для быстрого отвода тепла в комнату. Решетки конвектора могут быть выполнены из той же древесины, что и пол, для получения красивого архитектурного решения.

Количество внешних стен в помещении существенно влияет на теплопотери.Чем больше внешних стен, тем больше потери тепла. Будьте особенно осторожны при расчете потерь тепла в небольших пристройках с тремя внешними стенами и, возможно, также с большими оконными секциями, поскольку размер теплопроводящей поверхности пола влияет на способность обогревать комнату. Площадь уменьшается за счет кухонных гарнитуров, шкафов и т.
