Монтаж кассетного потолка: схема установки — инструкция, видео

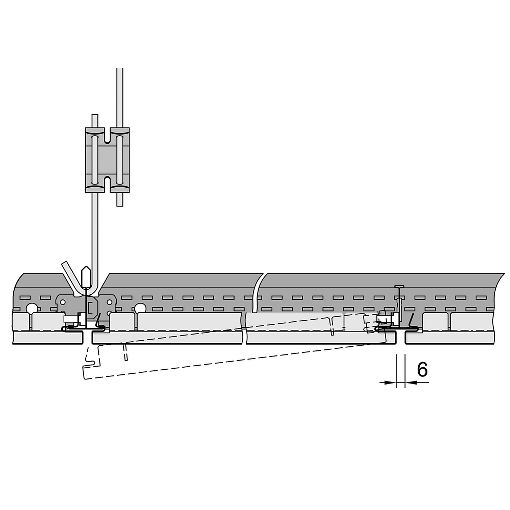

Схема установки кассетного потолка закрытого типа

Существуют 2 способа монтажа кассетного потолка закрытого типа — простой и усиленный. При простом монтаже гребенки BT-600 подвешиваются на обычный пружинный подвес, а при усиленном способе монтажа гребенки BT-600 устанавливаются на дополнительный жесткий каркас из ПП-профиля.

Последовательность монтажа кассетного потолка закрытого типа

Монтаж кассетного потолка закрытого типа состоит из следующих этапов:

I. Монтаж пристенного уголка (углового профиля)

Угловой профиль кассетного потолка крепится по периметру помещения на стены, как и при монтаже других видов подвесных потолков. Горизонтальный уровень определяется при помощи лазерного нивелира или гидроуровня. Уголок прибивается к стенам при помощи забивных дюбелей, анкеров или саморезов, интервал крепления не более 0,5м.

II. Установка гребенок BT-600

Установка направляющих гребенок осуществляется с шагом, равным размеру кассеты — обычно это 300мм или 600мм. При простом способе монтажа кассетного потолка гребенки-стрингеры BT-600 подвешиваются на регулируемых пружинных подвесах, при усиленной сборке гребенки крепятся к предварительно собранному из ПП-профилей дополнительному каркасу.

III. Установка кассет в гребенки

Заключительным этапом сборки кассетного потолка закрытого типа является установка панелей в гребенки. Подрезка в размер примыкающих к стенам кассет осуществляется при помощи строительного ножа и ножниц по металлу. Сперва ножницами по линии разметки перестригаются боковые ребра жесткости кассеты, а затем по линейке ножом делается насечка. Алюминиевая кассета легко переламывается после нескольких сгибов вдоль насечки.

Видео: Установка кассетного потолка Албес скрытого типа

Видео: Монтаж кассетного потолка скрытого типа

Кассетные потолки — видео

Поделись с друзьями!

Монтаж кассетных потолков | Строительный портал

Времена идут, и с каждым годом вариантов отделки потолков становится все больше и больше. Теперь их можно не только белить, красить и оклеивать обоями, но и отделывать панелями, оборудовать натяжные и подвесные потолки. Выбор настолько велик и разнообразен, что тяжело остановиться на чем-то конкретном, что удовлетворяло бы все потребности современного человека. Кассетные потолки – универсальный вариант, который подойдет не только для общественных мест, кинотеатров, ресторанов, кафе, гостиниц, дискотек и ночных клубов, больниц и других учреждений, но и для облагораживания жилых помещений – гостиных, кухонь, ванной, холла и др. В данной статье речь пойдет о том, что из себя представляют кассетные потолки, какие они бывают и как их устанавливать.

1. Преимущества и недостатки кассетных потолков
2. Элементы подвесной системы
3. Виды кассет из разных материалов
4. Монтаж кассетных потолков открытого типа
5. Особенности монтажа кассетных потолков закрытого типа
6. Монтаж кассетных потолков: видео — инструкция

Преимущества и недостатки кассетных потолков

Кассетные потолки являются разновидностью подвесных потолков и представляют собой подвесную конструкцию из профилей и декоративных кассет или панелей, лицевая сторона которых может иметь различный дизайн, цвет и фактуру. Чтобы не прогадать, давайте разберемся, какие у таких потолков есть достоинства и какие недостатки.

Преимущества кассетных потолков:

• Не требует предварительной подготовки поверхности, ее выравнивания. Крепежные профили можно устанавливать на любое прочное основание – бетонное или деревянное. Кассетный потолок скроет все недостатки поверхности.

• За кассетным потолком можно спрятать коммуникации: электрическую проводку, вентиляционные каналы, газовые трубы, кабели и провода различного назначения, например, интернет.
• Беспрепятственный доступ к коммуникациям. В отличие от других подвесных конструкций, таких как потолки из гипсокартона, доступ к этим коммуникациям возможен в любое время без дополнительных операций по демонтажу или ремонту. Достаточно снять одну или несколько кассет/панелей и можно беспрепятственно ремонтировать или перепрокладывать сети.
• Кассеты или панели легко меняются на новые, если они были повреждены вследствие механического воздействия или намокли из-за потопа сверху.

• На место кассет можно устанавливать другое оборудование: осветительное (растровые светильники), обогревательное (инфракрасные обогреватели, кондиционирование теплым воздухом) и вентиляционное. Размеры ячеек и кассет унифицированы, под них производятся некоторые модели такого оборудования специально. Причем те же светильники или воздуховоды достаточно просто подключить к проводам и положить в ячейку каркаса.
• Влагоустойчивые кассеты/панели из алюминия или стекла не боятся влаги, плесени и грибков. Их можно устанавливать в ванной, душевой, бассейне и других помещениях с повышенной влажностью.
• Исключительная легкость монтажа, с которым может легко справиться любой хозяин.
• Приемлемая цена, особенно с учетом долговечности кассетного потолка и возможности замены его элементов.
• Огромный выбор цветовых решений, а также фактур – матовая, глянцевая, «бархатная», зеркальная.
• Возможность выполнить каркас как видимым (открытая система), так и невидимым (скрытая система). Кассеты для этих систем разные и отличаются конструктивно, как и профили.
• Пожаробезопасность.

Как видите достоинств так много, что кажется, лучше ничего найти невозможно. Но не стоит так уж очаровываться, у данной конструкции есть и недостатки.

Недостатки кассетных потолков:

• Подвесная конструкция опускает уровень потолка на 15 – 25 см. Минимальная высота – 15 см. Для помещений с низкими потолками это довольно критично, так что имеет смысл подыскать что-то другое и отказаться от подвесного потолка вовсе.
• В открытой системе кассетного потолка видны профили. Многим это может не нравиться.
• Даже в варианте с закрытой каркасной системой все равно заметна сетка, которую образуют края кассет. Это придает помещению некоторую разлинеенность.
• Стоимость профилей для кассетных потолков больше, чем для подвесных конструкций из гипсокартона, так как они более эстетичны, их лицевая сторона декорирована.

Пожалуй, все, недостатков совсем немного. Из всего вышеперечисленного можно сделать вывод, что установка кассетных потолков возможна только в помещениях с высокими потолками и в том случае, если хозяев устраивает сам вид данного потолка, его разлинеенность. В помещениях с повышенной влажностью можно использовать только кассеты из металла или стекла, так как они негигроскопичны.

Элементы подвесной системы

Кассетные потолки продаются комплектами или по частям. Количество элементов представитель фирмы просчитывает исходя из площади помещения. Лучше всегда брать с запасом, но небольшим. Например, зеркальных панелей можно взять и побольше, так как они могут разбиться, а вот алюминиевые – прочные, повредить их при монтаже мудрено.

Всего для монтажа кассетного потолка понадобятся такие элементы:

• Несущий профиль Т15 или Т24 (15 мм и 24 мм – это ширина нижней полочки) длиной 3600 мм или 3700 мм. Чаще всего изготавливается из алюминия. Нижняя полочка выполняется под цвет к панелям.
• Промежуточные направляющие/профили Т15 или Т24 длиной 600 мм или 1200 мм. Оснащены специальными защелками, которые помогают легко собирать каркас, вставляя их в отверстия или крепежные элементы несущего профиля.
• Пристенный профиль или уголок длиной 3 м. Высота изделия 24 мм, ширина нижней полочки 19 мм.
• Подвес на пружинах для дополнительного крепления основных направляющих к потолку. Может также использоваться подвес-зажим.
• Кассеты или панели, которые вставляются в ячейки конструкции.

Все элементы подвесной системы необходимо приобретать у одного производителя, иначе разные элементы могут просто не подойти друг к другу.

Виды кассет из разных материалов

Неоспоримым преимуществом кассетных потолков является то, что сами кассеты или панели могут быть выполнены из разных материалов, разных фактур и цветов. Это позволяет воплотить в жизнь массу замысловатых или просто элегантных дизайнерских решений.  А также позволяет устанавливать кассетные потолки в помещениях различного назначения.

Металлические кассетные потолки изготавливаются из алюминия или оцинкованной стали. Могут быть матовыми или глянцевыми, гладкими или перфорированными, покрытыми зеркальным металлизированным слоем или полимерным напылением. Самые распространенные цвета таких потолков: белый матовый и глянцевый, металлик серебристый и матовый, хром, светло-бежевый и золотой. Помимо этих цветов панели могут быть красными, малиновыми, синими, черными, светло-серыми и даже иметь фактуру дерева. Если Вы не нашли здесь понравившегося Вам оттенка, не отчаивайтесь, производитель предлагает порошковое окрашивание своих изделий в любой цвет, подобранный по международной колористической таблице RAL.

Кромка панелей металлических потолков выполняется несколькими способами:

• Board – абсолютно ровные края.
• Tegular – края плиты выполнены со ступенькой, панель получается на уровне нижнего края крепежных профилей.
• Также алюминиевые плиты изготавливаются с загнутыми под 90 ° краями для крепления в скрытые системы.

Зеркальный потолок кассетный может быть выполнен, как из силикатного стекла, так и из плексигласа (акрилового стекла) или даже металла, стилизованного под стекло. Поверхность плит бывает как чисто зеркальной, так и слегка матовой с оттенками золотого, серебристого, хрома и др. Подвесная конструкция также выполнена под цвет, т.е. золотая, хромированная или черная. Зеркальные плиты устанавливаются внутрь каркаса  потолка, это позволяет их надежно закрепить.

Стеклянные кассетные потолки из силикатного или акрилового стекла позволяют создать по-настоящему незабываемый дизайн потолка. За панелями/плитами из матового стекла, которые пользуются сейчас огромной популярностью, можно устанавливать осветительные приборы. Рассеянный свет создает атмосферу уюта и тепла. На поверхность стекла можно наносить разнообразные рисунки, в том числе пескоструйкой. Светильники будут подсвечивать их сверху и выделять на общем фоне.

Гипсовые кассетные потолки – самый старый зарекомендовавший себя вариант. Масса цветовых решений и фактур. Используются не только в декоративных целях, но и для звуко- и теплоизоляции потолков. Такие панели нельзя использовать в помещениях с повышенной влажностью.

Кассетные потолки из минерального или стекловолокна используют для теплоизоляции помещений и снижения ударного шума. Панели из минерального волокна представляют собой утеплитель в жесткой плите, а плиты из стекловолокна чем-то напоминают стеклообои.

Деревянные кассетные потолки – крайне редкое эксклюзивное явление. Панели выполняются из древесины дорогостоящих пород – дуба, тика, ясеня, мербау, бамбука и других. Довольно часто панели украшены резьбой, такая работа стоит недешево, собственно, как и сами потолки. Каркас деревянных потолков прячется или скрывается декоративными накладками.

На кассетные потолки цена зависит  как раз от материала исполнения панелей. Даже стоимость потолков из одного материала может значительно отличаться. Например, самые дешевые алюминиевые потолки стоят 6 у.е. за м2, а самые дорогие 38 у.е. за м2. Стеклянные потолки обойдутся и того дороже – 80 у.е. за м2.

Монтаж кассетных потолков открытого типа

Кассетные потолки настолько просты в установке, что все работы можно выполнить самостоятельно, не обладая какими-то особенными навыками или знаниями. Сам монтаж занимает не больше 2-х дней. Помимо комплекта подвесного кассетного потолка понадобятся дрель, перфоратор (для бетонных стен), дюбеля и саморезы, уровень (желательно лазерный), строительная нить или шпагат, болгарка, ножницы по металлу и прямые руки.

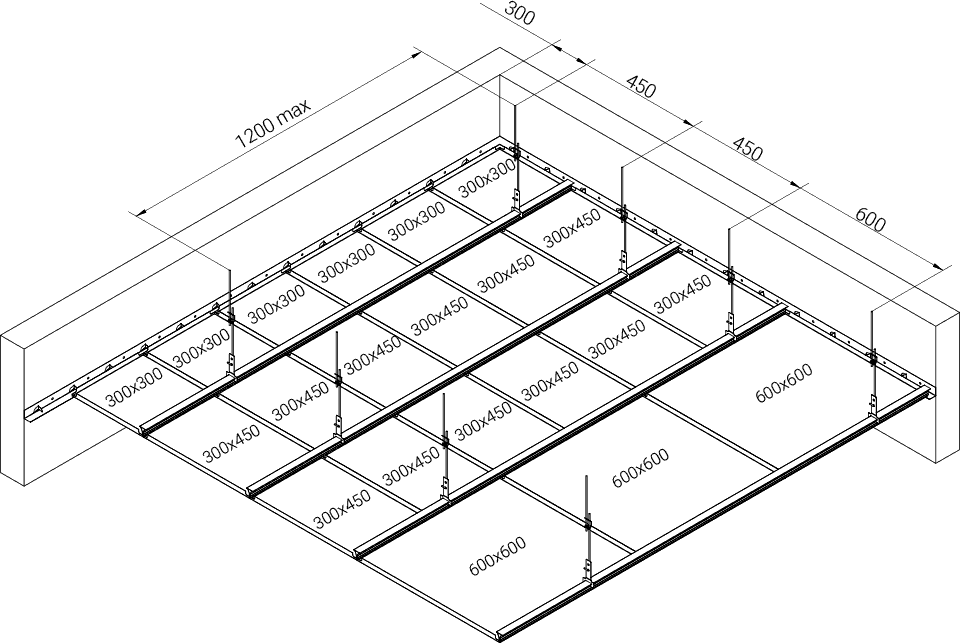

Чертеж кассетного потолка

Прежде чем приступать к монтажу кассетного потолка и даже перед заказом комплектующих, лучше составить чертеж будущего каркаса. Для этого на листе бумаги необходимо нарисовать план помещения с точными размерами и нанести на него сетку каркаса с указанием точных размеров. Это поможет рассчитать количество элементов системы и правильно распределить их на поверхности потолка.

Обязательно получится так, что число кассет/панелей будет неровным, а значит, придется монтировать подрезанные плиты. Такие плиты должны располагаться возле стен, которые не сразу видны. Например, над входной дверью. С противоположных сторон комнаты размеры этих плит должны быть одинаковы. Расстояние между основными направляющими должно быть 600 мм или 1200 мм, а между промежуточными – 600 мм. В итоге должны получиться ячейки 600х600 мм.

Как рассчитать точный размер неполной плиты: ширину помещения делим на размер панели. Например, помещение шириной 3400 мм делим на ширину панели 600 мм, получаем 3400/600=5,6666. Умножаем целое число панелей на их ширину 5х600=3000 мм. Отнимаем это значение от общей ширины помещения: 3400-3000=400 мм. Делим его пополам, получаем 400/2=200 мм.

Теперь можно закупать материалы и приступать к монтажу.

Установка пристенного профиля

Установить кассетные потолки своими руками не составит большого труда. Начинаем работы с разметки. Первым делом наносим нулевую отметку на стены, для этого понадобится уровень. Лазерный нивелир здесь будет как нельзя кстати, но если его нет, можно обойтись водяным уровнем. Главное, чтобы отметки на стенах образовывали плоскость.

Нулевой уровень должен находиться минимум на 150 мм ниже основного потолка. Если над кассетным потолком будут прятаться коммуникации, то отступ необходимо рассчитать так, чтобы все поместилось, и в то же время к коммуникациям был свободный доступ.

По периметру помещения на стенах чертим линию, по ней будем крепить пристенный угловой профиль. Затем прикладываем профиль к стене и закрепляем его с помощью дюбелей или саморезов. Если стены выполнены из прочного бетона, то сначала намечаем места отверстий, откладываем профиль, засверливаем отверстия в стене, вставляем дюбеля и только после этого снова прикладываем профиль и прикручиваем его саморезами. Шаг крепления для пристенного профиля 400 – 500 мм.

Крепление подвесов

Не стоит крепить подвесы «на глаз», так как если установить их с погрешностью 30 – 50 мм, они не будут достаточно крепко держать профиль. Лучше сначала наметить места. Как крепить подвесы:

• Для этого на пристенном профиле или над ним на стене делаем отметки, где будут располагаться направляющие профили.

Важно! Максимальное расстояние между подвесами 1200 мм, от крайнего подвеса до стены – 600 мм. Располагаться они должны в местах пересечения основных и промежуточных направляющих.

• Затем натягиваем между отметками строительный шнур или нить. Закрепляем их к саморезам.
• Согласно нарисованному плану отступаем от стены необходимое расстояние и делаем отметку строго над шнуром.

• Когда точные места для подвесов будут помечены точками, можно приступать к засверливанию отверстий. Используем для этого дрель или перфоратор.
• На пружинных подвесах обычно слишком большое крепежное ушко – уменьшаем его с помощью кусачек и пассатижами делаем меньшую петлю.
• Закрепляем на потолке металлическими анкерами со шляпкой 13 мм.

Не забудьте установить дополнительные подвесы в местах, где будут осветительные приборы, вентилятор или другое оборудование.

Монтаж основных направляющих

Основные направляющие подрезаем до требуемой длины, если это необходимо. Например, для помещения 3400 мм надо срезать лишних 200 мм профиля так, чтобы промежуточный профиль прочно закрепился в его пазу.

Устанавливаем основные профили таким образом: опираем их на пристенные профили, выравниваем строго по натянутому шнуру, затем с помощью защелкивающегося механизма надеваем его на угловой профиль, прочно закрепляя.

Крючки подвес зацепляем за отверстия в основном профиле, высоту регулируем с помощью быстрозажимного клипа. Если сжать этот клип, то нижний штырь подвеса можно перемещать вверх-вниз, если отпустить – то он фиксирует подвес в определенном положении. Обязательно проверяем расположение профилей с помощью уровня.

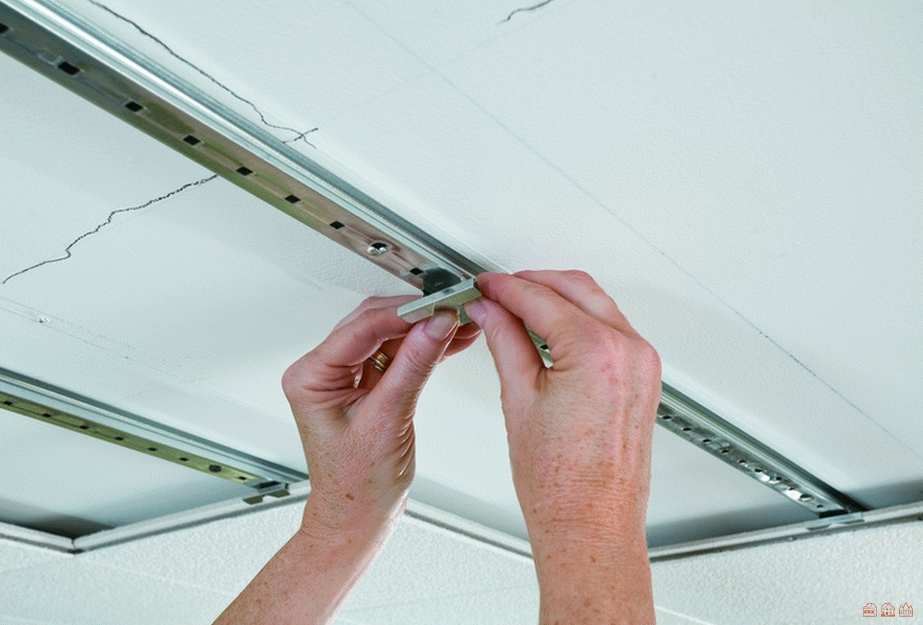

Монтаж промежуточных направляющих

Начинаем установку промежуточных направляющих с середины помещения. С шагом в 600 мм устанавливаем профиль между основными направляющими. На концах промежуточных профилей есть специальные элементы, которые необходимо защелкнуть в основном профиле. Между собой такие профили стыкуются по похожему принципу.

Обязательно проверяем, чтобы угол между профилями был строго 90 °. Можно использовать транспортир.

Когда середина помещения будет готова, переходим к ближайшим к стене профилям. Подрезаем их под необходимый размер. Тот край, на котором осталась защелка, вставляем в основной профиль, а второй конец просто укладываем на пристенный профиль.

Установка кассет или панелей

Осталось самое простое – установить декоративные плиты. Сначала еще разок проверяем углы между направляющими – 90 °. Затем просто вставляем плиты в ячейки: ребром заводим их в отверстие, переворачиваем в горизонтальное положение и опускаем на профили. Края плит не должны быть видны, в противном случае неправильно смонтирован каркас.

Напоследок устанавливаем обрезанные плиты. Подрезаем их под размер ровно, стараясь не делать сколов. Для этого можно использовать ручной режущий инструмент. Пристенный край должен быть таким же ровным, как и все остальные.

Вот и готов кассетный потолок, можно наслаждаться его прекрасным видом. В дальнейшем поверхность потолка можно мыть мягкой тряпкой с мыльной водой, если панели из металла, стекла, пластика. Если же материал боится воды – гипс, дерево, минеральное волокно, то лучше воспользоваться метелкой для удаления пыли.

 Особенности монтажа кассетных потолков закрытого типа

Установка кассетных потолков с закрытой системой несколько отличается от предыдущего описания. Во-первых, используются немного другие профили – с крепежным отверстием на нижней полке профиля. В него вставляются края панелей.

Несущие профили устанавливаются параллельно длинной стене помещения с шагом, равным размеру панелей. Размеры панелей потолков с закрытой системой могут быть не унифицированы. Например, часто ширина панели 300 мм. Основные профили должны быть закреплены с шагом 300 мм на подвесы. На каждый профиль необходимо столько подвесов, чтобы расстояние от крайнего до стены было 600 мм, а между соседними 1200 мм.

Каркас будет представлять собой параллельно располагающиеся профили. К ним крепятся плиты, края которых загнуты под 90 °. Края плит вставляются в отверстие в профиле и защелкиваются там. Плиты можно передвигать вдоль профиля. Более подробно и наглядно инструкцию по монтажу кассетного потолка с закрытой системой можно посмотреть в видео-примере ниже.

Монтаж кассетных потолков: видео — инструкция

Монтаж кассетного потолка Албес. Фото и видео установки

Характеристики изготовляемого материала

Существует целое множество материалов для подвесных потолков. Однако, компания Албес специализируется на производстве металлических панелей. Их изготавливают из алюминия или оцинкованной стали.

Фото кассетных потолков

Преимущества металлических панелей

Влагоустойчивость

Металлические панели идеально подходят для ванных комнат, бассейнов и душевых. Также не страшно, если Вас затопят. Металлические панели не придется менять, как гипсовые, например.

Пожарная безопасность

Металлические профили не горят. Однако, если температура слишком велика, то панели могут плавиться.

Долговечность

Срок службы потолка из металлических панелей неограничен и намного превышает интервал капитального ремонта здания.

Важно! Несмотря на то, что потолок будет состоять из металлических панелей, его не так сложно повредить. Алюминиевые панели достаточно тонкие (толщина всего 0,5 мм), а сам алюминий является мягким металлом. При ударе поверхность панели легко поддается деформации.

Размеры

Существует масса стандартных размеров кассет:

• 30×30 см

• 60×60 см

• 30×120 см

• 60×120 см

• 120×120 см

Наиболее популярным размером является 60×60 см, потому что под этот размер производится наибольшее количество световых панелей и другого встраиваемого оборудования.

Цвета панелей

Панели имеют множество расцветок. Самые стандартные цвета — это белый, бежевый, металлик и матовый металлик, хром, золото. Из дополнительных цветов: черный, синий, малиновый, медный.

Также существуют так называемые дизайнерские цвета — фактура дерева, хамелеон и другие.

По желанию можно заказать порошковое окрашивание панелей в произвольный цвет, но и стоить это будет дороже.

Перфорация

Перфорация на подвесных панелях может служить вентиляцией, дополнительным источником света или просто быть декоративным дополнением потолка.

Подвесные потолки Албес предлагают также разнообразные перфорированные панели.

Варианты подвесных систем

Открытые

В таком типе подвесной системы крепежные профили не скрываются за кассетными панелями, а открыты для зрителя. Сами панели просто укладываются в ячейки сверху и держатся без дополнительных креплений под собственной тяжестью.

При таком варианте подвесной системы можно без труда добраться до оборудования, которое скрыто под подвесным потолком.

Также в случае такой подвесной системы существуют варианты дизайна кромок панелей, на которых держатся кассеты. Например, округлые или прямоугольные.

Закрытые

Такой вариант подвесной системы скрывает крепежные профили. Панели крепятся снизу к этому профилю. Называется он стрингером. На нем есть специальные крепежные пазы, в которых и защелкивается потолочная панель.

Такой тип монтажа усложняет доступ к надкассетному пространству. Однако, выглядит он гораздо аккуратнее и эстетичнее.

Монтаж кассетных потолков Албес

Кассетные алюминиевые потолки монтируются несложно и стандартно. Технология монтажа потолков Албес схожа с реечными потолками, однако, имеет свои особенности.

Закрепление коммуникаций

Для начала нужно закрепить все коммуникации, чтобы они не падали на подвесной потолок.

Обозначение уровня

Далее отбиваем уровень плоскости подвесного потолка по периметру помещения.

Для этого Вам понадобятся:

• Уровень-рейка длиной не менее 1,5 м

• Шнур-отвес — инструмент для разметки горизонтальных и вертикальных линий

• Водяной уровень

Крепление профилей

Далее по намеченному уровню производится крепление профиля по периметру помещения.

Для получения ровной и непрерывной поверхности профили необходимо состыковывать с помощью стыковочного сегмента. Его можно вырезать из уголка с помощью ножниц по металлу.

Для этого нужно обрезать загибы с двух сторон уголка так, чтоб получилась гладкая поверхность. Этот сегмент нужно вставлять одной стороной в паз одного уголка, с другой — следующего. Этот процесс вы можете подробно увидеть в видео в конце статьи.

Периметральный профиль крепится к стене с помощью крепежного элемента с шагом не менее 450 мм.

Разметка первой оси привязки

Осью привязки называется шнур, который крепится между стенами для разметки горизонтальных линий. Вдоль осей привязки в последствии будут проходить несущие направляющие.

Начинаем с оси, которая будет проходить вдоль длинной стены помещения. По оси натягивается монтажная шнурка. Относительно нее будет производится разметка и монтаж кассетного подвесного потолка.

Крепление подвесов

Оно производится по первой оси с шагом, не превышающим 120 см. Подвес монтируется к черновому потолку с помощью шарнирного соединения.

Важно! Отступ от края стены следует делать не более 60 см при весе панелей до 4 кг/м2, при большем весе отступ должен быть не более 45 см.

Монтаж несущей направляющей

На первую линию подвесов вдоль линии оси привязки вешаем несущую направляющую нужной длины. Части направляющей легко защелкиваются между собой благодаря замковой конструкции.

Разметка второй оси привязки

Производится строго перпендикулярно первой оси. По этой разметке натягиваем вторую шнурку.

По имеющимся осям привязки производим подравнивание несущих профилей.

Крепление промежуточных профилей

Крепим промежуточные Т-профили, которые образуют ячейки нужного размера по осям профиля. Угол между примыкающими профилями должен быть строго перпендикулярным.

Для фиксации несущей направляющей нужно использовать подвес, закрепляя его в распор к стене. Также использовать короткие направляющие Т-профиля, которые крепится к пристенному уголку.

Монтаж остальных линий несущих профилей

Остальные линии несущих профилей монтируются аналогично первой, выдерживая размеры от оси привязки.

Вставка кассетных панелей

В полученный каркас из несущих профилей вставляются кассетные панели.

Таким образом, преимущества алюминиевых подвесных потолков очевидны. Они функциональны и просты в эксплуатации. Надеемся, что после прочтения этой статьи, монтаж кассетных подвесных потолков не вызовет никаких трудностей.

Видео монтажа кассетных потолков Албес

Больше информации

Вопросы и ответы

Задать вопрос

Как сделать кассетный подвесной потолок своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как сделать кассетный подвесной потолок своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как сделать кассетный подвесной потолок своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Кассетный потолок

Обустраивать дома и делать их привлекательными люди стали давно. С каждой эпохой появляются новые стили оформления. В данной рубрике под прицел попадают кассетные потолки.

Строительная промышленность постоянно развивается, и появляется возможность по-новому отремонтировать квартиру или дом, к тому же, с каждым годом это можно сделать не только красиво, но и более удобно. Каких только строительных материалов нет сегодня! Их можно подобрать для каждого уголка своей квартиры. Взять хотя бы кассетные подвесные потолки для дома, производители предлагают их не только для гостиной, коридора, но и для детских комнат, ванн и санузлов.

Если кажется, что сделать у себя нечто подобное невозможно, то прочитав статьи в этой рубрике, понимаешь, что главное – просто захотеть.

В наших инструкциях опытные мастера делятся своими рекомендациями, как осуществить монтаж подвесного кассетного потолка своими руками. Более того, на сайте всегда можно найти информацию об имеющихся видах этого приспособления. Также профессионалы посоветуют, какие вспомогательные материалы и инструменты понадобятся при работе.

А если посмотреть предложенные пошаговые видео-инструкции, то станет понятно, что установка кассетных потолков – дело несложное, и справится с ним любой хозяин. Все, что нужно знать, мы вам предоставим.

Какие виды потолков существуют, чем они отличаются, и для какого помещения что лучше подобрать – это все можно найти в статьях. Мастера предоставляют грамотно подобранные фотографии и полное описание к каждому этапу работы.

Подвесные металлические потолки кассетного типа

Подвесные кассетные потолки, пришедшие не так давно из далекой Франции, красивы и практичны. Но во что обойдется нам подобное решение? Попробуем разобраться со всеми особенностями таких конструкций и полюбуемся на подобранную фотогалерею готовых потолков.

Как устроен кассетный потолок?

Такие металлические потолки представляет собой подвесную каркасную систему из квадратных модулей, реже прямоугольных или шестигранных. Они называются кассетами, откуда и пошло название. Основные элементы изготавливаются из алюминия, а сверху покрываются слоем биметалла, встречаются и оцинкованные панели.

На металл наносится защитный слой порошковой краски. А чтобы придать стальным деталям зеркальный блеск, их достаточно отполировать.

Монтаж схож с фиксацией стандартных конструкций реечного типа. Установить такой потолок можно на любой высоте, главное, чтобы выдерживалось минимальное расстояние до перекрытия – 3 см.

Встречаются закрытые и открытые типы. Первые используют в жилых домах и квартирах, а последние пользуются спросом в общественных помещениях, магазинах, барах, офисах и т. д.

Крепятся металлические панели на Т-образный профиль. Если вы отдали предпочтение открытому типу, то этот профиль останется заметным на стыках плит после окончания монтажа. А вот с закрытой системой модули фиксируются снизу в гребенку металлического профиля и он останется незаметным.

Стоит ли устанавливать металлические потолки?

Почему такая конструкция пользуется популярностью? Причин несколько.

Такие потолки прекрасно впишутся в любой интерьер. Тем более на сегодняшний день существует огромное разнообразие панелей, многие мастера предпочитают комбинировать, экспериментировать с цветами и оттенками. Так что при хорошей фантазии создать весьма оригинальный и неповторимый дизайн потолка несложно.

Материал имеет отличную износостойкость, неподвластен коррозии, не боится влаги, что позволяет устанавливать потолки даже в бассейнах и ванных комнатах. Еще металлические панели прекрасно выдерживают монтажные работы и после их снятия вполне возможно повторное использование. Эксплуатационный срок достигает нескольких десятков лет.

Простота в уходе способна вдохновить любую хозяйку, ведь достаточно всего лишь протереть панели влажной ветошью. Материал жароустойчив, поэтому вы сможете спрятать в системе коммуникации. Монтаж невероятно прост, а если какая-то панель и повредилась, то можно заменить ее новой.

Металлические панели кассетного потолка

Если вы не поленитесь поместить звукоизолирующую подложку, вас не будет раздражать шум извне. Существуют и специальные модули, способные повысить акустическую непроницаемость.

Первый отрицательный момент – цена. Алюминий сам по себе дорогостоящий материал, поэтому и конструкции из него не могут стоить дешево.

Если сравнивать с гипсокартонными и штукатуреными потолками, стоимость этой системы значительно выше. Второй существенный недостаток – подвесные конструкции скрадывают пространство. Поэтому владельцам домов с невысокими потолками придется отказаться от подобной затеи.

Кассетный потолок из алюминия

Если вы решили устанавливать систему открытого типа, где профиль будет заметен, то работы необходимо проводить максимально аккуратно и точно, иначе эстетическая сторона пострадает. Это может отпугнуть многих от самостоятельного монтажа, а значит, придется оплачивать еще и услуги мастеров.

Крепим потолок кассетного типа сами

Тем, кто все-таки сам берется за инструмент, мы составили инструкцию установки подвесных потолков кассетного типа.

На этом этапе нам понадобится рулетка, карандаш и бумага.

Набрасываем план комнаты и указываем все размеры. Далее вспоминаем программу начальных классов, рассчитываем площадь, умножая длину на ширину. Если помещение имеет нестандартную форму, то можно разделить его на сектора, а затем складывать площади каждого участка.

Из комнаты следует вынести все посторонние предметы.

Предварительно стены выравнивают и устраняют все дефекты. Иначе пристенный уголок будет прилегать недостаточно плотно, а такие неровности сильно бросаются в глаза после окончания работ. Нелишним будет удалить всю пыль, можно воспользоваться пылесосом.

Работа проходит легко и быстро, только если правильно организовать процесс и подготовить весь необходимый инвентарь.

Нам понадобится уровень, лучше лазерный, но за неимением такового подойдет и простой водяной. Еще подготовьте красящую малярную нить, молоток, пассатижи, строительный уголок, мел, карандаш и рулетку. Из электрического инструмента пригодится ударная дрель с болгаркой.

Ударная дрель с болгаркой

В первую очередь делаем разметку горизонтальной плоскости. С помощью уровня отмечаем риски на одинаковой высоте на всех стенах.

Используя лазерный инструмент, который бьет по кругу, вы значительно сэкономите время, с водяным придется немного повозиться. Затем соединяем все точки и красящей нитью наносим полосы на стенах по периметру. Следующими отмечаем на потолке прямые параллельные линии.

Они необходимы для фиксации регулируемых подвесов. Расстояние от крайнего подвеса до стены не должно превышать 60 см, а между самими элементами 120 см. Примерную схему вы найдете на наших фото.

Высверливаем на стене дрелью крепежные отверстия.

Выдерживаем шаг от 40 до 60 см. Загоняем в подготовленные отверстия дюбеля и крепим саморезами пристенный уголок. Затем, ориентируясь на заранее начерченные линии, фиксируем подвесы.

Шаг между крепежами 50 см. С помощью специальных спиц на металлическом элементе можно регулировать их длину. Теперь осталось закрепить к подвесам несущие профили.

Между собой они тоже соединяются посредством отрезков Т-образных металлических реек. Интервал между перемычками должен равняться ширине кассеты. Обязательно выдерживайте прямой угол между промежуточными и несущими элементами каркаса.

Прежде чем устанавливать модули подвесных металлических кассетных потолков, следует побеспокоиться об освещении. Очень часто проводку располагают между перекрытием и потолочными плитами.

Но в этом случае ее необходимо поместить в защитный рукав, который фиксируется к перекрытию хомутами. Сегодня в продаже можно найти специальные осветительные приборы, подходящие по размерам к панелям. Крепим их к направляющему и промежуточному профилю, а затем подключаем к сети.

Установка модулей подвесного металлического кассетного потолка

Теперь осталось установить только металлические плиты. Они помещаются в ячейки так, чтобы выступ приходился на полку подвеса.

Если нужно, то размер кассеты можно отрегулировать, подрезав болгаркой. Протираем готовый потолок влажной губкой, а затем натираем сухой мягкой ветошью. Темные пятна на панелях легко удаляются канцелярским ластиком.

Подвесной кассетный потолок своими руками

Один из вариантов отделки потолка вашего дома или офиса подвесной потолок из кассет, фактически это плиты 50*50 см подвешенные на подвесах удерживающих несущую обрешетку.

Плюсы такого подвесного потолка в том, что вы в любой момент времени будете иметь практически неограниченный доступ к “внутренностям” потолка, то есть с таким потолком очень удобно монтировать какие либо коммуникации – электрические провода, вентиляция.

Минусы подвесного кассетного потолка заключаются в значительном требуемом пространстве для его монтажа, то есть необходимо распологать достаточной высотой потолков, для того чтобы после монтажа потолка помещение не стало ущербным – имело достаточную высоту потолка.

Инструменты и материалы необходимы для монтажа подвесного потолка своими руками

Уровень длиной не менее 61 или 122 см, измерительный инструмент (рулетка, метр), ножницы по металлу или “болгарка”, пассатижи, молоток, мелок, карандаш, сапожный нож, защитные очки, моток бечевки или тонкой проволоки. Приобрести необходимое количество материала, расчет ведется согласно правилам следующей главы. Необходимо использовать подвесные системы одной фирмы, так как комплектующие разных производителей могут не стыковаться.

При сборке подвесных потолков должен соблюдаться определенный температурный режим.

Перед началом монтажа, плиты в течение 24 часов должны отлежаться в том помещении, в котором они будут установлены. Помещение, в котором будет производиться монтаж подвесных потолков, должно быть сухим, застекленным, а если потребуется, то и отапливаемым. Монтаж потолка осуществляется при температурах приближенных к эксплутационым, то есть к комнатной температуре (+ 20-25 С).

При необходимости, нужно перенести время установки плит на более поздний срок, когда здание станет сухим и отапливаемым. В крайнем случае, сборку можно осуществить в два этапа: сначала смонтировать несущую конструкцию, а затем установить плиты. Именно плиты могут адсорбировать влагу конденсировать ее на себе при этом менять цвет и форму , что скажется на качестве Вашего потолка.

Теперь о эстетичности и материалах.

Здесь придется учесть что потолок имеет свою уникальную форму, как правило с размерами не кратными целым плитам по ширине и длине, из чего следует, что подвесная решетка должна быть симметрична относительно стен, а не начинаться от одной из них.

Монтировать потолок необходимо так, чтобы на противоположных сторонах комнаты  плиты были одинакового размера. Проектировать потолок рекомендуется таким образом, чтобы размер панелей, примыкающих к стенам, составлял не менее ½ размера целой панели.

Чтобы вычислить размер крайних панелей, можно воспользоваться приведенной ниже формулой: длина стены делится на длину плиты нацело. Затем, к остатку деления прибавляется длина плиты и делится на 2. Таким образом, получается размер крайних плит.

Технология монтажа подвесного потолка

– Установка уголка по периметру комнаты

На нужном уровне от потолка, по периметру помещения, устанавливается пристенный уголок (рейка 3 м), с учетом необходимого пространства для осветительного, вентиляционного и другого оборудования. Крепить уголок рекомендуется с шагом 400мм. Выставлять уголок следует по уровню.

– Установка подвесов.

Количество, необходимых для монтажа подвесов, можно рассчитать по формуле S комнаты / S плиты х 0,5. В среднем используется ~ 2 – 4 подвеса на рейку.

Крепление подвесов, согласно плану, производится в точках пересечения с промежуточными направляющими. Крепление подвесов производится с помощью металлических анкеров с диаметром шляпки не менее 13 мм. В местах установки оборудования (вентиляторы, растровые светильники, системы кондиционирования и др.) устанавливаются дополнительные подвесы.

– Подвеска основных направляющих.

Обрежьте конец основной направляющей (рейка 1) таким образом, чтобы промежуточная направляющая (рейка 2,3) входила в паз основной направляющей на расстоянии равном длине соответствующей крайней плиты. Основная направляющая обрезанным краем должна опираться на пристенный плинтус-уголок.

В месте соединения основных направляющих установите дополнительный подвес. Подвесьте основные направляющие. Следите, чтобы основные и промежуточные направляющие стыковались под прямым углом.

Регулировка высоты реек потолка происходит с помощью быстрозажимного клипа.

Подвесы используемые при монтаже подвесного потолка

– Установка промежуточных направляющих.

Между основными несущими направляющими вставьте все промежуточные, с интервалом равном ширине плиты. Промежуточные направляющие, стыкующиеся с плинтусом, обрежьте по размеру, так, чтобы один конец вставлялся в паз основной направляющей, а второй ложился на пристенный плинтус.

– Монтаж потолочных плит и светильников.

Монтаж потолочных плит следует начинать с светильников, воздухозаборников системы вентиляции и целых плит, т.е. с середины комнаты.

Затем обрезаются и устанавливаются по размеру плиты, прилегающие к стенам.

Следует измерять каждую плиту! Если нет других рекомендаций, кромки плит, примыкающих к пристенному плинтусу, необходимо вырезать по форме с помощью ручных инструментов. Там, где видны обрезанные края плит, следует обработать их вручную, но, как правило, вдоль периметра это делать не обязательно. Если от потолка не требуется противопожарной защиты здания или огнестойкости, то нет необходимости использовать фиксирующие клипсы.

Эксплуатация и обслуживание подвесных потолков смонтированных с использованием минераловолокнистых плит.

Подвесные потолки требуют не больше усилий по обслуживанию, чем окрашенные потолки.

Однако, если потребность в обслуживании все же возникает, то для дальнейшей эксплуатации потолков и сохранения привлекательного внешнего вида необходимо следовать определенным рекомендациям:

При помощи мягкой щетки удалите пыль, скопившуюся на поверхности.

При помощи обычного резинового ластика можно удалить карандашные отметки, грязные пятна и прочее.

Также это можно сделать с использованием влажной тряпки или губки, увлажненной водным раствором мягкого мыла или разбавленного моющего средства.

Потолок не следует мочить, поэтому губка должна быть хорошо отжата.

После окончания очистки удалите мыльную пленку при помощи тряпки или губки, промытой чистой водой и как следует отжатой.

Нельзя пользоваться абразивными чистящими веществами.

Безопасность при монтаже подвесного потолка.

Используйте перчатки и защитные очки. Потолочные плиты сделаны из материала, в состав которого входит минеральное и стекловолокно, что может привести к раздражению кожи.

Раздраженные участки кожи тереть нельзя. После работы с потолочными плитами необходимо промыть руки теплой водой с мылом. Одежду стирать следует отдельно, тщательно прополаскивая.

Металлический кассетный подвесной потолок

От автора:здравствуйте, дорогие мастера.

Мы снова вместе, и это радует. Один мой знакомый решил открыть свой ресторан и обратился за помощью ко мне. Ну конечно, кто еще ему поможет сделать идеальный ремонт за символическую стоимость! Все шло довольно гладко, наши мнения сходились, но тут дело дошло до потолка.

Я предлагал установить металлический кассетный подвесной потолок, а он настаивал на натяжном из ПВХ. Он все же согласился со мной и ни разу об этом не пожалел. Так вот, в этой статье я расскажу, почему мой выбор пал именно на кассетный потолок и, как его монтировать, не прибегая к помощи специалистов.

Что необходимо знать о кассетных подвесных потолках

Потолок из металлических кассет являет собой сборку из панелей, профиля и декорированных кассет самого разного цвета и исполнения. Сразу, пока не начали ремонт, стоит оговориться о достоинствах этого славного семейства потолковых:

Справка:Конструкция со скрытой подвесной системой представляет собой сборку, исполненную из дюралюминия или стали с напылением из разнообразных полимеров и кассетами размером 600 на 600 мм.

Пожалуй, главным плюсом подвесного потолка кассетного типа является его неприхотливость к поверхности монтажа — ее не придется дополнительно штукатурить, шлифовать и выравнивать. Монтажный профиль возможно установить на любую надежную основу, будь то бетон или дерево.

Кроме того, за конструкцией кассетного потолка можно укрыть такие коммуникации, как электропроводка, интернет-кабели, трубы газопровода, вентиляцию и многое другое.

А свободный, в любое время суток, доступ к коммуникациям для каких-то регламентных работ упрощается в разы. Достаточно вынуть необходимое количество панелей и все. Кроме того, поврежденные кассетные панели легко заменить на новые, не прибегая к каким-либо сложным манипуляциям.

Вместо самих кассет возможна установка дополнительного оборудования, такого, как осветительные приборы, инфракрасные обогреватели, кондиционеры, вентиляторы, а многие модели перечисленного оборудования производятся именно под размер ячеек. Подключение к электричеству всего означенного оборудования производится тоже внутри потолка.

Кассеты, изготовленные из стекла или дюрали равнодушны к влажности, потому могут быть установлены в санузлах, душевых, бассейнах и на кухнях, то есть в любых техпомещениях с испарениями и высокой степенью влажности. Немаловажен тот факт, что такие потолки пожаробезопасны.

Смена кассет не займет много времени, а выбор фактуры поразит воображение — глянец, бархат, матовое исполнение, зеркальные панели. Конструкция со скрытой системой, ну есть же чему удивляться.

Недостатки кассетных потолков

Не могу не добавить ложку дегтя, ведь в этом мире нет ничего идеального и подвесные кассетные потолки не исключение:

В принципе, ничего критичного здесь нет, не так ли?

Кассетный металлопотолок можно приобрести комплектом, а представители торговой фирмы помогут вам высчитать необходимый объем.

Брать нужно с некоторым запасом, разве что в случае с зеркальными панелями резерв стоит увеличить, поскольку при монтаже может случиться всякое.

И, ради Бога, старайтесь брать все расходники у одного поставщика — это важно.

Инструменты и детали для подвесного потолка кассетного типа

Чтобы все детали сопрягались, следует их покупать исключительно в одном месте, у одного продавца.

Виды и наименования кассет из имеющихся в продаже материалов

Важное отличие кассетного потолка еще и в том, что кассеты могут быть исполнены из самых разнообразных материалов. Выпускаются такие комплекты, как правило, из дюрали или стали. По цвету и методу исполнения бывают:

Кромки таких потолков бывают нескольких типов:

Разнообразие материалов также не сможет оставить вас равнодушными, ведь потолки кассетного типа могут быть:

Стеклянные потолки из силиката или акрилового стекла создадут поистине волшебный вид из «Тысячи и одной ночи».

А осветительные приборы аккуратно разместятся за панелями — практично, удобно и не бросается в глаза. Мягкий, струящийся свет создаст атмосферу интима домашнего очага. Кроме того, на стекла можно нанести рисунки, которые будут подсвечиваться скрытыми приборами, создавая тем самым изысканный фон.

Кассетные потолочные системы из минералов или, сконструированные из стекловолоконных материалов, используются для теплошумоизоляции помещений и, по сути, являются утеплителем в плите, при этом, чем-то напоминая стеклообои.

Гипсовый вариант — самый древний из потолков данного типа, но его установка не рекомендуется в местах с повышенной влажностью. Та же история с деревянными кассетными потолками, которые изготавливаются из дуба, ясеня, бамбука и др.пород древесины. Такие панели можно украсить резными фактурами, но это недешевое удовольствие. Обрешетка деревянных потолков закрывается с помощью декоративных накладок.

Совет:После приобретения дайте материалу «вылежаться» в комнатной температуре не менее суток.

Помещение должно быть сухим. Если подобных условий нет, монтаж проблематичен, тем более, если речь идет о металлических кассетах. Они впитывают влагу, и со временем меняют цвет и даже форму.

Монтаж кассетных потолков открытого типа

Суть кассетного потолка чрезвычайно проста в воплощении и установку можно проводить в одиночку, без строительного образования и навыков. Монтаж кассет и панелей, как таковой, займет 2–3 дня, в зависимости от объемов работ. Кроме самого комплекта необходимы: дрель (перфоратор), саморезы разные, дюбеля, малярная нить и уровень для нанесения разметки, а также, угловая шлифмашина (болгарка), ножницы по металлу и желание.

До начала работ и закупки материалов стоит составить эскиз помещения с размерами и местами установки потолка.

Консультант в магазине по этому эскизу поможет вам укомплектовать необходимые расходники. Наверняка, число панелей получится не ровным, и значит, придется где-то устанавливать обрезки. Лучше всего (не бросается в глаза) это делать у стен, над входом.

Расстояние между направляющими профилями 1200 и 600, а в промежутках — 600 мм.

Таким образом, выходят ячейки с размером 600×600. Что и требовалось доказать. Ну что, в магазин?

Установка производится по такой схеме:

Начинаем, как всегда, с разметки. При помощи уровня (лучше лазерного) ищем нулевую отметку.

Уровень создаем не выше 150 мм от базового потолка, но с учетом предполагаемых коммуникаций. Тут главные принципы: доступность, удобство ремонтных работ.

По нанесенным рискам вычерчиваем линию установки настенной консоли. Закрепляем профиль посредством дюбелей или саморезов (в зависимости от потолка) с шагом крепления 300–600 мм. Далее подвесы.

На пристенной консоли делаем метки местоположения направляющего профиля. Интервал между подвесами должен быть не более 1200 мм, от крайнего до стены — 600 мм. Устанавливаются они в местах пересечения направляющих.

По натянутой строительной нити делаем отметки (строго над нитью). По точным местам разметки открываем отверстия для подвесов, используя при этом дрель или перфоратор.

Если на подвесах с пружиной оказывается великовата крепежная серьга, уменьшаем ее с помощью бокорезов или пассатижей и крепим металлическими анкерами. Устанавливаем дополнительные подвесы под приборы освещения, вентиляторы и прочее необходимое оборудование.

Укладка направляющей на угловой профиль: установка кассет

Теперь, когда центр комнаты готов, можно передвигаться к стеновым профилям. Подгоняем их под необходимый нам размер, защелкиваем край в основной профиль, а второй конец кладем на пристенный.

Все готово, дело за малым — установка декоративных плит.

На всякий случай, еще разок (последний) замеряем углы между консолями, они должны быть 90°. Далее устанавливаем плиты в гнезда: ребро заводится в отверстие, переворот горизонтально и укладка на профиль. Если вы заметили, что края кассет кое-где торчат, значит, монтаж каркаса произведен неправильно.

И, наконец, дело дошло до установки обрезанных, до необходимого нам размера, плит.

Резать необходимо с особой аккуратностью, чтобы ни в коем случае не наделать сколов. Край, примыкающий к стене, старайтесь сделать не менее ровным, чем остальные. Для этой цели мы будем использовать ручные резаки.

Наш кассетный свод готов к труду и обороне, можно радоваться жизни и прекрасным воплощением задумки.

В будущем, потолки из металла, пластика и стекла необходимо будет протирать губкой с моющими средствами. На гипс, дерево, минеральное волокно — это требование не распространяется.

Подвесные кассетные потолки

Достаточно часто в зданиях и сооружениях имеются серьезные проблемы с перекрытиями. Их невозможно покрасить, или оклеить потолочную поверхность. В этом случае вас выручат кассетные подвесные потолки.

Весьма интересное решение не только с точки зрения практичности, но и обладающее хорошей эстетикой. Что это такое, из каких материалов можно выполнить системы данного типа, и как их сделать самостоятельно, рассмотрим более подробно.

Почему именно подвесные кассетные системы

Данный вид потолочной отделки является разновидностью многообразных подвесных конструкций для потолка. Он состоит из каркаса, в который устанавливаются модульные элементы – кассеты. Обладающие строгой и лаконичной формой, подвесные потолки кассетные в то же время могут иметь и весьма привлекательный внешний вид.

Конструкция обладает большой прочностью и износостойкостью. Отдельные модули в системе легко заменить.

Металлические кассетные элементы имеют хорошую влагостойкость и пожаробезопасны.

Возможность устройства теплоизоляции и звукоизоляции под подвесной конструкцией часто является одним из основных факторов выбора такого вида потолка.

Под такой поверхностью также просто спрятать все инженерные коммуникации.

А благодаря простому демонтажу отдельных элементов, доступ к ним осуществлять очень легко. Современные светотехнические технологии позволяют отойти от традиционных видов осветительных приборов. Подвесные системы отлично подходят для устройства скрытой подсветки или установки встроенных источников света.

Часто помещения большого размера требуют зонирования. Конструкции на подвесах подходят для этого отлично: кухня, совмещенная с гостиной, спальня с рабочим кабинетом – все можно визуально разделить на отдельные зоны.

Эстетическая составляющая – немаловажный момент.

Кассетный подвесной потолок представляет широкое поле деятельности для дизайнерской инициативы. Варьируя различные материалы и способы их устройства на потолок, можно добиться потрясающего эффекта.

Качественные материалы в сочетании с соблюдением технологии монтажа позволят подвесной системе прослужить очень долго. При наличии хотя бы некоторых знаний об устройстве этих систем, монтаж вполне реально осуществить своими руками. Часто помочь в этом может инструкция производителя или информация из интернета.

Но если выбрать в качестве материала зеркальные или глянцевые поверхности, то можно получить интересный эффект расширения пространства помещения.

Виды и область использования

Потолочные конструкции данного типа, благодаря своему разнообразию, имеют широкую сферу применения:

В принципе, подвесной кассетный потолок обладает универсальностью в использовании.

Устройство

Конструктивно данная система состоит из нескольких основных элементов:

Сборка данной конструкции довольно проста.

Материалы

Чаще всего кассеты изготавливаются из алюминия или оцинкованной стали. Поверхность деталей может отделываться:

В результате такой отделки внешняя поверхность кассетных модулей получается:

Возможно также применение для отделки специальной пленки.

Но в качестве материалов для изготовления кассет можно использовать:

По методу крепления к каркасу различают открытый или закрытый тип кассетных конструкций. В первом варианте оставляет видимым каркасный профиль. Во втором случае кассеты монтируются вплотную друг к другу, что позволяет полностью скрыть направляющие профили.

Потолочные системы «Армстронг»

Многие производители изготавливают свои системы подвесных модульных конструкций, где предусмотрены все комплектующие для их самостоятельного устройства. «Армстронг» – это, наверное, наиболее популярная марка.

Просто и дешево, монтаж своими руками осуществить не сложно. Обычный открытый каркас в форме Т-образных профилей крепится непосредственно к основанию потолка через стальные подвесы. В ячейки устанавливаются плитки из различных материалов.

Четкость геометрических размеров позволяет оставлять профиль на виду — он является элементом дизайна.

Плиты изготавливаются в основном из каменной ваты с различными добавками. Стандартный размер элементов 60 см х 60 см. По фактуре плитки могут иметь гладкую, ячеистую или перфорированную внешнюю поверхность. Они изготавливаются в вариантах, для применения в помещениях, где требуется гигиеническая чистота: кухни, больничные палаты.

Также есть шумоизоляционные плиты и водостойкие изделия, которые не теряют форму при большом уровне влажности.

Единственным серьезным минусом этой системы можно назвать хрупкость минераловатных плит. Однако, их довольно просто заменить.

Зеркальные конструкции

Большим достоинством зеркальных поверхностей является отличное отражение света.

За счет этого объем помещения визуально увеличивается. Кроме того, они обладают отличным эстетическим видом. Для изготовления таких кассетных элементов применяется натуральное зеркало, либо акриловый пластик.

Обычные зеркальные элементы не боятся нагревания, но требуют осторожности при монтаже. При установке пластиковых зеркал стоит тщательно подбирать мощность светильников и расстояние от ламп до поверхности модулей.

Важно! Силикатное зеркало имеет большой вес. Поэтому элементы необходимо дополнительно крепить к направляющему профилю.

Кассетные подвесные потолки из зеркальных элементов часто комбинируют с другими материалами.

Кессонные потолки

Кессонные потолочные системы являются одной из разновидностей кассетных конструкций.

В этих конструкциях возможно комбинирование самых разнообразных материалов, что дает широкие возможности для дизайна. Кроме того, этот вид отделки отлично подойдет для различных стилей и направлений в интерьере.

Подвесные кассетные потолки могут выполняться в одноуровневом варианте. Но очень эффектны многоуровневые конструкции, особенно, если они комбинируются из различных материалов.

Французские потолки

Как французский дизайн влияет на кассетную потолочную систему?

Так называемый «французский» дизайн имеет множество особенностей в сравнении с привычным потолком типа «Армстронг» или его ближайшими аналогами:

Отечественное производство

Кассетные потолки для ванных комнат, которые полностью совместимы с системами «Армстронг», производят и российские фабрики.

Монтаж потолка с открытым каркасом

Вначале рассмотрим монтаж кассетного потолка с открытой подвесной системой — это классический вариант конструкции.

Разметка потолка

Важным этапом монтажа любого подвесного потока является разметка, так как от нее зависит, насколько он получится ровным.

Разметка выполняется следующим образом:

Разметка уровня. По периметру помещения нанесите горизонтальную линию — уровень будущего потолка.

Как правило, расстояние от основания до панелей составляет не менее 10 см.

Совет! Для нанесения горизонтальной линии воспользуйтесь уровнем.

Разметка расположения подвесов. Нанесите линии, по которым будут выравниваться несущие рейки. Шаг реек у разных моделей может быть разным, так как он зависит от размеров кассет. Чаще всего он составляет 600 мм.

Важно! Подробную информацию обо всех размерах изделия содержит инструкция, которая имеется в комплекте.

На полученных линиях обозначьте точки с шагом 1000-1200 мм — это и будут места расположения подвесов.

Теперь можно приступать к сборке конструкции. Имейте в виду, что на этом этапе должна быть подготовлена электрика для подключения светильников.

Сборка каркаса

Теперь начинаем монтаж — кассетный потолок с открытым каркасом подвесной системой собирается следующим образом:

На этом работа завершена. При желании можно установить плинтус, но пристенные рейки сами по себе красиво обрамляют конструкцию, поэтому потребности в плинтусе нет.

Монтаж конструкции со скрытым каркасом

Модели со скрытым каркасом от вышеописанной конструкции отличаются тем, что кассеты крепятся к профилям на защелках снизу, а не свободно лежат на рейках. В результате, все несущие элементы полностью скрыты.

Монтаж кассетных потолков данного типа тоже начинается с разметки, которая выполняется по вышеописанной схеме.

Учтите, что между стеной и траверсом должен оставаться зазор около 5 мм. В противном случае каркас может деформироваться в результате температурного расширения.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать кассетный подвесной потолок своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://remoskop.ru/poly-i-potolok/potolok/kassetnyj

https://remoskop.ru/podvesnye-metallicheskie-potolki-kassetnogo-tipa-foto.html

http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/otdelka-i-remont/otdelka-potolkov/57-podvesnoj-kassetnyj-potolok-montiruem-svoimi-rukami-foto-instruktsiya

https://seberemont. ru/metallicheskij-kassetnyj-podvesnoj-potolok/

Кассетный потолок, как своими руками сделать монтаж, преимущества металлических конструкций, что такое французский дизайн, фотопримеры и видео

Содержание статьи:

В последнее время появилось множество современных видов отделки, с помощью которых удается создавать неповторимые, роскошные интерьеры. Многие слышали про кассетный подвесной потолок, но далеко не всем известно, что он собой представляет.

Конструкционные особенности кассетного потолка

Кассетный потолок является подвесной конструкцией, состоящей из каркаса и материала отделки. Их основной особенностью является то, что у большинства систем панели не подшиваются или монтируются к каркасу иным образом, а укладываются в ячейки. Они держатся на месте благодаря собственному весу.

Встречается несколько систем конструкций, в которых используются панели разного размера. Чаще всего встречаются изделия размером 60х60 сантиметров, немного реже – 60х120 сантиметров. Существуют и другие типоразмеры.

В ячейки укладываются не только декоративные плиты. Вместо них устанавливают также растровые светильники (из двух или четырех люминесцентных ламп), вентиляционные решетки, светодиодные панели, обогреватели (в том числе и инфракрасные обогреватели потолочные). Вместо вентиляционных решеток нередко монтируют перфорированные панели, которые ничуть не хуже справляются с той же функцией.

Внешний вид кассетных потолков вызывает восторг. Причем можно подобрать разный дизайн панелей – ассортимент достаточно широк, так что сделать на потолке красивую конструкцию можно независимо от того, какой в помещении интерьер. Внешний вид плиток легко подбирается под любую обстановку.

Кассетный подвесной потолок – это прекрасная возможность украсить любое помещение. Часто такие конструкции встречаются в офисах и общественных зданиях, но ничто не мешает устанавливать их на кухнях, в ванных, душевых. При желании можно подобрать подходящую систему и для спальни, гостиной. Стоимость конструкций довольно высока, но не стоит забывать об их долговечности – они служат не один десяток лет.

Достоинства и недостатки кассетных потолков

У кассетных потолков много преимуществ по сравнению с другими подвесными конструкциями:

1. Монтаж кассетного потолка не требует предварительной подготовки поверхности. Каркас крепят к плитам перекрытия или потолочным балкам. Даже если черновой потолок с дефектами, подвесная конструкция все равно будет выглядеть идеально ровной (прочитайте: «Черновой потолок своими руками: инструкция»).
2. Расстояние от перекрытия до панелей составляет около 15 сантиметров. В запотолочном пространстве скрывается не только каркас системы, но и различные коммуникации (водопроводные и газовые трубы, электропроводка, вентиляционные каналы и т.д.). В то же время, до всех коммуникаций можно добраться, не разбирая всю конструкцию: достаточно лишь снять одну или несколько панелей. Кроме того, если какая-либо плита была повреждена, заменить ее очень легко: старый элемент снимают, а новый ставят на его место. Это занимает всего несколько минут.

3. Под стандартные кассеты потолочные производится различное оборудование — осветительное, обогревательное и прочее. Его установка столь же проста, как в случае с панелями: устройство подключают к проводке и укладывают в ячейку каркаса.
4. Для ванных, бассейнов и других помещений с повышенным уровнем влажности воздуха рекомендуется выбирать металлические кассетные потолки – они устойчивы к коррозии, негигроскопичны и отличаются прочностью относительно механических воздействий.

Но, как и у любого вида отделки, у кассетных потолков есть и недостатки. Это:

• высокая стоимость профилей для каркаса, что вполне объяснимо: несущая конструкция остается видна, хоть и частично, поэтому она должно выглядеть эстетично;
• заметное снижение уровня потолка (около 15 сантиметров), из-за этого подвесная система может устанавливаться только в помещениях высотой более 3-х метров.

Таким образом, основным недостатком подвесных конструкций является то, что их невозможно установить в большинстве домов старой застройки. Высота потолков в них оставляет желать лучшего, а если ее уменьшить еще на 15-20 сантиметров, то комната станет казаться тесной и неуютной.

Также стоит помнить про то, что для помещений с высокой влажностью подходят далеко не все панели. В этих случаях можно устанавливать только металлический кассетный подвесной потолок. Красиво выглядят панели, сделанные из алюминия.

Материалы для производства панелей

Панели изготавливают из различных материалов. Каждый вариант имеет свои достоинства и недостатки, поэтому выбирать только на основе личных предпочтений нецелесообразно. Как выглядят готовые потолки, можно посмотреть на фото.

Панели делают из:

• гипса;
• минеральных волокон;
• зеркал;
• матового стекла;
• дерева;
• металла.

Гипсовые панели на тканевой основе отличаются низкой ценой. Помимо внешней привлекательности, они еще и обладают прекрасными звукоизоляционными свойствами. Данные панели не только приглушают звуки из помещений, находящихся над перекрытием, а еще и улучшают акустику, не отражая звук. Чтобы понять, какой получается эффект, достаточно вспомнить гулкое эхо в просторных залах общественных помещений. Читайте также: «Как устроен кассетный потолок – характеристики, правила монтажа».

Панели, изготовленные из минеральных волокон, негигроскопичны и обладают неплохими теплоизоляционными качествами.

Зеркальные плиты на стеклянной основе хорошо смотрятся в сочетании с металлическим блеском каркаса. Благодаря им можно создавать кассетные навесные потолки в футуристическом стиле со светодиодными светильниками.

Панели из силикатного или акрилового матового стекла часто используют вместе со скрытой подсветкой. Потолок со сложным изображением, нанесенным методом пескоструйной печати, подсвеченный изнутри, выглядит очень интересно и оригинально. Подсветку данной конструкции лучше расположить в скрытой нише, а не размещать вертикально над панелями. Световой поток должен направляться на плиты перекрытия, а не на потолочную систему. В этом случае подсветка получится более равномерной, так как потоки света будут отражаться от матовой поверхности. Для того, чтобы получить идеальный эффект, черновой потолок необходимо побелить.

Деревянные панели встречаются редко, поскольку стоят они дорого. Обычно используют благородную древесину: ясень, тик, бук. Часто панели украшаются сложной резьбой. При использовании таких плит металлические профили либо прячут, либо облицовывают деревянными накладками.

Кассетные подвесные потолки металлические делают из алюминия, либо из оцинкованной стали. Подвесные потолки из алюминиевых панелей имеют большую прочность. И те, и другие элементы используют в помещениях с большой влажностью и вероятностью затопления. Их неоспоримым достоинством является то, что они долговечные, на их внешнем виде никак не сказываются затопления, как холодной, так и горячей водой, брызги, испарения, колебания температуры и влажности. Если же на поверхности потолка остались разводы, их легко удалить губкой и мыльным раствором.

Производители кассетных потолков

Конструкции могут быть отечественными и французскими. Между ними не так уж мало отличий, о которых стоит знать для того, чтобы сделать правильный выбор.

Потолок металлический кассетный из алюминия, закрытого типа, имеет следующую особенность. Панели устанавливаются, полностью закрывая направляющую (ее также называют стрингером). Имеются только продольные направляющие, поперечные отсутствуют. Шаг, с которым они прикрепляются к потолку, и ширина панелей равны 30 сантиметрам.

Установка конструкций такого типа без использования подвесов невозможна. Стрингер прикрепляется непосредственно к плитам перекрытия. Это позволяет игнорировать основной недостаток подвесных потолков – существенное уменьшение высоты помещения.

Что касается качества продукции отечественных производителей, то оно обычно ничем не хуже импортных. Но при этом цена на потолки существенно ниже. Однако многие производители предусматривают крепление панелей несколько иным образом, из-за чего высота помещения уменьшается сильнее. Но в целом, стоит знать, выбирая кассетный потолок: французский дизайн аналогичен отечественному исполнению. Если высота помещения более 3-х метров, можно смело выбирать российского производителя – это позволит сэкономить на обустройстве потолка.

Монтаж кассетного потолка, детали на видео:

Монтаж подвесных потолков

Ничто не мешает сделать кассетный потолок своими руками. Его монтаж достаточно прост для того, чтобы с ним мог справиться непрофессионал.

Нужно учитывать, что каждая конструкция имеет свои особенности, поэтому прежде чем начать монтаж кассетного потолка, стоит ознакомиться с рекомендациями производителя. Разобраться в процессе работы можно на примере алюминиевого потолка с ячейками размером 60х60 сантиметров, установленного на обычном открытом каркасе с таким же расстоянием между направляющими.

На стенах рисуют линию, по которой будет устанавливаться пристенный уголок. Его закрепляют с шагом 40-60 сантиметров. При этом желательно, чтобы крайние точки крепежа не находились слишком далеко от углов комнаты.

По оси расположения направляющих натягивают нити, и, ориентируясь по ним, закрепляют подвесы. Расстояние между ними должно составлять не более 120 сантиметров. Максимально допустимое расстояние от крайнего подвеса до стены – 60 сантиметров. Потом, ориентируясь по тем же самым нитям, к пристенному уголку и подвесам прикрепляют направляющие.

Дальнейший монтаж кассетных потолков подразумевает установку вначале реек размером 120, а потом – 60 сантиметров. Возле стен рейки придется подрезать до требуемой длины.

Потом приступают к установке панелей, крайние детали также придется резать. Для этого подойдут и острые ножницы (не только по металлу), болгарка и обычный нож. Выбранным инструментом несколько раз прочерчивают линию отреза, а после аккуратно надламывают плитку: она прорежется почти насквозь. При разрезании панелей необходимо помнить о том, что толщина пластин небольшая, поэтому они легко мнутся. Чтобы не испортить элемент, действовать необходимо аккуратно и не спеша.

Хоть цена и велика на кассетный потолок монтаж можно осуществить самостоятельно, сэкономив на работе специалистов. В работе нет ничего сложного, нужно лишь следовать рекомендациям производителя. Кроме того, кассетные потолки отличаются долговечностью – о ремонте можно не думать несколько десятков лет. А если вдруг одна из панелей будет повреждена, заменить ее нетрудно. Для этого ее просто вынимают из ячейки и вставляют на ее место другую. И, конечно же, выглядят кассетные потолки просто роскошно.

Монтаж алюминиевых потолков и вентилируемых металлических фасадов Cesal

Монтаж кассетного потолка закрытой системы на кухне

Монтаж кассетного потолка закрытой системы в туалете

Демонтаж и ремонт кассетного потолка закрытой системы

анализ лидеров рынка + видео инструкции монтажа.

Одним из самых современных вариантов отделки потолочного покрытия сегодня считается кассетный потолок. Установка конструкции придает помещению солидный и представительский вид, сочетает в себе надежность и высокую функциональность.

Как устроены кассетные потолки?

Потолки кассетные неслучайно называют подвесными – они действительно относятся к данному типу и состоят из особых модулей (кассет). Практически все производители предлагают отделочные элементы квадратной формы, но иногда встречаются и прямоугольные варианты. Кассеты производятся из металлического оцинкованного или алюминиевого проката. Широко применяется биметаллическое покрытие.

Чтобы продлить срок службы оцинкованных модулей, их часто покрывают порошковой краской, достаточно стойкой к истиранию. Стальные элементы полируют, благодаря чему они приобретают красивый зеркальный блеск.

Из чего состоит подвесная конструкция

Система подвесов, на которые крепится кассетный потолок, состоит из поперечных и главных направляющих, уголков и регулируемых подвесов.

Каждая деталь изготавливается из высокопрочной стали, не боится высокой влажности и воздействия химических реактивов.

Благодаря пожаро и влагостойким свойствам, подвесные кассетные потолки рекомендуется использовать в спортивных, медицинских учреждениях, развлекательных и оздоровительных комплексах (аквапарки, бассейны, лаборатории).

Преимущества и недостатки конструкций

Подвесные кассеты имеют ряд достоинств, которые для многих потребителей становятся вполне обоснованной причиной покупки. Рассмотрим подробнее, о каких достоинствах идет речь:

1. можно не выравнивать бетонную поверхность. Действительно, кассетные модули надежно скроют любые недостатки основного потолка и могут крепиться на любое надежное основание;
2. незаметная установка инженерных коммуникаций. Особая конструкция кассетных потолков позволяет спрятать за ними как тонкую вереницу проводов, так и объемные газовые трубы или вентиляционные трубопроводы. Более того, вы всегда сможете получить к ним быстрый доступ, не выполняя сложные демонтажные работы;
3. повреждения? Царапины? Поводов для беспокойства нет. Даже если кассета была случайно повреждена в процессе установки или эксплуатации, вы всегда сможете заменить ее аналогичной, не разбирая всю конструкцию целиком;
4. унификация размеров позволяет устанавливать в ячейки не только кассеты, но и обогревательное или вентиляционное оборудование, осветительные приборы;
5. ни грибков, ни плесени такой потолок тоже не боится. Теперь вы понимаете, почему их так часто устанавливают в ванных комнатах и душевых?
6. простота монтажа. Установить кассетный потолок своими руками сможет каждый хозяин;
7. вполне демократичная стоимость, особенно с учетом долговечности и возможности быстрой замены элементов;
8. большой выбор цветов и фактур.

Варианты для ванной комнаты

Разноцветные

панели

Недостатки у потолков в виде кассет тоже есть, но незначительные. Они меркнут по сравнению с выдающимися достоинствами материала:

1. высота помещения уменьшится примерно на 15-25 сантиметров. Единственная ситуация, в которой данный фактор может оказаться критичным – небольшая, компактная комнатушка;
2. края кассет в любом случае образуют сетку, и ничего сделать с этим вы не сможете;
3. мы говорили о демократичной стоимости кассетных сооружений. Естественно, все познается в сравнении. С одной стороны, они действительно доступные, а с другой – стоят дороже листов гипсокартона. Вполне обоснованно, ведь эстетичный вид кассетных потолков намного лучше благодаря декорированной лицевой части.

Лидеры рынка: какого производителя выбрать?

Кассетные потолки производят десятки компании, но внимания заслуживают только единицы. Они выпускают действительно качественный продукт, который будет радовать вас первоклассным внешним видом долгие годы.

Вкратце перечислим именитые бренды:

• SKY. Подвесной кассетный тип потолков фирмы Sky – это инновационные технологии, умноженные на классический дизайн. Сильные стороны таких потолков: влагостойкость, долговечность, удобство и простота монтажа. Их поверхность абсолютно гладкая, сочетает в себе высокую функциональность и единство стиля. Перечисленные выше свойства делают продукцию SKY востребованной в жилых помещениях.

Система крепления SKY 600

Вид потолков фирмы SKY

• CESAL. Схожими характеристиками обладают потолочные конструкции фирмы Cesal. Сильные стороны: прочность, эстетическая привлекательность, устойчивость к преждевременному износу. Модули не боятся чистки и даже дезинфекции, что делает их оптимальным вариантом для детских садов и медицинских учреждений.

Схема крепления панелей CESAL

Продукция фирмы CESAL

• CAVEEN. Планируете установить кассетный потолок вместе с вентиляцией, сделать встроенное освещение или вмонтировать колонки? Присмотритесь к моделям фирмы Caveen.

Описание и расчет

продукции CAVEEN

Монтаж системы CAVEEN

• Армстронг. Обсуждая монтаж кассетных потолков, нельзя не упомянуть безусловного лидера отечественного рынка – компанию Армстронг. Ее продукция привлекает внимание своим составом (минимум три материала). Чаще всего встречаются кассеты, которые сделаны из прессованного волокна. Но если такая кассета вам не по вкусу, можно заказать деревянные и даже металлические модули. Просты в обслуживании, имеют доступную стоимость.

                      Статья в тему: «Преимущества потолков Армстронг»

Схема монтажа панелей Армстронг

Виды панелей Армстронг

• Отечественные кассетные потолки в нашей стране представлены объединением Албес. Они производятся из алюминия или оцинкованной стали. Богатый ассортимент продукции Албес представлен кассетами Board (Прямая кромка) и Tegular (выступающая).

Продукция компании Албес

Поговорим о монтаже

Монтаж кассетной конструкции будет завершающим разделом статьи. Мы с вами выясним, какие инструменты необходимы для установки, как проходит процесс монтажа и какие нюансы стоит учитывать. Рассмотрим вариант применения подвесной системы открытого типа, так как она считается наиболее популярной.

Расчет материалов, подготовка инструментов

Перед началом работы необходимо подсчитать точную площадь потолка и выровнять стены. Если этого не сделать, после установки будут отчетливо видны все неровности. Измерили площадь? Отправляемся в магазин и покупаем материалы в зависимости от полученных данных, с учетом личных вкусов и предпочтений.

Пример расчета площади потолка

Комплектация включает в себя: уголок, Т-образный профиль (полка 15 или 24 мм), универсальные подвесы, Т-образные перемычки, модули из алюминия 600 х 600 мм.

Количество инструментов минимальное: уровень и малярная нить, дрель ударная, молоток, плоскогубцы и болгарка, рулетка с карандашом, мелок, строительный уголок 90 градусов.

Комплект кассетного потолка

Порядок монтажа подвесной системы

Кассетный потолок устанавливается следующим образом:

• выполняется разметка горизонтальной плоскости. Для этого на каждую из стен наносятся отметки, которые соединяются малярной нитью;
• выполняется разметка параллельных линий на потолке – там будут крепиться подвесы;
• отверстия высверливаются дрелью по линии на стене с шагом 400 мм, глубиной 60 мм. В каждую из них загоняется дюбель, пристенный уголок крепится саморезами;
• подвесы крепятся по линиям с шагом 500 мм. Длину каждого подвеса можно регулировать благодаря металлическим спицам;

Выполняем полную разметку территории

• к подвесам необходимо прикрепить Т-образный профиль длиной 370 см. Профили соединяются перемычками из Т-профиля с шагом 600 мм;
• после того как промежуточные рейки вставлены между главными направляющими, алюминиевый модуль подрезается болгаркой;

Последовательность сбора подвесов

Узел усиленной жесткости

Полная схема подвесов

• установка освещения. Самый простой вариант взять растровые светильники размером 600 х 600 мм, которые элементарно монтируются в ячейки;
• монтаж алюминиевых модулей. Крайне важно соблюдать угол 90 градусов. При необходимости, можно немного подрезать модули по размеру.

             Статья в тему: «Что делайт светильники Армстронг такими популярными?»

В заключение хочется отметить, что кассетный потолок отличается отменными эксплуатационными и эстетическими свойствами. Его конструкция значительно упрощает процесс монтажа. Следовательно, закрепить подвесные панели в любой комнате под силу каждому домовладельцу.

Обучающее видео монтажа панелей известных брендов

Армстронг

CESAL

Албес

Установка односторонней потолочной кассеты Mitsubishi в недостроенной комнате (можно увидеть ВСЁ!)

Установка односторонней потолочной кассеты Mitsubishi в недостроенной комнате (вы можете увидеть ВСЁ!) — Школа ОВК

21 августа 2020 г.

Установка односторонней потолочной кассеты Mitsubishi в недостроенном помещении (видно ВСЁ!)

Брайан Орр

Советы по очистке общего слива кондиционера

Обзор газовой печи

с AC Service Tech

Перегрузка двигателя и меры безопасности — Kalos Meeting

Распространенная электрическая ошибка

5 черт плохих руководителей систем отопления, вентиляции и кондиционирования воздуха

Не допускайте переполнения цилиндров для сбора хладагента — легкий путь

Как заменить двигатель вентилятора конденсатора переменного тока

Как паять медь для кондиционирования воздуха

Как проверить утечку переменного тока давлением азота

Как правильно установить дренаж на фанкойле

4 глупых ошибки экологической техники HVAC

Как установить выключатель переменного тока

Почему закрывается TXV с жестким отключением?

Важность SST (температура испарителя) и использование весов (Kalos Meeting)

Регулировка давления газа на клапане стандартной печи и печи Gemini

Как работает реверсивный клапан теплового насоса

Не путайте TD и Delta T

Как установить термостат

Как и когда использовать инструмент для удаления керна Schrader

Почему замерзает змеевик испарителя (и как это диагностировать)

Как измерить общее внешнее статическое давление (TESP)

Отключается ли TXV под вакуумом?

Предотвратите эту распространенную ошибку манометра

Факты о фузите (сквозные электрические соединения компрессора)

См.

Внутреннюю часть осушителя двухпоточного фильтра / теплового насоса

Основы безопасности легковоспламеняющихся хладагентов — Kalos Meeting

Заедание контактора Проблема

Чем 208 вольт отличается от 230/240 вольт?

Советы по найму и приему на работу

Open vs.Закрытое холодильное оборудование

Чем трехфазный двигатель отличается от однофазного

HVAC Class 24.

11.2020 — Проверка электрооборудования

Как измерить давление газа — Kalos Meeting

Что такое Common, Start and Run?

Идеальные вспышки каждый раз с NAVAC NEF6LM

Спросите Брайана о чем угодно, звонок в прямом эфире с 21.11.2020

Как построить корпус катушки из листового металла с нуля

Какой воздушный фильтр лучший?

Основные термины для электрических цепей

Ключ №1 к успеху в обслуживании?

Как поддерживать холодную и эффективную работу двигателей

Обсуждение контура хладагента с помощью тренажера «Стеклянная трубка»

10 лучших технических советов по HVAC для 100K

Установка перехода от прямоугольника к скруглению в существующий металлический воздуховод

Как влажность влияет на вес воздуха

Тестирование домашнего дисбаланса давления с Генри Гарсиа (испанский)

Встреча с раздачей любимых новых инструментов Брайана

Берт обучает основам контура хладагента + безопасность

Расчет расхода воздуха при повышении температуры

Вопросы и ответы для учеников в прямом эфире

Настройка заправки хладагента с помощью переохлаждения

Мышление Toxic SUPER TECH

Мягкие навыки могут быть сложными (дисциплины роста)

Двойное обжимное соединение

Как с нуля изготовить металлическую камеру нагнетания

Основные сведения о доставленной емкости — Kalos Meeting

Факты о секвенсоре — они не все одинаковы

Прокладка проводов и позиционирование поплавкового выключателя

Трехфазные двигатели с двойным напряжением и частичным запуском

Программа ученичества, день 1 — Использование ваших ресурсов с Джейсоном Обрзутом

Берт чистит свой грязный рабочий фургон (и вам следует тоже!) #BERTLIFE

Liquid Line VS.

Линия разгрузки

Советы по правильной очистке системы кондиционирования — Kalos Meeting

EPA 608 Prep — тип 3

Советы и рекомендации по замене двигателя — Kalos Meeting

EPA 608 Prep — тип 2

Лучшие методы установки воздуховодов — Kalos Meeting

Вот как прошла моя ПЕРВАЯ НЕДЕЛЯ в качестве ученика HVAC (КТО меня обучал ?!)

EPA 608 Prep — тип 1

Как найти утечки хладагента — Kalos Meeting

Расширенная вентиляция с CERV2

Диагностика критических систем для систем отопления, вентиляции и кондиционирования в жилых помещениях

Диагностика обрывов и коротких замыканий

Установка односторонней потолочной кассеты Mitsubishi в недостроенном помещении (видно ВСЁ!)

Как использовать дверцу воздуходувки (Como usar el Blower Door)

Как остановить выделение соплей (бактериальная зооглоя)

EPA 608 Core Prep — Часть 2

EPA 608 Core Prep — Часть 1

Странный контактор, выпуск

Установка GreenSpeed ​​Extreme

Признаки низкого расхода воздуха в испарителе

Предотвращение наводнения во время разговора по телефону

Симптомы перезарядки

Диагностика и замена рабочего конденсатора

Признаки низкого уровня заправки хладагента

Предотвращение, обнаружение и устранение утечек хладагента

Надлежащее использование манометров специалистами по ОВК

Ультрафиолетовый свет и чашка Петри Демонстрация

Tool Talk Live — зонды, сумки, ручные инструменты, электроинструменты и многое другое

Очистка блоков BARD с помощью Venom Packs

Основные концепции электрооборудования — RSES NATE Prep

Продажа, дополнительные продажи, качество воздуха в помещении, комплекты для жесткого старта и многое другое

Обрезка и установка прямоугольного воздуховода

Как сделать герметичный соединитель воздуховода из брезента

Охлаждение, пуско-наладочные измерения, пошаговые инструкции с MeasureQuick

Как проверить настройки нагнетателя с помощью манометра

Рекомендации по восстановлению и раздача подарков

Знакомство с набором манометров Fieldpiece Joblink

РАЗГОВОР О ДЕНЬГАХ В ШКОЛЕ HVAC — Не делайте этой распространенной ошибки

Испытание высокопроизводительной установки HVAC

Варианты модернизации коммерческого хладагента в условиях кризиса # LIVE

Разрушение мифа о HVAC # 2 — Вольт падает, а ток повышается

Установка Rectorseal RSH 50

Настройка вентиляции жилых помещений с помощью Laser Egg

Обсуждение зонирования жилых домов #LIVE

БЕСПРОВОДНОЙ контроль и взлом влажности с помощью Cielo Breez

Мифы и противоречия в области отопления, вентиляции и кондиционирования воздуха № 1

Установка устройства защиты от перенапряжения Rectorseal

Руководство для подрядчиков ОВКВ по COVID-19

Обзор коммерческой установки

Тканевая маска DIY с карманом HEPA

Как сделать внутренний воздухоочиститель дешевым и простым способом

Электрическое диагностическое мышление

Основы человеческого комфорта — RSES NATE Prep

Представляем Venom Packs

5 Ошибки установки, убивающие системы

УФ, часть 2 — Честные факты об УФ от производителя

UVC Air Purification — Live Podcast Part # 1

Как сделать переход в металлический воздуховод в полевых условиях

Реверсивные клапаны (RSES NATE Prep)

Sunday Очистка змеевика #BERTLIFE

Соленоид жидкостной линии на длинных линиях хладагента

Практика установки компрессорно-конденсаторного агрегата

(подготовка RSES NATE)

Типы двигателей HVAC (RSES NATE Prep)

Относительная влажность в потоке приточного воздуха

Расширенный анализ горения (HVAC) с Джимом Бергманном

Advanced MeasureQuick Diagnosis с Джимом Бергманном

Как пропускать азот при пайке

Разрушение компрессора (Дон Гиллис / Тревор Мэтьюз)

Факты о компрессоре и устранение неисправностей (Дон Гиллис / Тревор Мэтьюз)

CO2 101 (с Доном Гиллисом)

Никки Крюгер — Точка капельки

Внутри спирального компрессора

Устранение неисправностей заземленного (закороченного на массу) компрессора

Использование коэффициента мощности для проверки конденсаторов под нагрузкой

Схема прямого кондиционирования воздуха (Carrier)

Зарядка при низкой температуре окружающей среды с зарядным чехлом

Гонка скорости эвакуационной машины

🏁NAVAC NRDD Digital vs.

Аппион G5 Twin

На моих утках плесень! 🦆 (Воздуховоды)

Внутри секвенсора

Неправильное подключение термостата и отвлеченная диагностика #BERTLIFE

Очистка больших змеевиков с помощью CoilPro

Вонючий воздуховод #SOLVED

Индуктивное реактивное сопротивление в реальной жизни

Экскурсия для подписчиков 50 000 за кулисами

Компрессор не запускается Диагностика

Опасная ошибка вентилятора и нагревательной ленты

Как отрегулировать клапан TXV, TEV или TX

5 терминов HVAC / R, которые звучат хуже, чем они есть

Демонстрация обновления прошивки Fieldpiece Joblink

Для продолжения вам необходимо согласиться с нашими условиями.

характеристик, типов и установки |

Кассетные потолки

красиво и стильно смотрятся в помещении Конструкция кассетного потолка достаточно легкая, простая в установке и наилучшим образом отражает современные тенденции в дизайне потолков в интерьере. Кассетные потолки относятся к подвесным конструкциям, составляющими которых являются каркас и отделка. Такое устройство потолка отличается тем, что основной материал отделки как бы помещается в ячейки.

Кассетные потолки — что это

Кассетный потолок — достойное украшение интерьера. Такая конструкция может быть абсолютно любой, поэтому вместо декоративных плит можно использовать специальные потолочные светильники, установить решетки и нагревательные элементы. Кассетный потолок собирается в виде конструктора из отдельных блоков (плит), они могут быть квадратными и прямоугольными. Наиболее распространены следующие размеры модулей — 300х300 и 600х600 мм, но есть и большие размеры, и для удобства можно заказать нужный размер.Панель имеет скрытую и открытую систему крепления, поэтому в первом случае профильная решетка перекрывается и образует единое потолочное основание, а во втором — эта сетка остается видимой.

Кассетные потолки довольно популярны и востребованы для обустройства потолка

Специалисты по ремонту рассказывают о массе преимуществ таких конструкций:

• Для монтажа такого потолка не требуется предварительной подготовки поверхности;
• За перекрытиями можно спрятать вентиляционные трубы, электропроводку, газовые трубы и другие некрасивые элементы современного помещения, к тому же при необходимости до них легко добраться, достаточно убрать необходимое количество ячеек;
• Поврежденная пластина легко заменяется;
• Под кассетную конструкцию потолка легко установить светодиодную подсветку или другие необходимые элементы дополнительного декора;
• В ванной или коридоре плиты следует выбирать из расчета, на которое не влияет вода и влажный воздух.

Специально для кассетных потолков в свое время были изобретены растровые светильники, которые просто вставляются в специальные отверстия в таком потолке. Зато в кассетные профили легко встраивается другое освещение.

Недостатком является уменьшение потолка (около 15 см), поэтому специалисты советуют устанавливать их только в высоких и больших помещениях. К тому же комплектующие кассетного потолка довольно дороги: они выполнены из качественных материалов и имеют характерный декор.

Современный кассетный потолок: просмотров

В любой комнате квартиры или офиса можно установить кассетные потолки, но стоит заранее продумать все их виды.

При оформлении гостевой комнаты, как правило, используются зеркальные потолки

Чтобы вы могли выбрать тот, который прослужит долго и придаст интерьеру особую изюминку:

1. Металлический кассетный потолок отличается тем, что он может быть алюминиевым или стальным, может иметь декоративную напыление или естественный металлический оттенок.Этот вид потолка отличается долгим сроком службы, повышенной устойчивостью к механическим воздействиям.
2. Зеркальные потолки созданы на основе натурального силикатного стекла или акрила. Внешне такие тарелки выглядят полностью зеркальными или матовыми. Этот тип пластин отличается тем, что он не просто встраивается в ячейку, но и фиксируется механически.
3. Гипсокассетный потолок считается уникальным для подвесных систем, гипсу можно придать форму, а также изобразить на нем любой рисунок.Но этот вид плит нельзя использовать во влажных помещениях (ванная, кухня, бассейн), он имеет низкую влагостойкость.
4. Кассетные потолки из стекла представляют собой витражные вставки в панно для светильников или декораций.
5. Кассетные потолки из стекловолокна и минеральных волокон отличаются высокими тепло- и звукоизоляционными свойствами, такие потолки изготавливаются из современного материала, который не осыпается при установке.
6. Кассетные потолки из дерева изготавливаются только по индивидуальному заказу.Сделайте такое панно из ценных пород дерева, которое распиливают на панели, поэтому такие потолки стоят очень дорого.

Кассетные потолки могут отличаться материалом, а также характеризуются разными свойствами и качествами.

При выборе кассетного потолка важно проверить наличие сертификата качества и безопасности использования в разных типах помещений.

Монтаж кассетного потолка: процесс пошаговый

Установка кассетного потолка требует выполнения ряда правил, но они просты.

Установить кассетный потолок несложно, так что можно сделать самому

Поэтому собрать самому просто:

• Для начала необходимо определить и разметить периметр, для этой работы нужен уровень. После этого устанавливаются уголки стен, которые станут направляющими.
• Следующим этапом будет установка подвесов, где основной профиль устанавливается с шагом 1,2 м. Желательно установить на потолке линии 1.На потолке 2 м друг от друга, и после каждого на них делать разметки с шагом в 0,6 м. После, на саморезы крепится подвеска.
• Профиль устанавливается следующим образом: в профиле есть отверстия, за которые они подвешиваются на крючки, сначала необходимо подвесить основной профиль, а затем вспомогательные профили, которые крепятся к основным защелкам.
• Укладка модулей начинается с середины, на пластинах сзади есть направление, по которому их нужно укладывать.

В зависимости от того, на какой площади потолка могут понадобиться частичные плиты, разрезая их, следует постараться сделать это симметрично с обеих сторон потолка, чтобы дизайн не нарушался разными размерами плит.

Минеральные и гипсовые плиты рекомендуется постоять в помещении 24 часа, чтобы они не деформировались при укладке.

Производство кассетных потолков: что нужно знать

Изготовление кассетных потолков может быть отечественным и французским.

У этого различия есть свои особенности:

• Качество материалов;
• Сборка конструкций;
• Устойчивость материалов к необходимым условиям;
• Материалы, подходящие для определенной зоны в квартире;
• Безопасность.

При покупке кассетных панелей особое внимание следует обращать на их качество и прочность

Безусловным лидером на рынке кассетных потолков являются потолки Albes.Albes предлагает множество вариантов металлических потолков — алюминиевый каркас или перфорированные плиты одинаково хорошо будут смотреться в любом интерьере. Многие модели Albes имеют перфорацию. Алюминиевые потолки Sky характеризуются как высокотехнологичная продукция. Такие потолки отличаются эргономичностью и прочностью. Особо следует отметить драгоценные цвета в их коллекции — золото, серебро, суперхром, белый мрамор. И Albes, и Sky представляют собой кассетный потолок модели Tegular, украшенный кромкой.

Подвесные потолки Caveen изготавливаются из алюминия, отличаются водонепроницаемыми и пожаробезопасными свойствами. Caveen предлагает широкий выбор стильных и уникальных модулей для ванн. Панели Geipel создавали лучшие инженеры, которые рассчитали толщину металла так, чтобы он прослужил как можно дольше. Cesal — это французские кассеты открытого, закрытого и комбинированного типа, к тому же они соответствуют европейским стандартам безопасности.

Все перечисленные представители кассетных потолков отличаются хорошими характеристиками и большим выбором внешнего вида панелей.

Продажа всевозможных панелей осуществляется по всему миру, к тому же у всех фирм широкий ценовой диапазон.

Кассетный закрытый потолок

Этот вид потолка имеет свои особенности.

А именно:

• Отверстие для крепления находится в полке профиля снизу, куда панели устанавливаются краем;
• Основной профиль монтируется параллельно стене, а расстояние должно быть равным размеру панелей.

Особенность кассетного потолка закрытого типа в том, что он имеет аккуратный внешний вид

Закрытые кассетные потолки следует обрамлять каркасом из параллельно установленных друг на друга модулей. Края каждой панели согнуты под углом 90 ° для лучшего крепления и сокрытия каркасных конструкций, а края самой пластины защелкиваются на профиле.

Особенность этого профиля в том, что после крепления пластины свободно перемещаются по каркасу.

Такие потолки отличаются еще и тем, что их система крепления и каркаса не просматривается, что придает потолку аккуратный и законченный вид.

Металлический кассетный потолок имеет некоторые характеристики.

А именно:

• Выдерживают нагрузки до 6,5 кг / м2, есть конструкции, выдерживающие до 10 кг;
• Металлические кассеты могут отражать до 87% света;
• Они поглощают звук до 44 дБ;
• Устойчивость к влаге около 100%.

Металлические кассетные потолки обладают низким уровнем звукоизоляции, поэтому обратите внимание на перфорированные образцы.

Красиво оформленный потолок может быть на металлических кассетах с интересным рисунком

Типы металлических кассет:

• Кассета;
• Стеллаж;
• Грильято.

Металлические кассеты для потолков могут быть гладкими, гофрированными или с рисунком. Есть модели с плоской кромкой и кромкой с фаской.

Кассетный скрытый потолок

Этот тип потолка отличается тем, что видны только декоративные плиты, а подвесная система скрыта.

Преимущество кассетных скрытых потолков — простота монтажа

Преимущества такой системы:

• Идеальное интерьерное решение;
• Легко установить;
• Легкий доступ к потолку;
• Кассеты крепятся защелками в специальной гребенке.

Кассетный скрытый потолок может быть изготовлен из алюминия или оцинкованной стали, а также выполнен на заказ.

Монтаж кассетного подвесного потолка (видео)

В заключение следует сказать, что для монтажа кассетного потолка любого типа необходимо иметь под рукой уровень, рулетку и туго натянутую нить.Такое интерьерное решение разнообразит дизайн любого помещения, облегчит ремонтные работы хозяевам.

Дизайн кассетных потолков (фото в интерьере)

Gree 3-х зонная мини-кассета с разъемным потолком | * Официальный дилер завода-изготовителя!

Двойная гарантия

AC Direct — один из немногих онлайн-дистрибьюторов (если не единственный), который уполномочен заводом Gree УДВОИТЬ вашу гарантию с 5 до 10 лет.Это возможно благодаря нашему надежному статусу ведущего дилера Select Gree.

Эта мини-сплит-система Gree включает в себя один полностью заряженный 3-х зонный мини-сплит-внешний конденсаторный блок с тепловым насосом на 42 000 БТЕ и 3 внутренних блока. Текущая цена системы включает 3 потолочных кассетных блока, 2 x 12 000 и 18 000 БТЕ каждая. Доступны и другие варианты; однако для работы этой системы требуется как минимум 2 внутренних блока.

Наружный блок

Gree, 3 зоны, бесконтактный мини-сплит, 42000 БТЕ, 230 В, высокоэффективный тепловой насос, переменного тока, наружный блок

Номер модели

MULTI42HP230V1B

Размеры

43 дюйма Ш x 17 дюймов x 43 дюйма

Документы

Gree MULTI42HP230V1 Технические характеристики

Гарантия

Компрессор: 10 лет | Запчастей: 10 лет

Номер модели

CASGRILLE1SM

Размеры

25-3 / 5 «Ш x 25-3 / 5» x 2 «В

Номер модели

CASGRILLE1SM

Размеры

25-3 / 5 «Ш x 25-3 / 5» x 2 «В

Видео по установке наружного блока Gree

Щелкните здесь, чтобы просмотреть видео в новом окне

Gree MULTI42HP230V1B 3-х зонный мини-раздельный бесканальный кондиционер и открытый конденсатор с тепловым насосом

Высокоэффективные блоки с тепловым насосом и кондиционированием воздуха Gree mini split Multi 21+ без воздуховодов могут обогревать и охлаждать до 5 зон без необходимости приобретения распределительных коробок (для систем с 6-9 зонами требуются распределительные коробки).Каждый многозонный мини-сплит приводится в действие энергоэффективным инвертором G10 GREE и надежным компрессором с регулируемой скоростью.

Эти системы идеально подходят для домашнего или коммерческого использования, где у вас нет места для воздуховодов и вам нужно использовать только один наружный блок, подключенный до 9 внутренних блоков. Вы можете независимо контролировать температуру в каждой комнате или пространстве без необходимости обогревать или охлаждать все комнаты, когда они не используются.

Plus вы можете охлаждать серверную или другое помещение, даже если температура наружного воздуха составляет всего 0 градусов по Фаренгейту.Обычные системы охлаждения перестают производить охлаждение, когда наружная температура достигает диапазона 50-55 градусов по Фаренгейту.

В системе используется экологически чистый хладагент R-410 как для нагрева, так и для охлаждения.

Инверторная технология G10 значительно экономит электроэнергию, снижает внешний шум и поддерживает постоянную температуру в помещении, устраняя чрезмерные циклы включения и выключения обычных систем. Каждый наружный змеевик имеет антикоррозийное покрытие для повышения энергоэффективности.

Особенности и преимущества

• Высокая эффективность до 14,8 SEER для снижения счетов за коммунальные услуги
• Уровень шума до 56 дБ (A) для очень тихой работы
• До 5 внутренних блоков
• Многоточечная диагностика
• Охлаждение при низкой температуре окружающей среды до 0 ° F для функции охлаждения круглый год
• Низкая температура окружающей среды Обогрев до -4 ° F обеспечивает гораздо больший комфорт в зимнее время
• Intelligent Defrost увеличивает срок службы системы и экономит энергию
• Тяжелый стальной шкаф для значительного повышения прочности и коррозионной стойкости
• Включает линейные адаптеры для более простой и быстрой установки

GREE Multi Ductless Mini Split Высокоэффективный наружный блок с тепловым насосом 42000 БТЕ

Номер модели

MULTI42HP230V1BO

Вес

198 фунтов

Длина

17 дюймов

Ширина

43 дюйма

Высота

43 дюйма

Марка

GREE

Вместимость

3. 5

SEER

21

EER

10

Хладагент

R-410a

Холодопроизводительность

8530-46403

Тепловая мощность

10663-47768

Напряжение

208-230 В переменного тока

Фаза

Одиночная

цикл / герц

60 Гц

Размер всасывающей линии (внешний диаметр)

3/8 дюйма

Цвет

Белый

Предлагаемая гарантия

Да

Зарегистрировано в UL

Да

Тип оборудования

Тепловой насос

Семейство продуктов

MULTI21

Количество зон ОВК

5

БТЕ на выходе

42000

Видео установки внутреннего блока Gree

Щелкните здесь, чтобы просмотреть видео в новом окне

Потолочная кассета GREE Multi21 + 12 000 BTU mini Split обеспечивает бесшумное, индивидуализированное, незаметное охлаждение и обогрев благодаря передовой конструкции и экологически безопасному хладагенту R410A.Потолочная кассета идеально подходит для любого помещения и может быть легко установлена ​​в подвесной потолок, при этом видна только декоративная решетка для подачи воздуха.

Потолочные кассетные внутренние блоки

лучше всего подходят для применений, где вам не нужен настенный блок и нужна ненавязчивая, гладкая и бесшумная система подачи воздуха для данного помещения. Воздух равномерно подается по всему пространству через 4 края решетки с прорезями, а центр той же решетки действует как возвратный воздух, поэтому приточный или возвратный воздуховод не требуется.

Четыре прорези по краям подают кондиционированный воздух в помещение, а решетка в центре действует как решетка возвратного воздуха, вытягивая воздух из помещения, охлаждая или нагревая его, а затем возвращая его в пространство через 4 прорези вокруг края, как показано на изображении потолочной кассеты. Этот декоративный гриль — единственное, что видно из космоса.

Потолочная кассета Gree особенно хорошо подходит для подвесных потолков

с панелями 2×2 ‘или межбалочным расстоянием 24 дюйма по центру.При установке внутри потолка, сам блок полностью скрыт в пространстве над потолком, и видна только декоративная решетка. Вам понадобится всего около 12-14 дюймов над потолком, чтобы оставить место для потолочного кассетного шкафа.

Потолочная кассетная технология подачи воздуха от Gree бесшумно и равномерно распределяет кондиционированный воздух по всему помещению

и внутренний конденсатный насос надежно отводят конденсатную влагу в безопасное место. Cassette идеально подходит для небольших коммерческих помещений, таких как кухни и обеденные зоны, где требуется контроль комфорта на больших открытых пространствах.

Каждой потолочной кассетой можно управлять с помощью инфракрасного пульта дистанционного управления или проводного программируемого термостата XK19, что обеспечивает максимальную гибкость в зависимости от индивидуальных потребностей.

Особенности и преимущества

• Высокая эффективность до 21 SEER
• Уровень шума в салоне всего от 42 дБ (A)
• Многоточечная диагностика
• Охлаждение при низкой температуре окружающей среды до 0 ° F
• Низкий нагрев окружающей среды до -4 ° F
• Интеллектуальная разморозка
• Включает адаптеры линейного набора
• 4-ходовой выпуск воздуха
• Скорость нескольких вентиляторов
• Жалюзи
• Восстановление после сбоя питания
• Насос для внутреннего слива конденсата
• Сторожевой поплавковый выключатель
• Декоративная решетка выпускного воздуха
• ИК-пульт дистанционного управления и проводной контроллер XK -19
• Пять (5) лет гарантии
• Сторожевой поплавковый выключатель
• Очищаемый воздушный фильтр
• Забор свежего воздуха (только модель 24K)

GREE Multi + Внутренний блок потолочного кассетного теплового насоса 12000 БТЕ

Номер модели

CAS12HP230V1AC

Масса

39. 6 фунтов

Длина

22-2 / 5 дюйма

Ширина

22-2 / 5 дюйма

Высота

9-1 / 10 дюймов

Вместимость

1

SEER

16

Хладагент

R-410a

Холодопроизводительность

6100-15300

Тепловая мощность

6800-13600

Напряжение

208-230 В переменного тока

Фаза

Одиночная

цикл / герц

60 Гц

Размер всасывающей линии (внешний диаметр)

3/8 дюйма

Фитинг всасывающей линии

Раструб

Размер жидкостной линии (OD)

1/4 «

Фитинг жидкостной линии

Раструб

Сертификаты

Сертификат AHRI

Предлагаемая гарантия

Да

Energy Star Rated

Да

Зарегистрировано в UL

Да

Размер дренажного соединения

1-1 / 5 дюйма

Тип оборудования

Тепловой насос

Семейство продуктов

+ MULTI

Марка

GREE

Тип монтажа

Кассета для потолка

Автоматический выключатель — минимальный ток

1

куб. Футов в минуту

251-353

БТЕ на выходе

12000

GREE Декоративная выпускная решетка для CAS12HP230V1AC

Номер модели

CASGRILLE1SM

Масса

5.5 фунтов

Длина

25-3 / 5 дюймов

Ширина

25-3 / 5 дюймов

Высота

2 дюйма

GREE Multi + Потолочный кассетный тепловой насос 18000 БТЕ Внутренний блок

Номер модели

CAS18HP230V1AC

Вес

39,6 фунтов

Длина

22-2 / 5 дюйма

Ширина

22-2 / 5 дюйма

Высота

9-1 / 10 дюймов

Вместимость

1,5

SEER

16

Хладагент

R-410a

Холодопроизводительность

15359-24200

Тепловая мощность

17065-22200

Напряжение

208-230 В переменного тока

Фаза

Одиночная

цикл / герц

60 Гц

Размер всасывающей линии (OD)

1/2 «

Фитинг всасывающей линии

Раструб

Размер жидкостной линии (OD)

1/4 «

Фитинг жидкостной линии

Раструб

Сертификаты

Сертификат AHRI

Предлагаемая гарантия

Да

Energy Star Rated

Да

Зарегистрировано в UL

Да

Размер дренажного соединения

1-1 / 5 дюйма

Тип оборудования

Тепловой насос

Семейство продуктов

+ MULTI

Марка

GREE

Тип монтажа

Кассета для потолка

куб. Футов в минуту

353

БТЕ на выходе

18000

GREE Декоративная выпускная решетка для CAS18HP230V1AC

Номер модели

CASGRILLE1SM

Вес

5,5 фунтов

Длина

25-3 / 5 дюймов

Ширина

25-3 / 5 дюймов

Высота

2 дюйма

Ограниченная гарантия

Детали

10 лет

Компрессор

10 лет

Пульт дистанционного управления

90 дней

AC Direct — один из немногих онлайн-дистрибьюторов (если не единственный), который уполномочен заводом Gree УДВОИТЬ вашу гарантию с 5 до 10 лет.Это возможно благодаря нашему статусу ведущего дилера Select Gree.

По условиям гарантии производителя и в соответствии с федеральными законами об обращении с хладагентами требуется, чтобы система была проверена, запущена и подписана лицензированным подрядчиком по кондиционированию воздуха / отоплению перед использованием. Убедитесь, что все воздуховоды подачи и возврата имеют надлежащие размеры, а установка разрешена (если требуется) и соответствует местным и государственным нормам. Электрические соединения всегда должны выполняться лицензированным подрядчиком по электрике.

Как обновить старый подвесной потолок

Старый подвесной потолок может сделать ваш дом серым и устаревшим. Вы не поверите, но обновление подвесного потолка — это быстрая и простая работа, не требующая специальных навыков или инструментов.

Вот что вам понадобится для этого проекта.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

• Рулетка
• Универсальный нож
• Ножницы
• Карпентерс Квадрат
• Плитка для подвесного потолка
• Установка плитки для подвесного потолка
• Крышки для подвесного потолка или декоративные ленты для сетки
• Авиатор берет на себя эту задачу

не забудьте экипироваться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

ШАГ ОДИН

Измерьте плитку. Начните с удаления одной из потолочных плиток и измерения ее. Чтобы снять, просто нажмите и наклоните.

ШАГ ВТОРОЙ

Удалить старую плитку. Купив новую потолочную плитку, удалите старые, но пока не выбрасывайте их. Позже вы будете использовать их в качестве шаблонов в своем проекте.

ШАГ 3

Установить решетку.Обновите направляющие в потолочной решетке, чтобы они соответствовали вашей новой плитке, с помощью заглушек или декоративной ленты. Протрите сетку, затем установите заглушки сетки или ленту в соответствии с инструкциями производителя.

ШАГ ЧЕТВЕРТЫЙ

Заменить полные плитки. Потолочные плитки имеют выступы на полдюйма со всех сторон, чтобы каждая из них прилегала к решетке. Чтобы заменить плитки, которые не нужно будет резать, просто наклоните их вверх в сетку и положите каждую так, чтобы кромка находилась на Т-образных перекладинах. Сейчас также хорошее время, чтобы добавить дополнительную изоляцию.

Чтобы утеплить, просто поместите квадрат плитки утеплителя поверх
верх каждой потолочной плитки после размещения ее в сетке. Держите две пары
вместе во время каждой укладки плитки.

ШАГ 5

Плитка резная. Во время работы вы можете столкнуться с участками, где плитка не подходит или ее нужно разрезать. В этих случаях вы будете использовать одну из своих старых плиток в качестве шаблона для вырезания новой. Для защиты пола положите новую плитку лицевой стороной вниз на кусок древесины или старую плитку.Поместите старую плитку, которую вы используете в качестве шаблона, сверху и отметьте свои разрезы. Если у вас есть сломанные или отсутствующие плитки и нет шаблона измерения между направляющими, перенесите измерения на новую плитку и сделайте надрезы. Для этой плитки хорошо подходят ножницы. Сделайте такие же пропилы в вашей установке, сохраняя две пары вместе во время каждой установки плитки, как и раньше.

ШАГ 6

Вырезать отверстия. Если в плитке нужно отверстие для светильника или трубы, положите поверх нее старую плитку.Затем используйте маркер, чтобы обвести его на новой плитке. Сделайте отметки вокруг линии разметки канцелярским ножом. Сделайте чистый разрез и удалите ненужный кусок.

Ваша установка завершена!

Сделайте шаг назад и полюбуйтесь обновленным подвесным потолком.

Торговые инструменты — Установка подвесных потолков Инструкция

Тимоти Чапел

Решите, какие инструменты необходимы для вашего проекта подвесного потолка.

Вы когда-нибудь пытались работать над проектом, но у вас нет нужных инструментов для выполнения этой работы? Что ж, если у вас нет подходящих инструментов для установки подвесного потолка … планируйте потратить много времени.

Хотя многие домовладельцы могут легко установить подвесной потолок, наличие подходящих инструментов значительно упрощает это, особенно если вы не делали этого раньше.

Вот список инструментов и оборудования, которые мы составили, чтобы вы могли правильно установить натяжной потолок с первого раза.

Шаг 1. Контрольный список инструментов для установки подвесного потолка.

(1) Лазерный или стандартный уровень для выравнивания потолочной решетки и установки настенного уголка.

(2) Аккумуляторная дрель для установки настенного уголка, сверления отверстий или установки деревянных ламелей.

(3) Молоток для установки гвоздей или скоб в настенный уголок.

(4) Адаптер для деревянных стенок для установки деревянных балок в балки для подвешивания потолочного троса.

(5) Сверло 1/8 ” для сверления отверстий в решетке или сверления заклепок в случае ошибки.

(6) Рулетка 25 футов с лезвием 1 дюйм для установки потолочной решетки, укладки потолочной плитки и раскладки.

(7) Карандаш для построения схем и разметки расположения нитей и крестовин.

(8) Ножницы для резки олова для резки настенного уголка и потолочной решетки.

(9) Пробивные клещи для пробивки отверстий 1/8 дюйма в потолочной решетке для склепки.

(10) Заклепочник Pop Riveter для крепления потолочной решетки к настенному уголку.

(11) Пружинные зажимы — 4 или 5 для временного крепления поперечных тройников и основных направляющих к уголку стены.

(12) String Line для установки потолочной решетки или выравнивающей решетки на небольших участках.

(13) Плоскогубцы 8 ”Linesman для резки и протягивания проволоки, а также для обжима настенного уголка.

(14) Speed ​​Square для прямоугольной резки стеновых тройников при установке потолочной решетки.

Шаг 2 — Дополнительные инструменты для установки подвесного потолка.

(1) Аккумуляторный степлер для быстрой установки настенного уголка на стены из гипсокартона, штукатурки или деревянных панелей.

(2) Пистолет Trak-it для быстрой установки стенного уголка в бетонный блок или наливные стены.

(3) Ударная дрель для установки анкеров или стенного уголка в бетон.

Шаг 3 — Инструменты для подвесного потолка для установки потолочной плитки.

(1) Универсальный нож для резки потолочной плитки и открывания ящиков потолочной решетки.

(2) Точильный камень для заточки лезвия универсального ножа при резке потолочной плитки.

(3) Ударная пила для вырезания отверстий в потолочной плитке для светильников и воздуховодов HVAC.

(4) Круговой резак для разметки отверстий на потолочной плитке для светильников и труб.

(5) Белый герметик для ремонта вмятин в потолочной плитке.

Шаг 4 — Комплектующие для установки подвесных потолков.

(1) Заклепки для крепления поперечных тройников и основных направляющих потолочной решетки к уголку стены.

(2) Шурупы для установки в деревянную балку и подвесной потолочный трос.

(3) Потолочный трос 18 калибра для подвешивания подвесного потолка. Используйте прямую проволоку без намотки.

(4) Прижимные зажимы для крепления потолочной плитки в вертикальных перепадах потолка. Также отлично подходит для вестибюлей с большим потоком воздуха и всасыванием.

(5) Белый герметик для ремонта вмятин в потолочной плитке.

Вы можете распечатать этот список, чтобы лучше обслуживать вас.Вы также можете найти все эти инструменты и оборудование на нашем веб-сайте http://www.strictlyceilings.com/C/3/AllProducts

.

Удачи с проектом потолка. –Тим

Установка на подвесной потолок

: 5 советов по упрощению установки

Плитка для подвесного потолка — популярный выбор для подвалов, офисов и других помещений. Подвесные потолки, также известные как подвесные потолки, требуют тщательной планировки и способности эффективно работать над головой. Поэтому стоит быть осторожным с деталями и потратить немного времени на выполнение домашней работы, прежде чем приступить к работе.

Установить подвесной потолок можно самостоятельно, приложив немного усилий и ноу-хау. И хотя лучше всего начать с инструкций производителя, есть несколько инструментов и советов, которые «не показаны» в инструкциях, которые сделают проект более гладким.

5 советов по более простой установке подвесного потолка

1. Определитесь с внешним видом и бюджетом

Выбор подходящего подвесного потолка зависит от множества факторов. Начните с того образа, который вам нужен, и вернитесь к бюджету, который вы можете себе позволить.Существует множество разновидностей — от простой металлической решетки и вставных панелей до богато окрашенных кессонных образов, которые бросают вызов предвзятым представлениям о том, как должна выглядеть эта потолочная отделка.

Обдумывая фактическую цену, важно учитывать, что в отличие от, скажем, гипсокартона — гораздо дешевле купить, гораздо сложнее отделать — подвесной потолок после установки не требует дополнительных работ.

2. Выберите между подвесным потолком или потолком для поверхностного монтажа

В то время как самое строгое определение подвесного потолка — это потолок, который свешивается на несколько дюймов ниже существующего потолка или обрамляется проводами и поддерживается металлической решеткой, существуют и другие варианты, такие как потолки для поверхностного монтажа, устанавливаемые с помощью зажимов, которые привинчиваются непосредственно к потолку. обрамление выше . Однако инструменты и методы установки практически идентичны.

Выбирая между подвесными изделиями и изделиями для поверхностного монтажа, имейте в виду, что изделия для поверхностного монтажа обычно занимают менее ценную высоту, чего часто не хватает в старых домах. Однако они могут ограничить доступ к механическим устройствам, которые управляют пространством балок.

3. Соберите инструменты

Вам понадобится:

• Рулетка мерная.
• Мел. (синий или другой светлый цвет для внутреннего использования)
• Аккумуляторная дрель-шуруповерт или ударный шуруповерт .
• Лазерный уровень. Это действительно удобно для длинных линий разметки уровня, обычно требуемых для подвесных потолков. (Спиритические уровни работают для небольших помещений, но небольшие неточности и человеческие ошибки складываются постепенно и затрудняют точное выравнивание всей комнаты.)
• Поиск шпильки. Царапина — отличное шило.
• Ножницы и бокорезы авиаторные (жестяные) (плоскогубцы электрика). Ножницы режут уголки и тройники; бокорезами загибают проволоку. Некоторые компании делают подвесную систему, которая проще, чем гнуть проволоку, и работает так же, как поршень, закрывающий слив в раковине.
• Лестницы. Стремянка подойдет, но прокатные леса, которые можно использовать для всех видов других проектов, лучше.

4. Удалите шпильки с помощью средства поиска шпилек

С помощью поисковика:

1. Снимите крышку корпуса устройства, исследуйте, с какой стороны она прибита к шпильке шилом, и вы нашли шпильку.
2. Вернитесь к потолку и подтвердите, что вы действительно нашли стойку, вбив острие шила в стену молотком. Если он останавливается и его трудно вытащить, значит, вы в шпильке. Если вы можете шевелить им через гипсокартон, значит, вы это пропустили.
3. Отверстия над запланированной линией подвесного потолка скрыты, поэтому при необходимости попробуйте несколько мест.

5. Еще раз проверьте размеры и расположение

Есть небольшая математика, которую вам помогут инструкции перед установкой.Стоит дважды проверить правильность размеров и макета, потому что вся работа зависит от этой первоначальной работы.

Двумя наиболее важными элементами являются следующие:

1. Вы разделили комнату в соответствии с их формулой, с целью, чтобы панели на концах были одного размера друг с другом (то же самое с плиткой, но то, как вы придете к окончательной планировке, отличается)
2. Ваша сетка квадратная. Есть немного места для маневра, но не так много. Если сетка не квадратная, панели не появятся.

Добавьте терпения к этому уравнению. Если вы не привыкли таскать лестницы повсюду и целый день работать над головой, эти мышцы не будут активно использоваться каждый день. Иди медленно. Работайте методично и наблюдайте, как преобразится ваш потолок.

Как вырезать квадратные потолки с деревянными решетками — Практические руководства 9Wood

Квадратные решетки

Сегодня мы будем обрабатывать прямоугольные концы поперечных решеток серии 1100.В целях демонстрации мы используем решетку размером 1 x 2 дюйма, но концепция очень похожа, когда вы перемещаетесь по разным продуктам с разными профилями участников.

Какие инструменты мне нужны?

Что касается инструментов, которые вам понадобятся, мы показали все, что вам может понадобиться. В частности, убедитесь, что у вас будет циркулярная пила диаметром 7-1 / 4 дюйма, оснащенная лезвиями с 40-60 зубьями, например, Dewalt 3196. Мы знаем, что на стройплощадках бывает сложно найти место для работы. резки, но убедитесь, что вы нашли безопасное место, где вы можете выполнять мелкую работу.

Что делать в первую очередь?

Первое, что вам нужно сделать, это измерить площадь, на которой будет установлена ​​панель. Теперь измерьте всю длину участка от дерева до дерева или, в данном случае, от дерева до стены, а затем уменьшите окончательную длину панели на основе откосов из вашего проекта. Как только будет определен окончательный размер панелей, вы возьмете их на свою рабочую поверхность и подготовите для резки.

Измерьте и отметьте

Затем вы собираетесь измерить и отметить место разреза.Затем заклейте участок малярным скотчем. Если панель должна быть разрезана на подкладке, переверните ее и снимите монтировкой, убедившись, что все скобы были сняты. Для правильной подвески и выравнивания элементов может потребоваться повторная установка дополнительных подкладок. -прикрепил; свяжитесь с вашим менеджером проекта для конкретных требований.

После того, как ваша основная лента будет завершена, снова сделайте замер и отметьте на ленте, где именно вы собираетесь разрезать, завершив его своим квадратом.

Как защитить деревянную решетку при распиловке пилой?

Теперь у вас есть пара вариантов; показано здесь, мы режем бритвенный нож на каждом элементе и складываем его на выходной стороне каждого элемента. Это гарантирует, что при отъезде лезвие не вырвется.

Другой вариант: после того, как вы отметили разрез, вы можете перевернуть ленту на всех трех поверхностях, чтобы обеспечить максимально чистый разрез.

Необязательный шаг — наклеить малярную ленту по обе стороны от места пропила, чтобы не повредить что-либо ножкой пилы при движении по пропилу.

Как подготовить пилу?

Теперь, когда вы готовы к резке, вам нужно убедиться, что вы установили глубину циркулярной пилы так, чтобы вы без проблем прорезали все элементы. Исходя из вашего уровня комфорта, вы можете сделать это от руки или с помощью прямой кромки, чтобы убедиться, что у вас все на высоте.

Когда вы начинаете, важно, чтобы ваша скорость была постоянной на протяжении всей панели, от участника к участнику, и чтобы вы не останавливались и не замедляли движение.Это гарантирует, что у вас не будет разрывов или каких-либо проблем со следующей частью, когда вы прорежете одну полностью.

Что делать после разреза?

После завершения резки вы собираетесь проверить длину панели, удалить ленту и использовать шлифовальный блок, чтобы убрать все волокна, которые могут быть позади.

Уплотнение заканчивается полностью

Ваш последний шаг — использовать предоставленную 9Wood отделку для ретуши, чтобы подкрасить концы до нужного цвета, а затем вы готовы высушить панель и убедиться, что она подходит.Как только покрытие высохнет, вы можете вернуться к месту установки, убедиться, что панель подходит, а затем перейти к следующей.

Если у вас есть какие-либо вопросы о вырубке полей или вы хотите обсудить детали, относящиеся к вашему проекту, свяжитесь с 9Wood, и мы свяжем вас с нужным человеком. Как всегда, спасибо за просмотр, до встречи в следующем.

БОНУС: Найдите время, чтобы изучить свои инструменты. Хотя мы не устанавливаем деревянные потолки напрямую, вот тщательно подобранный список инструментов, которые мы рекомендуем на протяжении всей этой серии полевых руководств.

1. Рулетка
2. 48 ″ Прямой край
3. 16 ″ Квадрат для обрамления
4. Цифровой уровень / угловой искатель Bosch
5. # 2 Карандаш Ticonderoga
6. 2 ″ 3 м или аналогичный, Желтая лента для рисования

Пин

326 и предметы для ретуши

Режущие инструменты

1. Циркулярная пила 7 1/4 дюйма с лезвием от 40 до 60 зубьев.
   1. Пример: DeWalt DW 3196 Пильное полотно для прецизионной чистовой обработки 7 1/4 дюйма 60T
2. «Лобзиковая пила с переменной скоростью», оснащенная полотном для реверсивной резки.
   1. Пример: Bosch Blade T101BR
3. Аккумуляторная дрель с боковой рукояткой
4. Соответствующая оправка для кольцевой пилы (в нашем видео использовалась 1/2 дюйма)
5. Биметаллическая кольцевая пила соответствующего диаметра (использовалась 4 1/4 дюйма) в нашем видео)
6. Японская тяговая пила (для чистовых пропилов, когда электроинструмент не может получить доступ)

.
