Вентиляция в погребе с одной и двумя трубами — схемы, устройство

Проверенный временем способ хранения запасов на зиму по-прежнему имеет смысл – будь то собственный урожай, консервация или рыночные приобретения. Попутное использование – хранение вина, пива или других домашних алкогольных напитков.

Правильная вентиляция в погребе устраивается с учётом климатических условий, расположения погреба, понимания процессов, которые там происходят.

Содержание статьи

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

Возможность построить самостоятельно.
Небольшая стоимость.
Не используются энергоносители.
После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м²) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

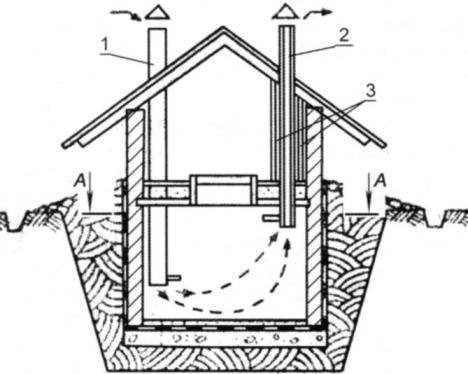

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

Приточная труба – обеспечивает подачу воздуха.
Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
Входной участок трубы располагается на высоте 20 – 30 см от пола.
Вытяжная труба на расстоянии 0 – 10 см от потолка.
Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V, (1)

где

F – площадь трубы в м²,
L – объём необходимого воздуха,
V – скорость потока. Принимается за 1 м/с,
3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м³/час.
F = 18/3600 х 1 = 0,005м².
R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант.

На 1 метр площади подвала требуется 25 см² сечения вентканалов.

При площади 10 м² это 250 см².
Вычисляем радиус по формуле (2):
R = 89 мм, диаметр 18 см.

Третий вариант.

Площадь трубы принимается как 1/400 площади погреба.
При 10 м² это 0,025 м².
Через площадь круга
R = 89 мм, диаметр труб 18 см.

Как видим, два последних варианта дают одинаковый результат.

Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2).
Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м²), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Оцинкованные воздуховоды при повреждении покрытия ржавеют, закапывать их без гидроизоляции не рекомендуется. Не герметичны, на поверхности образуется конденсат, что требует держать ёмкость или устраивать кран для слива конденсата. По цене сравнимы с пластиком.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.

Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени. Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Управление вентиляцией

Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.

Важные понятия

Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.

Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.

Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат. Это главная ошибка при эксплуатации подземных хранилищ.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м³.

Практические советы

Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.

Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО_2,углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.

Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Заключение

Правильный выбор, монтаж и эксплуатация системы вентиляции – залог успешной работы погреба. Каждый из них индивидуален. Принципы работы одинаковы, но условия разные.

Только собственные наблюдения и записи о погоде, положении задвижек, шиберов, дверей, люков (хотя бы в течение первого года) помогут выработать правильный алгоритм.

Вентиляция в погребе с одной и двумя трубами, видео схемы вытяжки

Для соблюдения условий хранения овощей в подвальном помещении требуется создание и поддержание в нем определенного температурно-влажностного режима. Монтаж сложной вытяжки в небольшом подполье финансово нерентабелен, так как верно установленная вентиляция с одной и двумя трубами справится с данной задачей.

Оглавление:

Когда нужно вентилирование?
Критерии выбора
Преимущества и недостатки
Описание однотрубной конструкции
Применение двухтрубных схем

Необходимость обустройства

Конструктивное устройство подполья таково, что без выполнения определенных норм оно довольно быстро приходит в негодность.

1. Внутри скапливается конденсат, который:

формирует идеальную среду для развития гнилостного и плесневелого грибков;
разрушительно действует на несущие строительные элементы фундамента;
приводит к тому, что использование помещения становится опасным.

2. Для нормального хранения овощей и фруктов предусмотрен температурный режим, варьирующийся от 1 до 4°C. От того, насколько точно выверен отток и приток воздушных масс, особенно когда приходит зима, зависит срок сохранности полезных качеств урожая.

3. Процесс разрастания плесневелого грибка, загнивание продуктов может стать причиной неприятного затхлого запаха из подвала, привести к развитию у людей, пользующихся им, аллергических реакций и даже астмы.

Основные коммуникации, в том числе электро- и газоснабжения, проводятся по цокольному этажу. Высокое скопление в погребке углекислого газа станет причиной коррозии их защитных оболочек и самовозгорания.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

положительная сторона – это дешевизна вытяжки и относительная простота установки;
недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
Вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
Чем меньше изгибов и поворотов, тем лучше будет проветривание.
Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид

Установка

Нюансы

Вытяжная

Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку.

Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.

1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см.

2. Приточный канал подполья на улице находится ниже вытяжного.

3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления.

4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.

Приточная

Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см.

Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Вентиляция в погребе, гараже: как сделать вытяжку своими руками с одной или двумя трубами

Для правильного монтажа вентиляции в гараже с подвалом учитывают некоторые обязательные нормы. Обращают особое внимание на то, для чего именно используется подвал и, исходя из этого, выбирают тип вытяжки — принудительная или естественная. Но, так или иначе, без вентилирования не обойтись. Пренебрежение этим моментом приводит к плохим последствиям, вплоть до разрушения самого помещения.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности.

Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют.

В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

Естественной.
Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях.

Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха.

В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

диффуз-флюгер;
дефлектор;
нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

вентиляционных труб;
защитных решеток;
козырьков для уличных концов труб;
дефлекторов;
вентиляторов;
кабеля;
крепежных хомутов;
дюбелей и саморезов;
молотка;
дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов.

Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый.

Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

Источник: https://garazhyk. ru/kommunikatsii/ventilyatsiya-v-garazhe-s-podvalom

Устройство вентиляции в погребе под гаражом

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх.

Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже.

Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества.

Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения.

Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов. Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича.

Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе.

Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Источник: https://PodvalDoma.ru/mikroklimat/ventilyaciya/pogreba-v-garazhe.html

Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Общие требования к помещению

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Как это работает

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Преимущества:

Возможность построить самостоятельно.
Небольшая стоимость.
Не используются энергоносители.
После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.
Основные элементы.

Приточная труба – обеспечивает подачу воздуха.
Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
Входной участок трубы располагается на высоте 20 – 30 см от пола.
Вытяжная труба на расстоянии 0 – 10 см от потолка.
Аналогично п. 2.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

Расчёт идёт по формуле:
F = L/3600 х V, (1)
где
F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с,
3600 – количество секунд в 1 часе.
На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант

На 1 метр площади подвала требуется 25 см2 сечения вентканалов.
При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2):
R = 89 мм, диаметр 18 см.

Третий вариант

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга

R = 89 мм, диаметр труб 18 см.
Как видим, два последних варианта дают одинаковый результат.
Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Вот как это выглядит на видео:

Дефлектор

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.
Самый распространённый – дефлектор ЦАГИ.

Расположение приточной и вытяжной труб

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Управление вентиляцией

Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.

Важные понятия

Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.

Практические советы

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Погреб под жилым домом

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.

Использование электроприборов для принудительной или комбинированной вентиляции

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Заключение

Источник: https://stroy-okey.ru/remont/ventilation/ventilyaciya-v-pogrebe-s-odnoj-i-dvumya-trubami-shemy-ustrojstvo/

Вентиляция в гараже с подвалом: все секреты правильного выбора

23.02.2018

Наличие подвального помещения в гараже для хранения различных вещей имеет множество преимуществ, и при этом его обустройство не несет больших финансовых затрат.

Популярность такого планировочного решения обусловлена тем, что при экономии пространства дома или площади участка имеется возможность длительного хранения домашних заготовок и овощей.

Грамотно устроенная вентиляция в гараже с подвалом предотвратит воздействие неблагоприятных факторов – увеличит срок хранения продовольственных запасов, избавит от плесени и порчи промышленные предметы.

Зачем нужна вентиляция в погребе гаража

Есть несколько весомых причин, объясняющих необходимость вентиляции подвала гаража:

Отсутствие организованного воздухообмена приводит к увеличению влажности в погребе и возникновению плесени на поверхности стен. Продукты, хранящиеся в таких условиях, начнут портиться.
Температура в подвале зимой выше, чем в гараже, поэтому – при отсутствии вентиляции – помещение гаража наполняется поднимающимся вверх влажным воздухом. Таким образом, создаются условия для возникновения коррозии кузова, металлических деталей и предметов, находящихся во влажном помещении гаража.
Работающий двигатель машины и различные химические автожидкости, имеющиеся в гараже, выделяют пары токсичных веществ. Предотвратить их накопление можно при помощи правильно устроенной вентиляции.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

Принудительная вентиляция.
Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

Легкость и дешевизна обустройства.
Отсутствие шума.
Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

Отсутствует возможность регулировки.
Воздух нельзя нагревать и охлаждать.
Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

Сложность устройства.
Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
Дороговизна оборудования.
Необходимость постоянного энергоснабжения для работы системы.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
Мелкоячеистая сетка.
Емкость для конденсата.
Конусный козырёк.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
Для сбора конденсата устанавливается емкость под выходной трубой.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:
Этапы монтажа:
На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

В трубу монтируют вентилятор.
Для запитки вентилятора укладывают электрокабель.
Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-garazhe-s-podvalom.html

Вентиляция погреба в гараже своими руками

Большинство современных гаражей обустроено погребами, где принято хранить различные продукты, овощи, соленья и т.п. В том случае, если подвал устроен не верно, продукты быстро испортятся, для этого и необходима качественная система вентиляции в погребе гаража.

Когда устройство вытяжки в погребе не обеспечивает полноценный воздухообмен, стены начинают сыреть, появляется плесень и трещины. Чтобы избежать подобных проблем, то нельзя экономить на организации вентилирования погреба в процессе строительства.

Зная, какая должна быть вытяжка в погребе, можно добиться хорошего микроклимата. Кроме этого, следует придерживаться рекомендаций специалистов, а также соблюдать простые правила: добиться наиболее подходящего температурного режима (+5), соорудить хорошее затемнение, улучшить циркуляцию воздуха, не превышать уровень влажности выше 90%.

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Вентиляция в погребе с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

Идеальный вариант – закладка вентиляции на стадии строительства.
Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
Чаще всего систему делают из пластика.
Вытяжная система будет проходить через специальный люк.
Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

Наглядная схема вентиляции погреба

Совет! Лучше всего использовать трубы, изготовленные из асбестобетона. Выбирать сечение не менее 15 мм, что вполне надежно и прочно. Для усиления эффективности воздухообмена, трубы снабжают дефлектором, а это обеспечить разрежение воздуха и рост тяги.

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования.

Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба.

Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя.

В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием.

С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока.

Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Загрузка …

Источник: https://ventilation-conditioning.ru/montazh/ventilyaciya-pogreba-v-garazhe.html

Естественная вентиляция в подвале — просто и эффективно

Здоровый образ жизни подразумевает отказ от употребления в пищу продуктов, содержащих консерванты и химические добавки. Сюда же относятся выращенные в промышленных условиях овощи и фрукты. Ведь неизвестно, какими пестицидами их обрабатывали и чем удобряли почву. Следуя этой логике, многие самостоятельно выращивают овощи на своем участке. Но вырастить — это еще половина дела. Необходимо также правильно сохранить урожай. Идеальным местом для хранения продуктов является сухой и прохладный подвал. Важным фактором, влияющим на микроклимат, считается грамотная естественная вентиляция подвала, при наличии которой овощи не сгниют и не высохнут. Портятся продукты, в основном, из-за отсутствия вытяжки или, наоборот, от сквозняков.

Вентиляция — это система, состоящая из труб разных диаметров или шахт, обеспечивающих правильные параметры влажности, температуры и циркуляции воздуха в помещении.

Во время зимней лежки овощи и фрукты выделяют тепло и влагу, а перепады температур на улице, и, соответственно, в погребе, способны вызвать появление конденсата внутри помещения. Естественная вентиляция погреба как раз и создана для того чтобы ликвидировать эти неблагоприятные для хранения продуктов факторы.

Помимо хорошей сохранности продуктов в подвале, от вентиляции во многом зависит микроклимат и комфорт в остальных помещениях дома. Хорошая циркуляция воздуха избавит строение от переизбытка идущей от земли влаги, а, значит, обезопасит от плесени и грибка и значительно увеличит срок службы всех конструкций. При строительстве подземного хранилища некоторые домовладельцы игнорируют установку вентиляции, ссылаясь на отсутствие специальных знаний или сложность выполнения работ. В реальности создать естественную вентиляцию в подвале довольно легко.

Прежде чем приступать к устройству вентиляции, необходимо изолировать помещение от попадания грунтовых вод и (при необходимости) оборудовать систему дренажа.

Правильная установка вентиляционных точек

Чтобы воздух не застаивался и, напротив, не появлялось сильных сквозняков, необходимо грамотно организовать циркуляцию воздуха. В помещении должен установиться правильный климат для долгого хранения урожая.

Принцип организации естественного воздухообмена в подвальном помещении.

Для этого потребуется установить 2 точки для естественной вентиляции в подвале:

1 точка (выход трубы, для подачи воздуха в помещение) устанавливается на расстоянии в полметра от пола.
2 точка (для вытяжки) монтируется под потолком в противоположной стороне подвала, чтобы циркуляция воздуха происходила по всему помещению.

Важно не забывать о защитных решетках, которые необходимо установить наверху вытяжной и приточной трубы (защита от птиц и грызунов).

Интенсивность воздухообмена напрямую зависит от разности высот вытяжной трубы и приточного воздуховода. Именно по этой причине необходимо установить приточную трубу на высоте в 0,5 метра от пола подвала, а вытяжную смонтировать как можно выше. Выходы труб на улицу нужно утеплить, минимизировав тем самым конденсацию влаги внутри.

Для регуляции потоков воздуха в сечении вентиляционных труб устанавливаются шиберные заслонки. С помощью рычажков можно контролировать тягу вытяжки. Если овощи подсыхают и сморщиваются, значит, нужно уменьшить поток воздуха, а если загнивают, то увеличить.

Плюсы и минусы естественного воздухообмена

Установленная естественная вентиляция в подвале может обойтись без вспомогательных электрических вентиляторов. Такая вентиляция устанавливается быстро, а главное, ее можно соорудить самостоятельно. При выборе этой системы необходимо учесть, что скорость потока воздуха зависит от температуры в подвале и на улице. Чем разница между ними больше, тем быстрее двигается воздух.

Плюсы естественной вентиляции:

Очень простое устройство системы (в ней нечему ломаться).
Простота установки и дешевизна.
Не требует подключения к электросети.
Не шумит.

Единственный минус такого устройства заключается в том, что при одинаковом температурном режиме внутри помещения и снаружи, эффективность вытяжки значительно уменьшается. Но это не страшно, выход из положения есть.

Чтобы вытяжка работала даже при единой температуре воздуха внутри и снаружи, в подвал устанавливается электрический калорифер или любое обогревающее устройство, которое прогреет воздух, создав при этом нужное давление и запустив циркуляцию. Благодаря этому, затхлый воздух из подвала будет выходить конвекционным потоком в трубу.

Важна ли площадь подвала?

Если ваш подвал по площади превышает 50 квадратных метров, рекомендуется устанавливать принудительную вентиляцию. Помещения до 50 кв. м будут отлично вентилироваться и с помощью естественной циркуляции воздуха.

В маленьких погребах, вообще, можно поставить одну трубу, поделенную на две части. Одна половина будет служить для подачи воздуха, а вторая для вытяжки. У каждой части должна быть своя заслонка. Главное, чтобы трубы на стыках не имели щелей.

Выбираем трубы

Выбор труб зависит от площади подвала, самые популярные размеры 12х12 и 15х15 сантиметров.

Пластиковые вентиляционные трубы.

Применяются разные материалы для труб:

Оцинкованная жесть.
Пластик. Применение труб из пластика очень востребовано при самостоятельном устройстве вентиляции. Это обусловлено простотой их установки.

В отличие от ПВХ труб, металлические вентканалы требуют некоторых профессиональных знаний и опыта, но при этом они намного надежнее. Какой материал предпочесть, полностью зависит от ваших индивидуальных пожеланий и финансовых возможностей.

Некоторые умельцы делают вентиляционные короба из деревянных досок, плотно соединив их вместе, промазав щели герметиком, либо положив между досками уплотнитель. Дешево и сердито, но кропотливо.

Проверка тяги и эффективность вентиляции

Для того чтобы убедиться в том, что вентиляционная система работает, необходимо проверить тягу. Для этого в погребе нужно приложить к отверстию вытяжной трубы лист тонкой бумаги или поднести зажженную спичку. Если бумагу притянет или пламя отклонится, значит, тяга присутствует. Если пламя не меняется или лист падает, значит, вытяжка не функционирует. Возможно, следует поменять трубы на больший диаметр.

Проверка тяги — пламя должно затягивать в вытяжную трубу.

Вообще, потухшая в погребе спичка свидетельствует о дефиците кислорода, а это значит, что тут не обойтись без принудительной вентиляции.

Также о том, что вентиляция не работает так как нужно, говорит появление сырости и плесени. В этом случае необходимо открыть задвижки труб полностью, проветрить подвал, приоткрыв все двери и окна. Народный способ борьбы с плесенью заключается в том, чтобы поставить в помещение емкость с крупной солью на несколько дней.

Бывает и наоборот — из-за нехватки влажности и чрезмерно высокой температуры в погребе овощи ссыхаются и становятся вялыми. Чтобы повысить влажность необходимо прикрыть заслонку вытяжки и поставить внутрь ведро с водой или мешок с сырым песком, а можно просто посыпать пол сырыми опилками.

Принудительная вентиляция

Если по каким-либо причинам циркуляция воздуха в подвале так и не появляется, не устанавливается стабильная тяга, то придется прибегать к частичной механизации.

Принудительную вентиляцию имеет смысл устанавливать в зданиях с большой площадью, где кроме подвала вентилируются и жилые комнаты.

Автоматическая вытяжка в погребе или подвале — недешевое удовольствие, но зато пропадает зависимость качества воздухообмена от природных условий.

Для устройства такой вытяжки в сечения труб устанавливаются электрические вентиляторы. Важно помнить, что в зимнее время нужно проверять (а при необходимости регулировать) вентиляционную тягу во избежание замерзания продуктов.

Вытяжка и вентиляция в погребе как и из чего сделать своими руками

Важнейшим условием эксплуатации погреба является наличие качественной вентиляционной системы. Благодаря этому создается микроклимат, в котором овощи хранятся более долгое время. Ведь если помещение проветривается плохо, то воздух там в скором времени становится затхлым и влажным, из-за чего овощи быстро гниют. Если же вентиляция будет чересчур сильной, то образуется сквозняк, из-за которого корнеплоды быстро усохнут. Словом, воздухообмен в данном случае очень важен, поэтому сегодня мы поговорим, как сделать вытяжку в подвале.

Содержание статьи:

Обустройство вытяжки в погребе

Теперь поговорим непосредственно о том, как сделать вытяжку в подвале. Начнем с того, что лучше всего вытяжка функционирует именно в зимний период. Как правило, вентиляция состоит из двух труб – для втягивания и для вытягивания воздуха. К слову, втяжную трубу в подвале можно вообще не использовать – в таком случае свежий воздух будет поступать посредством лаза с лестницей. Это происходит в зимние месяцы, когда морозные массы достаточно много весят. Возникает закономерный вопрос: а почему труба для вытяжки не пропускает внутрь холод?

Вытяжка в погребе

Для этого необходимо разобраться с конструктивными особенностями подвальных вытяжек. Такие системы состоит обычно из трех компонентов, ознакомимся с ними.

Входная труба. Она ведется от линии грунта вниз и достигает подпола. Оптимальным вариантом в данном случае является асбестоцемент. Заканчивается эта труба примерно в 50 сантиметрах от пола погреба. Именно посредством нее воздух будет поступать в помещение.

Выходная труба. Ведут ее от потолка на кровлю. Что касается материала, то он здесь должен быть тем же. Такая труба отличается тем, что она вполне может иметь повороты – это не запрещается. В нижней части выходной трубы оборудуется конденсатосборник (конденсат будет в любом случае скапывать вниз).
Еще один важный элемент вентиляционной системы – это козырек конической формы, расположенный на кровле (также рекомендуется дополнительно установить дефлектор).

К слову, без дефлектора вполне можно обойтись, хотя он необходим для увеличения разряжения на выходе. Ведь вся система функционирует благодаря тому, что давление между кровлей и почвой разное. Сверху дует ветер, образуя разрежение, в то время как в подвале всегда тихо. С давлением там все в порядке. Также стоит отметить, что отверстия в погребе лучше располагать в противоположных углах – так воздух будет циркулировать по максимуму.

Как сделать колпак на дымоходную трубу

Ранее мы рассказывали о том как своими силами сделать колпак на трубу дымохода и какие материалы для этого нужны, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Обустройство вентиляции принудительного типа

Обратите внимание! В летнее время температура в подвале ниже, чем на кровле, поэтому система может плохо функционировать. Спасти положение может вентилятор. Проблема может возникнуть с местом его установки, т. к. ни в подвале, ни на крыше его не поставишь – там повышен уровень влажности.

Внутри дома вентилятор тоже не установишь, поскольку тот при работе шумит. Поэтому отличный вариант – на улице, примерно на линии цоколя. Вход следует защитить при помощи москитной сетки и отражателя дождя.

Выходная труба под потолком должна изгибаться, а на повороте устанавливается конденсатосборник – можно и самый примитивный (патрубок и стакан), в то время как горизонтальный отрезок обустраивается клапаном. Здесь вентиляция будет функционировать исключительно в едином направлении, но при условии, что стакан герметичен. Эффективность из-за этого, разумеется, несколько снизится, но зато никаких проблем уже не возникнет.

Видео – Принудительная вытяжка в подвале

Несколько слов о гидроизоляции

Мы уже вкратце рассмотрели основные правила, как сделать вытяжку в погребе, теперь немного поговорим о гидроизоляции. Стены рекомендуется обработать проникающей гидроизоляцией – стоить это будет дорого, зато подвал будет надежно защищен от подземных вод.

Обратите внимание! Грызуны очень любят прогрызать норы в кирпиче. Для защиты от этого неприятного явления можно использовать качественный теплоизолятор, установленный извне. К примеру, эковата – материал весьма дорогостоящий, но грызуны его все равно не едят, поскольку один из компонентов (а именно бора) может вызывать у животных удушье. В крайнем случае, можно под полом утрамбовать песок, бока засыпать керамзитом, а извне уложить геотекстиль.

Конденсат будет образовываться только в летнее время, когда воздух будет поступать непосредственно с улицы (объясняется это тем, что при минусовой температуре влажность отсутствует). В подвале также будет сухо, поэтому на зиму вполне можете убрать мотор. Также отметим, что если вентиляционную систему спланировать еще на стадии строительства, то сам процесс обустройства окажется достаточно простым. Надеемся, что все эти советы были для вас полезными.

Процедура обустройства подвальной вытяжки

О гидроизоляции мы уже достаточно поговорили, поэтому приступаем непосредственно к вытяжке. Она, к слову, во всех погребах выглядит одинаково. Устанавливаются две трубы – входная и выходная – а между ними обеспечивается разность в давлении. Из-за этого воздух циркулирует в том направлении, котором нам и нужно.

Стоит заметить, что в зависимости от того, естественная циркуляция или же она обеспечивается при помощи специализированного оборудования, вытяжка также может быть:

искусственной;
естественной.

В первом случае в погребе используются разного рода вентиляторы. Они могут быть как самодельными (выполненными из кулера процессора), так и «магазинными». Если вентилятор покупается, то крайне важно, чтобы он был рассчитан на эксплуатацию в условиях с повышенным уровнем влажности. Ведь в жилом подвале климат, как известно, кое-как регулируется, а вот погреб – место весьма дикое, где даже грызуны нередко появляются.

Еще одно существенное отличие между этим помещениями заключается в том, что погреб не нуждается в тщательном утеплении, ибо это вполне может нарушить весь принцип его функционирования. Стены с потолком изолировать можно, для чего можно использовать любой утеплитель плиточного типа. Такой ход защитит вас от ряда проблем в будущем.

Теперь непосредственно о прокладке входной и выходной трубы. Сразу оговоримся, что обе процедуры не представляют собой абсолютно ничего сложного. Так, входная труба должна начинаться примерно от поверхности грунта (как внутри дома, так и снаружи), а заканчиваться рядом с полом погреба, примерно в 20-50 сантиметрах от него. Выходная же труба ведется от противоположного угла подвала, точнее, от свода, на кровлю – на максимально возможную высоту. Существуют определенные требования, которые в данном случае предъявляются именно к этому выходу системы на крыше. Ознакомимся с ними.

Оцинкованная труба для дымохода

Ранее мы рассказывали о достоинствах и классификации оцинкованных труб для дымохода, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Требование №1. Расположение дефлектора

Его следует расположить над самой кровлей. Как правило, вытяжка заканчивается железным «зонтиком», имеющим круглую форму. Этот элемент не имеет особого названия, а предназначается для того, чтобы осадки не попадали внутрь. Данную конструкцию нужно по всей высоту оградить, соорудив цилиндрическое ограждение, диаметр которого был бы в два раза больше. Собственно, это и есть дефлектор. При сильном ветре это устройство будет создавать под «зонтиком» низкое давление, благодаря чему эффективность вентиляционной системы повысится.

Требование №2. Защиты входной трубы

Продолжаем рассказывать о том, как сделать вытяжку в погребе. Входная труба должна быть защищена антимоскитной сеткой и отражателем дождя. Это предотвратит проникновение внутрь насекомых, мелких животных и атмосферных осадков. Как правило, вход обустраивается в нижней части стены, а накрывается подобного рода крышкой.

Видео – Схема вентиляции погреба

Какие материалы можно использовать при создании вытяжки?

На данный момент мы уже выяснили, каким образом должна оборудоваться вытяжка, но, вероятно, вас еще интересует, из чего вообще собирать вентиляционную систему. Есть, по крайней мере, два вида материалом, которые могут быть использованы в данном случае:

асбестоцемент, о котором мы уже упоминали в начале статьи;
полиэтилен.

Что касается асбестоцементных труб, то внешне они выглядят, как шифер. Каждый из этих материалов характеризуется долговечностью (к примеру, полиэтилен может лежать в почве сотни лет, в то время как стекло за это время уже начнет видоизменяться), надежностью и повышенными прочностными показателями.

Хотя экологичность обоих материалов вызывает сомнения – в особенности, полиэтилена, поэтому предпочтение лучше отдавать именно асбестоцементу. Хотя устанавливать асбестоцементные требы достаточно сложно, чего нельзя сказать о мягких полиэтиленовых изделиях. С другой стороны, для монтажа последний потребуется специальный паяльник, который едва ли имеется у каждого в гараже.

Более детальную информацию можете найти в приведенном ниже видеоролике.

Видео – Теория и практика строительства погреба

Какой вентилятор использовать для вытяжной системы?

Данная статья будет не полной, если не рассказать о типах вентиляторов, которые можно использовать для подвальных вытяжек. Сами вентиляторы могут быть двух типов:

осевыми;
канальными.

Сложно определить, отчего они вообще получили такие названия, поэтому расскажем лишь об их предназначении. Так, первые должны устанавливаться на входе (непосредственно на подвальной стене), а вторые – в средней части трубопровода.

Обратите внимание! Существуют еще особые вихревые вентиляторы, известные как «улитки», но использовать их мы не рекомендуем, поскольку они обладают достаточно высокой мощностью, что в условиях обычного погреба, мягко говоря, неуместно.

Для чего вообще нужна вентиляция?

Ознакомимся с основными требованиями, которые предъявляются к описываемым подземным хранилищам.

Температура

Площадь погреба незначительная. Овощи с фруктами, как известно, при слишком низкой температуре также портятся, поэтому оптимальный вариант – температурный диапазон от одного до четырех градусов. К слову, влажность также следует контролировать.

Высота стен

Погреба обустраиваются под землей по той простой причине, что ниже линии грунта температура перманентно положительная. Желательно, чтобы высота потолка составляла как минимум 2,5 метра. Кроме того, продукты должны храниться в специальных отсеках, расположенных не выше чем в 0,8 метра от поверхности пола. Подобного рода конструкции придется менять не чаще чем каждые пять лет.

Месторасположение

Холод опасен тем, что всегда направляется вниз. И если погреб будет хотя бы одной своей стороной прилегать к наружной стене дома, то внутри будет появляться иней. Холодный воздух, в свою очередь, будет опускаться, из-за чего продукты могут испортиться.

Обратите внимание! Также важно, чтобы погреб не выходил за пределы здания.

Влажность

Ошибаются люди, считающие, что плесень не распространяется в условиях низкой температуры. Грибок будет появляться везде, в том числе на продуктах. Существует два способа решения данной проблемы:

изолировать все поверхности еще на этапе строительства;
предотвратить проникновения конденсата внутрь подвала (он может попадать через вентиляционную систему).

А теперь ответим на еще один важный вопрос – почему именно погреб? Дело в том, что температура подземных вод одна и та же вне зависимости от времени года – это плюс четыре градуса. Даже если грунт промерзает, температура вод остается прежней. По этой причине погреб лучше обустраивать под землей.

Заключение

Если навскидку, то приведенной здесь информации о том, как сделать вытяжку в погребе, вполне должно хватить, чтобы вся работа была проведена в максимально короткие сроки. Но проблема конденсата в определенных ситуациях остается, а универсальных способов ее решения, к сожалению, пока нет. Есть, конечно, упомянутые выше конденсатосборники, но речь здесь идет об уровне влажности именно внутри помещения. В идеале на входе должно быть установлено специальное устройство, похожее на испаритель от холодильника, для предотвращения оседания жидкости. Но об этом мы поговорим в одной из следующих статей.

Грамотное самостоятельное устройство вентиляции в погребе – теория и практика

Автор Евгений Апрелев На чтение 6 мин. Просмотров 5.4k.

Погреб – это гениальное изобретение человека, которое можно поставить в один ряд с изобретением пенициллина и стиральных машин-автоматов. Благодаря наличию этого подземного помещения человек смог не только вырастить урожай, но и его сохранить. Особая форма, толстый слой земли над его верхом и правильная вентиляция погреба делали особый микроклимат, при котором практически круглый год в нем держалась одинаковая температура и влажность. Правильный микроклимат не давал испортиться сельскохозяйственным запасам человека, как в летнюю жару и в самые суровые зимы. И в этом немаловажную, а может, и основную роль играет вентиляция.

Подвал и погреб: предназначение и основные различия

Сразу хотим оговориться, что погреб и подвал – это абсолютно разные помещения, с разными задачами. Подвалом называется цокольный этаж постройки, который является частью дома. Этот этаж может использоваться как помещение для хранения каких-либо запасов, различных вещей, спортивного и туристического инвентаря. В подвалах, многие владельцы частных домов обустраивают котельные помещения, гаражи и спортзалы.

На самом деле, подвальное помещение – это место для монтажа инженерных коммуникаций дома. Благодаря такому пространству, человек имеет к ним хороший доступ. Кроме того, подвал играет роль воздушной прослойки между полом и грунтом, которая очень важна в плане теплоизоляции помещений дома.

Погреб – это помещение выполненное, как правило, под землей, которое предназначено исключительно для хранения продуктов, в основном, сельскохозяйственного назначения. Его смело можно называть подземным хранилищем. Он может располагаться как внутри дома, так и как отдельное строение. Если он является частью дома, то очень часто и вентиляционная система в нем используется общедомовая. Если подземное хранилище является отдельным от дома элементом, то в нем делается собственная вентиляция.

Требования к воздуховодам

Воздухоотводы делятся на две группы, приточные и вытяжные. Кроме того, они могут быть круглые или прямоугольные. Круглые трубы наиболее популярны, но занимают больше места, а прямоугольные короба, при одинаковом сечении, занимают меньшую площадь, но имеют высокую стоимость. Также они различаются по материалу, из которого изготовлены. Наиболее распространенным является труба ПВХ и металлический оцинкованный воздухоотвод.

Приточный воздухопровод обеспечивает приток свежего воздуха в помещение для хранения продуктов. Устанавливается он в углу таким образом, чтобы его открытый конец был на высоте 20-50 см. от пола. Воздуховод должен находиться в строго вертикальном положении, проходить по углу помещения и выходить на улицу, возвышаясь над постройкой не менее чем на 0,5 м.
Вытяжной воздухопровод обеспечивает вытяжку воздуха с большим содержанием углекислого газа за пределы хранилища. Он монтируется вдоль угла помещения строго с противоположной стороны от приточного воздуховода так, чтобы открытый конец трубы находился от потолка, на расстоянии 20 см.

Совет:
Чем выше вытяжная труба, тем лучше тяга, и соответственно вентиляция в погребе. Если подземное хранилище является не частью подвала дома, то вопрос о креплении вытяжной трубы становится довольно остро. Ее можно закрепить при помощи тросов-растяжек, с установленными на каждом талрепами для натягивания. Наиболее простой и эффективный способ крепления воздухопровода, это заключение его в деревянный утепленный короб, который укрепляется в земле, при помощи бетона.

Расчет сечения воздуховодов и выбор мощности вентиляторов

Для эффективного проветривания подземного хранилища нужно чтобы воздухопроводы могли пропустить через себя нужное количество воздушных масс, а это зависит от их диаметра. Как узнать какое сечение воздуховодов нужно, чтобы обустроить эффективную вентиляционную систему погреба своими руками? Точно узнать нужный диаметр воздухопроводов можно двумя способами:

Заказать расчет в соответствующей организации. Это вам даст гарантию, что все расчеты будут произведены правильно. Правда, процедура эта не самая дешевая и за расчет вам потребуется отдать сумму, возможно, превышающую стоимость организации всего погреба.
Выполнить расчеты самостоятельно, при этом вам придется вспомнить арифметику, но это будет абсолютно бесплатно. Какой способ выбрать – решать исключительно вам.

Для того чтобы сделать вентиляцию погреба своими руками, нам потребуется узнать объем помещения для хранения продуктов и кратность воздухообмена. Рекомендуемый воздухообмен (сколько раз сменяется воздух в погребе) составляет от 2 до 4, в зависимости от хранящейся в нем продукции.

Чтобы узнать объем помещения нужно его длину умножить на ширину и высоту. Рассмотрим погреб размерами 2 м. х 3 м. х 2,5 м. = 15 м.куб
Чтобы узнать количество прошедшего за час воздуха, нужно объем погреба умножить на рекомендованную кратность воздухообмена. Рассмотрим среднее значение 3. В итоге у нас получается, что за 1 час через погреб должно пройти 15 м.куб х 3 = 45 м.куб

Площадь сечения воздуховодов найдем по следующей формуле:

F = L / (S x 3600)

где:

S — рекомендованная скорость движения воздуха
L – расход воздуха.

В нашем случае скорость движения воздушных потоков составляет 1 м/с. (норма для естественной вентиляции).

Получаем площадь сечения воздуховода:

45 / (1 м/с х 3600) = ) 0,0125 м.кв

Вычисляем данные радиуса круглой трубы:

R =√ (F / π)

где:

R — радиус воздуховода (мм)
F — сечение воздуховода (мм.кв)
π — константа = 3,14

Исходя из данных получаем:

√ (0,0125 / 3,14) = 0,063 м.кв

Радиус нужного нам круглого воздуховода должен быть не менее 125 мм

Теперь переходим к расчетам производительности вытяжного вентилятора. Можно воспользоваться упрощенной методикой. Для этого нужно объем помещения умножить на 12. В нашем случае это 15 м.куб х 12 = 180 м.куб/час. Производительность вытяжного вентилятора для погреба, площадью в 6 м.кв, с высотой потолков 2,5 м. составляет 180 м.куб/час.

Обустраиваем погреб самостоятельно

Многие спрашивают: «Как сделать вентиляцию в погребе?» Теперь, когда все расчеты сделаны, деньги сэкономлены, приступаем к приобретению воздухопроводов и оборудования. Для монтажа комбинированной вентиляционной системы нам понадобится:

Нужное количество трубы ПВХ, диаметром 125 мм.
Один концевой тройник для слива конденсата.
Один латуневый или пластиковый кран для врезки в концевой тройник.
Крепеж для трубы.
Вытяжной вентилятор, производительностью 180 м.куб/ч. Важно! Вентилятор устанавливается внутрь вытяжной трубы, поэтому ищите модель, которая будет подходить к диаметру ваших воздуховодов.
Нужное количество провода, сечением не менее 1,5 мм.кв, вилка.
Решетка воздухозаборная круглая диаметром 125 мм – 2 шт.
Металлическая сетка, от проникновения грызунов в погреб 15 см х 15 см.
Дефлектор. Покупка дефлектора необязательна. Он служит для повышения тяги в вытяжном воздуховоде, в случае прекращения подачи электроэнергии и остановки вентилятора.

Далее сборка не представляет сложности для любого домашнего мастера. Выше мы указали, как монтировать воздуховоды.

Делать проветривание в подземном помещении для хранения продуктов, которое находится под домом несколько проще. Причем все расчеты остаются такими же, а проще делается крепление воздухопроводов. Вытяжной – должен выходить через подвал, и проходить с наружной стороны дома. Высота вытяжной трубы должна быть на 0,5 м. выше, конька крыши.

Совет мастера:
Перед монтажом вытяжной трубы установите в нее вентилятор и закрепите его штатными креплениями.

Используя наши советы, мы надеемся, что вы без труда оборудуете свое подземное хранилище правильной вентиляционной системой.

Вентиляция в погребе своими руками

Грамотный подход к организации вытяжки в погребе загородного дома, будь то деревенская изба или шикарный современный коттедж, обладает существенным значением при создании уютного и гармонично устроенного дома.

Ошибки при оборудовании погреба или подвала могут стать причиной не только порчи продуктов и предметов, расположенных там на хранении, но также благодатной основой для образования плесени, грибка, повышения уровня влажности, опасного для фундамента.

Проще говоря, правильно оборудовать погреб – избавить себя от лишних проблем на долгие годы.

Правильная среда, сформированная с помощью грамотно налаженной вентиляции, обеспечит сохранность продуктов и адекватное функционирование помещения сообразно его целевому использованию.

Краткая видео инструкция по организации вентиляции в погребе

Правильно устроенная вытяжка погреба в соответствии с современными стандартами базируется на организации системы приточно-вытяжной вентиляции. В идеале, в рамках системы должны функционировать две трубы.

Первая труба будет обеспечивать непосредственно вытяжку, в то время как вторая будет обеспечивать приток свежего воздуха, необходимого для поддержания идеального баланса влажности и температуры в помещении.

Трубы должны располагаться на разных высотах, и должны быть устроены определенным образом в соответствии с имеющимися задачами.

Труба вытяжки должна располагаться приблизительно на уровне потолка и проходить из погреба на всю высоту строения дома, сарая, погребицы, иного строения с погребом. Для адекватного функционирования естественной вытяжки, ее высота должна находиться на уровне выше конька строения, только таким способом будет обеспечена стабильная тяга в помещении погреба
Важно соблюдать единое сечение и отсутствие изгибов, искривлений у вытяжной трубы на всей ее длине
Поскольку вытяжная труба находится на высоте, превышающей конек дома, она должна быть оборудована козырьком, предотвращающим попадание в нее осадков – снега, дождя, града, чрезмерной влаги
Открытые или наиболее уязвимые участки конструкции нуждаются в утеплении во избежание обледенения в зимний период, грозящего закупоркой воздуховода ледяным конденсатом
Для адекватной регуляции воздуховода вытяжки в ее нижней части, расположенной в погребе, рекомендуется организовать подвижную заслонку, позволяющую контролировать ток воздуха и, соответственно, атмосферу в помещении.

Приточная труба должна быть организована в противоположном от вытяжного конце помещения и в идеале располагаться на расстоянии 50-60 см от пола. Для организации естественной тяги, такая труба должна выводиться на улицу.

Тяга будет обеспечиваться посредством разницы температур между помещением и пространством улицы, таким образом, в холодное время года тяга будет увеличиваться.

На приточной трубе, как и на вытяжной, необходимо организовать заслонку, позволяющую контролировать приток воздуха в холодное время года и вообще в зависимости от температуры на улице.

Правильное расположение труб

Приточная труба может быть организована как в вертикальном положении с выходом на улицу сообразно тому, как организуется вытяжная труба, при этом необходимо соблюдать разницу высот. Второй вариант – организовывать наклонную приточную трубу с выводом по фундаменту дома.
В случае организации приточной трубы в наклонном варианте, следует предусмотреть оснащение входного отверстия сеткой, препятствующей попаданию насекомых и грызунов, способных повредить хранимые в погребе продукты
При необходимости, в наиболее опасных с точки зрения обледенения участках, приточная труба должна быть утеплена так же, как и вытяжная.

Как для вытяжной, так и для приточной трубы не рекомендуется использовать тонкие, узкие трубы, особенно при организации погреба в областях с длительными холодными сезонами. Грамотно устроенной вентиляции будет достаточно всего двух труб, в зависимости от размера помещения можно просто выбирать трубы большего или меньшего диаметра.

Обычно для организации вентиляции применяются металлические трубы без изгибов и единого диаметра, однако могут быть использованы и трубы из толстых деревянных досок, которые необходимо по возможности плотно подогнать друг к другу.

Деревянная труба может быть снабжена дополнительным количеством заслонок и контролирующих ток воздуха клапанов, позволяющих более эффективно регулировать атмосферу в помещении погреба. Также деревянная труба из толстых досок более эффективно сопротивляется обледенению в зимний период.

Короб вентиляционной трубы, изготавливаемый вручную из деревянных досок или металлических листов, должен обеспечиваться на своей протяженности креплениями к стене внутри помещения и к перекрытиям по выходу наружу.

В целях увеличения срока службы, деревянные короба необходимо обрабатывать антисептиками и сохраняющими дерево составами, металлические детали должны быть оцинкованными.

Если помещение погреба невелико, можно организовать вентиляцию посредством одной трубы, разделенной вертикально внутри на приточную и вытяжную, снабженные отдельными заслонками.

При возникновении в помещении погреба затхлого воздуха, плесени, грибка, наблюдении порчи продуктов, расположенных на сохранение, появлении ощущения влажности, сырости, появлении ржавчины на металлических конструкциях, влаги на стенах и полу, возникновении неприятных запахов – можно предположить, что вентиляция функционирует со сбоями или не функционирует вообще.

Для проверки работы вентиляции можно воспользоваться традиционным методом – поднести кусок горящей бумаги или спичку последовательно к вытяжному и приточному отверстиям. Если наблюдается дрожание пламени – ток воздуха есть, при помощи задвижек можно постараться отрегулировать его для получения идеальных характеристик атмосферы погреба.

Отсутствие дрожания пламени говорит о необходимости проверить систему вентиляции на предмет неисправности.

[Всего: Средний: /5]

Вопросы о вентиляции и стеновых материалах корневого погреба (форум по уфати и земляным валам в Перми)

Алекс, позвольте мне также попытаться ответить на ваши вопросы:

Термин «корневой погреб» относится к помещению под землей (или частично), где хранятся овощи и другие продукты питания. Обычно она предназначена для поддержания температуры немного выше нуля и может быть высокой или низкой влажностью по своей конструкции. Термин носит общий характер; корневые погреба, конечно, можно использовать для хранения корнеплодов, но они также полезны для многих других продуктов, таких как капуста, яблоки и другие наземные продукты. Иногда в них хранятся даже копченое / вяленое мясо и сыры.Как сказал Марк, на самом деле они представляют собой средство охлаждения с низким энергопотреблением (на самом деле, гораздо лучше для хранения многих предметов, чем современное охлаждение).

Это правда, что в некоторых странах с более теплым климатом можно хранить корнеплоды на улице в земле на зиму, возможно, со слоем соломы для их защиты. Не здесь. зимой земля будет промерзать на 2 фута ниже и обычно засыпана снегом, что сделает хранение вне помещений непригодным.

Как оказалось, я предполагаю использовать в первую очередь для хранения фруктов и овощей.Я хотел бы управлять этой комнатой, чтобы оставаться на 34-40F. На самом деле здесь не должно происходить старения или ферментации продуктов, только долгое, прохладное и темное место для хранения.

Марка:

Спасибо за комментарии. Приятно слышать, что ваш корневой погреб работает в том же месте.

Итак, судя по вашим числам, вентиляционные отверстия диаметром 4 дюйма подходят для погреба площадью 144 кв. Фута. Поскольку площадь моего погреба составляет примерно 1/3 размера вашего, это указывает на размер вентиляционного отверстия примерно в 1/3 площади или диаметр трубы от 3 до 2 дюймов (2.Диаметр 3 дюйма, если быть более точным). Конечно, это не принимает во внимание повышенное сопротивление потоку от более высокой стены к общей площади влияния трубы меньшего размера. Поэтому я думаю, что использование 3-дюймовой трубы является правильным выбором.

Если я могу задать вопрос, Марк, какую дождевую шапочку вы используете на «выпускном» отверстии? Я долго размышлял, следует ли мне использовать верхнюю разворотную трубку, чтобы не допустить попадания дождя / снега, или более традиционный колпачок типа «чиминеи». Проблема состоит в том, что разворот может оказать слишком большое сопротивление потоку воздуха без двигателя.

Влага в подвалах: причины и решения

Обзор решений проблем влажности подвала

Лучший способ решить любую строительную проблему — это сначала сделать простые и недорогие вещи. Затем продолжайте в логическом порядке, выполняя следующую наименее затратную технику с наиболее вероятным положительным результатом. В случае проблем с влажностью лучший подход почти всегда — удалить или контролировать источник влаги, а не пытаться остановить его на последней линии защиты.

Во-первых, самыми простыми и наименее затратными методами являются удаление чрезмерных внутренних источников влаги в подвале (увлажнители, приготовление пищи) и вентиляция других источников (сушилка для одежды, ванная комната).
Во-вторых, если проблема заключается в конденсации летом, не проветривайте подвал напрямую теплым влажным воздухом. Рекомендуется вентиляция через систему кондиционирования или теплообменник осушающего типа.

Осушение не является постоянным решением

Осушение воздуха можно использовать как средство уменьшения симптомов влажности и запаха в подвале, но это не постоянное или полное решение.Фактически, если осушитель используется в подвале с проблемами влажности, он может нанести больший ущерб. Осушая воздух подвала, влага быстрее втягивается в подвал, вызывая выцветание и растрескивание бетона, а также дальнейшее повреждение внутренней отделки.

Внутренняя мембрана или покрытие — временное решение

Заманчиво решить проблему влажности подвала с помощью мембраны или покрытия изнутри. Это дешевле, чем дренажная система, и в некоторых случаях, кажется, работает какое-то время.Однако вода все еще есть, и в конечном итоге эти системы приходят в негодность или просто перемещают воду по другому пути в подвал.

Пошаговый процесс

Контроль внутренних источников влаги.
В летнее время не вентилировать наружным воздухом.
Правильная планировка, желоб и водосточная система.
Предусмотреть внутреннюю или внешнюю дренажную систему.

Банкноты

Осушитель может помочь уменьшить симптомы влажности и запаха, но не решит проблему.
Мембрана или покрытие внутри без обеспечения дренажа обычно не решат проблему в долгосрочной перспективе.
Стены перед утеплением должны быть сухими. Перед ковровым покрытием плиты должны быть теплыми и сухими.

Как сделать вентиляцию погреба в гараже своими руками

Вентиляция погреба — очень важный момент в подвале оборудования. Большинство владельцев погребов в гаражах и частных домах сталкиваются с проблемой, как правильно вентилировать погреб, если хранящиеся продукты быстро начинают разваливаться.Часто это происходит из-за изначально неправильно продуманной вентиляции.

Важно! Если ваша цель — долгосрочное использование погреба для хранения всевозможных вещей, не стоит экономить на строительных материалах и компонентах. В противном случае такое пространство может быстро отсыреть и начать опадать из-за неправильной вентиляции внутри.

Как ни крути, но правильная вентиляция в подвальном гараже убережет ваше здание от многих неприятных факторов. Без него овощная яма начнет покрываться конденсатом, что в итоге негативно скажется на всех хранящихся в помещении овощах и продуктах.Наиболее распространены запах плесени, плесени и гнили. Холодный воздух идет по одной трубке, а горячий выходит по другой.

В зимнее время года, когда тепло от земли преобладает над теплом снаружи, в подвальном гараже создаются особо неблагоприятные условия. Потому что в таких условиях овощная яма может вызвать коррозию кузова и различных деталей автомобиля с последующим выделением влаги. Но этого легко избежать, если правильно установить вентиляцию.

Важно! Не стоит использовать погреб в гараже для хранения овощей и фруктов, если в нем изначально не была установлена вентиляция. Кроме того, изделия быстро придут в негодность, дополнительно будут покрыты токсичными веществами, абсорбированы от механических агрегатов, выходящих на улицу, оборудованы приточно-вытяжной вентиляцией.

Интересно, что вентиляция погреба в гараже может происходить естественным путем при правильной разнице между холодным и горячим воздухом в помещении или при использовании вспомогательного вентилятора.Что касается верхней части трубы, ей нужно смотреть на подвал.

Грамотно подобранная система вентиляции позволит погребу в гараже эффективно бороться с возникновением любых неблагоприятных факторов. Для этого в качестве вспомогательного элемента устанавливают подающую трубу, которая создает большой приток свежего воздуха. Самое главное, зачем устанавливать воздуховод, — это возможность избавиться от излишней влаги и токсичных веществ.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Самым подходящим решением для погреба в гараже является установка системы приточно-вытяжной вентиляции. Это можно сделать следующими способами:

Первый вариант — создать в подвале естественную вентиляцию. Это очень популярный метод, ведь в таком случае домовладельцы устанавливают всего две трубы — приточную и вытяжную. Система работает благодаря правильной разнице температур внутри и снаружи погреба. Особенно в зимний сезон. Но не все так просто.Так как капот имеет свойство забиваться под действием сильных снегопадов и мороза. Также, что касается других сезонов, это непросто. За счет стабилизации температуры на одном уровне жара прекращается, поэтому летом от этой системы добра почти нет. Поэтому такая вытяжка рекомендуется только для небольших подвальных помещений, которые предназначены в первую очередь для использования в холодное время года.
Вторая система — это принудительная вентиляция погреба в гараже. Лучше, чем предыдущая версия.Его главное преимущество — создание климата, близкого к улице. Это достигается за счет использования дополнительных вентиляторов. Часто такая система включает использование пары трубок или одной двойной трубы.

Если сравнивать естественную вентиляцию, то первая выигрывает за счет ее доступности, а вторая за счет закрытой площади.

Монтаж вентиляции в подвале частного дома или гаража — задача сложная, но есть способ сделать это очень легко. Для этого в стене сделать сечение канала не превышающее размер одного кирпича.Необходимо установить армированную сетку из металла, чтобы погреб был защищен от попадания клопов и насекомых через этот канал.

При монтаже естественной вентиляции в подвальном гараже своими руками крайне важно не забывать о правилах и нормах, которых необходимо придерживаться при установке любой вытяжки. Приведенные ниже советы помогут вам сохранить его долговечность и прочность:

Необходимо помнить, что расчет вентиляции в подвале частного дома или гаража исходит из нормы, для которой на 1 квадратный метр требуется 25 квадратных сантиметров диаметра сечения воздуховода.
Размеры каналов для притока и оттока воздуха должны быть одинаковыми.
Высота трубы над крышей влияет на интенсивность притока воздуха в комнату. Чтобы тяга была максимальной, необходимо установить ее на расстоянии 80 см от крыши.
Используйте дефлектор для повышения эффективности воздухообмена. Этот аппарат создает внутри трубы область, лишенную воздуха, что также положительно влияет на воздухопроницаемость.
В связи с тем, что в глубокие трубы могут попасть всевозможные насекомые и грызуны, следует носить защитные решетки на входных каналах.

Как правило, организация естественной вентиляции заключается в установке двух труб в противоположных углах погреба, каждая из которых играет свою роль. Первый будет отвечать за приток воздуха, а второй — за отток. Эта система работает в любом подвале, расположенном под гаражом, или в частном доме.

Важно! Для создания высокопроизводительного обмена необходимо установить внутренний конец трубы, отвечающий за поток воздуха, на расстоянии 40-45 см от пола.Что касается трубы, отвечающей за вытяжку, то ее внутренний конец нужно размещать прямо под потолком, чтобы через нее проходила разница теплого / холодного воздуха, который образуется вверху.

Как видите, естественная вентиляция погреба в частном доме или гараже — очень простой и доступный способ создать благоприятный климат в гараже. Эта система невысокая, но она намного лучше, чем полное отсутствие вентиляции.

Установка естественной вентиляции: ↑

Вентиляция в подвале с помощью этой системы состоит из двух труб.Вытяжную трубу следует установить в стене таким образом, чтобы ее внутренний конец находился на расстоянии 150-200 см от пола, а ее внешняя часть выводилась на крышу примерно на высоте 35-50 см.
Что касается подающей трубы, то она должна быть заперта в противоположном углу на высоте 40-45 см от пола. Внешняя часть должна выходить на расстояние 25-35 сантиметров. Не забывайте, что этот канал должен быть защищен решеткой. Также не будет лишней и установка «шапки» от попадания дождя внутрь трубы.

Для регулирования притока воздуха в холодное время года, когда необходимо предотвратить возможное замерзание продуктов, следует заранее установить крепление заслонки внутри вентиляционной трубы.

Интересно. Чтобы хоть как-то удешевить установку вентиляции в подвале, можно отказаться от использования приточной трубы, сделав только канал в нижней части стены для прохождения воздуха, перекрыв его сеткой. В подвал поступало достаточно воздуха.

Искусственная вытяжка — это не что иное, как лишние вентиляторы в вентиляционных каналах.Создать такую систему несложно. Его главное преимущество — это саморегулирование оптимального климата в любое время года вне зависимости от перепада температур.

Схема установки канального вентилятора

Принцип принудительной вентиляции практически не отличается от устройства естественной вентиляции подвала в гараже или частном доме. Он также был основан на типовой установке воздуховодов, только с добавлением внутри самих вентиляторов.Эта система способна обеспечить постоянную циркуляцию чистого воздуха в любое время, тем самым защищая все ваши продукты от процесса гниения на долгое время. Отметим, что такую систему можно организовать не только благодаря фанатам.

Применение поворотного смещения флюгера. Этот механизм работает под действием воздушного потока. Устанавливаем его так, чтобы он держался за верхний конец подающей трубы.
Обеспечить эффективную вентиляцию в погребе и цокольном этаже можно также за счет использования дефлекторов.Это устройство создает зону вентиляции с разреженным потоком, что способствует уклонению от вентиляции. Монтаж выполняется на конце подающей трубы.
«Дедушки» способ установки ламп накаливания в дымоход. Такой умный способ укрепить вытяжку благодаря потоку нагретого воздуха, который проникает в комнату.
Вентилятор, встроенный в дымоход.

Самым современным методом вентиляции подвала, несомненно, является использование моноблоков.Это механизированное устройство, использующее в своем арсенале цифровой компонент для саморегулирования климата внутри здания. Это наиболее качественный вариант вентиляции подвальных помещений. Из недостатков следует отметить только его высокую цену.

Что можно сказать об этих видах вентиляции. Каждый хорош сам по себе. Самым распространенным видом вентиляции среди заядлых садоводов и владельцев гаражных помещений, безусловно, является естественная вентиляция из-за ее относительно невысокой стоимости.Несмотря на это, более рациональным будет использование искусственно-принудительной вентиляции. Его цена не так высока, как кажется на первый взгляд, но с точки зрения полезности, даже без использования вентиляторов и вспомогательных систем он все равно создаст оптимальный микроклимат в помещении. В любом случае любая вентиляция лучше, чем никакая. Так что выбор за вами.

Связанные с контентом

Изготовление корневого погреба — Ферма Fasching

Три поколения моей семьи, мои прапрадедушка и бабушка , мои бабушка и дедушка, и мои родители использовали земляной подвал для хранения множества садовых продуктов, консервов, колбасных изделий, которых хватало на год или больше до следующего урожая.

До появления электричества в сельских районах Америки корневые подвалы были средствами хранения продуктов задолго до того, как холодильник и морозильная камера стали обычными бытовыми приборами. Традиционно подвал (или холодная комната) представлял собой подземное пространство, построенное под домом или рядом с ним, изолированное от земли и вентилируемое, чтобы свежий холодный воздух мог поступать внутрь, а теплый — выходить. Затем, когда наступили минусовые зимние температуры, форточки закрыли или забили, и погреб оставался холодным, но не замерзшим.

К сожалению, в большинстве современных подвальных помещений слишком тепло для длительного зимнего хранения садовой продукции. Тем не менее, подвал можно использовать для холодильного хранения, и поэтому, когда мы начали планировать строительство нашей усадьбы несколько лет назад, одно из требований включало в себя функциональный корневой погреб, способный хранить ассортимент садовой продукции, хранящейся над ней. из летнего / осеннего урожая. Кроме того, в соответствии с нашими ценностями приусадебного хозяйства, корневой погреб должен был быть спроектирован таким образом, чтобы все затраты энергии на обогрев или охлаждение помещения были минимальными (если вообще были).

Далее следует о том, как мы сделали наш корневой погреб , который вписался в наш образ жизни при усадьбе. Когда мы изначально проектировали наш дом, мы решили построить полноценный подвал, а не фундамент для подполья, чтобы учесть такие вещи, как подвал. Раньше в земле выкапывались подвалы для корнеплодов, где почва защищала продукты от жары, холода и сухого воздуха.

Следуя этому основному предположению, мы сначала выбрали северо-западный угол подвала, где бетонный фундамент (изолированный грунтом) поможет естественным образом охлаждать холодную комнату с двух сторон.

Второй , мы возвели две изолированные стены и добавили дверь, чтобы сформировать подвал. Третий (и наиболее важный ) шаг заключался в добавлении двух вентиляционных отверстий (свежий холодный воздух поступает, теплый воздух выходит). Два вентиляционных отверстия создают эффект сифона, который позволяет регулировать поток холодного наружного воздуха в изолированное подвальное помещение, позволяя температуре оставаться близкой к нулю в течение зимних месяцев.

Приточный воздухозаборник
Вытяжной вентилятор

Это принцип.Тем не менее, наш дом отлично изолирован, а система водяного отопления сохраняет подвал в тепле. Итак, чтобы гарантировать, что подвал остается достаточно холодным, мы прикрепили к вытяжному отверстию вентилятор в стиле ванной с электроприводом, который автоматически включается для выпуска теплого воздуха и, в свою очередь, втягивает холодный воздух через впускное отверстие для свежего воздуха (посредством конвекции — теплый воздух поднимается и поднимается вверх). заменяется холодным воздухом). Вытяжной вентилятор с электроприводом подключен к универсальному электронному контроллеру температуры (см. Фото ниже), который имеет программируемые настройки «включения» и «отключения».

Например, если температура в корневом подвале достигает 50 градусов, вытяжной блок включается, пока температура не упадет до 45 градусов, а затем отключается. Это хорошо работает на юго-западе Монтаны, так как зимой обычно ниже нуля, а жара в подвале не позволяет температурам становиться слишком холодными.

Есть несколько универсальных истин , которые остаются неизменными и помогут вам создать этот тип оптимальной системы, даже если каждая ситуация в подвале уникальна.
1. Расположение. Вам понадобится доступ снаружи для свежего воздуха, поэтому выберите место с окном (снимите стекло и установите фанеру, чтобы пропустить трубу) или такое, которое позволит вам просверлить отверстия в стене подвала для вентиляционных труб диаметром 4 дюйма. . В более холодном климате вы можете создать изолированную панель вместо стекла, просто наклеив слой фанеры для наружных работ толщиной 1/2 дюйма с каждой стороны куска пенополистирола толщиной 1-2 дюйма, а затем пропустив через него трубу.Склейте сэндвич с помощью строительного полиуретанового клея.
2. Стены. После выбора места вы можете обратить внимание на стены. Следует учитывать размер двери (30 ″, 34 ″, 36 ″…), которую вы будете использовать, какой длины и ширины должен быть корневой погреб (все зависит от выбора человека и количества продуктов, которые вы планируете хранить. ), будете ли вы использовать стеллажи и т. д. Возможности безграничны, поэтому найдите время, чтобы записать все свои идеи, прежде чем начинать. Размер нашего корневого погреба составляет примерно 13 x 6 футов.Мы использовали стандартные пиломатериалы размером 2 x 4 дюйма с шагом 16 дюймов, листовой камень и деревянную дверь нового назначения на 30 дюймов. Одно замечание: всегда рекомендуется использовать обработанный пиломатериал на бетонном полу в условиях повышенной влажности.
3. Утеплитель. Чтобы поддерживать в подвале подходящую температуру, вам, скорее всего, потребуется утеплить. Мы использовали традиционные летучие мыши из стекловолокна, потому что живем в таком сухом климате. Влага — ваше самое важное соображение. Если по какой-либо причине у вас может быть влажность, знайте, что стекловолокно практически не способно противостоять росту и порче плесени в присутствии воды.Пена намного лучше переносит влагу. Особенно хорош в этом отношении экструдированный пенополистирол. И не забудьте утеплить потолок. Тепло, идущее из отапливаемых помещений наверху, слишком сильно повысит температуру в погребе.
4. Вентиляция. Ключом подвального погреба является двухстворчатая конструкция. Для наилучшего функционирования расположите внутренние концы впускной и выпускной труб как можно дальше друг от друга. Кроме того, спланируйте расположение стеллажей, чтобы воздух был максимально подвижным. Приточный патрубок для холодного воздуха должен быть спроектирован так, чтобы воздух подавался как можно ближе к полу.Вытяжное отверстие должно располагаться в потолке или рядом с ним и выводиться наружу. При необходимости добавьте небольшой вентилятор во впускную трубу и / или выхлопную трубу для поддержания температуры. Наконец, не забудьте закрыть вентиляционные отверстия сеткой, чтобы не допустить насекомых и мышей.

Интересно, что мы также используем корневой погреб как «сырную пещеру» . Температурные требования для сыра примерно правильные. Все, что нам нужно было сделать, это увеличить влажность, добавив небольшое ведро воды.

Ваши мечты об идеальном корневом погребе — это предприятие, которое стоит спланировать, и в действительности, немного спланировав, вы можете построить свой собственный корневой погреб и дольше наслаждаться богатством урожая.

Удаление воздуха из подвала Стиральная машина и сушилка

Как и многие люди в Шарлотте, Северная Каролина, вы, вероятно, большую часть, если не всю стирку, делаете в подвале. Это обширное пространство, в котором, среди прочего, можно разместить водопроводные трубы, стиральную и сушильную машины.Но поскольку здесь бывает влажно и душно, вы должны подумать, как вывести влагу и вредные газы. Они могут накапливаться со временем и повредить ваш подвал, делая жизнь невыносимой. Избыточная влажность и влажность создают условия для роста плесени и неприятных запахов, которые влияют не только на подвал, но и на остальную часть вашего дома.

Мы покажем вам, почему наружная вентиляция подходит для ваших стиральных машин, и какие соображения следует учесть перед установкой системы вентиляции.

Удаление воздуха из сушилки

После стирки одежды вы, скорее всего, воспользуетесь сушилкой для удаления влаги. Эта влага будет скапливаться в атмосфере, если ей некуда деваться, а это вредно для здоровья вашего подвала. Отверстия сушилки создают всасывающую силу, которая сушит одежду и удаляет ворсинки, позволяя воздуху течь более эффективно. Выхлопное отверстие осушителя должно выходить на улицу, куда выходят газы, пух и теплый воздух. Убедитесь, что в воздуховоде нет утечек, через которые может попасть влажный воздух.

Безопасная работа сушильной машины невозможна без надлежащей вентиляции. Эффективное вентиляционное отверстие сушилки также позволяет сушилке работать эффективно. Возможные последствия работы сушилки без вентиляции включают:

Опасность возгорания. Пух может заблокировать плохо осушенную сушилку, и это может вызвать потенциальный пожар. Кроме того, он может загореться при резком повышении температуры и сжечь ваш дом.

Рост плесени. Неправильная вентиляция сушилки может привести к скоплению влаги в различных частях подвала.Такой влажный воздух послужит рассадником плесени.
Окись углерода. Без надлежащей вентиляции сушилка может также заполнить подвал газом, который поплывет в жилое пространство и отравит жителей.

Удаление воздуха из стиральной машины

Ваша стиральная машина также должна иметь выход наружу. Некоторые люди выбирают удобную сливную линию, что влечет за собой установку трубы, идущей к стиральной машине. Отсутствие сифона и вентиляции может привести к проблемам.Отсутствие P-ловушки подвергает подвал опасные пары, а отсутствие вентиляции приведет к медленному течению стока и переполнению.

Хотите правильно слить воду из стиральной машины? Установите стояк, который соединяется с P-сифоном и, в конечном итоге, со сливом. Верхняя часть должна возвышаться над уровнем перелива машины и вентилироваться должным образом. Водопроводчик может помочь с установкой стояка, если в прачечной есть недостроенные стены.

Согласно нормам водопровода, в подвале должна быть вентиляция, если установлен P-сифон.В противном случае отрицательное давление вытянет воду и сделает ловушку бесполезной. Отсутствие вентиляции также может вызвать переполнение слива. В идеале вентиляционное отверстие должно подниматься на пять футов. Чтобы удалить воздух из двухдюймового дренажа, используйте полудюймовую трубу.

Как вентилировать?

Ваша сушильная или стиральная машина должна выходить наружу, а не на чердак или в подвесное пространство. Скопившийся внутри влажный воздух может, среди прочего, вызвать рост плесени и гниение древесины. Соединения секций также могут забиваться и создавать противодавление, которое может разорвать соединение.В этом случае влажный влажный воздух может дуть в подвал.

Хотя во многих домах есть вентиляционное отверстие для осушителя, которое проходит через стену или крышу, в некоторых жилищных условиях нет такой роскоши, как вентиляция этого типа. В таких случаях домовладелец должен рассмотреть альтернативные способы отвода выхлопных газов из осушителя. Разумнее всего проветрить сушилку через ближайшее окно. Это палочка-выручалочка для людей, у которых нет другого выхода, но которые все же хотят пользоваться сушилкой прямо в подвале.

Засоренные вентиляционные отверстия

После многих лет использования вентиляционная труба может забиться ворсом, который затруднит поток воздуха. В результате ваша одежда не будет сохнуть быстро, а сушилка может работать в короткие сроки или отключиться. Хуже того, может перегореть ТЭН. При подключении сушилки к вентиляционной системе попробуйте использовать гибкий алюминий, так как он гладкий внутри.

Гофрированный материал не препятствует хорошему потоку воздуха и задерживает ворсинки, вместо того чтобы пропускать их. Убедитесь, что экран снаружи чистый и свободно течет.В идеале ваша вентиляционная система должна быть как можно более короткой и прямой, а ее выходное отверстие должно выходить далеко от кондиционера. Если ваша одежда становится влажной после использования сушилки или появляется запах гари при сушке, возможно, сушилка засорена. Запланируйте бесплатную проверку ремонта подвала и сообщите в Mount Valley Foundation Services, если вы заметите повышенную влажность и влажность вокруг прачечной, и получите ответы, а также лучшие решения для многих распространенных проблем с влажностью сегодня.

Как самому подключить вытяжку

Требуется вентиляция?

Как самому подключить вытяжку

https://www.facebook.com/FrentzandSonsHardware/

Итак, вы устали от вытяжки над плитой с вентилятором, который просто всасывает воздух и выплевывает его обратно. Или, может быть, вам посчастливилось получить хорошую скидку на Jenn-Air со встроенным грилем или какой-нибудь другой тип печи, для которого требуется вентиляция, чтобы весь дым и запахи выходили из дома.

Ну, это не так сложно, как кажется, — говорит Майк Френц.

Если вам действительно повезет, ваша плита будет располагаться на внешней стене кухни. Затем все, что вам нужно сделать, это установить на стене за печью вентиляционное отверстие и подсоединить к нему гибкую алюминиевую трубу.

С другой стороны, если вы как недавний покупатель, все может быть немного сложнее. Ее плита расположена у внутренней стены, а одна сторона выходит на проход через кухню в подвал.Хотя снаружи нет вентиляции, проект по-прежнему осуществим и относительно прост.

Прежде чем мы перейдем к практическим рекомендациям, Майк советует рассмотреть несколько вещей, которые следует учесть перед установкой вентиляции для работы с вашей печью:

Если есть возможность, попробуйте разместить варочную панель на внешней стене, чтобы уменьшить воздуховод.

Независимо от маршрута, постарайтесь уменьшить количество необходимых фитингов, которые изменяют направление, форму или площадь воздуховода. Все это замедляет воздушный поток и увеличивает шум.В идеале капот или внешняя крышка вентиляционного отверстия должны иметь эффективную заслонку, предотвращающую попадание холодного воздуха и неприятных существ в вентиляционное отверстие, когда вентилятор не работает.

Никогда не закрывайте вентиляционное отверстие на чердаке. В холодную погоду теплый влажный воздух конденсируется и способствует гниению древесины и плесени.

Вентилятор, установленный снаружи, обычно тише, чем вентилятор, установленный в вытяжке.

При относительно невысокой стоимости (при условии, что ваш дом не построен из кирпича или камня), запланируйте печь так, чтобы она располагалась у внешней стены, а вентиляция проходила через стену.Вы будете тратить в среднем диапазоне, если ваша плита находится на внутренней стене или если фасад вашего дома кирпичный или каменный. Будьте готовы заплатить больше всего за вентиляцию через крышу, особенно если печь находится на первом этаже двухэтажного дома, или если у вас черепичная или металлическая крыша.

В конкретном случае этого клиента вентиляция печи через крышу невозможна. Ее плита находится на внутренней стене, ведущей в гостиную. Итак, какое решение?

Если не можешь подняться, просто посмотри вниз, — говорит Майк.

«Вы можете легко провести вентиляционные трубы вниз через кухонный пол в подвал, а затем через потолок подвала к внешней стене, где вы можете установить вентиляцию», — говорит он.

Приступим

Во-первых, вот что вам понадобится:

Локтевой сустав воздуховода

Круглый трубопровод диаметром 5 дюймов (который, как правило, является стандартом) и достаточной длины для выхода из печи через пол в подвал;

Длина гибкого алюминиевого трубопровода диаметром 5 дюймов, достаточная для того, чтобы проходить через потолок подвала от внешней стены до области под вашей печью;

Два металлических регулируемых шланговых зажима для крепления регулируемого трубопровода к вентиляционному отверстию и другим воздуховодам.

Вы также захотите иметь под рукой замочную пилу, потому что вы будете вырезать круглые отверстия в полу кухни и во внешней стене дома.

Наружное вентиляционное отверстие, которое вы устанавливаете снаружи дома и подключаете гибкий трубопровод. Здесь на рисунках 1, 2 и 3 показаны три основных типа вентиляционных отверстий. Выбранный Майком вентиляционный канал изображен на рисунке 1. «Они просты в установке, удерживают животных на открытом воздухе, и их легко покрасить, чтобы они соответствовали внешнему виду. твой дом, — говорит он.

Снаружи в

Может показаться естественным вытащить пилу и начать проделывать дыру в полу, но Майк говорит: «Ого! Начнем с другого конца.

Он рекомендует выяснить, где вы хотите разместить вентиляционное отверстие на внешней стене в подвале, а затем вырезать 5-дюймовое отверстие в стене. «Вы должны попытаться сделать отверстие как можно плотнее, чтобы любой выхлоп не выходил обратно в дом», — говорит он.

После того, как вы прорежете отверстие в стене, надежно прикрепите вентиляционное отверстие к внешней стороне дома с помощью шурупов, которые будут удерживать деревянный и / или алюминиевый сайдинг.Затем спуститесь в подвал и прикрепите гибкий трубопровод к вентиляционному отверстию с помощью одного из регулируемых колец.

А теперь пора приступить к вырезанию дыры в полу кухни. Перед тем, как начать резку, очень важно убедиться, что место, которое вы выбрали для прокладки трубопровода, находится между балками пола. Последнее, что вам нужно сделать, это разрезать один из тех, которые вы можете поставить под угрозу устойчивости и поддержки вашего напольного покрытия на кухне.

Чтобы помочь вам сориентироваться, протяните один конец прямого трубопровода воздуховода к потолку и обведите его кружком.

Когда вы собираетесь вырезать в полу отверстие для трубы, вам нужно проделать отверстие примерно 7-8 дюймов в диаметре. Это дает трубопроводу некоторое пространство, которое можно оставить на случай, если вам понадобится немного переместить плиту туда или сюда. Майк рекомендует использовать здесь прямой алюминиевый трубопровод, потому что гибкий тип легко перфорируется, и в результате может возникнуть утечка воздуха.

Когда отверстие будет вырезано, прикрепите прямой трубопровод воздуховода к плите и пропустите трубопровод через отверстие в полу.

Теперь вернитесь в подвал и прикрепите колено к трубопроводу воздуховода, проходящему через пол. Наконец, используйте другой зажим для шланга, чтобы прикрепить гибкий трубопровод к коленчатому соединению.

Вот и все — теперь готовишь!

Как самостоятельно установить HRV или ERV

Прежде чем начать. . . b e Обязательно ознакомьтесь с разделом вопросов и ответов о вентиляторах с рекуперацией тепла в конце этой статьи. Все вопросы задают реальные люди, которые ищут настоящие ответы. — Стив Максвелл

Некоторые из наиболее частых вопросов, которые мне задают, задают люди, которые хотят улучшить качество воздуха в своих домах с помощью вентиляторов с рекуперацией тепла (HRV). Это устройства, которые доставляют свежий воздух в ваш дом, выводят застоявшийся воздух на улицу, сохраняя при этом большую часть энергии, которую вы вложили в отопление и охлаждение. Вентиляторы с рекуперацией тепла иногда называют теплообменниками, воздухообменниками с рекуперацией тепла или просто воздушными теплообменниками.Независимо от названия, это оборудование может сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. ВСР ниже — это то, что мы установили у него дома.

Установка собственной системы HRV, подобной этой, — это умеренно сложная задача, сделанная своими руками, которая может сэкономить около 1000 долларов.

Когда Брайан и его семья переехали в новый дом заводской постройки весной 2000 года, он получил суровый урок о качестве воздуха в помещении. «Вентилятор с рекуперацией тепла (HRV) был частью домашнего пакета, который мы купили, — вспоминает Брайан, — но установка не была включена в сделку, поэтому он просто стоял в коробке.Мы не успели подключить HRV сразу, потому что нам не понравились оценки на сумму более 1000 долларов, которые мы получили, чтобы вставить его. По крайней мере, до тех пор, пока не наступит холодная погода, и конденсат не начнет стекать по нашим окнам. В черной плесени, растущей на новых оконных рамах, есть что-то, что создает совершенно новое ощущение безотлагательности ».

Эта срочность привела к тому, что мне позвонили за помощью по установке. HRV, который вы видите здесь, на всех этих фотографиях, мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу долларов.

Я не профессиональный подрядчик по ОВК, но знаю две вещи о вентиляторах с рекуперацией тепла . Во-первых, их следует устанавливать в гораздо большем количестве современных домов, чем сейчас. Плохое качество воздуха в помещении — серьезная скрытая проблема, влияющая на здоровье многих людей, особенно детей. Во-вторых, задача установки HRV полностью находится в компетенции любого среднего квалифицированного специалиста с помощником. Если вы можете разрезать листовой металл, подвешивать предметы к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег, устанавливая и устанавливая HRV самостоятельно.Два человека могут добавить еще один к обычной системе воздушного отопления за один полный рабочий день, если они спешат. Уделите на работу два дня, и это будет похоже на пикник. Неплохо с учетом того, что задача экономит серьезные деньги. Я в свое время установил три HRV, и все они отлично работают. Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие хорошие вещи они могут принести в ваш дом.

Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждой работы HRV различны. Кроме того, каждый блок в любом случае идет со своим набором инструкций. Вместо этого эта статья посвящена инструментам, стратегиям и проверенным на практике приемам, которых вы не найдете ни в одном руководстве производителя. Думайте о них как о кучке советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и приводные винты, установка HRV — это то, с чем вы справитесь.

Общие сведения о системе вентиляции с рекуперацией тепла

HRV представляет собой оборудованный вентилятором ящик размером с небольшой ящик для инструментов механика. Это внутренность одного из них. Все HRV направляют подачу свежего наружного воздуха в ваш дом, выбрасывая застоявшийся воздух из помещения наружу. Эта двухпоточная система является частью уравнения вентиляции. HRV также извлекает большую часть тепла из застоявшегося воздуха перед тем, как вывести его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытой HRV ниже. Вы должны понимать эти функции, чтобы выбрать наиболее подходящее место для вашего устройства.Хорошее планирование — это первый шаг к успешной установке.

Открытый HRV показывает теплообменный сердечник и впускные и выпускные отверстия.

Местоположение любой HRV должно удовлетворять этим условиям:

как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
доступ к сливу для приема конденсированной воды из агрегата
Ближайший источник электроэнергии для питания внутренних вентиляторов и управления
Близость к существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему дому

Рекомендации по установке вентилятора с рекуперацией тепла

Ваша первая задача — найти место для вашего HRV, которое минимизирует длину воздуховодов, необходимых для подключения его к наружной части и к любой существующей системе воздуховодов внутри вашего дома. Приточные и вытяжные воздуховоды, которые соединяются с решетками наружных стен, должны быть изолированы на заводе, в то время как оба воздуховода, ведущие исключительно в помещения и из них, должны быть гладкими и жесткими металлическими. Типичный размер воздуховода для обоих типов составляет 6 дюймов в диаметре. Вы можете попробовать обойтись 5-дюймовым экраном, но этот размер может не обеспечивать достаточного воздушного потока. Зачем рисковать?

Когда вы приближаетесь к окончательному местоположению вашего HRV, больше склоняйтесь к укорочению изолированного воздуховода, а не к гладкой стали, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, полиэтиленовая оболочка изоляционного воздуховода хрупкая. Его нельзя рвать или повредить. По этим двум причинам вам нужно как можно меньше изолированного воздуховода в вашей установке.

Доступ к дренажной системе — еще одна проблема, которая влияет на расположение HRV. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подсоединить сливную линию к отверстию отстойника в подвальном этаже, к обычному водостоку или даже к сливу в полу.Вы можете врезаться в обычную дренажную трубу из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

Продумайте вопрос местоположения ВСР и дайте себе день или два, чтобы обдумать несколько вариантов, прежде чем выбрать последнее место. Наименее важная особенность местоположения — доступ к электричеству. Лучше установить поблизости новый выпускной патрубок, чем иметь длинные воздуховоды или длинную сливную линию.

Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

Обработка листового металла обычно составляет большую часть большинства установок HRV. Хорошая новость заключается в том, что это не ракетостроение и требует всего нескольких основных инструментов: лобзика, острых ножниц, аккумуляторной дрели с магнитным наконечником гаечного ключа, острогубцев, измерительной ленты и перманентного маркера. Если вы никогда раньше не работали с круглым металлическим воздуховодом, вы можете не осознавать, что он поступает из магазина в виде изогнутых листов с несобранным соединением с защелкой, проходящим по всей длине каждого элемента. Как бы весело ни было соединить воздуховод, не делайте этого, пока не обмерете и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после того, как он собрался в круглую форму, и нелегко оторвать соединенный вами воздуховод.

Мой друг Брайан разрезает вентиляционный канал лобзиком. Созданное отверстие позволит HRV распределять свежий воздух через систему отопительных каналов.

Кроме того, посмотрите на каждый кусок воздуховода, только что изготовленный на заводе, и вы увидите, что один конец гофрирован, а другой — прямой. Это позволяет соединять участки собранного воздуховода встык — одна деталь вставляется внутрь другой.Но чтобы удалить гофрированный конец с отрезка трубы, достаточно одного короткого отреза. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один обжатый кусок трубы для соединения?

Создание гофрированного конца на отрезке воздуховода, чтобы он мог сцепиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но подойдут и тонкие плоскогубцы.

Хотя вы можете купить специальный инструмент для восстановления обжима на концах металлических воздуховодов, он вам не понадобится. Вместо этого обожмите его самостоятельно, по одной складке за раз, используя плоскогубцы.Это займет всего пару минут и отлично справится.

Когда дело доходит до соединения труб, выбирайте самосверлящие винты с шестигранной головкой, затягиваемые аккумуляторной дрелью. Наконечник самореза выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самосверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, для которого требуется предварительно просверленное пилотное отверстие, если правильные винты делают работу сами?

Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

Создание двух отверстий для воздуховодов диаметром 6 дюймов через внешнюю стену — одного для забора свежего воздуха и одного для выхода несвежего воздуха — обычно является самой сложной частью любой работы по установке HRV, особенно если вам нужно пройти через кладку. стена. А для этой работы вам понадобится перфоратор. Это что-то вроде перфоратора при тренировке с отягощениями. Просверлите отверстия диаметром 1/2 дюйма, чтобы определить внешние края каждого отверстия воздуховода, затем переключитесь на долото и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь через деревянную раму, как мы здесь, сделайте то же самое, за исключением лопаты в обычной дрели.

С учетом всего сказанного, даже пробиться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется пробивка по крайней мере одного слоя строительной древесины по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к стенным решеткам. Оценивая работу, запомните эти четыре шага: обвести, обрезать, сверлить и распилить.

Многократного прохода канцелярским ножом достаточно, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого деревянный каркас дома разрезается.

Начните с внутренней части подвала, просверлив единственное отверстие снаружи, прямо в середине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод, а другой на 1/4 дюйма больше диаметра металлического фланца воздуховода, выходящего на заднюю часть каждой наружной жалюзи, входящей в комплект HRV. Если задействован горизонтальный сайдинг, немного измените положение жалюзи вверх и вниз, чтобы его верхний край совпадал с естественным стыком между элементами сайдинга. Острый универсальный нож отлично справится с резкой винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для прохождения требуется больше проходов.

Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для внешних вентиляционных отверстий.

Затем просверлите серию отверстий диаметром 1/2 дюйма в недавно обнаженной древесине, примерно 12 по всему периметру. Они определяют стороны отверстий воздуховода, что упрощает их распиливание для придания им формы с более или менее квадратными сторонами. Лучшим инструментом для проделывания дыры в деревянном каркасе дома является сабельная пила.Просто убедитесь, что у вас есть орбитальное лезвие, если есть возможность. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное действие лезвия приводит к более агрессивной резке, и это то, что вам нужно в такой сложной ситуации. Даже орбитальный лобзик отлично справится с грубым полотном.

До тех пор, пока вы не прожили какое-то время в тесном доме без HRV, а затем не добавили его, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили установку, — объясняет Брайан, — мы все сидели у теплового регистратора и нюхали чистый воздух. Какая при этом разница! Если бы я знал, насколько легко установить HRV, я бы подключил блок сразу после въезда ».

Наконечник №1 для вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

Обратите внимание на открытый воздуховод из листового металла, расположенный вокруг гибкого изолированного воздуховода, чтобы поддерживать его. Металлические ремни, поддерживающие непосредственно воздуховод, могут повредить важную пластиковую втулку на воздуховоде.

Полиэтиленовый рукав, образующий внешнюю оболочку изолированного воздуховода, необходим для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его тоже легко повредить. Вот почему вам следует по возможности установить жесткий экран над воздуховодом. И для этой работы нет ничего лучше, чем кусок гладкого воздуховода из листового металла. Вот что вы видите выше. Согните кусок воздуховода, который еще не был соединен вместе, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью шурупов, вбитых в балки пола, или планок с гвоздями 2 × 4.

Совет № 2 для вентиляторов с рекуперацией тепла: решающее значение имеет пароизоляция

Точно так же, как полиэтиленовый пароизоляционный слой на внутренней стороне стен вашего дома должен быть герметичным и непрерывным, чтобы пустоты в стенах оставались сухими, также должен быть безупречным пластик на внешней стороне гибких воздуховодов HRV. Любое отверстие, даже небольшое, позволит теплому влажному воздуху проникать к холодной поверхности трубы внутри. И если это произойдет, вода из воздуха будет конденсироваться и пропитывать стекловолоконный утеплитель.Большой беспорядок. Наиболее вероятное место прорыва пароизоляции на изолированном воздуховоде — торцы. Вот почему имеет смысл оборачивать изоляцию воздуховодов снаружи изоляционной лентой. Вот что вы видите ниже. Заклеивание лентой физически закрепляет трубу на блоке HRV лучше, чем только трубные хомуты, но это не самое важное преимущество. Лента также предотвращает просачивание воздуха в помещении вокруг трубчатой полиэтиленовой пароизоляции.

Обратите внимание на клейкую ленту, герметизирующую пластик воздуховода к HRV.Если воздух в помещении может оставаться за пластиком, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

Совет № 3 для вентиляторов с рекуперацией тепла: не теряйте равновесие

Плечо рычага управляет внутренним демпфером. Такой рычаг есть и на впускном, и на выпускном каналах. Общий приток воздуха должен равняться оттоку для наилучшей работы HRV.

Уравновешивание потока — последняя часть установки HRV. Этот процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в птичник с потоком воздуха из птичника.Дроссельные заслонки внутри воздуховодов позволяют это контролировать. Рычаг управления дроссельной заслонкой — это то, что вы видите выше в середине трубы. Чистое движение воздуха внутри приведет к снижению энергоэффективности. Чистое движение воздуха на улице вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из него, но есть более простой способ.После запуска HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха внутрь или наружу, значит, вы достаточно сбалансированы. Если вы чувствуете поступление воздуха, у вас отрицательное давление, и вам необходимо увеличить приток свежего воздуха и уменьшить отток несвежего воздуха. Если во время теста вы чувствуете, как воздух выходит из птичника, внесите противоположные изменения.

И последнее. . . Когда вы установите и введете в действие вашу систему HRV, не забудьте ее обслуживать. Всем HRV нужны две вещи.Сначала вам нужно очистить внутренние фильтры. Они улавливают пыль, и фильтр, обрабатывающий воздух в салоне, станет особенно шероховатым. Во-вторых, не забывайте промывать сердечник теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не улавливает всю пыль, поэтому некоторое количество пыли будет накапливаться на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

Вентилятор с рекуперацией тепла: вопросы и ответы со Стивом Максвеллом

Q: Обязательно ли хранить 20 лет.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы узнать ваше. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

A: Я определенно сохраню ВСР. Если ваша старая печь раньше получала воздух для горения изнутри дома (а, вероятно, так оно и было), вам понадобится HRV больше, чем когда-либо. Это связано с тем, что печь, втягивающая воздух для горения изнутри дома, автоматически заставляет свежий воздух поступать в здание из других мест.Эта де-факто вентиляция теряется с новой печью, подобной вашей. Все дома, кроме самых негерметичных, получают выгоду от HRV.
*********************

В: Будет ли HRV работать в доме без отопительных каналов? Мое жилище было построено с электрическими обогревателями плинтуса, и нет возможности распределять воздух, поступающий от HRV.

A: Короткий ответ — да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить несвежие воздухозаборные и выходные каналы таким образом, чтобы воздух циркулировал по всему дому.Если вы можете установить воздухозаборник несвежего воздуха на одном уровне, а выход свежего воздуха — на другом, тогда бесканальная установка HRV будет работать идеально. Я знаю, потому что такая ситуация у меня дома.

Тип системы	Принцип функционирования
Естественный	Наибольшая эффективность достигается в холодное время года. Для качественной циркуляции требуется изрядная разница между температурой внутри и снаружи воздуховода. Недостатком является необходимость постоянно следить за температурным режимом погребка во избежание его промерзания.
Комбинированный	Рекомендуется в районах с теплым климатом, так как с усилением жары на улице вентиляция может полностью прекратиться.
Искусственный	Применяют в случае нехватки созданного естественным путем притока-оттока, а также когда устраивается сложный воздухообмен.

Вид	Характеристики
Асбестоцементные	Влаго- и морозоустойчивы, не подвержены коррозии, но большая масса требует дополнительного крепления. Монтаж несложный, нужна осторожность из-за хрупкости.
Оцинкованный металл	Прост при установке, имеет сравнительно небольшой вес, при надлежащих условиях устойчив к коррозии, огнеупорен.
Пластиковые	Гладкая внутренняя и наружная поверхность делают их простыми в обслуживании. Легкие, влагоустойчивые, срок эксплуатации – не менее 25 лет. Запрещена установка в помещениях с высокой опасностью возгораний.
Древесина	Удобна в работе, имеет небольшой срок использования, подвержена гниению, легковозгораема.

Вентиляция в погребе с одной и двумя трубами — схемы, устройство

Общие требования к помещению

Как это работает

Системы вентиляции

Однотрубная

Двухтрубная

Расчёт диаметра труб

Выбор труб

Дефлектор

Расположение приточной и вытяжной труб

Управление вентиляцией

Важные понятия

Практические советы

Погреб под жилым домом

Использование электроприборов для принудительной или комбинированной вентиляции

Заключение

Вентиляция в погребе с одной и двумя трубами, видео схемы вытяжки

Рекомендации по выбору системы воздухообмена

Плюсы и минусы разных типов вентилирования

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Вентиляция в погребе, гараже: как сделать вытяжку своими руками с одной или двумя трубами

Какие функции выполняет вентиляция

Требования к вентиляционной системы в гараже с подвалом

Организация принудительной вытяжки

Проектирование

Приобретение необходимых материалов

Выполнение монтажных работ

Проверка работы системы

Устройство и установка естественной вытяжки

Заключение

Устройство вентиляции в погребе под гаражом

Правильный воздухообмен

Какая вытяжка нужна вашему погребу?

Устройство естественной вытяжки

Организация принудительной вытяжки

Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Общие требования к помещению

Как это работает

Системы вентиляции

Однотрубная

Двухтрубная

Расчёт диаметра труб

Второй вариант

Третий вариант

Выбор труб

Дефлектор

Расположение приточной и вытяжной труб

Управление вентиляцией

Важные понятия

Практические советы

Погреб под жилым домом

Использование электроприборов для принудительной или комбинированной вентиляции

Заключение

Вентиляция в гараже с подвалом: все секреты правильного выбора

Зачем нужна вентиляция в погребе гаража

Способы устройства вентиляции в погребе гаража

Достоинства и минусы естественной схемы вентиляции

Преимущества и недостатки принудительной системы

Как правильно сделать вентиляцию в подвале гаража

Устройство естественной системы

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Вентиляция погреба в гараже своими руками

Вентиляция в погребе с двумя трубами

Вытяжка в погребе с одной трубой

Естественная вентиляция в подвале — просто и эффективно

Правильная установка вентиляционных точек

Плюсы и минусы естественного воздухообмена

Важна ли площадь подвала?

Выбираем трубы

Проверка тяги и эффективность вентиляции

Принудительная вентиляция

Вытяжка и вентиляция в погребе как и из чего сделать своими руками

Обустройство вытяжки в погребе

Обустройство вентиляции принудительного типа

Видео – Принудительная вытяжка в подвале

Несколько слов о гидроизоляции

Требование №1. Расположение дефлектора

Требование №2. Защиты входной трубы

Видео – Схема вентиляции погреба

Какой вентилятор использовать для вытяжной системы?
